Скачать СТО 70238424.29.240.20.010-2011 Силовые кабельные линии напряжением 110 - 500 кВ. Условия создания. Нормы и требованияДата актуализации: 10.08.2017 СТО 70238424.29.240.20.010-2011

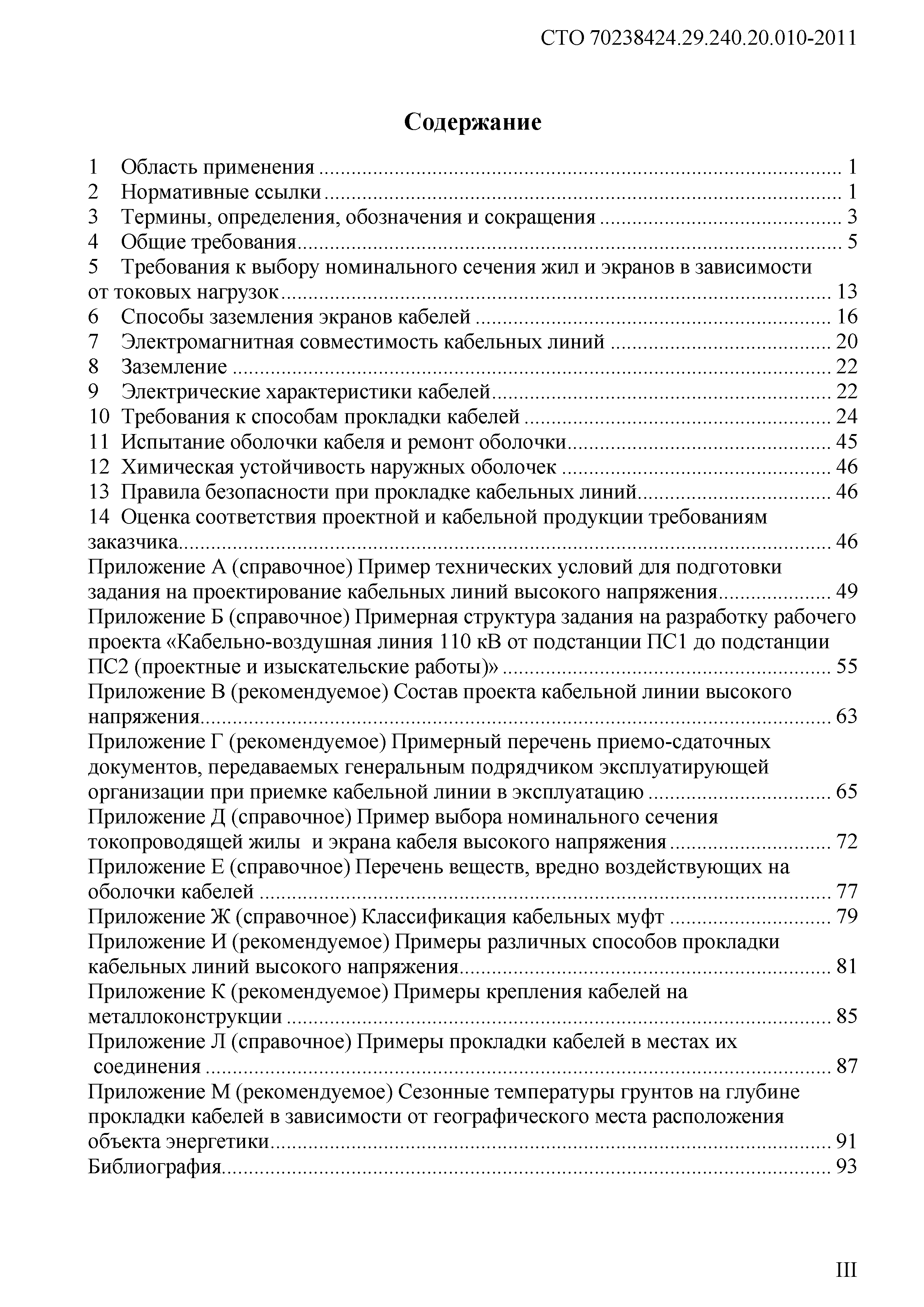

Силовые кабельные линии напряжением 110 - 500 кВ. Условия создания. Нормы и требованияОбозначение: | СТО 70238424.29.240.20.010-2011 | Обозначение англ: | STO 70238424.29.240.20.010-2011 | Статус: | организационно-ограниченного применения | Название рус.: | Силовые кабельные линии напряжением 110 - 500 кВ. Условия создания. Нормы и требования | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.12.2011 | Область применения: | Стандарт определяет нормы и требования по созданию кабельных линий классов напряжения от 110 до 500 кВ на основе кабелей с изоляцией из сшитого полиэтилена одножильного исполнения. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие требования 5 Требования к выбору номинального сечения жил и экранов в зависимости от токовых нагрузок 6 Способы заземления экранов кабелей 7 Электромагнитная совместимость кабельных линий 8 Заземление 9 Электрические характеристики кабелей 10 Требования к способам прокладки кабелей 11 Испытание оболочки кабеля и ремонт оболочки 12 Химическая устойчивость наружных оболочек 13 Правила безопасности при прокладке кабельных линий 14 Оценка соответствия проектной и кабельной продукции требованиям заказчика Приложение А (справочное). Пример технических условий для подготовки задания на проектирование кабельных линий высокого напряжения Приложение Б (справочное). Примерная структура задания на разработку рабочего проекта «Кабельно-воздушная линия 110 кВ от подстанции ПС1 до подстанции ПС2 (проектные и изыскательские работы)» Приложение В (рекомендуемое). Состав проекта кабельной линии высокого напряжения Приложение Г (рекомендуемое). Примерный перечень приемо-сдаточных документов, передаваемых генеральным подрядчиком эксплуатирующей организации при приемке кабельной линии в эксплуатацию Приложение Д (справочное). Пример выбора номинального сечения токопроводящей жилы и экрана кабеля высокого напряжения Приложение Е (справочное). Перечень веществ, вредно воздействующих на оболочки кабелей Приложение Ж (справочное). Классификация кабельных муфт Приложение И (рекомендуемое). Примеры различных способов прокладки кабельных линий высокого напряжения Приложение К (рекомендуемое). Примеры крепления кабелей на металлоконструкции Приложение Л (справочное). Примеры прокладки кабелей в местах их соединения Приложение М (рекомендуемое). Сезонные температуры грунтов на глубине прокладки кабелей в зависимости от географического места расположения объекта энергетики Библиография | Разработан: | ОАО НТЦ электроэнергетики
| Утверждён: | 01.11.2011 НП ИНВЭЛ (109/4)
| Издан: | НП ИНВЭЛ (2011 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.05.06-85 «Электротехнические устройства»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30331.8-95 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18599-2001 «Трубы напорные из полиэтилена. Технические условия»![](../../../image/file3.gif) Федеральный закон 184-ФЗ «О техническом регулировании»![](../../../image/file2.gif) ГОСТ 18690-82 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение»![](../../../image/file3.gif) СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) «Положение о составе разделов проектной документации и требованиях к их содержанию»![](../../../image/file3.gif) Технический регламент «Технический регламент о требованиях пожарной безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности»![](../../../image/file3.gif) Федеральный закон 35-ФЗ «Об электроэнергетике»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р МЭК 60287-1-3-2009 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-3. Уравнения для расчета номинальной токовой нагрузки (100 %-ный коэффициент нагрузки) и расчет потерь. Распределение тока между одножильными кабелями, расположенными параллельно, и расчет потерь, обусловленных циркулирующими токами»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р МЭК 60287-1-1-2009 «Кабели электрические. Вычисление номинальной токовой нагрузки. Часть 1-1. Уравнения для расчета номинальной токовой нагрузки (100 %-ный коэффициент нагрузки) и расчет потерь. Общие положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р МЭК 60287-1-2-2009 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-2. Уравнения для расчета номинальной токовой нагрузки (100 %-ный коэффициент нагрузки) и расчет потерь. Коэффициенты потерь, обусловленных вихревыми токами в оболочке, для двух цепей, расположенных в одной плоскости»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р МЭК 60287-2-1-2009 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2-1. Тепловое сопротивление. Расчет теплового сопротивления»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р МЭК 60287-2-2-2009 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2-2. Тепловое сопротивление. Метод расчета коэффициентов снижения допустимой токовой нагрузки для групп кабелей, проложенных на воздухе и защищенных от прямого солнечного излучения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р МЭК 60949-2009 «Расчет термически допустимых токов короткого замыкания с учетом неадиабатического нагрева»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТО 70238424.27.010.001-2008 «Электроэнергетика. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р МЭК 60287-3-2-2011 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-2. Разделы, касающиеся условий эксплуатации. Экономическая оптимизация размера силовых кабелей»![](../../../image/file2.gif) ГОСТ Р МЭК 62067-2011 «Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение свыше 150 кВ (Um=170 кВ) до 500 кВ (Um=550 кВ). Методы испытаний и требования к ним»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р МЭК 60840-2011 «Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение свыше 30 кВ (U (индекса m) = 36 кВ) до 150 кВ (U (индекса m) = 170 кВ). Методы испытаний и требования к ним»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р МЭК 60287-3-3-2011 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-3. Разделы, касающиеся условий эксплуатации. Кабели, пересекающие внешние источники тепла»![](../../../image/file2.gif) ГОСТ Р 50571.3-94 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током»![](../../../image/file2.gif) ![](../../../image/file3.gif) Приказ 109/4 «Об утверждении и введении в действие стандартов организации НП "ИНВЭЛ"»![](../../../image/file2.gif) ![](../../../image/file3.gif) Кодекс 190-ФЗ «Градостроительный кодекс Российской Федерации»![](../../../image/file3.gif) Кодекс 74-ФЗ «Водный кодекс Российской Федерации»![](../../../image/file3.gif) Кодекс 200-ФЗ «Лесной кодекс Российской Федерации»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПУЭ «Правила устройства электроустановок»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30331.3-95 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током»![](../../../image/file3.gif) Кодекс 136-ФЗ «Земельный кодекс Российской Федерации»
|

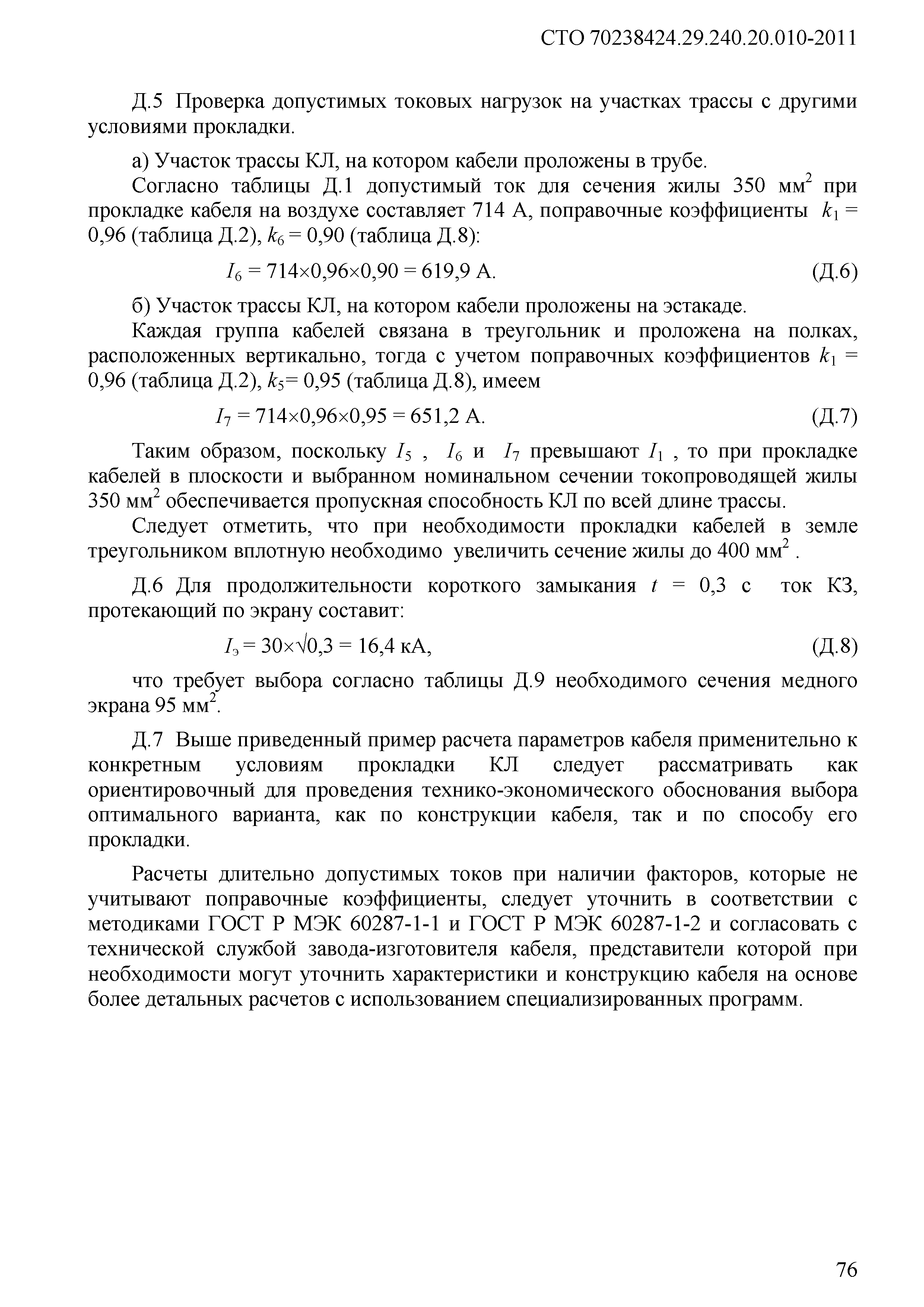

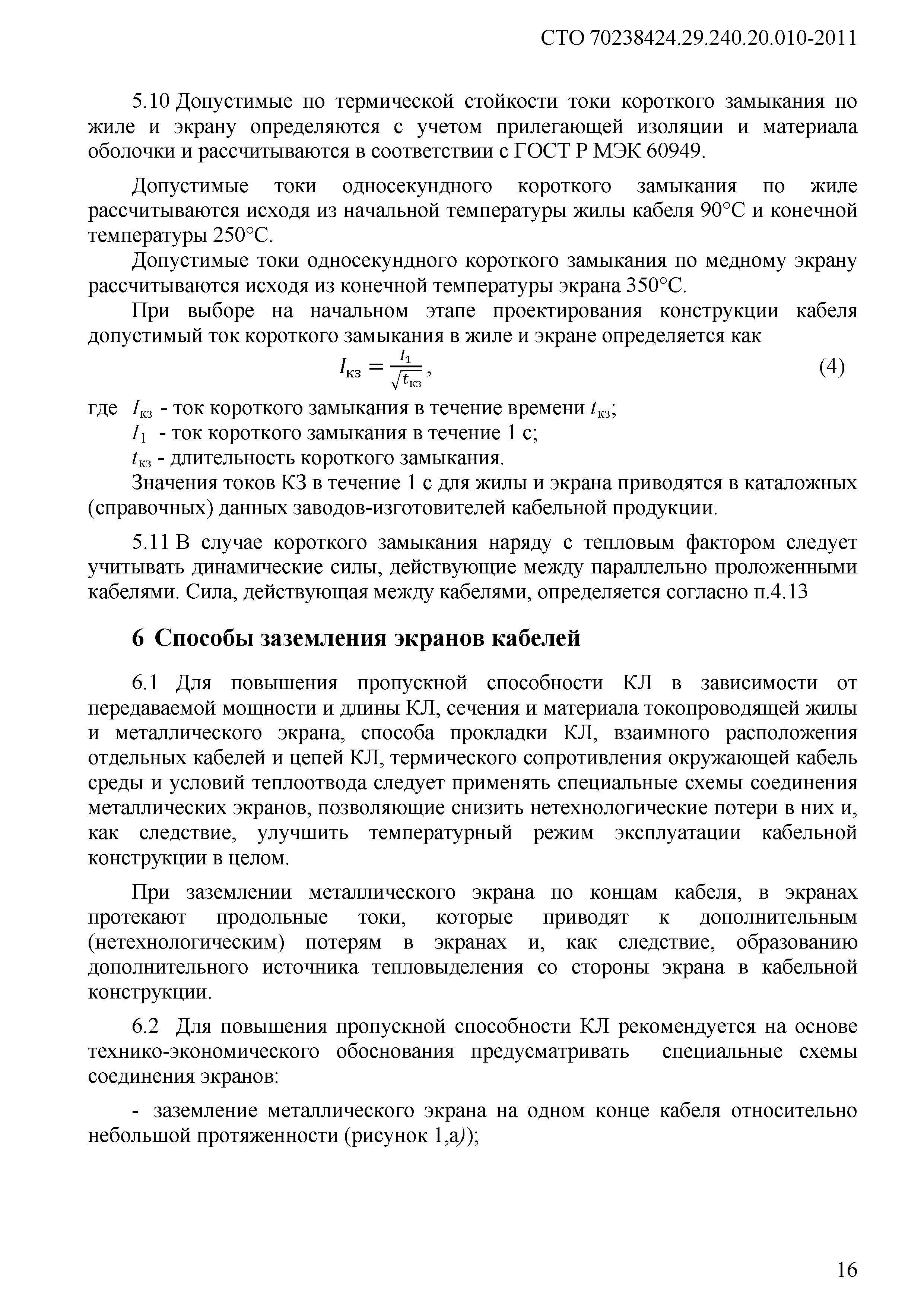

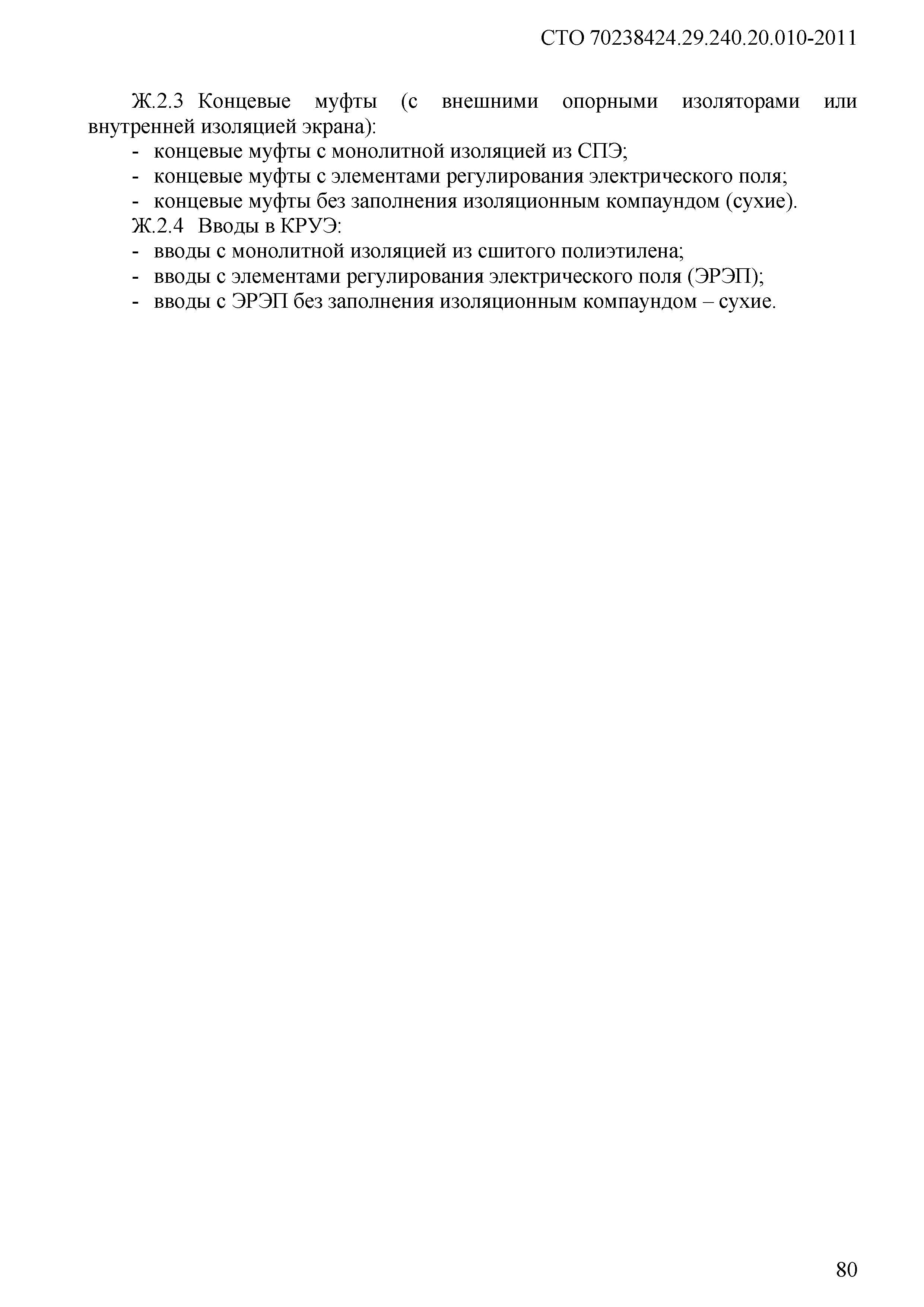

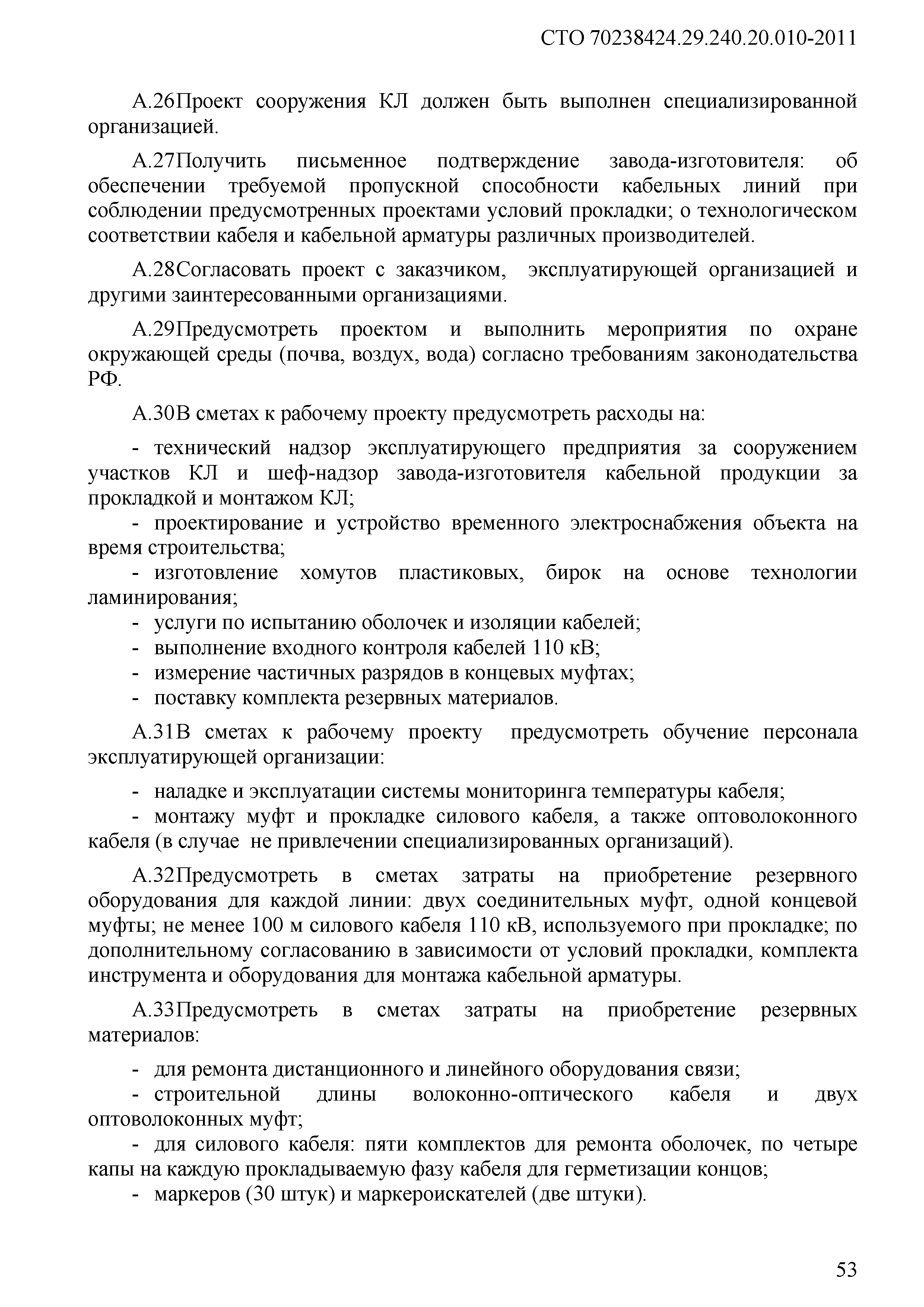

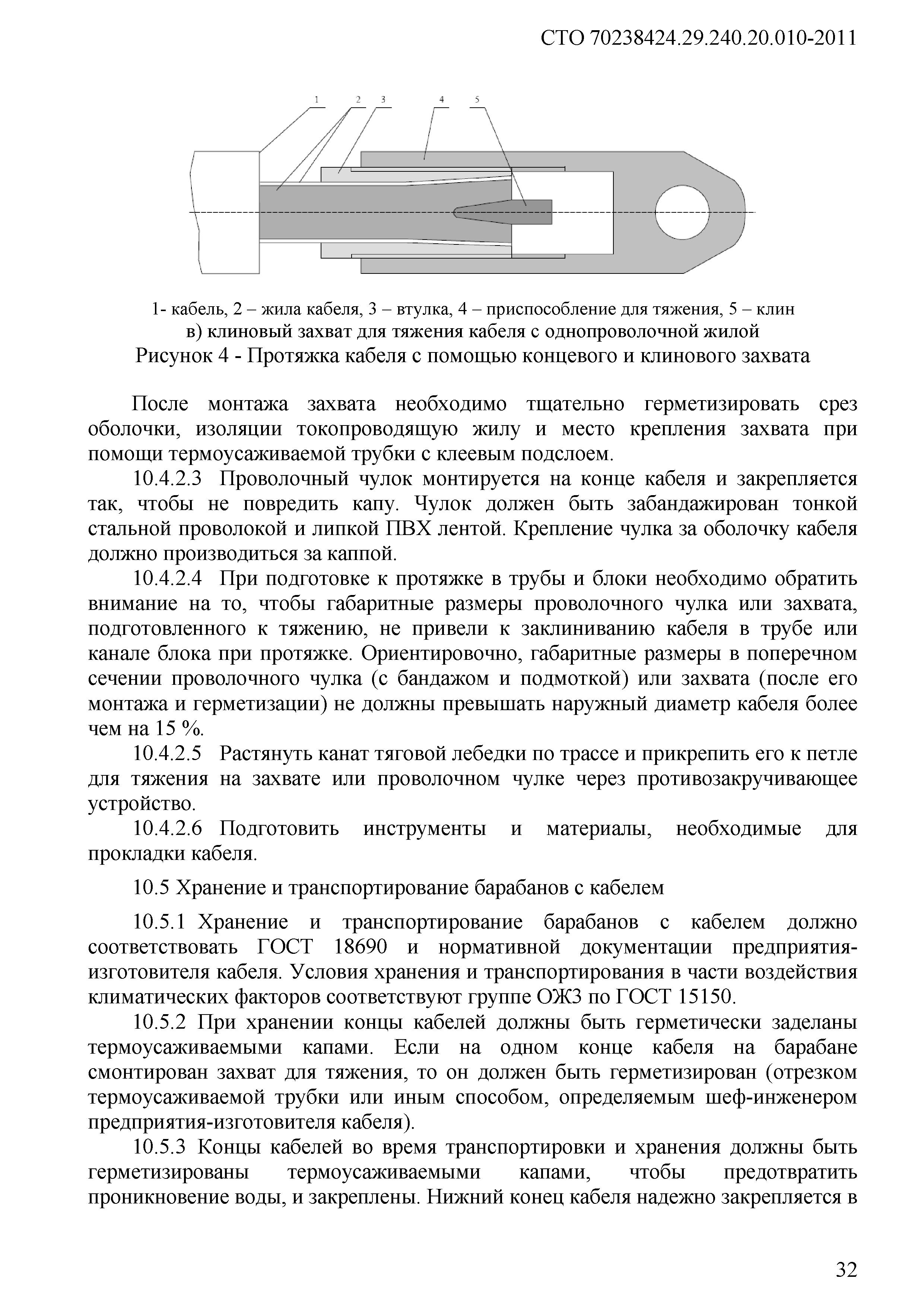

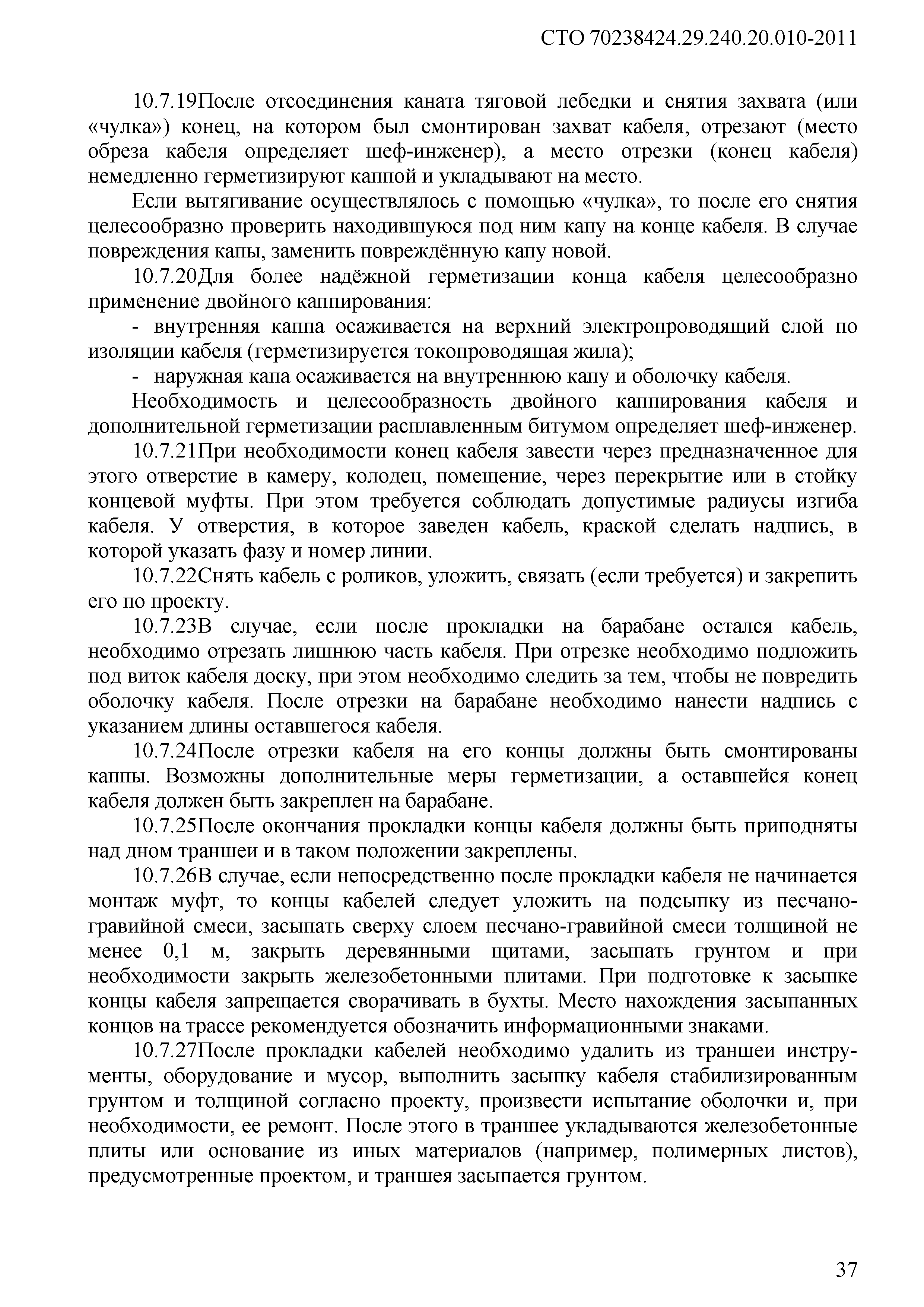

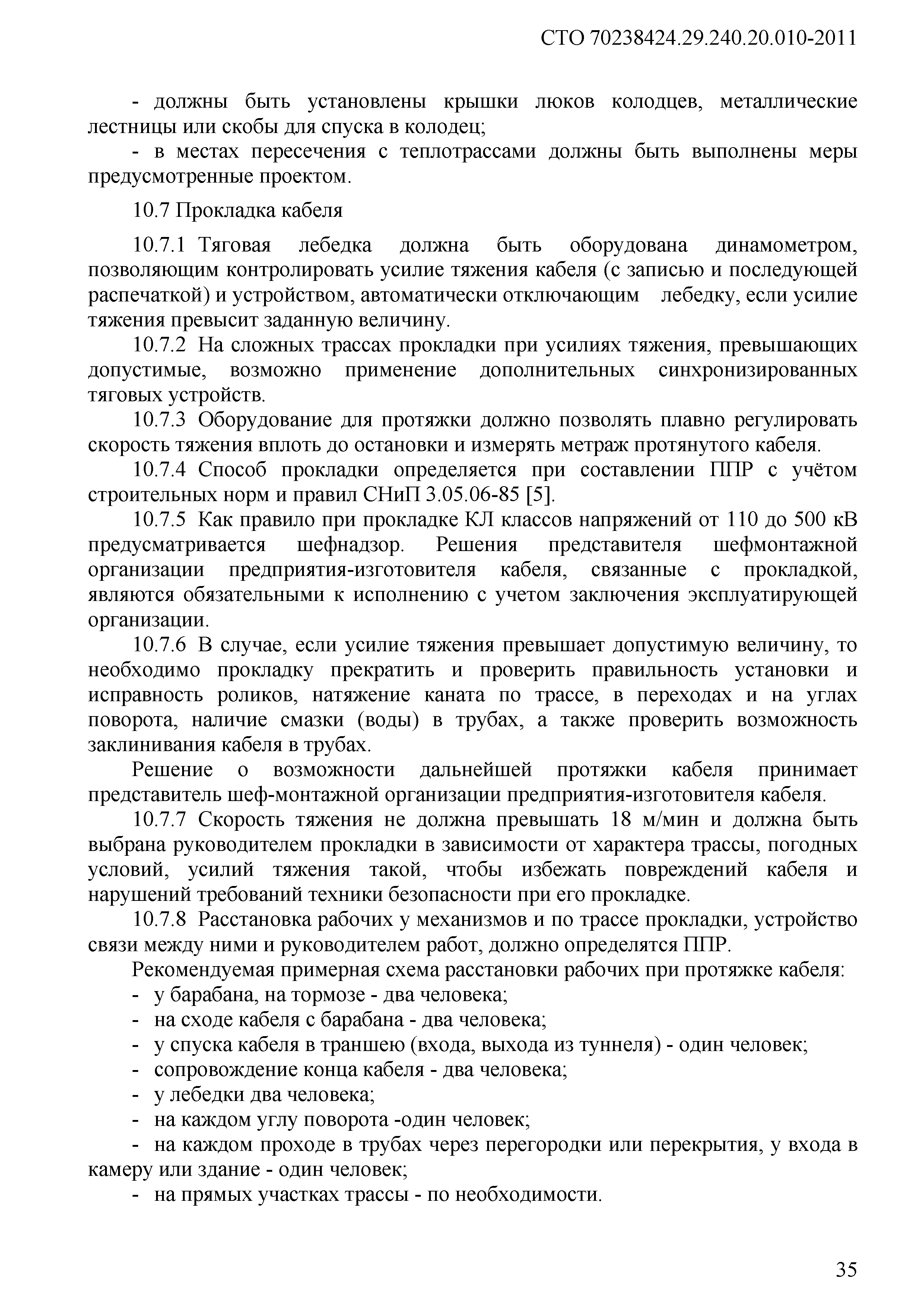

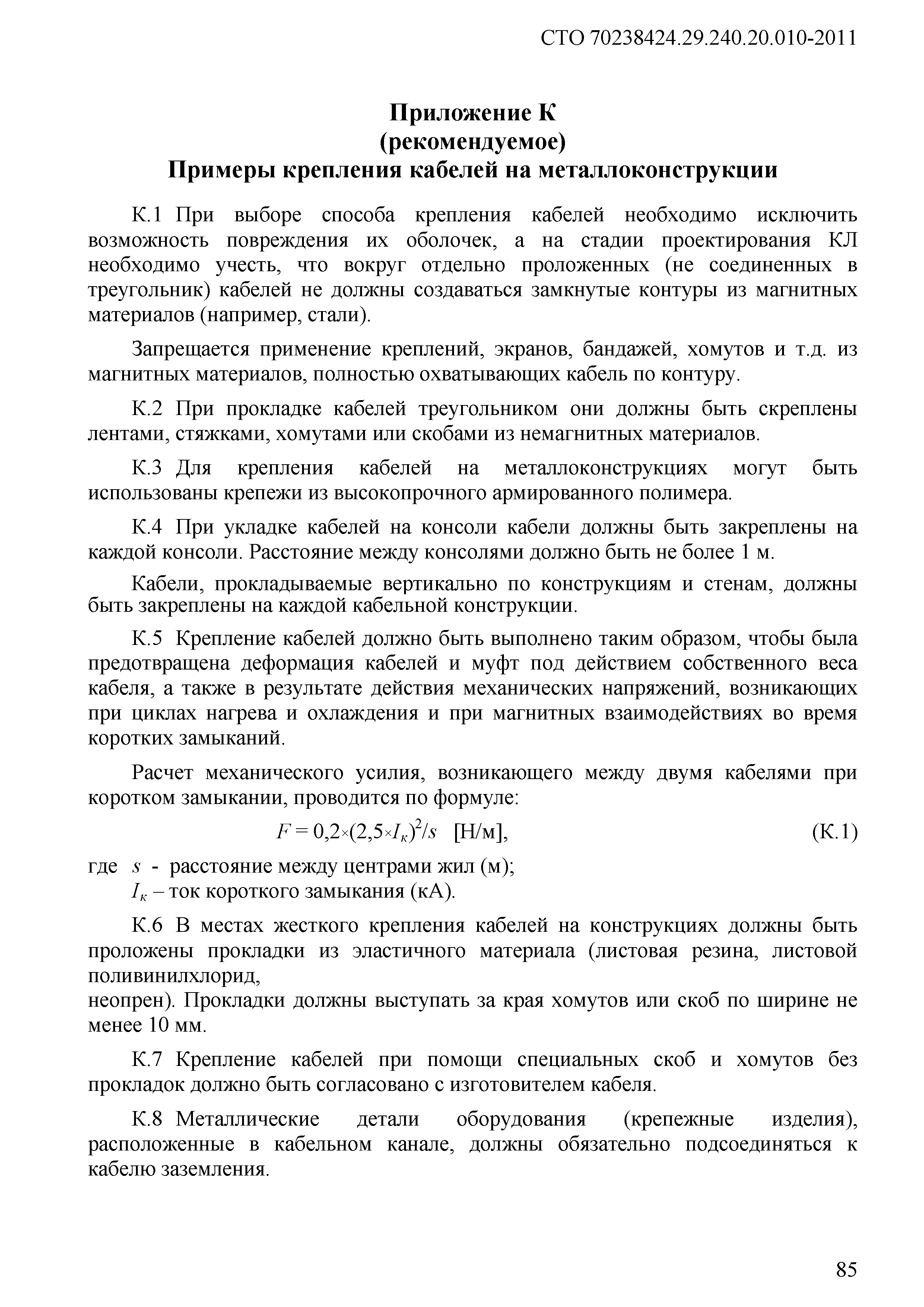

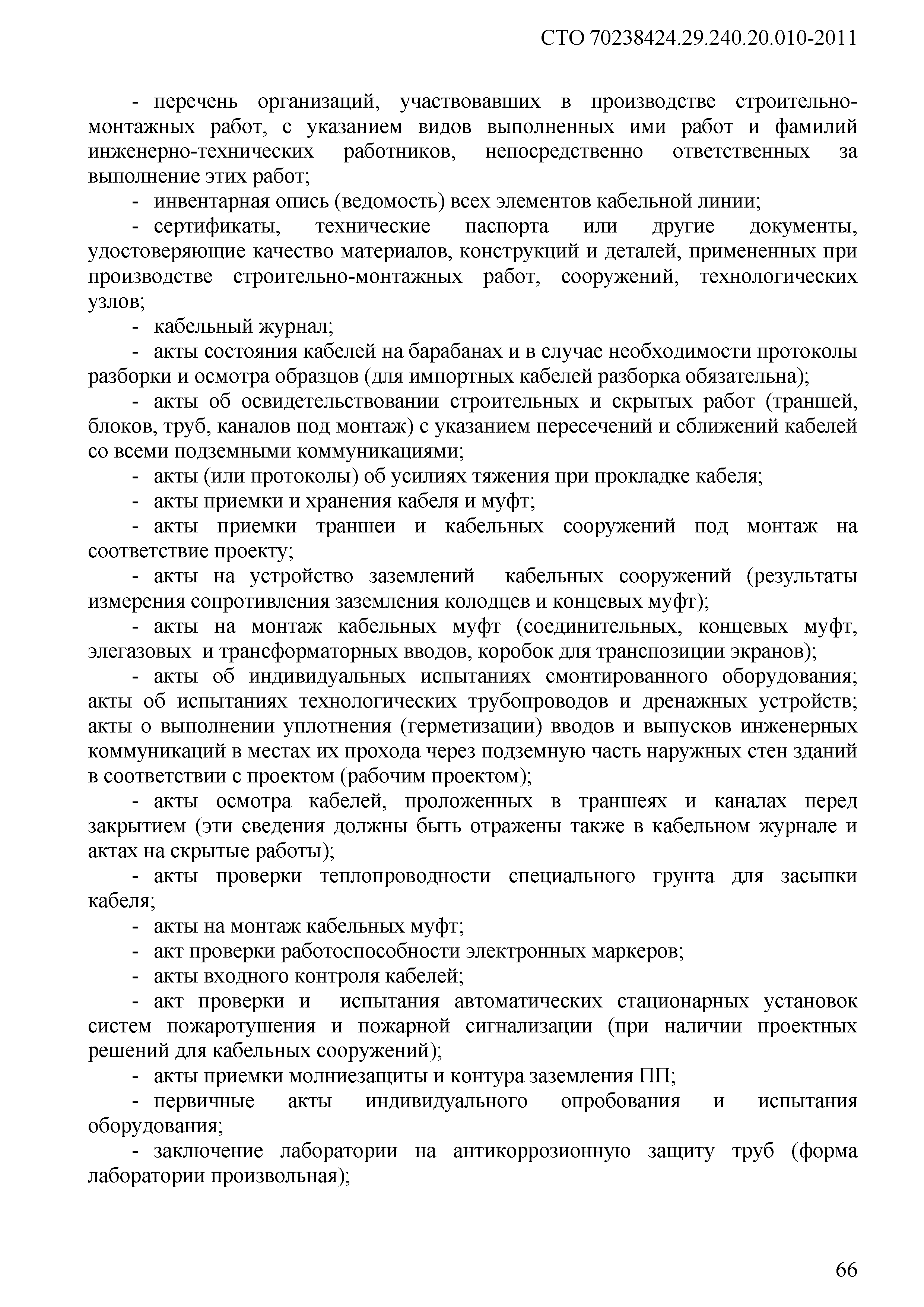

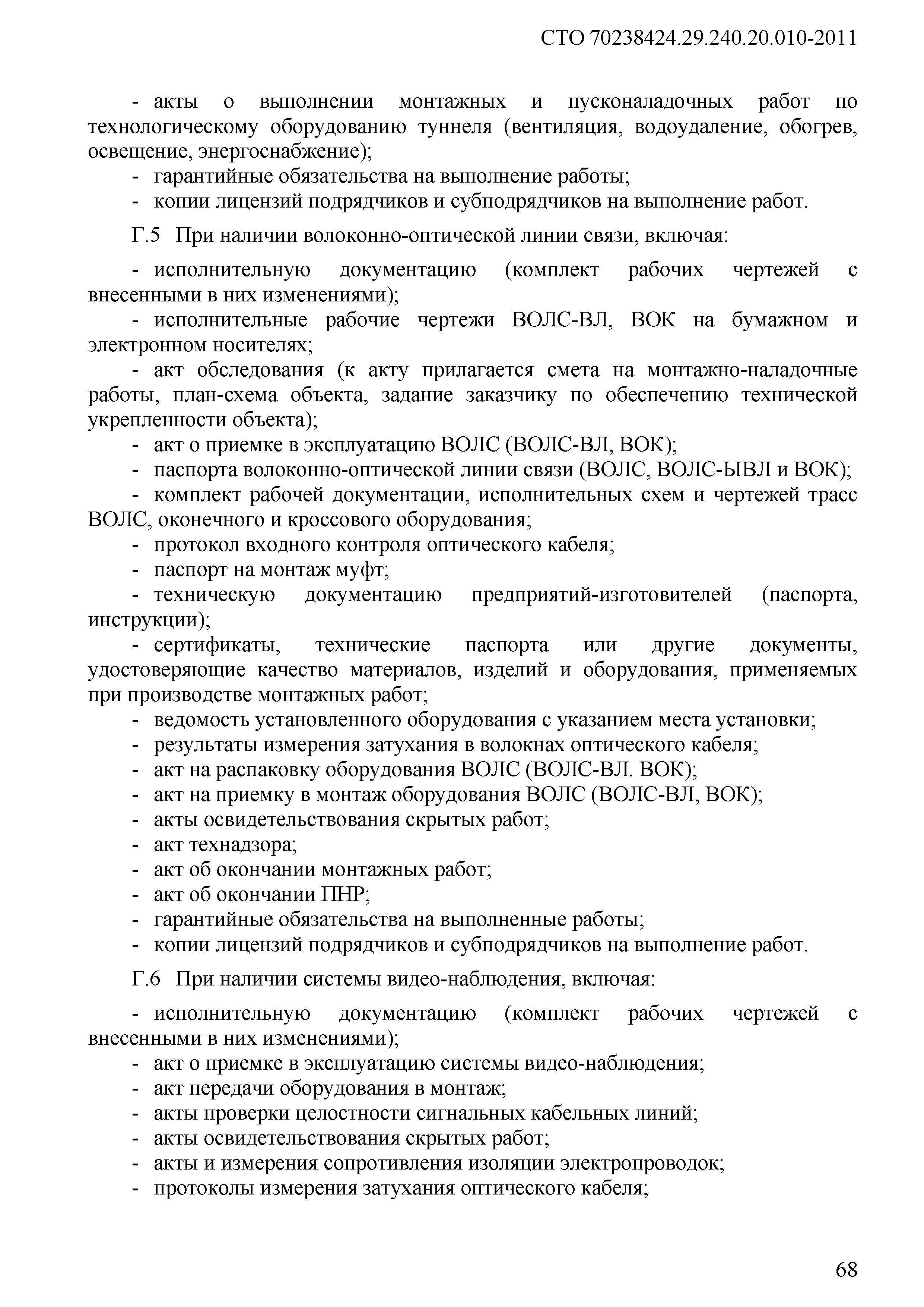

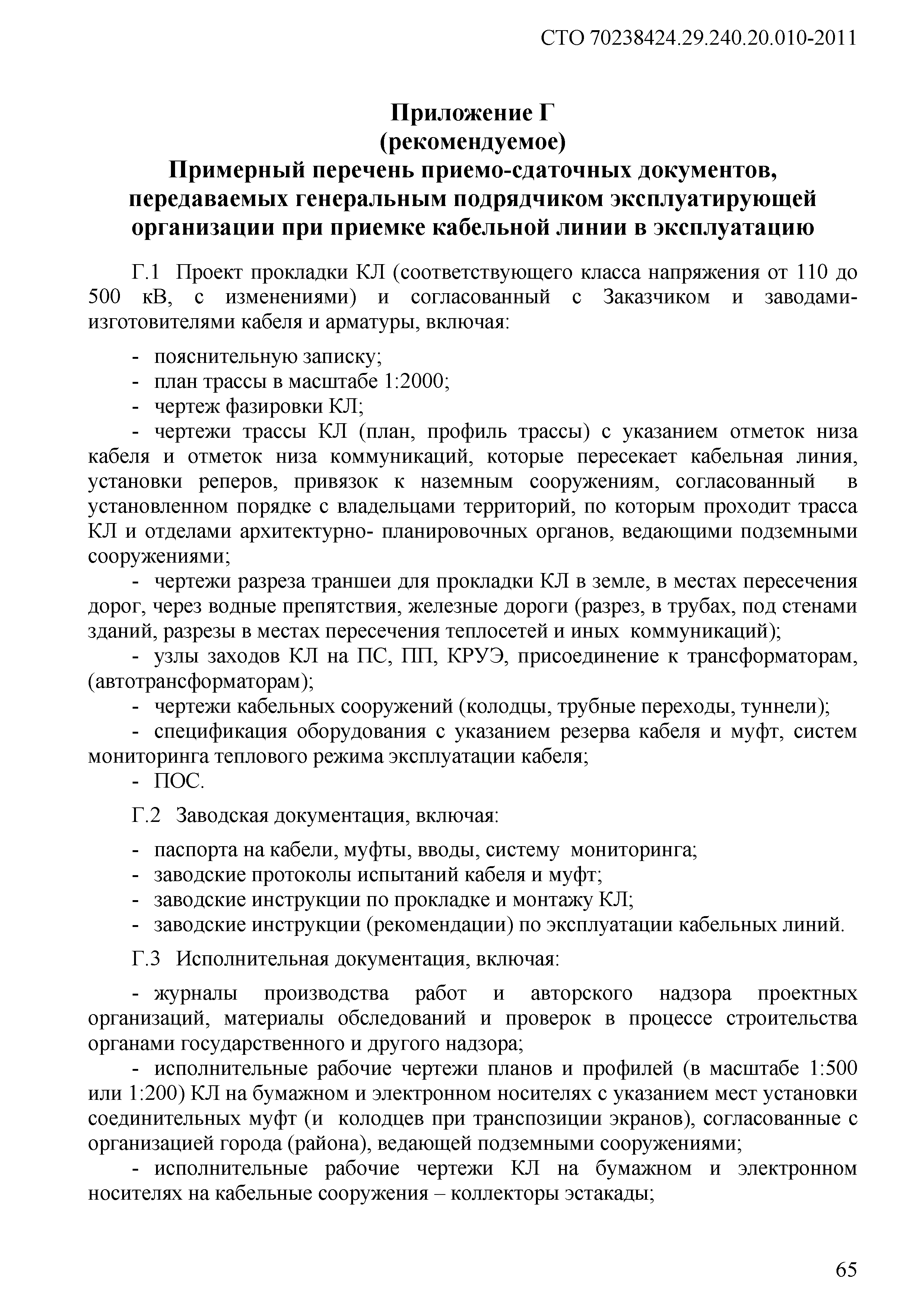

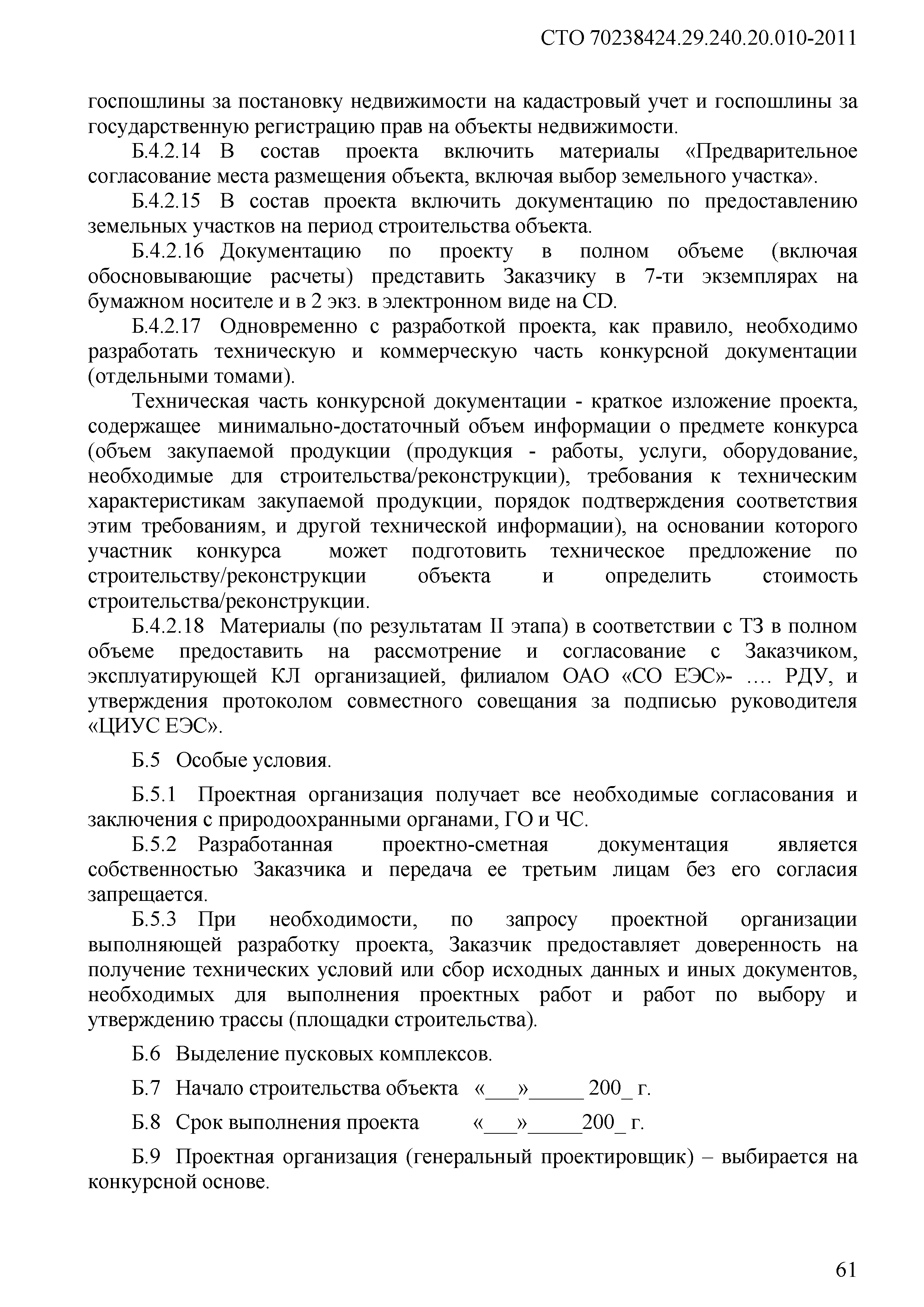

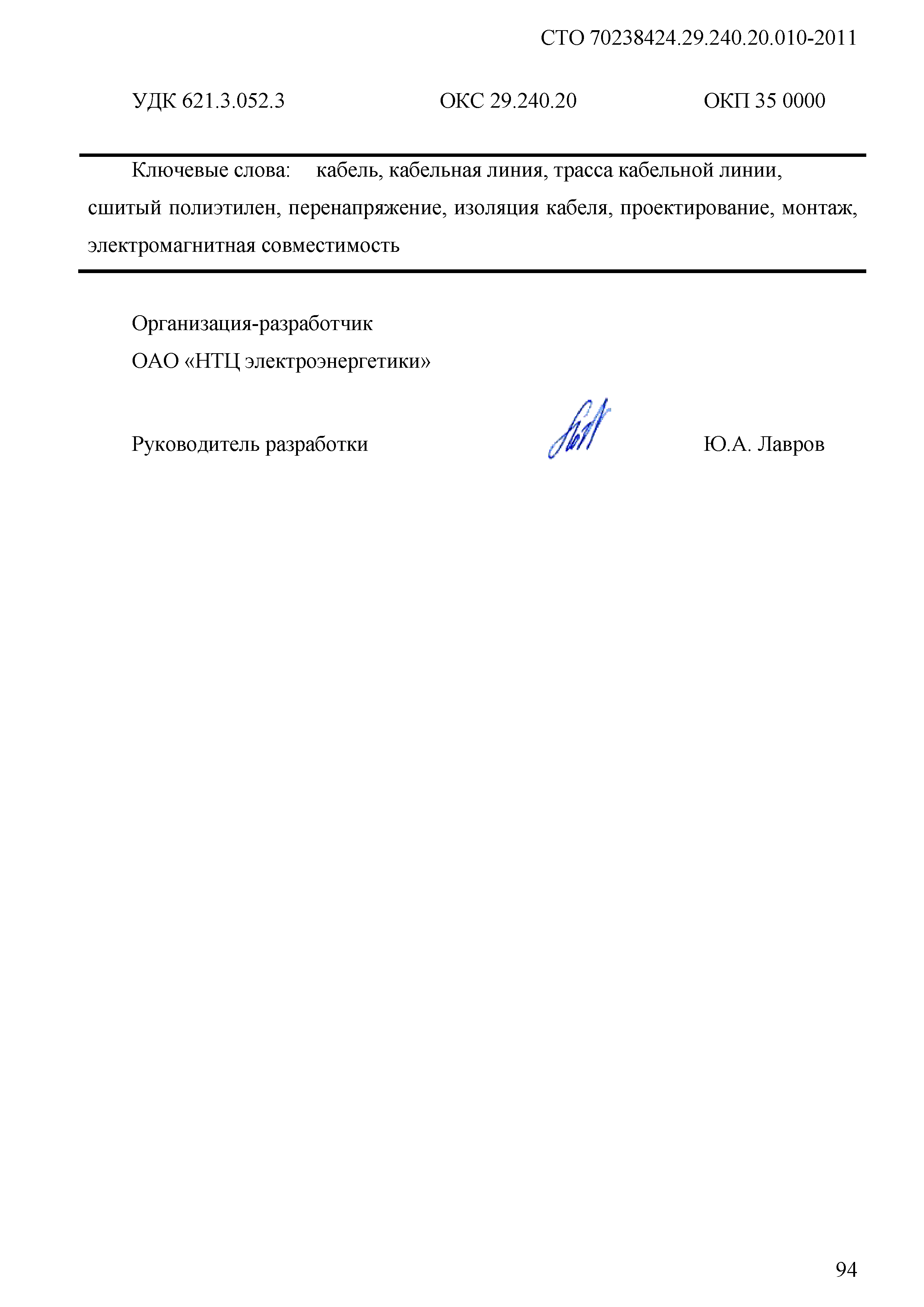

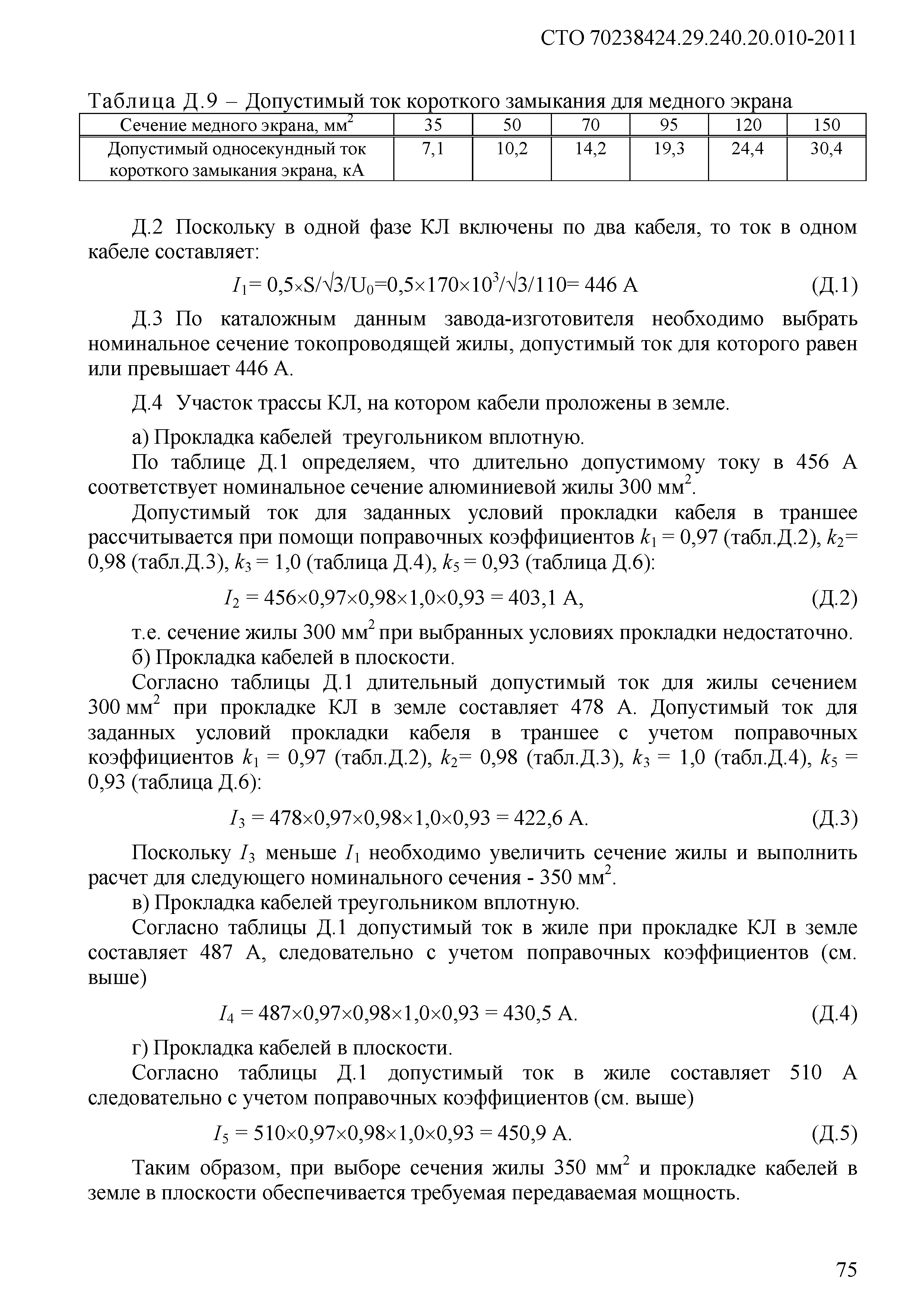

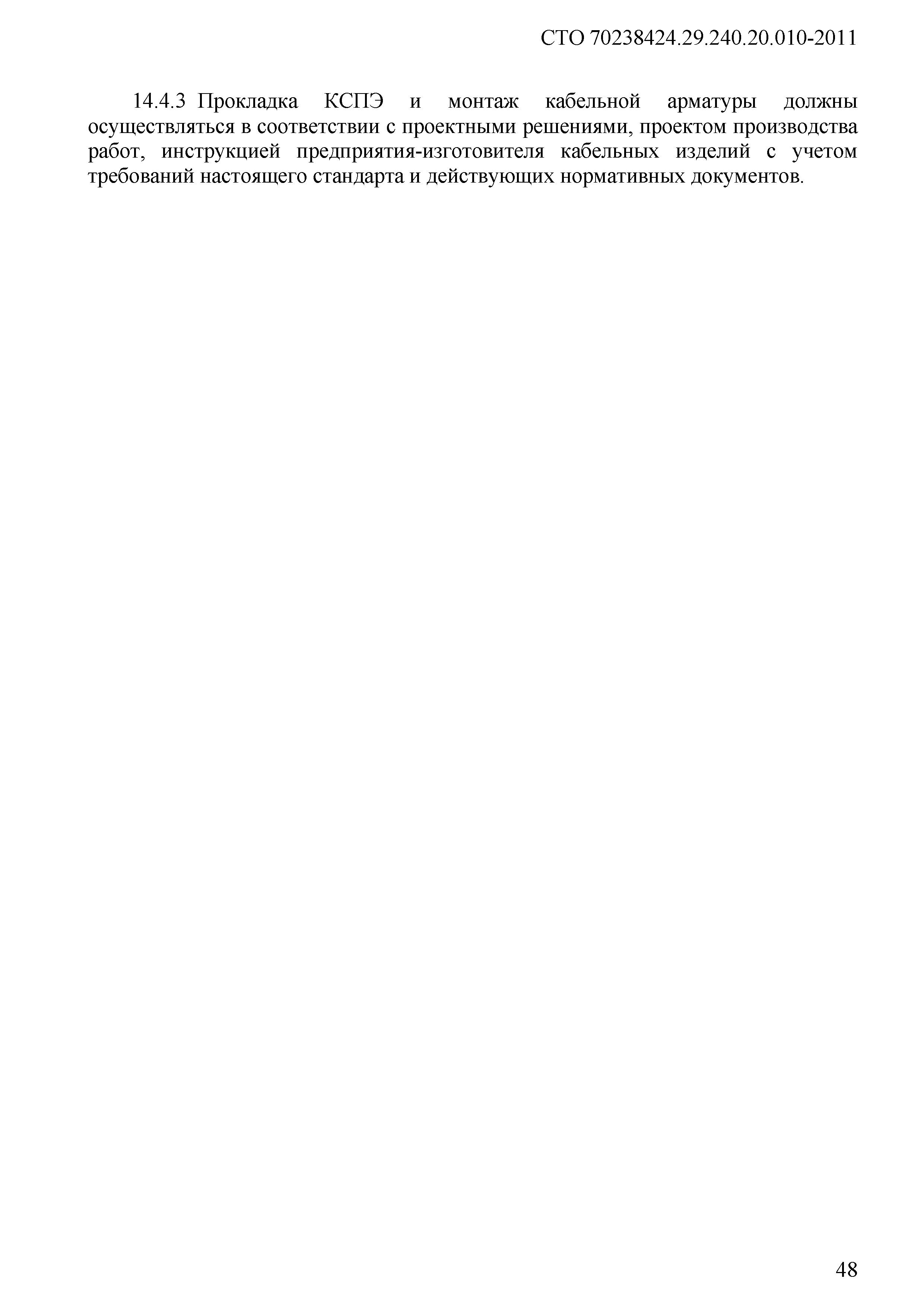

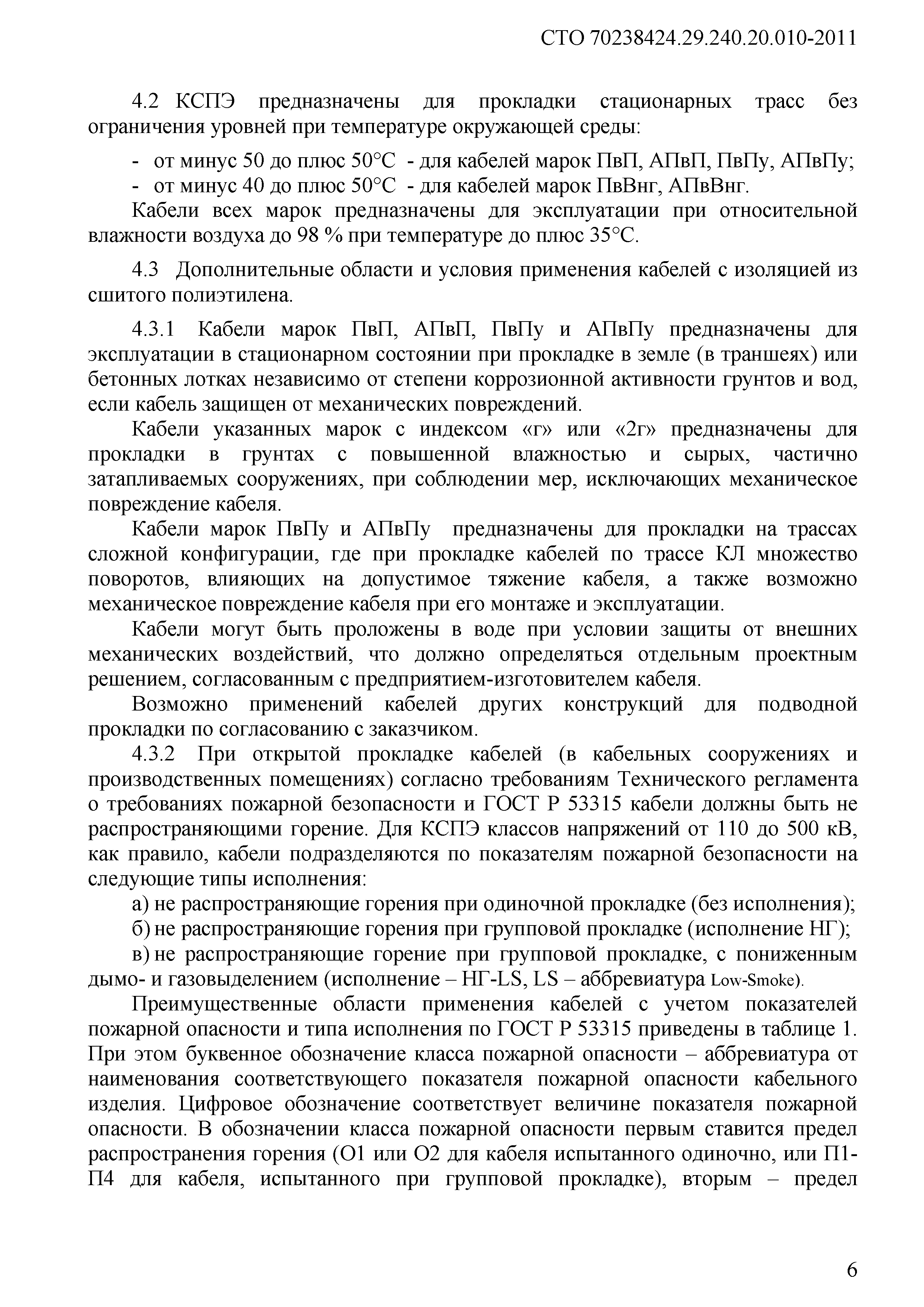

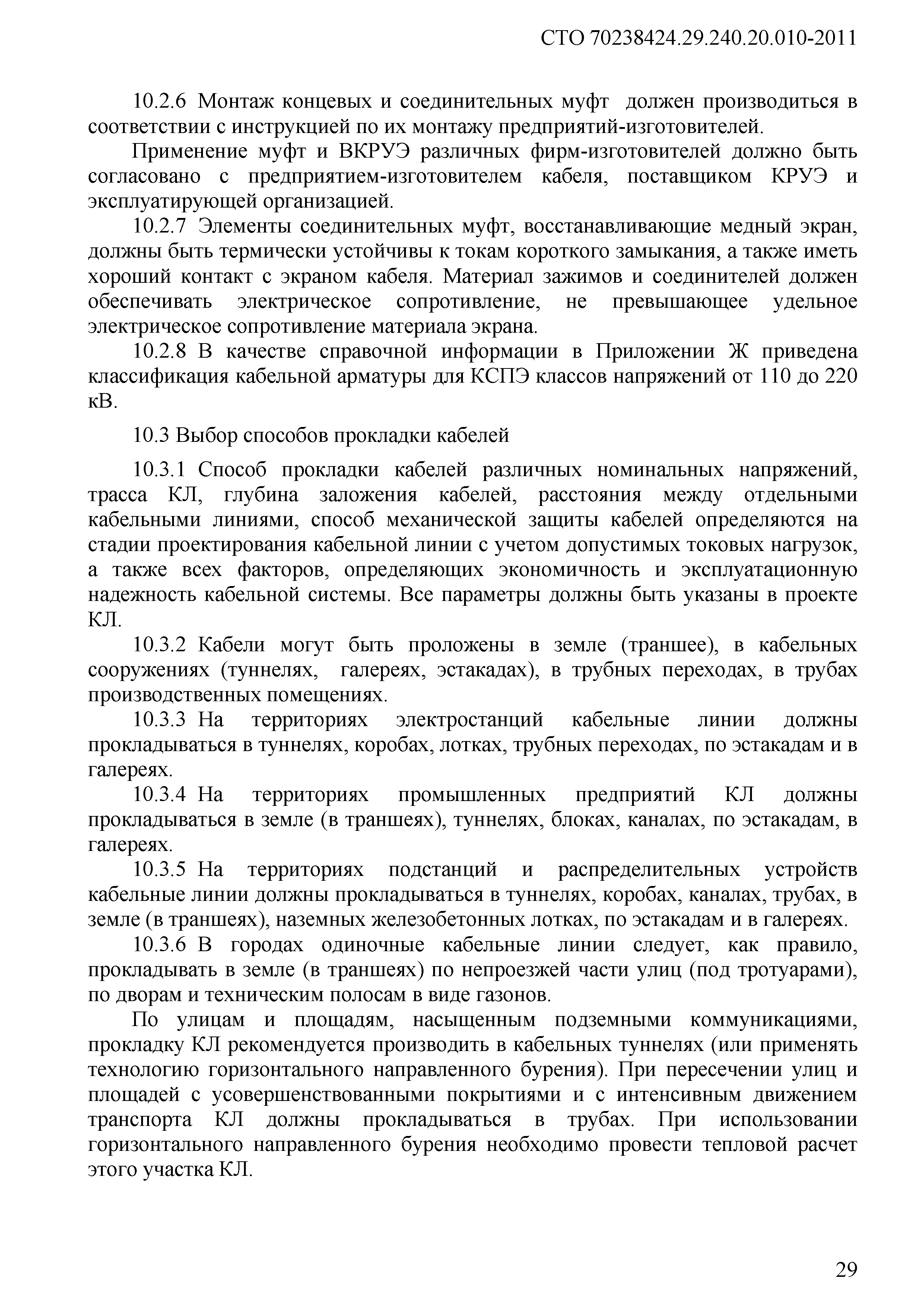

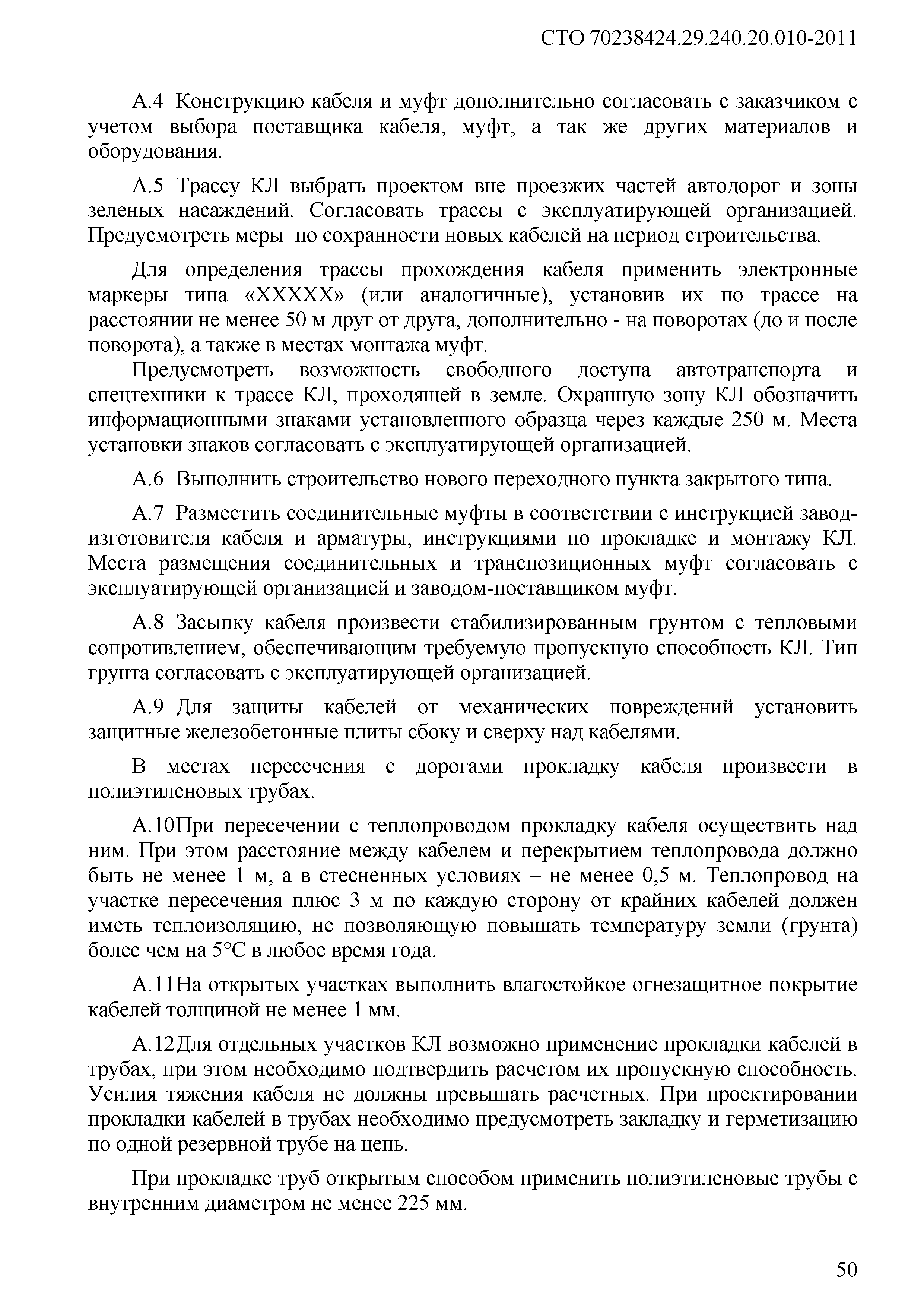

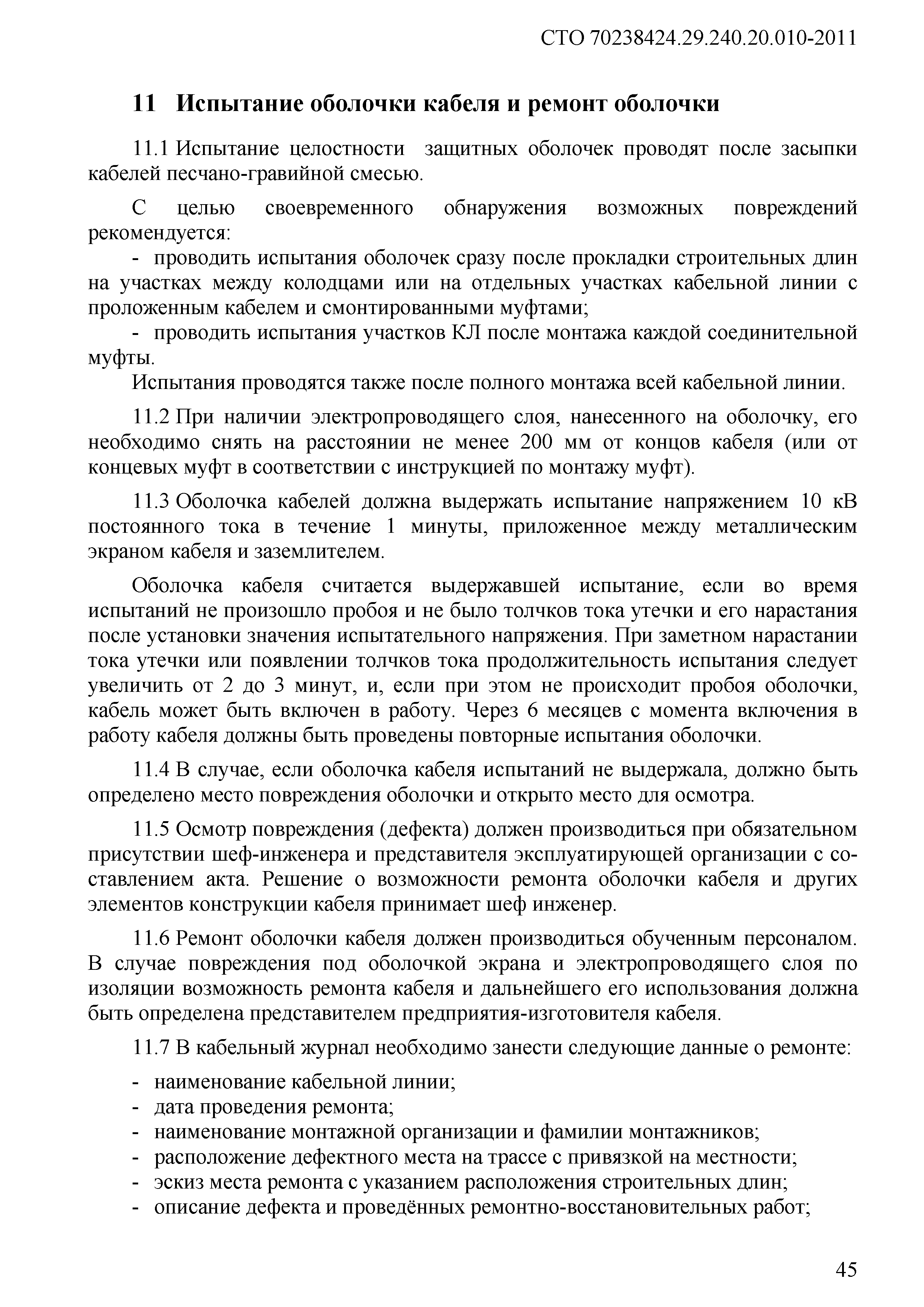

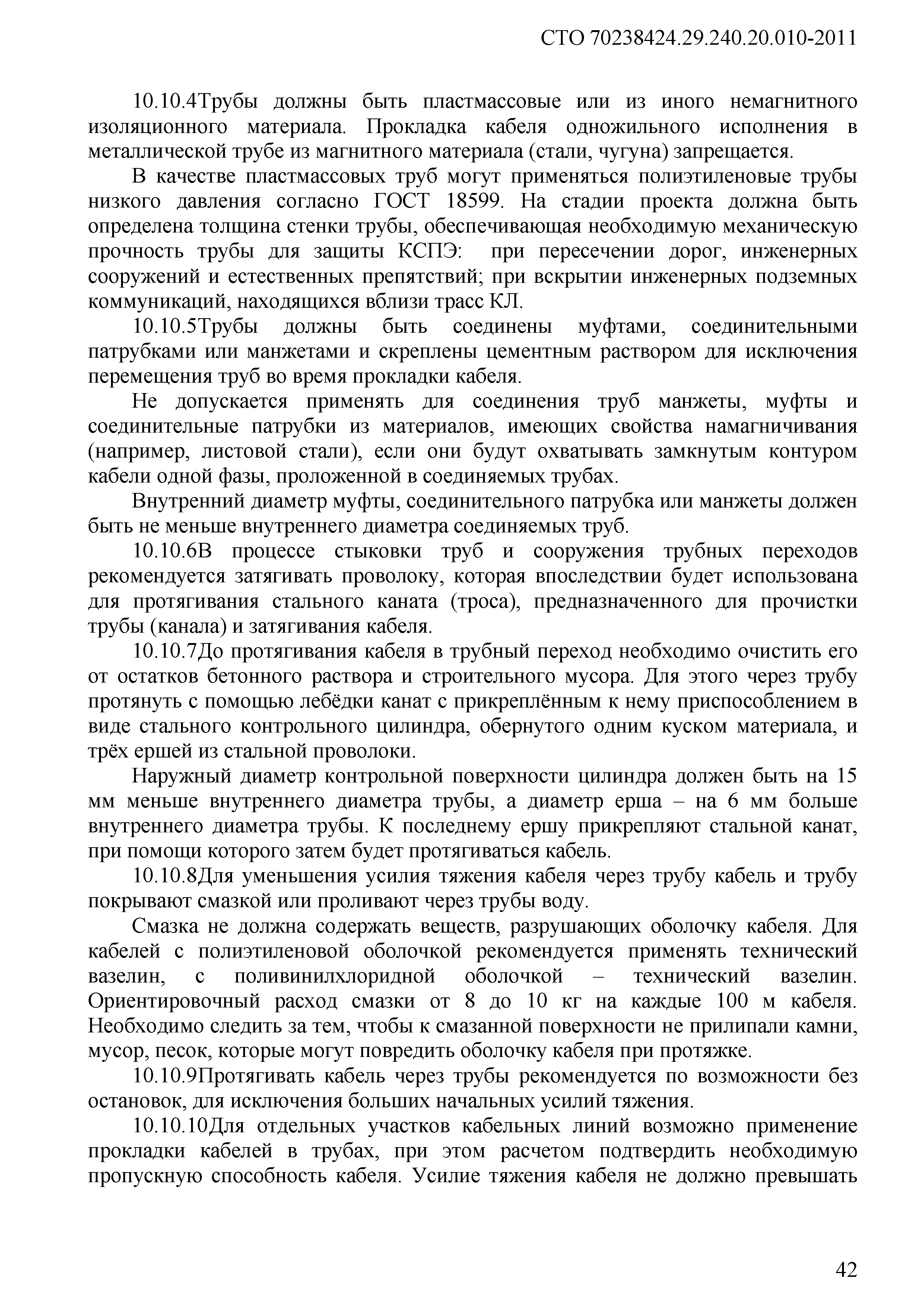

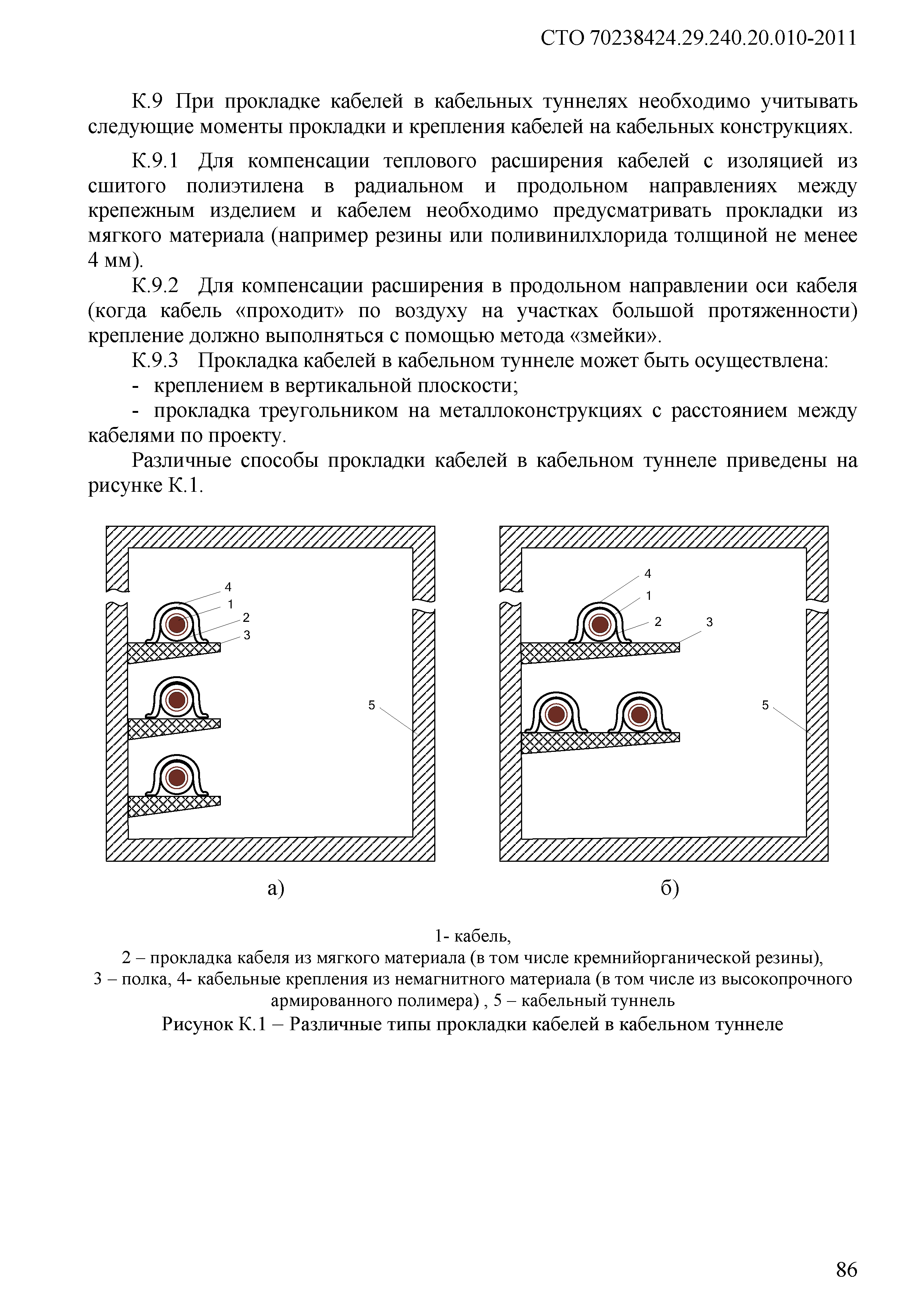

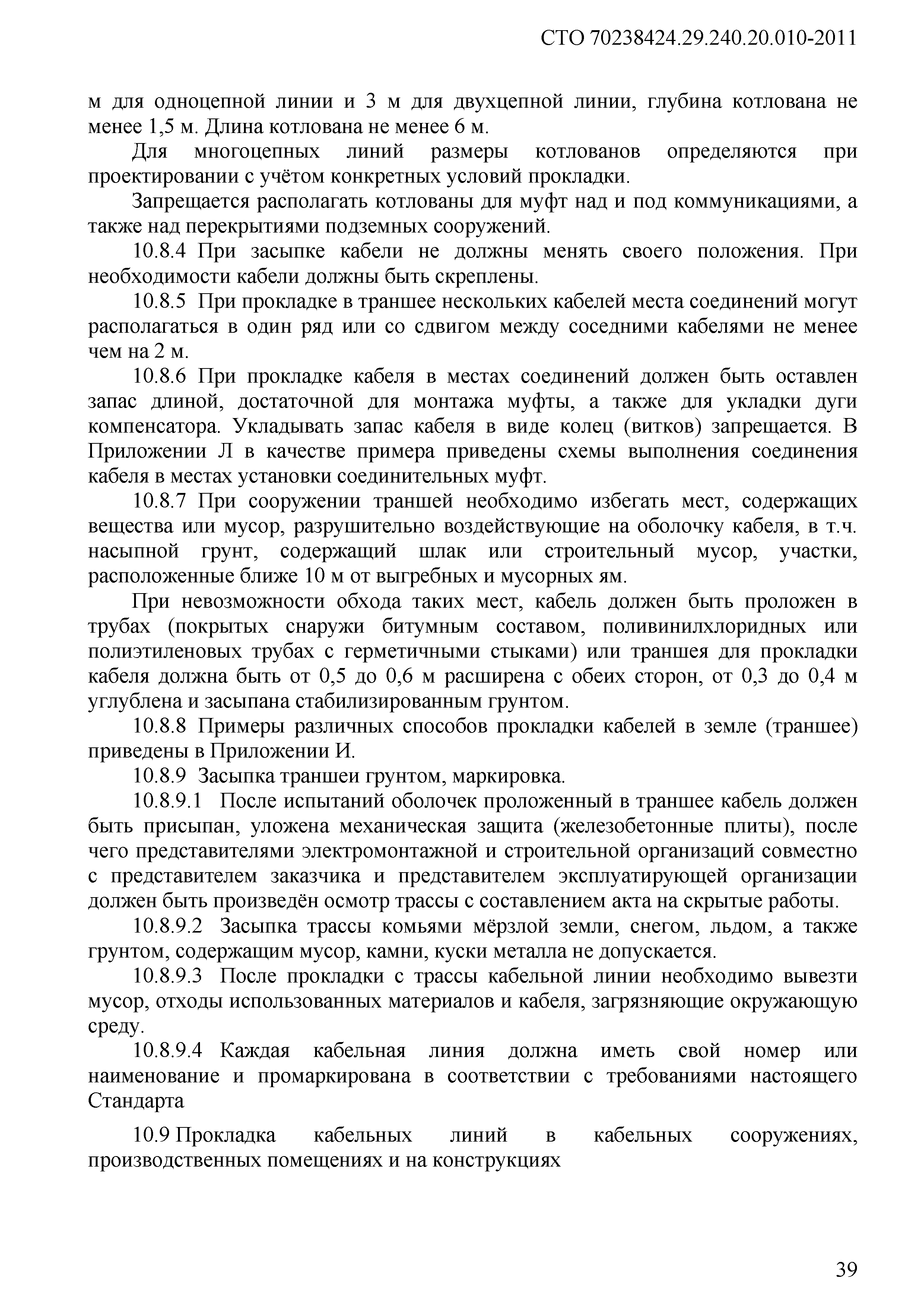

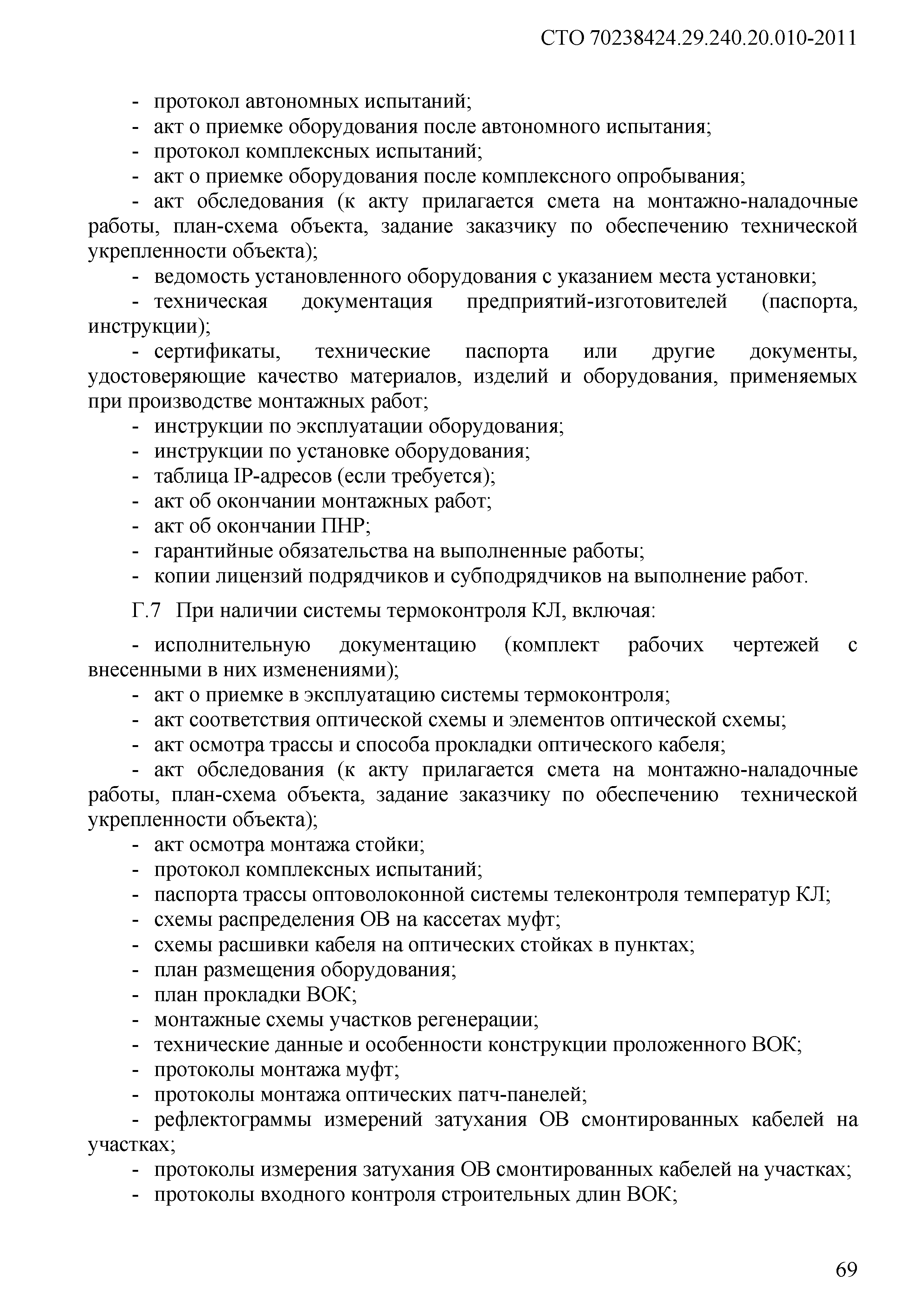

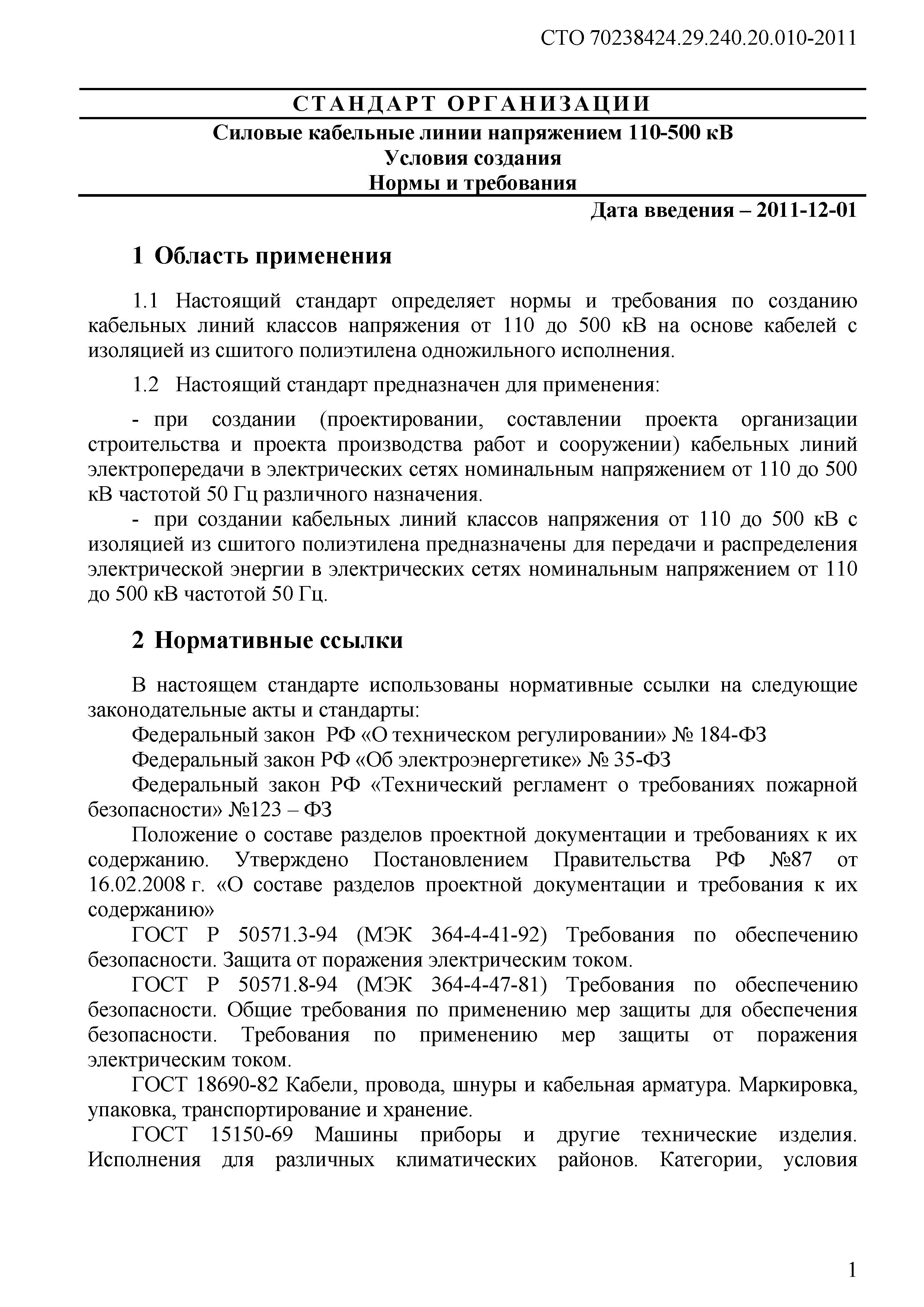

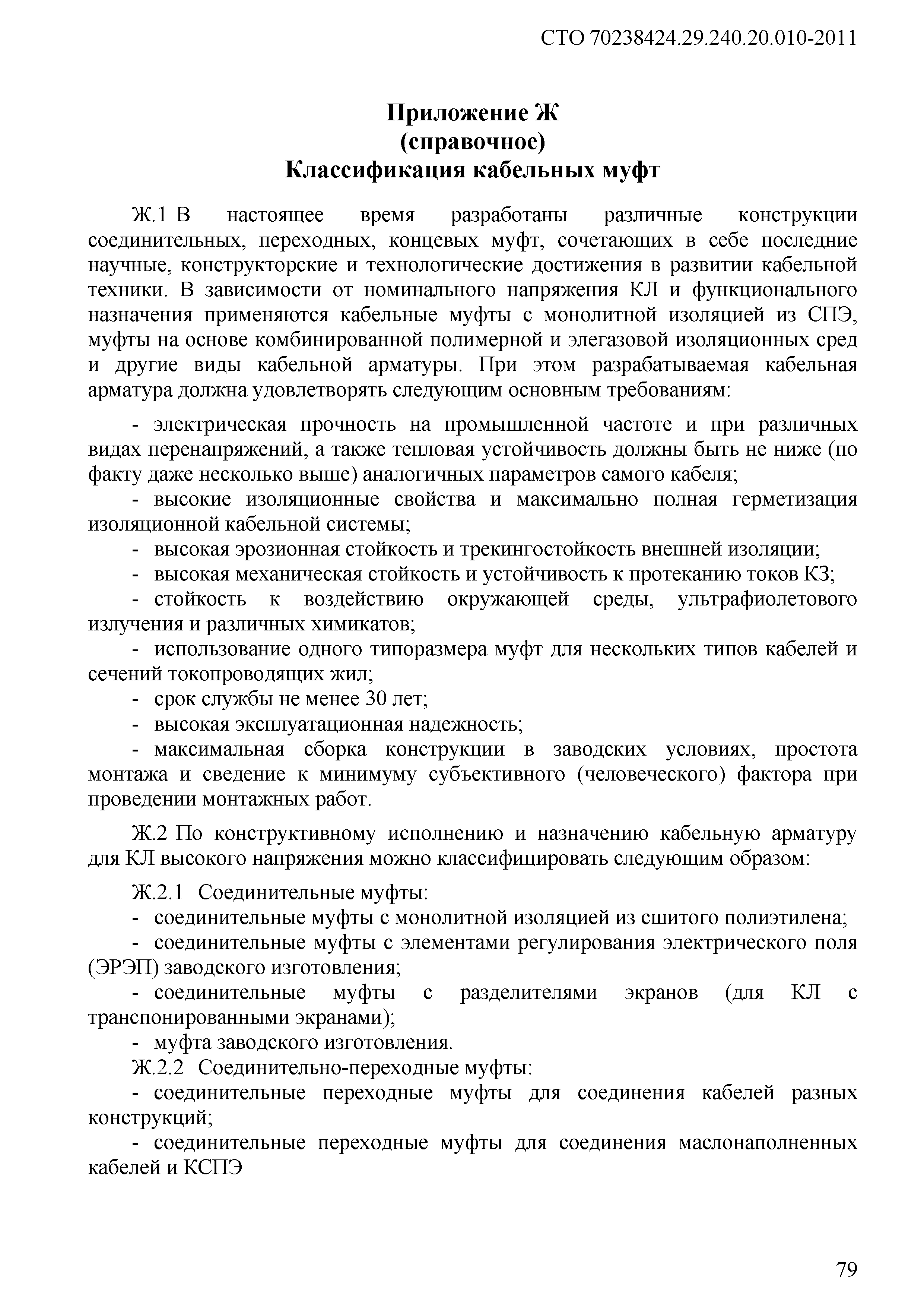

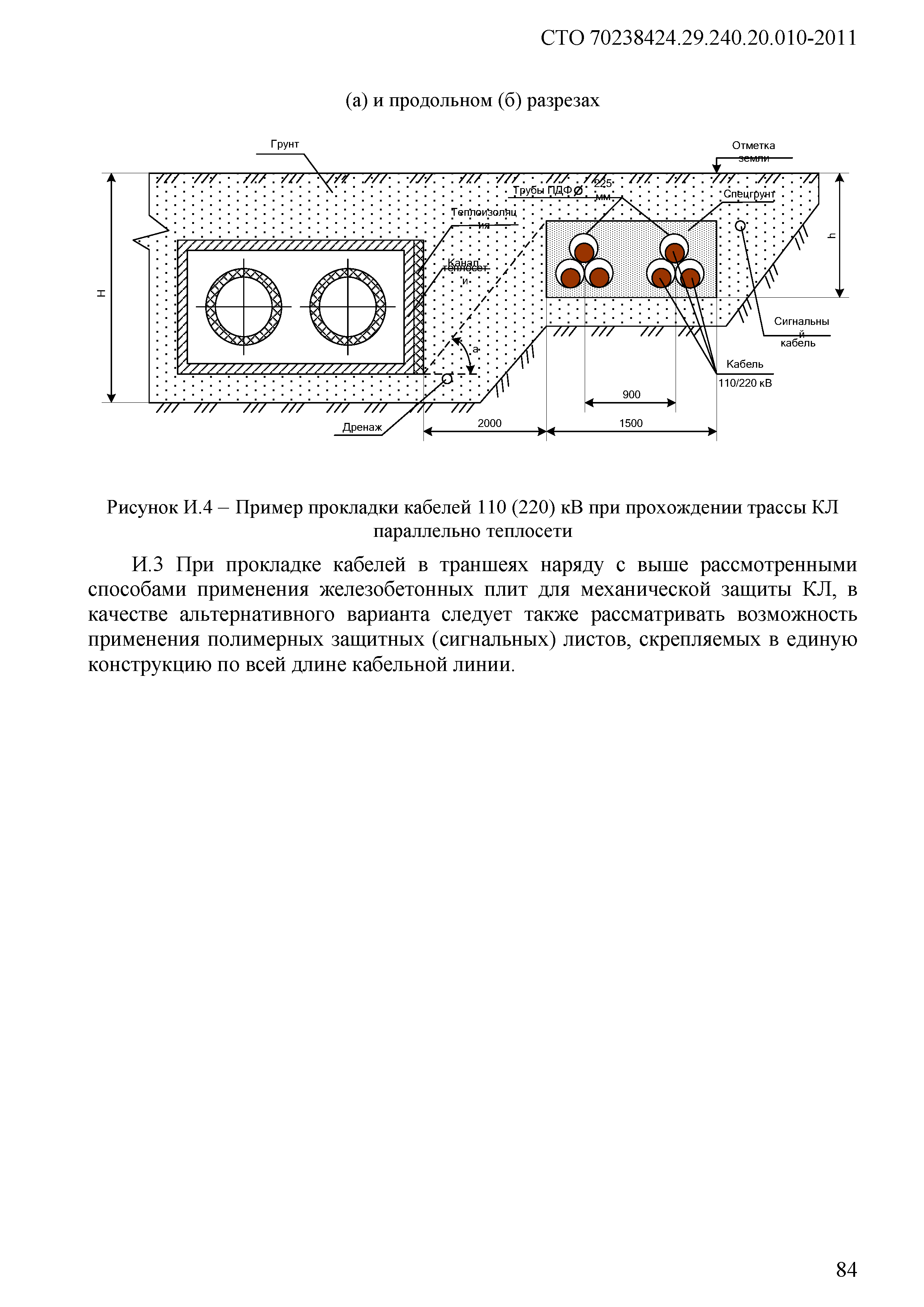

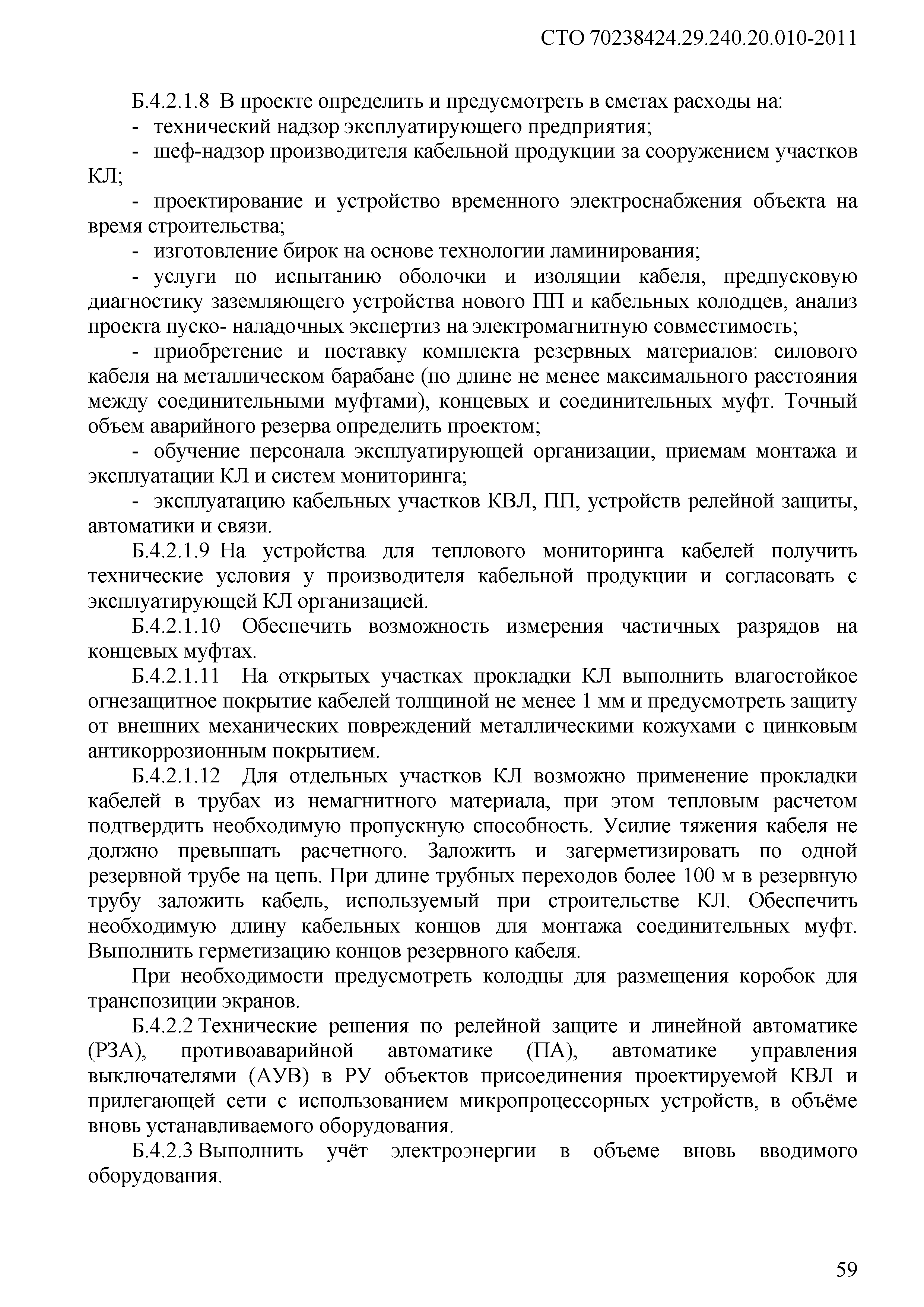

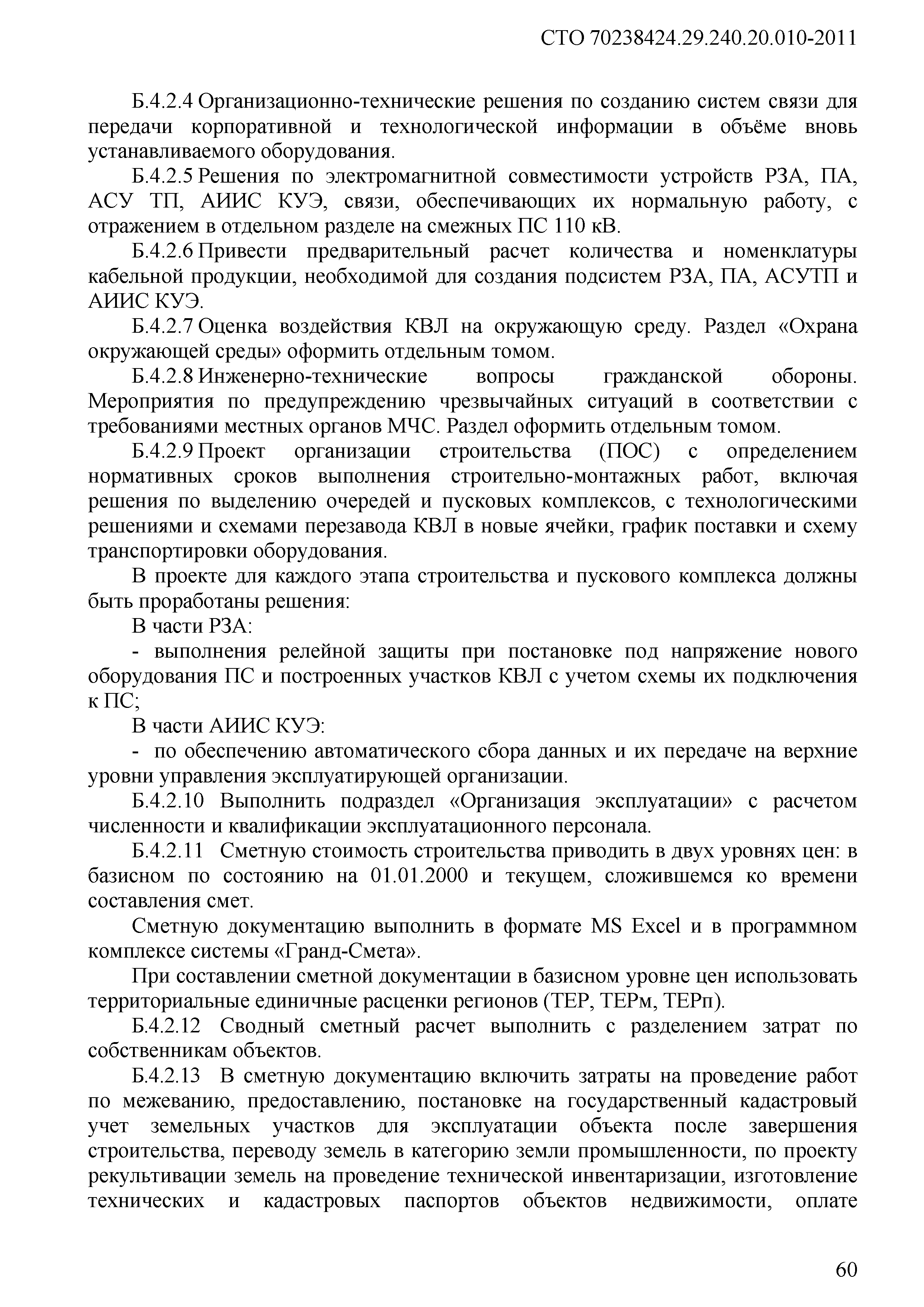

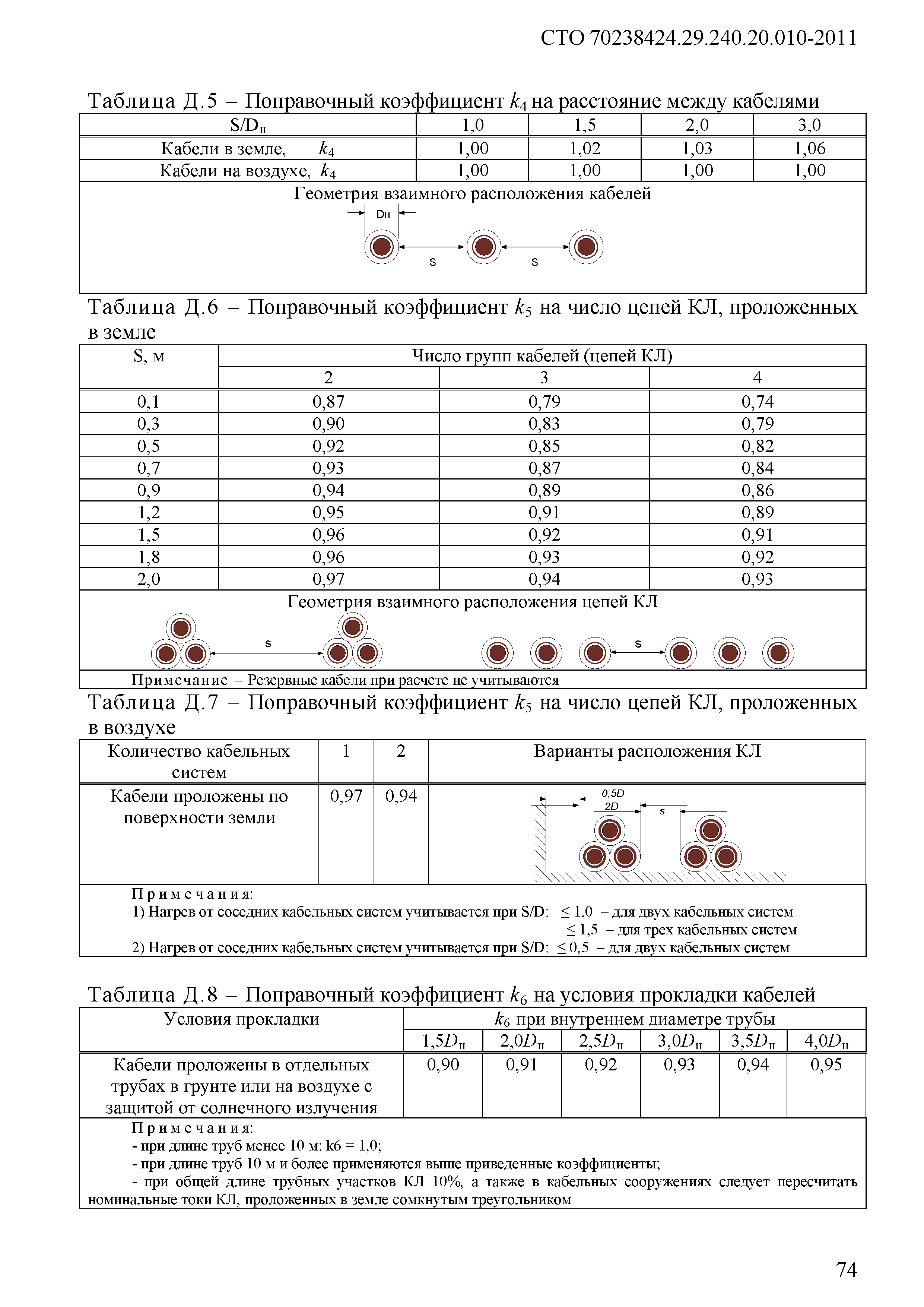

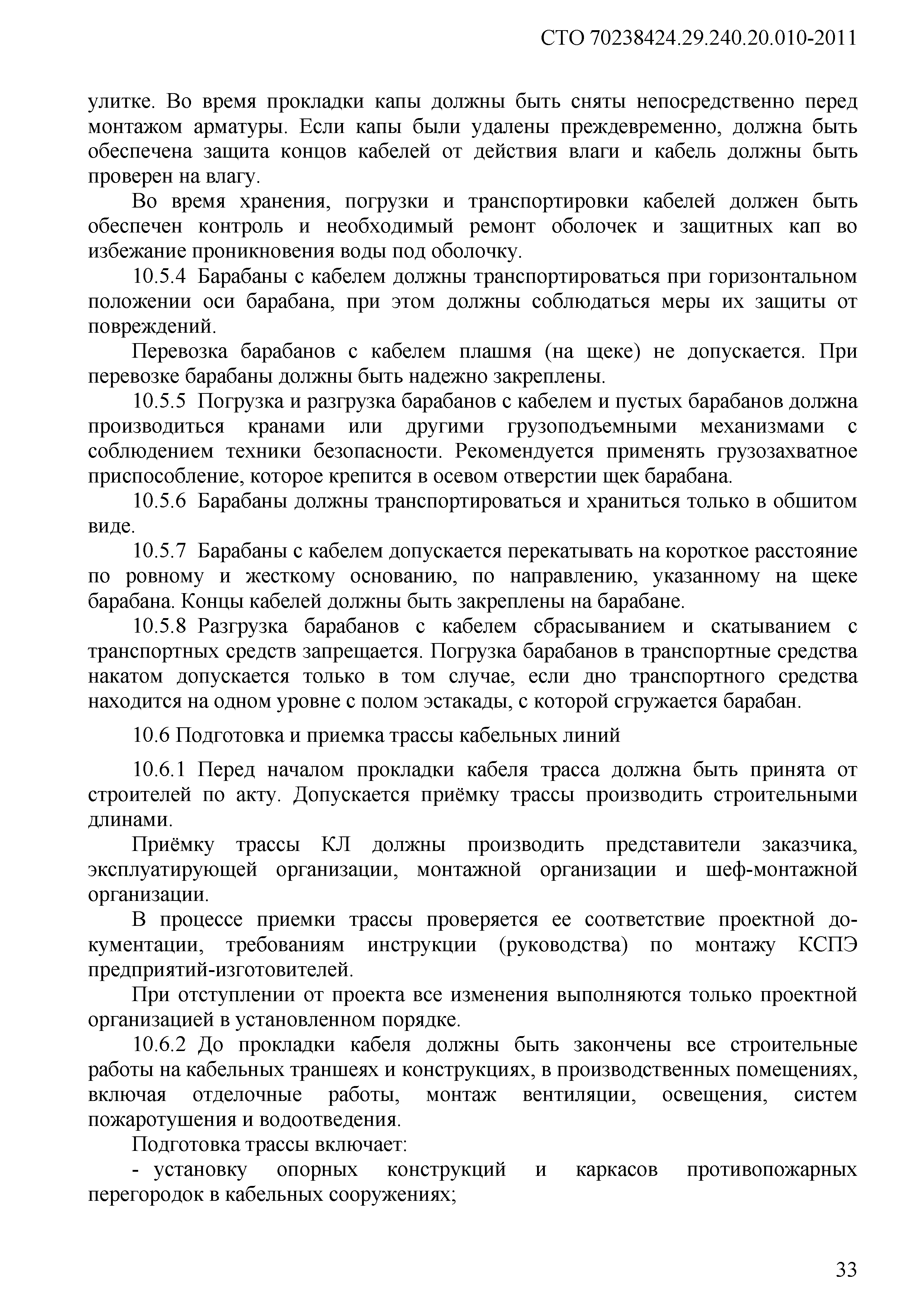

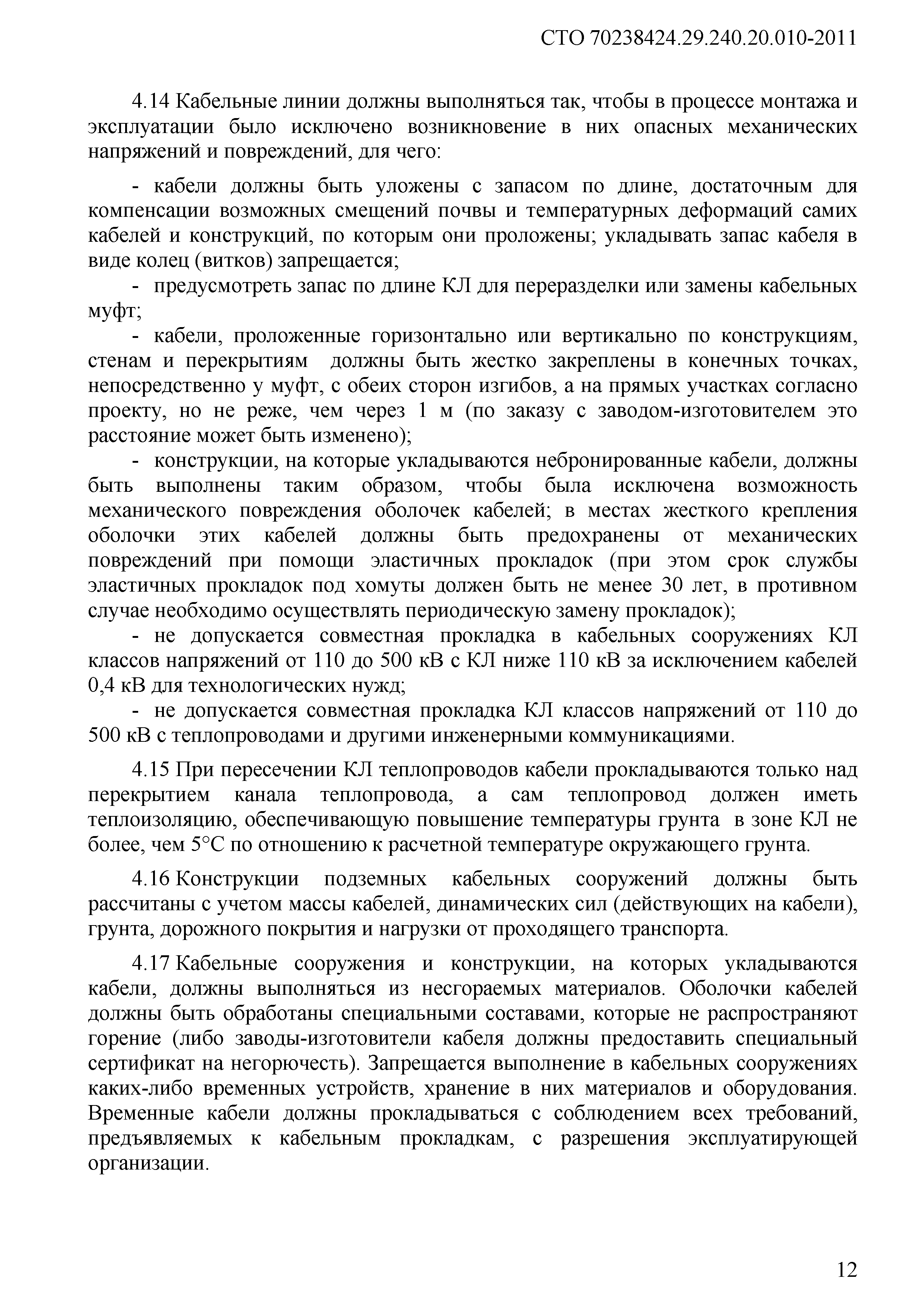

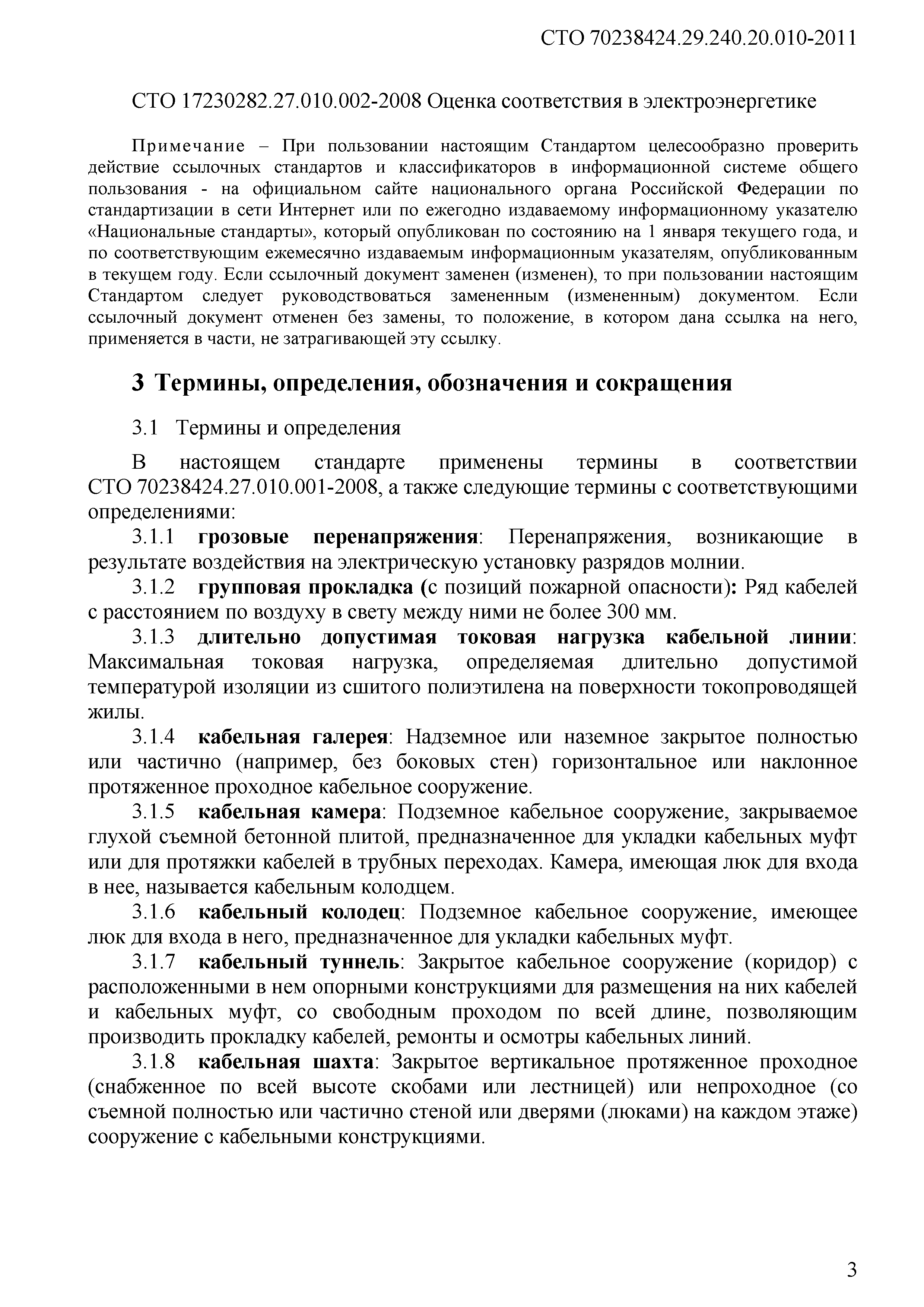

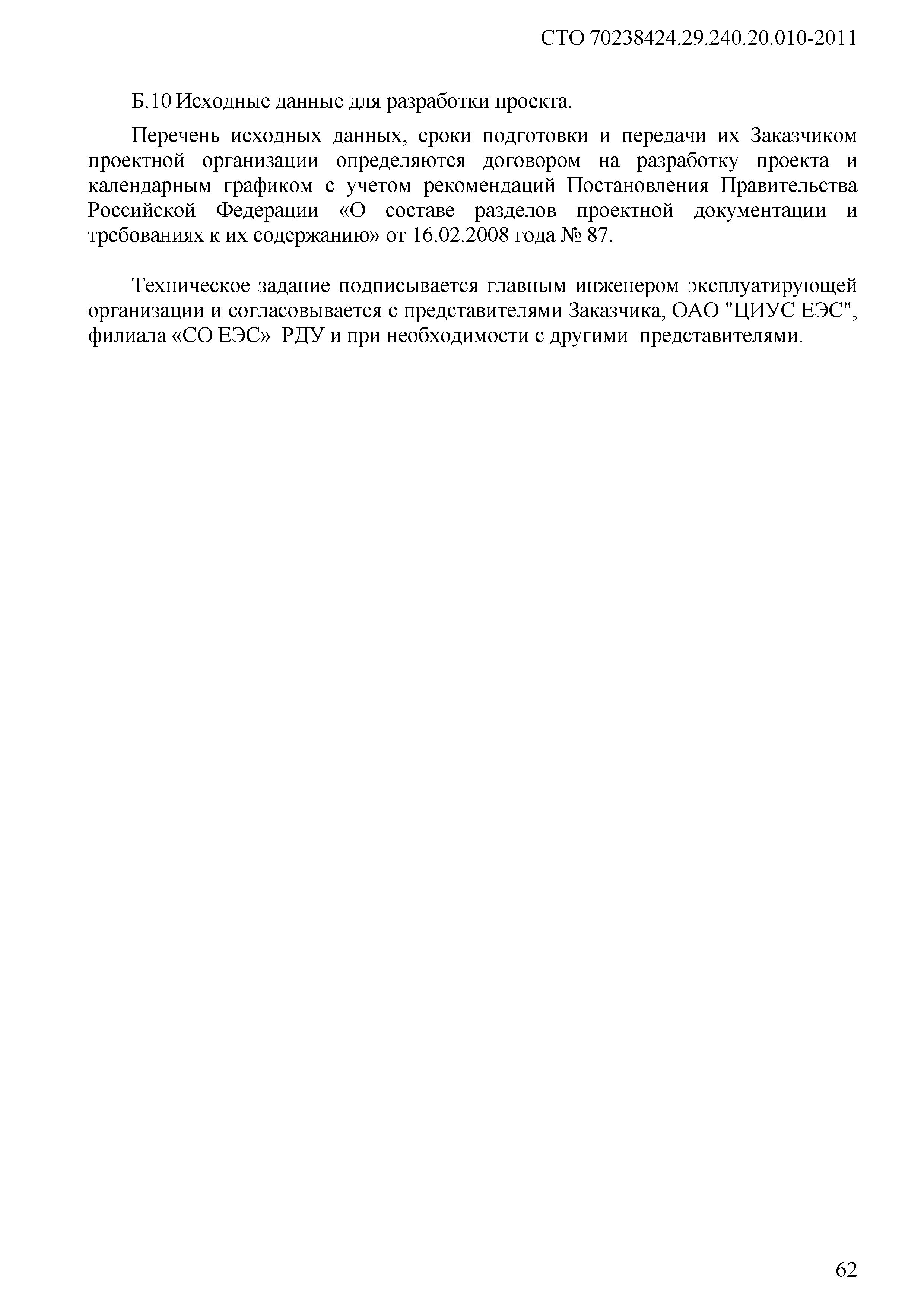

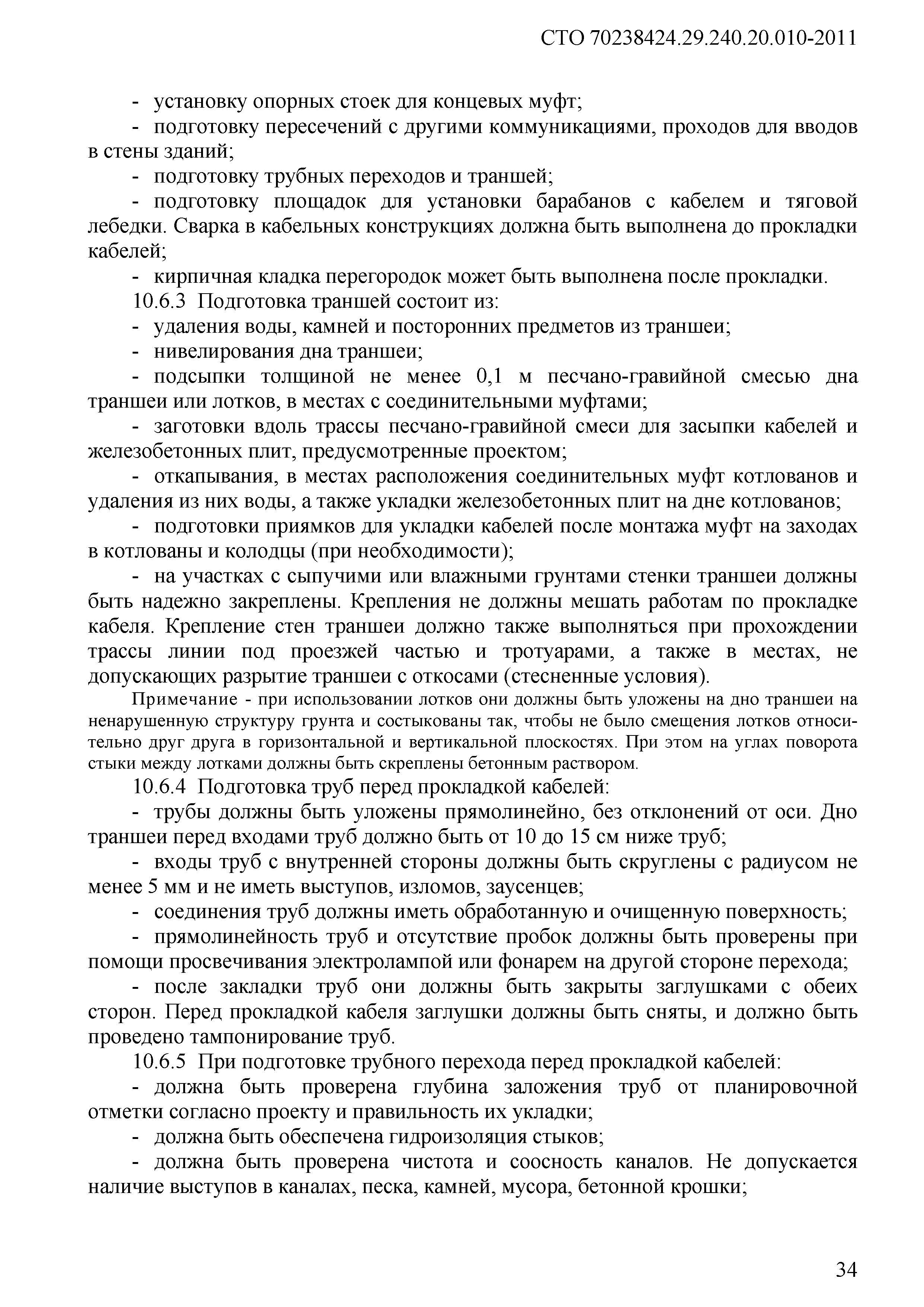

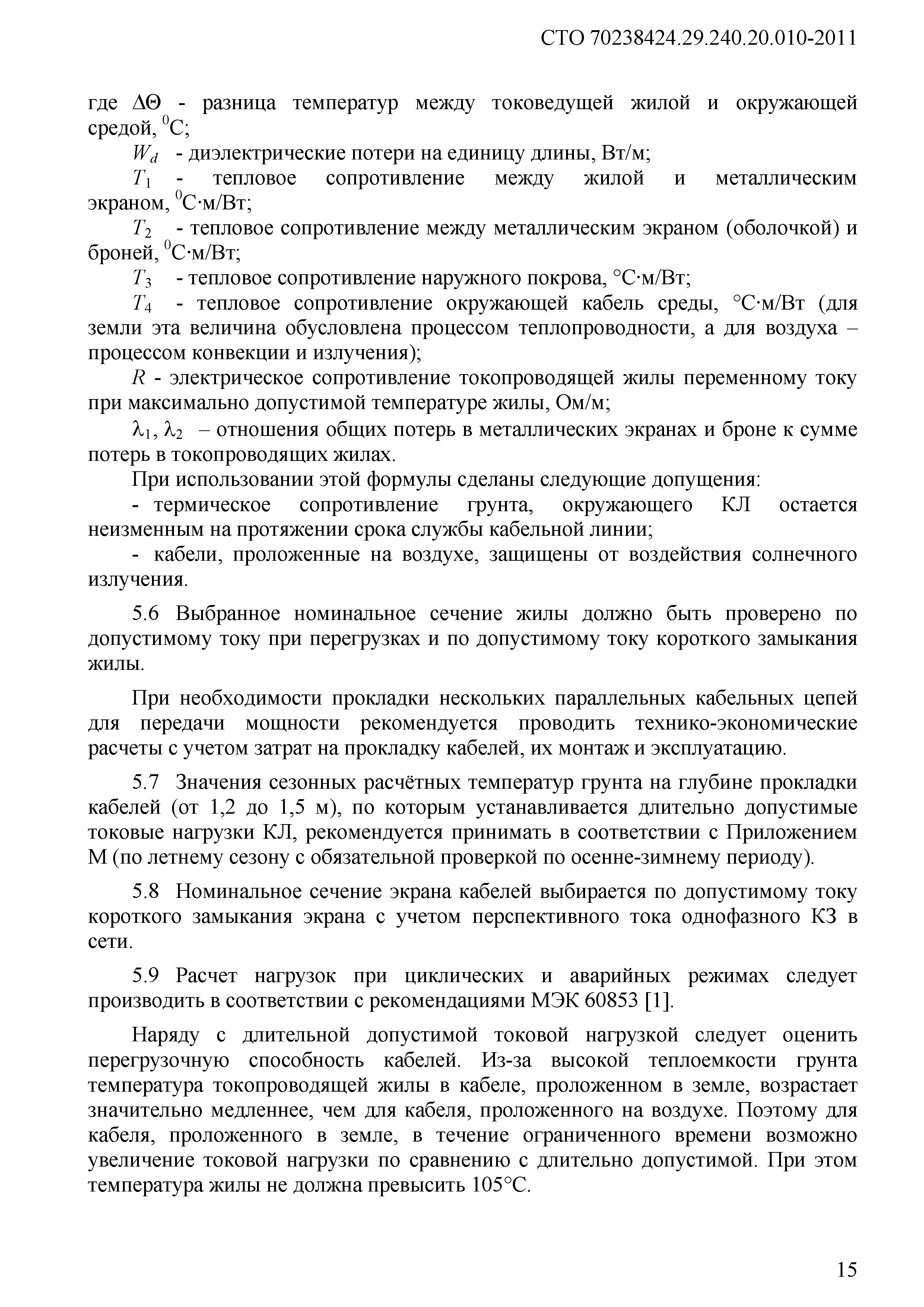

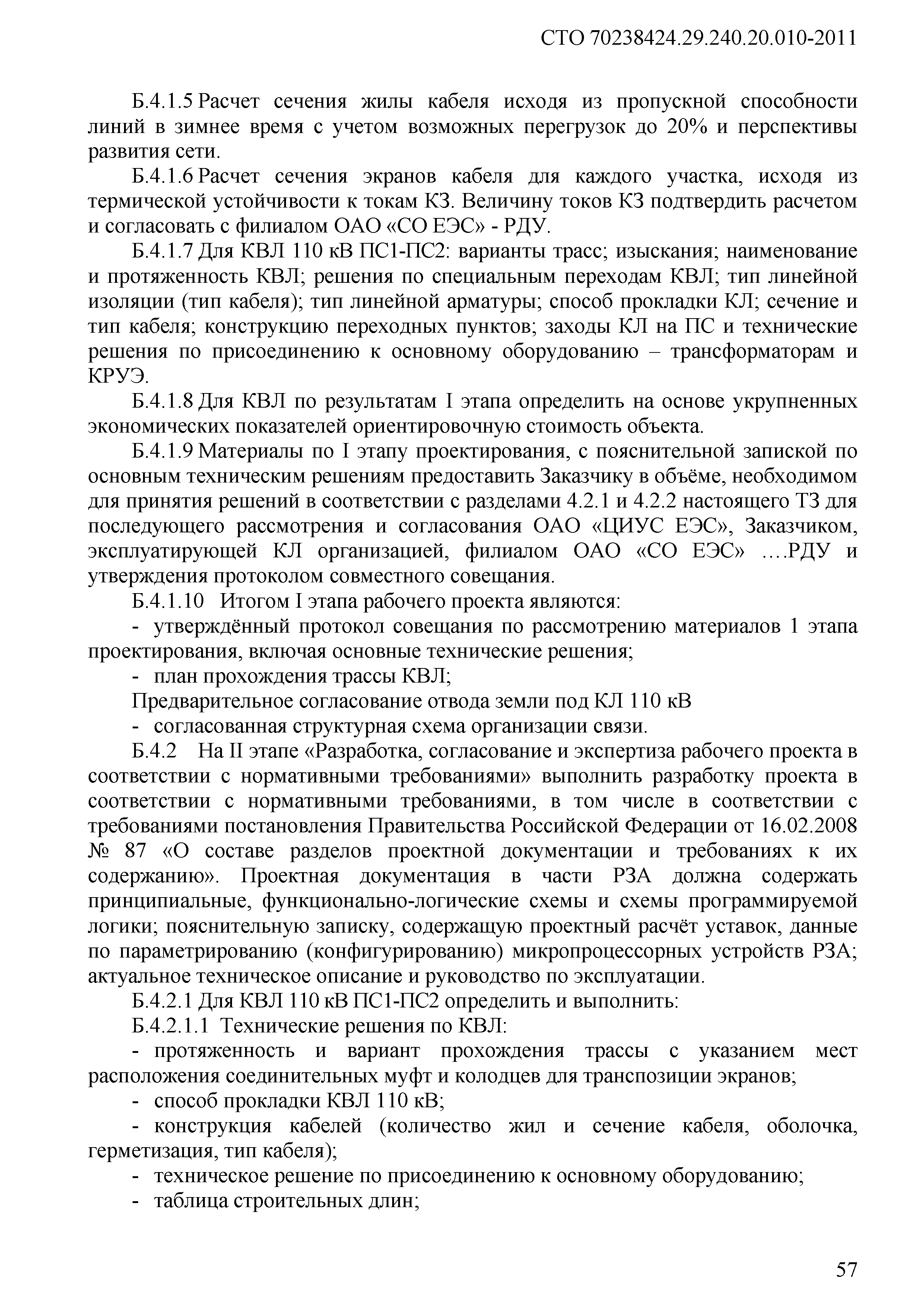

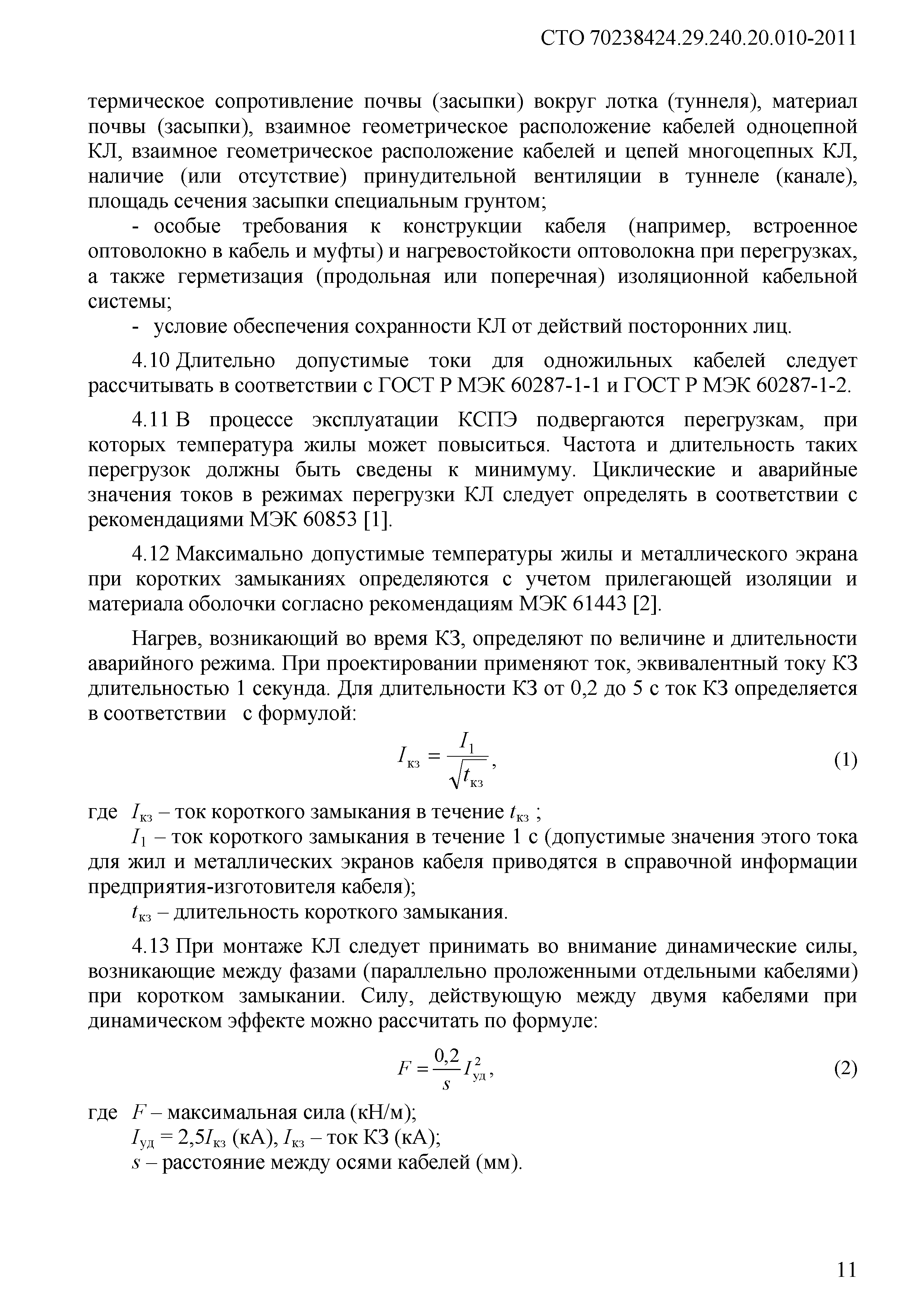

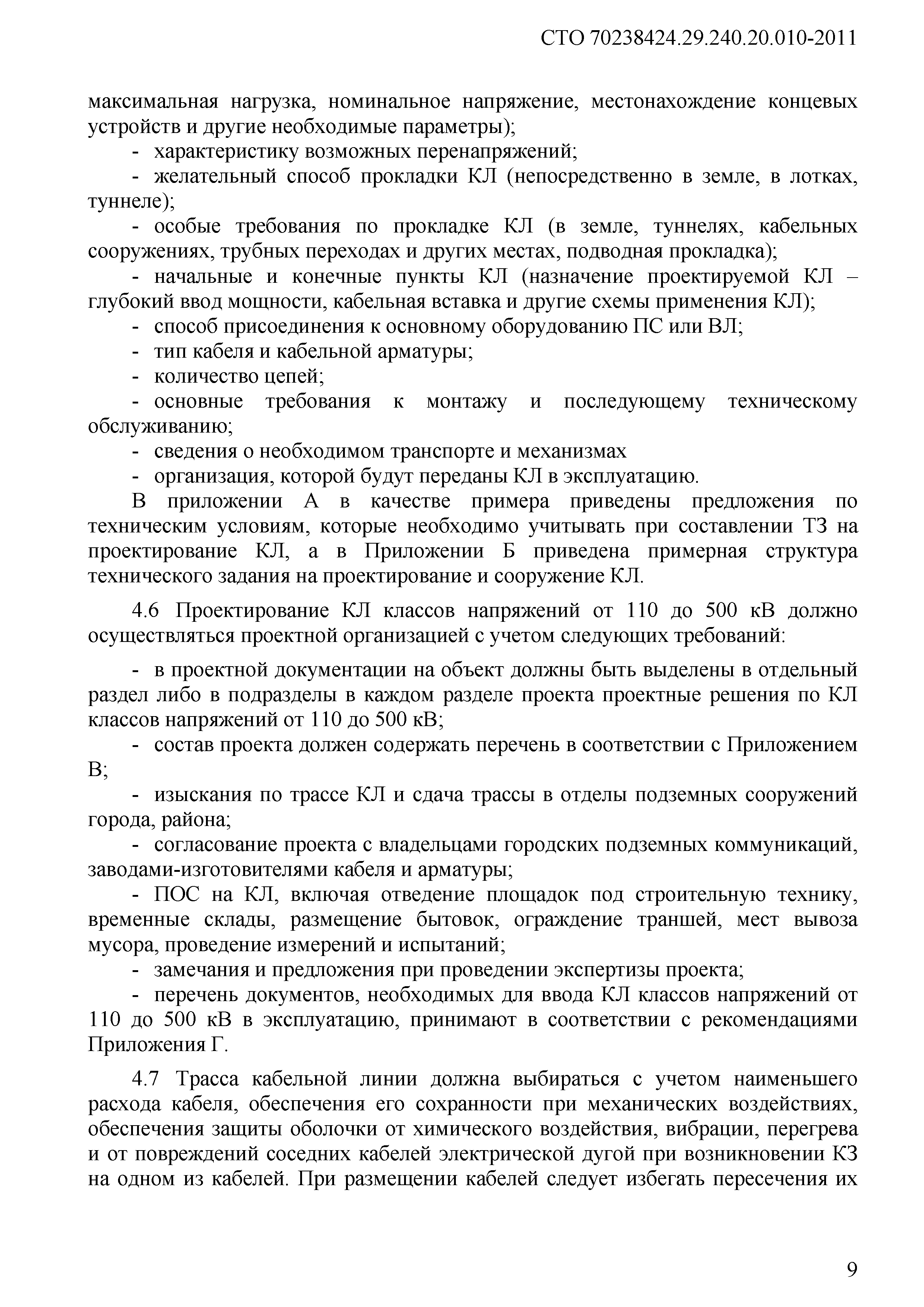

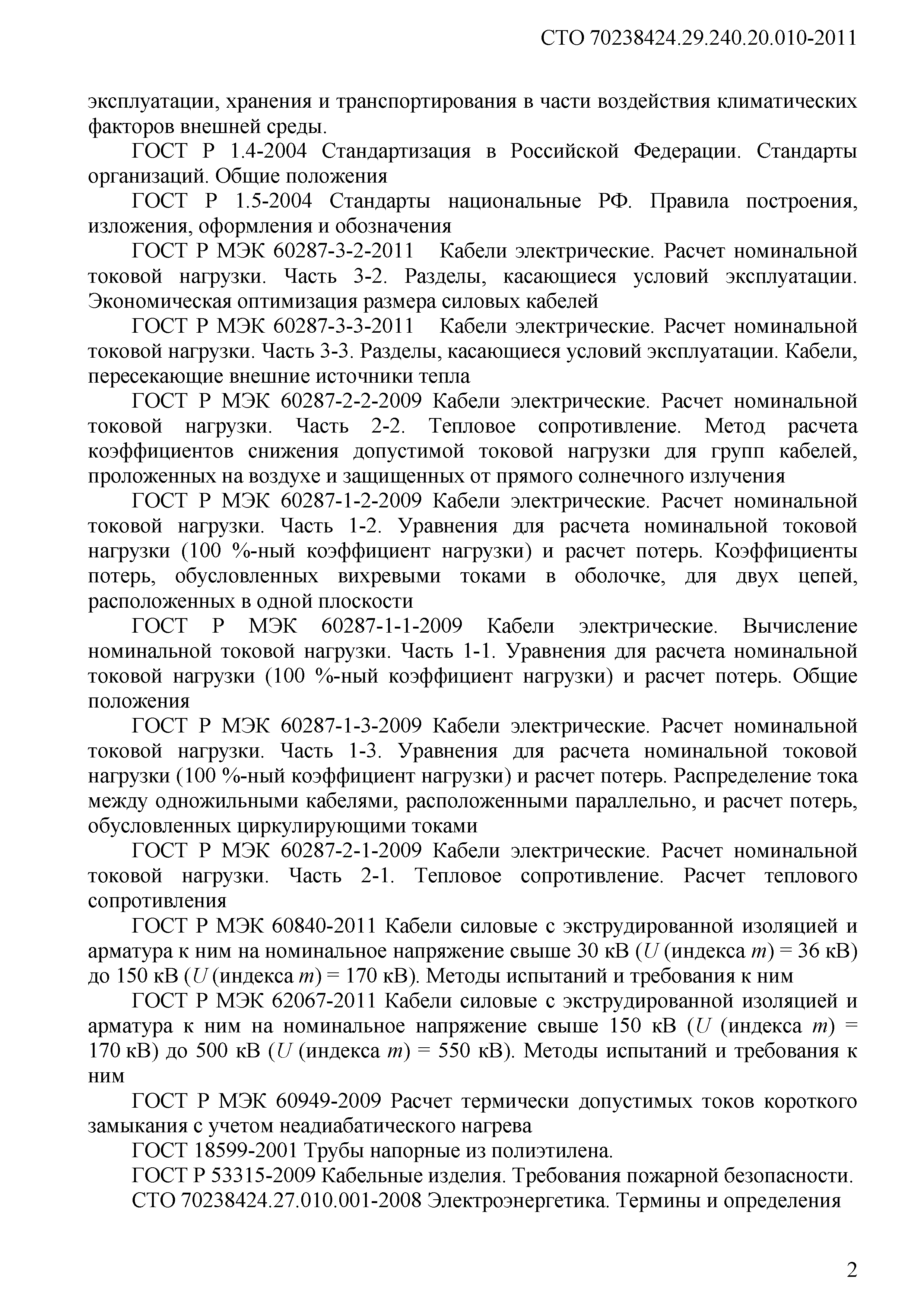

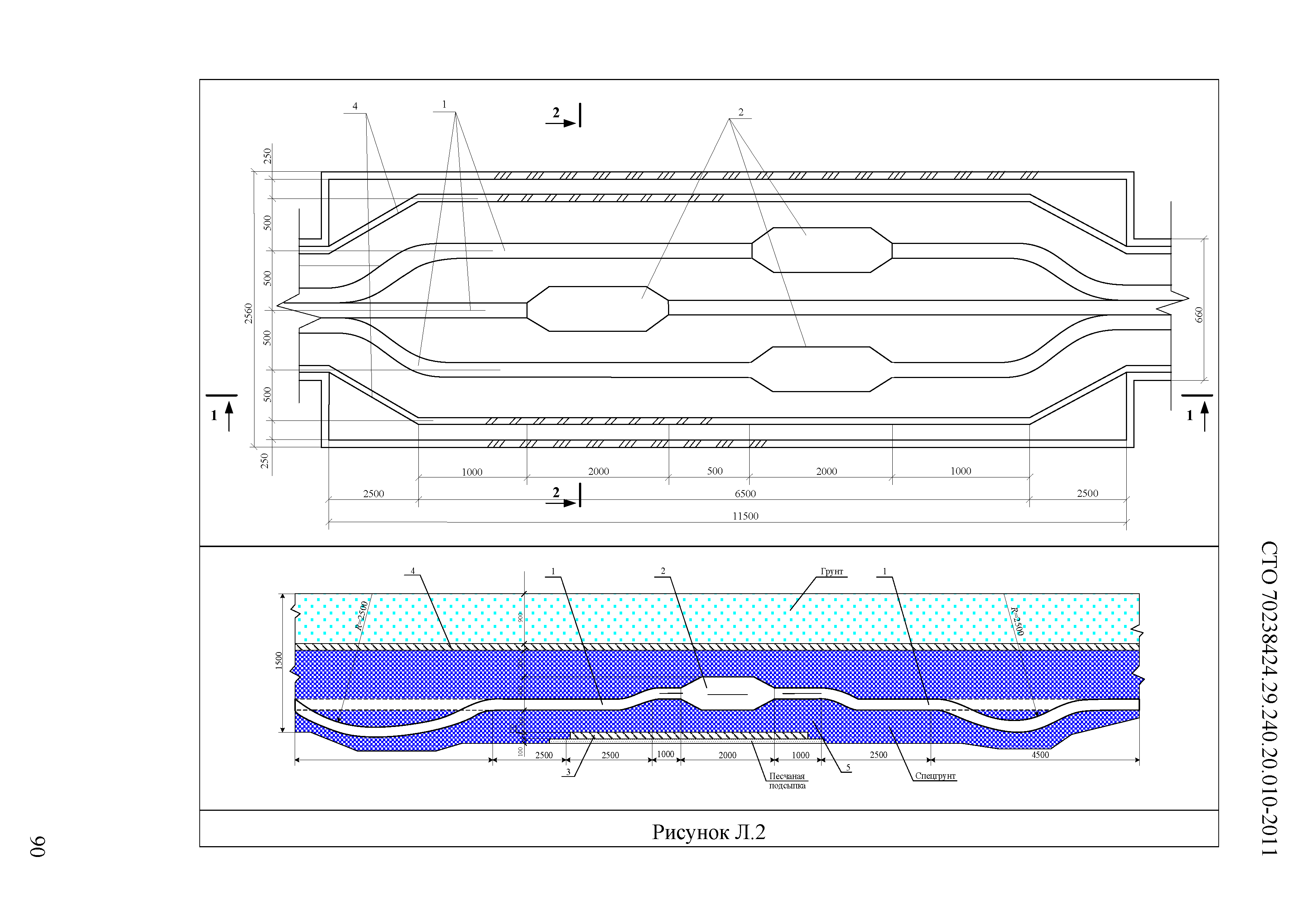

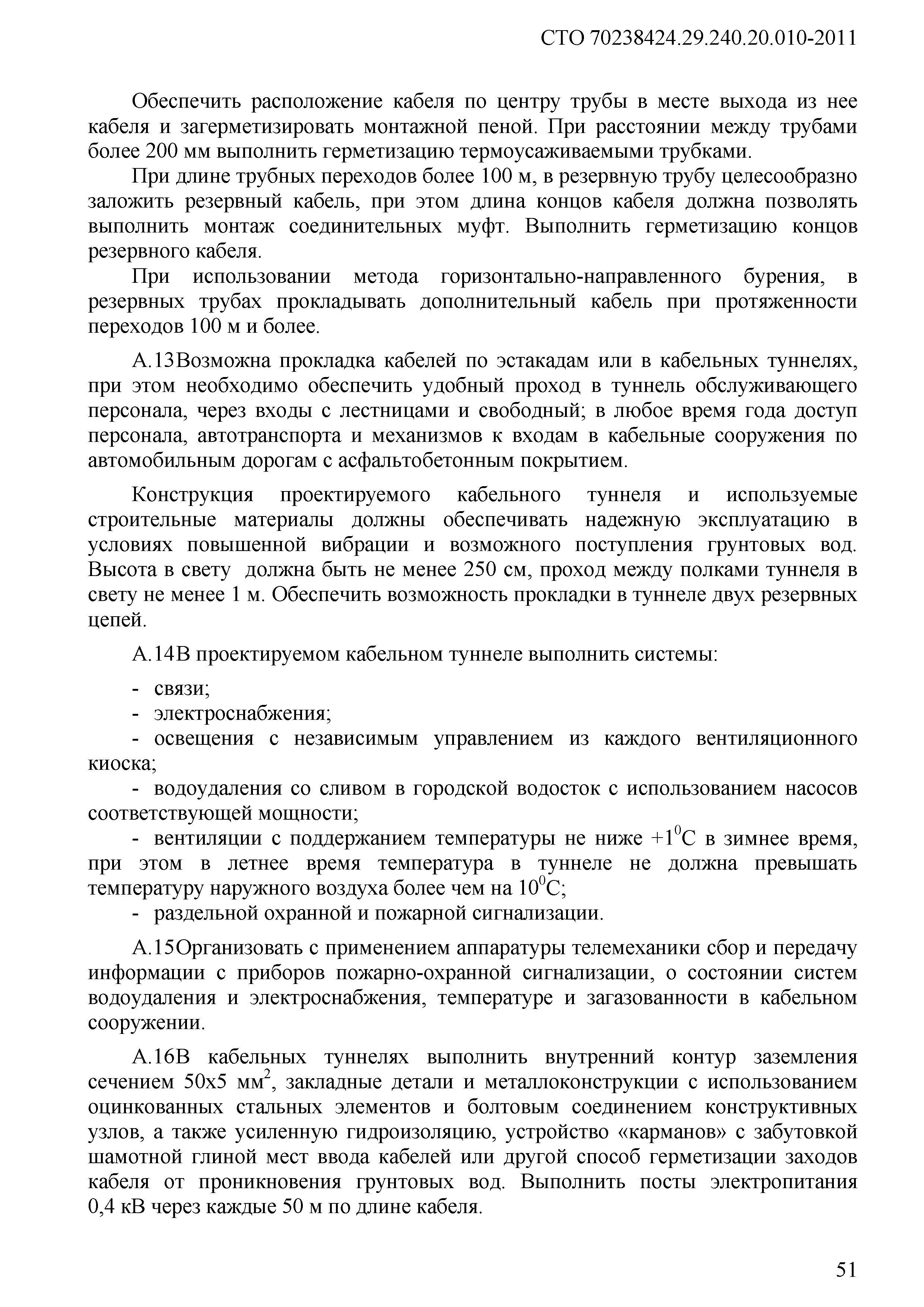

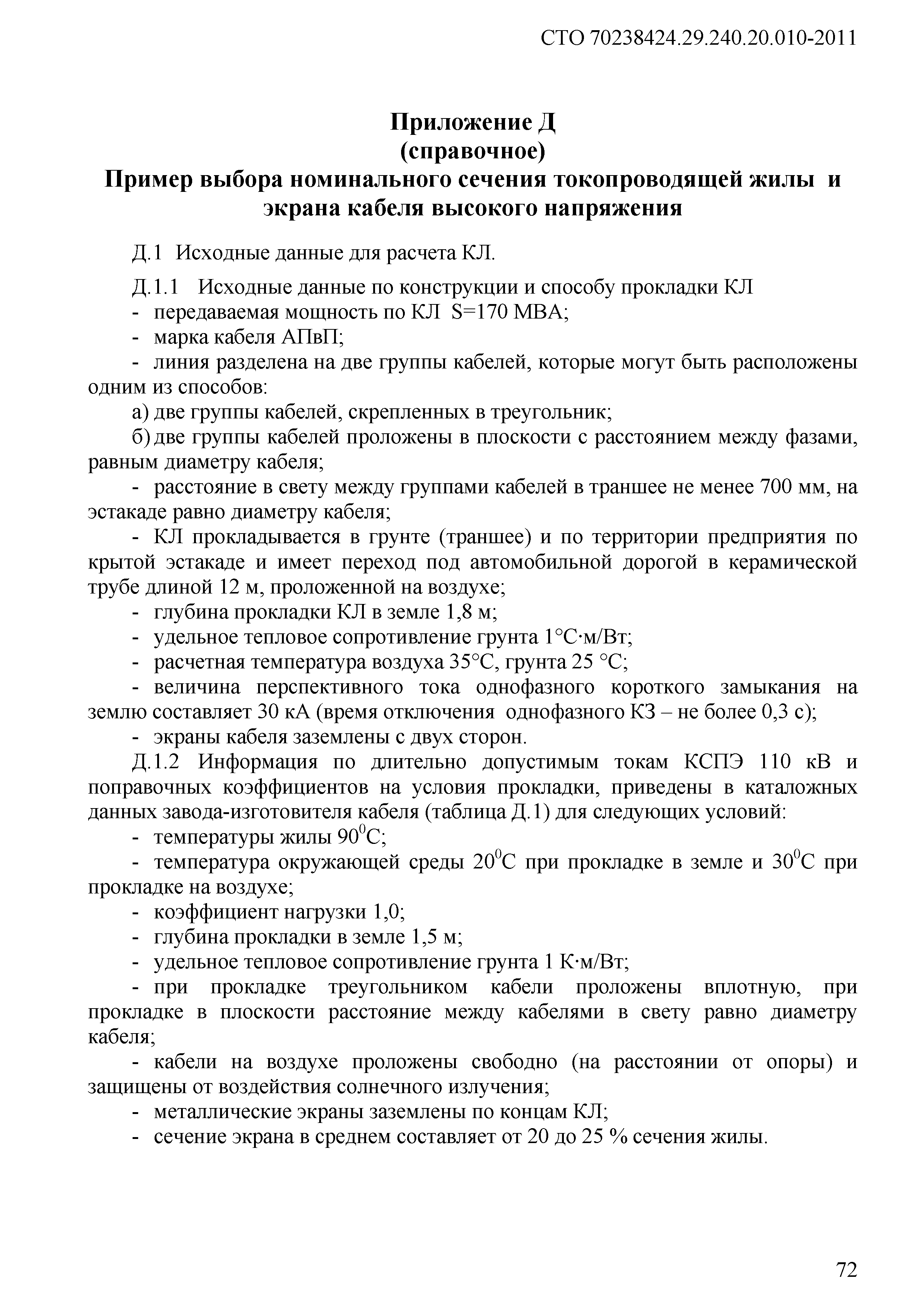

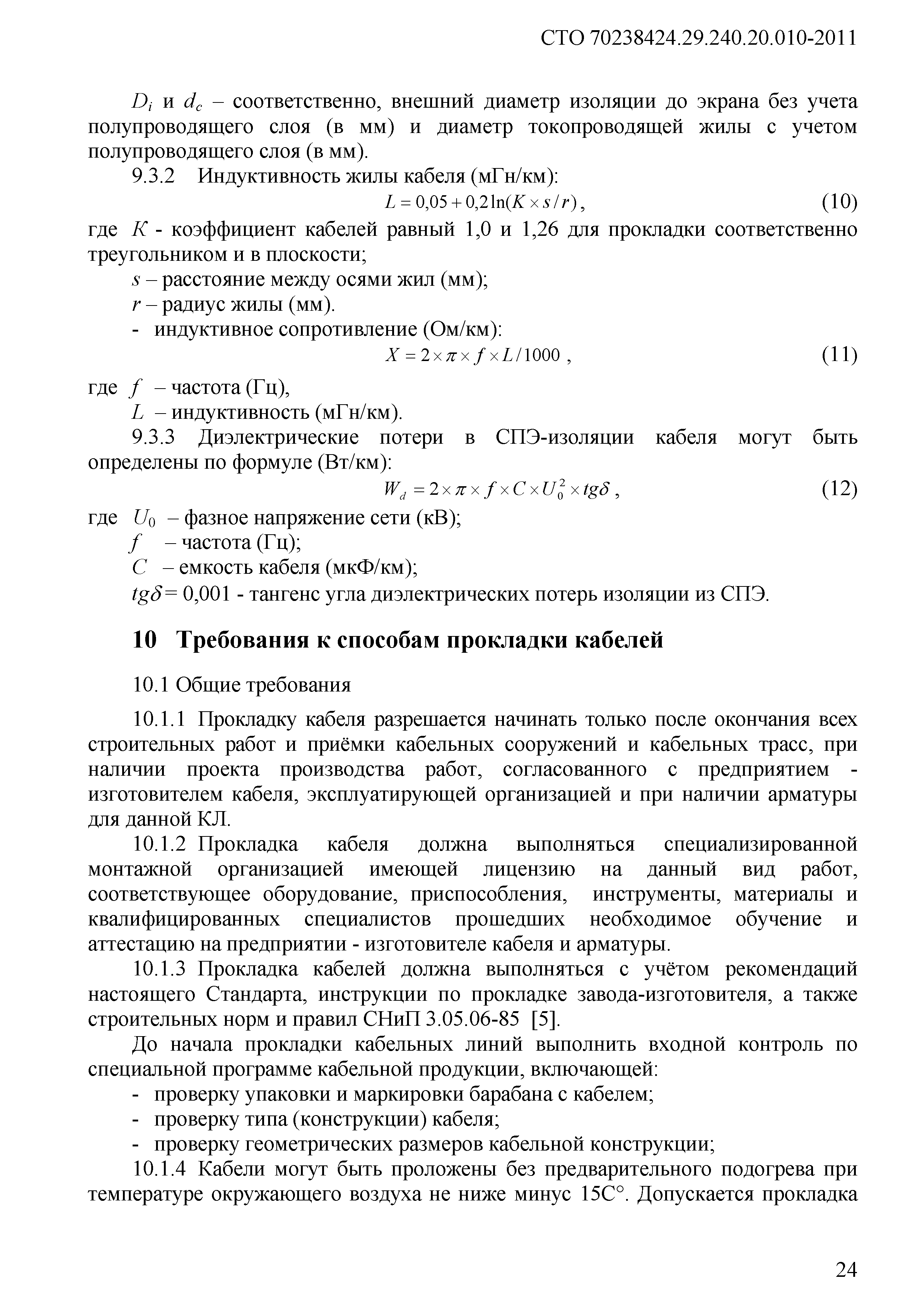

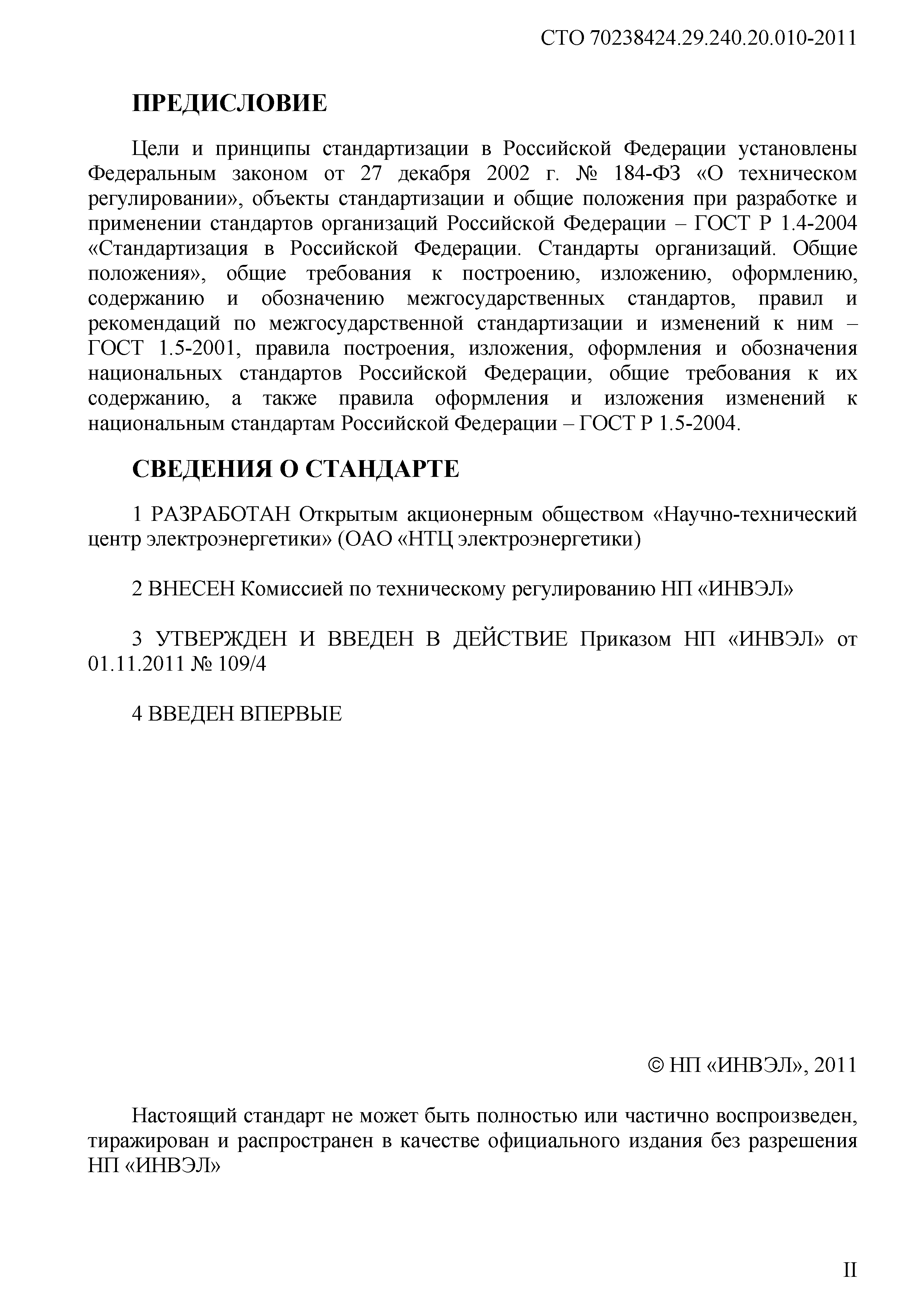

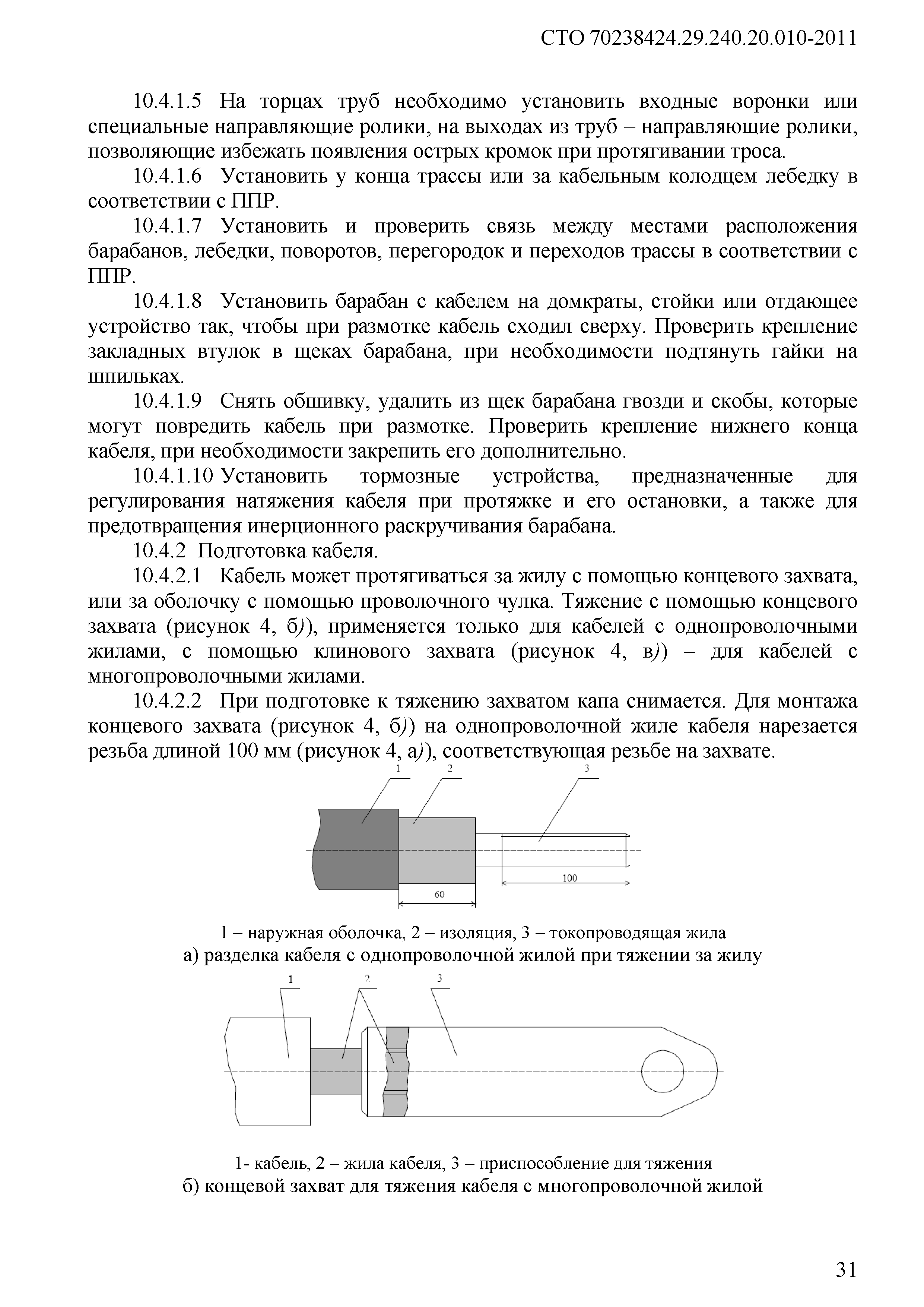

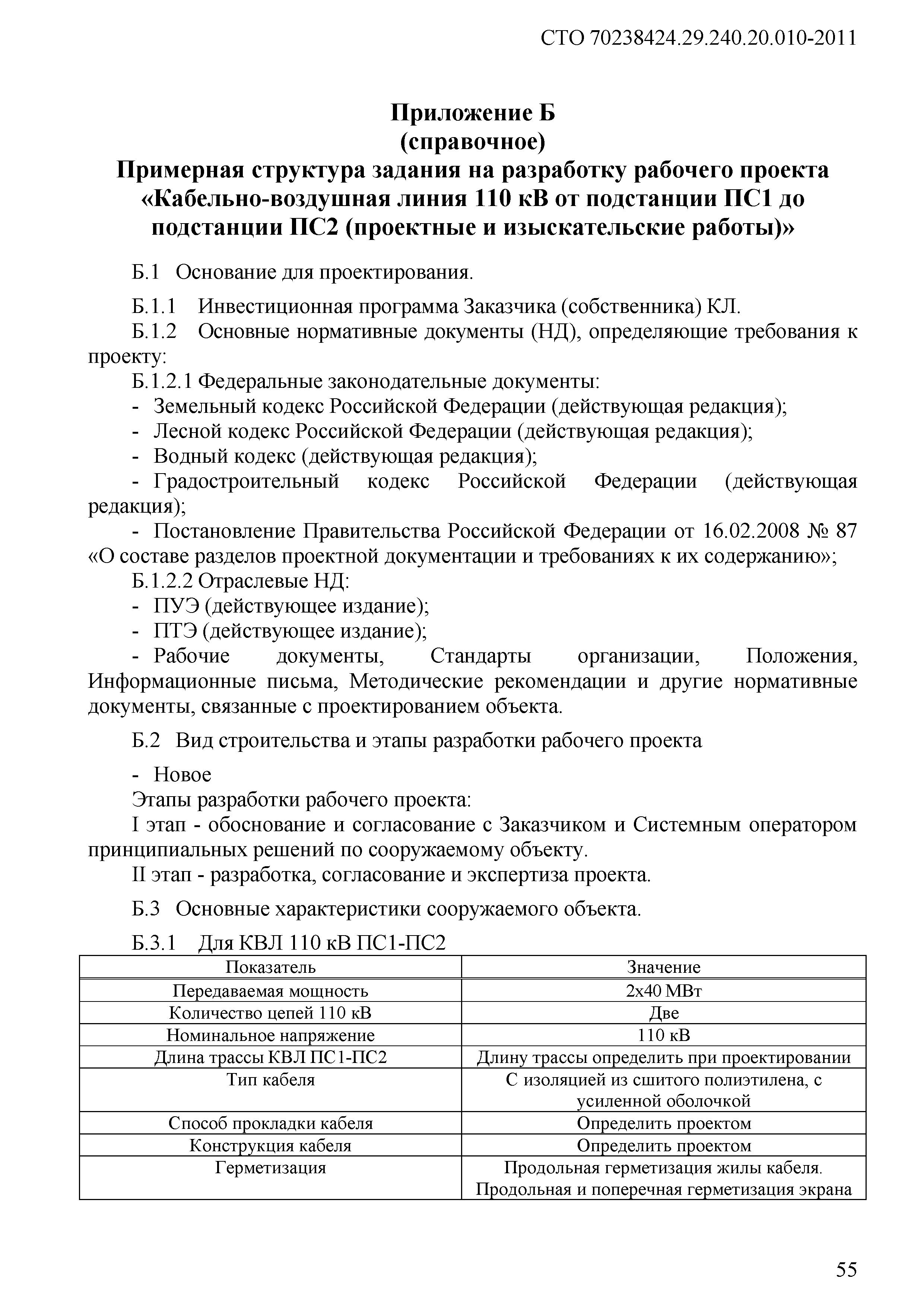

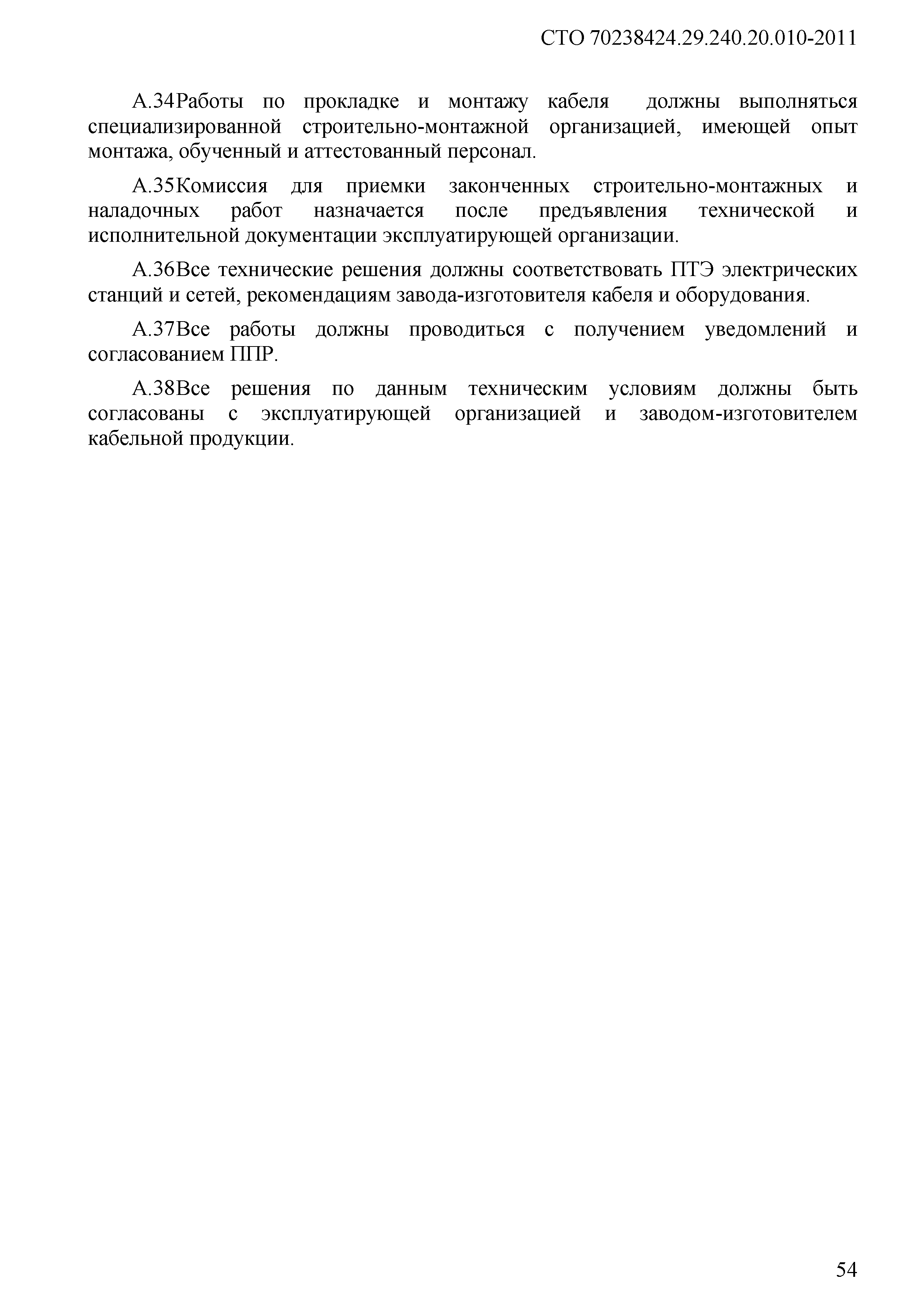

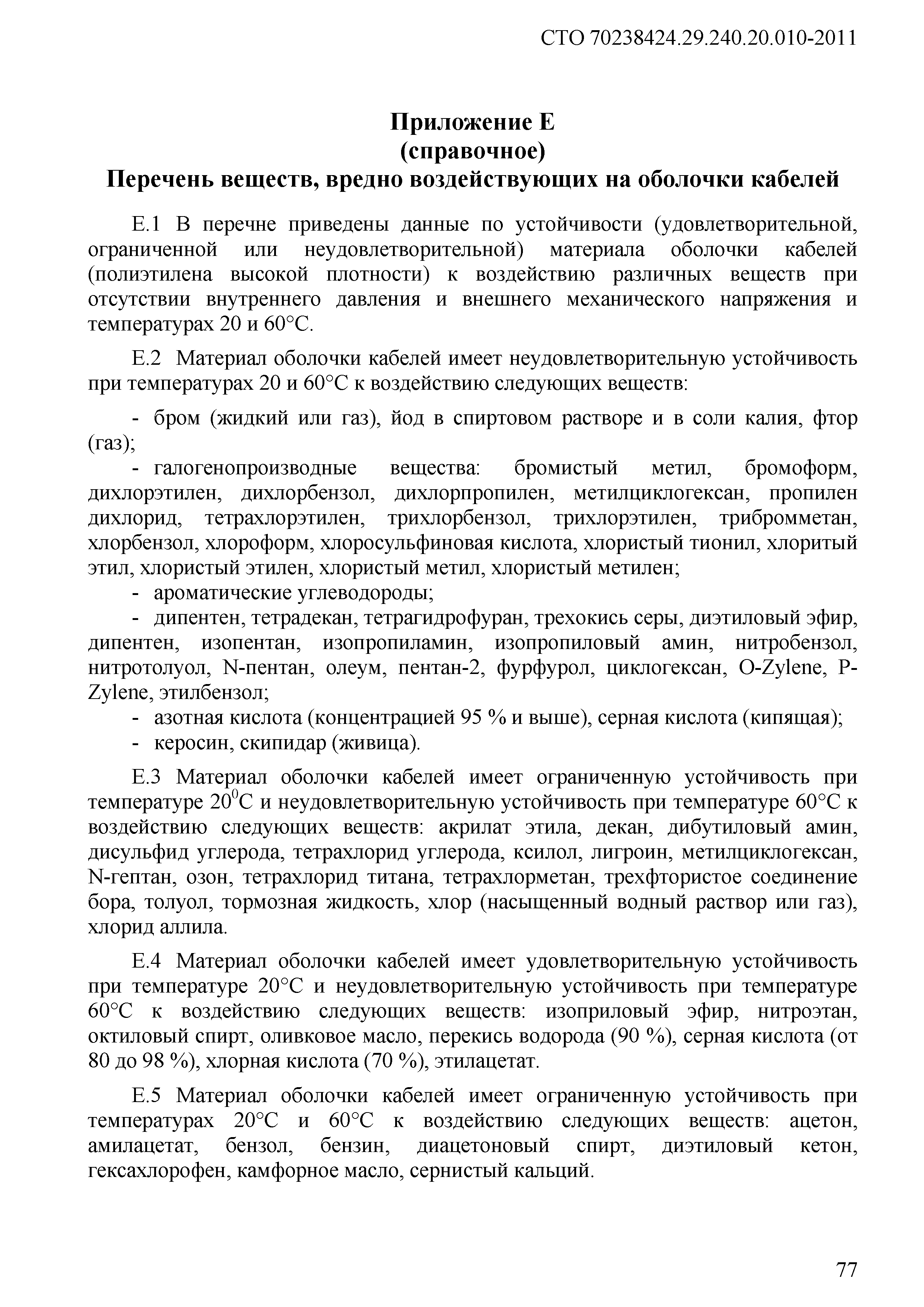

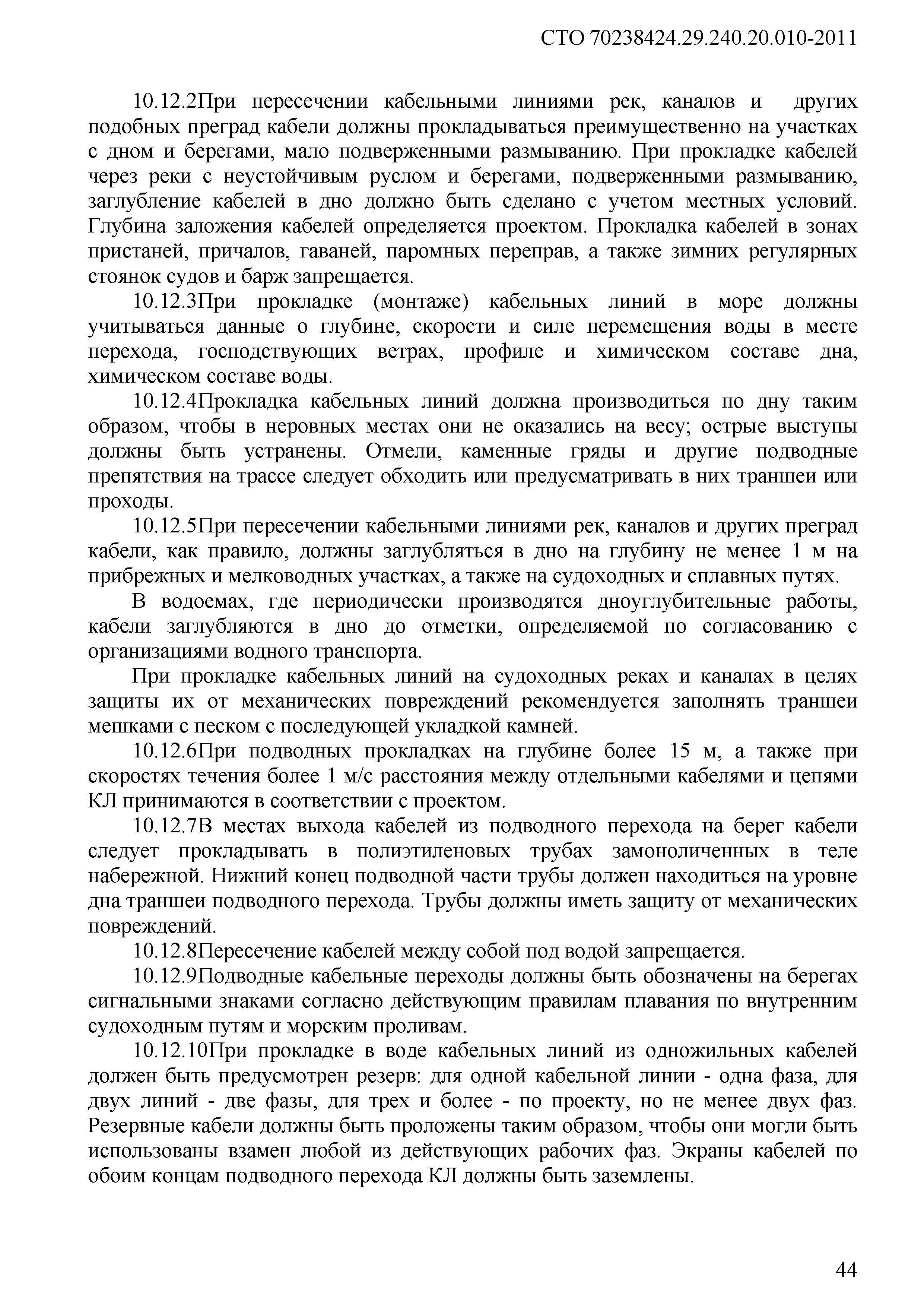

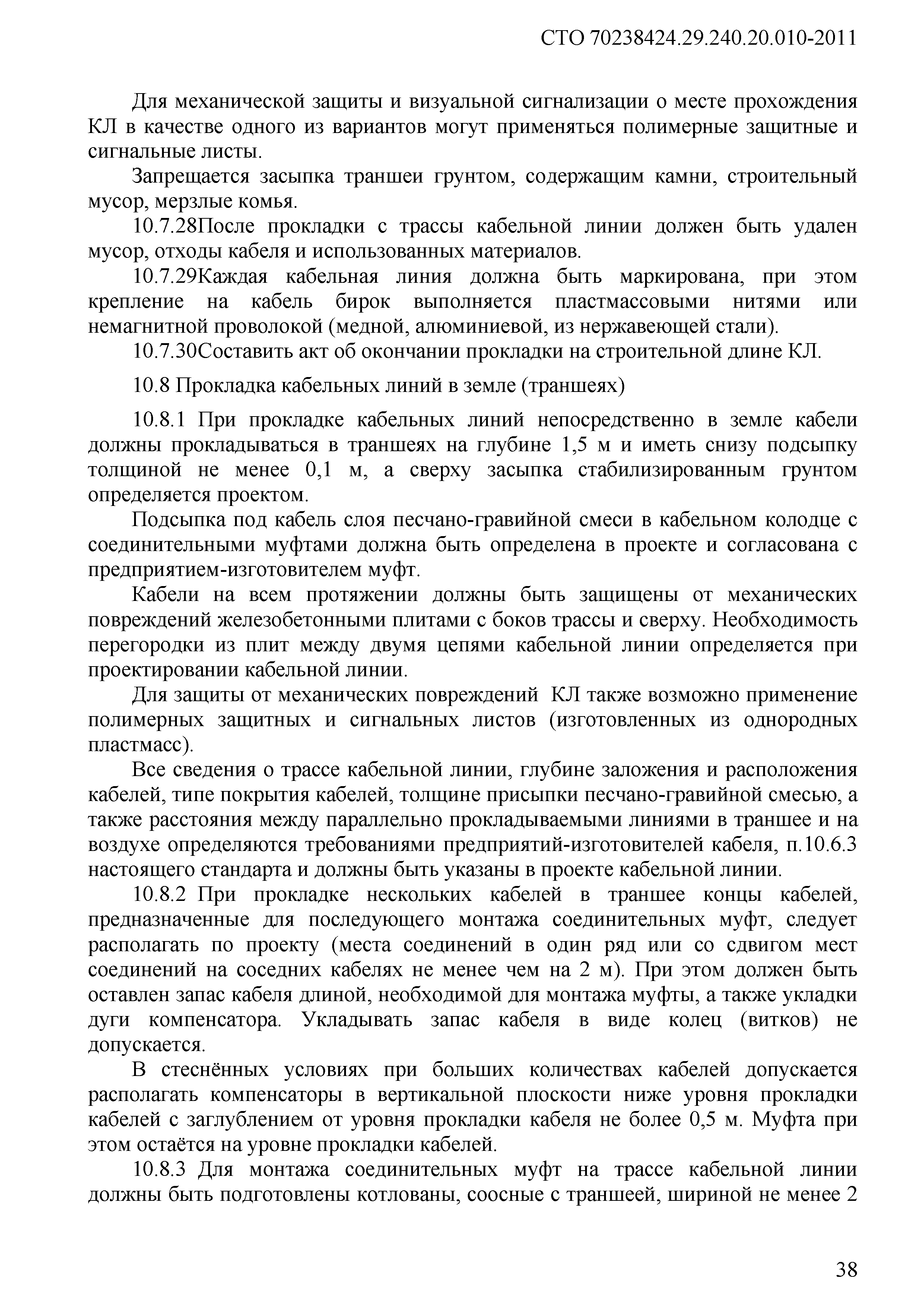

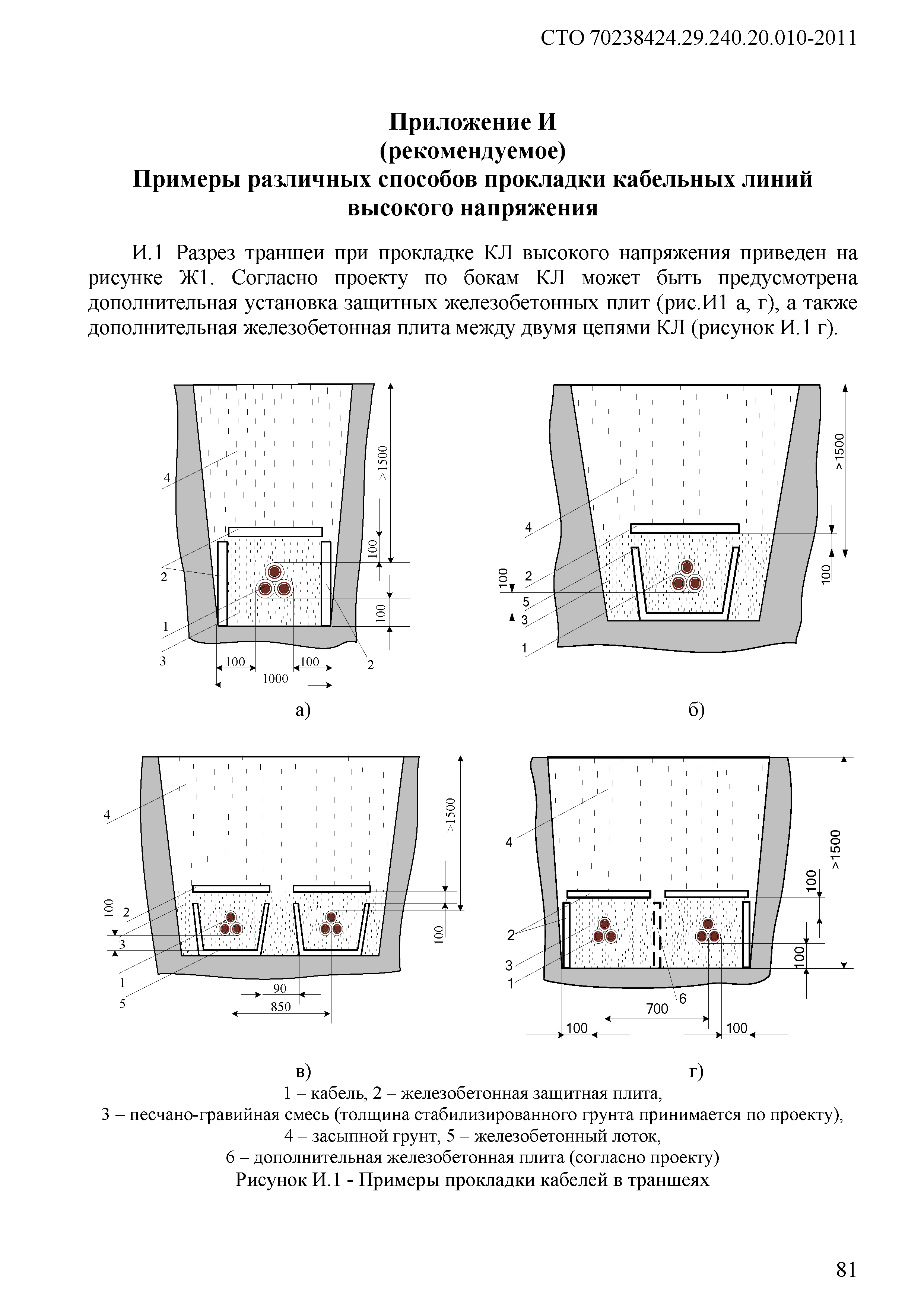

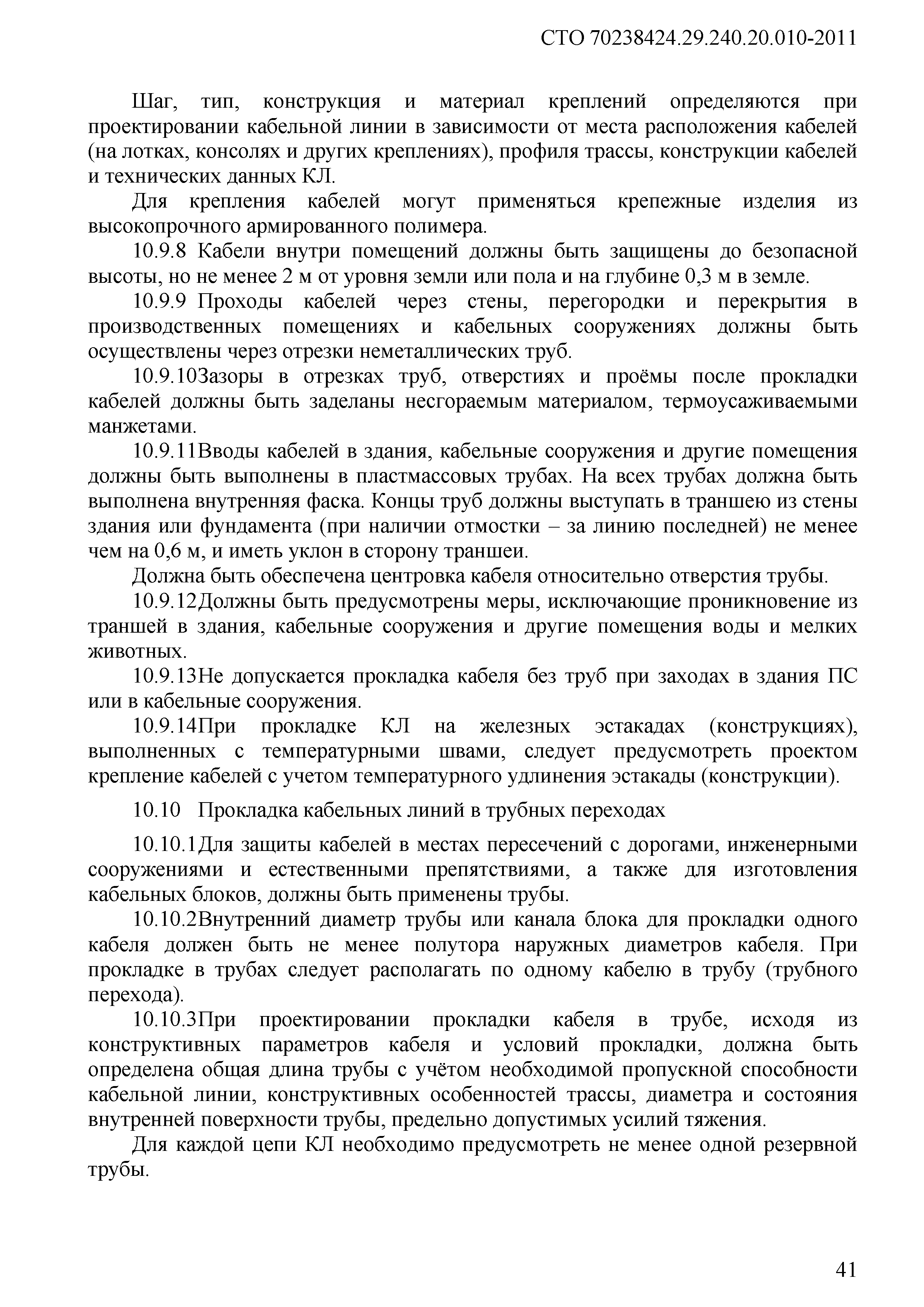

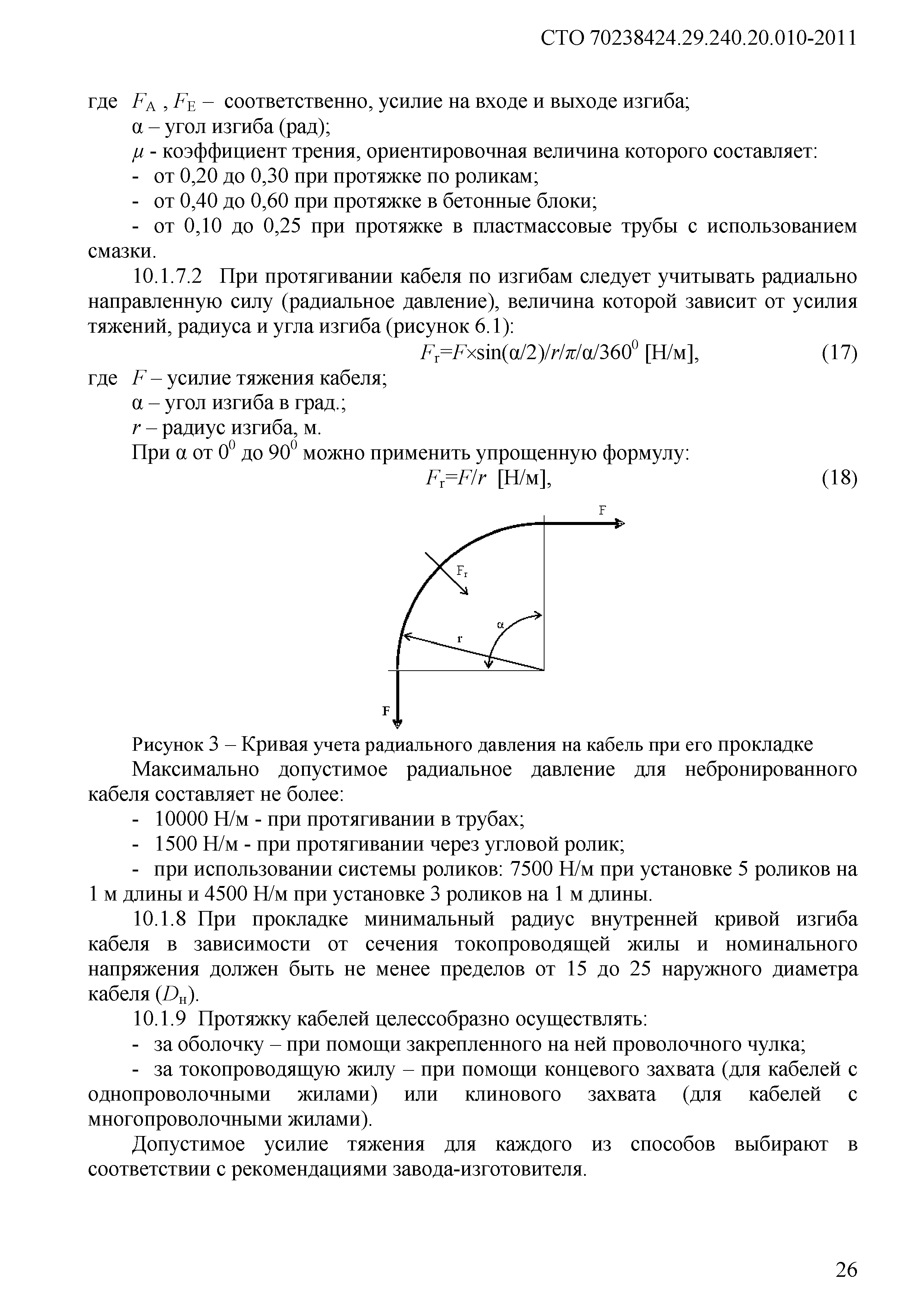

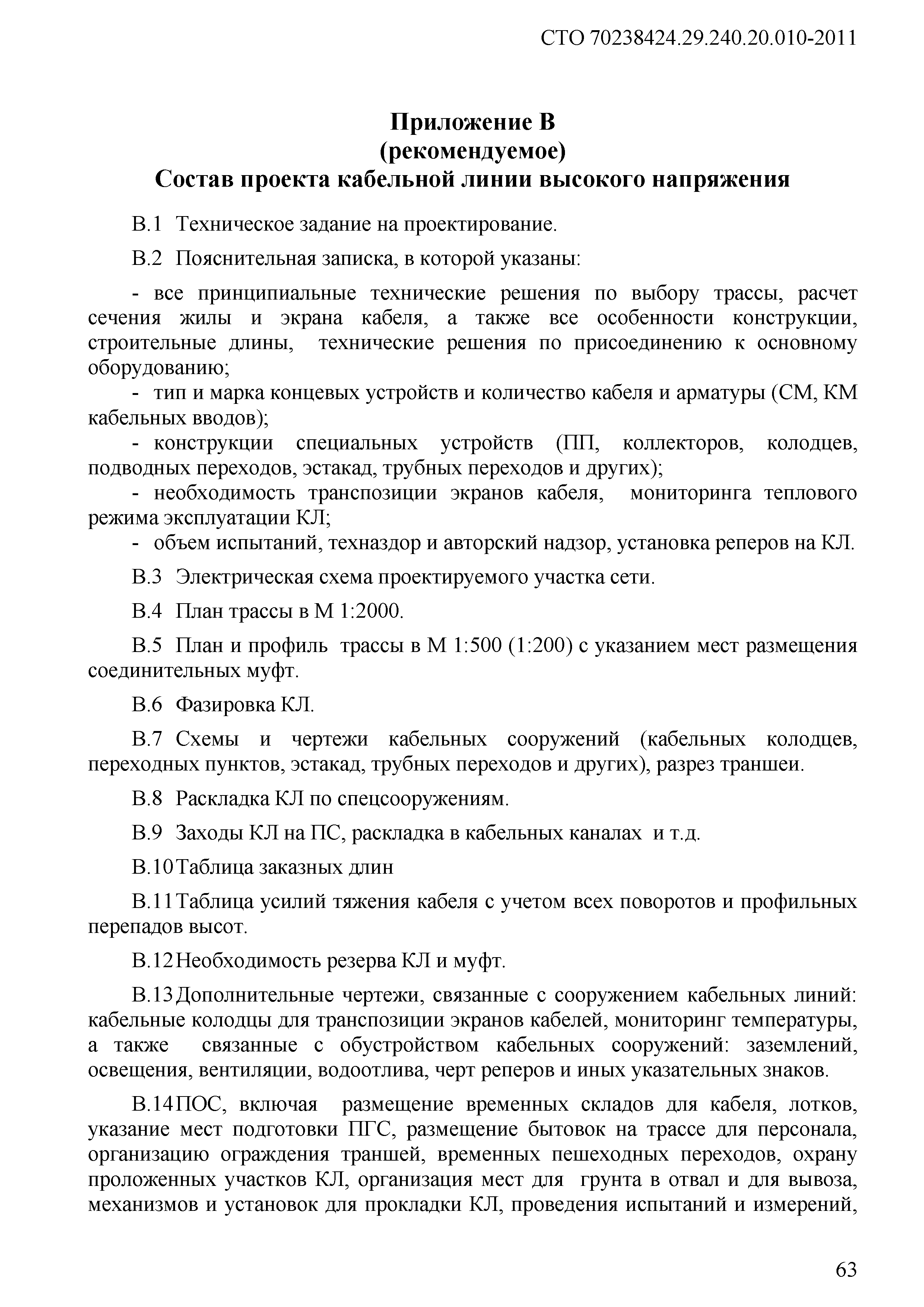

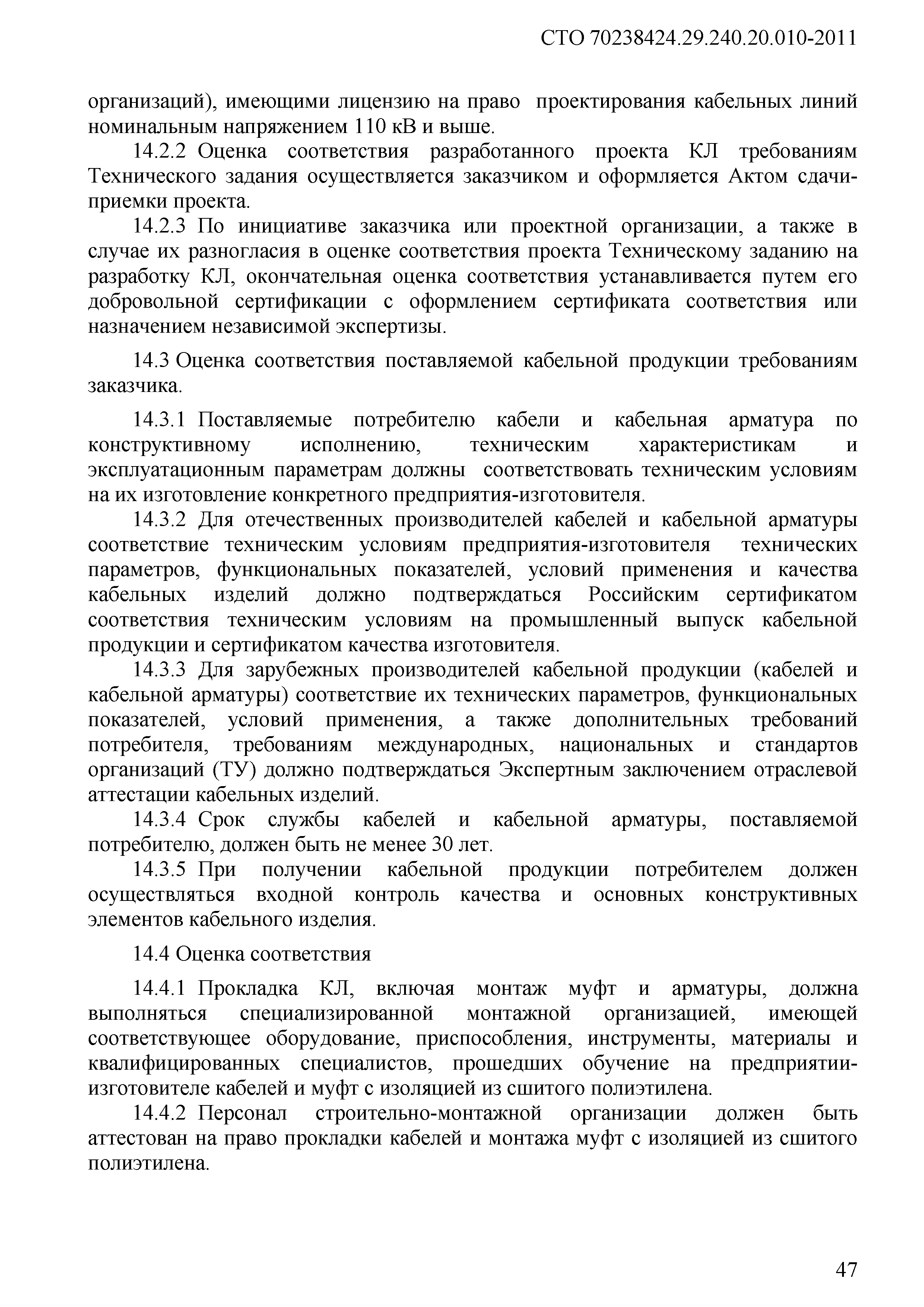

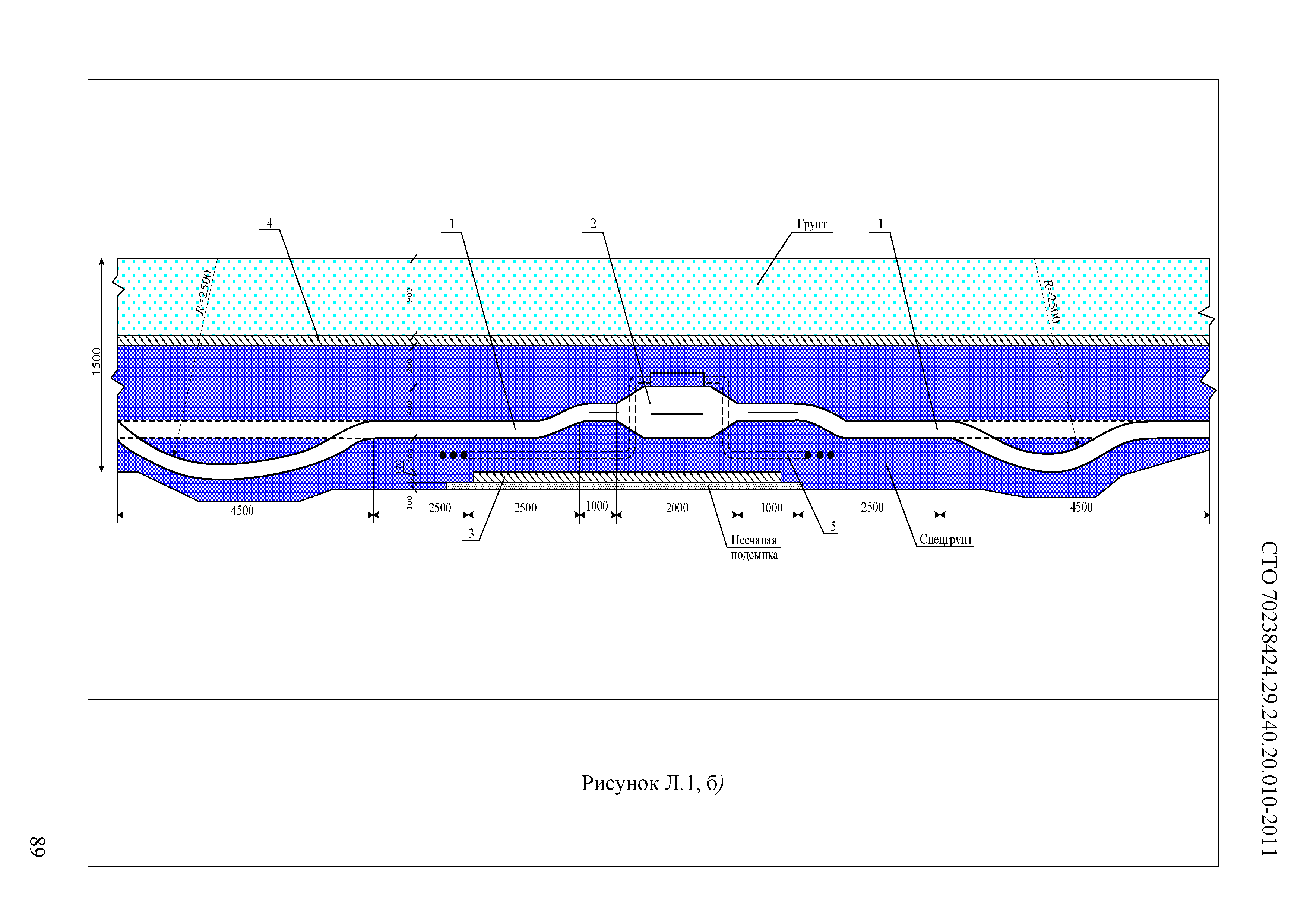

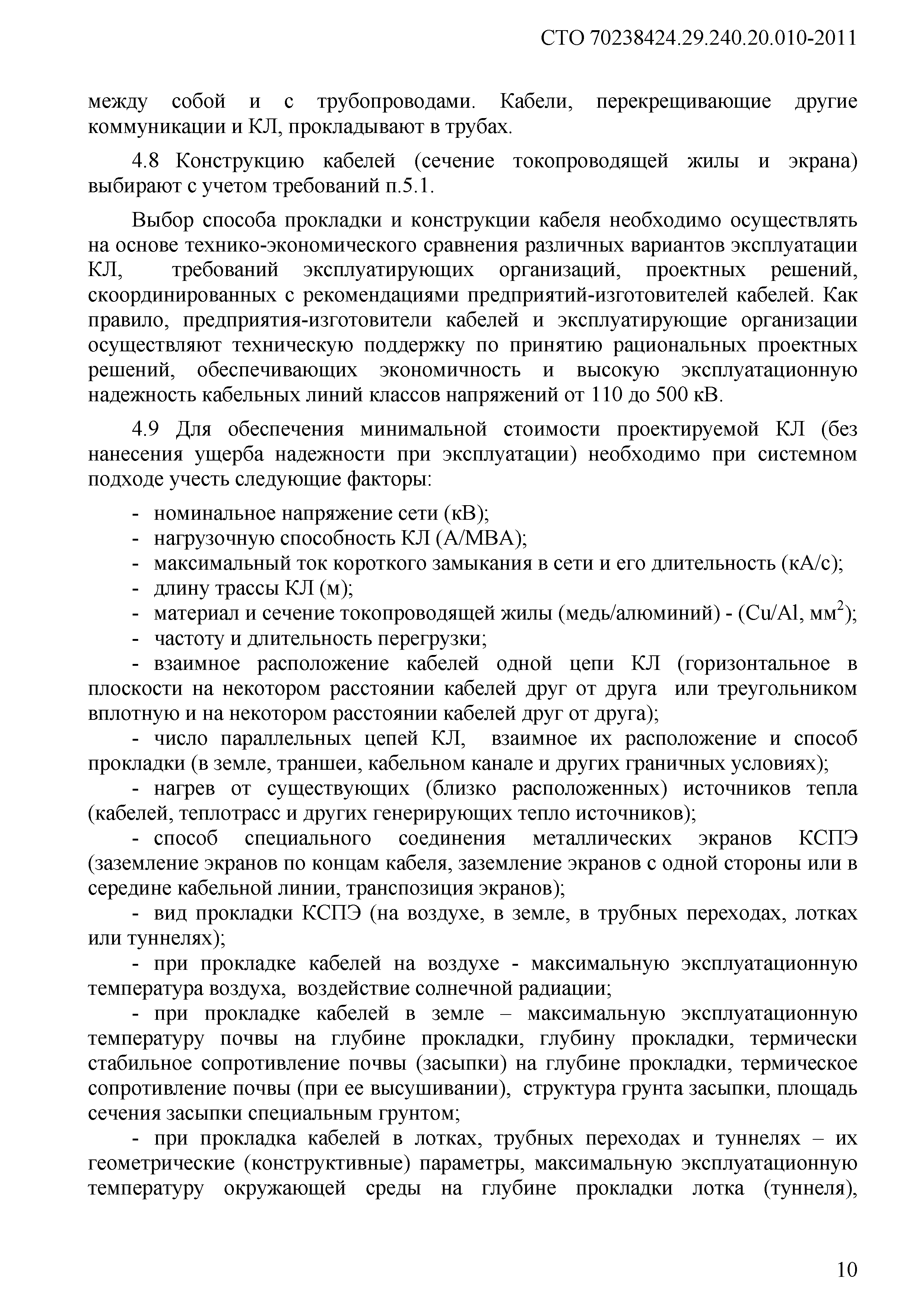

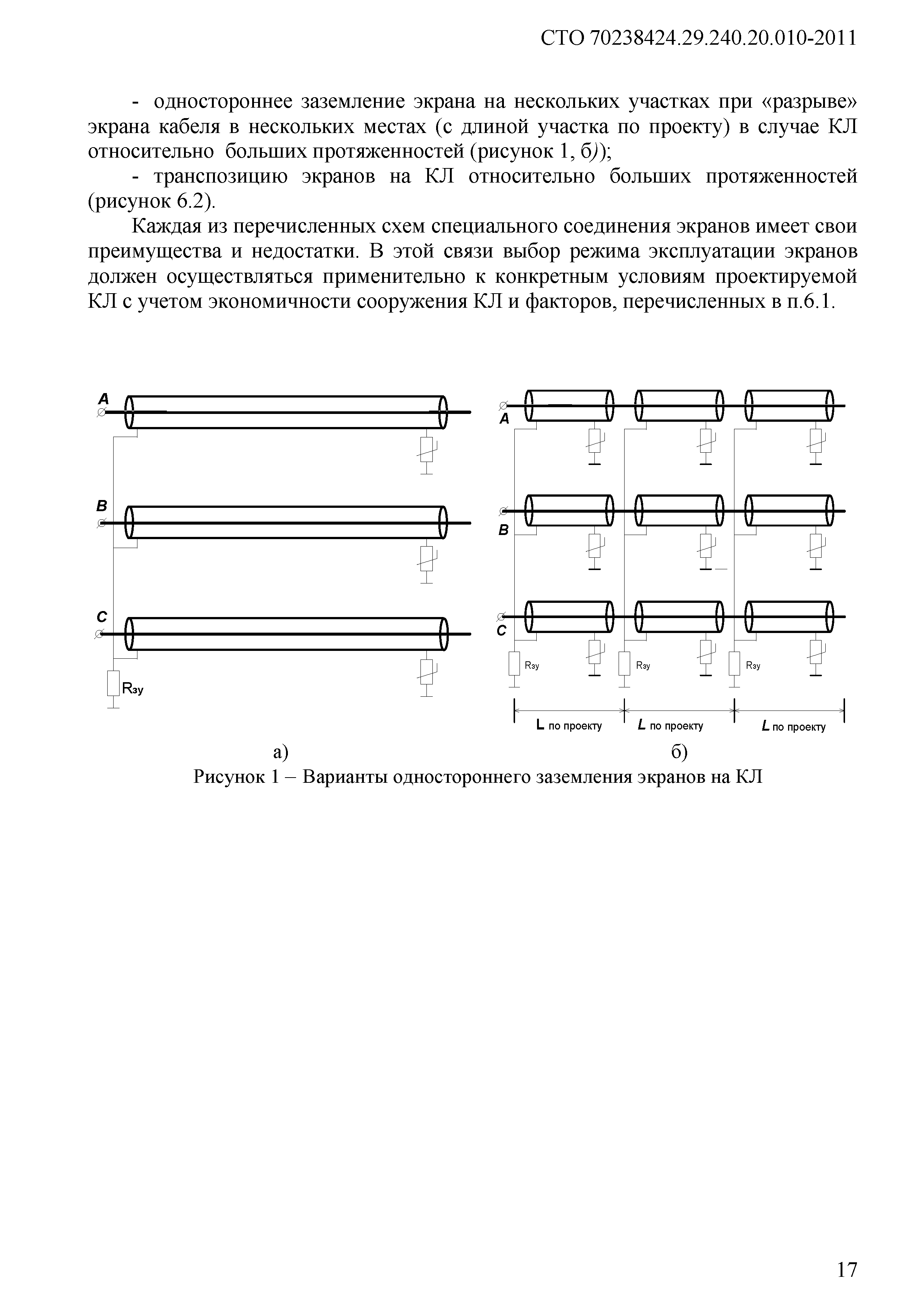

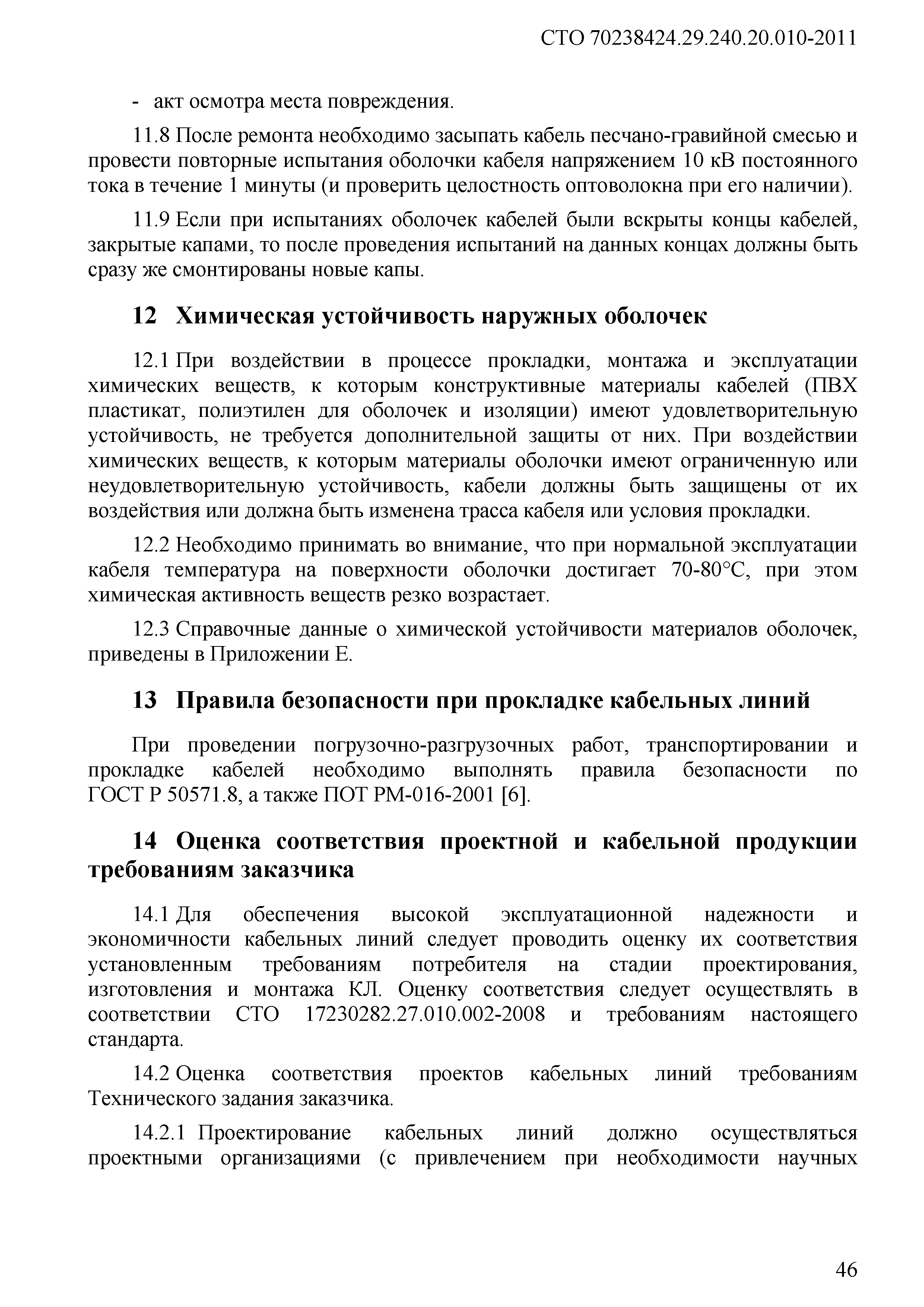

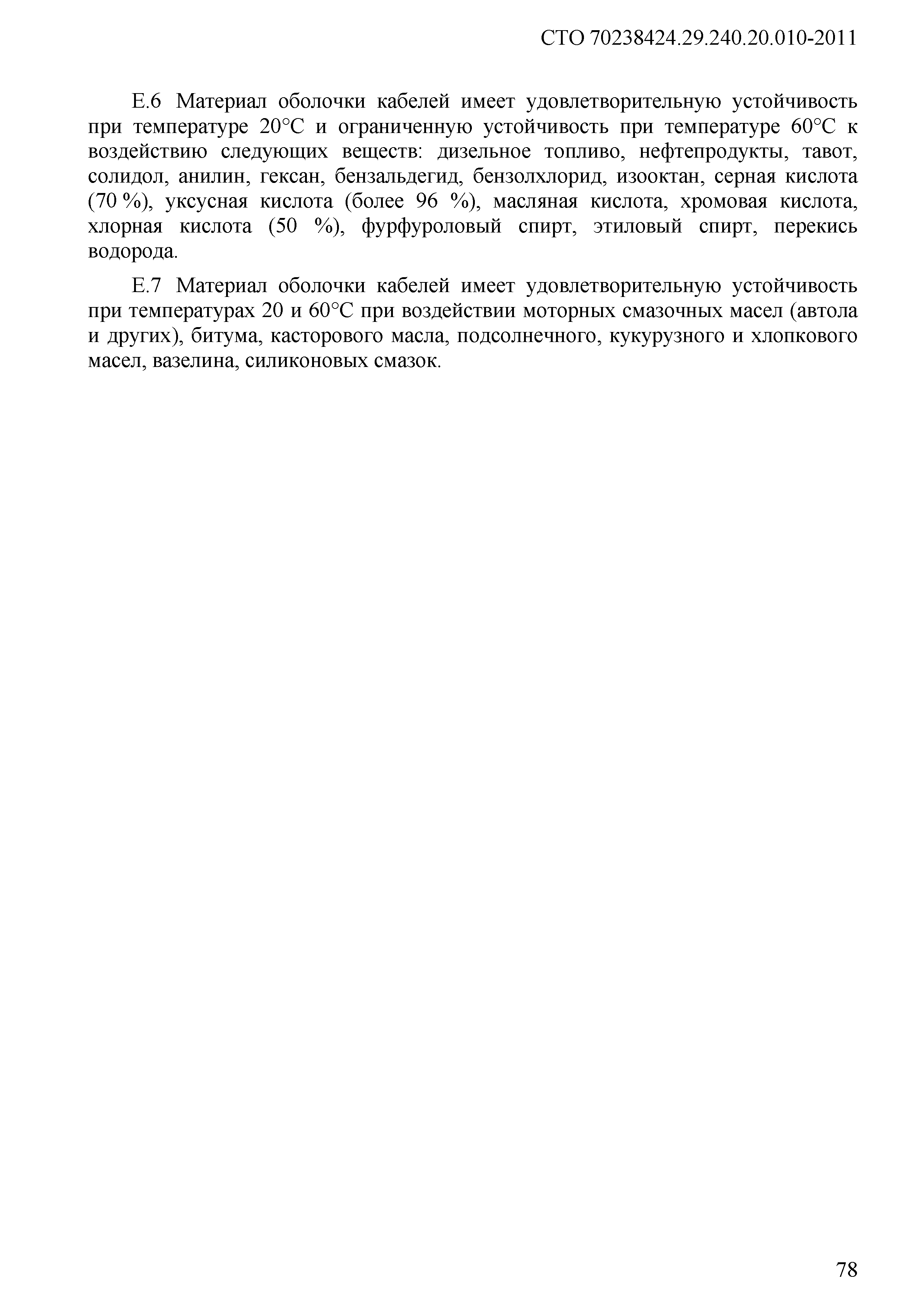

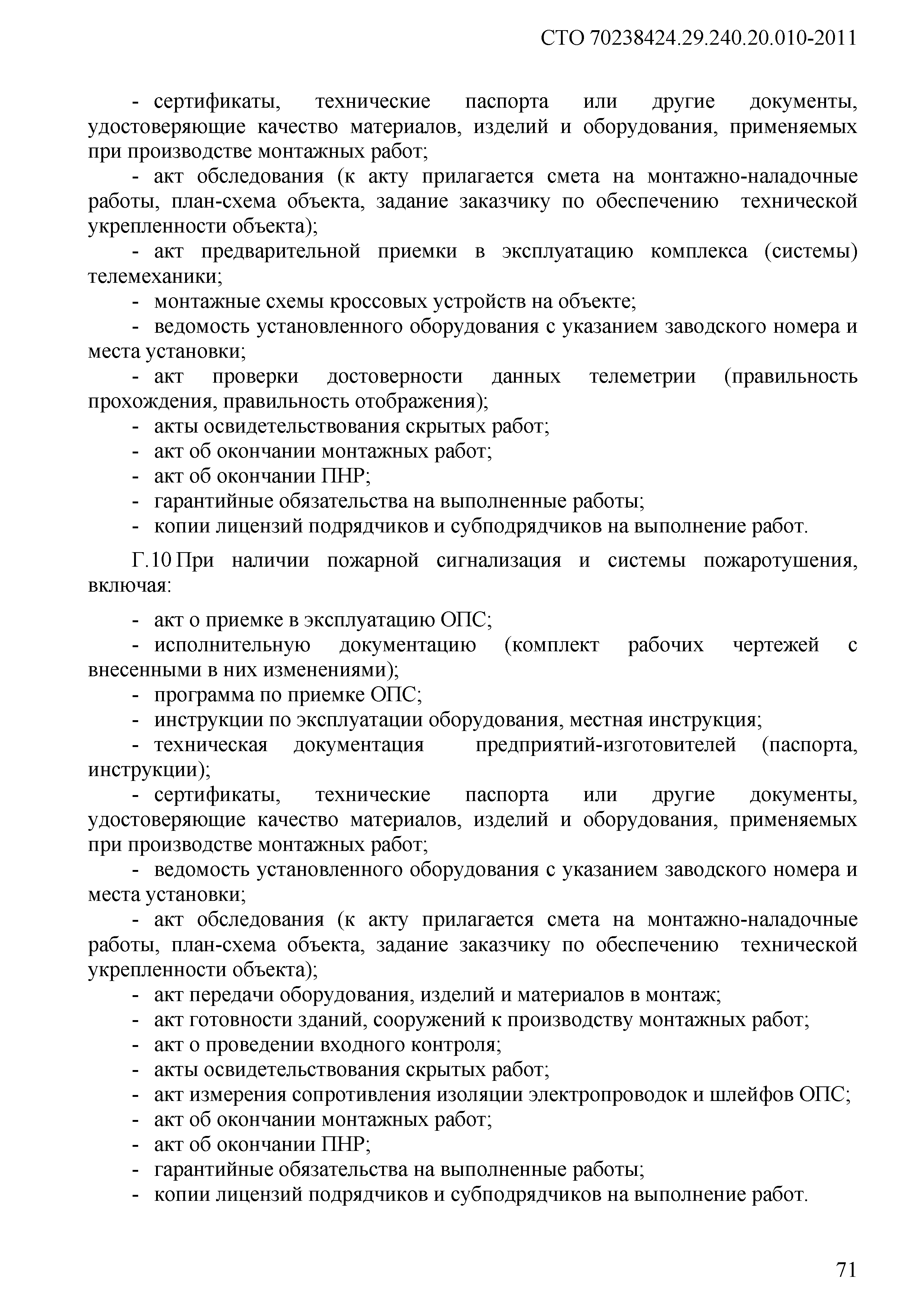

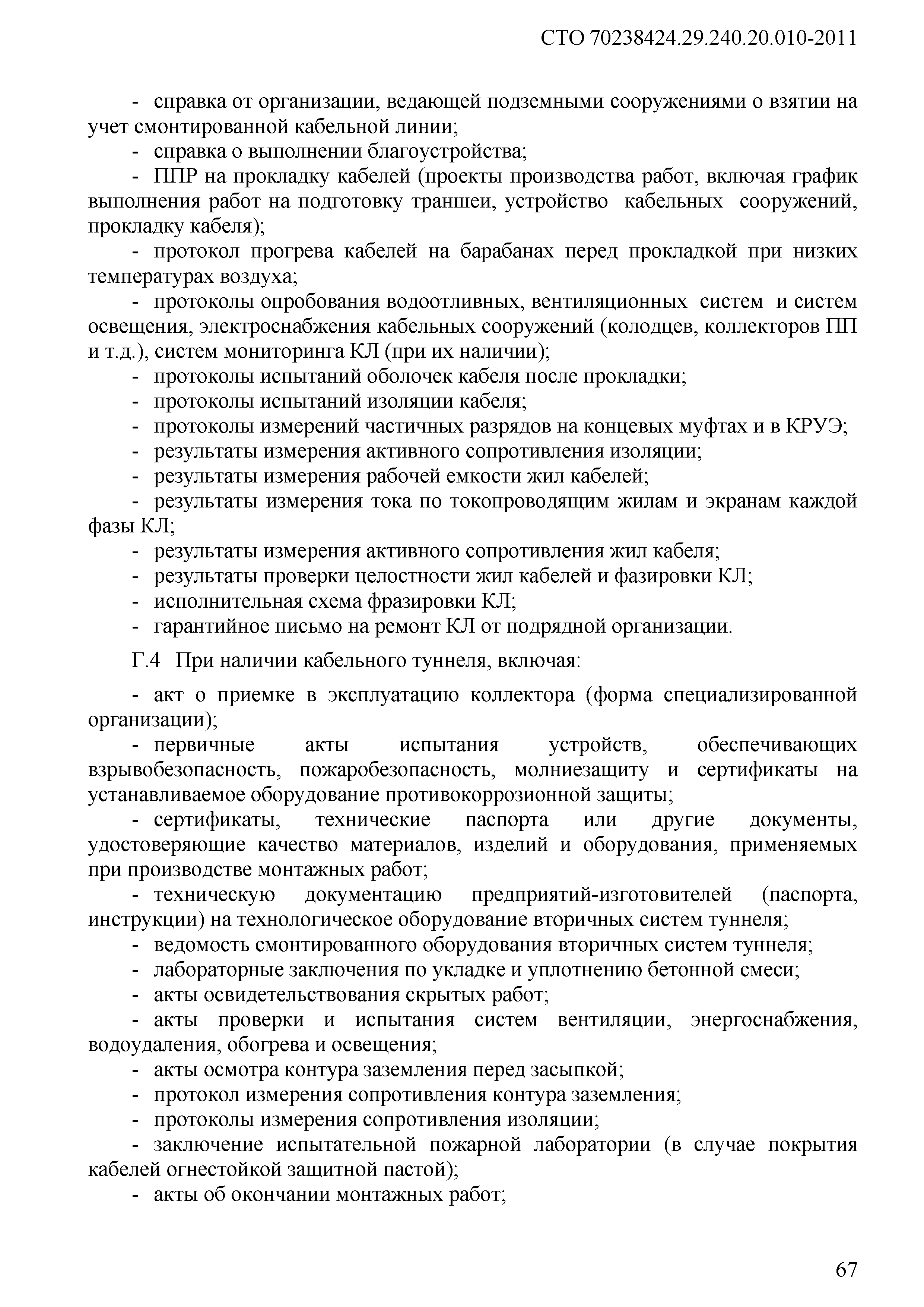

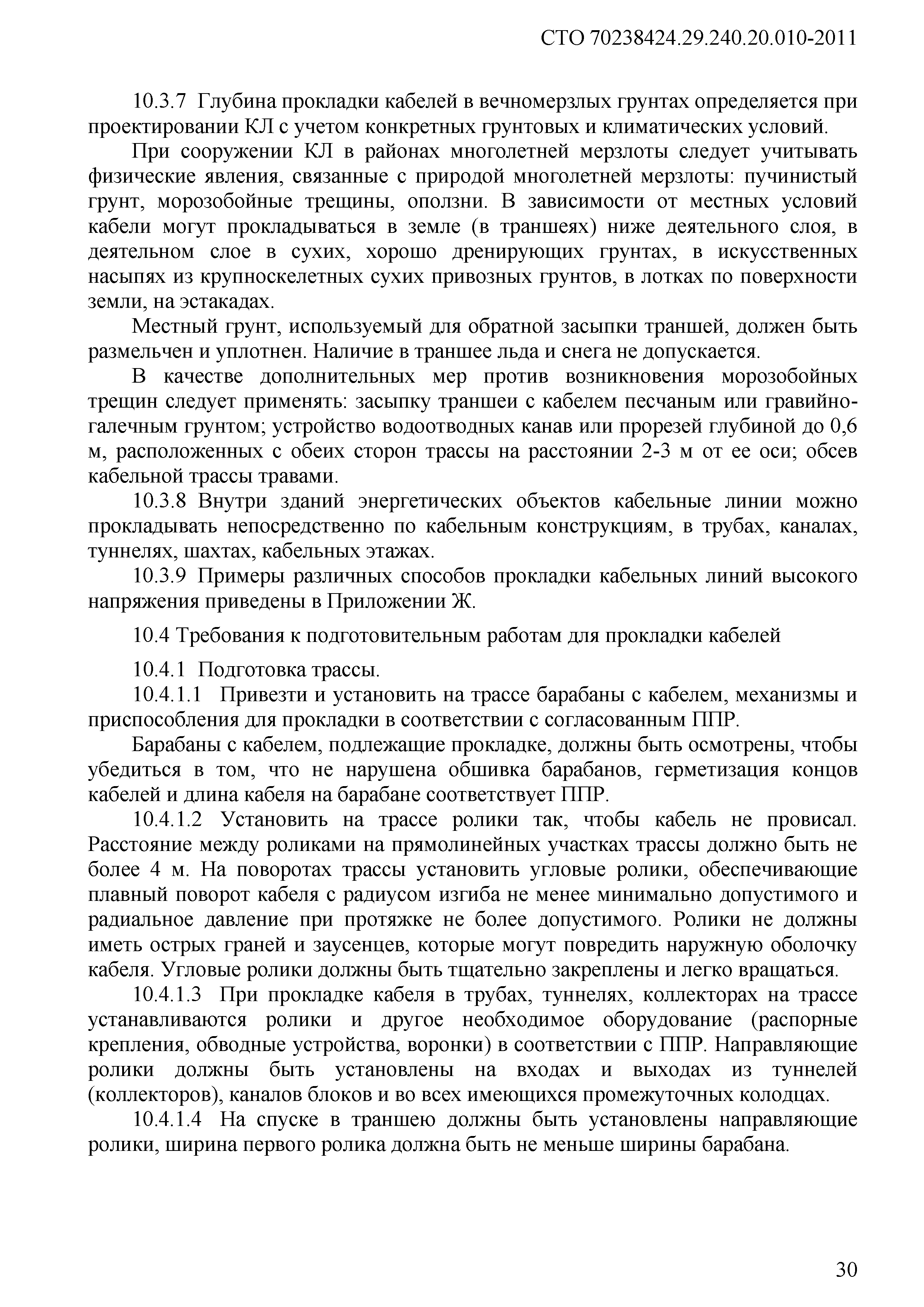

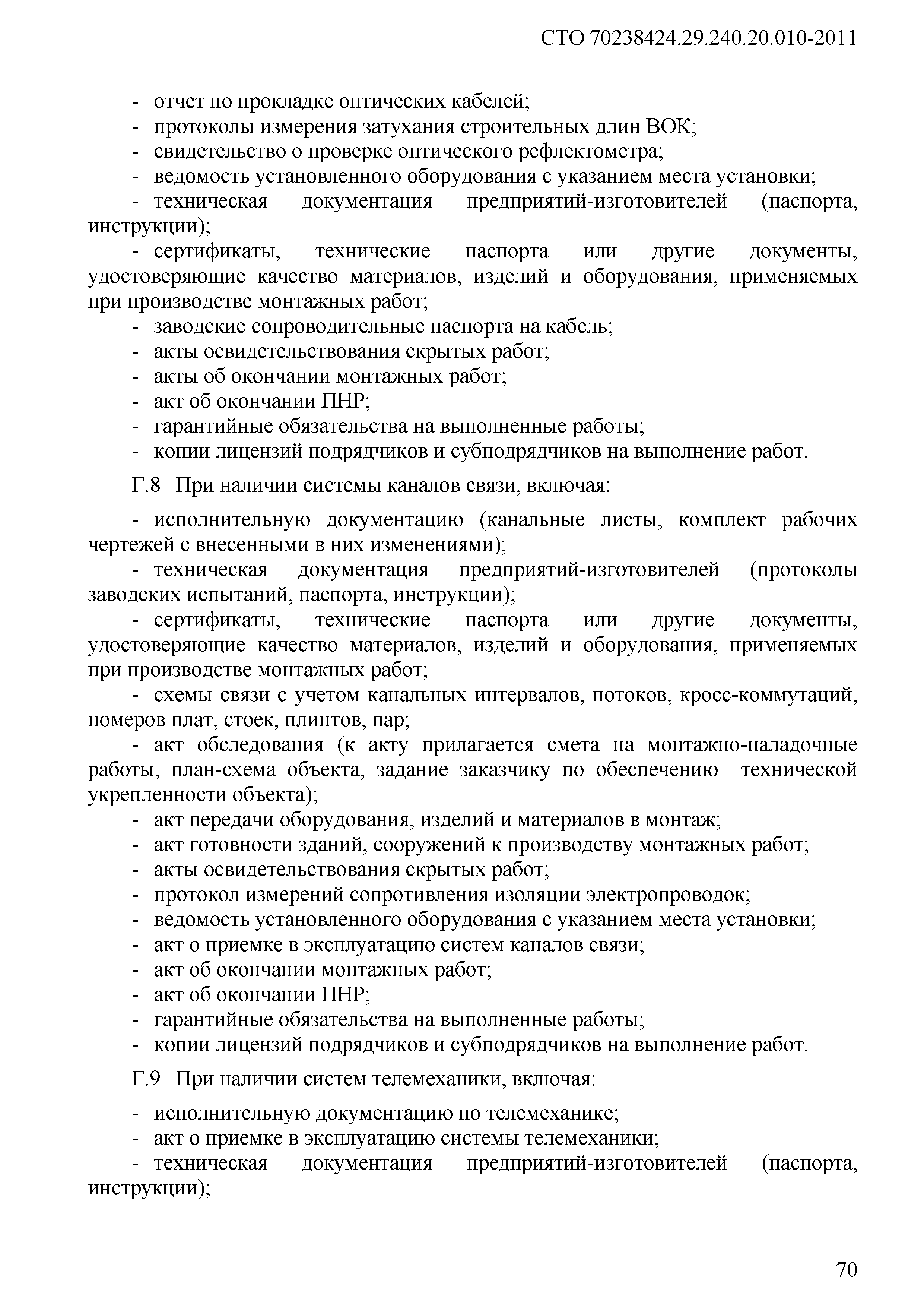

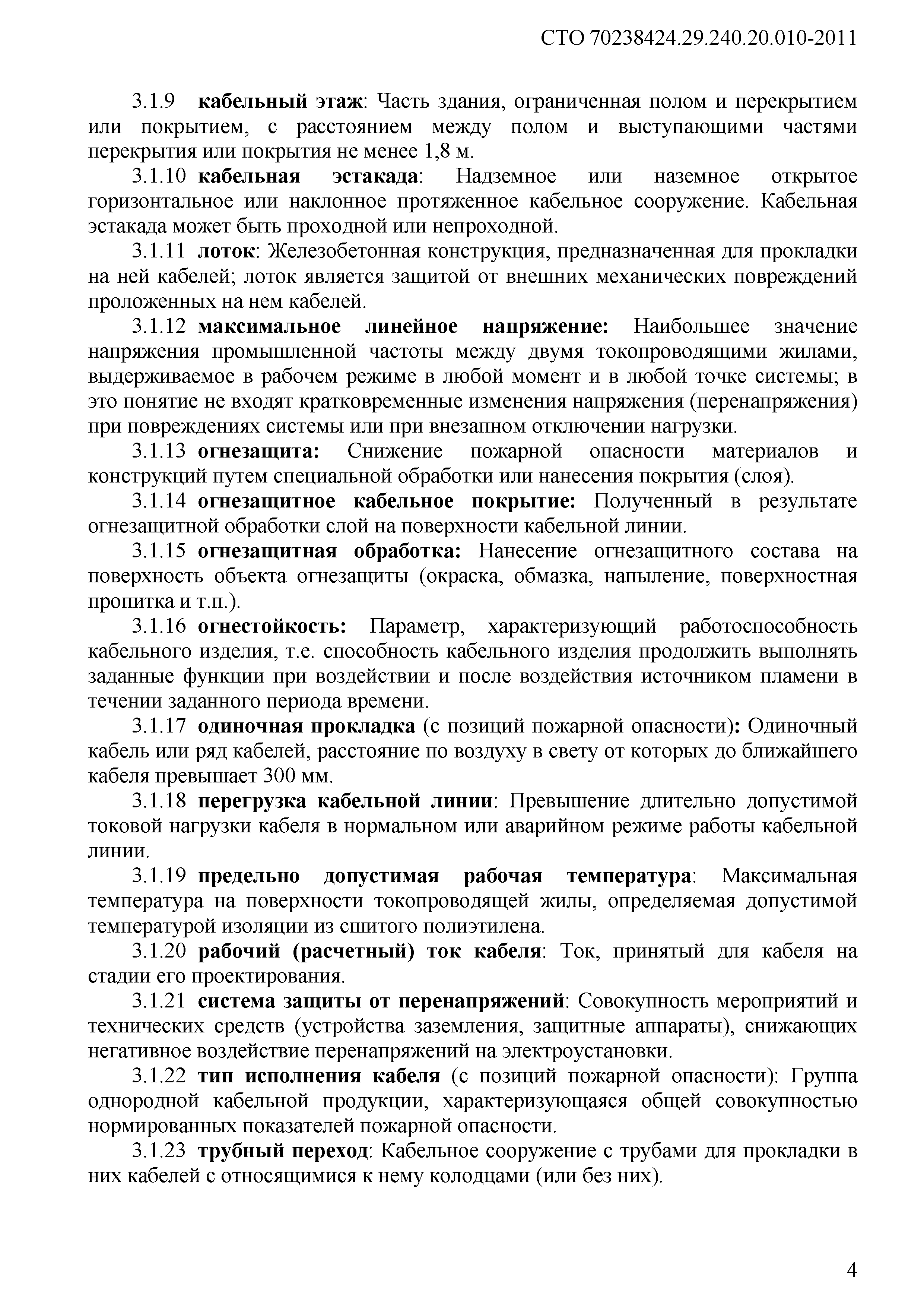

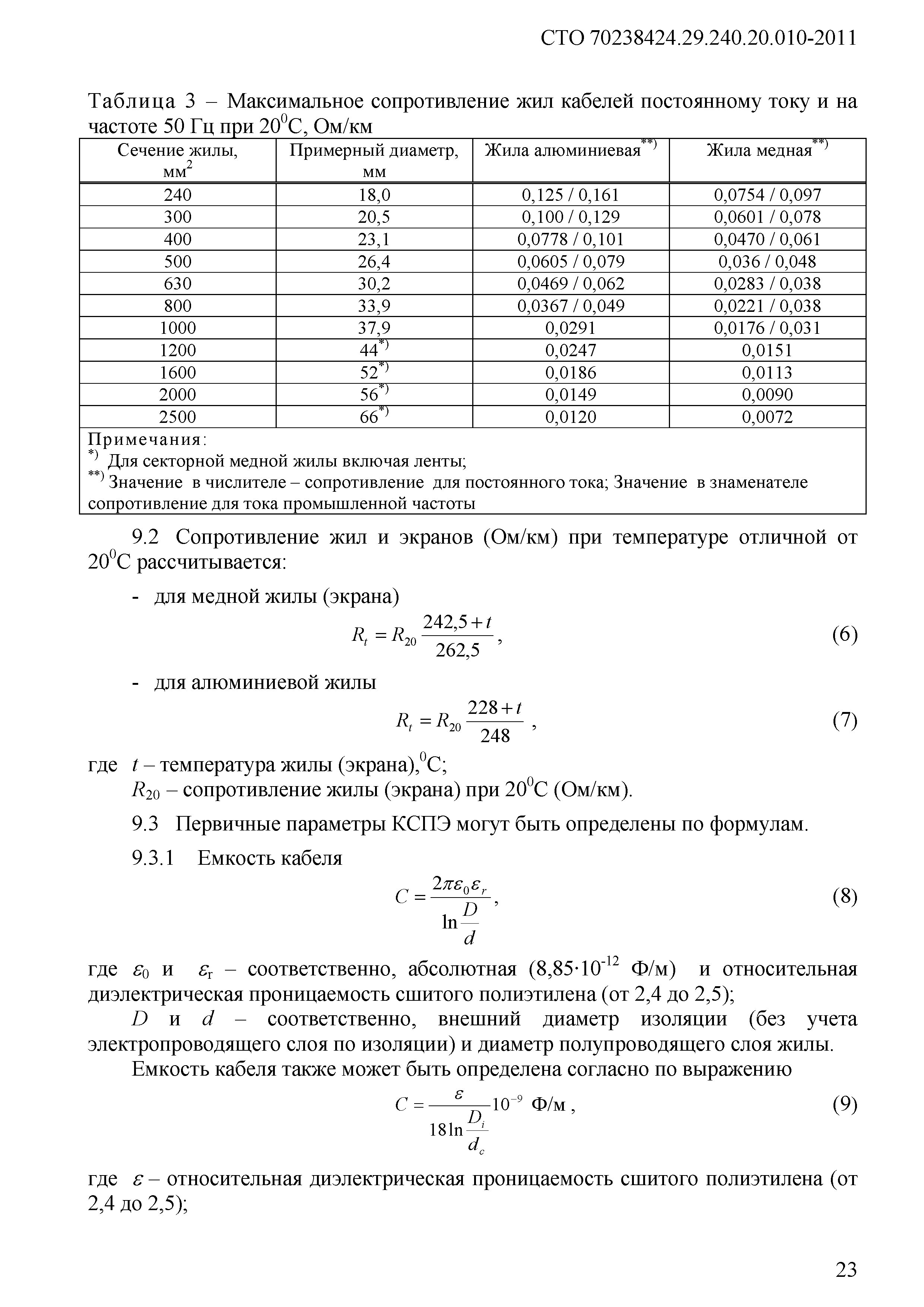

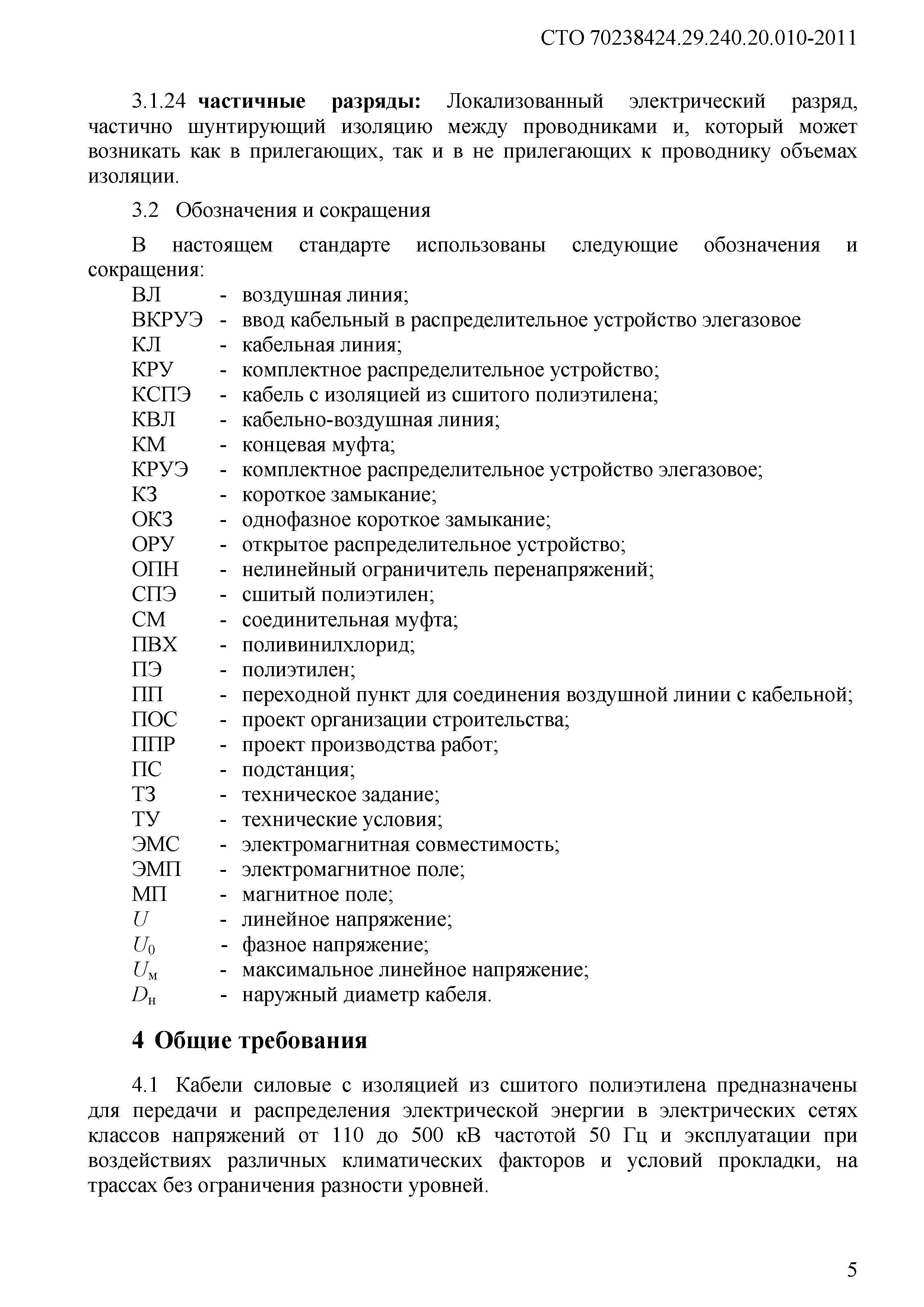

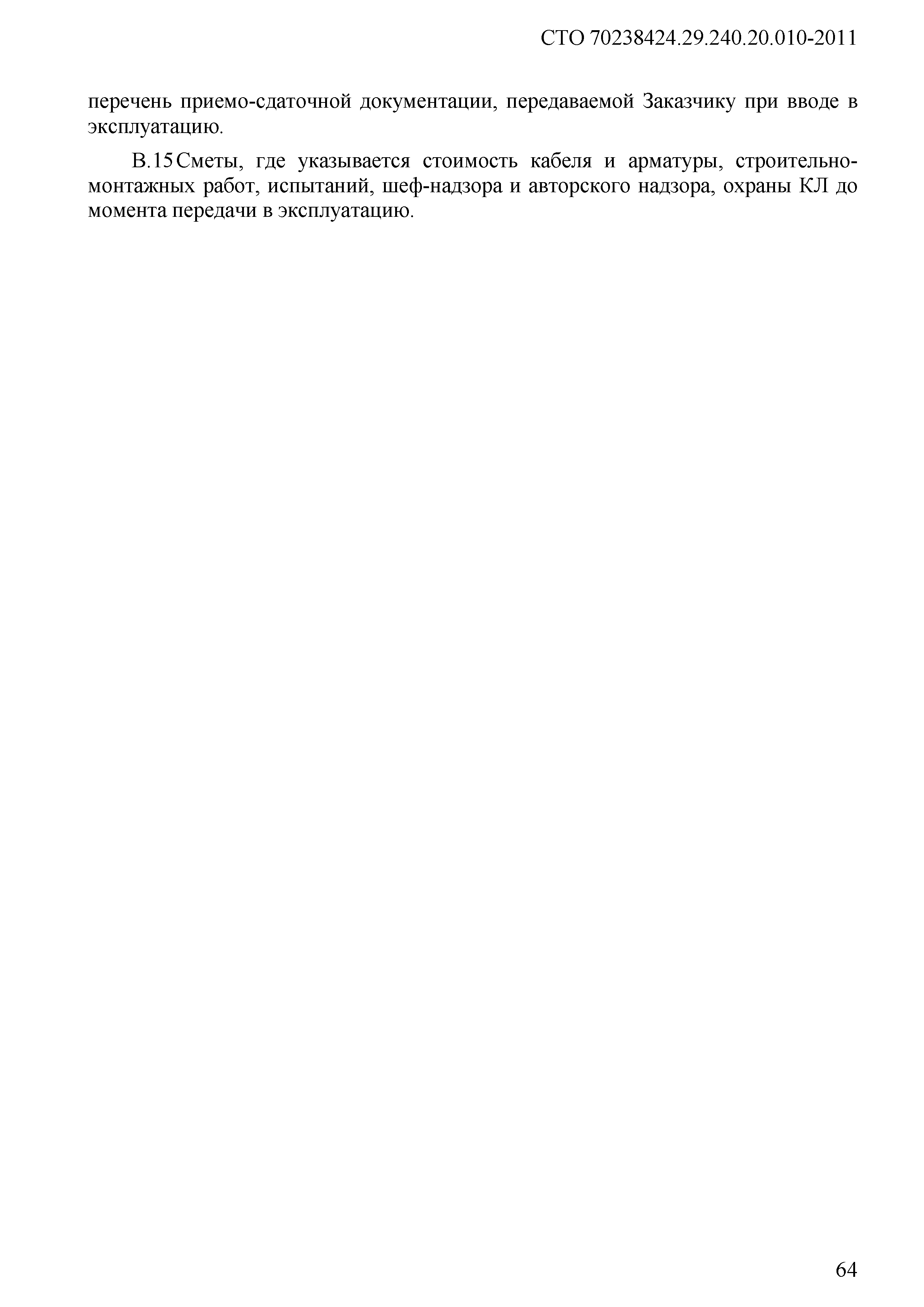

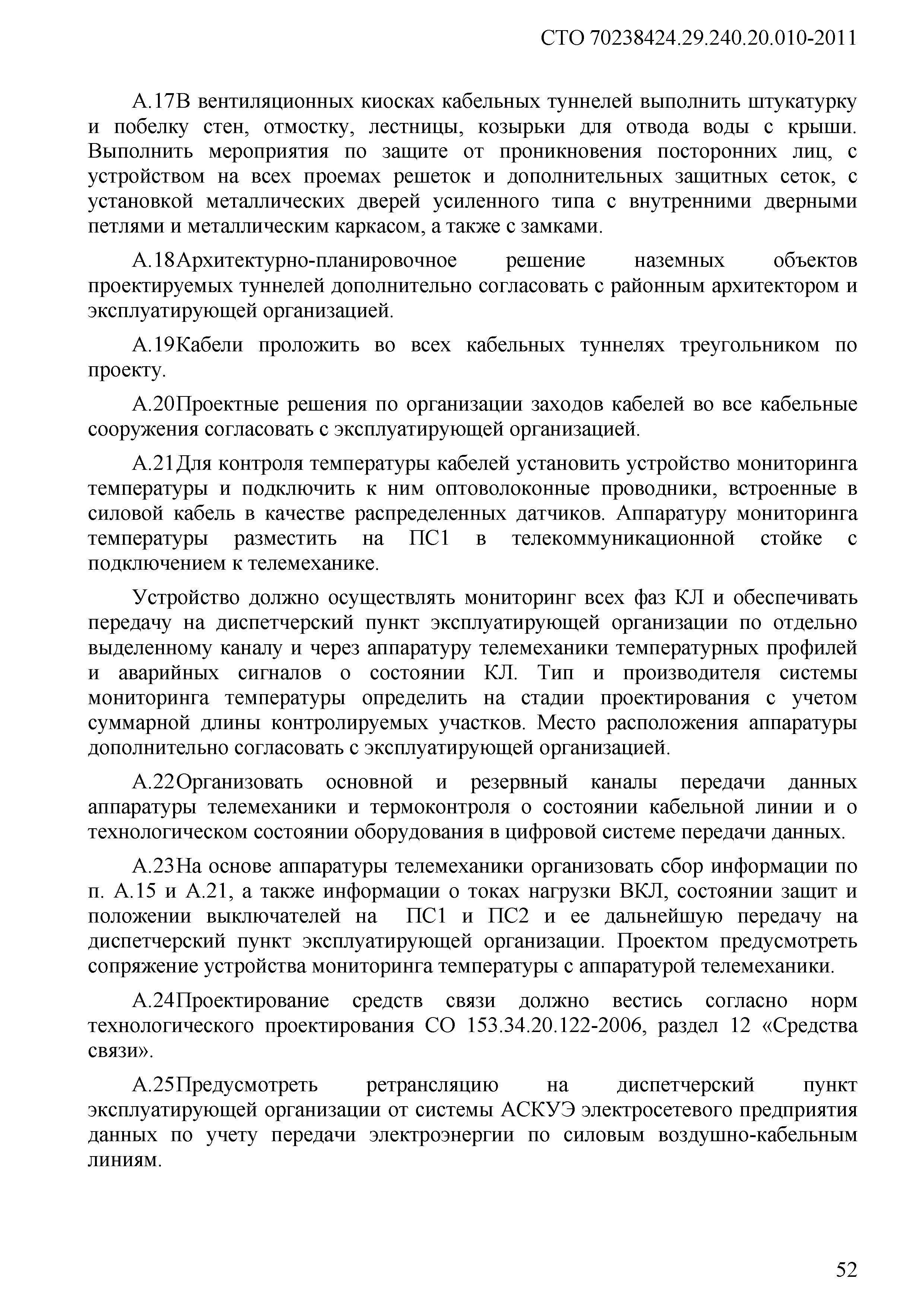

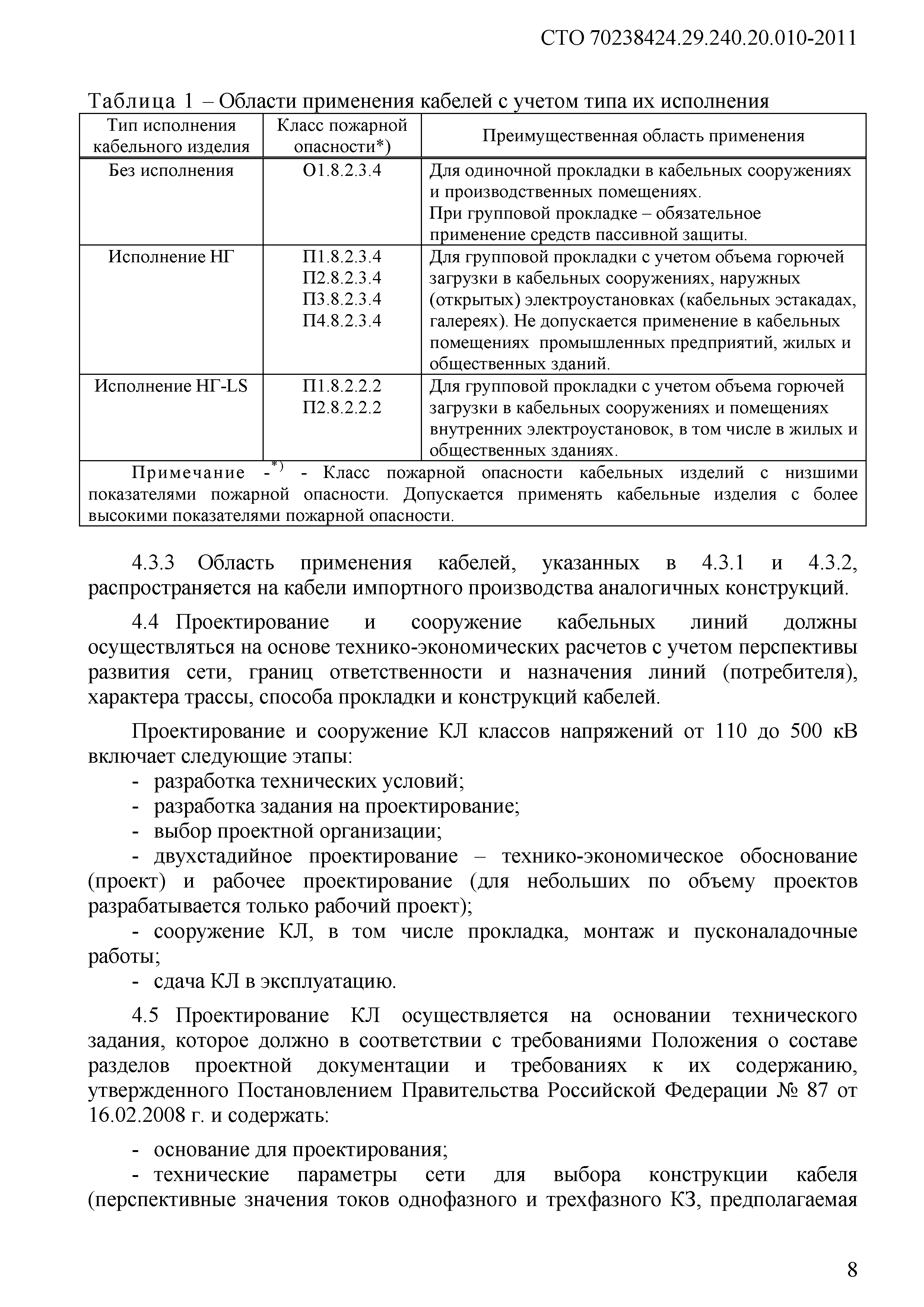

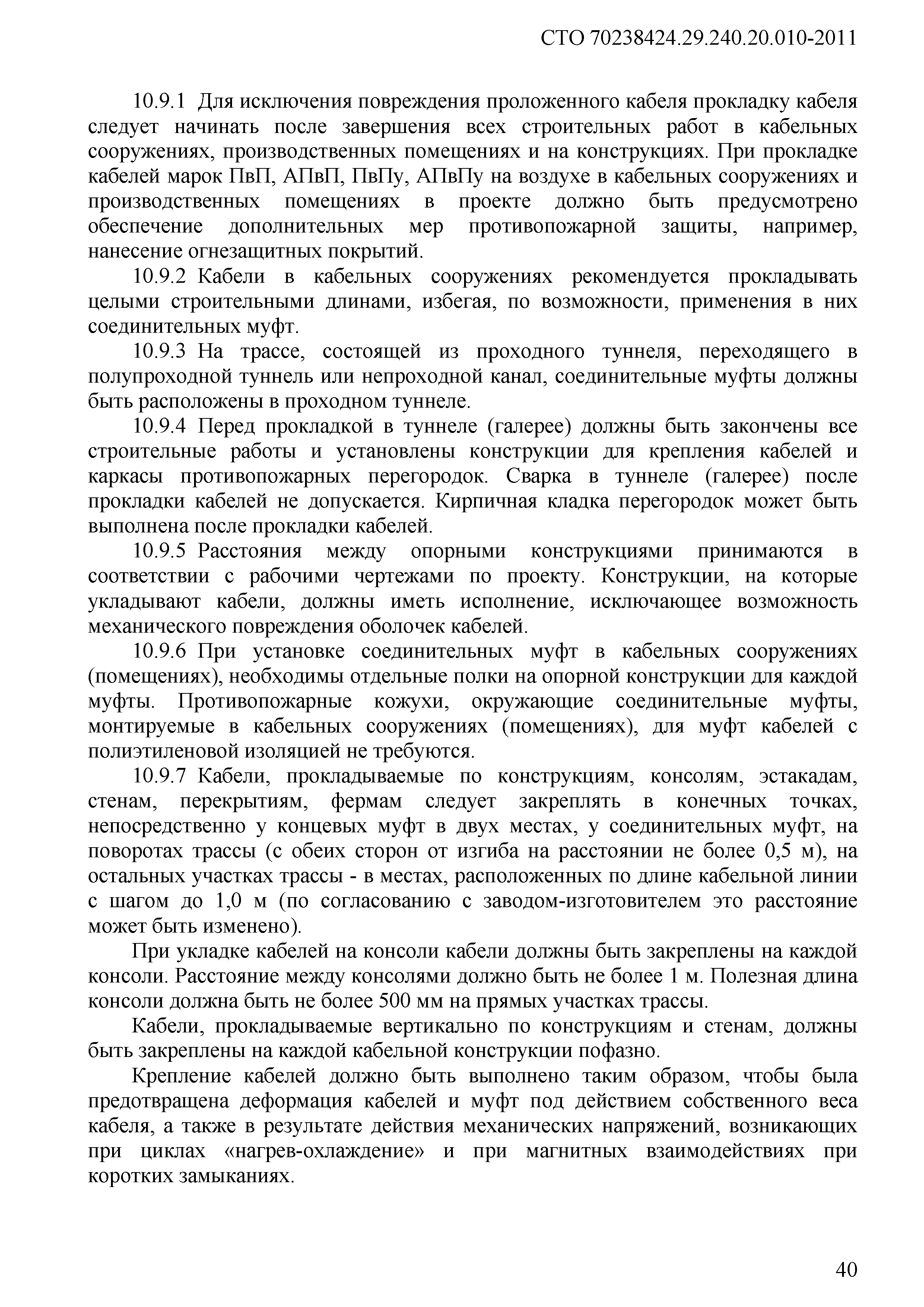

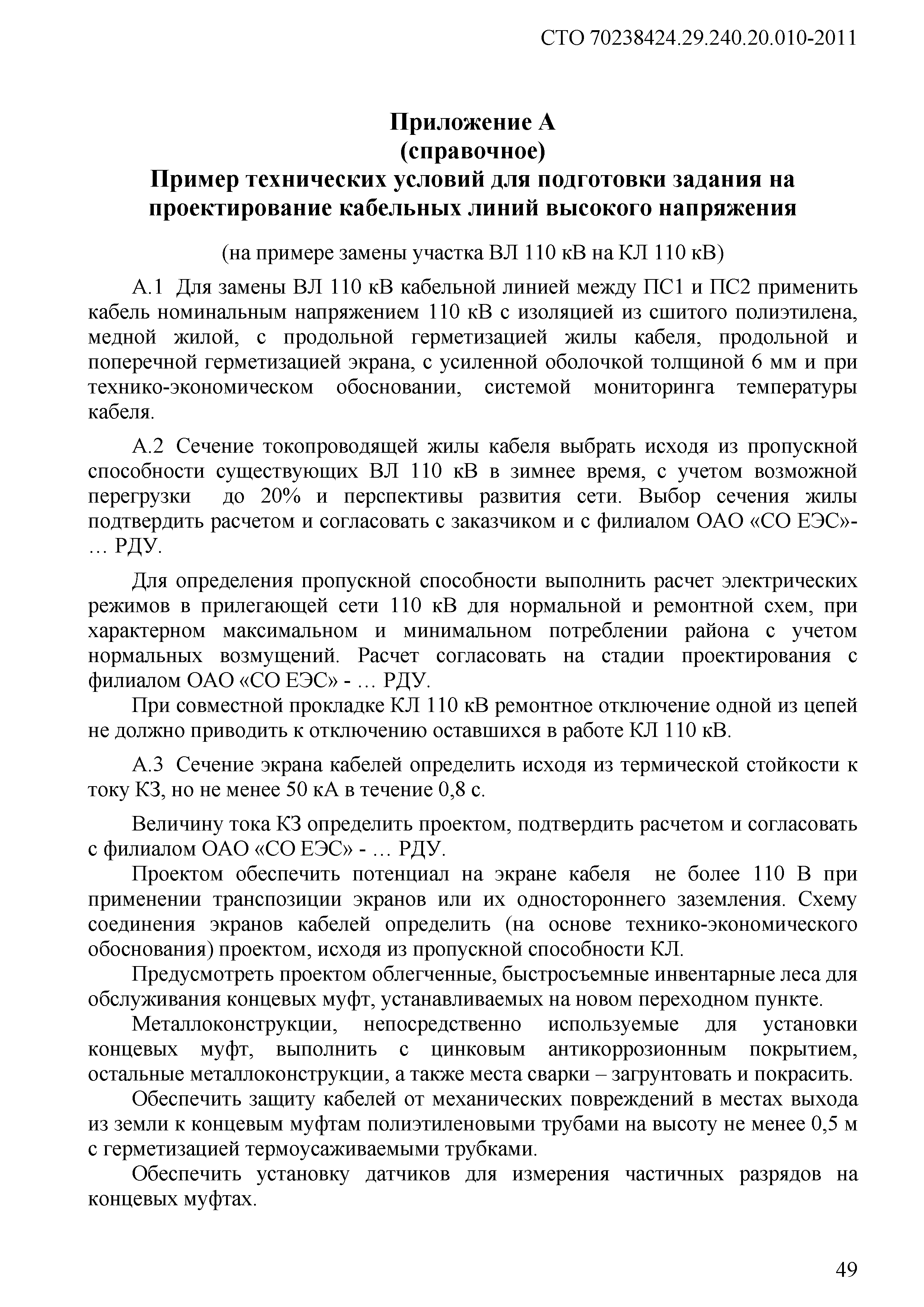

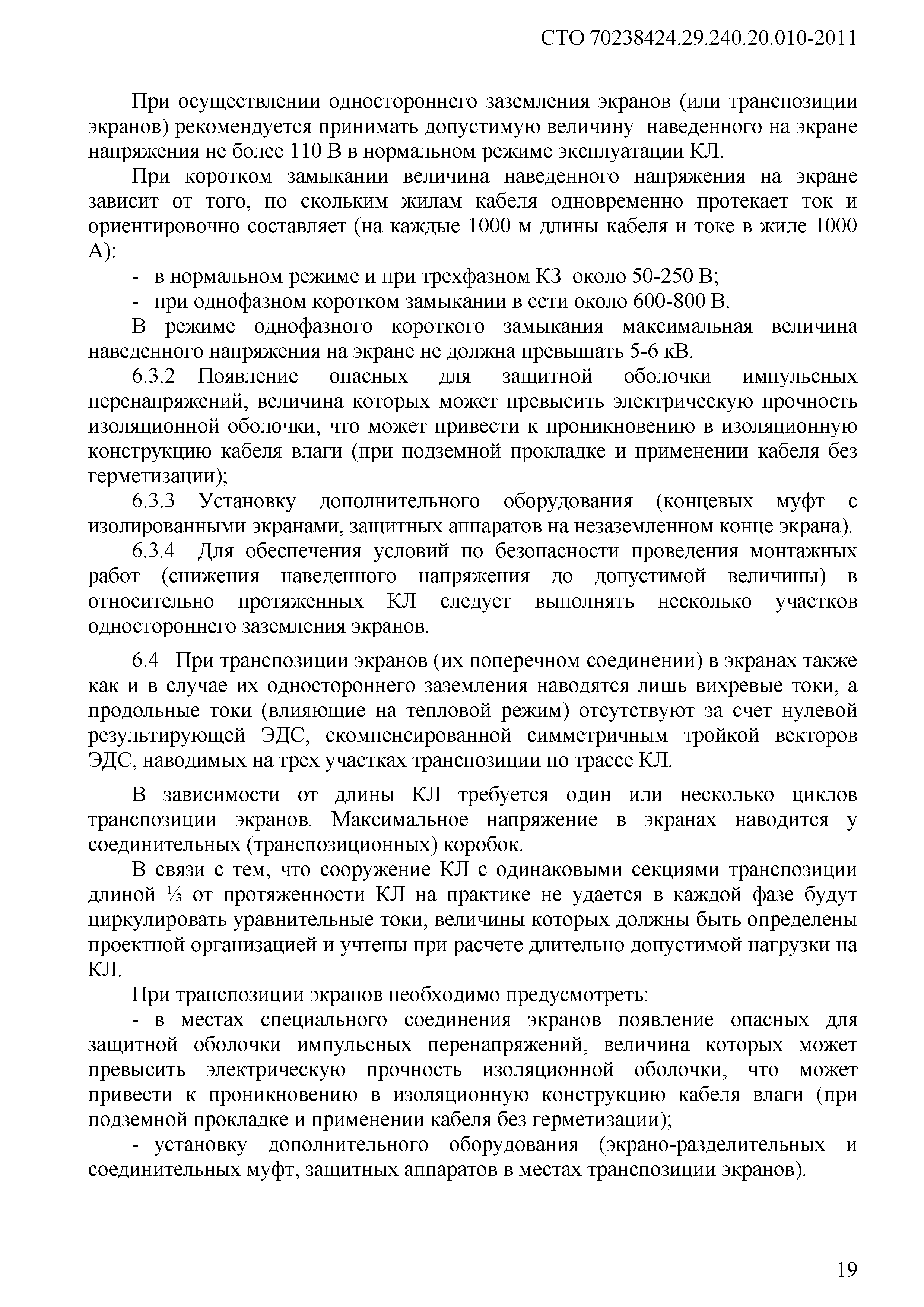

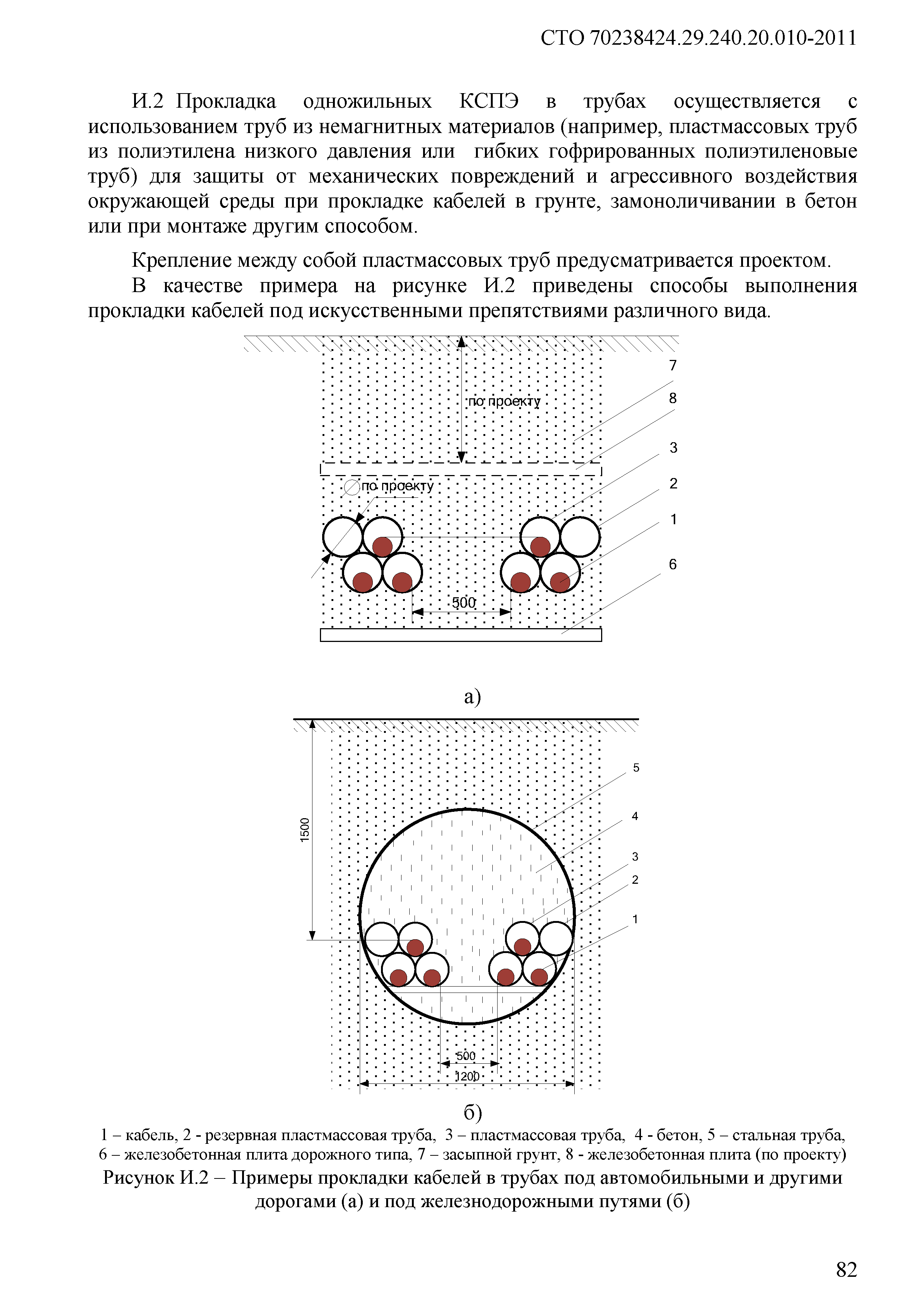

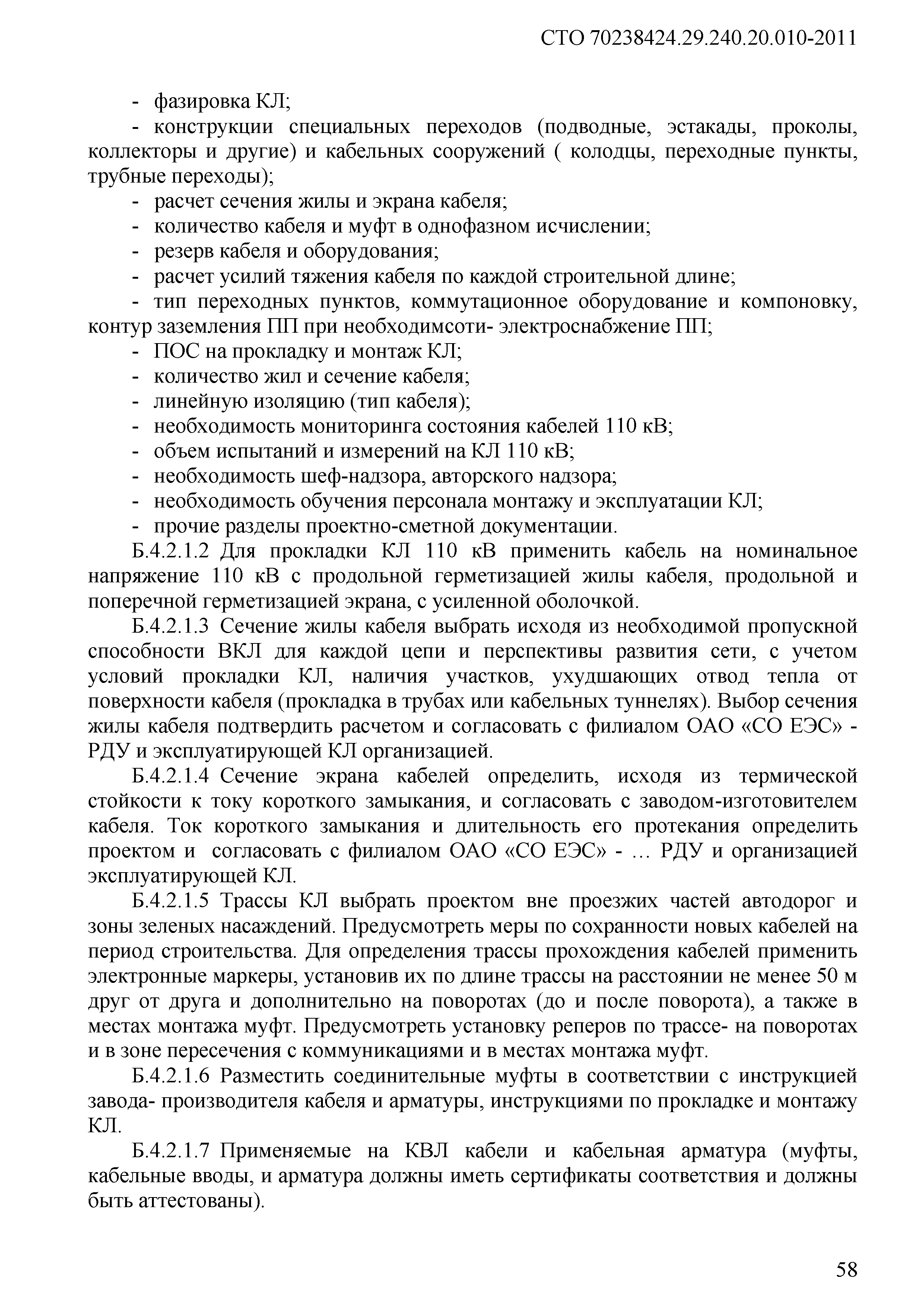

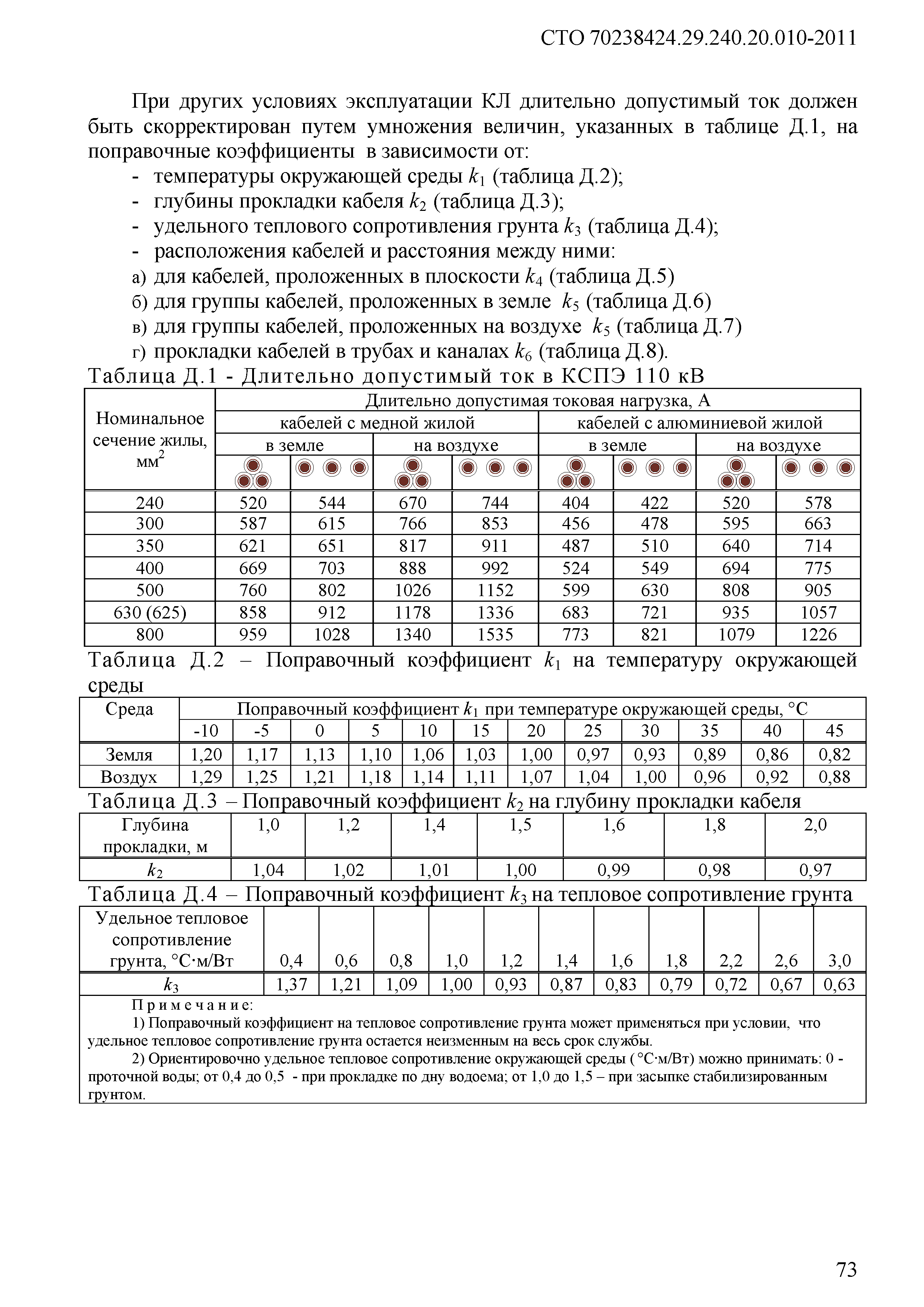

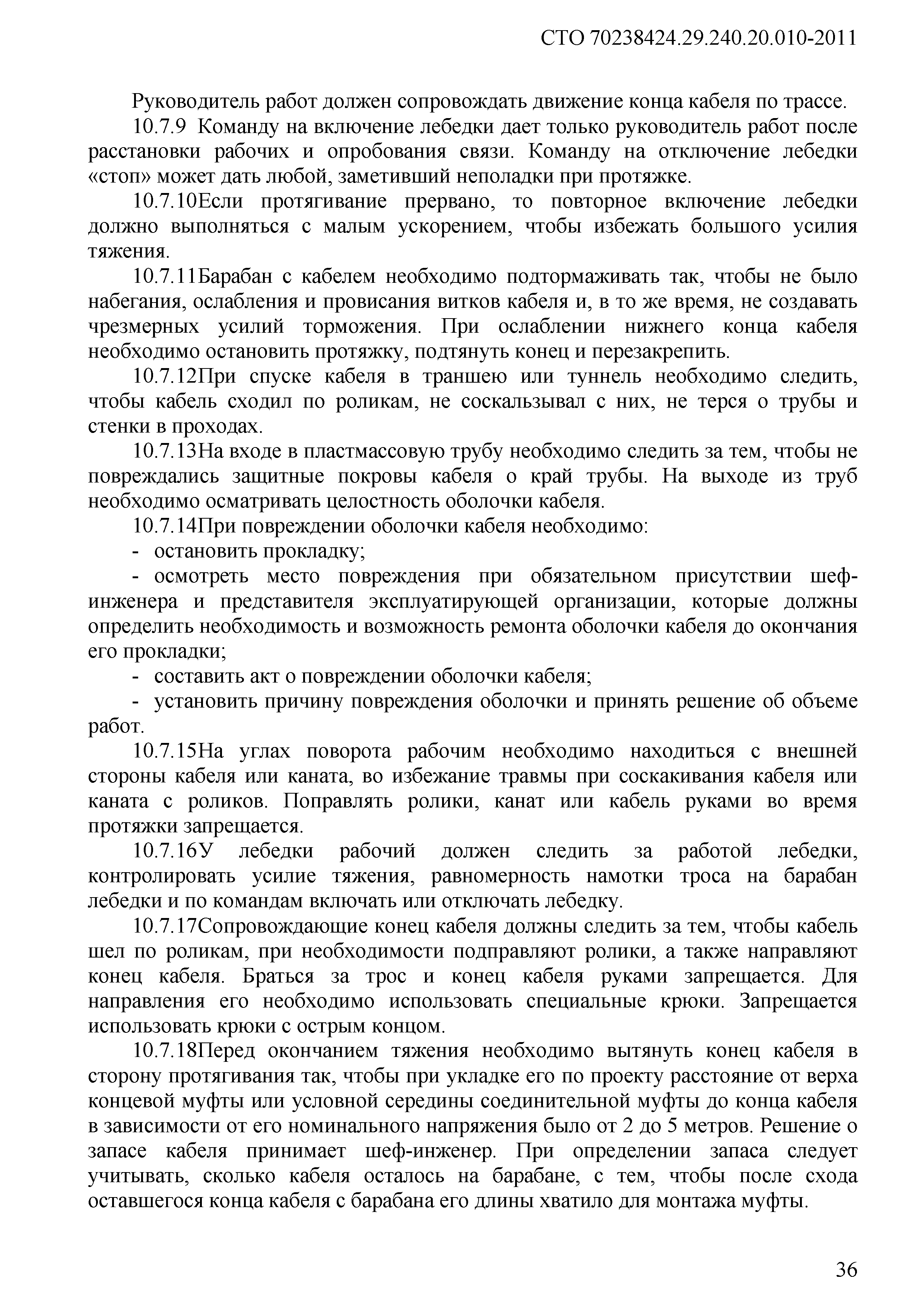

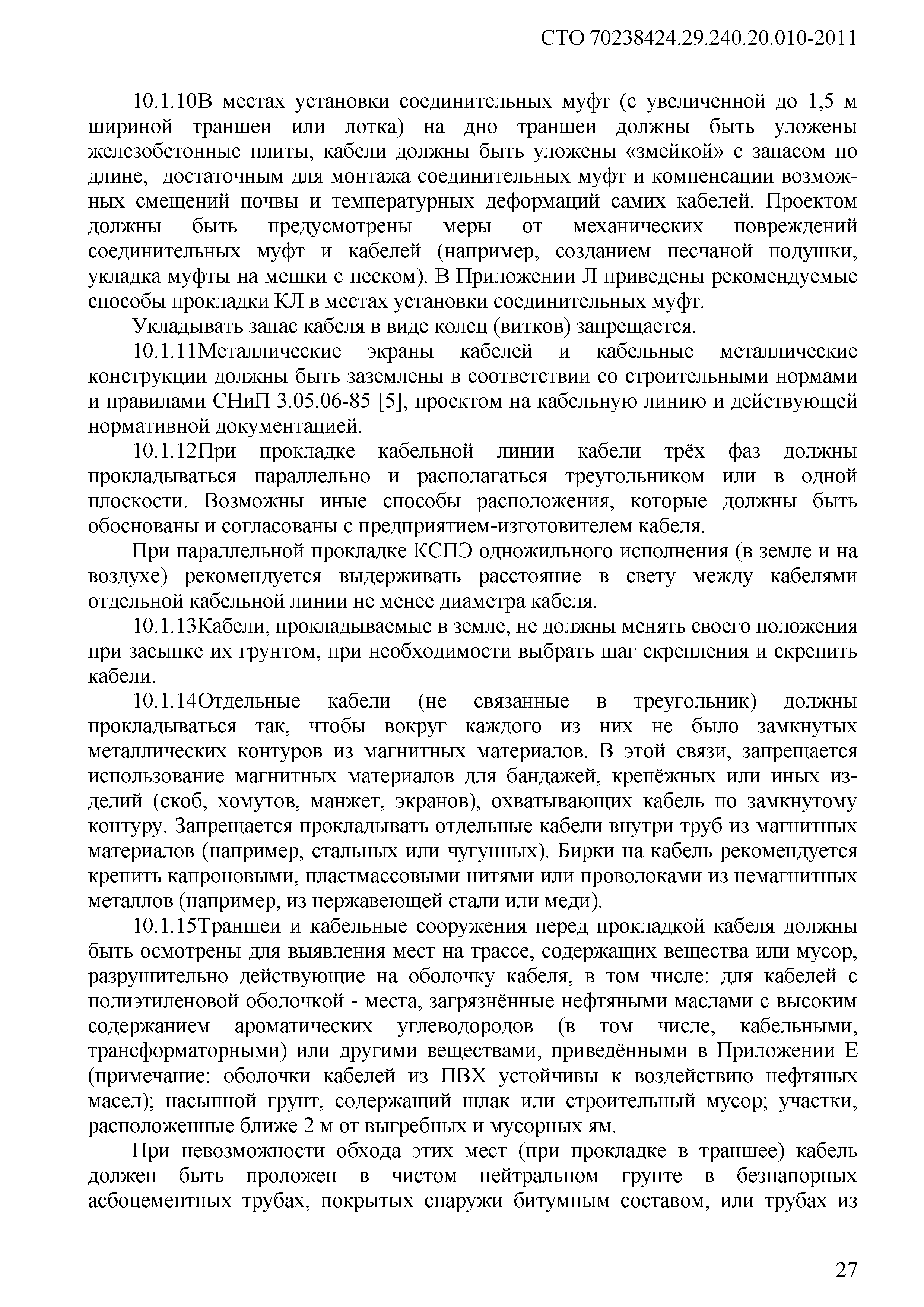

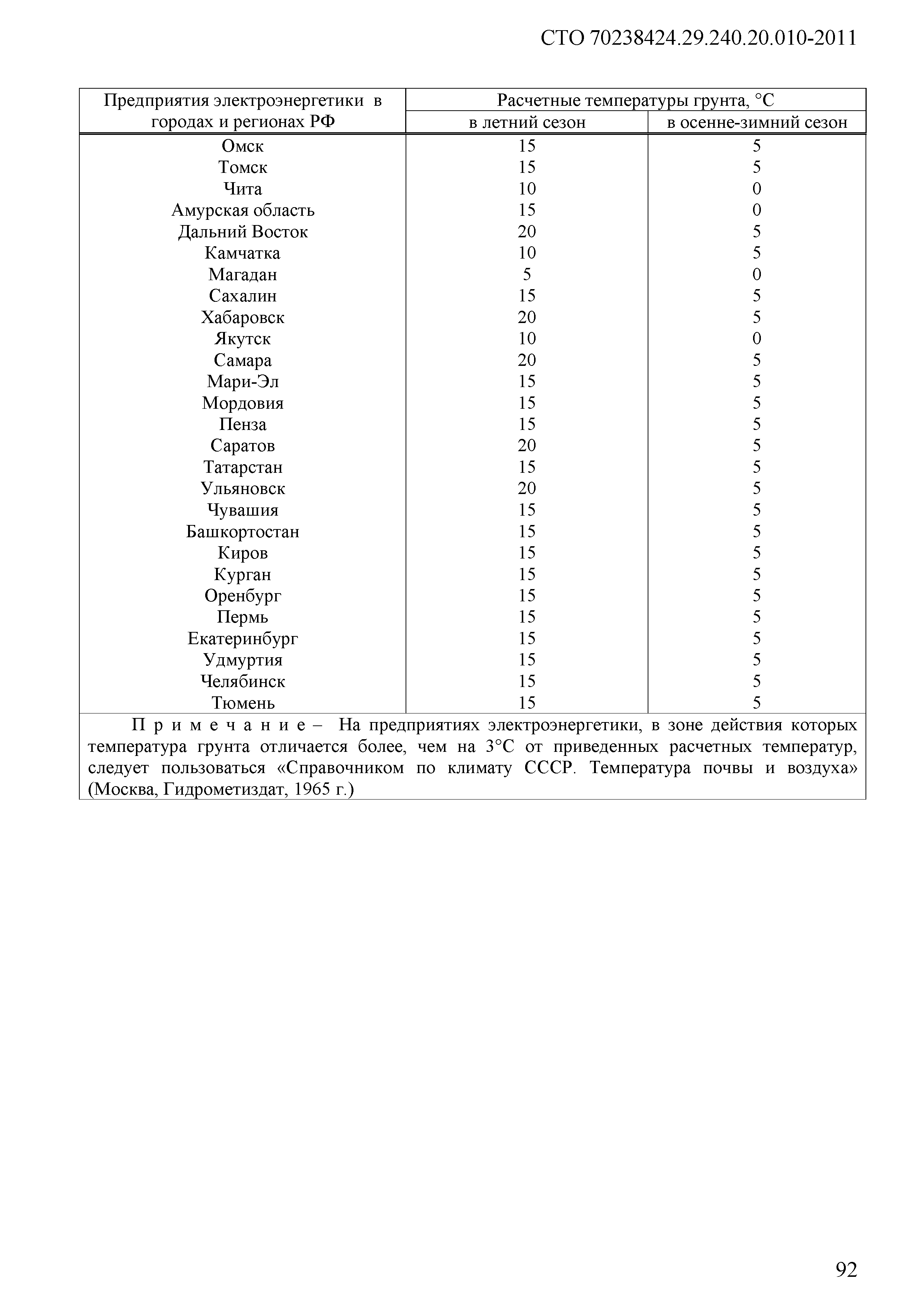

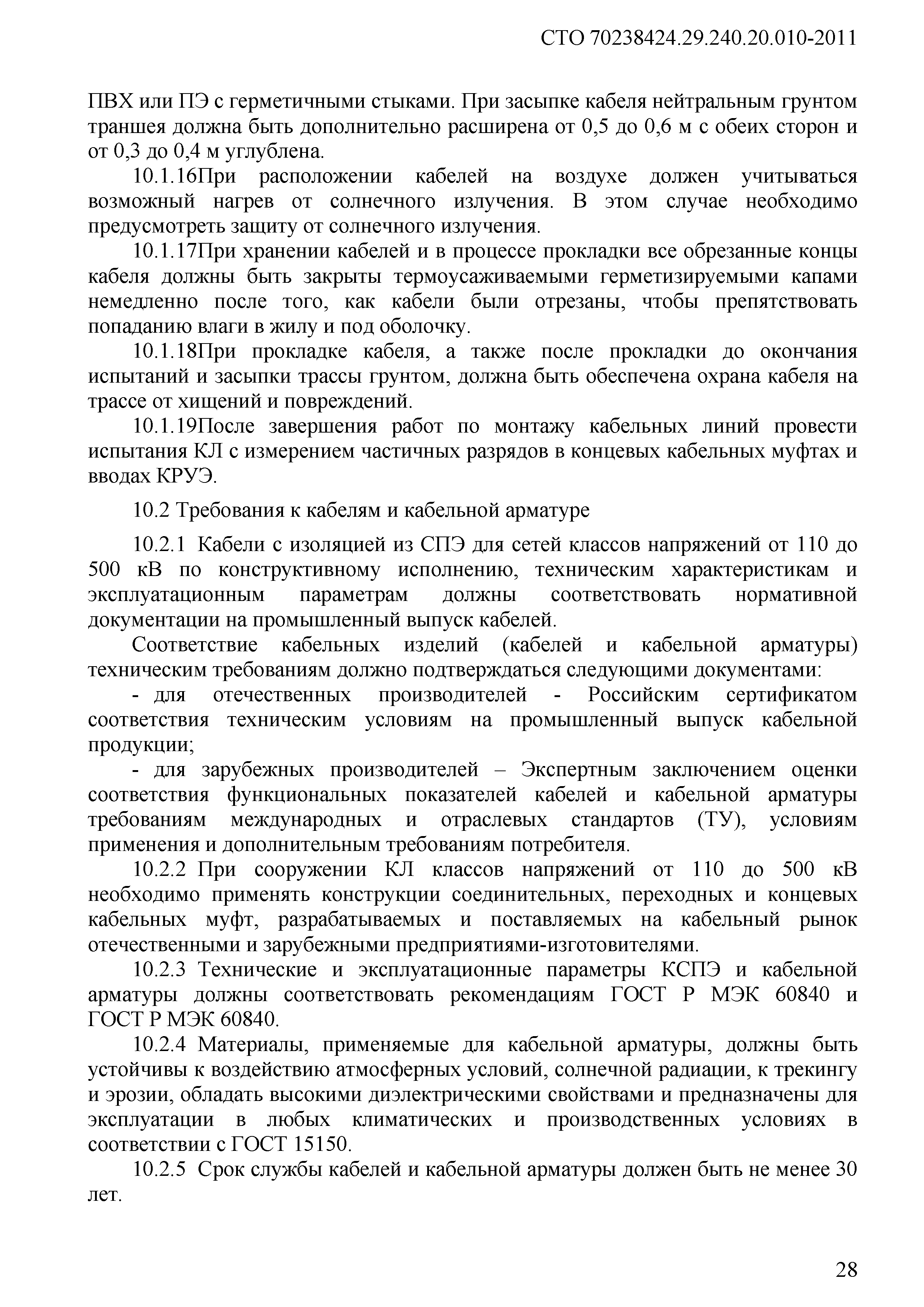

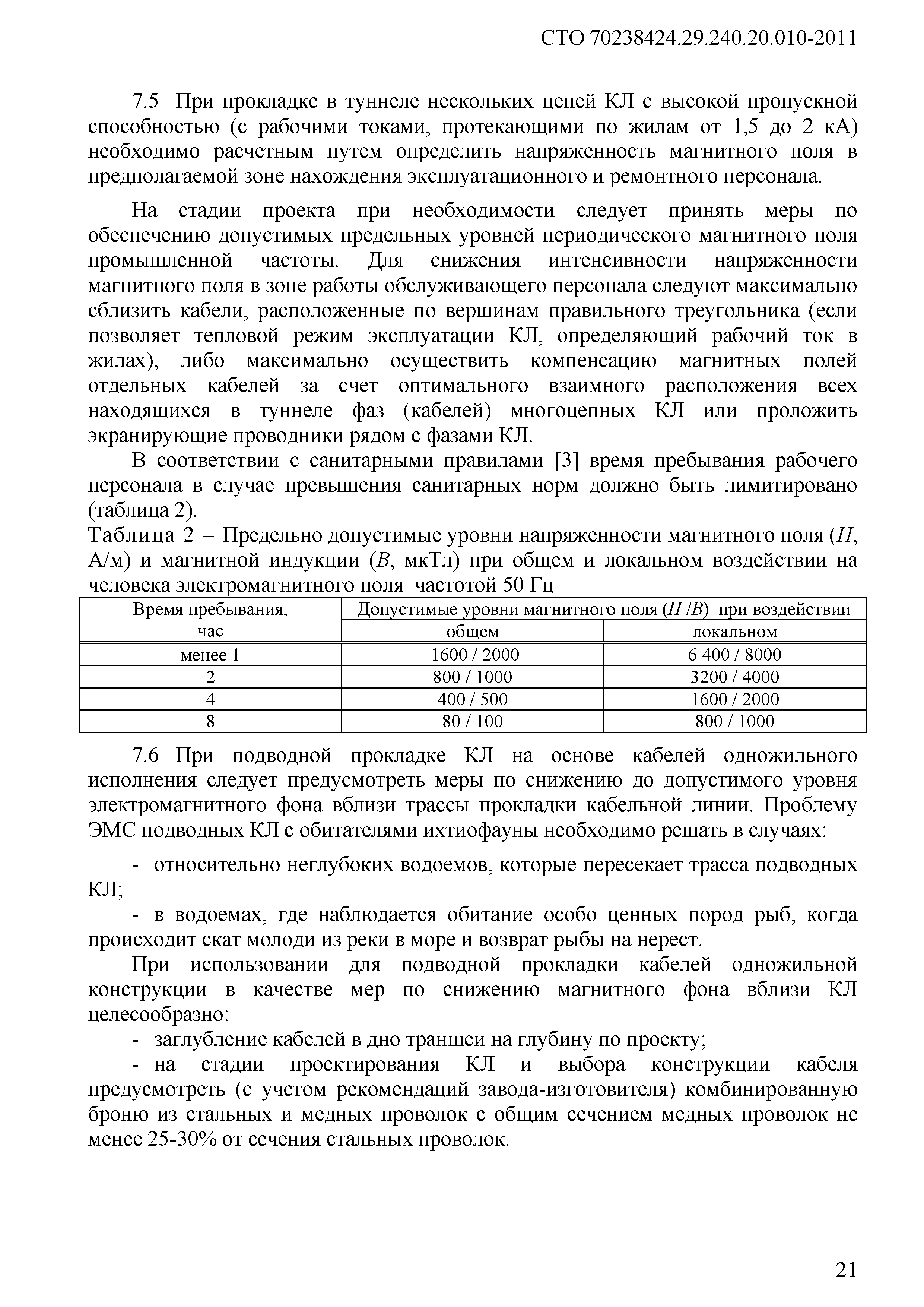

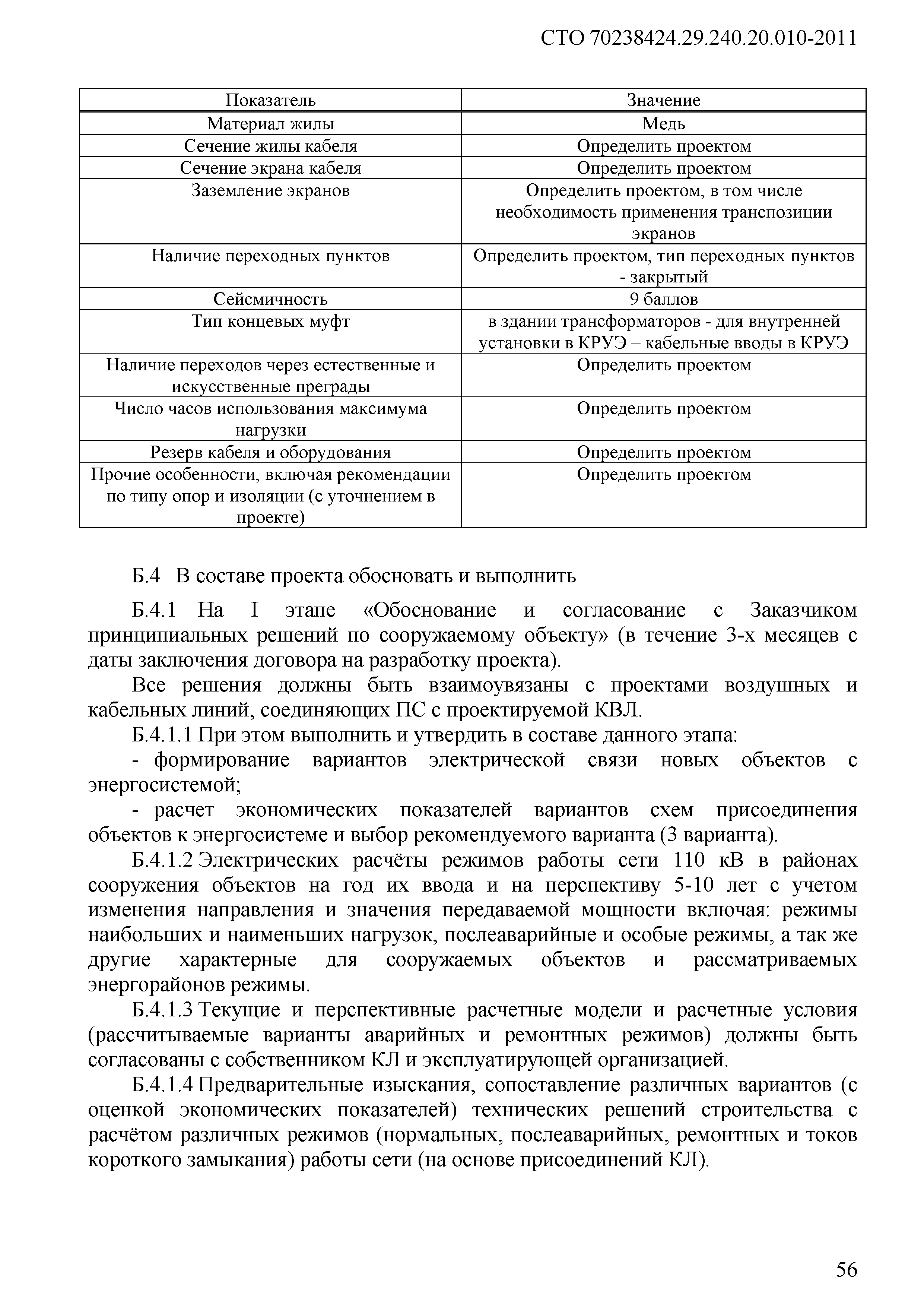

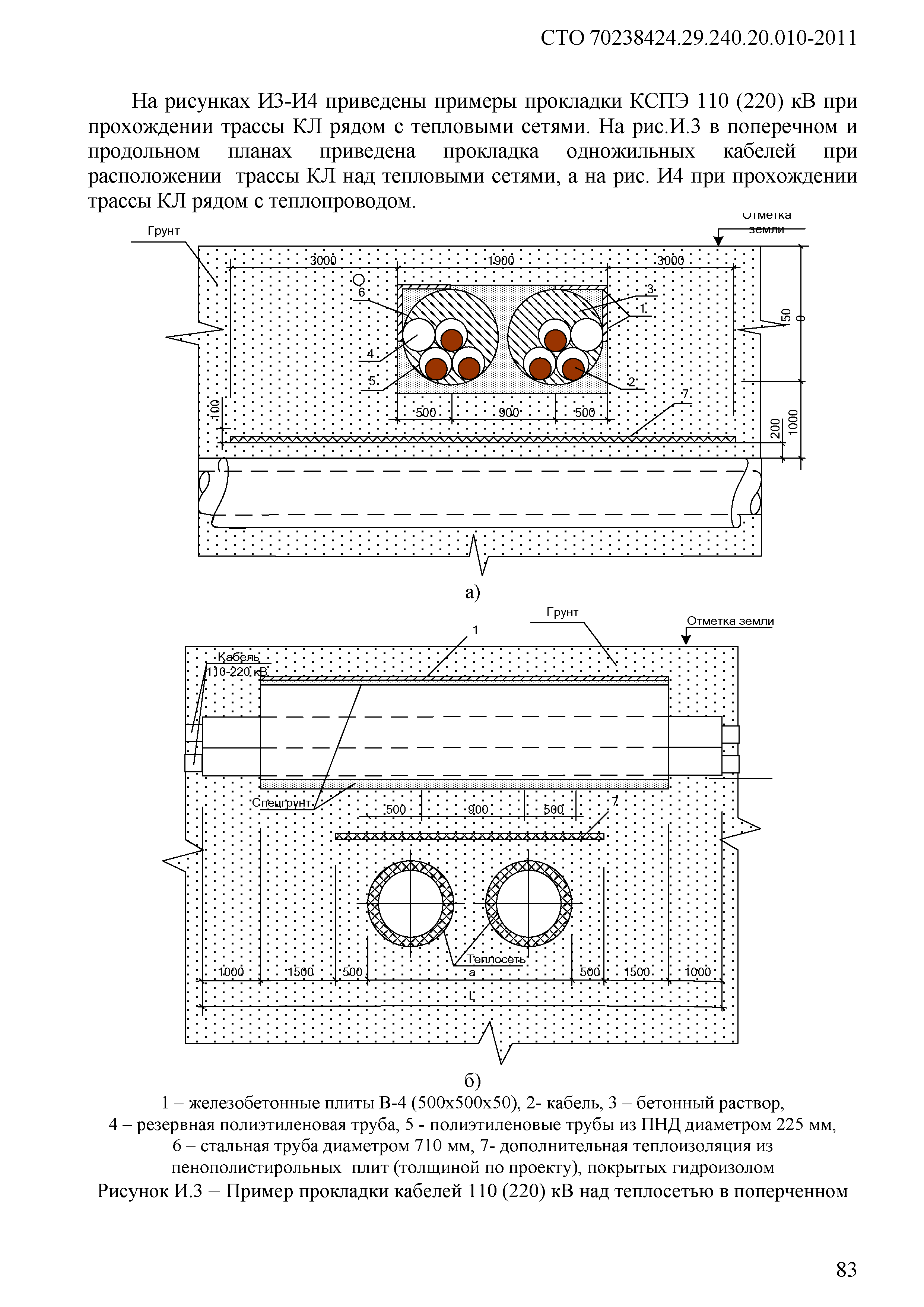

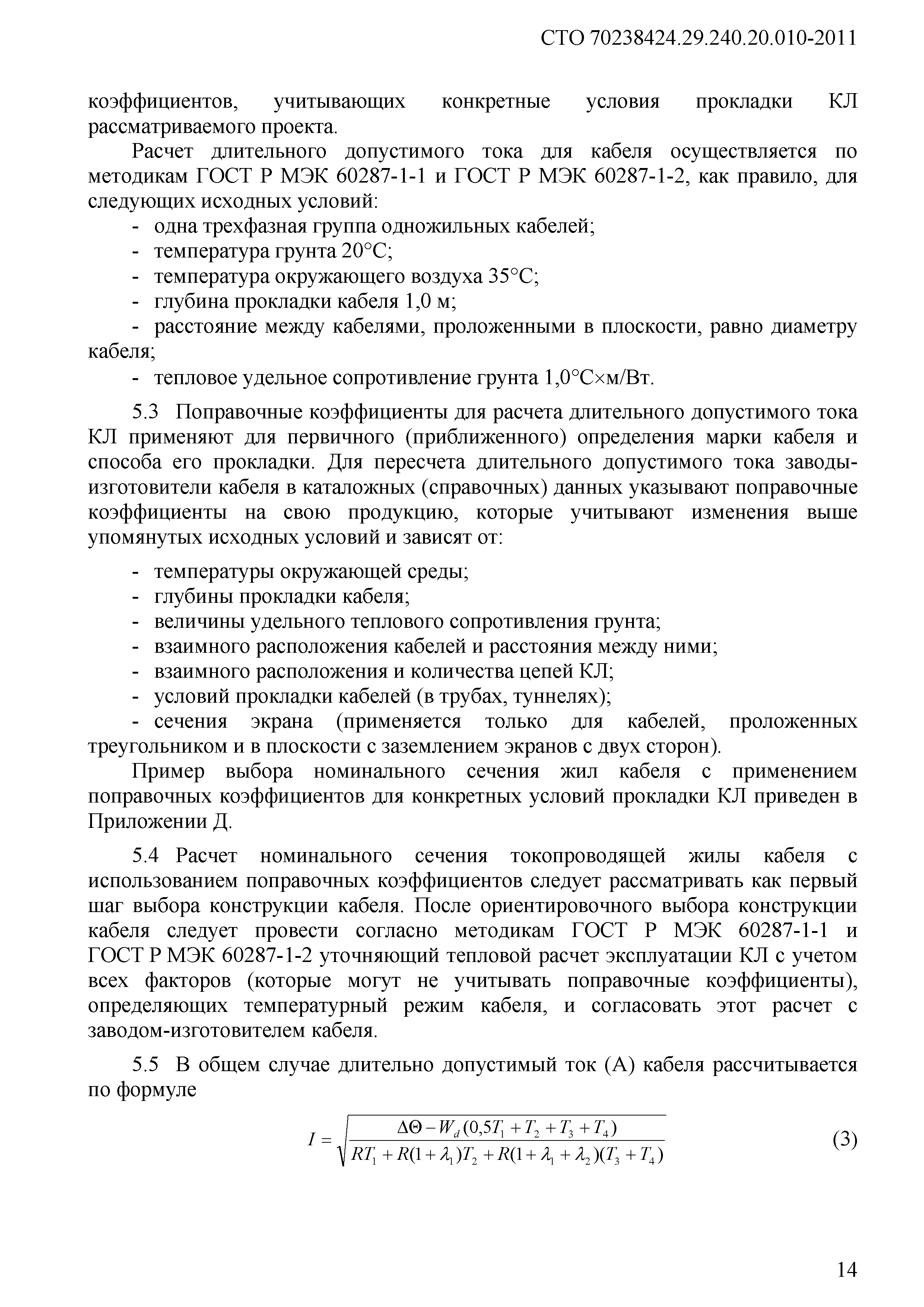

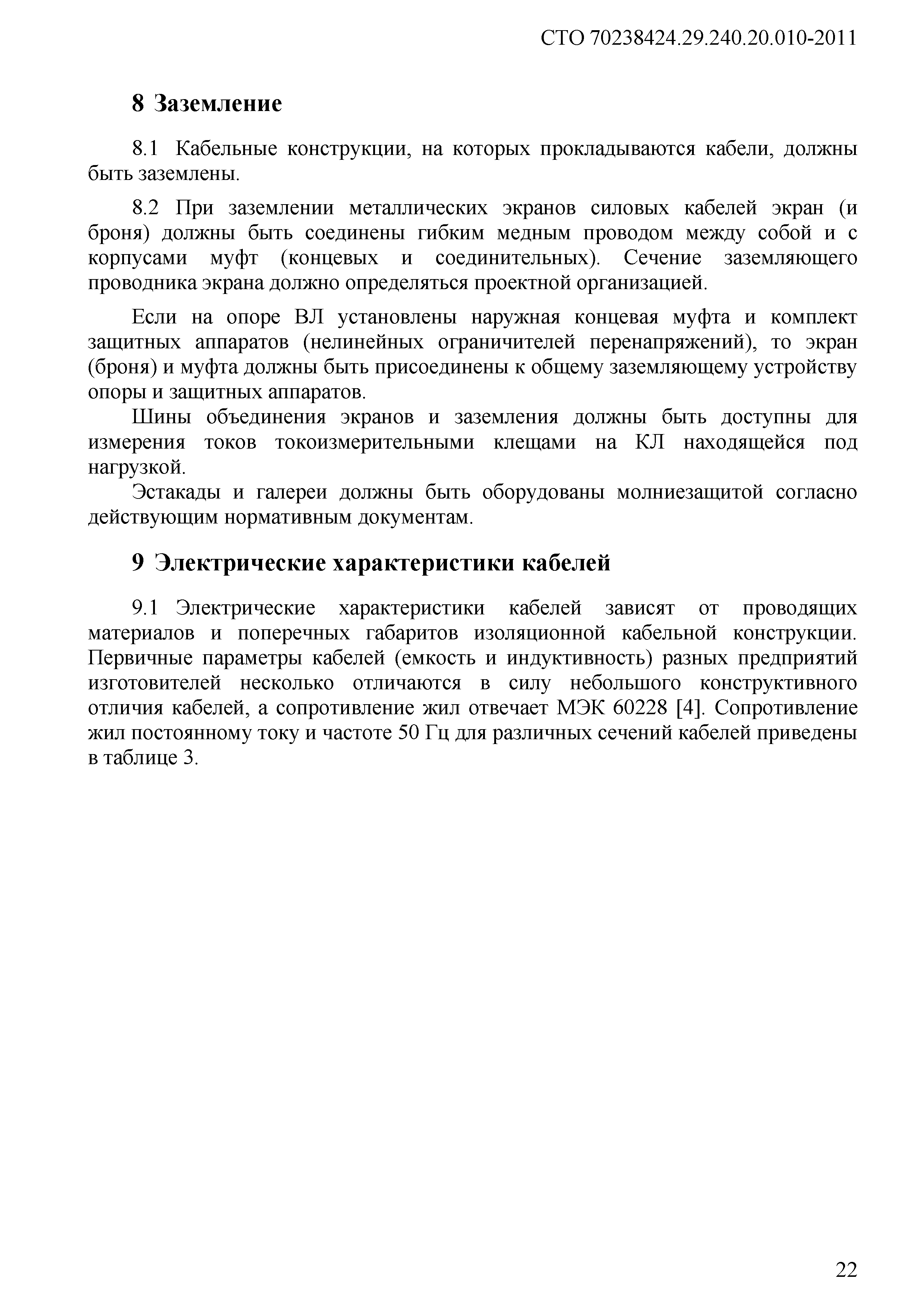

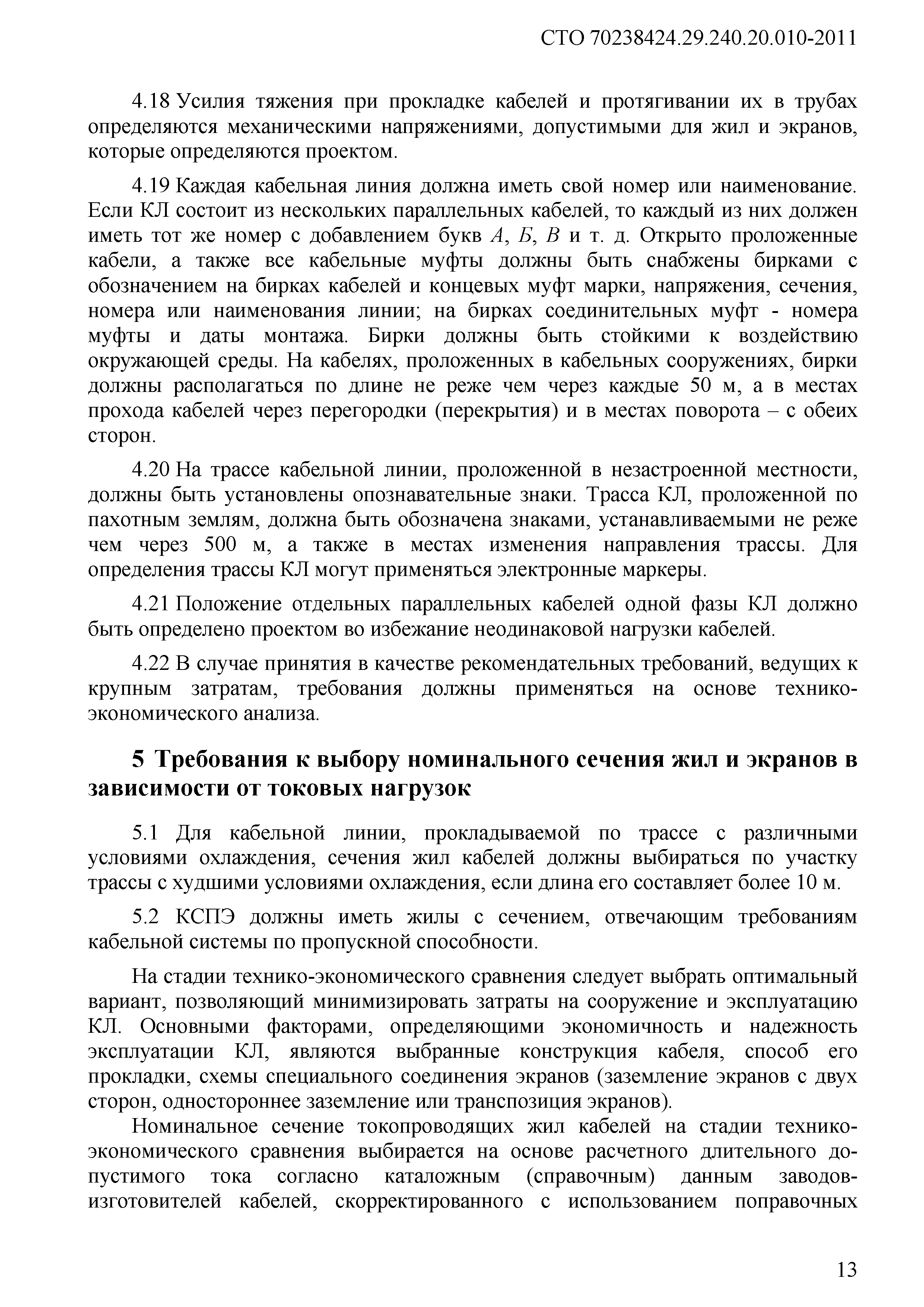

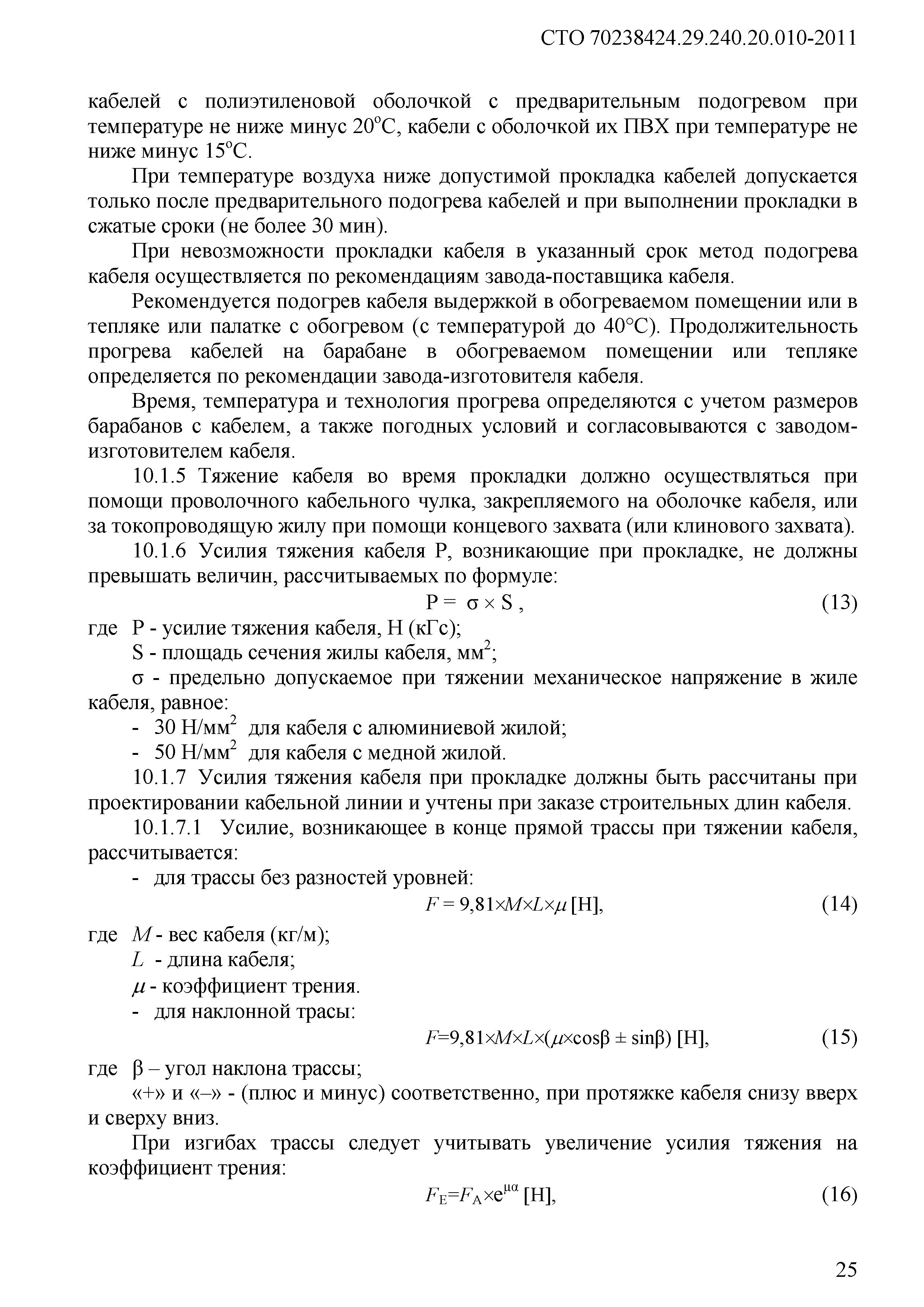

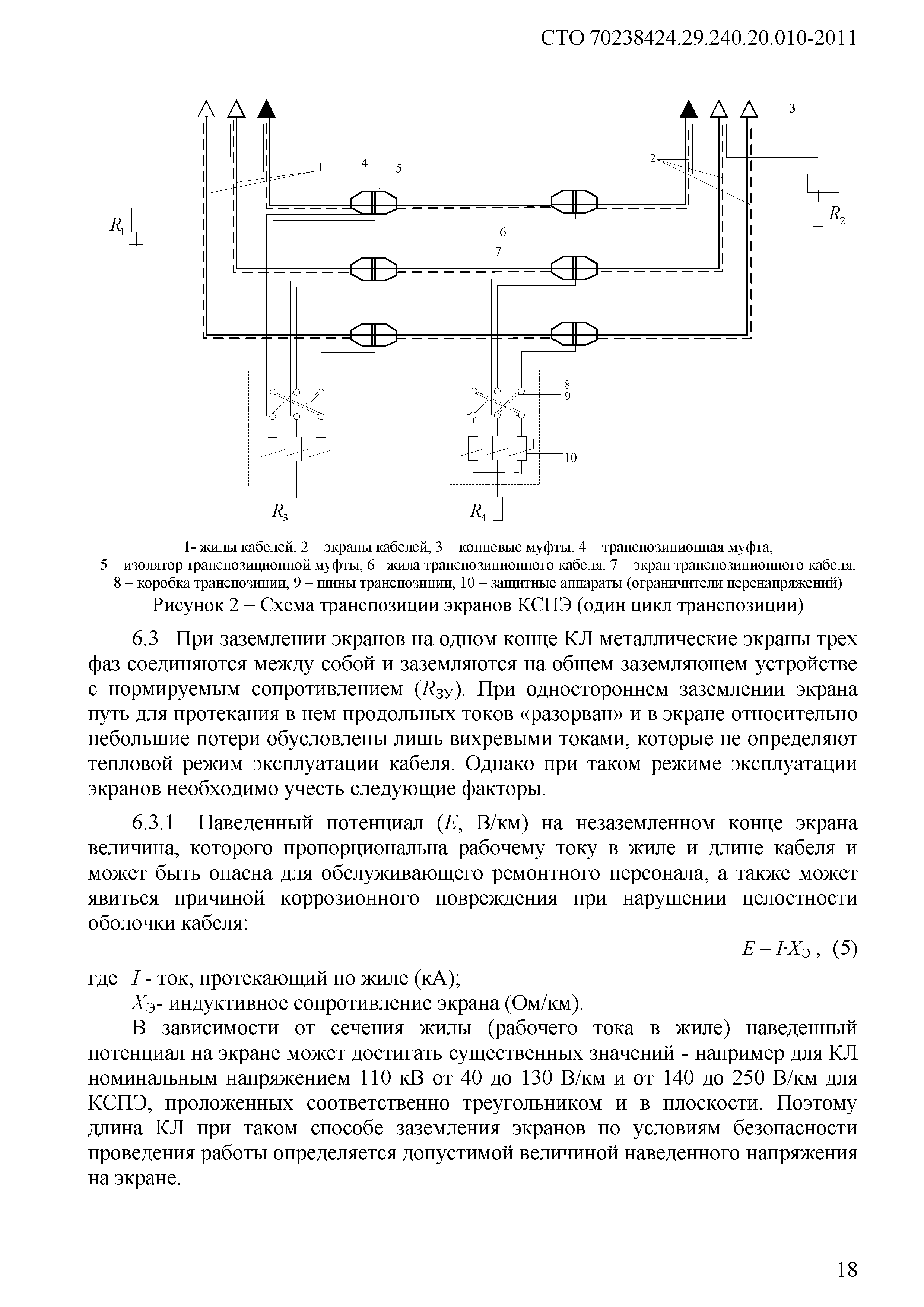

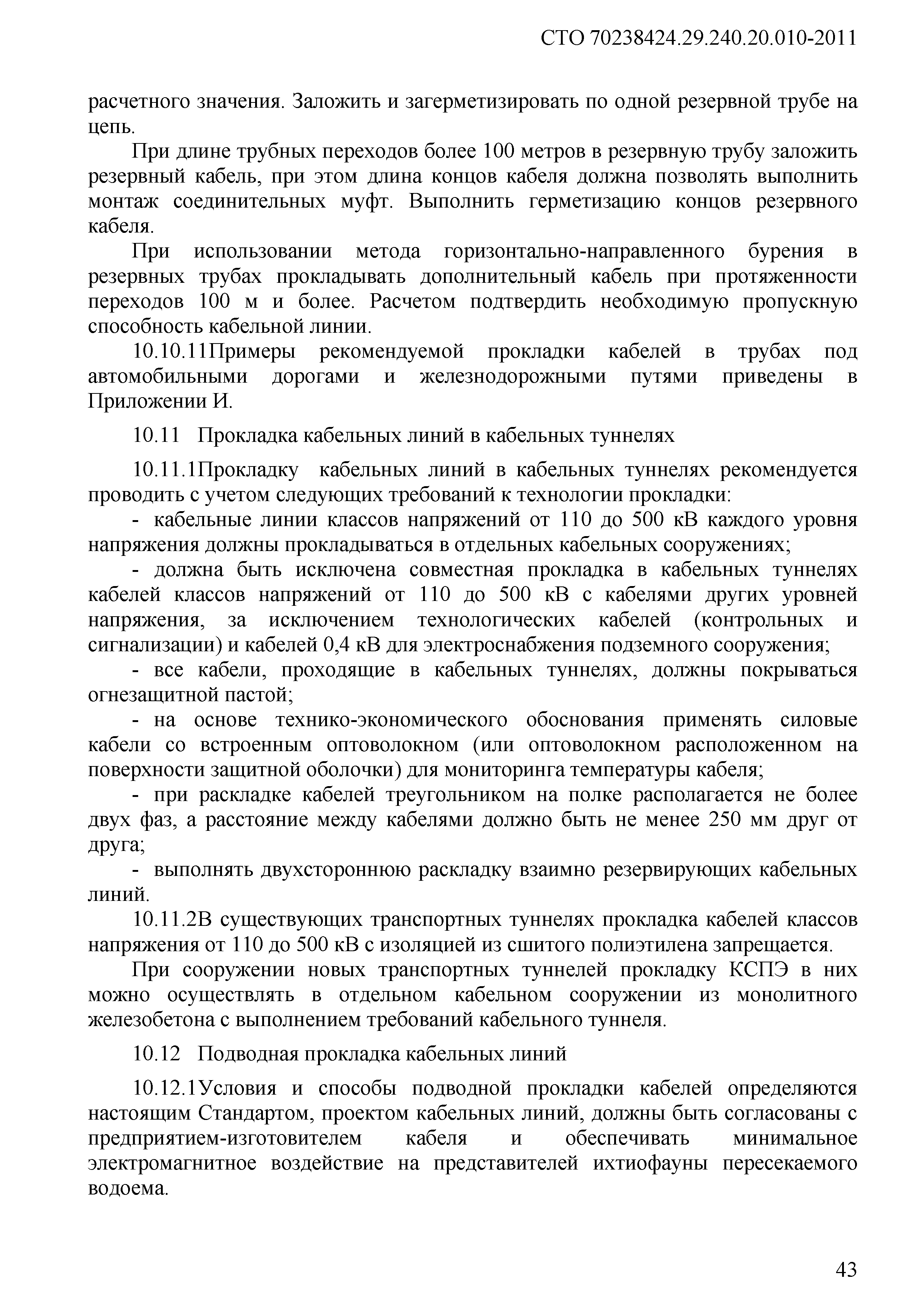

![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/0.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/1.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/2.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/3.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/4.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/5.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/6.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/7.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/8.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/9.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/10.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/11.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/12.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/13.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/14.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/15.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/16.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/17.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/18.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/19.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/20.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/21.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/22.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/23.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/24.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/25.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/26.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/27.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/28.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/29.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/30.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/31.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/32.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/33.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/34.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/35.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/36.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/37.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/38.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/39.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/40.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/41.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/42.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/43.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/44.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/45.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/46.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/47.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/48.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/49.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/50.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/51.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/52.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/53.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/54.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/55.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/56.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/57.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/58.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/59.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/60.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/61.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/62.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/63.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/64.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/65.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/66.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/67.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/68.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/69.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/70.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/71.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/72.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/73.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/74.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/75.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/76.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/77.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/78.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/79.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/80.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/81.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/82.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/83.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/84.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/85.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/86.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/87.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/88.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/89.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/90.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/91.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/92.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/93.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/94.gif) ![СТО 70238424.29.240.20.010-2011](../../../Data2/1/4293784/4293784073.files/95.gif)
|
