ГОСТ 4686-2012

Триангели тормозной рычажной передачи тележек грузовых вагонов. Технические условия

Обозначение:	ГОСТ 4686-2012
Обозначение англ:	GOST 4686-2012
Статус:	действует
Название рус.:	Триангели тормозной рычажной передачи тележек грузовых вагонов. Технические условия
Название англ.:	Brake beams of brake leverage gear. Specifications
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.07.2013

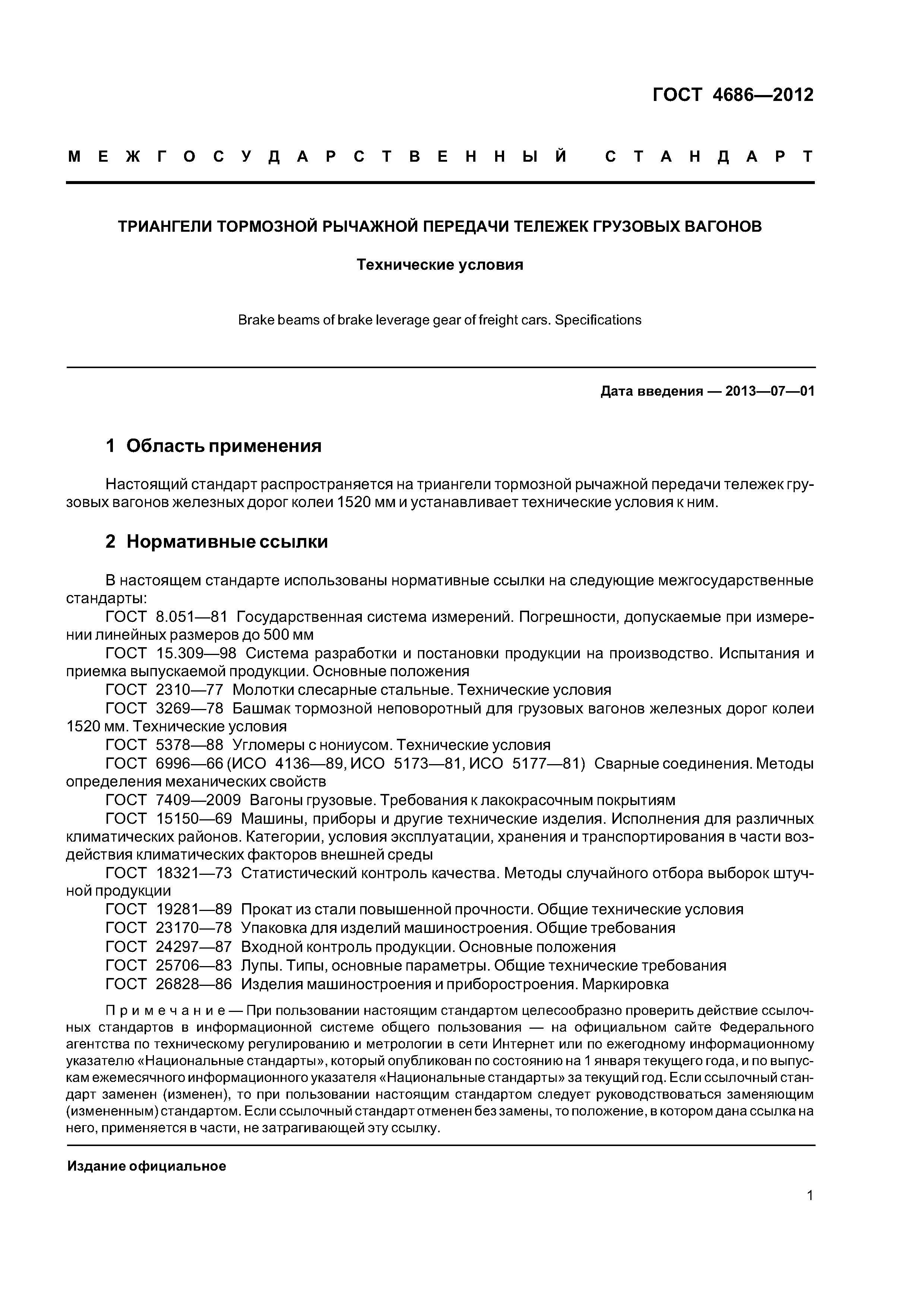

Область применения:	Стандарт распространяется на триангели тормозной рычажной передачи тележек грузовых вагонов железных дорог колеи 1520 мм и устанавливает технические условия к ним.

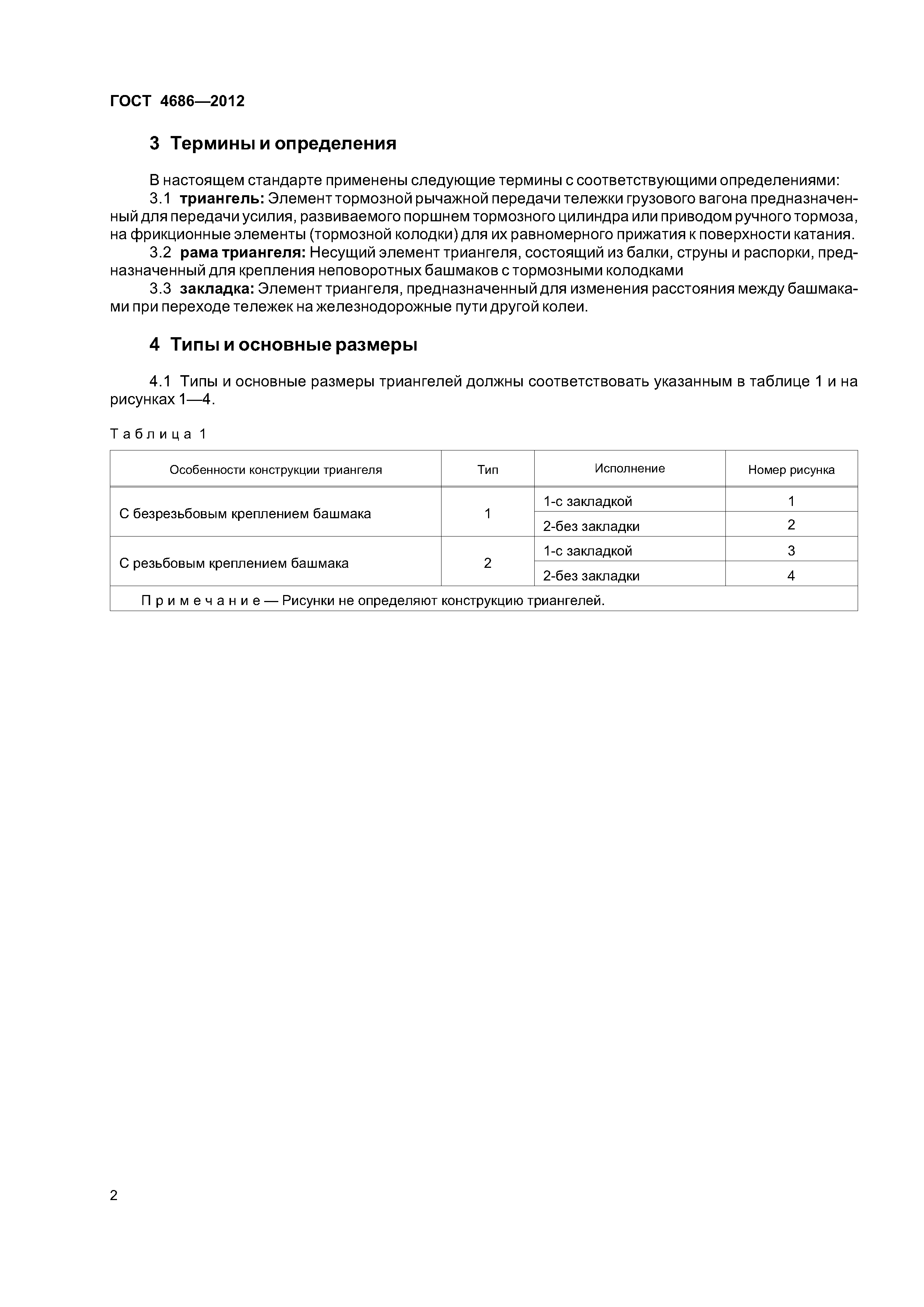

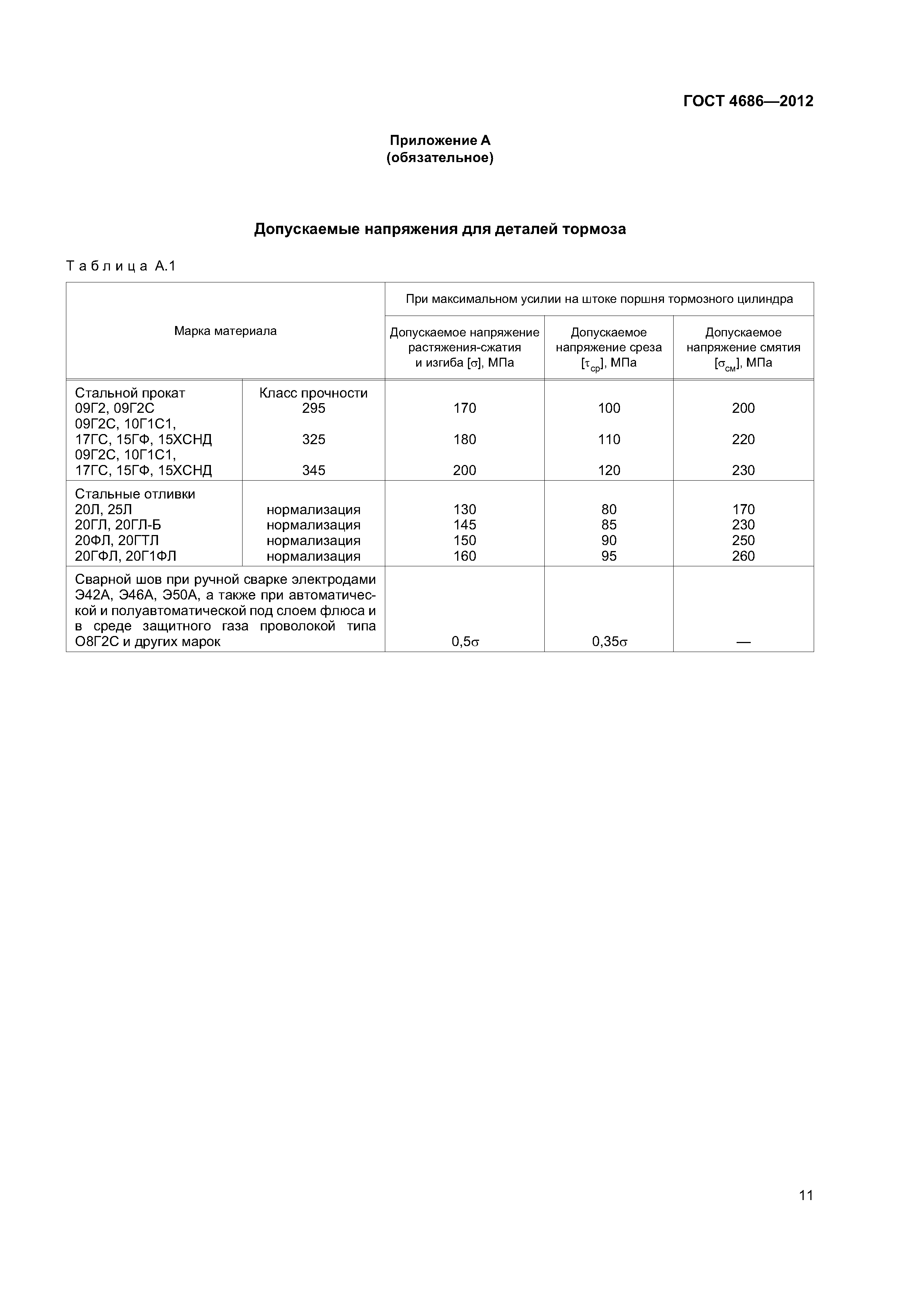

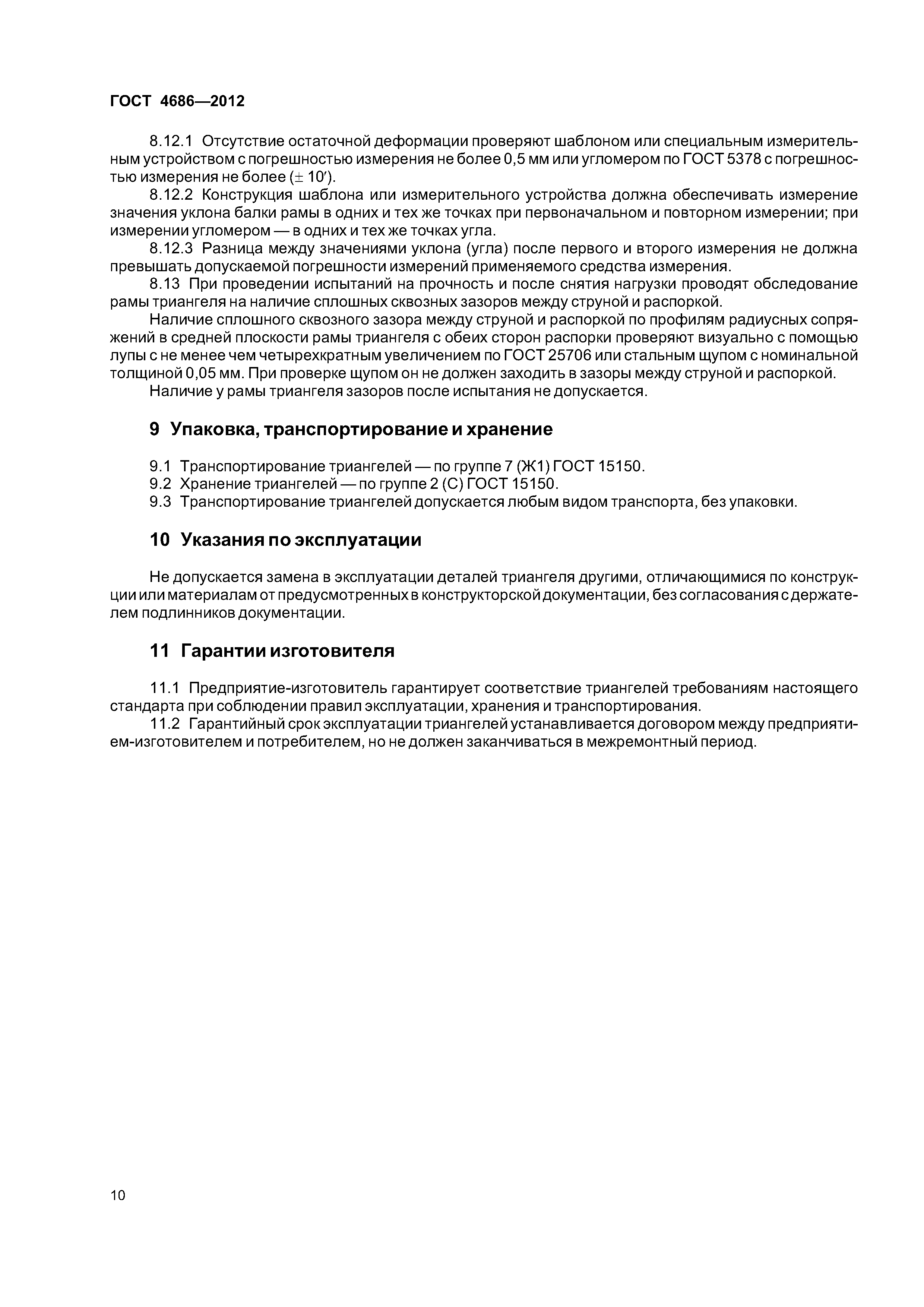

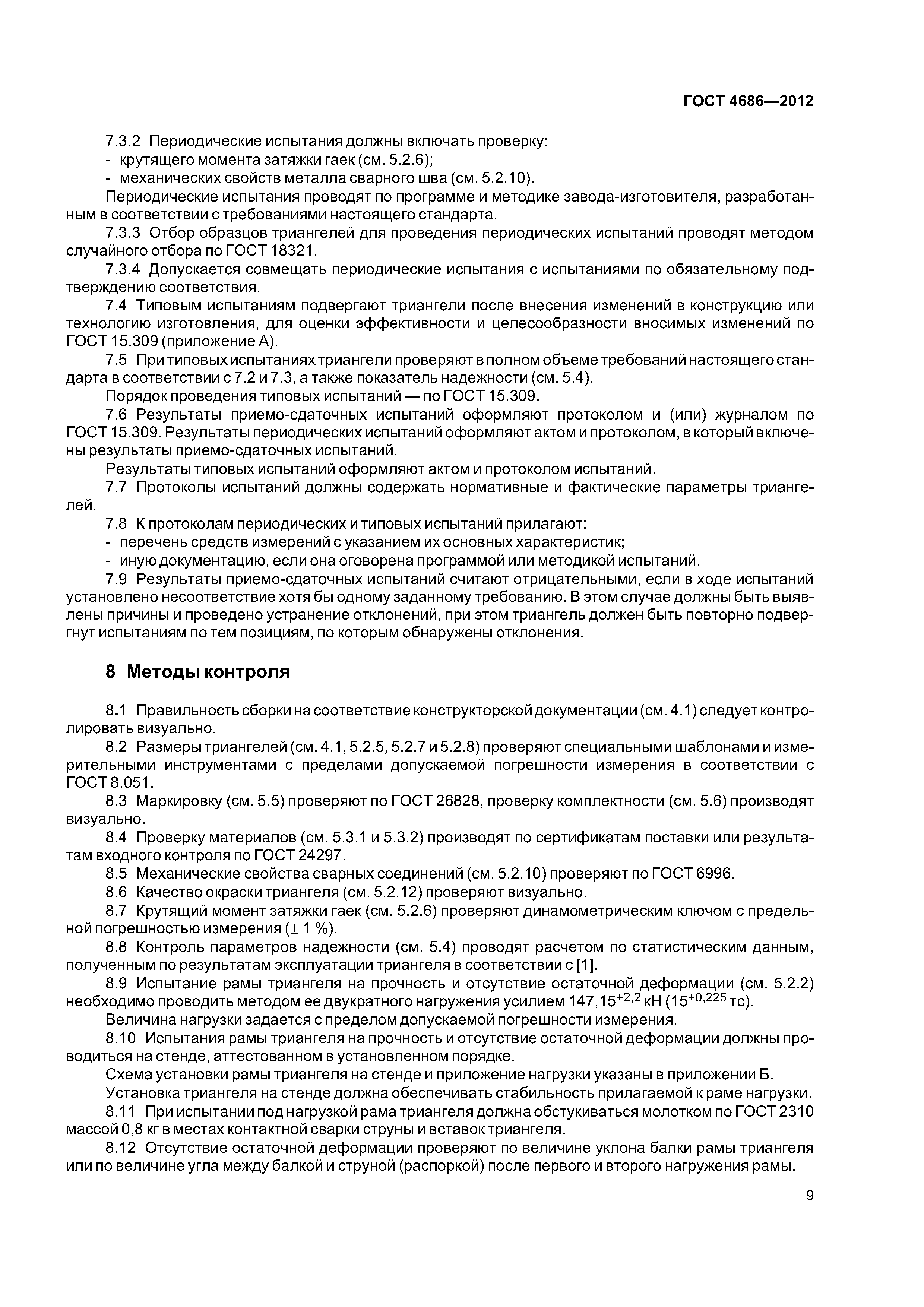

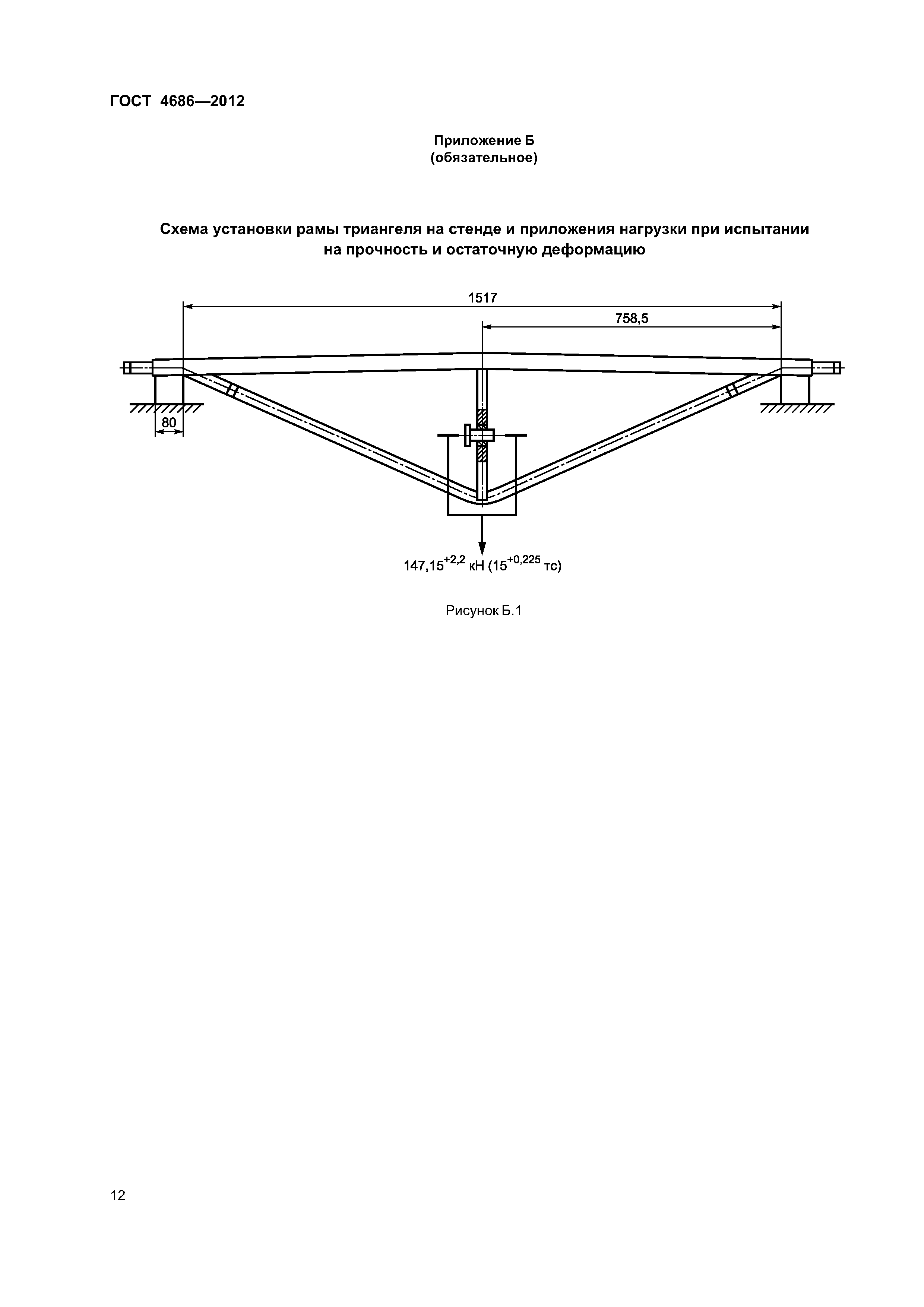

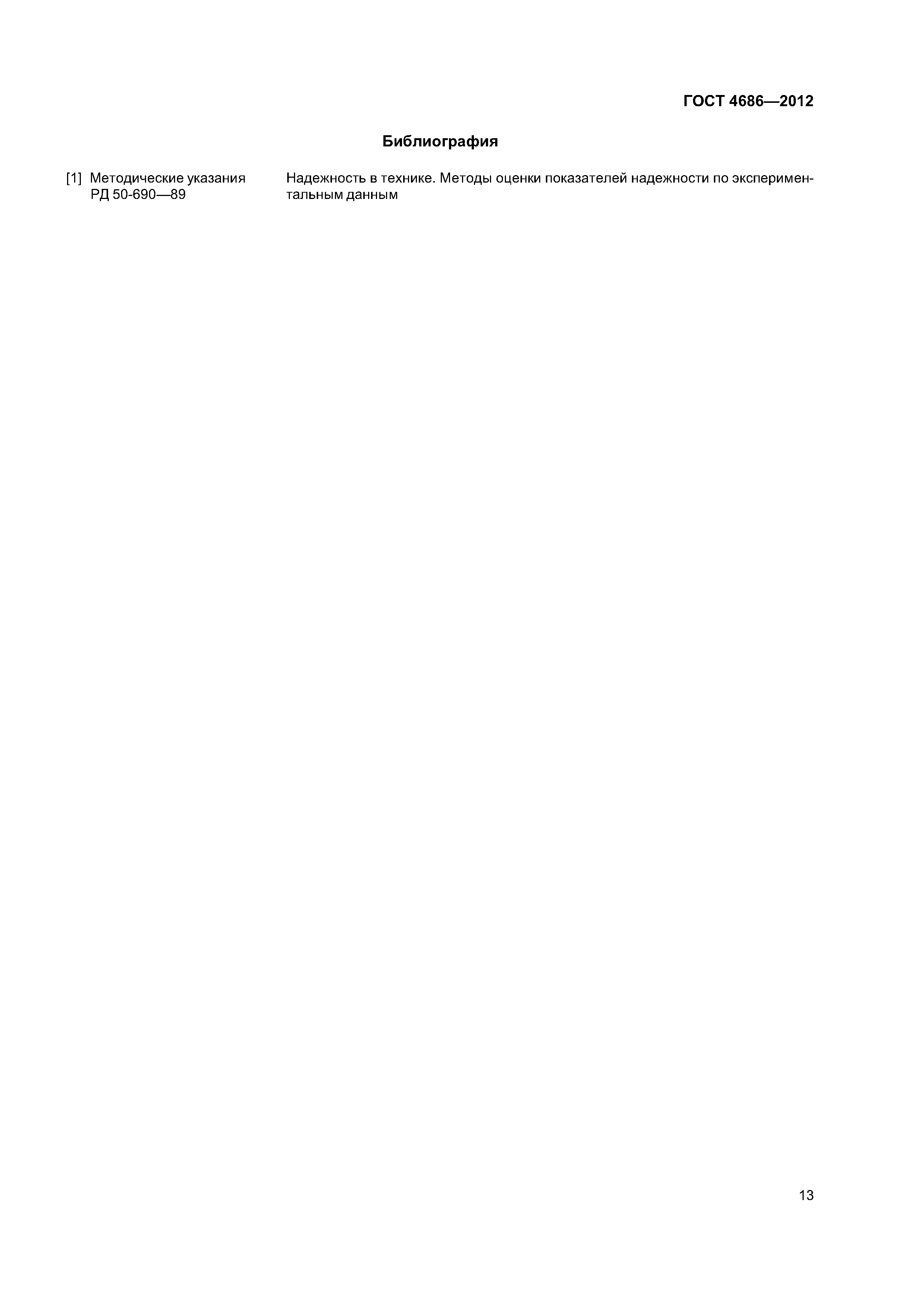

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Типы и основные размеры 5 Технические требования 6 Требования охраны окружающей среды 7 Правила приемки 8 Методы контроля 9 Упаковка, транспортирование и хранение 10 Указания по эксплуатации 11 Гарантии изготовителя Приложение А (обязательное) Допускаемые напряжения для деталей тормоза Приложение Б (обязательное) Схема установки рамы триангеля на стенде и приложения нагрузки при испытании на прочность и остаточную деформацию Библиография

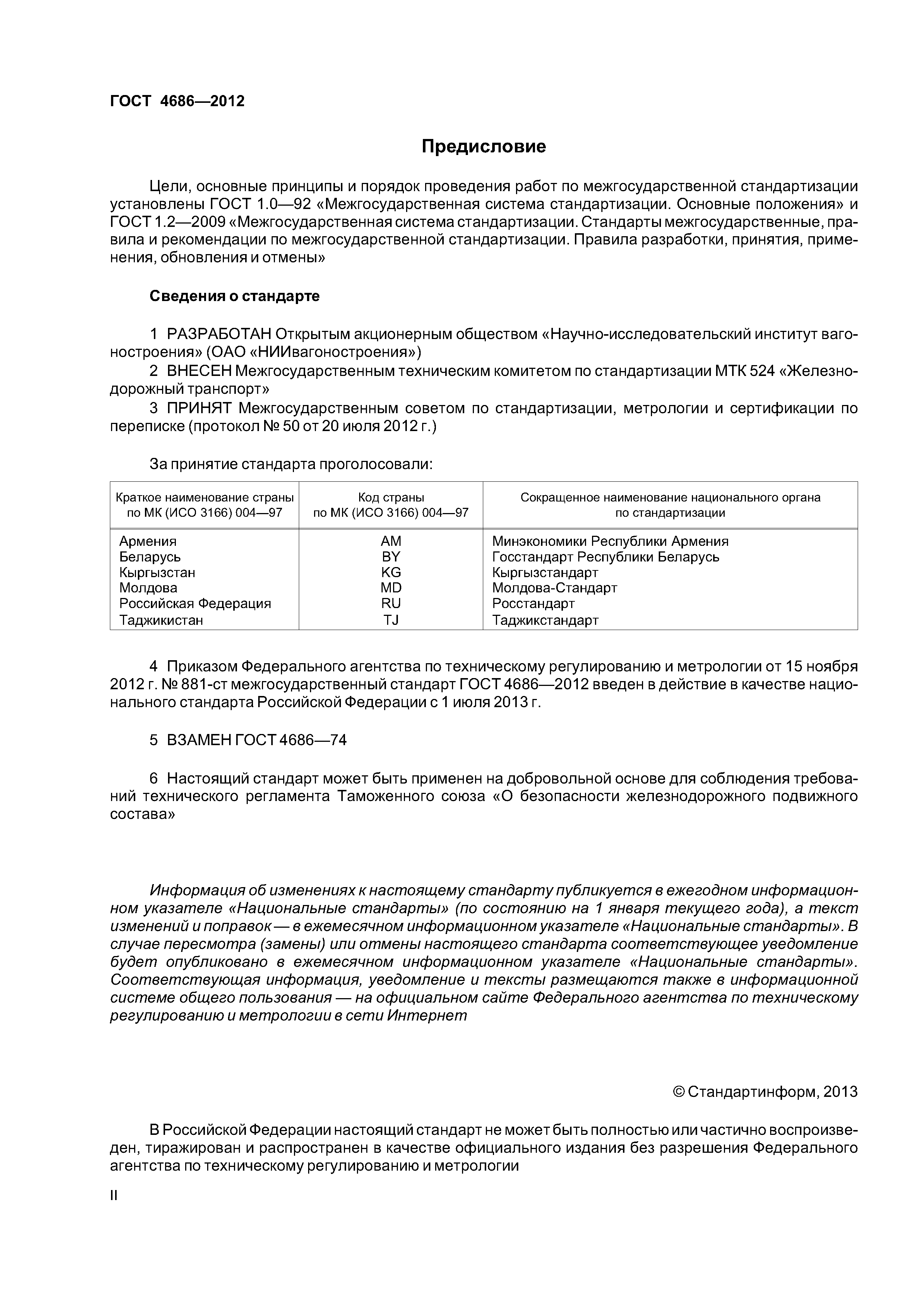

Разработан:	ОАО НИИ вагоностроения
Утверждён:	20.07.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 50) 15.11.2012 Федеральное агентство по техническому регулированию и метрологии (881-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия ЖЕЛЕЗНОДОРОЖНАЯ ТЕХНИКА Подвижной состав железных дорог Подвижной состав железных дорог в целом Экология ЖЕЛЕЗНОДОРОЖНАЯ ТЕХНИКА Подвижной состав железных дорог Подвижной состав железных дорог в целом
Заменяет собой:	ГОСТ 4686-74 «Триангели тормозной рычажной передачи тележек грузовых вагонов магистральных железных дорог колеи 1520 (1524) мм. Технические условия»
Нормативные ссылки:	ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 18321-73 «Статистический контроль качества. Методы случайного отбора выборок штучной продукции» ГОСТ 2310-77 «Молотки слесарные стальные. Технические условия» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 26828-86 «Изделия машиностроения и приборостроения. Маркировка» ГОСТ 3269-78 «Башмак тормозной неповоротный для грузовых вагонов железных дорог колеи 1520 мм. Технические условия» ГОСТ 5378-88 «Угломеры с нониусом. Технические условия» ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм» ГОСТ 7409-2009 «Вагоны грузовые. Требования к лакокрасочным покрытиям»
