ГОСТ 3478-2012

Подшипники качения. Присоединительные размеры

Обозначение:	ГОСТ 3478-2012
Обозначение англ:	GOST 3478-2012
Статус:	действует
Название рус.:	Подшипники качения. Присоединительные размеры
Название англ.:	Rolling bearings. Boundary dimensions
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

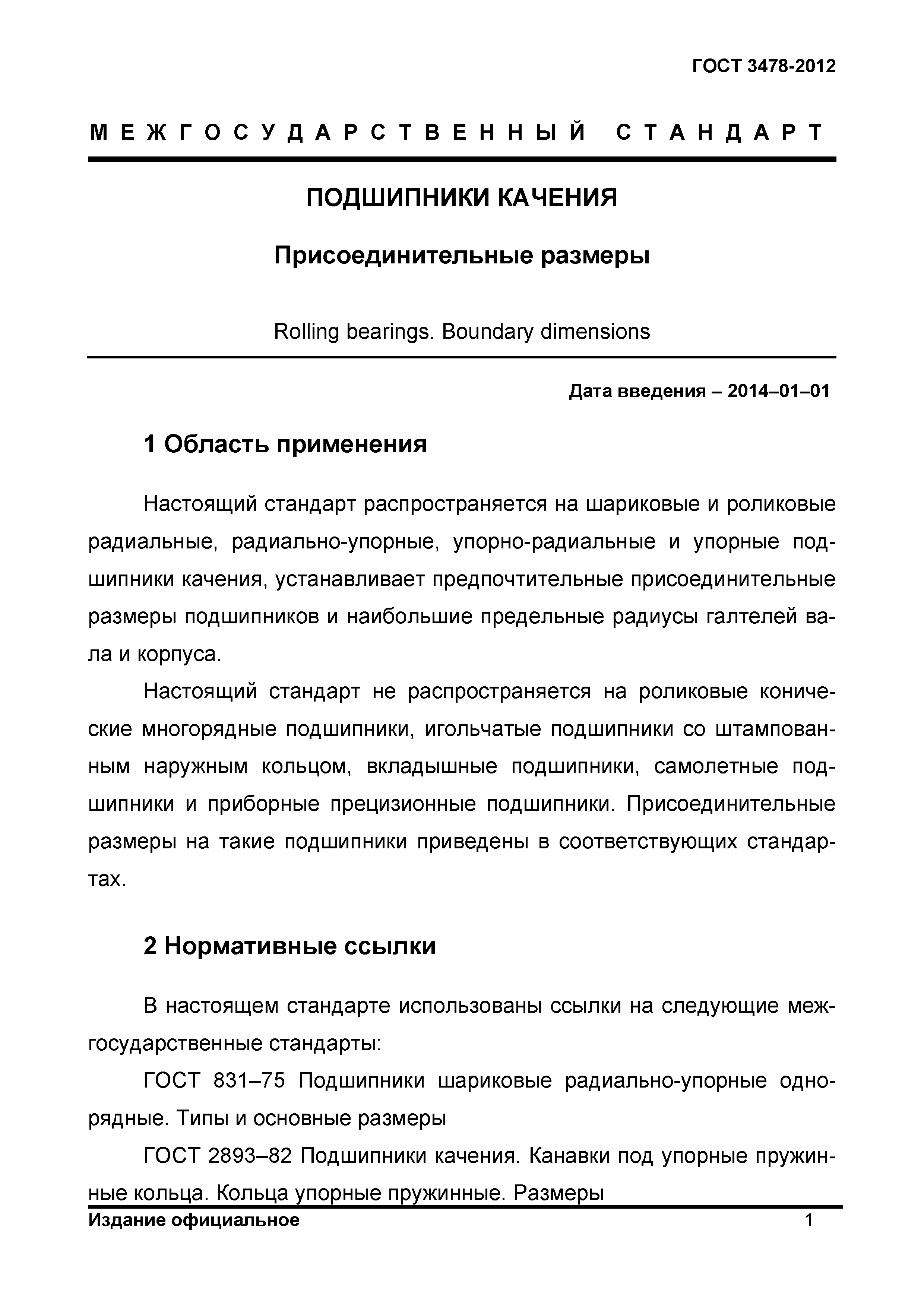

Область применения:	Стандарт распространяется на шариковые и роликовые радиальные, радиально-упорные, упорно-радиальные и упорные подшипники качения, устанавливает предпочтительные присоединительные размеры подшипников и наибольшие предельные радиусы галтелей вала и корпуса. Стандарт не распространяется на роликовые конические многорядные подшипники, игольчатые подшипники со штампованным наружным кольцом, вкладышные подшипники, самолетные подшипники и приборные прецизионные подшипники. Присоединительные размеры на такие подшипники приведены в соответствующих стандартах.

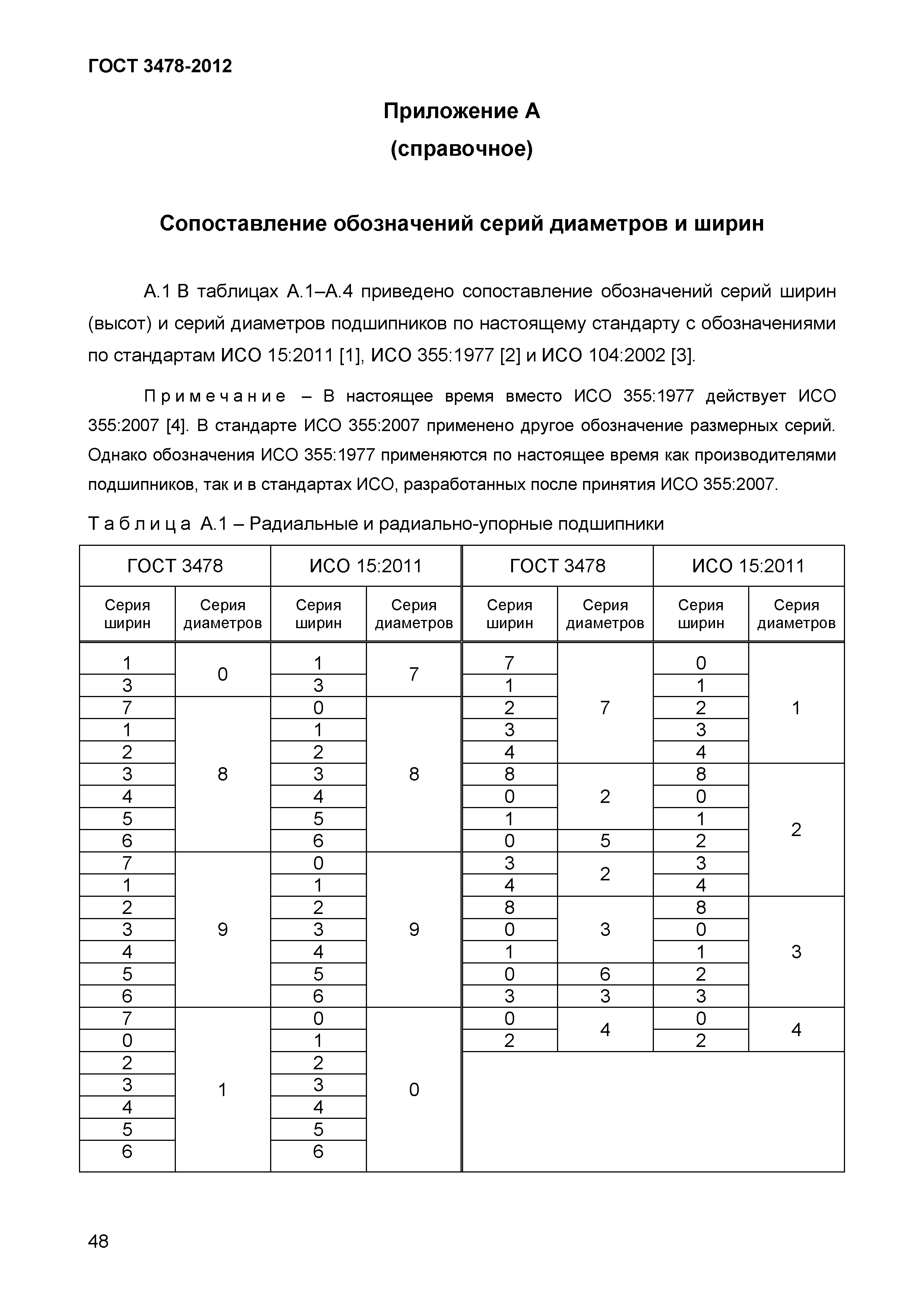

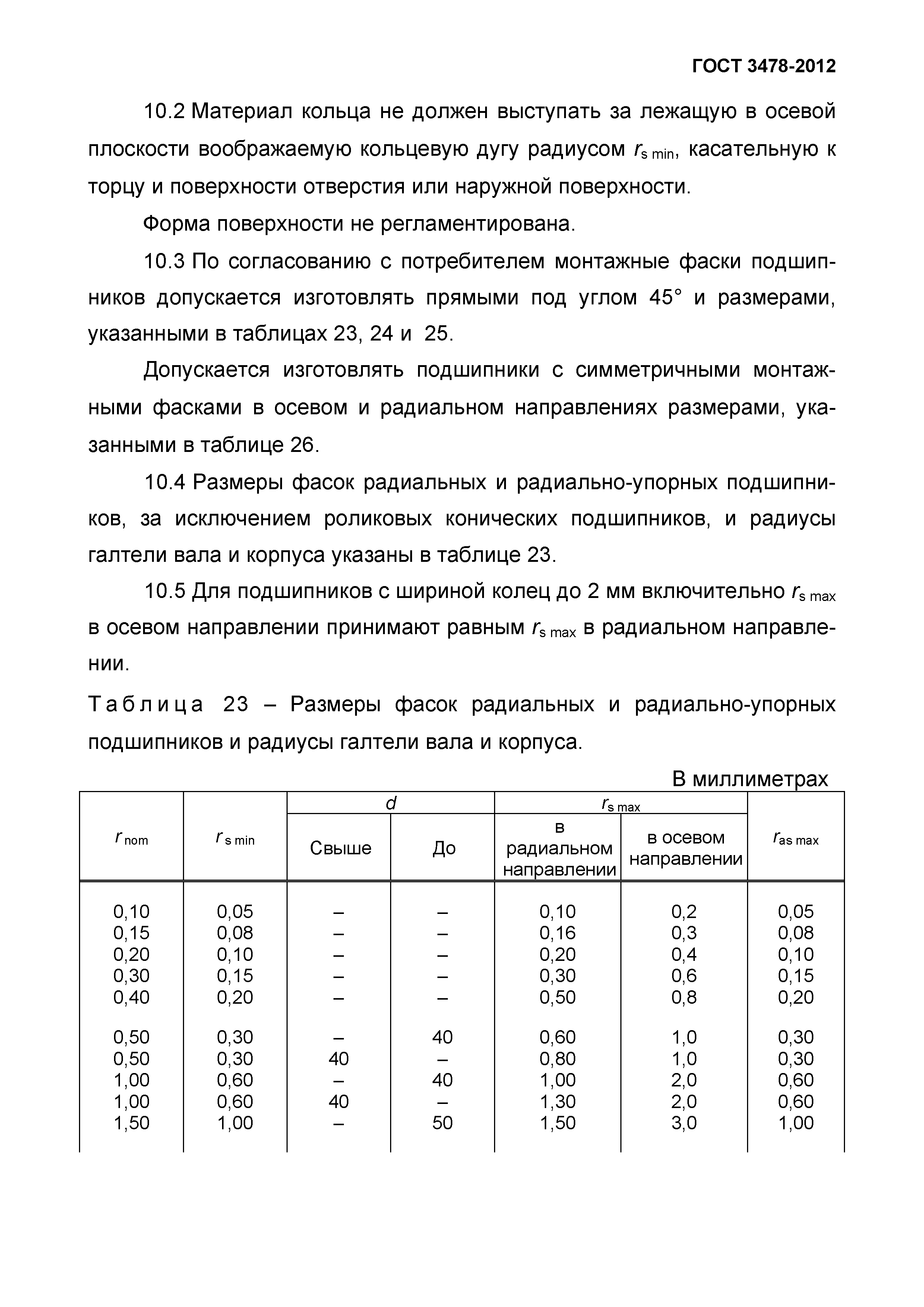

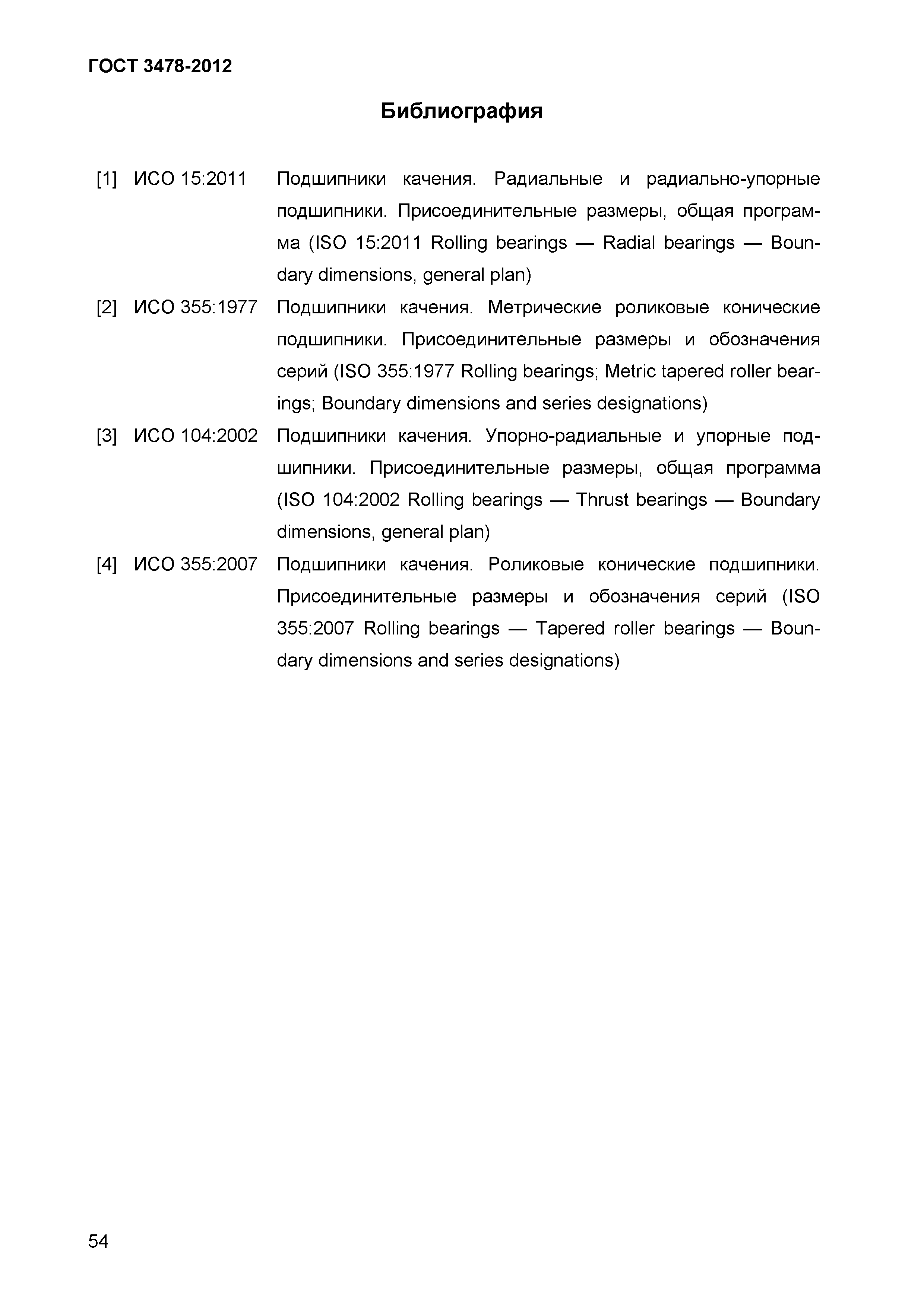

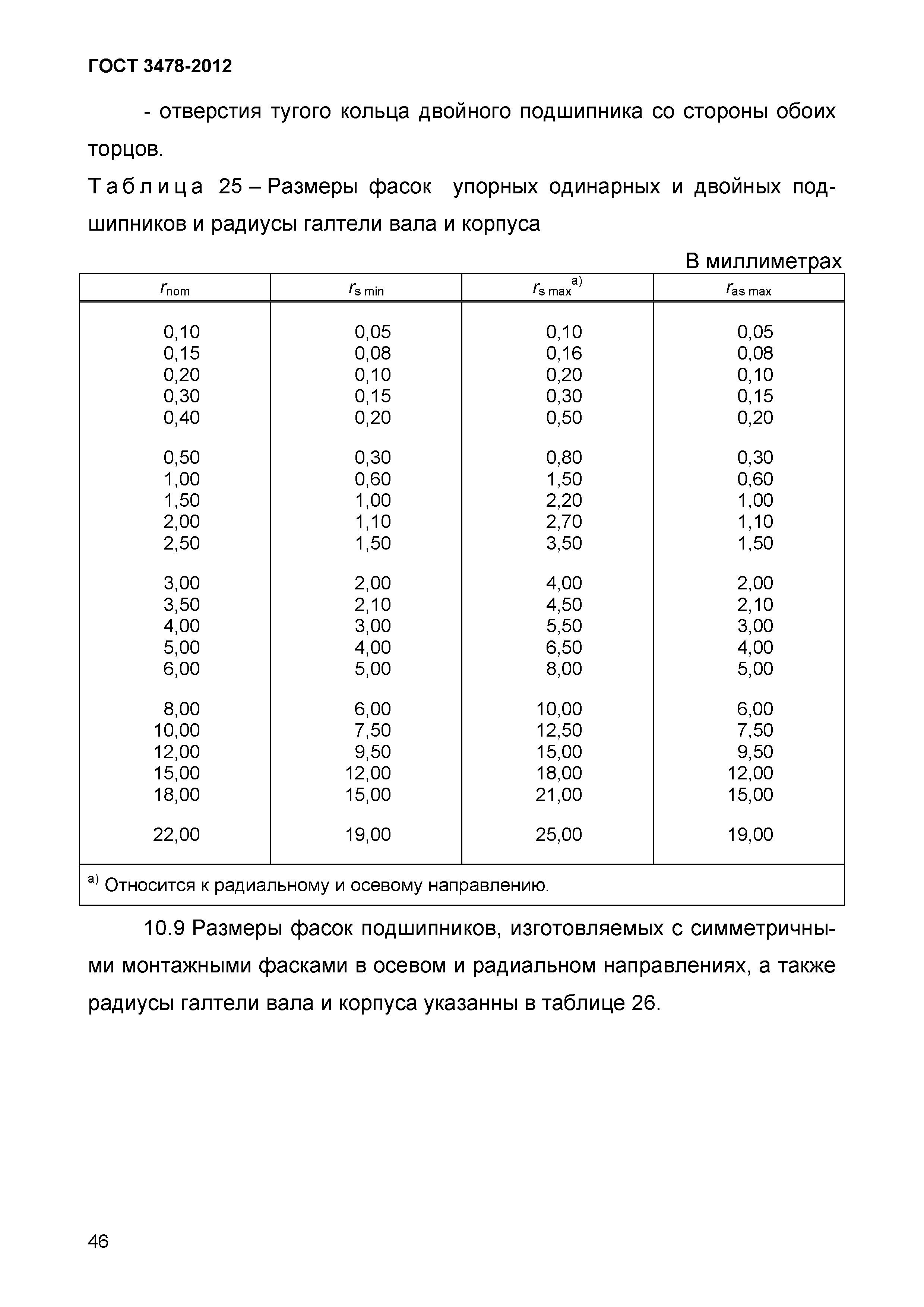

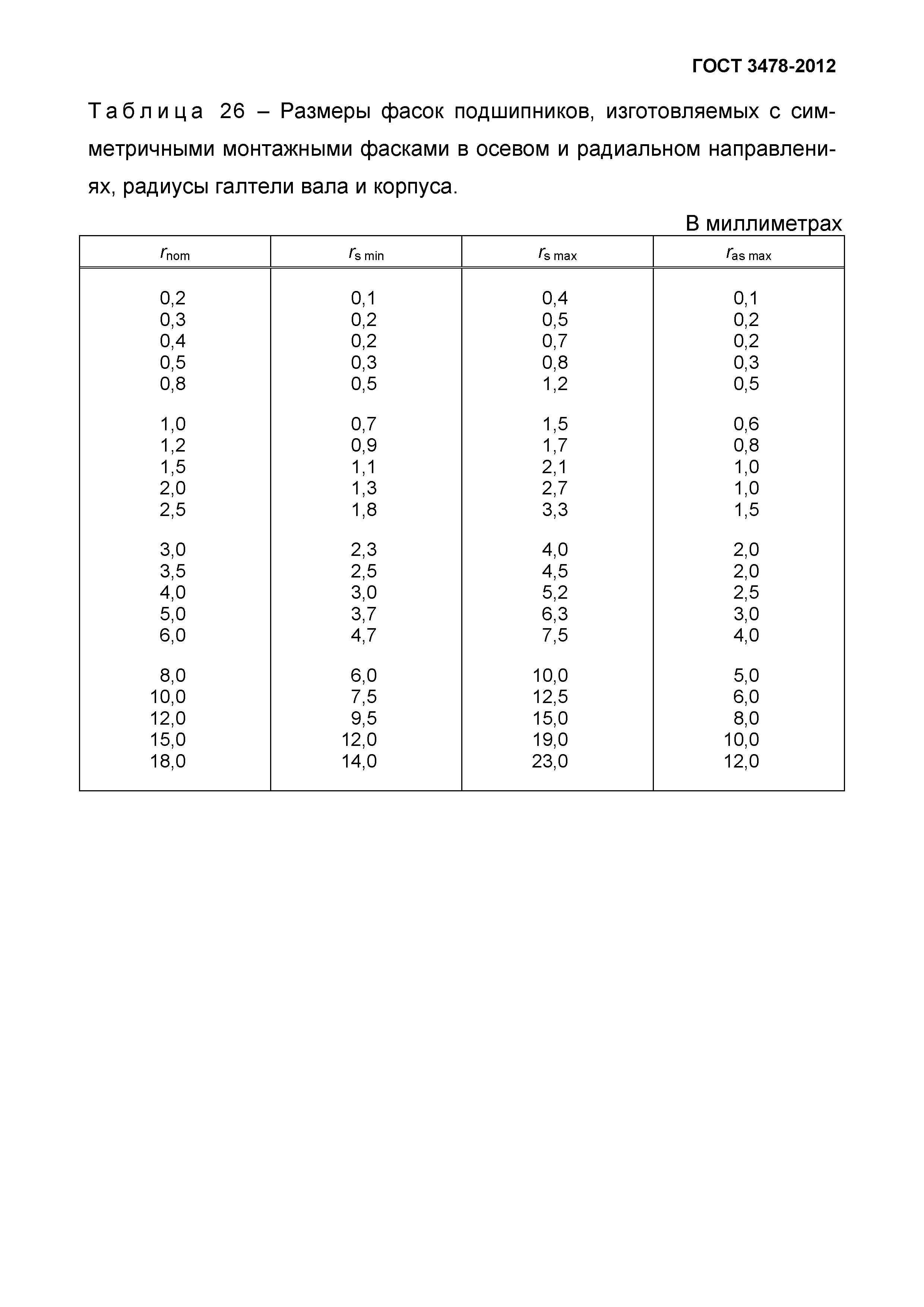

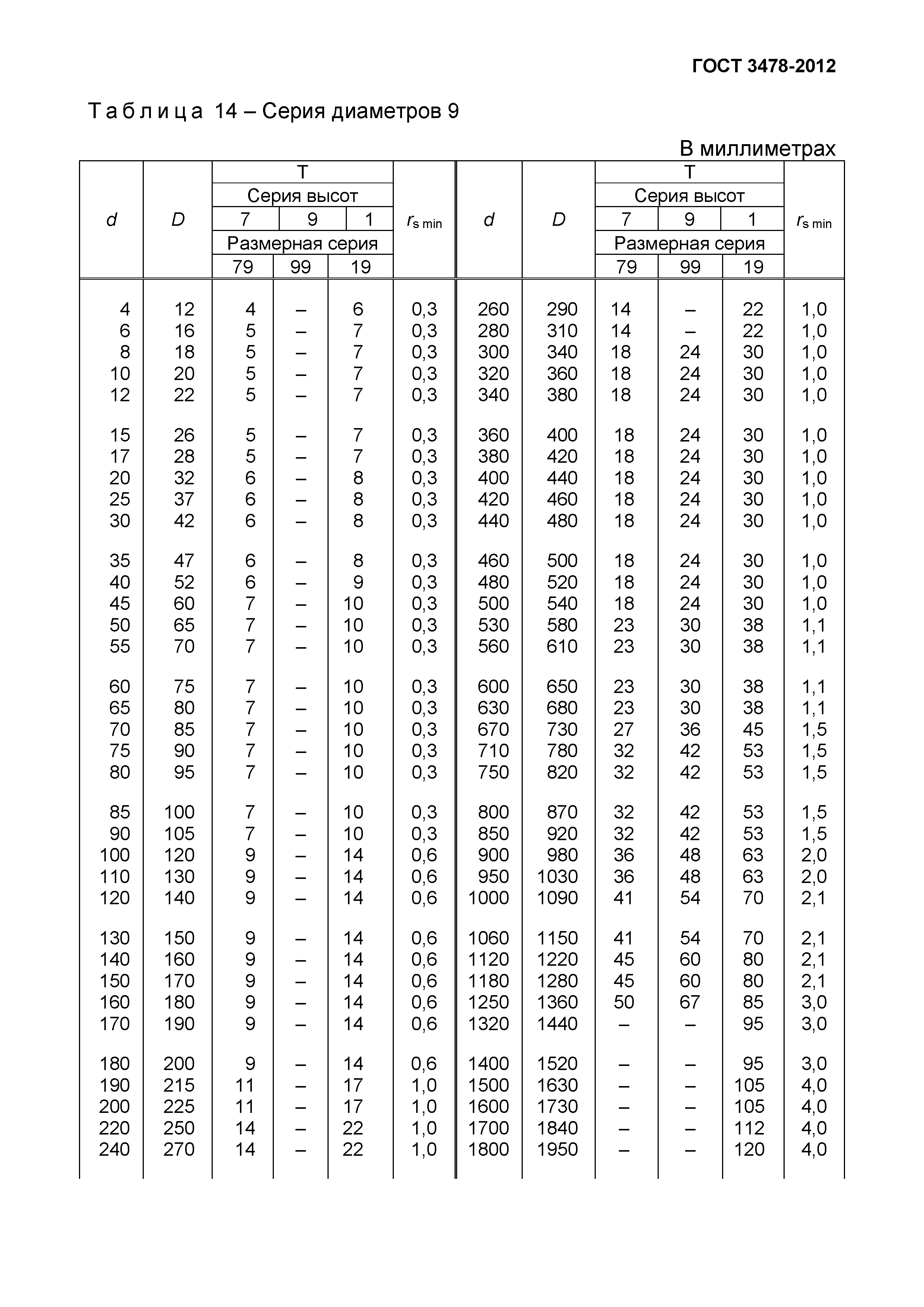

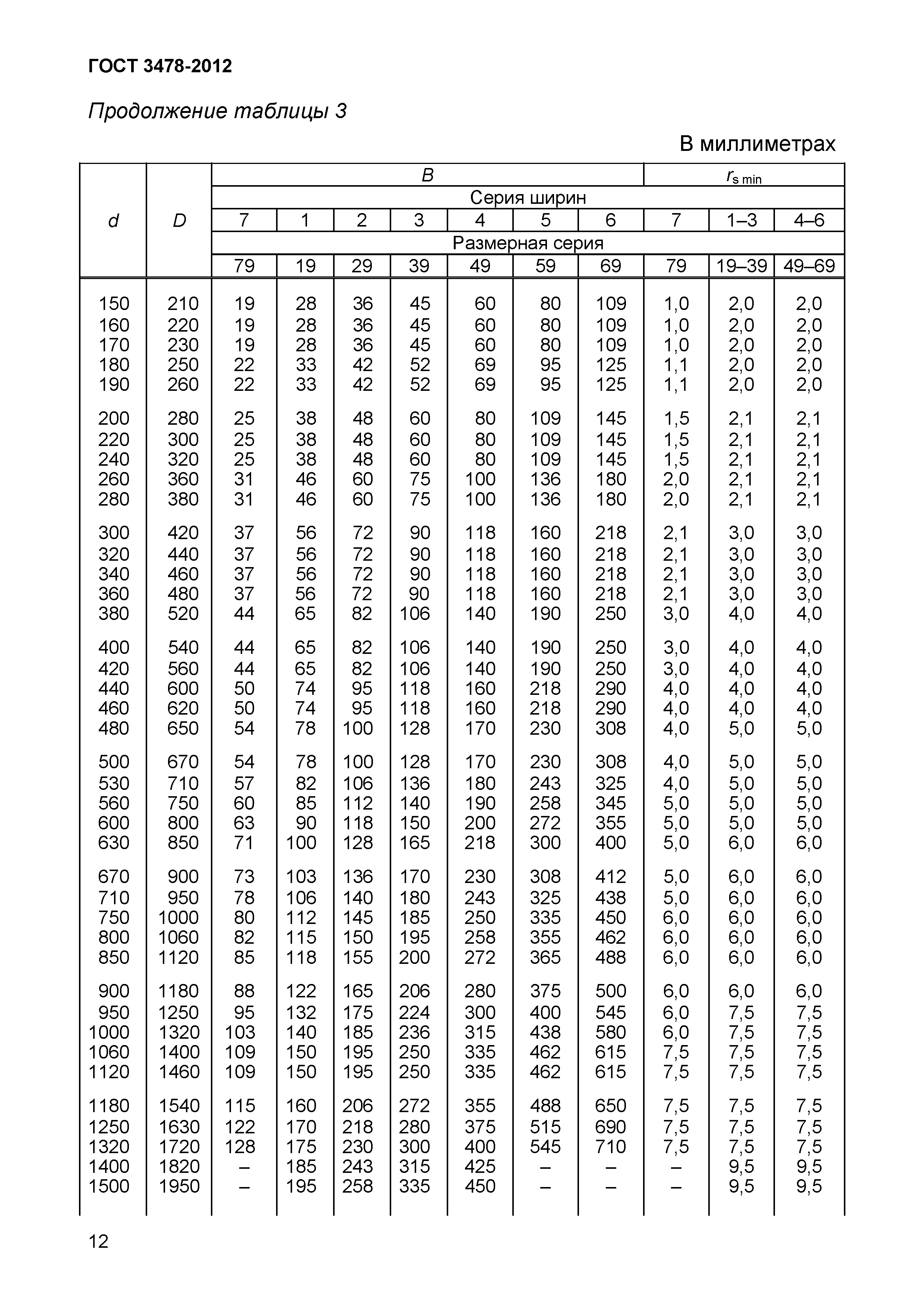

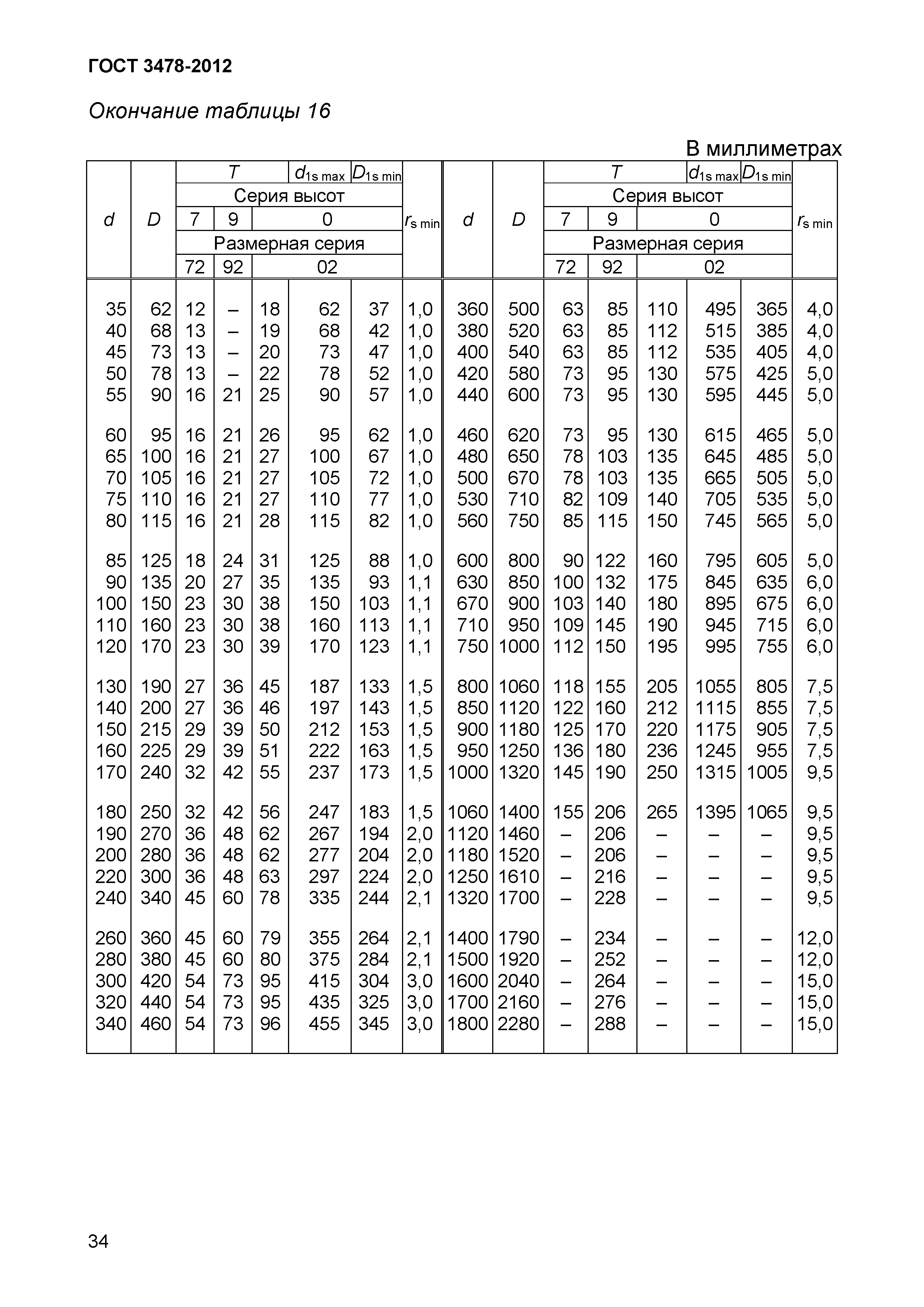

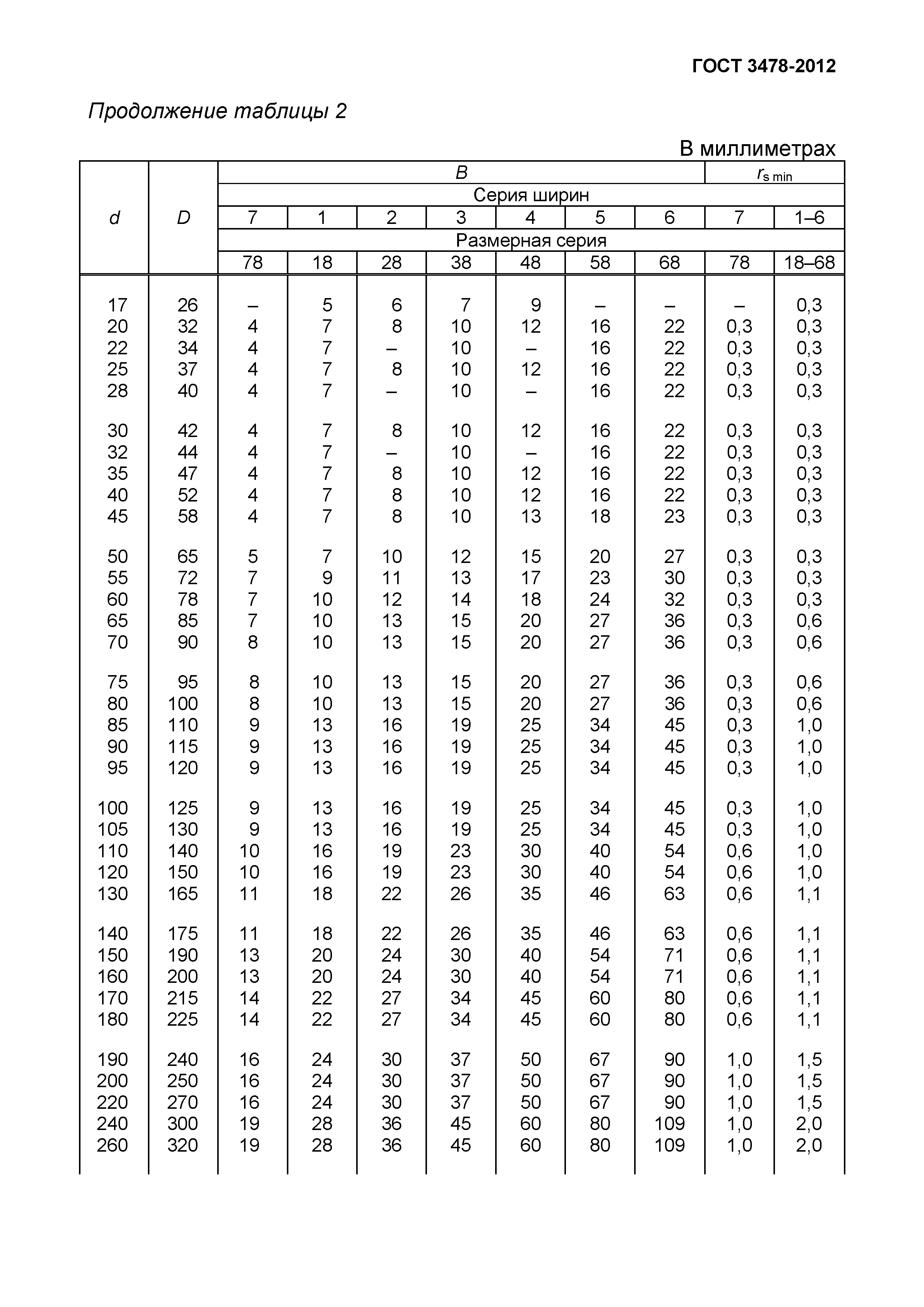

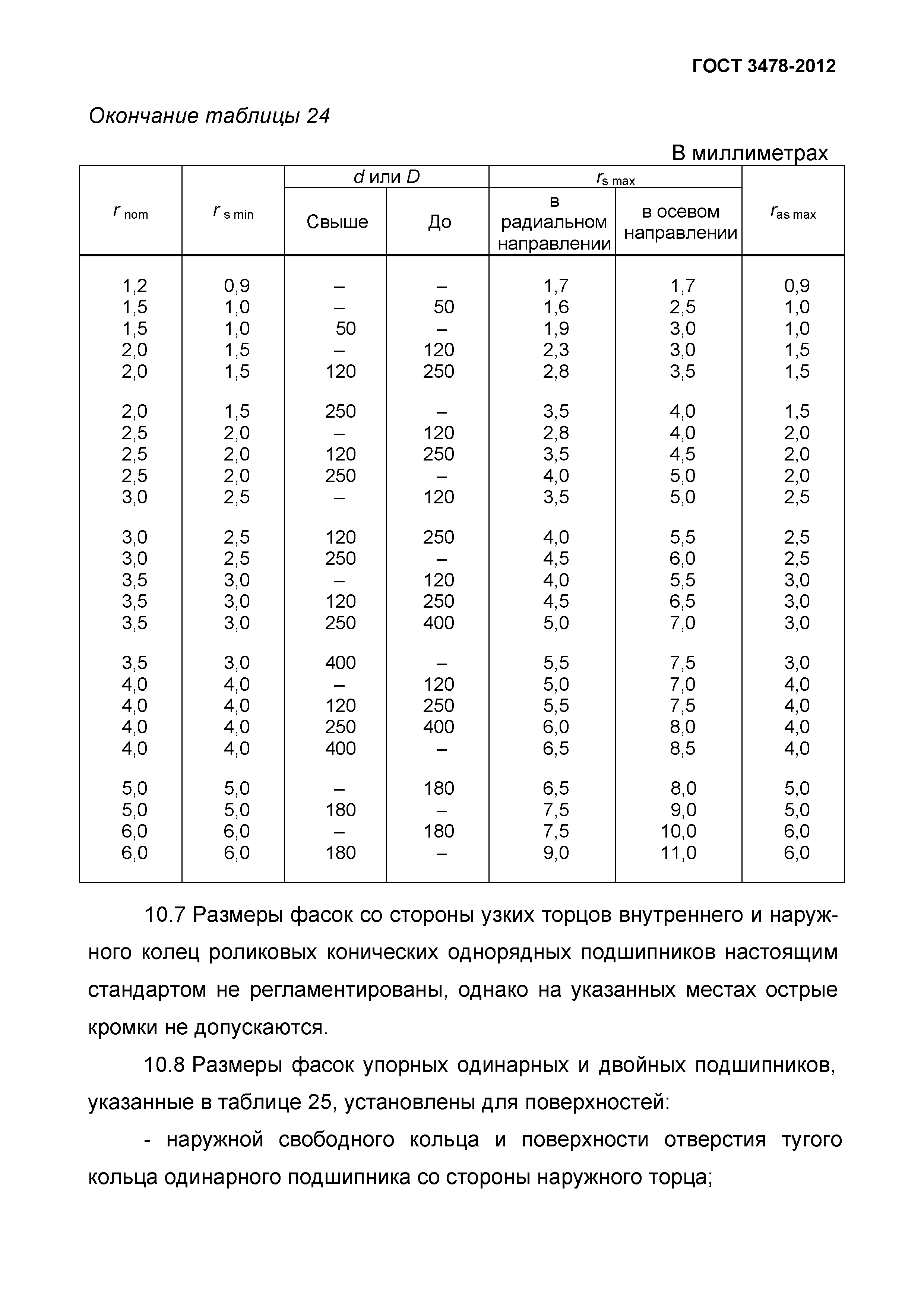

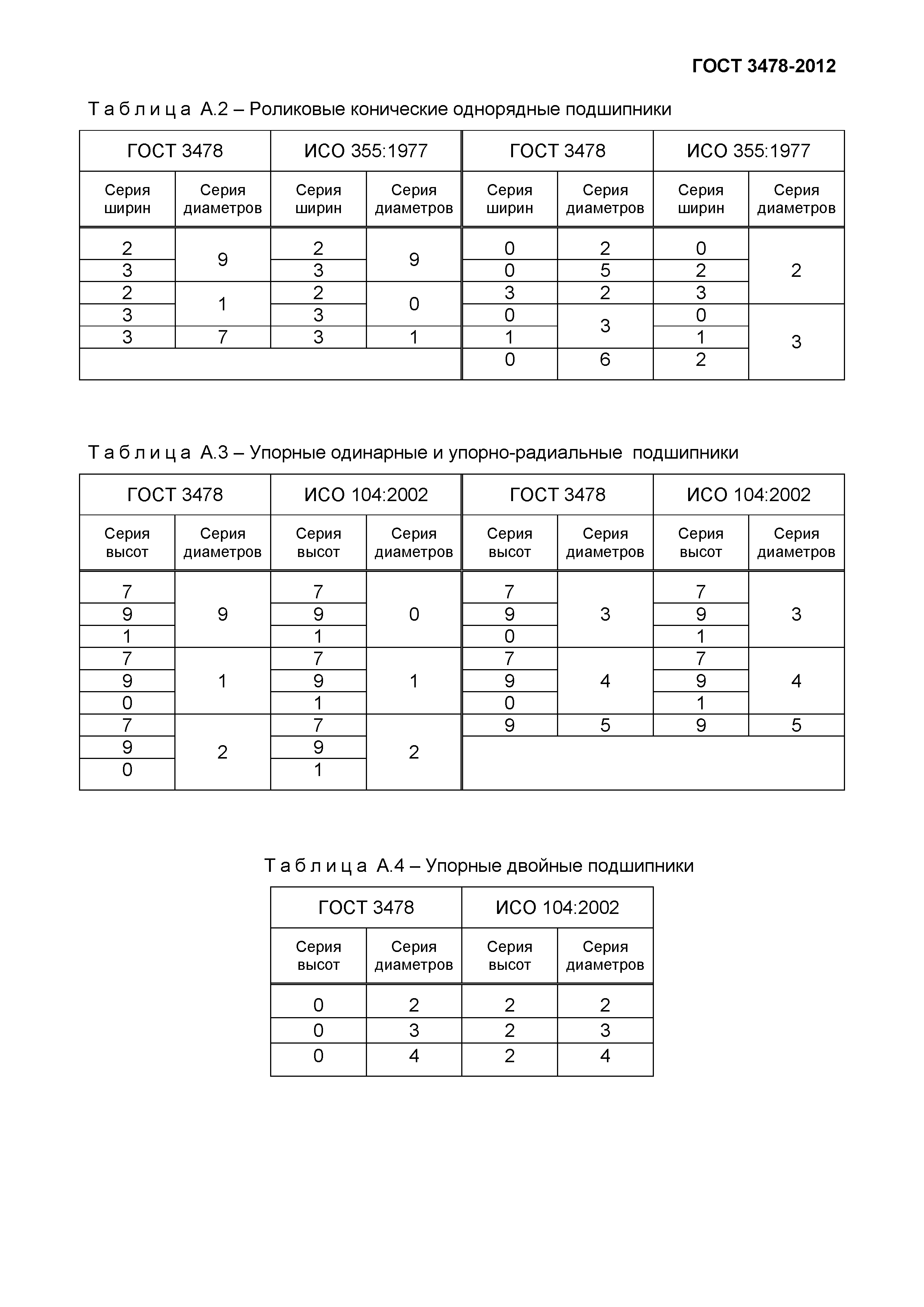

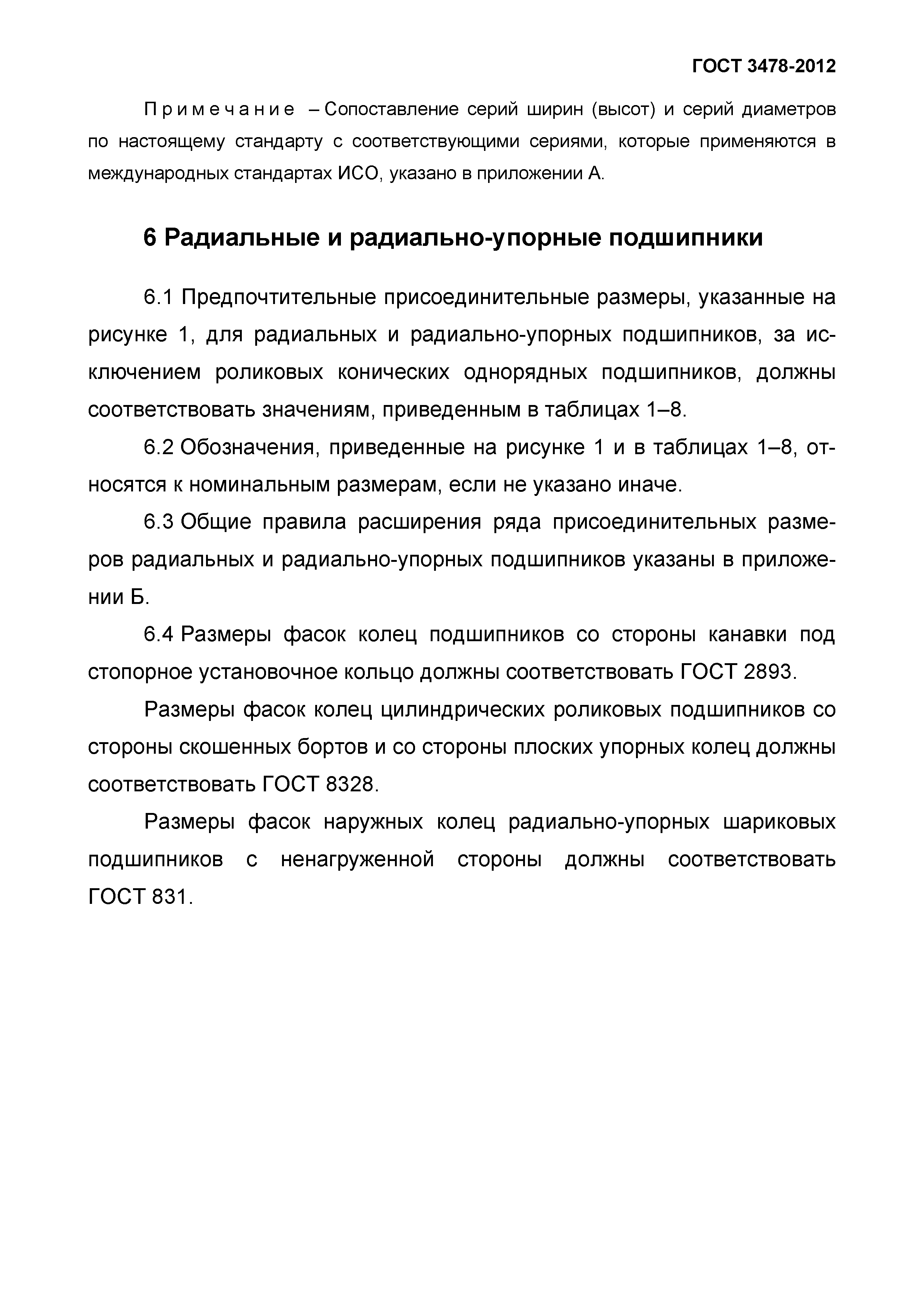

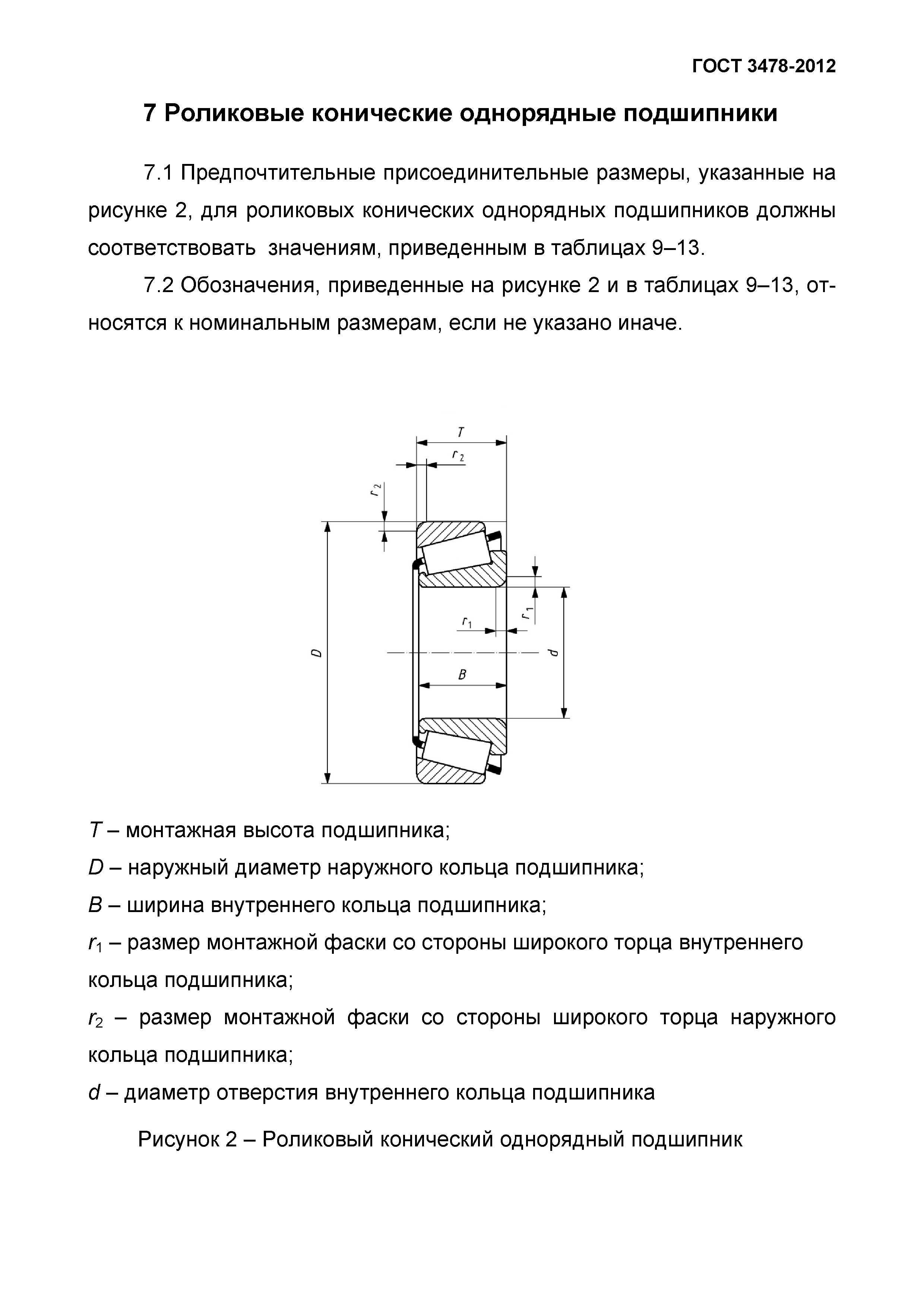

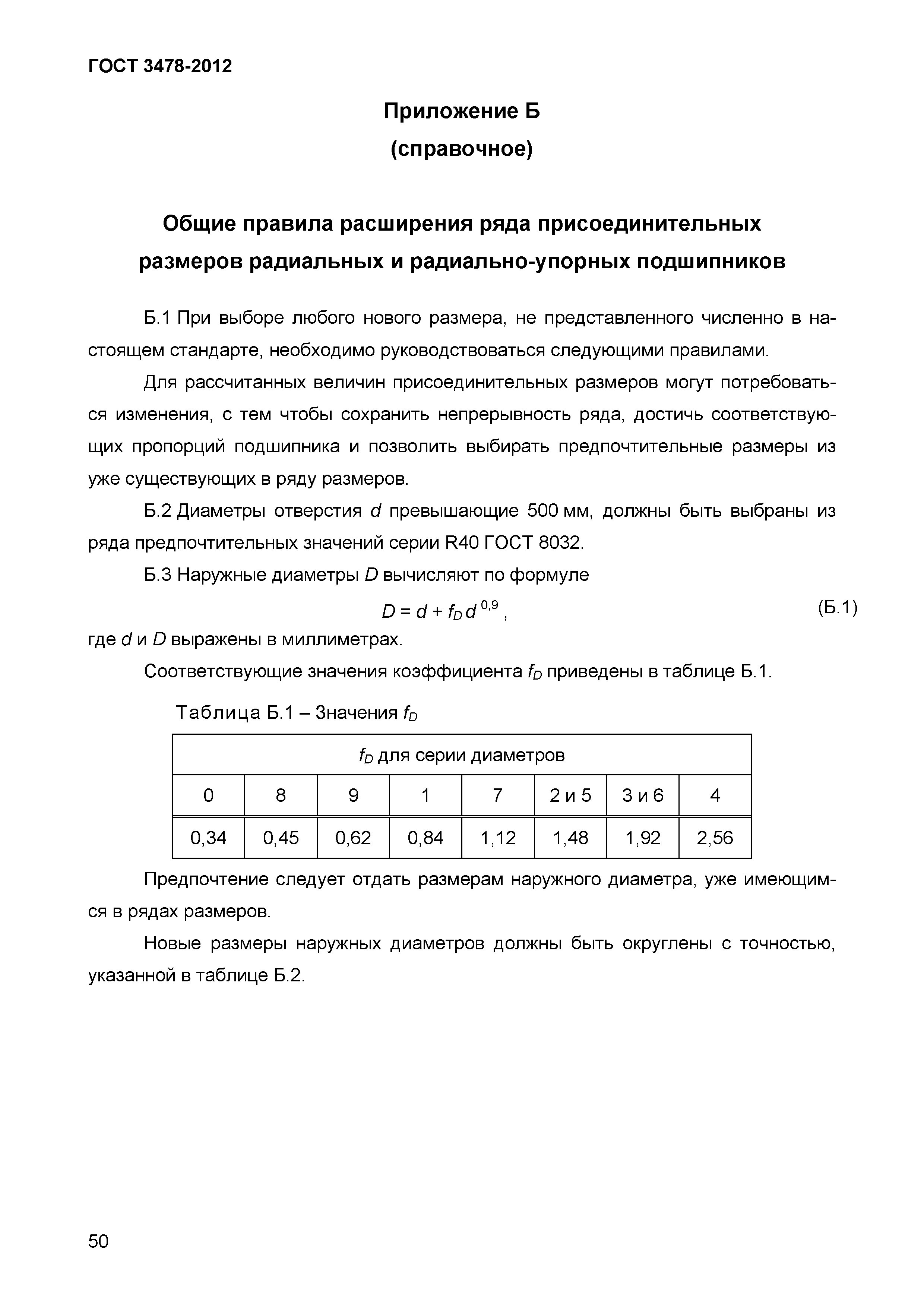

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения 5 Размерные серии 6 Радиальные и радиально-упорные подшипники 7 Роликовые конические однорядные подшипники 8 Упорные одинарные и упорно-радиальные подшипники 9 Упорные двойные подшипники 10 Фаски и галтели Приложение А (справочное) Сопоставление обозначений серий диаметров и ширин Приложение Б (справочное) Общие правила расширения ряда присоединительных размеров радиальных и радиально-упорных подшипников Приложение В (справочное) Общие правила расширения ряда присоединительных размеров упорно-радиальных и упорных подшипников Библиография

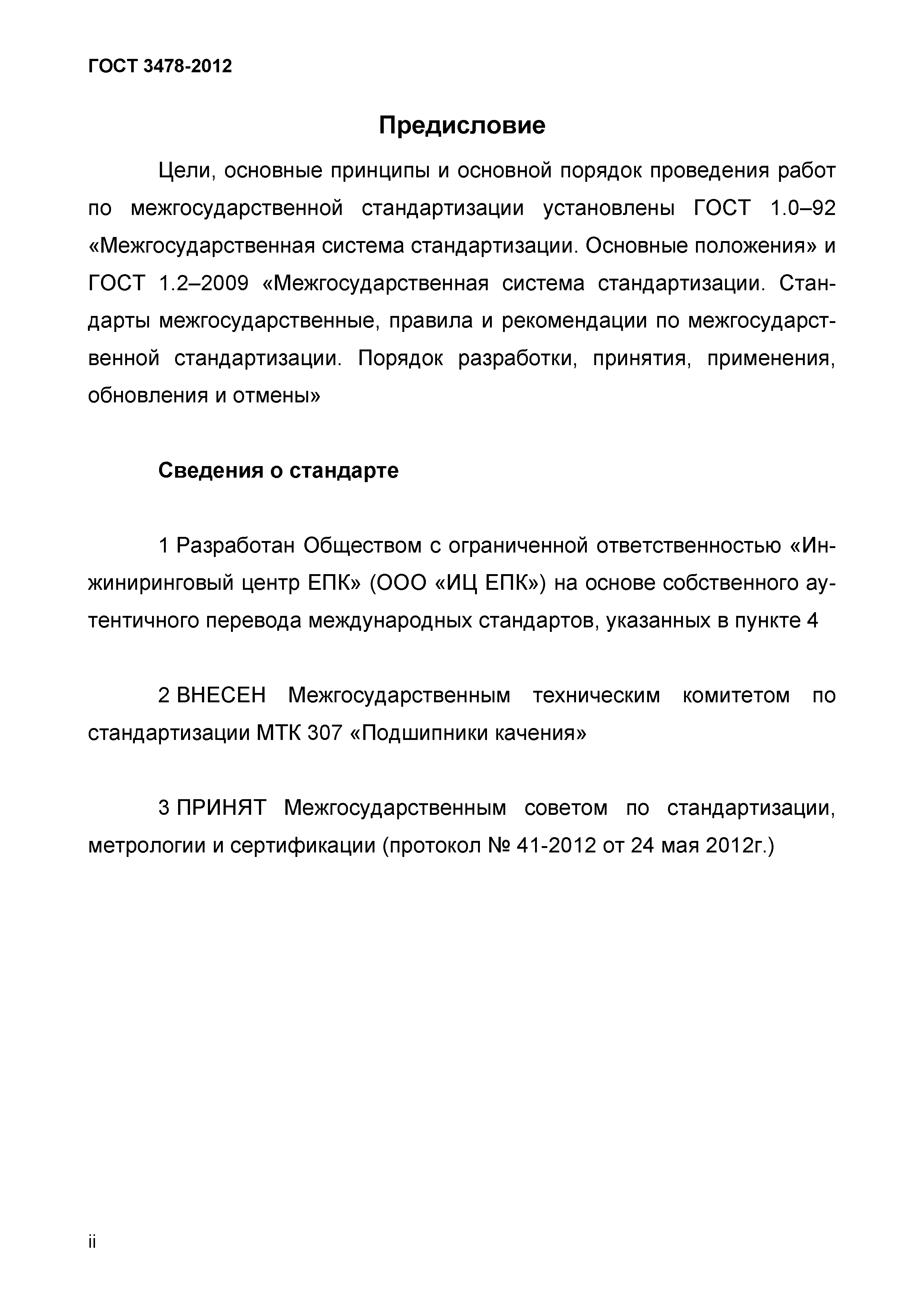

Разработан:	ООО ИЦ ЕПК
Утверждён:	24.05.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 41) 24.07.2012 Федеральное агентство по техническому регулированию и метрологии (202-ст)
Издан:	Стандартинформ (2013 г. ) Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Подшипники Подшипники качения Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Подшипники Подшипники качения
Заменяет собой:	ГОСТ 3478-79 «Подшипники качения. Основные размеры»
Нормативные ссылки:	ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 24955-81 «Подшипники качения. Термины и определения» ГОСТ 25256-82 «Подшипники качения. Допуски. Термины и определения» ГОСТ 2893-82 «Подшипники качения. Канавки под упорные пружинные кольца. Кольца упорные пружинные. Размеры» ГОСТ 831-75 «Подшипники шариковые радиально-упорные однорядные. Типы и основные размеры» ГОСТ 8328-75 «Подшипники роликовые радиальные с короткими цилиндрическими роликами. Типы и основные размеры» ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
