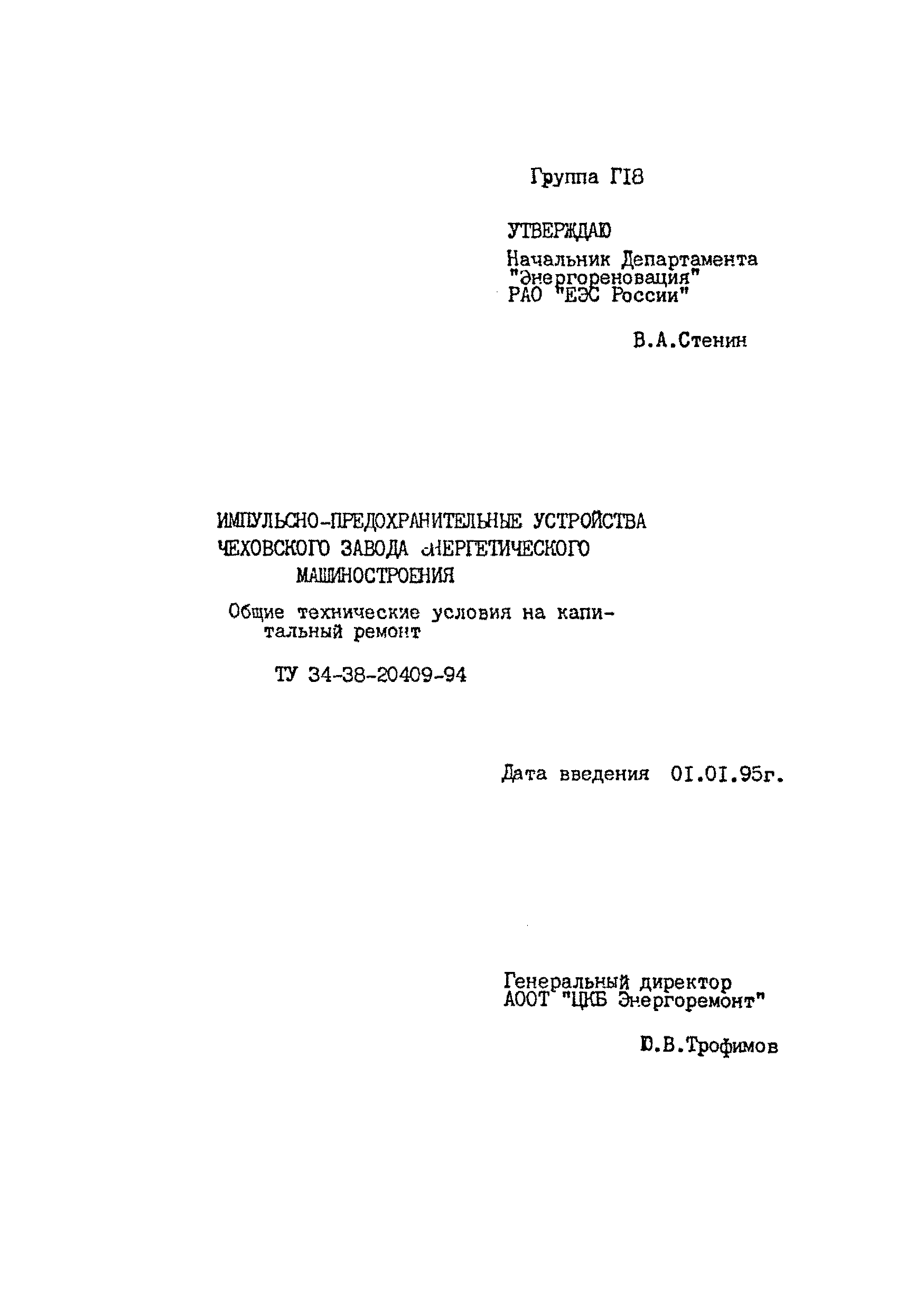

Скачать ТУ 34-38-20409-94 Импульсно-предохранительные устройства Чеховского завода энергетического машиностроения. Общие технические условия на капитальный ремонт

Дата актуализации: 10.08.2017

ТУ 34-38-20409-94

Импульсно-предохранительные устройства Чеховского завода энергетического машиностроения. Общие технические условия на капитальный ремонт

Обозначение:	ТУ 34-38-20409-94
Обозначение англ:	TU 34-38-20409-94
Статус:	действует
Название рус.:	Импульсно-предохранительные устройства Чеховского завода энергетического машиностроения. Общие технические условия на капитальный ремонт
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Технические условия распространяются на капитальный ремонт импульсно-предохранительных устройств для пара теплоэнергетических установок, изготавливаемых Чеховским заводом энергетического машиностроения, в течение полного срока службы, установленного согласно ТУ завода-изготовителя

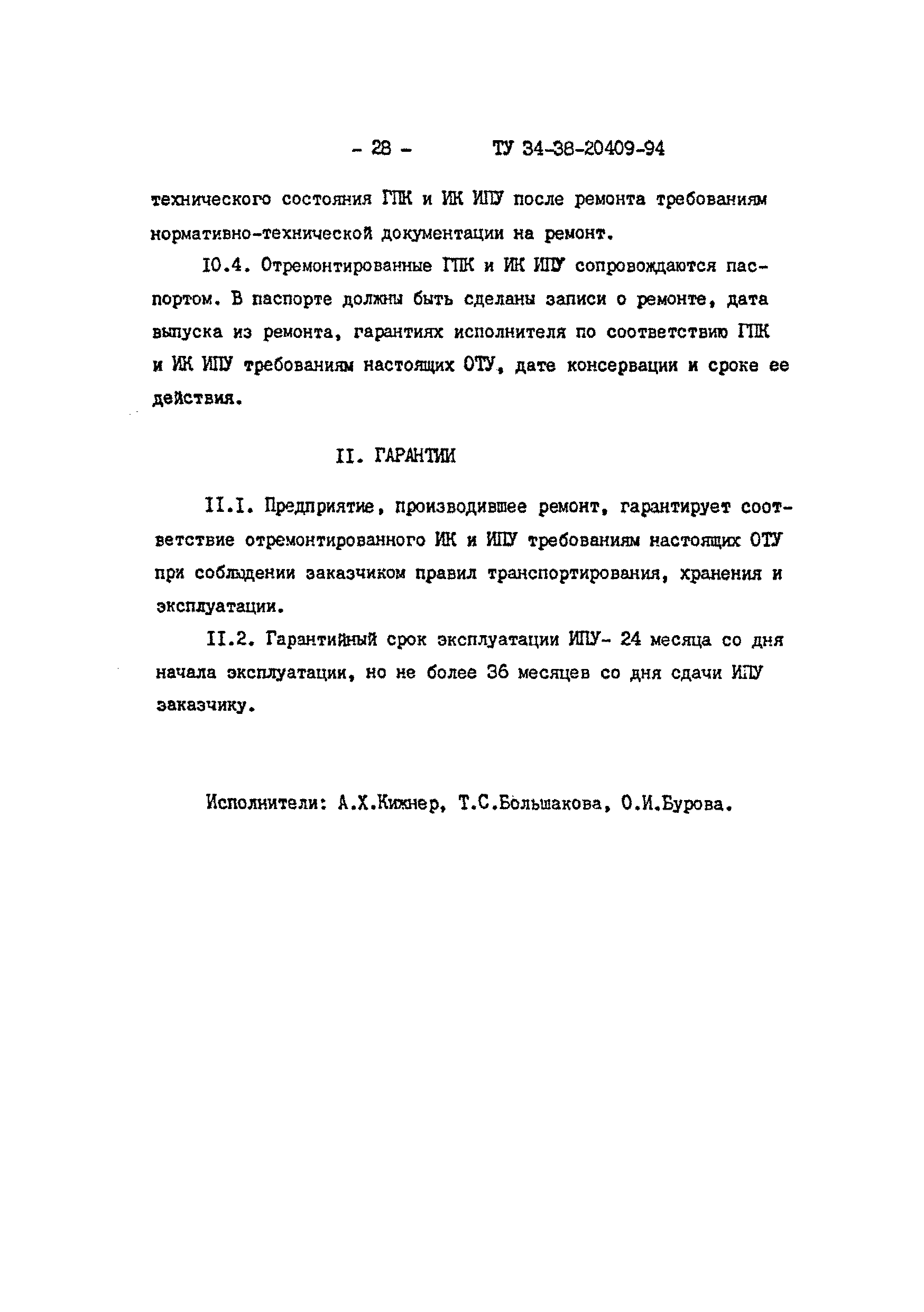

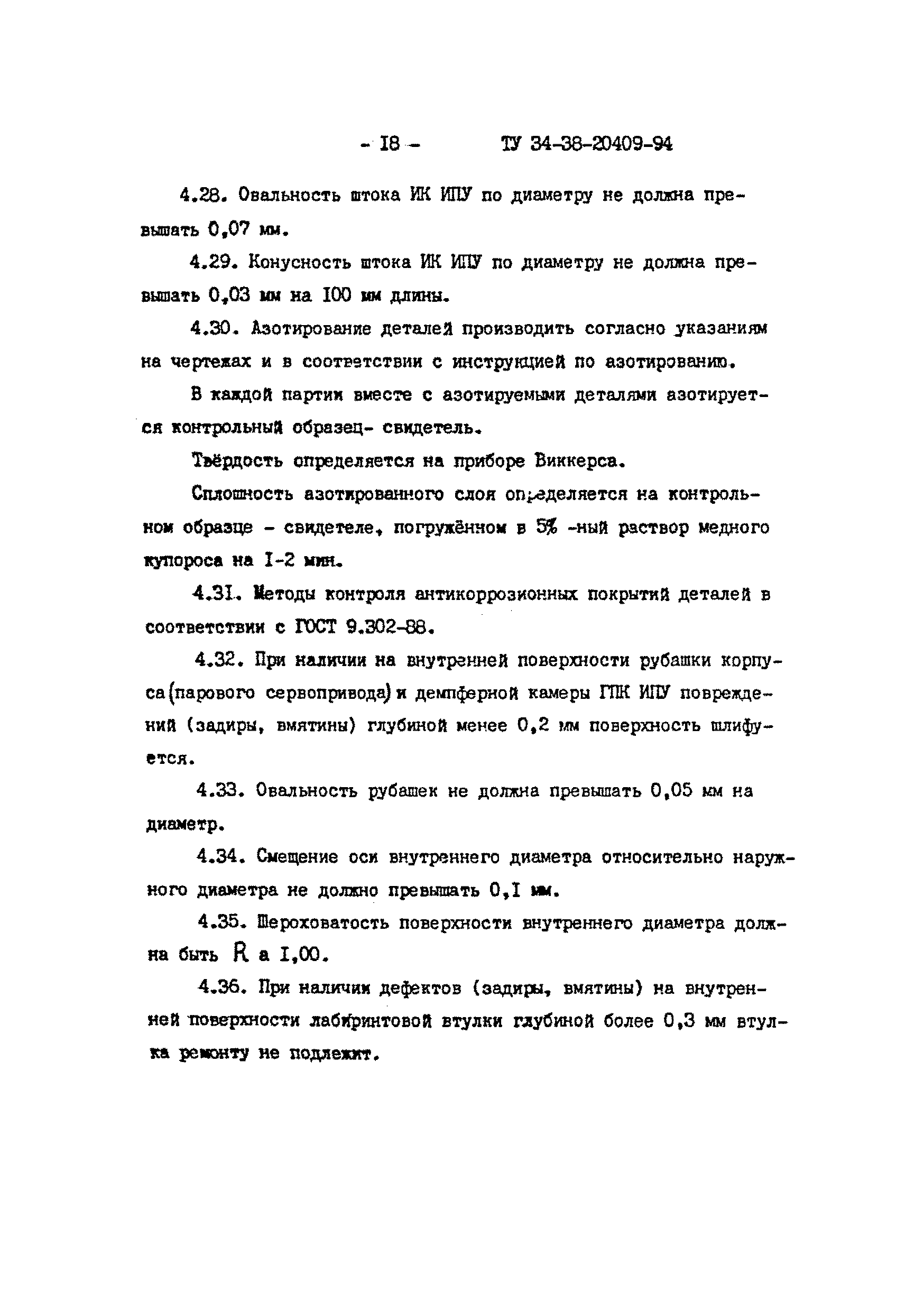

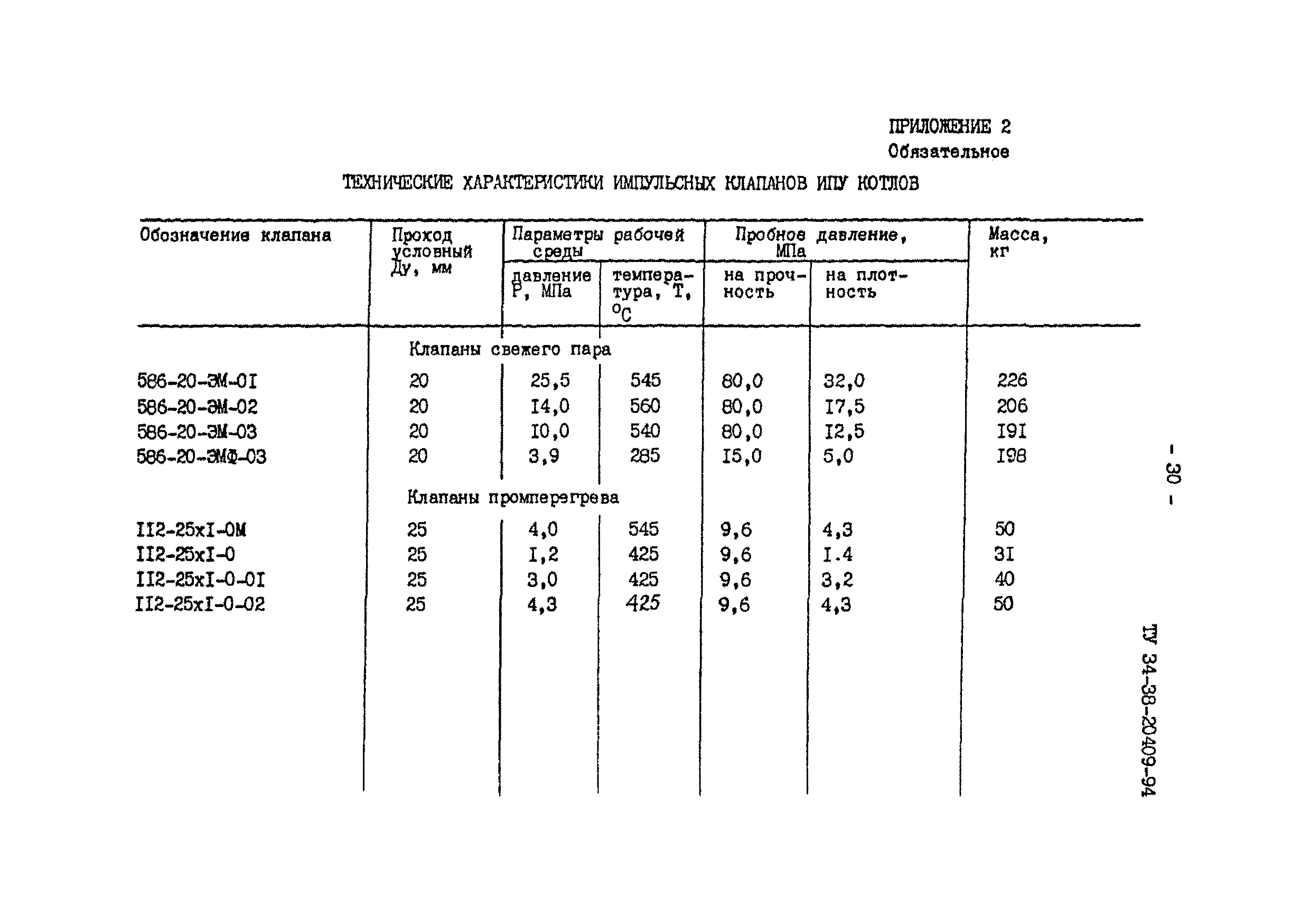

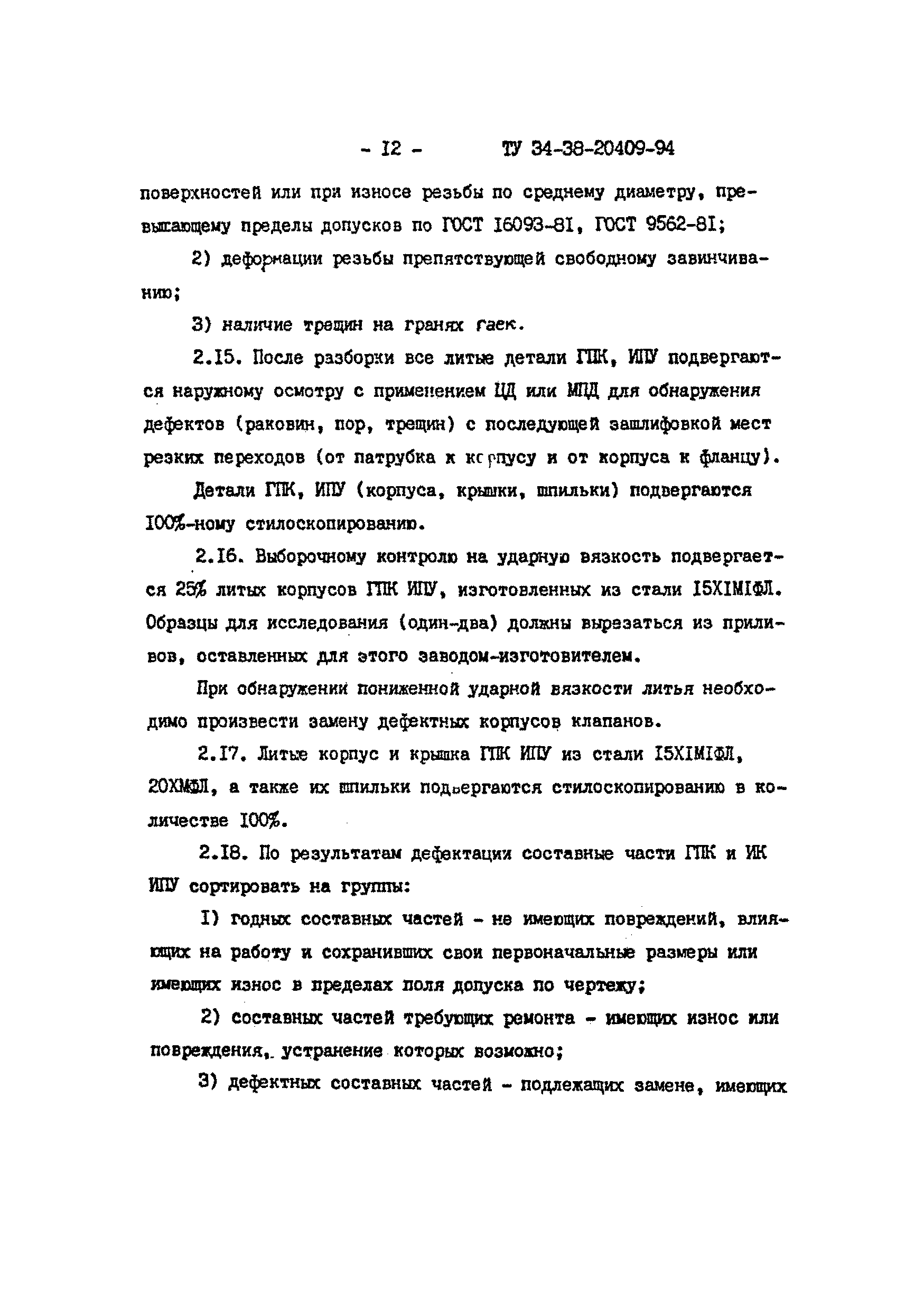

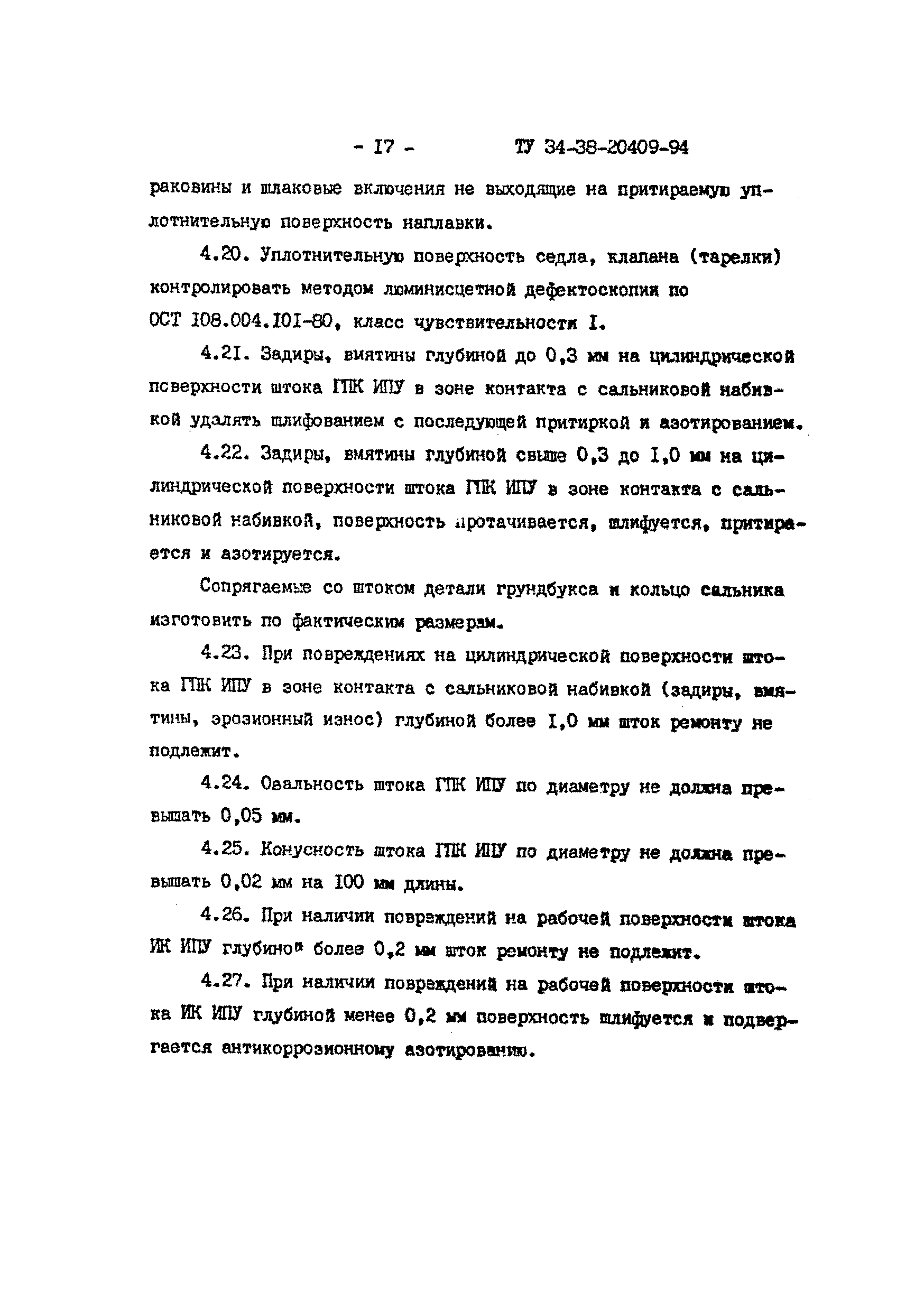

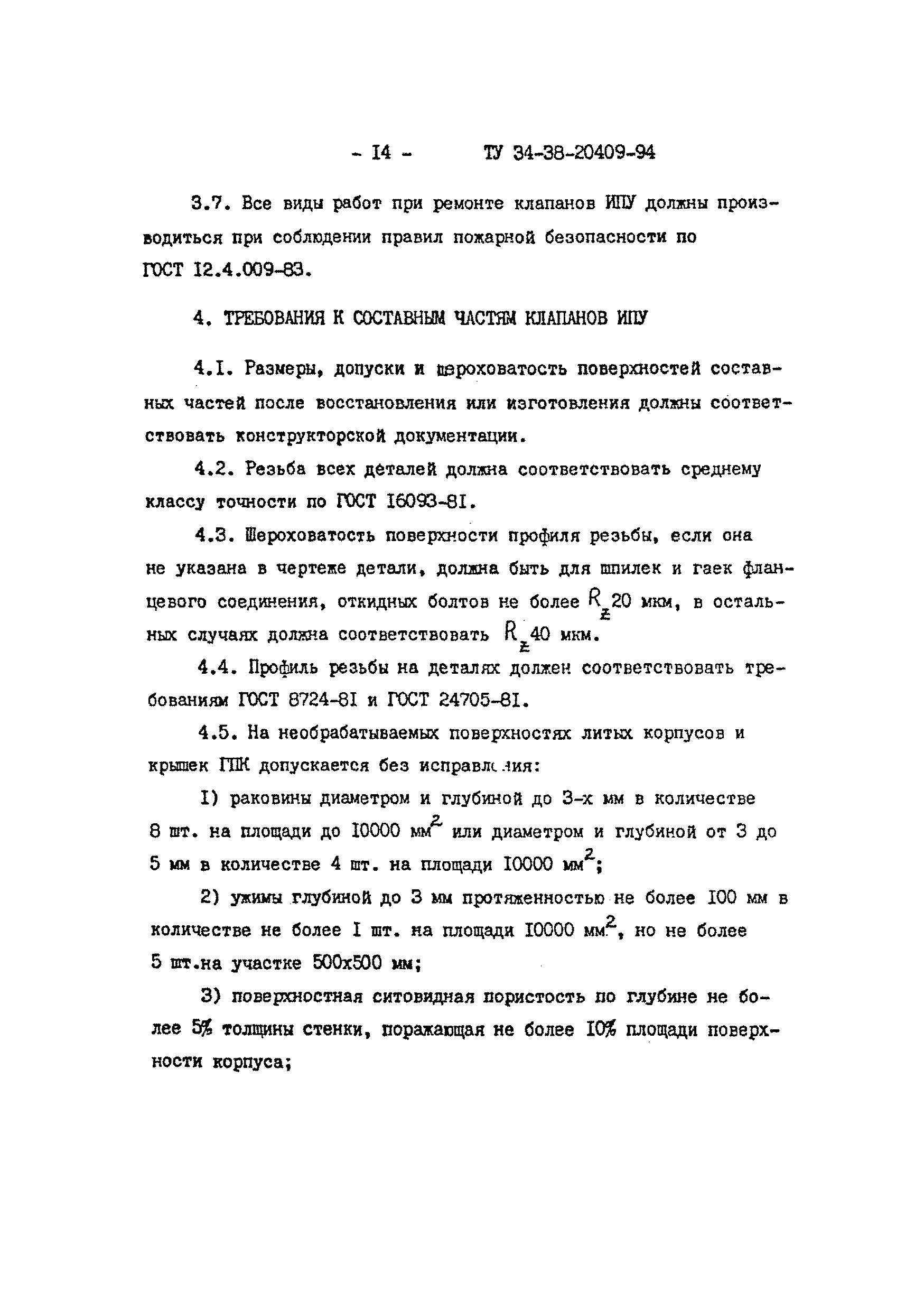

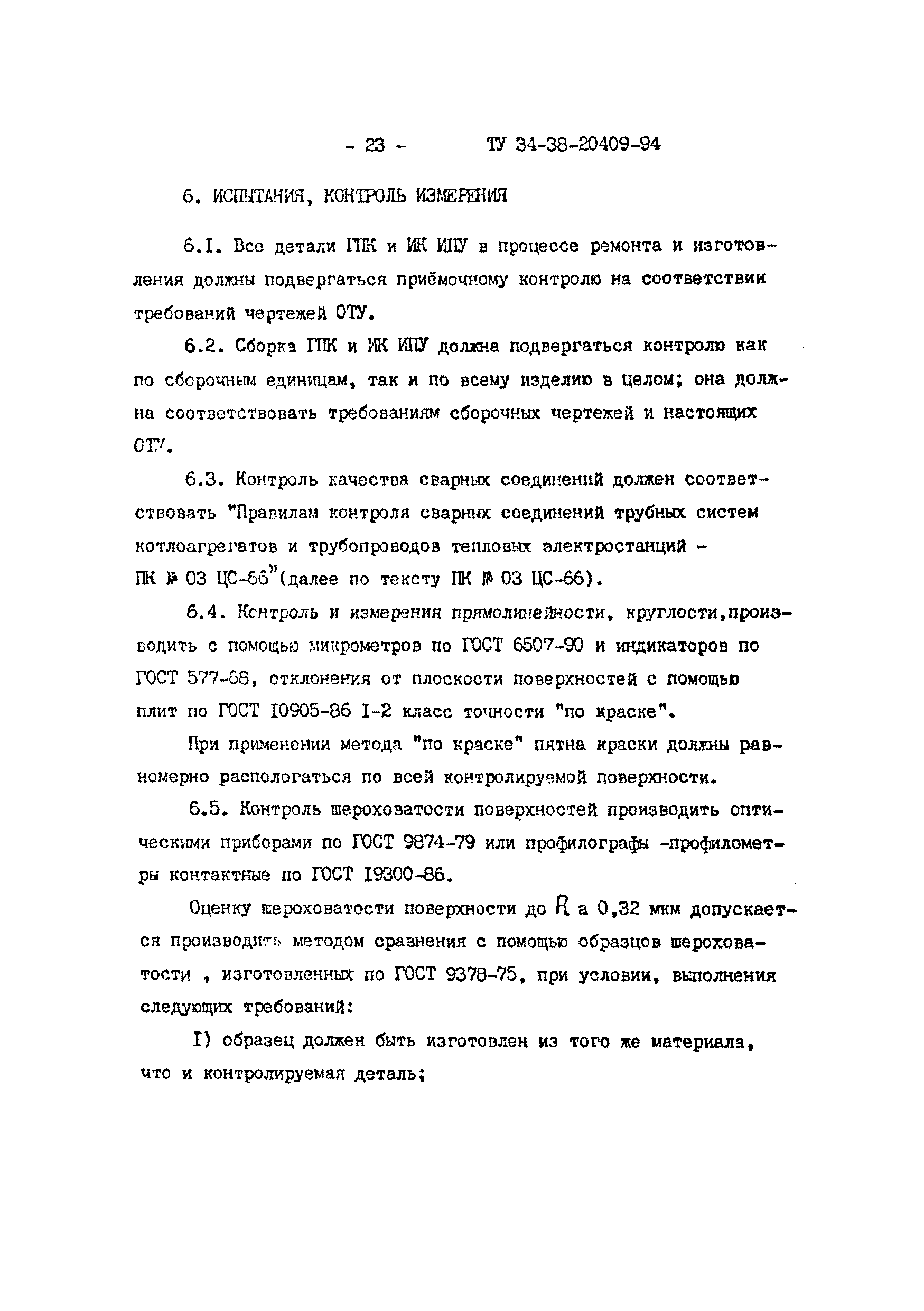

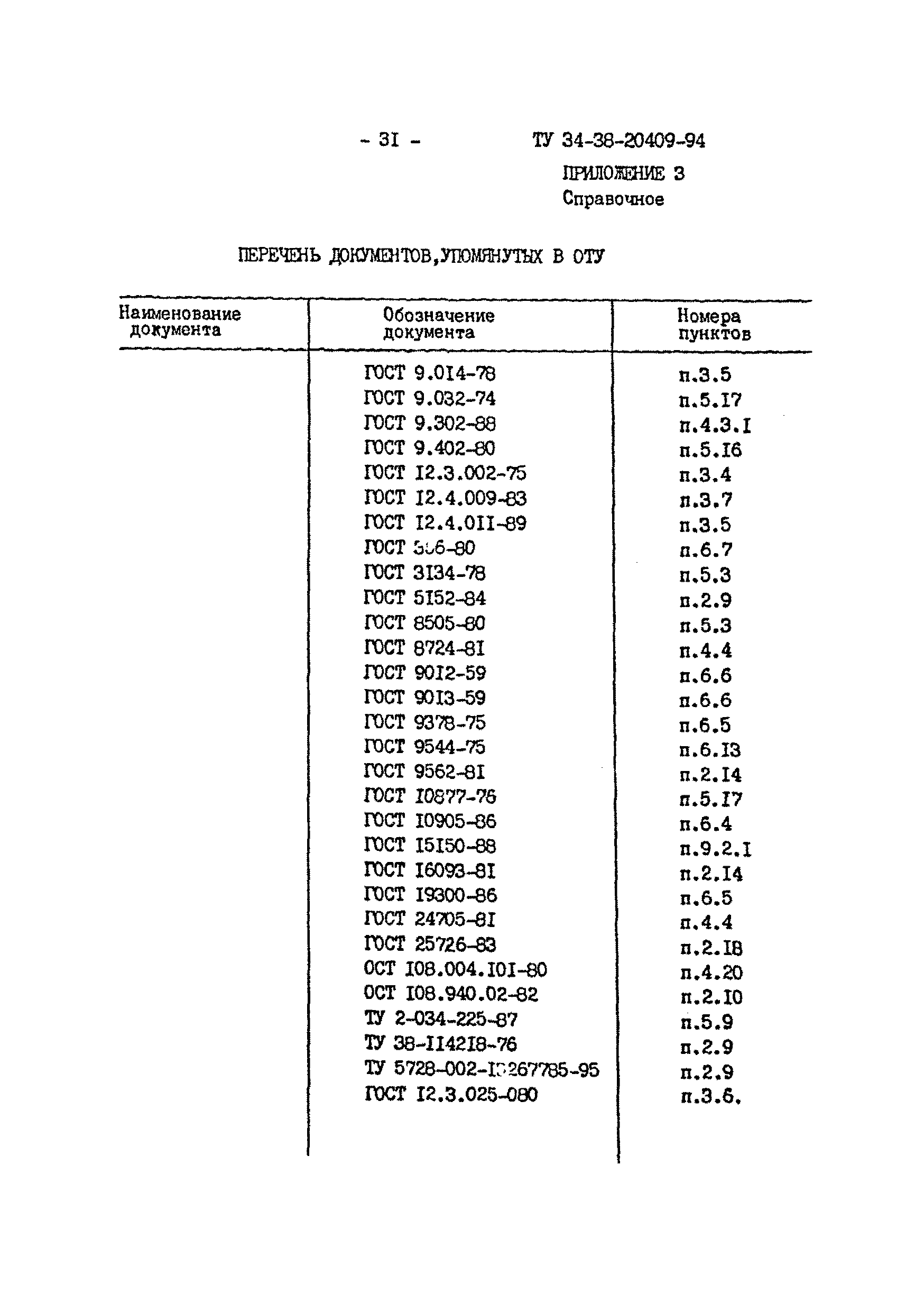

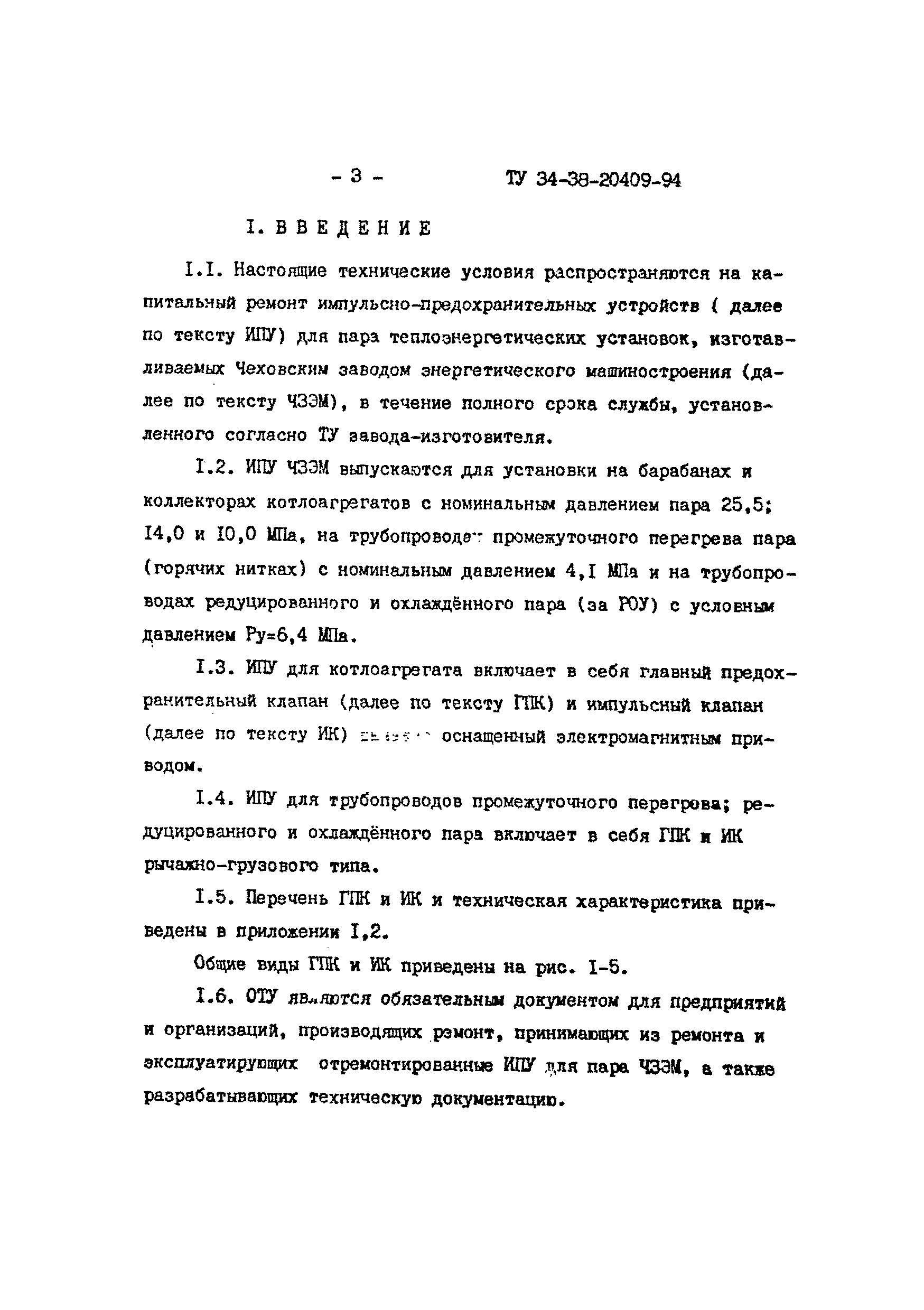

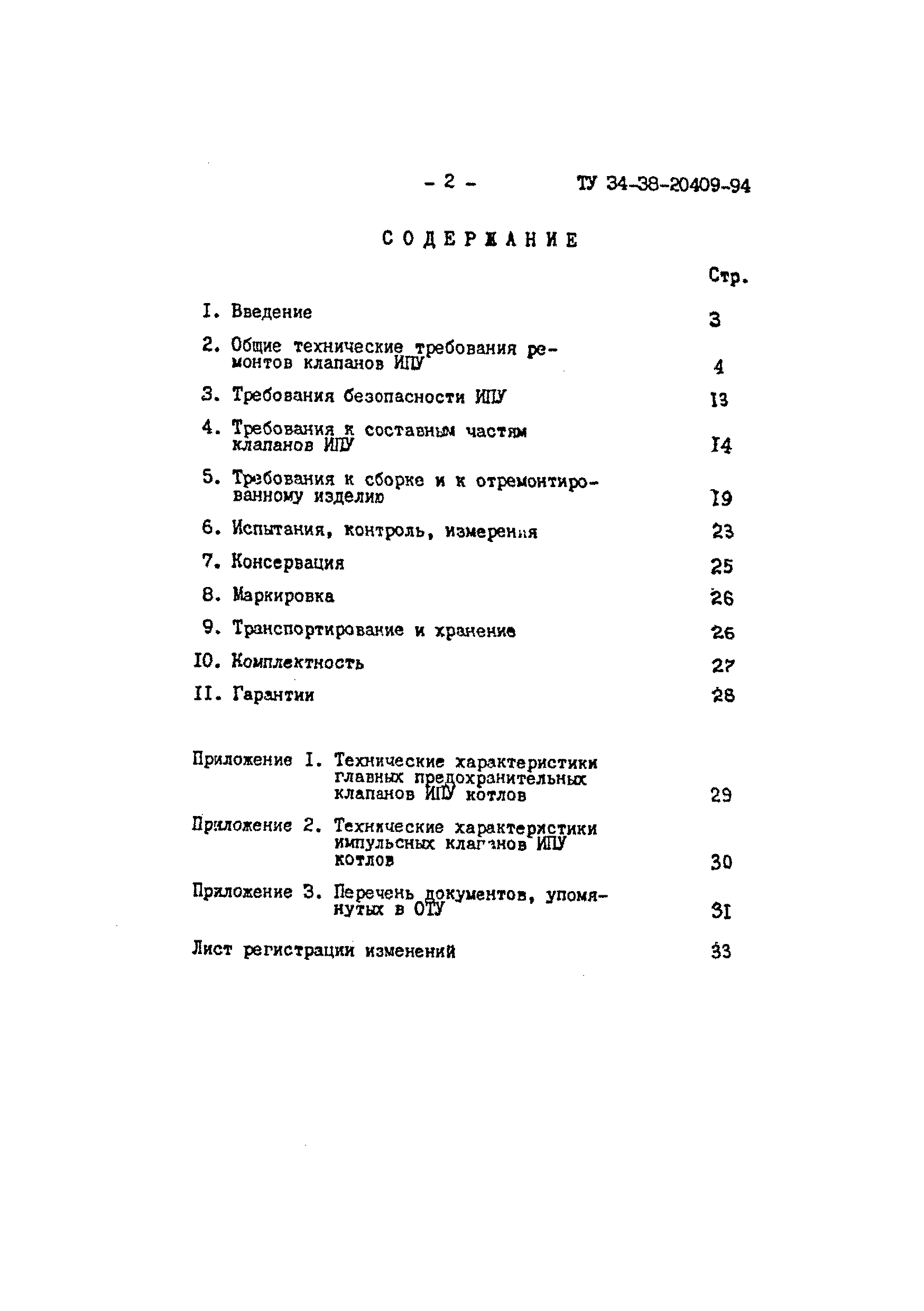

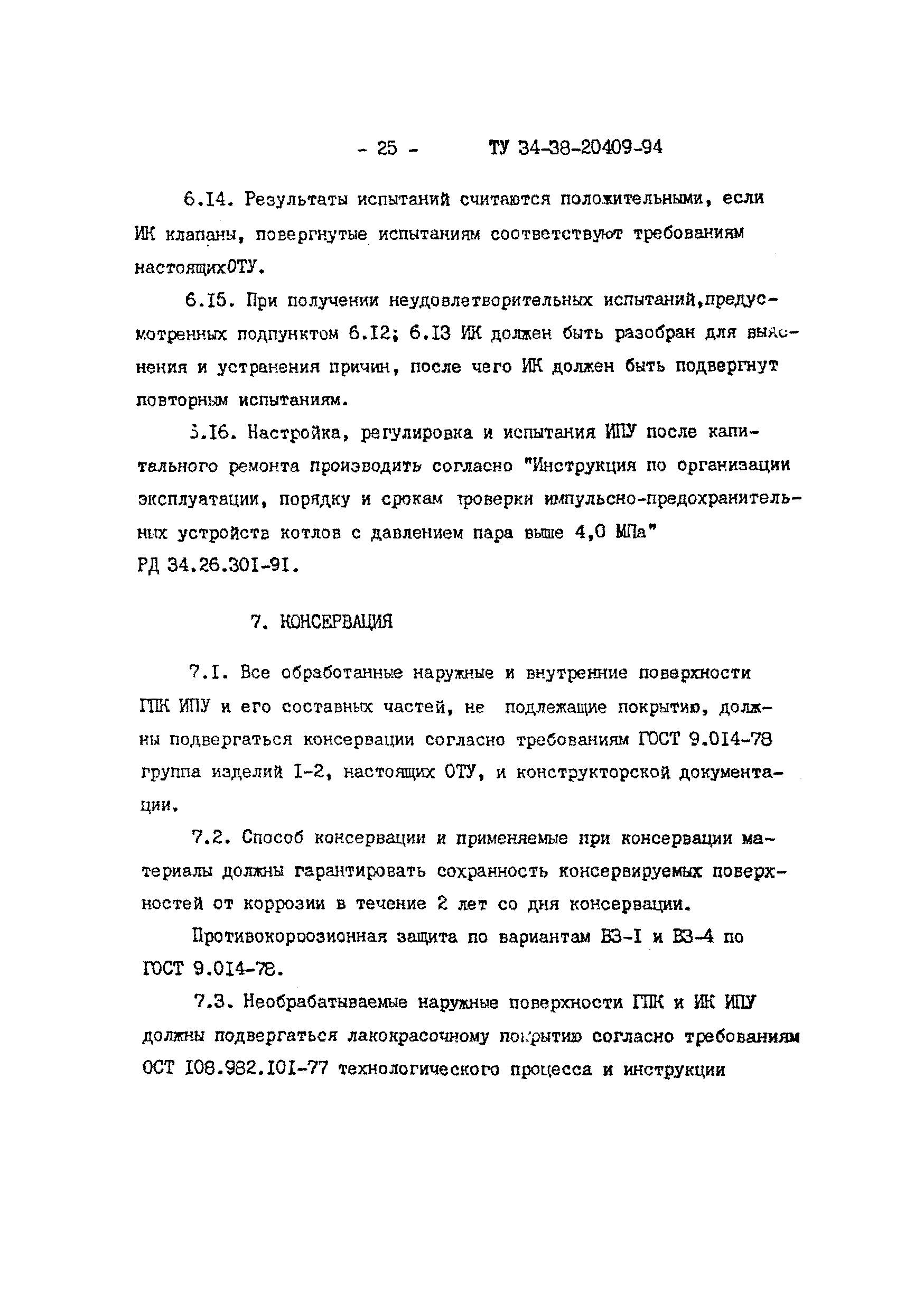

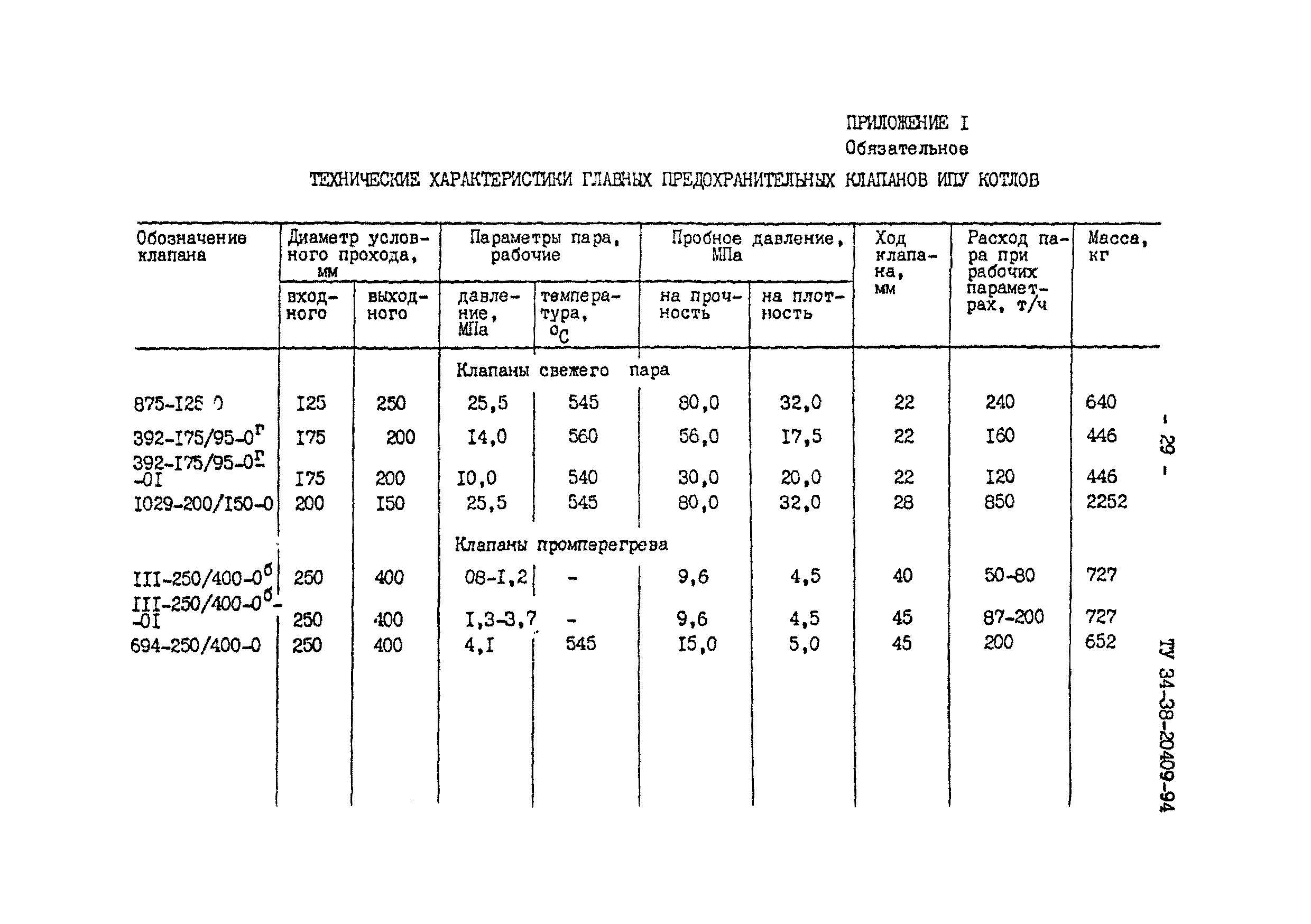

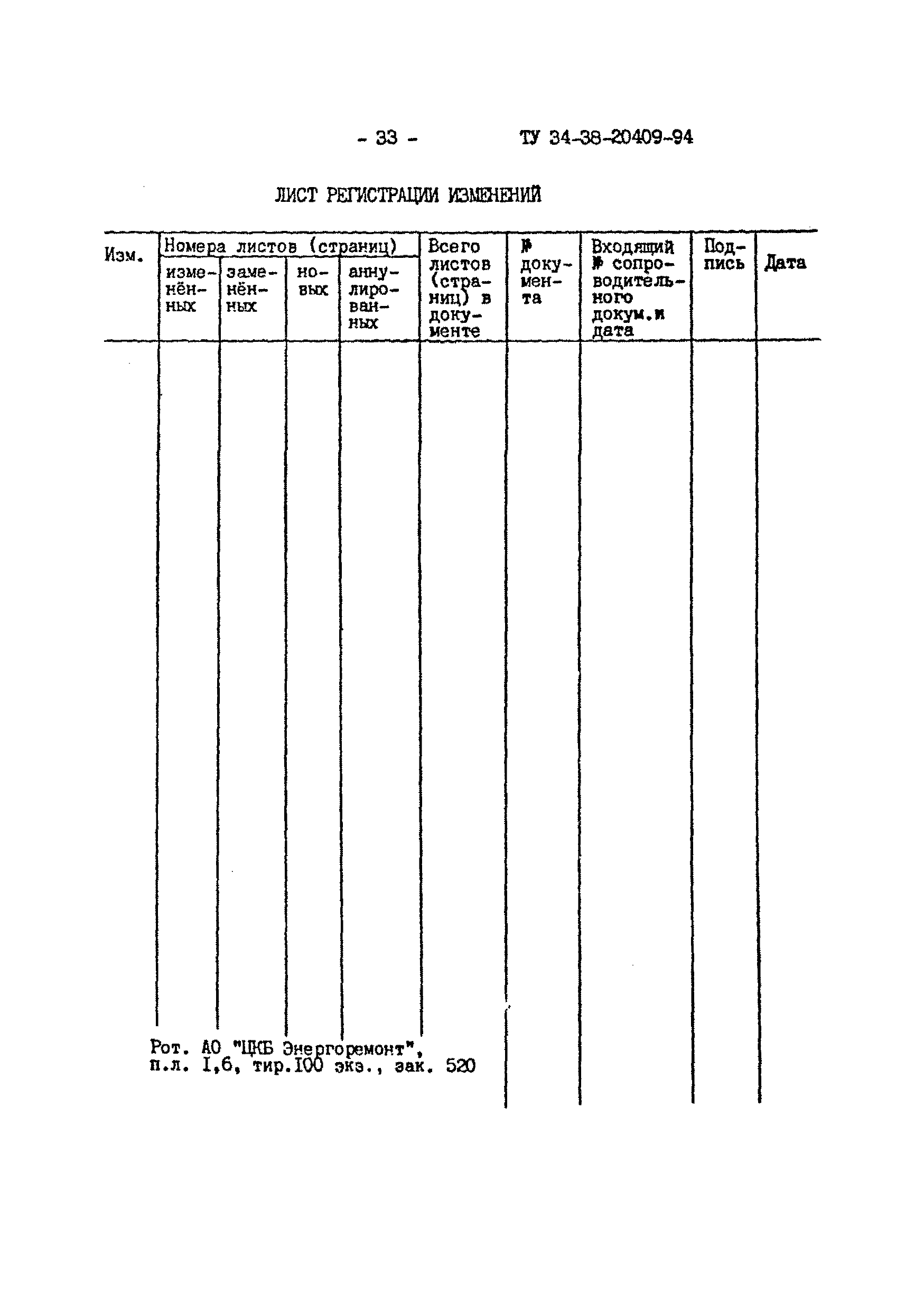

Оглавление:	1. Введение 2. Общие технические требования ремонтов клапанов ИПУ 3. Требования к безопасности ИПУ 4. Требования к составным частям клапанов ИПУ 5. Требования к сборке и к отремонтированному изделию 6. Испытания, контроль, измерения 7. Консервация 8. Маркировка 9. Транспортирование и хранение 10. Комплектность 11. Гарантии Приложение 1. Технические характеристики главных предохранительных клапанов ИПУ котлов Приложение 2. Технические характеристики импульсных клапанов ИПУ котлов Приложение 3. Перечень документов, упомянутых в ОТУ Лист регистрации изменений
Разработан:	АООТ ЦКБ Энергоремонт
Утверждён:	РАО ЕЭС России (UES of Russia RAO )
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Технические условия
Заменяет собой:	ТУ 34-38-20191-82
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.4.009-83 «Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля» ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности» ГОСТ 8724-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» РД 34.15.027-93 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте оборудования электростанций (РТМ-1с-93)» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 9.402-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием» ГОСТ 19300-86 «Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры» ГОСТ 10877-76 «Масло консервационное К-17. Технические условия» ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия» ГОСТ 12.3.025-80 «Система стандартов безопасности труда. Обработка металлов резанием. Требования безопасности» ГОСТ 25726-83 «Клейма ручные буквенные и цифровые. Типы и основные размеры» ГОСТ 3134-78 «Уайт-спирит. Технические условия» ГОСТ 5152-84 «Набивки сальниковые. Технические условия» ГОСТ 8505-80 «Нефрас-С 50/170. Технические условия» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 9544-75 «Арматура трубопроводная запорная. Нормы герметичности затворов» ГОСТ 9562-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Допуски» РД 34.04.181 «Руководящий нормативный документ. Правила организации технического обслуживания и ремонта зданий и сооружений электростанций и сетей» ОСТ 108.940.02-82 «Швы сварных стыковых соединений трубопроводов тепловых электростанций. Типы и основные размеры» ОСТ 108.004.101-80 «Контроль неразрушающий. Люминесцентный, цветной и люминесцентно-цветной методы. Основные положения»
