Скачать Рекомендации Рекомендации по сварке порошковой проволокой с принудительным формированием комплекса «Стык»

Дата актуализации: 10.08.2017

Рекомендации

Рекомендации по сварке порошковой проволокой с принудительным формированием комплекса «Стык»

Обозначение:	Рекомендации
Обозначение англ:	Recommendations
Статус:	действует
Название рус.:	Рекомендации по сварке порошковой проволокой с принудительным формированием комплекса «Стык»
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

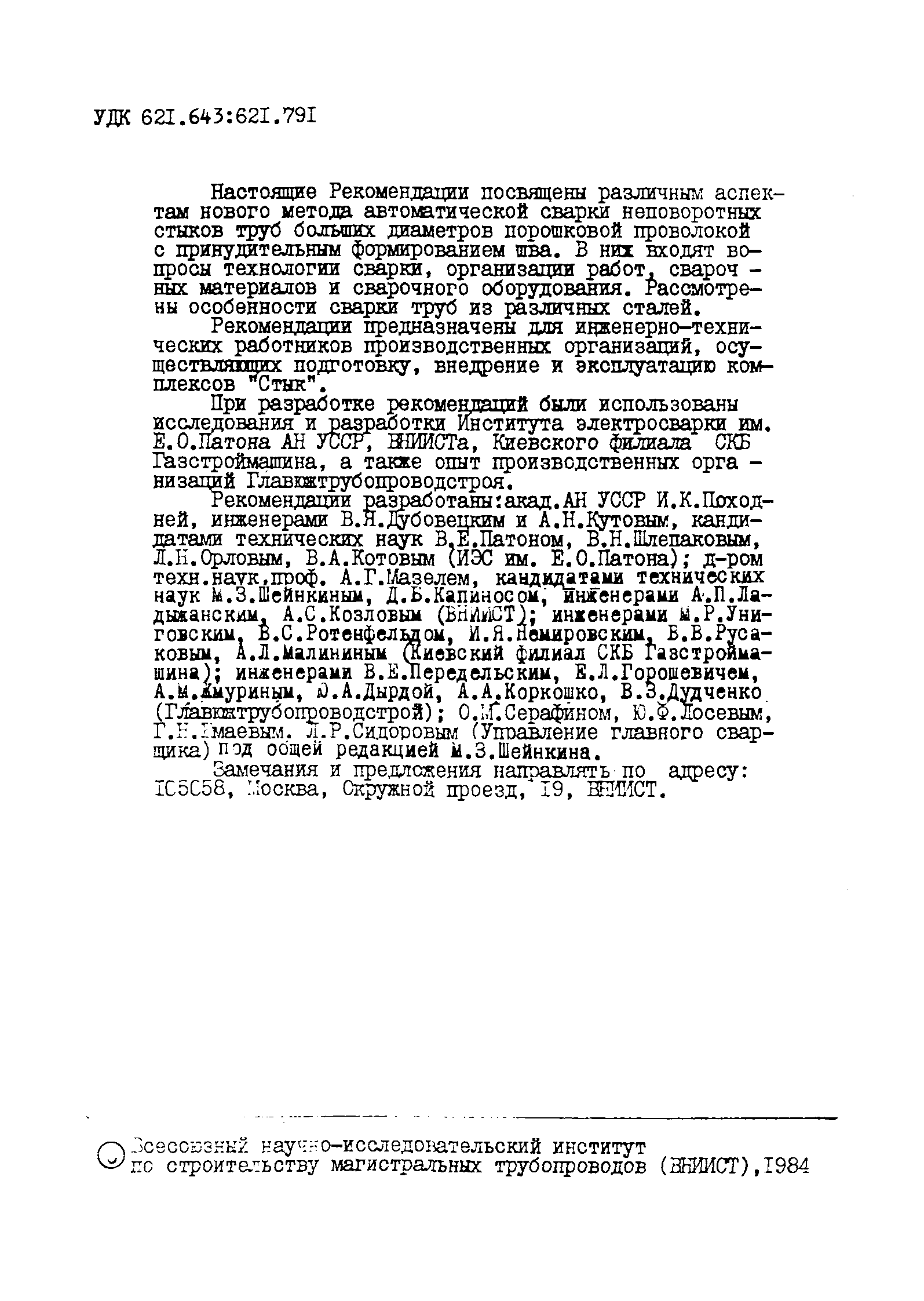

Область применения:	Рекомендации посвящены различным аспектам нового метода автоматической сварки неповоротных стыков труб больших диаметров порошковой проволокой с принудительным формированием шва. В них входят вопросы технологии сварки, организация работ, сварочных материалов и сварочного оборудования. Рассмотрены особенности сварки труб из различных сталей.

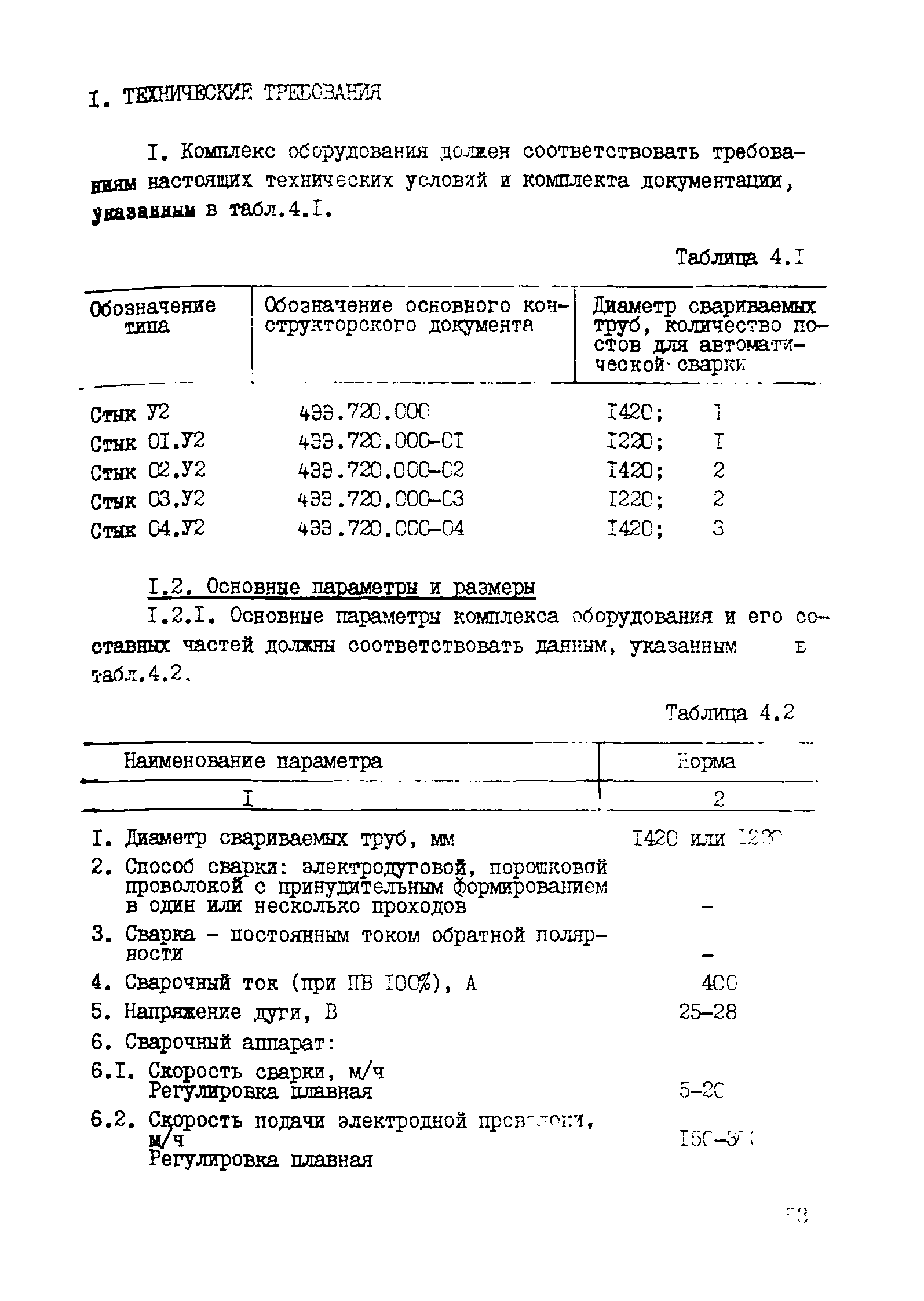

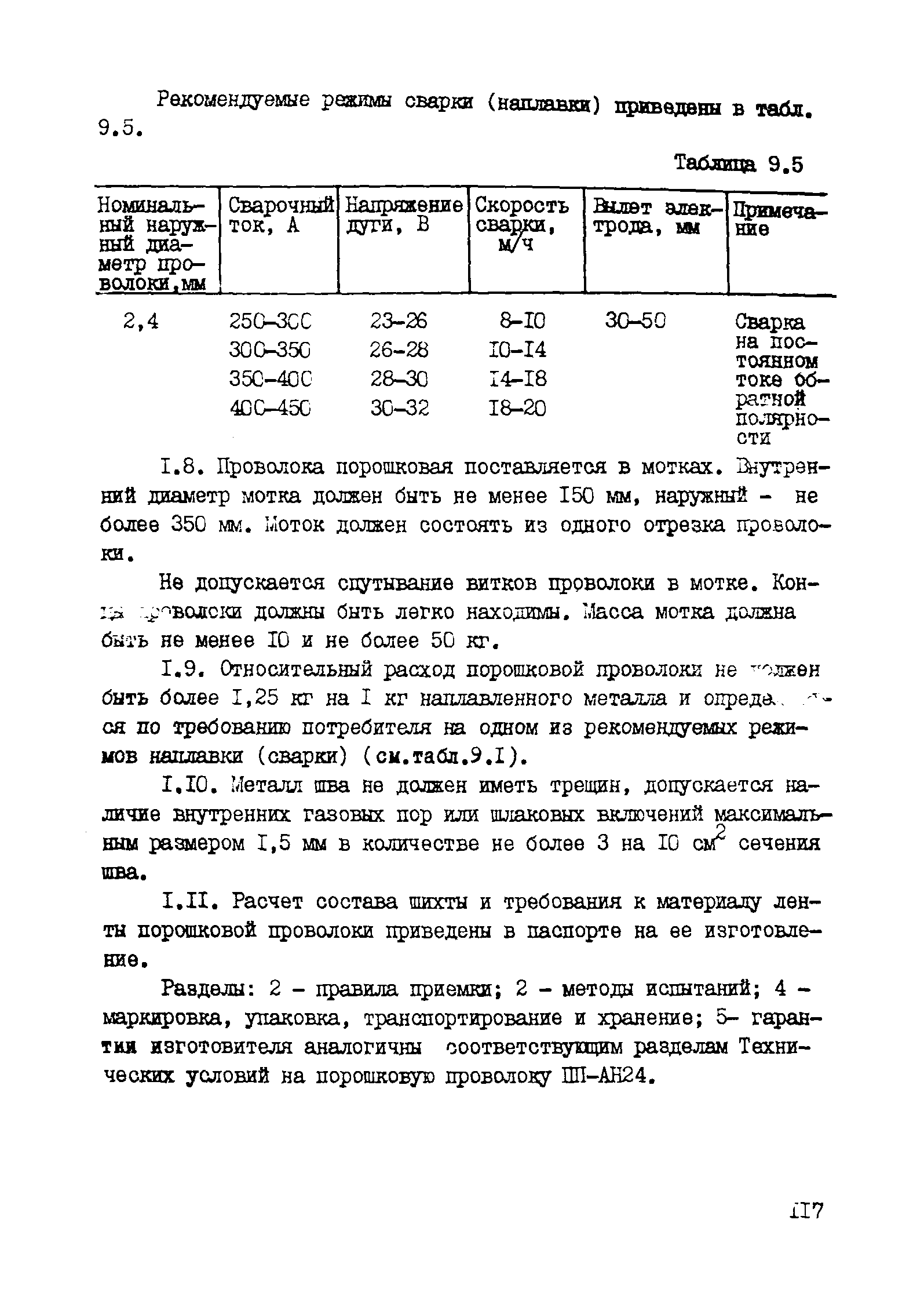

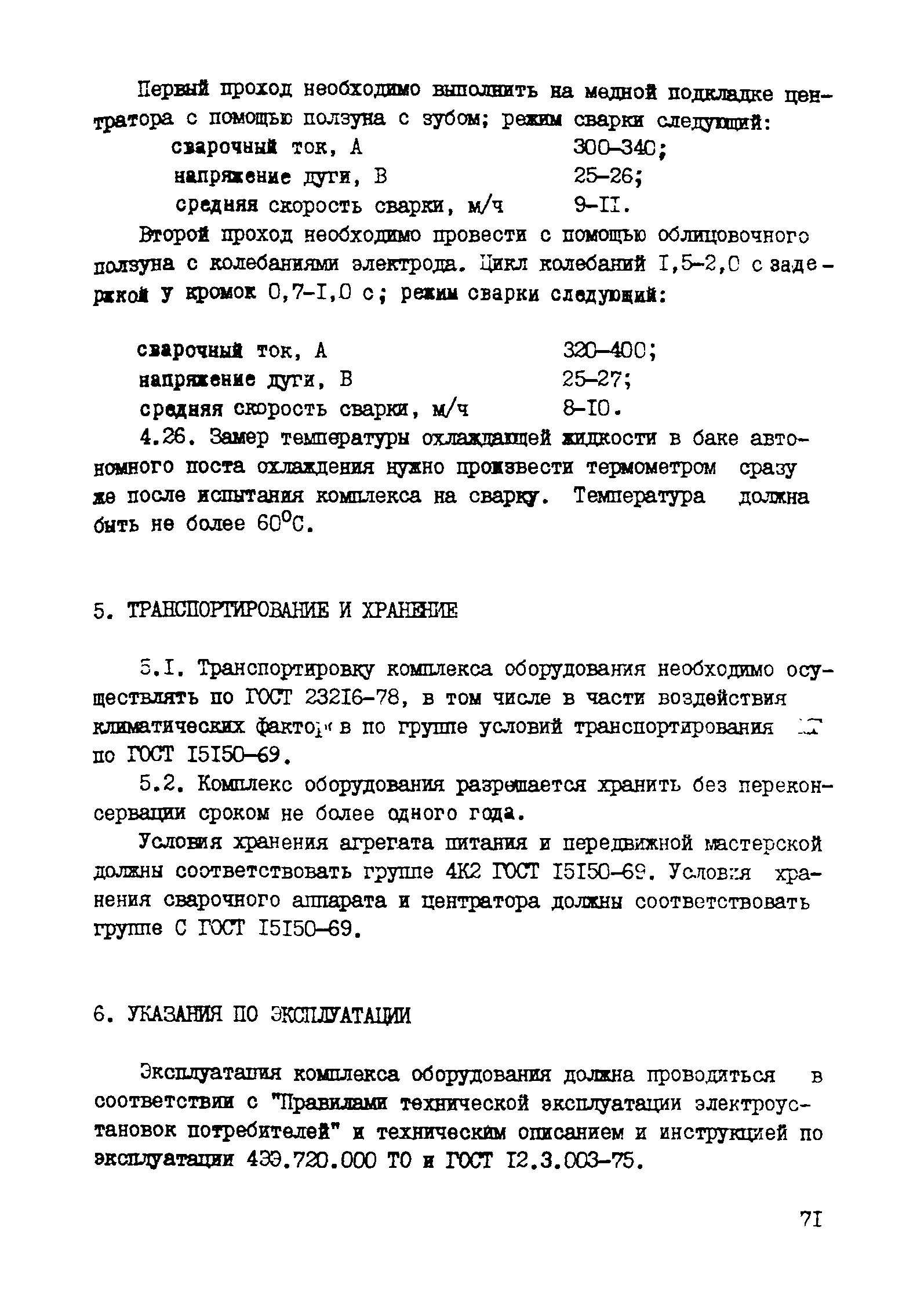

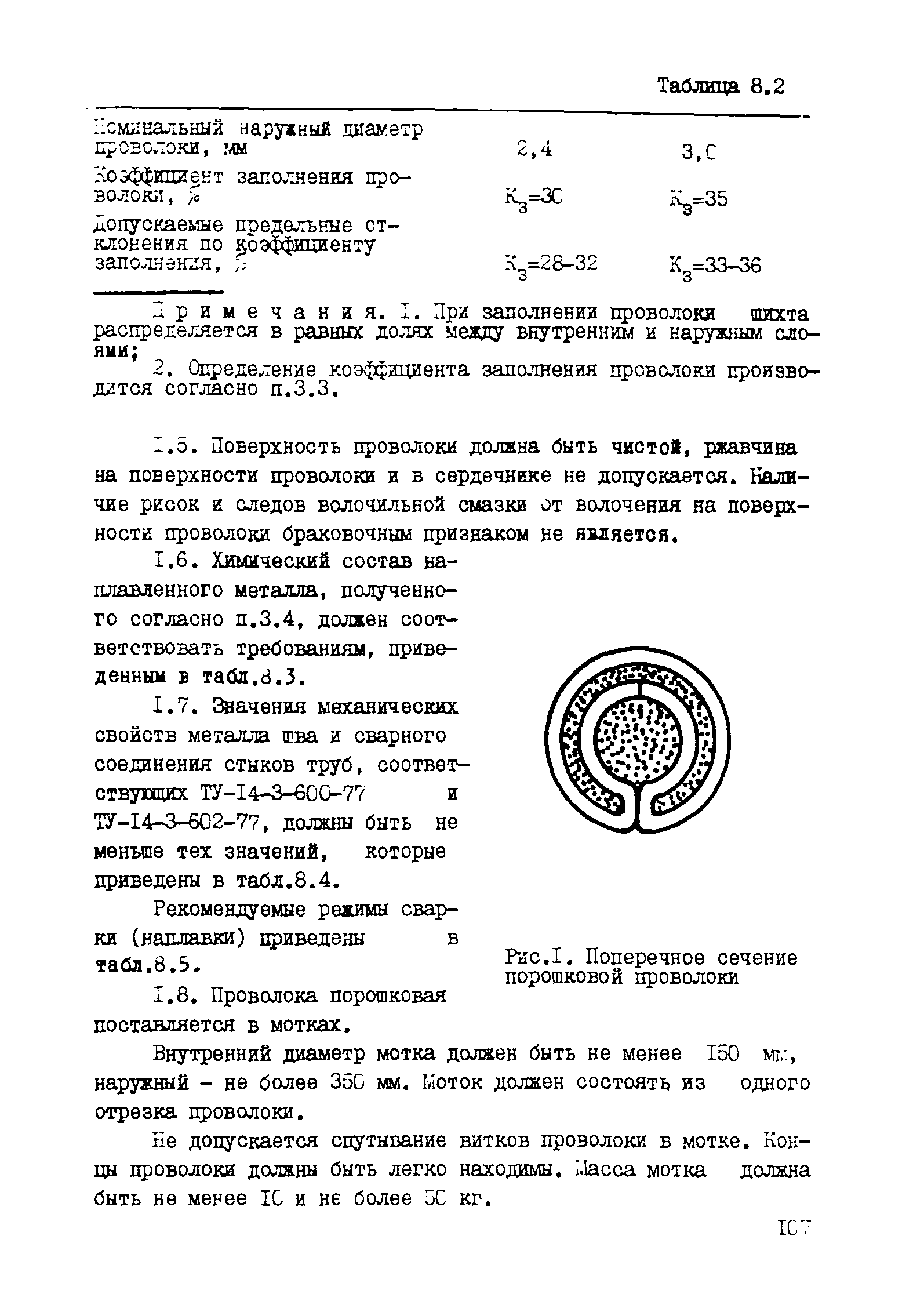

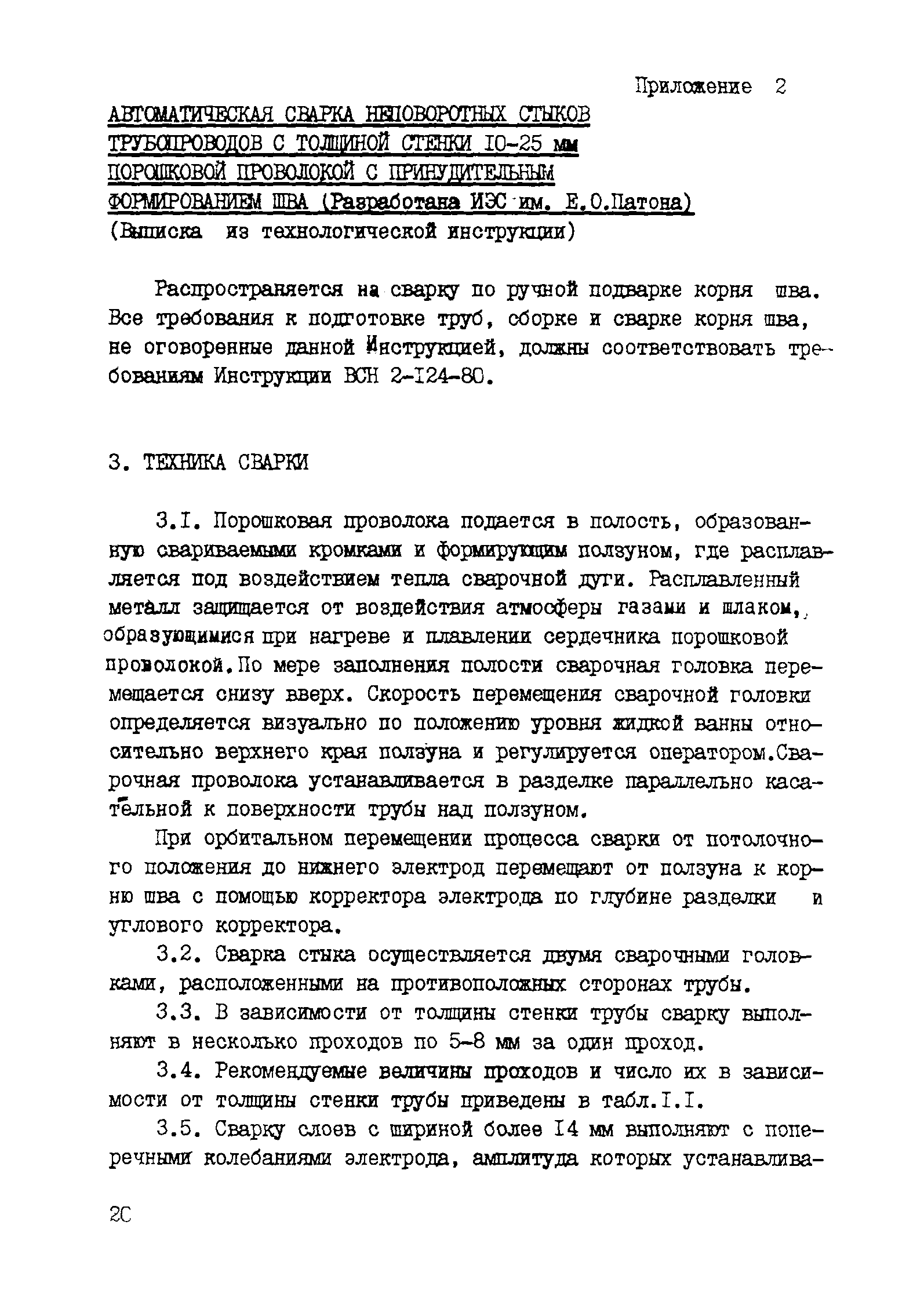

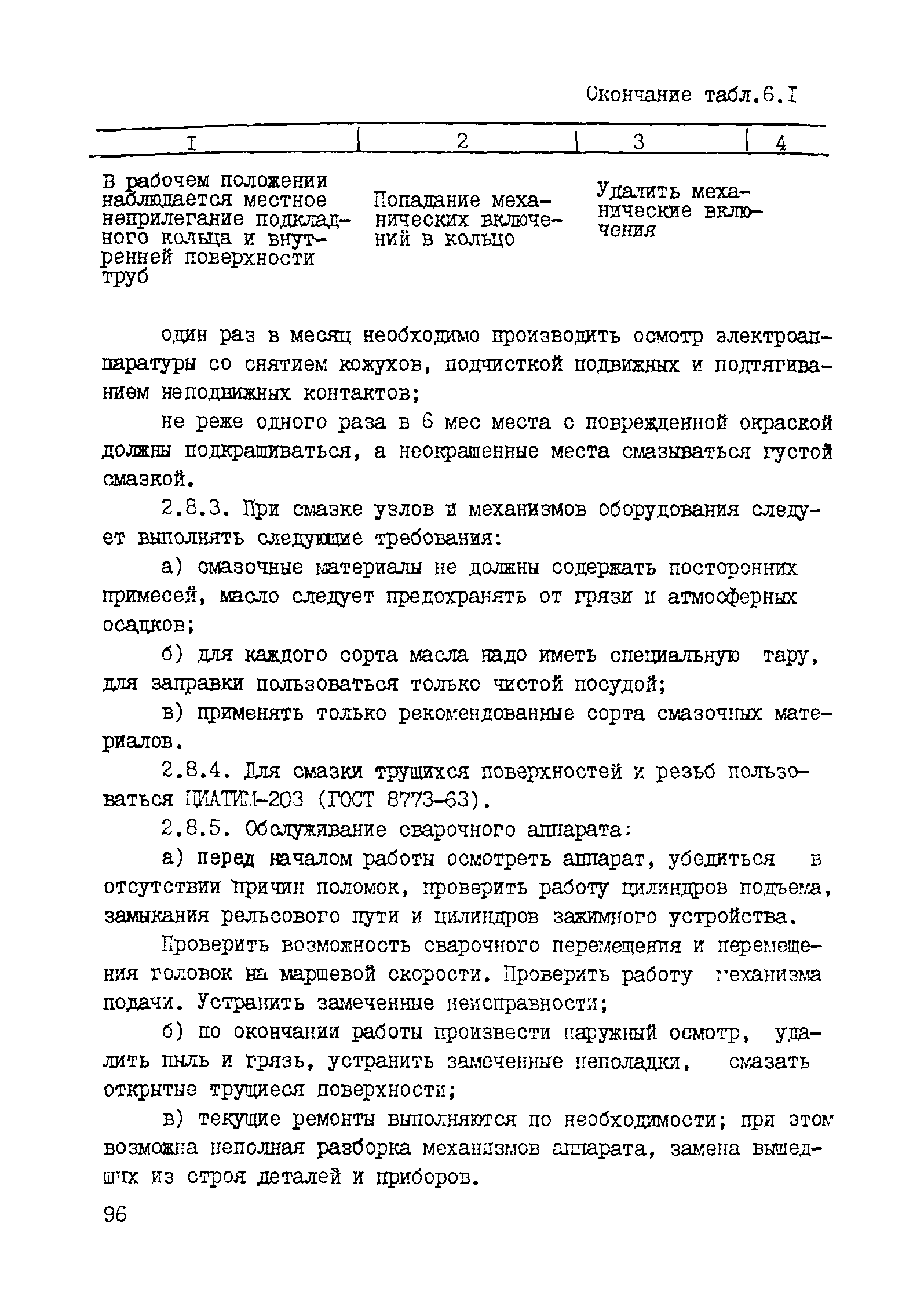

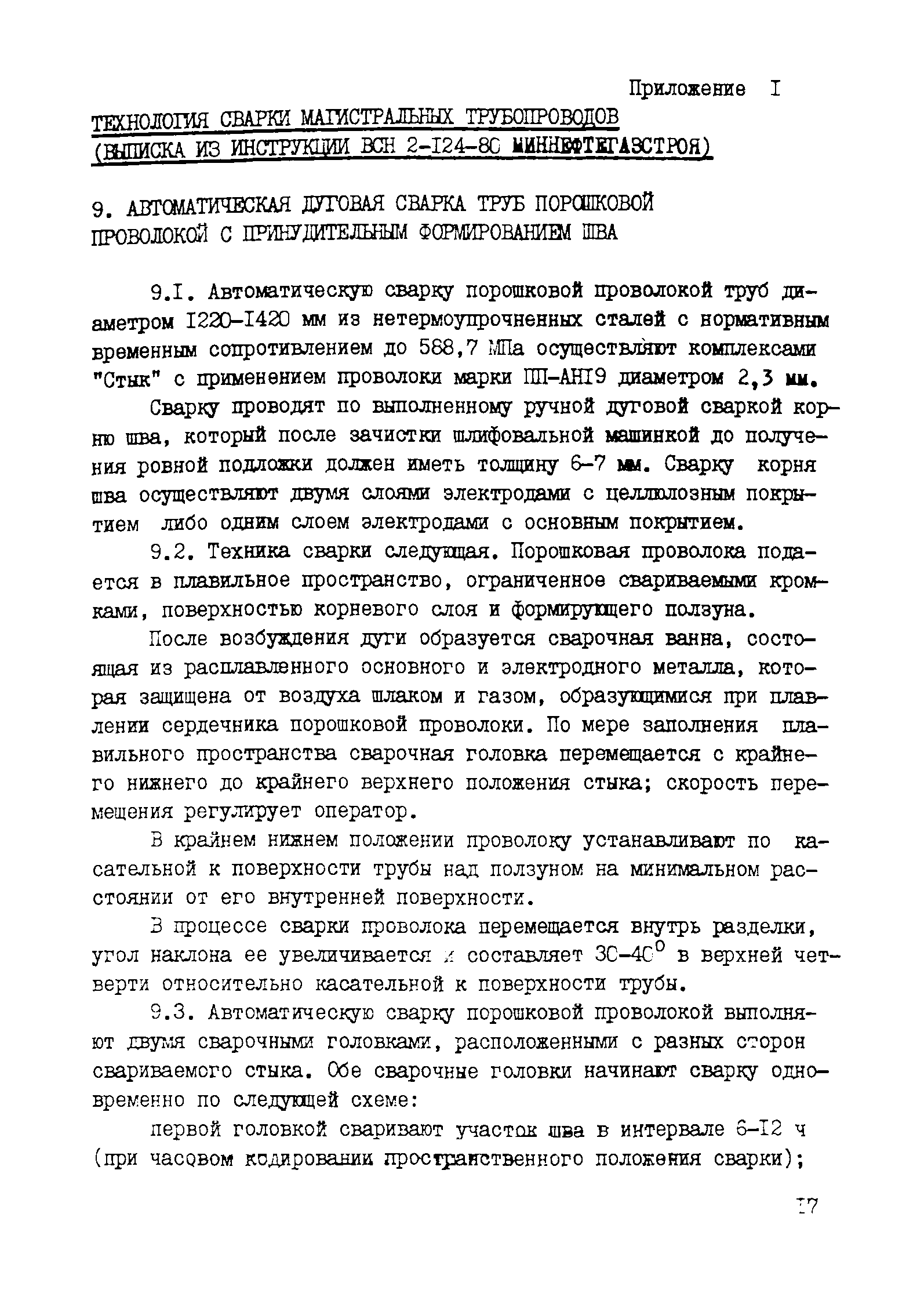

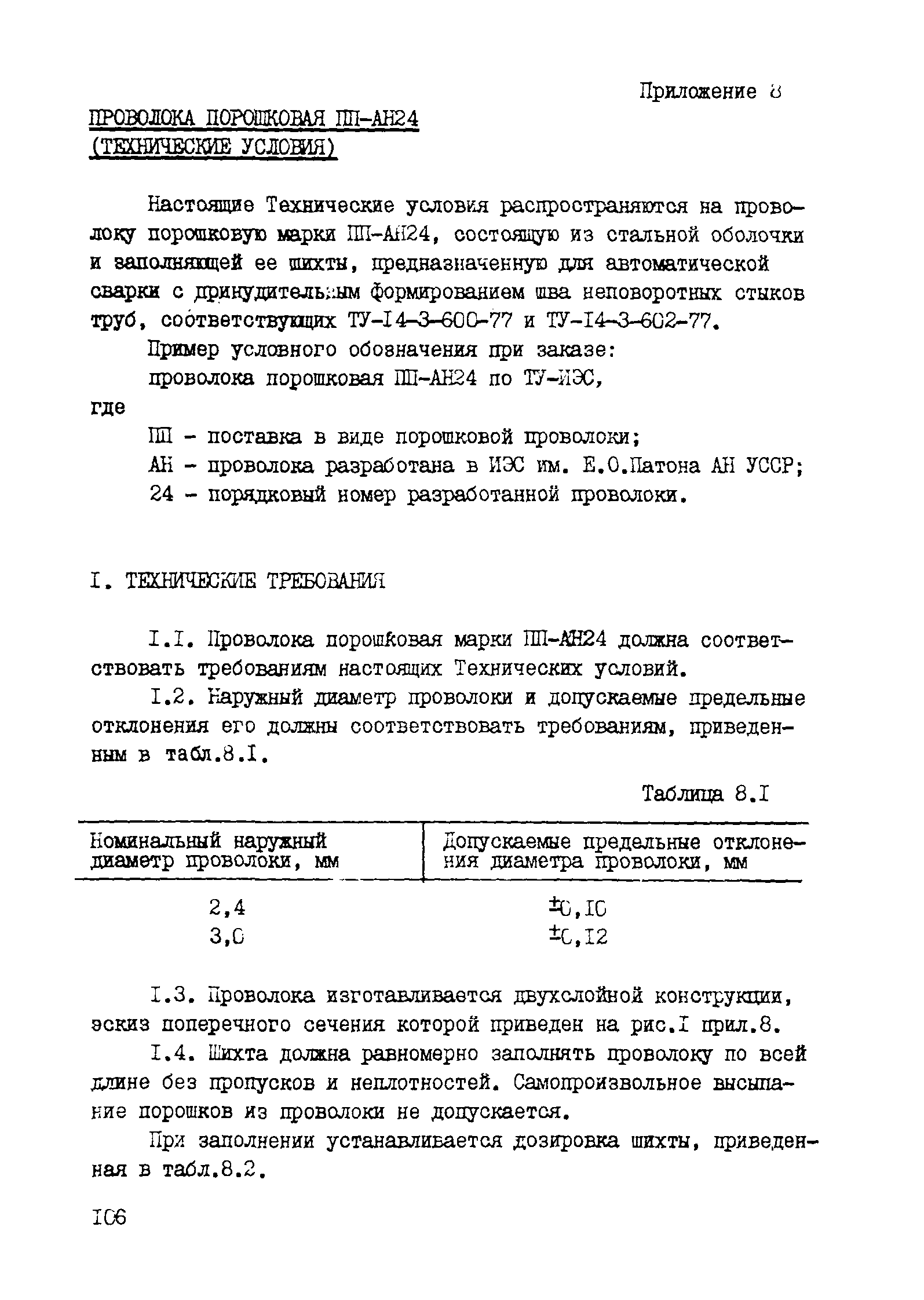

Оглавление:	Общие положения Рекомендации по применению технологи сварки труб с помощью оборудования "Стык" Приложение 1. Технология сварки магистральных трубопроводов Приложение 2. Автоматическая сварка неповоротных стыков трубопроводов с толщиной стенки 10-25 мм порошковой проволокой с принудительным формированием шва Приложение 3. Технологическая карта (ТК 1420-9-82 НС) на сборку и автоматическую сварку порошковой проволокой неповоротных стыков труб с ручной электродуговой сваркой корневого слоя при строительстве магистральных трубопроводов диаметром 1420 мм Приложение 4. Комплексы оборудования "Стык У2", "Стык 01.У2 - Стык 04.У2" для автоматической сварки порошковой проволокой неповоротных стыков труб большого диаметра (ТУ 16-739.088-77, выписка) Приложение 5. Техническое описание и инструкция по эксплуатации комплекса "Стык" (выписка) Приложение 6. Эксплуатация и обслуживание комплекса Приложение 7. Проволока порошковая ПП-АН19 (ТУ 14-4-1172-82) (выписка) Приложение 8. Проволока порошковая ПП-АН24 (технические условия) Приложение 9. Проволока порошковая ПП-АН24С (технические условия) Приложение 10. Автоматическая сварка порошковой проволокой с принудительным формированием неповоротных стыков магистральных трубопроводов диаметром 1220 мм из термоупрочненных сталей
Разработан:	ИЭС им. Е.О. Патона (Y.O.Paton Institute of Electric Welding ) АН УССР ВНИИСТ Киевский филиал СКБ Газстроймашина Главюжтрубопроводстрой Управление главного сварщика
Утверждён:	ВНИИСТ (VNIIST )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности
Нормативные ссылки:	СНиП III-42-80* «Магистральные трубопроводы» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.4.035-78 «Система стандартов безопасности труда. Щитки защитные лицевые для электросварщиков. Технические условия» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа» ГОСТ 22536.2-87 «Сталь углеродистая и чугун нелегированный. Методы определения серы» ГОСТ 22536.5-87 «Сталь углеродистая и чугун нелегированный. Методы определения марганца» ГОСТ 22536.1-88 «Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита» ГОСТ 22536.3-88 «Сталь углеродистая и чугун нелегированный. Методы определения фосфора» ГОСТ 22536.4-88 «Сталь углеродистая и чугун нелегированный. Методы определения кремния» ГОСТ 18620-86 «Изделия электротехнические. Маркировка» ГОСТ 11412-75 «Инструмент кузнечный для ручных и молотовых работ. Гладилки плоские. Конструкция и размеры» ГОСТ 14192-77 «Маркировка грузов» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 183-74 «Машины электрические вращающиеся. Общие технические условия» ГОСТ 18895-81 «Сталь. Метод фотоэлектрического спектрального анализа» ГОСТ 403-73 «Аппараты электрические на напряжение до 1000 В. Допустимые температуры нагрева частей аппаратов» ГОСТ 7122-81 «Швы сварные и металл наплавленный. Методы отбора проб для определения химического состава» ВСН 2-124-80 «Инструкция по технологии сварки магистральных трубопроводов» ГОСТ 882-75 «Щупы. Технические условия» СНиП III-А.11-70 «Техника безопасности в строительстве»
