МИ 3151-2008

ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности

Обозначение:	МИ 3151-2008
Обозначение англ:	MI 3151-2008
Статус:	действует
Название рус.:	ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2009
Область применения:	Рекомендация распространяется на преобразователи массового расхода, имеющие свидетельство (сертификат) об утверждении типа по ПР 50.2.009 и узаконенные к применению на территории России: - счетчики-расходомеры массовые Мiсго Моtiоn, производимые фирмой «Emerson Process Management, Micro Motion Inc.», США, Нидерланды, Мексика; - расходомеры массовые Promass, производимые фирмами «Endress + Hauser Flowtec AG» Швейцария и «Endress+Hauser GmbH + Co.KG» , Германия; - счетчики-расходомеры массовые кориолисовые ROTAMASS, производимые фирмой «Rota Yokogawa GmbH & Co.KG»», Германия. Рекомендация устанавливает методику первичной (при вводе в эксплуатацию и после ремонта) и периодической поверок массомеров на месте их эксплуатации в составе систем измерений количества и показателей качества нефти, нефтепродуктов, жидких углеводородов с использованием трубопоршневой поверочной установки в комплекте с поточным преобразователем плотности.

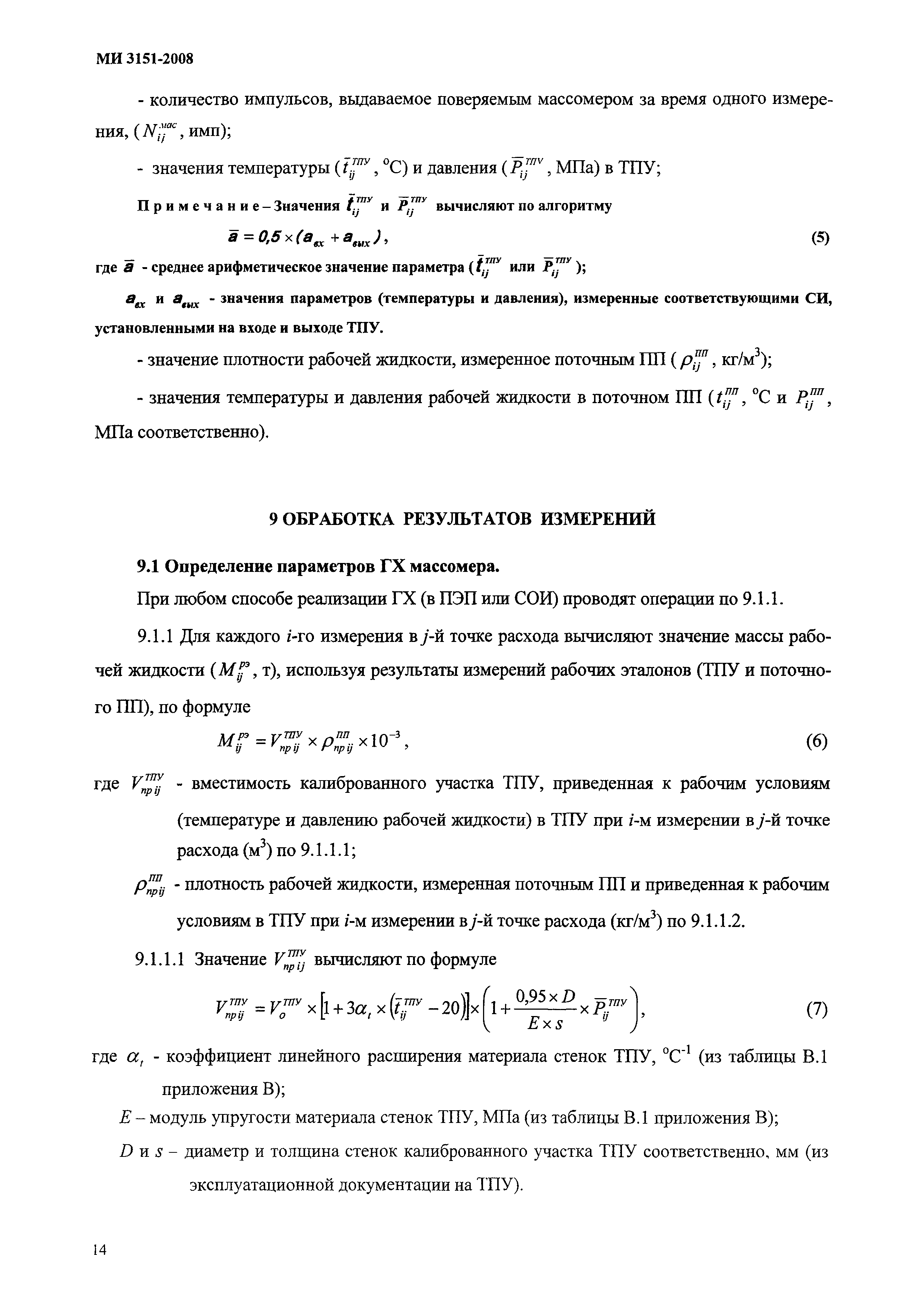

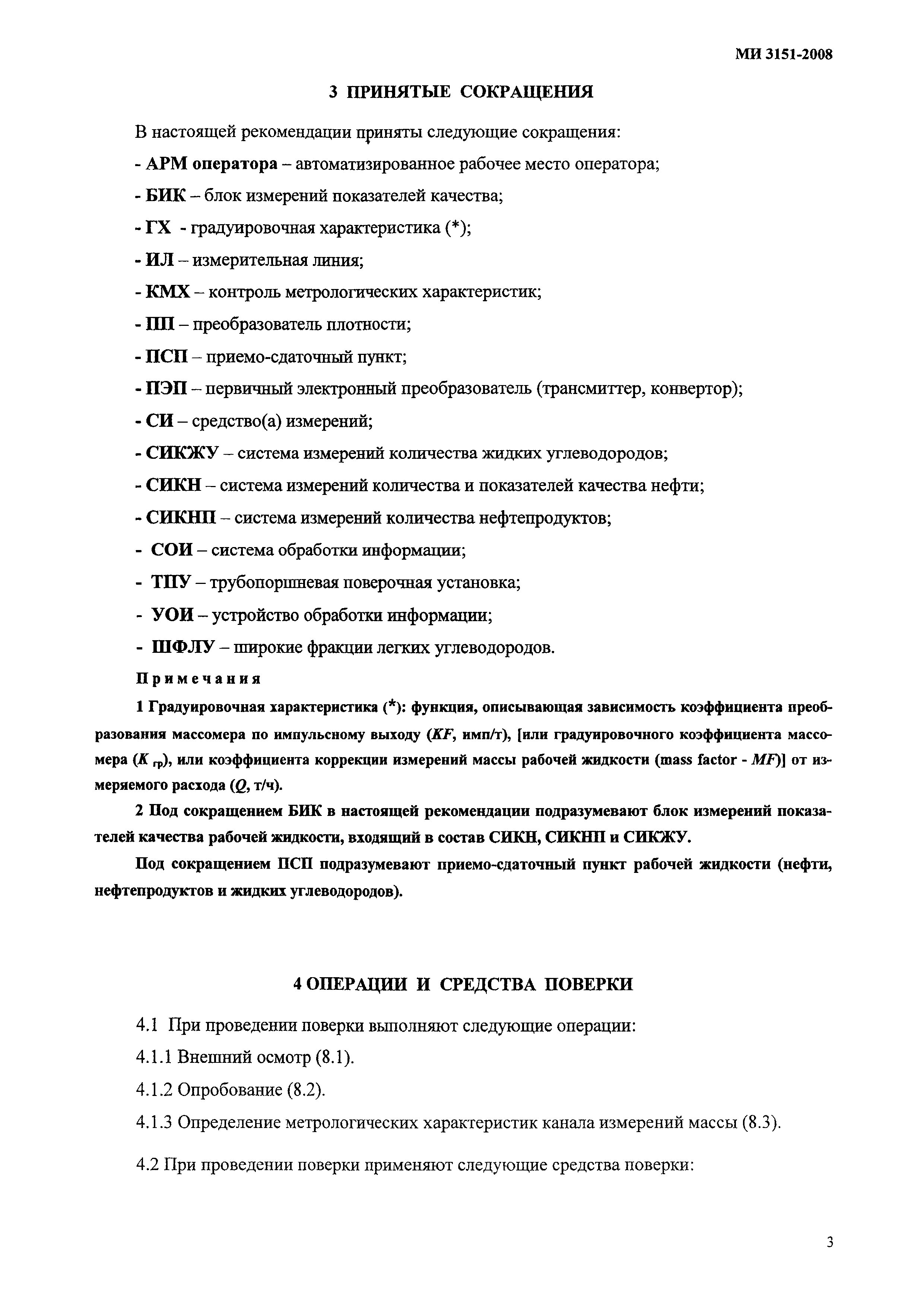

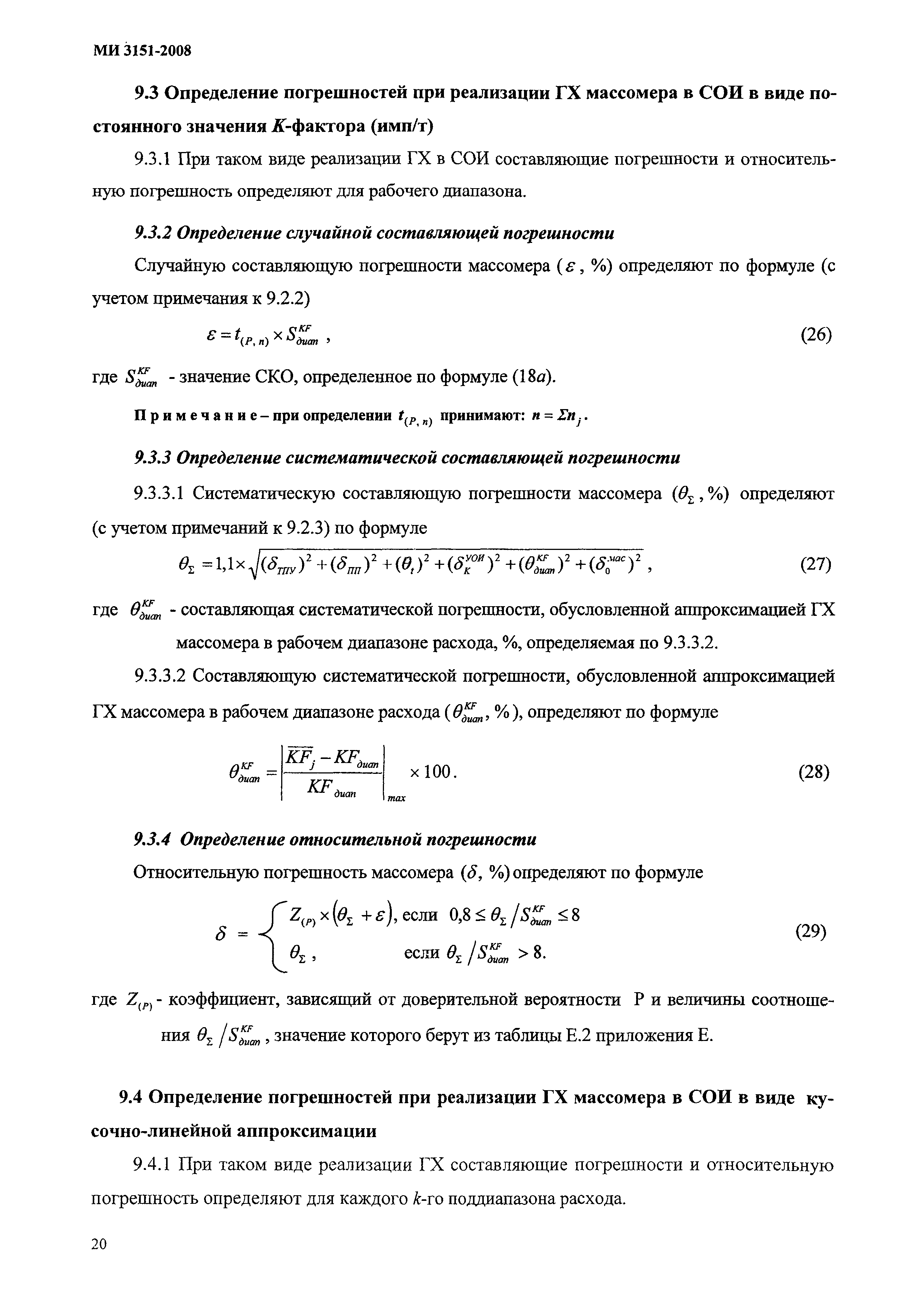

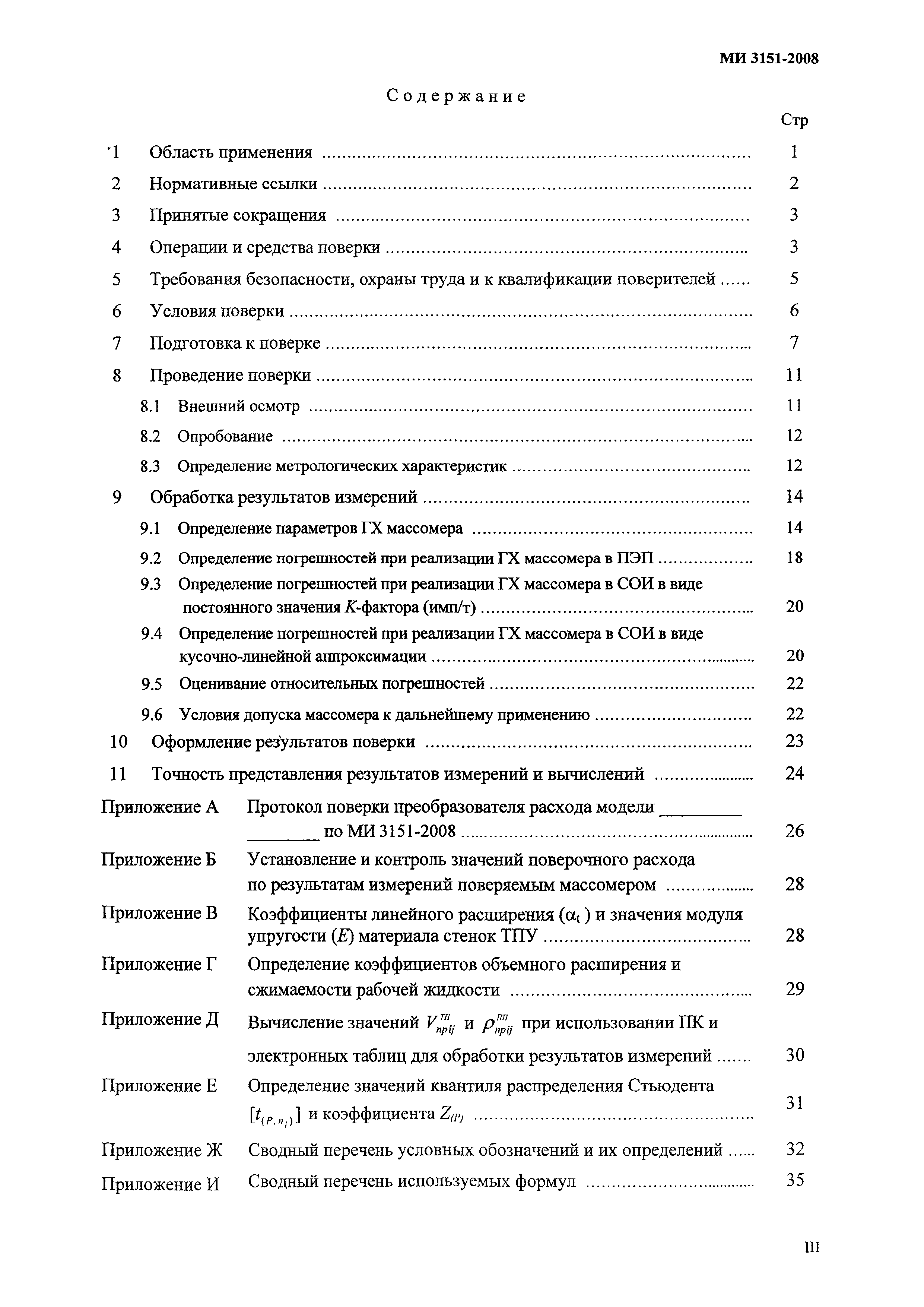

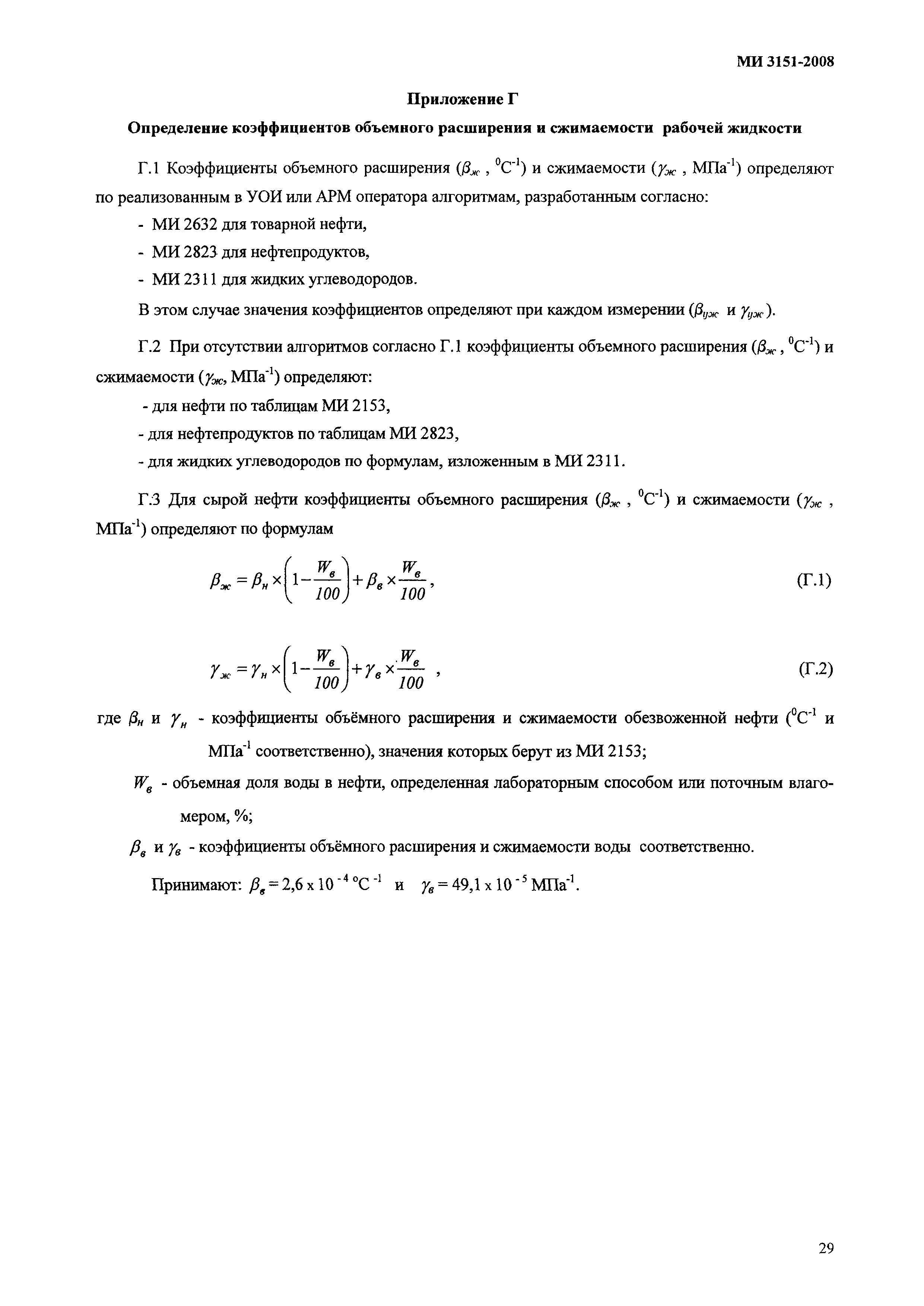

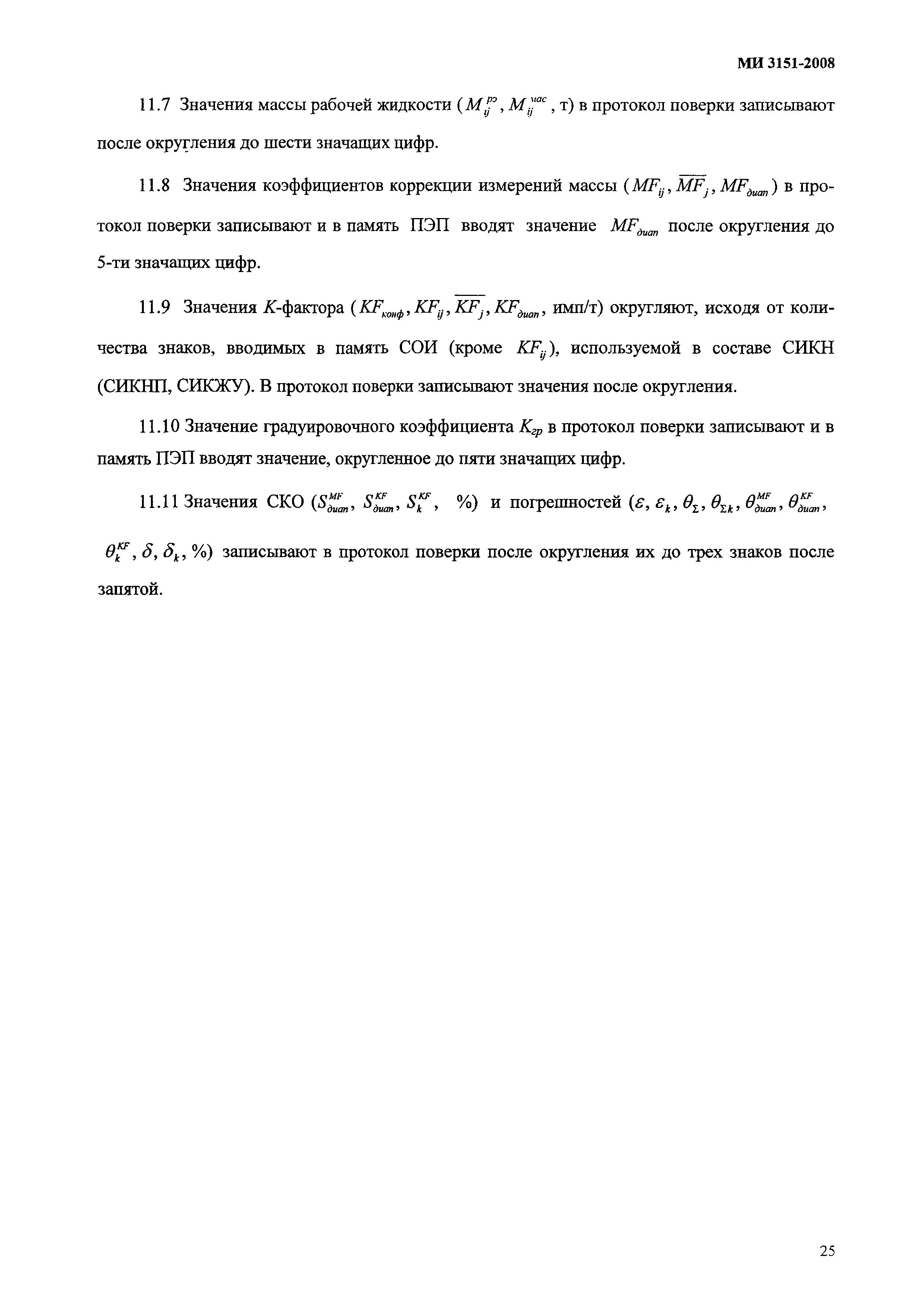

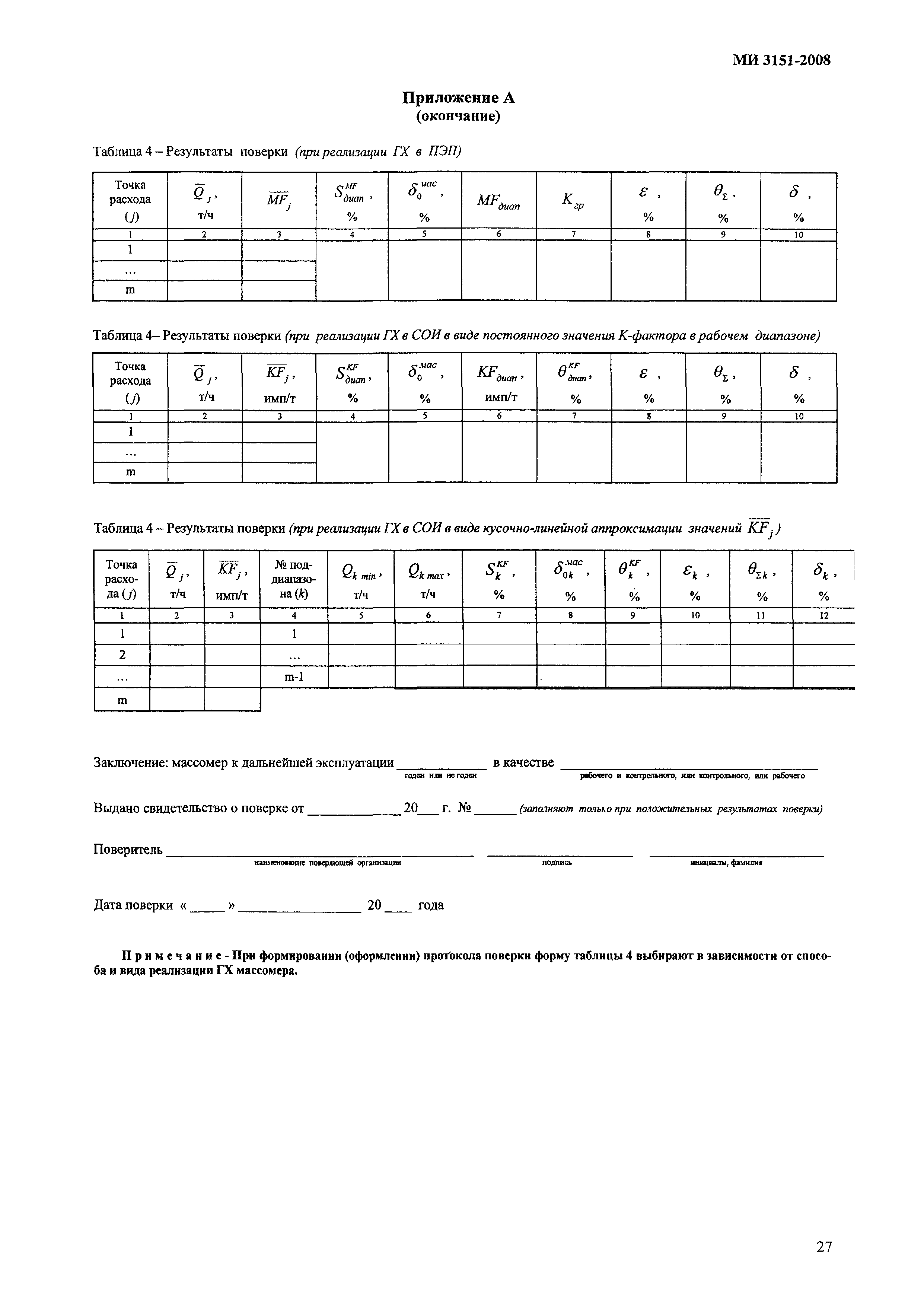

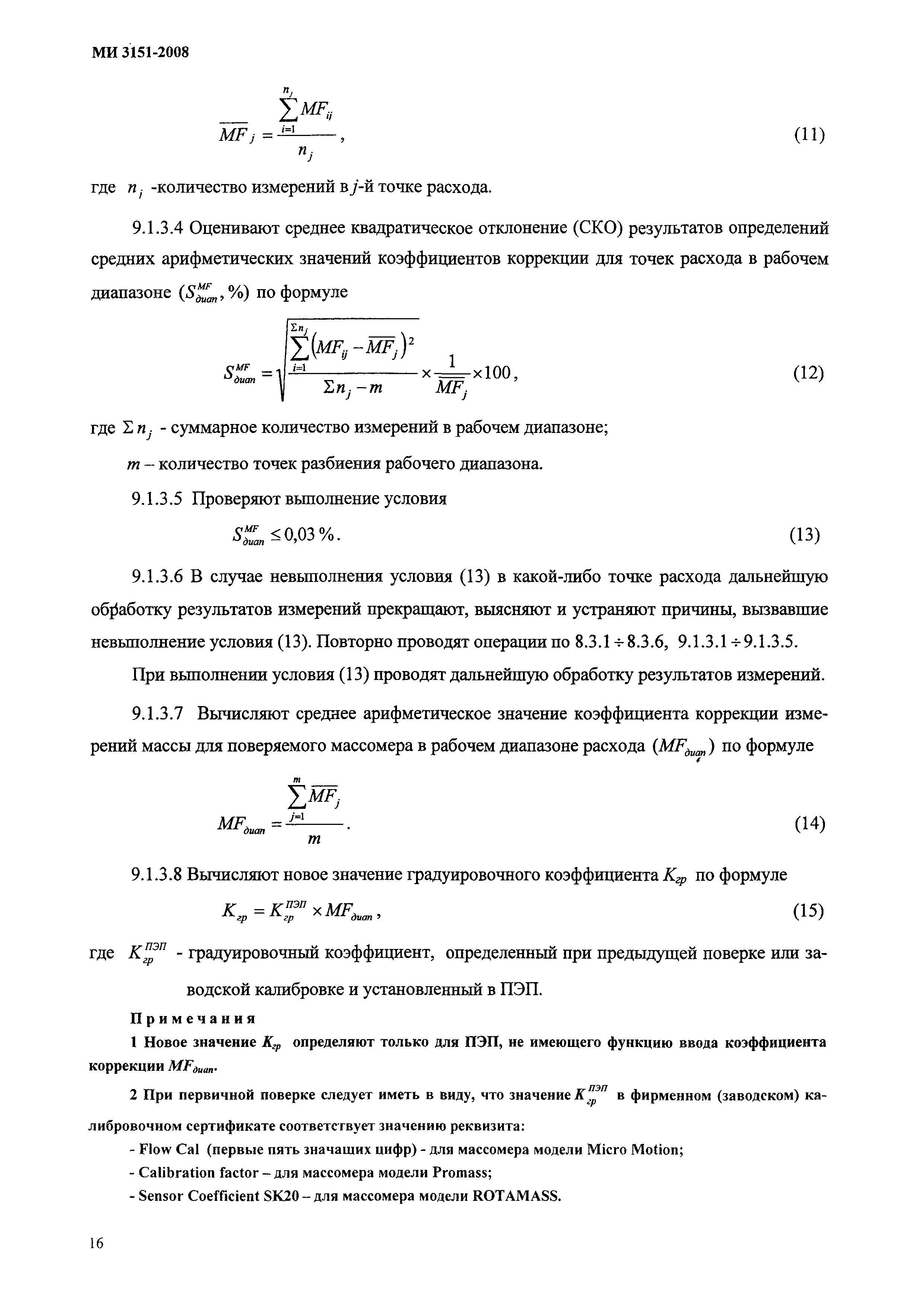

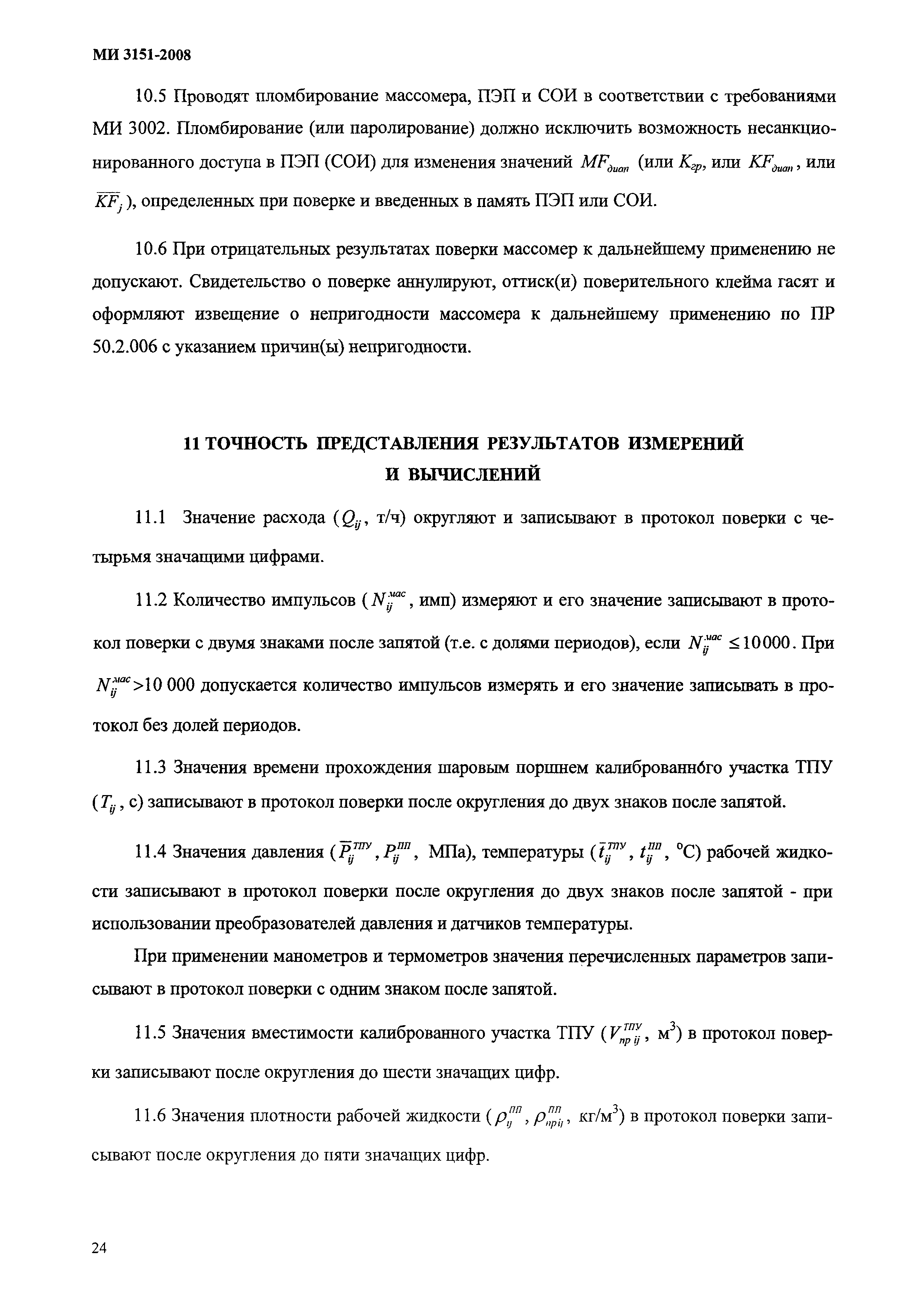

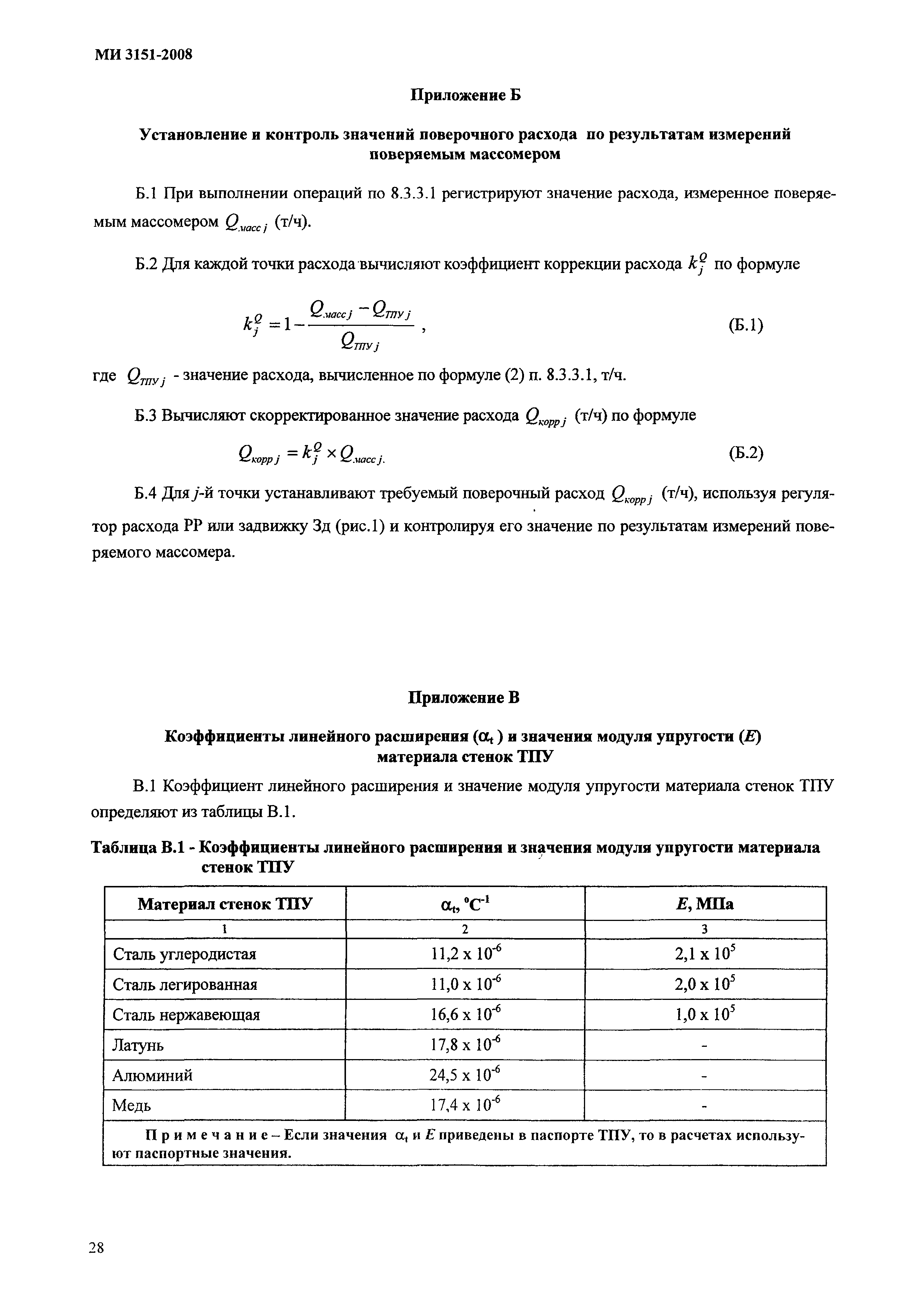

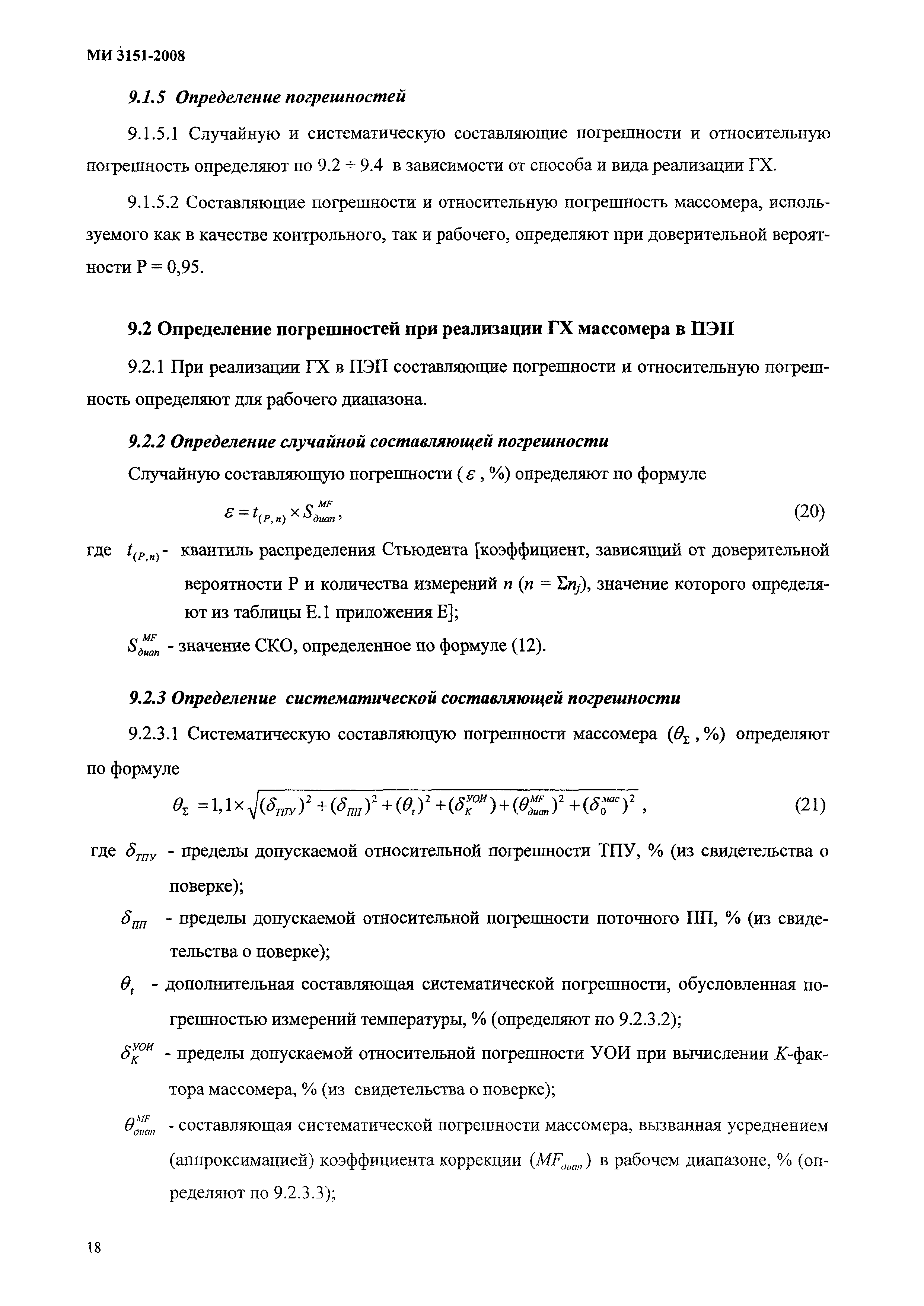

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Принятые сокращения 4 Операции и средства поверки 5 Требования безопасности, охраны труда и к квалификации поверителей 6 Условия поверки 7 Подготовка к поверке 8 Проведение поверки    8.1 Внешний осмотр    8.2 Опробование    8.3 Определение метрологических характеристик 9 Обработка результатов измерений    9.1 Определение параметров ГХ массомера    9.2 Определение погрешностей при реализации ГХ массомера в ПЭП    9.3 Определение погрешностей при реализации ГХ массомера в СОИ в виде постоянного значения К-фактора (имп/т)    9.4 Определение погрешностей при реализации ГХ массомера в СОИ в виде кусочно-линейной аппроксимации    9.5 Оценивание относительных погрешностей    9.6 Условия допуска массомера к дальнейшему применению 10 Оформление результатов поверки 11 Точность представления результатов измерений и вычислений Приложение А . Протокол поверки преобразователя расхода модели по МИ 3151-2008 Приложение Б. Установление и контроль значений поверочного расхода по результатам измерений поверяемым массомером Приложение В. Коэффициенты линейного расширения и значения модуля упругости материала стенок ТПУ Приложение Г. Определение коэффициентов объемного расширения и сжимаемости рабочей жидкости Приложение Д. Вычисление значений при использовании ПК и электронных таблиц для обработки результатов измерений Приложение Е. Определение значений квантиля распределения Стьюдента и коэффициента Приложение Ж. Сводный перечень условных обозначений и их определений Приложение И. Сводный перечень используемых формул Информационное письмо
Разработан:	ФГУП ВНИИР-ГНМЦ ОАО Нефтеавтоматика
Утверждён:	03.10.2008 ФГУП ВНИИР
Расположен в:	Техническая документация Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Измерения объема, массы, плотности, вязкости Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Комитета Российской Федерации по стандартизации, метрологии и сертификации
Список изменений:	№ 1 № 2
Заменяет собой:	«Рекомендации "ГСИ. Счетчики-расходомеры массовые «Promass» фирмы «Endress Hauser». Методика поверки трубопоршневой поверочной установкой в комплекте с плотномером"» (утверждена ВНИИР 14.07.2006 г.) МИ 2863-2004 «Рекомендация. ГСИ. Счетчики -расходомеры массовые кориолисовые ROTAMASS. Методика поверки комплектом трубопоршневой поверочной установки и поточного преобразователя плотности» МИ 2463-98 «Рекомендация. Государственная система обеспечения единства измерений. Массомеры "Micro Motion" фирмы "Fisher Rosemount". Методика поверки комплектом трубопоршневой поверочной установки и поточного преобразователя плотности»

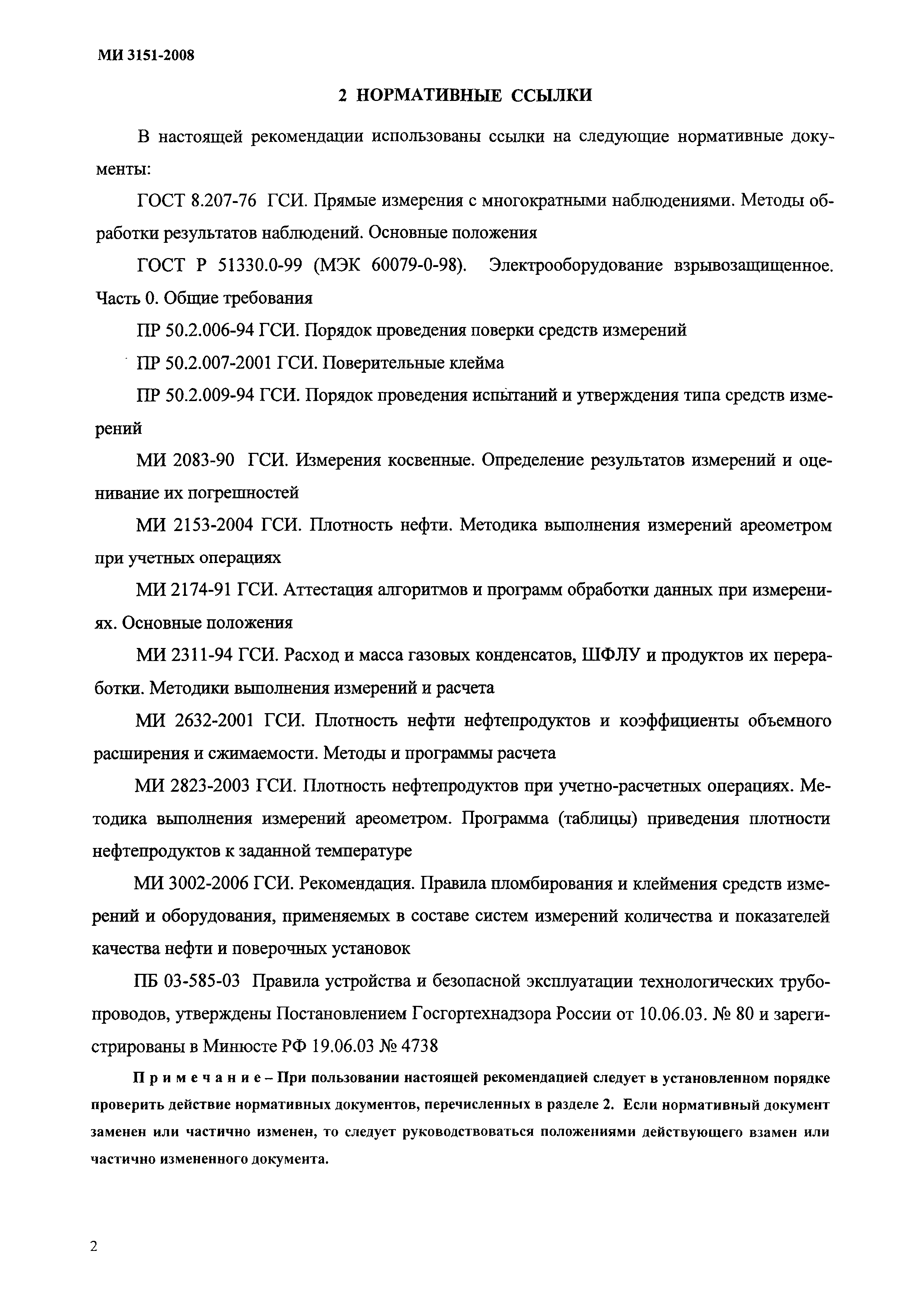

Нормативные ссылки:	ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования» ГОСТ 8.207-76 «Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения» ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов» ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений» ПР 50.2.007-2001 «Государственная система обеспечения единства измерений. Поверительные клейма» ПР 50.2.009-94 «Государственная система обеспечения единства измерений. Порядок проведения испытаний и утверждения типа средств измерений» МИ 2153-2004 «Рекомендация. ГСОЕИ. Плотность нефти. Требования к методике выполнения измерений ареометром при учетных операциях» МИ 2632-2001 «Рекомендация. Государственная система обеспечения единства измерений. Плотность нефти и нефтепродуктов и коэффициенты объемного расширения и сжимаемости. Методы и программа расчета» МИ 3002-2006 «Рекомендация. Государственная система обеспечения единства измерений. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок» МИ 2083-90 «Государственная система обеспечения единства измерений. Измерения косвенные. Определение результатов измерений и оценивание их погрешностей» ПУЭ «Правила устройства электроустановок» ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»

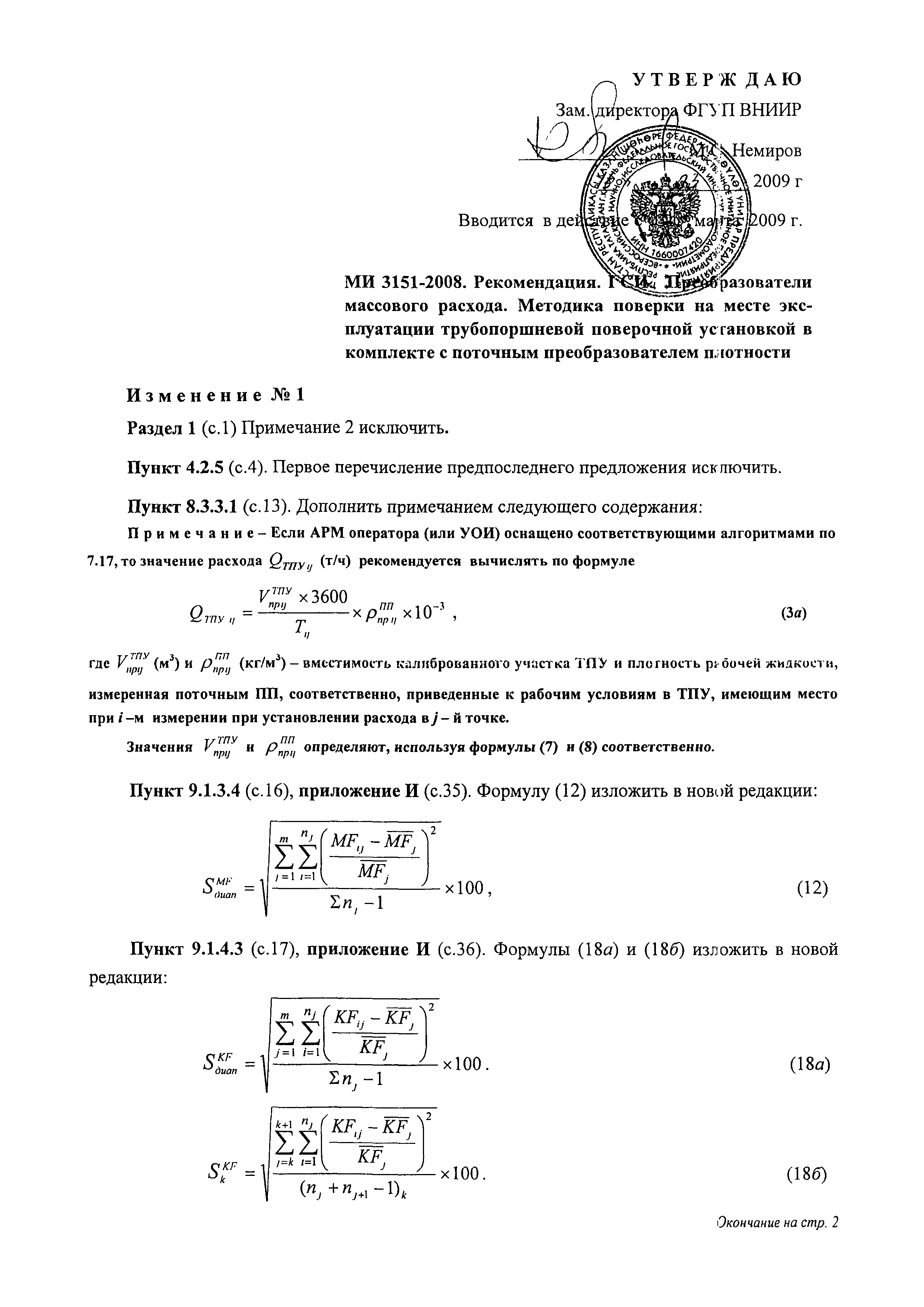

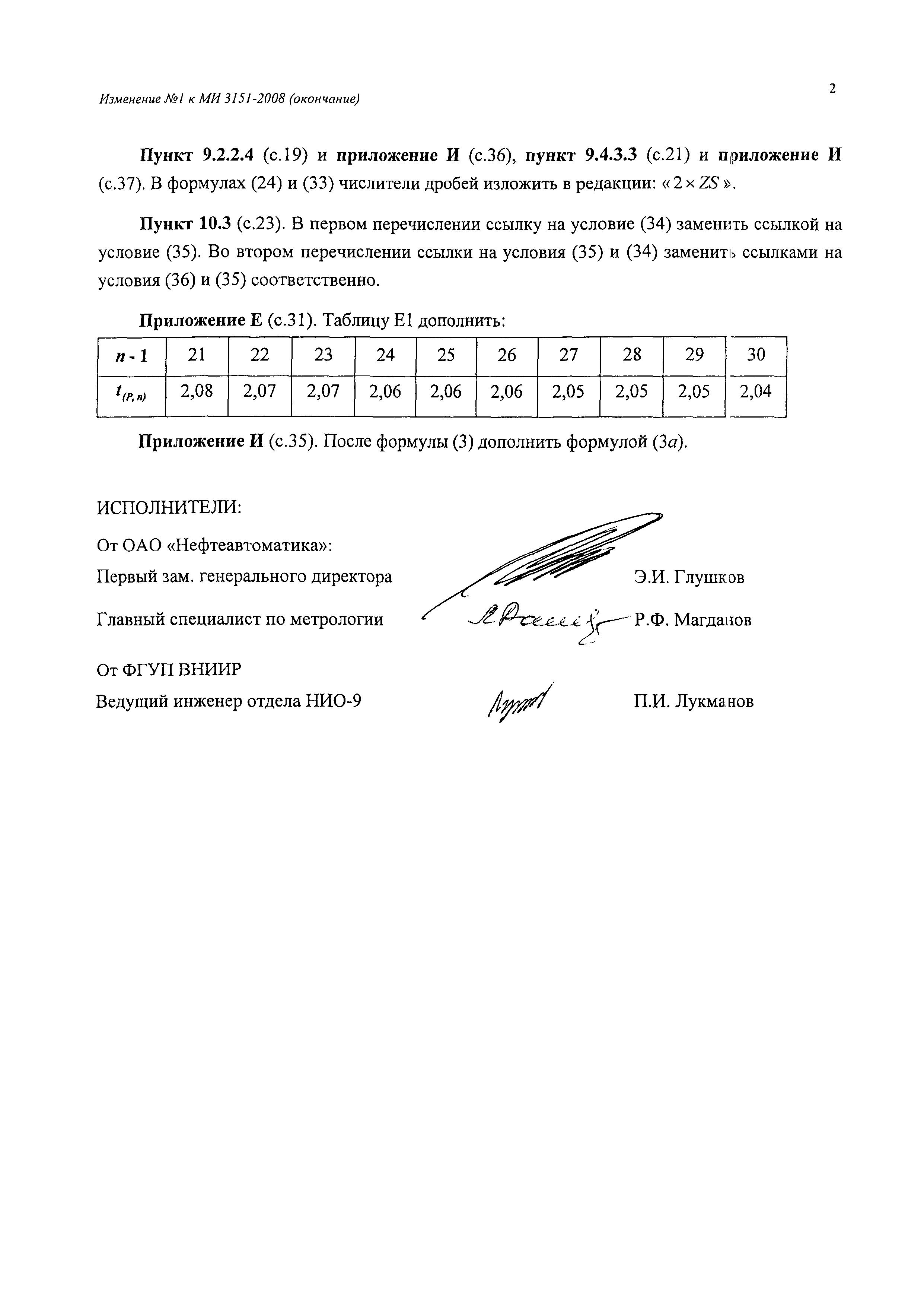

Текстовое изменение № 1

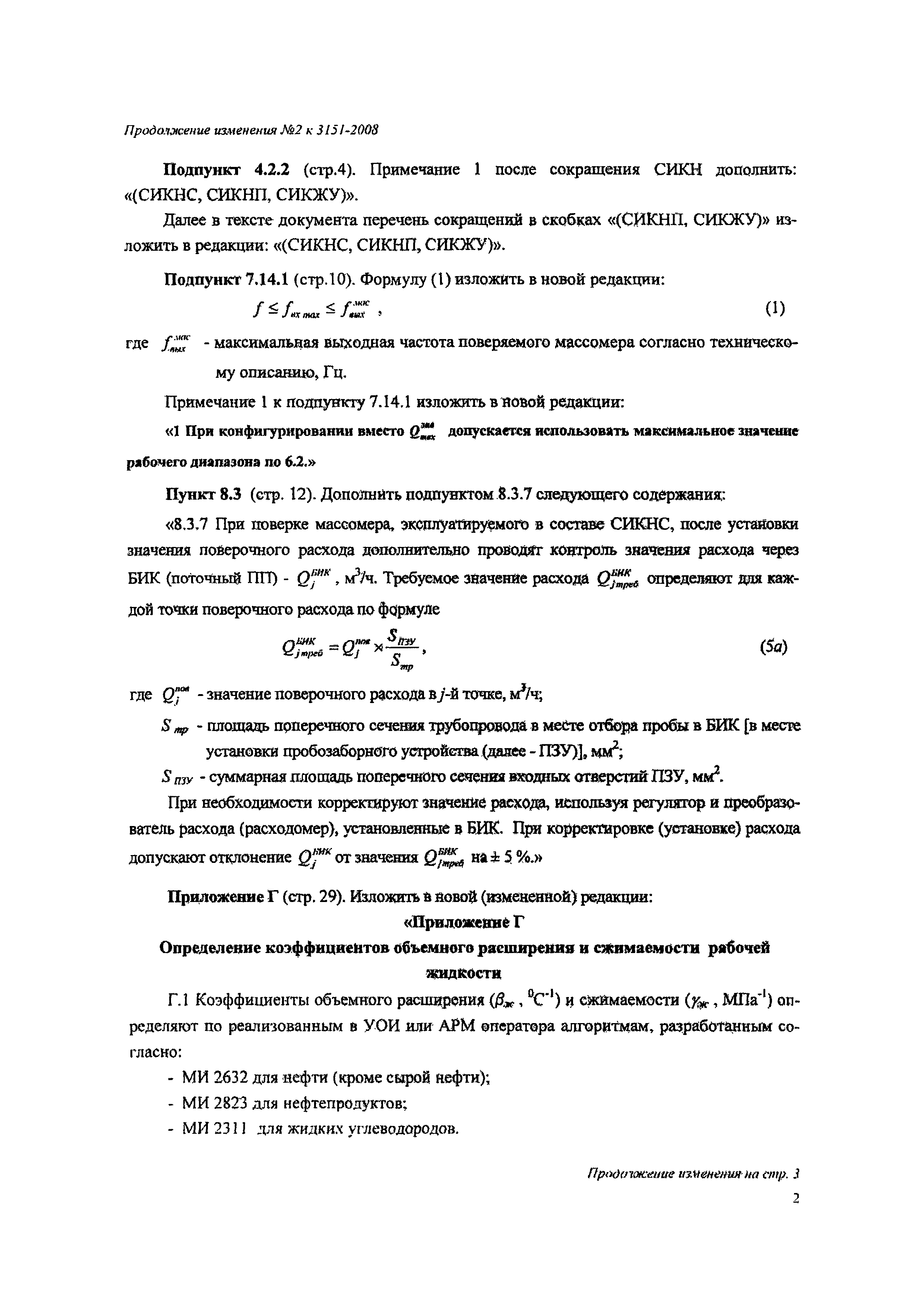

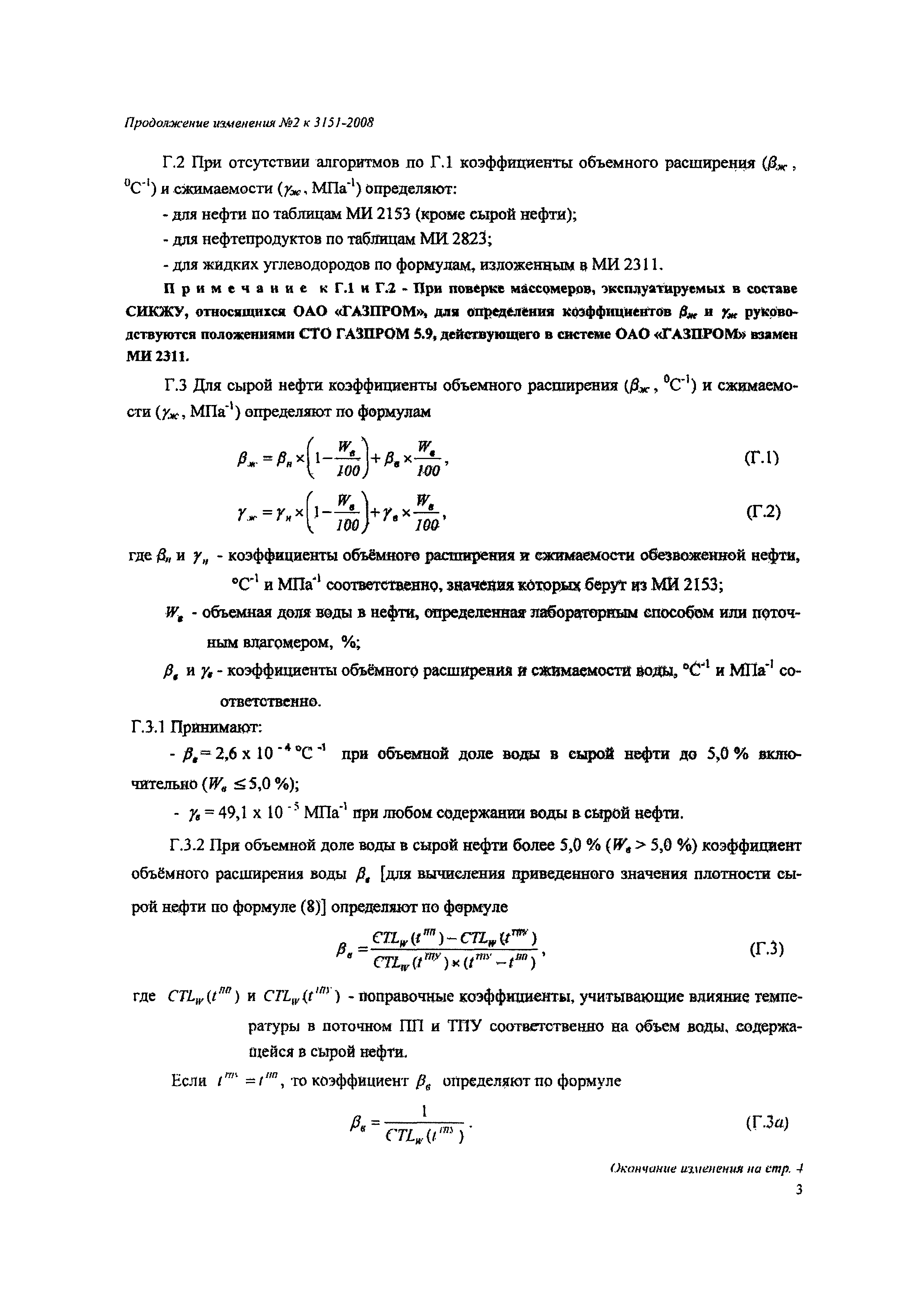

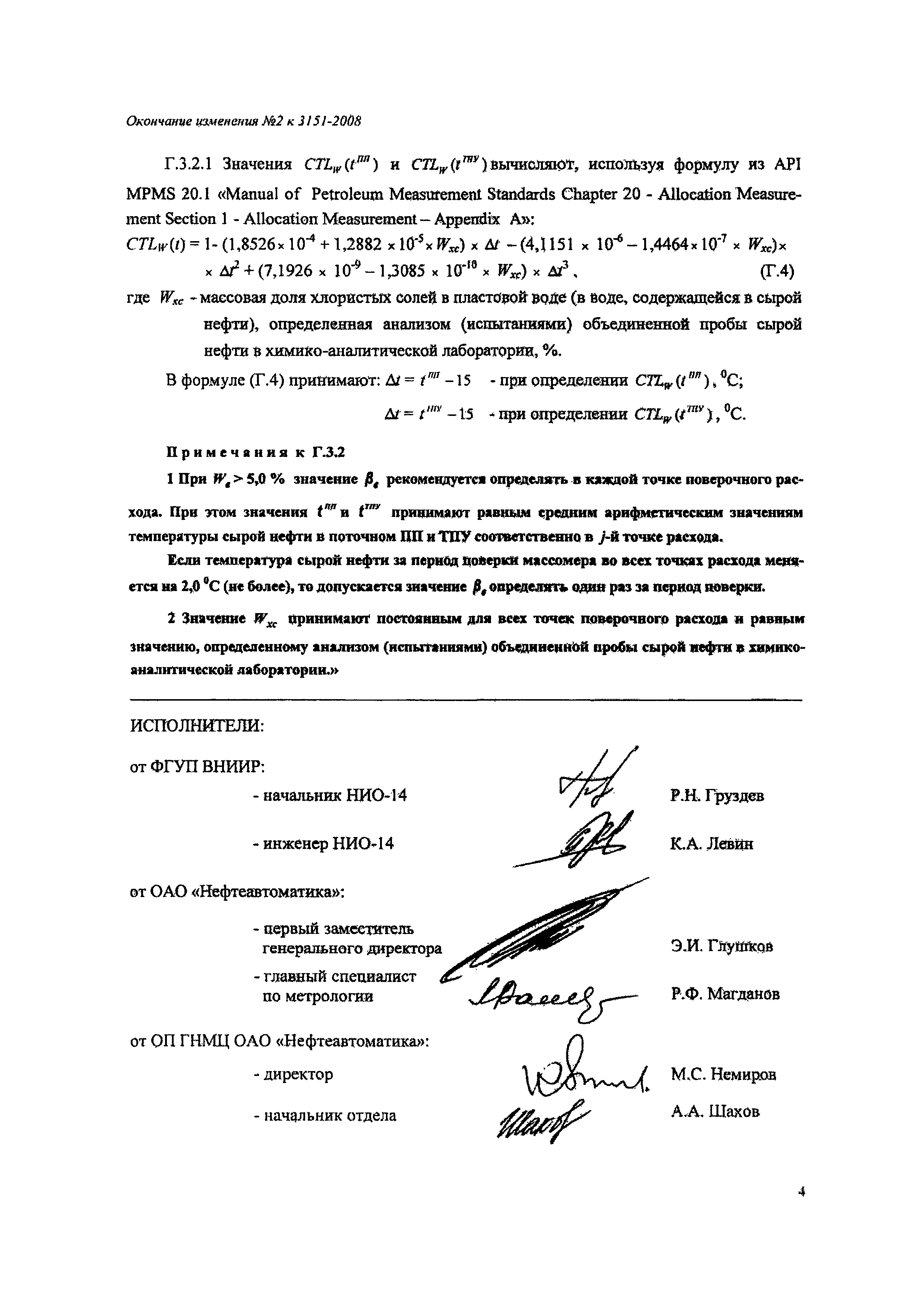

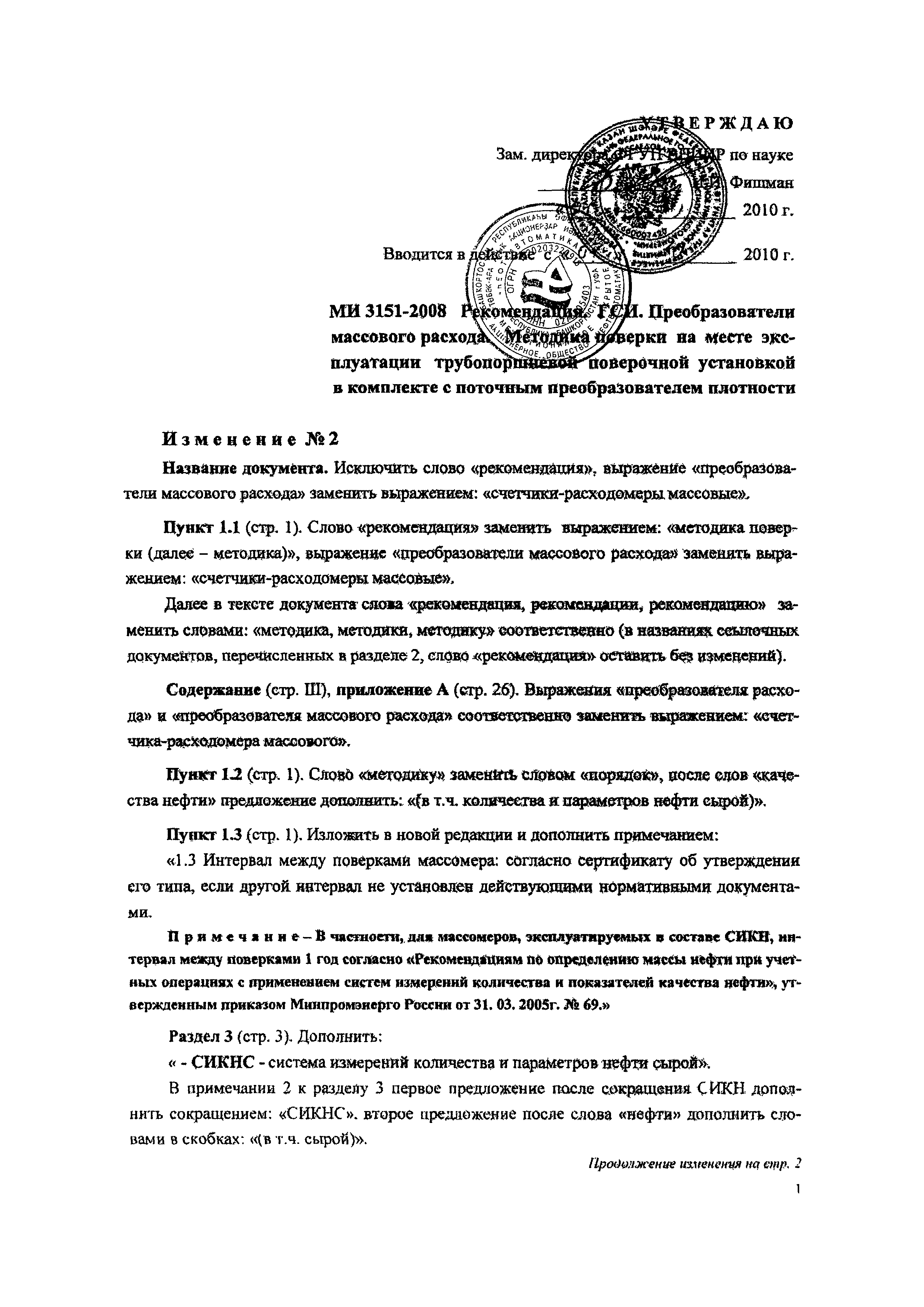

Текстовое изменение № 2
