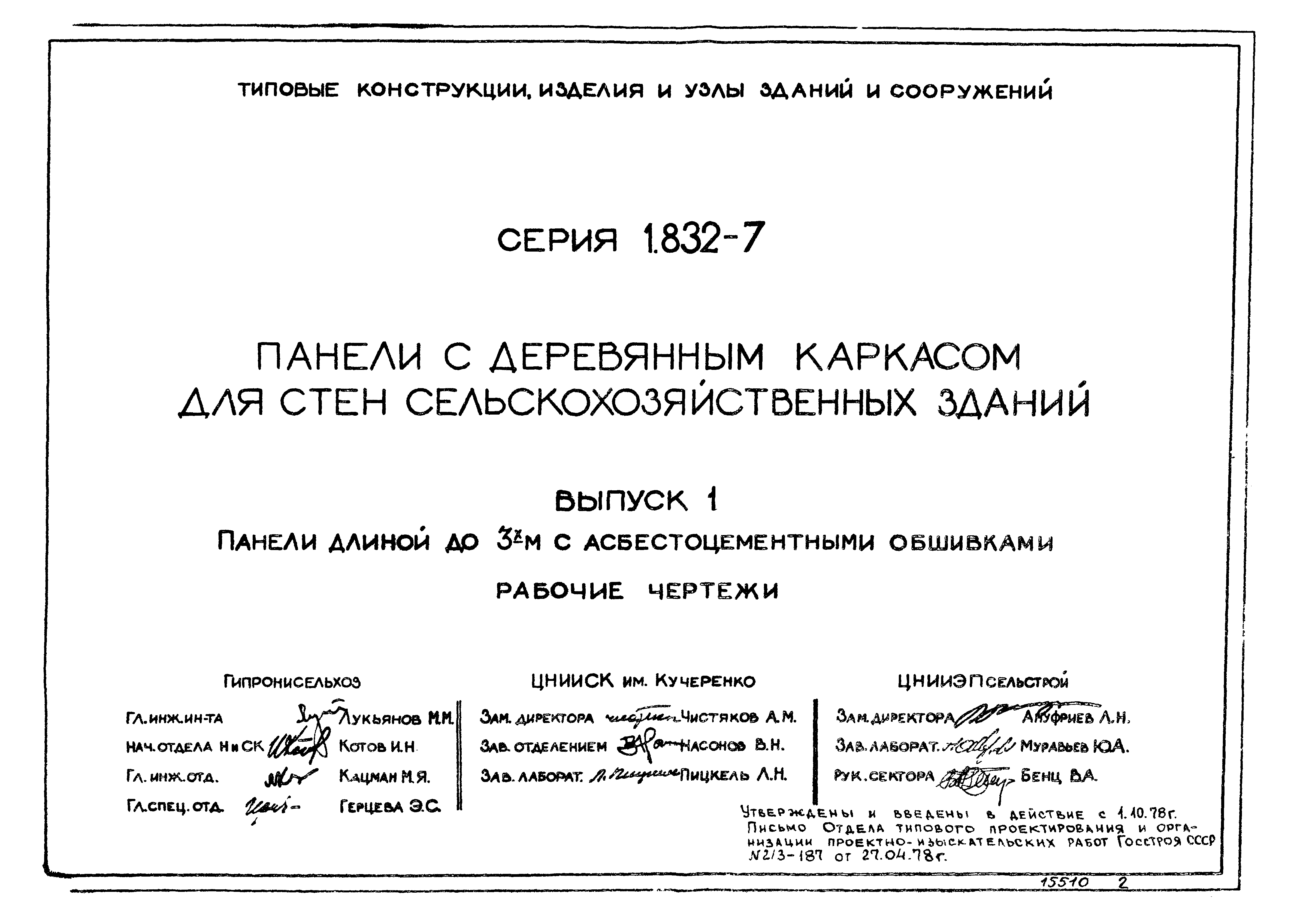

Скачать Серия 1.832-7 Выпуск 1. Панели длиной до 3-х метров с асбестоцементными обшивками. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.832-7

Выпуск 1. Панели длиной до 3-х метров с асбестоцементными обшивками. Рабочие чертежи

Обозначение:	Серия 1.832-7
Обозначение англ:	Series 1.832-7
Статус:	заменен
Название рус.:	Выпуск 1. Панели длиной до 3-х метров с асбестоцементными обшивками. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.1987
Область применения:	Настоящий выпуск содержит рабочие чертежи утепленных вентилируемых стеновых панелей с деревянным каркасом и обшивками из плоских асбестоцементных листов

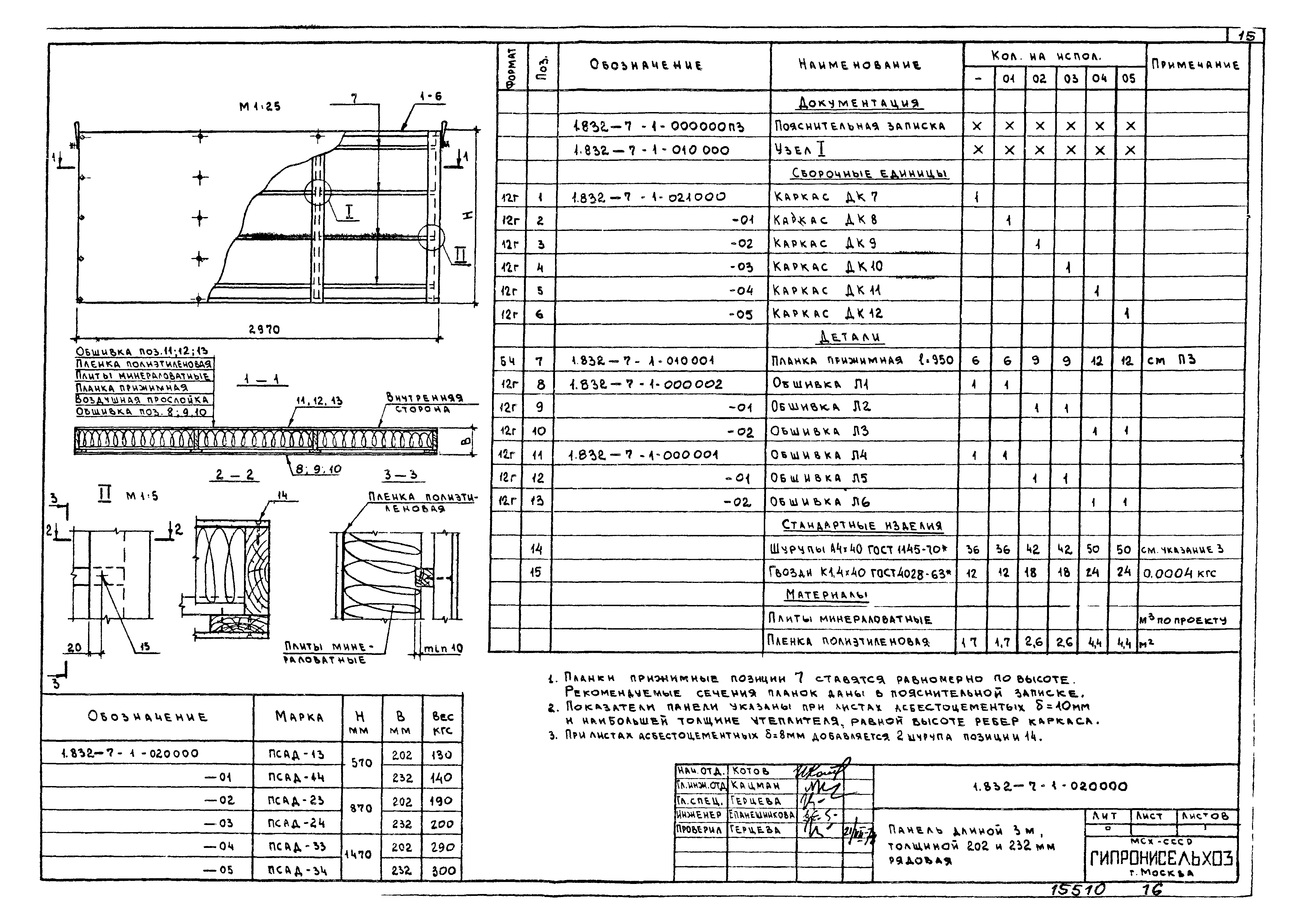

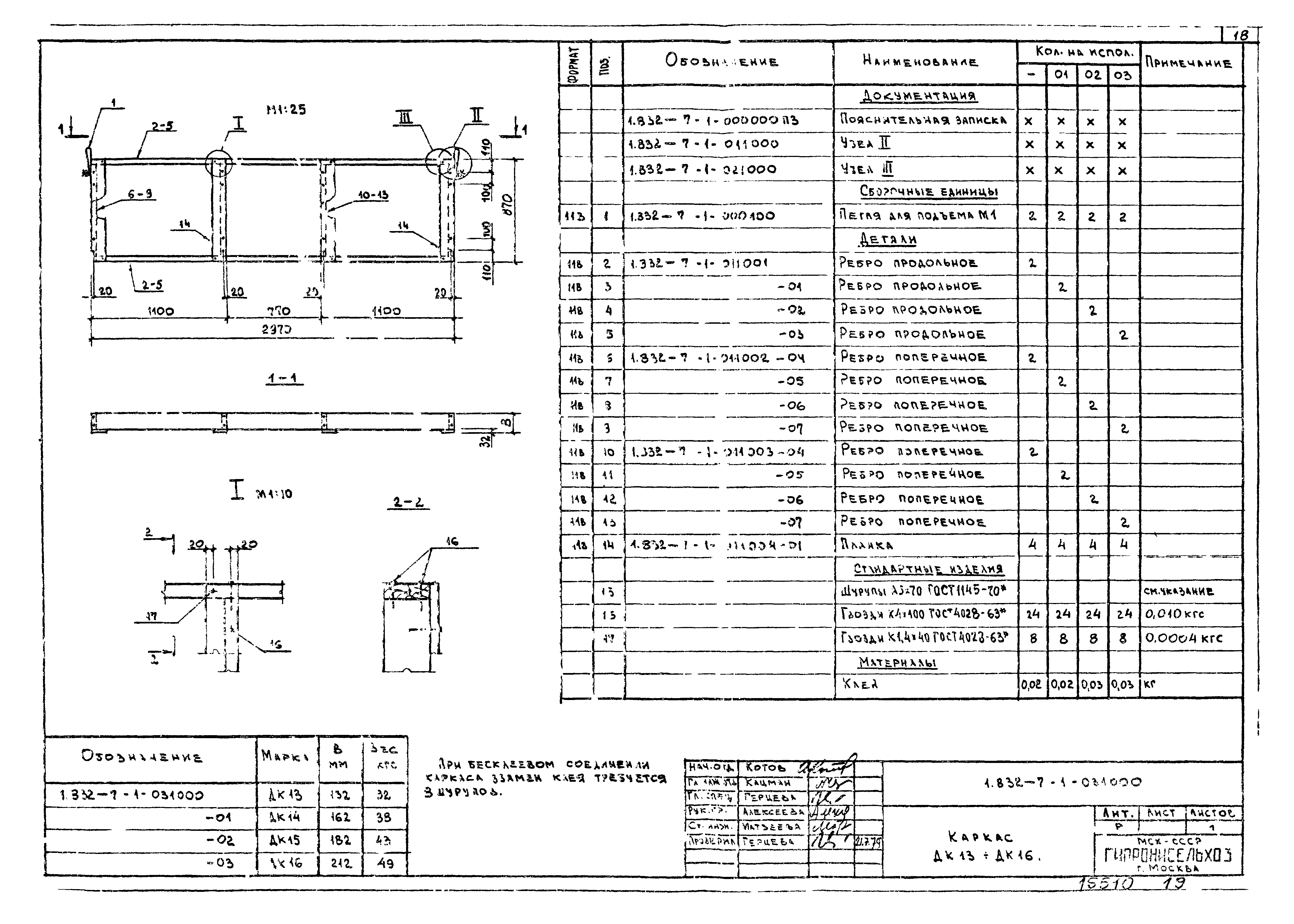

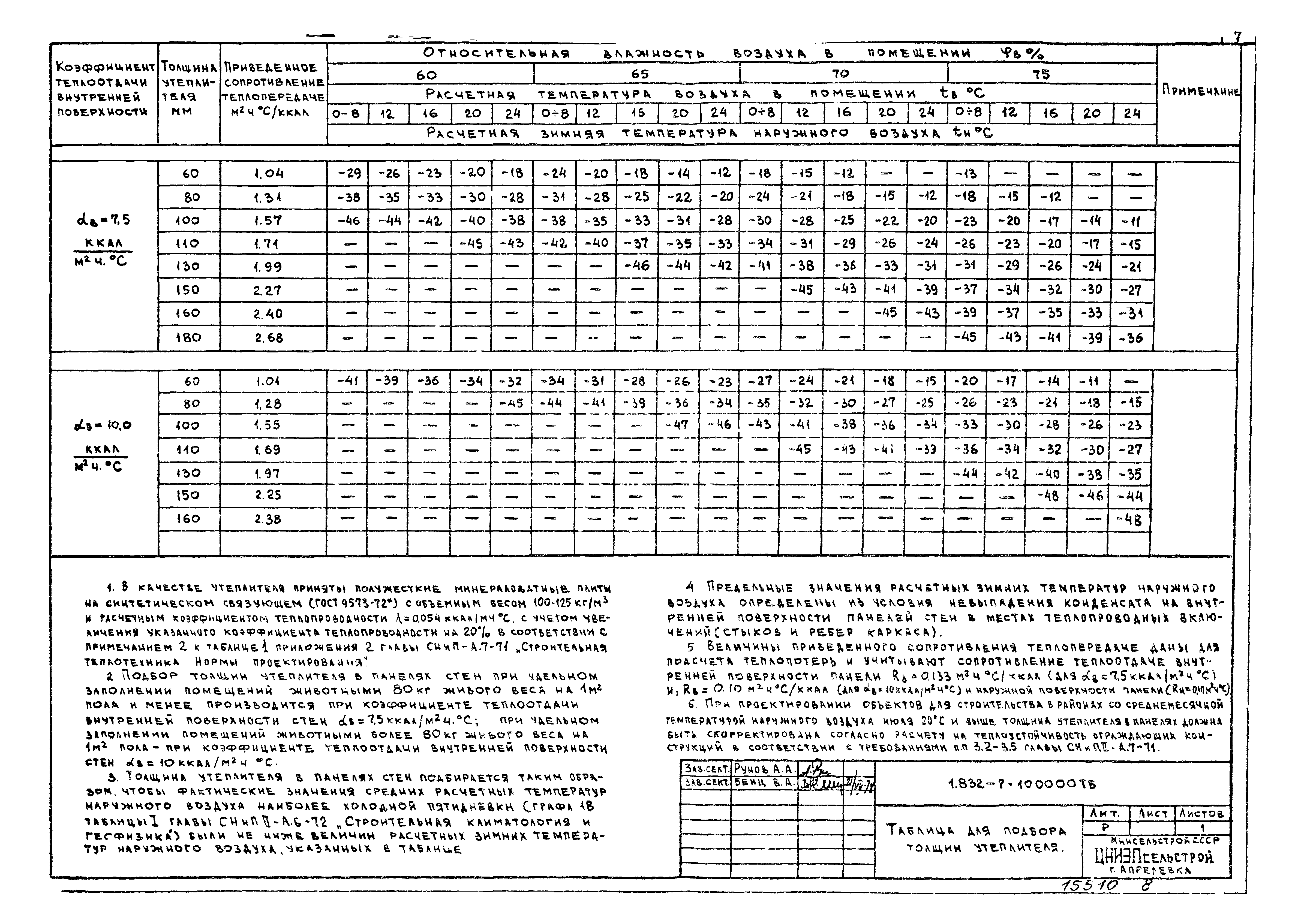

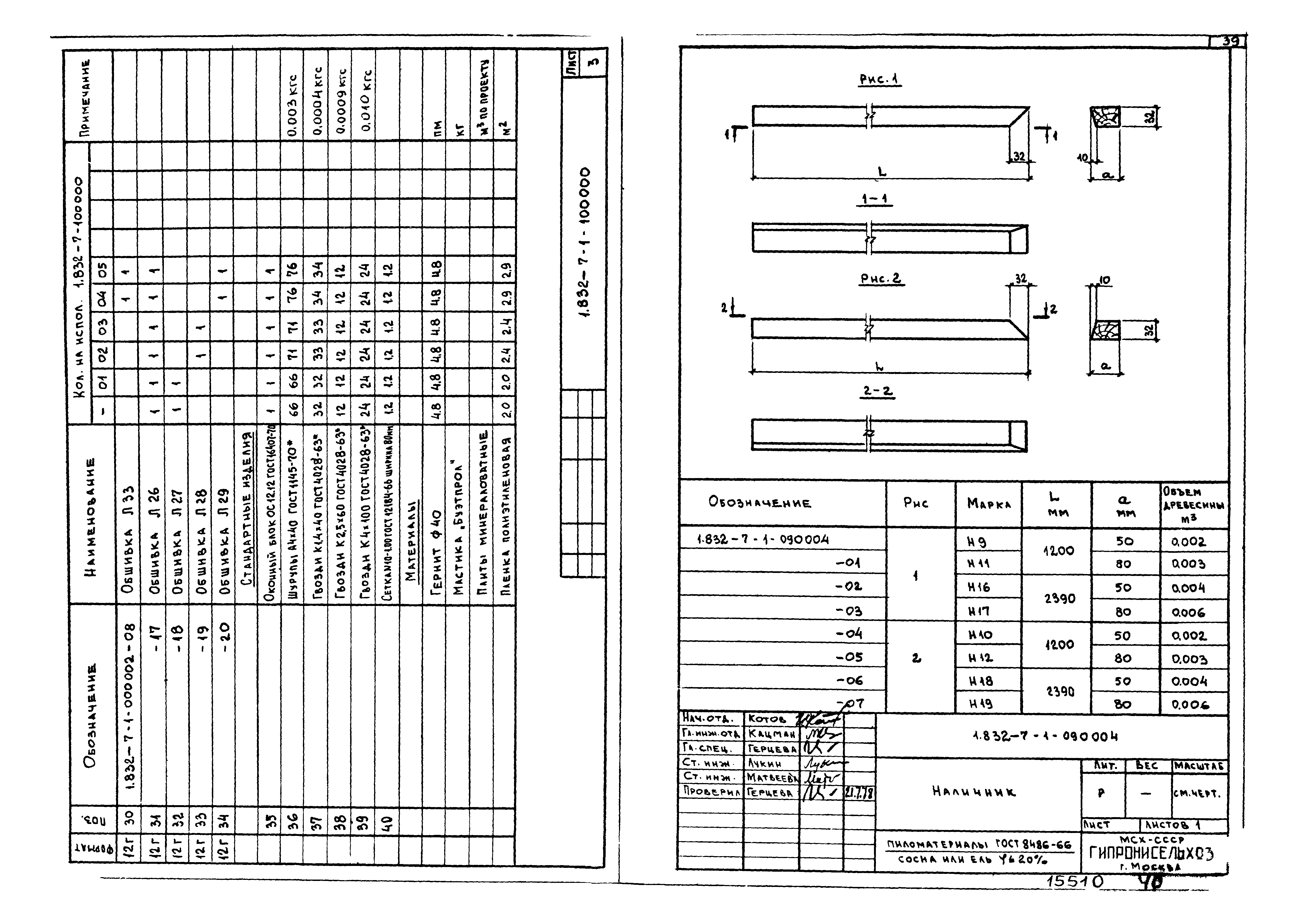

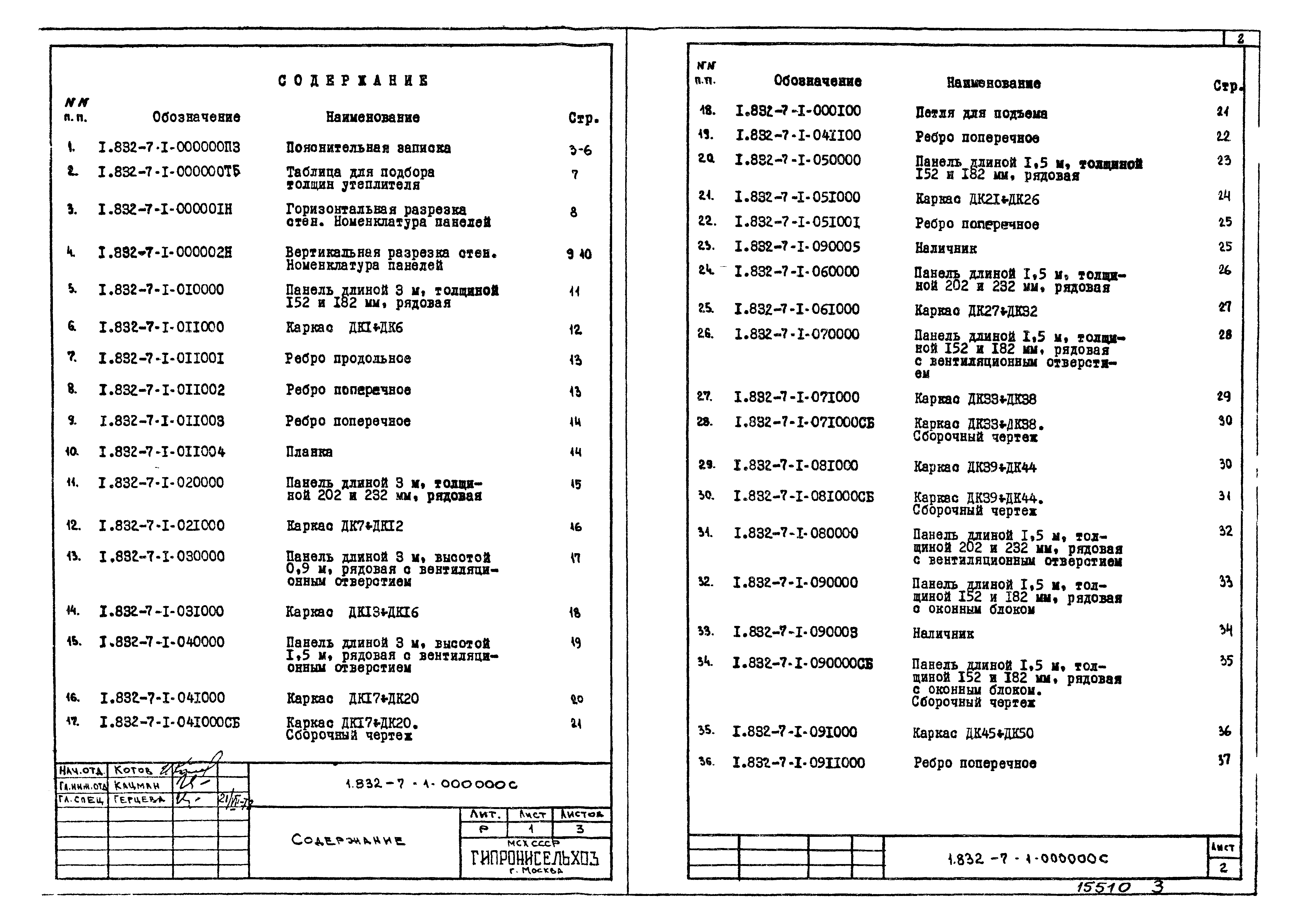

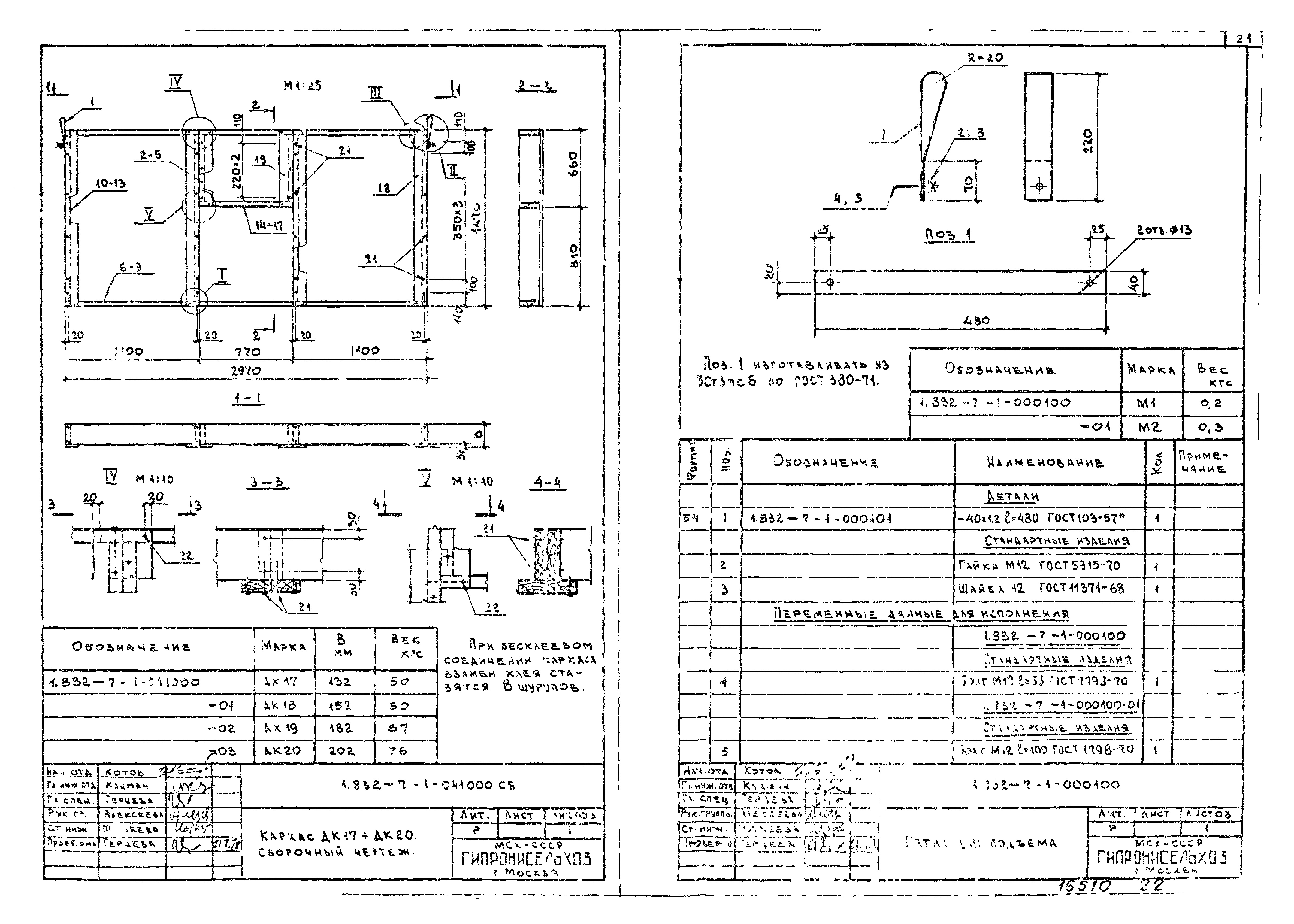

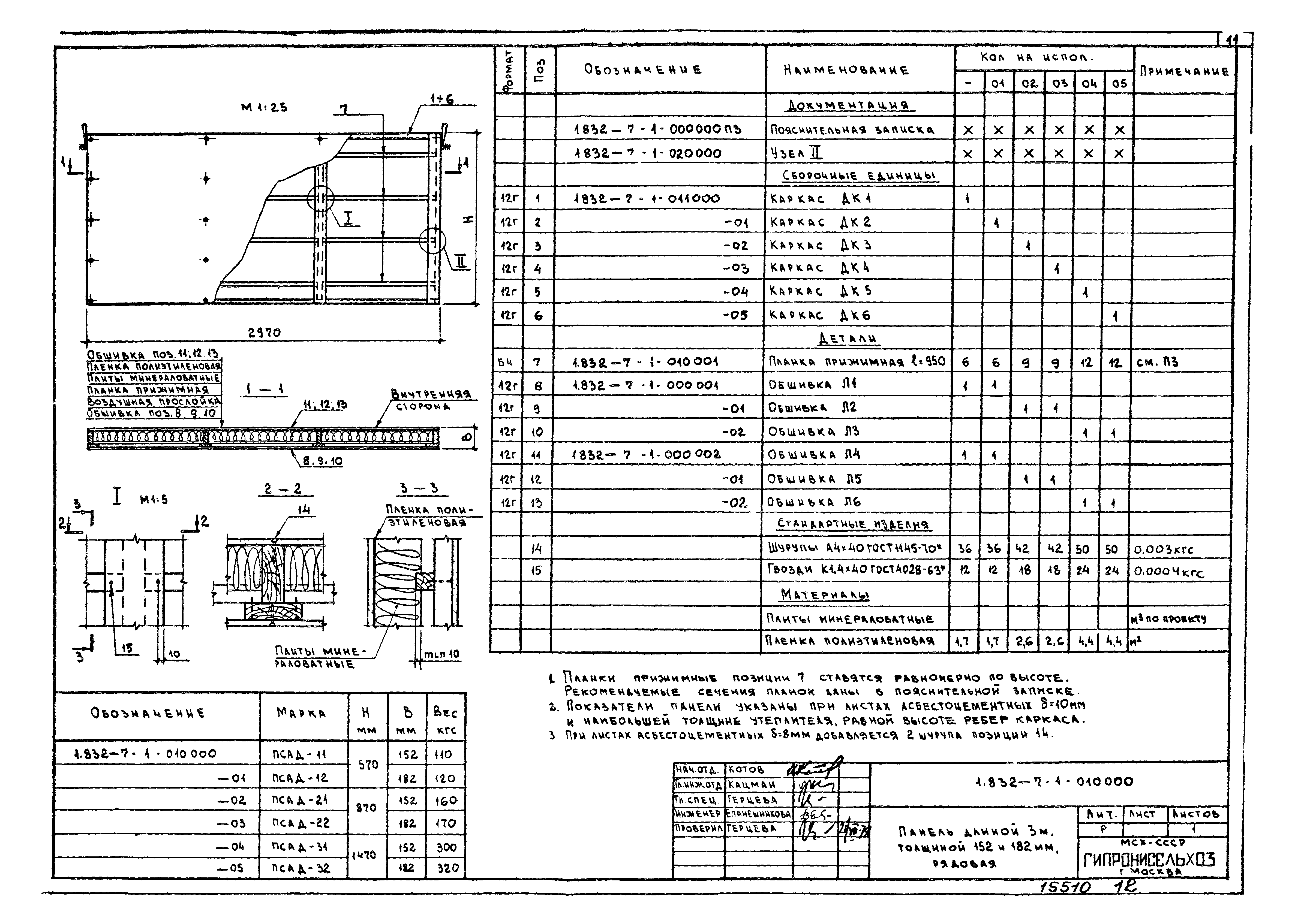

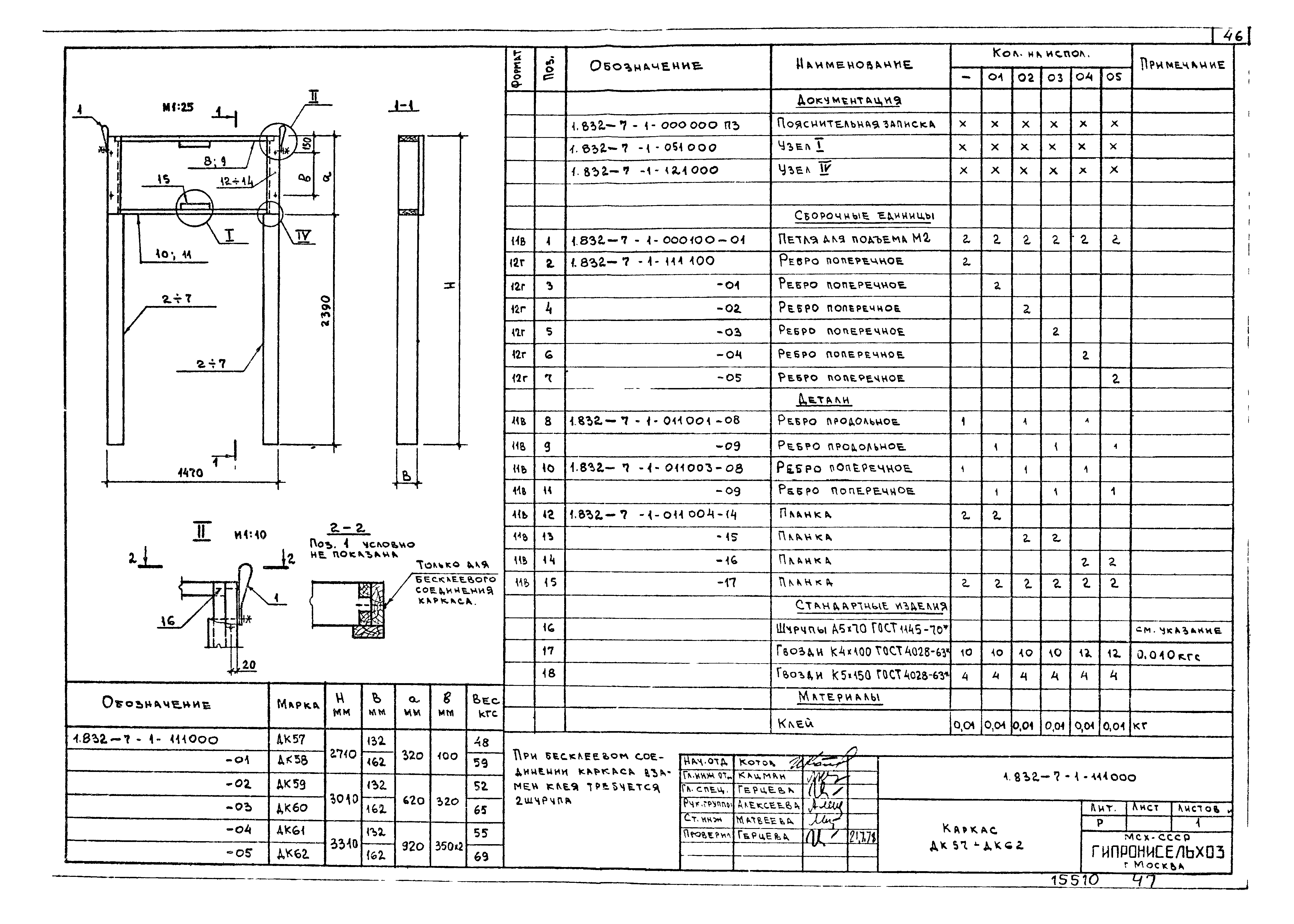

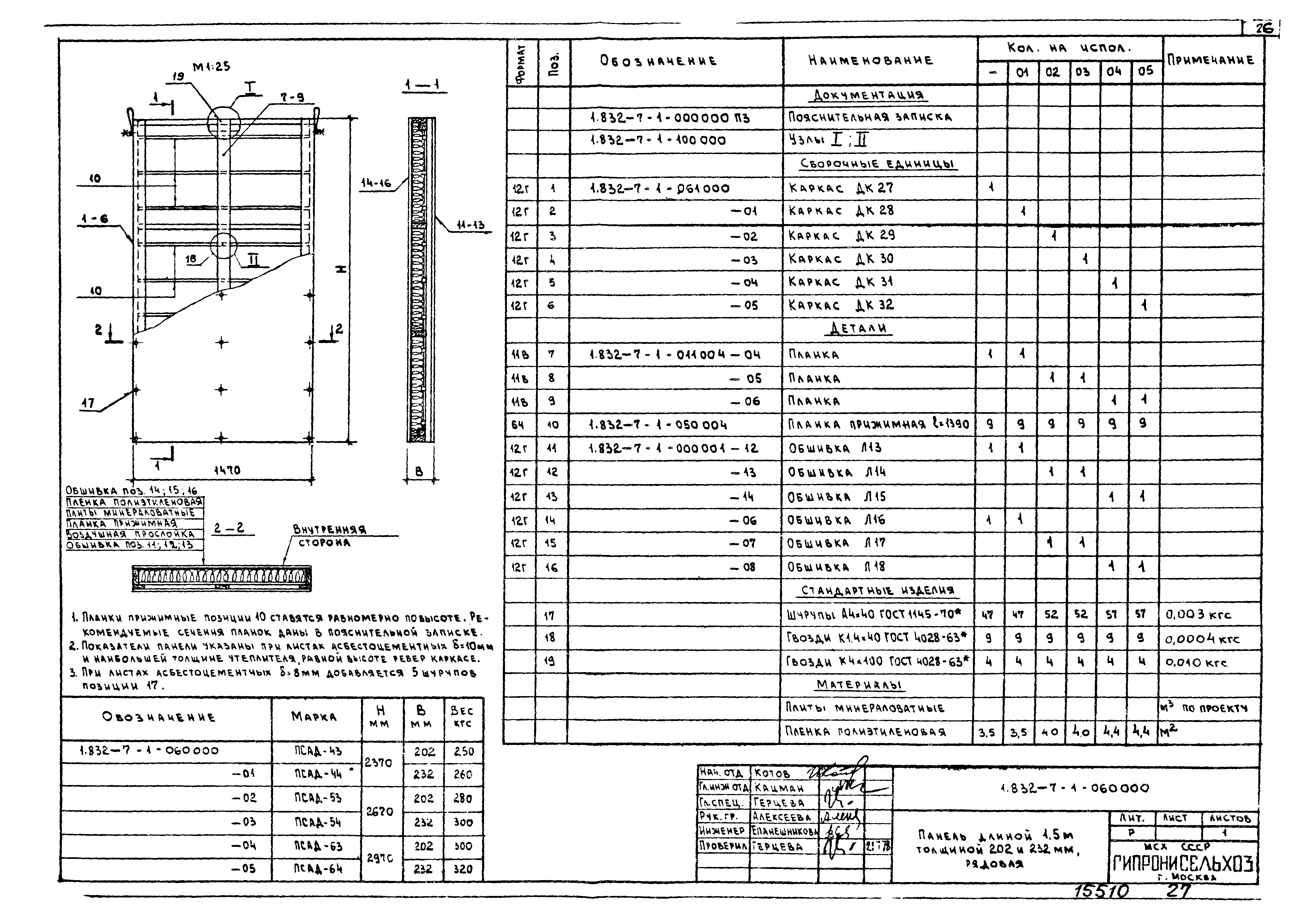

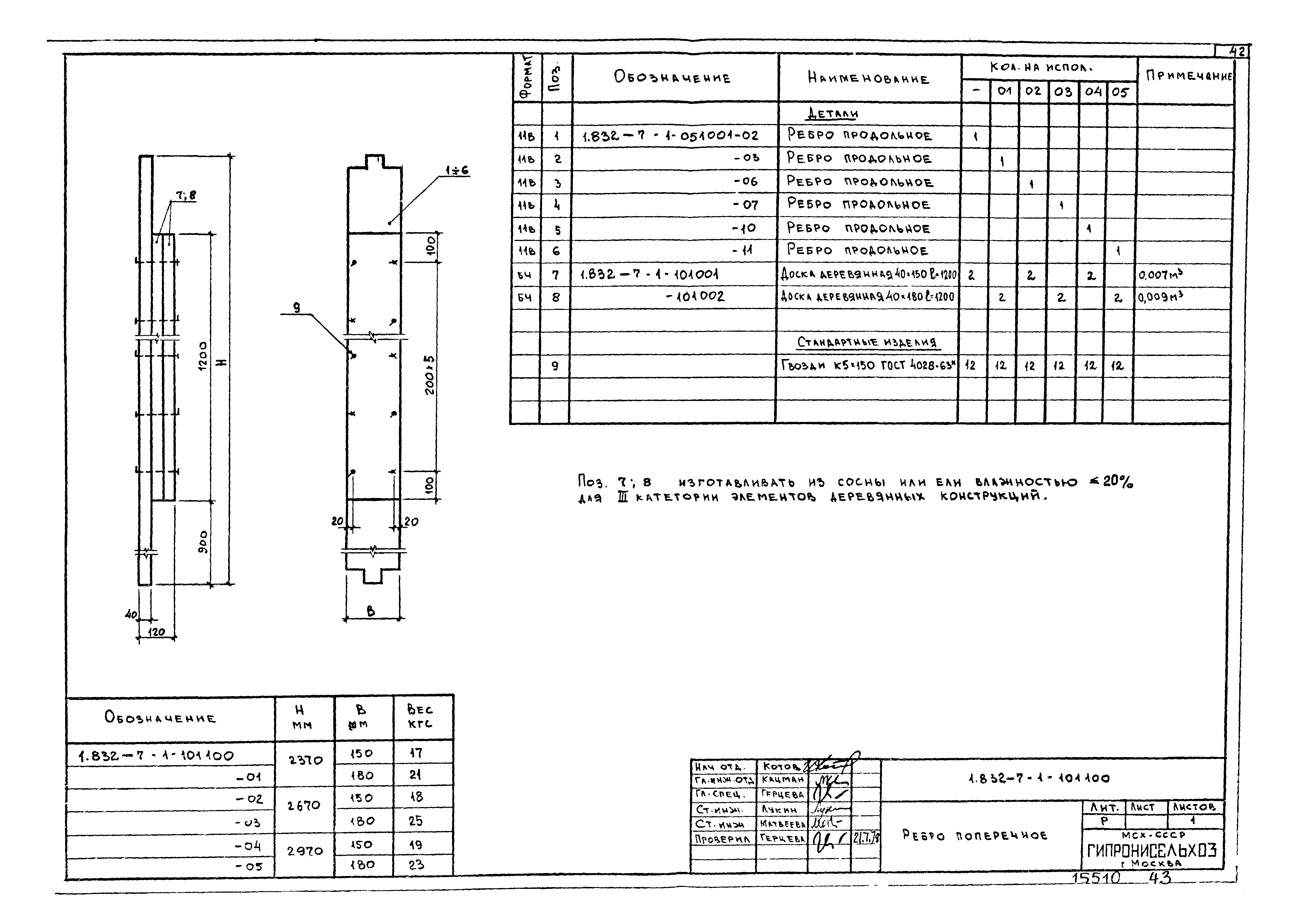

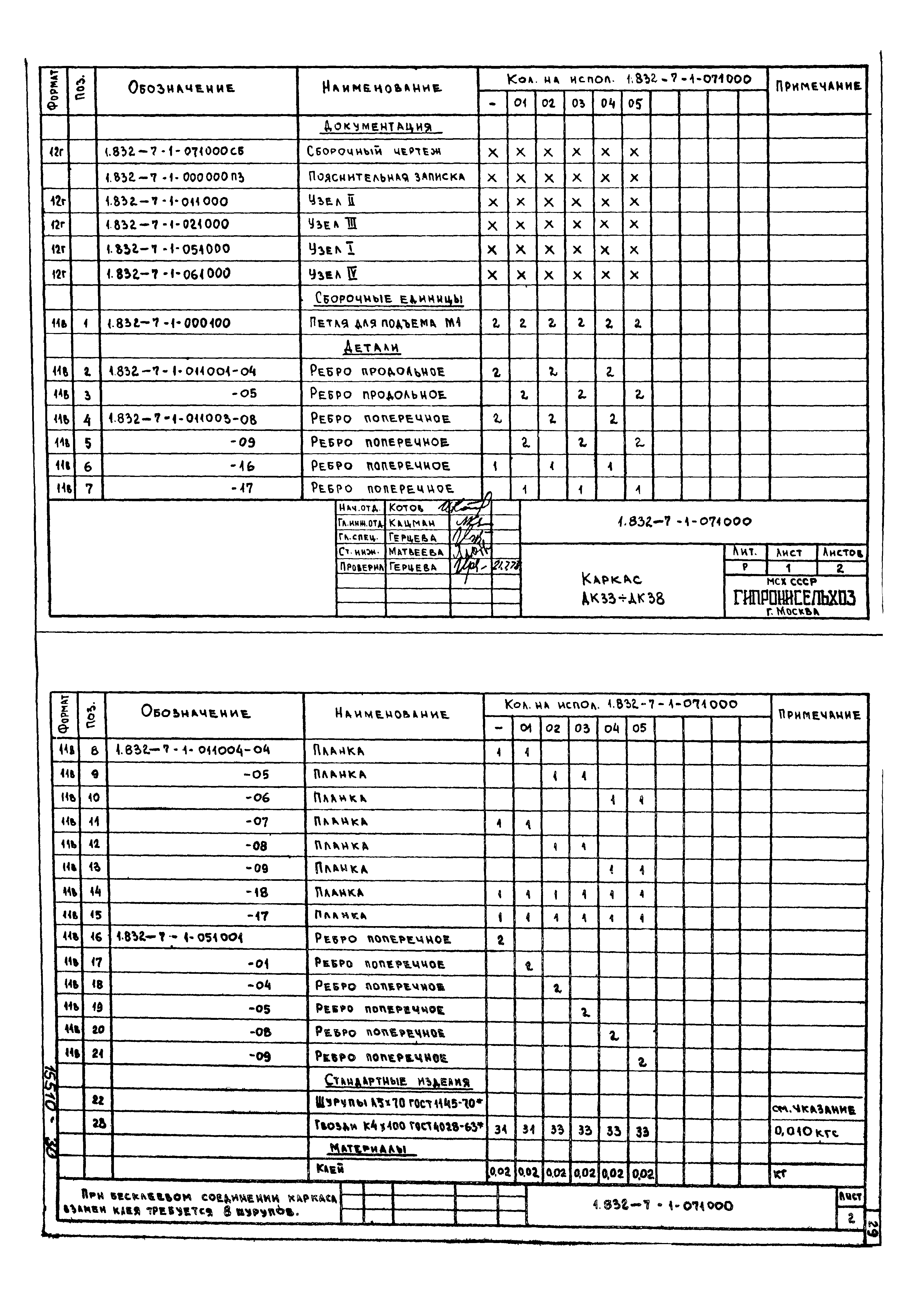

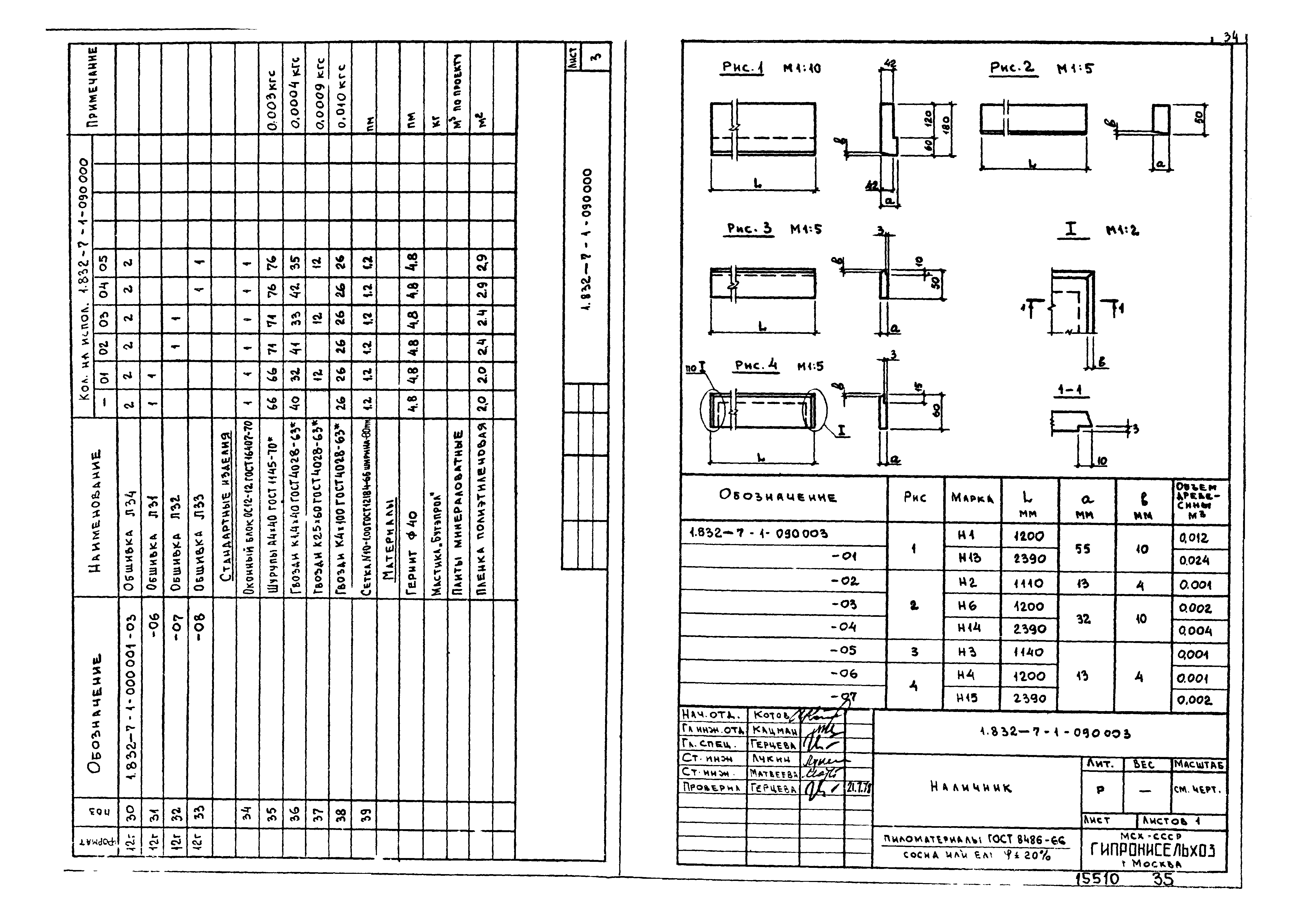

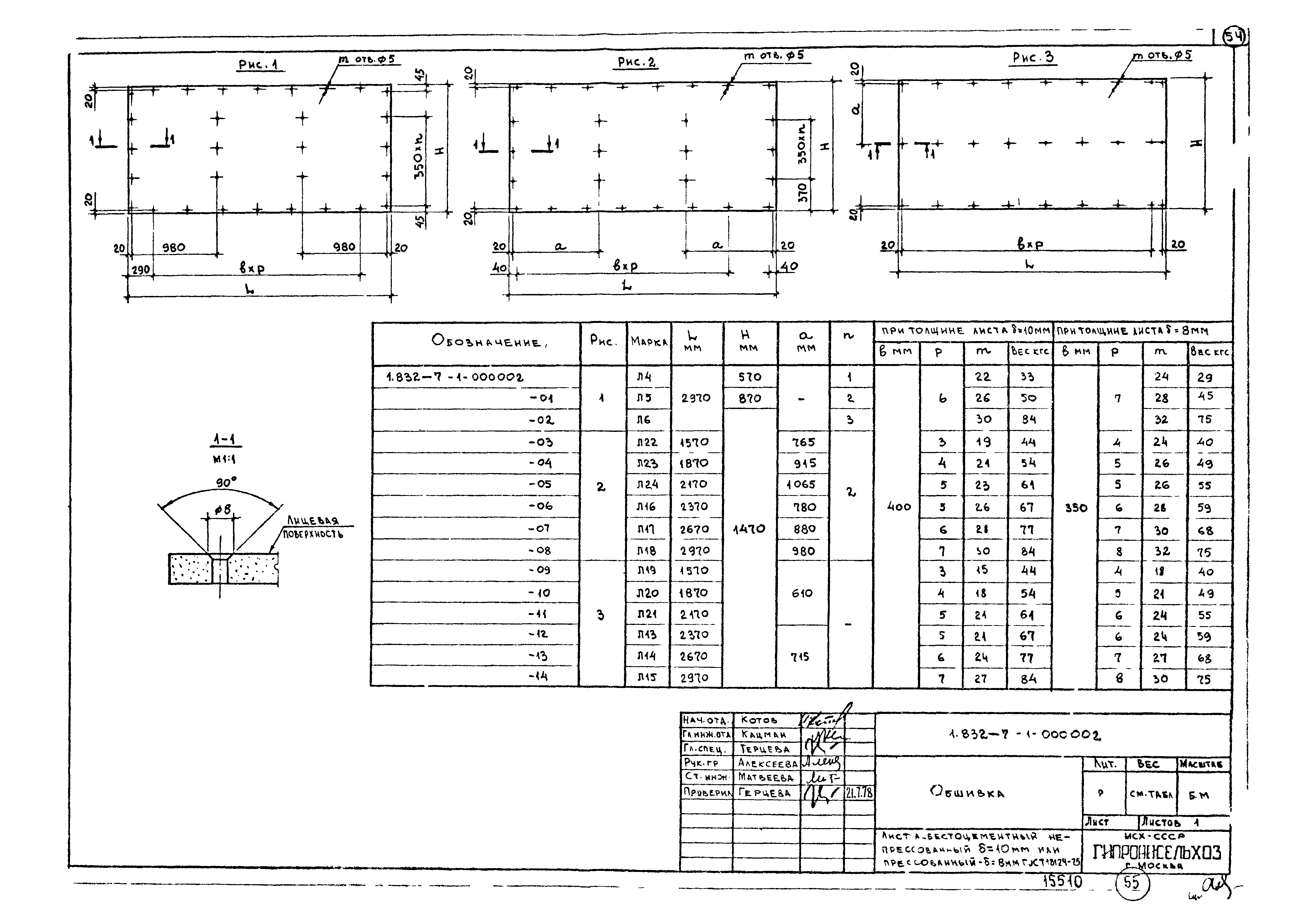

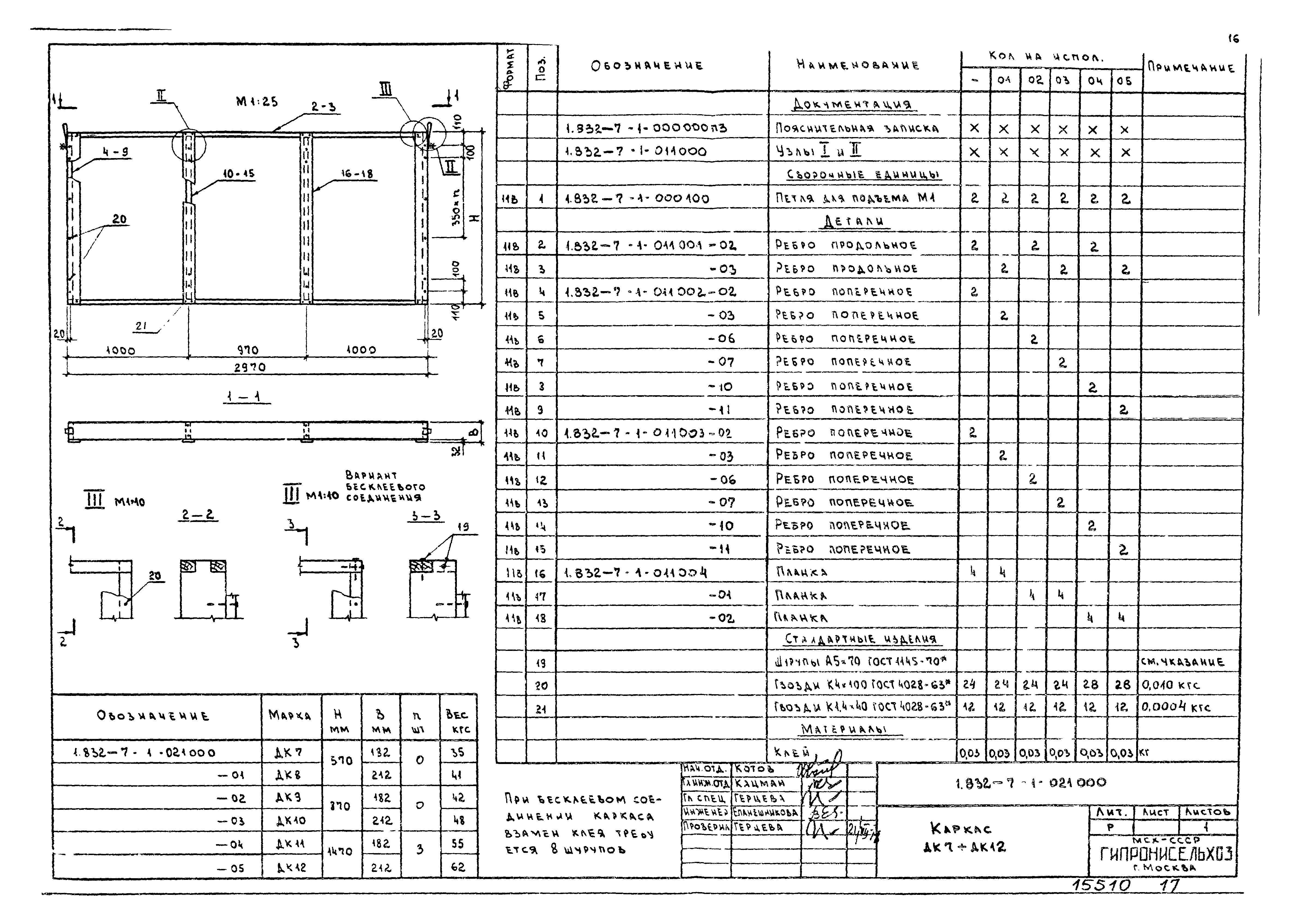

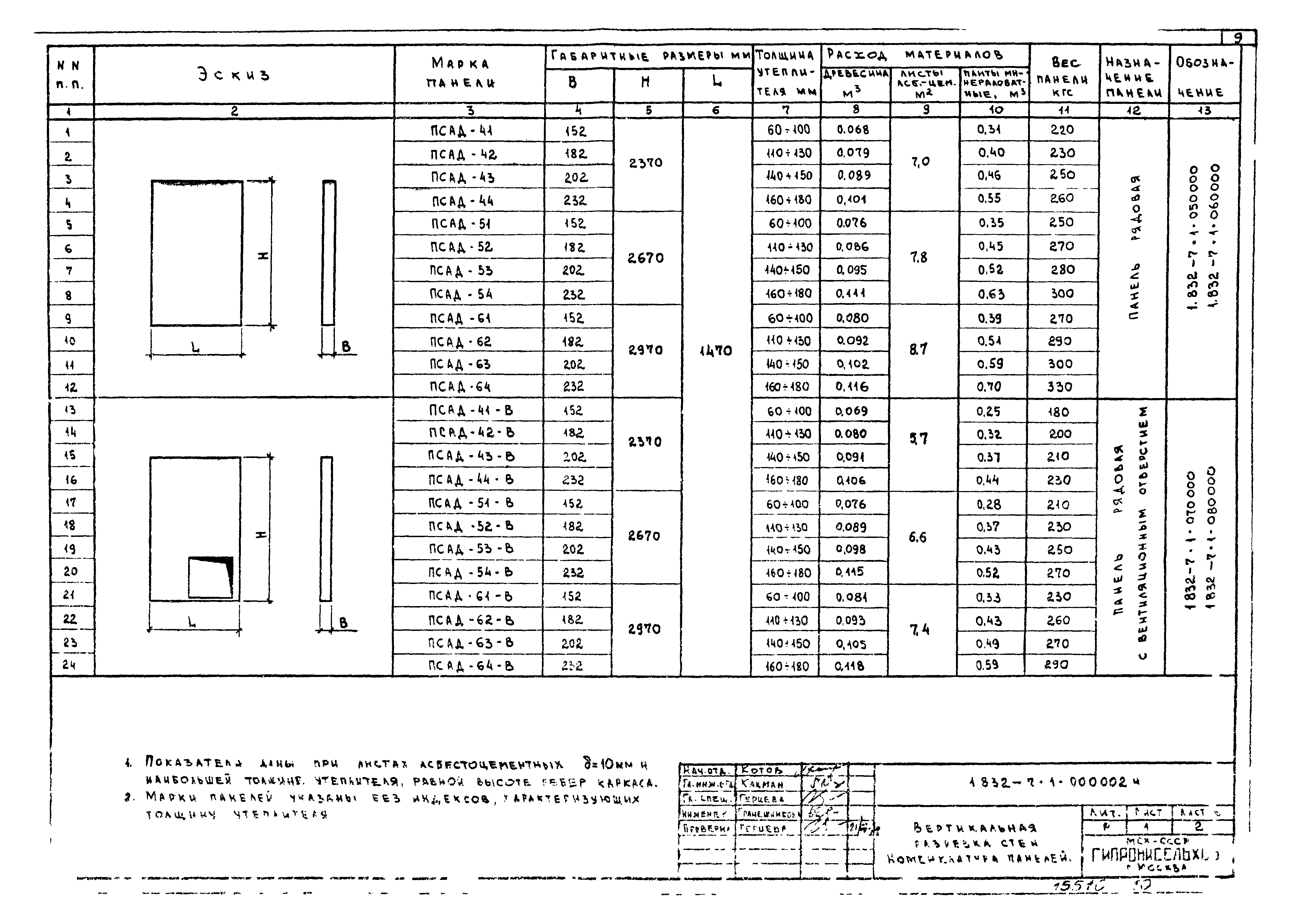

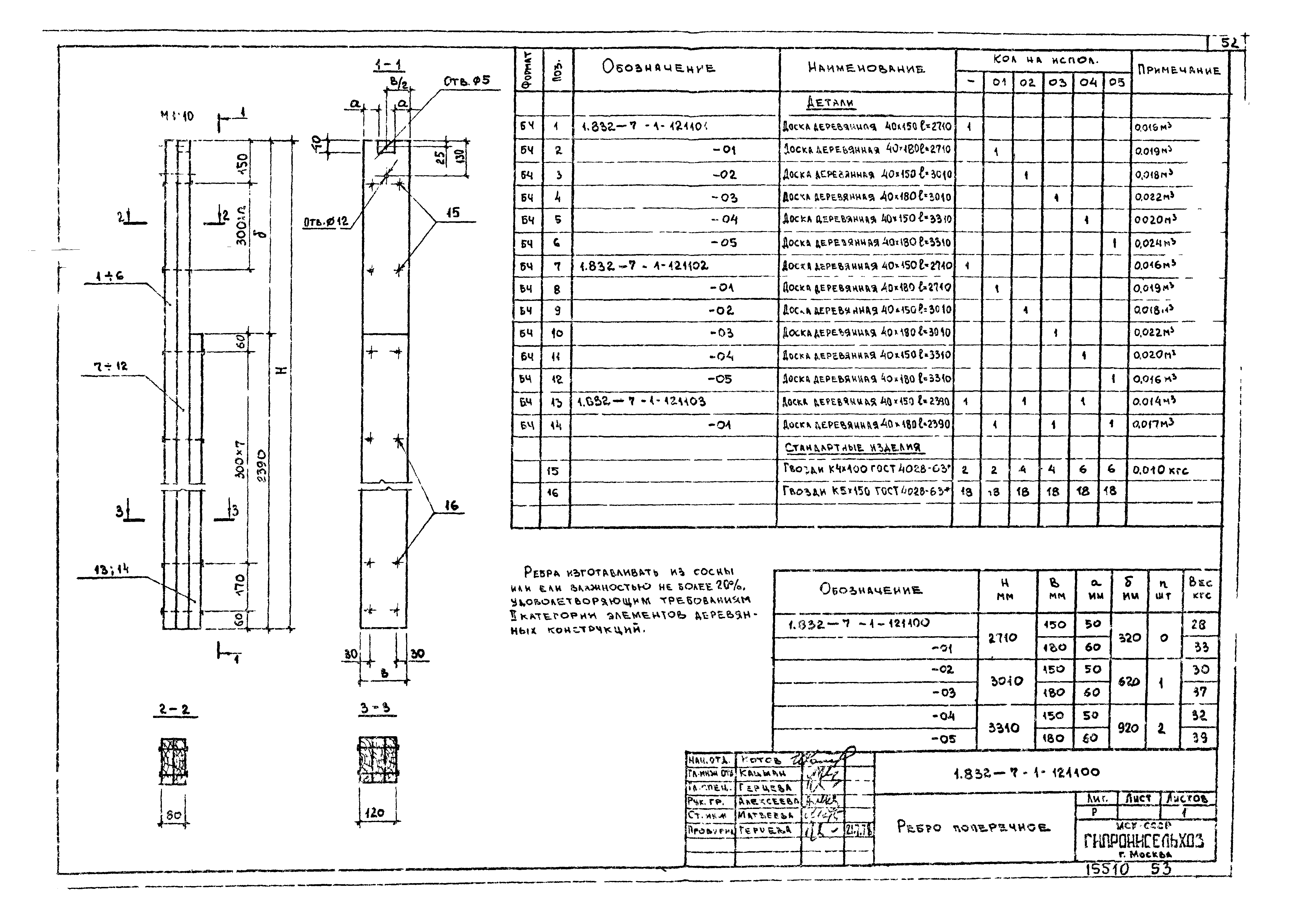

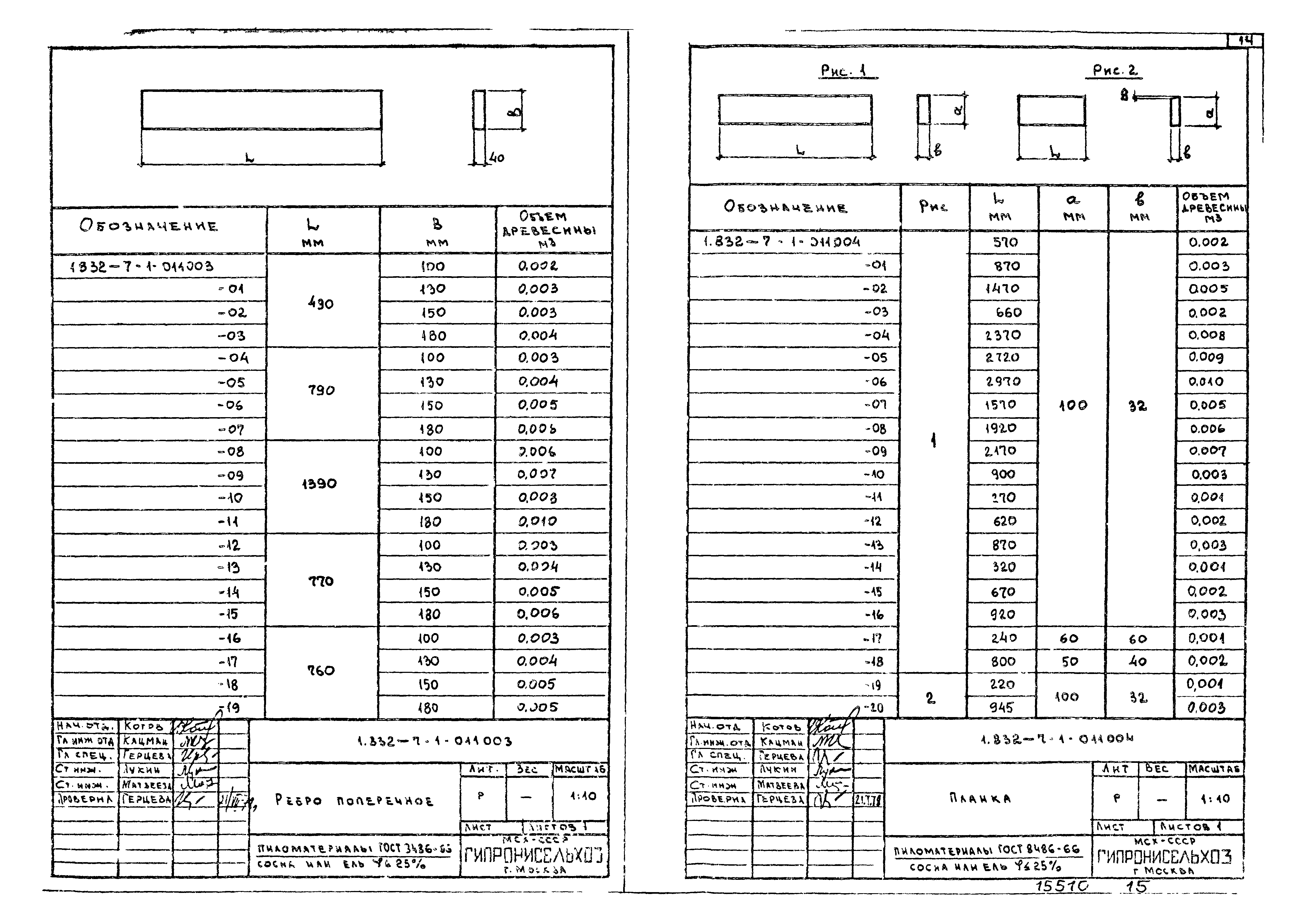

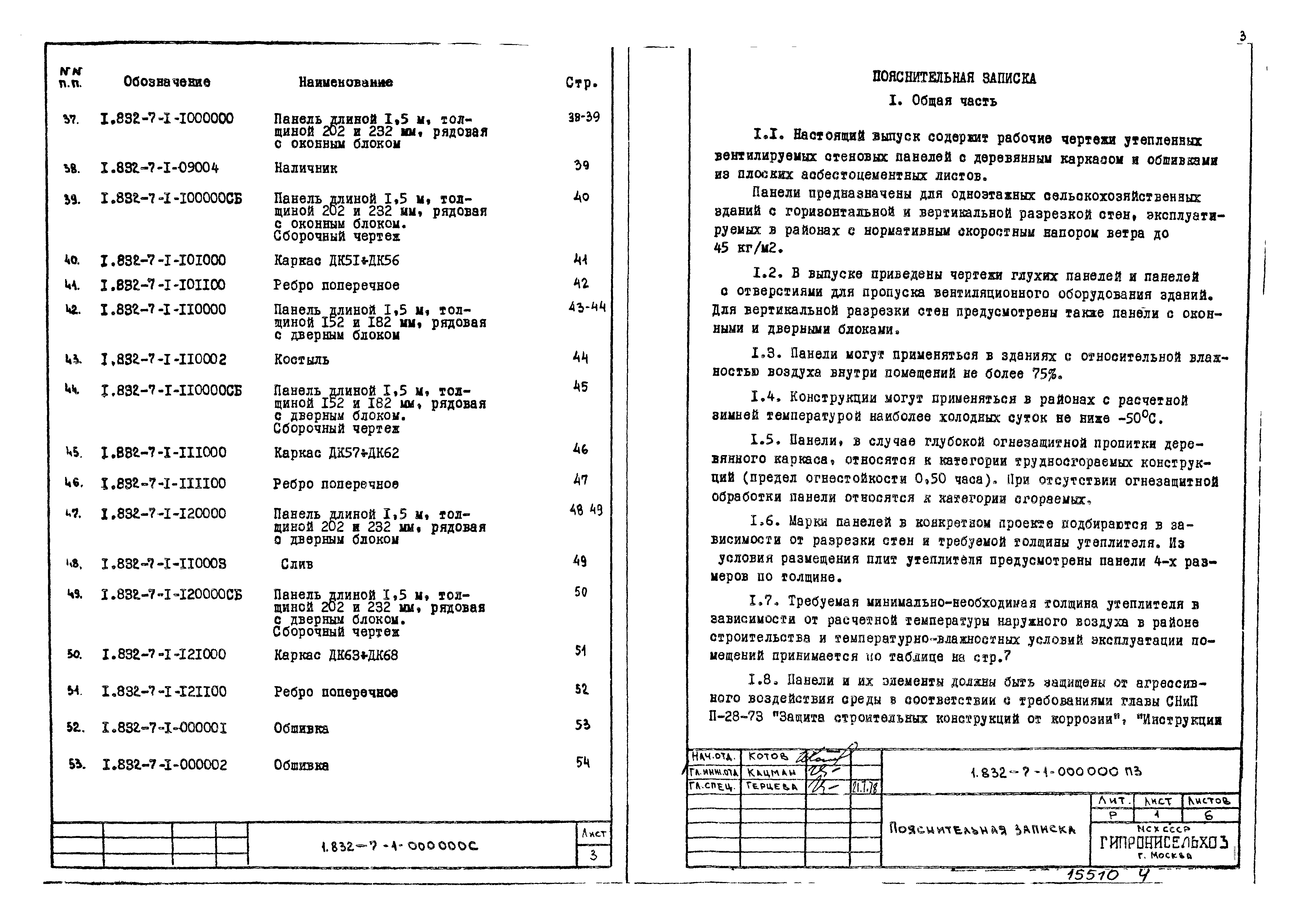

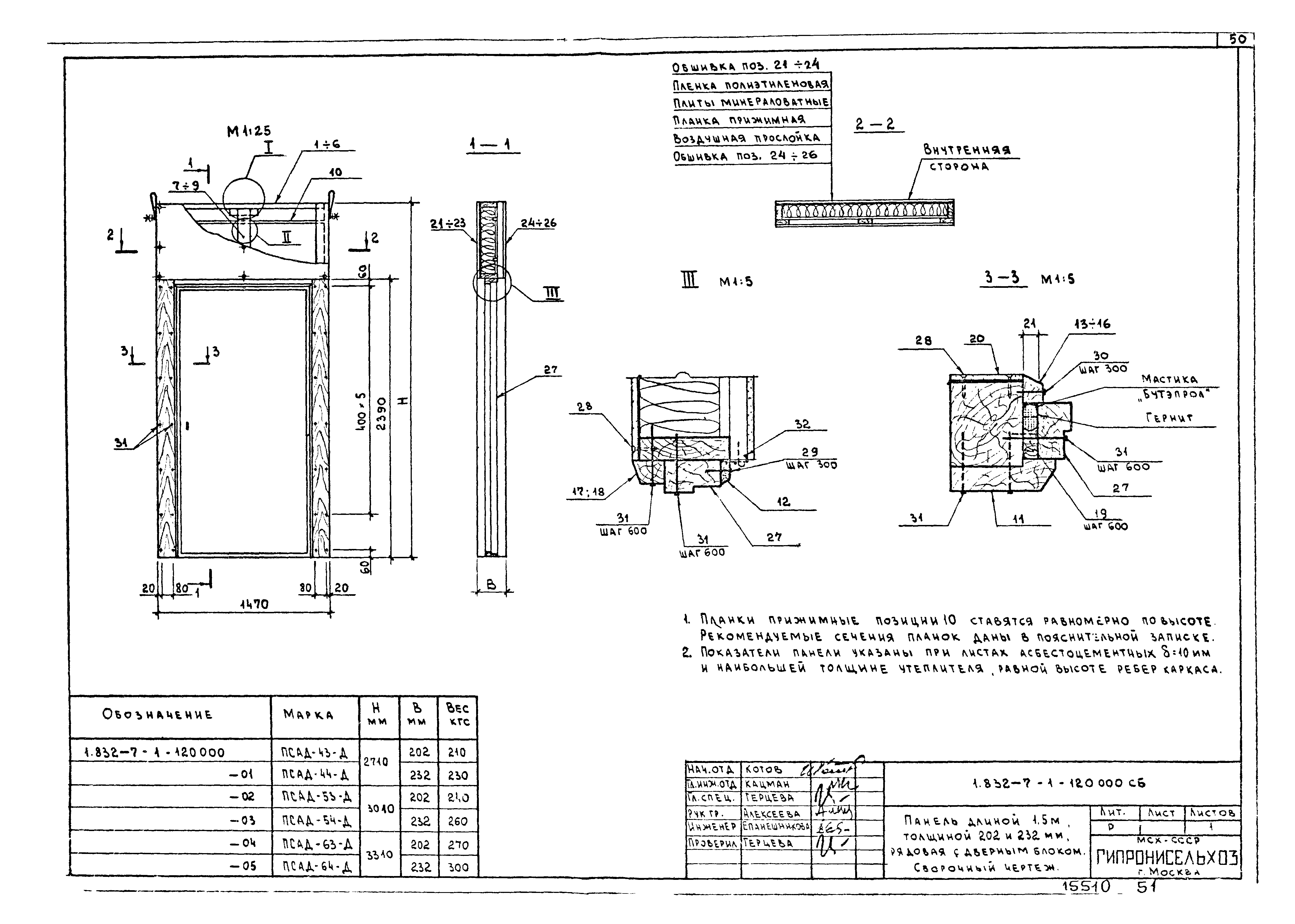

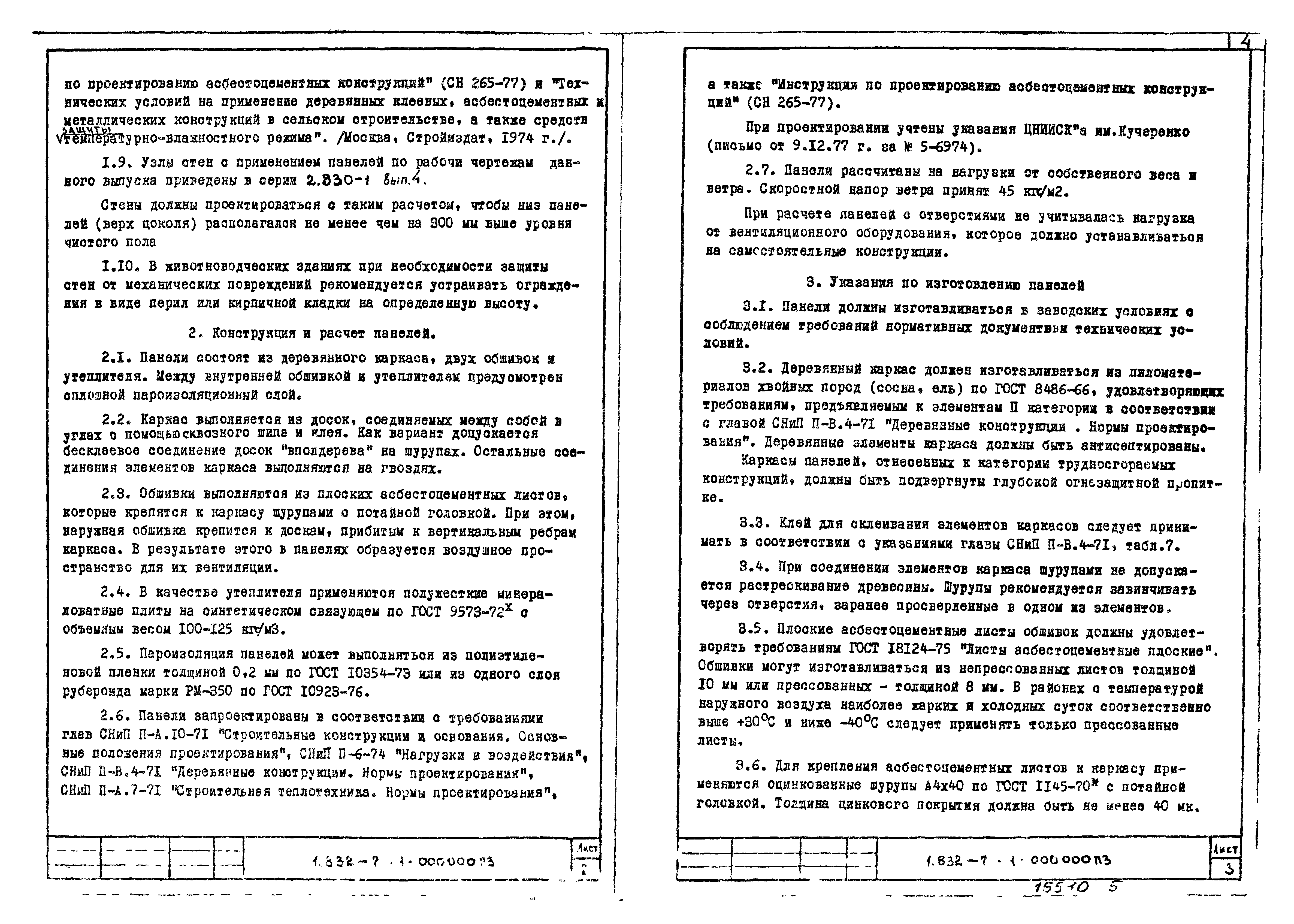

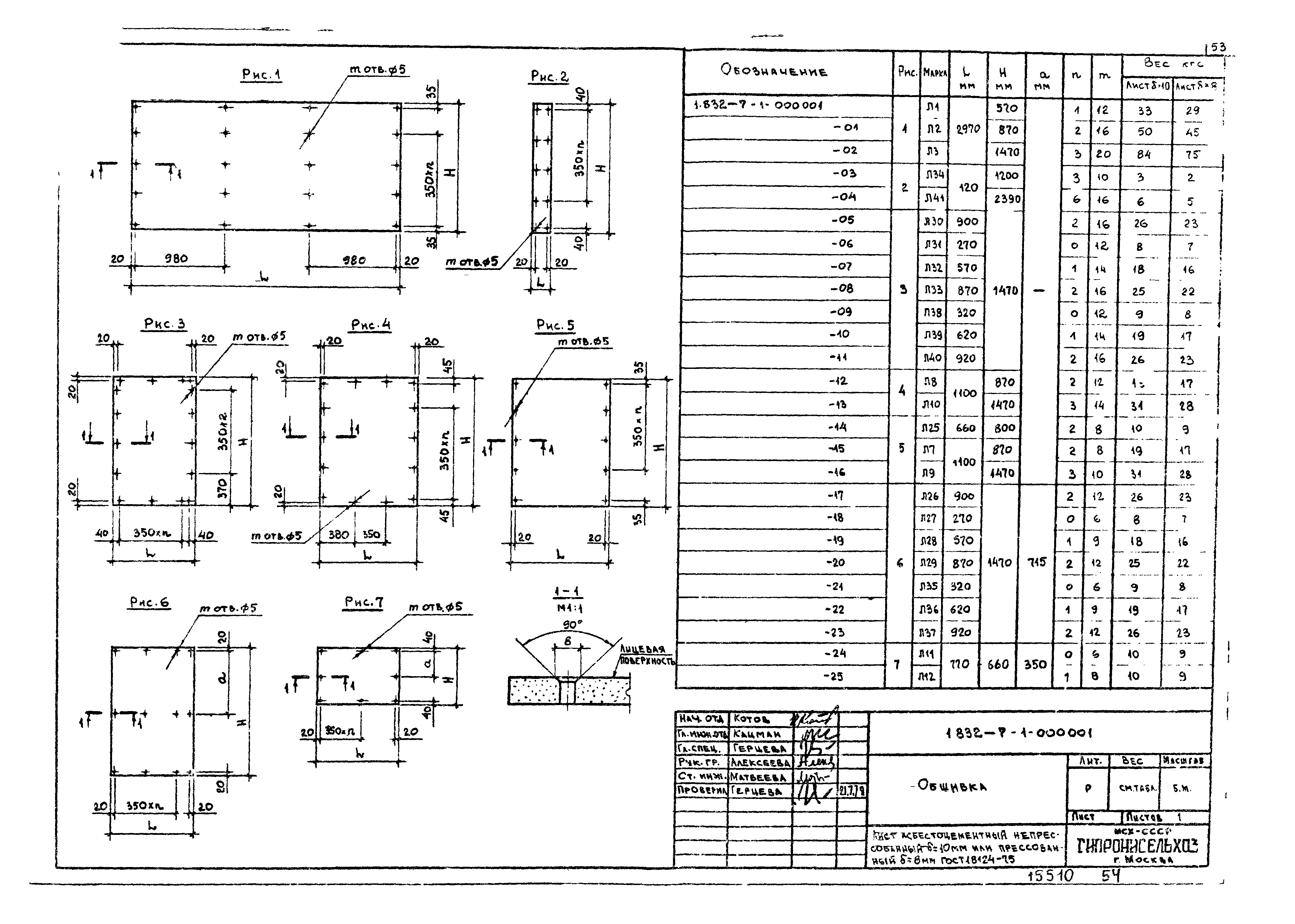

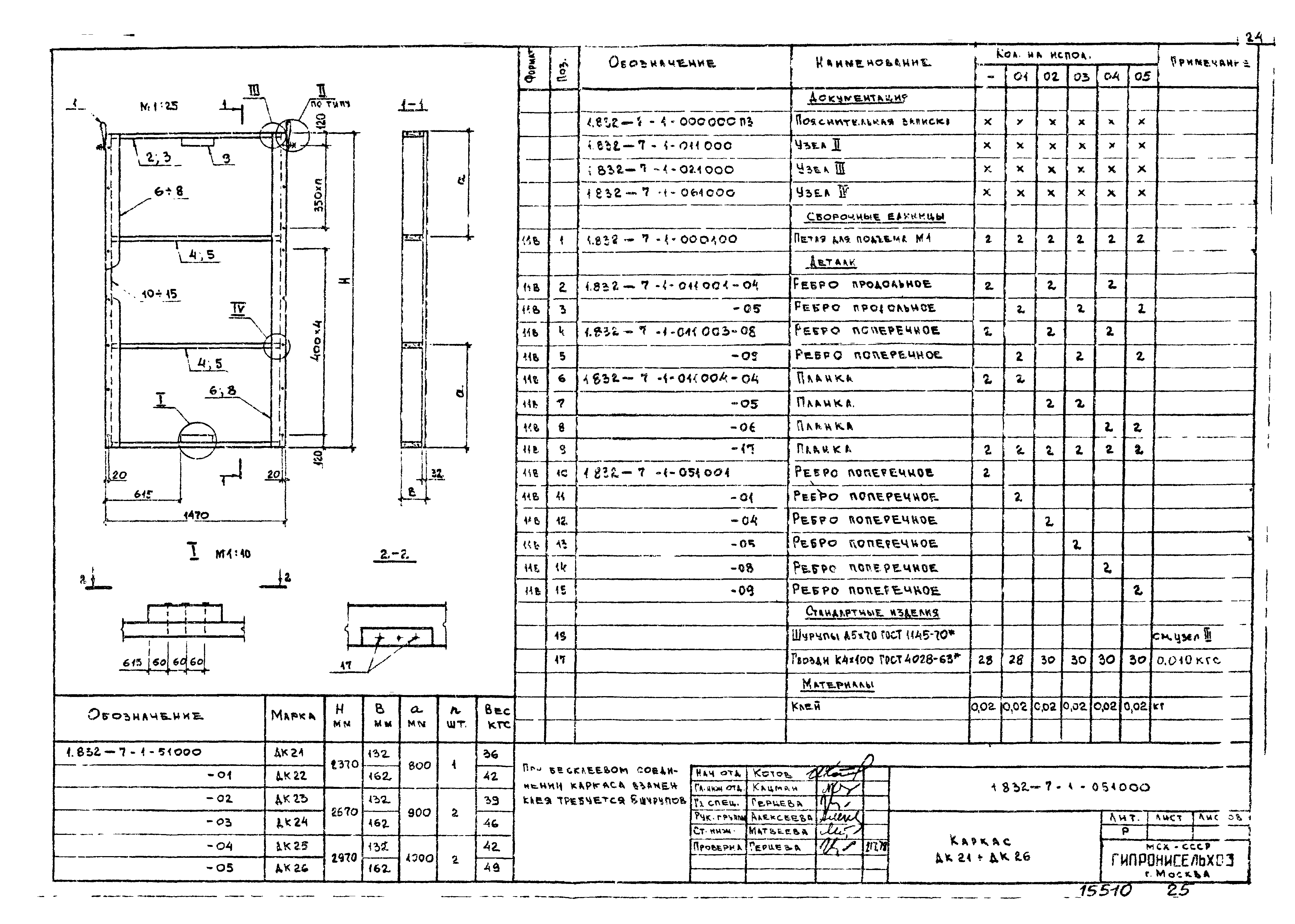

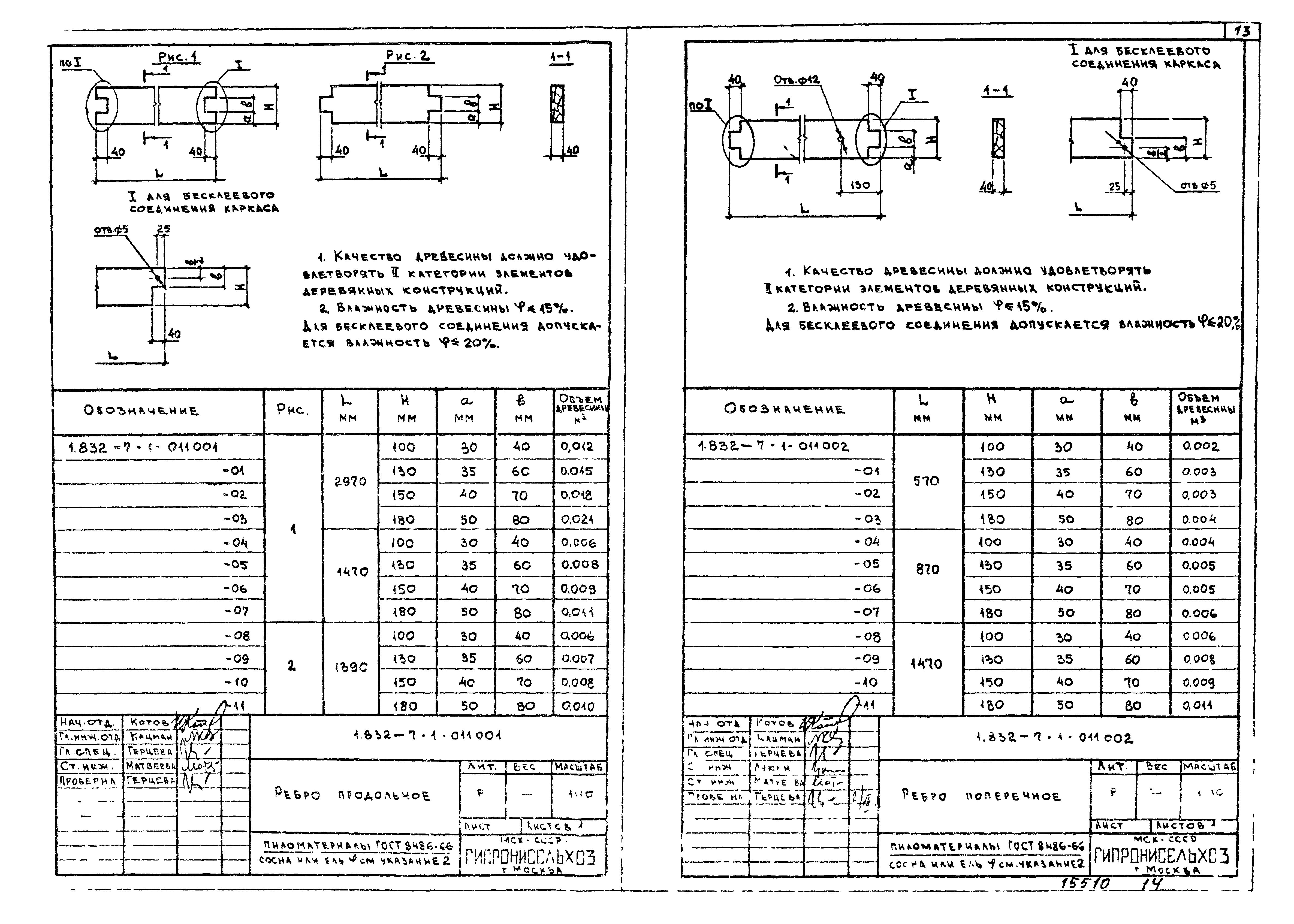

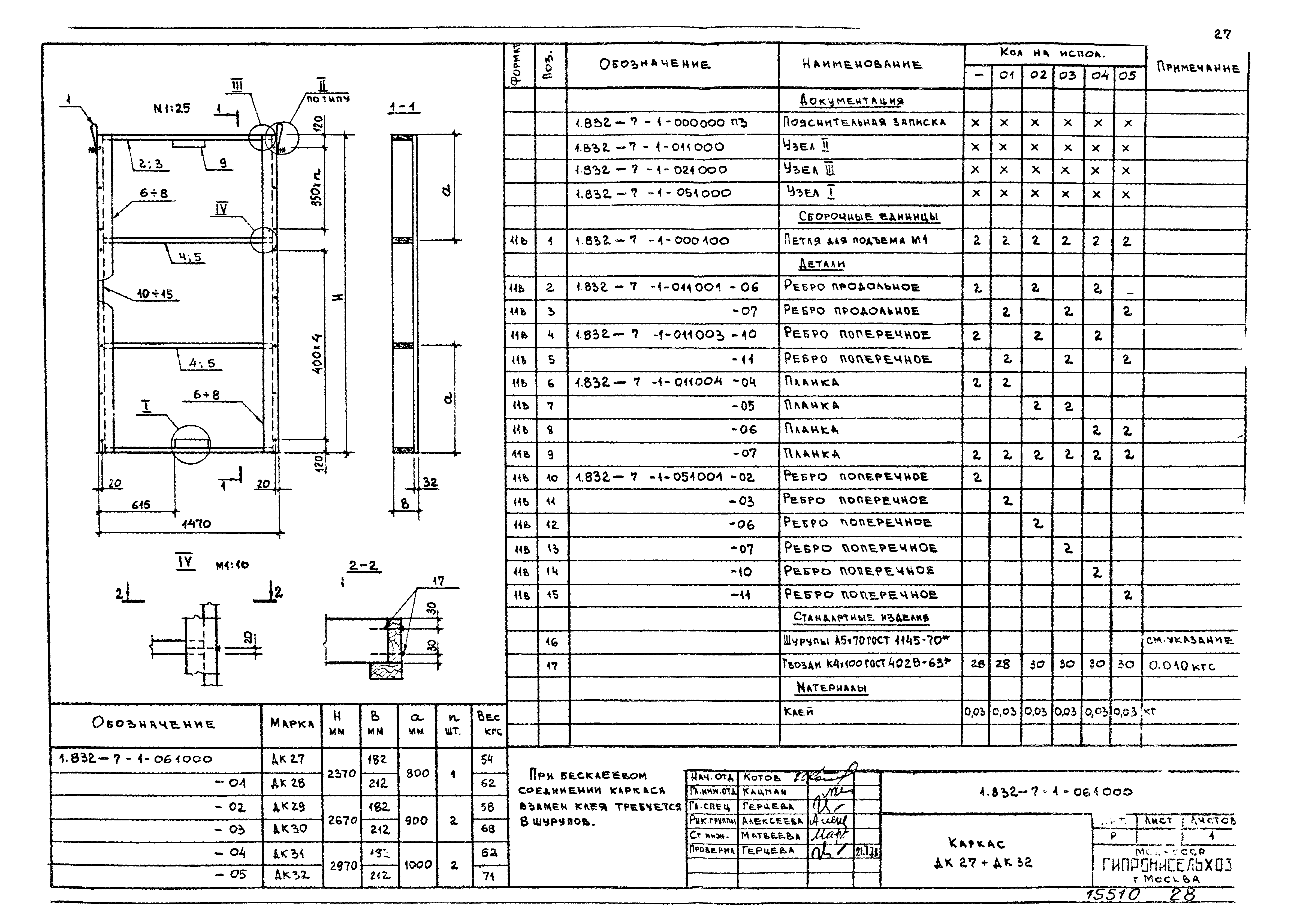

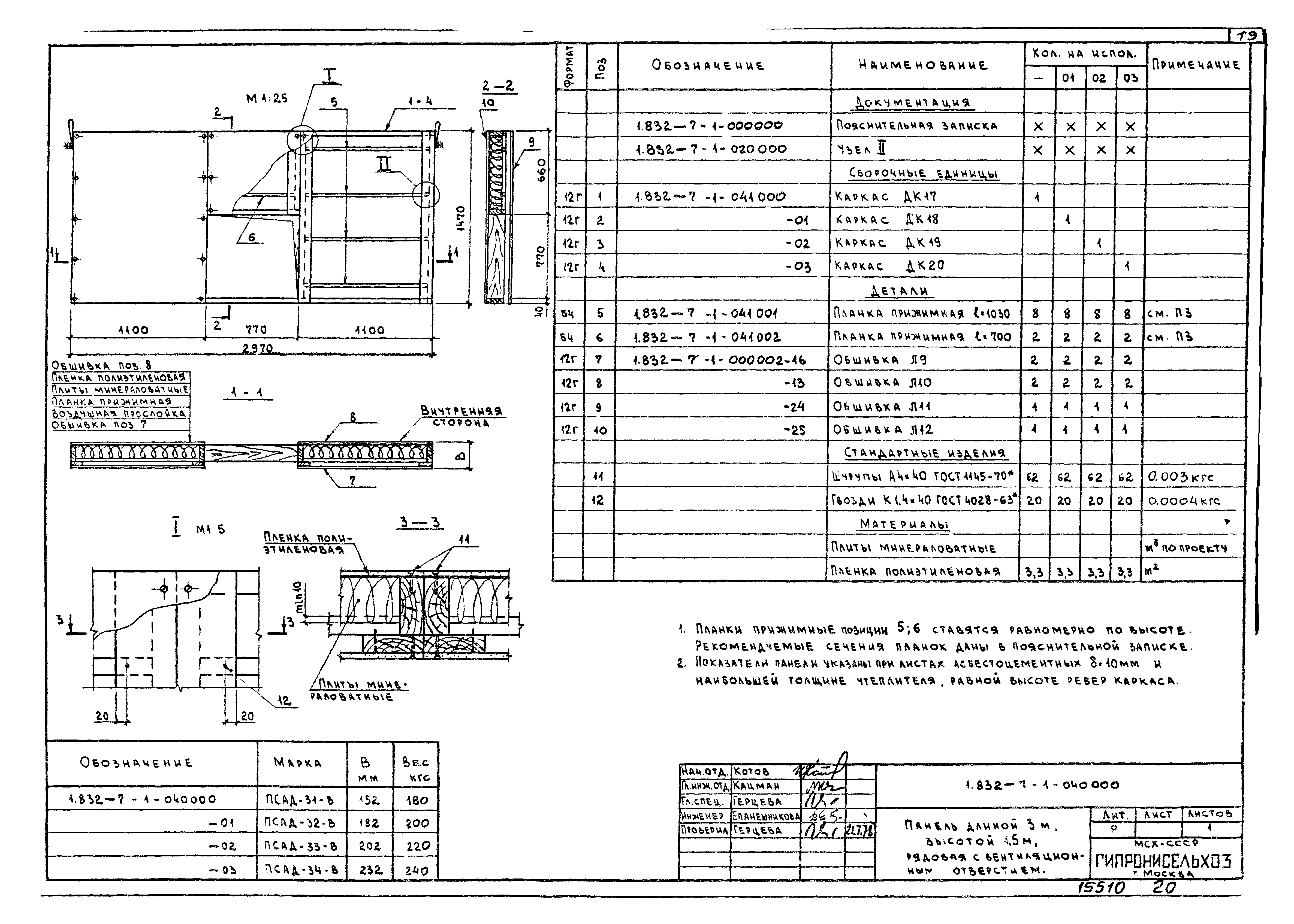

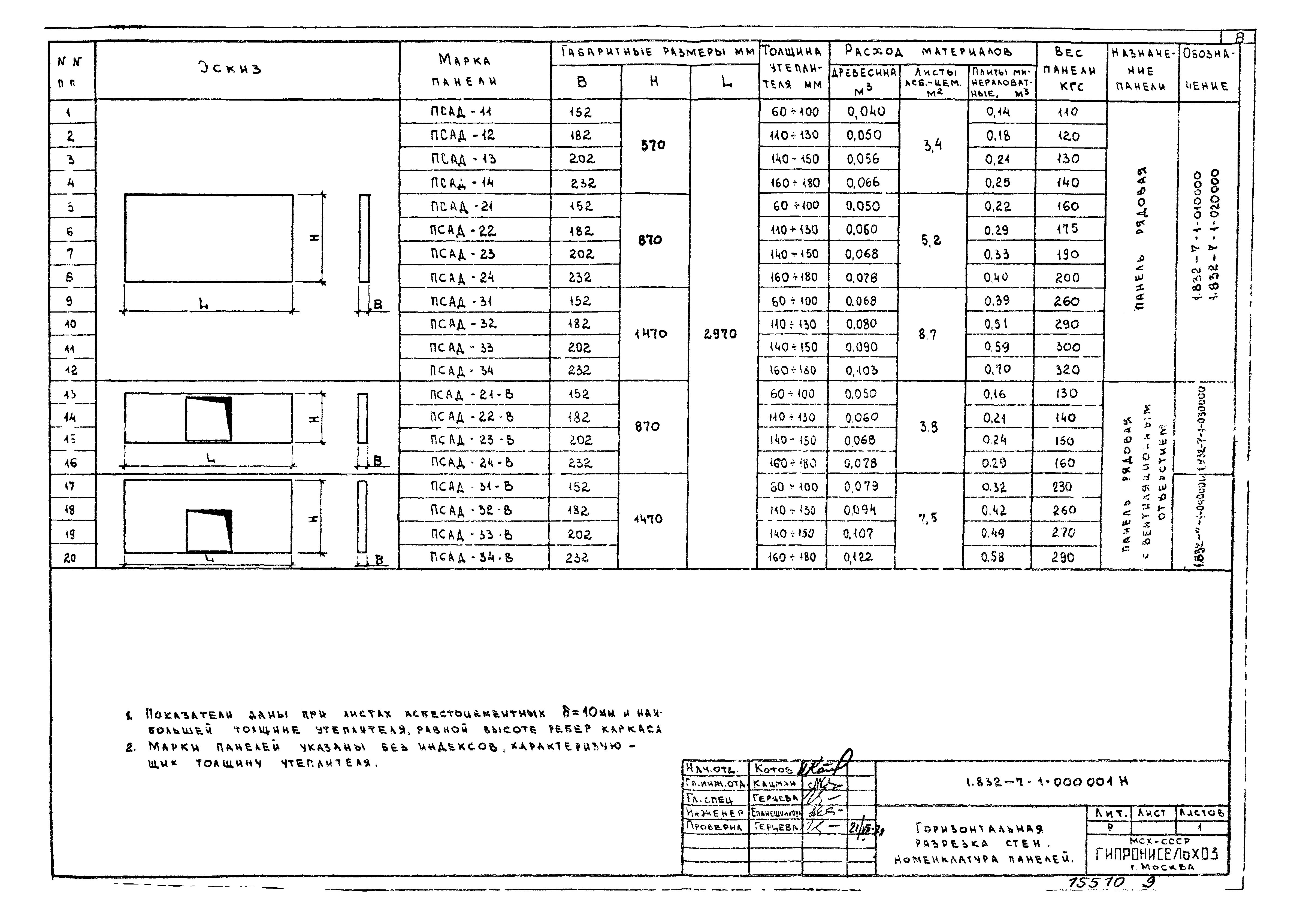

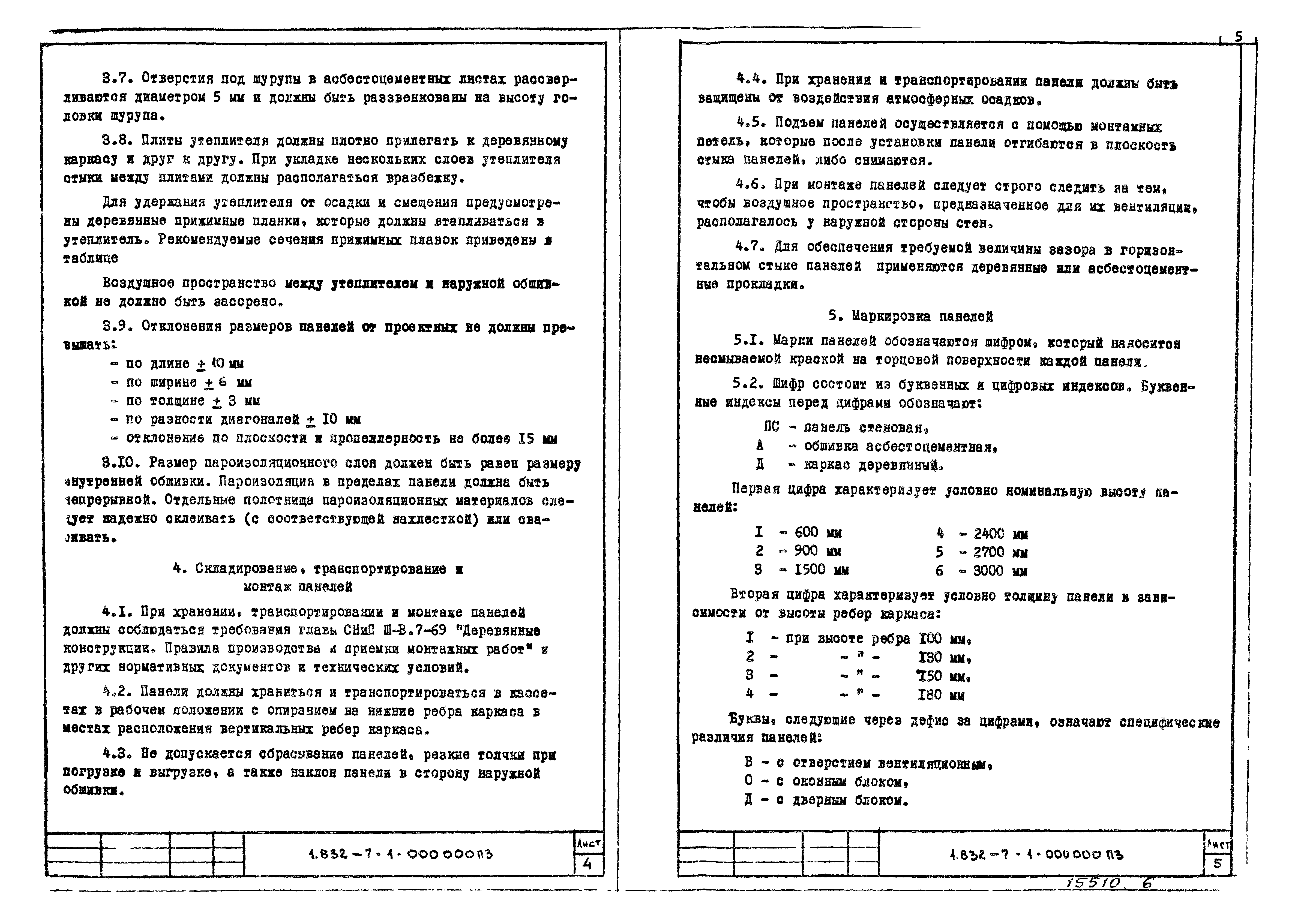

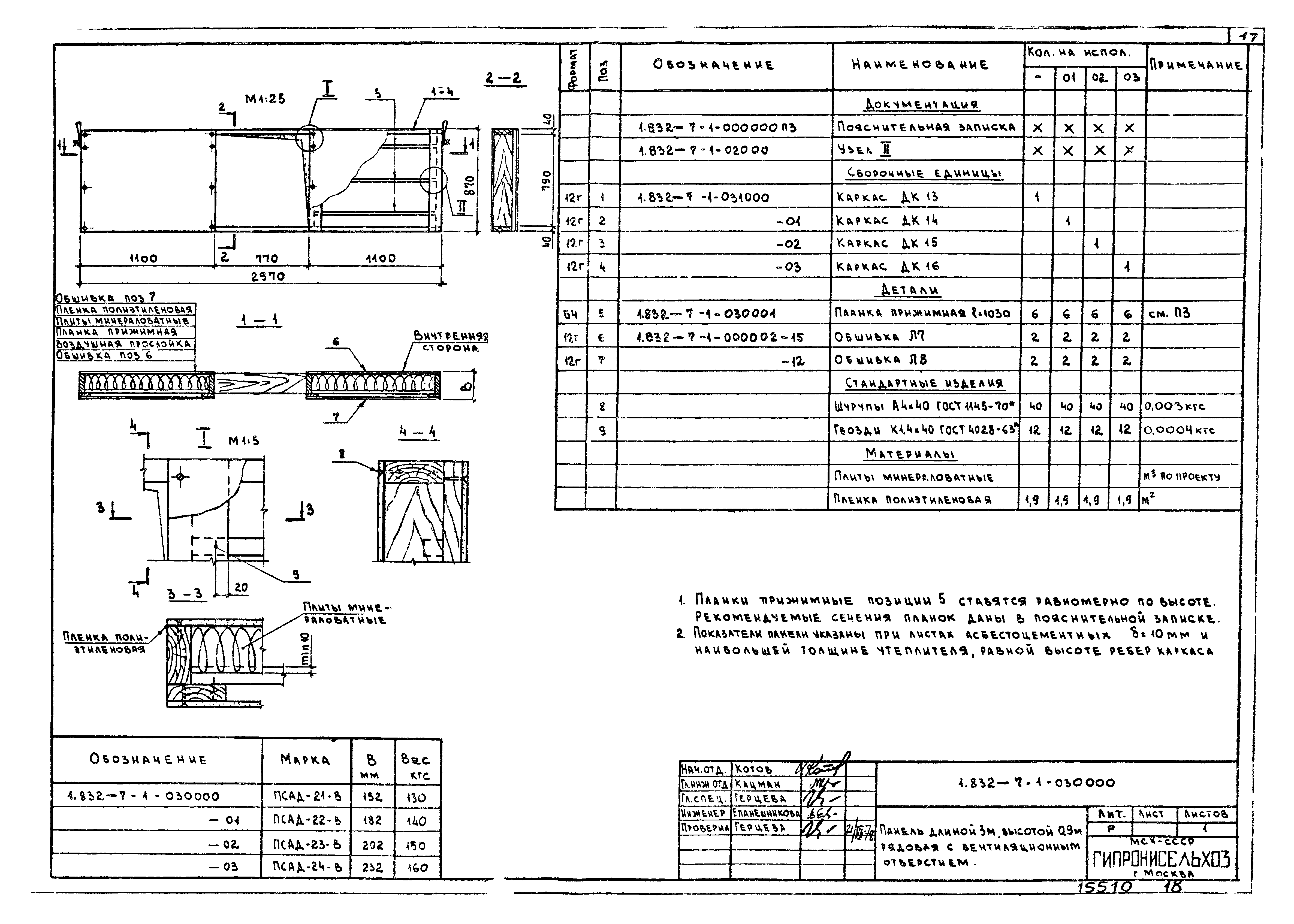

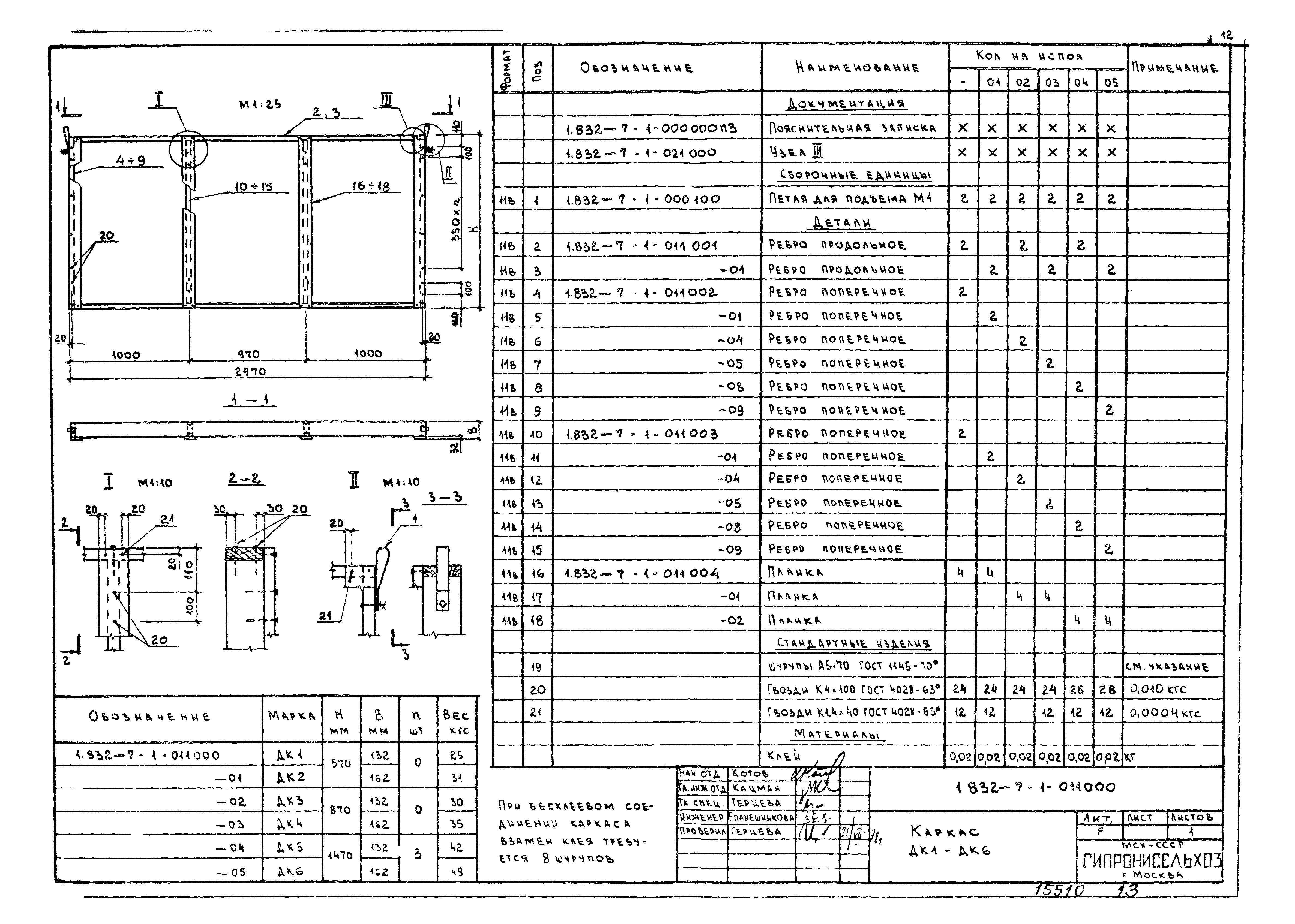

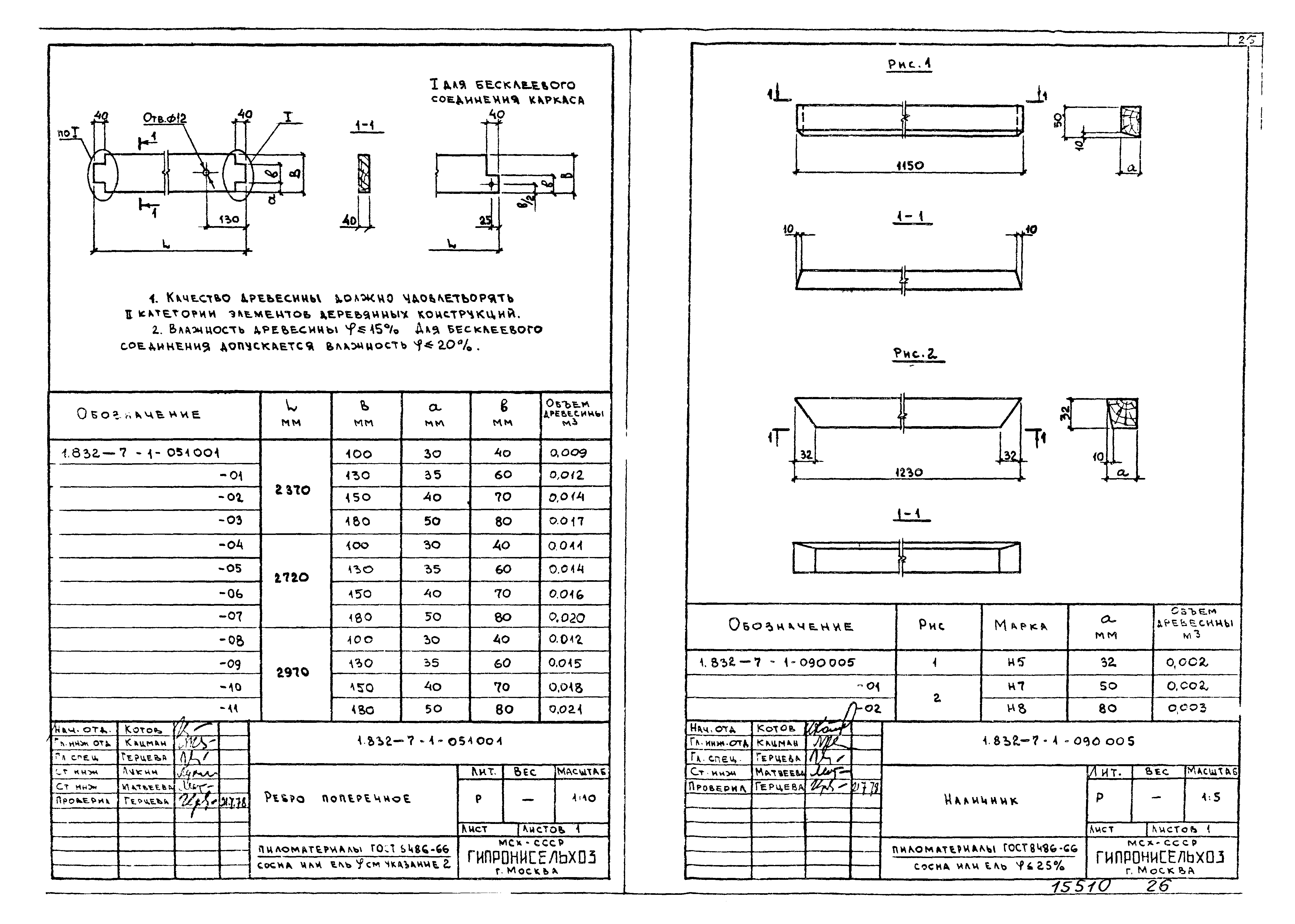

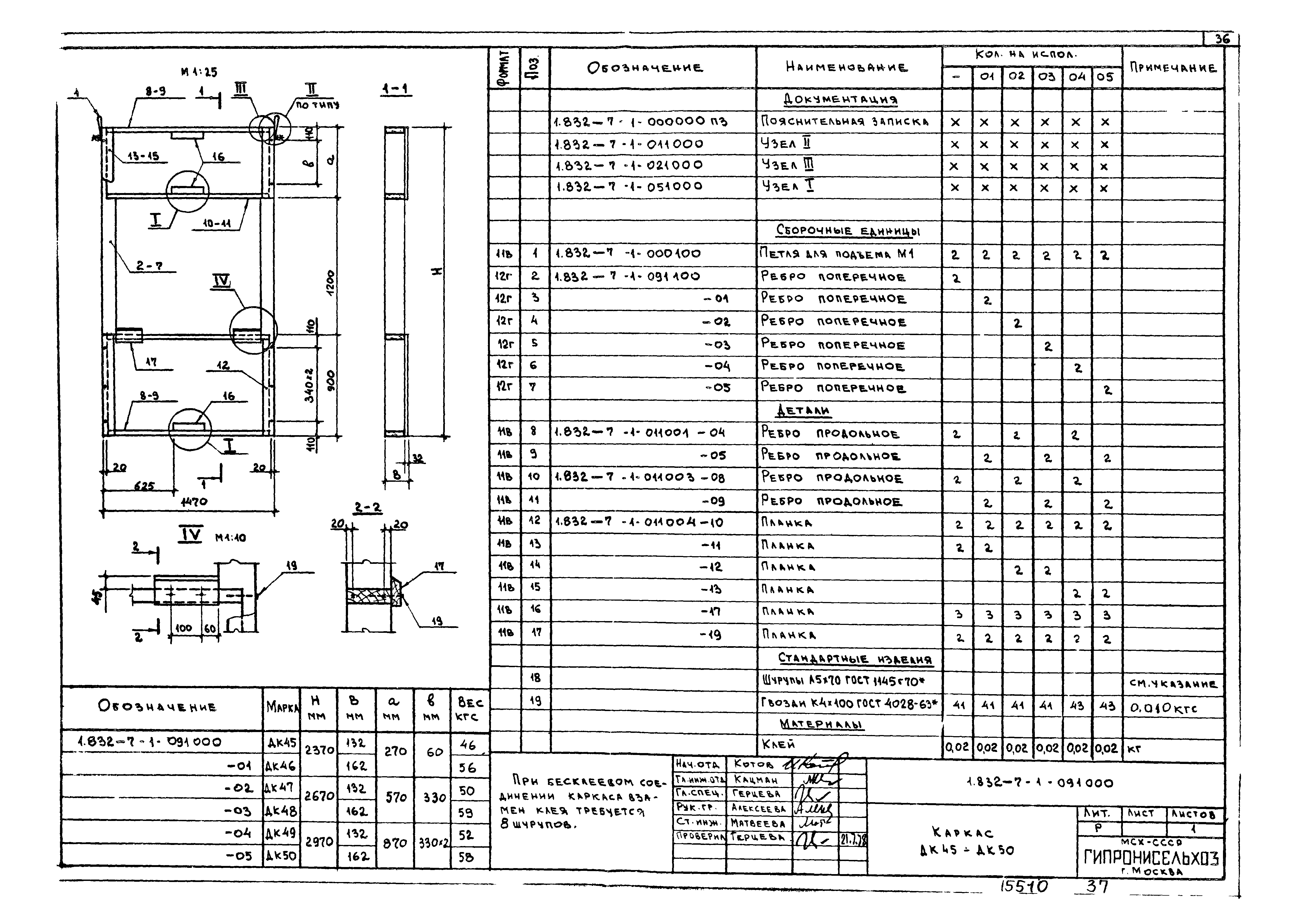

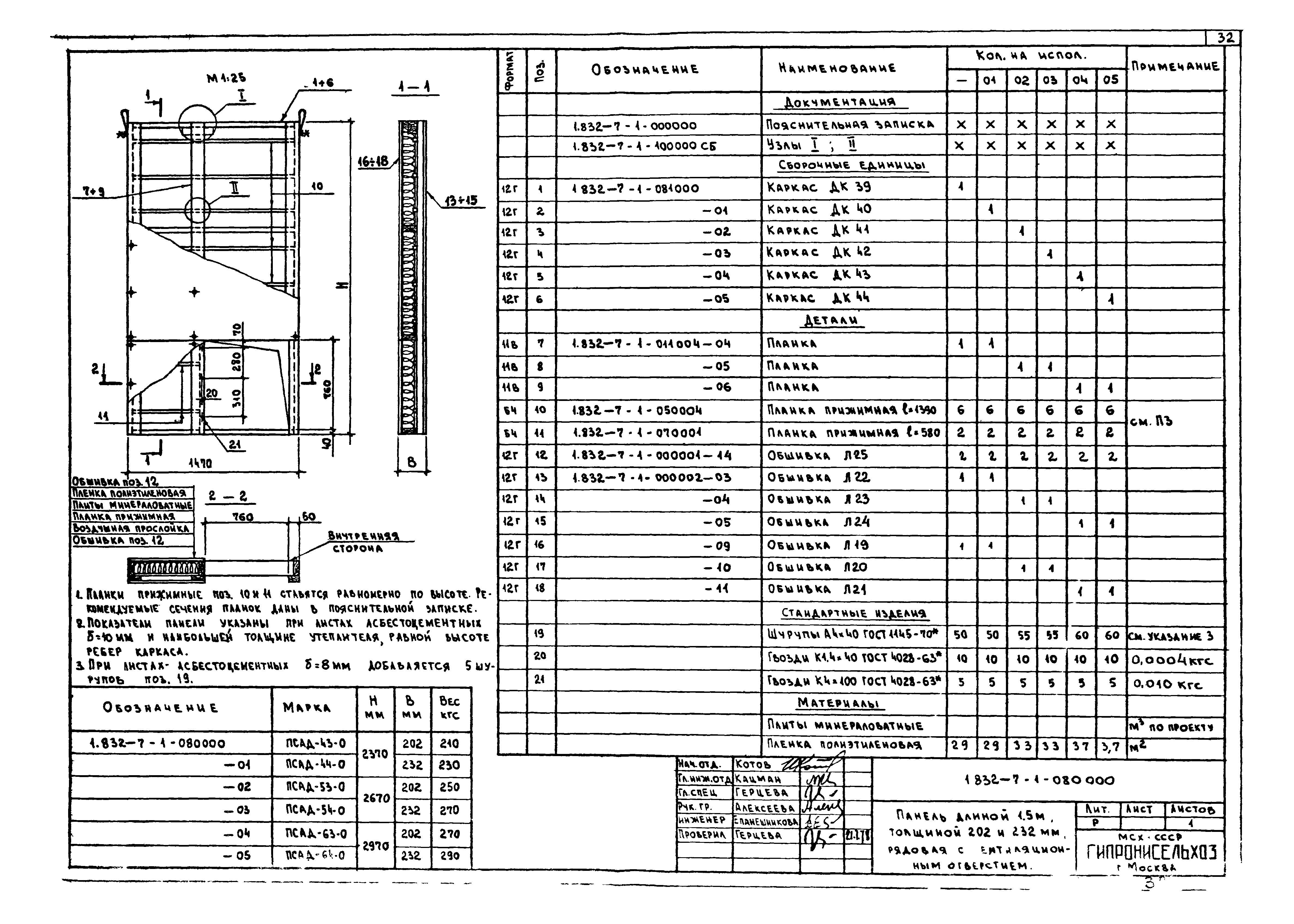

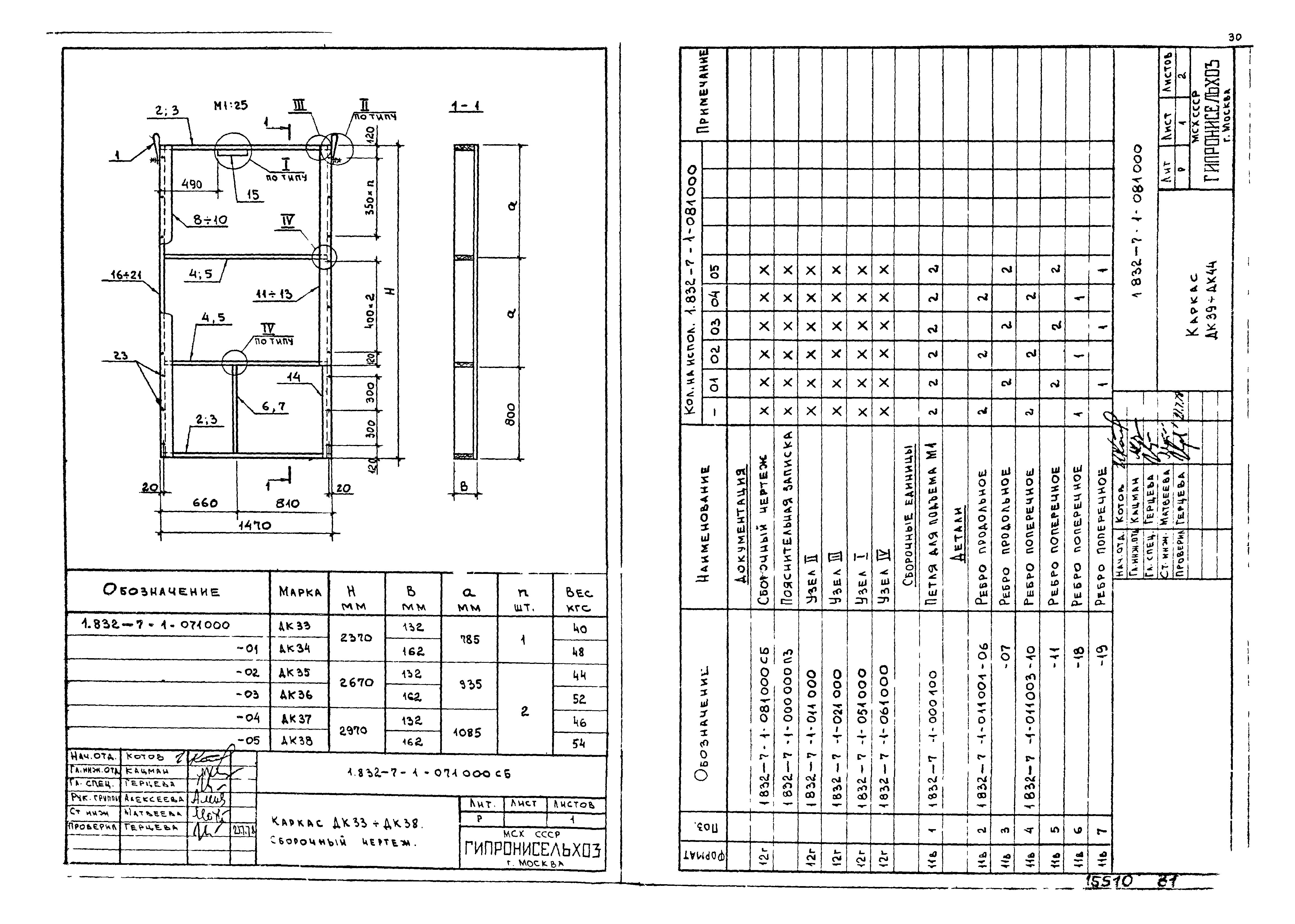

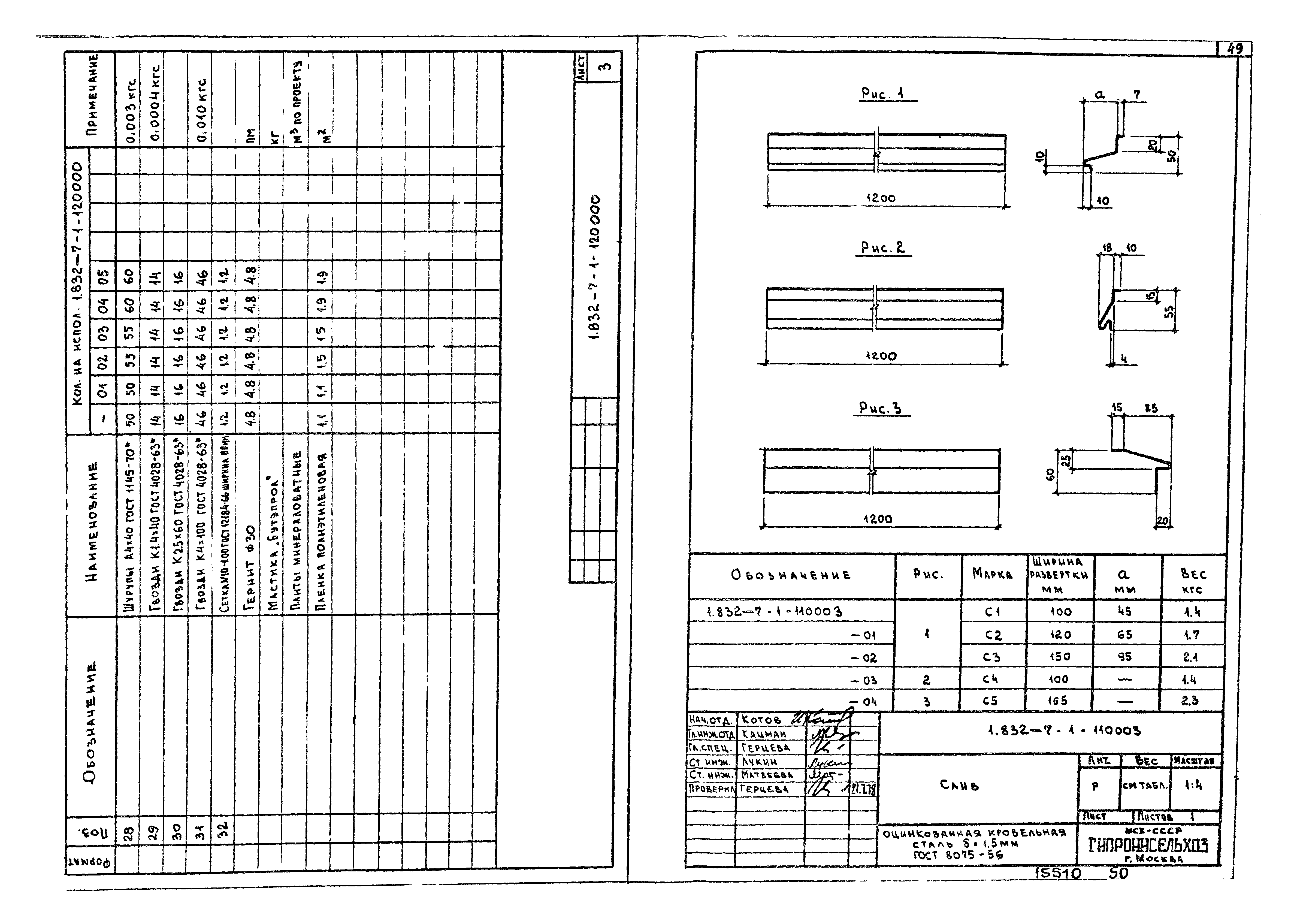

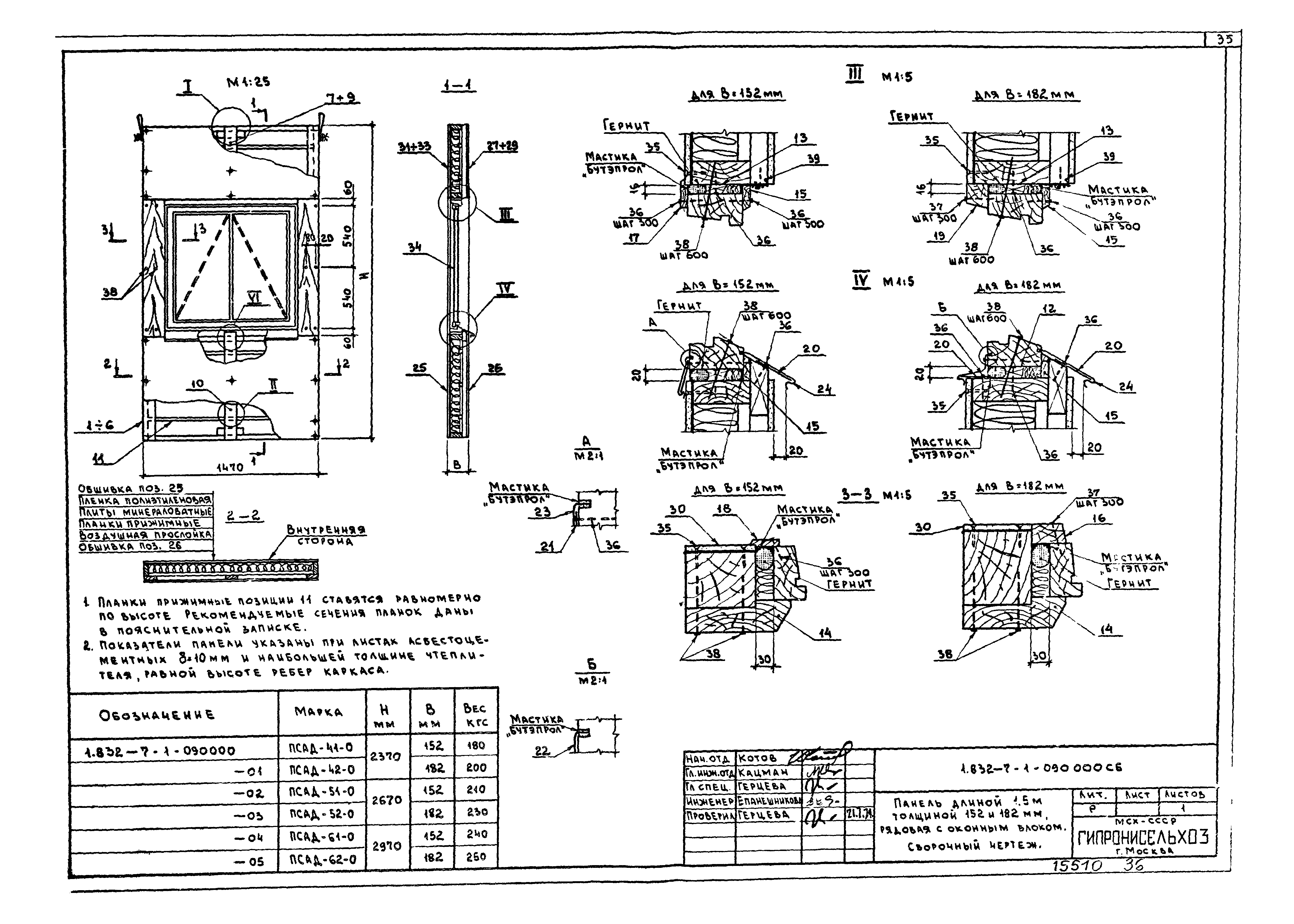

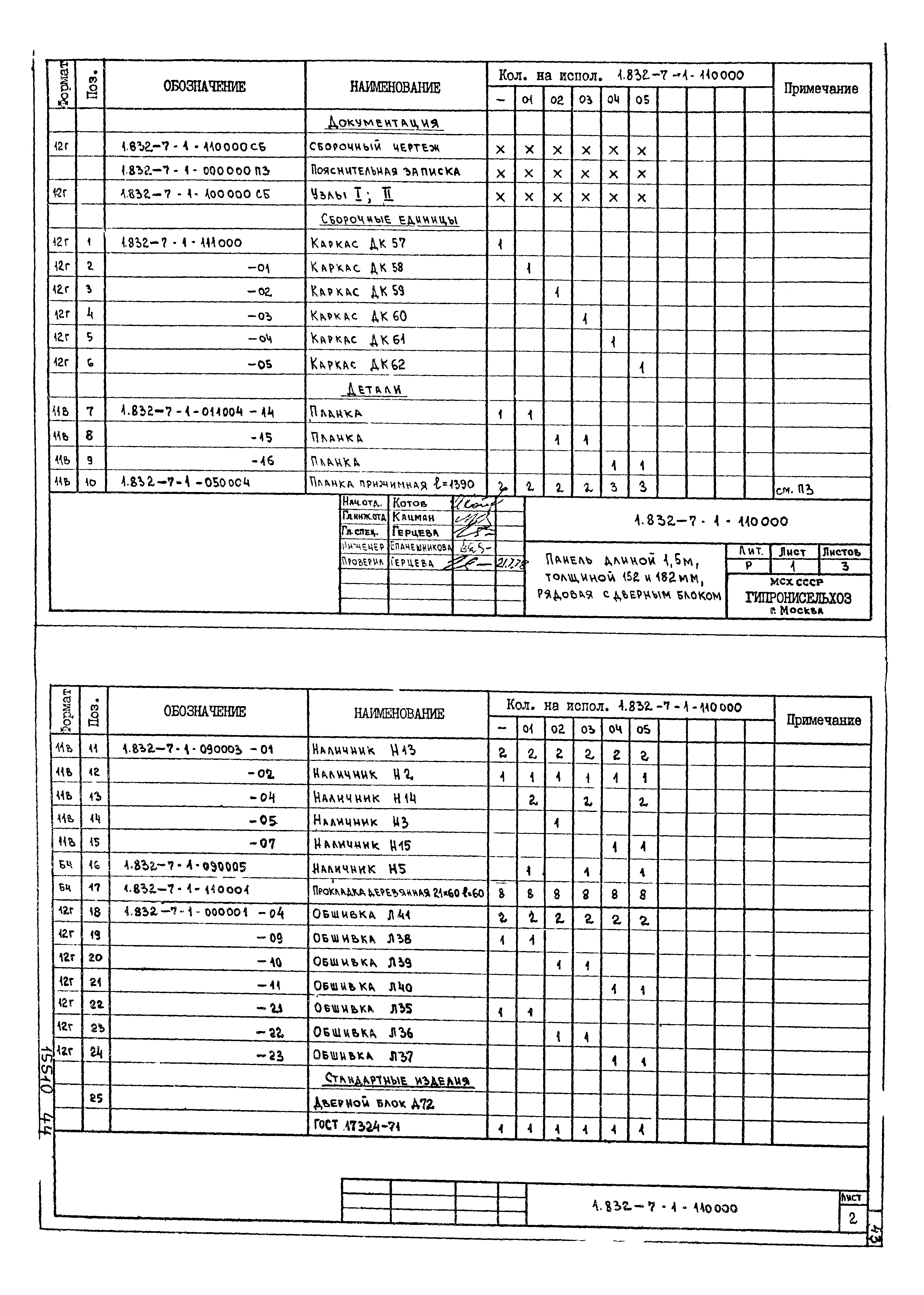

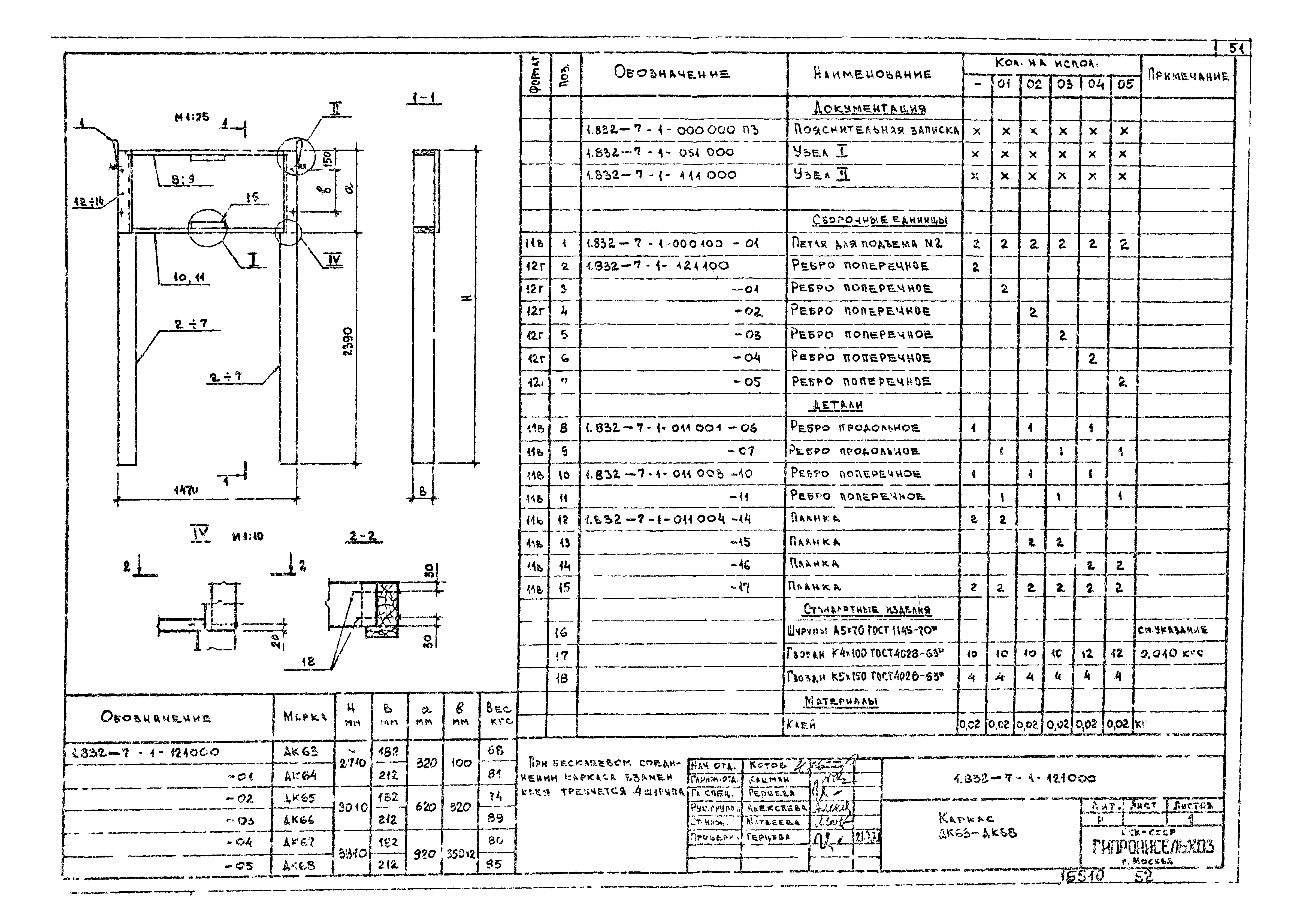

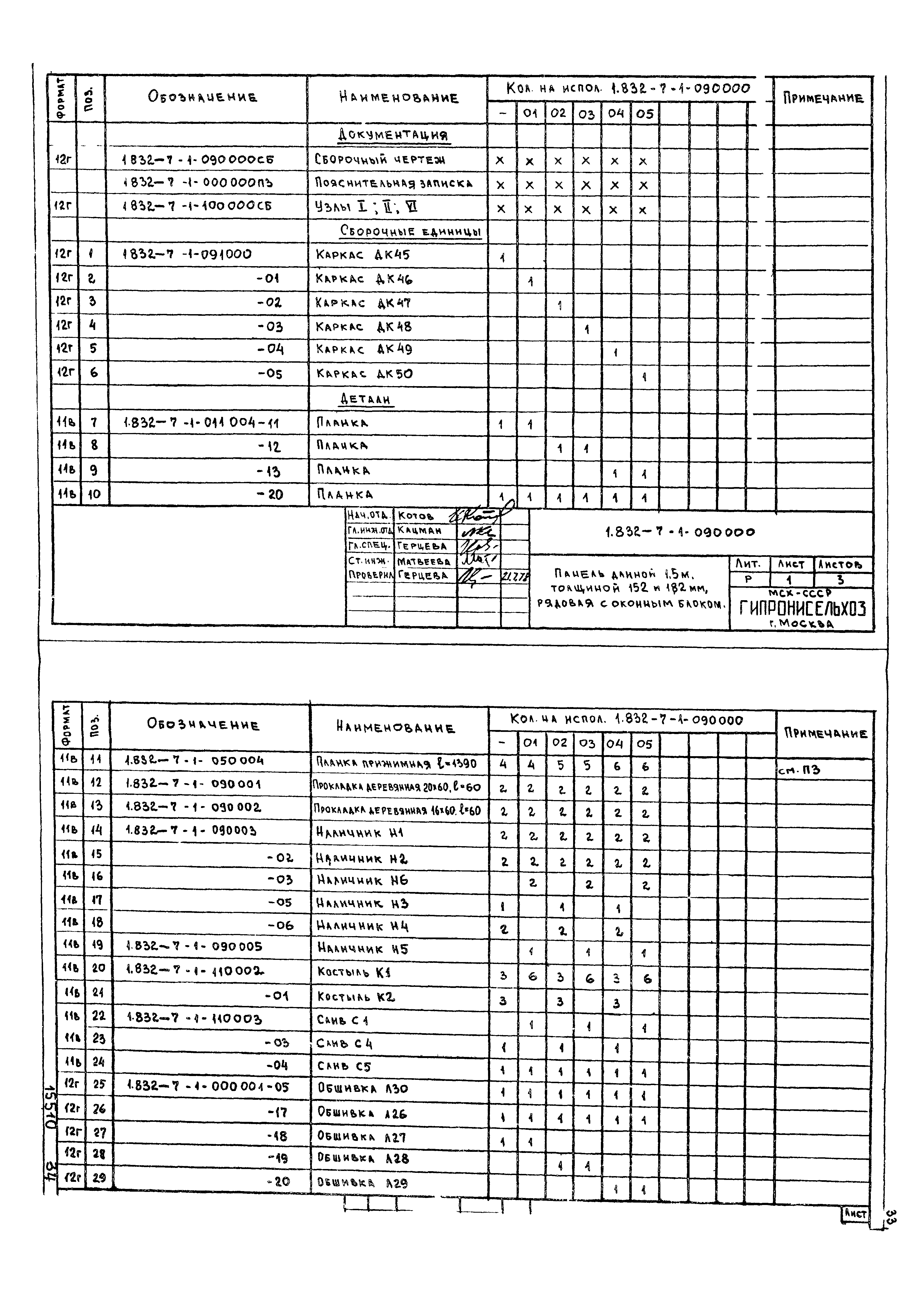

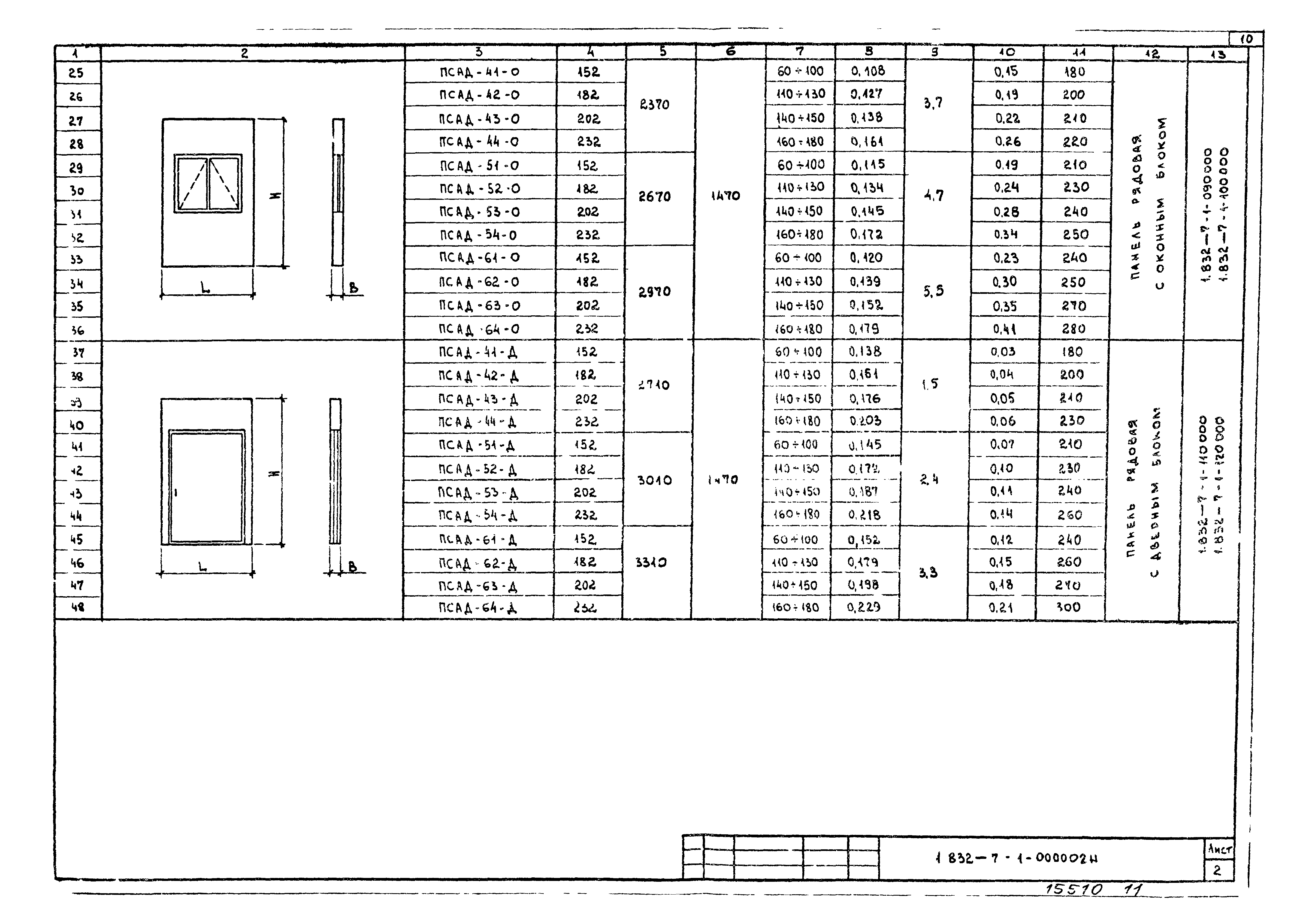

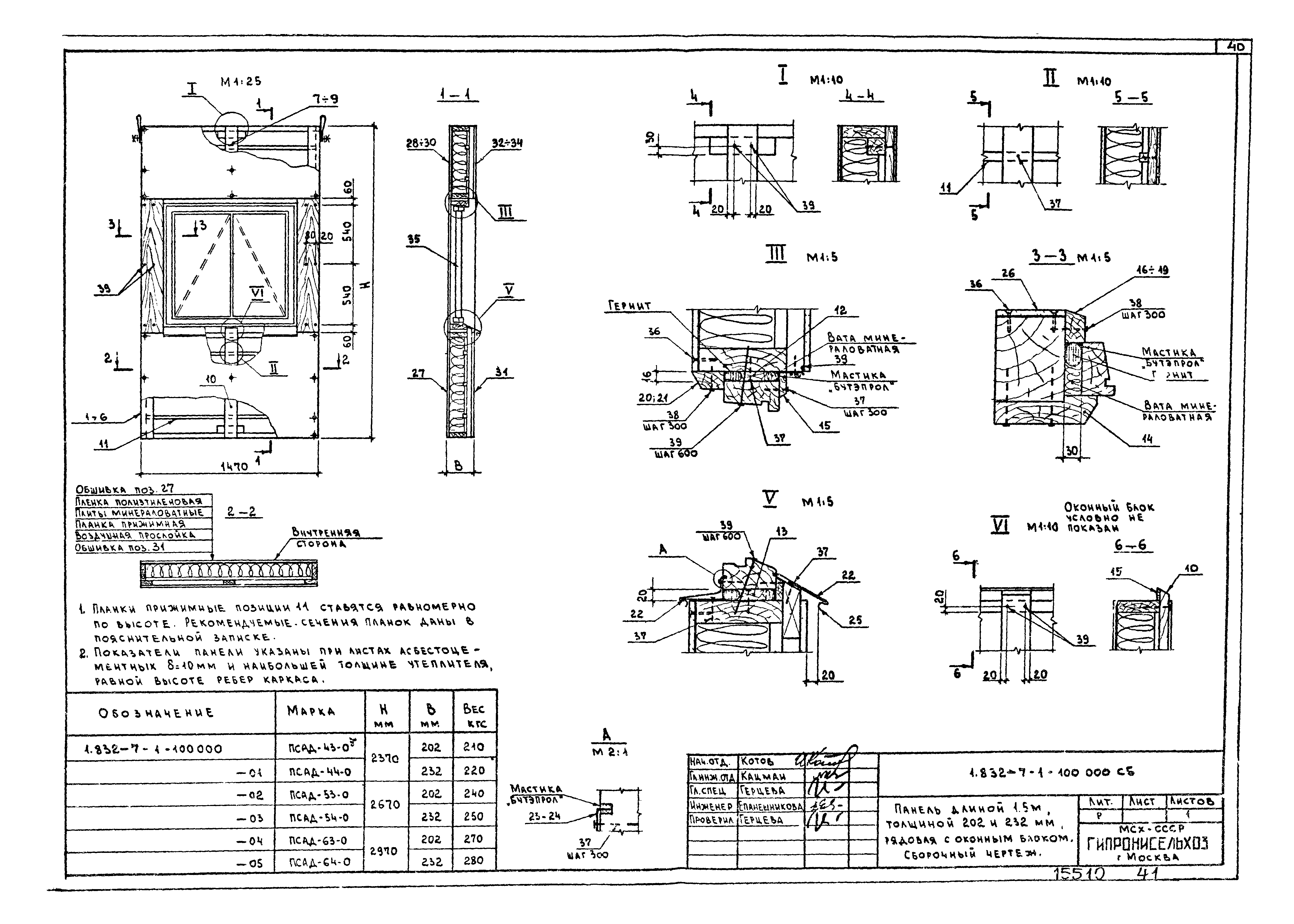

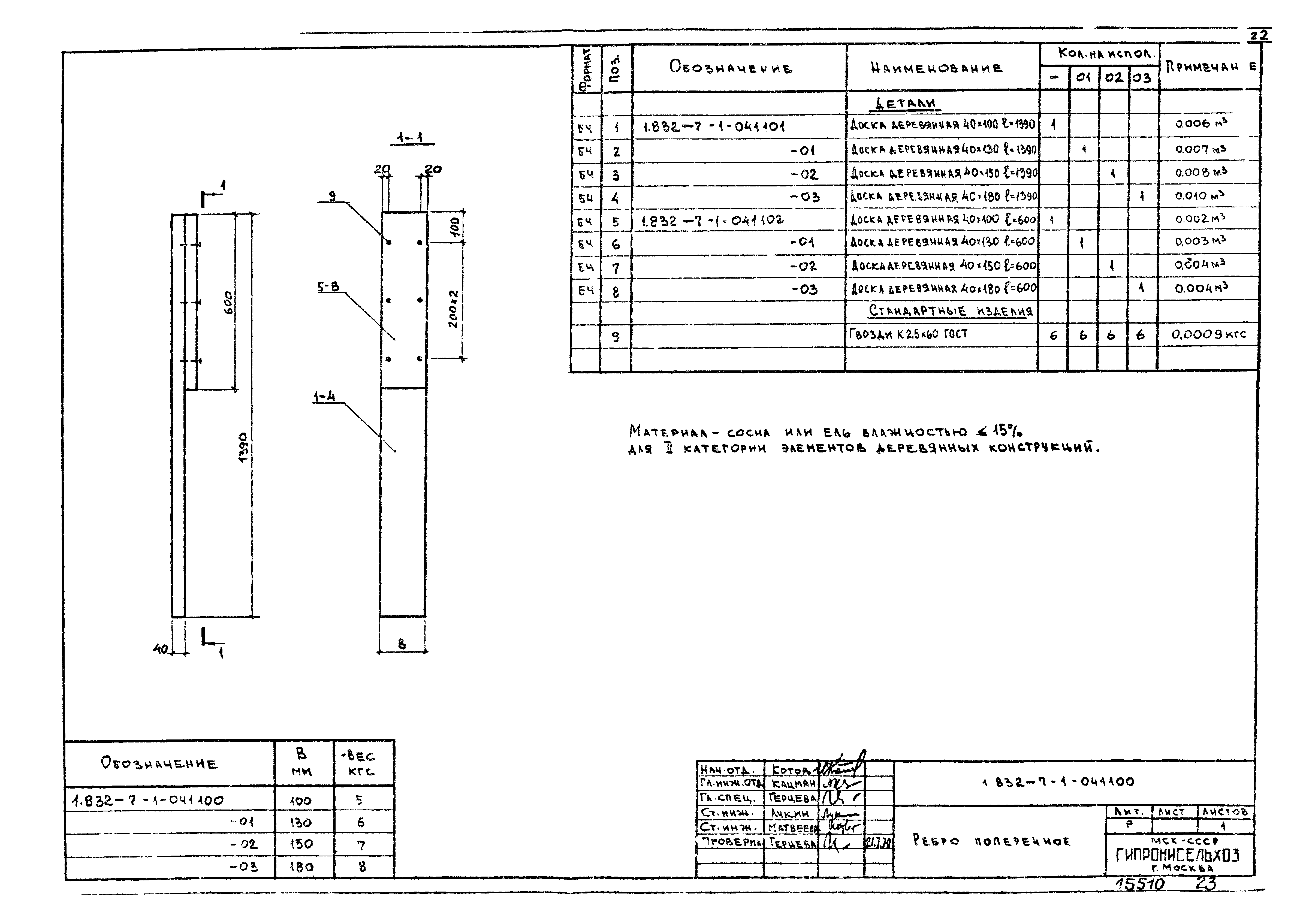

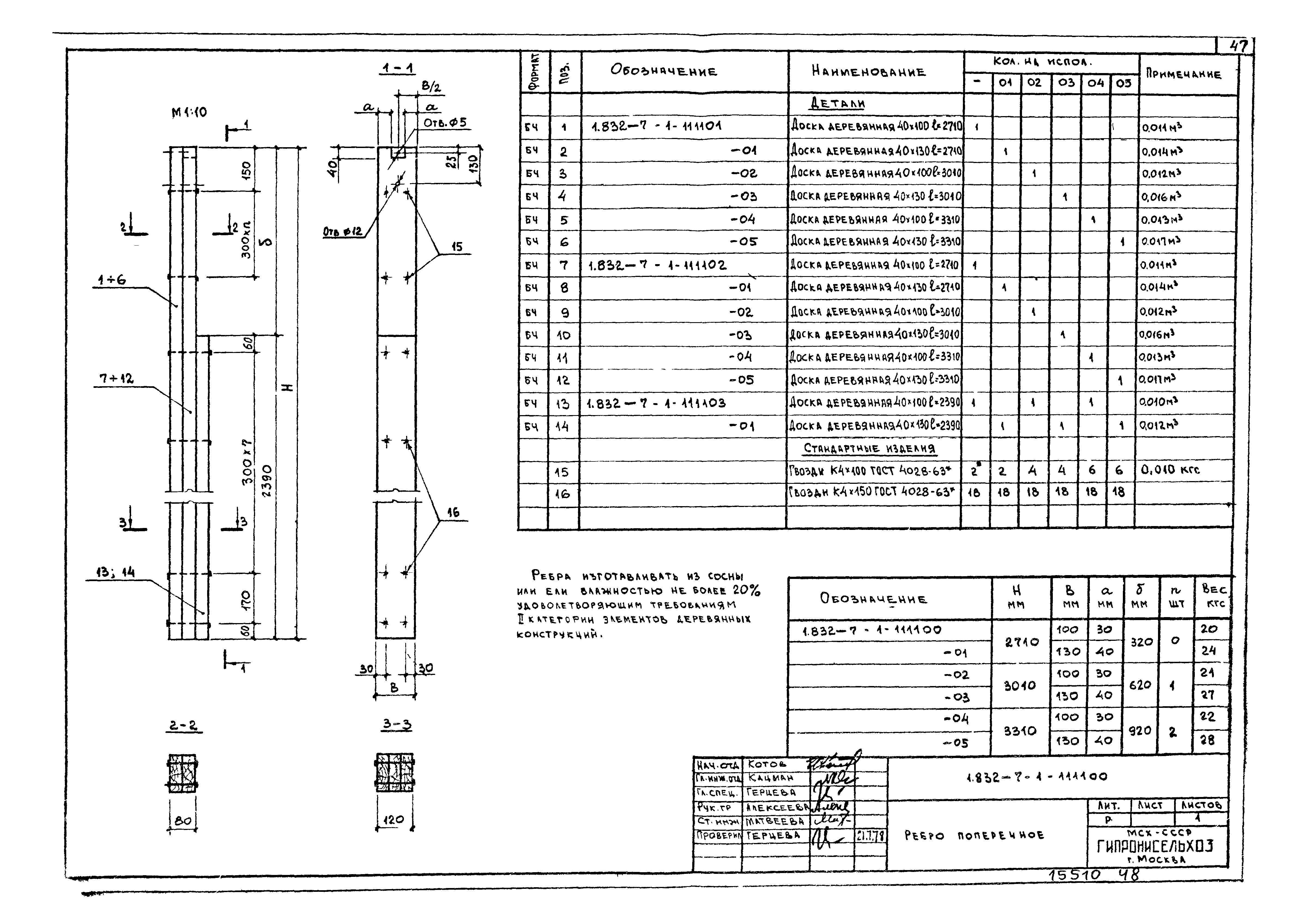

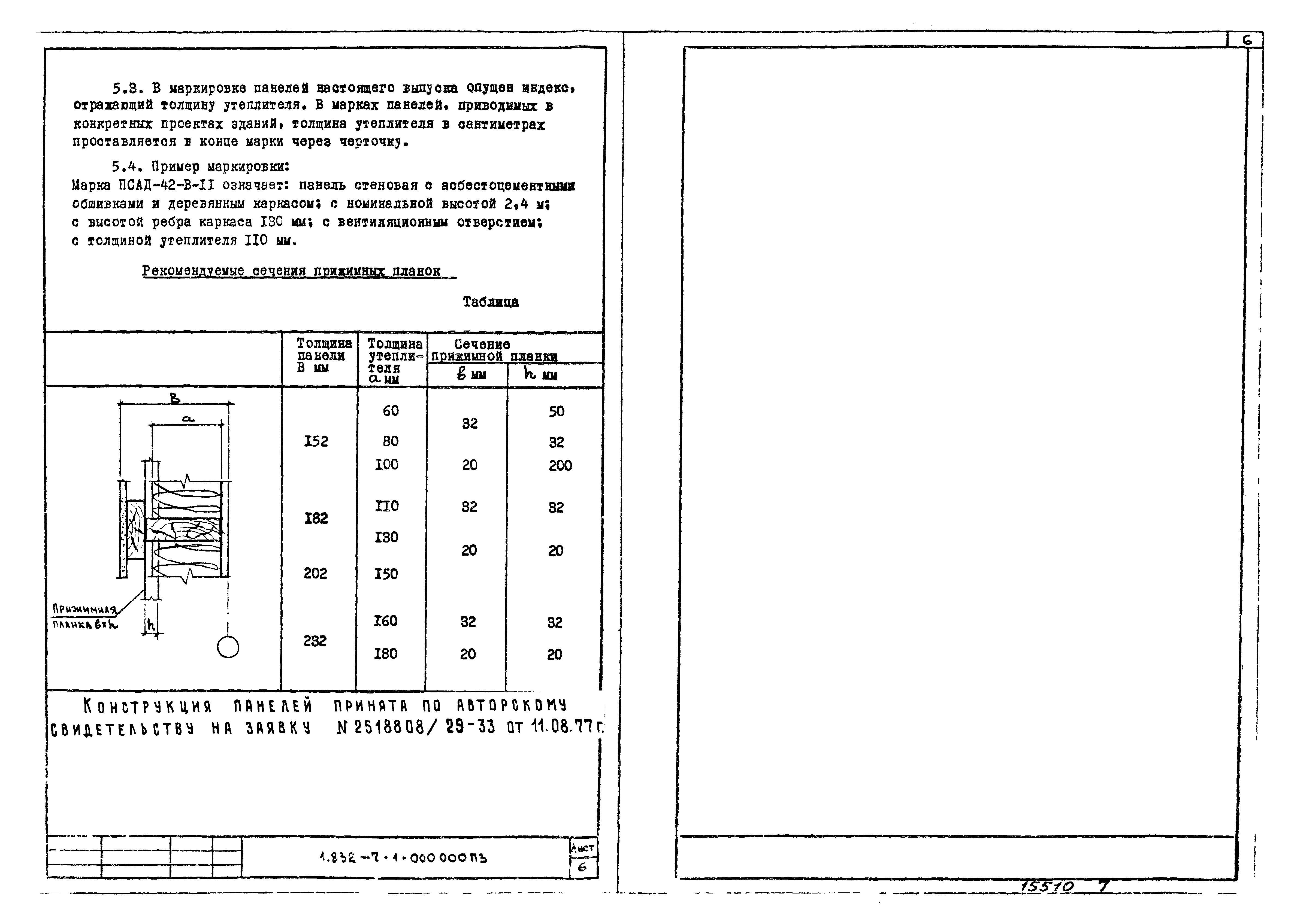

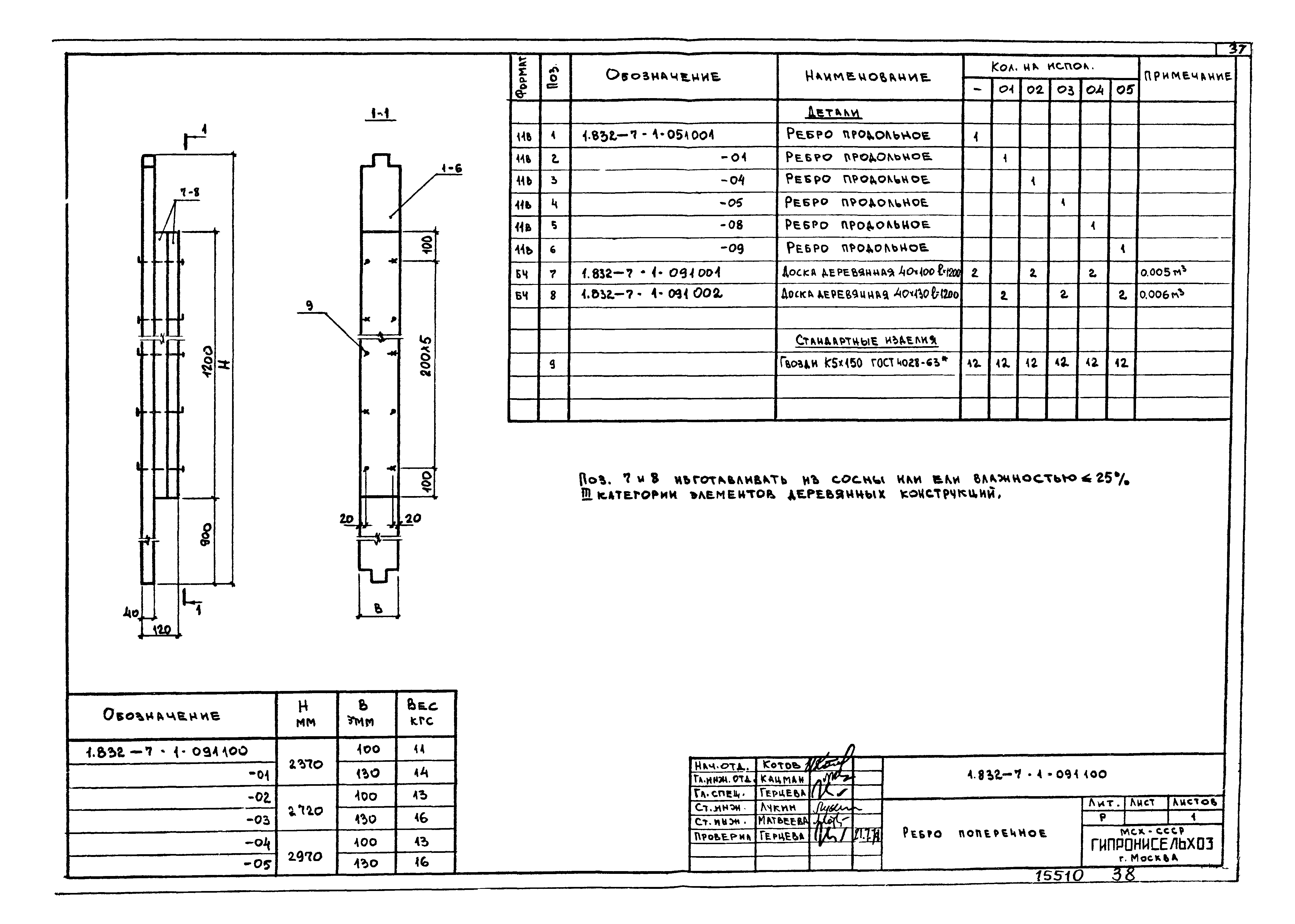

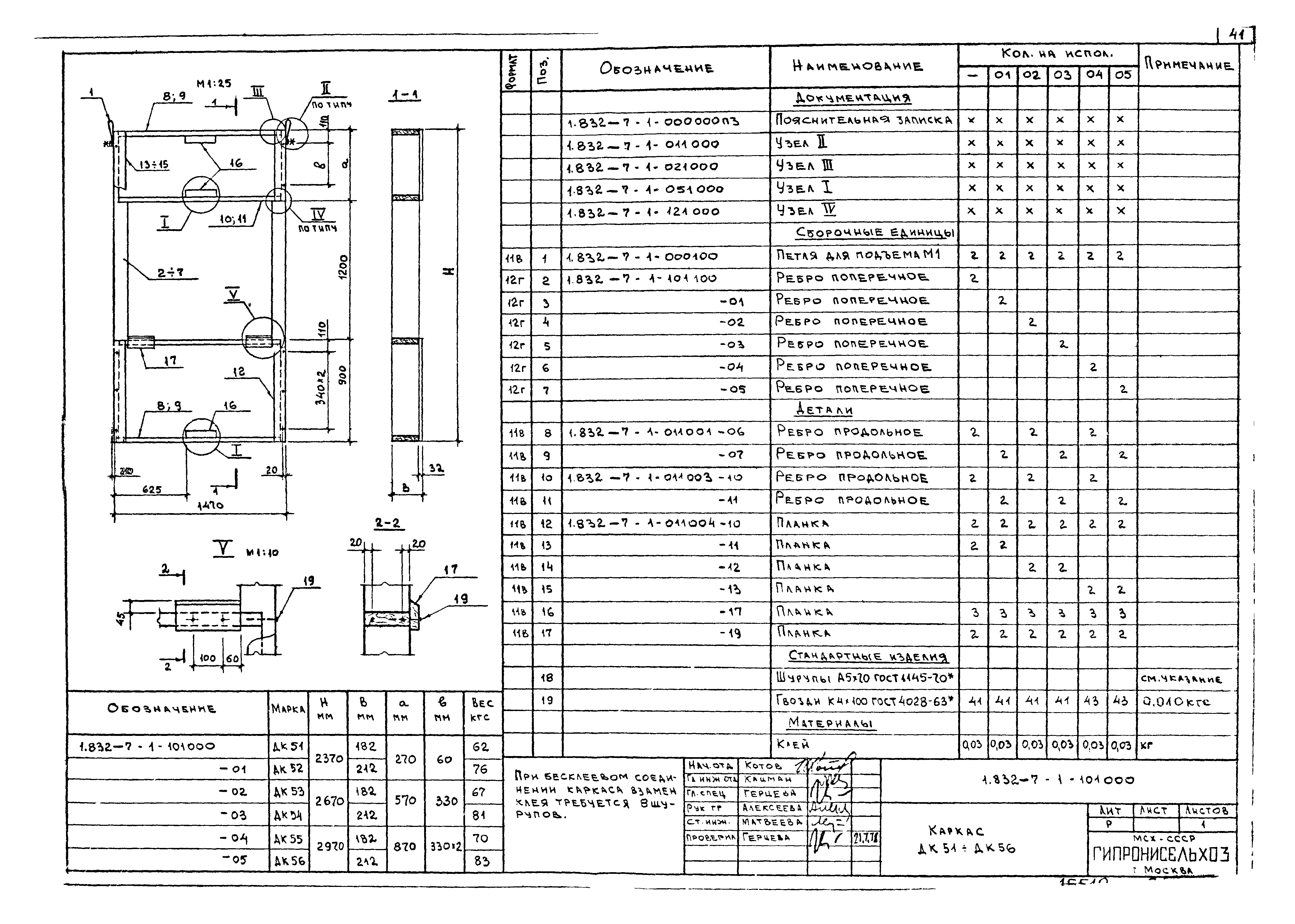

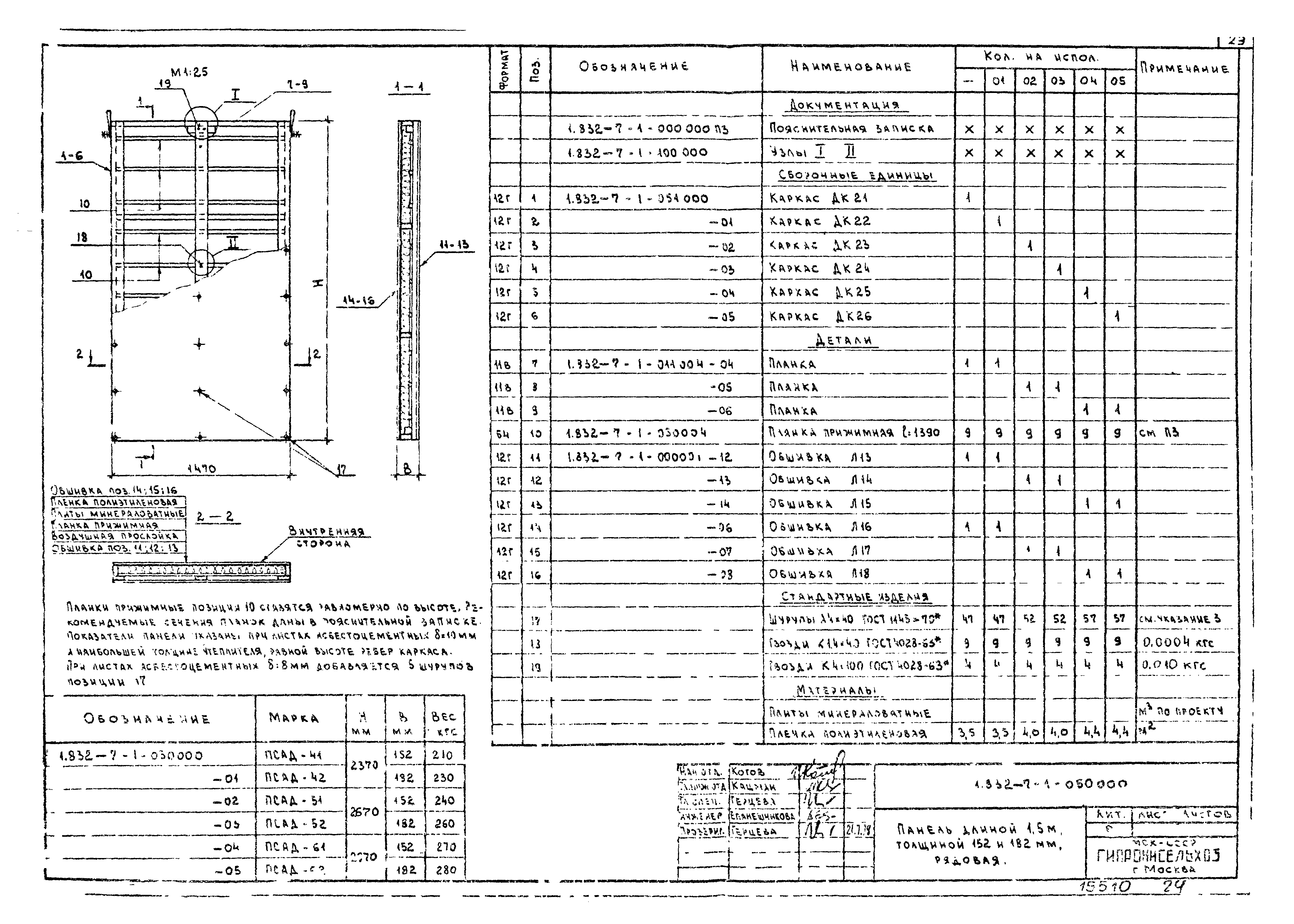

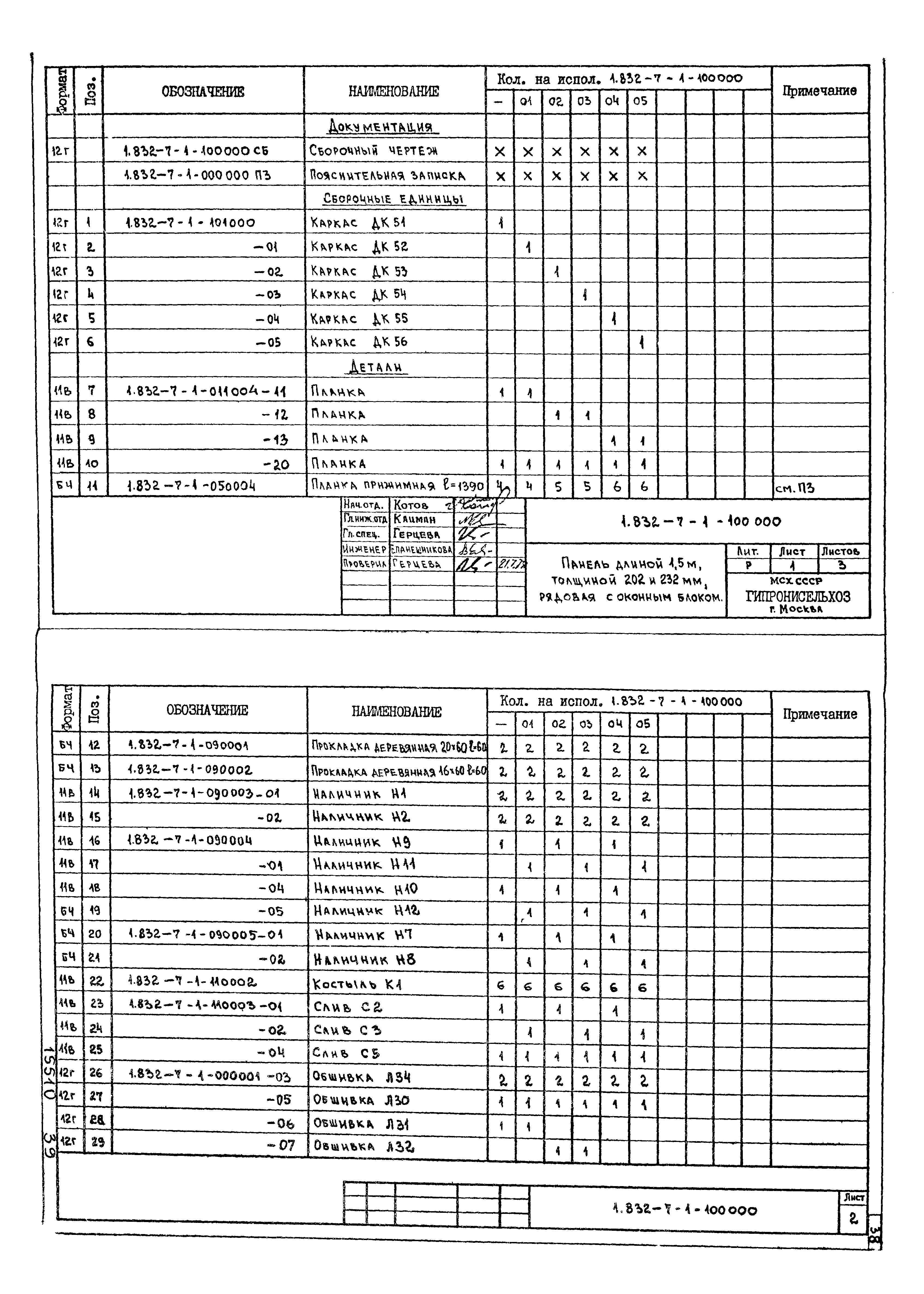

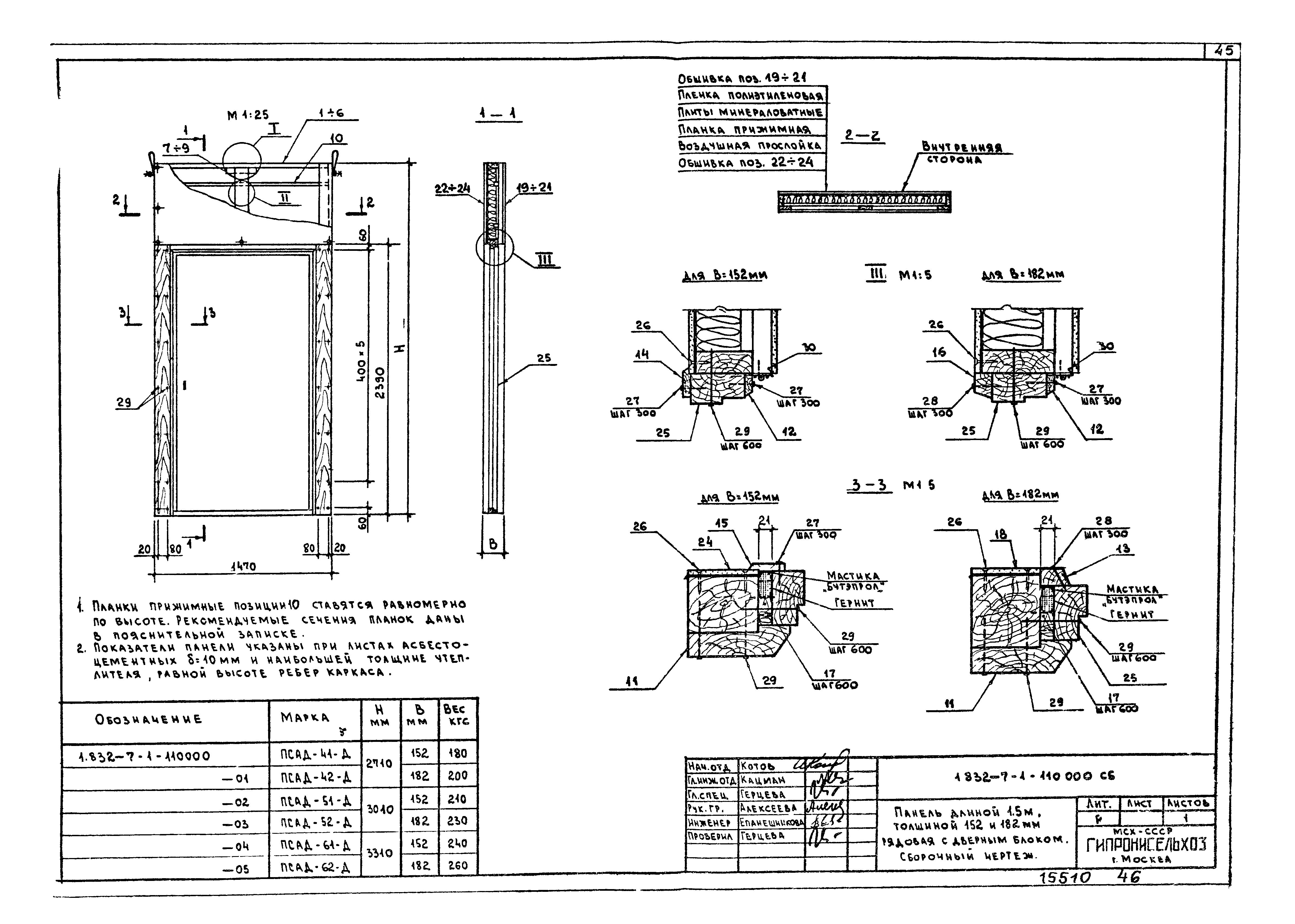

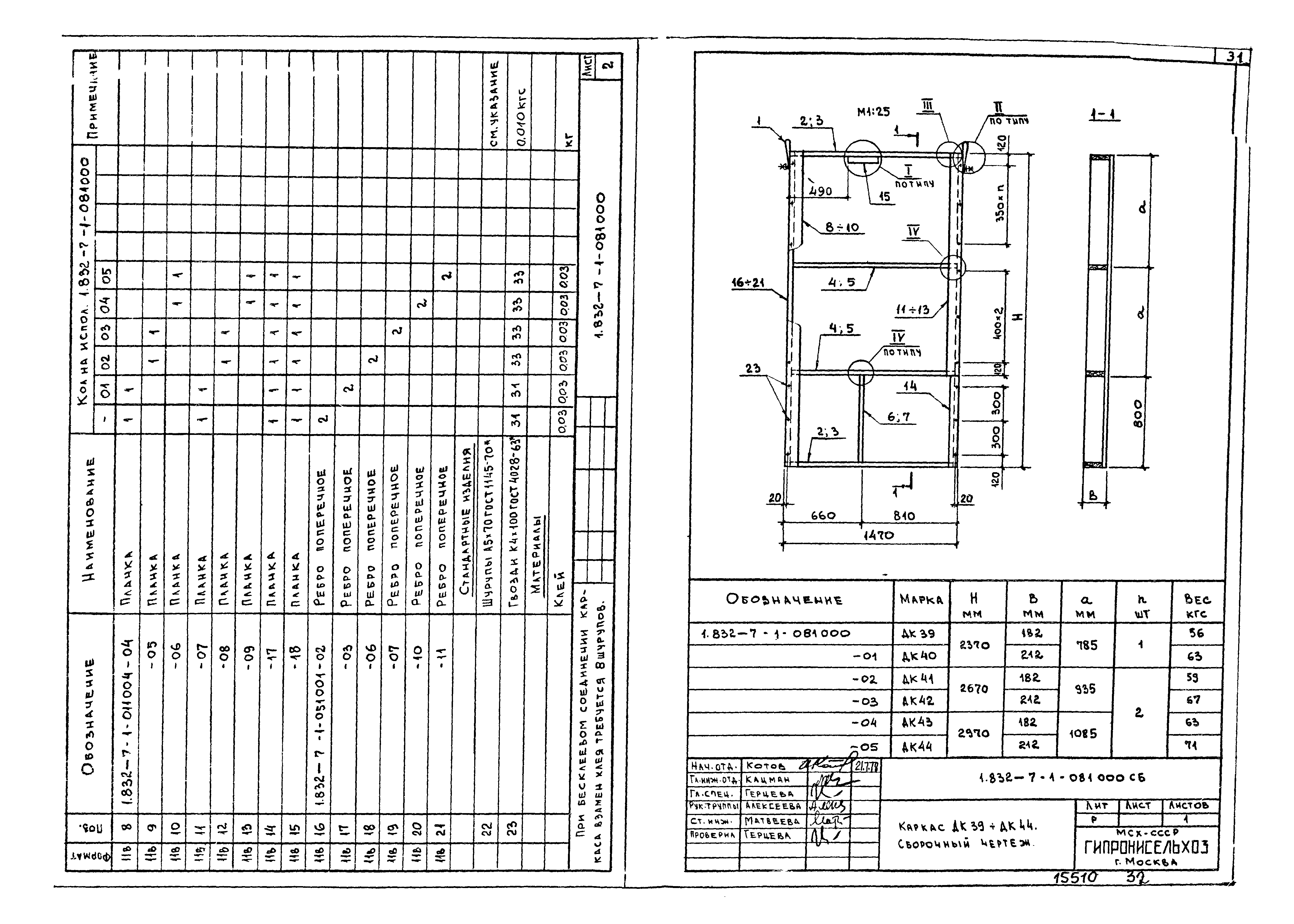

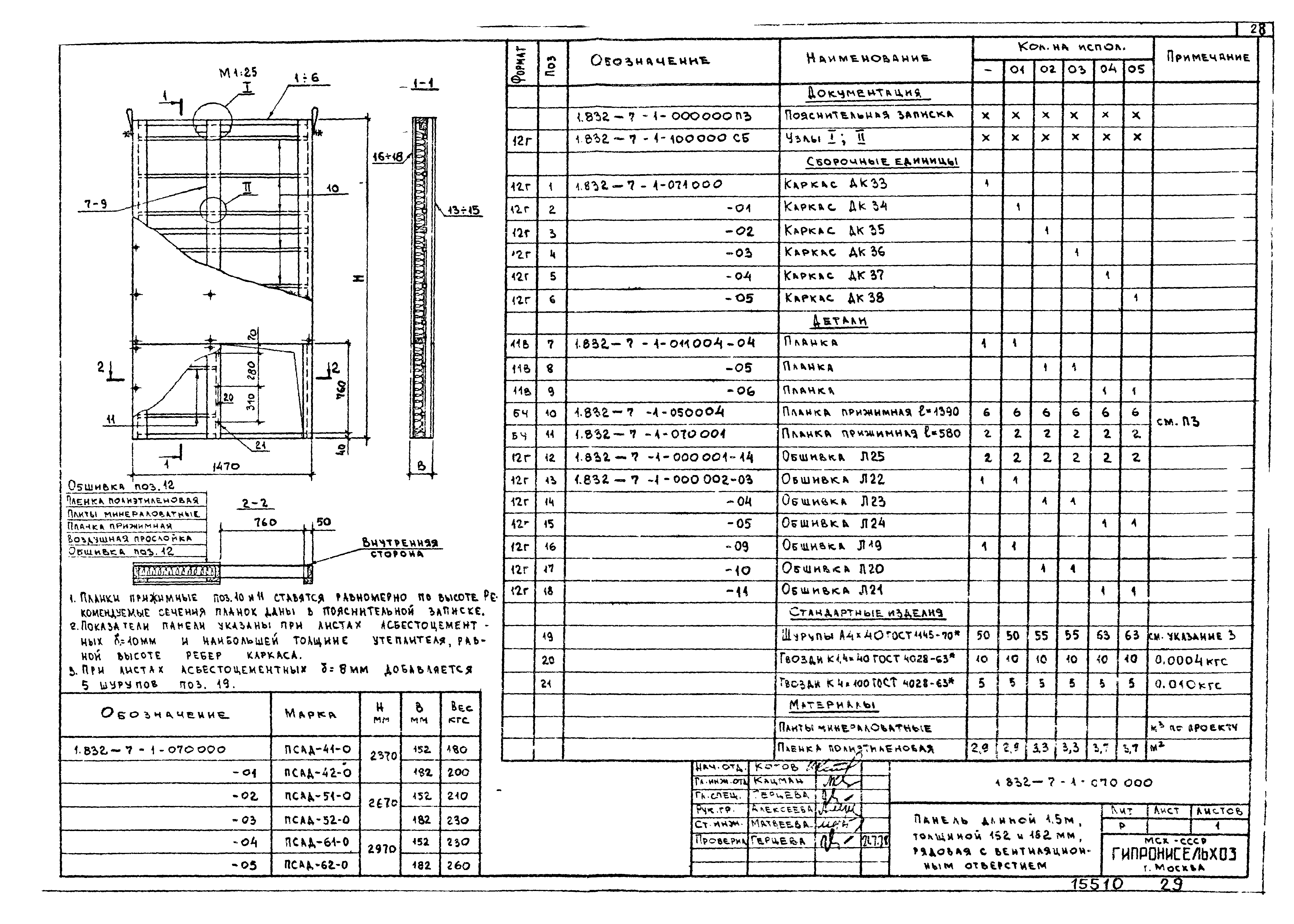

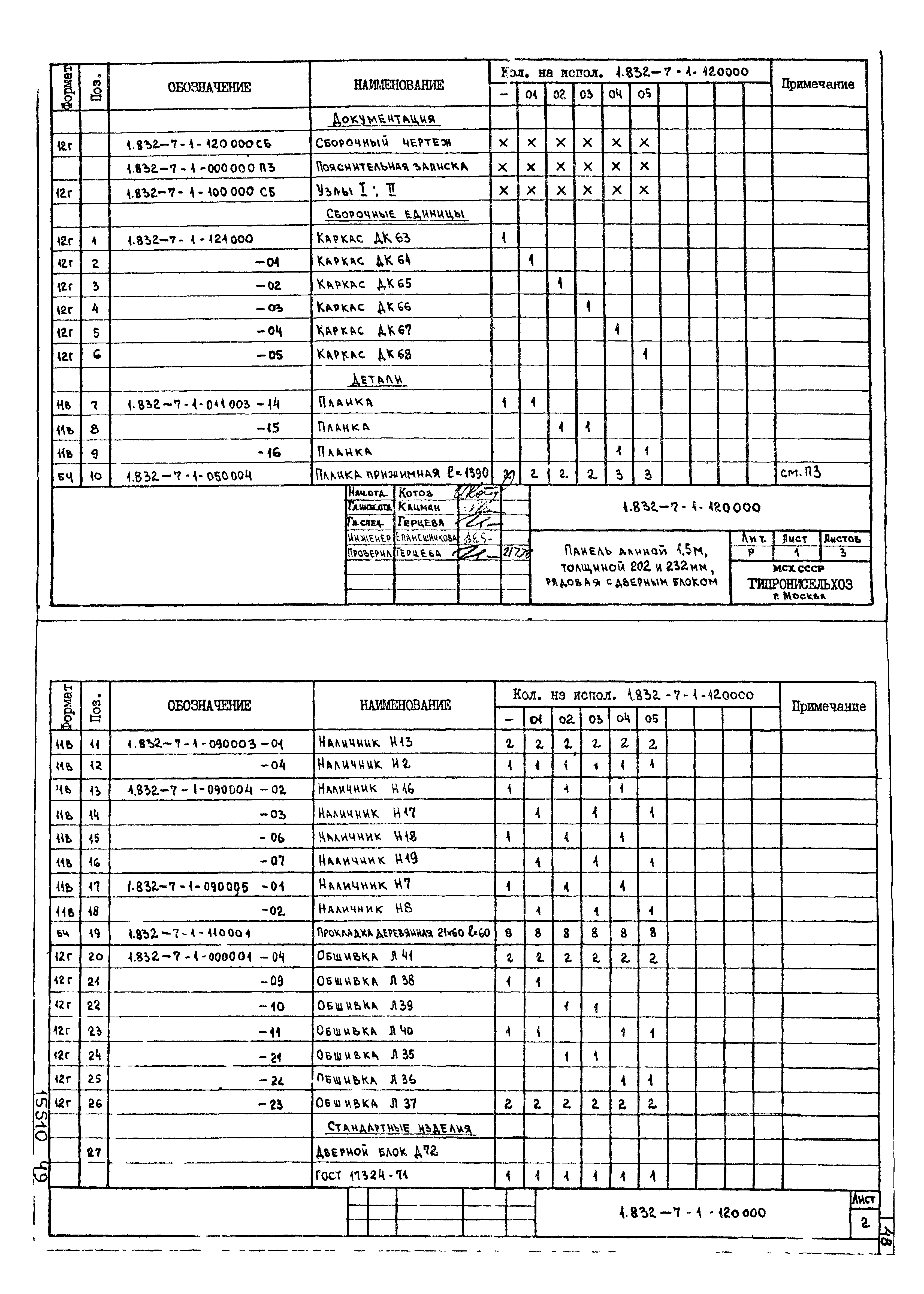

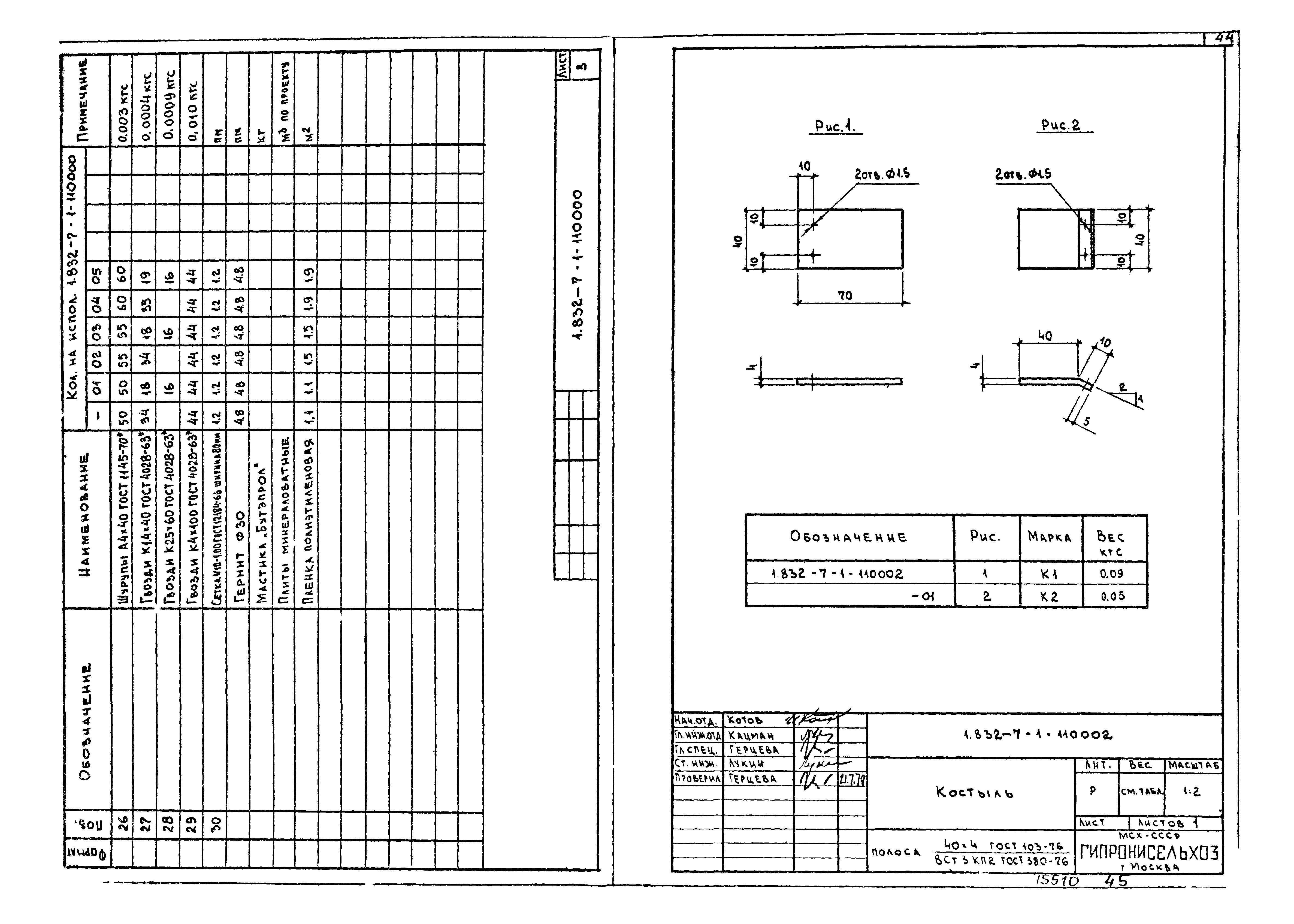

Оглавление:	1.832-7-1-000000ПЗ Пояснительная записка 1.832-7-1-000000ТБ Таблица для подбора толщин утеплителя 1.832-7-1-000001Н Горизонтальная разрезка стен. Номенклатура панелей 1.832-7-1-000002Н Вертикальная разрезка стен. Номенклатура панелей 1.832-7-1-010000 Панель длиной 3 м, толщиной 152 и 182 мм, рядовая 1.832-7-1-011000 Каркас ДК1 - ДК6 1.832-7-1-011001 Ребро продольное 1.832-7-1-011002 Ребро поперечное 1.832-7-1-011003 Ребро поперечное 1.832-7-1-011004 Планка 1.832-7-1-020000 Панель длиной 3 м, толщиной 202 и 232 мм, рядовая 1.832-7-1-021000 Каркас ДК7 - ДК12 1.832-7-1-030000 Панель длиной 3 м, высотой 0,9 м, рядовая с вентиляционным отверстием 1.832-7-1-031000 Каркас ДК13 - ДК16 1.832-7-1-040000 Панель длиной 3 м, высотой 1,5 м, рядовая с вентиляционным отверстием 1.832-7-1-041000 Каркас ДК17 - ДК20 1.832-7-1-041000СБ Каркас ДК17 - ДК20. Сборочный чертеж 1.832-7-1-000100 Петля для подъема 1.832-7-1-041100 Ребро поперечное 1.832-7-1-050000 Панель длиной 1,5 м, толщиной 152 и 182 мм, рядовая 1.832-7-1-051000 Каркас ДК21 - ДК26 1.832-7-1-051001 Ребро поперечное 1.832-7-1-090005 Наличник 1.832-7-1-060000 Панель длиной 1,5 м, толщиной 202 и 232 мм, рядовая 1.832-7-1-061000 Каркас ДК27 - ДК32 1.832-7-1-070000 Панель длиной 1,5 м, толщиной 152 и 182 мм, рядовая с вентиляционным отверстием 1.832-7-1-071000 Каркас ДК33 - ДК38 1.832-7-1-071000СБ Каркас ДК33 - ДК38. Сборочный чертеж 1.832-7-1-081000 Каркас ДК39 - ДК44 1.832-7-1-081000СБ Каркас ДК39 - ДК44. Сборочный чертеж 1.832-7-1-080000 Панель длиной 1,5 м, толщиной 202 и 232 мм, рядовая с вентиляционным отверстием 1.832-7-1-090000 Панель длиной 1,5 м, толщиной 152 и 182 мм, рядовая с оконным блоком 1.832-7-1-090003 Наличник 1.832-7-1-090000СБ Панель длиной 1,5 м, толщиной 152 и 182 мм, рядовая с оконным блоком. Сборочный чертеж 1.832-7-1-091000 Каркас ДК45 - ДК50 1.832-7-1-091100 Ребро поперечное 1.832-7-1-100000 Панель длиной 1,5 м, толщиной 202 и 232 мм, рядовая с оконным блоком 1.832-7-1-090004 Наличник 1.832-7-1-100000СБ Панель длиной 1,5 м, толщиной 202 и 232 мм, рядовая с оконным блоком. Сборочный чертеж 1.832-7-1-101000 Каркас ДК51 - ДК56 1.832-7-1-101000 Ребро поперечное 1.832-7-1-110000 Панель длиной 1,5 м, толщиной 152 и 182 мм, рядовая с дверным блоком 1.832-7-1-110002 Костыль 1.832-7-1-110000СБ Панель длиной 1,5 м, толщиной 152 и 182 мм, рядовая с дверным блоком. Сборочный чертеж 1.832-7-1-111000 Каркас ДК57 - ДК62 1.832-7-1-111100 Ребро поперечное 1.832-7-1-120000 Панель длиной 1,5 м, толщиной 202 и 232 мм, рядовая с дверным блоком 1.832-7-1-110003 Слив 1.832-7-1-120000СБ Панель длиной 1,5 м, толщиной 202 и 232 мм, рядовая с дверным блоком. Сборочный чертеж 1.832-7-1-121000 Каркас ДК63 - ДК68 1.832-7-1-121100 Ребро поперечное 1.832-7-1-000001 Обшивка 1.832-7-1-000002 Обшивка
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИЭПсельстрой ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	27.04.1978 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/3-187)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Чем заменён:	Серия 1.832.5-11 «Панели на деревянном каркасе длиной до 3-х метров для стен сельскохозяйственных производственных зданий»
Нормативные ссылки:	ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» СНиП III-В.7-69 «Деревянные конструкции. Правила производства и приемки работ» ГОСТ 18124-75 «Листы асбестоцементные плоские» ГОСТ 103-57 «Сталь прокатная полосовая. Сортамент» СНиП II-6-74 «Нагрузки и воздействия» СН 265-77 «Инструкция по проектированию асбестоцементных конструкций» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» СНиП II-А.10-71 «Строительные конструкции и основания. Основные положения проектирования» СНиП II-А.6-72 «Строительная климатология и геофизика» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СНиП II-В.4-71* «Деревянные конструкции. Нормы проектирования» ГОСТ 11371-68 «Шайбы. Размеры» СНиП II-А.7-71 «Строительная теплотехника. Нормы проектирования» Серия 2.830-1 «Выпуск 4. Узлы стен из панелей с деревянным каркасом для сельскохозяйственных зданий» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем»
