ГОСТ Р 54434-2011

Оборудование железнодорожного подвижного состава. Испытания на удар и вибрацию

Обозначение:	ГОСТ Р 54434-2011
Обозначение англ:	GOST R 54434-2011
Статус:	отменен
Название рус.:	Оборудование железнодорожного подвижного состава. Испытания на удар и вибрацию
Название англ.:	Railway application. Rolling stock equipment. Shock and vibration
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.2017
Область применения:	Стандарт распространяется на оборудование всех видов, в том числе механическое, пневматическое, электрическое и электронное, применяемое на железнодорожном подвижном составе. Стандарт устанавливает методы испытаний на воздействие вибрации и удара (испытания на стойкость (устойчивость и/или прочность) к механическим внешним воздействующим факторам). Стандарт устанавливает методы испытаний на соответствие требованиям, установленным ГОСТ 17516.1 (таблица 1, группы механического исполнения М25, М26, М27), ГОСТ 30631 (приложение Б, таблица Б.1, группы механического исполнения М25, М26, М27), ГОСТ 2582 (подпункт 2.2.1). Виды испытаний на воздействие вибрации и удара (испытаний на стойкость (устойчивость и/или прочность) к механическим внешним воздействующим факторам) – по ГОСТ 16504.

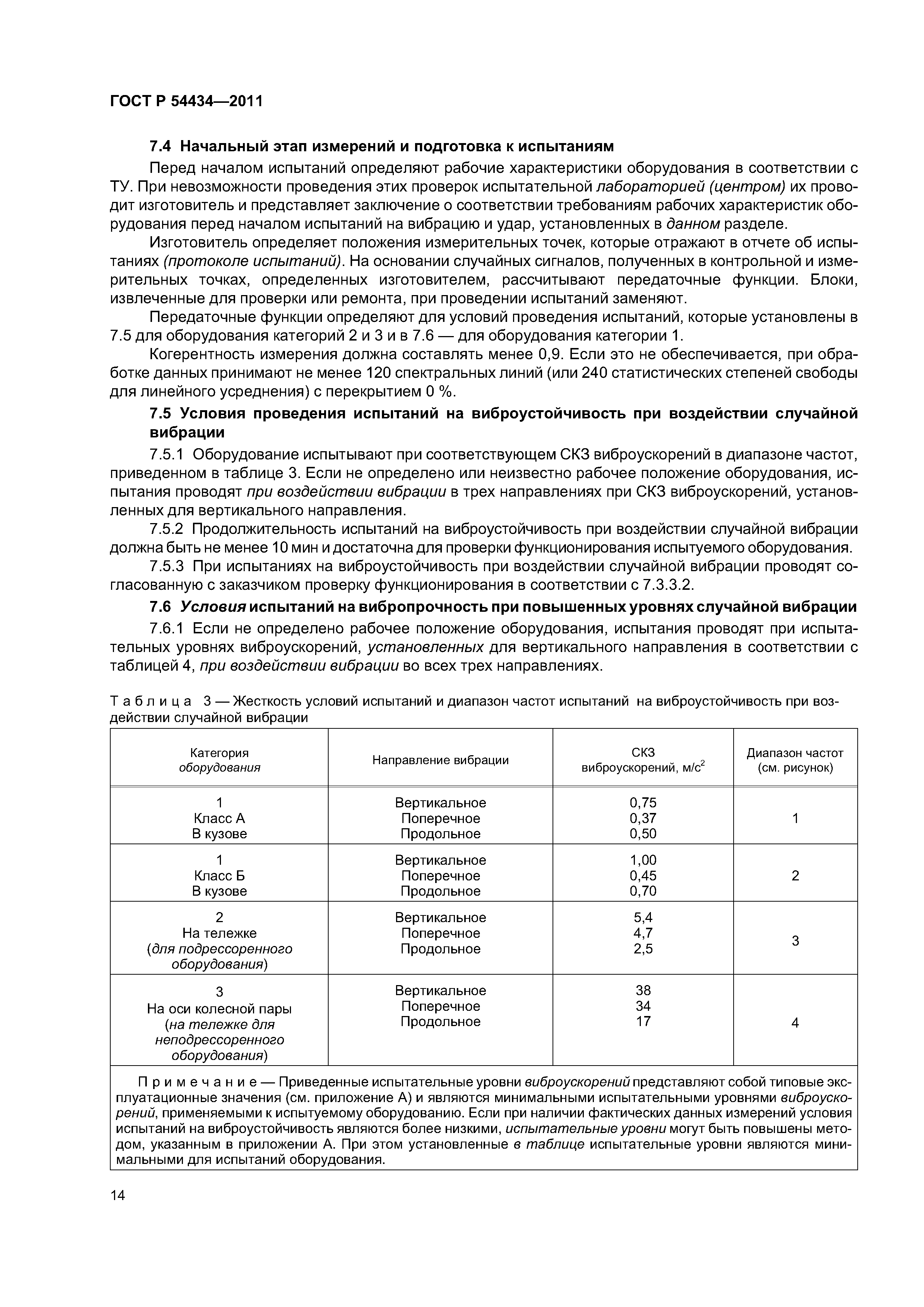

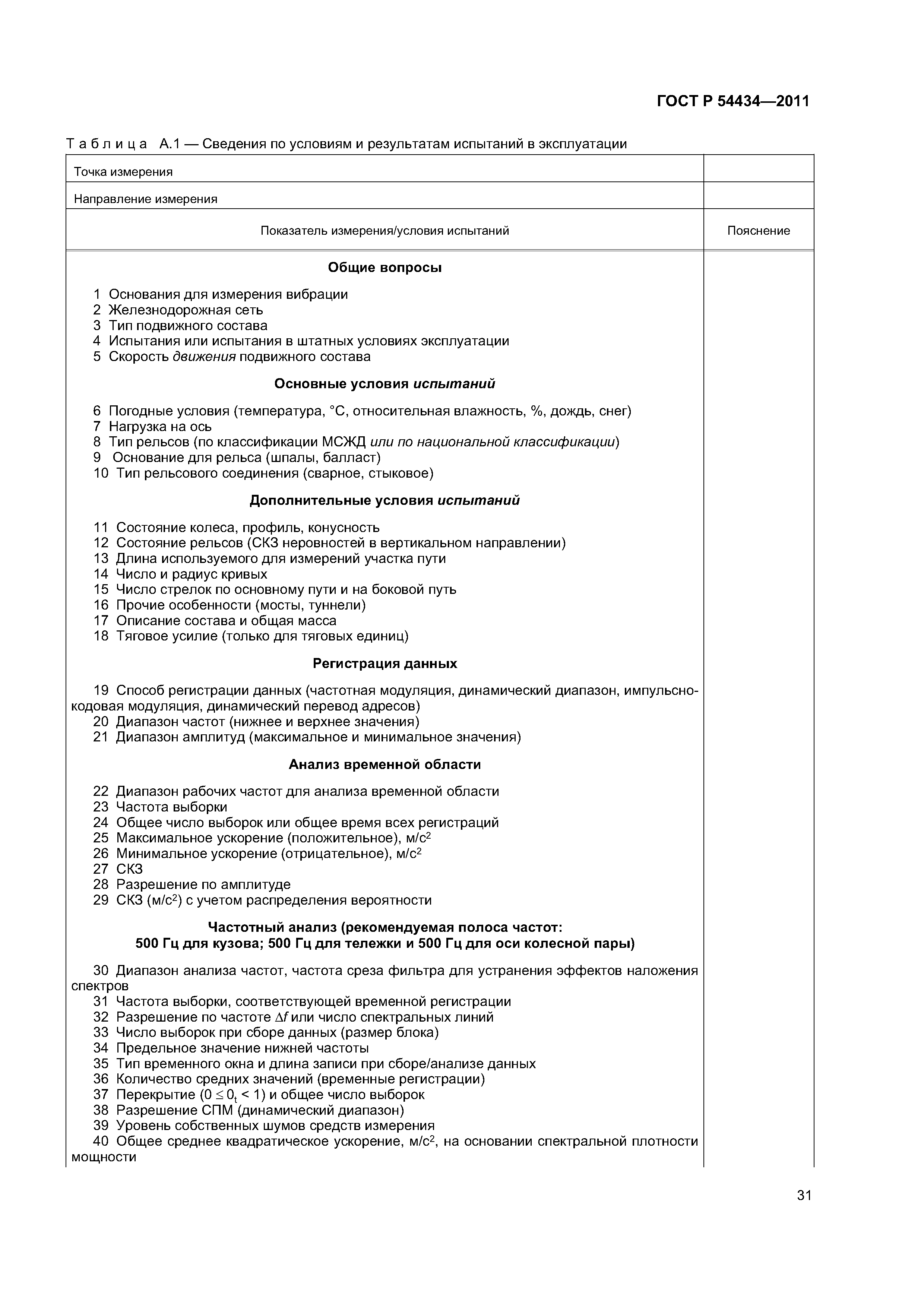

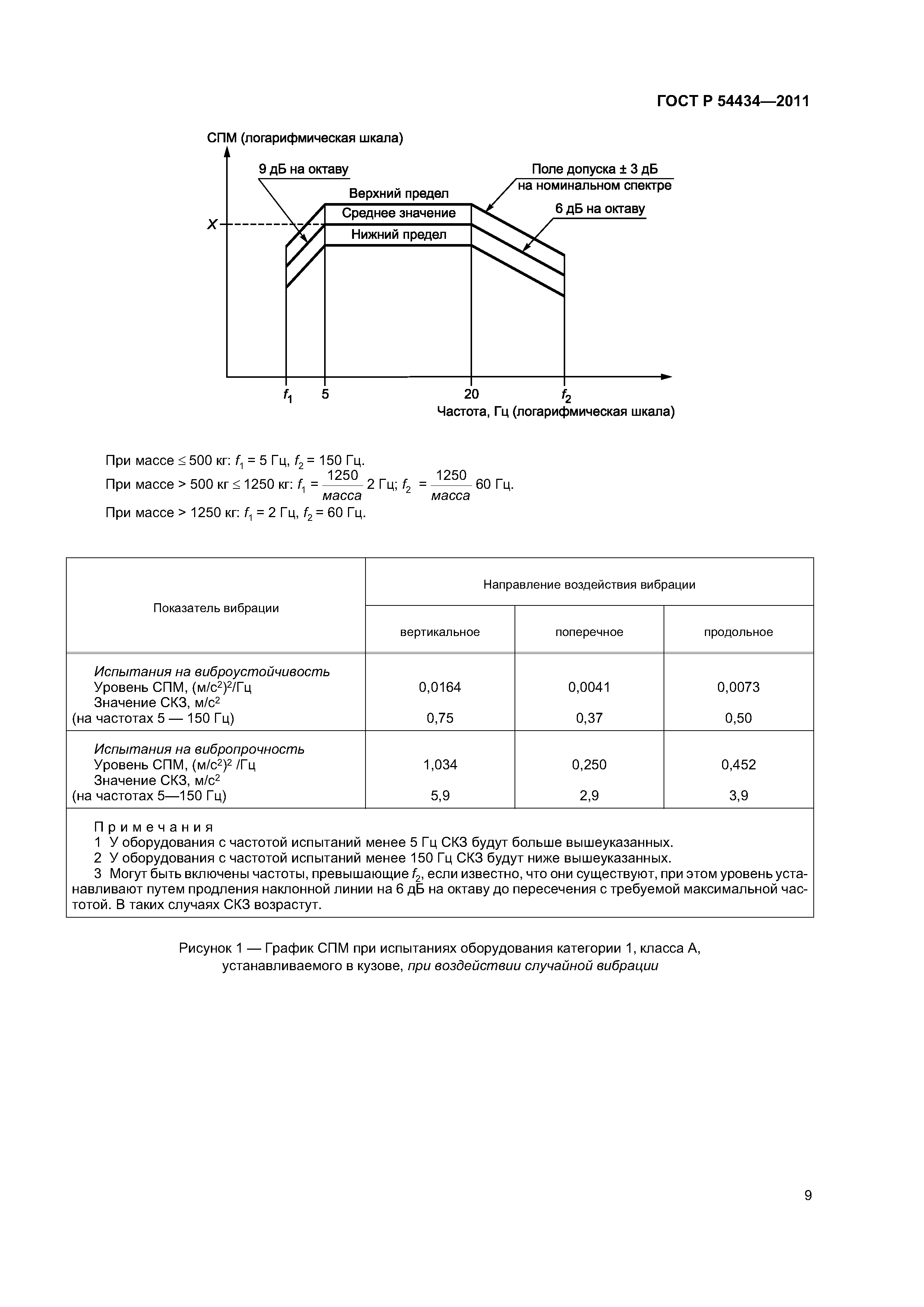

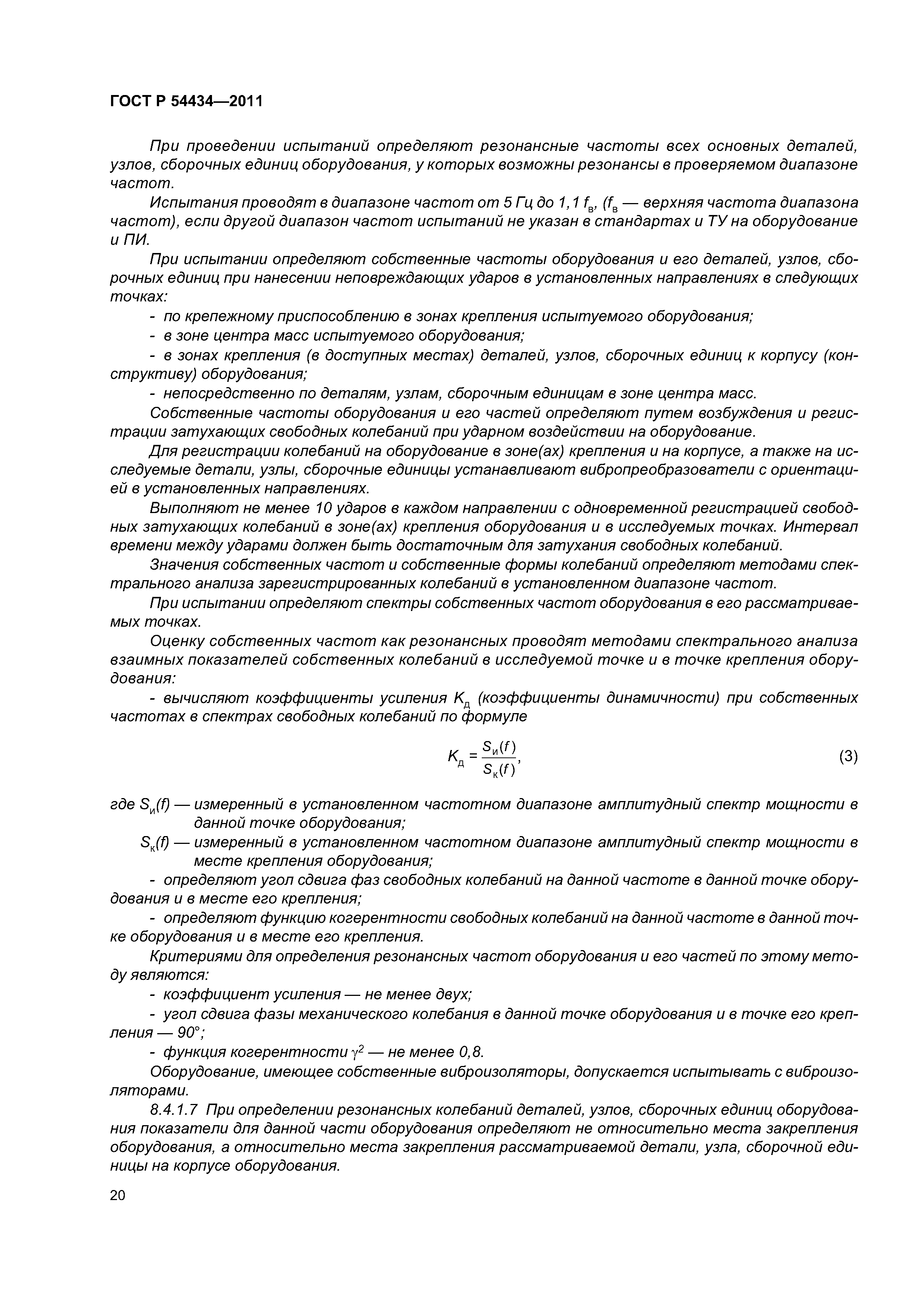

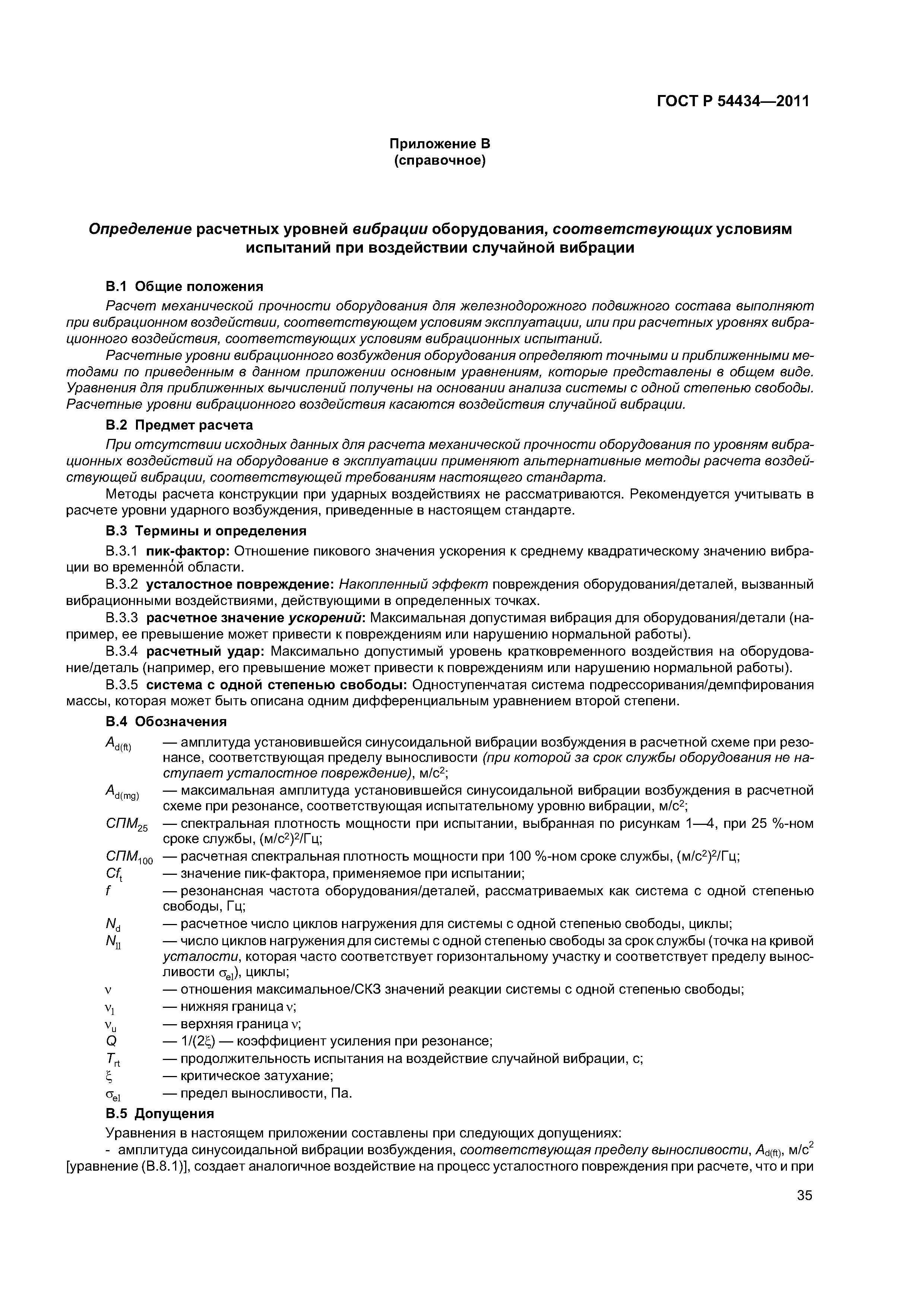

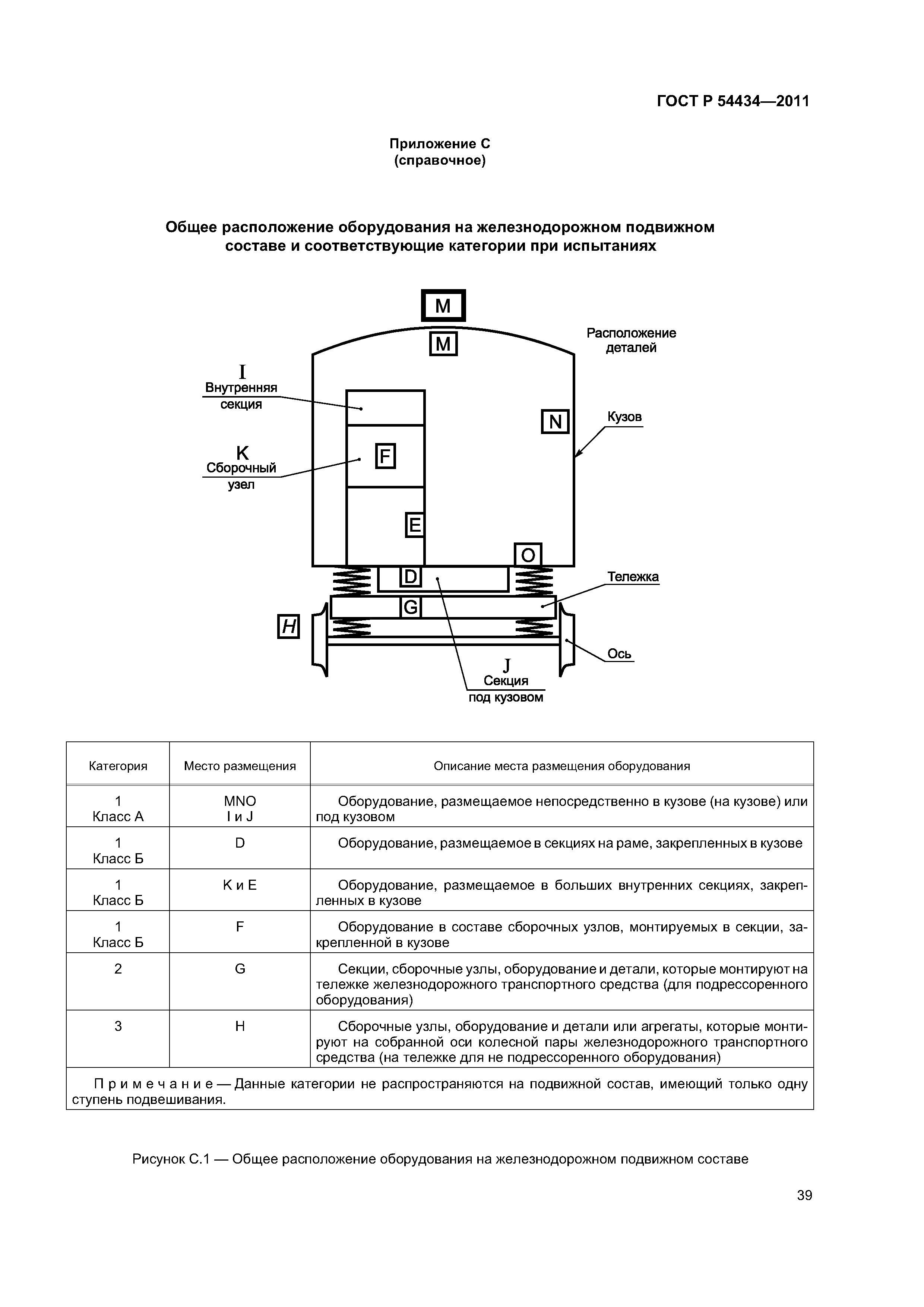

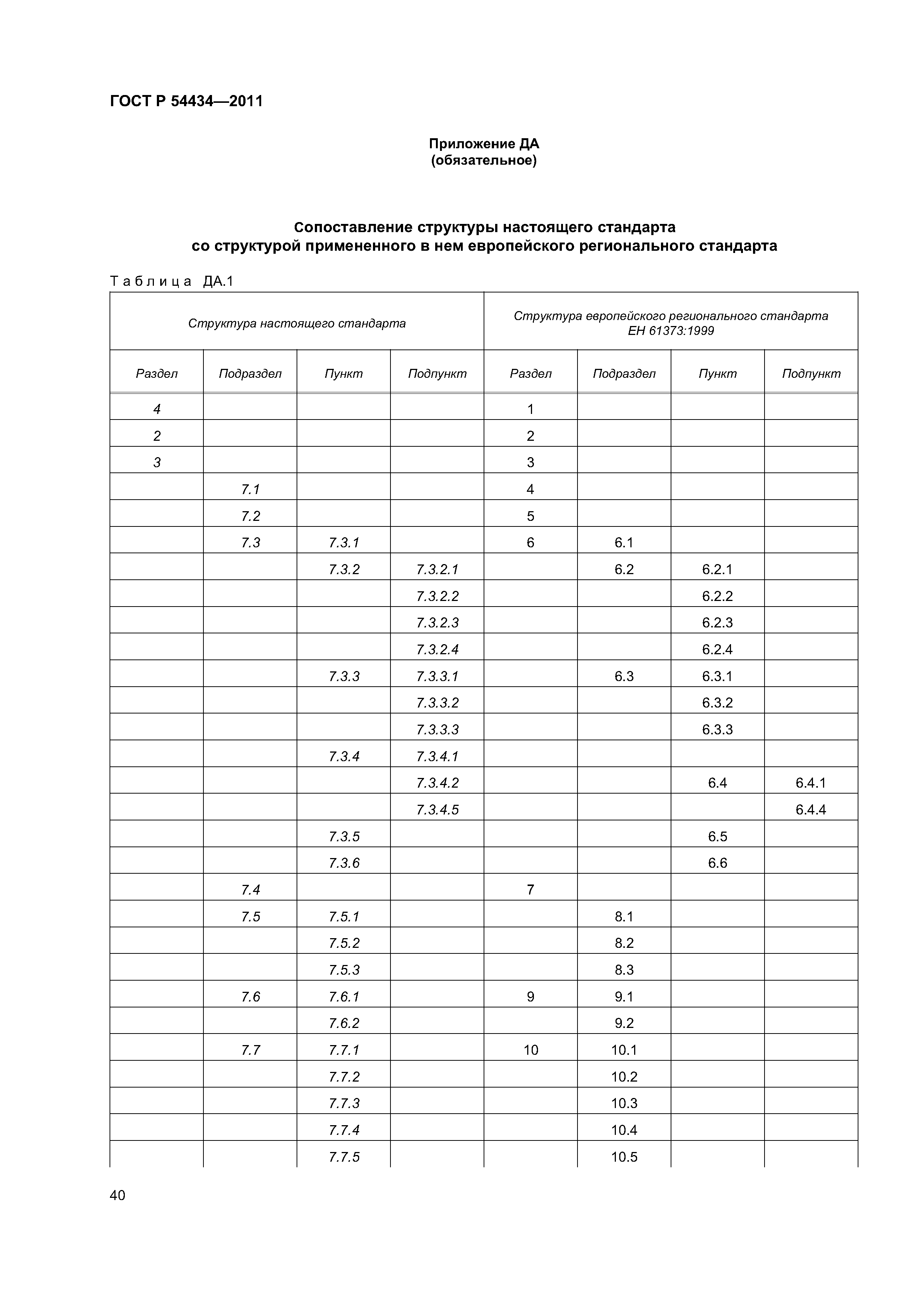

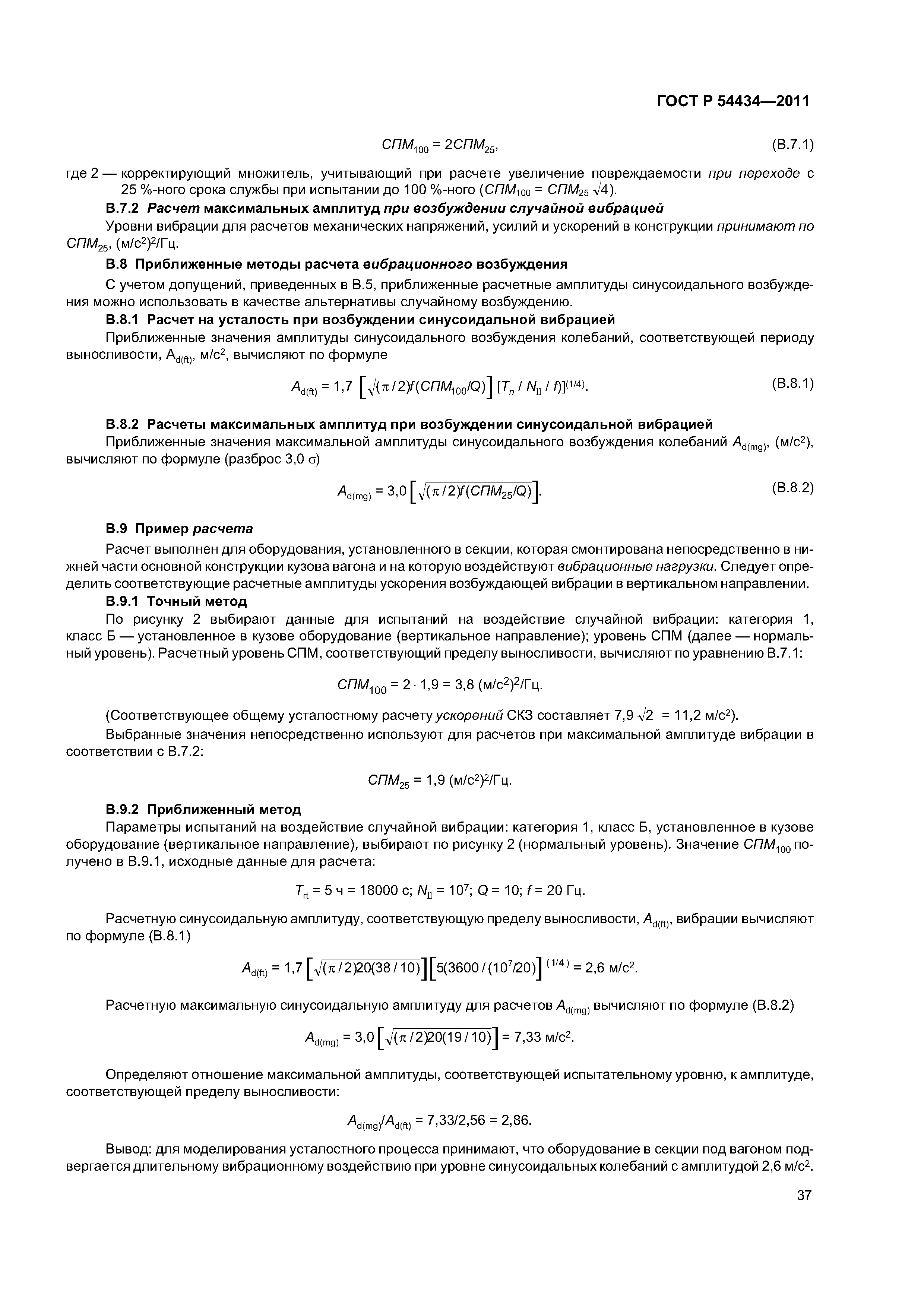

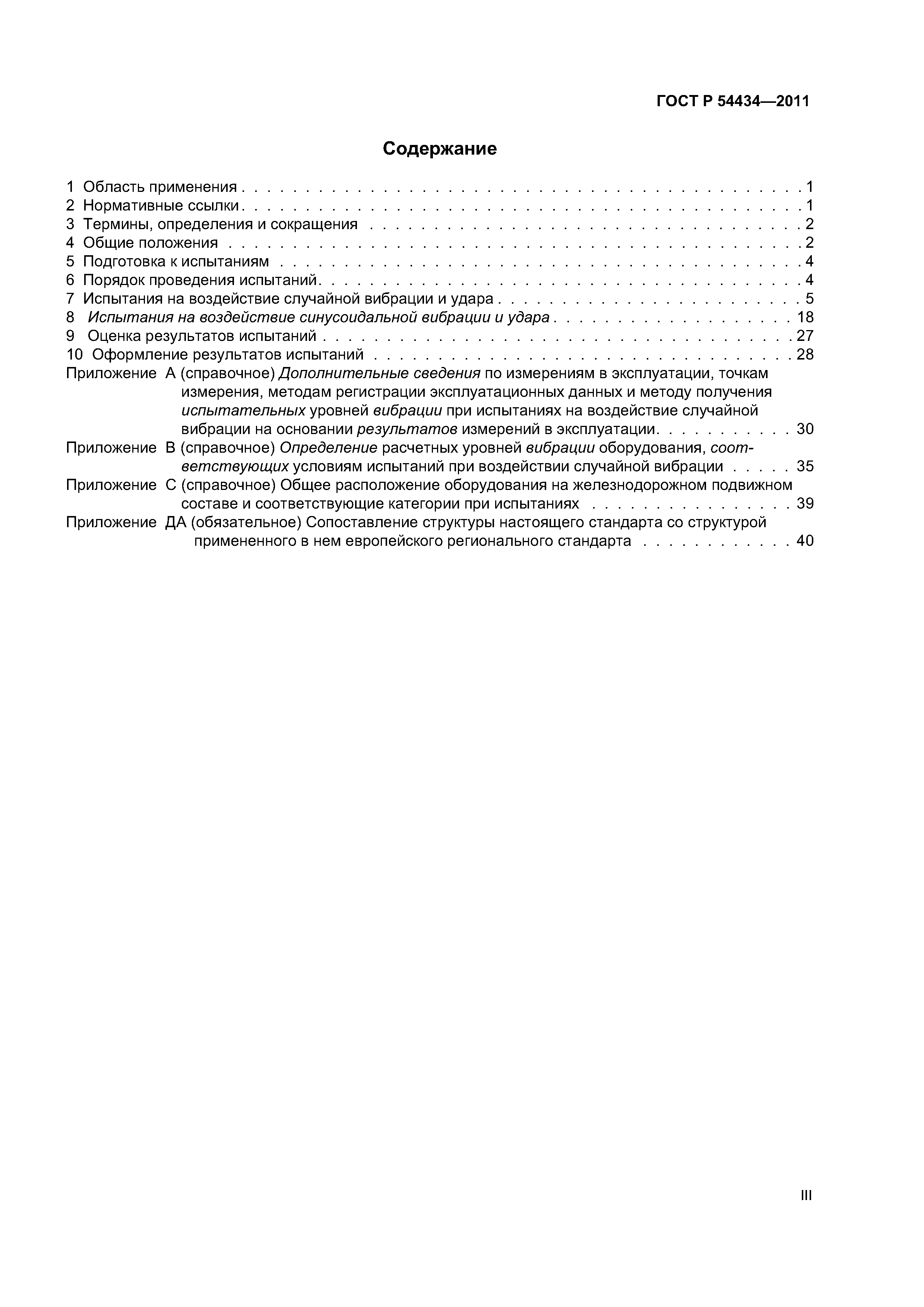

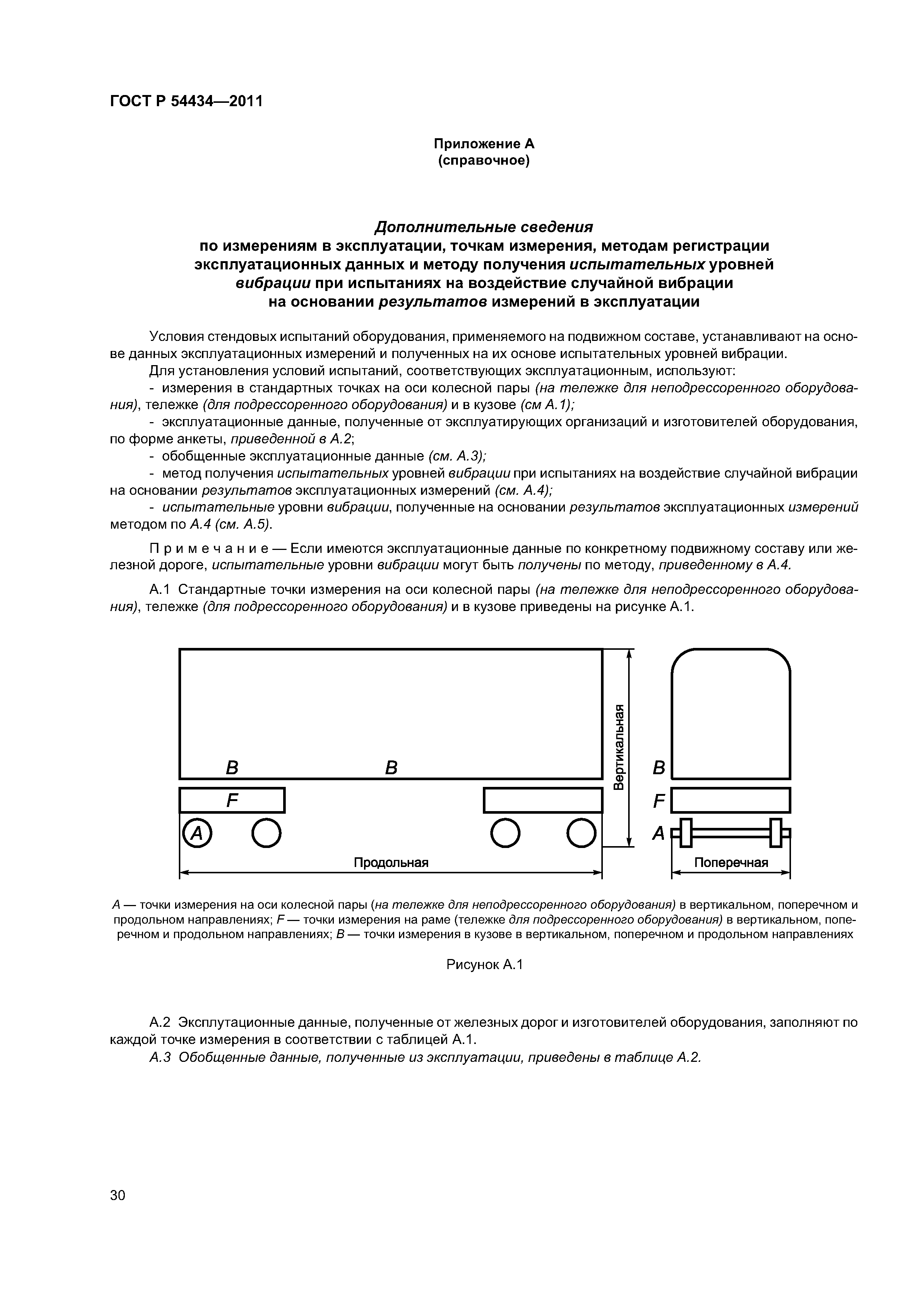

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Общие положения 5 Подготовка к испытаниям 6 Порядок проведения испытаний 7 Испытания на воздействие случайной вибрации и удара 8 Испытания на воздействие синусоидальной вибрации и удара 9 Оценка результатов испытаний 10 Оформление результатов испытаний Приложение А (справочное) Дополнительные сведения по измерениям в эксплуатации, точкам измерения, методам регистрации эксплуатационных данных и методу получения испытательных уровней вибрации при испытаниях на воздействие случайной вибрации на основании результатов измерений в эксплуатации Приложение В (справочное) Определение расчетных уровней вибрации оборудования, соответствующих условиям испытаний при воздействии случайной вибрации Приложение С (справочное) Общее расположение оборудования на железнодорожном подвижном составе и соответствующие категории при испытаниях Приложение ДА (обязательное) Сопоставление структуры настоящего стандарта со структурой примененного в нем европейского регионального стандарта
Разработан:	ОАО ВНИКТИ
Утверждён:	11.10.2011 Федеральное агентство по техническому регулированию и метрологии (438-cn)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ЖЕЛЕЗНОДОРОЖНАЯ ТЕХНИКА Подвижной состав железных дорог Подвижной состав железных дорог в целом МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Вибрации, измерения удара и вибрации Экология ЖЕЛЕЗНОДОРОЖНАЯ ТЕХНИКА Подвижной состав железных дорог Подвижной состав железных дорог в целом МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Вибрации, измерения удара и вибрации

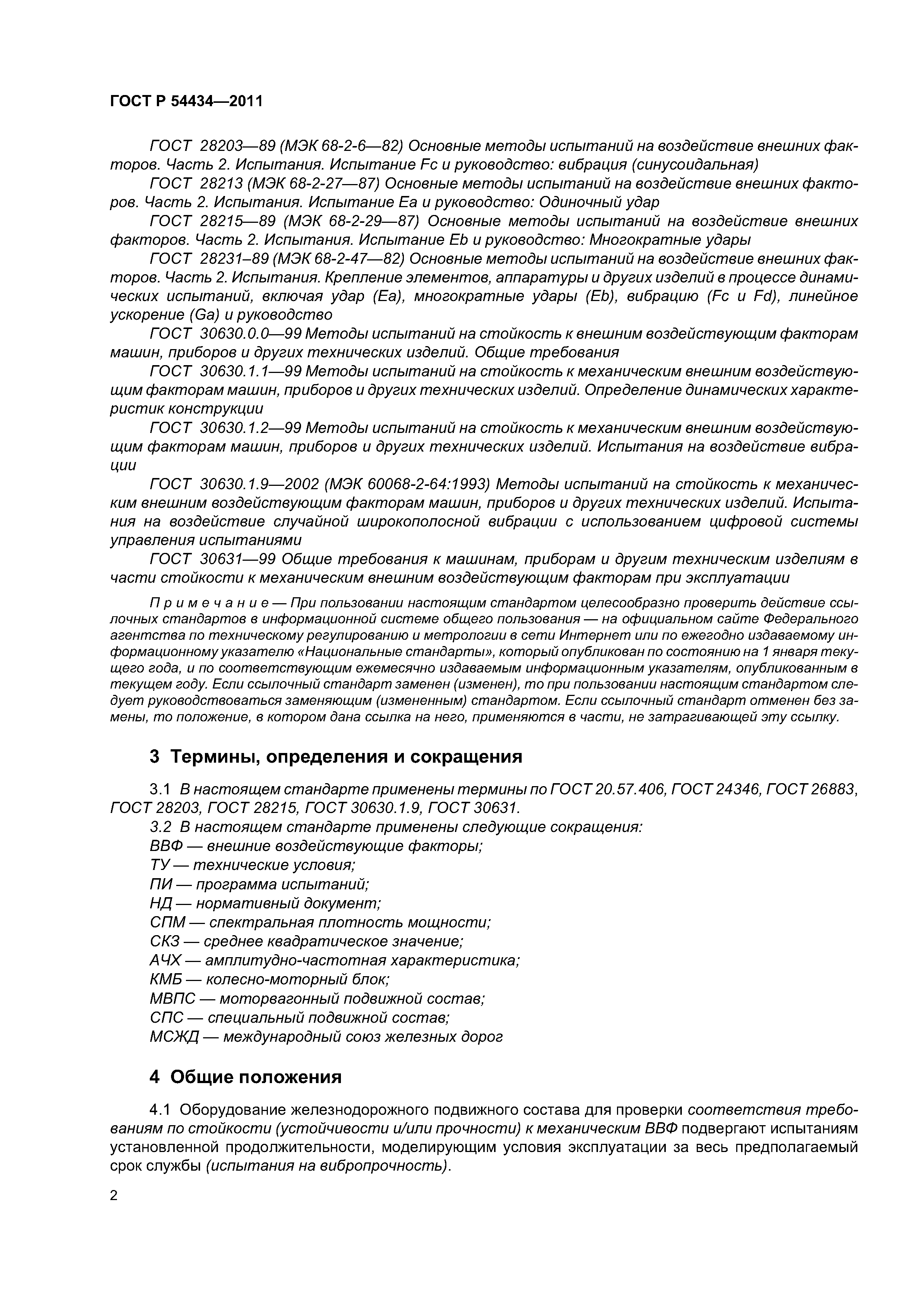

Нормативные ссылки:	ГОСТ 30631-99 «Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации» ГОСТ 24346-80 «Вибрация. Термины и определения» ГОСТ 26883-86 «Внешние воздействующие факторы. Термины и определения» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17168-82 «Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний» ГОСТ 2582-81 «Машины электрические вращающиеся тяговые. Общие технические условия» ГОСТ 28203-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fс и руководство: Вибрация (синусоидальная)» ГОСТ 28213-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Еа и руководство: Одиночный удар» ГОСТ 28215-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Еb и руководство : Многократные удары» ГОСТ 28231-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Крепление элементов, аппаратуры и других изделий в процессе динамических испытаний, включая удар (Еа), многократные удары (Еb), вибрацию (Fс и Fd), линейное ускорение (Ga) и руководство» ГОСТ 30630.0.0-99 «Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования» ГОСТ 30630.1.2-99 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации» ГОСТ 9219-88 «Аппараты электрические тяговые. Общие технические требования» ГОСТ Р 51371-99 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие ударов» ГОСТ 30630.1.1-99 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Определение динамических характеристик конструкции» ГОСТ 30630.1.9-2002 «Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие случайной широкополосной вибрации с использованием цифровой системы управления испытаниями» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» Федеральный закон 184-ФЗ «О техническом регулировании»
