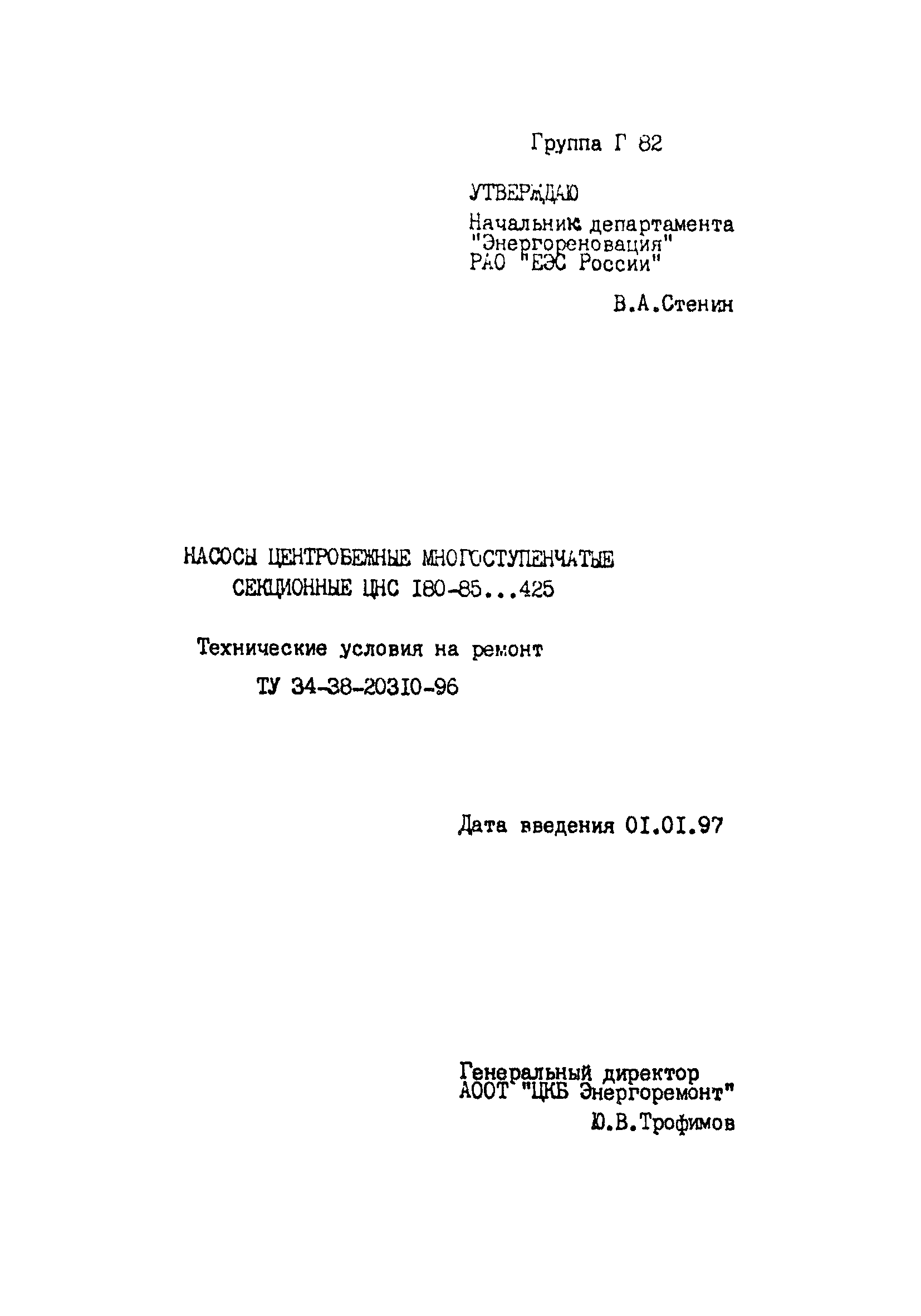

ТУ 34-38-20310-96

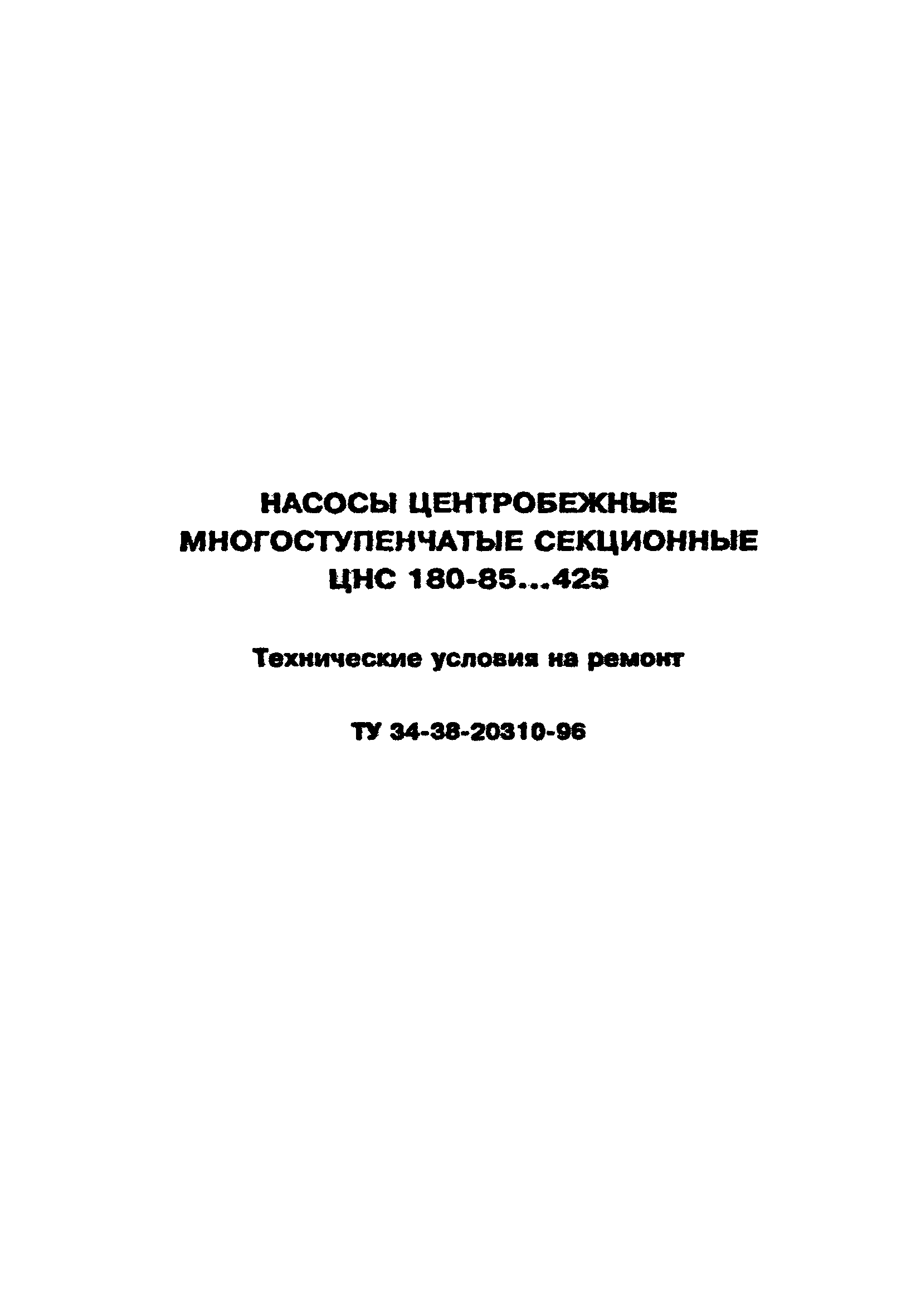

Насосы центробежные многоступенчатые секционные ЦНС 180-85…425. Технические условия на ремонт

Обозначение:	ТУ 34-38-20310-96
Обозначение англ:	TU 34-38-20310-96
Статус:	действует
Название рус.:	Насосы центробежные многоступенчатые секционные ЦНС 180-85…425. Технические условия на ремонт
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1997

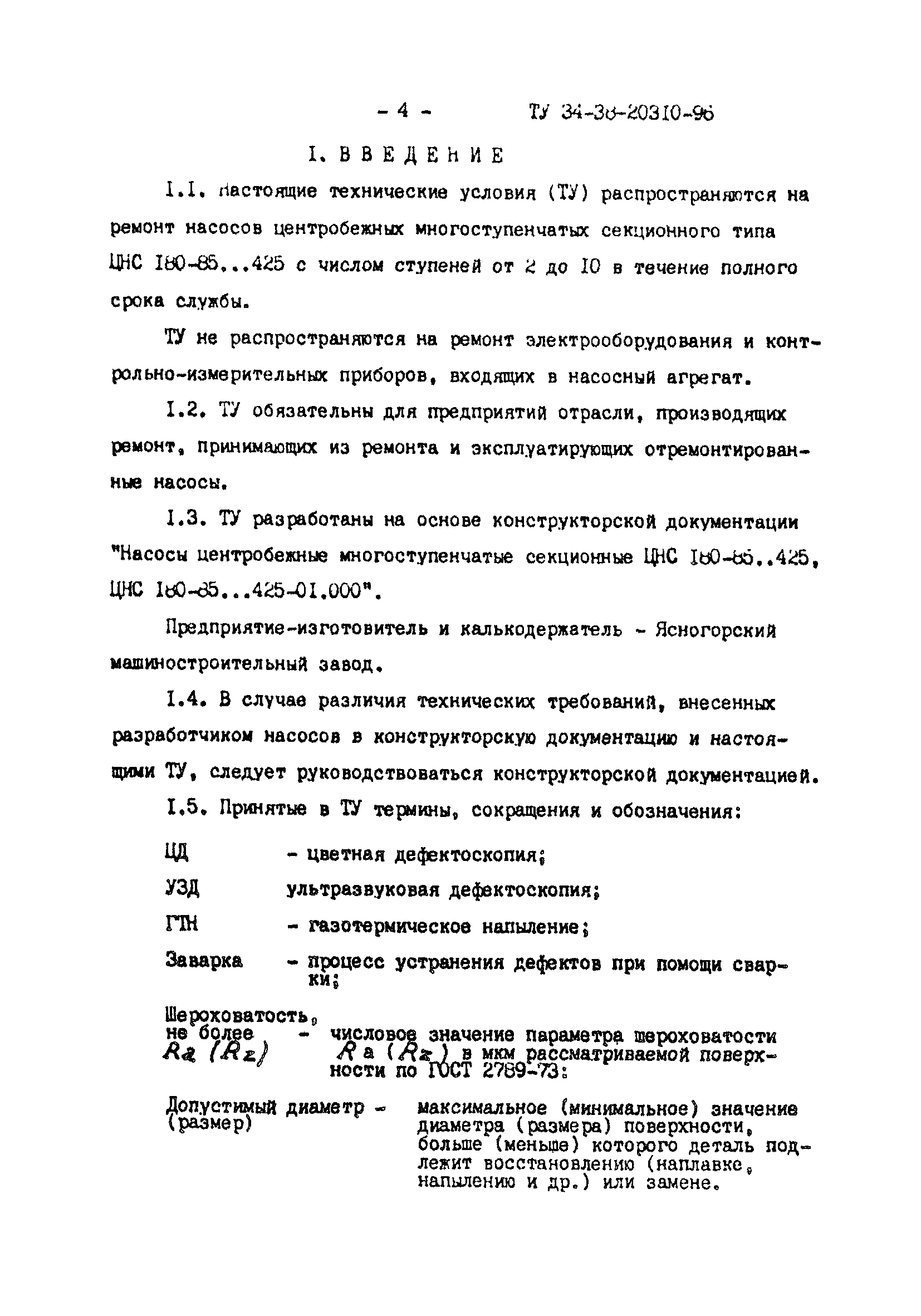

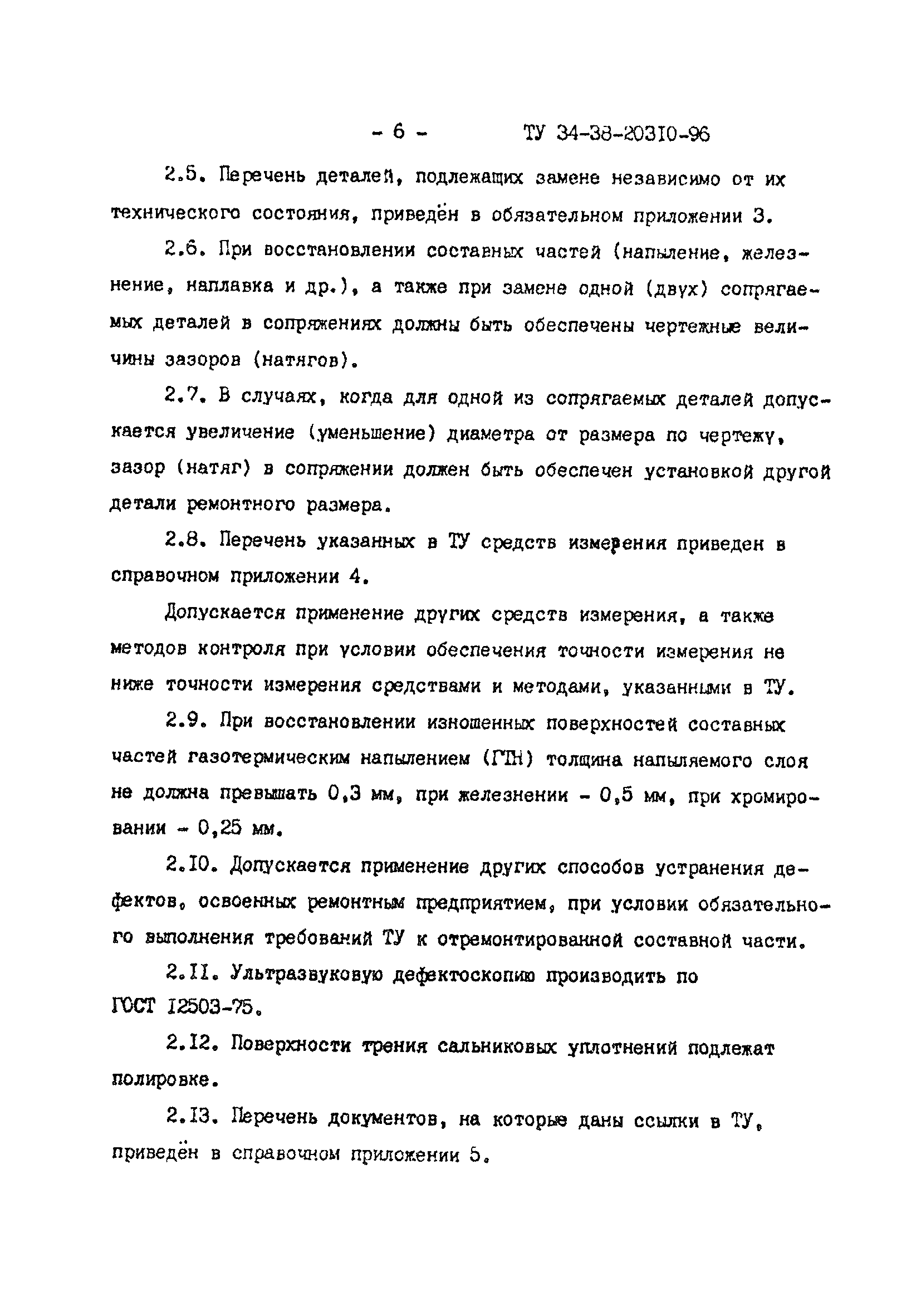

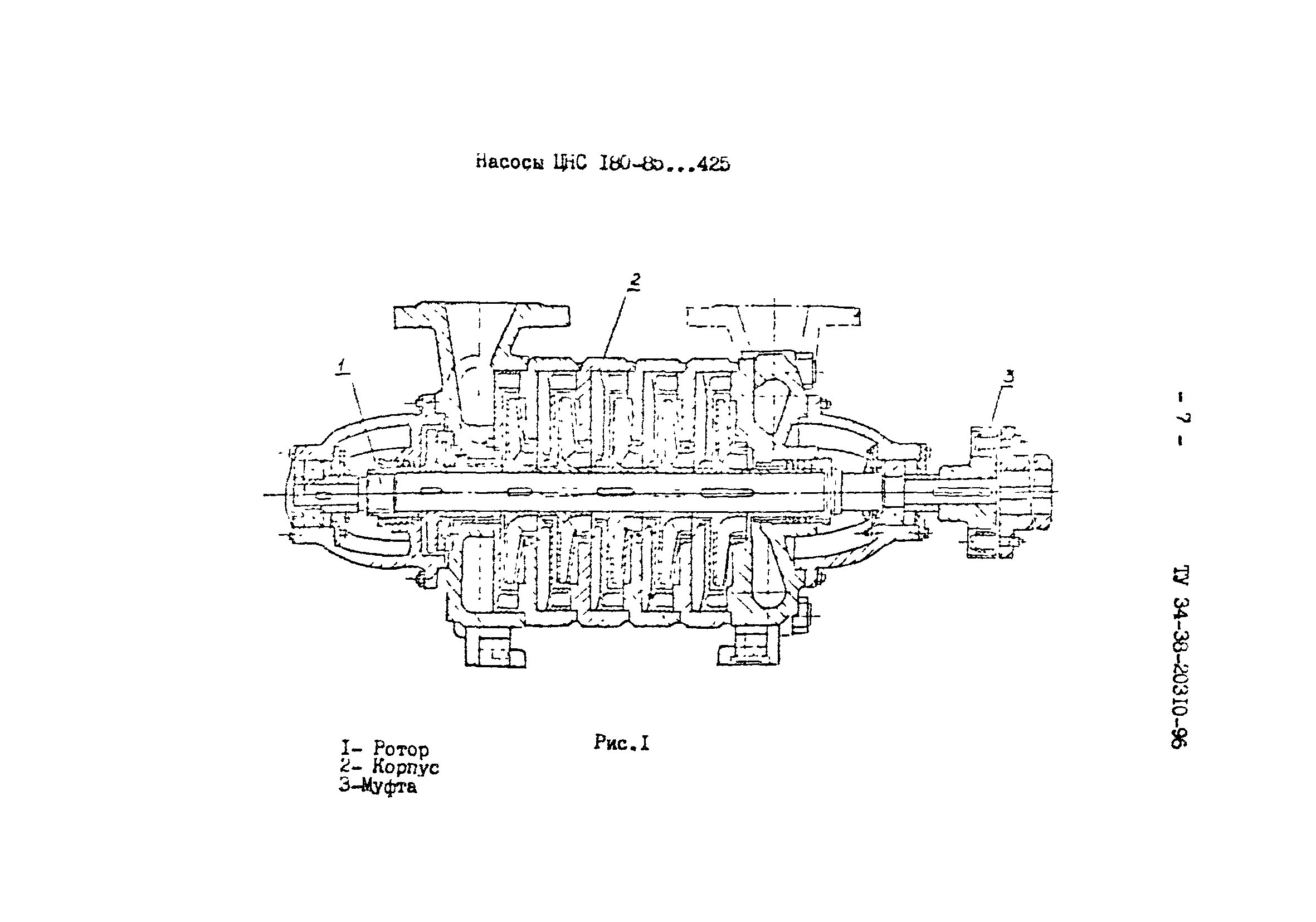

Область применения:	Технические условия (ТУ) распространяются на ремонт насосов центробежных многоступенчатых секционного типа ЦНС 180—85…425 с числом ступеней от 2 до 10 в течение полного срока службы.

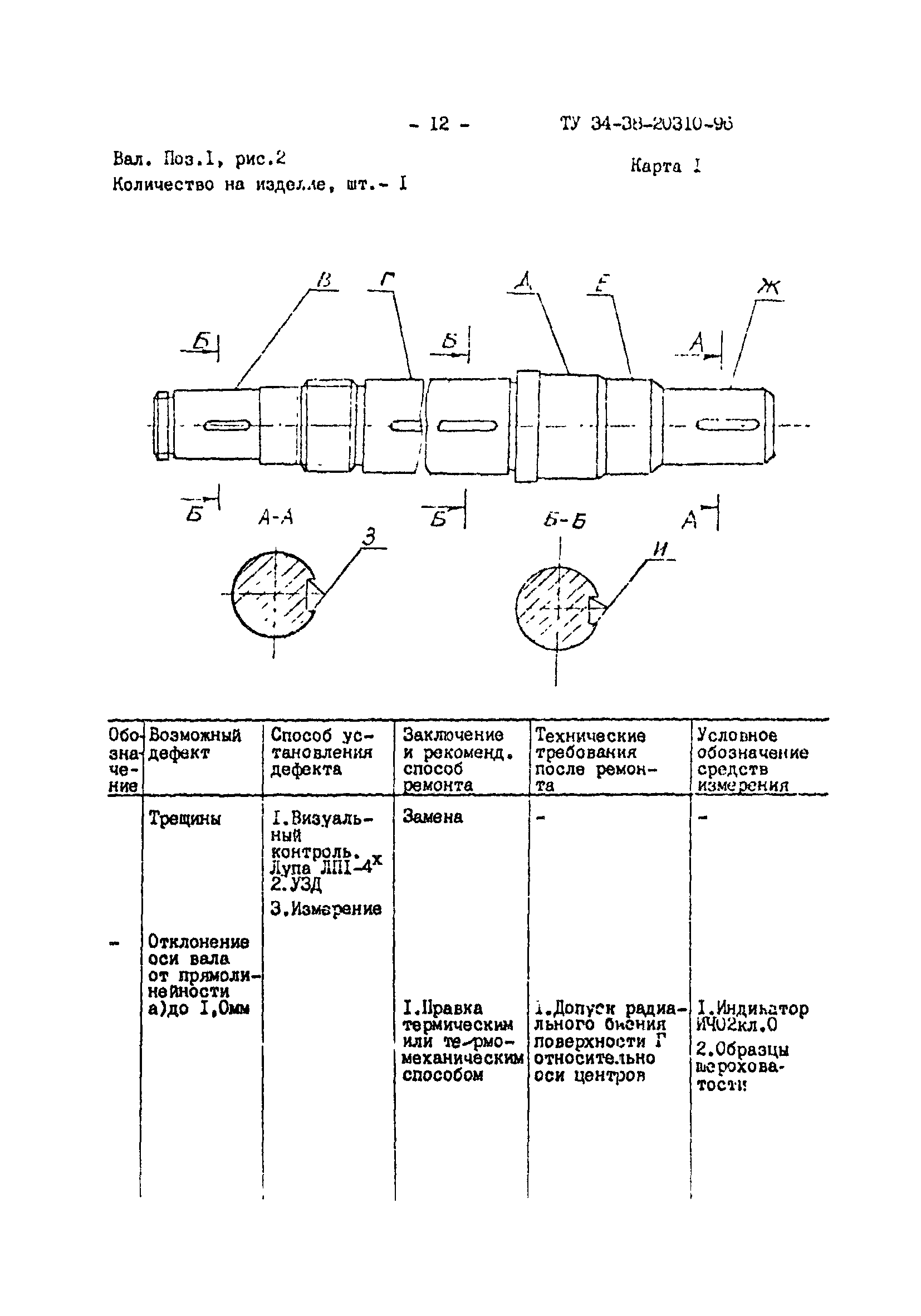

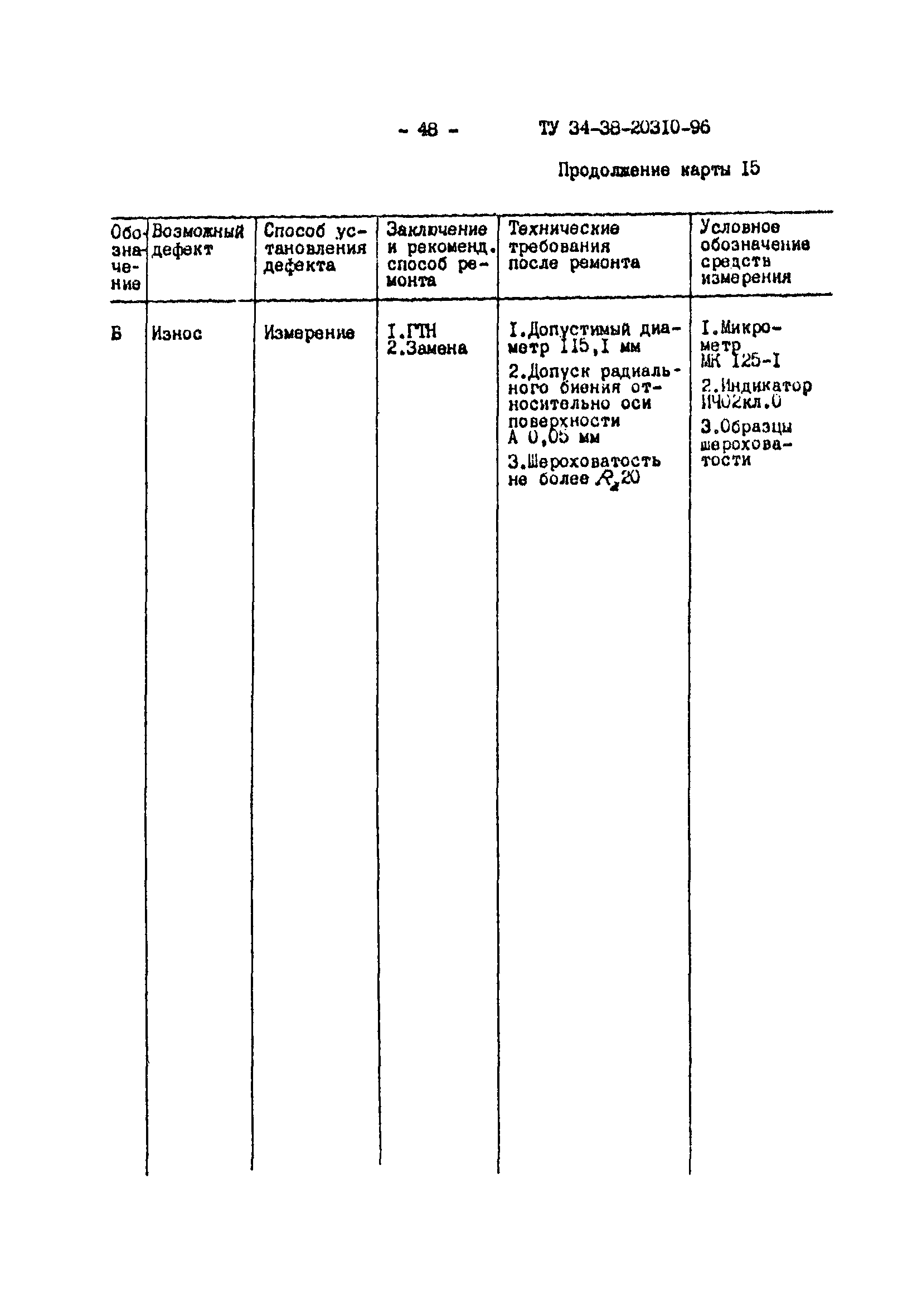

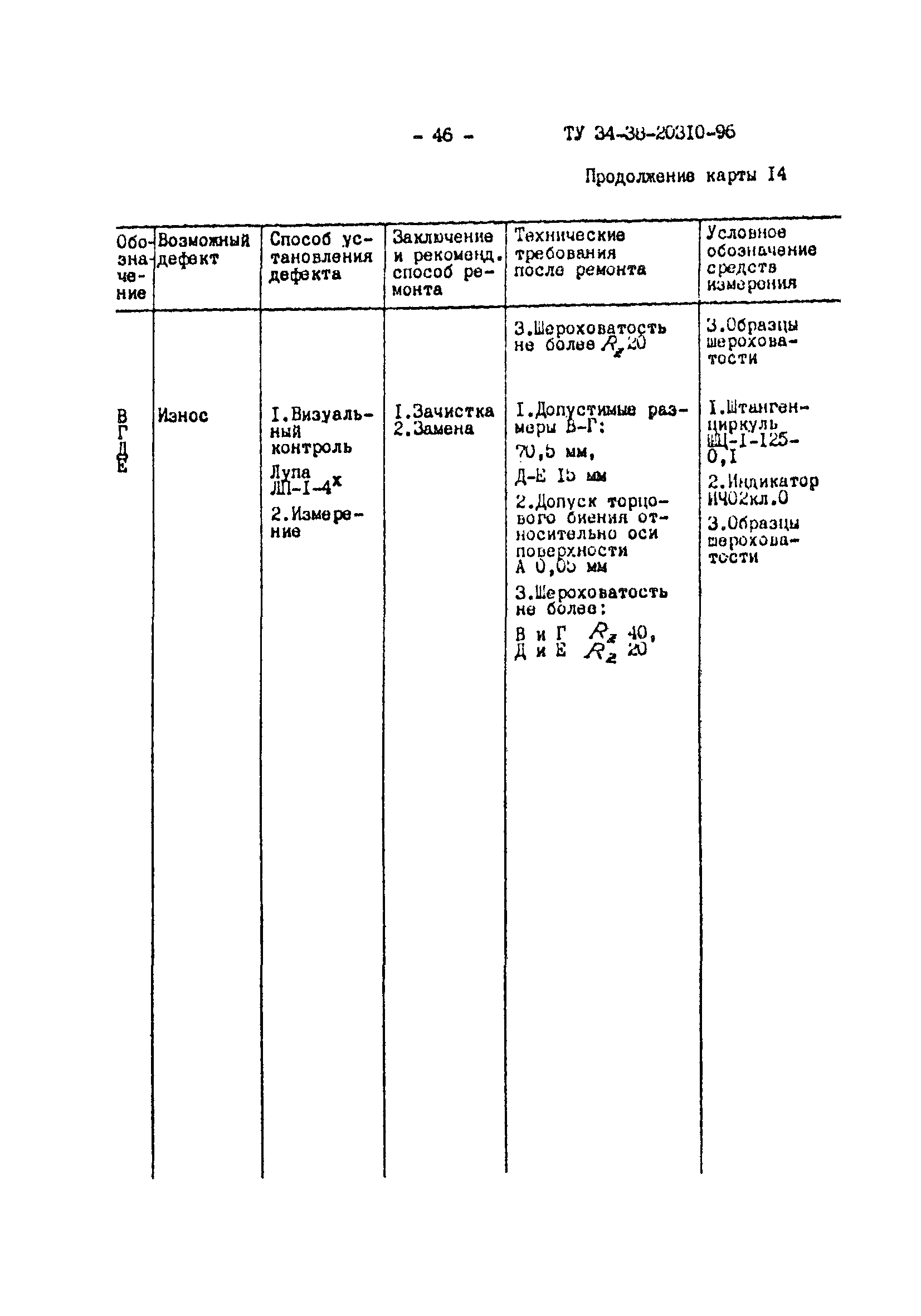

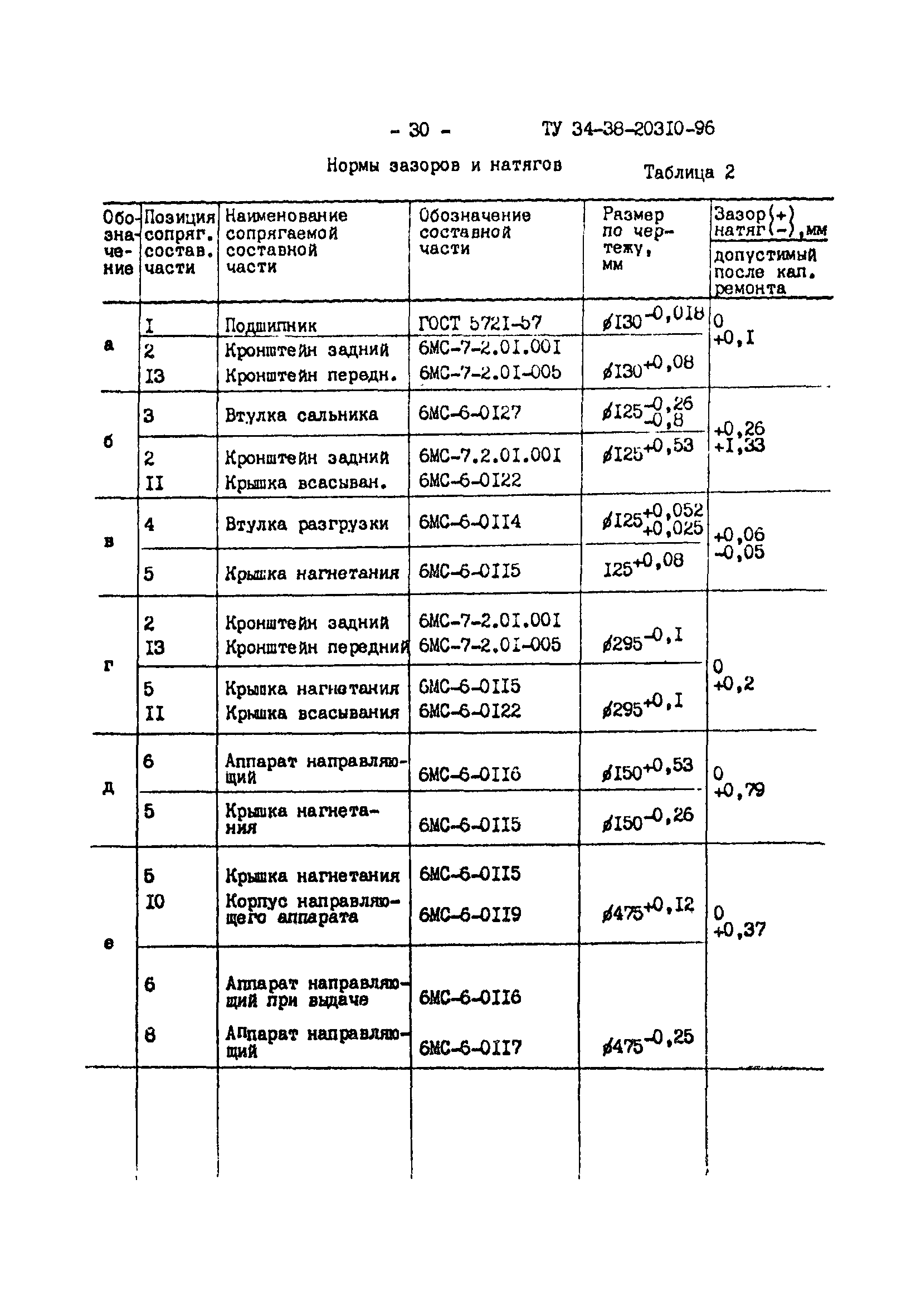

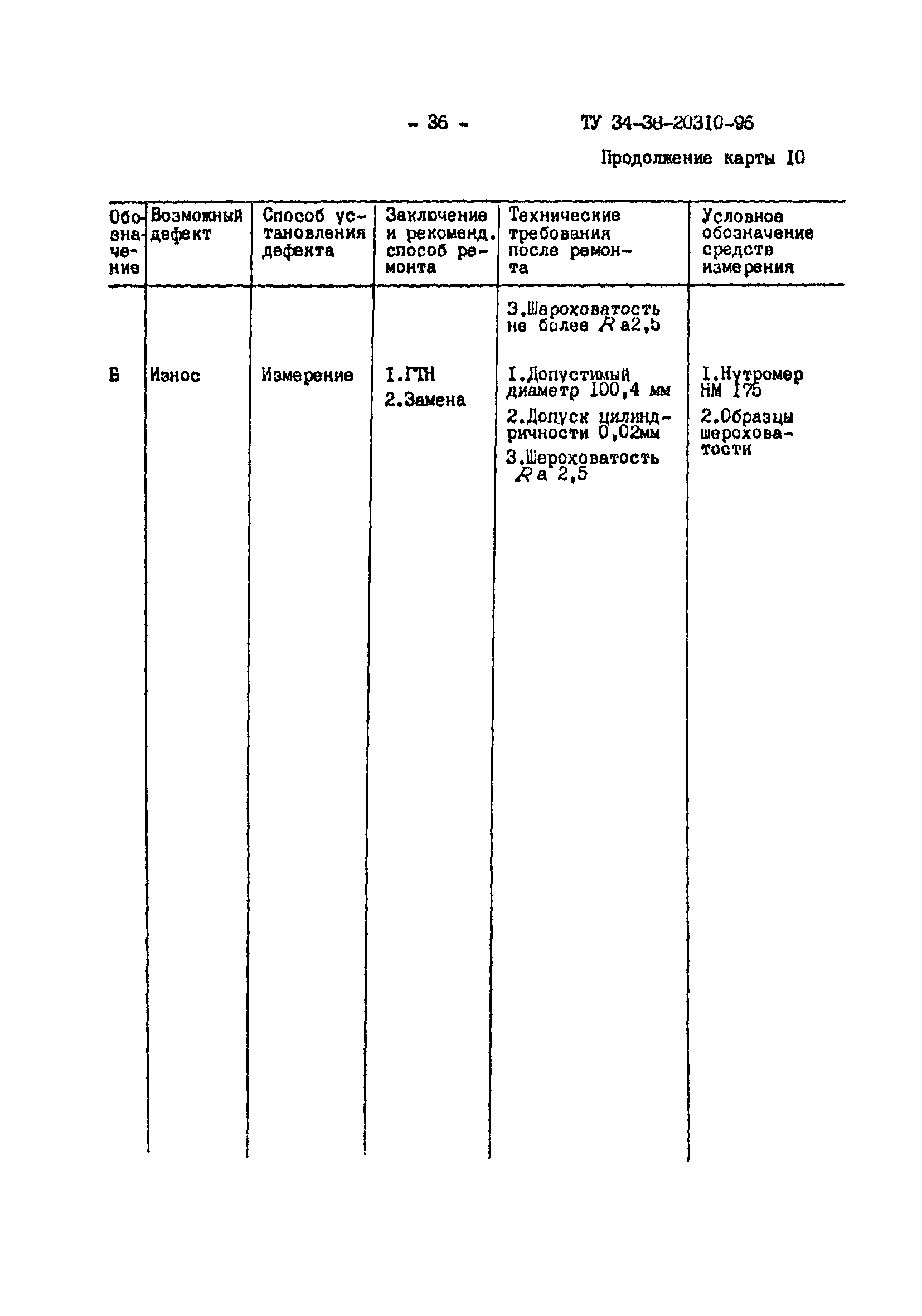

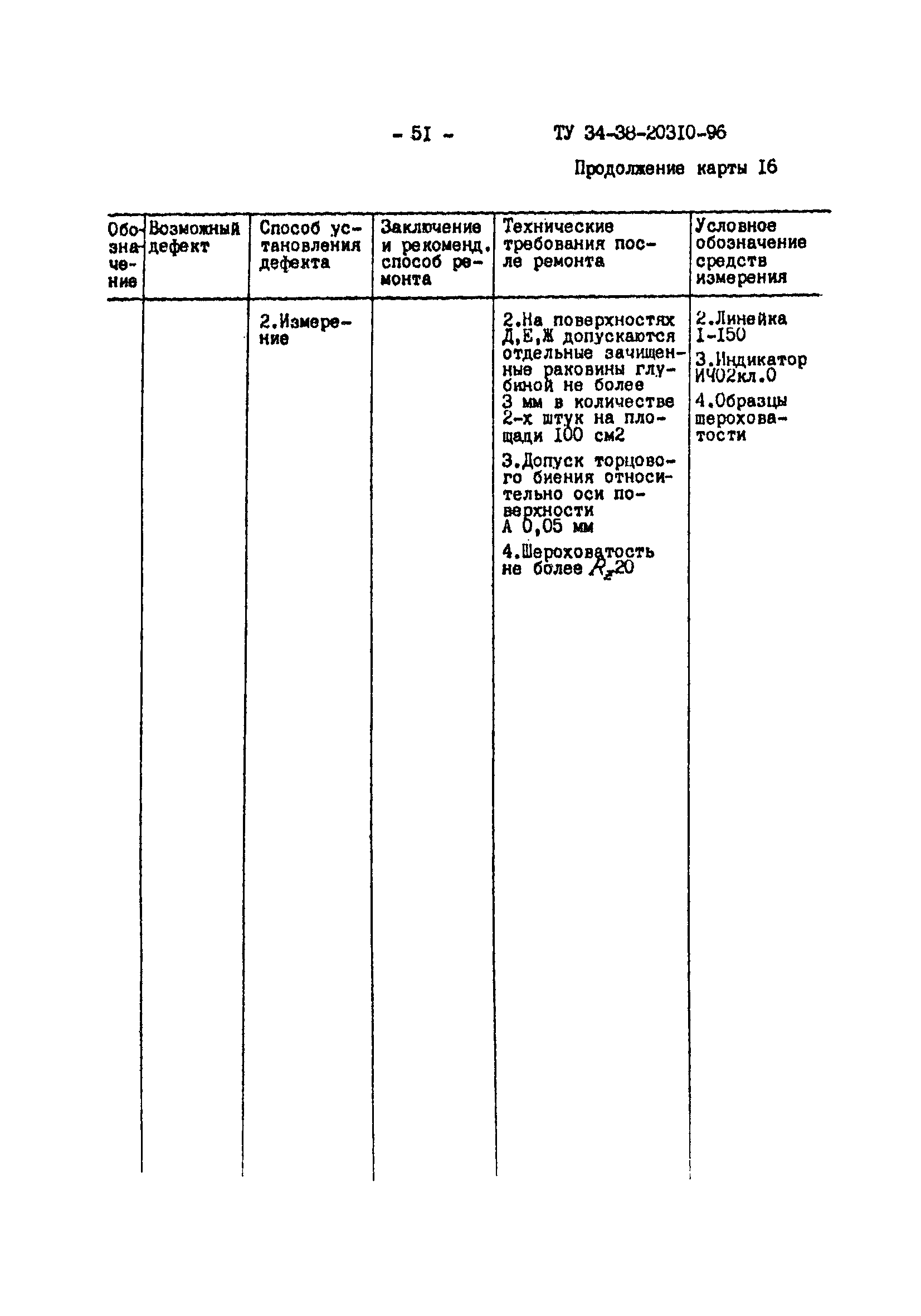

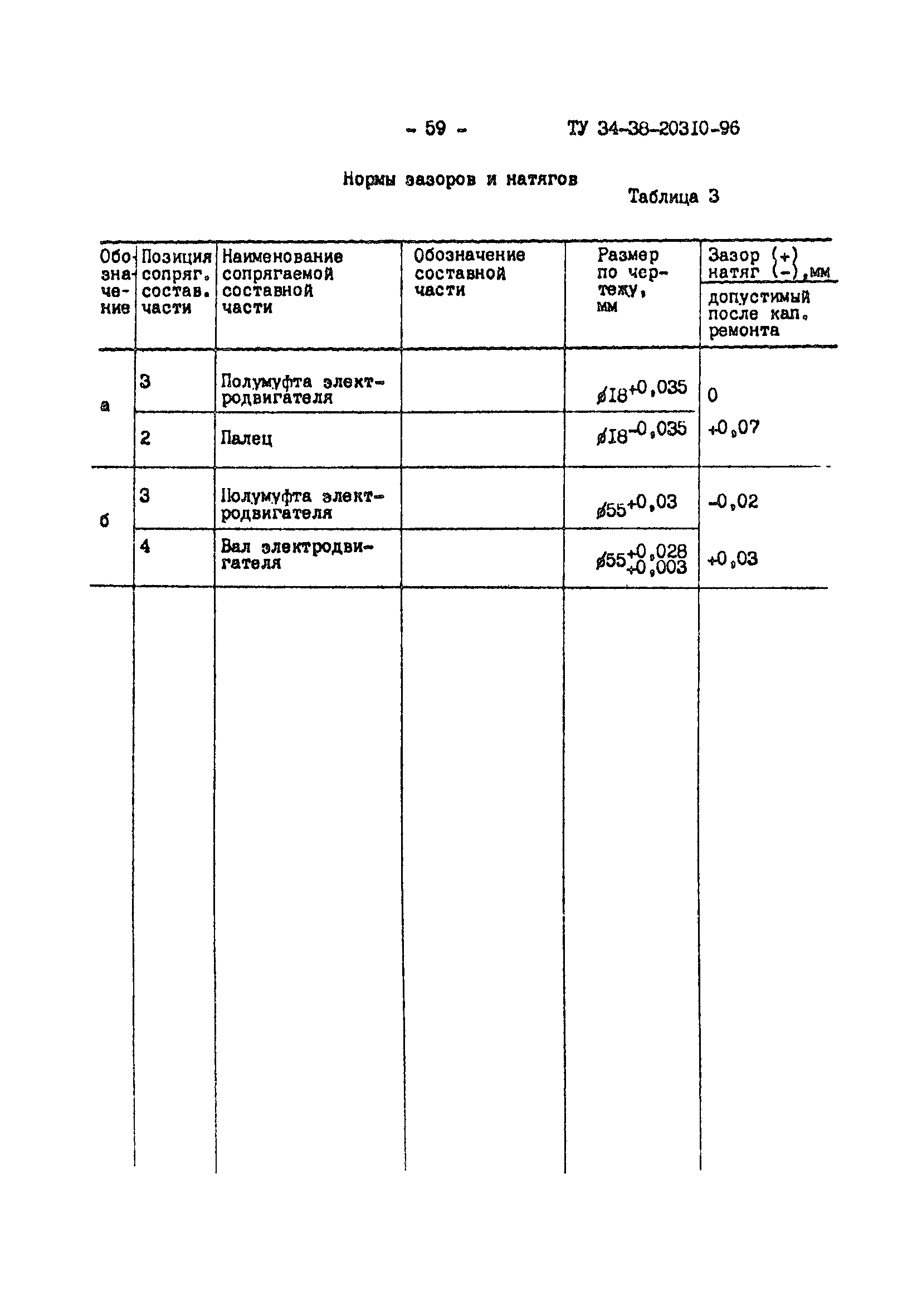

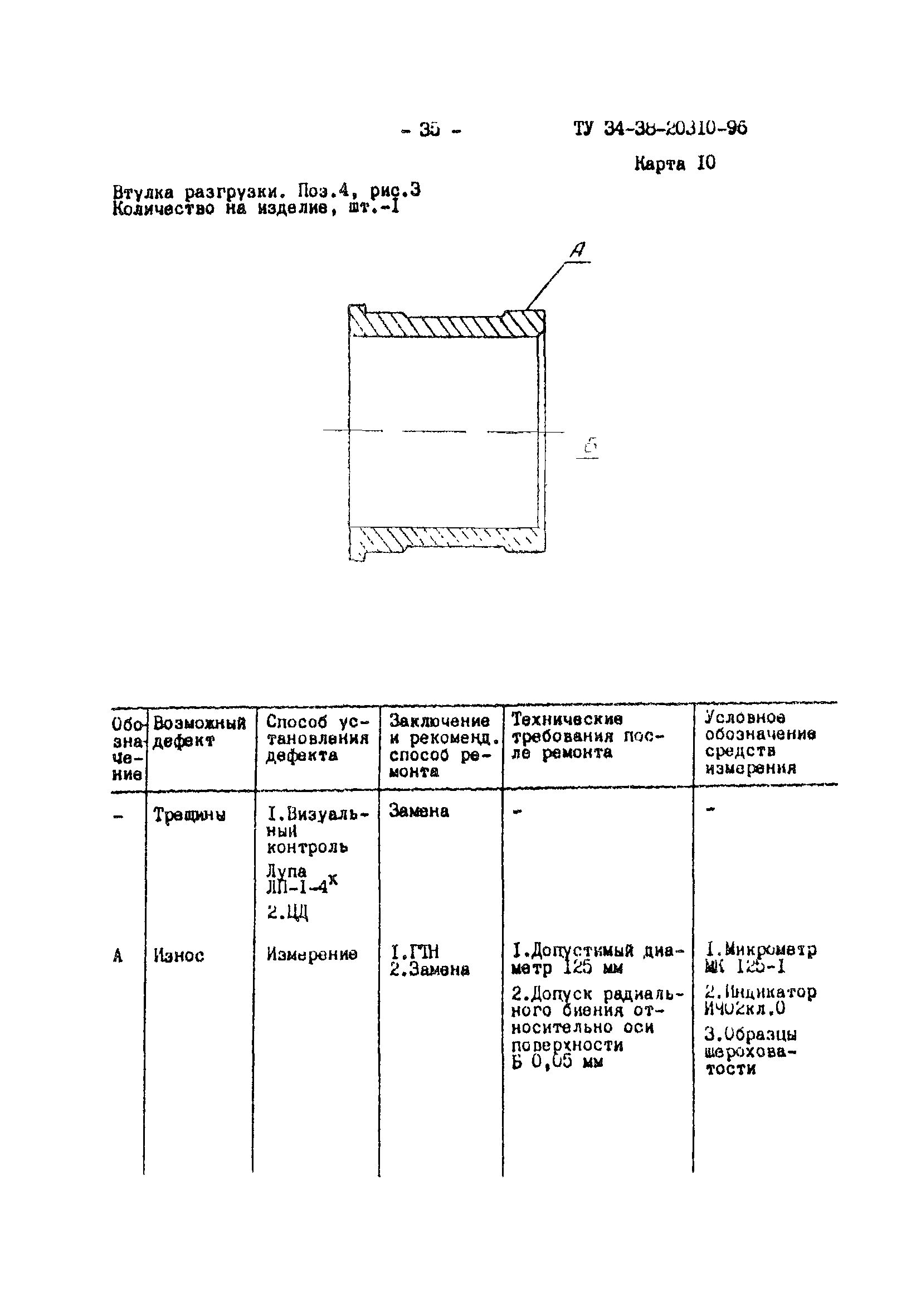

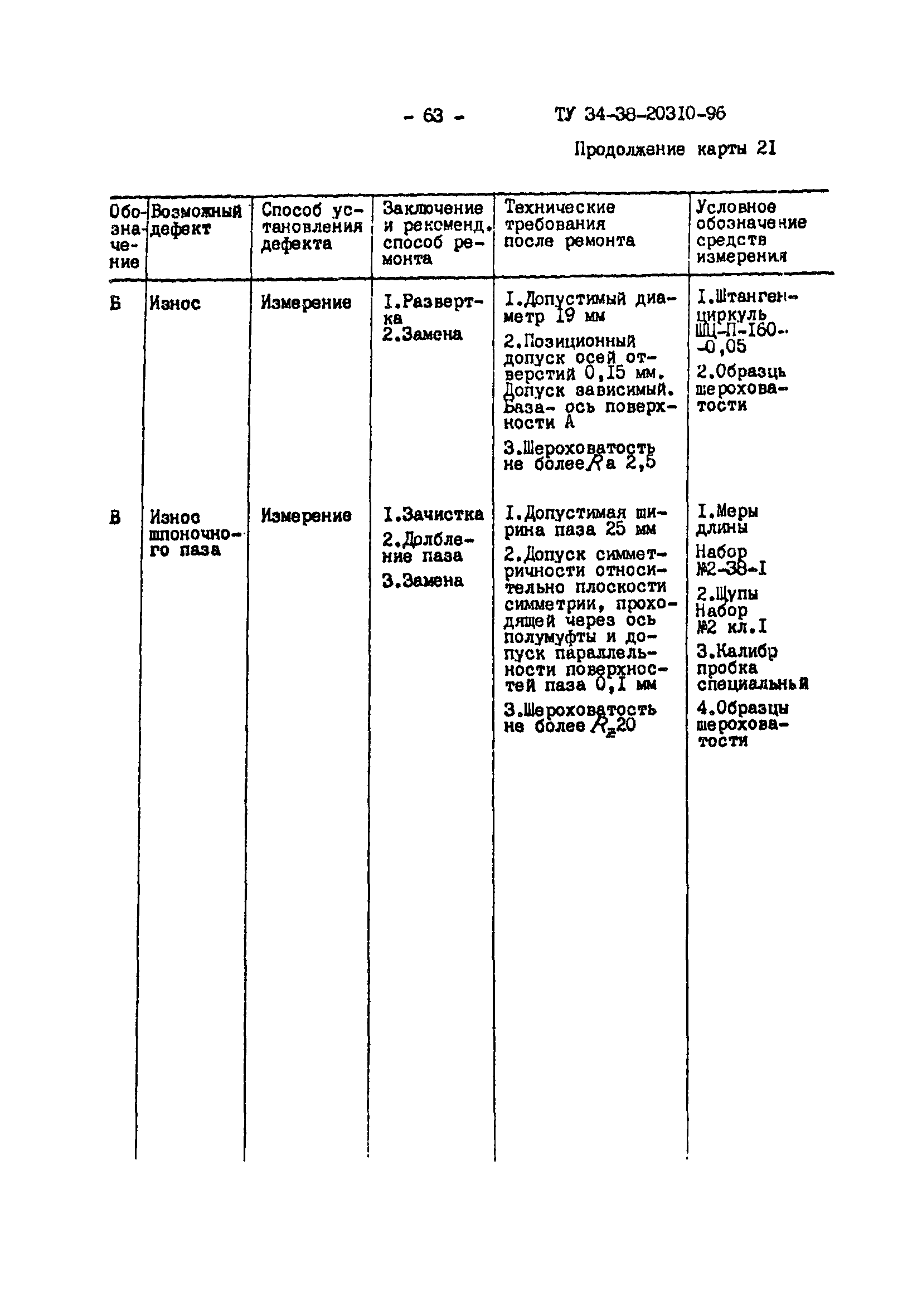

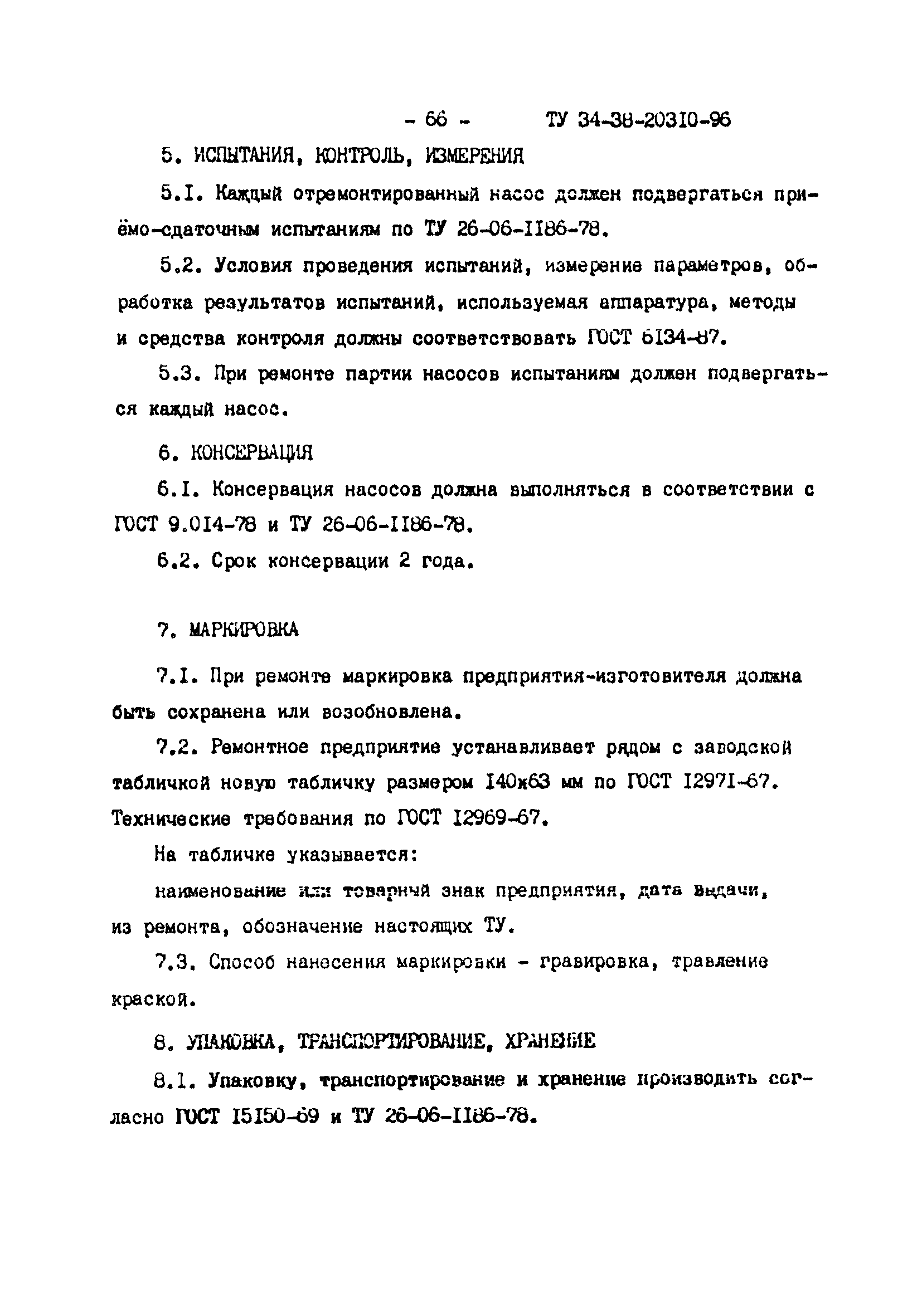

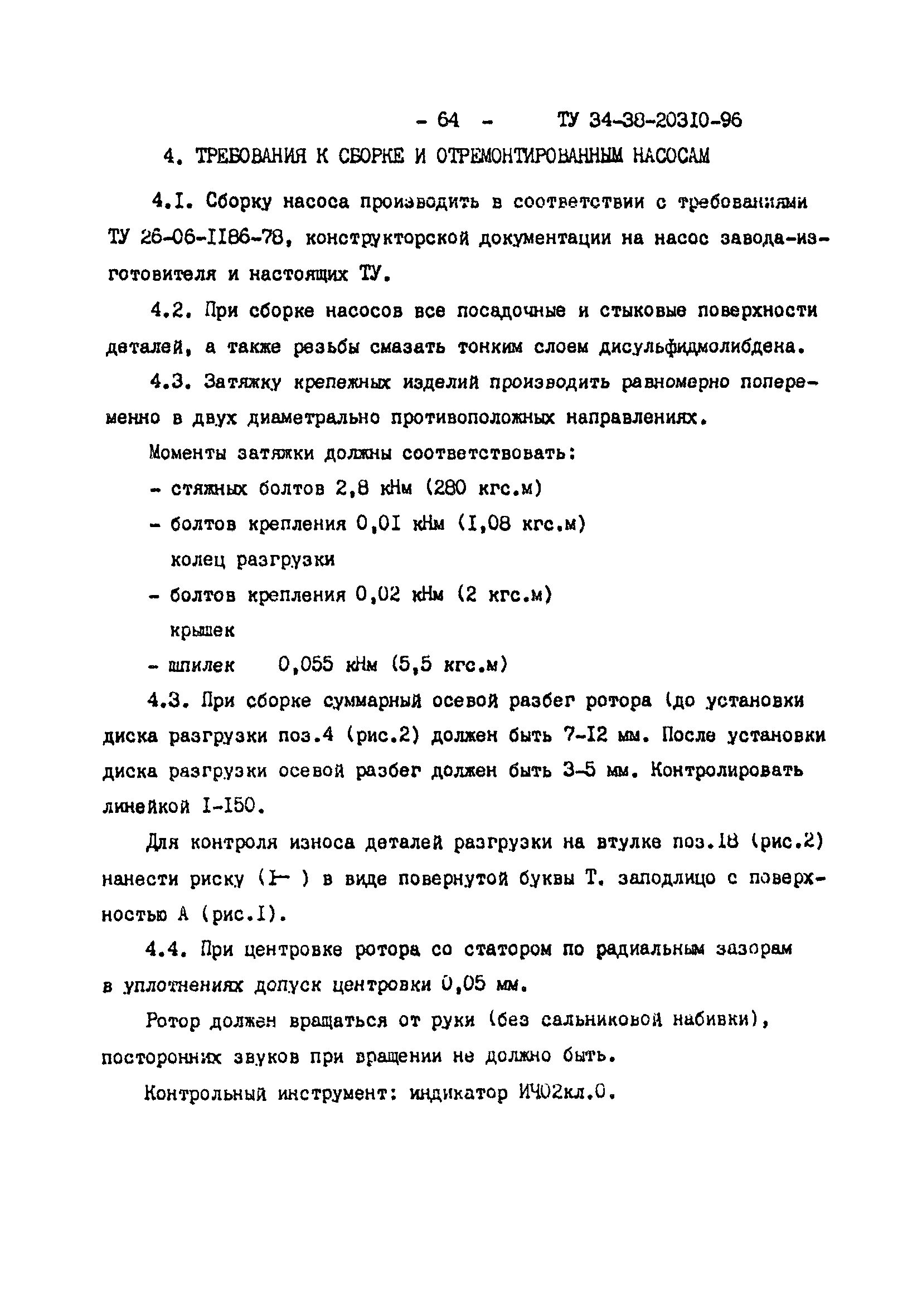

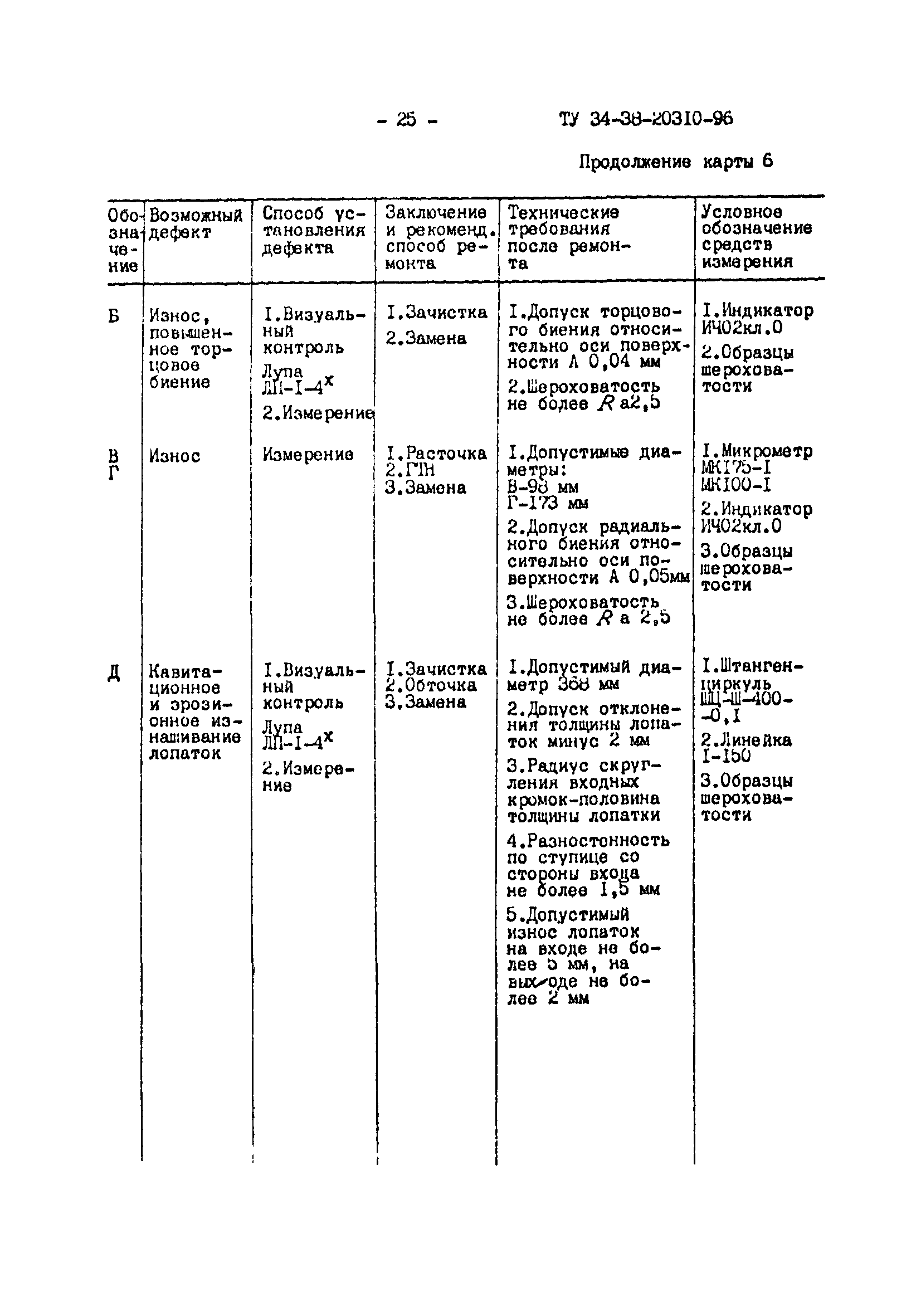

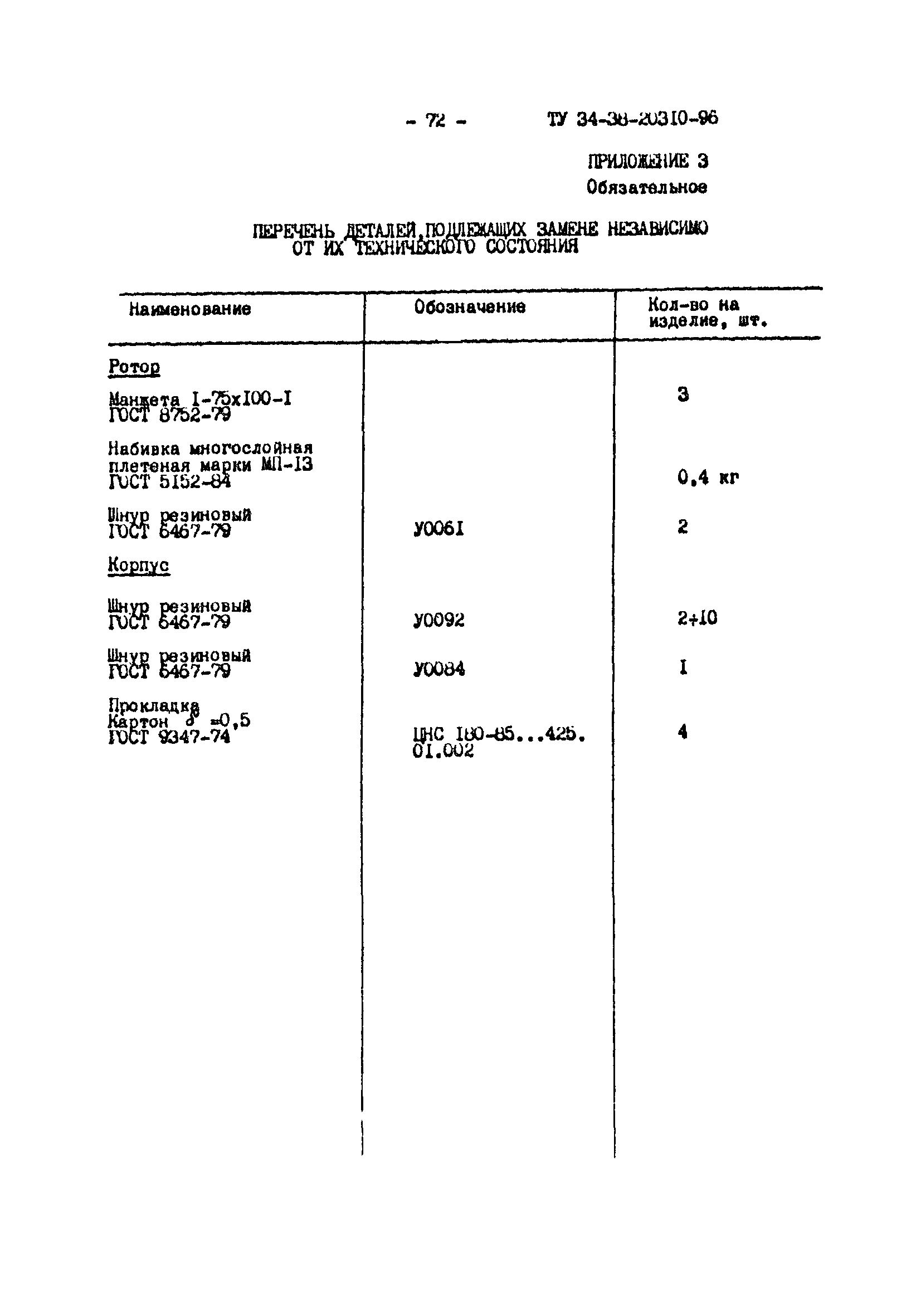

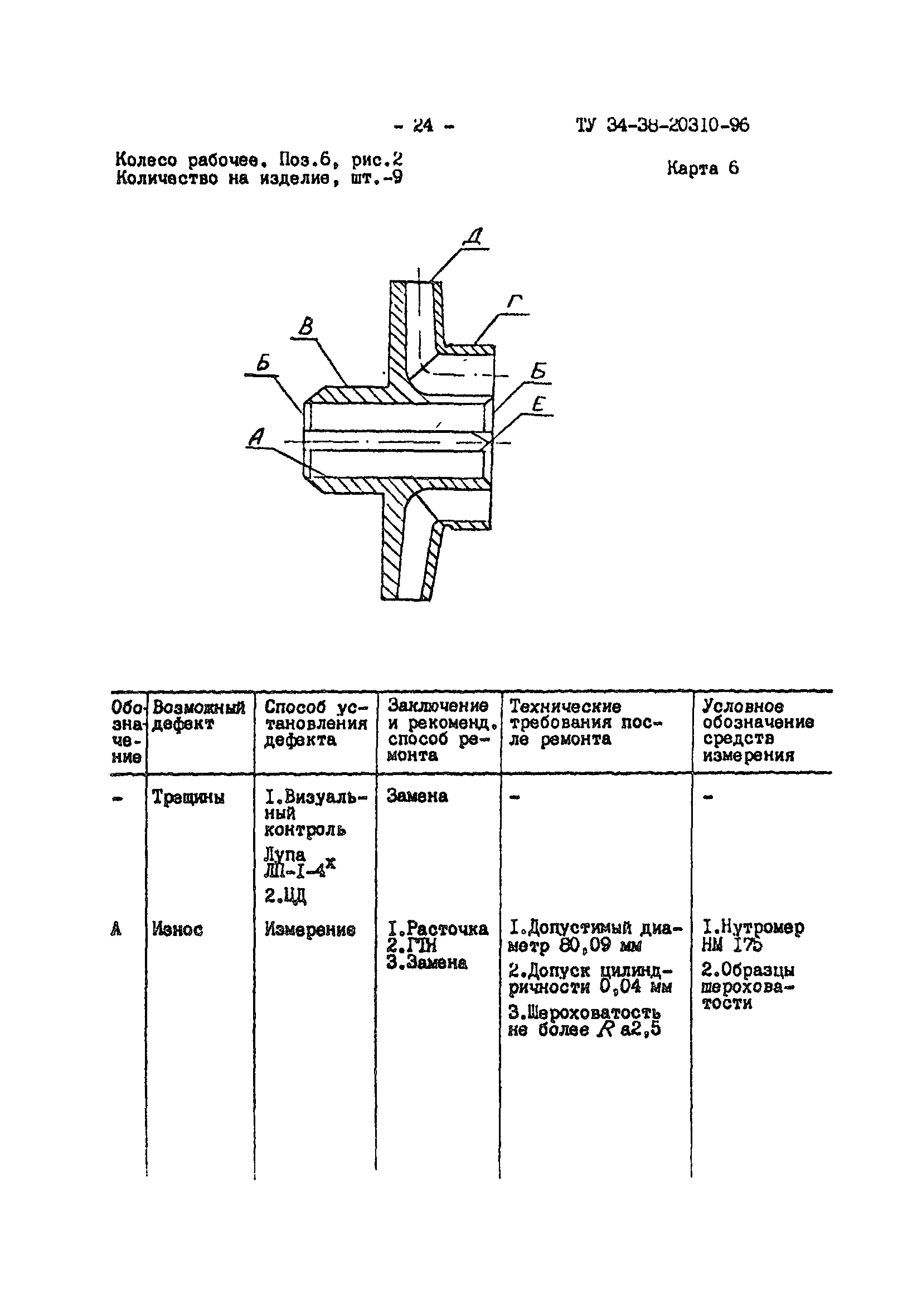

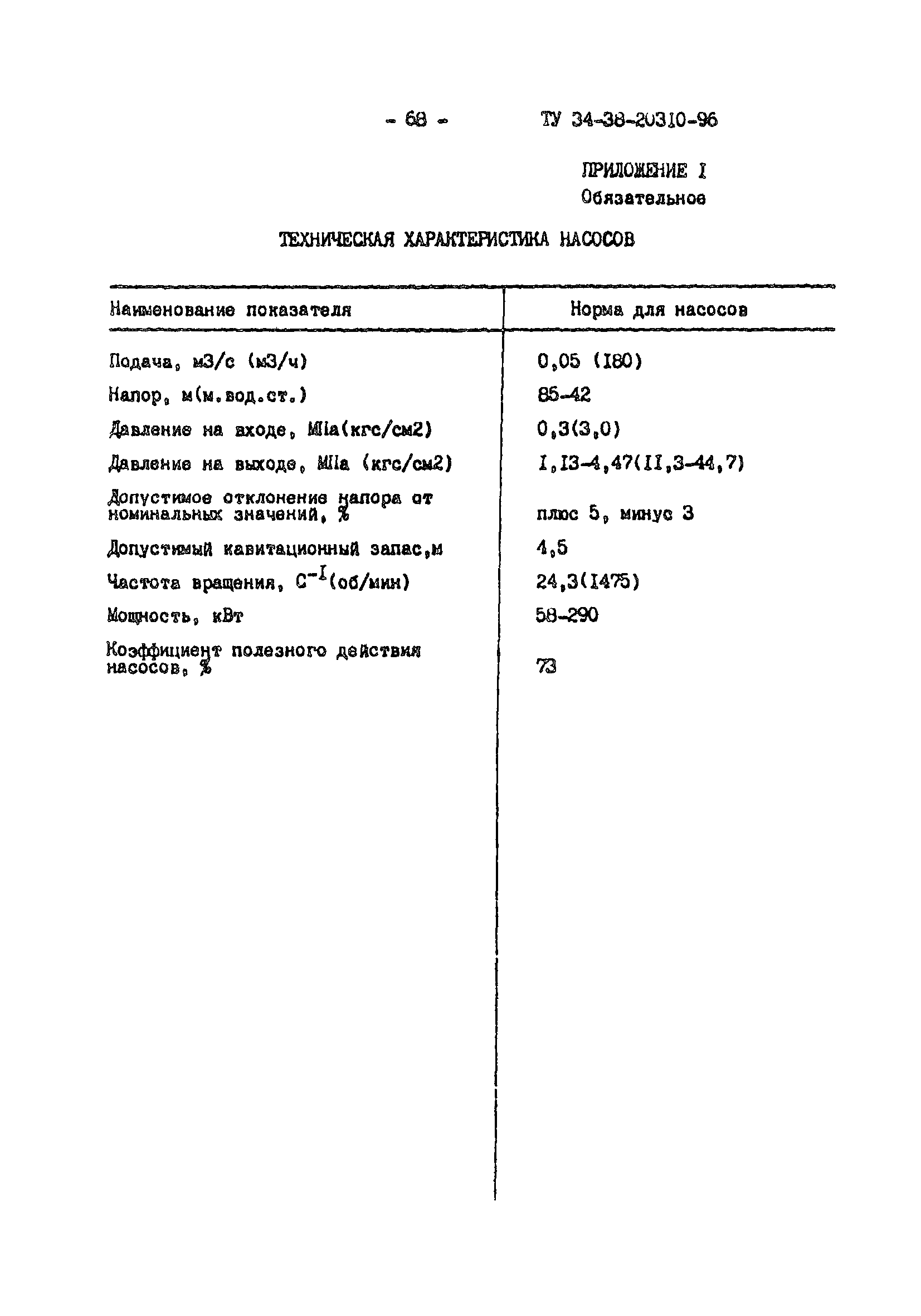

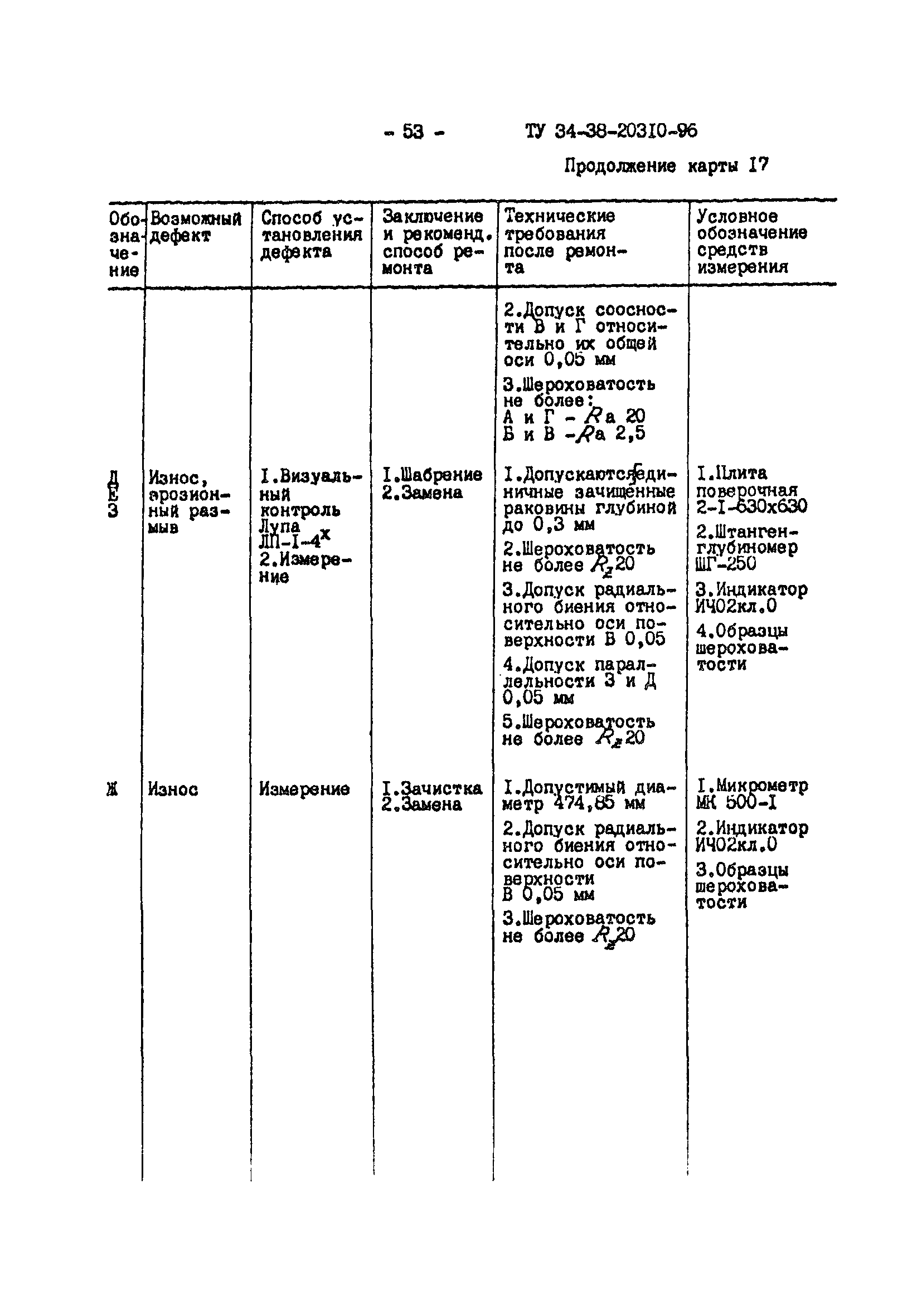

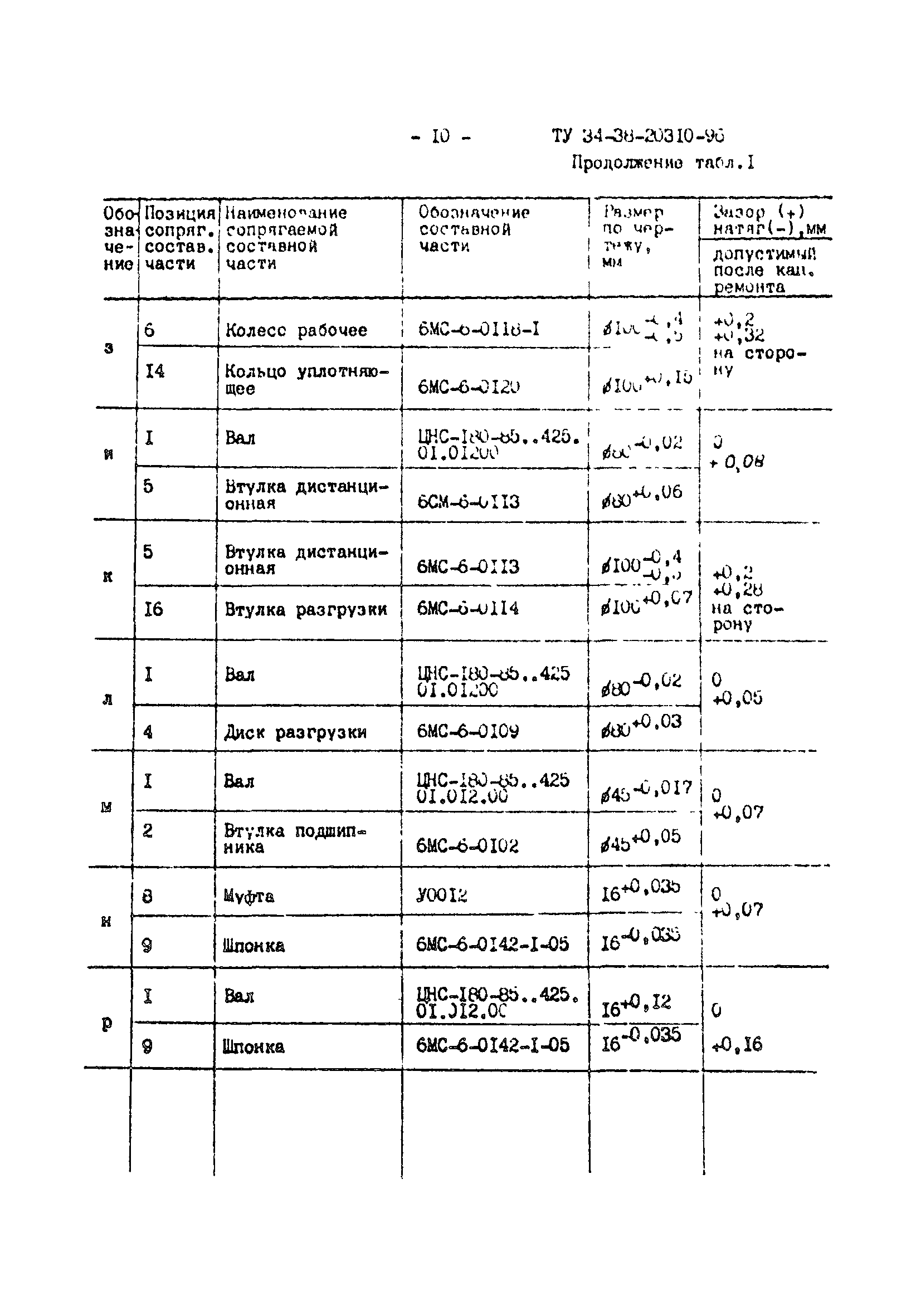

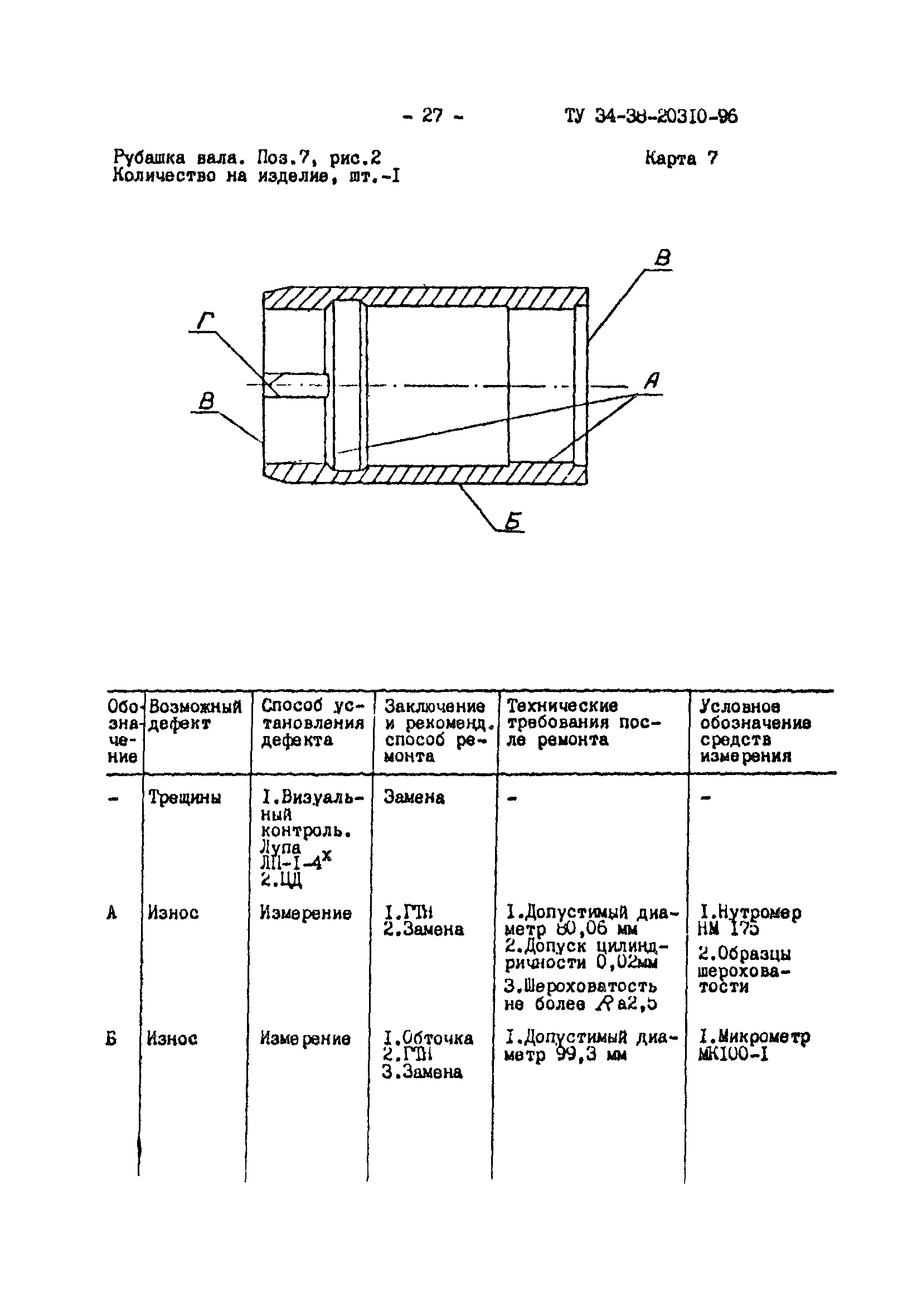

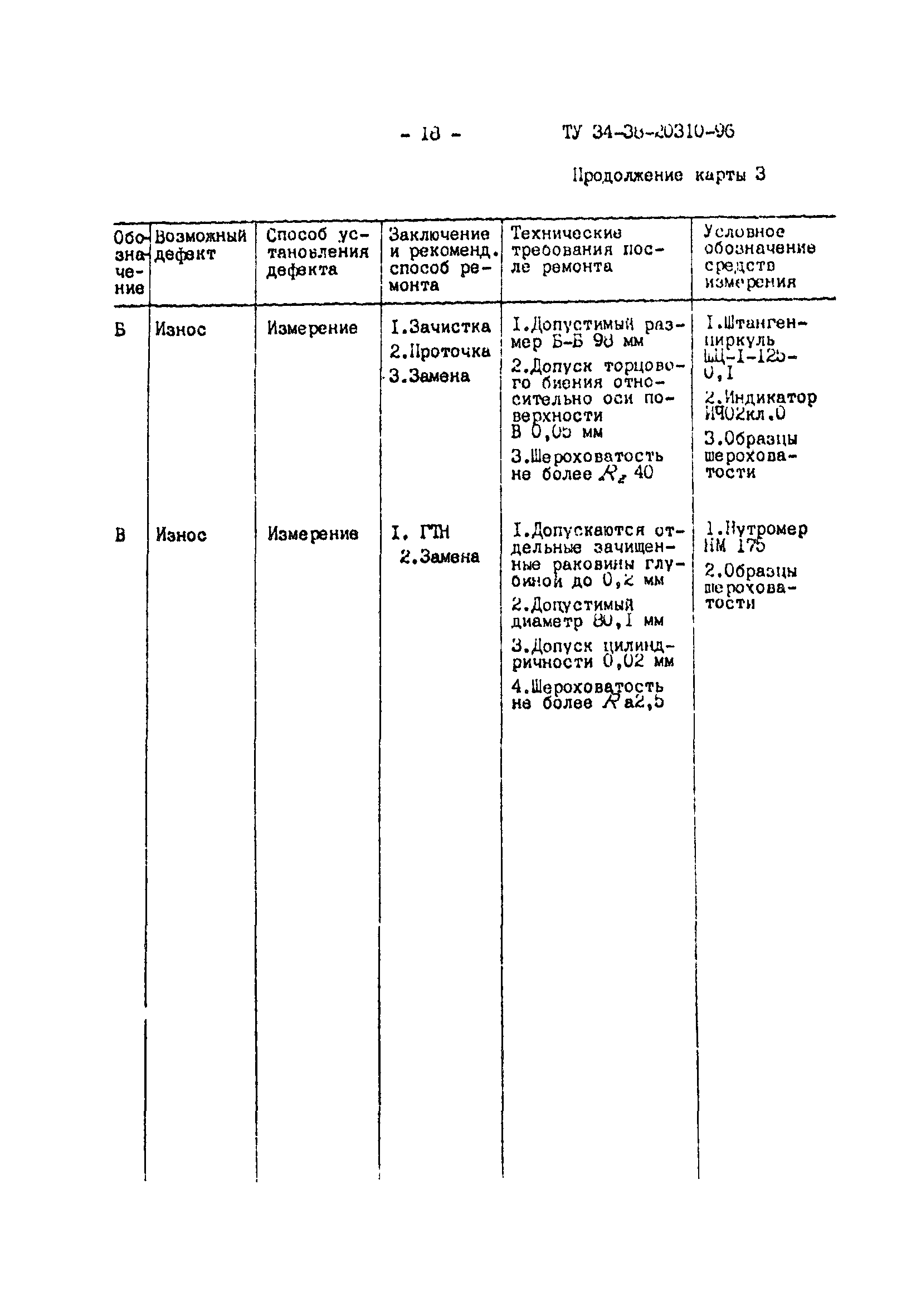

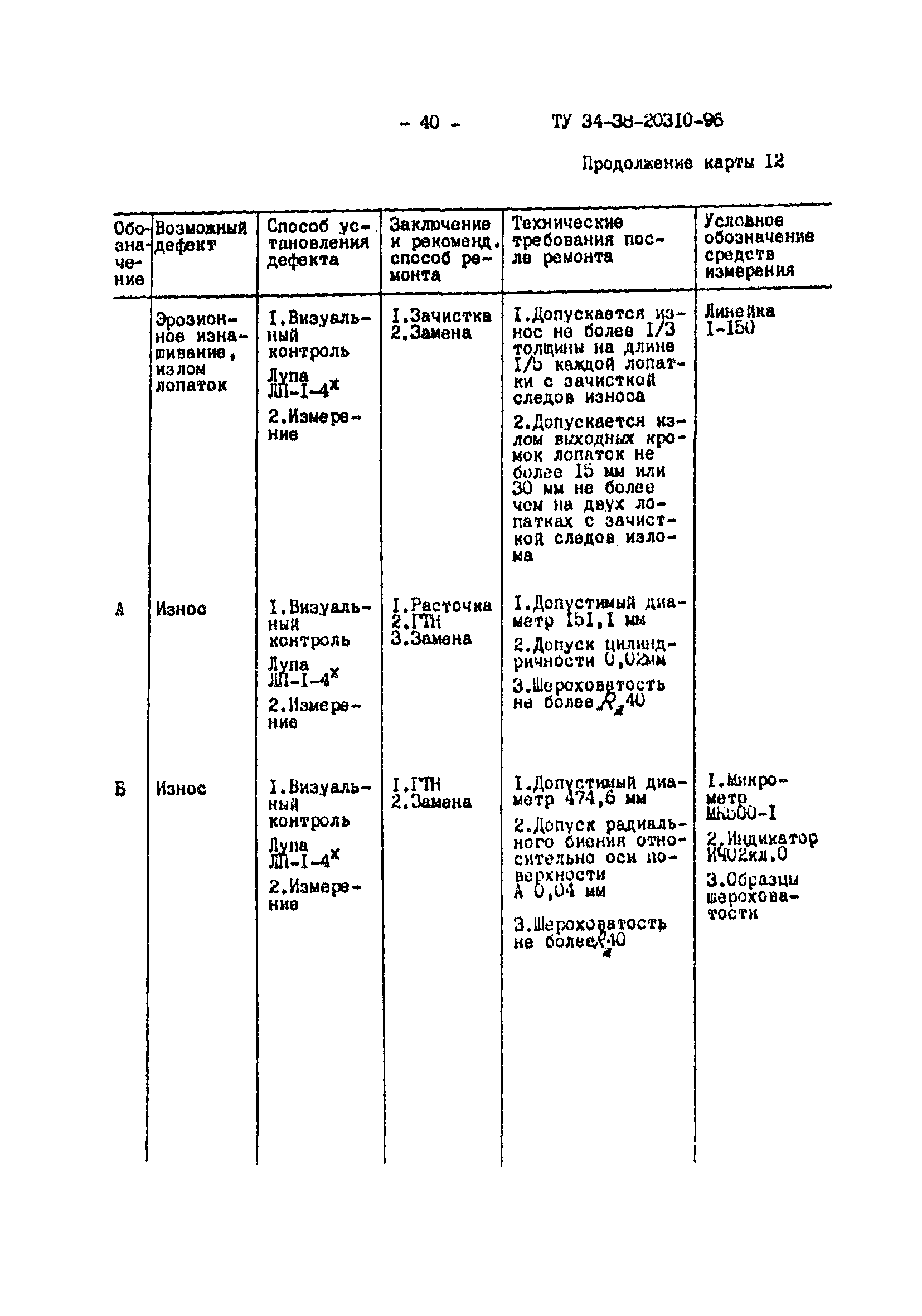

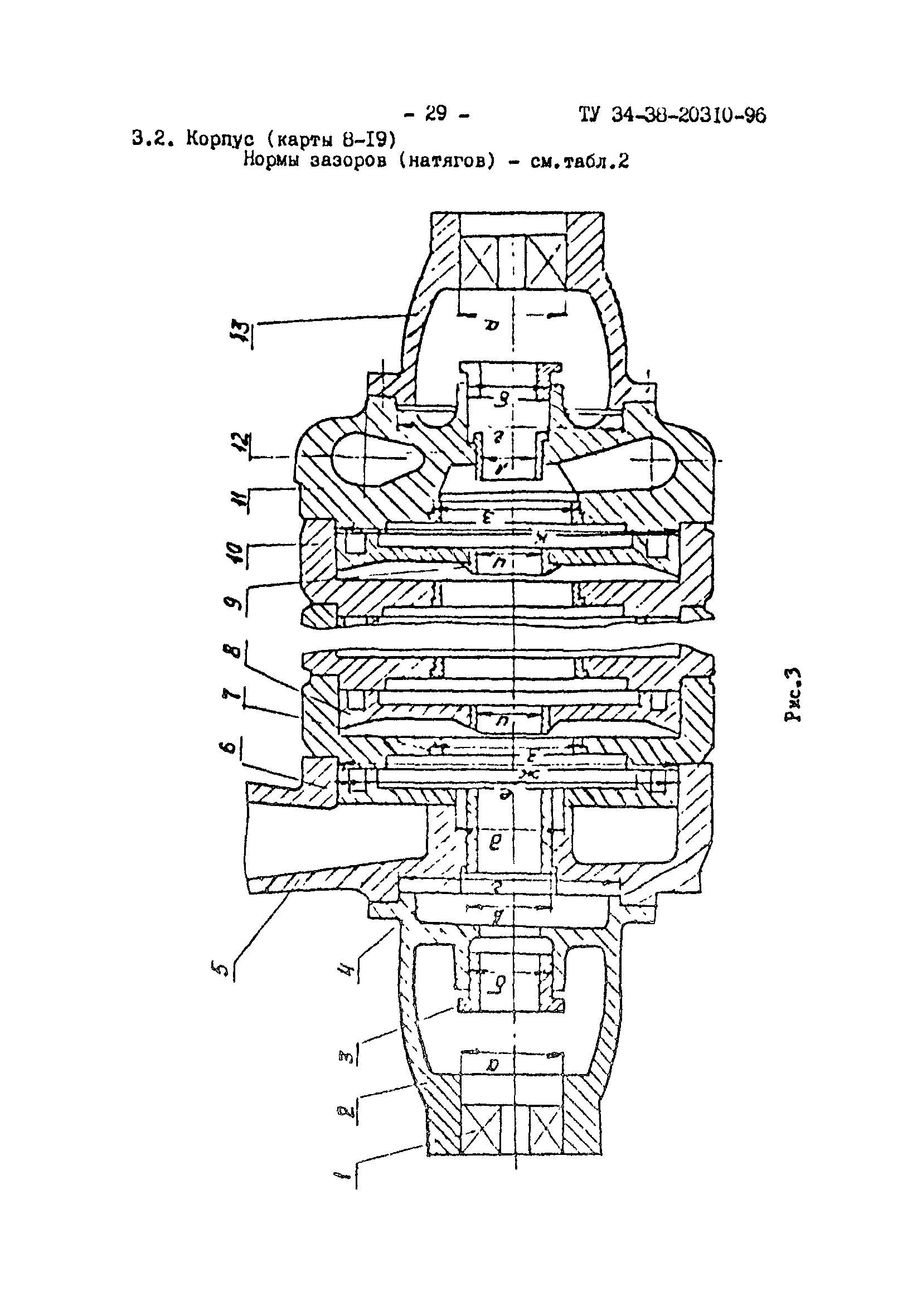

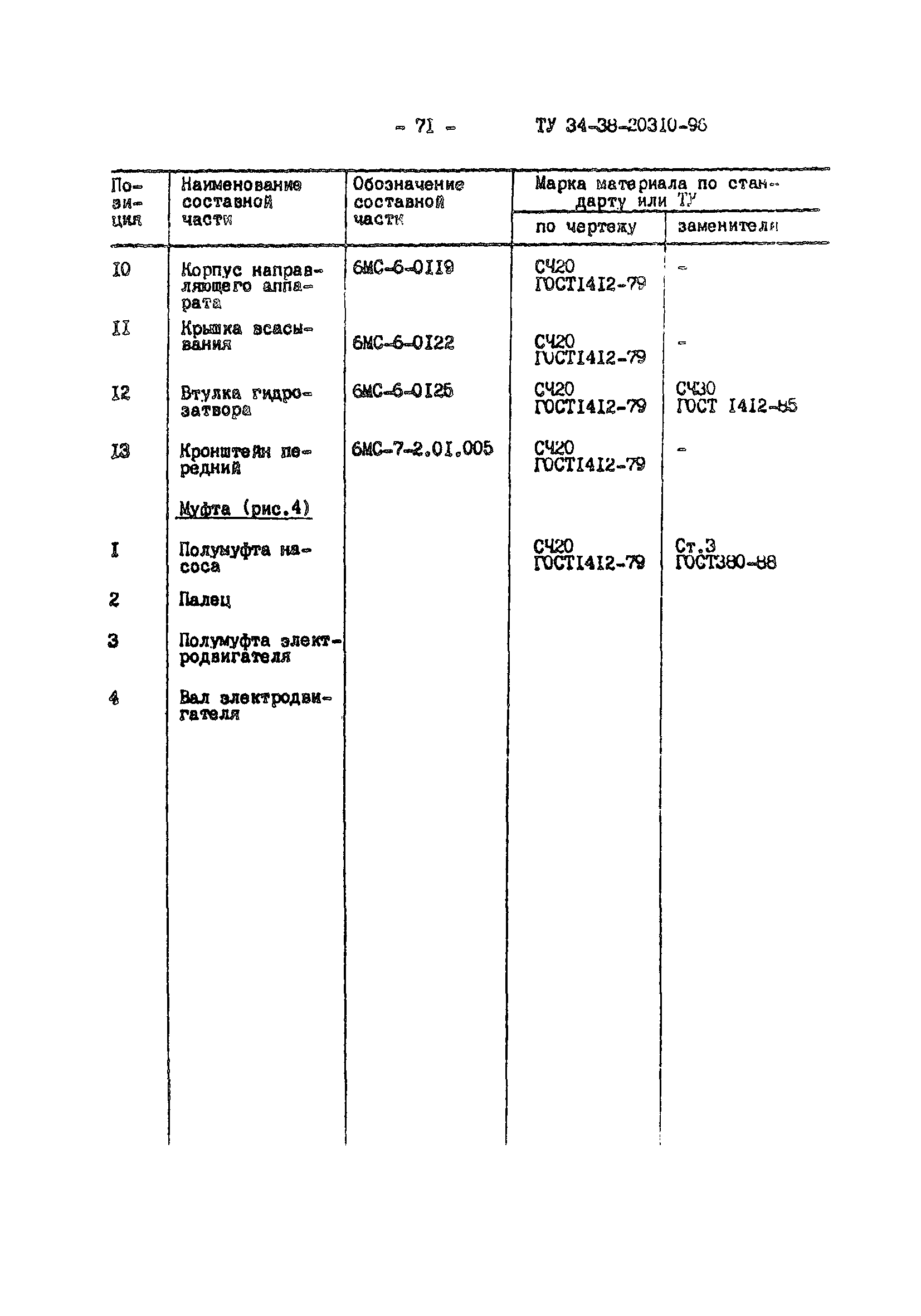

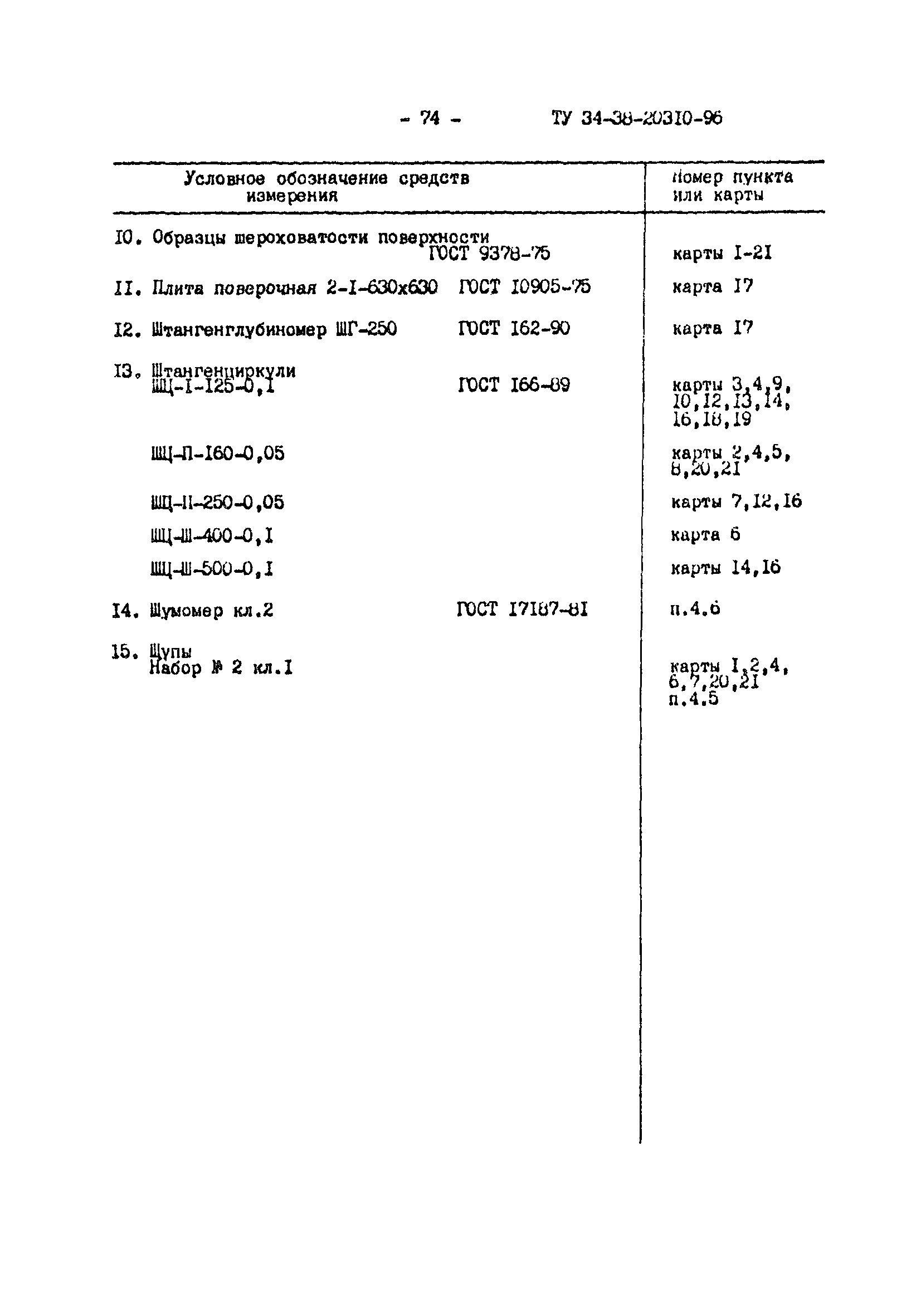

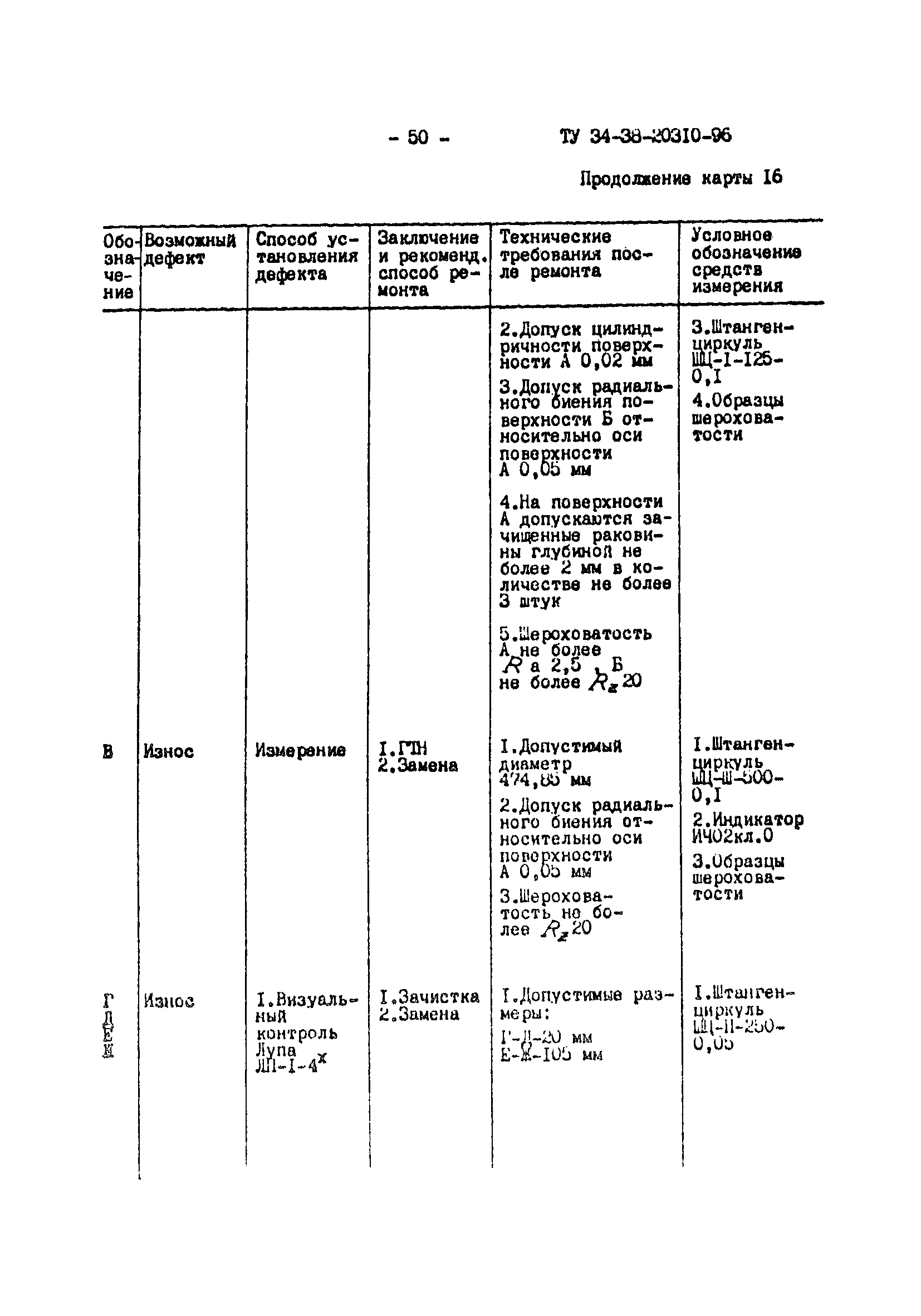

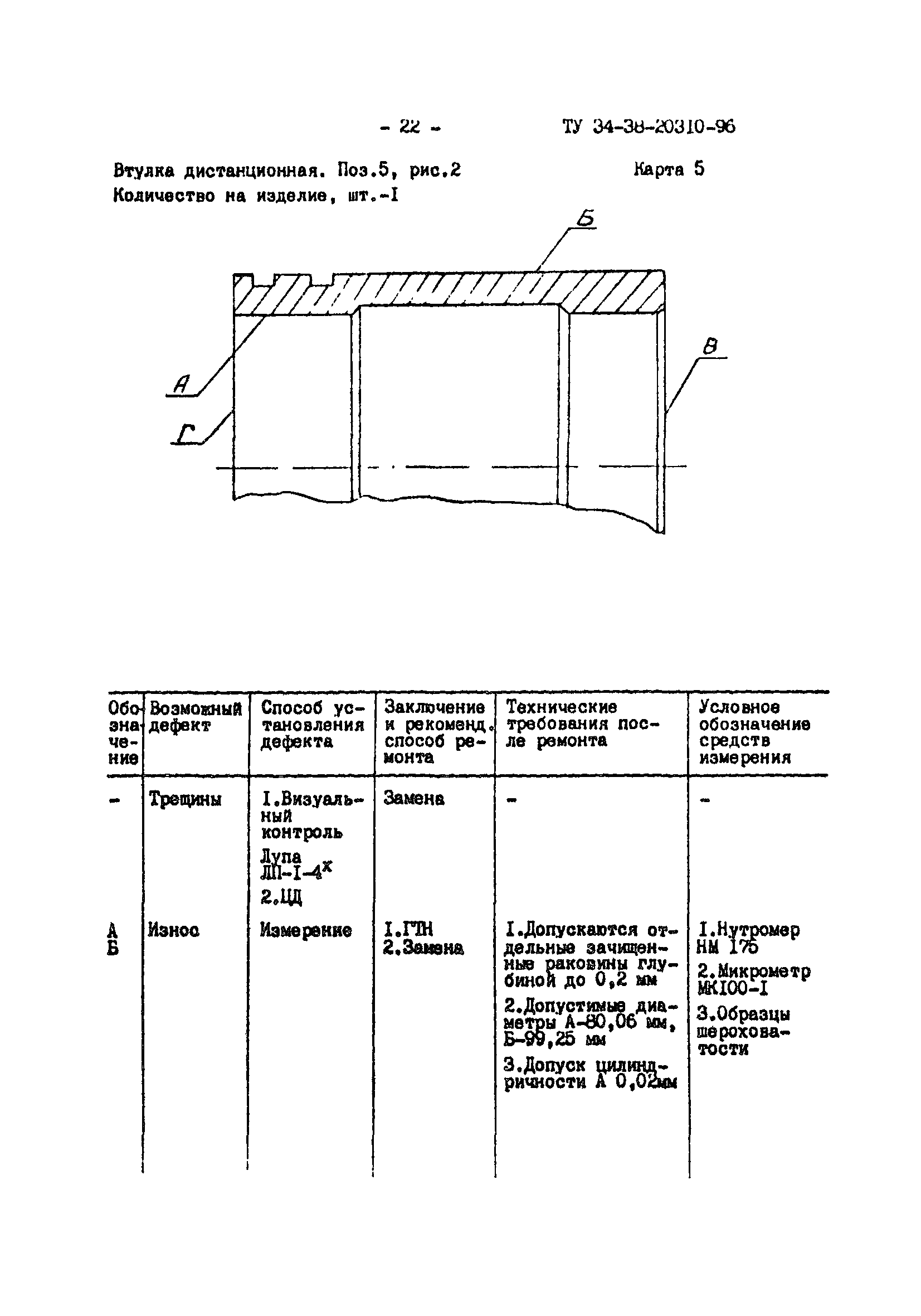

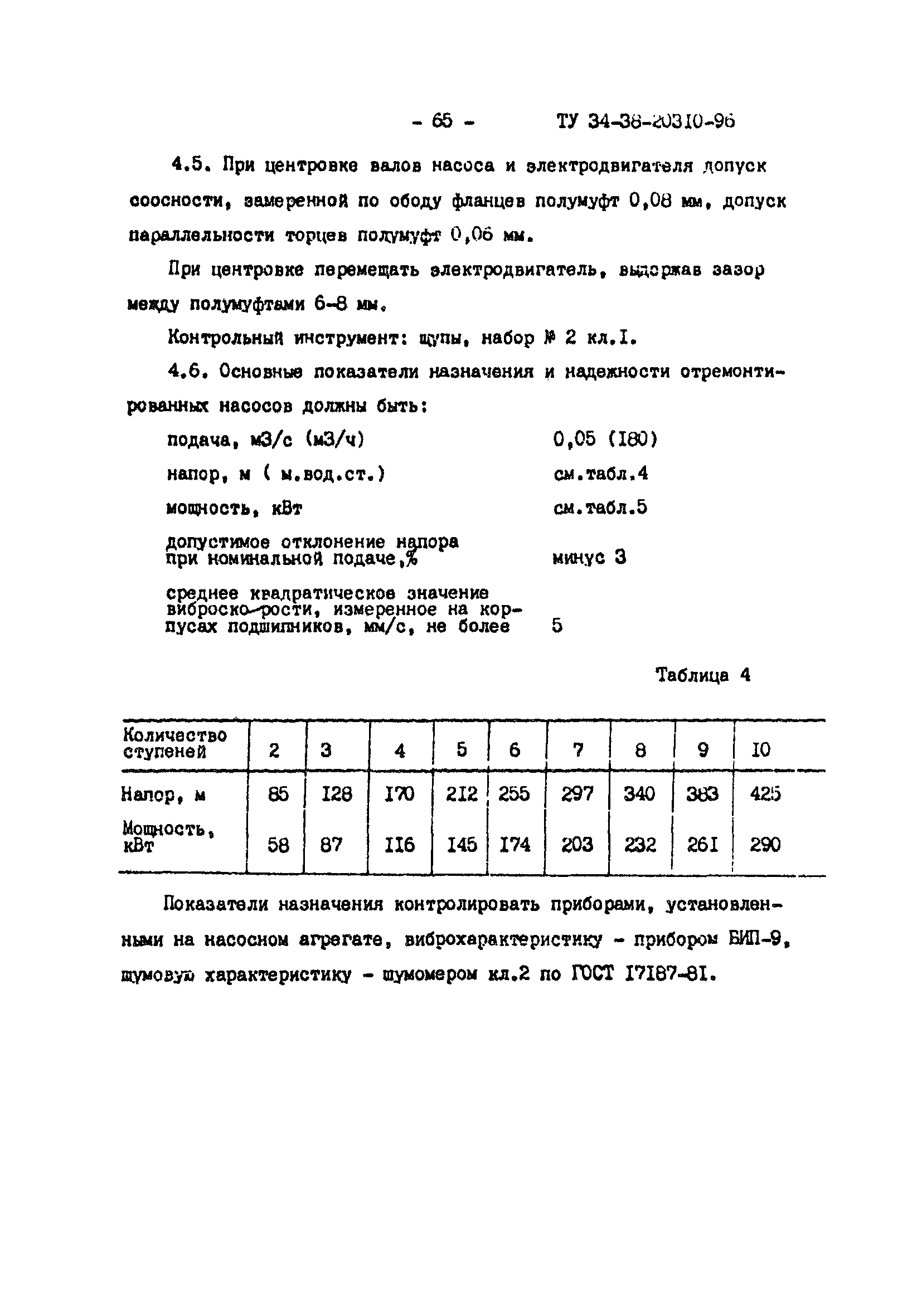

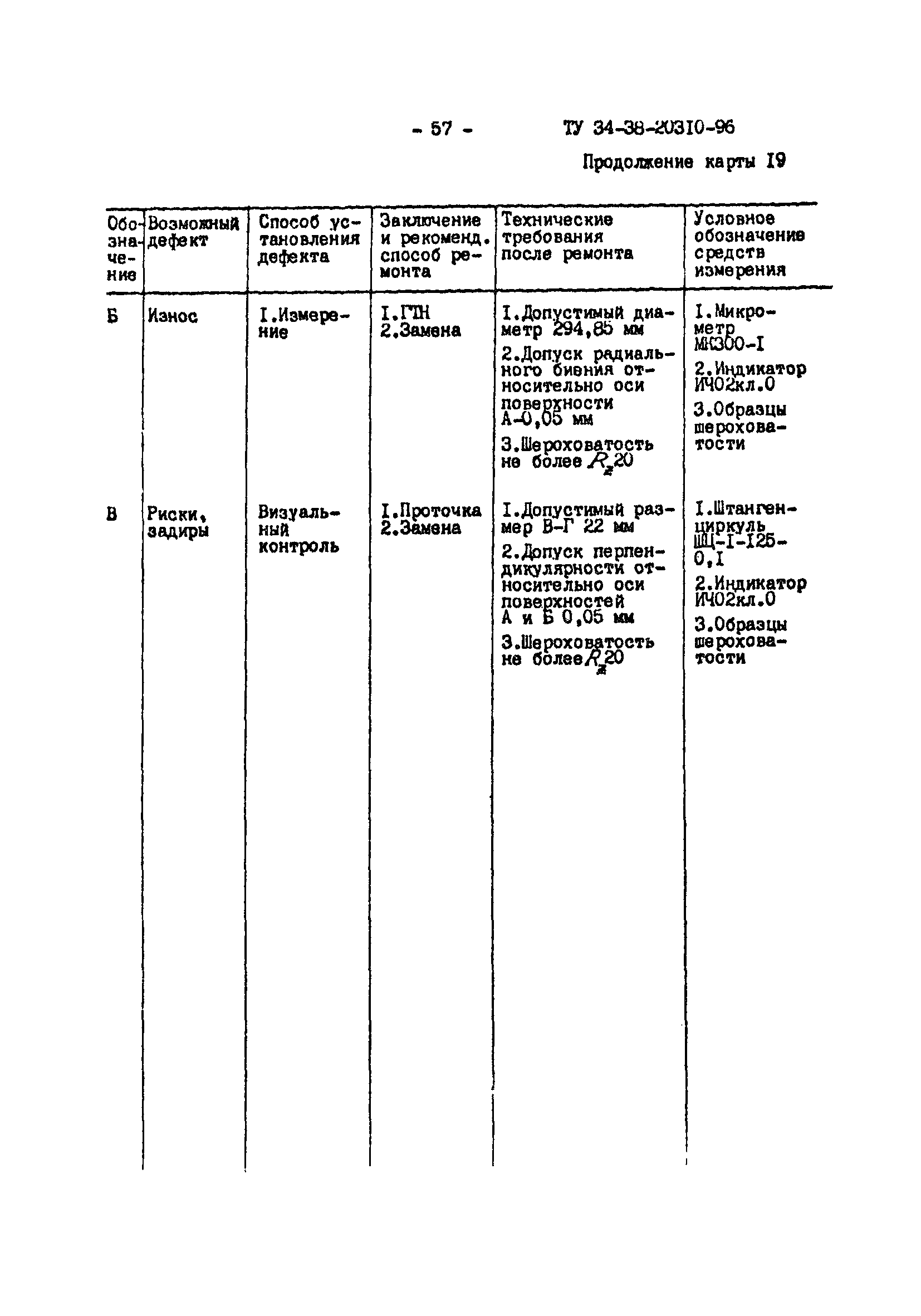

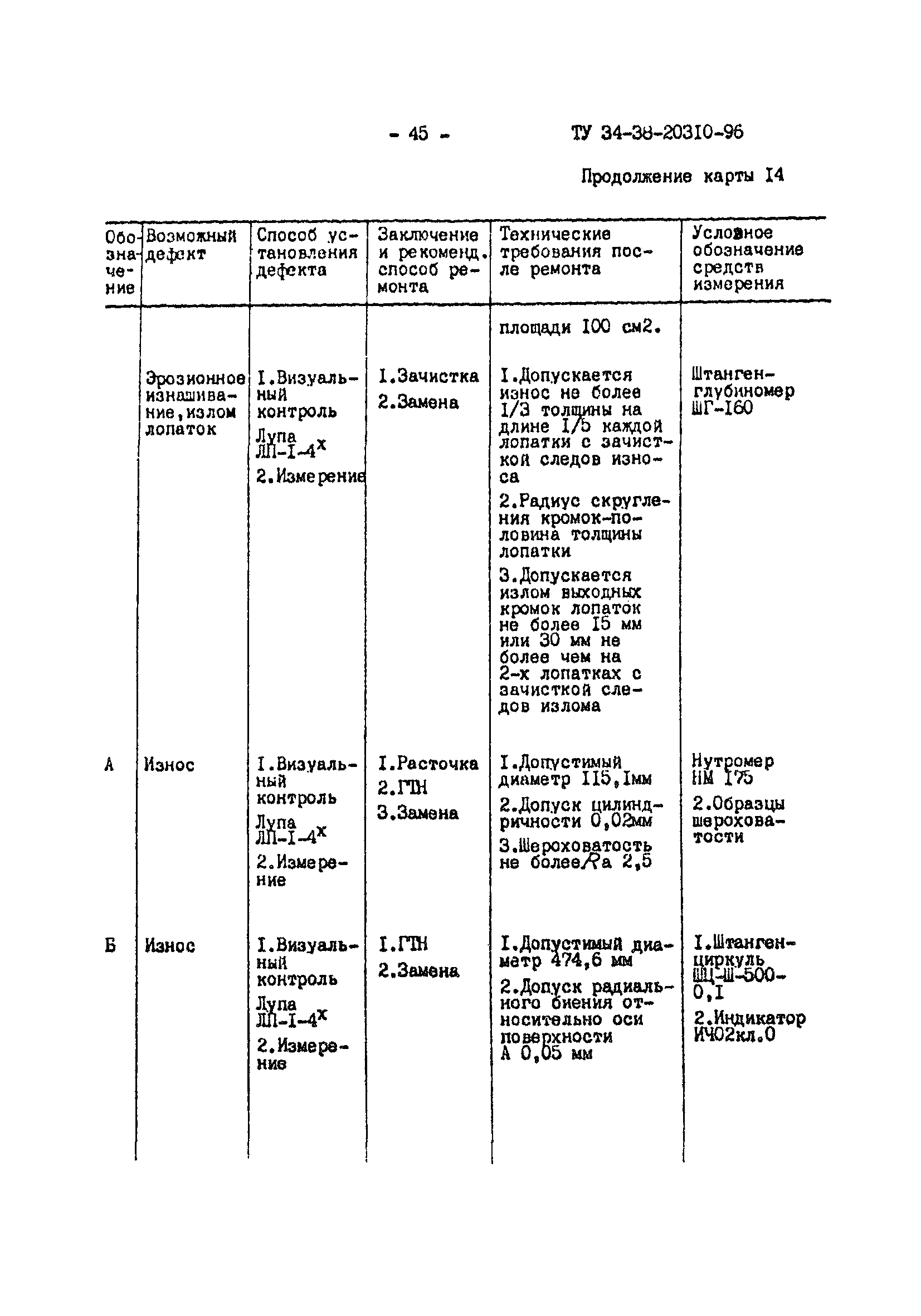

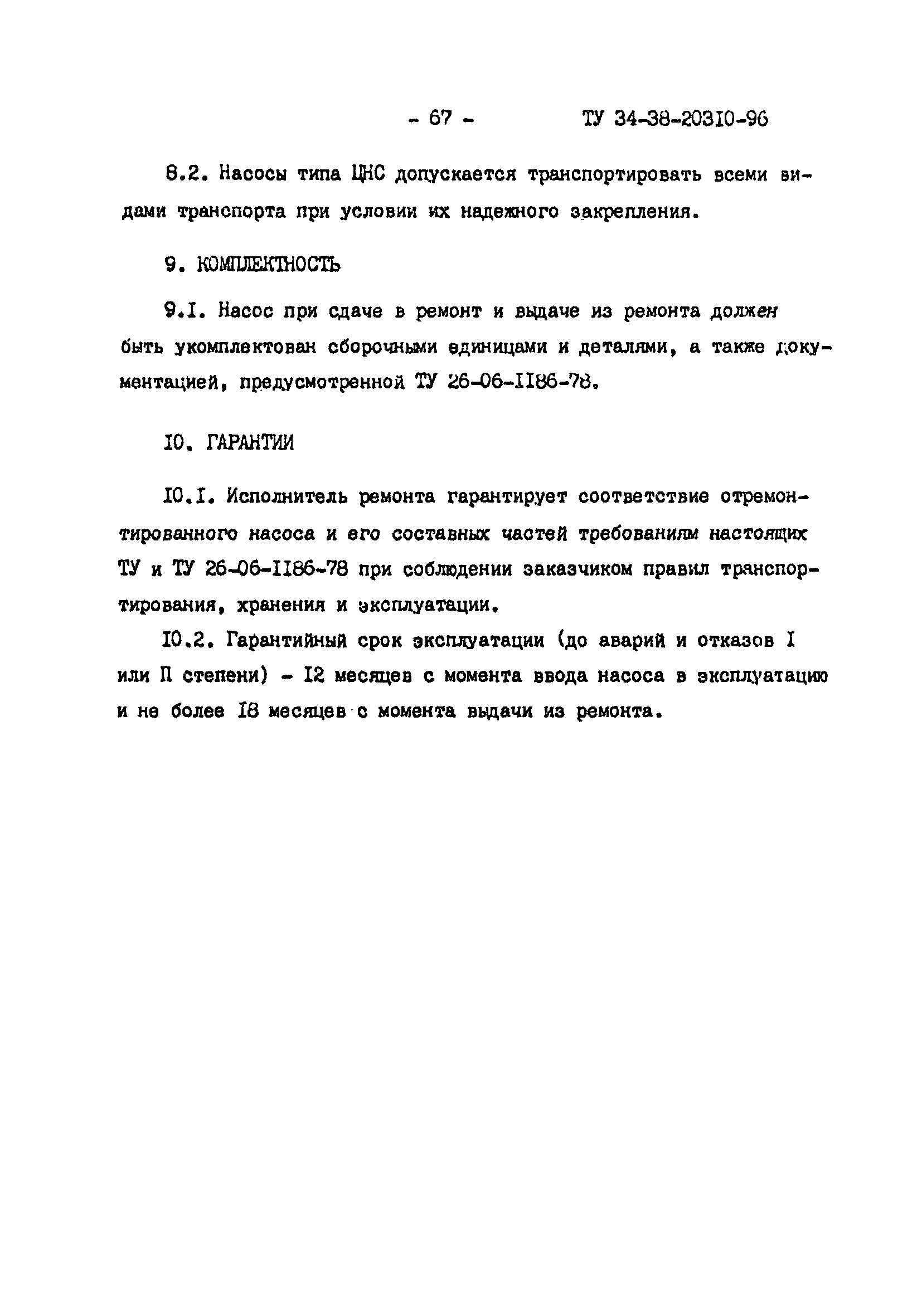

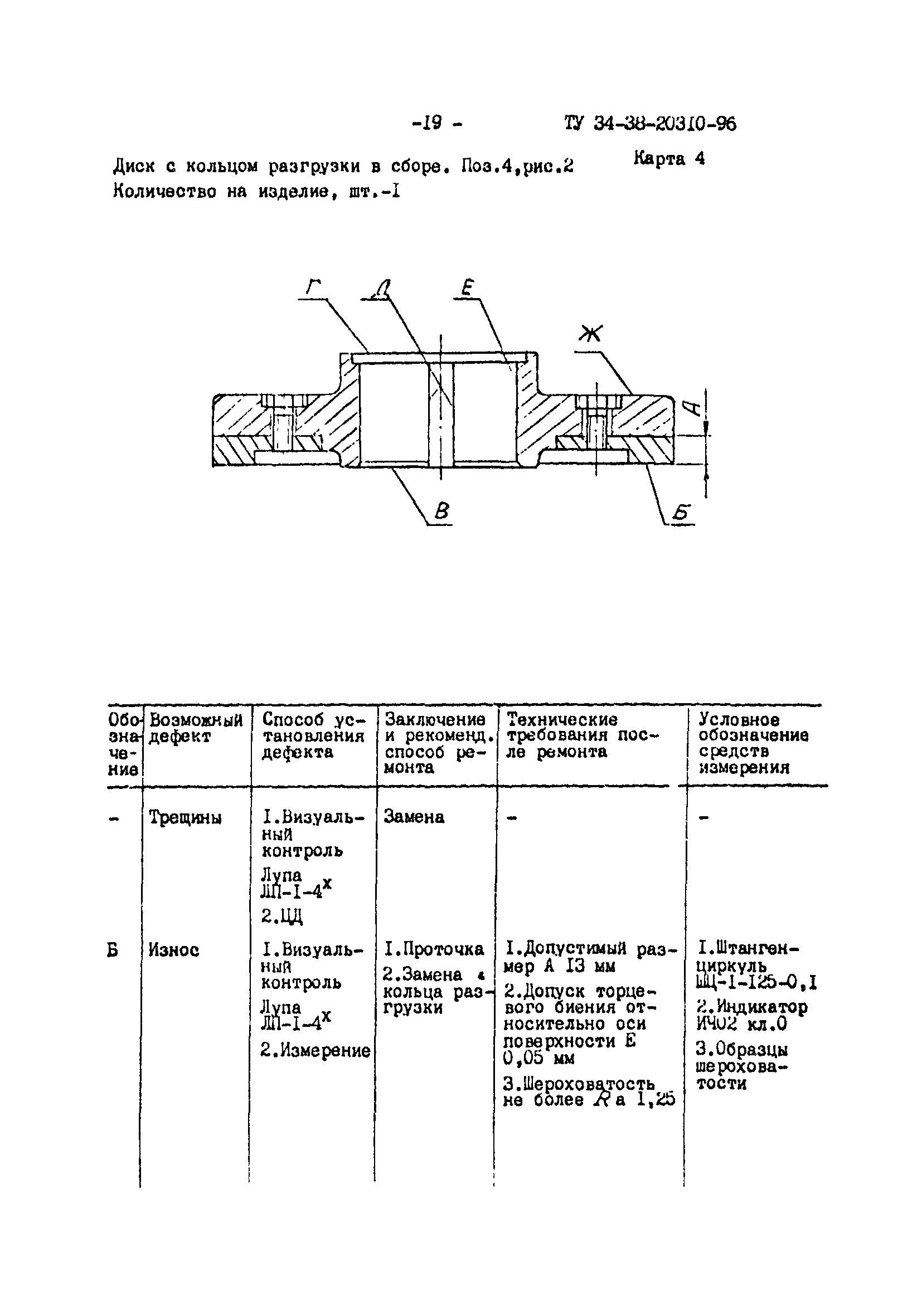

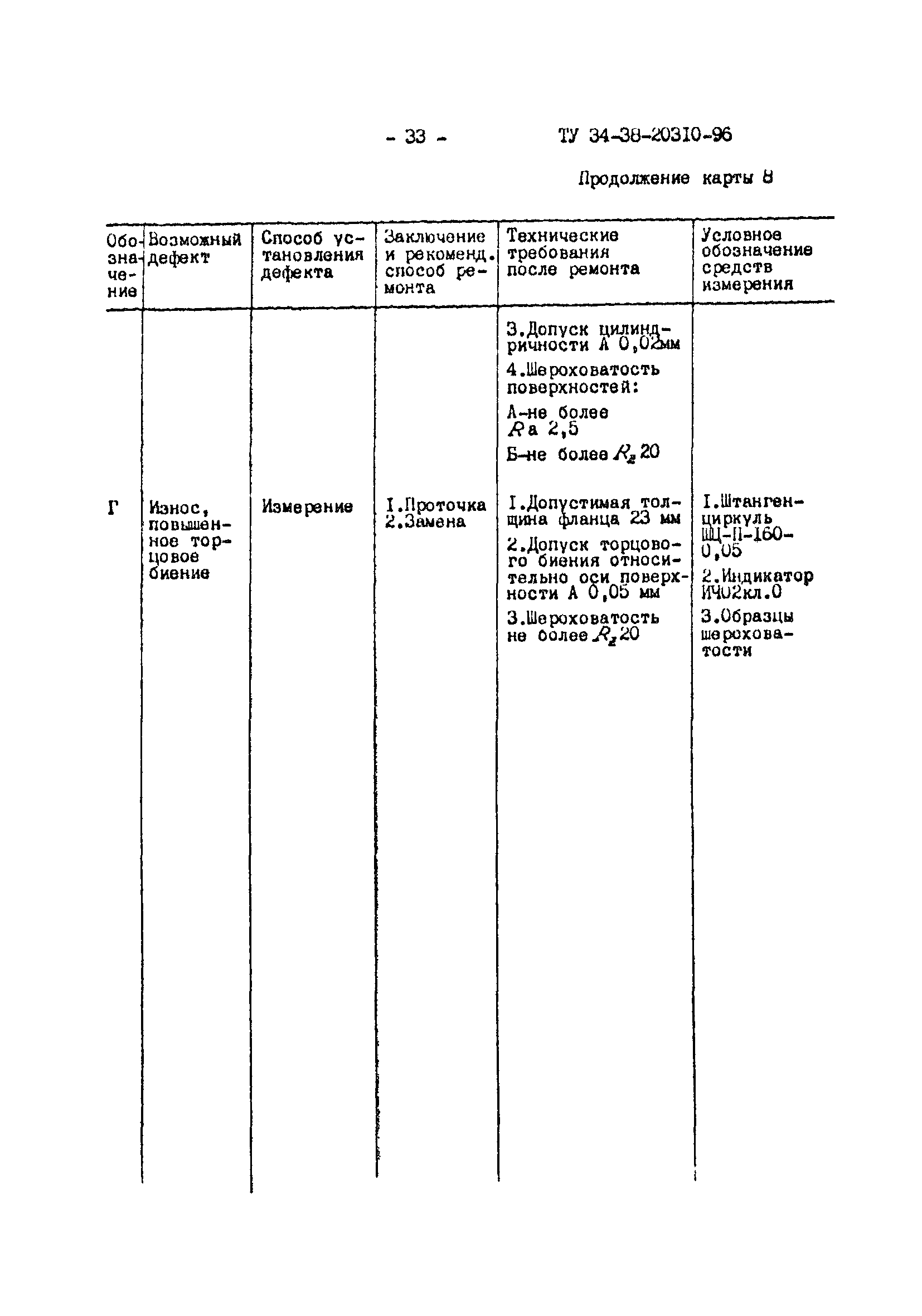

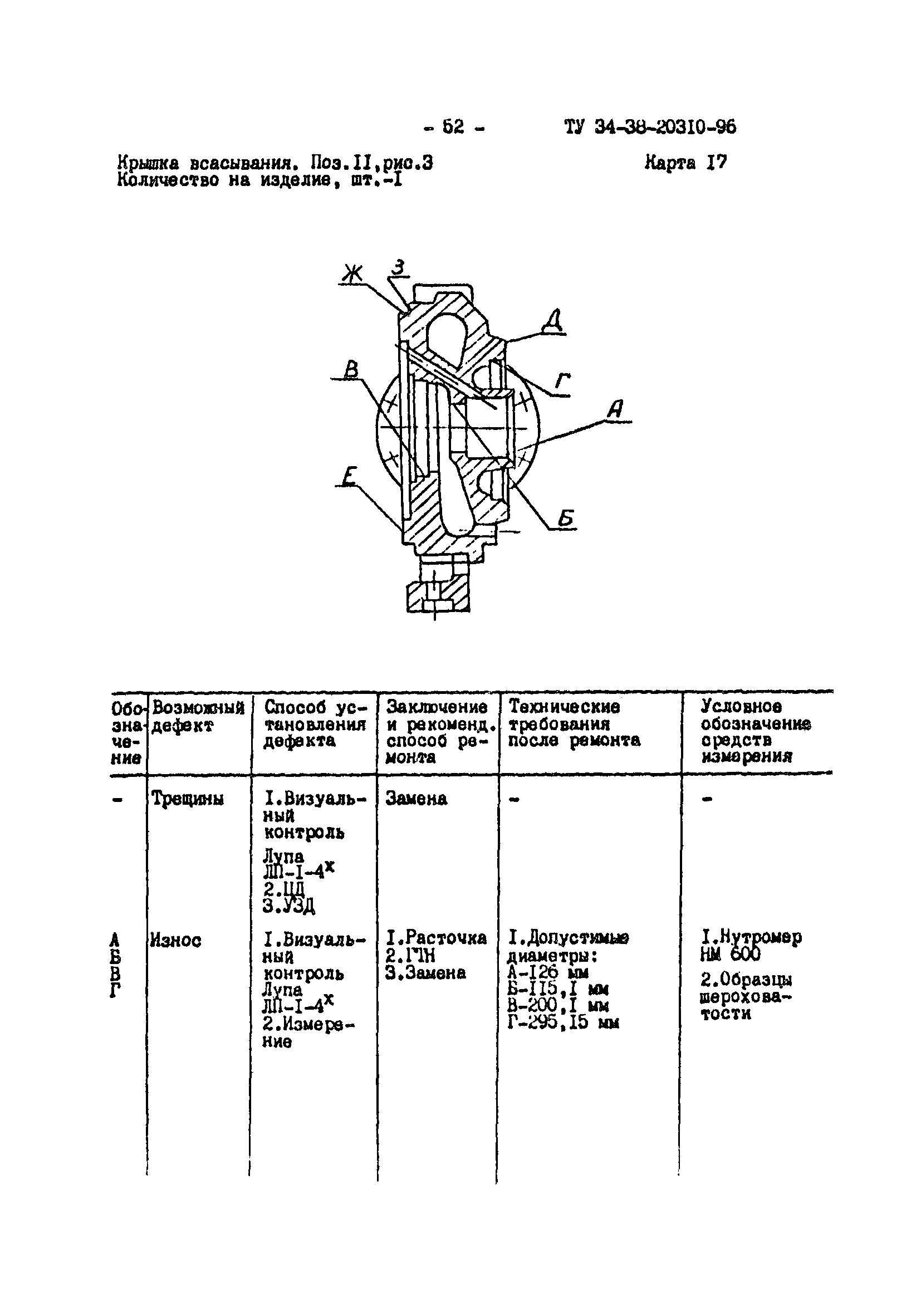

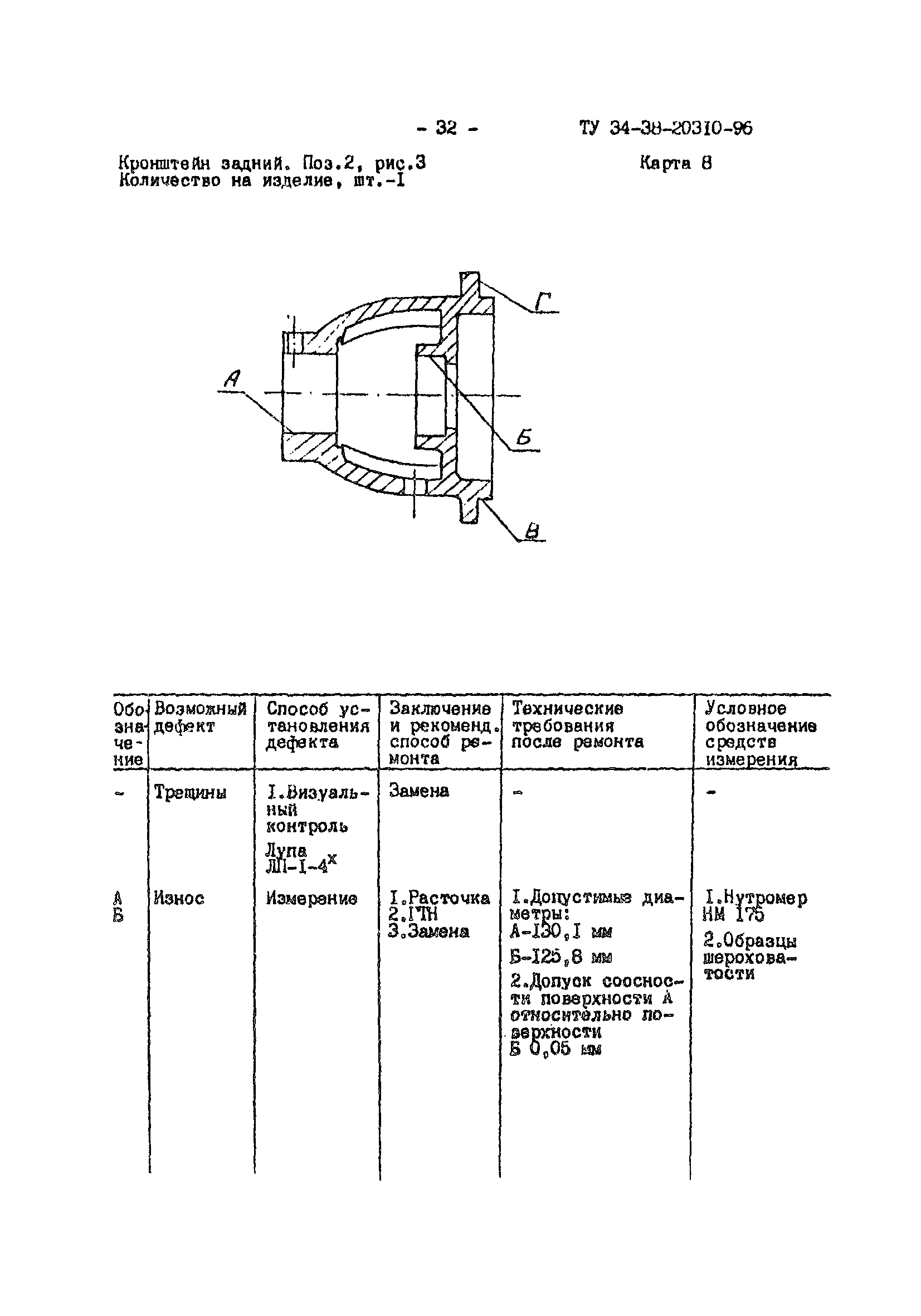

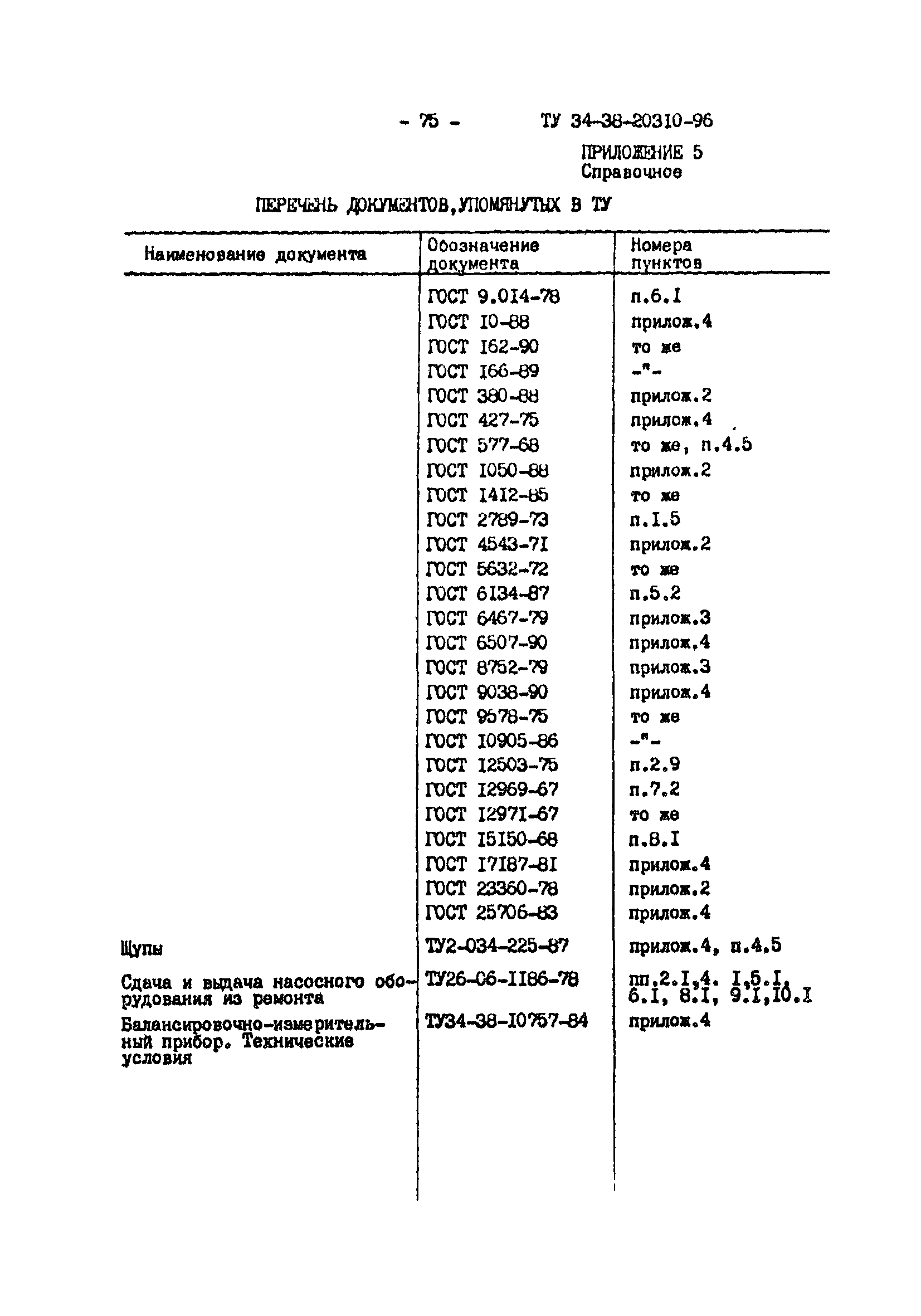

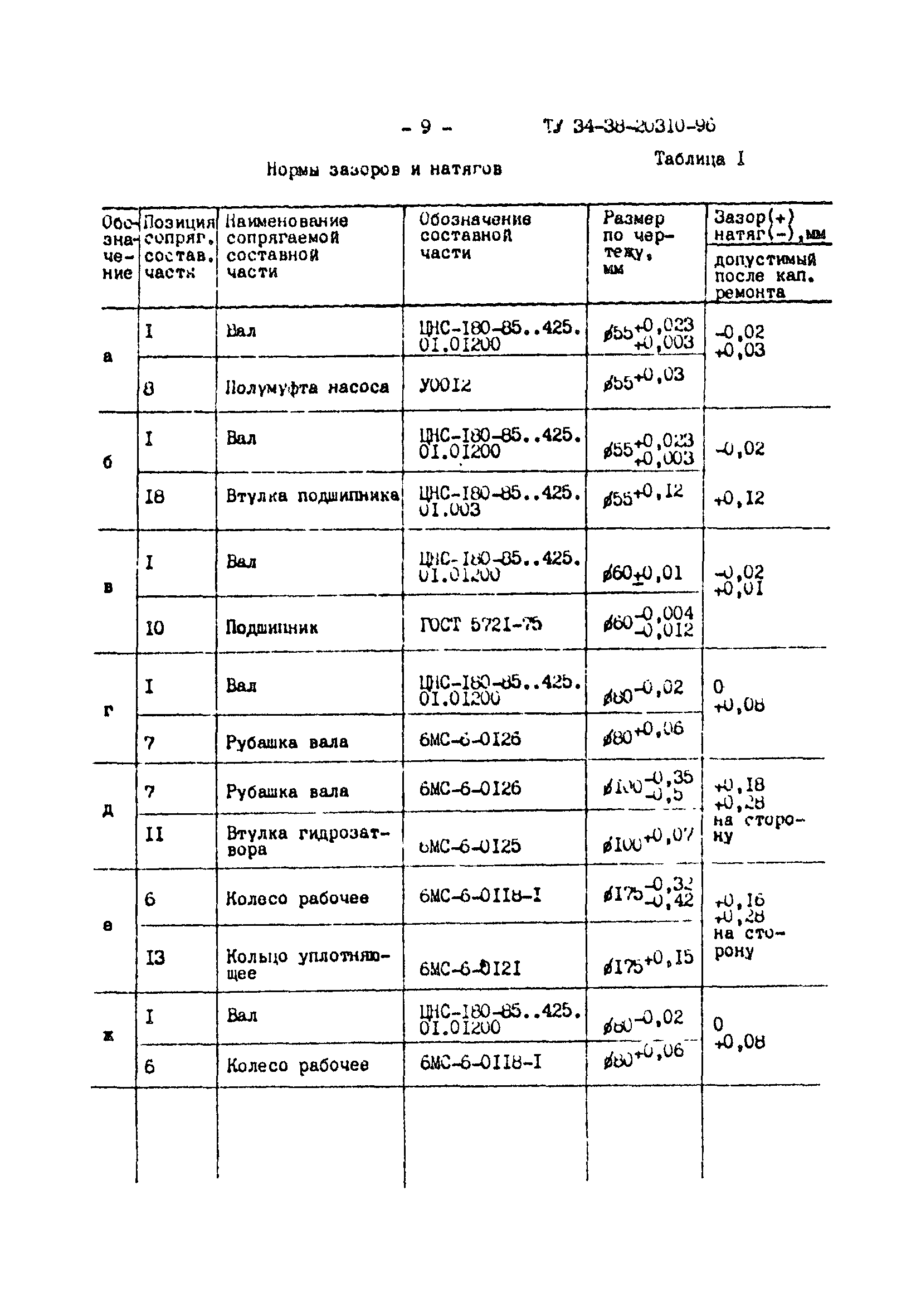

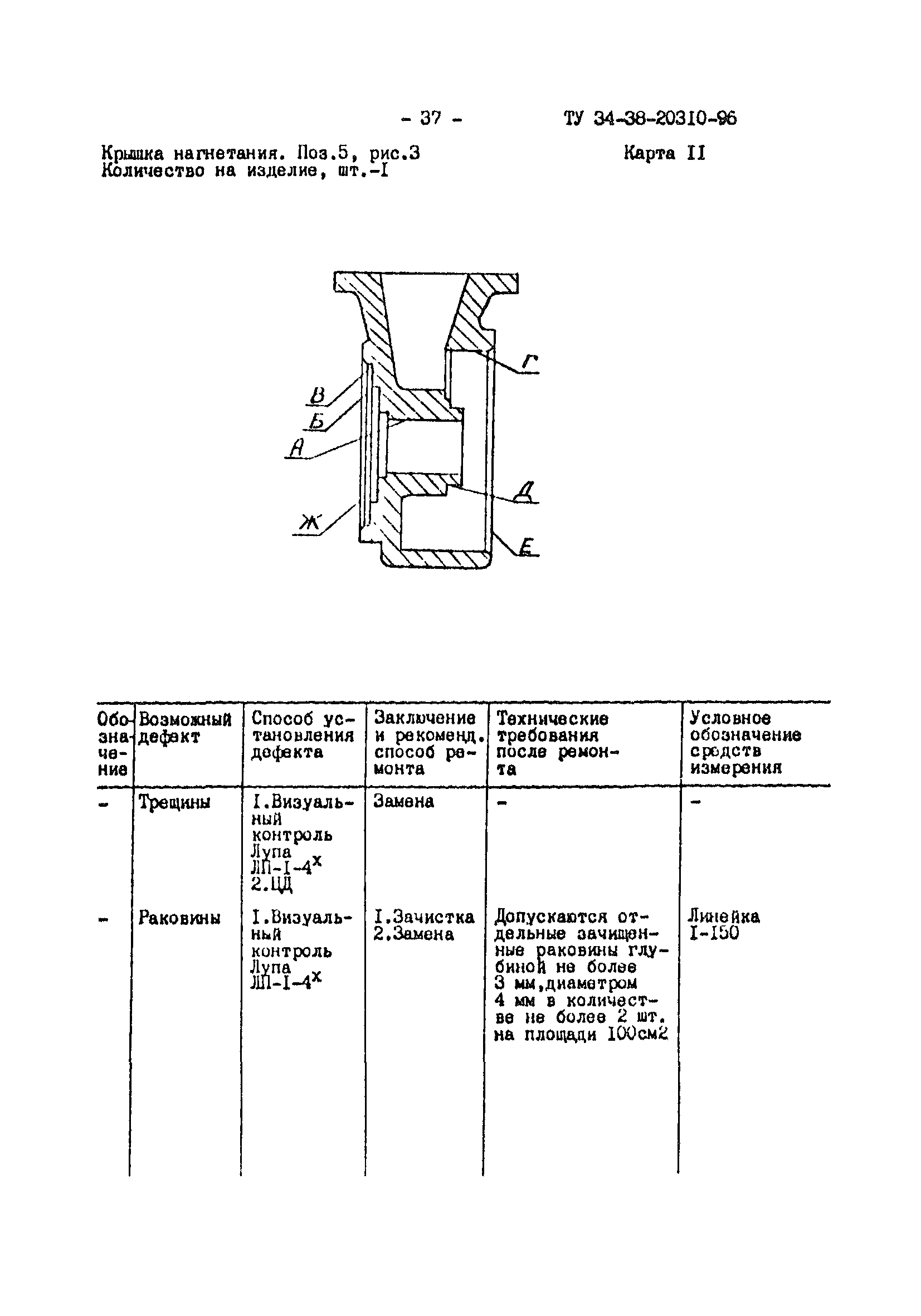

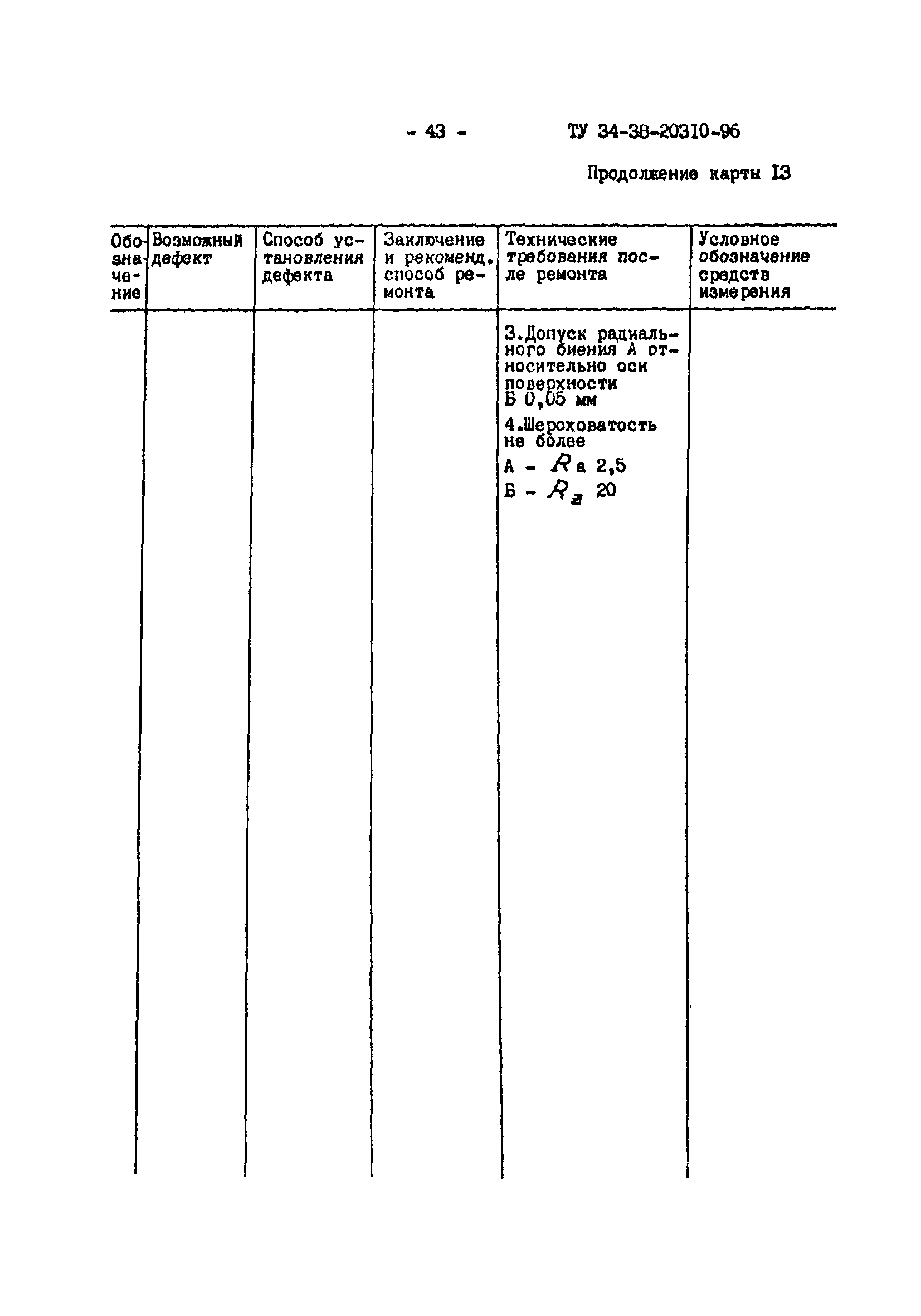

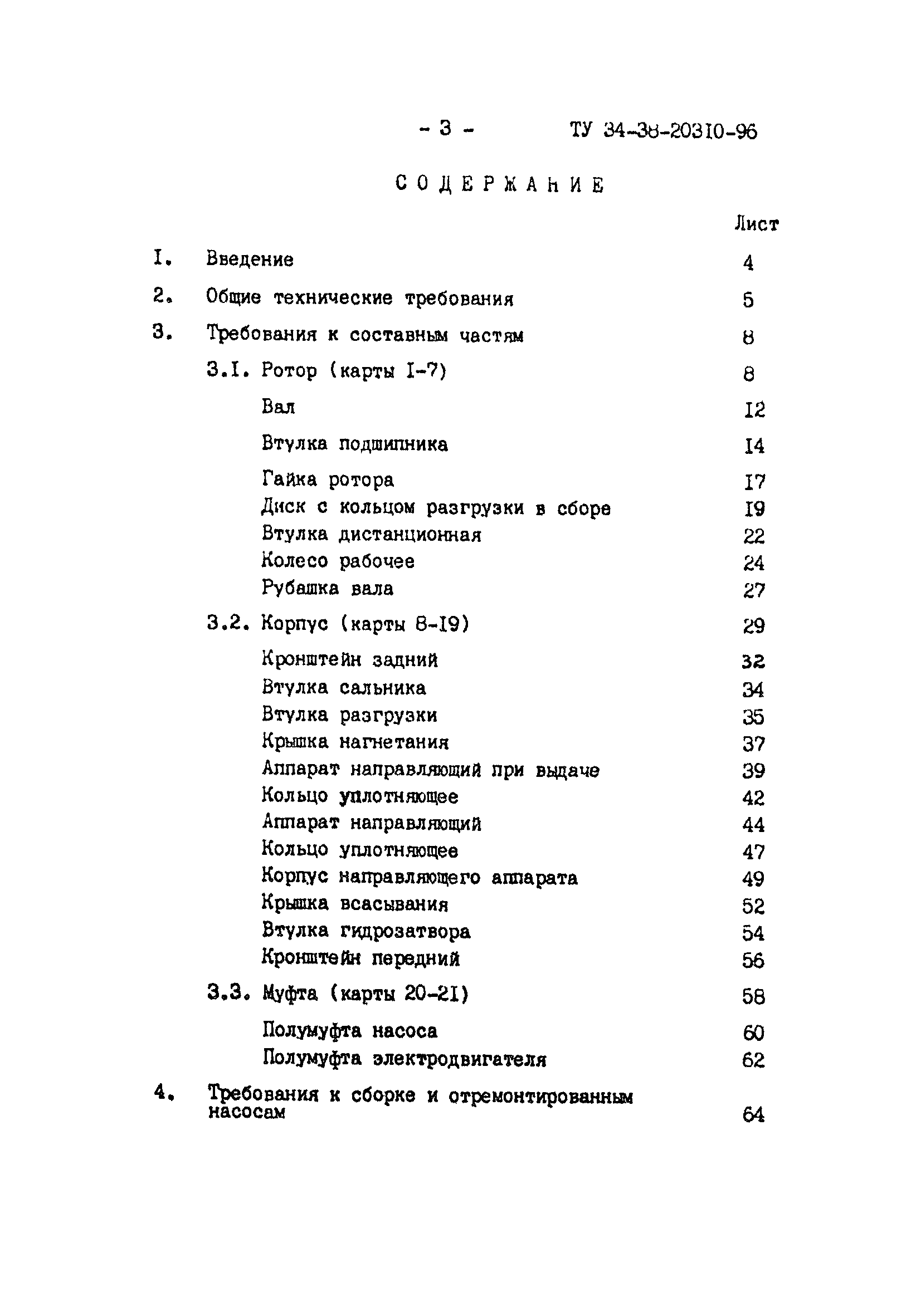

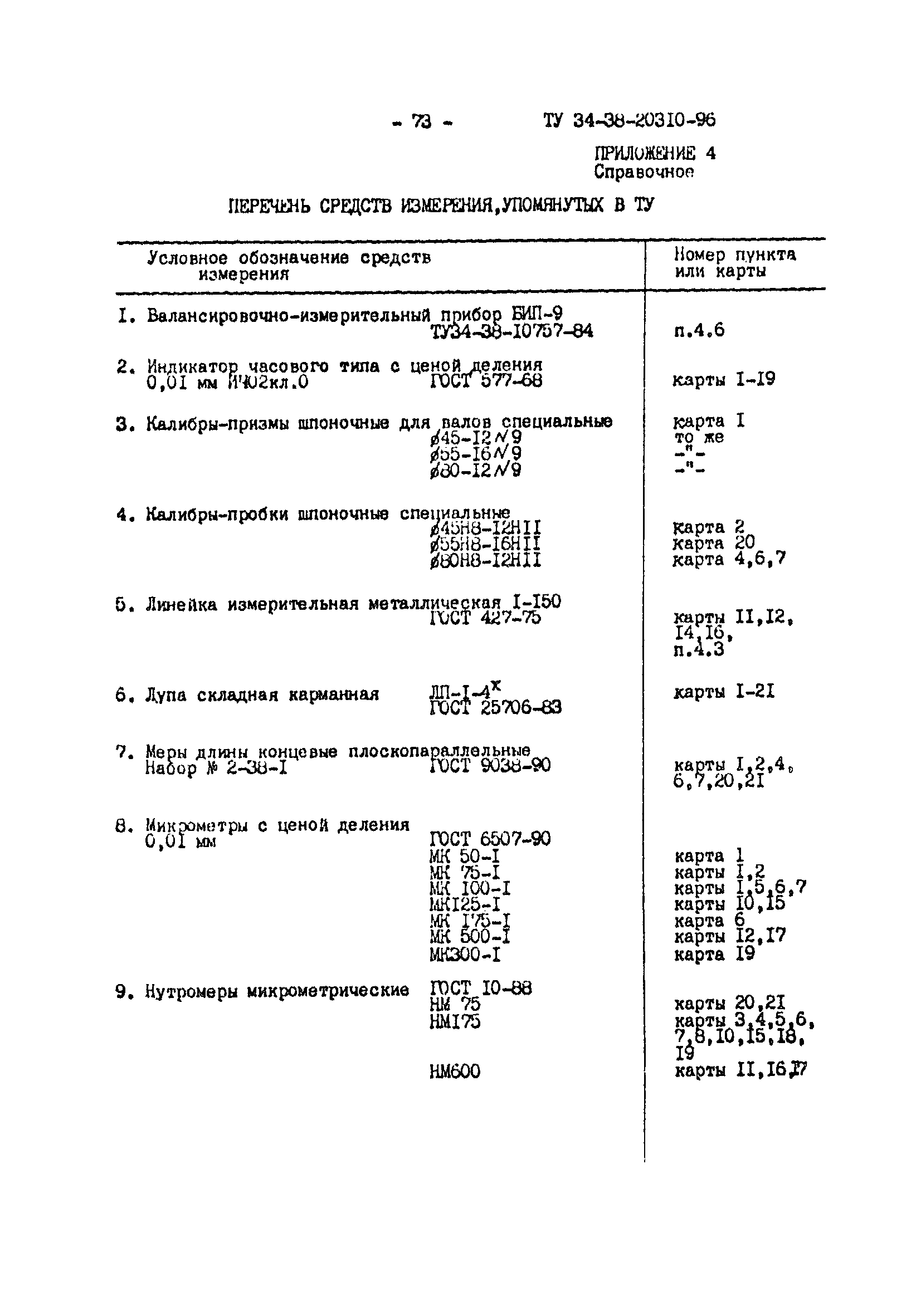

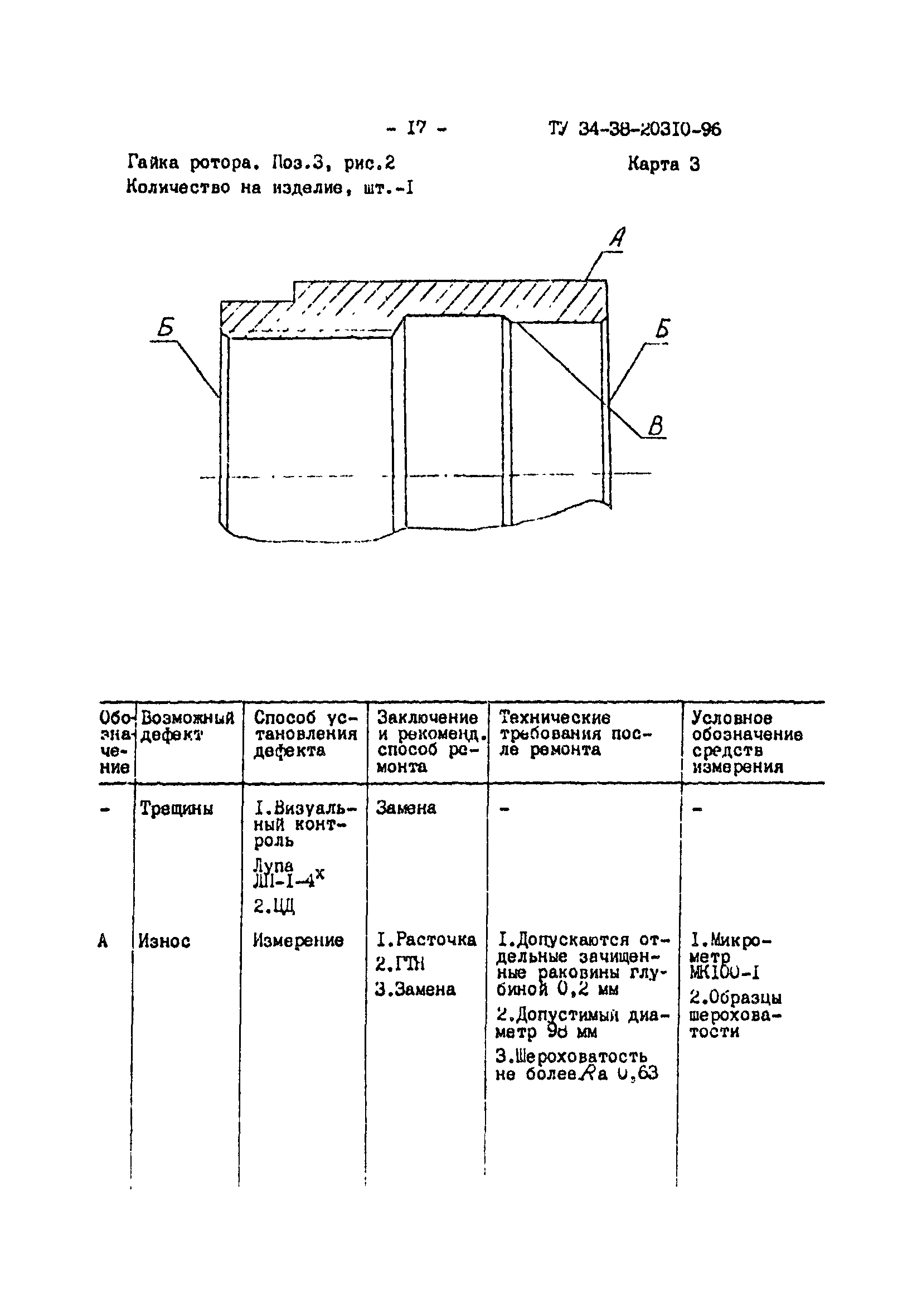

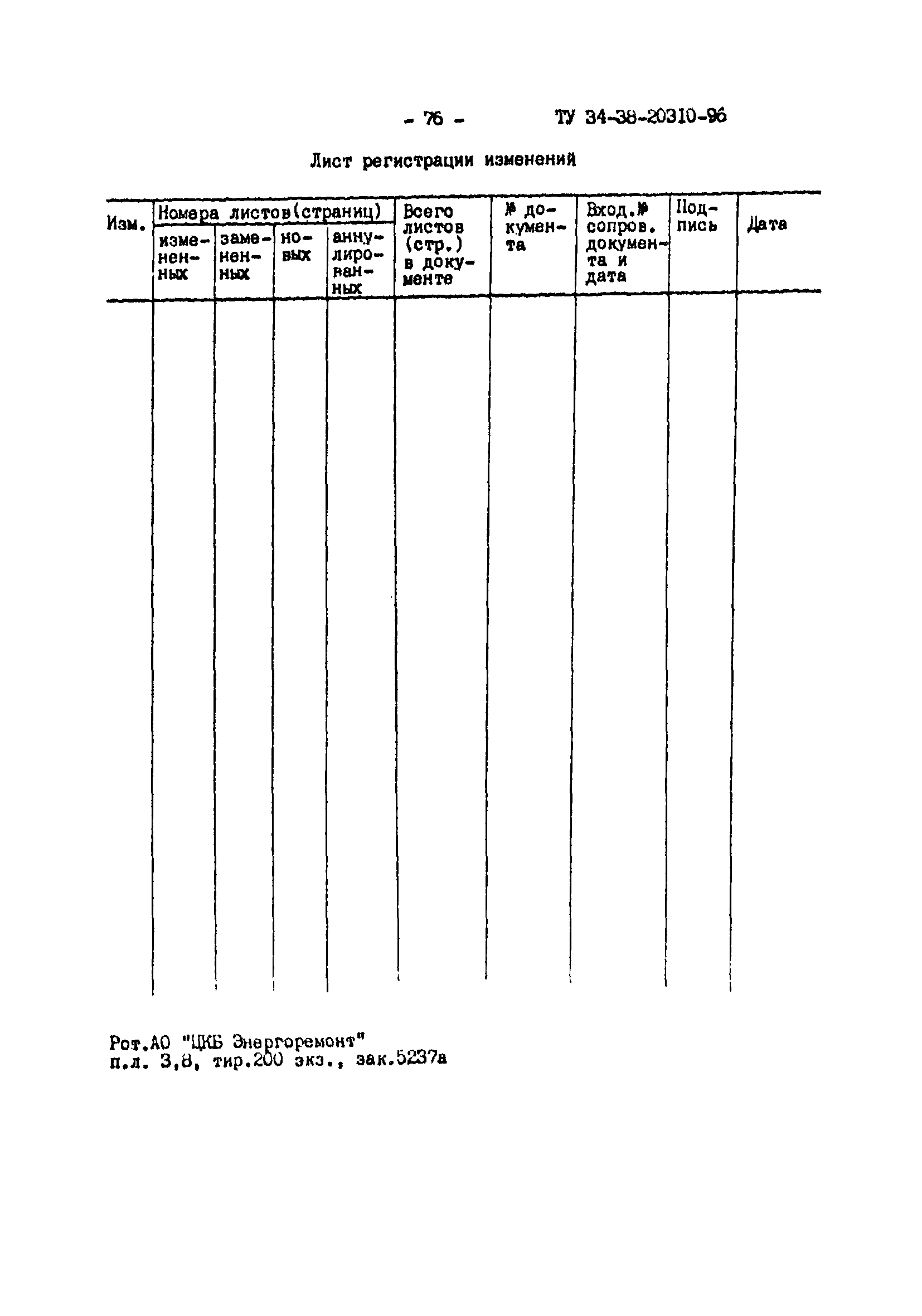

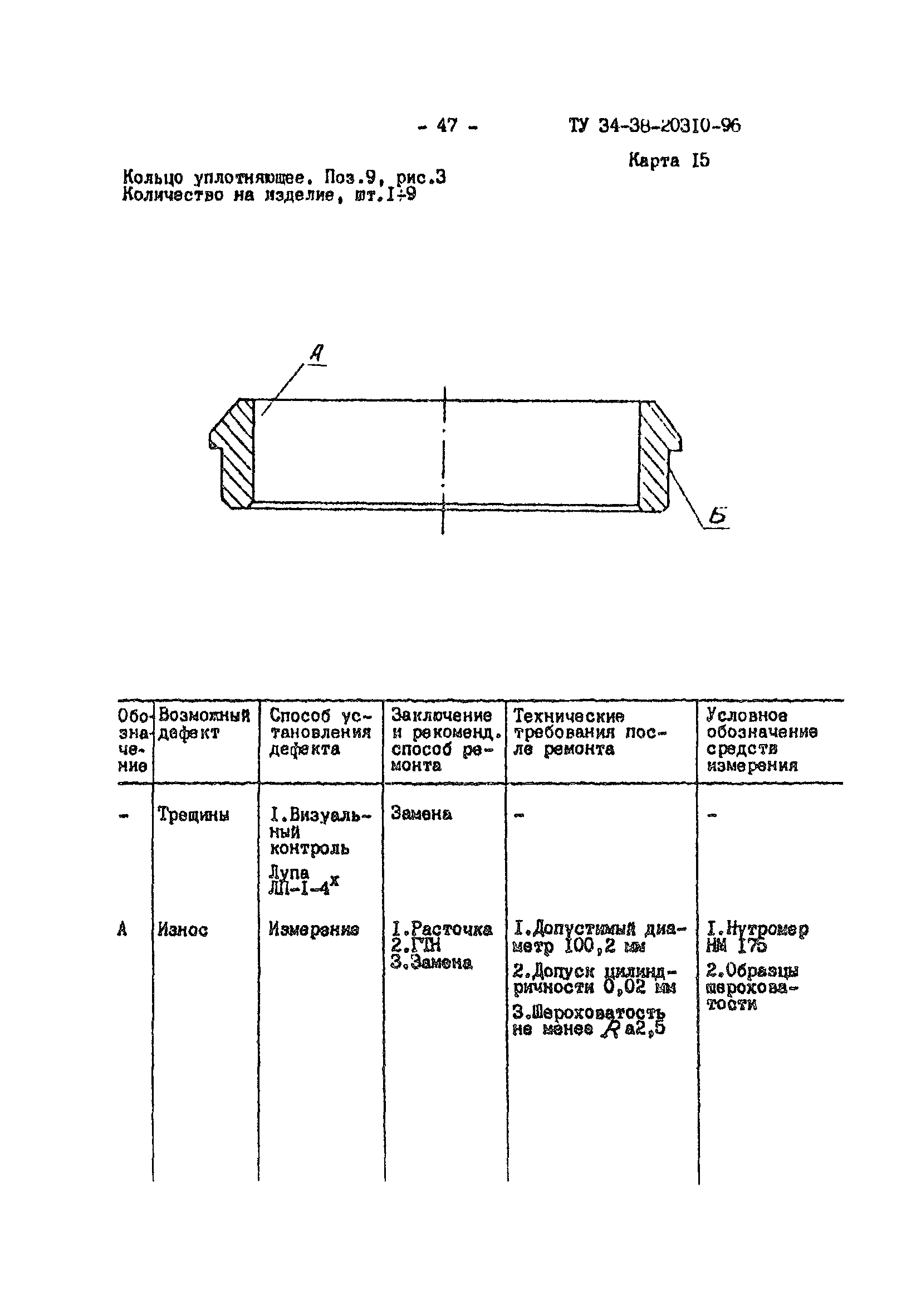

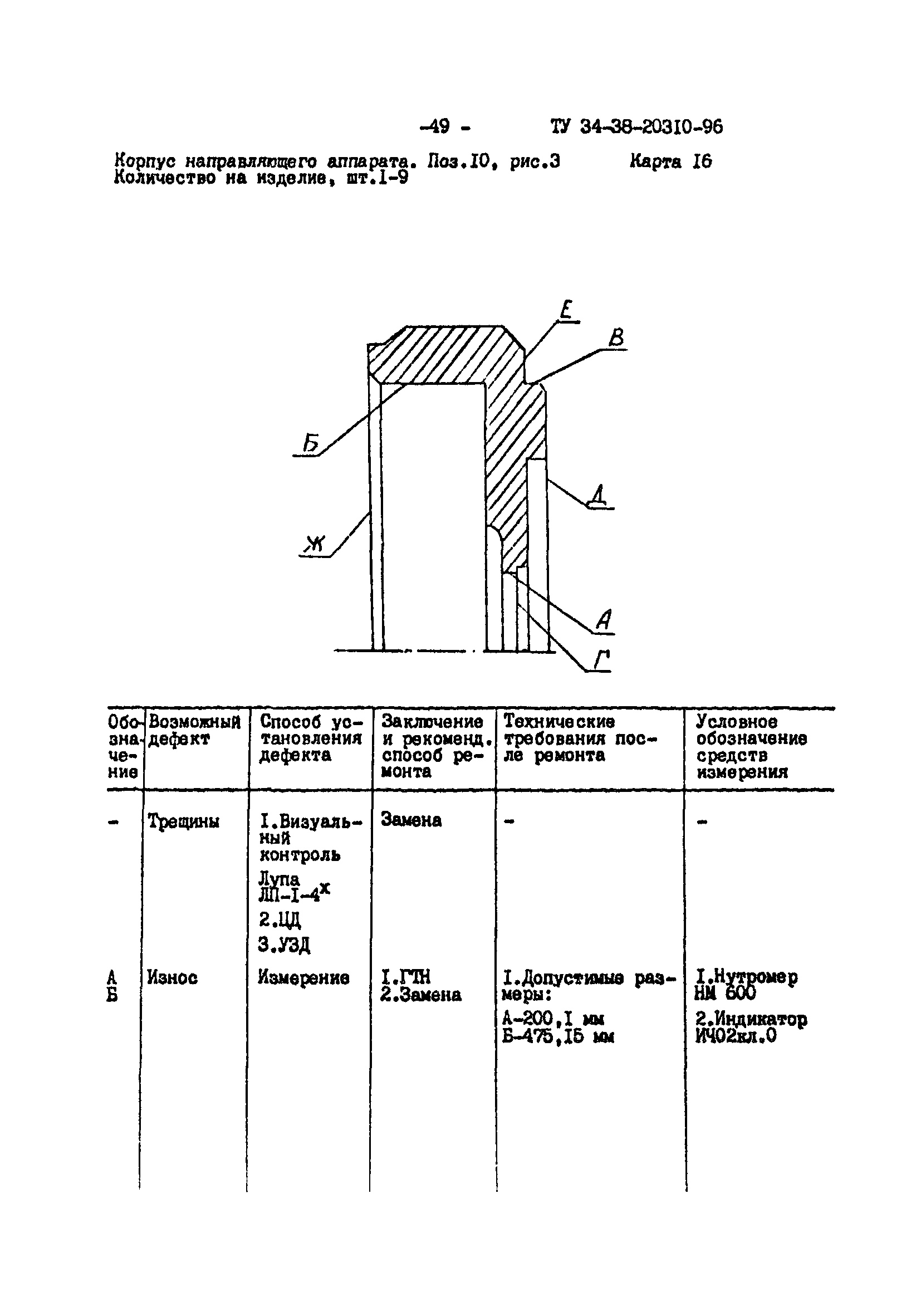

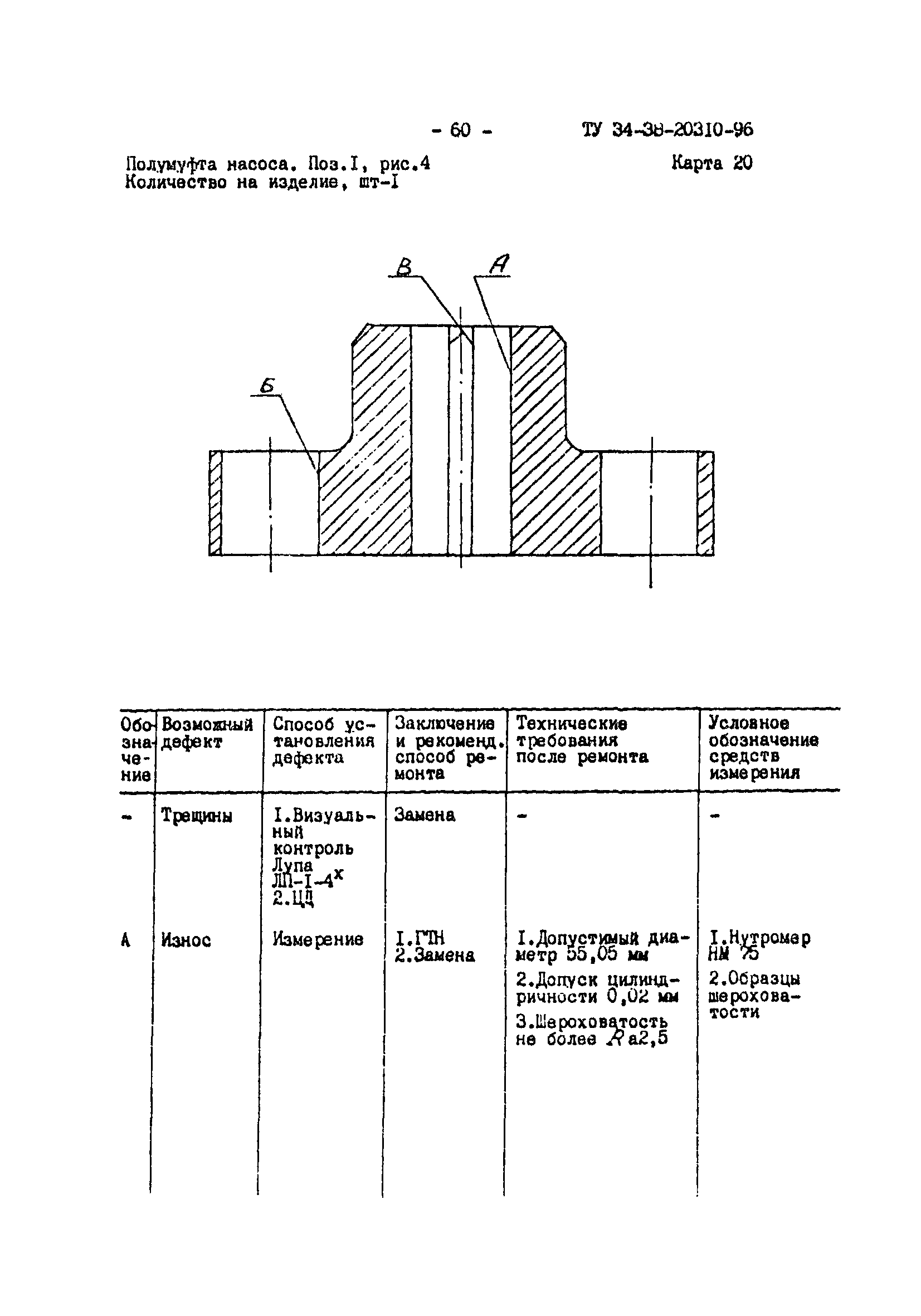

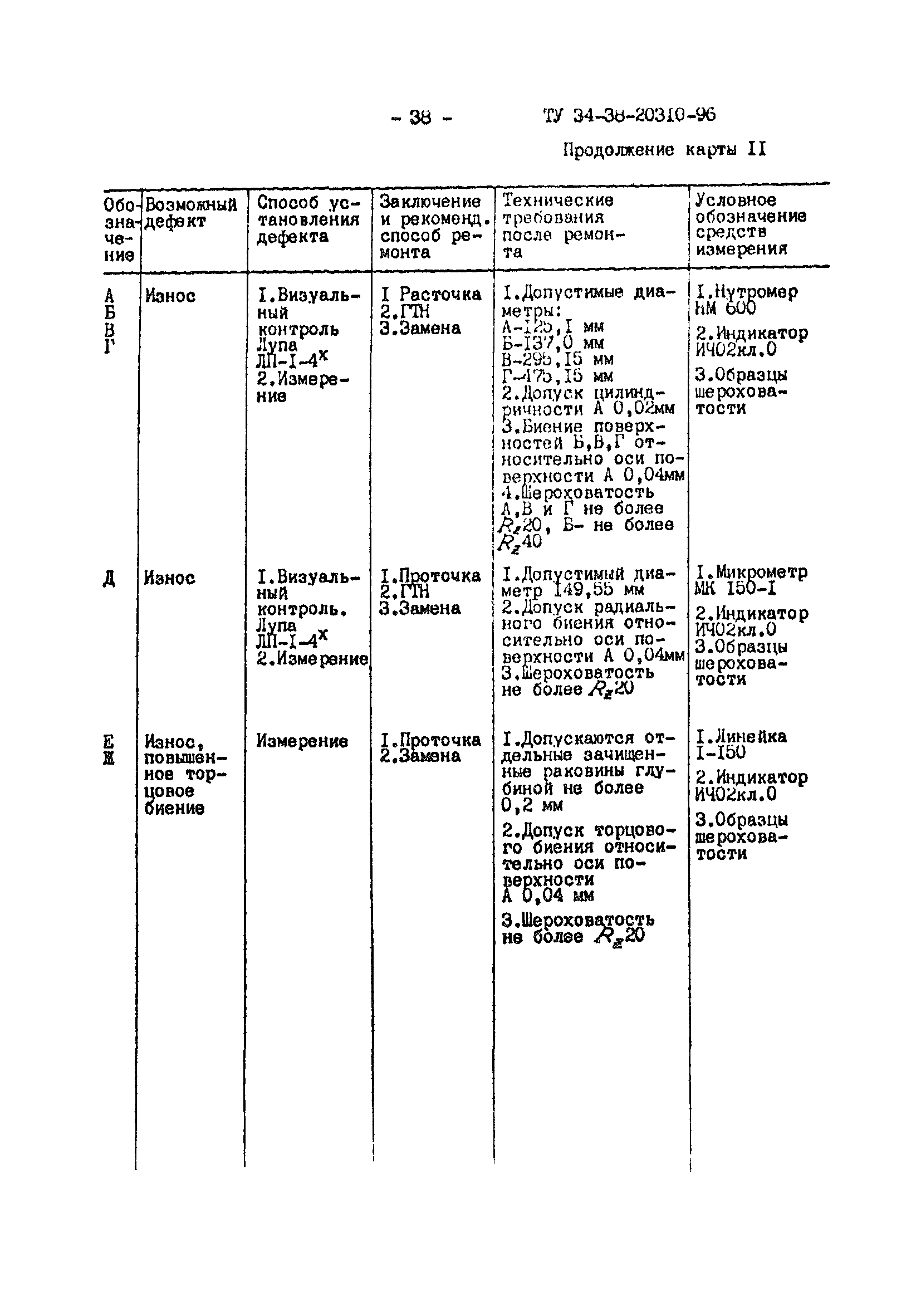

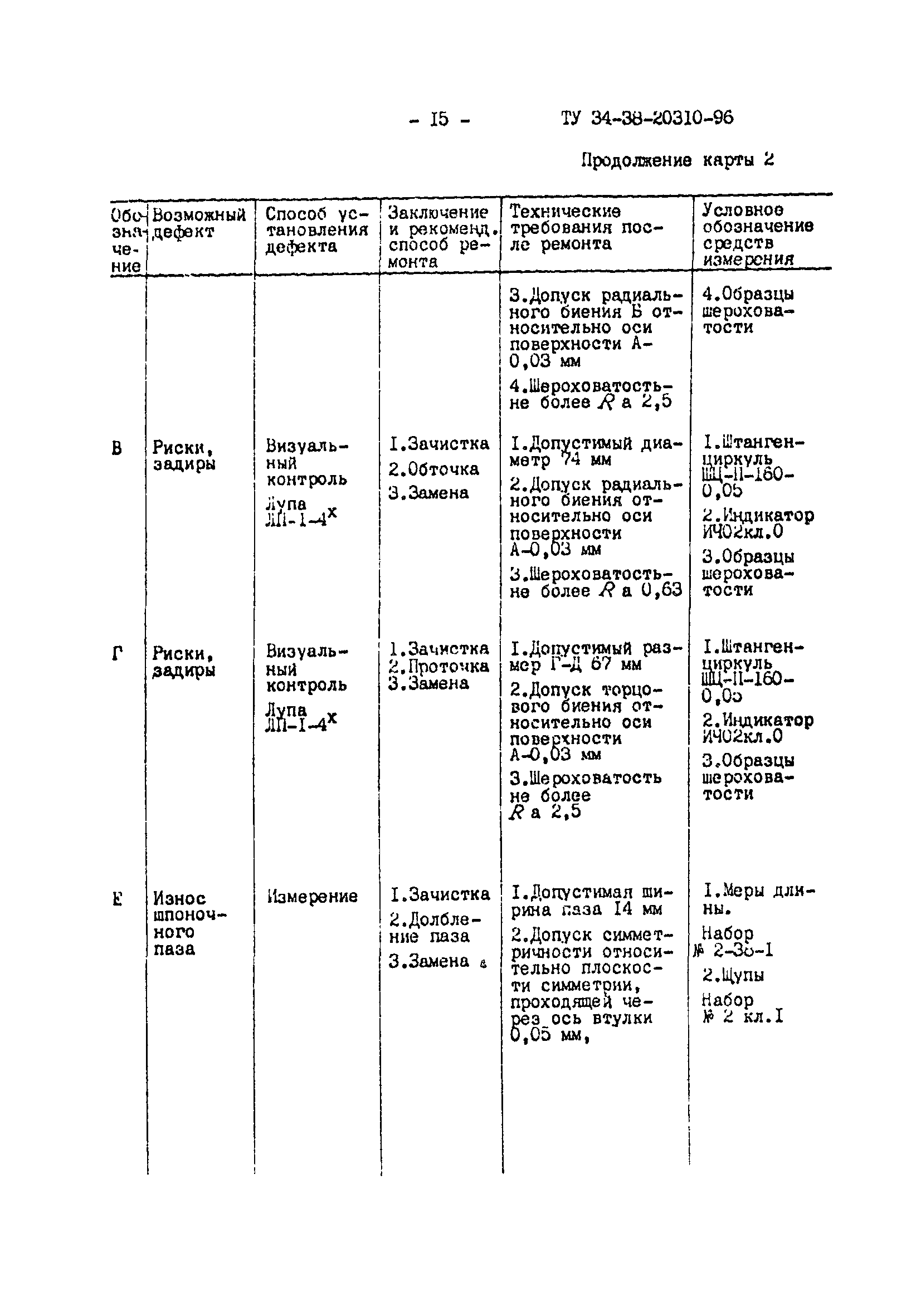

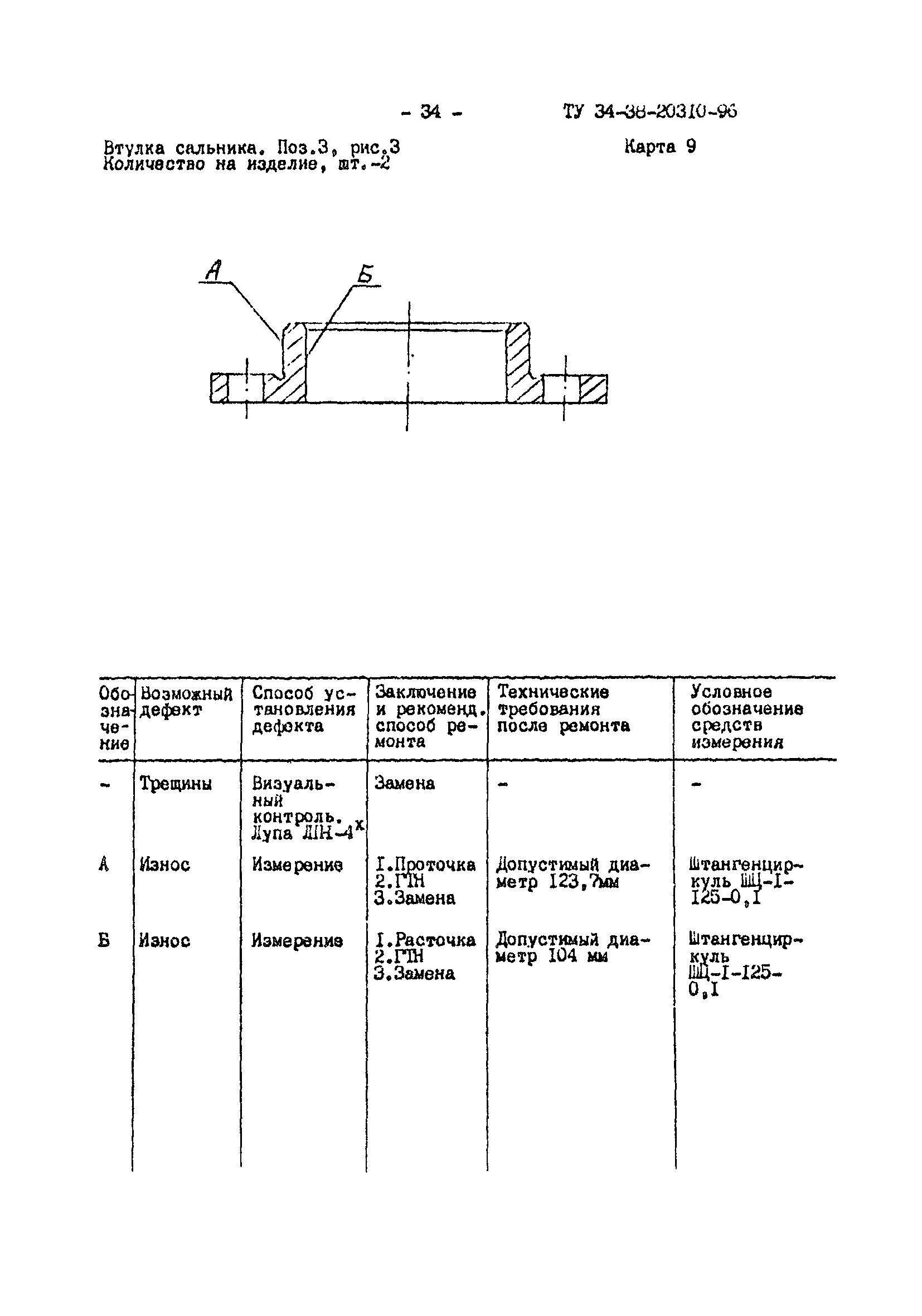

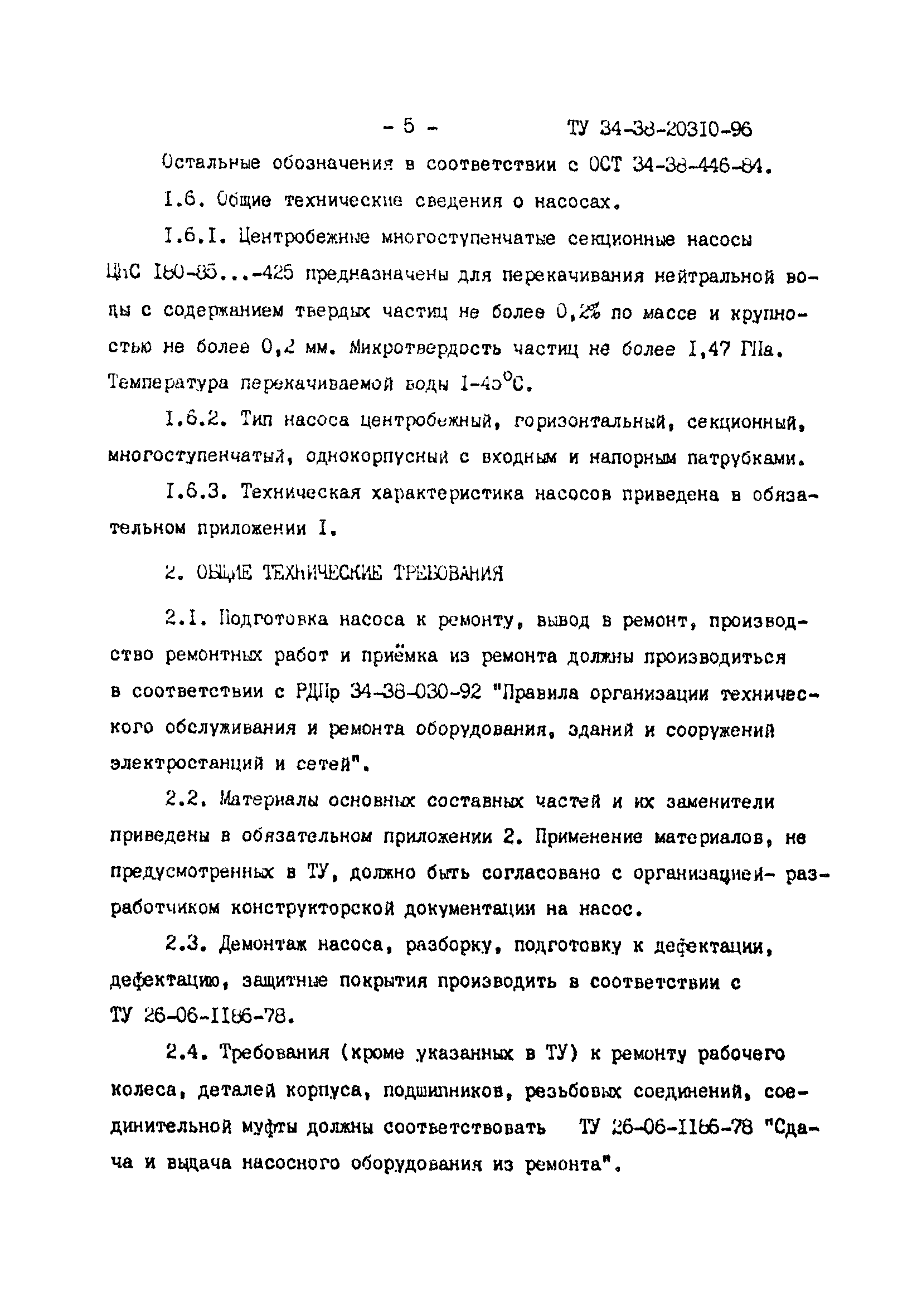

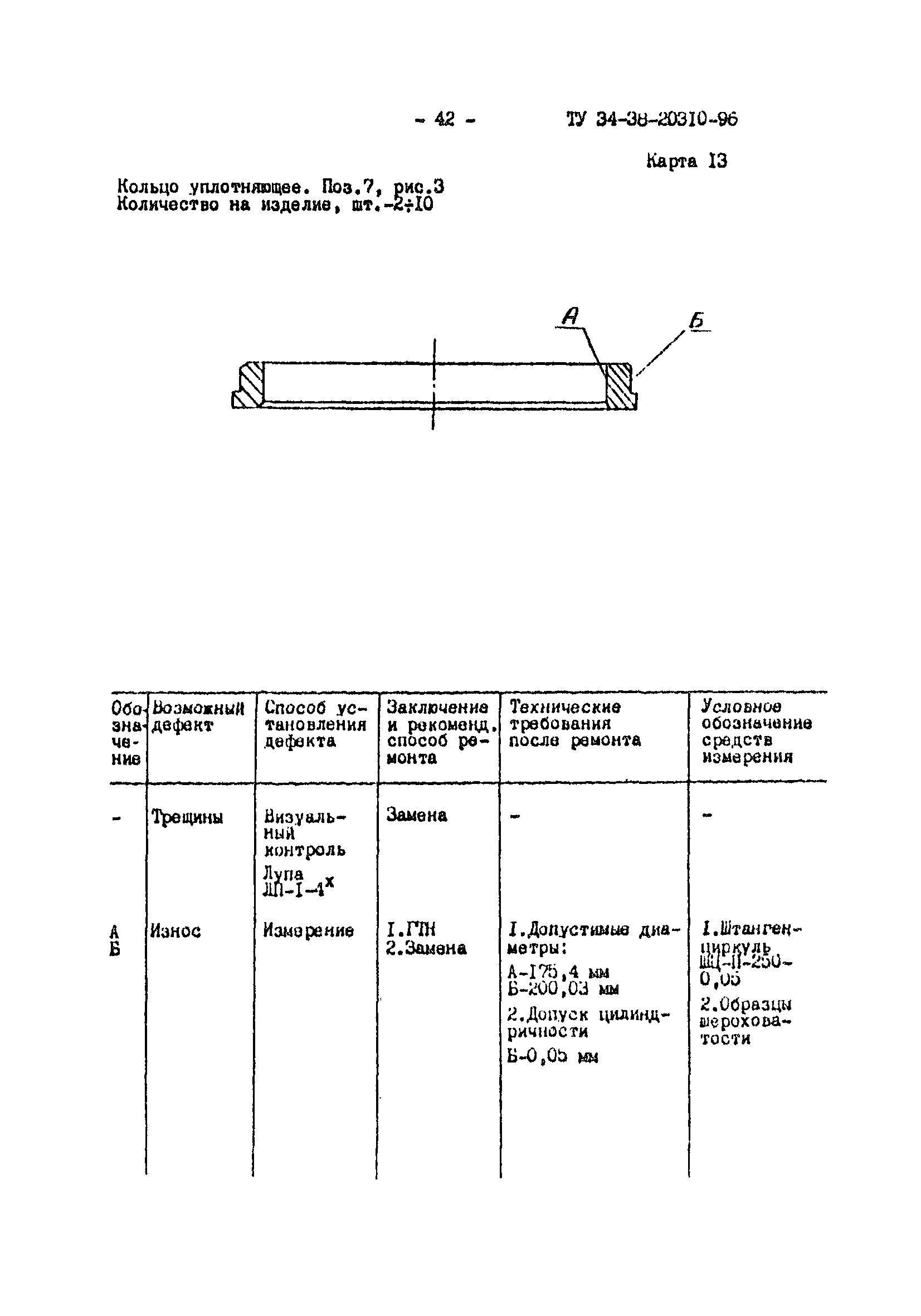

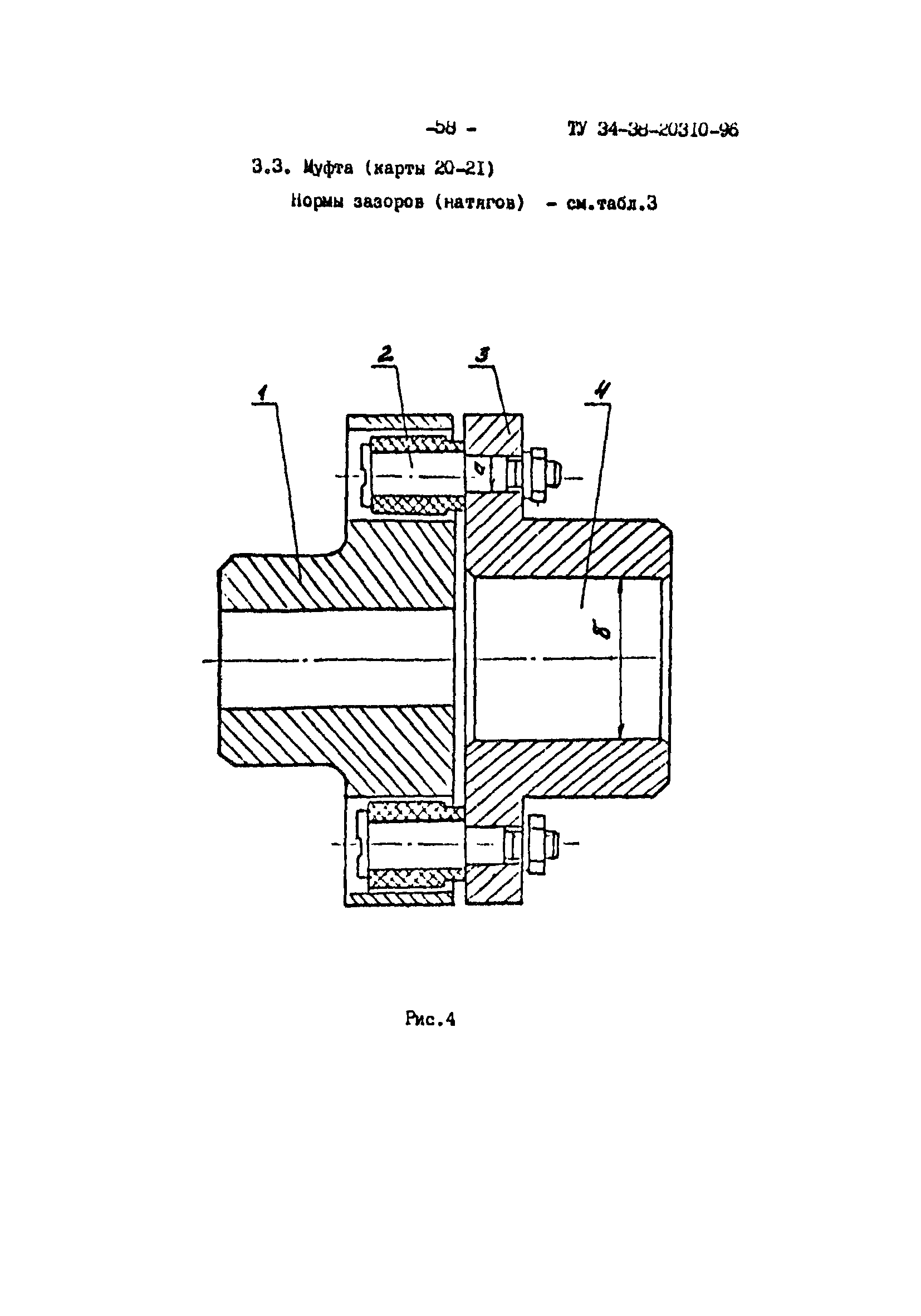

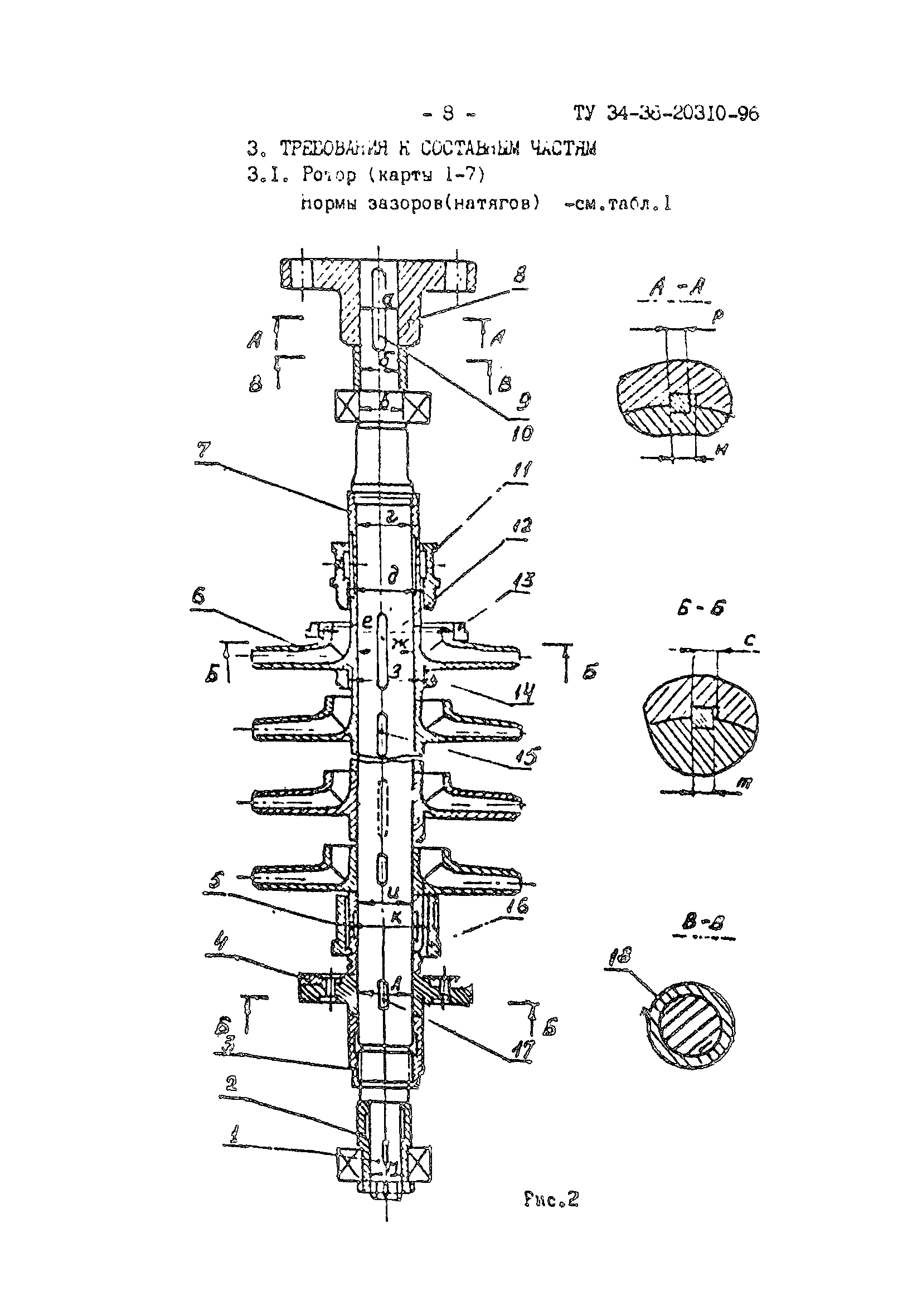

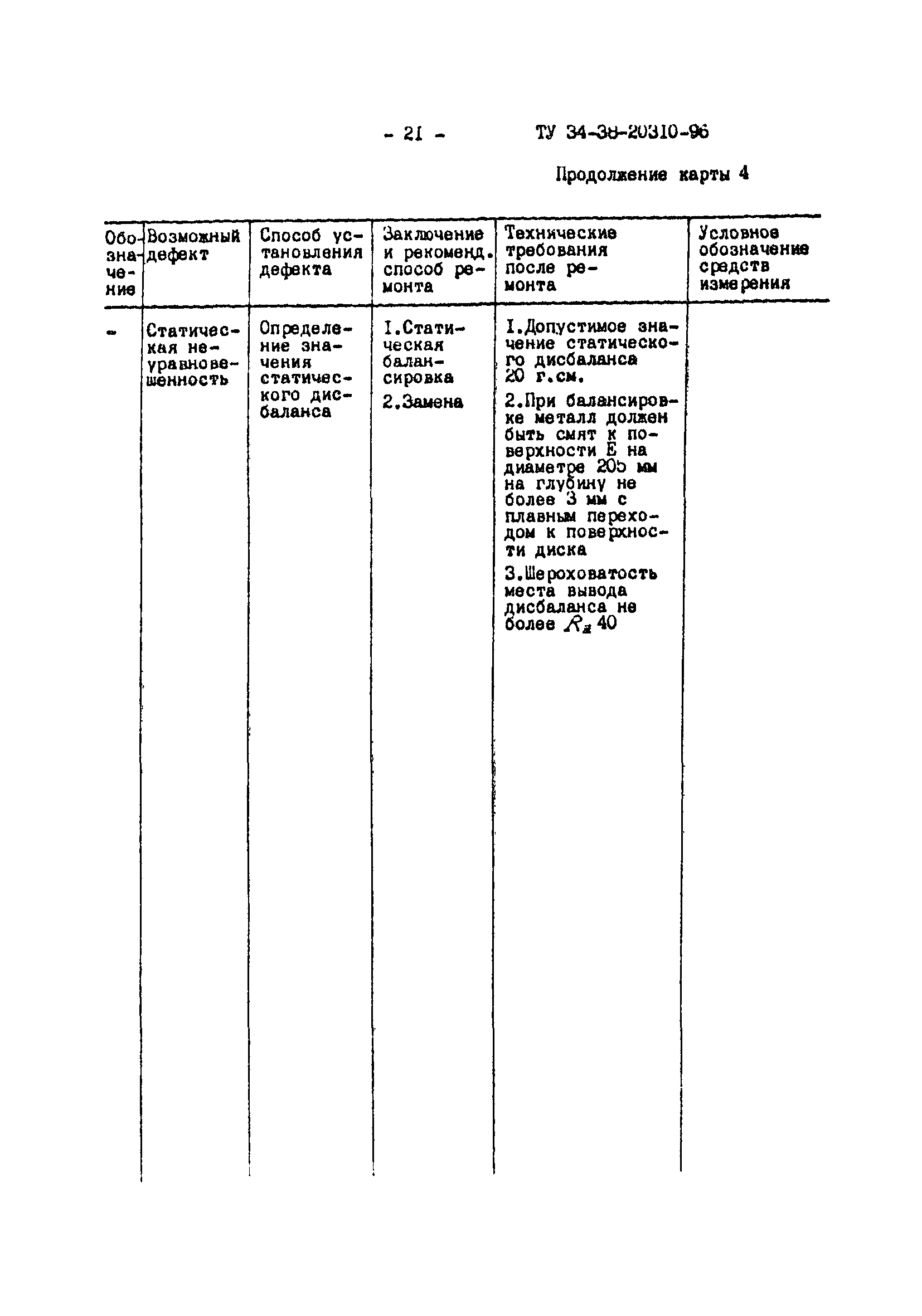

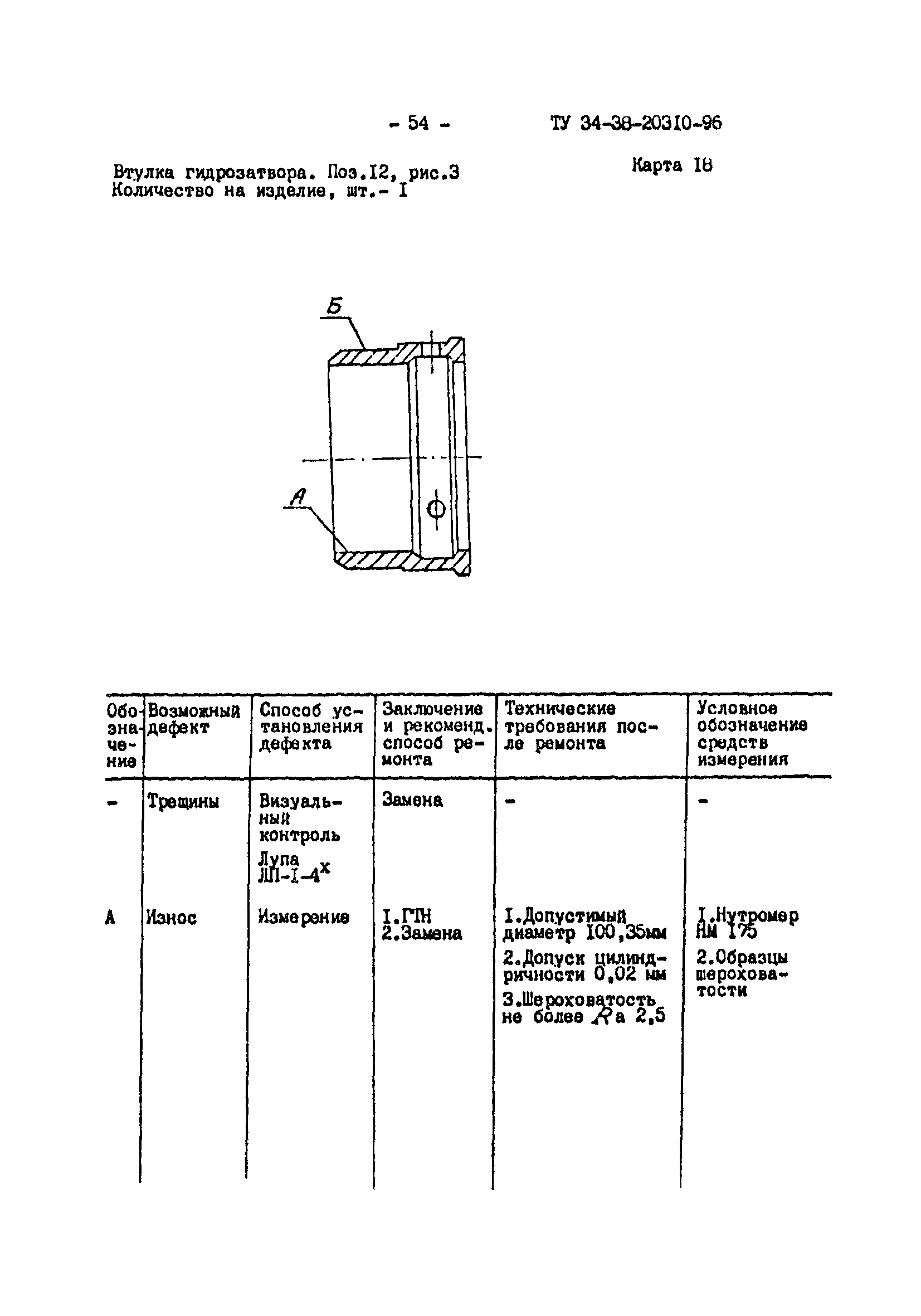

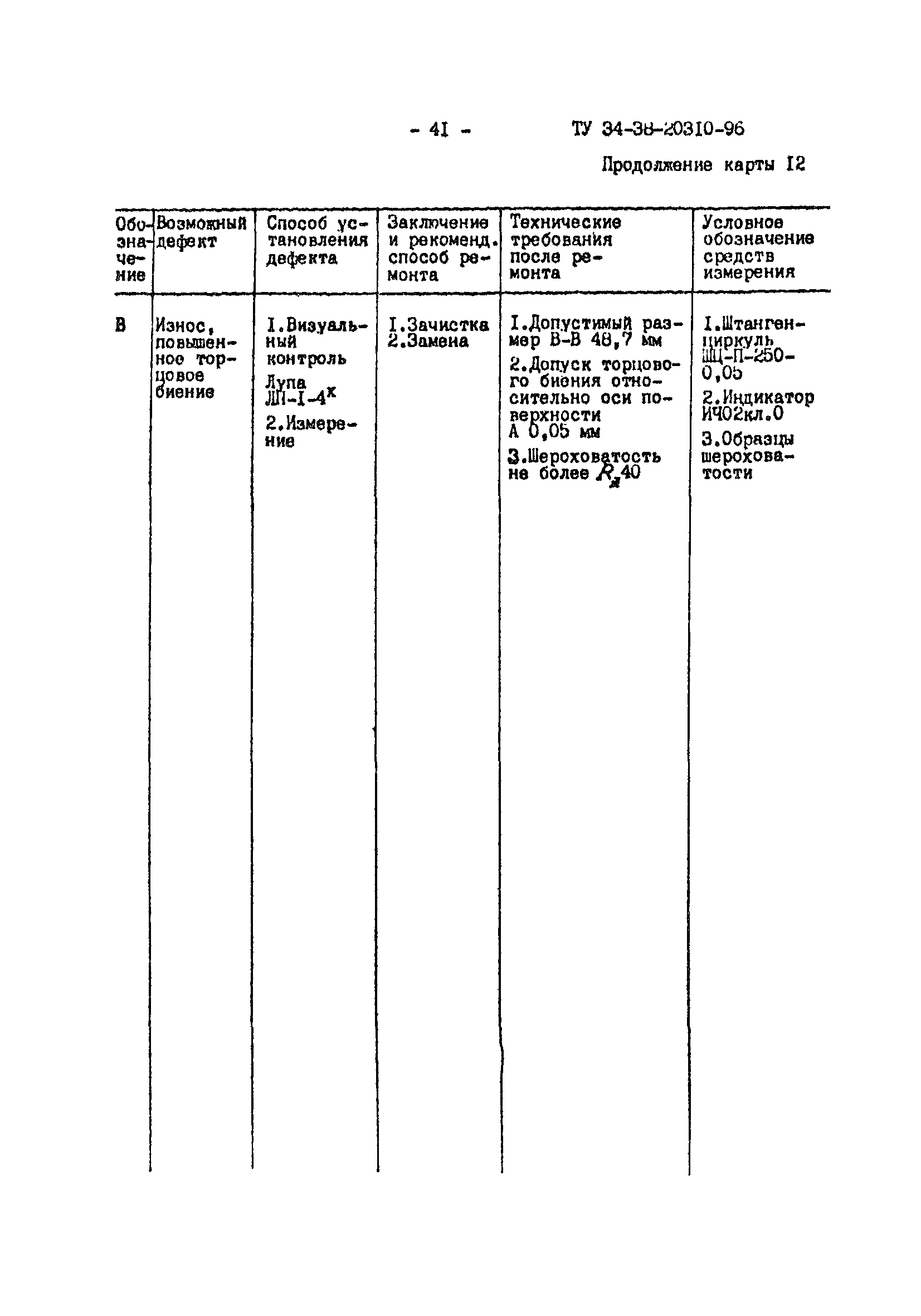

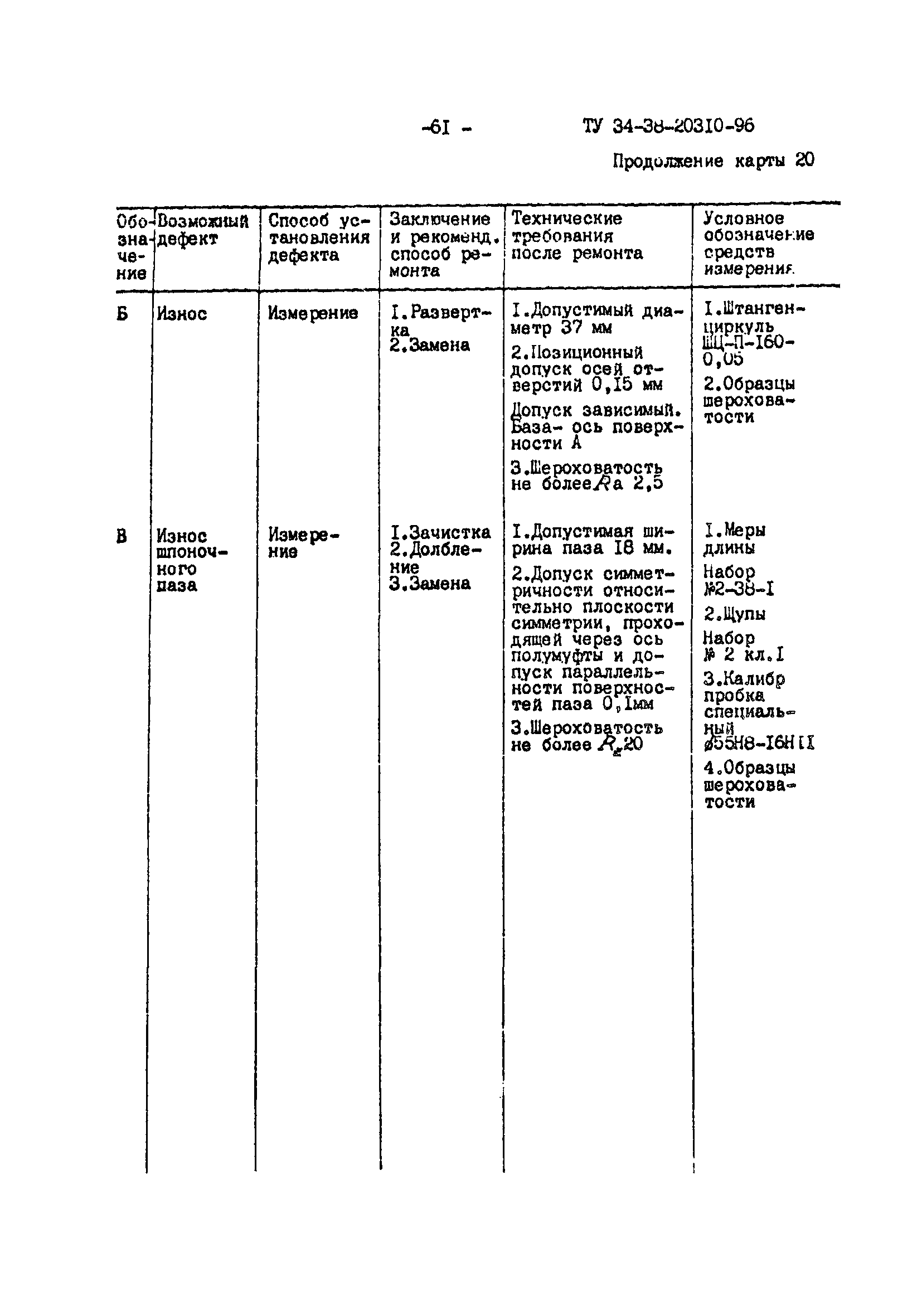

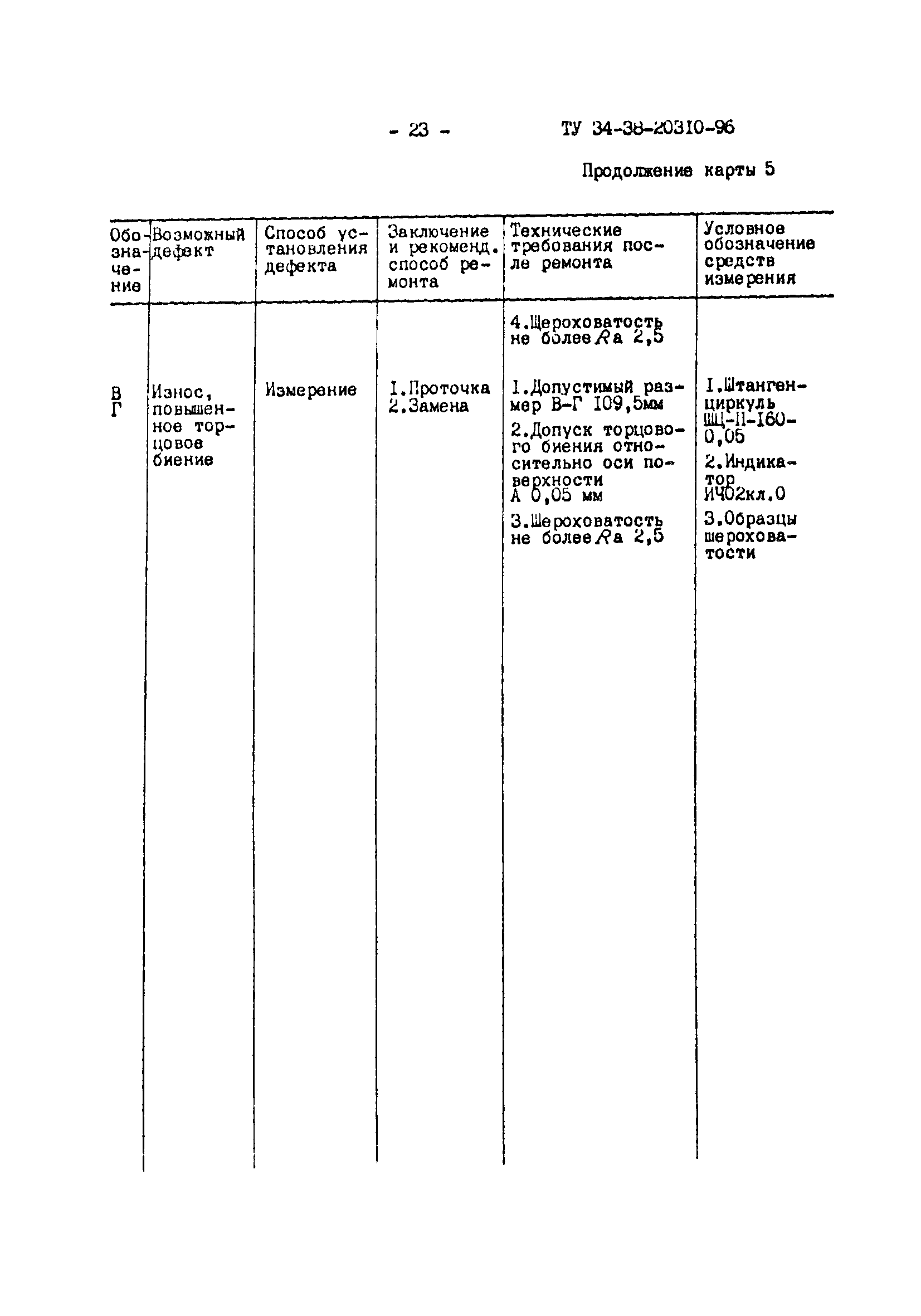

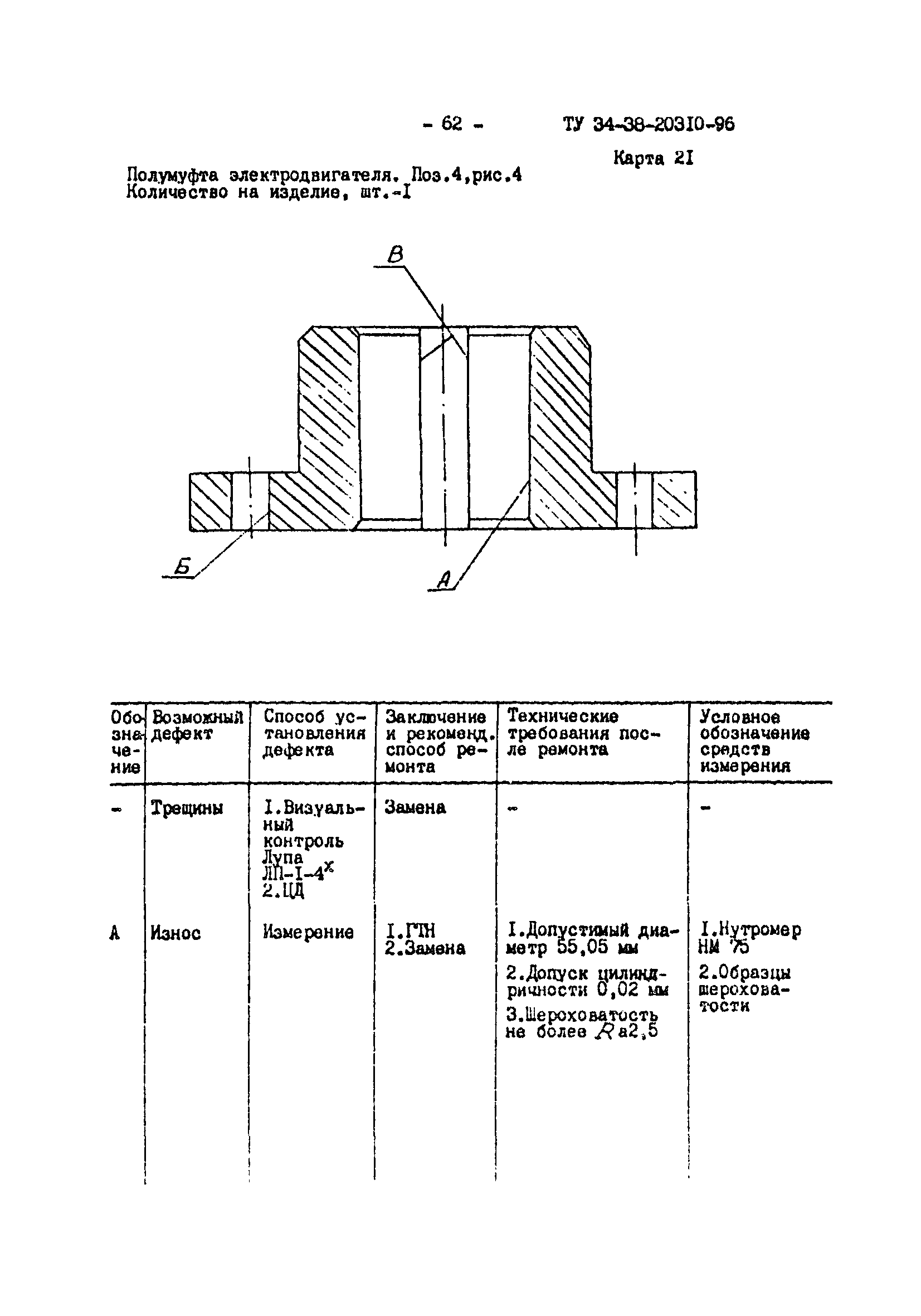

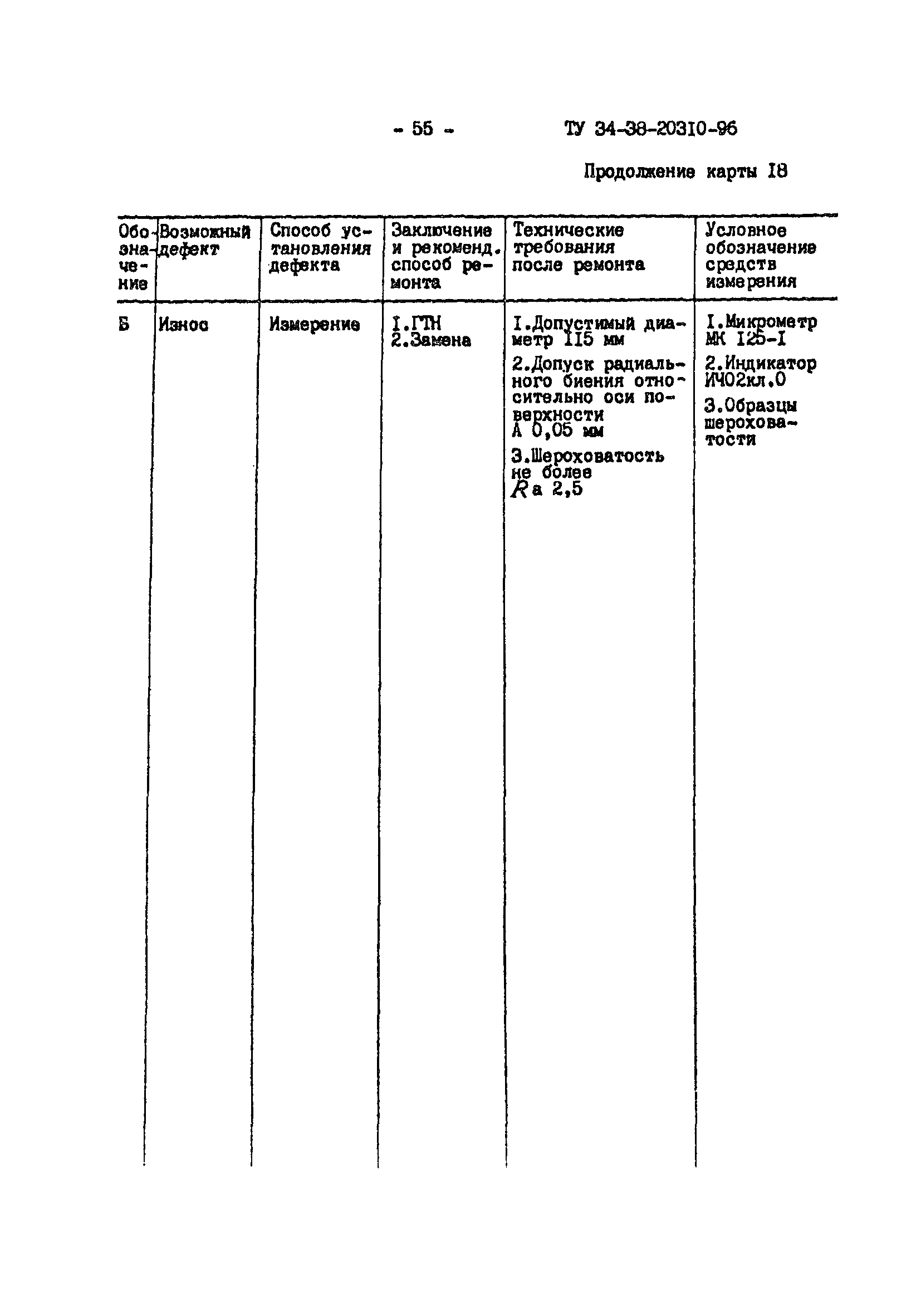

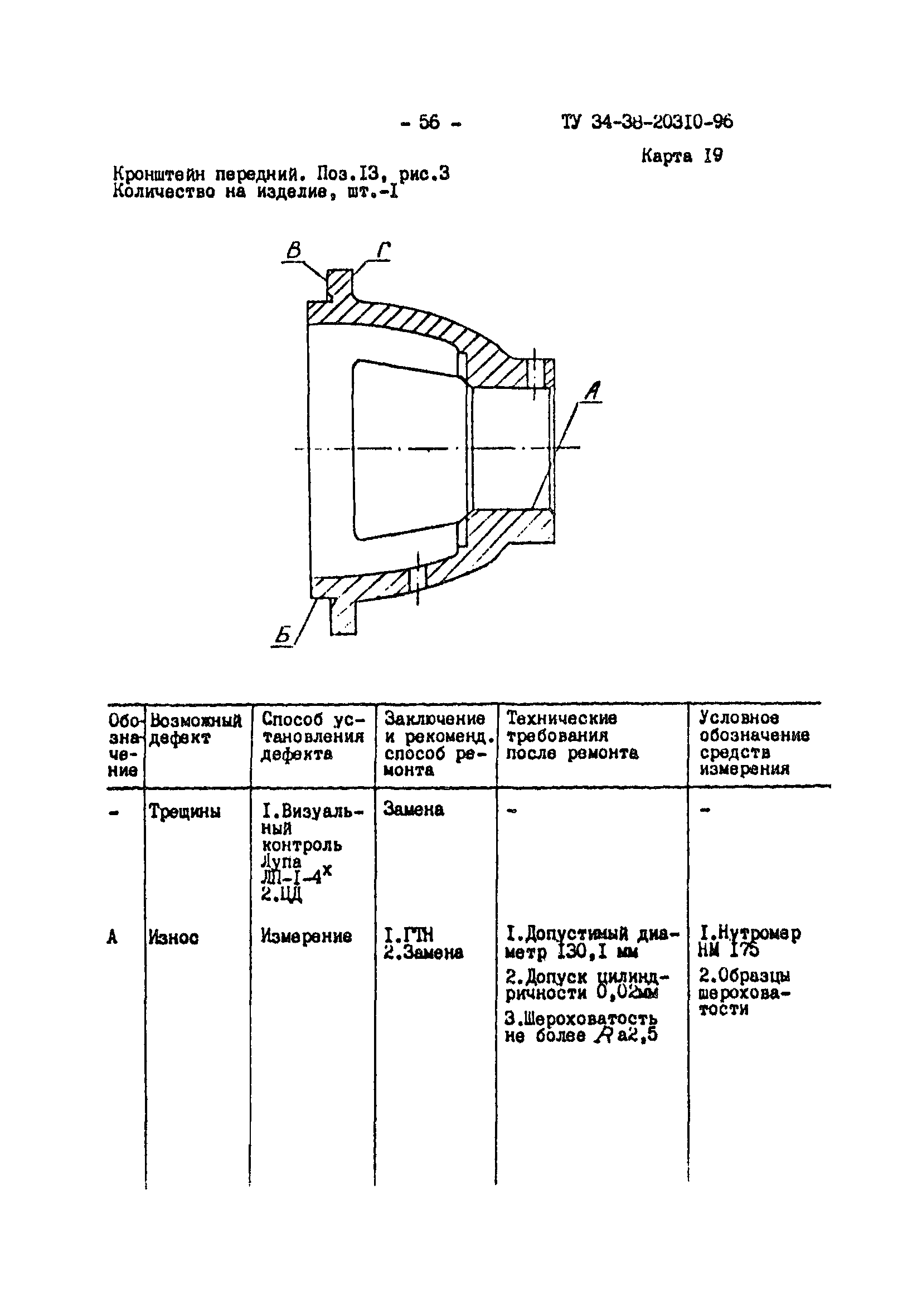

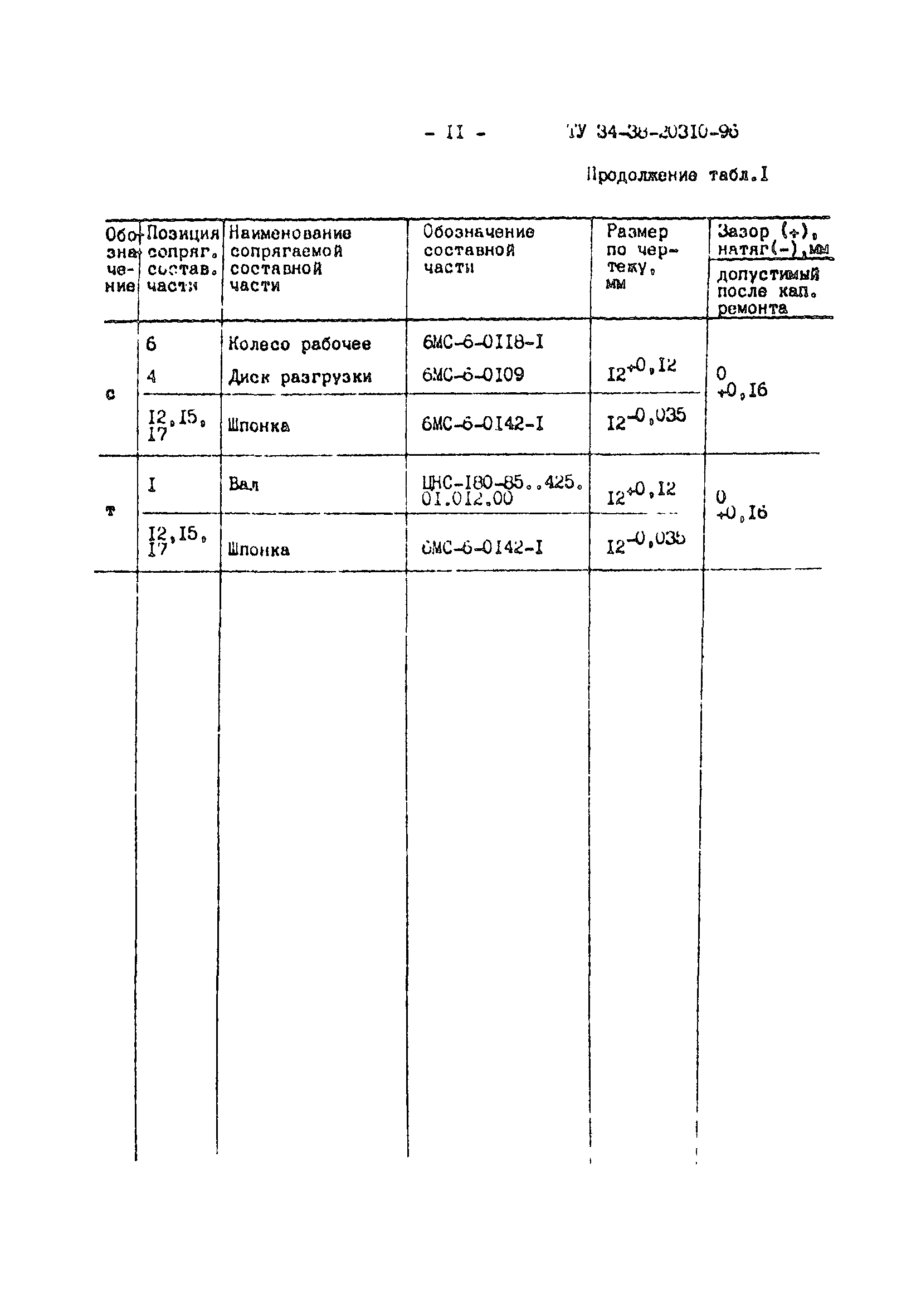

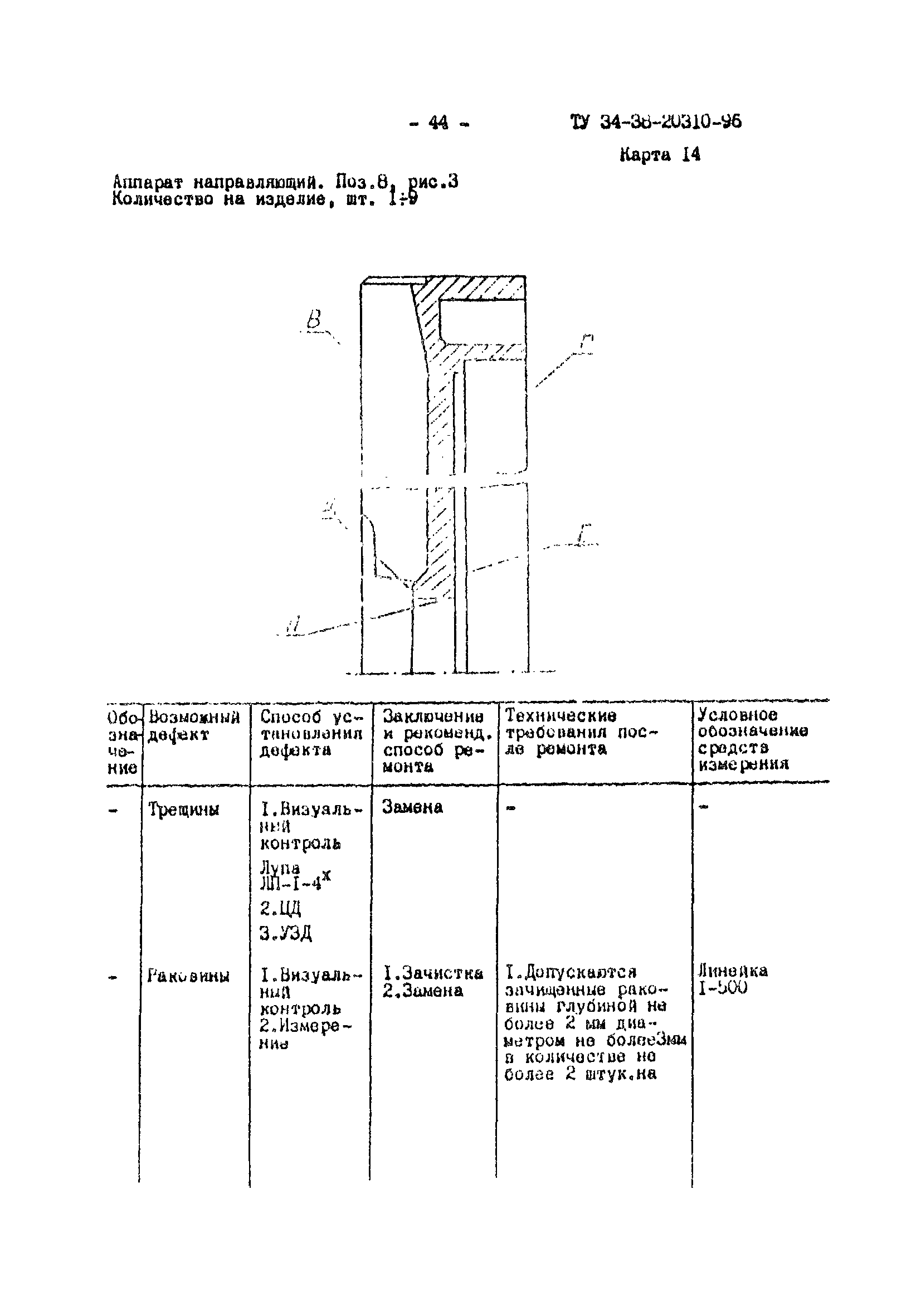

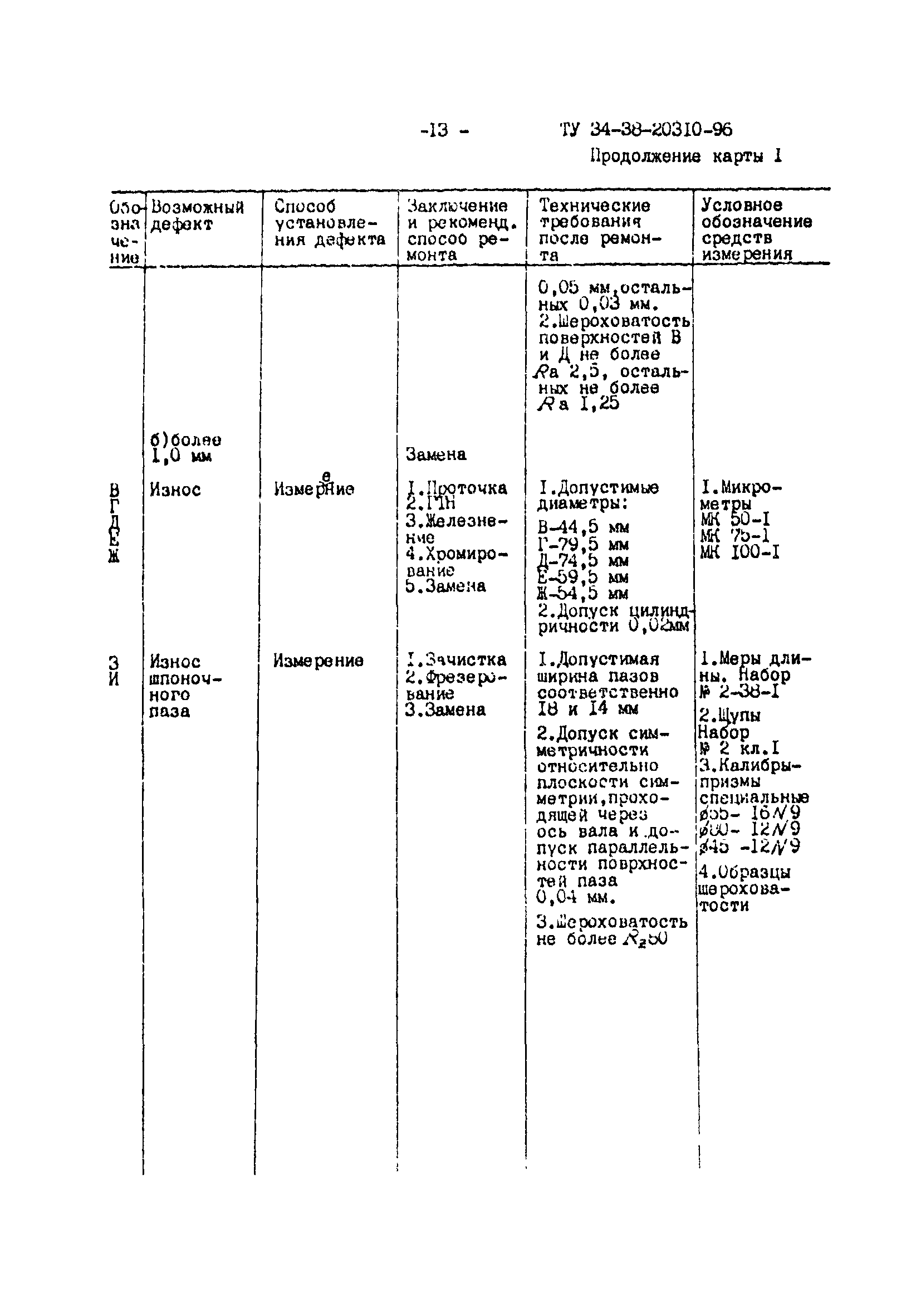

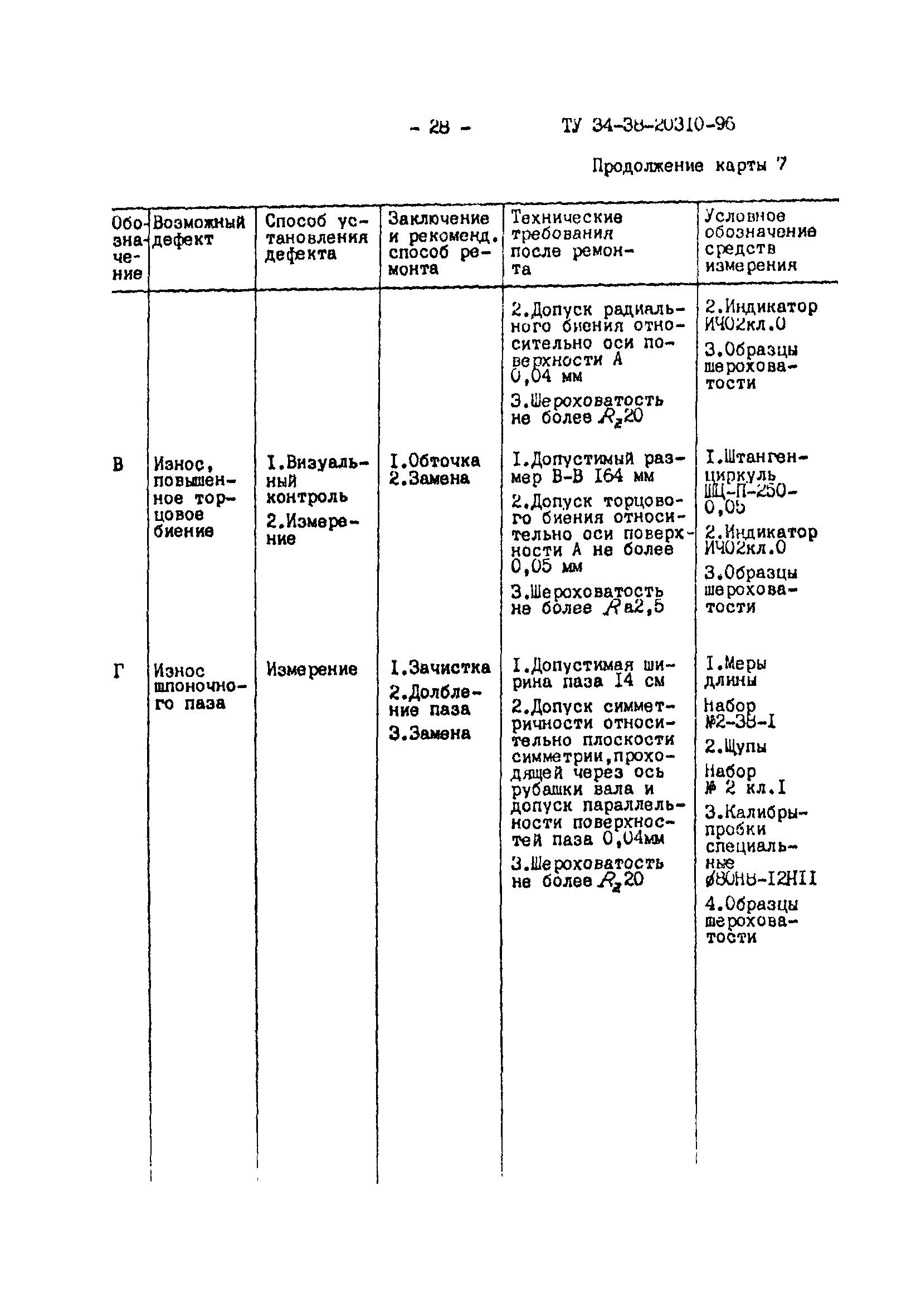

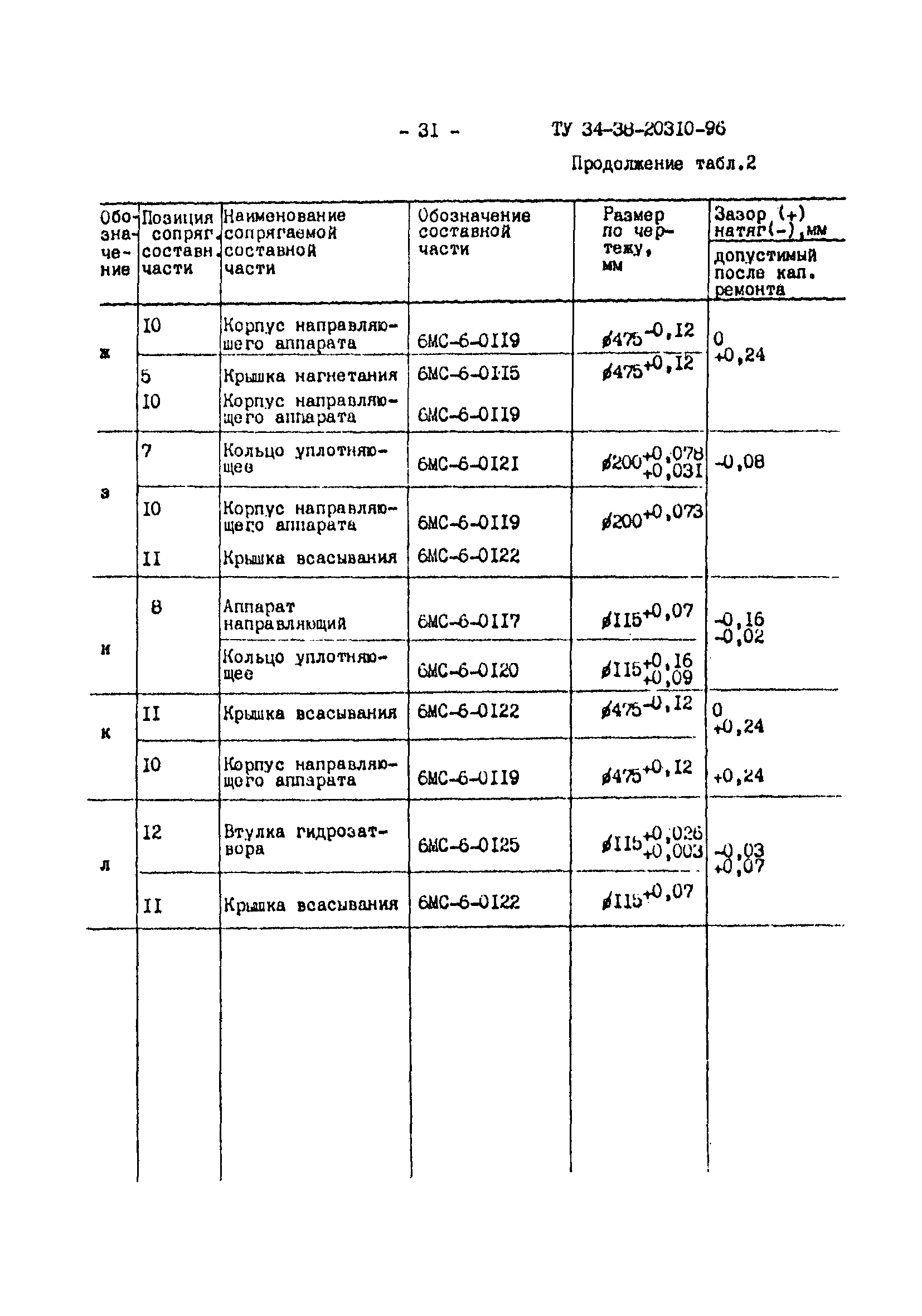

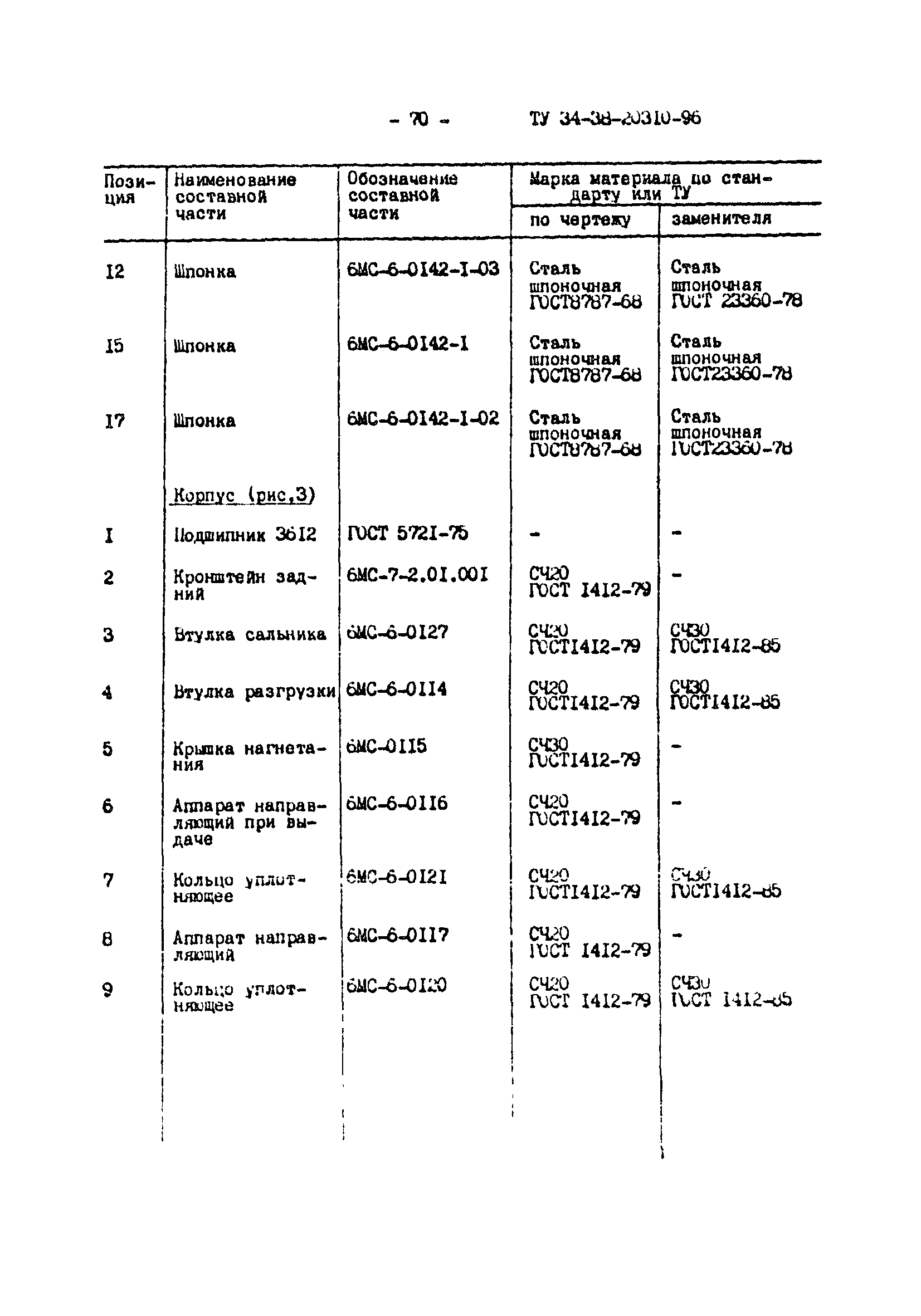

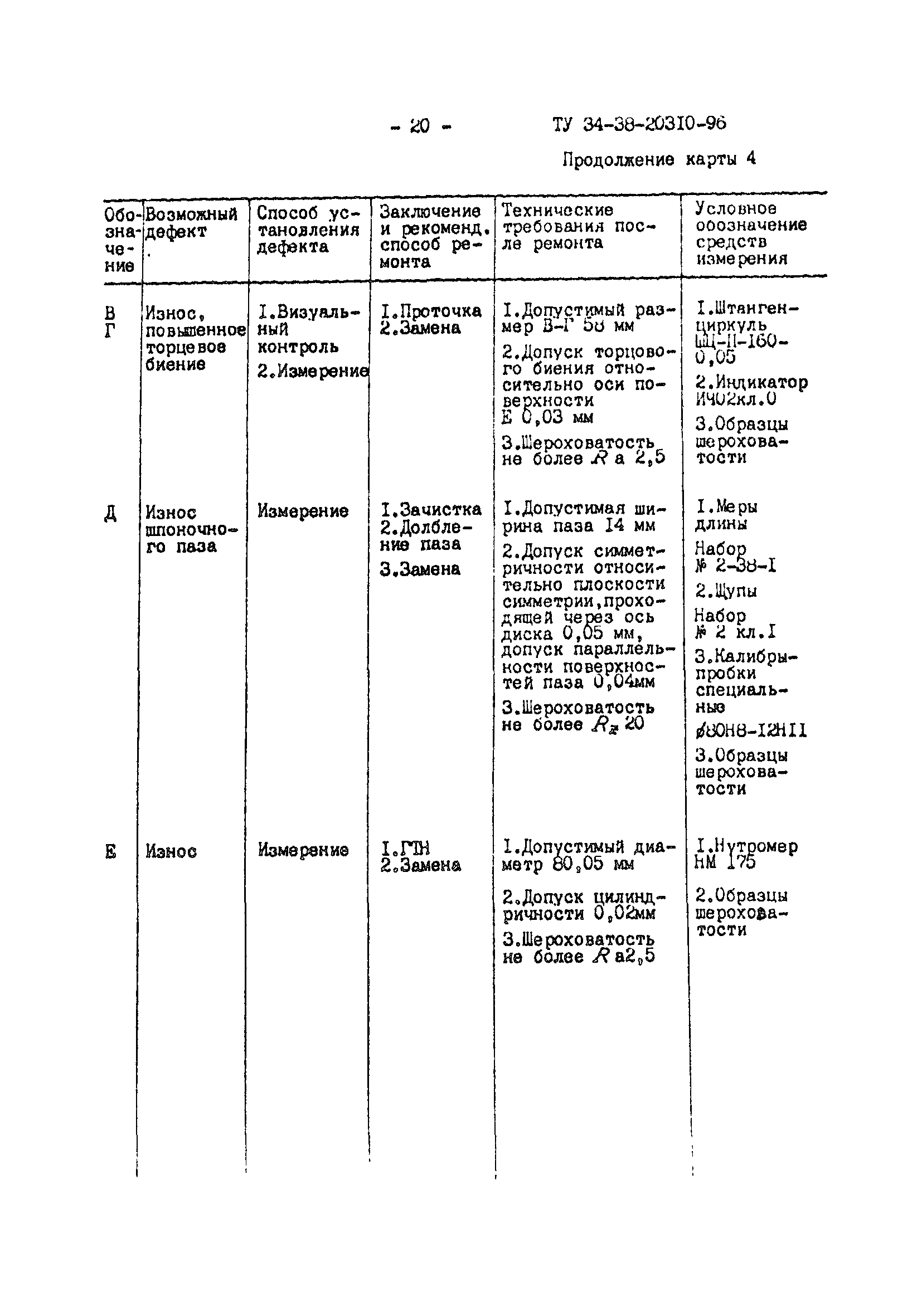

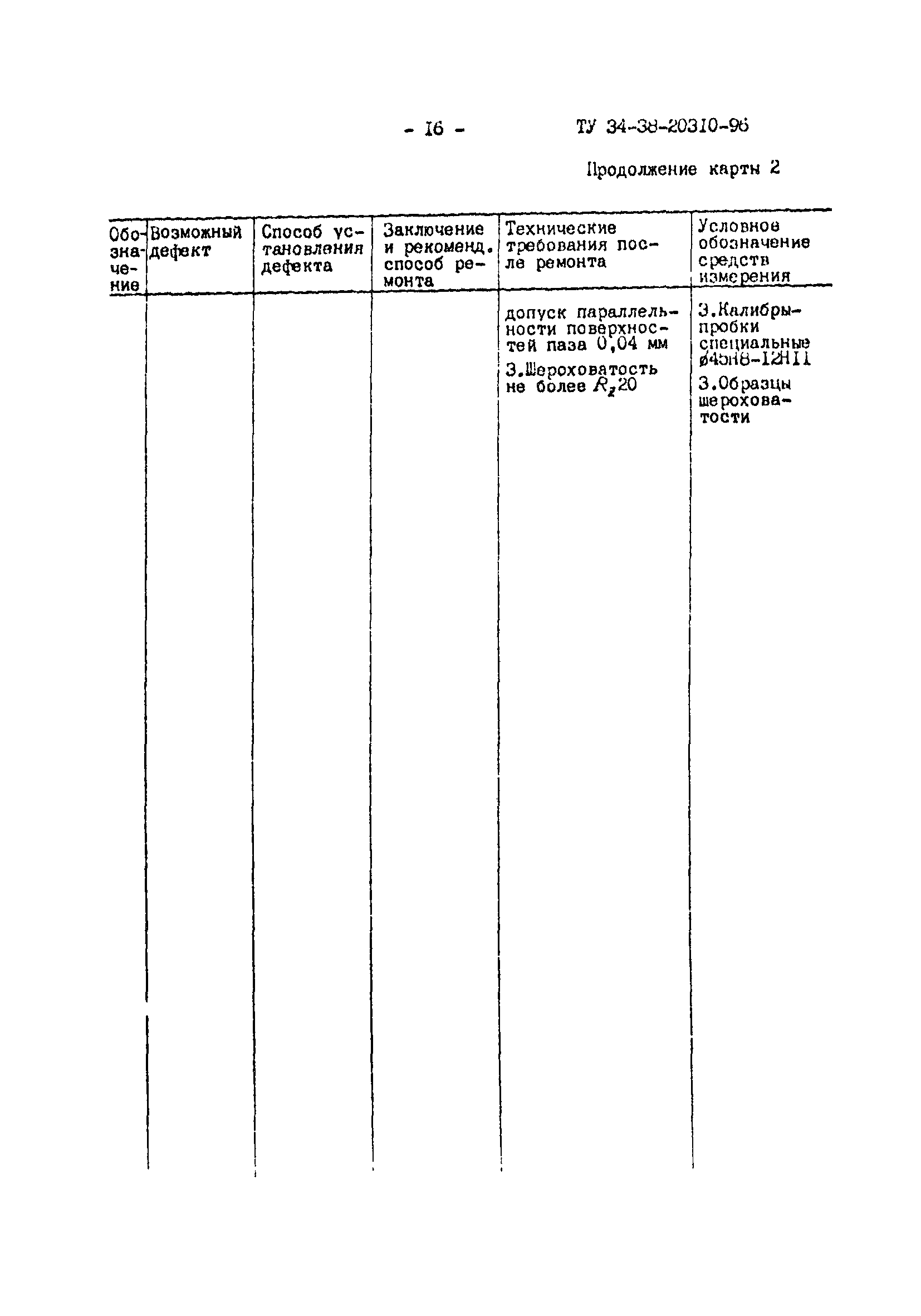

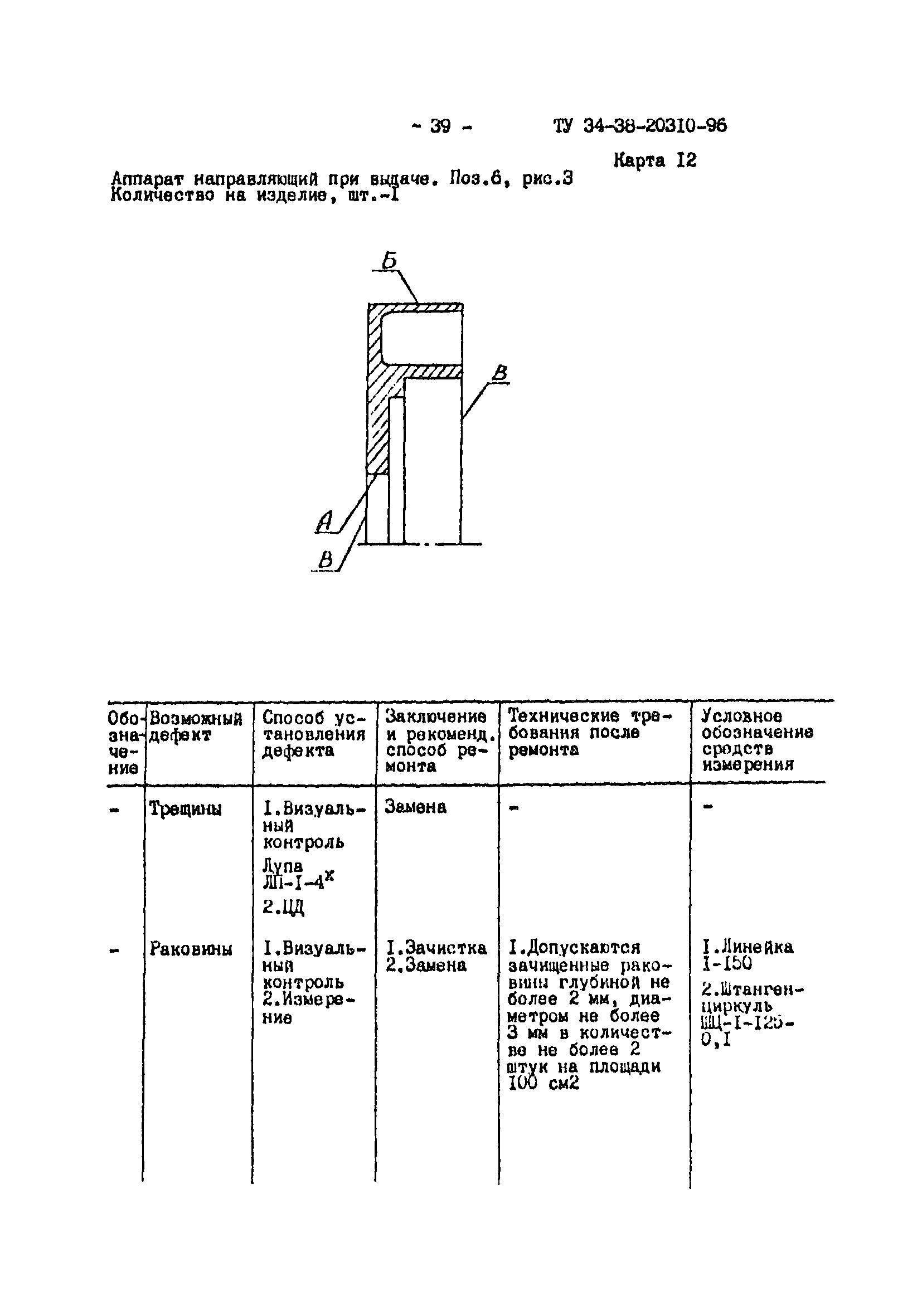

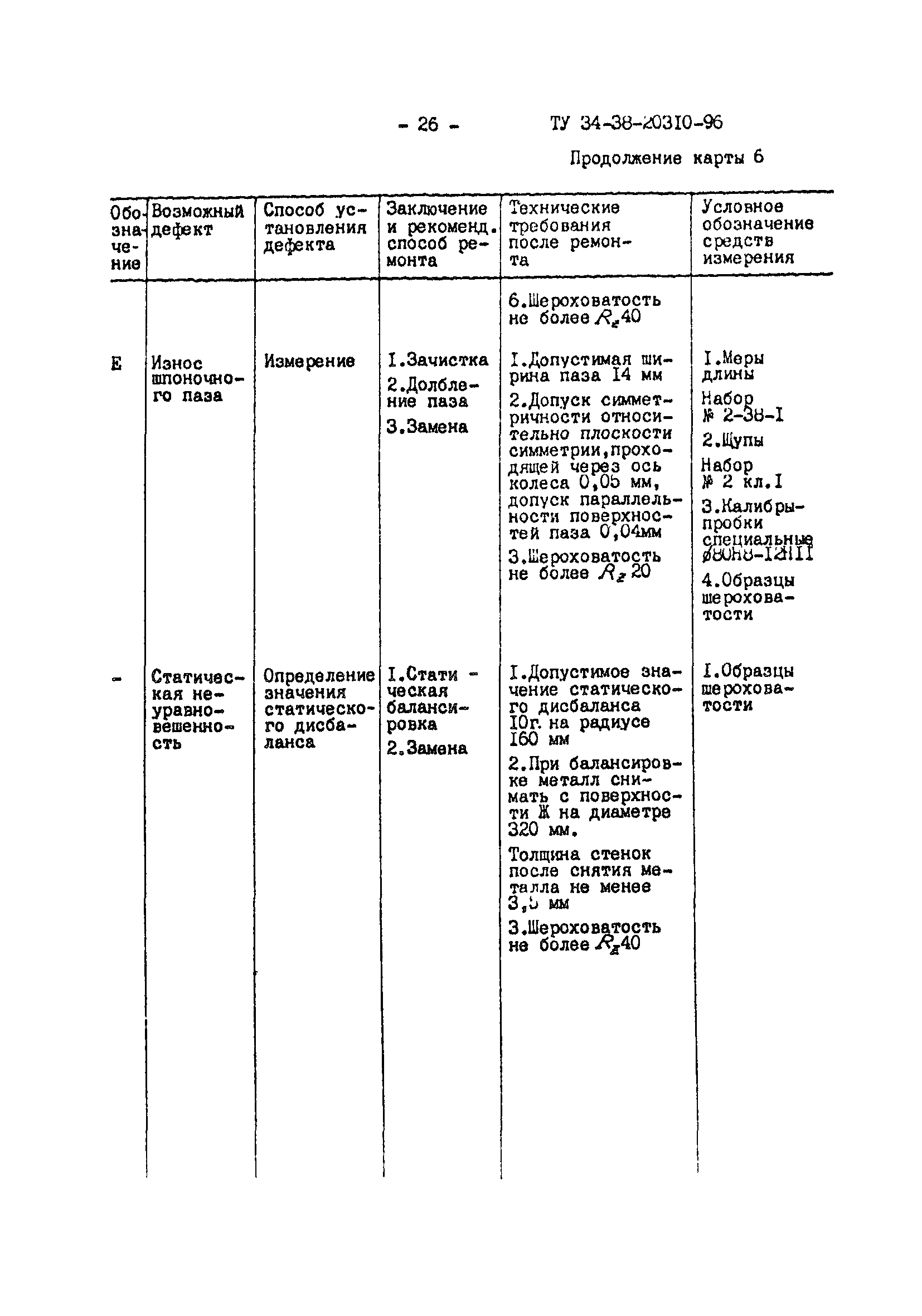

Оглавление:	1. Введение 2. Общие технические требования 3. Требования к составным частям    3.1. Ротор (карты 1-7)       Вал       Втулка подшипника       Гайка ротора       Диск с кольцом разгрузки в сборе       Втулка дистанционная       Колесо рабочее       Рубашка вала    3.2. Корпус (карты 8-19)    Кронштейн задний    Втулка сальника    Втулка разгрузки    Крышка нагнетания    Аппарат направляющий при выдаче    Кольцо уплотняющее    Аппарат направляющий    Кольцо уплотняющее    Корпус направляющего аппарата    Крышка всасывания    Втулка гидрозатвора    Кронштейн передний    3.3 Муфта (карты 20-21)       Полумуфта насоса       Полумуфта электродвигателя 4. Требования к сборке и отремонтированным насосам 5. Испытания, контроль, измерения 6. Консервация 7. Маркировка 8. Упаковка, транспортирование и хранение 9. Комплектность 10. Гарантии Приложение 1. Техническая характеристика насосов Приложение 2. Материалы основных составных частей и материалы-заменители Приложение 3. Перечень деталей, подлежащих замене, независимо от их технического состояния Приложение 4. Перечень средств измерений, упомянутых в ТУ Приложение 5. Перечень документов, упомянутых в ТУ Лист регистрации изменений

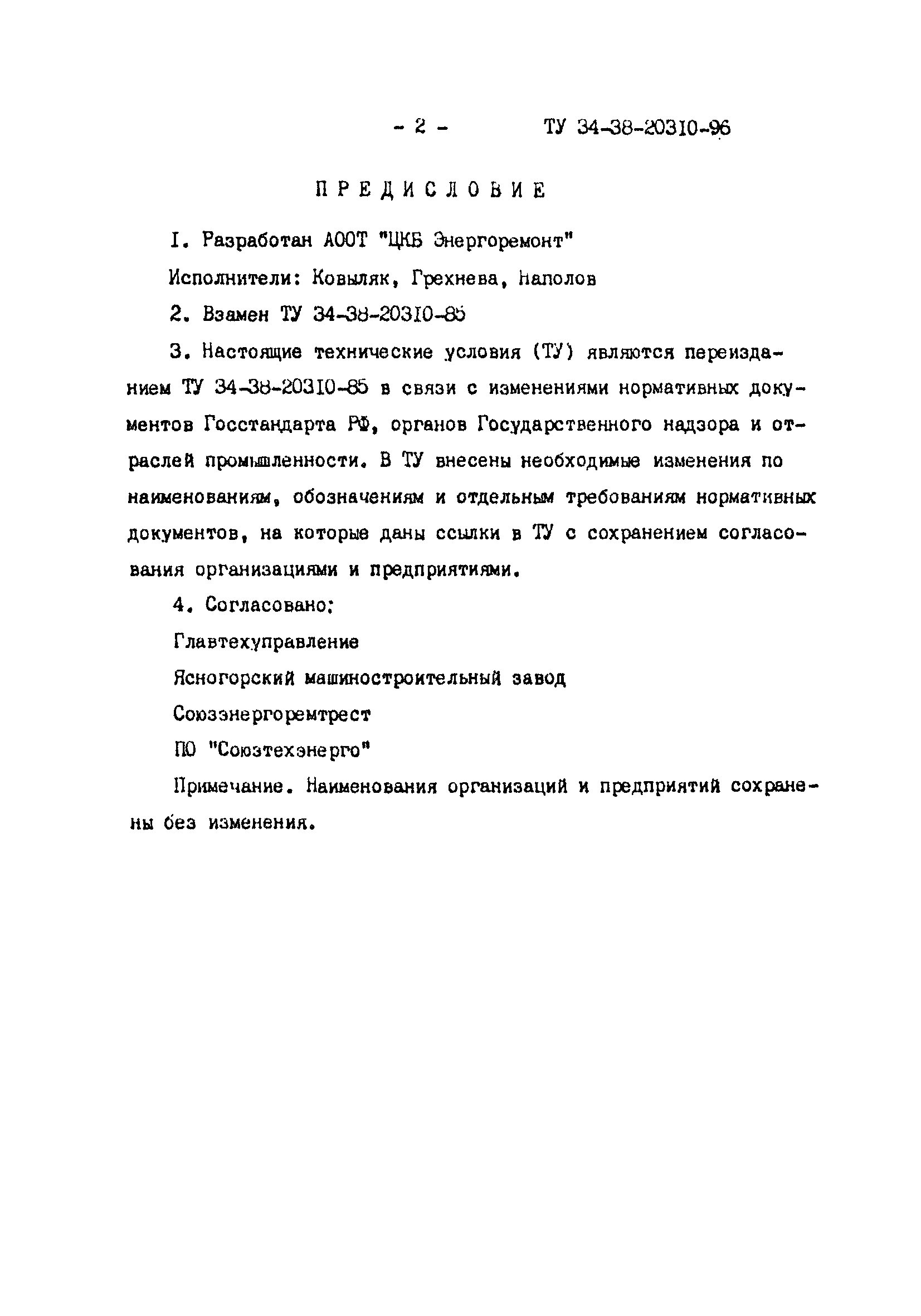

Разработан:	АООТ ЦКБ Энергоремонт
Утверждён:	РАО ЕЭС России (UES of Russia RAO )
Принят:	Главтехуправление ПО Союзтехэнерго Союзэнергоремтрест Ясногорский машиностроительный завод
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Технические условия
Заменяет собой:	ТУ 34-38-20310-85
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 17187-81 «Шумомеры. Общие технические требования и методы испытаний» ГОСТ 12503-75 «Сталь. Методы ультразвукового контроля. Общие требования» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 6507-90 «Микрометры. Технические условия» ГОСТ 10-88 «Нутромеры микрометрические. Технические условия» ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия» ГОСТ 162-90 «Штангенглубиномеры. Технические условия» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 6134-87 «Насосы динамические. Методы испытаний» ГОСТ 6467-79 «Шнуры резиновые круглого и прямоугольного сечений. Технические условия» ГОСТ 8752-79 «Манжеты резиновые армированные для валов. Технические условия» ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия»
