Скачать Серия 1.133-1 Выпуск 3. Стеновые легкобетонные блоки толщиной 60 см для жилых зданий высотой 5 - 9 этажей

Дата актуализации: 10.08.2017

Серия 1.133-1

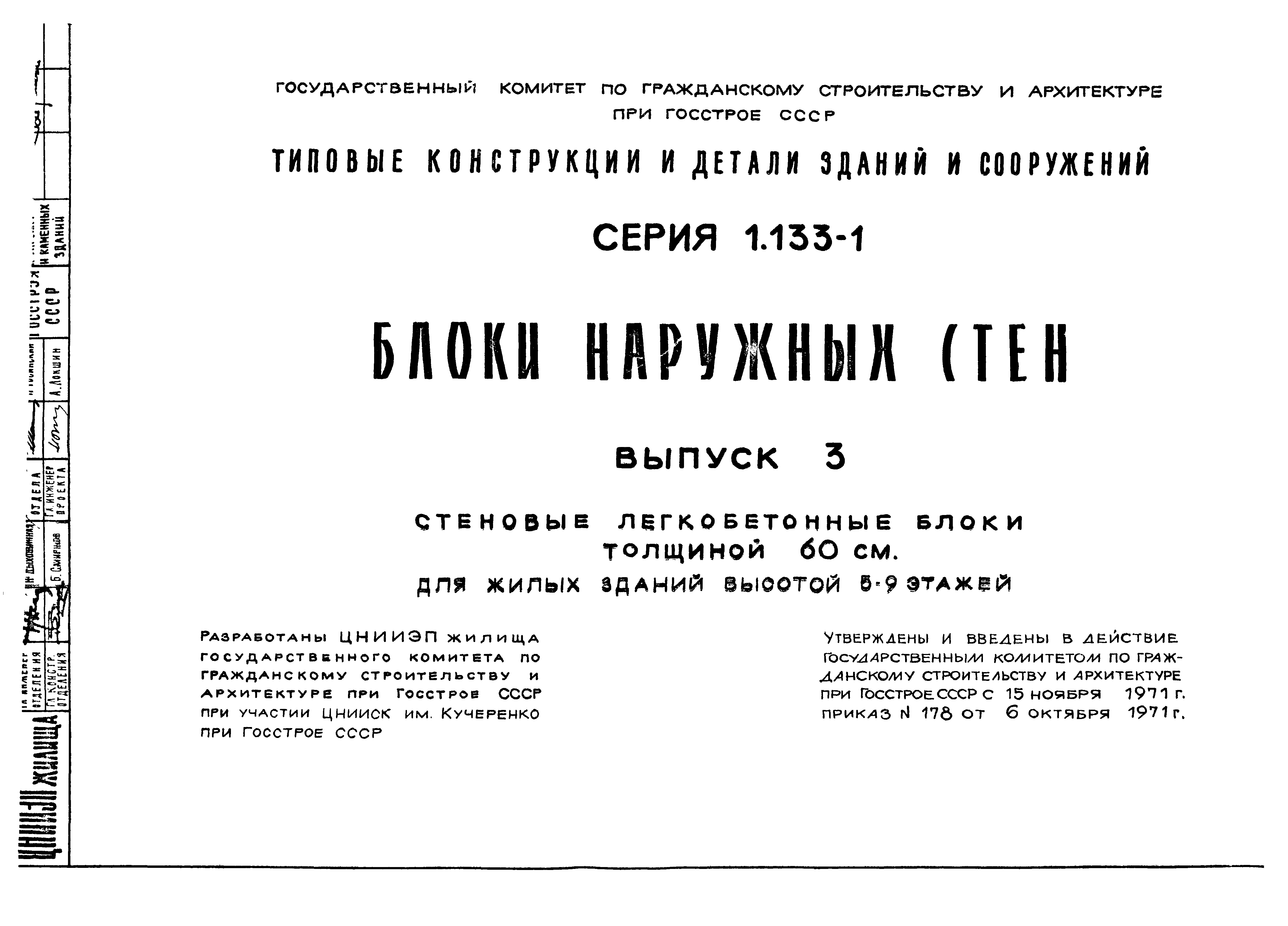

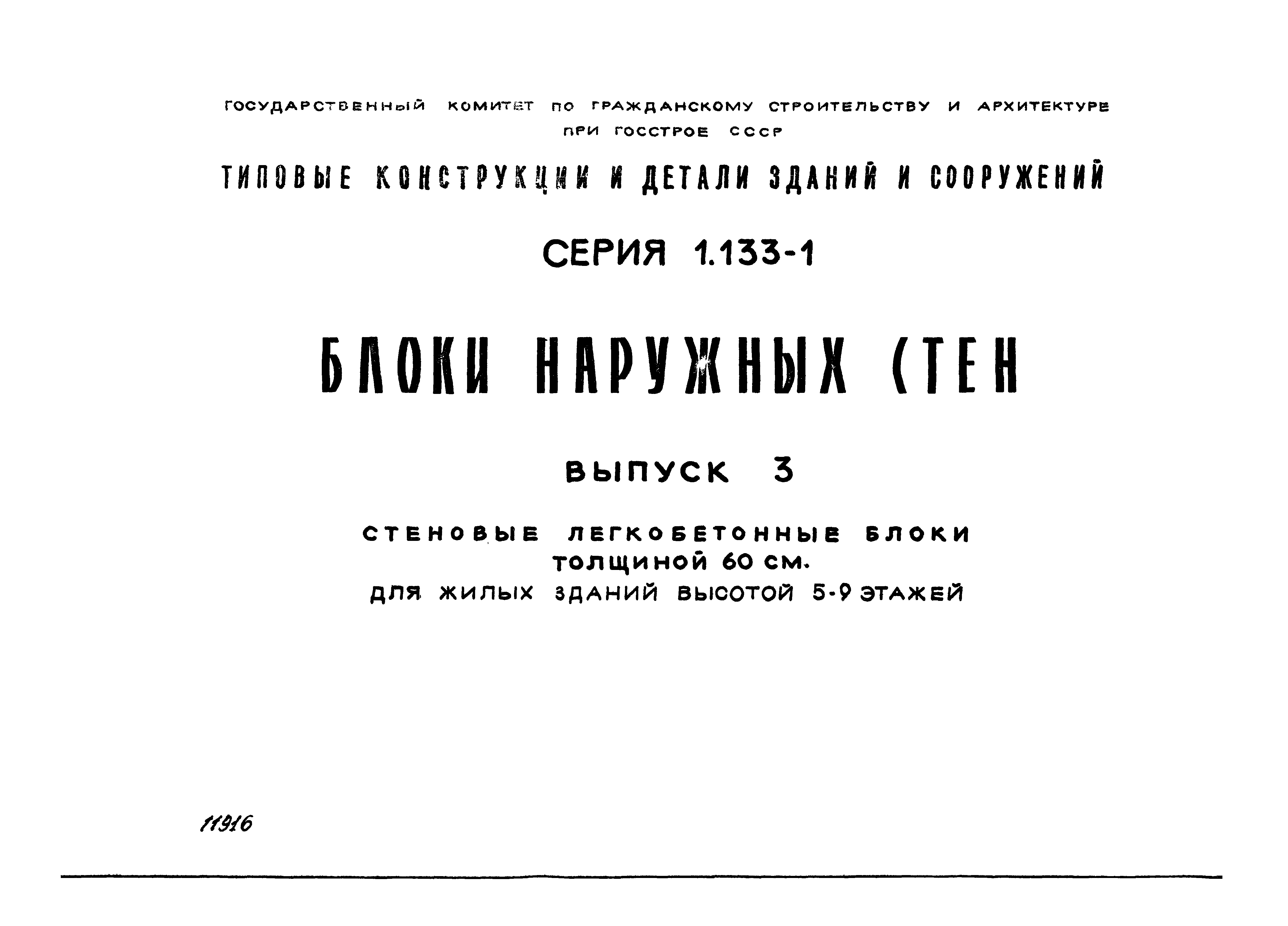

Выпуск 3. Стеновые легкобетонные блоки толщиной 60 см для жилых зданий высотой 5 - 9 этажей

Обозначение: Серия 1.133-1
Обозначение англ: Series 1.133-1
Статус:заменен
Название рус.:Выпуск 3. Стеновые легкобетонные блоки толщиной 60 см для жилых зданий высотой 5 - 9 этажей
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.11.1981
Область применения:В альбом включены рабочие чертежи крупных блоков наружных стен толщиной 60 см, предназначенные для изготовления этих блоков предприятиями строительной промышленности и применения в строительстве 5-9-этажных жилых зданий

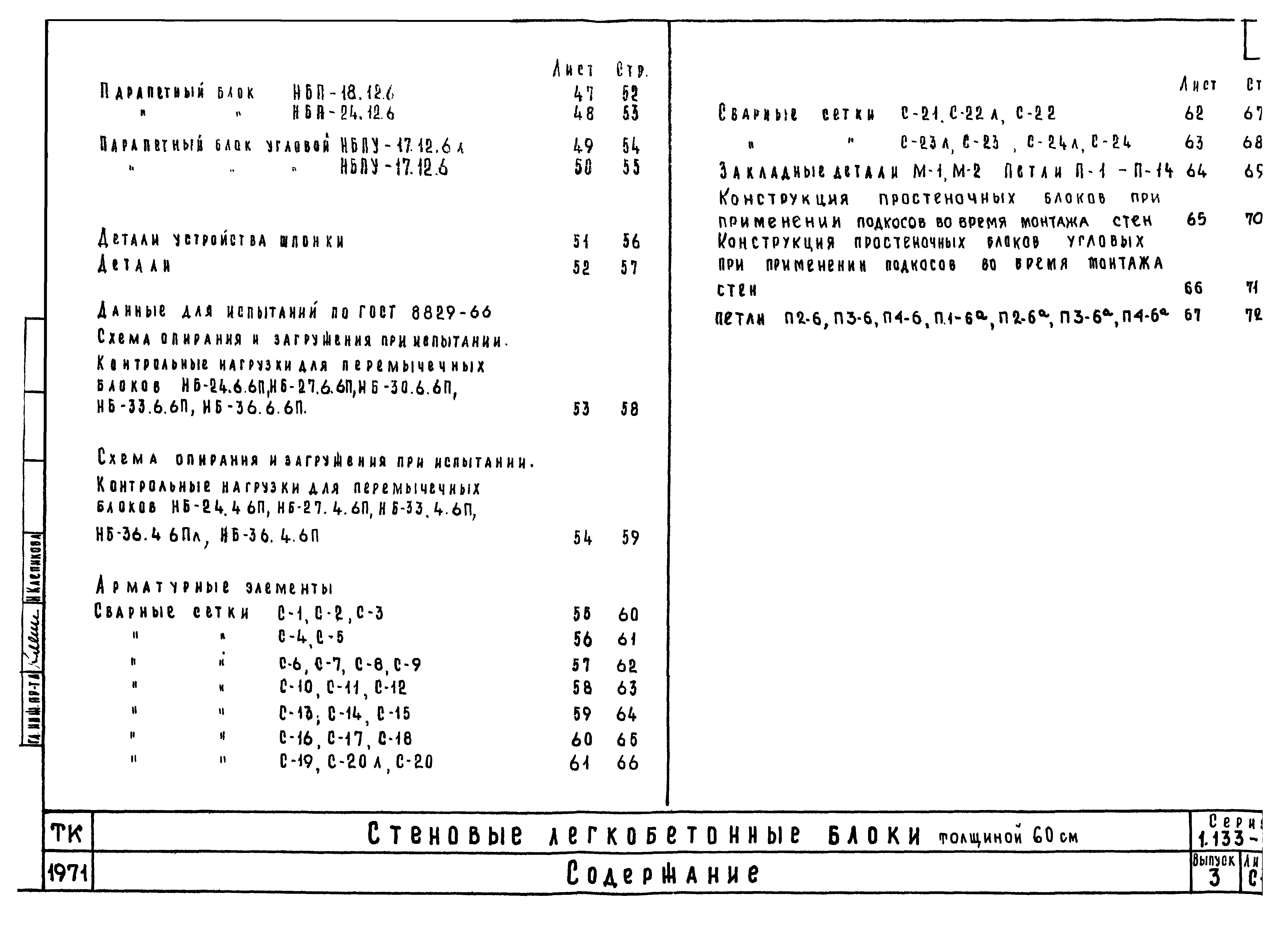

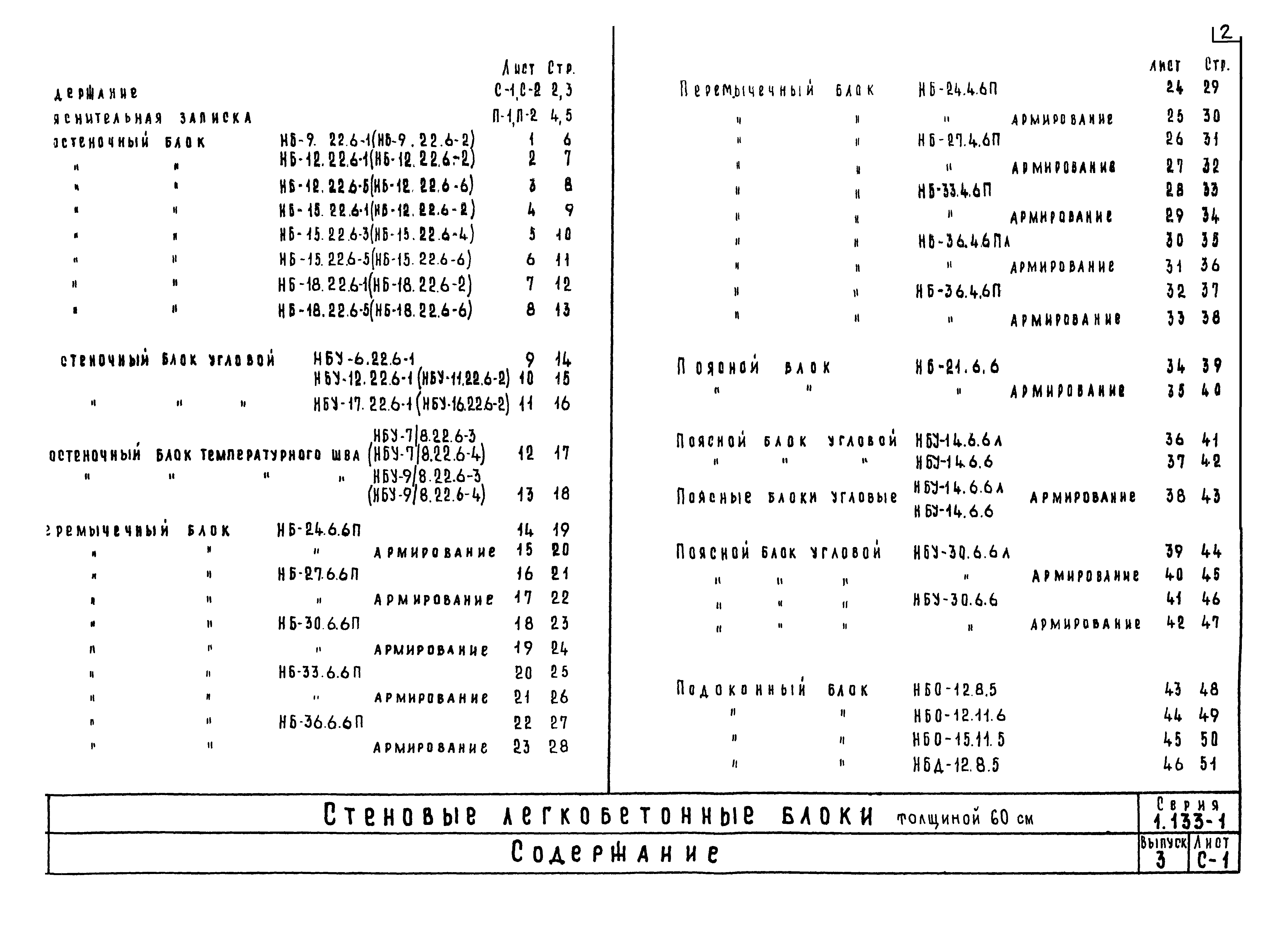

Оглавление:Содержание

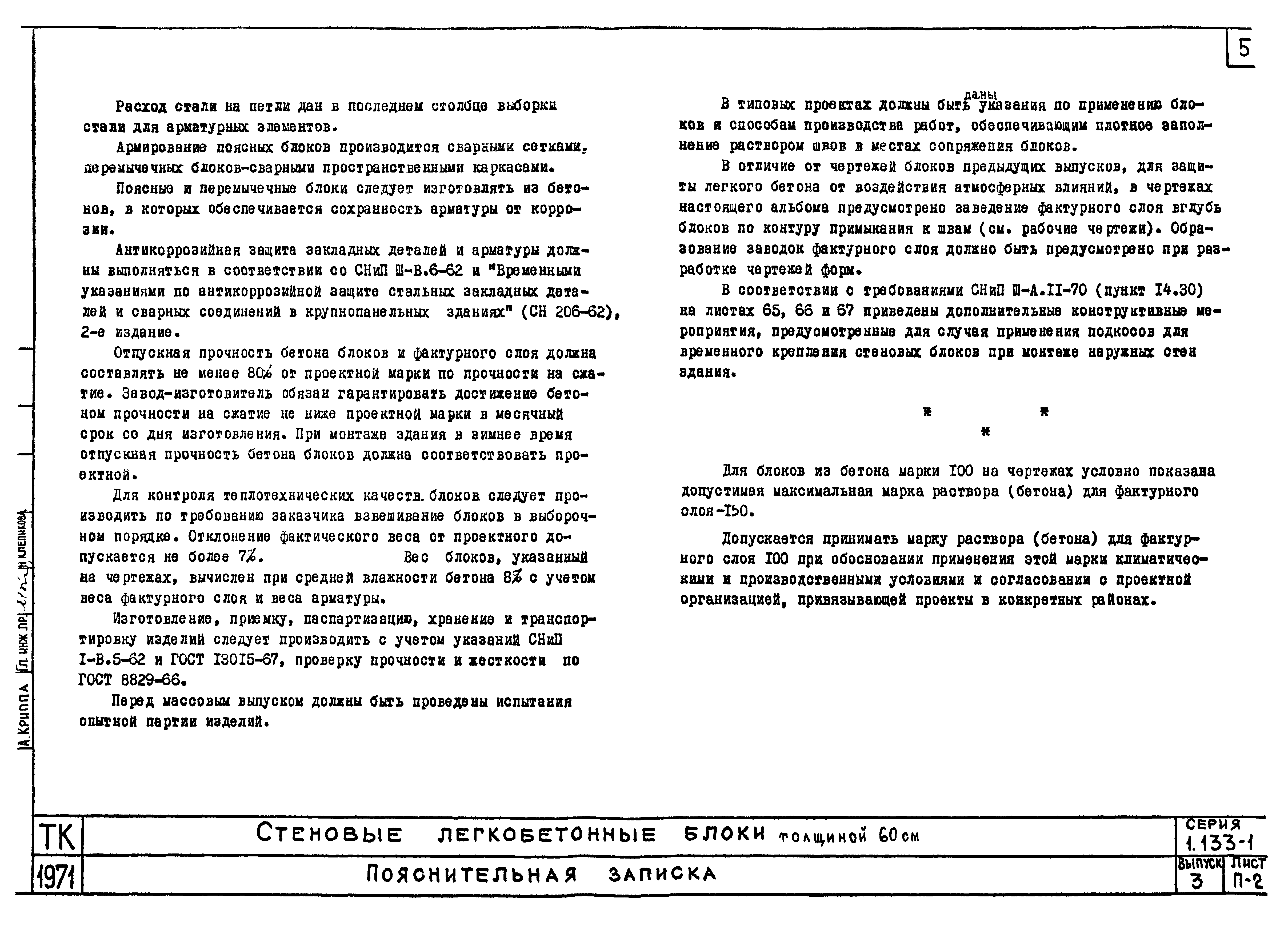

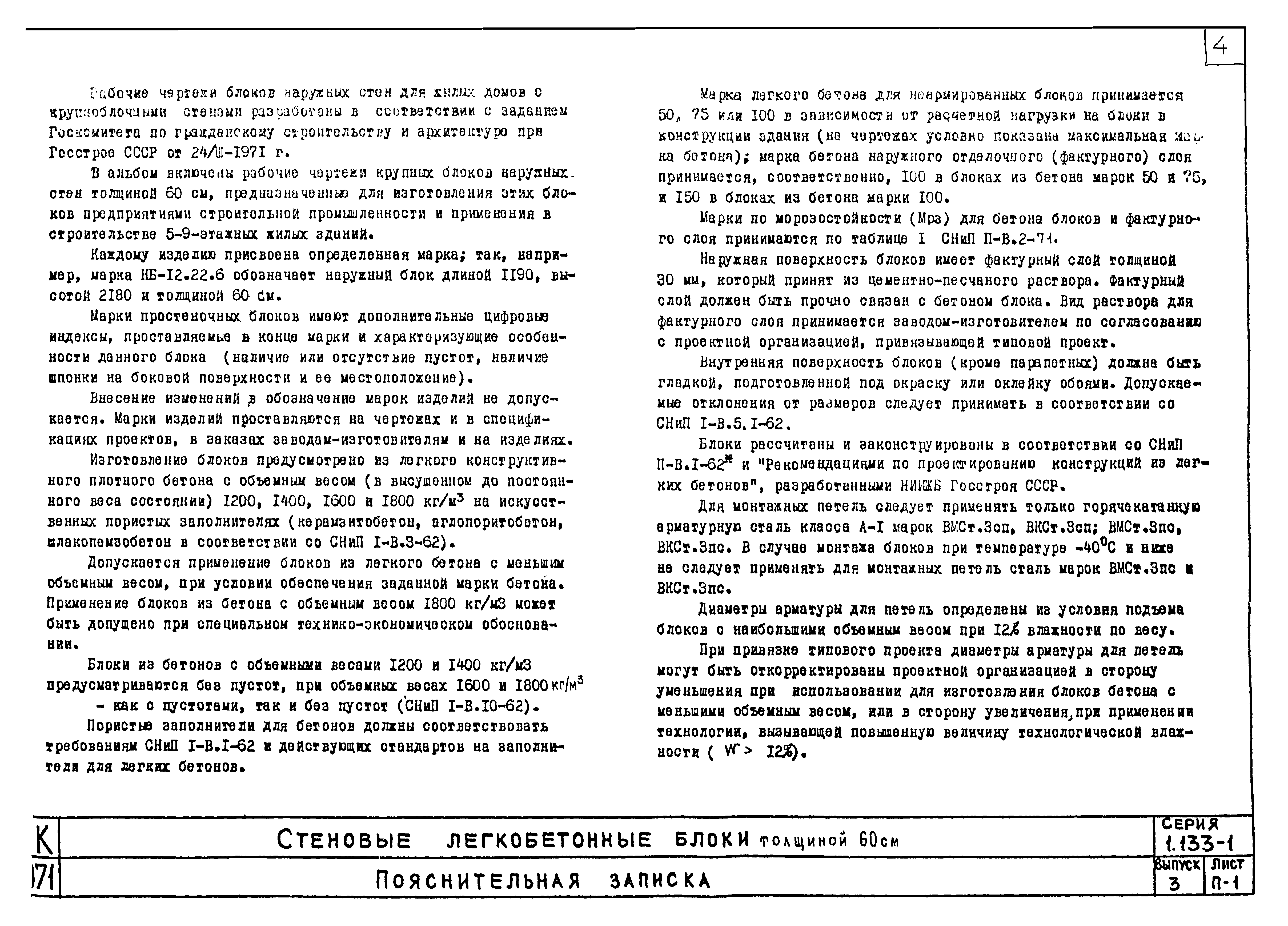

Пояснительная записка

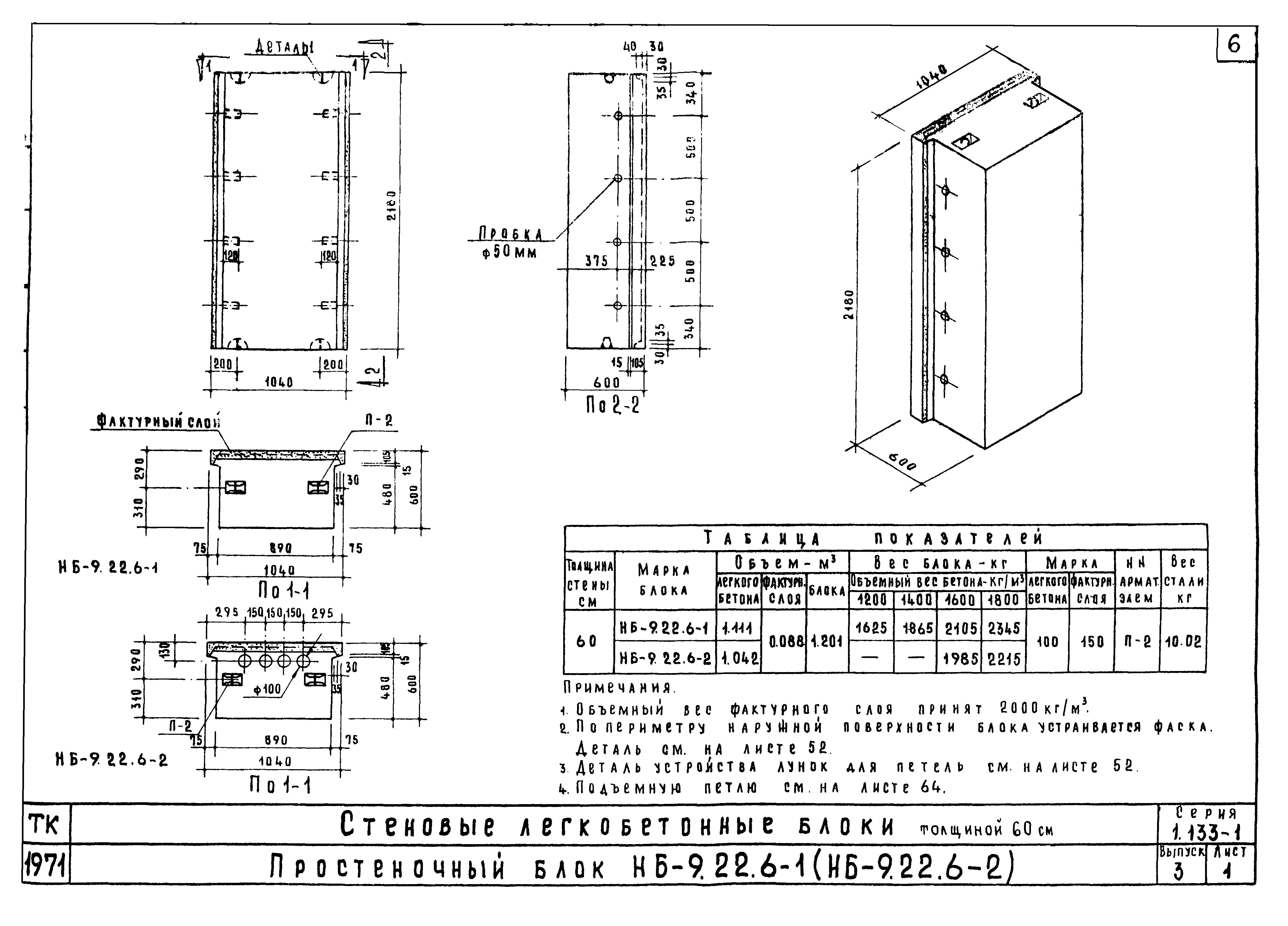

Простеночный блок НБ-9.22.6-1 (НБ-9.22.6-2)

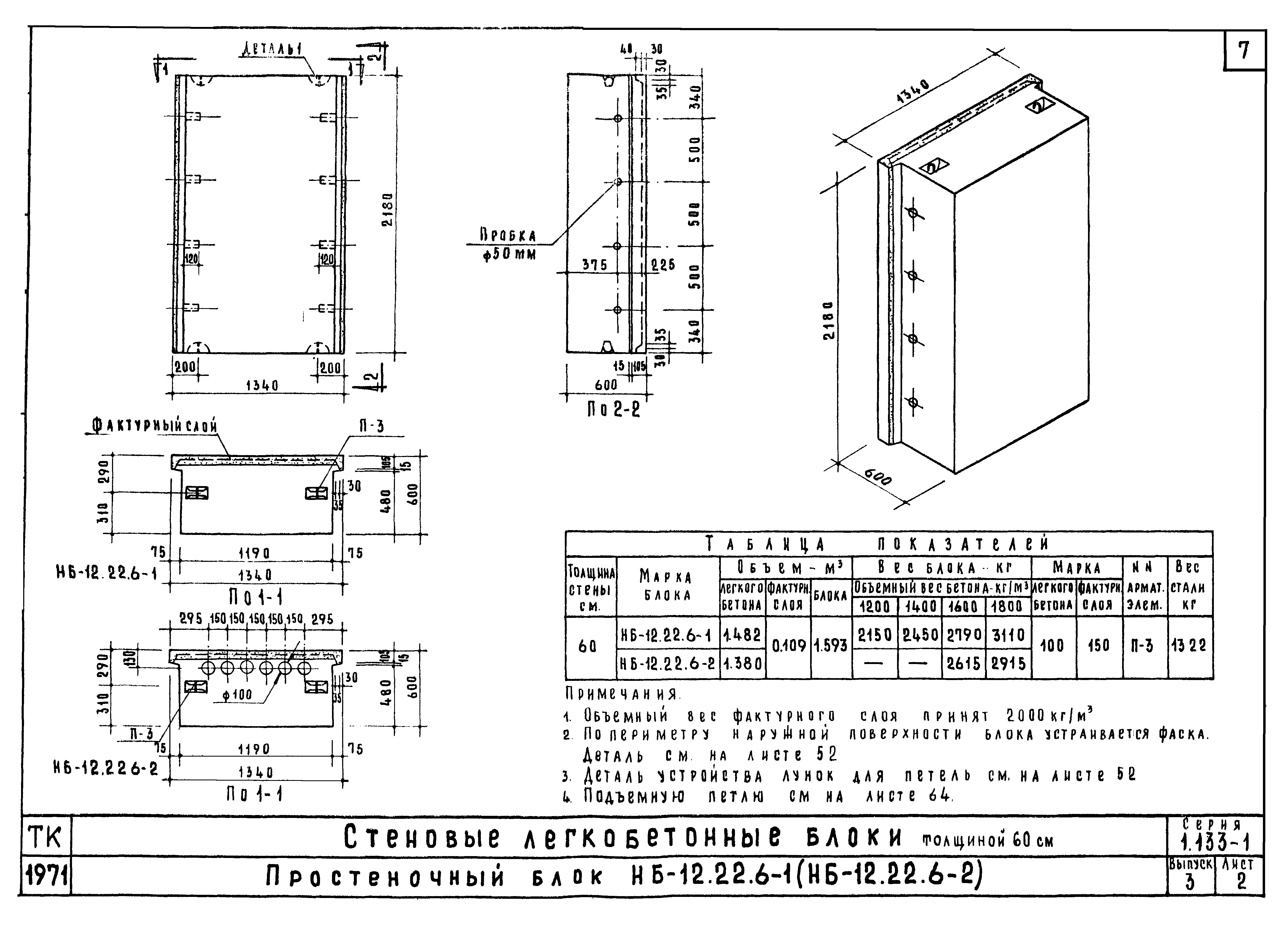

Простеночный блок НБ-12.22.6-1 (НБ-12.22.6-2)

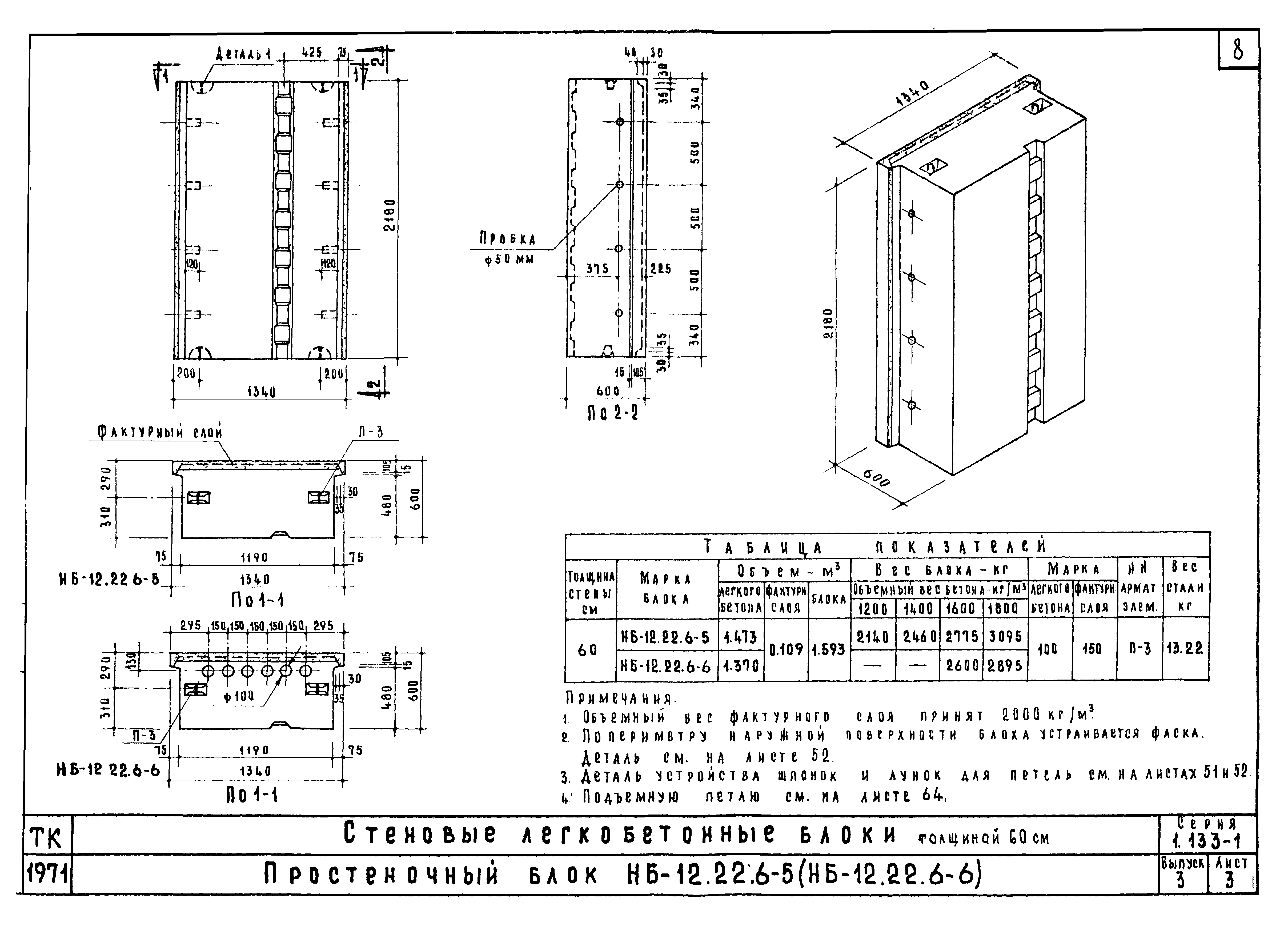

Простеночный блок НБ-12.22.6-5 (НБ-12.22.6-6)

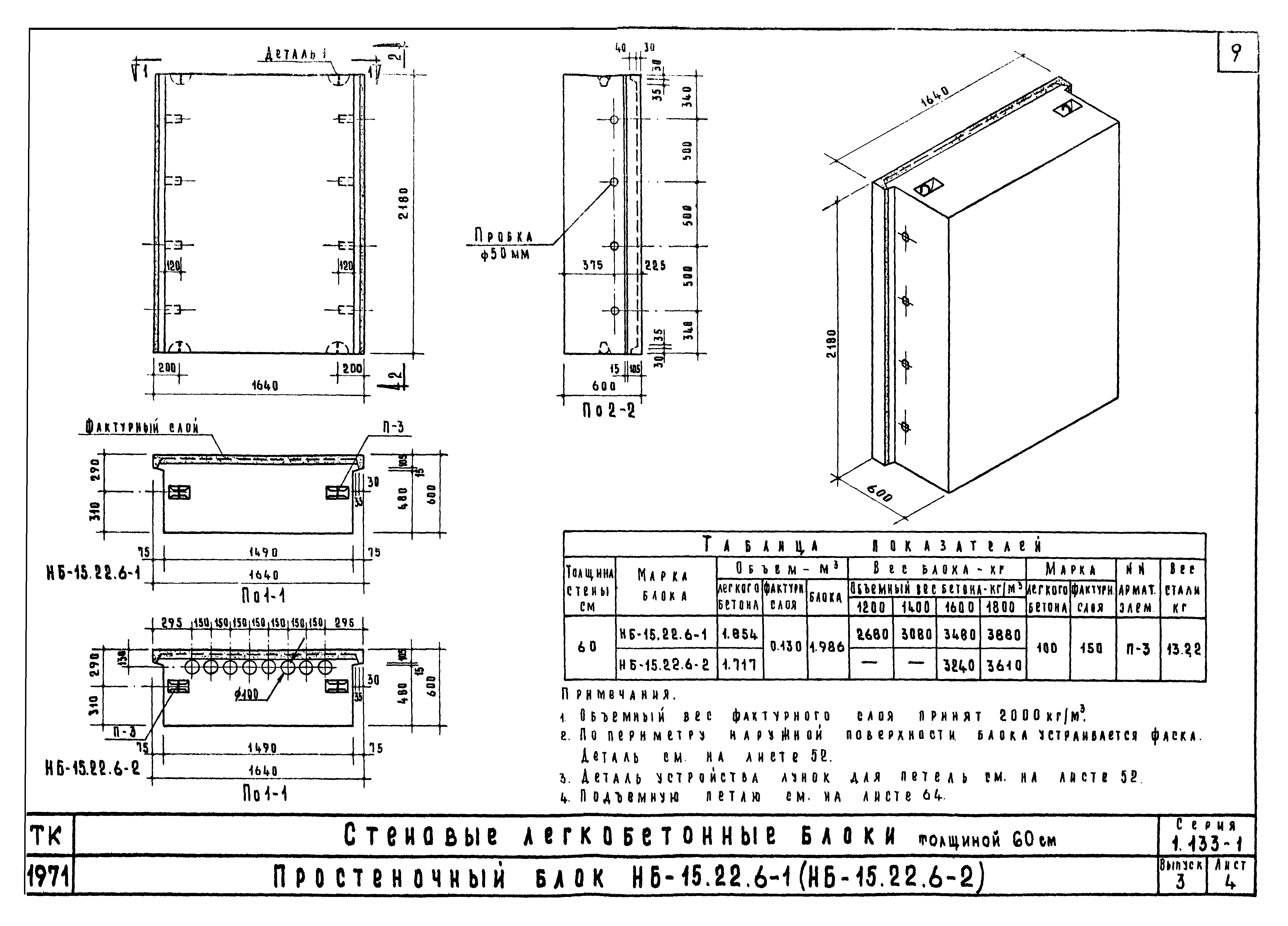

Простеночный блок НБ-15.22.6-1 (НБ-15.22.6-2)

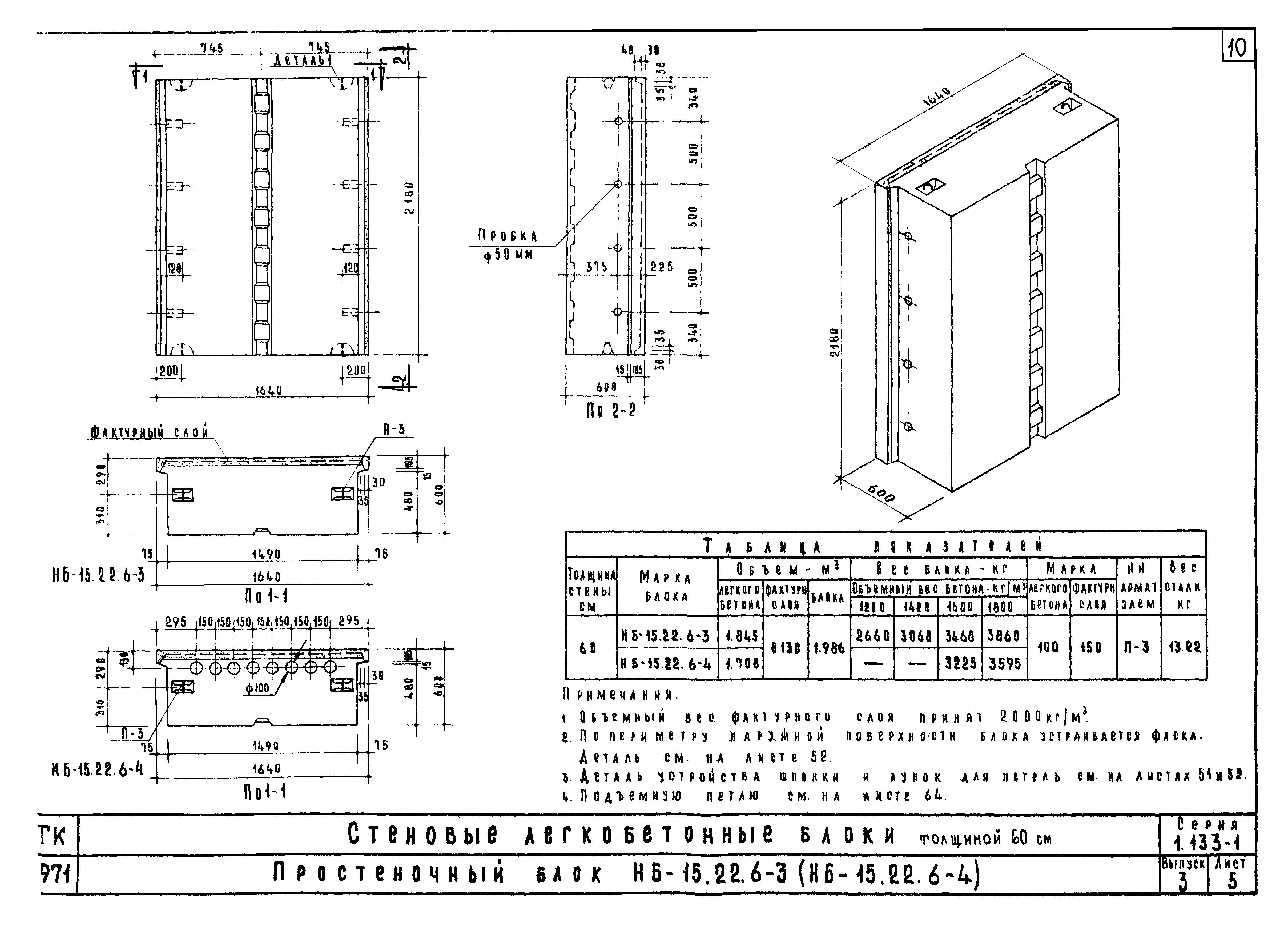

Простеночный блок НБ-15.22.6-3 (НБ-15.22.6-4)

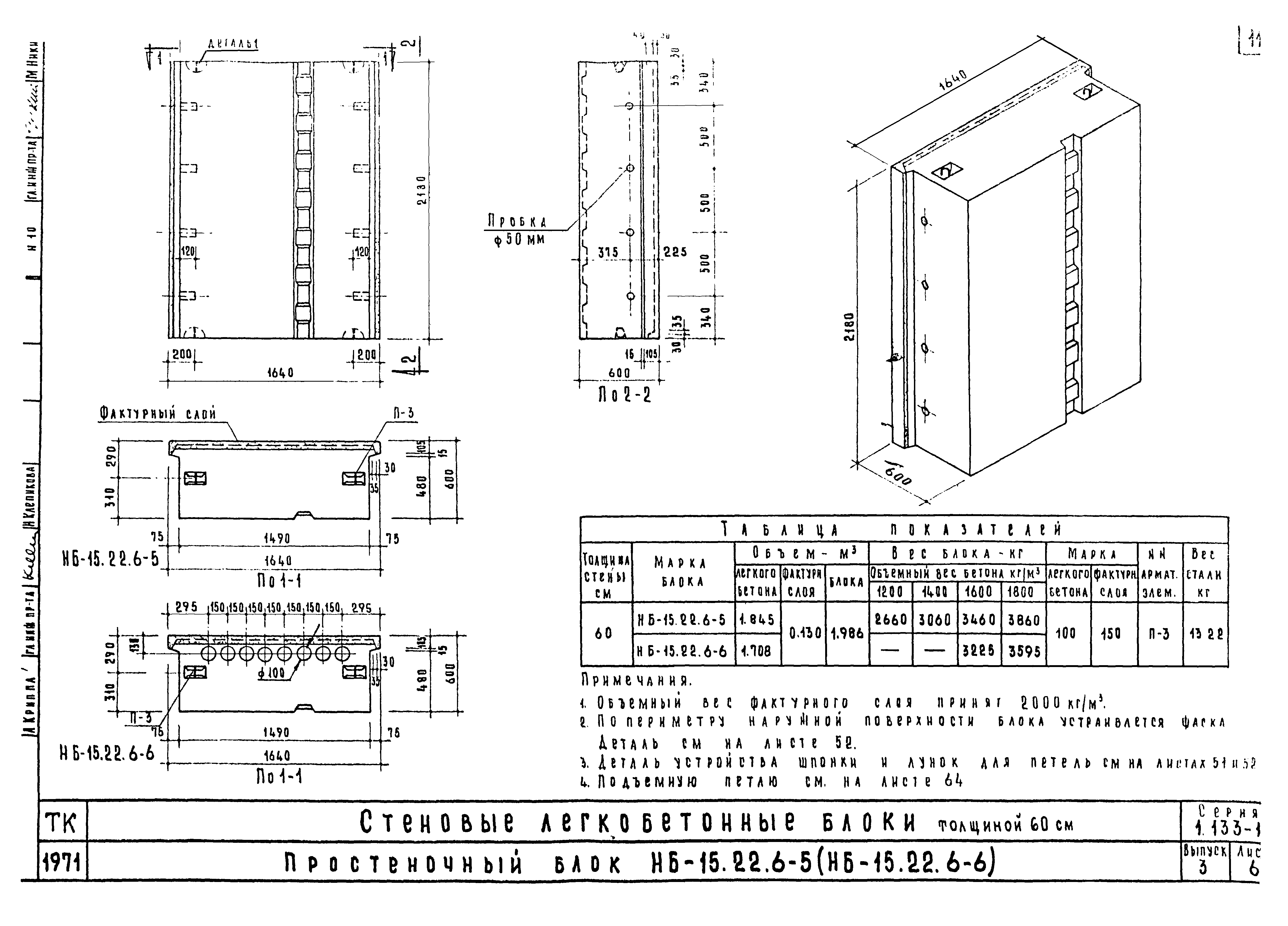

Простеночный блок НБ-15.22.6-5 (НБ-15.22.6-6)

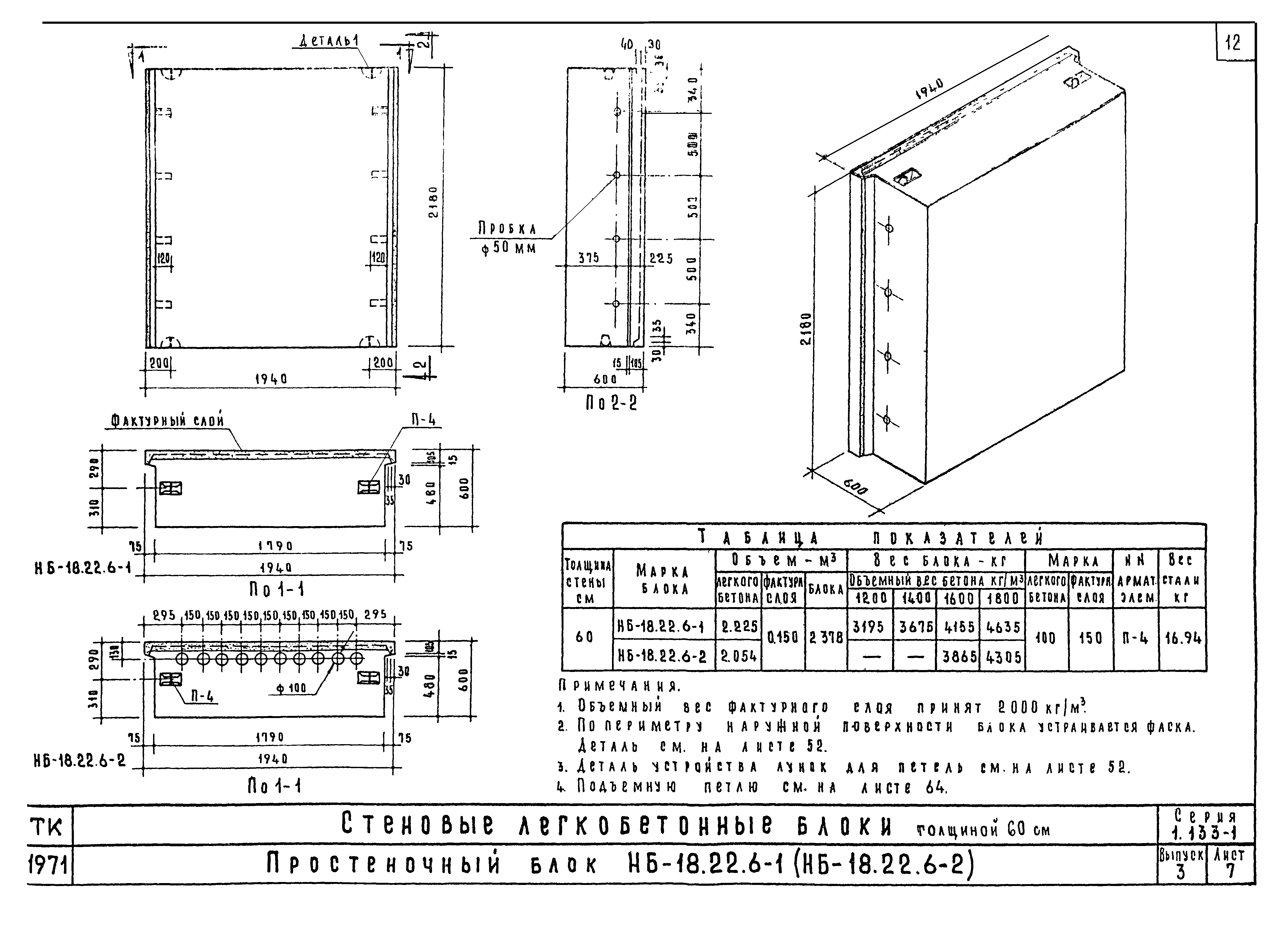

Простеночный блок НБ-18.22.6-1 (НБ-18.22.6-2)

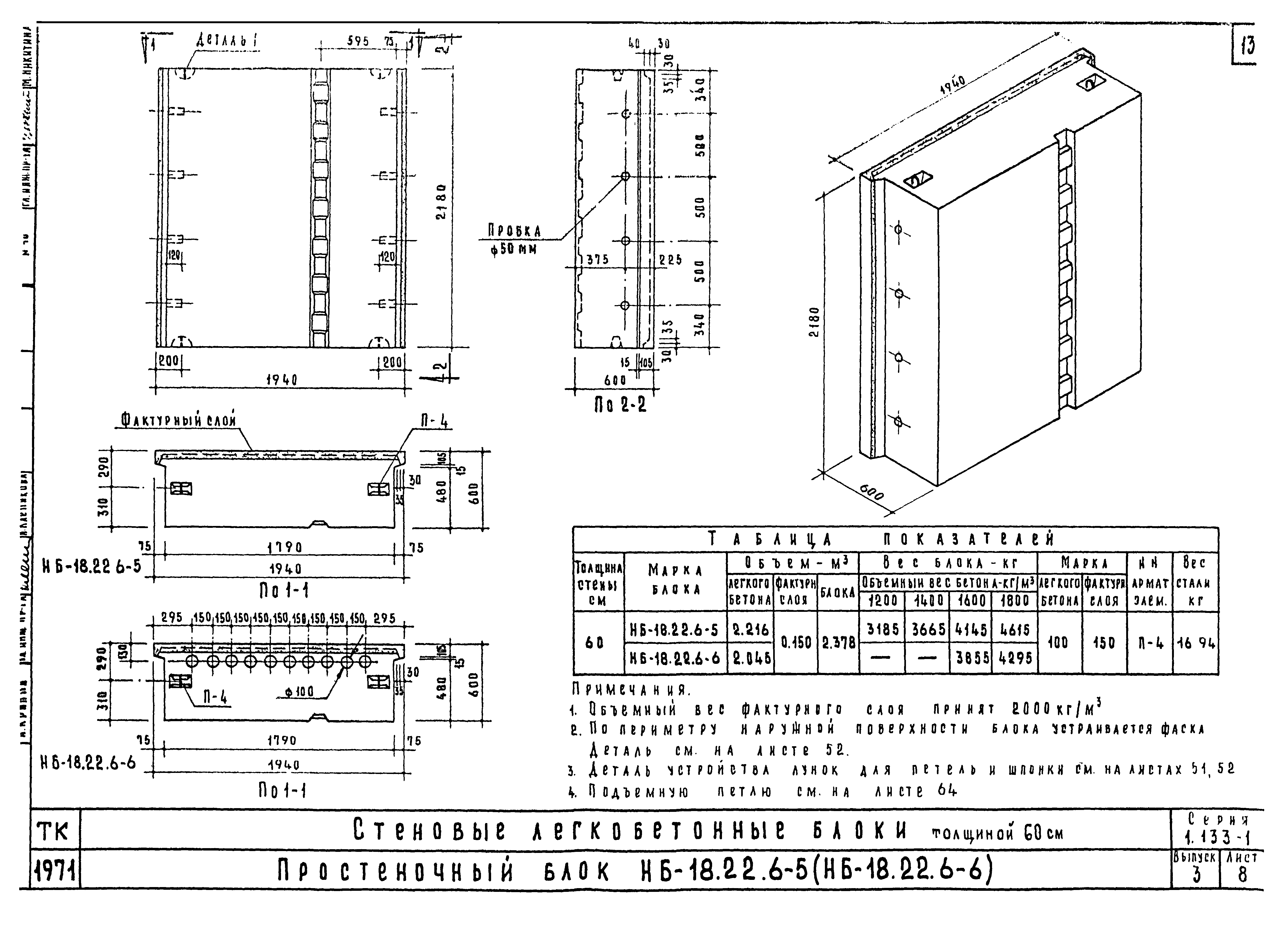

Простеночный блок НБ-18.22.6-5 (НБ-18.22.6-6)

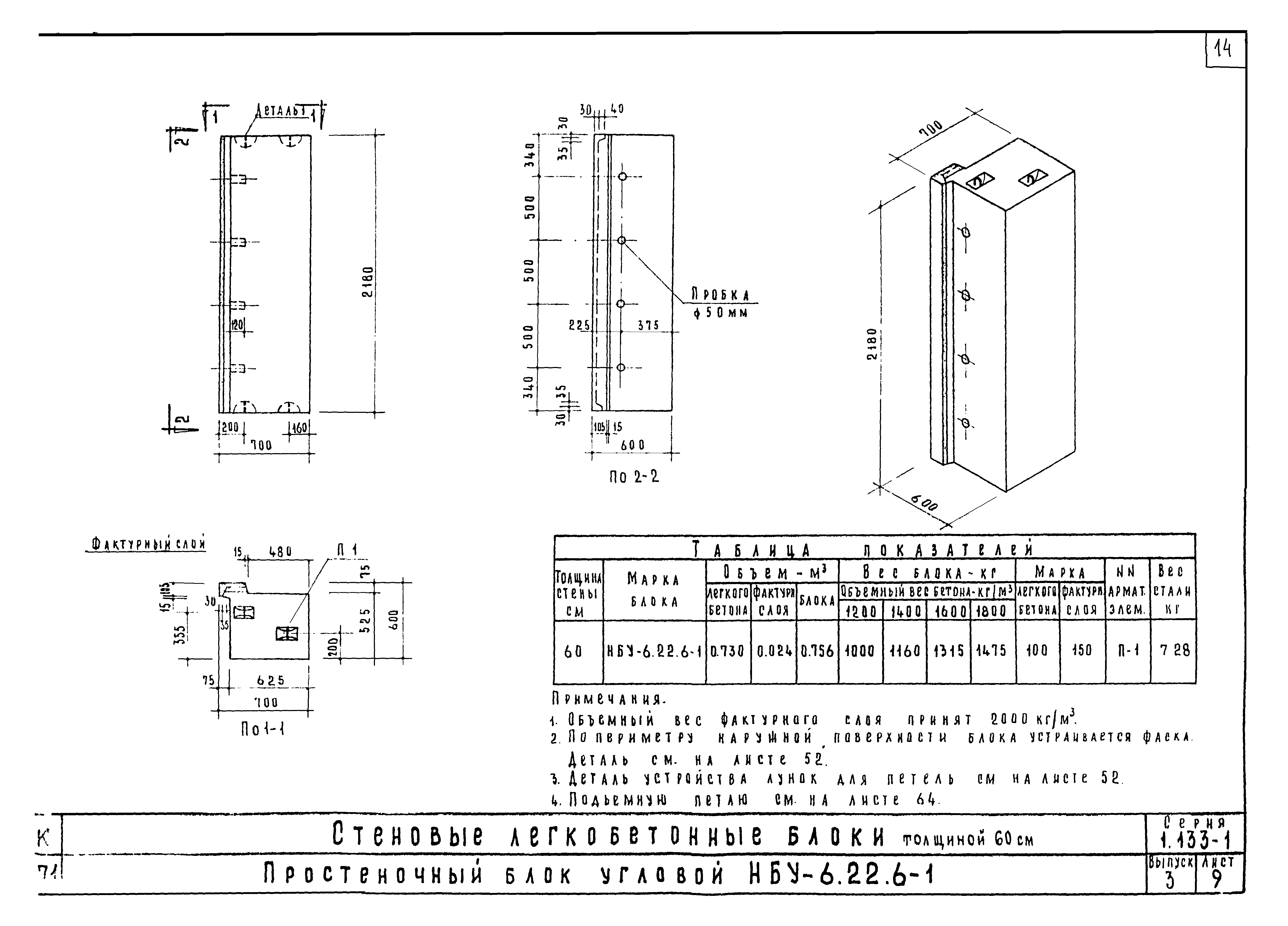

Простеночный блок угловой НБУ-6.22.6-1

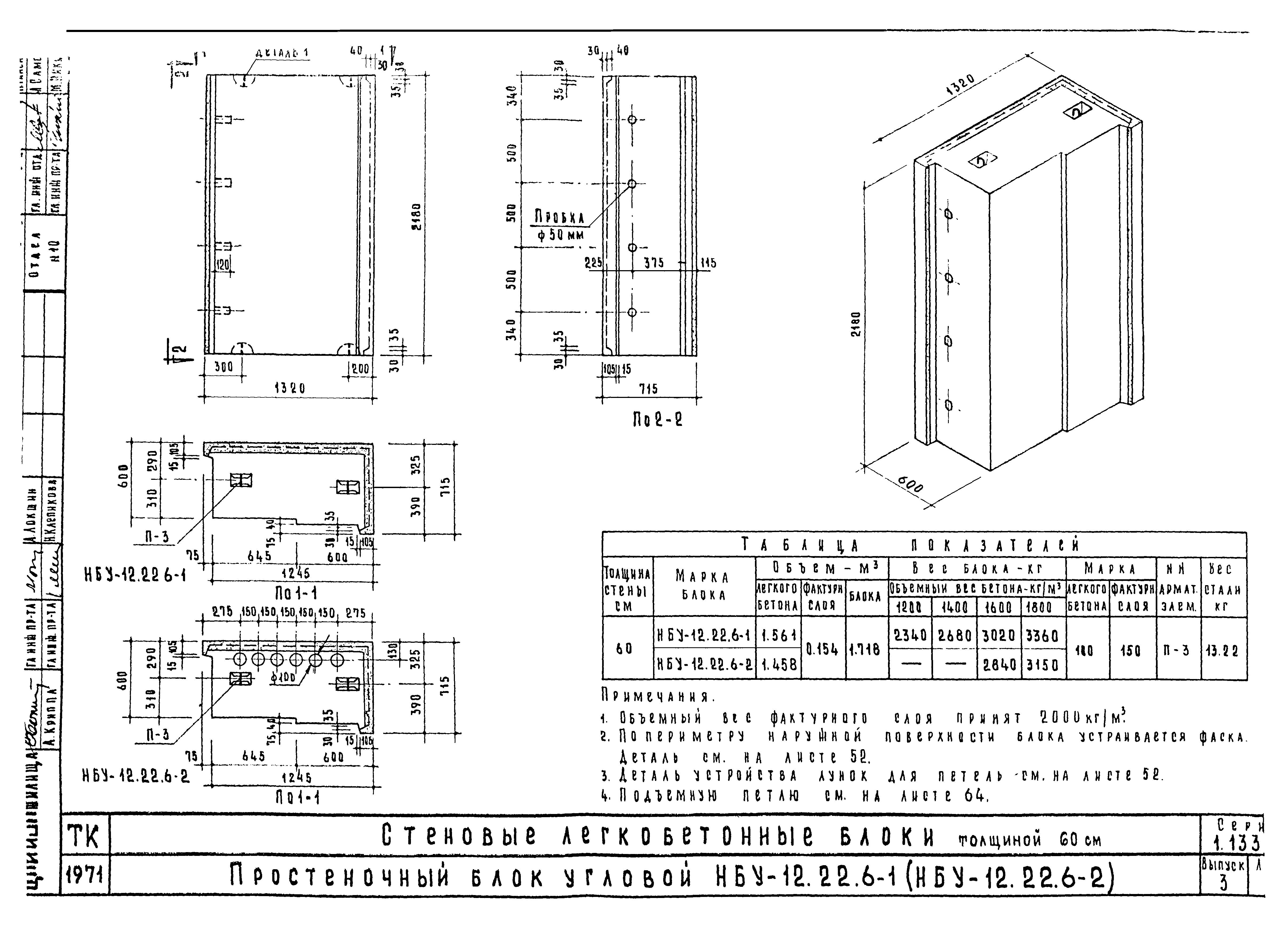

Простеночный блок угловой НБУ-12.22.6-1 (НБУ-11.22.6-2)

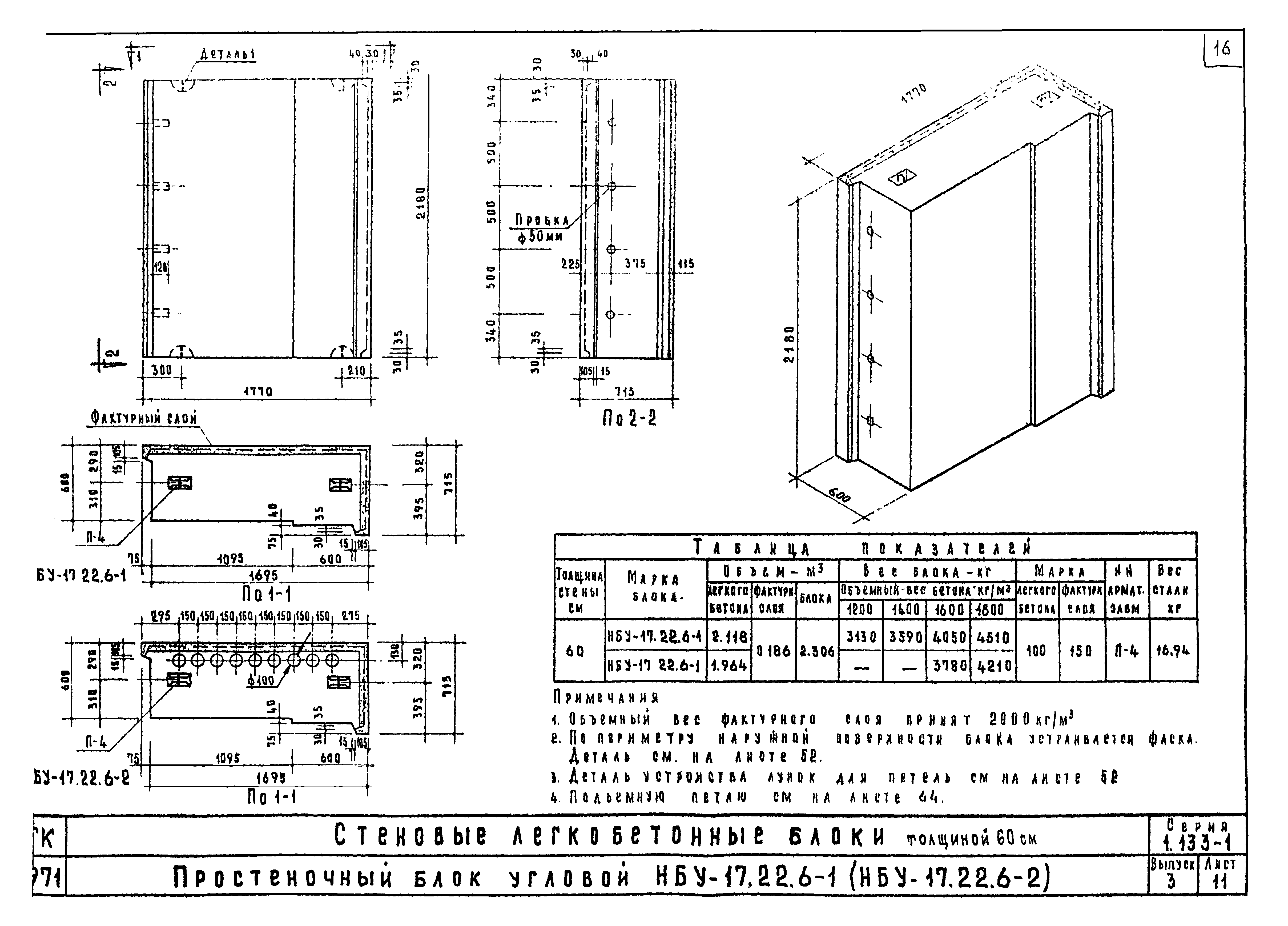

Простеночный блок угловой НБУ-17.22.6-1 (НБУ-16.22.6-2)

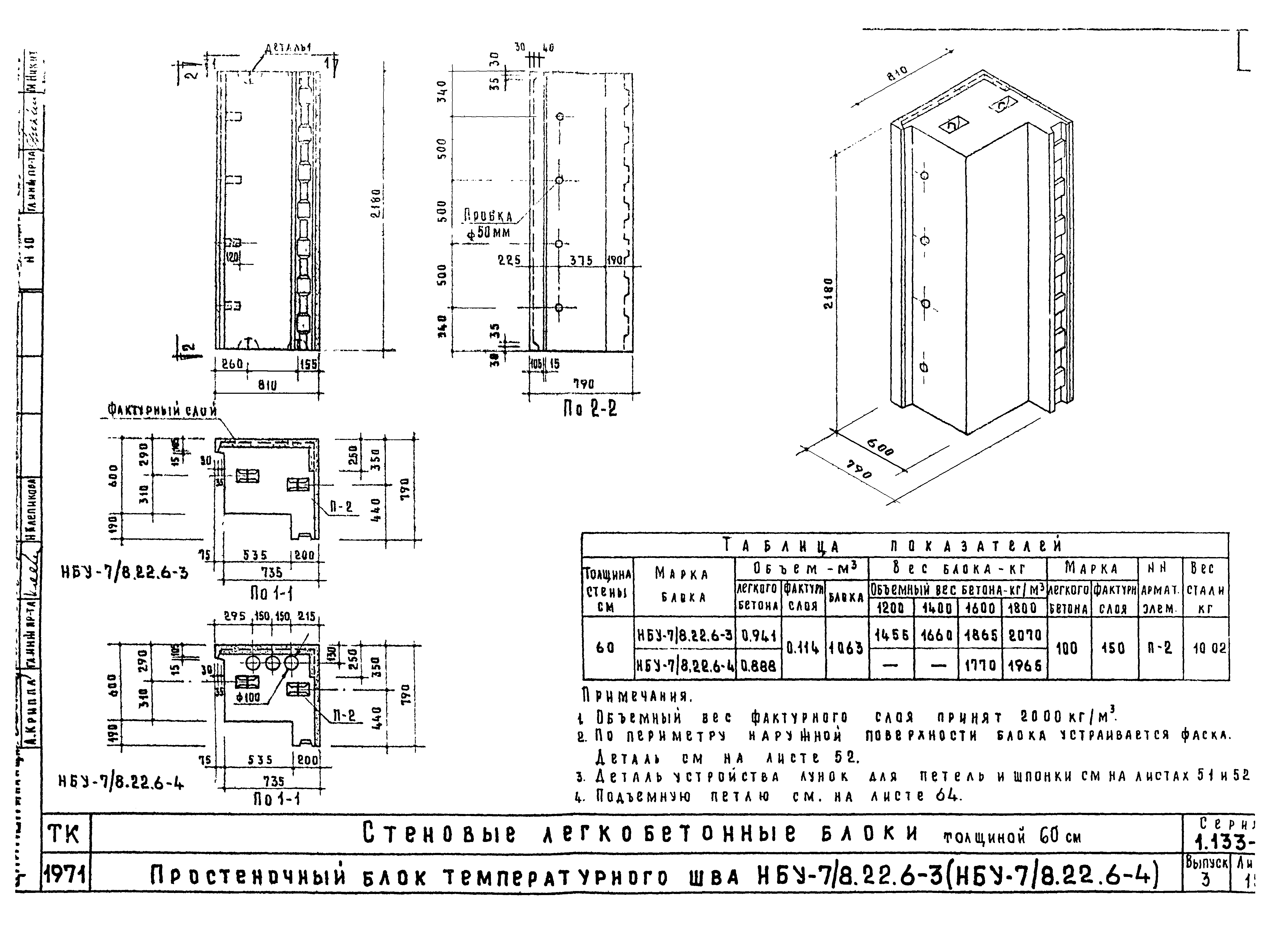

Простеночный блок температурного шва НБУ-7/8.22.6-3 (НБУ-7/8.22.6-4)

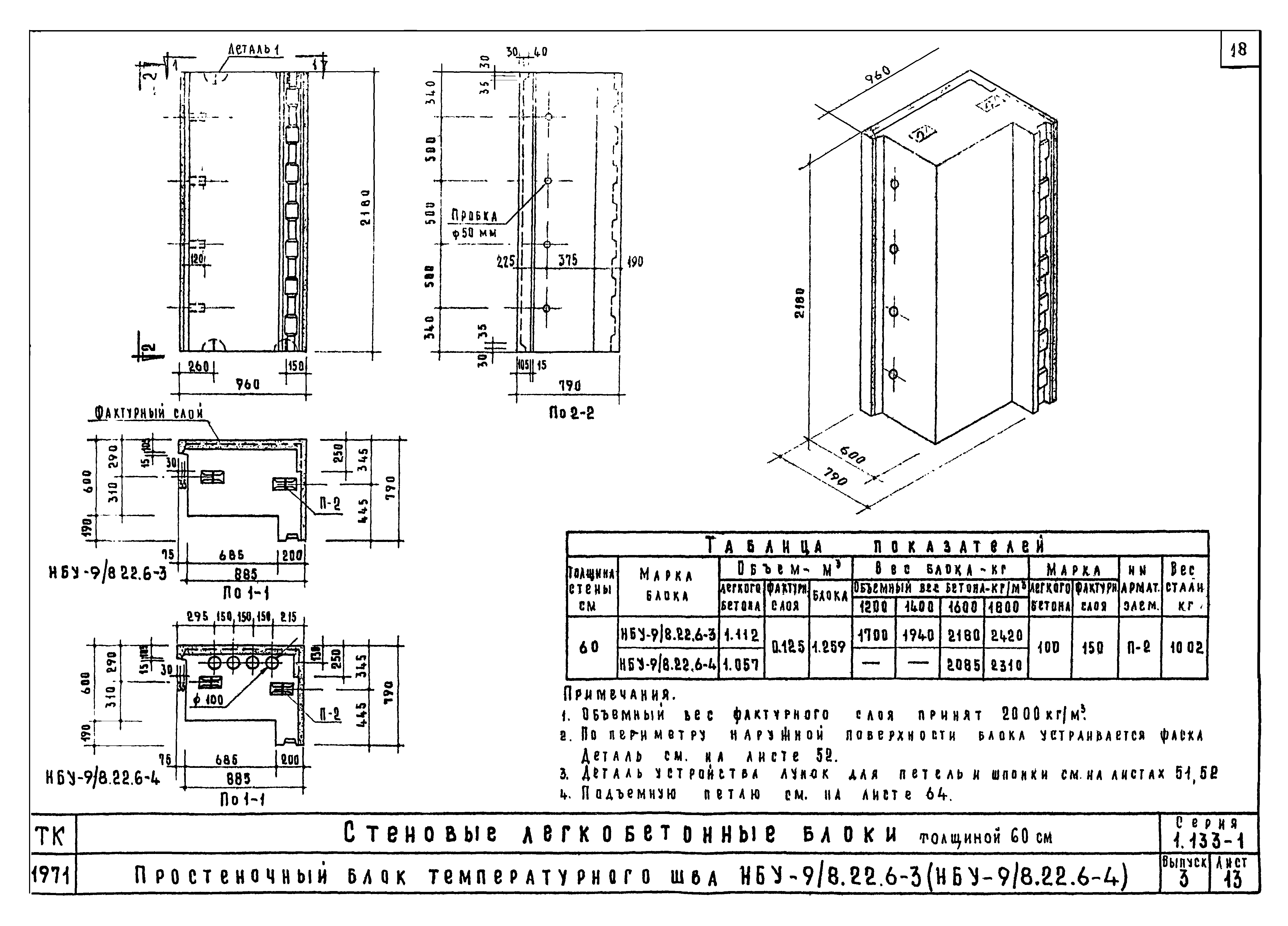

Простеночный блок температурного шва НБУ-9/8.22.6-3 (НБУ-9/8.22.6-4)

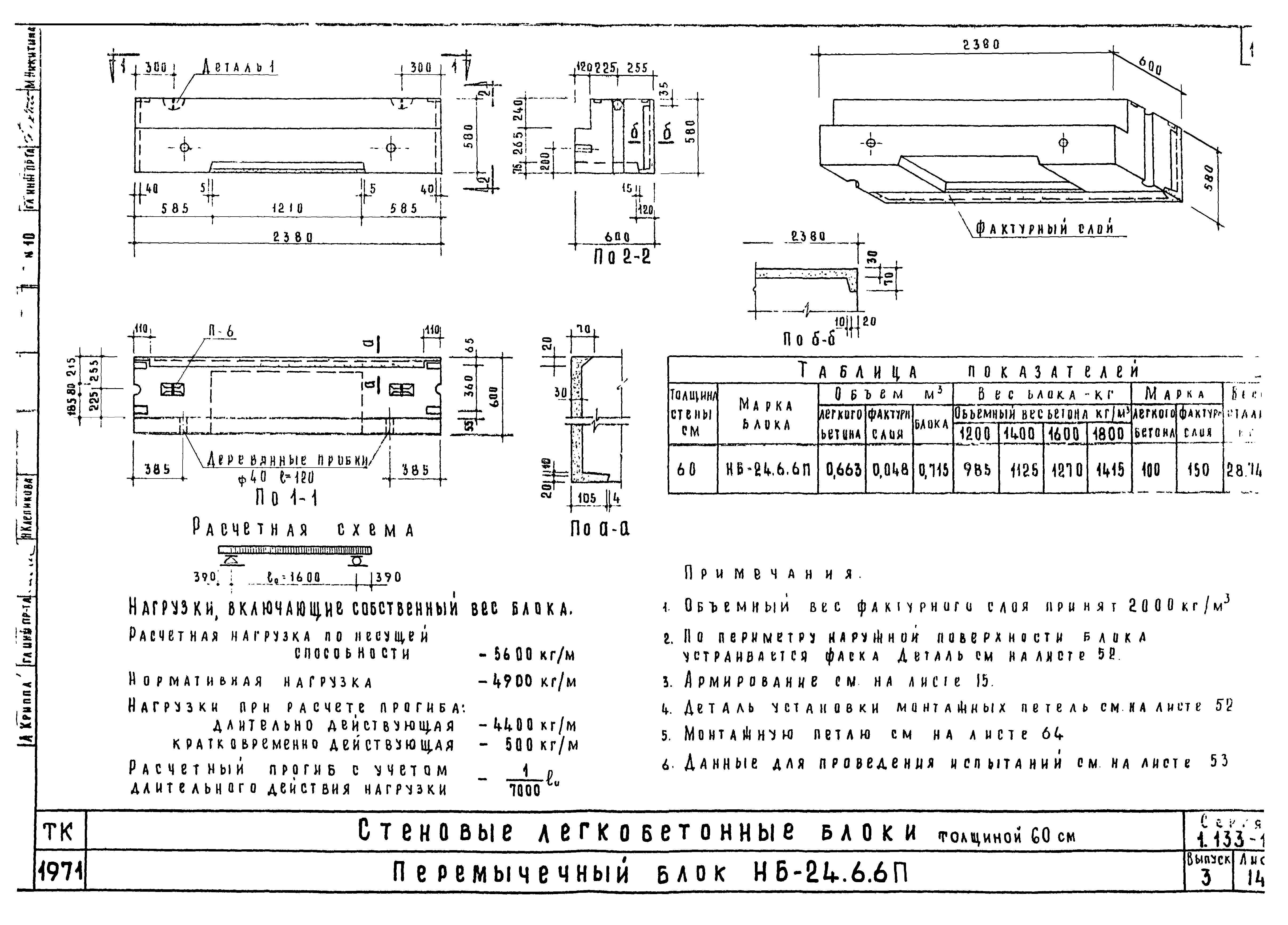

Перемычечный блок НБ-24.6.6П

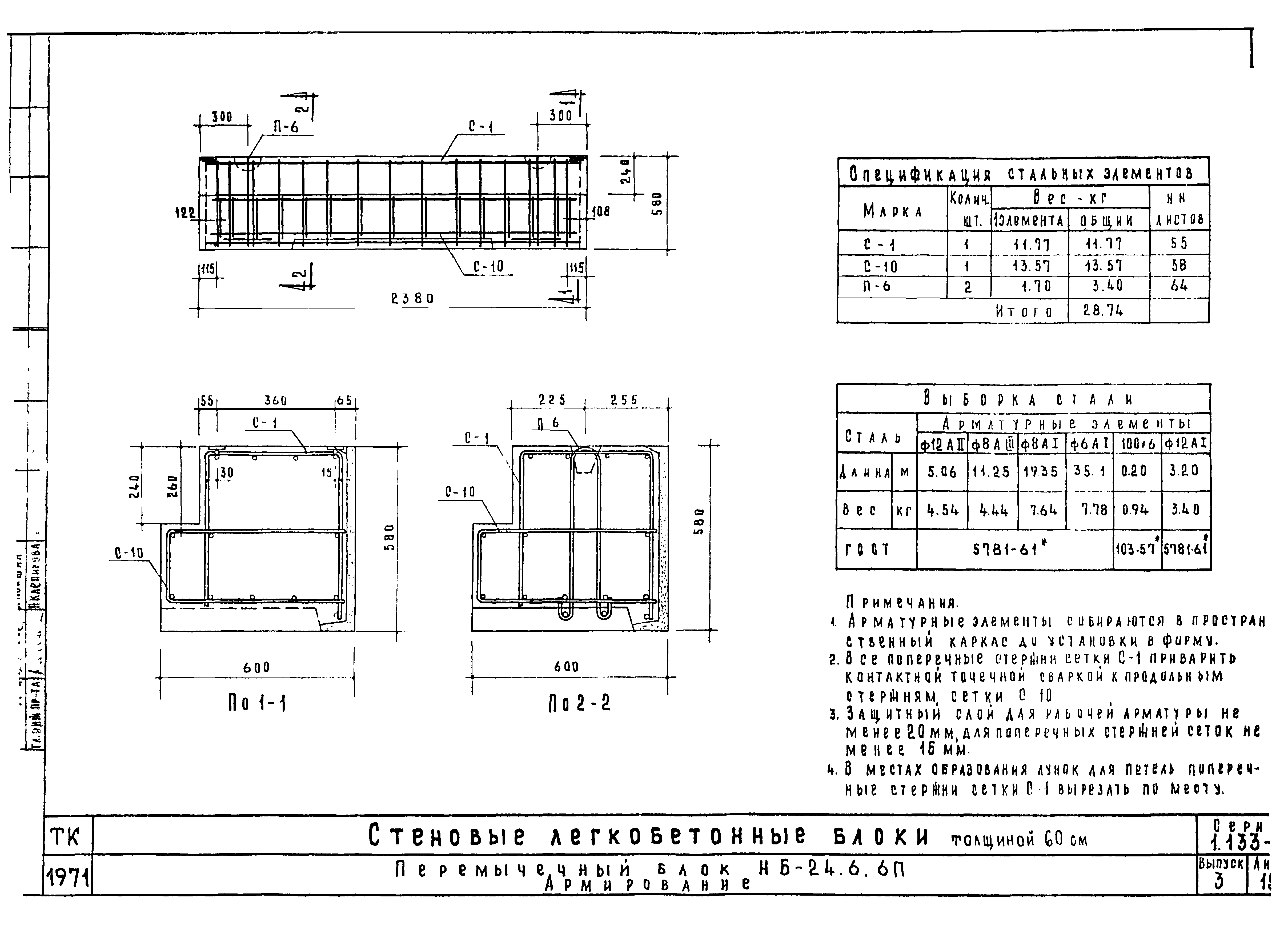

Перемычечный блок НБ-24.6.6П. Армирование

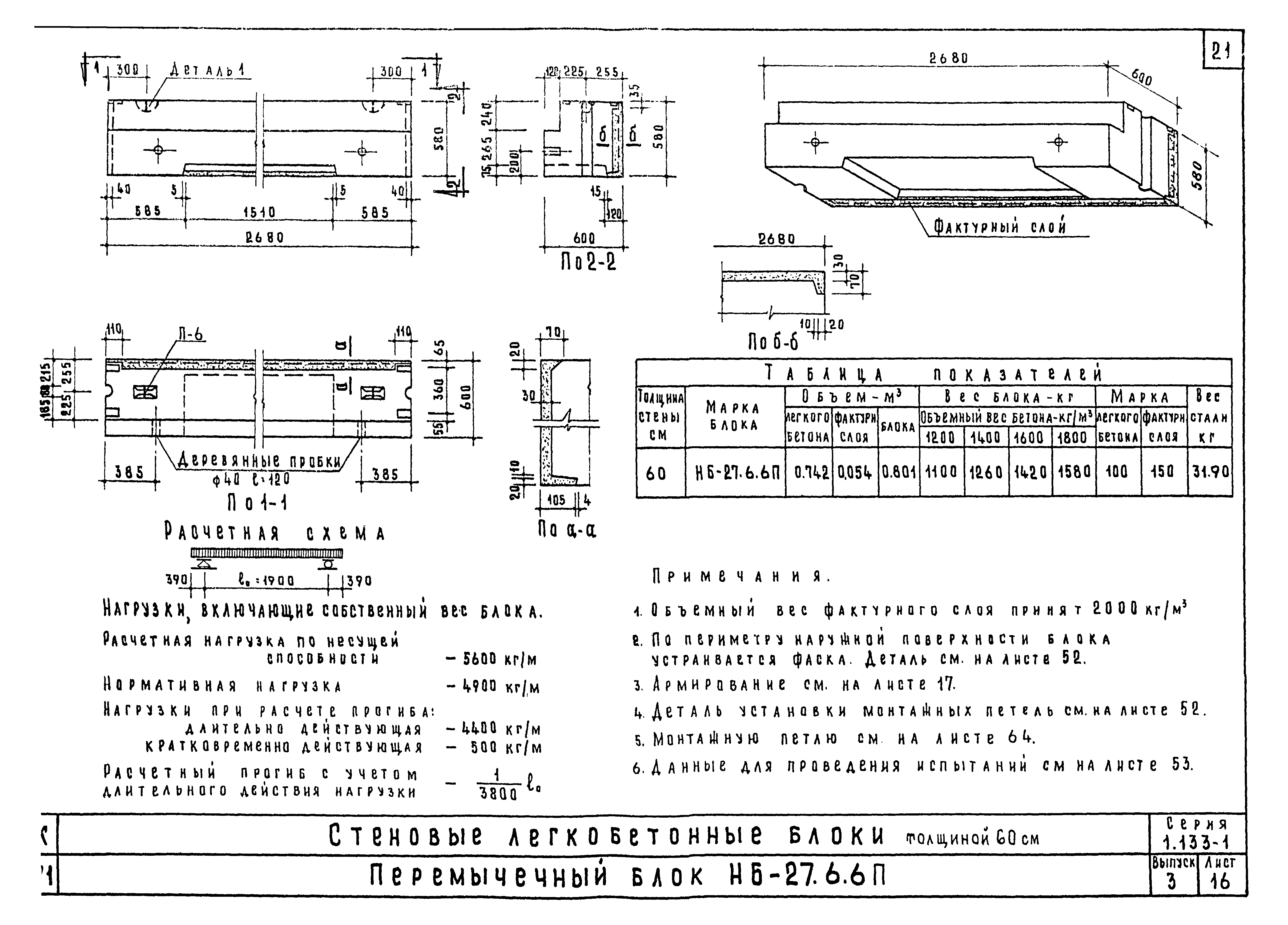

Перемычечный блок НБ-27.6.6П

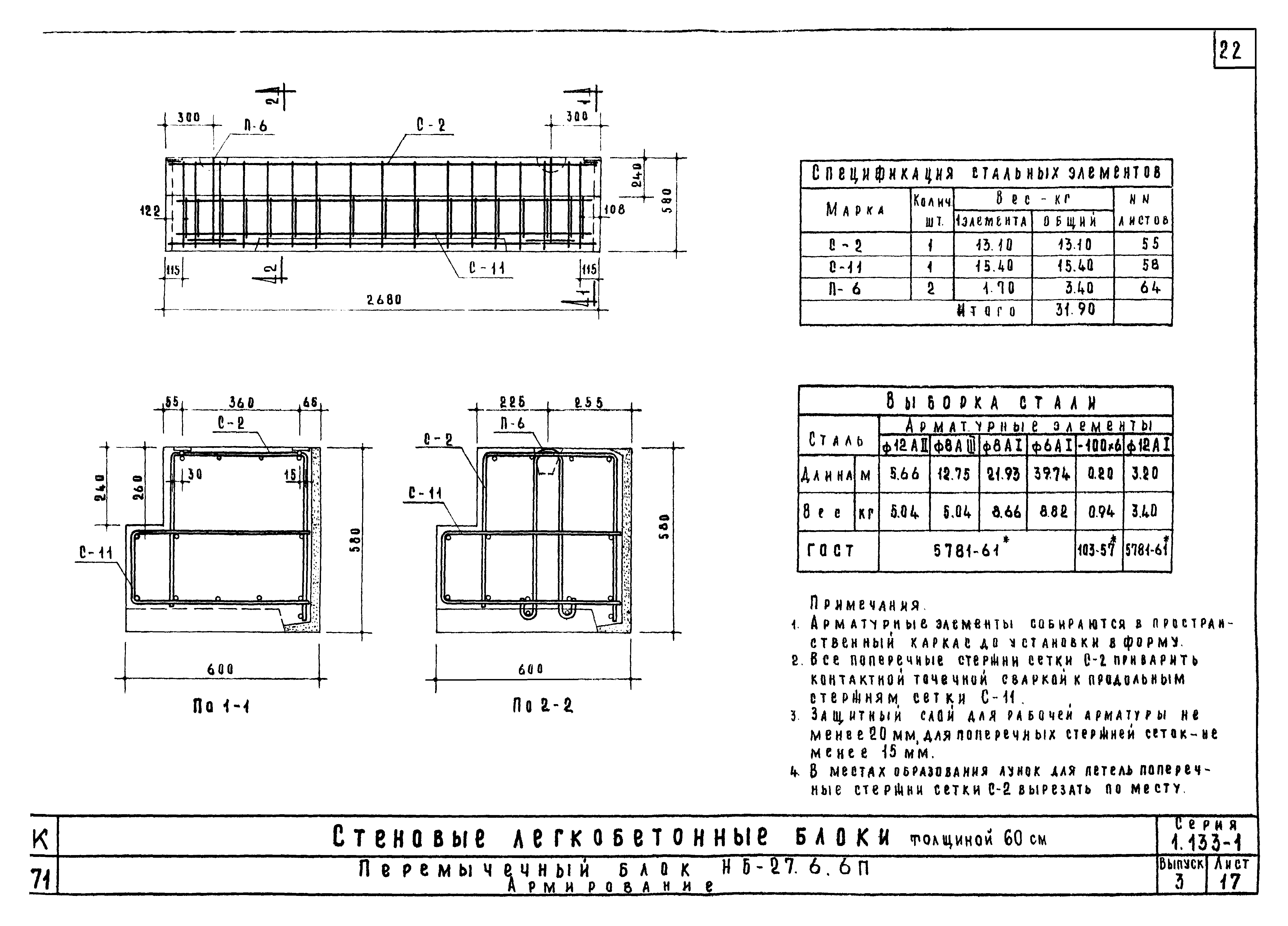

Перемычечный блок НБ-27.6.6П. Армирование

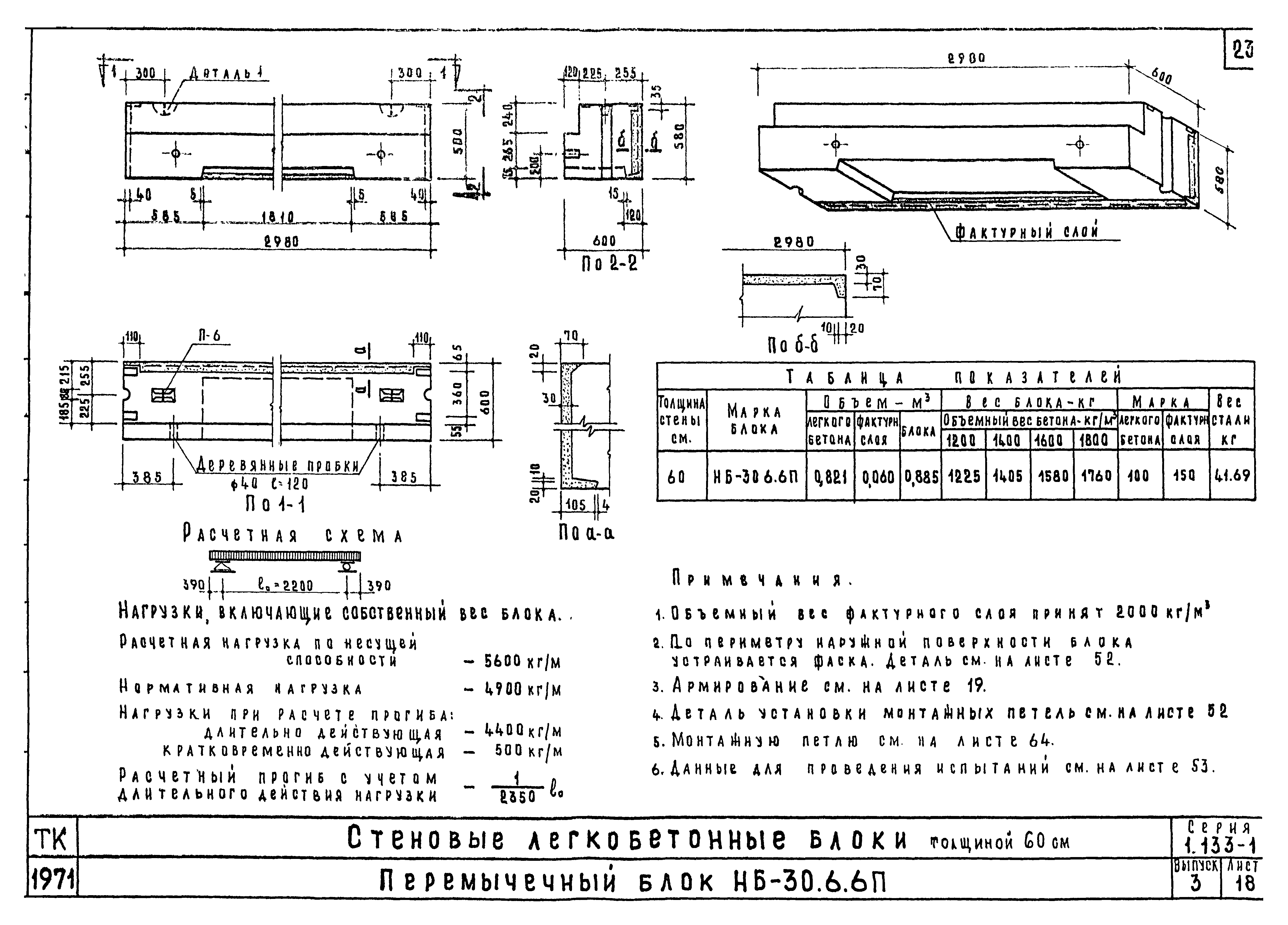

Перемычечный блок НБ-30.6.6П
Перемычечный блок НБ-30.6.6П. Армирование

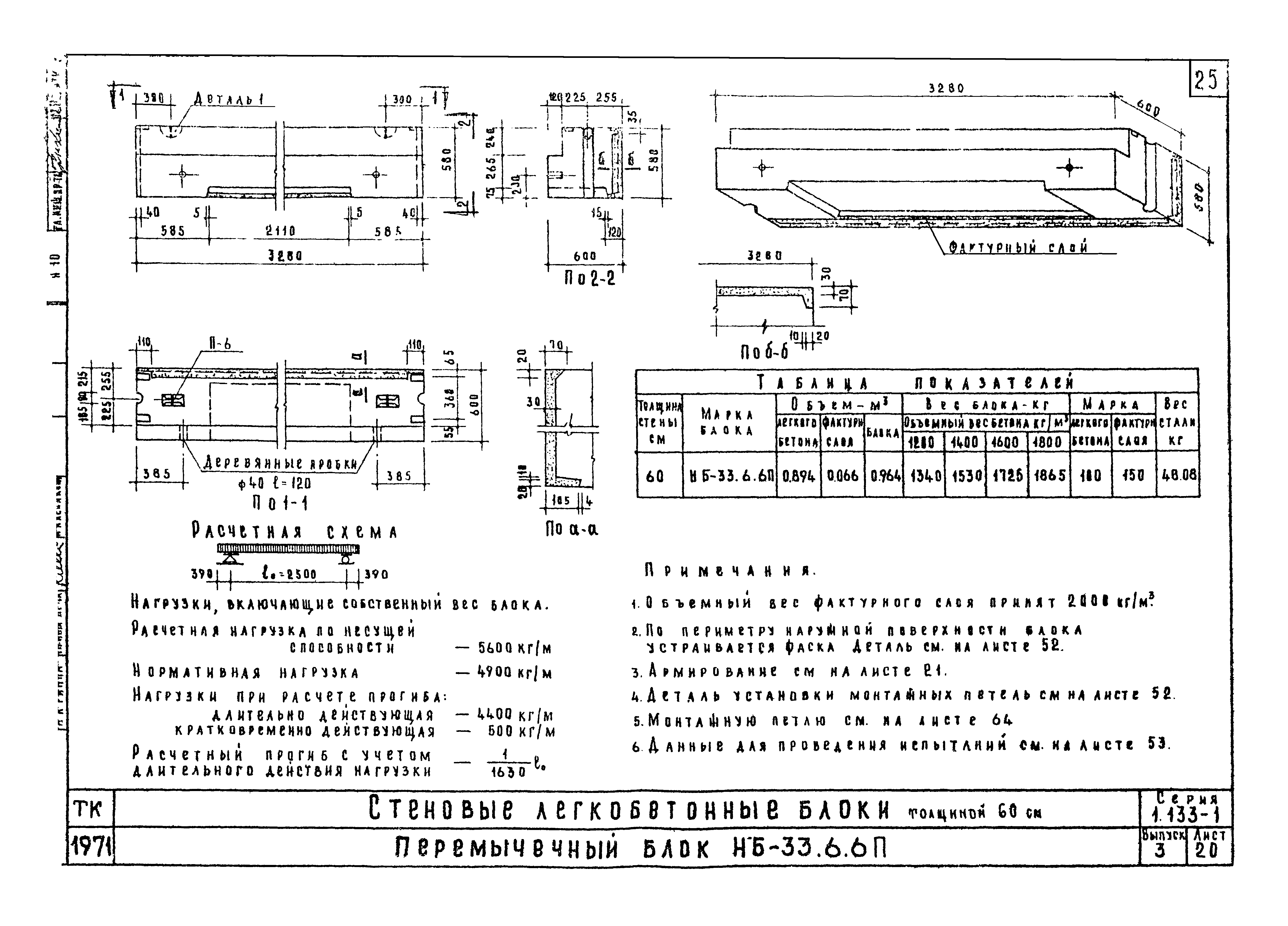

Перемычечный блок НБ-33.6.6П

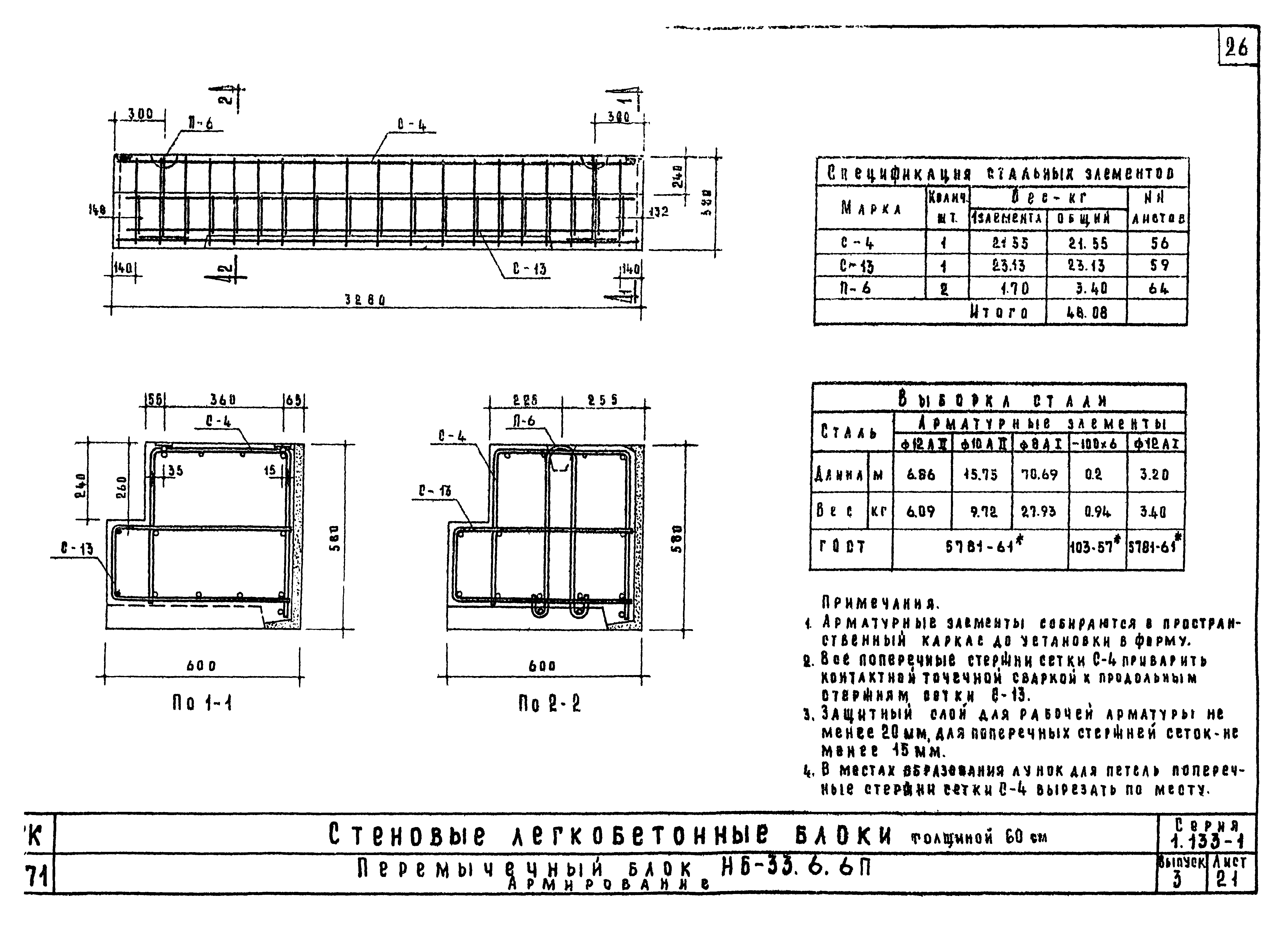

Перемычечный блок НБ-33.6.6П. Армирование

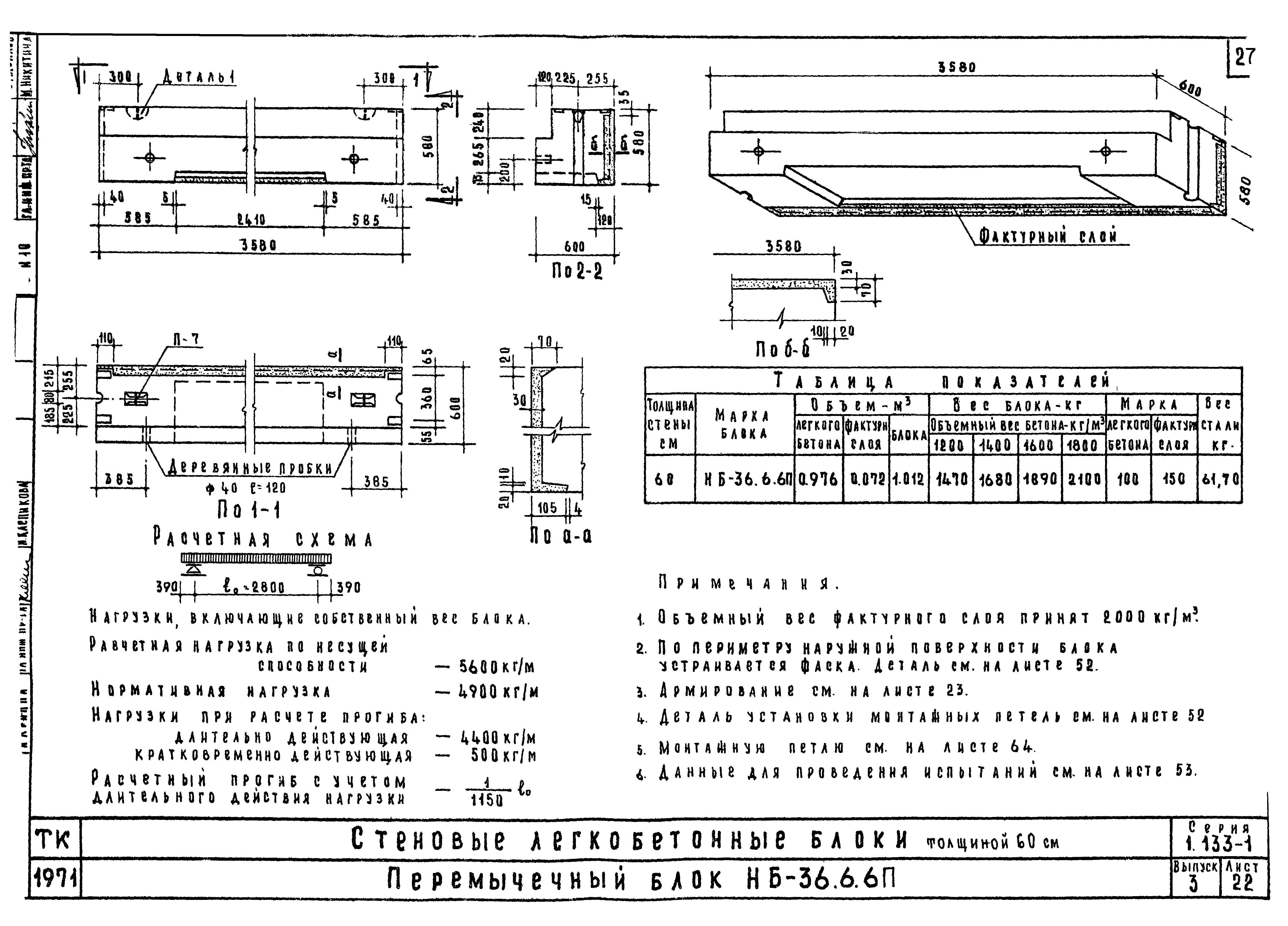

Перемычечный блок НБ-36.6.6П

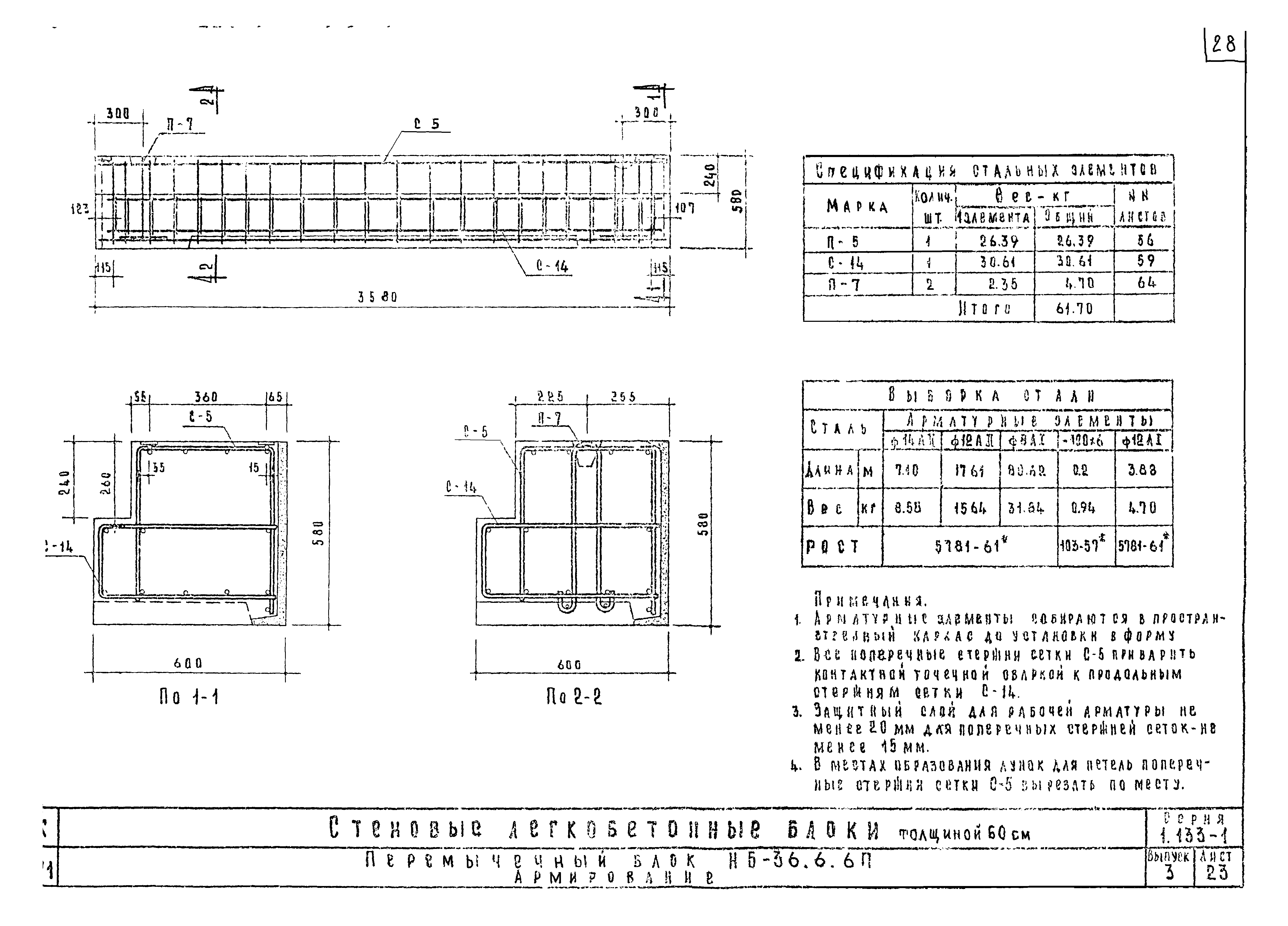

Перемычечный блок НБ-36.6.6П. Армирование
Перемычечный блок НБ-24.4.6П

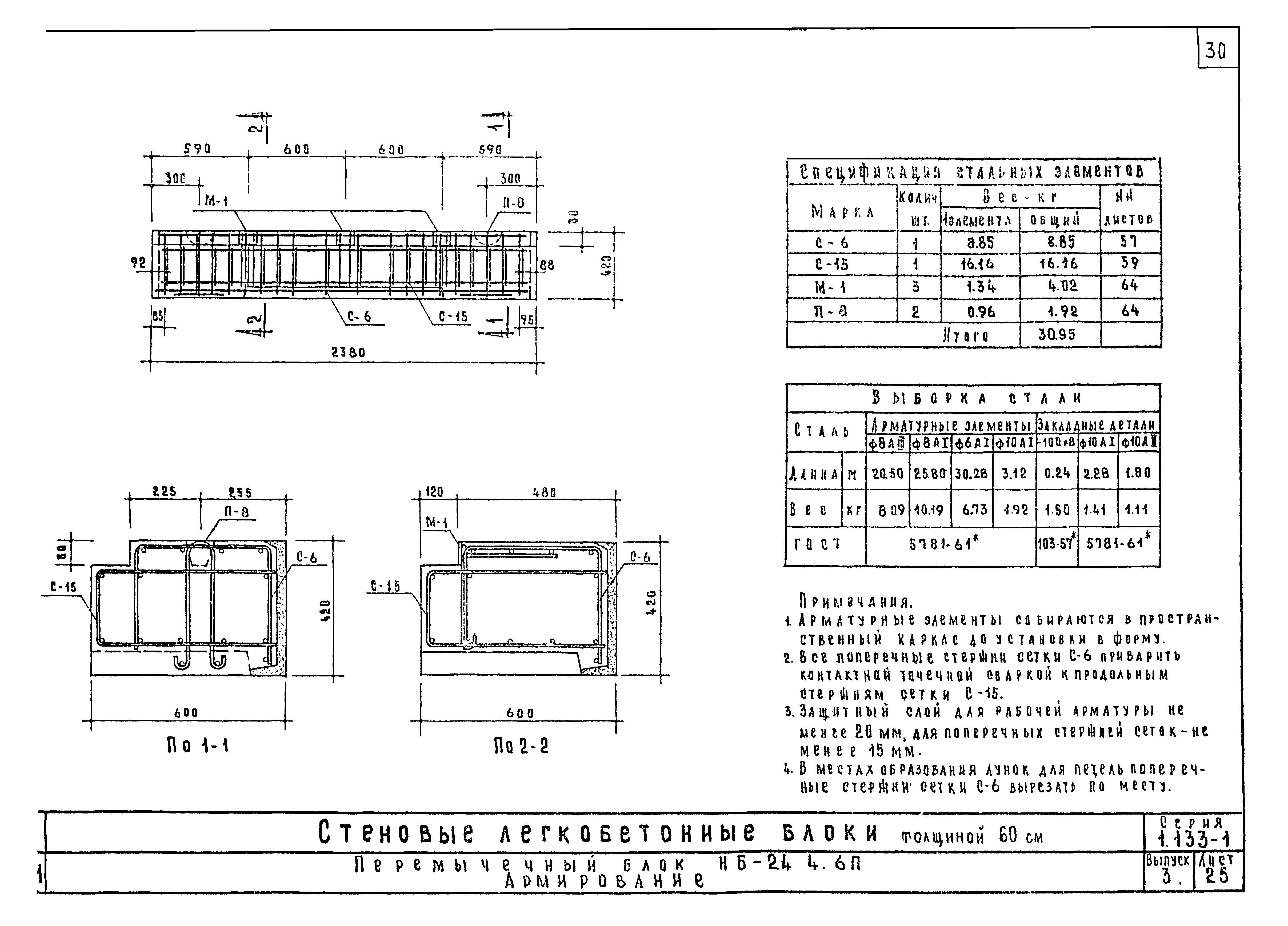

Перемычечный блок НБ-24.4.6П. Армирование
Перемычечный блок НБ-27.4.6П

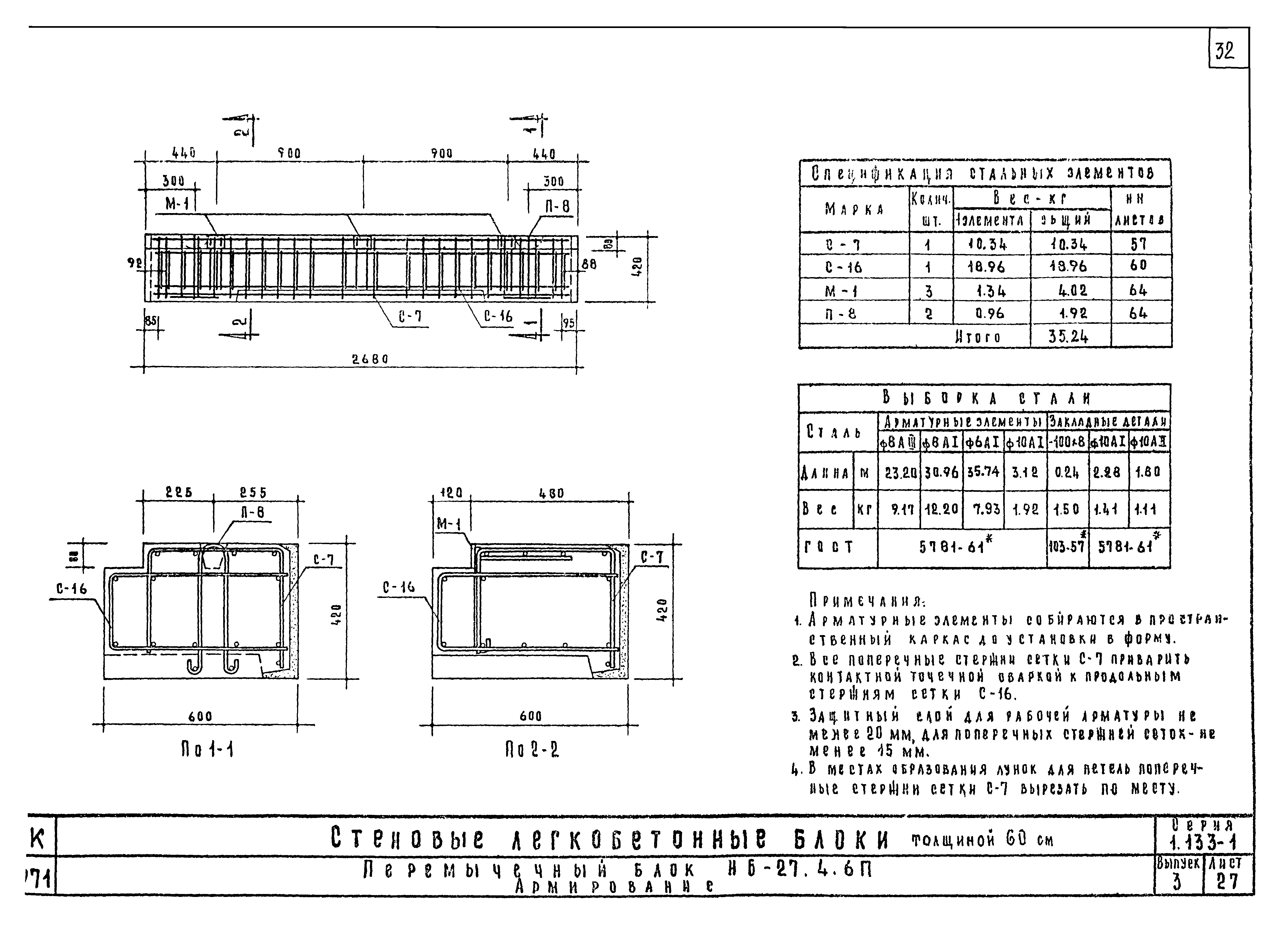

Перемычечный блок НБ-27.4.6П. Армирование

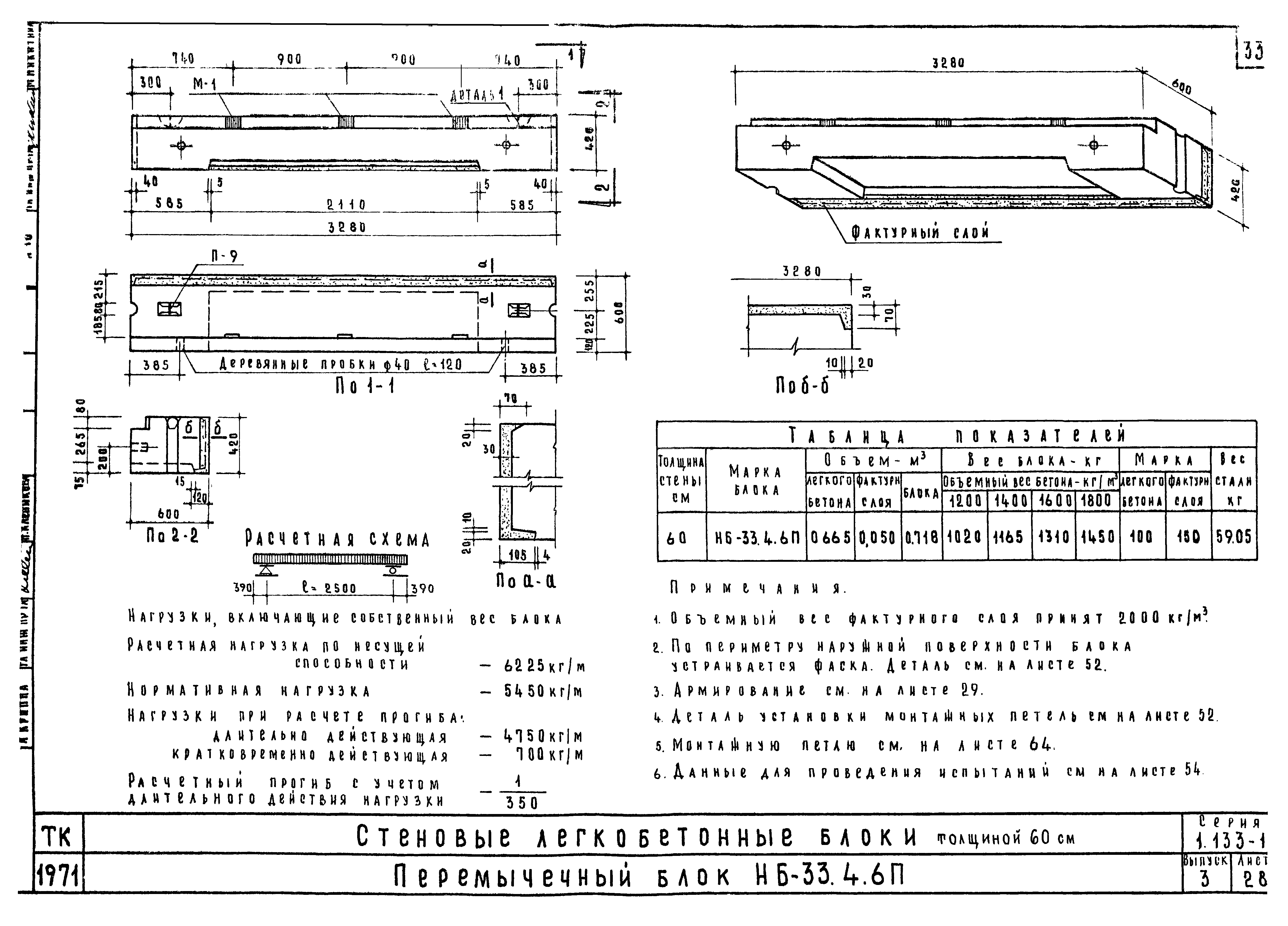

Перемычечный блок НБ-33.4.6П

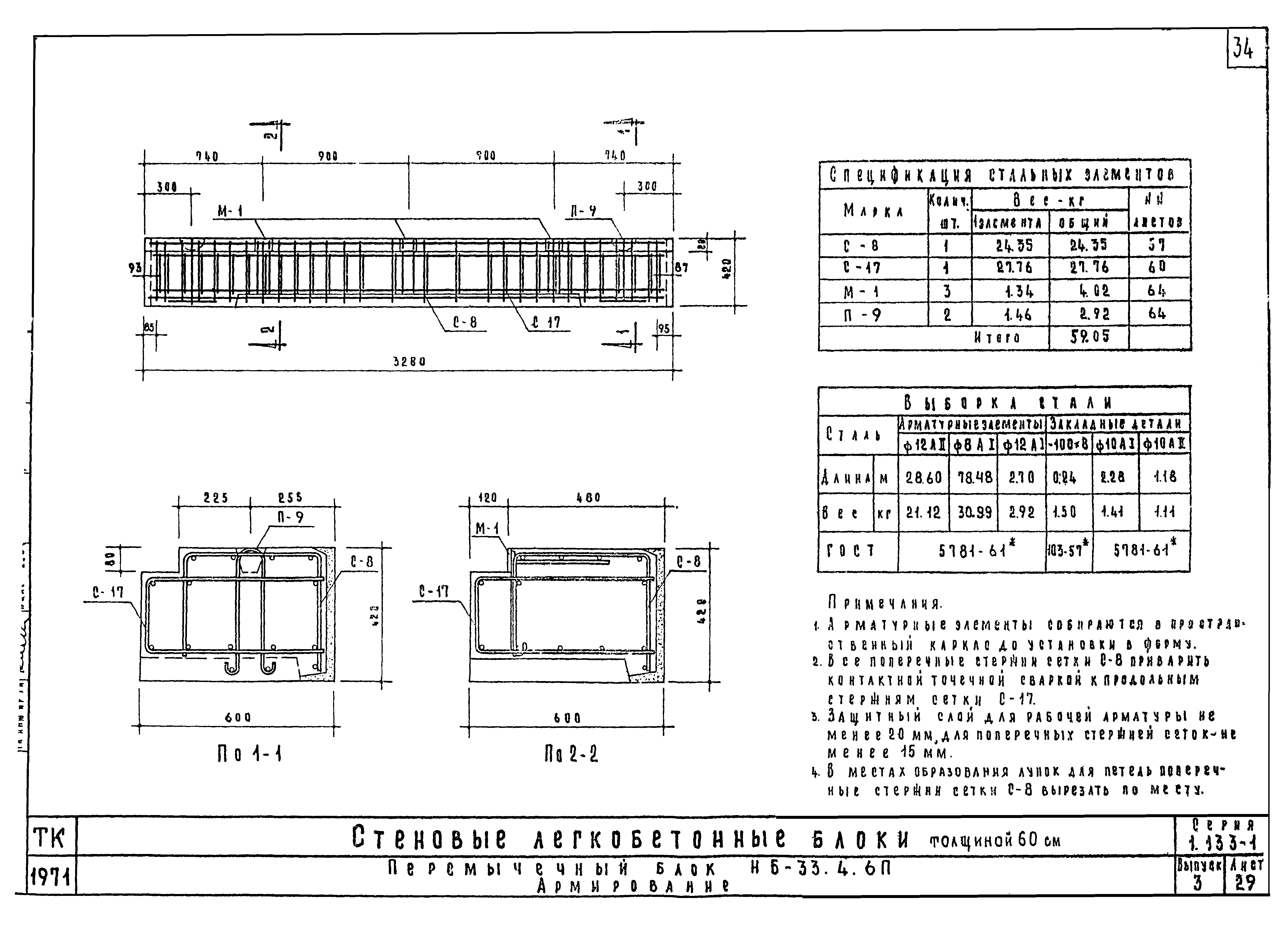

Перемычечный блок НБ-33.4.6П. Армирование

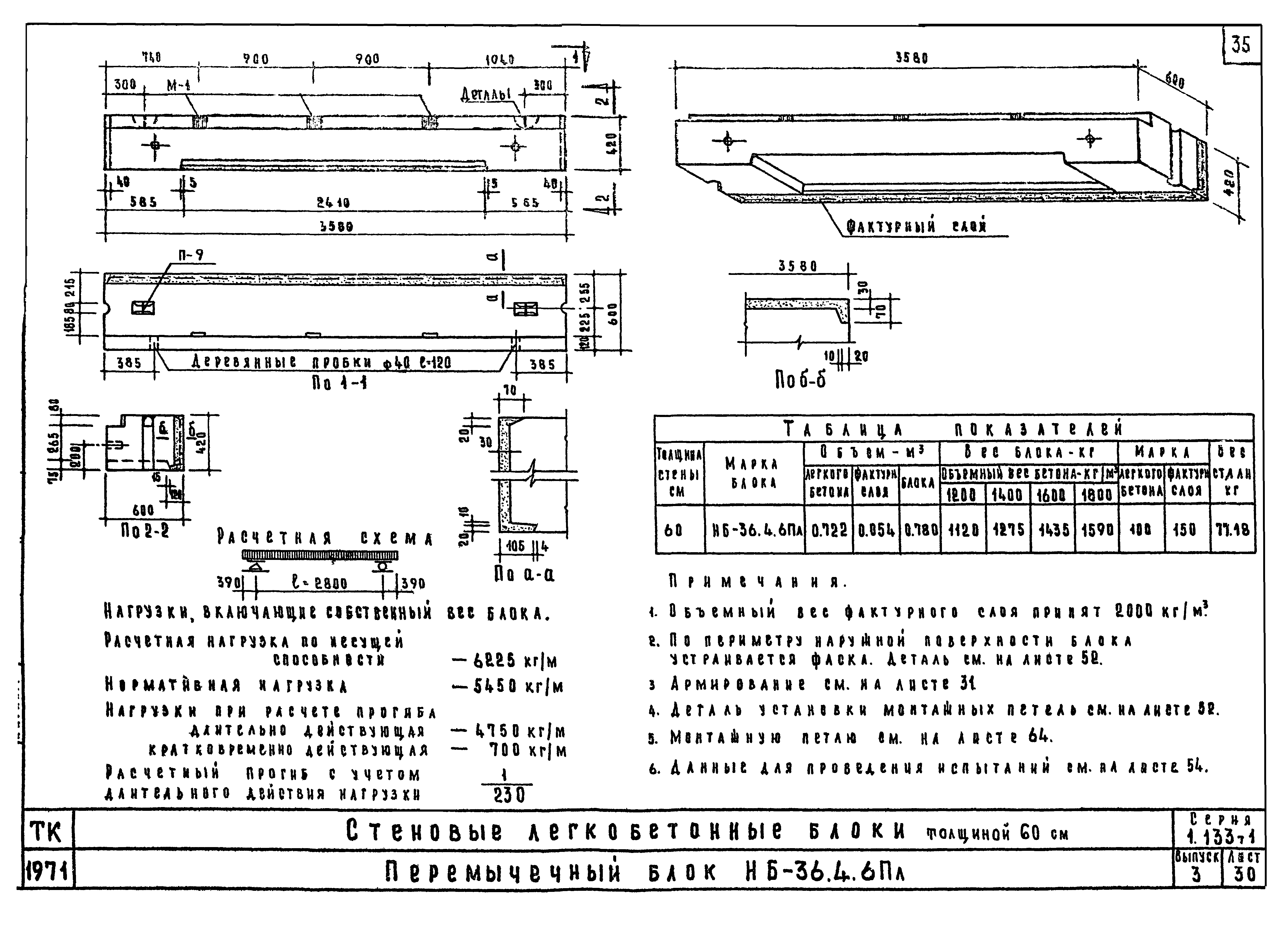

Перемычечный блок НБ-36.4.6Пл
Перемычечный блок НБ-36.4.6Пл. Армирование

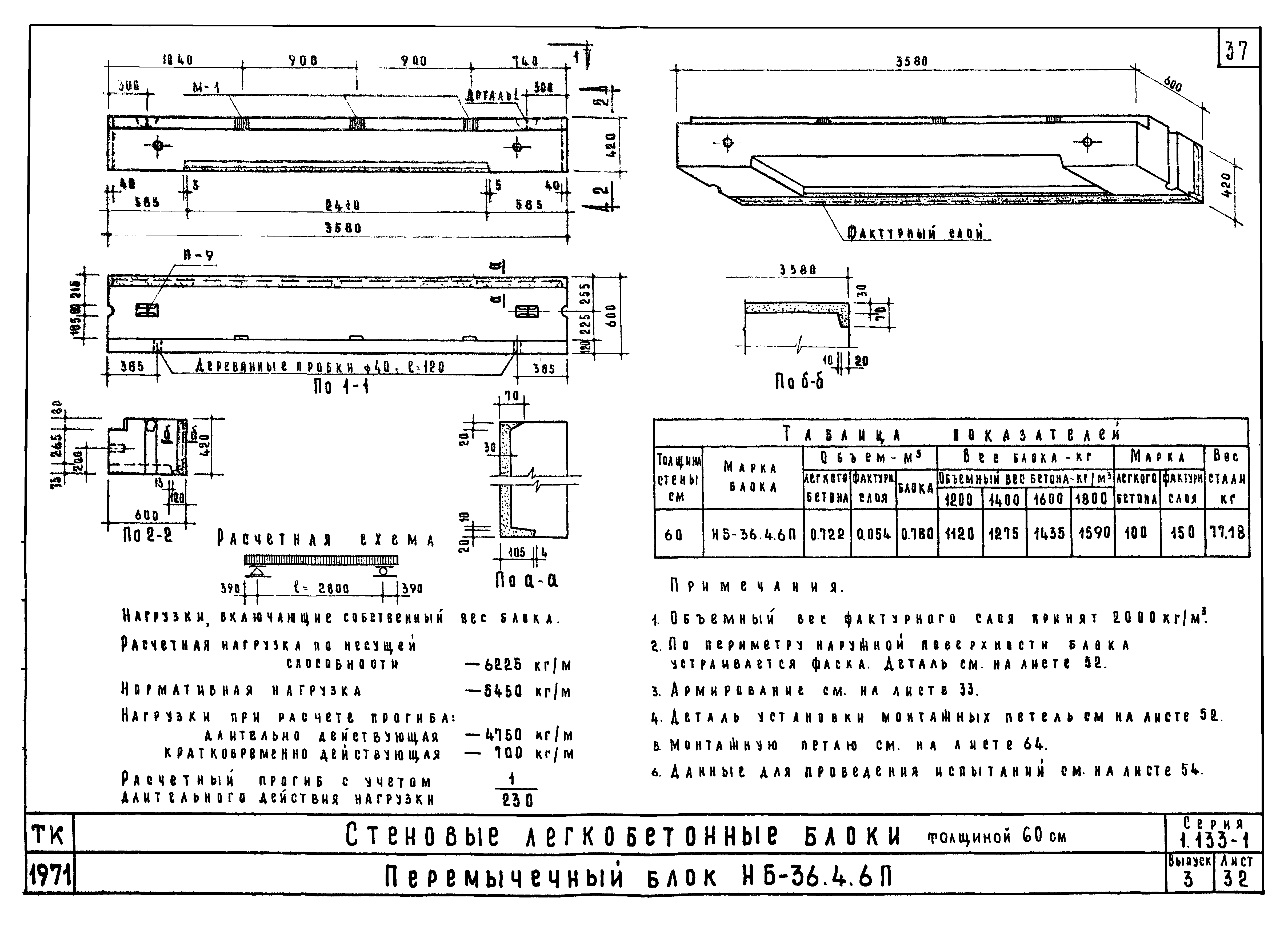

Перемычечный блок НБ-36.4.6П

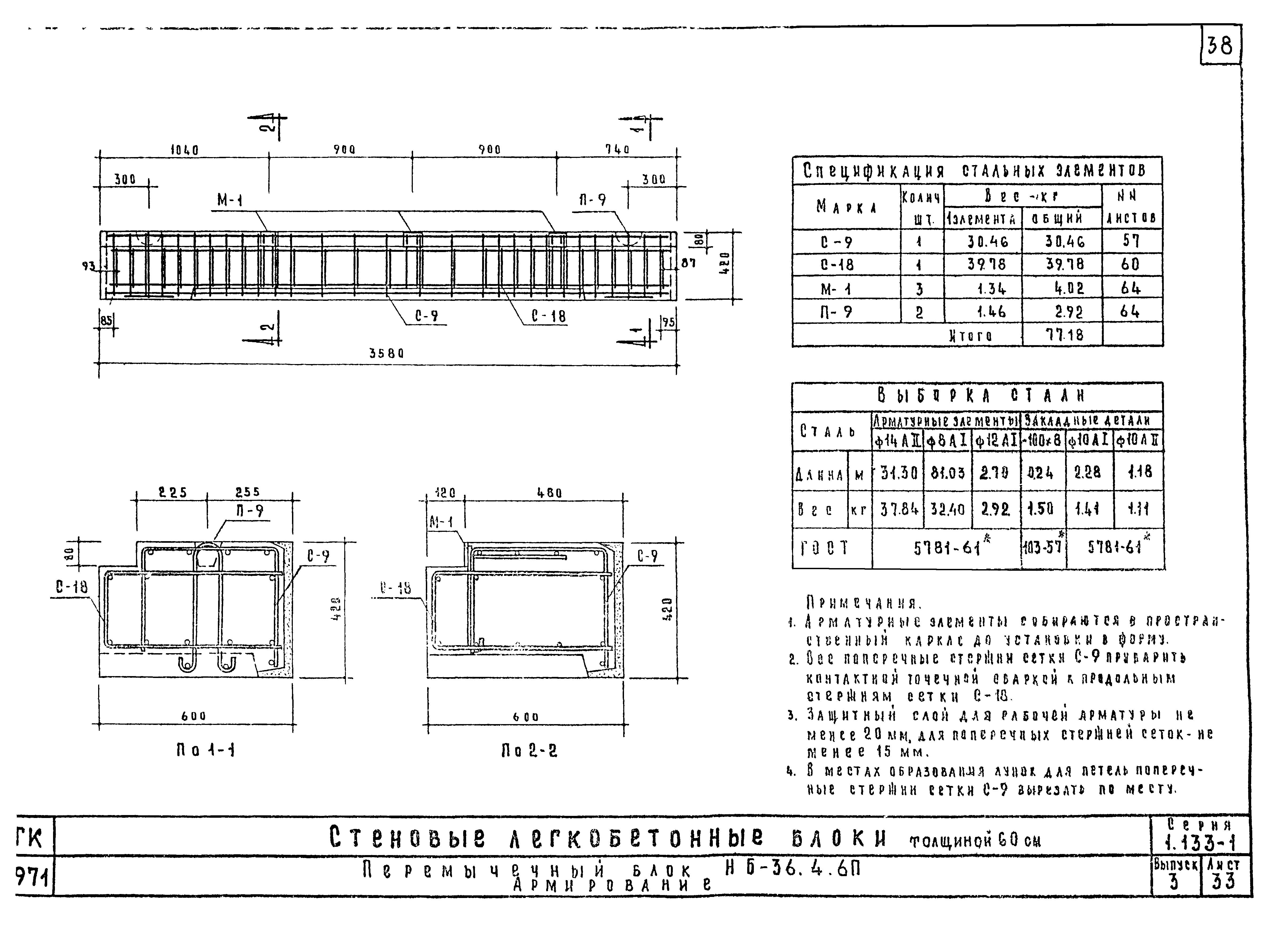

Перемычечный блок НБ-36.4.6П. Армирование

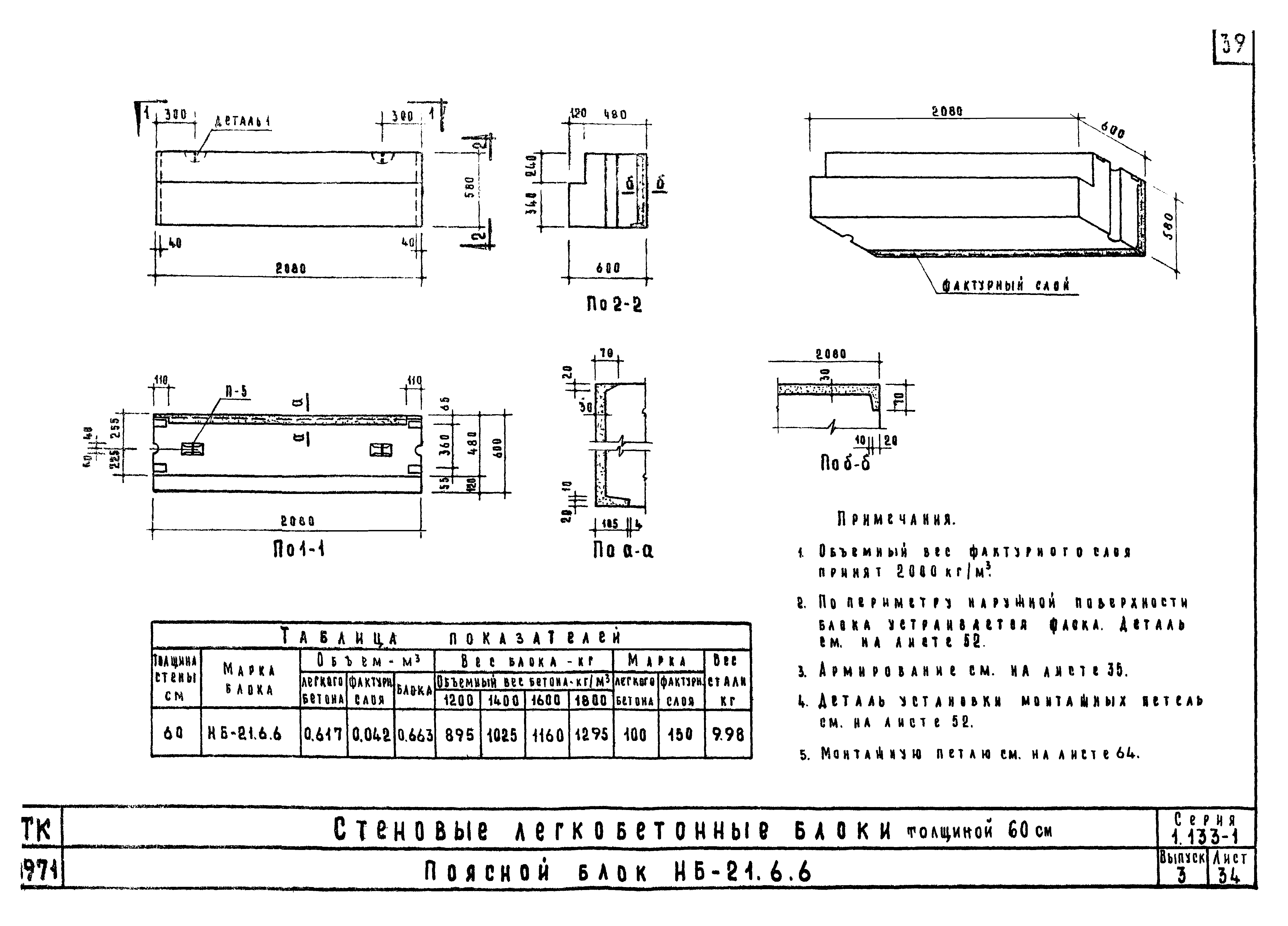

Поясной блок НБ-21.6.6

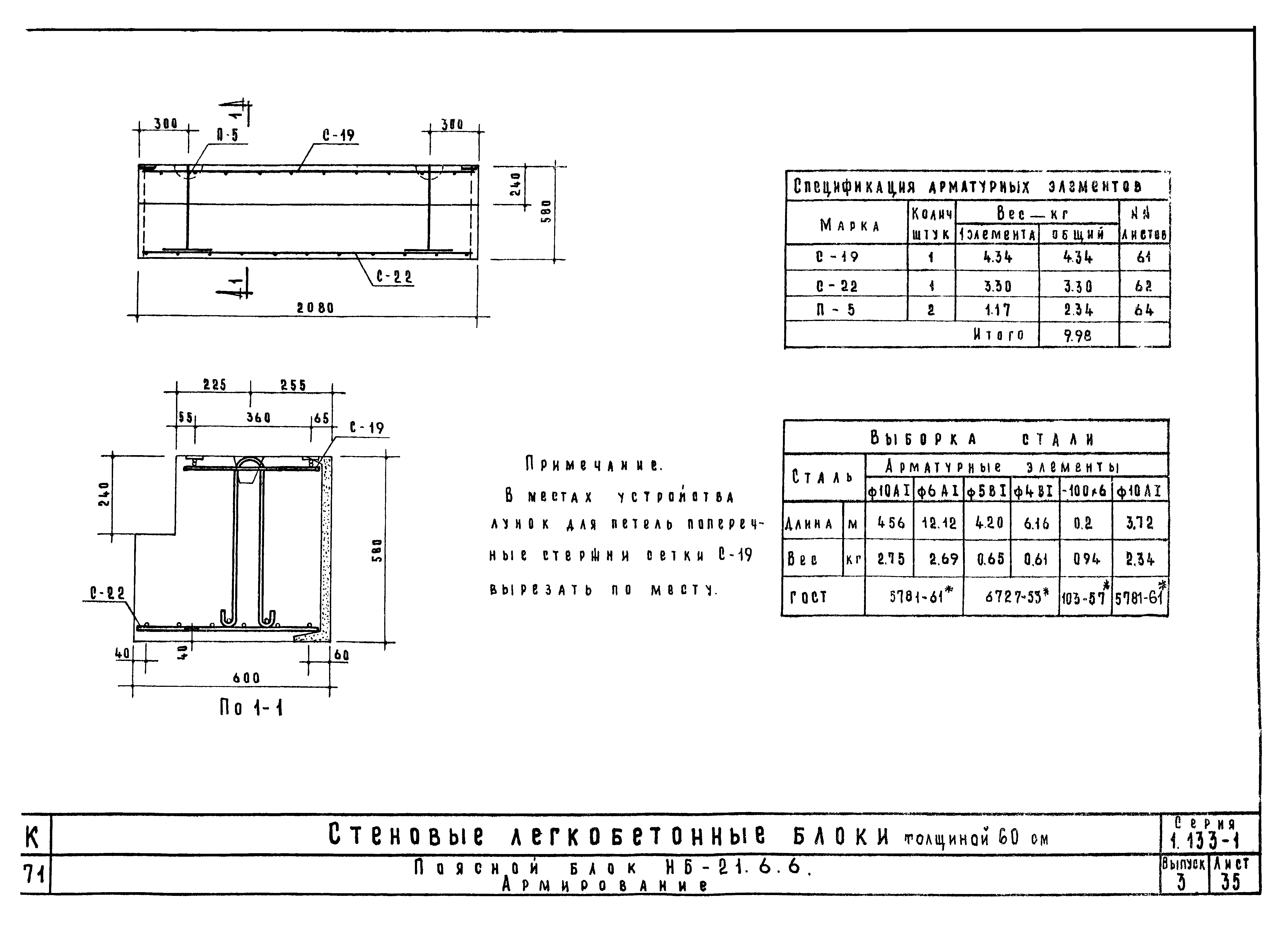

Поясной блок НБ-21.6.6. Армирование

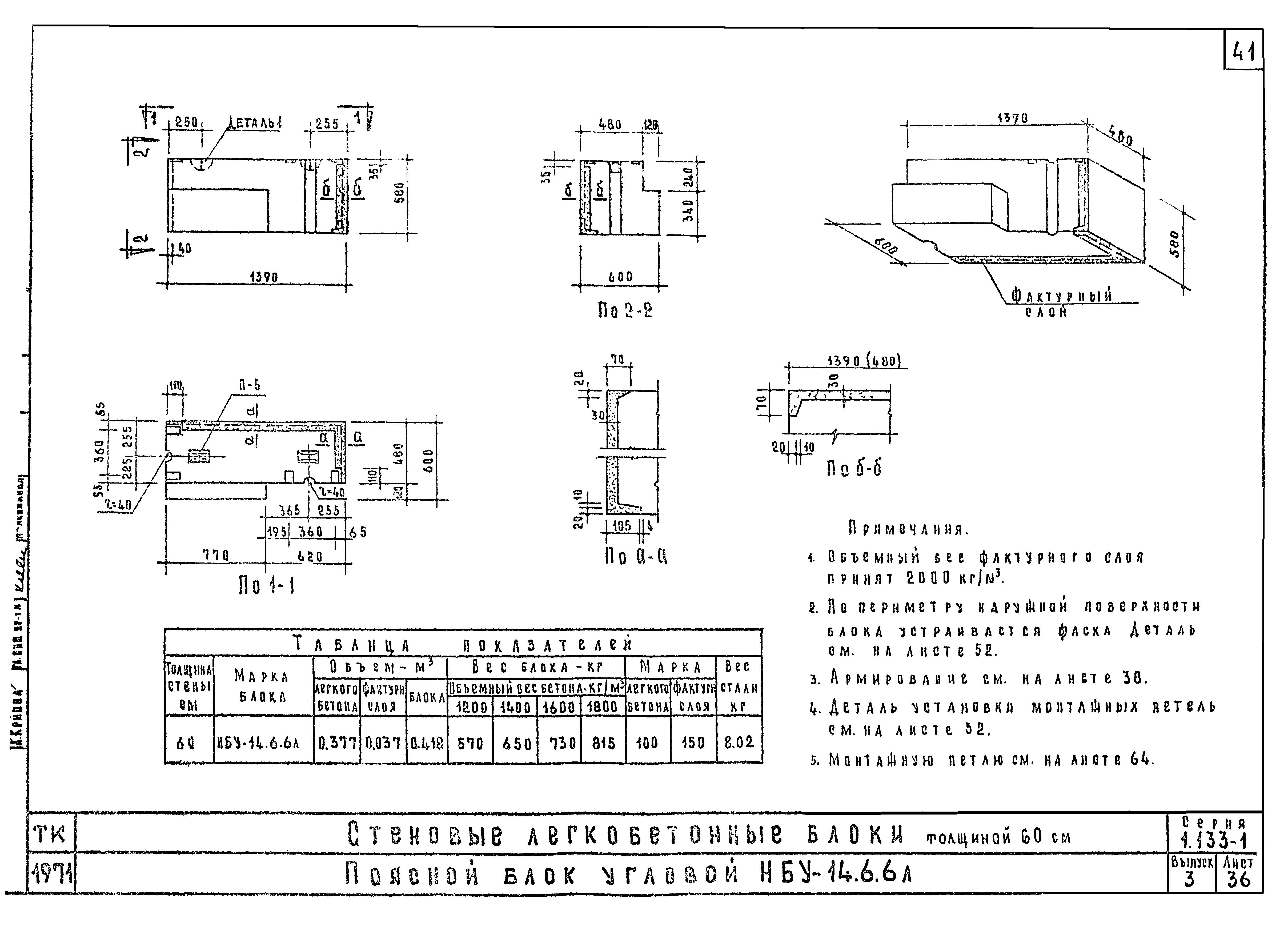

Поясной блок угловой НБУ-14.6.6Л

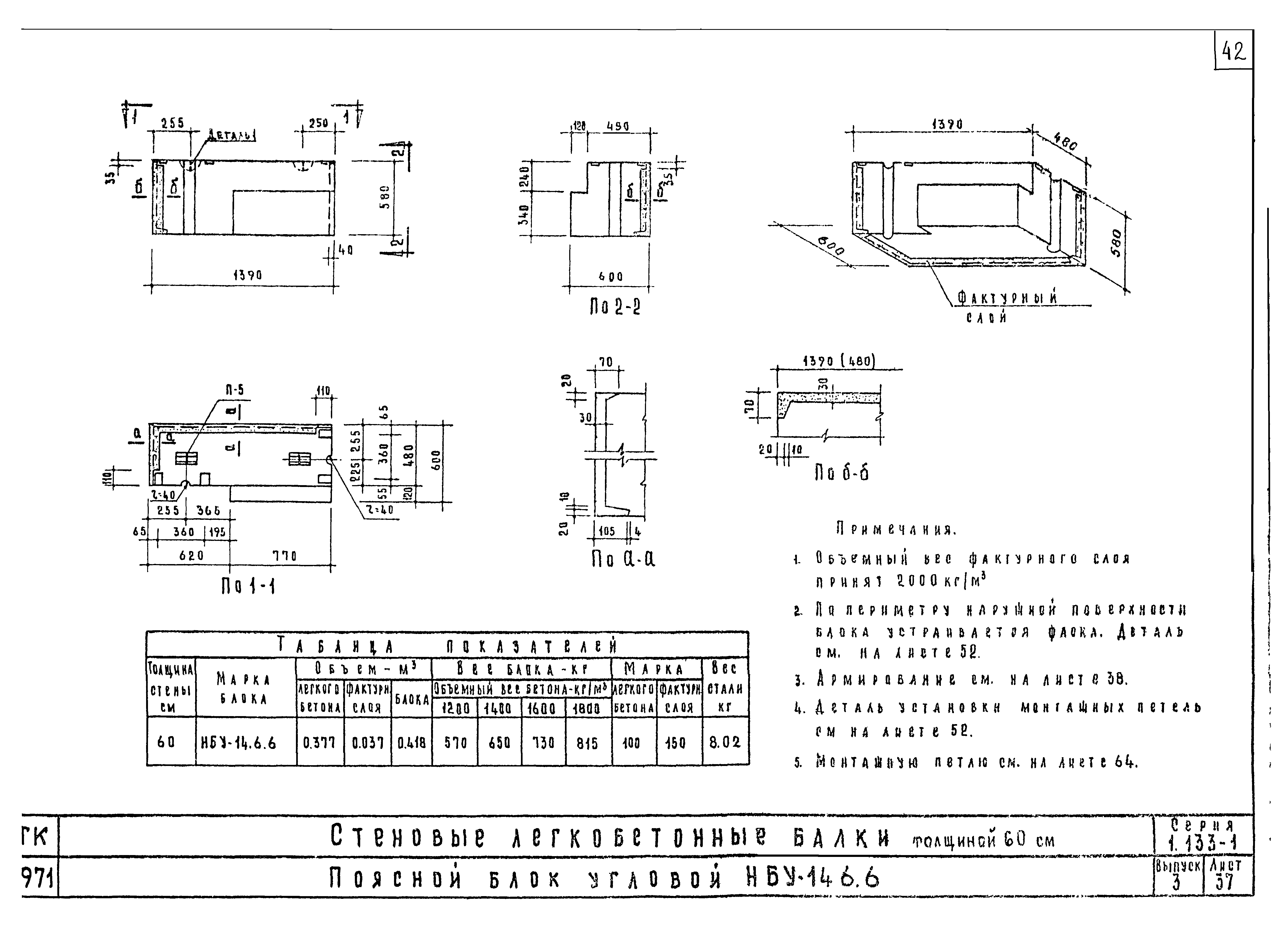

Поясной блок угловой НБУ-14.6.6

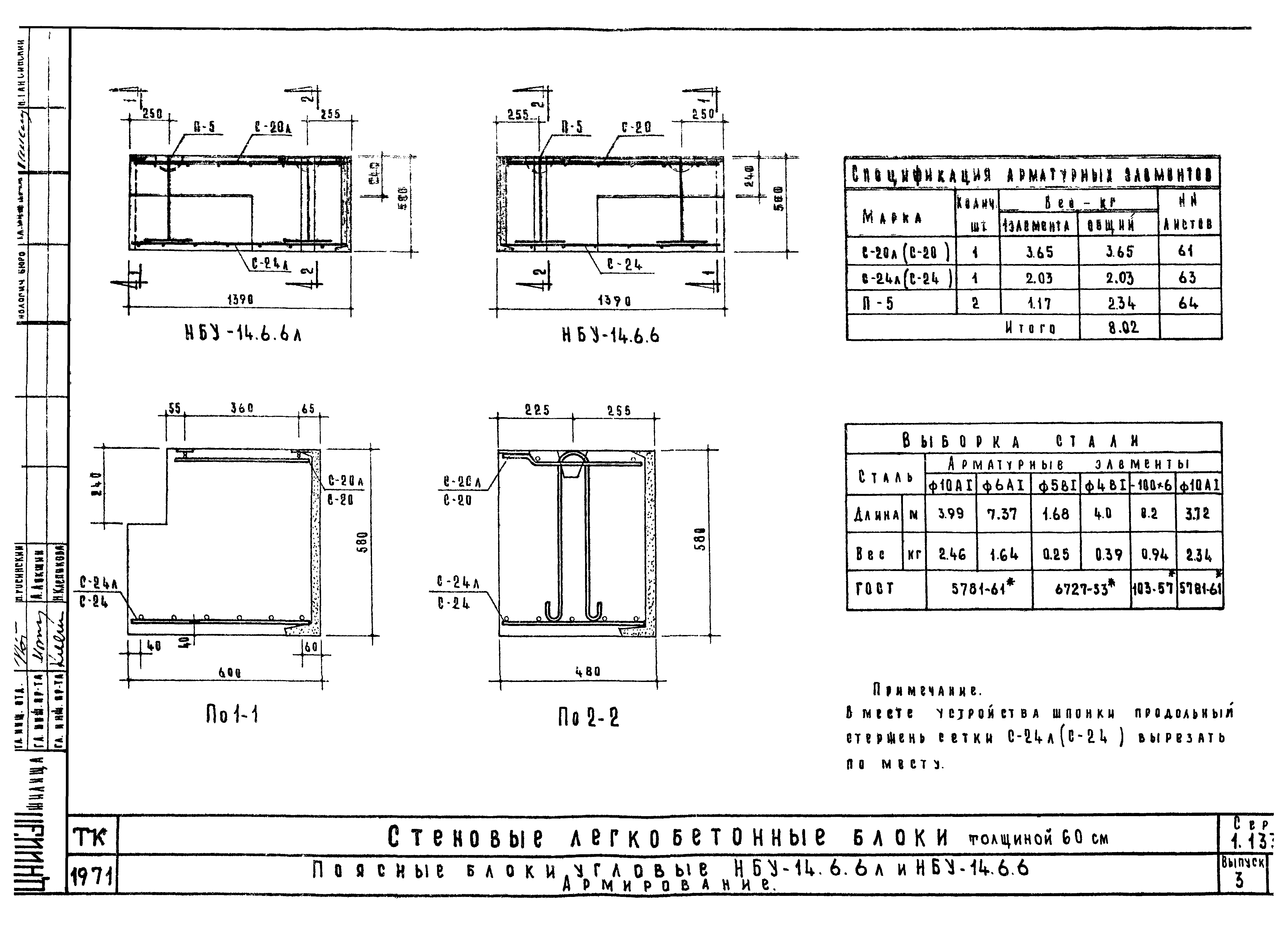

Поясные блоки угловые НБУ-14.6.6Л, НБУ-14.6.6. Армирование

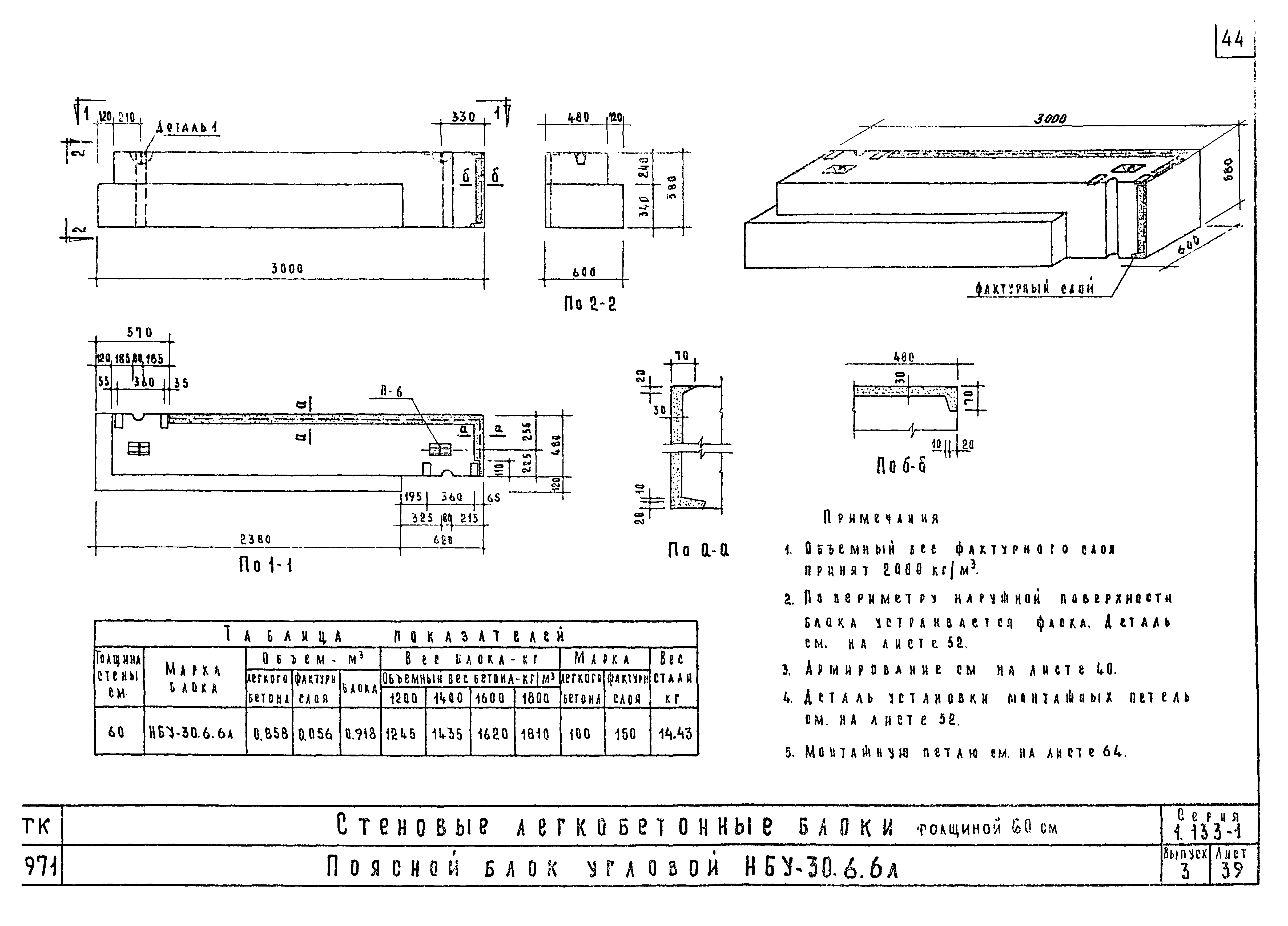

Поясной блок угловой НБУ-30.6.6Л
Поясной блок угловой НБУ-30.6.6Л. Армирование

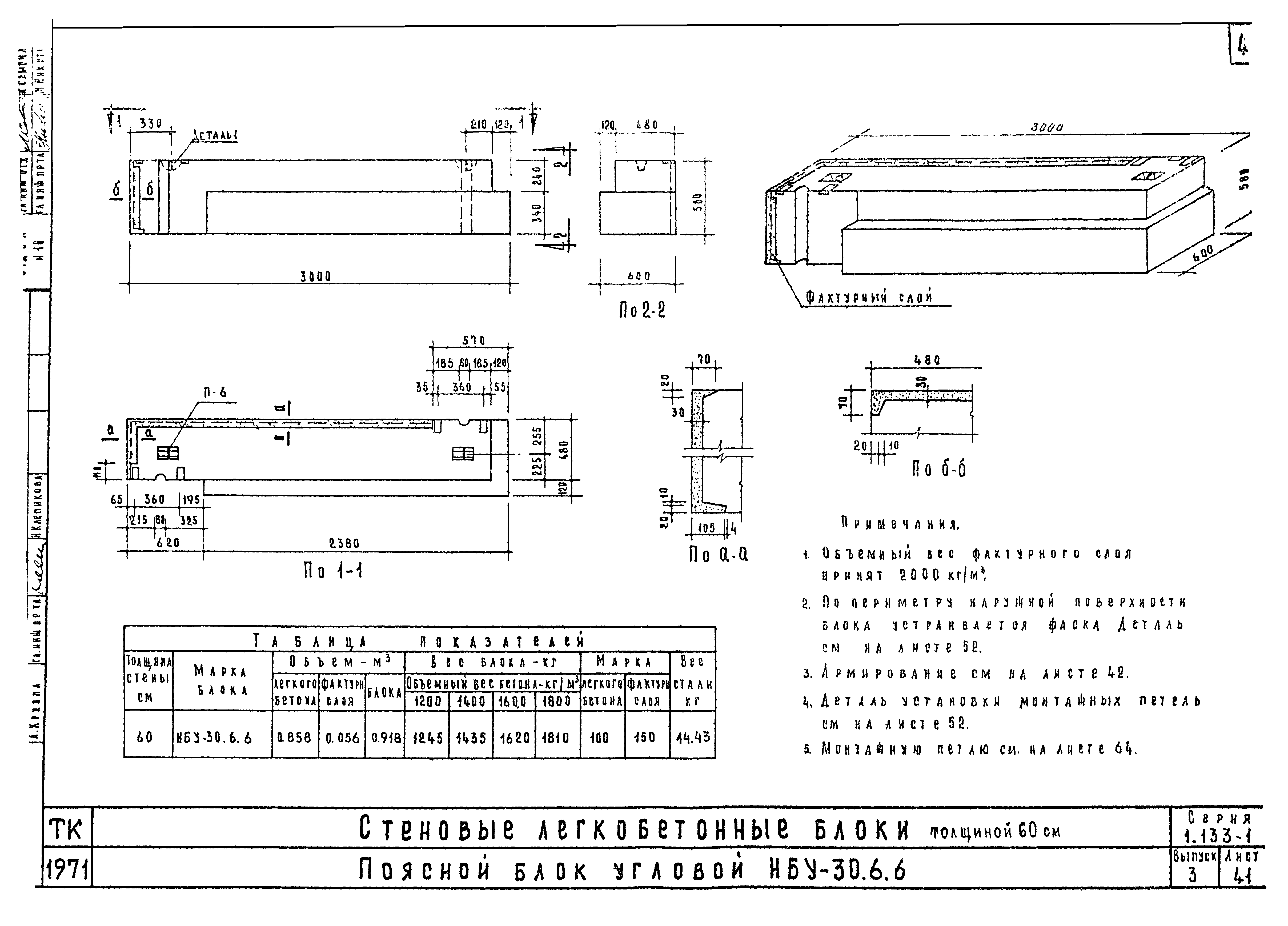

Поясной блок угловой НБУ-30.6.6

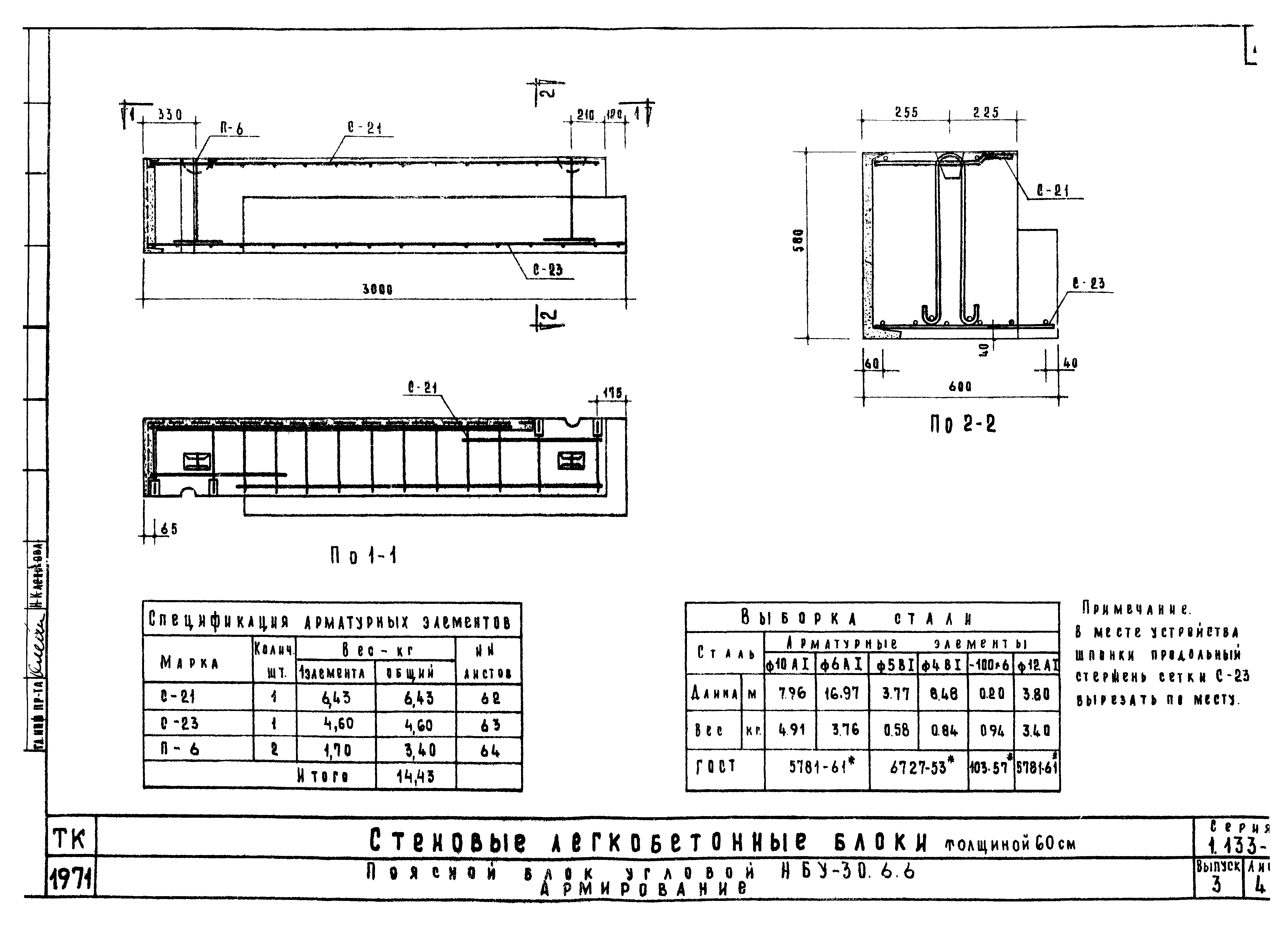

Поясной блок угловой НБУ-30.6.6. Армирование
Подоконный блок НБО-12.8.5
Подоконный блок НБО-12.11.6

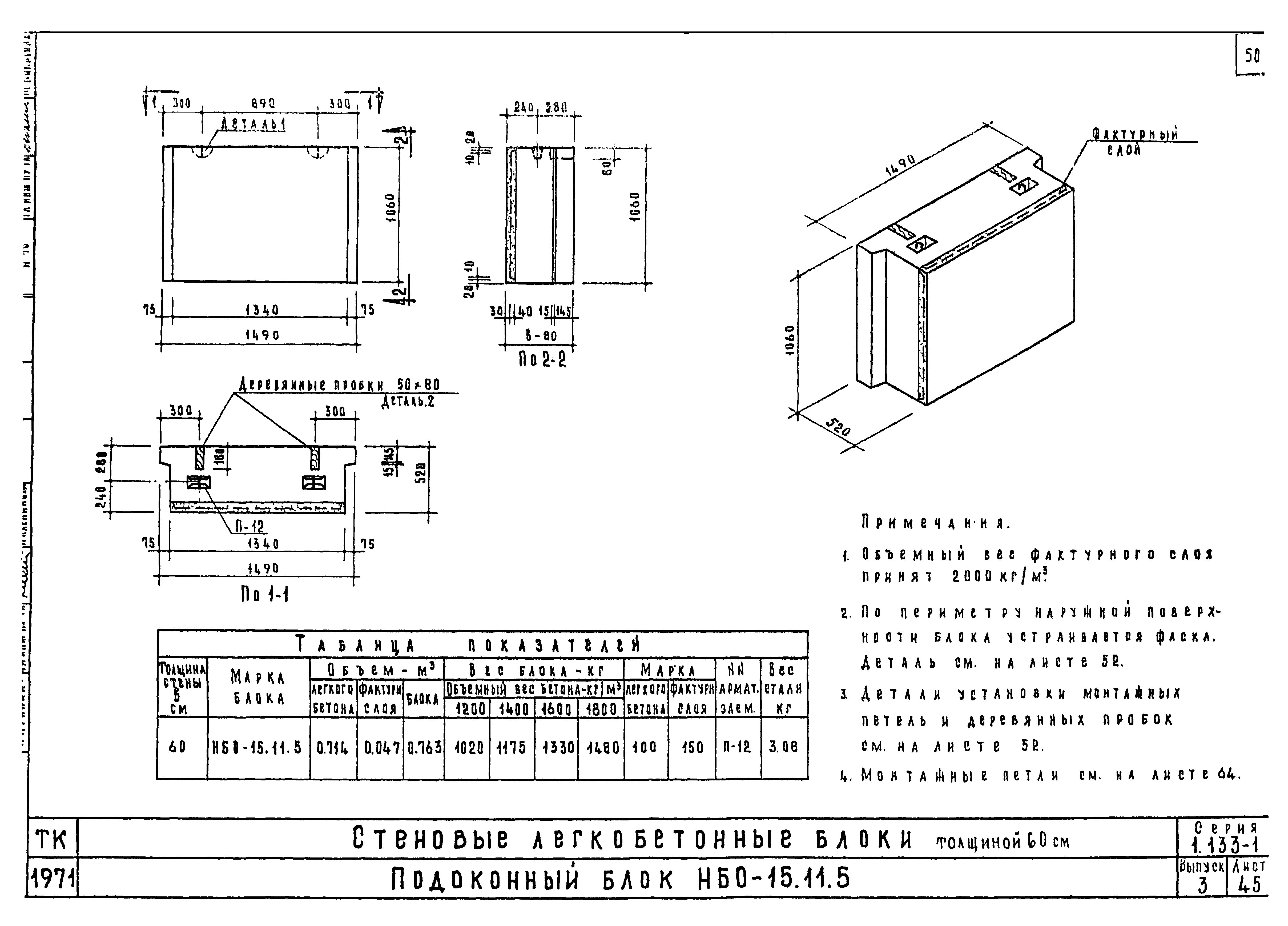

Подоконный блок НБО-15.11.5

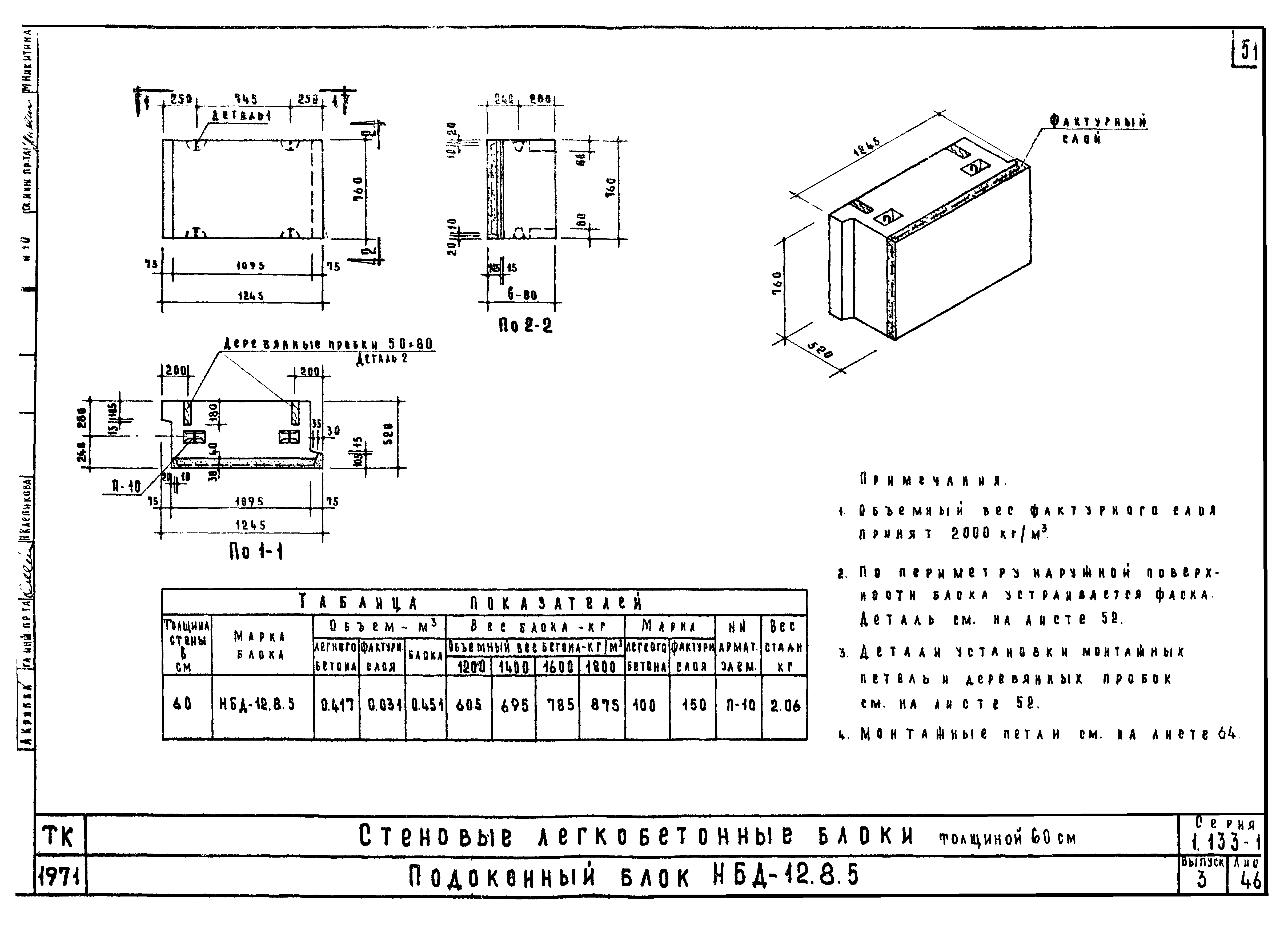

Подоконный блок НБД-12.8.5

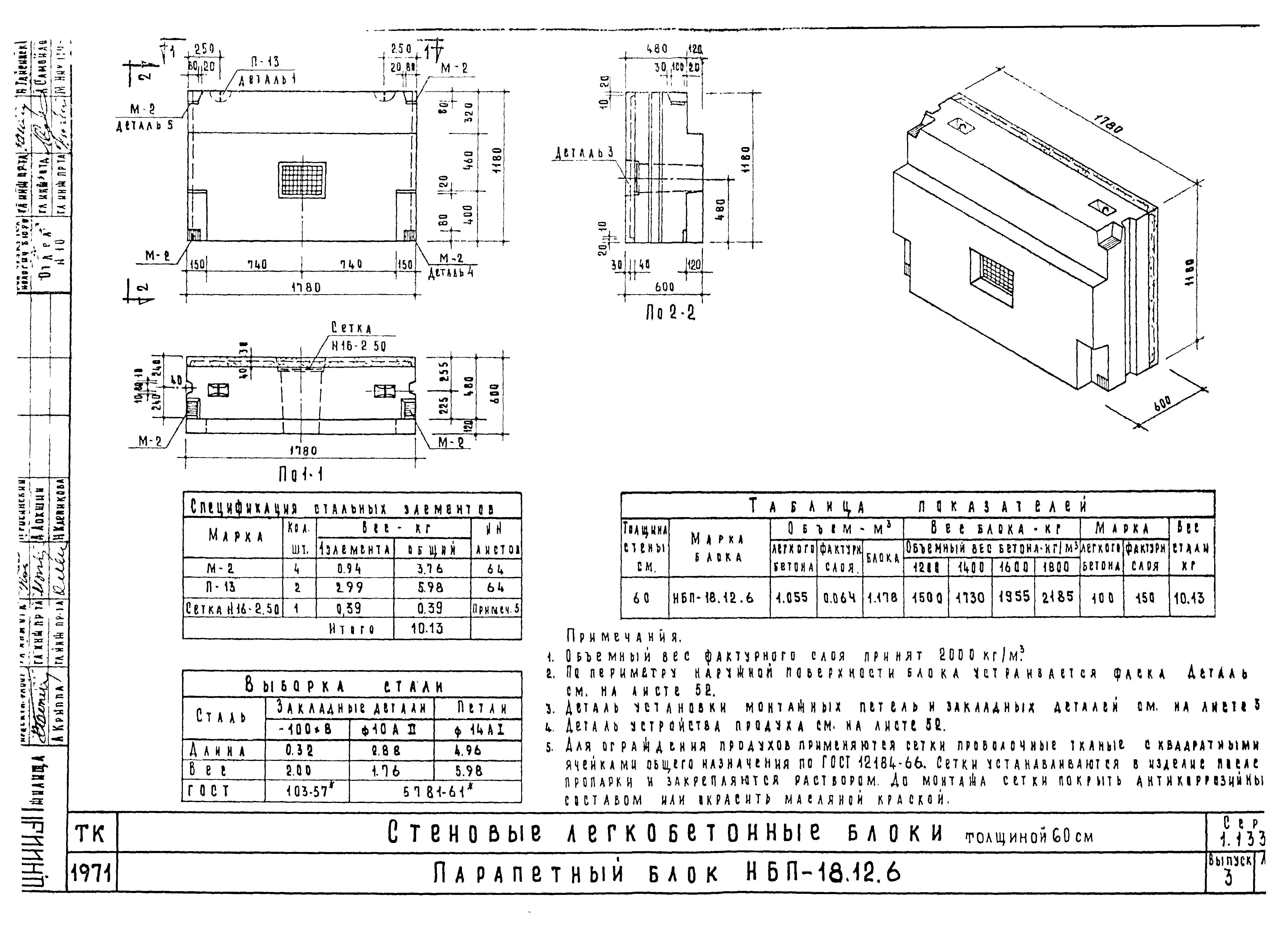

Парапетный блок НБП-18.12.6

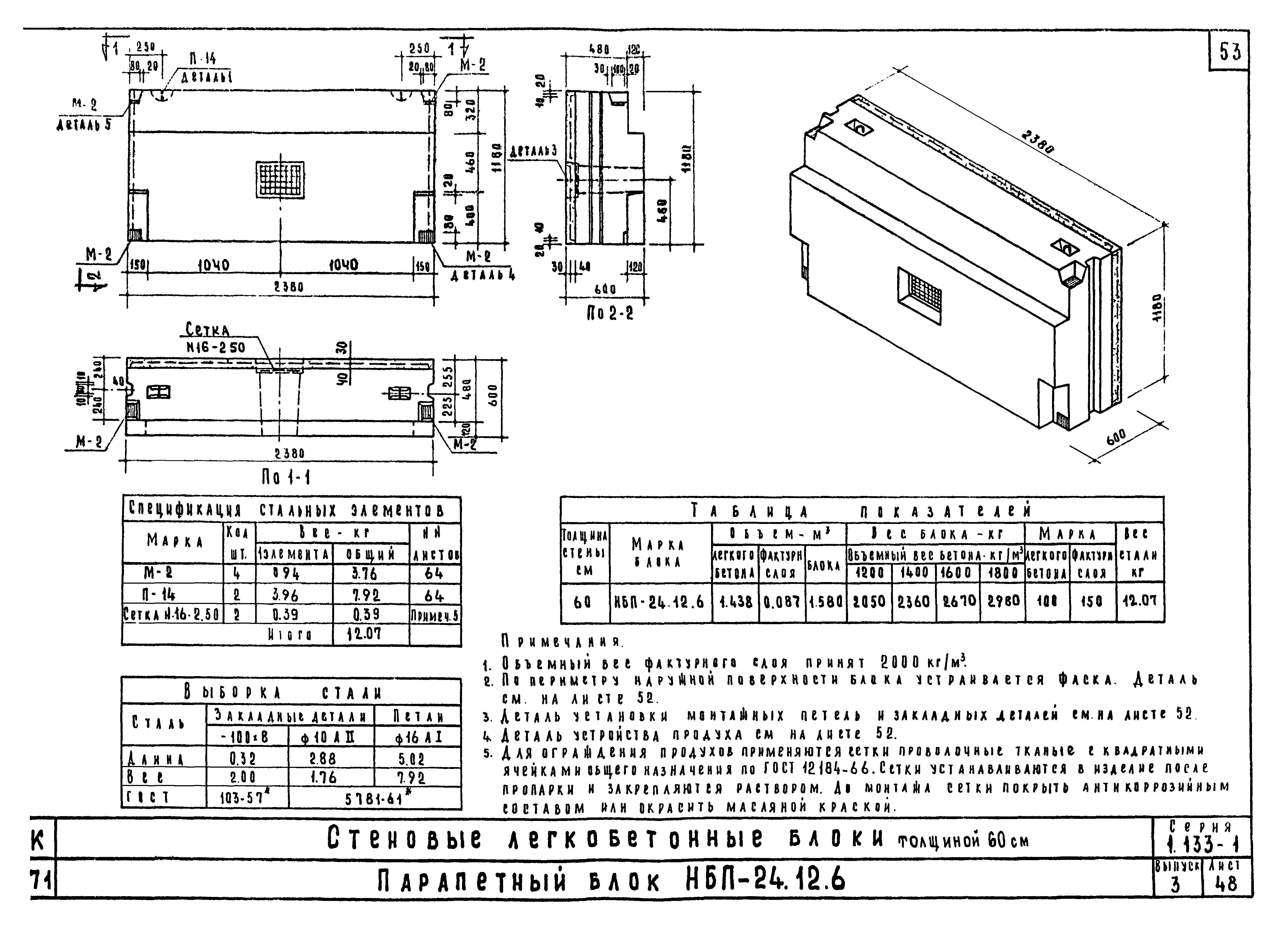

Парапетный блок НБП-24.12.6
Парапетный блок угловой НБПУ-17.12.6Л
Парапетный блок угловой НБПУ-17.12.6

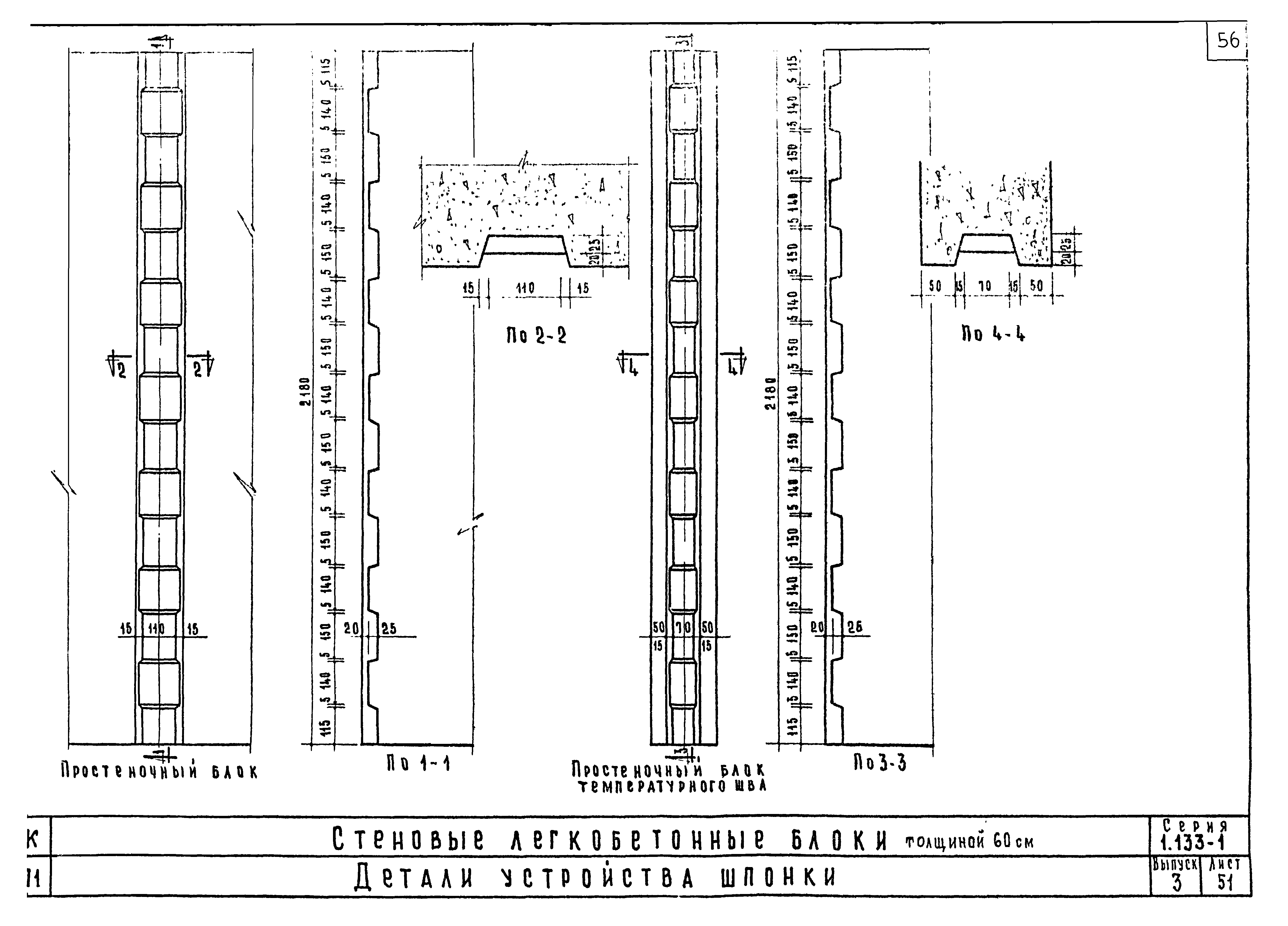

Детали устройства шпонки

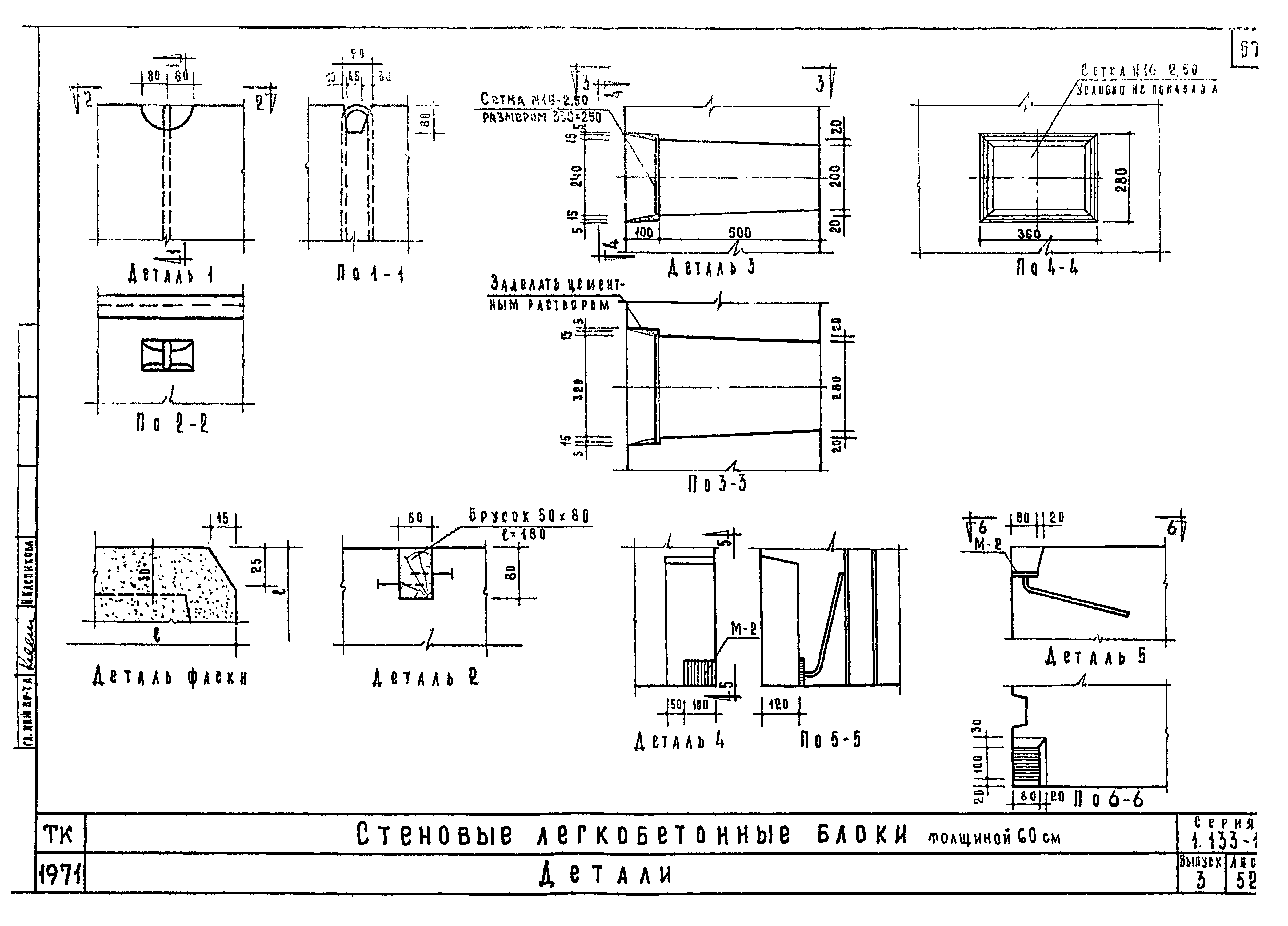

Детали

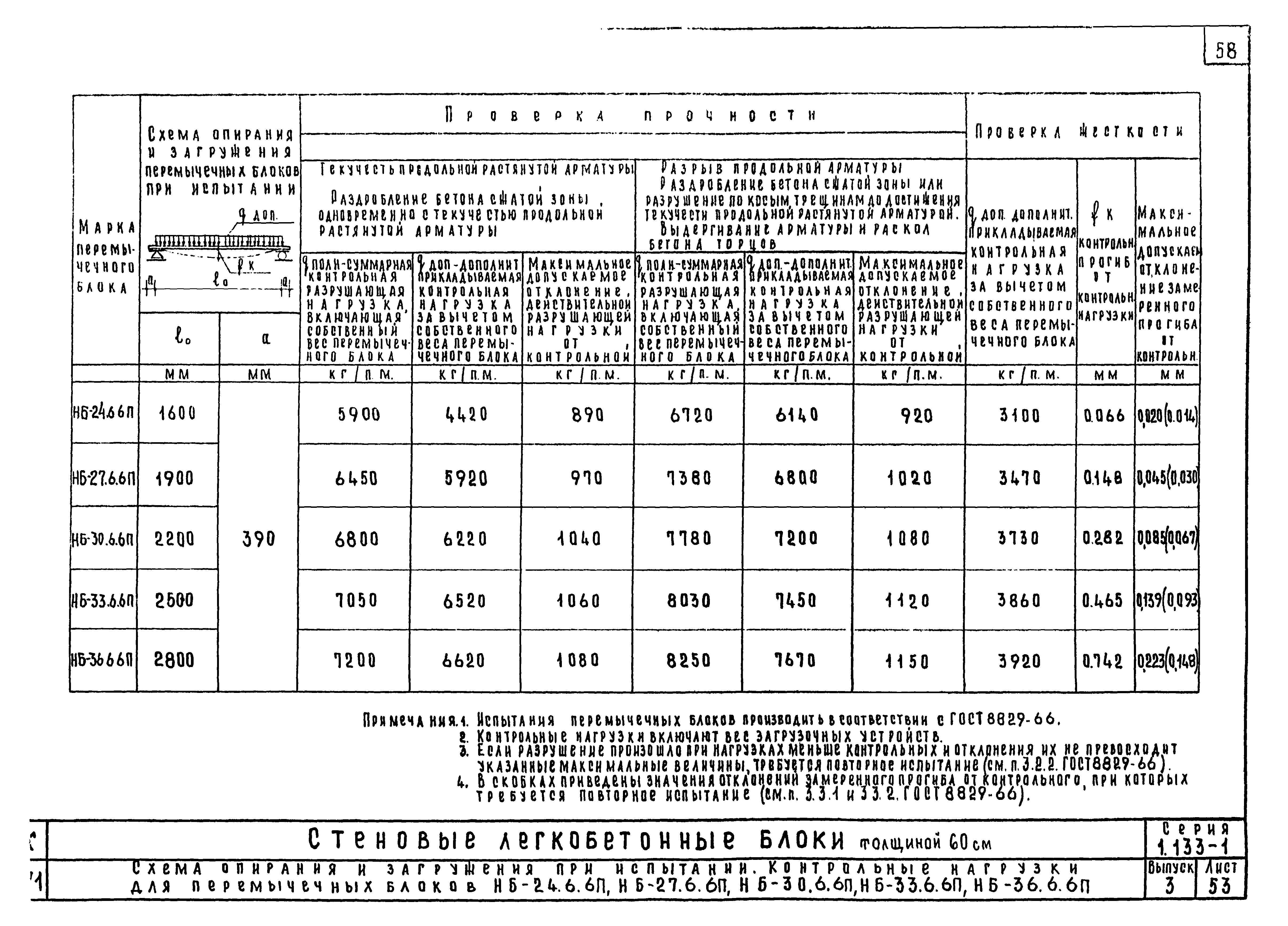

Схема опирания и загружения при испытании. Контрольные нагрузки для перемычечных блоков НБ-24.6.6П, НБ-27.6.6П, НБ-30.6.6П, НБ-33.6.6П, НБ-36.6.6П

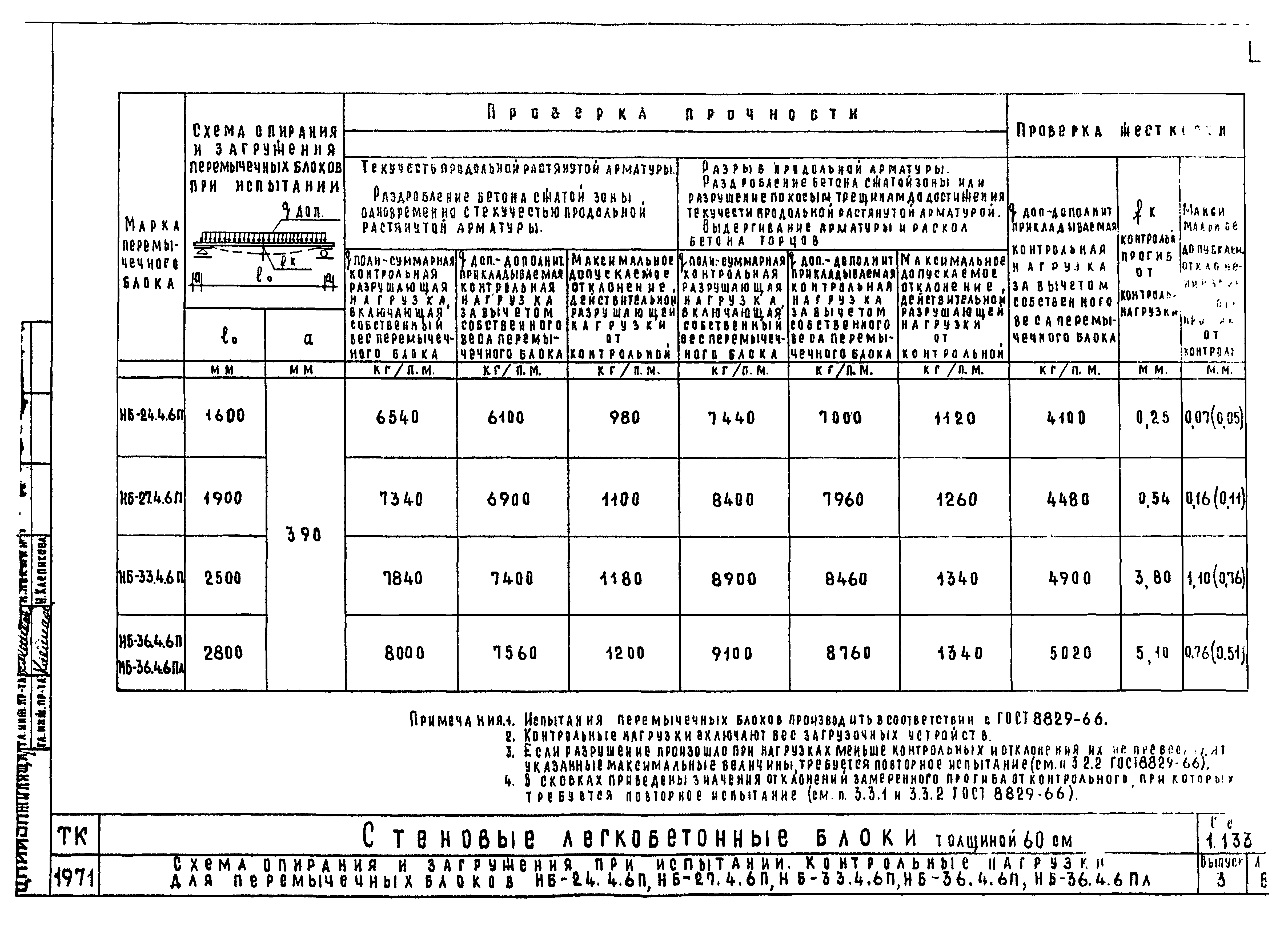

Схема опирания и загружения при испытании. Контрольные нагрузки для перемычечных блоков НБ-24.4.6П, НБ-27.4.6П, НБ-33.4.6П, НБ-36.4.6Пл, НБ-36.4.6П

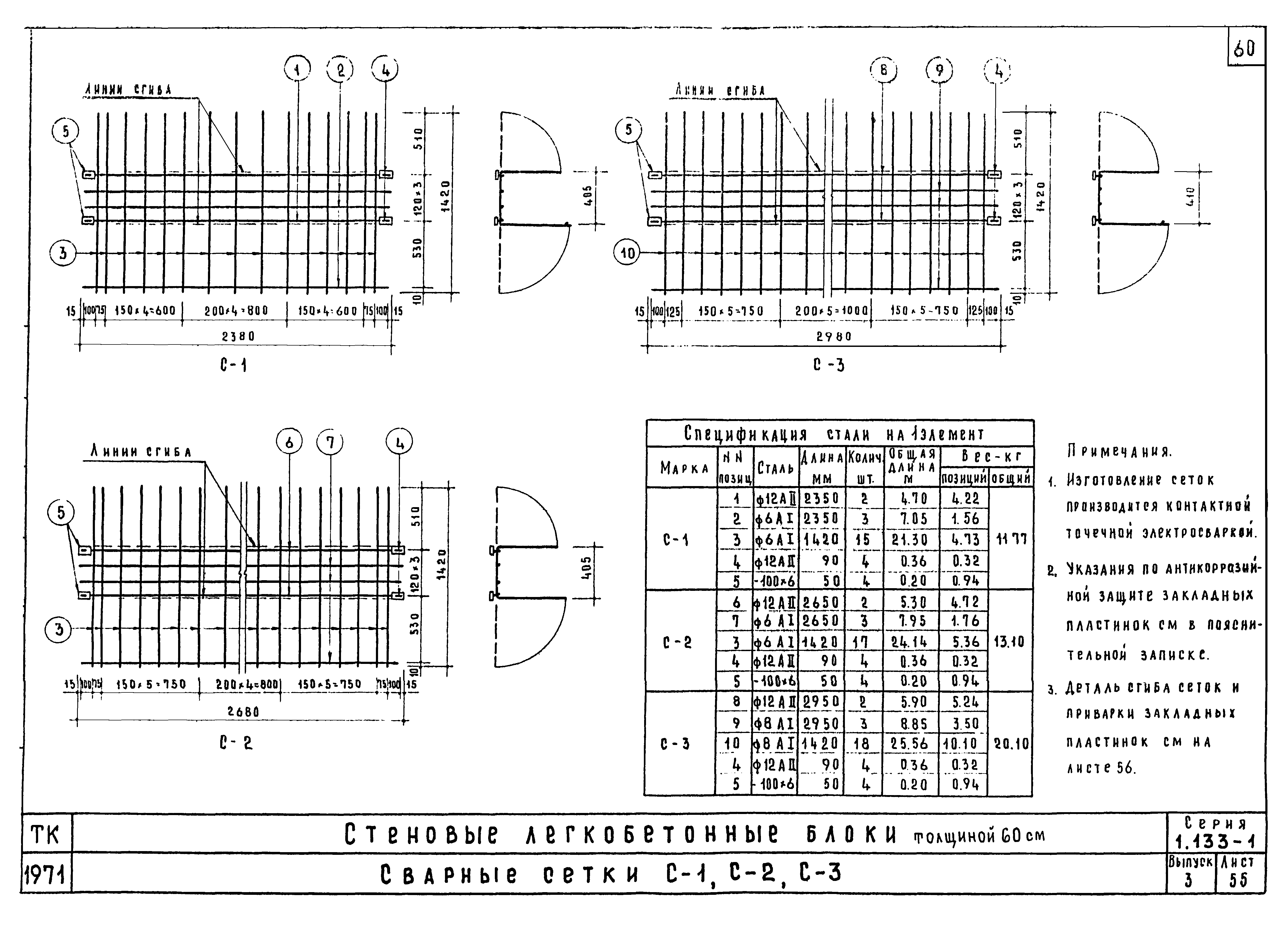

Сварные сетки С-1, С-2, С-3

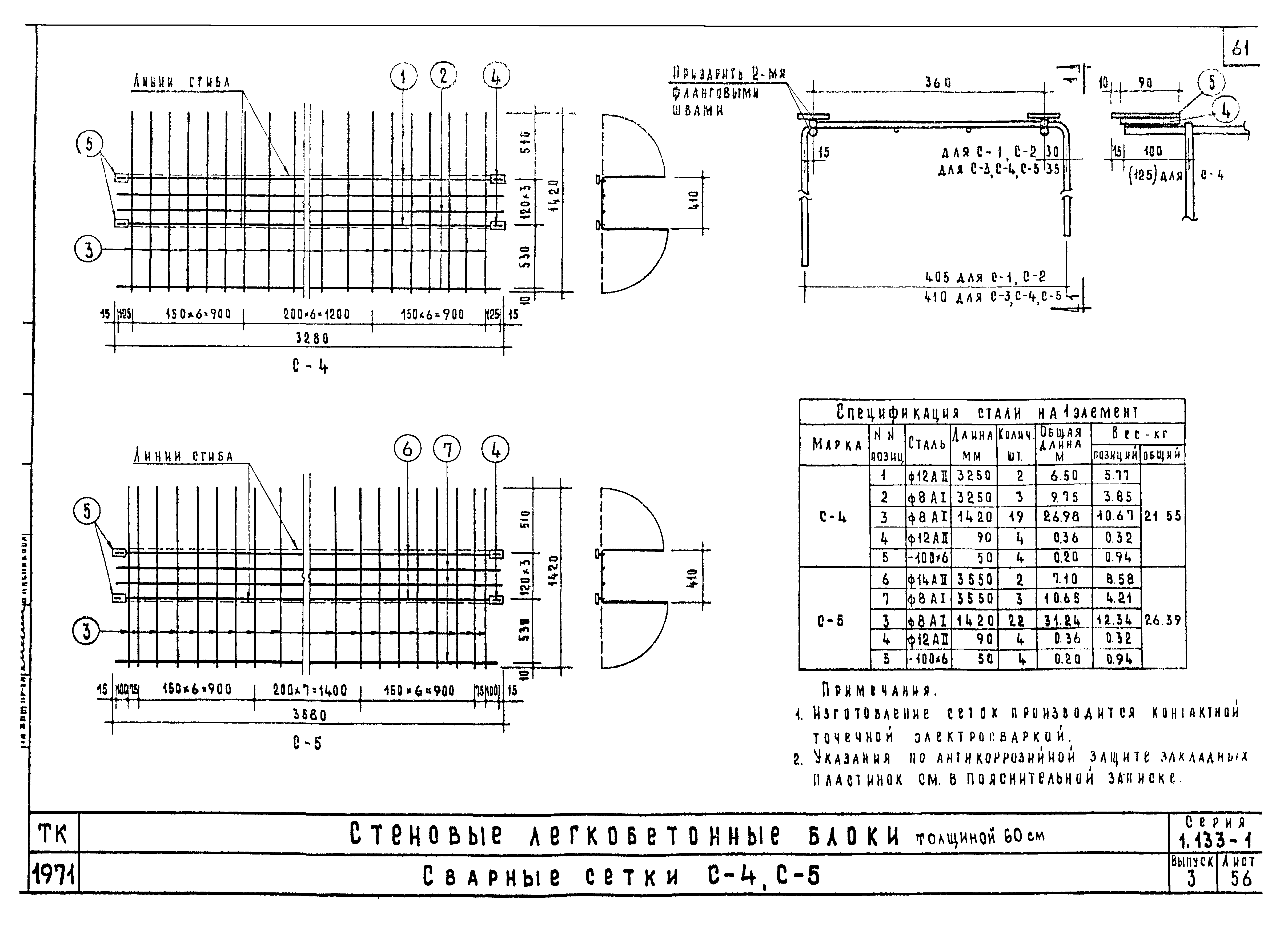

Сварные сетки С-4, С-5

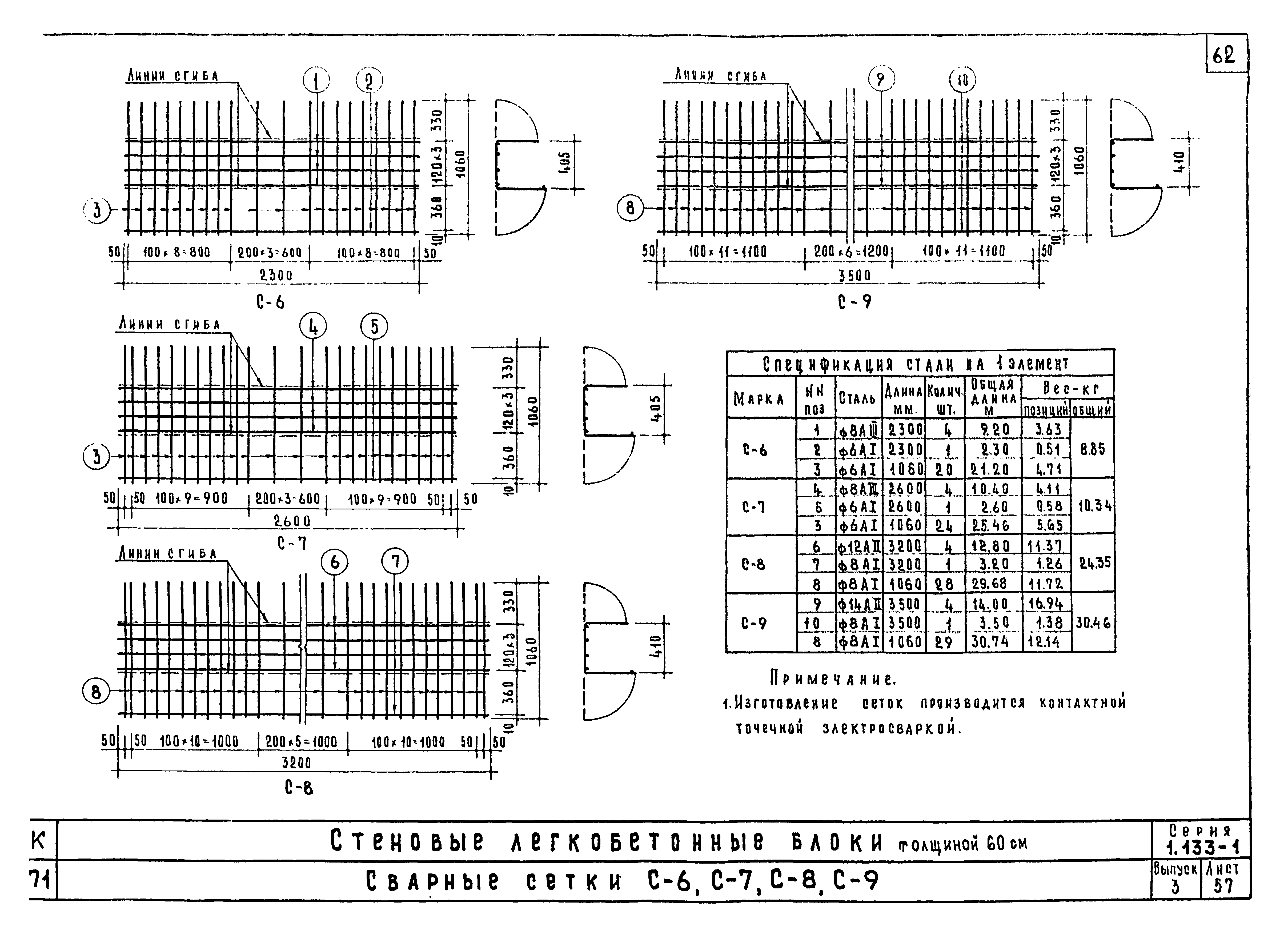

Сварные сетки С-6, С-7, С-8, С-9
Сварные сетки С-10, С-11, С-12

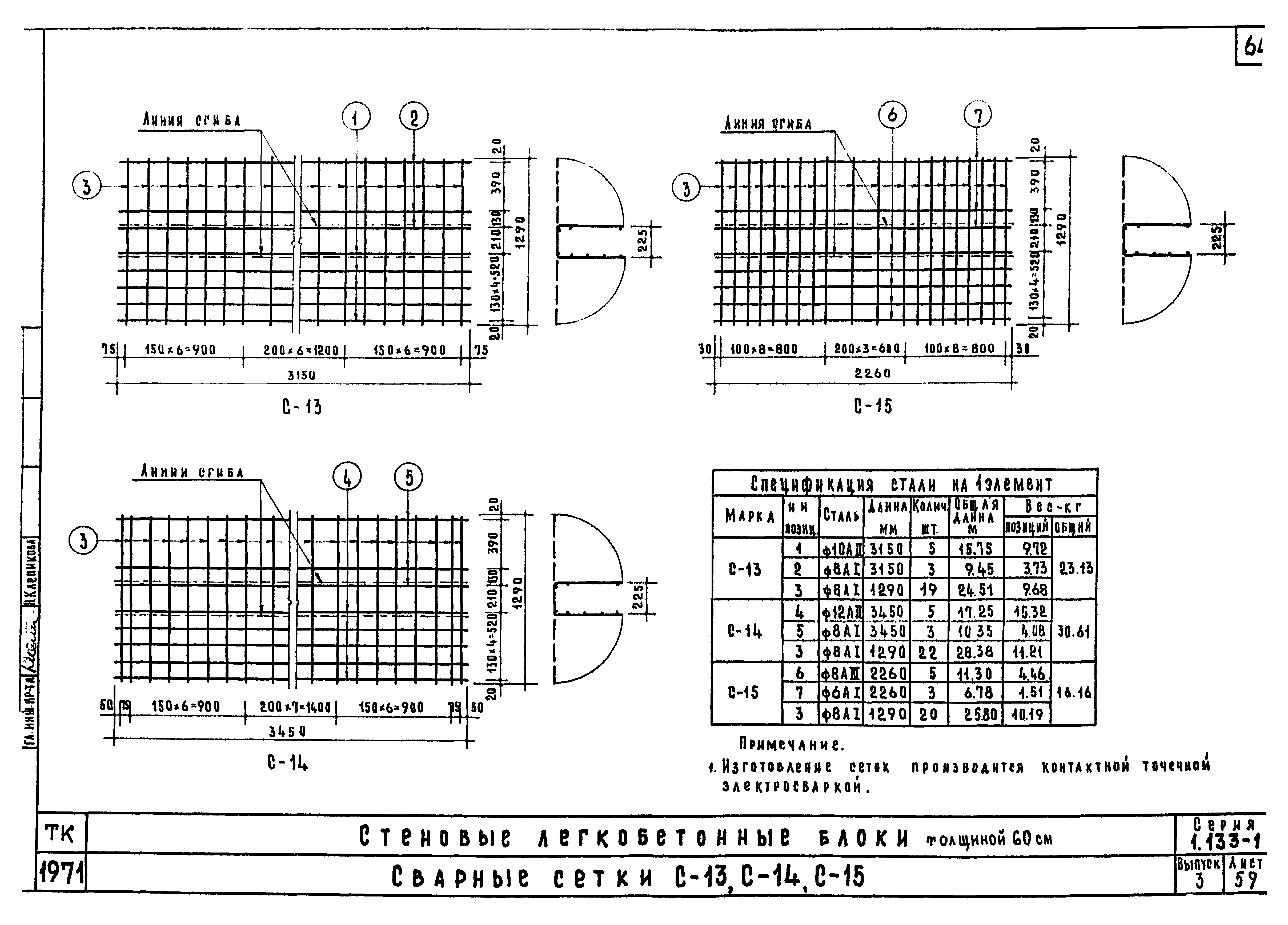

Сварные сетки С-13, С-14, С-15

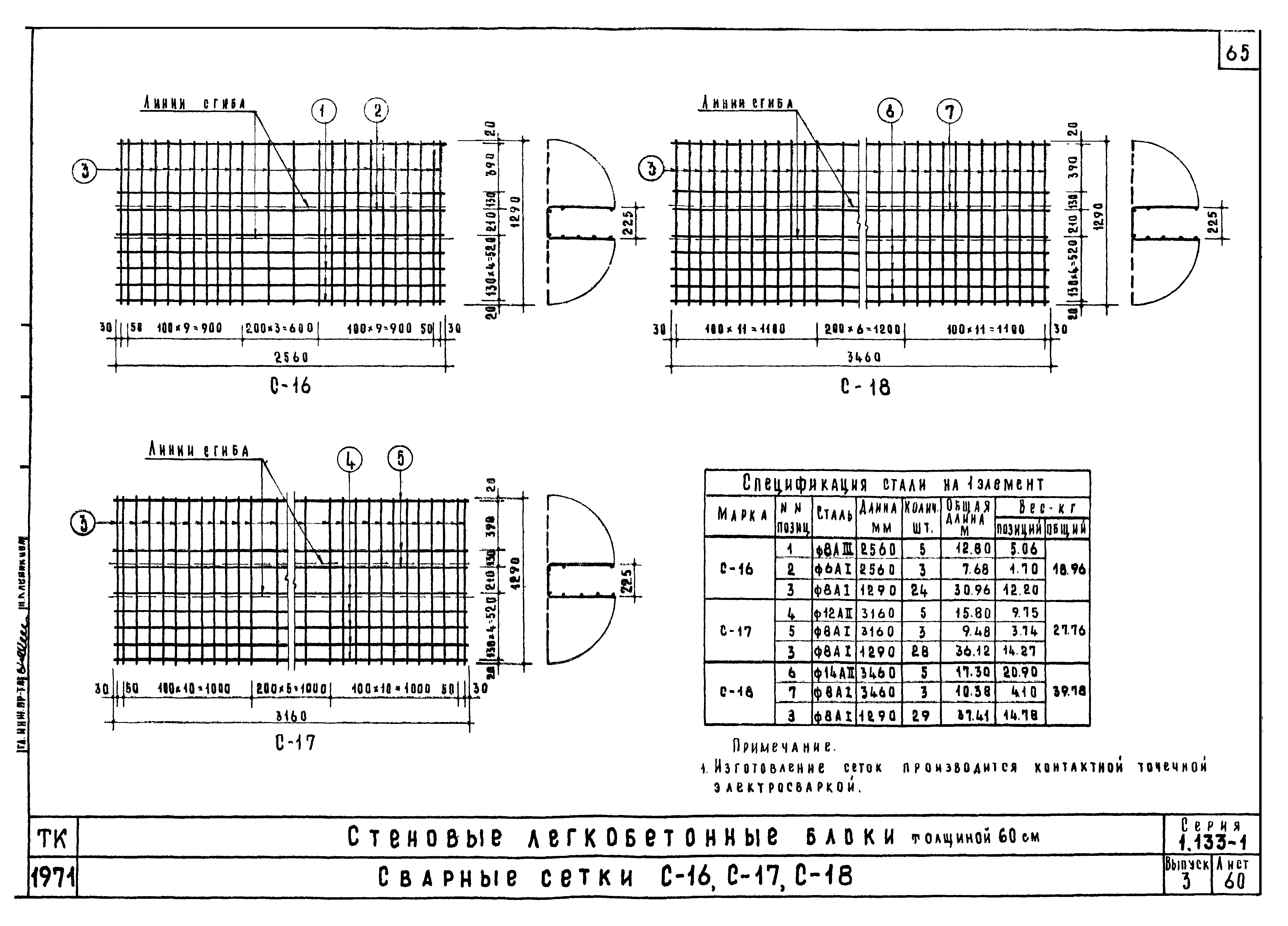

Сварные сетки С-16, С-17, С-18

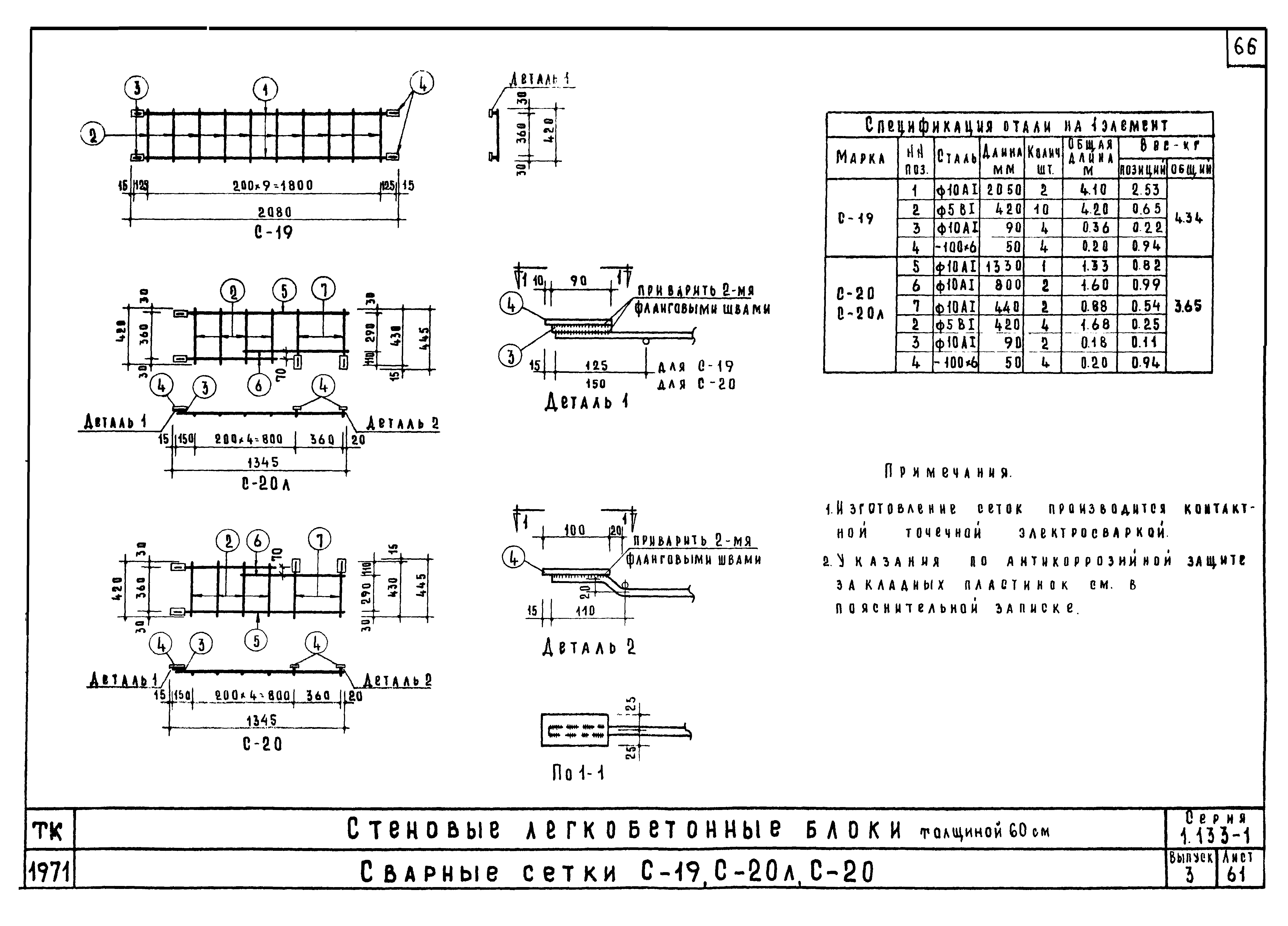

Сварные сетки С-19, С-20Л, С-20

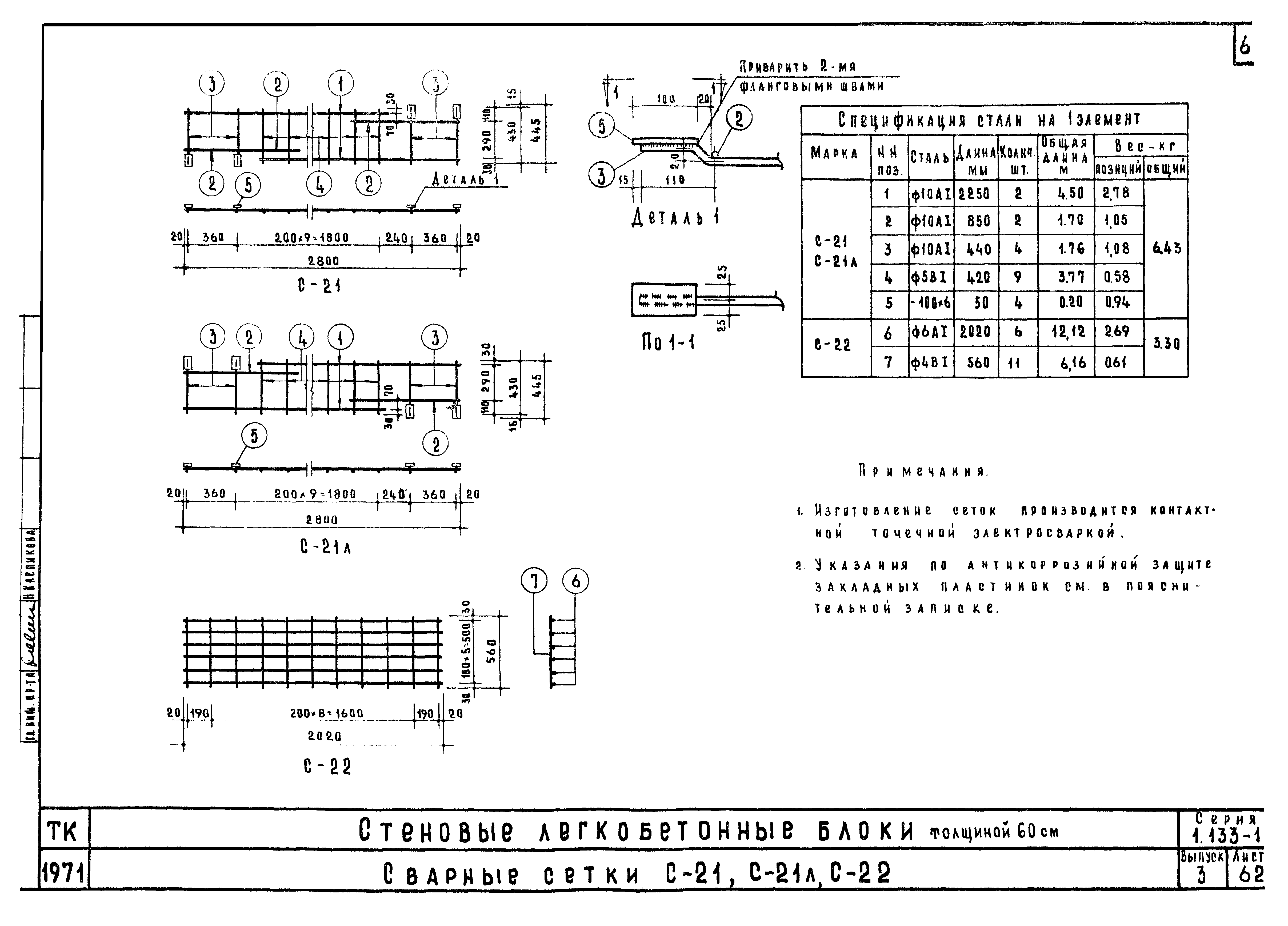

Сварные сетки С-21, С-22Л, С-22

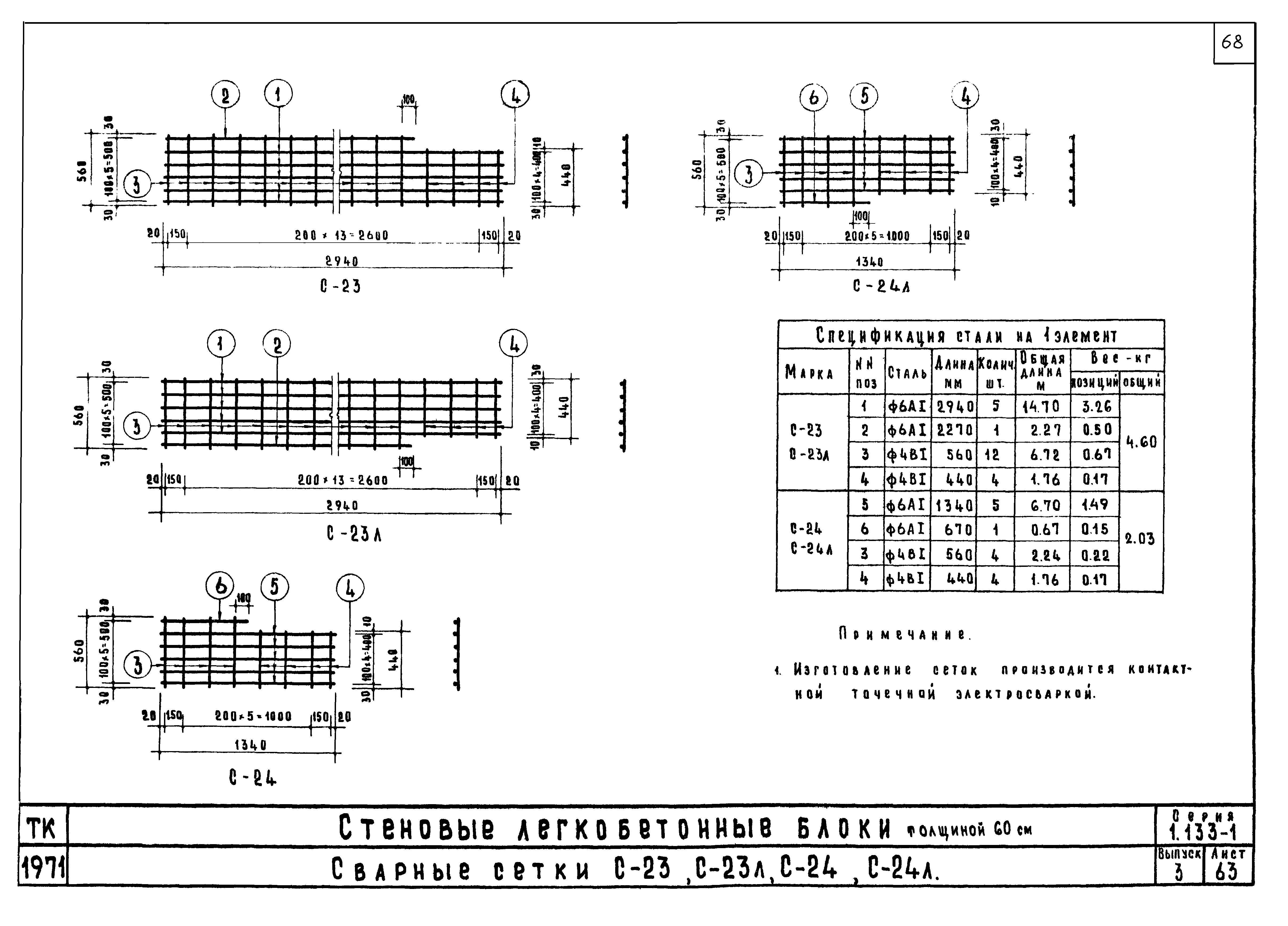

Сварные сетки С-23Л, С-23, С-24Л, С-24

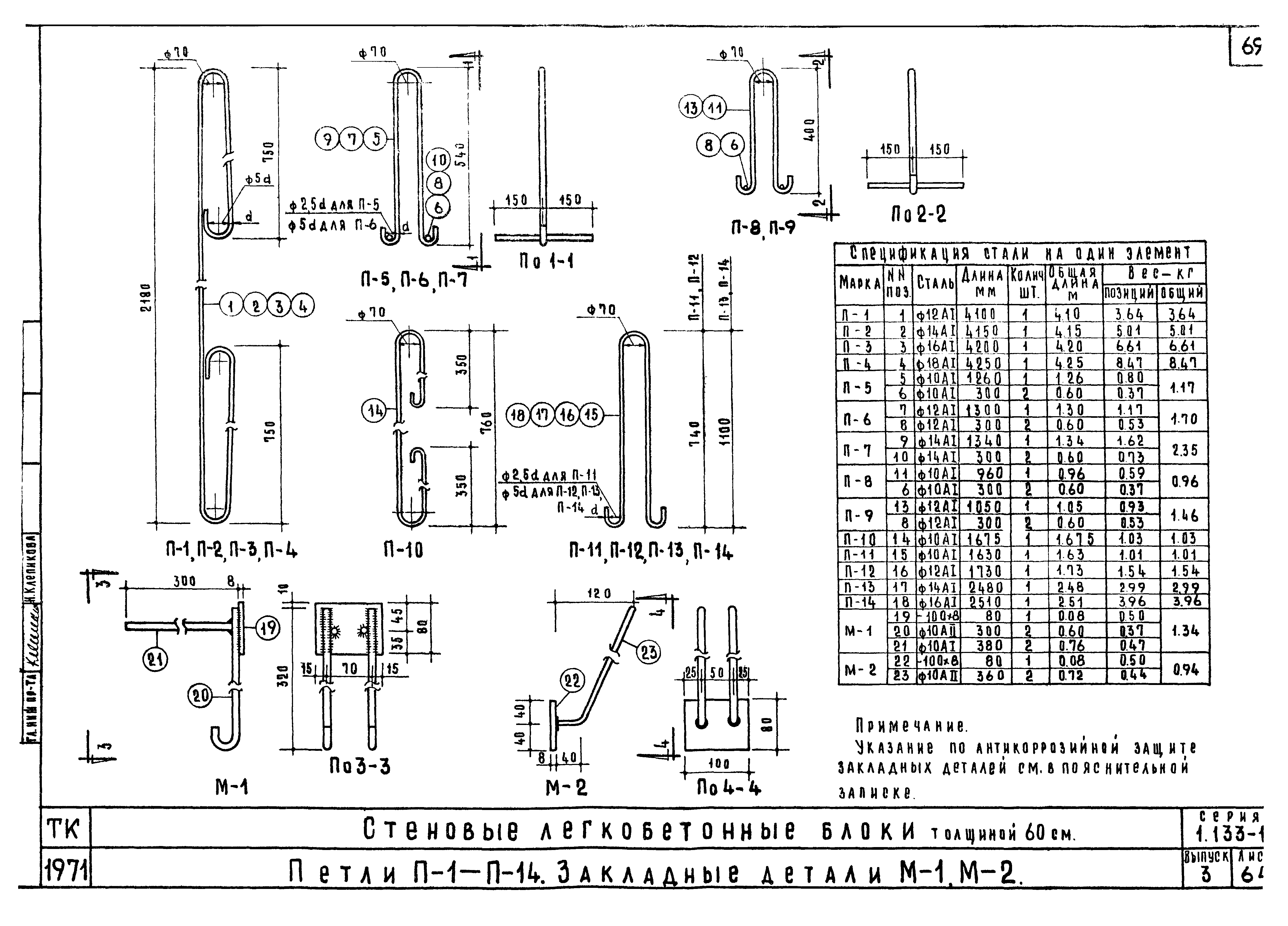

Закладные детали М-1, М-2. Петли П-1 - П-14

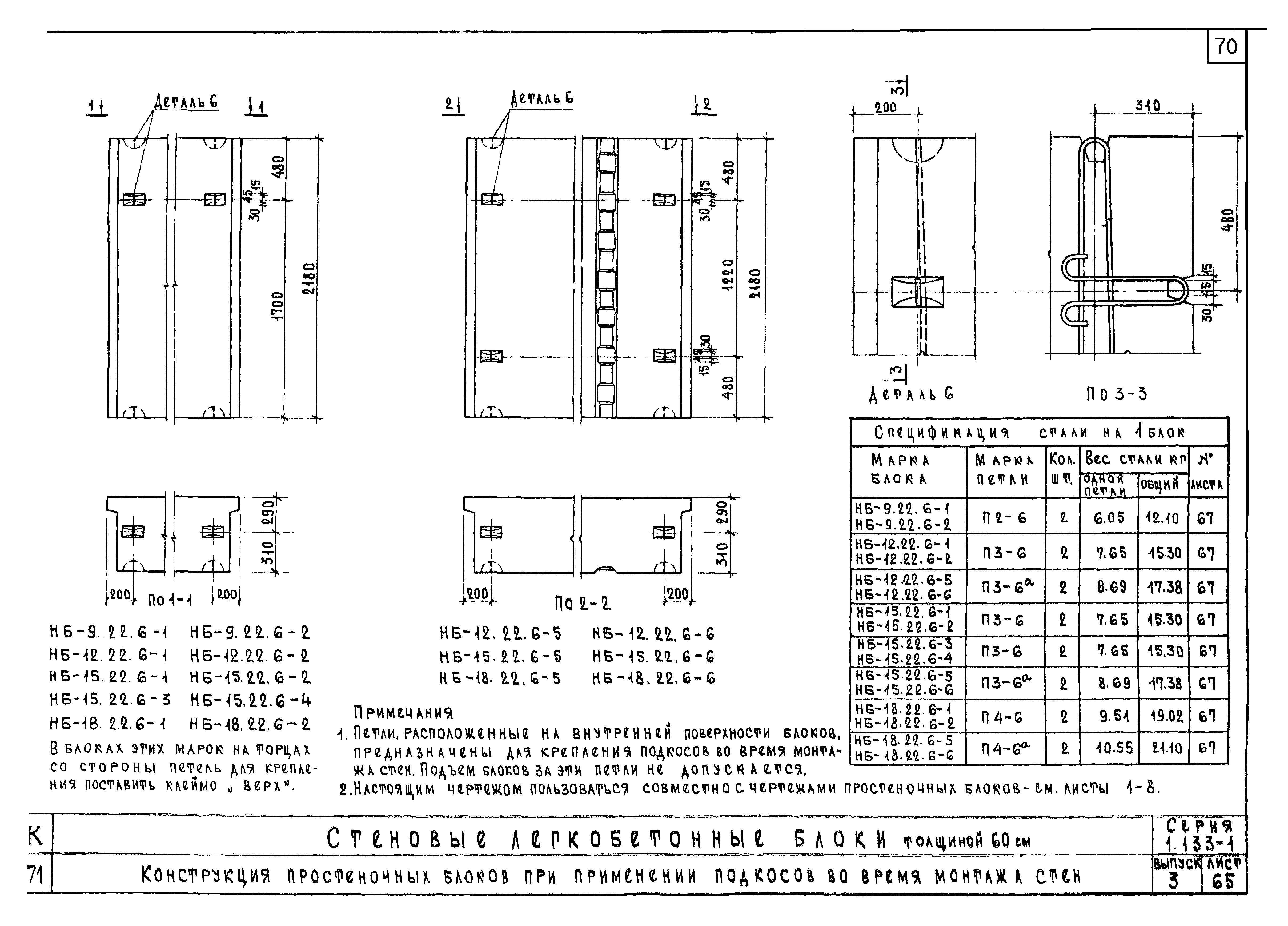

Конструкция простеночных блоков при применении подкосов во время монтажа стен

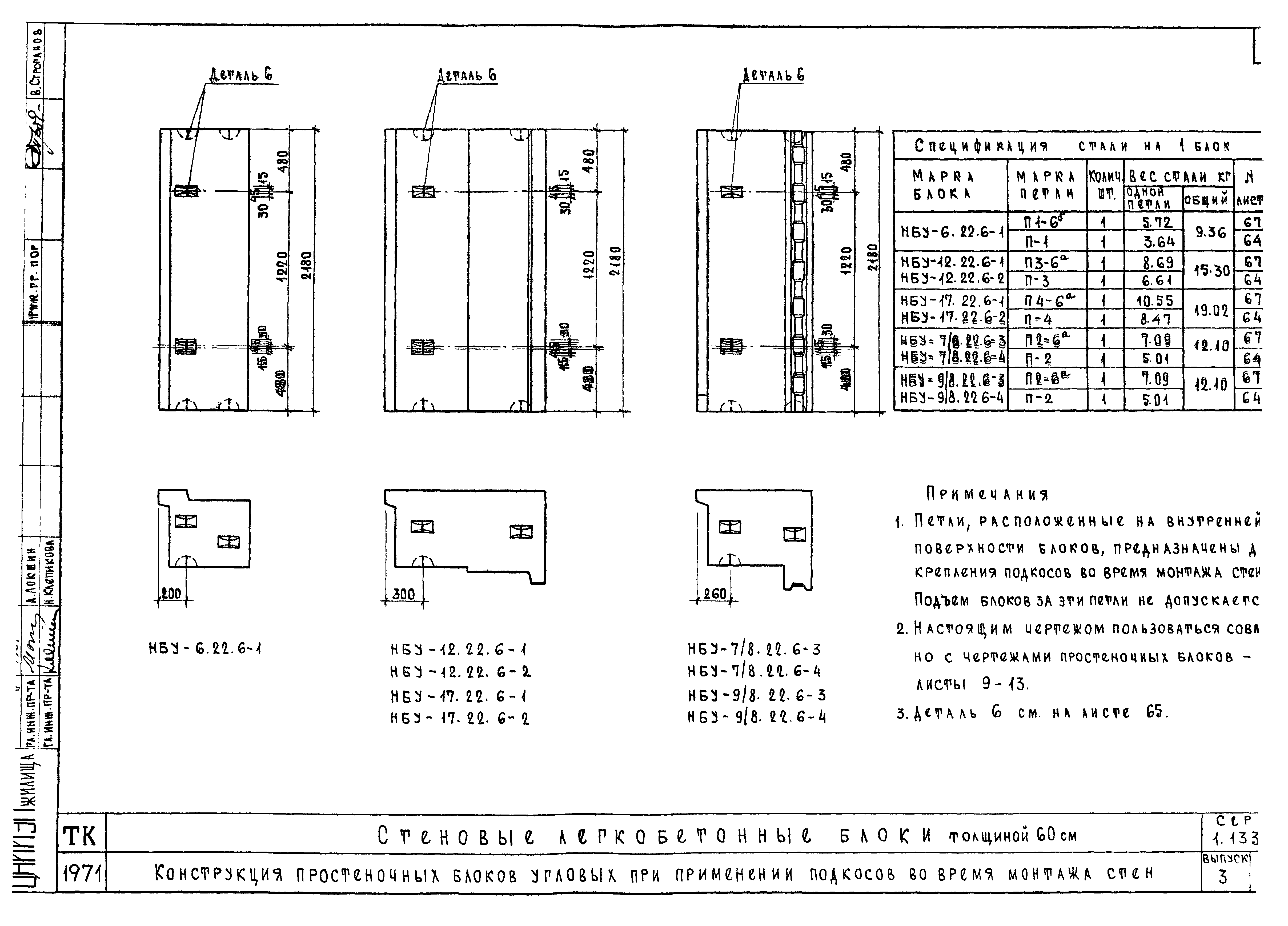

Конструкция простеночных блоков угловых при применении подкосов во время монтажа стен

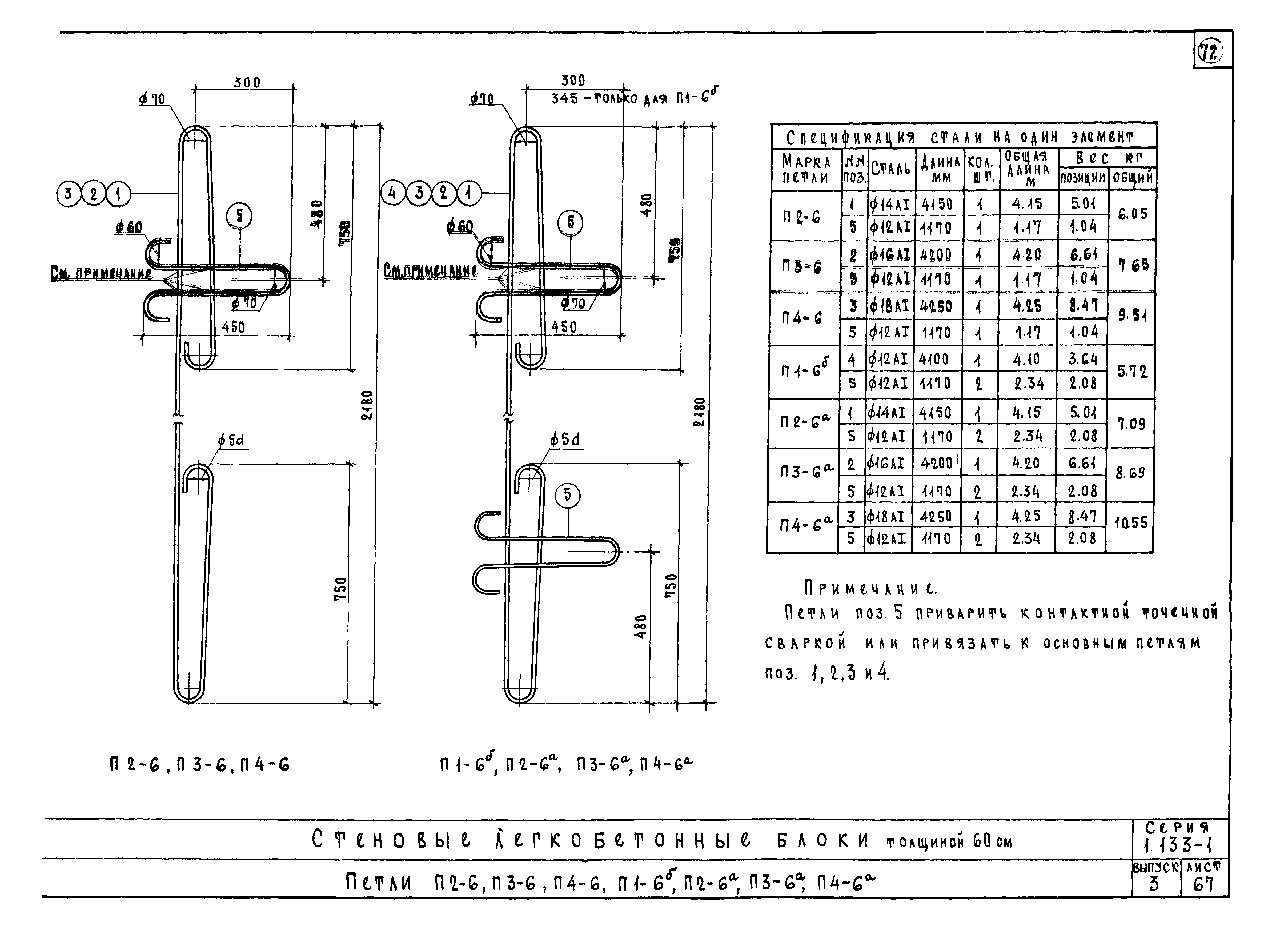

Петли П2-6,П3-6, П4-6, П1-6а, П2-6а, П3-6а, П4-6а
Разработан: ЦНИИСК им. В.А. Кучеренко
ЦНИИЭП жилища
Утверждён:06.10.1971 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (178)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Цокольные панели и блоки стен подвалов
Чем заменён:
Нормативные ссылки:
