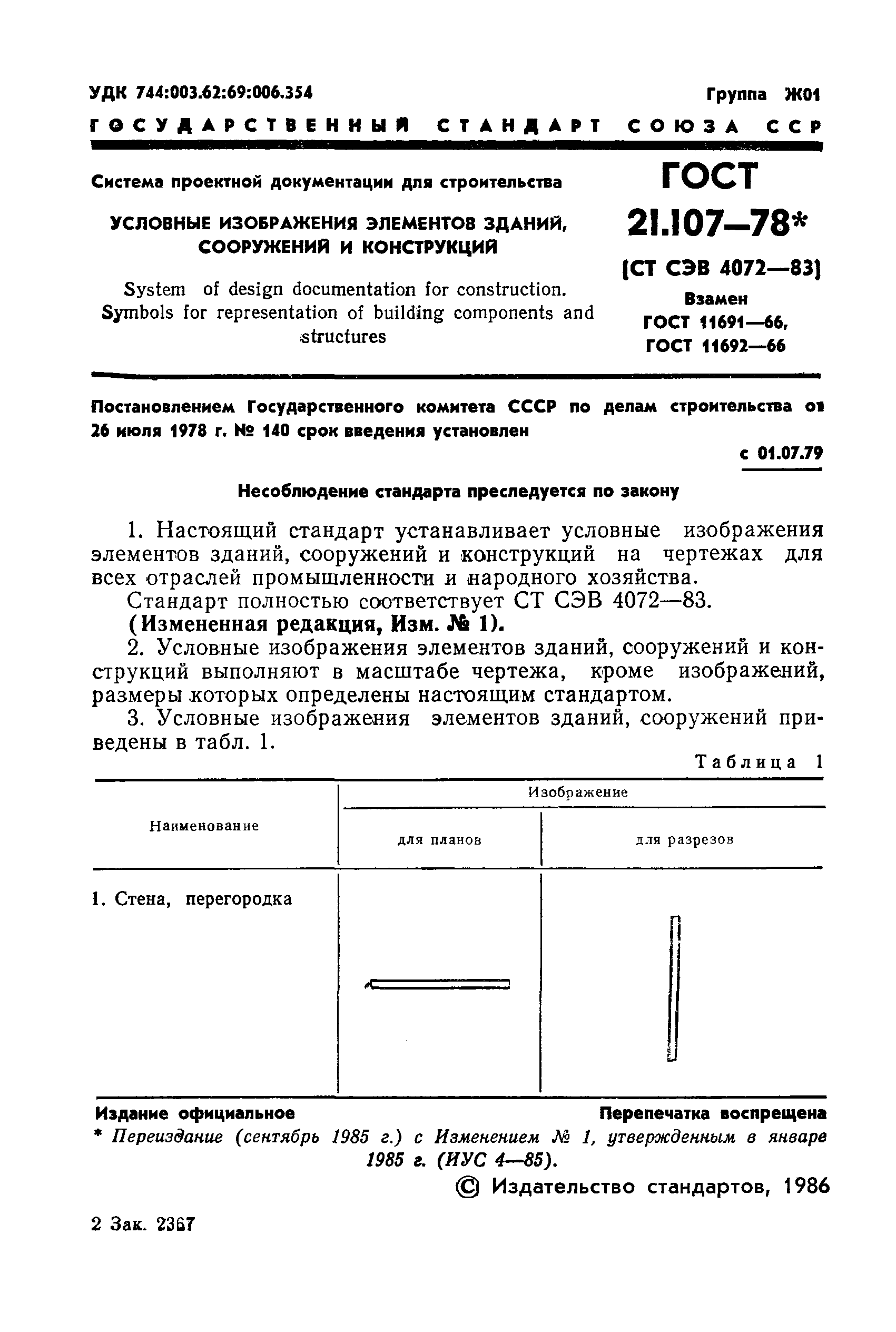

ГОСТ 21.107-78

Система проектной документации для строительства. Условные изображения элементов зданий, сооружений и конструкций

Обозначение:	ГОСТ 21.107-78
Обозначение англ:	GOST 21.107-78
Статус:	заменен
Название рус.:	Система проектной документации для строительства. Условные изображения элементов зданий, сооружений и конструкций
Название англ.:	System of design documentation for construction. Symbols for representation of building components and structures
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.1994
Область применения:	Стандарт устанавливает условные изображения элементов зданий, сооружений и конструкций на чертежах для всех отраслей промышленности и народного хозяйства.
Утверждён:	26.07.1978 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 140)
Издан:	Издательство стандартов (1986 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:	ГОСТ 11691-66 «Чертежи строительные. Условные графические обозначения элементов зданий» ГОСТ 11692-66 «Чертежи строительные. Условные графические обозначения элементов конструкций»
Чем заменён:	ГОСТ 21.501-93 «Система проектной документации для строительства. Правила выполнения архитектурно-строительных рабочих чертежей» ГОСТ Р 21.1501-92 «Система проектной документации для строительства. Правила выполнения архитектурно-строительных рабочих чертежей»
Нормативные ссылки:	ГОСТ 2.306-68 «Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах» ГОСТ 2.311-68 «Единая система конструкторской документации. Изображение резьбы» ГОСТ 2.312-72 «Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений» ГОСТ 2.315-68 «Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей»
