Скачать ГОСТ Р 53634-2009 Котлы газовые центрального отопления, котлы типа В, номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт. Общие технические требования и методы испытанийДата актуализации: 10.08.2017 ГОСТ Р 53634-2009
Котлы газовые центрального отопления, котлы типа В, номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт. Общие технические требования и методы испытанийОбозначение: | ГОСТ Р 53634-2009 | Обозначение англ: | GOST R 53634-2009 | Статус: | действует | Название рус.: | Котлы газовые центрального отопления, котлы типа В, номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт. Общие технические требования и методы испытаний | Название англ.: | Gas-fired central heating boilers, type B boilers, of nominal heat input exceeding 70 kW, but not exceeding 300 kW. The general technical requierements and test methods | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2011 | Область применения: | Стандарт устанавливает требования к безопасности конструкции, характеристикам, методам испытаний, а также классификации и маркировке котлов центрального отопления на газовом топливе, которые оборудованы атмосферными горелками, атмосферными горелками с вентиляторами или горелками с полным предварительным смешением и называемых далее "котлы". Стандарт распространяется на котлы типа В: - низкотемпературного типа; - которые используют один или несколько горючих газов трех газовых семейств при давлениях, приведенных в таблицах 14 и 15; - с номинальной тепловой мощностью более 70 кВт и менее 300 кВт, включая модульные котлы; - в которых температура теплопередающей среды не превышает 105 град. С в нормальном режиме работы; - в которых максимальное рабочее давление в водяном контуре не превышает 6 бар; - стандартного типа с возможным образованием конденсации при определенных обстоятельствах. Стандарт распространяется на котлы, предназначенные для закрытых водяных систем или для открытых водяных систем. Стандарт не распространяется на котлы: - предназначенные для установки на открытом воздухе или в жилых помещениях; - оборудованные несколькими дымоходами; - в которых контур продуктов сгорания изолирован от помещения, где установлен котел; - конденсационного типа; - предназначенные для подсоединения к общему дымоходу с дымососом; - оборудованные дутьевыми горелками; - для бытовых целей горючего водоснабжения. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 3.1 Горючие газы 3.2 Составные части котла 3.3 Работа котла 3.4 Страна назначения 4 Классификация 4.1 Классификация в соответствии с используемыми газами 4.2 Классификация по способу удаления продуктов сгорания 4.2.1 Общие сведения 4.2.2 Тип В 4.3 Технологический тип 4.3.1 Газовый конденсационный котел 4.3.2 Низкотемпературный котел 4.3.3 Стандартный котел 5 Требования к конструкции 5.1 Общие сведения 5.2 Переход на другие газы (перенастройка) 5.3 Материалы и методы изготовления 5.3.1 Общие сведения 5.3.2 Материалы и толщина стенок или труб для воды под давлением 5.3.3 Термоизоляция 5.4 Конструкция 5.4.1 Общие сведения 5.4.2 Модульные котлы 5.5 Эксплуатация и обслуживание 5.6 Подсоединение к трубам газа и воды 5.6.1 Общие сведения 5.6.2 Подсоединения к газовой трубе 5.6.3 Подсоединения к системе центрального отопления 5.7 Герметичность 5.7.1 Герметичность газового контура 5.7.2 Герметичность контура продуктов сгорания 5.8 Подача воздуха на горение и отвод продуктов сгорания 5.8.1 Регулирующие заслонки в воздушном контуре или контуре продуктов сгорания 5.8.2 Вентилятор 5.8.3 Проверка воздушной системы 5.8.4 Система регулировки соотношения газ/воздух 5.8.5 Система отвода конденсата для низкотемпературных котлов 5.9 Проверка рабочего состояния 5.10 Дренаж 5.11 Электрооборудование 5.12 Эксплуатационная безопасность при сбоях вспомогательного энергообеспечения 5.13 Устройства регулировки, управления и безопасности 5.13.1 Общие сведения 5.13.2 Устройства регулировки и установки диапазонов регулирования 5.13.3 Газовый контур 5.13.4 Газовый регулятор 5.13.5 Устройства зажигания 5.13.6 Системы контроля пламени 5.13.7 Термостаты и защитные термостаты 5.13.8 Датчик тяги 5.14 Горелки 5.15 Штуцеры замера давления газа 6 Эксплуатационные требования 6.1 Общие сведения 6.2 Герметичность 6.2.1 Герметичность газового контура 6.2.2 Герметичность контура продуктов сгорания и полнота удаления продуктов сгорания . . 6.2.3 Герметичность водяного контура 6.3 Номинальная, максимальная и минимальная тепловая мощность, номинальная теплопроизводительность 6.3.1 Номинальная, максимальная и минимальная тепловая мощность 6.3.2 Регулировка тепловой мощности давлением перед соплами 6.3.3 Пусковая мощность 6.3.4 Номинальная теплопроизводительность 6.3.5 Регулятор давления газа 6.4 Эксплуатационная безопасность 6.4.1 Температуры поверхностей 6.4.2 Зажигание, перекрестное зажигание, стабильность пламени 6.4.3 Предварительная продувка 6.5 Устройства регулировки, управления и безопасности 6.5.1 Общие сведения 6.5.2 Устройства зажигания 6.5.3 Устройства контроля пламени 6.5.4 Запальная горелка и пусковая мощность 6.5.5 Проверка воздушной системы 6.5.6 Датчики давления газа 6.5.7 Термостат управления и защитный термостат 6.5.8 Датчик тяги 6.5.9 Блокировка отвода конденсата 6.6 Сгорание газа 6.6.1 Окись углерода 6.6.2 Оксиды азота 6.7 Коэффициенты полезного действия (КПД) 6.7.1 КПД при номинальной тепловой мощности 6.7.2 КПД при пониженной нагрузке 6.8 Конденсация в дымоходе для стандартных котлов 6.9 Прочность 6.9.1 Общие сведения 6.9.2 Котлы из листовой стали и цветных металлов 6.9.3 Котлы из чугуна и литых материалов 6.10 Гидравлическое сопротивление 6.11 Воздушные и дымоотводные заслонки 6.12 Конденсация в стандартном котле 7 Методы испытаний 7.1 Общие положения 7.1.1 Характеристики эталонного и предельных газов 7.1.2 Общие условия испытаний 7.2 Герметичность 7.2.1 Герметичность газового контура 7.2.2 Герметичность контура продуктов сгорания и полнота удаления продуктов сгорания . . 7.2.3 Герметичность водяного контура 7.3 Номинальная, максимальная и минимальная тепловая мощность, номинальная теплопроизводительность 7.3.1 Номинальная, максимальная и минимальная тепловая мощность 7.3.2 Регулировка тепловой мощности давлением перед соплами 7.3.3 Пусковая мощность 7.3.4 Номинальная теплопроизводительность 7.3.5 Регулятор давления газа 7.4 Эксплуатационная безопасность 7.4.1 Температуры поверхностей 7.4.2 Зажигание, перекрестное зажигание, стабильность пламени 7.4.3 Предварительная продувка 7.5 Устройства регулировки, управления и безопасности 7.5.1 Общие сведения 7.5.2 Устройства зажигания 7.5.3 Устройство контроля пламени 7.5.4 Запальная горелка и пусковая мощность 7.5.5 Проверка воздушной системы 7.5.6 Датчики давления газа 7.5.7 Термостат управления и защитный термостат 7.5.8 Датчик тяги 7.5.9 Блокировка отвода конденсата 7.6 Сгорание 7.6.1 Окись углерода 7.6.2 Оксиды азота 7.7 Коэффициенты полезного действия 7.7.1 КПД при номинальной тепловой мощности 7.7.2 КПД при пониженной нагрузке 7.8 Конденсация в дымоходе для стандартных котлов 7.8.1 Определение теплопотерь продуктов сгорания в дымоходе 7.8.2 Минимальная температура продуктов сгорания 7.9 Прочность 7.9.1 Общие сведения 7.9.2 Котлы из листовой стали и цветных металлов 7.9.3 Котлы из чугуна и литых материалов 7.10 Гидравлическое сопротивление 7.11 Воздушные и дымоотводные заслонки 7.12 Конденсация в стандартном котле 8 Маркировка и указания по эксплуатации 8.1 Маркировка котла 8.1.1 Заводская табличка 8.1.2 Дополнительная маркировка 8.1.3 Упаковка 8.1.4 Предупреждения на котле и на упаковке 8.1.5 Прочая информация 8.2 Инструкция 8.2.1 Техническая инструкция по установке 8.2.2 Руководство по эксплуатации 8.2.3 Указания по перенастройке котла при переходе на другой вид газа 8.2.4 Язык представления информации Рисунок 1 - Испытательный стенд с прямой рециркуляцией Рисунок 2 - Испытательный стенд с теплообменником Рисунок 3 - Устройство для отбора проб и измерения температуры продуктов сгорания для дымохода диаметром более 100 мм Рисунок 4 - Устройство для отбора проб и измерения температуры продуктов сгорания для дымохода диаметром, не превышающим 100 мм Рисунок 5- Испытание котла при особых условиях тяги Рисунок 6 - Устройство для проверки герметичности газового тракта Рисунок 7 - Устройство для определения гидравлического сопротивления Рисунок 8 - Испытательный стенд для измерения температуры пола под котлом Рисунок 9 - Крепление термопары к испытательной панели для измерения температуры пола под котлом Рисунок 10 - Испытательный стенд для определения КПД Рисунок 11 - Испытательный стенд для определения потерь тепла в окружающую среду при неработающих горелках Приложение А (справочное) Метод калибровки испытательного стенда для определения тепловой потери Dp Приложение Б (справочное) Основные применяемые символы и сокращения Приложение В (справочное)Условия испытаний Приложение Г (справочное) Схемы газового контура Приложение Д (справочное) Определение тепловых потерь испытательного стенда для косвенного метода и дополнительного подвода тепла от циркуляционного насоса испытательного стенда Приложение Е (справочное) Метод определения времени работы котла при полной нагрузке Приложение Ж (справочное) Соотношения между единицами физической величины концентрации Nox Приложение И (справочное) Пример вычисления нагрузочных коэффициентов для котла с несколькими значениями тепловой мощности Библиография | Разработан: | ФГУП ВНИИНМАШ ООО СИЦ ЭТИГАЗ
| Утверждён: | 15.12.2009 Федеральное агентство по техническому регулированию и метрологии (985-ст)
| Издан: | Стандартинформ (2011 г. )
| Расположен в: |
| Список изменений: | | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14192-96 «Маркировка грузов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51733-2001 «Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51843-2001 «Устройства контроля пламени для газовых аппаратов. Термоэлектрические устройства контроля пламени. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51983-2002 «Устройства многофункциональные регулирующие для газовых аппаратов. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51982-2002 «Регуляторы давления для газовых аппаратов с давлением на входе до 20 кПа. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ГОСТ 23358-87 «Соединения трубопроводов резьбовые. Прокладки уплотнительные. Конструкция»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая»![](../../../image/file2.gif) ГОСТ Р МЭК 61058.1-2000 «Выключатели для электроприборов. Часть 1. Общие требования и методы испытаний»![](../../../image/file2.gif) ГОСТ Р МЭК 730-2-9-94 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Дополнительные требования к термочувствительным устройствам и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51842-2001 «Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ГОСТ Р МЭК 60730-1-2002 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ЕН 257-2004 «Термостаты (терморегуляторы) механические для газовых аппаратов. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ГОСТ Р 52219-2004 «Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52161.1-2004 «Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 12-609-03 «Правила безопасности для объектов, использующих сжиженные углеводородные газы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 29297-92 «Сварка, высокотемпературная и низкотемпературная пайка, пайкосварка металлов. Перечень и условные обозначения процессов»![](../../../image/file3.gif) Федеральный закон 184-ФЗ «О техническом регулировании»
|

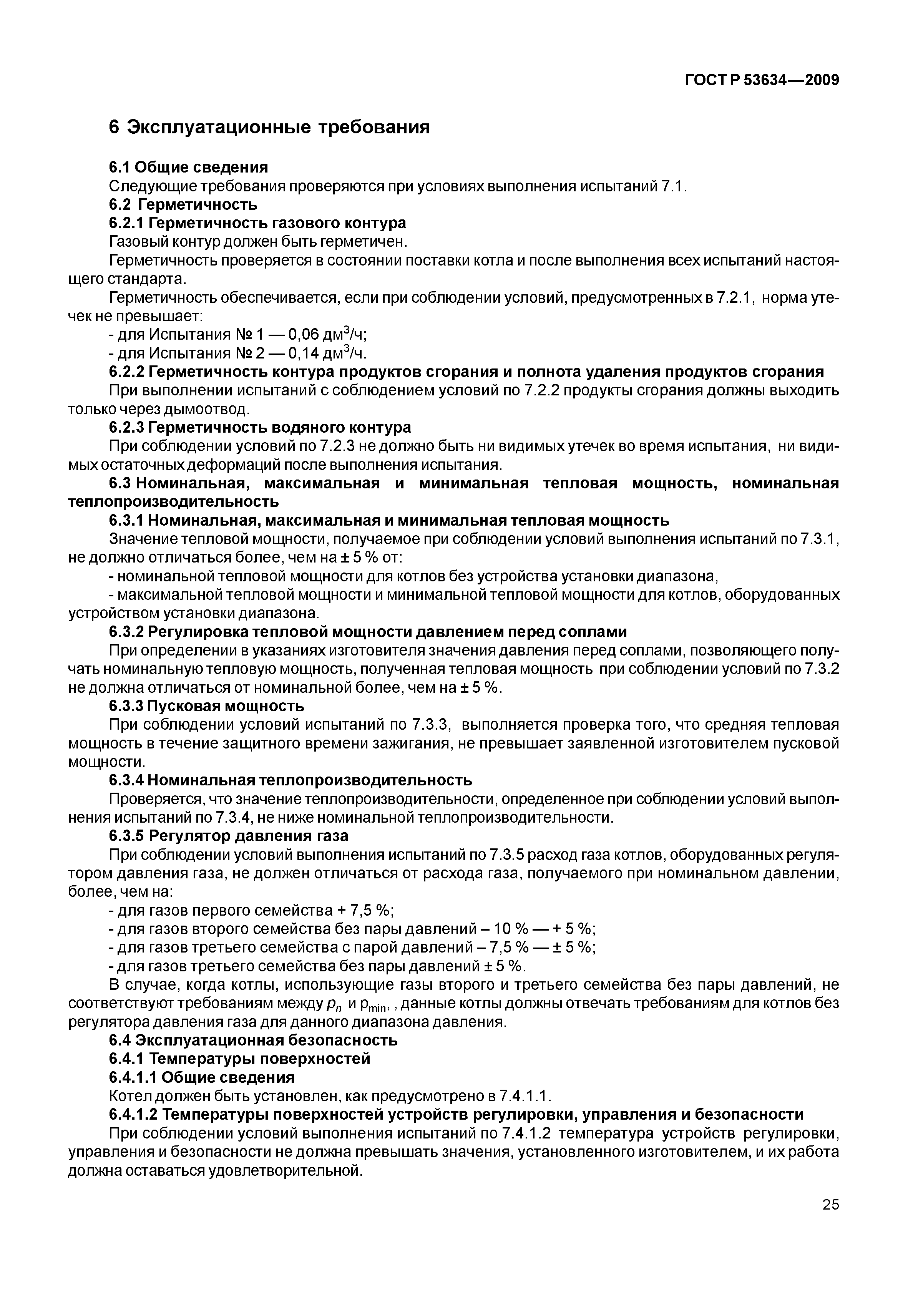

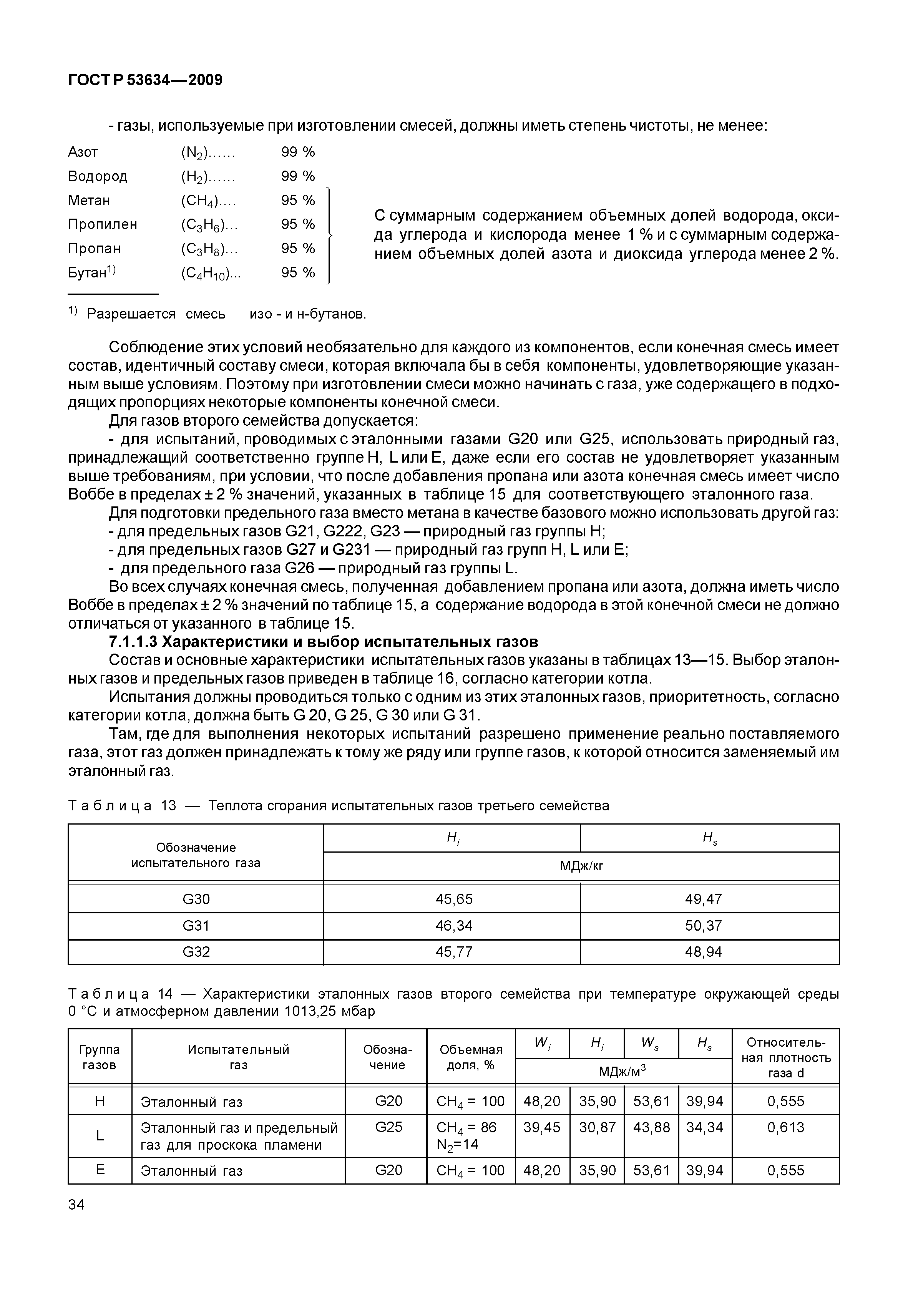

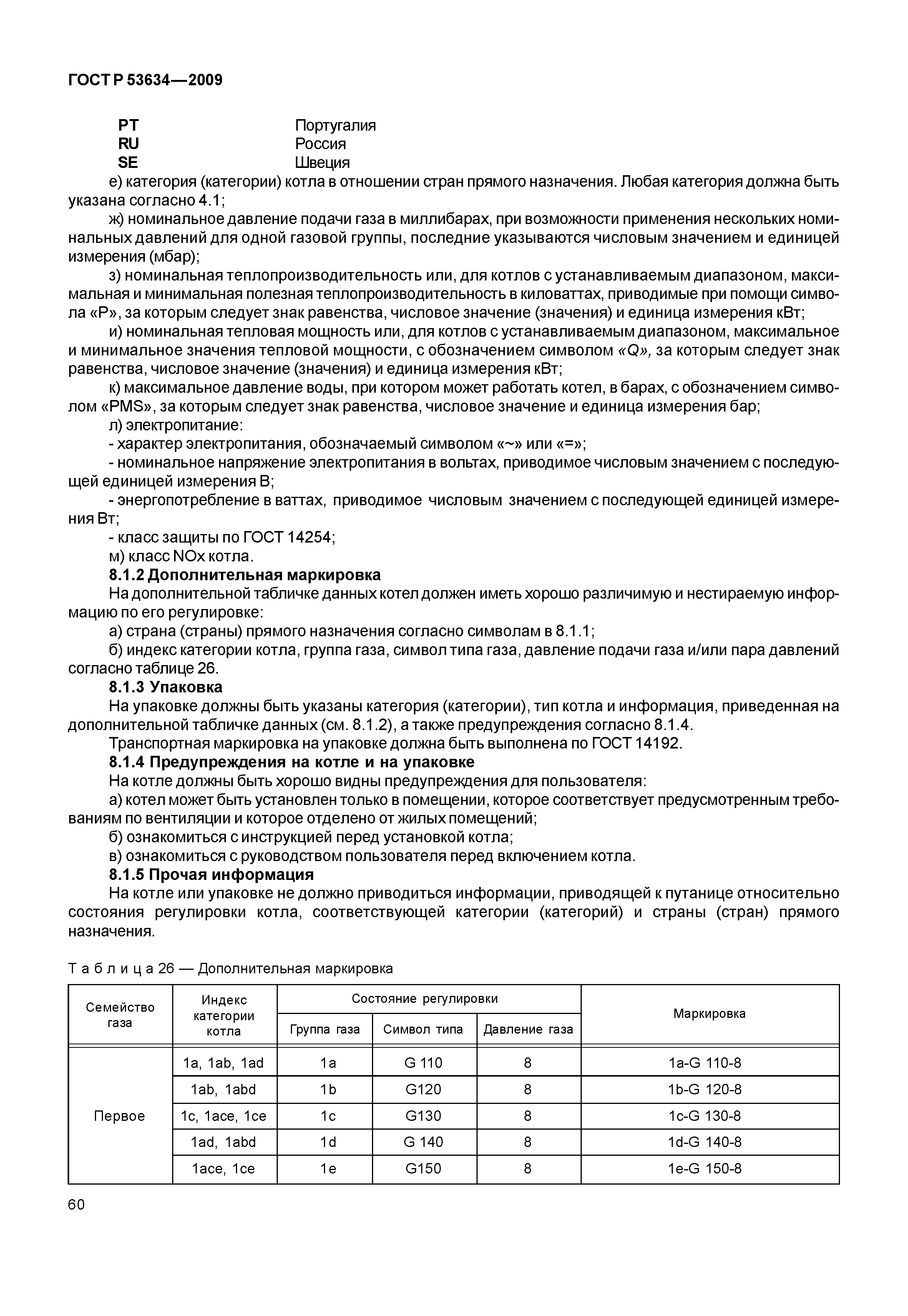

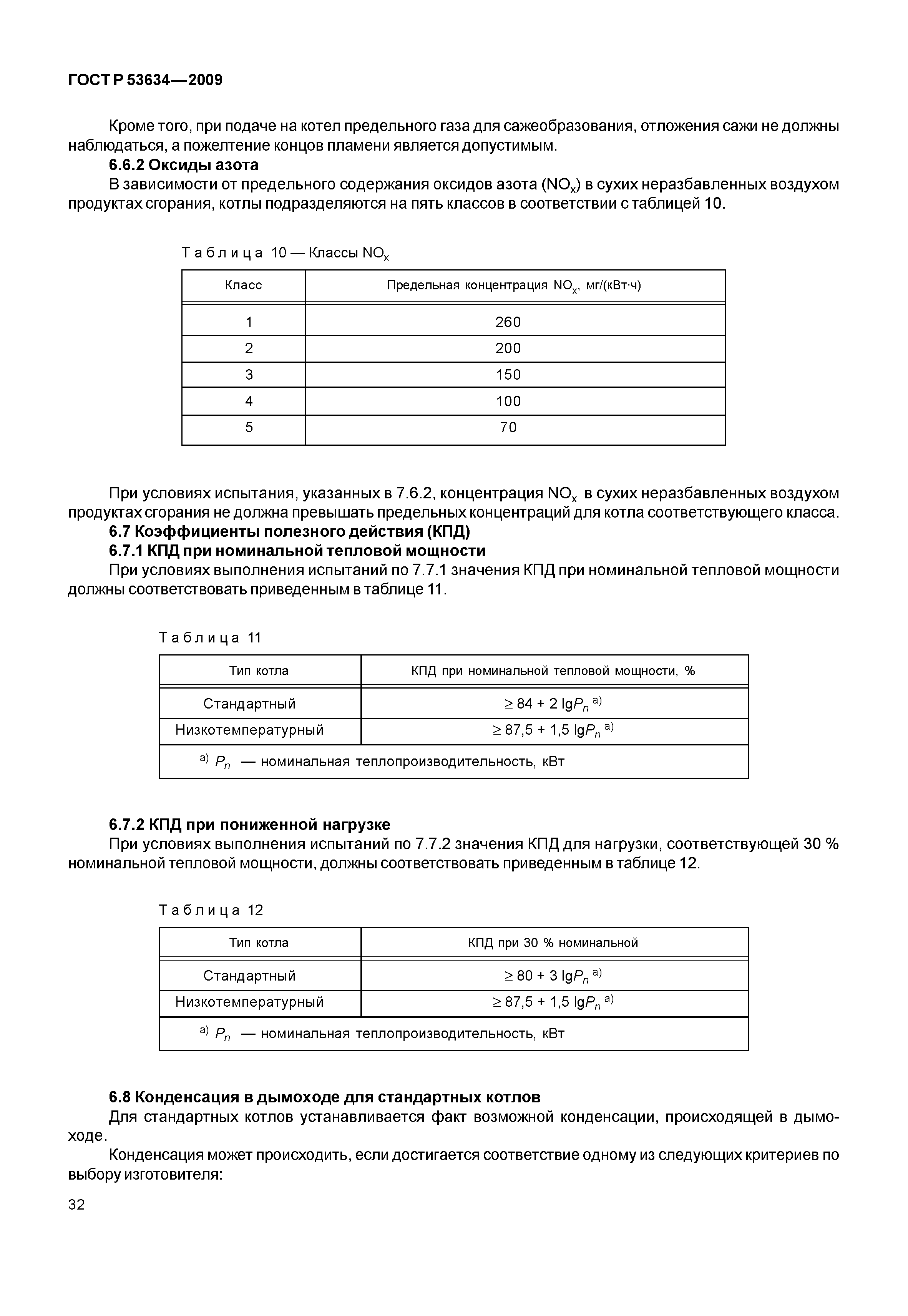

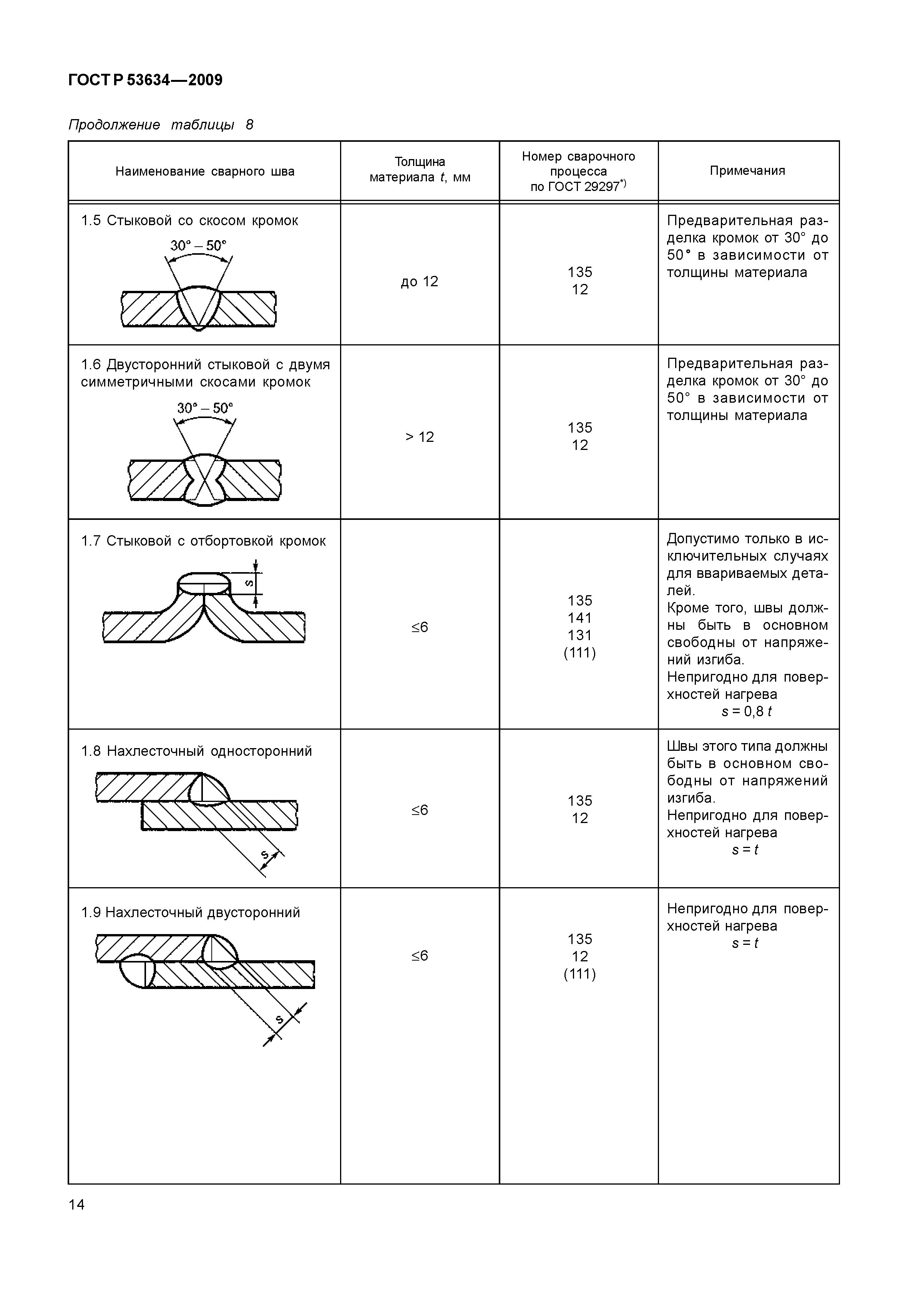

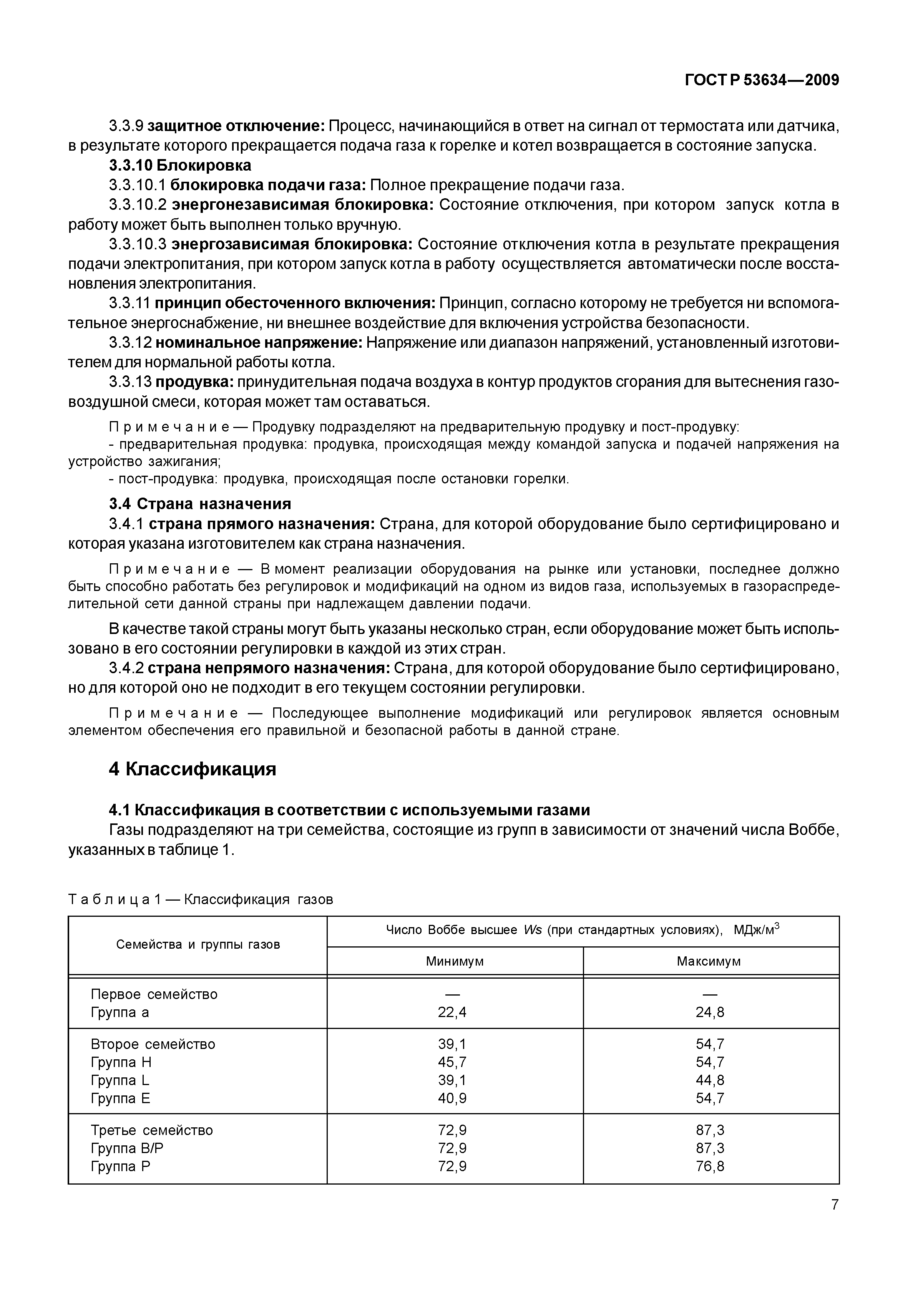

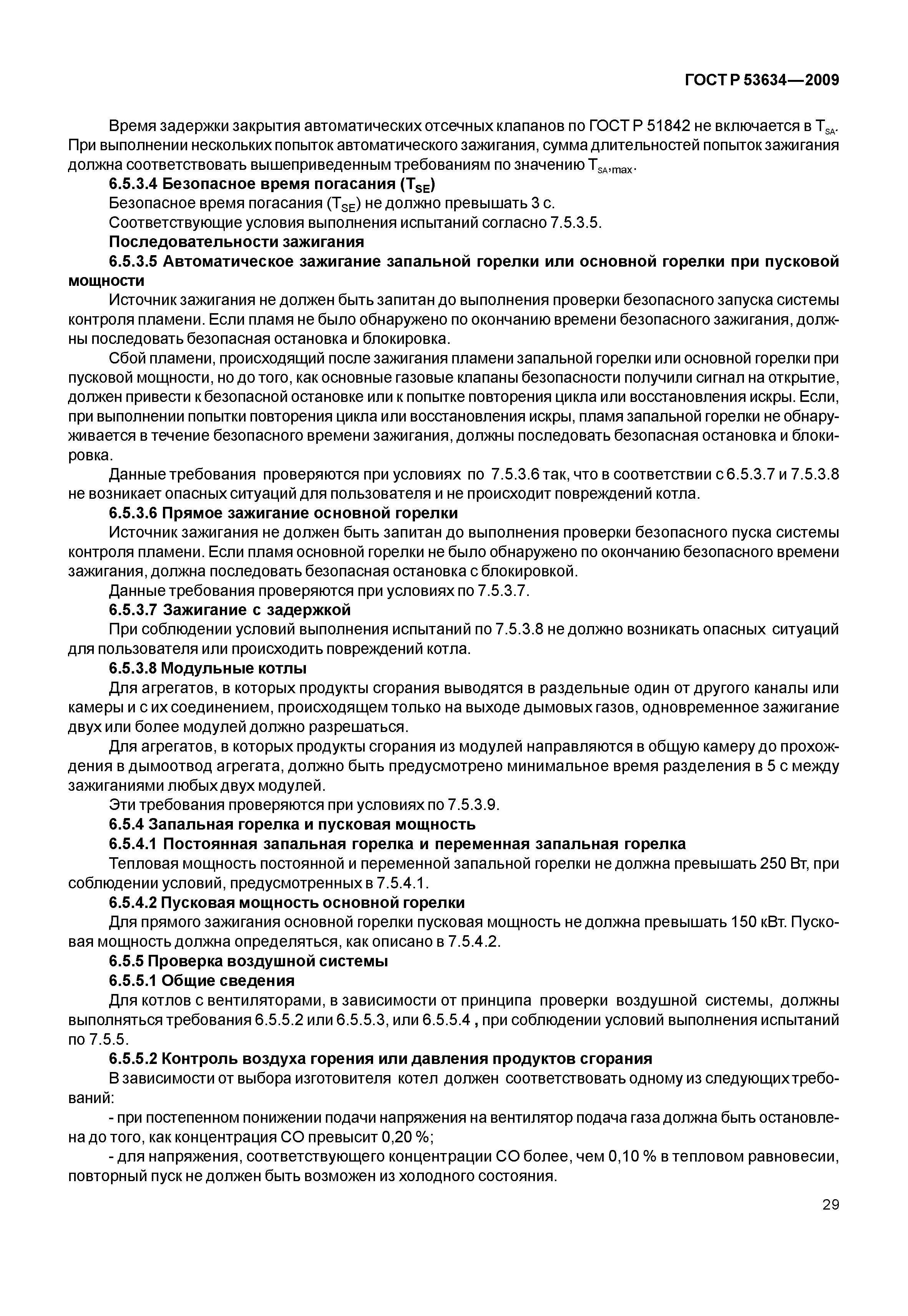

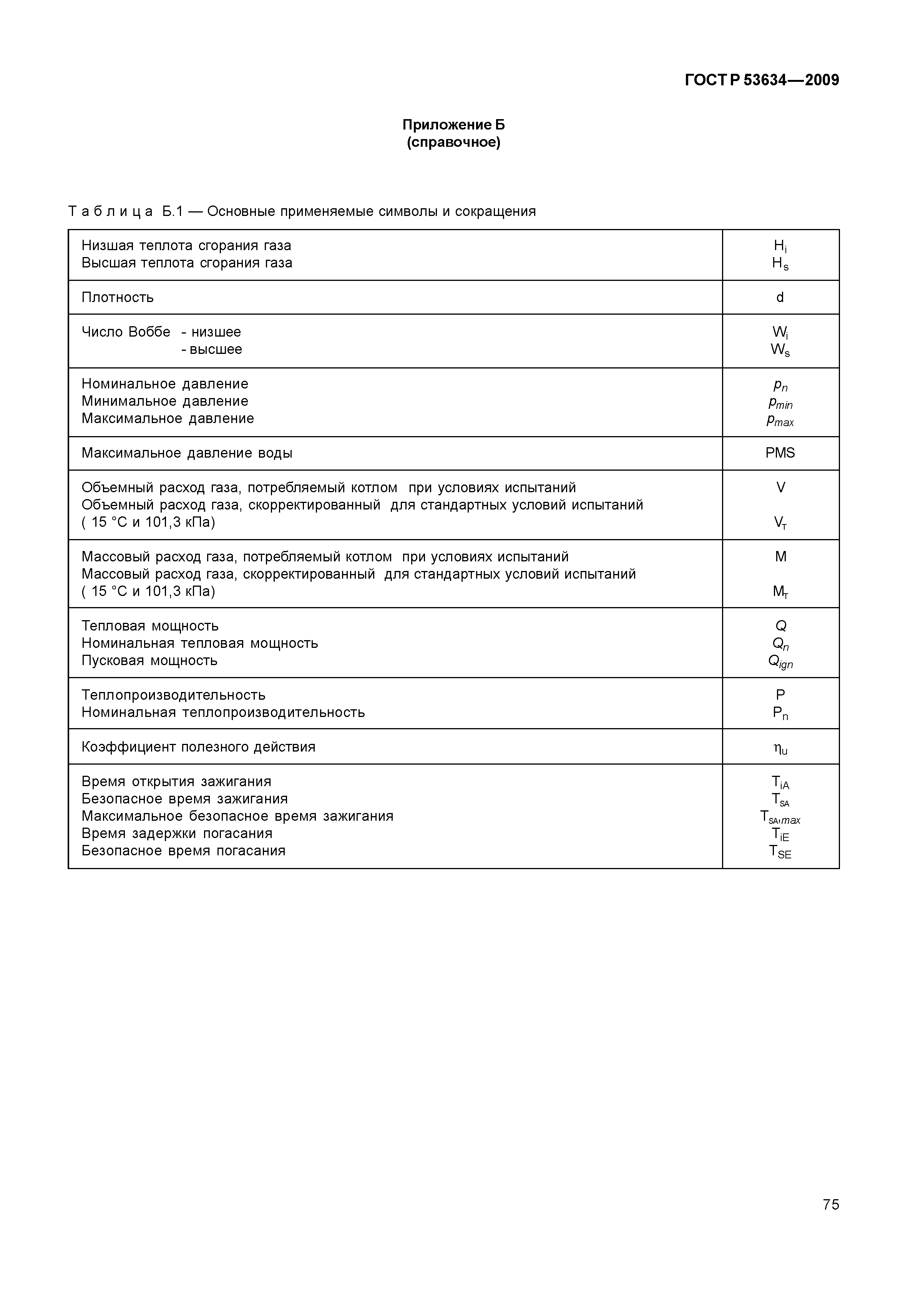

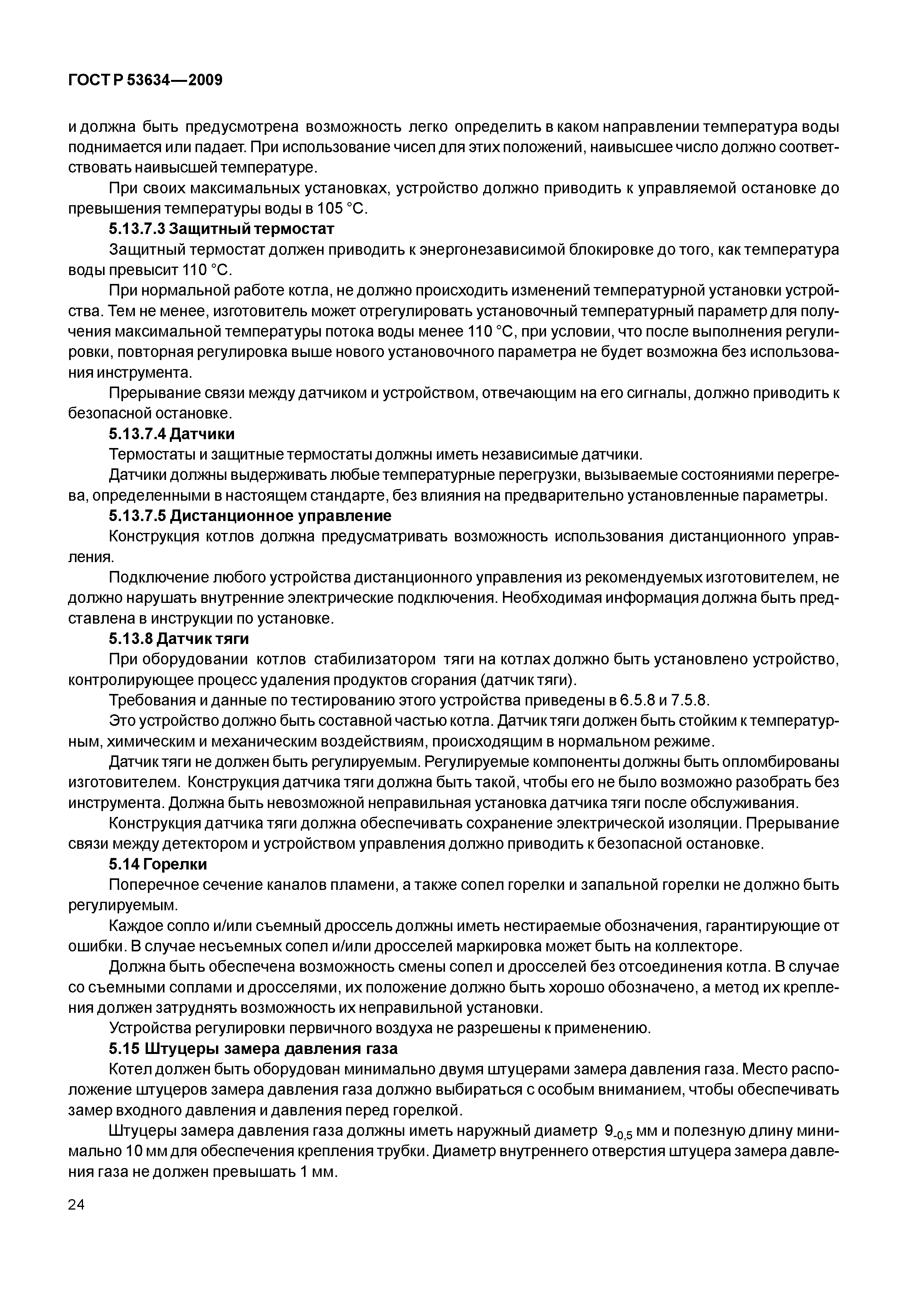

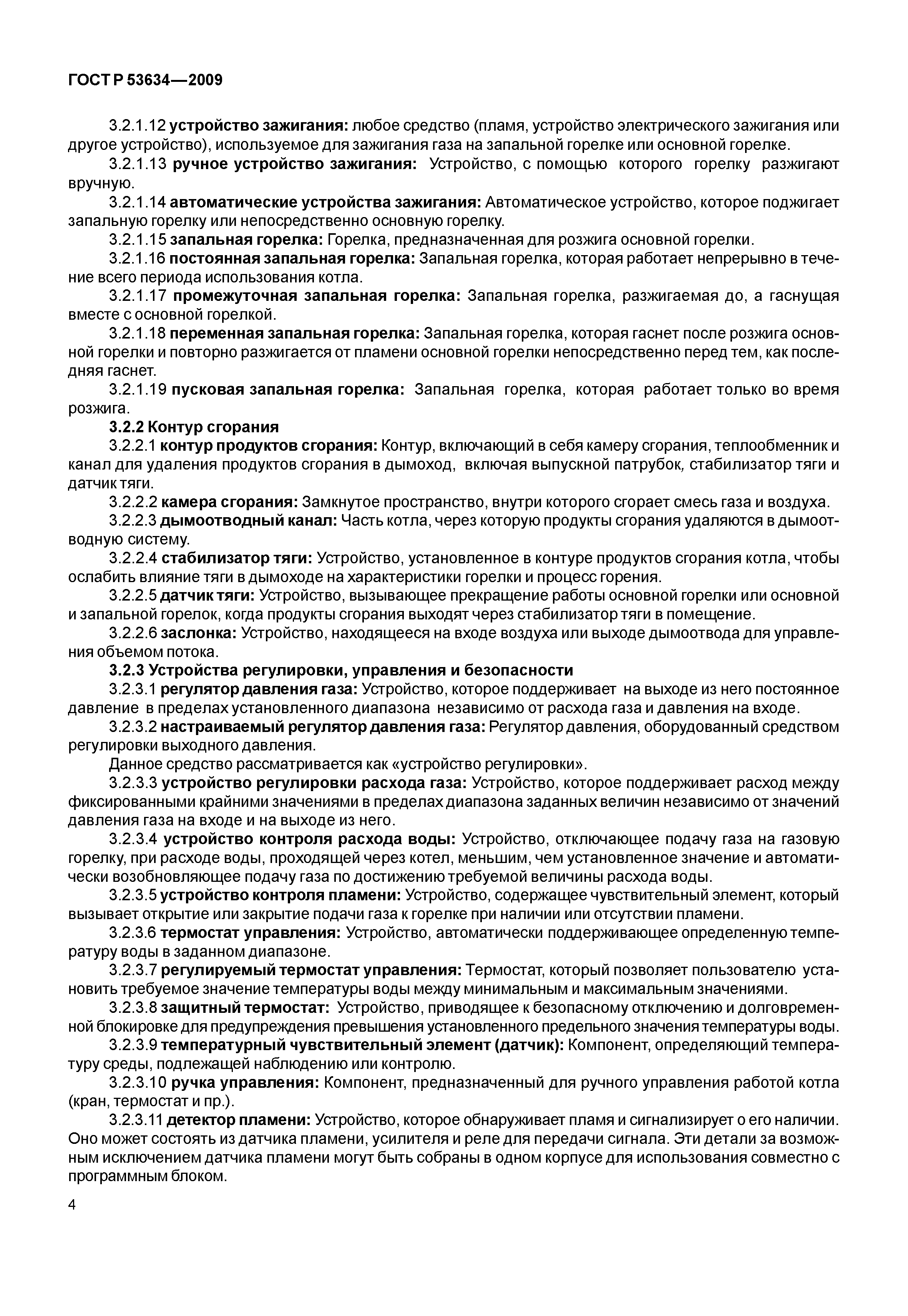

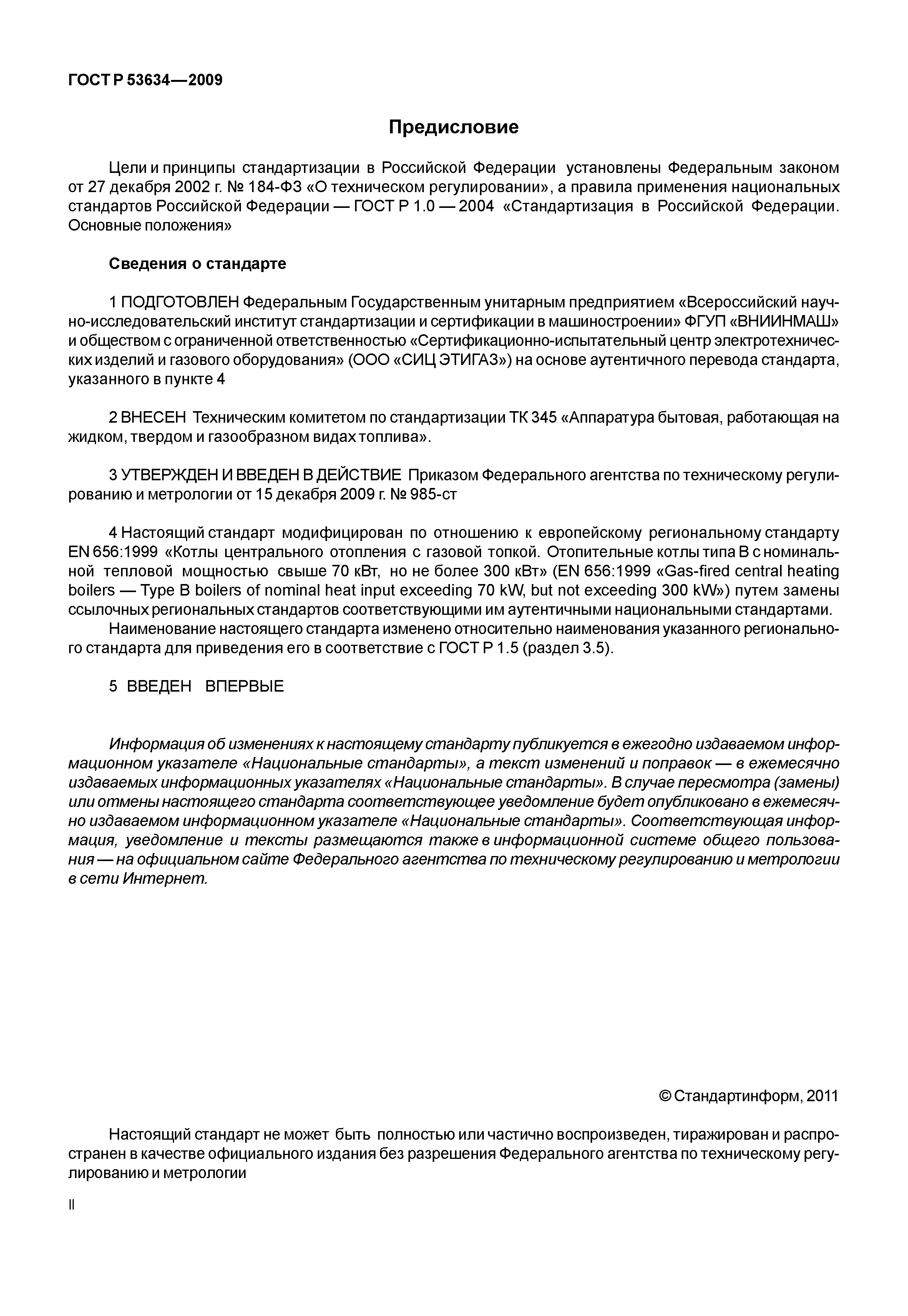

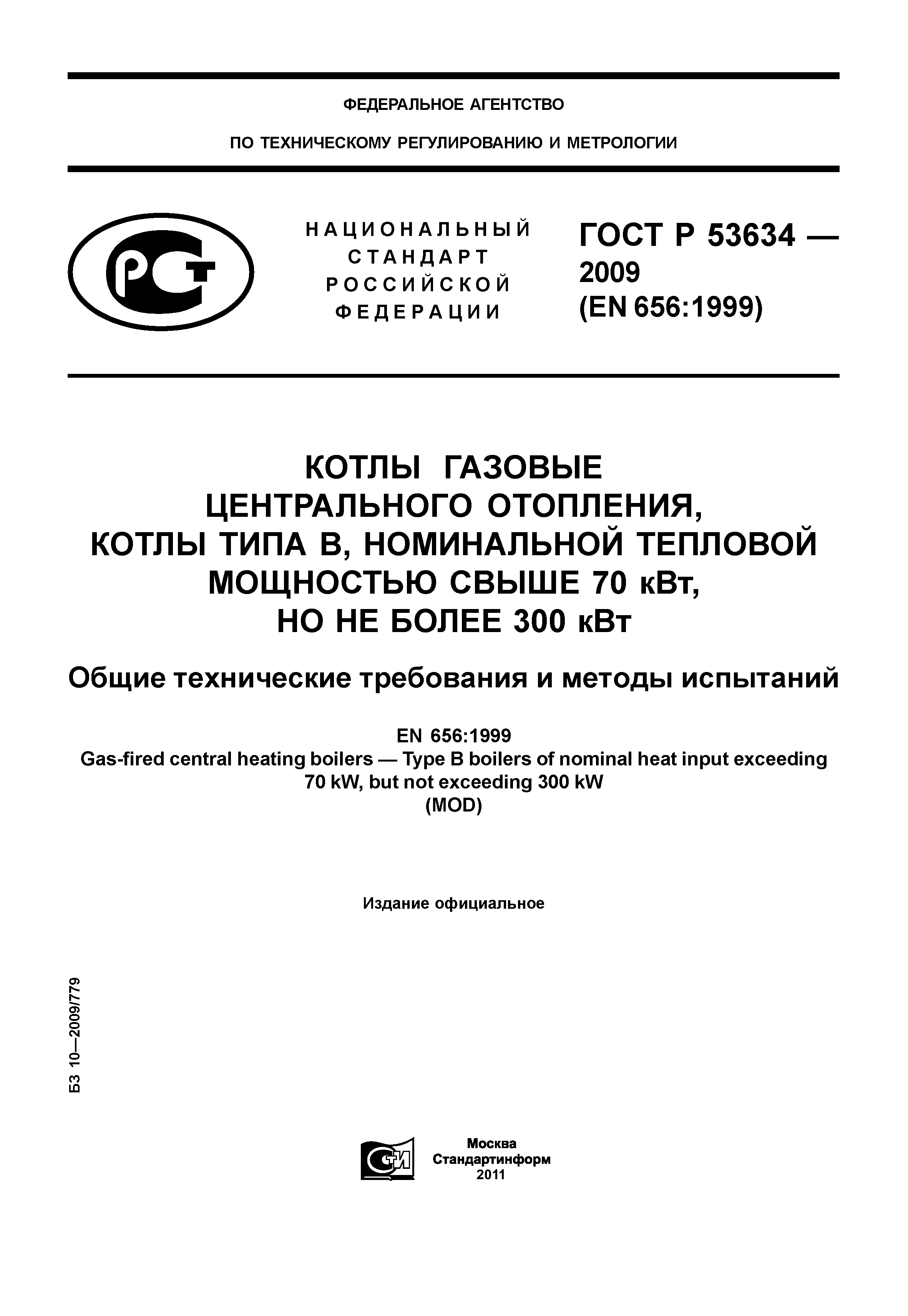

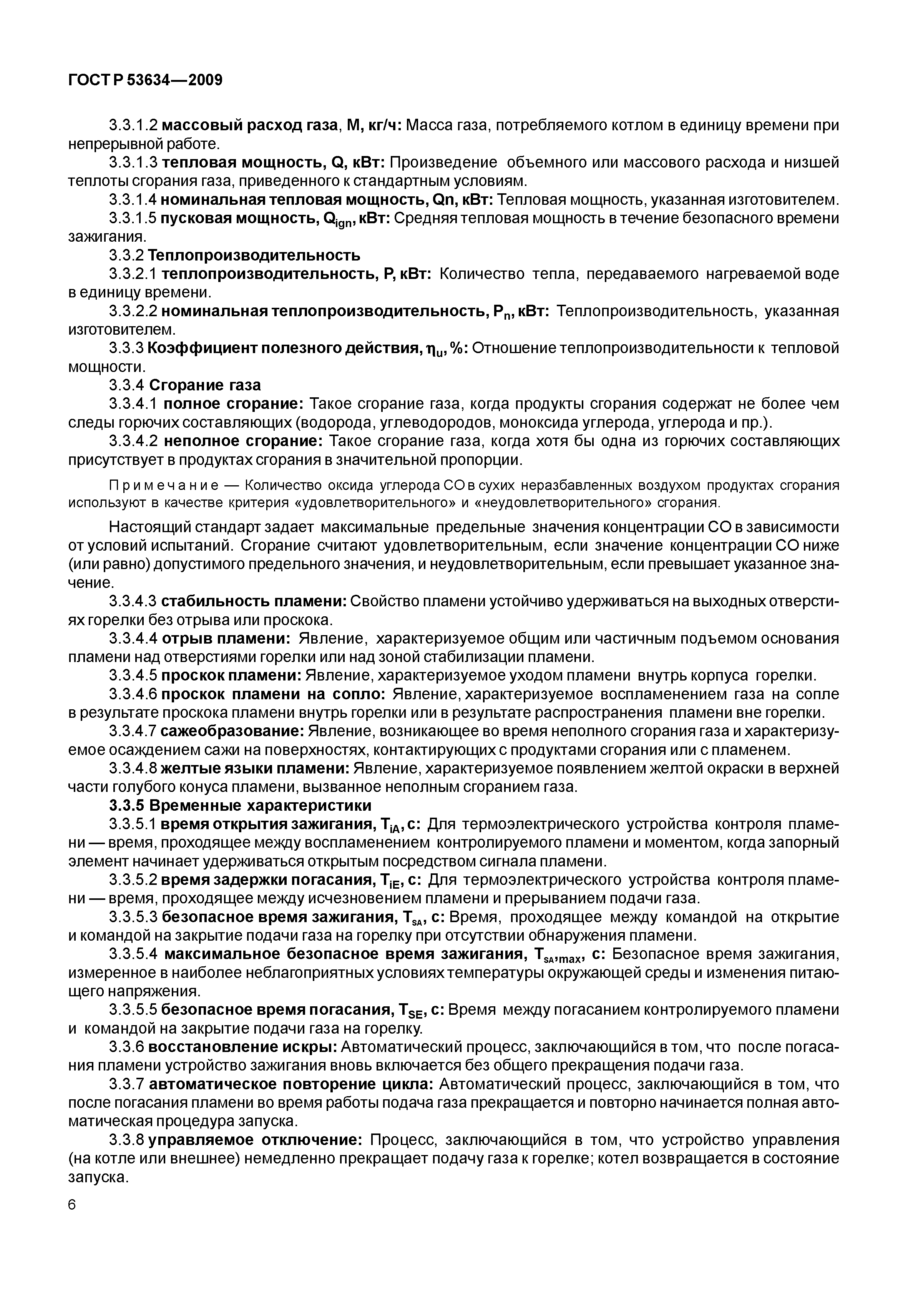

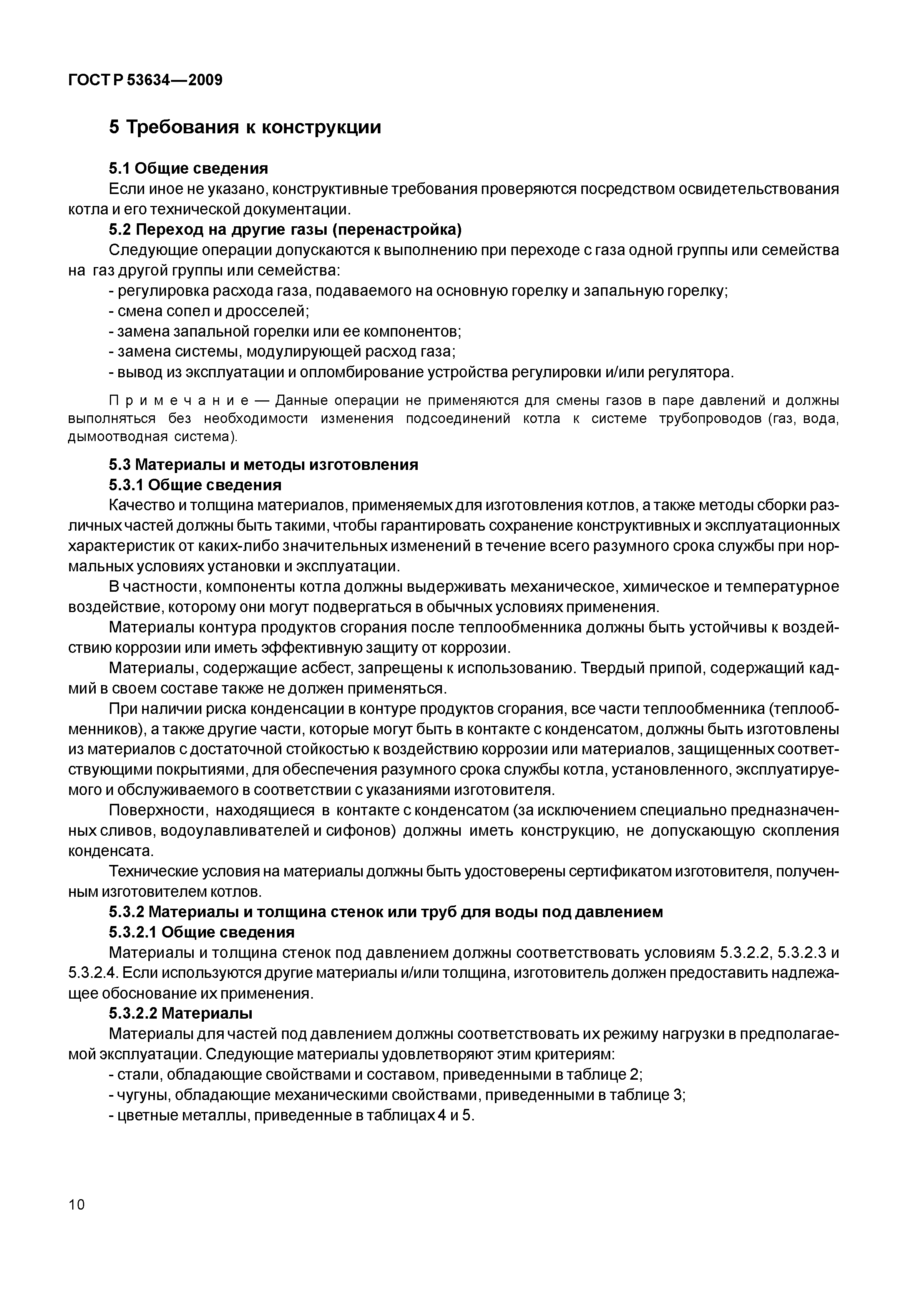

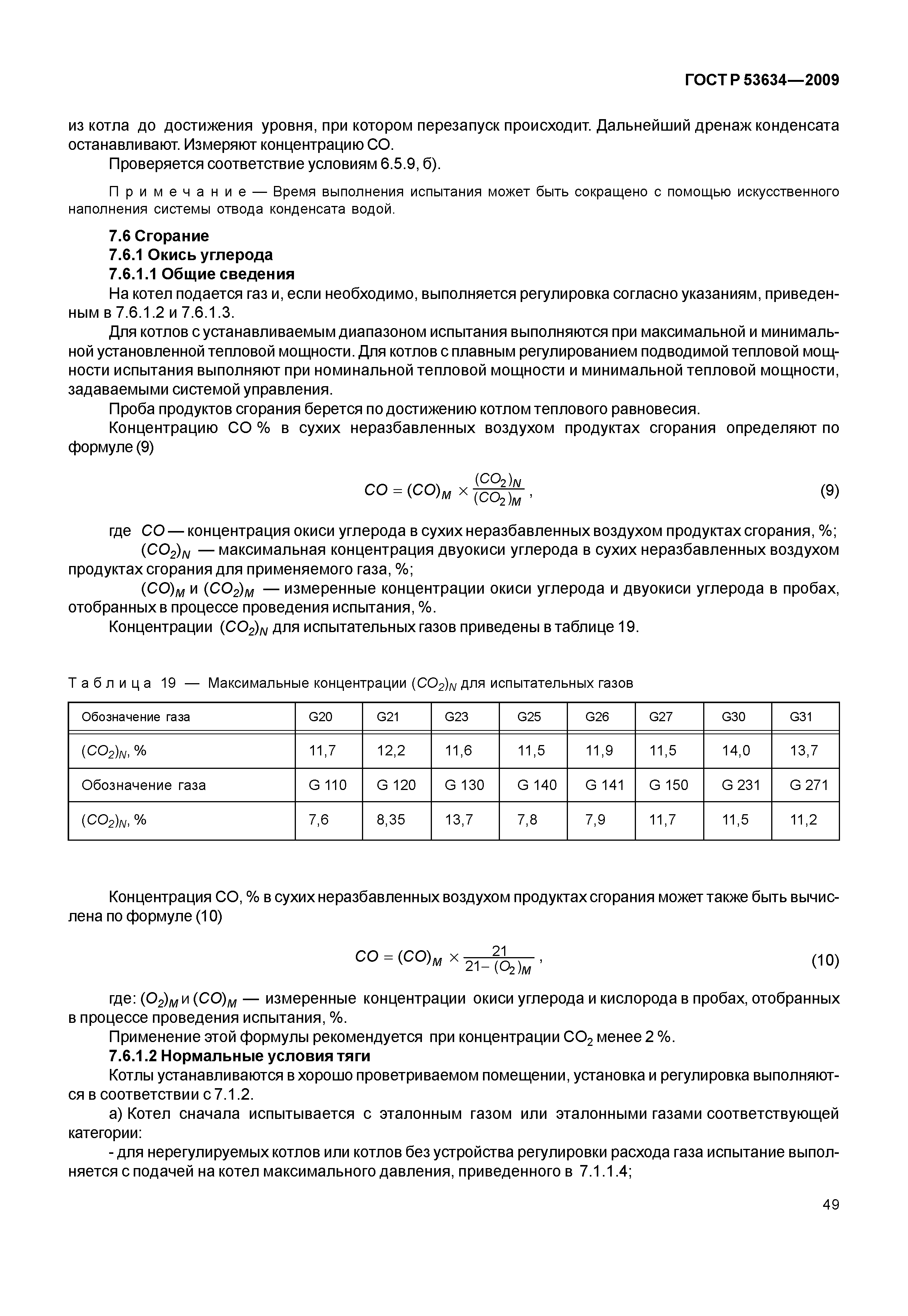

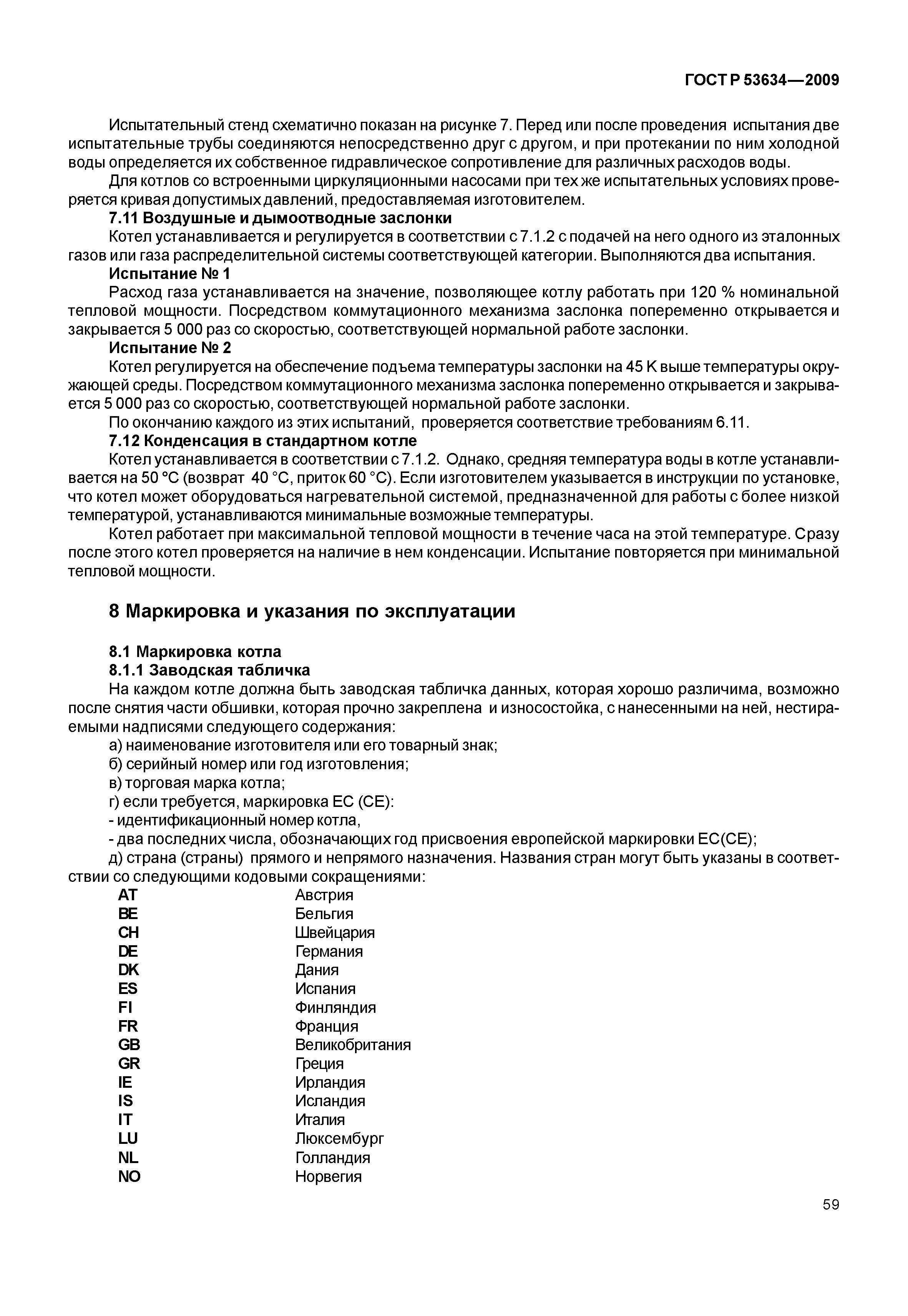

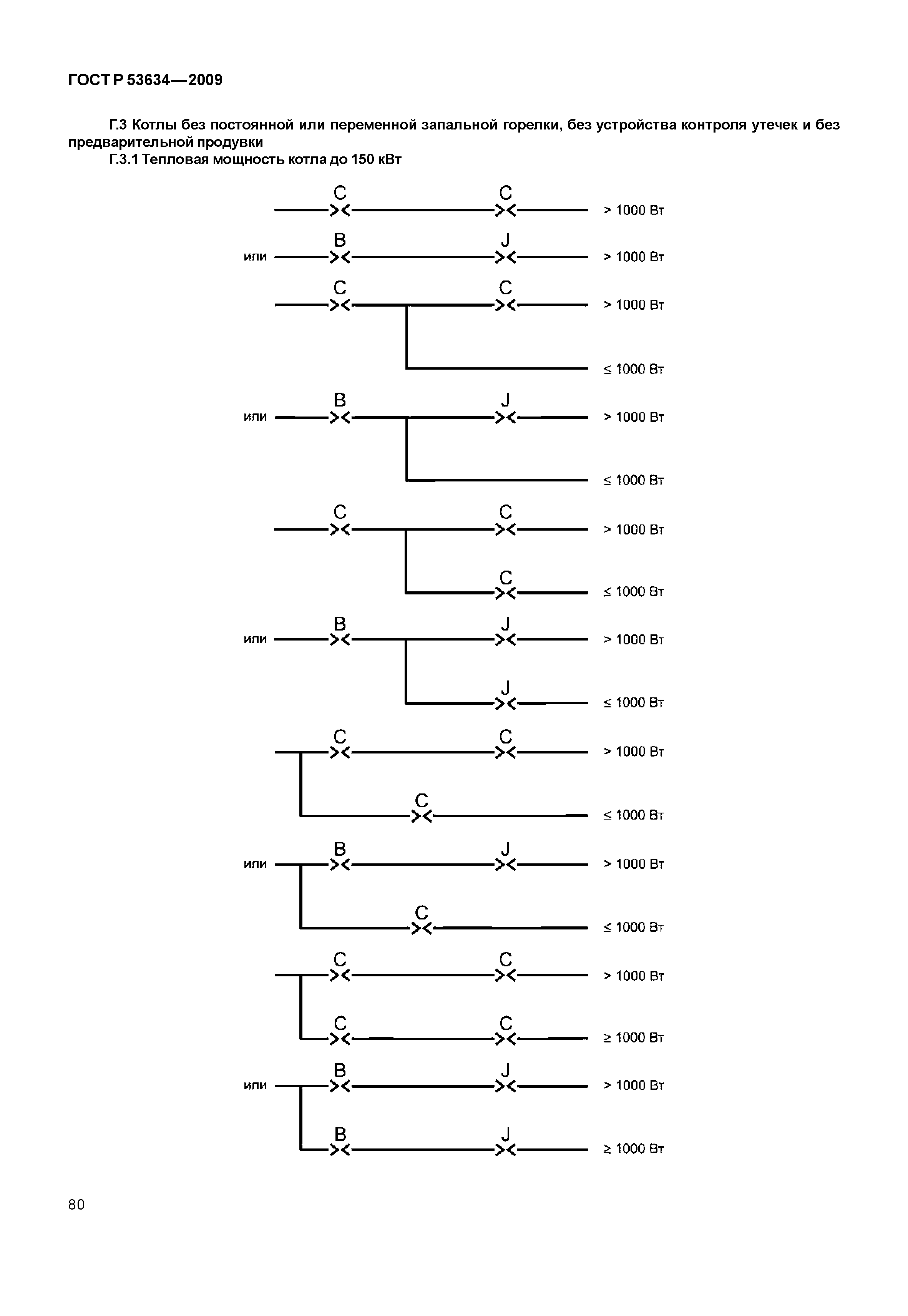

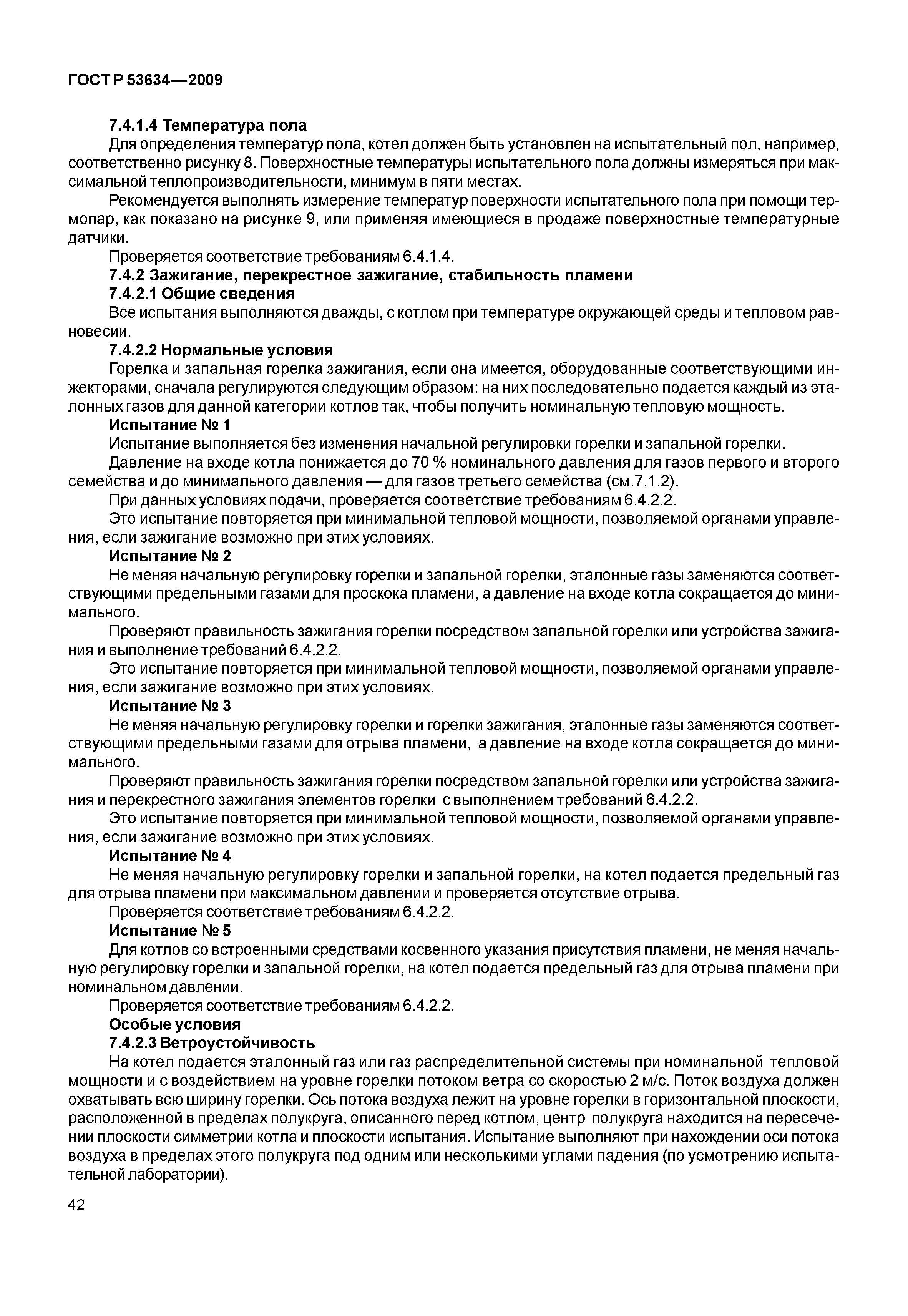

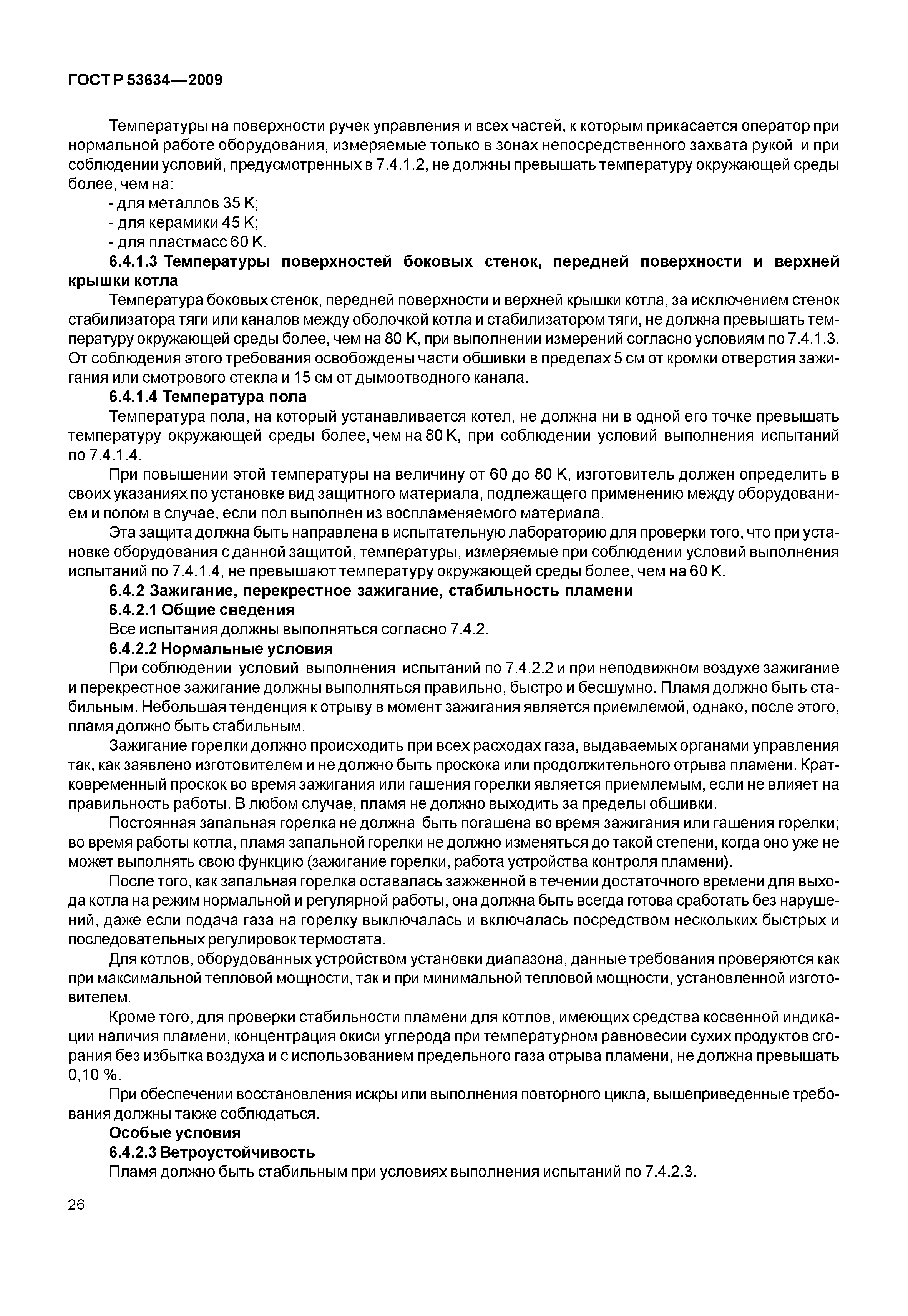

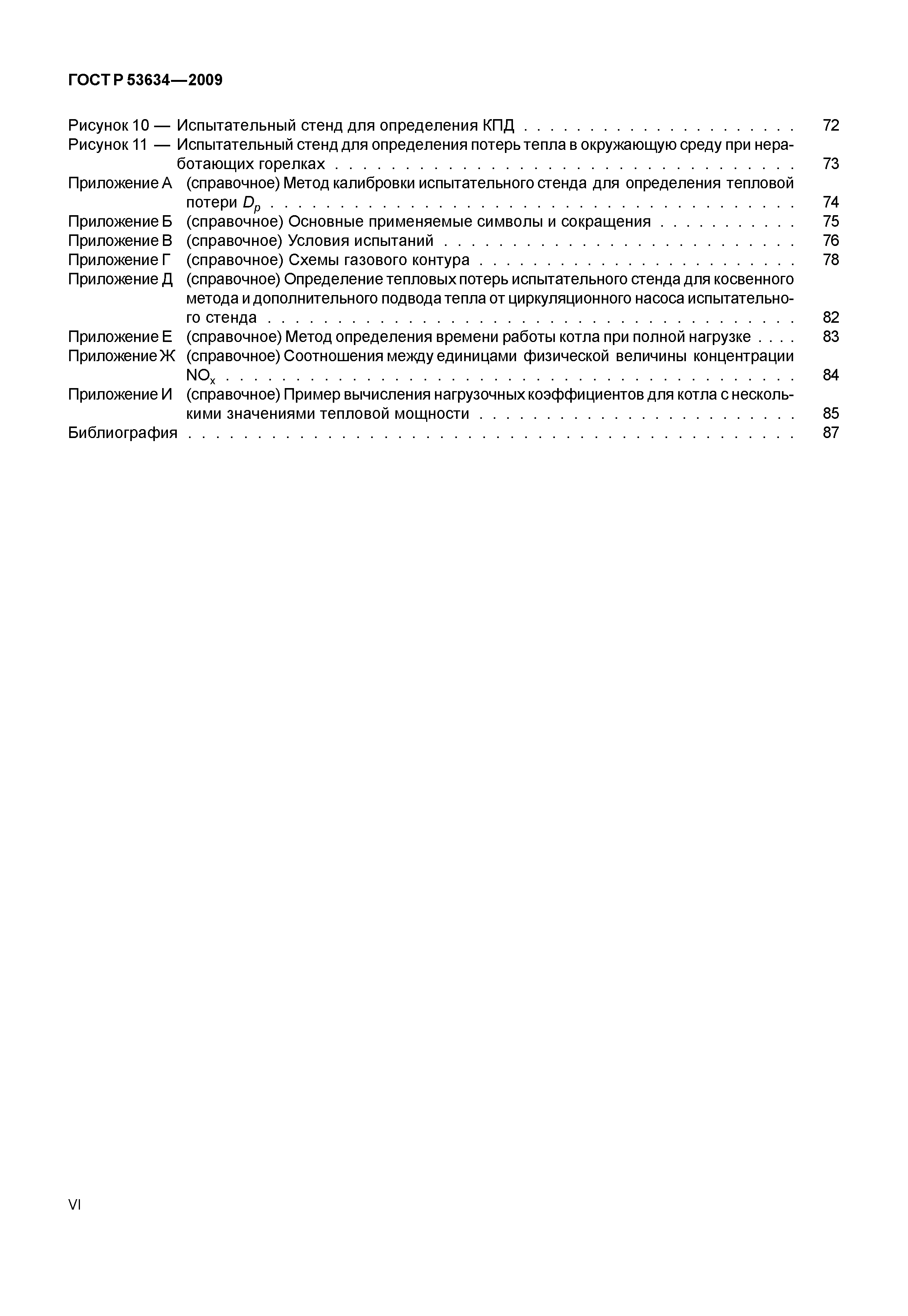

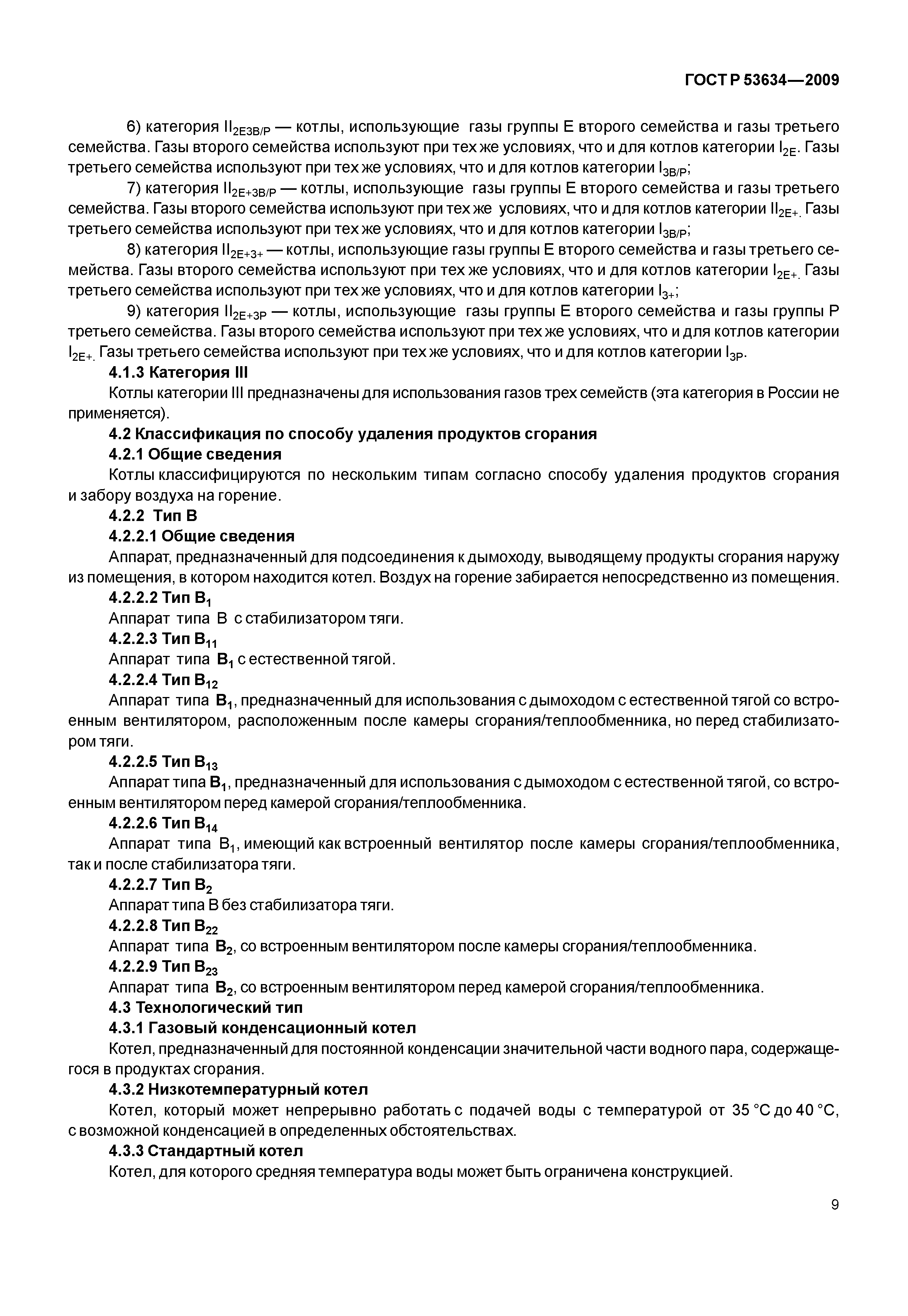

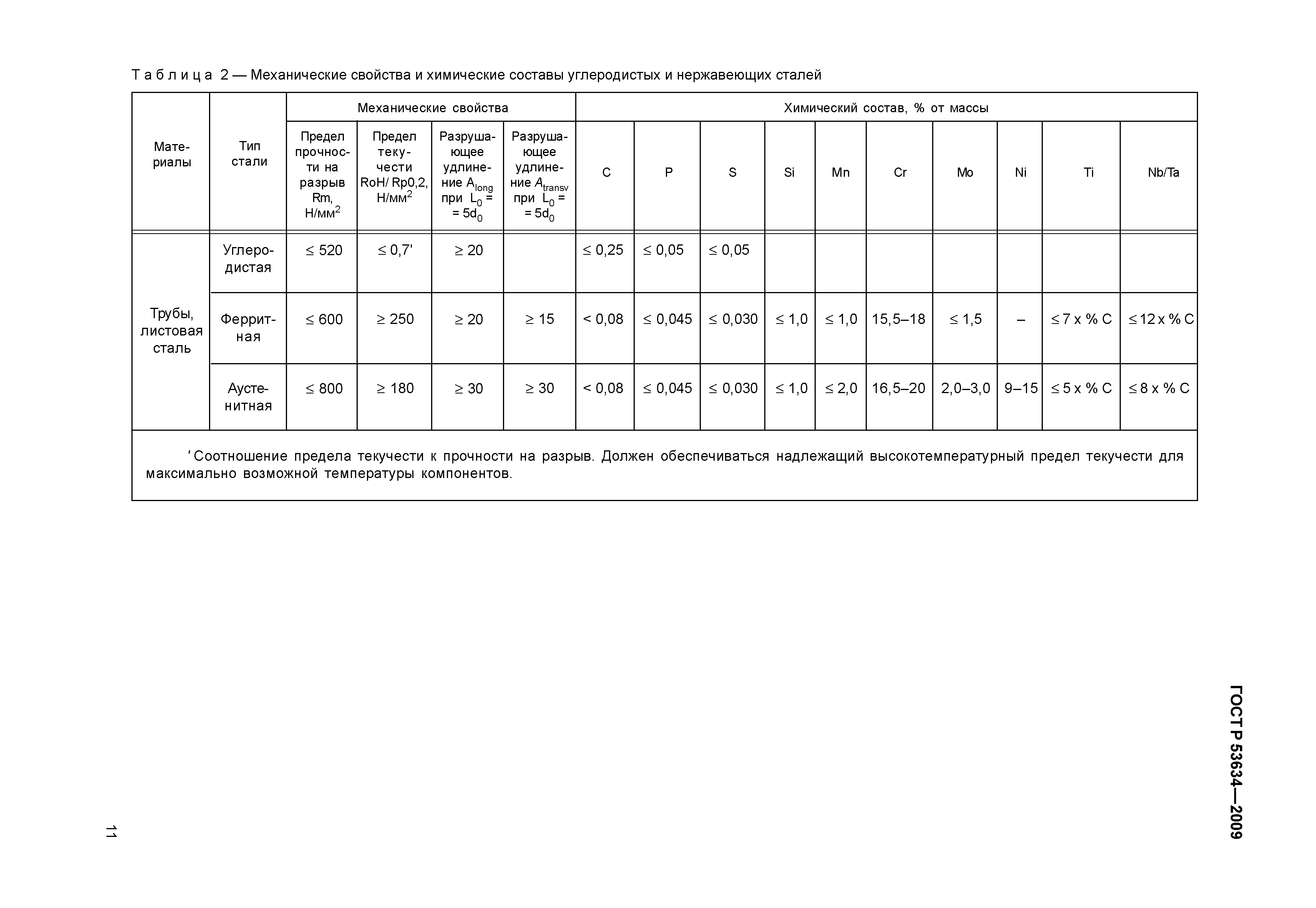

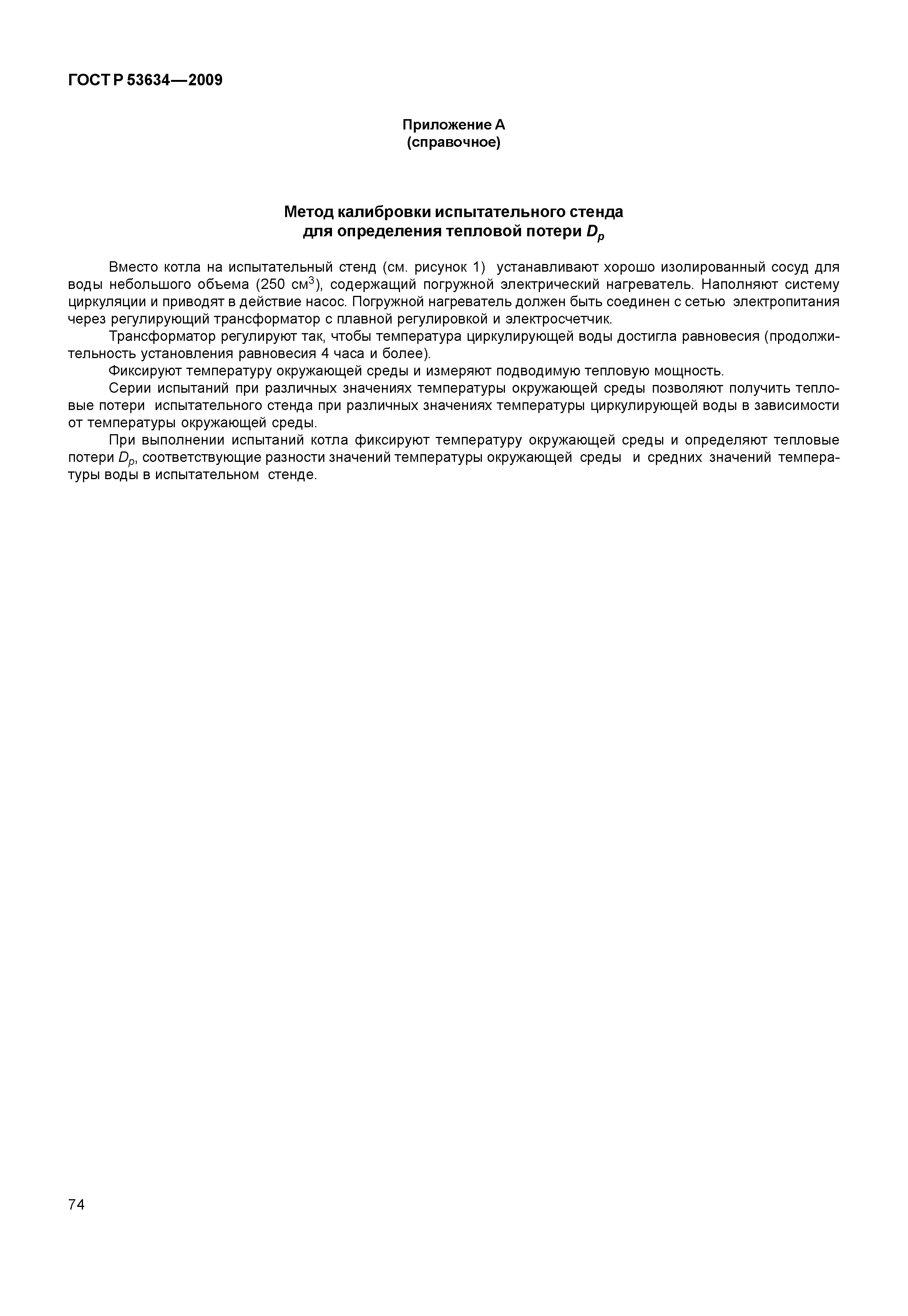

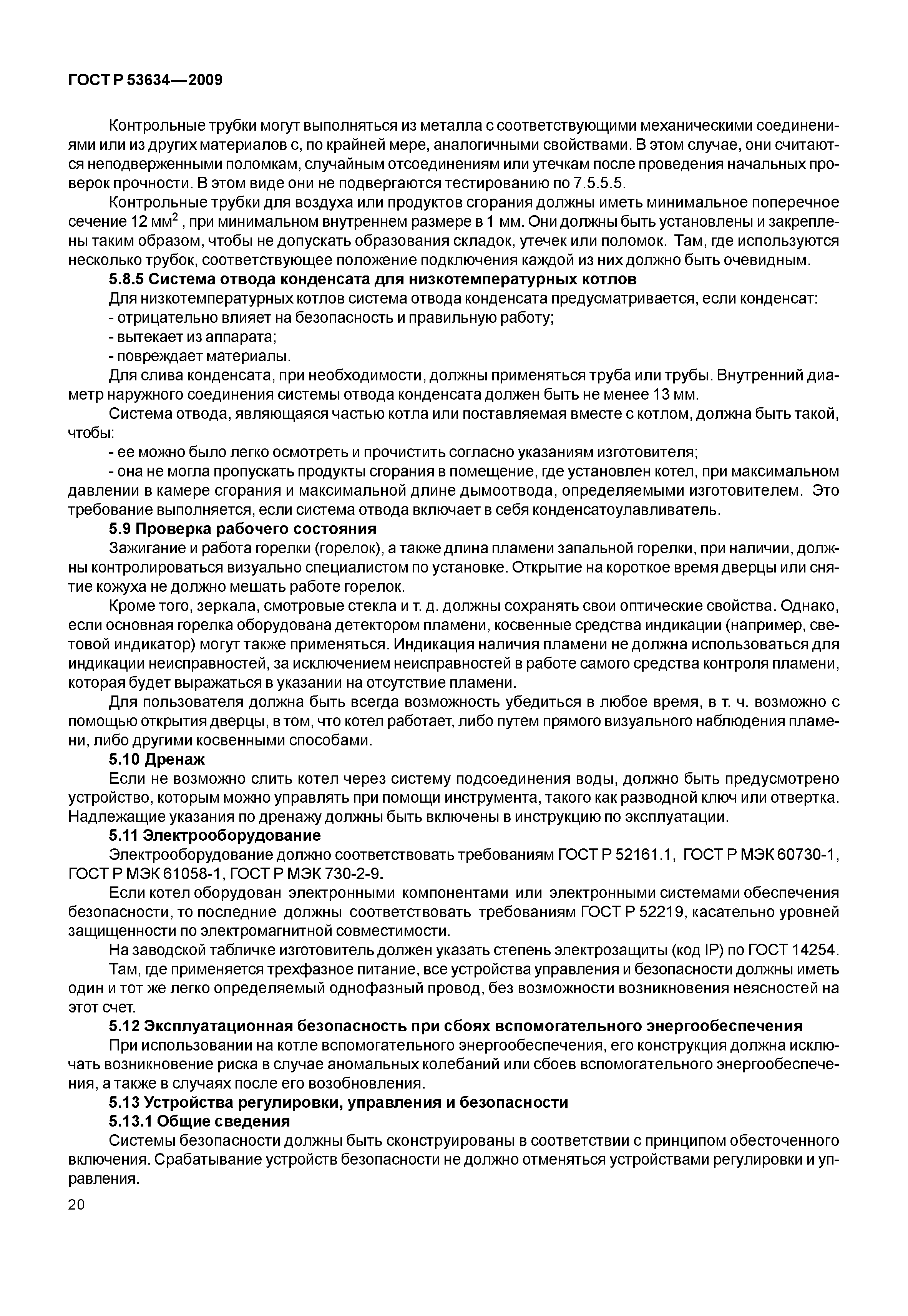

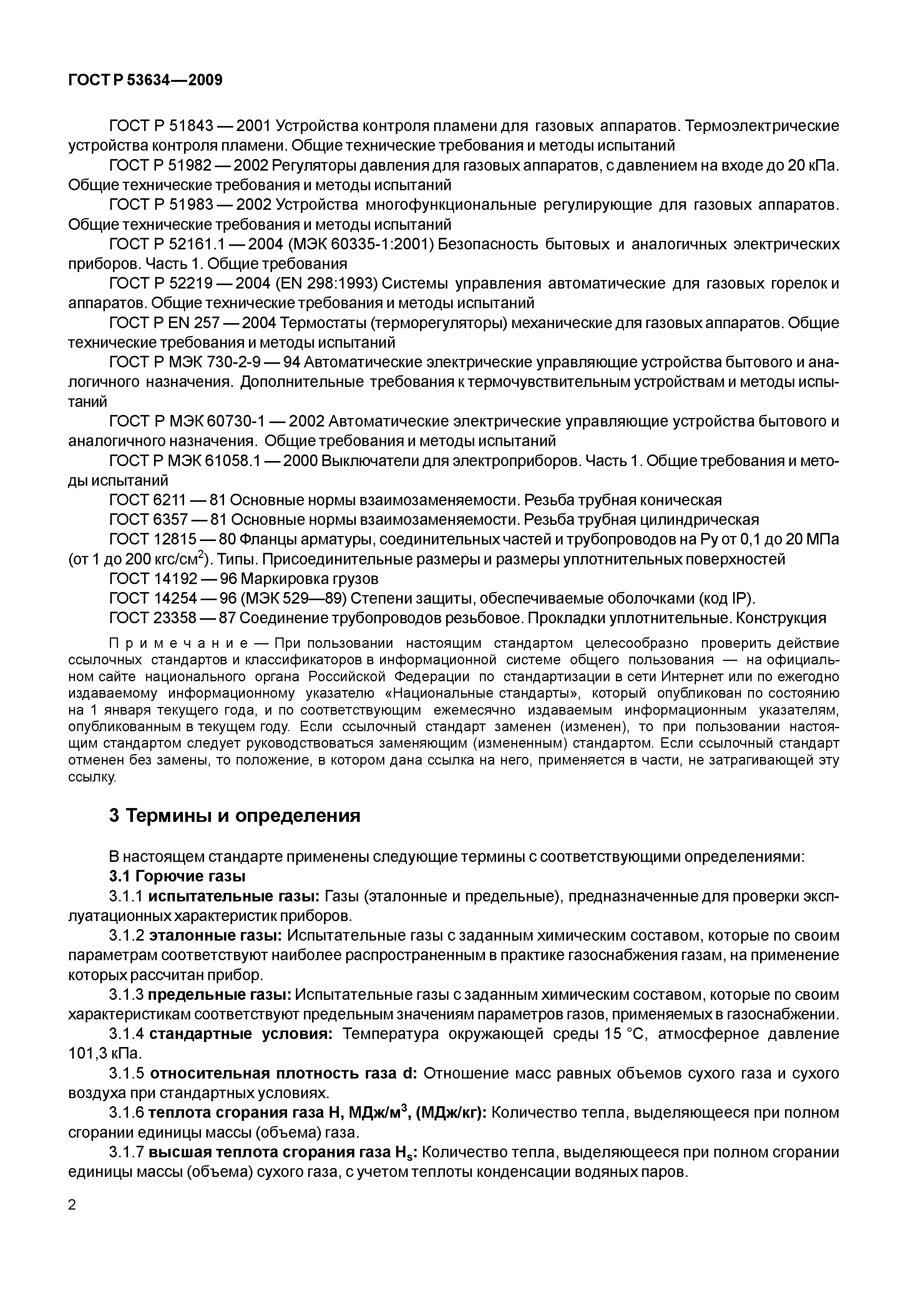

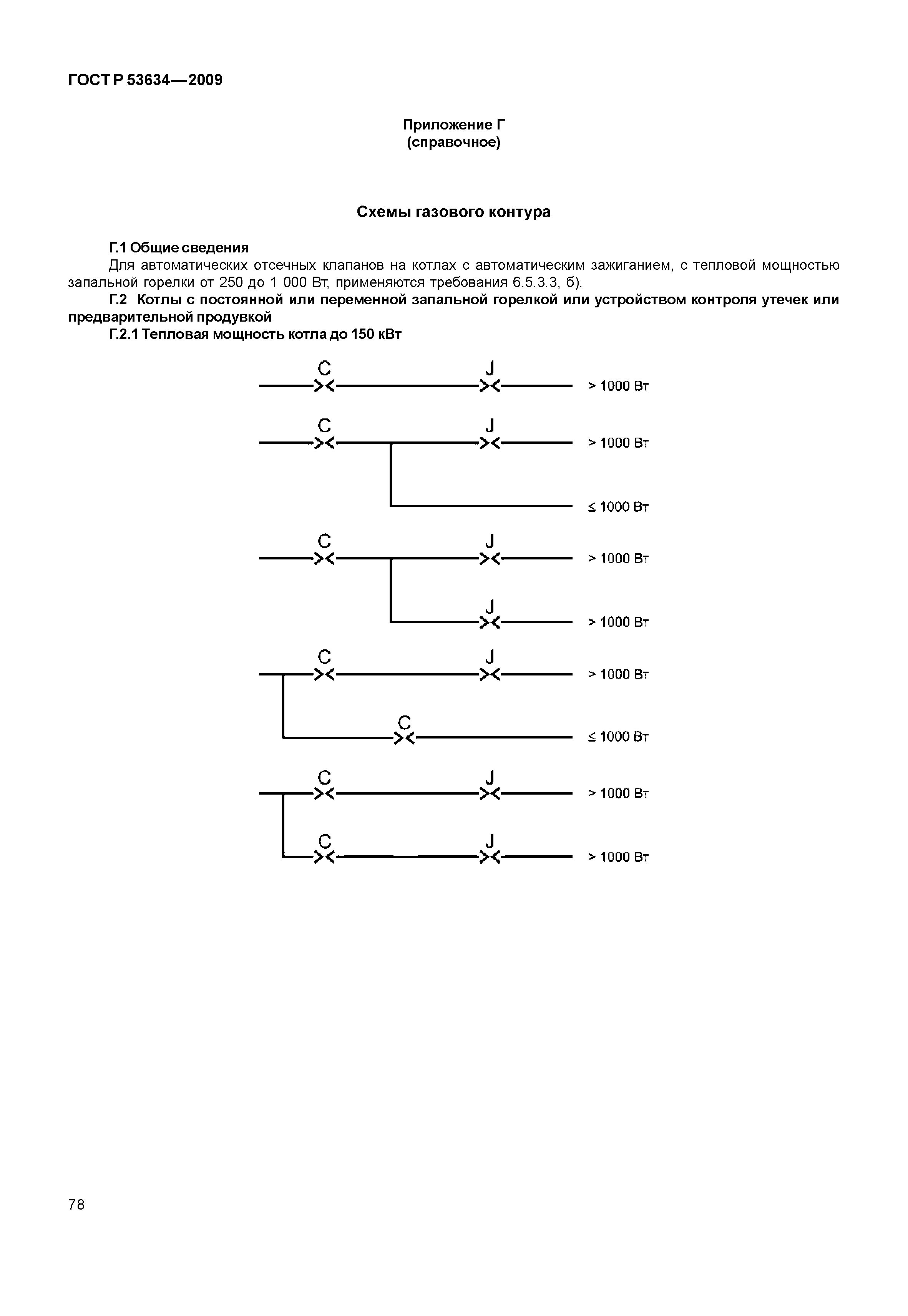

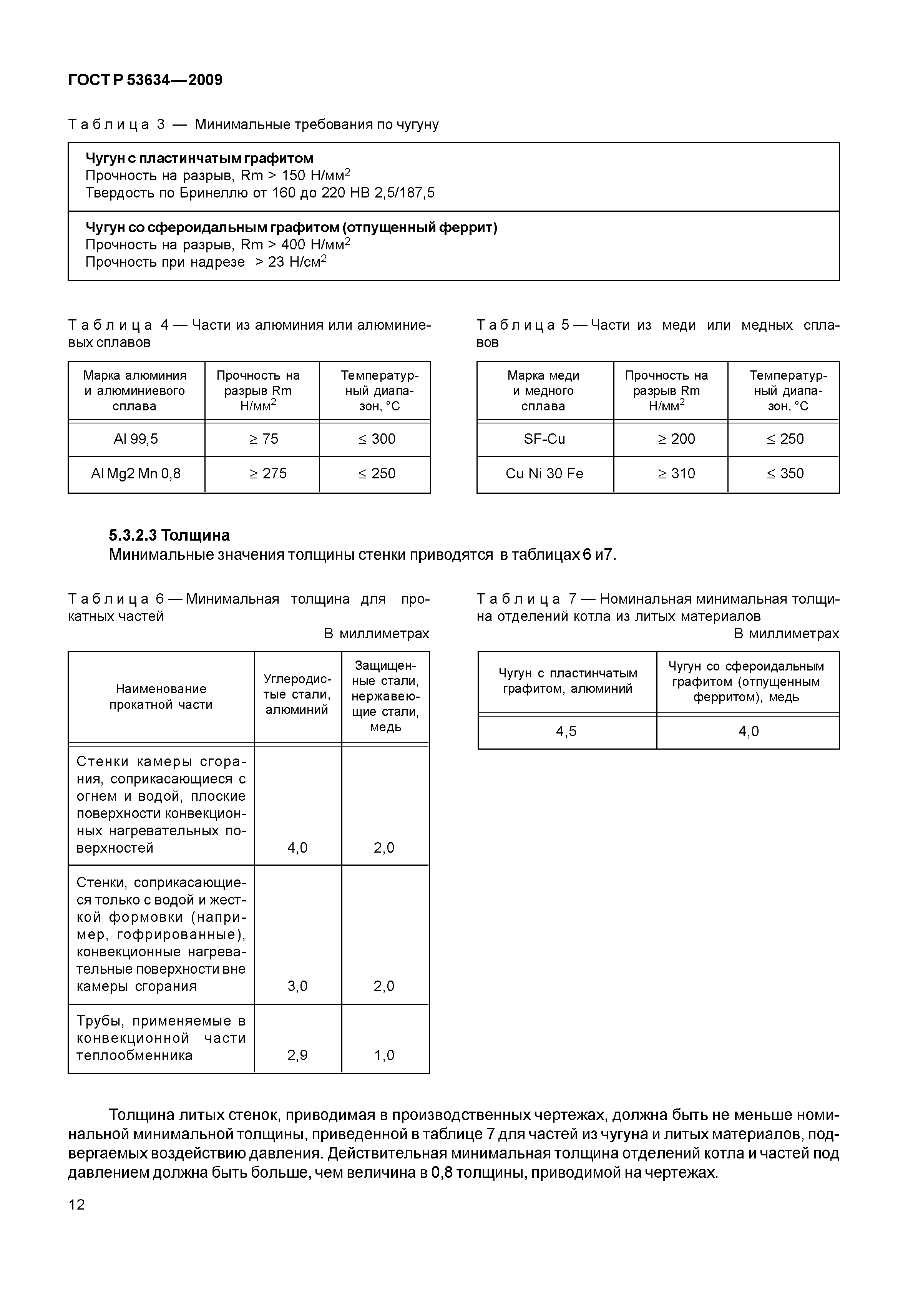

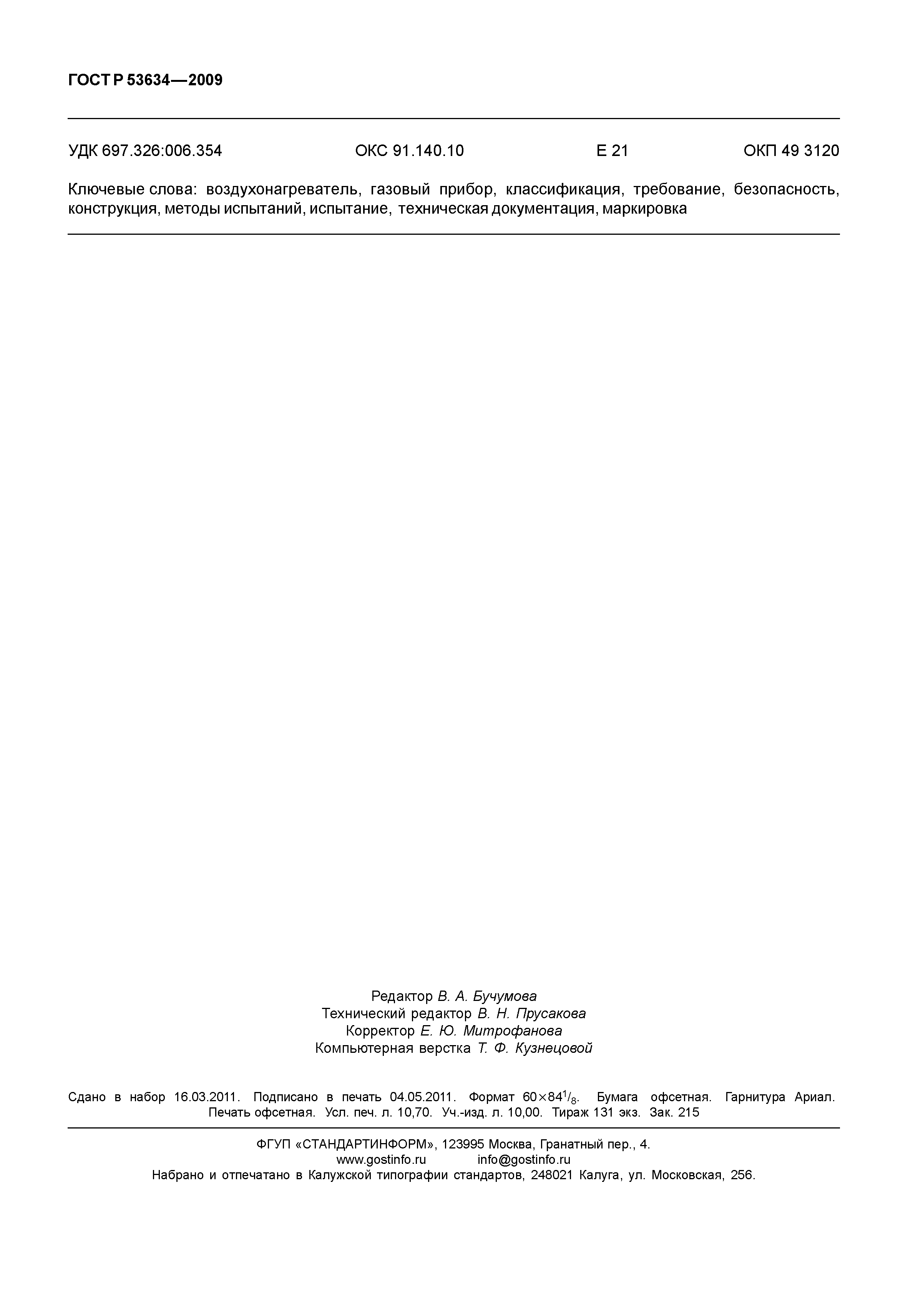

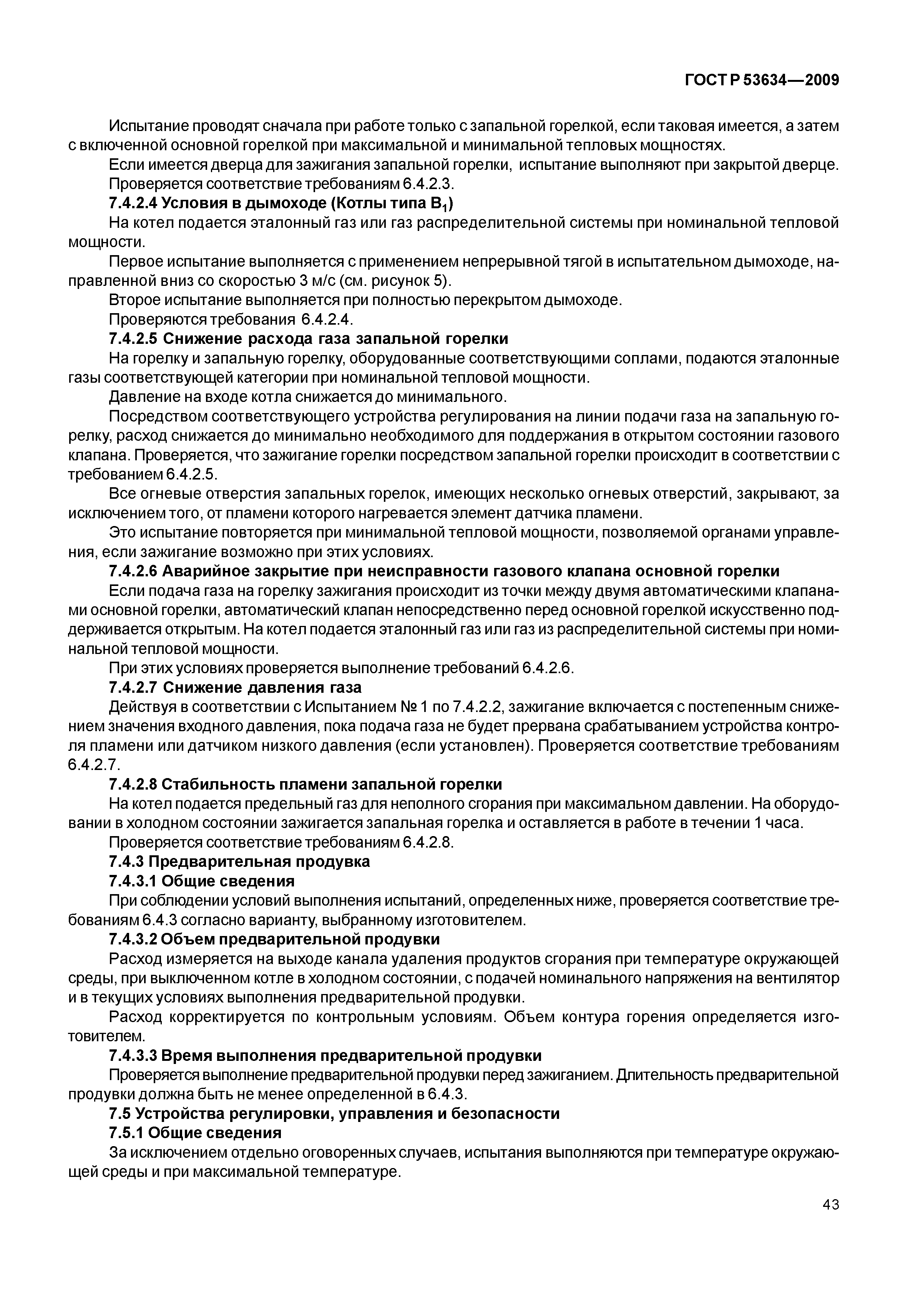

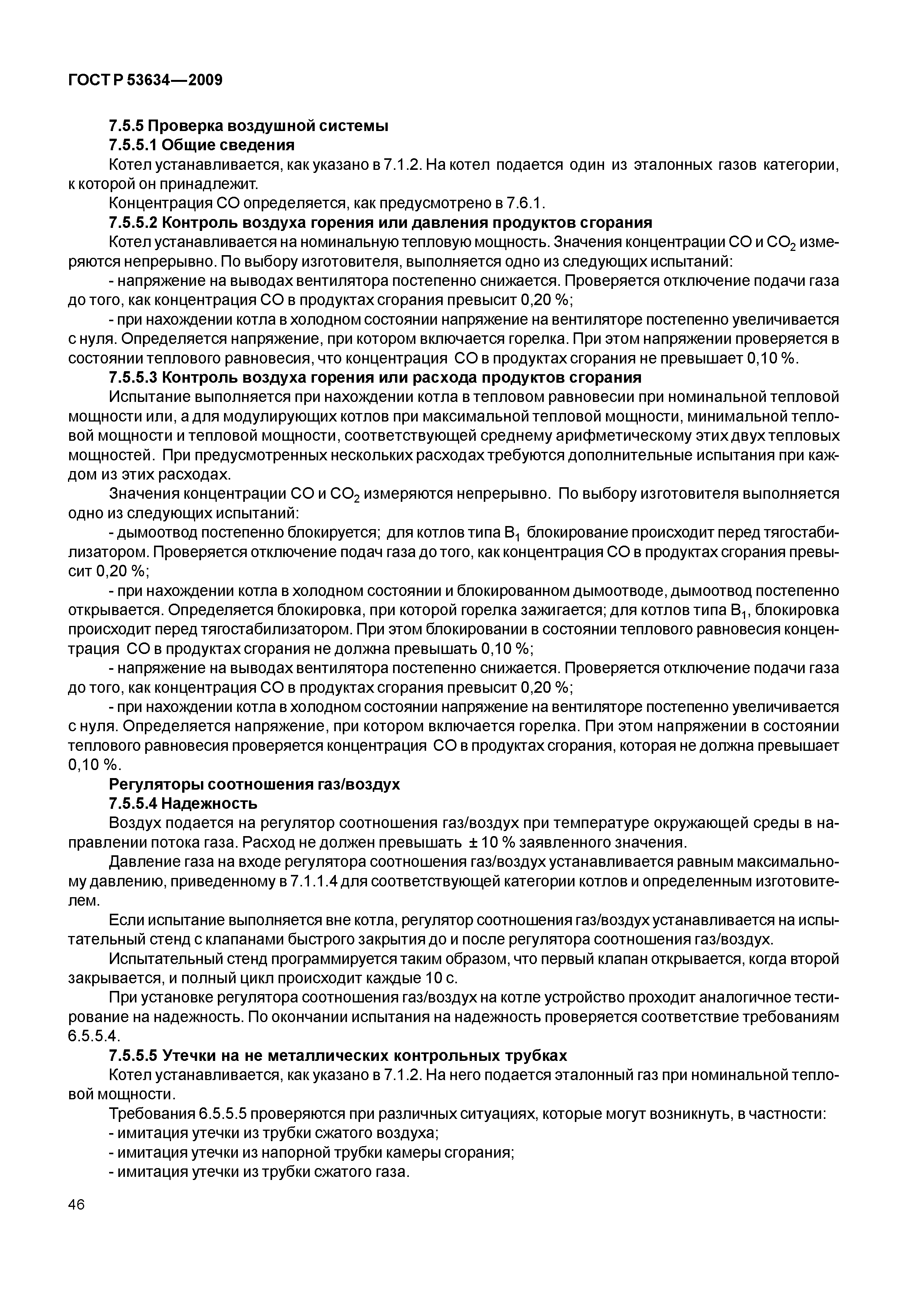

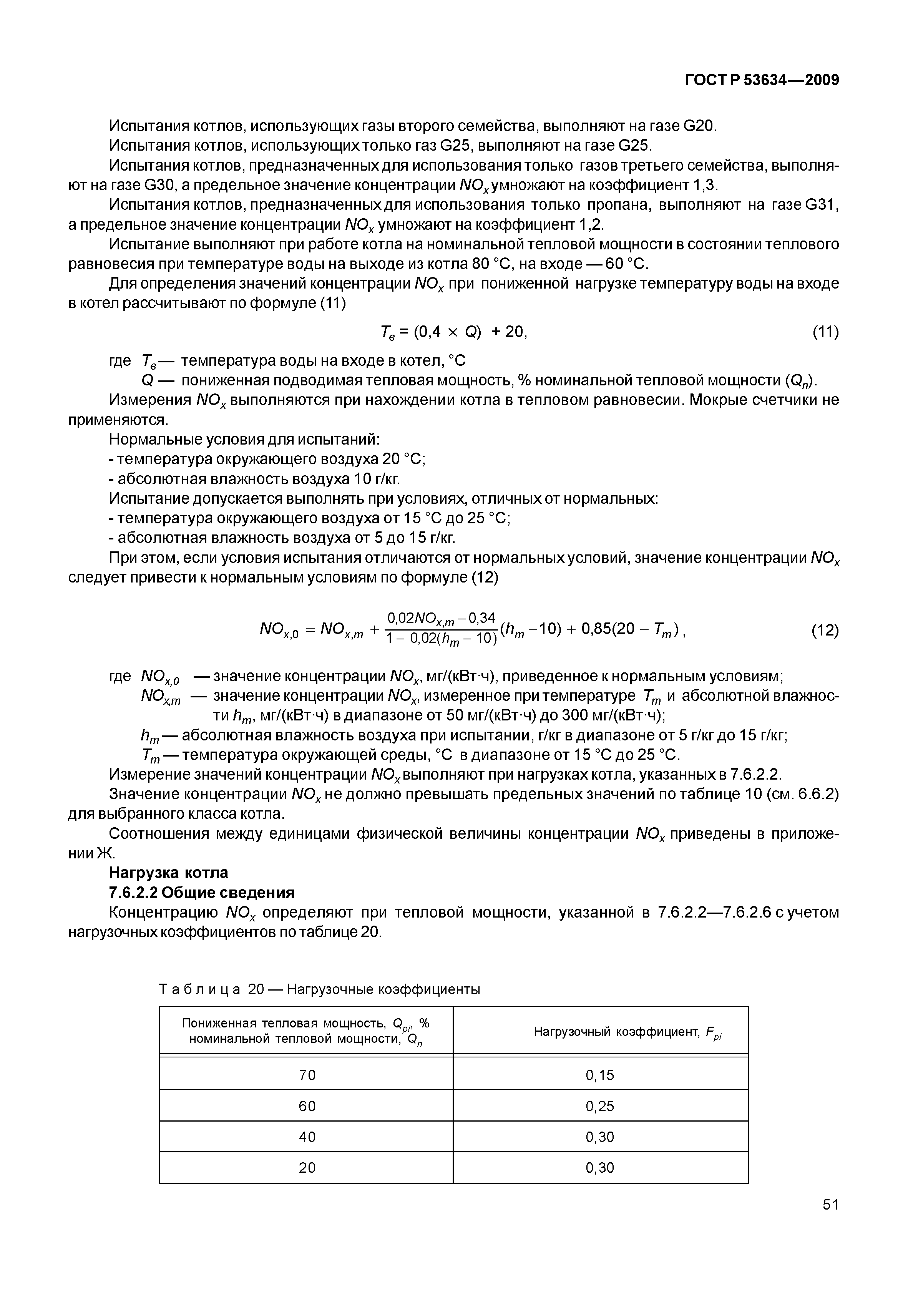

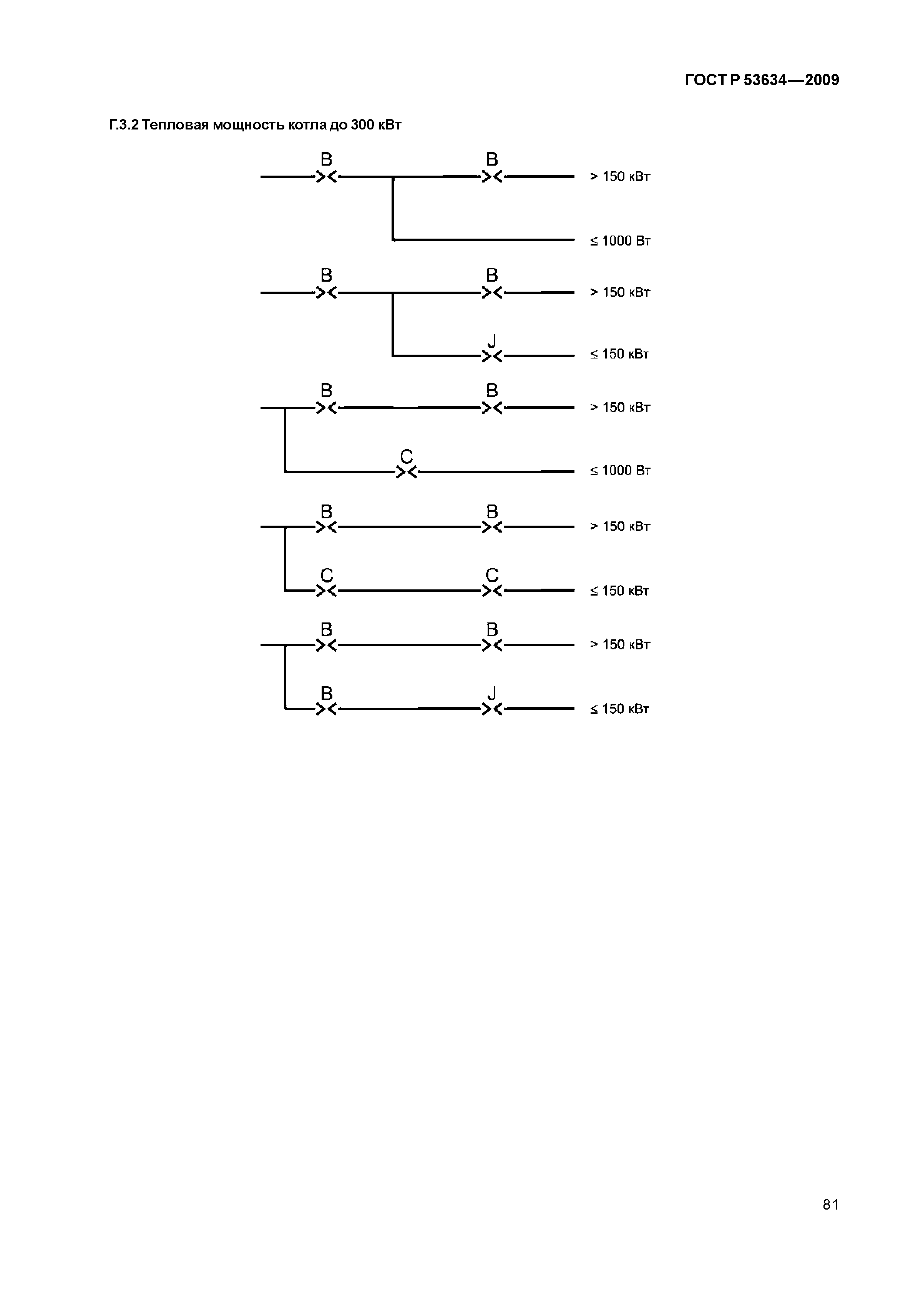

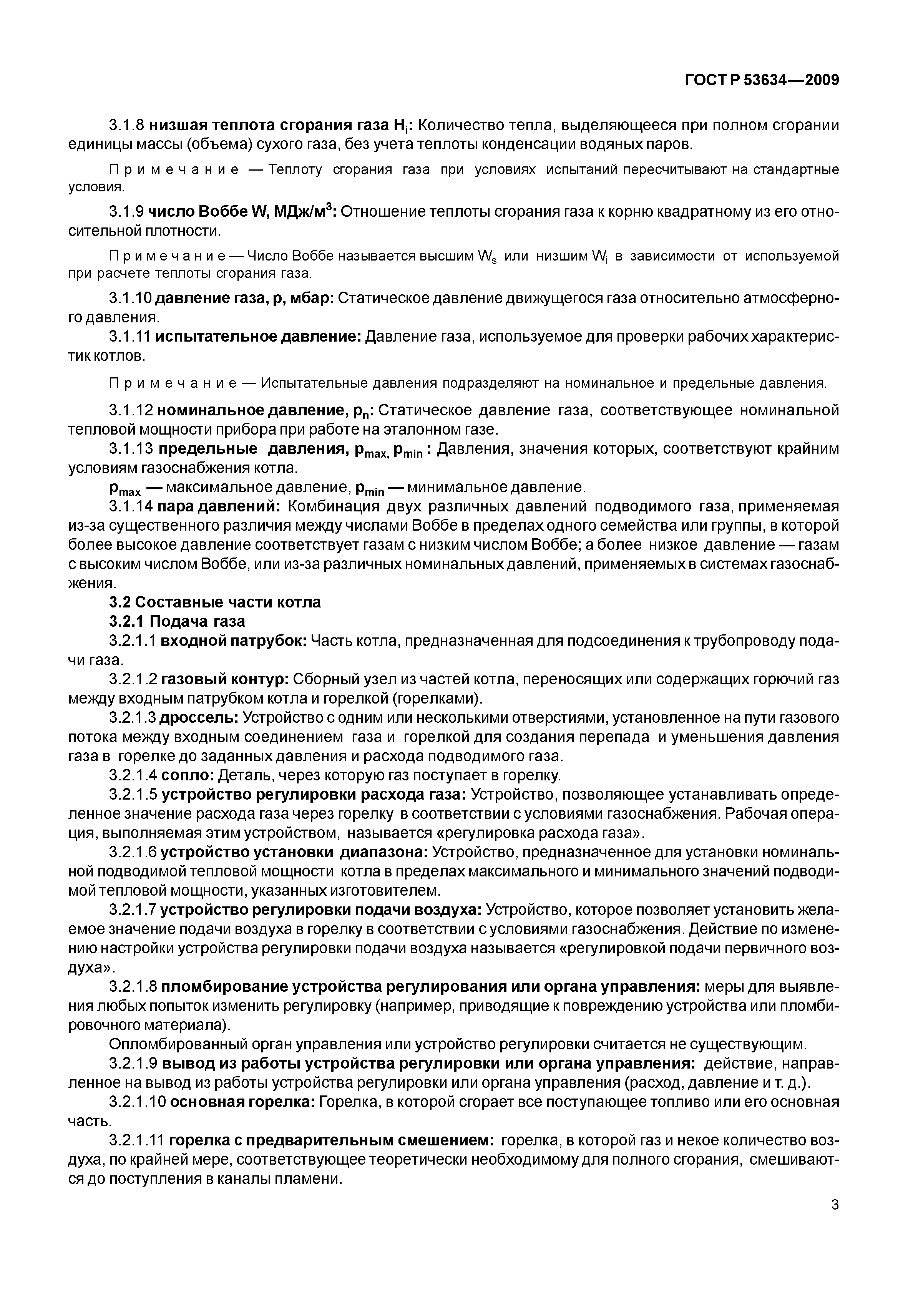

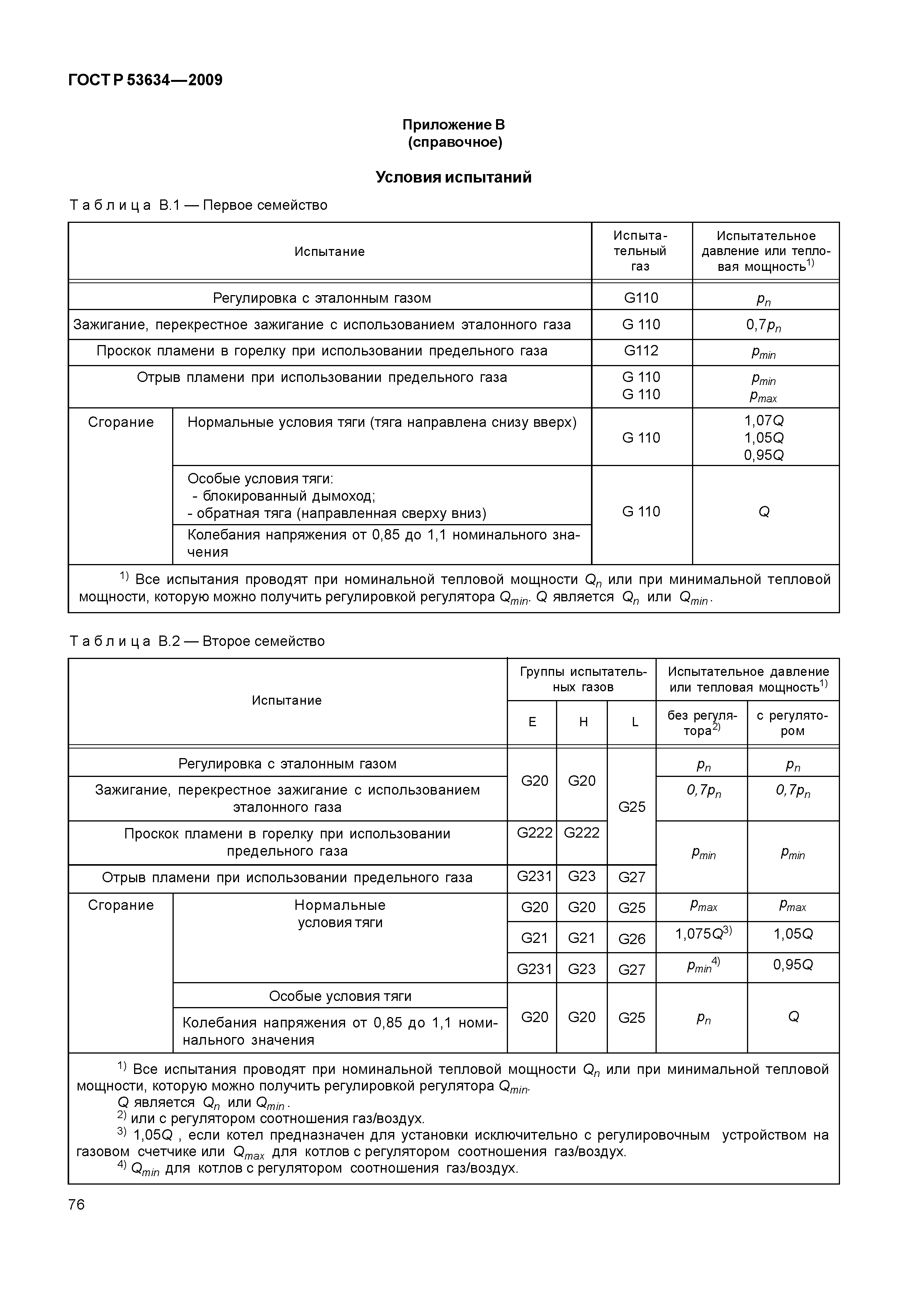

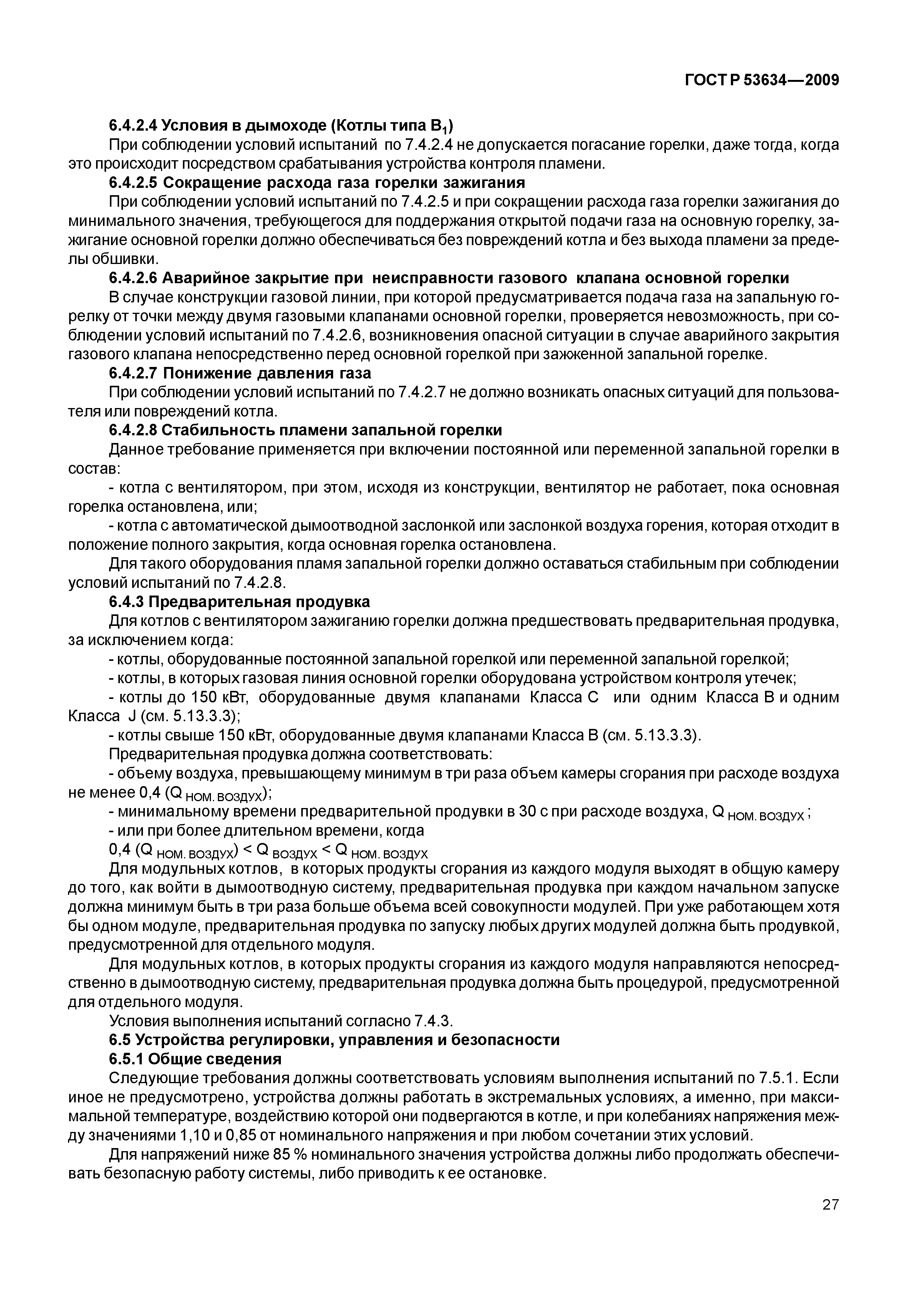

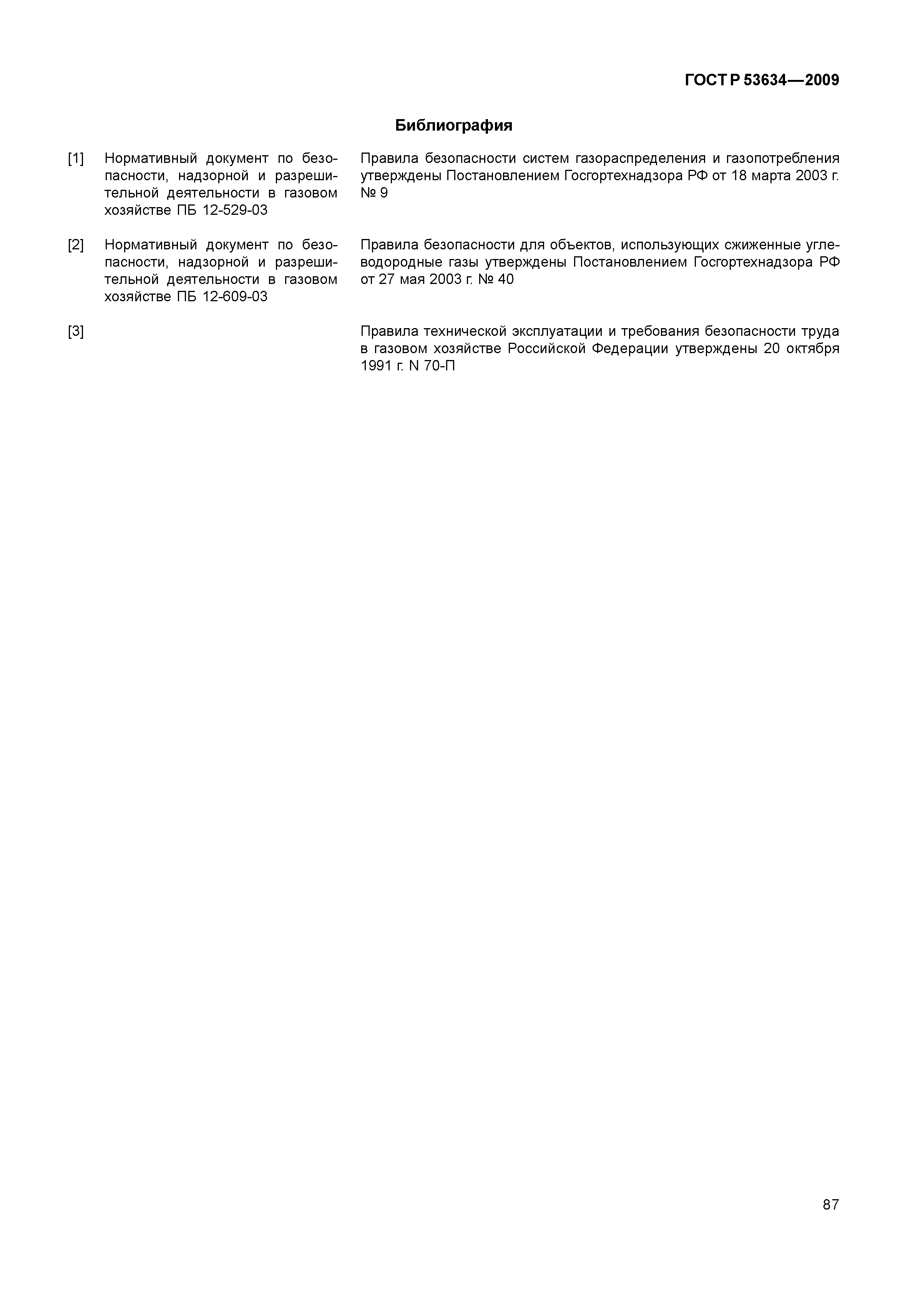

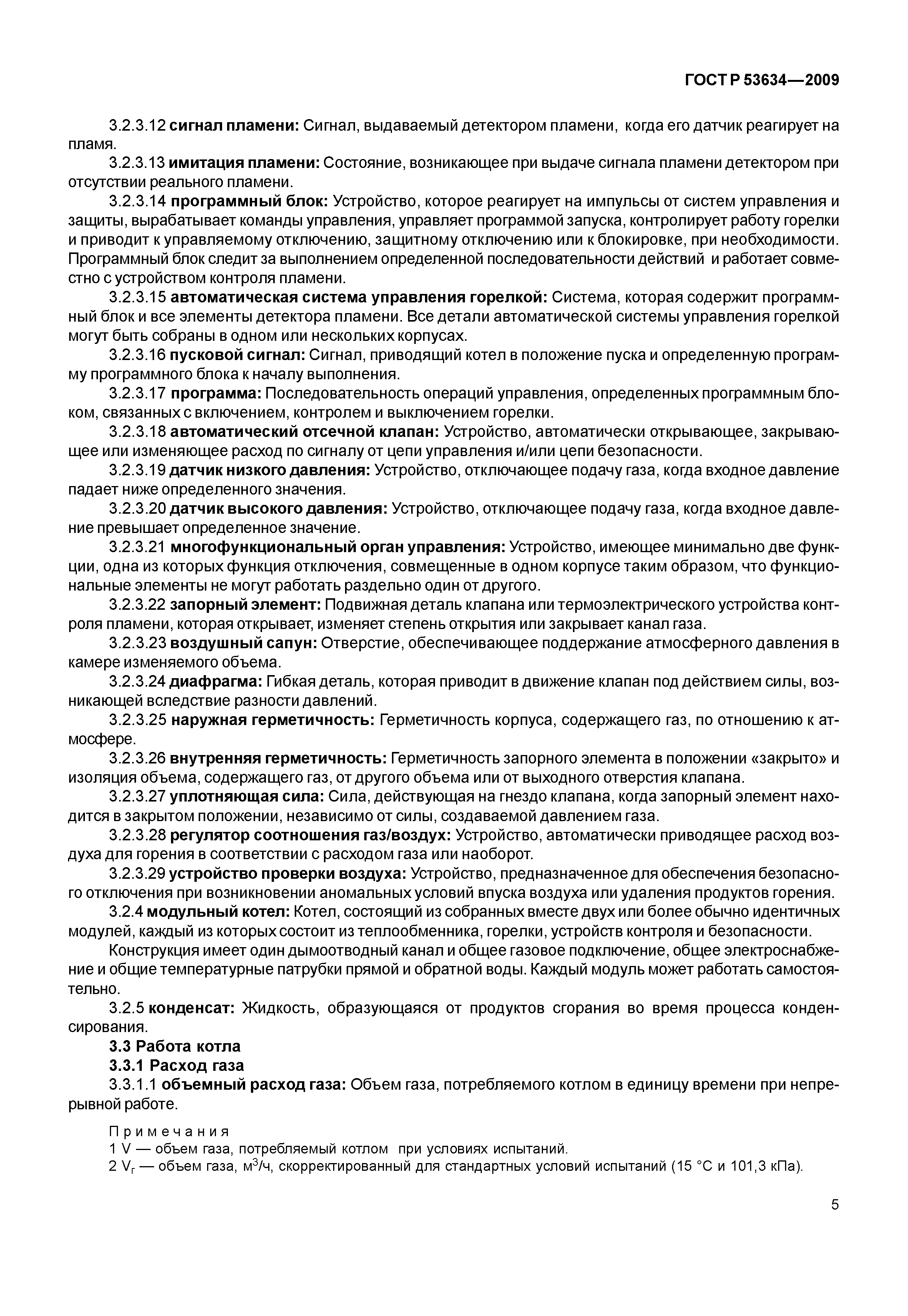

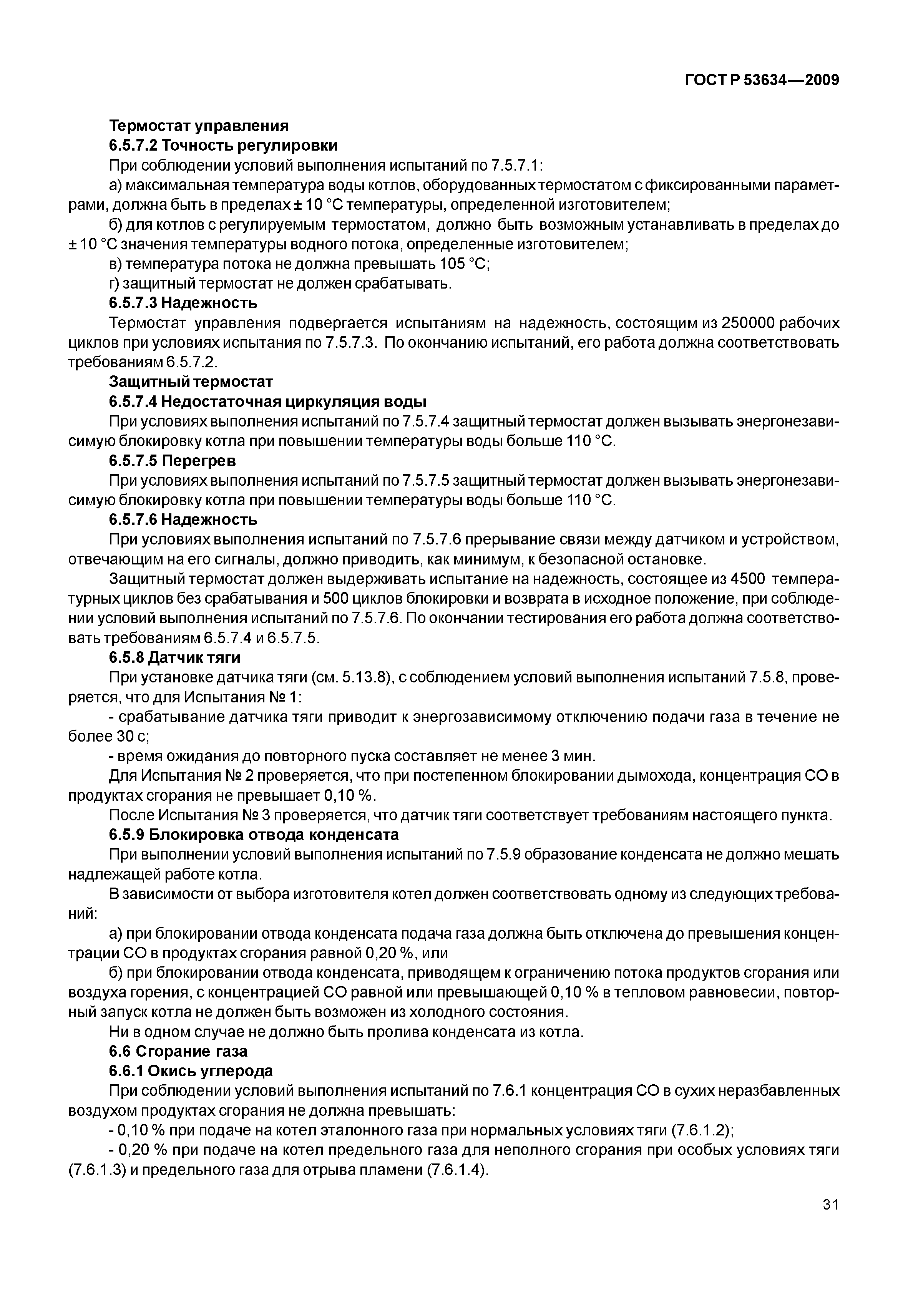

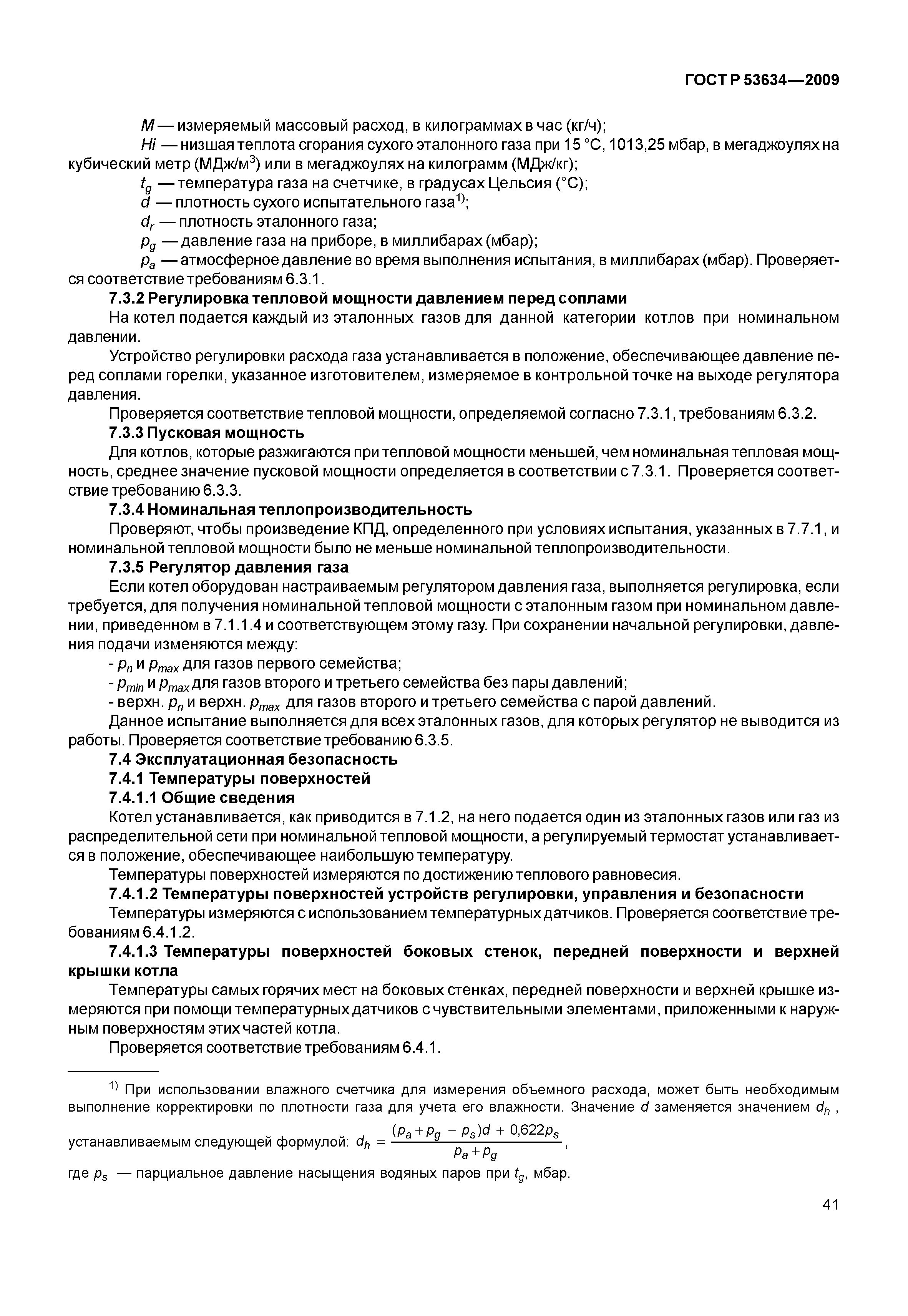

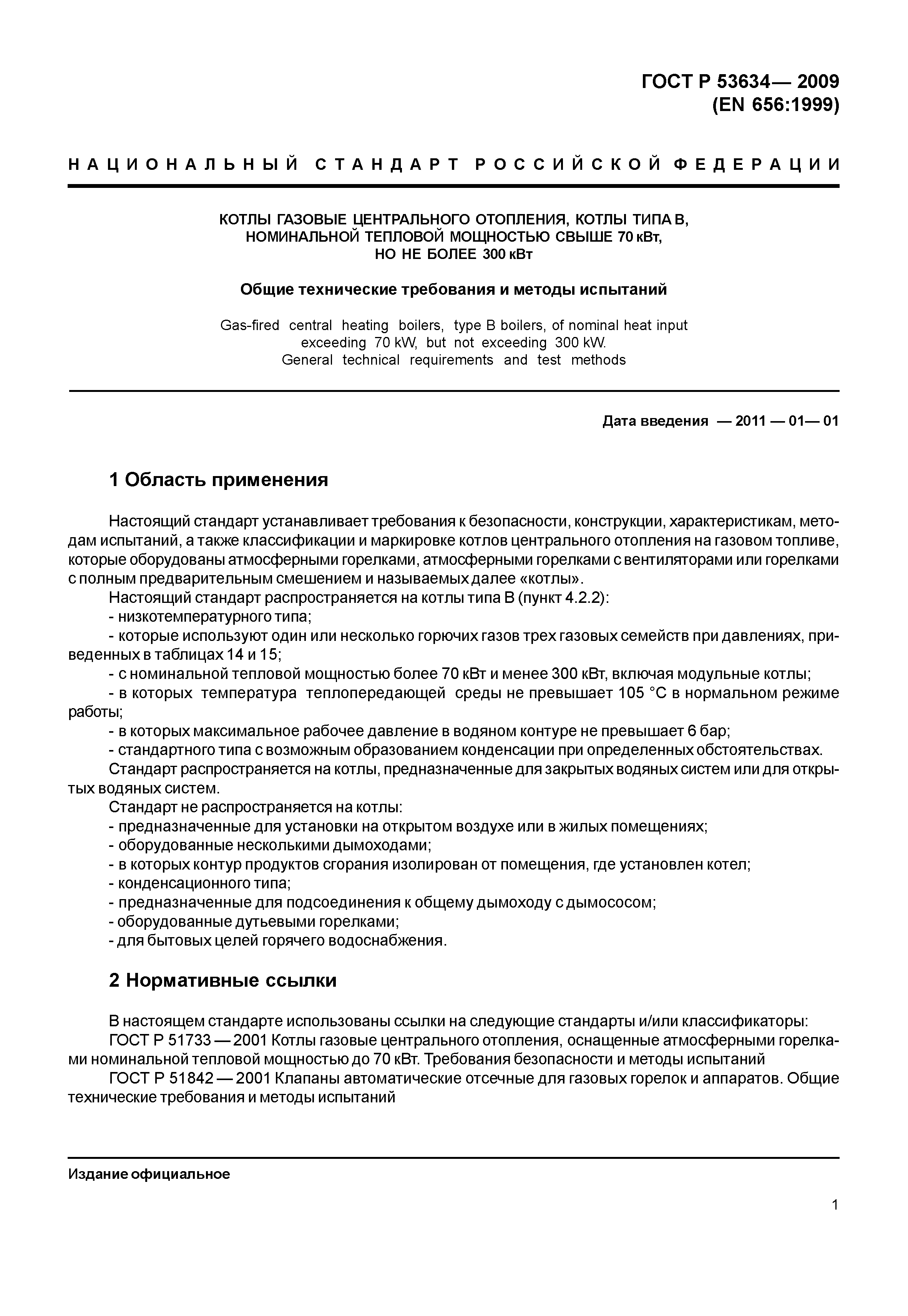

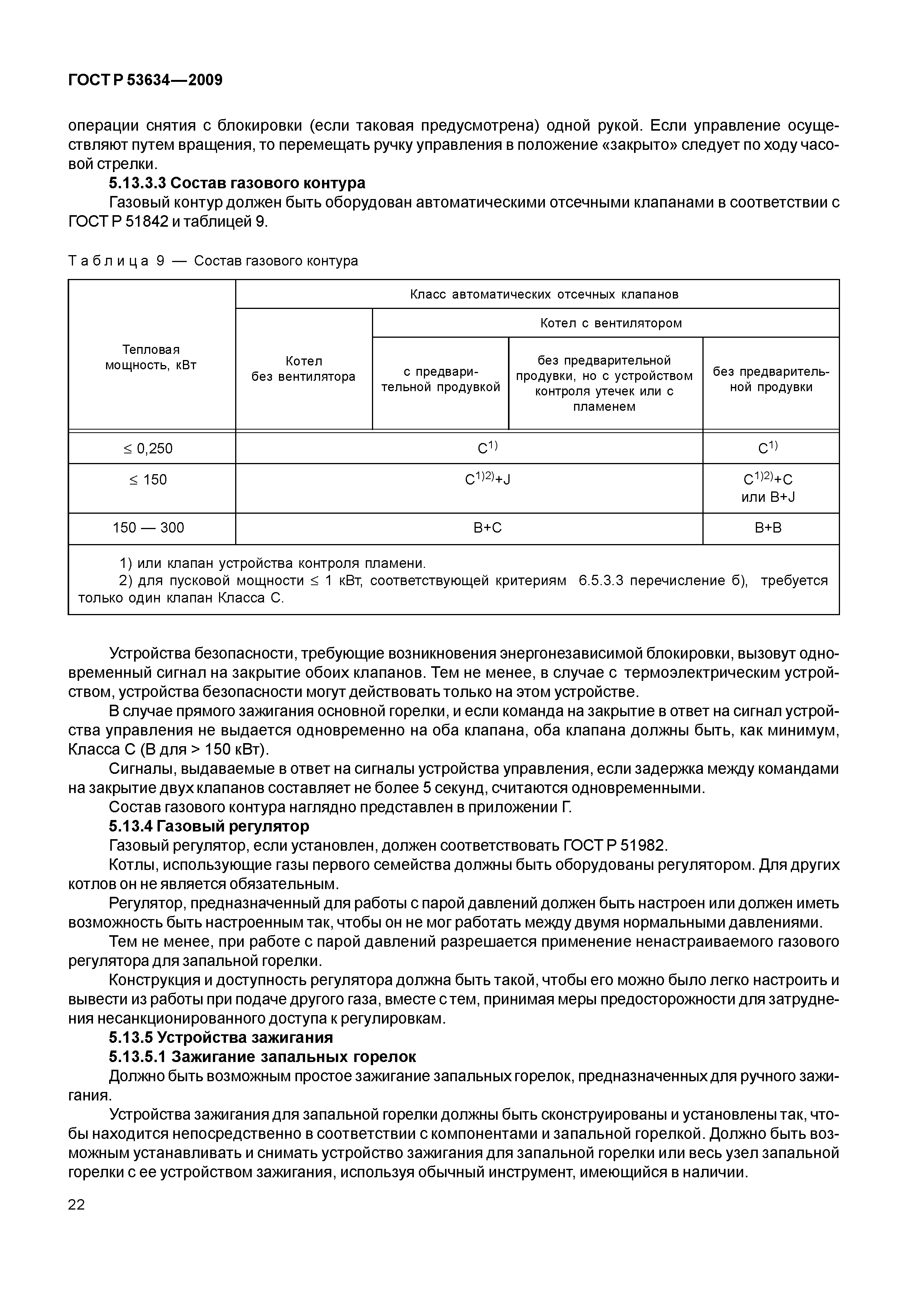

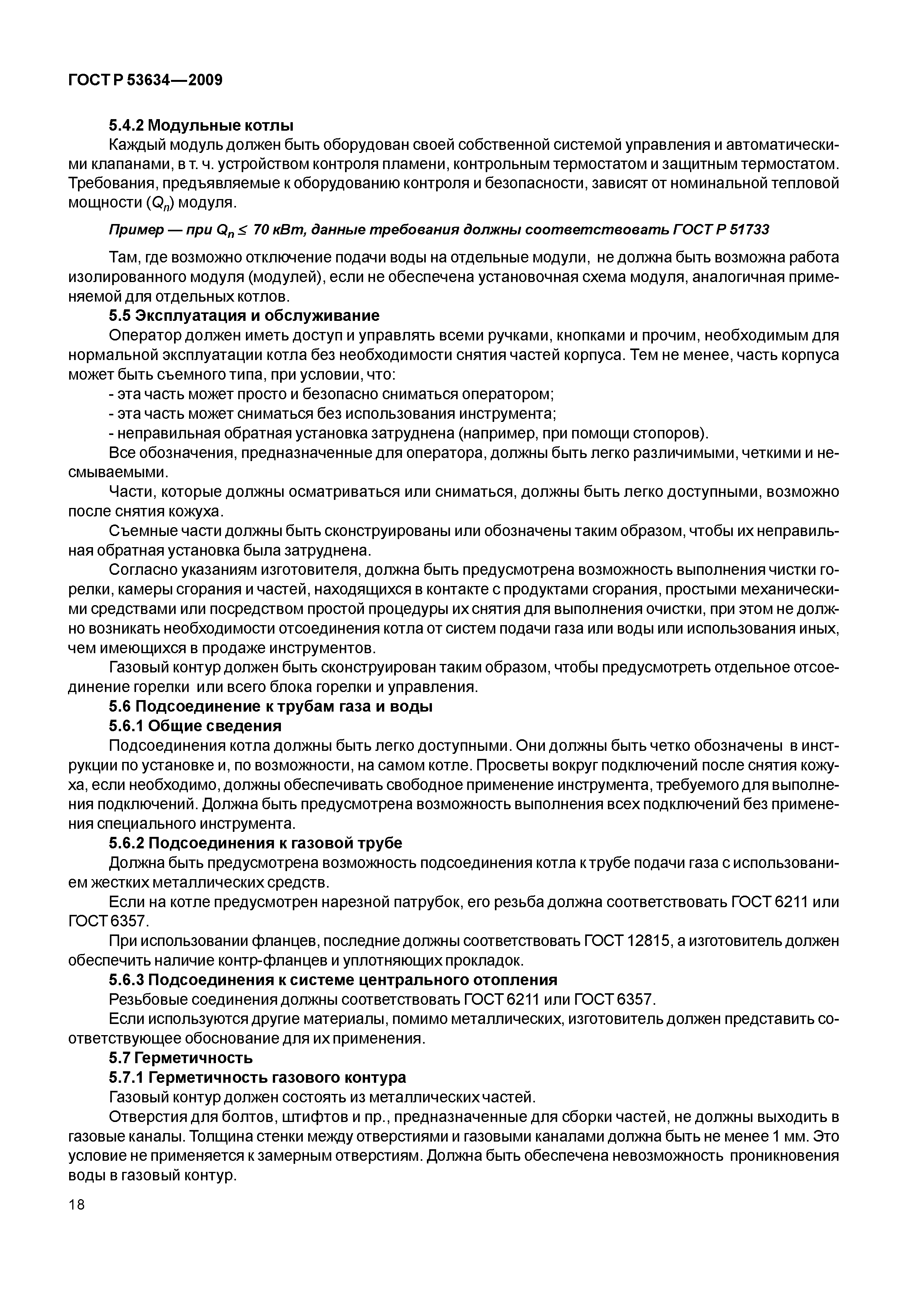

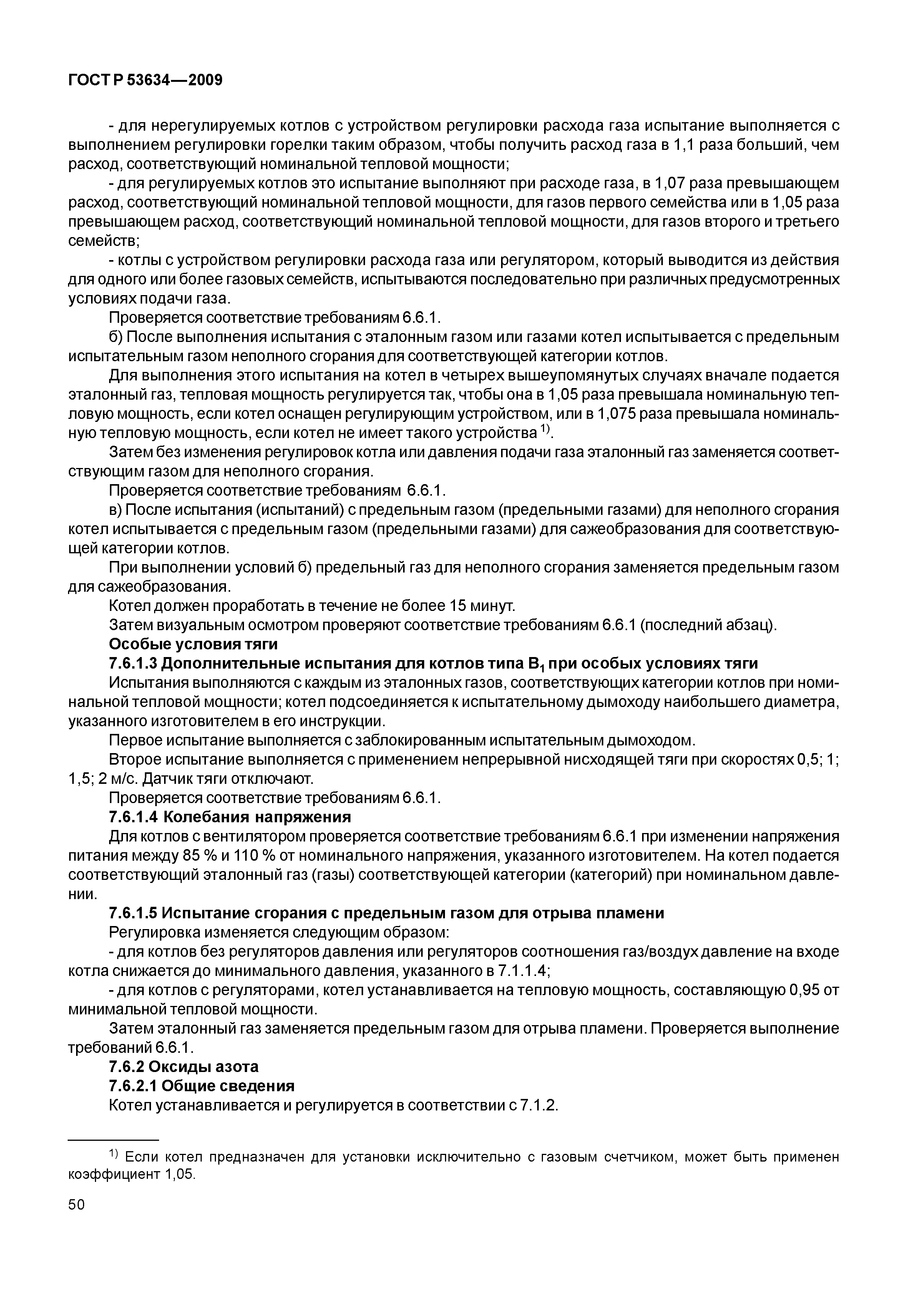

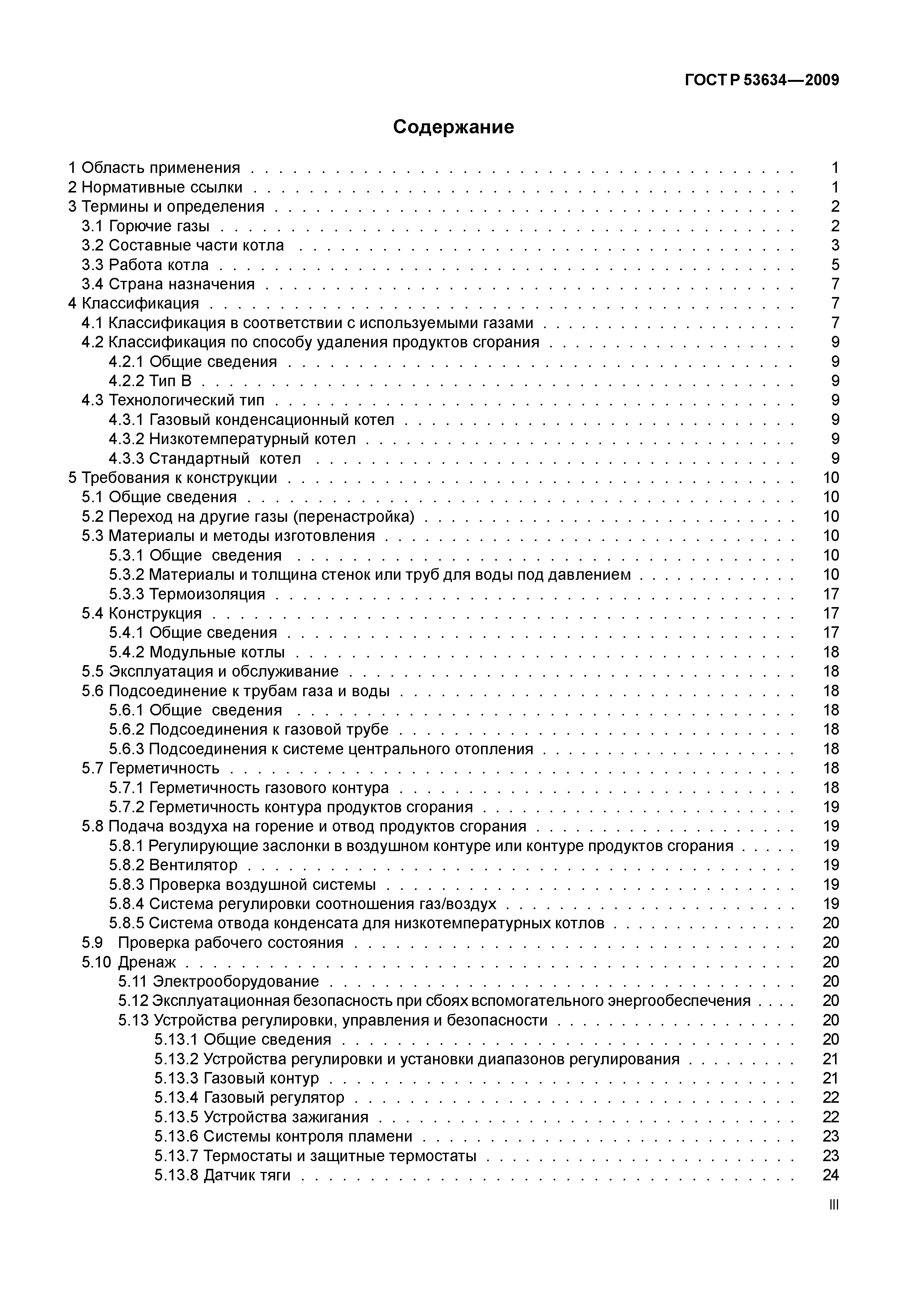

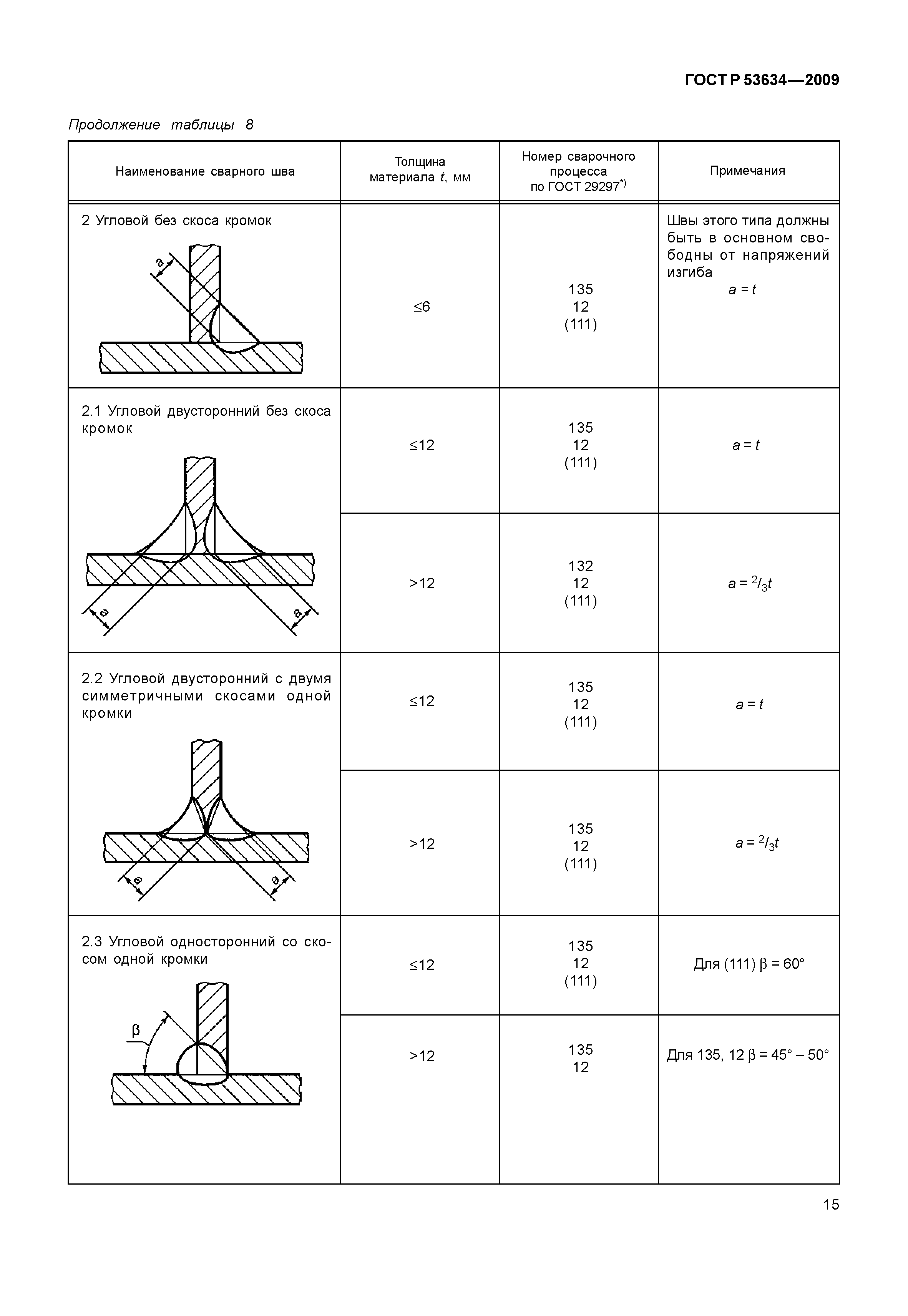

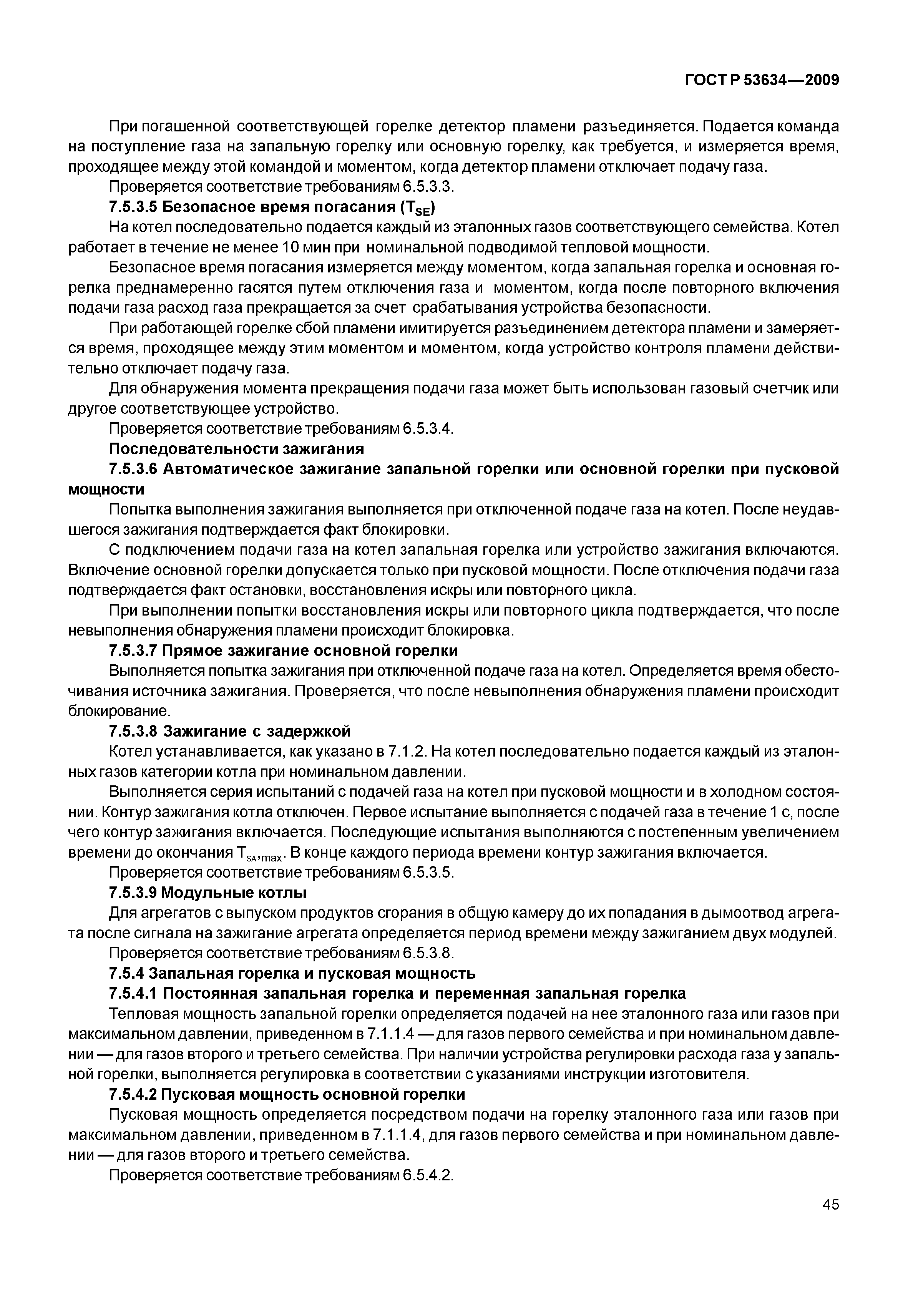

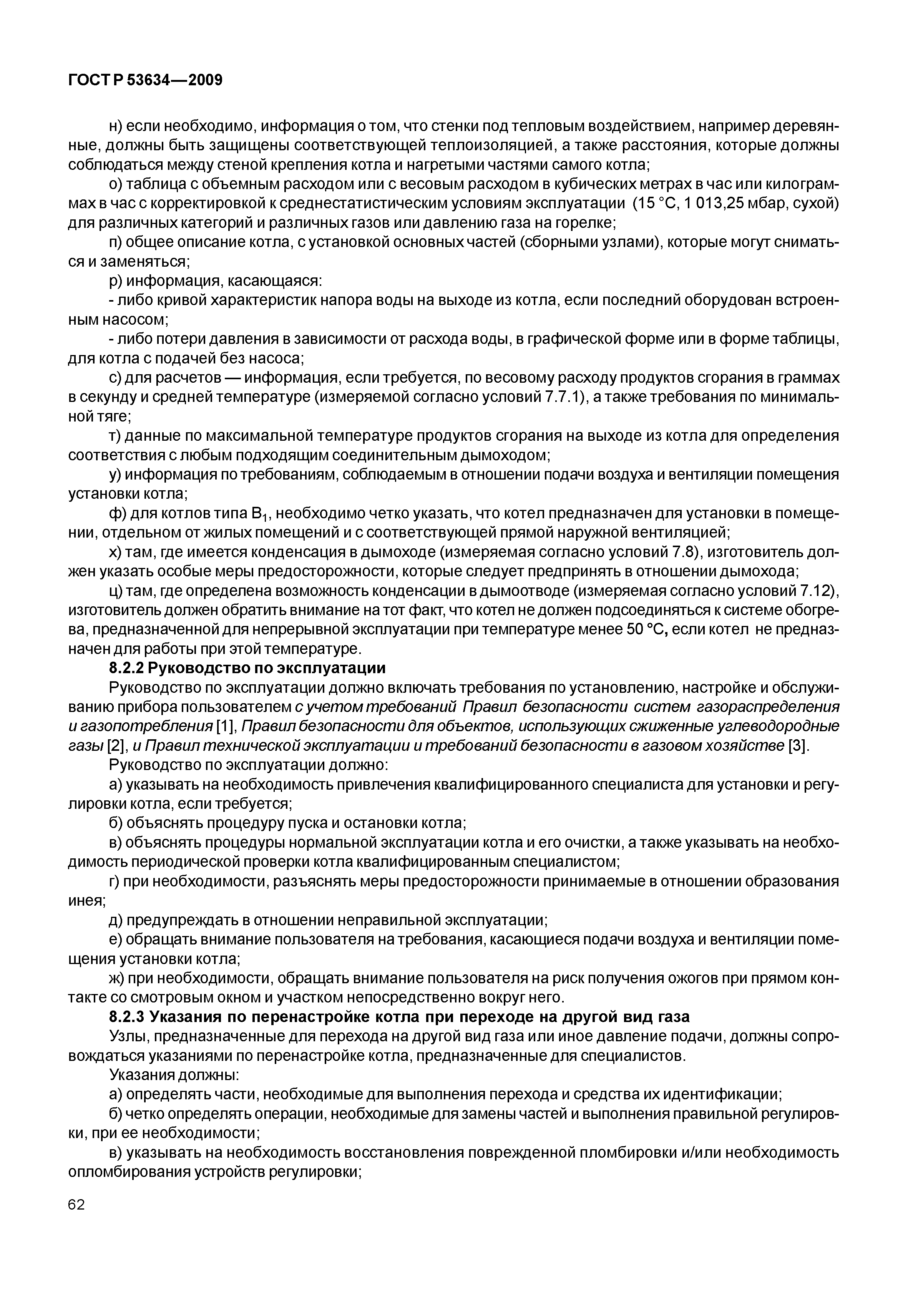

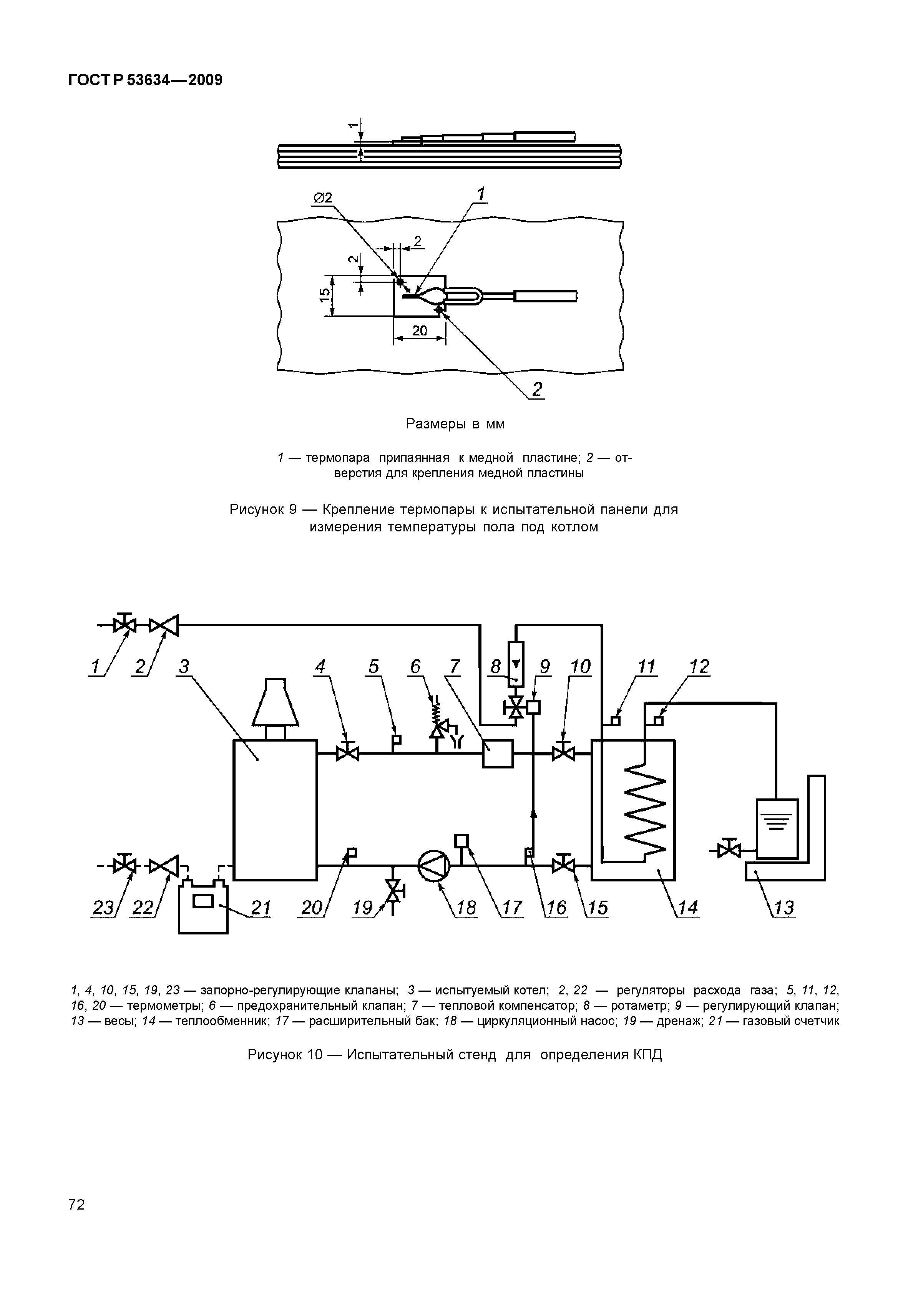

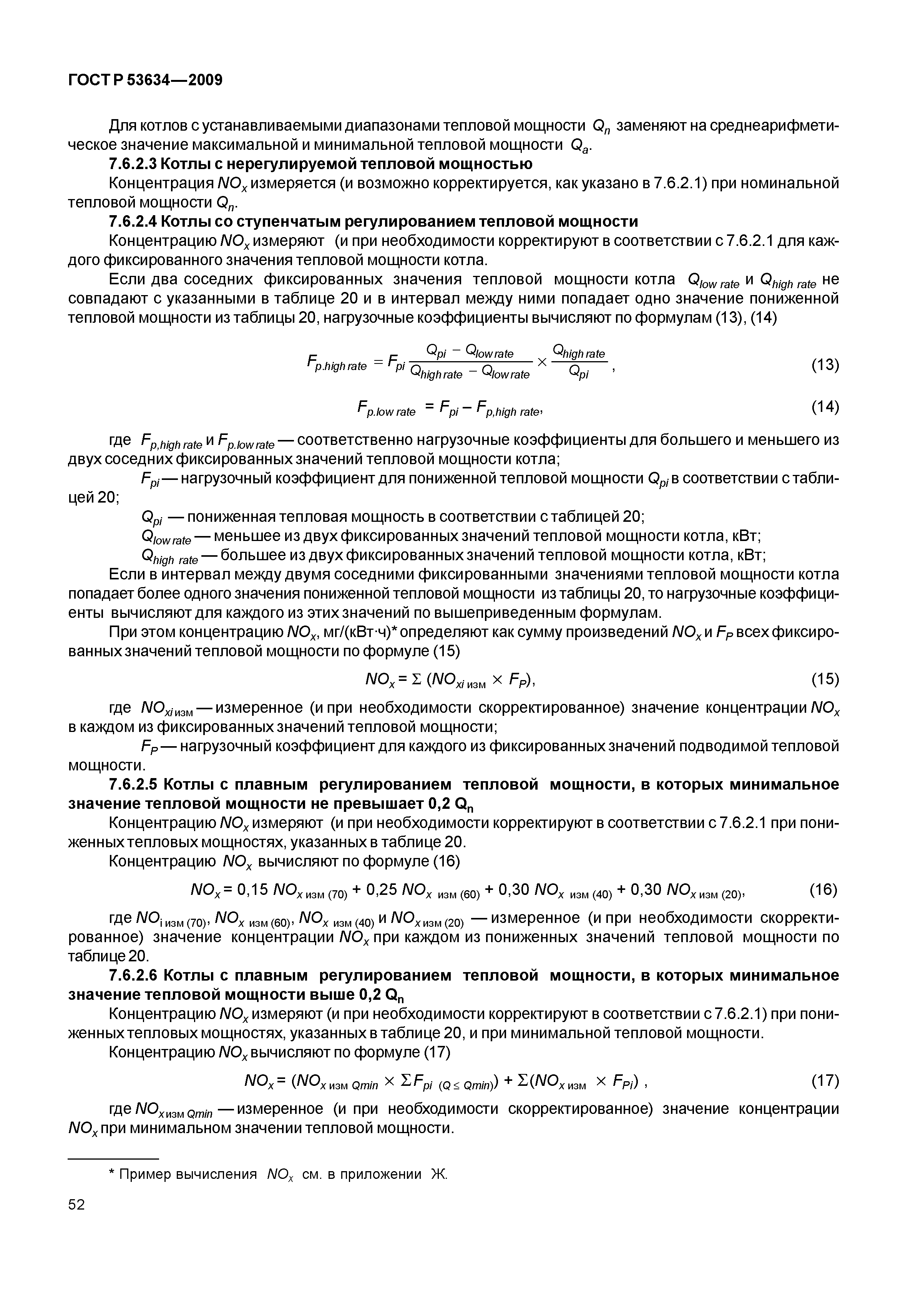

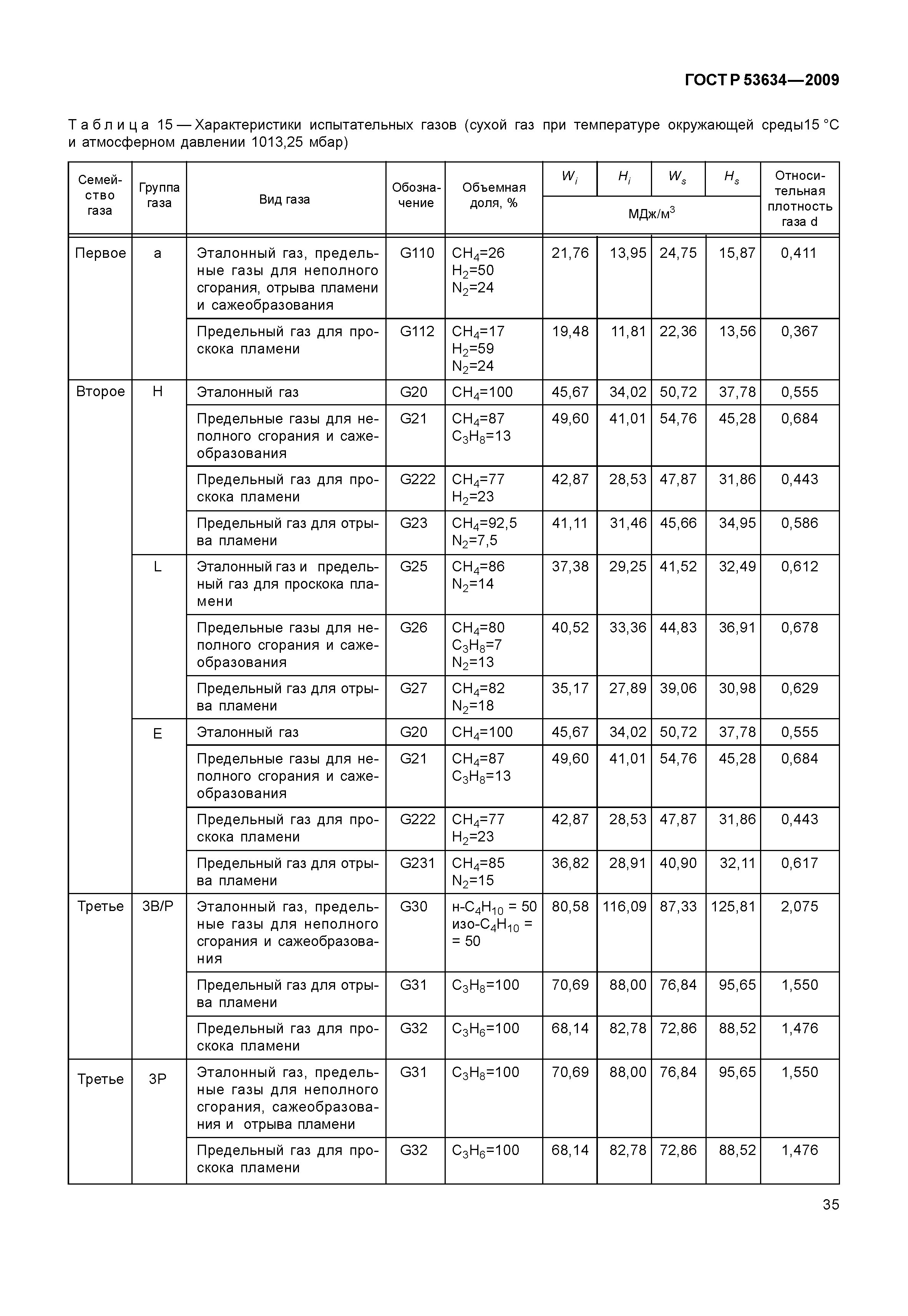

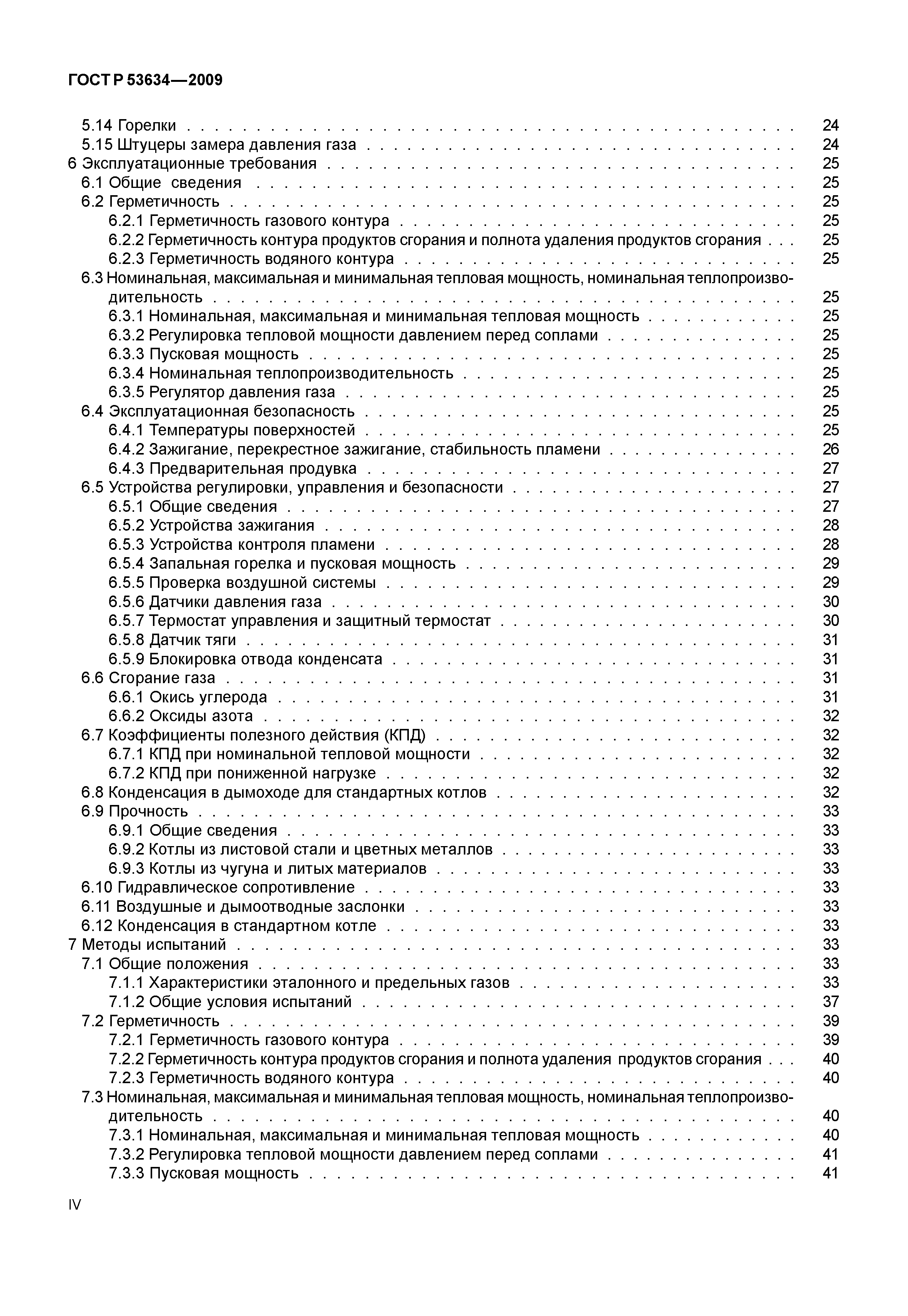

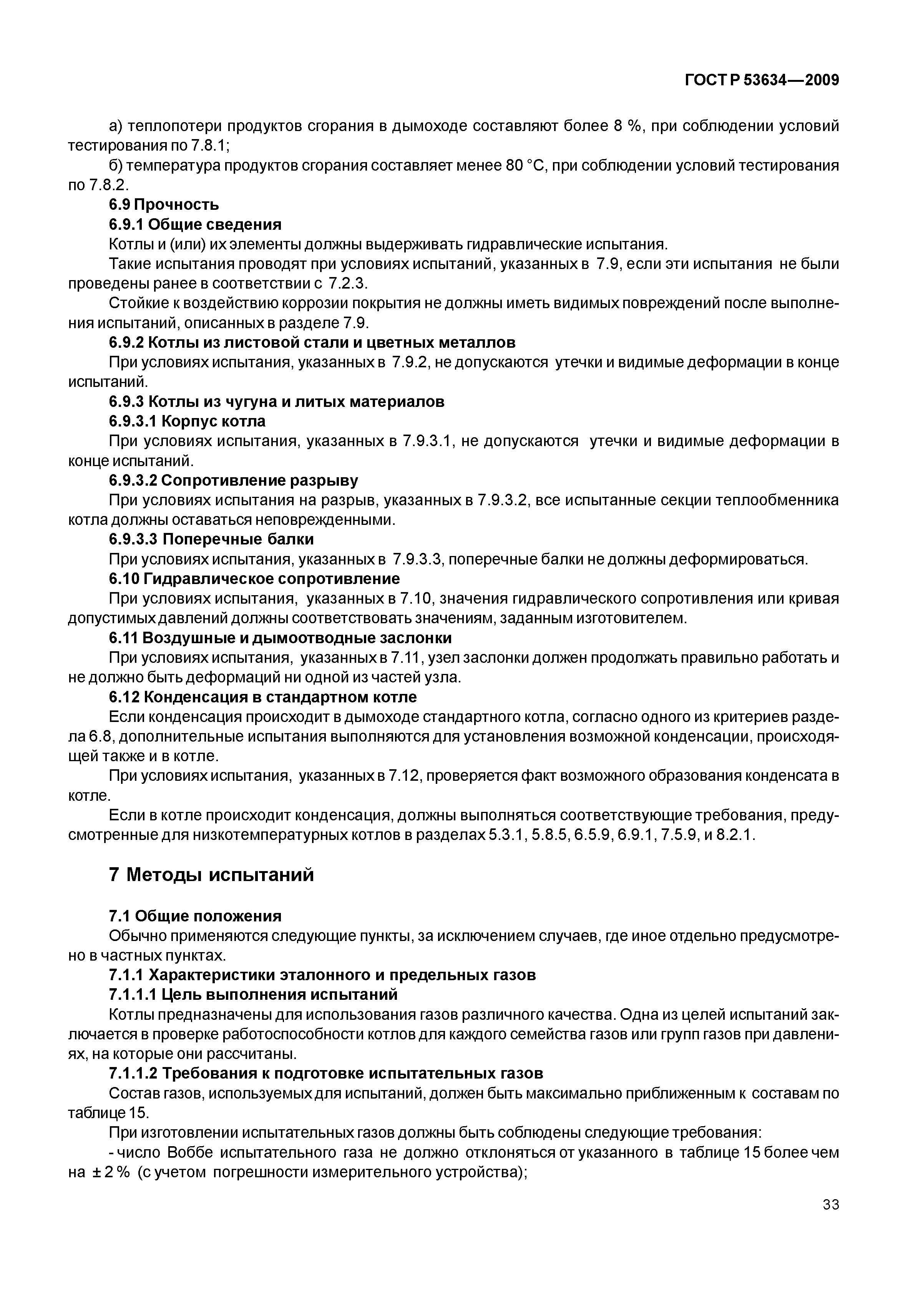

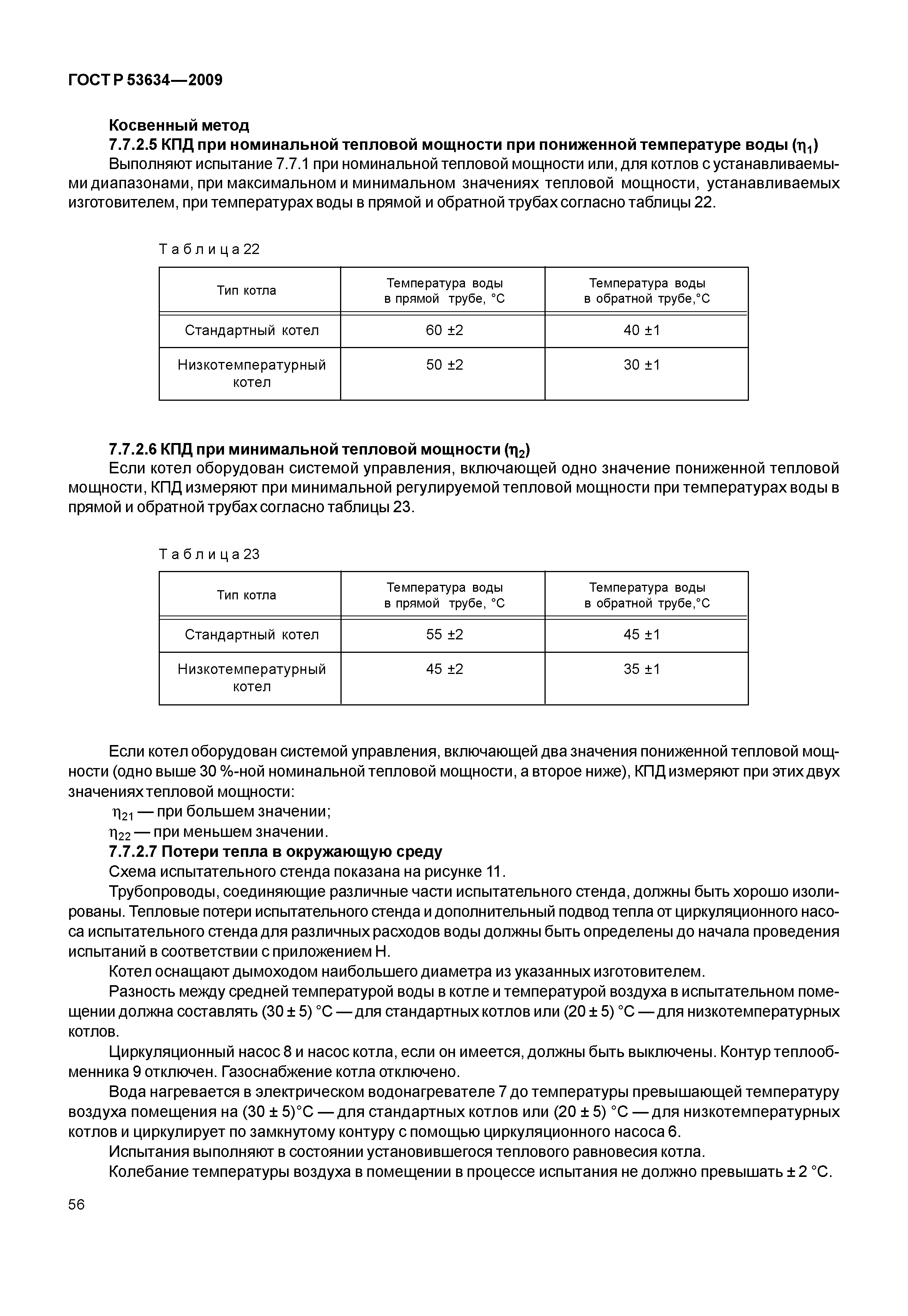

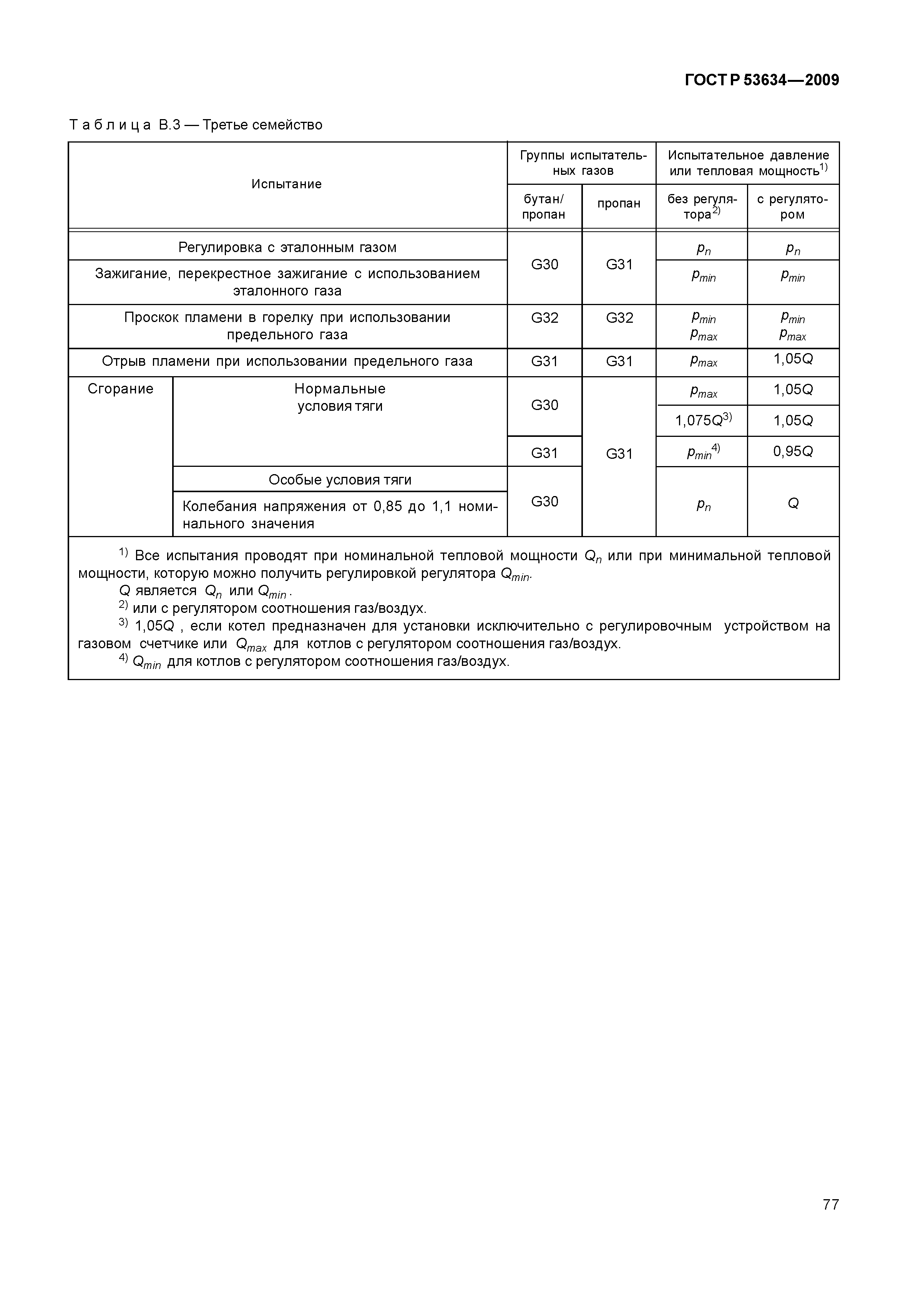

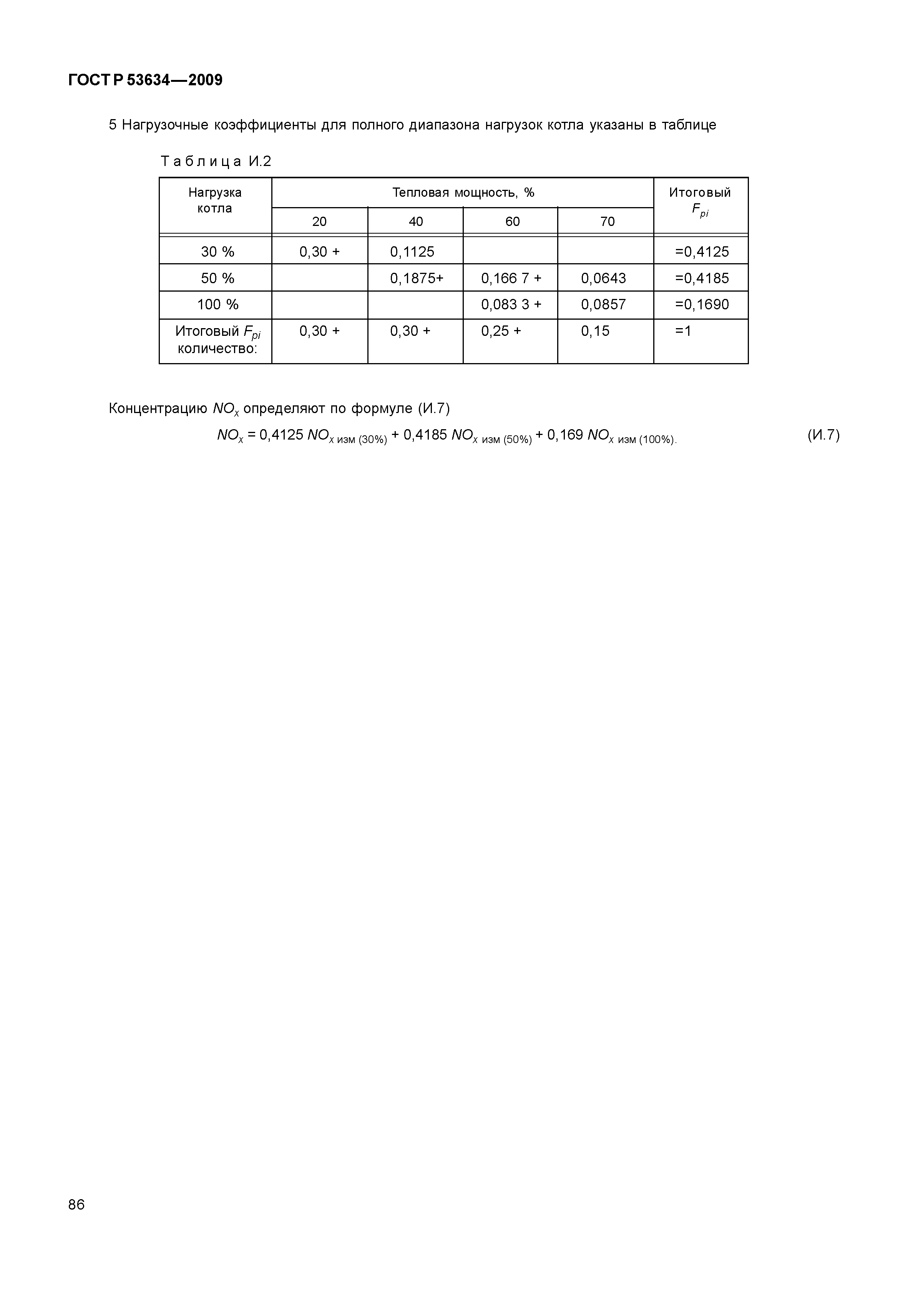

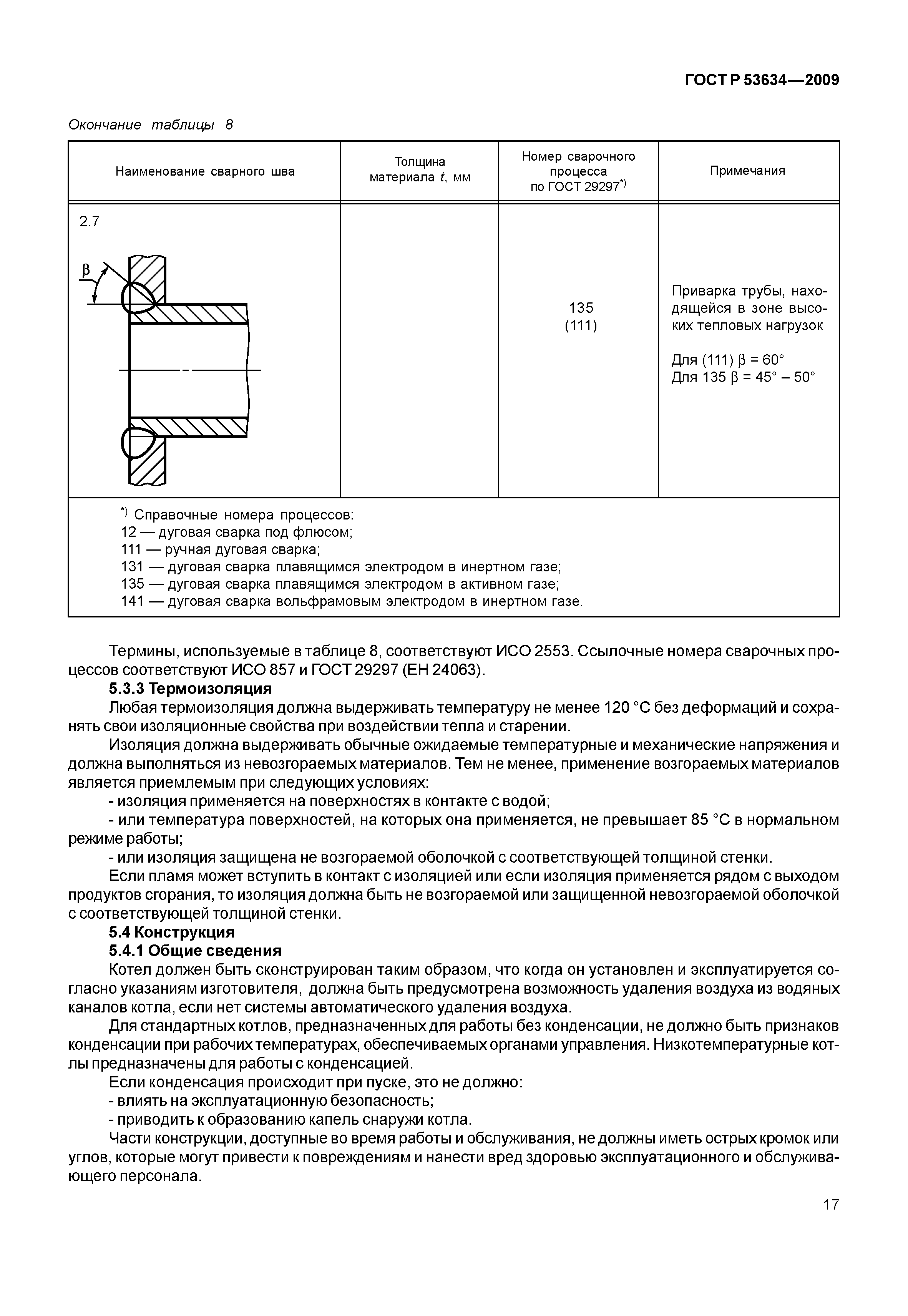

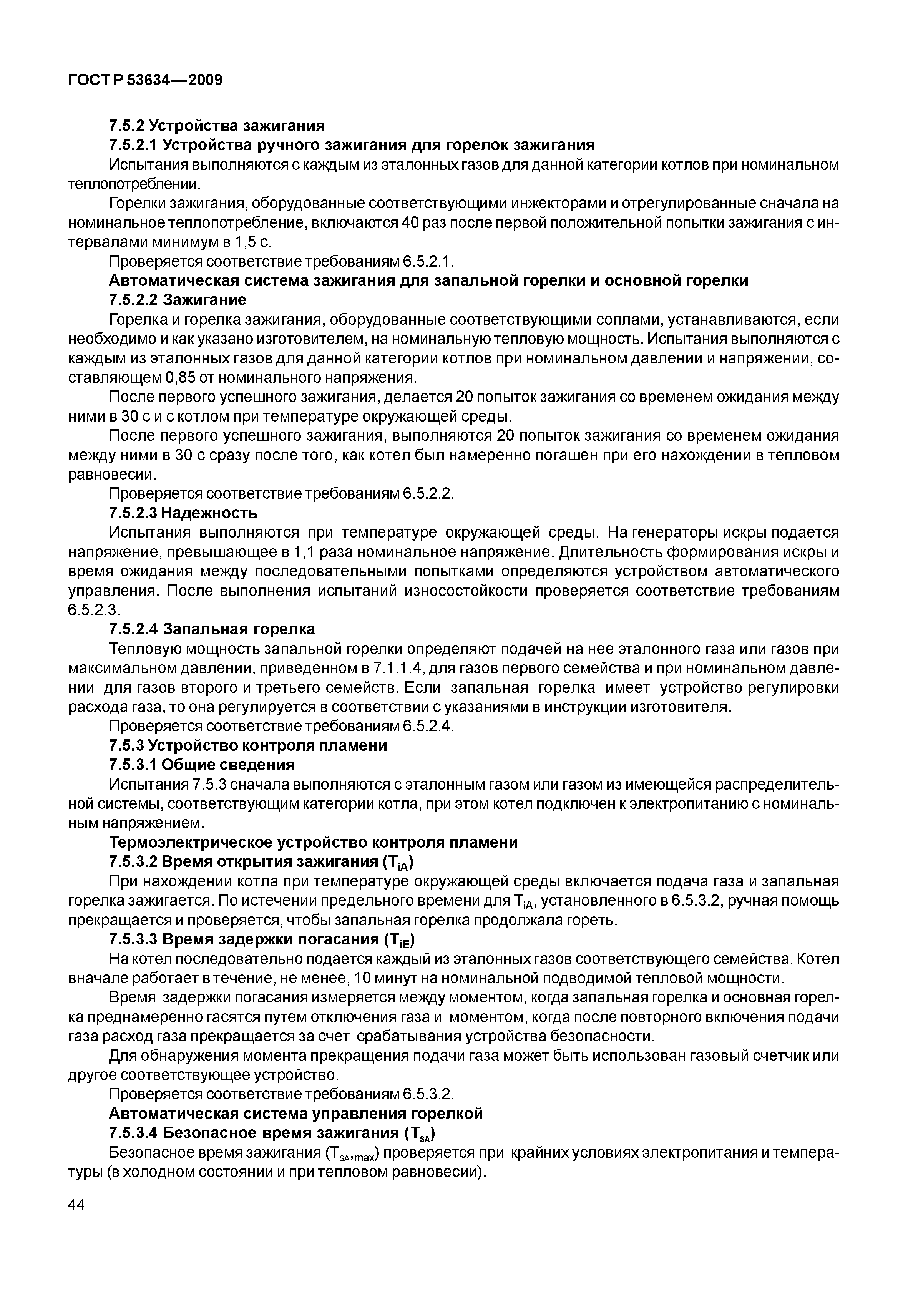

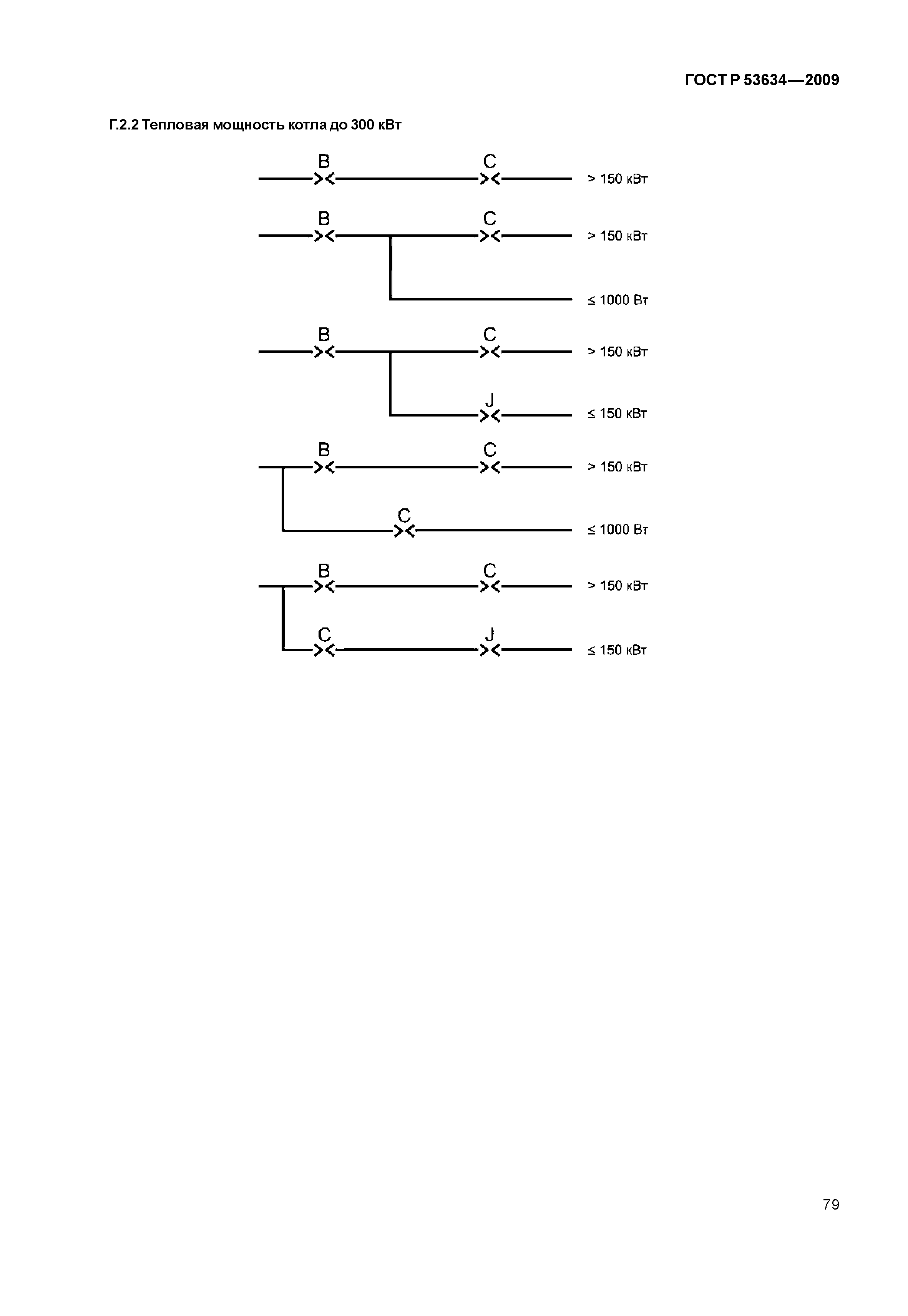

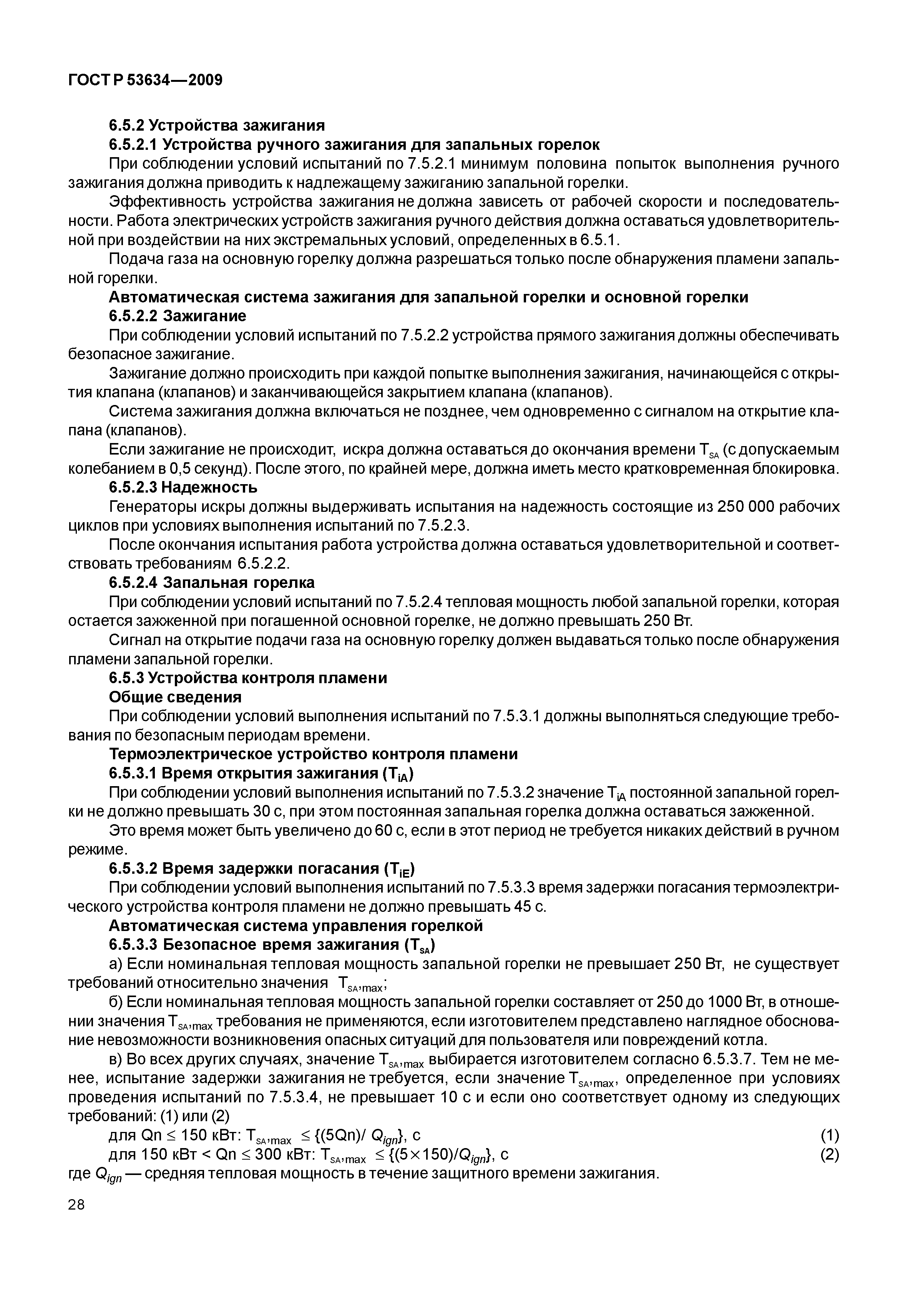

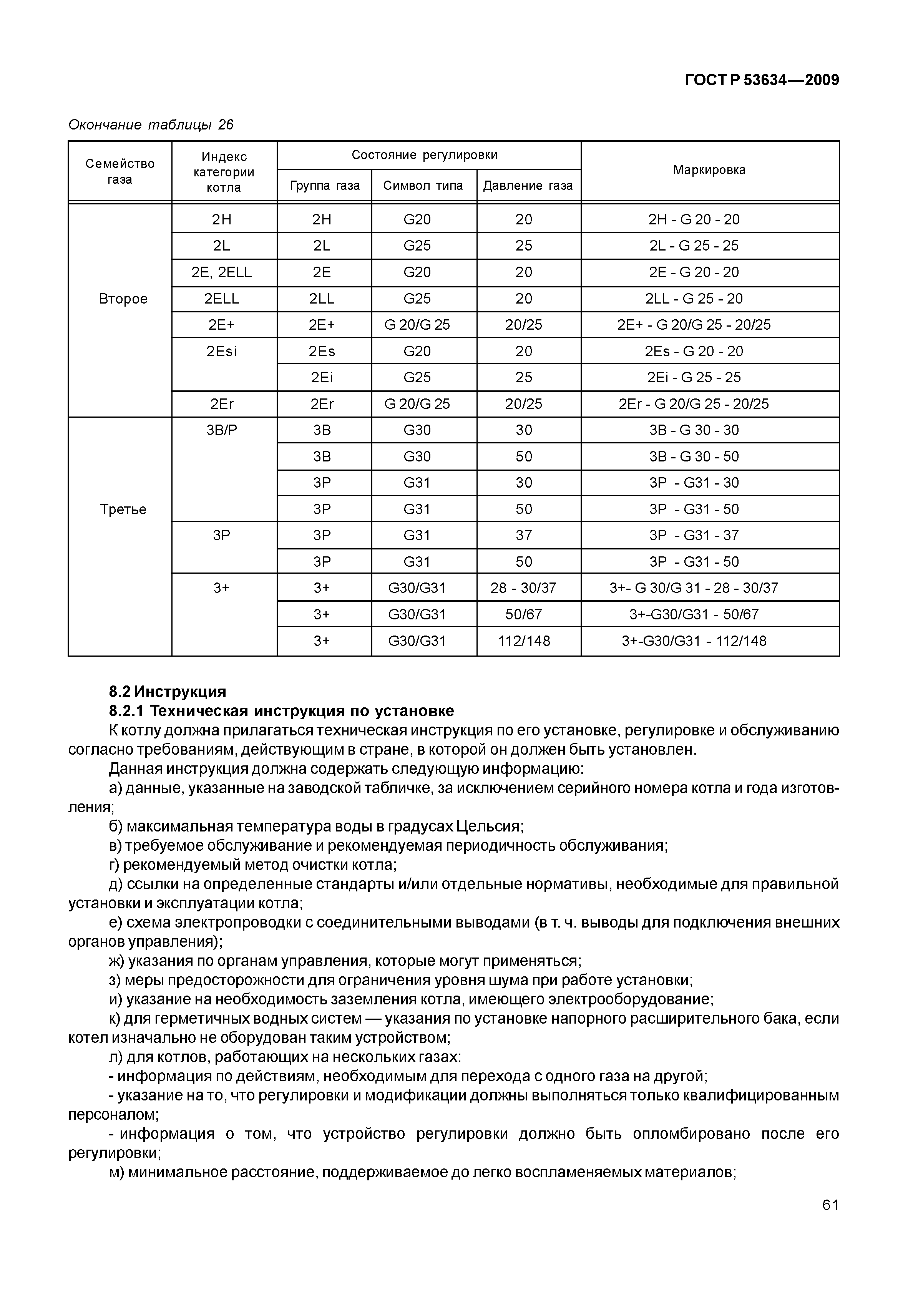

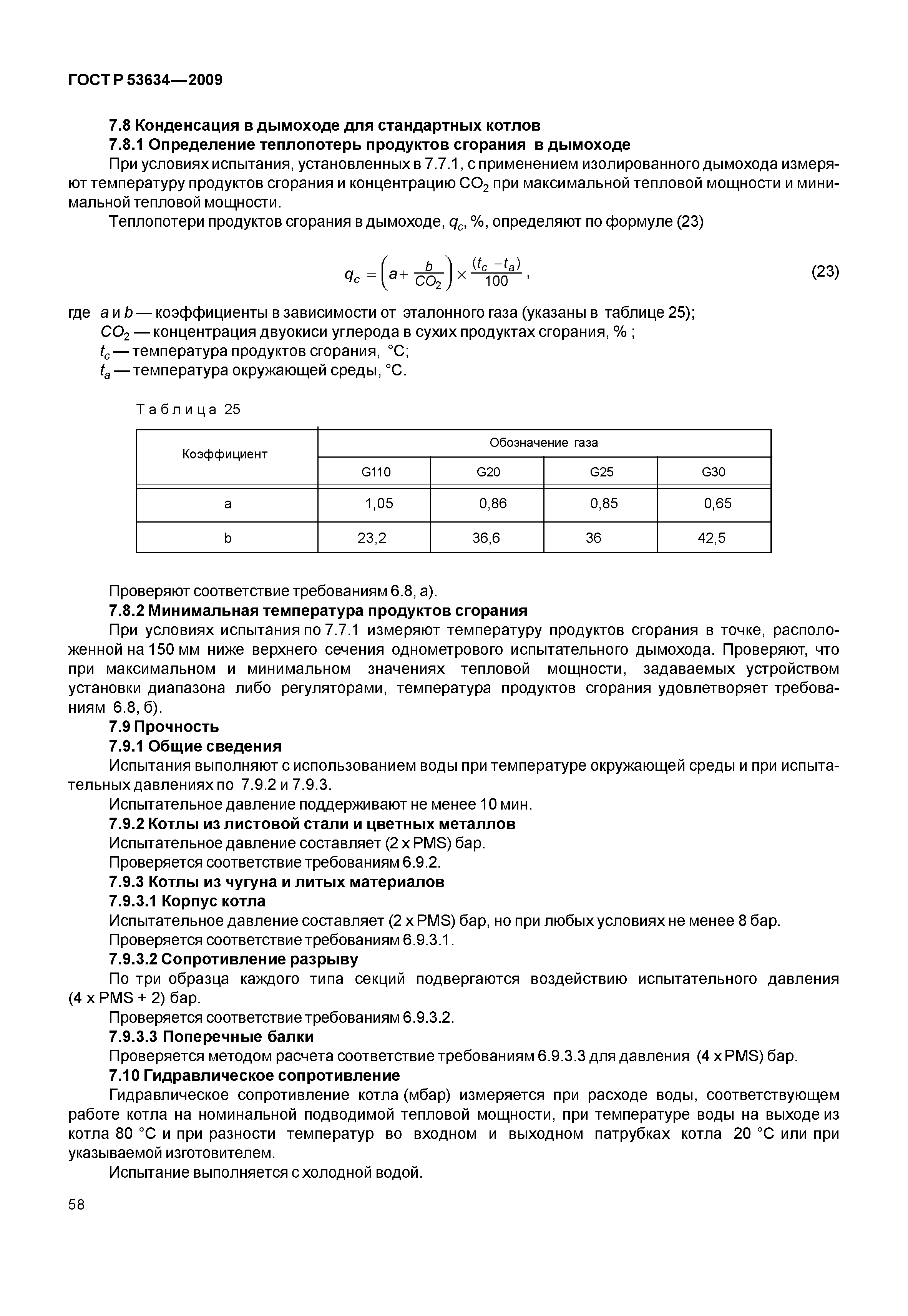

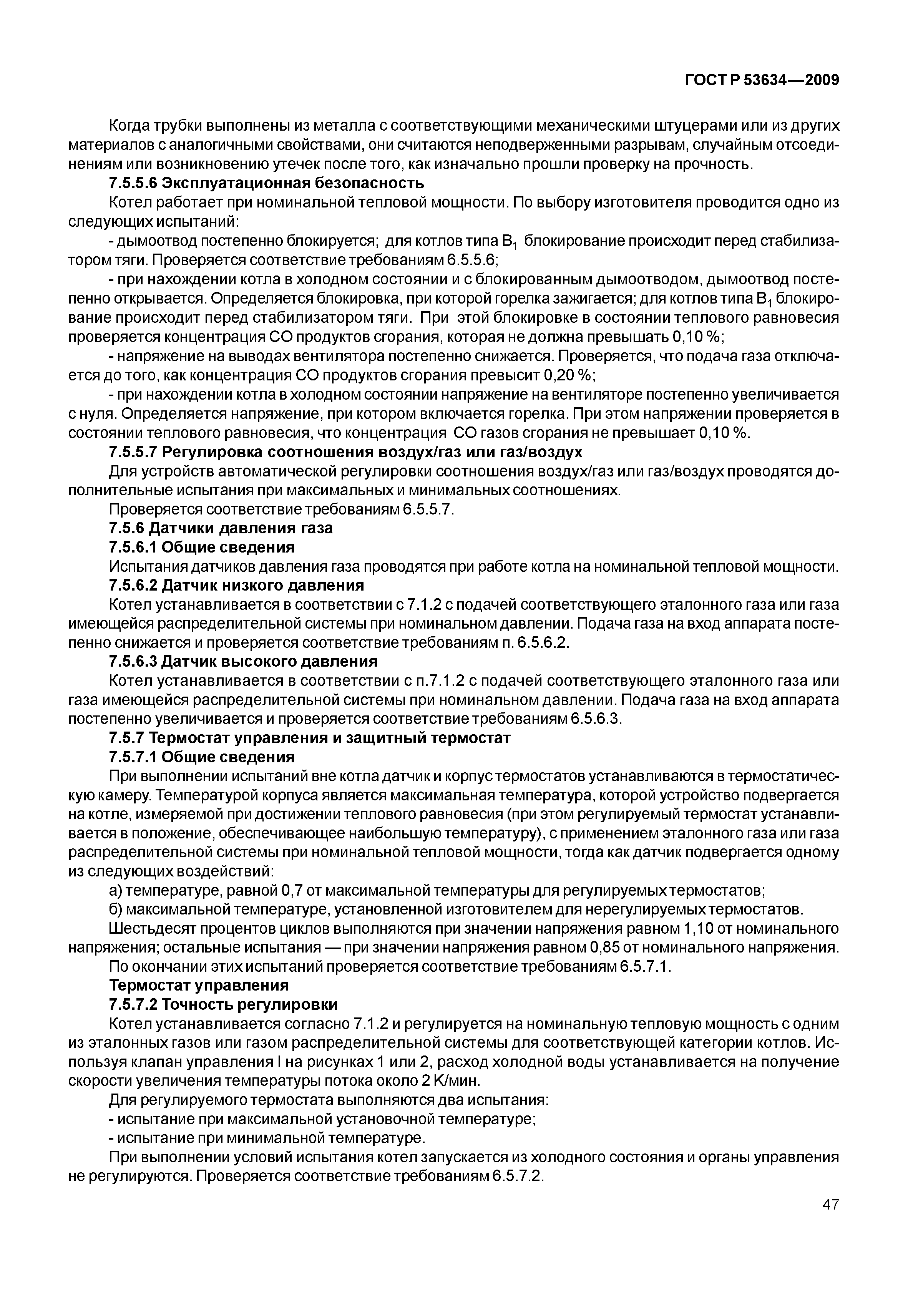

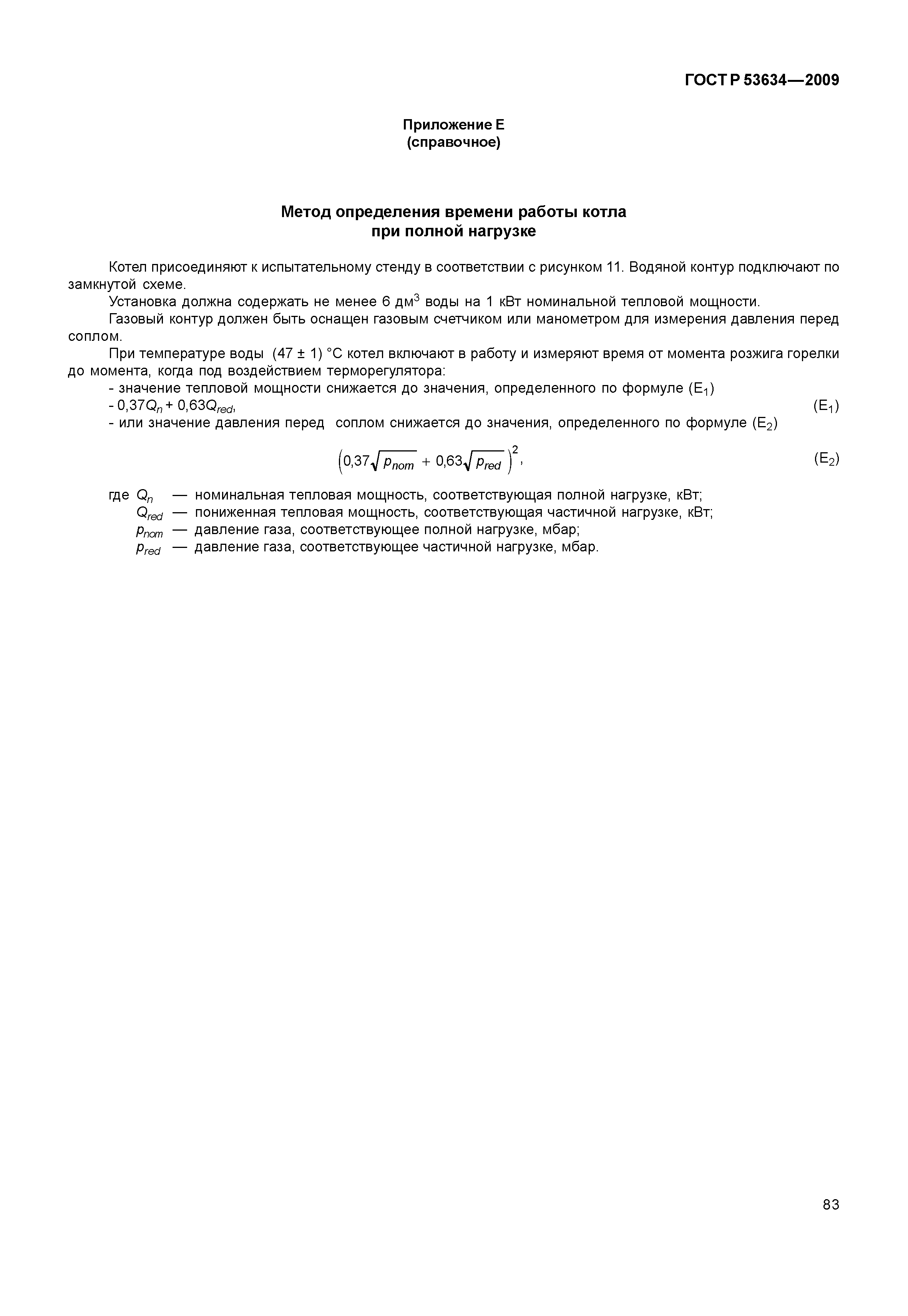

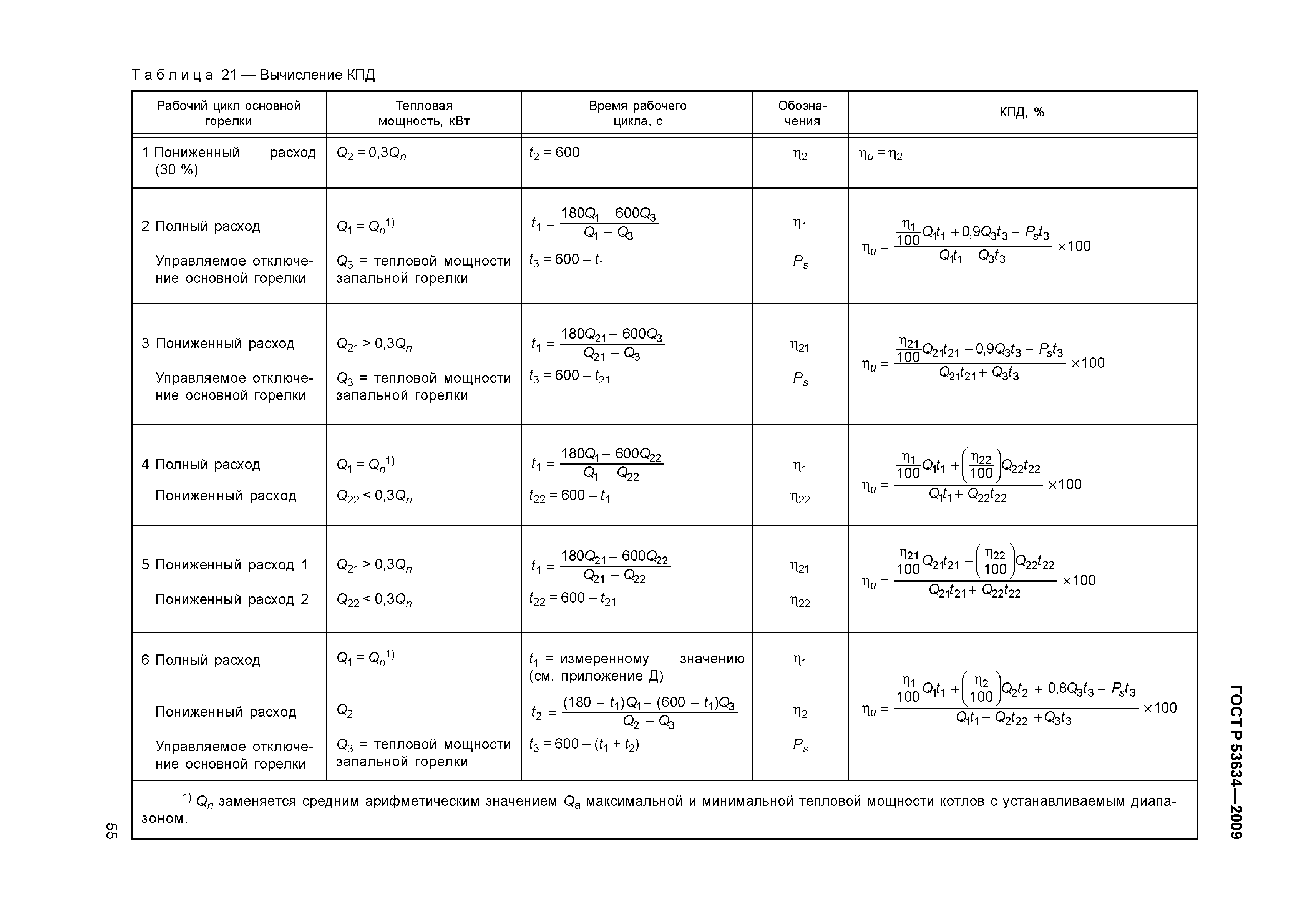

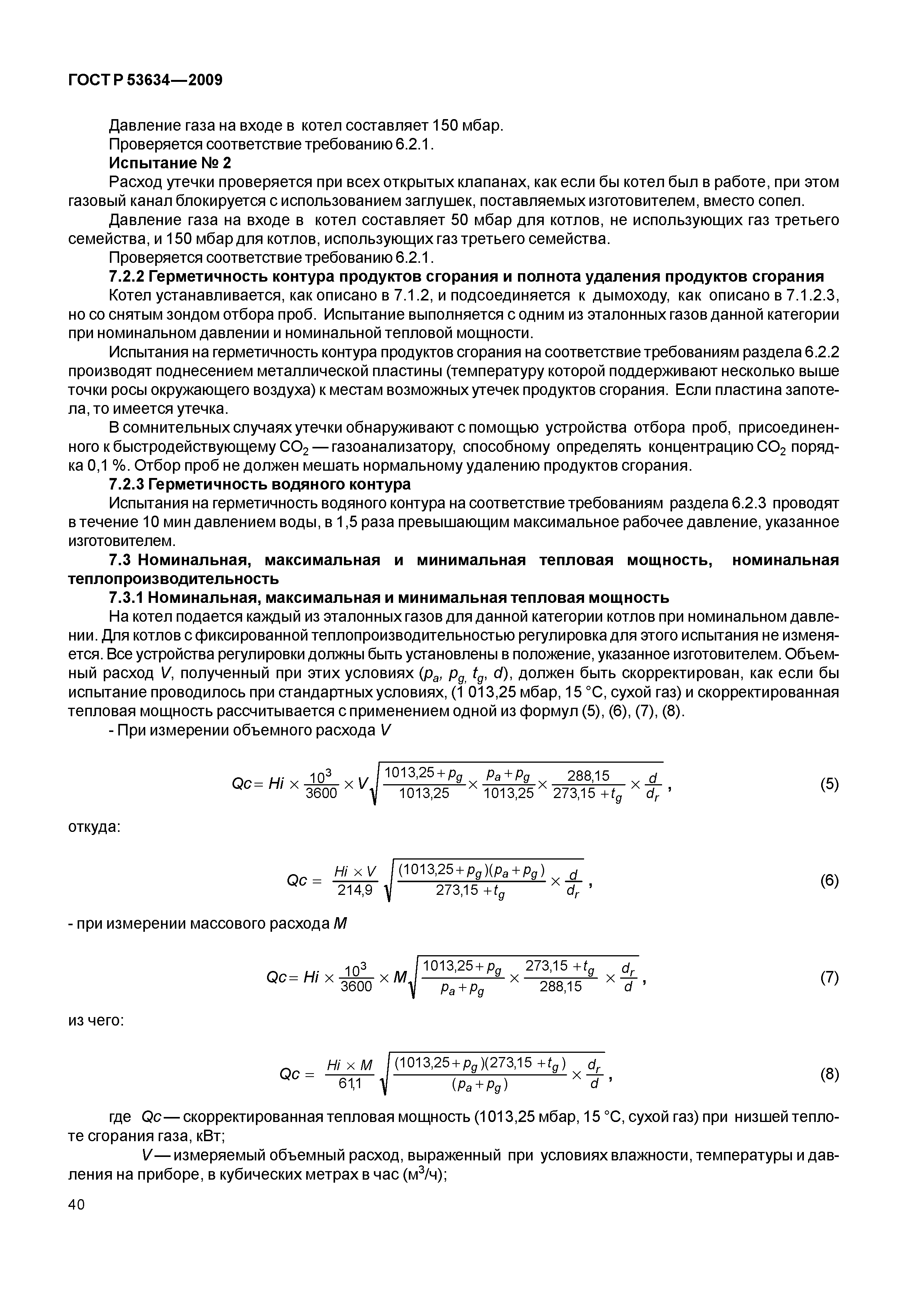

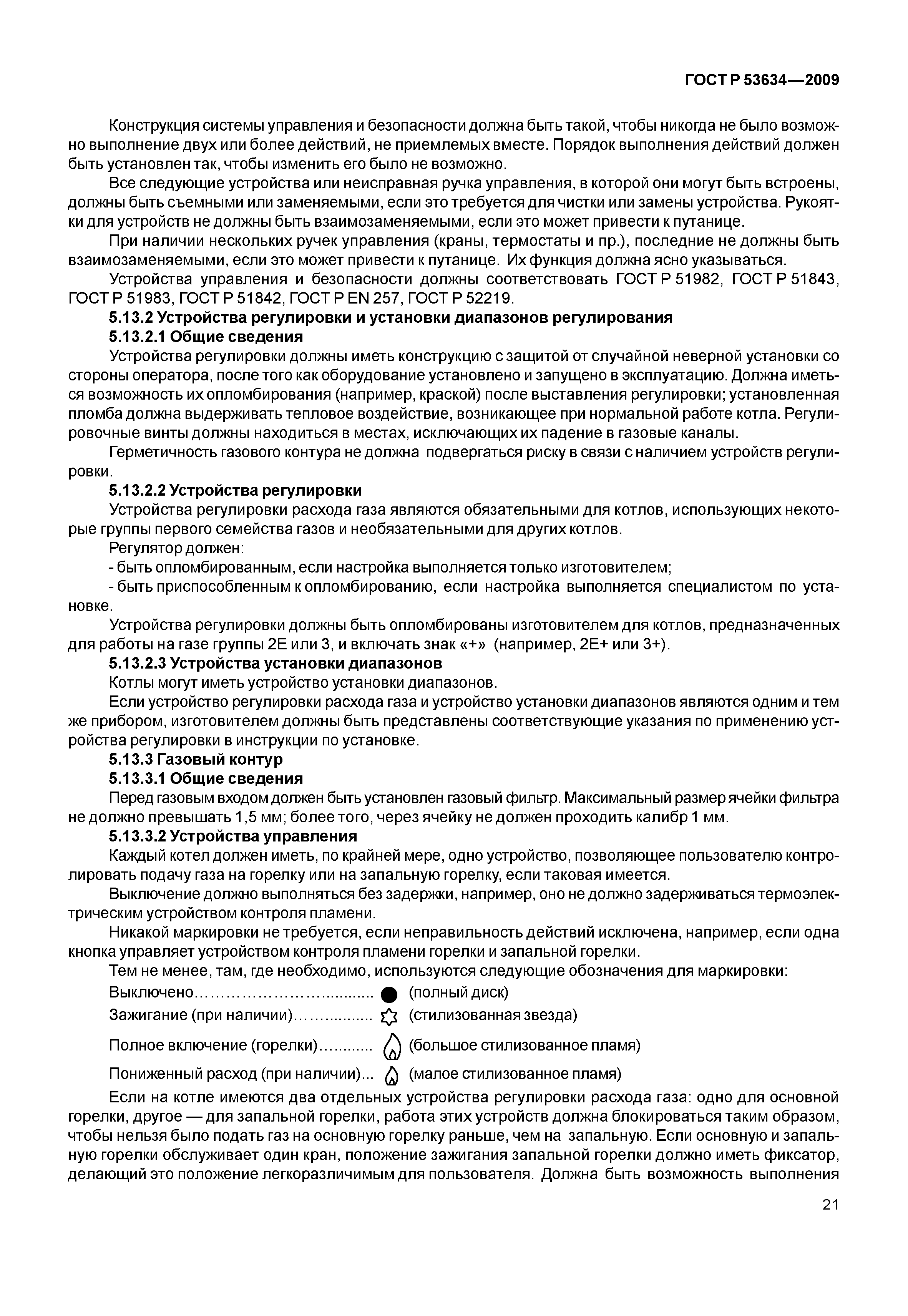

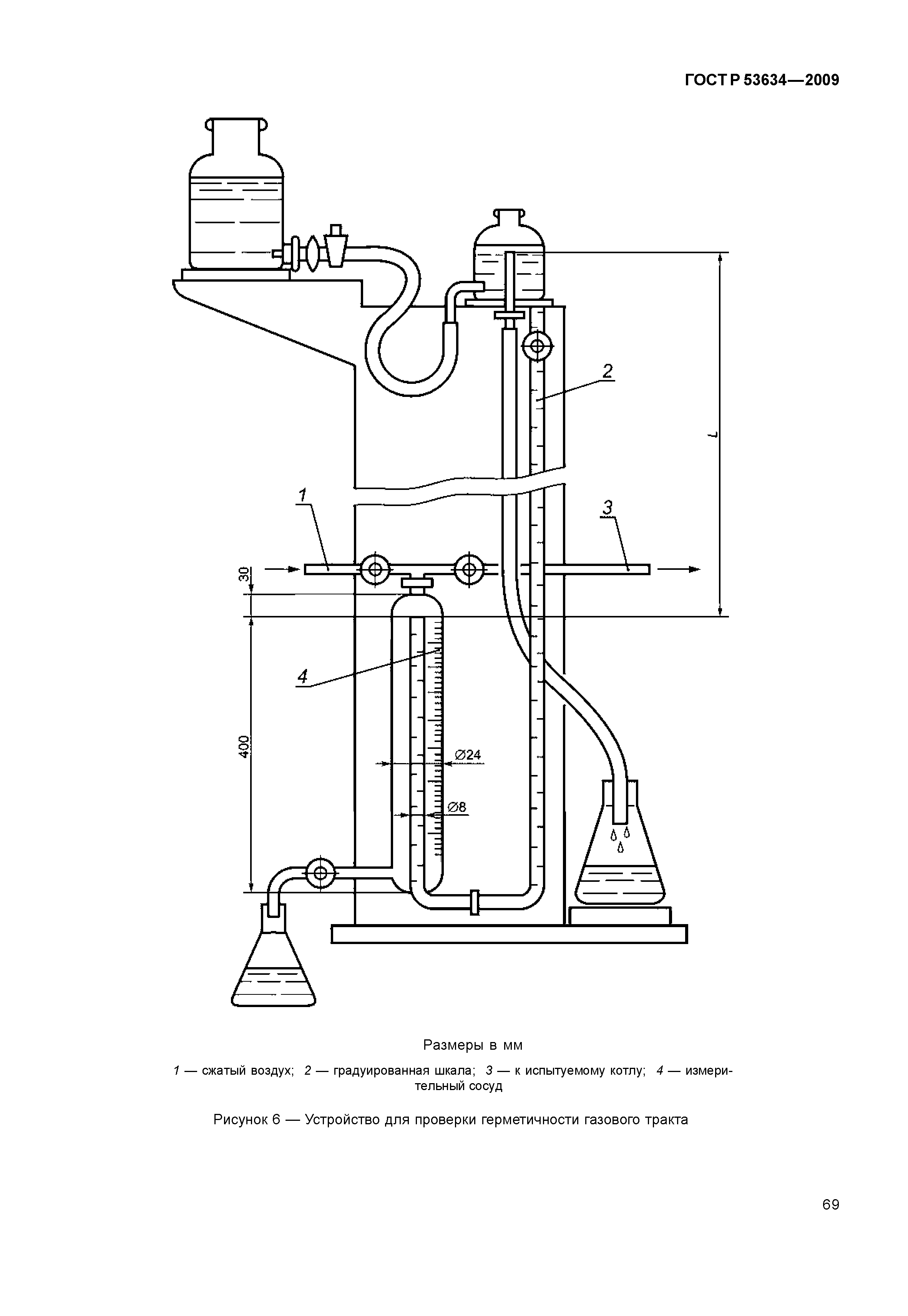

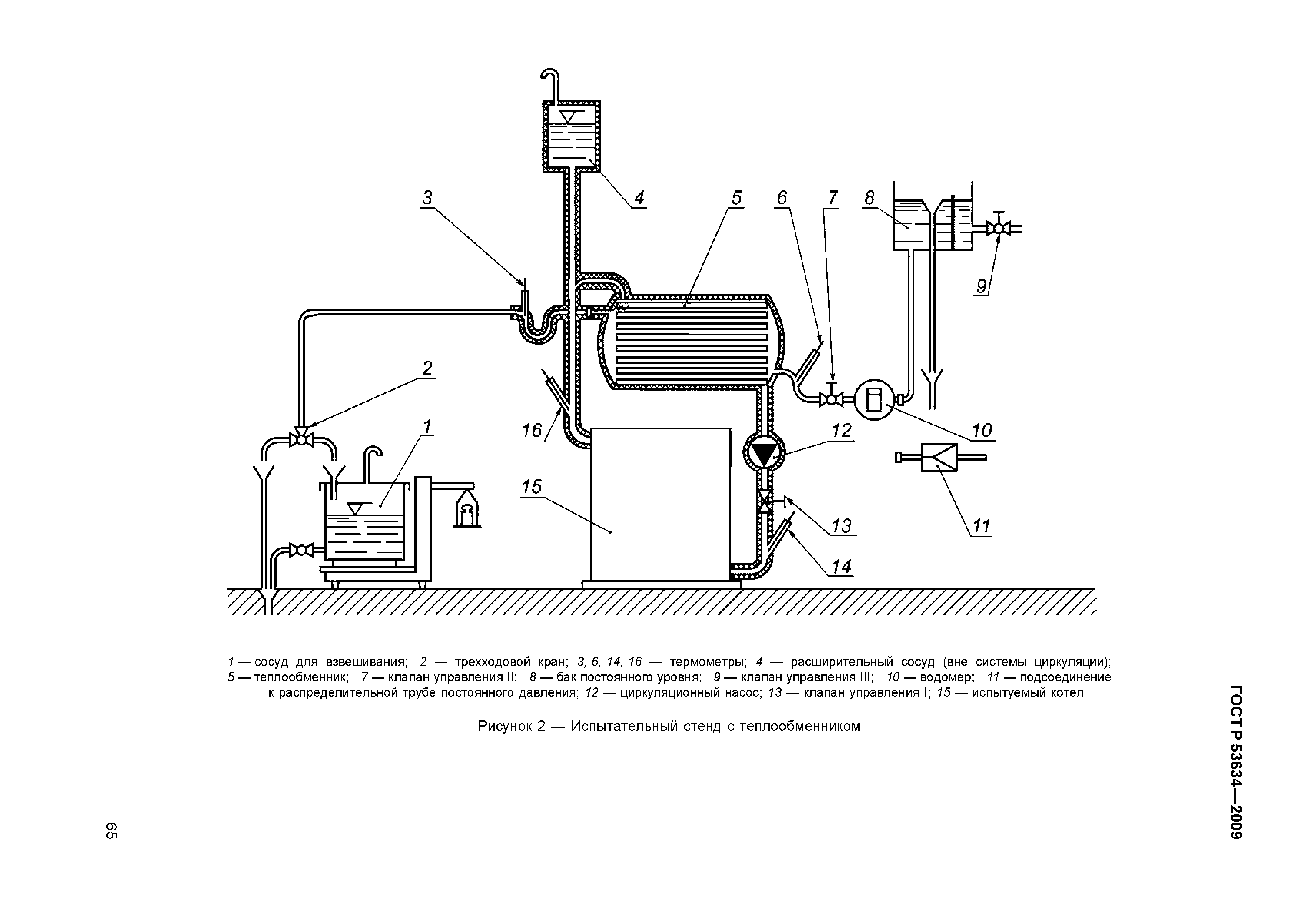

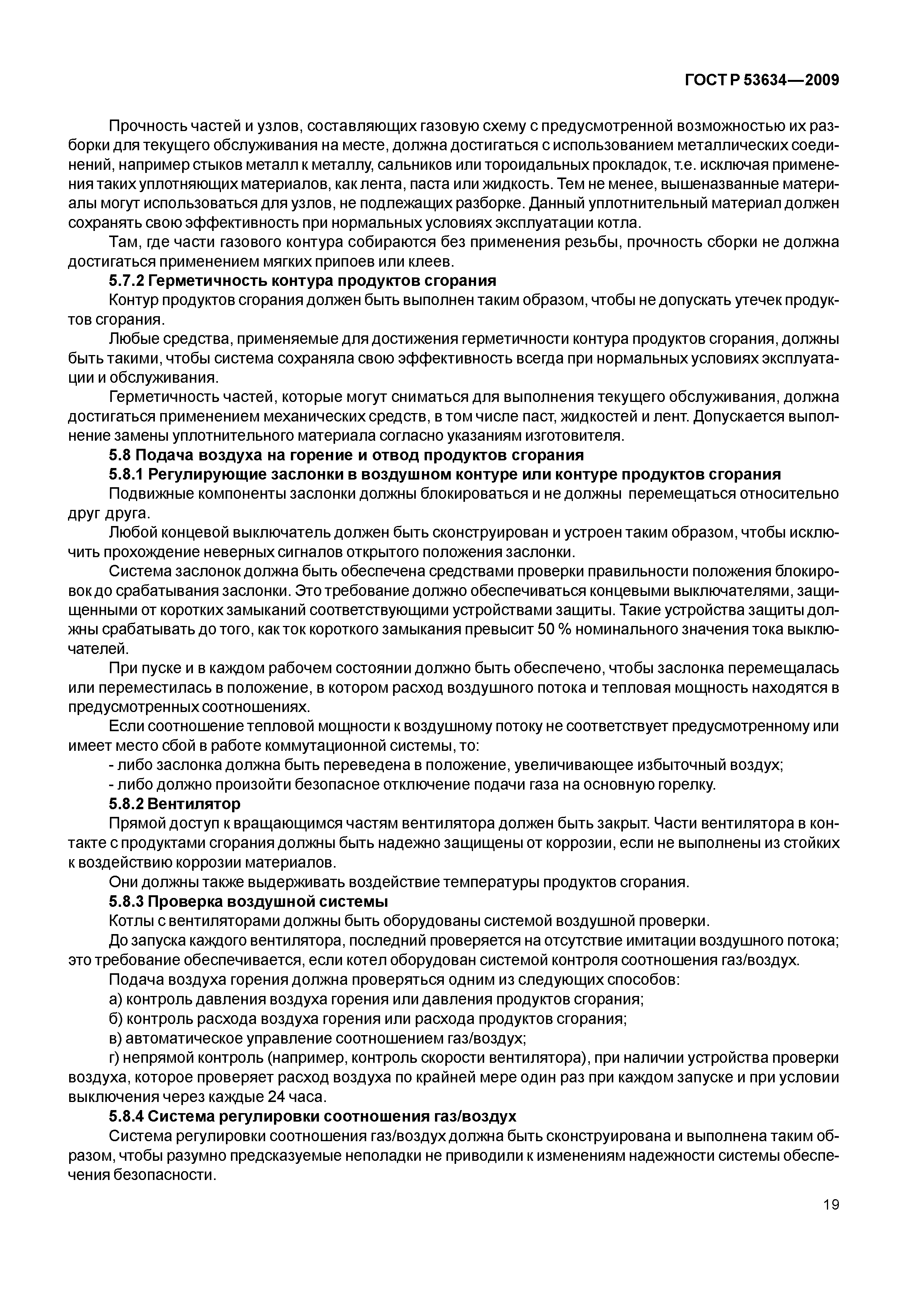

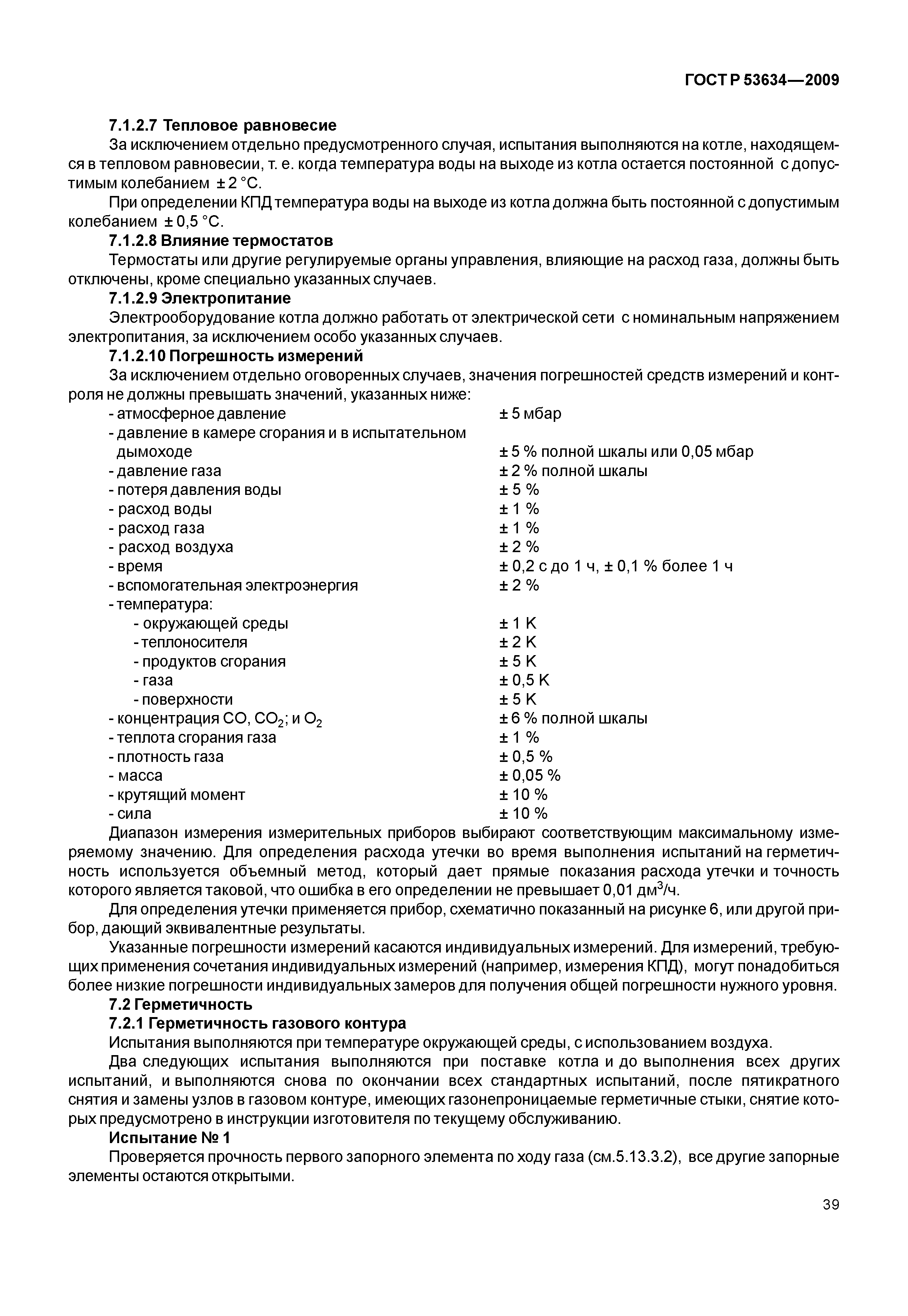

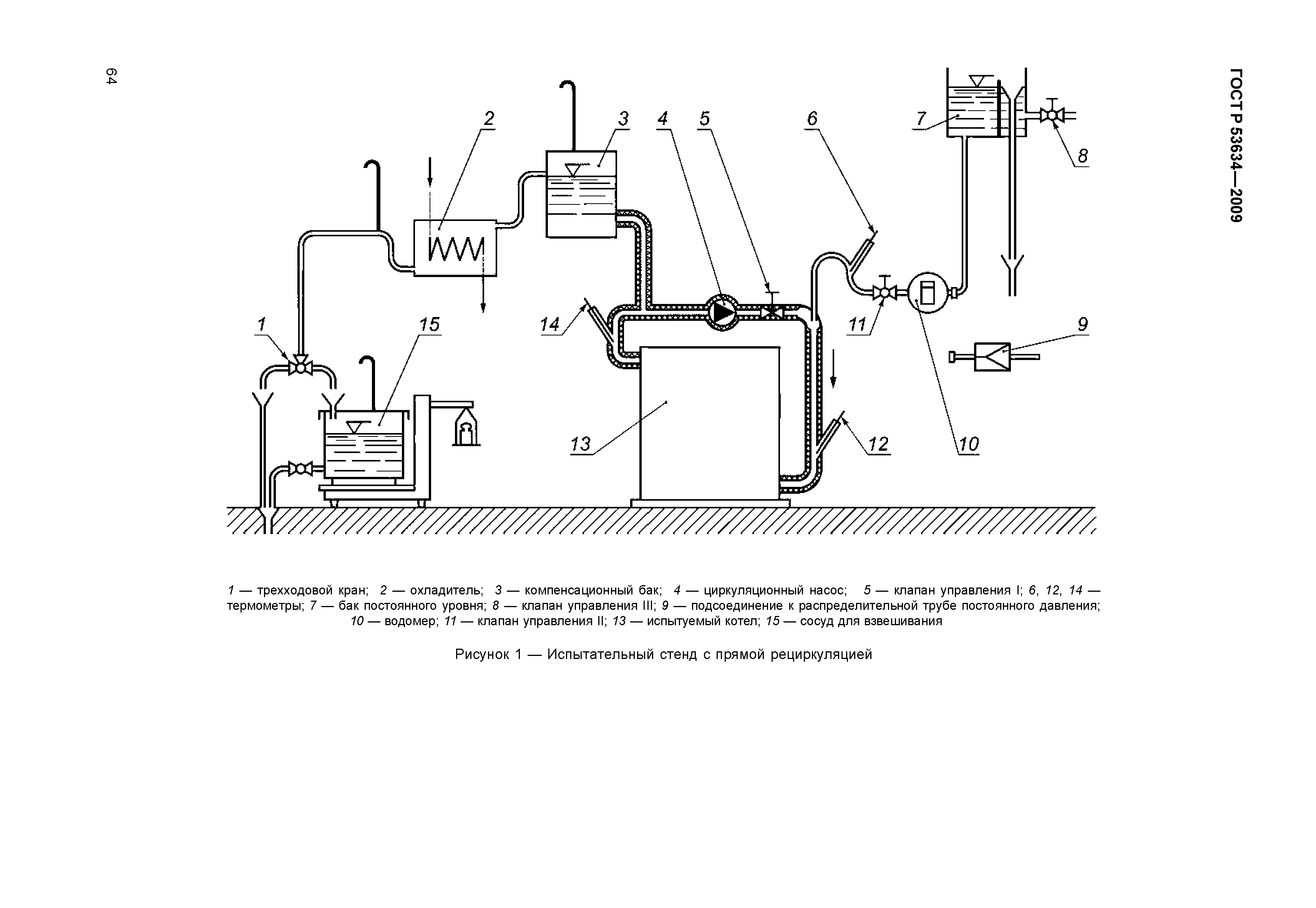

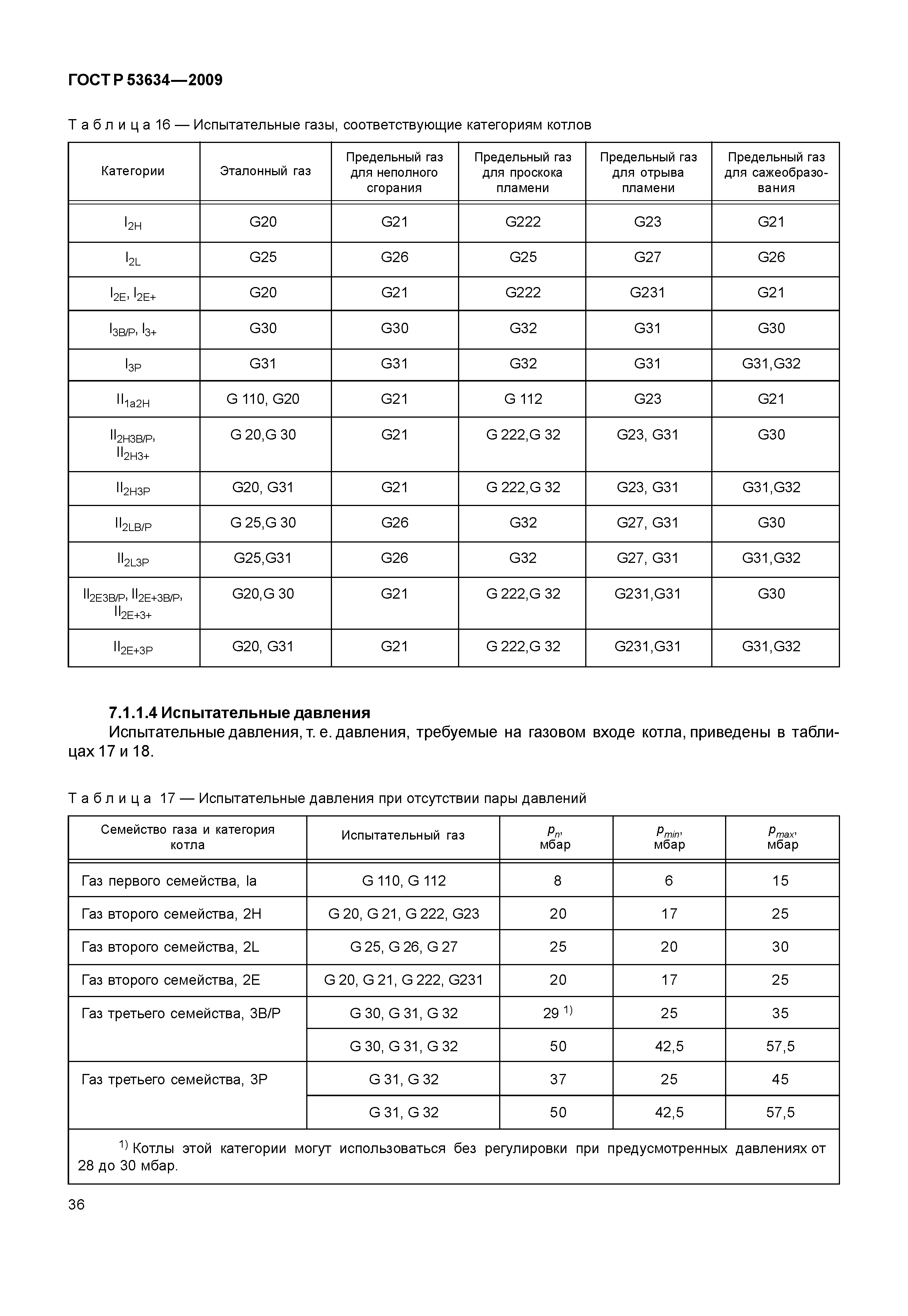

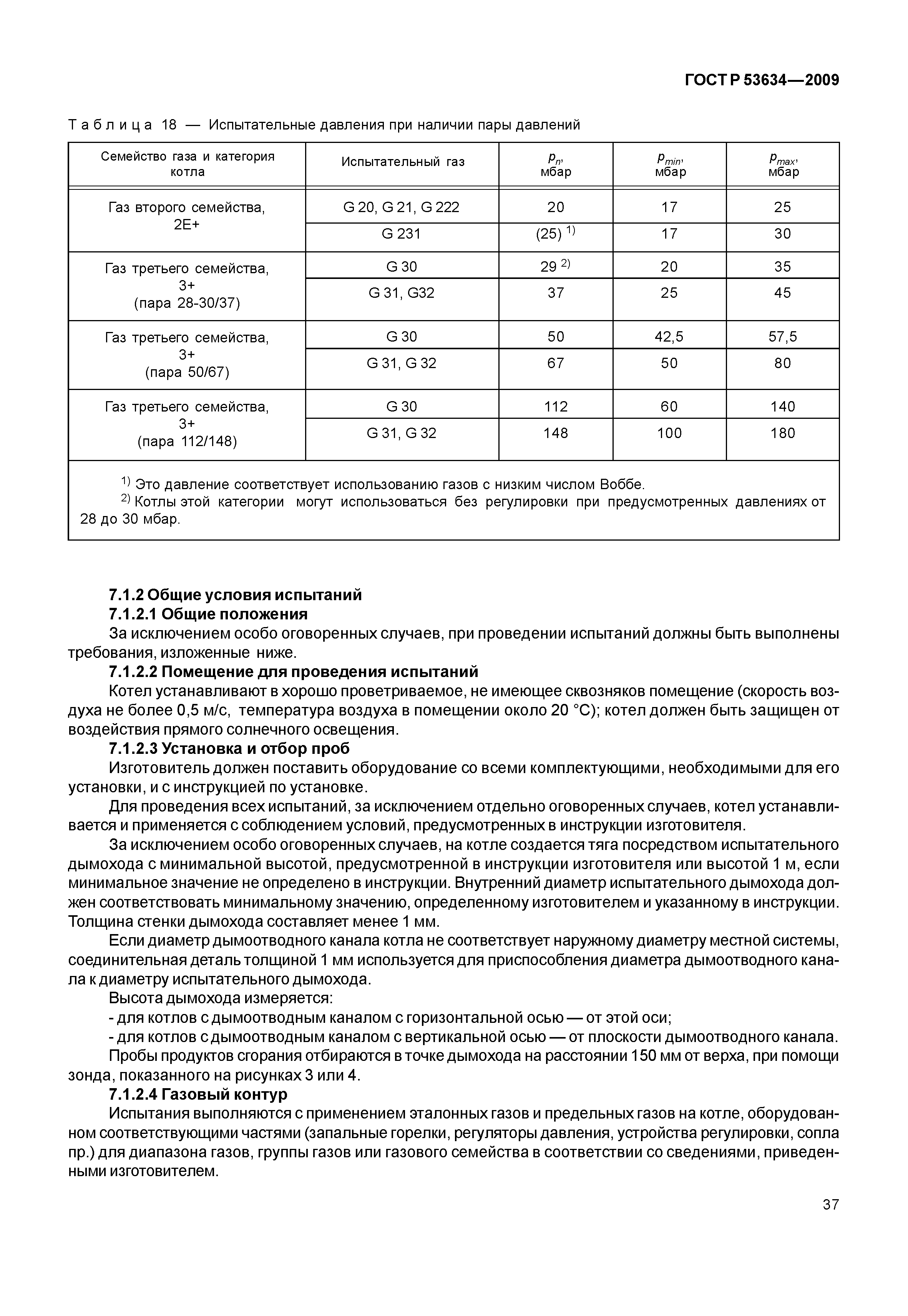

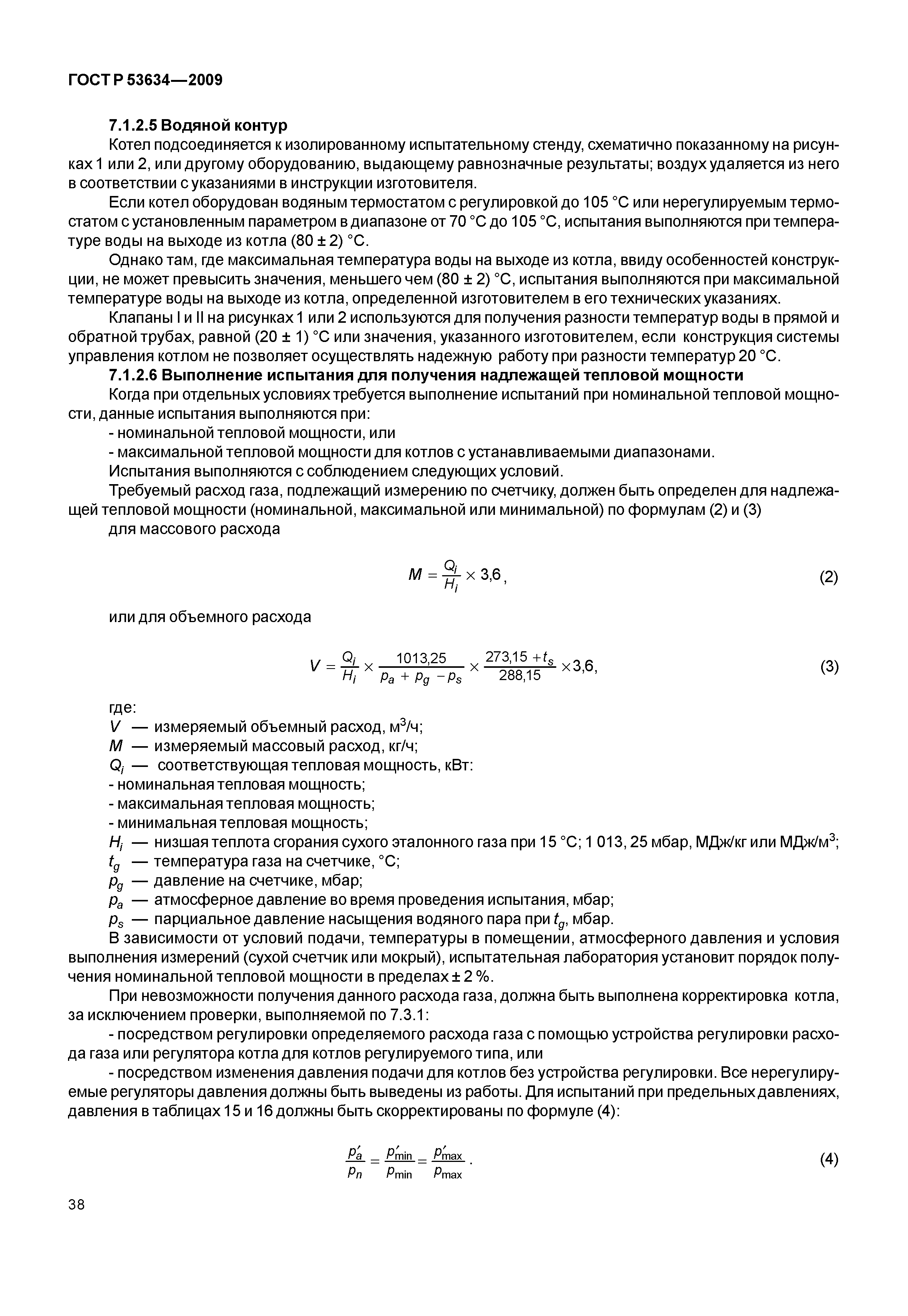

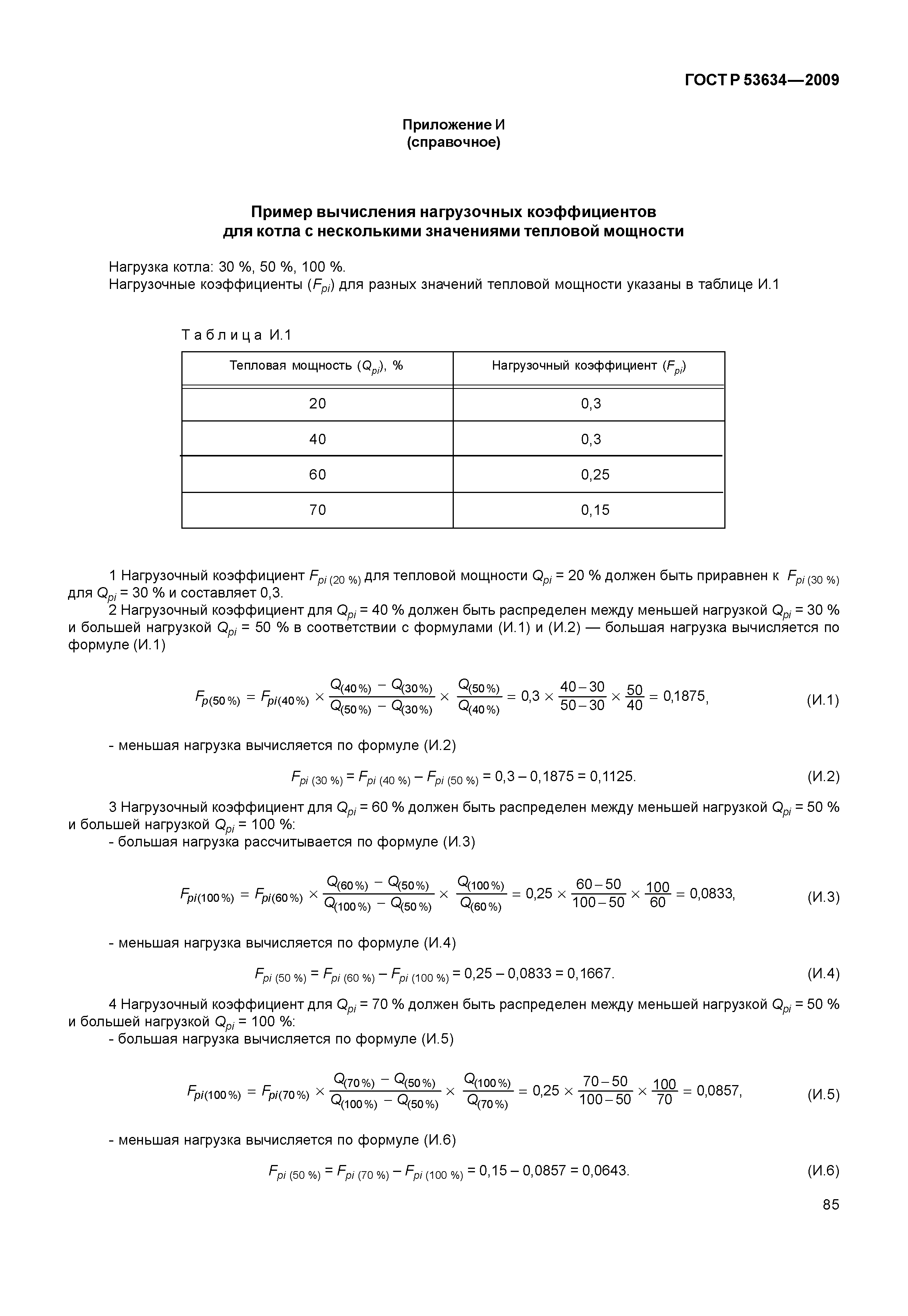

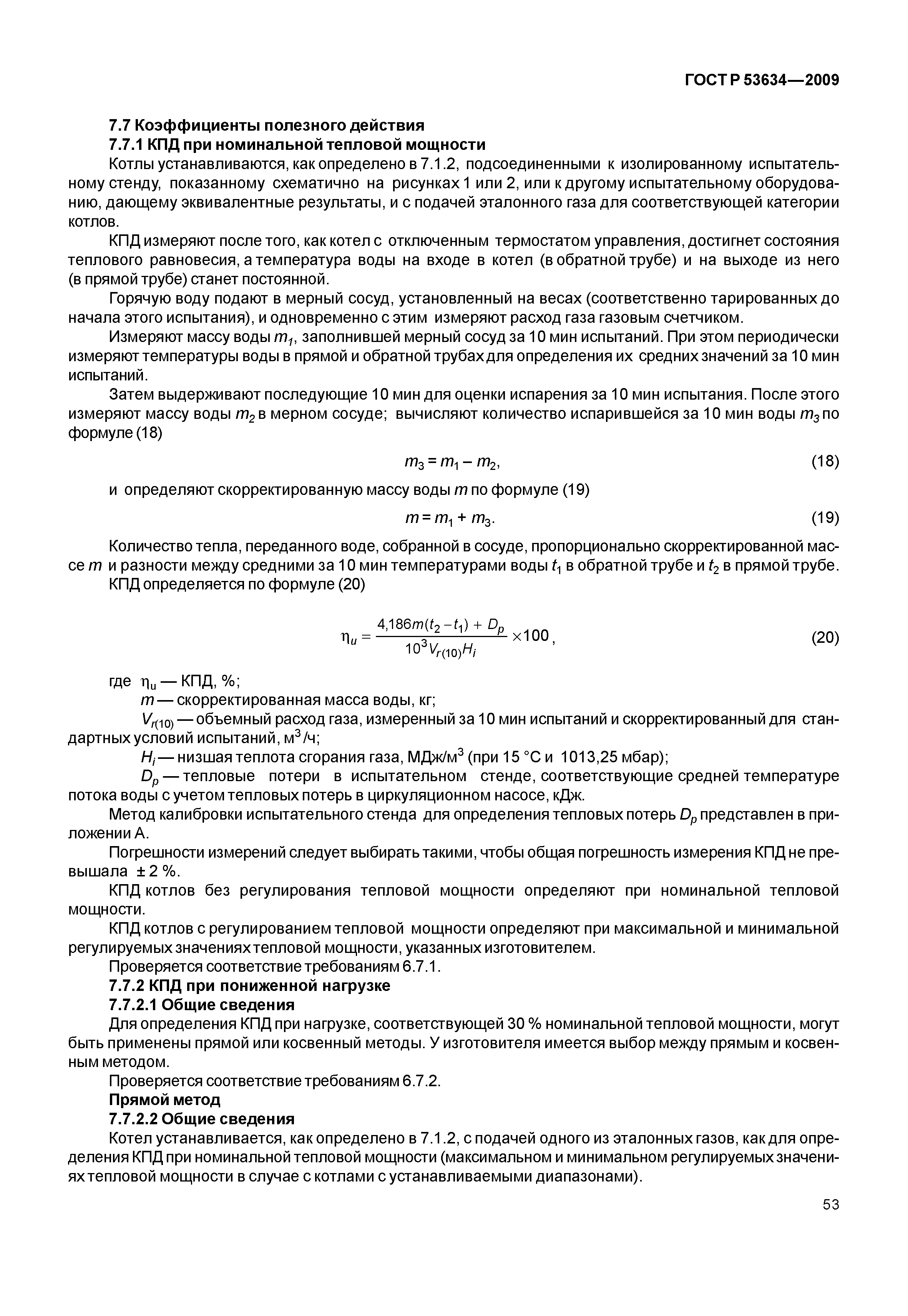

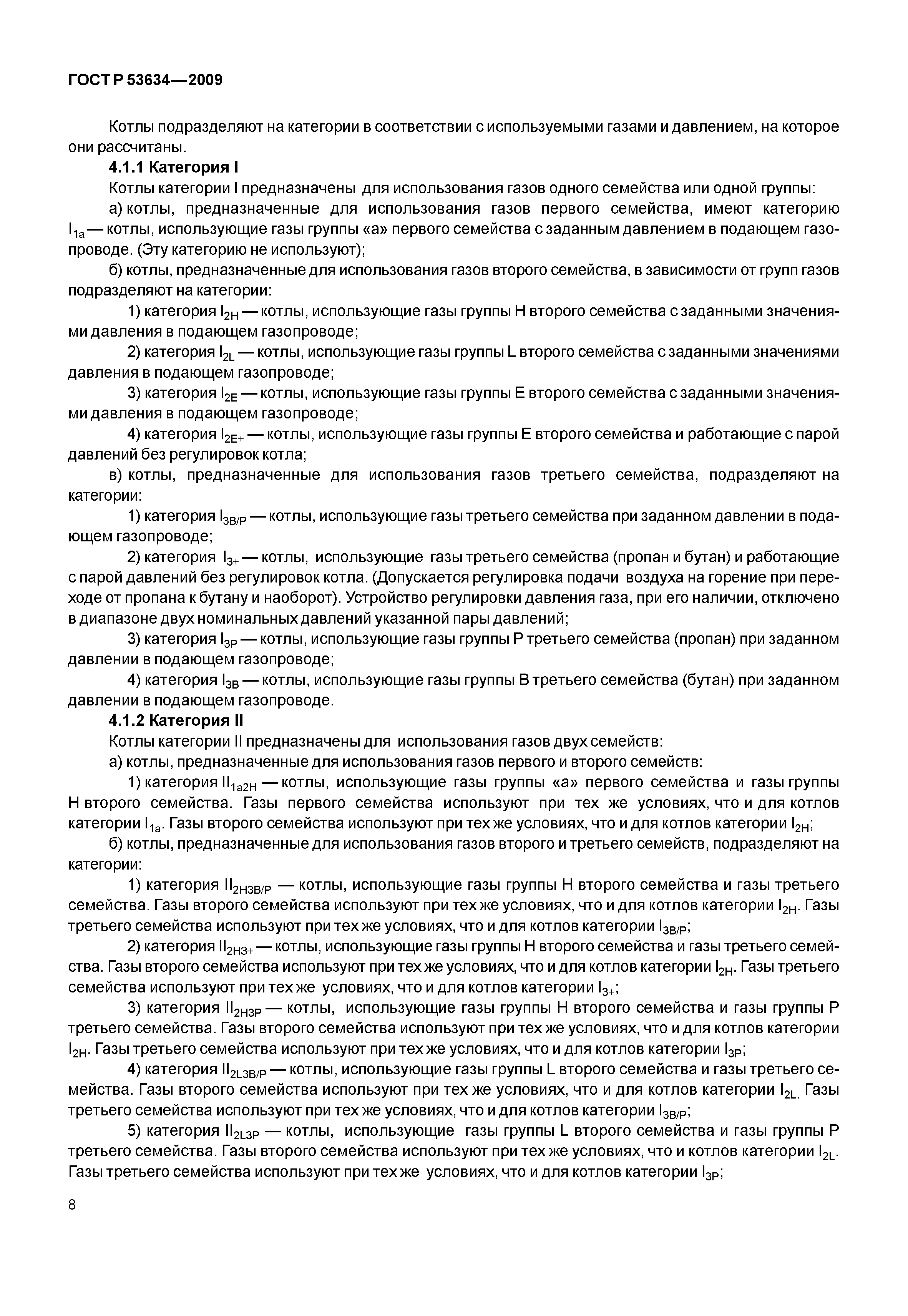

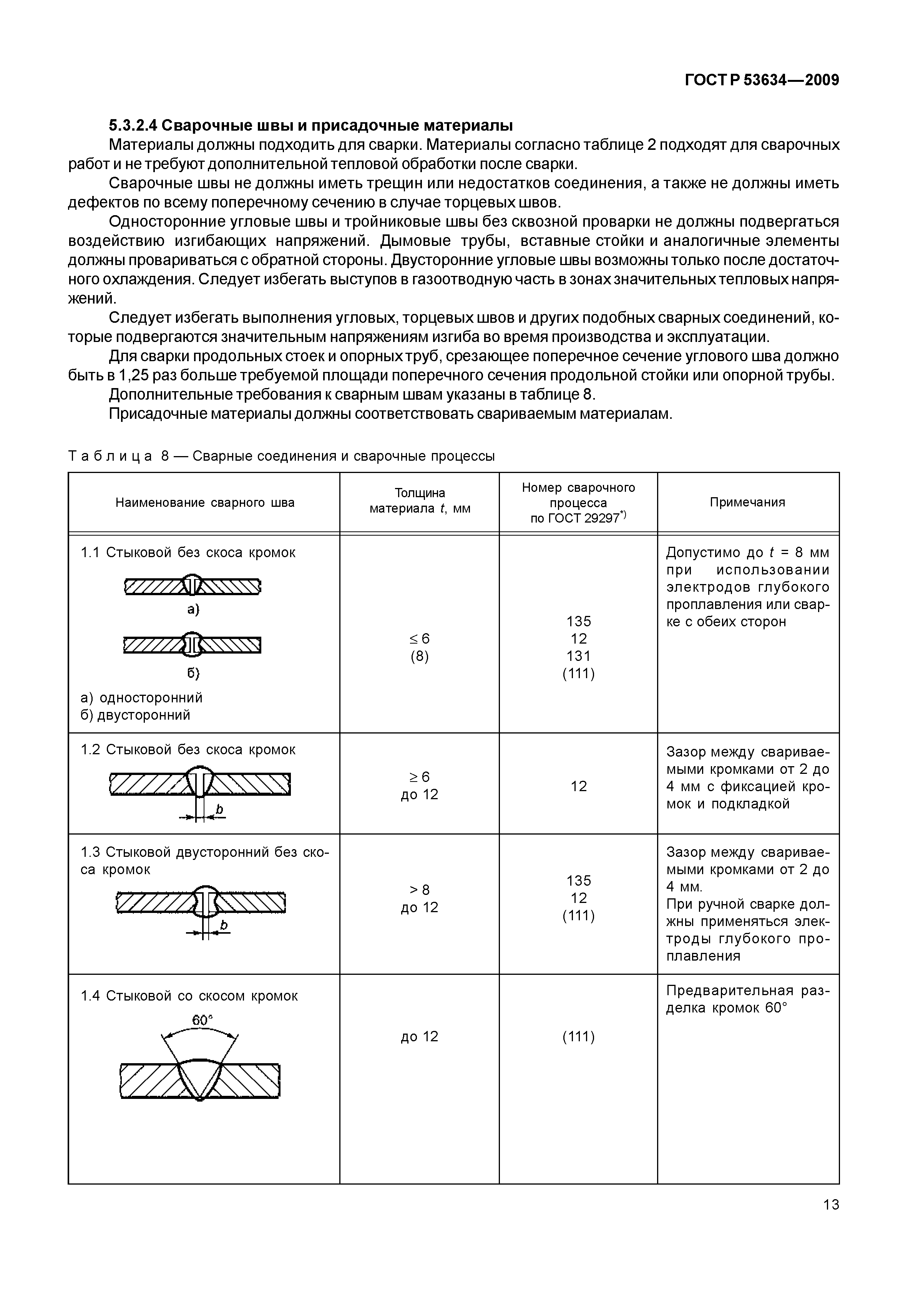

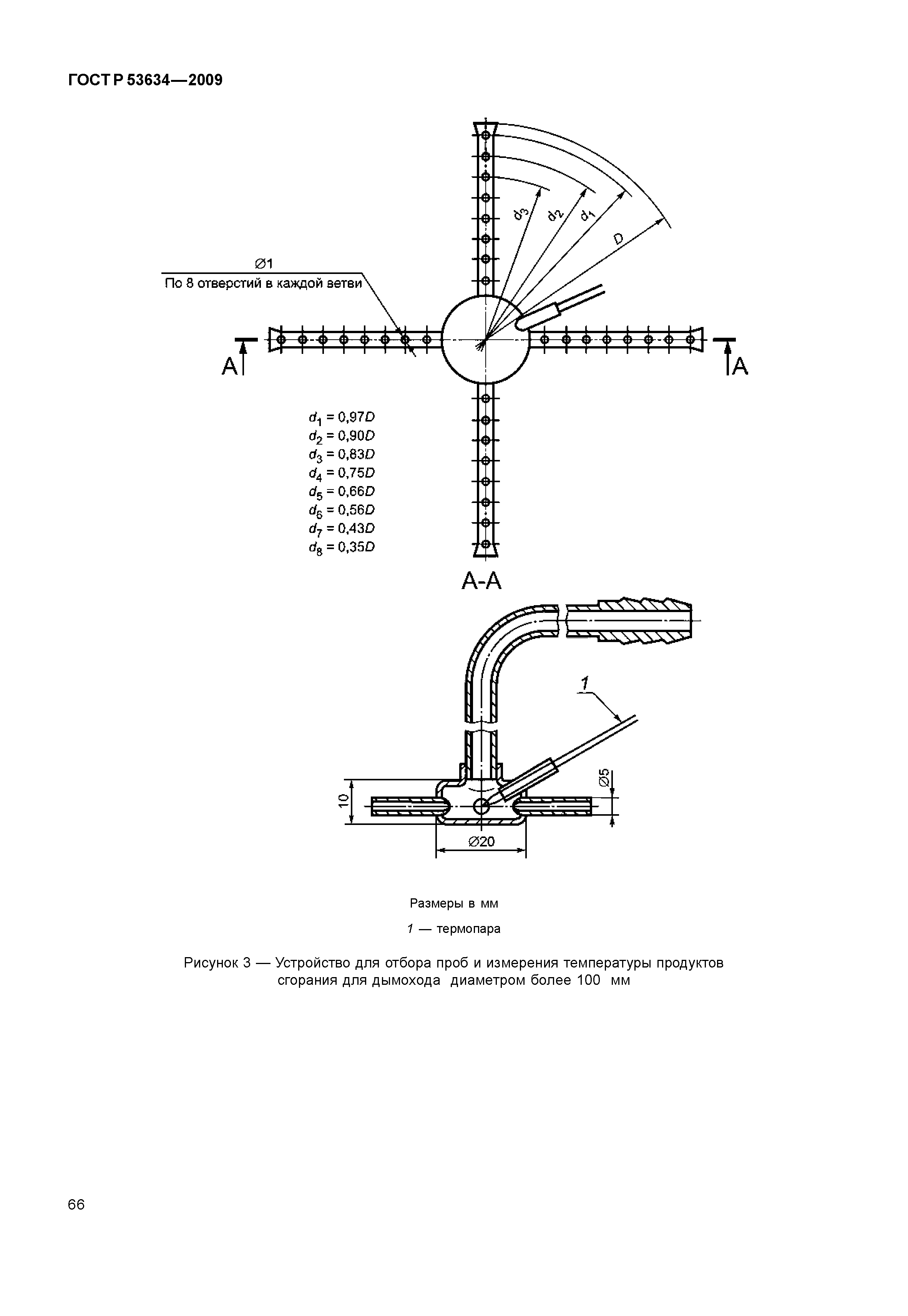

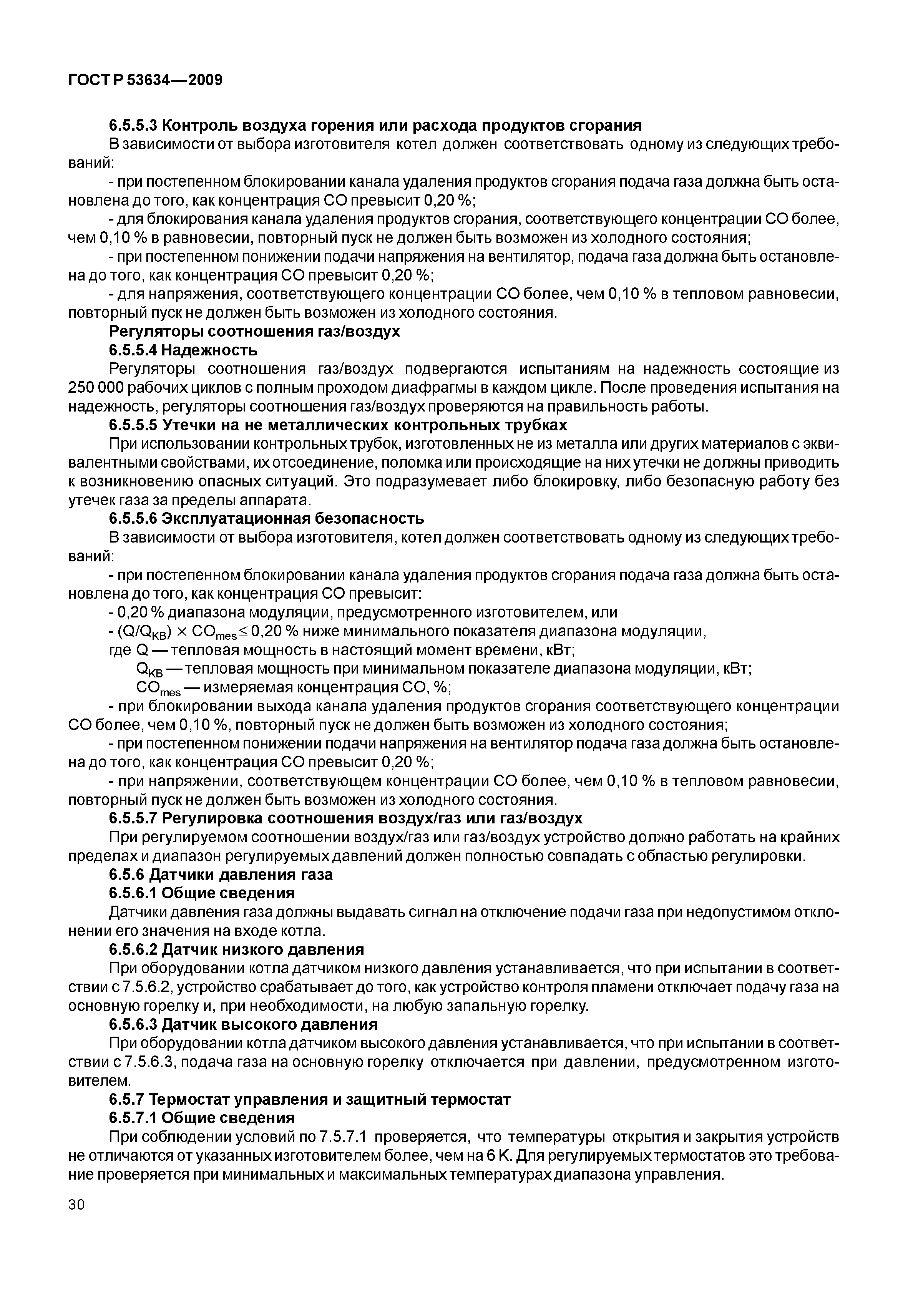

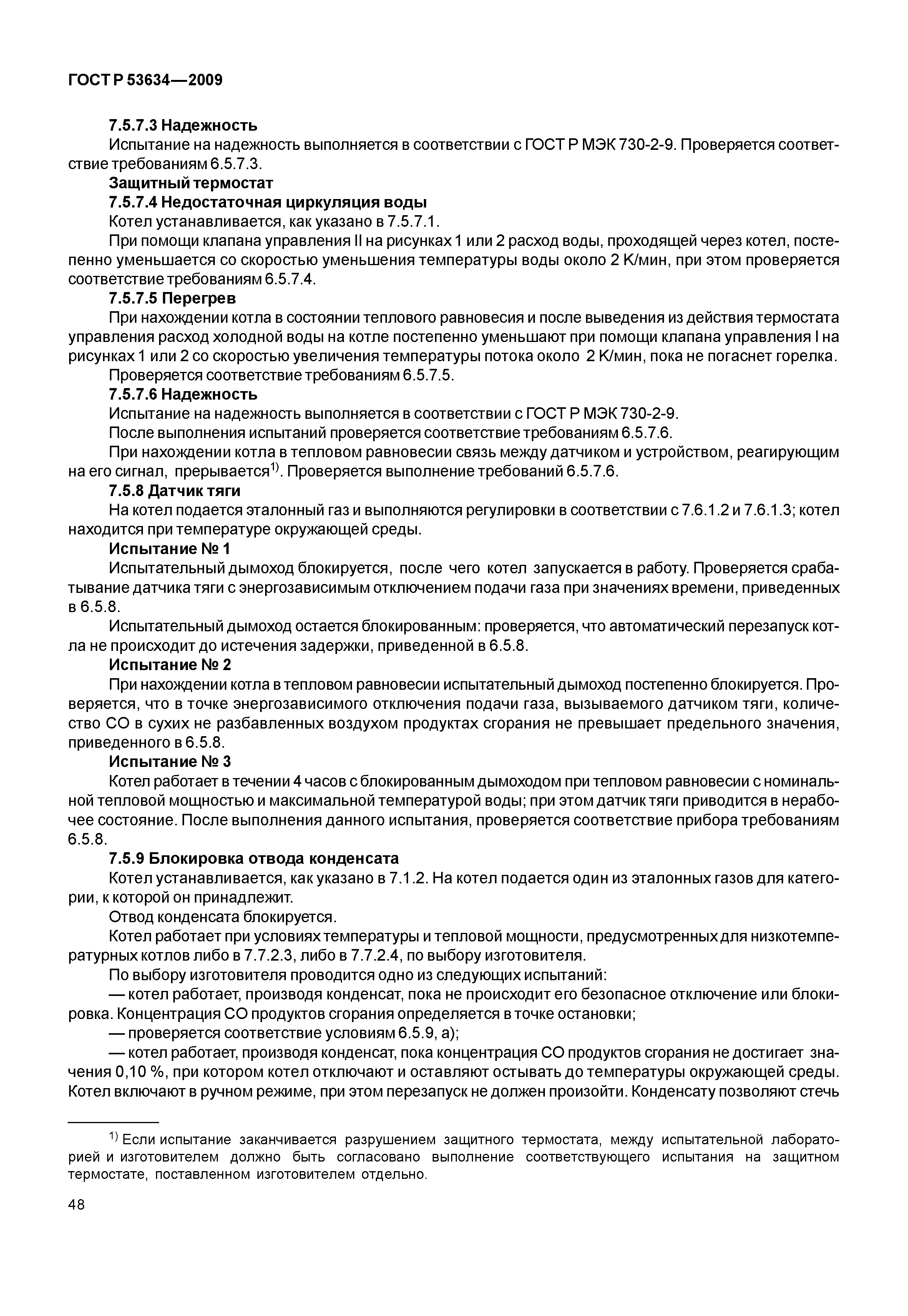

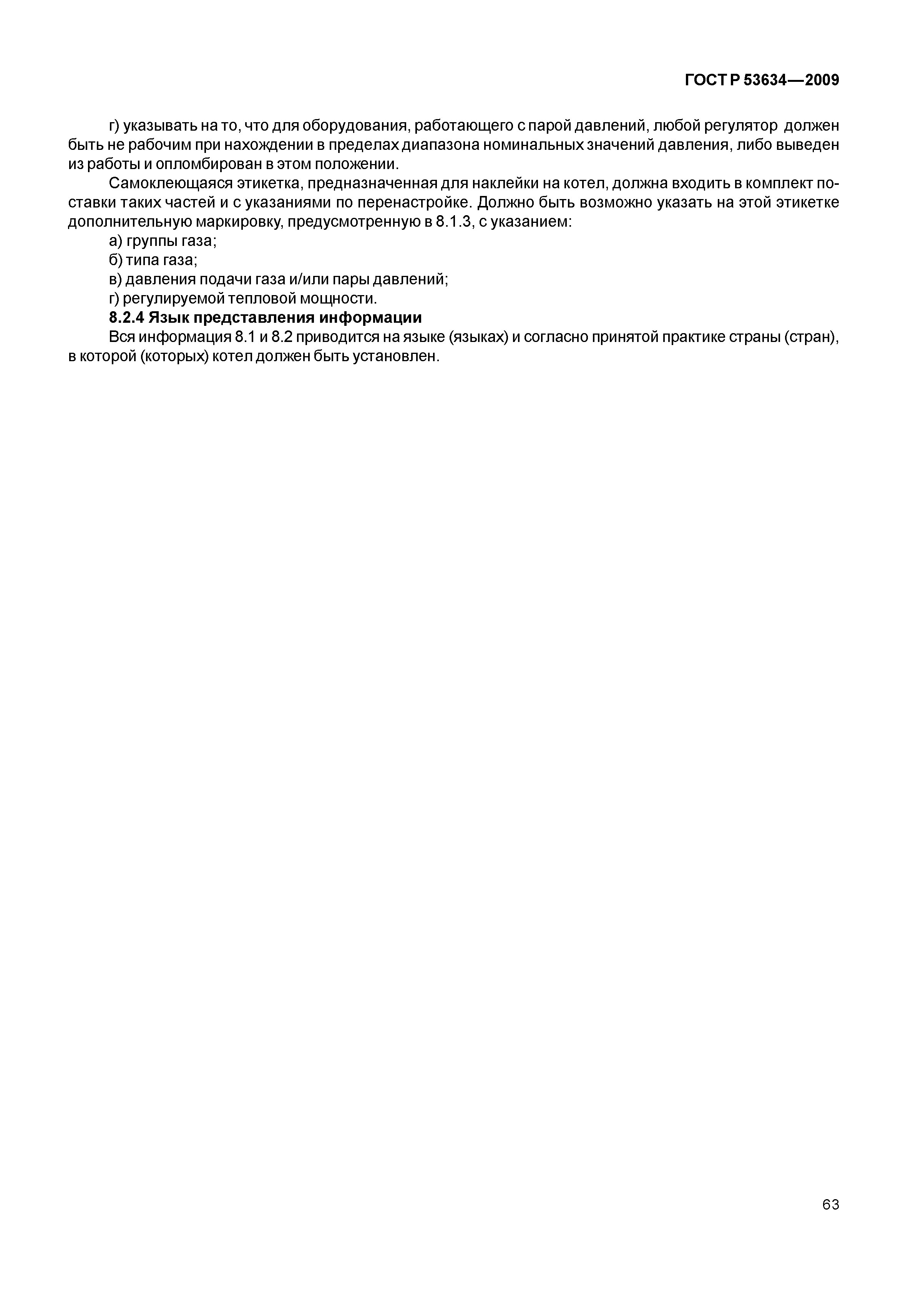

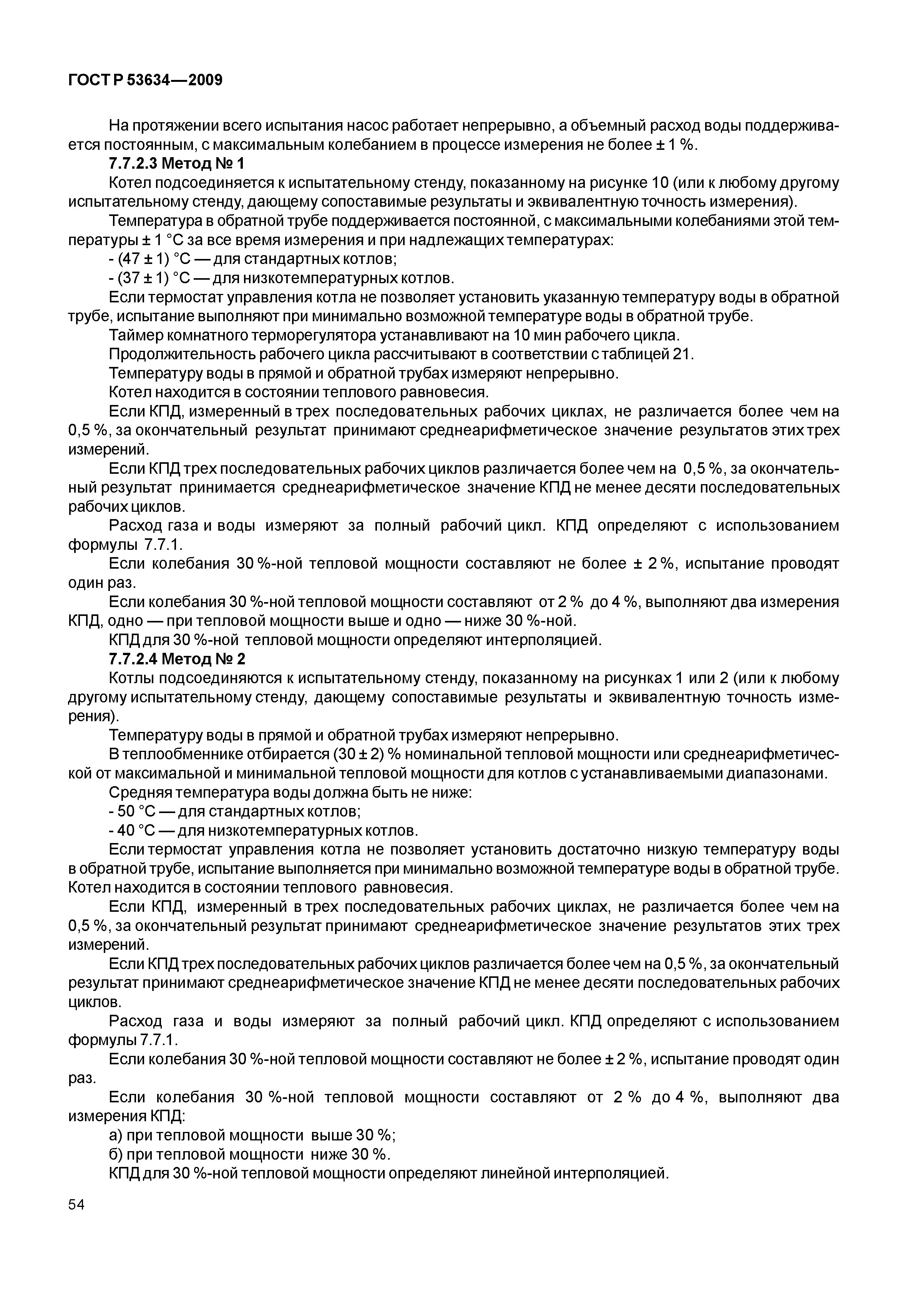

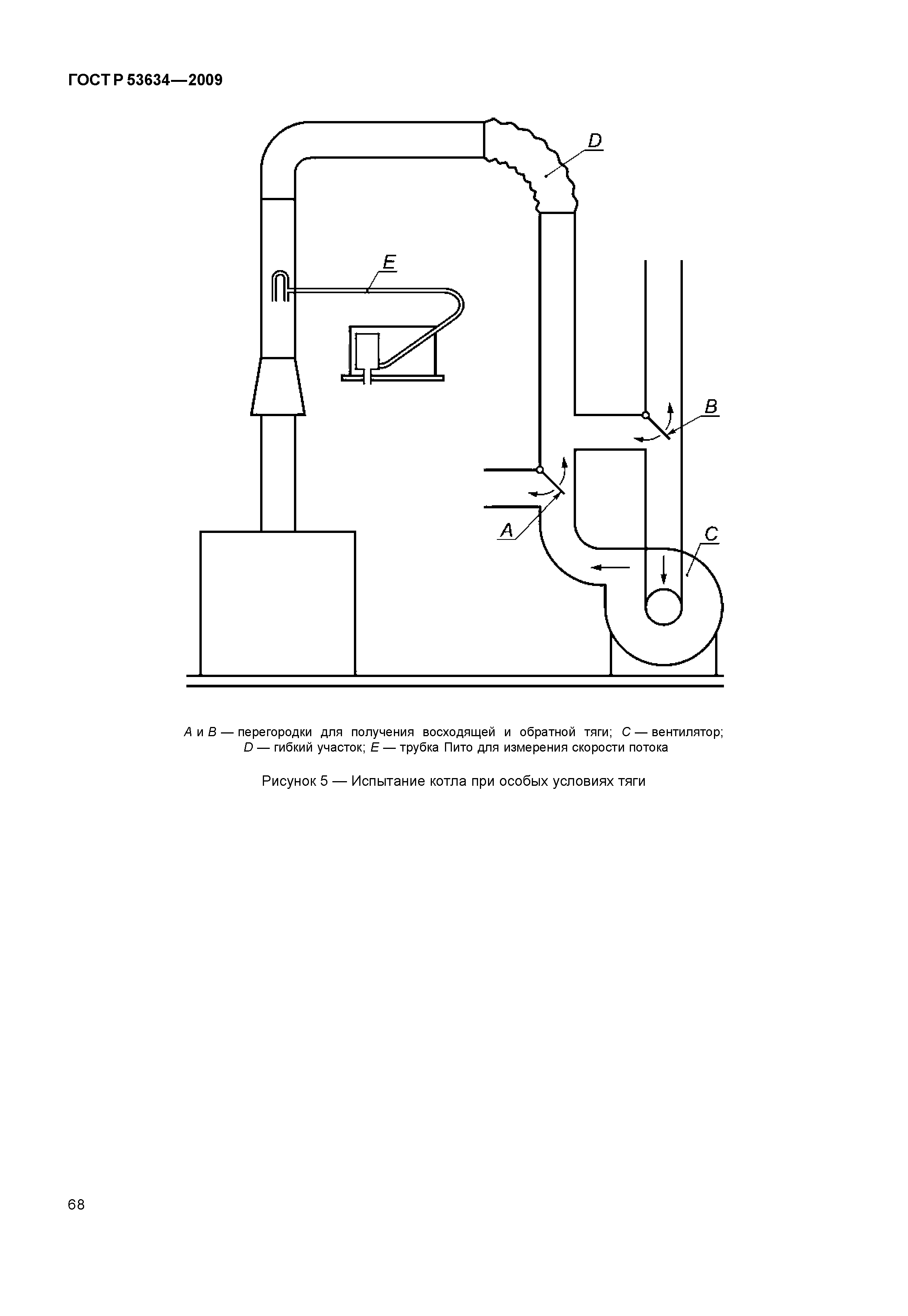

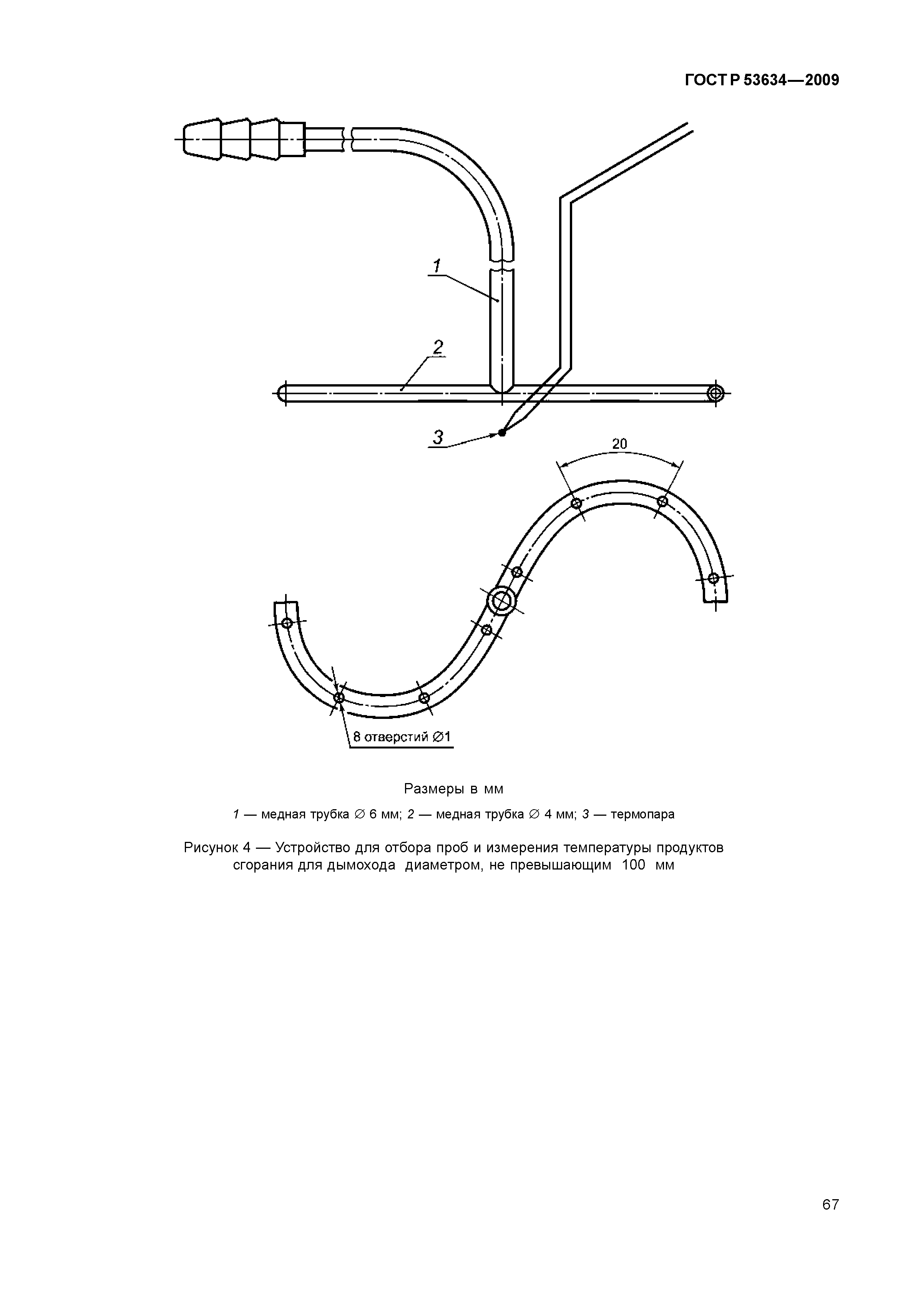

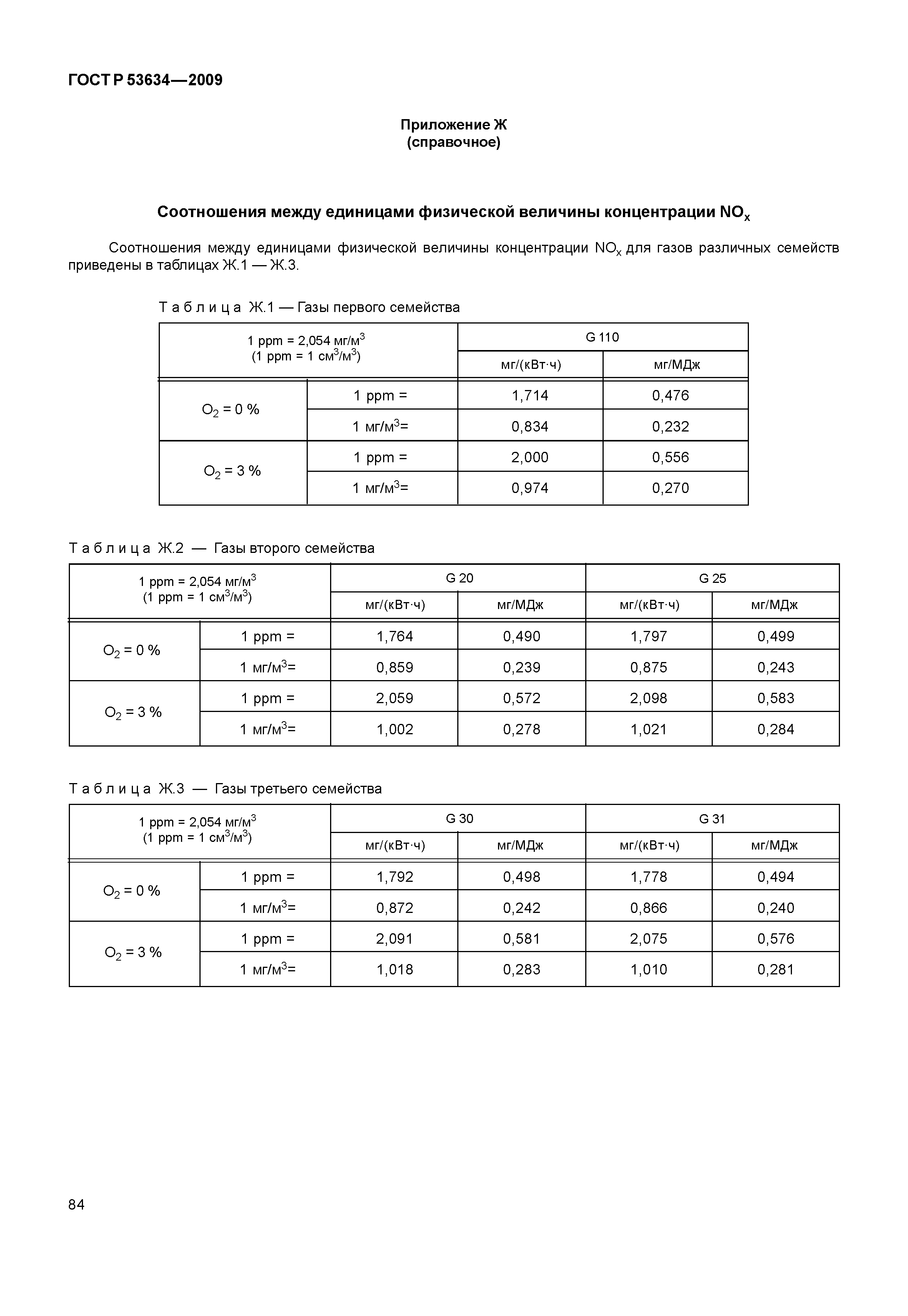

![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/0.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/1.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/2.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/3.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/4.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/5.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/6.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/7.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/8.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/9.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/10.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/11.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/12.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/13.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/14.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/15.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/16.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/17.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/18.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/19.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/20.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/21.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/22.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/23.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/24.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/25.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/26.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/27.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/28.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/29.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/30.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/31.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/32.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/33.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/34.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/35.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/36.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/37.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/38.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/39.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/40.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/41.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/42.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/43.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/44.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/45.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/46.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/47.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/48.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/49.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/50.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/51.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/52.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/53.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/54.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/55.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/56.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/57.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/58.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/59.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/60.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/61.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/62.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/63.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/64.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/65.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/66.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/67.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/68.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/69.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/70.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/71.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/72.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/73.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/74.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/75.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/76.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/77.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/78.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/79.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/80.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/81.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/82.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/83.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/84.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/85.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/86.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/87.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/88.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/89.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/90.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/91.gif) ![ГОСТ Р 53634-2009](../../../Data2/1/4293811/4293811149.files/92.gif)
|
