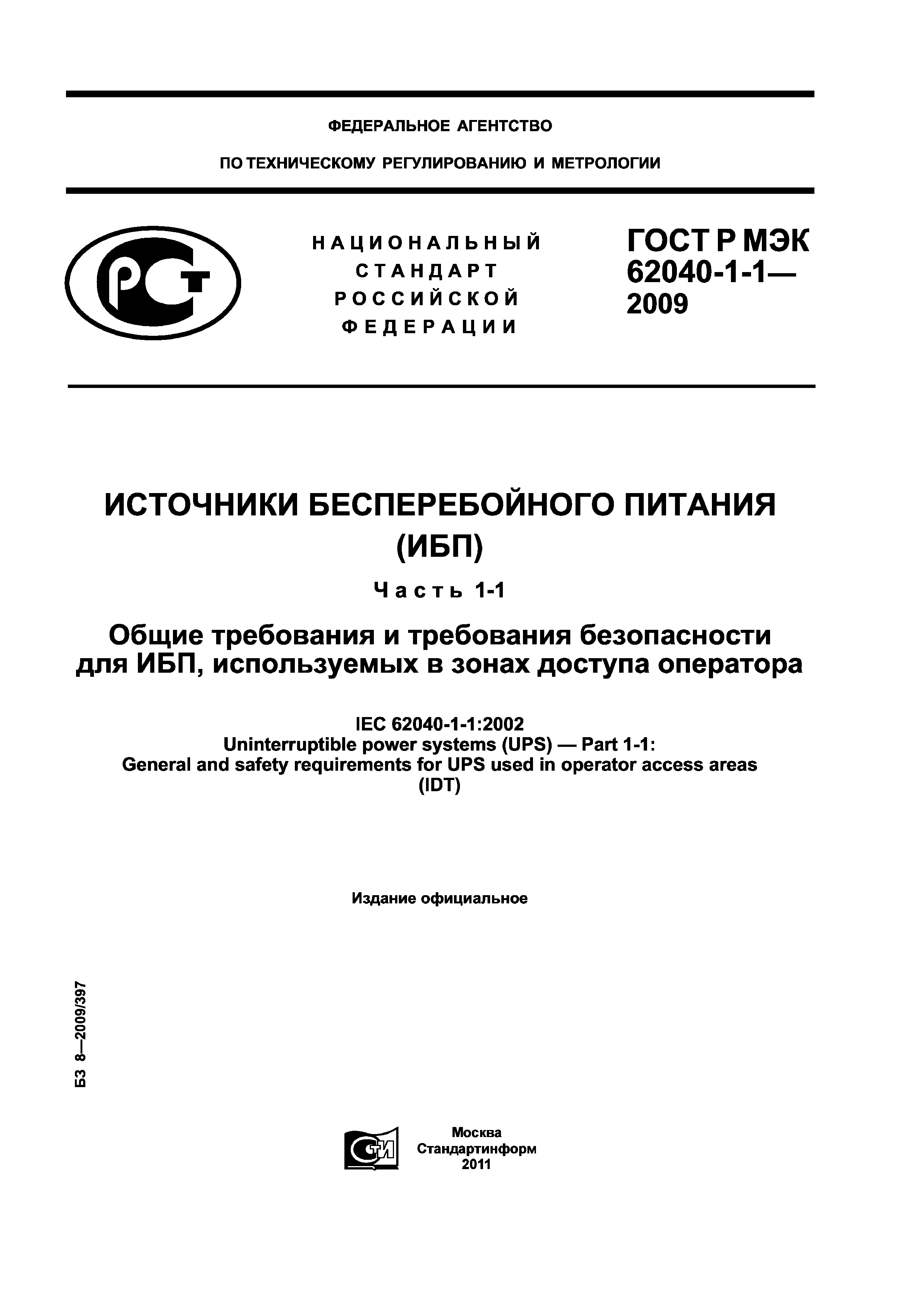

Скачать ГОСТ Р МЭК 62040-1-1-2009 Источники бесперебойного питания (ИБП). Часть 1-1. Общие требования и требования безопасности для ИБП, используемых в зонах доступа оператораДата актуализации: 10.08.2017 ГОСТ Р МЭК 62040-1-1-2009

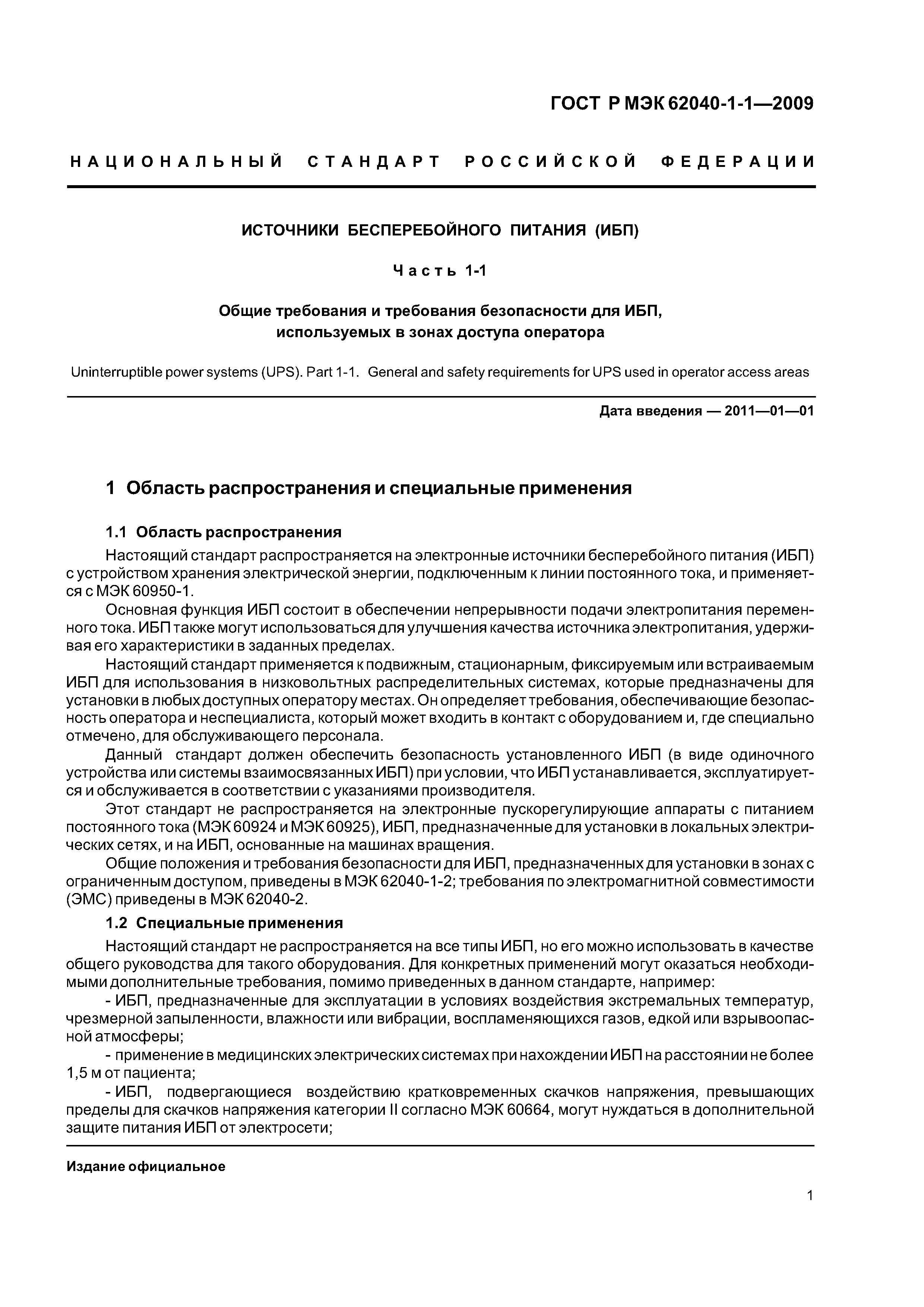

Источники бесперебойного питания (ИБП). Часть 1-1. Общие требования и требования безопасности для ИБП, используемых в зонах доступа оператораОбозначение: | ГОСТ Р МЭК 62040-1-1-2009 | Обозначение англ: | GOST R IEC 62040-1-1-2009 | Статус: | действует | Название рус.: | Источники бесперебойного питания (ИБП). Часть 1-1. Общие требования и требования безопасности для ИБП, используемых в зонах доступа оператора | Название англ.: | Uninterruptible power systems (UPS). Part 1-1. General and safety requirements for UPS used in operator access areas | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2011 | Область применения: | Стандарт распространяется на электронные источники бесперебойного питания (ИБП) с устройством хранения электрической энергии, подключенным к линии постоянного тока и применяется с МЭК 60950-1. Основная функция ИБП состоит в обеспечении непрерывности подачи электропитания переменного тока. ИБП также могут использоваться для улучшения качества источника электропитания, удерживая его характеристики в заданных пределах. Стандарт применяется к подвижным, стационарным, фиксируемым или встраиваемым ИБП для использования в низковольтных распределительных системах, которые предназначены для установки в любых доступных оператору местах. Он определяет требования, обеспечивающие безопасность оператора и неспециалиста, который может входить в контакт с оборудованием и, где специально отмечено, для обслуживающего персонала. Данный стандарт должен обеспечить безопасность установленного ИБП (в виде одиночного устройства или системы взаимосвязанных ИБП) при условии, что ИБП устанавливается, эксплуатируется и обслуживается в соответствии с указаниями производителя. Этот стандарт не распространяется на электронные пускорегулирующие аппараты с питанием постоянного тока (МЭК 60924 и МЭК 60925), ИБП предназначенные для установки в локальных электрических сетях и на ИБП, основанные на машинах вращения. Общие положения и требования безопасности для ИБП, предназначенные для установки в зонах с ограниченным доступом, приведены в МЭК 62040-1-2; требования по электромагнитной совместимости (ЭМС) приведены в МЭК 62040-2. | Оглавление: | 1 Область распространения и специальные применения 1.1 Область распространения 1.2 Специальные применения 2 Нормативные ссылки 3 Термины и определения 4 Общие условия испытаний 4.1 Рабочие параметры для испытаний 4.2 Нагрузки для испытаний 4.3 Компоненты 4.4 Подключение к сети питания 4.5 Маркировка и инструкции 5 Основные требования к конструкции 5.1 Защита от поражения электрическим током и энергетической опасности 5.2 Изоляция 5.3 Цепи с ограничением тока 5.4 Обеспечение защитного заземления 5.5 Изоляция электропитания переменного и постоянного тока 5.6 Защита от перегрузки по току и замыкания на землю 5.7 Защита персонала - защитная блокировка 5.8 Зазоры, пути утечки и пути через изоляцию 5.9 Внешние схемы сигнализации 5.10 Источник электропитания ограниченной мощности 6 Электропроводка, соединения и электропитание 6.1 Общие положения 6.2 Подключение к сети питания 6.3 Кабельные клеммы для внешних проводников электропитания 7 Физические требования 7.1 Корпус 7.2 Устойчивость 7.3 Механическая прочность 7.4 Детали конструкции 7.5 Огнестойкость 7.6 Размещение батарей 7.7 Повышение температуры 8 Требования к электрическим параметрам 8.1 Общие положения 8.2 Электрическая прочность 8.3 Условия ненормальной работы и отказы 9 Подсоединение к телекоммуникационным сетям Приложения Приложение Н (справочное) Рекомендации по защите от попадания воды и посторонних предметов . Приложение L (обязательное) Испытания защиты от обратного питания Приложение М (обязательное) Примеры эталонной нагрузки Приложение N (обязательное) Вентиляция батарейных отсеков Приложение X (справочное) Руководство по отключению батарей при транспортировке Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам) | Разработан: | ГОУВПО МЭИ (ТУ)
| Утверждён: | 15.12.2009 Федеральное агентство по техническому регулированию и метрологии (943-ст)
| Издан: | Стандартинформ (2011 г. )
| Расположен в: |
| Нормативные ссылки: | |

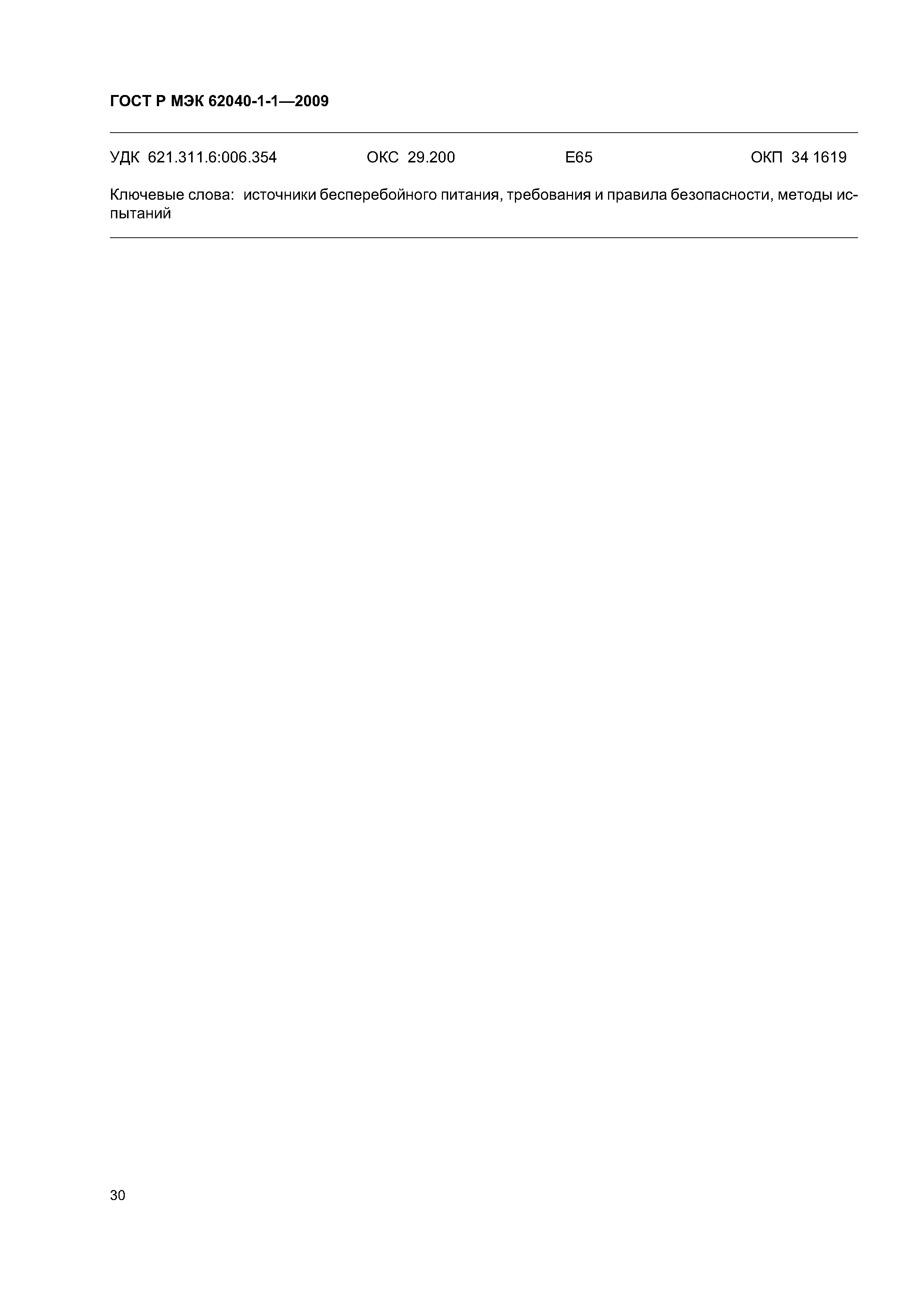

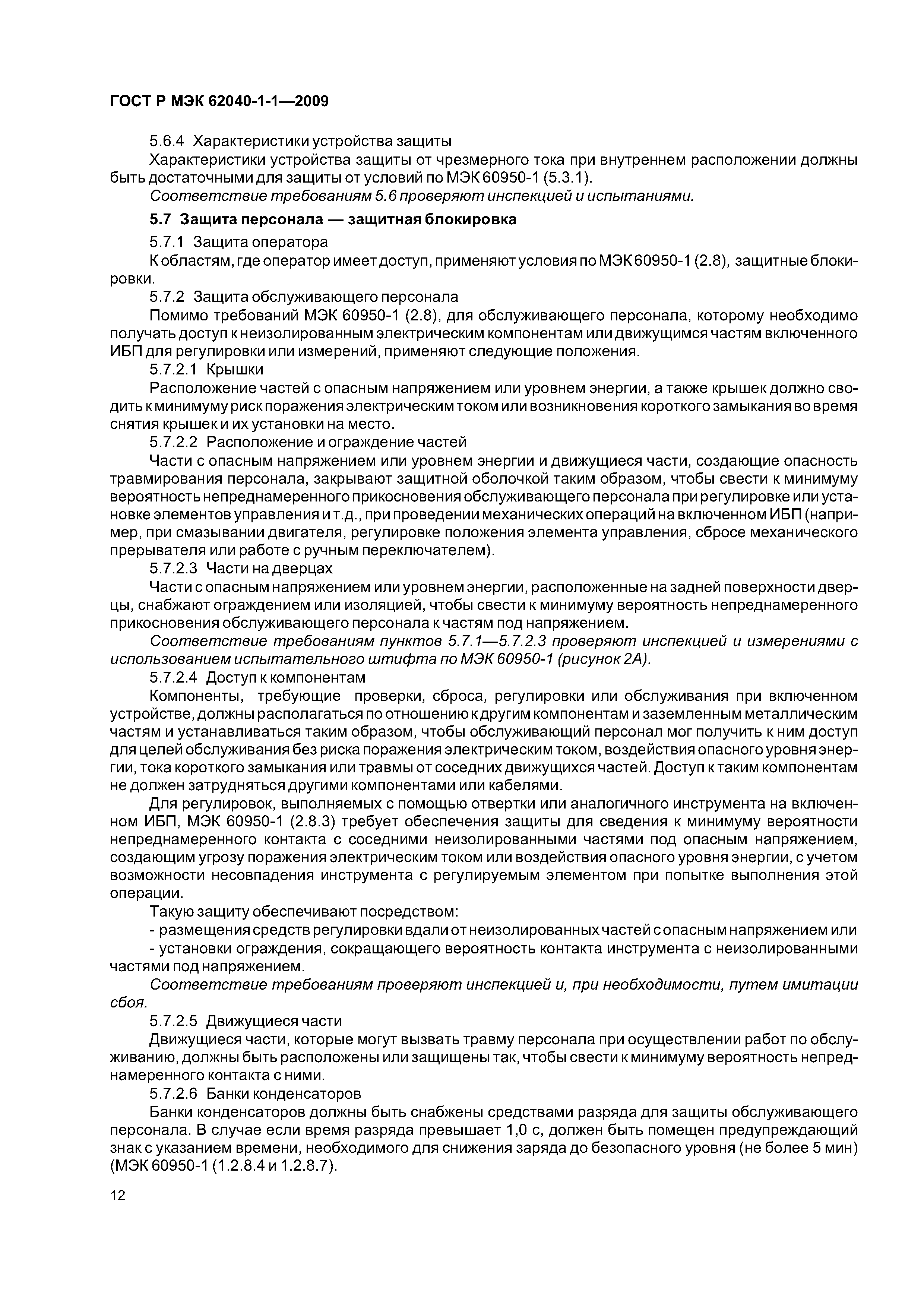

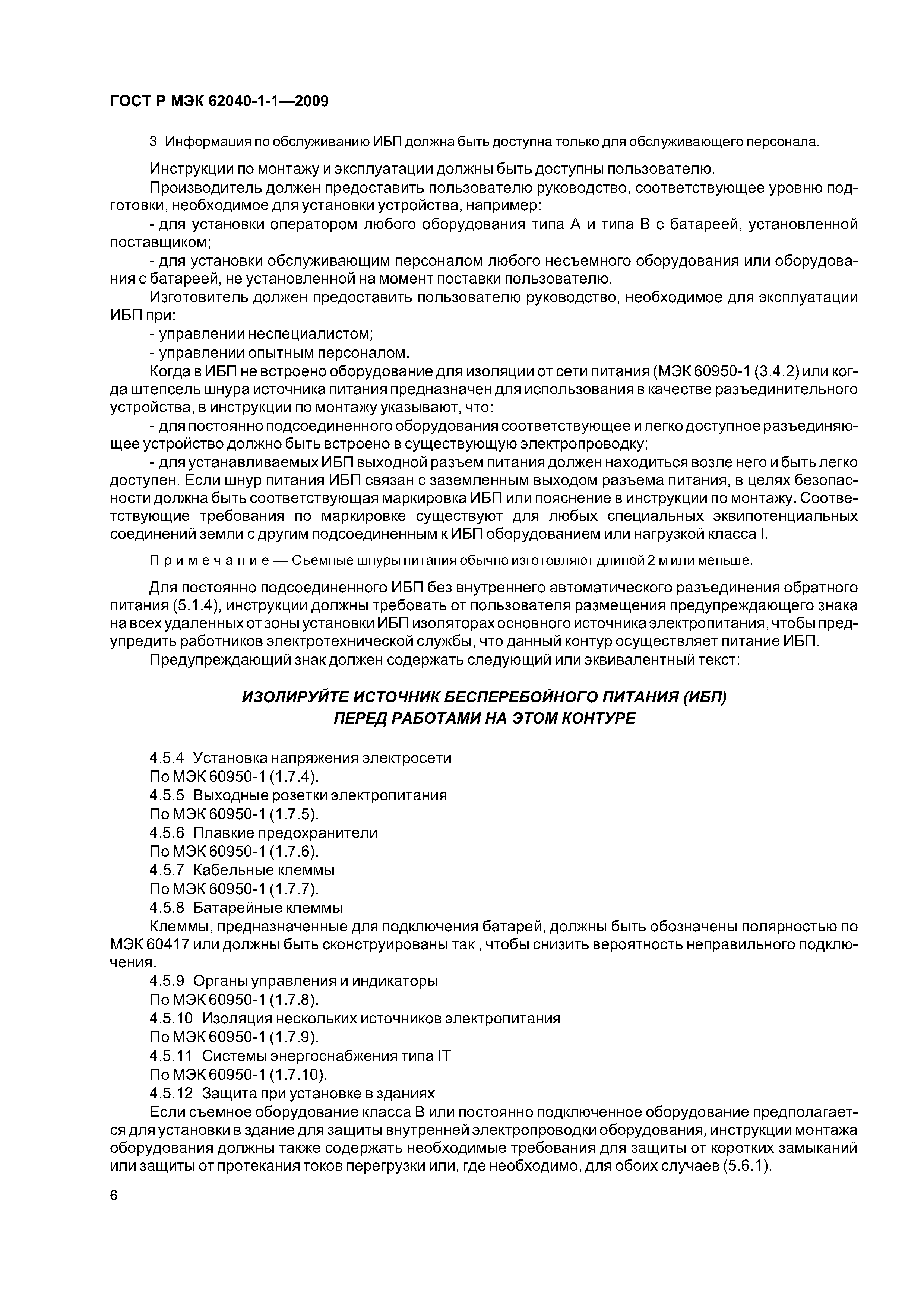

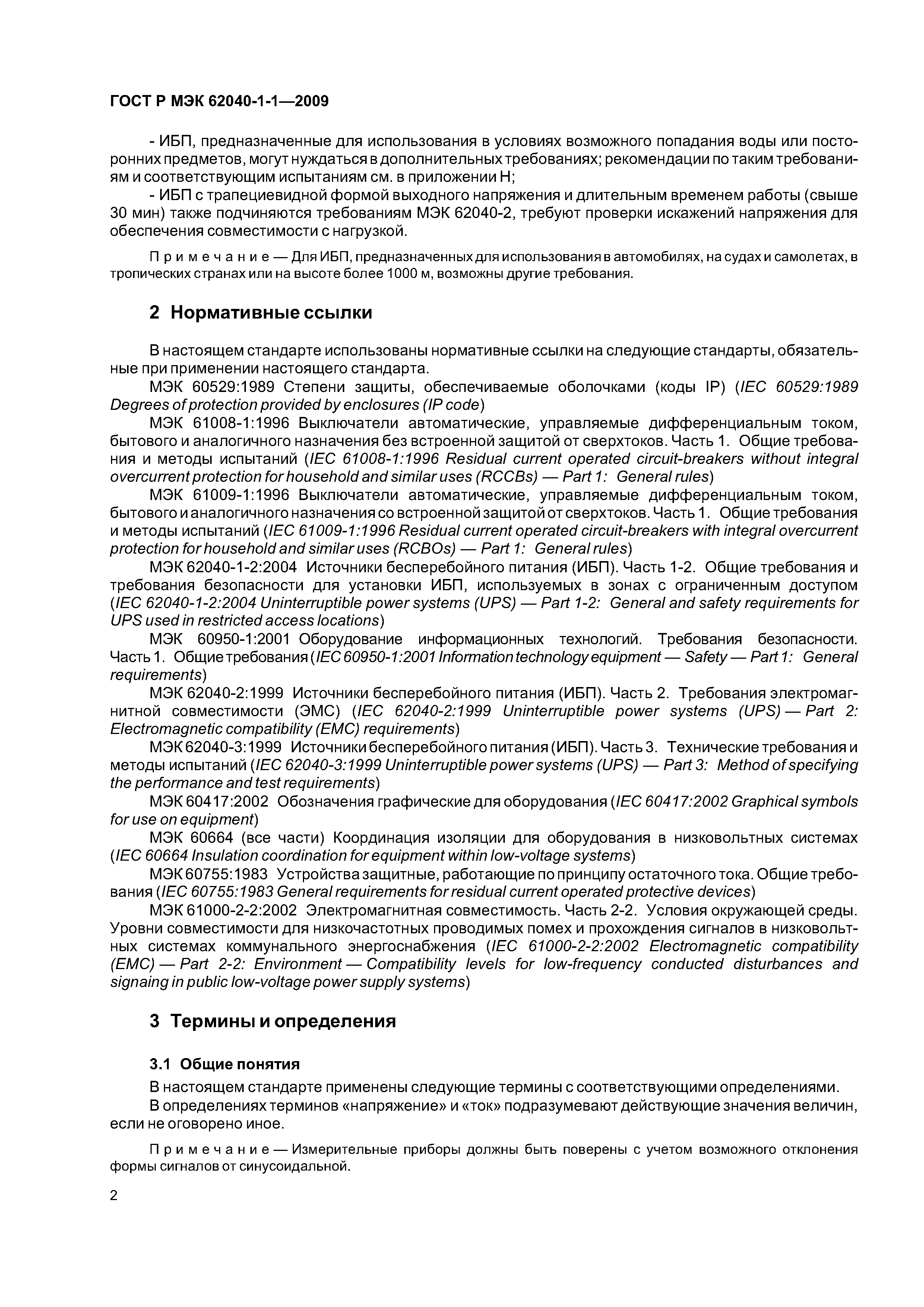

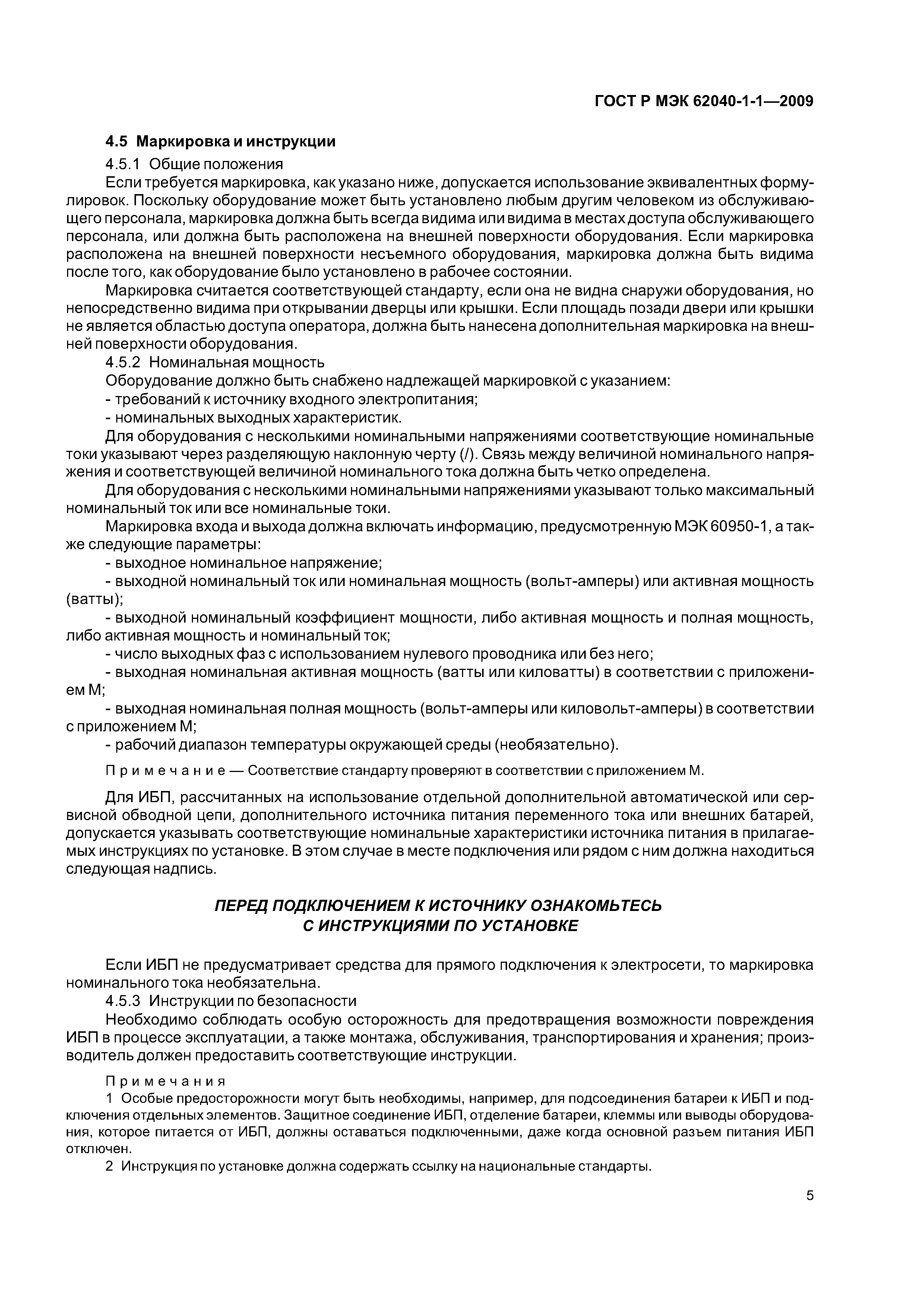

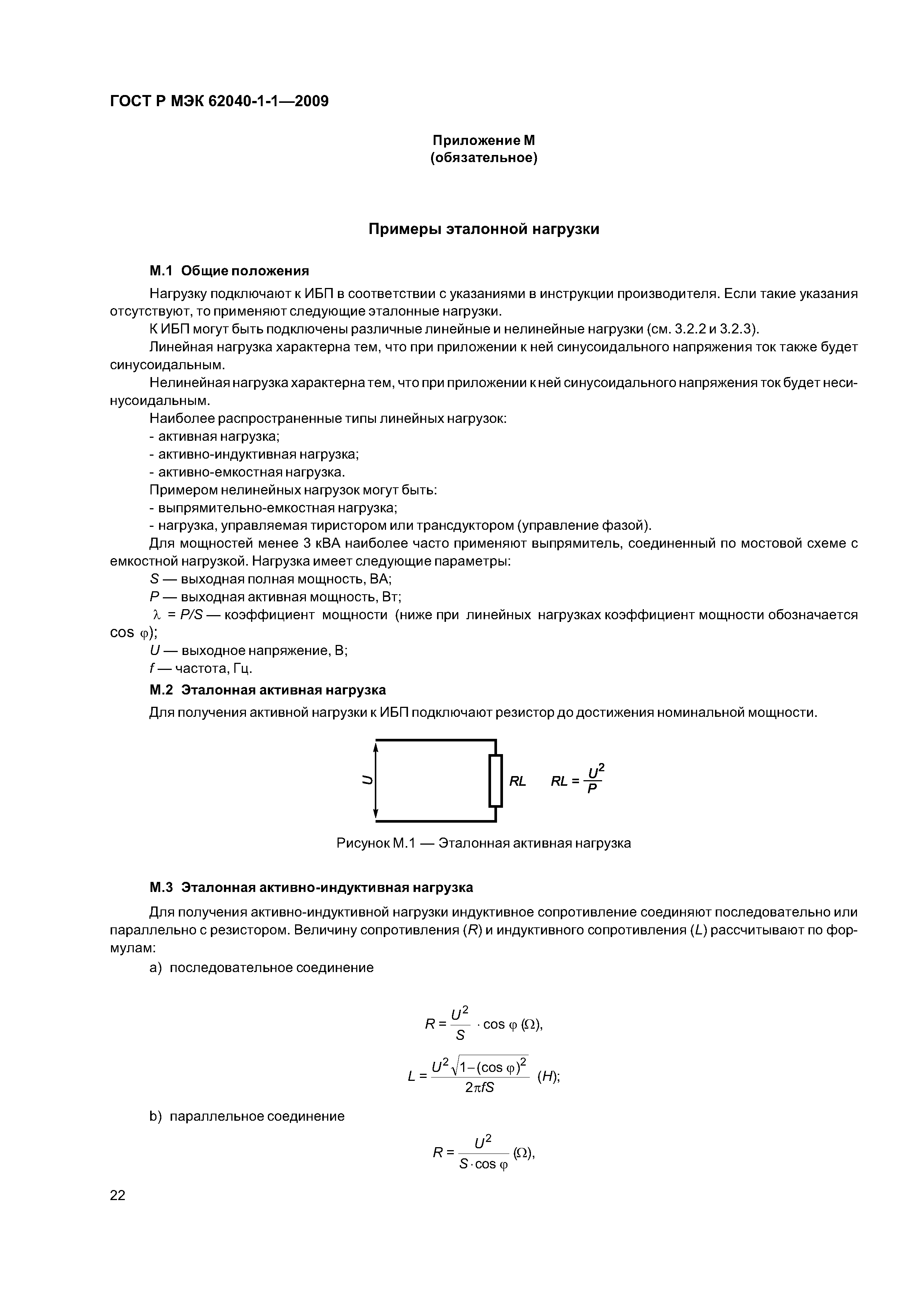

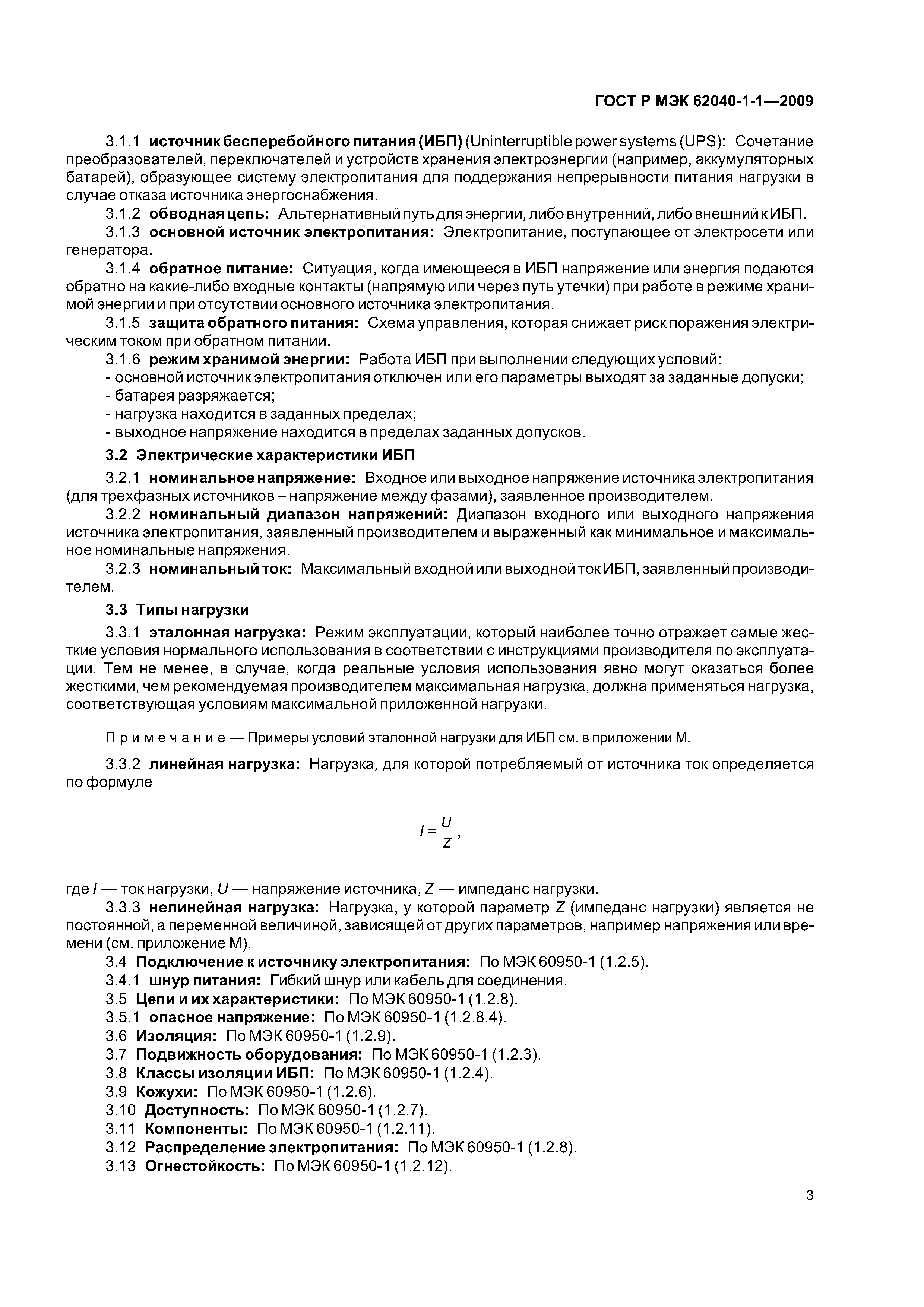

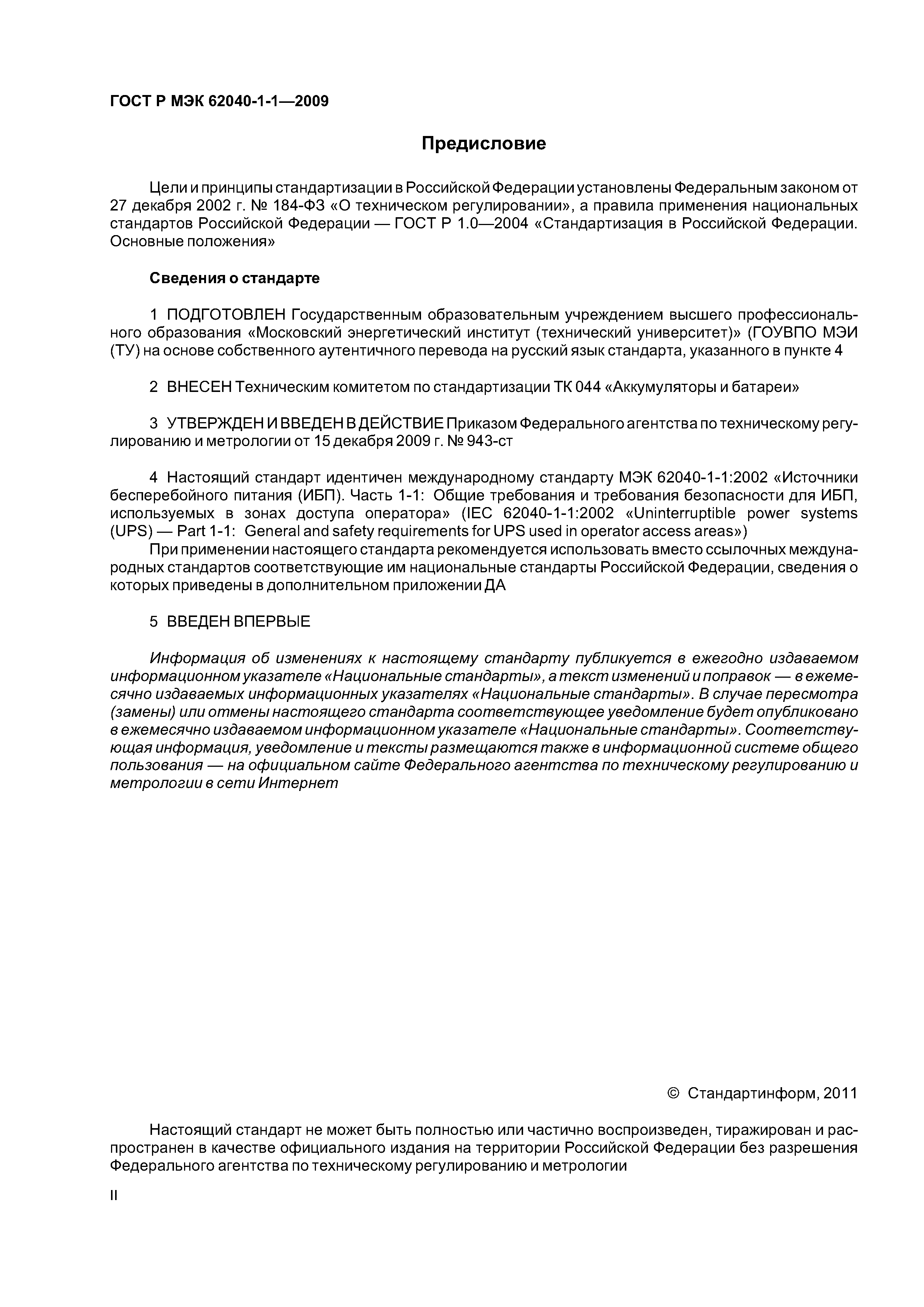

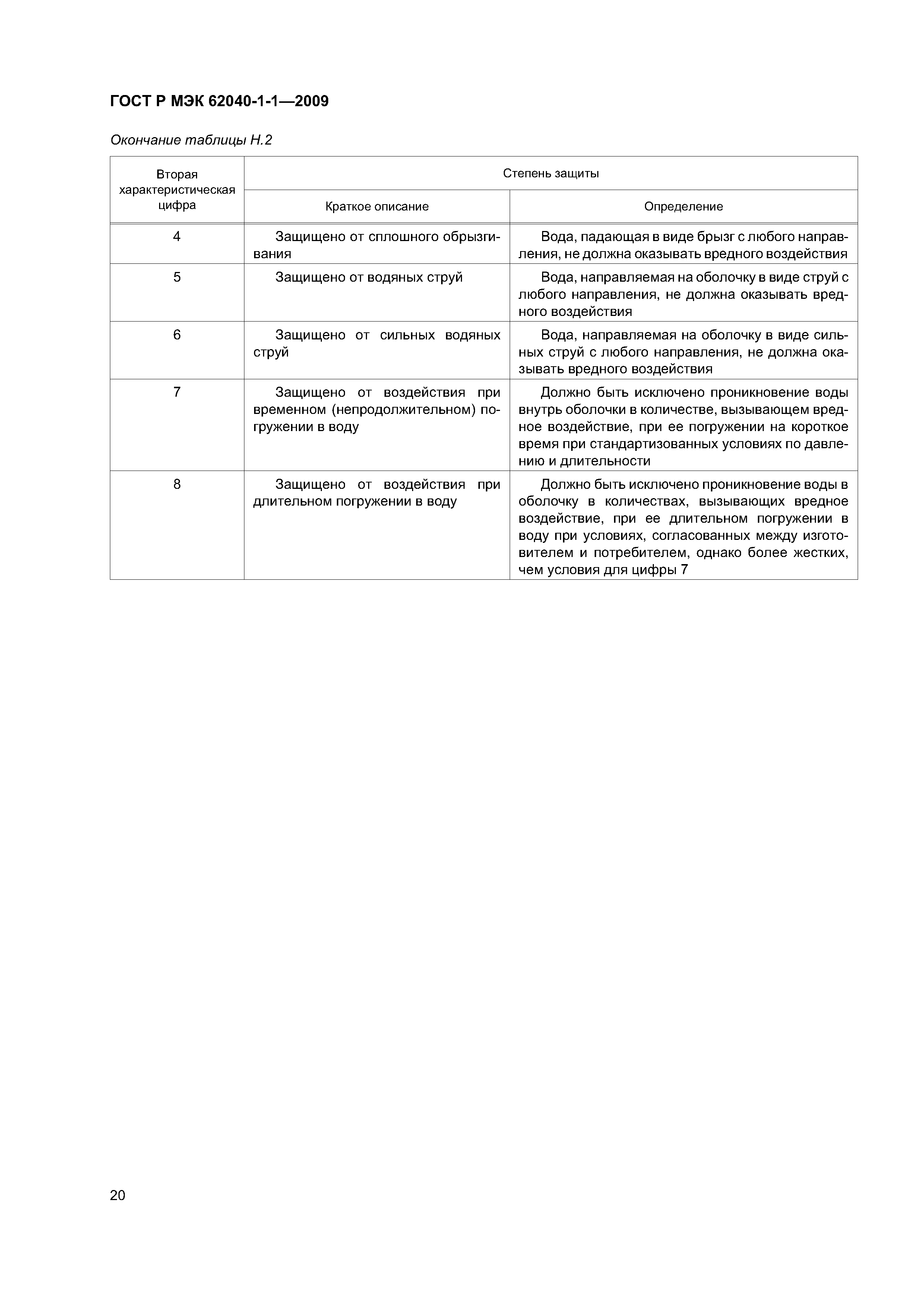

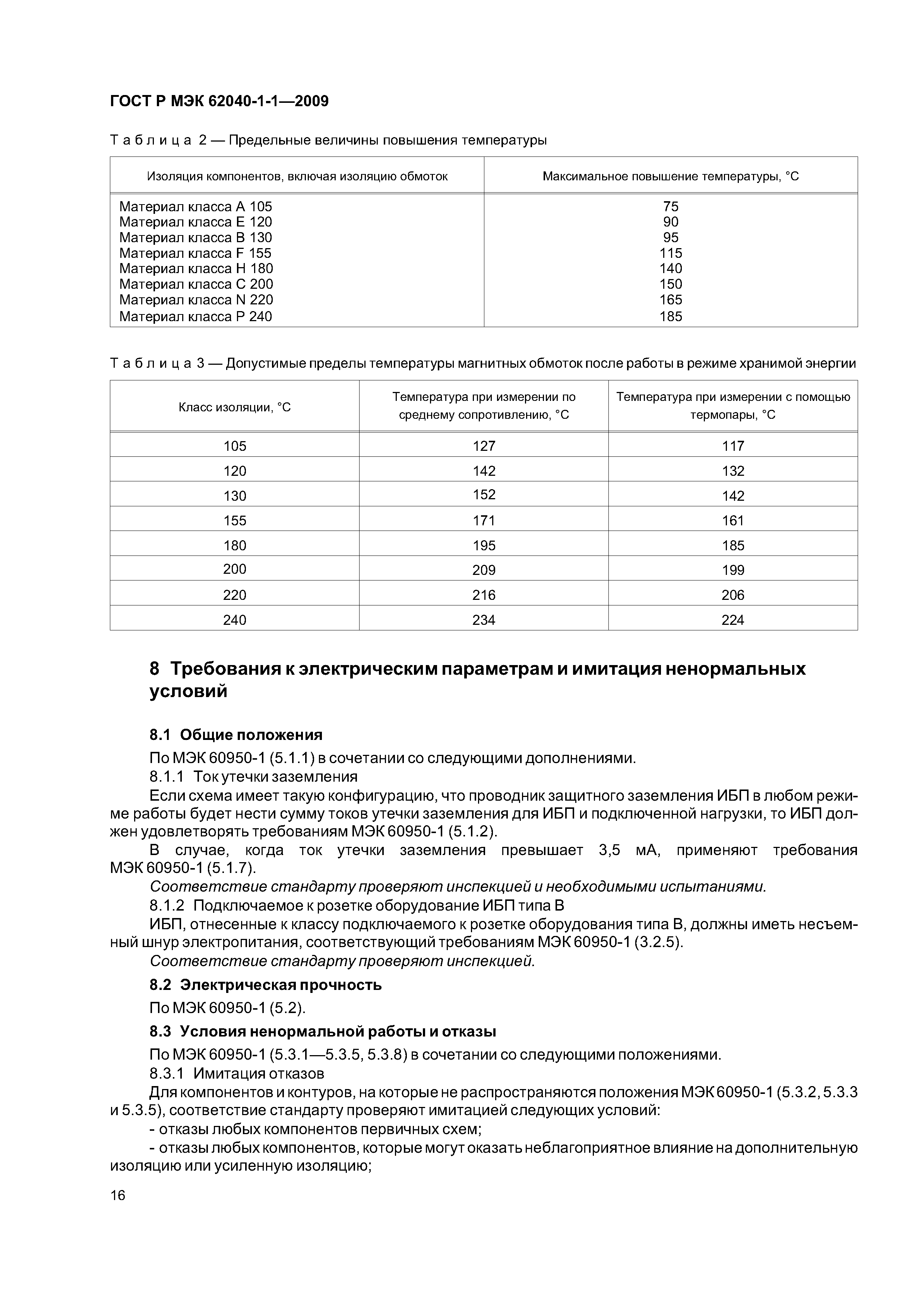

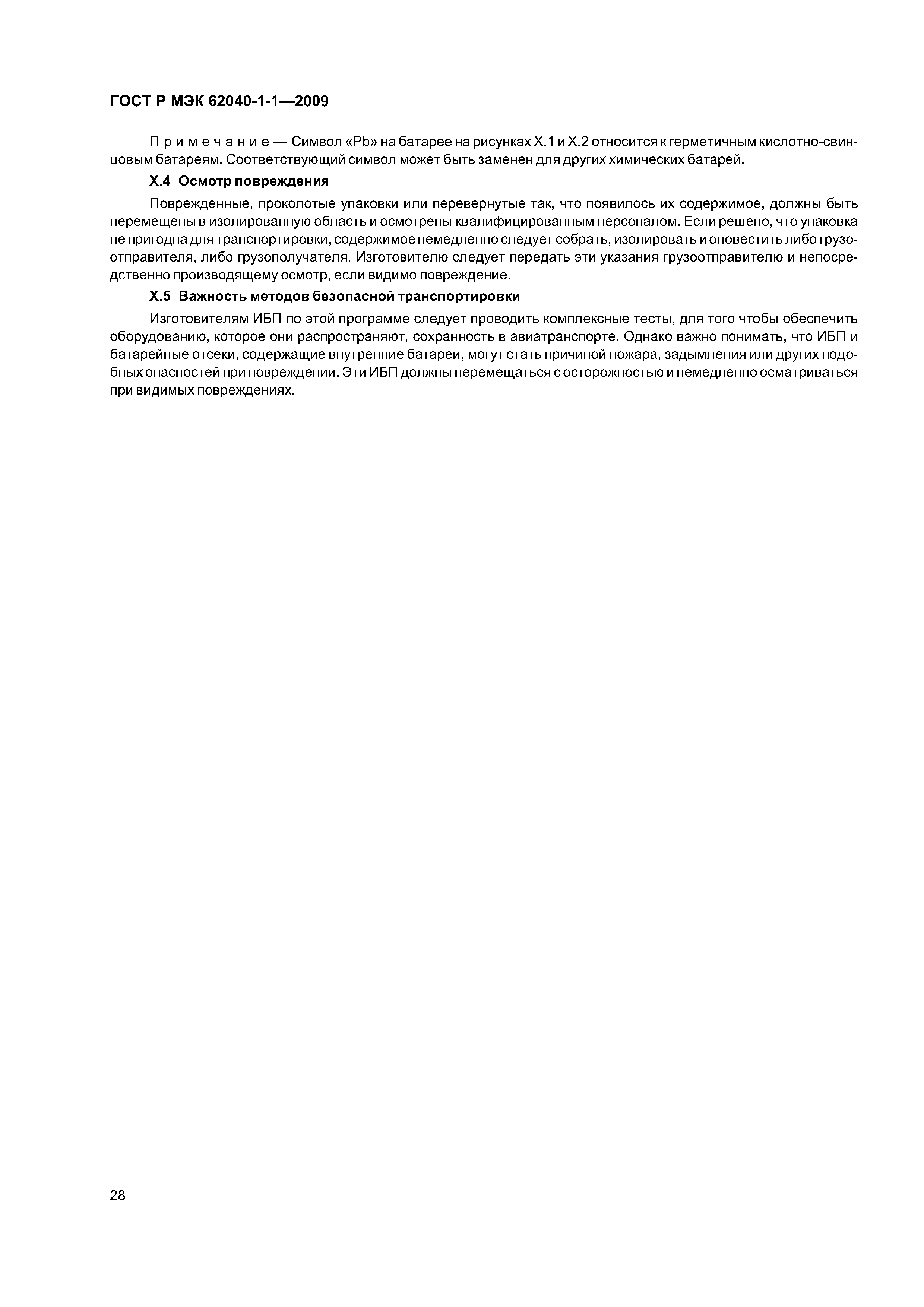

![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/0.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/1.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/2.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/3.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/4.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/5.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/6.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/7.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/8.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/9.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/10.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/11.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/12.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/13.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/14.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/15.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/16.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/17.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/18.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/19.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/20.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/21.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/22.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/23.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/24.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/25.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/26.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/27.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/28.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/29.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/30.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/31.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/32.gif) ![ГОСТ Р МЭК 62040-1-1-2009](../../../Data2/1/4293813/4293813937.files/33.gif)
|
