ГОСТ Р ИСО/ТС 10303-1052-2009

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1052. Прикладные модули. Значение допуска по умолчанию

Обозначение:	ГОСТ Р ИСО/ТС 10303-1052-2009
Обозначение англ:	GOST R ISO/TS 10303-1052-2009
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1052. Прикладные модули. Значение допуска по умолчанию
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1052. Application module. Default tolerance
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010
Область применения:	Стандарт определяет прикладной модуль «Значение допуска по умолчанию». Требования стандарта распространяются на: - назначение допусков по умолчанию для геометрических размеров элементов формы; - назначение допусков по умолчанию на основе диапазона значений; - назначение допусков по умолчанию на основе значащих цифр; - связь допусков по умолчанию с формой изделия; - двусторонние (плюс-минус) допуски по умолчанию; - допуски по умолчанию, задаваемые верхним и нижним предельными отклонениями; - таблицы допусков по умолчанию. Требования стандарта не распространяются на: - геометрические размеры по умолчанию; - допуски по умолчанию для негеометрических величин; - геометрические допуски по умолчанию; - представление допусков для геометрических размеров по умолчанию; - связь допусков для геометрических размеров с отдельными элементами формы; - назначение допусков по умолчанию на основе внешнего документа.

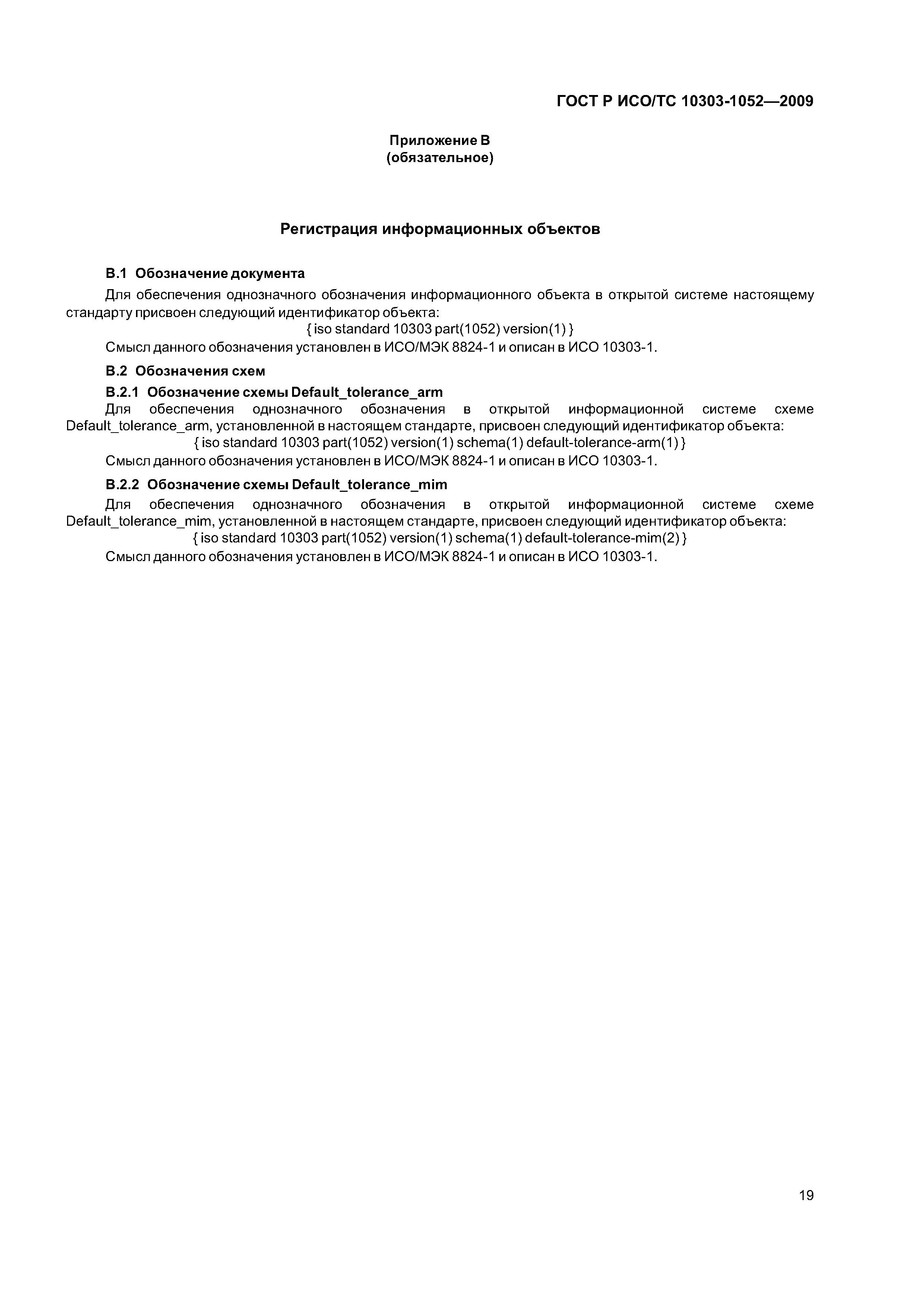

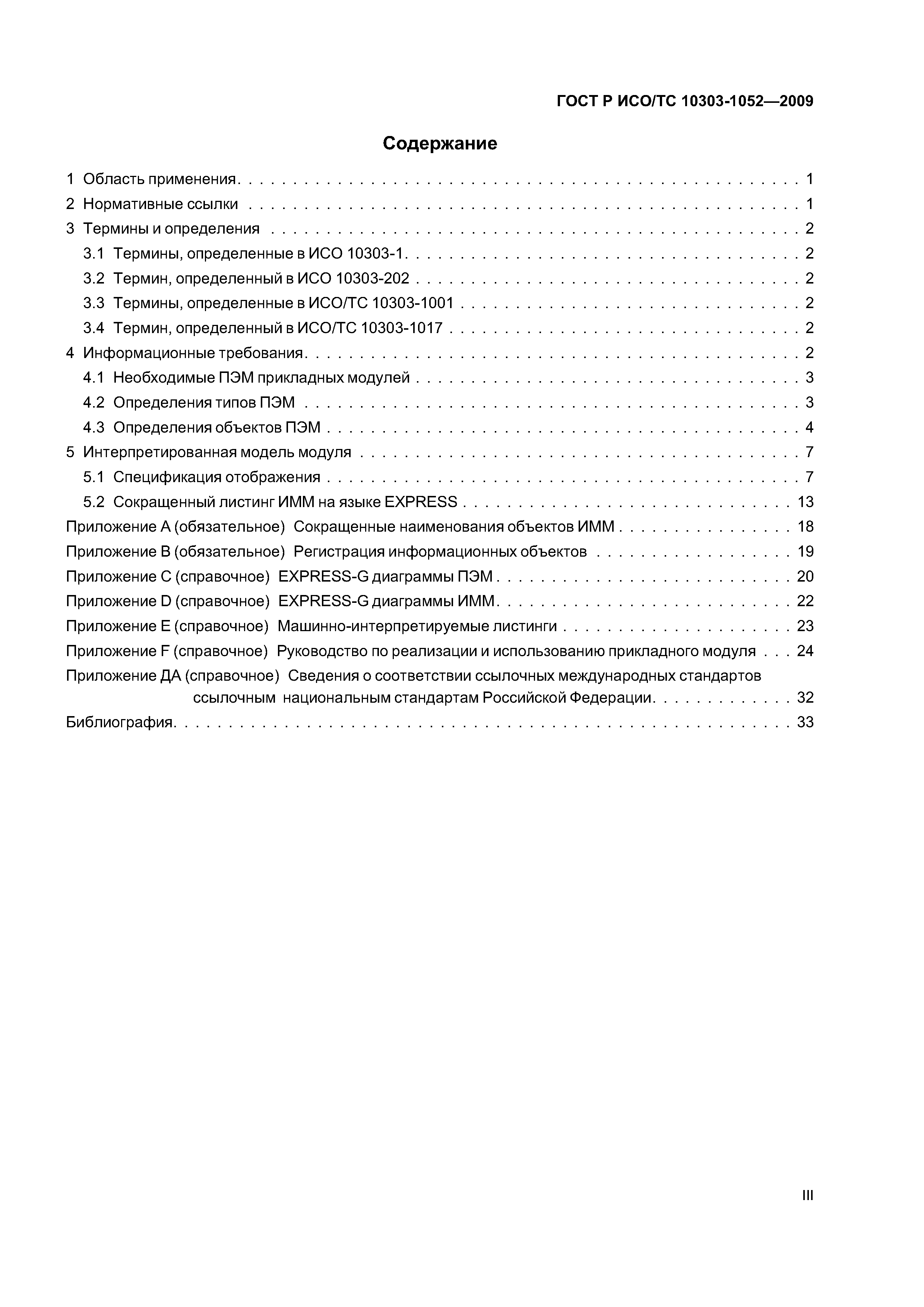

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термин, определенный в ИСО 10303-202    3.3 Термины, определенные в ИСО/ТС 10303-1001    3.4 Термин, определенный в ИСО/ТС 10303-1017 4 Информационные требования    4.1 Необходимые ПЭМ прикладных модулей    4.2 Определения типов ПЭМ    4.3 Определения объектов ПЭМ 5 Интерпретированная модель модуля    5.1 Спецификация отображения    5.2 Сокращенный листинг ИММ на языке ЕХРЕЕSS Приложение А (обязательное) Сокращенные наименования объектов ИММ Приложение В (обязательное) Регистрация информационных объектов . Приложение С (справочное) ЕХРRESS-G диаграммы ПЭМ Приложение D (справочное) ЕХРRESS-G диаграммы ИММ Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение F (справочное) Руководство по реализации и использованию прикладного модуля . . . Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации Библиография
Разработан:	ГНУ Центральный научно-исследовательский и опытно-конструкторский институт роботехники и технической кибернетики
Утверждён:	14.09.2009 Федеральное агентство по техническому регулированию и метрологии (372-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса
Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена» ГОСТ Р ИСО 10303-43-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений» ГОСТ Р ИСО 10303-11-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р ИСО 10303-45-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 45. Интегрированные обобщенные ресурсы. Материалы»
