Скачать СТ ЦКБА 093-2010 Арматура трубопроводная. Соединения неподвижные с конической прокладкой. Конструкция и размеры

Дата актуализации: 10.08.2017

СТ ЦКБА 093-2010

Арматура трубопроводная. Соединения неподвижные с конической прокладкой. Конструкция и размеры

Обозначение:	СТ ЦКБА 093-2010
Обозначение англ:	093-2010
Статус:	действует
Название рус.:	Арматура трубопроводная. Соединения неподвижные с конической прокладкой. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010

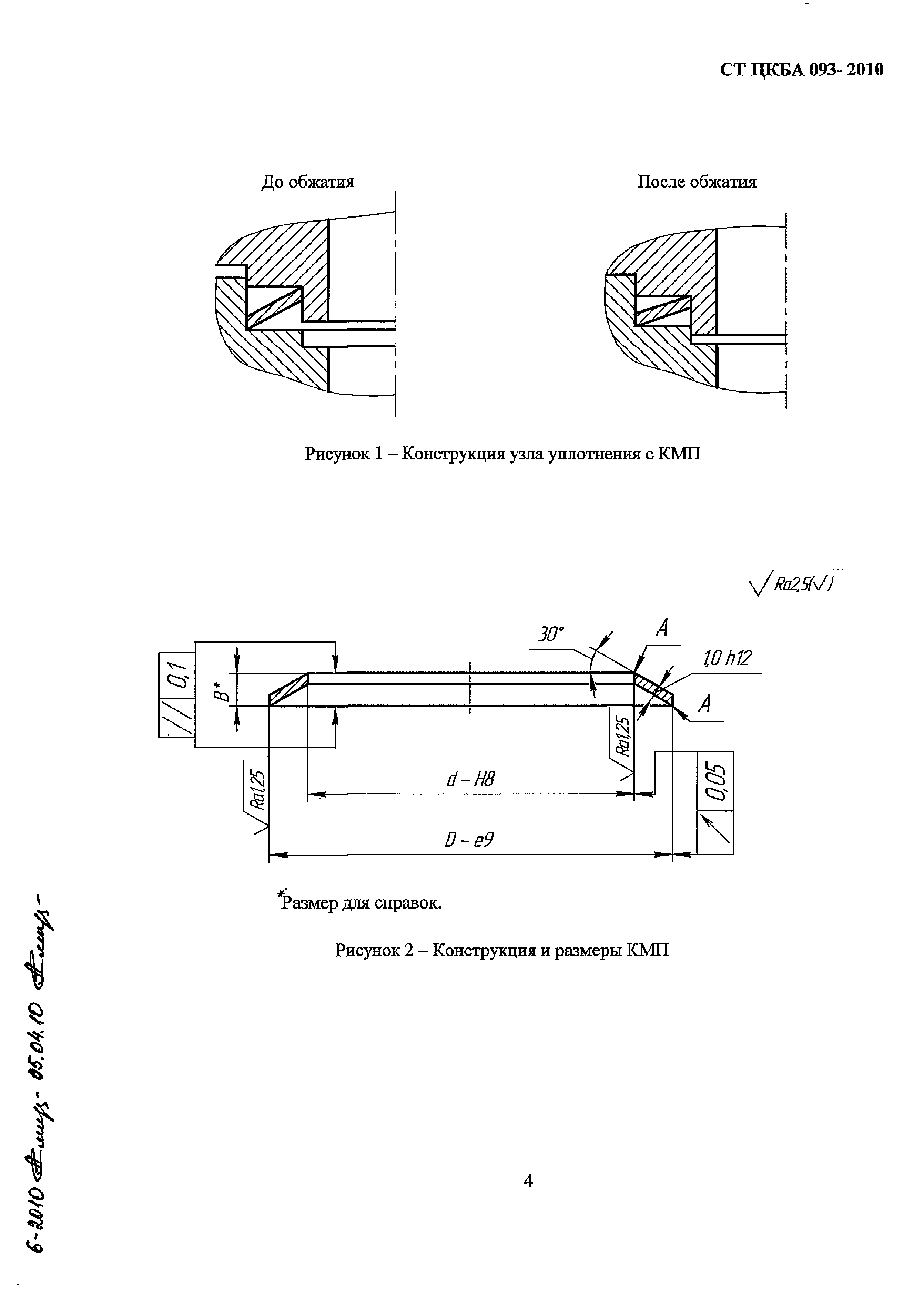

Область применения:	Стандарт распространяется на соединения неподвижные с конической прокладкой и устанавливает конструкцию и размеры конических металлических прокладок (КМП) и посадочных мест в узлах уплотнений разъемных неподвижных соединений "корпус-крышка" трубопроводной арматуры с номинальным давлением (PN) в узлах уплотнения арматуры до 32,0 МПа (320 кгс/см2) и температурой среды от минус 253 градуса Цельсия до плюс 600 градусов Цельсия.

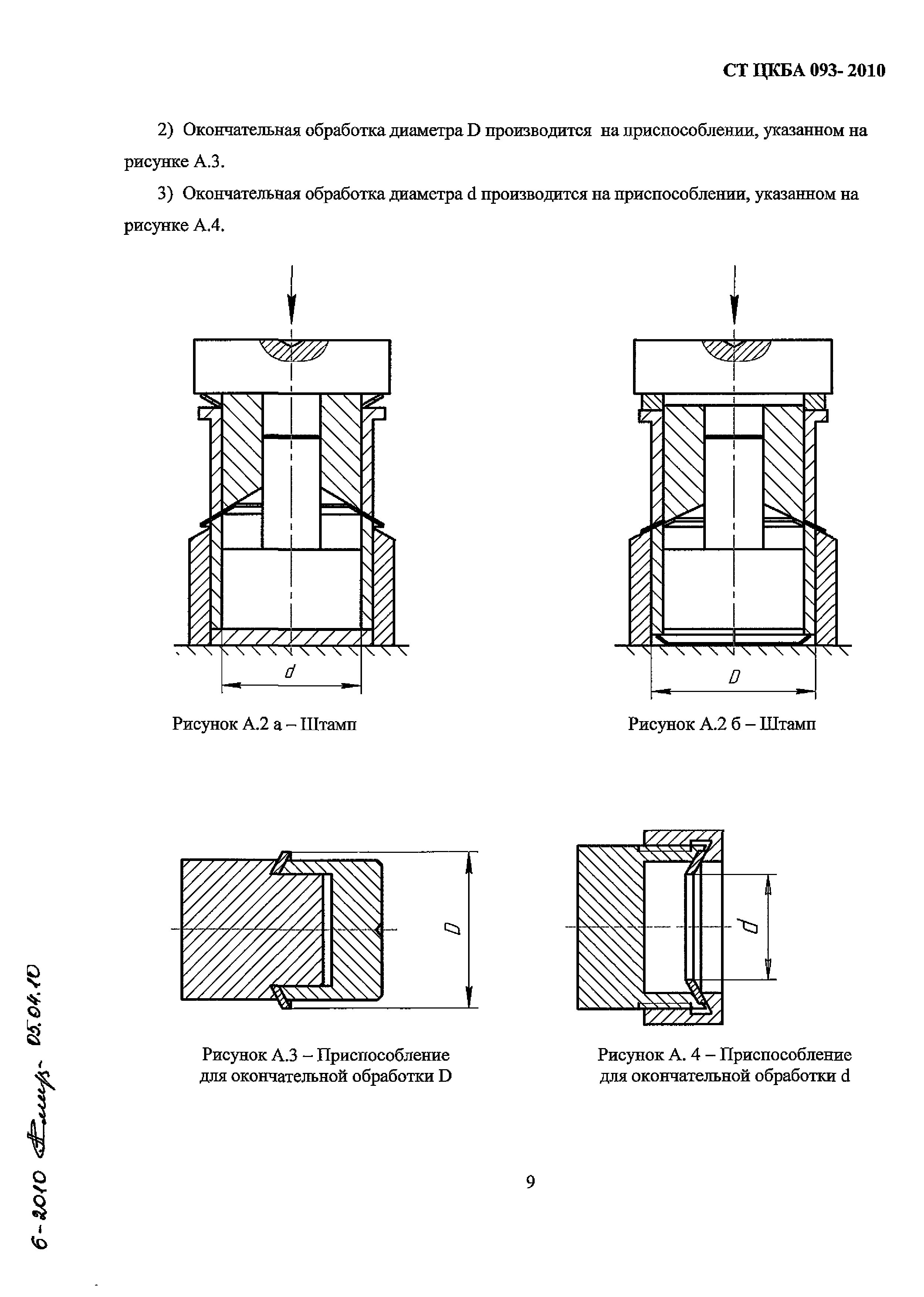

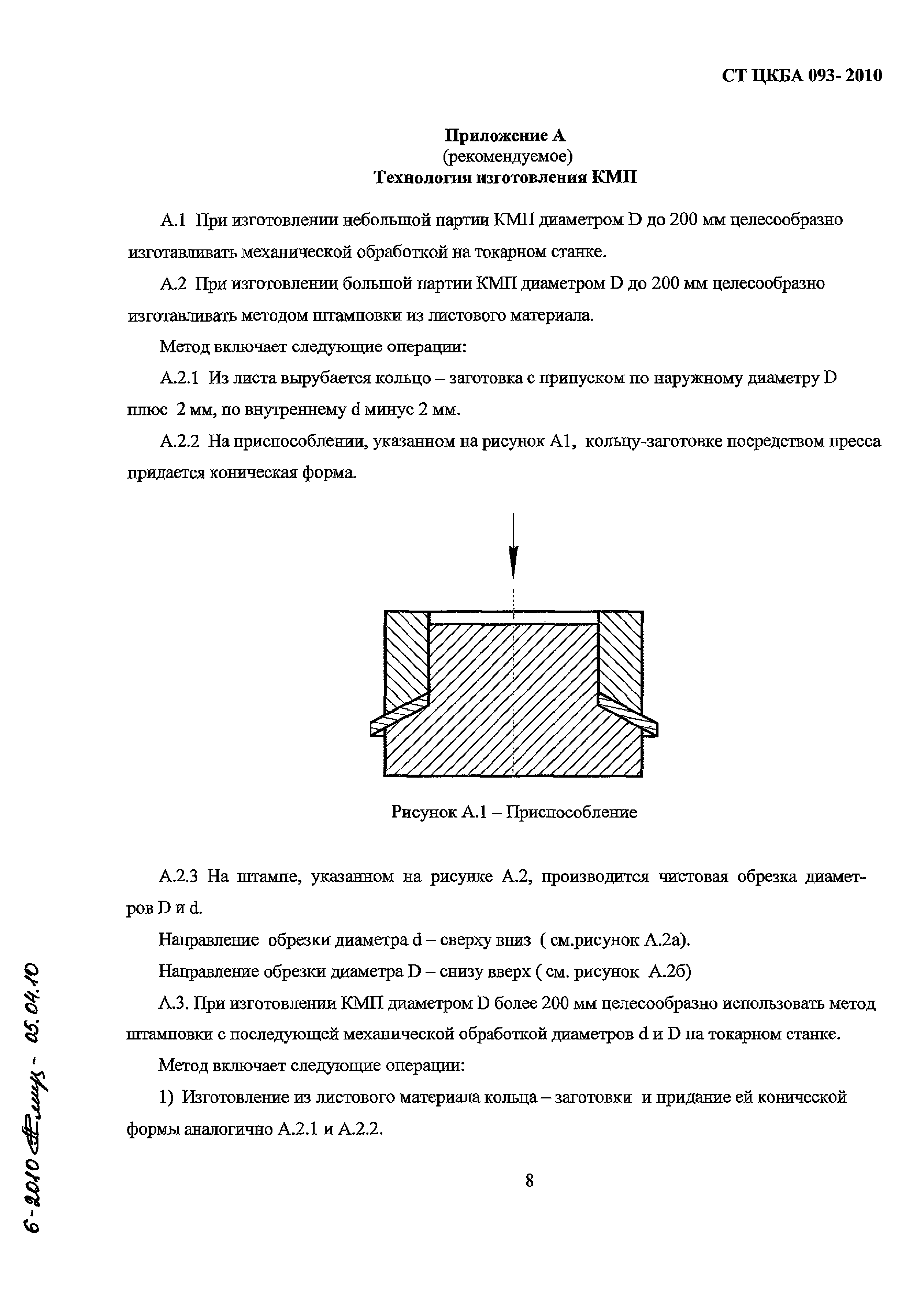

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Конструкция и основные размеры 4. Технические требования Приложение А (рекомендуемое). Технология изготовления КМП
Разработан:	ЗАО НПФ ЦКБА
Утверждён:	31.03.2010 ЗАО НПФ ЦКБА (19)
Принят:	ТК 259
Издан:	ЗАО НПФ ЦКБА (2010 г. )
Расположен в:	Техническая документация
Заменяет собой:	РД 26-07-266-86 «Арматура трубопроводная. Соединения неподвижные с конической прокладкой. Конструкция и размеры»
Нормативные ссылки:	ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 19755-84 «Прокладки уплотнительные металлические конические для закрытых затворов соединений. Технические условия» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» РД 26-07-266-86 «Арматура трубопроводная. Соединения неподвижные с конической прокладкой. Конструкция и размеры»
