ОСТ 34-10-580-93

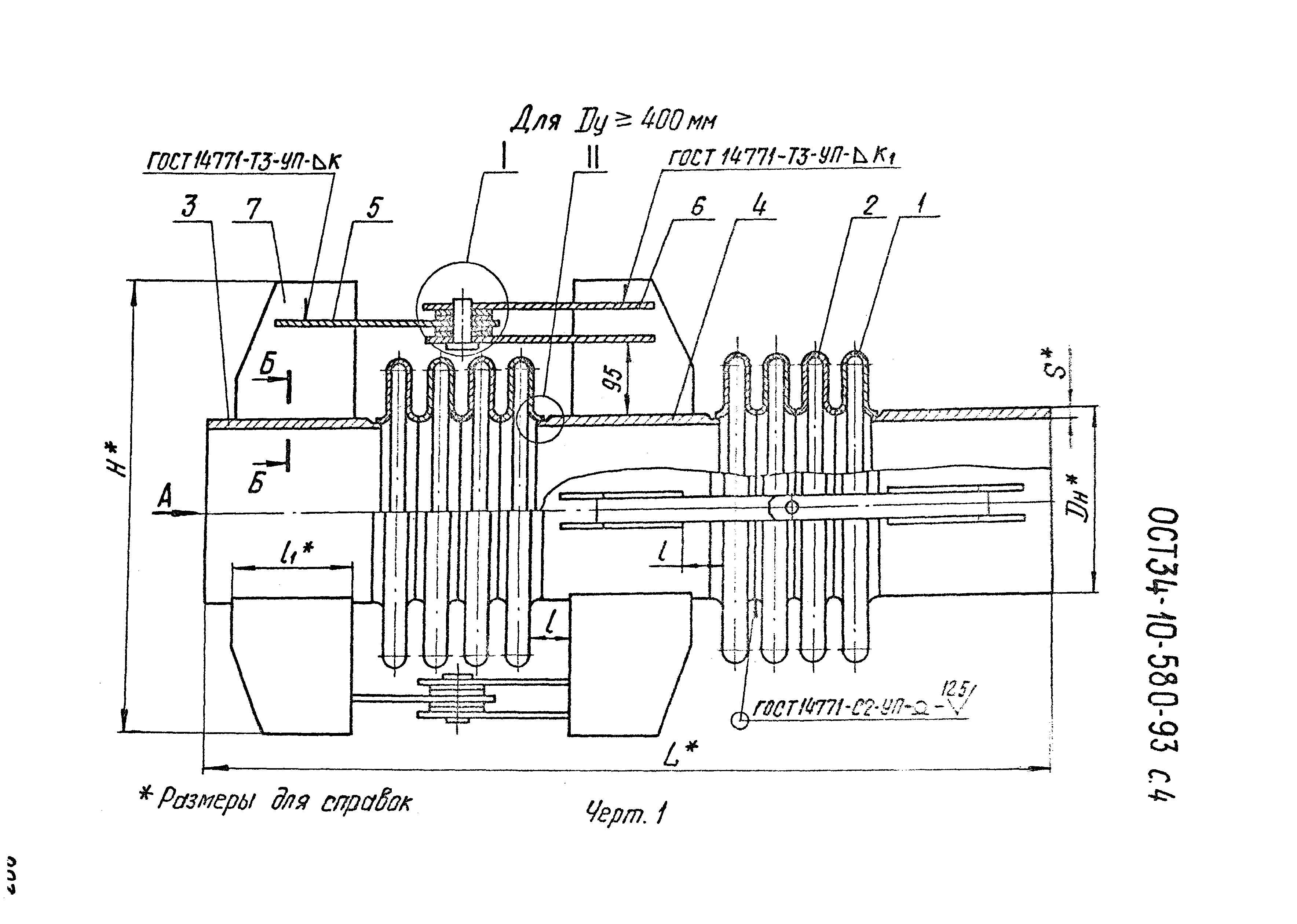

Компенсатор угловой сдвоенный четырехлинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры

Обозначение:	ОСТ 34-10-580-93
Обозначение англ:	OST 34-10-580-93
Статус:	не определен законодательством
Название рус.:	Компенсатор угловой сдвоенный четырехлинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1994

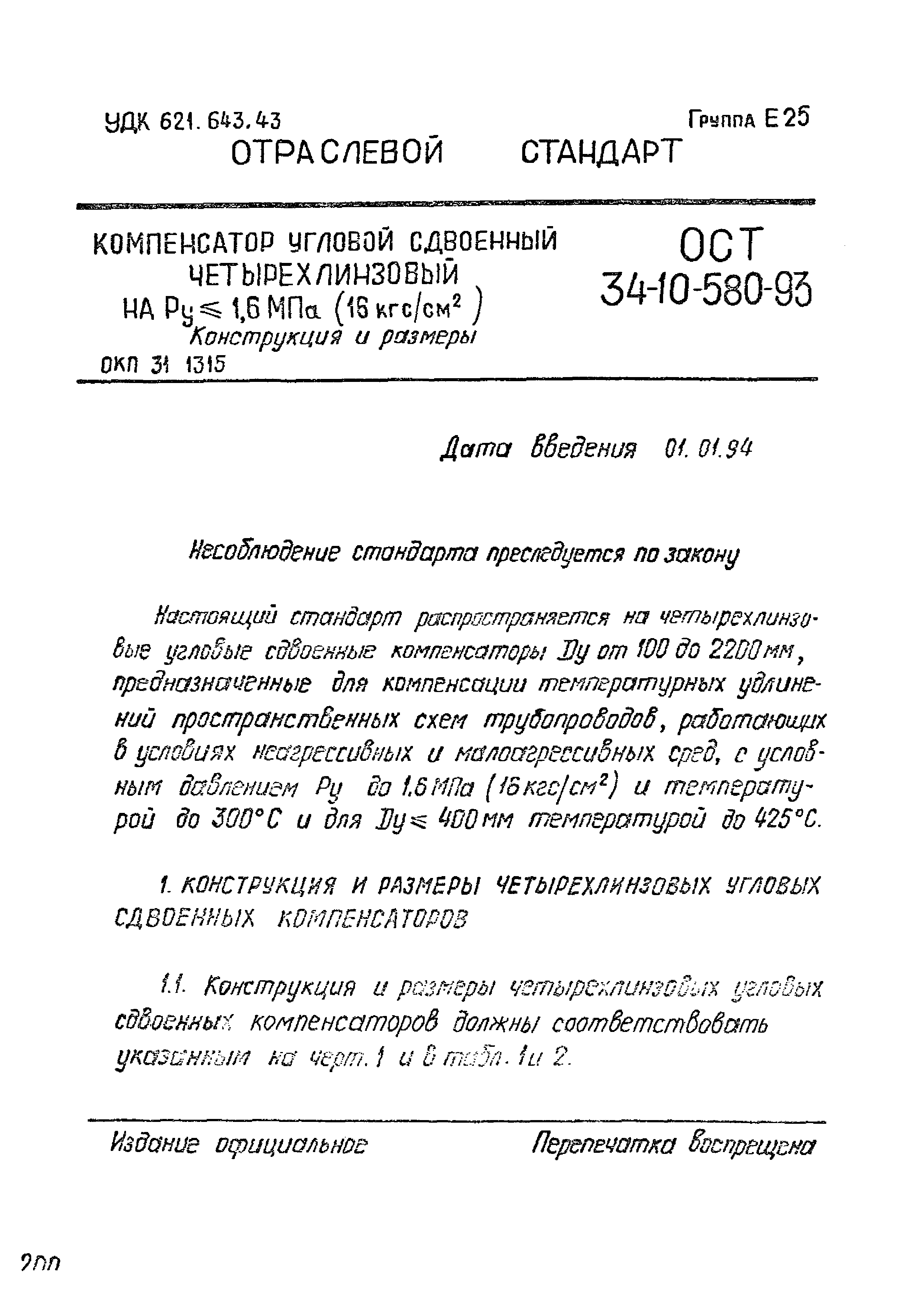

Область применения:	Стандарт распространяется на четырехлинзовые угловые сдвоенные компенсаторы Dу от 100 до 2200 мм, предназначенные для компенсации температурных удлинений пространственных схем трубопроводов, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 градусов Цельсия и для Dу <= 400 мм температурой до 425 градусов Цельсия.

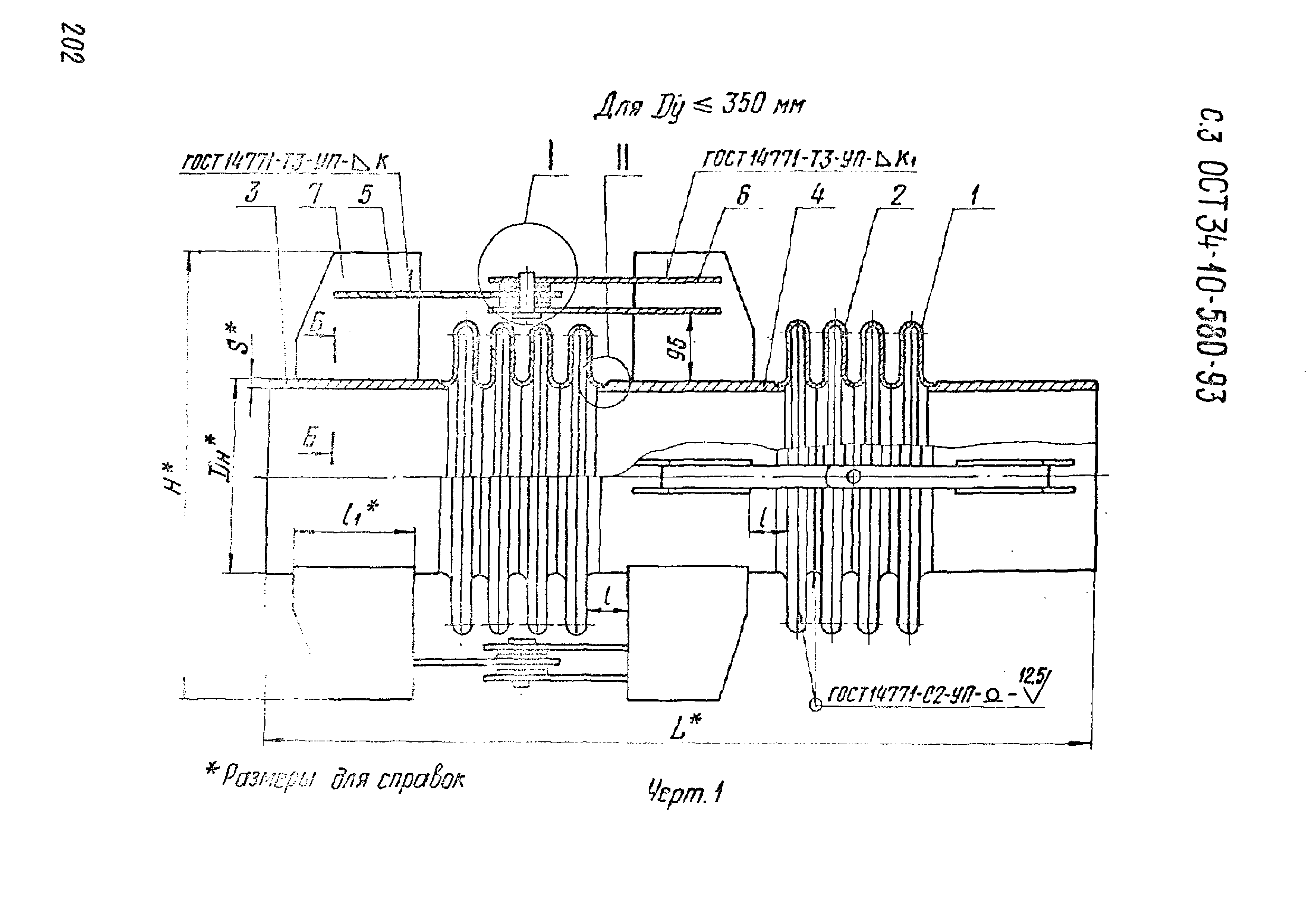

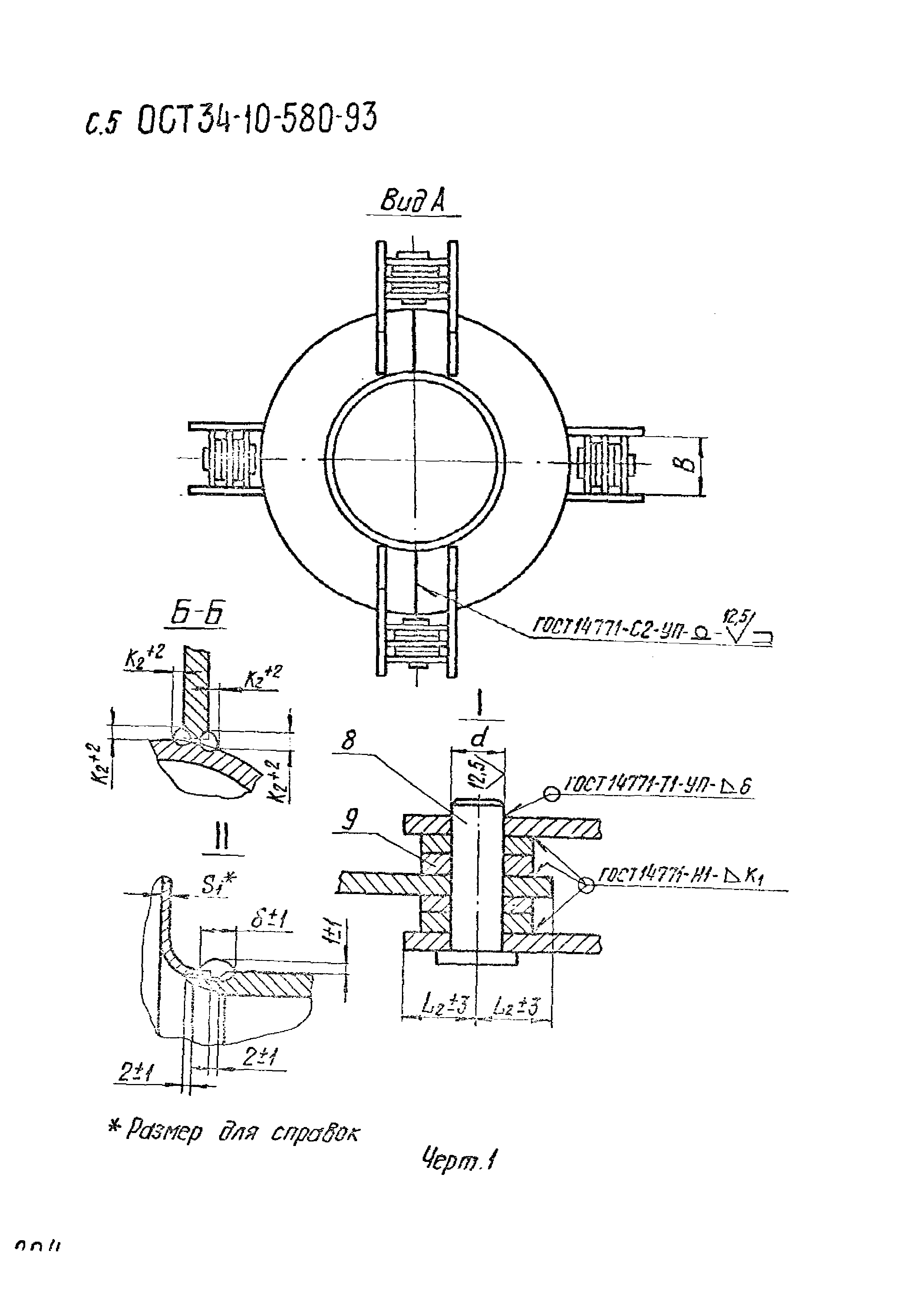

Оглавление:	1. Конструкция и размеры четырехлинзовых угловых сдвоенных компенсаторов

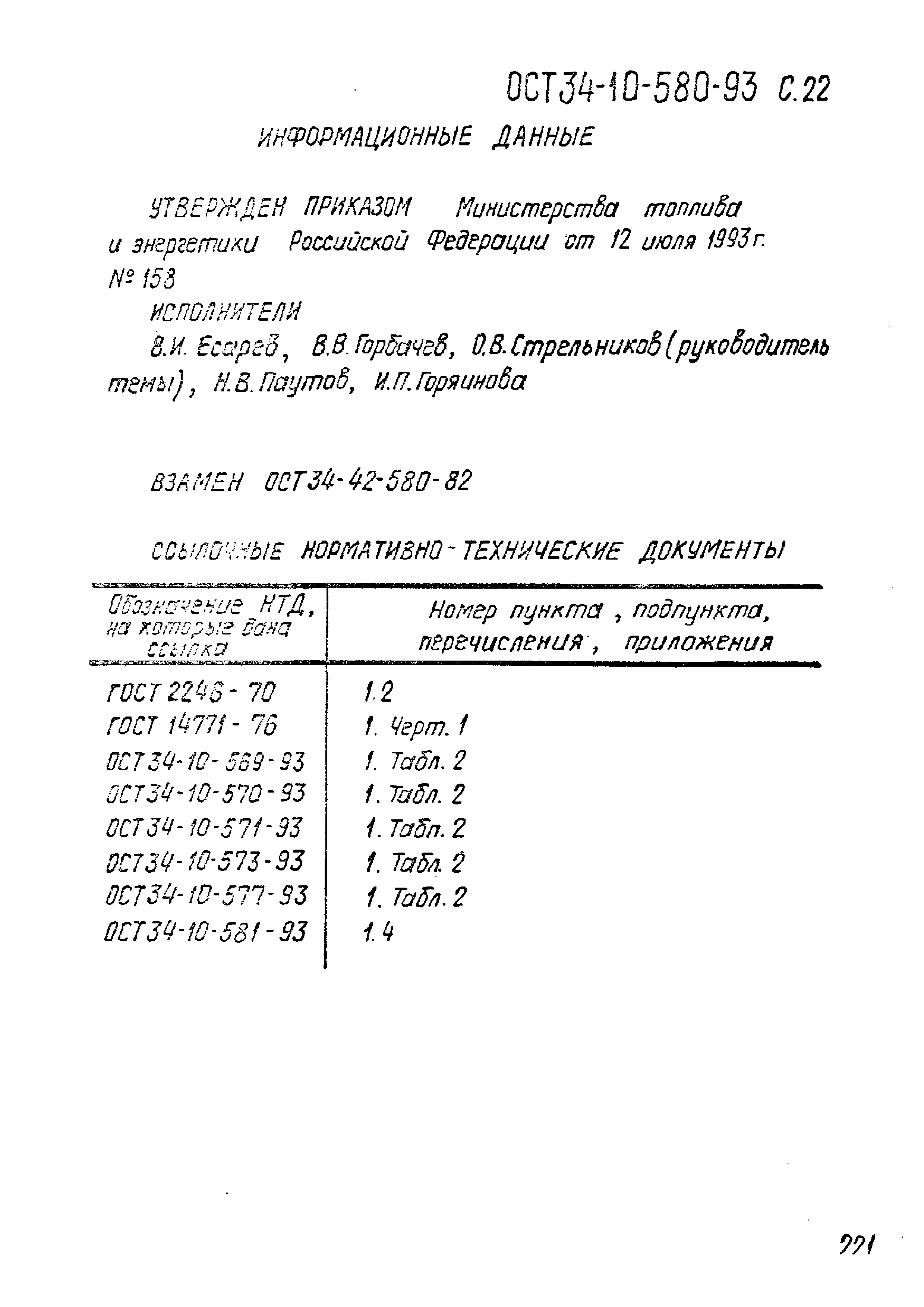

Утверждён:	12.07.1993 Министерство топлива и энергетики РФ (Russian Federation Ministry of Fuel and Energy 158)
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Заменяет собой:	ОСТ 34-42-580-82
Нормативные ссылки:	ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ОСТ 34-10-573-93 «Компенсатор угловой однолинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры» ОСТ 34-10-569-93 «Компенсатор осевой однолинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры» ОСТ 34-10-570-93 «Компенсатор осевой двухлинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры» ОСТ 34-10-571-93 «Компенсатор осевой трехлинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры» ОСТ 34-10-577-93 «Компенсатор угловой сдвоенный однолинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры» ОСТ 34-10-581-93 «Компенсаторы линзовые на Pу <= 1,6 МПа (16 кгс/см2). Общие технические требования»
