ГОСТ Р 53628-2009

Опорные части металлические катковые для мостостроения. Технические условия

Обозначение:	ГОСТ Р 53628-2009
Обозначение англ:	GOST R 53628-2009
Статус:	действует
Название рус.:	Опорные части металлические катковые для мостостроения. Технические условия
Название англ.:	Metal roller bearing parts for bridge building. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010
Область применения:	Стандарт распространяется на подвижные металлические двухкатковые опорные части, обеспечивающие: а) передачу нагрузок от пролетных строений на опоры мостов; б) компенсацию температурных линейных перемещений, а также силовых линейных и угловых деформаций пролетных строений и опор мостов от действующих нагрузок. Опорные части предназначены для установки на них металлических, сталежелезобетонных и железобетонных пролетных строений автодорожных, железнодорожных, совмещенных и пешеходных мостовых сооружений, возводимых в любых климатических зонах Российской Федерации и в районах с расчетной сейсмичностью до 9 баллов включительно. Линейные перемещения вдоль пролетного строения не ограничены с обеспечением центрированной передачи нагрузок от пролетных строений на опоры за счет работы катков, входящих сверху в балансир на половину диаметра, как подшипников скольжения, при этом в контакте с опорной плитой подферменника катки находятся в свободном качении в направлении линейных горизонтальных перемещений. Опорные части предназначены для вновь строящихся мостов любых систем, а также для замены дефектных опорных частей на эксплуатируемых мостах.

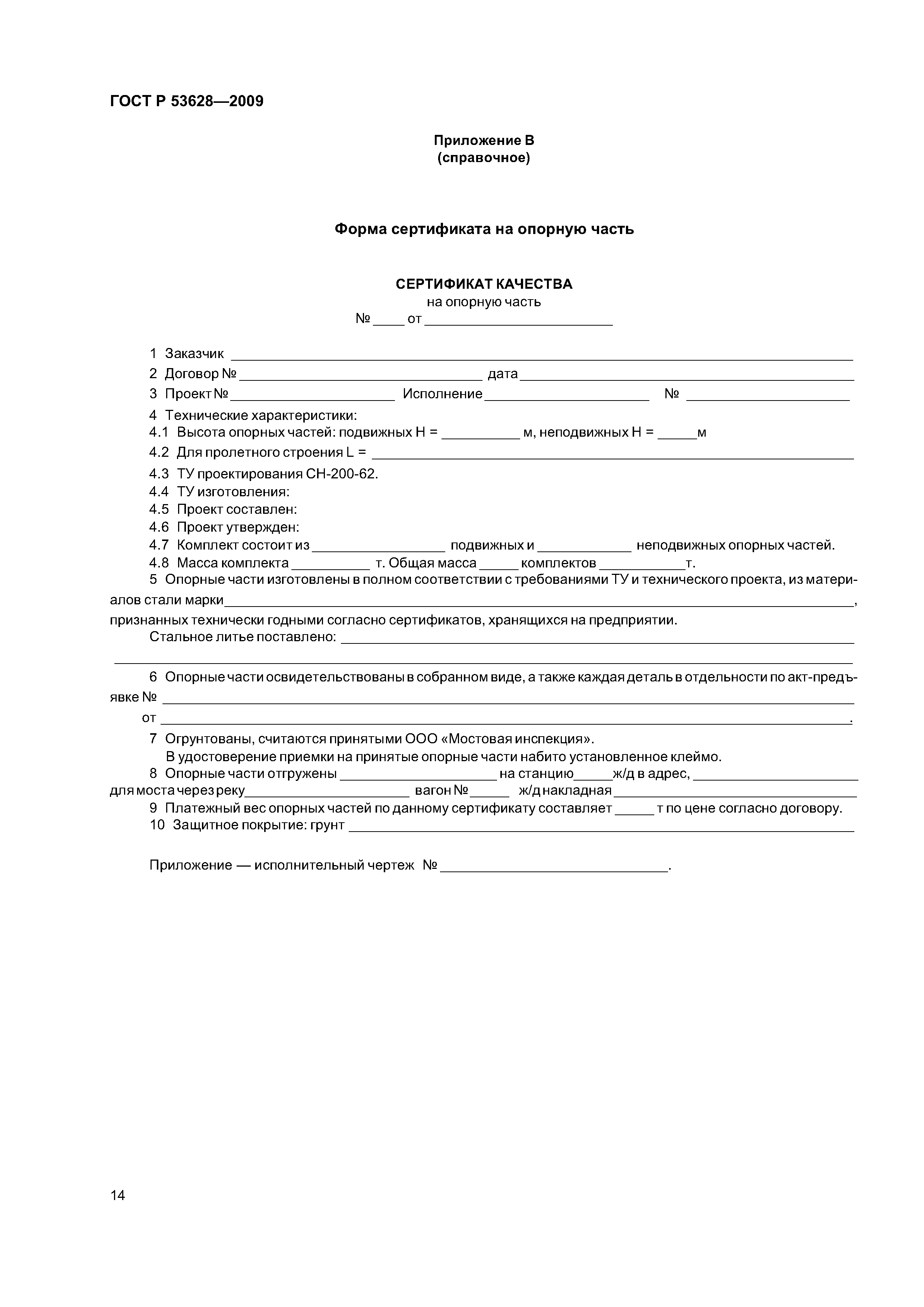

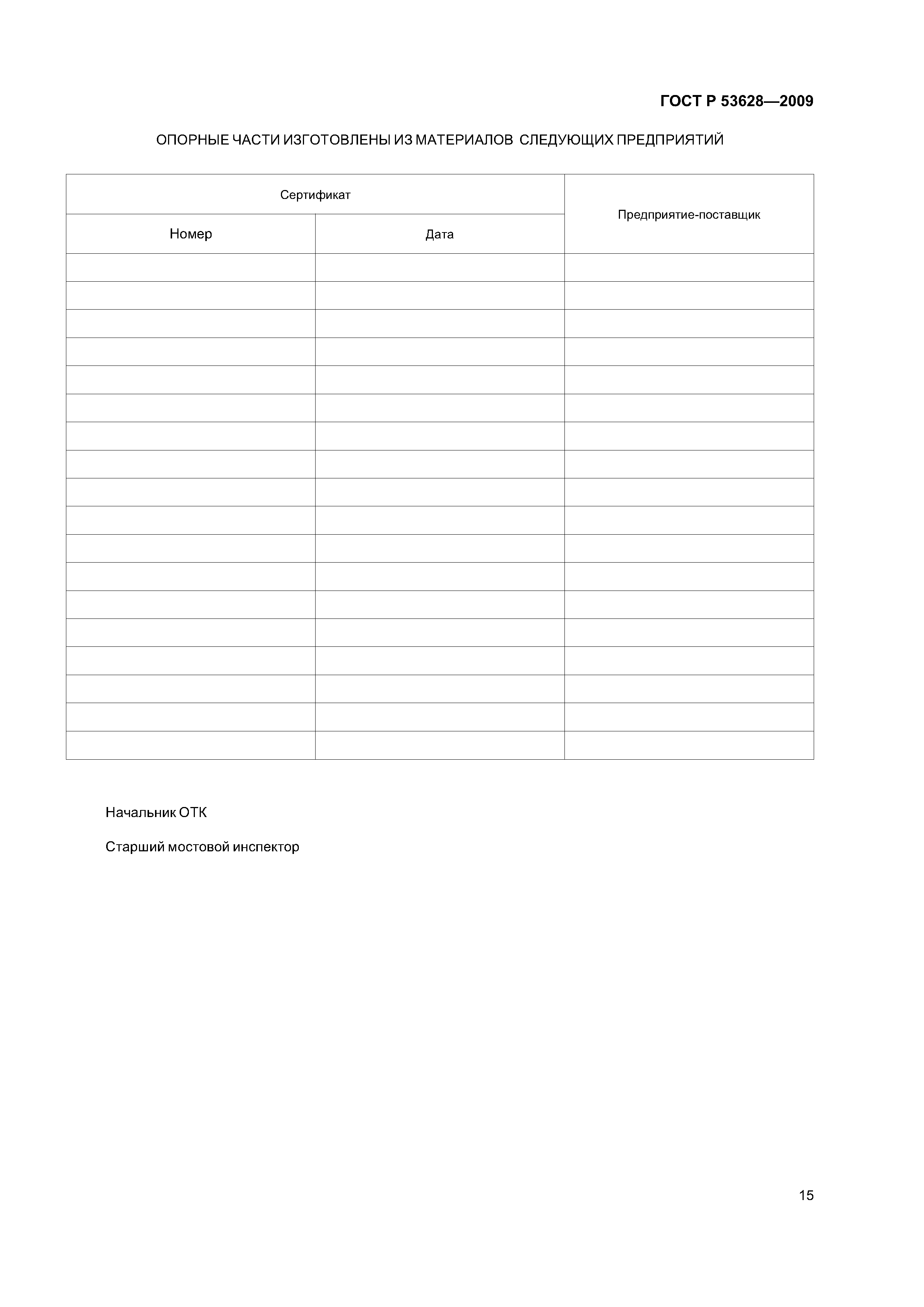

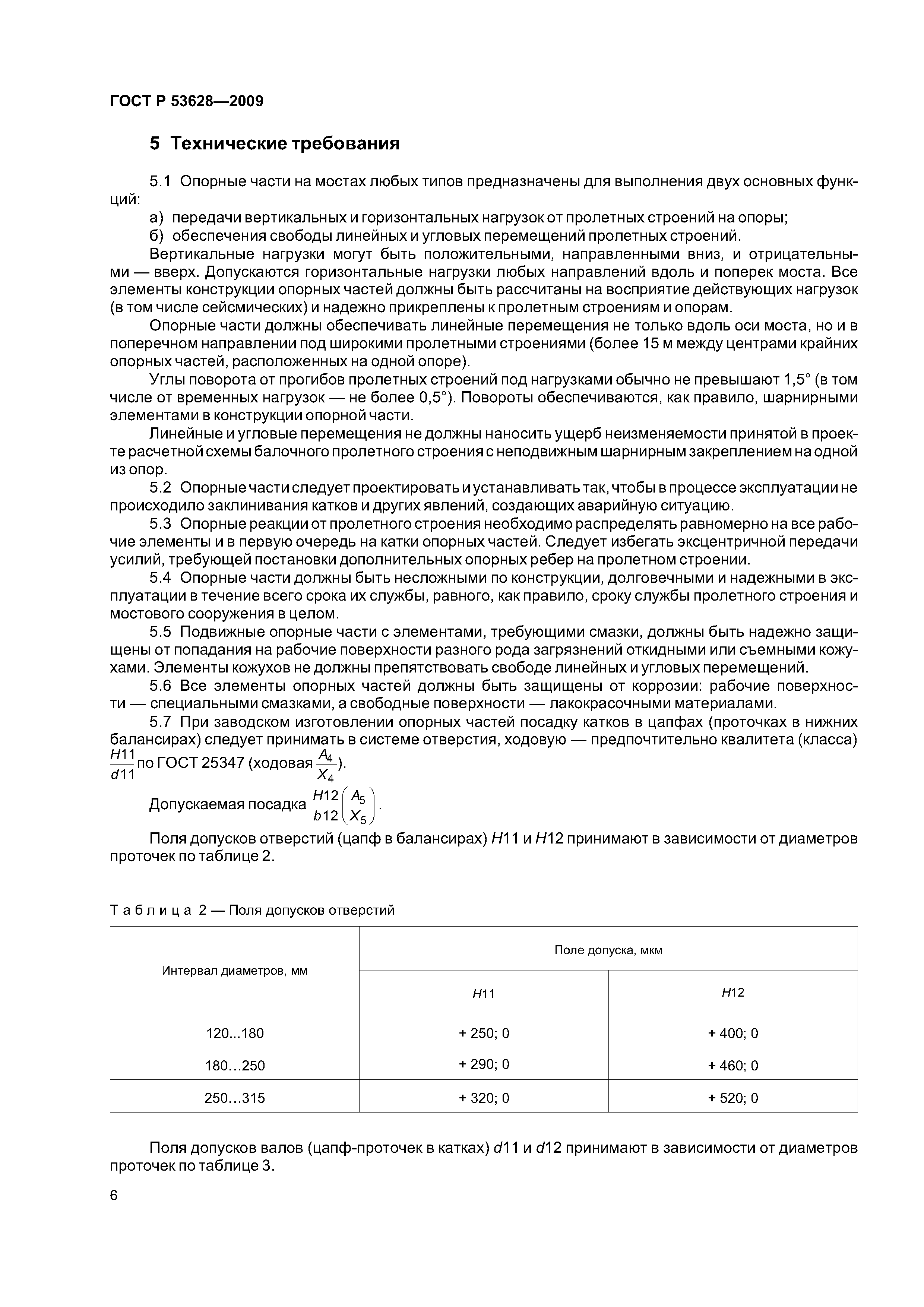

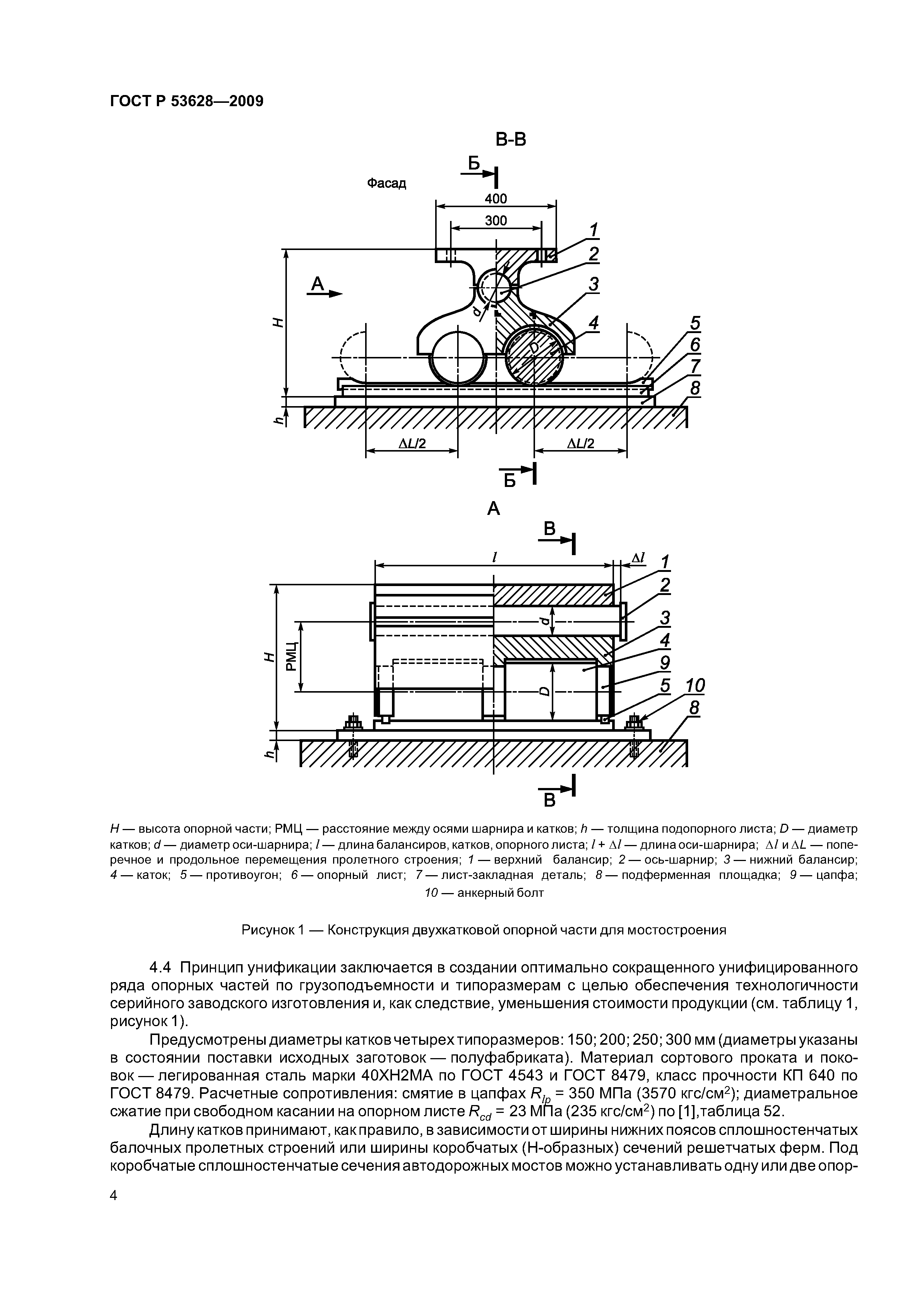

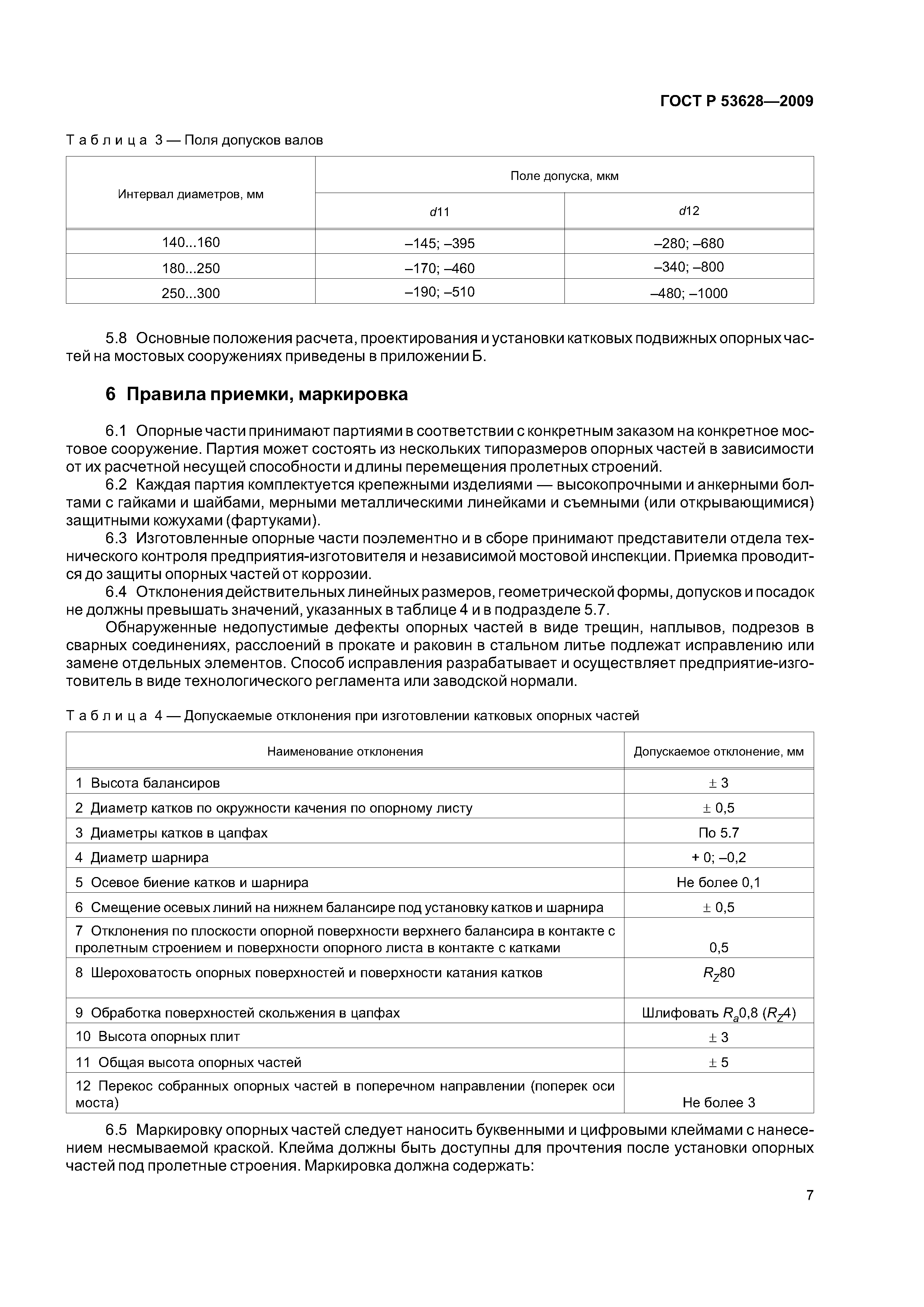

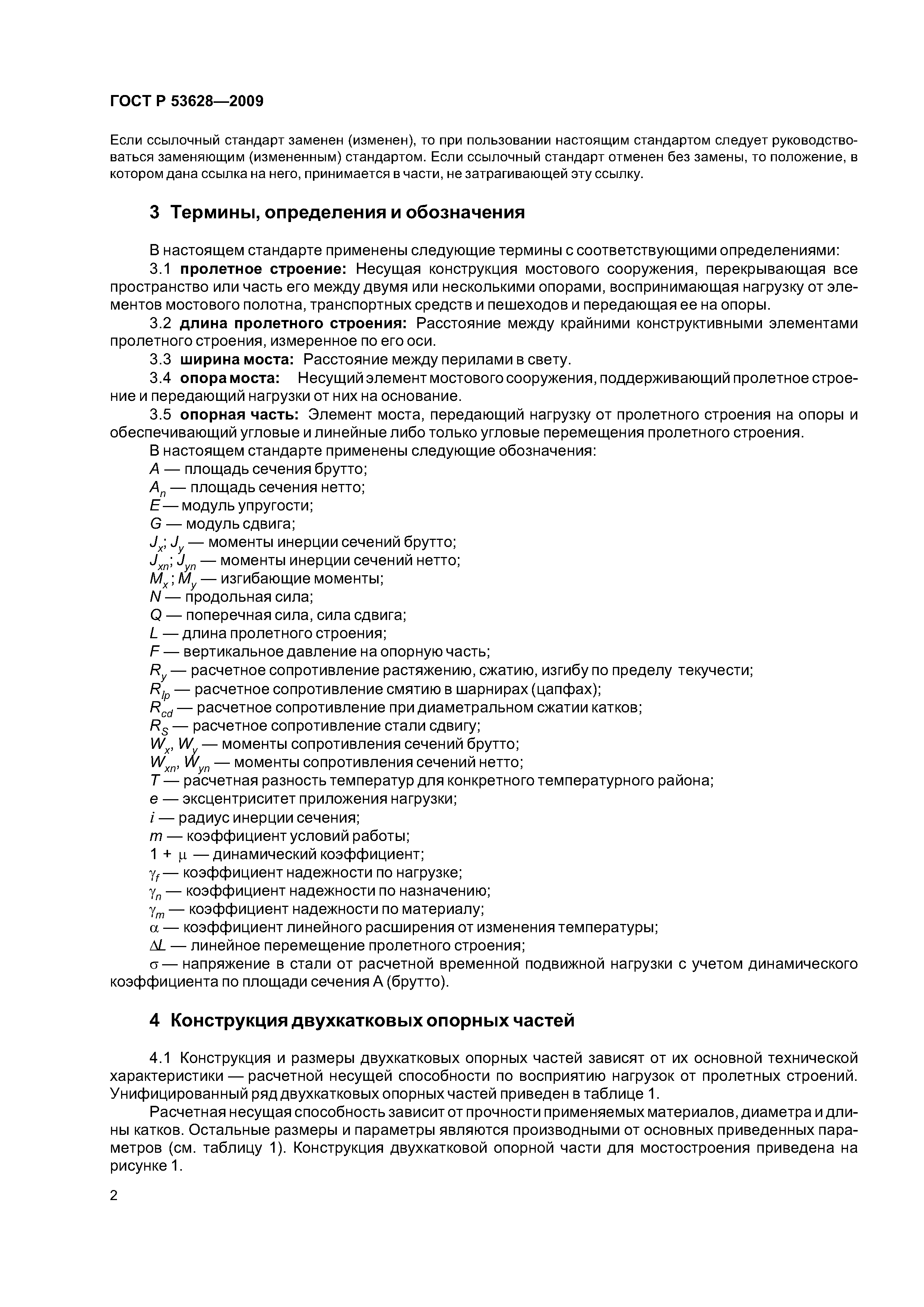

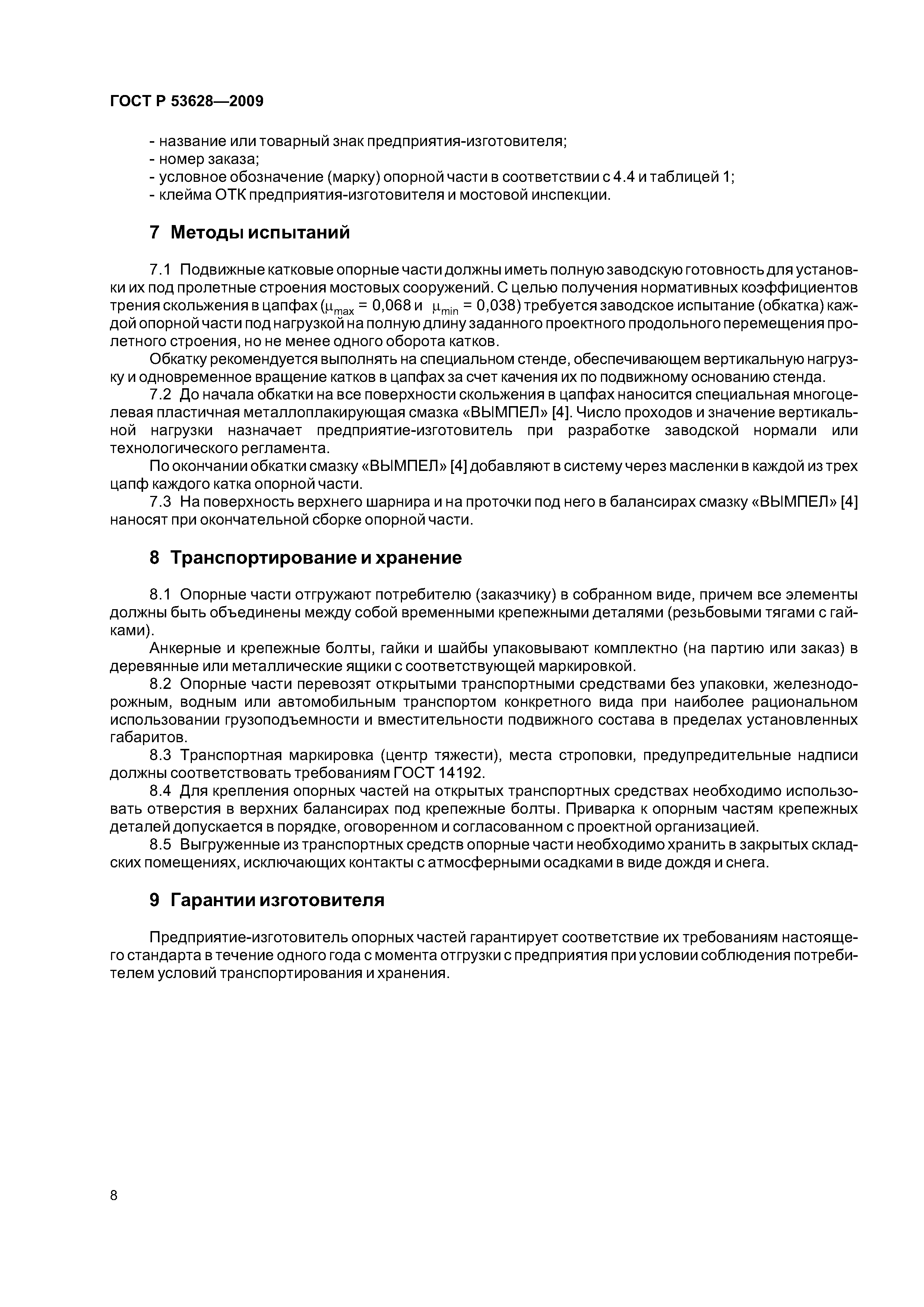

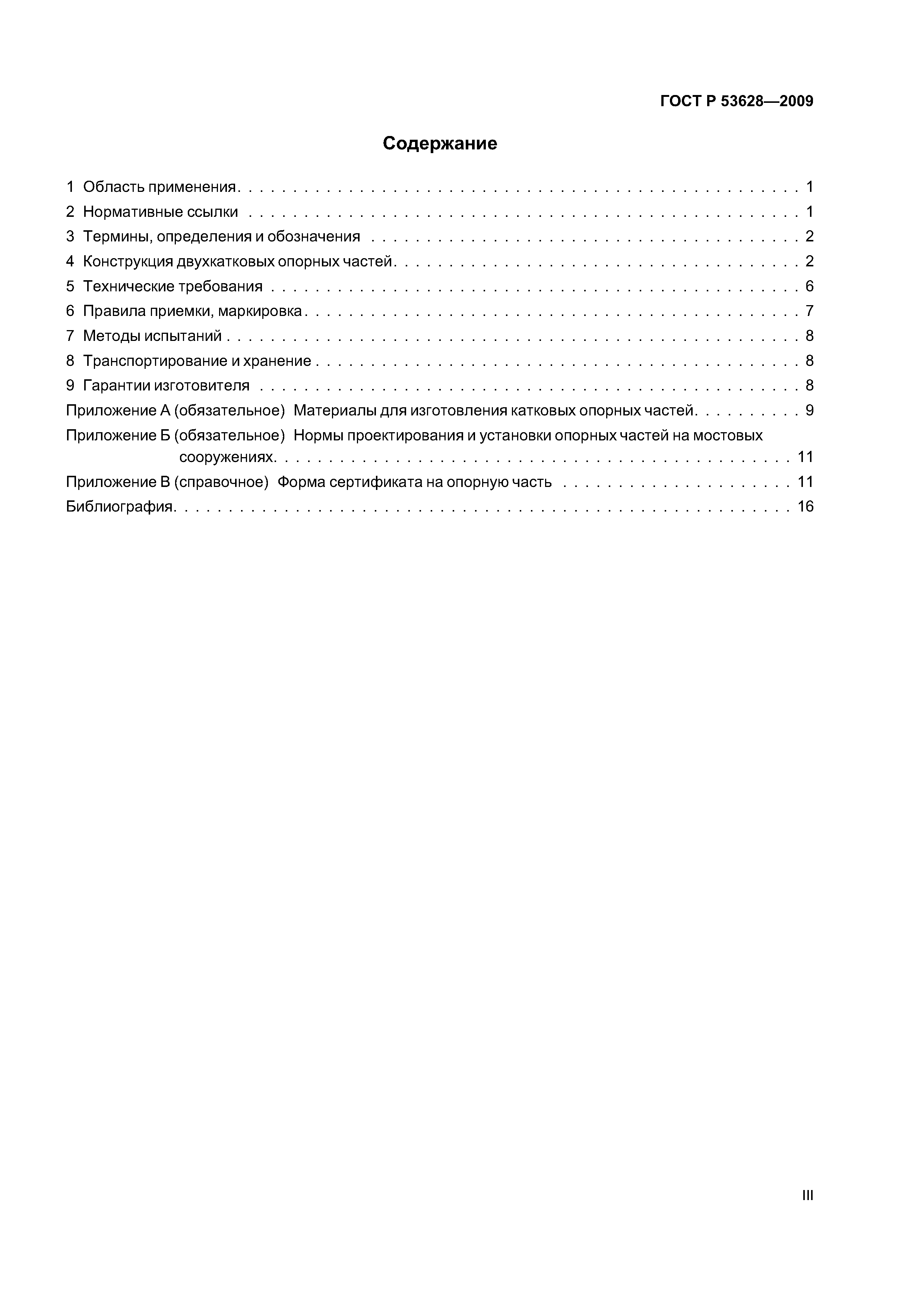

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Конструкция двухкатковых опорных частей 5 Технические требования 6 Правила приемки, маркировка 7 Методы испытаний 8 Транспортирование и хранение 9 Гарантии изготовителя Приложение А (обязательное) Материалы для изготовления катковых опорных частей Приложение Б (обязательное) Нормы проектирования и установки опорных частей на мостовых сооружениях Приложение В (справочное) Форма сертификата на опорную часть Библиография
Разработан:	ОАО ЦНИИС ОАО Центр методологии нормирования и стандартизации в строительстве (ОАО ЦНС) ОАО Мостостройиндустрия филиал Завод № 50, г. Ярославль
Утверждён:	15.12.2009 Федеральное агентство по техническому регулированию и метрологии (974-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Металлические конструкции Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Металлические конструкции Строительство Нормативные документы Документы Системы нормативных документов в строительстве Нормативные документы на строительные конструкции и изделия к.53 Металлические конструкции
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» СНиП II-7-81* «Строительство в сейсмических районах» СНиП 2.05.03-84* «Мосты и трубы» СНиП II-23-81* «Стальные конструкции» Федеральный закон 184-ФЗ «О техническом регулировании»
