Скачать РТМ 108.030.21-78 Расчет и проектирование термических деаэраторовДата актуализации: 10.08.2017 РТМ 108.030.21-78
Расчет и проектирование термических деаэраторовОбозначение: | РТМ 108.030.21-78 | Обозначение англ: | RTM 108.030.21-78 | Статус: | действует | Название рус.: | Расчет и проектирование термических деаэраторов | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.1979 | Область применения: | Руководящий технический материал распространяется на термические деаэраторы, состоящие из деаэрационных колонок и деаэраторных баков и предназначенные для удаления коррозионно-агрессивных газов из питательной воды паровых котлов и подпиточной воды открытых и закрытых систем теплоснабжения, и устанавливает методику расчета и проектирования указанных деаэраторов | Оглавление: | 1. Основные обозначения и индексы 2. Растворимость газов в воде и выделение их из нее 3. Общие принципы проектирования деаэрационных установок 4. Конструкции термических деаэраторов 5. Расчет и конструирование деаэрационных колонок струйного (тарельчатого) типа 6. Расчет и разработка конструкции деаэрационных колонок с насадками 7. Расчет и разработка конструкции барботажных устройств 8. Охладители выпара 9. Газоотсасывающие устройства для вакуумных деаэраторов 10. Схемы включения деаэраторов 11. Основные рекомендации по автоматическому регулированию и защите деаэрационных установок 12. Указания по эксплуатации Приложения | Разработан: | НПО ЦКТИ
| Утверждён: | 02.02.1978 Министерство энергетического машиностроения (Ministry of Energy Machinery Manufacturing ПС-002/849)
| Издан: | НПО ЦКТИ (1979 г. )
| Расположен в: |
| Список изменений: | | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6533-78 «Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 492-73 «Никель, сплавы никелевые и медно-никелевые, обрабатываемые давлением. Марки»![](../../../image/file2.gif) ГОСТ 15527-70 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16860-88 «Деаэраторы термические. Типы, основные параметры, приемка, методы контроля»![](../../../image/file2.gif) ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки»
|

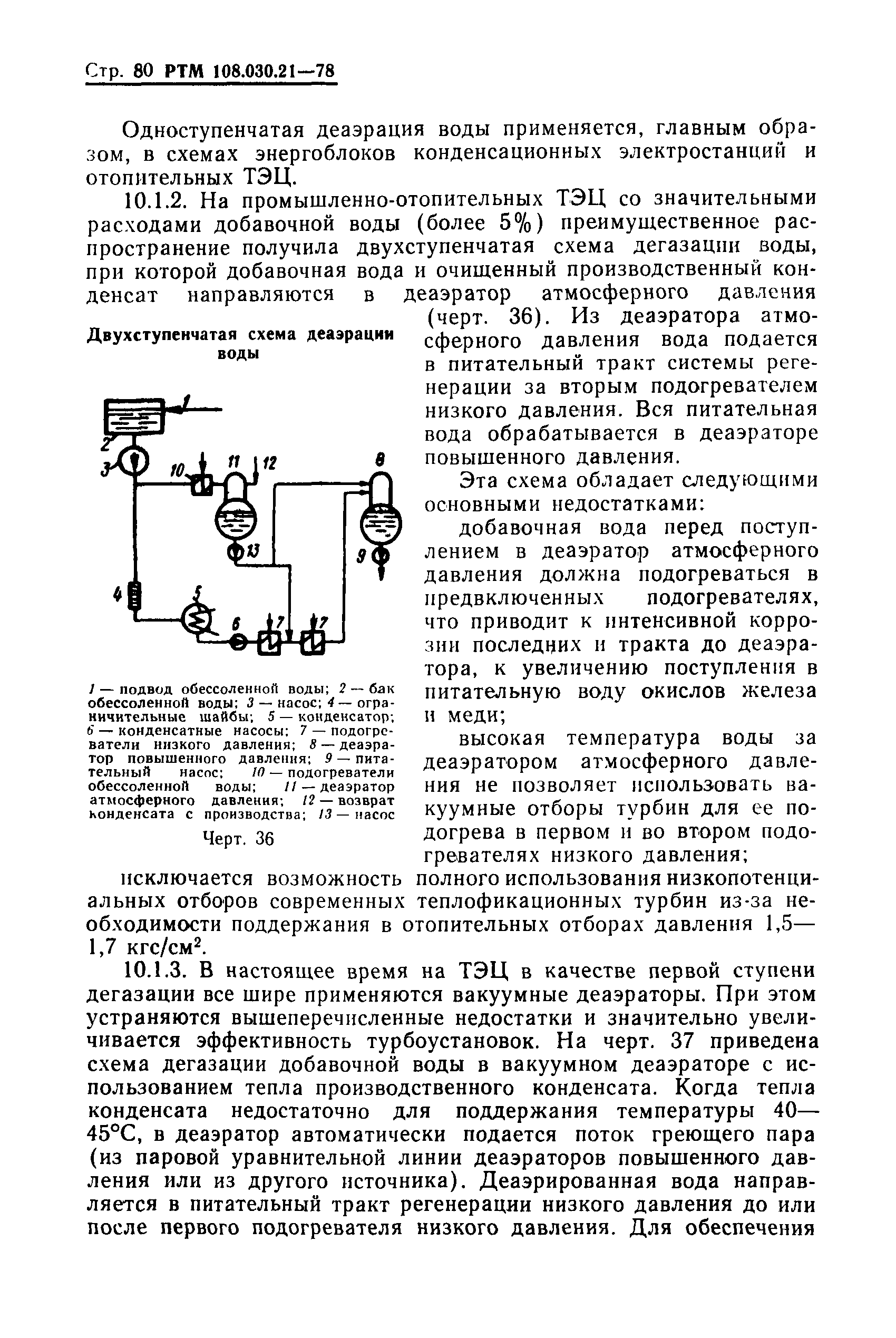

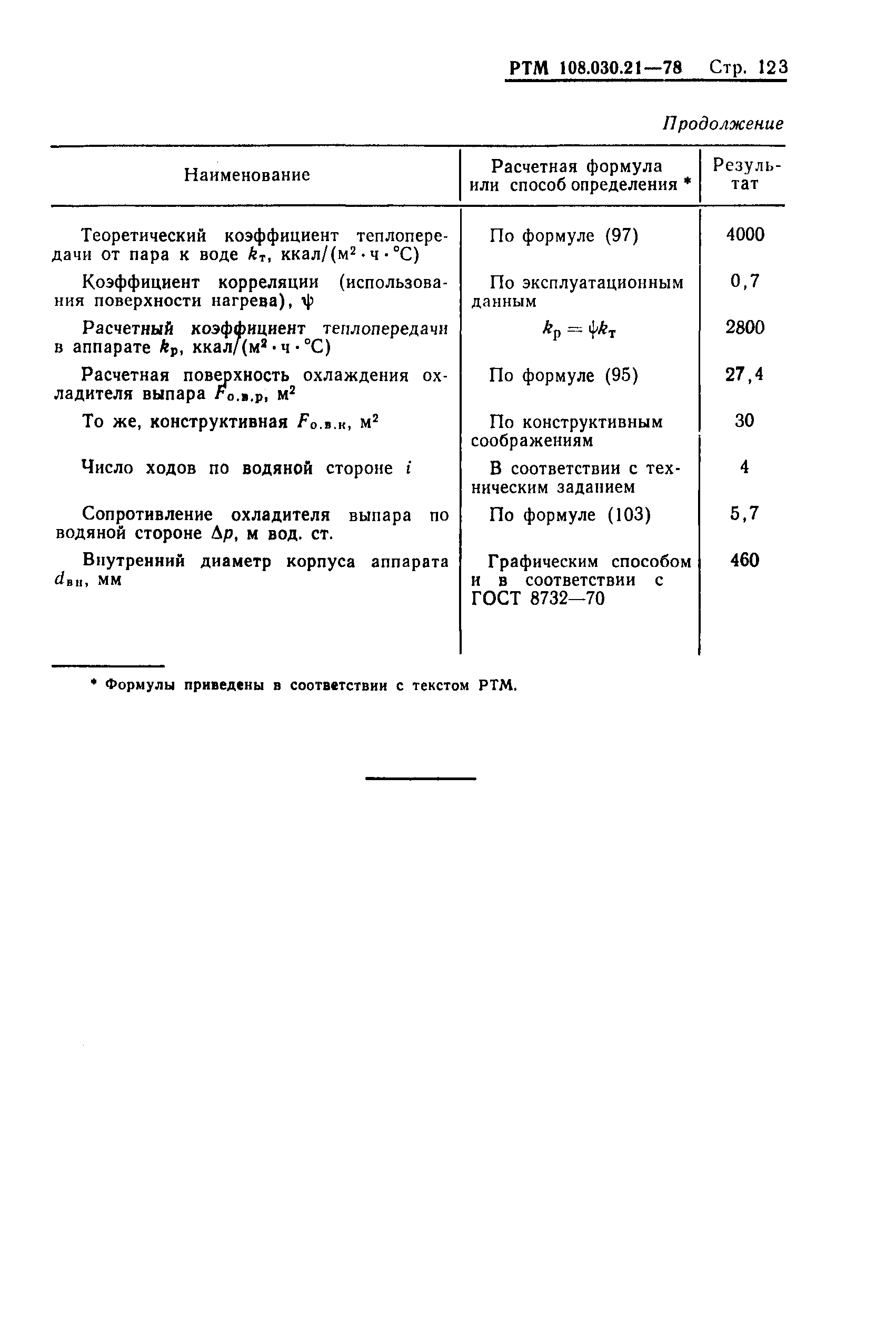

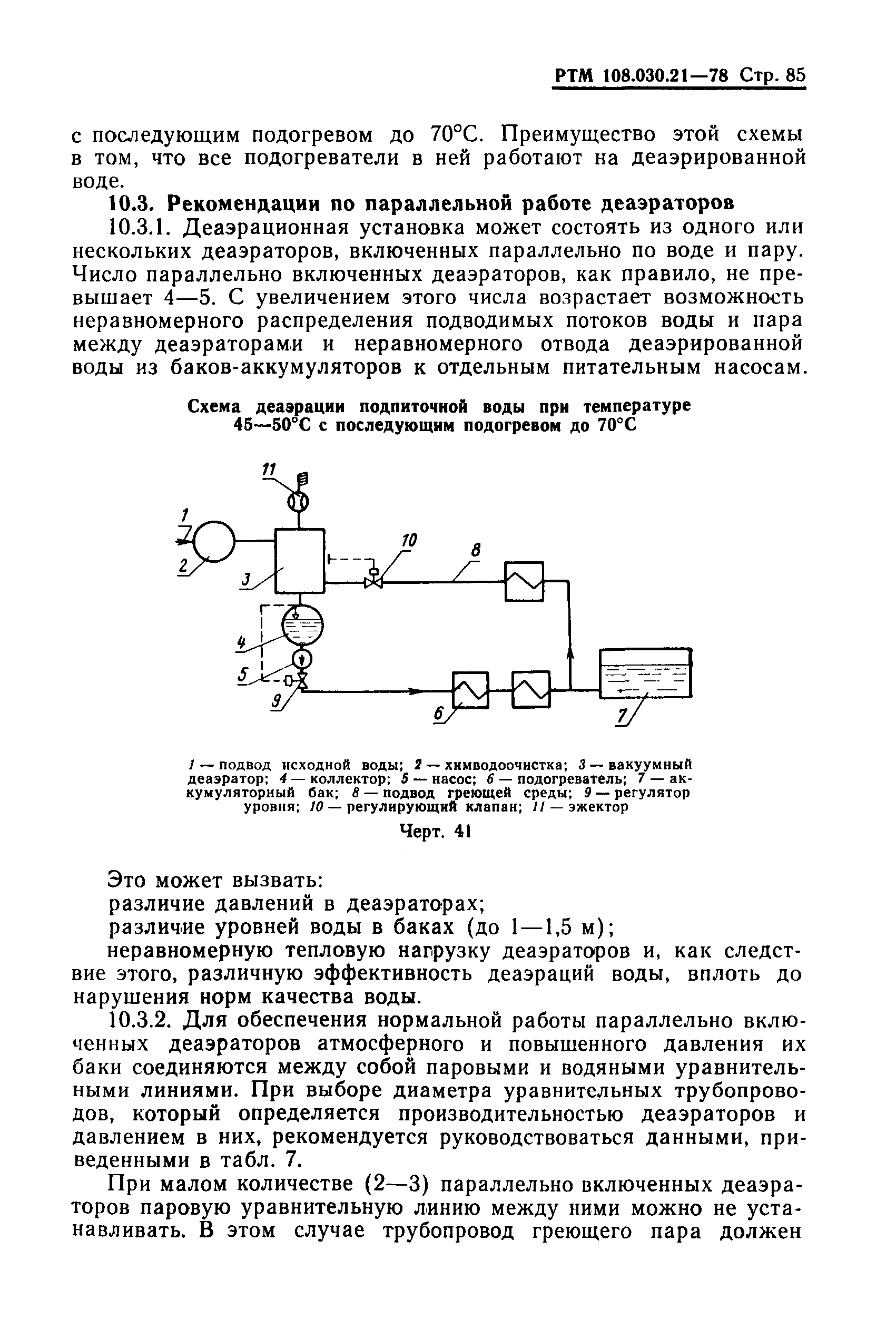

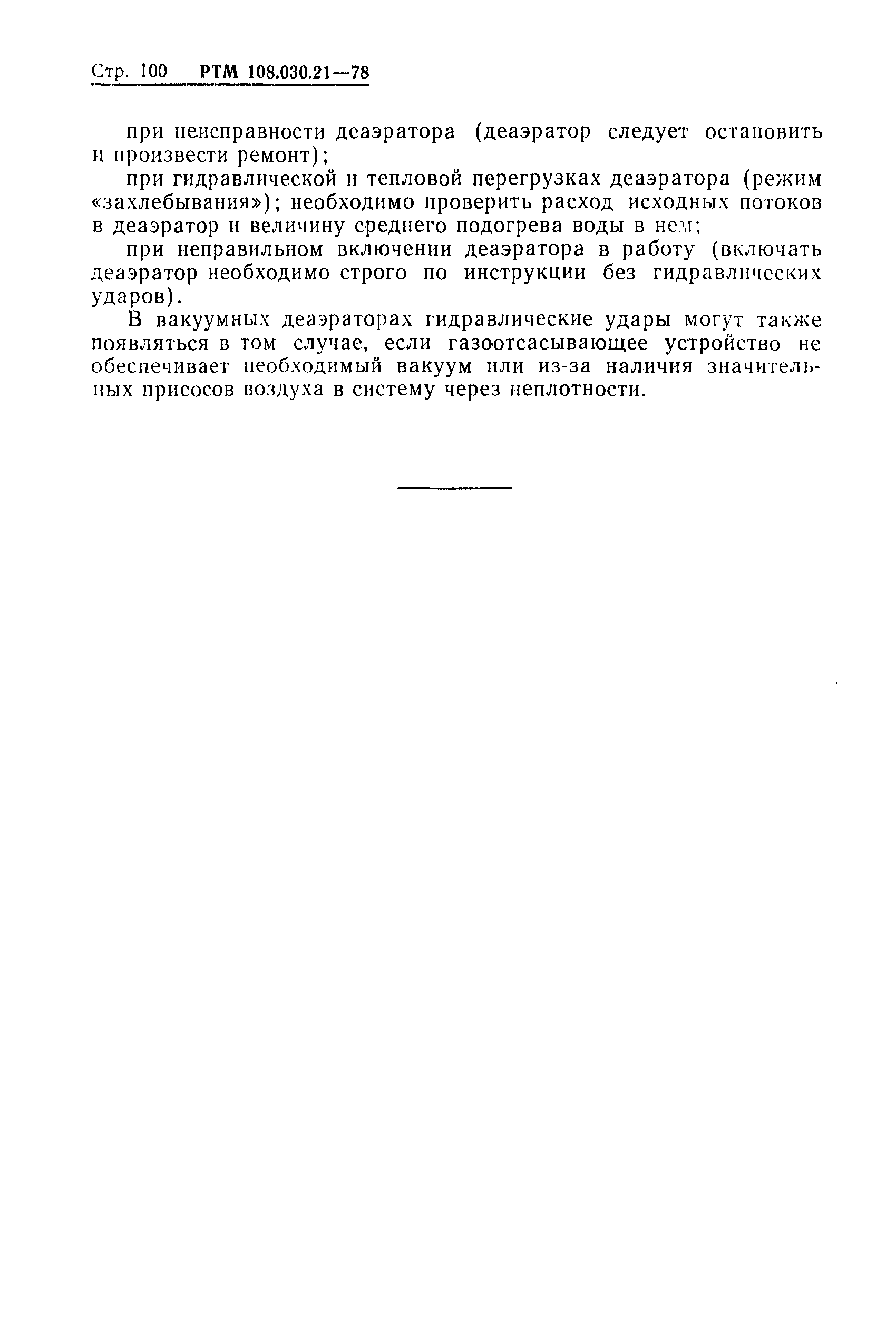

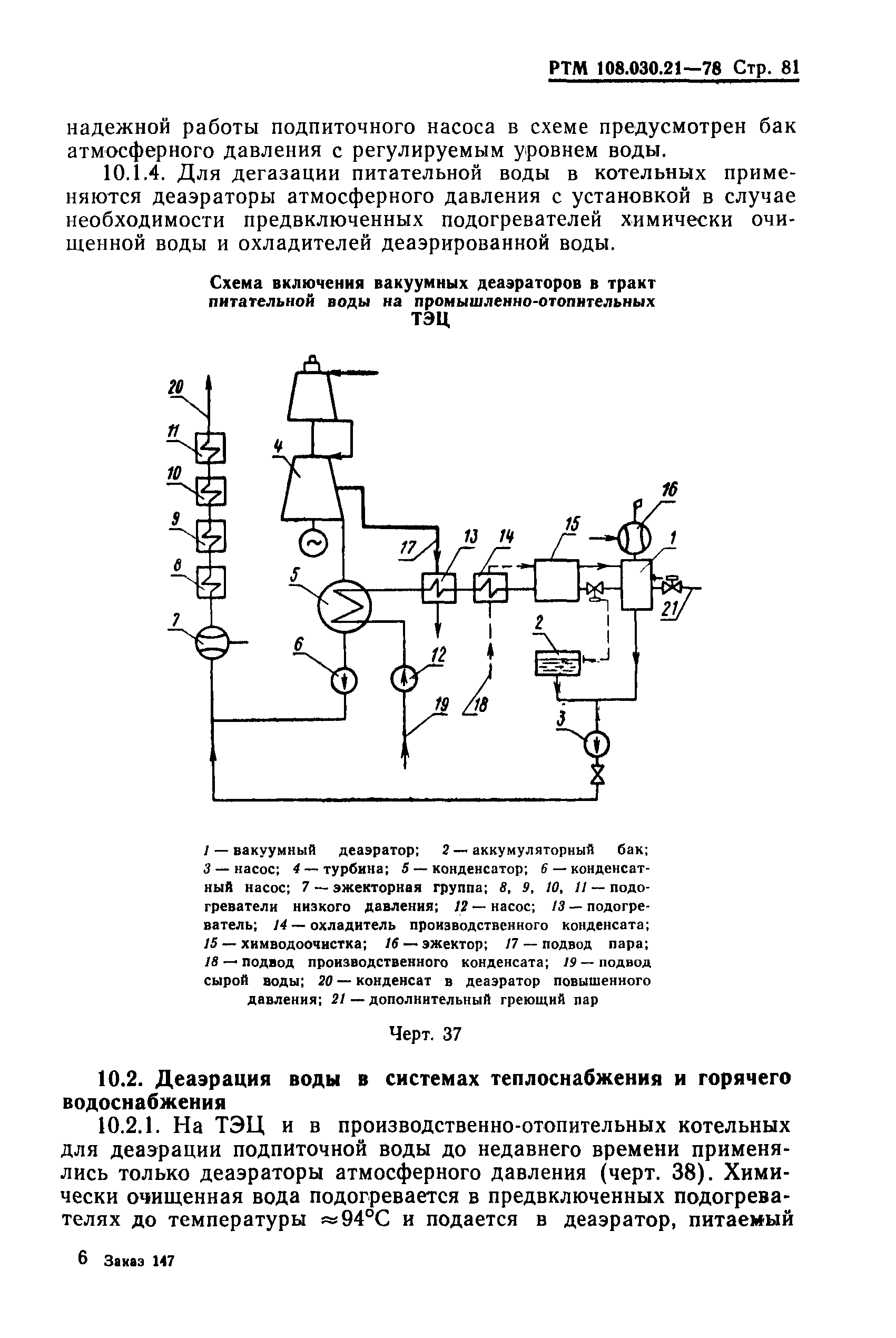

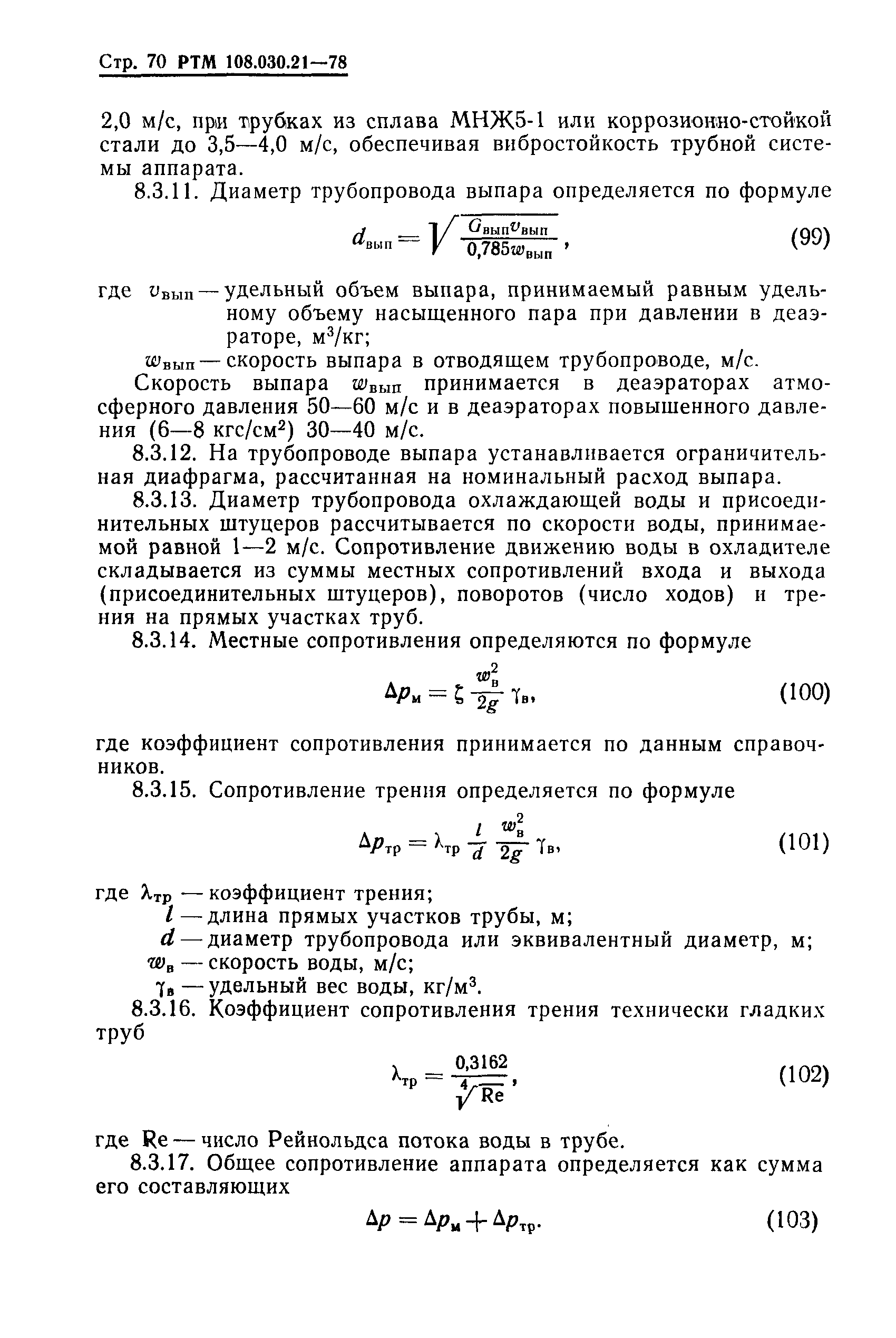

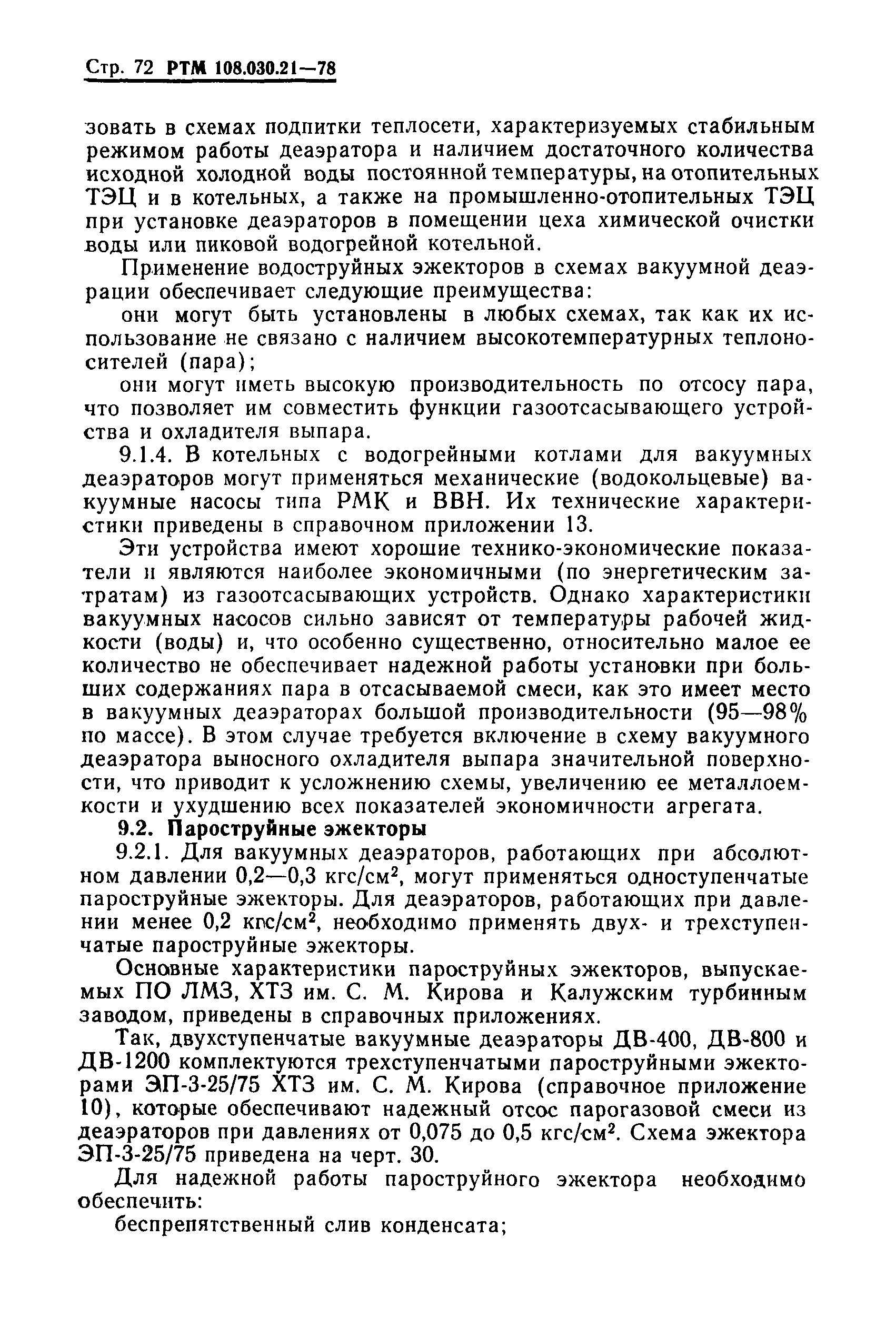

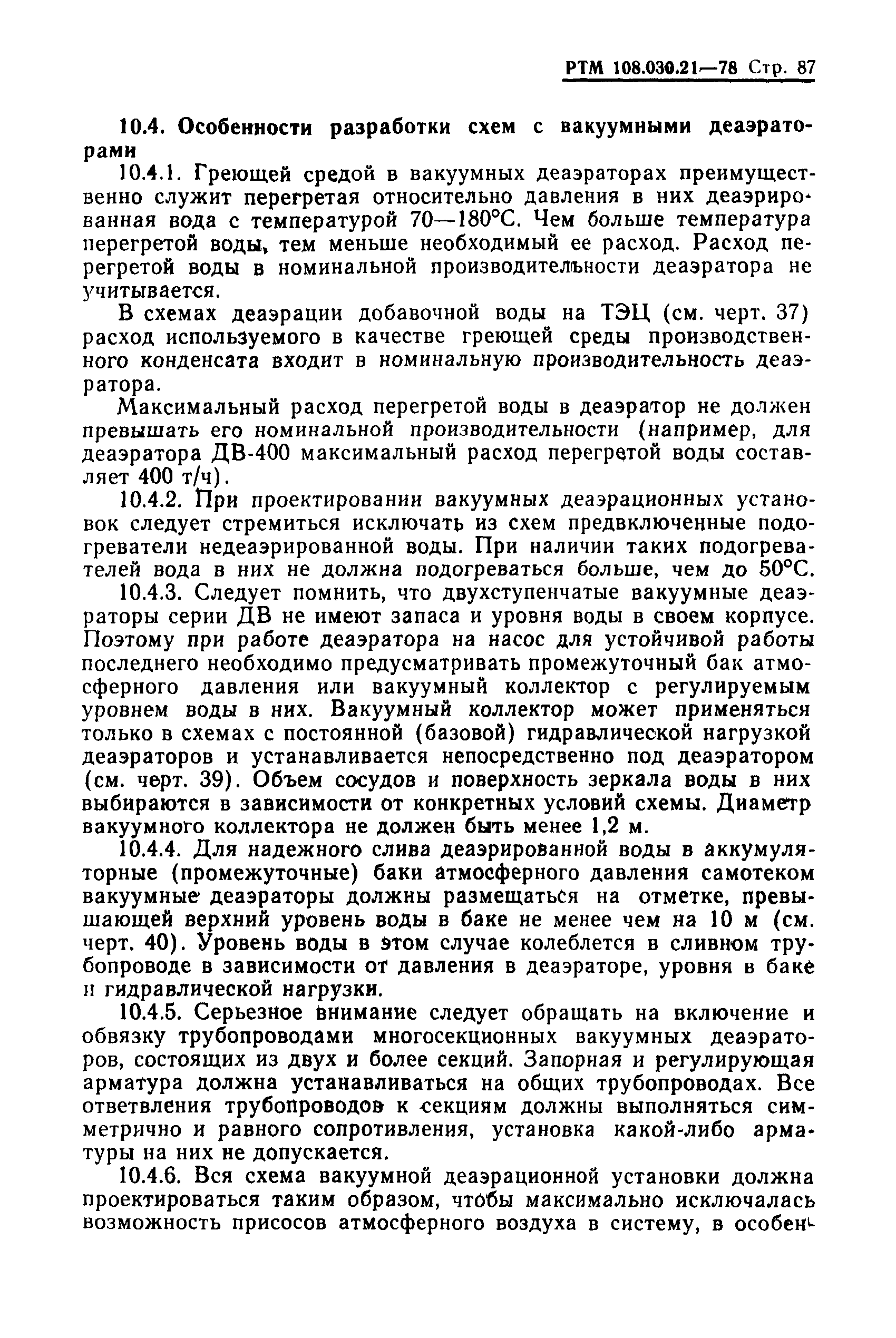

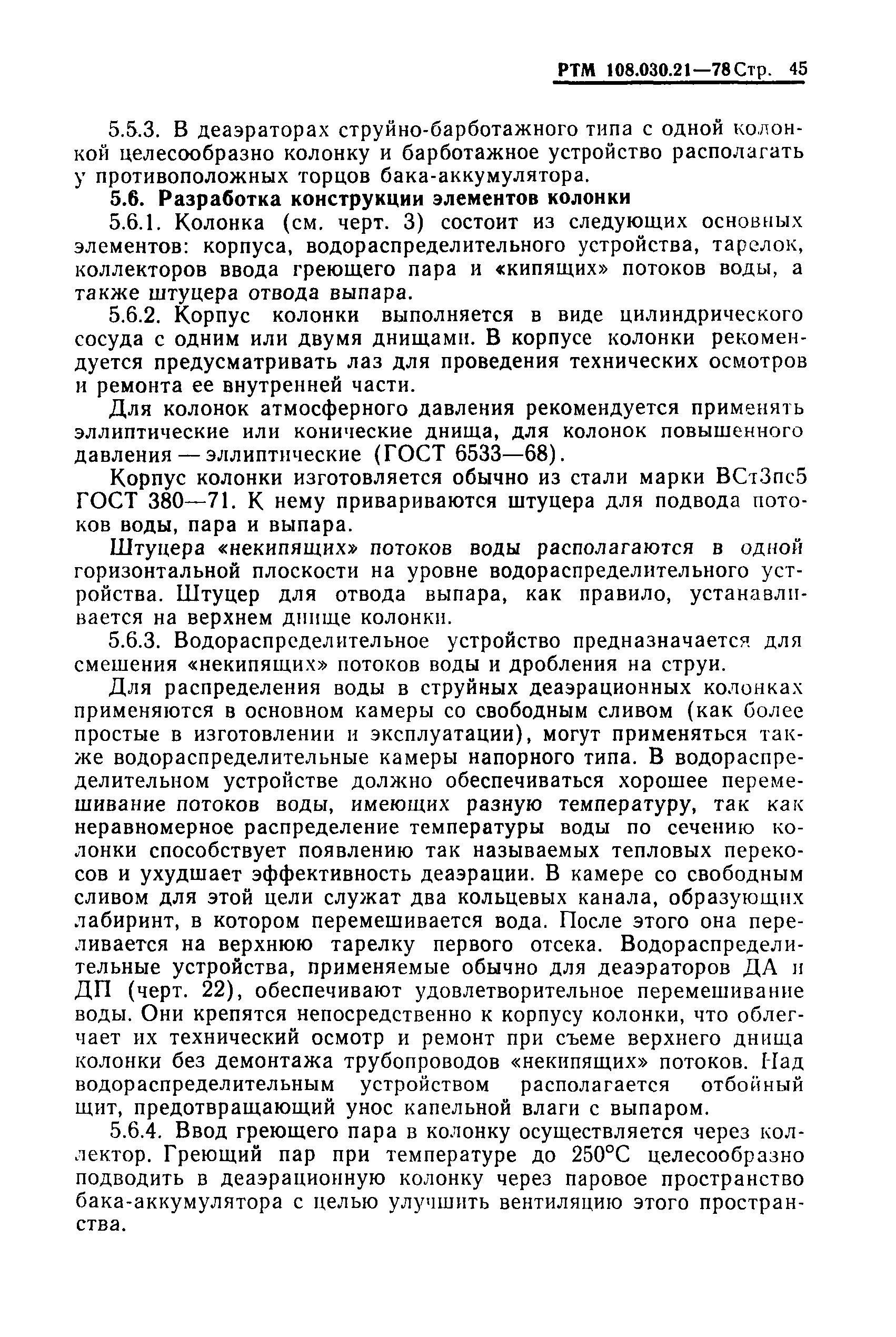

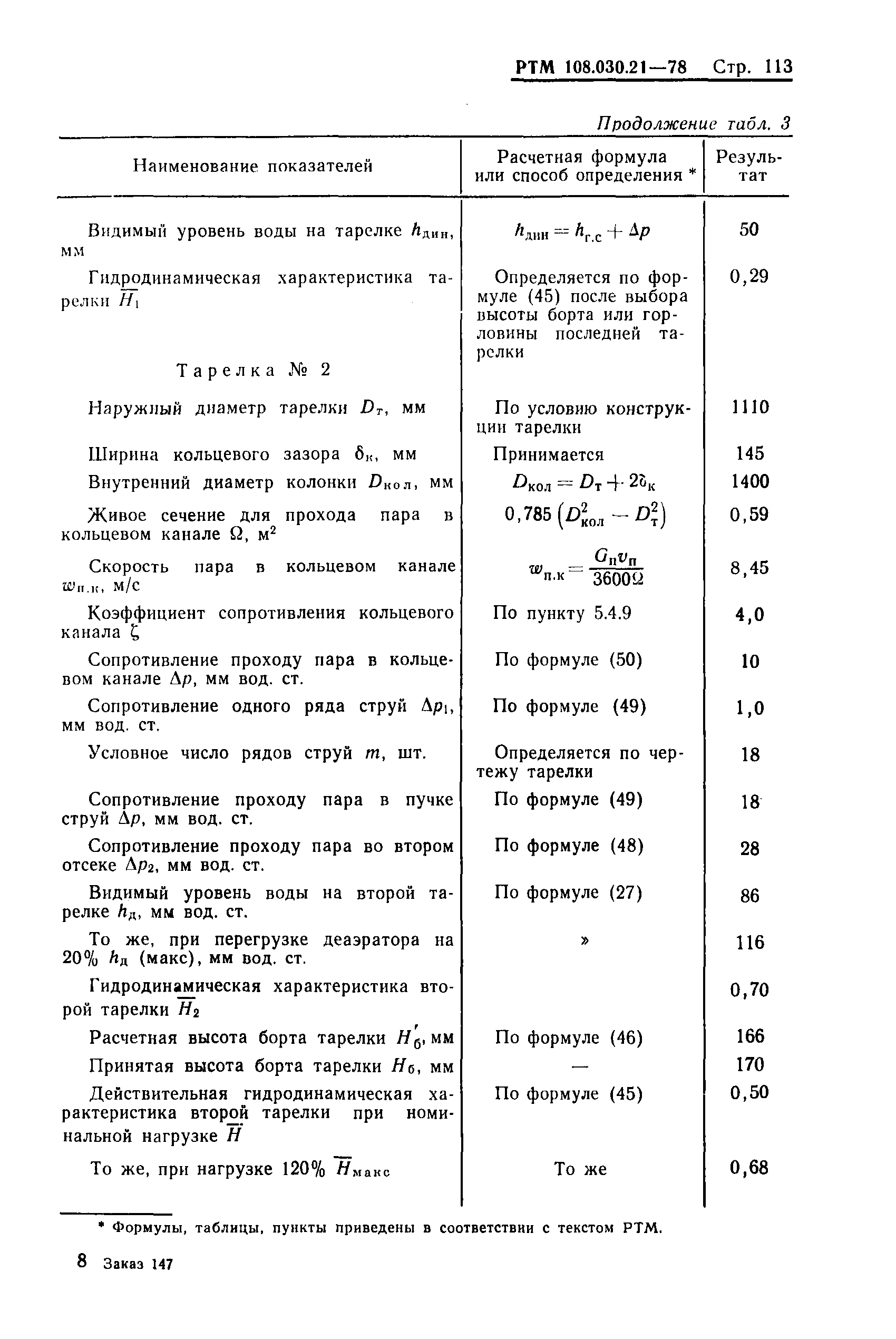

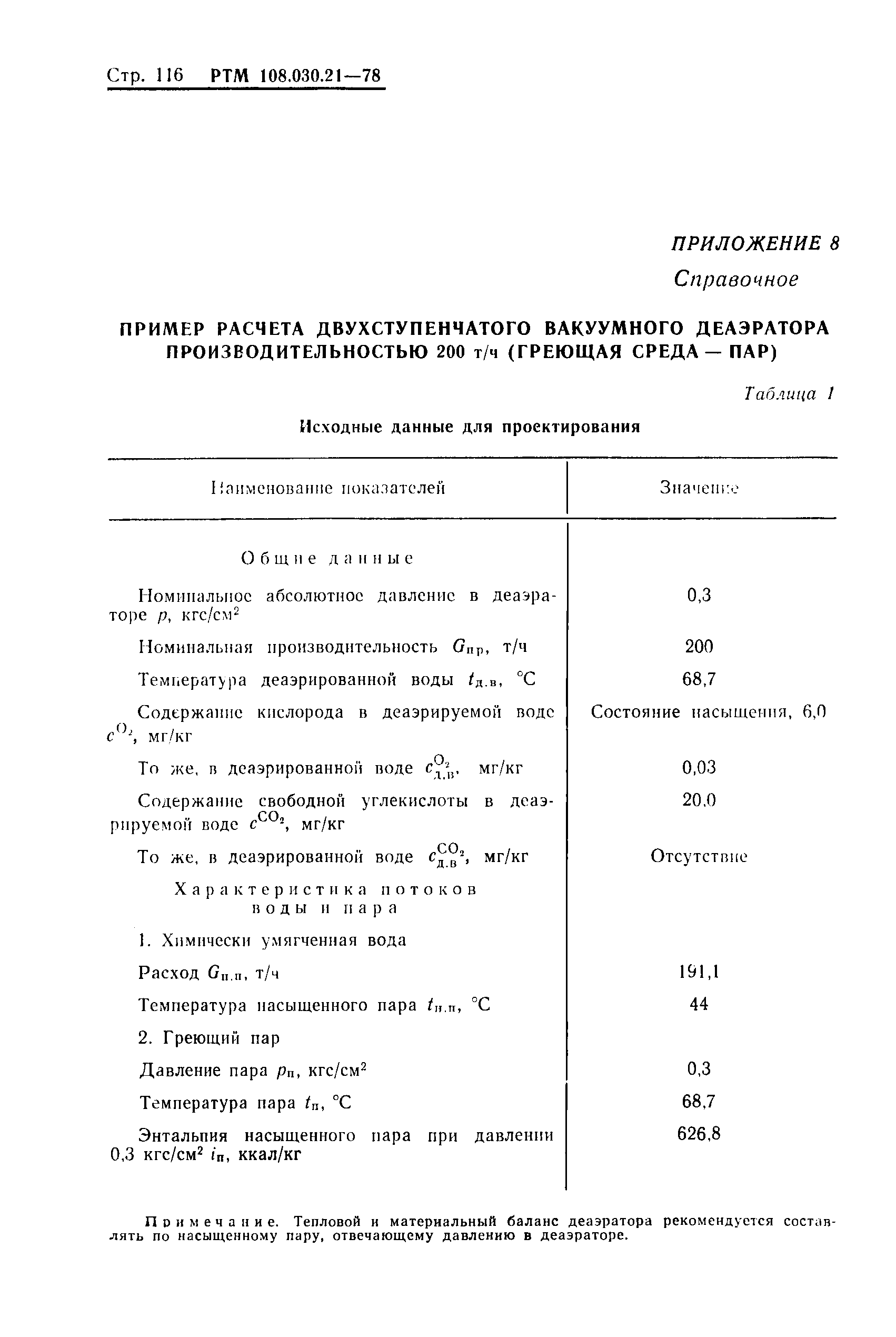

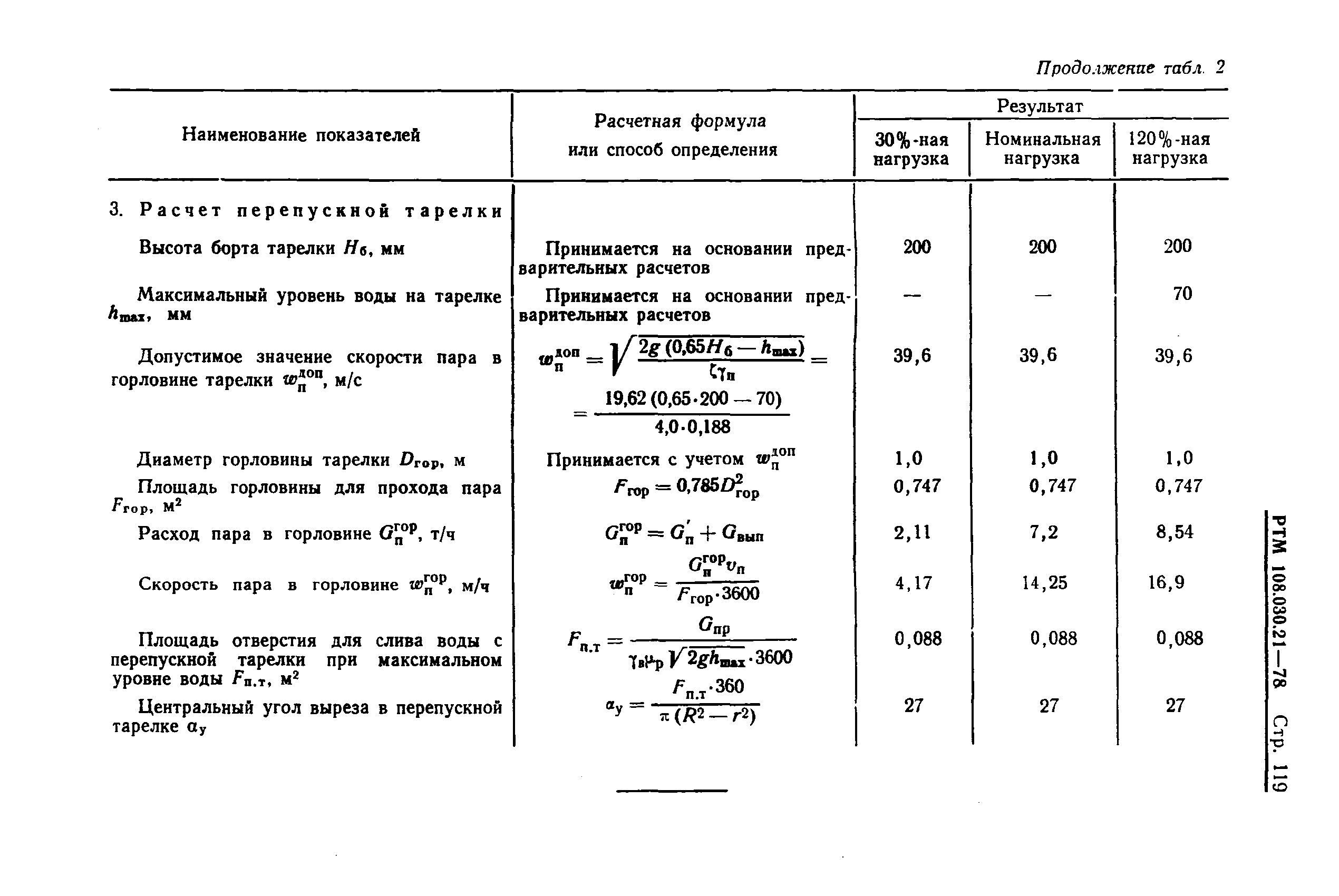

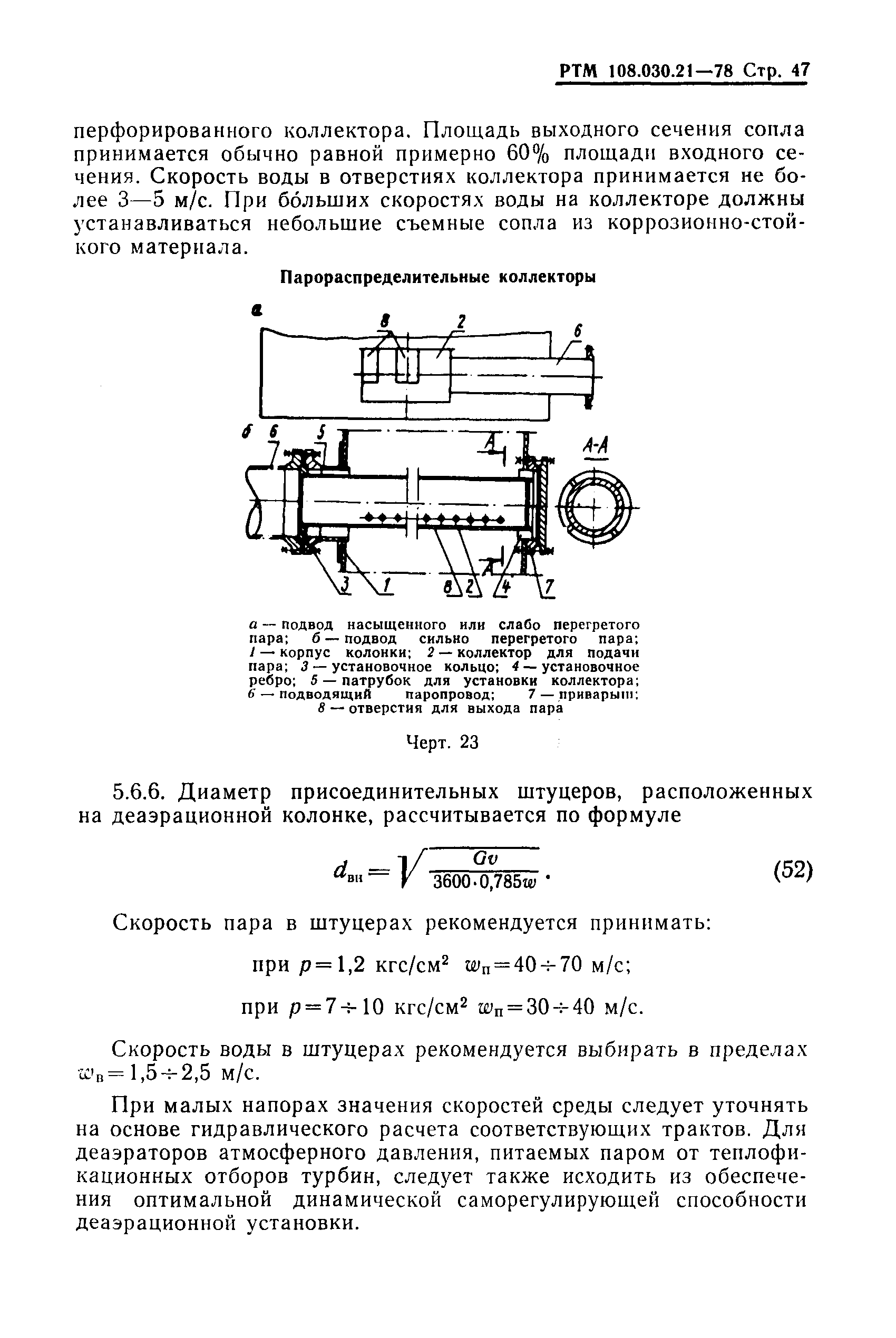

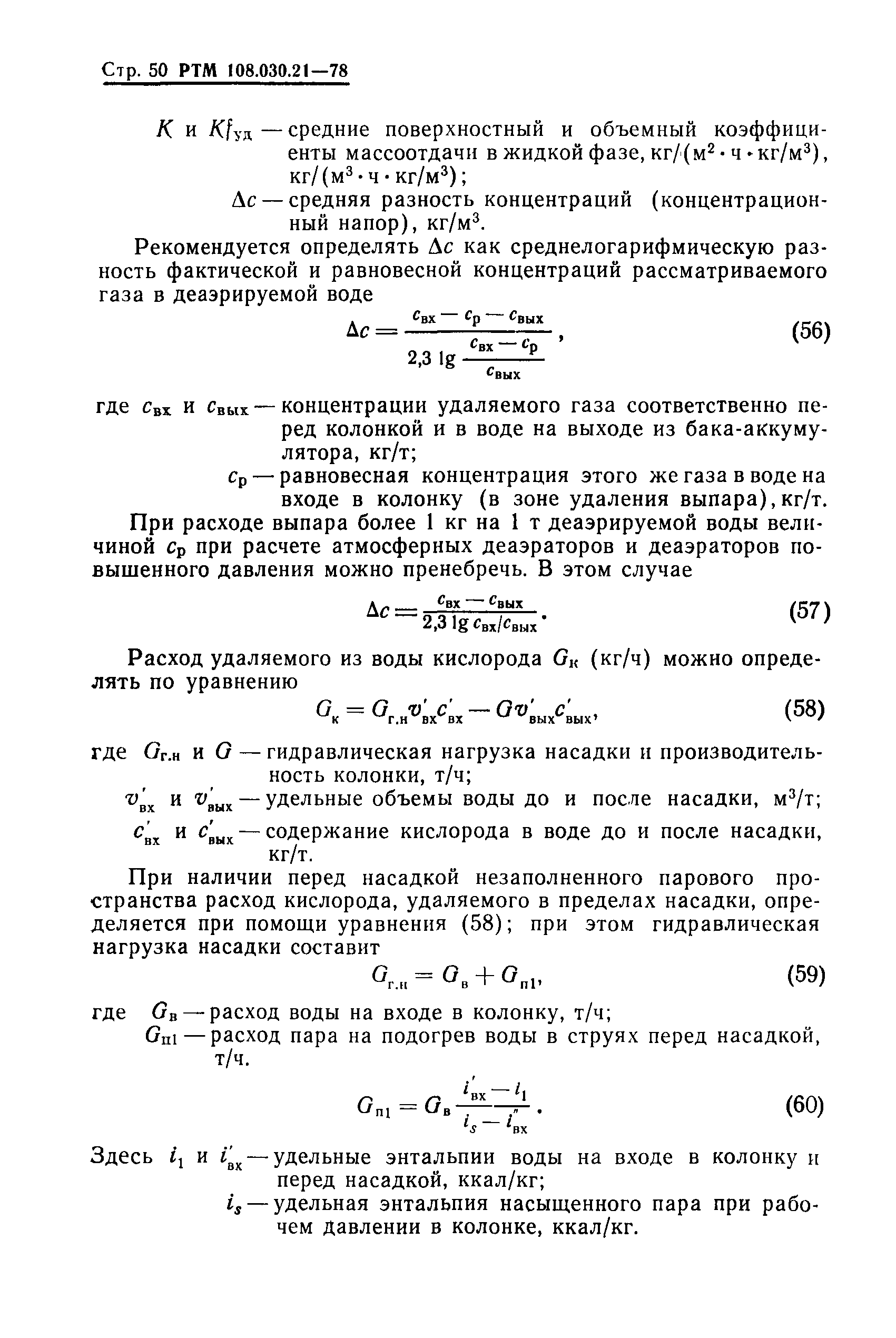

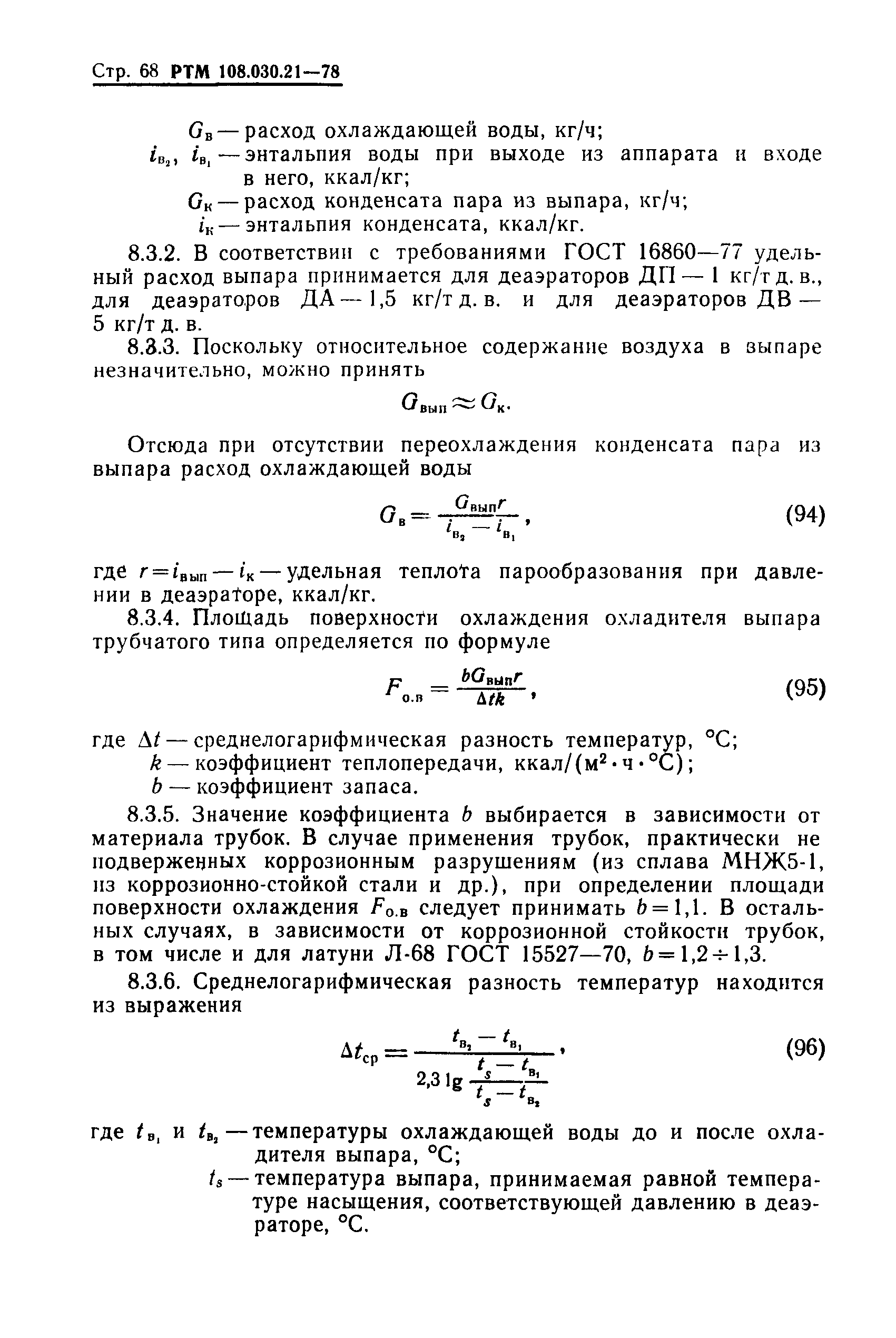

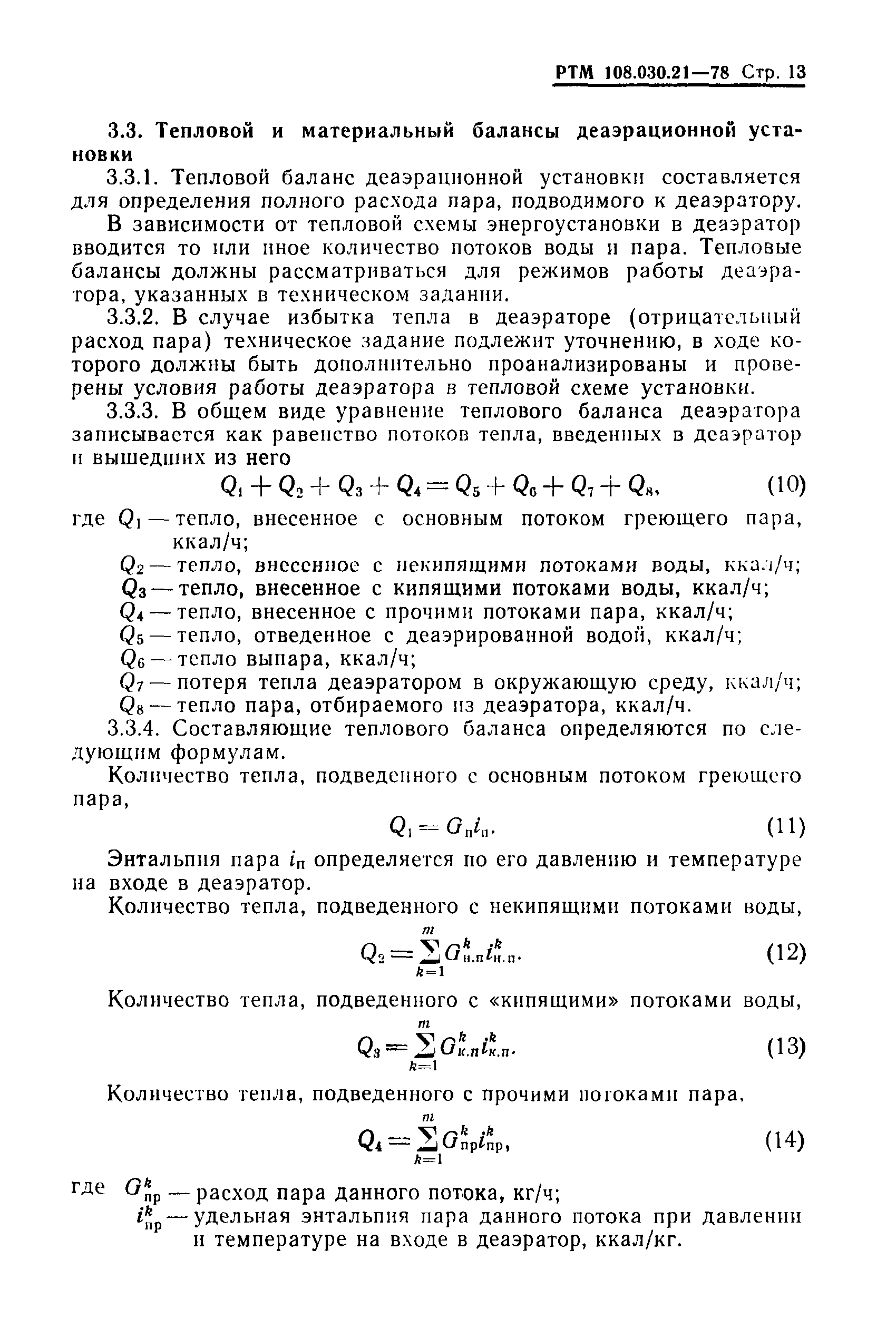

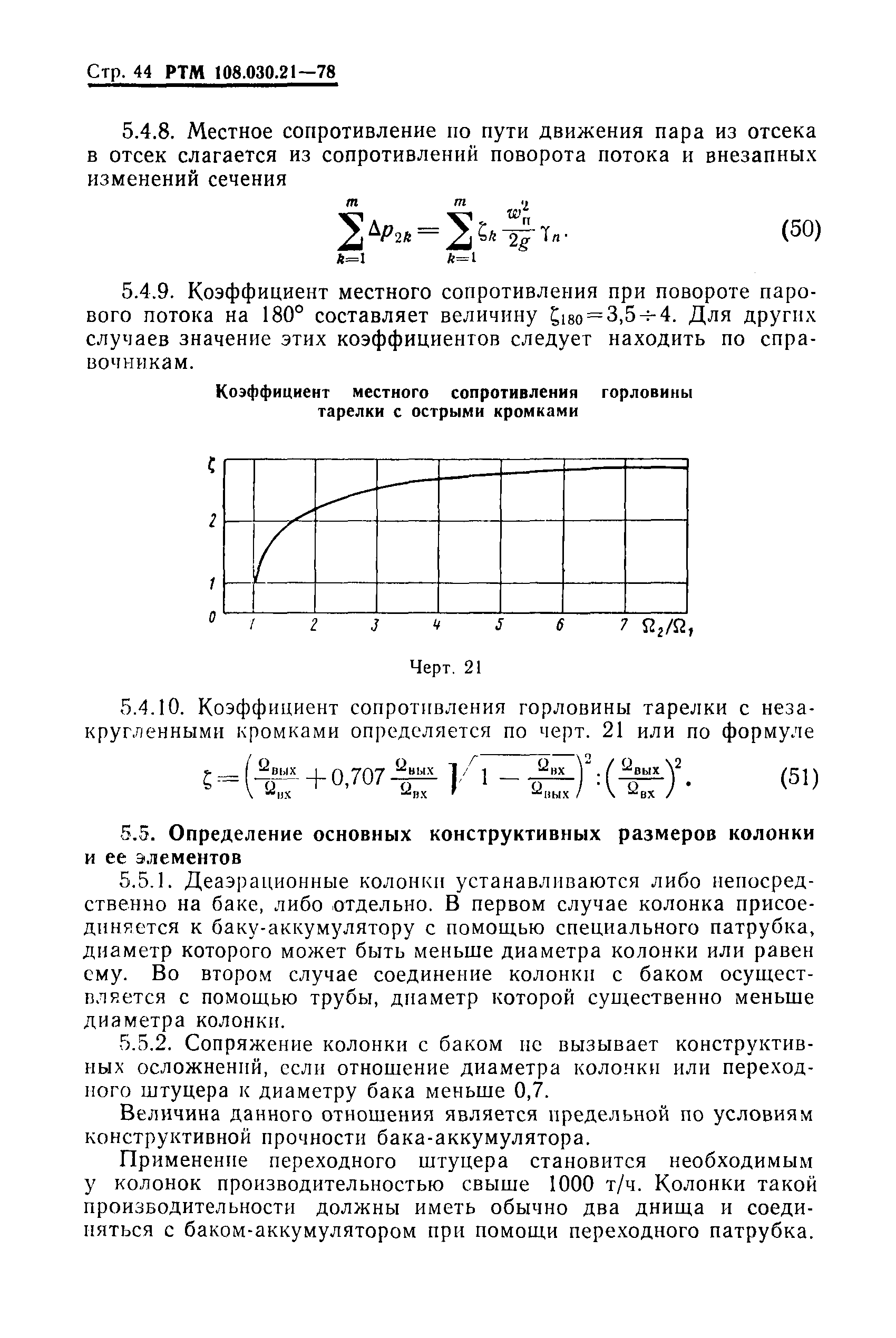

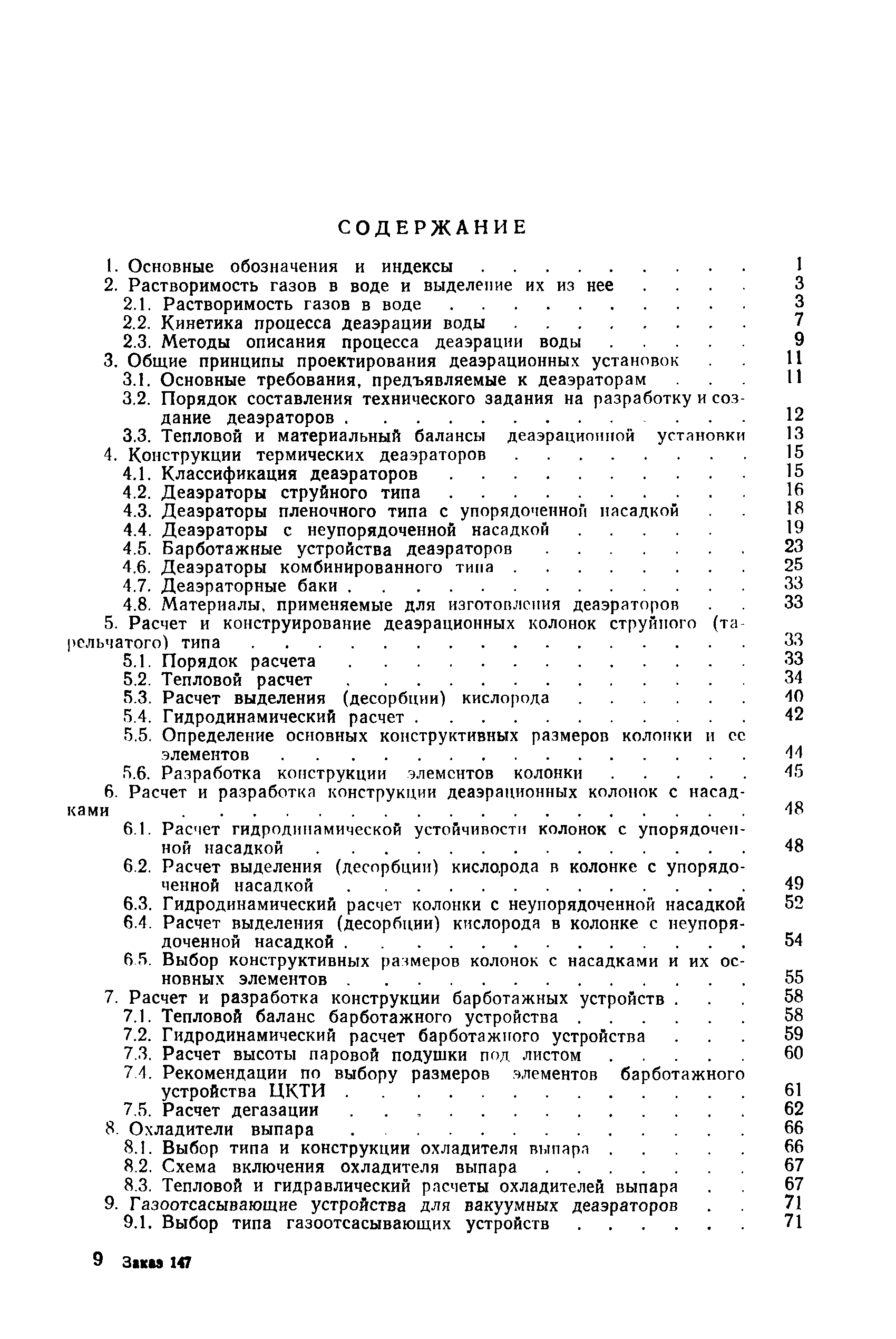

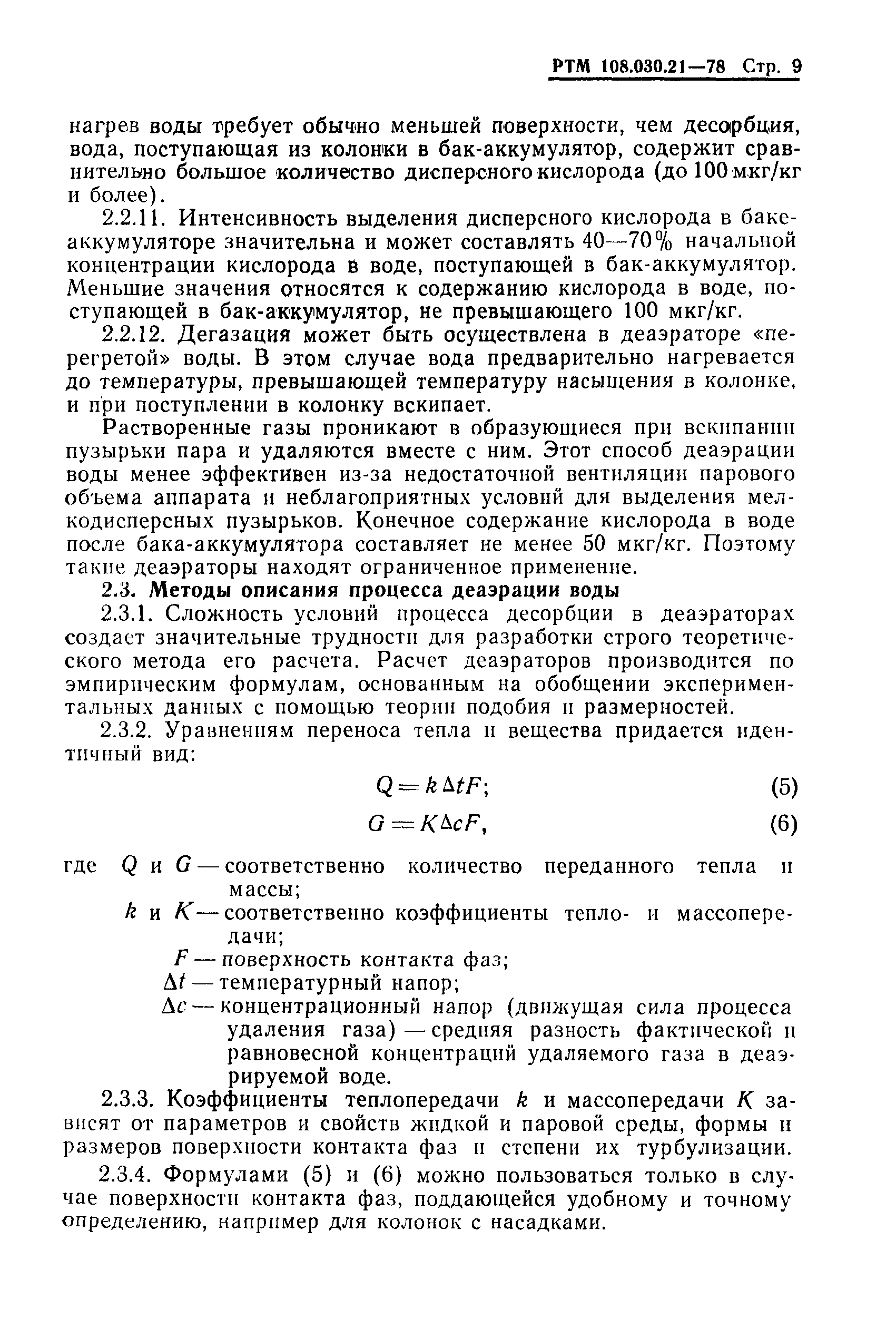

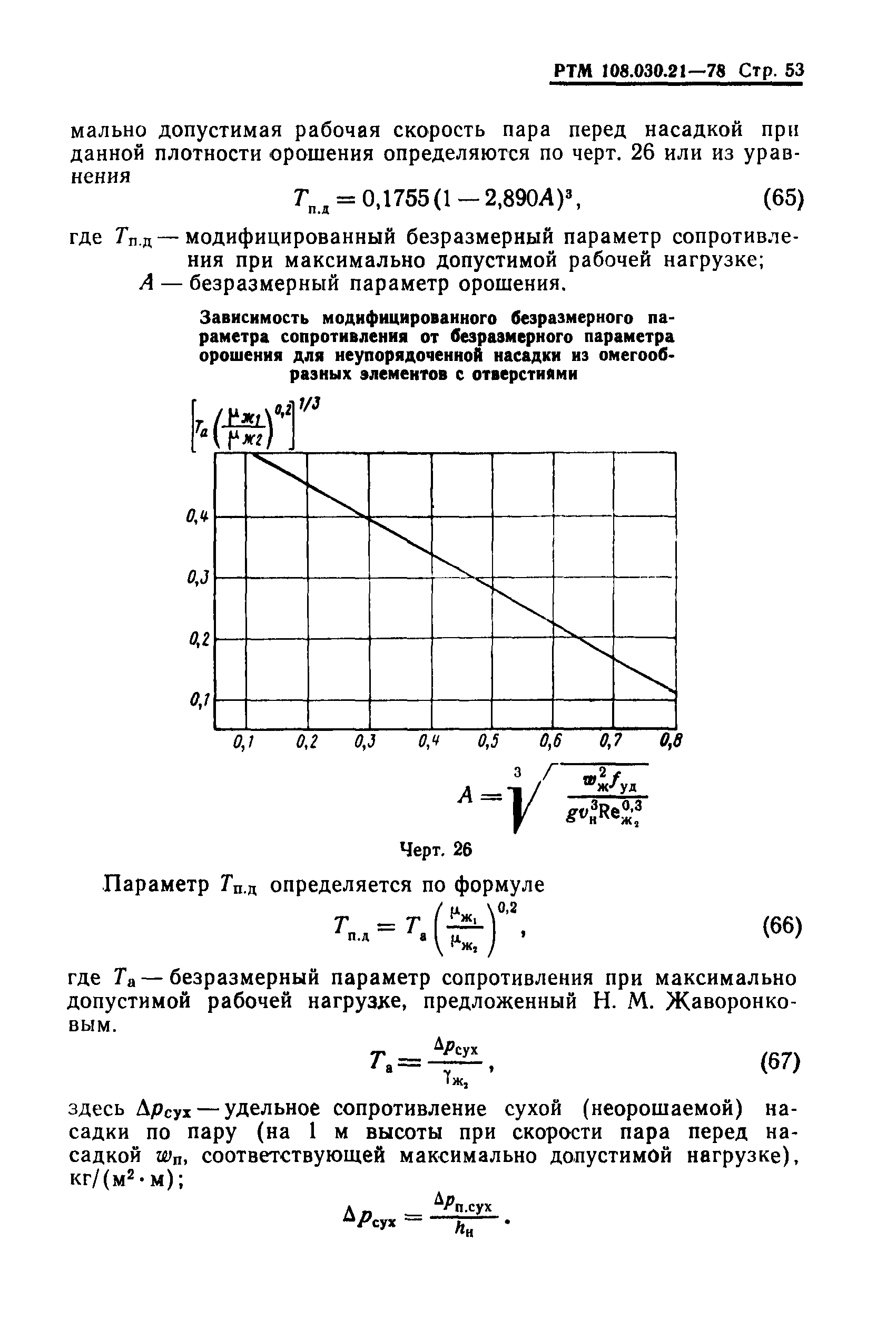

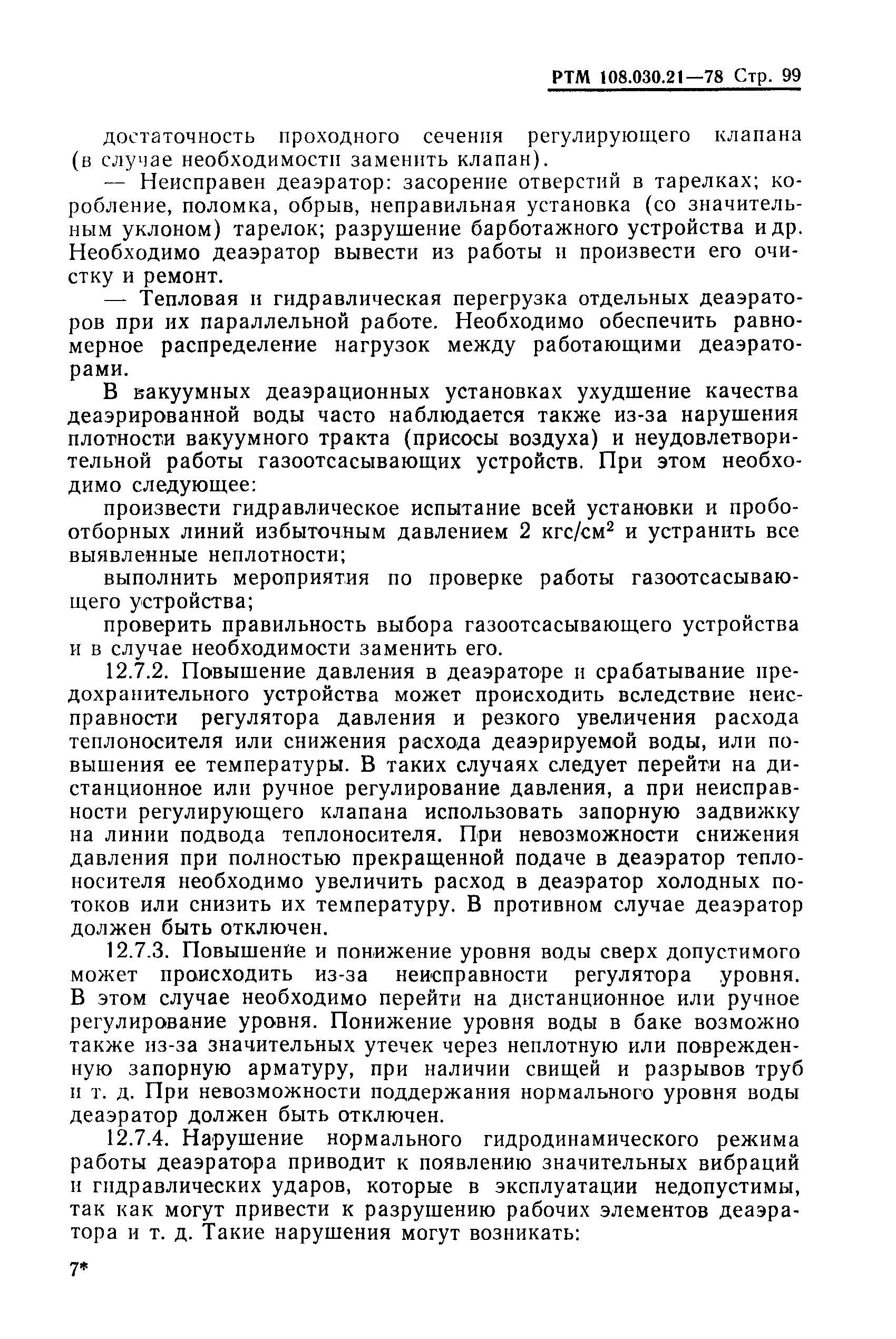

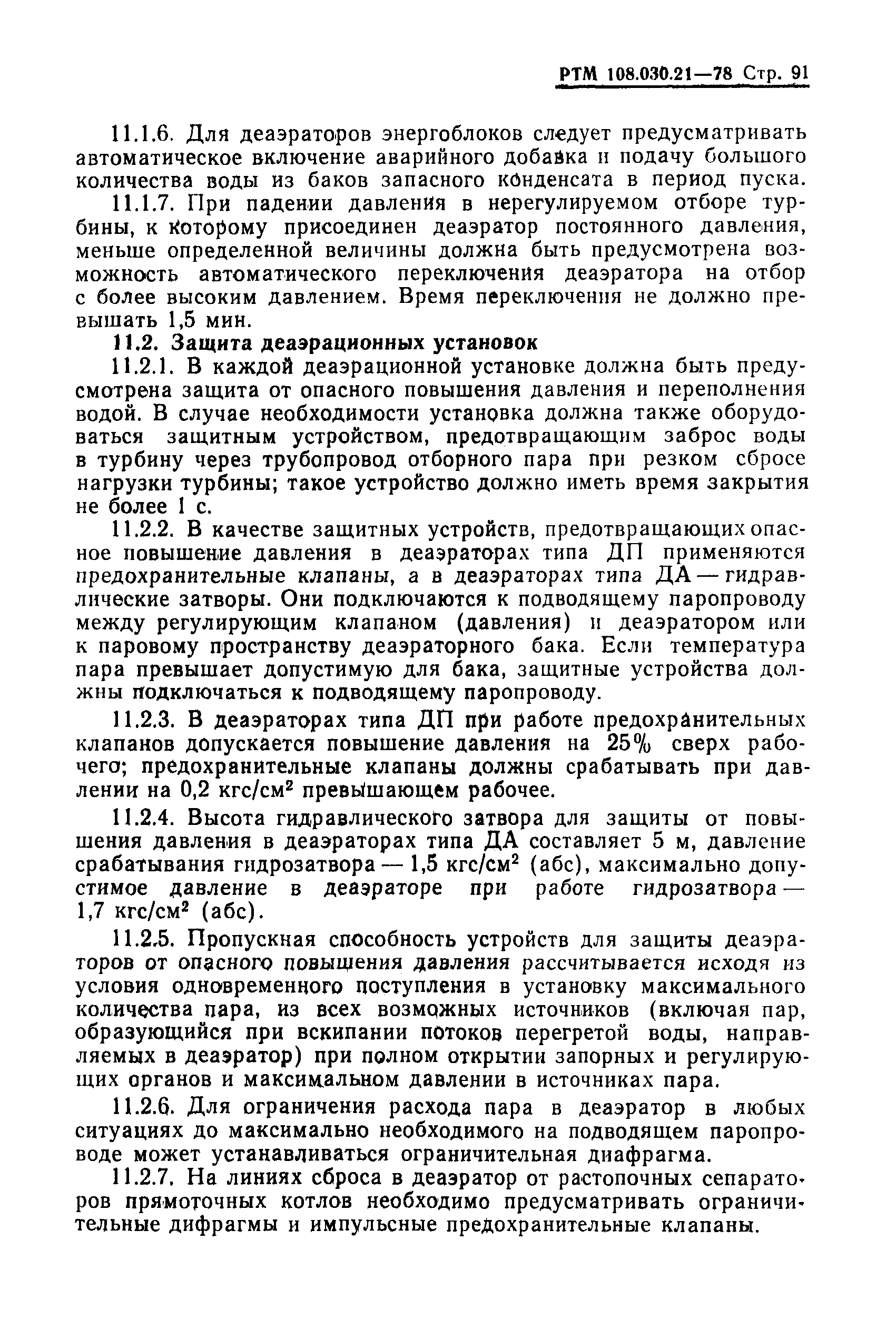

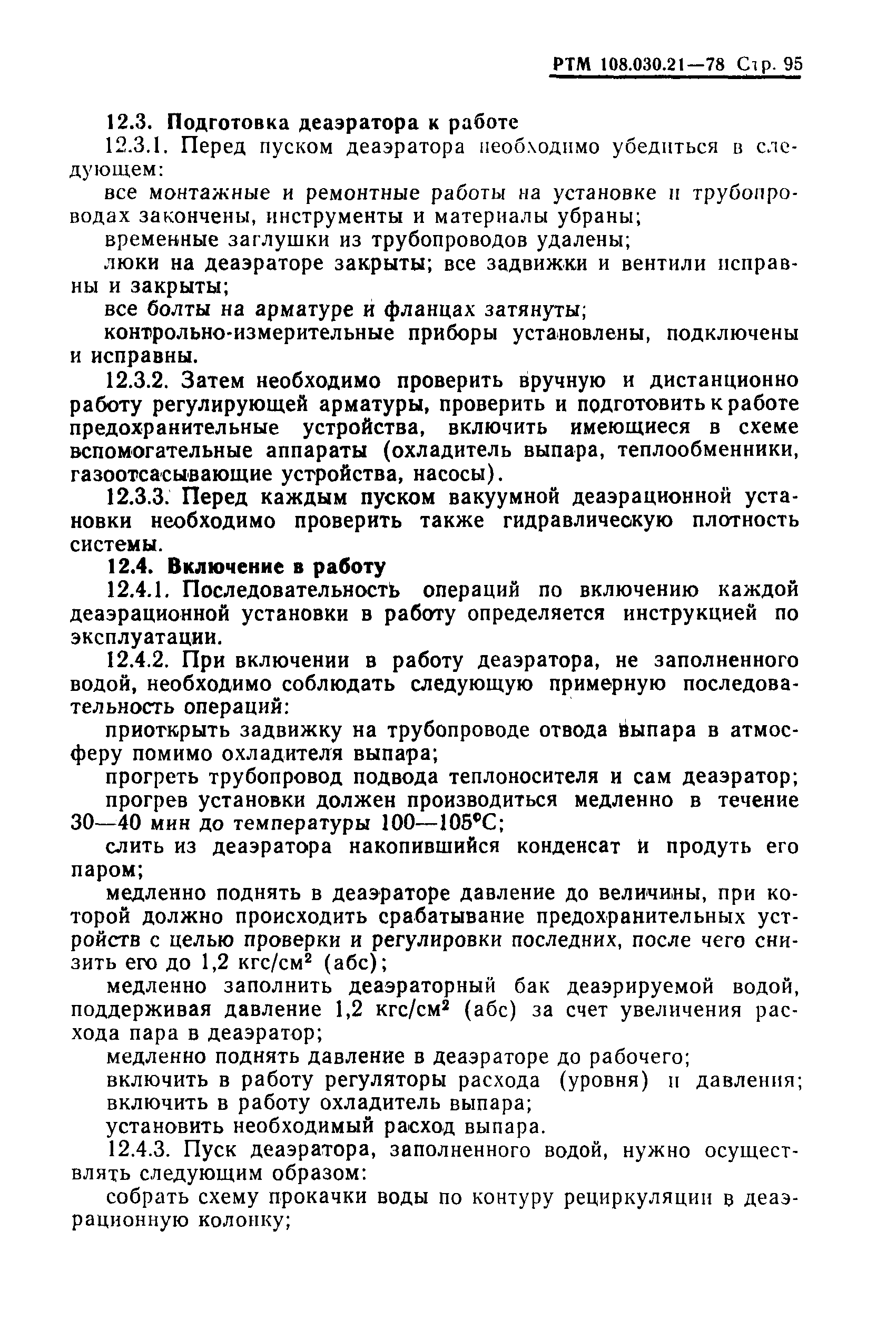

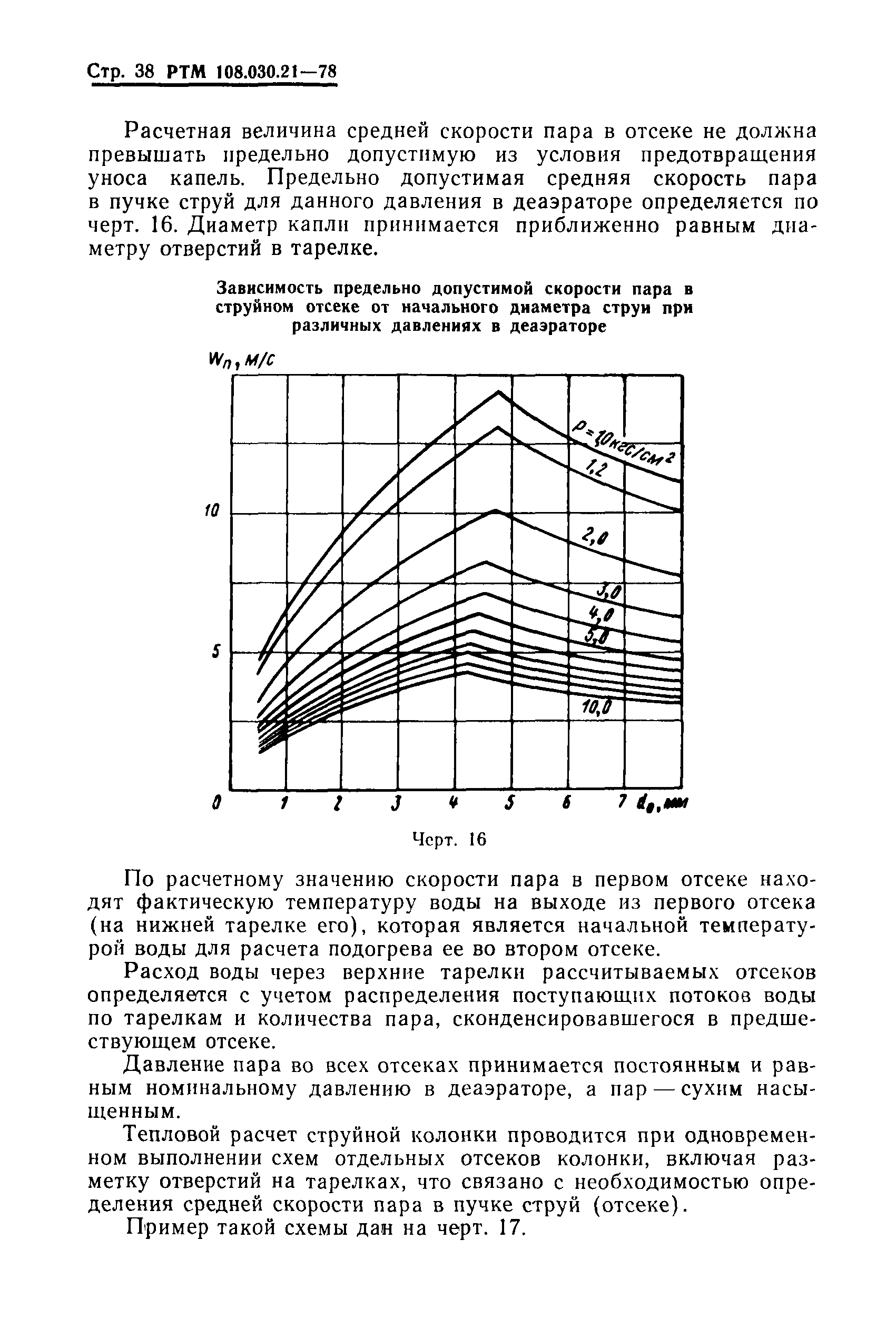

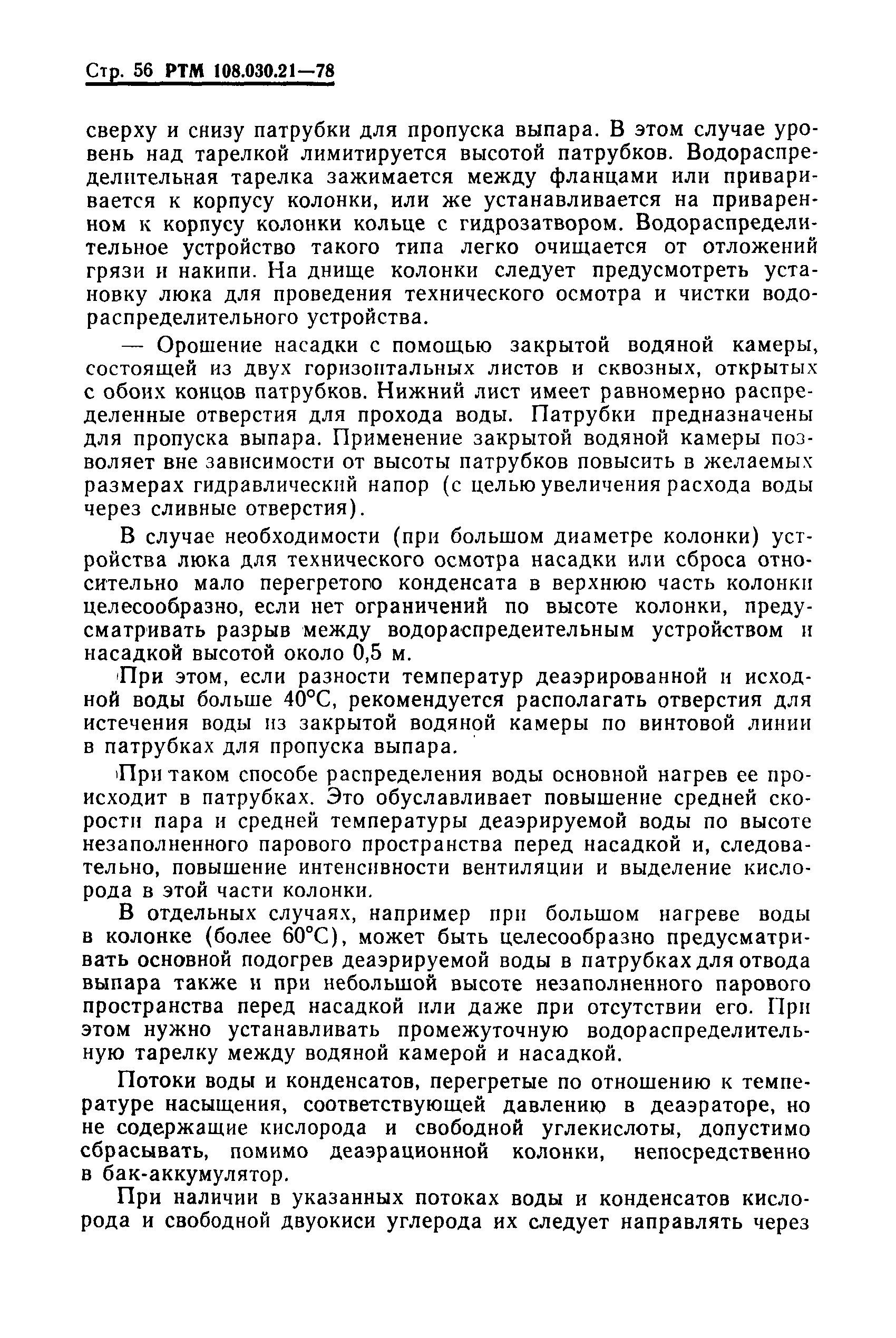

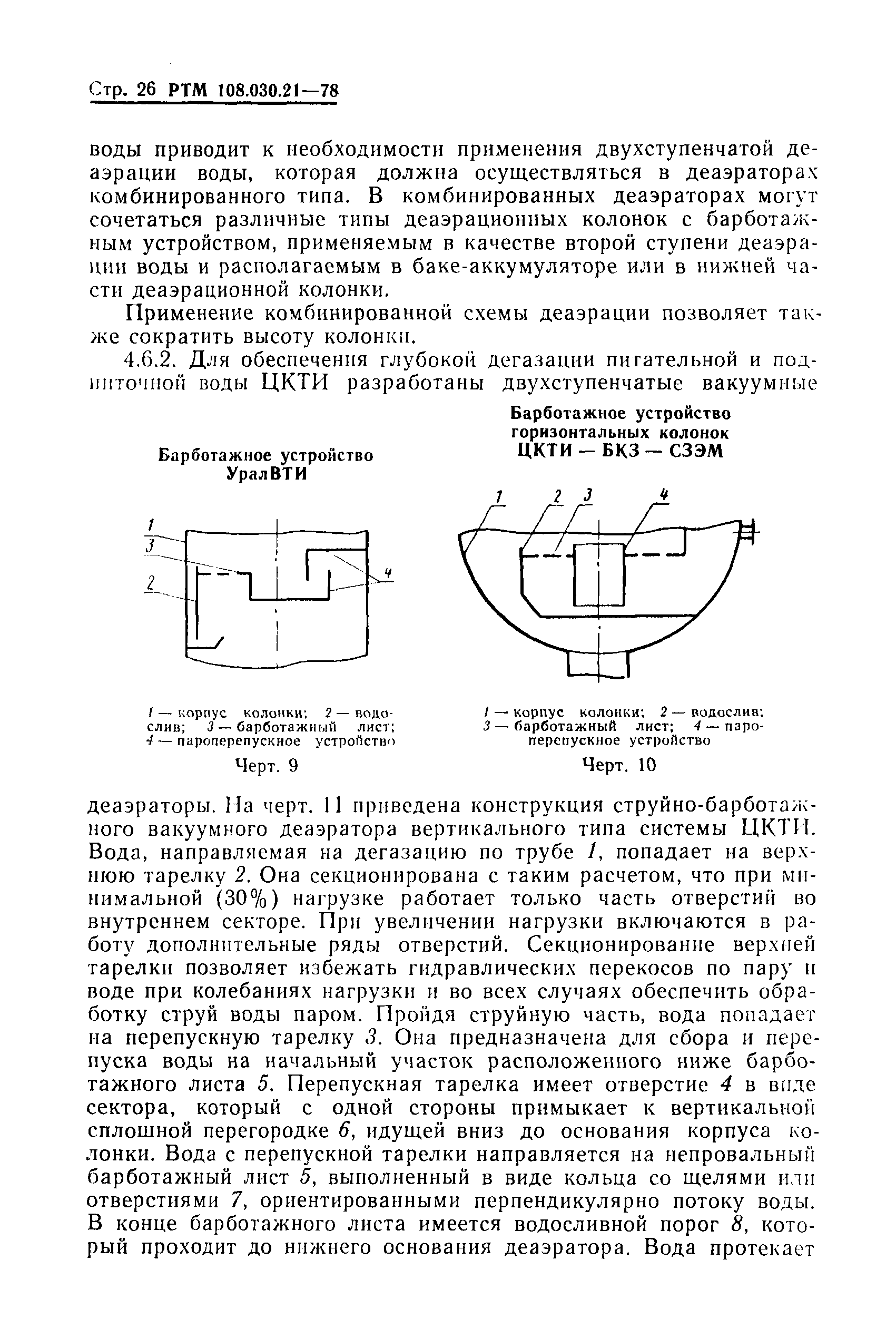

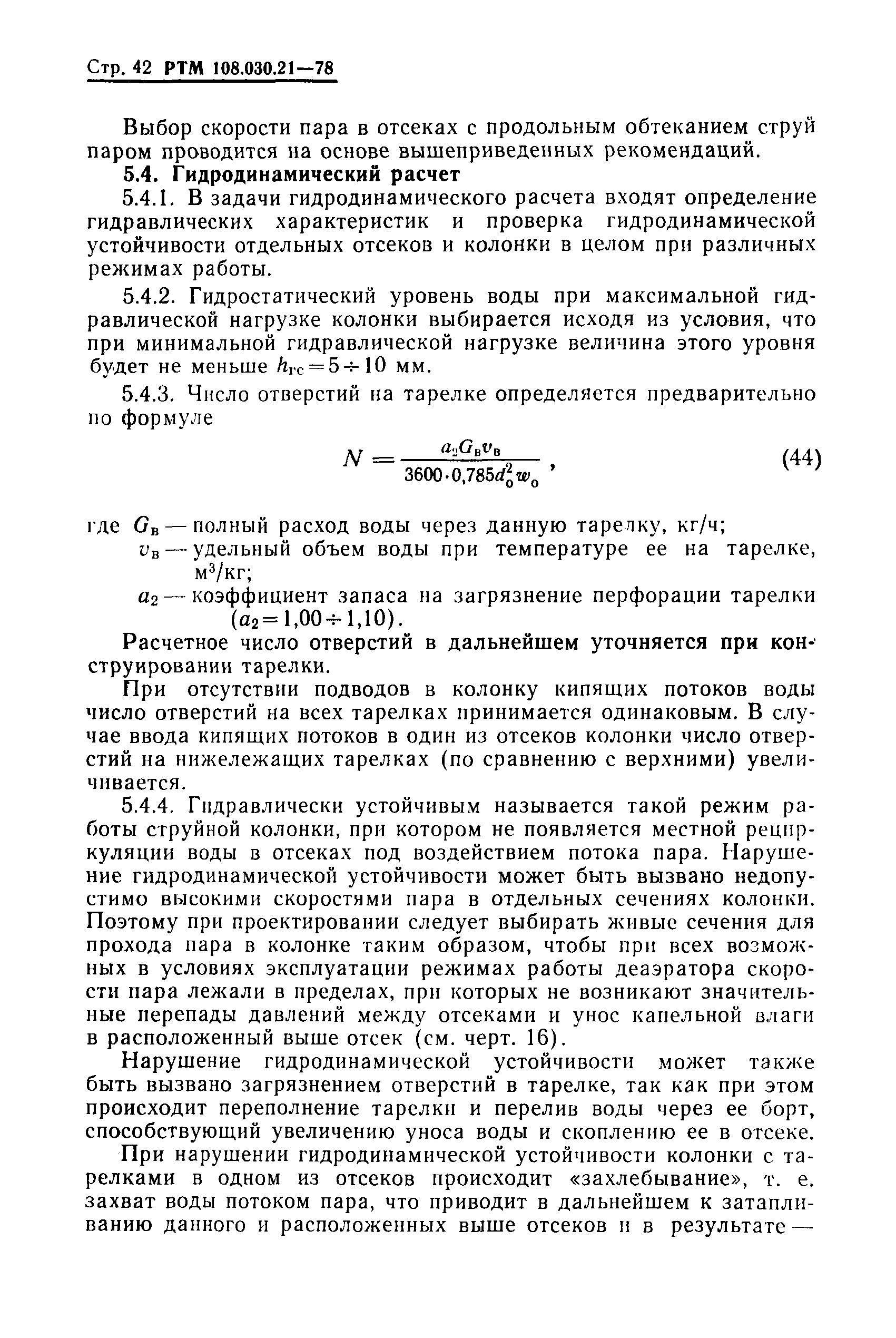

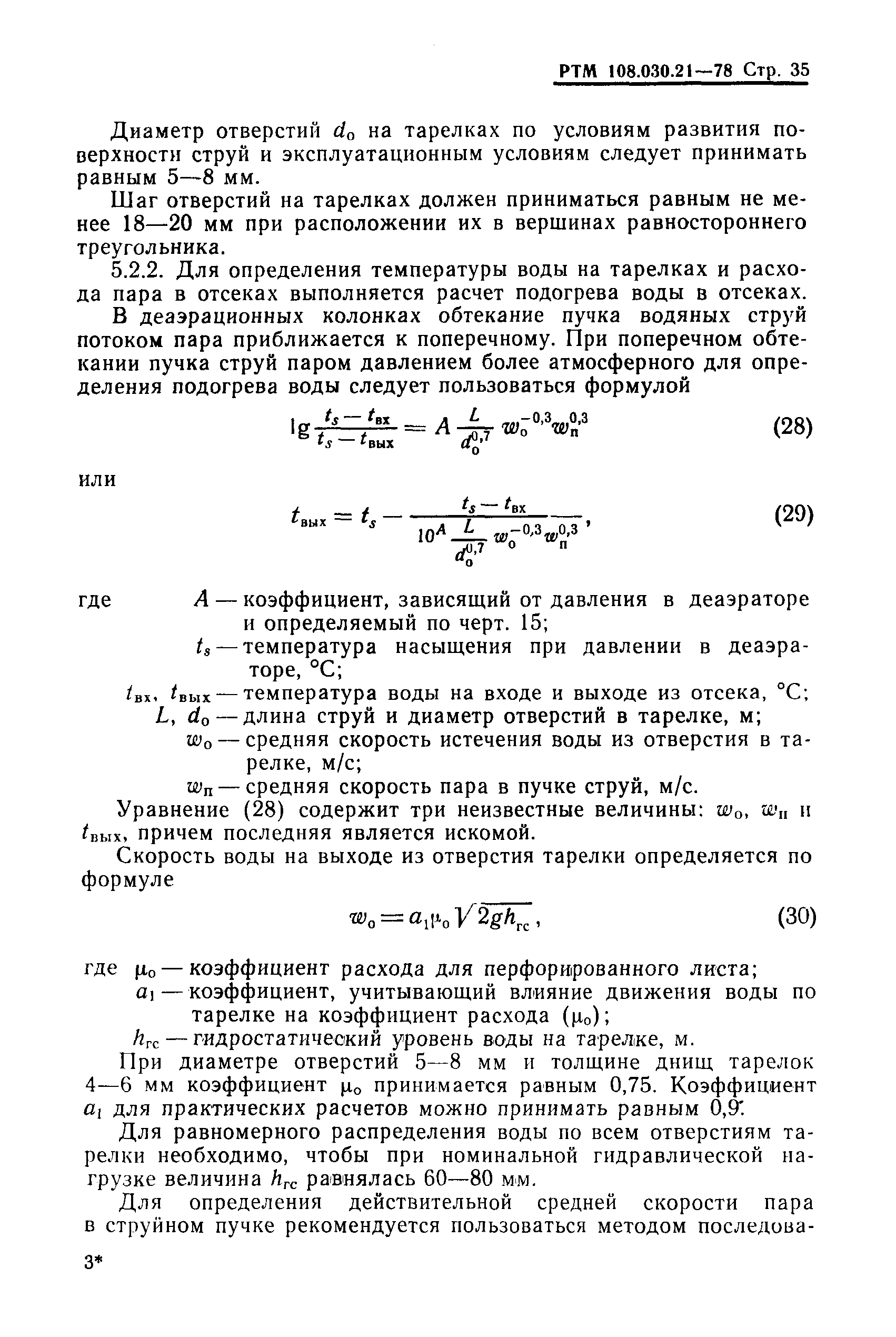

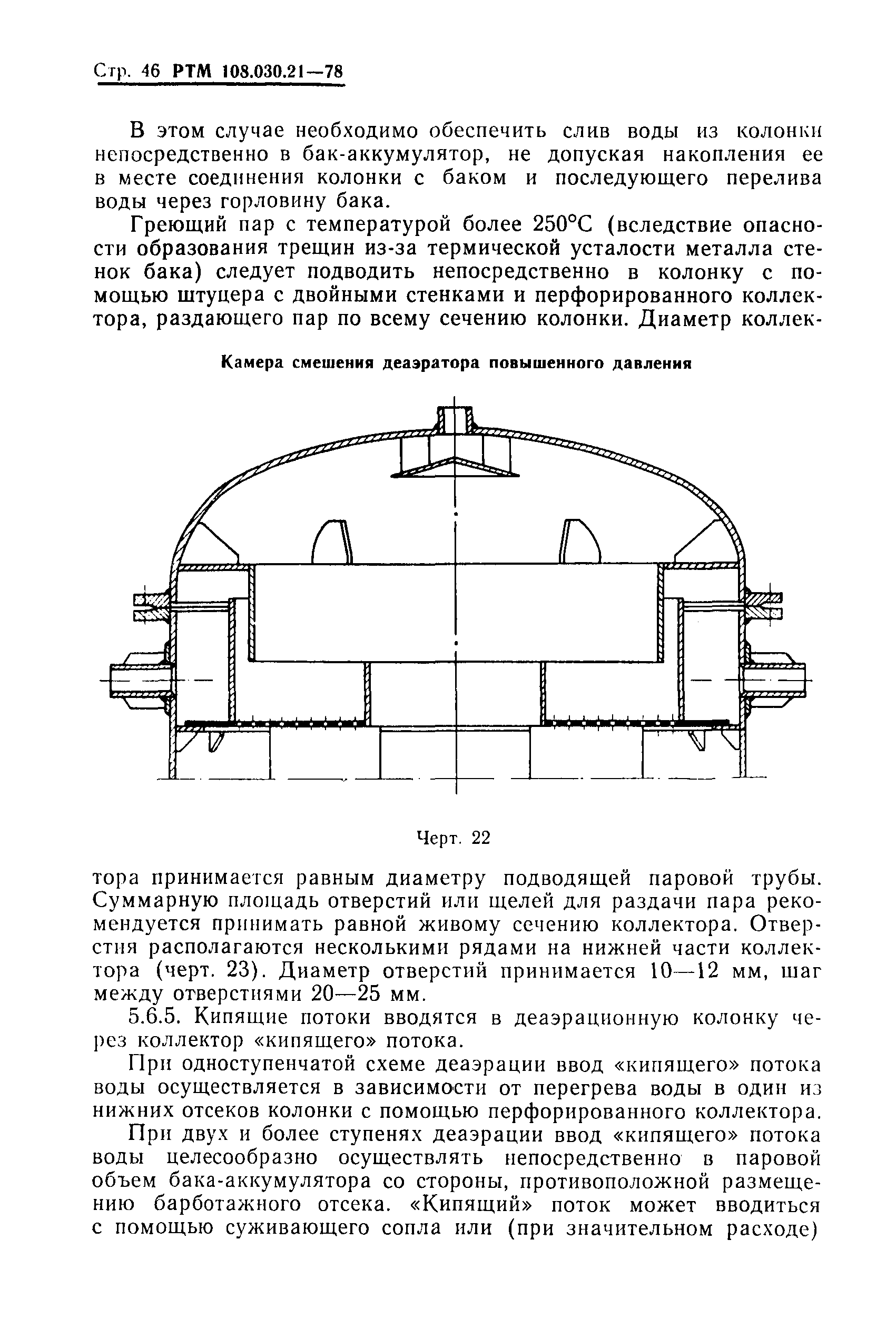

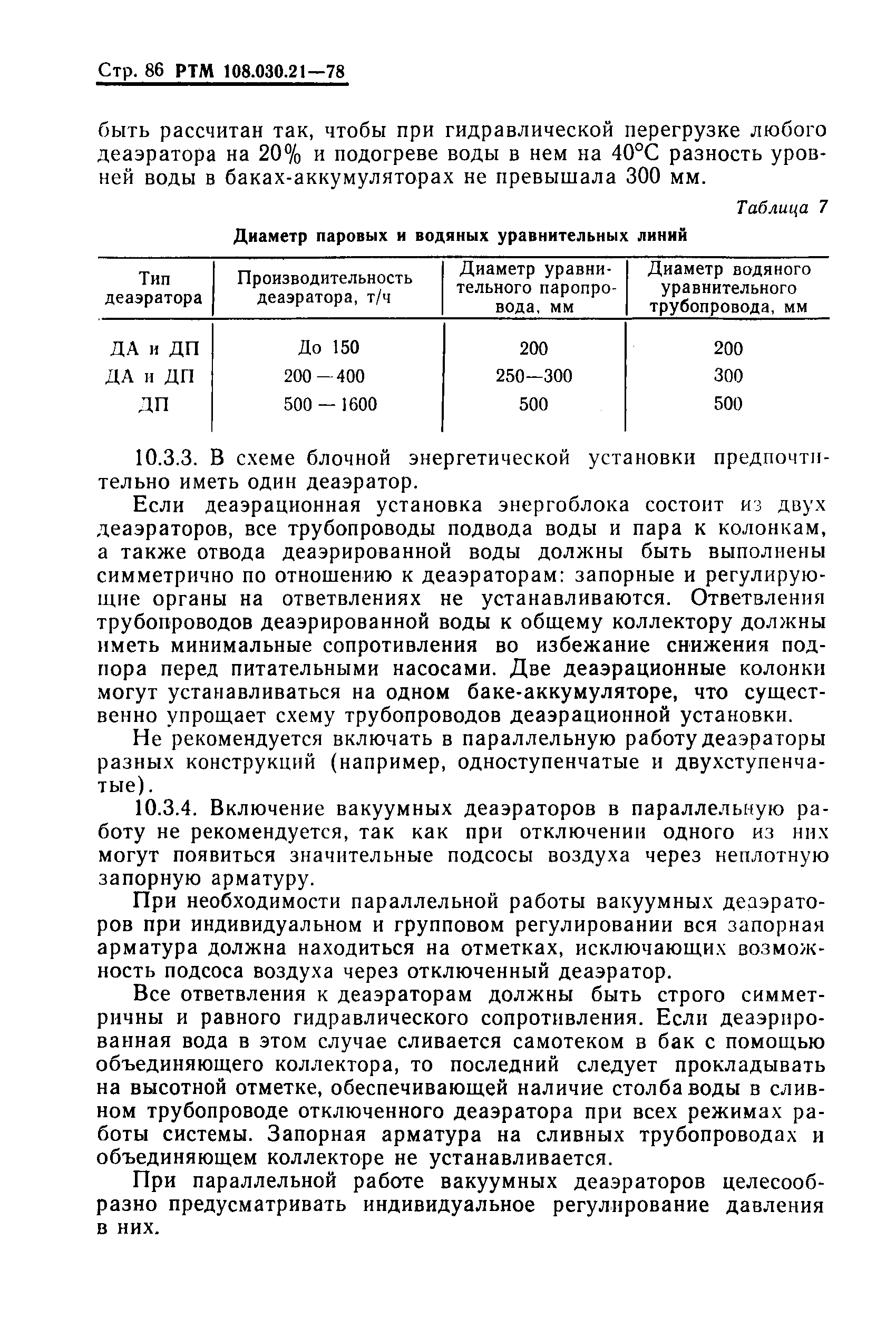

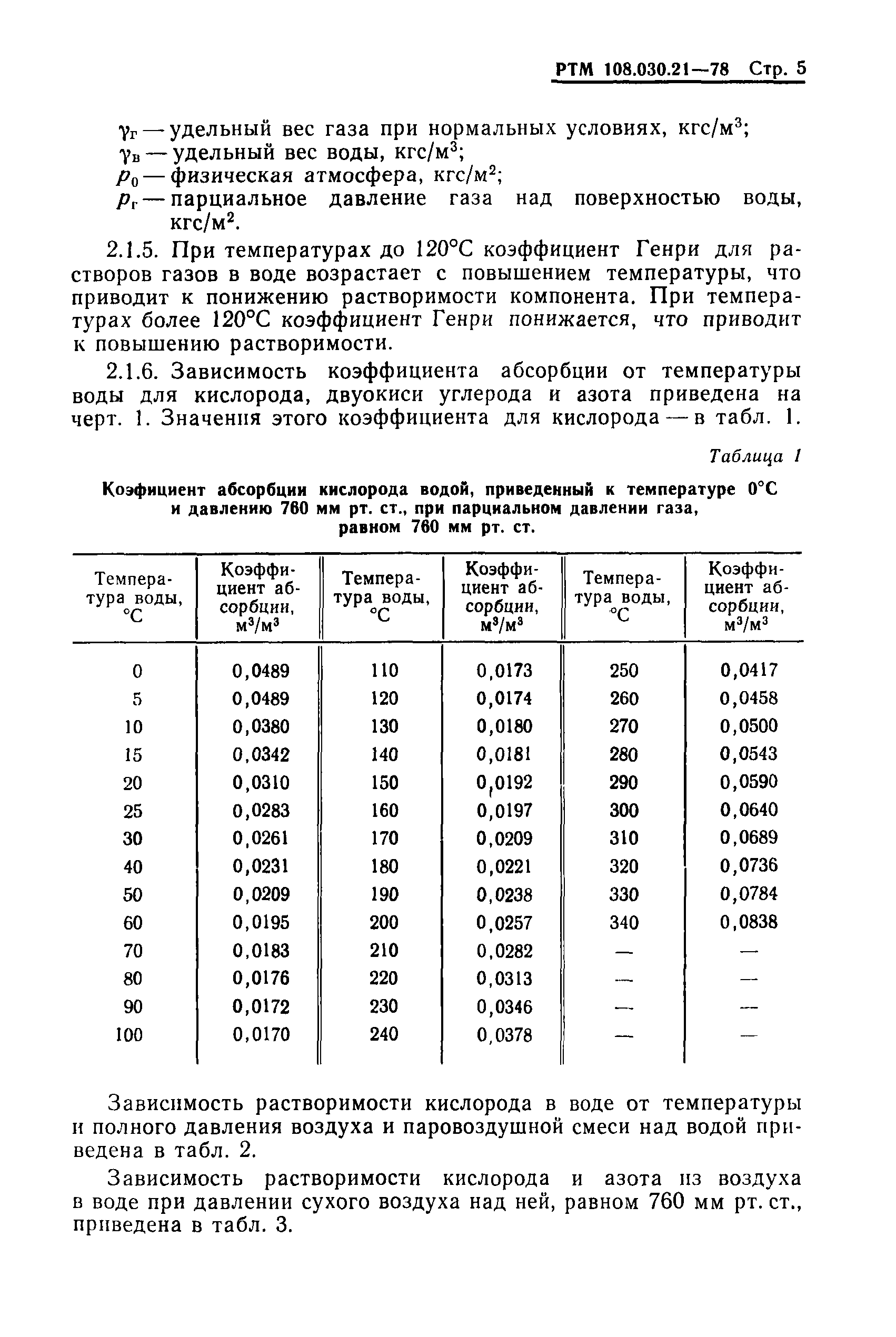

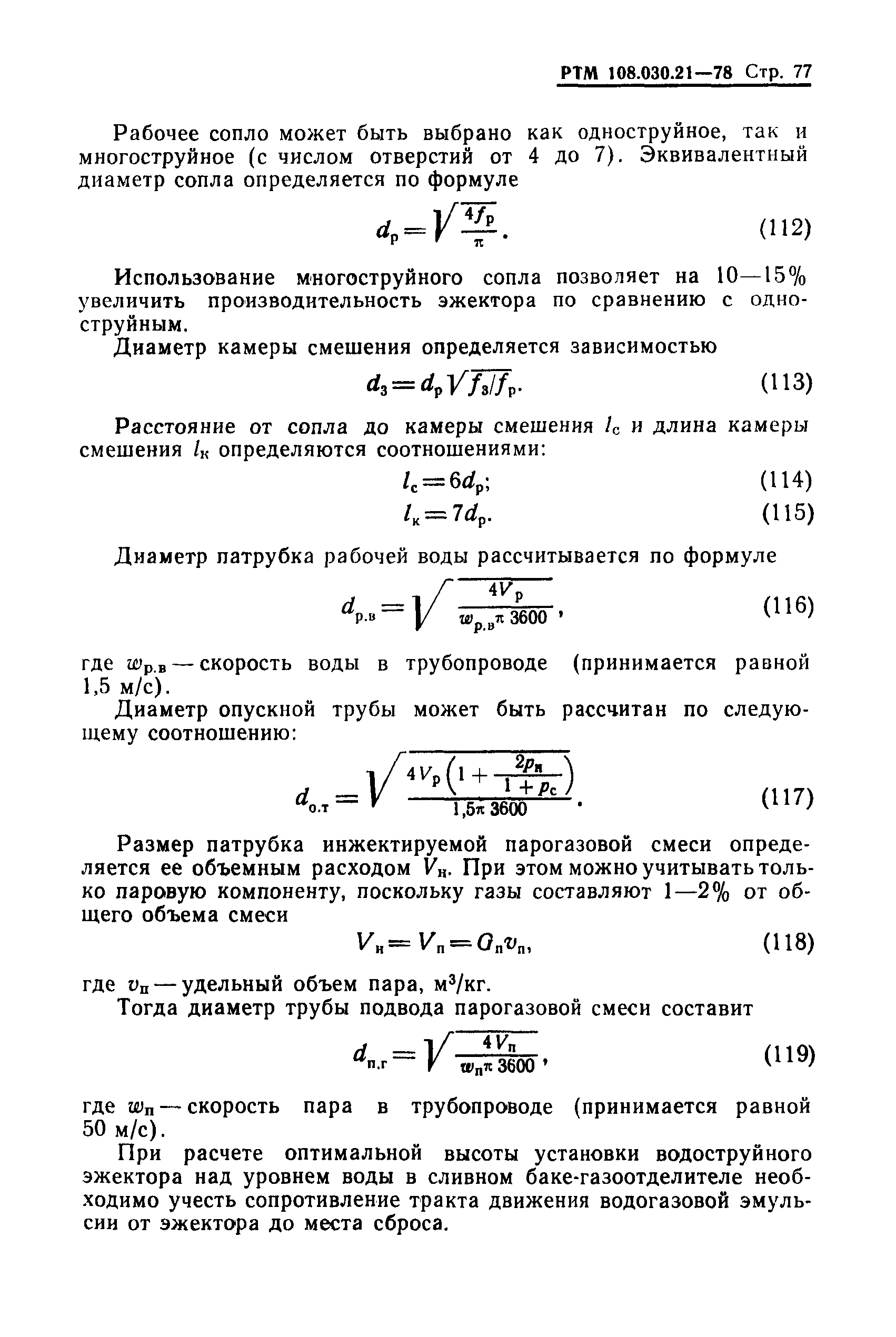

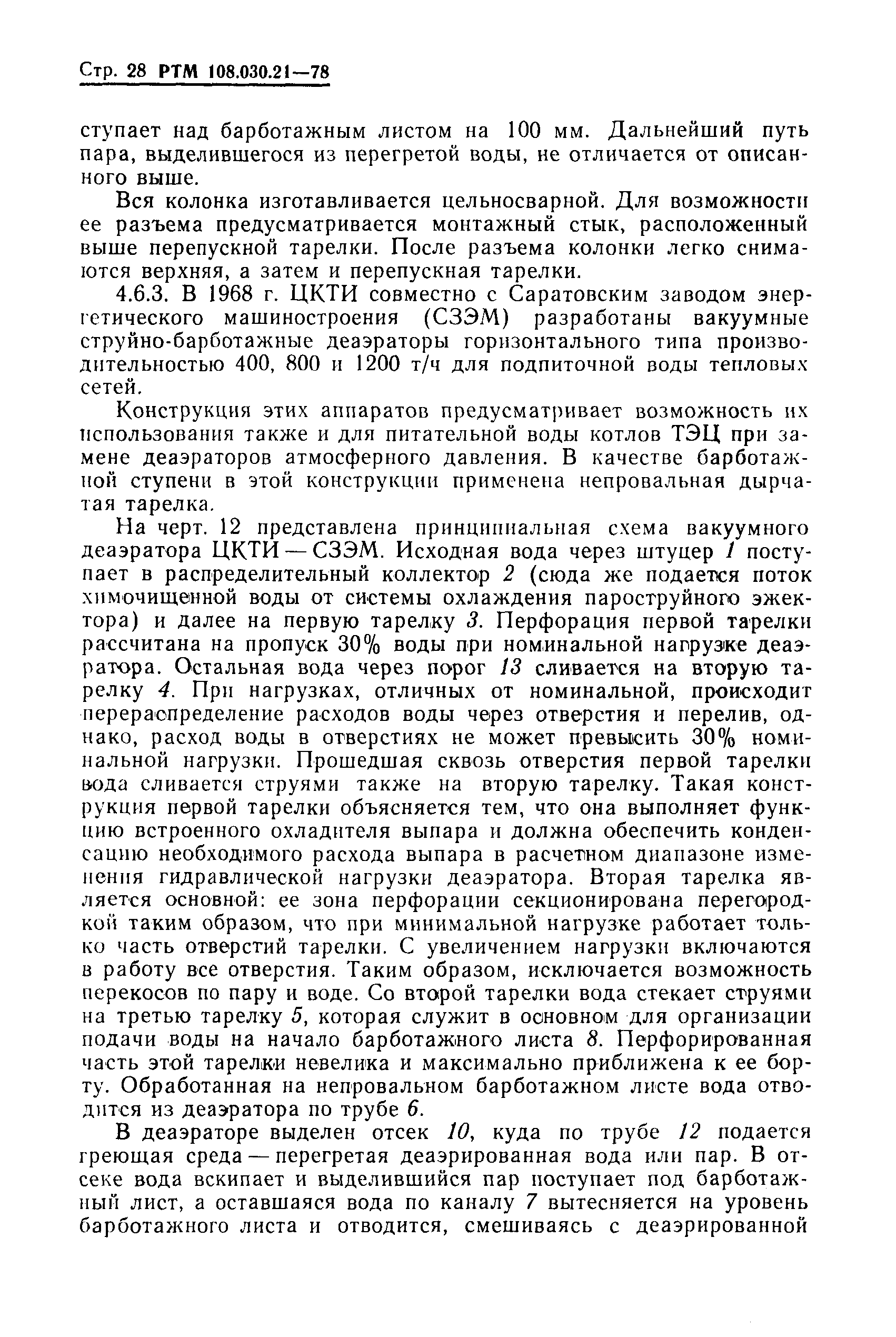

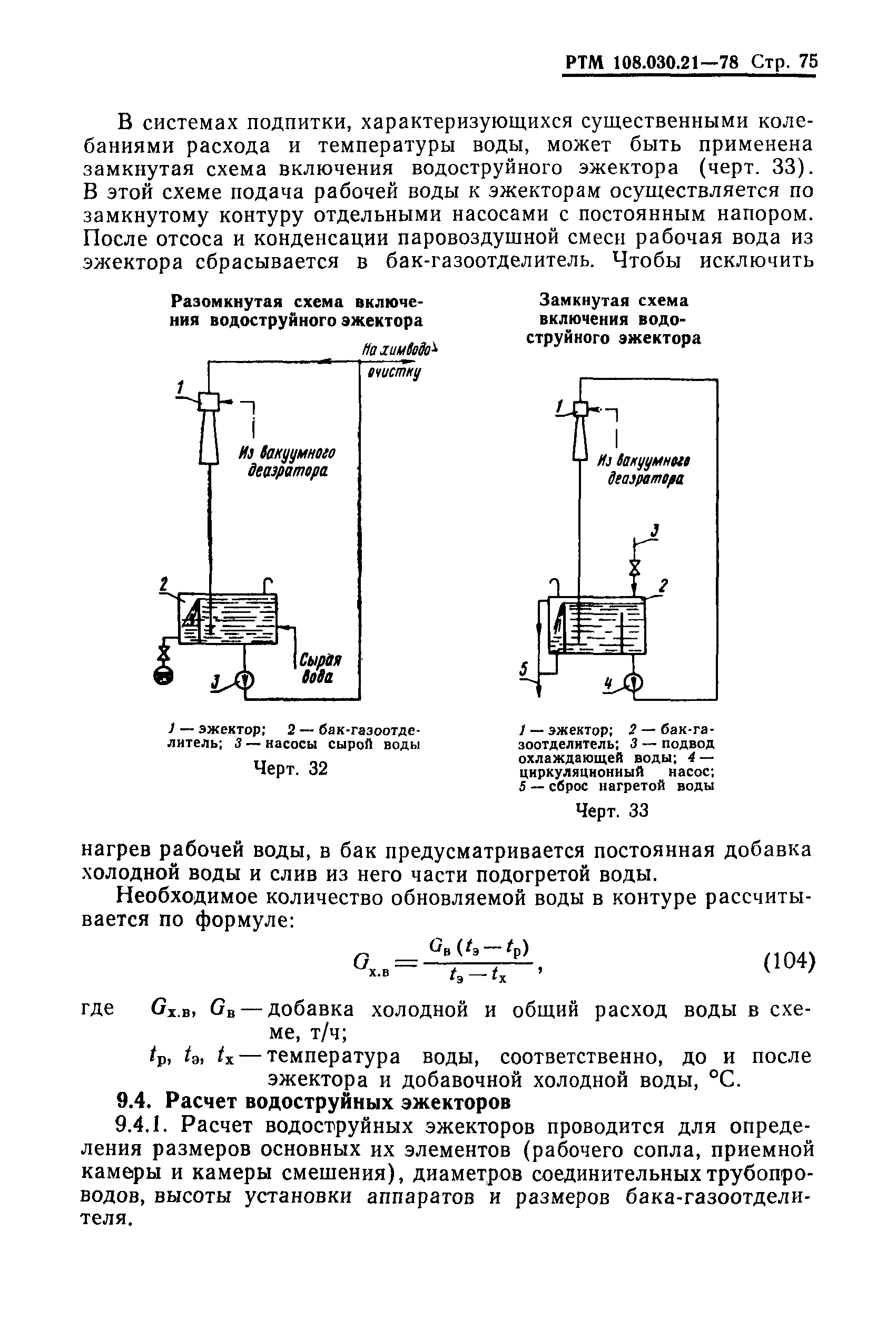

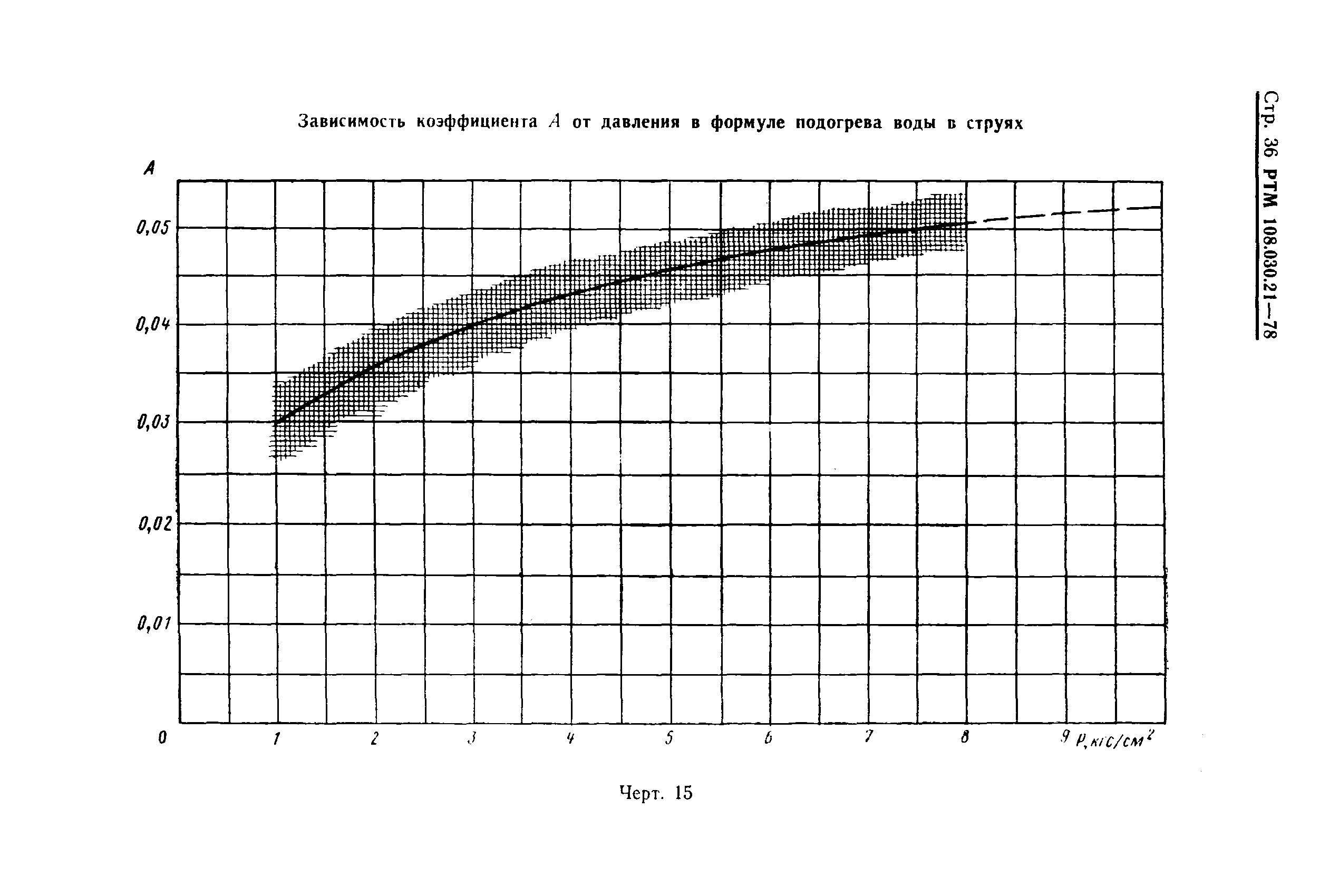

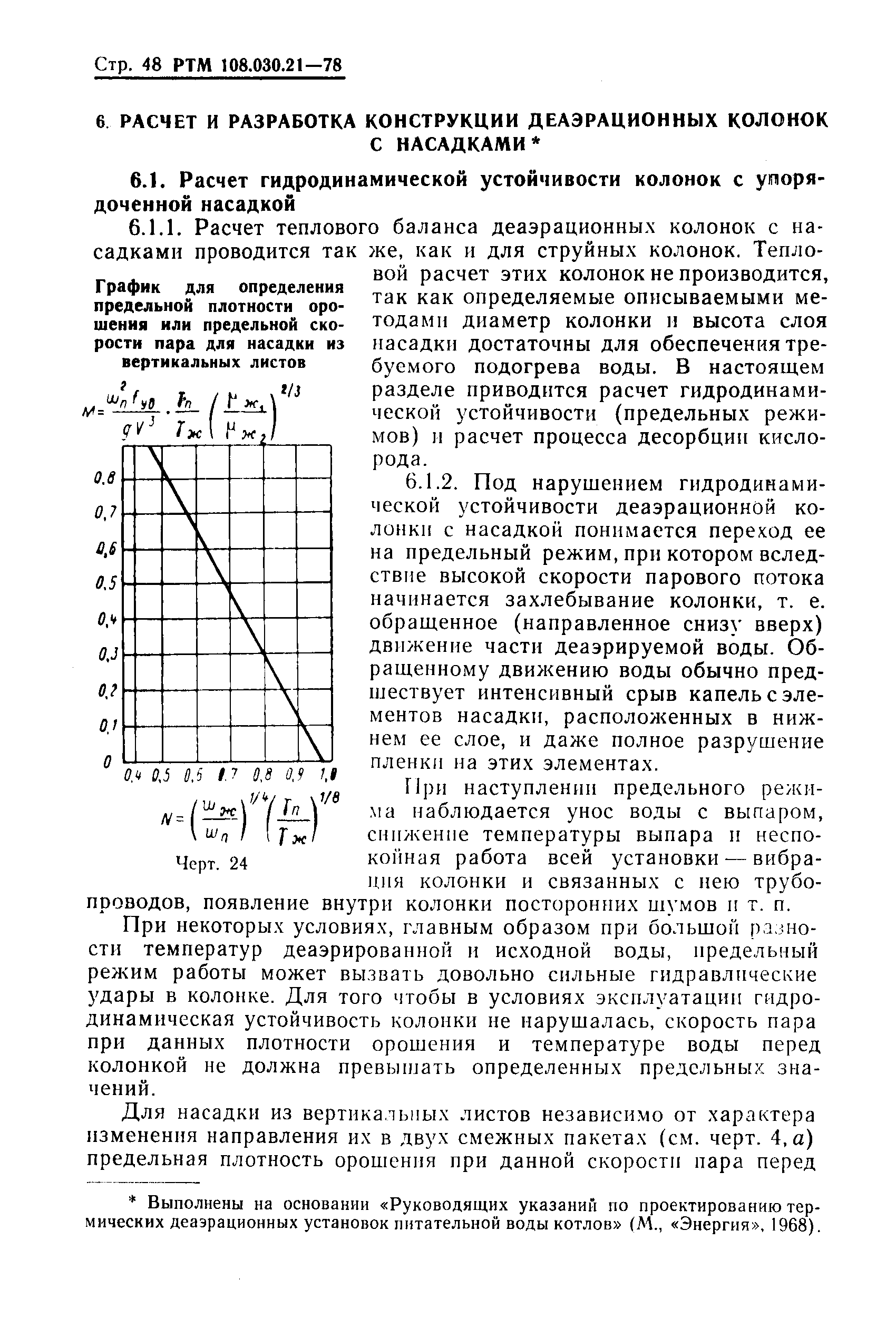

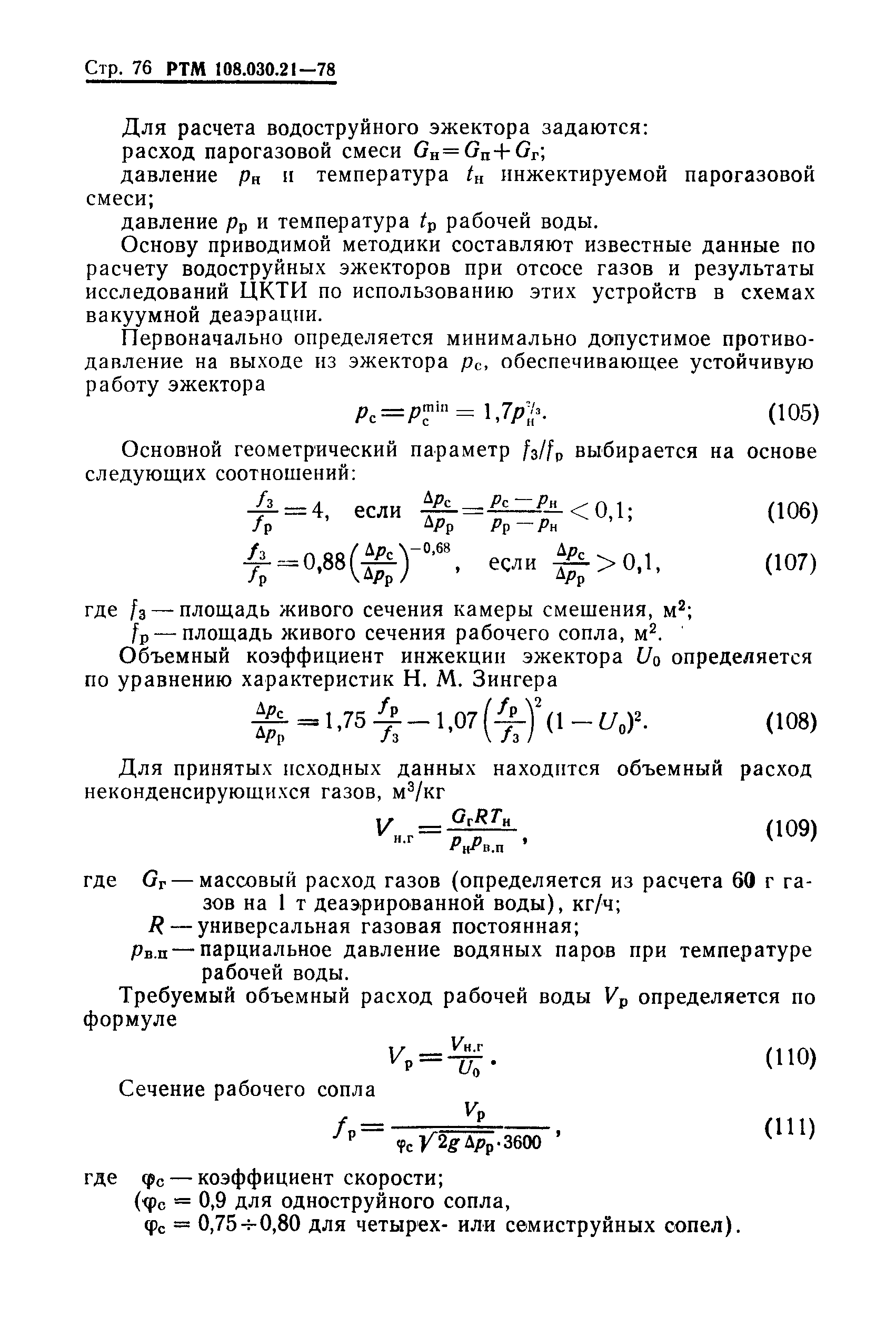

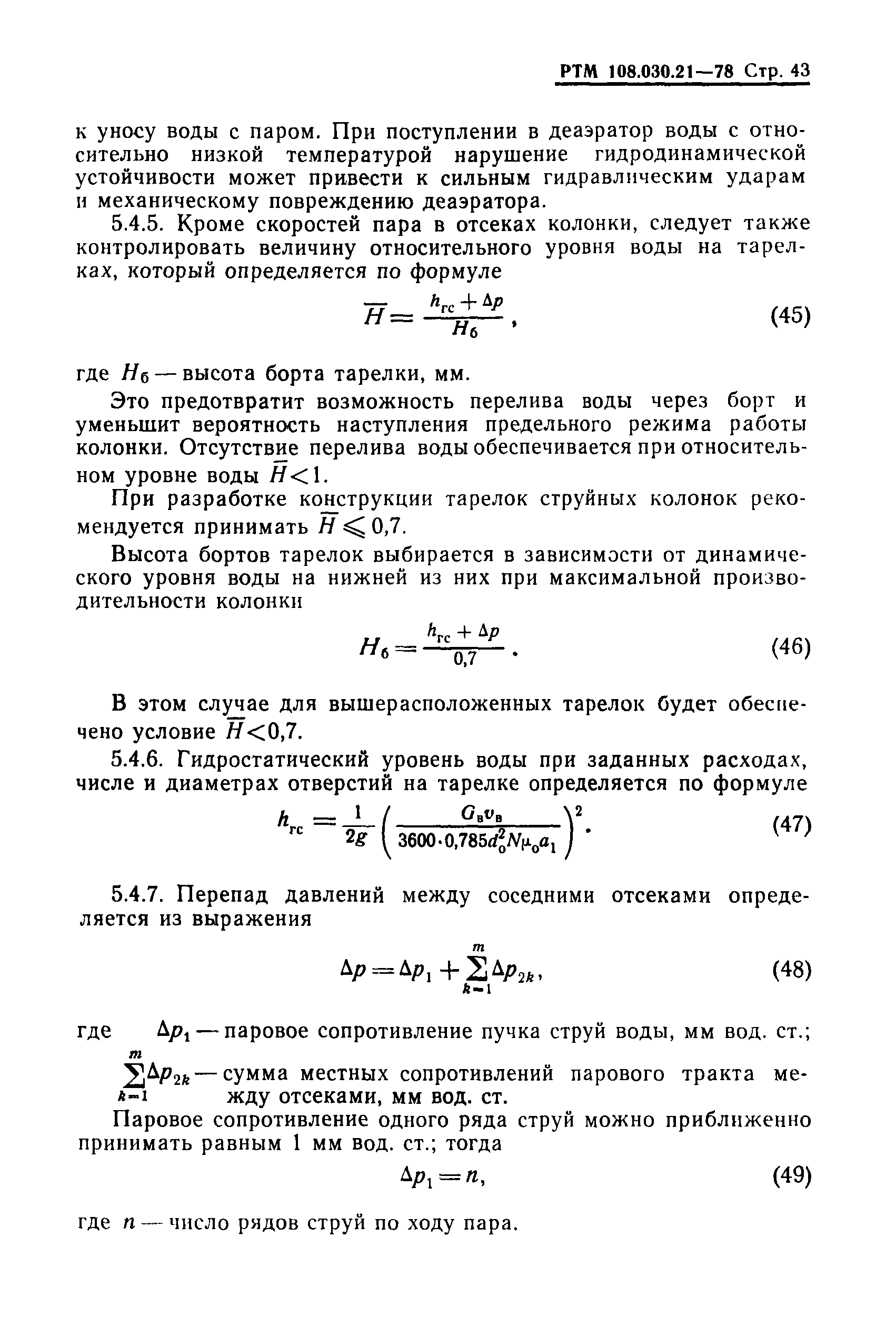

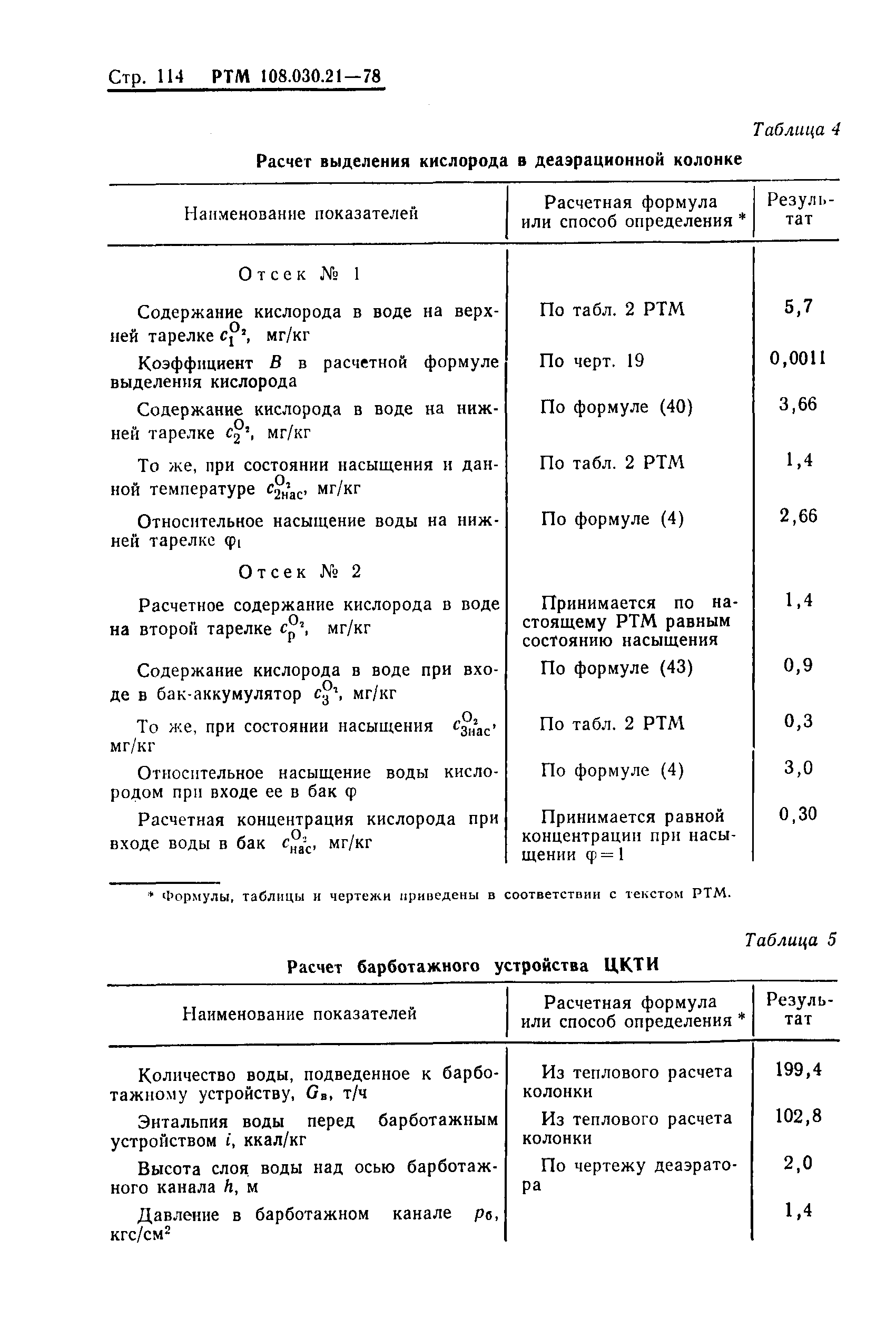

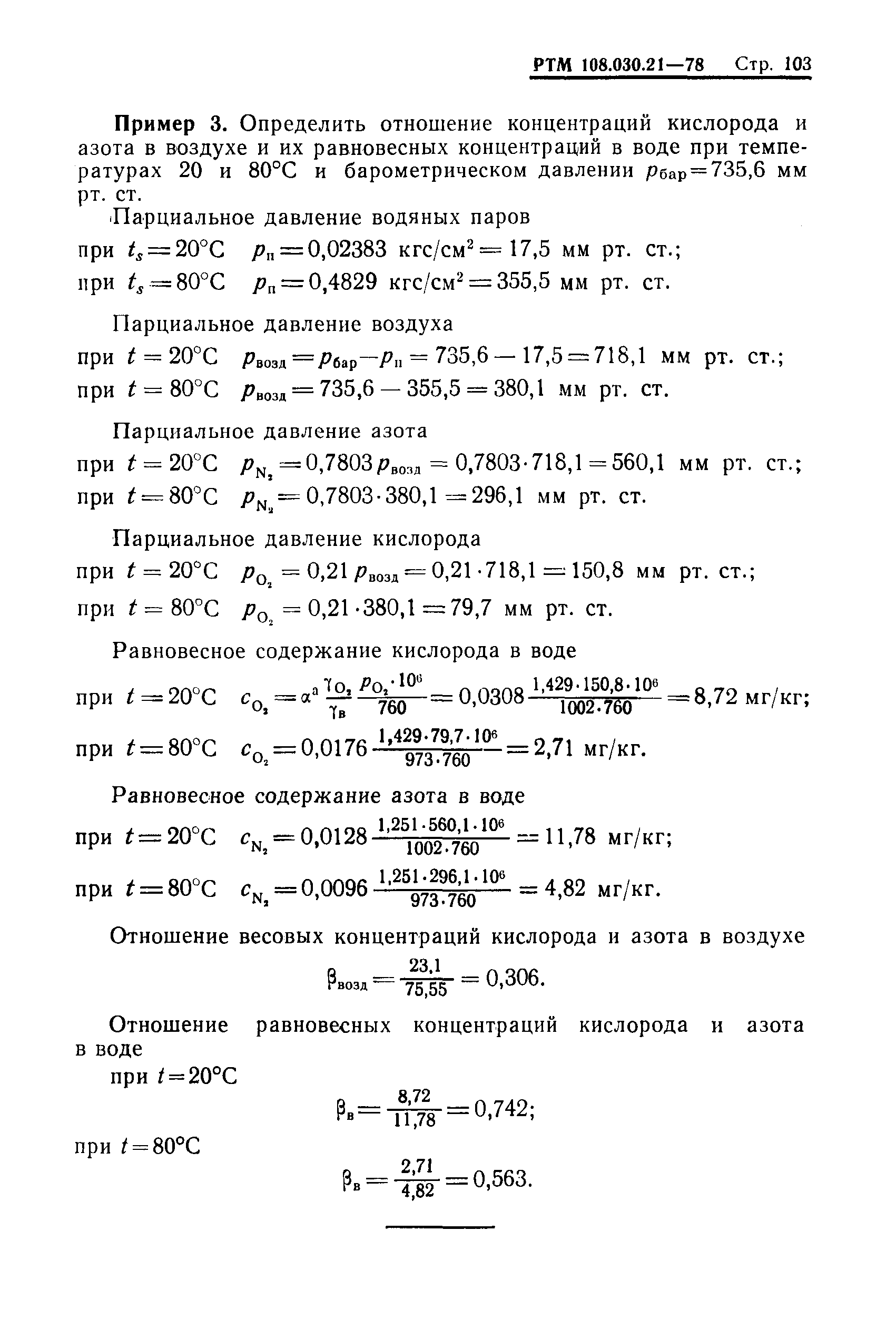

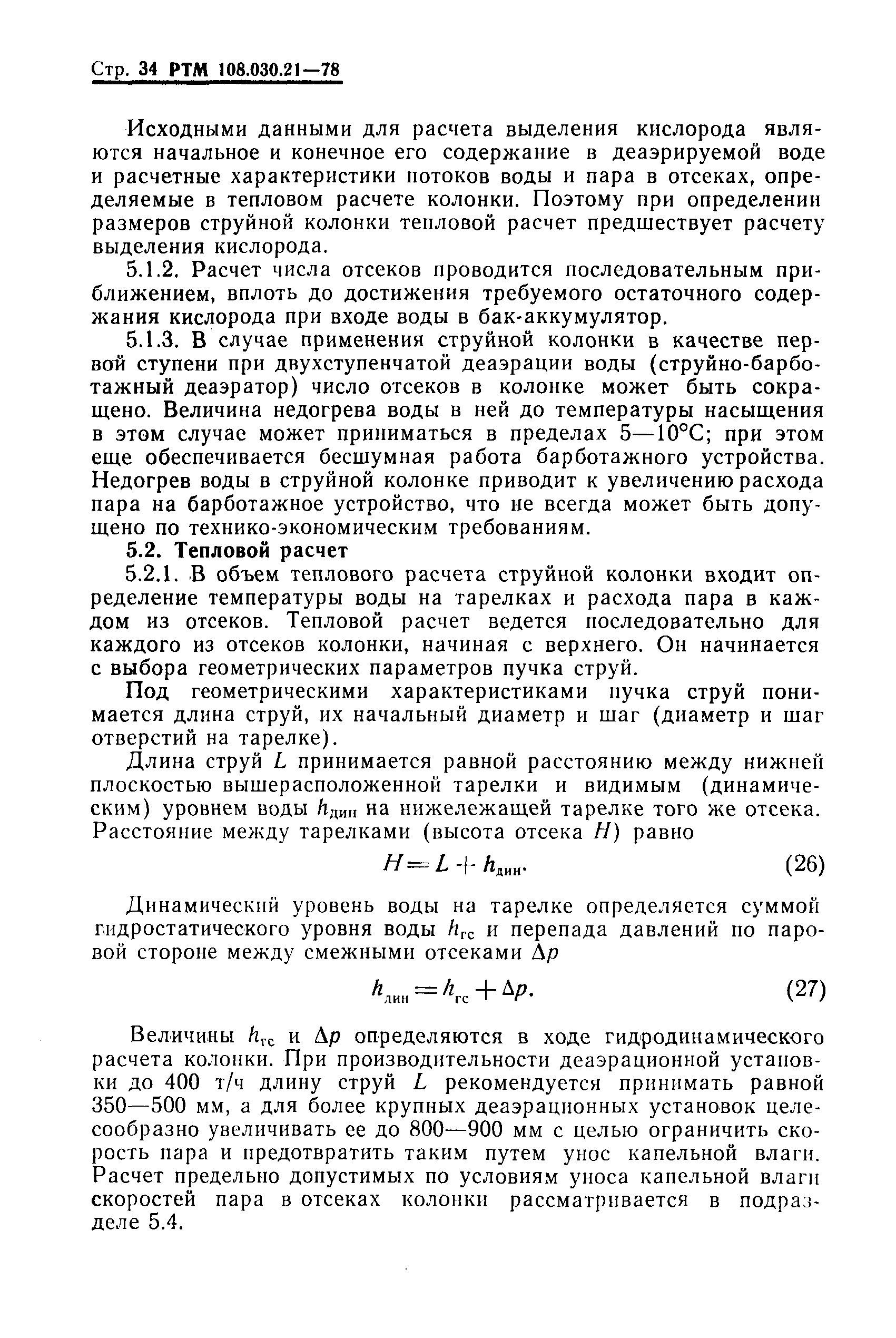

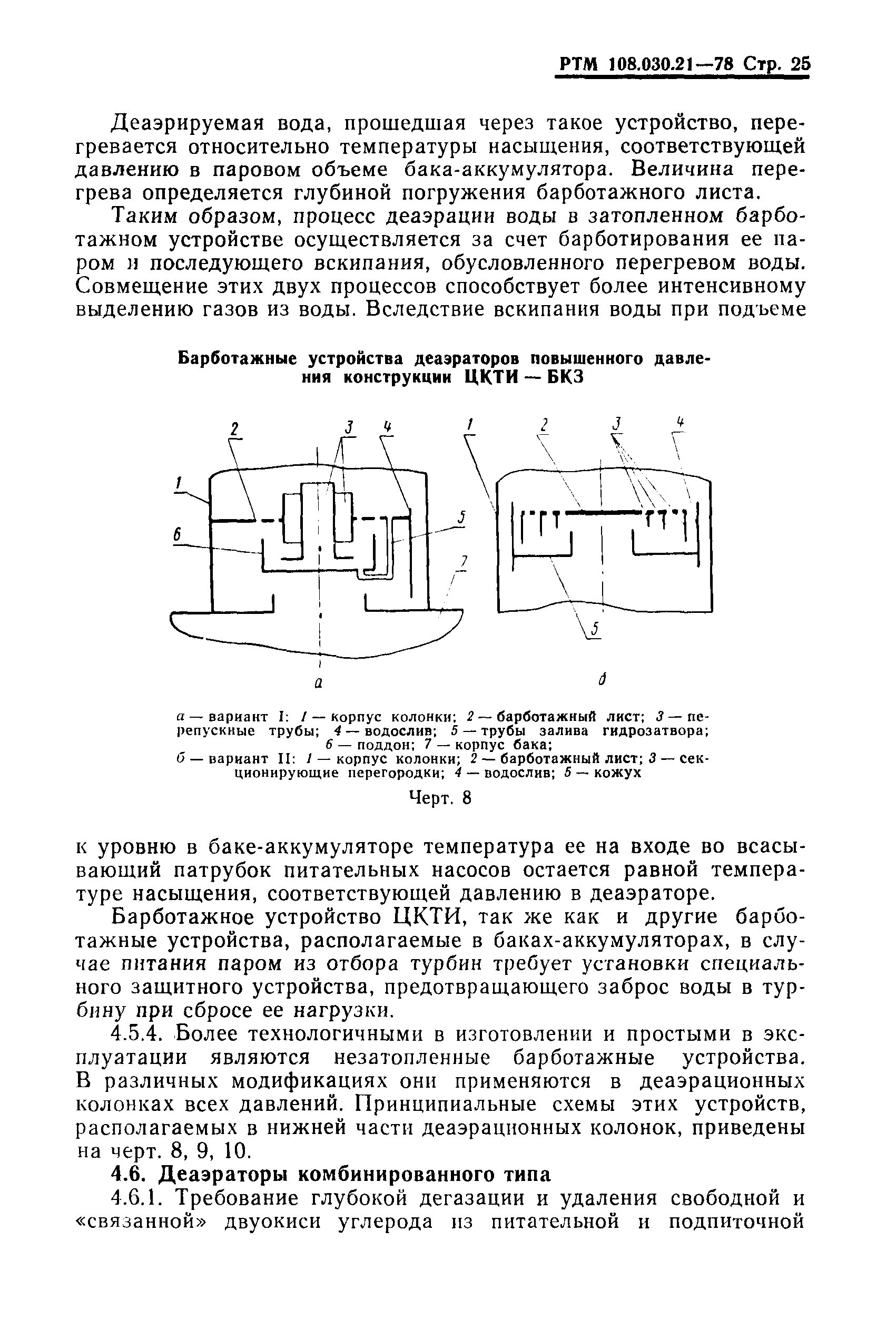

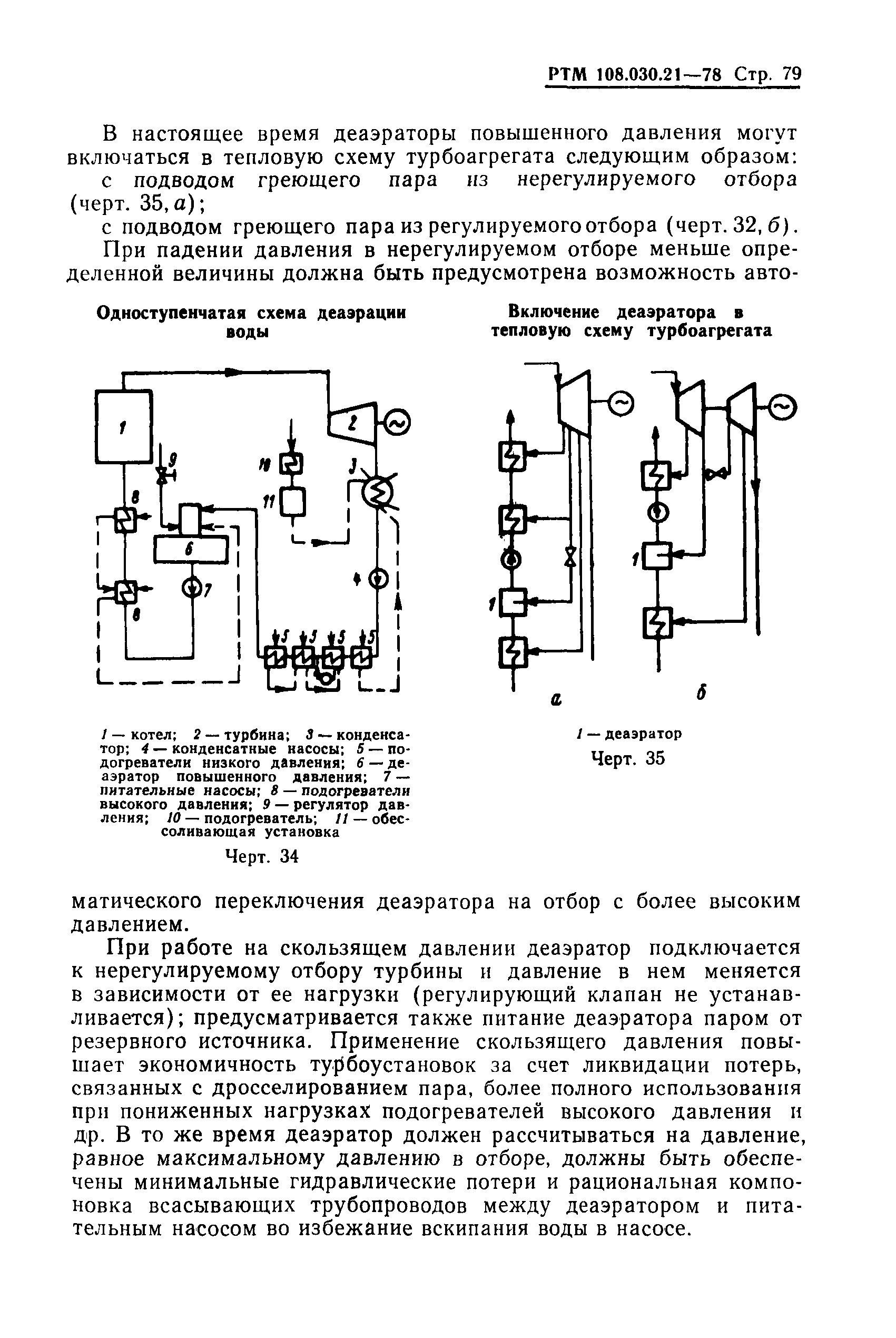

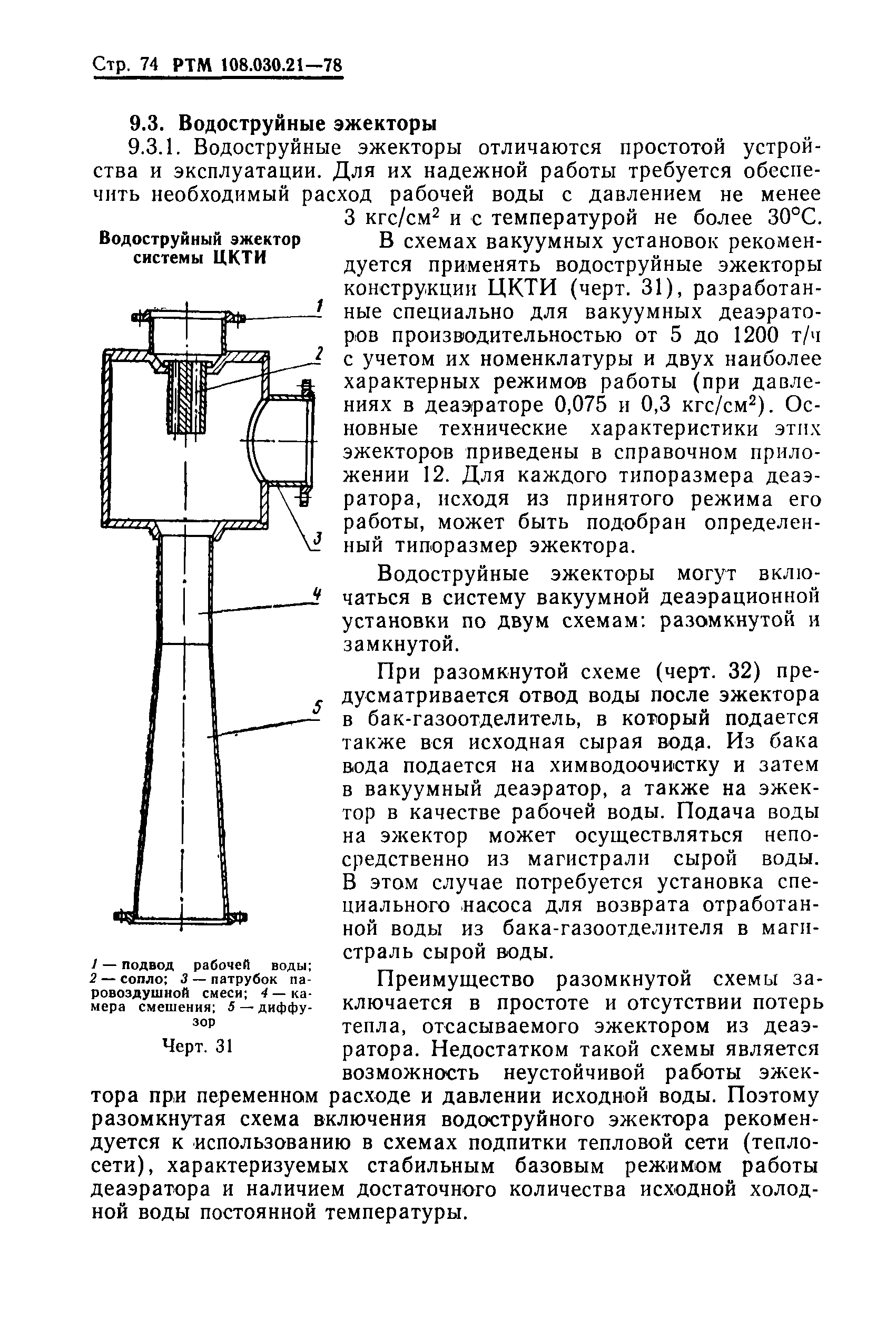

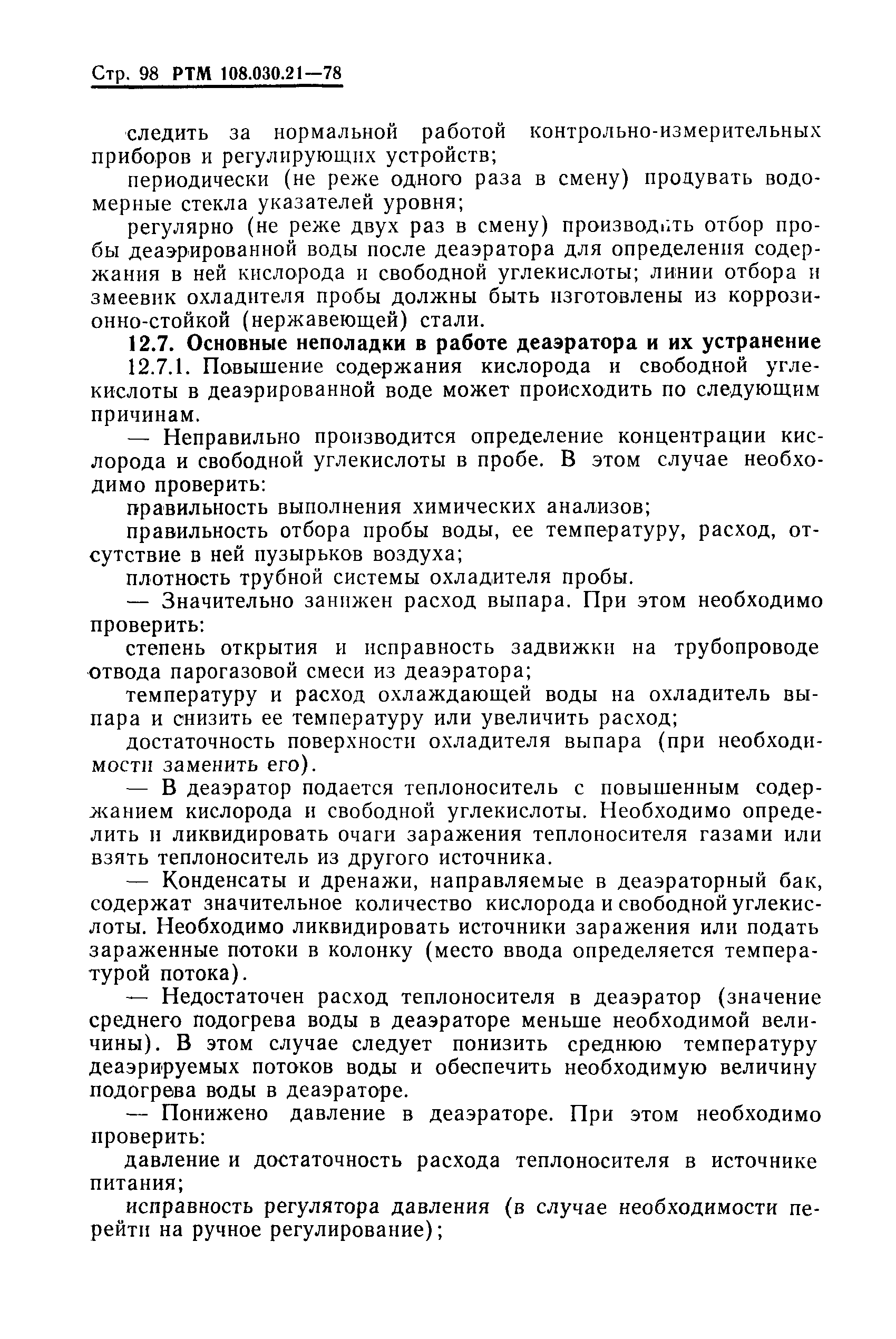

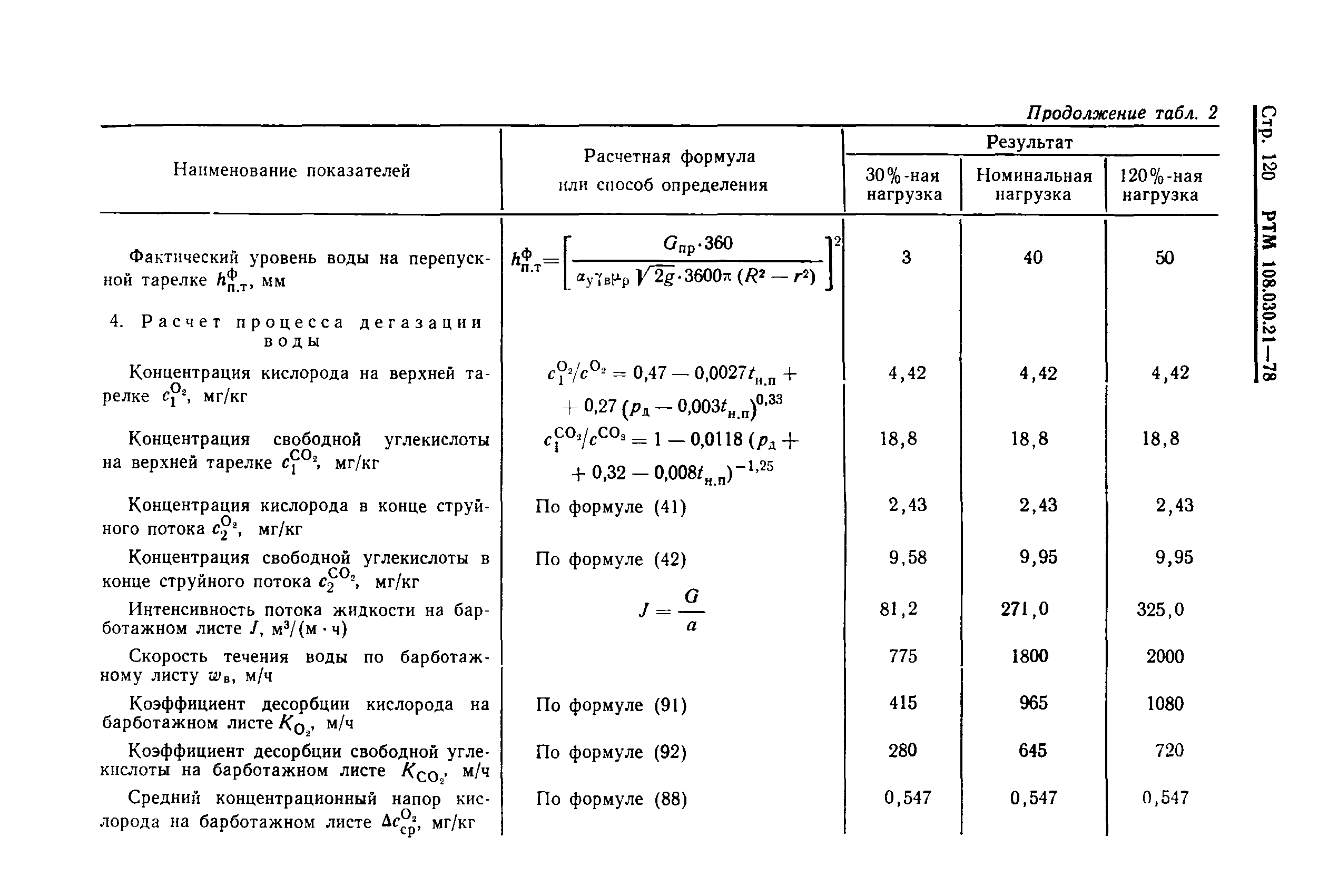

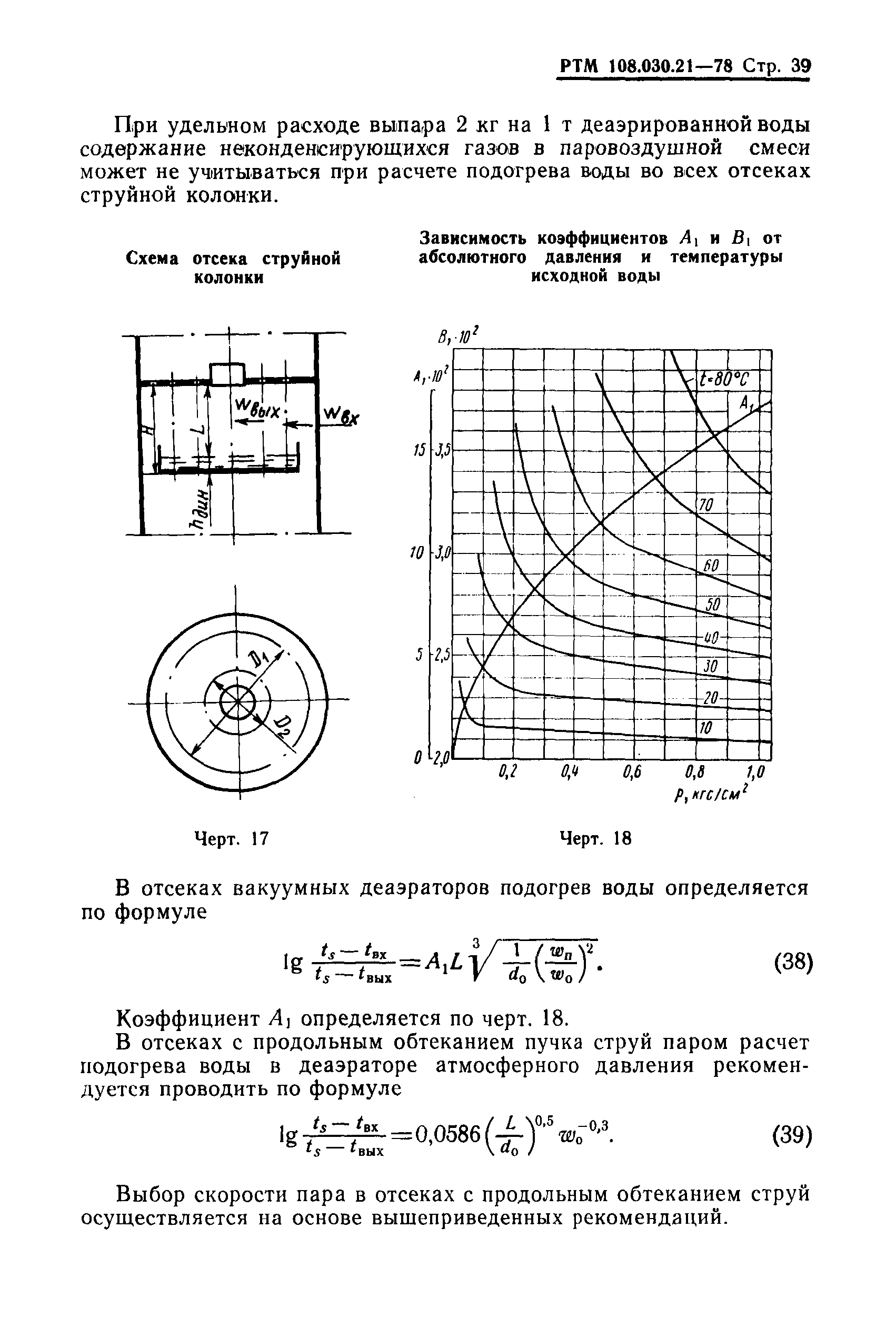

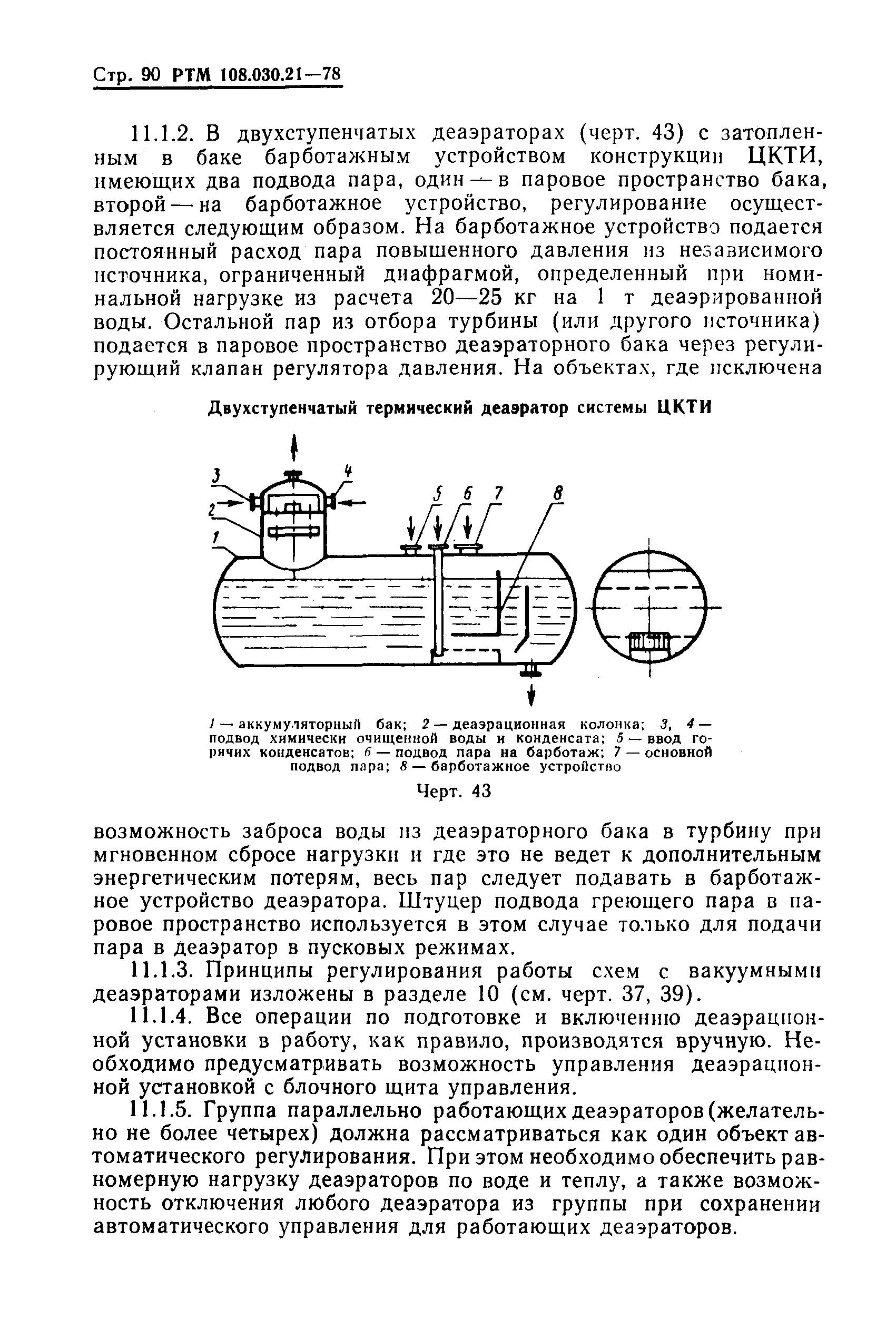

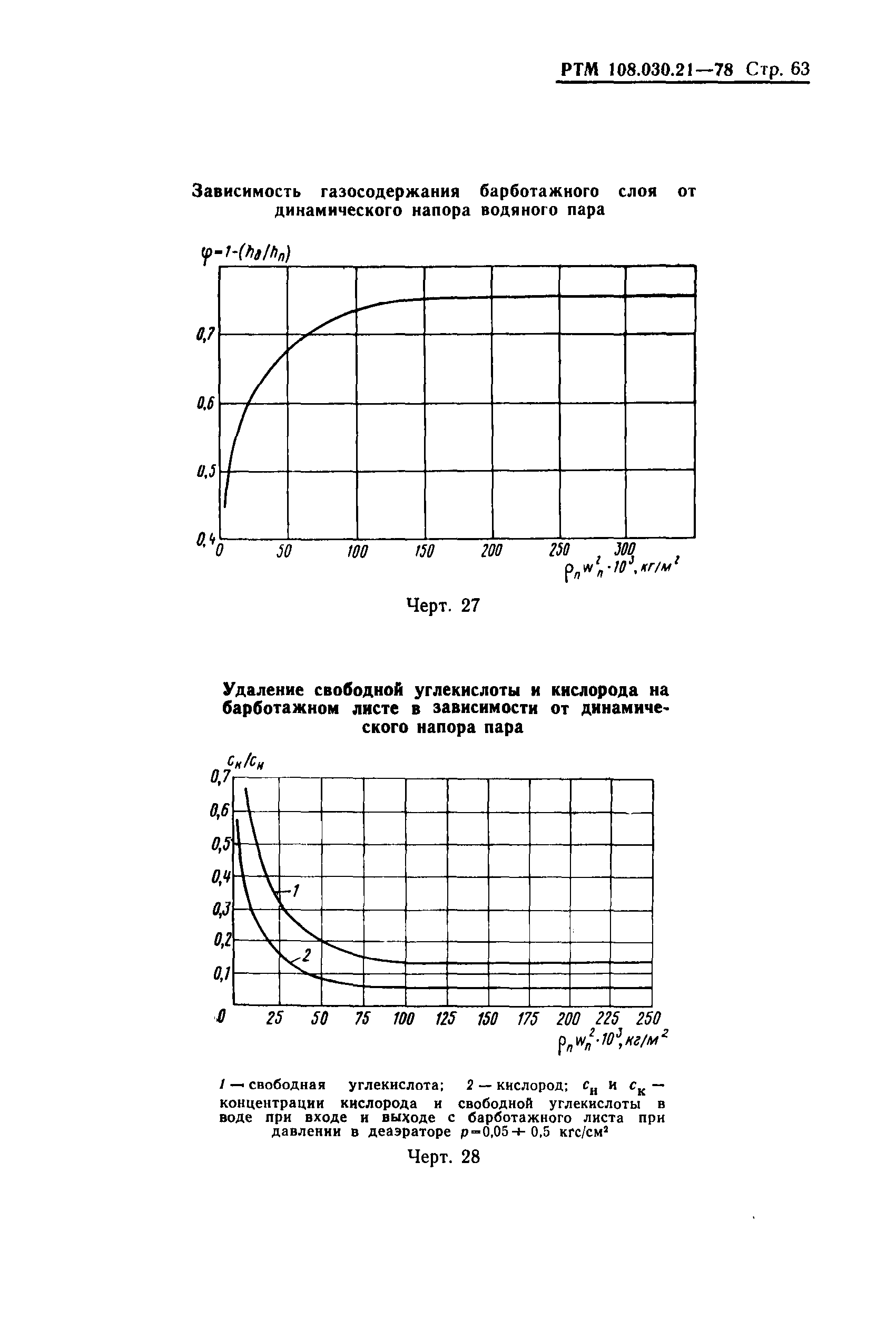

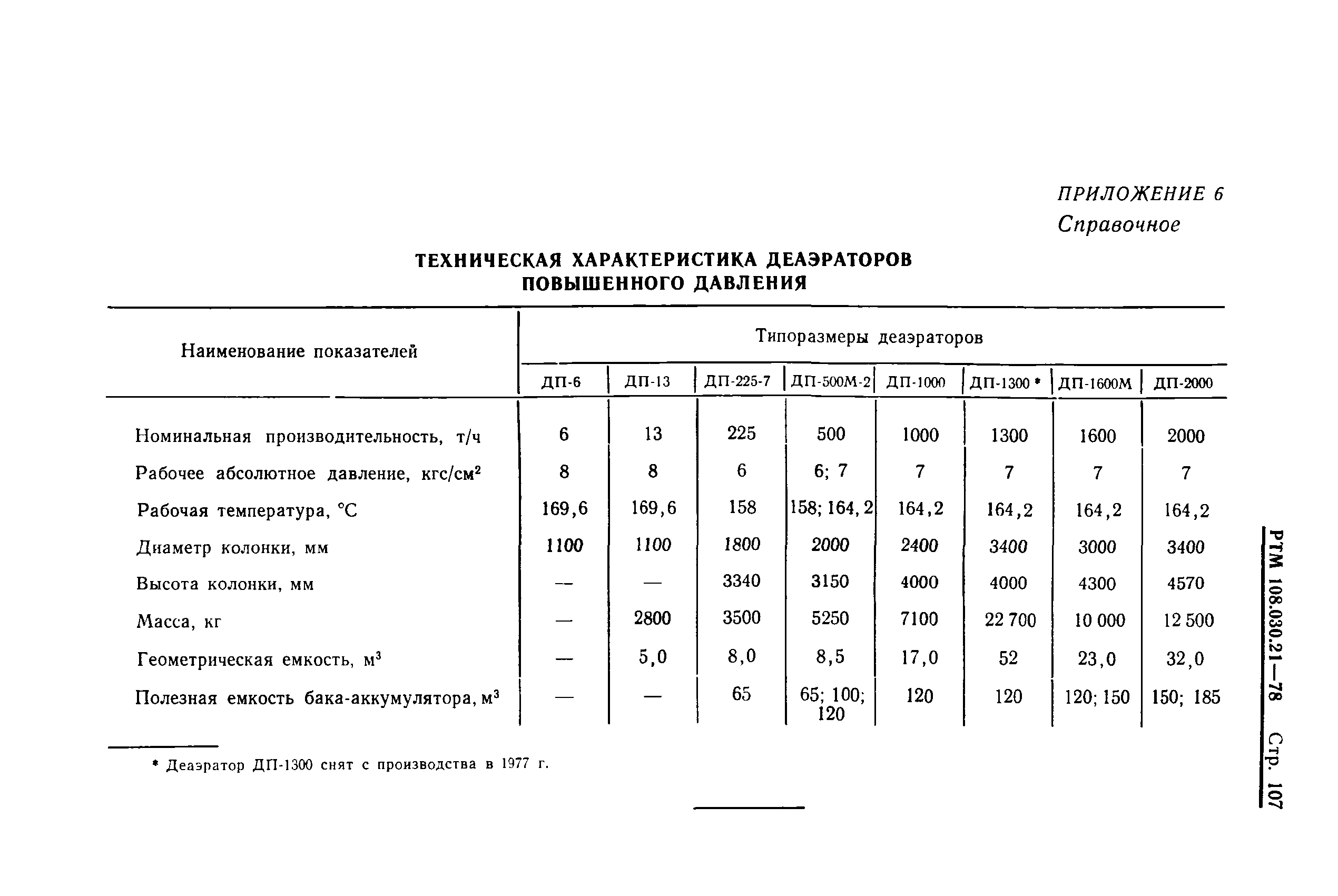

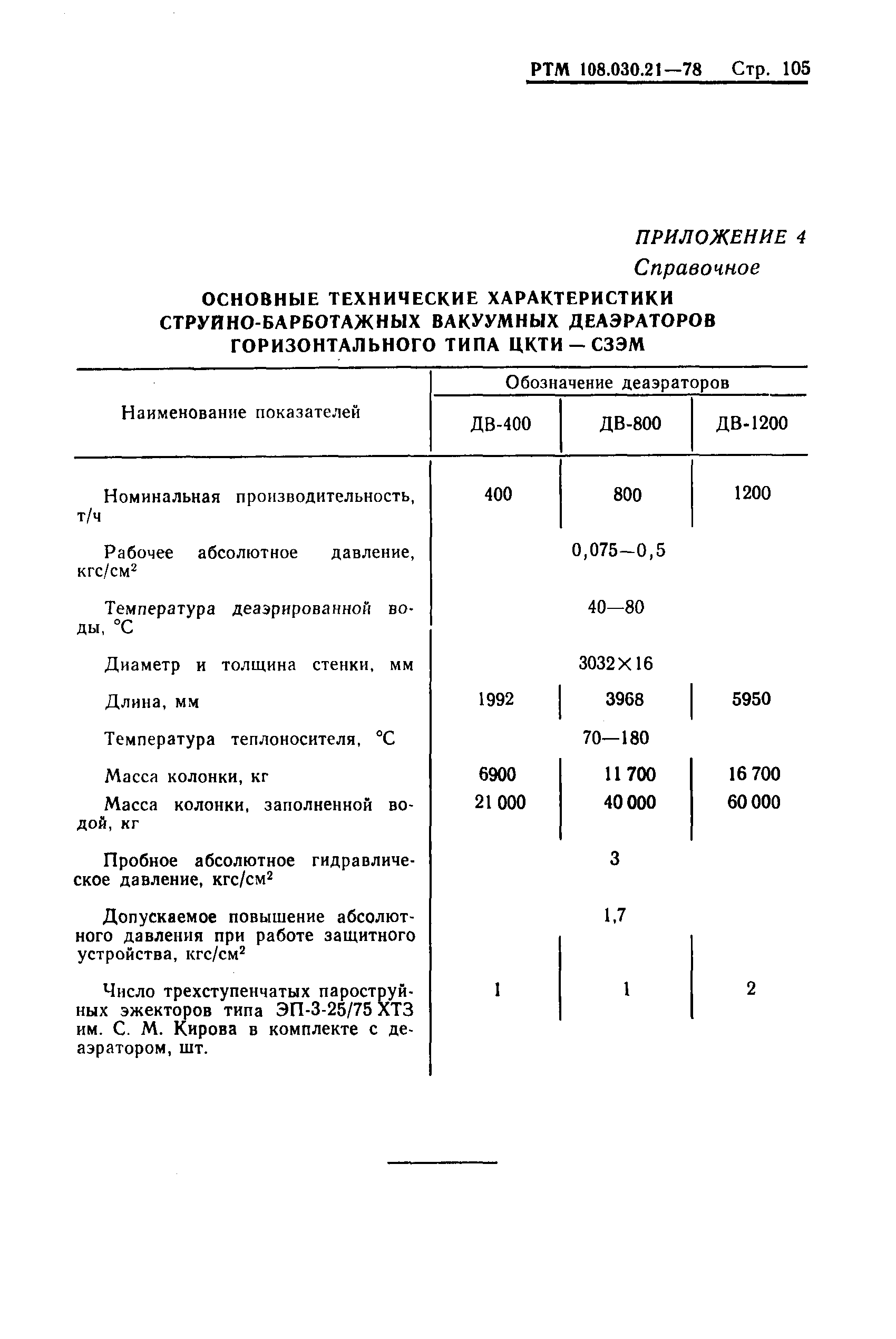

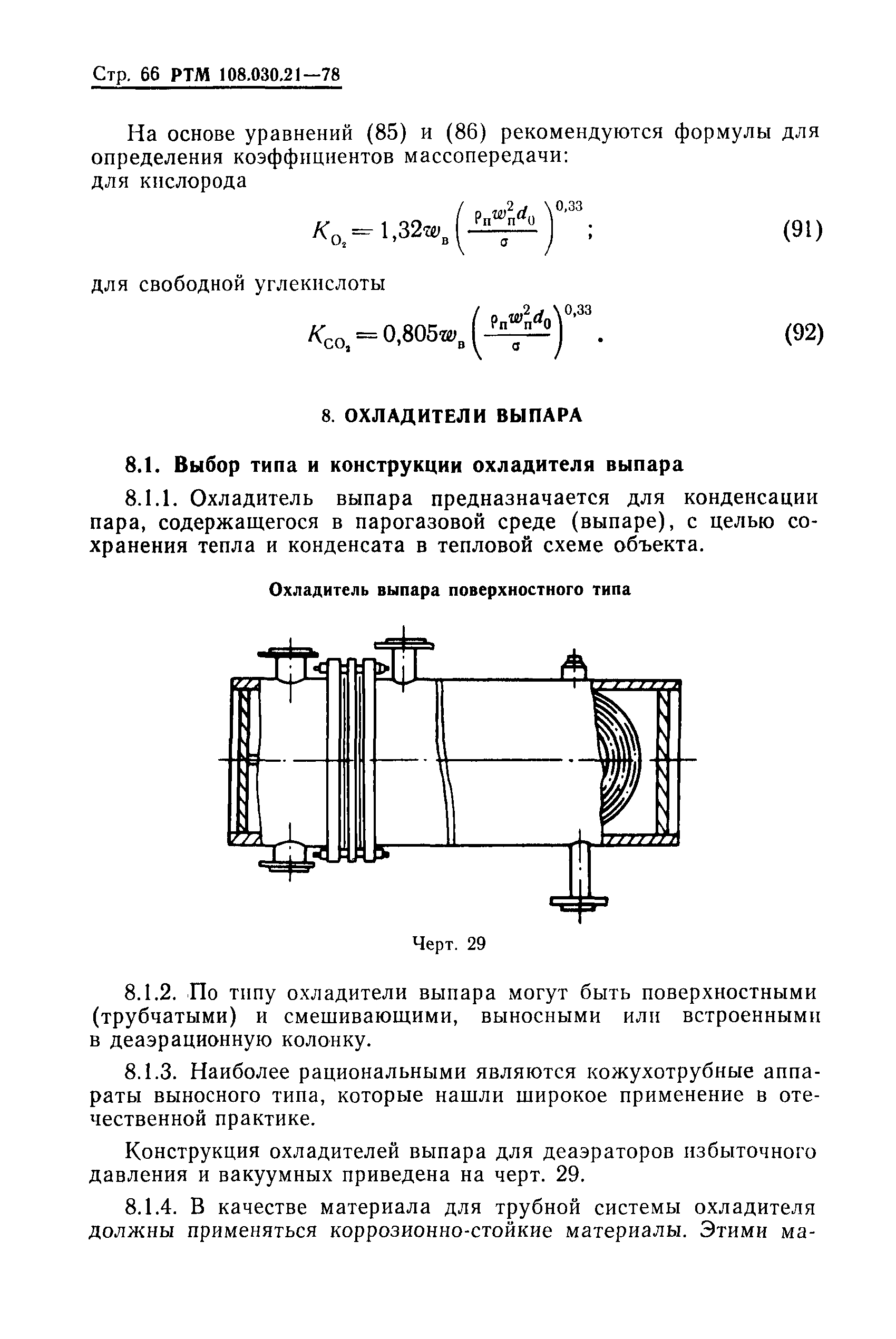

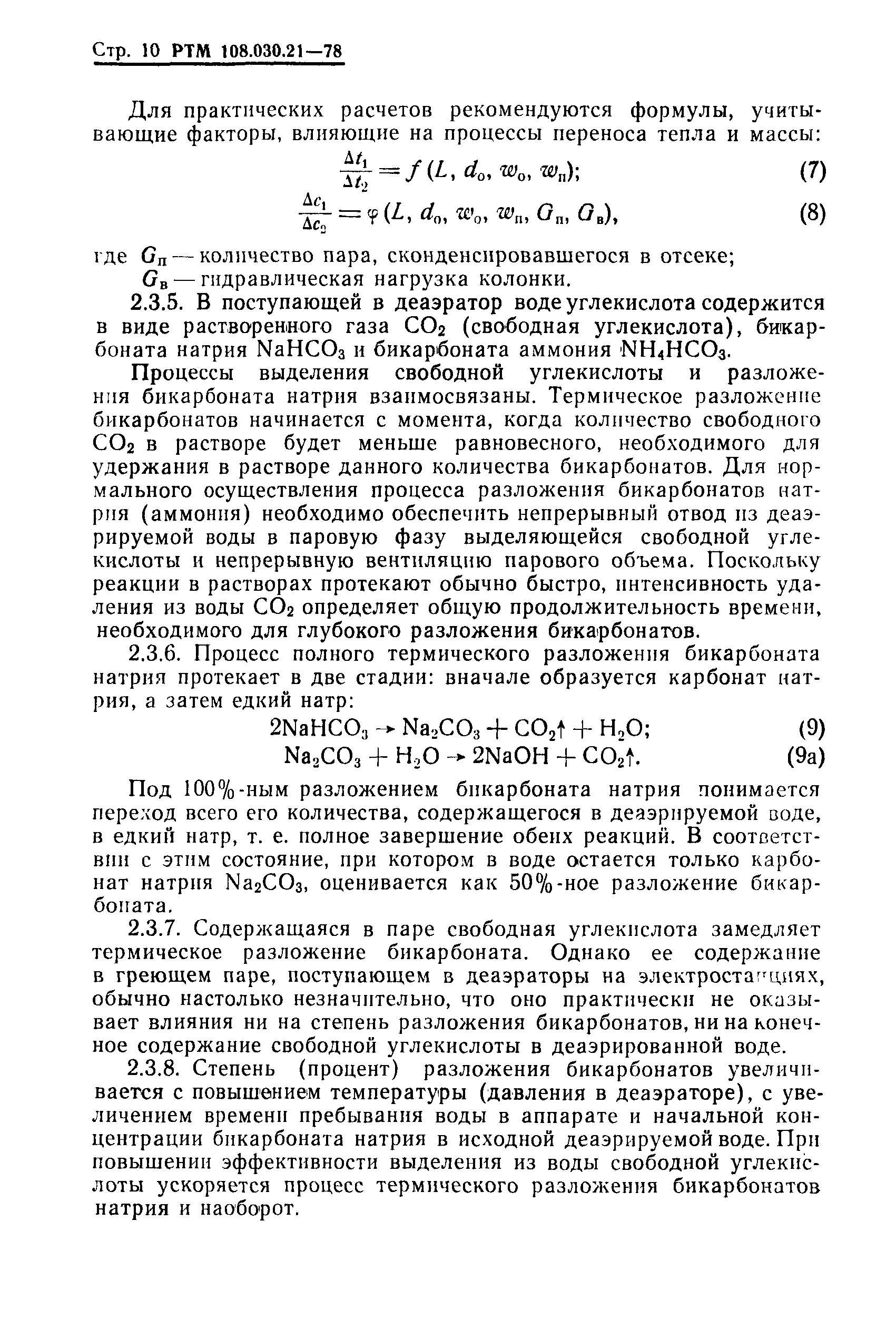

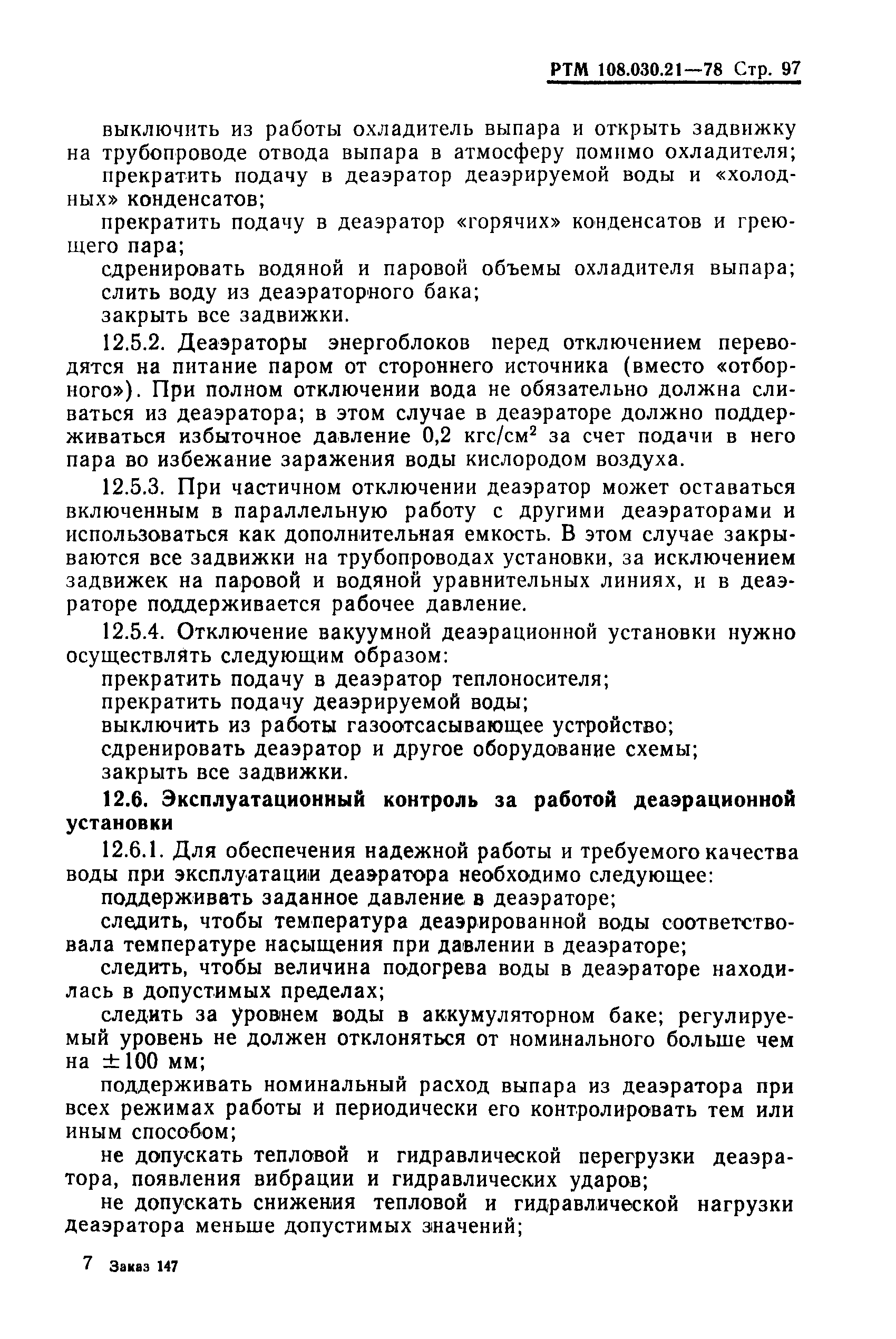

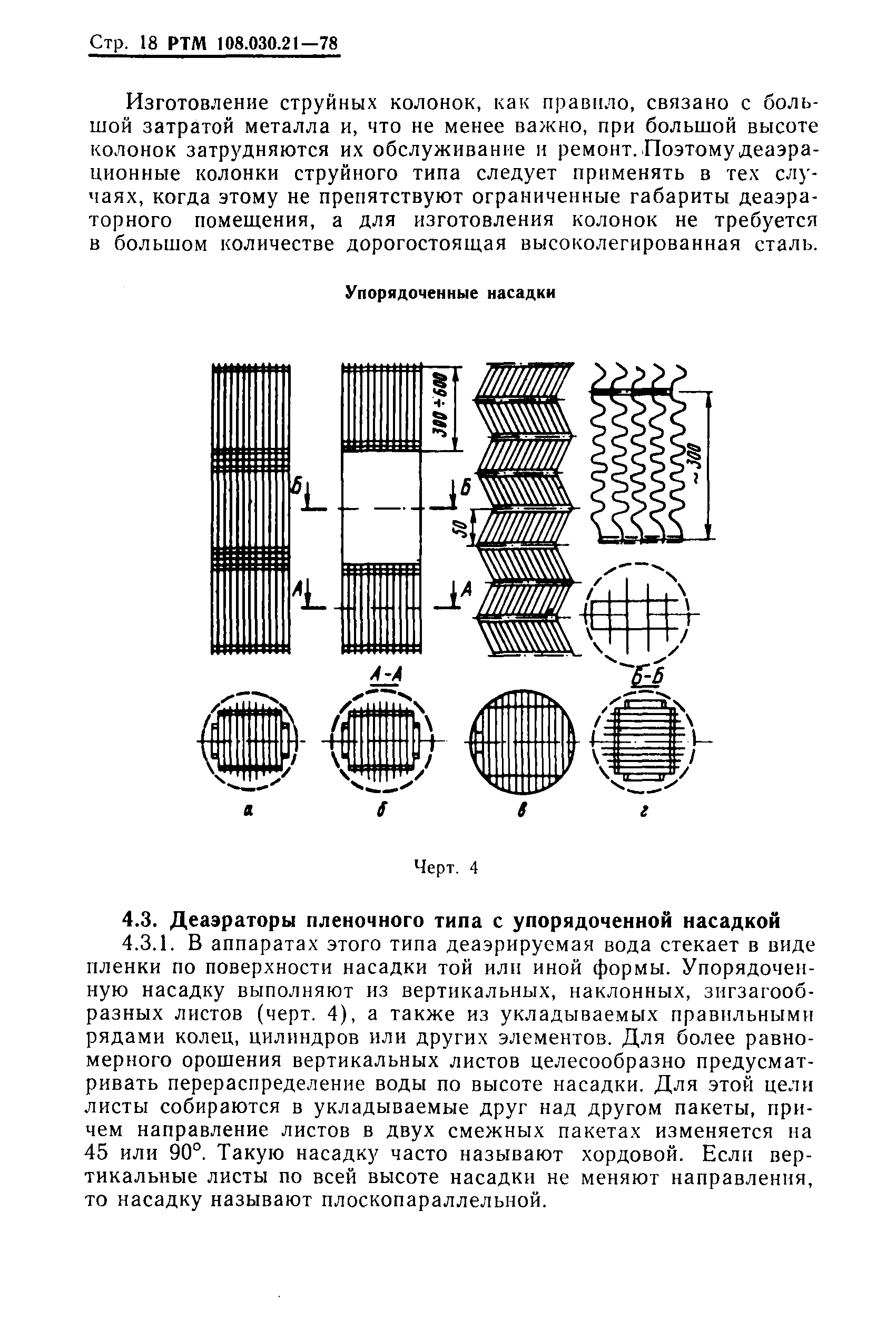

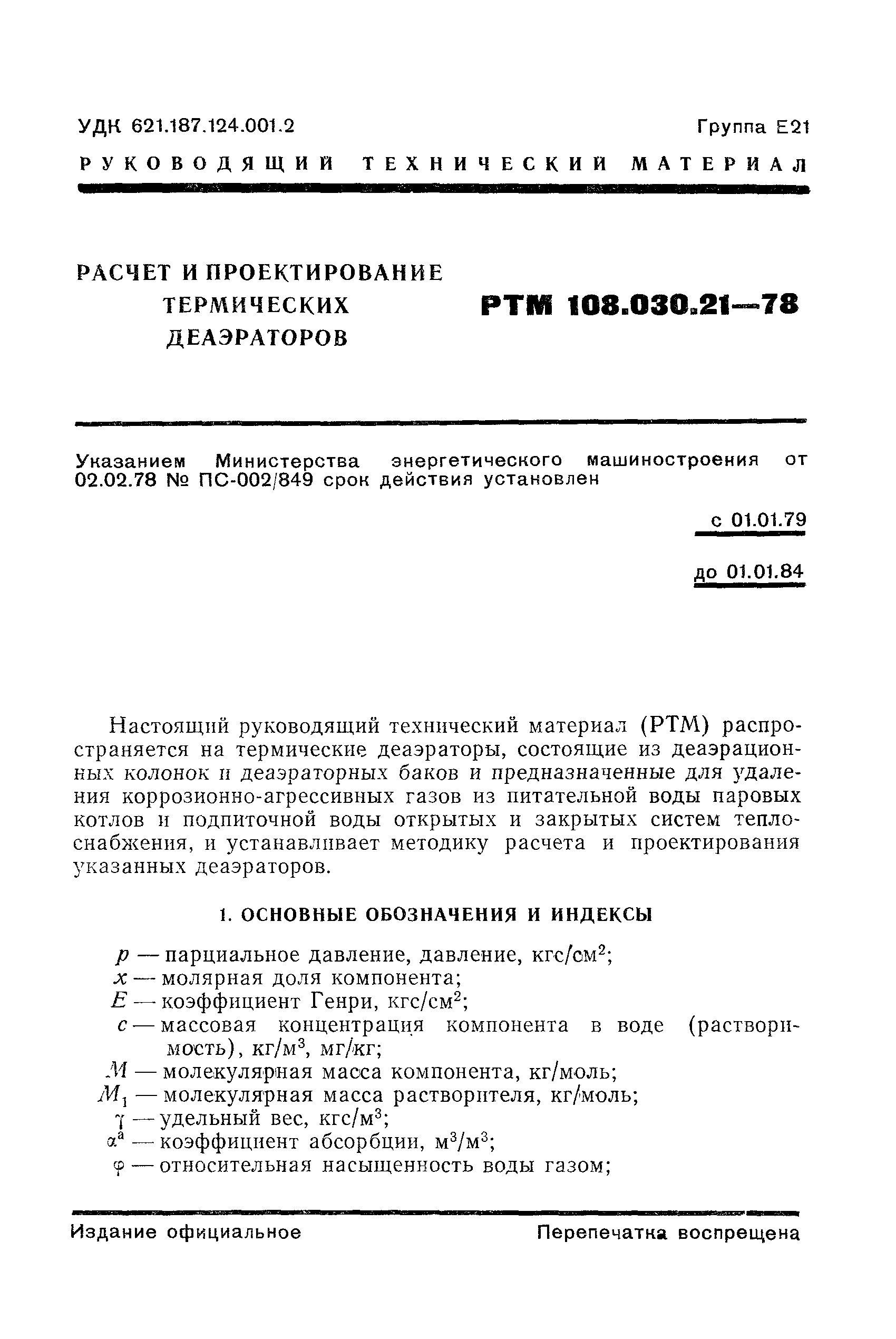

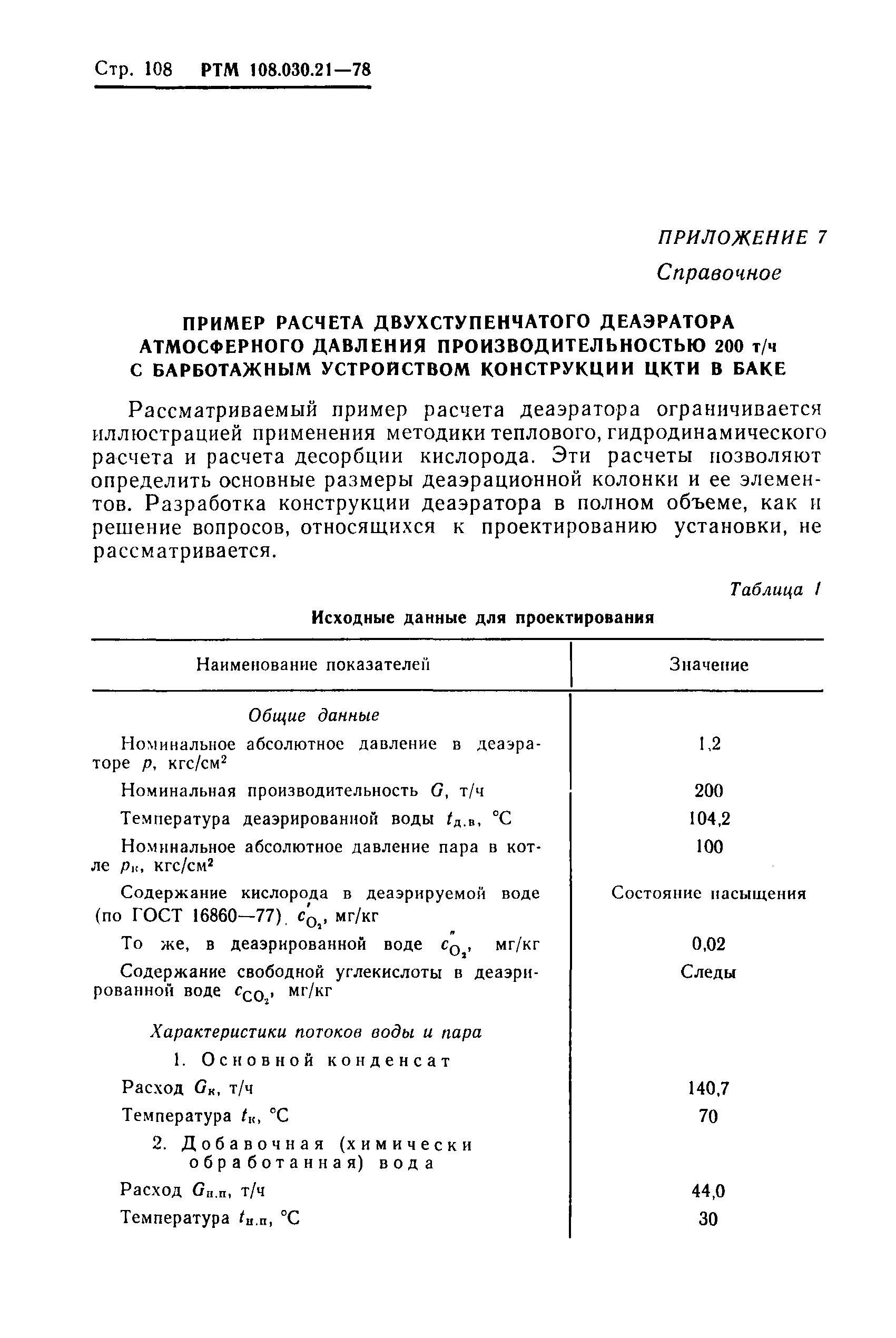

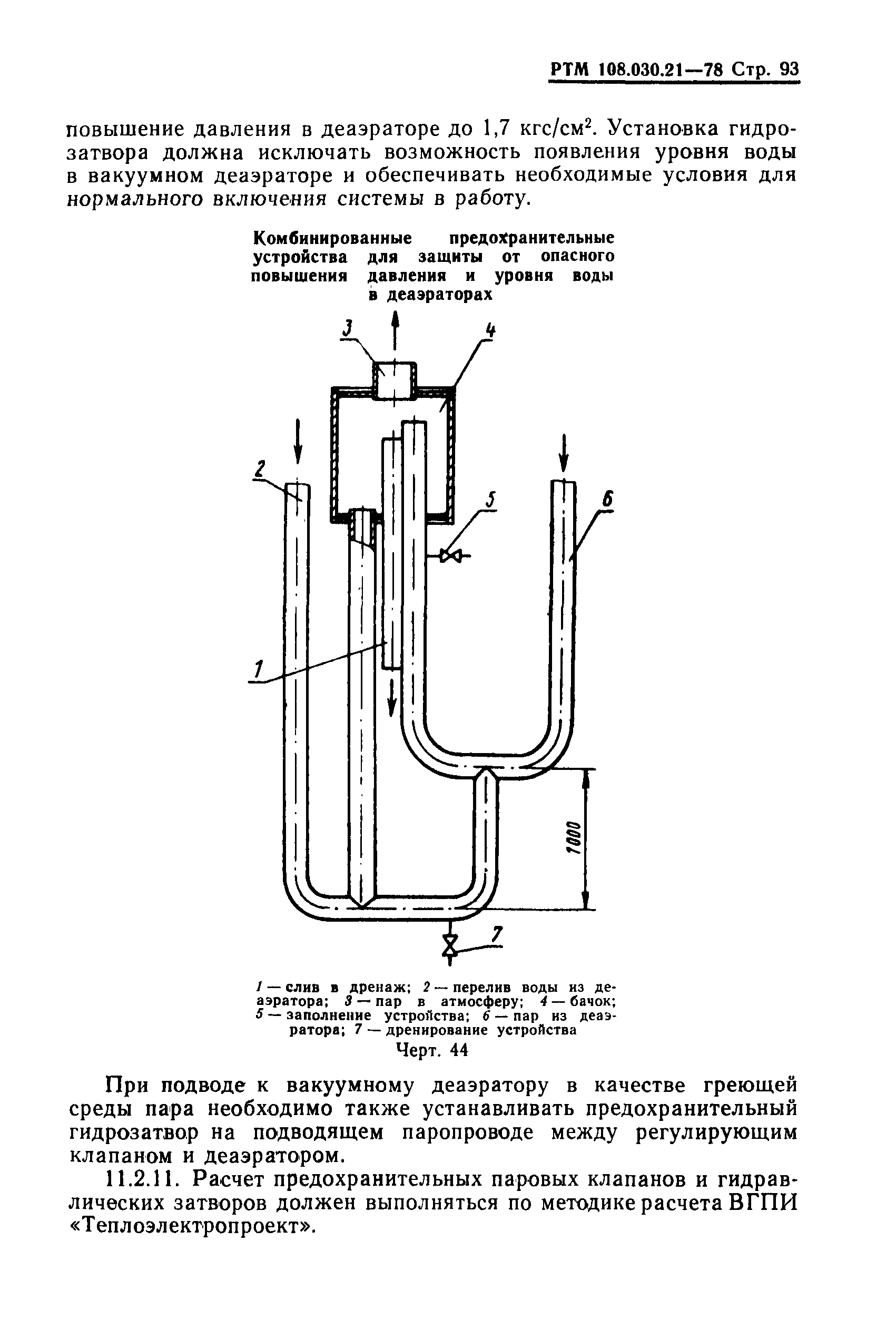

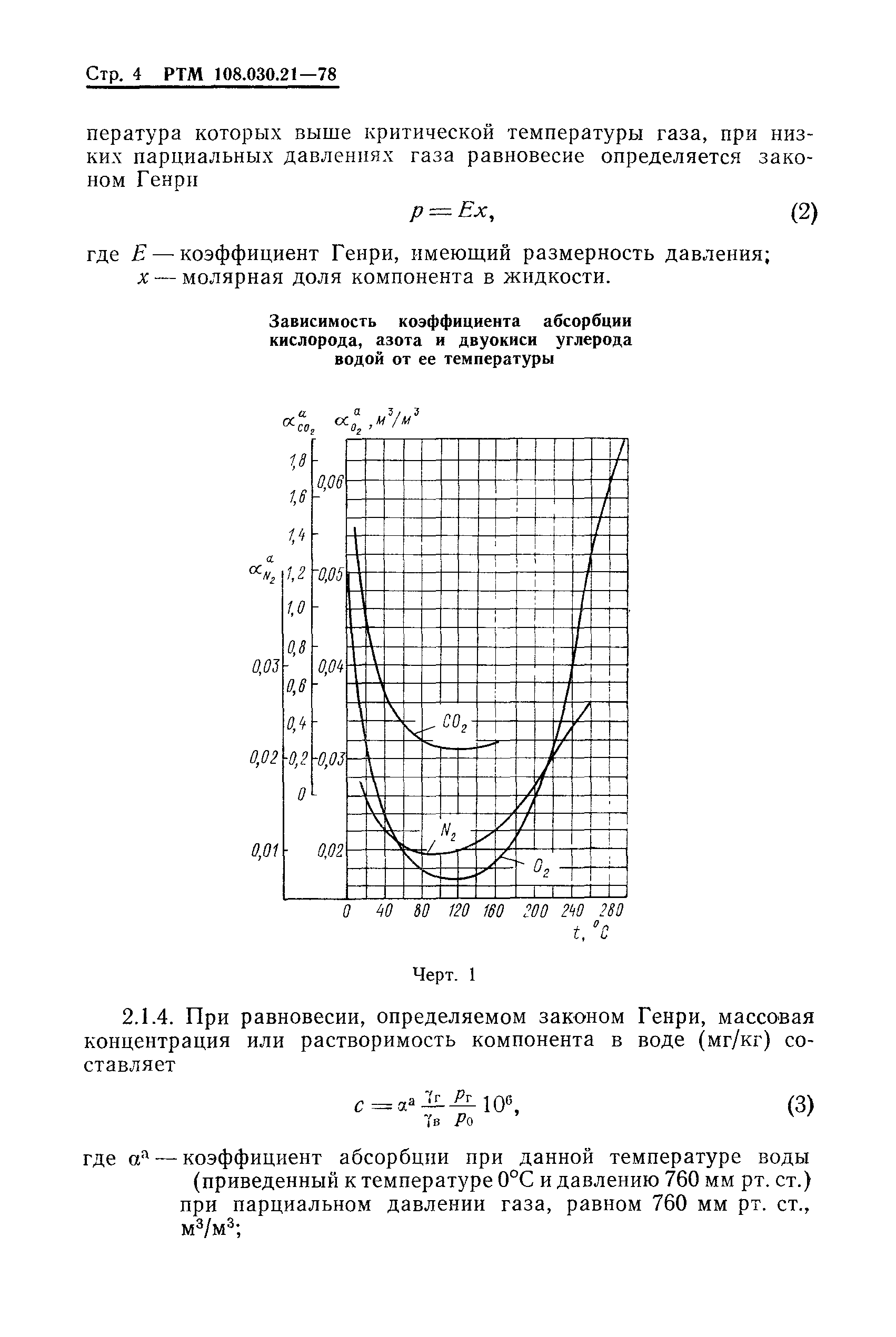

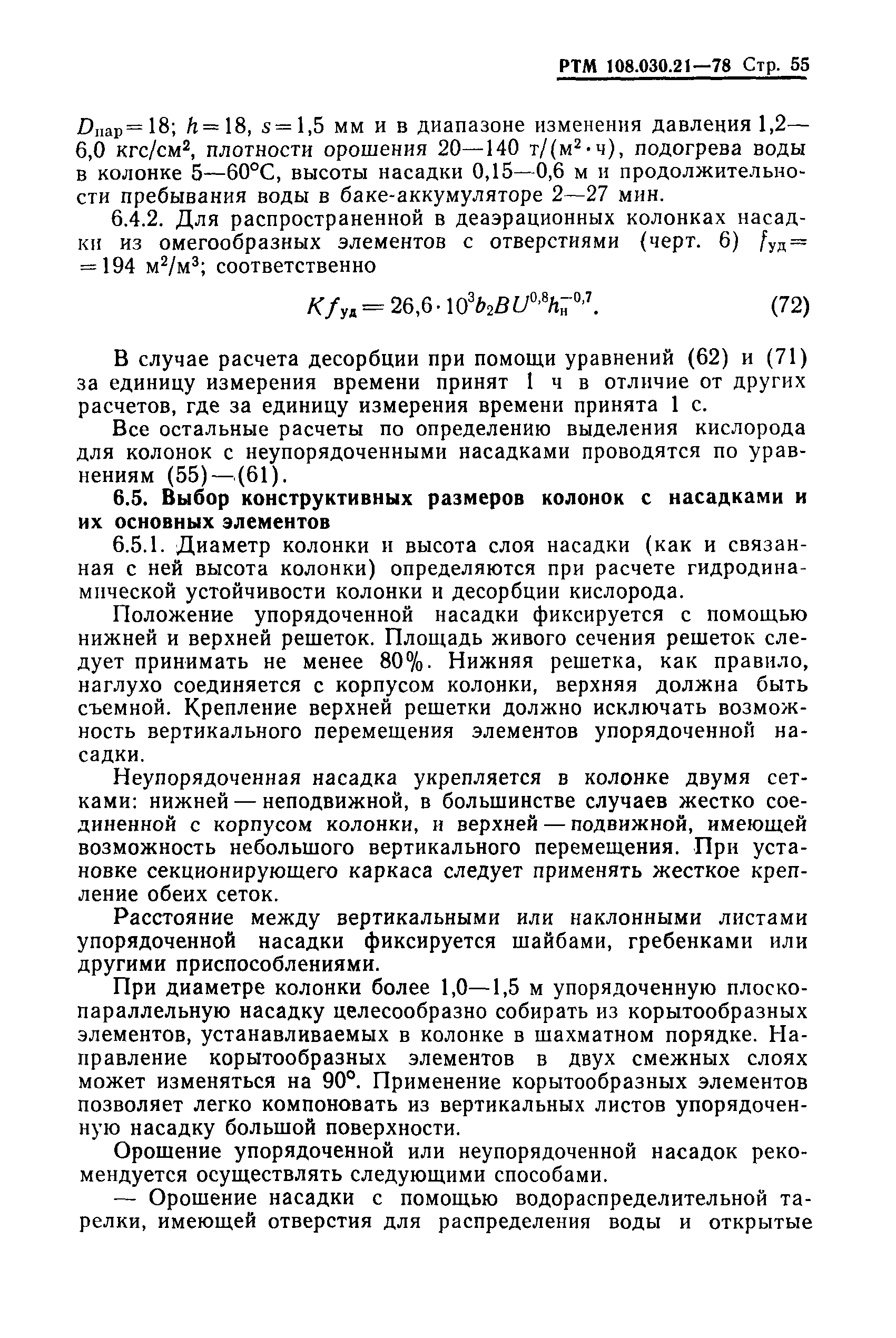

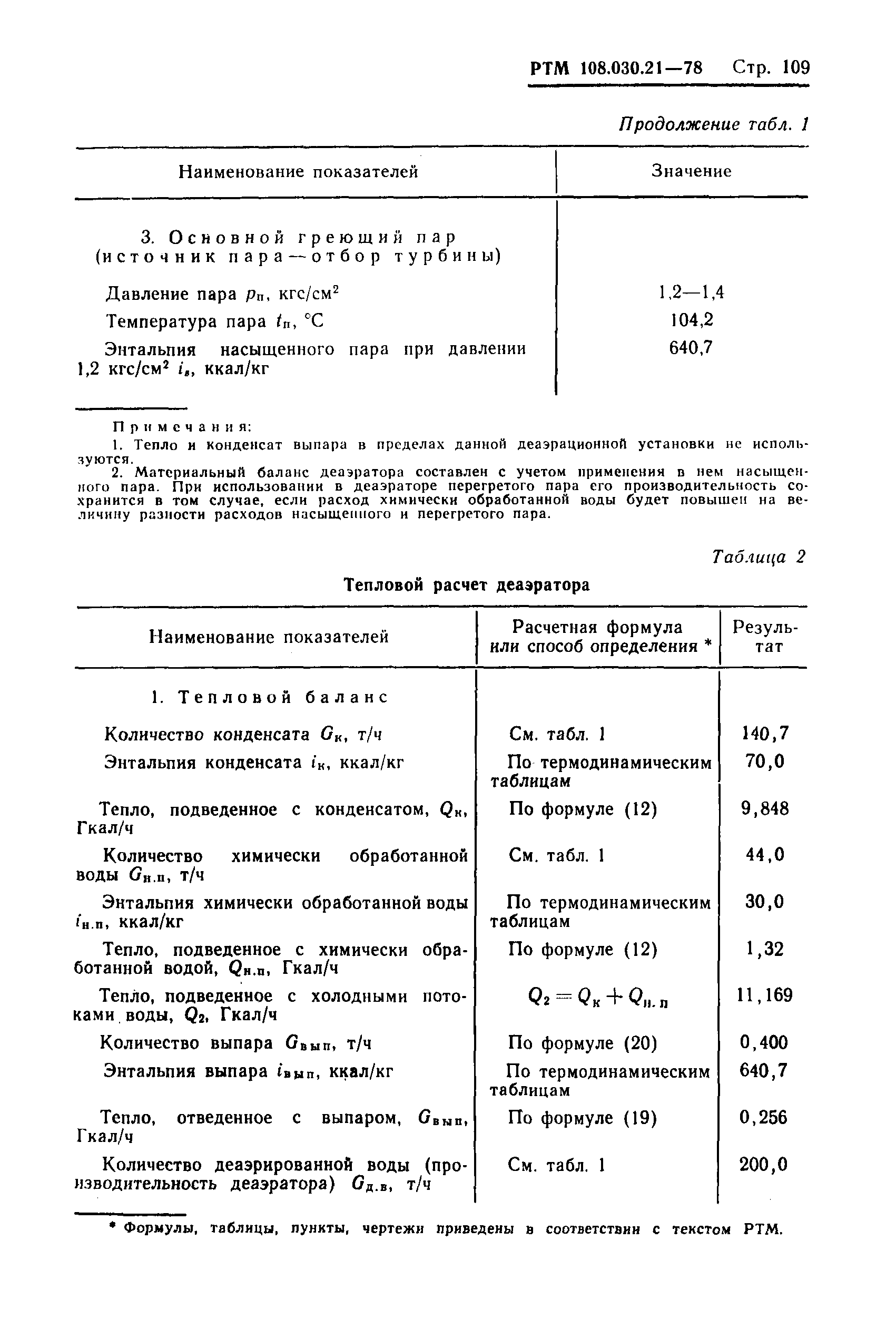

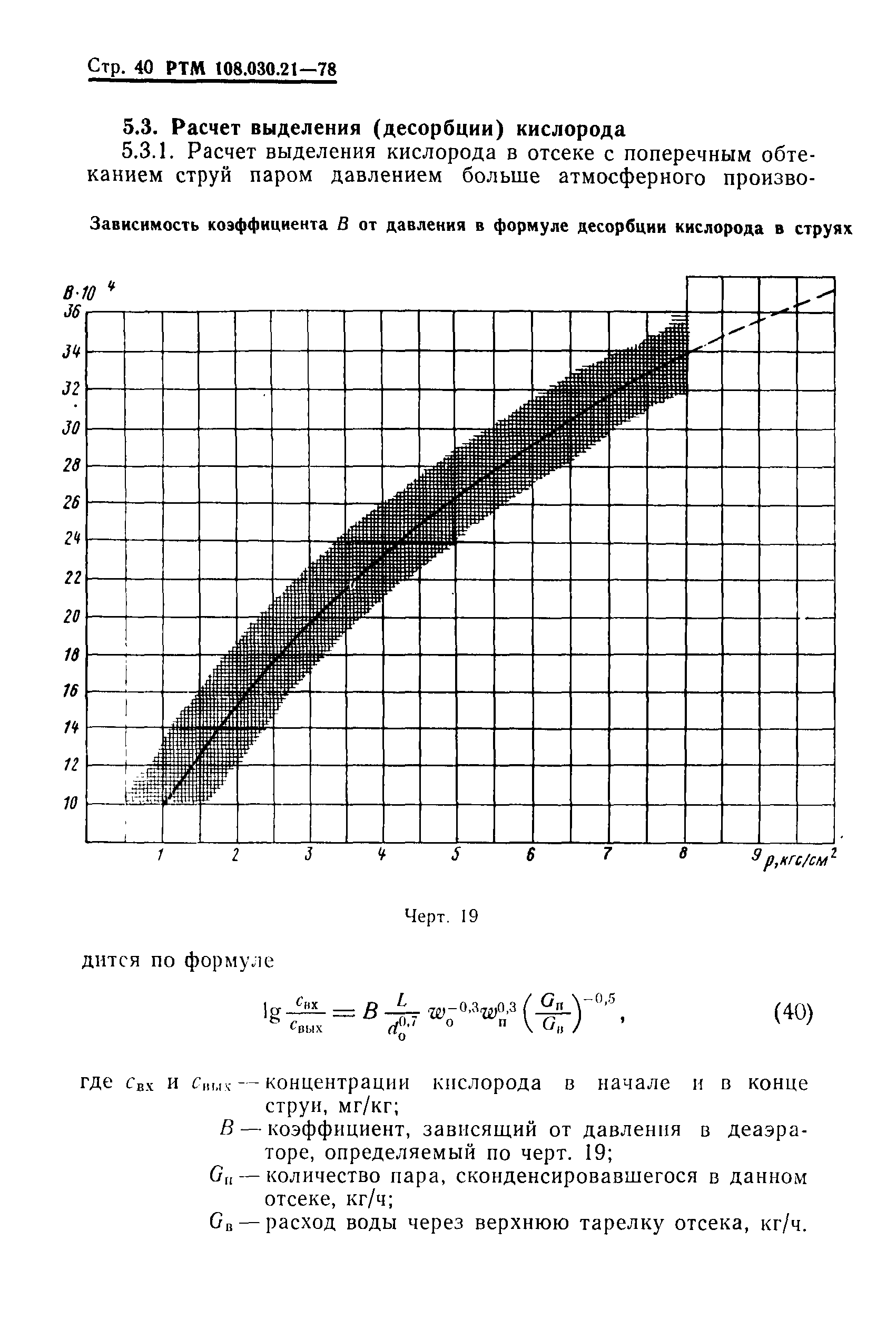

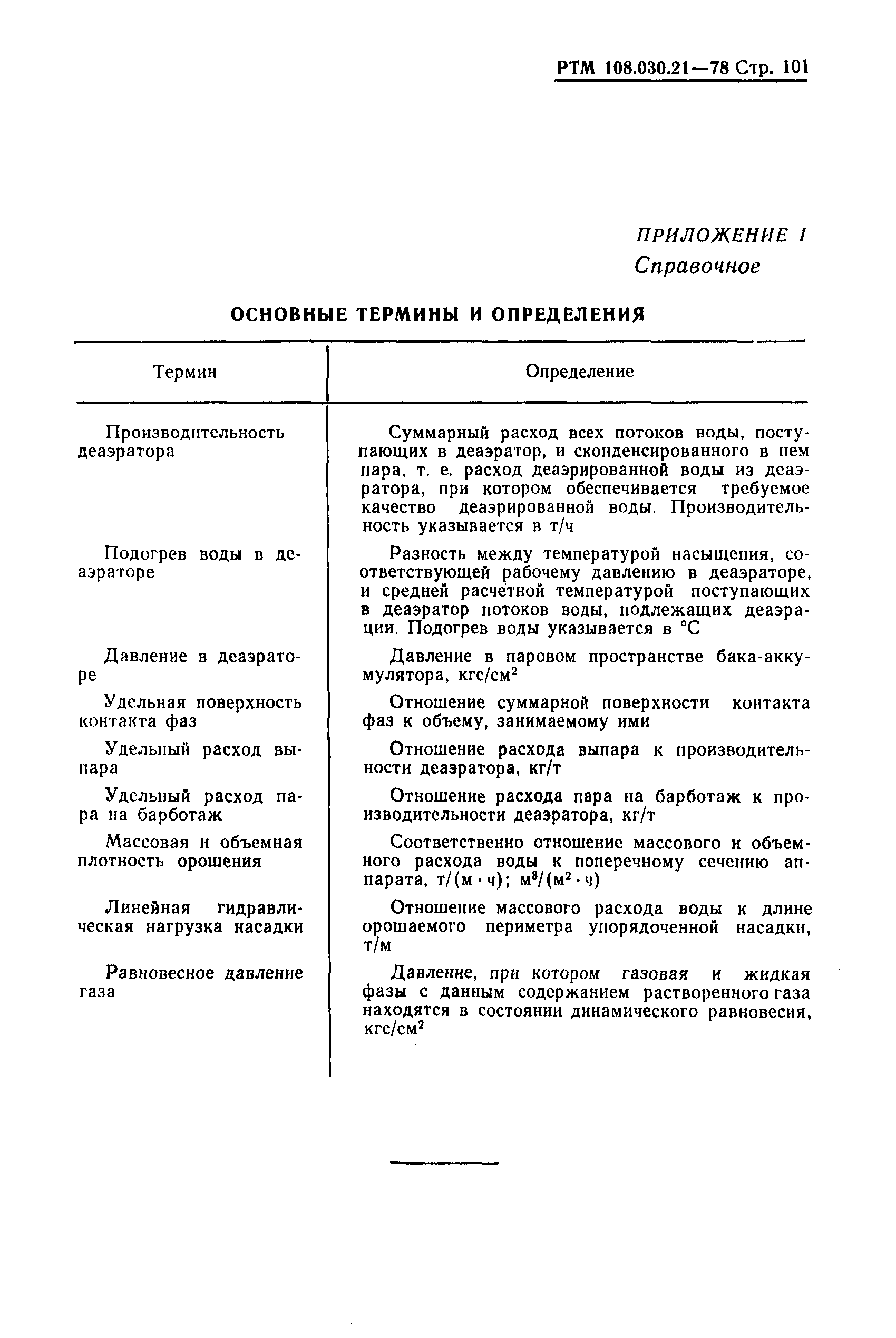

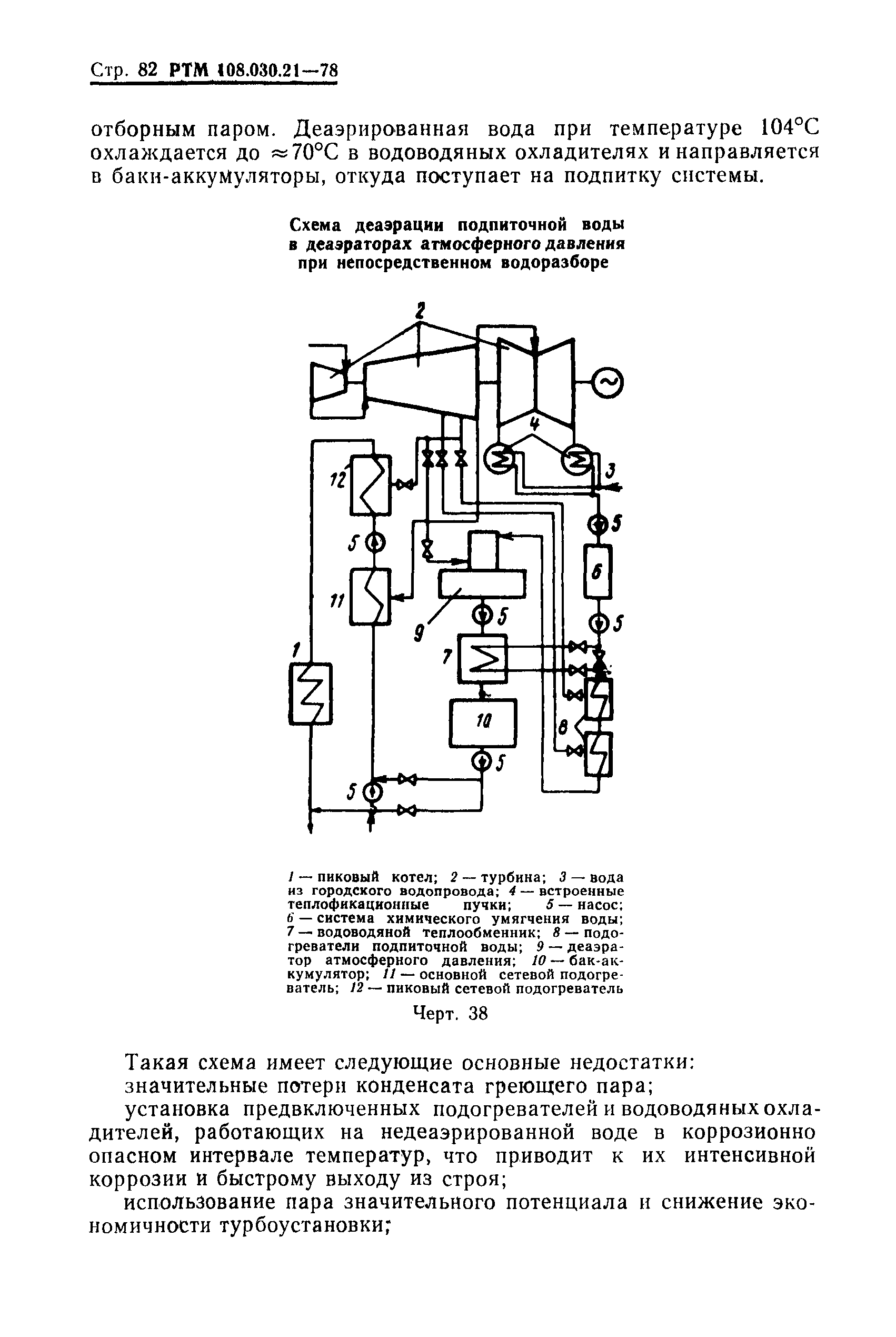

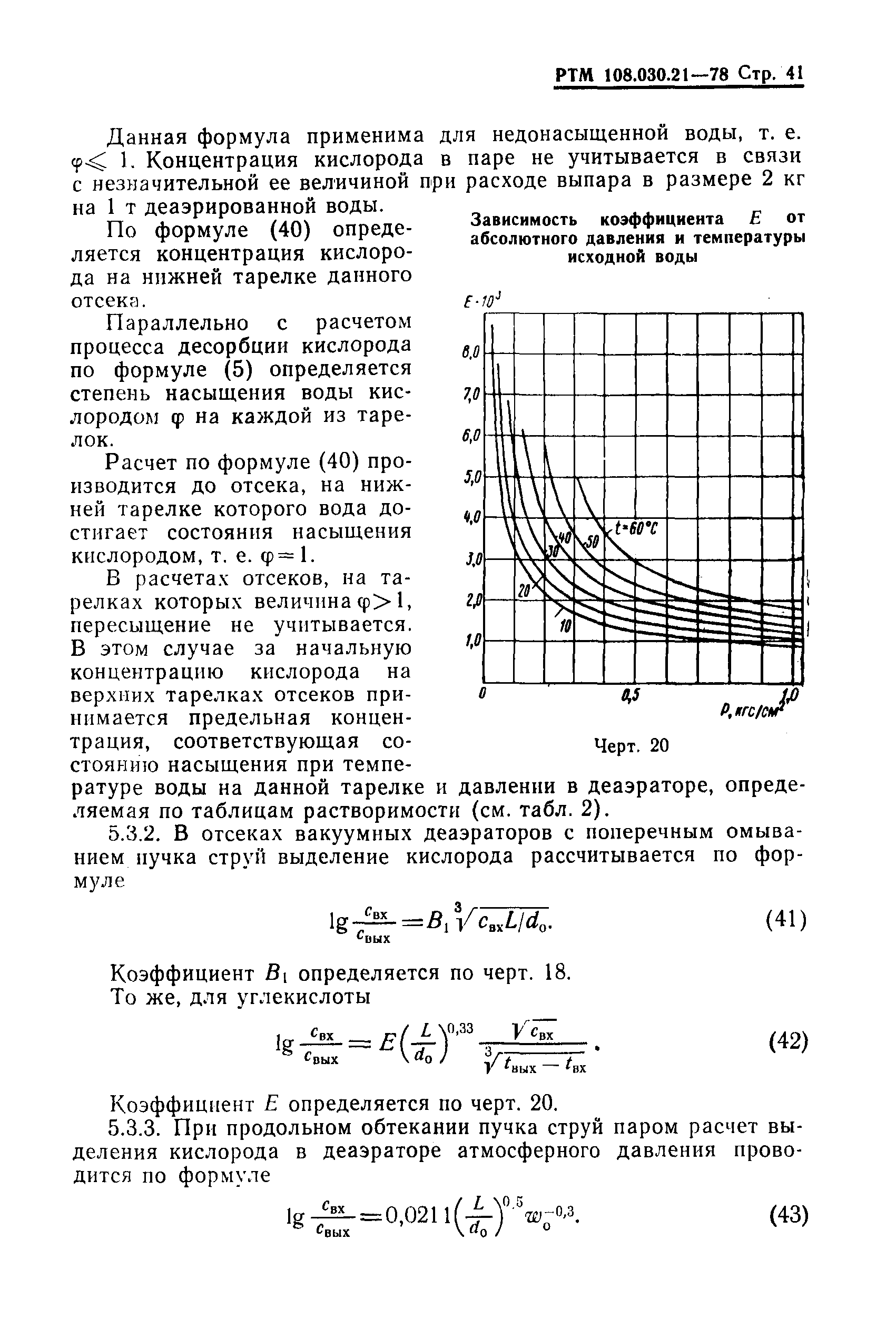

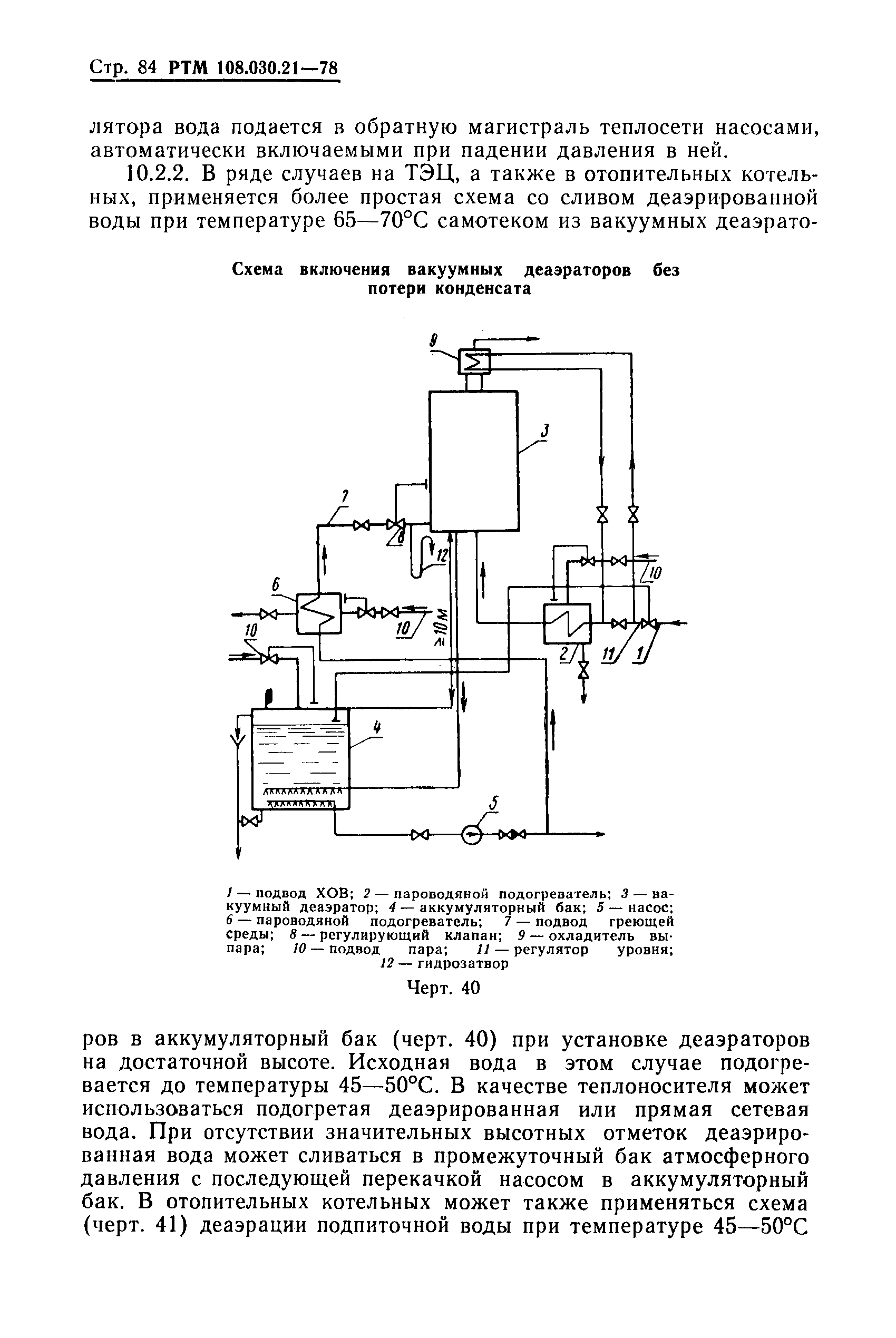

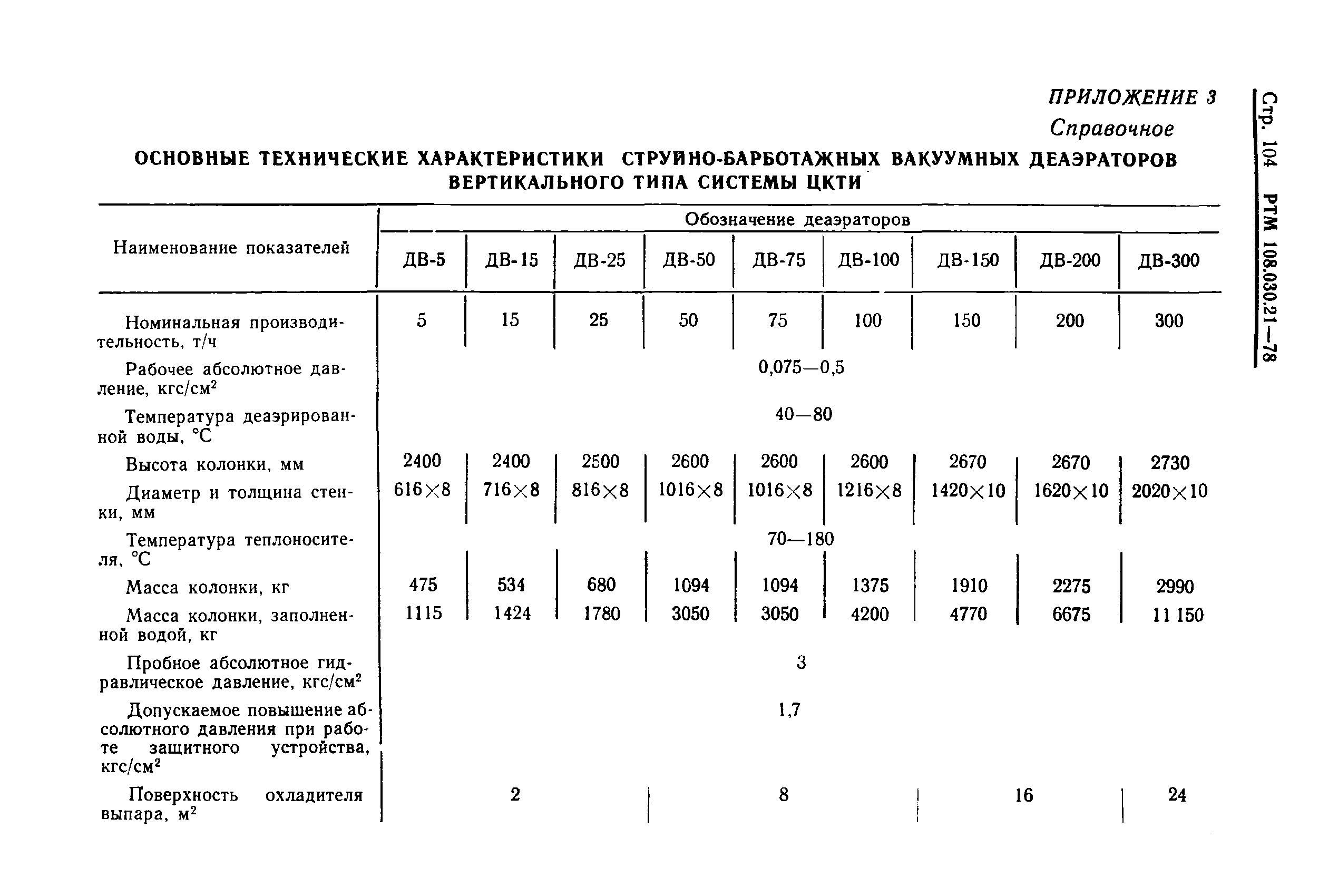

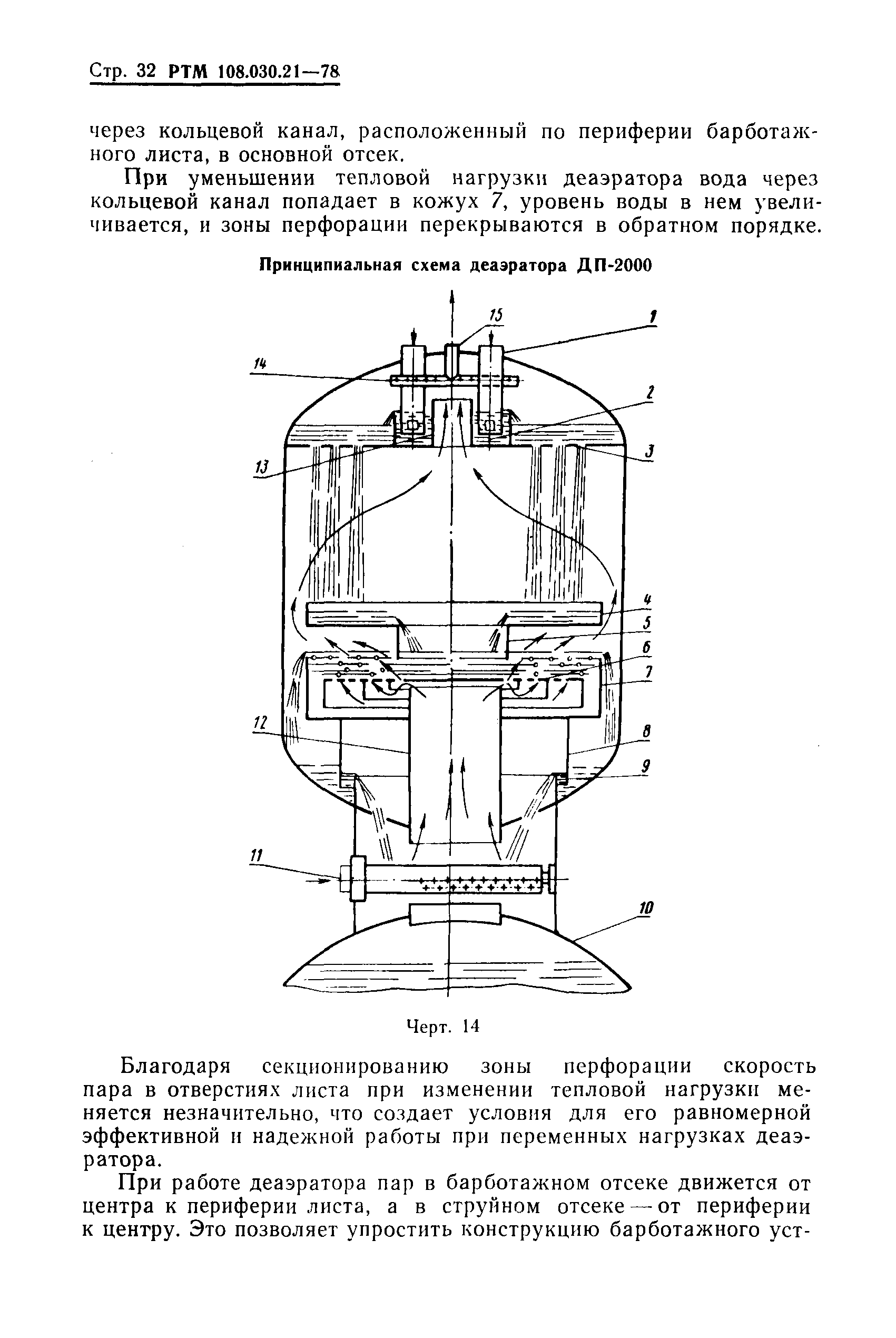

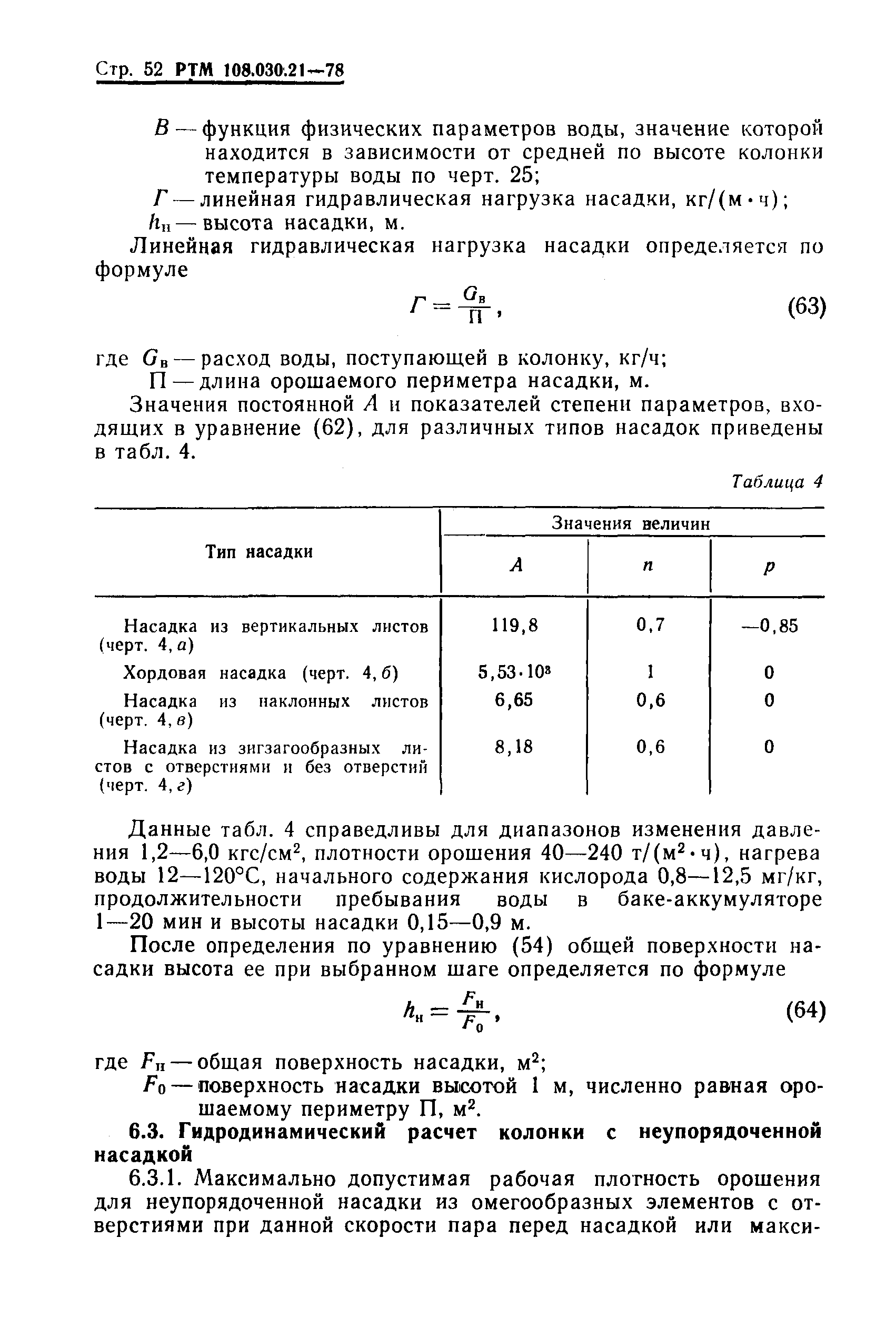

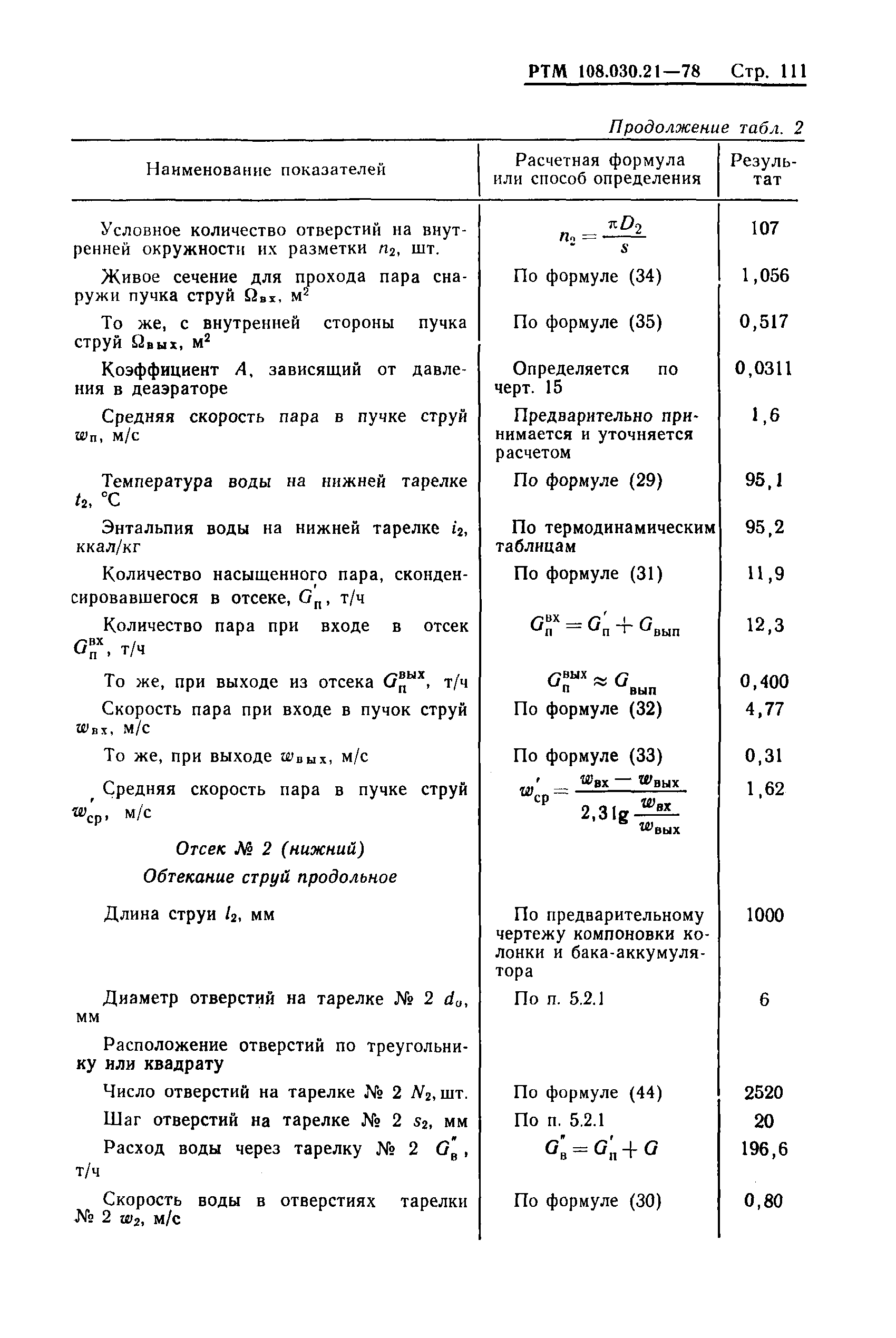

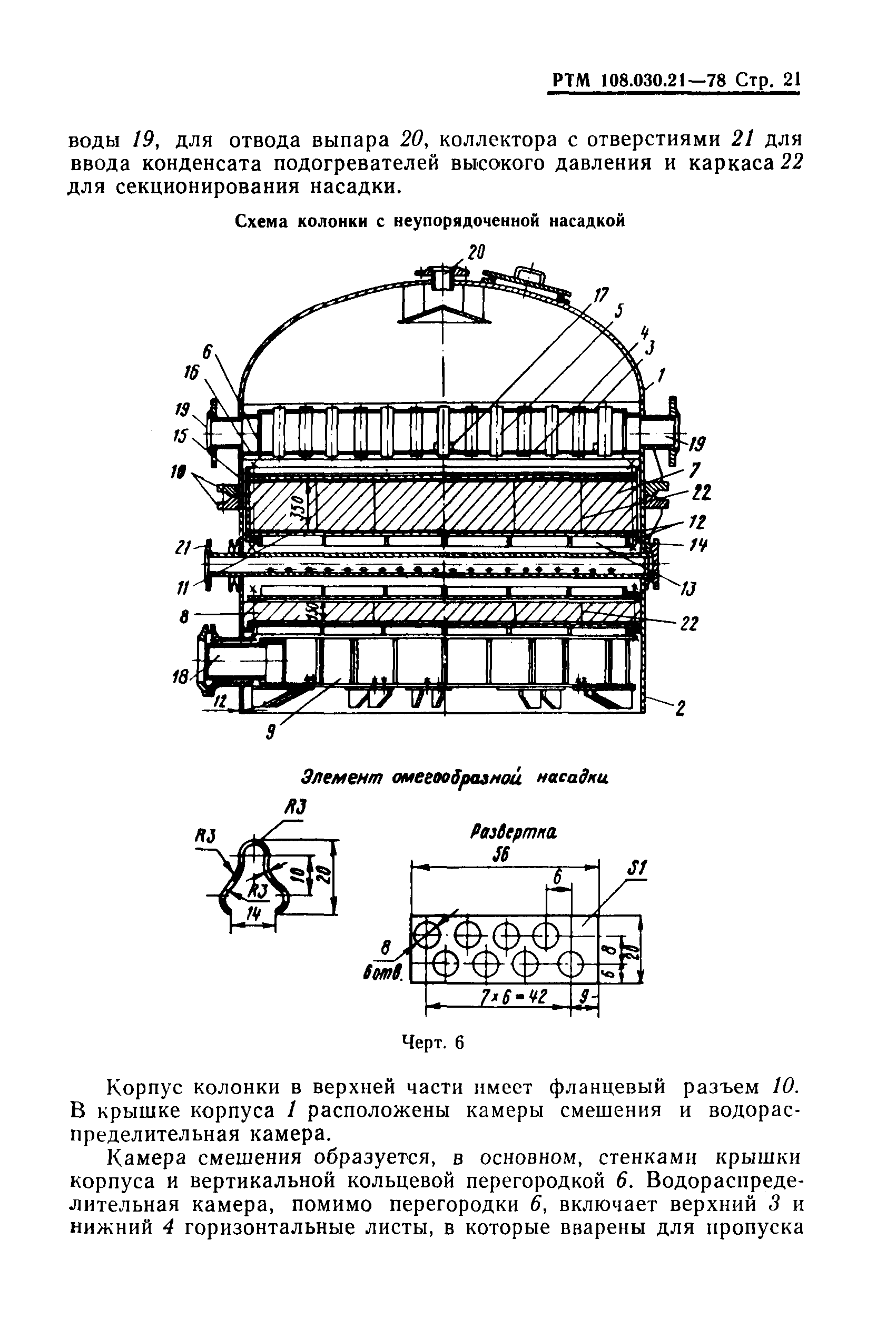

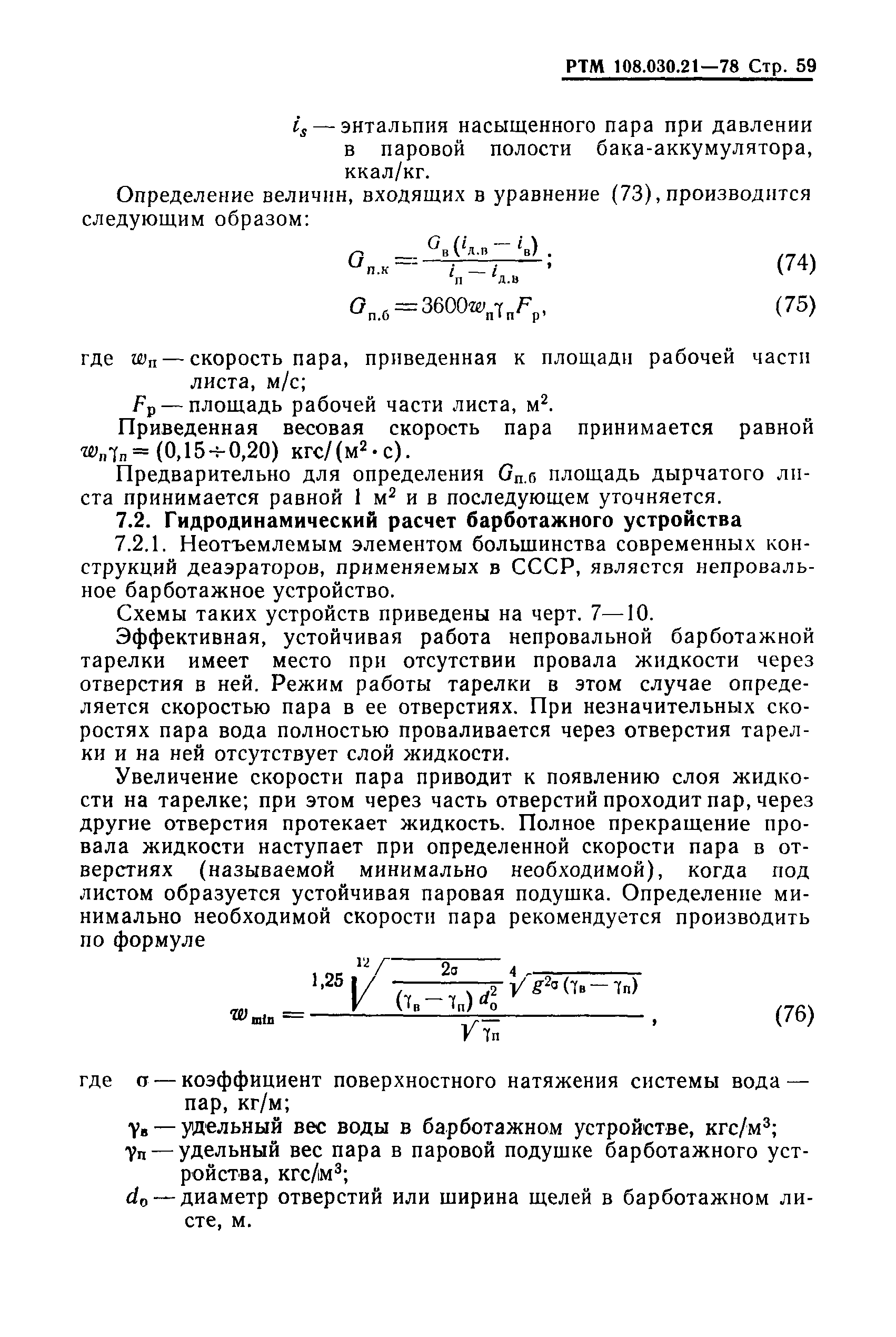

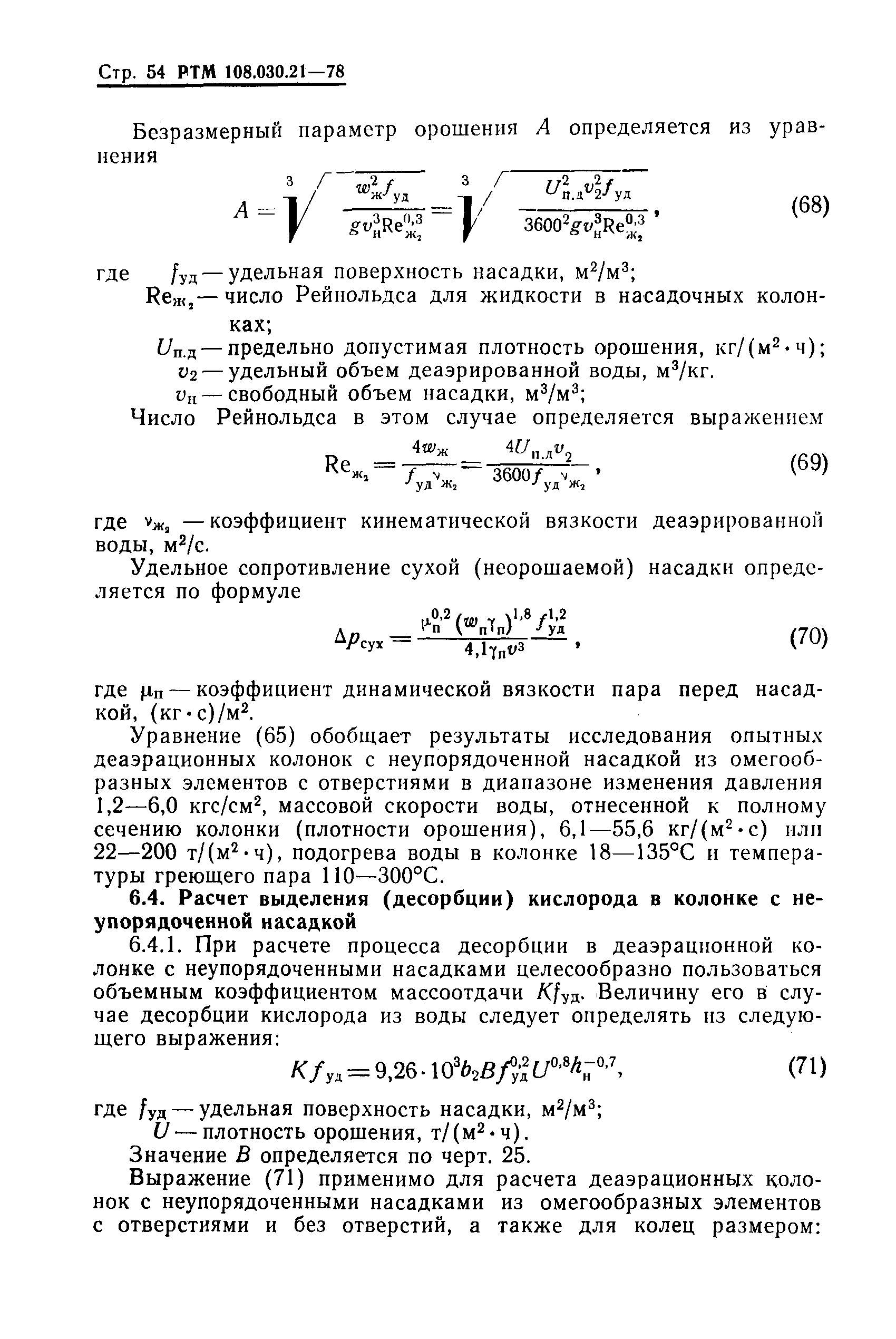

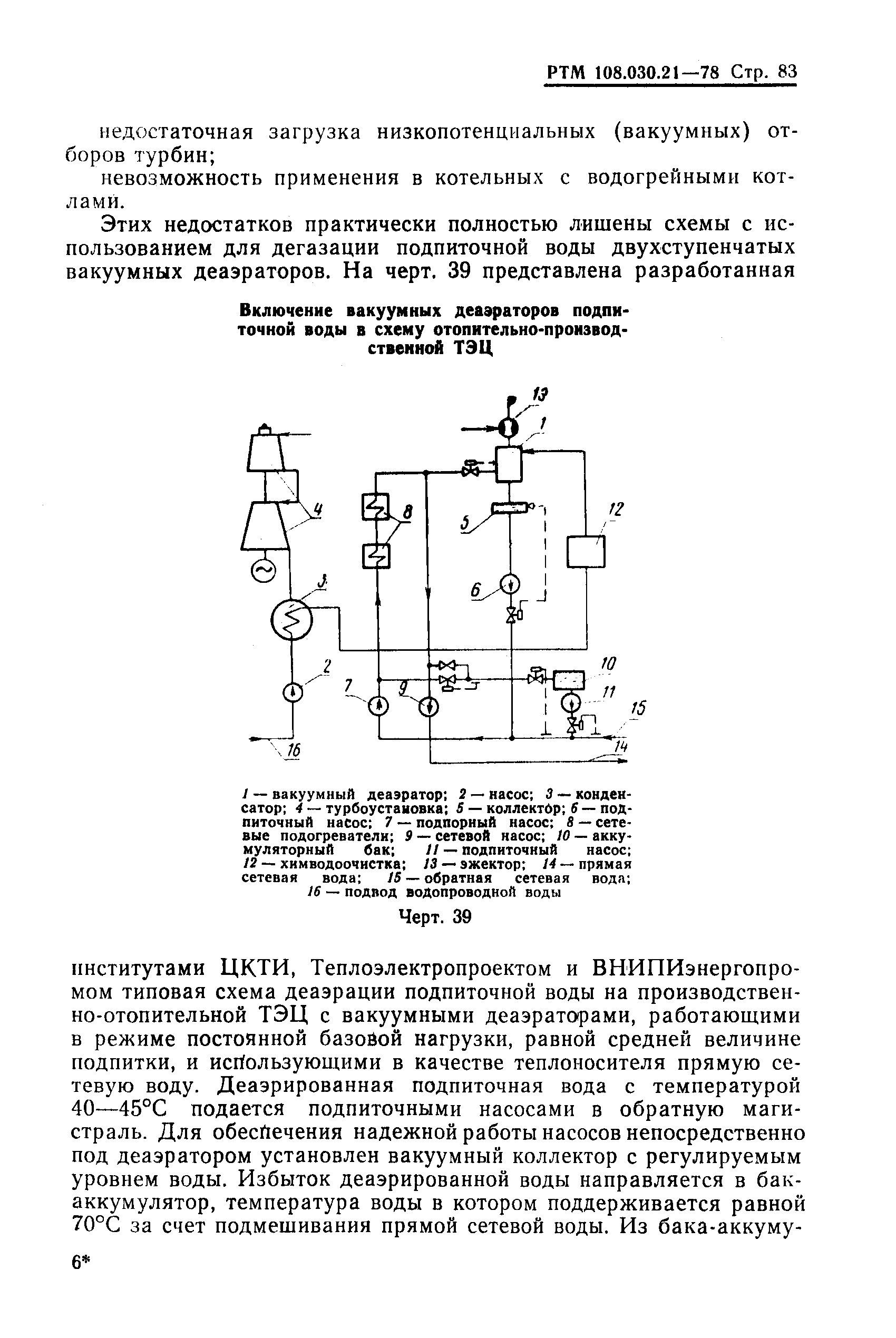

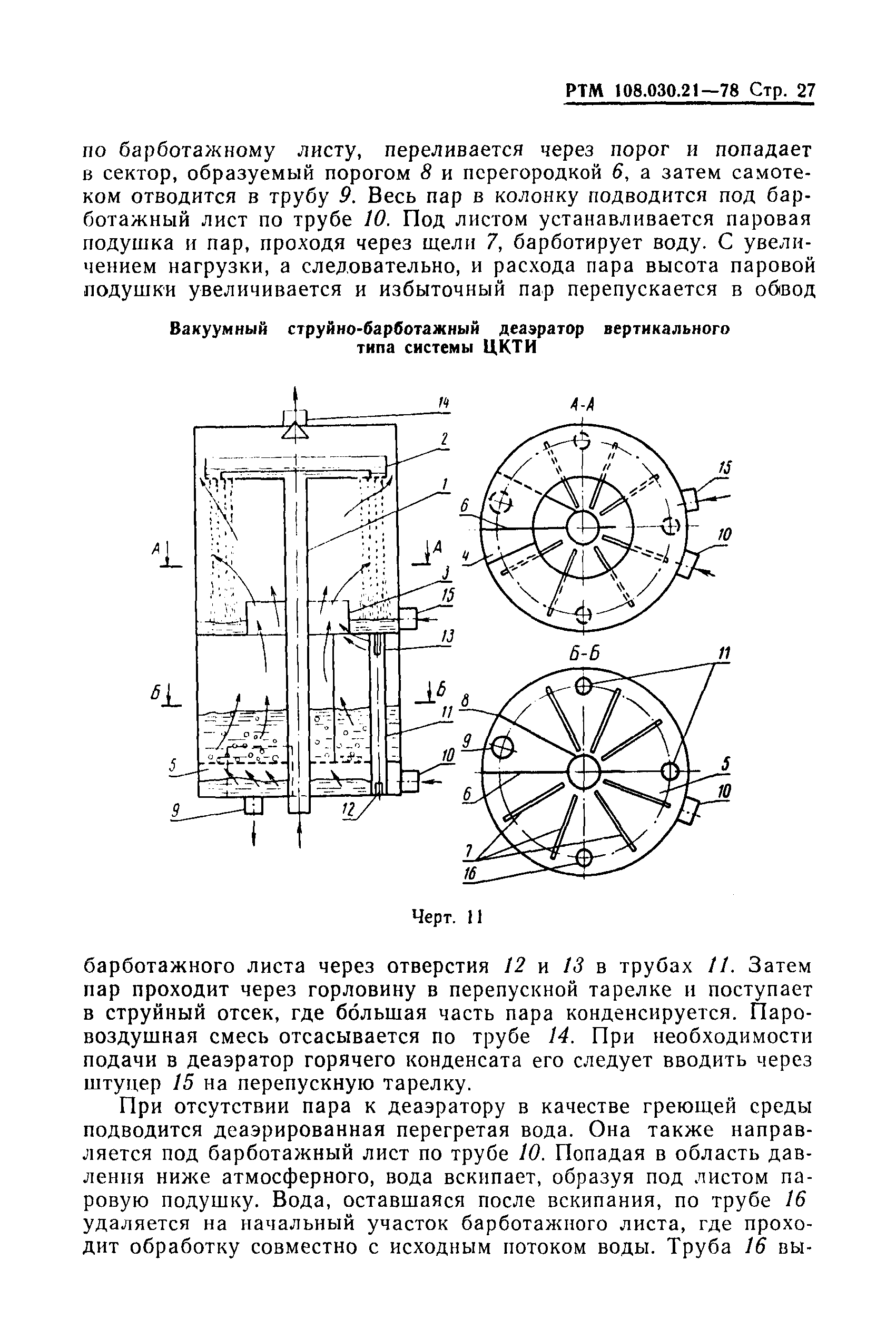

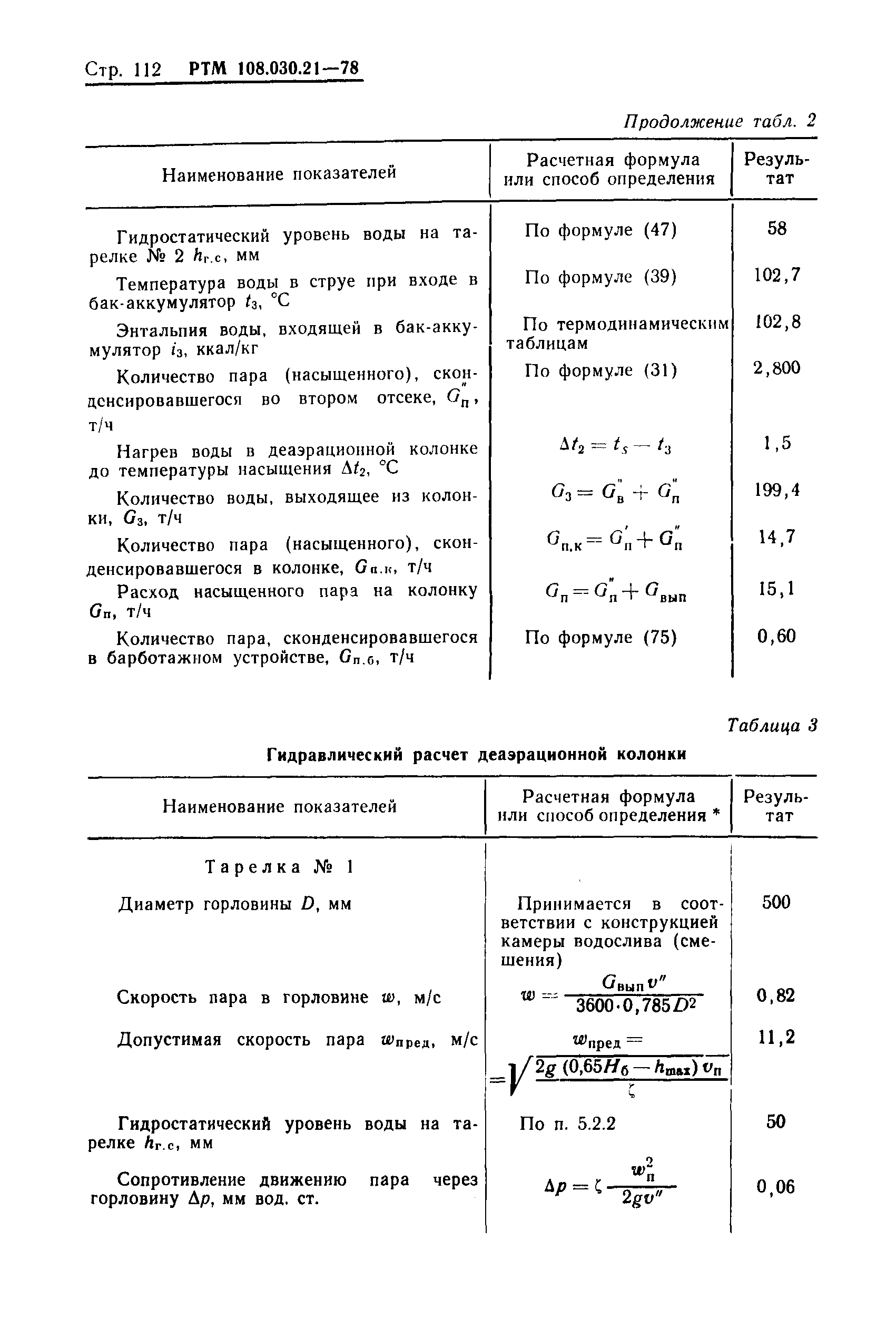

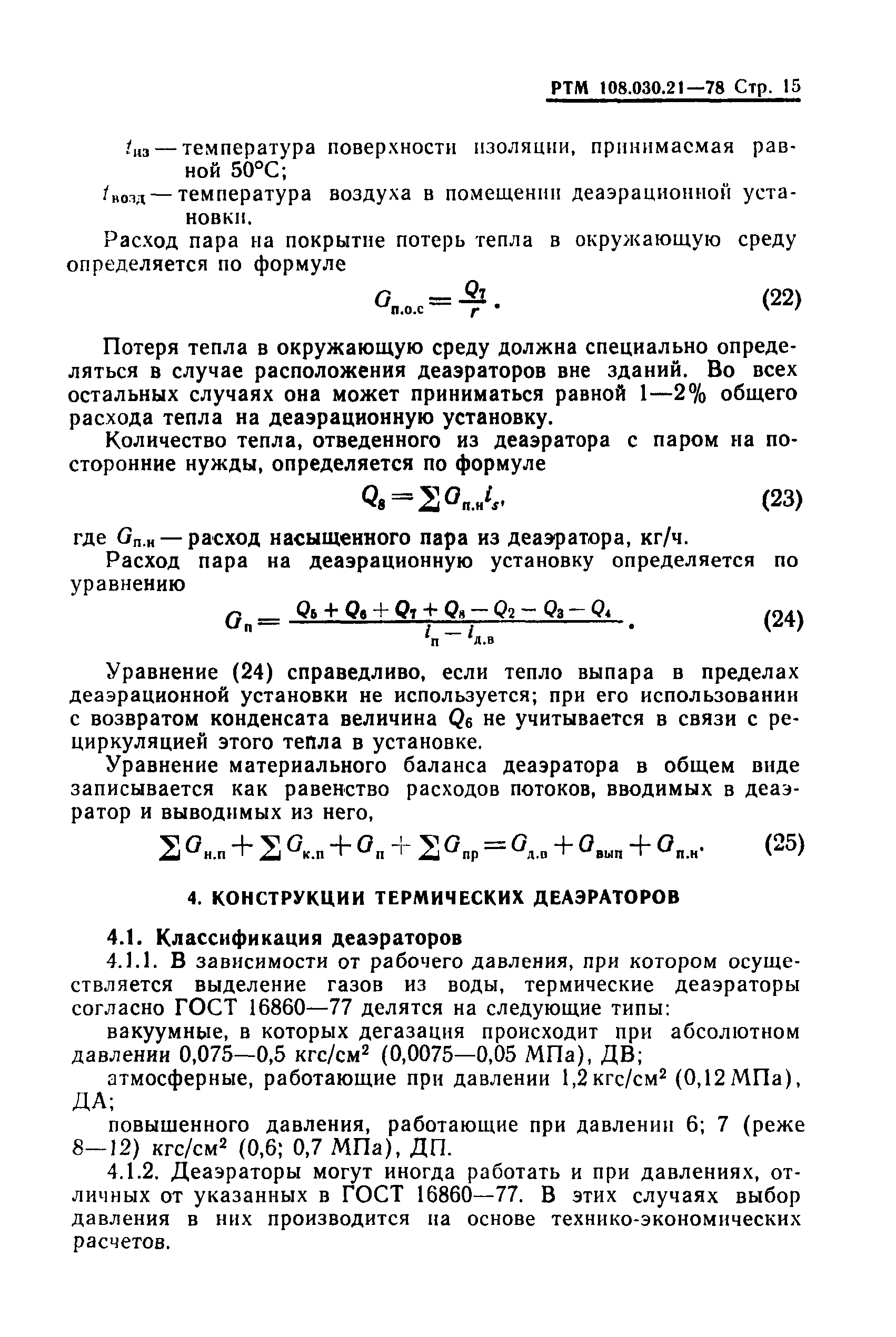

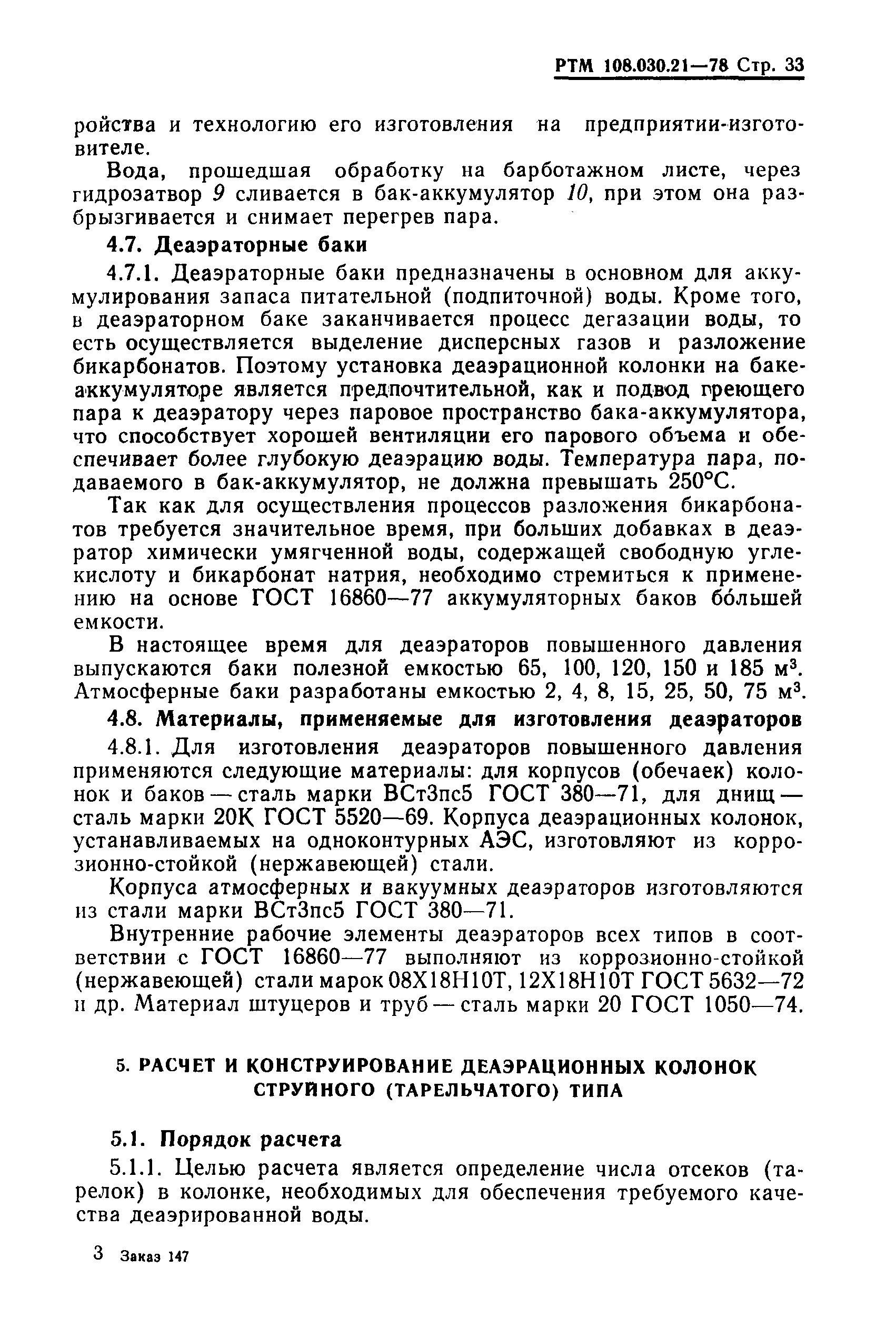

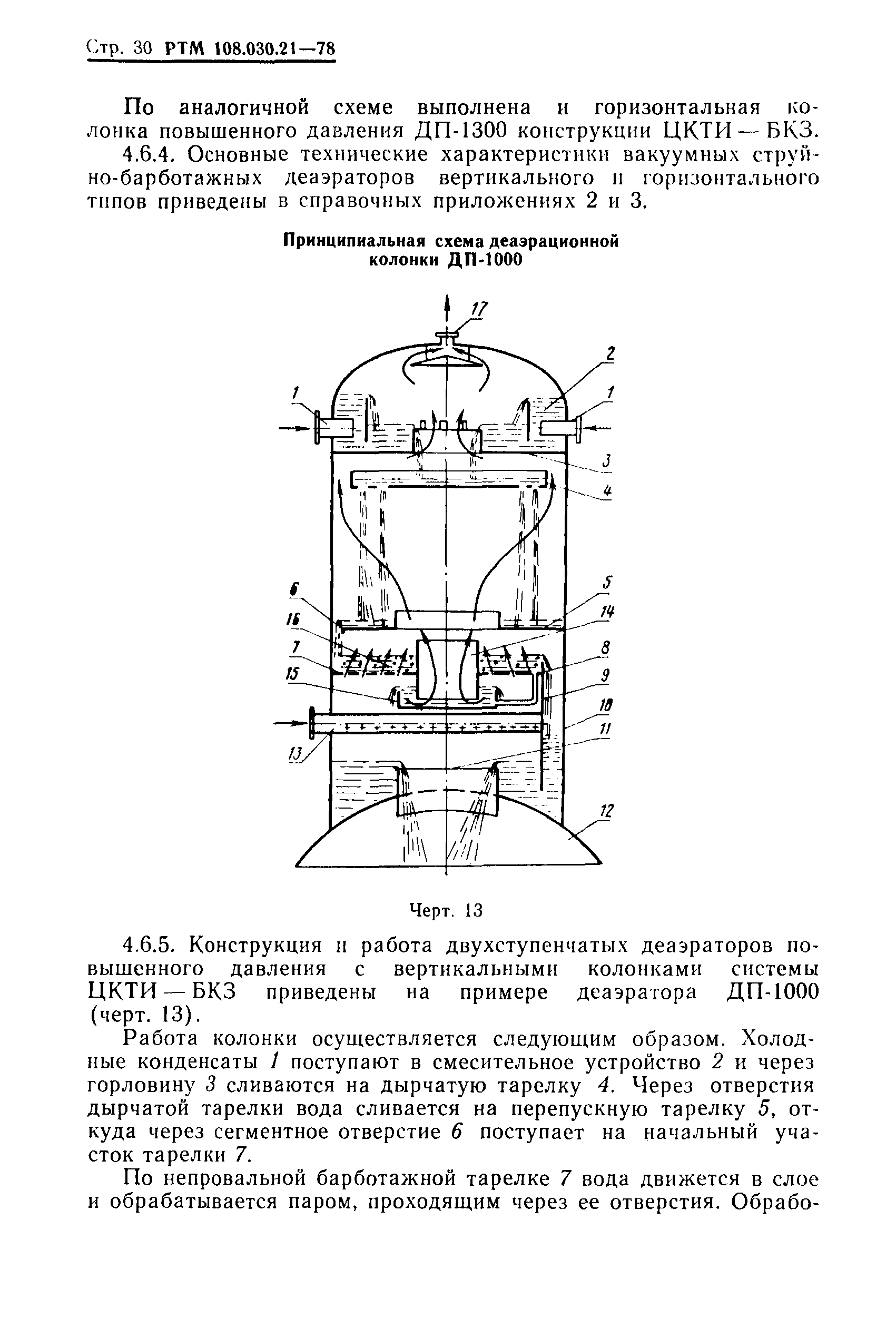

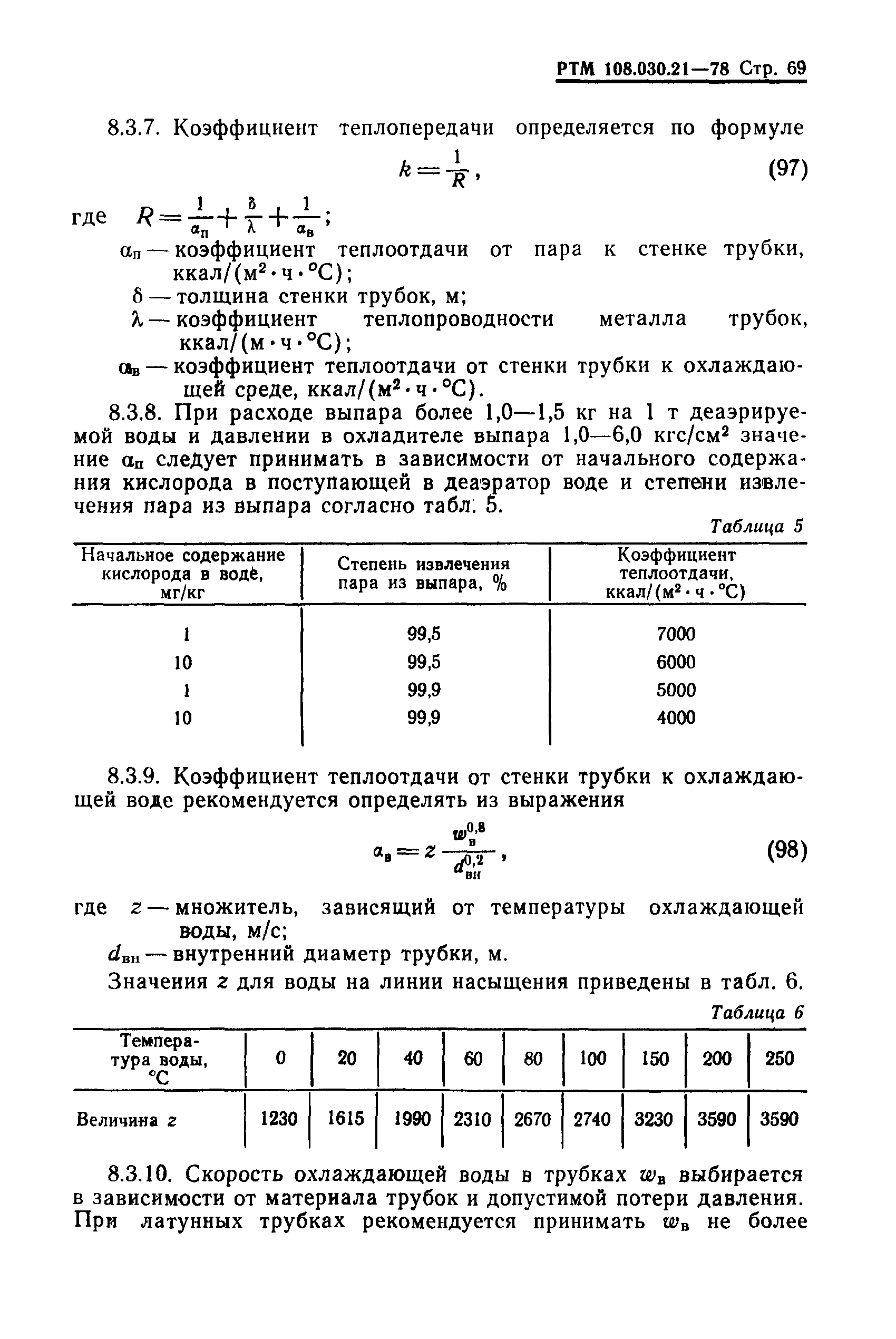

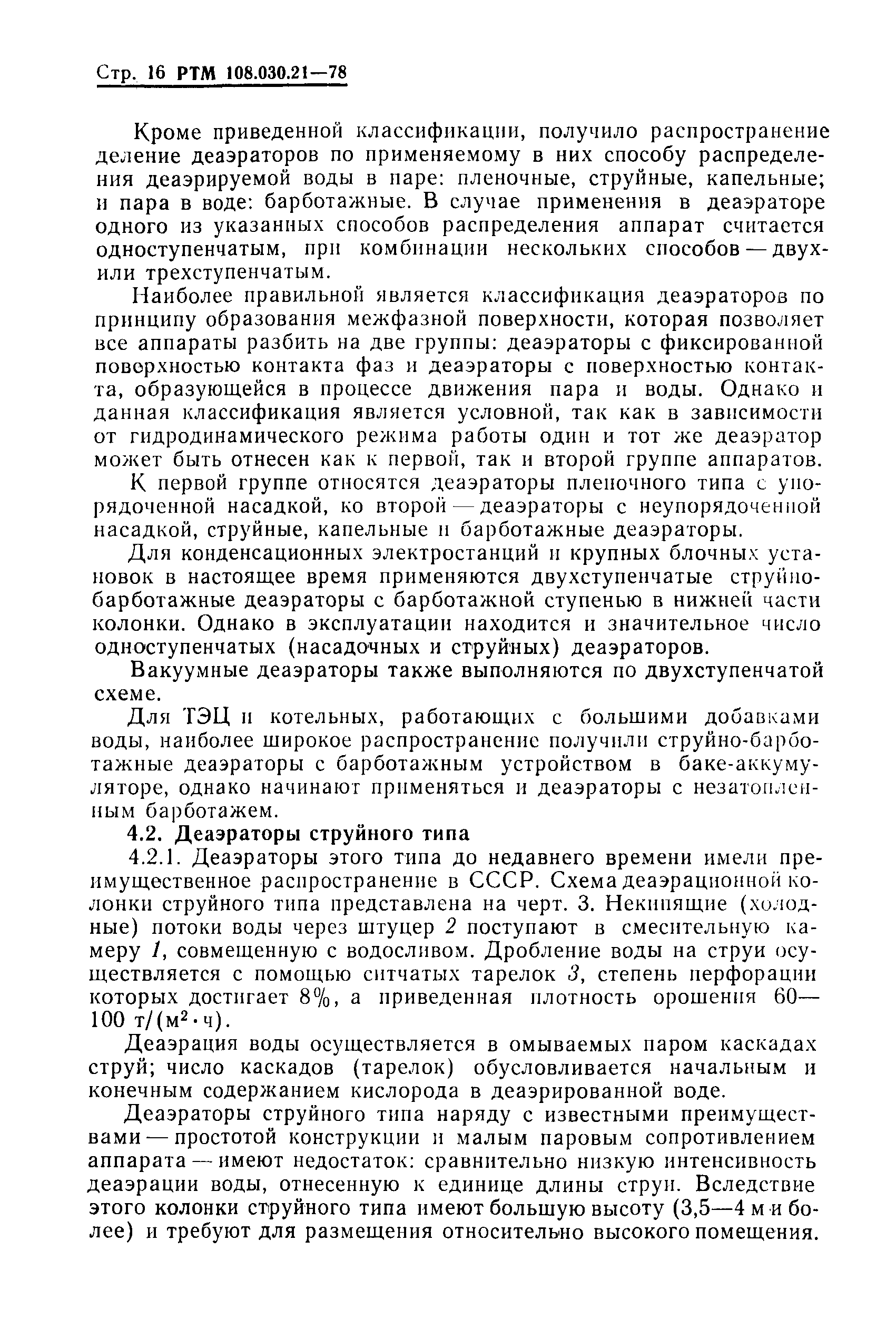

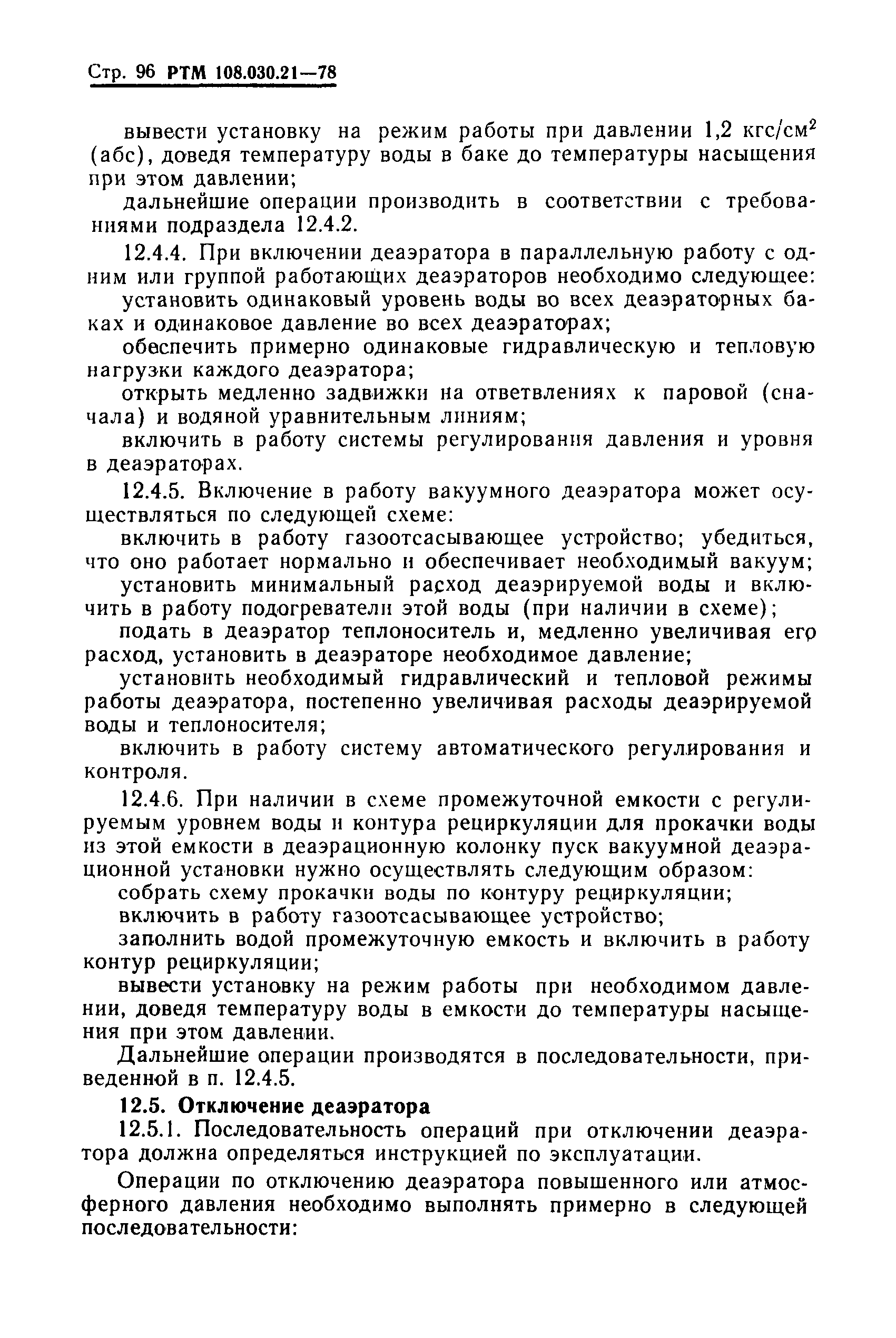

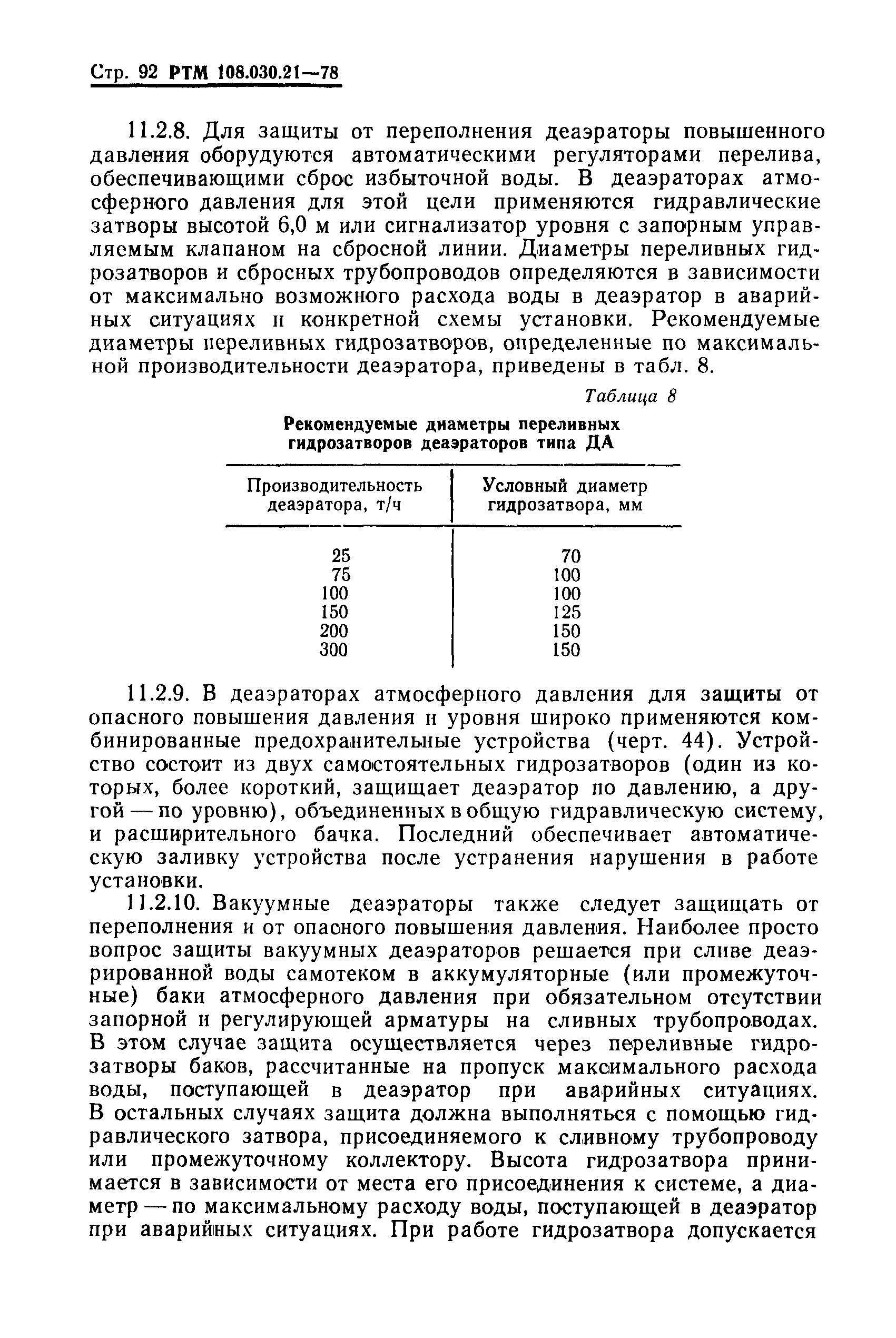

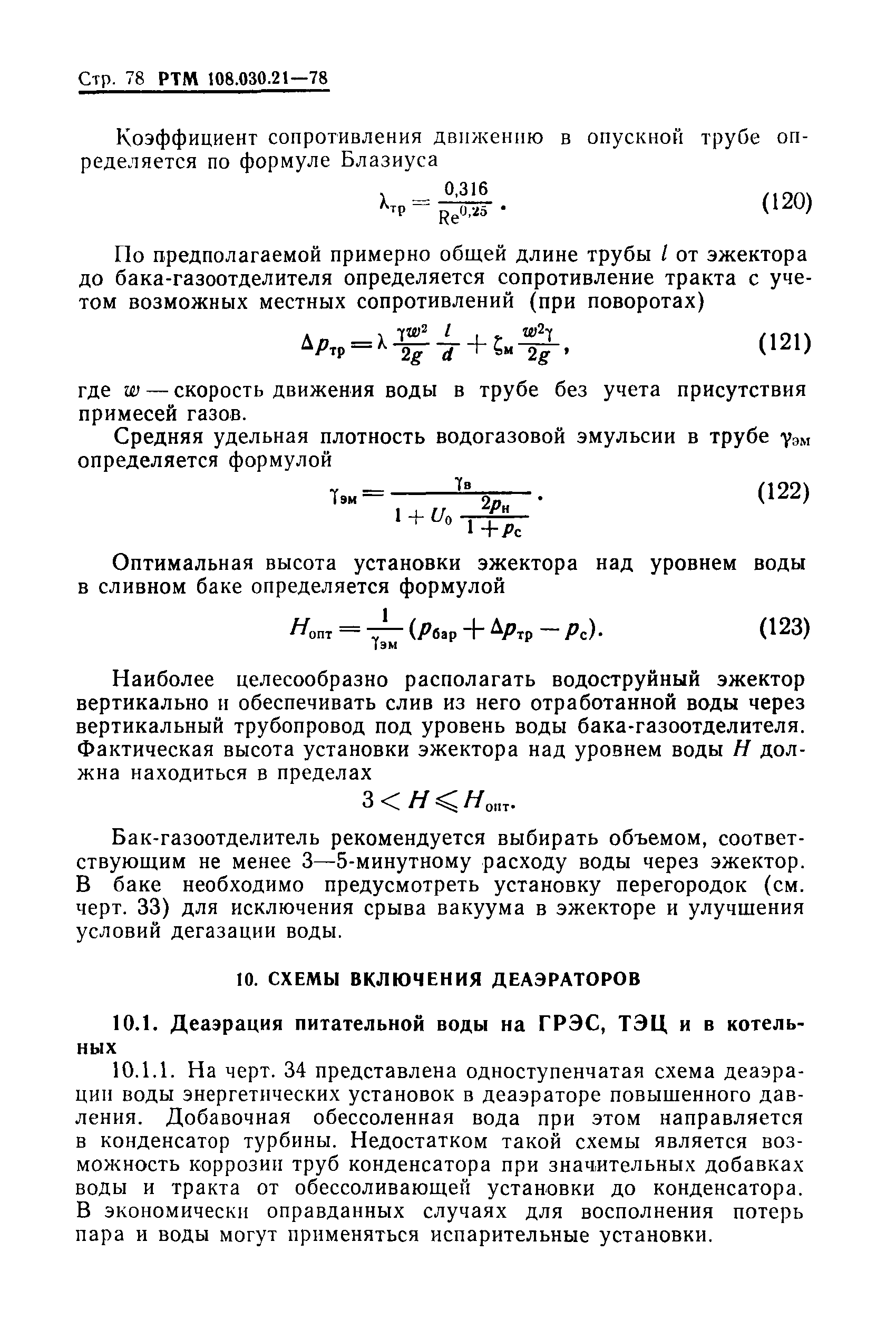

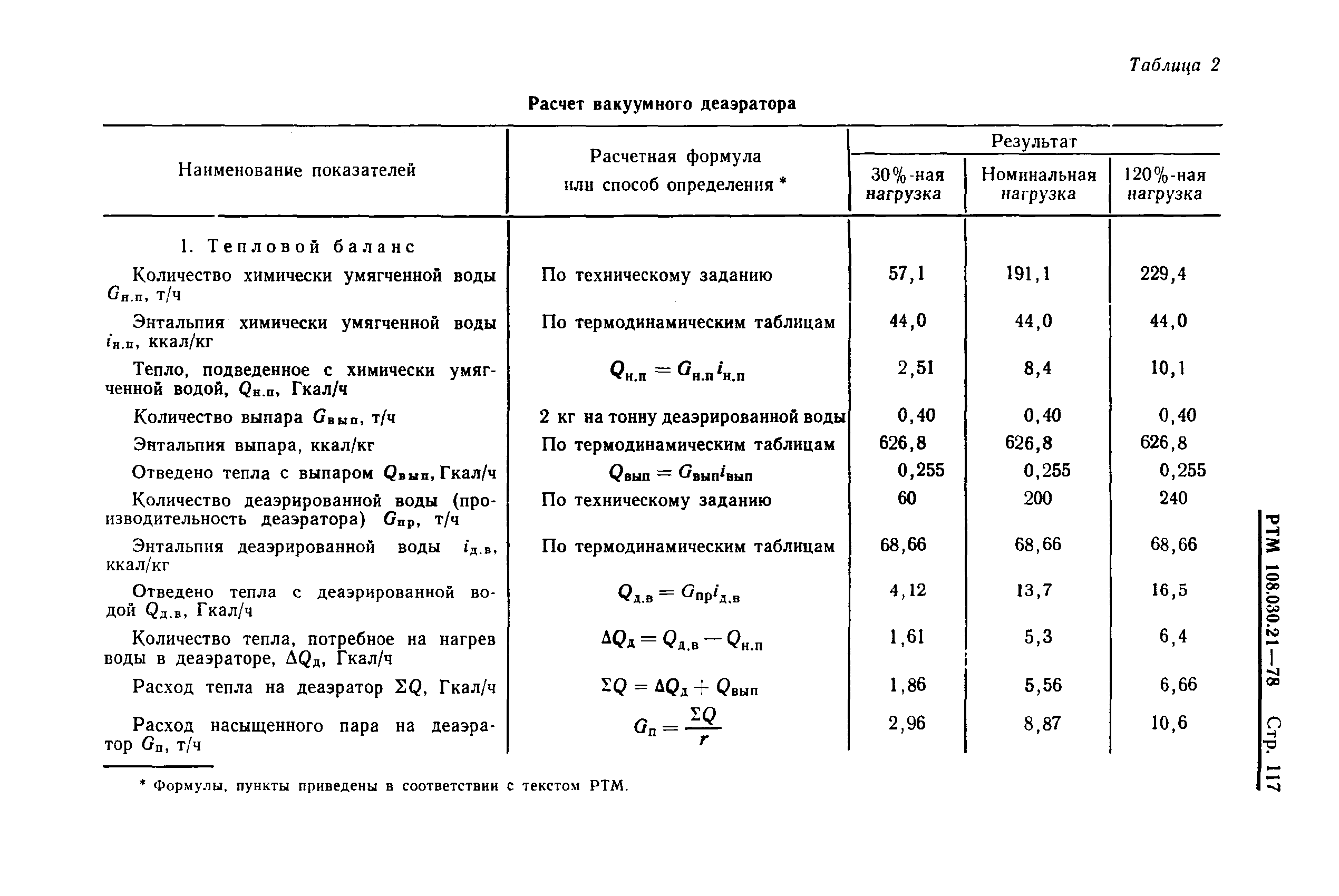

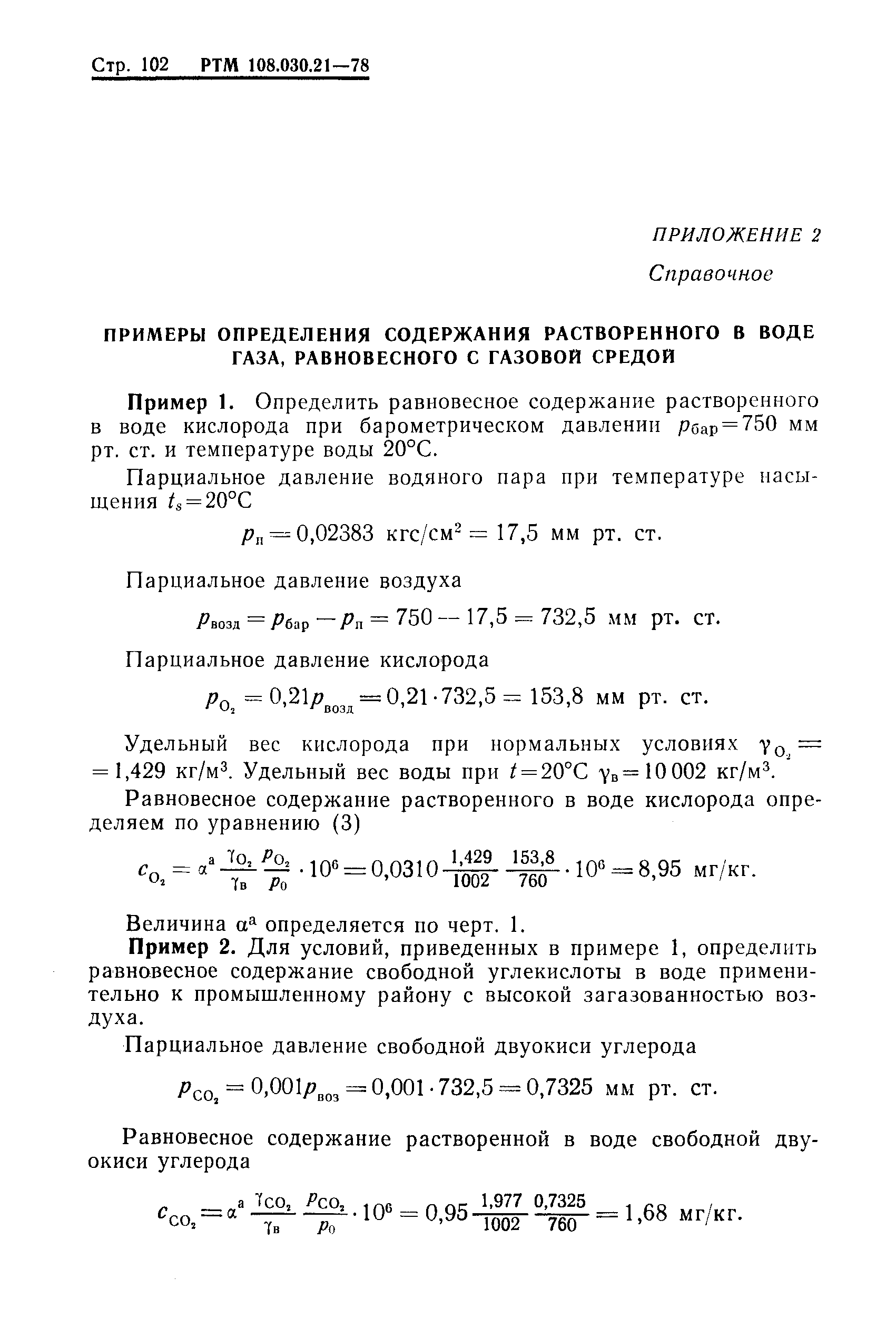

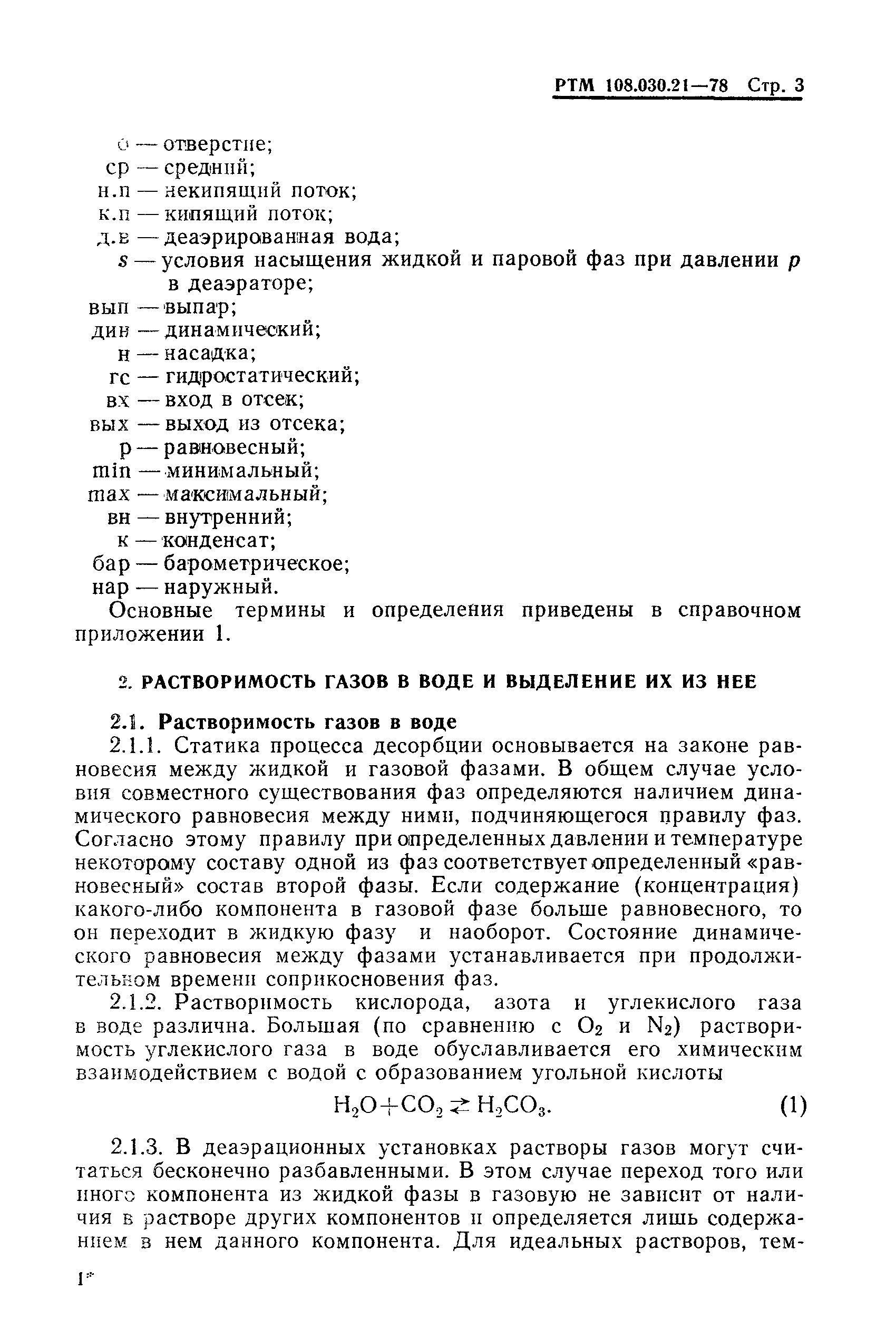

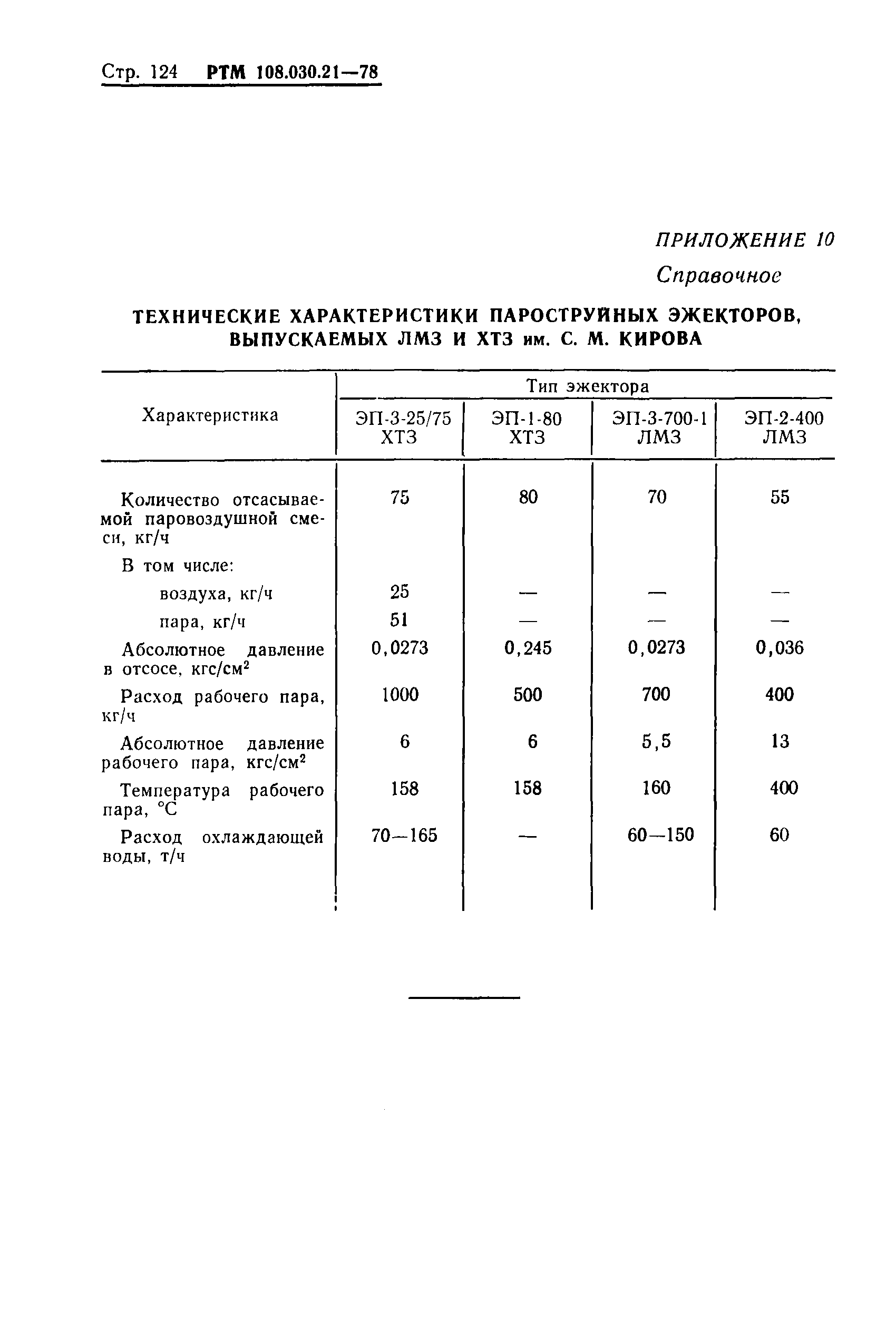

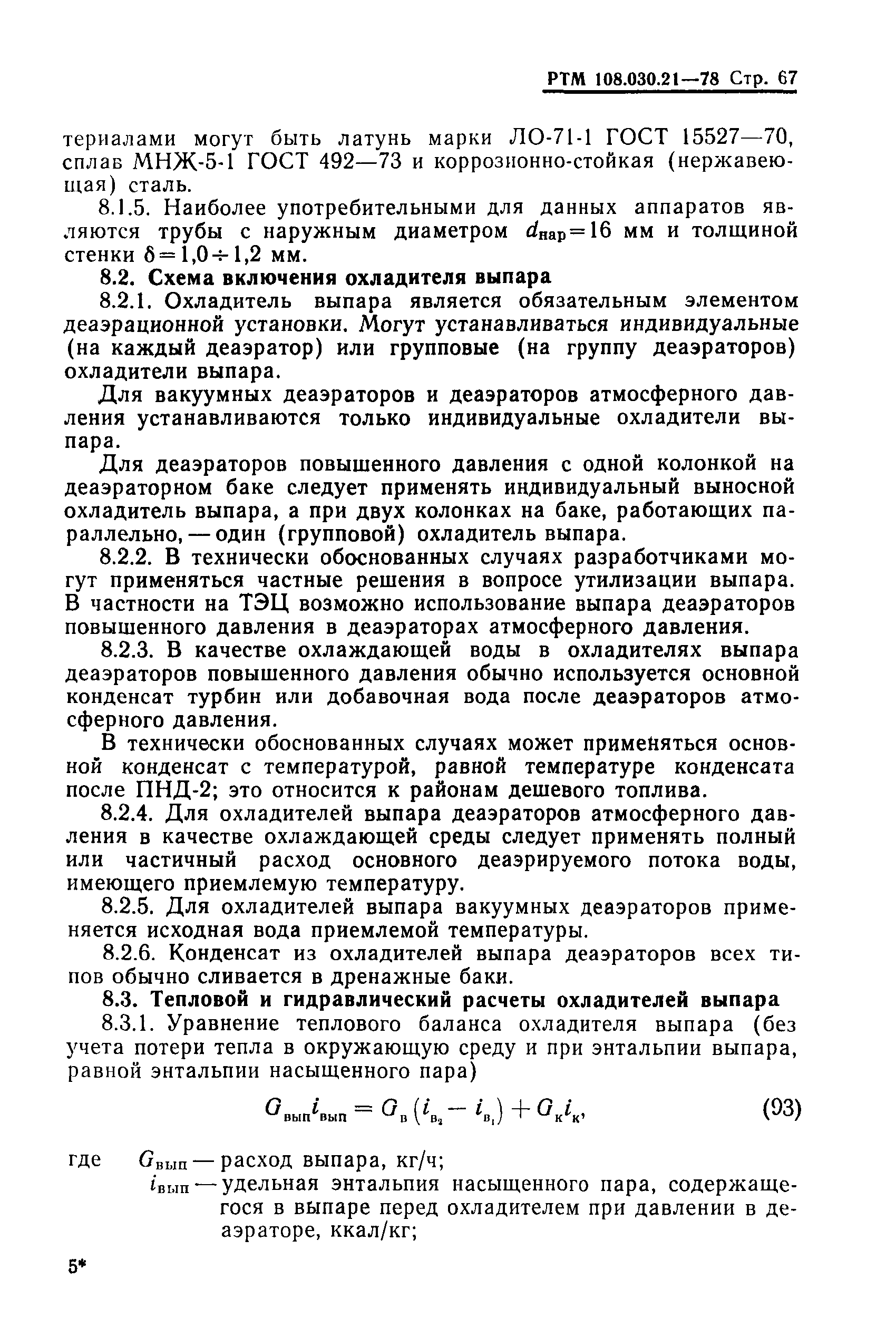

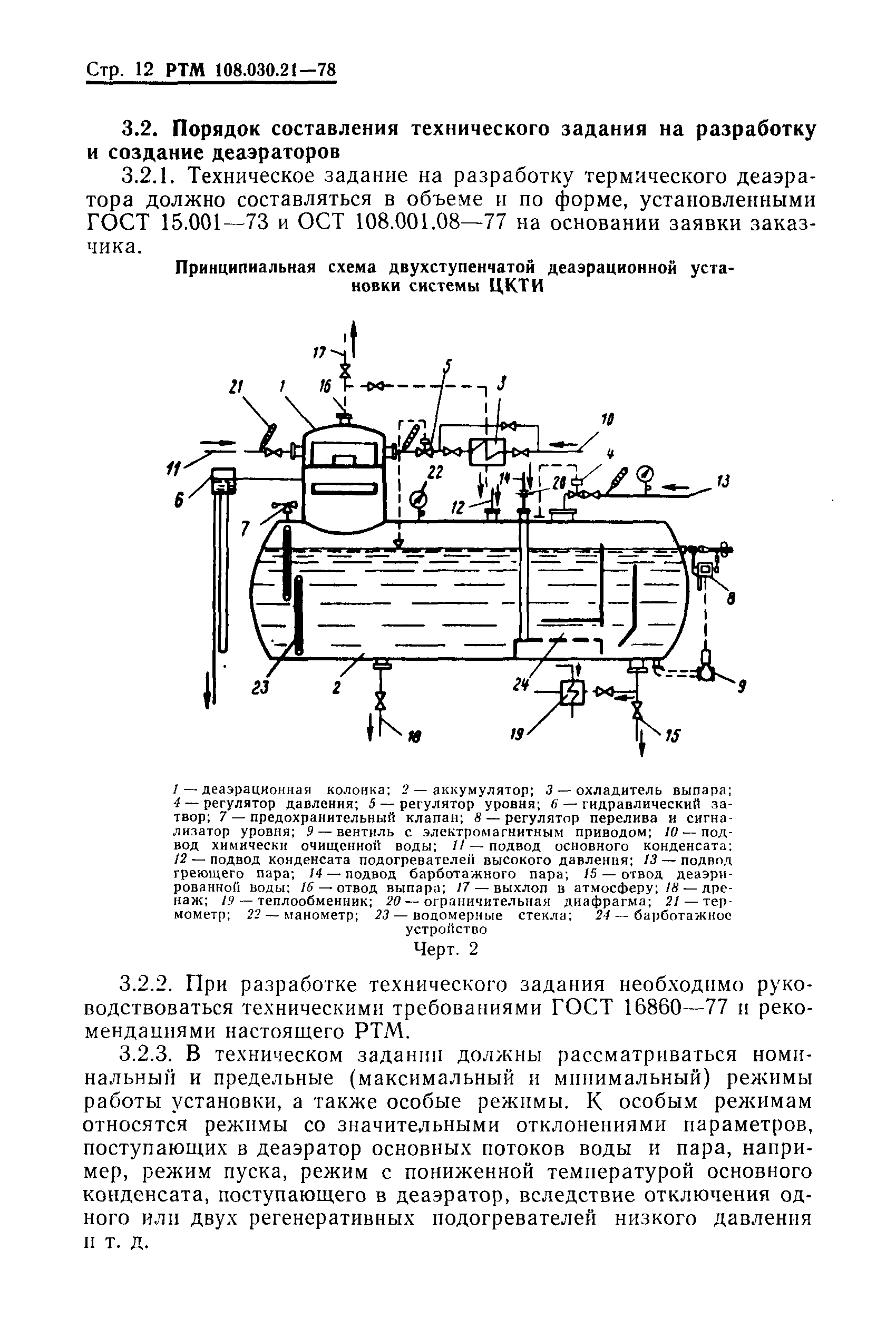

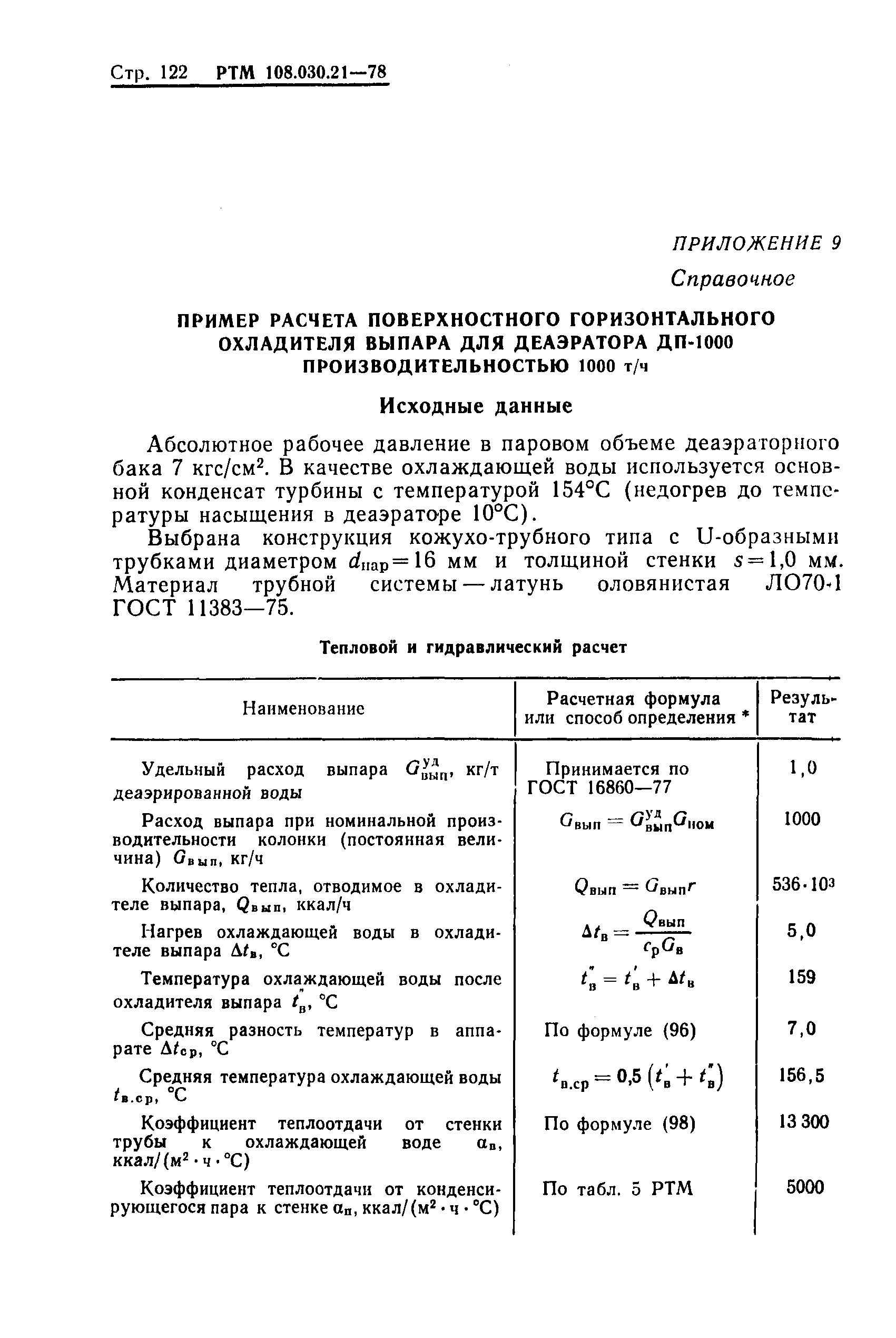

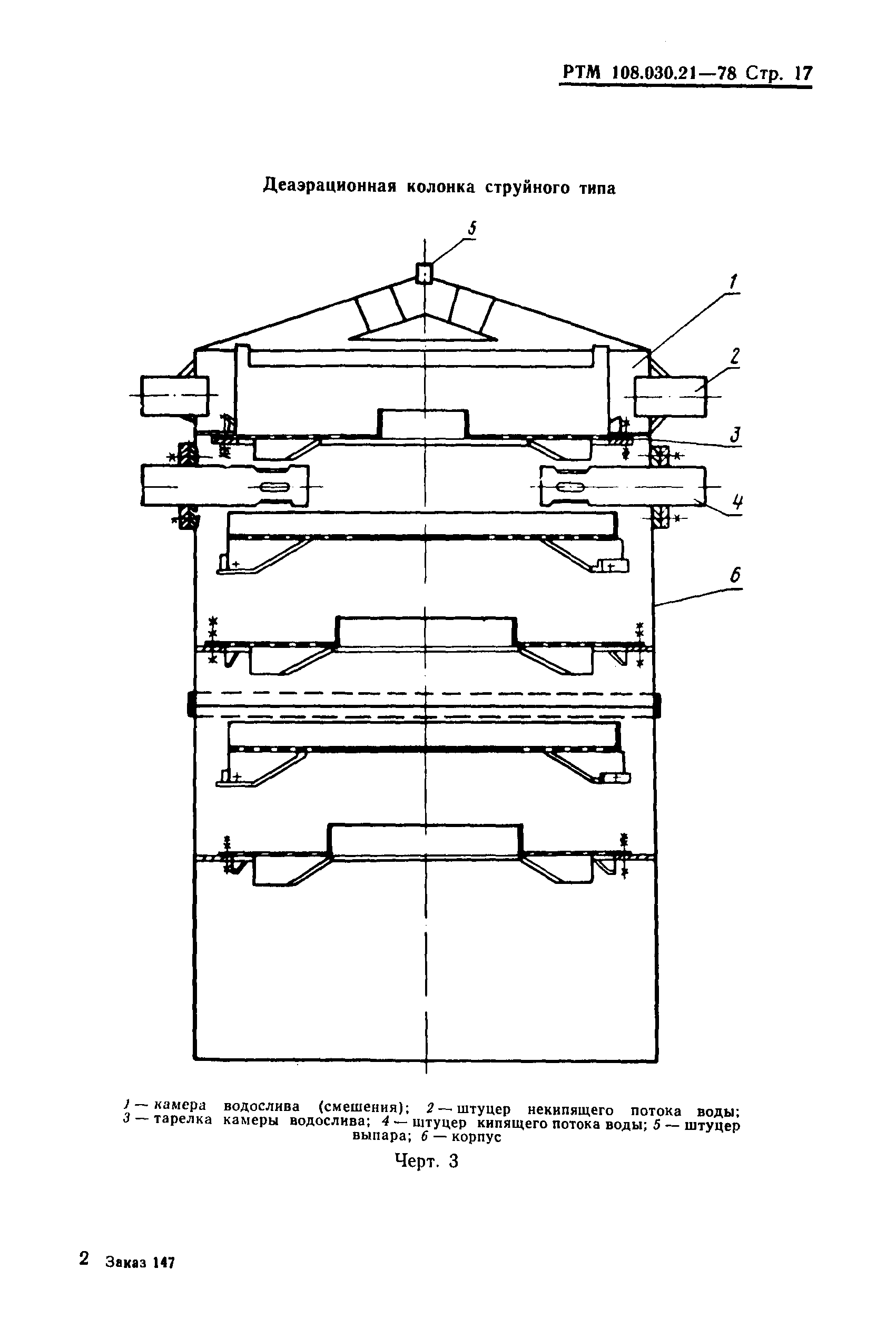

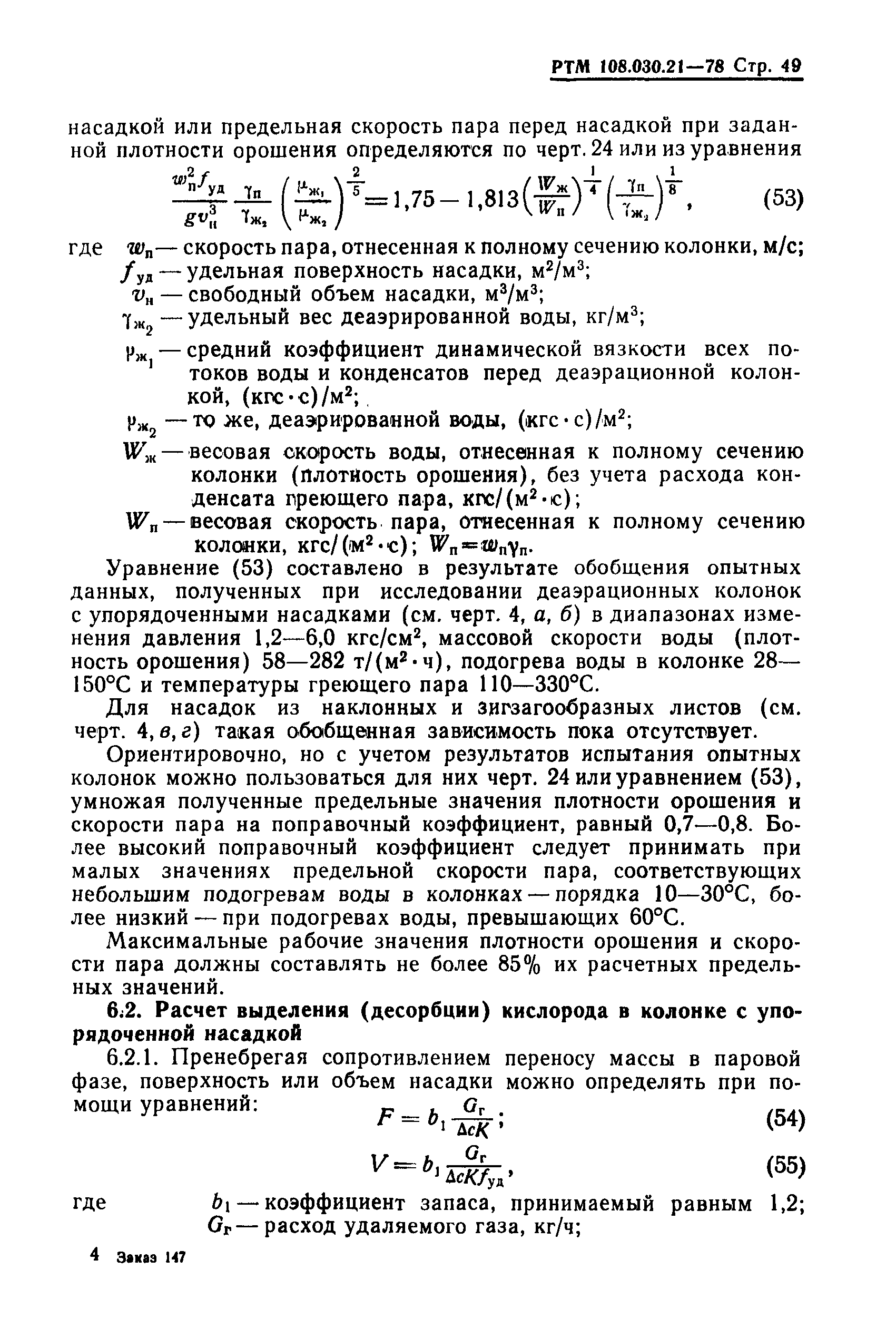

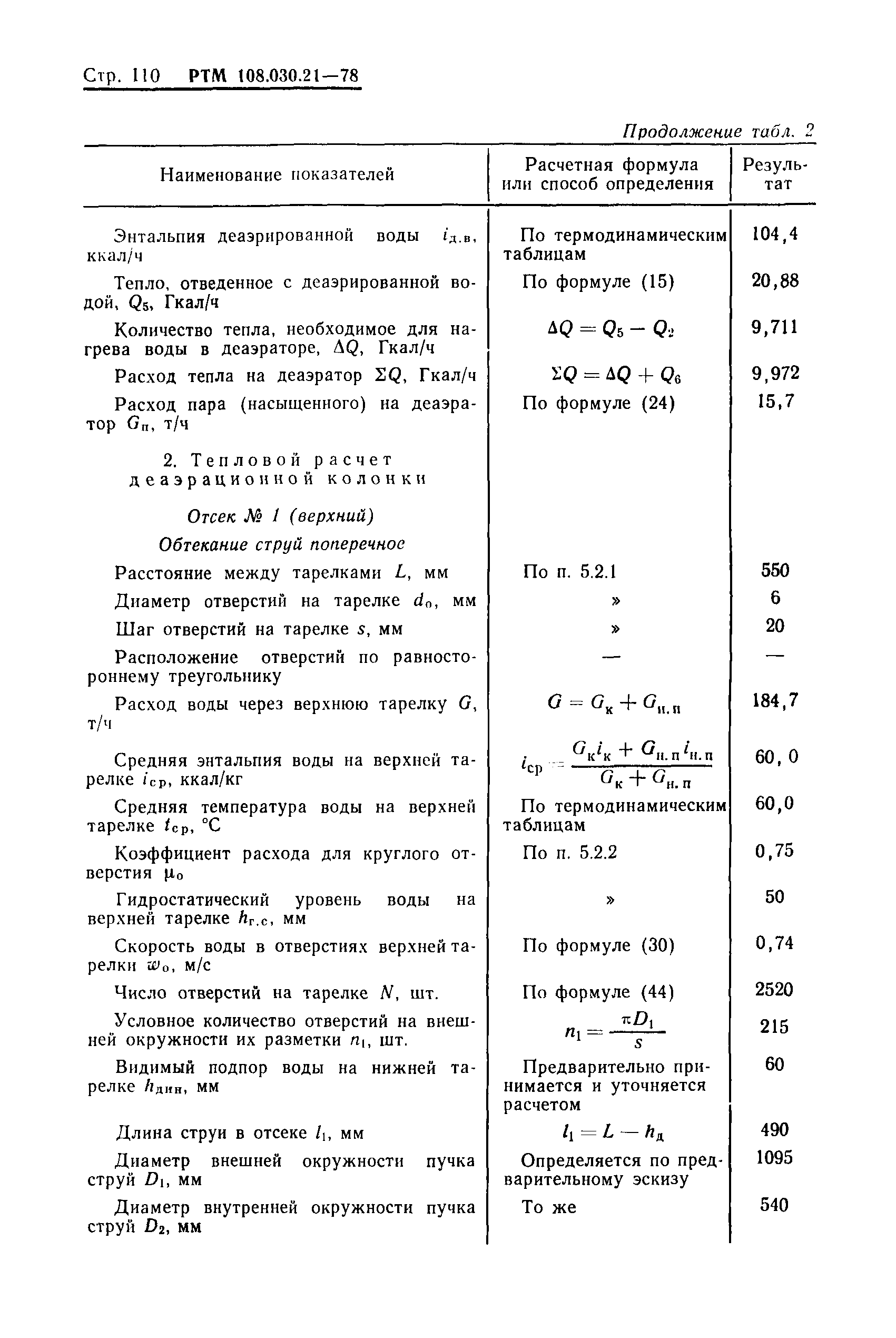

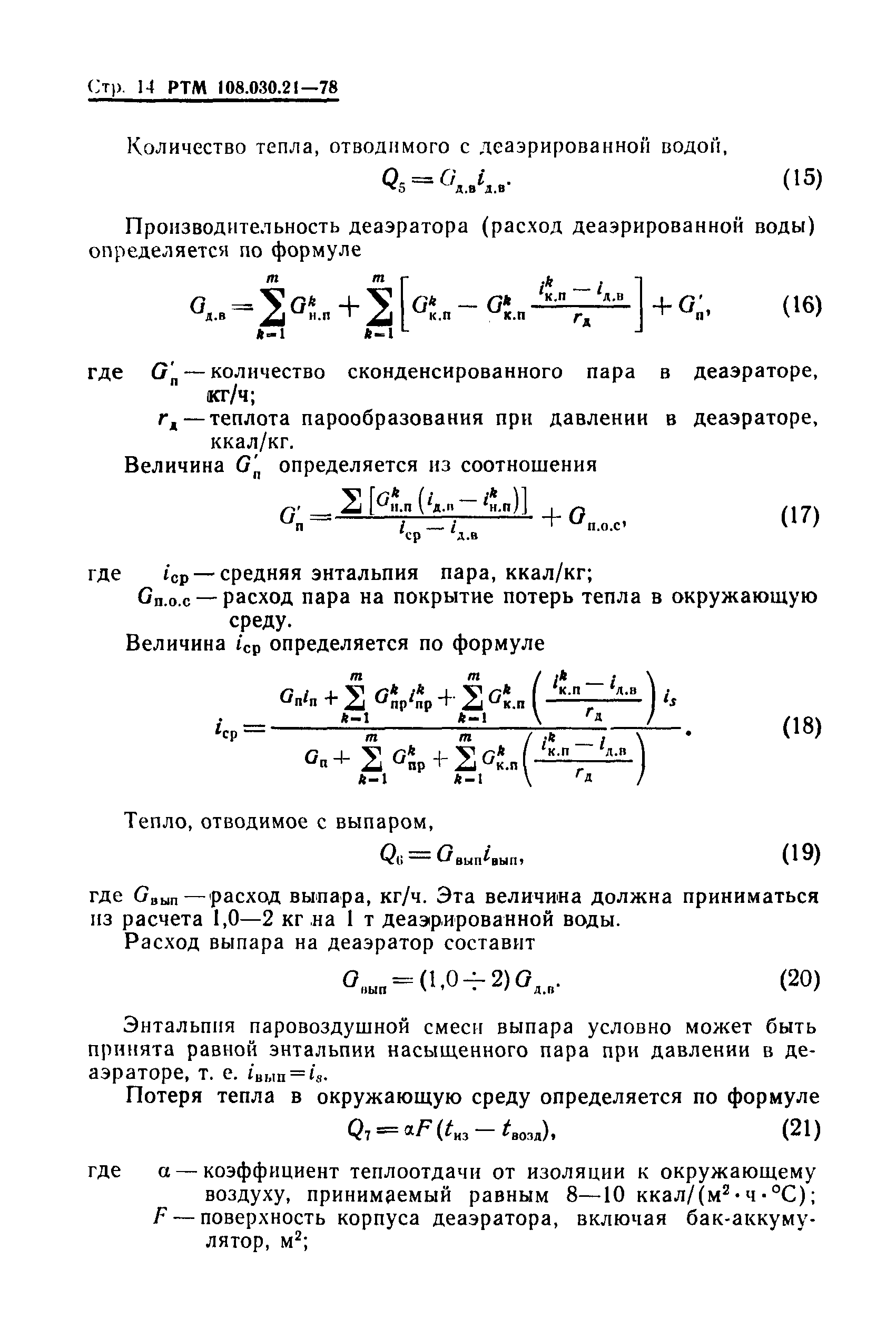

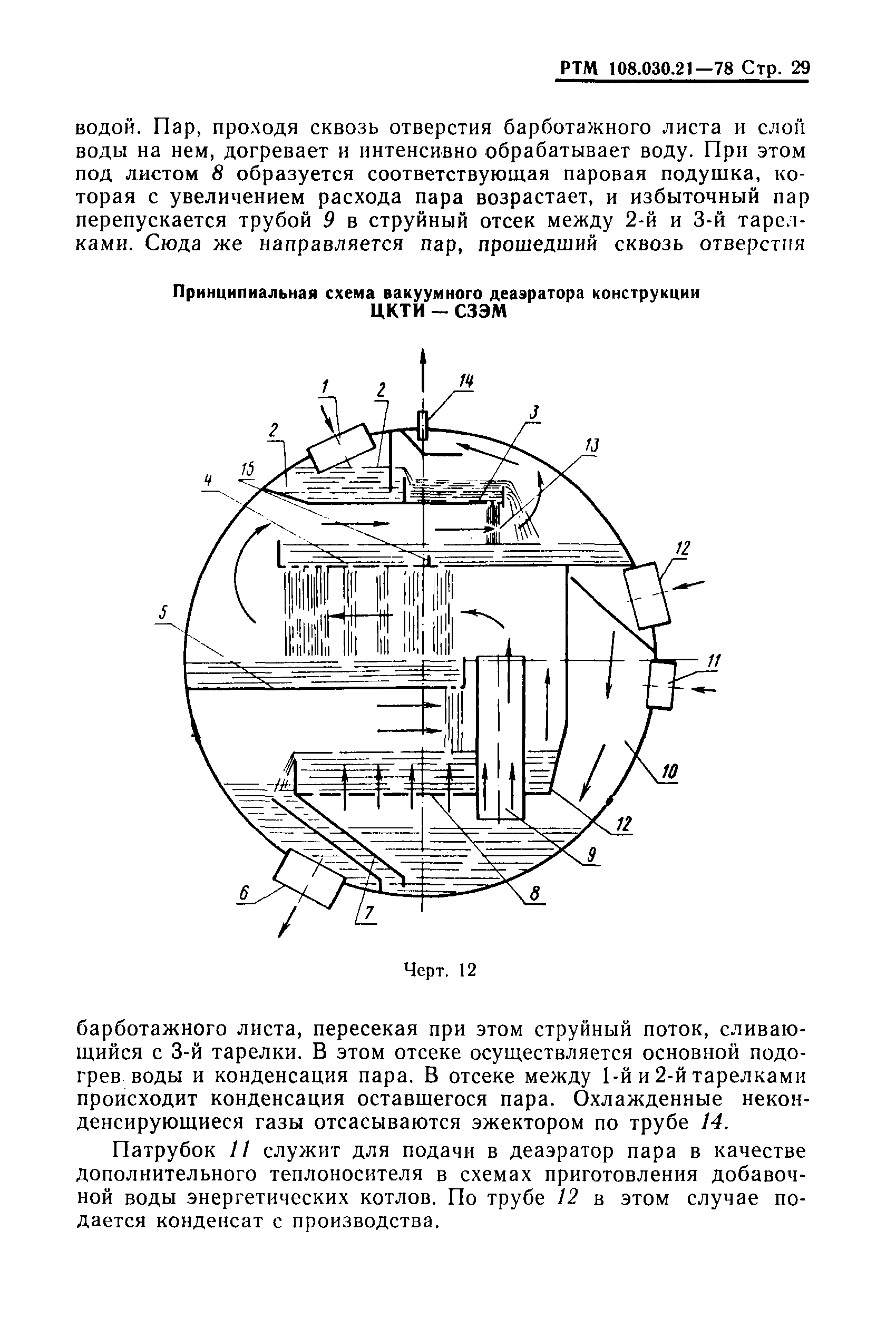

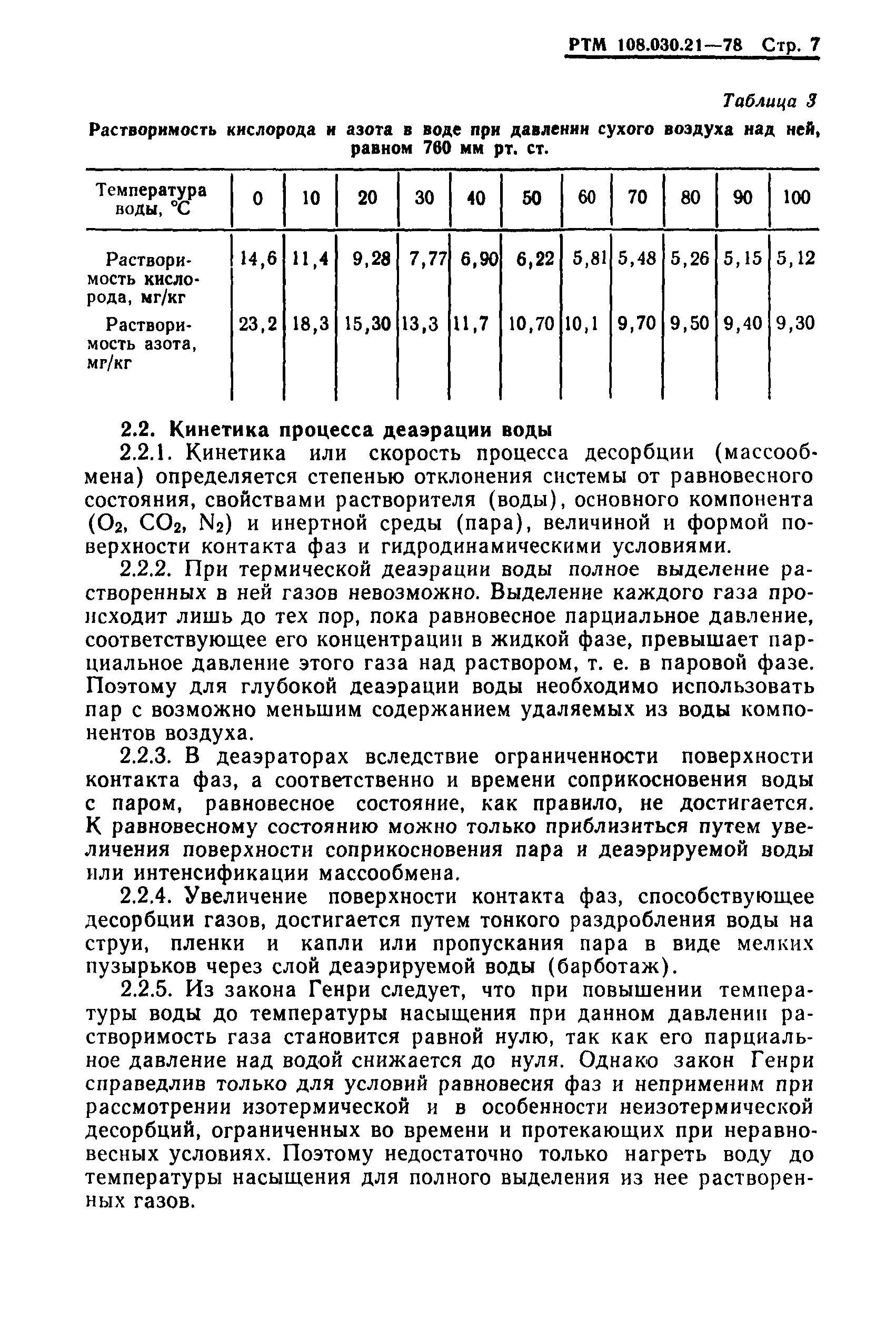

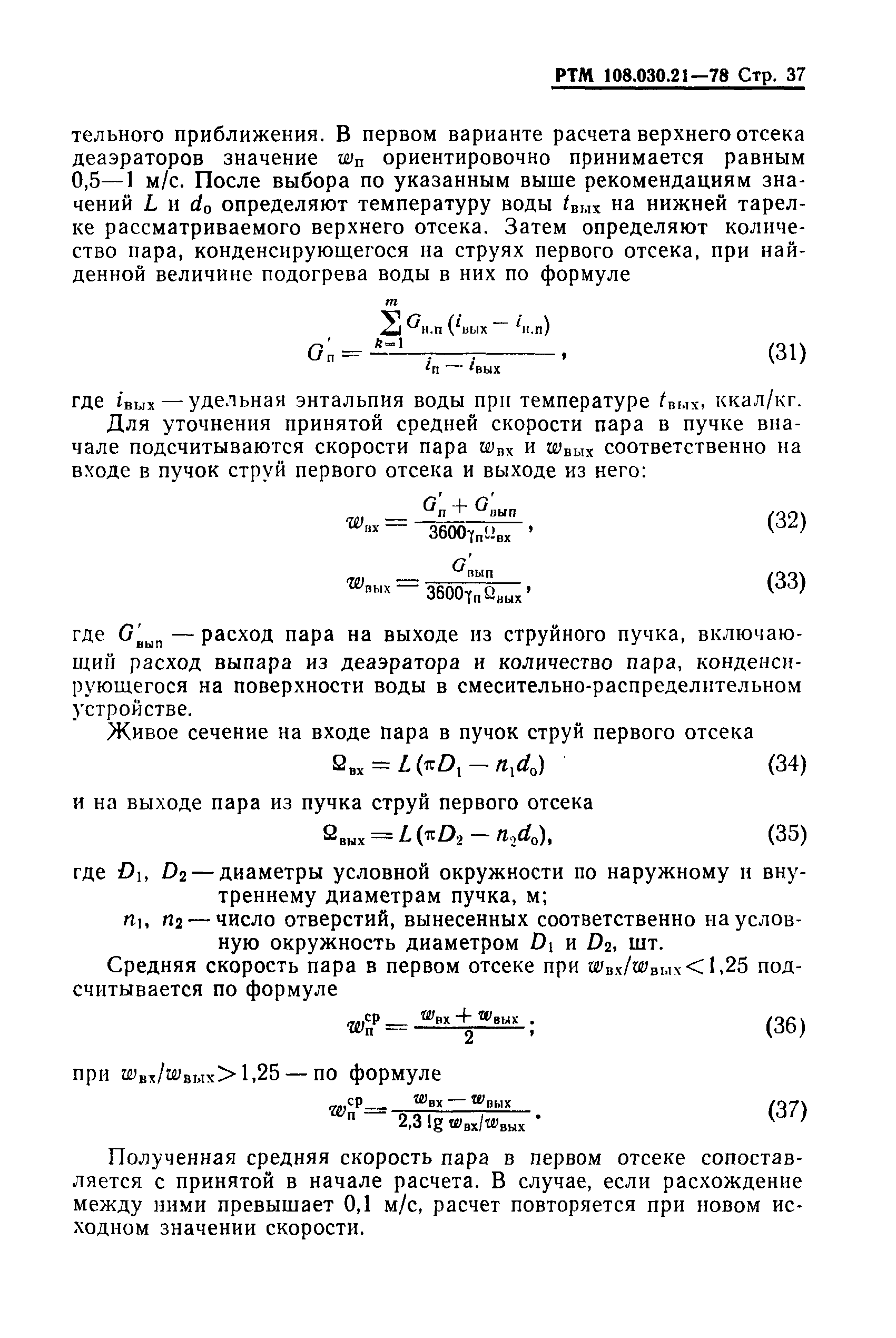

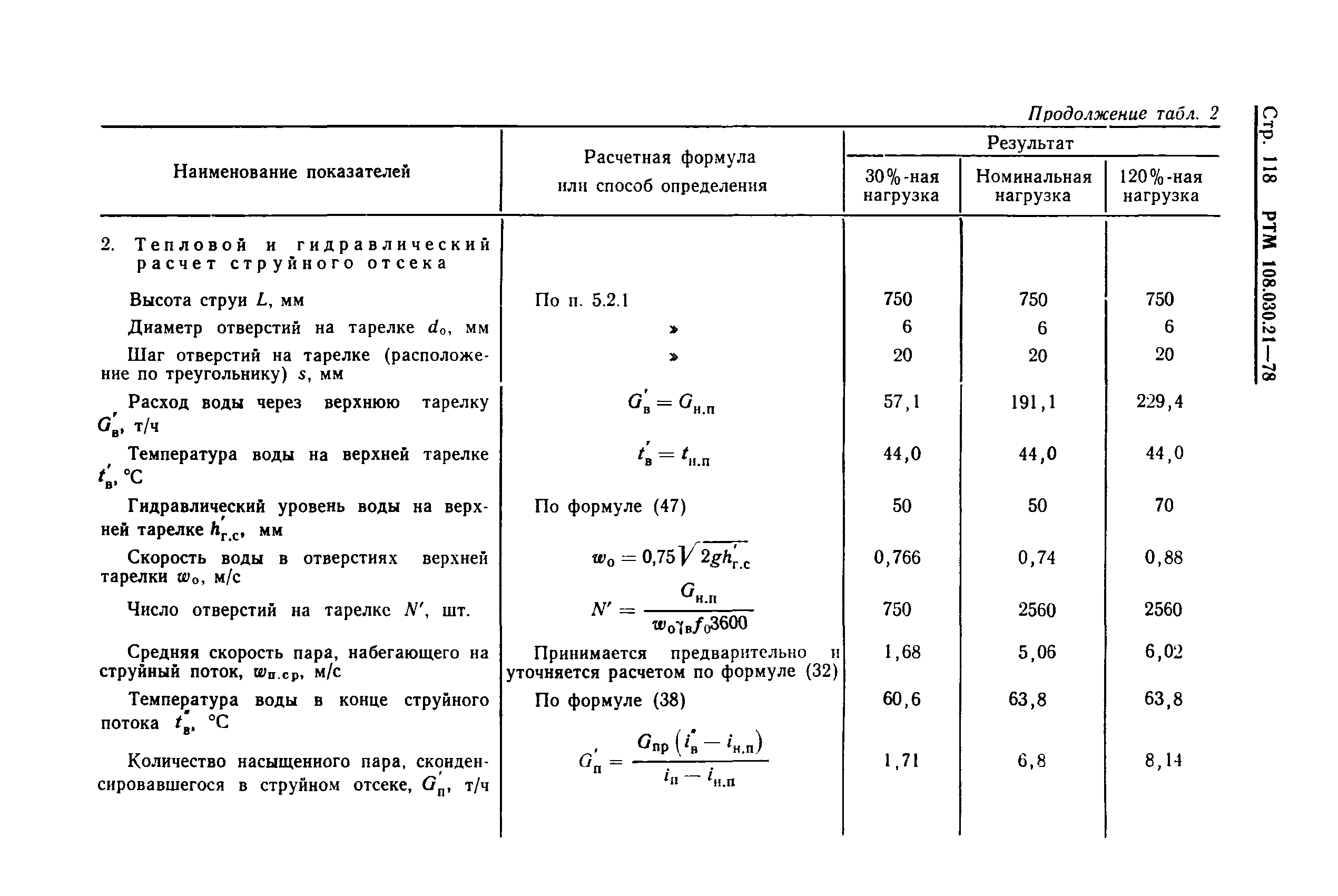

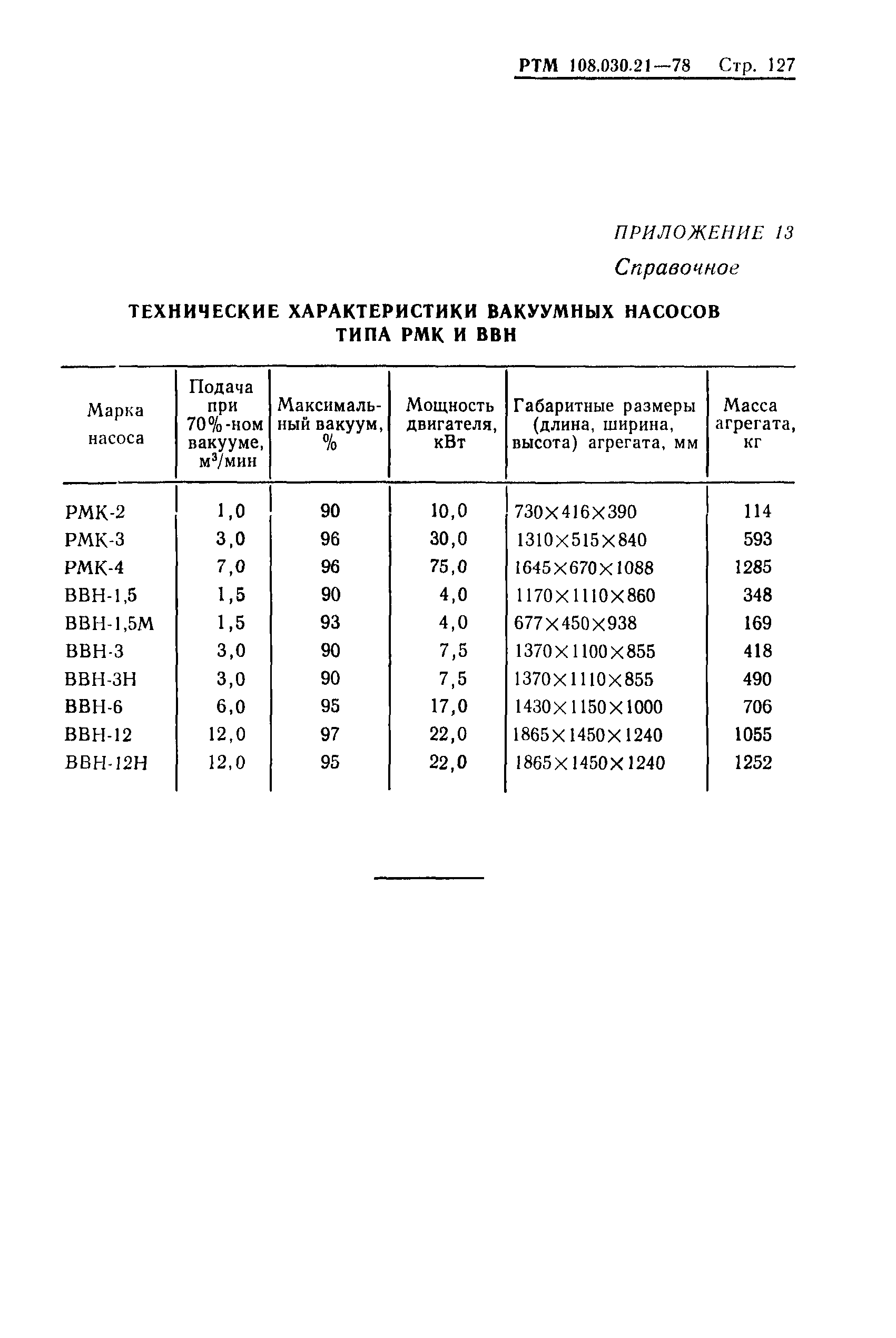

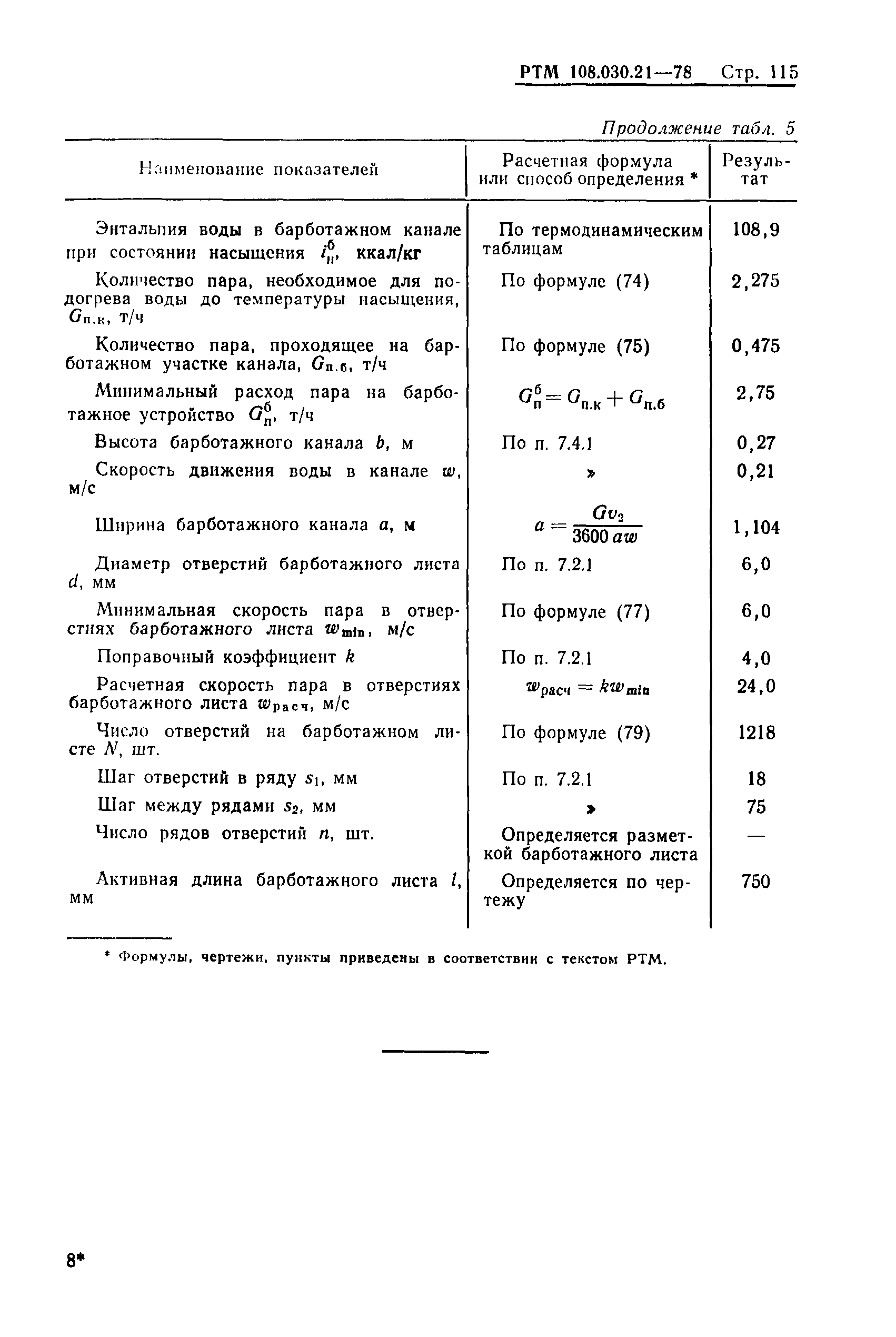

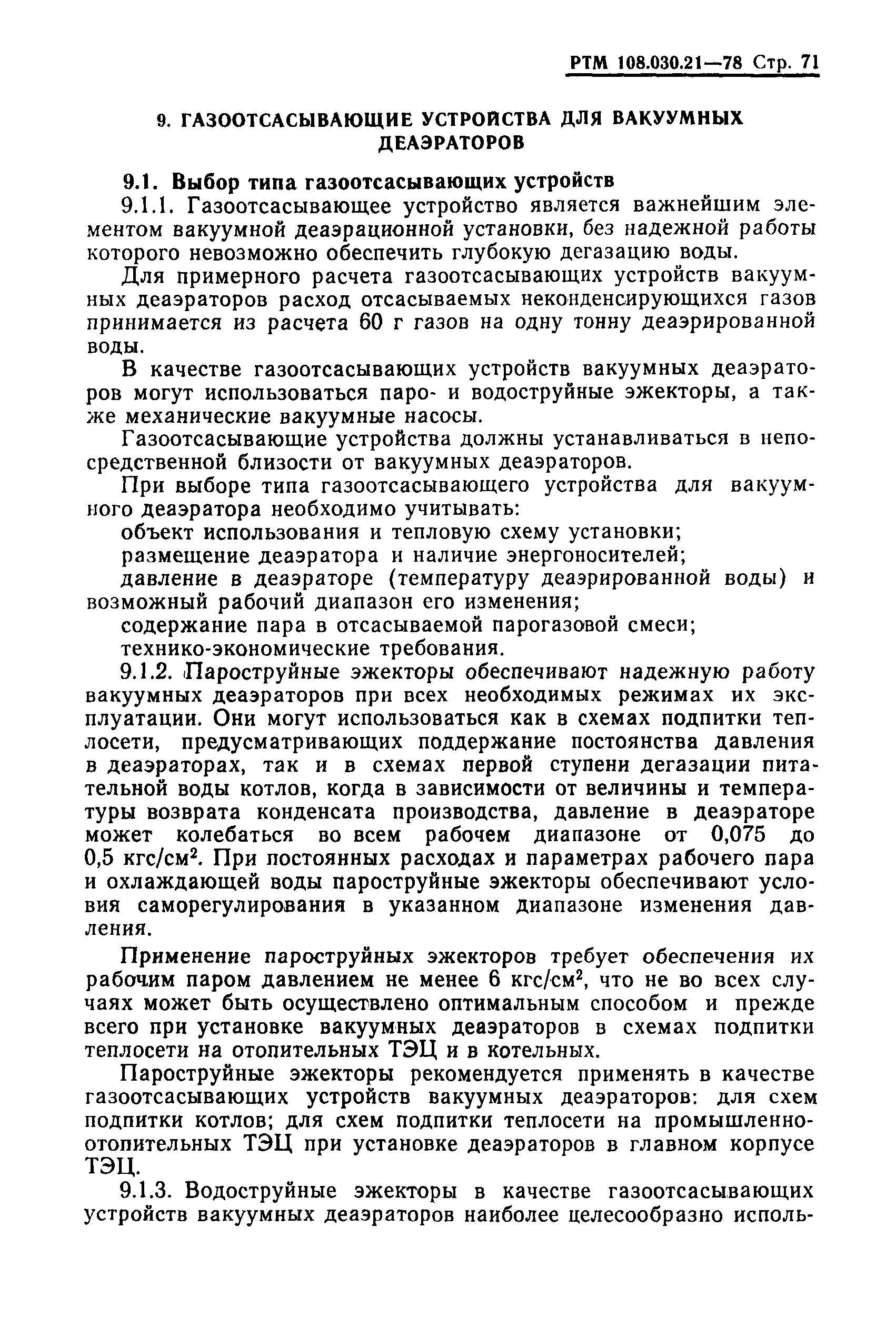

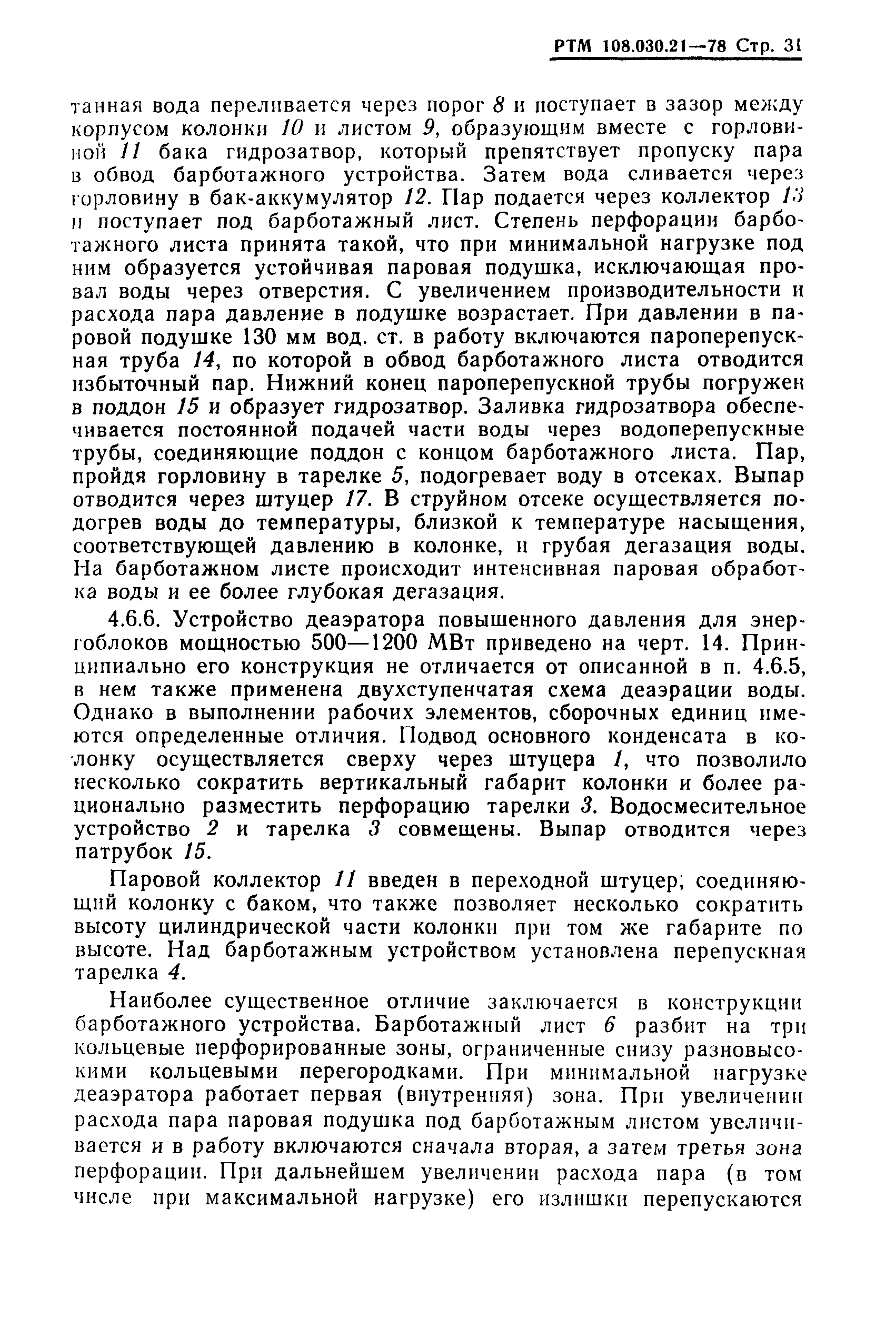

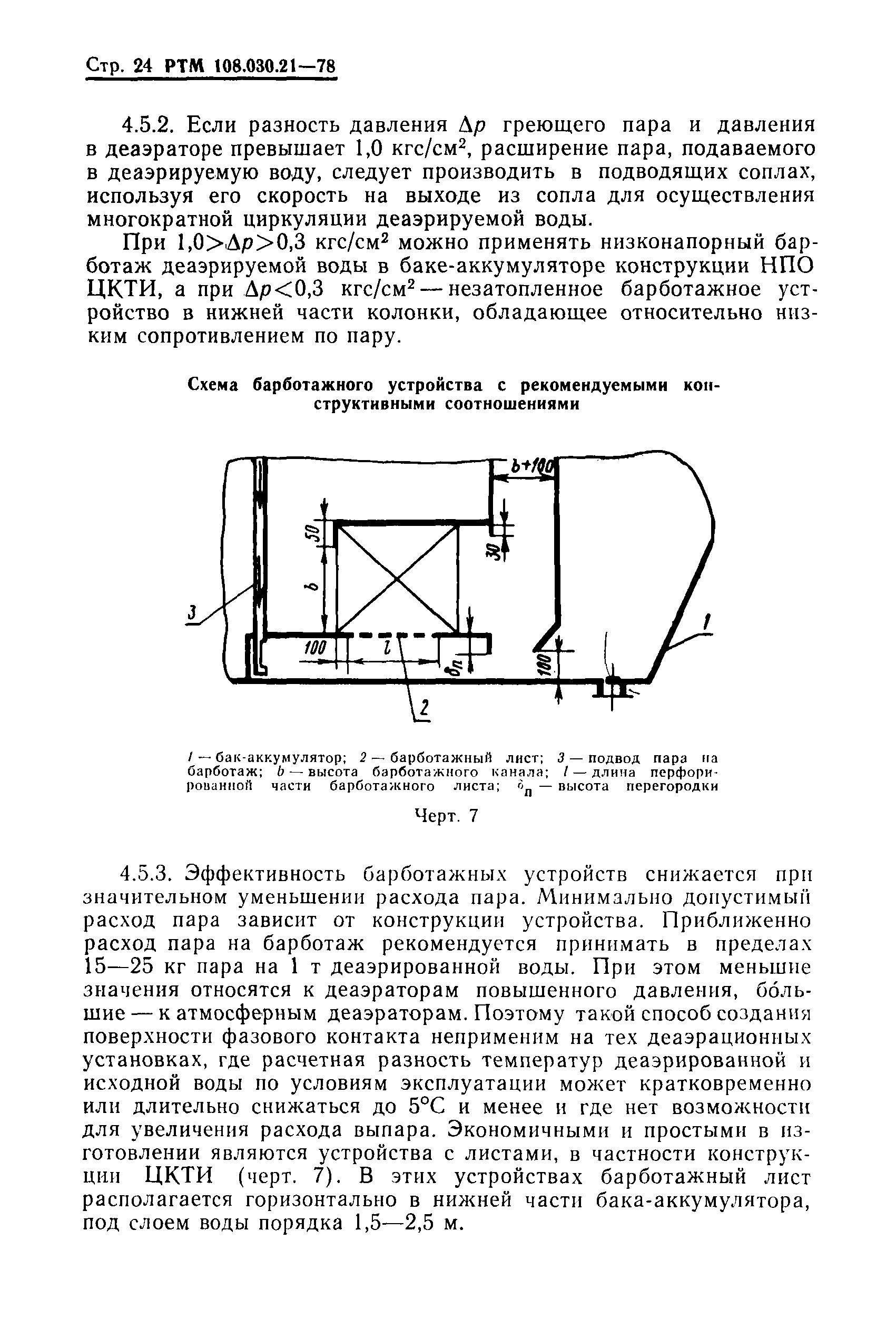

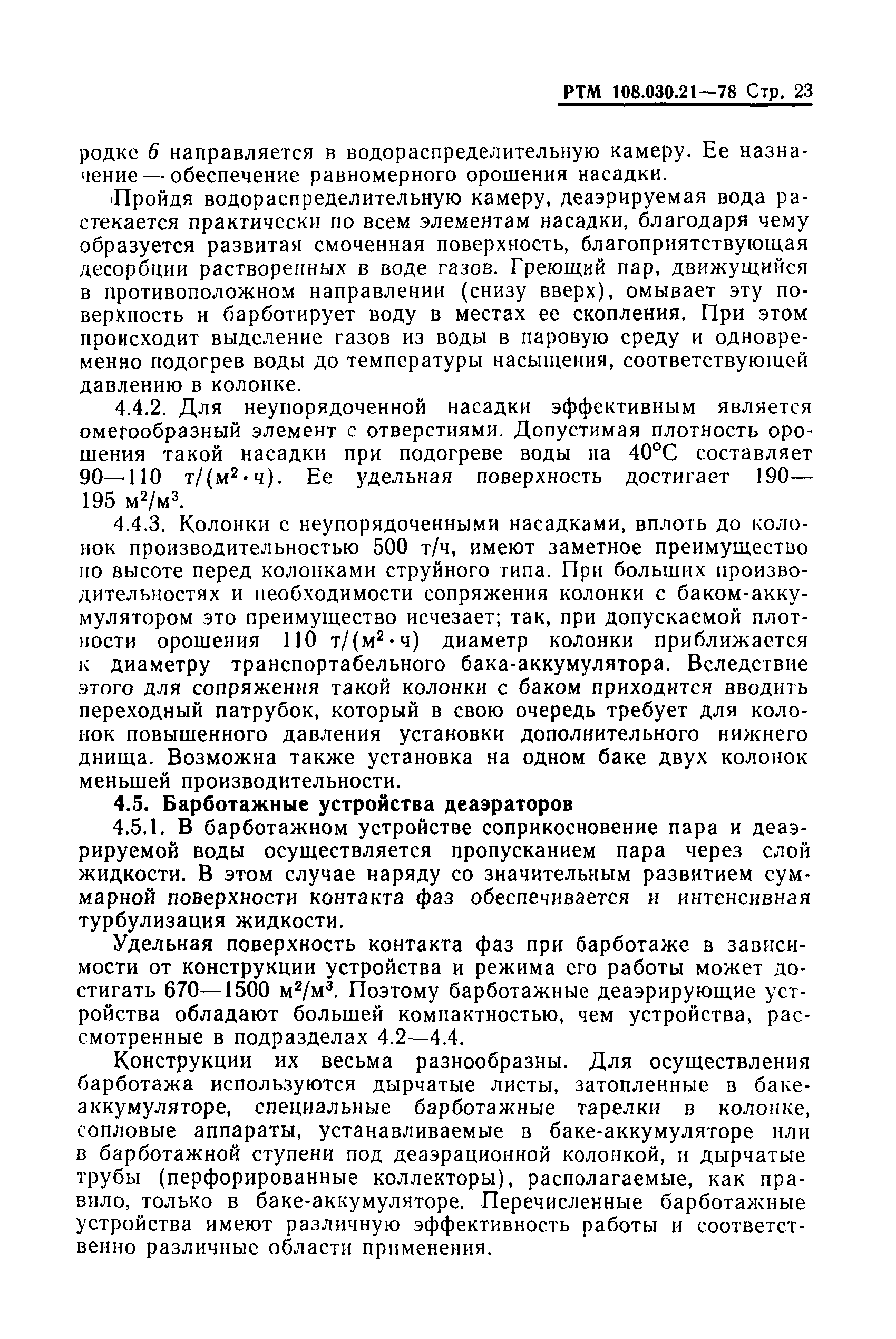

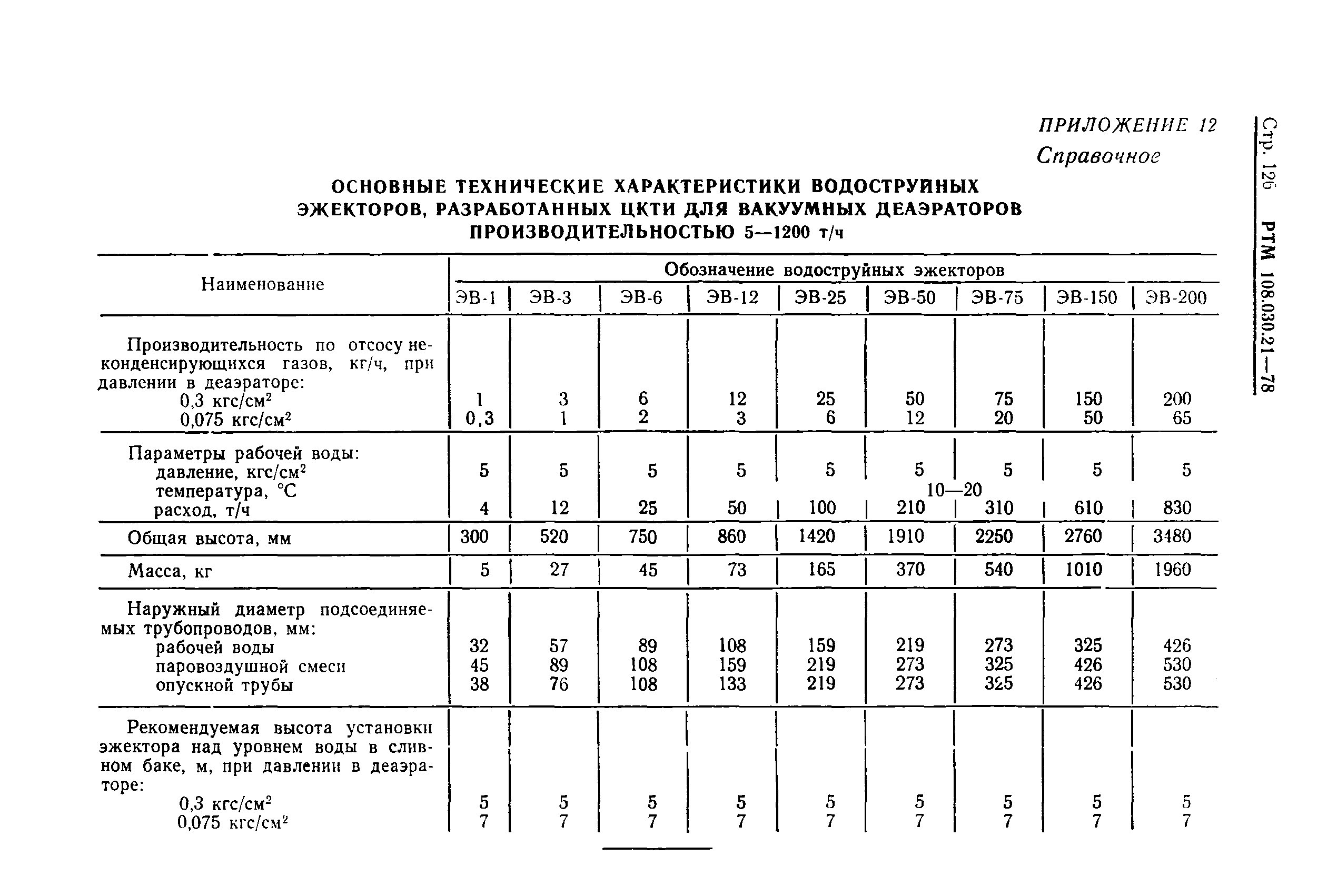

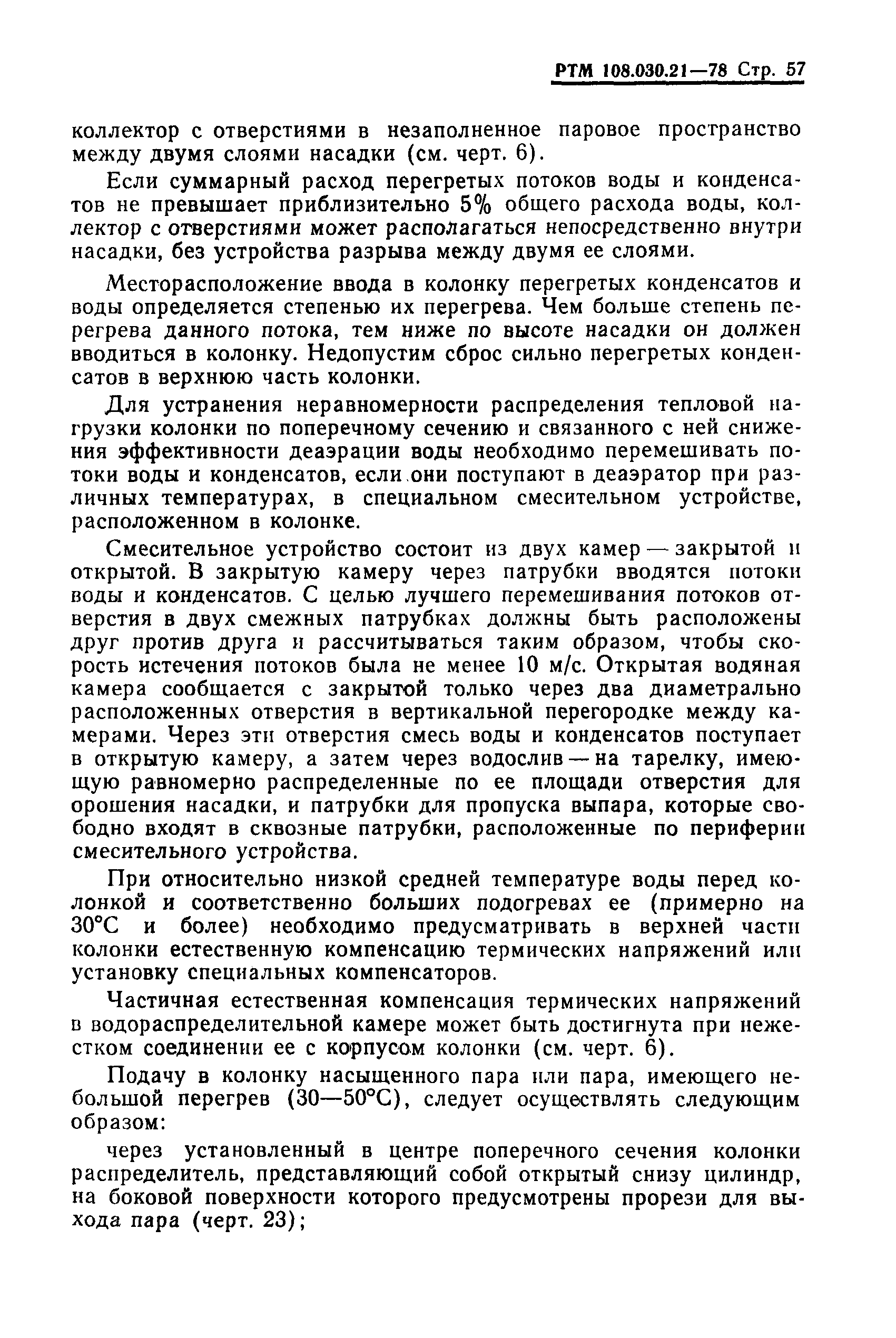

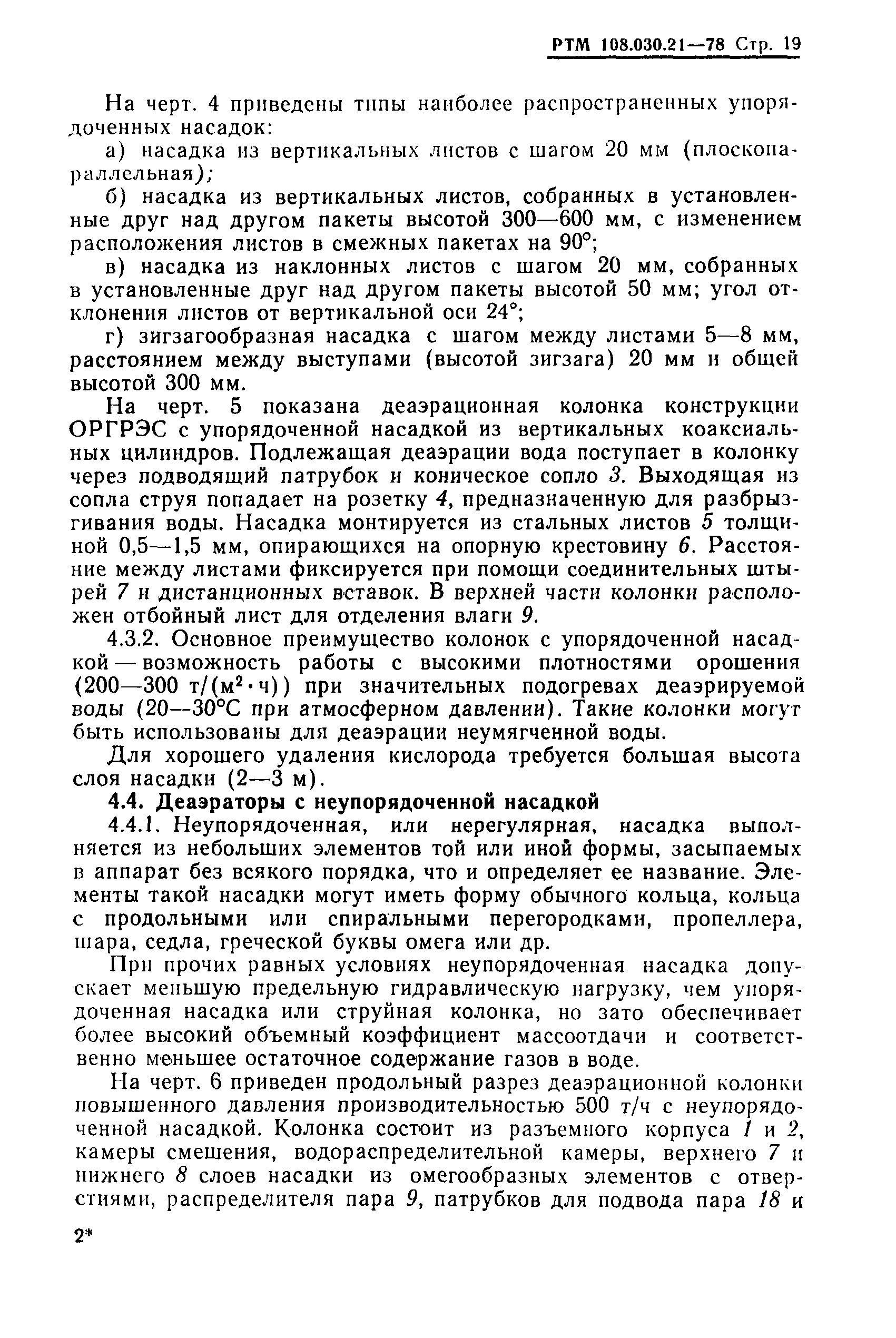

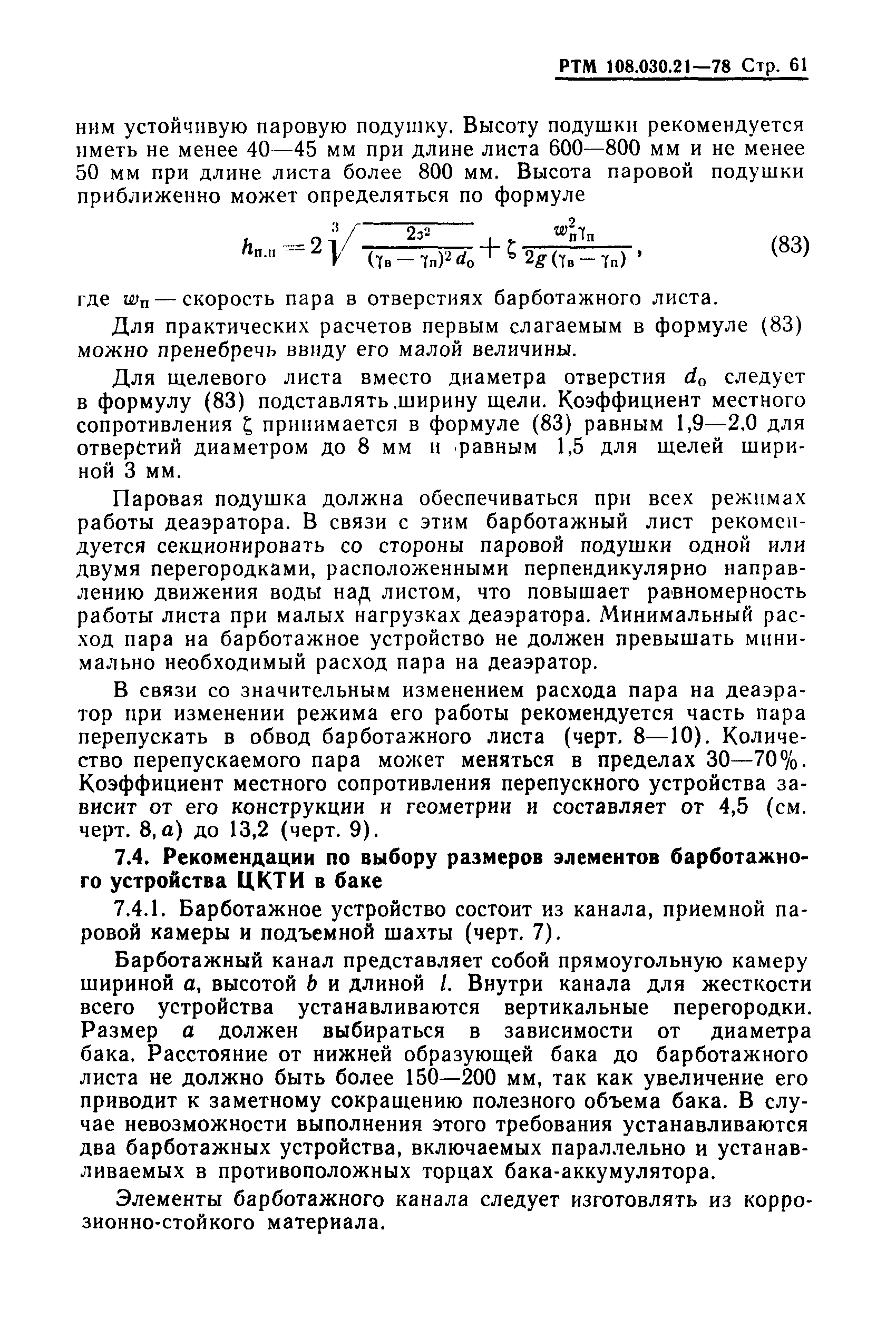

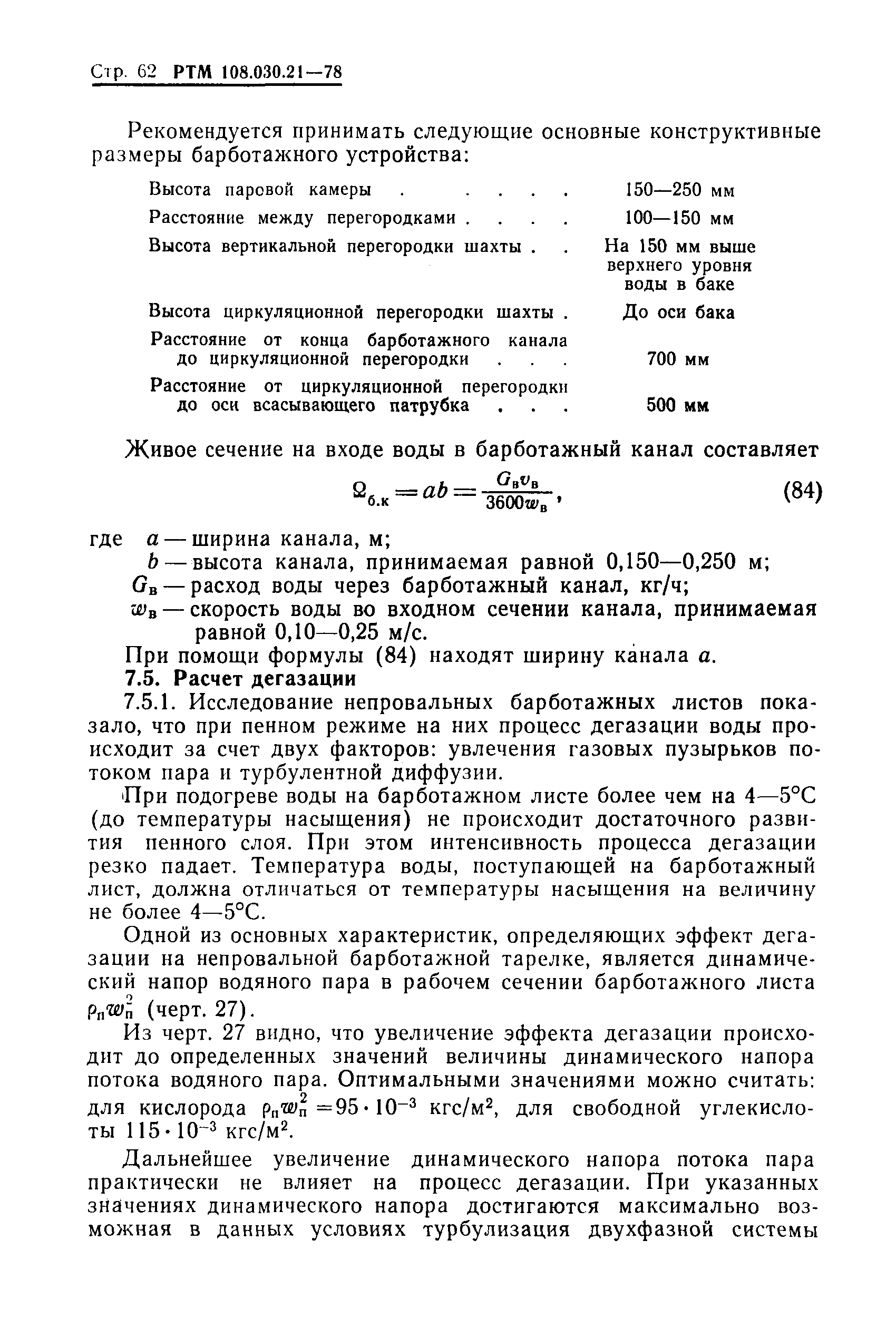

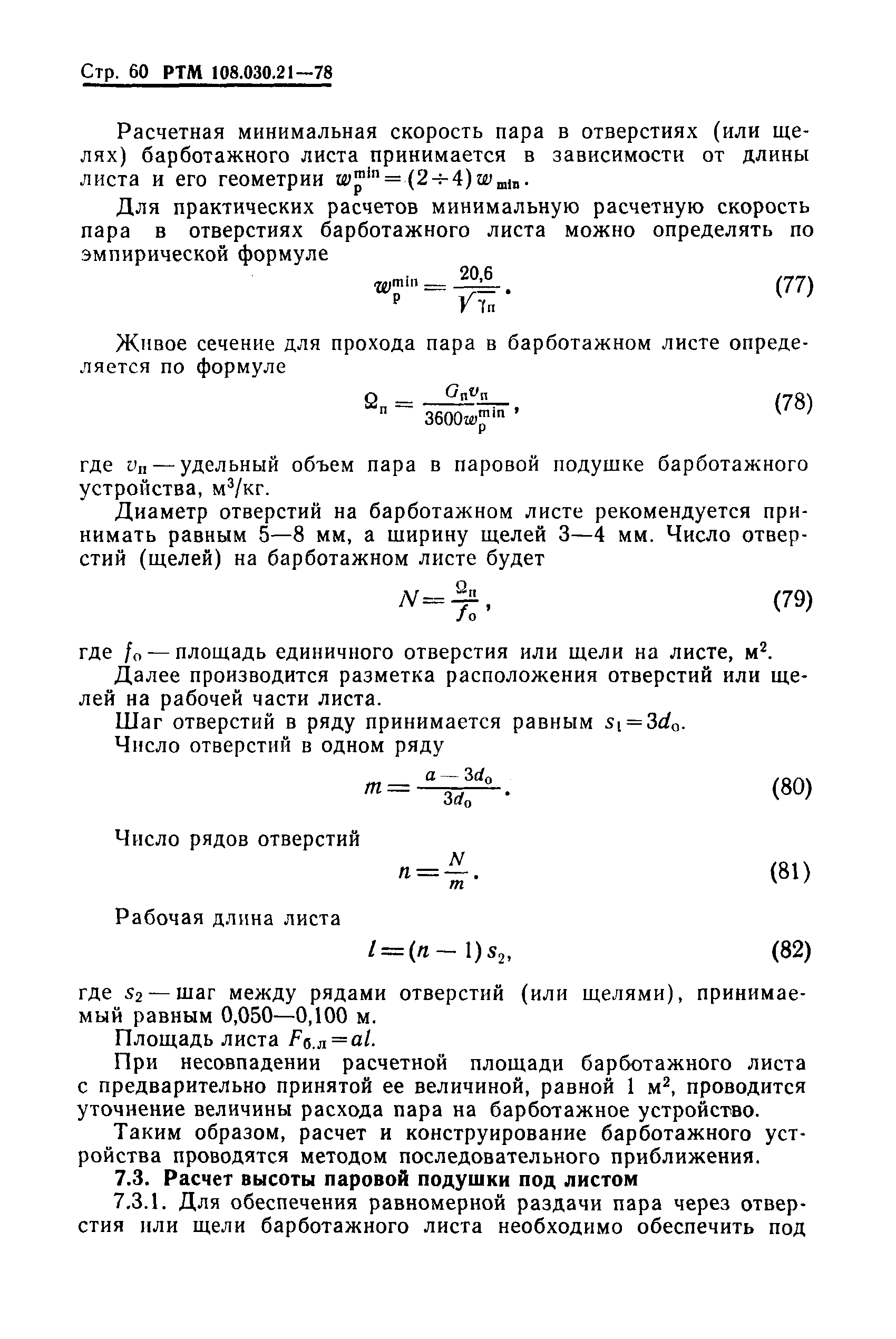

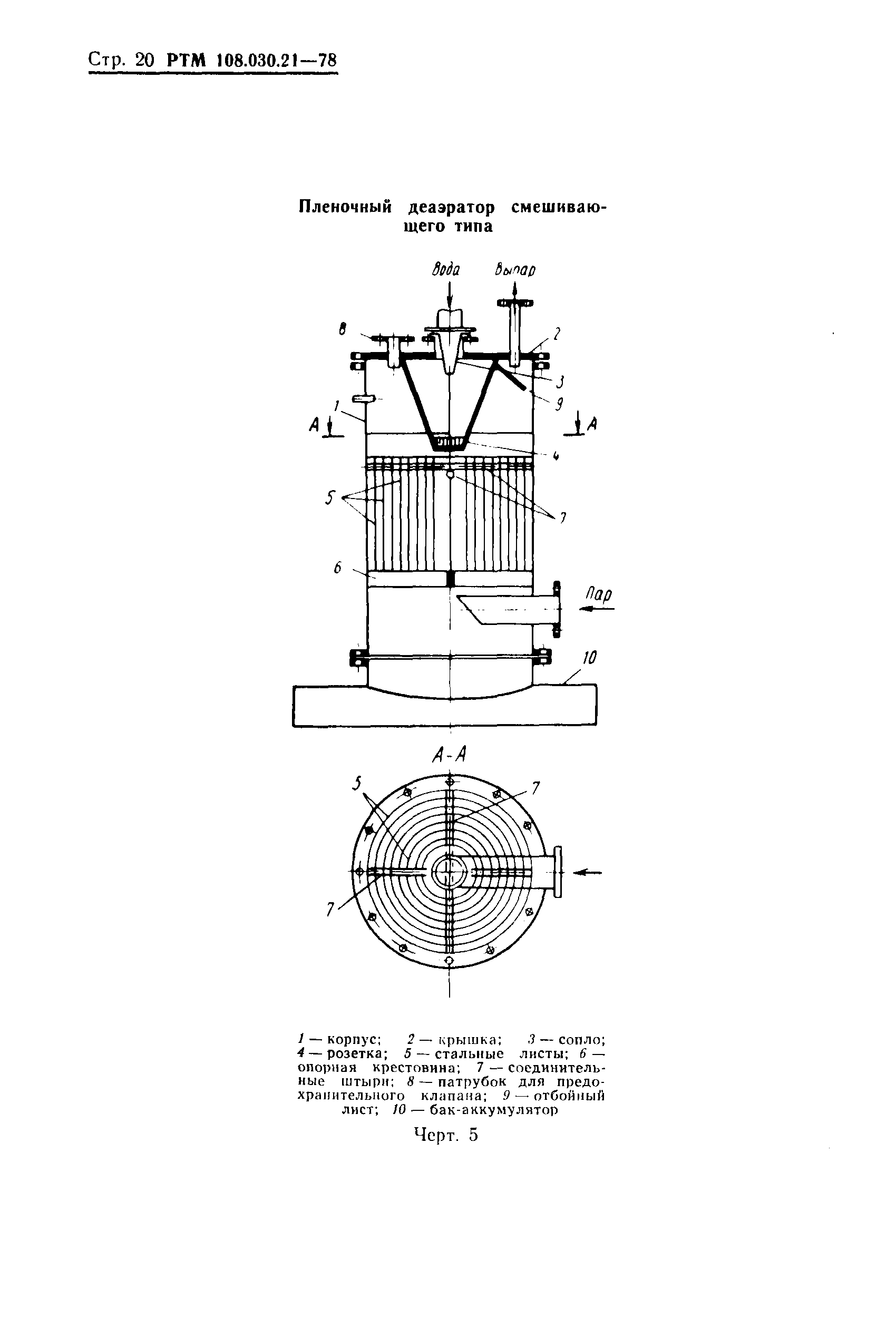

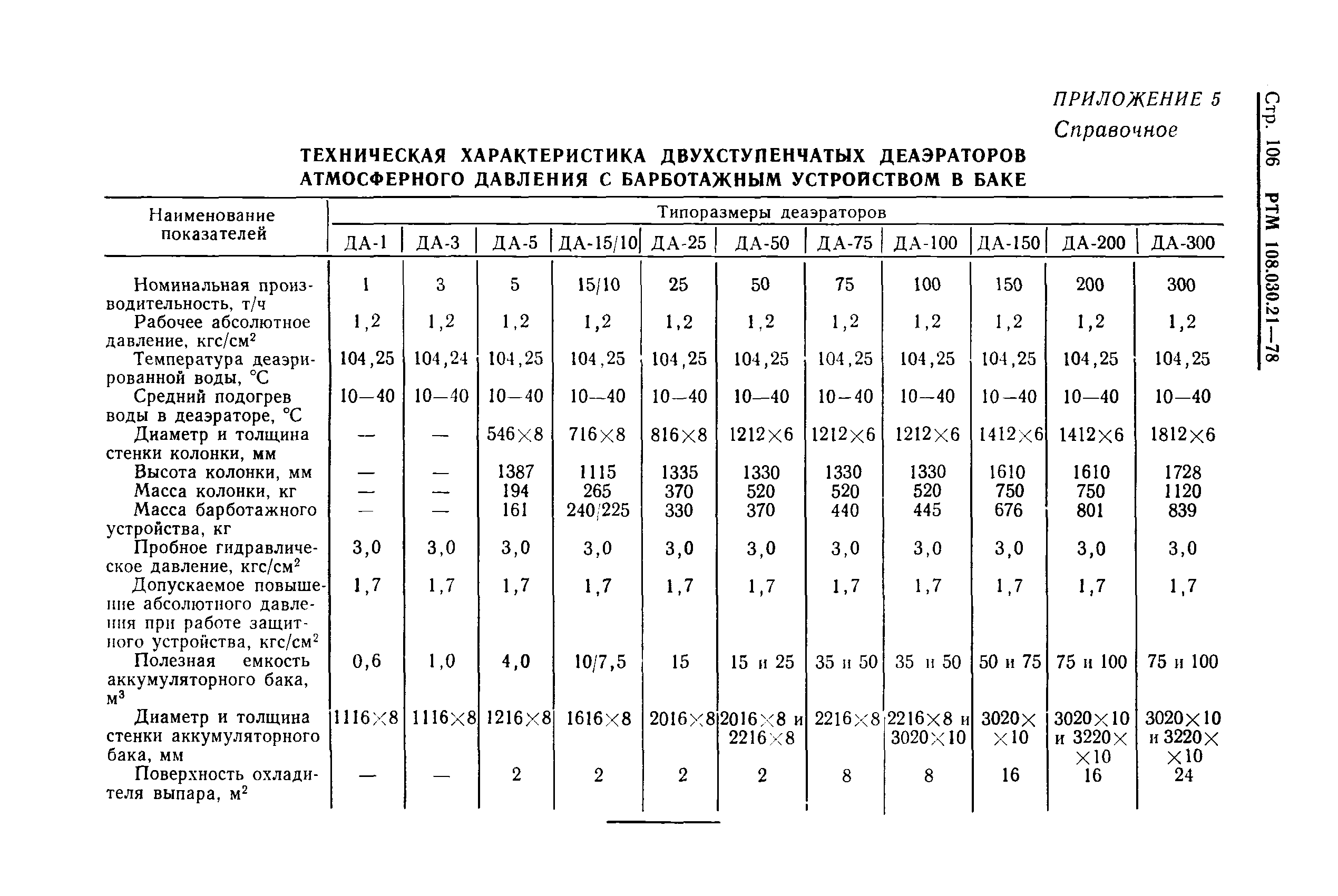

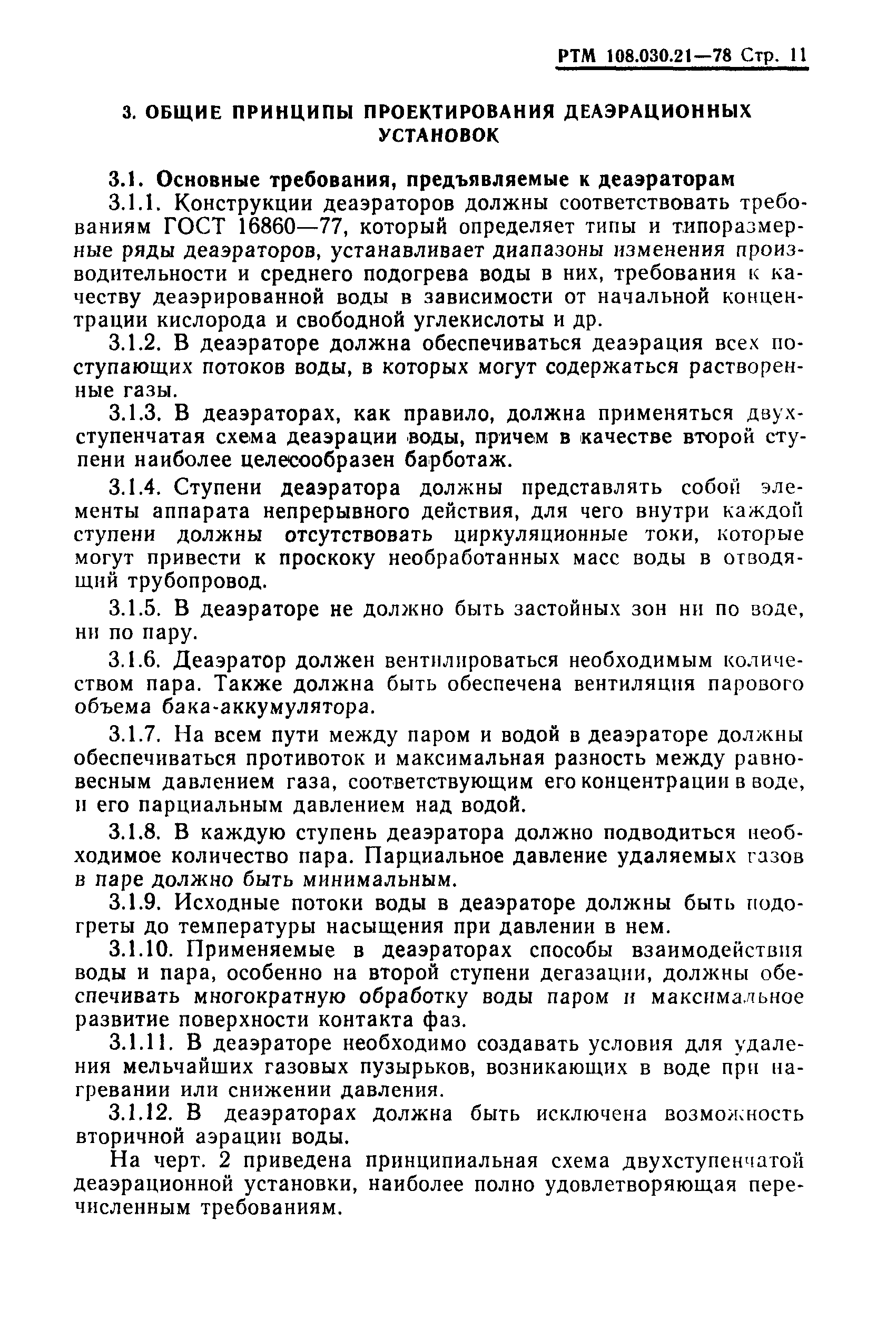

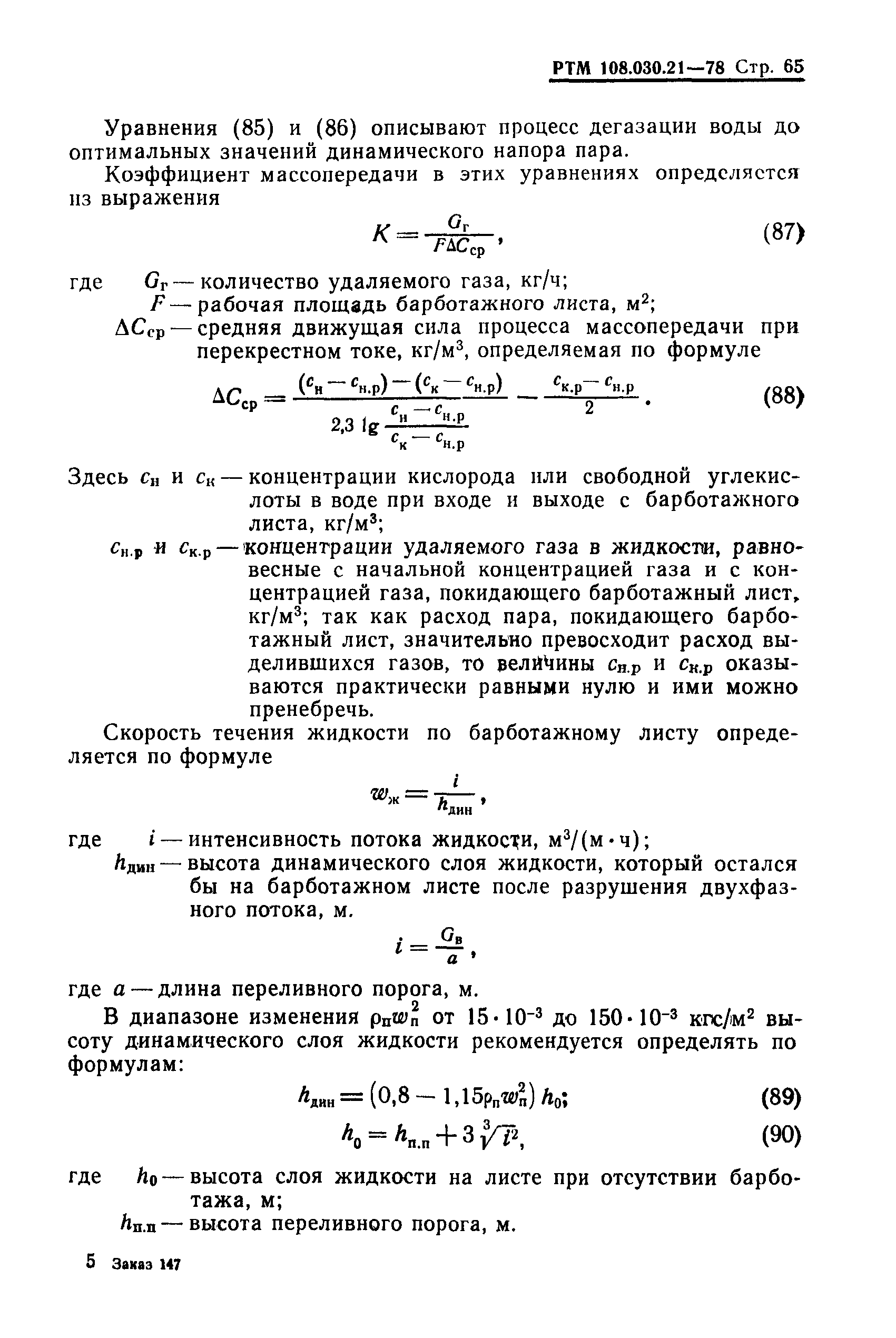

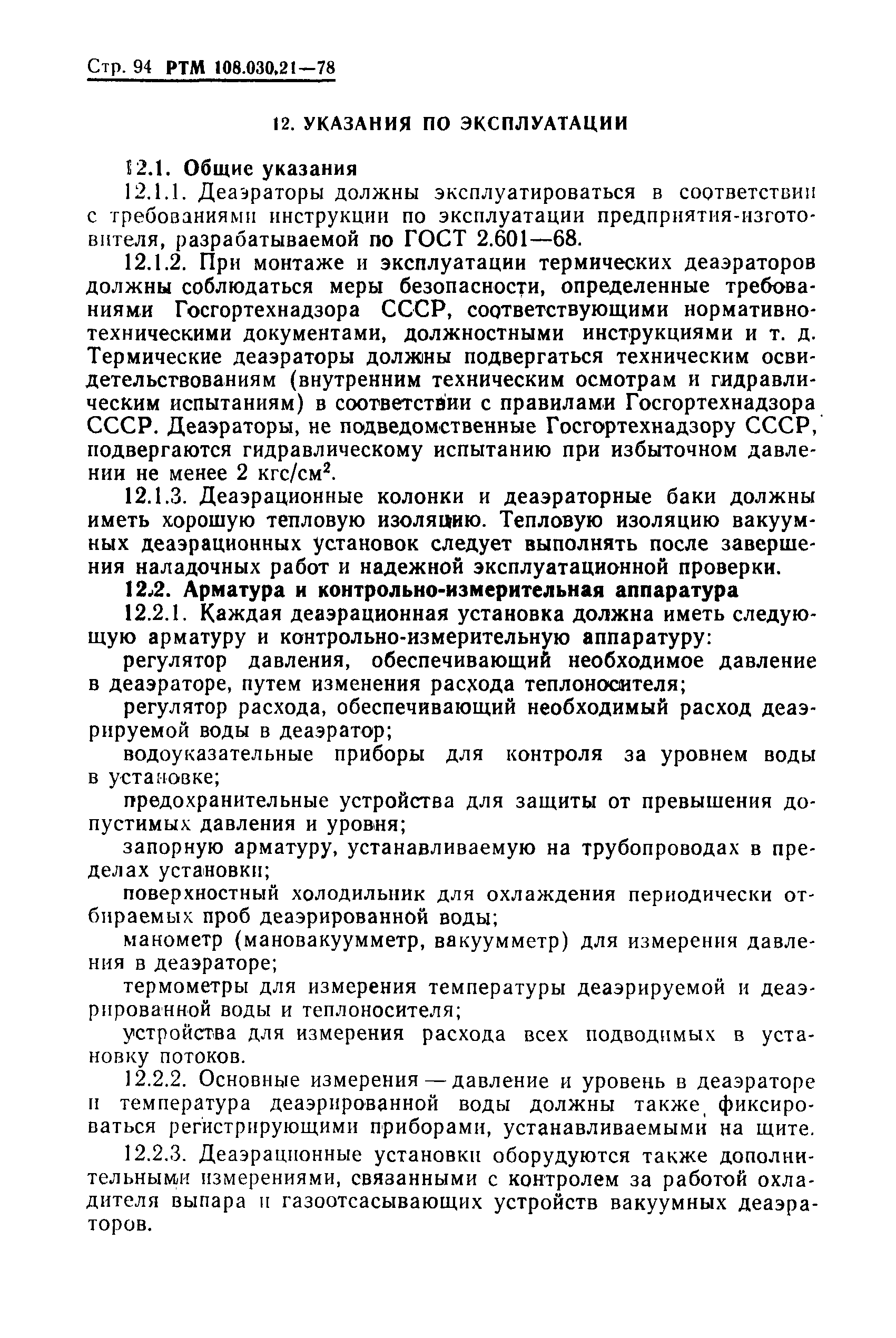

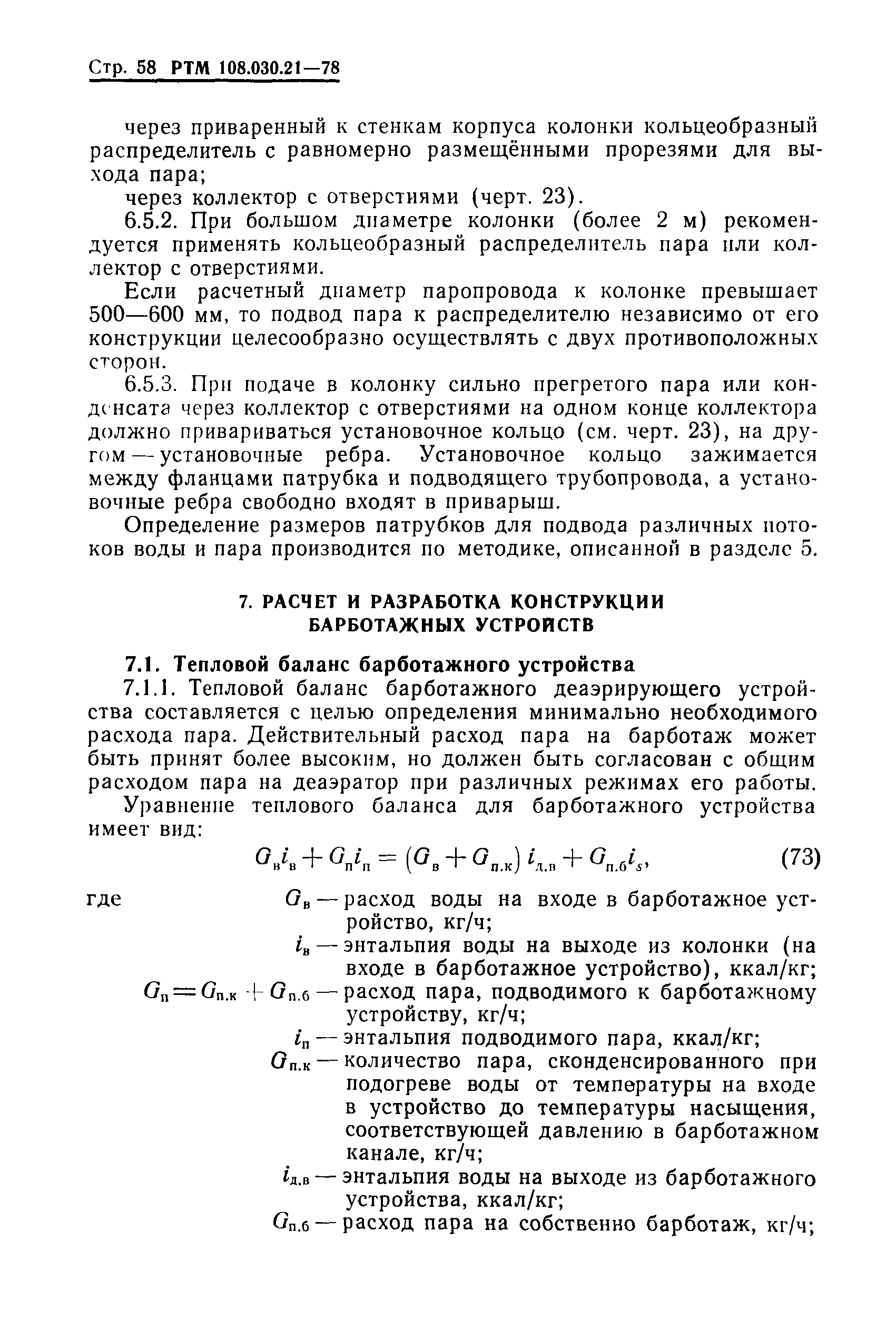

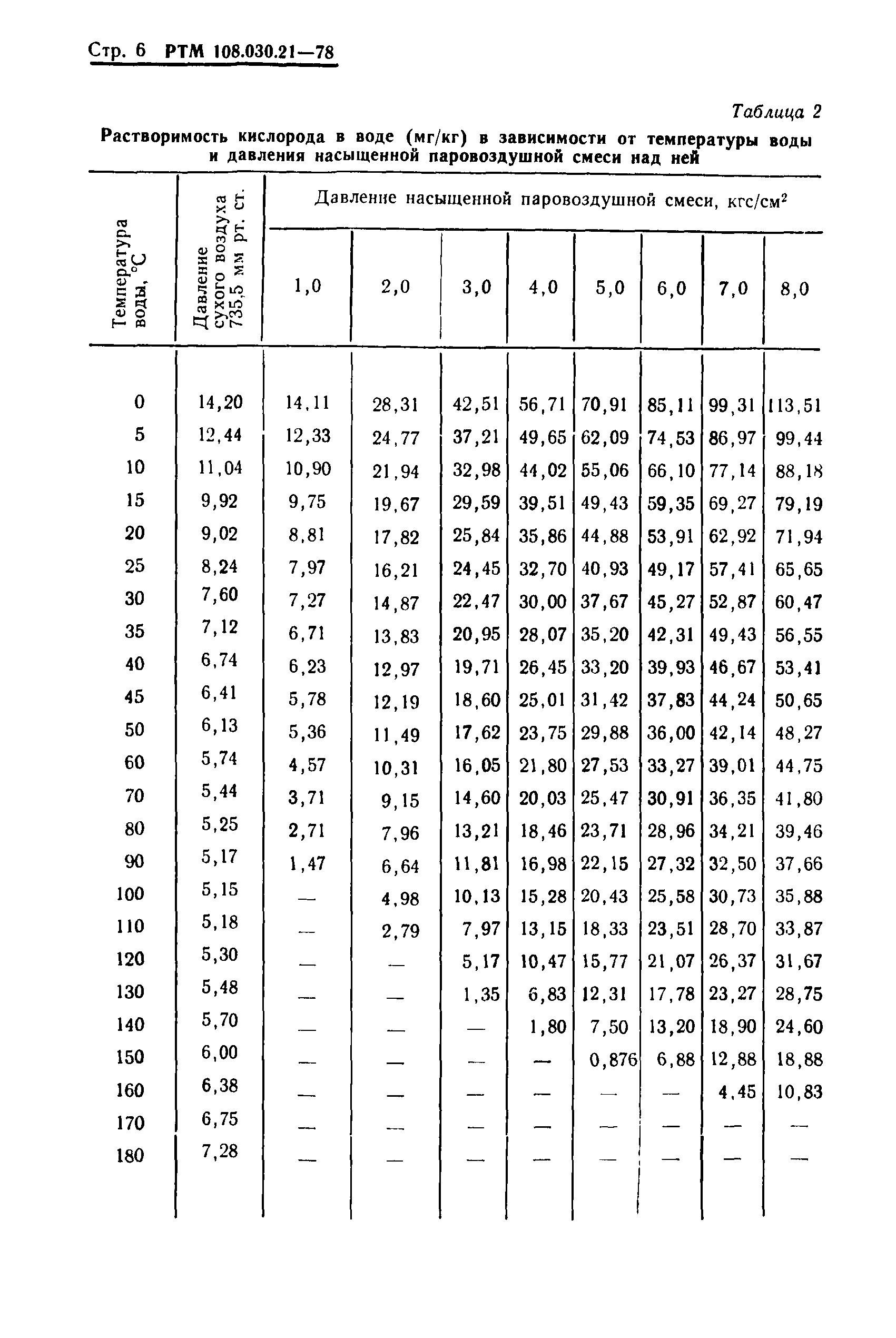

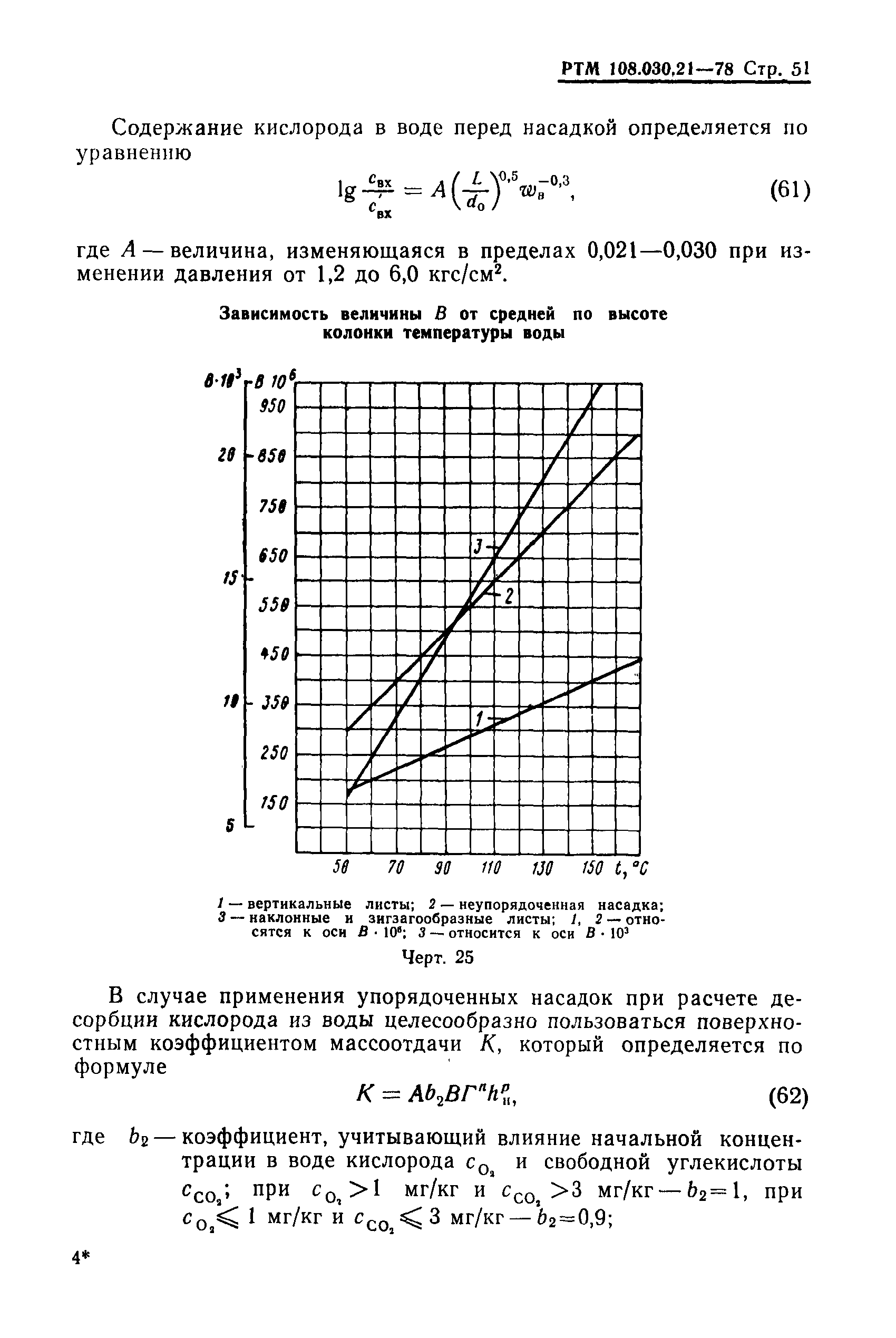

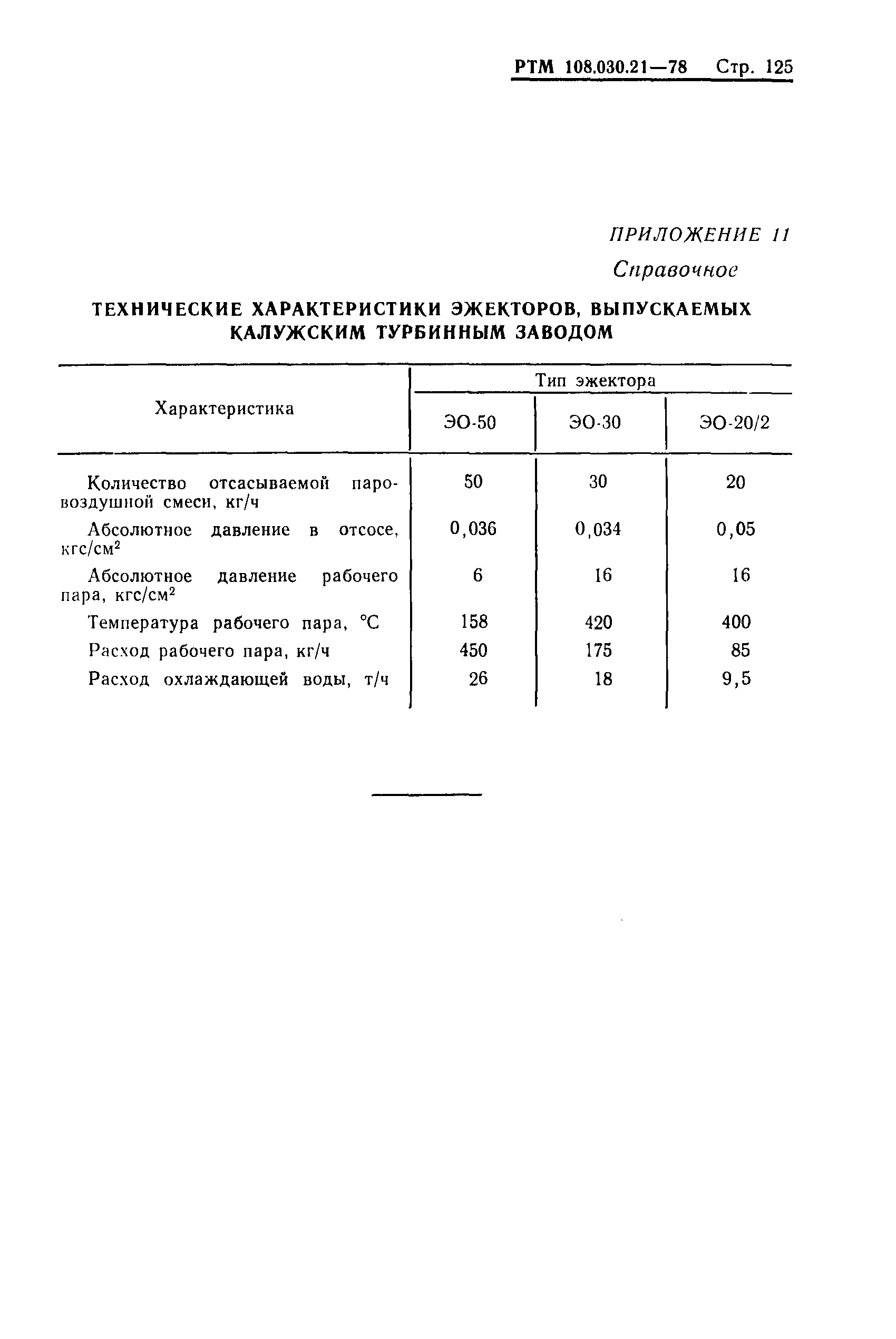

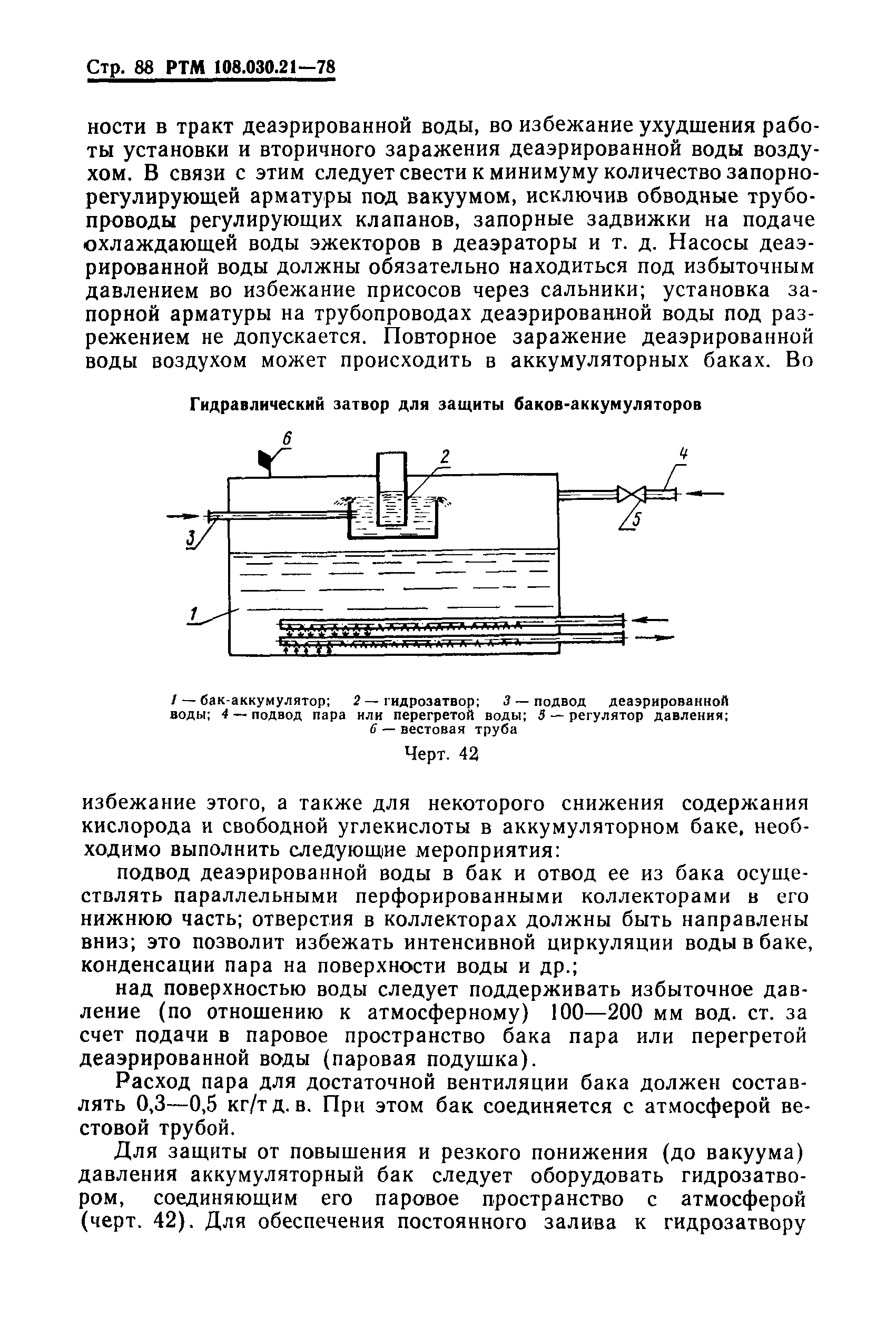

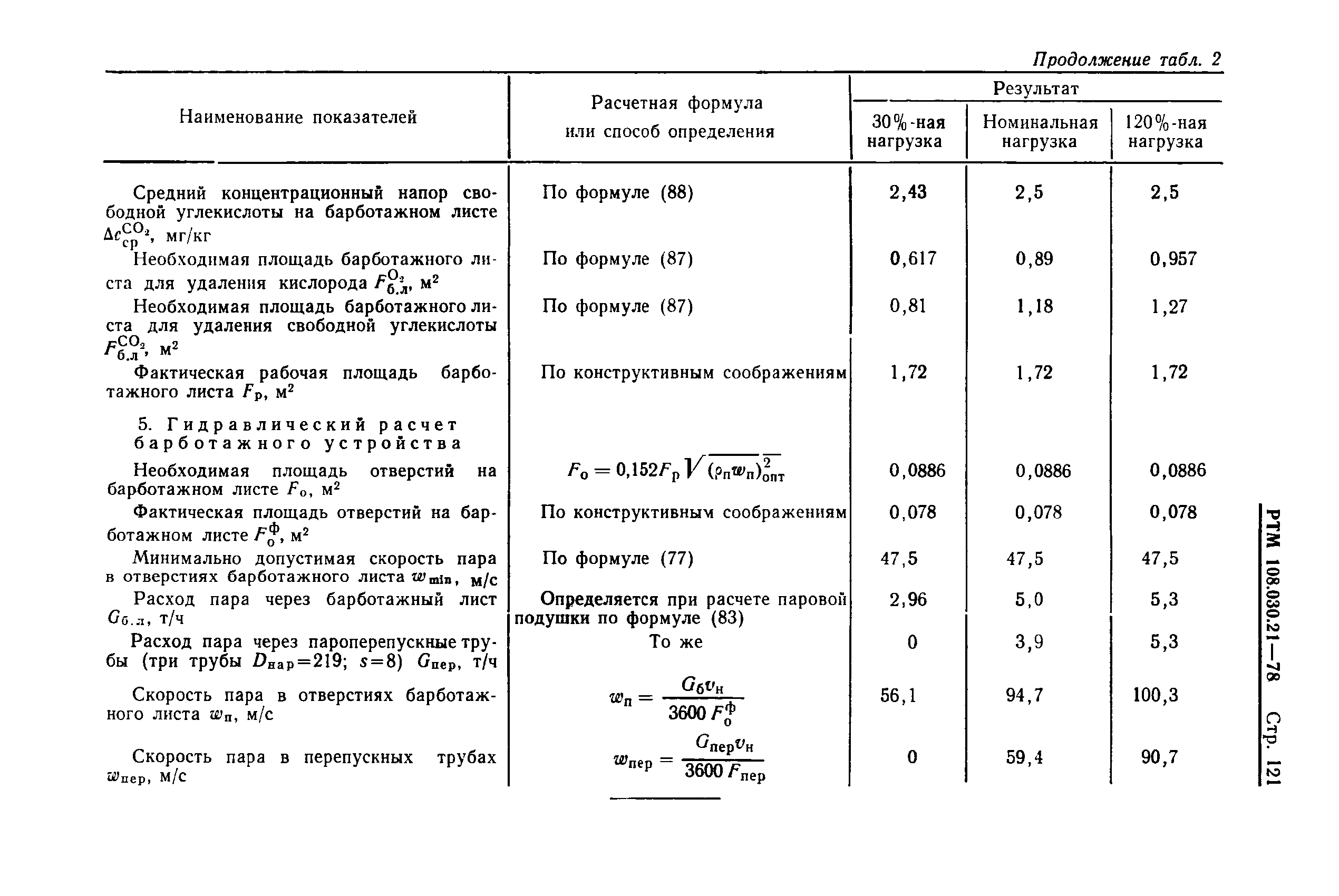

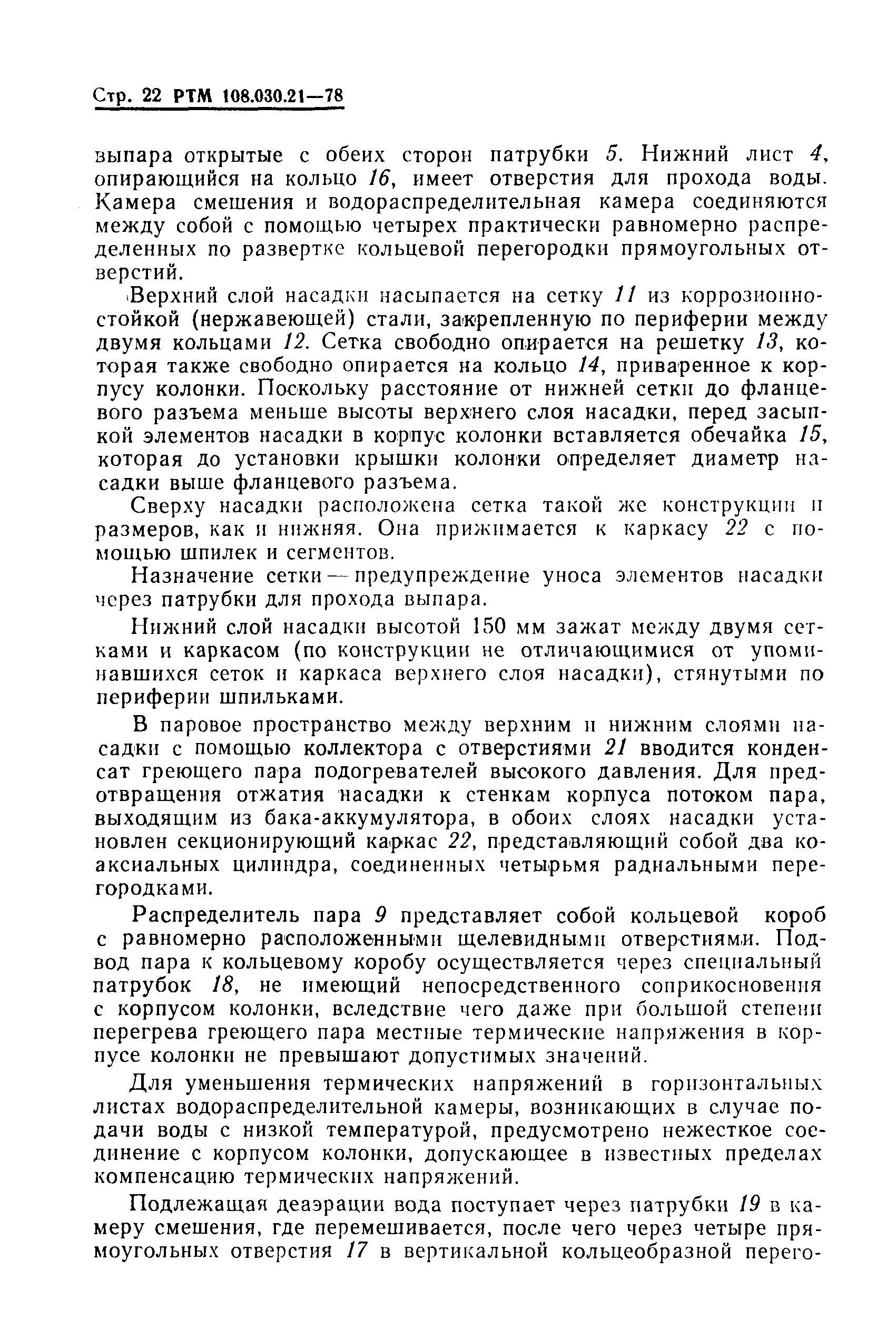

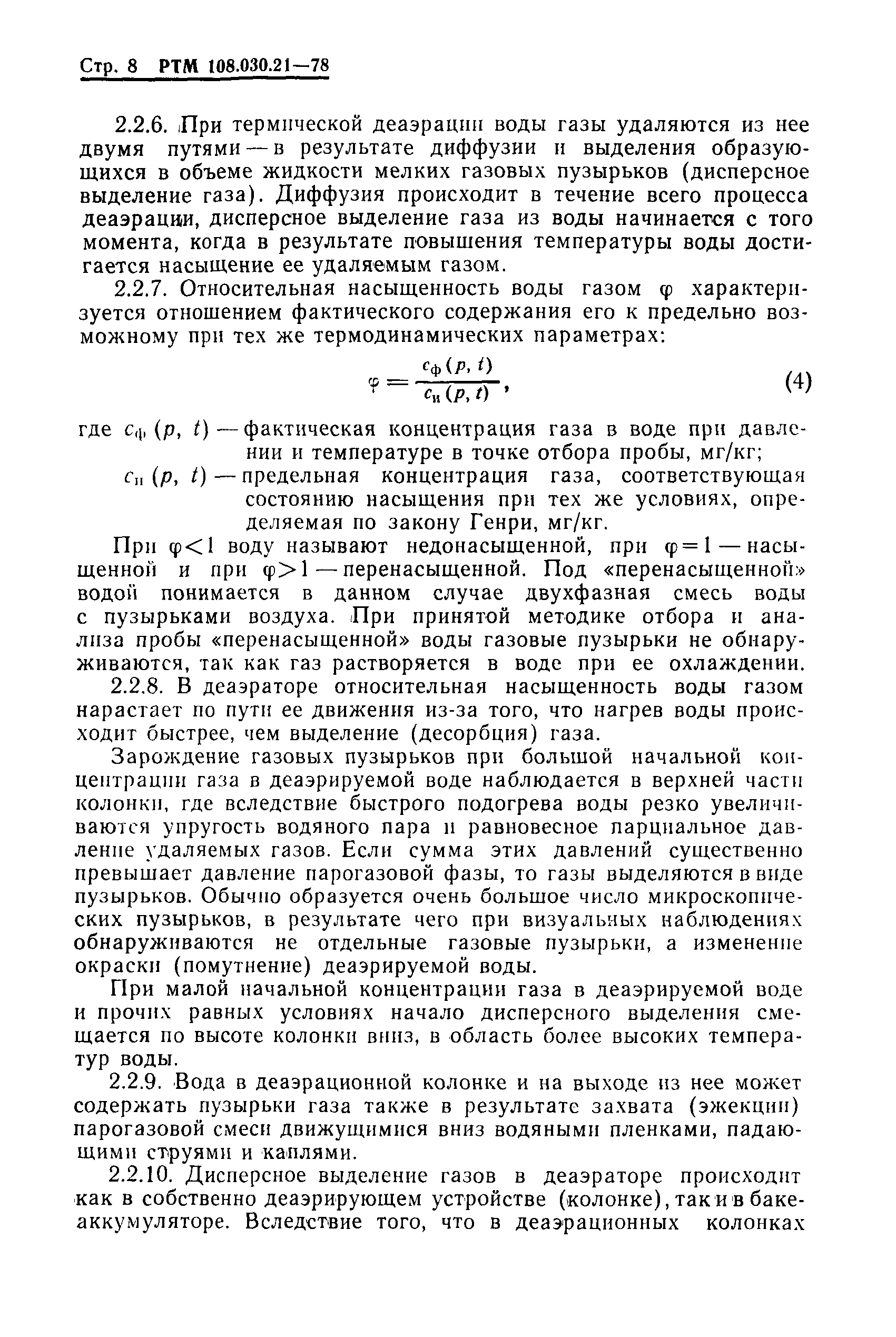

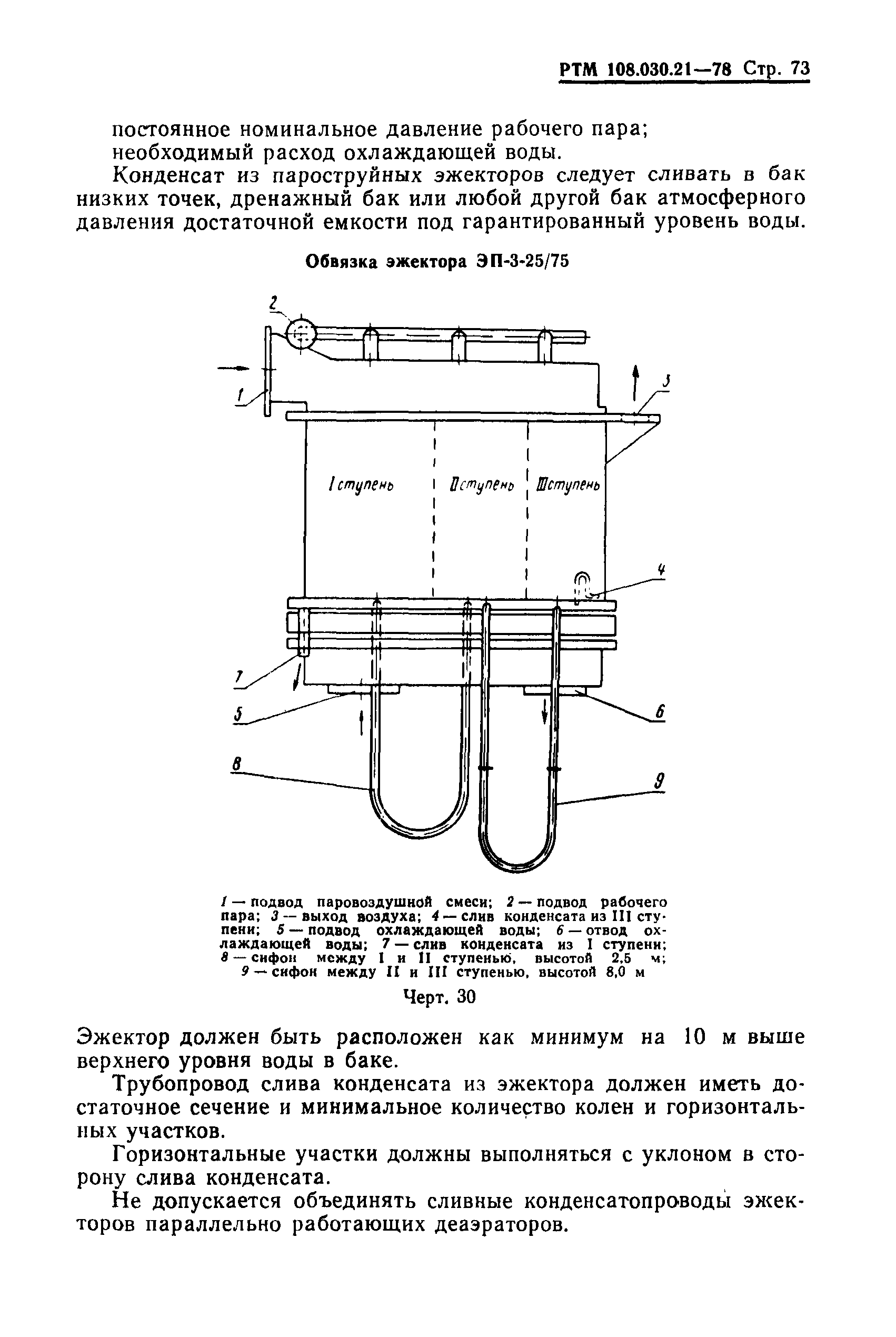

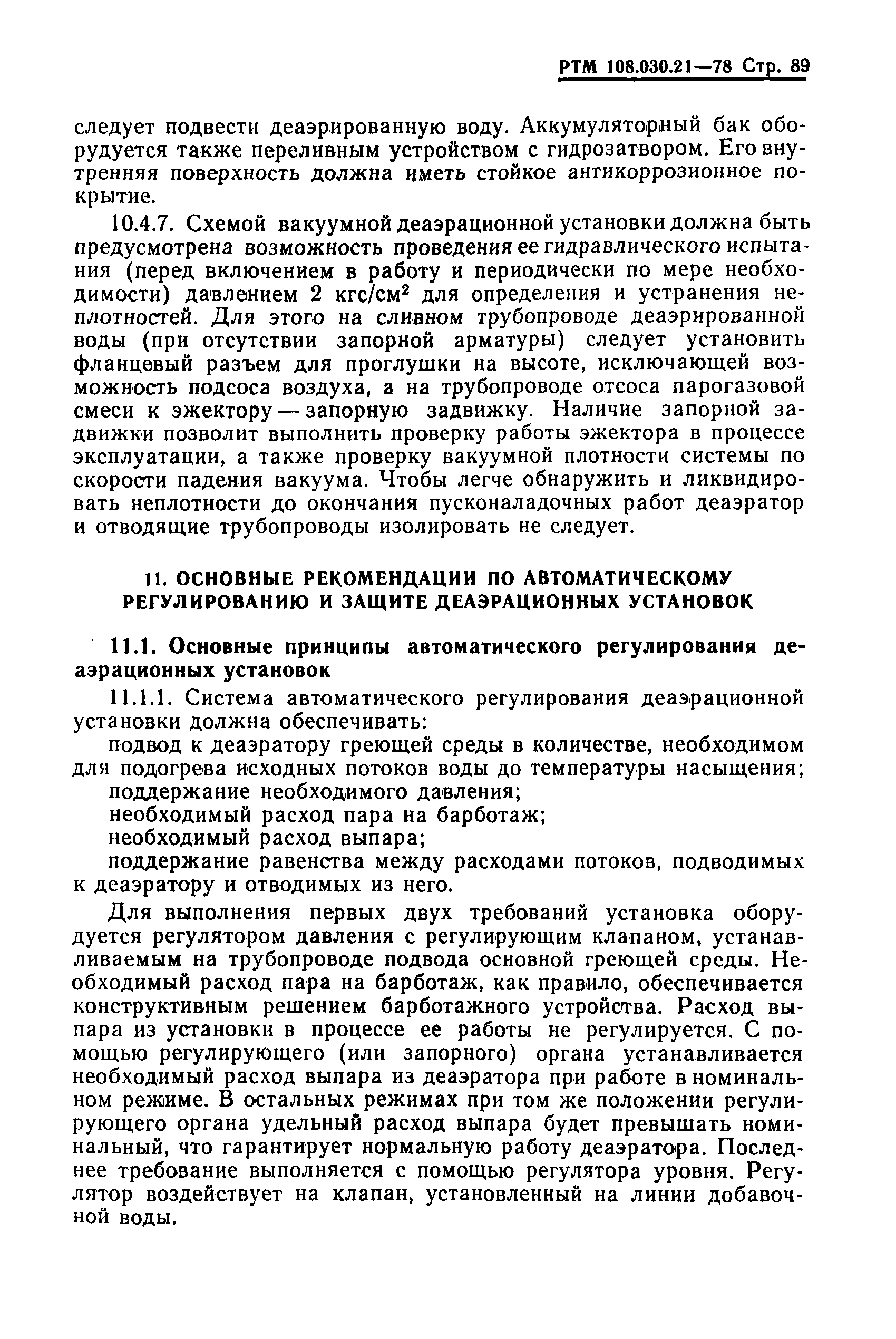

![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/0.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/1.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/2.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/3.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/4.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/5.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/6.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/7.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/8.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/9.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/10.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/11.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/12.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/13.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/14.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/15.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/16.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/17.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/18.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/19.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/20.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/21.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/22.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/23.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/24.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/25.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/26.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/27.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/28.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/29.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/30.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/31.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/32.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/33.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/34.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/35.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/36.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/37.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/38.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/39.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/40.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/41.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/42.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/43.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/44.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/45.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/46.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/47.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/48.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/49.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/50.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/51.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/52.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/53.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/54.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/55.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/56.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/57.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/58.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/59.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/60.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/61.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/62.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/63.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/64.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/65.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/66.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/67.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/68.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/69.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/70.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/71.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/72.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/73.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/74.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/75.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/76.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/77.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/78.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/79.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/80.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/81.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/82.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/83.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/84.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/85.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/86.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/87.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/88.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/89.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/90.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/91.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/92.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/93.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/94.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/95.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/96.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/97.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/98.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/99.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/100.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/101.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/102.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/103.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/104.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/105.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/106.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/107.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/108.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/109.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/110.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/111.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/112.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/113.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/114.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/115.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/116.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/117.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/118.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/119.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/120.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/121.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/122.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/123.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/124.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/125.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/126.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/127.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/128.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/129.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/130.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/131.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/132.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/133.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/134.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/135.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/136.gif) ![РТМ 108.030.21-78](../../../Data2/1/4293821/4293821246.files/137.gif)

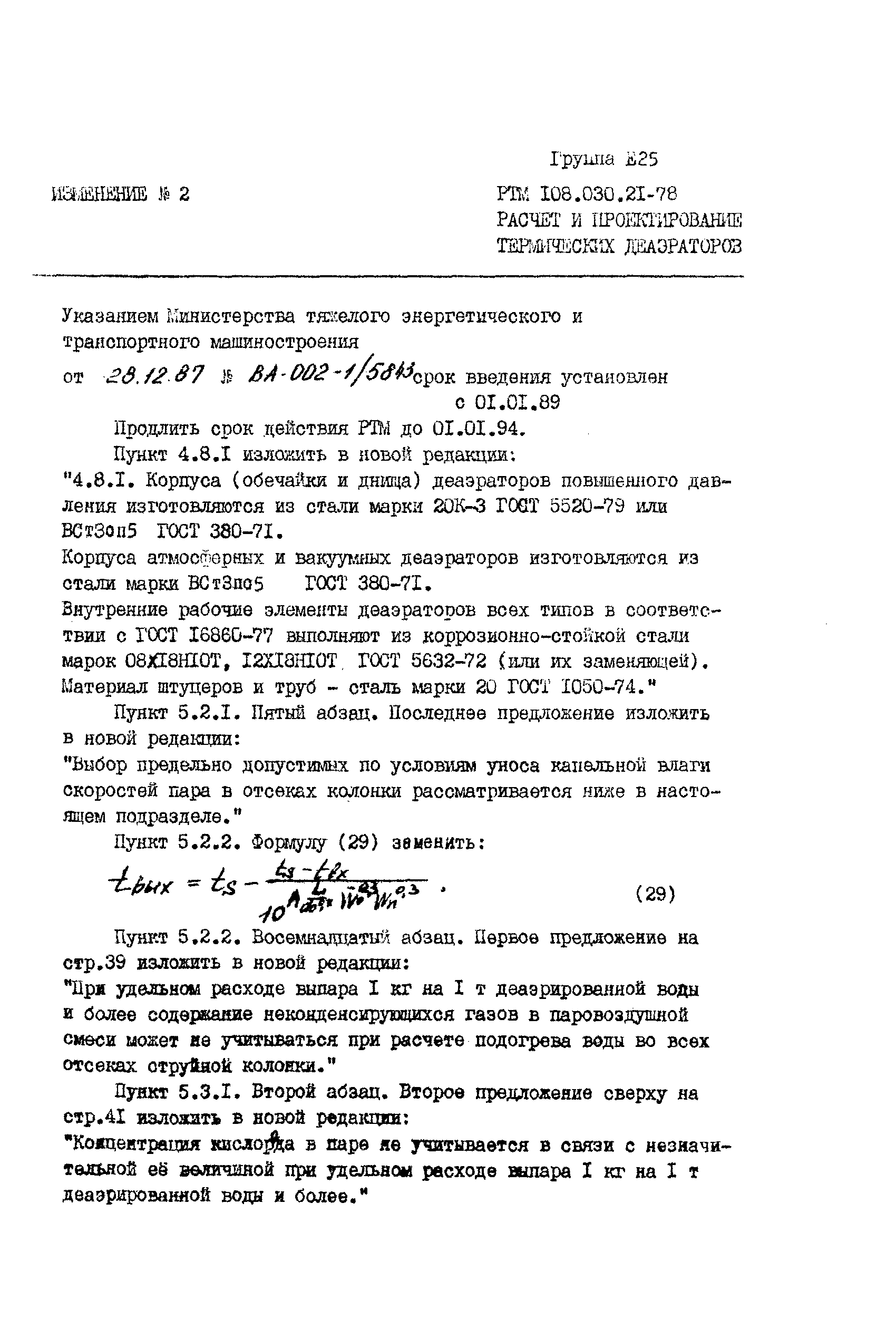

Текстовое изменение № 1 от 01.01.1984

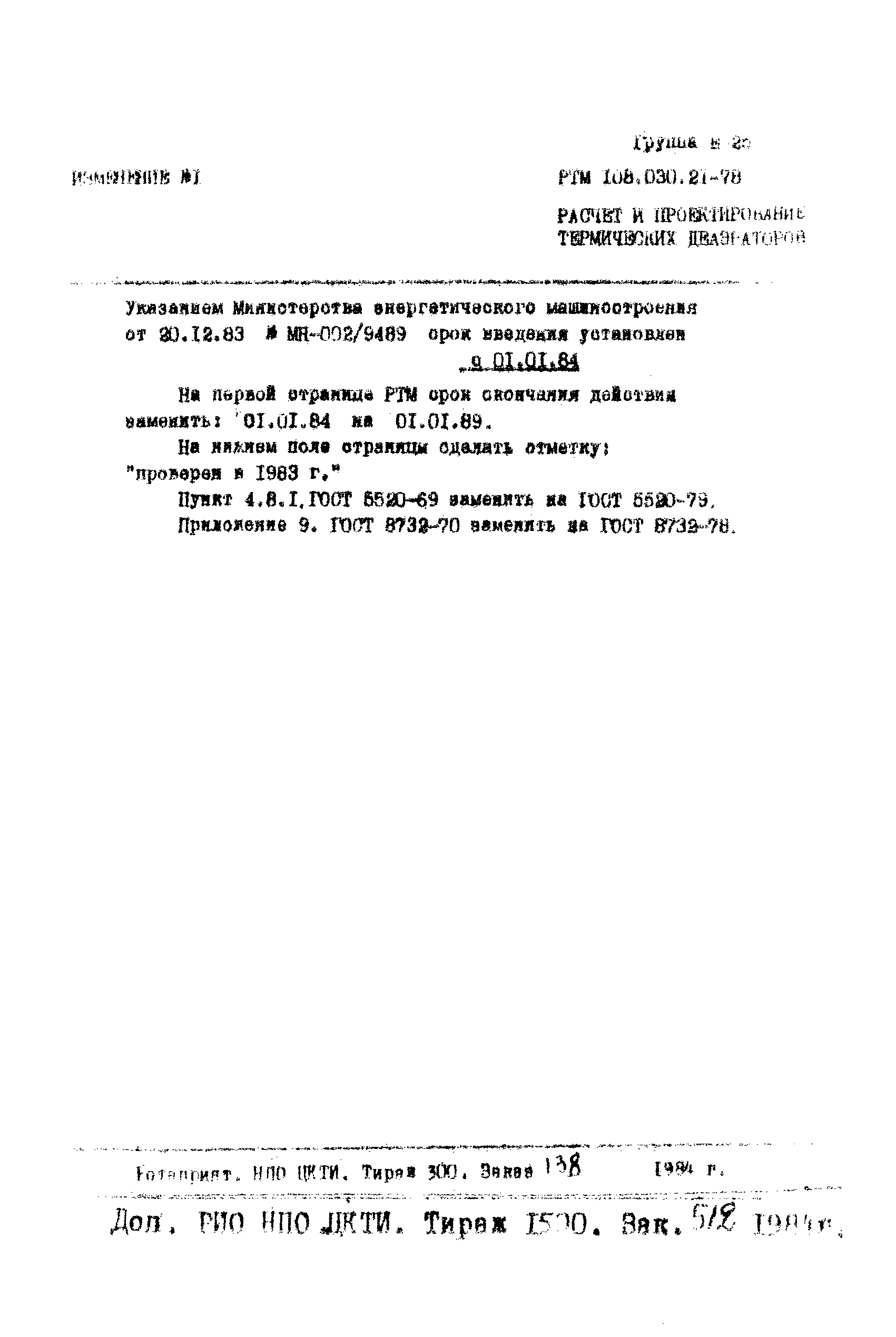

![№ 1](../../../Data2/0/4294822/4294822835.files/0.gif)

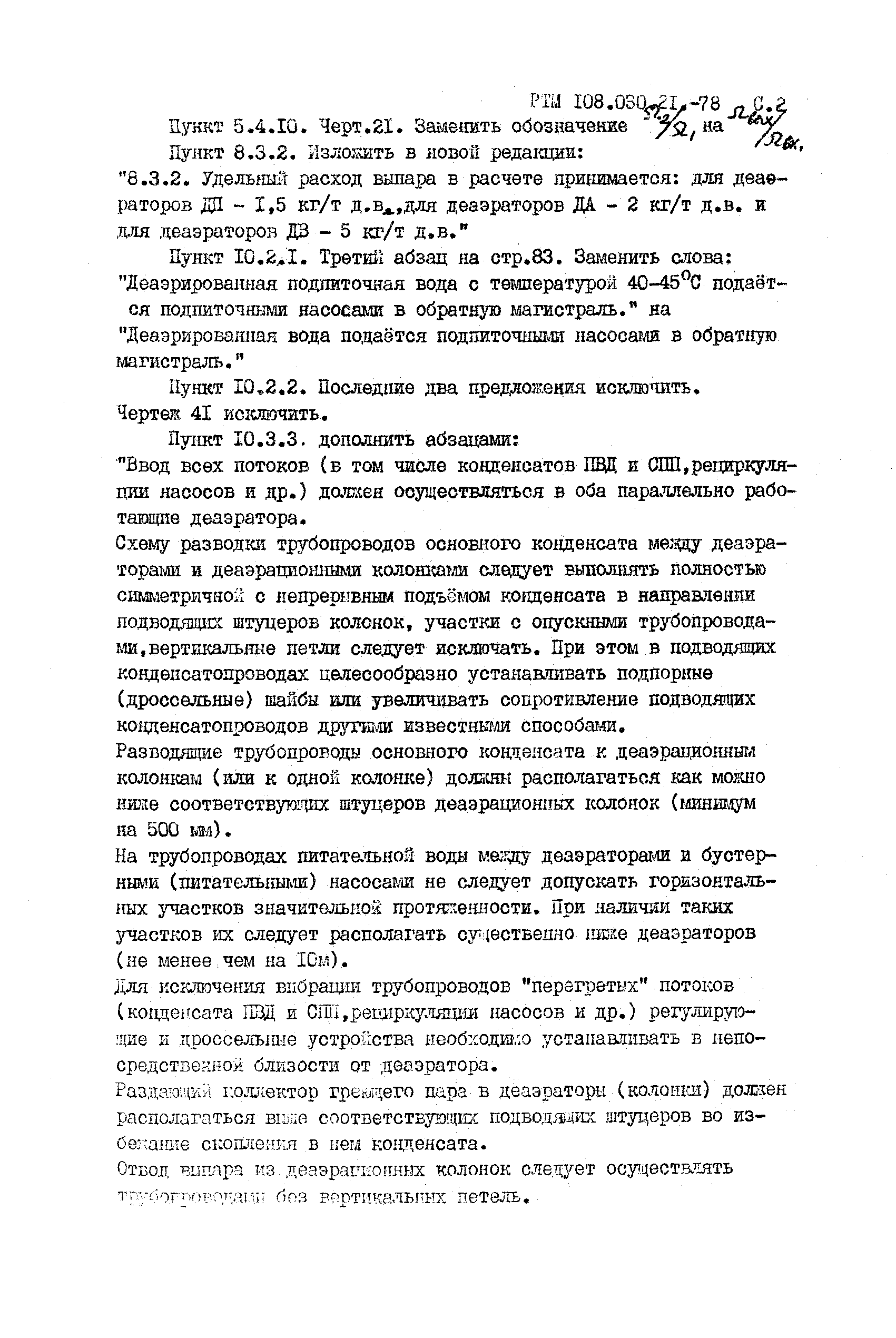

Текстовое изменение № 2 от 01.01.1989

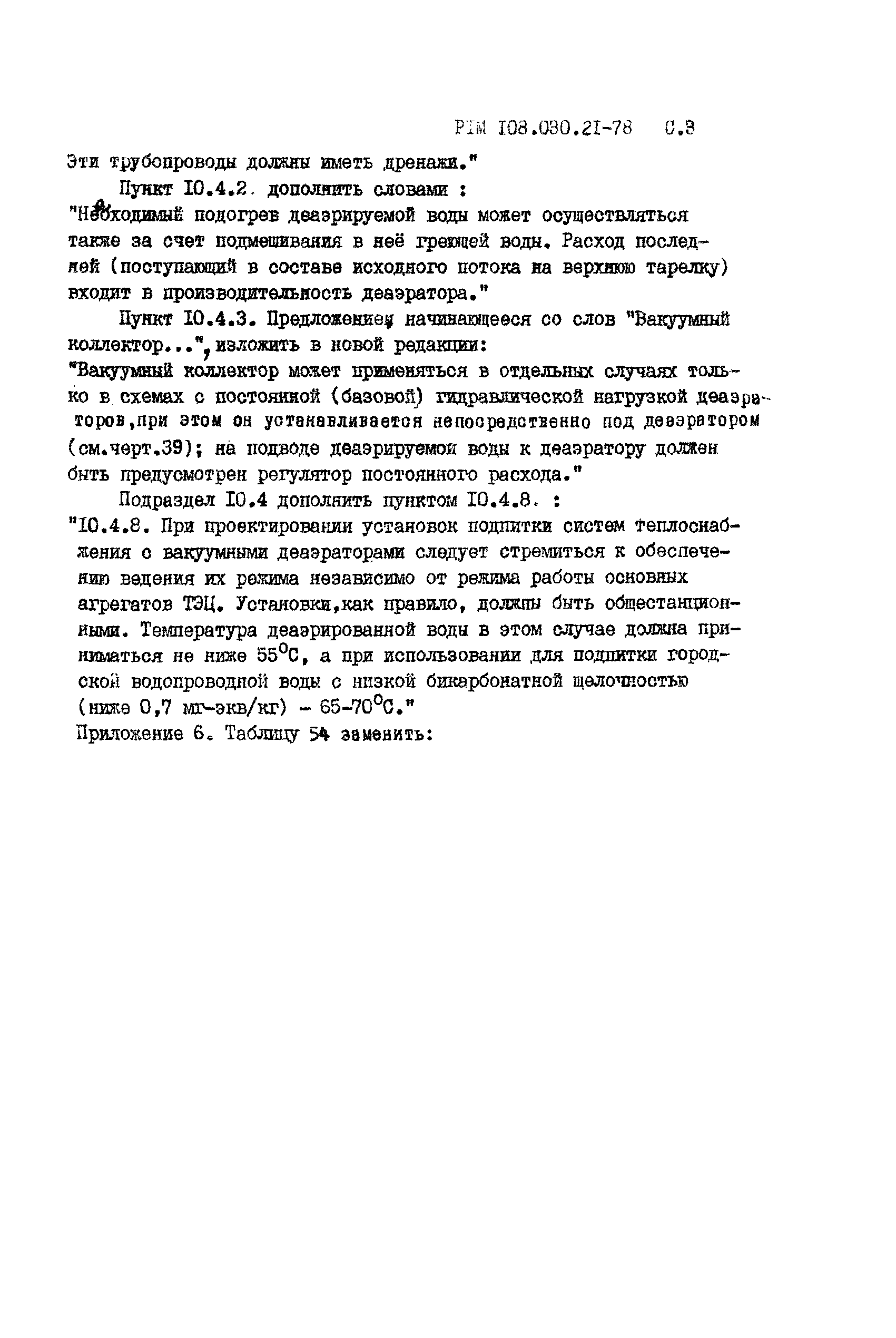

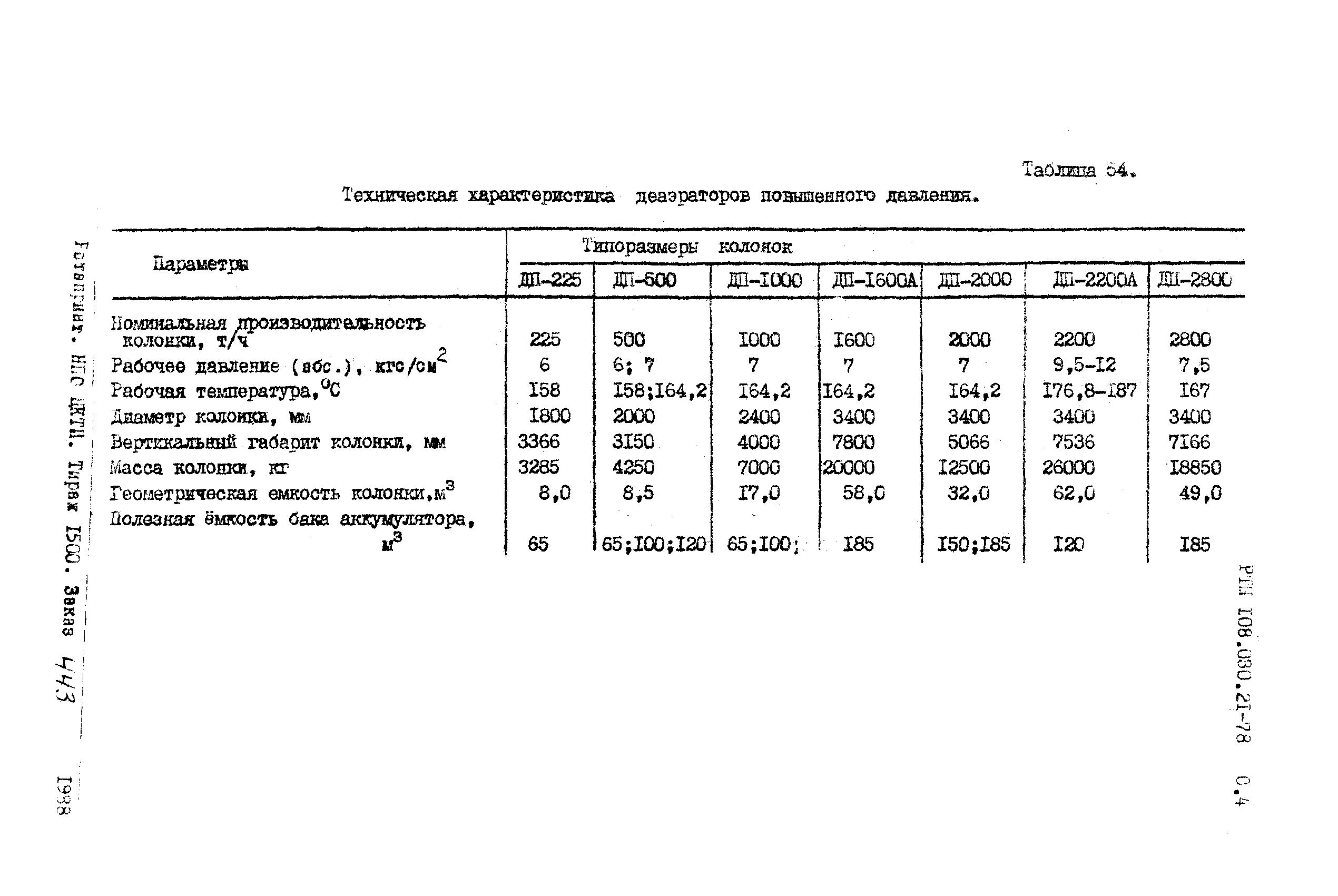

![№ 2](../../../Data2/0/4294822/4294822834.files/0.gif) ![№ 2](../../../Data2/0/4294822/4294822834.files/1.gif) ![№ 2](../../../Data2/0/4294822/4294822834.files/2.gif) ![№ 2](../../../Data2/0/4294822/4294822834.files/3.gif)
