Скачать Сборник 10. Технологические карты на осуществление контроля качества работ при устройстве сетей инженерно-технического обеспечения (к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства)Дата актуализации: 10.08.2017

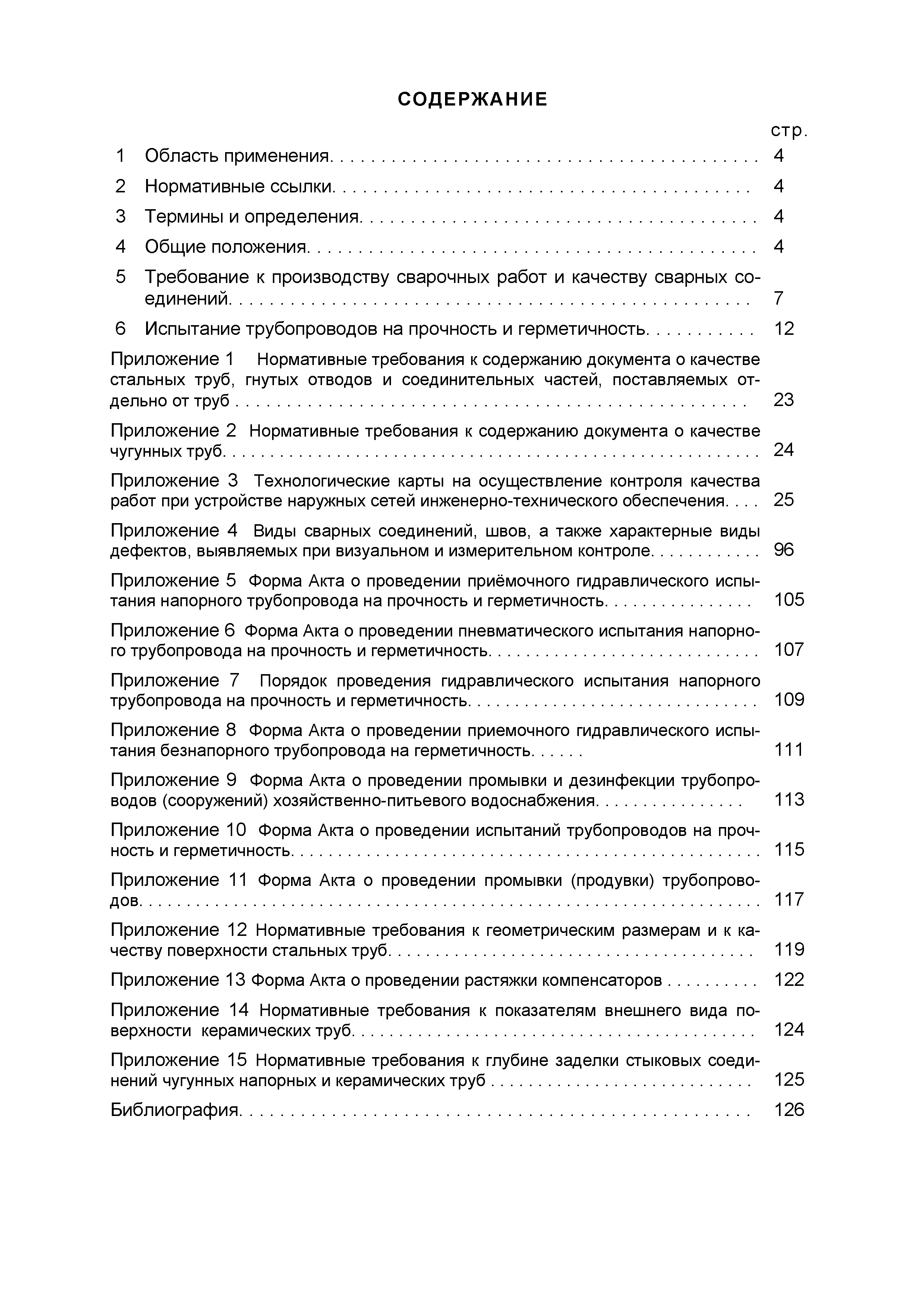

Сборник 10. Технологические карты на осуществление контроля качества работ при устройстве сетей инженерно-технического обеспечения (к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства)Статус: | cправочные материалы, мп, тпр | Название рус.: | Сборник 10. Технологические карты на осуществление контроля качества работ при устройстве сетей инженерно-технического обеспечения (к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства) | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Область применения: | Сборник предназначен для специалистов служб заказчика (застройщика), осуществляющих технический надзор за строительством объектов капитального строительства, и может быть полезен для иных субъектов инвестиционной деятельности (проектировщиков, строительных подрядчиков), принимающих участие в разработке и реализации инвестиционных проектов. | Оглавление: | 1. Область применения 2. Нормативные ссылки 3. Термины и определения 4. Общие положения 5. Требование к производству сварочных работ и качеству сварных соединений 6. Испытание трубопроводов на прочность и герметичность Приложение 1. Нормативные требования к содержанию документа о качестве стальных труб, гнутых отводов и соединительных частей, поставляемых отдельно от труб Приложение 2. Нормативные требования к содержанию документа о качестве чугунных труб Приложение 3. Технологические карты на осуществление контроля качества работ при устройстве наружных сетей инженерно-технического обеспечения Приложение 4. Виды сварных соединений, швов, а также характерные виды дефектов, выявляемых при визуальном и измерительном контроле Приложение 5. Форма Акта о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность Приложение 6. Форма Акта о проведении пневматического испытания напорного трубопровода на прочность и герметичность Приложение 7. Порядок проведения гидравлического испытания напорного трубопровода на прочность и герметичность Приложение 8. Форма Акта о проведении приемочного гидравлического испытания безнапорного трубопровода на герметичность Приложение 9. Форма Акта о проведении промывки и дезинфекции трубопроводов (сооружений) хозяйственно-питьевого водоснабжения Приложение 10. Форма Акта о проведении испытаний трубопроводов на прочность и герметичность Приложение 11. Форма Акта о проведении промывки (продувки) трубопроводов Приложение 12. Нормативные требования к геометрическим размерам и к качеству поверхности стальных труб Приложение 13. Форма Акта о проведении растяжки компенсаторов Приложение 14. Нормативные требования к показателям внешнего вида поверхности керамических труб Приложение 15. Нормативные требования к глубине заделки стыковых соединений чугунных напорных и керамических труб Библиография | Разработан: | ОАО Центринвестпроект
| Утверждён: | 01.01.2010 ОАО ЦЕНТРИНВЕСТпроект
| Издан: | ОАО Центринвестпроект (2010 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.01.03-84 «Геодезические работы в строительстве»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.06.14-85 «Защита горных выработок от подземных и поверхностных вод»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.05.04-85* «Наружные сети и сооружения водоснабжения и канализации»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.05.03-85 «Тепловые сети»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.03.01-87 «Несущие и ограждающие конструкции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23616-79 «Система обеспечения точности геометрических параметров в строительстве. Контроль точности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 286-82 «Трубы керамические канализационные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 539-80 «Трубы и муфты асбестоцементные напорные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1839-80 «Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30301-95 «Изделия асбестоцементные. Правила приемки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3845-75 «Трубы металлические. Метод испытания гидравлическим давлением»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9583-75 «Трубы чугунные напорные, изготовленные методами центробежного и полунепрерывного литья. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10692-80 «Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 20426-82 «Контроль неразрушающий. Методы дефектоскопии радиационные. Область применения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 25225-82 «Контроль неразрушающий. Швы сварных соединений трубопроводов. Магнитографический метод»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51232-98 «Вода питьевая. Общие требования к организации и методам контроля качества»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23118-99 «Конструкции стальные строительные. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования»![](../../../image/file3.gif) СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51872-2002 «Документация исполнительная геодезическая. Правила выполнения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 03-495-02 «Технологический регламент проведения аттестации сварщиков и специалистов сварочного производства»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 03-606-03 «Инструкция по визуальному и измерительному контролю»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 13015-2003 «Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 12-01-2004 «Организация строительства»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 11-05-2007 «Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения»![](../../../image/file2.gif) ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 21.1001-2009 «Система проектной документации для строительства. Общие положения»
|

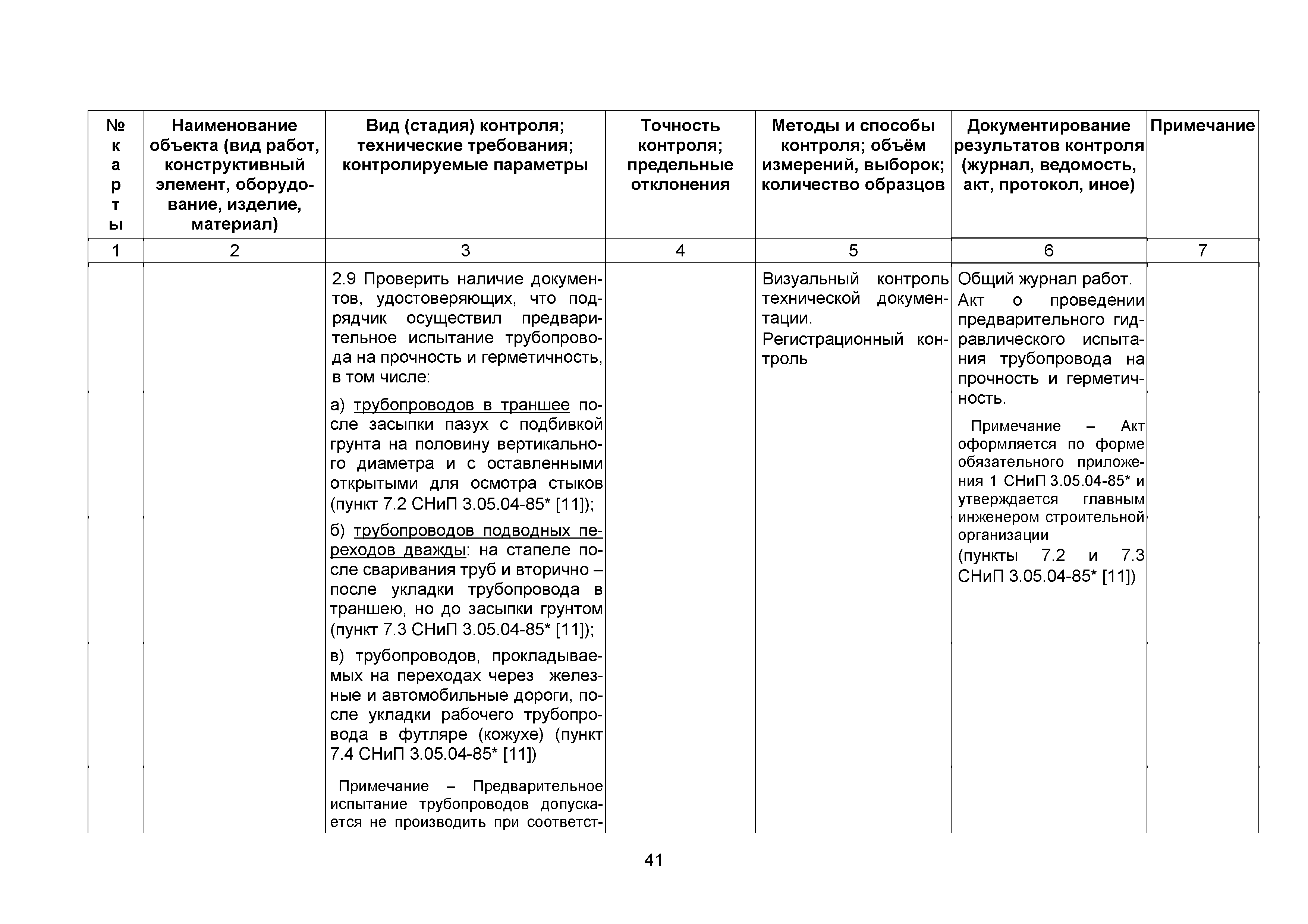

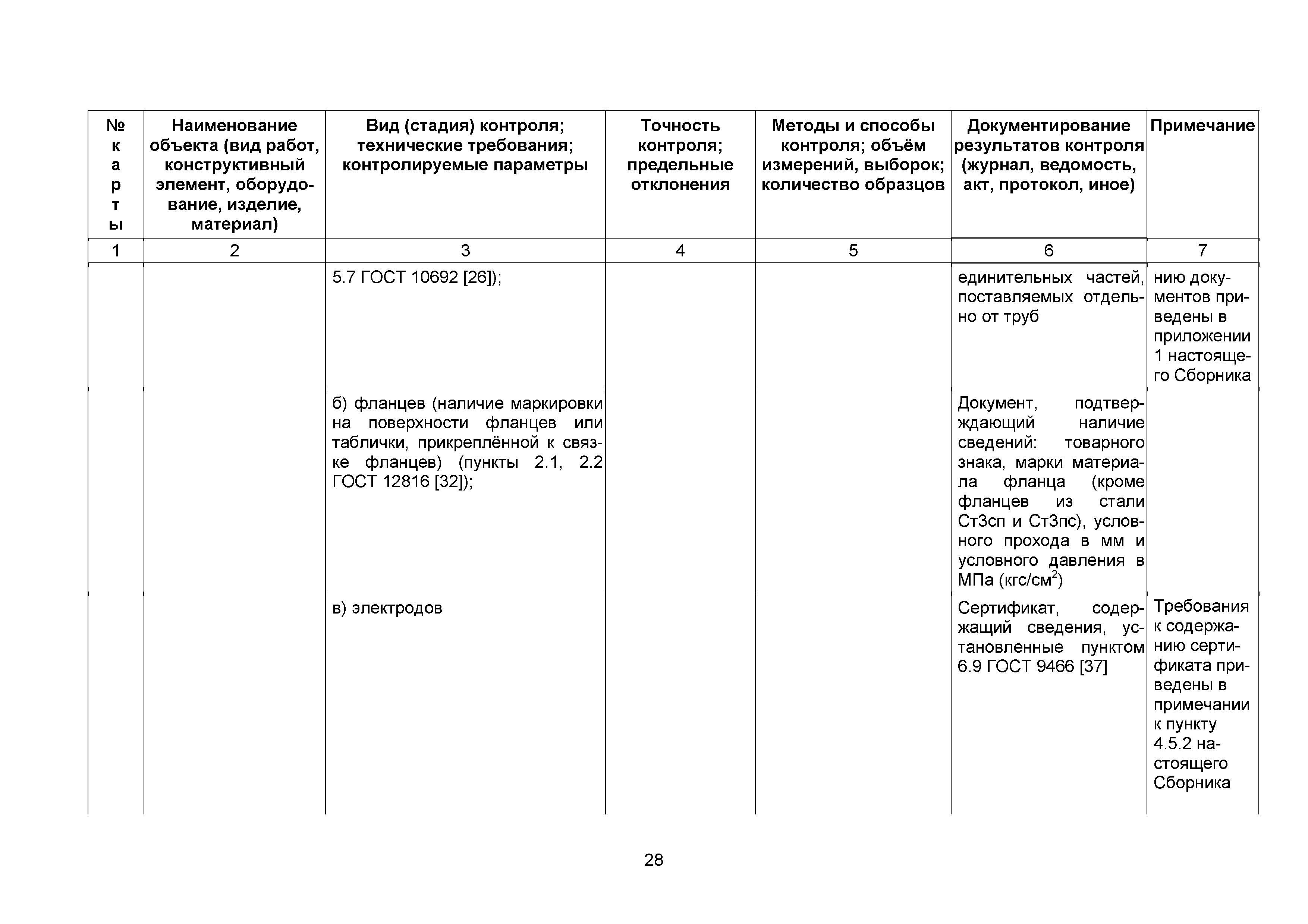

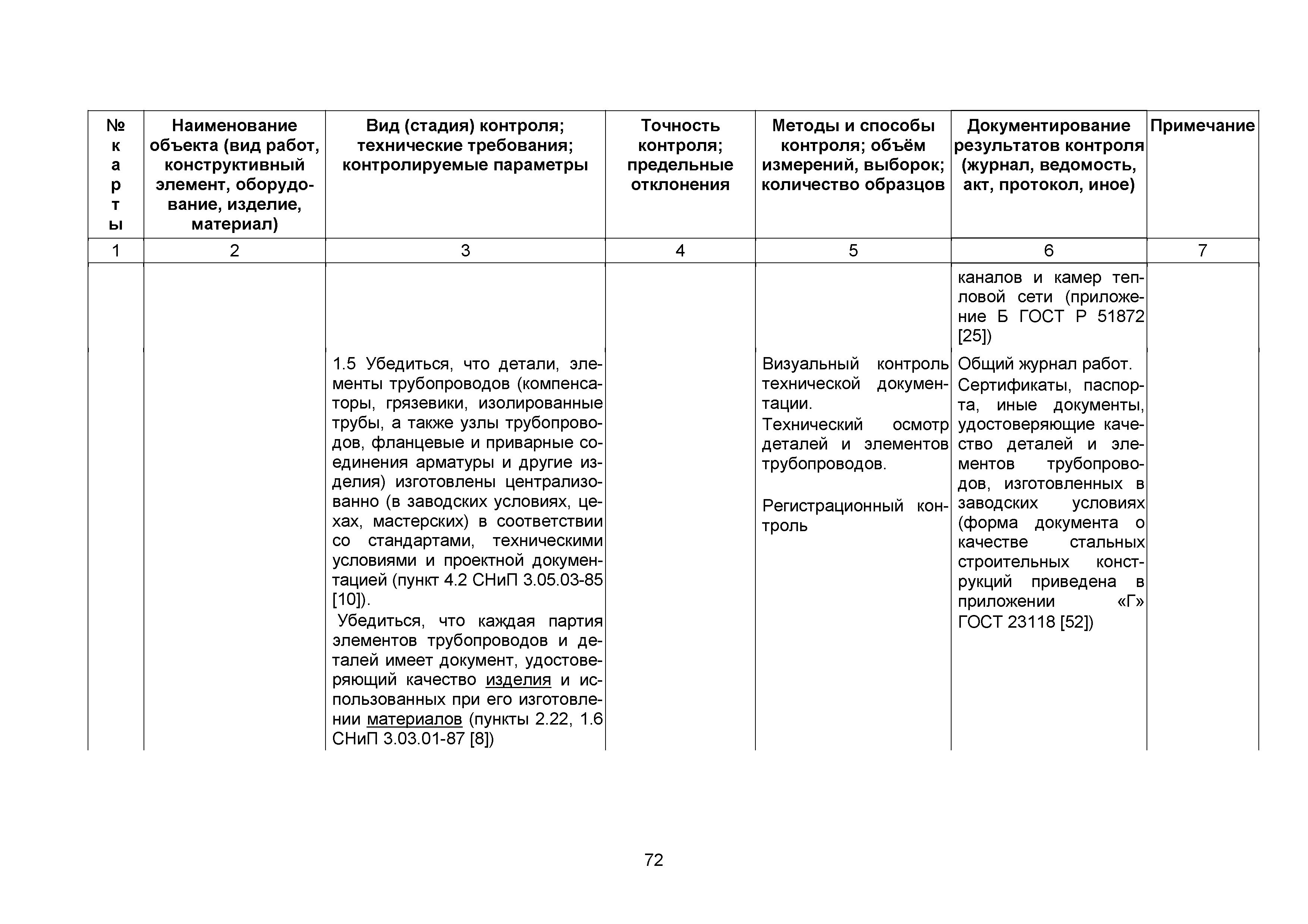

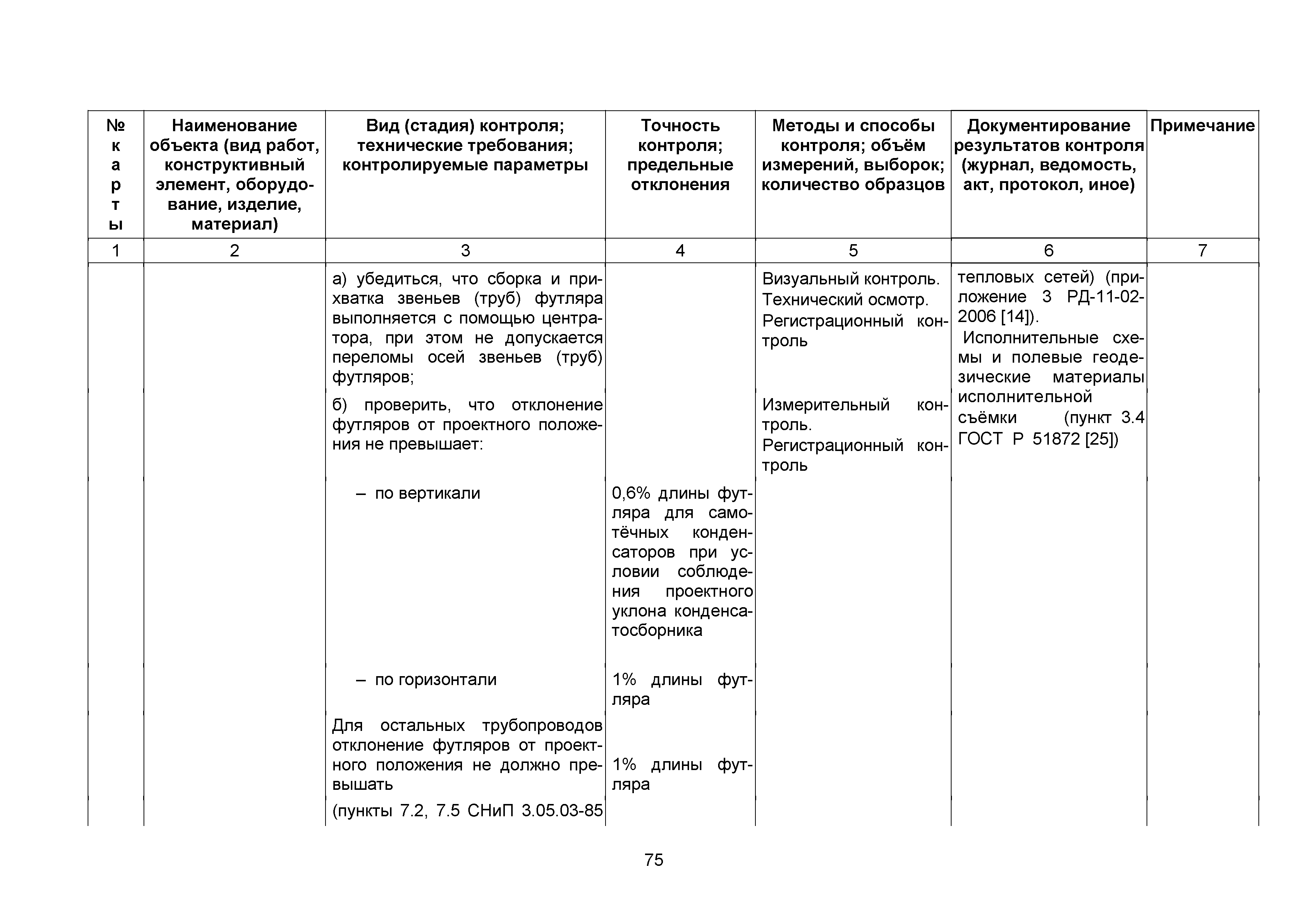

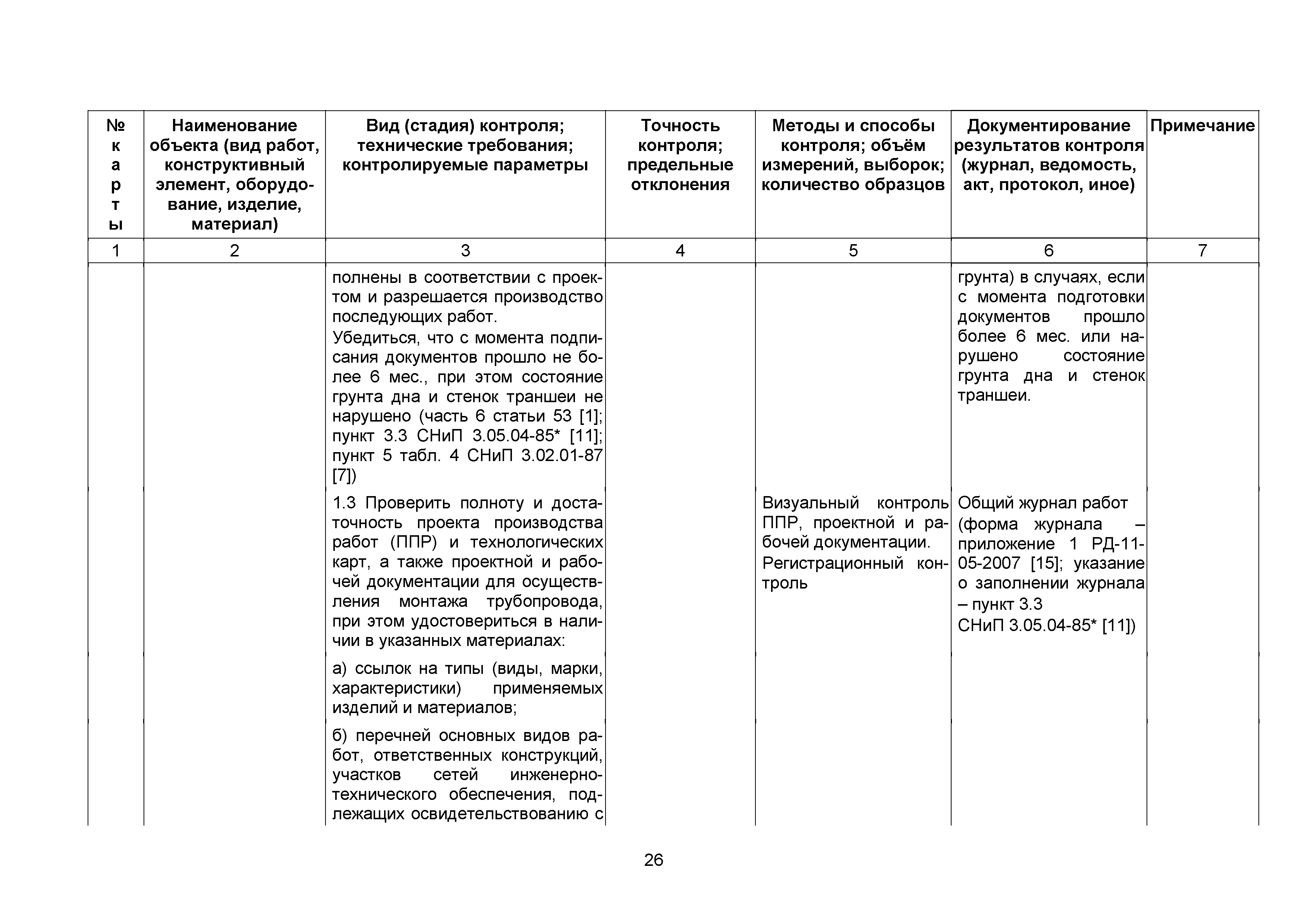

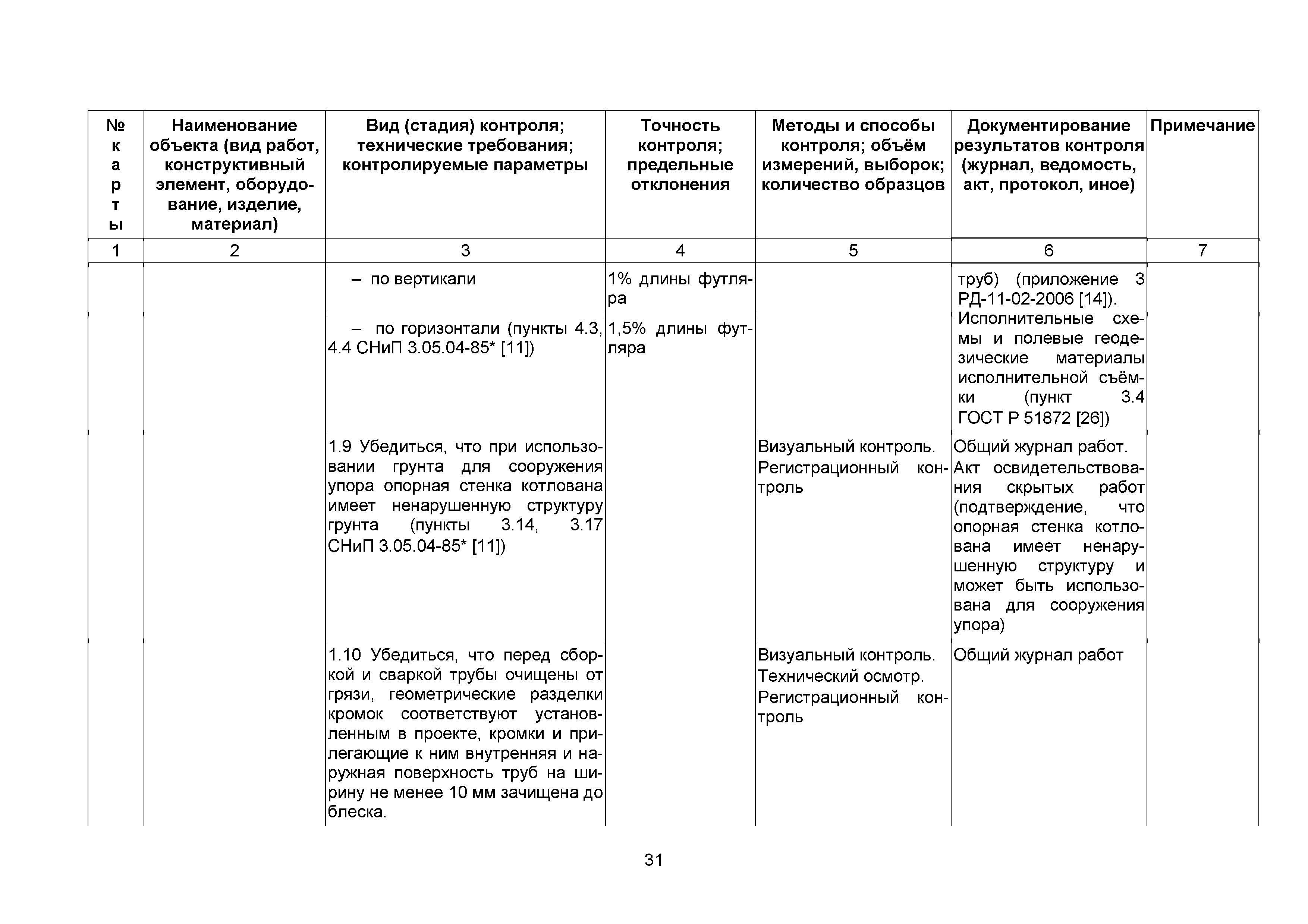

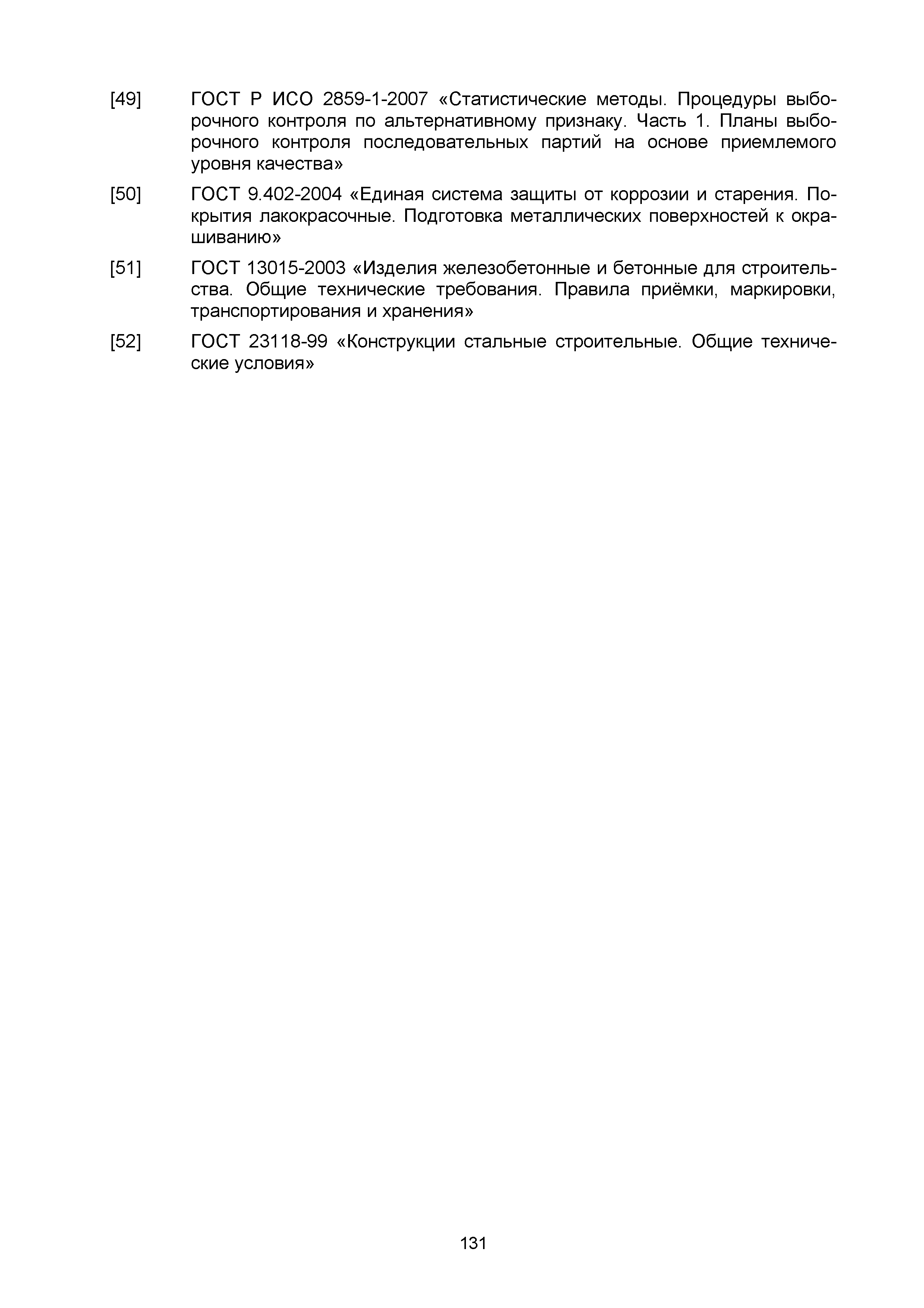

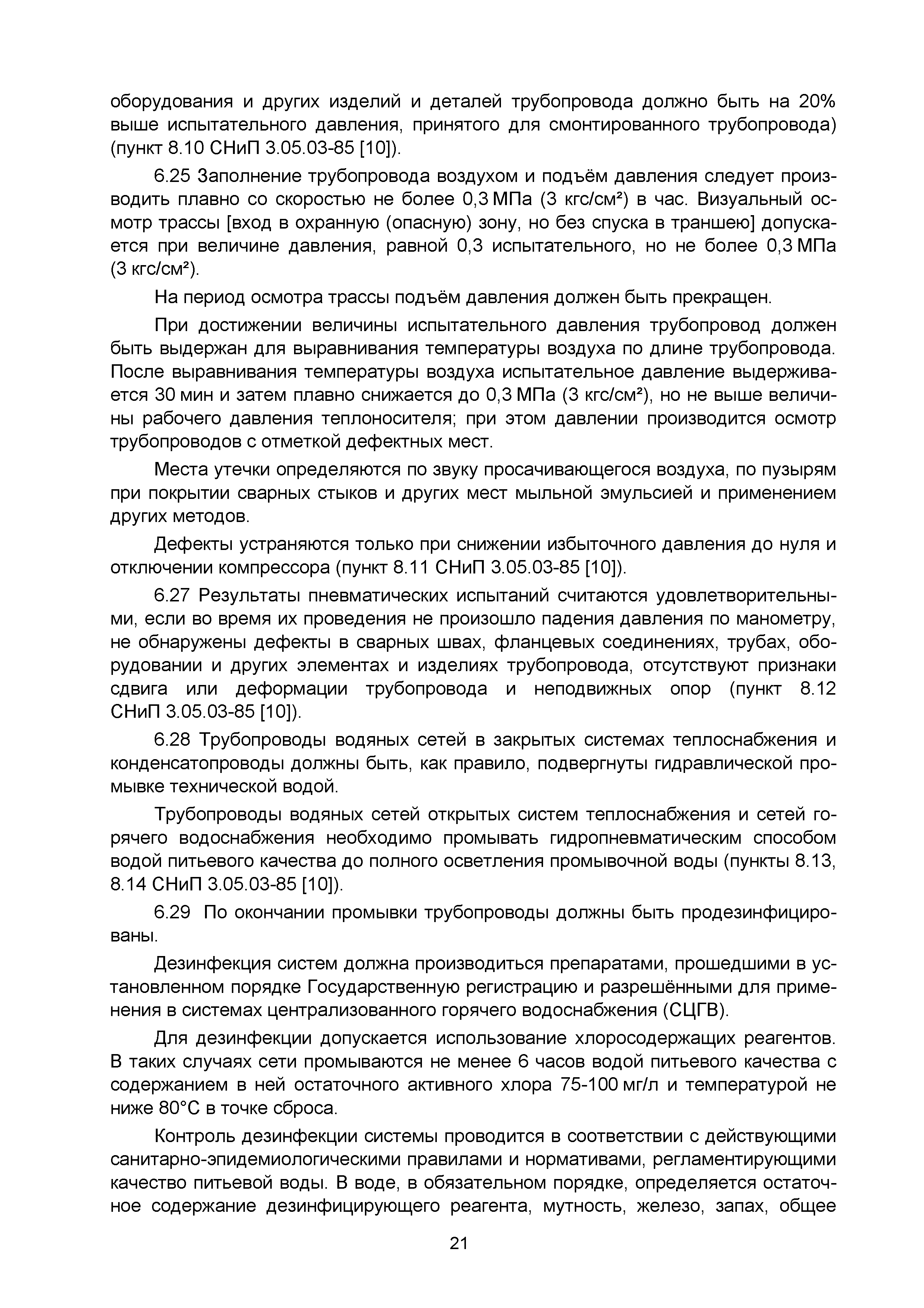

![](../../../Data2/1/4293822/4293822548.files/0.gif) ![](../../../Data2/1/4293822/4293822548.files/1.gif) ![](../../../Data2/1/4293822/4293822548.files/2.gif) ![](../../../Data2/1/4293822/4293822548.files/3.gif) ![](../../../Data2/1/4293822/4293822548.files/4.gif) ![](../../../Data2/1/4293822/4293822548.files/5.gif) ![](../../../Data2/1/4293822/4293822548.files/6.gif) ![](../../../Data2/1/4293822/4293822548.files/7.gif) ![](../../../Data2/1/4293822/4293822548.files/8.gif) ![](../../../Data2/1/4293822/4293822548.files/9.gif) ![](../../../Data2/1/4293822/4293822548.files/10.gif) ![](../../../Data2/1/4293822/4293822548.files/11.gif) ![](../../../Data2/1/4293822/4293822548.files/12.gif) ![](../../../Data2/1/4293822/4293822548.files/13.gif) ![](../../../Data2/1/4293822/4293822548.files/14.gif) ![](../../../Data2/1/4293822/4293822548.files/15.gif) ![](../../../Data2/1/4293822/4293822548.files/16.gif) ![](../../../Data2/1/4293822/4293822548.files/17.gif) ![](../../../Data2/1/4293822/4293822548.files/18.gif) ![](../../../Data2/1/4293822/4293822548.files/19.gif) ![](../../../Data2/1/4293822/4293822548.files/20.gif) ![](../../../Data2/1/4293822/4293822548.files/21.gif) ![](../../../Data2/1/4293822/4293822548.files/22.gif) ![](../../../Data2/1/4293822/4293822548.files/23.gif) ![](../../../Data2/1/4293822/4293822548.files/24.gif) ![](../../../Data2/1/4293822/4293822548.files/25.gif) ![](../../../Data2/1/4293822/4293822548.files/26.gif) ![](../../../Data2/1/4293822/4293822548.files/27.gif) ![](../../../Data2/1/4293822/4293822548.files/28.gif) ![](../../../Data2/1/4293822/4293822548.files/29.gif) ![](../../../Data2/1/4293822/4293822548.files/30.gif) ![](../../../Data2/1/4293822/4293822548.files/31.gif) ![](../../../Data2/1/4293822/4293822548.files/32.gif) ![](../../../Data2/1/4293822/4293822548.files/33.gif) ![](../../../Data2/1/4293822/4293822548.files/34.gif) ![](../../../Data2/1/4293822/4293822548.files/35.gif) ![](../../../Data2/1/4293822/4293822548.files/36.gif) ![](../../../Data2/1/4293822/4293822548.files/37.gif) ![](../../../Data2/1/4293822/4293822548.files/38.gif) ![](../../../Data2/1/4293822/4293822548.files/39.gif) ![](../../../Data2/1/4293822/4293822548.files/40.gif) ![](../../../Data2/1/4293822/4293822548.files/41.gif) ![](../../../Data2/1/4293822/4293822548.files/42.gif) ![](../../../Data2/1/4293822/4293822548.files/43.gif) ![](../../../Data2/1/4293822/4293822548.files/44.gif) ![](../../../Data2/1/4293822/4293822548.files/45.gif) ![](../../../Data2/1/4293822/4293822548.files/46.gif) ![](../../../Data2/1/4293822/4293822548.files/47.gif) ![](../../../Data2/1/4293822/4293822548.files/48.gif) ![](../../../Data2/1/4293822/4293822548.files/49.gif) ![](../../../Data2/1/4293822/4293822548.files/50.gif) ![](../../../Data2/1/4293822/4293822548.files/51.gif) ![](../../../Data2/1/4293822/4293822548.files/52.gif) ![](../../../Data2/1/4293822/4293822548.files/53.gif) ![](../../../Data2/1/4293822/4293822548.files/54.gif) ![](../../../Data2/1/4293822/4293822548.files/55.gif) ![](../../../Data2/1/4293822/4293822548.files/56.gif) ![](../../../Data2/1/4293822/4293822548.files/57.gif) ![](../../../Data2/1/4293822/4293822548.files/58.gif) ![](../../../Data2/1/4293822/4293822548.files/59.gif) ![](../../../Data2/1/4293822/4293822548.files/60.gif) ![](../../../Data2/1/4293822/4293822548.files/61.gif) ![](../../../Data2/1/4293822/4293822548.files/62.gif) ![](../../../Data2/1/4293822/4293822548.files/63.gif) ![](../../../Data2/1/4293822/4293822548.files/64.gif) ![](../../../Data2/1/4293822/4293822548.files/65.gif) ![](../../../Data2/1/4293822/4293822548.files/66.gif) ![](../../../Data2/1/4293822/4293822548.files/67.gif) ![](../../../Data2/1/4293822/4293822548.files/68.gif) ![](../../../Data2/1/4293822/4293822548.files/69.gif) ![](../../../Data2/1/4293822/4293822548.files/70.gif) ![](../../../Data2/1/4293822/4293822548.files/71.gif) ![](../../../Data2/1/4293822/4293822548.files/72.gif) ![](../../../Data2/1/4293822/4293822548.files/73.gif) ![](../../../Data2/1/4293822/4293822548.files/74.gif) ![](../../../Data2/1/4293822/4293822548.files/75.gif) ![](../../../Data2/1/4293822/4293822548.files/76.gif) ![](../../../Data2/1/4293822/4293822548.files/77.gif) ![](../../../Data2/1/4293822/4293822548.files/78.gif) ![](../../../Data2/1/4293822/4293822548.files/79.gif) ![](../../../Data2/1/4293822/4293822548.files/80.gif) ![](../../../Data2/1/4293822/4293822548.files/81.gif) ![](../../../Data2/1/4293822/4293822548.files/82.gif) ![](../../../Data2/1/4293822/4293822548.files/83.gif) ![](../../../Data2/1/4293822/4293822548.files/84.gif) ![](../../../Data2/1/4293822/4293822548.files/85.gif) ![](../../../Data2/1/4293822/4293822548.files/86.gif) ![](../../../Data2/1/4293822/4293822548.files/87.gif) ![](../../../Data2/1/4293822/4293822548.files/88.gif) ![](../../../Data2/1/4293822/4293822548.files/89.gif) ![](../../../Data2/1/4293822/4293822548.files/90.gif) ![](../../../Data2/1/4293822/4293822548.files/91.gif) ![](../../../Data2/1/4293822/4293822548.files/92.gif) ![](../../../Data2/1/4293822/4293822548.files/93.gif) ![](../../../Data2/1/4293822/4293822548.files/94.gif) ![](../../../Data2/1/4293822/4293822548.files/95.gif) ![](../../../Data2/1/4293822/4293822548.files/96.gif) ![](../../../Data2/1/4293822/4293822548.files/97.gif) ![](../../../Data2/1/4293822/4293822548.files/98.gif) ![](../../../Data2/1/4293822/4293822548.files/99.gif) ![](../../../Data2/1/4293822/4293822548.files/100.gif) ![](../../../Data2/1/4293822/4293822548.files/101.gif) ![](../../../Data2/1/4293822/4293822548.files/102.gif) ![](../../../Data2/1/4293822/4293822548.files/103.gif) ![](../../../Data2/1/4293822/4293822548.files/104.gif) ![](../../../Data2/1/4293822/4293822548.files/105.gif) ![](../../../Data2/1/4293822/4293822548.files/106.gif) ![](../../../Data2/1/4293822/4293822548.files/107.gif) ![](../../../Data2/1/4293822/4293822548.files/108.gif) ![](../../../Data2/1/4293822/4293822548.files/109.gif) ![](../../../Data2/1/4293822/4293822548.files/110.gif) ![](../../../Data2/1/4293822/4293822548.files/111.gif) ![](../../../Data2/1/4293822/4293822548.files/112.gif) ![](../../../Data2/1/4293822/4293822548.files/113.gif) ![](../../../Data2/1/4293822/4293822548.files/114.gif) ![](../../../Data2/1/4293822/4293822548.files/115.gif) ![](../../../Data2/1/4293822/4293822548.files/116.gif) ![](../../../Data2/1/4293822/4293822548.files/117.gif) ![](../../../Data2/1/4293822/4293822548.files/118.gif) ![](../../../Data2/1/4293822/4293822548.files/119.gif) ![](../../../Data2/1/4293822/4293822548.files/120.gif) ![](../../../Data2/1/4293822/4293822548.files/121.gif) ![](../../../Data2/1/4293822/4293822548.files/122.gif) ![](../../../Data2/1/4293822/4293822548.files/123.gif) ![](../../../Data2/1/4293822/4293822548.files/124.gif) ![](../../../Data2/1/4293822/4293822548.files/125.gif) ![](../../../Data2/1/4293822/4293822548.files/126.gif) ![](../../../Data2/1/4293822/4293822548.files/127.gif) ![](../../../Data2/1/4293822/4293822548.files/128.gif) ![](../../../Data2/1/4293822/4293822548.files/129.gif) ![](../../../Data2/1/4293822/4293822548.files/130.gif)
|
