Скачать СО 34.35.311-2004 Методические указания по определению электромагнитных обстановки и совместимости на электрических станциях и подстанциях

Дата актуализации: 10.08.2017

СО 34.35.311-2004

Методические указания по определению электромагнитных обстановки и совместимости на электрических станциях и подстанциях

Обозначение:	СО 34.35.311-2004
Обозначение англ:	SO 34.35.311-2004
Статус:	действует
Название рус.:	Методические указания по определению электромагнитных обстановки и совместимости на электрических станциях и подстанциях
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	13.02.2004
Область применения:	Методические указания предназначены для определения электромагнитной обстановки и совместимости на электрических станциях и подстанциях в местах расположения автоматических и автоматизированных систем технологического управления (АСТУ). К ним относятся автоматизированные системы диспетчерского управления, системы автоматического регулирования напряжения, системы автоматического регулирования частоты и мощности, релейная защита и автоматика, автоматизированные системы управления технологическими процессами, системы сбора и передачи информации и автоматизированные системы коммерческого учета электроэнергии (АСДУ, АРН, АРЧМ, РЗА, АСУТП, ССПИ и АСКУЭ). Методические указания распространяются на тепловые электростанции, гидроэлектростанции, межсистемные и региональные электрические сети класса напряжения 6 - 750 кВ Российской Федерации.

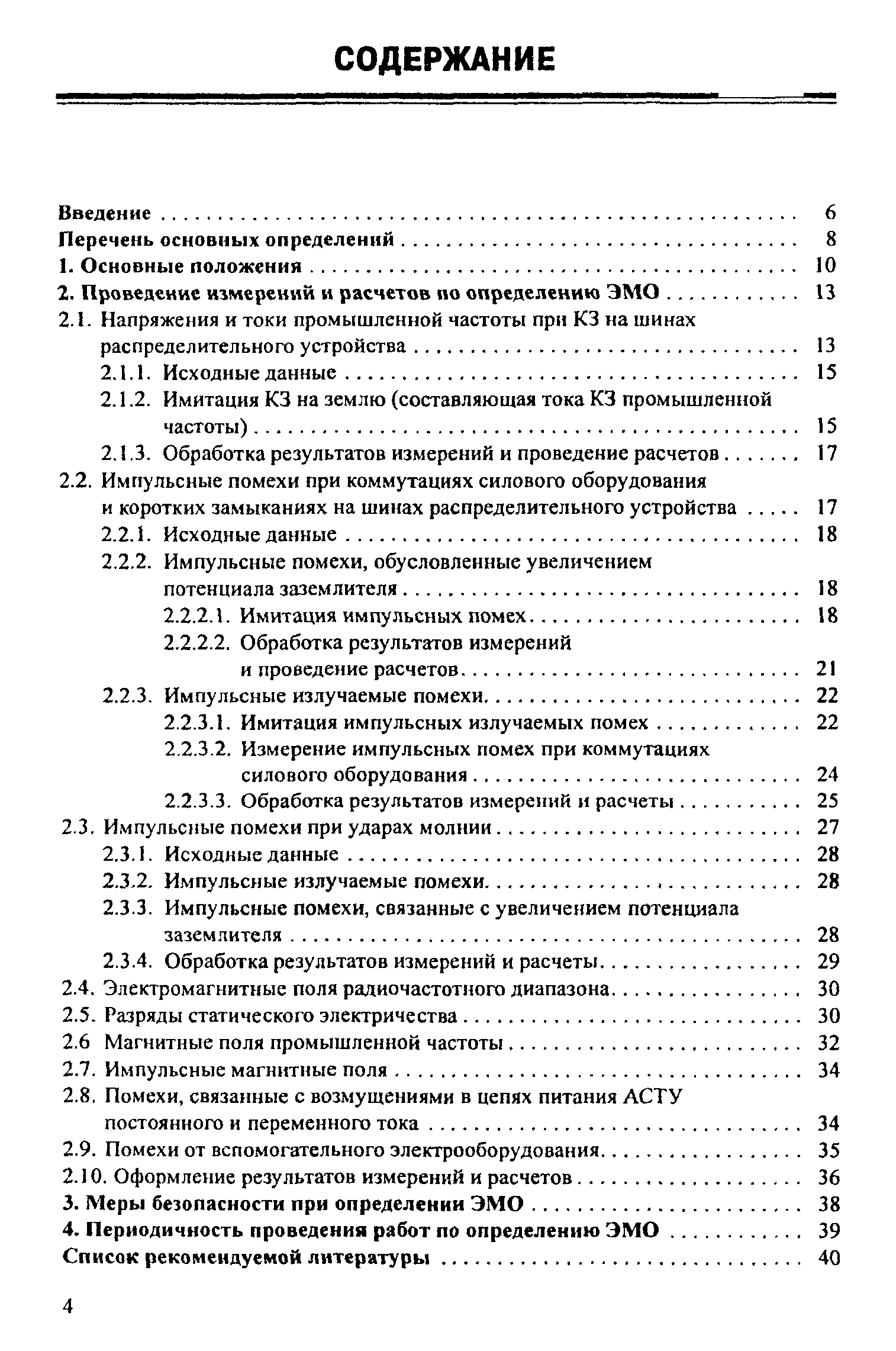

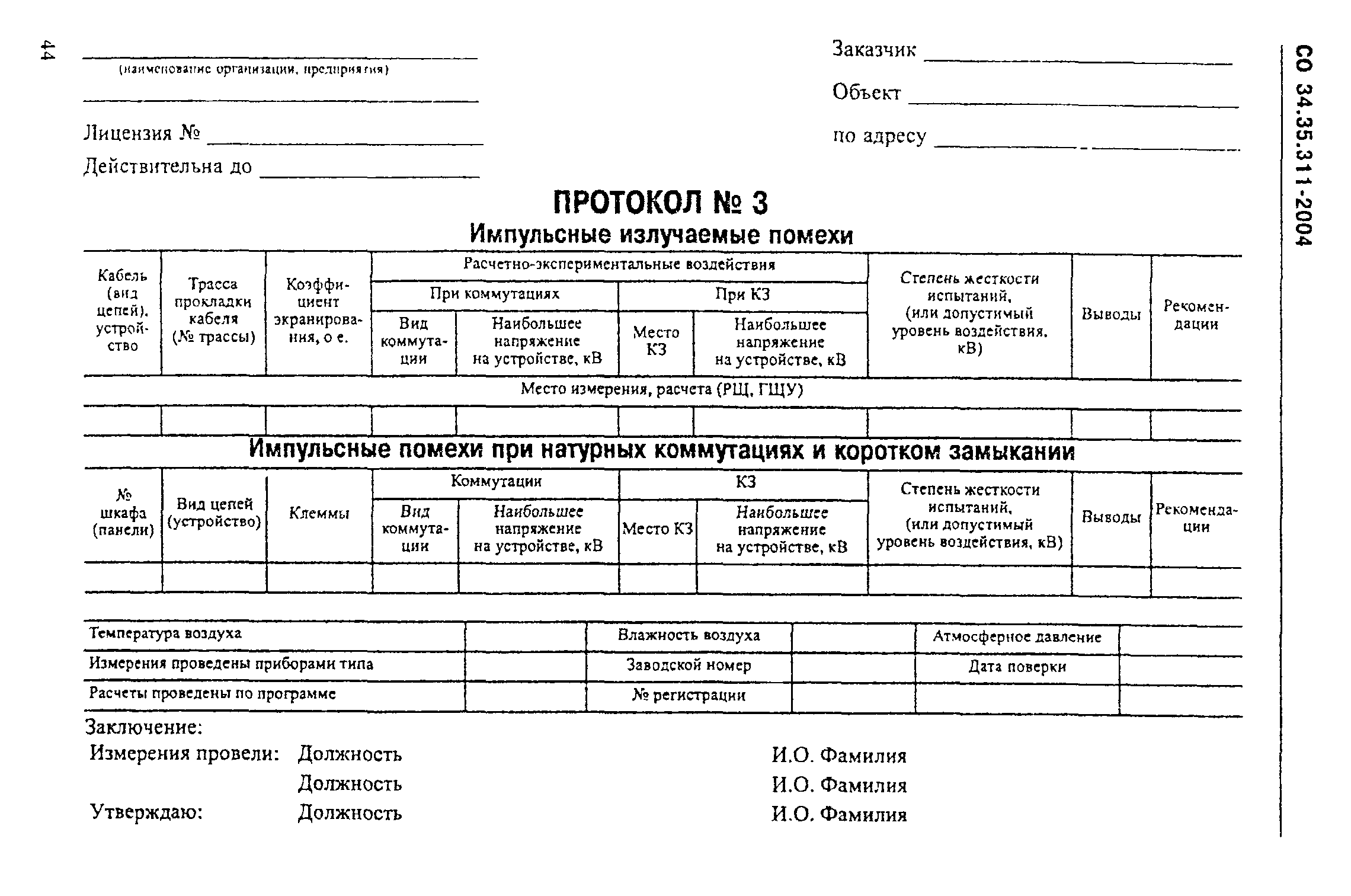

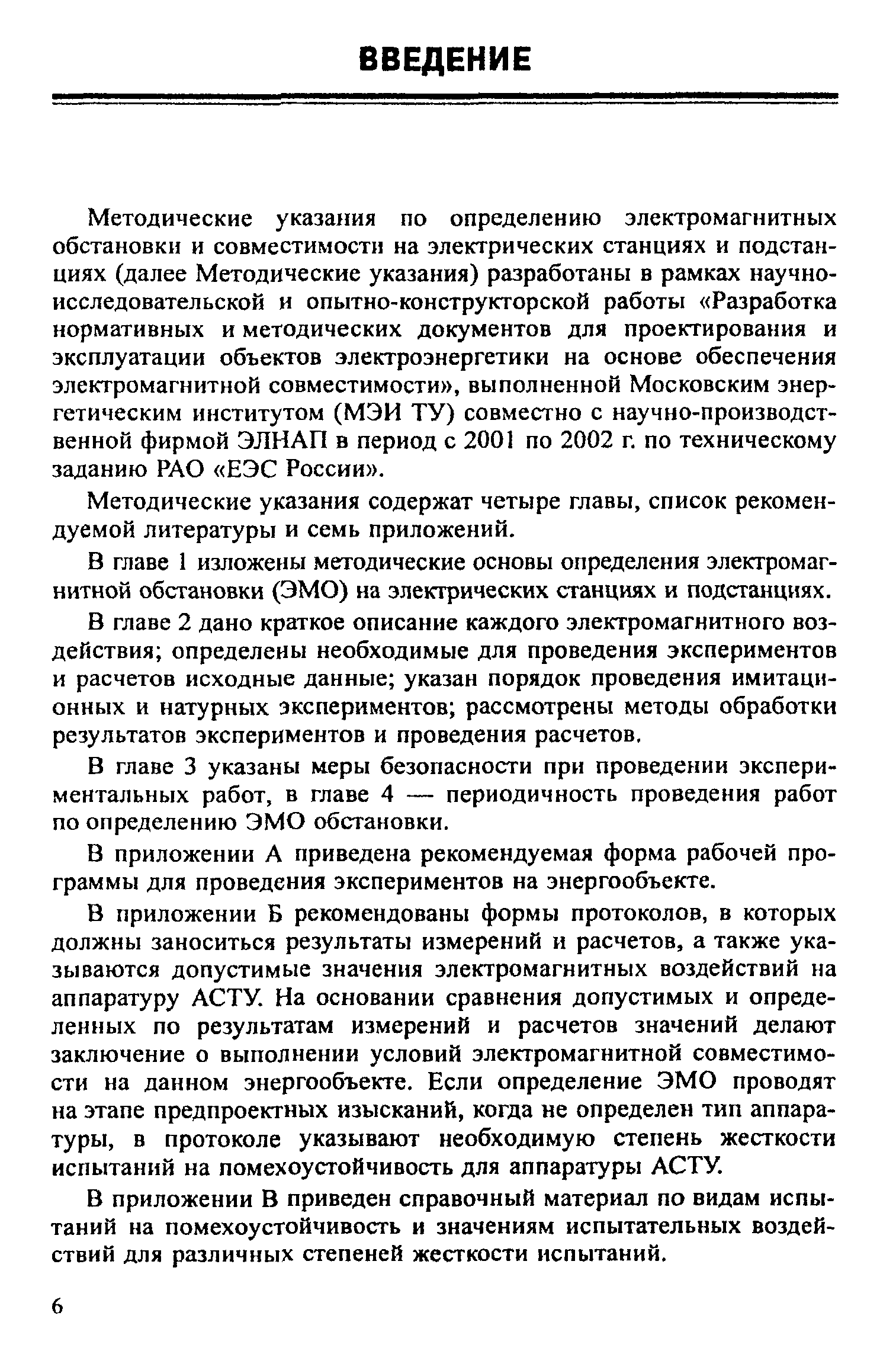

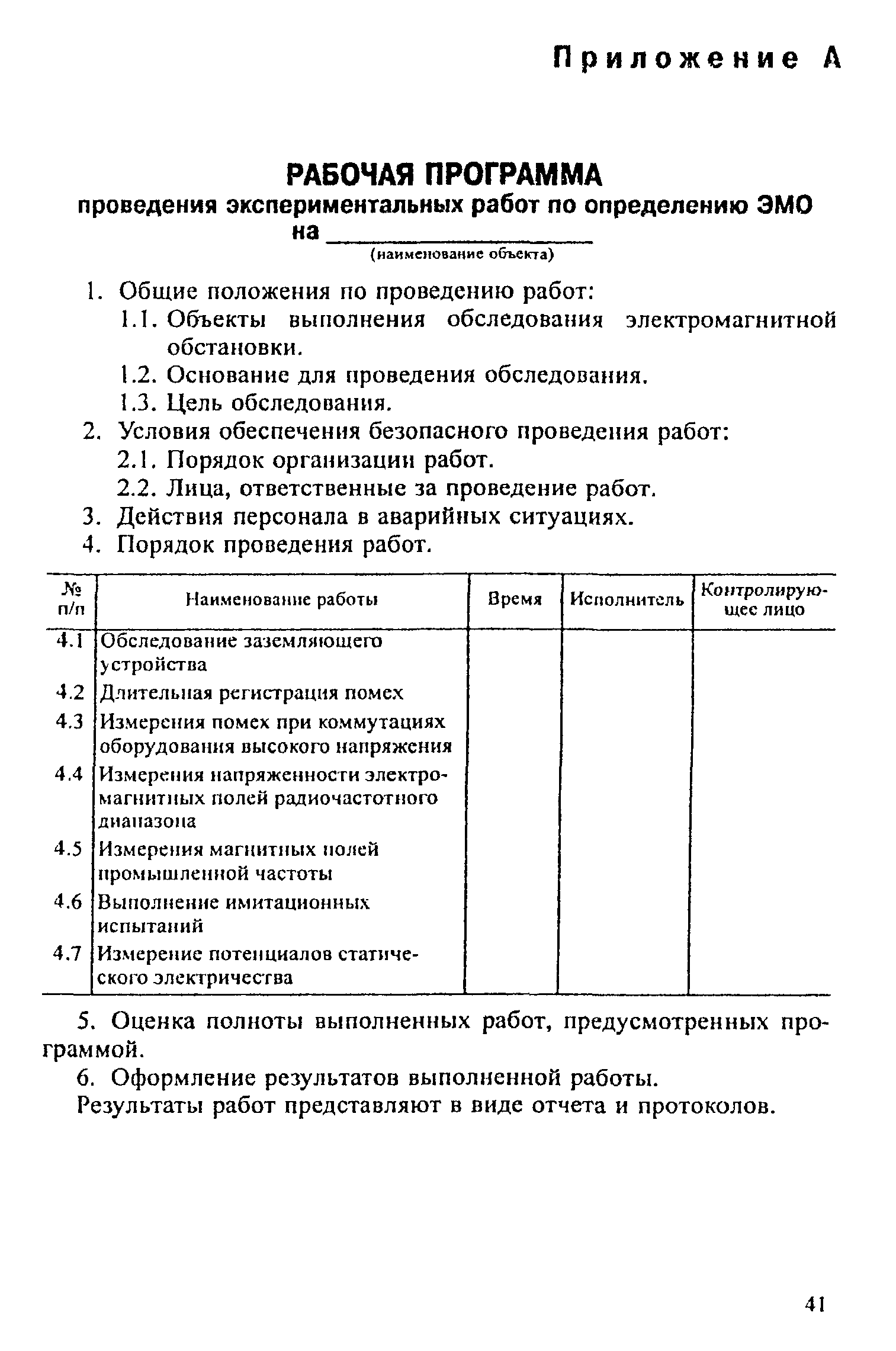

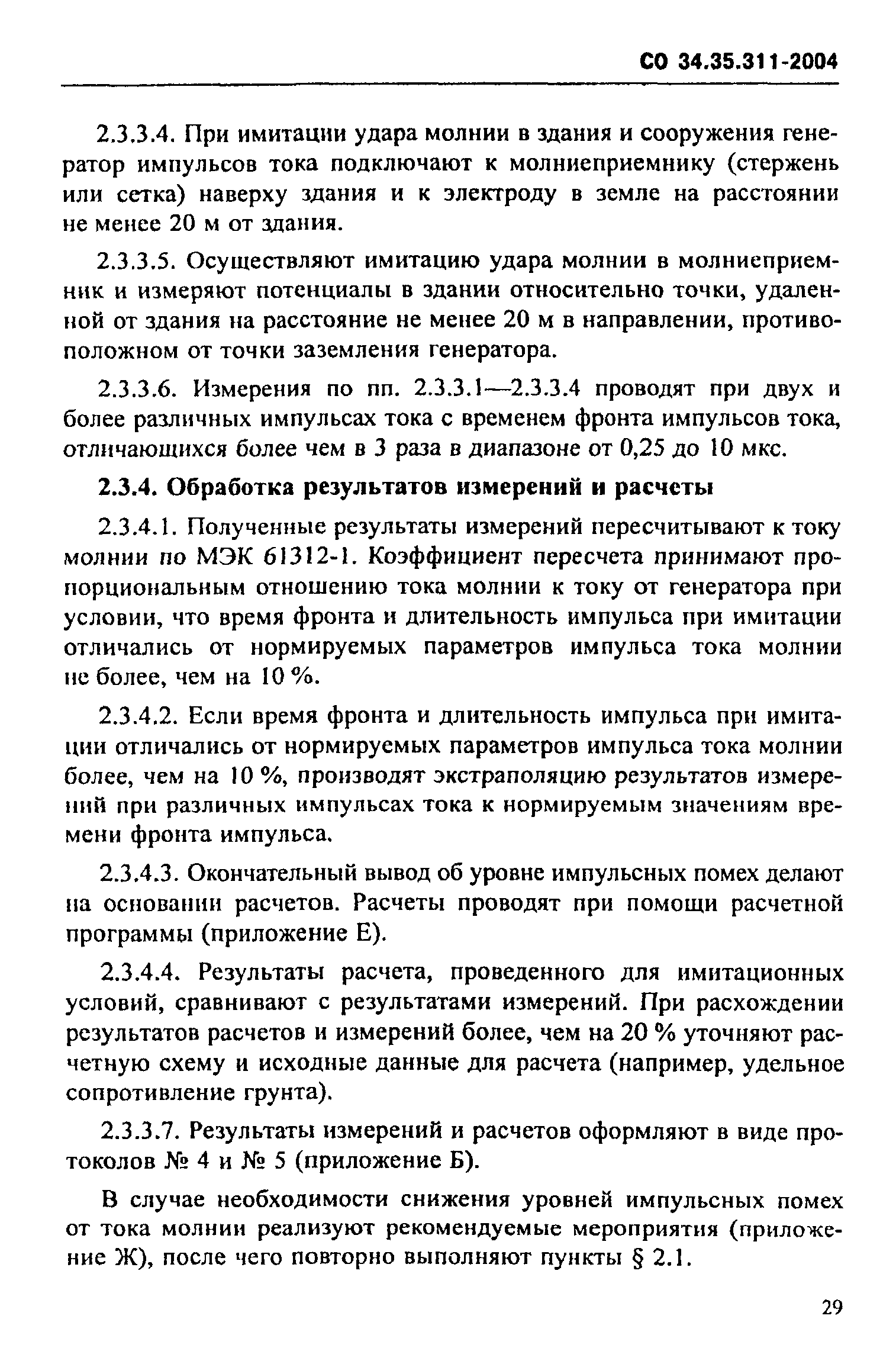

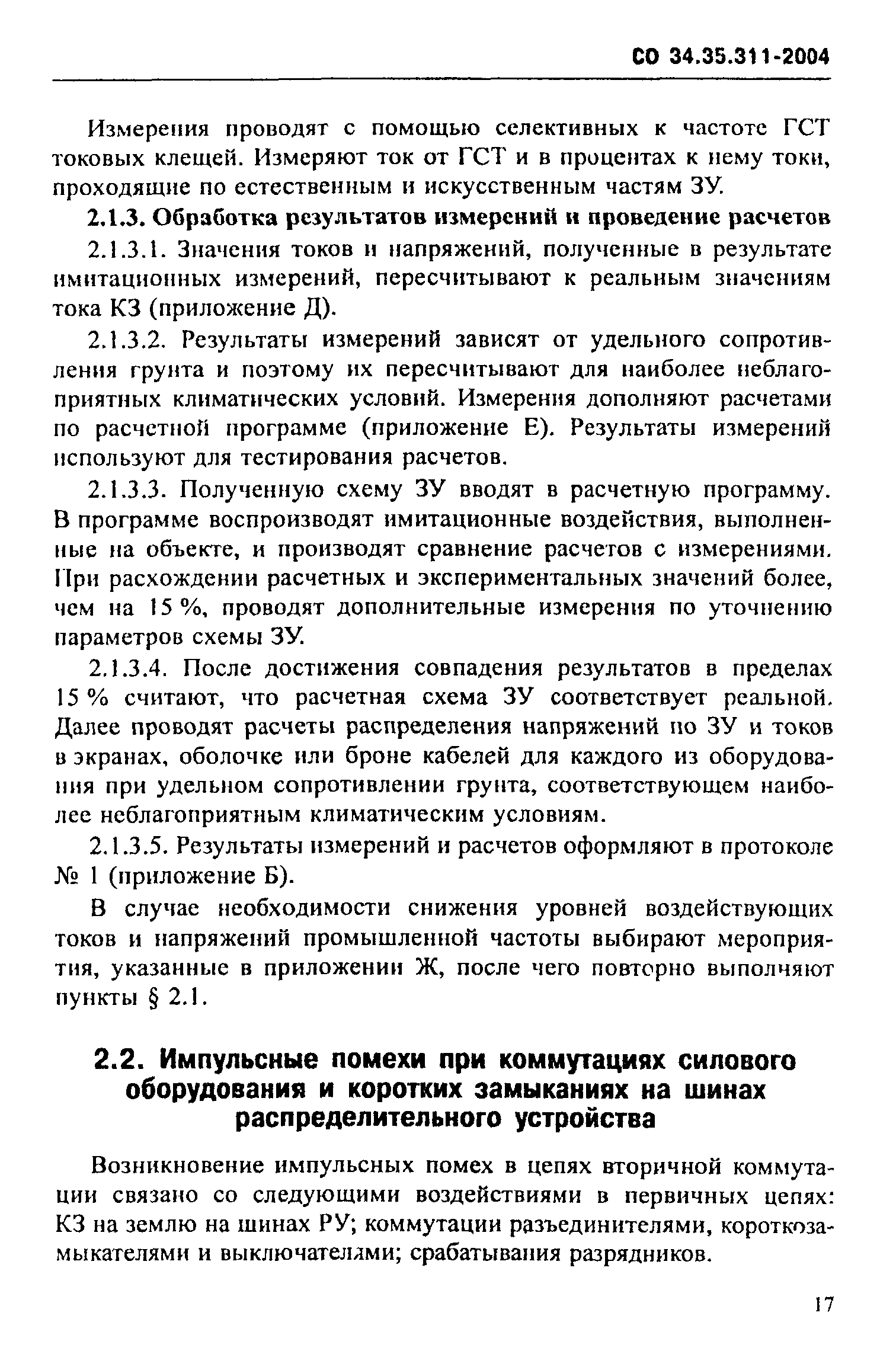

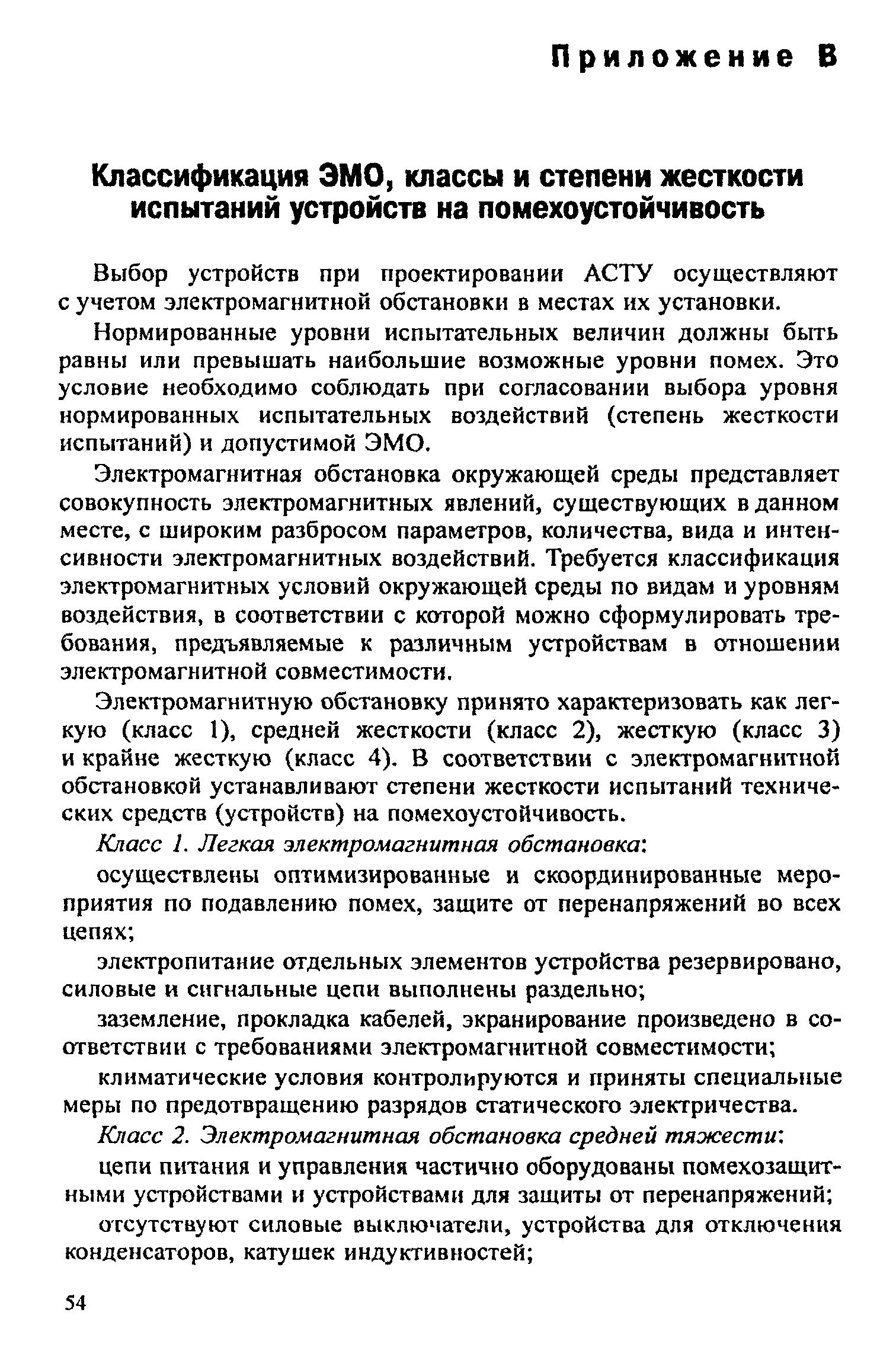

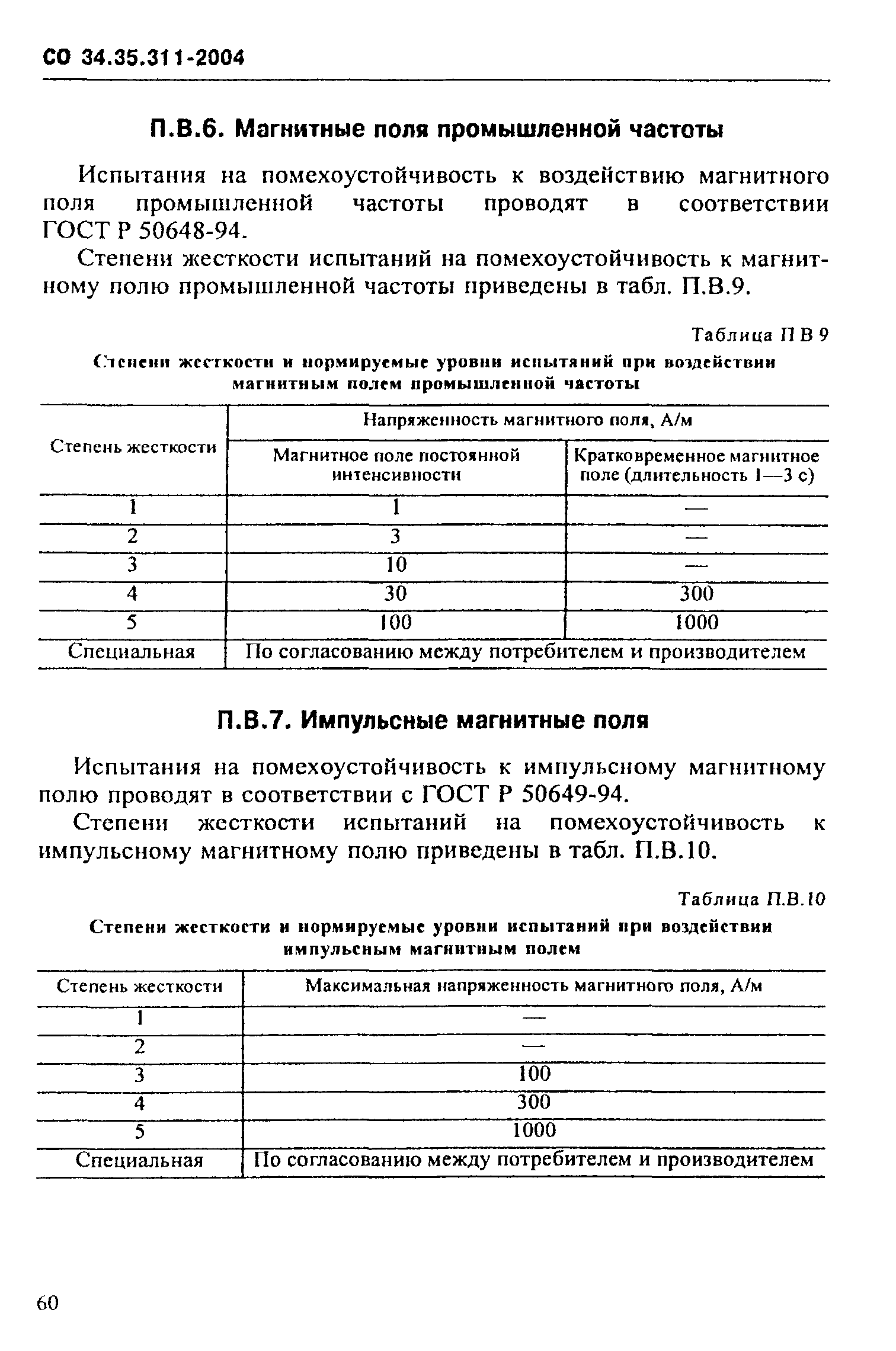

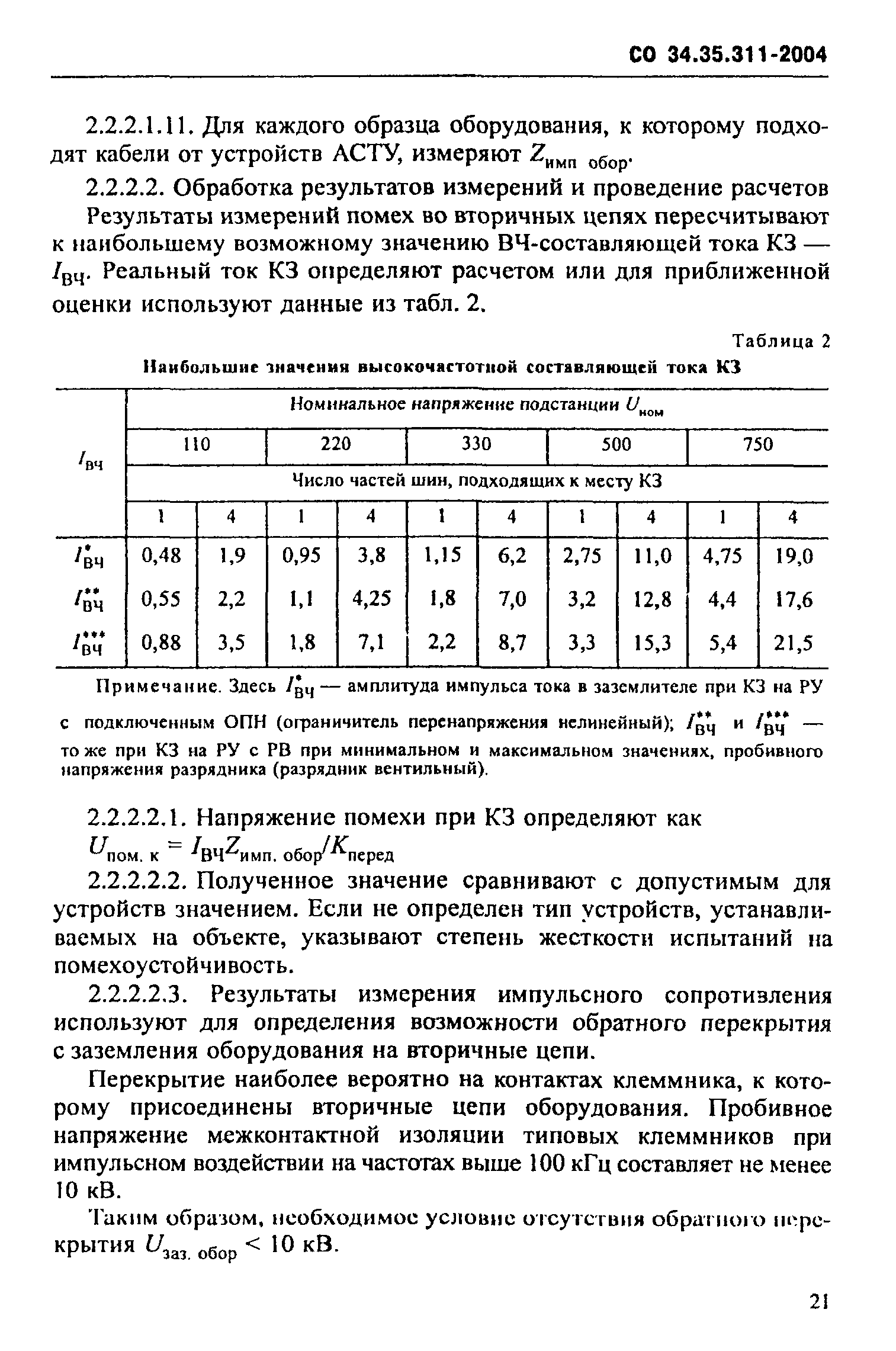

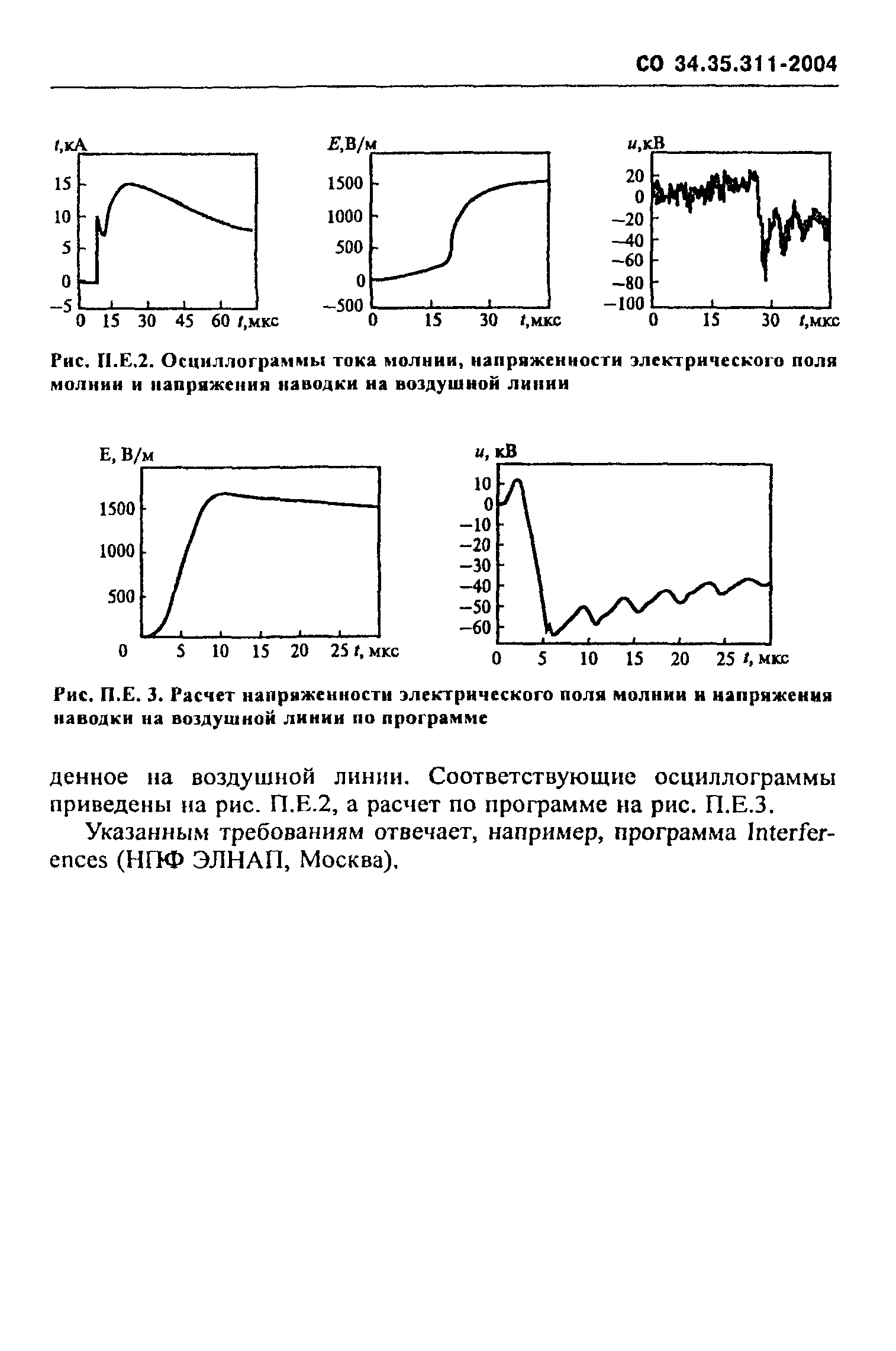

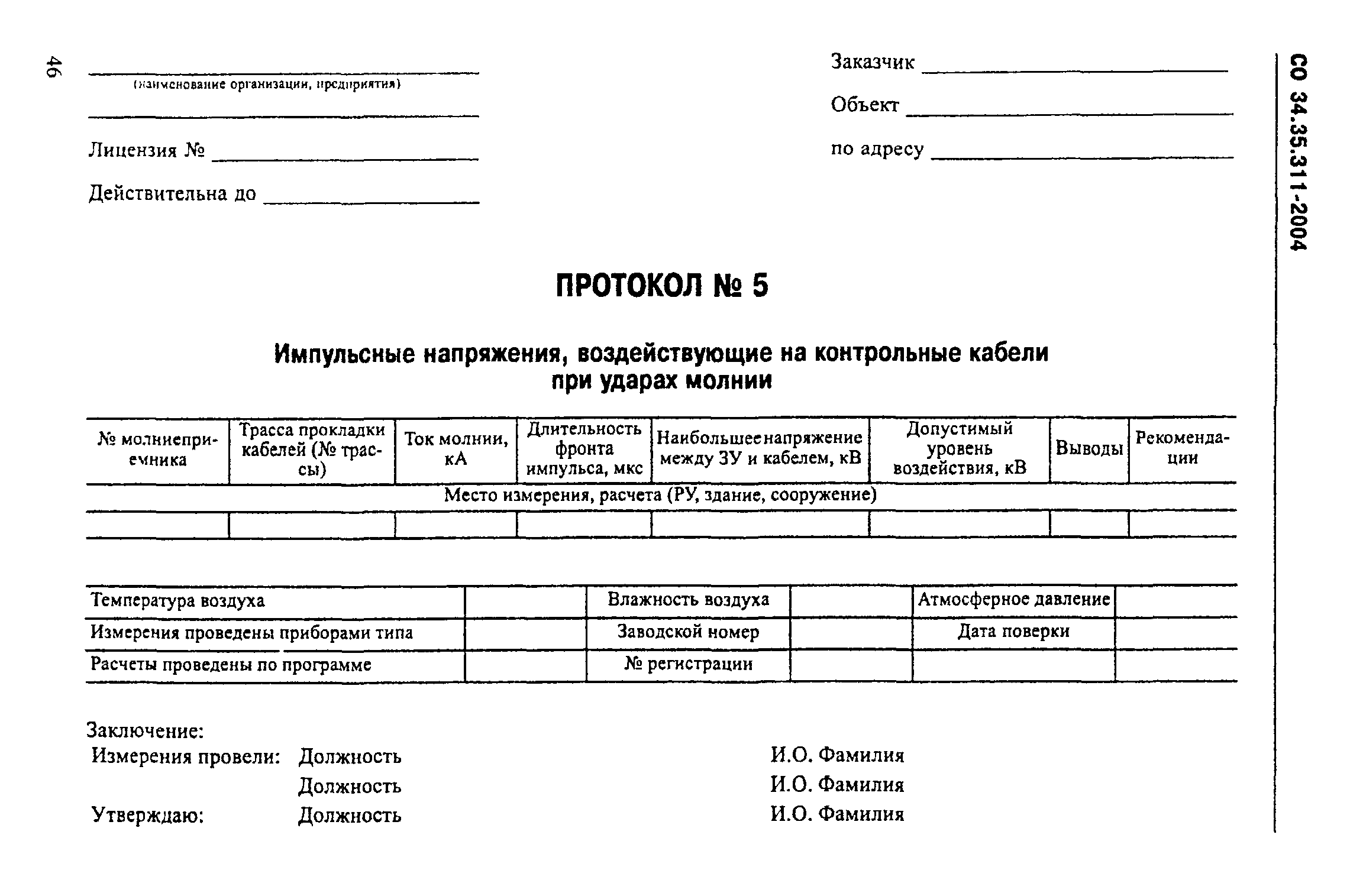

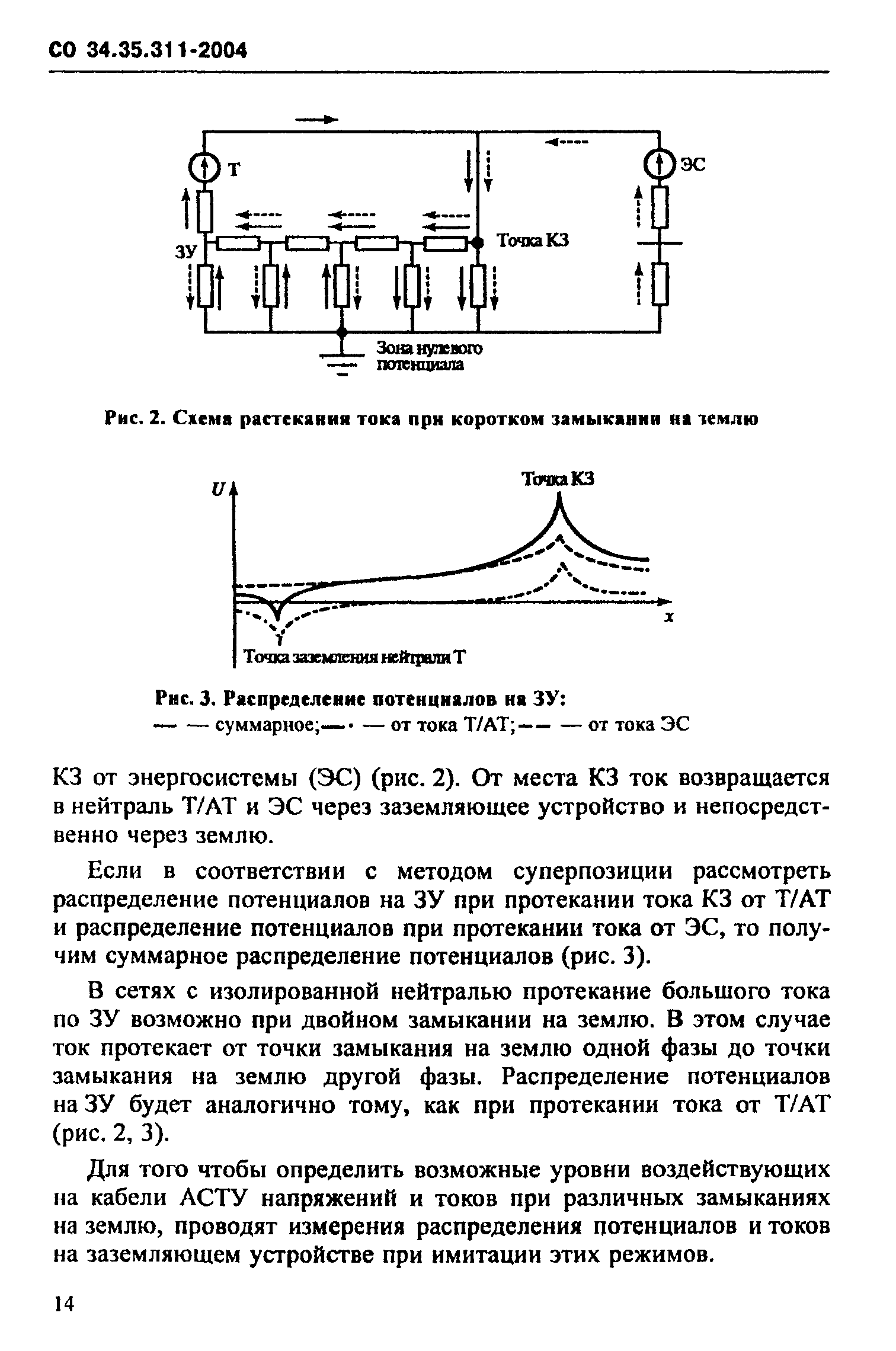

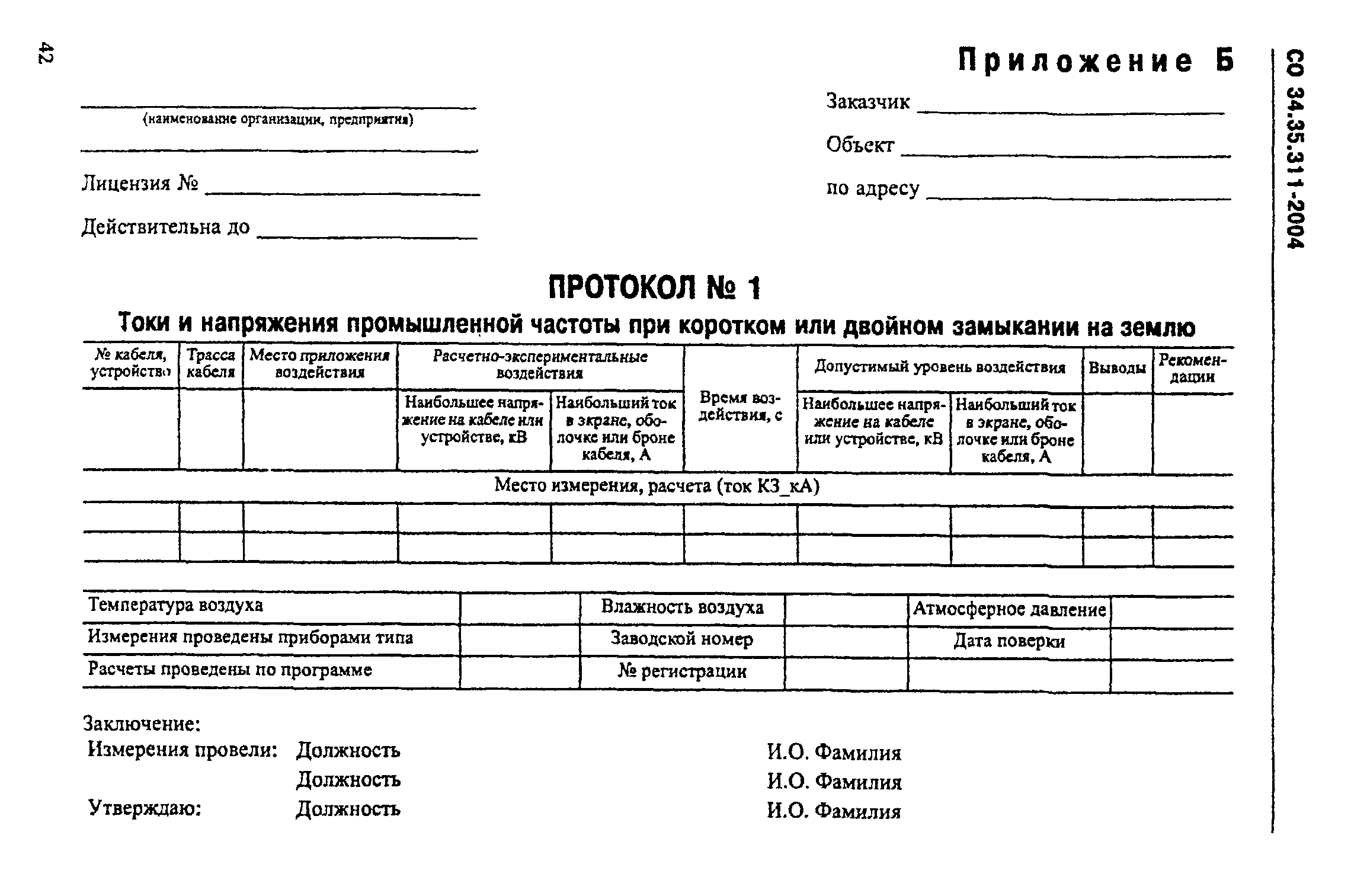

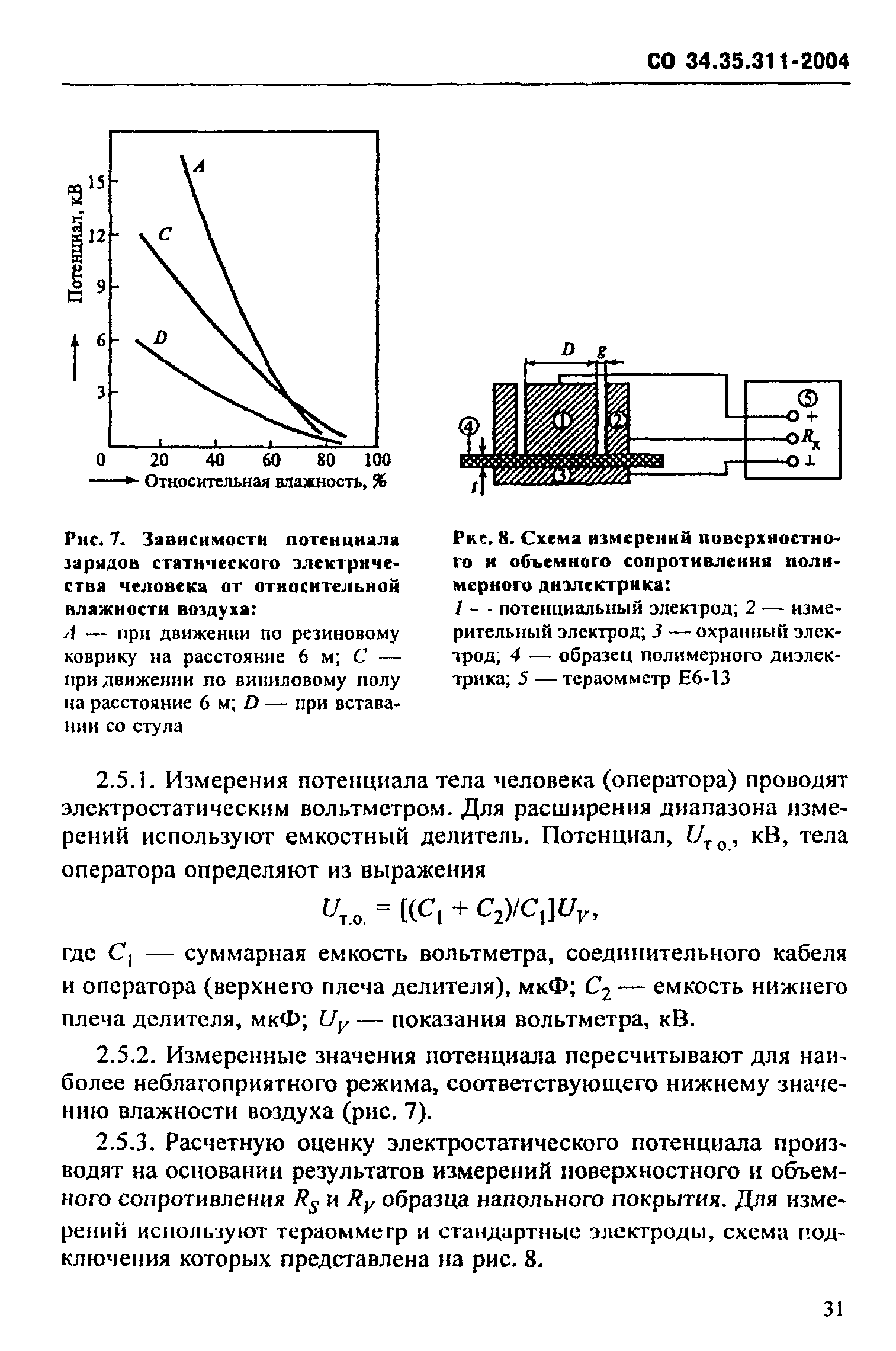

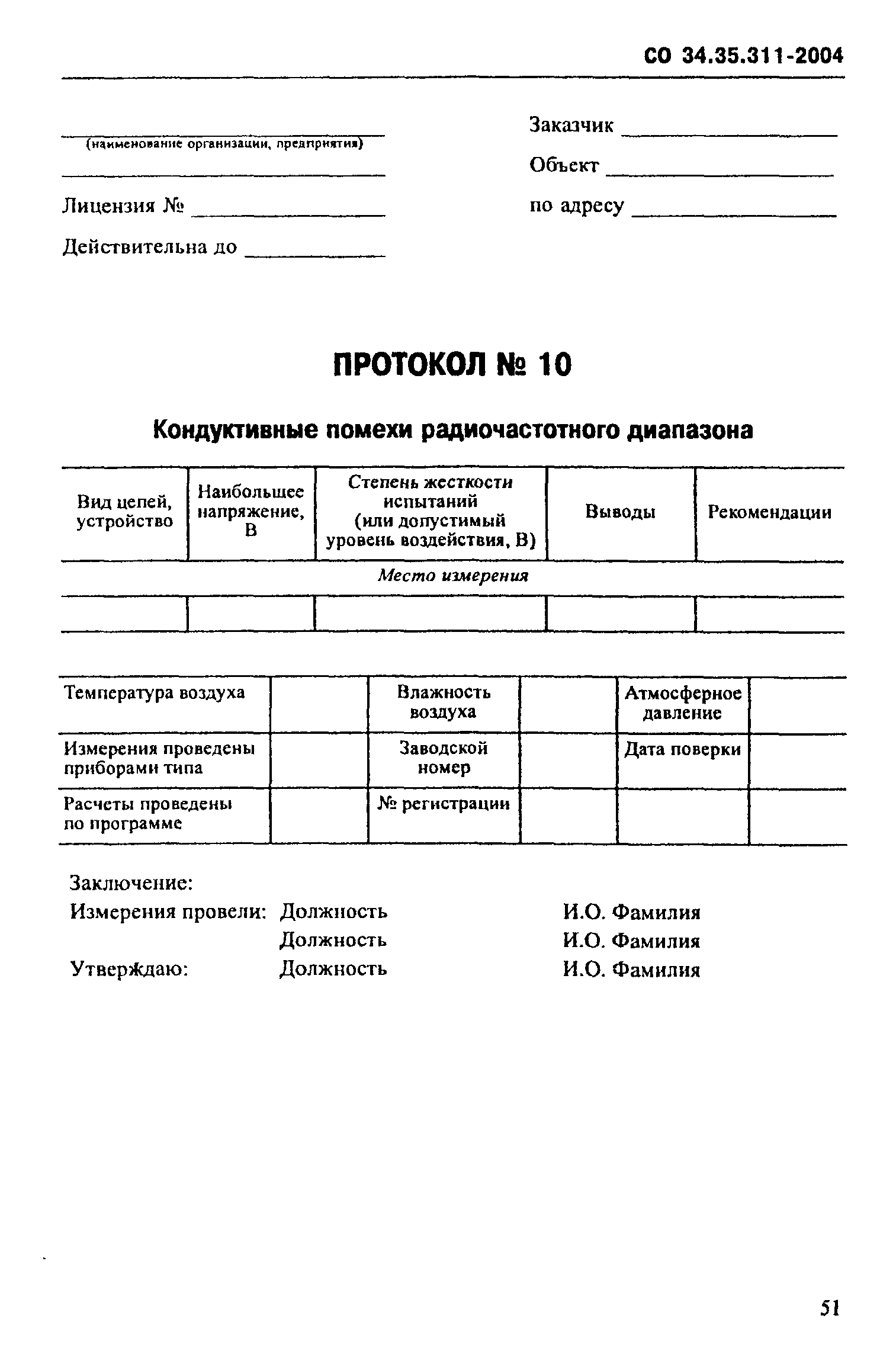

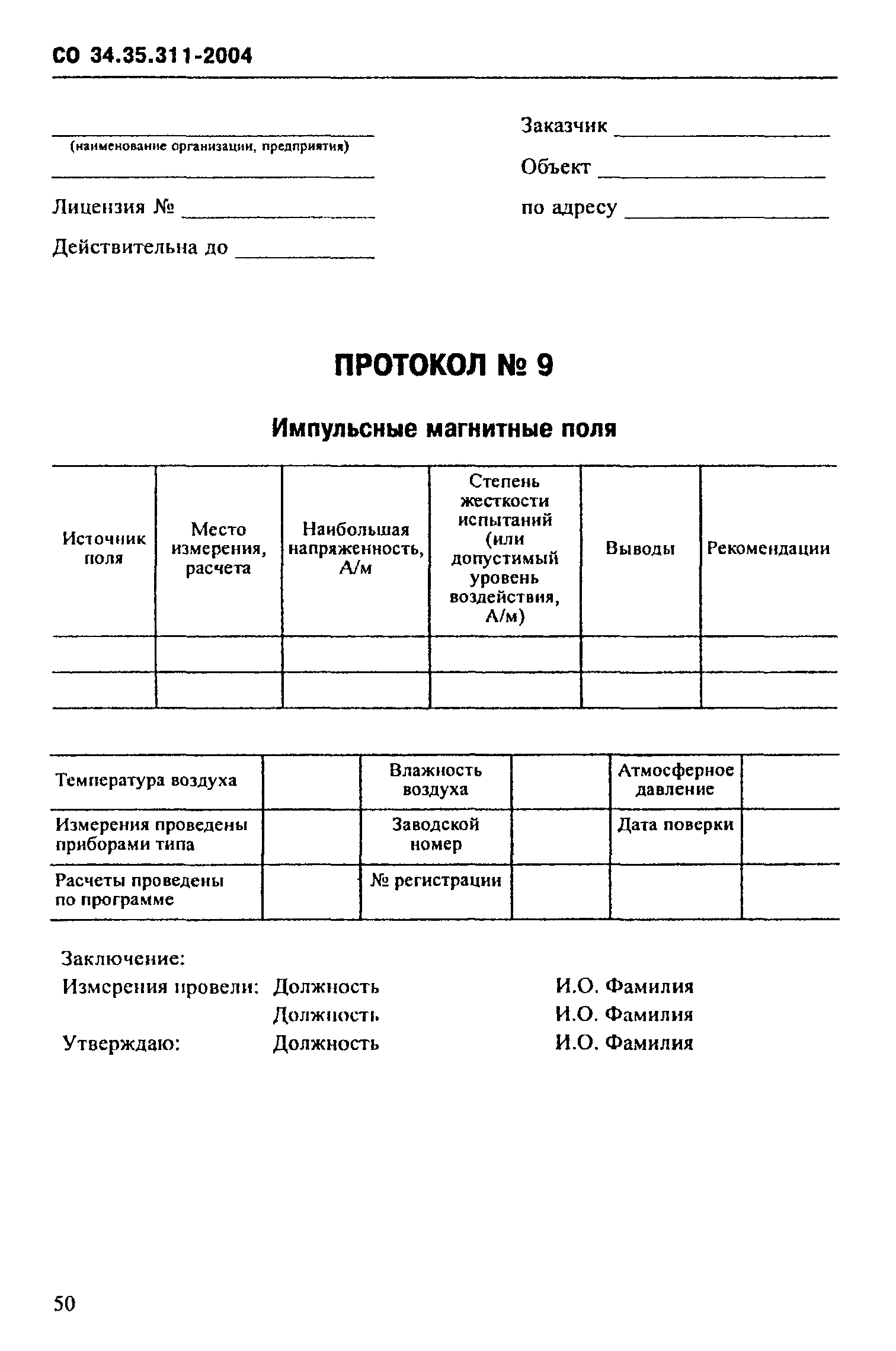

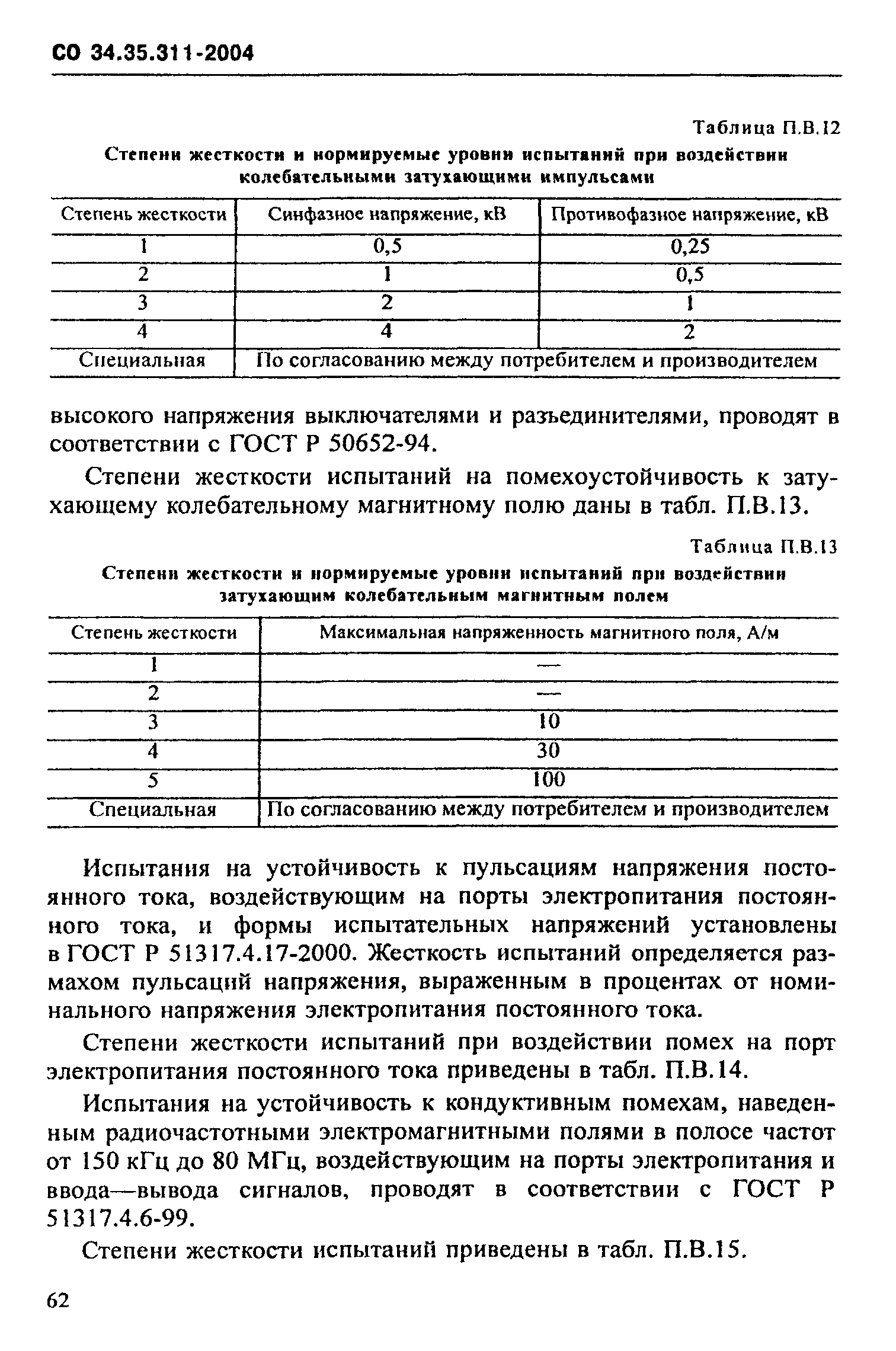

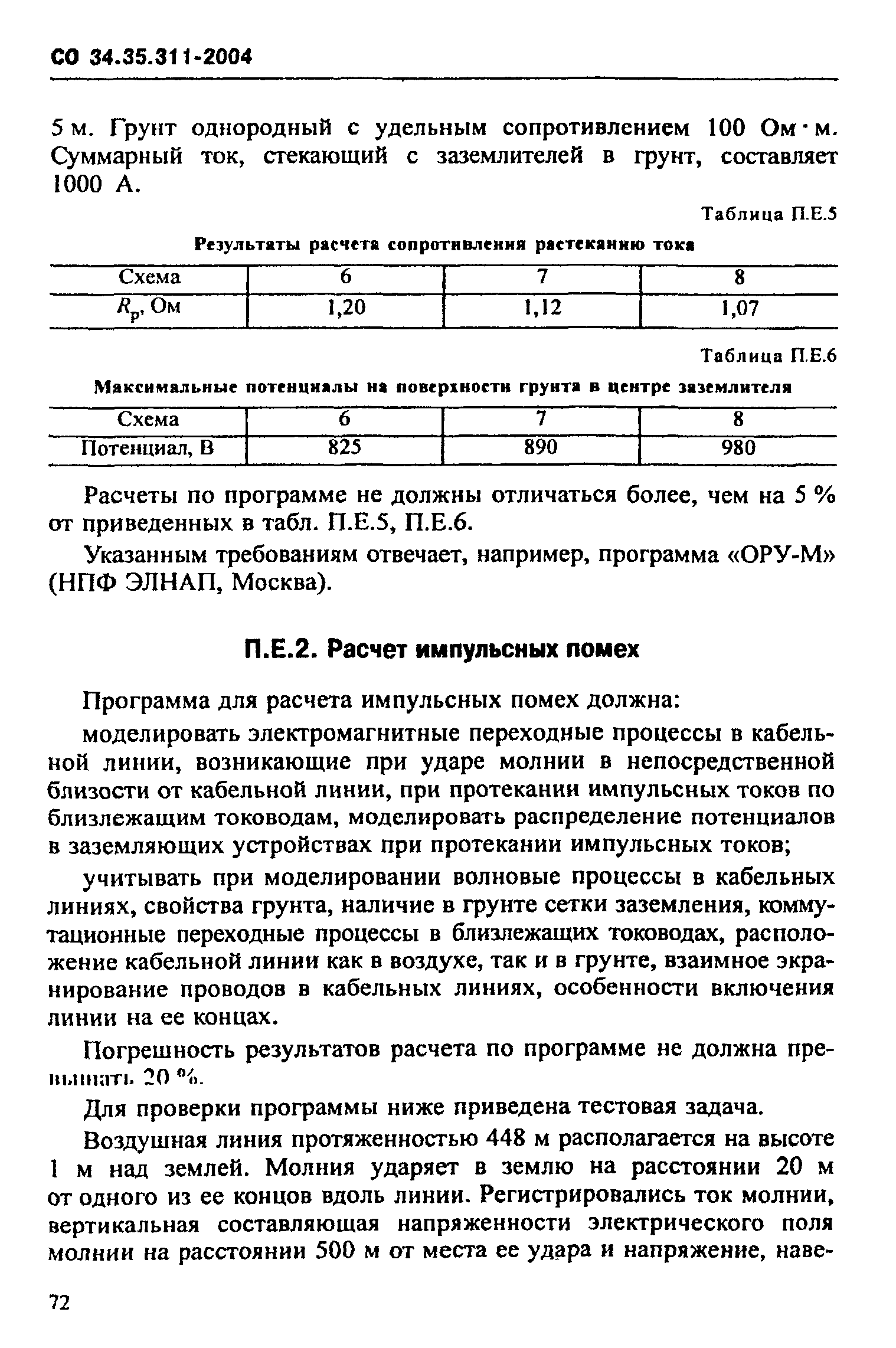

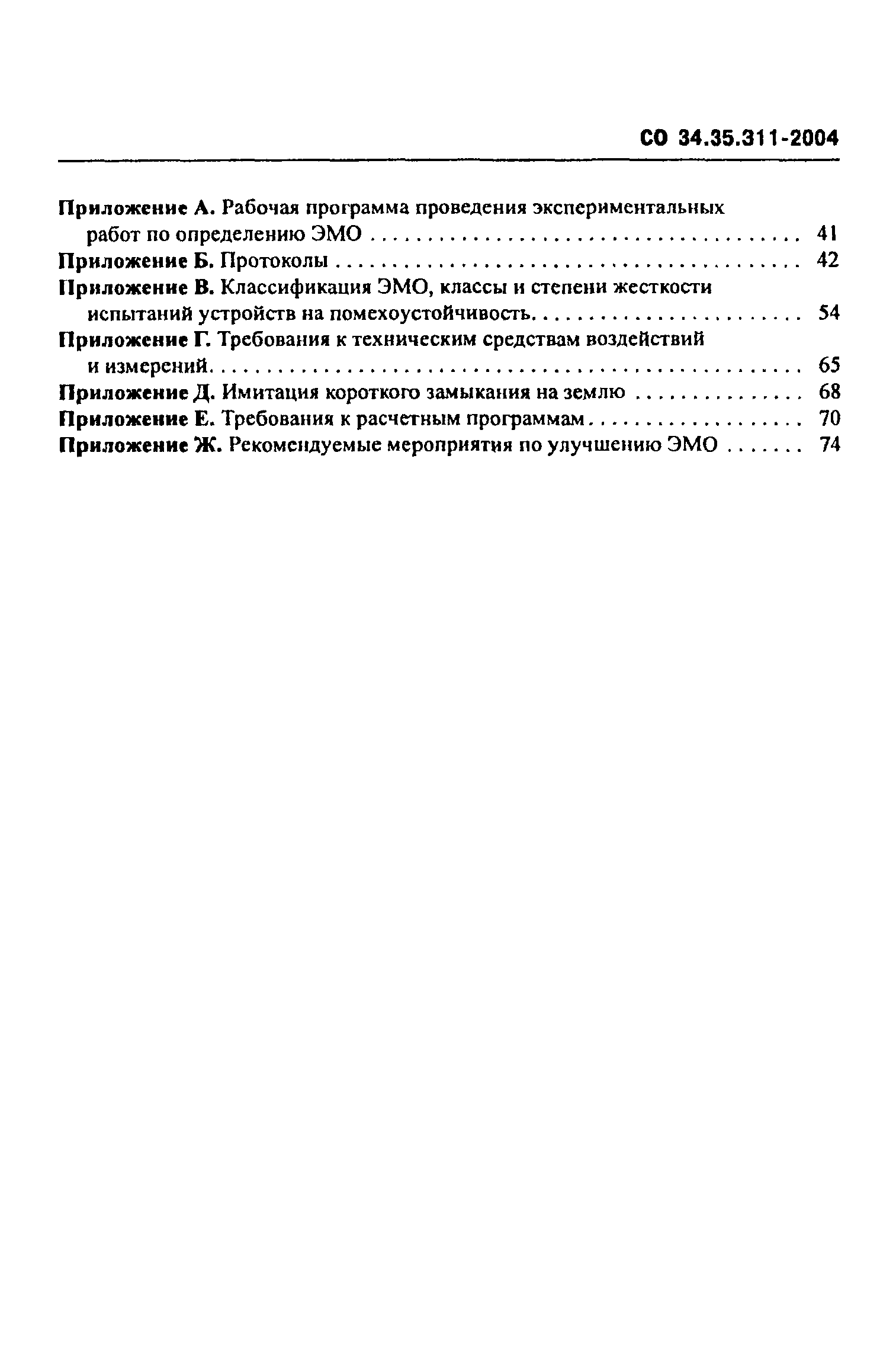

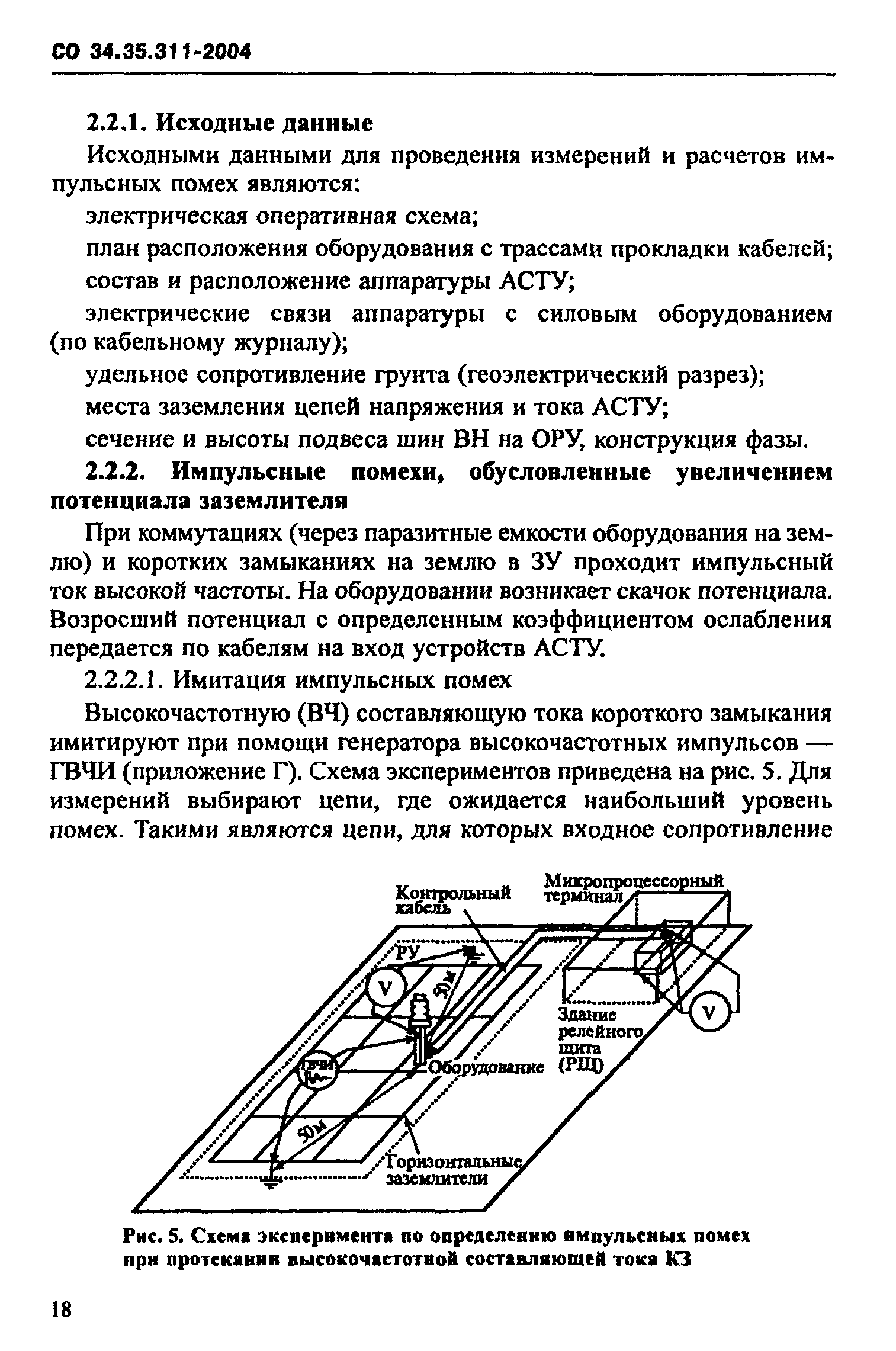

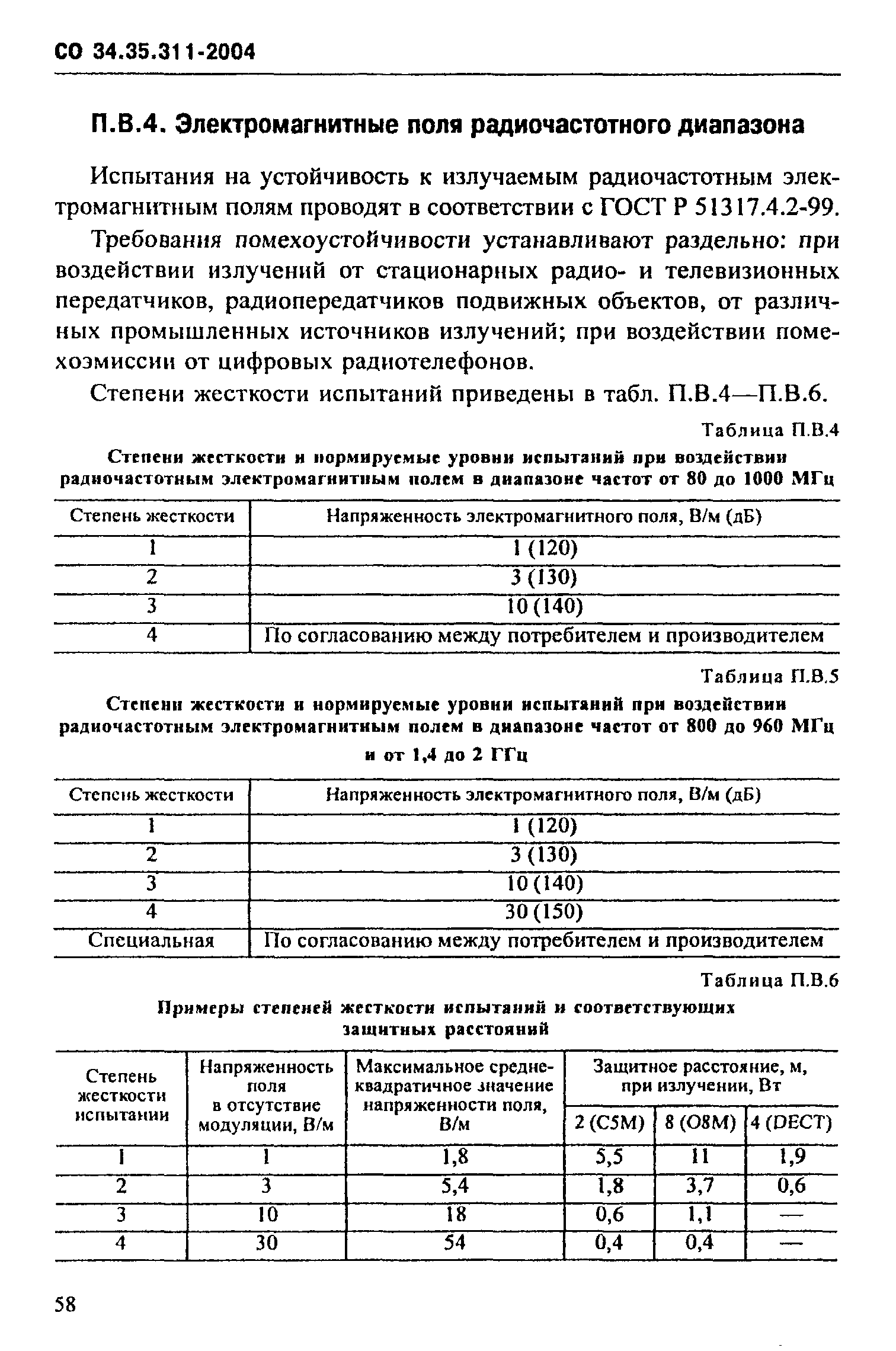

Оглавление:	Введение Перечень основных определений 1 Основные положения 2 Проведение измерений и расчетов по определению ЭМО    2.1 Напряжения и токи промышленной частоты при КЗ на шинах распределительного устройства    2.2 Импульсные помехи при коммутациях силового оборудования и коротких замыканиях на шинах распределительного устройства    2.3 Импульсные помехи при ударах молнии    2.4 Электромагнитные поля радиочастотного диапазона    2.5 Разряды статического электричества    2.6 Магнитные поля промышленной частоты    2.7 Импульсные магнитные поля    2.8 Помехи, связанные с возмущениями в цепи питания АСТУ постоянного и переменного тока    2.9 Помехи от вспомогательного оборудования    2.10 Оформление результатов измерений и расчетов 3 Меры безопасности при определении ЭМО 4 Периодичность проведения работ по определению ЭМО Список рекомендуемой литературы Приложение А. Рабочая программа проведения экспериментальных работ по определению ЭМО Приложение Б. Протоколы Приложение В. Классификация ЭМО, классы и степени жесткости испытаний устройств на помехоустойчивость Приложение Г. Требования к техническим средствам воздействий и измерений Приложение Д. Имитация короткого замыкания на землю Приложение Е. Требования к расчетным программам Приложение Ж. Рекомендуемые мероприятия по улучшению ЭМО
Разработан:	МЭИ ТУ НПФ ЭЛНАП ОАО Федеральная сетевая компания ОАО СО-ЦДУ ЕЭС ОДУ Центра
Утверждён:	13.02.2004 ОАО РАО ЕЭС России (UES of Russia RAO OAO )
Издан:	Издательство МЭИ (2004 г. )
Расположен в:	Техническая документация Мостостроение Автоматика, защита, блокировки, средства измерений (включая ИИС АСУ ТП)
Нормативные ссылки:	РД 34.20.116-93 «Методические указания по защите вторичных цепей электрических станций и подстанций от импульсных помех» ГОСТ 29280-92 «Совместимость технических средств электромагнитная. Испытания на помехоустойчивость. Общие положения» ГОСТ 30336-95 «Совместимость технических средств электромагнитная. Устойчивость к импульсному магнитному полю. Технические требования и методы испытаний» ГОСТ 6433.2-71 «Материалы электроизоляционные твердые. Методы определения электрического сопротивления при постоянном напряжении» ГОСТ 6433.3-71 «Материалы электроизоляционные твердые. Методы определения электрической прочности при переменном (частоты 50 Гц) и постоянном напряжении» ГОСТ Р 50648-94 «Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний» ГОСТ Р 51317.4.11-99 «Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний» ГОСТ Р 51317.4.12-99 «Совместимость технических средств электромагнитная. Устойчивость к колебательным затухающим помехам. Требования и методы испытаний» ГОСТ Р 51317.4.2-99 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний» ГОСТ Р 51317.4.4-99 «Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний» ГОСТ Р 51317.4.5-99 «Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энегрии. Требования и методы испытаний» ГОСТ Р 51317.4.6-99 «Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний» РД 34.35.310-97 «Общие технические требования к микропроцессорным устройствам защиты и автоматики энергосистем» РД 153-34.0-20.525-00 «Методические указания по контролю состояния заземляющих устройств электроустановок» РД 153-34.0-20.527-98 «Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования» СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» ГОСТ Р 51317.4.1-2000 «Совместимость технических средств электромагнитная. Испытания на помехоустойчивость. Виды испытаний» ГОСТ Р 51317.4.14-2000 «Совместимость технических средств электромагнитная. Устойчивость к колебаниям напряжения электропитания. Требования и методы испытаний» ГОСТ Р 51317.4.16-2000 «Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам в полосе частот от 0 до 150 кГц. Требования и методы испытаний» ГОСТ Р 51317.4.17-2000 «Совместимость технических средств электромагнитная. Устойчивость к пульсациям напряжения электропитания постоянного тока. Требования и методы испытаний» ГОСТ Р 51317.4.28-2000 «Совместимость технических средств электромагнитная. Устойчивость к изменениям частоты питающего напряжения. Требования и методы испытаний» ПУЭ «Правила устройства электроустановок. Издание 7» ГОСТ Р 50652-94 «Совместимость технических средств электромагнитная. Устойчивость к затухающему колебательному магнитному полю. Технические требования и методы испытаний»
