СТ ЦКБА 049-2009

Арматура трубопроводная. Обеспечение безотказности при изготовлении

Обозначение:	СТ ЦКБА 049-2009
Обозначение англ:	049-2009
Статус:	действует
Название рус.:	Арматура трубопроводная. Обеспечение безотказности при изготовлении
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2010

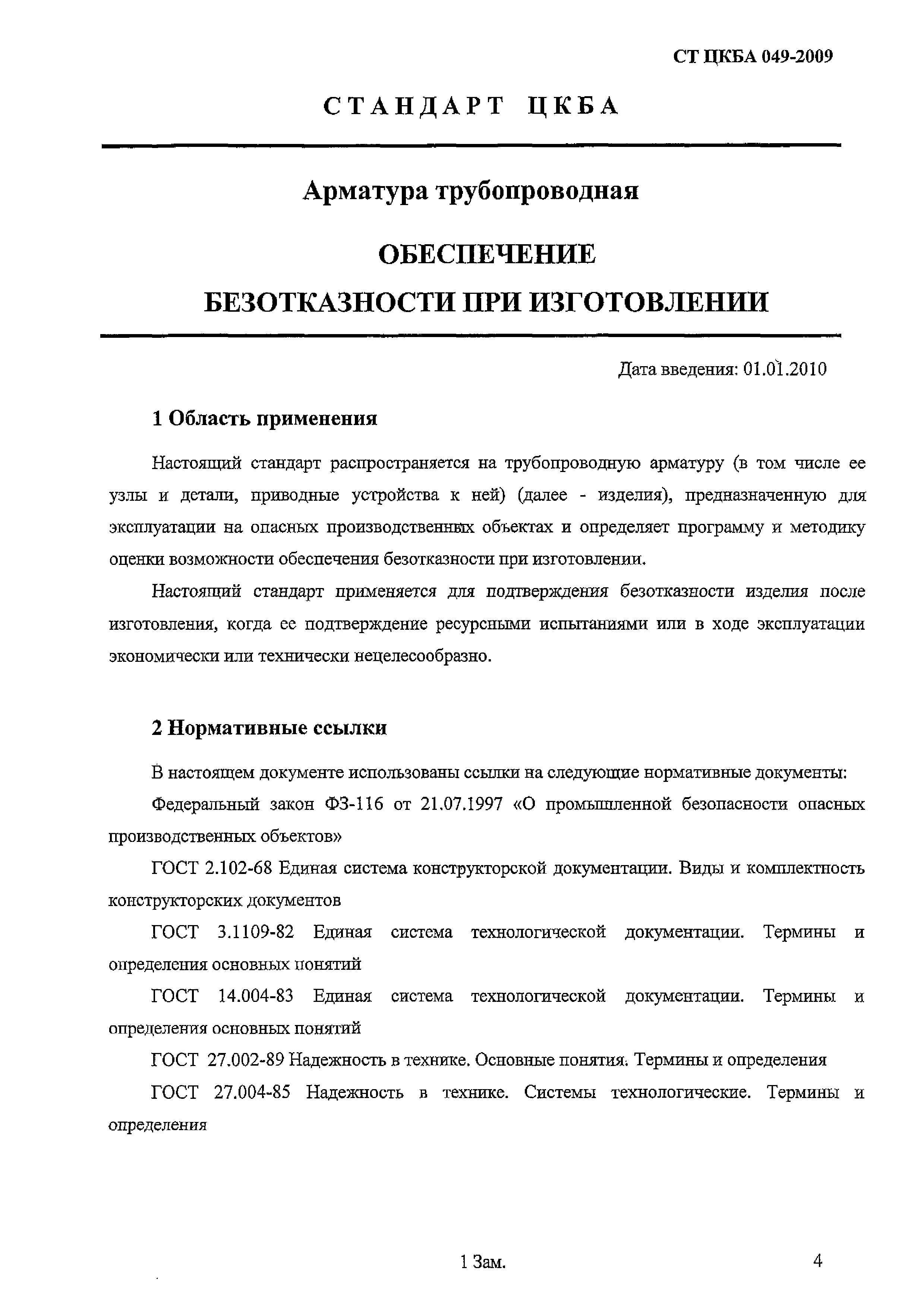

Область применения:	Стандарт распространяется на трубопроводную арматуру (в том числе ее узлы и детали, приводные устройства к ней), предназначенную для эксплуатации на опасных производственных объектах и определяет программу и методику оценки возможности обеспечения безотказности при изготовлении

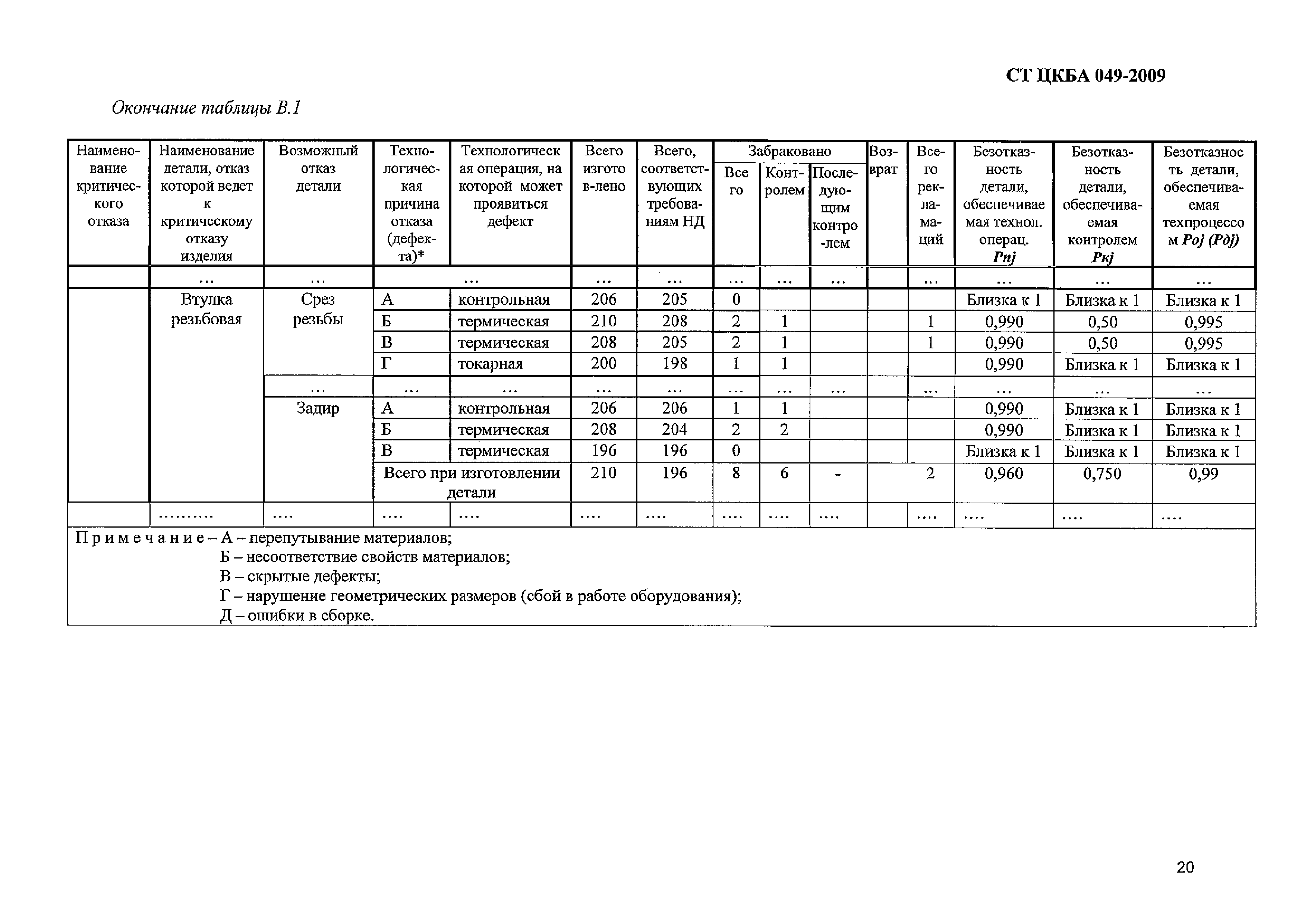

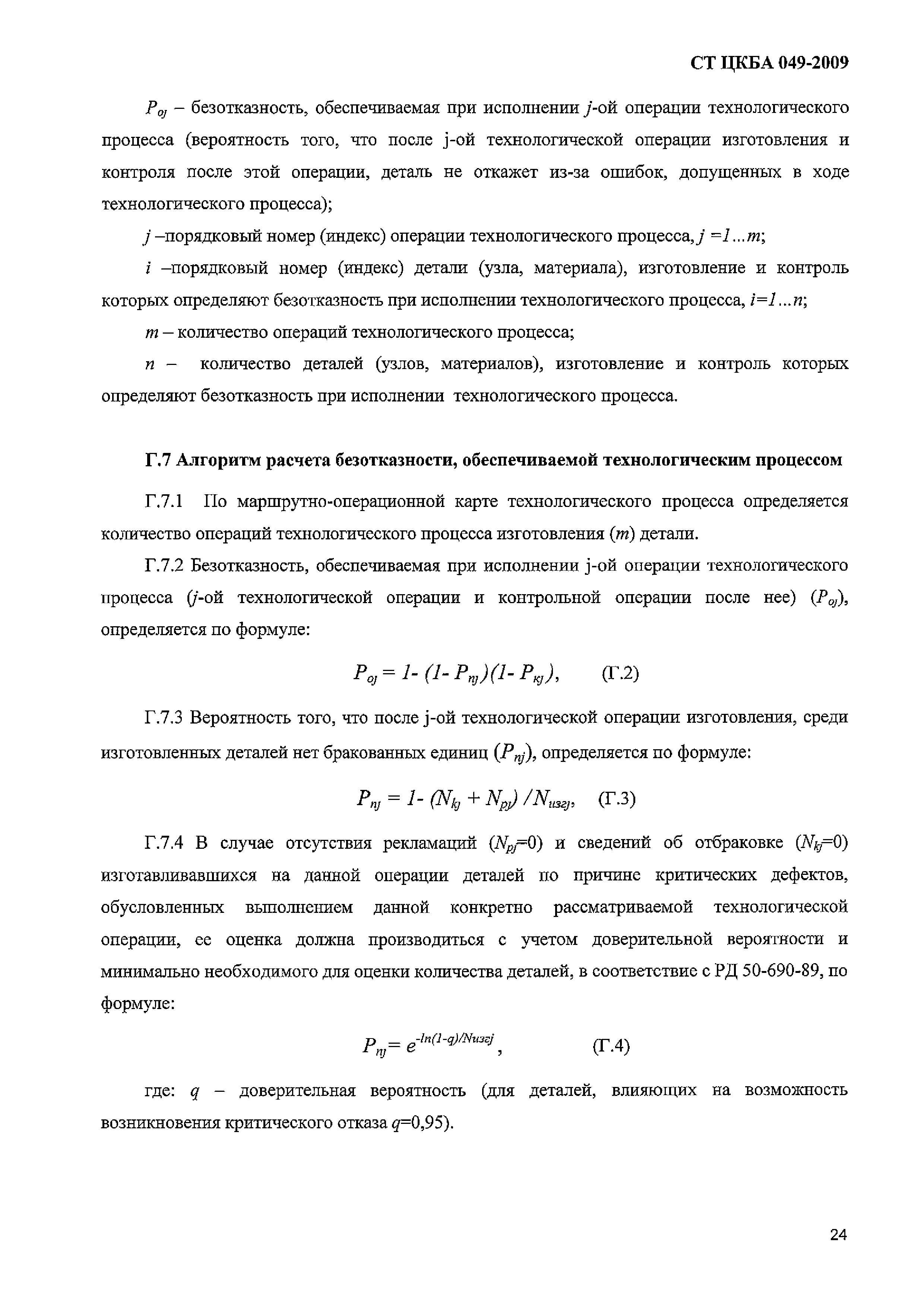

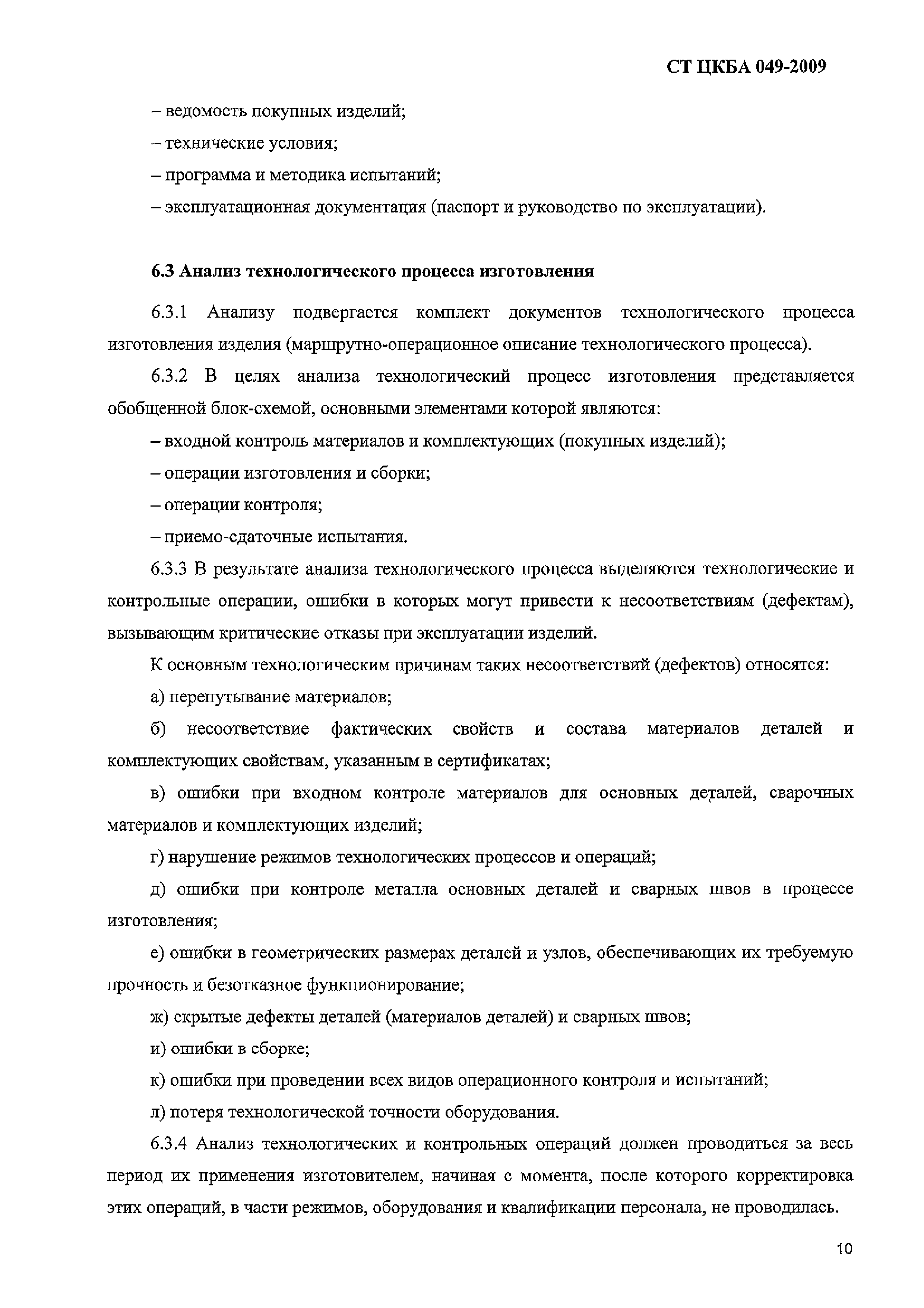

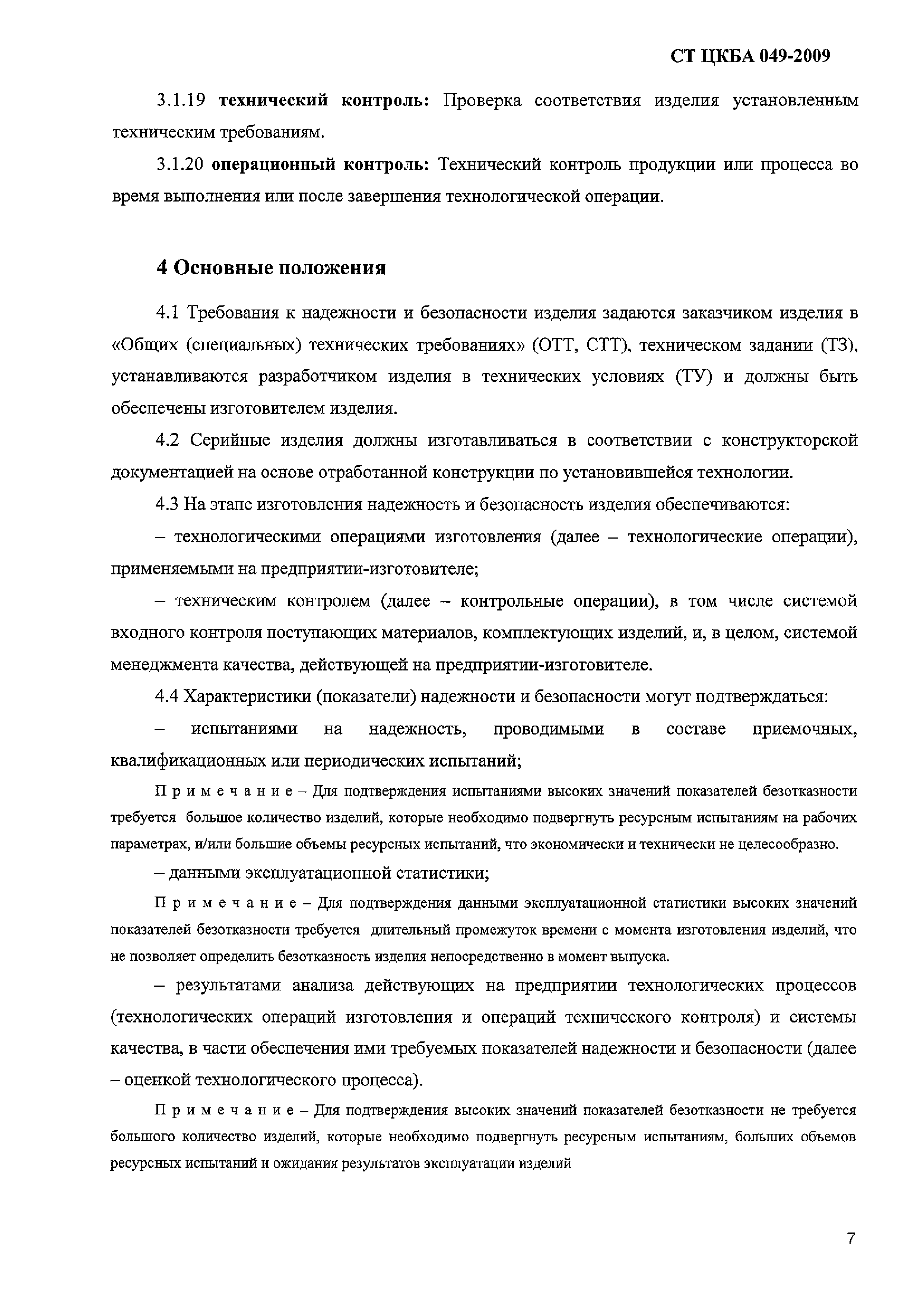

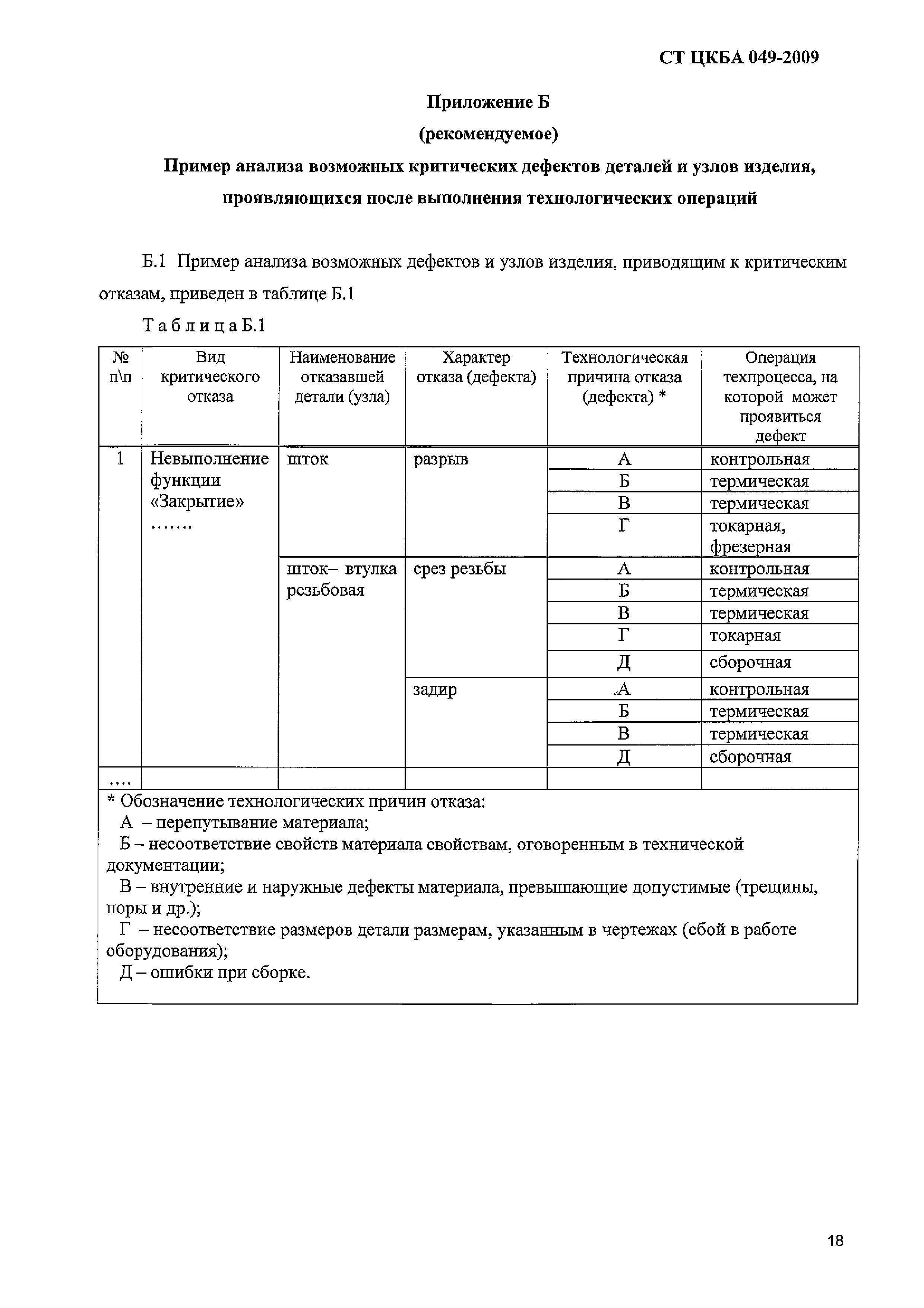

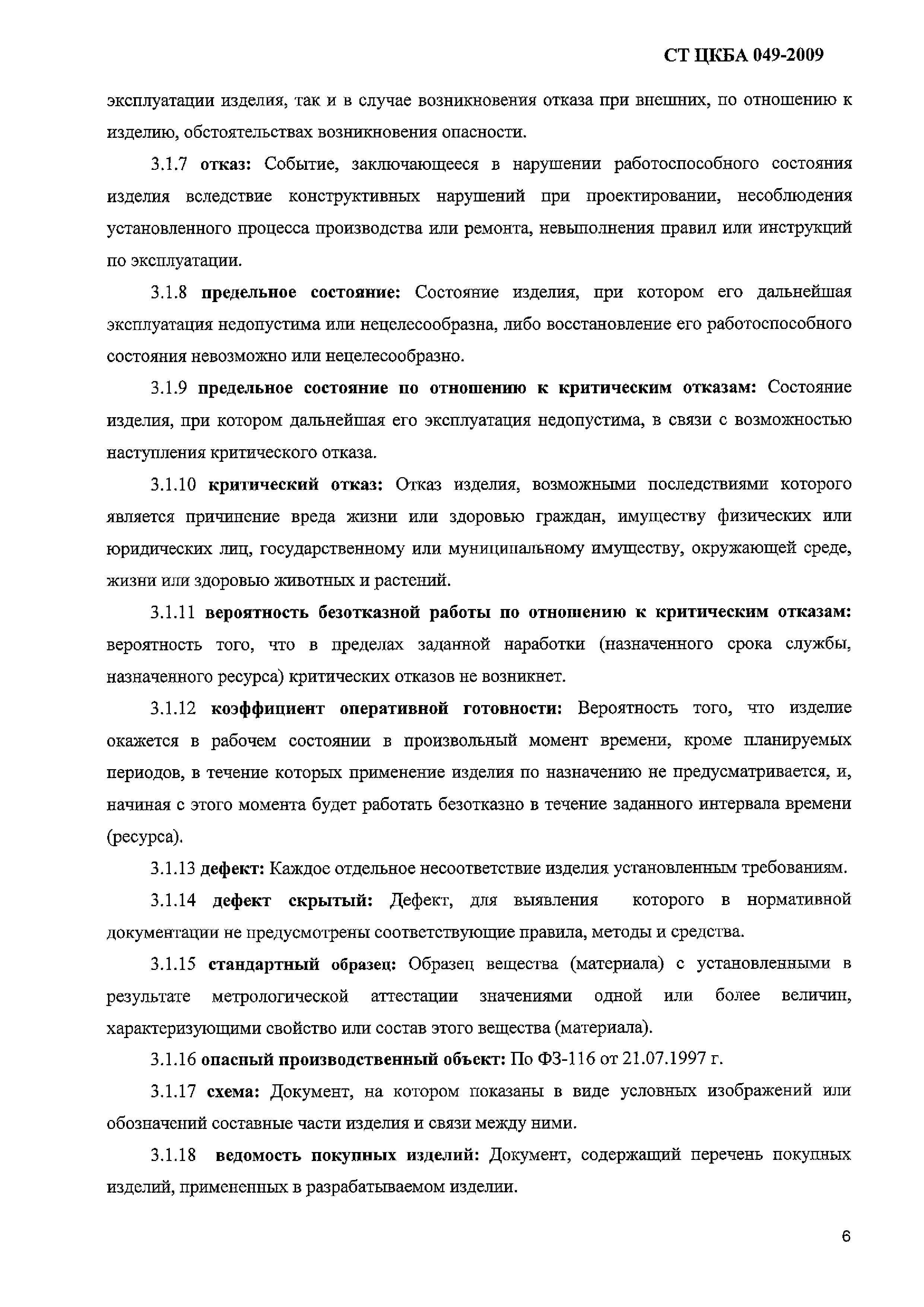

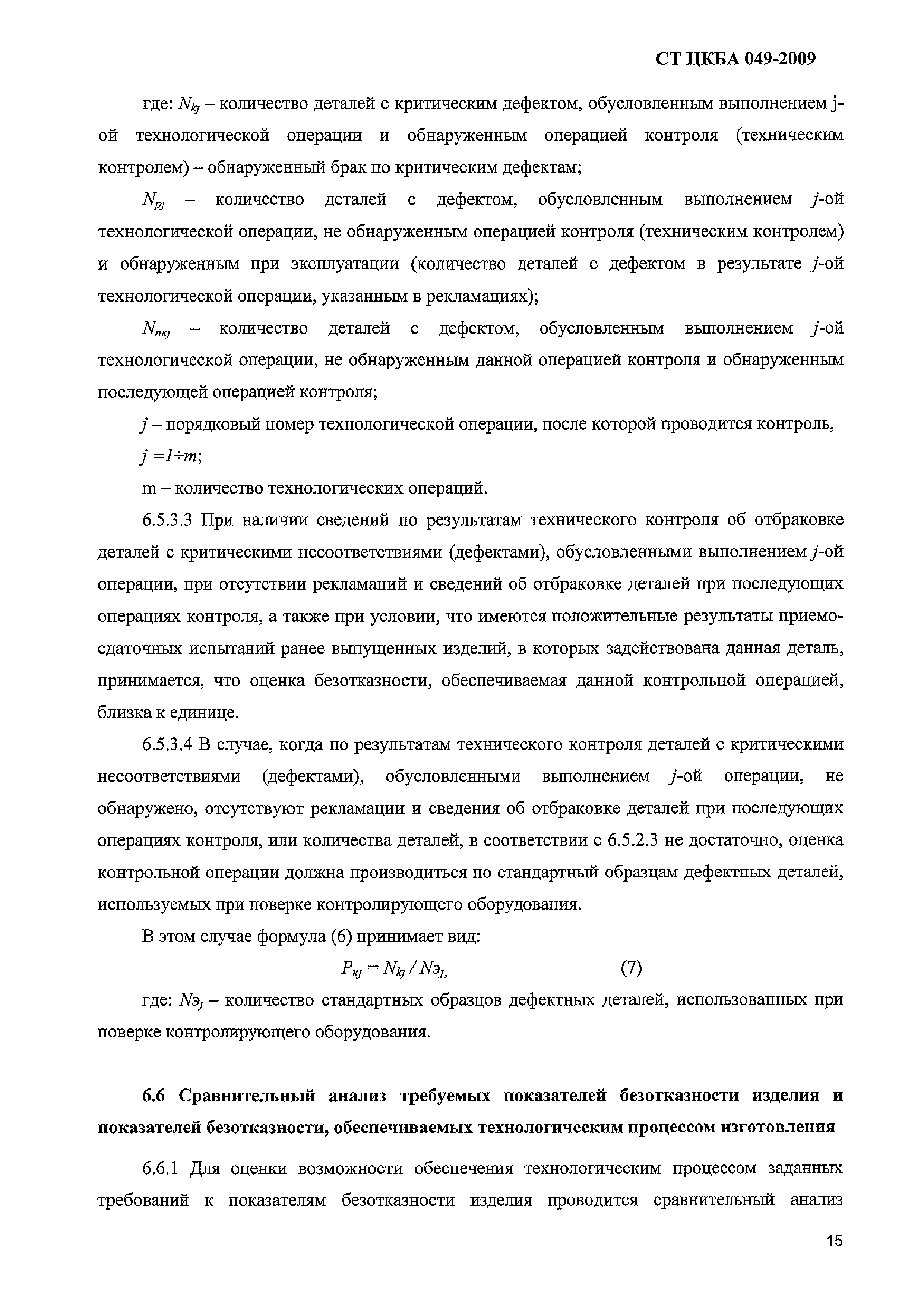

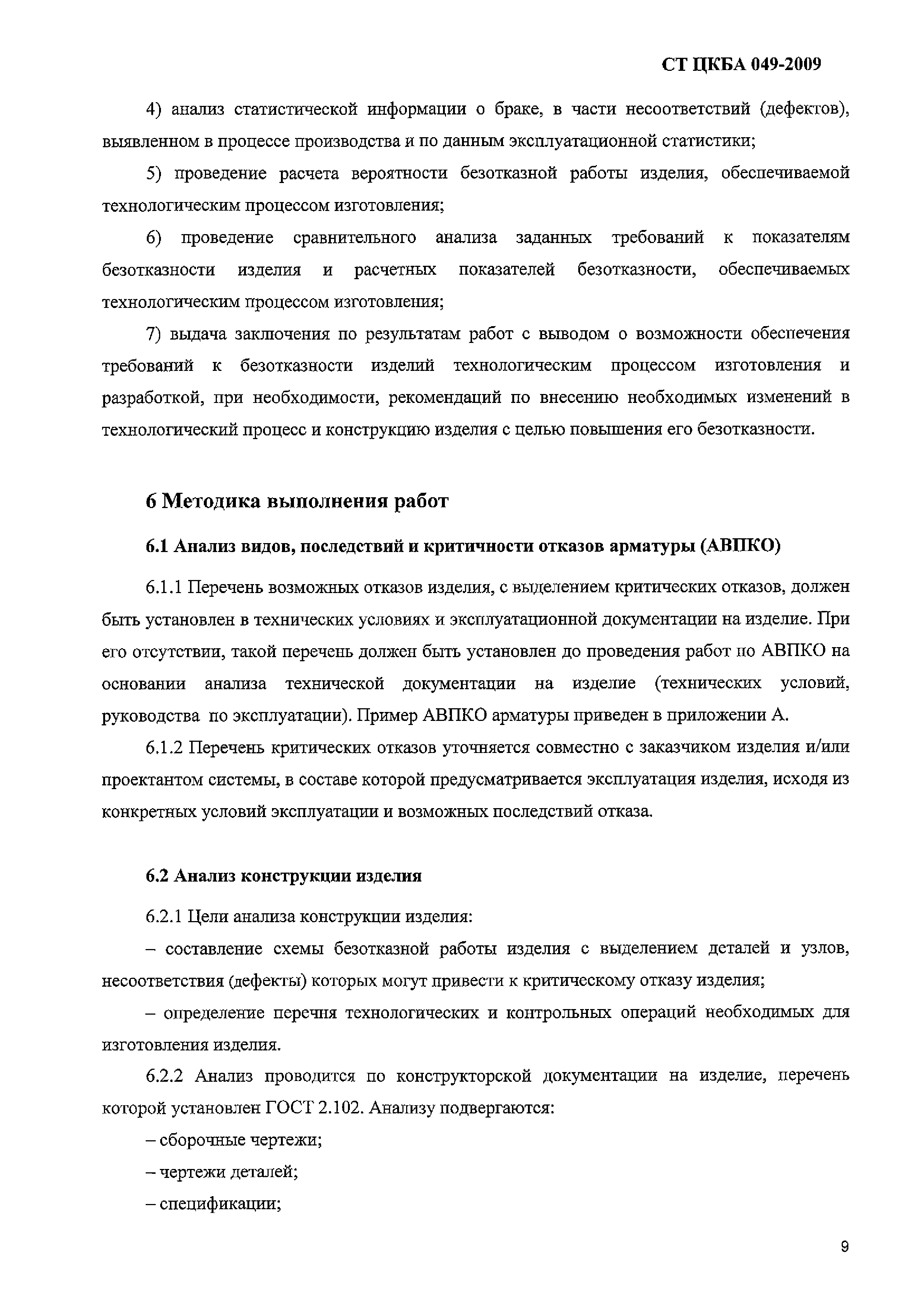

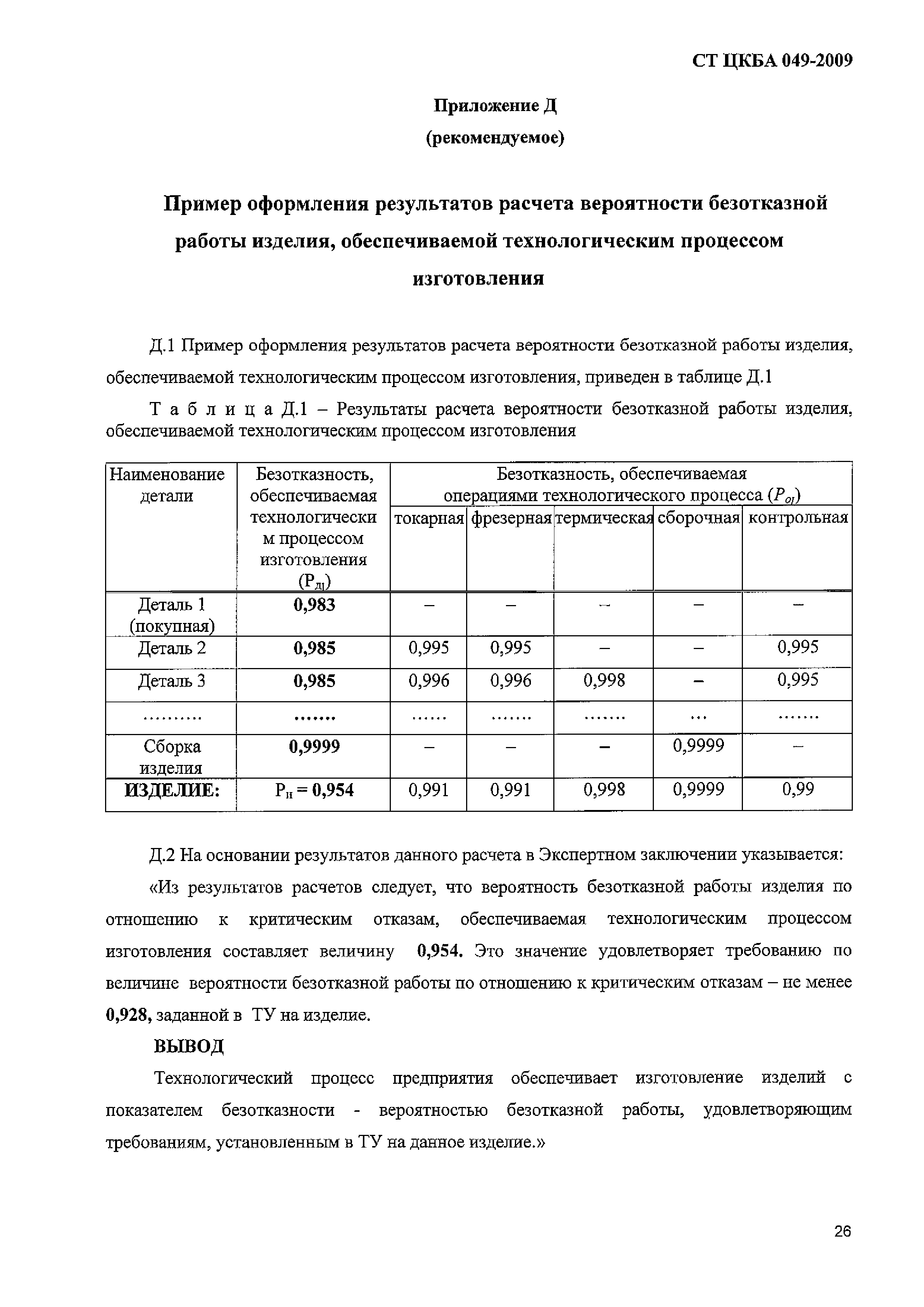

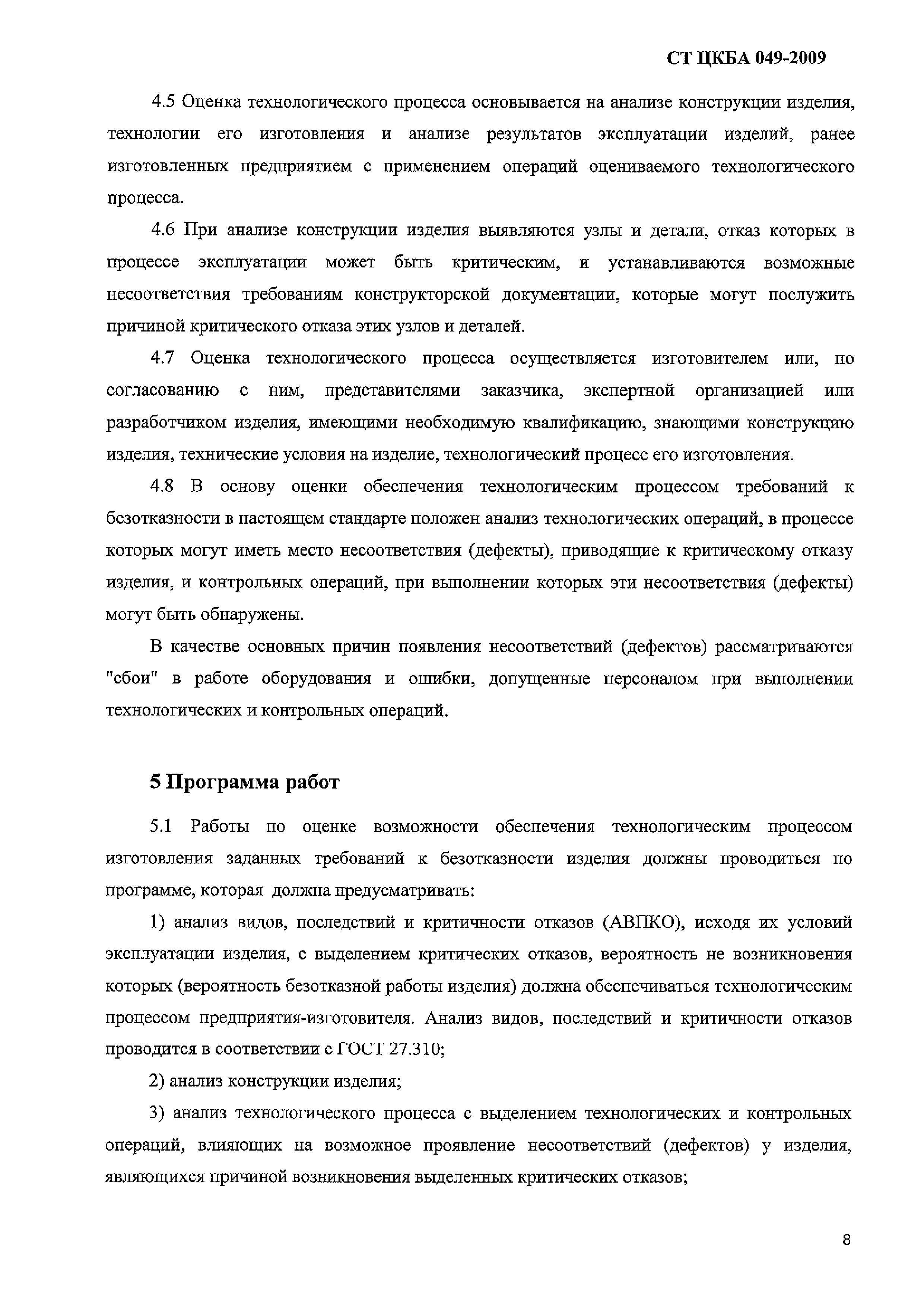

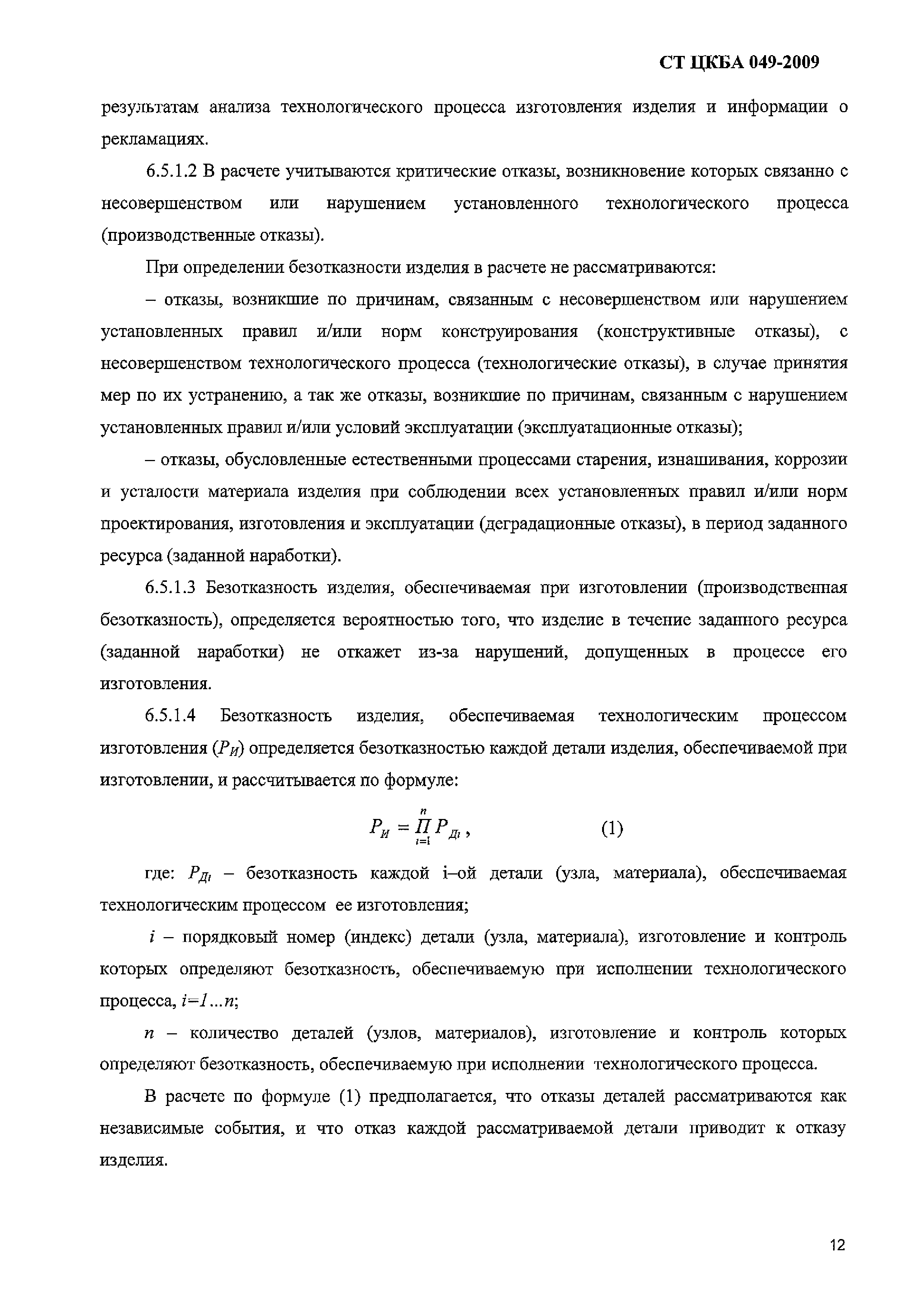

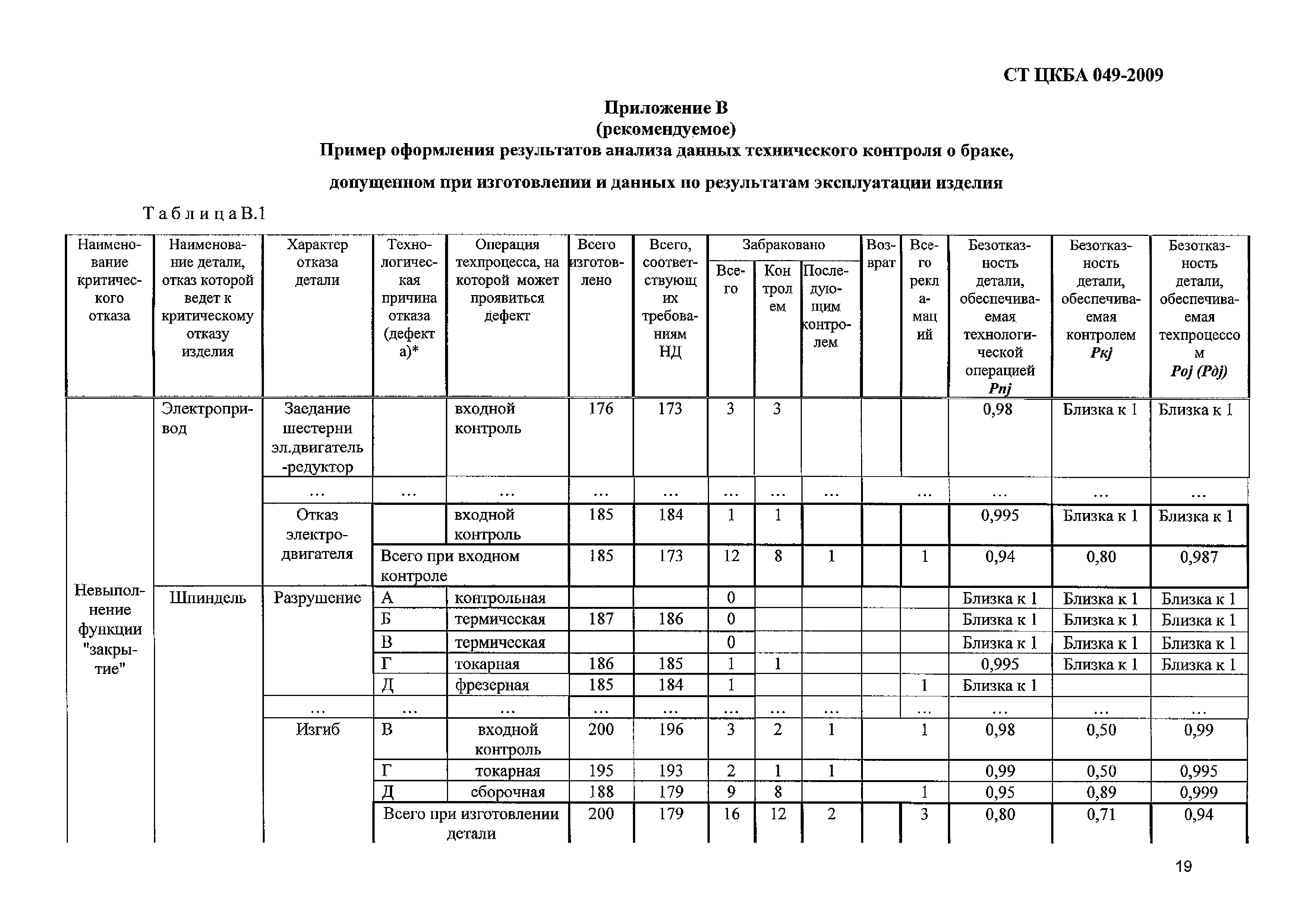

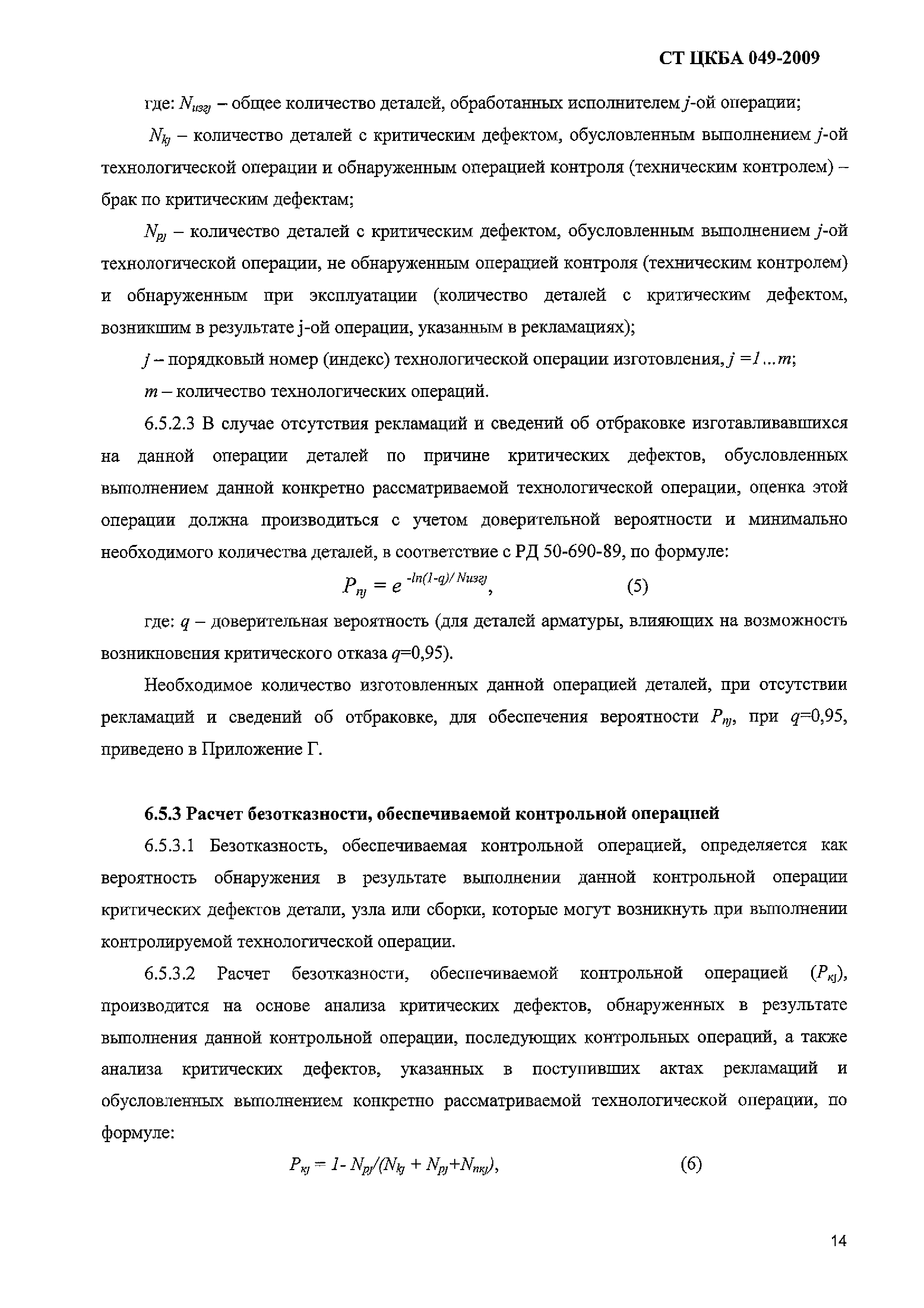

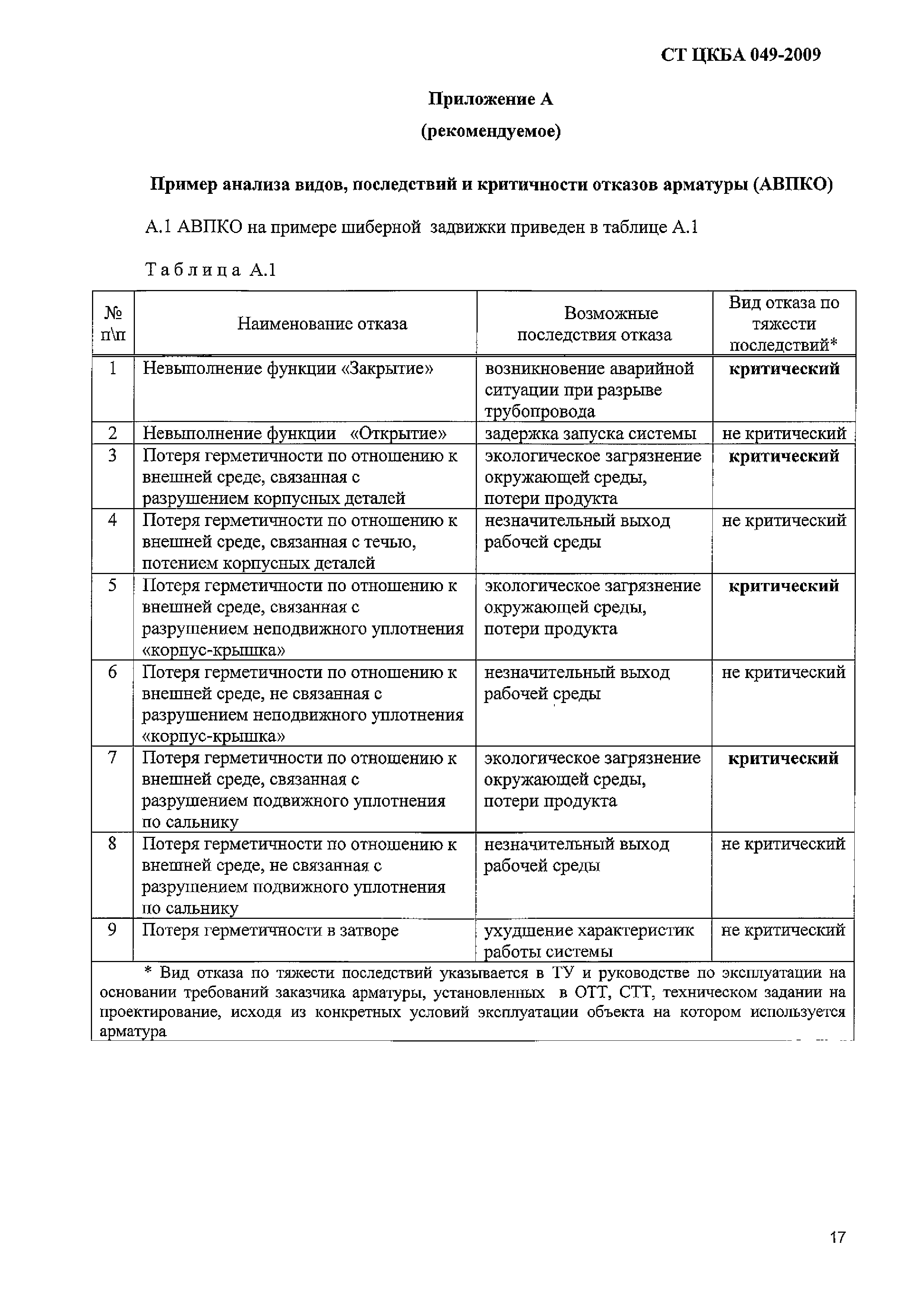

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Основные положения 5 Программа работ 6 Методика выполнения работ    6.1 Анализ видов, последствий и критичности отказов арматуры (АВПКО)    6.2 Анализ конструкции изделия    6.3 Анализ технологического процесса изготовления    6.4 Анализ информации о браке    6.5 Расчет вероятности безотказной работы по отношению к критическим отказам, обеспечиваемых технологическим процессом изготовления    6.6 Сравнительный анализ требуемых показателей безотказности изделия и показателей безотказности, обеспечиваемых технологическим процессом изготовления    6.7 Оформление заключения по результатам оценки обеспечения технологическим процессом изготовления заданных требований к безотказности изделия Приложение А (рекомендуемое). Пример анализа видов, последствий и критичности отказов арматуры (АВПКО) Приложение Б (рекомендуемое). Пример анализа возможных критических дефектов деталей и узлов изделия, проявляющихся после выполнения технологических операций Приложение В (рекомендуемое). Пример оформления результатов анализа данных технического контроля о браке, допущенном при изготовлении и данных по результатам эксплуатации изделия Приложение Г (рекомендуемое). Методика расчета вероятности безотказной работы изделия, обеспечиваемой технологическим процессом изготовления Приложение Д (рекомендуемое). Пример оформления результатов расчета вероятности безотказной работы изделия, обеспечиваемой технологическим процессом изготовления

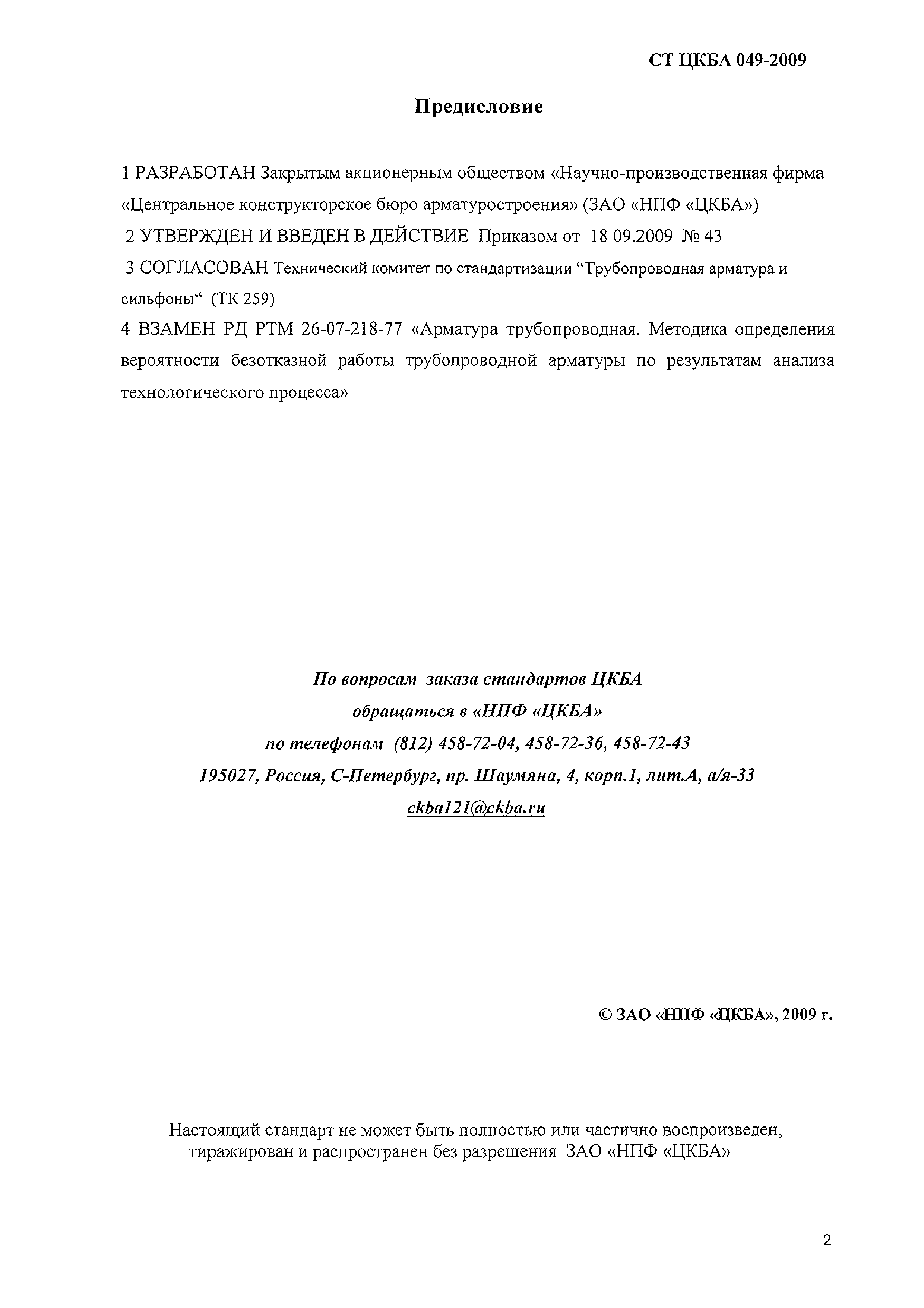

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	18.09.2009 ЗАО НПФ ЦКБА (43)
Принят:	ТК 259
Издан:	ЗАО НПФ ЦКБА (2009 г. )
Расположен в:	Техническая документация
Список изменений:	№ 1 от 01.01.2013
Заменяет собой:	РД РТМ 26-07-218-77 «Методика определения вероятности безотказной работы трубопроводной арматуры по результатам анализа технологического процесса»

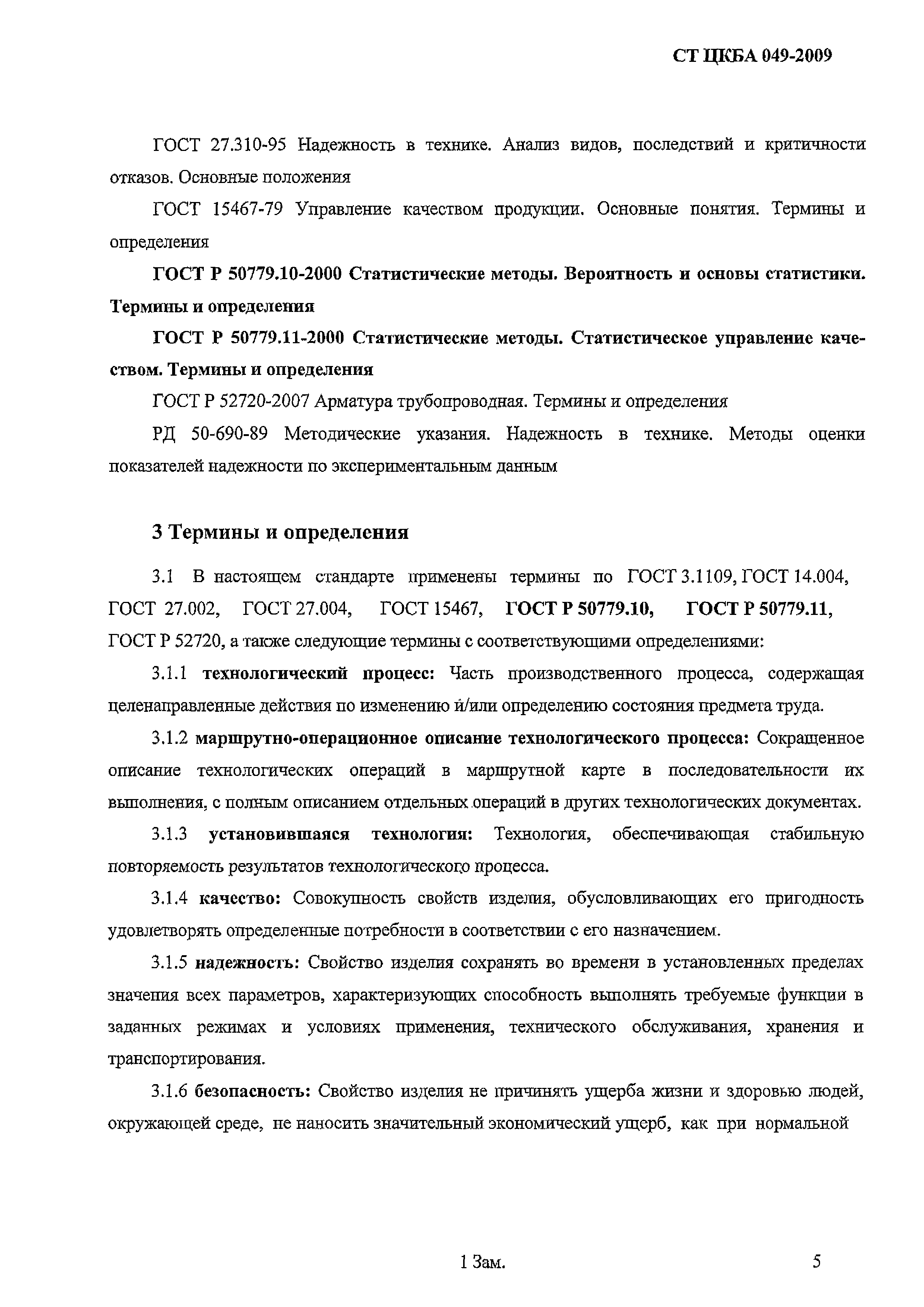

Нормативные ссылки:	ГОСТ 2.102-68 «Единая система конструкторской документации. Виды и комплектность конструкторских документов» ГОСТ 14.004-83 «Технологическая подготовка производства. Термины и определения основных понятий» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 27.004-85 «Надежность в технике. Системы технологические. Термины и определения» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 15895-77 «Статистические методы управления качеством продукции. Термины и определения» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ 3.1109-82 «Единая система технологической документации. Термины и определения основных понятий» ГОСТ 27.310-95 «Надежность в технике. Анализ видов, последствий и критичности отказов. Основные положения» РД 50-690-89 «Методические указания. Надежность в технике. Методы оценки показателей надежности по экспериментальным данным» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения» ГОСТ Р 51901.12-2007 «Менеджмент риска. Метод анализа видов и последствий отказов» СТ ЦКБА 065-2008 «Арматура трубопроводная. Номенклатура показателей. Опросные листы для проектирования и заказа» РД РТМ 26-07-218-77 «Методика определения вероятности безотказной работы трубопроводной арматуры по результатам анализа технологического процесса» ГОСТ Р 50779.10-2000 «Статистические методы. Вероятность и основы статистики. Термины и определения» ГОСТ Р 50779.11-2000 «Статистические методы. Статистическое управление качеством. Термины и определения»

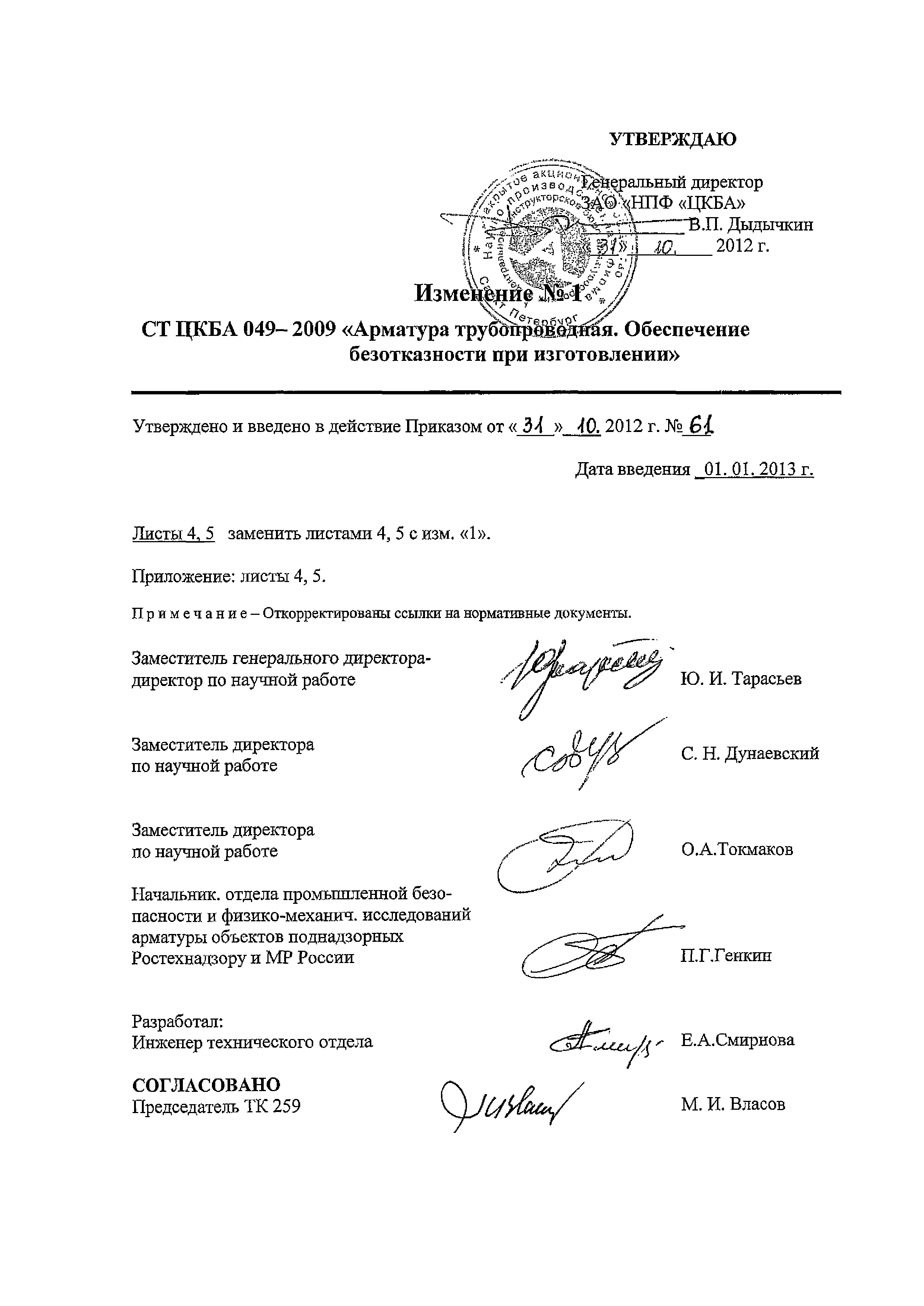

Текстовое изменение № 1 от 01.01.2013
