Серия 1.432.1-25

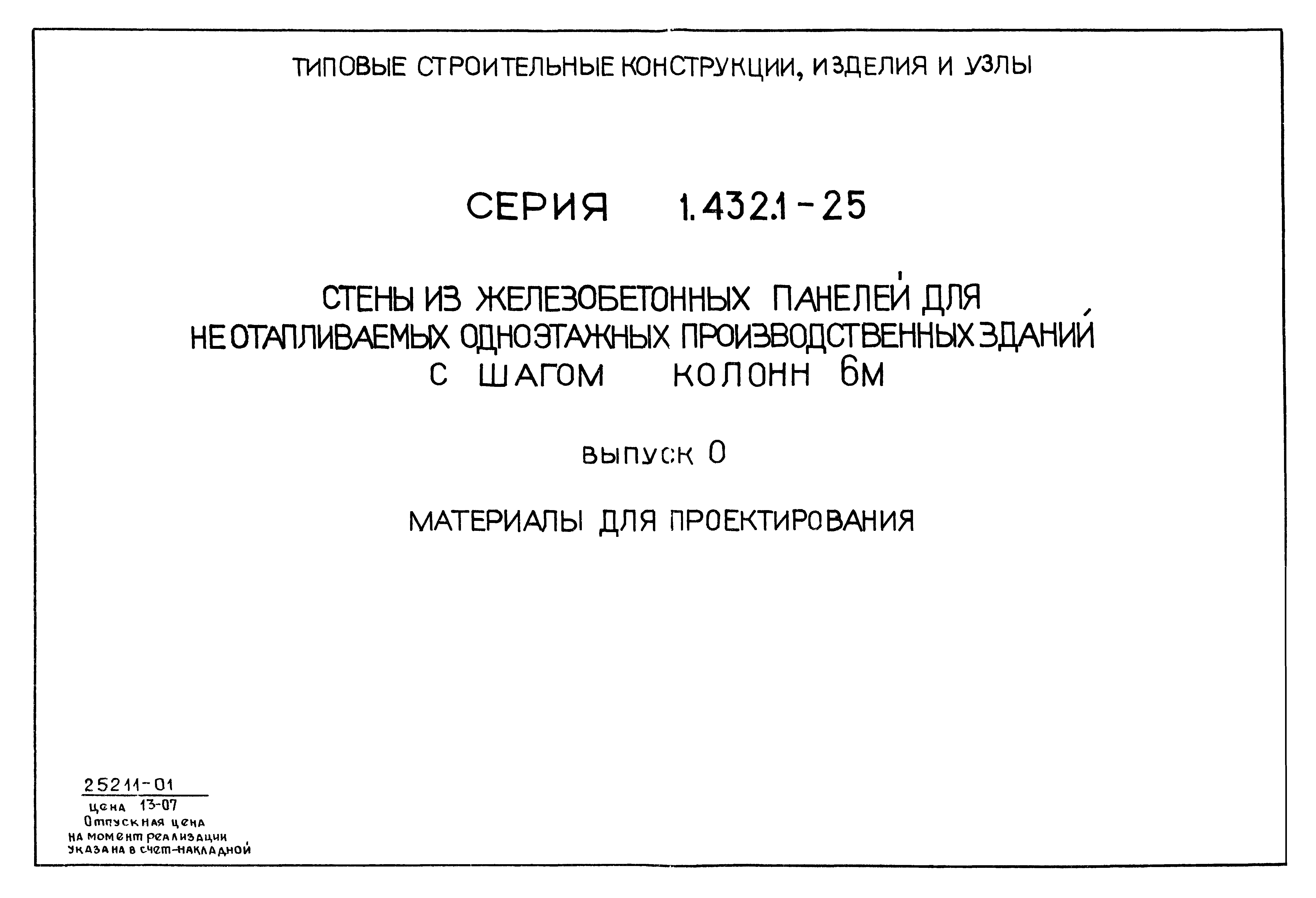

Выпуск 0. Материалы для проектирования

Обозначение:	Серия 1.432.1-25
Обозначение англ:	Series 1.432.1-25
Статус:	заменен
Название рус.:	Выпуск 0. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995
Область применения:	Стены предназначены для неотапливаемых одноэтажных производственных зданий с железобетонным каркасом с шагом крайних колонн 6 м с неагрессивной и слабоагрессивной степенью воздействия газовой среды на панели, строящихся в несейсмических районах, а также в районах с расчетной сейсмичностью 7, 8 и 9 баллов с сухим и нормальным климатом, с расчетной зимней температурой наружного воздуха не ниже минус 40 градусов Цельсия

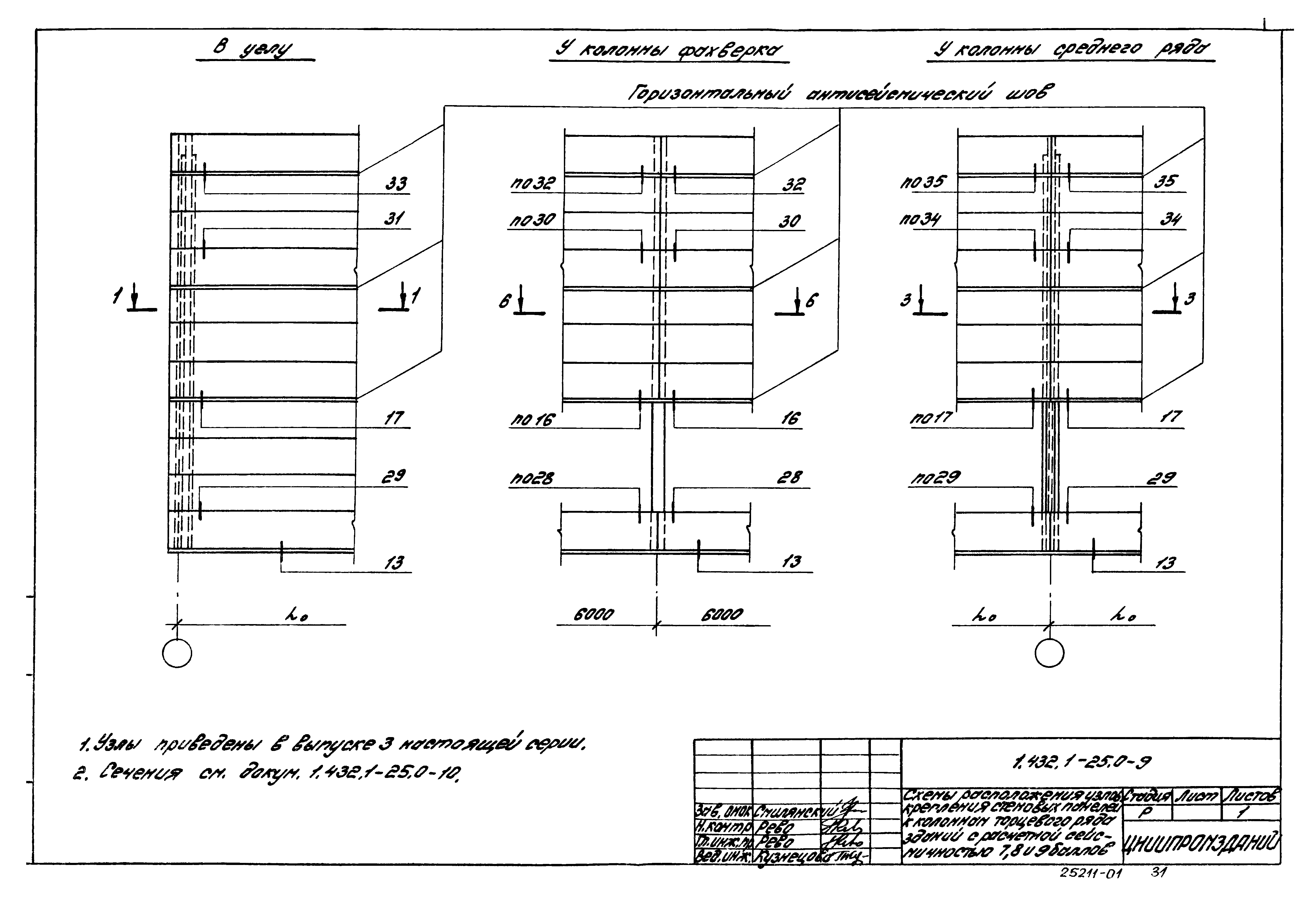

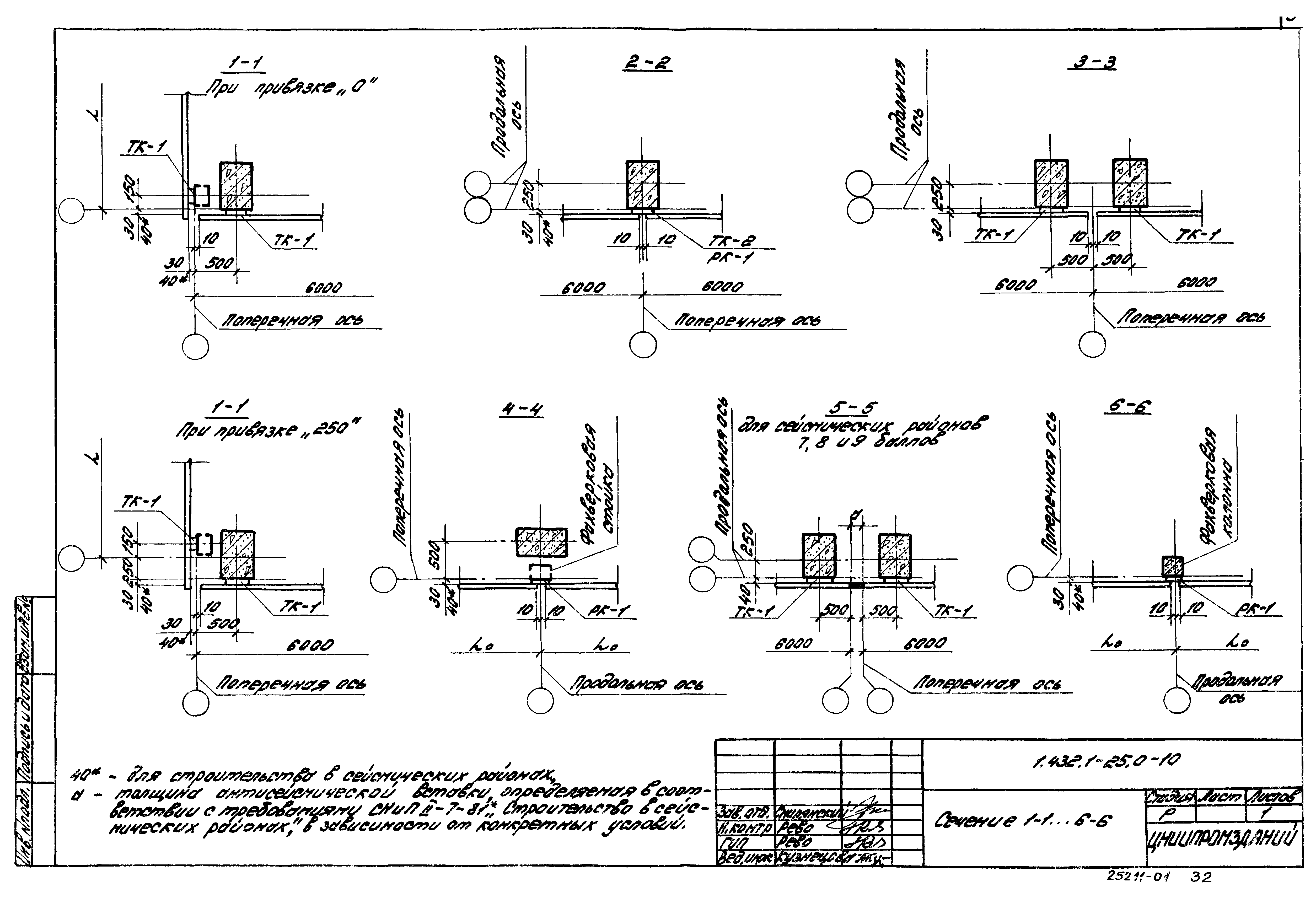

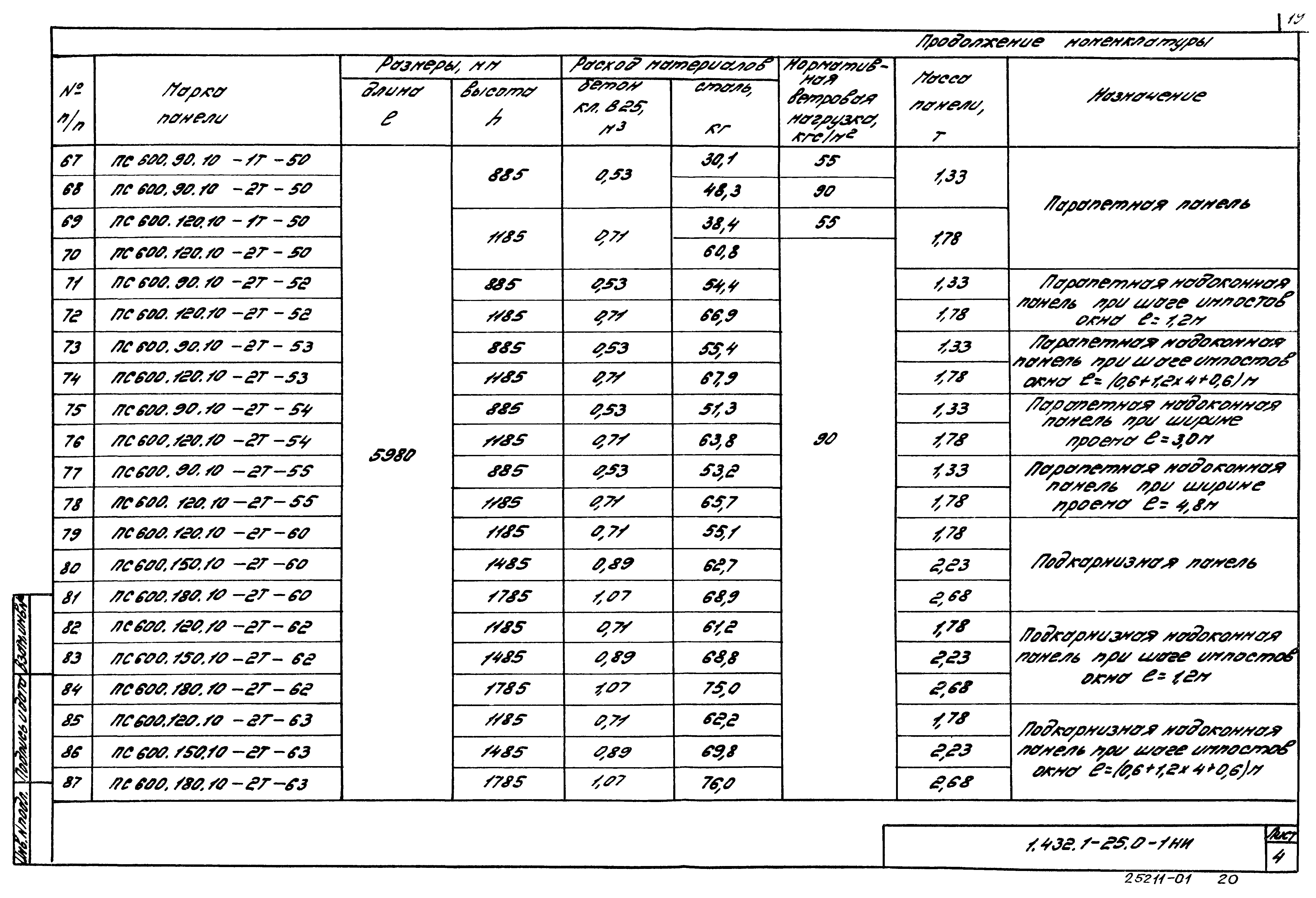

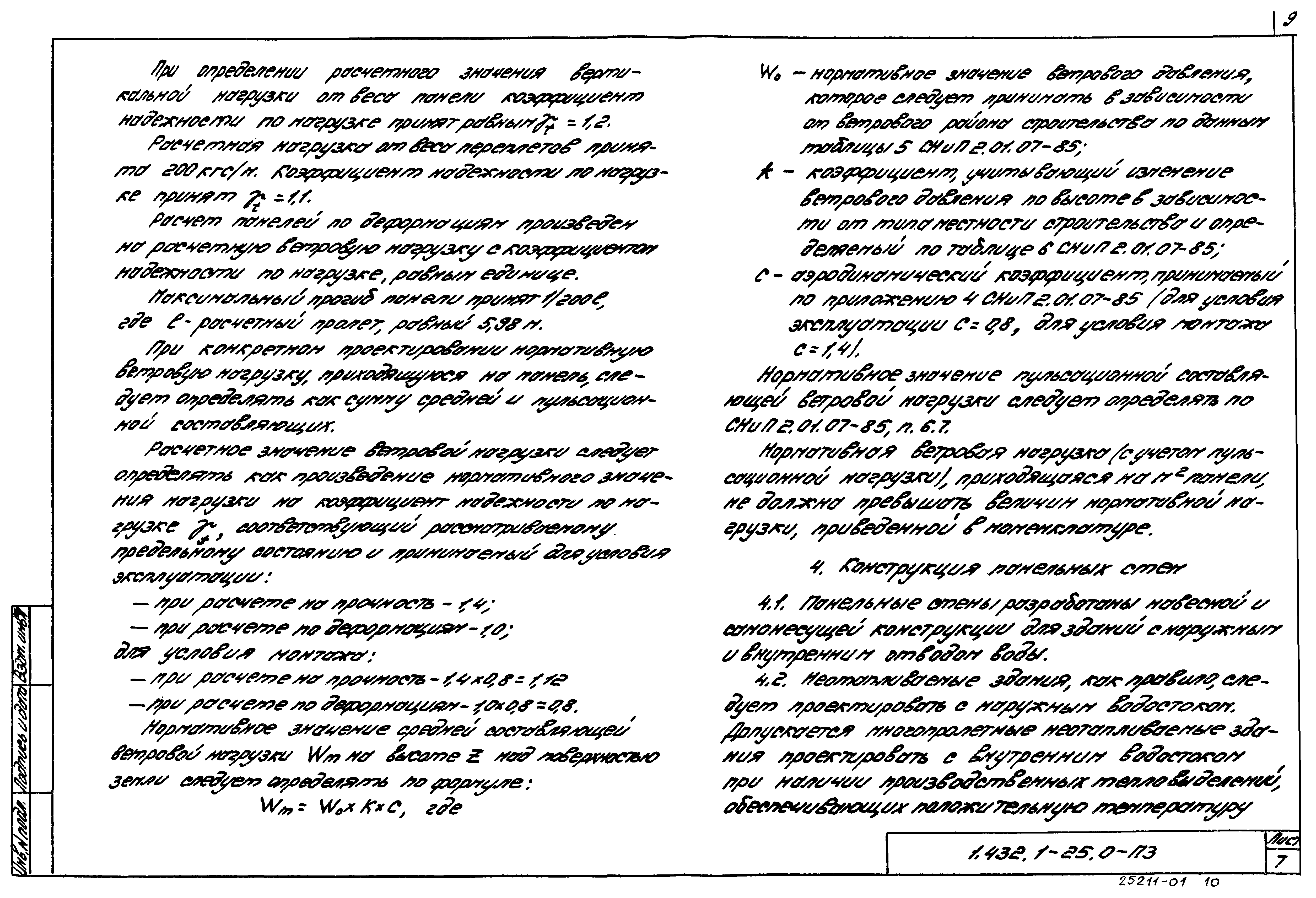

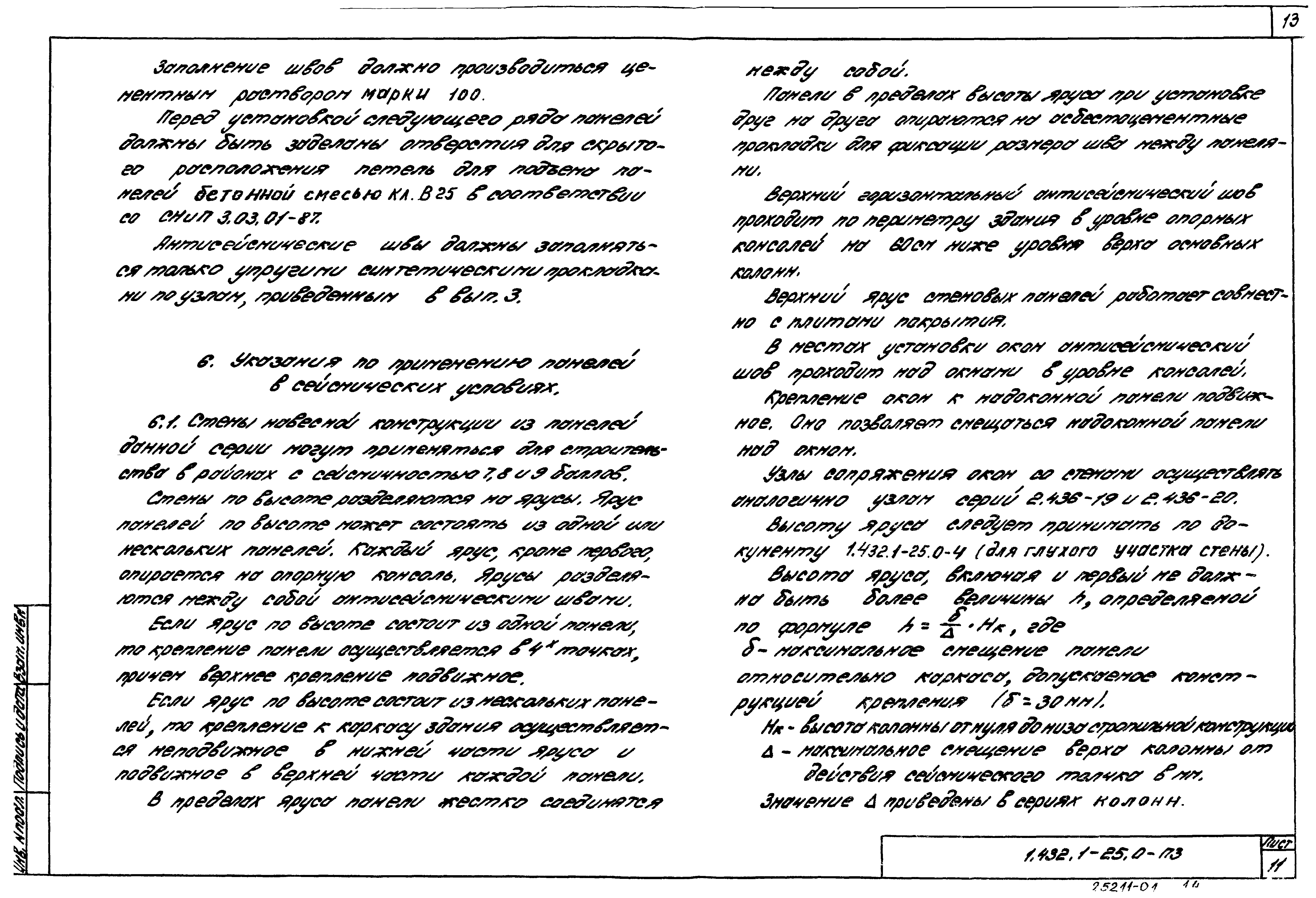

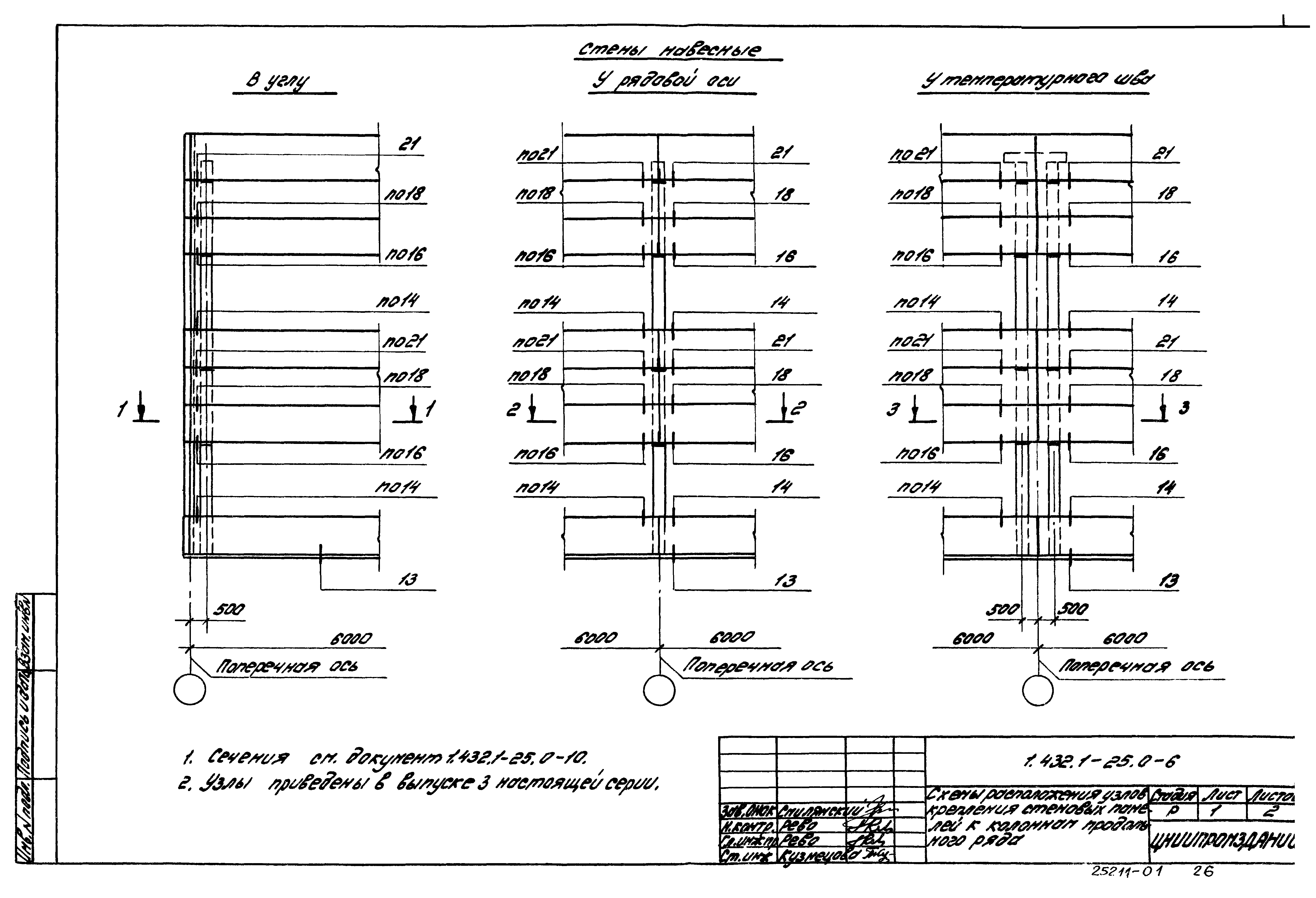

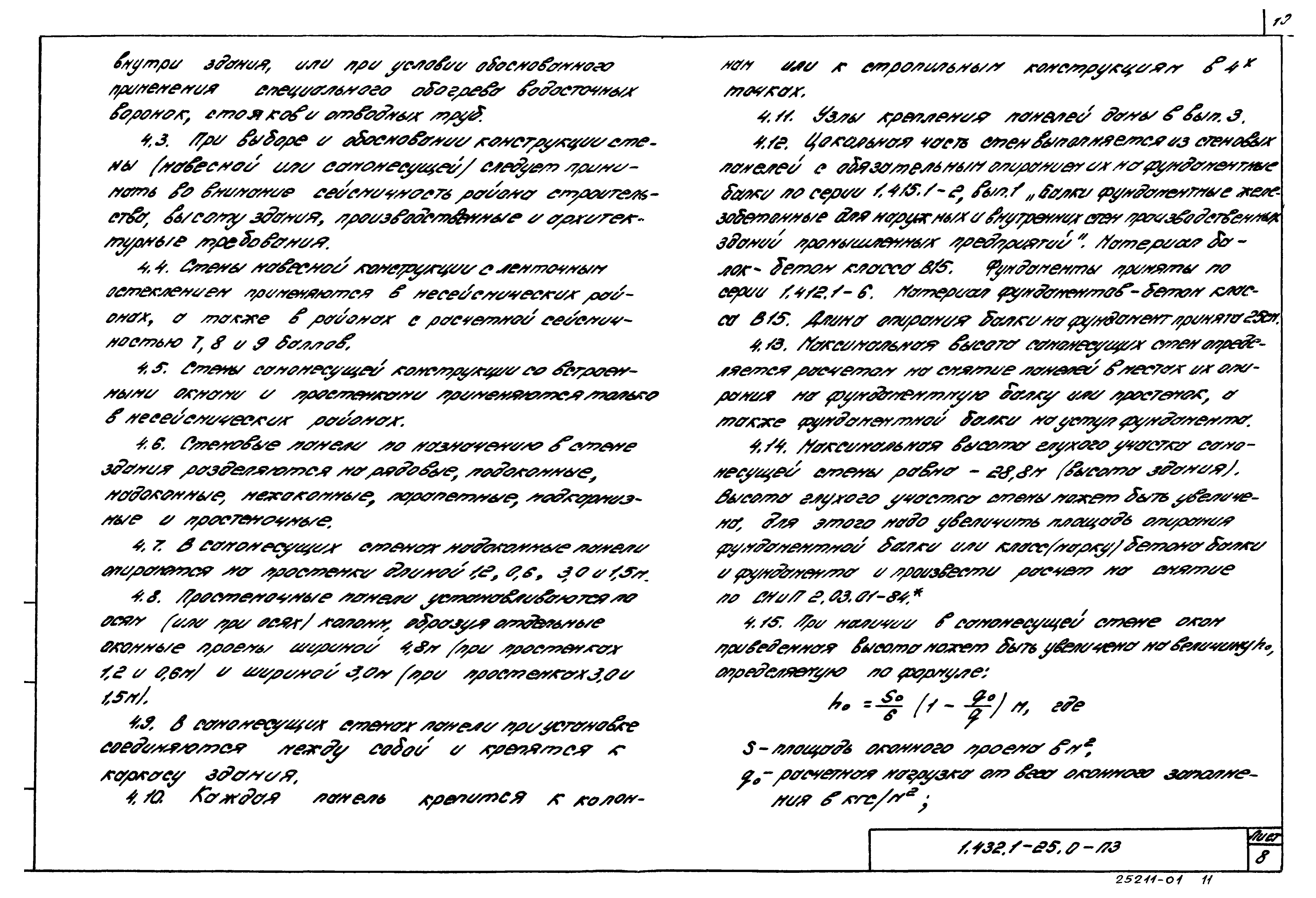

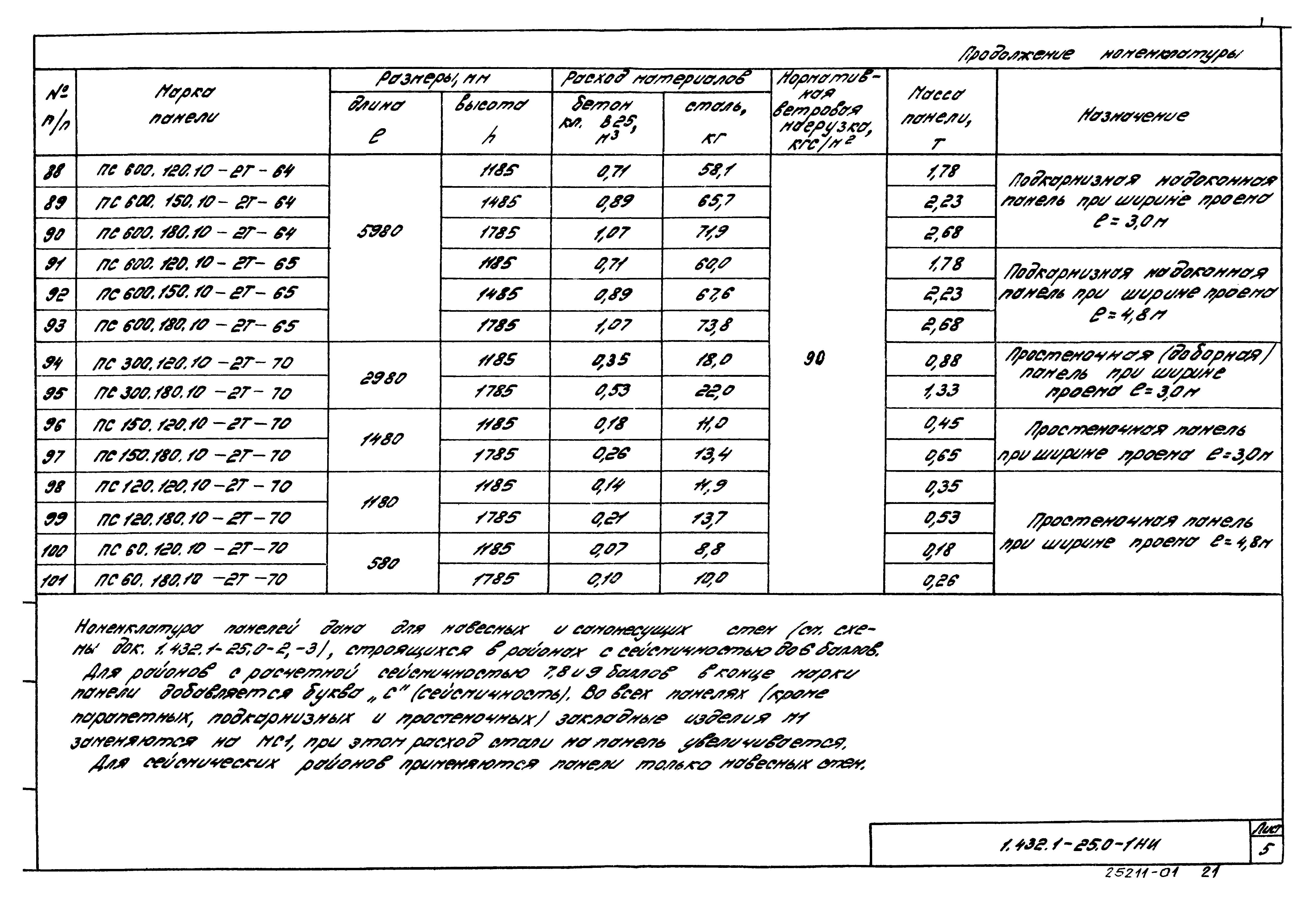

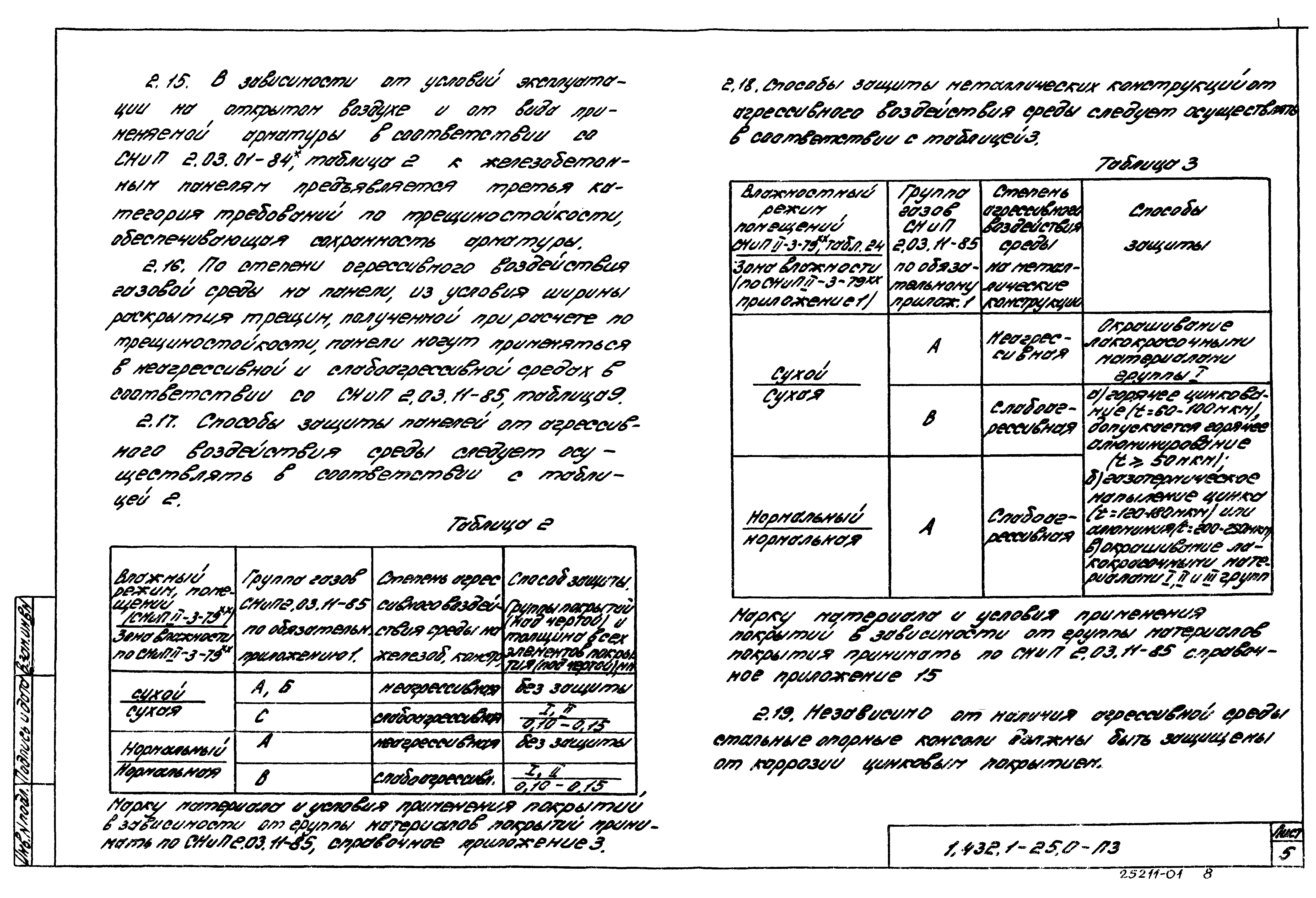

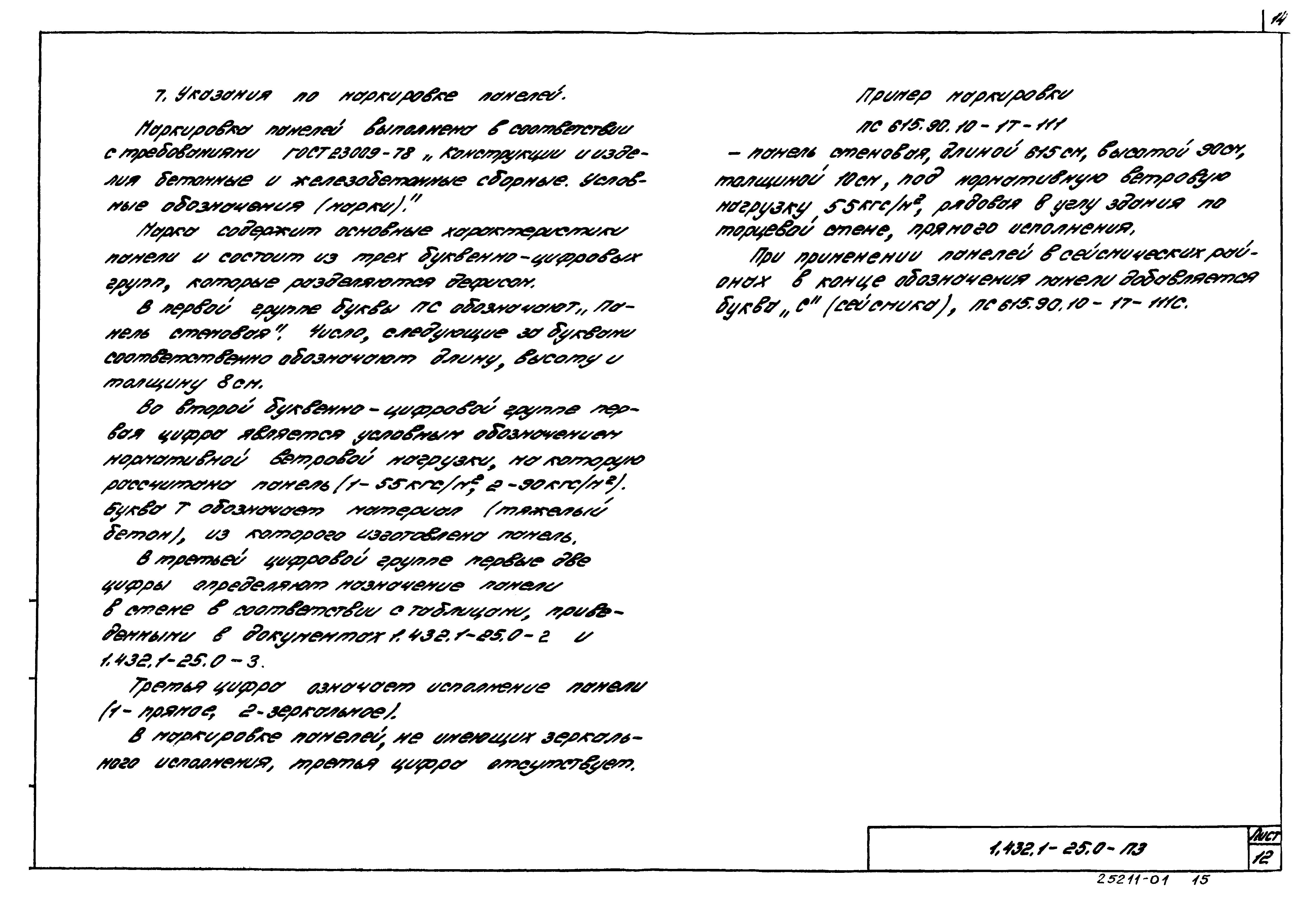

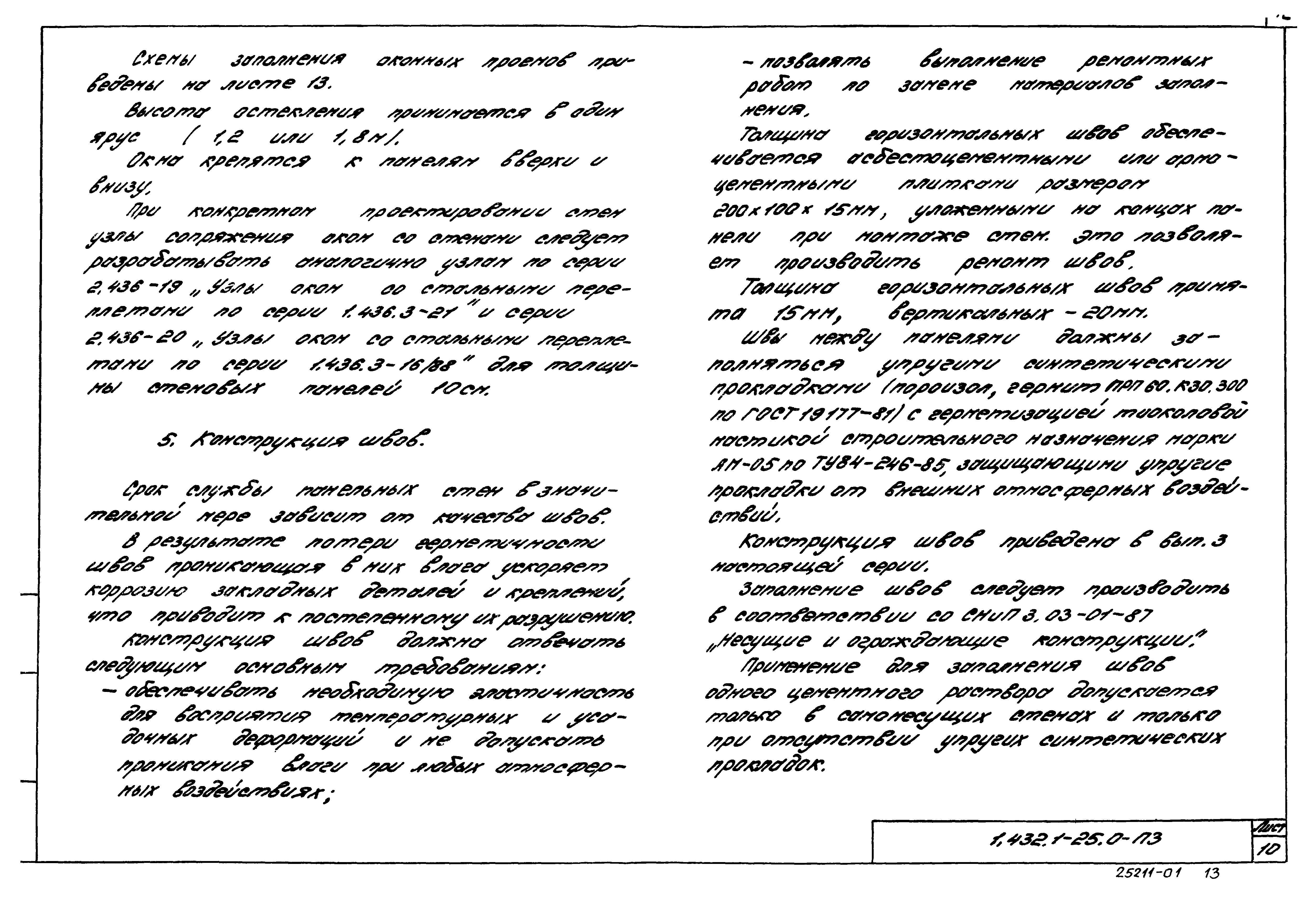

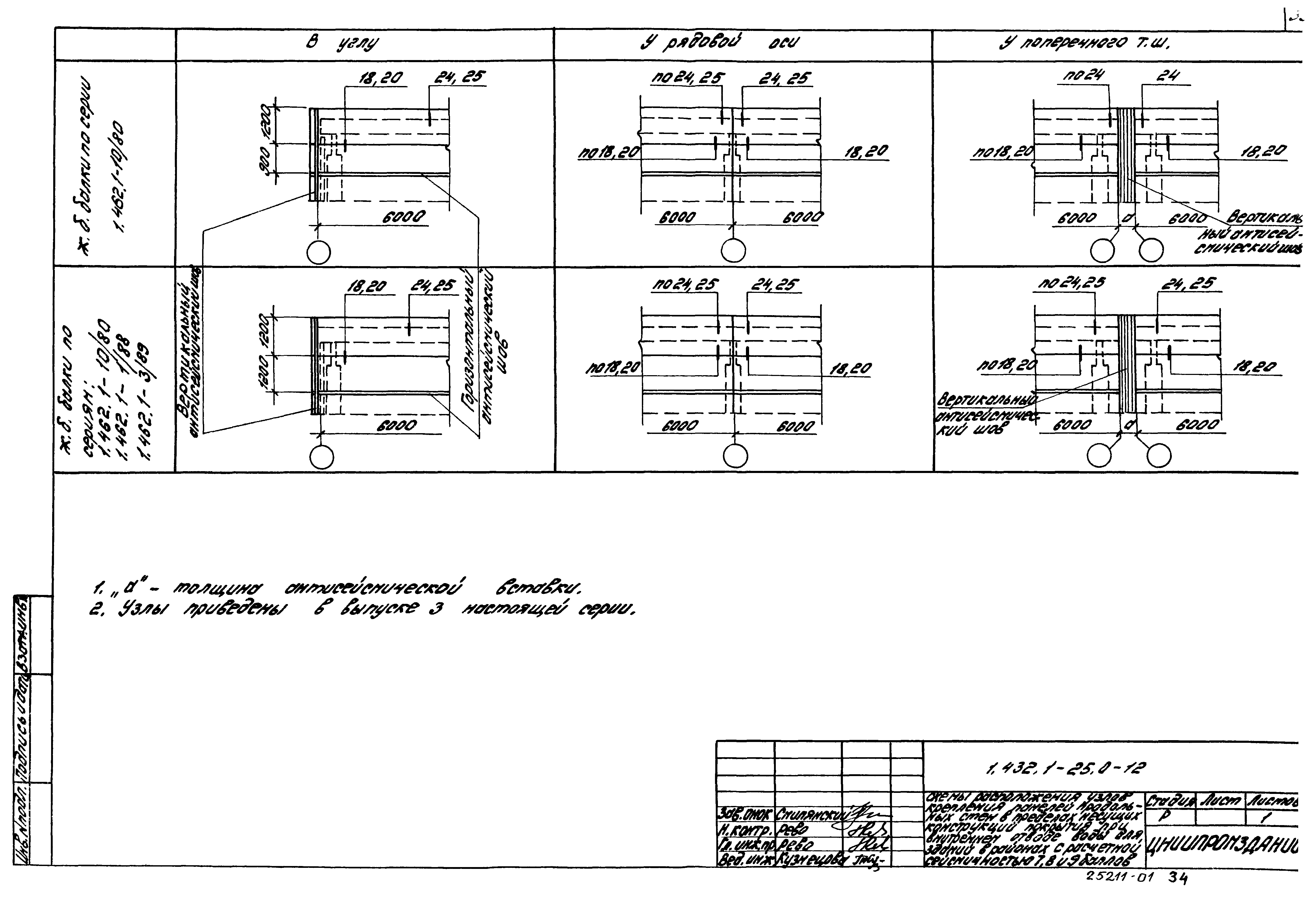

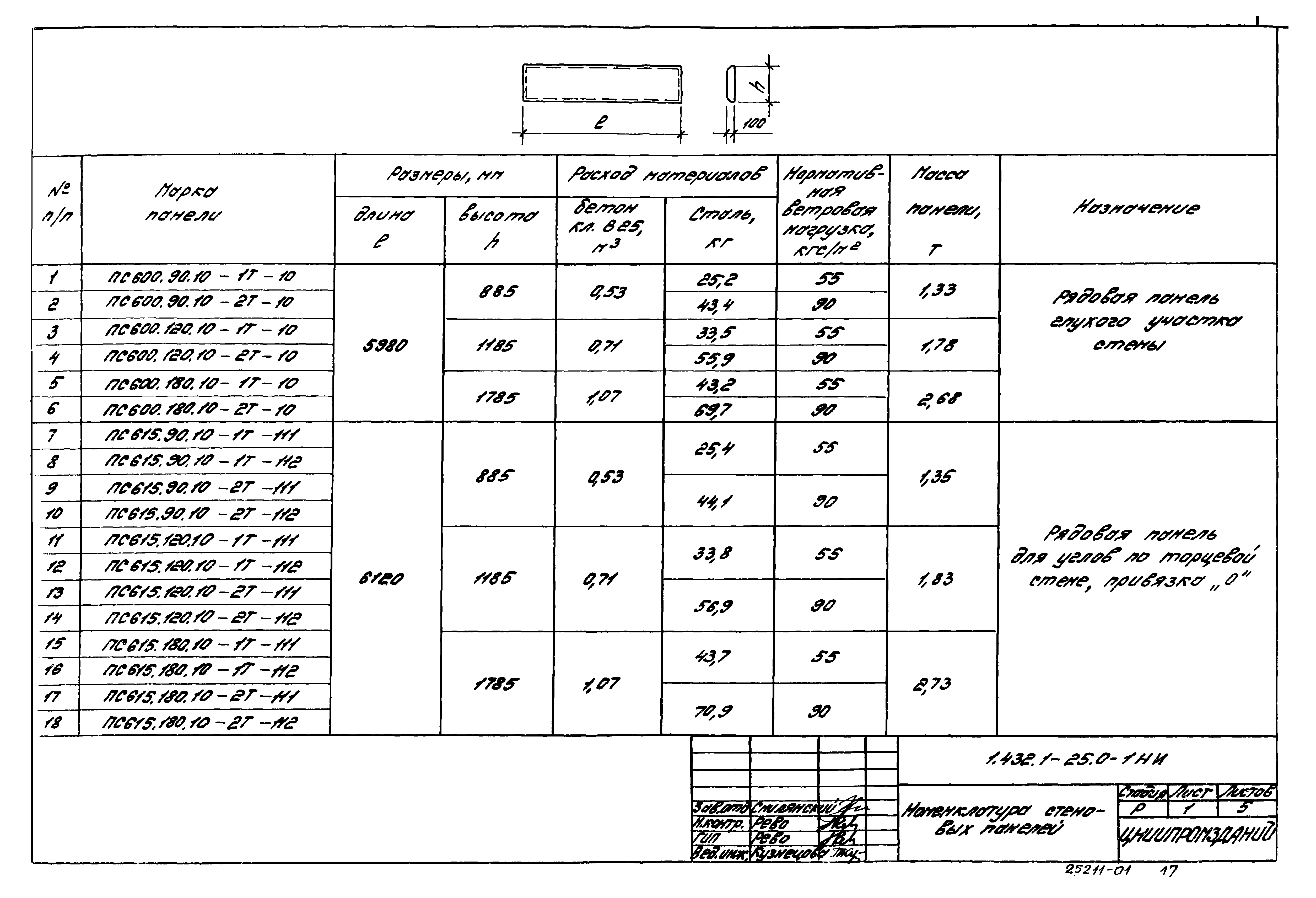

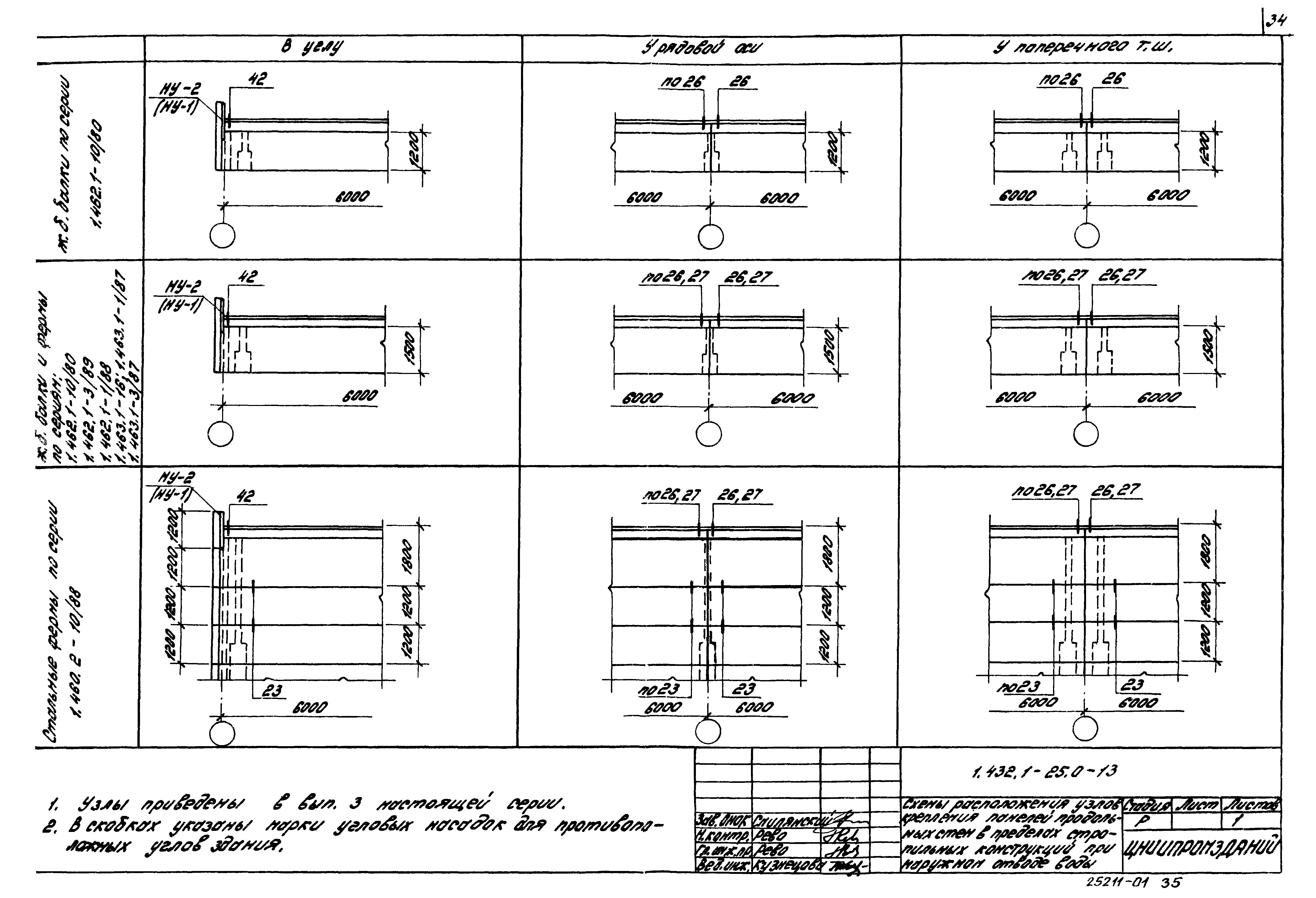

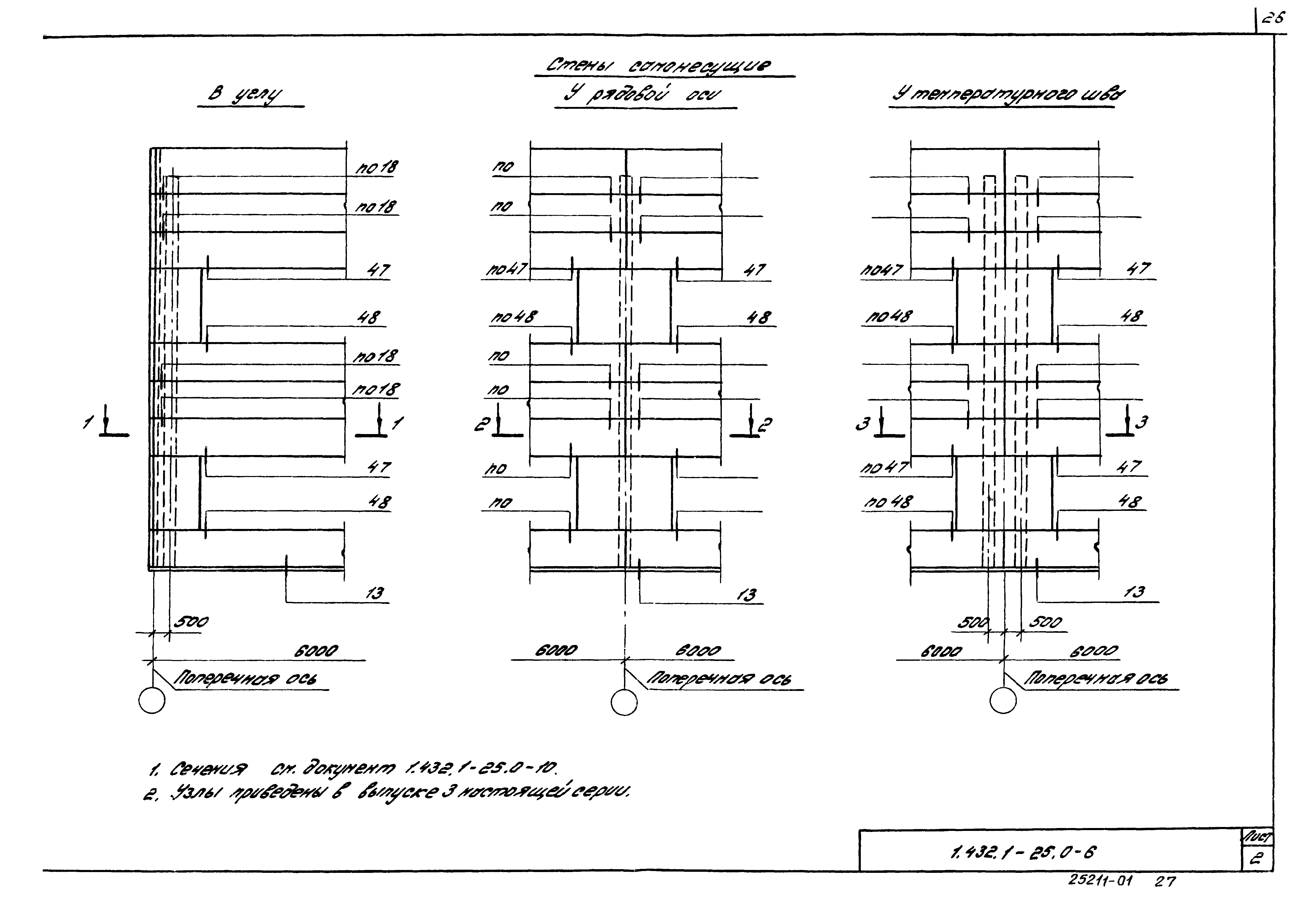

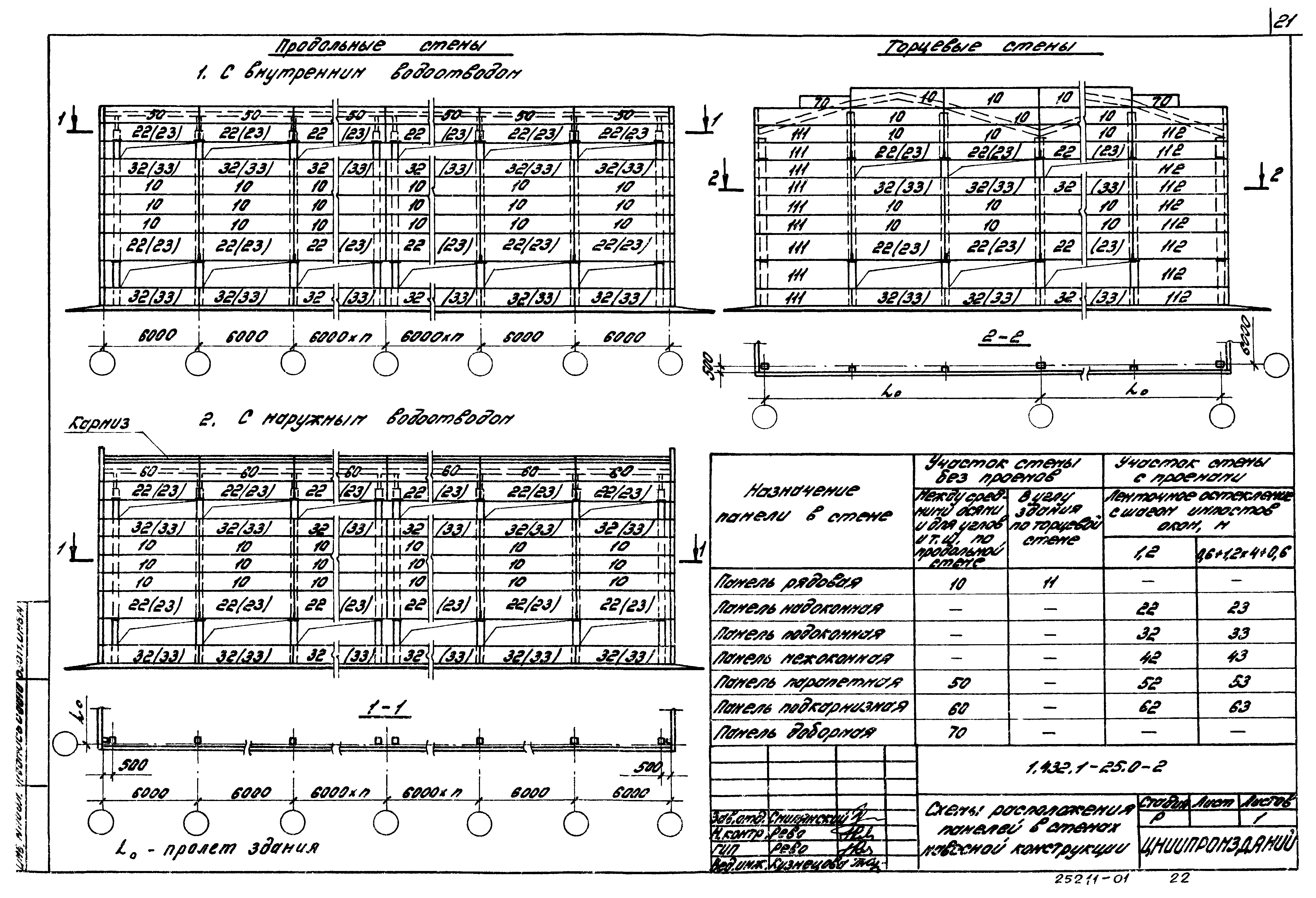

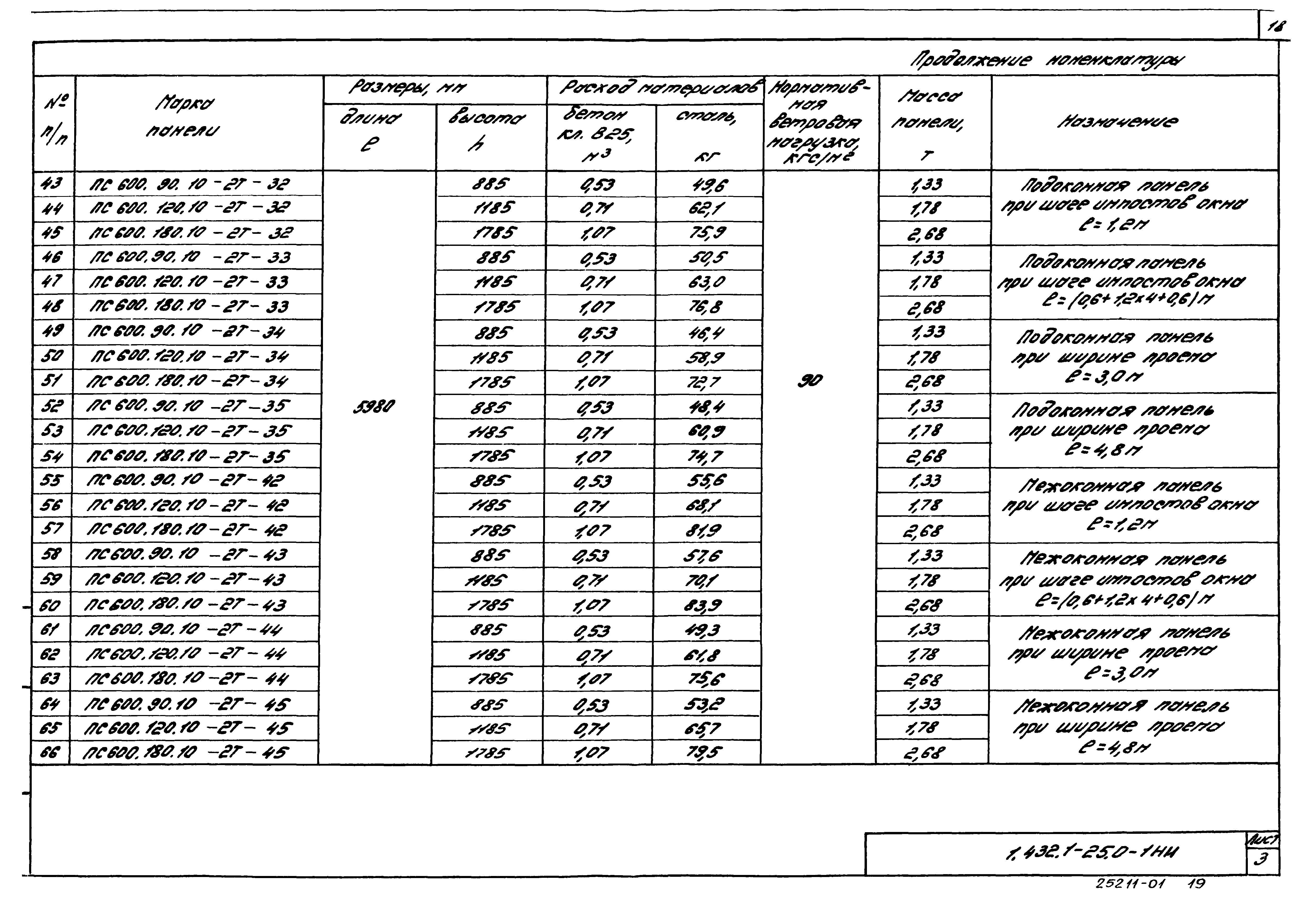

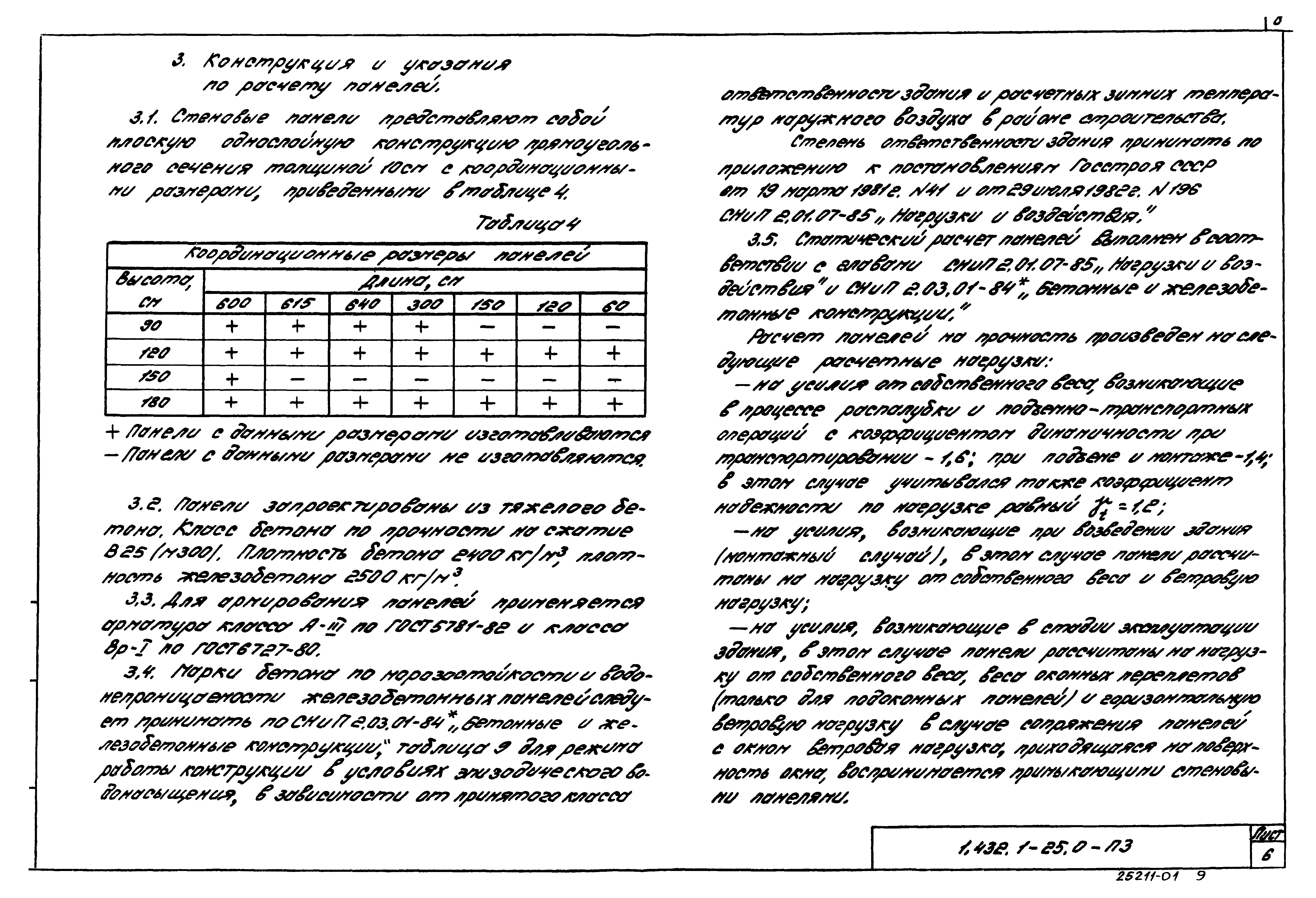

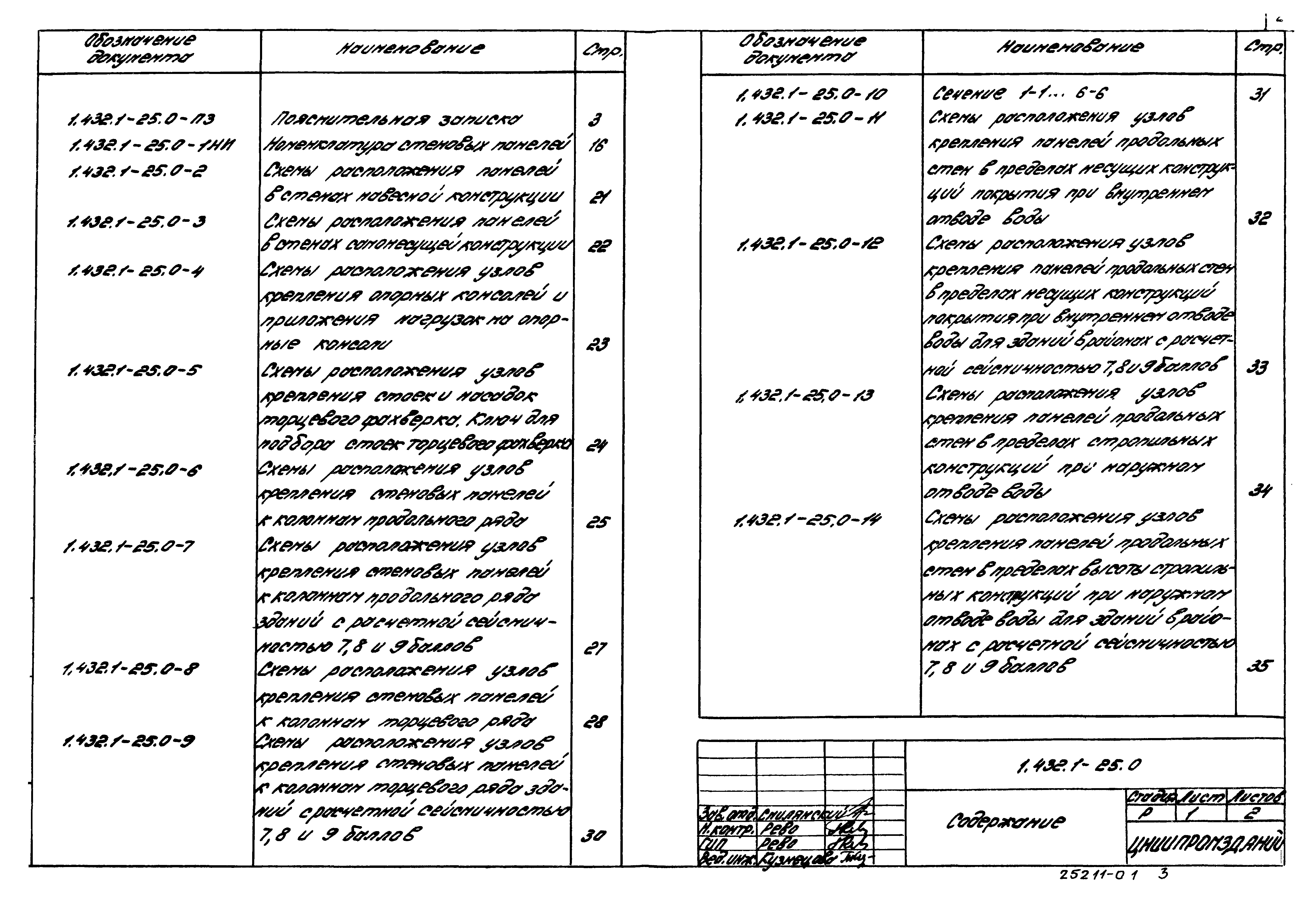

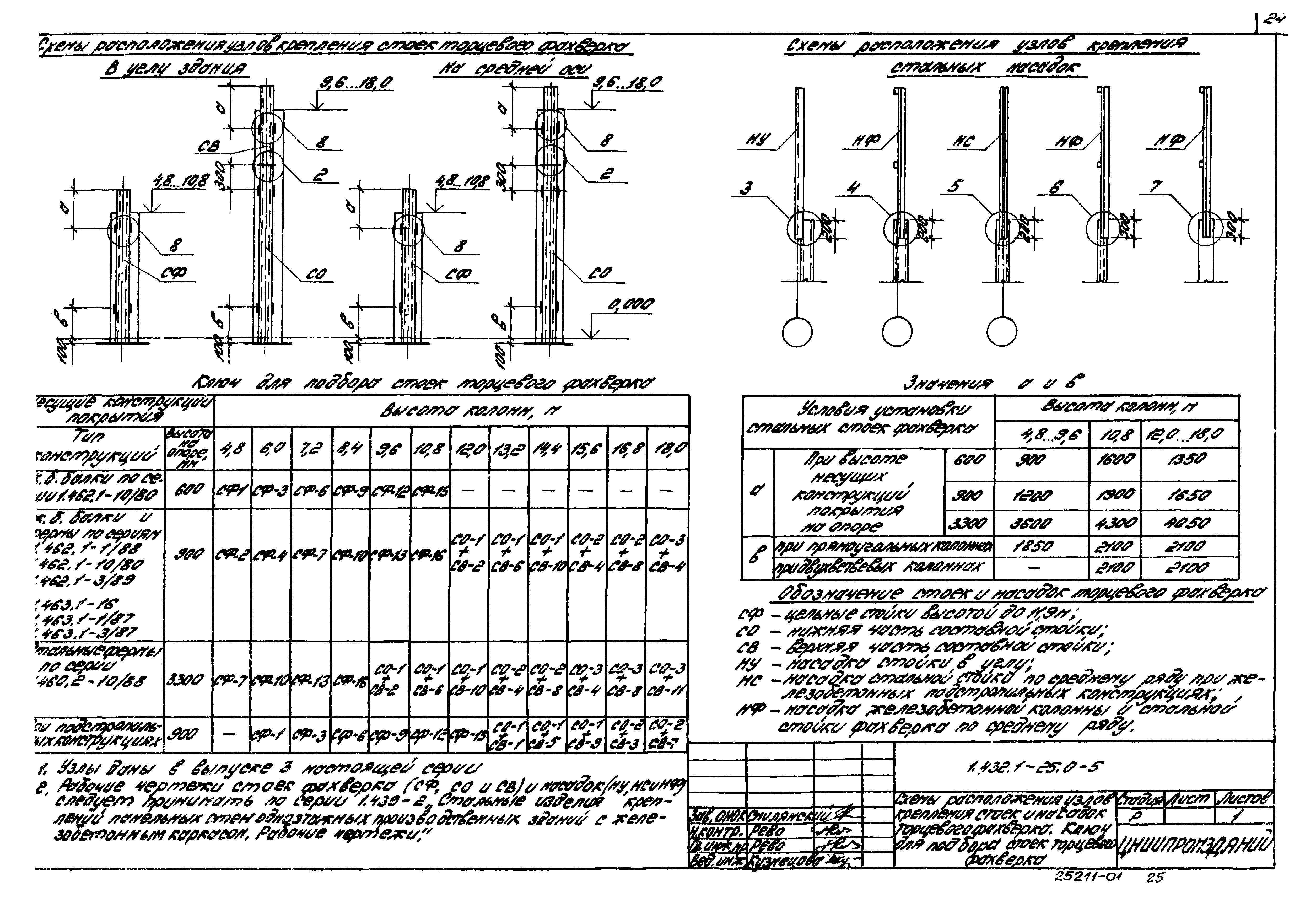

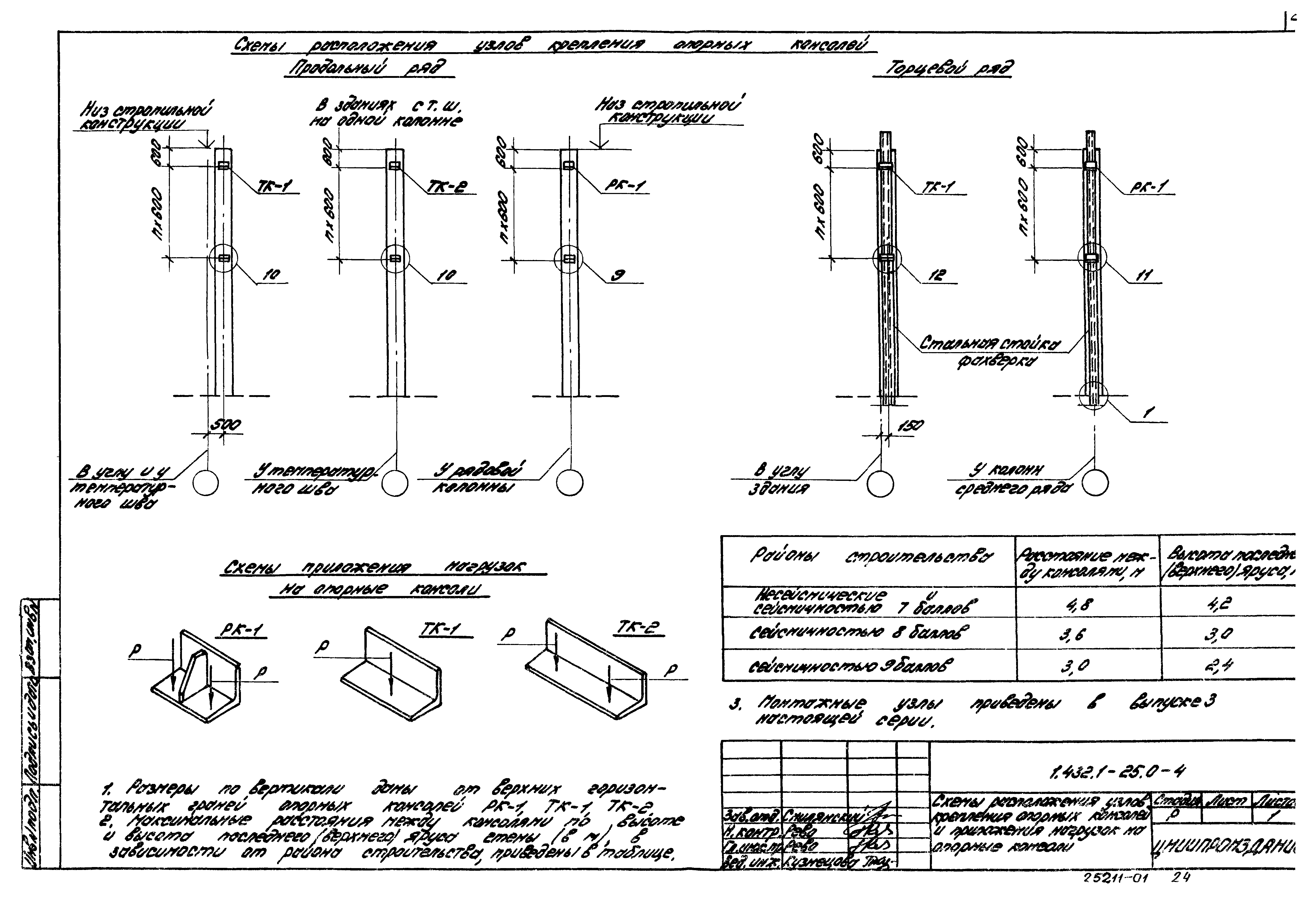

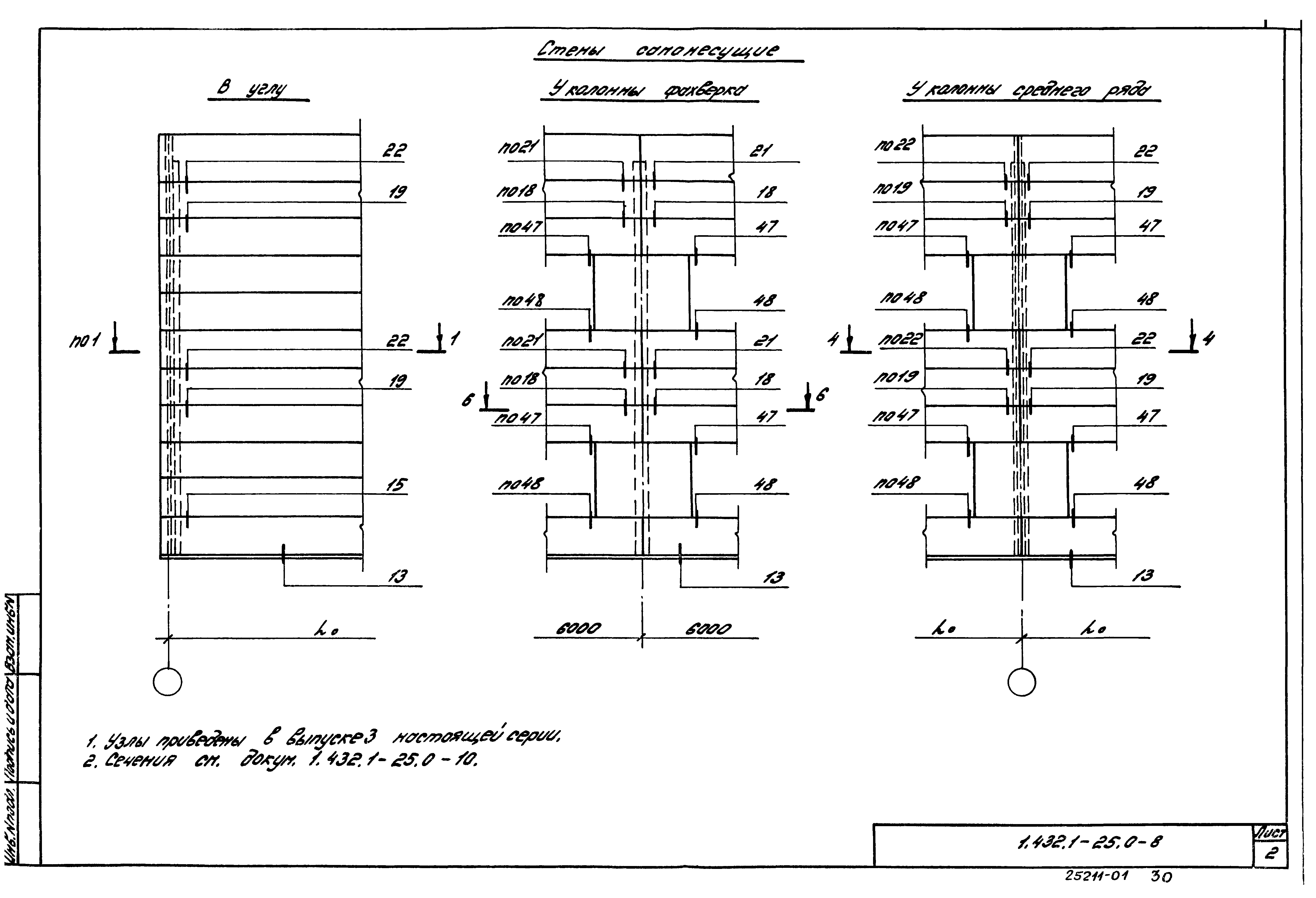

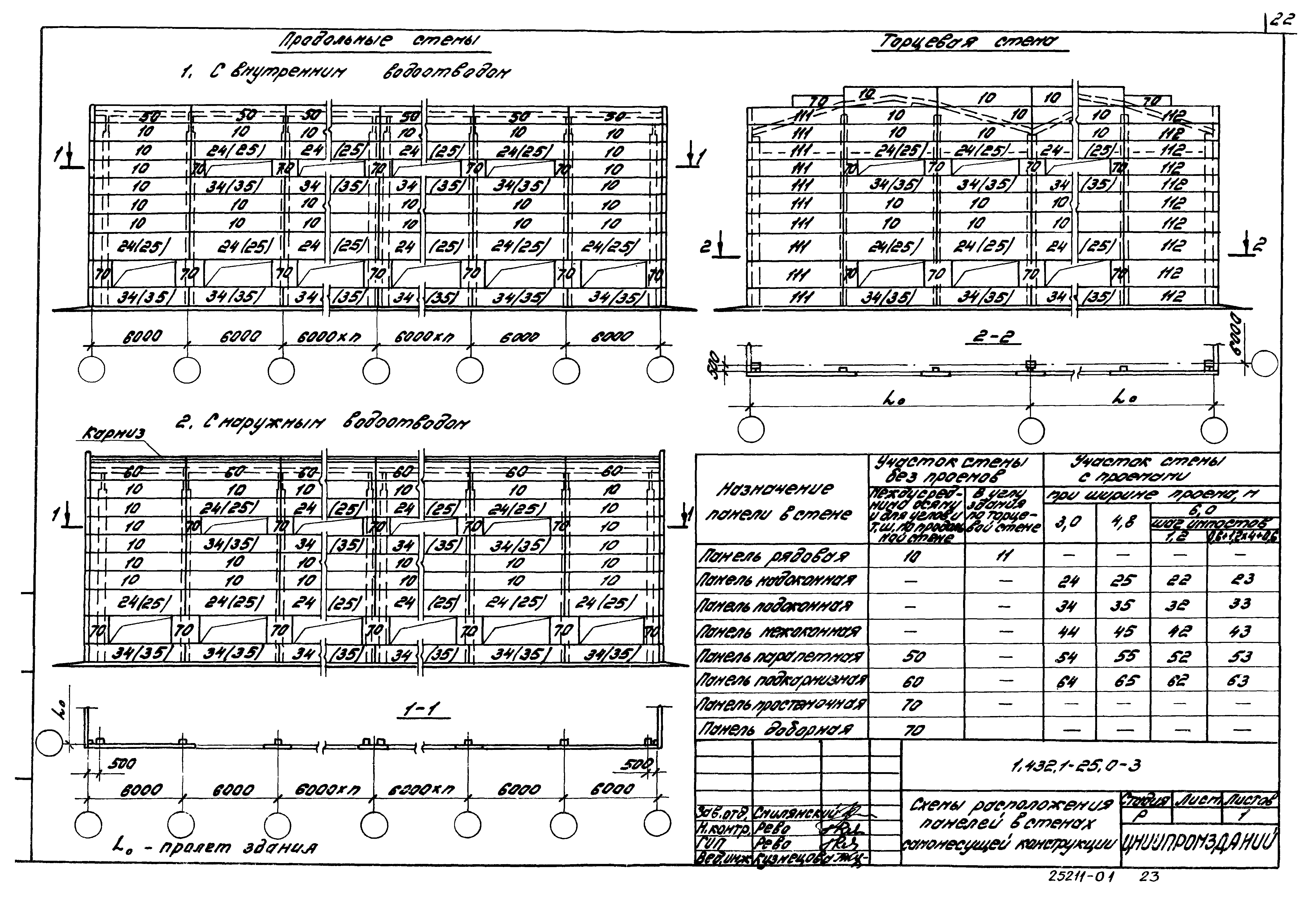

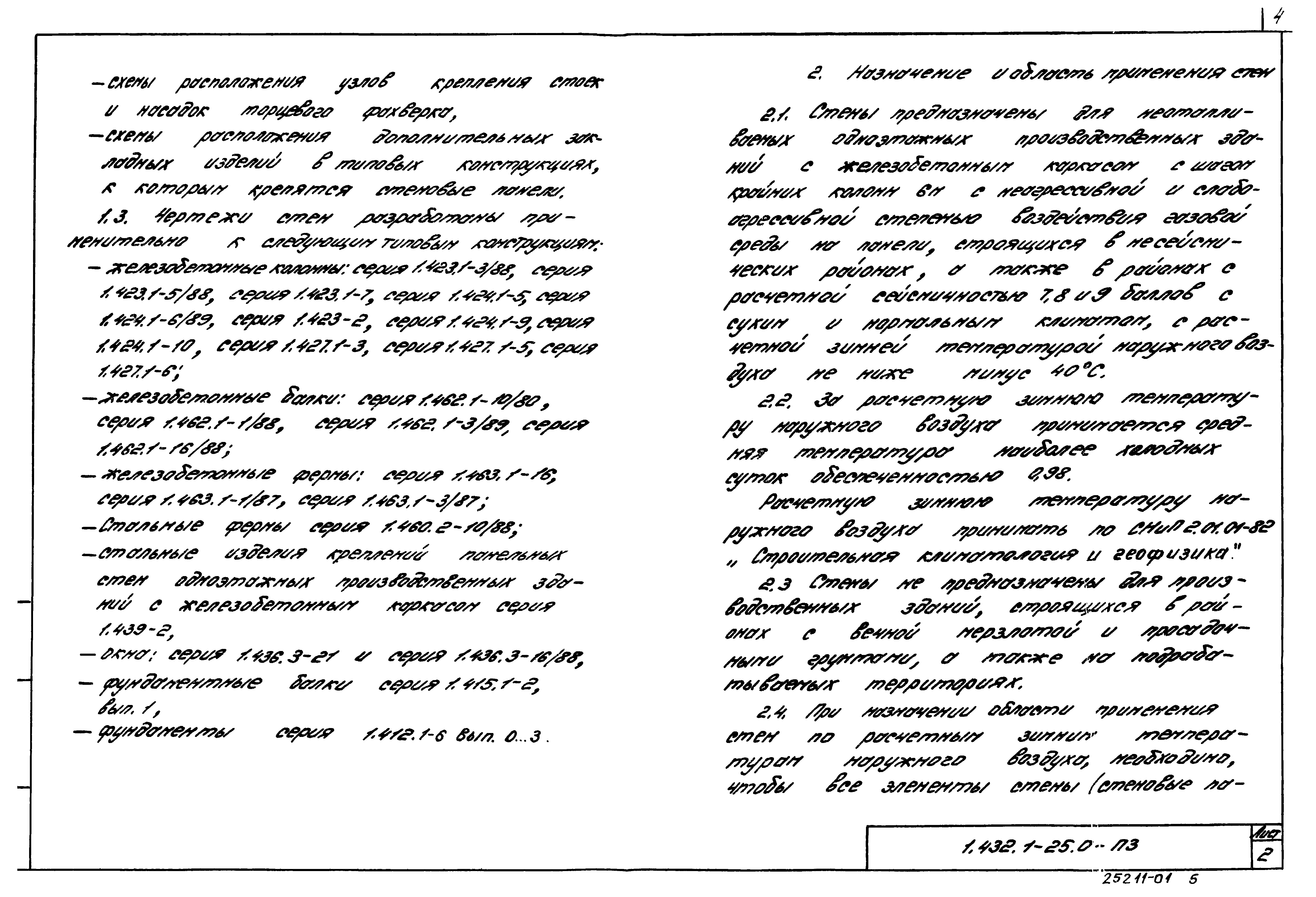

Оглавление:	1.432.1-25.0-ПЗ Пояснительная записка 1.432.1-25.0-1НП Номенклатура стеновых панелей 1.432.1-25.0-2 Схемы расположения панелей в стенах подвесной конструкции 1.432.1-25.0-3 Схемы расположения панелей в стенах самонесущей конструкции 1.432.1-25.0-4 Схемы расположения узлов крепления опорных консолей и приложения нагрузок на опорные консоли 1.432.1-25.0-5 Схемы расположения узлов крепления стоек и насадок торцевого фахверка. Ключ для подбора стоек торцевого фахверка 1.432.1-25.0-6 Схемы расположения узлов крепления стеновых панелей к колоннам продольного ряда 1.432.1-25.0-7 Схемы расположения узлов крепления стеновых панелей к колоннам продольного ряда зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-25.0-8 Схемы расположения узлов крепления стеновых панелей к колоннам торцевого ряда 1.432.1-25.0-9 Схемы расположения узлов крепления стеновых панелей к колоннам торцевого ряда зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-25.0-10 Сечение 1-1 - 6-6 1.432.1-25.0-11 Схемы расположения узлов крепления панелей продольных стен в пределах несущих конструкций покрытия при внутреннем отводе воды 1.432.1-25.0-12 Схемы расположения узлов крепления панелей продольных стен в пределах несущих конструкций покрытия при внутреннем отводе воды для зданий с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-25.0-13 Схемы расположения узлов крепления панелей продольных стен в пределах стропильных конструкций при наружном отводе воды 1.432.1-25.0-14 Схемы расположения узлов крепления панелей продольных стен в пределах стропильных конструкций при наружном отводе воды для зданий в районах с расчетной сейсмичностью 7, 8 и 9 баллов 1.432.1-25.0-15 Схемы расположения узлов крепления панелей торцевых стен в пределах высоты ж. б. стропильных балок (в том числе для зданий с расчетной сейсмичностью 7, 8 и 9 баллов) 1.432.1-25.0-16 Схемы расположения узлов крепления панелей торцевых стен в пределах высоты ферм серий 1.463.1-3/87; 1.463.1-1/87; 1.463.1-16 1.432.1-25.0-17 Схемы расположения узлов крепления панелей торцевых стен в пределах высоты ферм серии 1.460.2-10/88 1.432.1-25.0-18 Схемы расположения дополнительных закладных изделий в стропильных конструкциях 1.432.1-25.0-19 Изделие закладное дополнительное МД1 - МД7 1.432.1-25.0-20 Схемы расположения дополнительных закладных изделий в панелях

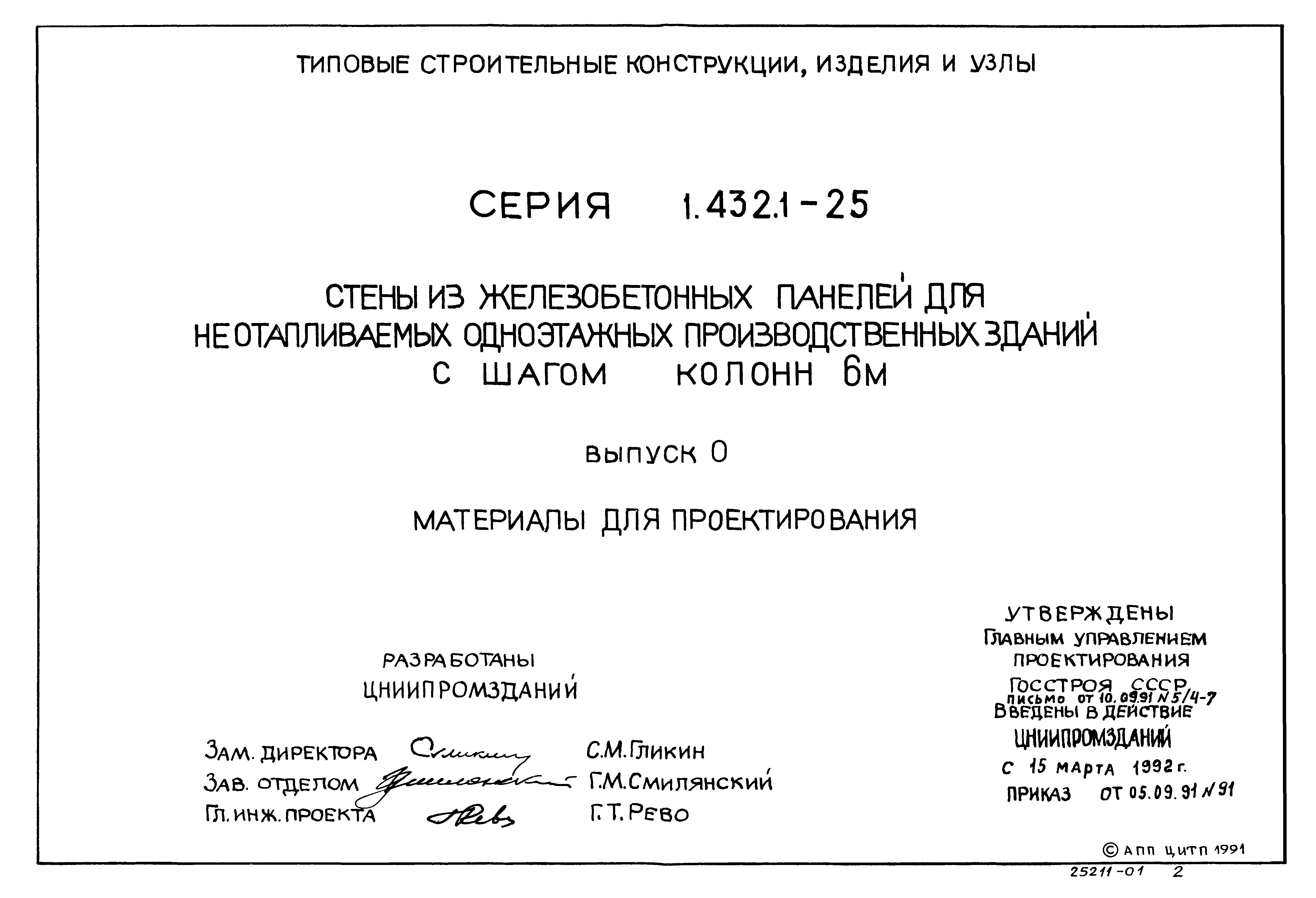

Разработан:	ЦНИИпромзданий
Утверждён:	10.09.1991 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/4-7)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.432-15 «Стеновые панели неотапливаемых производственных зданий с шагом колонн 6 м» Серия 1.432-10 «Сборные предварительно напряженные стеновые панели из легких бетонов для неотапливаемых промышленных зданий» Шифр 111-83 «Панели стен из тяжелого бетона без предварительного напряжения длиной 6 м для неотапливаемых зданий промышленных предприятий»
Чем заменён:	Серия 1.432.1-34.94 «Стены из железобетонных панелей длиной до 6 м для одноэтажных неотапливаемых производственных зданий»
Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-7-81* «Строительство в сейсмических районах» СНиП 2.01.01-82 «Строительная климатология и геофизика» СНиП II-3-79* «Строительная теплотехника» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-23-81* «Стальные конструкции» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 23791-79 «Покрытие по стали фосфатное огнезащитное. Технические требования» ГОСТ 25131-82 «Покрытие по стали вспучивающееся огнезащитное ВПМ-2. Технические требования» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 535-88 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» Серия 1.462.1-1/88 «Балки железобетонные предварительно напряженные пролетом 12 м для покрытий зданий с плоской и скатной кровлей» Серия 1.436.3-21 «Окна с переплетами из гнутосварных стальных профилей и механизмы открывания» Серия 1.412.1-6 «Фундаменты монолитные железобетонные на естественном основании под типовые железобетонные колонны одноэтажных и многоэтажных производственных зданий» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» Серия 1.460.2-10/88 «Стальные конструкции покрытий одноэтажных производственных зданий с фермами из парных уголков» Серия 1.436.3-16/88 «Окна с переплетами из гнутых профилей, изготовляемых из тонколистовой стали, и механизмы открывания» Серия 2.436-20 «Узлы окон со стальными переплетами по серии 1.436.3-16/88» Серия 2.436-19 «Узлы окон со стальными переплетами по серии 1.436.3-21» Серия 1.423.1-3/88 «Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой до 9,6 м без мостовых опорных кранов» Серия 1.423.1-5/88 «Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой 10,8; 12,0; 13,2 и 14,4 м без мостовых опорных кранов» Серия 1.424.1-5 «Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой 8,4-14,4 м, оборудованные мостовыми опорными кранами грузоподъемностью до 32 т» Серия 1.424.1-6/89 «Колонны железобетонные прямоугольного сечения с проходами в уровне крановых путей для одноэтажных производственных зданий высотой 10,8-14,4 м, оборудованных мостовыми опорными кранами грузоподъемностью до 32 т» Серия 1.424.1-9 «Колонны железобетонные двухветвевого сечения для одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м» Серия 1.424.1-10 «Колонны железобетонные двухветвевого сечения с проходами в уровне крановых путей для одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м с мостовыми опорными кранами грузоподъемностью до 50 т» Серия 1.427.1-3 «Колонны железобетонные прямоугольного сечения для продольного и торцового фахверка одноэтажных производственных зданий высотой 3,0-14,4 м» Серия 1.427.1-6 «Колонны железобетонные двухветвевого сечения для продольного и торцового фахверков одноэтажных производственных зданий высотой 15,6; 16,8 и 18,0 м» Серия 1.462.1-16/88 «Балки стропильные железобетонные двутавровые пролетом 18 м для покрытий одноэтажных зданий промышленных предприятий» Серия 1.462.1-3/89 «Железобетонные стропильные решетчатые балки для покрытий одноэтажных зданий» Серия 1.463.1-3/87 «Фермы стропильные железобетонные безраскосные пролетами 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей» Серия 1.463.1-1/87 «Фермы стропильные железобетонные безраскосные пролетом 18 и 24 м для одноэтажных зданий с малоуклонной и скатной кровлей для V снегового района» Серия 1.463.1-16 «Фермы стропильные железобетонные сегментные для покрытий одноэтажных производственных зданий пролетами 18 и 24 м (в опалубочных формах ферм серии ПК-01-129/78)» Серия 1.415.1-2 «Выпуск 1. Балки для стен зданий с шагом колонн 6 м. Указания по применению. Рабочие чертежи» Серия 1.427.1-5 «Колонны железобетонные предварительно напряженные прямоугольного сечения для продольного и торцевого фахверка одноэтажных зданий промышленных предприятий» Серия 1.423.1-7 «Колонны железобетонные предварительно напряженные одноэтажных зданий промышленных предприятий без мостовых кранов» Серия 1.423-2 «Железобетонные колонны для одноэтажных однопролетных промышленных зданий, оборудованных ручными мостовыми кранами» Серия 1.462.1-10/80 «Балки стропильные железобетонные для покрытий зданий с пролетами 6 и 9 м» Серия 1.439-2 «Стальные изделия креплений панельных стен одноэтажных производственных зданий с железобетонным каркасом. Рабочие чертежи»
