Руководство Р.007-2004

Расчет зубчатых передач на прочность

Обозначение:	Руководство Р.007-2004
Обозначение англ:	Guide Р.007-2004
Статус:	действует
Название рус.:	Расчет зубчатых передач на прочность
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	07.02.2005
Область применения:	Руководство предназначено для работников Речного Регистра и проектантов (изготовителей) главных и ответственных вспомогательных зубчатых передач с цилиндрическими и коническими колесами, а также планетарных передач, предназначенных для применения на судах с классом Речного Регистра.

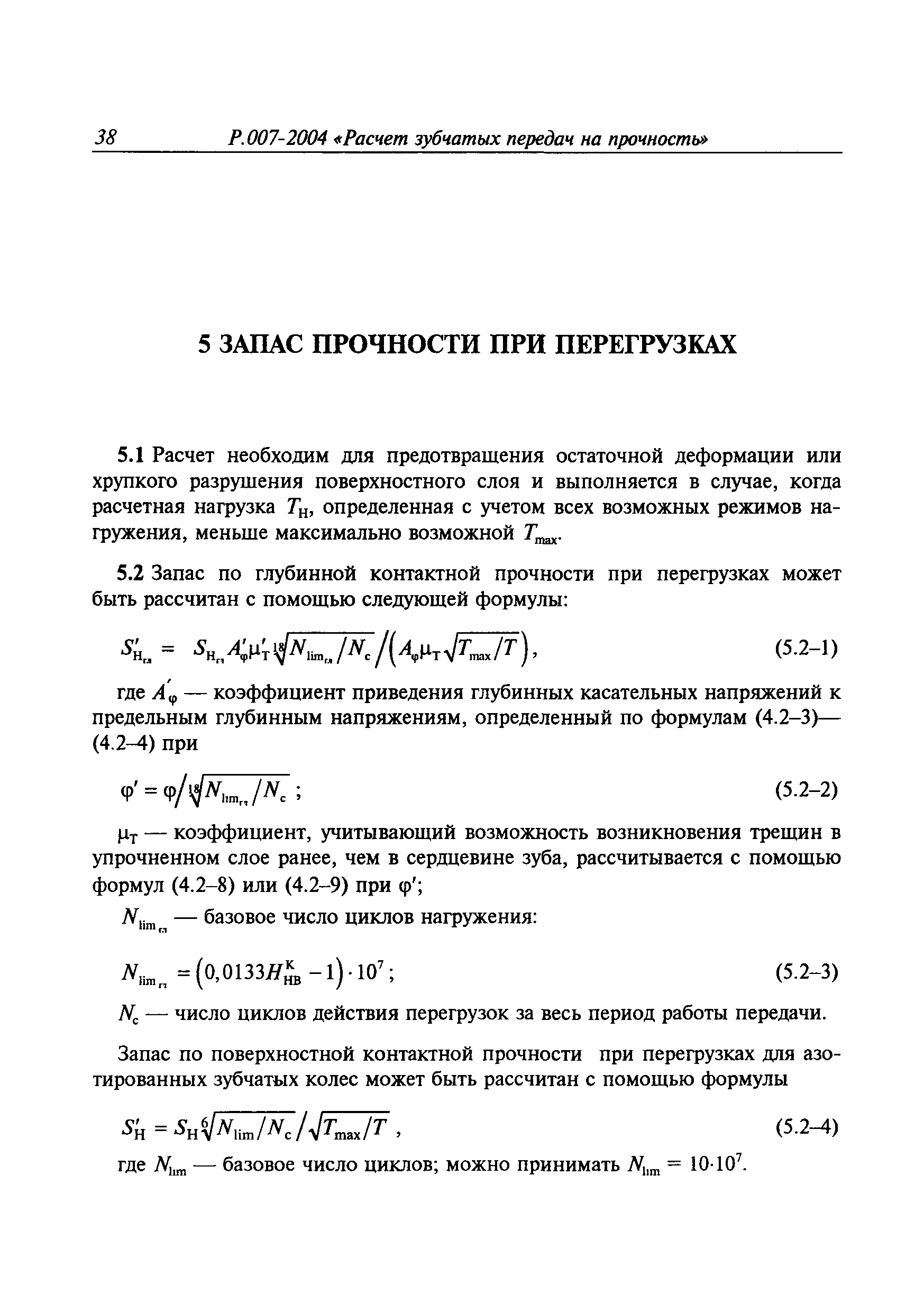

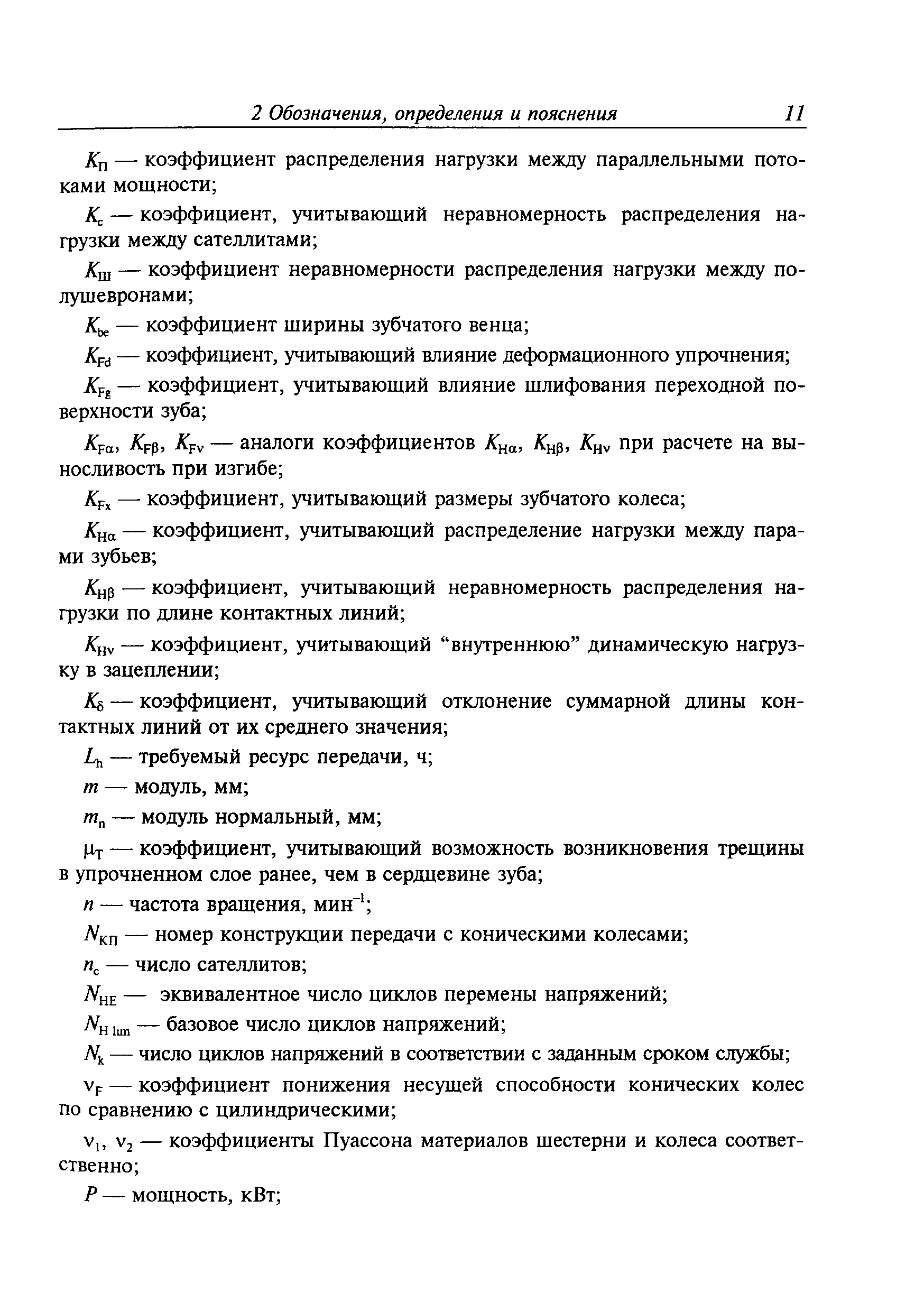

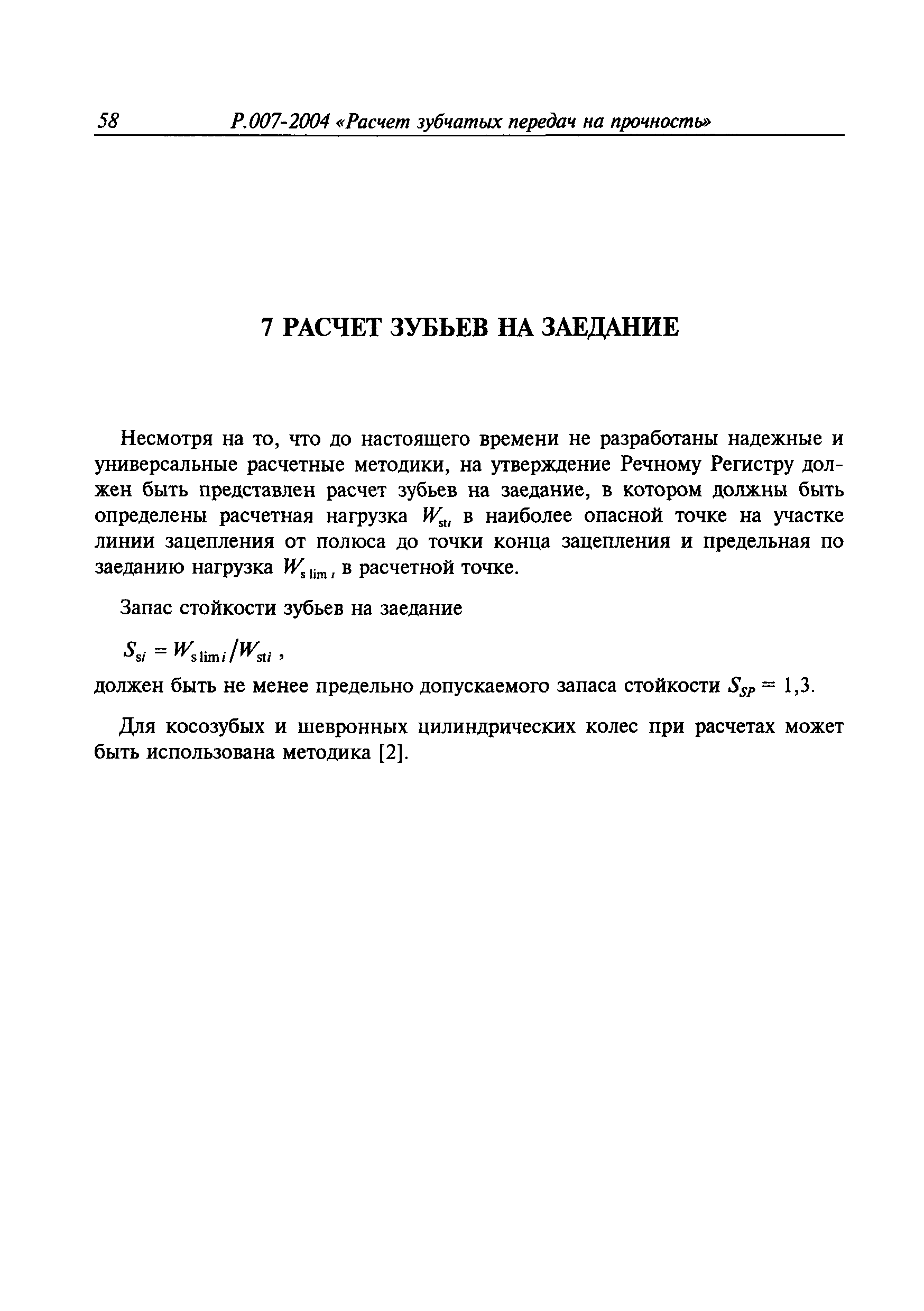

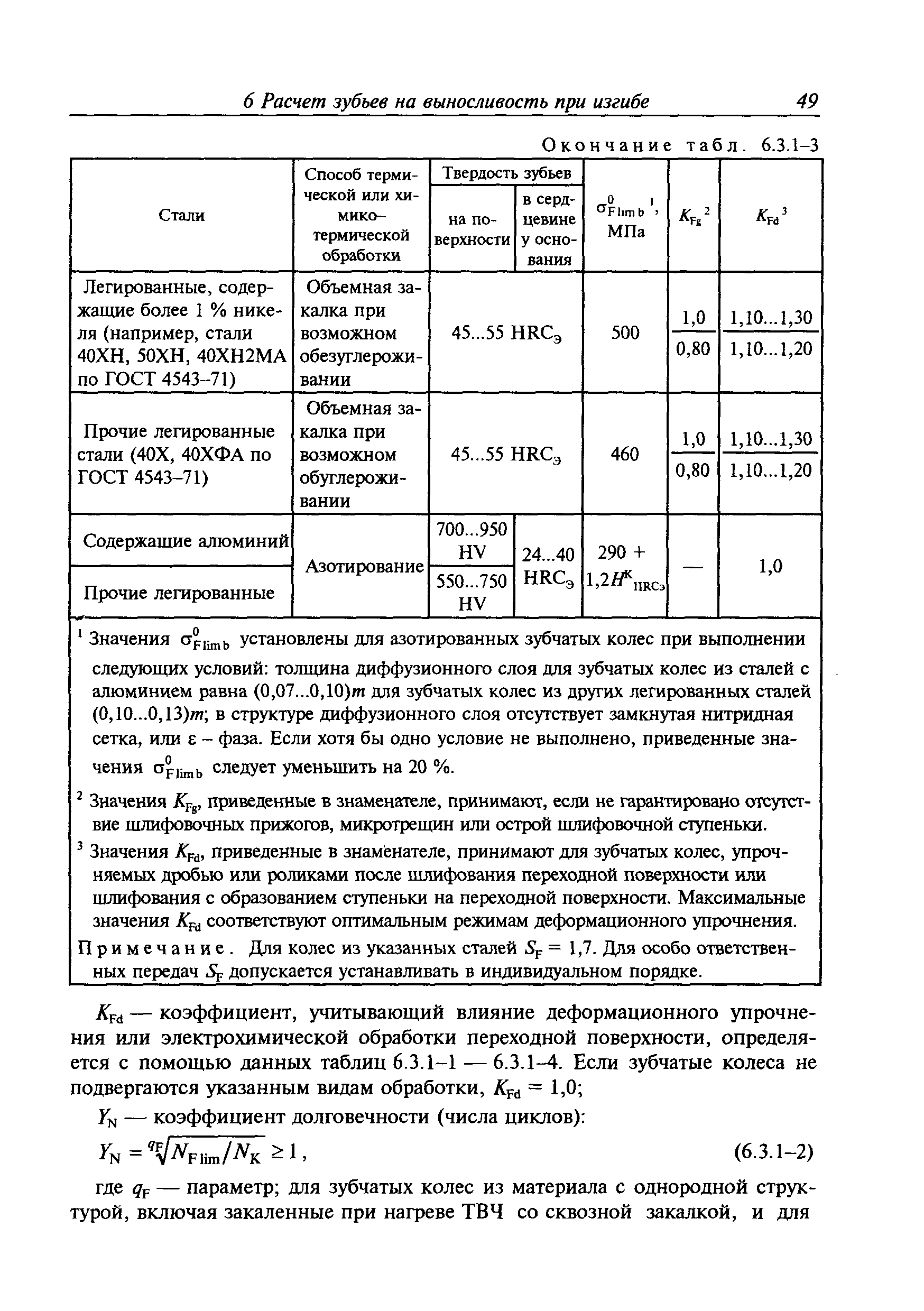

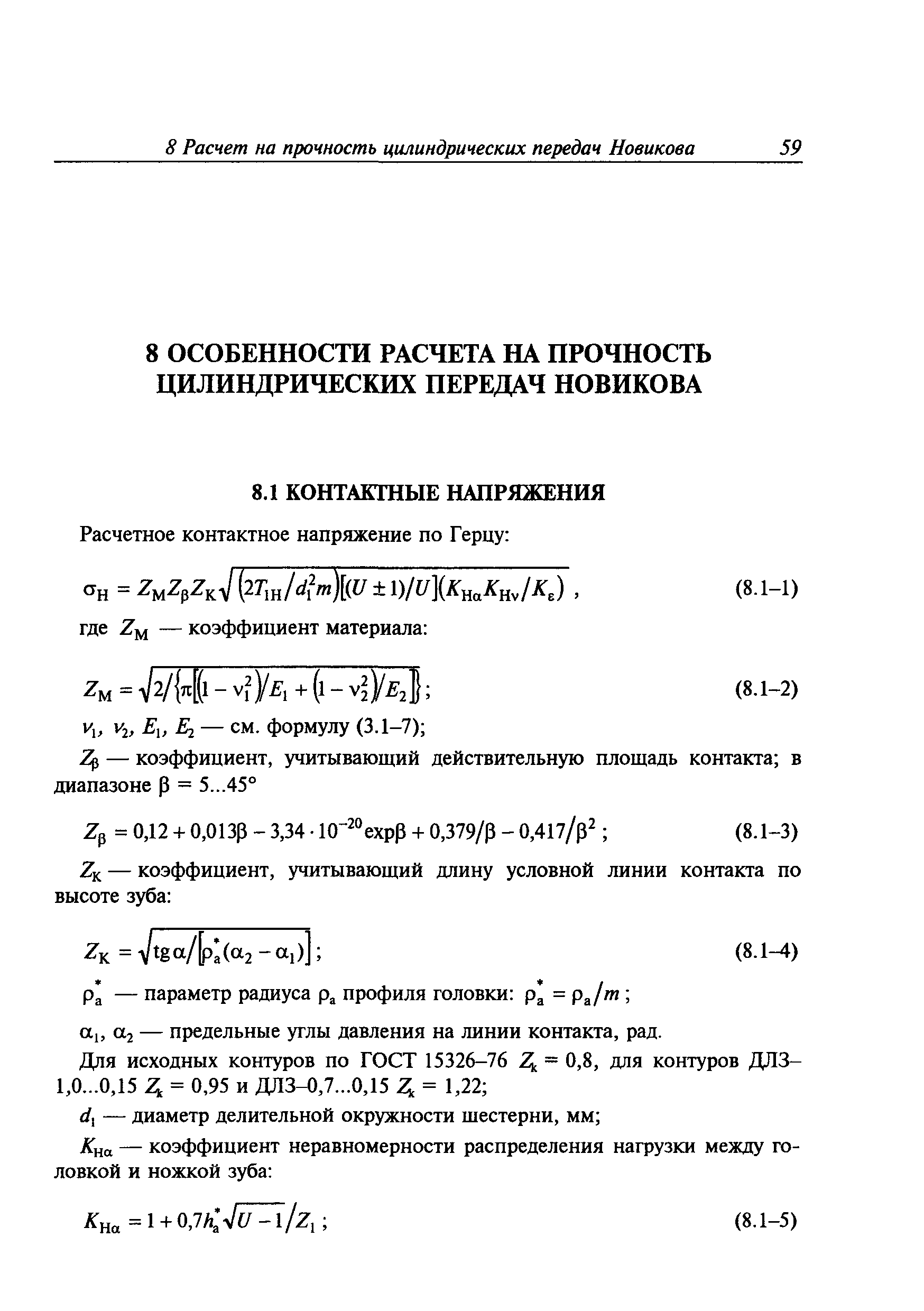

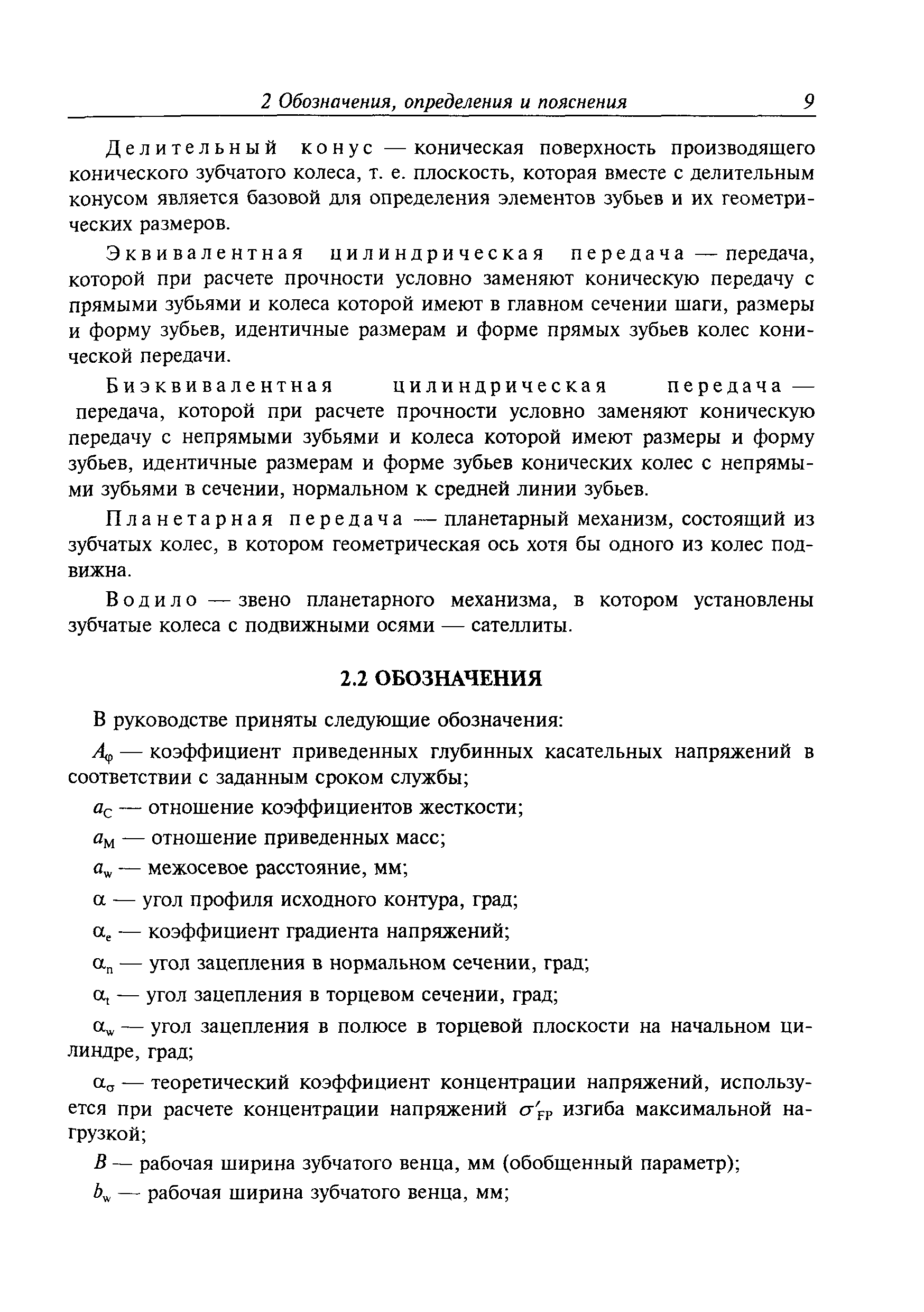

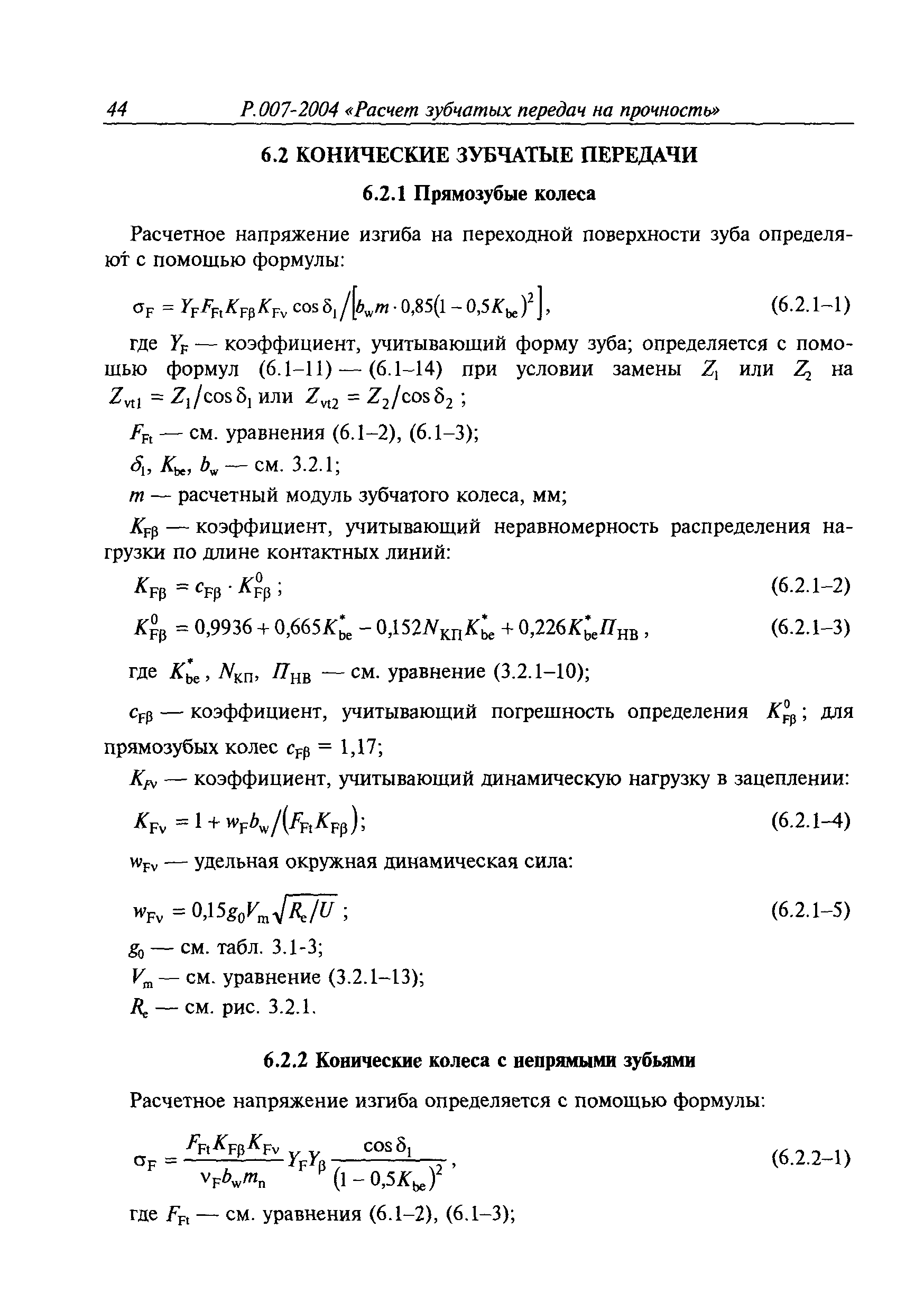

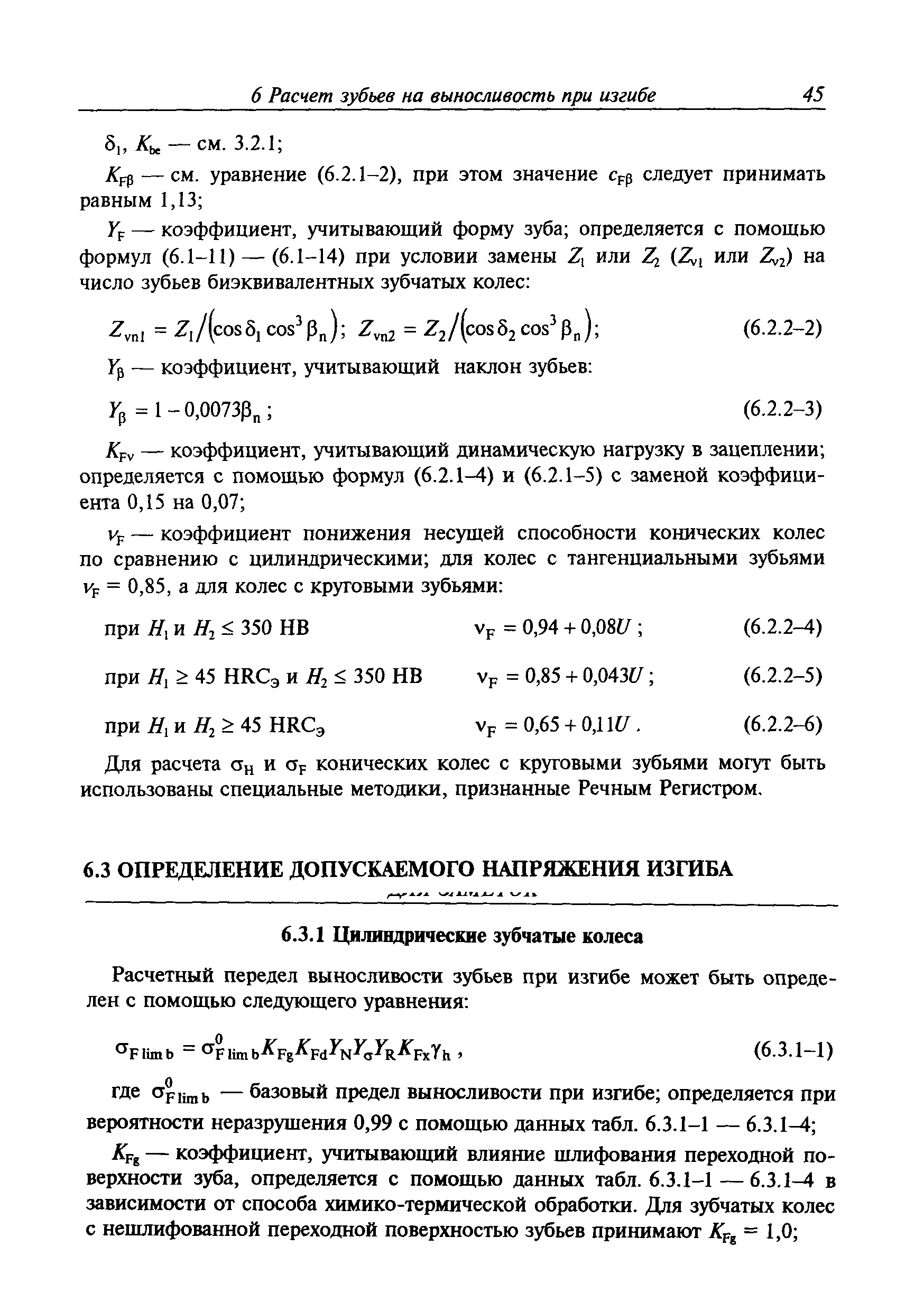

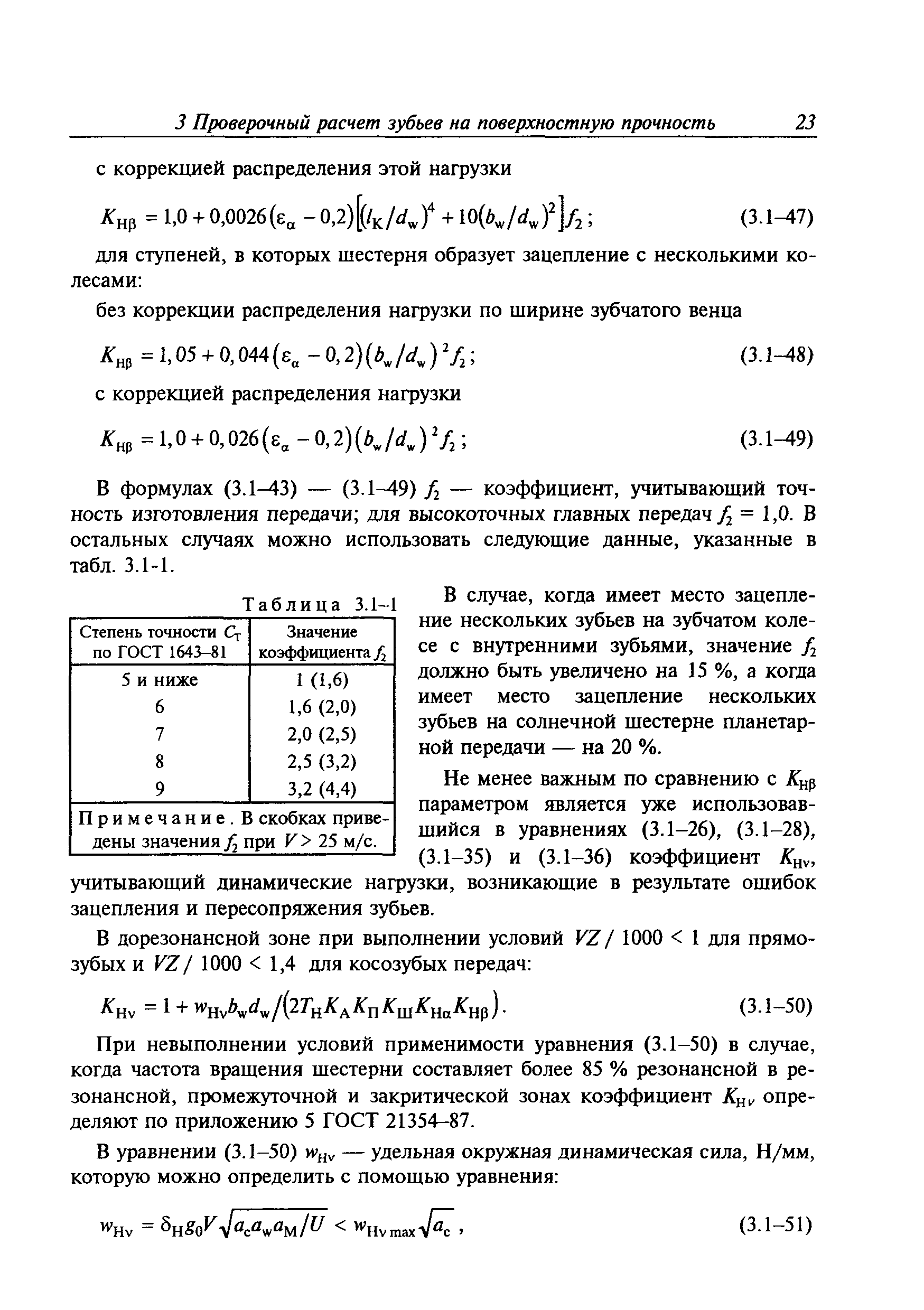

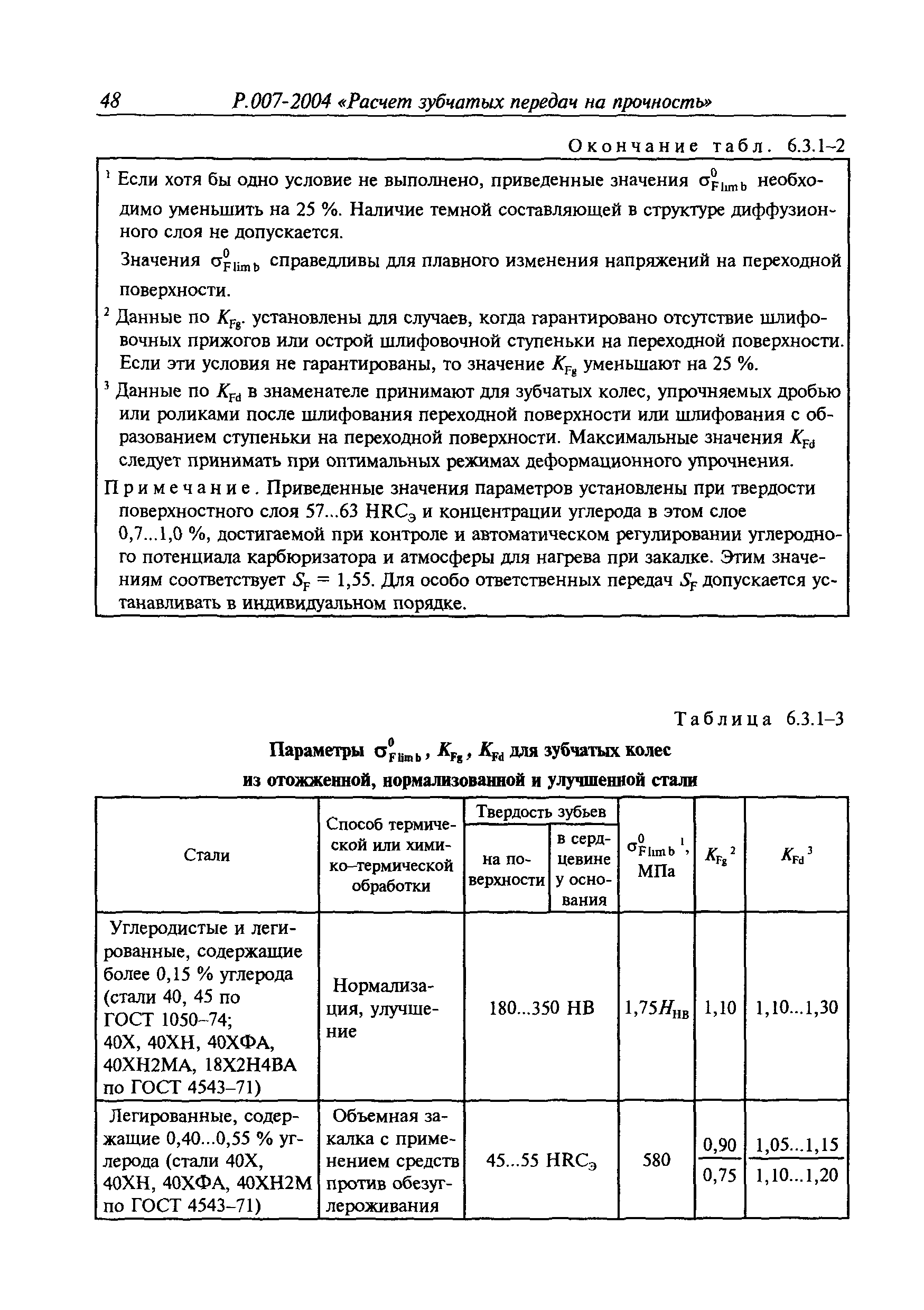

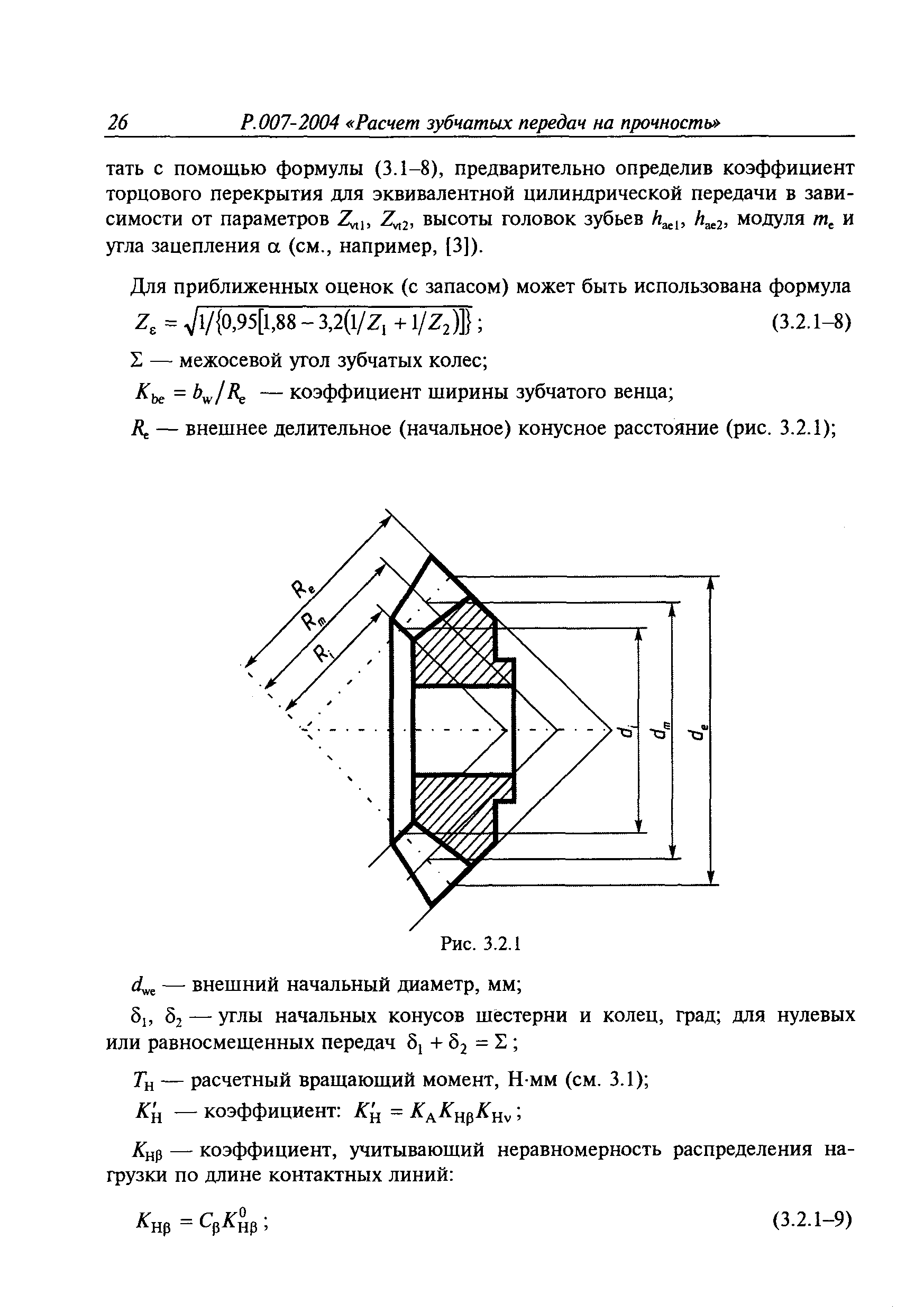

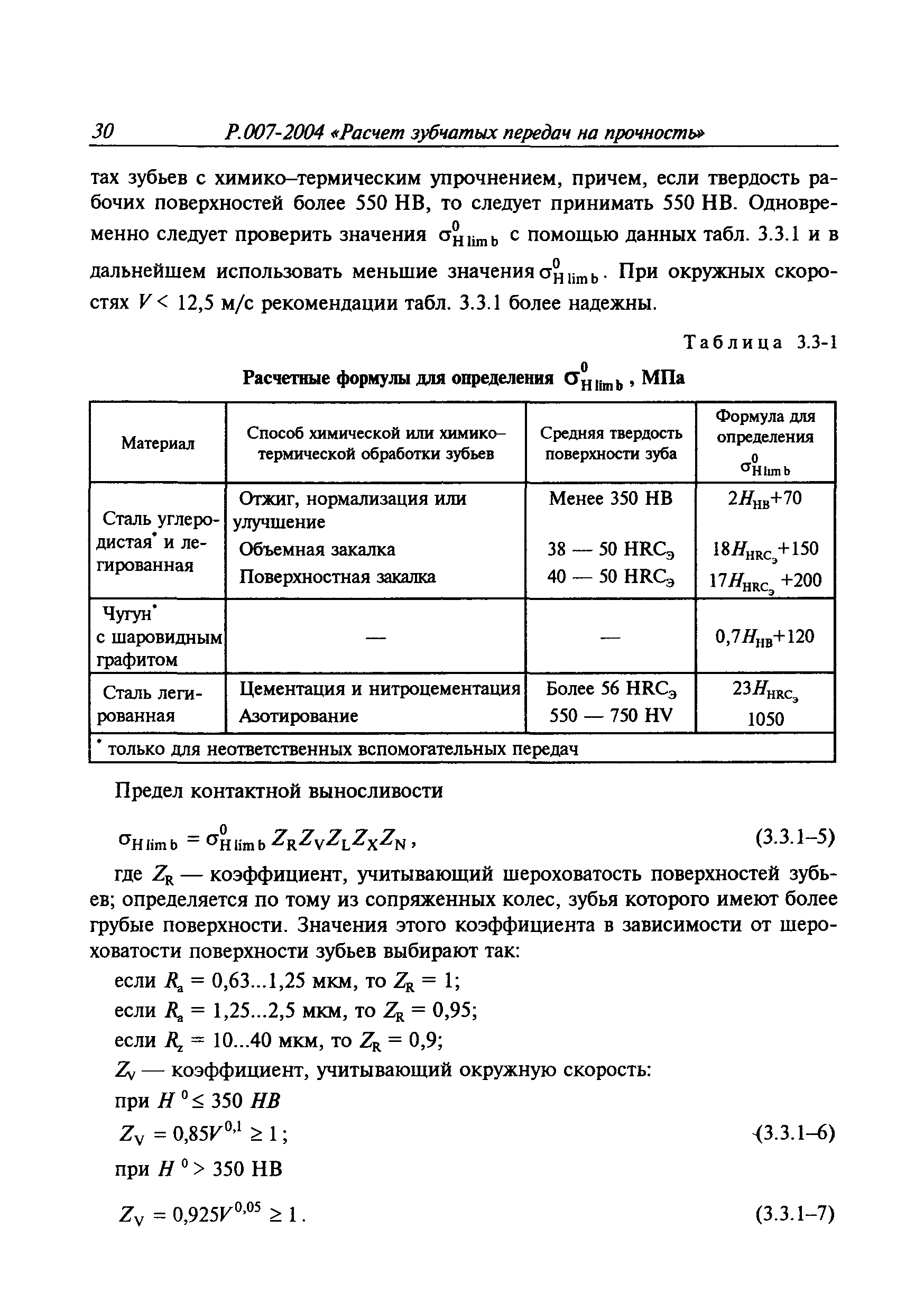

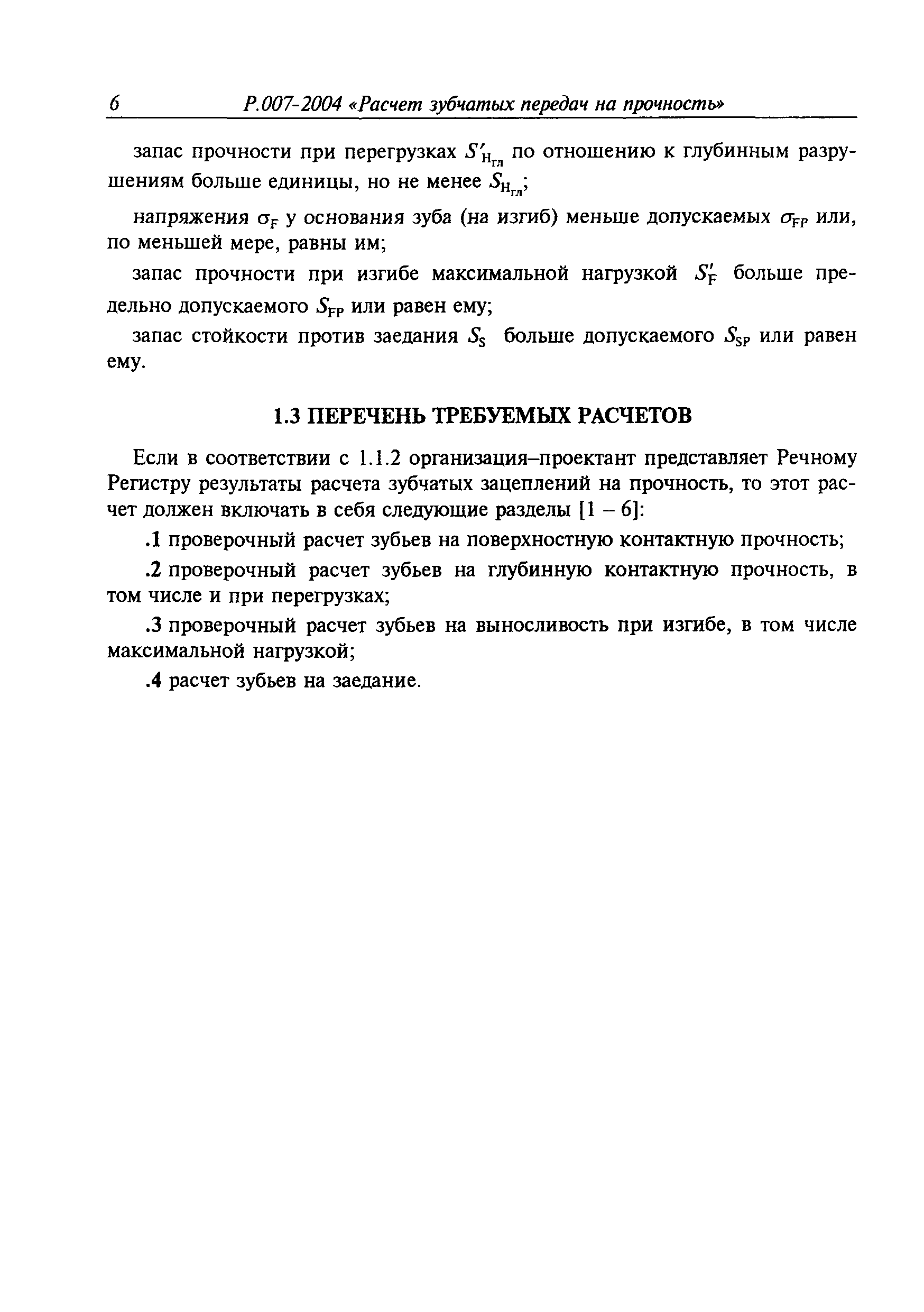

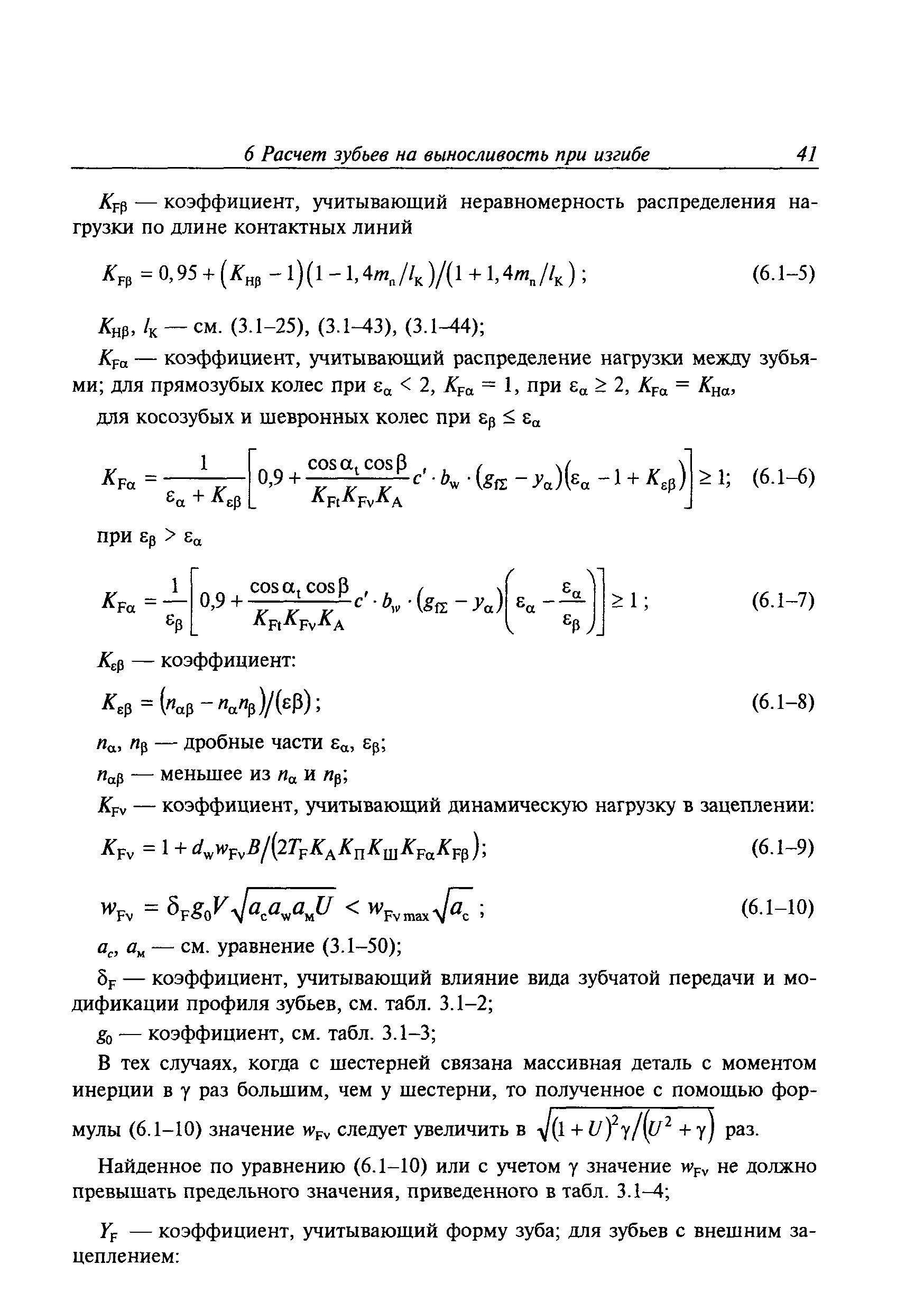

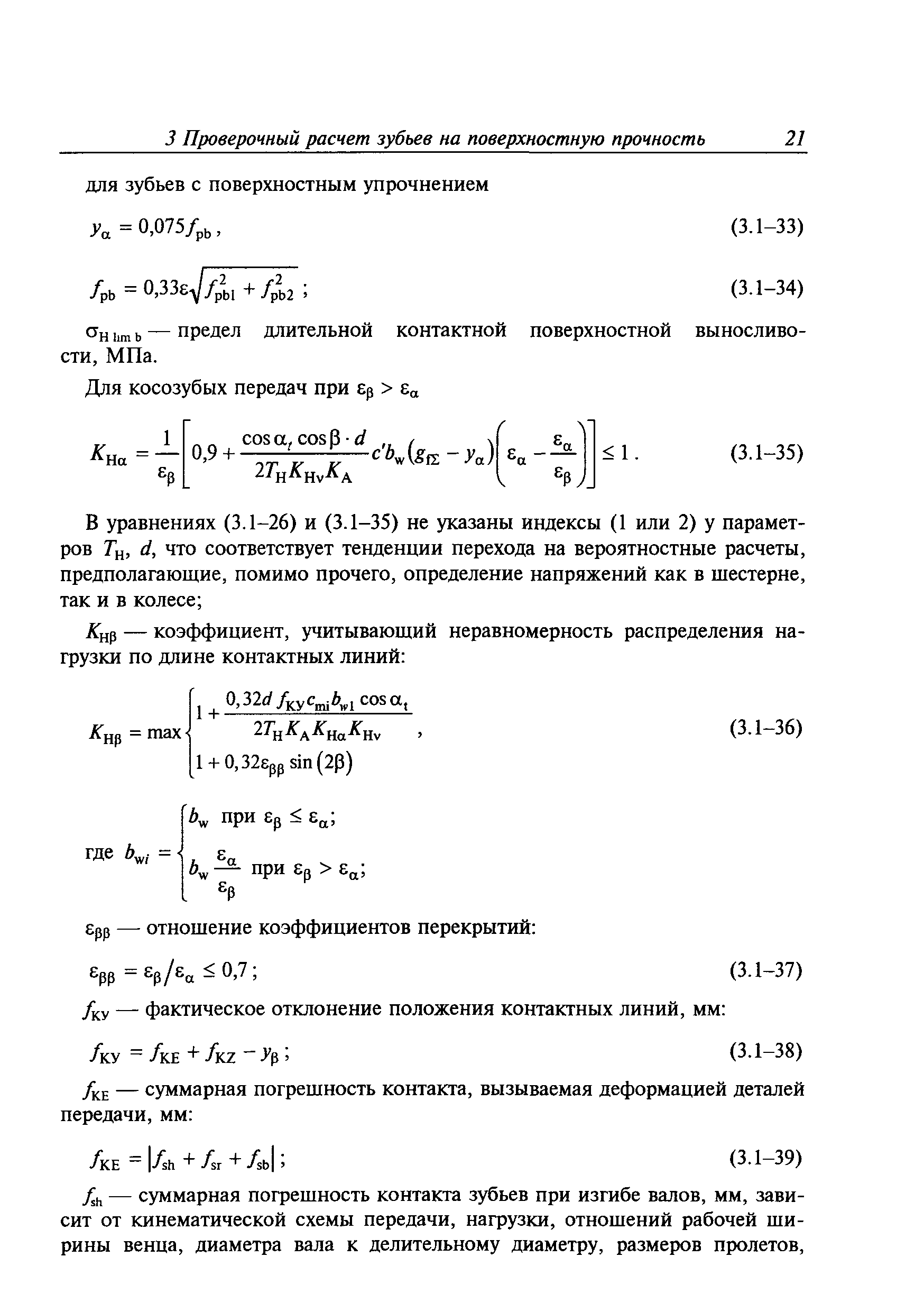

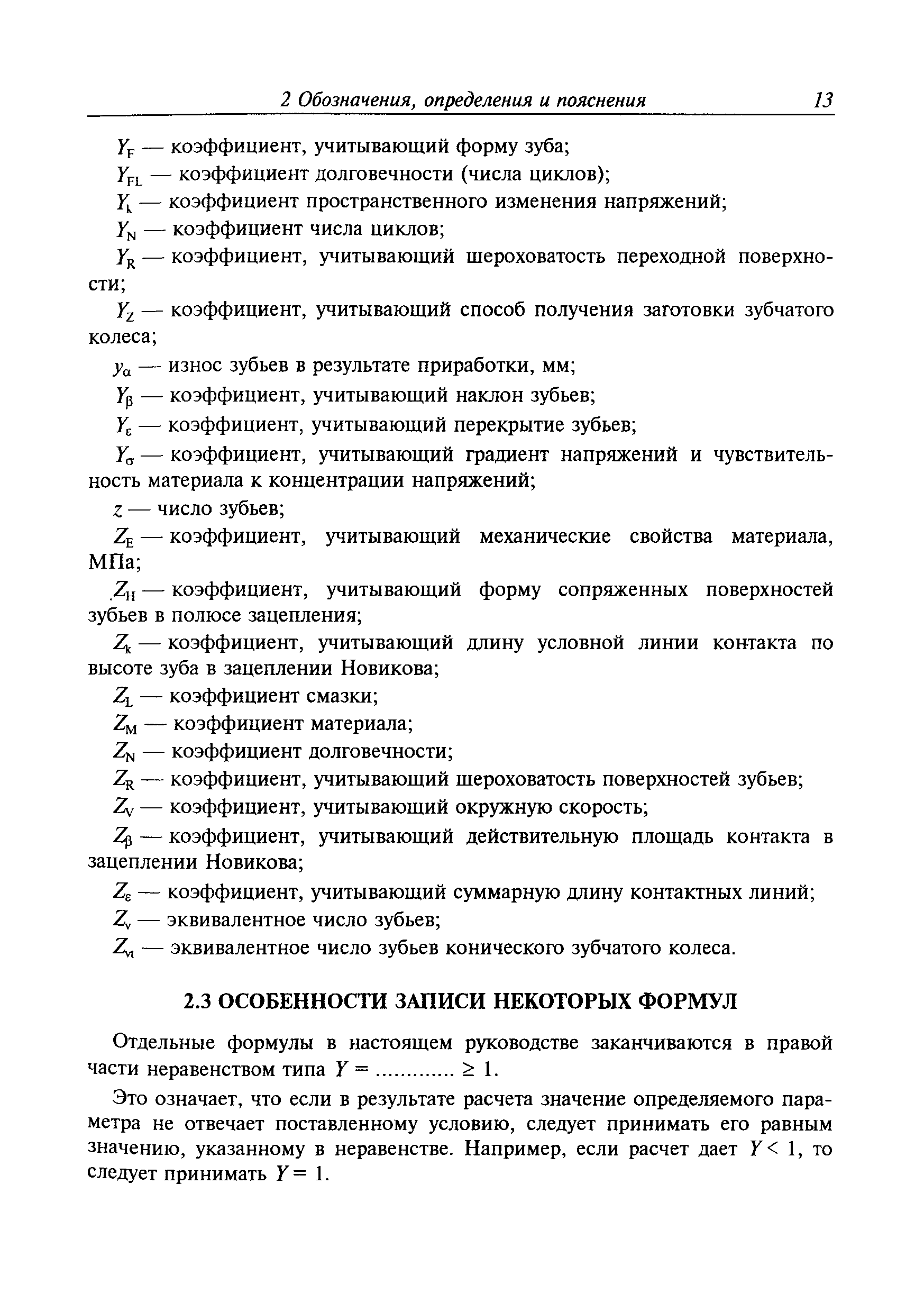

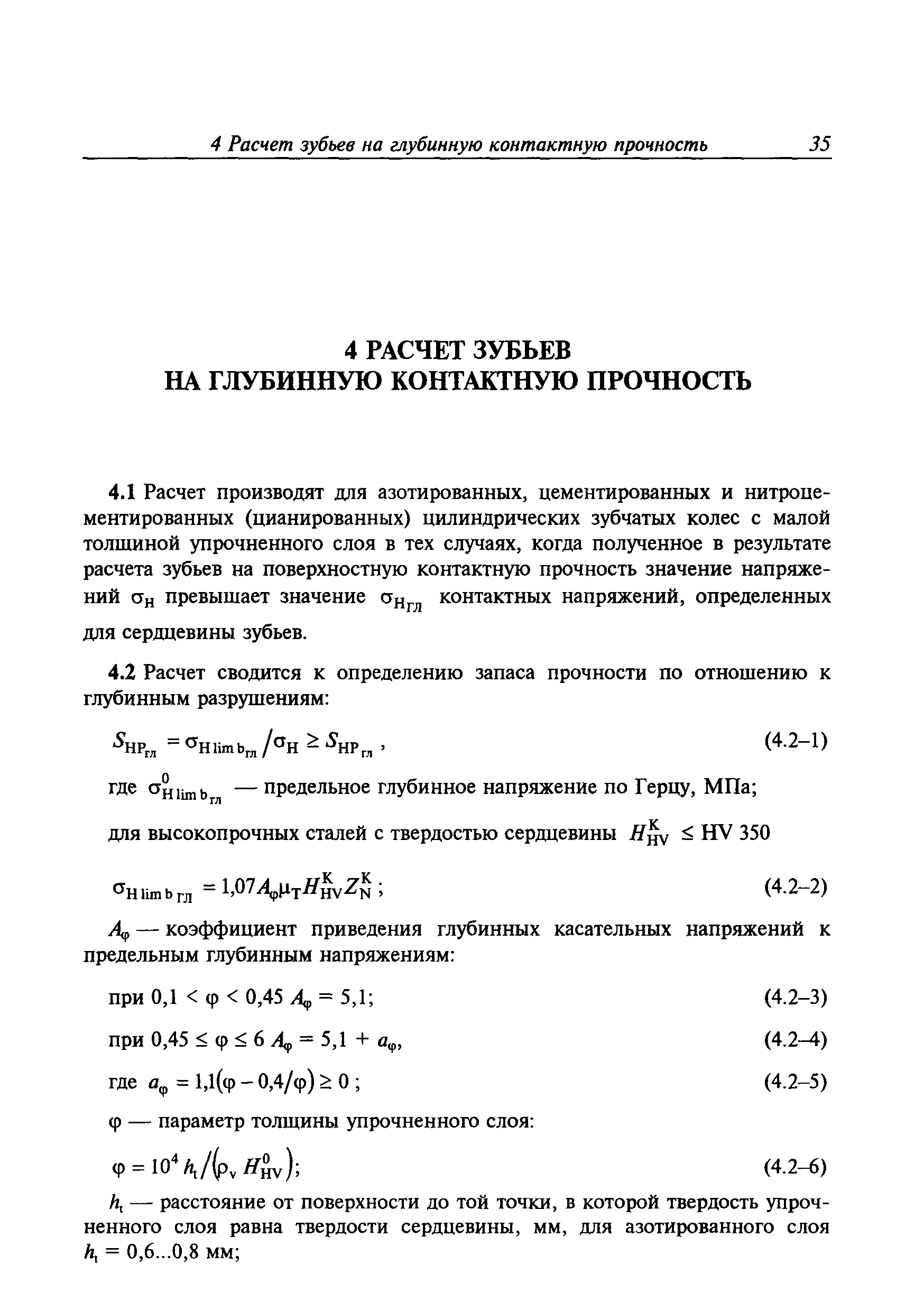

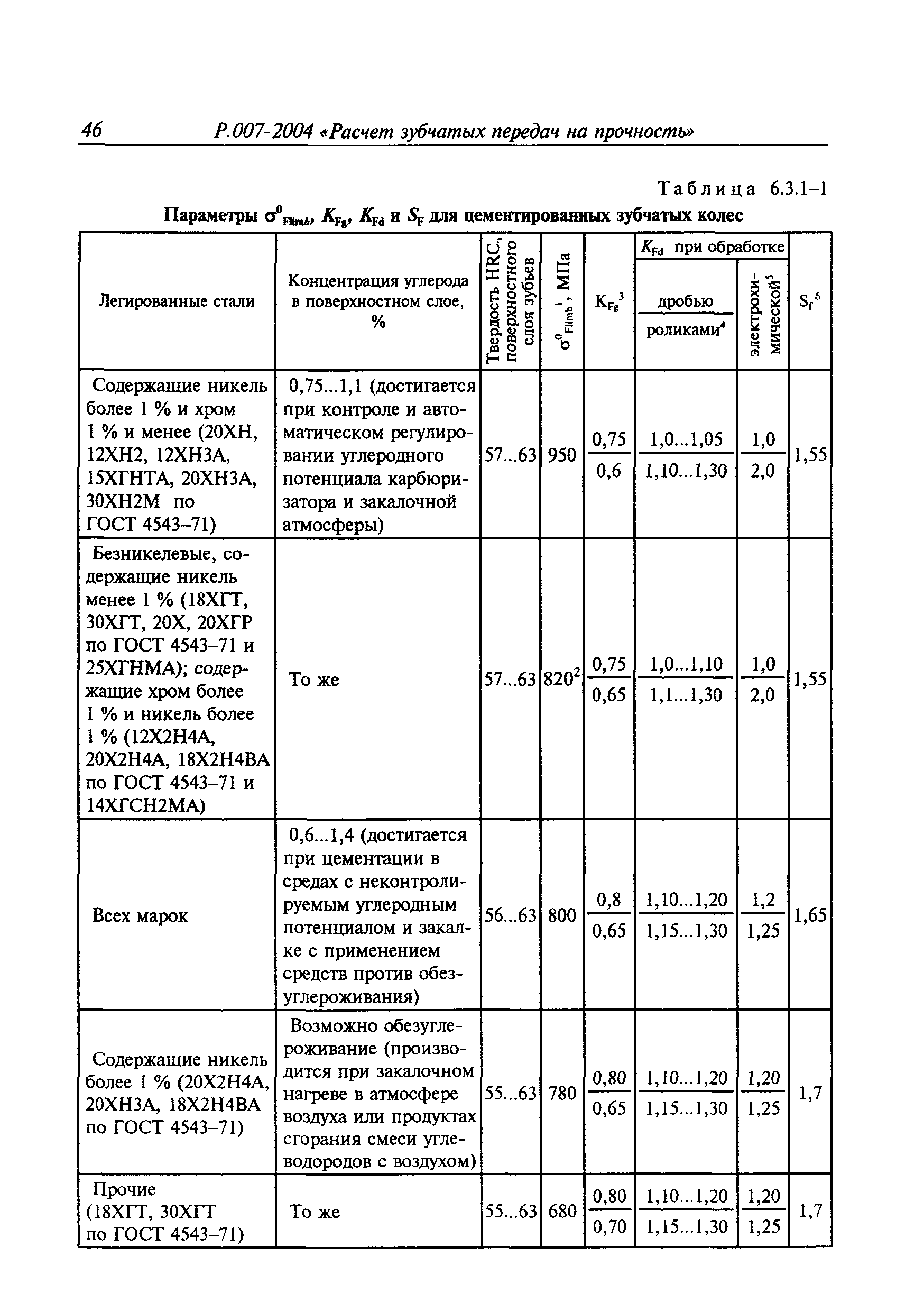

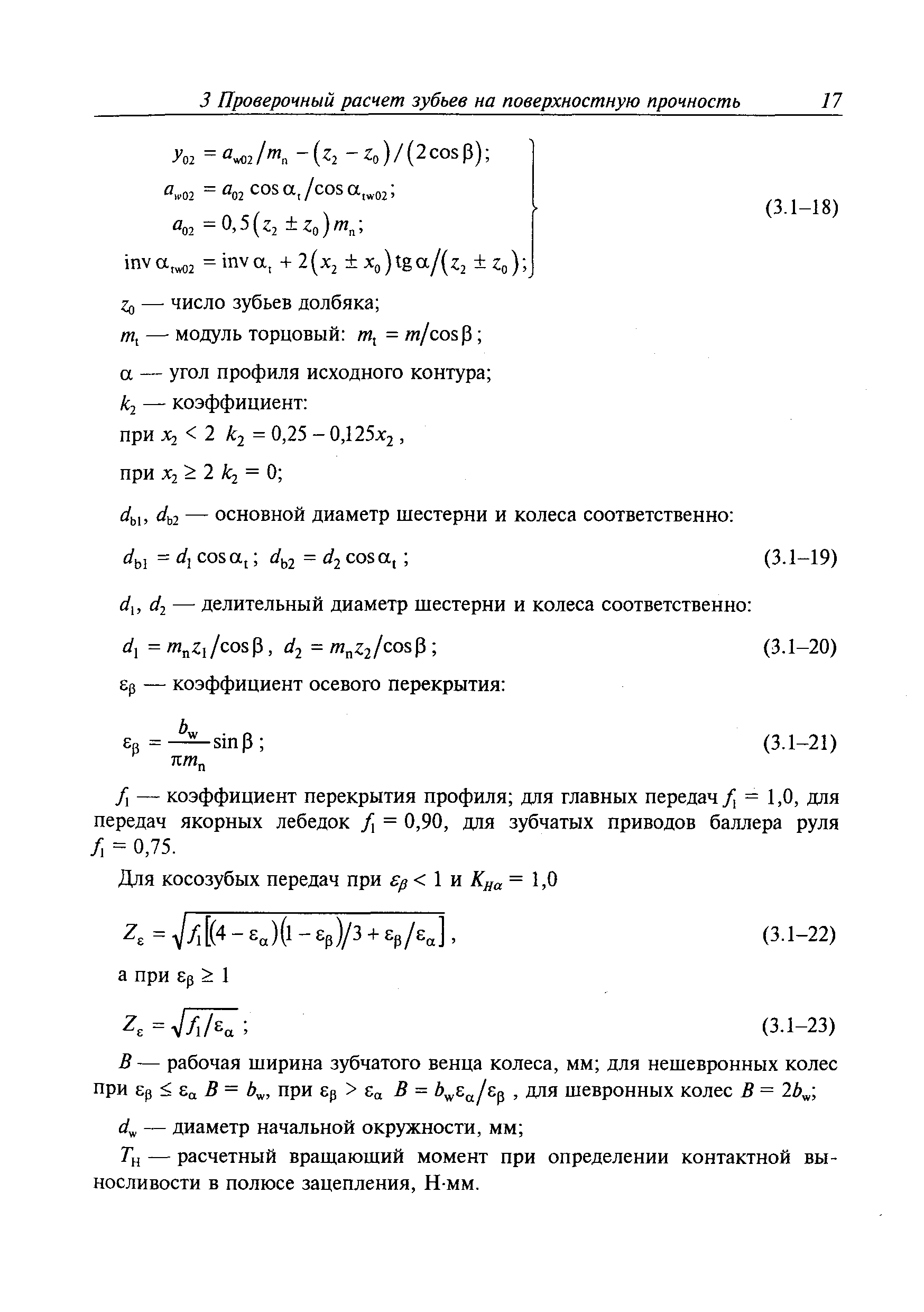

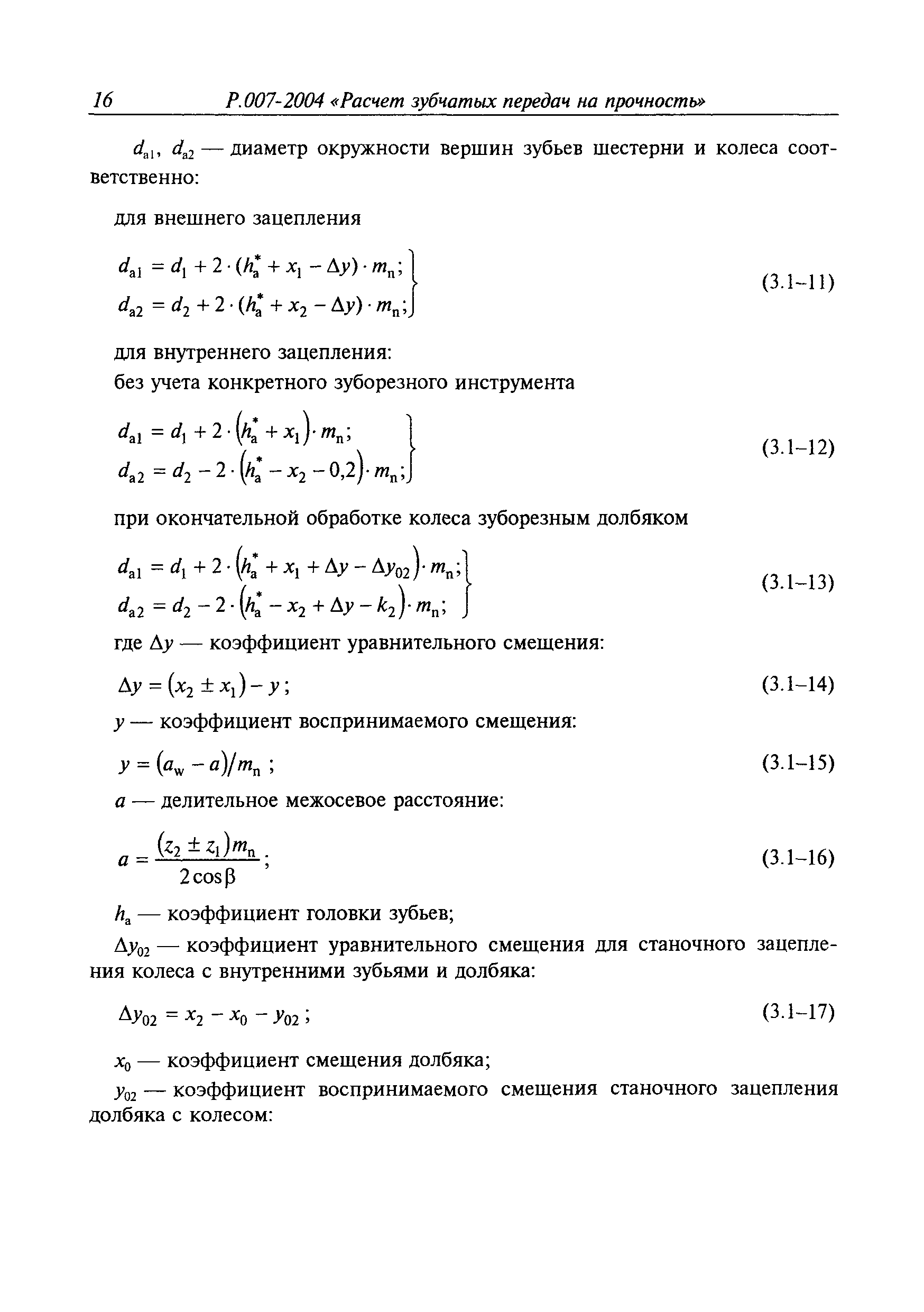

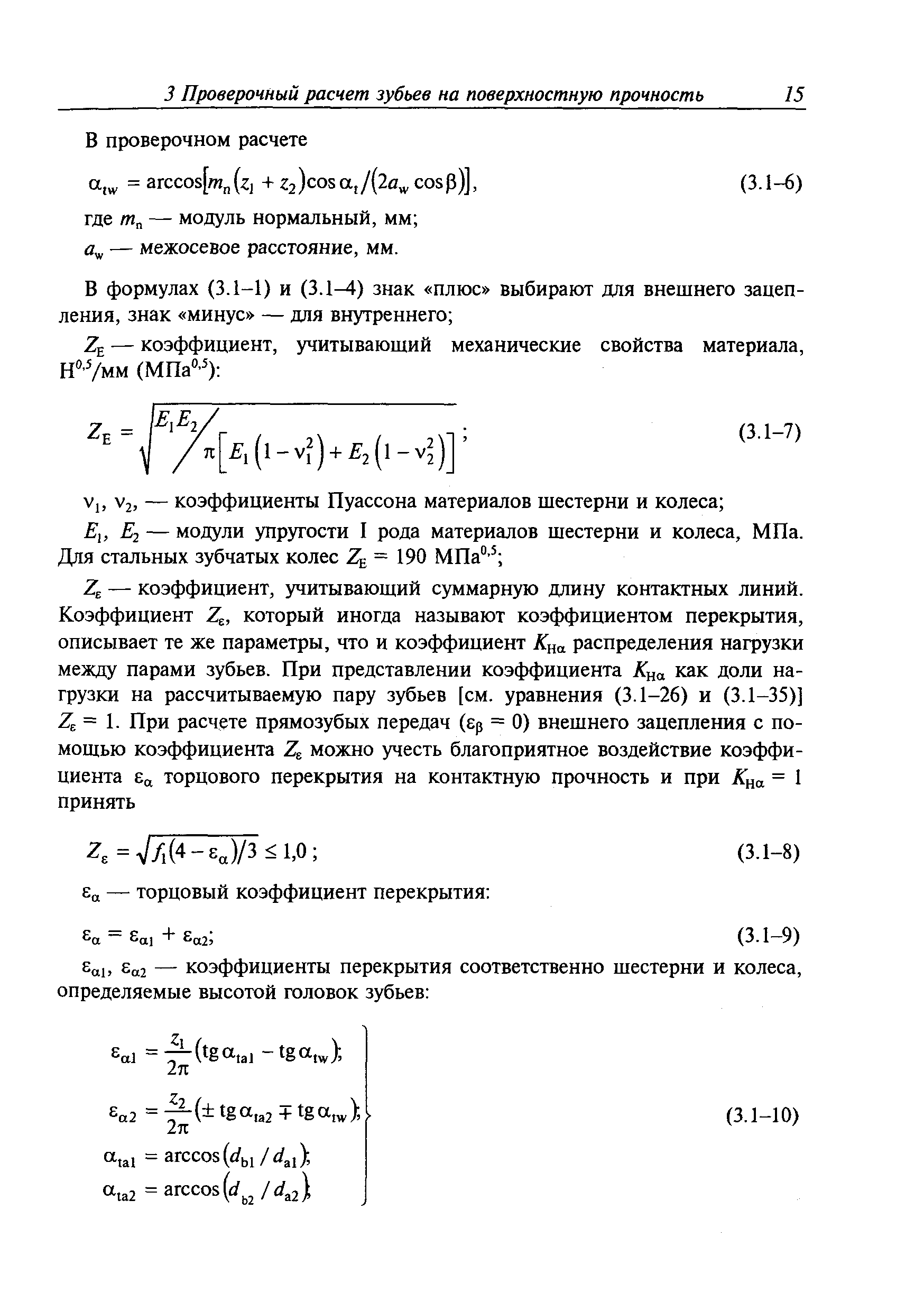

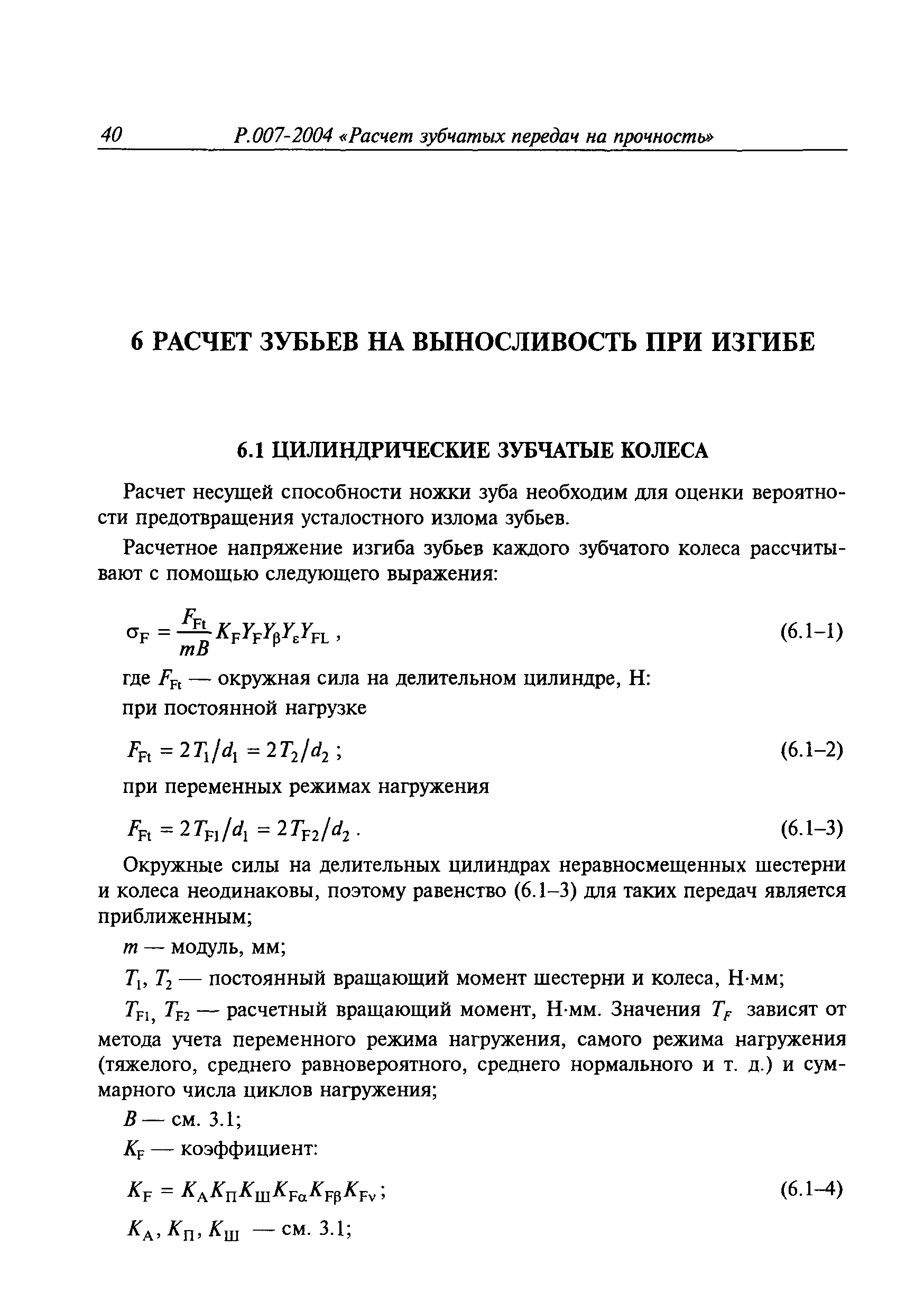

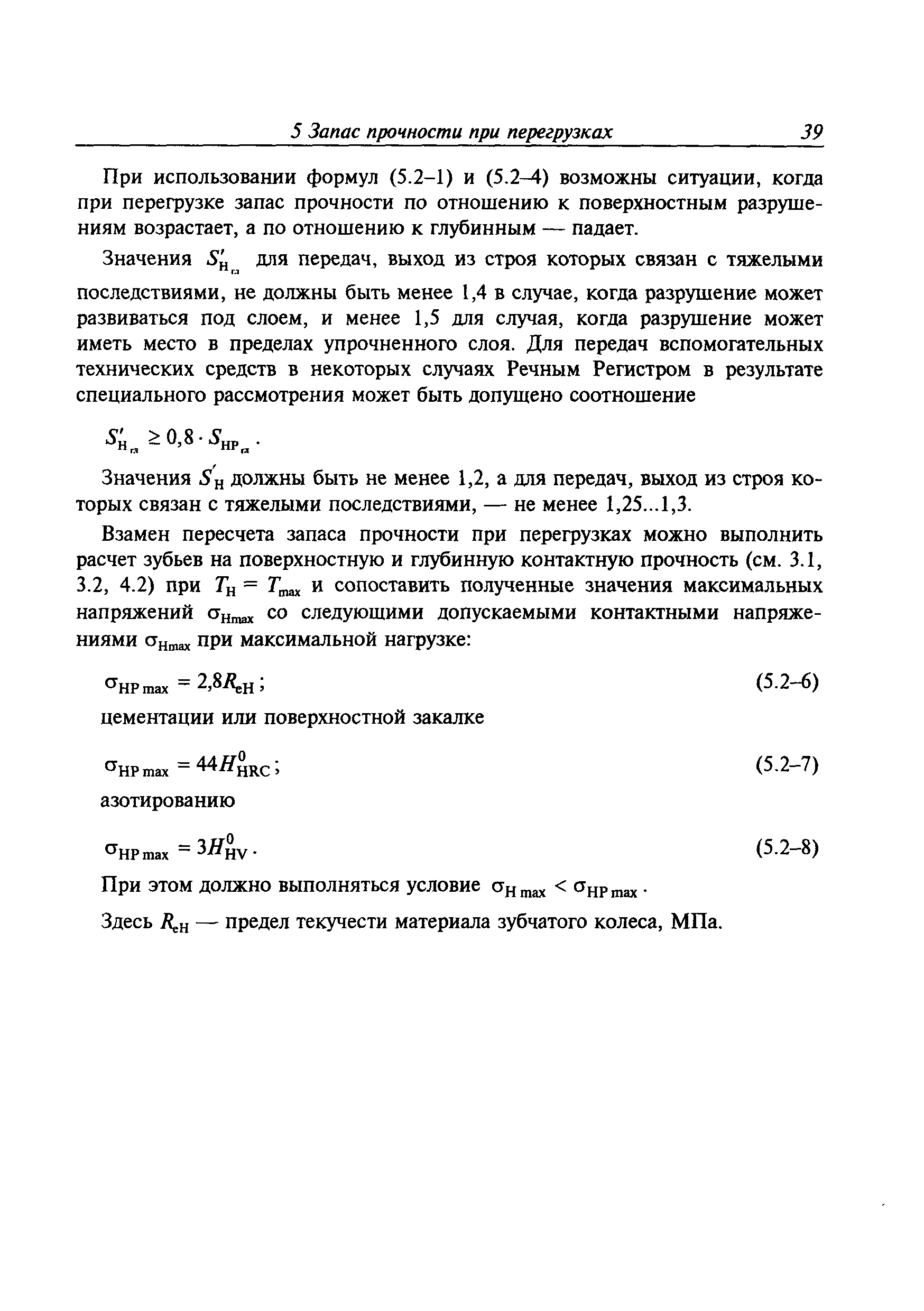

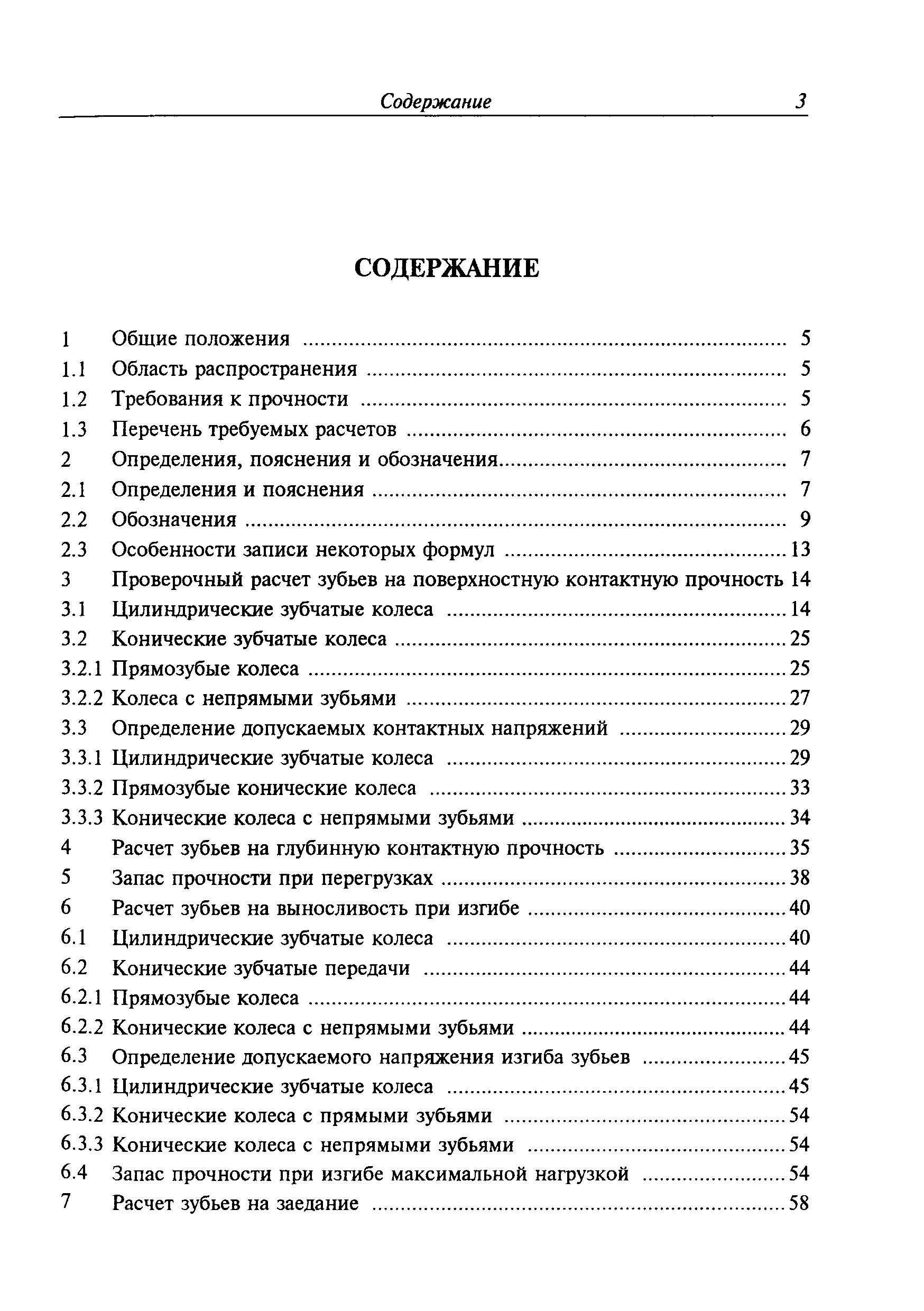

Оглавление:	1. Общие положения    1.1 Область распространения    1.2 Требования к прочности    1.3 Перечень требуемых расчётов 2. Определения, пояснения и обозначения    2.1 Определения и пояснения    2.2 Обозначения    2.3 Особенности записи некоторых формул 3. Проверочный расчёт зубьев на поверхностную контактную прочность    3.1 Цилиндрические зубчатые колёса    3.2 Конические зубчатые колеса       3.2.1 Прямозубые колёса      3.2.2 Колёса с непрямыми зубьями    3.3 Определение допускаемых контактных напряжений       3.3.1 Цилиндрические зубчатые колеса       3.3.2 Прямозубые конические колеса      3.3.3 Конические колёса с непрямыми зубьями 4. Расчёт зубьев на глубинную контактную прочность 5. Запас прочности при перегрузках 6. Расчёт зубьев на выносливость при изгибе    6.1 Цилиндрические зубчатые колёса    6.2 Конические зубчатые передачи       6.2.1 Прямозубые колёса       6.2.2 Конические колёса с непрямыми зубьями    6.3 Определение допускаемого напряжения изгиба зубьев       6.3.1 Цилиндрические зубчатые колеса       6.3.2 Конические колёса с прямыми зубьями       6.3.3 Конические колёса с непрямыми зубьями    6.4 Запас прочности при изгибе максимальной нагрузкой 7. Расчёт зубьев на заедание 8. Особенности расчёта на прочность цилиндрических передач Новикова    8.1 Контактные напряжения    8.2 Напряжение изгиба    8.3 Допускаемые напряжения 9. Особенности расчёта на прочность планетарных передач 10. Вероятностные расчёты на прочность зубчатых передач 11. Расчёт напряженного состояния зубчатых колёс с применением дискретных моделей МКЭ    11.1 Цель расчёта    11.2 Особенности подхода к расчёту прочности    11.3 Свойства применяемых материалов    11.4 Расчёт напряженно-деформированного состояния 12. Расчёт зубьев при использовании дискретных моделей МКЭ    12.1 Общие замечания    12.2 Методика расчёта    12.3 Оценка безопасности по критериям статической и усталостной прочности Приложение. Примеры расчёта зубчатых передач на прочность Литература

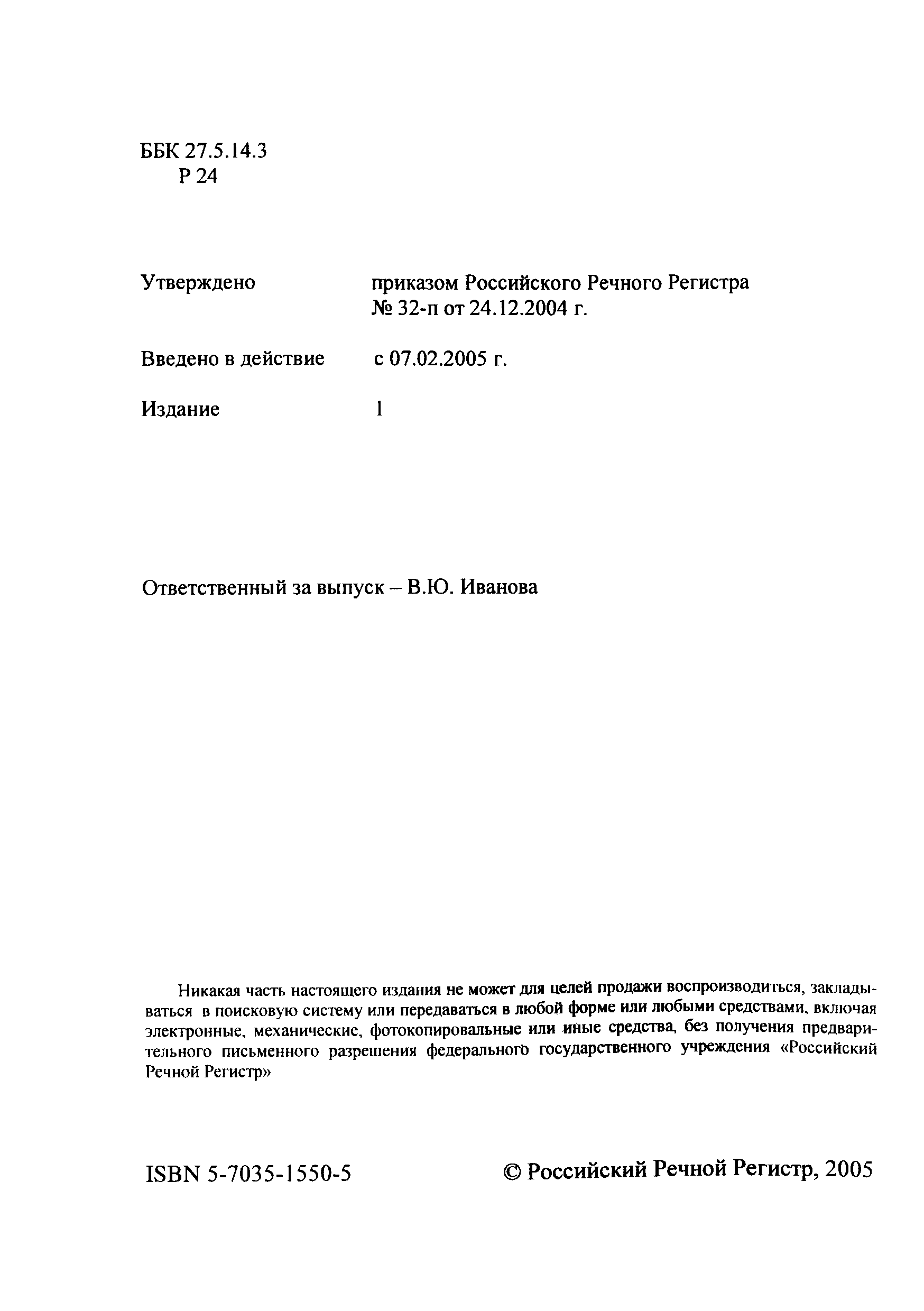

Утверждён:	24.12.2004 Российский Речной Регистр (320-п)
Расположен в:	Техническая документация Экология СУДОСТРОЕНИЕ И МОРСКИЕ СООРУЖЕНИЯ Судостроение и морские сооружения в целом Судостроение и морские сооружения, общие аспекты Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов других министерств
Нормативные ссылки:	ГОСТ 1643-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски» ГОСТ 13755-81 «Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходный контур» ГОСТ 15023-76 «Передачи Новикова цилиндрические с двумя линиями зацепления. Исходный контур» ГОСТ 21354-87 «Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет на прочность» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 1435-99 «Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»
