Скачать СТО Газпром 2-2.4-083-2006 Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов

Дата актуализации: 10.08.2017

СТО Газпром 2-2.4-083-2006

Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов

Обозначение:	СТО Газпром 2-2.4-083-2006
Обозначение англ:	2-2.4-083-2006
Статус:	заменен в части
Название рус.:	Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	17.03.2014
Область применения:	Стандарт распространяется на контроль качества сварных соединений объектов промысловых и магистральных газопроводов из стальных труб, рекомендованных нормативными документами ОАО "Газпром" к применению, диаметром до 1420 мм включительно, с избыточным давлением транспортируемой среды свыше 1,2 МПа (12кгс/см2) до 9,8 МПа (100 кгс/см2) включительно.

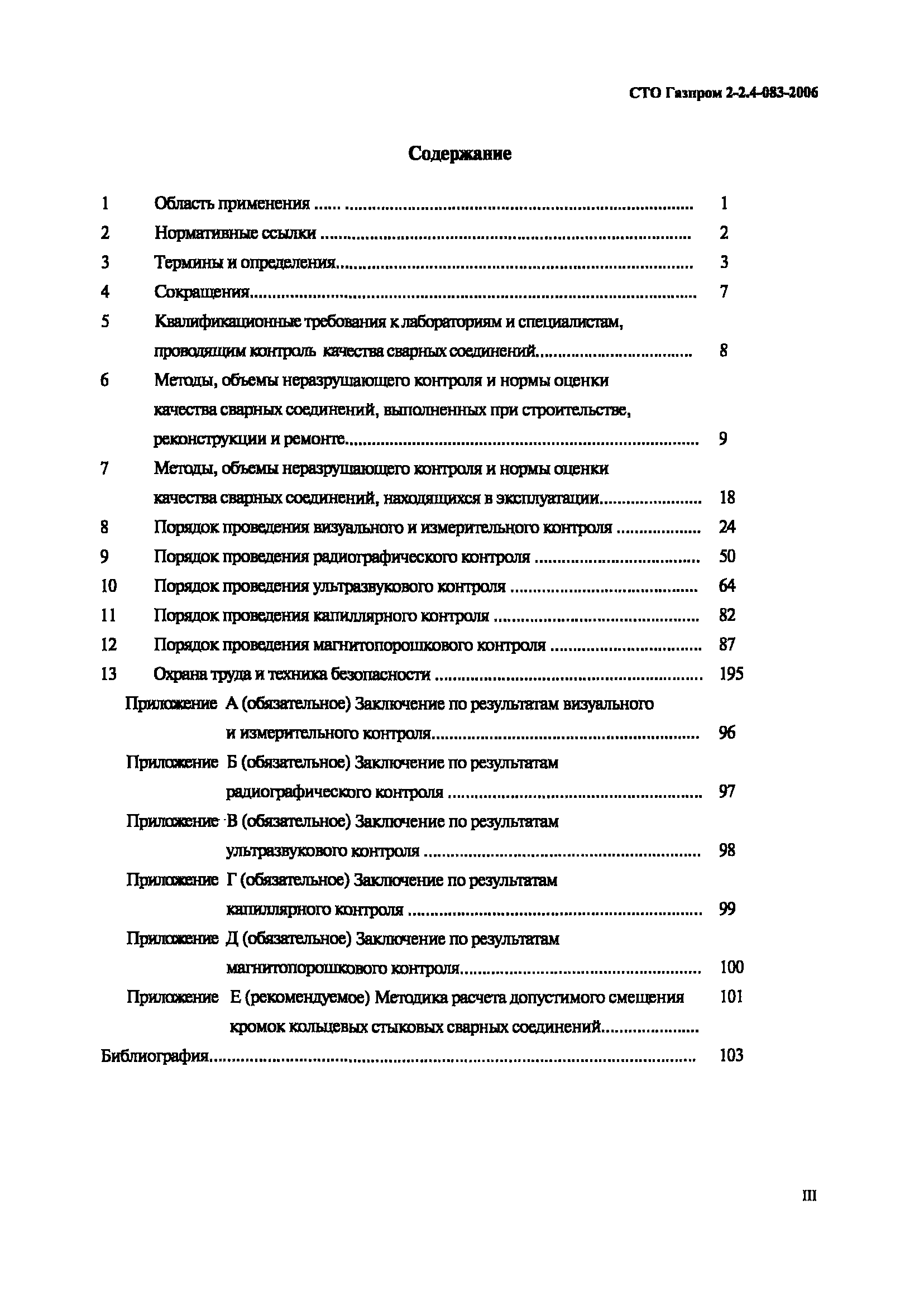

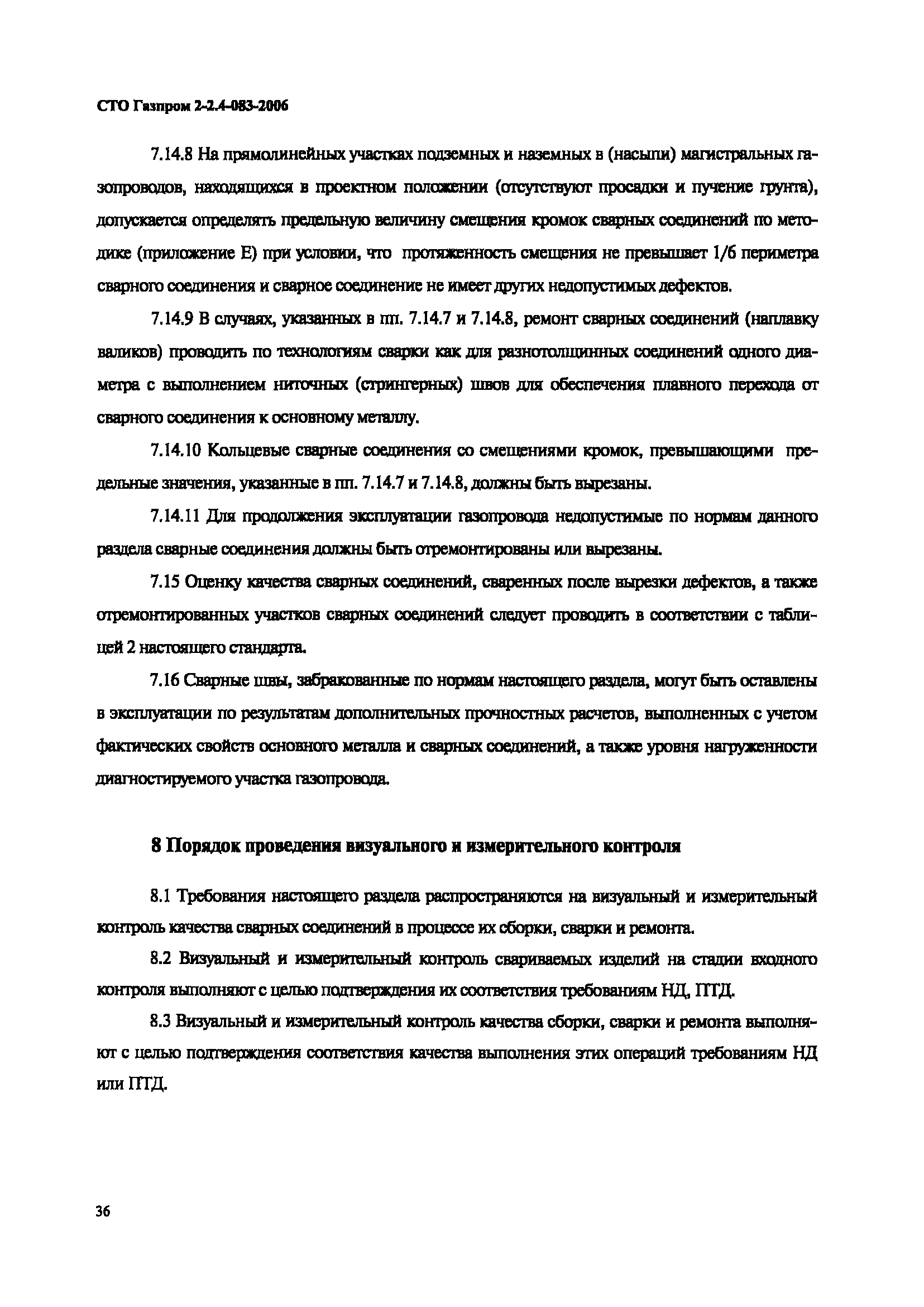

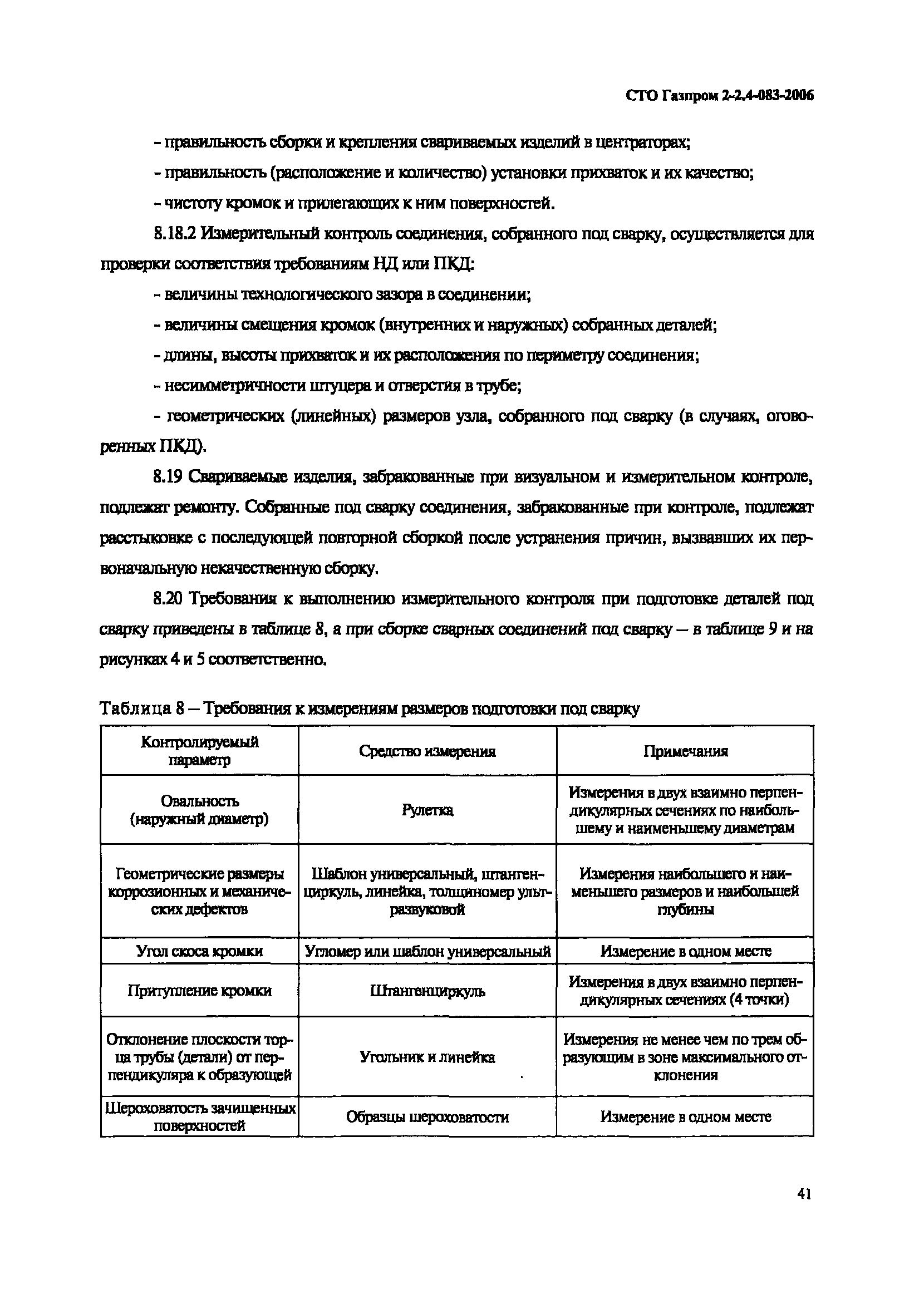

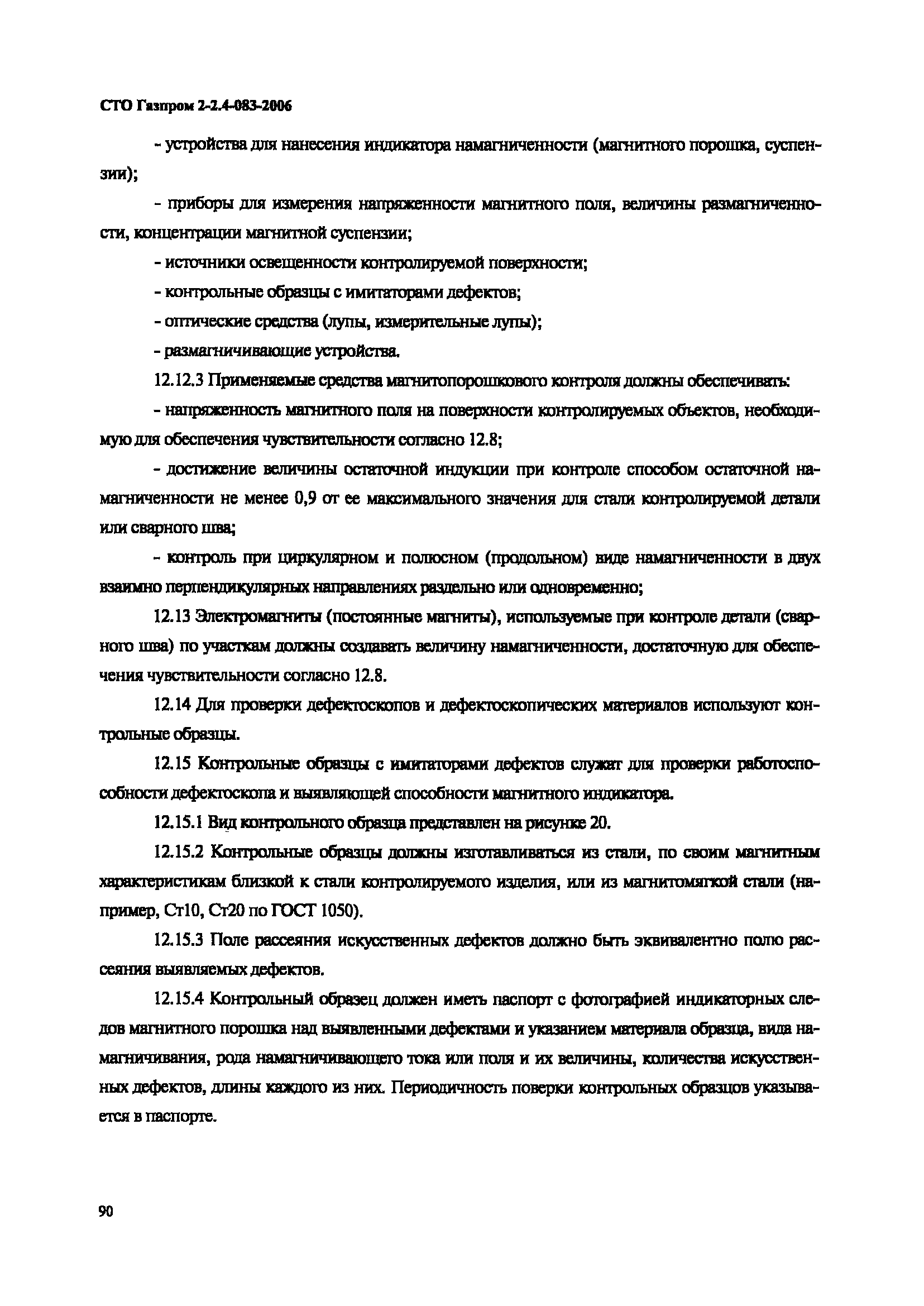

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сокращения 5 Квалификационные требования к лабораториям м специалистам, проводящим контроль качества сварных соединений 6 Методы, объемы неразрушающего контроля и нормы оценки качества сварных соединений, выполненных при строительстве, реконструкции и ремонте 7 Методы, объемы неразрушающего контроля и нормы оценки качества сварных соединений, находящихся в эксплуатации 8 Порядок проведения визуального и измерительного контроля 9 Порядок проведения радиографического контроля 10 Порядок проведения ультразвукового контроля 11 Порядок проведения капиллярного контроля 12 Порядок проведения магнитопорошкового контроля 13 Охрана труда и техника безопасности Приложения Библиография
Разработан:	ВНИИгаз (VNIIgaz ) ЗАО ВНИИСТ-Диагностика
Утверждён:	30.10.2006 ОАО Газпром (Gazprom OAO 310)
Издан:	ИРЦ Газпром (IRC Gazprom 2007 г. )
Расположен в:	Техническая документация
Список изменений:	№ 1 от 26.08.2011
Заменяет собой:	СП 105-34-96 «Производство сварочных работ и контроль качества сварных соединений» ВСН 006-89 «Строительство магистральных и промысловых трубопроводов. Сварка» ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки» ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I» РД 558-97 «Руководящий документ по технологии сварки труб при производстве ремонтно-восстановительных работ на газопроводах»
Чем заменён:	СТО Газпром 2-2.4-715-2013 «Методика оценки работоспособности кольцевых сварных соединений магистральных газопроводов» (в части раздела 7)

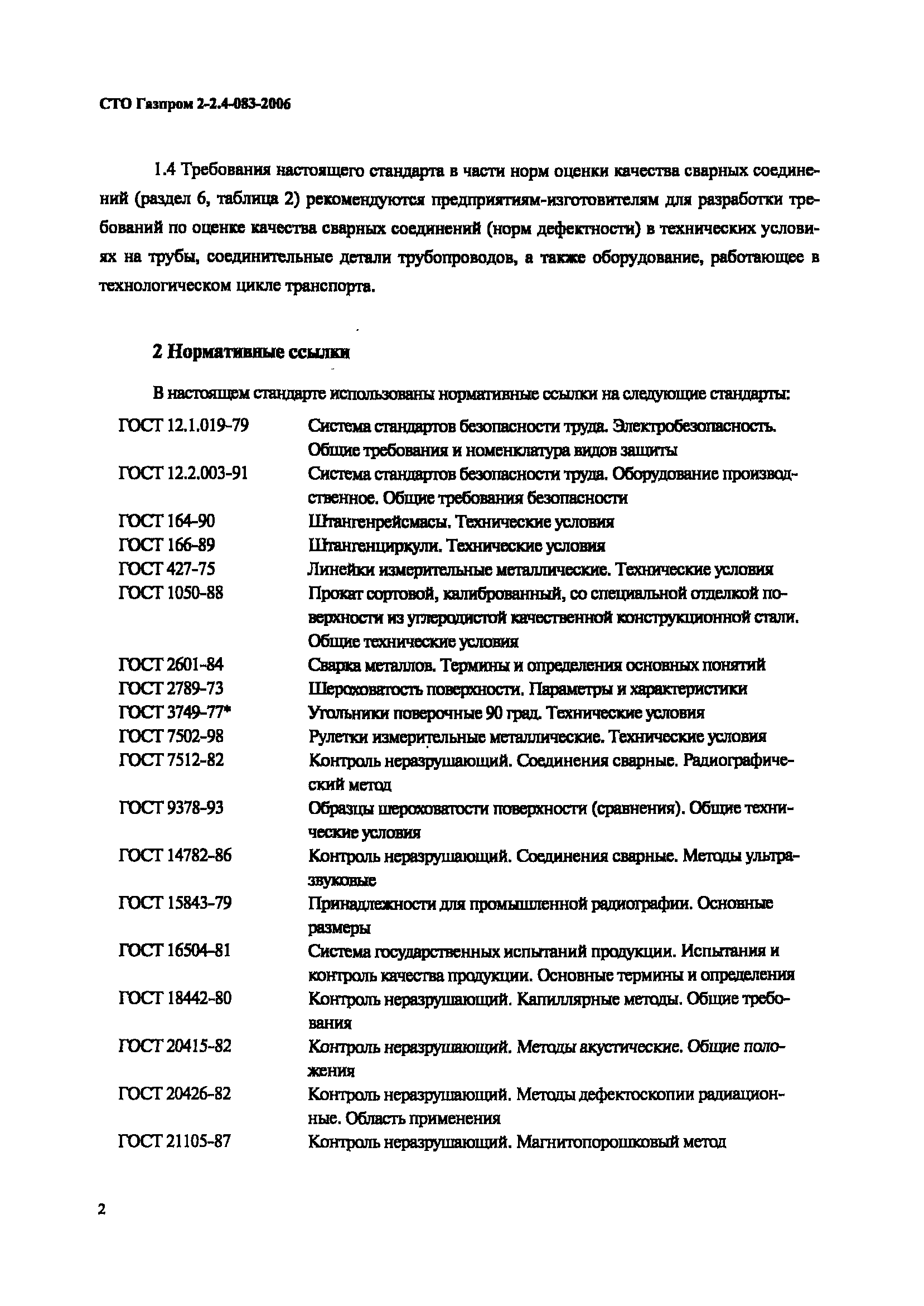

Нормативные ссылки:	СНиП 2.05.06-85* «Магистральные трубопроводы» ГОСТ 2601-84 «Сварка металлов. Термины и определения основных понятий» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 12.1.019-79 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ Р 52079-2003 «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов. Технические условия»

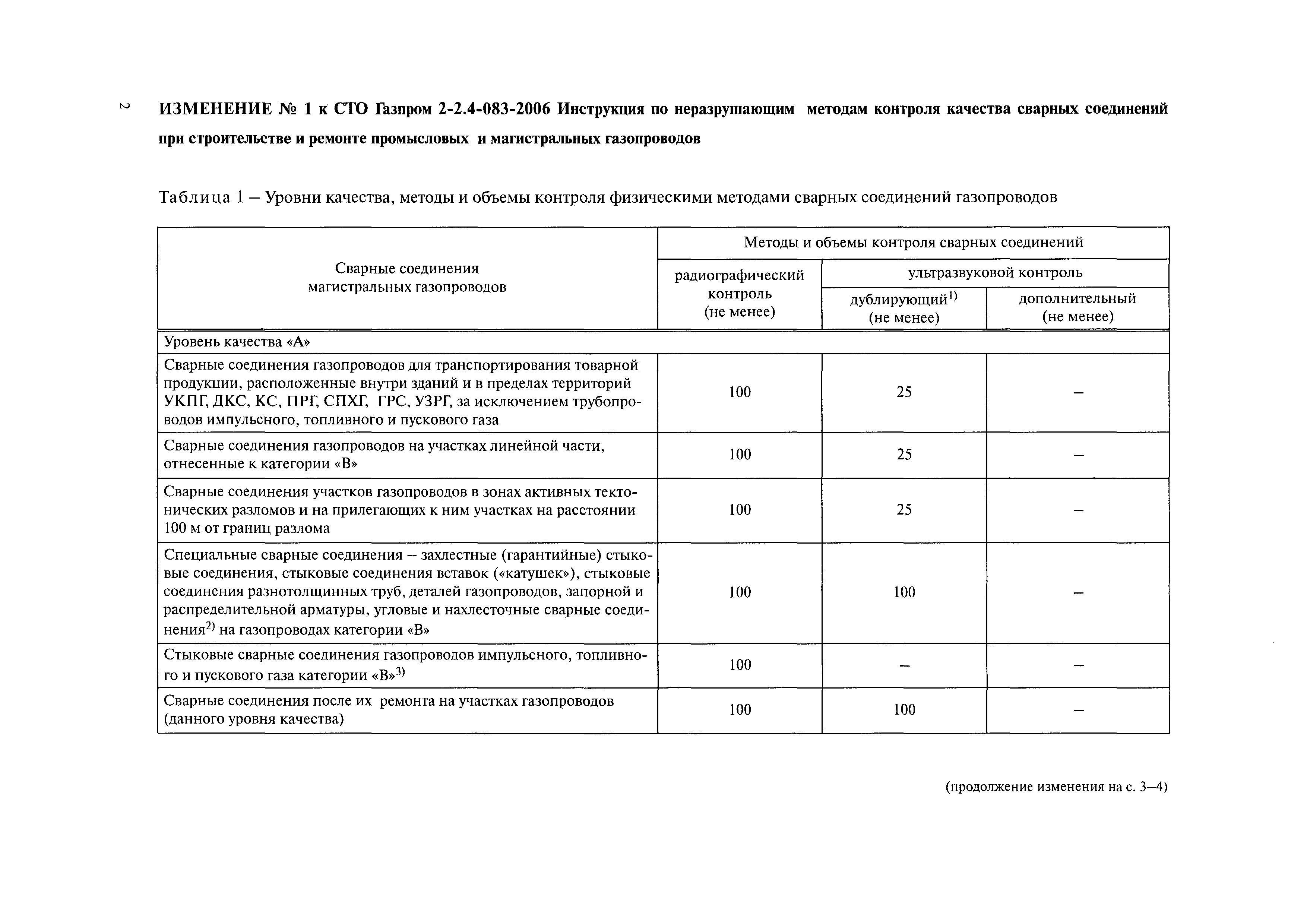

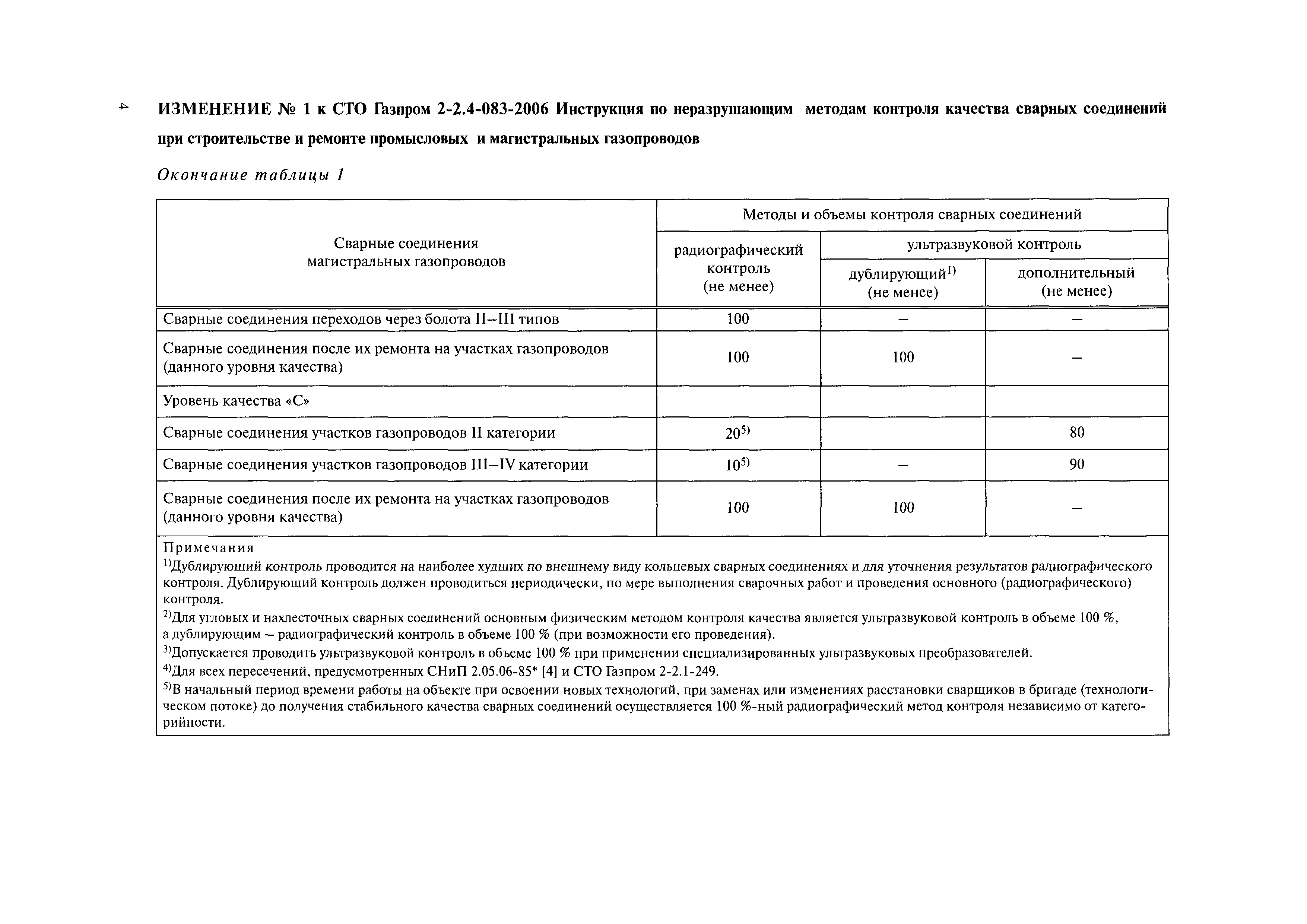

Текстовое изменение № 1 от 26.08.2011
