ВСН 006-89

Строительство магистральных и промысловых трубопроводов. Сварка

Обозначение:	ВСН 006-89
Обозначение англ:	VSN 006-89
Статус:	частично действует
Название рус.:	Строительство магистральных и промысловых трубопроводов. Сварка
Название англ.:	Construction of Trunk and Field Pipelines - Welding
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1989

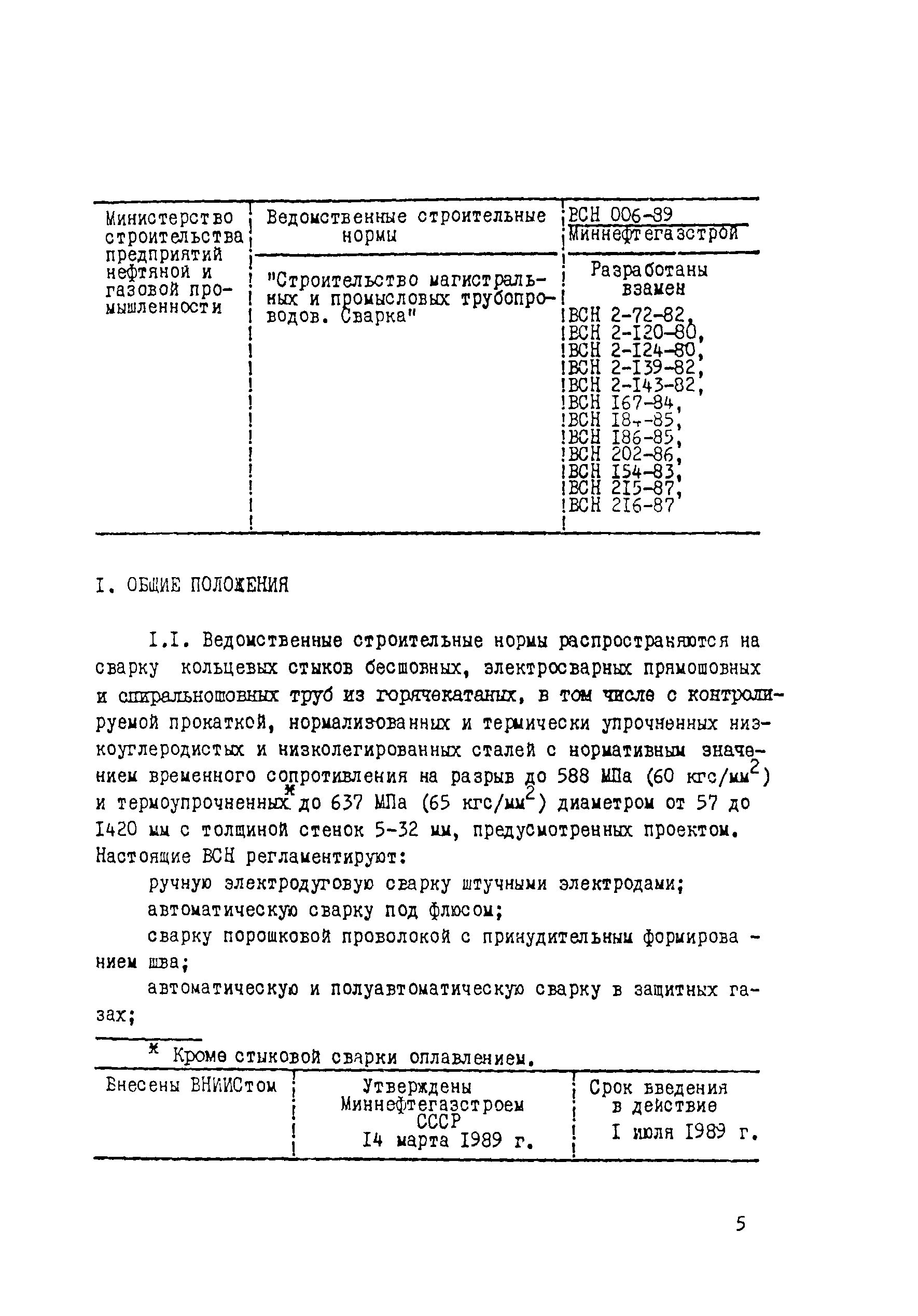

Область применения:	Ведомственные строительные нормы распространяются на сварку кольцевых стыков бесшовных, электросварных прямошовных и спиральношовных труб из горячекатаных, в том числе с контролируемой прокаткой, нормализованных и термически упрочненных низкоуглеродистых и низколегированных сталей с нормативным значением временного сопротивления на разрыв до 588 МПа (60 кгс/мм2) и термоупрочненных до 637 МПа (65 кгс/мм2) диаметром от 57 до 1420 мм с толщиной стенок 5 - 32 мм, предусмотренных проектом. ВСН регламентируют: ручную электродуговую сварку штучными электродами; автоматическую сварку под флюсом; сварку порошковой проволокой с принудительным формированием шва; автоматическую и полуавтоматическую сварку в защитных газах; ручную аргонодуговую сварку корневого шва; стыковую сварку оплавлением; сварку вращающейся магнитоуправляемой дугой; индукционную пайку; разделительную и поверхностную резку трубопроводов. ВСН не распространяются на сварку трубопроводов специального назначения (аммиакопроводов, этиленопроводов, этанопроводов и т.д.), а также трубопроводов, предназначенных для транспорта коррозионно-активных продуктов.

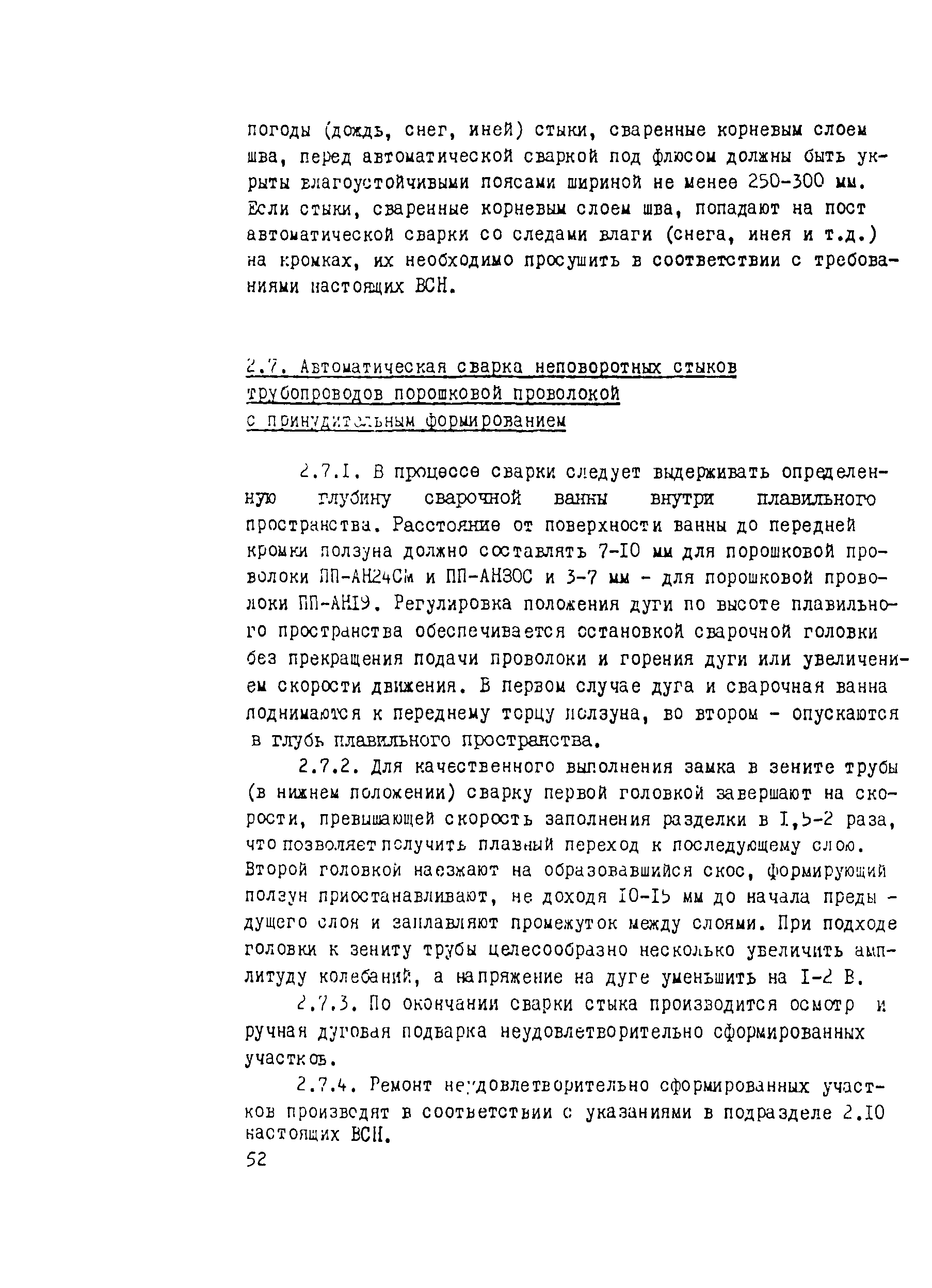

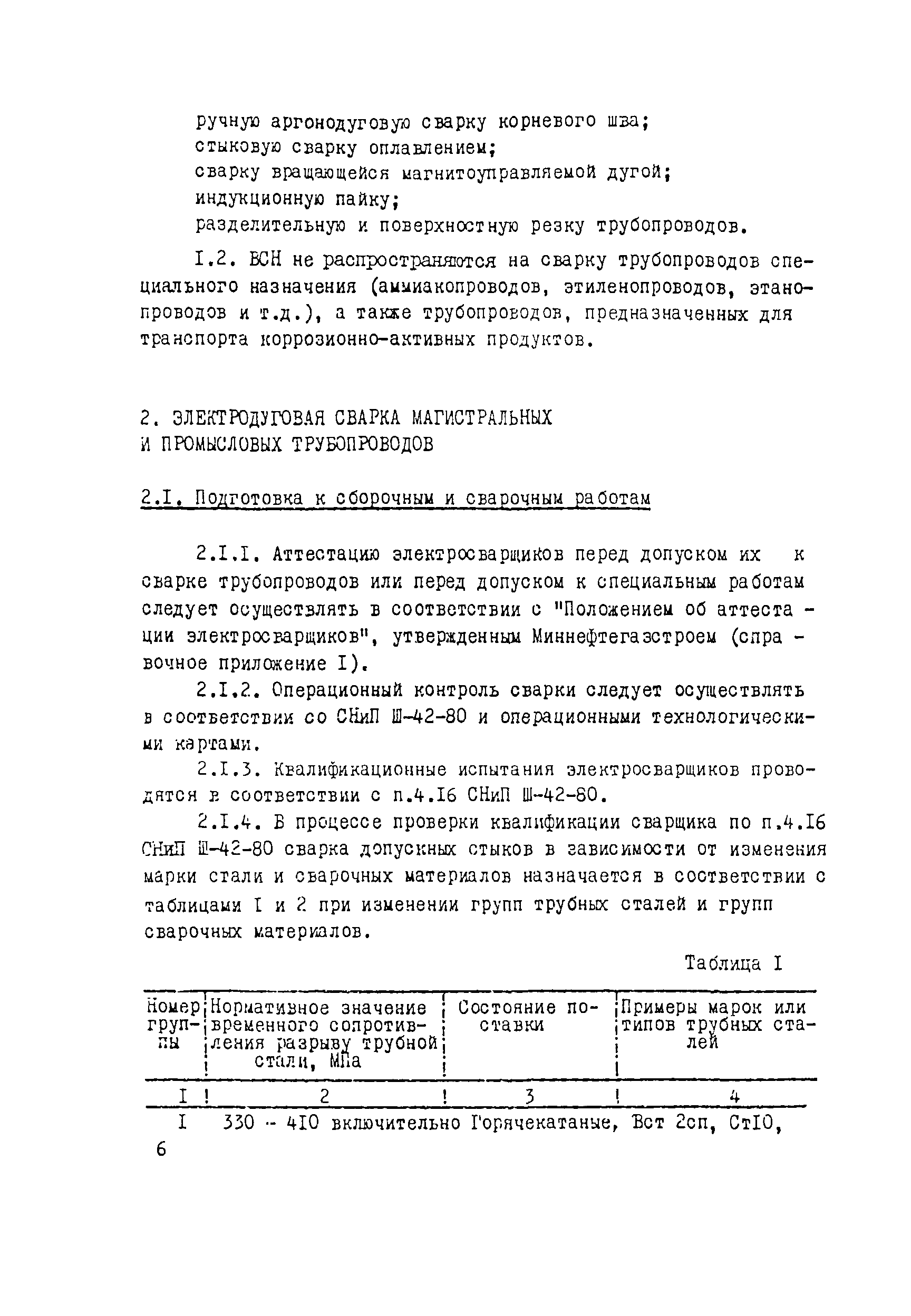

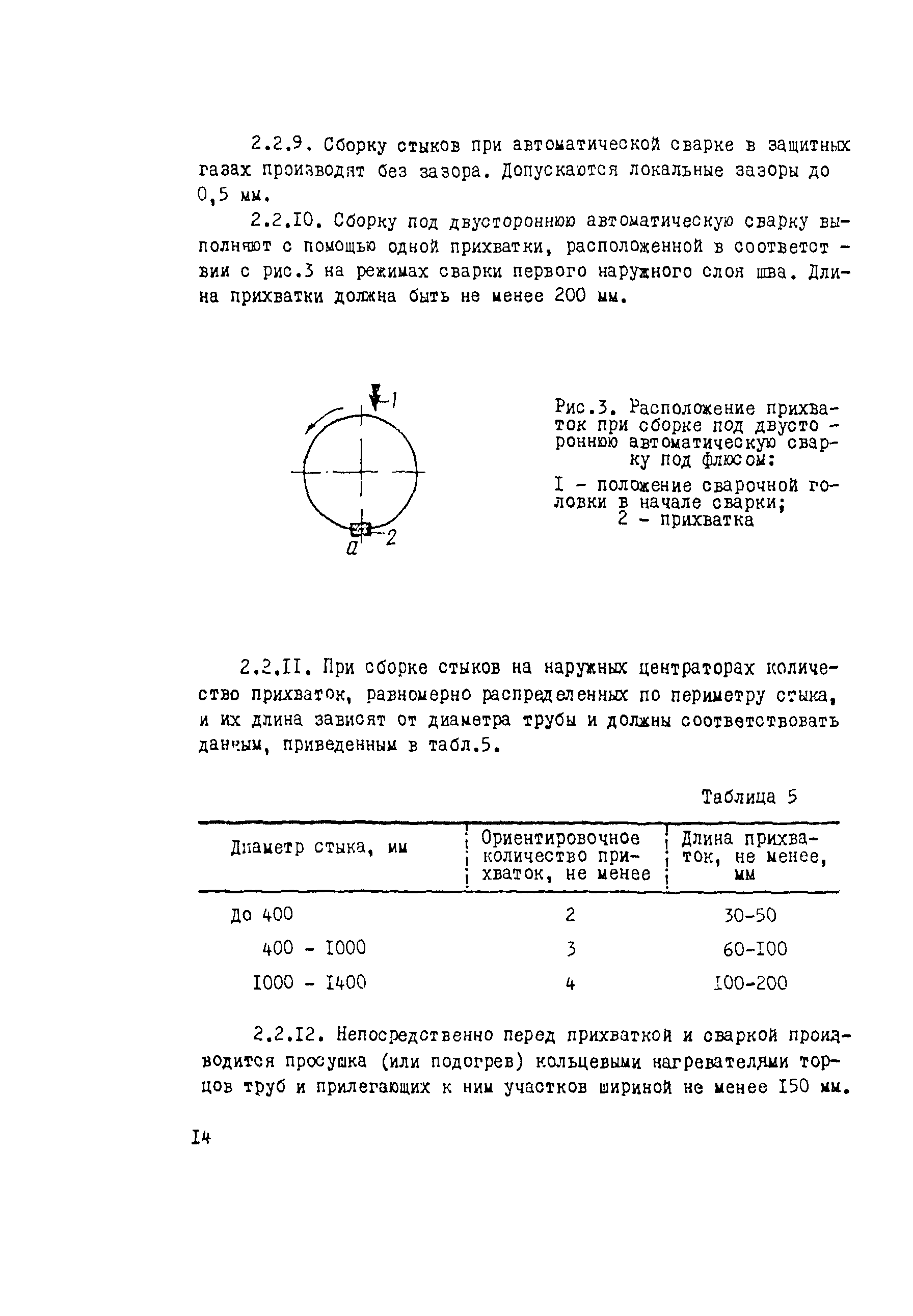

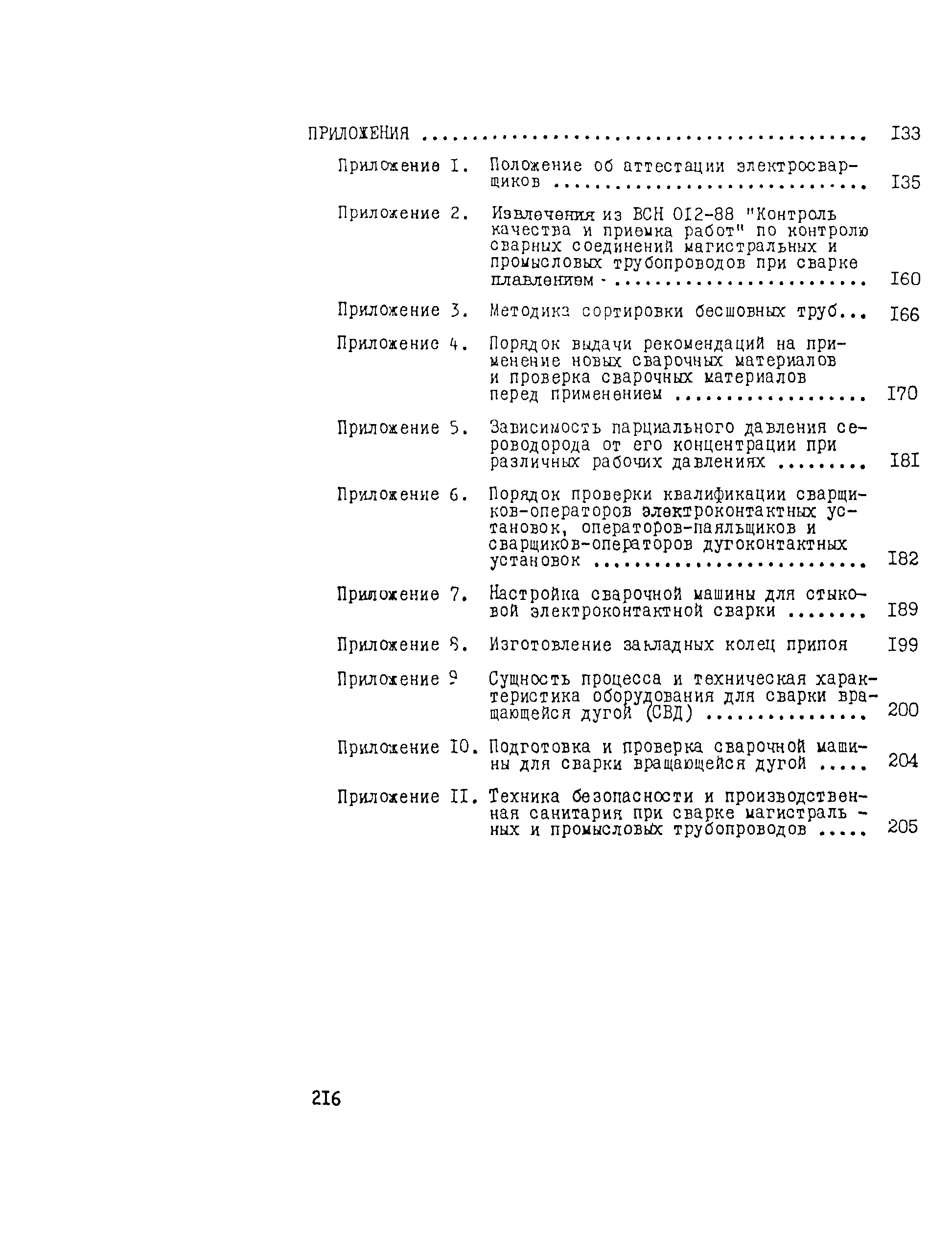

Оглавление:	1. Общие положения 2. Электродуговая сварка магистральных и промысловых трубопроводов    2.1. Подготовка к сборочным и сварочным работам    2.2. Сборка стыков труб перед сваркой    2.3. Сварочные материалы    2.4. Ручная электродуговая сварка кольцевых стыков труб    2.5. Двусторонняя автоматическая сварка под флюсом на базах типа БТС    2.6. Односторонняя автоматическая сварка под флюсом на базах типа ССТ-ПАУ    2.7. Автоматическая сварка неповоротных стыков трубопроводов порошковой проволокой с принудительным формированием    2.8. Автоматическая электродуговая сварка труб в среде защитных газов    2.9. Специальные сварочные работы    2.10. Ремонт сварных соединений    2.11. Сварка трубопроводов, транспортирующих сероводородсодержащие среды 3. Прессовые методы сварки магистральных и промысловых трубопроводов    3.1. Подготовка к сварочным работам    3.2. Стыковая контактная сварка оплавлением промысловых и магистральных трубопроводов    3.3. Паяльные материалы    3.4. Индукционная пайка стыков трубопроводов    3.5. Сварка вращающейся дугой (СВД) 4. Резка труб в трассовых условиях Приложение 1. (Справочное). Положение об аттестации электросварщиков Приложение 2. (Справочное). Извлечения из ВСН 012-88 «Контроль качества и приемка работ» по контролю сварных соединений магистральных и промысловых трубопроводов при сварке плавлением Приложение 3. (Справочное). Методика сортировки бесшовных труб Приложение 4. (Обязательное). Порядок выдачи рекомендаций на применение новых сварочных материалов и проверка сварочных материалов перед применением Приложение 5. (Справочное). Зависимость парциального давления сероводорода от его концентрации при различных рабочих давлениях Приложение 6. (Обязательное). Порядок проверки квалификации сварщиков-операторов электроконтактных установок, операторов-паяльщиков и сварщиков-операторов дугоконтактных установок Приложение 7. (Обязательное). Настройка сварочной машины для стыковой электроконтактной сварки Приложение 8. (Справочное). Изготовление закладных колец припоя Приложение 9. (Справочное). Сущность процесса и техническая характеристика оборудования для сварки вращающейся дугой (СВД) Приложение 10. (Обязательное). Подготовка и проверка сварочной машины для сварки вращающейся дугой Приложение 11. (Справочное). Техника безопасности и производственная санитария при сварке магистральных и промысловых трубопроводов
Разработан:	ВНИИСТ Миннефтегазстроя (VNIIST, Minneftegazstroy )
Утверждён:	14.03.1989 Миннефтегазстрой (Minneftegazstroy )
Принят:	Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy ) Миннефтепром (Minnefteprom ) Главгосгазнадзор СССР (USSR Glavgosgaznadzor )
Издан:	Ротапринт ВНИИСТа (VNIIST Copy Center 1989 г. )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты Добыча и переработка нефти и природного газа ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Производство в химической промышленности Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ Проектирование и строительство объектов нефтяной и газовой промышленности
Заменяет собой:	ВСН 505-87 «Технические требования (монтажные) к проектированию объектов нефтеперерабатывающей и нефтехимической промышленности с применением блоков. Системы автоматизации» ВСН 2-124-80 «Инструкция по технологии сварки магистральных трубопроводов» ВСН 2-72-82 «Инструкция по технологии стыковой электроконтактной сварки оплавлением магистральных трубопроводов из сталей с пределом прочности до 60 кгс/мм 2» ВСН 2-139-82 «Инструкция по технологии стыковой электроконтактной сварки труб малого диаметра с большими толщинами стенок» ВСН 184-85 «Технология автоматической сварки неповоротных стыков трубопроводов диаметром 530 мм и более порошковой проволокой с принудительным формированием» ВСН 186-85 «Инструкция по технологии резки труб в трассовых условиях» ВСН 167-84 «Инструкция по технологии сварки при выполнении специальных монтажных работ на строительстве трубопроводов» ВСН 202-86 «Заварка на стадии строительства технологических отверстий в магистральных трубопроводах» ВСН 154-83 «Инструкция по технологии сварки, термической обработке и контролю стыков трубопроводов сероводородсодержащего нефтяного месторождения Жанажол» ВСН 2-120-80 «Инструкция по технологии сварки трубопроводов и технологического оборудования при монтаже компрессорных и насосных станций» ВСН 2-143-82 «Инструкция по организации хранения, подготовке и контролю сварочных электродов, флюсов и проволоки сплошного сечения (для многониточной системы газопроводов)» ВСН 215-87 «Инструкция по технологии стыковой электроконтактной сварки труб диаметром 57 мм»
Чем заменён:	СТО Газпром 2-2.2-136-2007 «Инструкция по технологиям сварки при строительстве и ремонте промысловых и магистральных газопроводов. Часть I» СТО Газпром 2-2.4-083-2006 «Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов» СТО Газпром 2-2.2-115-2007 «Инструкция по сварке магистральных газопроводов с рабочим давлением до 9,8 МПа включительно» (в части сварки труб диаметром 1020-1420 мм с толщинами стенок 18,0-32,0 мм).)
Нормативные ссылки:	СНиП 2.05.06-85* «Магистральные трубопроводы» СНиП III-42-80* «Магистральные трубопроводы» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ВСН 005-88 «Строительство промысловых стальных трубопроводов. Технология и организация» ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 12.2.007.8-75 «Система стандартов безопасности труда. Устройства электросварочные и для плазменной обработки. Требования безопасности» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 26271-84 «Проволока порошковая для дуговой сварки углеродистых и низколегированных сталей. Общие технические условия» СНиП III-4-80* «Техника безопасности в строительстве» ГОСТ 17379-83 «Детали трубопроводов стальные бесшовные приварные на Ру <= 10 МПа (<= 100 кгс/см кв.). Заглушки эллиптические. Конструкция и размеры» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия» ГОСТ 12.3.004-75 «Система стандартов безопасности труда. Термическая обработка металлов. Общие требования безопасности» ВСН 505-87 «Технические требования (монтажные) к проектированию объектов нефтеперерабатывающей и нефтехимической промышленности с применением блоков. Системы автоматизации» ГОСТ 14792-80 «Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия»
