Скачать АТК 24.201.17-90 Мешалки. Типы, параметры, конструкция, основные размеры и технические требованияДата актуализации: 10.08.2017 АТК 24.201.17-90

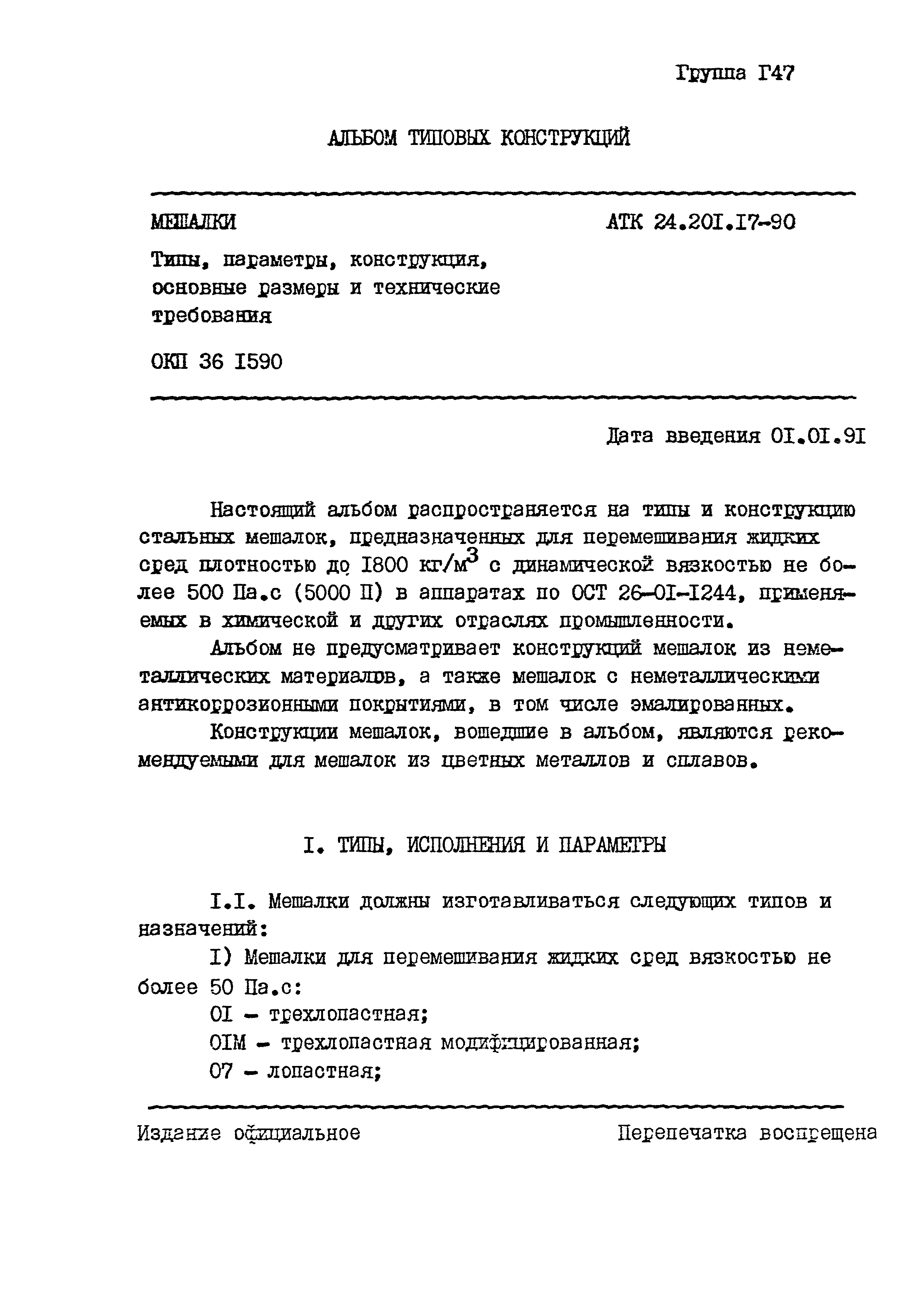

Мешалки. Типы, параметры, конструкция, основные размеры и технические требованияОбозначение: | АТК 24.201.17-90 | Обозначение англ: | ATK 24.201.17-90 | Статус: | действует | Название рус.: | Мешалки. Типы, параметры, конструкция, основные размеры и технические требования | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.1991 | Область применения: | Альбом распространяется на типы и конструкцию стальных мешалок, предназначенных для перемешивания жидких сред плотностью до 1800 кг/м куб. с динамической вязкостью не более 500 Па.с (5000 П) в аппаратах по ОСТ 26-01-1244, применяемых в химической и других отраслях промышленности.
Альбом не предусматривает конструкций мешалок из неметаллических материалов, а также мешалок с неметаллическими антикоррозионными покрытиями, в том числе эмалированных.

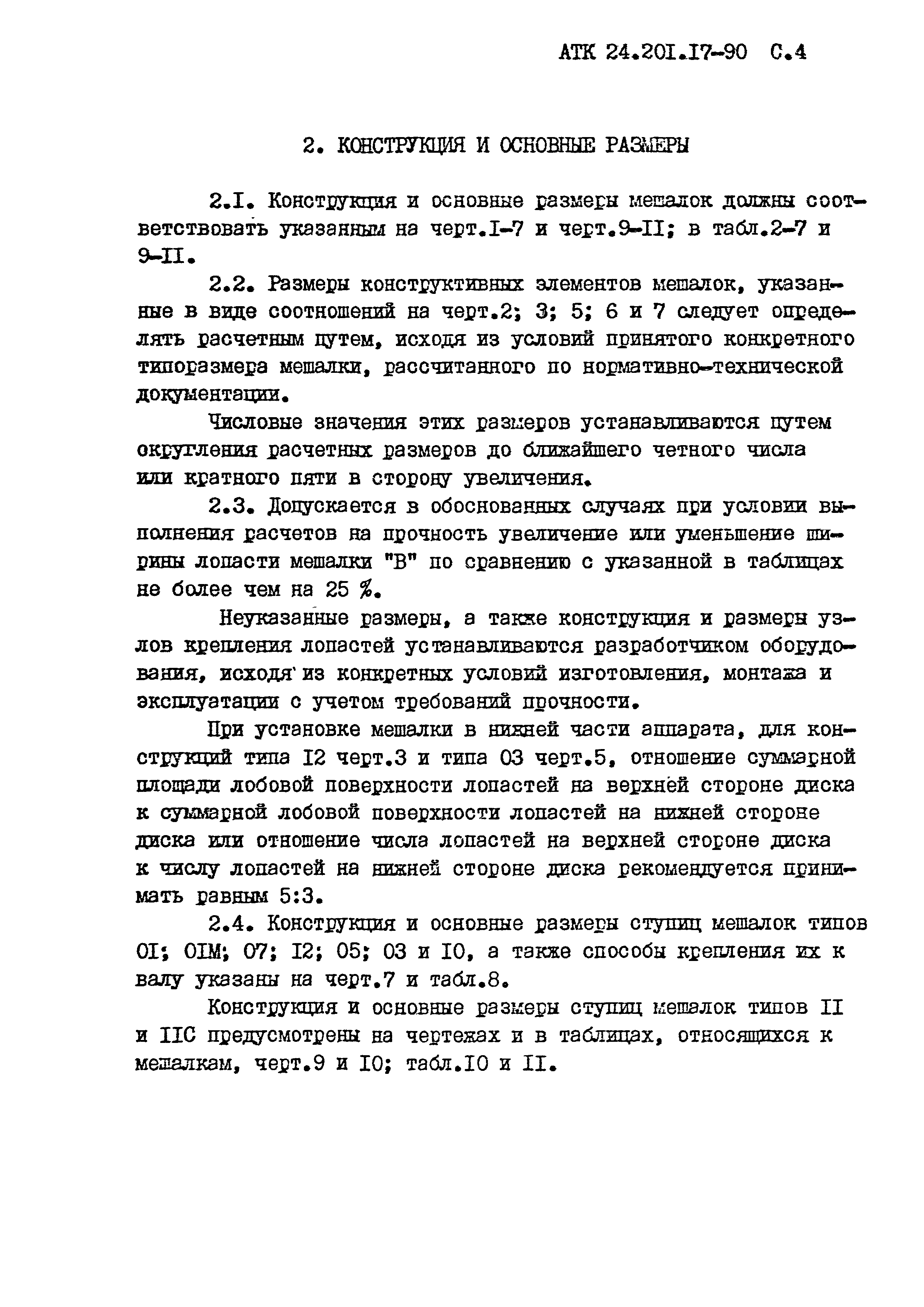

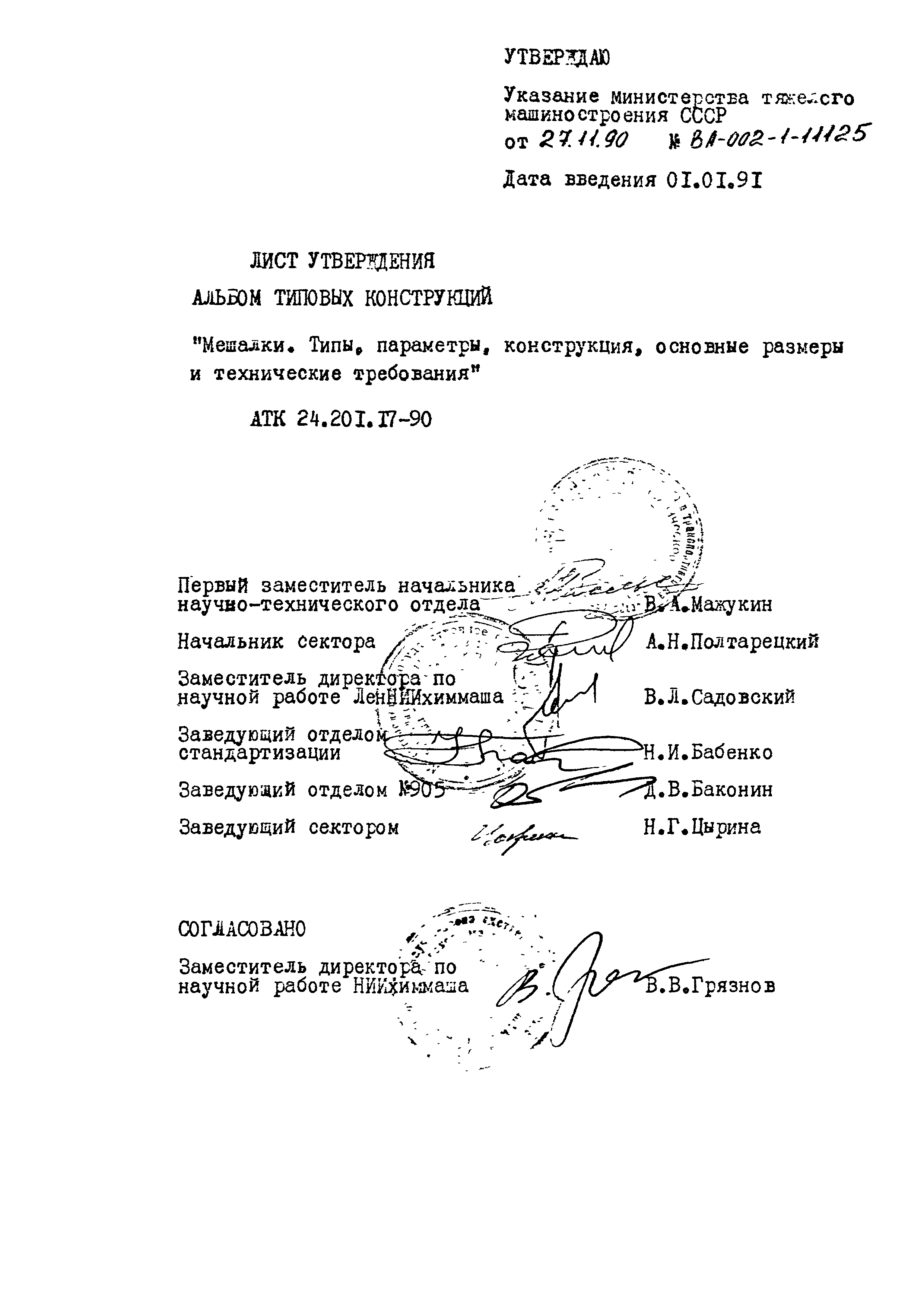

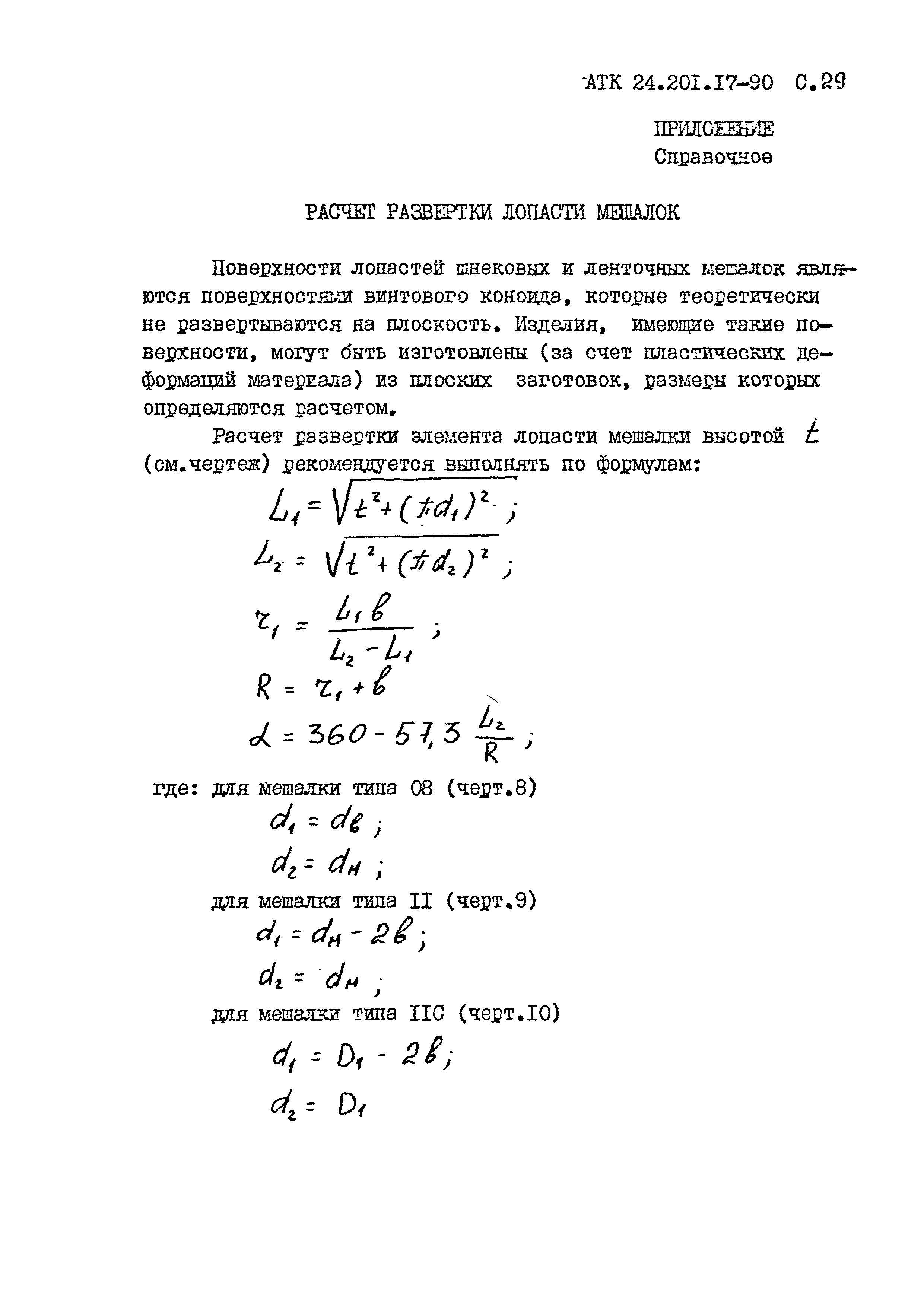

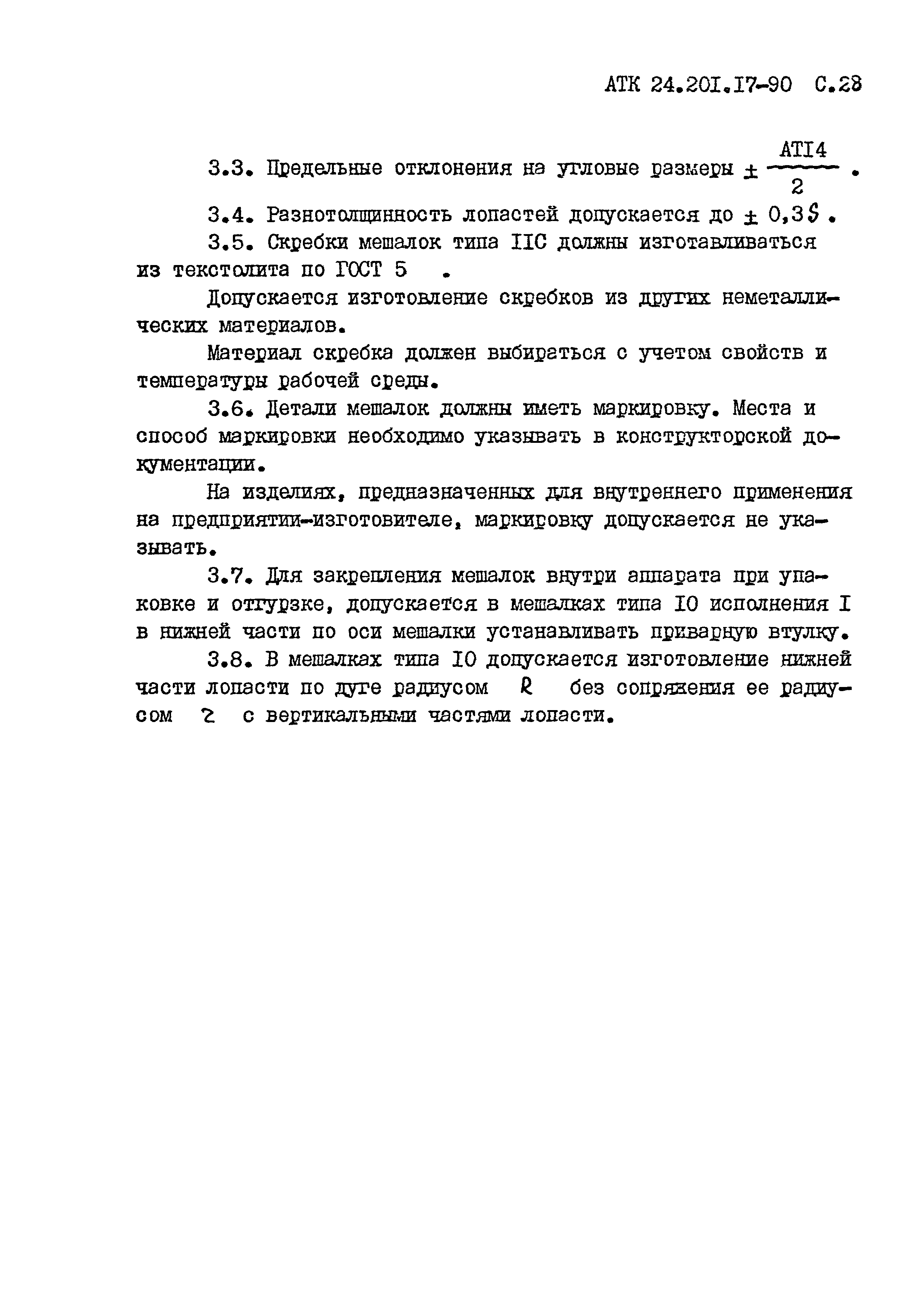

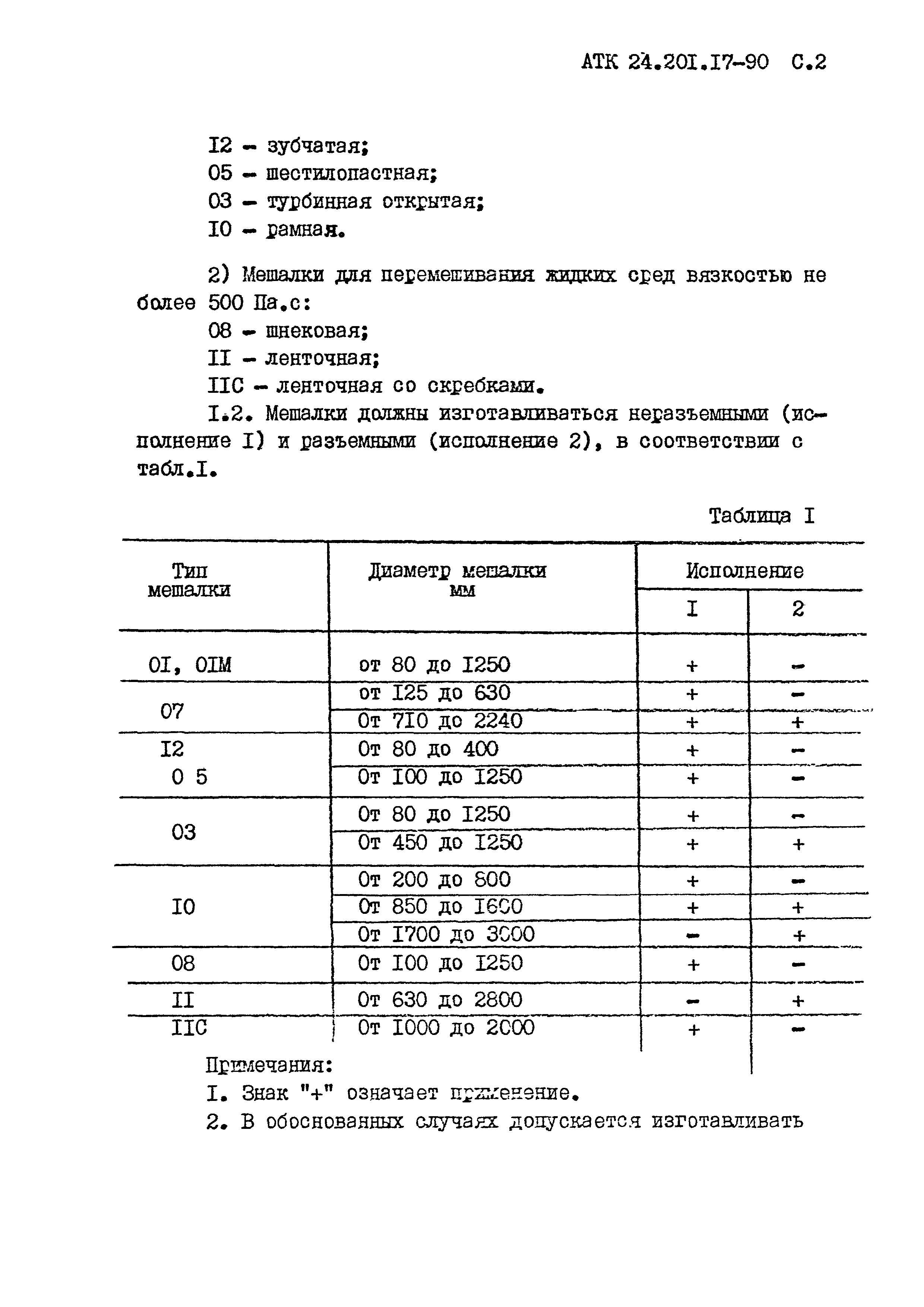

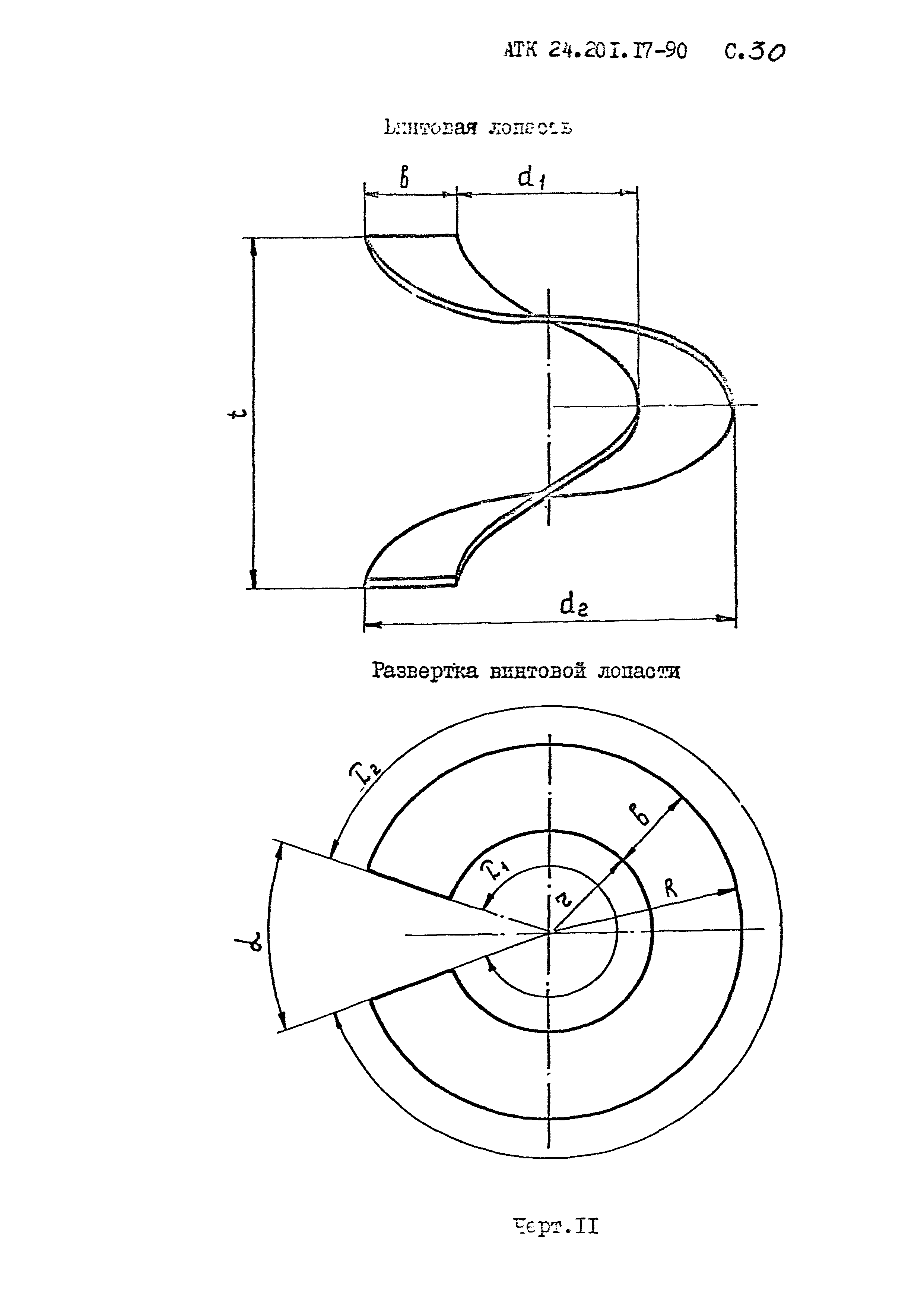

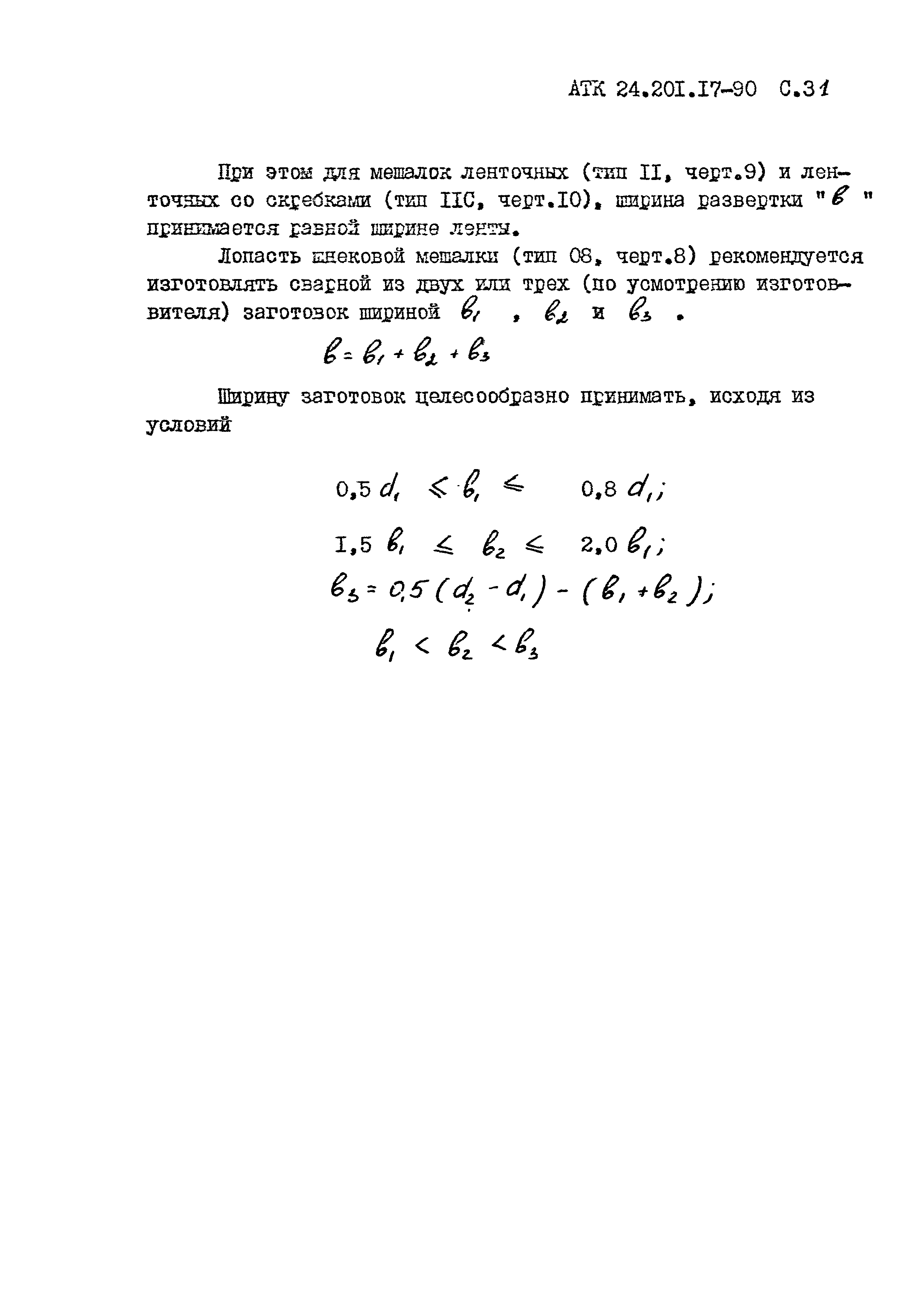

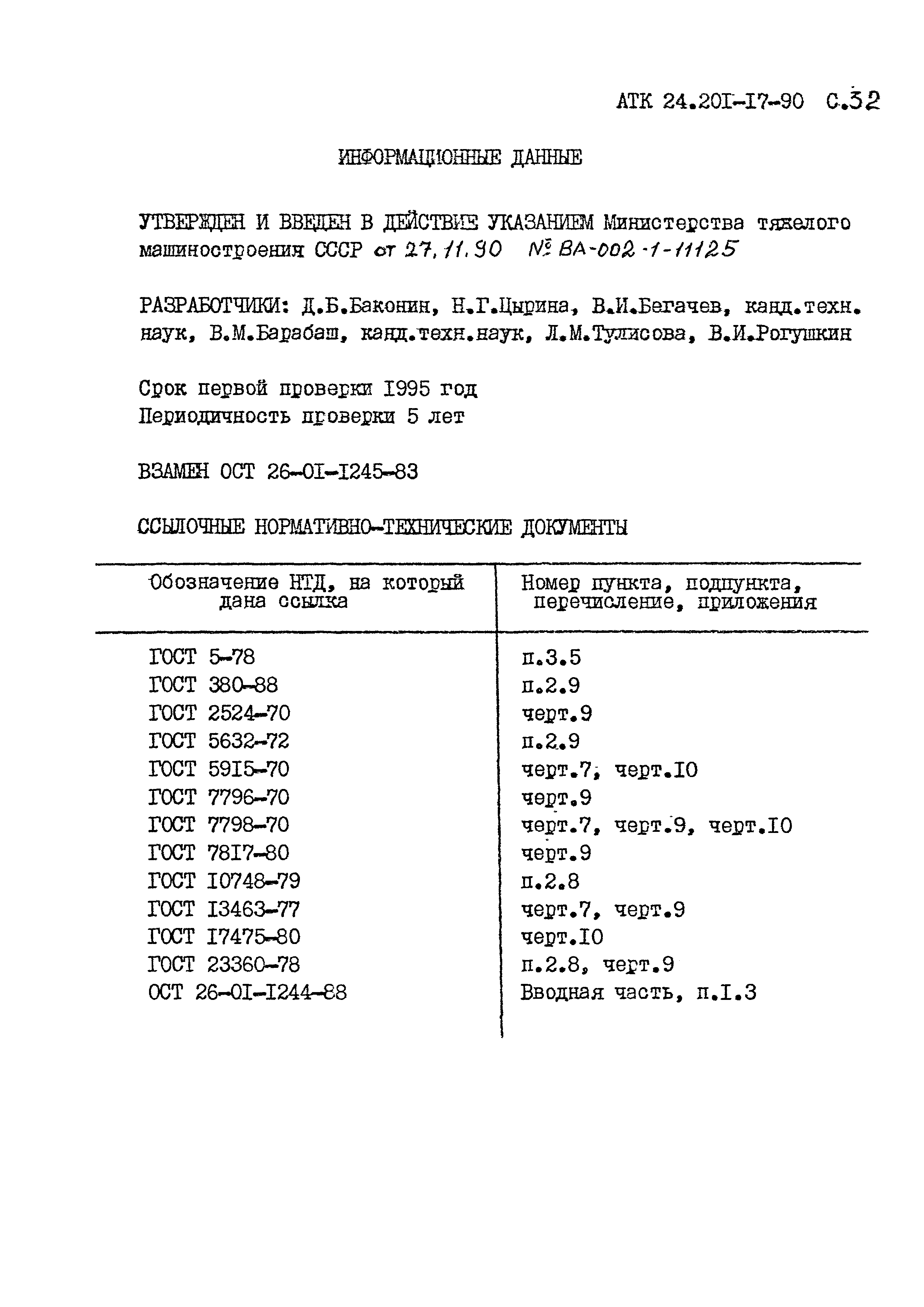

Конструкции мешалок, вошедшие в альбом, являются рекомендуемыми для мешалок из цветных металлов и сплавов | Оглавление: | Лист утверждения 1. Типы, исполнения и параметры 2. Конструкция и основные размеры 3. Технические требования Приложение. Расчет развертки лопасти мешалок Информационные данные | Разработан: | ЛенНИИхиммаш
| Утверждён: | 27.11.1990 Министерство тяжелого машиностроения СССР (USSR Ministry of Heavy Machinery Manufacturing ВА-002-1-11125)
| Принят: | НИИХИММАШ (NIIKHIMMASH )
| Расположен в: |
| Заменяет собой: | - ОСТ 26-01-1245-83 «Мешалки. Типы, параметры, конструкция, основные размеры и технические требования»
| Нормативные ссылки: | |

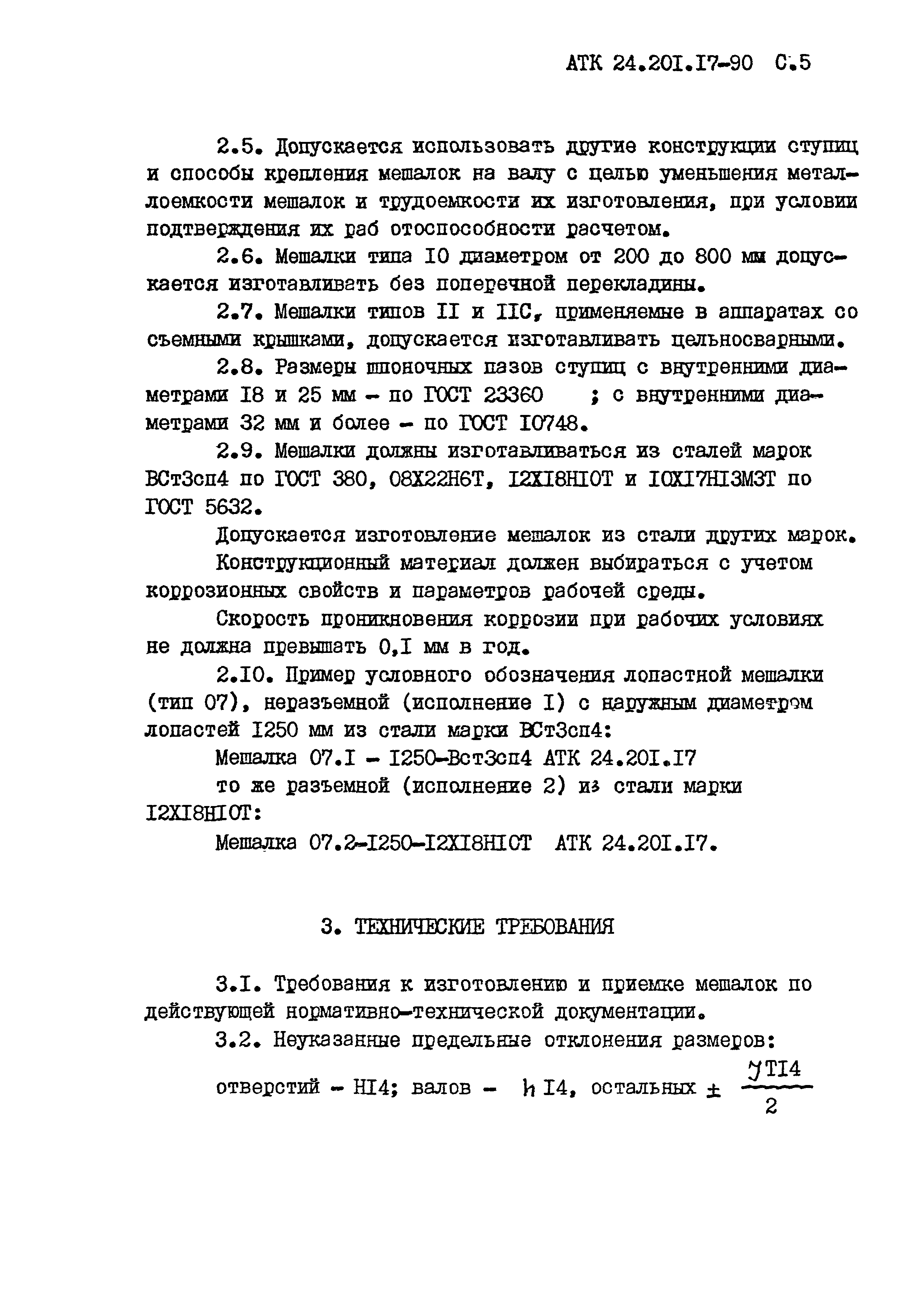

![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/0.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/1.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/2.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/3.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/4.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/5.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/6.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/7.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/8.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/9.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/10.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/11.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/12.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/13.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/14.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/15.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/16.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/17.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/18.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/19.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/20.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/21.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/22.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/23.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/24.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/25.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/26.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/27.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/28.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/29.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/30.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/31.gif) ![АТК 24.201.17-90](../../../Data2/1/4293831/4293831993.files/32.gif)
|
