СТ ЦКБА 063-2008

Арматура трубопроводная. Допуски на размеры базовых элементов узлов затворов клиновых задвижек

Обозначение:	СТ ЦКБА 063-2008
Обозначение англ:	063-2008
Статус:	действует
Название рус.:	Арматура трубопроводная. Допуски на размеры базовых элементов узлов затворов клиновых задвижек
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.2008

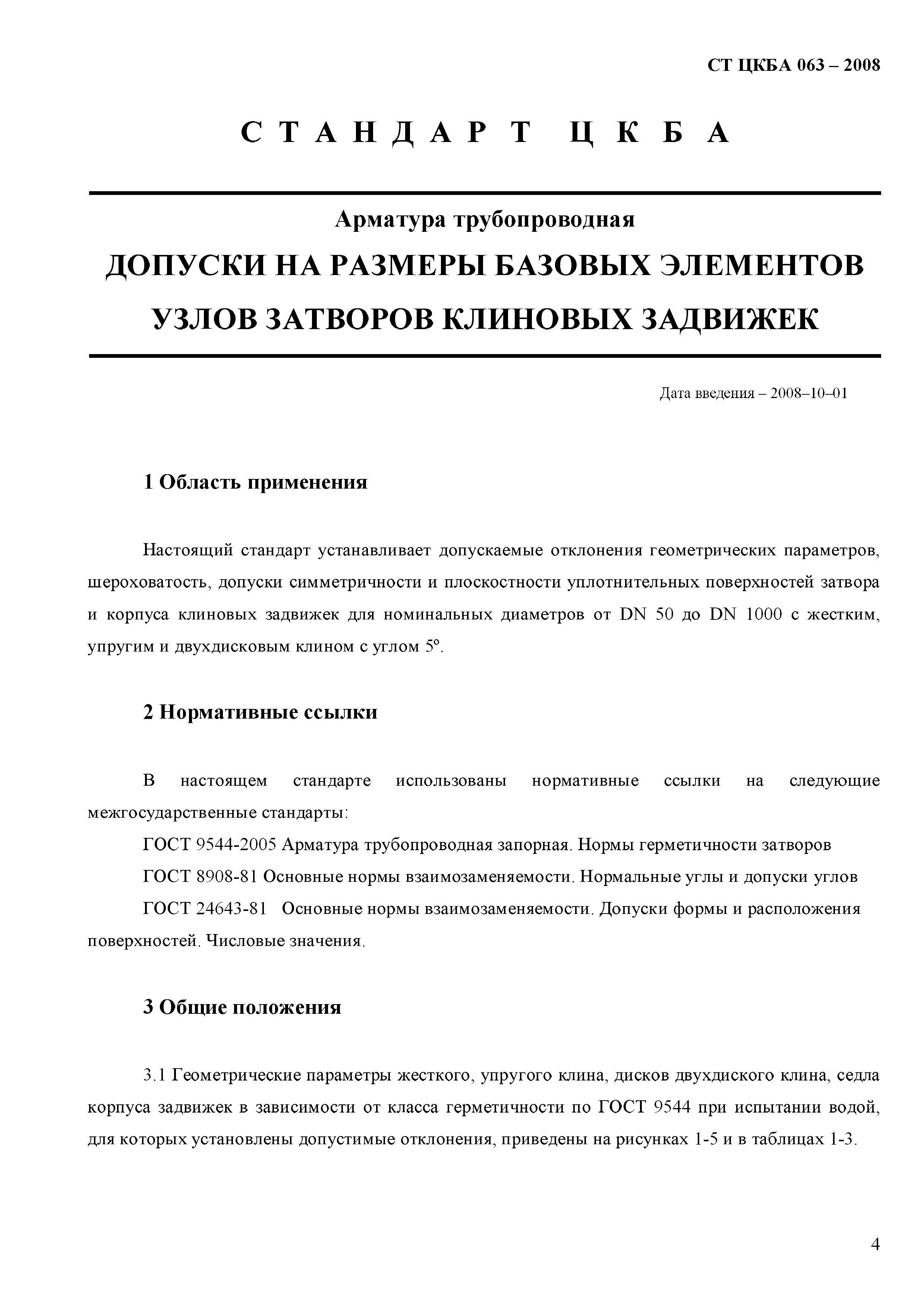

Область применения:	Стандарт устанавливает допускаемые отклонения геометрических параметров, шероховатость, допуски симметричности и плоскостности уплотнительных поверхностей затвора и корпуса клиновых задвижек для номинальных диаметров от DN 50 до DN 1000 с жестким, упругим и двухдисковым клином с углом 5 градусов Цельсия.

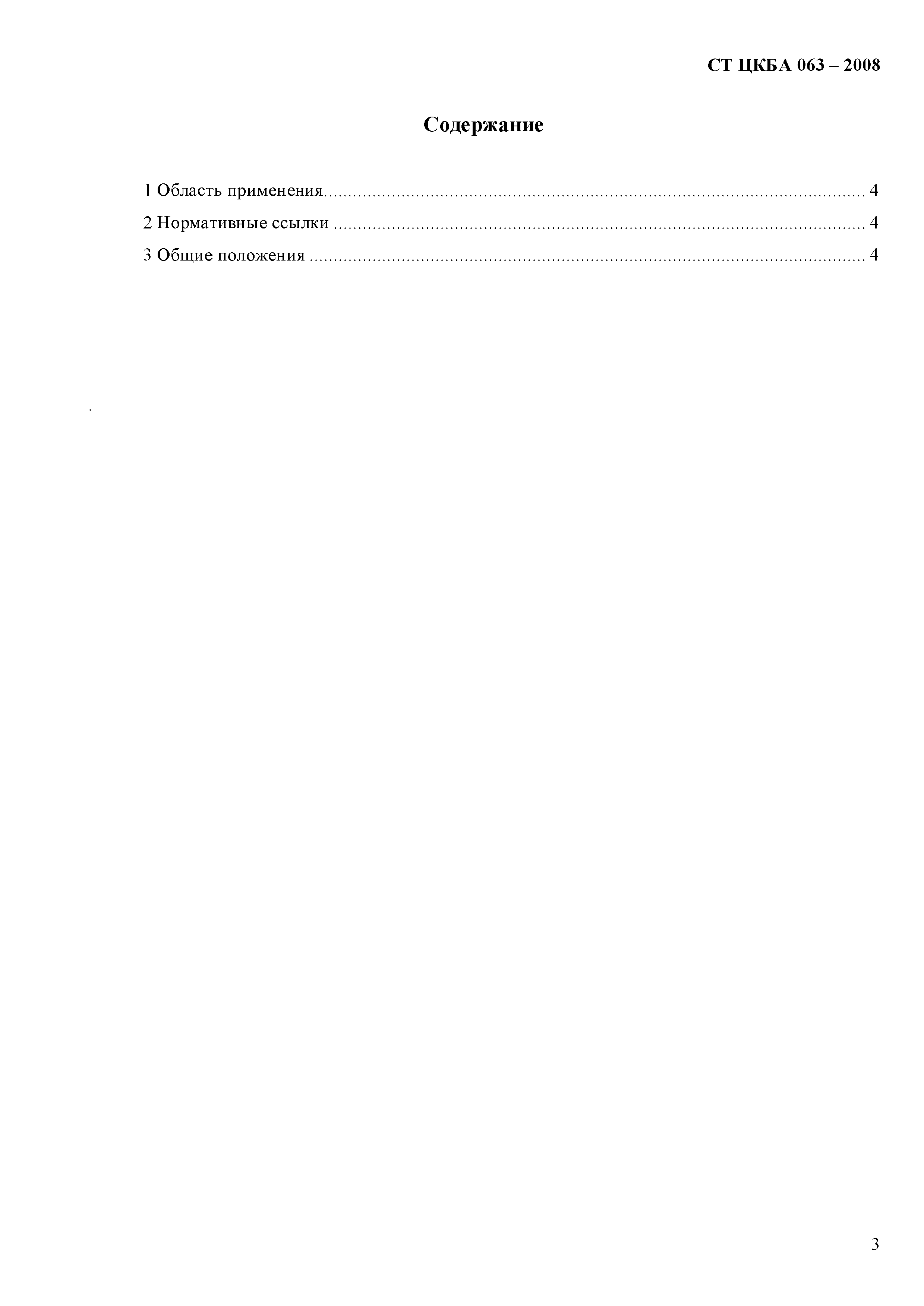

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Общие положения

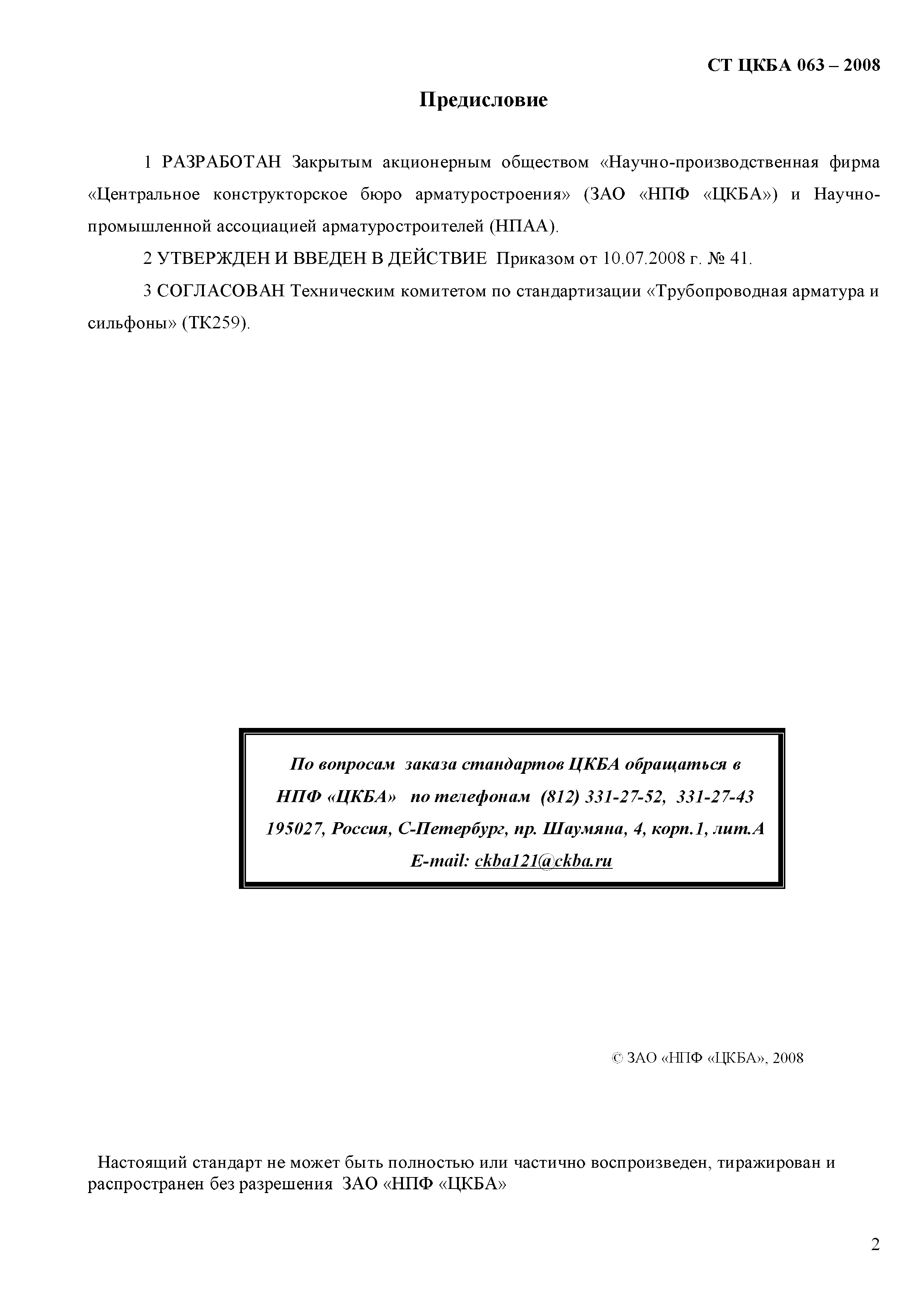

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	10.07.2008 ЗАО НПФ ЦКБА (41)
Принят:	ТК 259
Расположен в:	Техническая документация
Заменяет собой:	ОСТ 26-07-2013-86 «Допуски на размеры базовых элементов узлов затворов клиновых задвижек»
Нормативные ссылки:	ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов» ГОСТ 8909-75 «Опоки литейные цельнолитые стальные и чугунные. Технические требования»
