Скачать ГОСТ Р 52868-2007 Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний

Дата актуализации: 10.08.2017

ГОСТ Р 52868-2007

Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний

Обозначение: ГОСТ Р 52868-2007
Обозначение англ: GOST R 52868-2007
Статус:действует
Название рус.:Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний
Название англ.:Cable management. Cable tray systems and cable ladder systems. General technical requirements and test methods
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.2009
Область применения:Стандарт устанавливает технические требования и методы испытаний систем кабельных лотков и кабельных лестниц, предназначенных для прокладки кабелей и установки на них иного электротехнического оборудования электротехнических установок и/или коммуникационных сетей. Системы кабельных лотков и кабельных лестниц могут быть использованы также для разделения кабелей или для формирования их в потоки (группы). Стандарт не распространяется на системы, предназначенные для электропроводок в трубах, на системы кабельных коробов и системы подпольных кабельных каналов, а также на другие изделия, предназначенные для прокладки проводов и кабелей электропроводок.

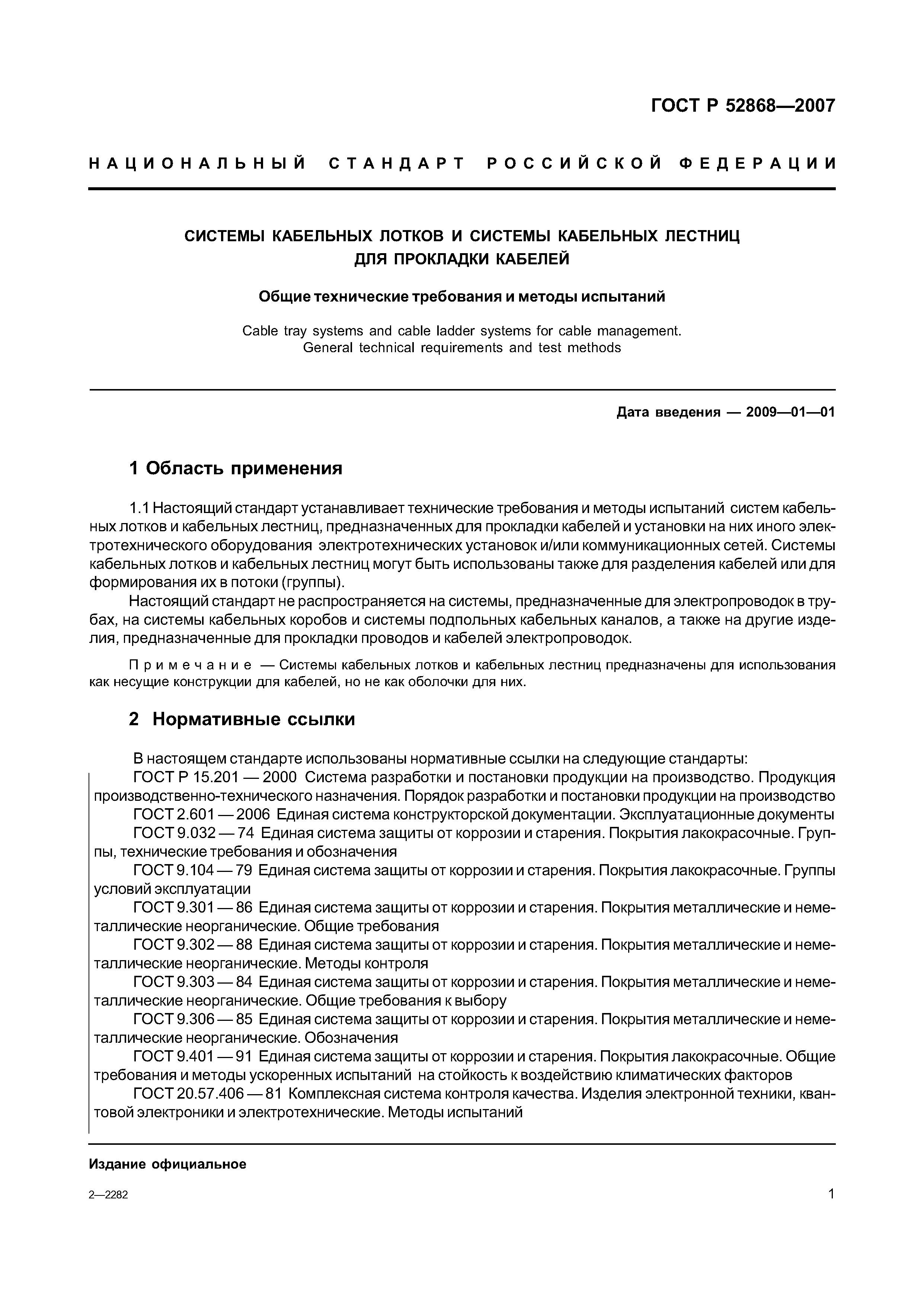

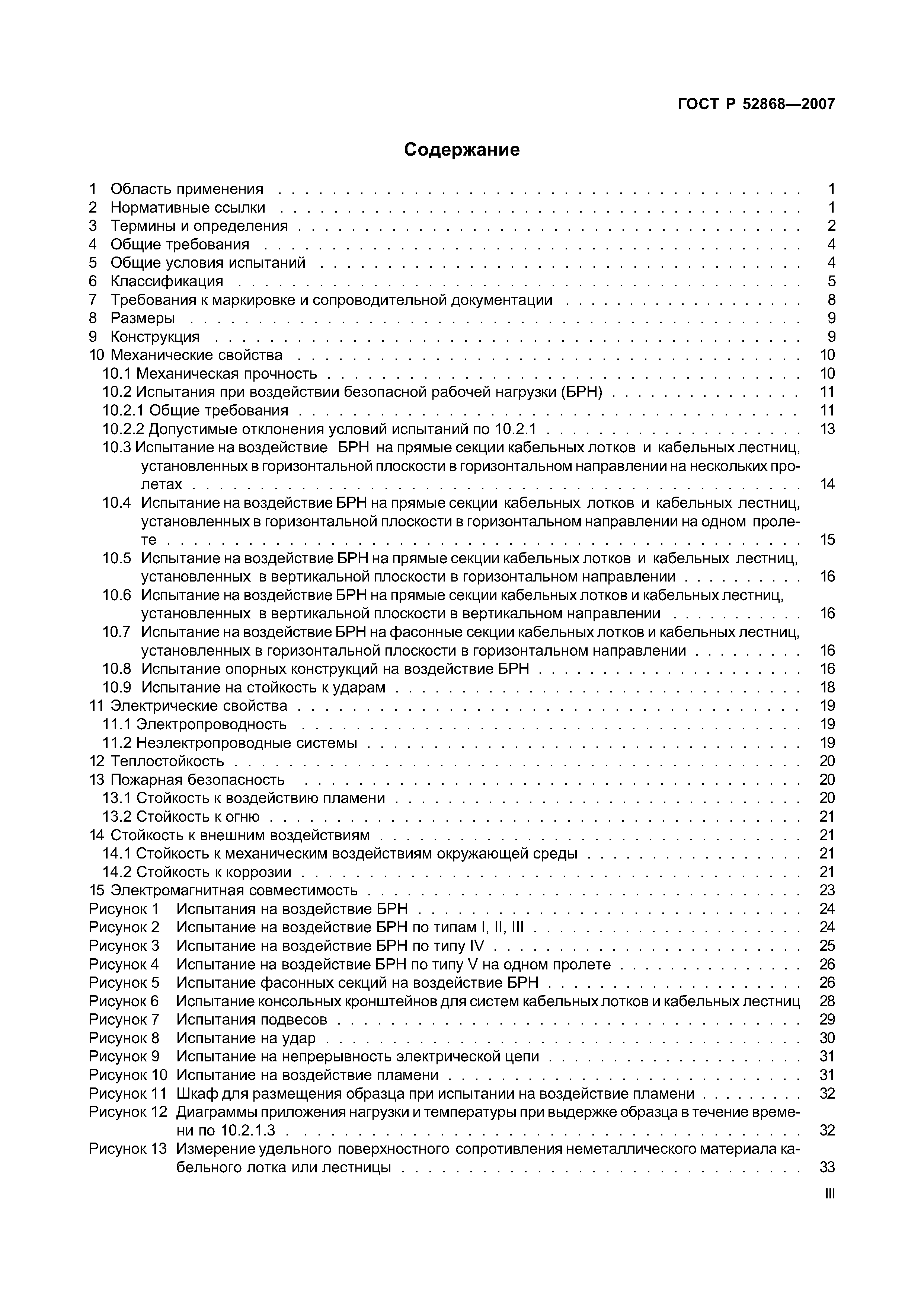

Оглавление:1 Область применения
2 Нормативные ссылки

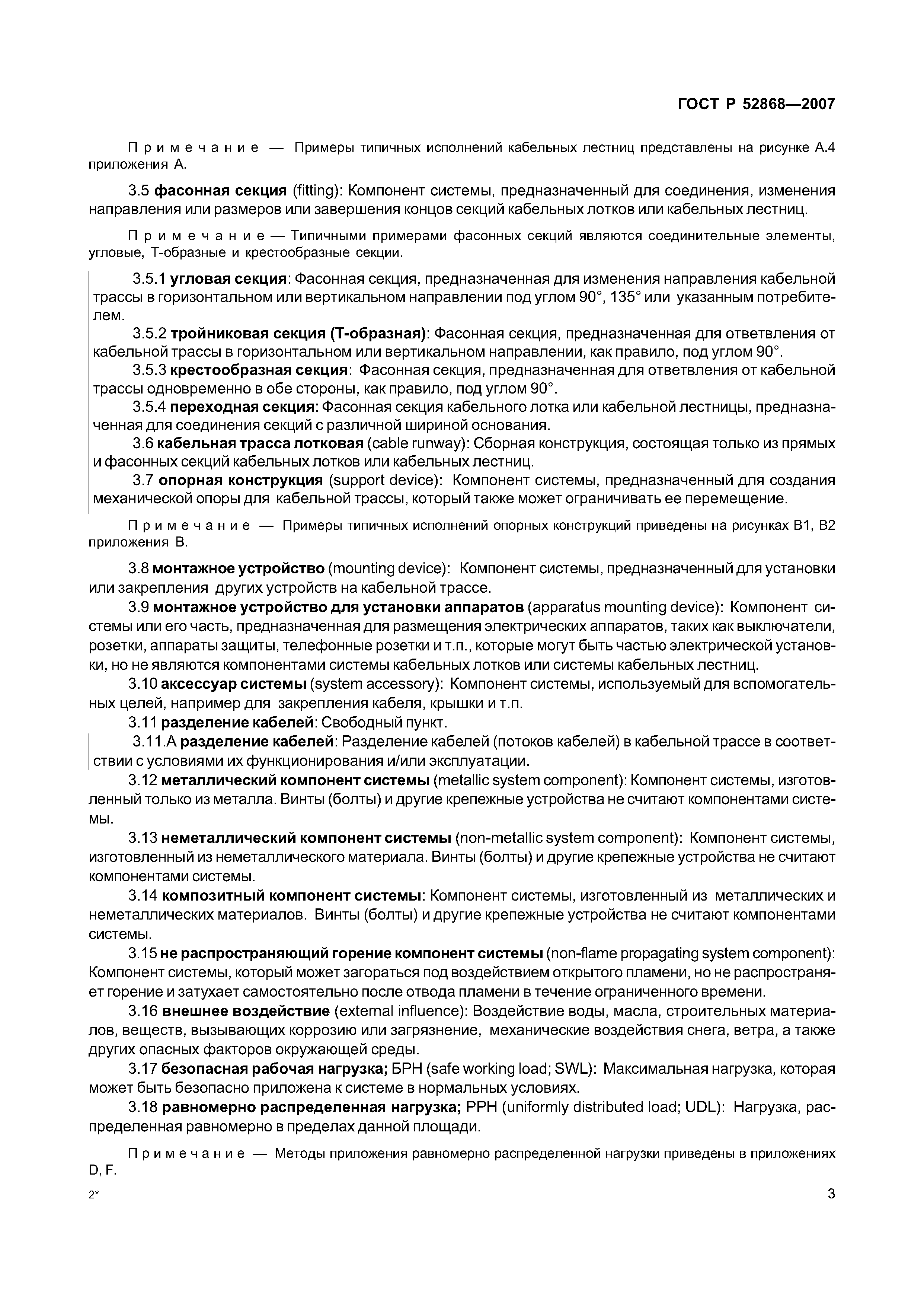

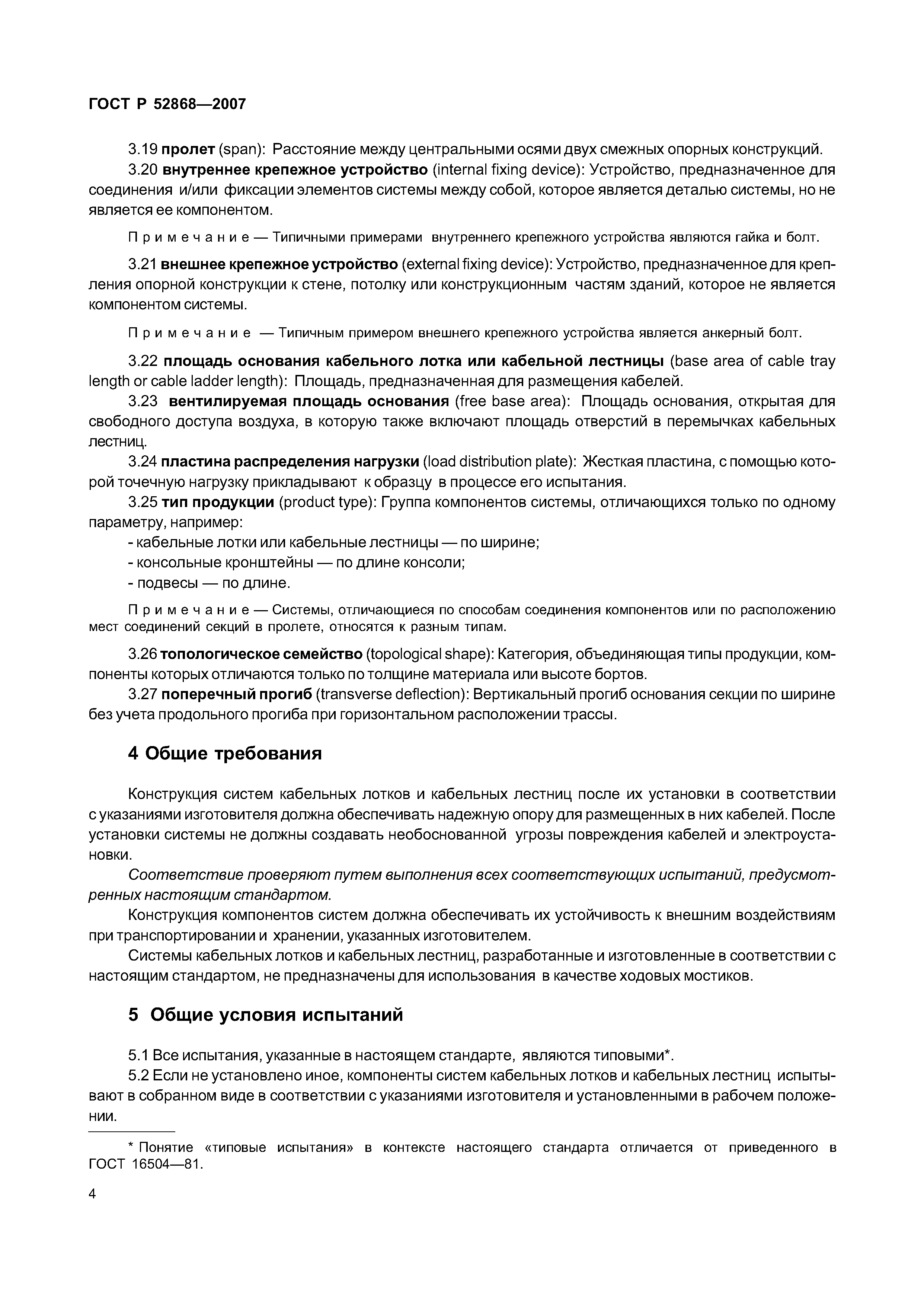

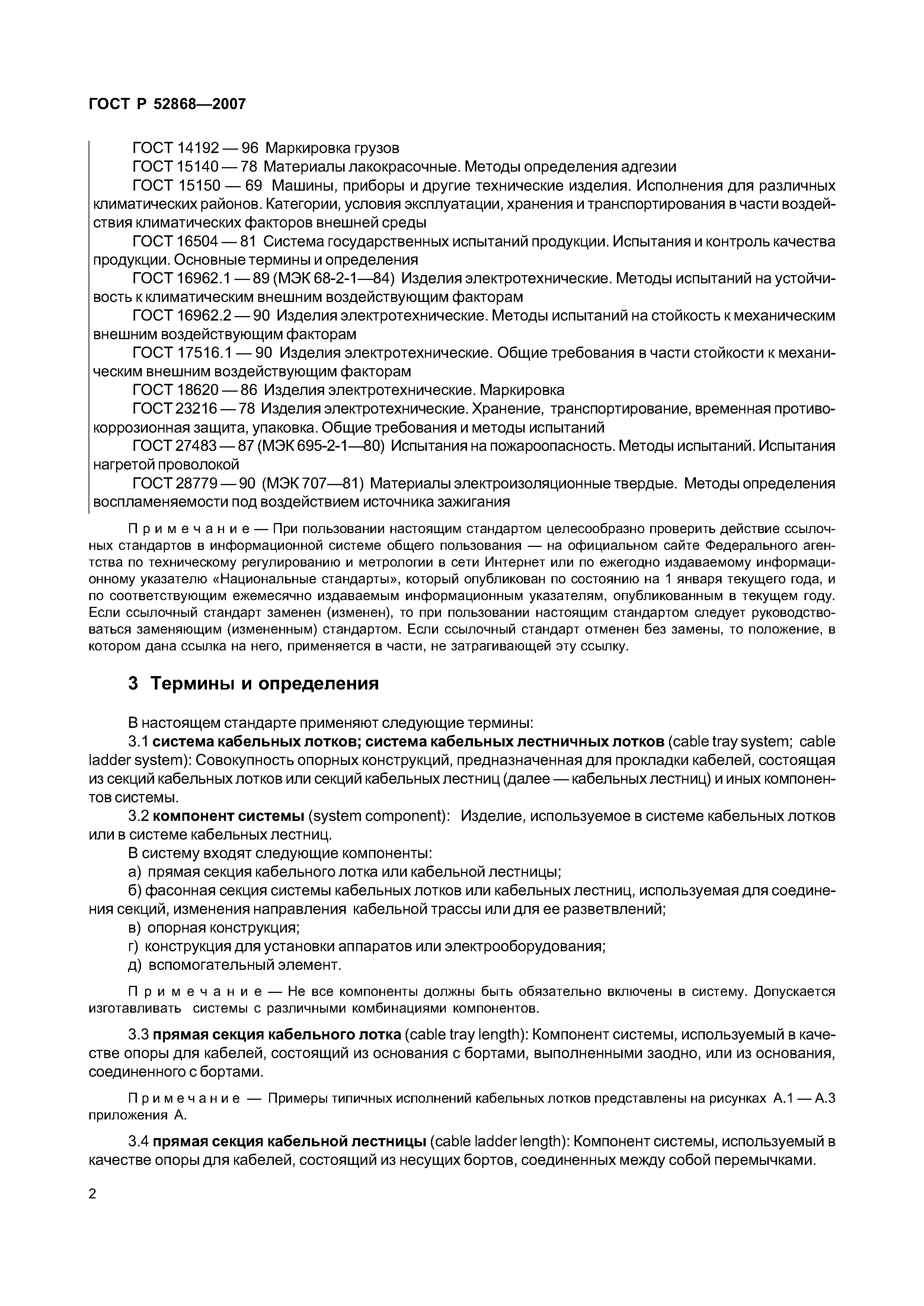

3 Термины и определения
4 Общие требования

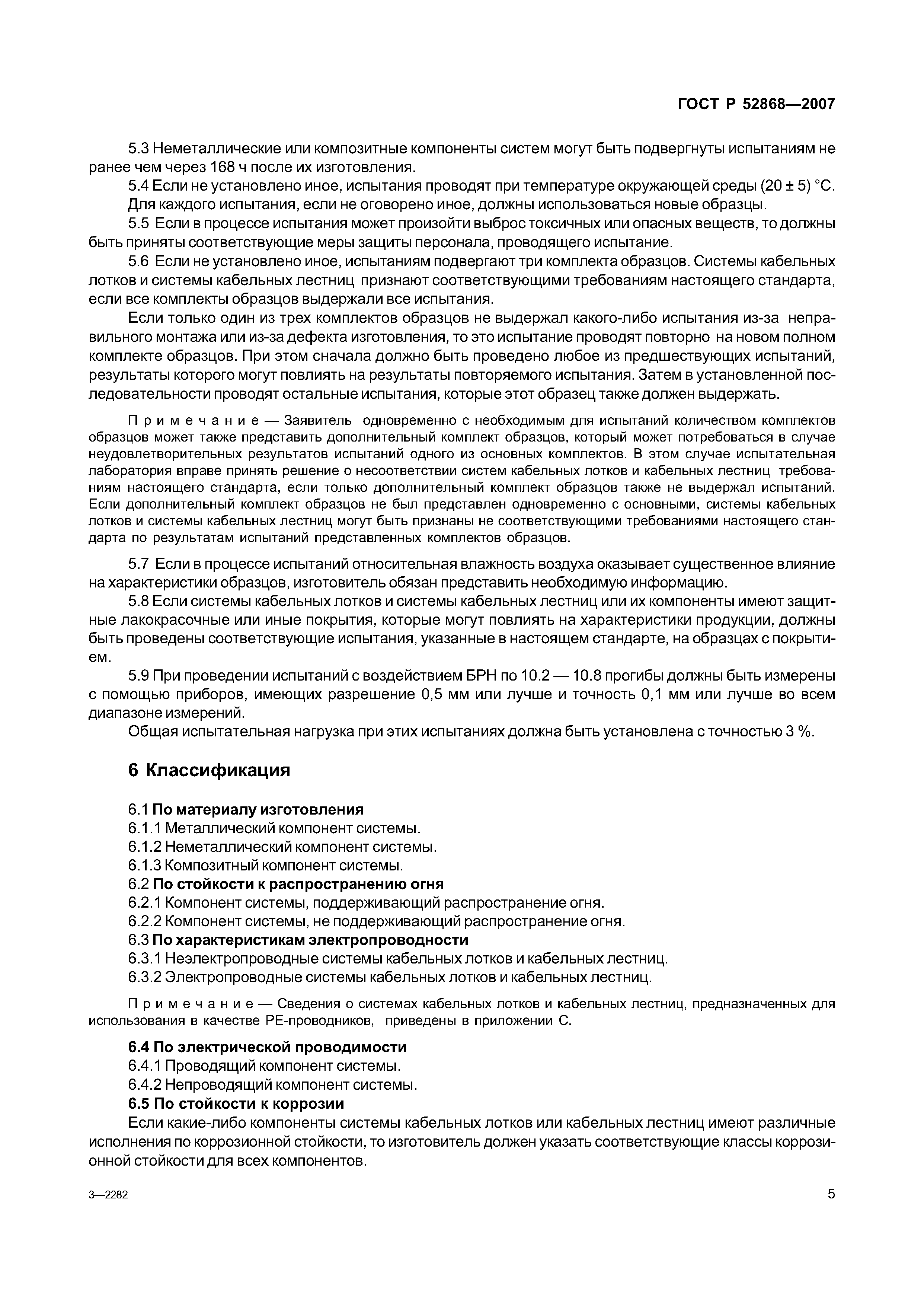

5 Общие условия испытаний

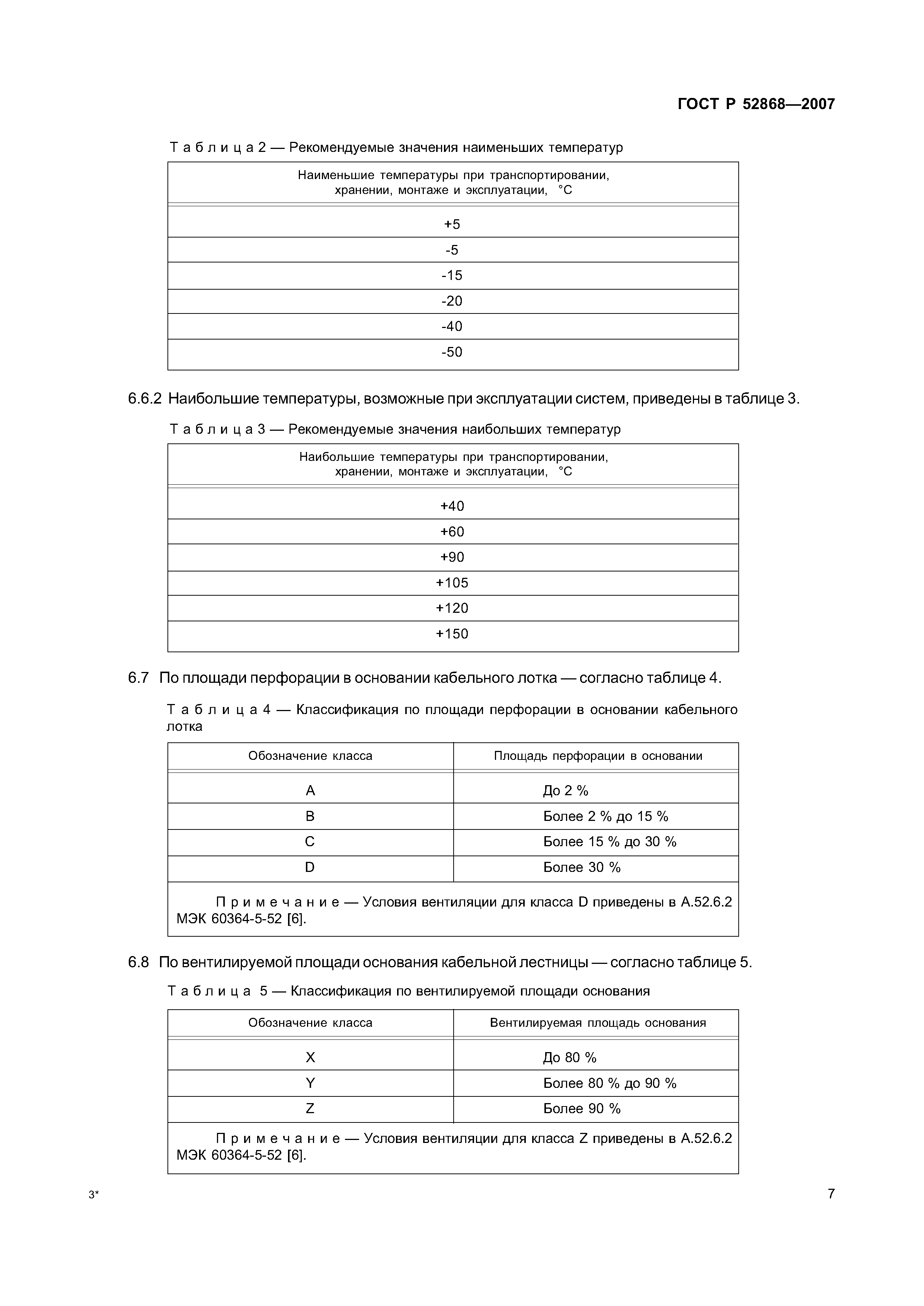

6 Классификация

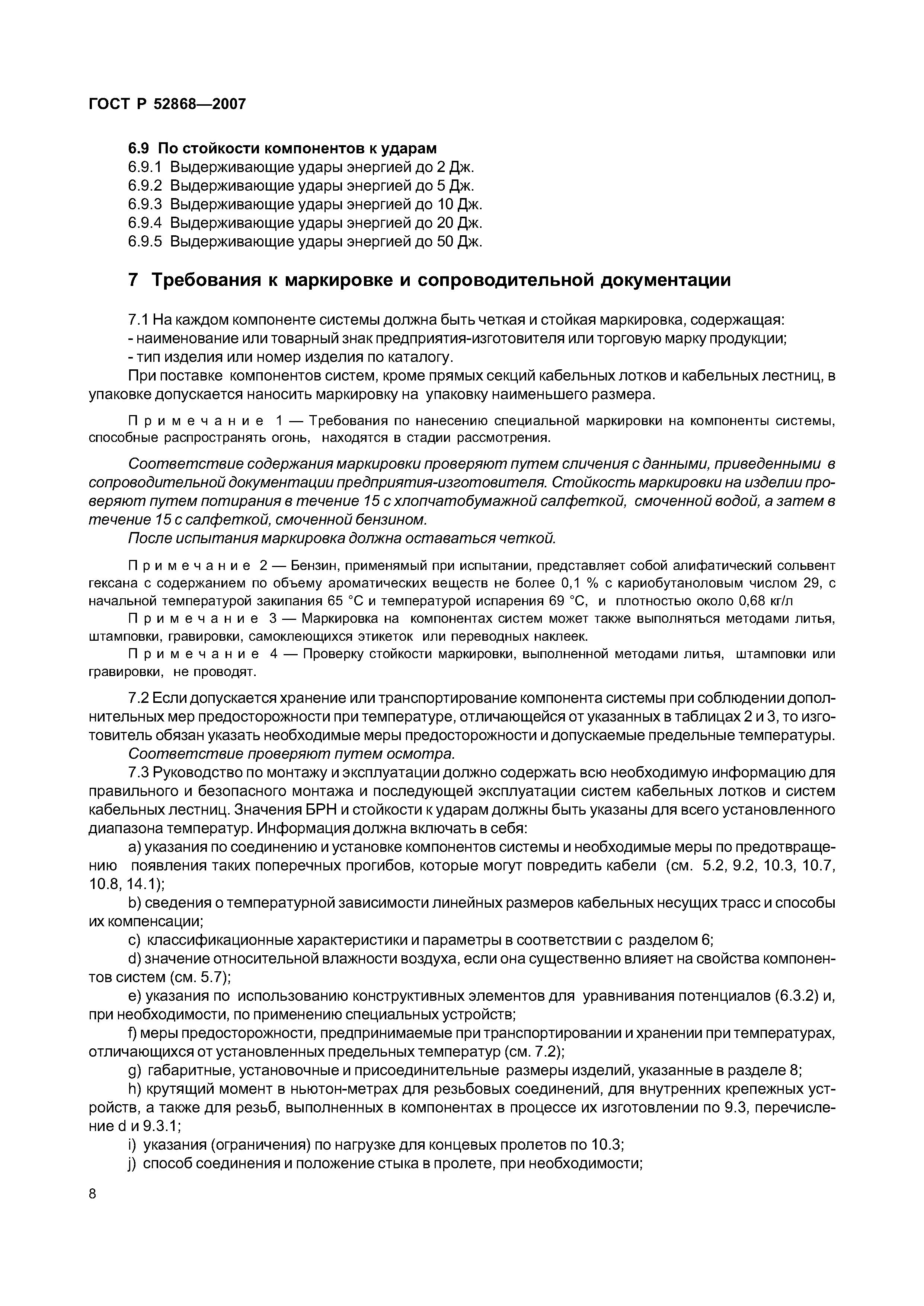

7 Требования к маркировке и сопроводительной документации

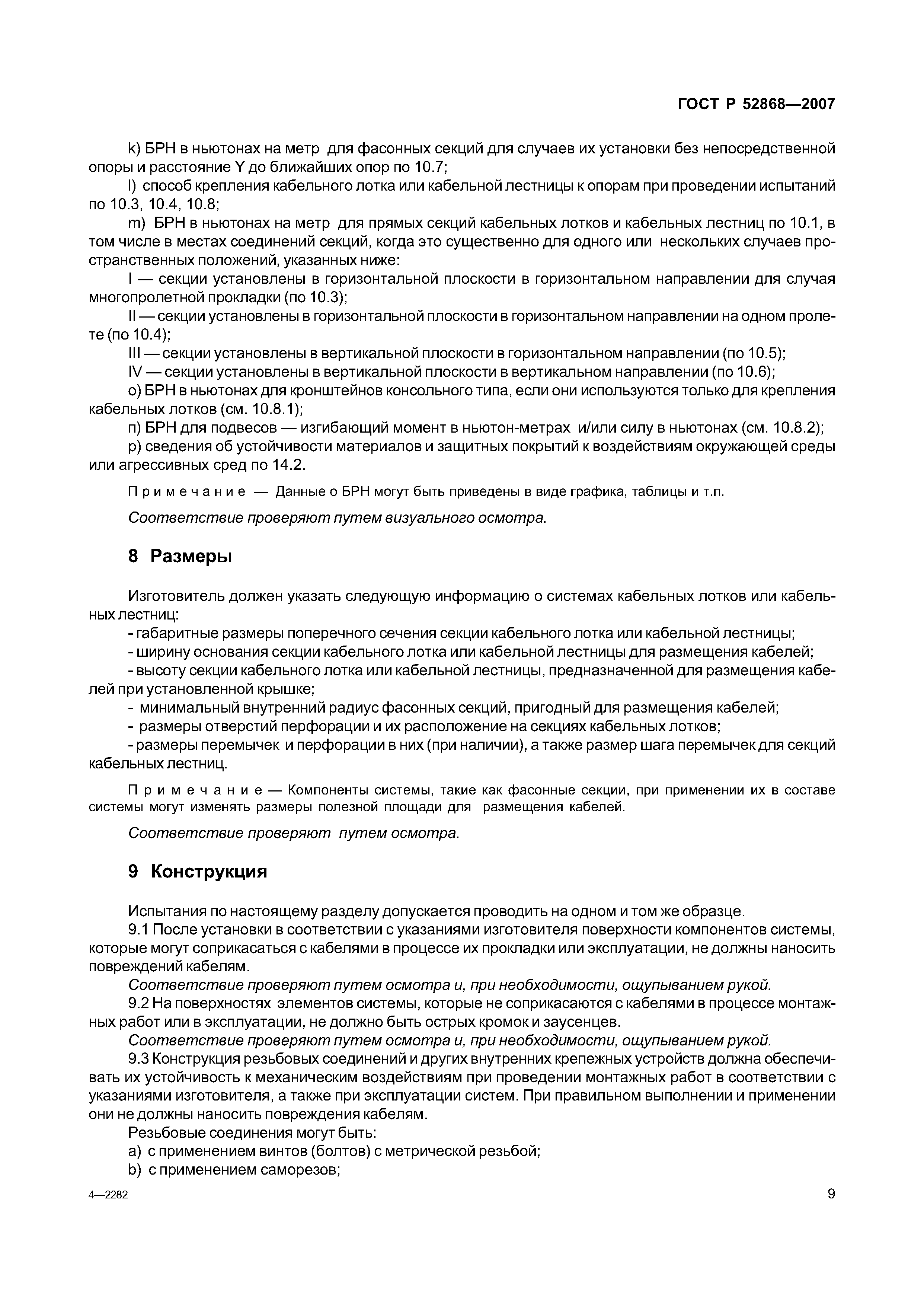

8 Размеры
9 Конструкция

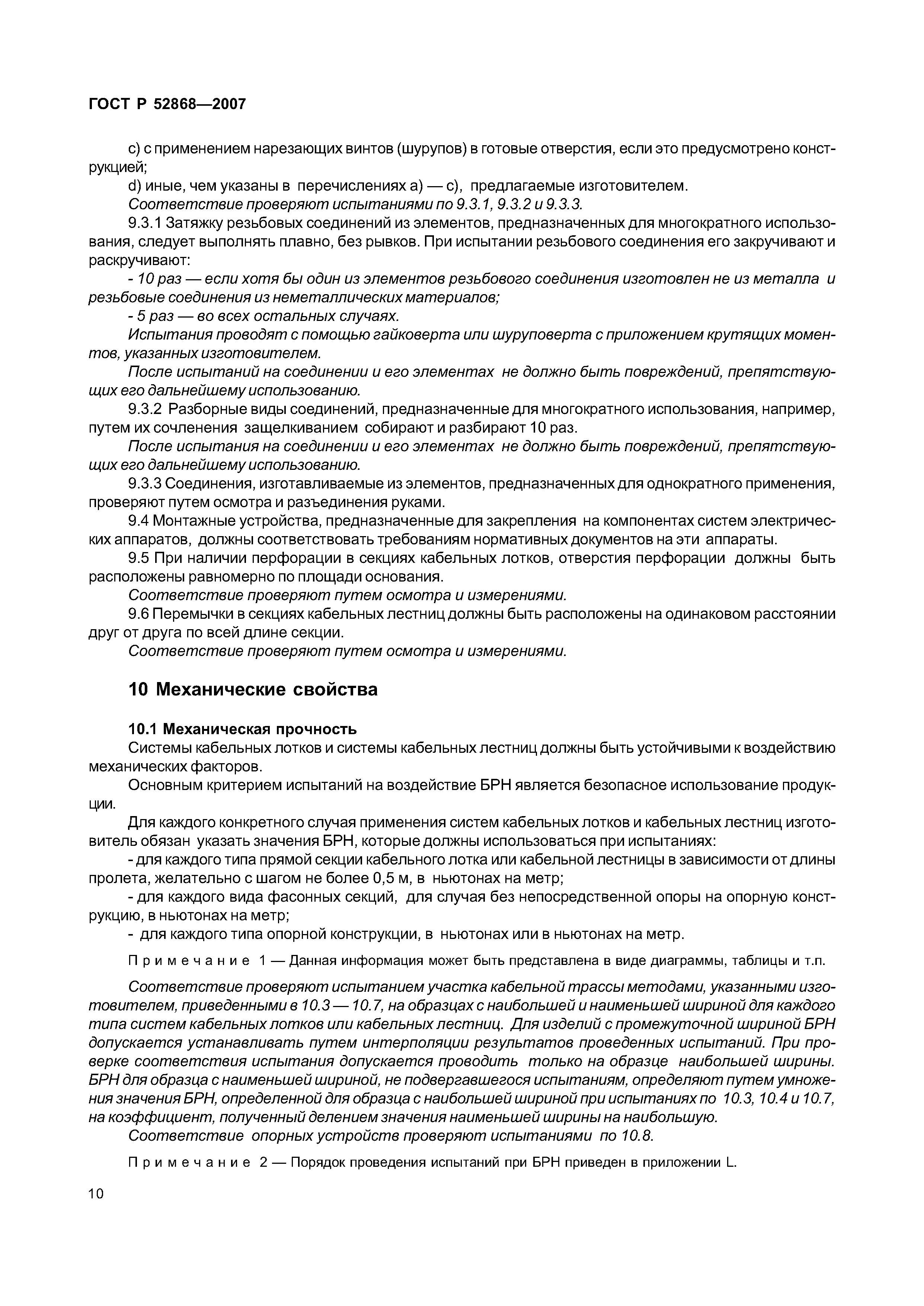

10 Механические свойства
   10.1 Механическая прочность

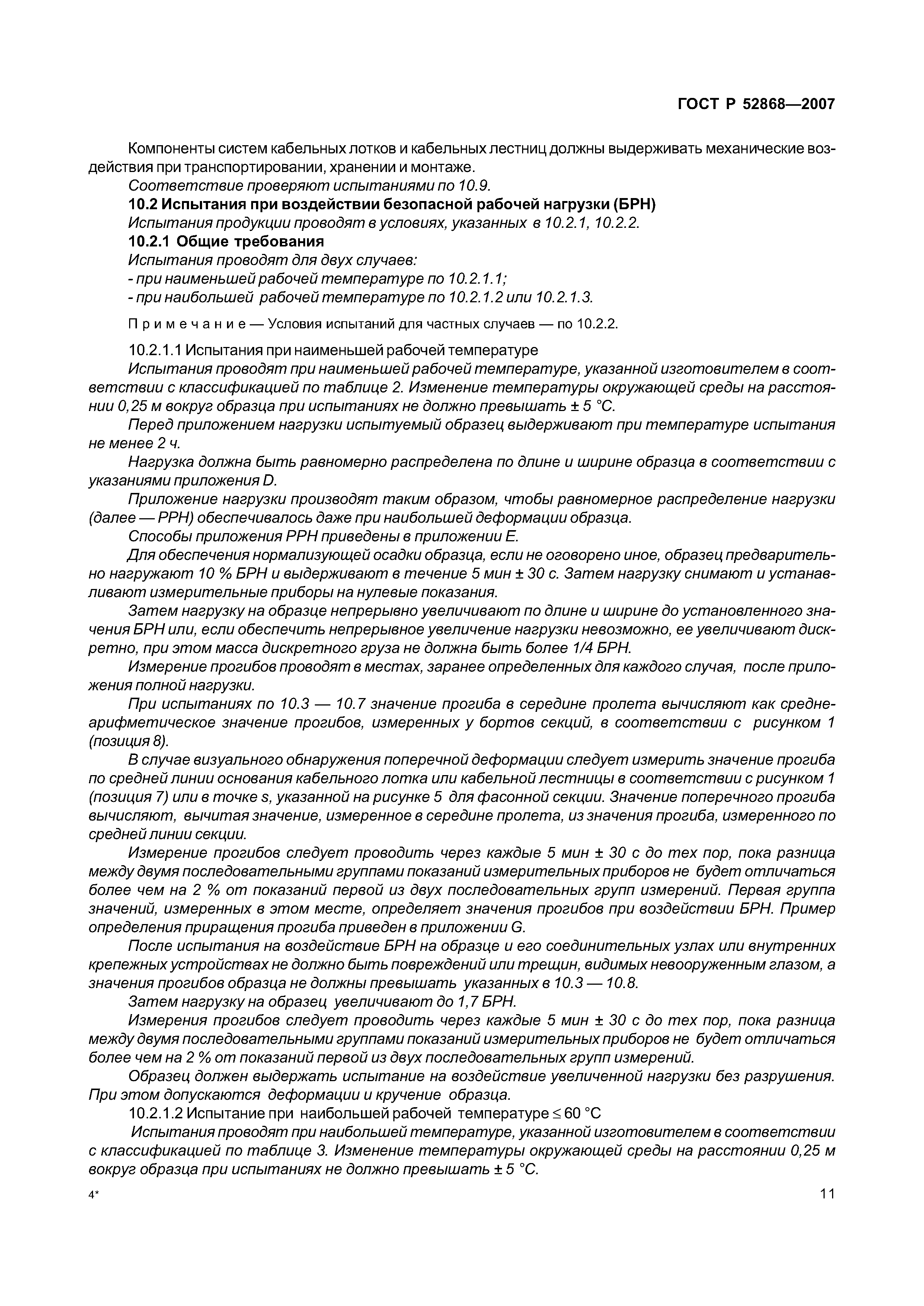

   10.2 Испытания при воздействии безопасной рабочей нагрузки (БРН)

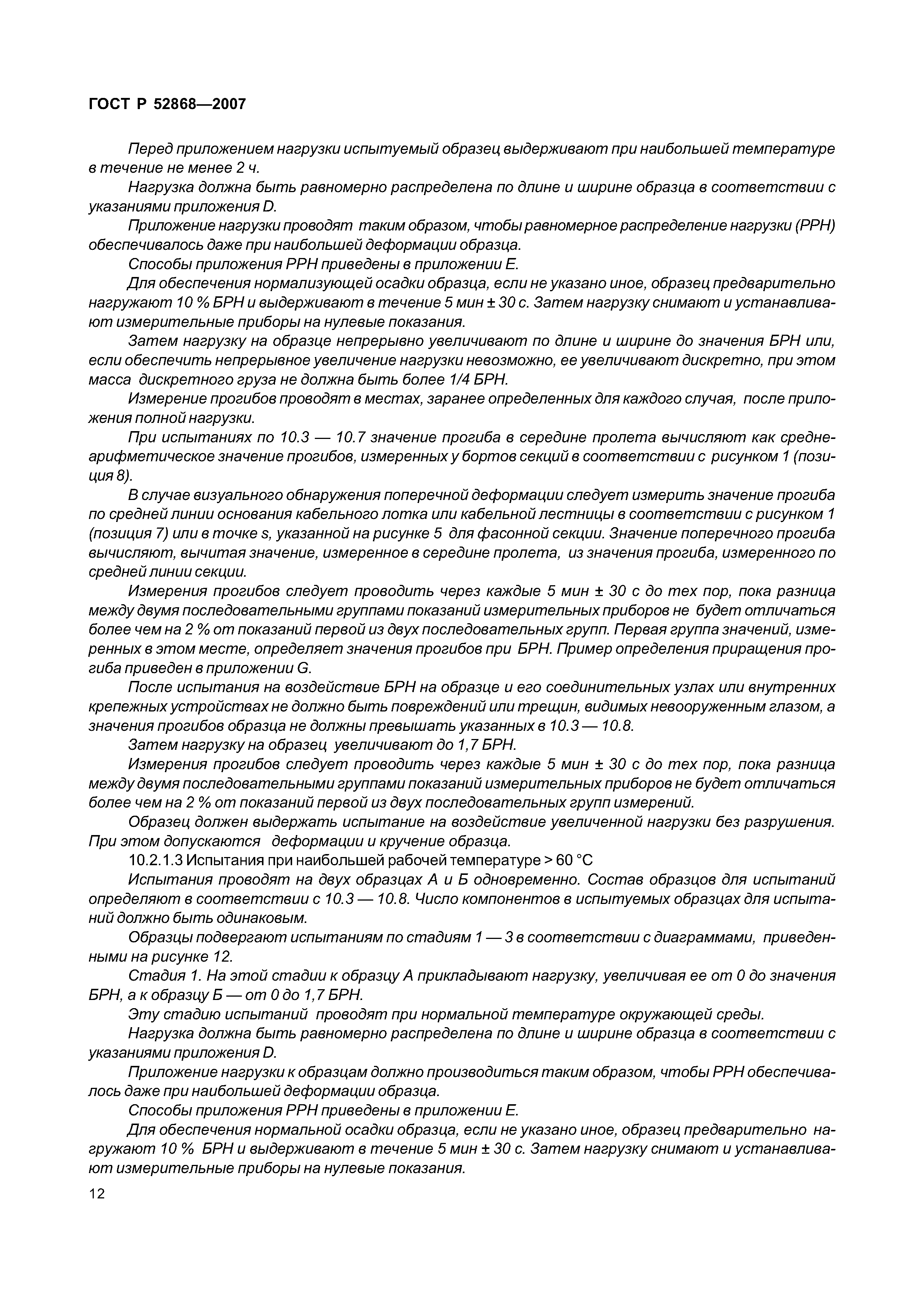

      10.2.1 Общие требования

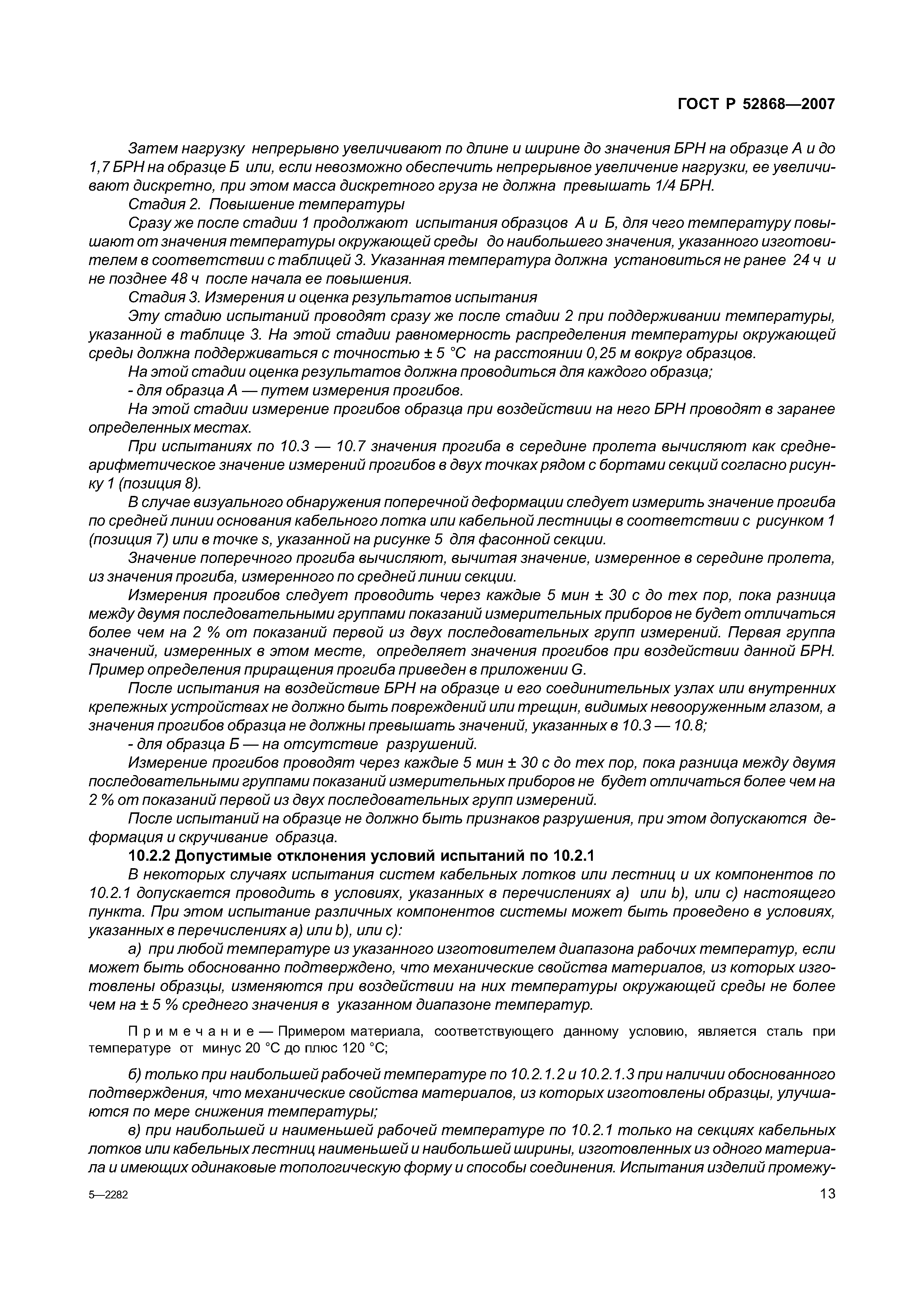

      10.2.2 Допустимые отклонения условий испытаний по 10.2.1

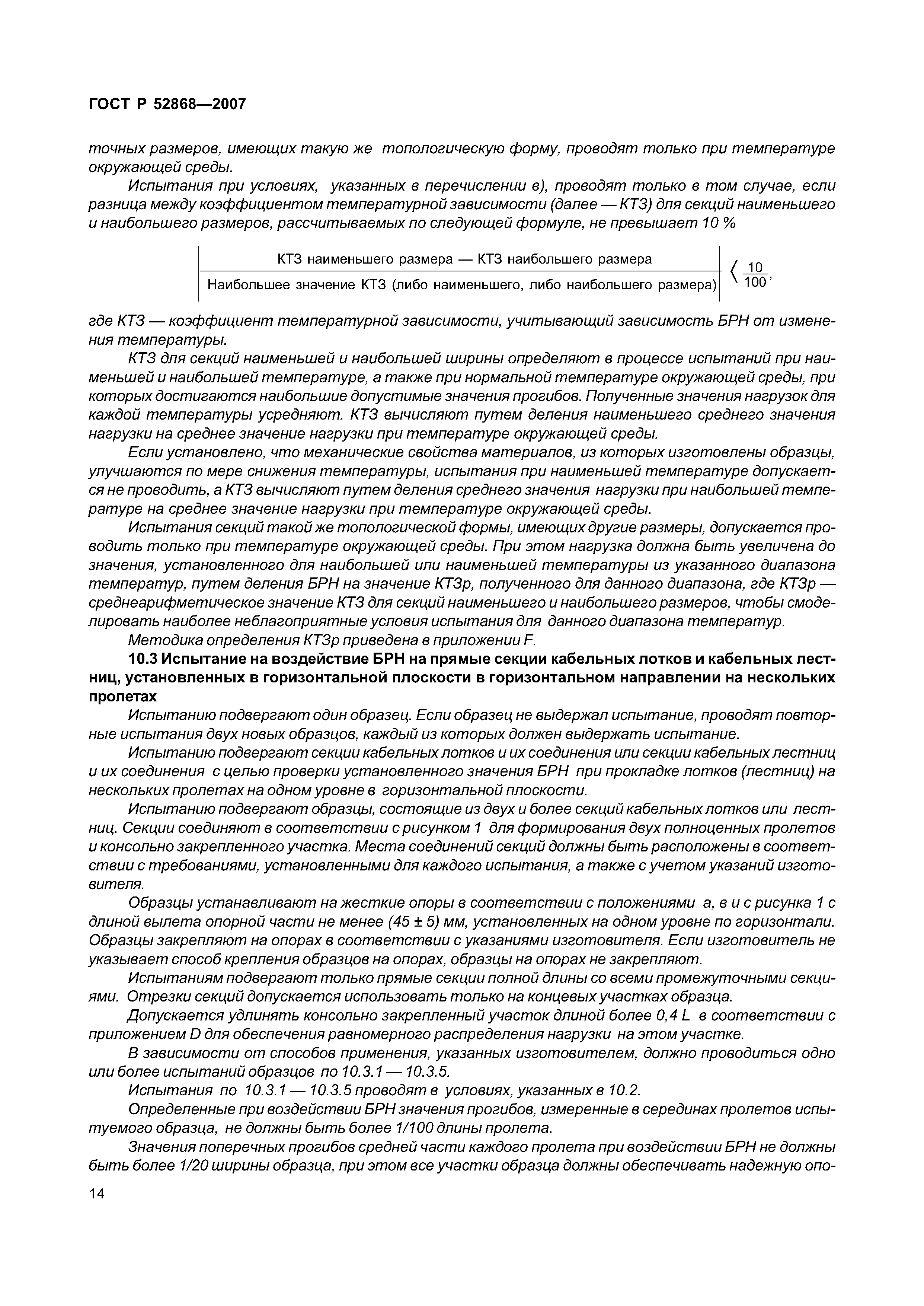

   10.3 Испытание на воздействие БРН на прямые секции кабельных лотков и кабельных лестниц, установленных в горизонтальной плоскости в горизонтальном направлении на нескольких пролетах

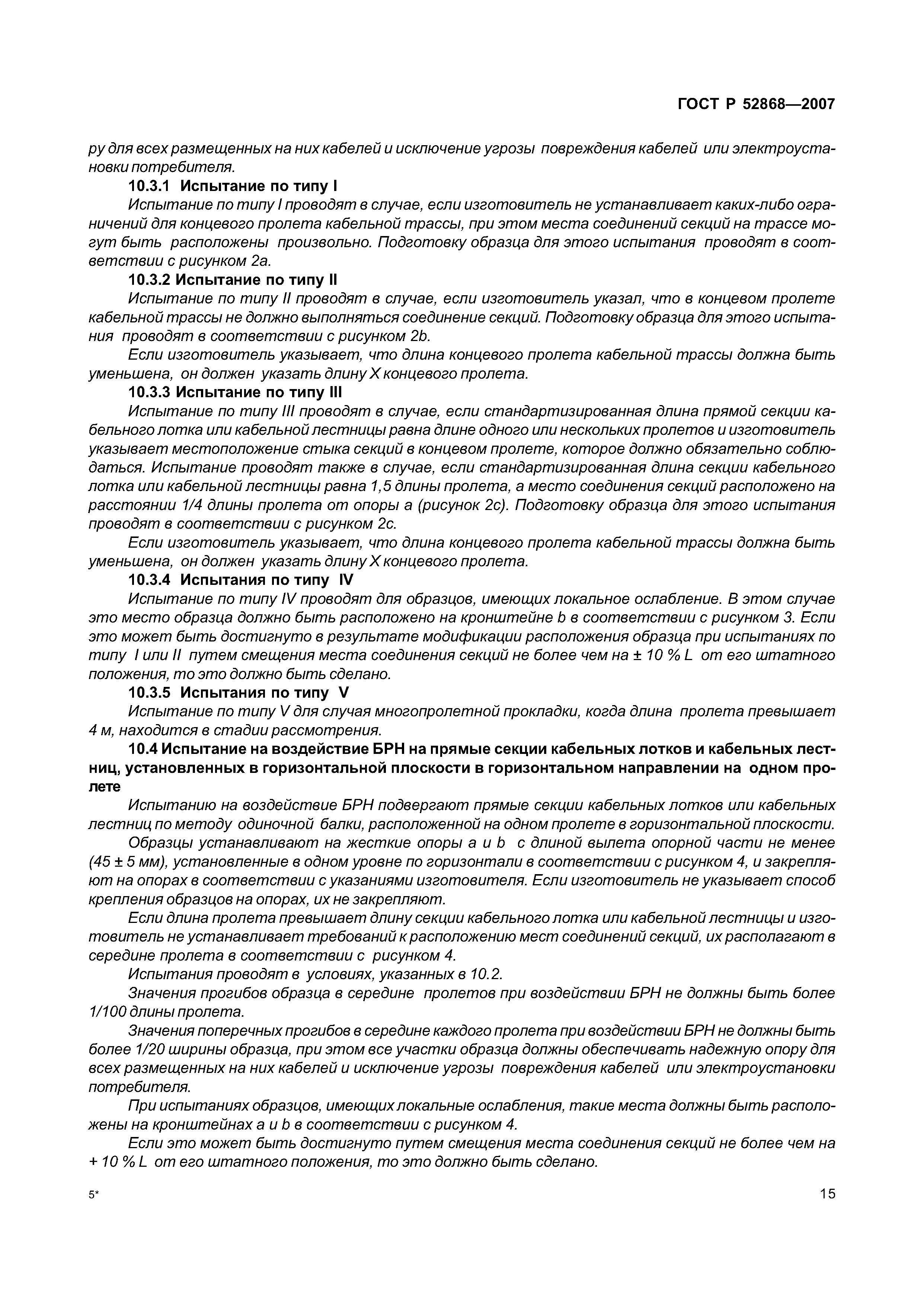

   10.4 Испытание на воздействие БРН на прямые секции кабельных лотков и кабельных лестниц, установленных в горизонтальной плоскости в горизонтальном направлении на одном пролете
   10.5 Испытание на воздействие БРН на прямые секции кабельных лотков и кабельных лестниц, установленных в вертикальной плоскости в горизонтальном направлении
   10.6 Испытание на воздействие БРН на прямые секции кабельных лотков и кабельных лестниц, установленных в вертикальной плоскости в вертикальном направлении

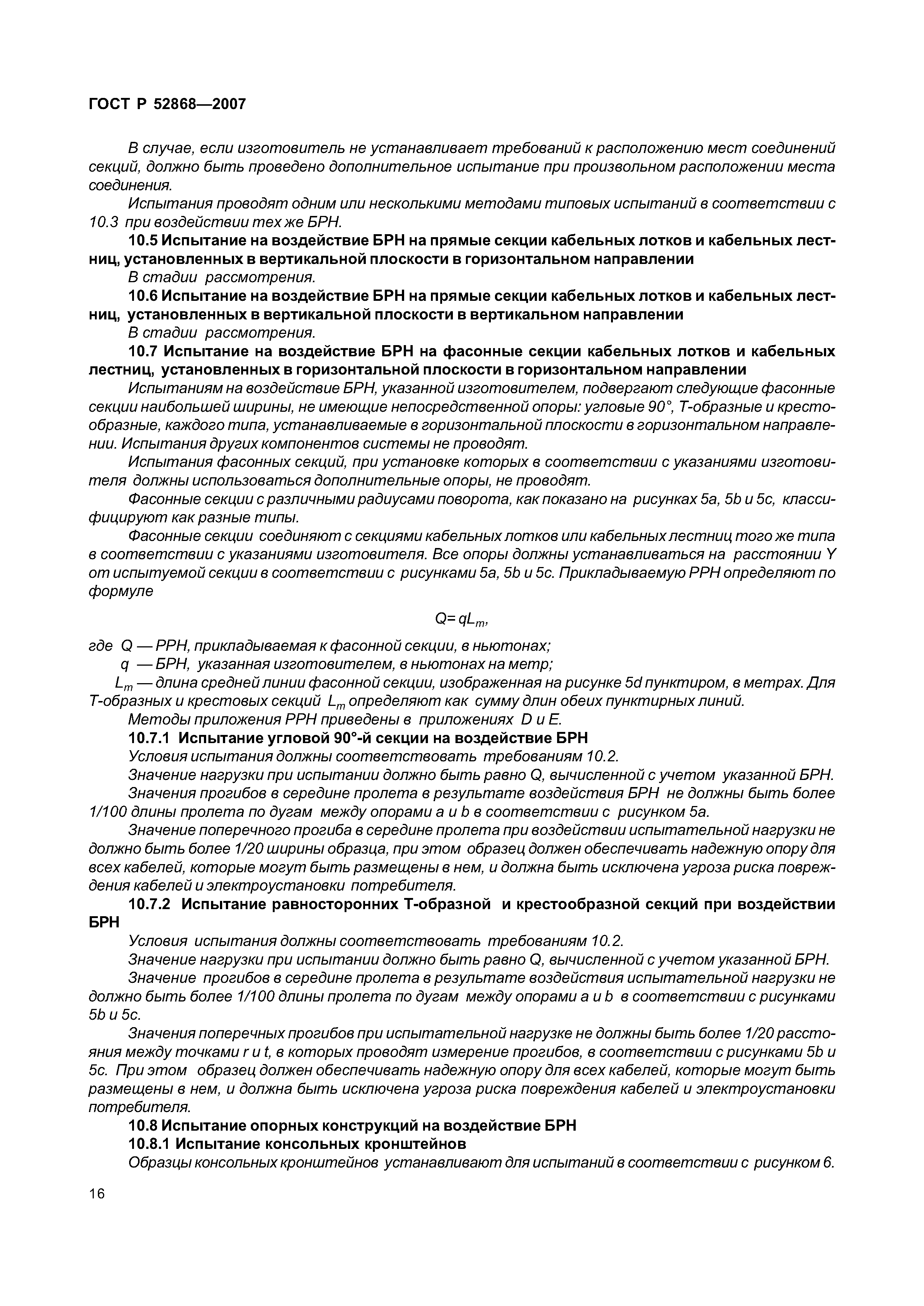

   10.7 Испытание на воздействие БРН на фасонные секции кабельных лотков и кабельных лестниц, установленных в горизонтальной плоскости в горизонтальном направлении
   10.8 Испытание опорных конструкций на воздействие БРН

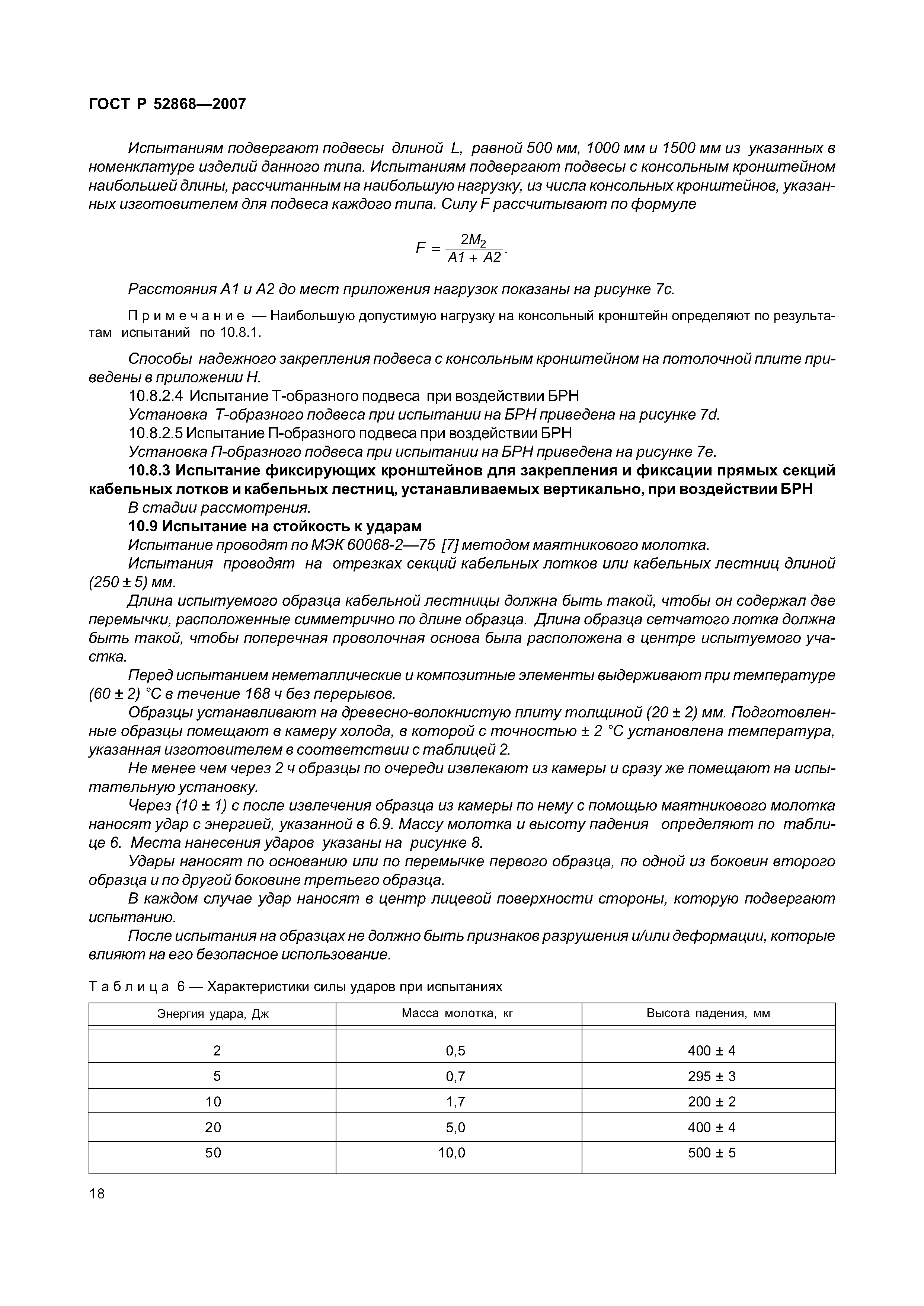

   10.9 Испытание на стойкость к ударам

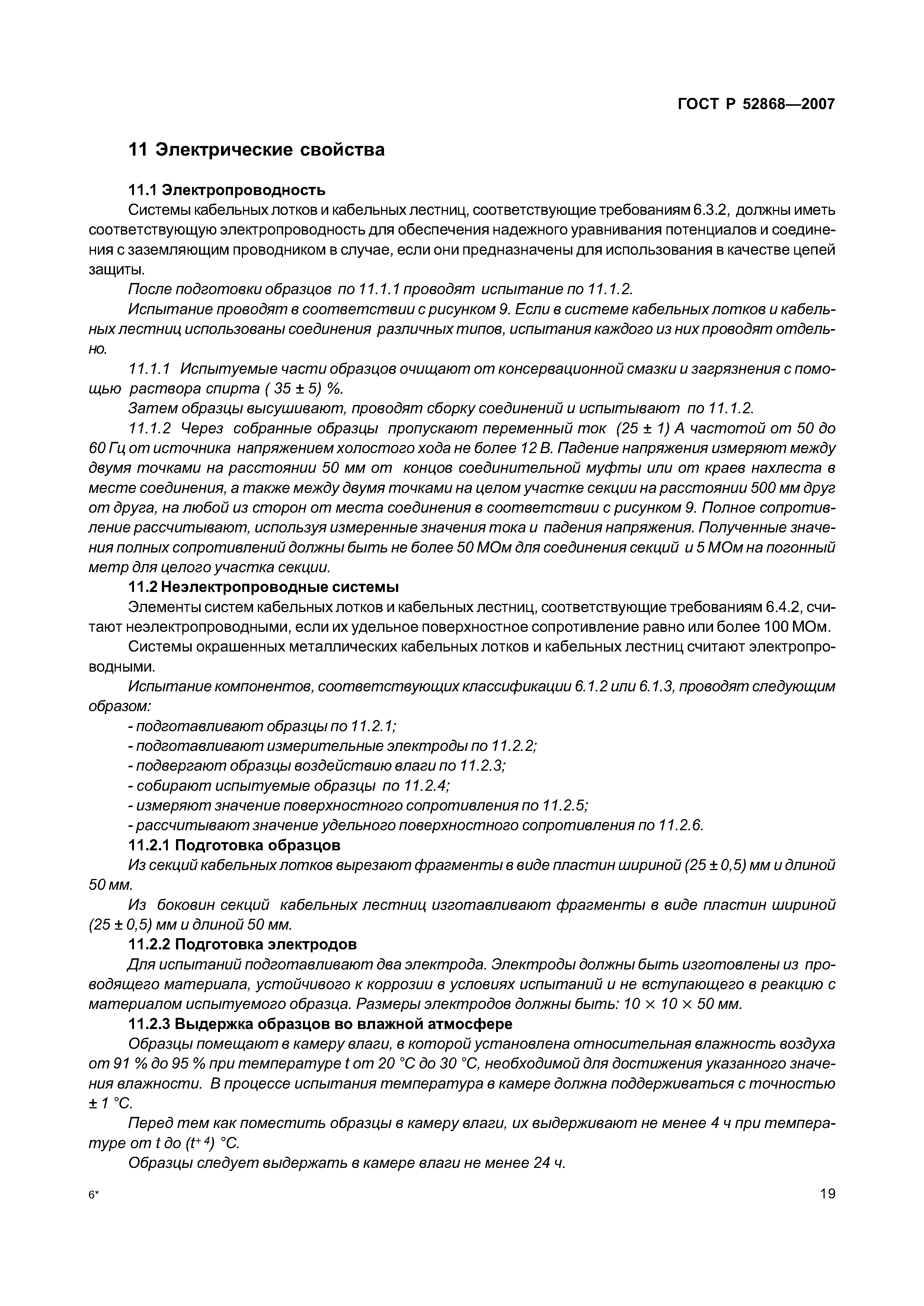

11 Электрические свойства
   11.1 Электропроводность
   11.2 Неэлектропроводные системы

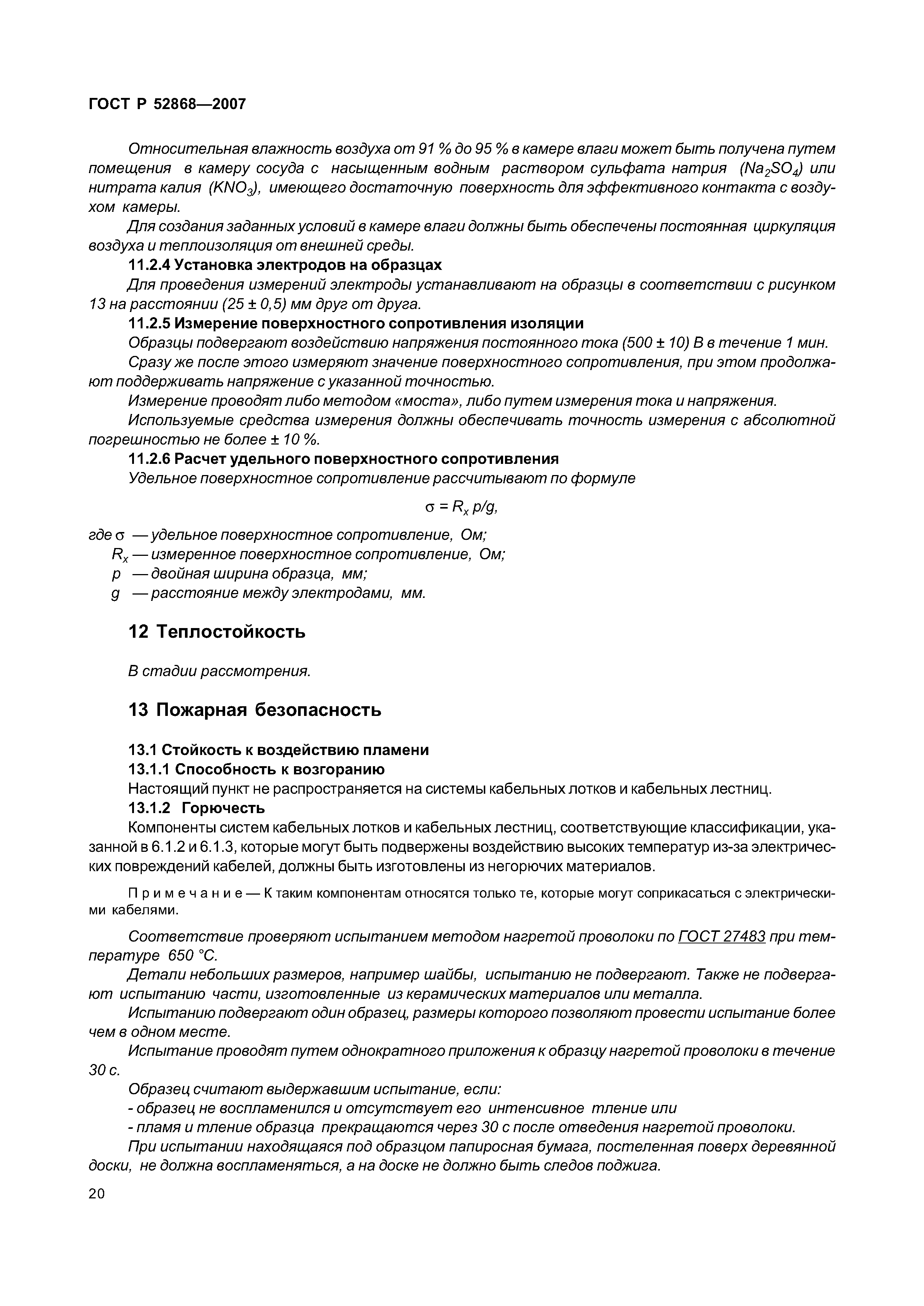

12 Теплостойкость

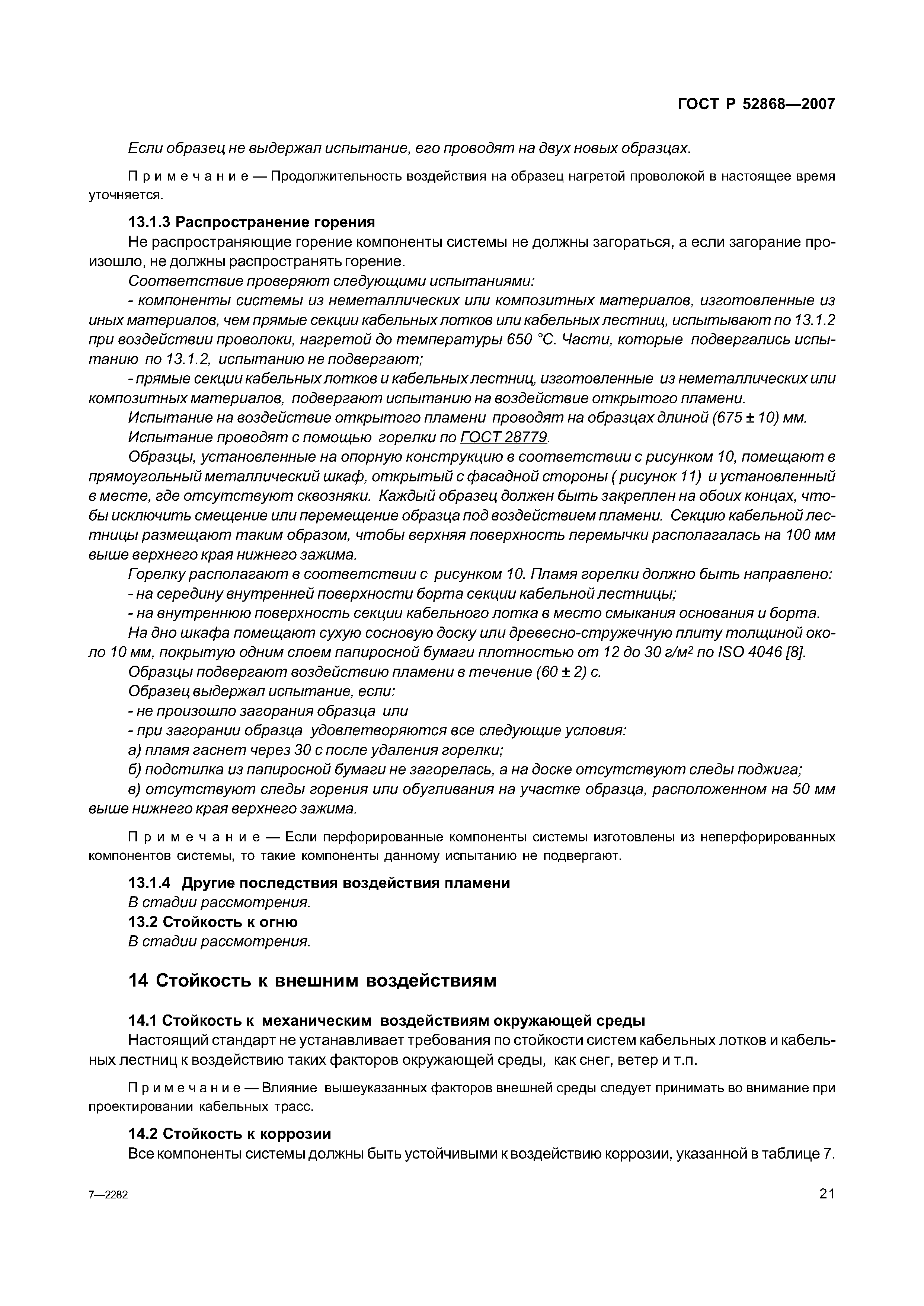

13 Пожарная безопасность
   13.1 Стойкость к воздействию пламени
   13.2 Стойкость к огню
14 Стойкость к внешним воздействиям
   14.1 Стойкость к механическим воздействиям окружающей среды

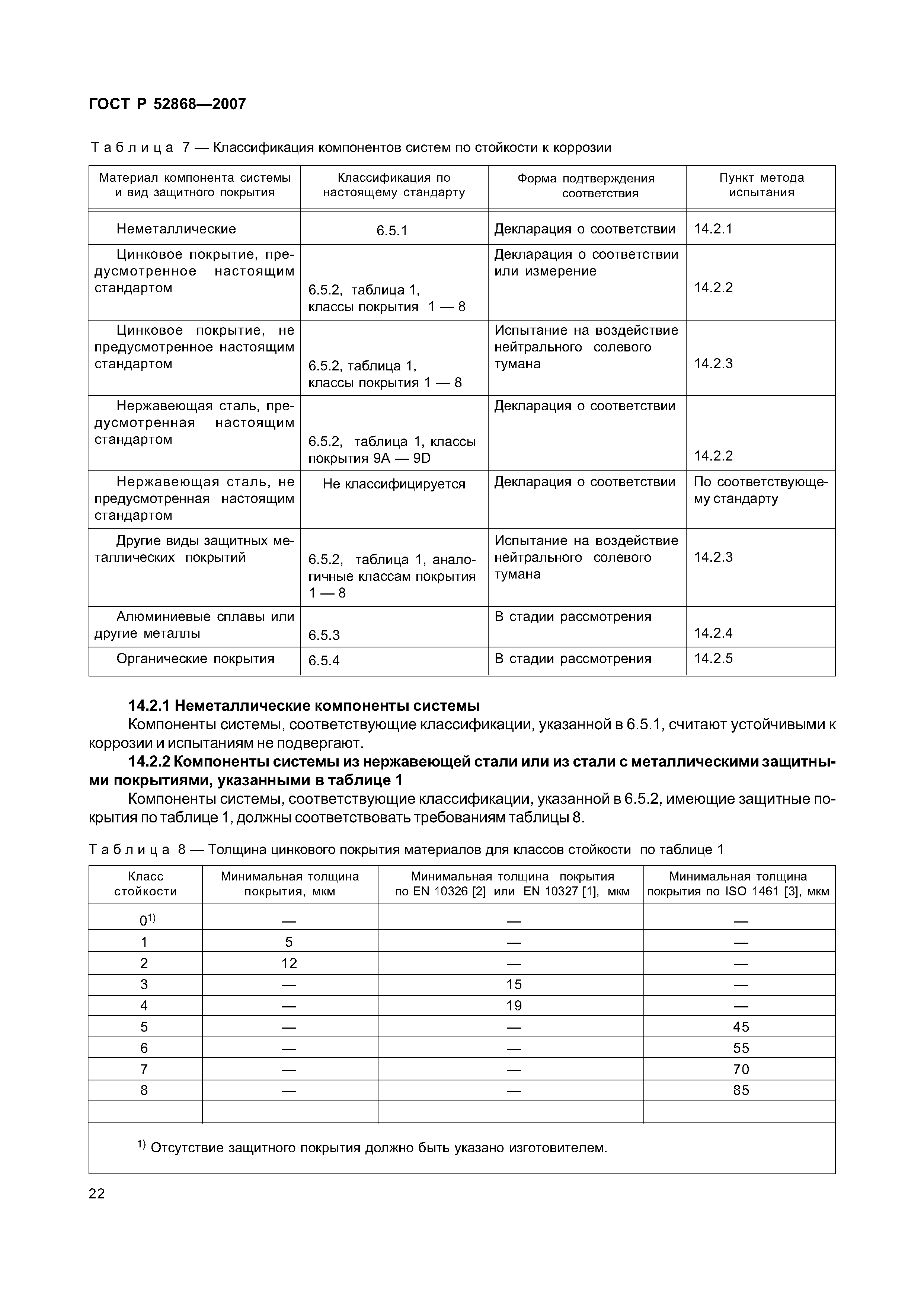

  14.2 Стойкость к коррозии
15 Электромагнитная совместимость

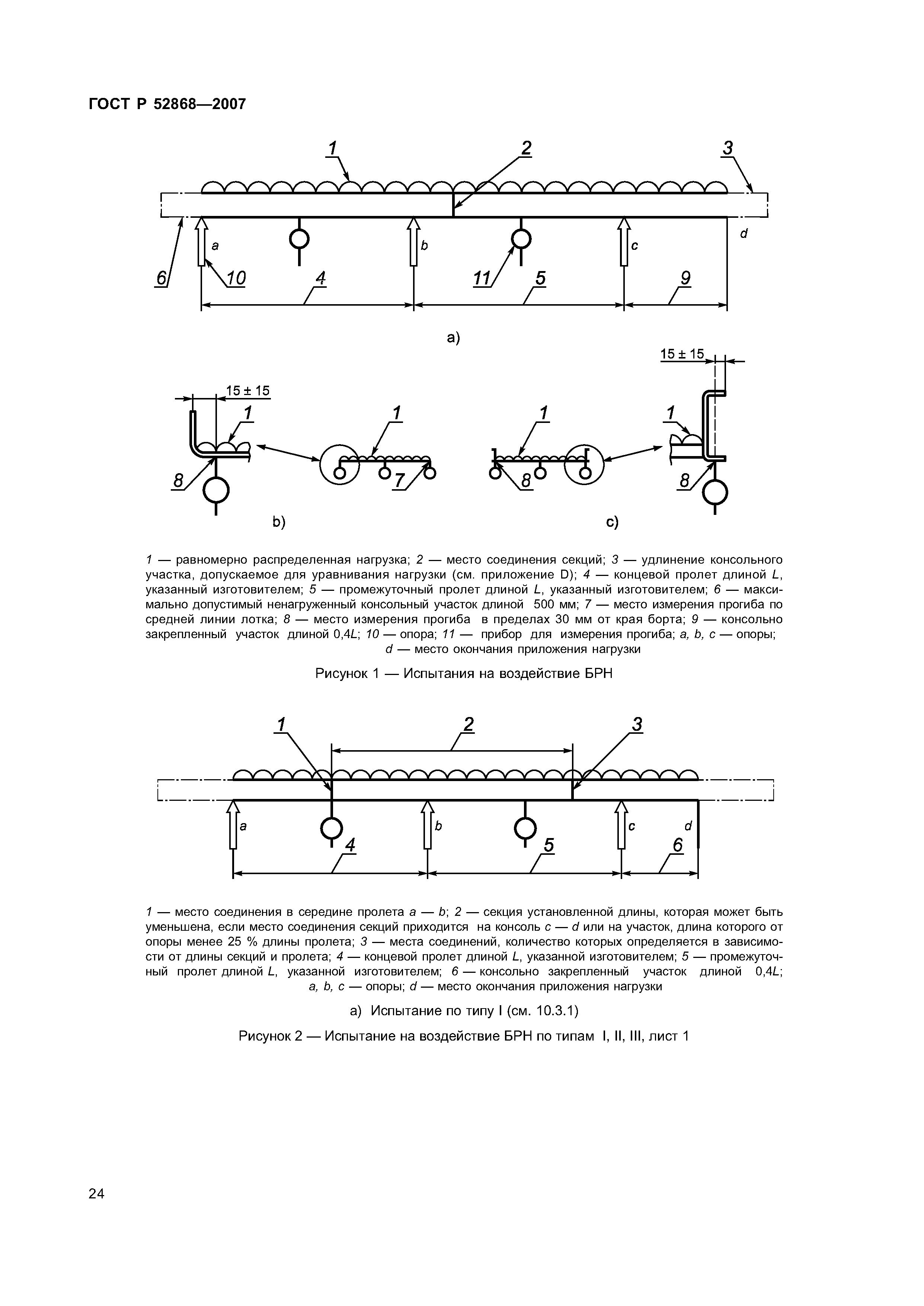

Рисунок 1 Испытания на воздействие БРН

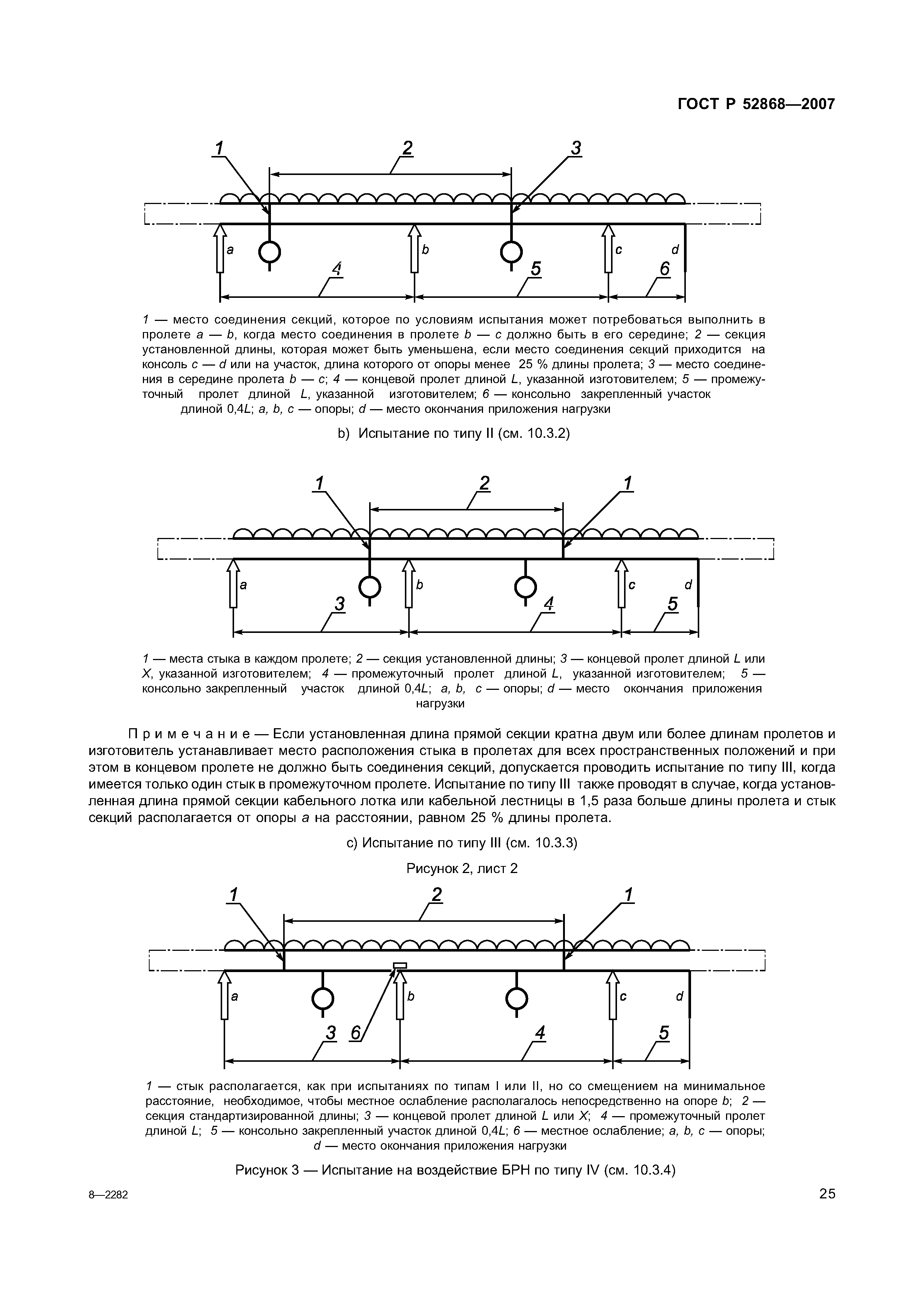

Рисунок 2 Испытание на воздействие БРН по типам I, II, III
Рисунок 3 Испытание на воздействие БРН по типу IV

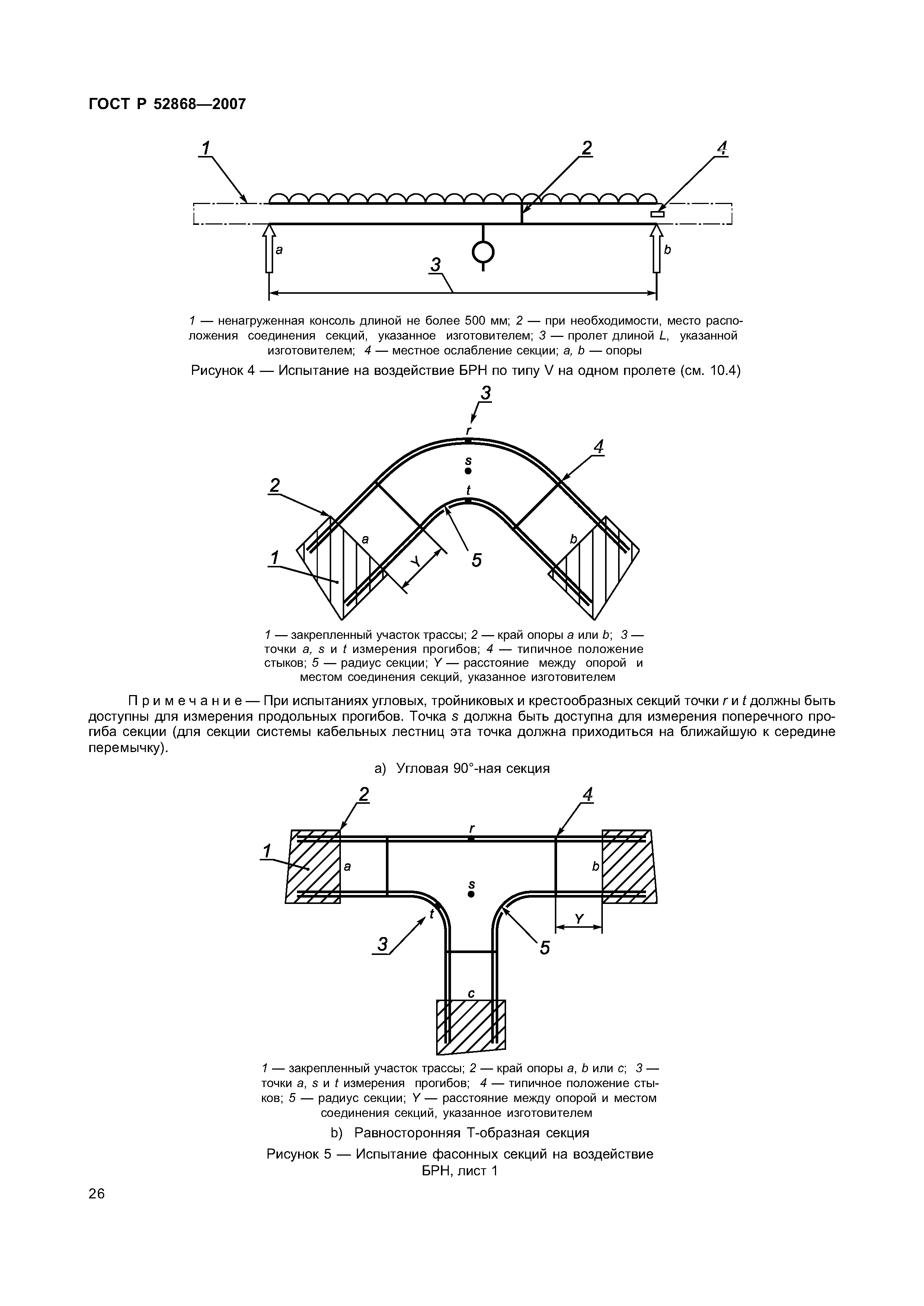

Рисунок 4 Испытание на воздействие БРН по типу V на одном пролете

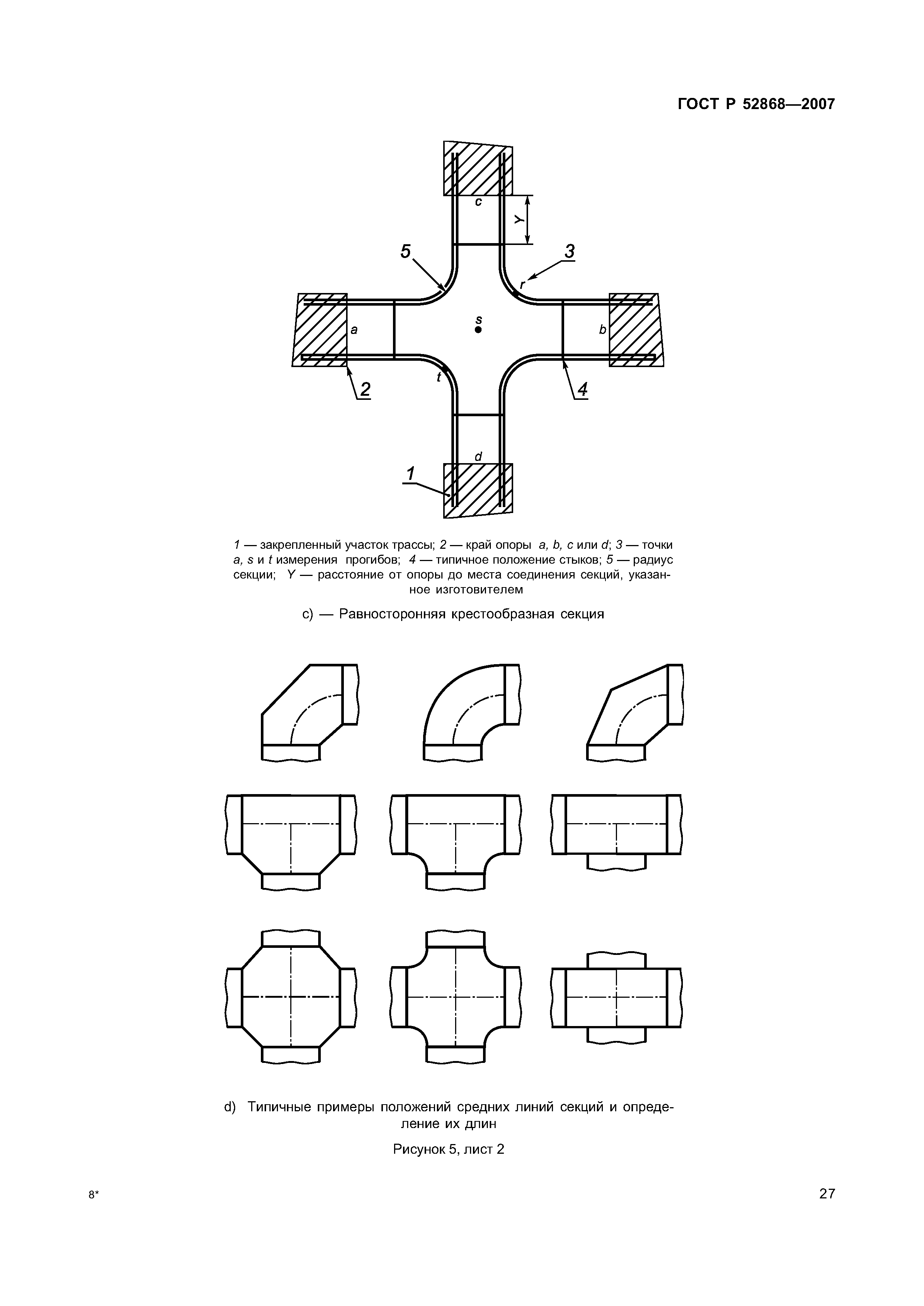

Рисунок 5 Испытание фасонных секций на воздействие БРН

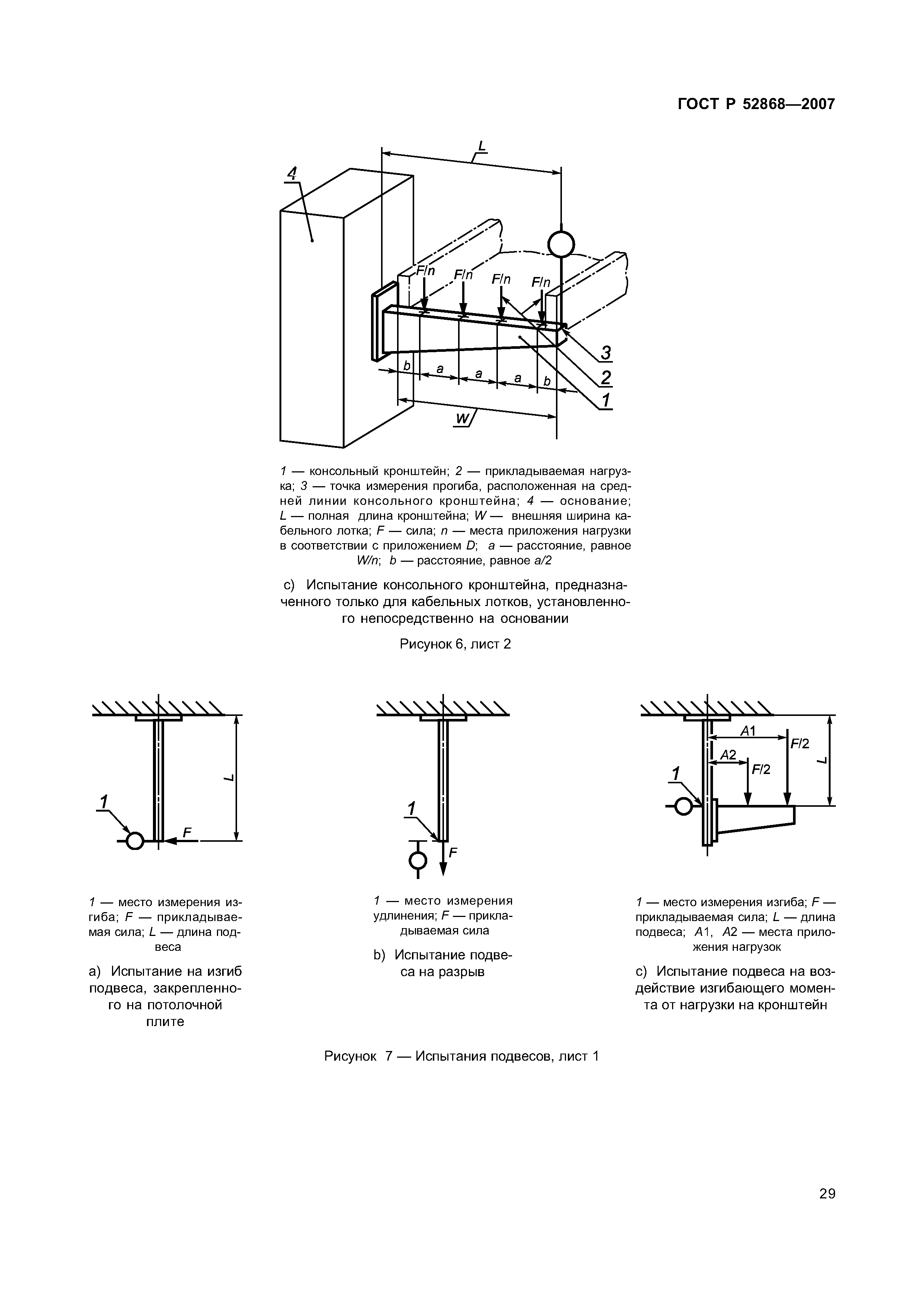

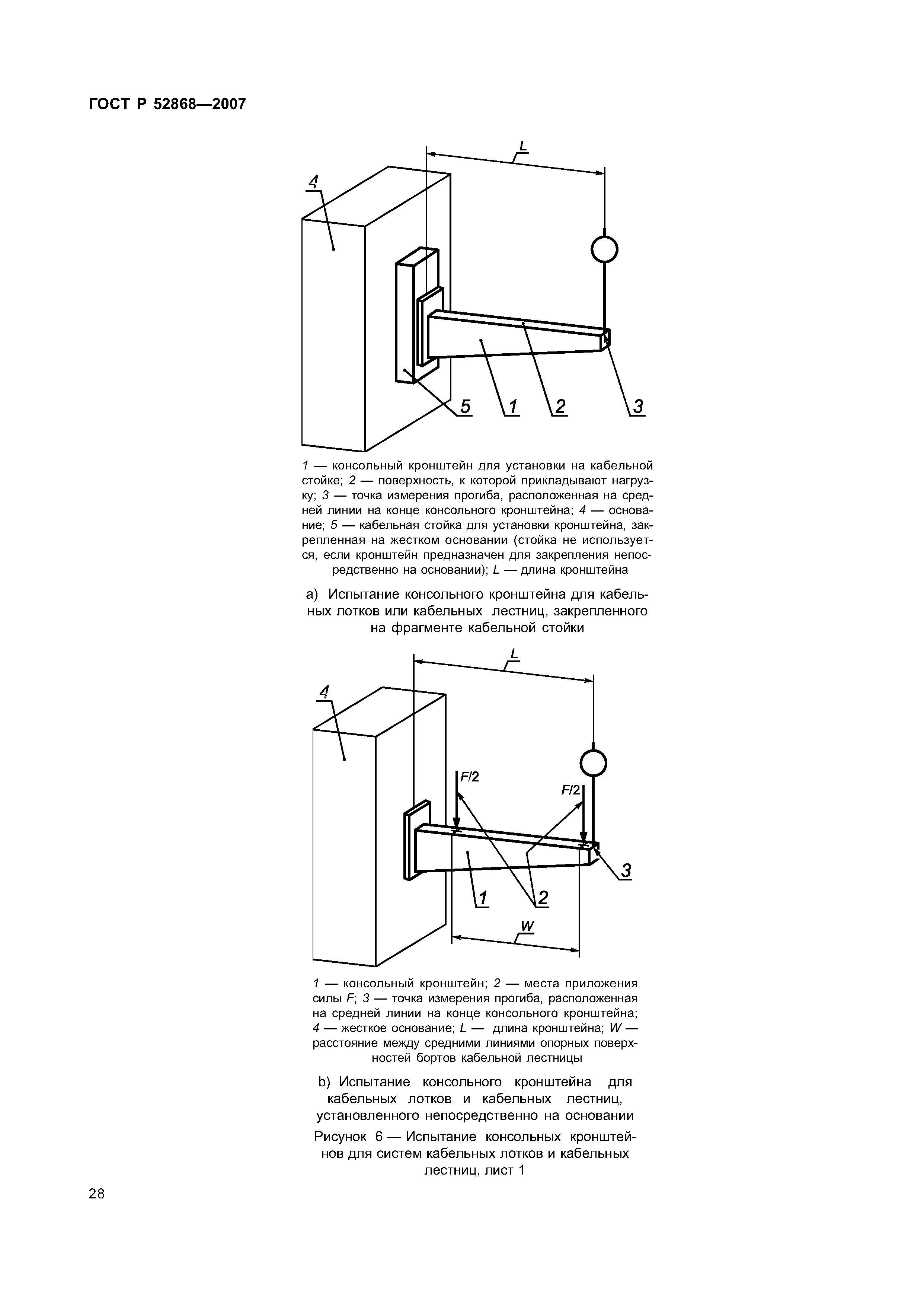

Рисунок 6 Испытание консольных кронштейнов для систем кабельных лотков и кабельных лестниц

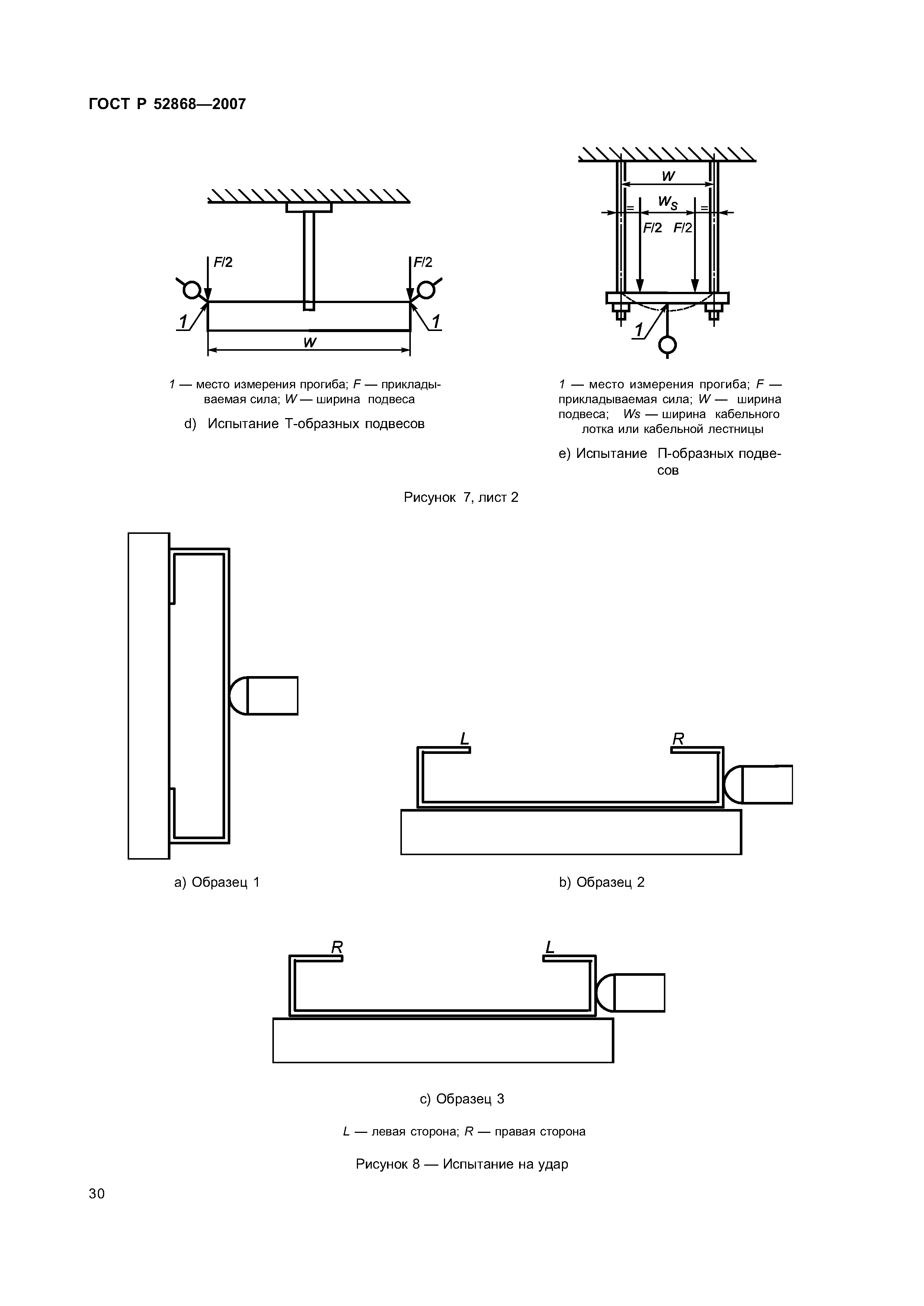

Рисунок 7 Испытания подвесов
Рисунок 8 Испытание на удар

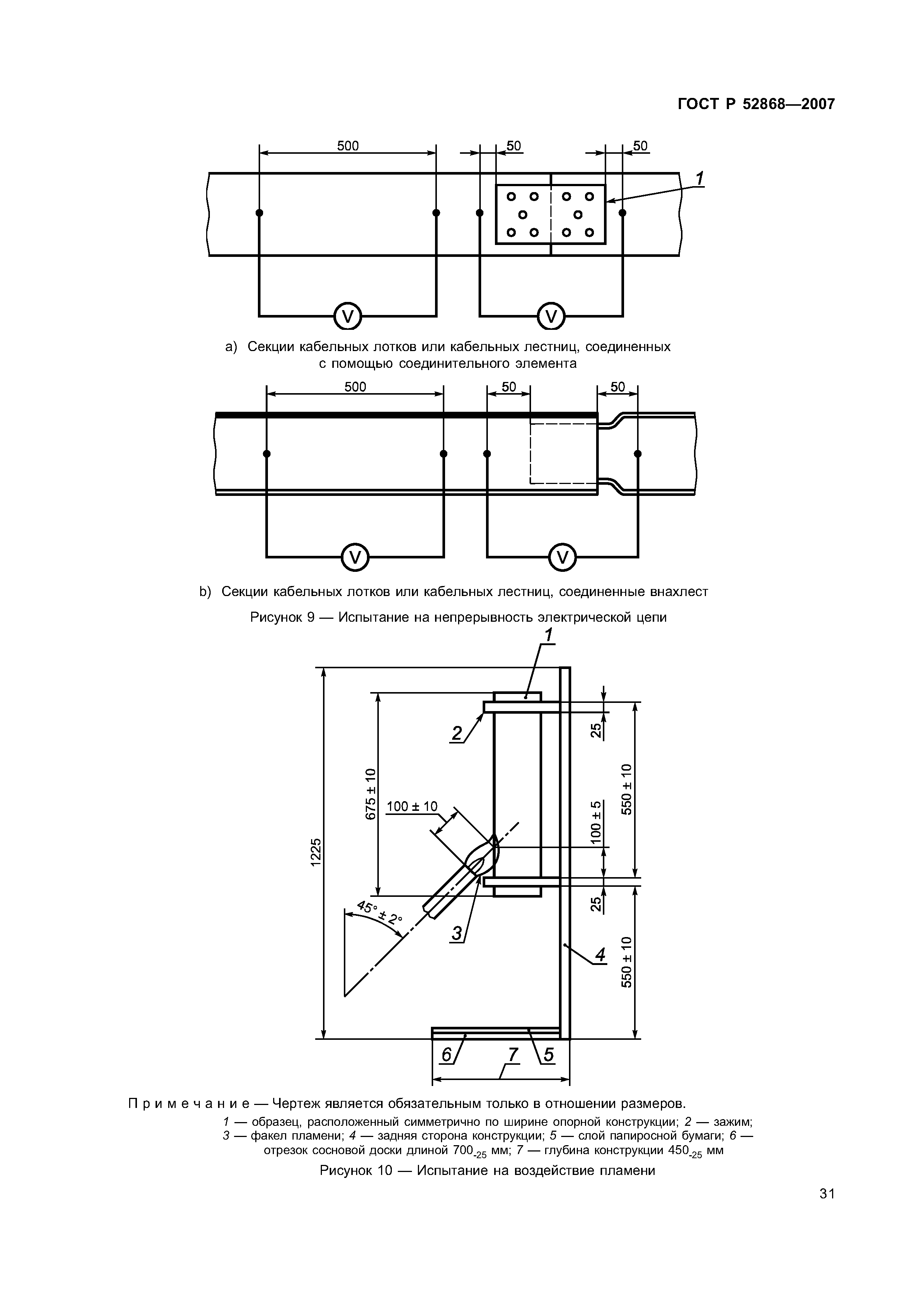

Рисунок 9 Испытание на непрерывность электрической цепи
Рисунок 10 Испытание на воздействие пламени

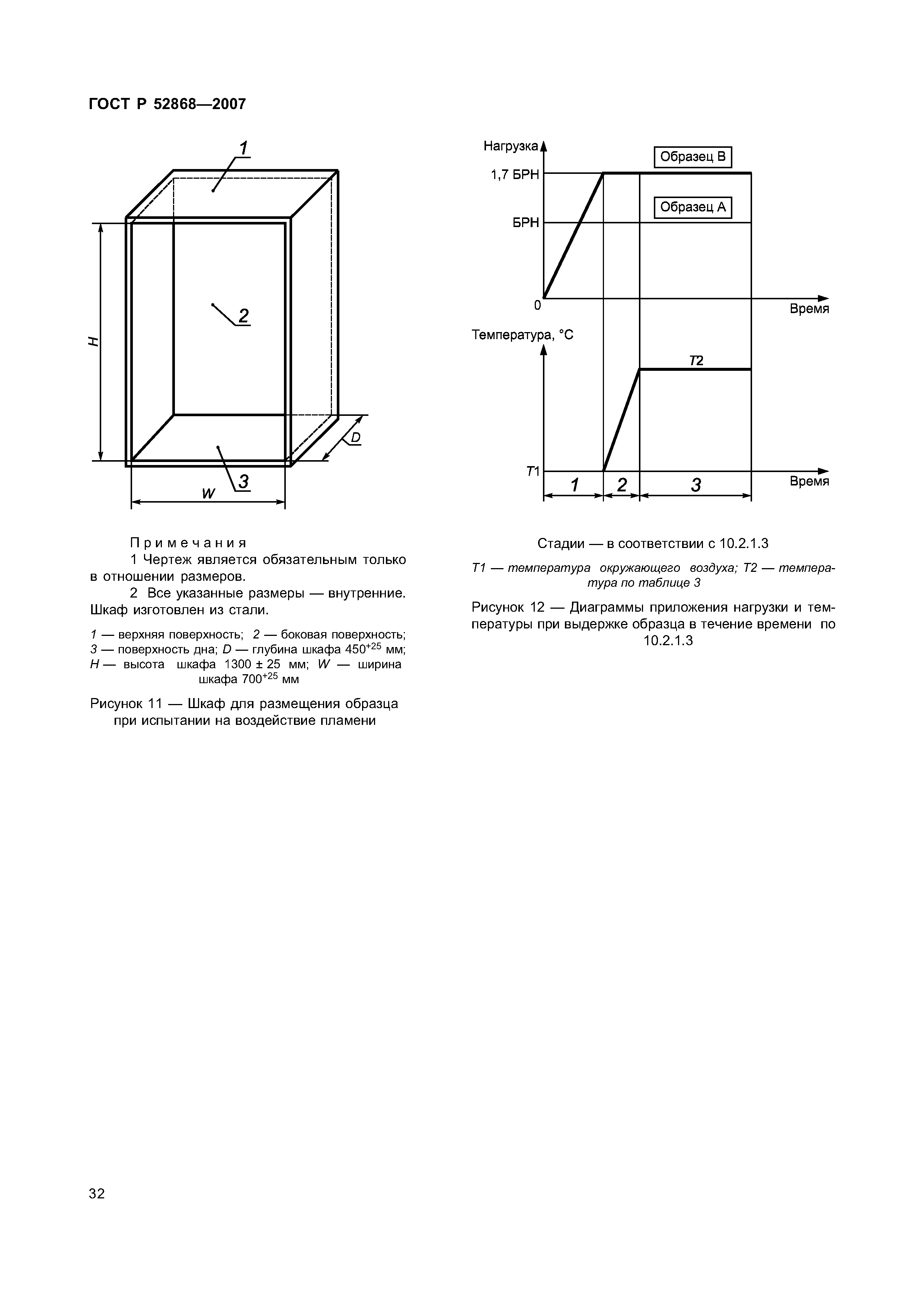

Рисунок 11 Шкаф для размещения образца при испытании на воздействие пламени
Рисунок 12 Диаграммы приложения нагрузки и температуры при выдержке образца в течение времени по 10.2.1.3

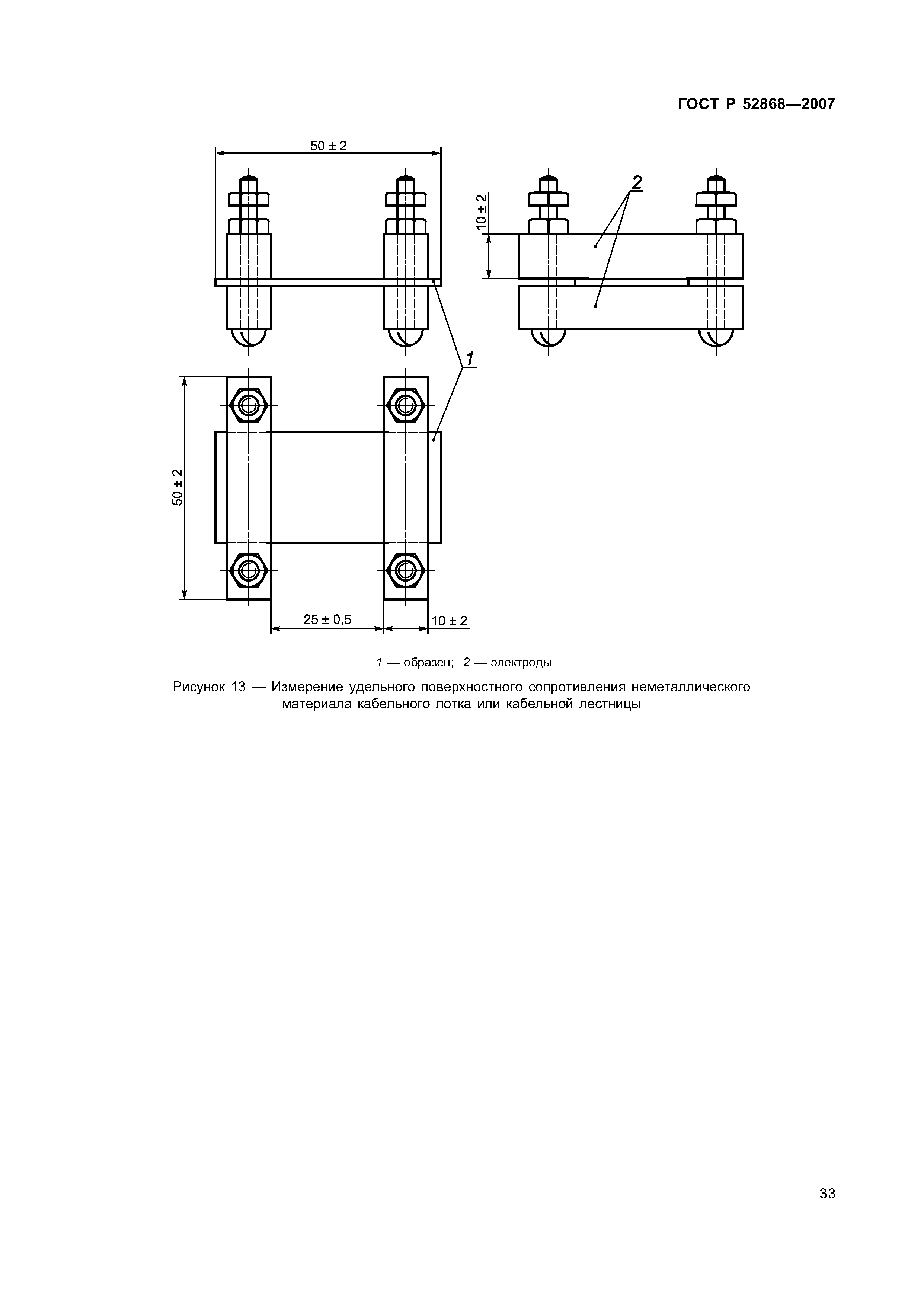

Рисунок 13 Измерение удельного поверхностного сопротивления неметаллического материала кабельного лотка или лестницы

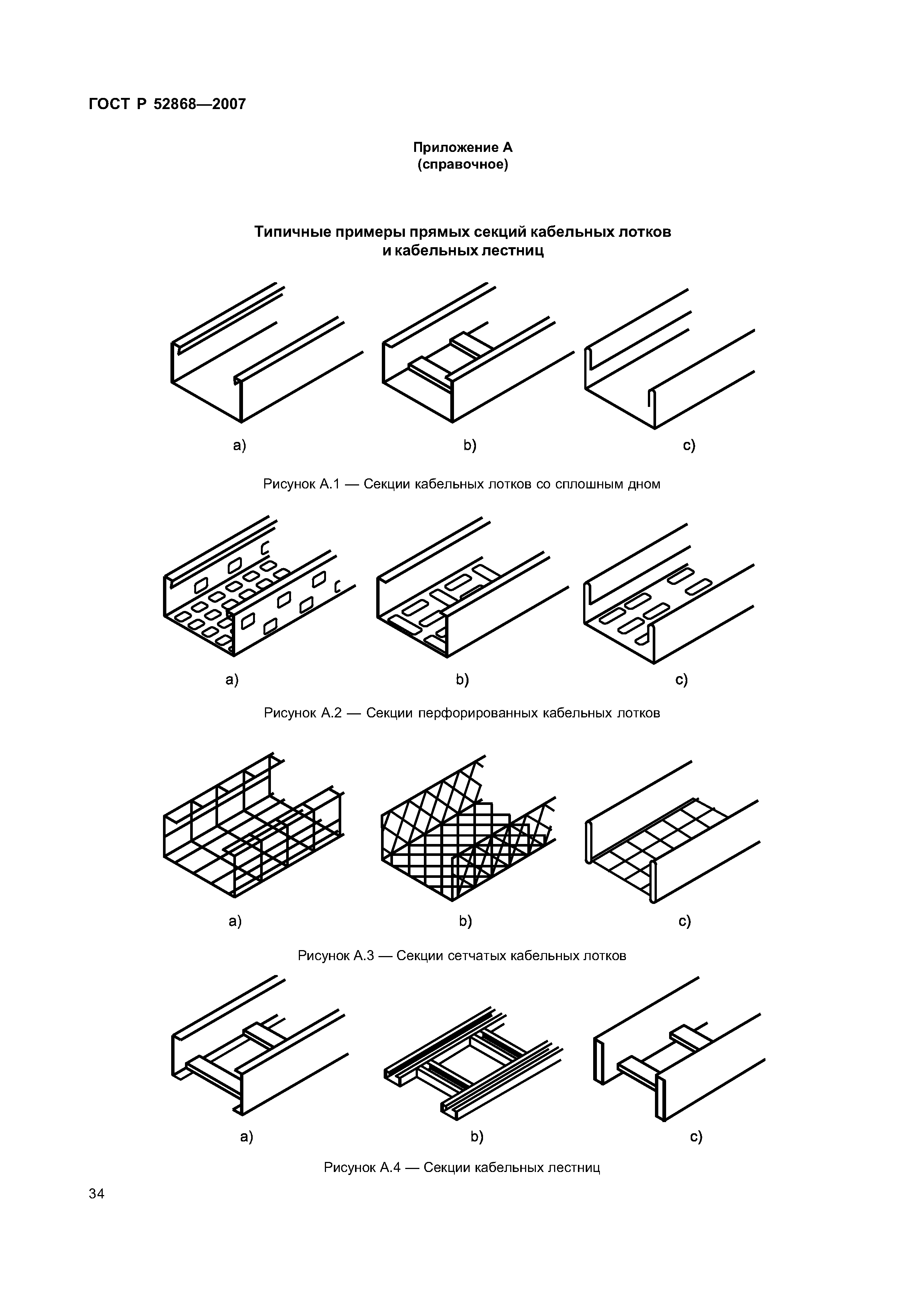

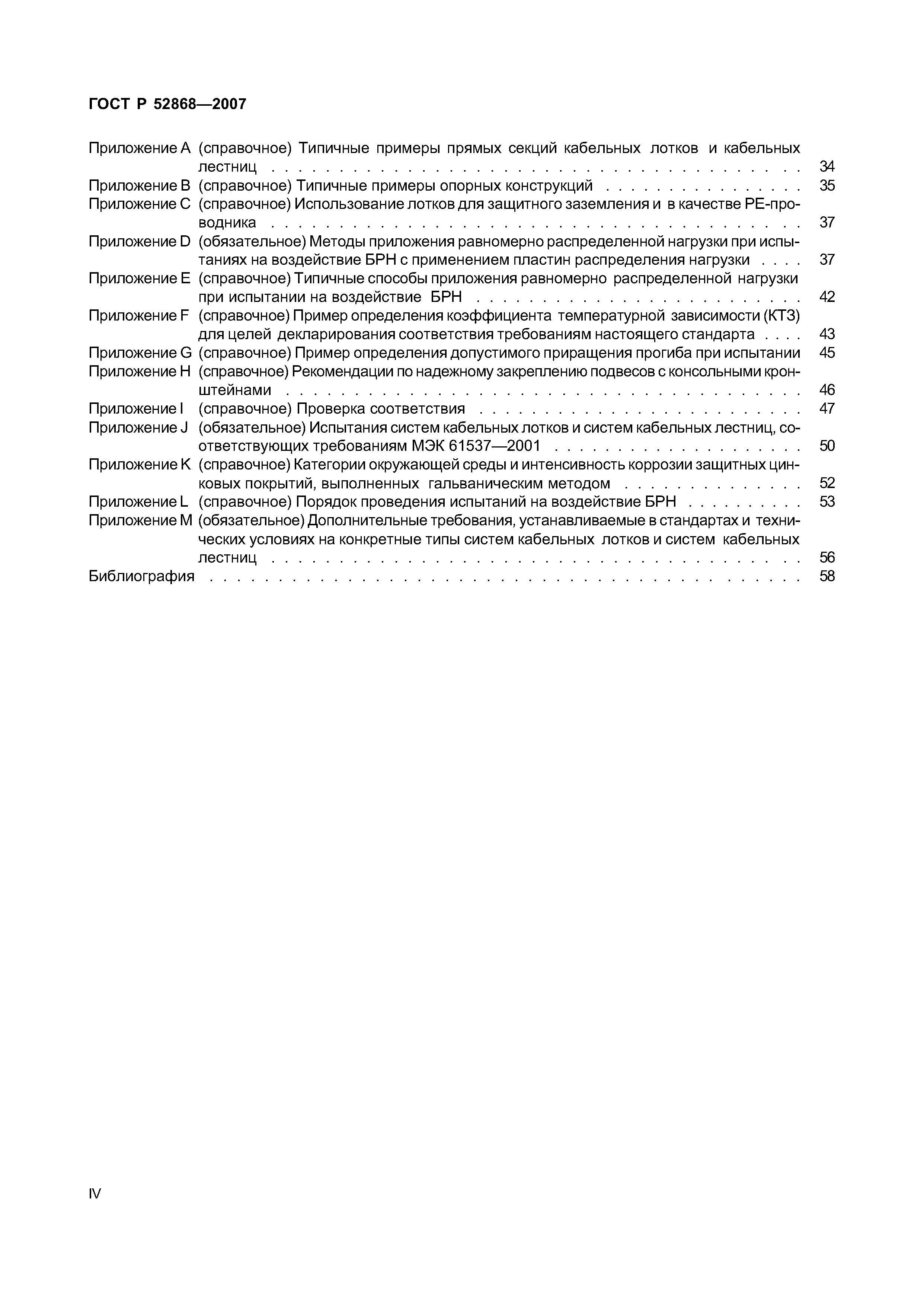

Приложение А (справочное) Типичные примеры прямых секций кабельных лотков и кабельных лестниц

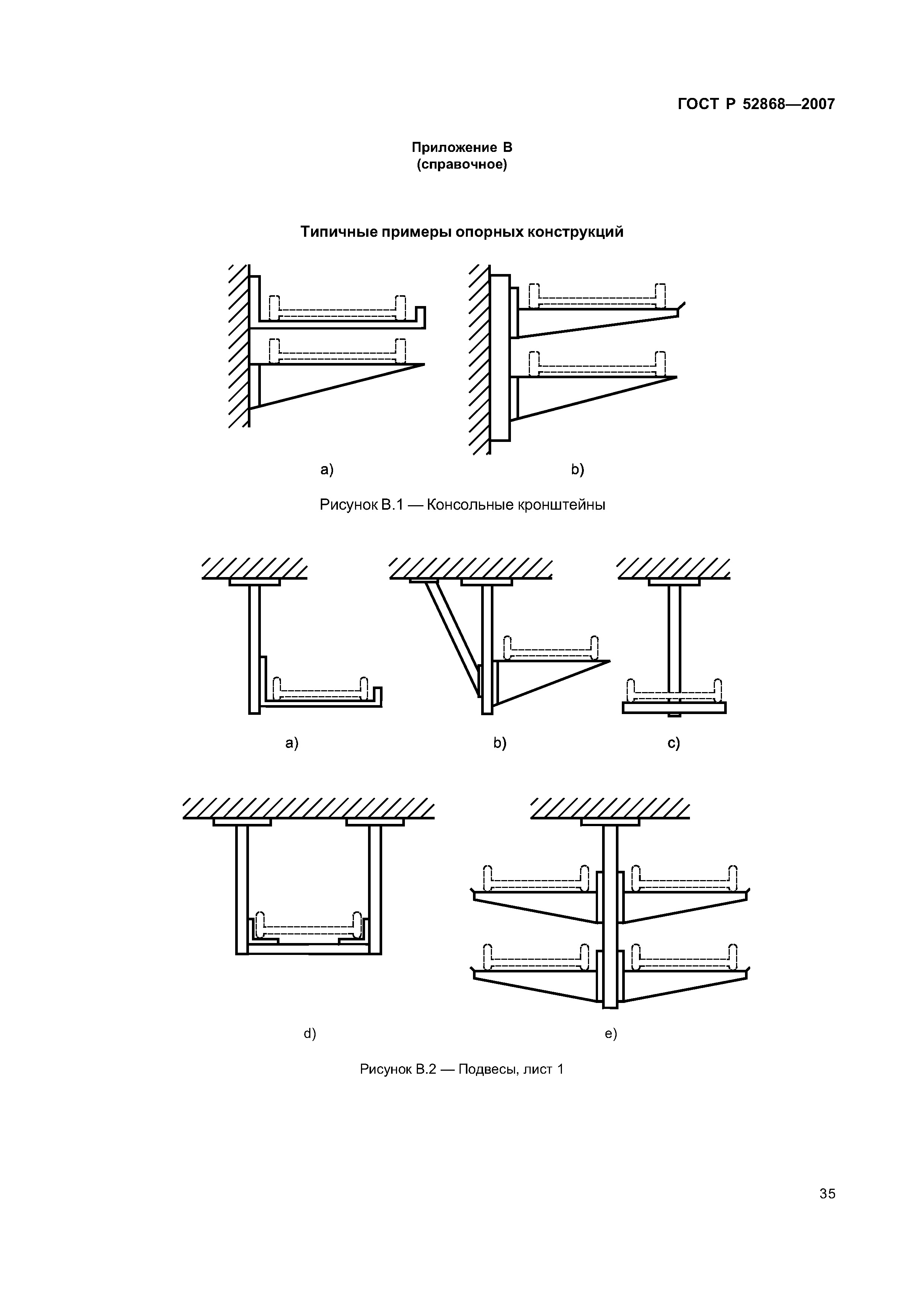

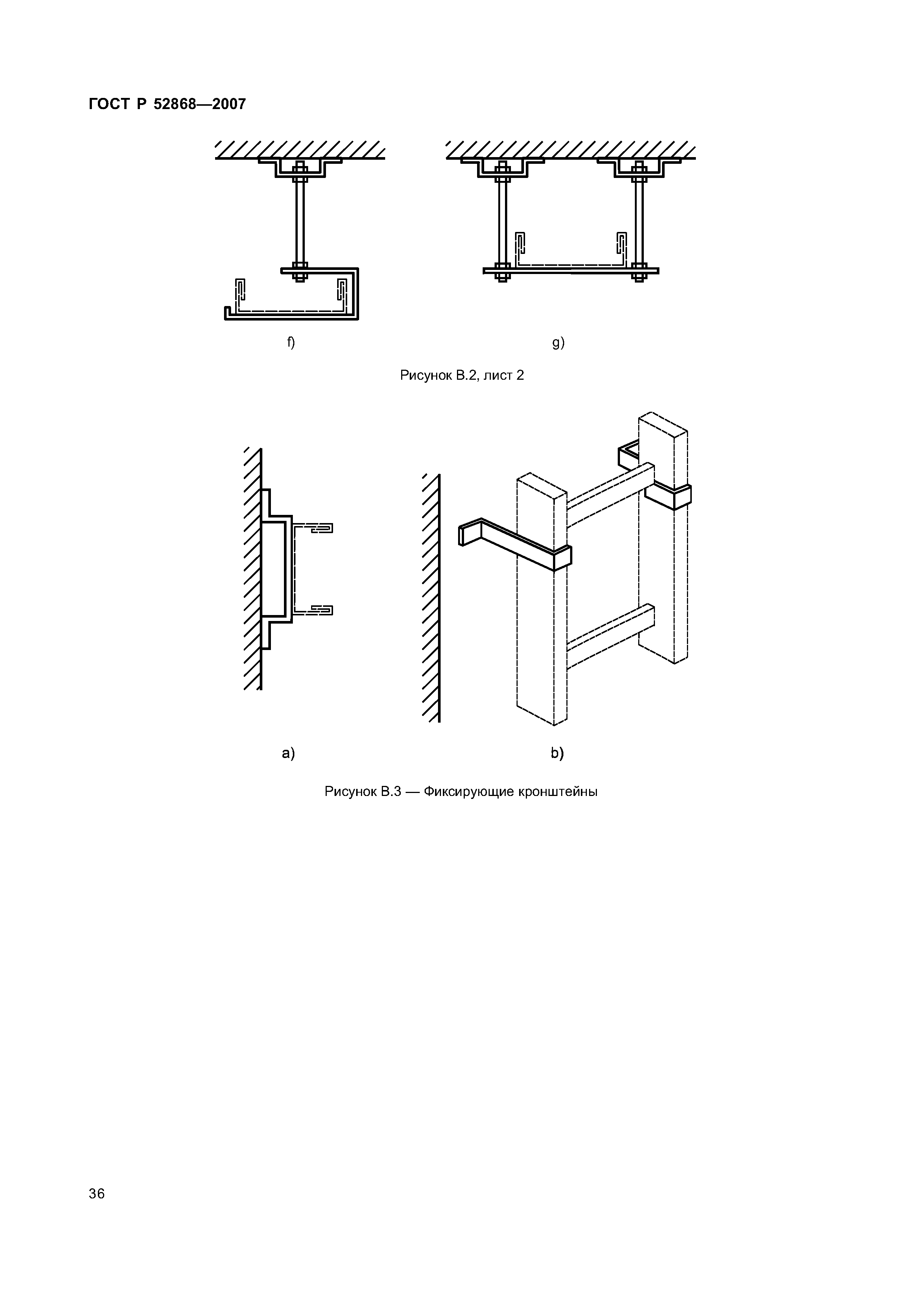

Приложение В (справочное) Типичные примеры опорных конструкций

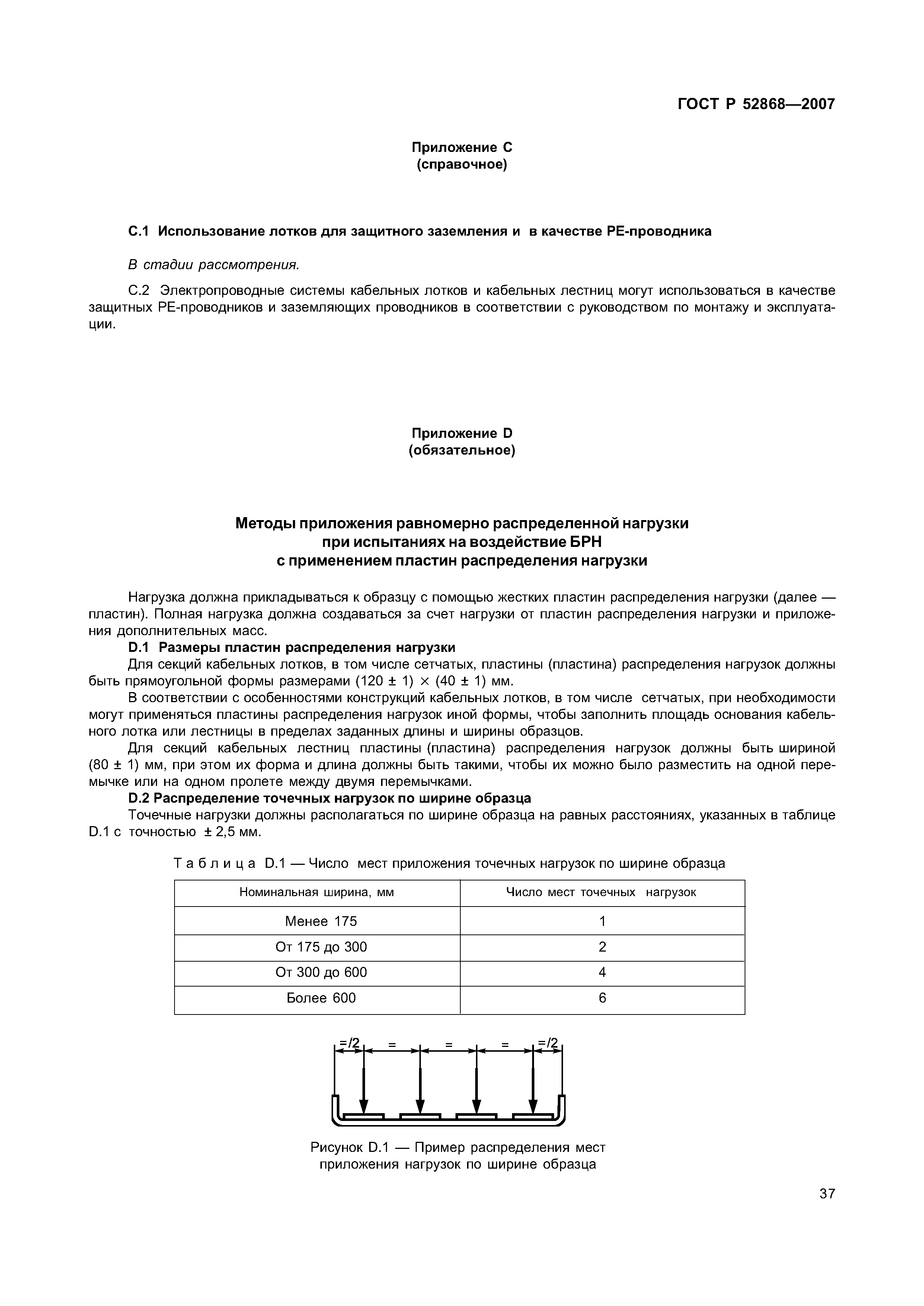

Приложение С (справочное) Использование лотков для защитного заземления и в качестве РЕ-проводника

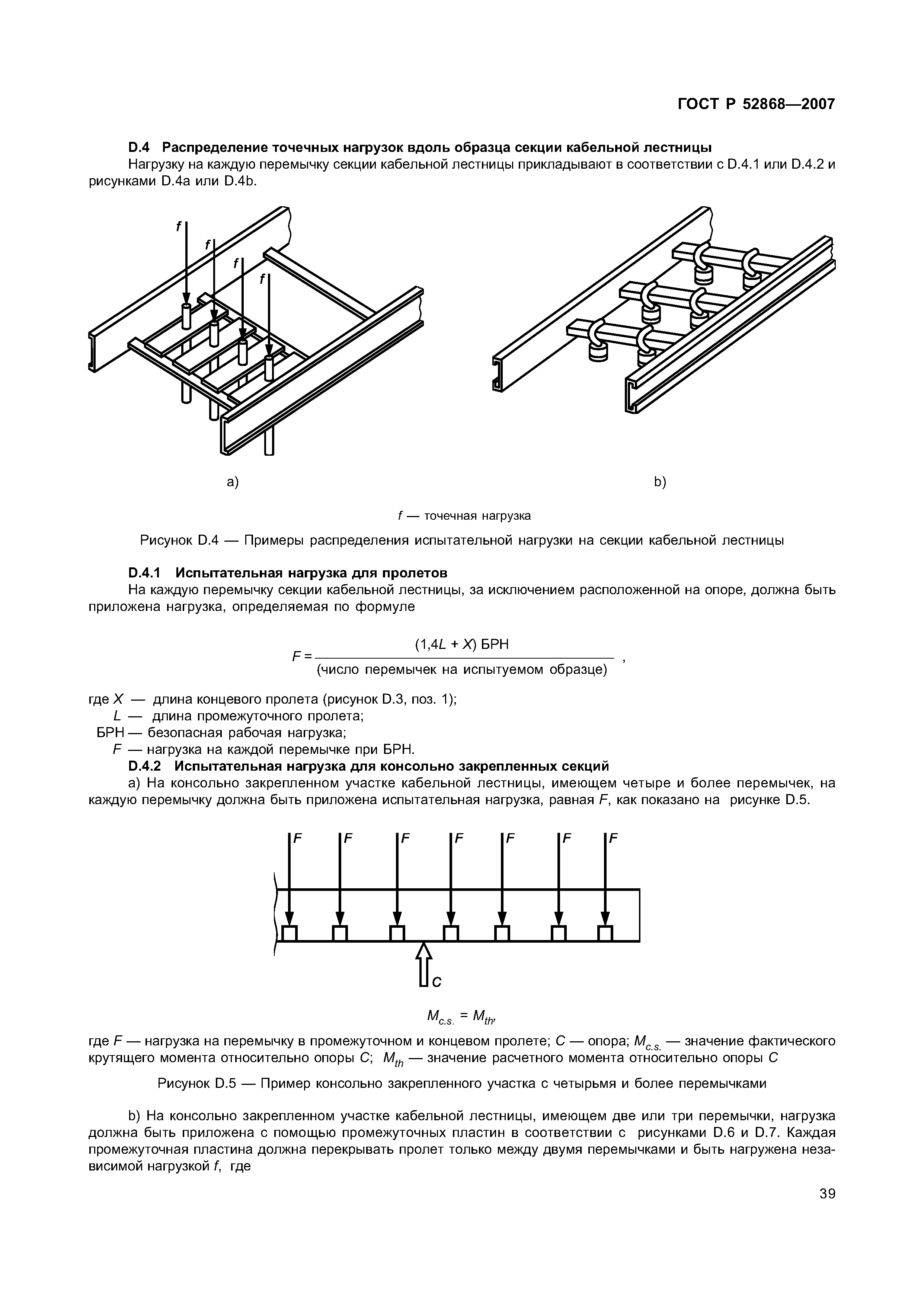

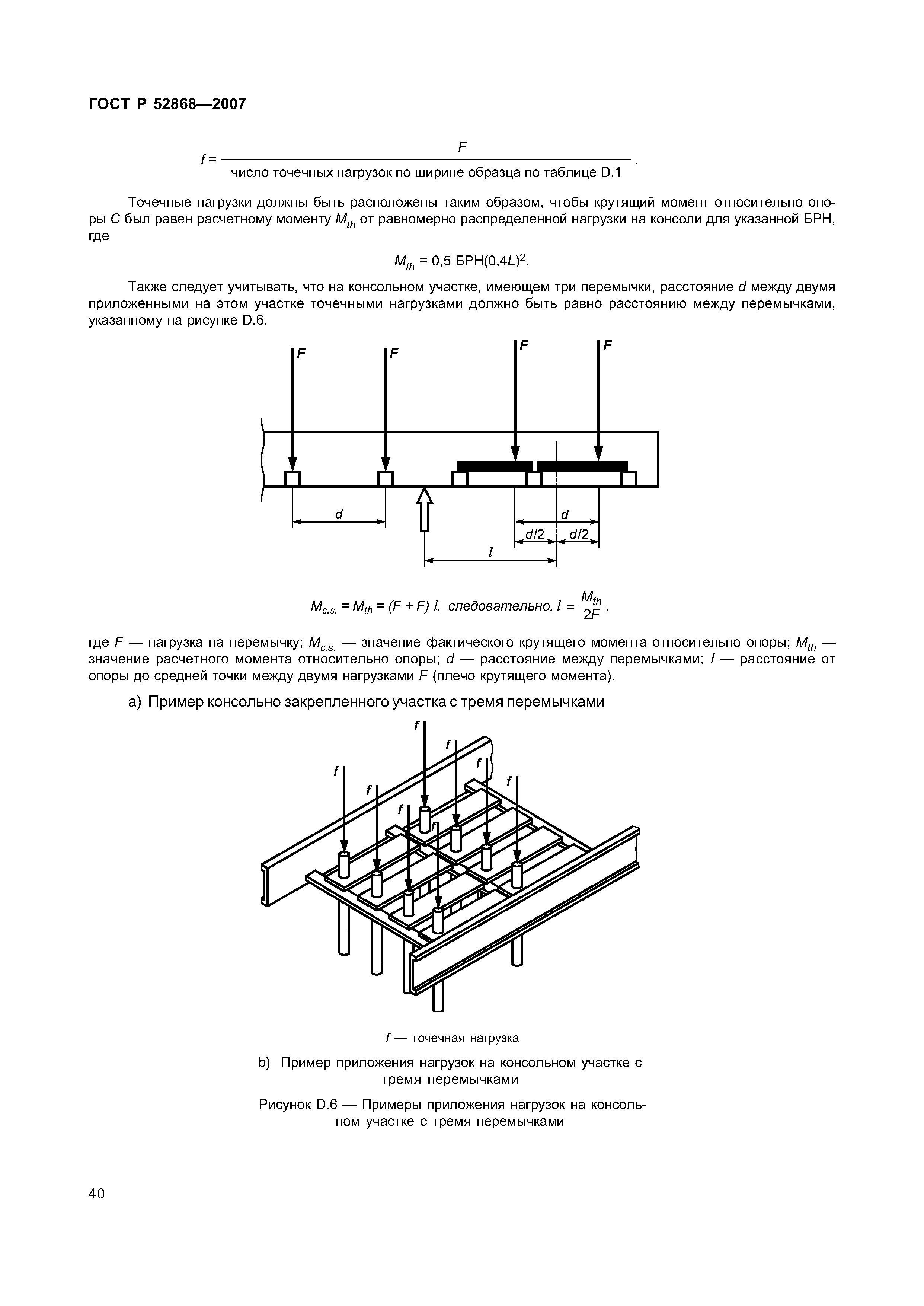

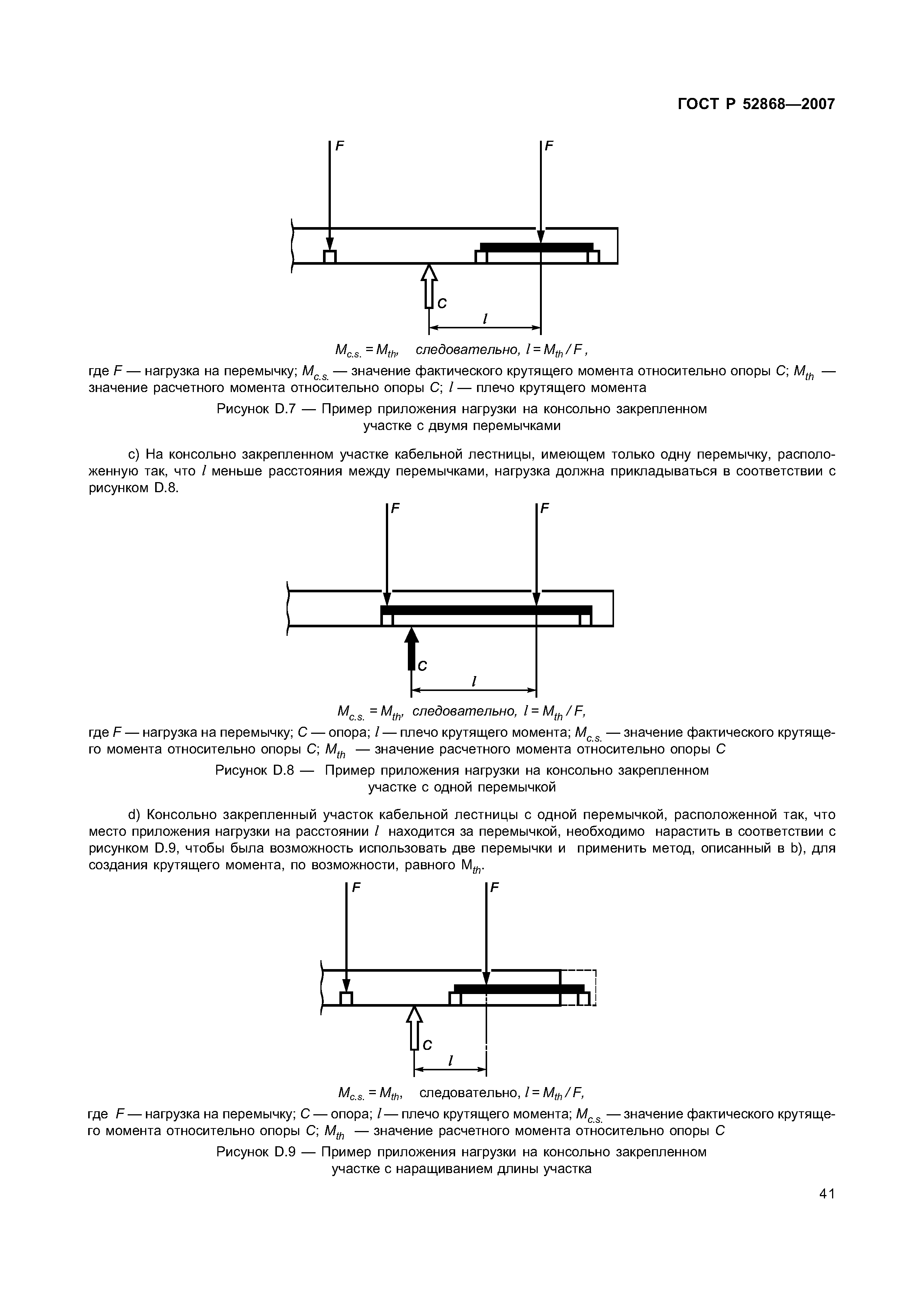

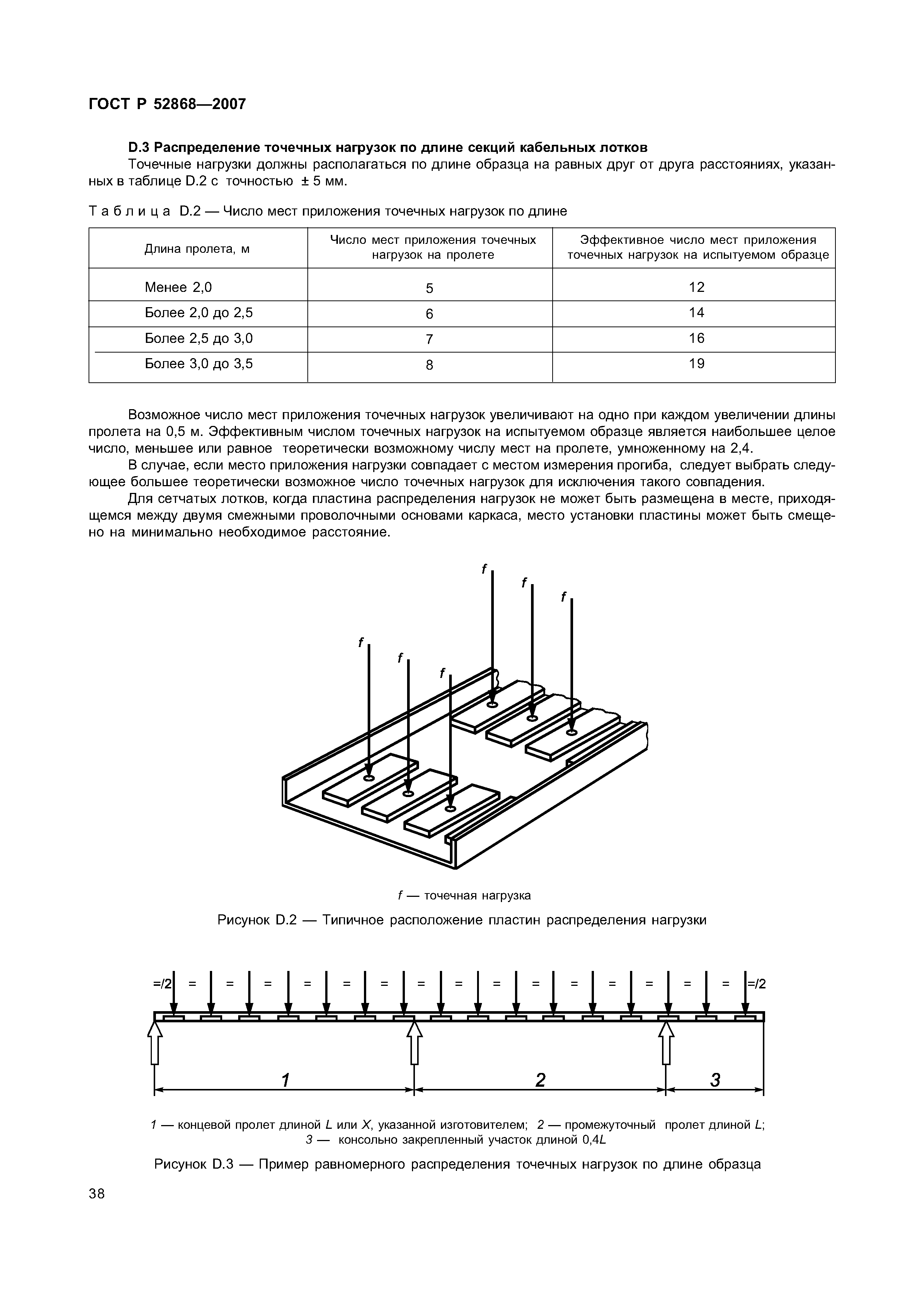

Приложение D (обязательное) Методы приложения равномерно распределенной нагрузки при испытаниях на воздействие БРН с применением пластин распределения нагрузки

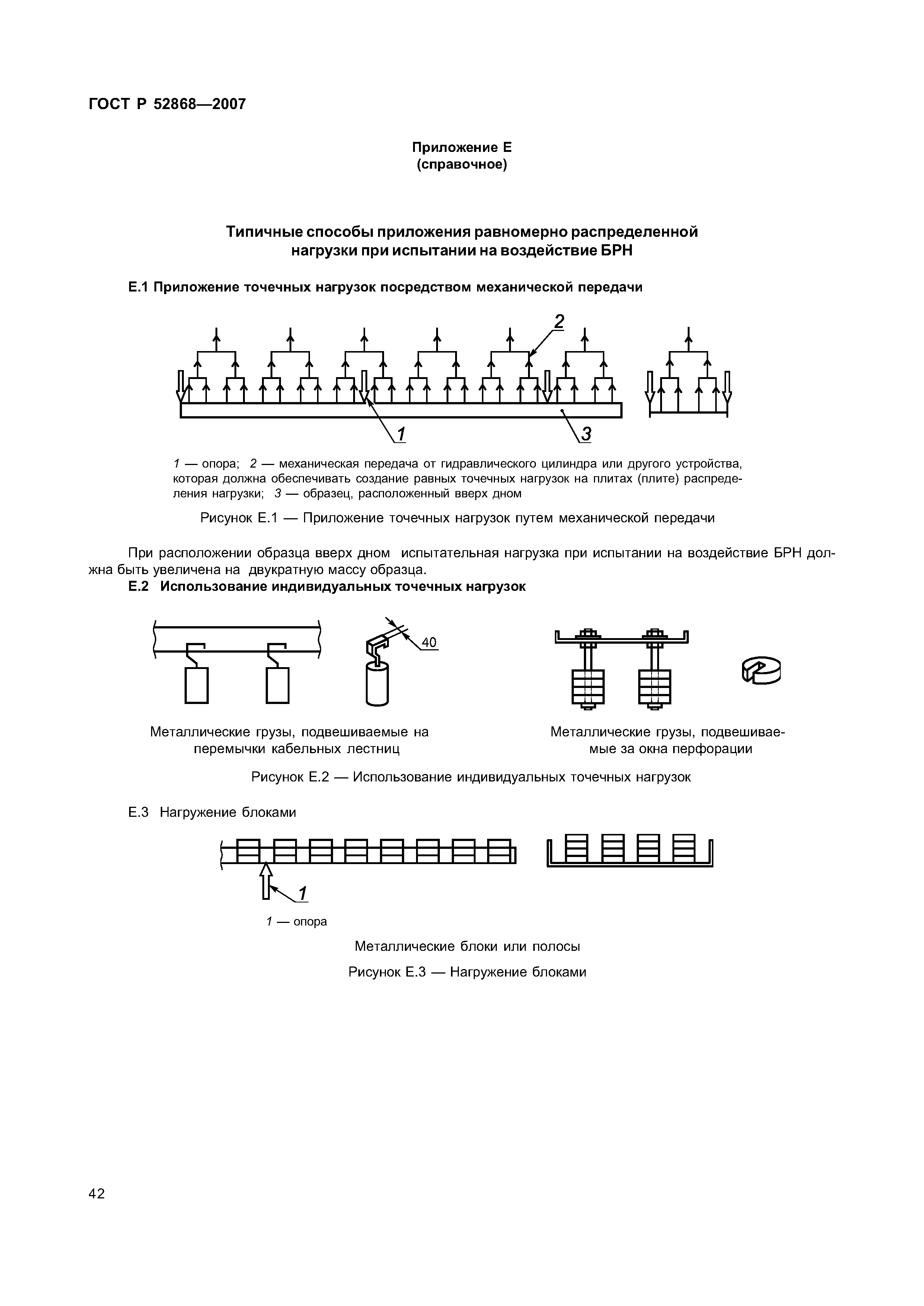

Приложение Е (справочное) Типичные способы приложения равномерно распределенной нагрузки при испытании на воздействие БРН

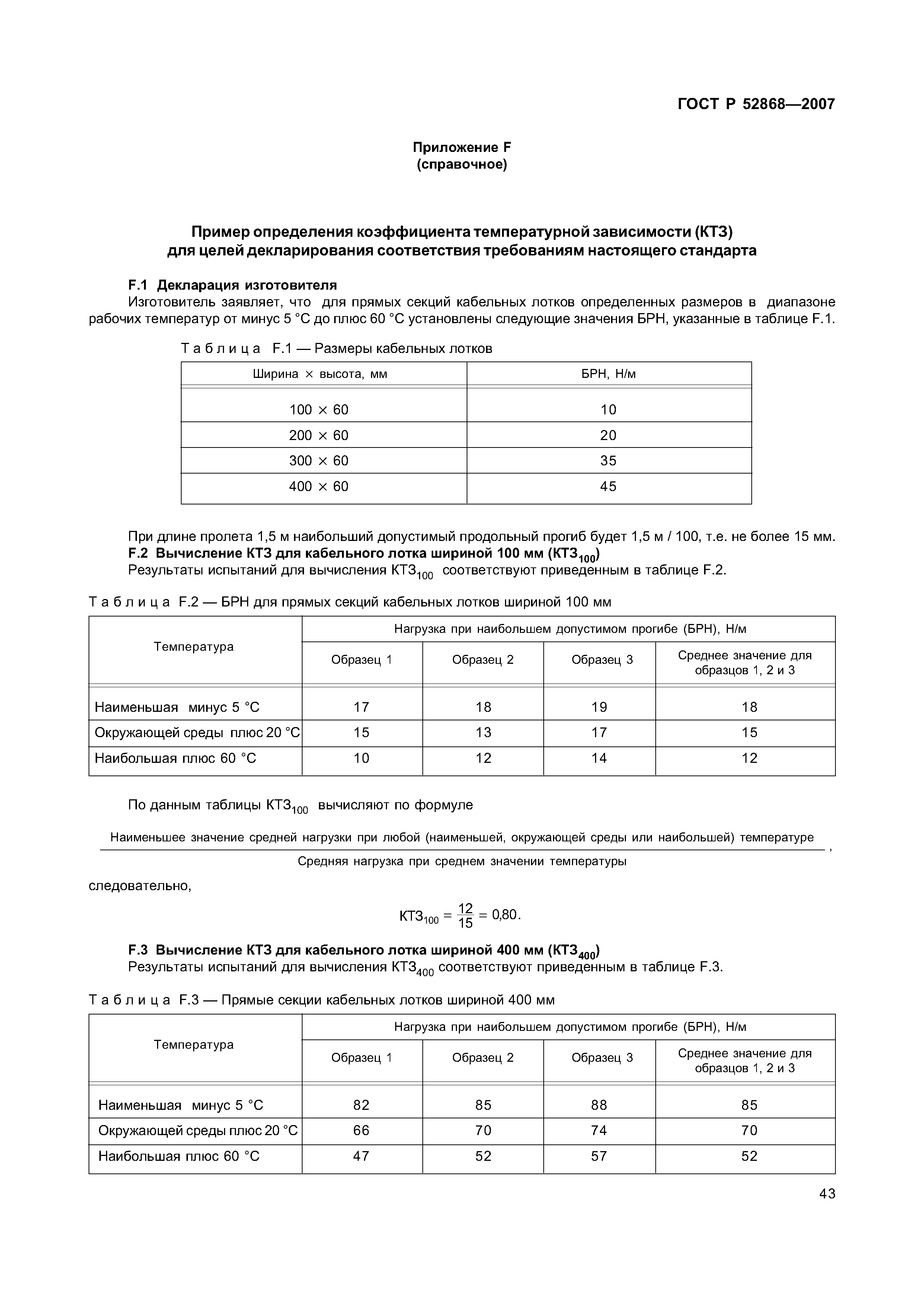

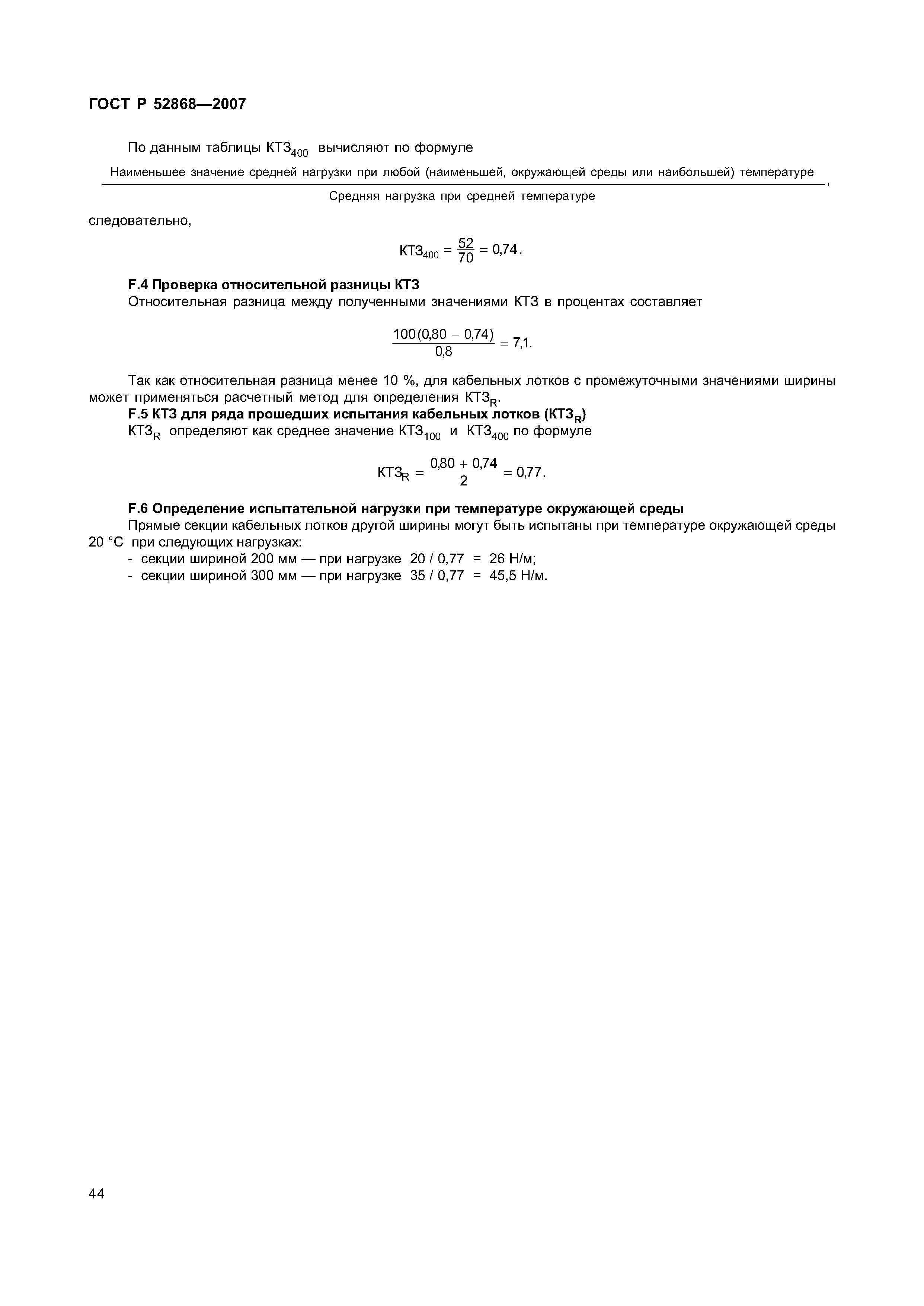

Приложение F (справочное) Пример определения коэффициента температурной зависимости (КТЗ) для целей декларирования соответствия требованиям настоящего стандарта

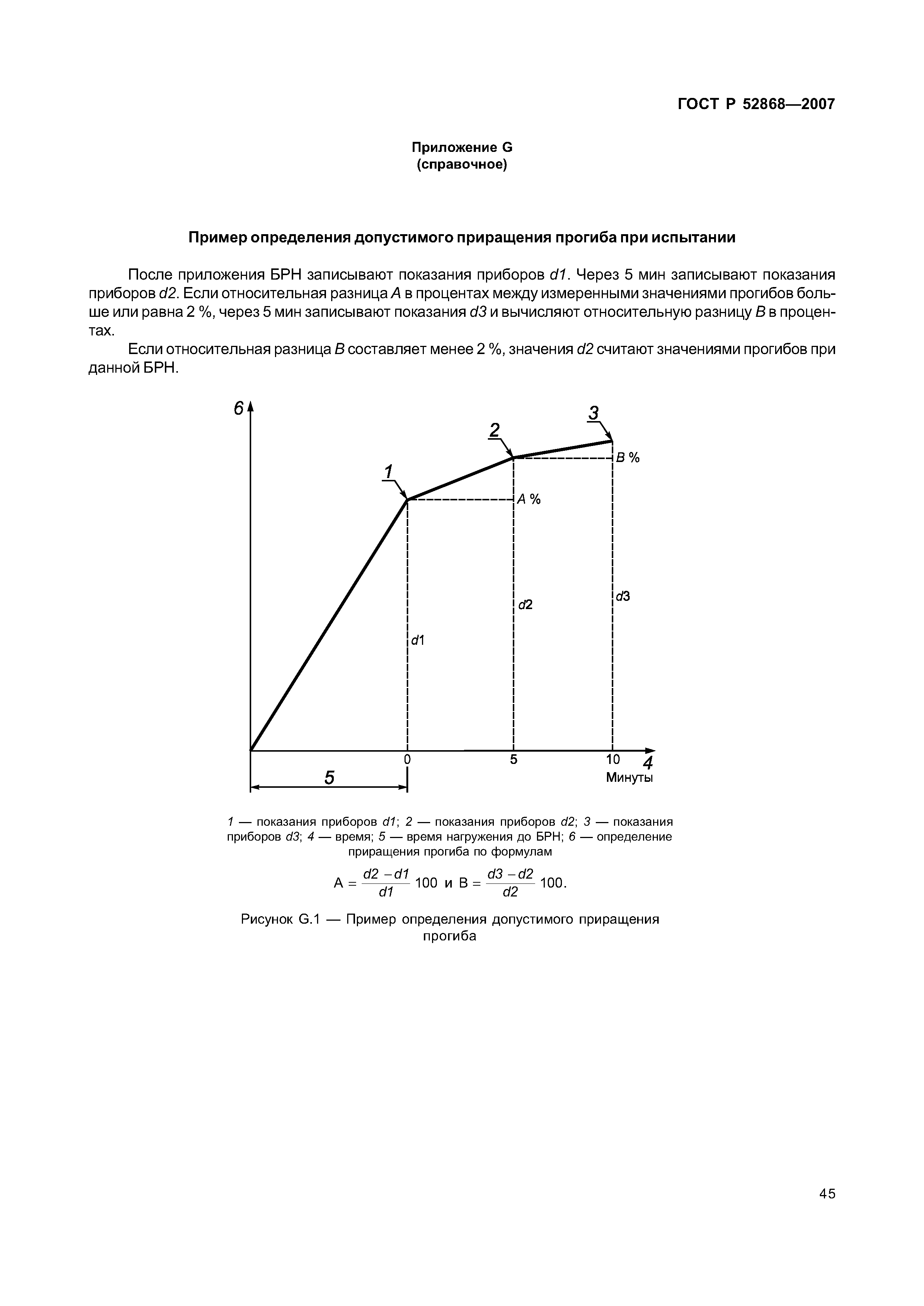

Приложение G (справочное) Пример определения допустимого приращения прогиба при испытании

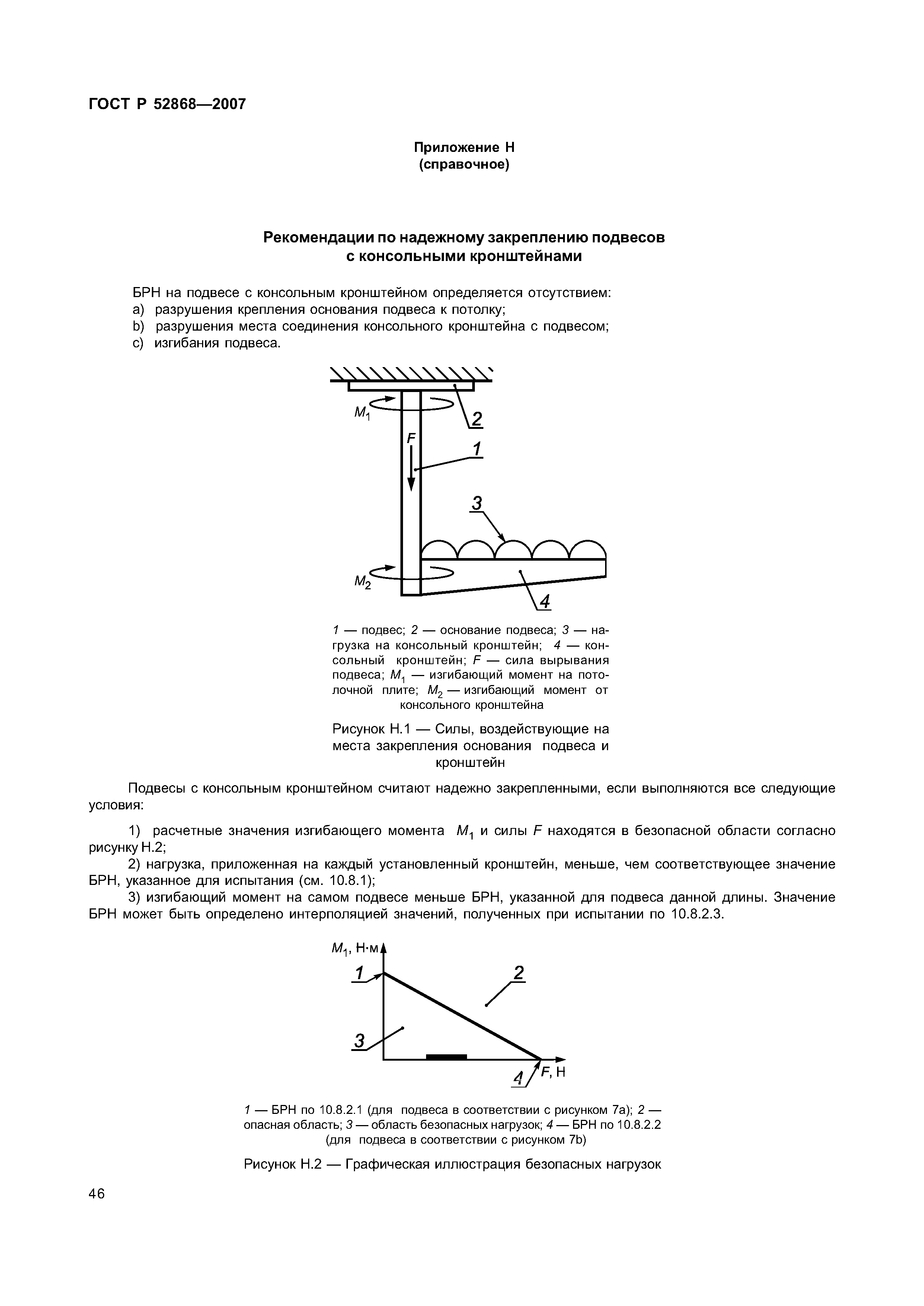

Приложение Н (справочное) Рекомендации по надежному закреплению подвесов с консольными кронштейнами

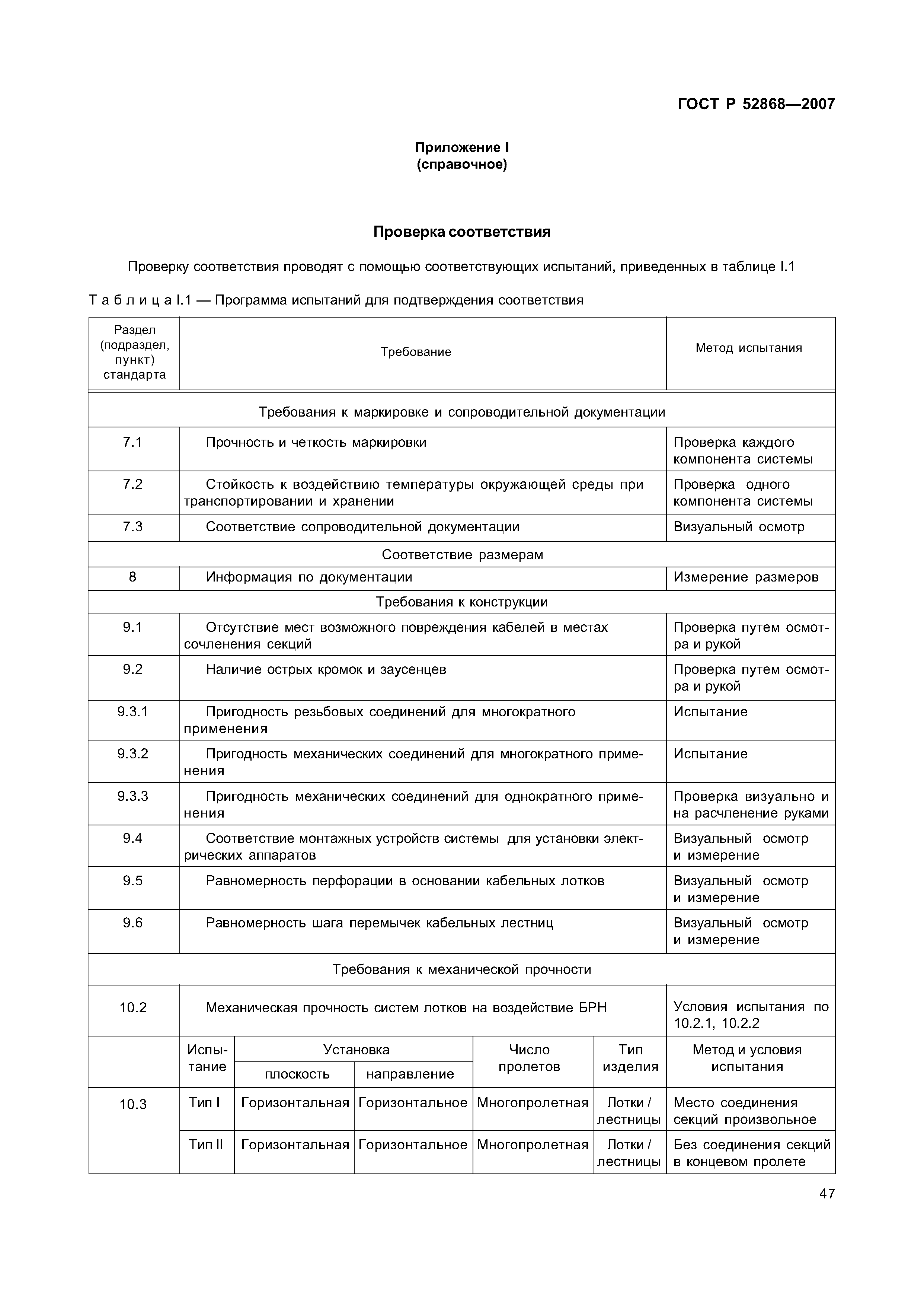

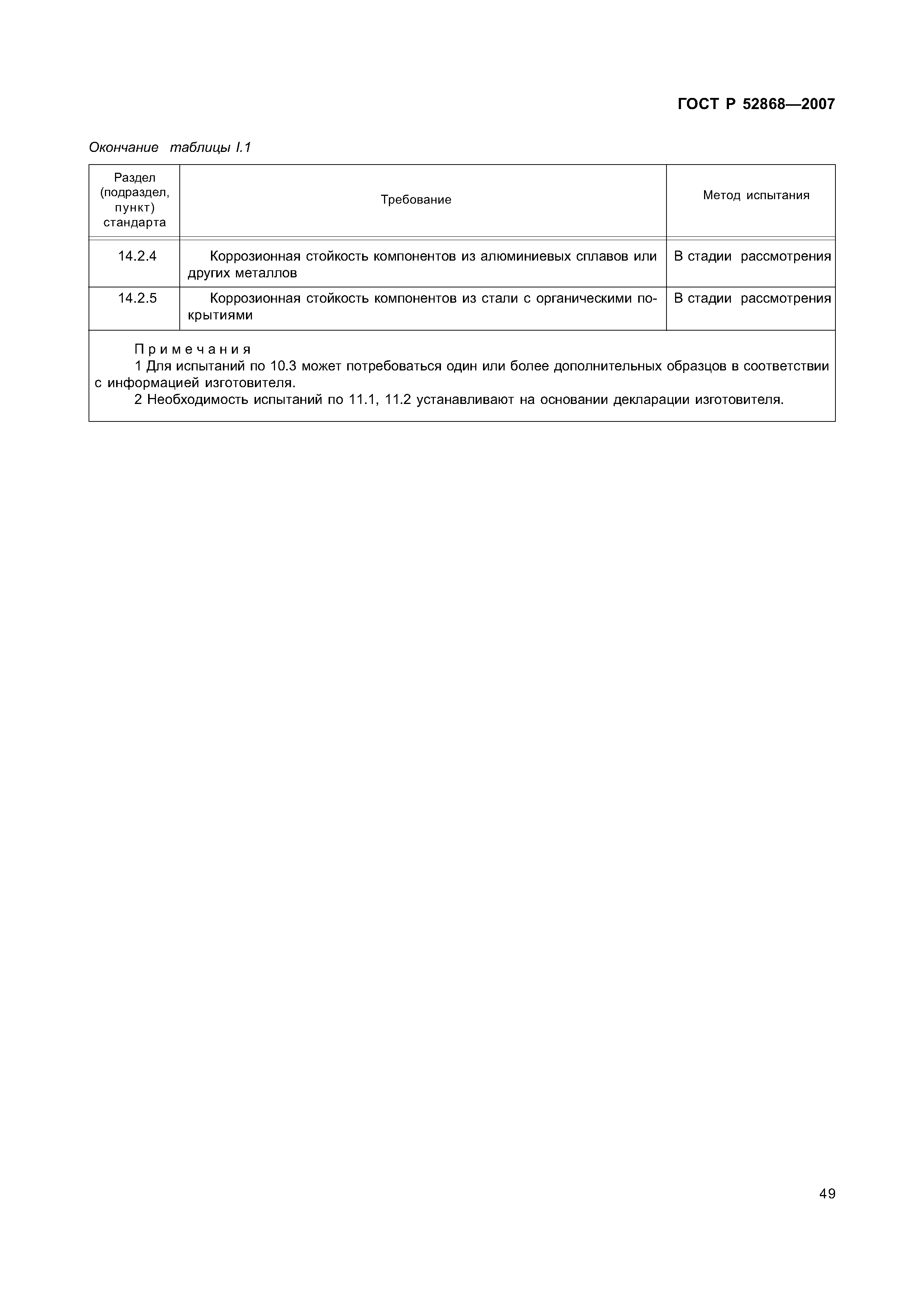

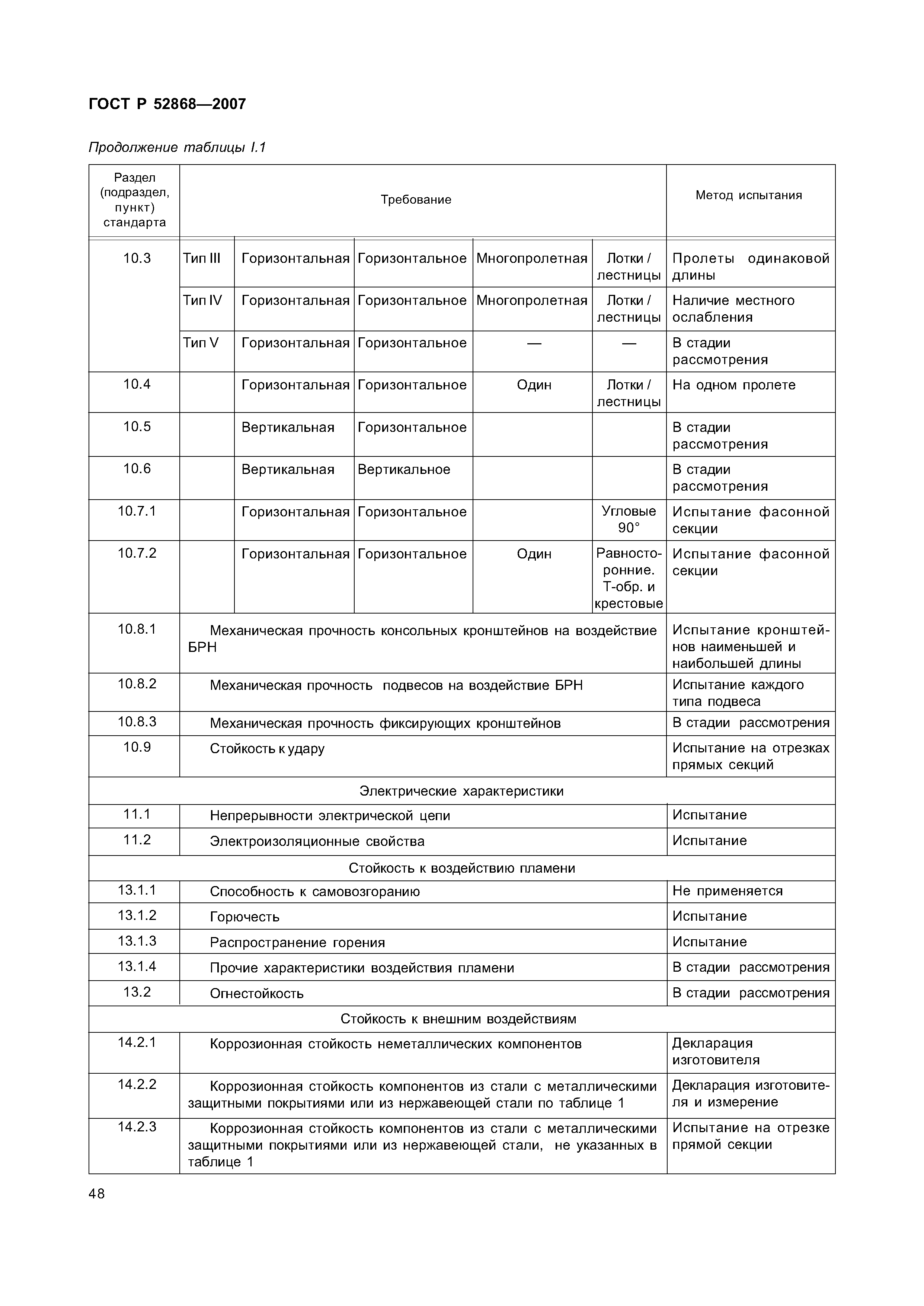

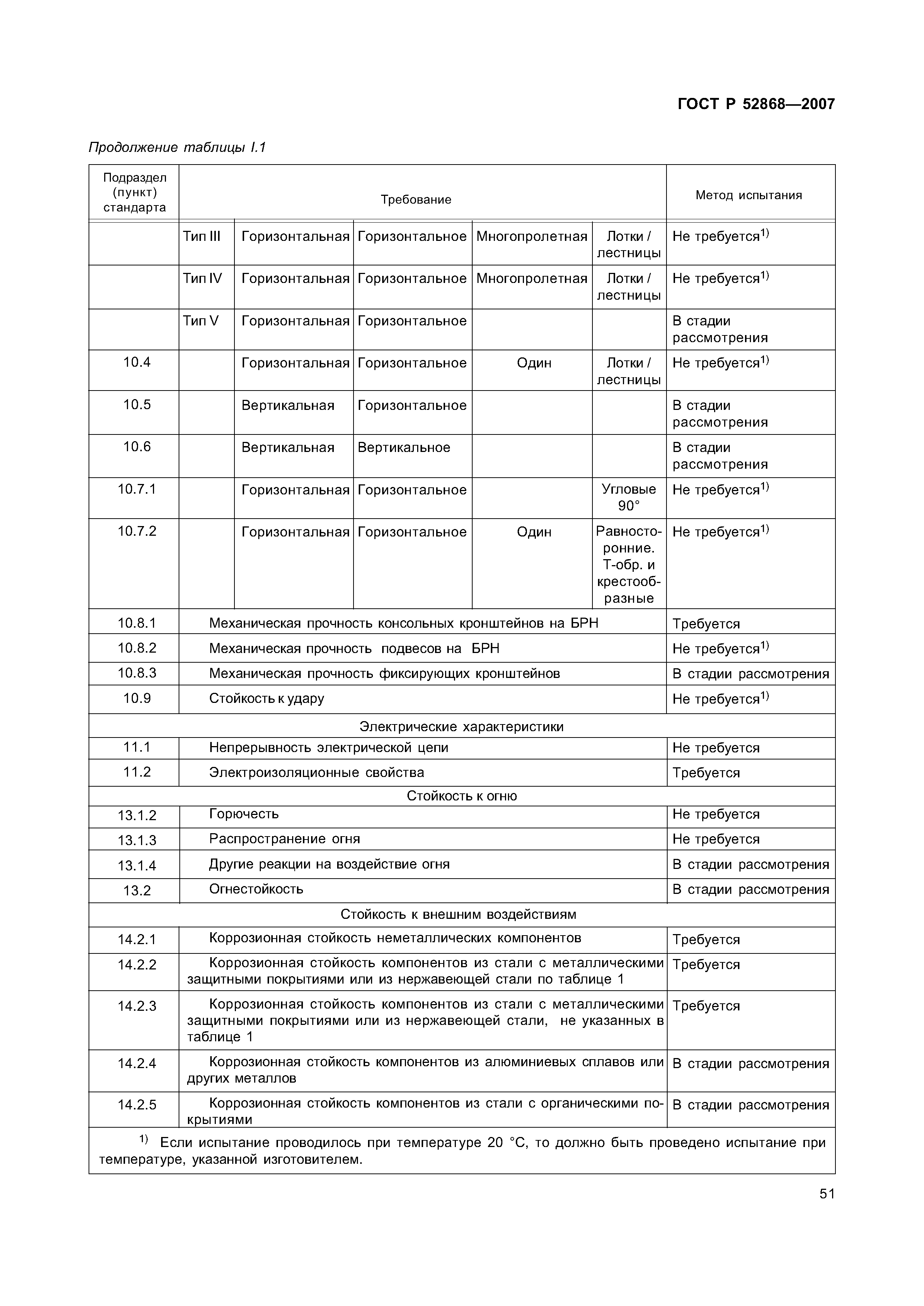

Приложение I (справочное) Проверка соответствия

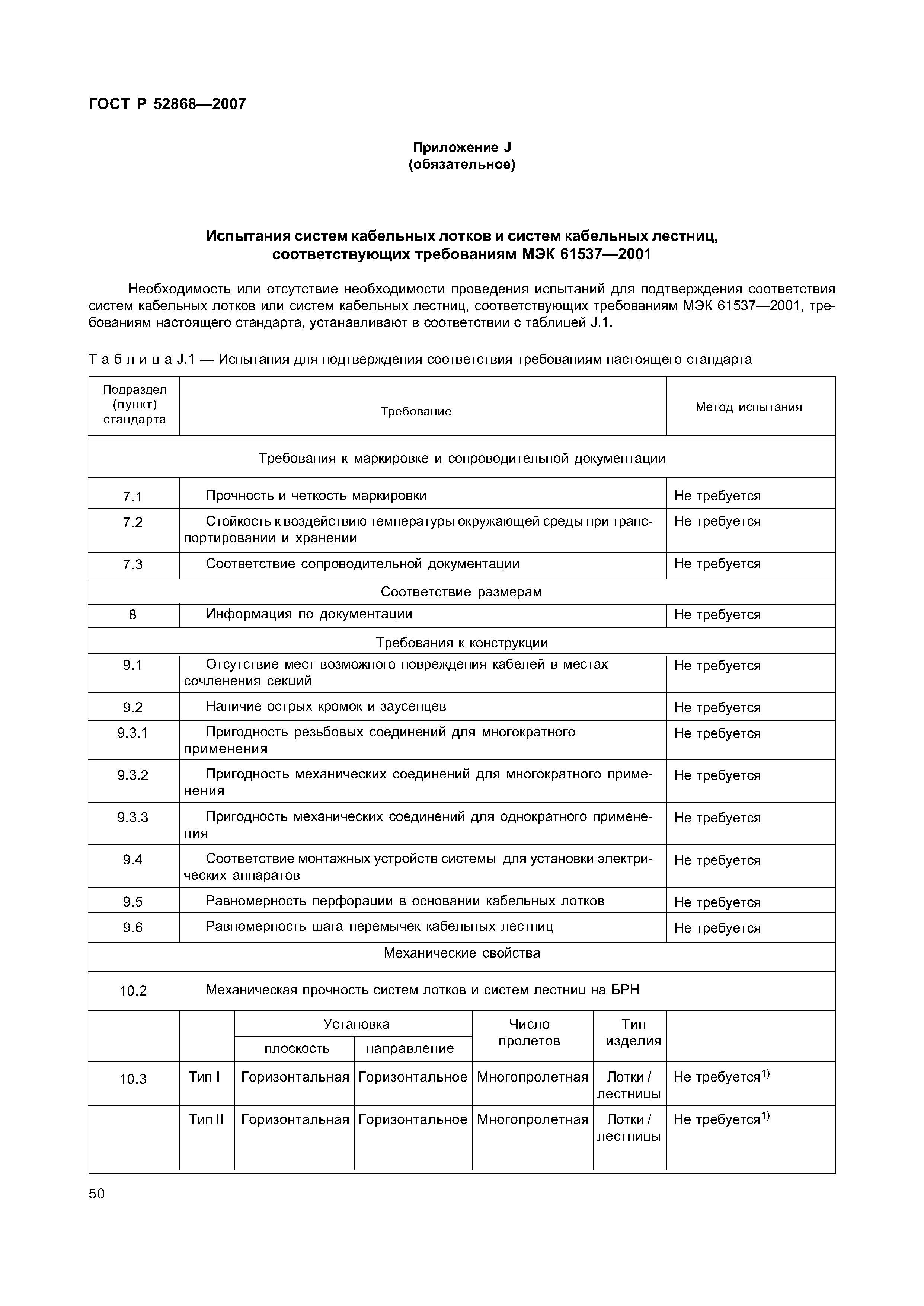

Приложение J (обязательное) Испытания систем кабельных лотков и систем кабельных лестниц, соответствующих требованиям МЭК 61537-2001

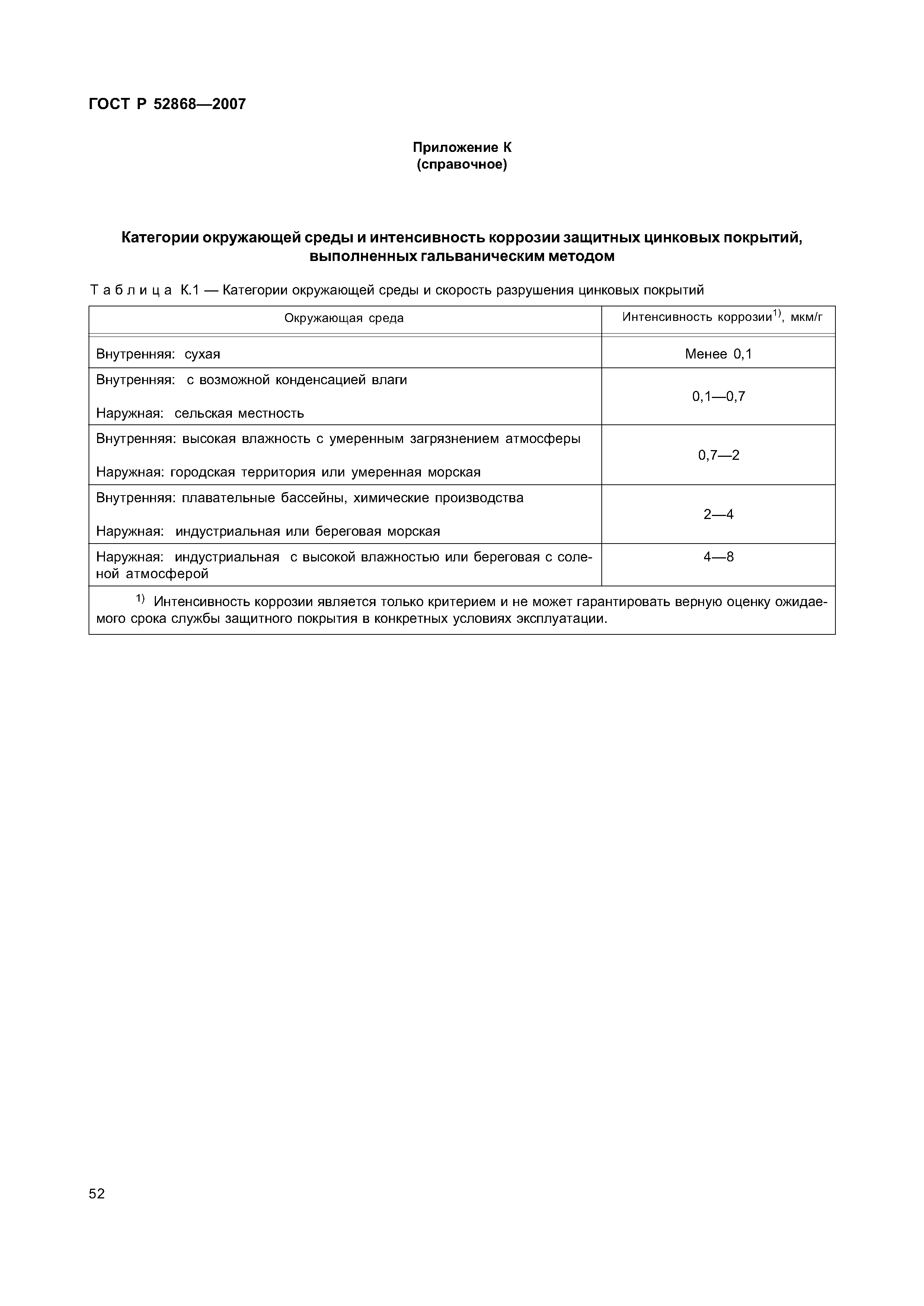

Приложение К (справочное) Категории окружающей среды и интенсивность коррозии защитных цинковых покрытий, выполненных гальваническим методом

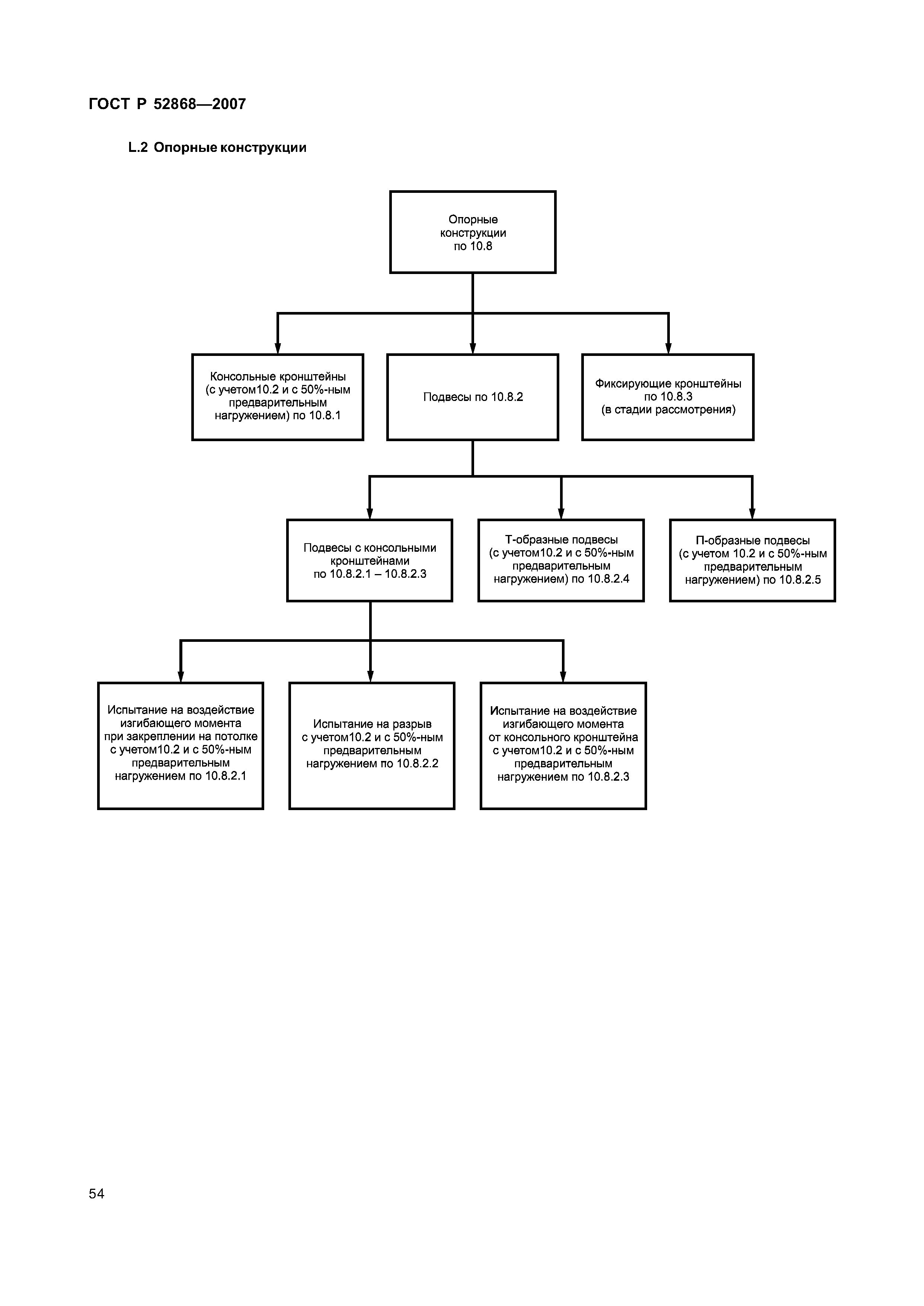

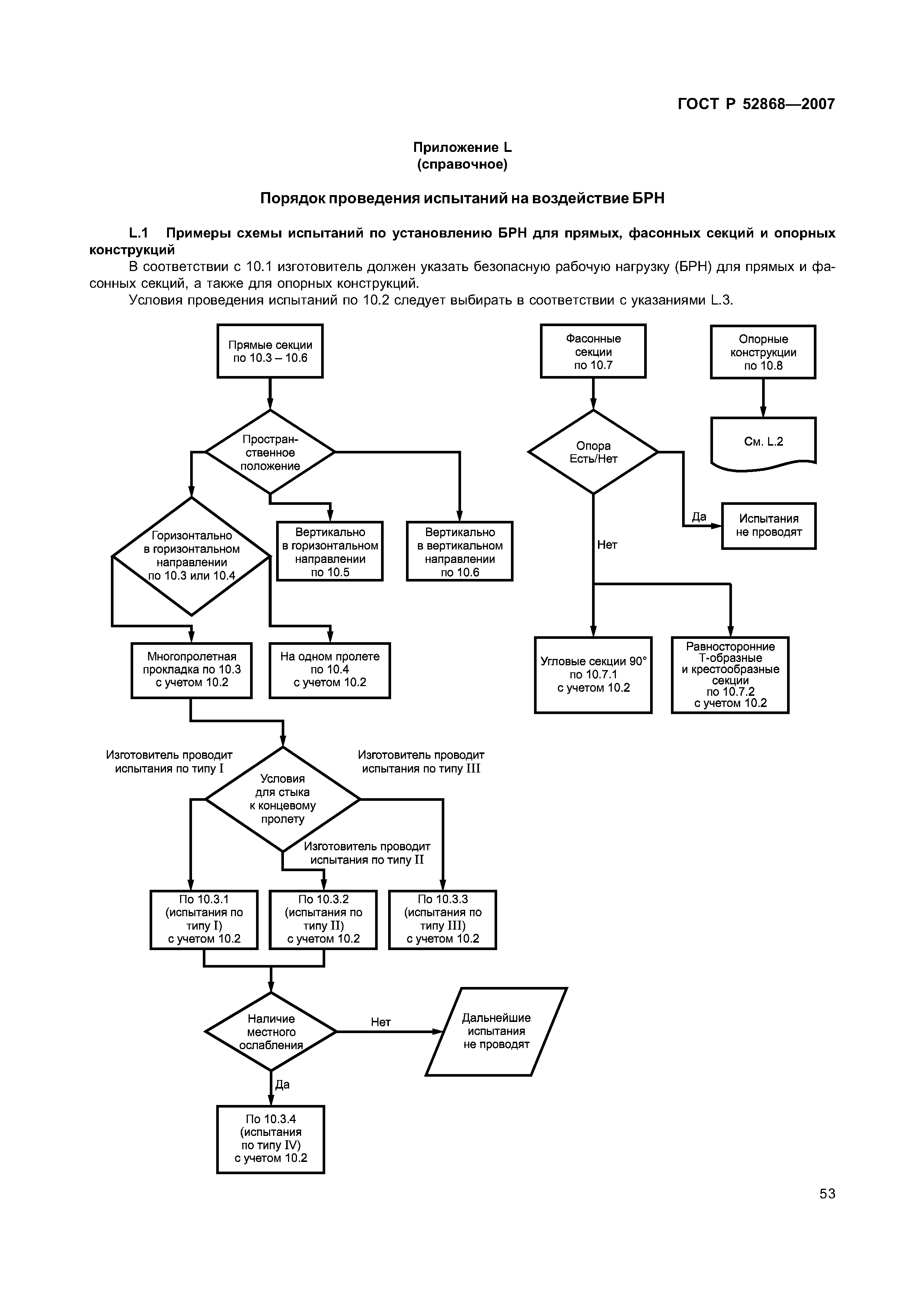

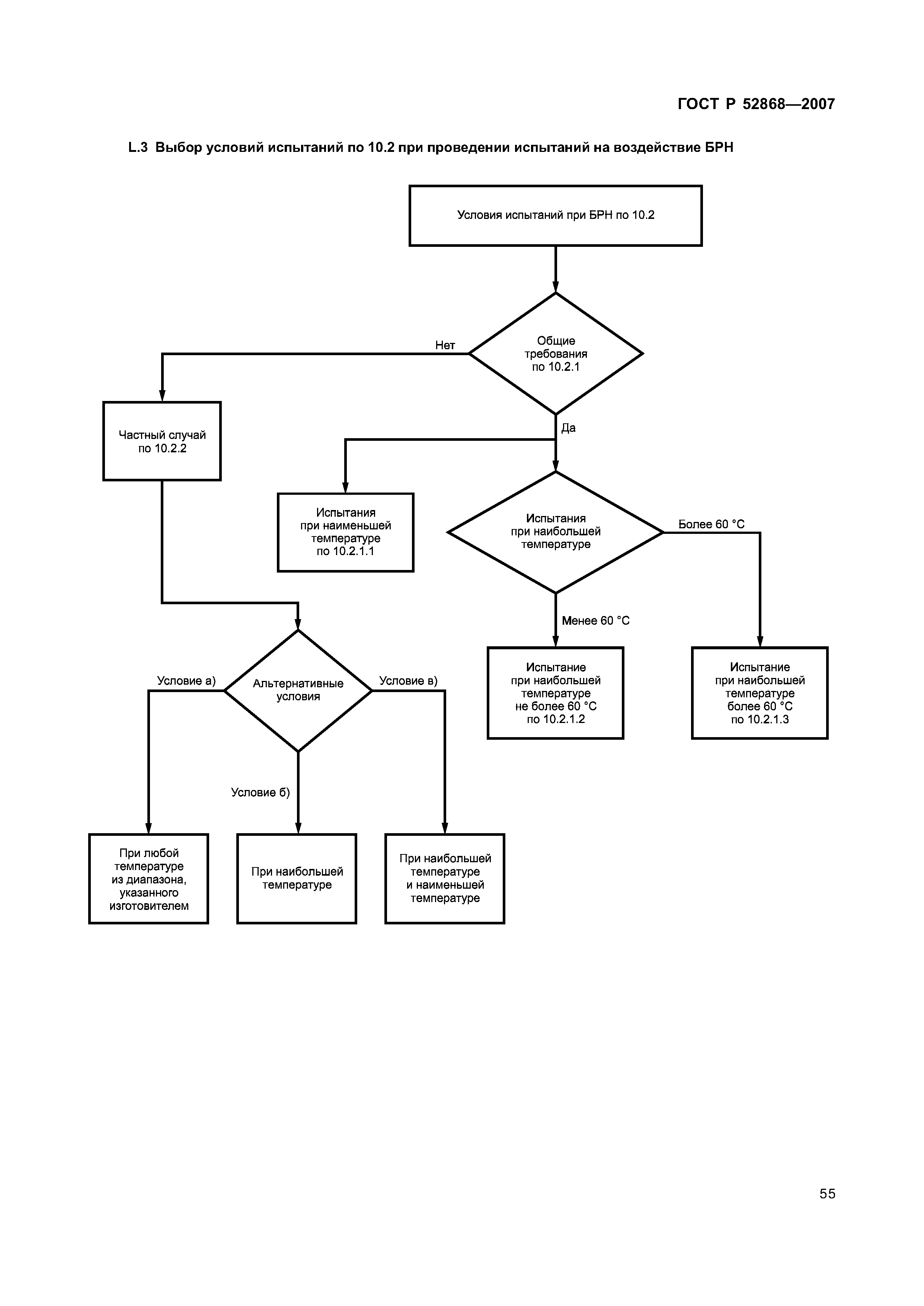

Приложение L (справочное) Порядок проведения испытаний на воздействие БРН

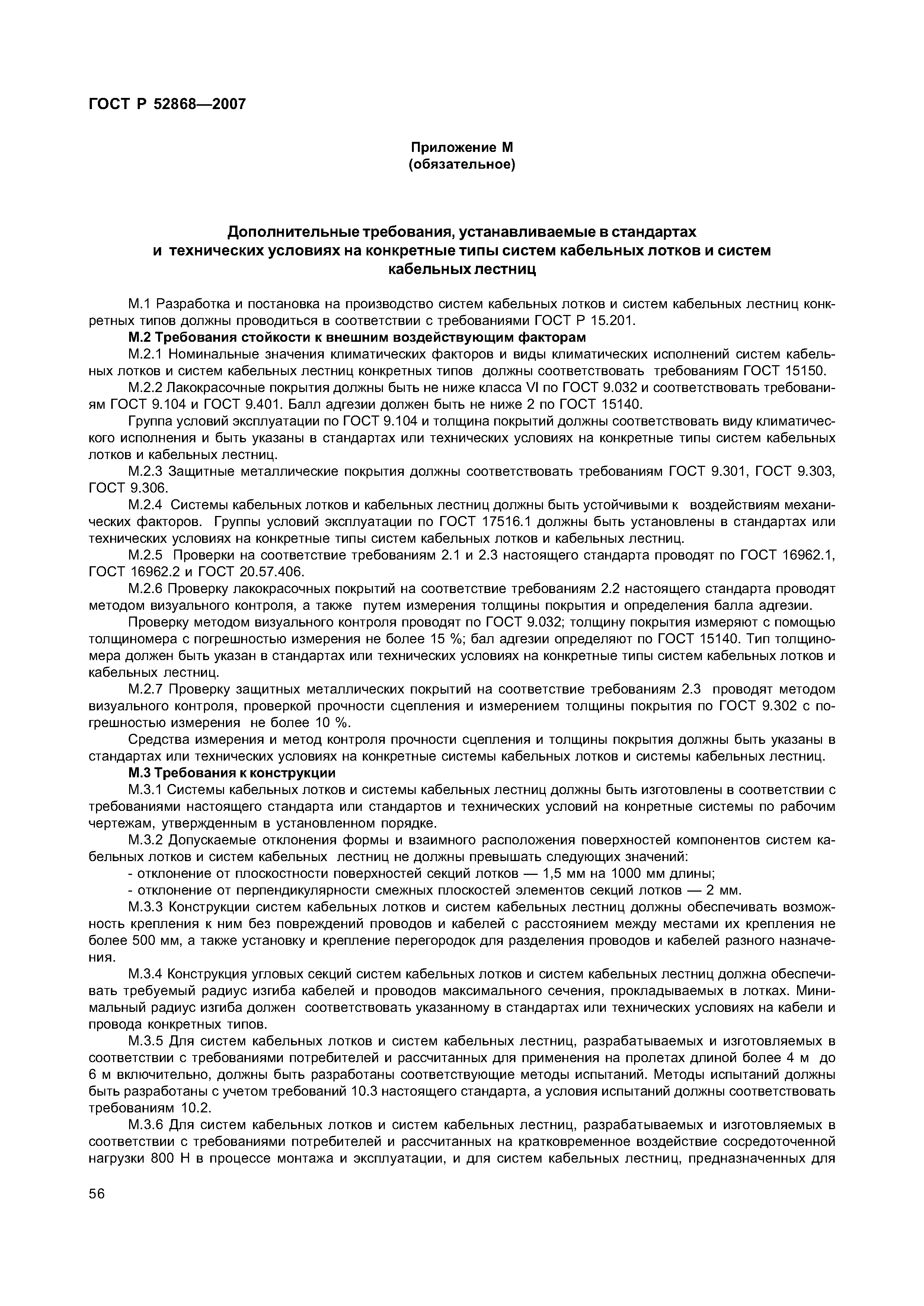

Приложение М (обязательное) Дополнительные требования, устанавливаемые в стандартах и технических условиях на конкретные типы систем кабельных лотков и систем кабельных лестниц

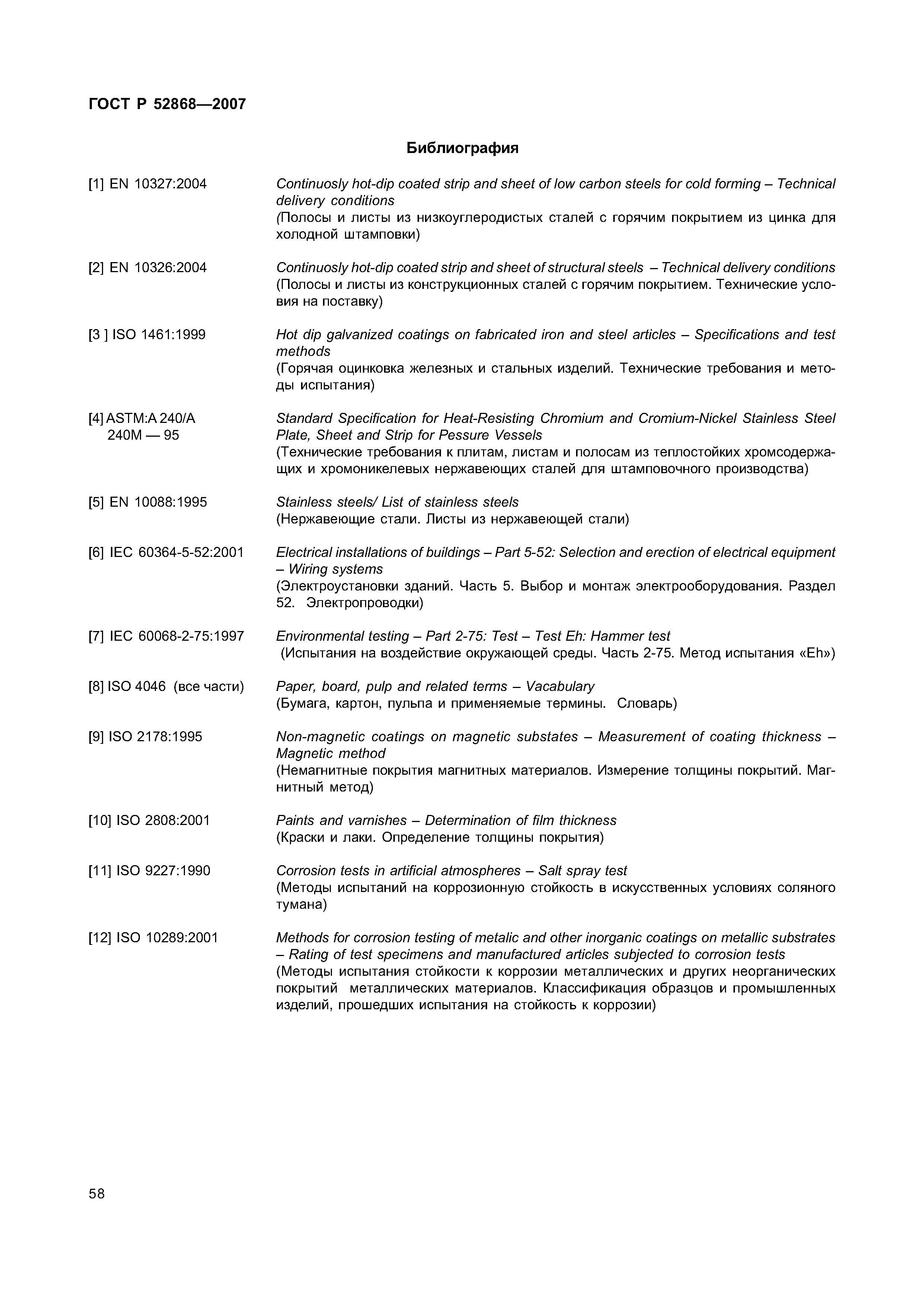

Библиография
Разработан: ФГУП ВНИИНМАШ
ОАО Компания Электромонтаж
Утверждён:27.12.2007 Федеральное агентство по техническому регулированию и метрологии (510-ст)
Издан: Стандартинформ (2009 г. )
Расположен в:Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Кабелепроводы Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Кабелепроводы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
