Скачать АТК 26-18-13-96 Фланцы арматурные соединительных частей и трубопроводов для коррозионных сред на Ру от 0,6 до 16,0 МПа. Конструкция, размеры и общие технические требования

Дата актуализации: 10.08.2017

АТК 26-18-13-96

Фланцы арматурные соединительных частей и трубопроводов для коррозионных сред на Ру от 0,6 до 16,0 МПа. Конструкция, размеры и общие технические требования

Обозначение:	АТК 26-18-13-96
Обозначение англ:	ATK 26-18-13-96
Статус:	действует
Название рус.:	Фланцы арматурные соединительных частей и трубопроводов для коррозионных сред на Ру от 0,6 до 16,0 МПа. Конструкция, размеры и общие технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1997

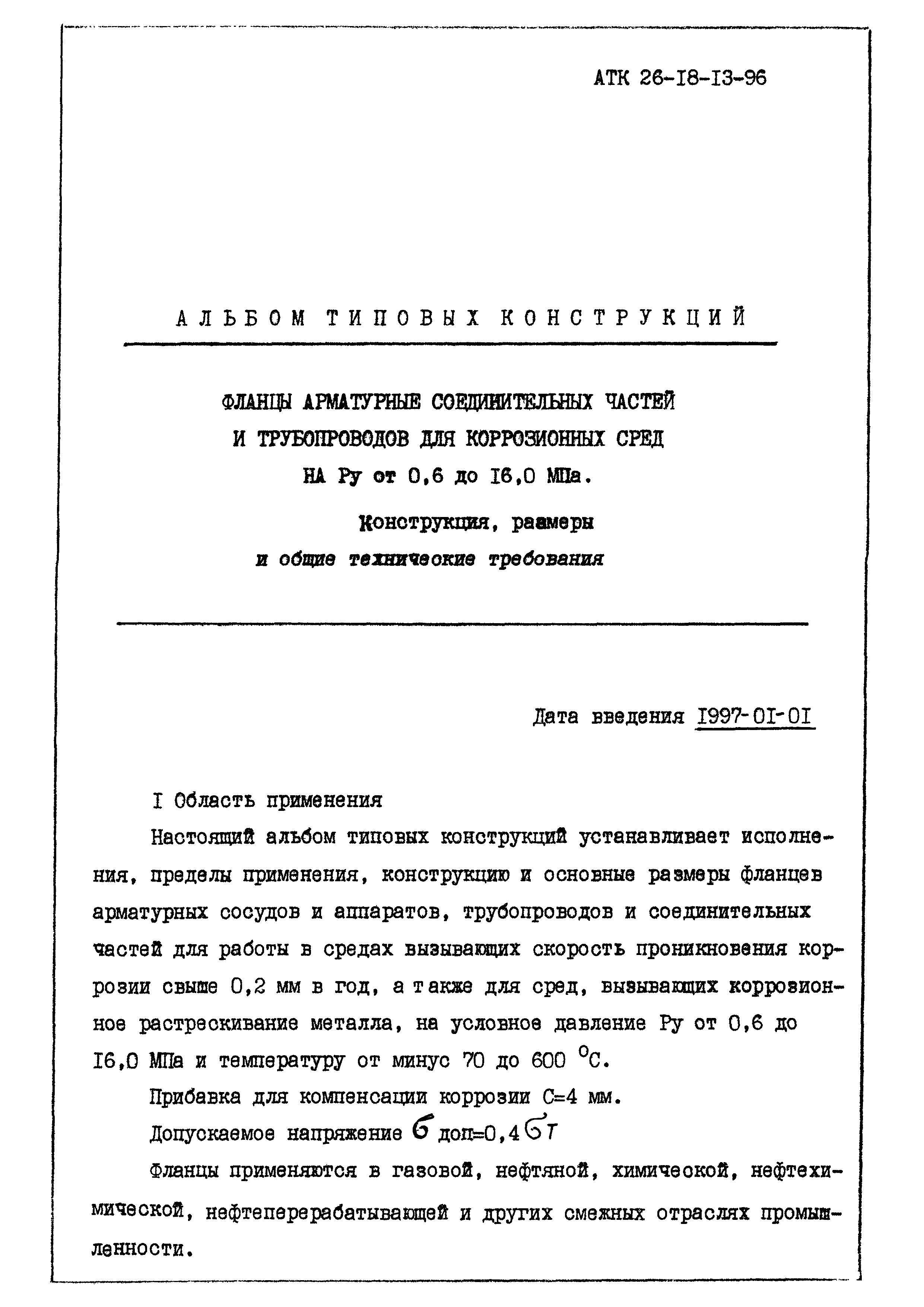

Область применения:	Альбом типовых конструкций устанавливает исполнения, пределы применения, конструкцию и основные размеры фланцев арматурных сосудов и аппаратов, трубопроводов и соединительных частей для работы в средах, вызывающих скорость проникновения коррозии свыше 0,2 мм в год, а также для сред, вызывающих коррозионное растрескивание металла, на условное давление Ру от 0,6 до 16,0 МПа и температуру от минус 70 до 600 град. С

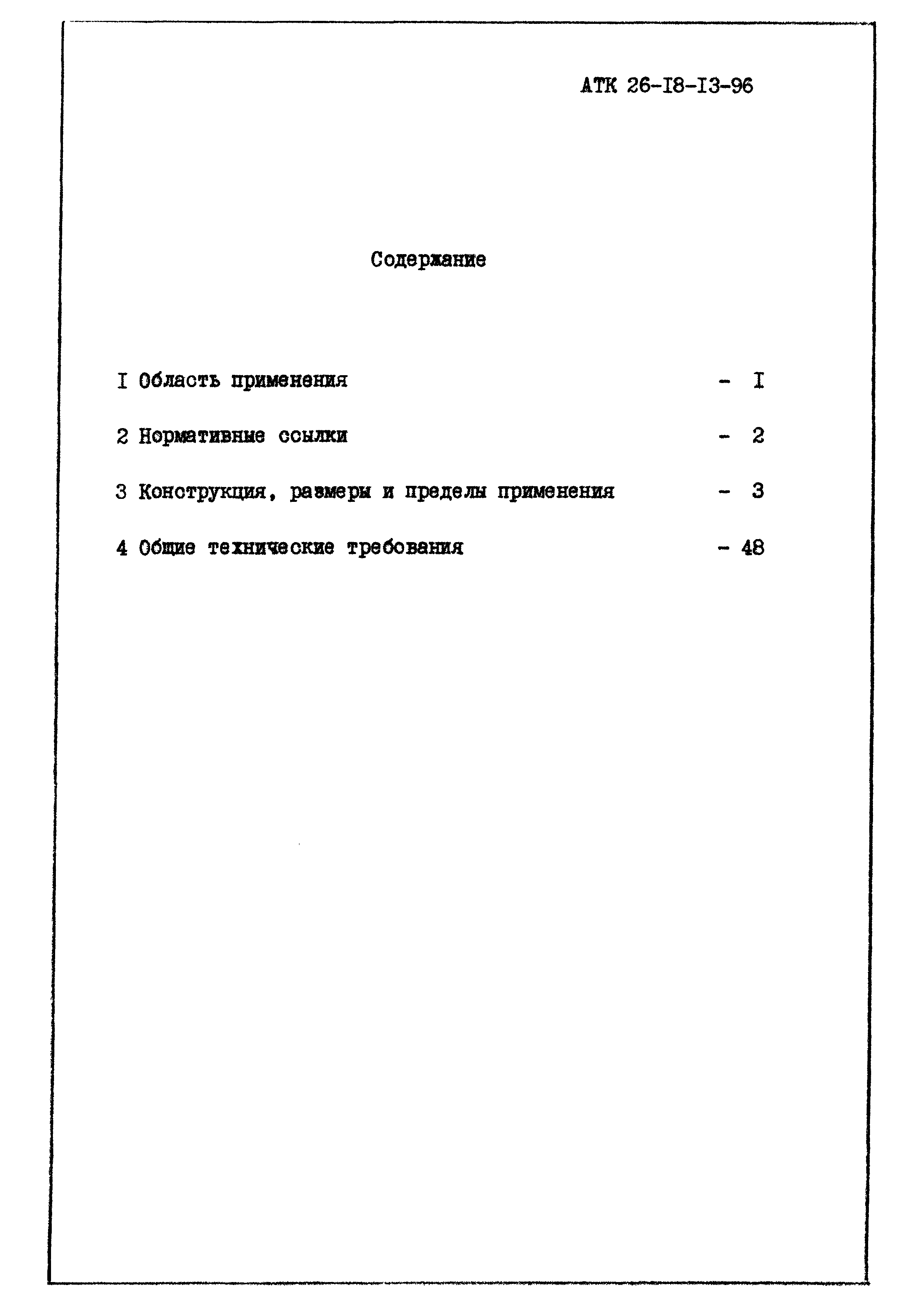

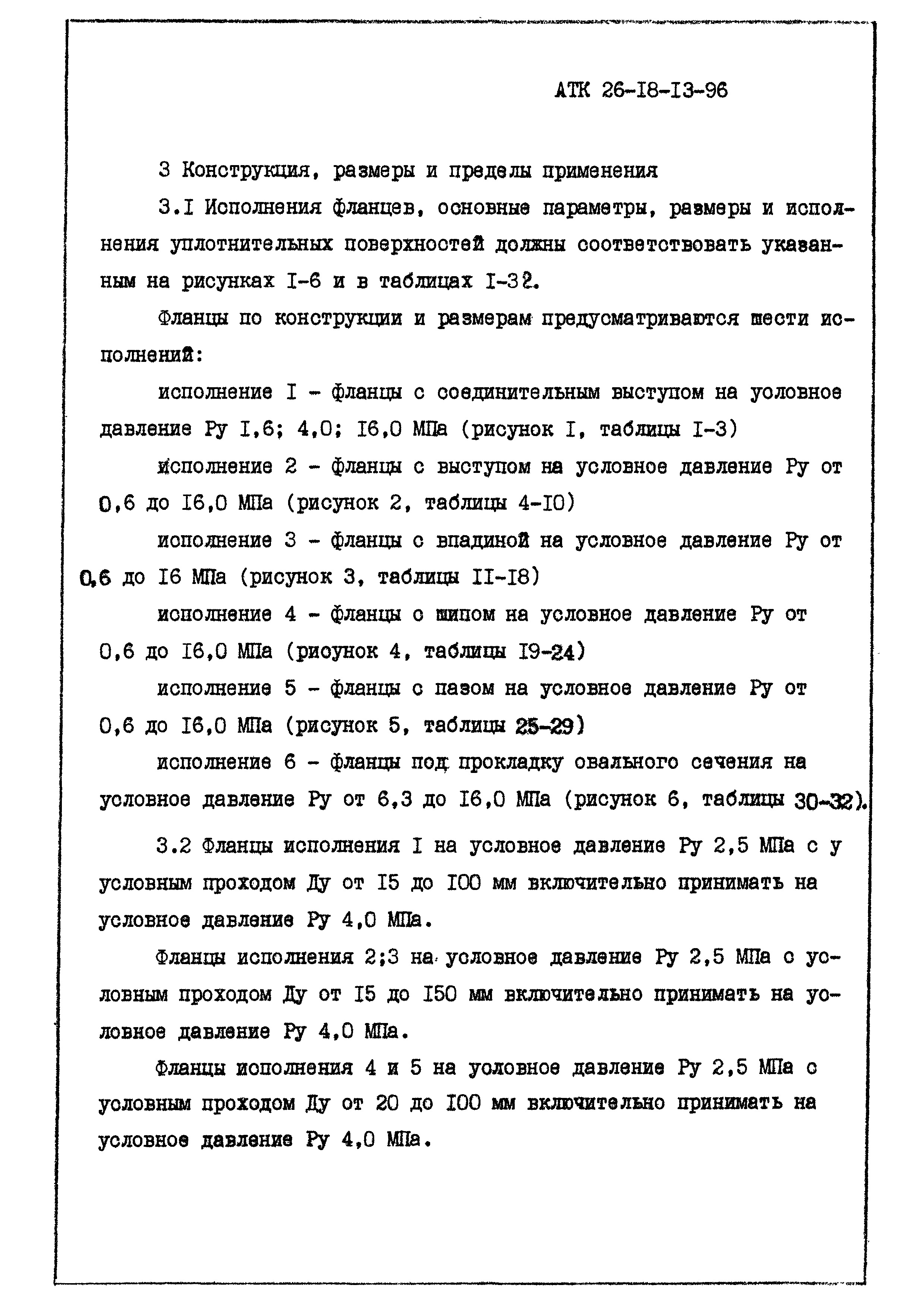

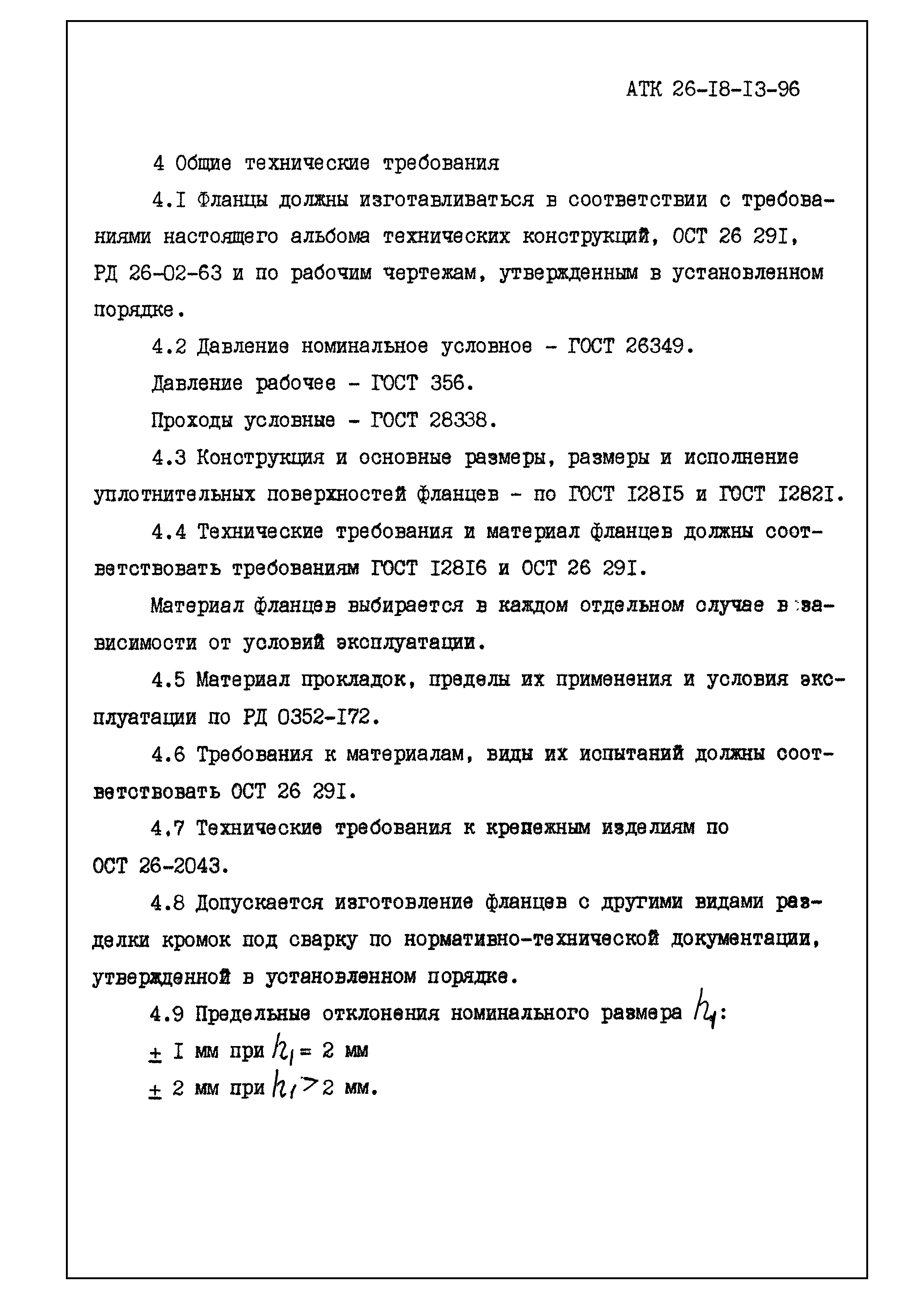

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Конструкция, размеры и пределы применения 4. Общие технические требования
Разработан:	АО ЦКБН
Утверждён:	11.03.1997 АО ЦКБН (TsKBN AO 3)
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Список изменений:	№ 1 от 15.07.2013
Заменяет собой:	«Типовые чертежи» (с внесением новых типоразмеров)

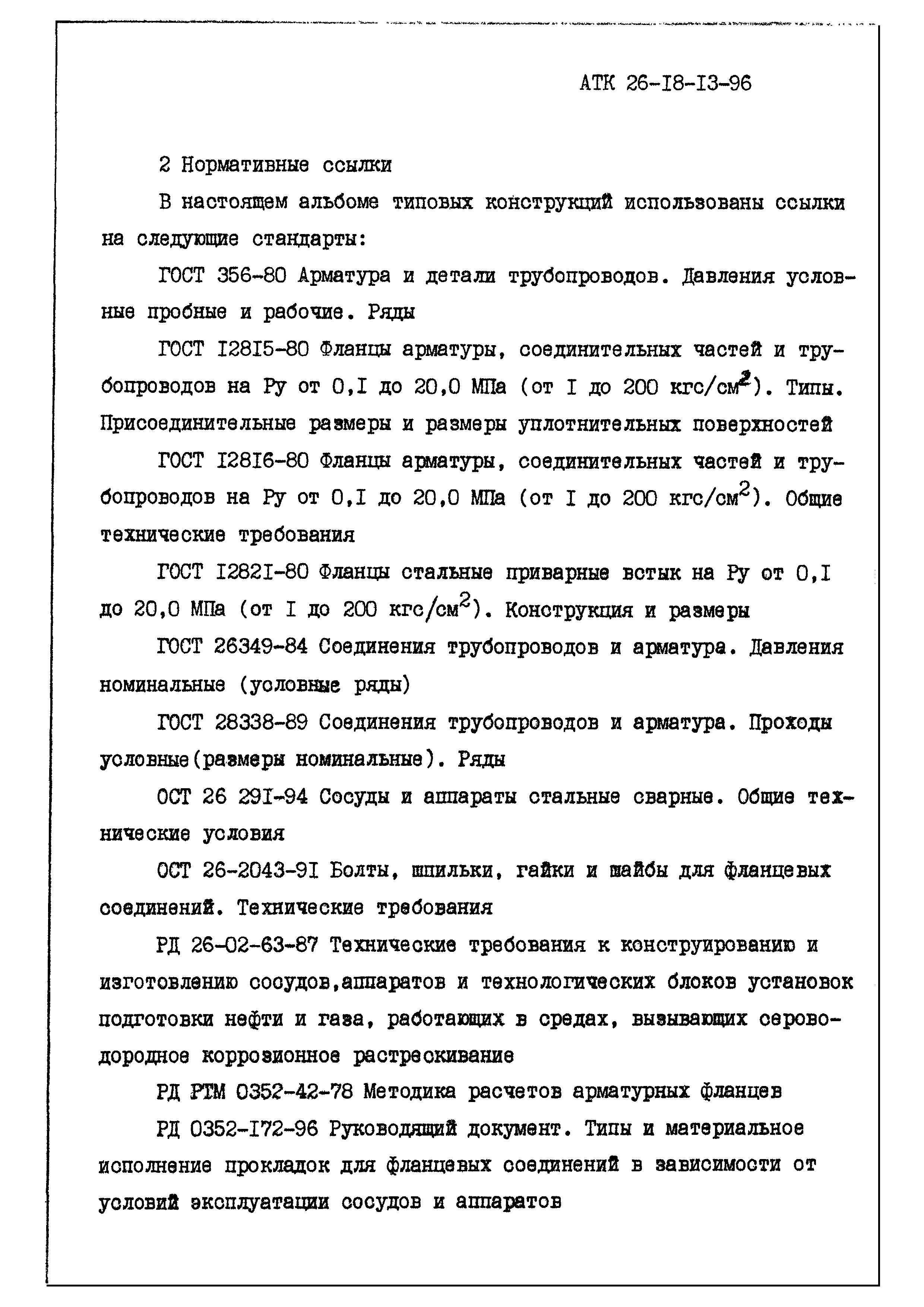

Нормативные ссылки:	ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ОСТ 26-2043-91 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды»

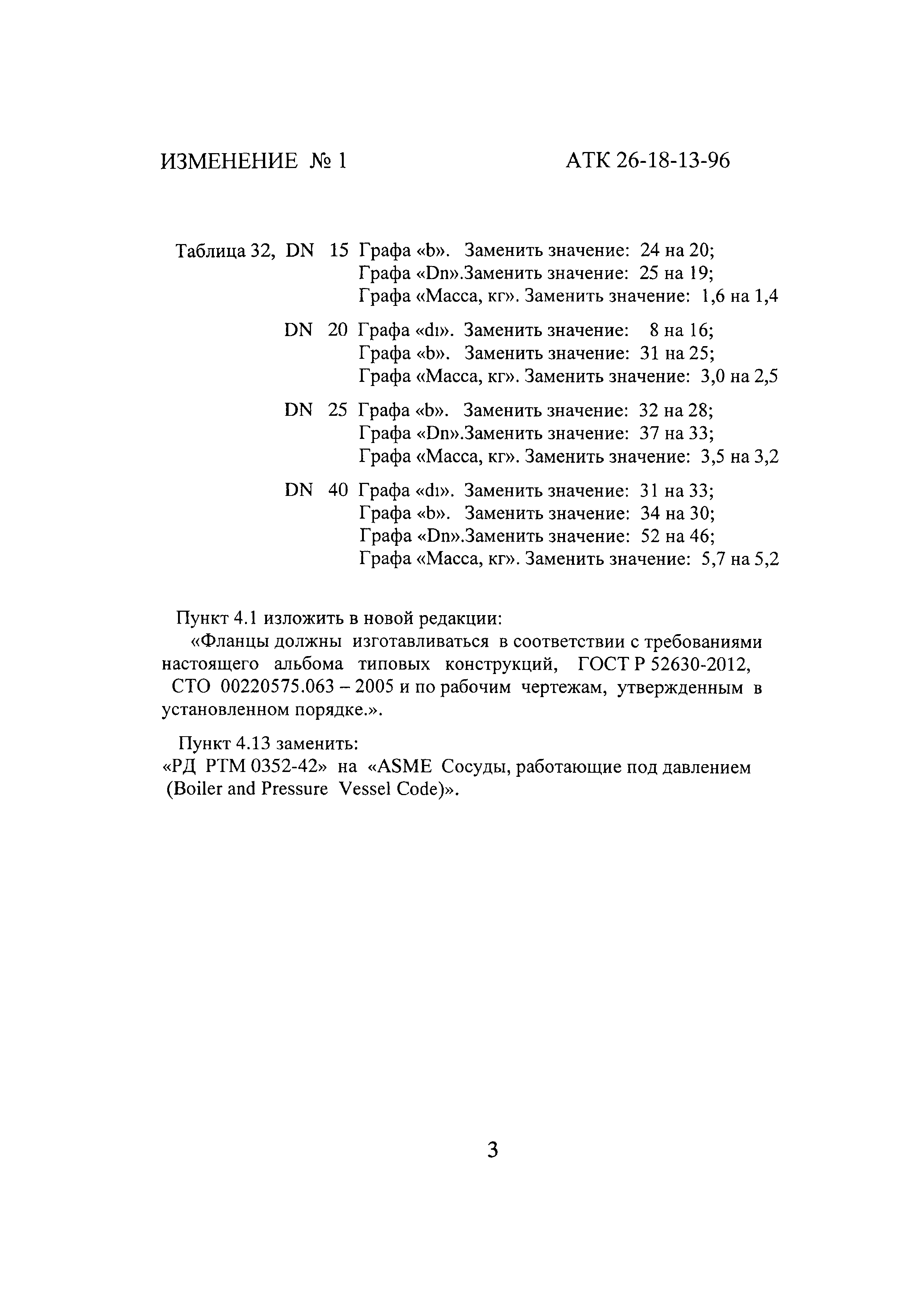

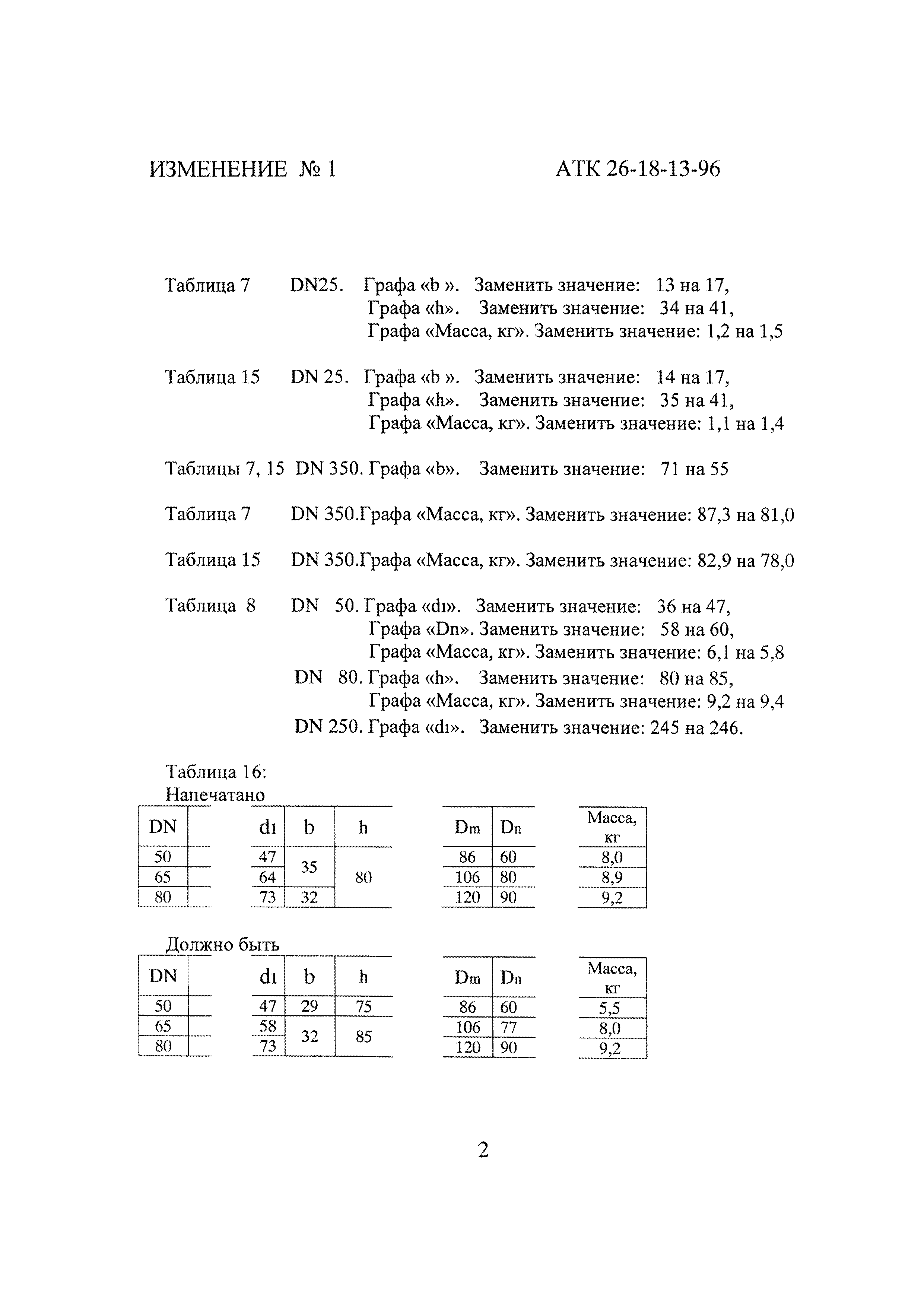

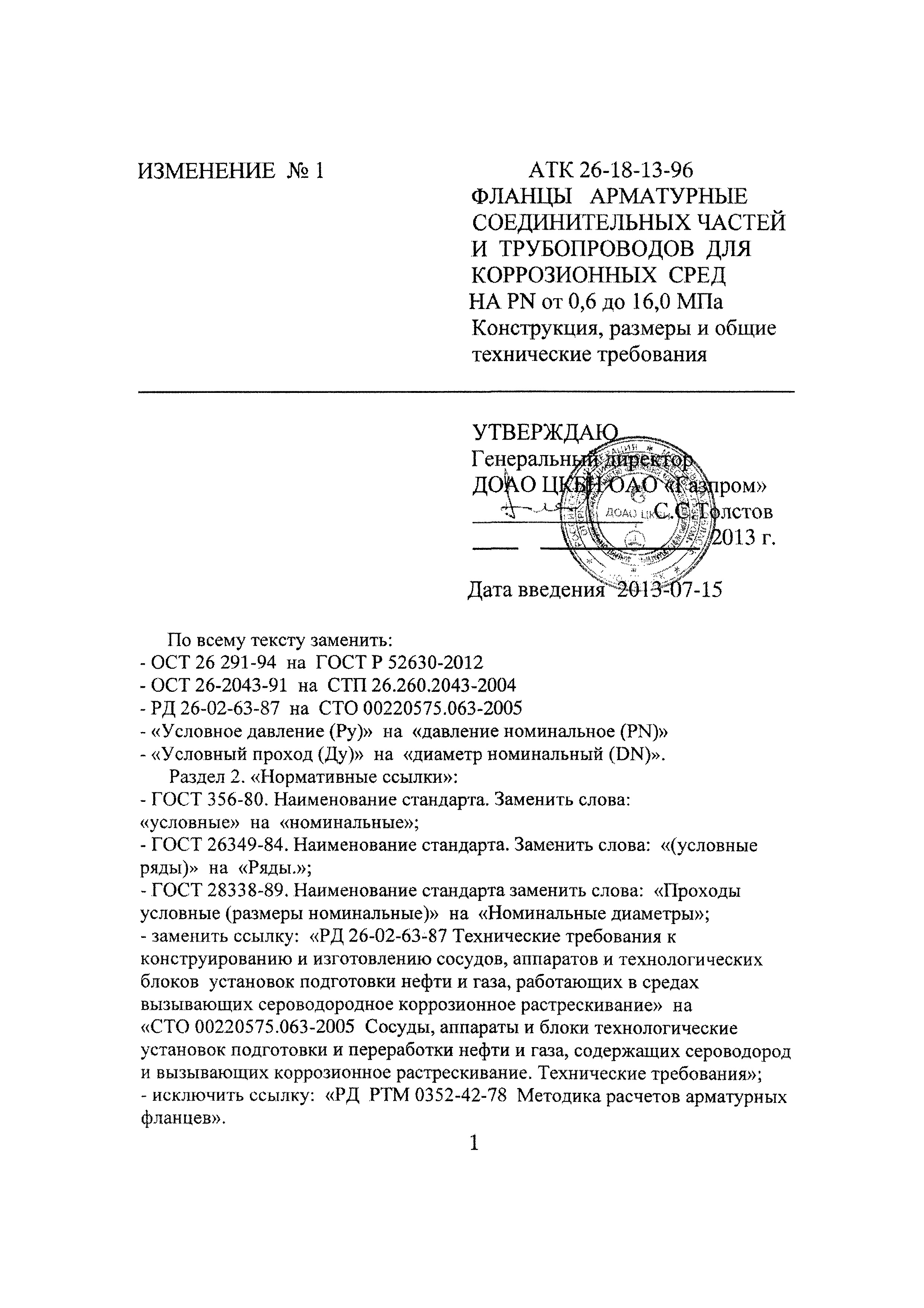

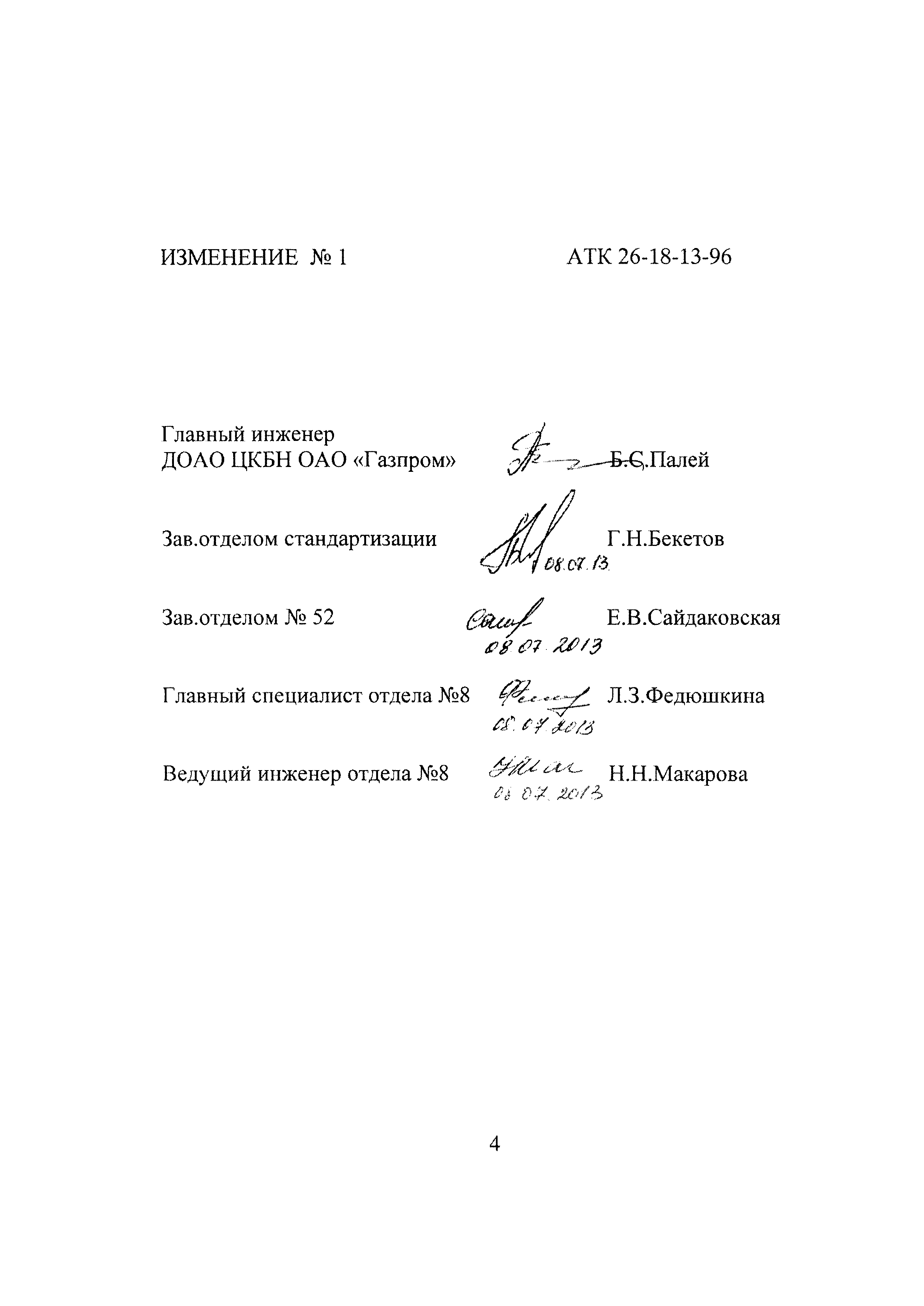

Текстовое изменение № 1 от 15.07.2013
