Скачать АТК 24.200.02-90 Заглушки фланцевые стальные. Конструкция, размеры и технические требованияДата актуализации: 10.08.2017 АТК 24.200.02-90
Заглушки фланцевые стальные. Конструкция, размеры и технические требованияОбозначение: | АТК 24.200.02-90 | Обозначение англ: | ATK 24.200.02-90 | Статус: | действует | Название рус.: | Заглушки фланцевые стальные. Конструкция, размеры и технические требования | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.1991 | Область применения: | Альбом типовых конструкций распространяется на заглушки фланцевые стальные на условное давление от 0,6 до 16 МПа (от 6 до 160 кгс/см кв.), температуру от минус 70 до 600 град. С, применяемые в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности | Оглавление: | 1. Конструкция и размеры 2. Технические требования Информационные данные | Разработан: | ДАО ЦКБН

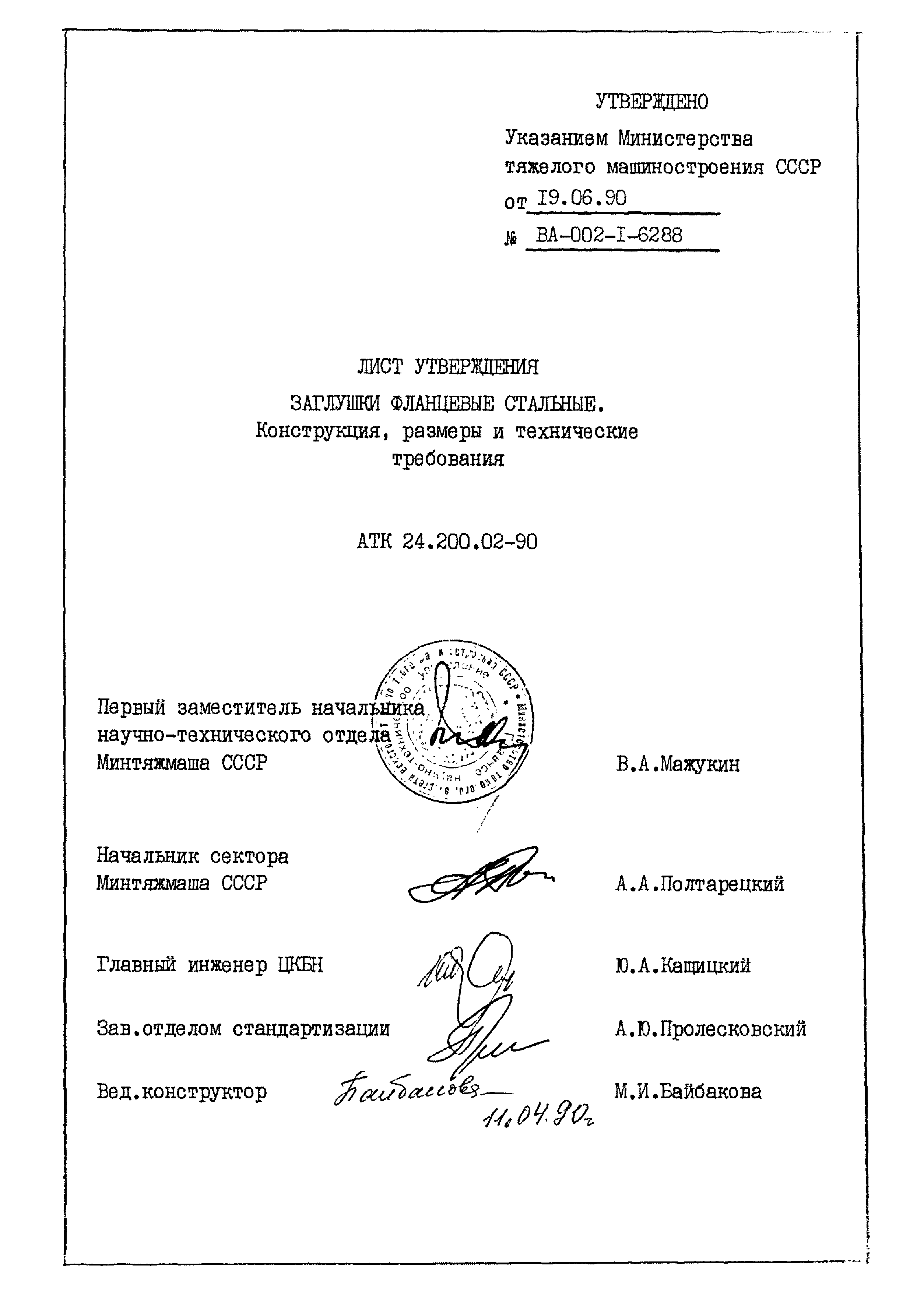

| Утверждён: | 19.06.1990 Минтяжмаш СССР (USSR Mintyazhmash ВА-002-1-6288)
| Расположен в: |
| Список изменений: | | Заменяет собой: | - ОСТ 26-11-07-85 «Заглушки фланцевые стальные. Конструкция, размеры и технические требования»
- ОСТ 26-09-1262-86 «Цилиндры гидравлические на номинальное давление 2,5 МПа. Технические условия»
| Нормативные ссылки: | |

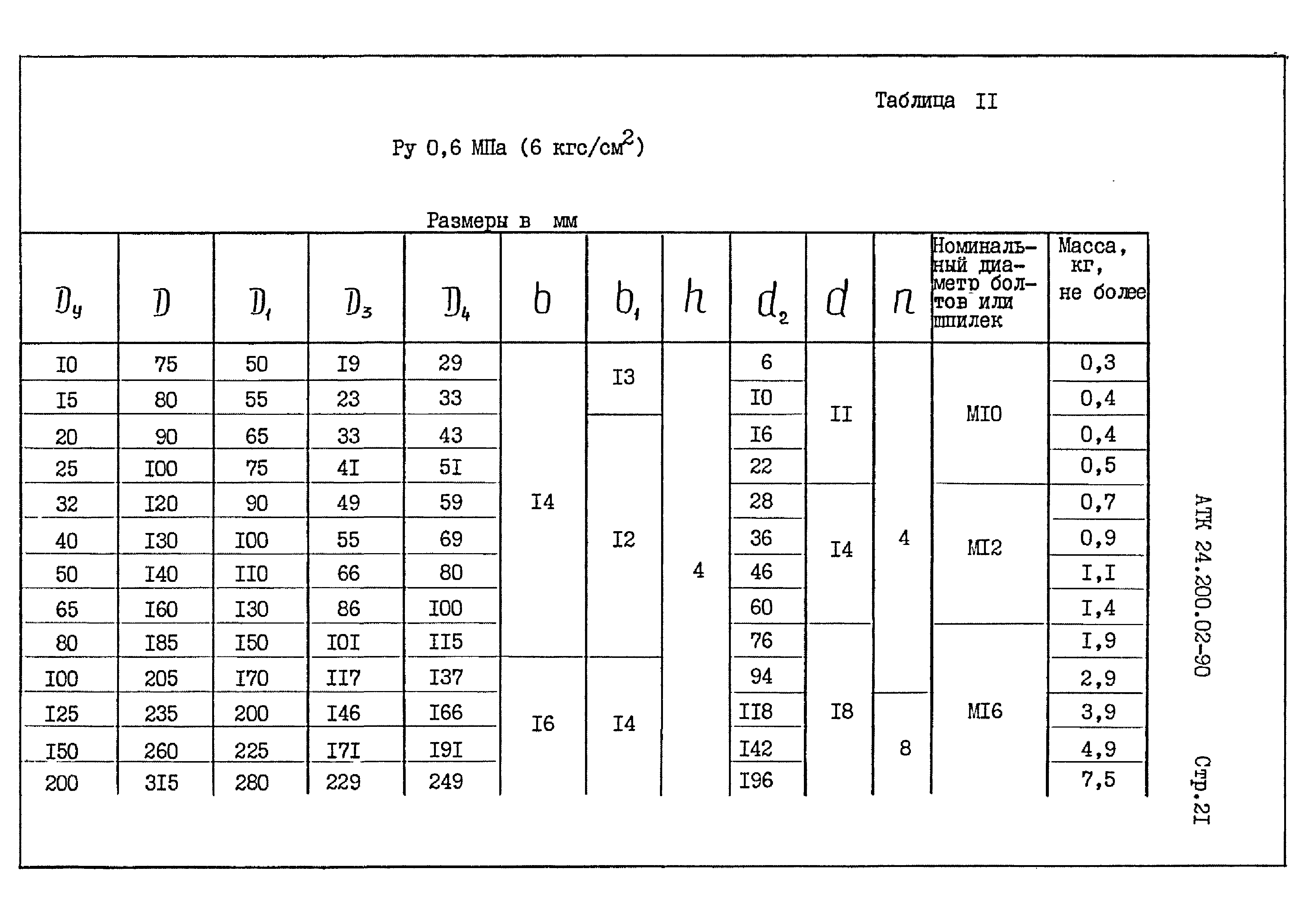

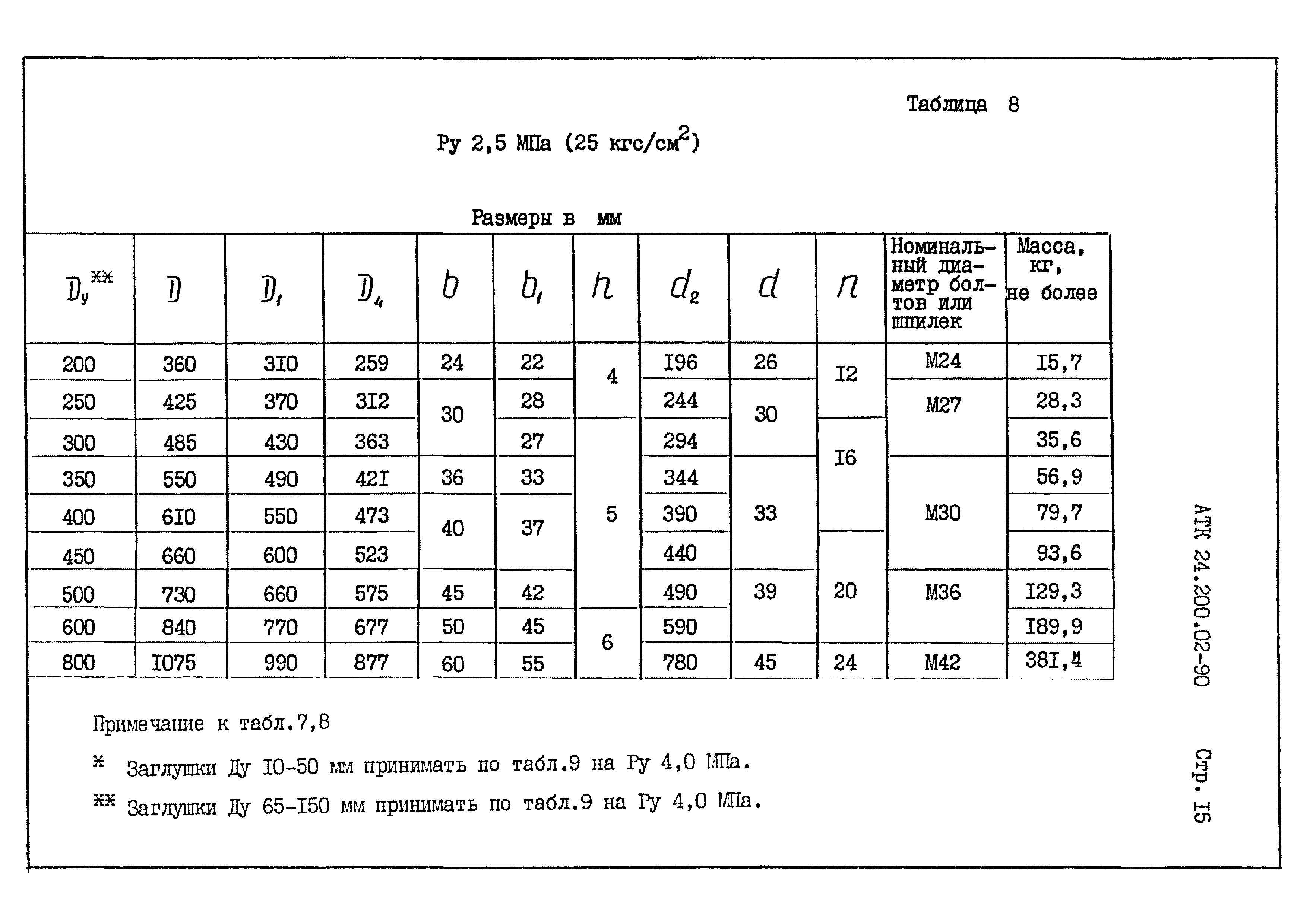

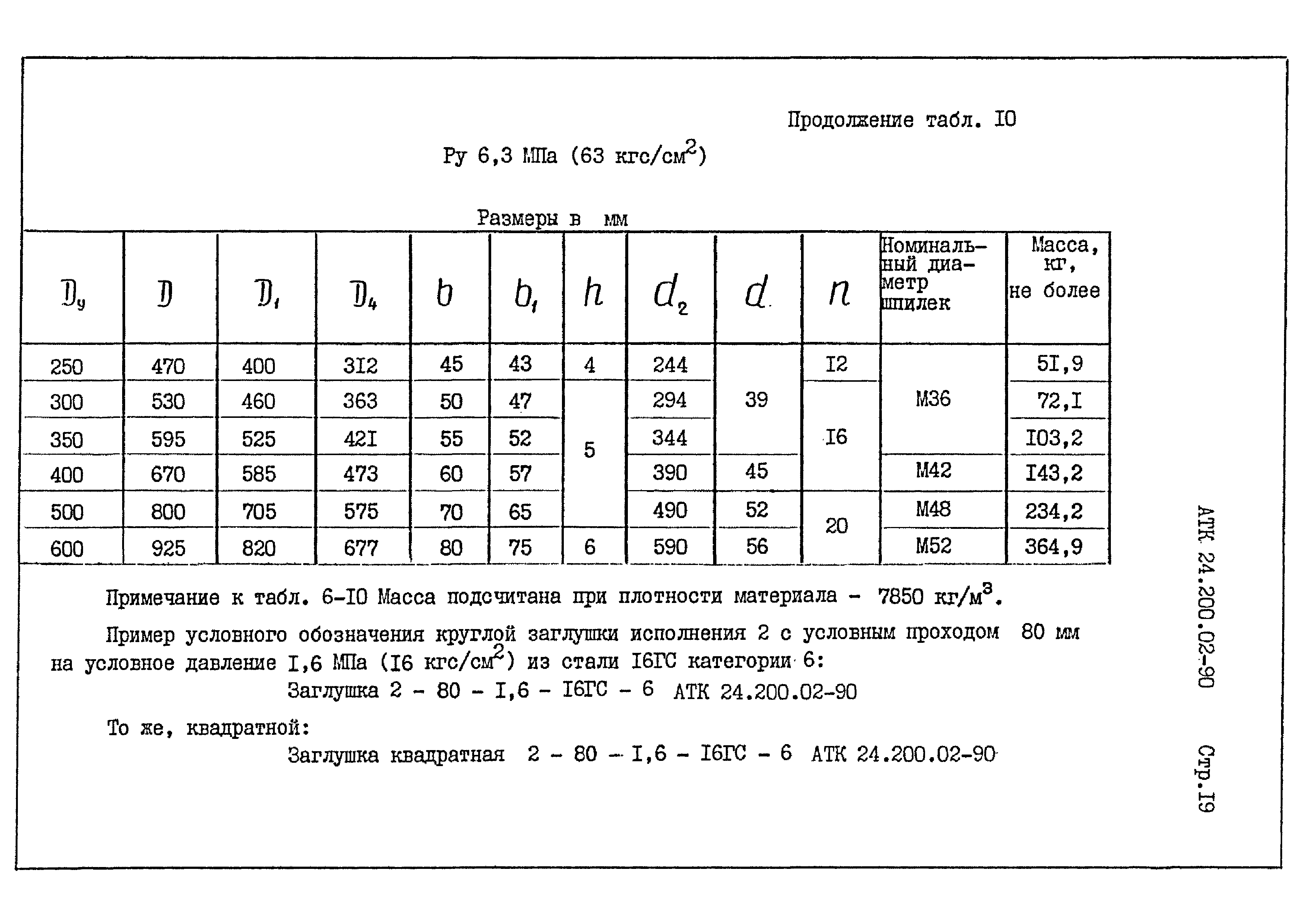

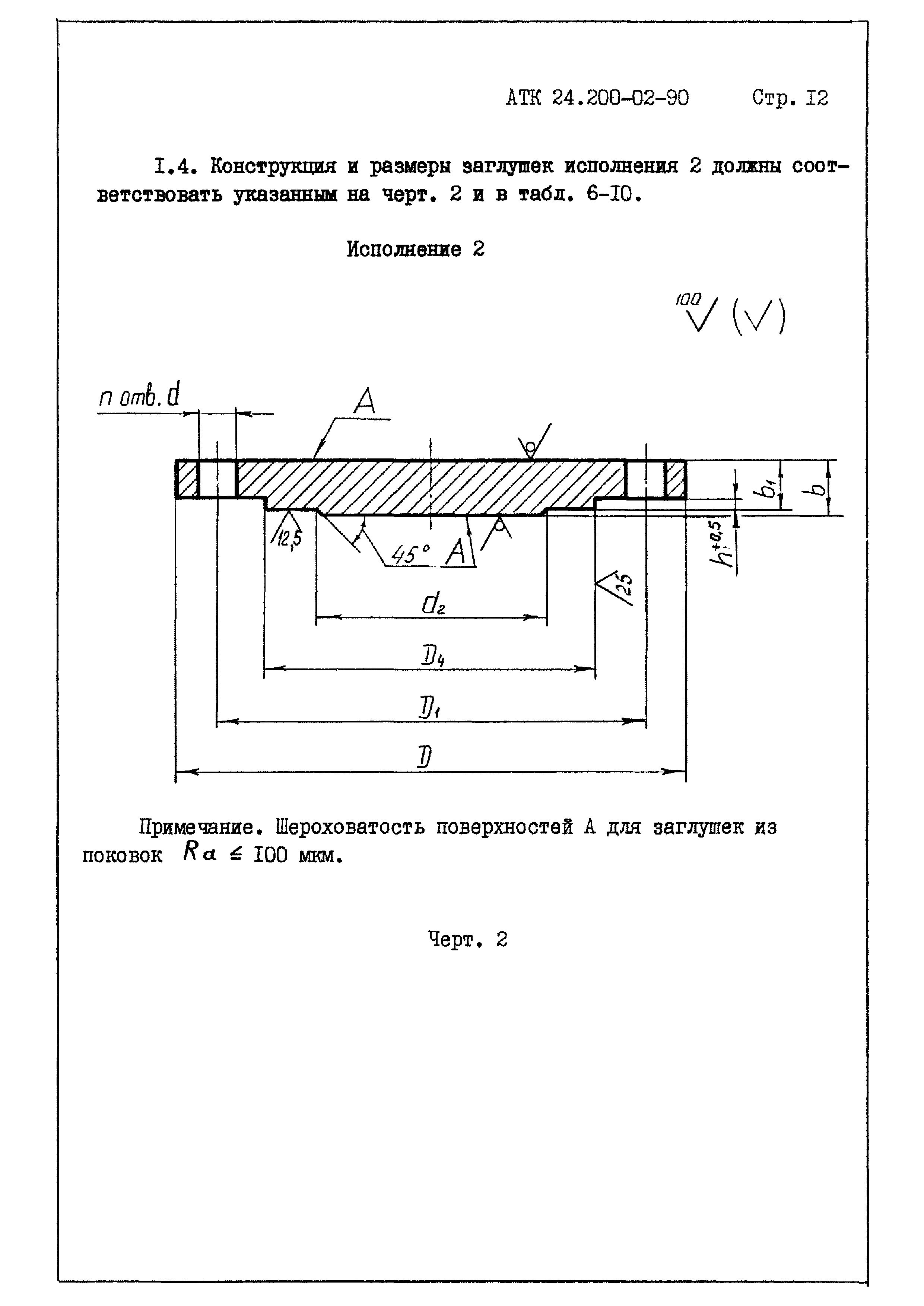

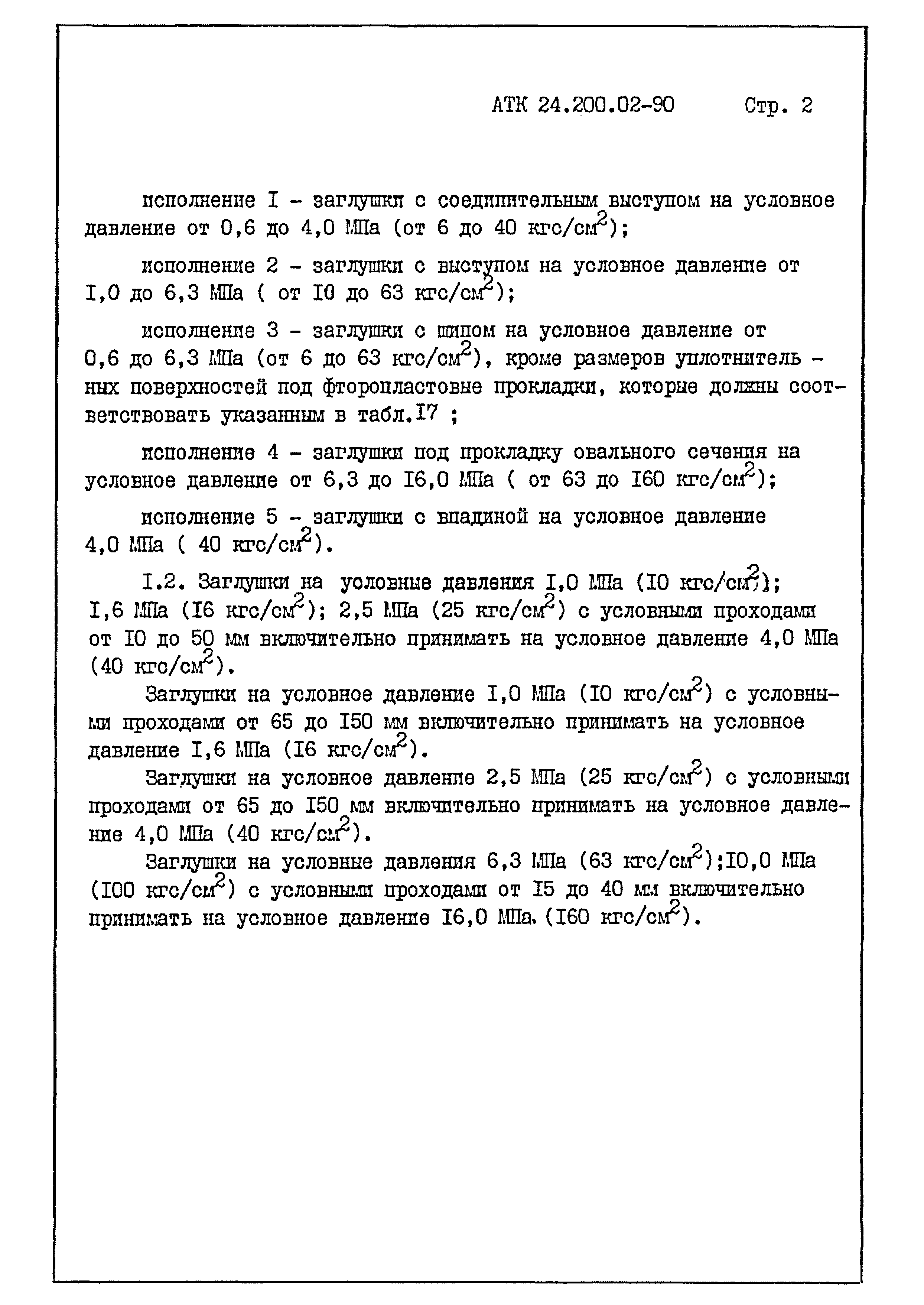

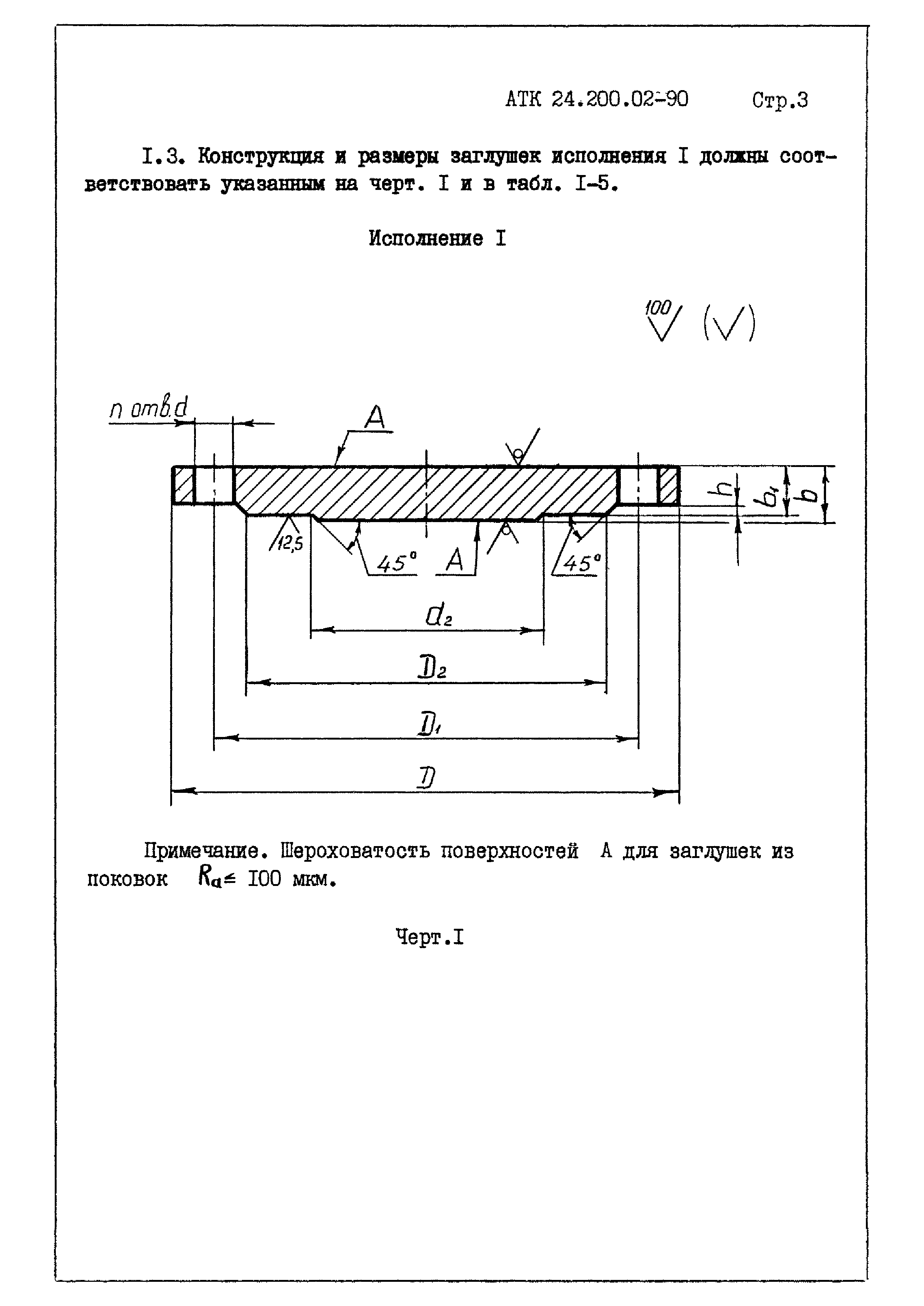

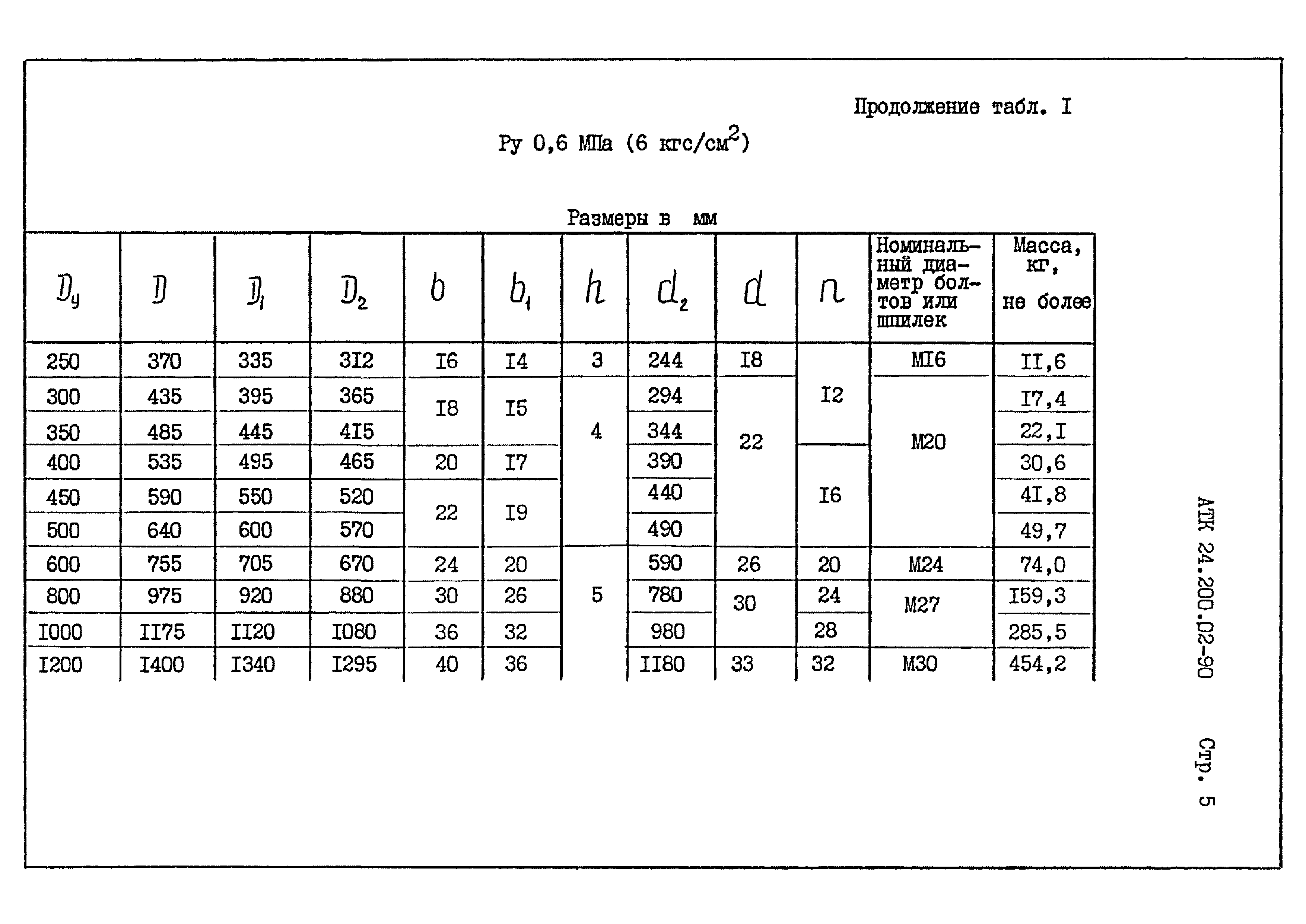

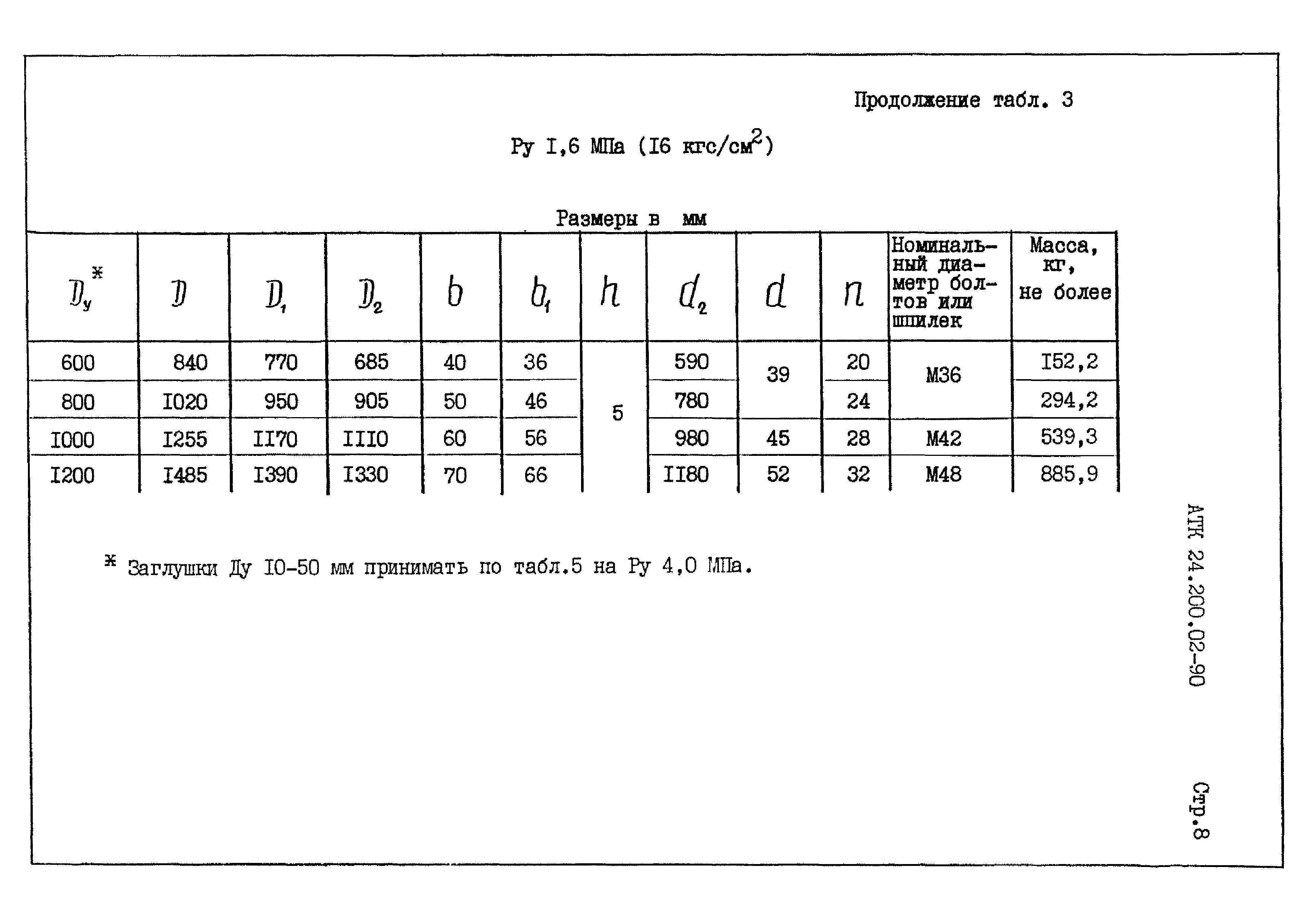

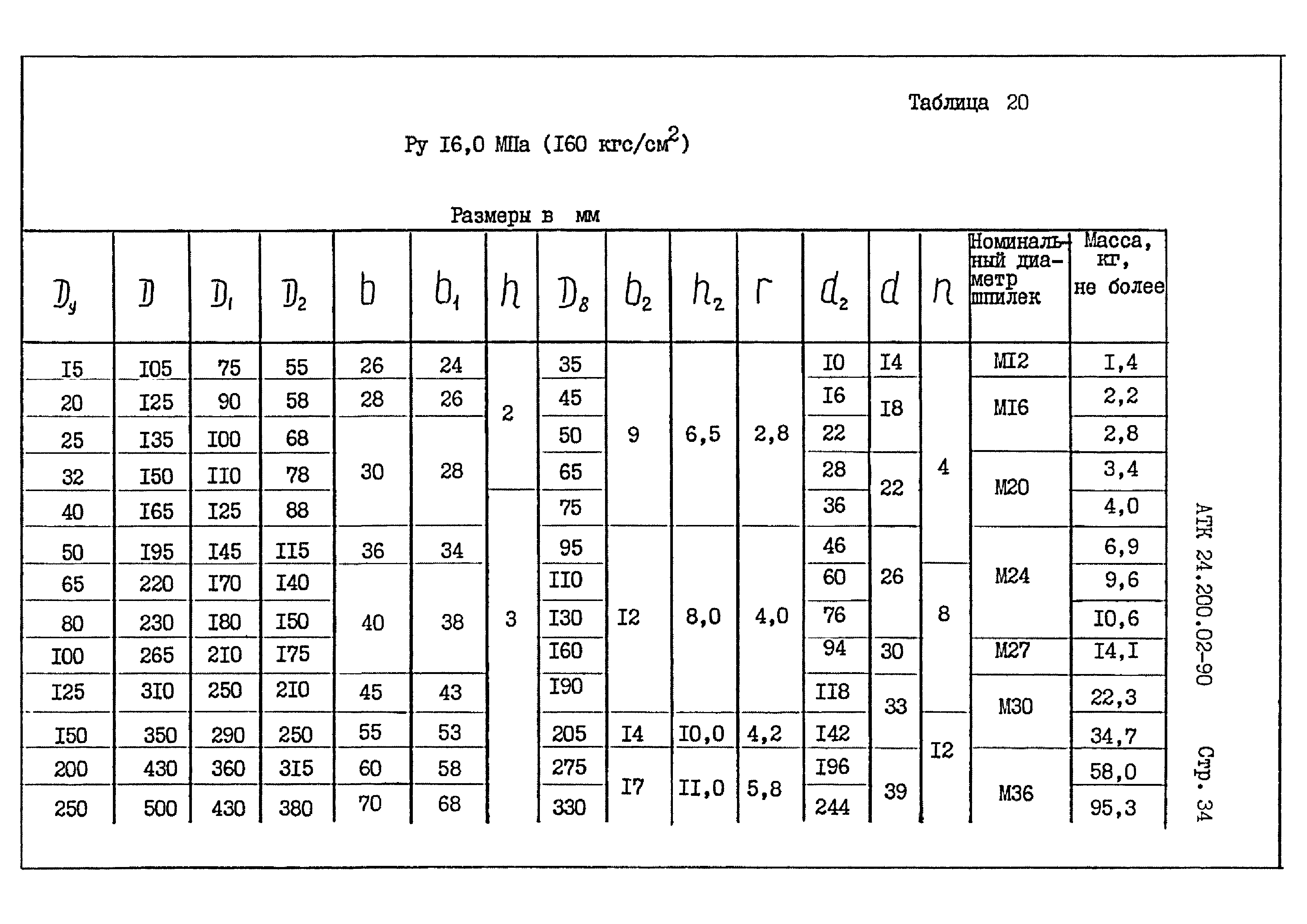

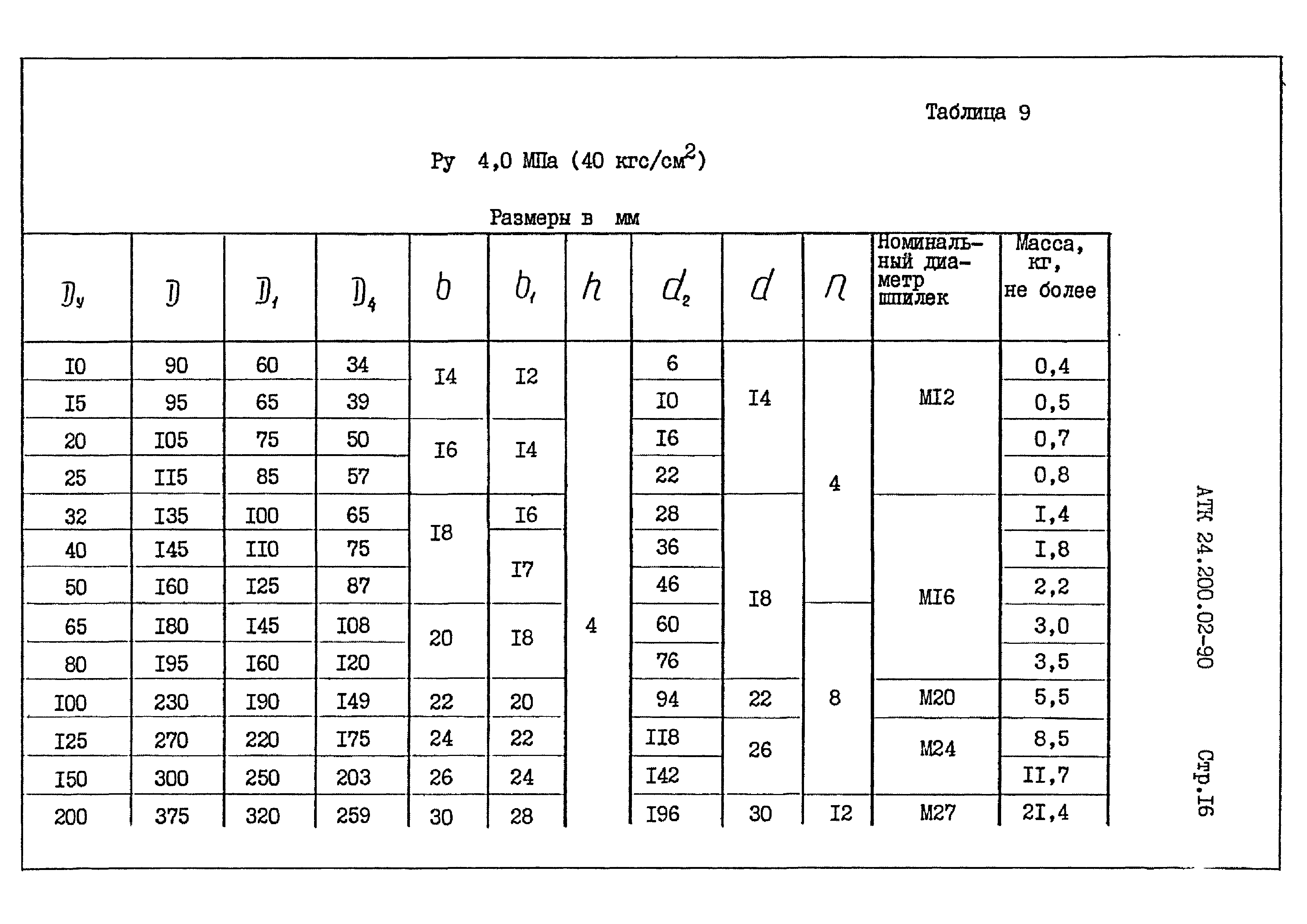

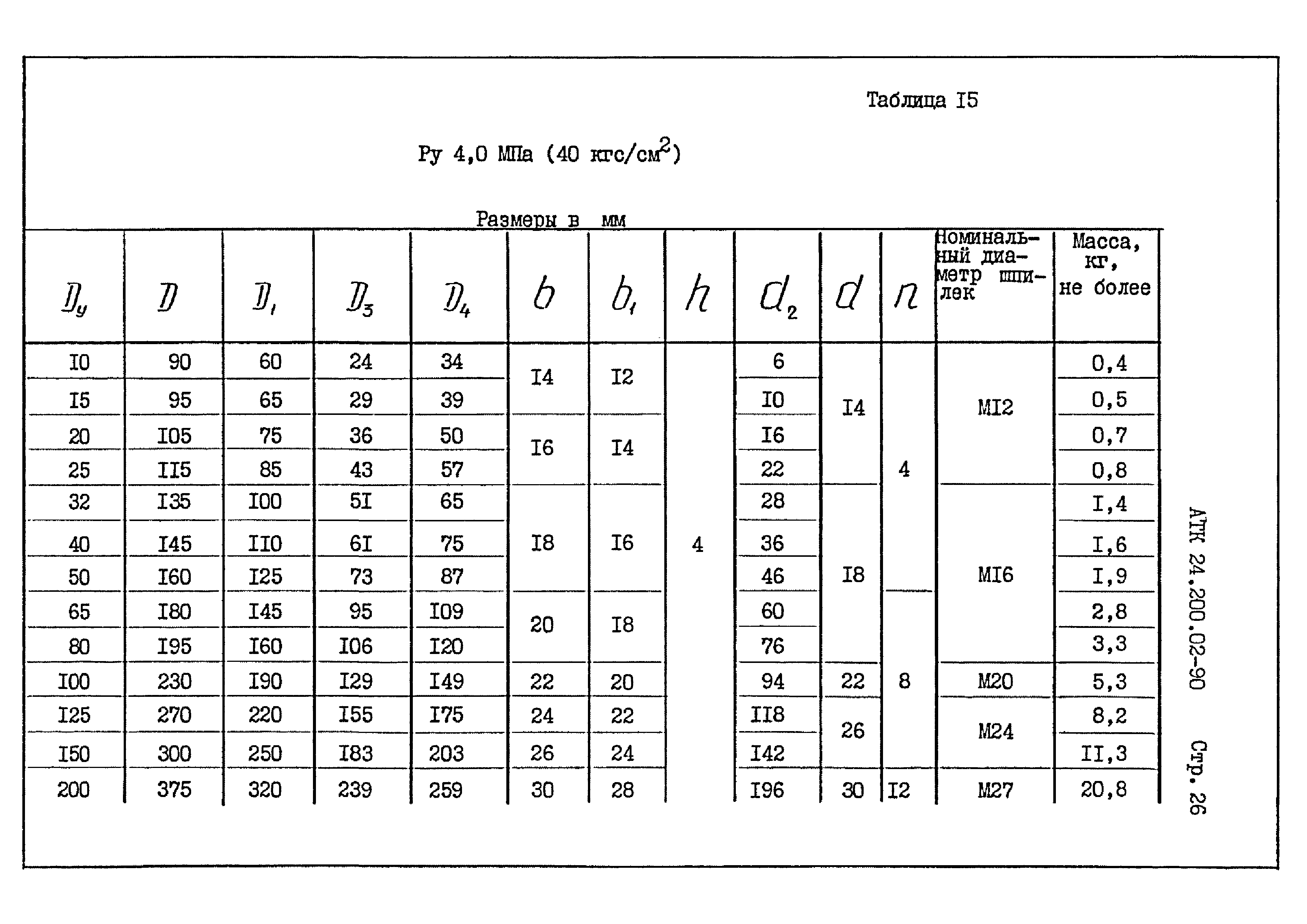

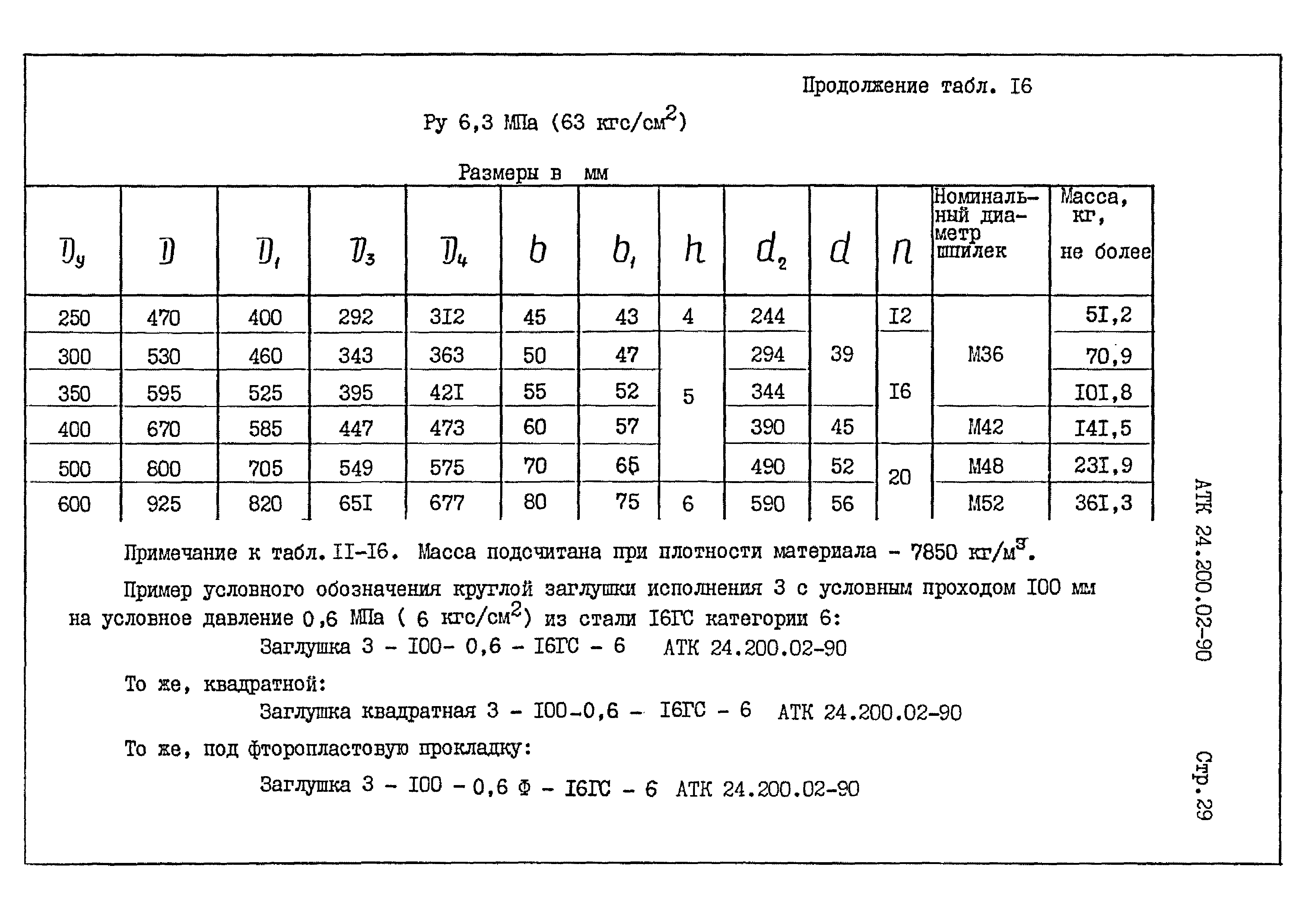

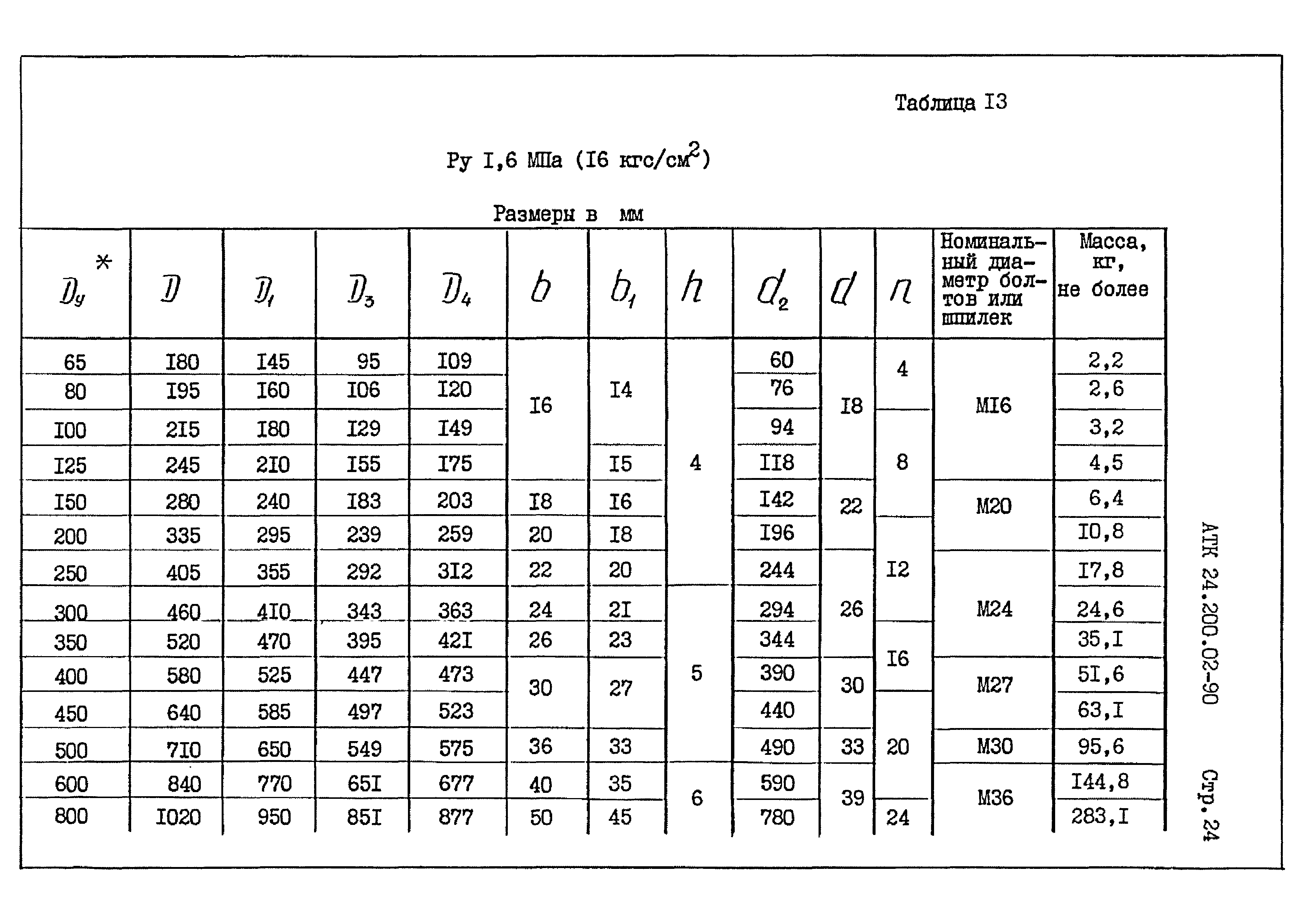

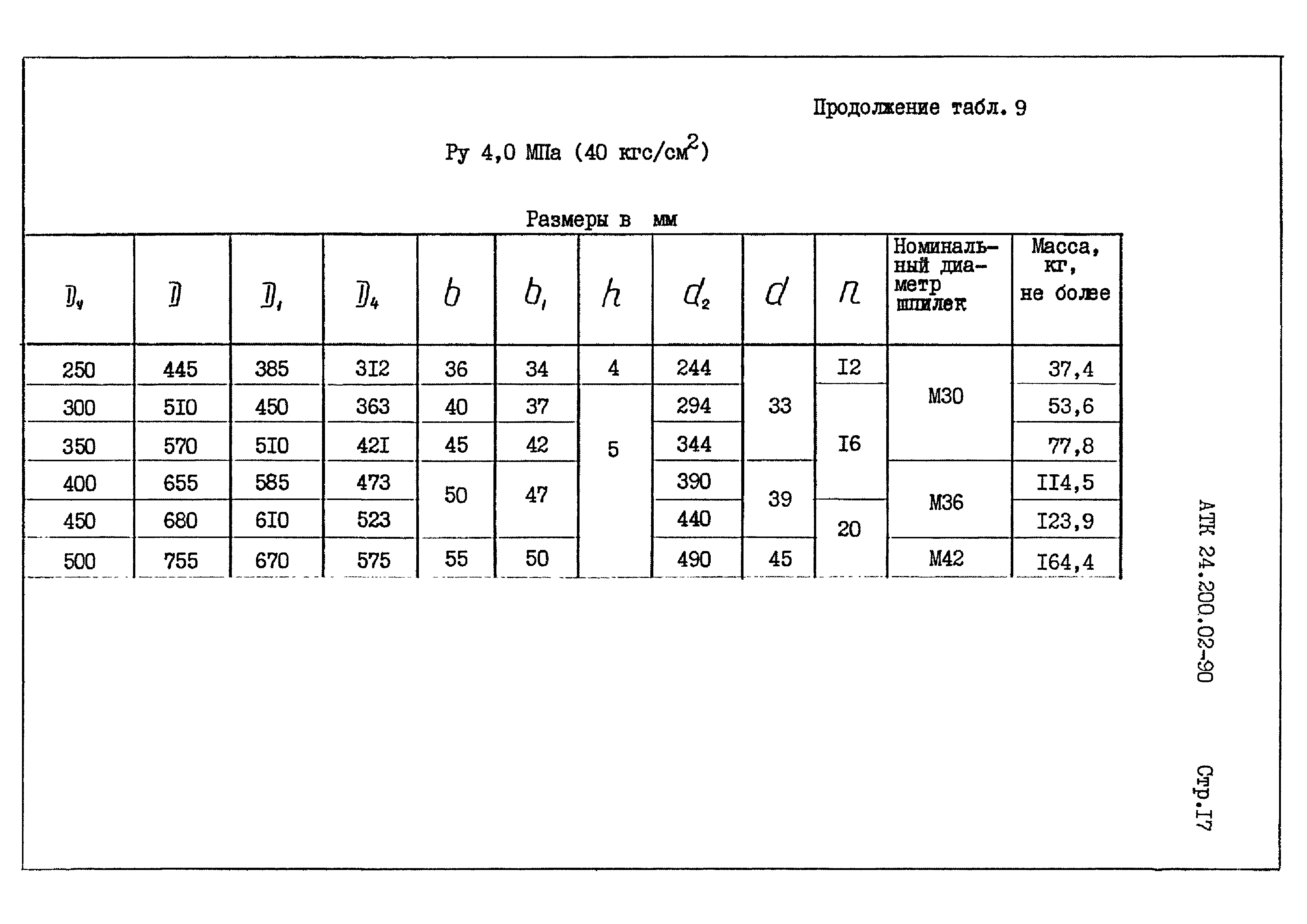

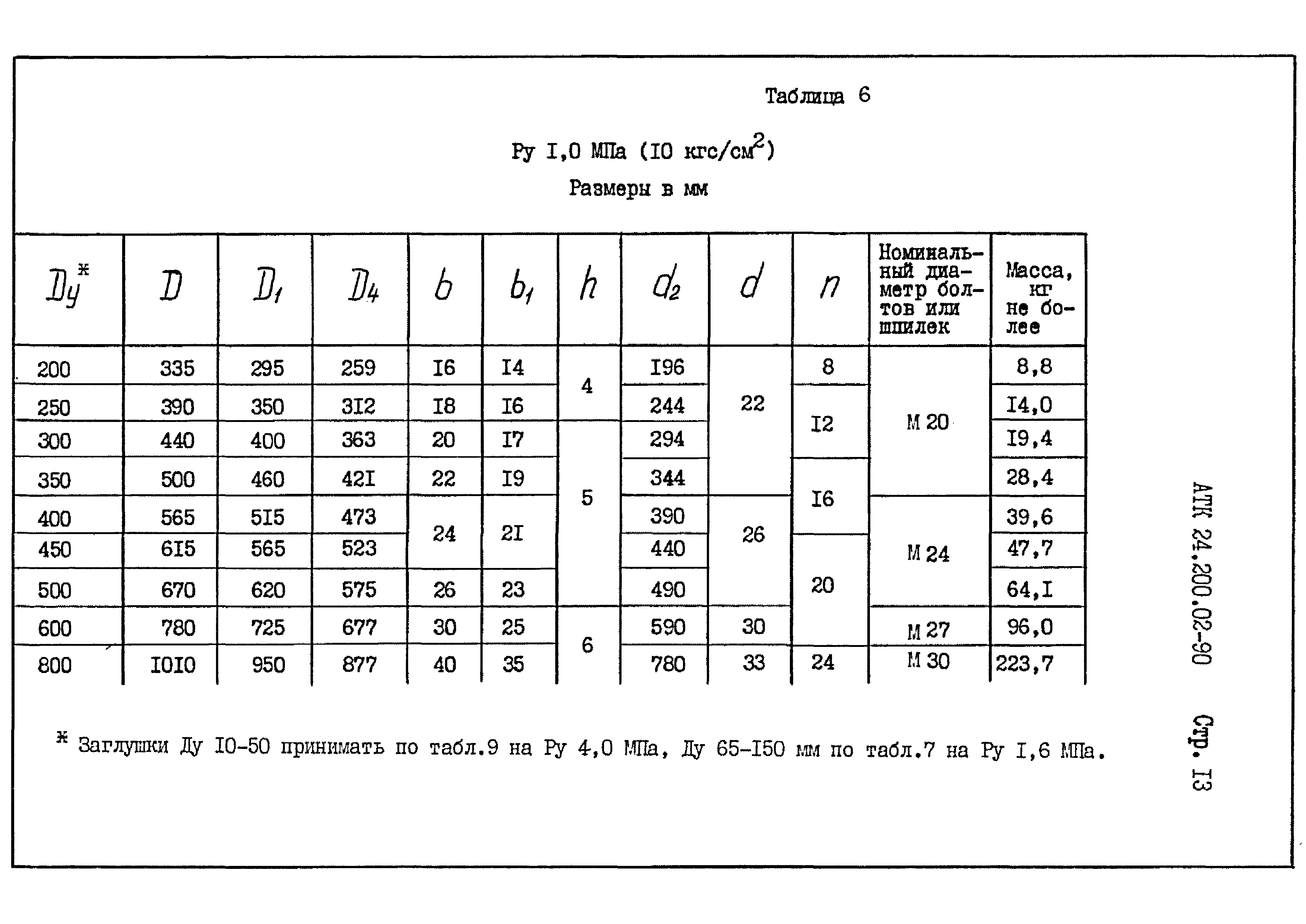

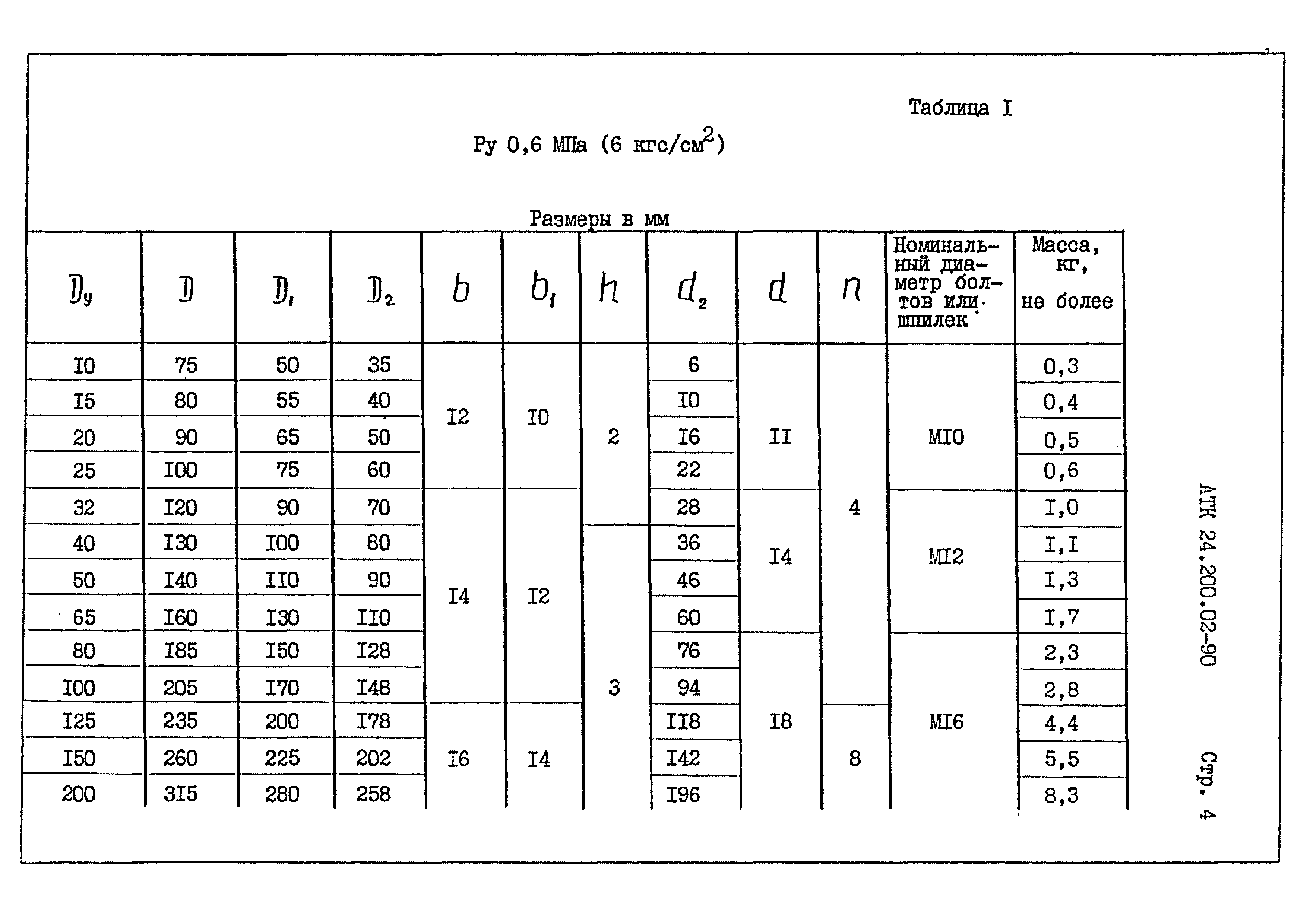

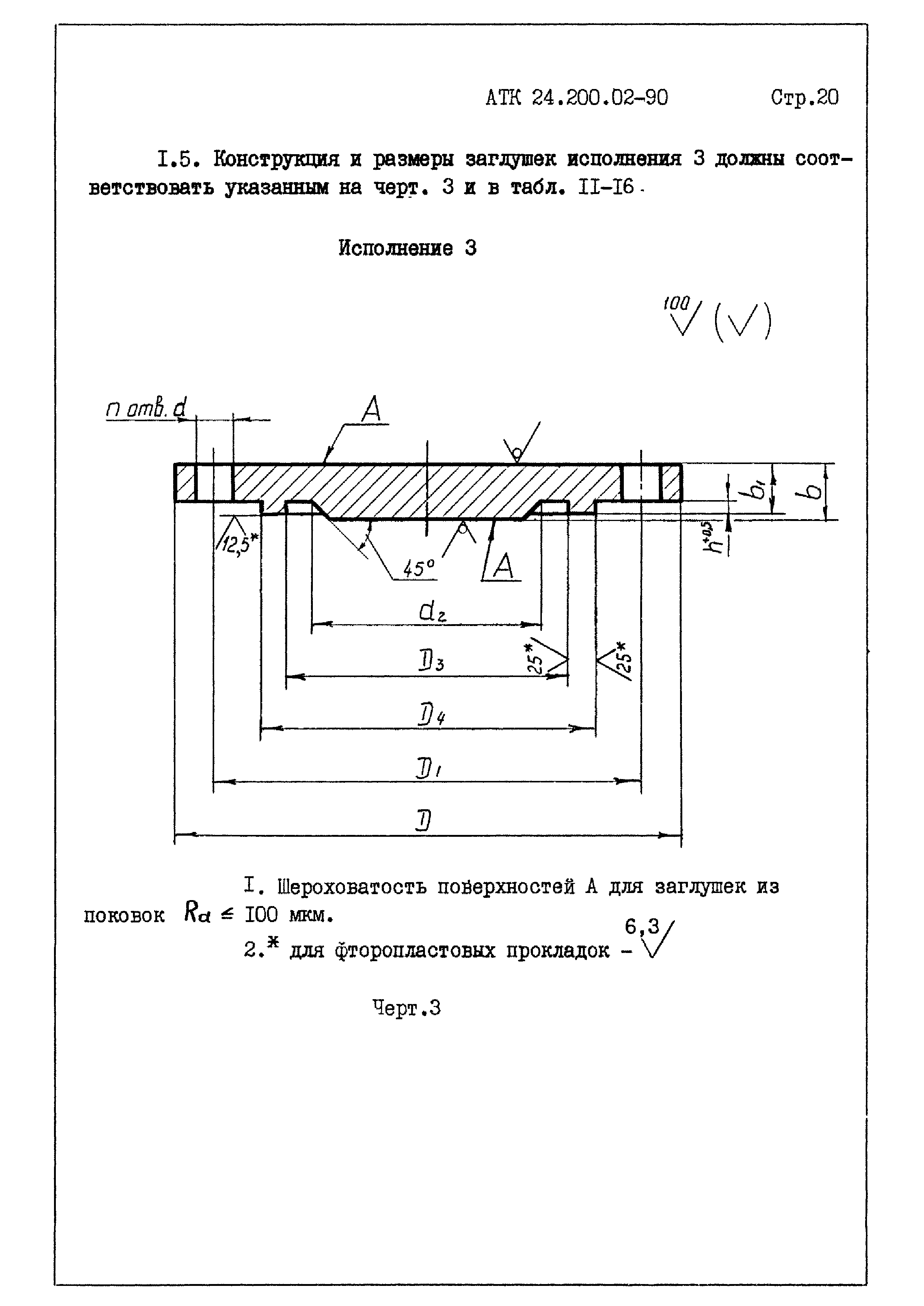

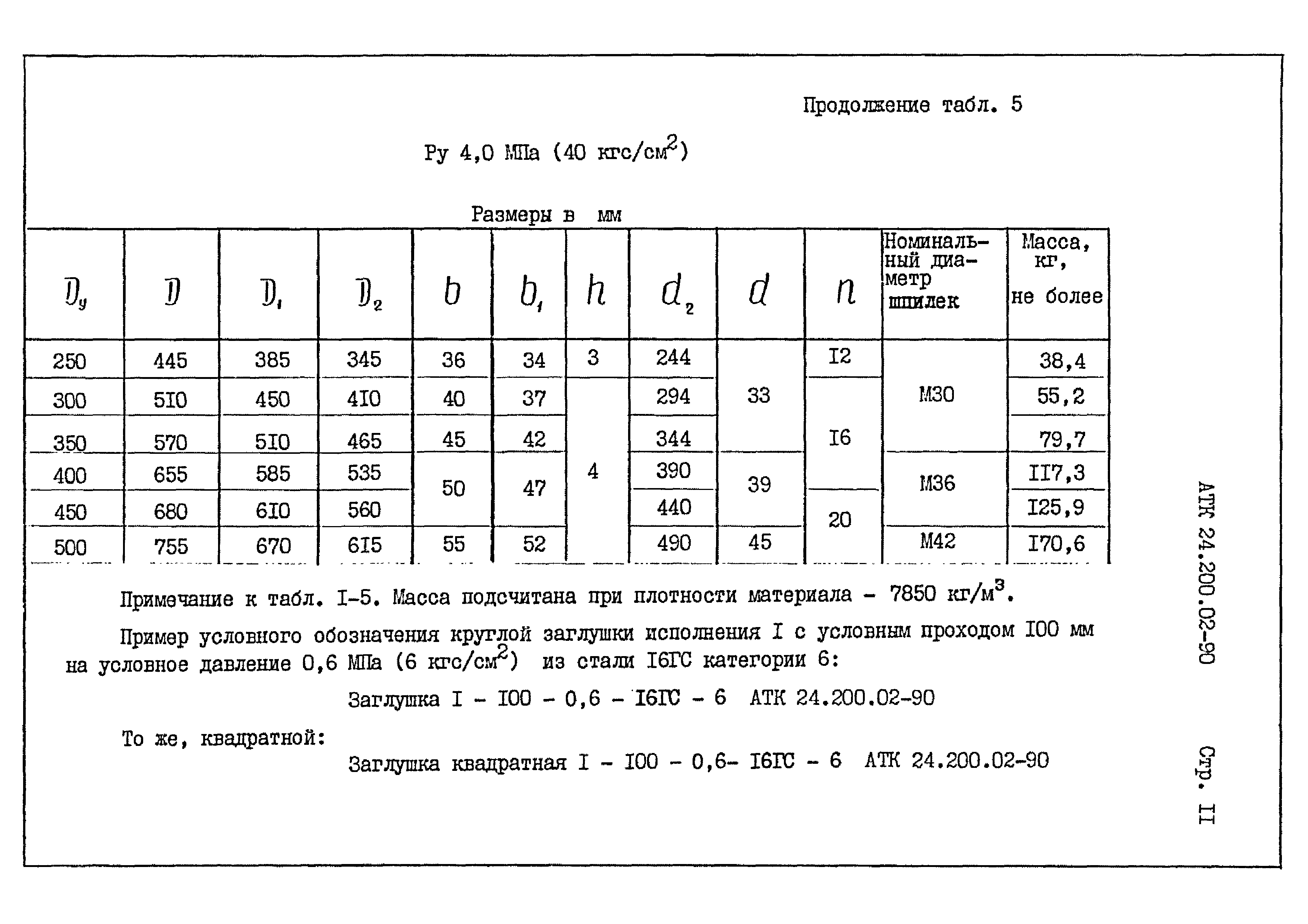

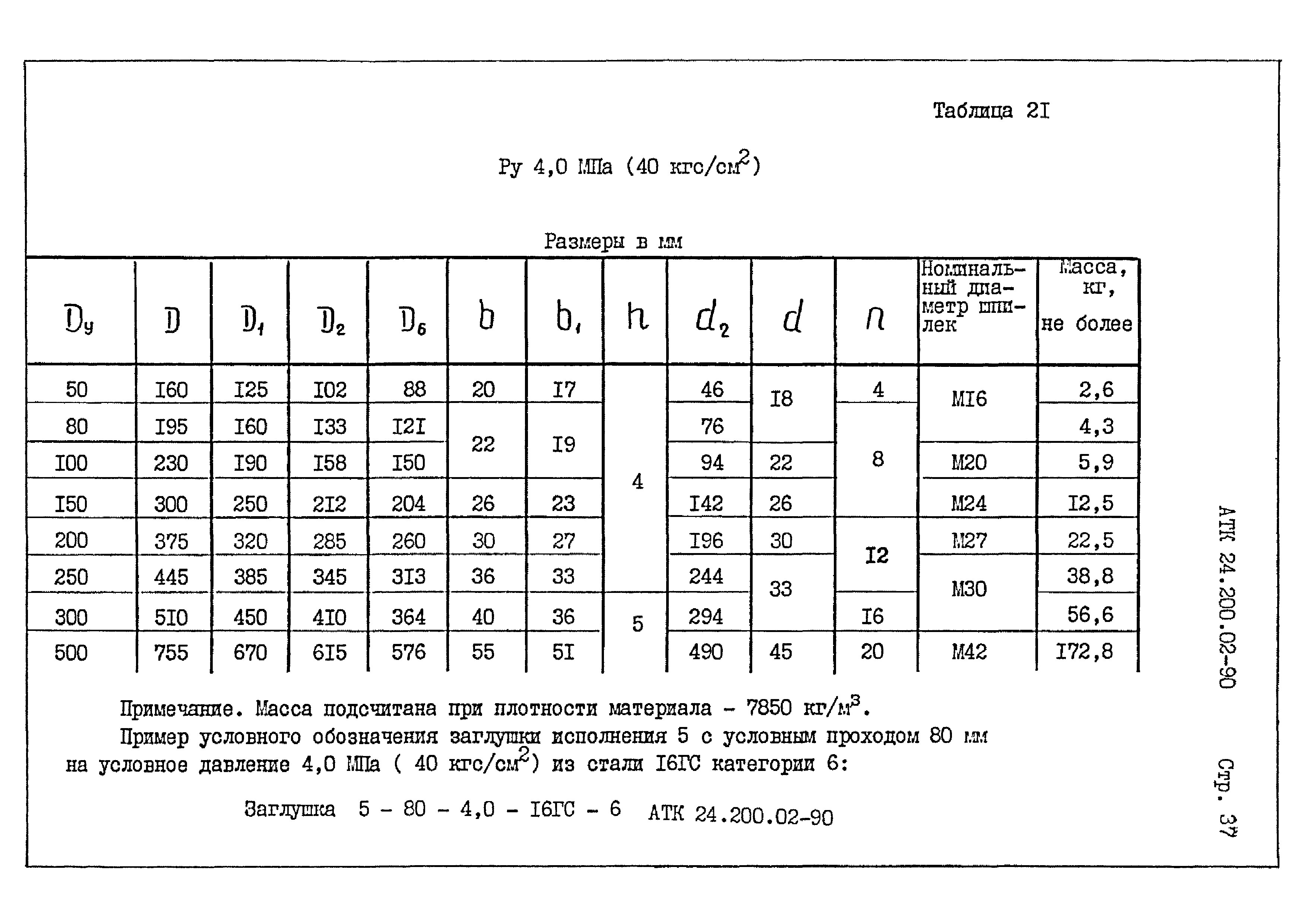

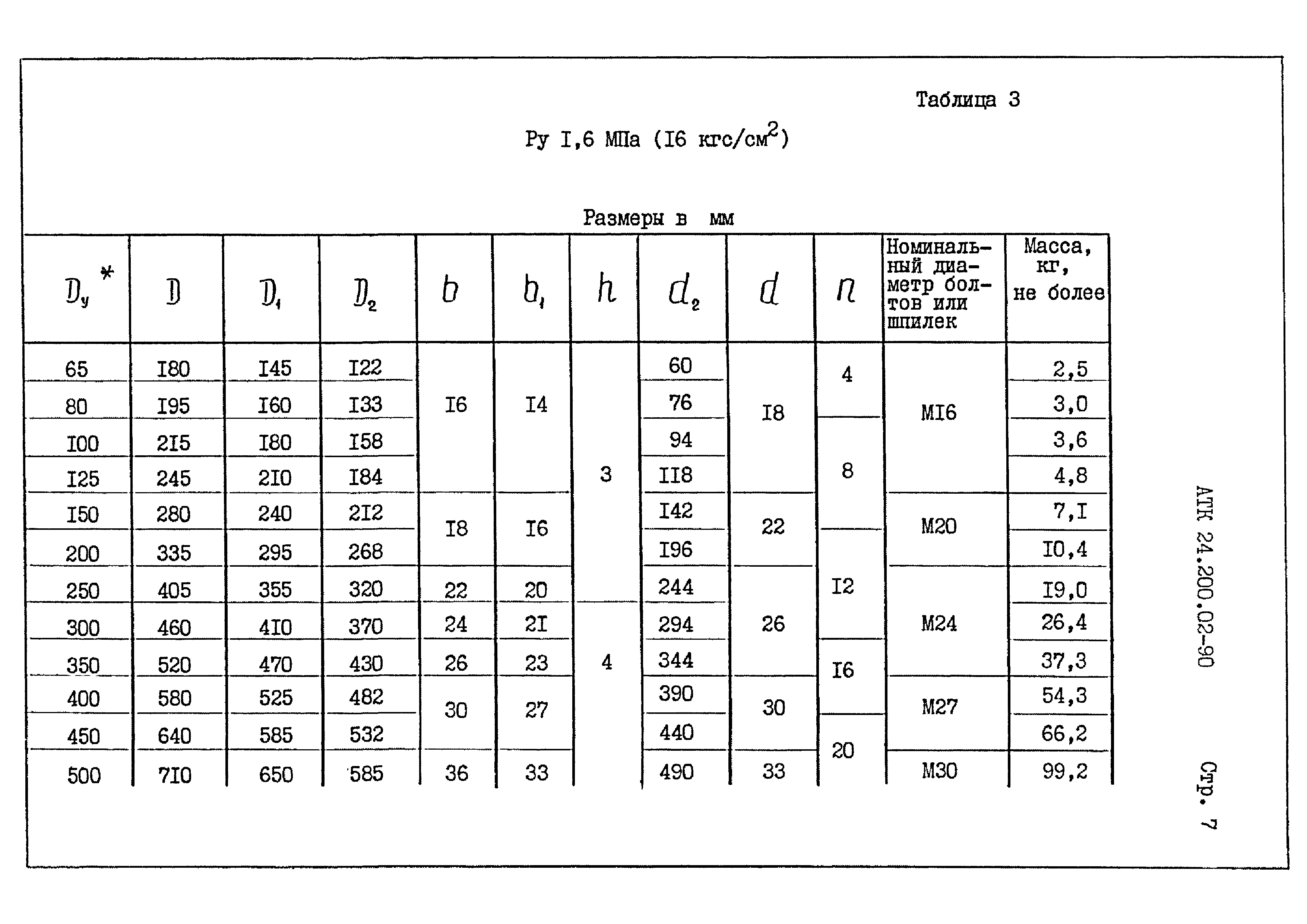

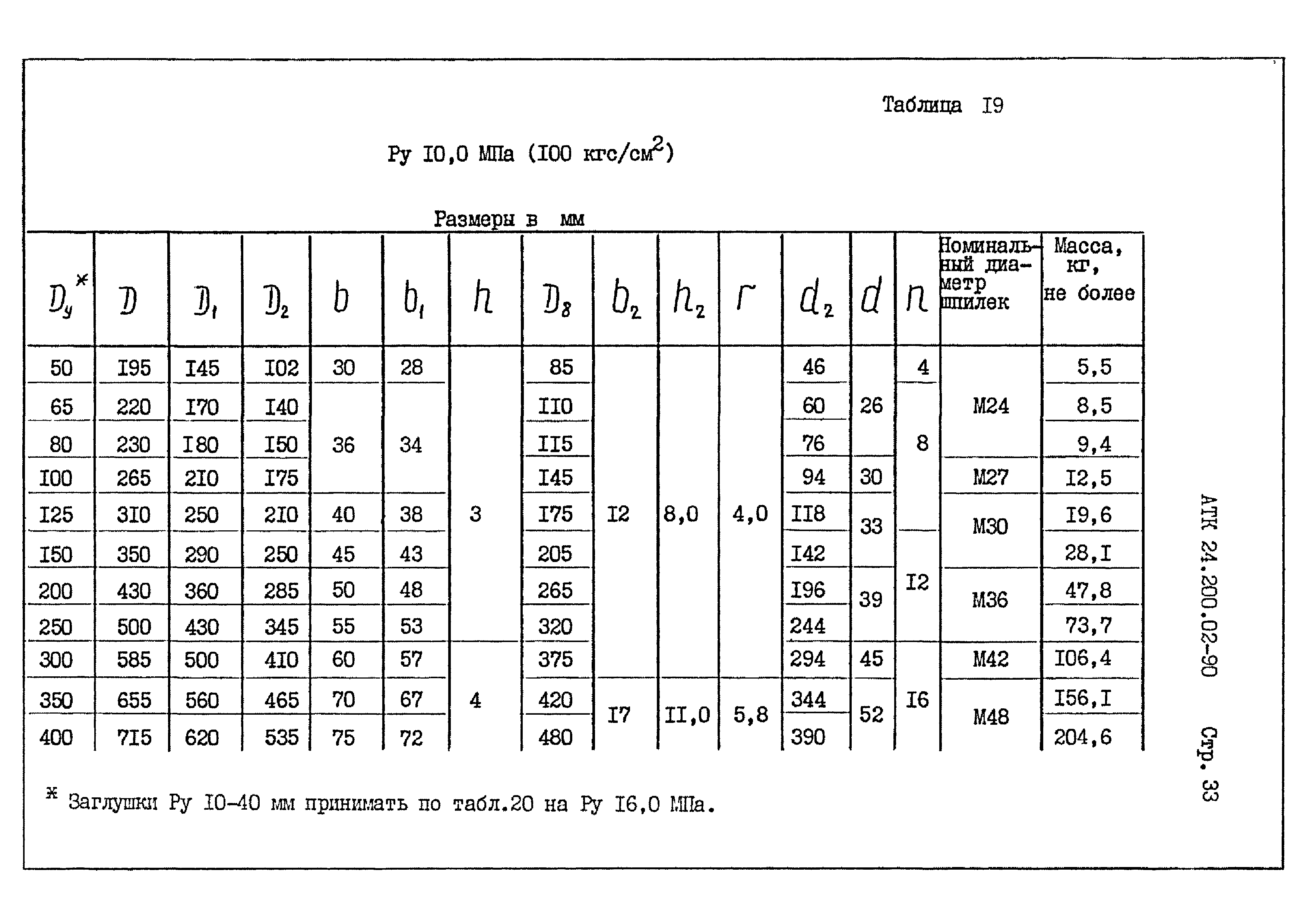

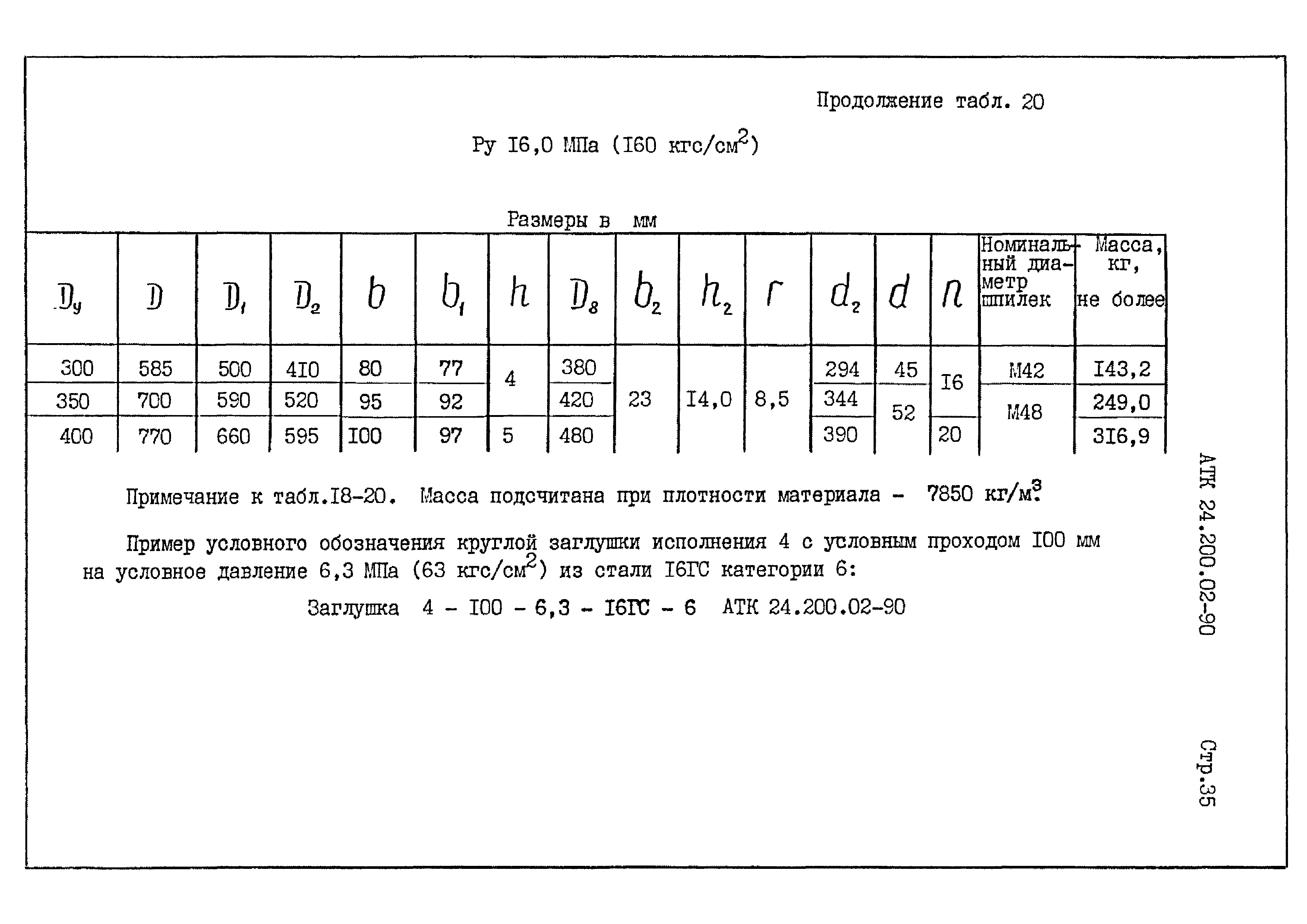

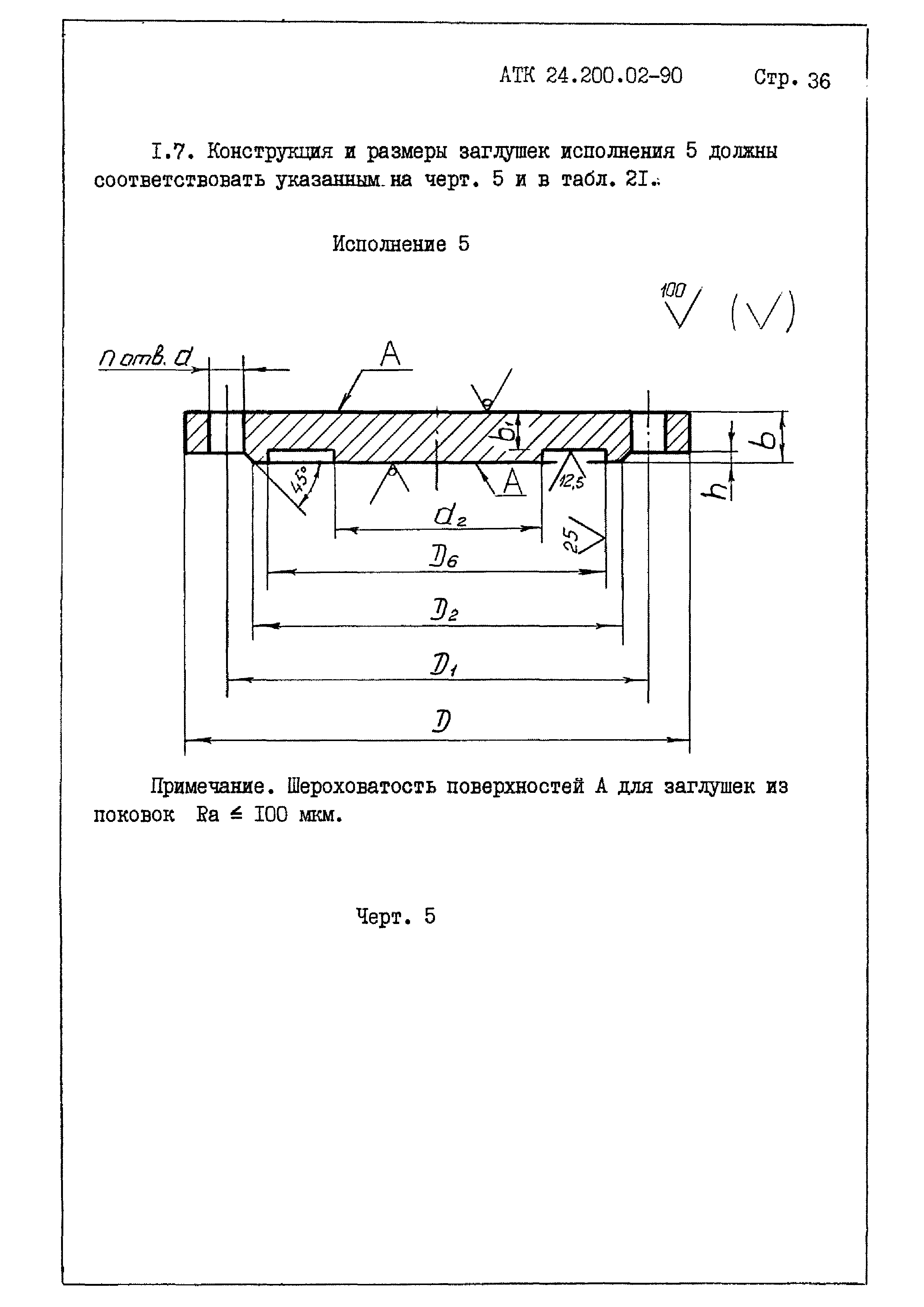

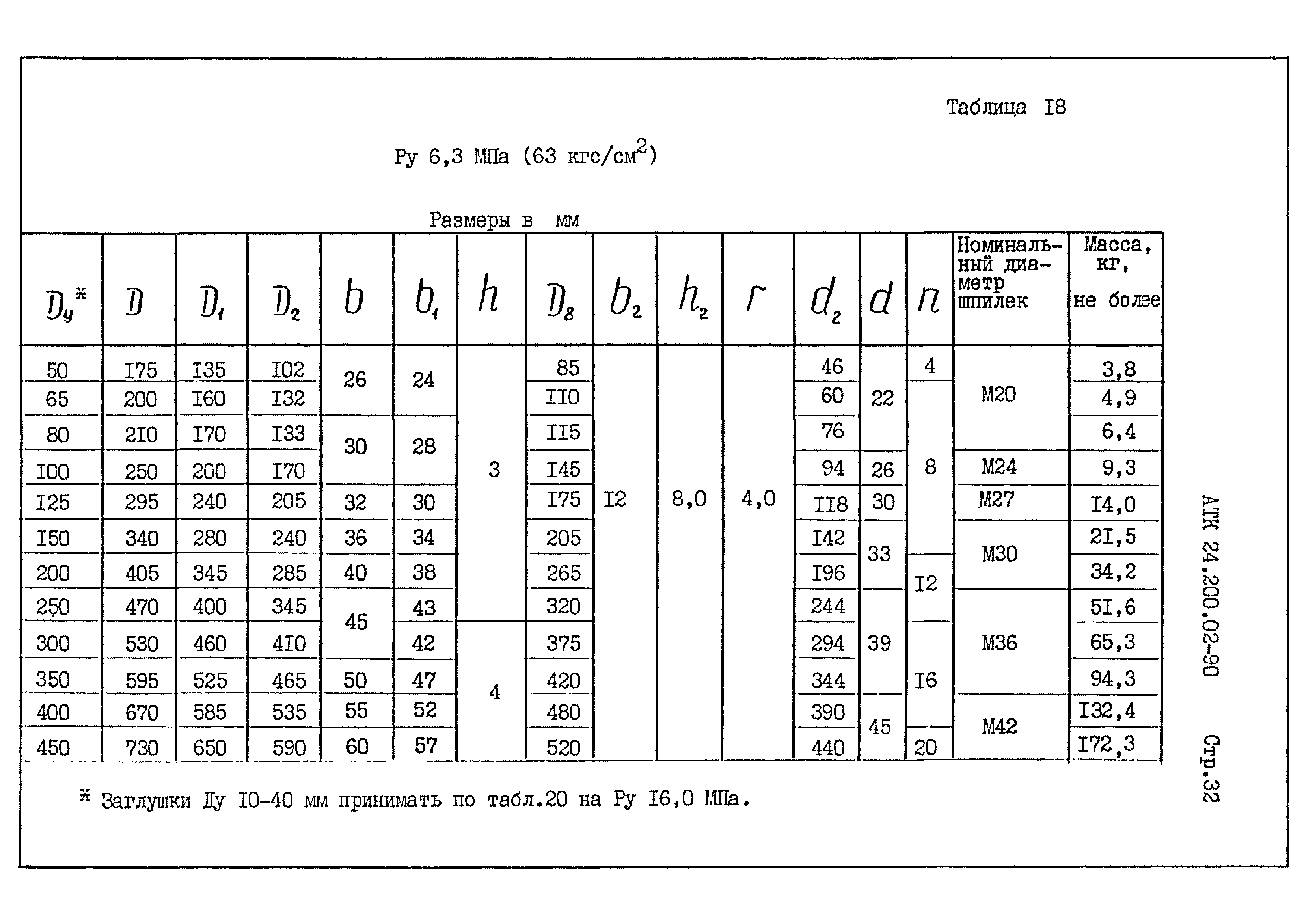

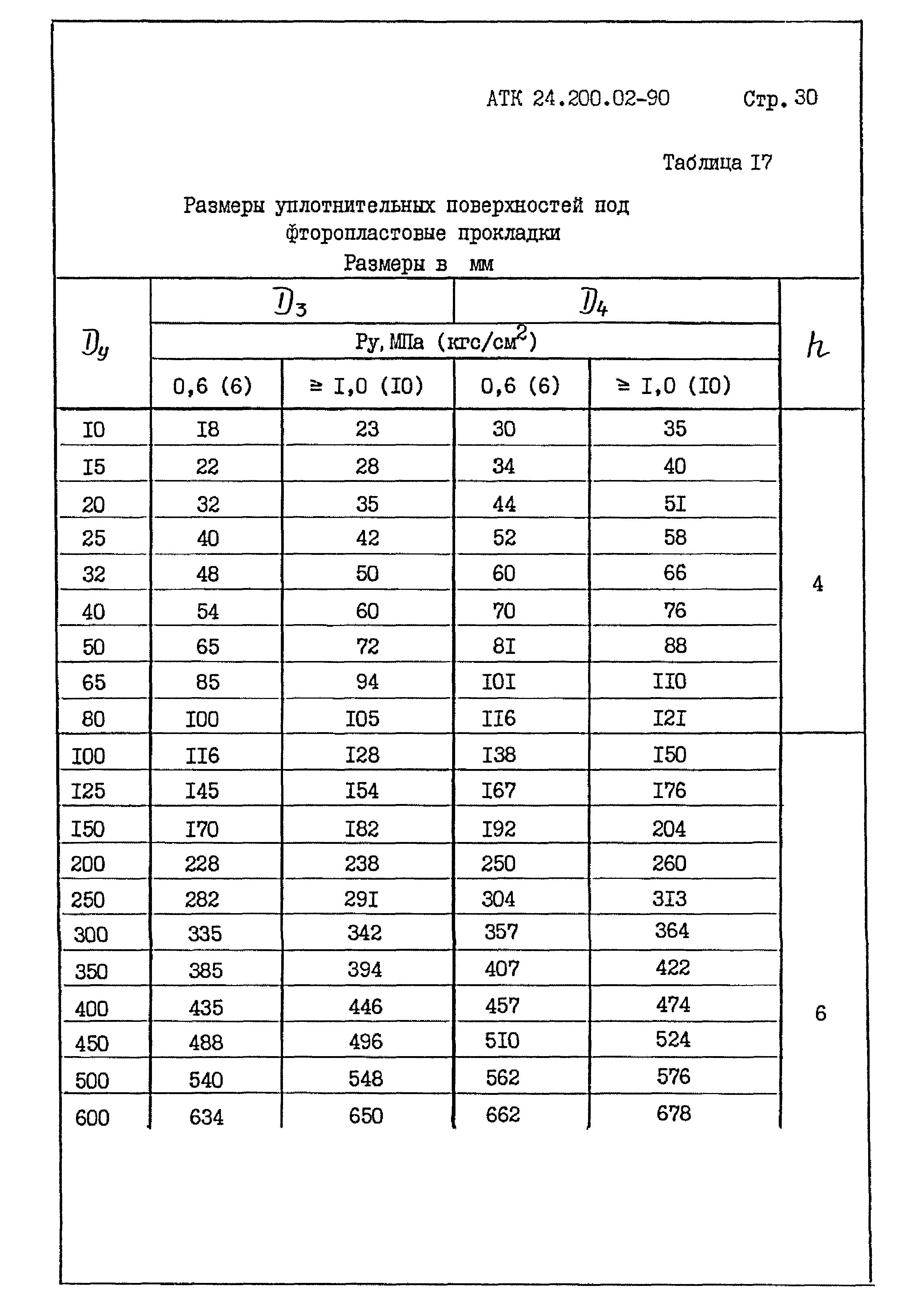

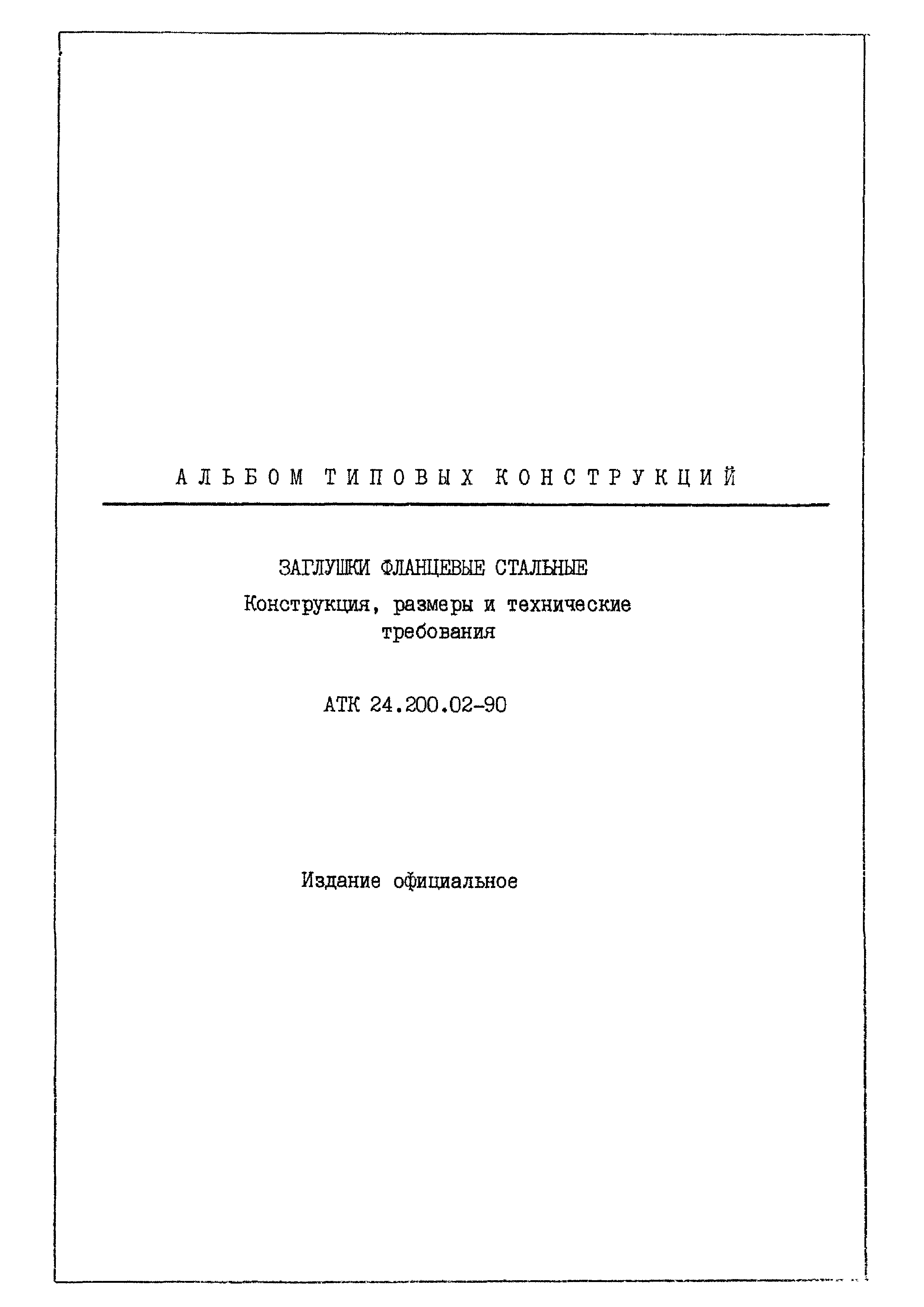

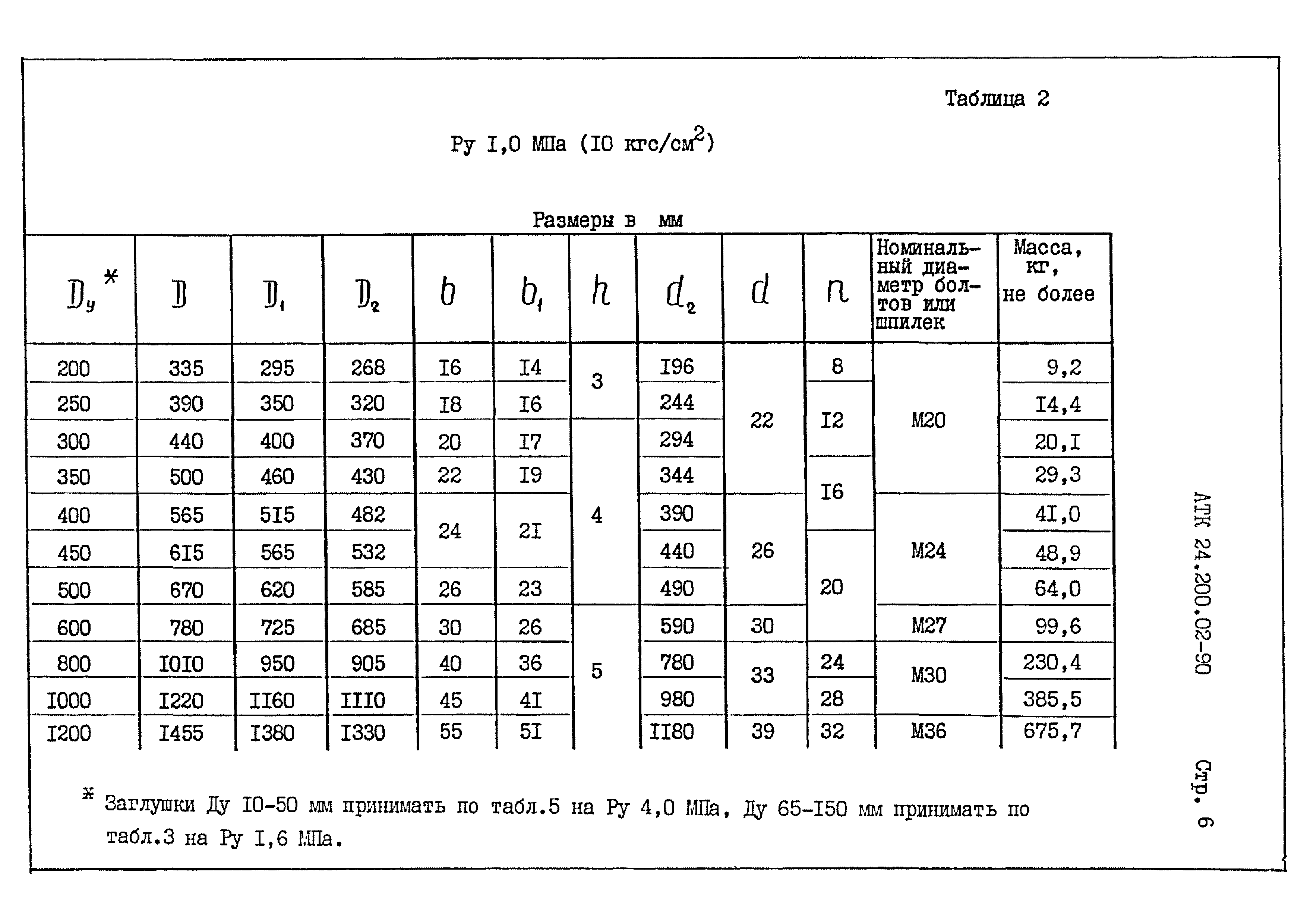

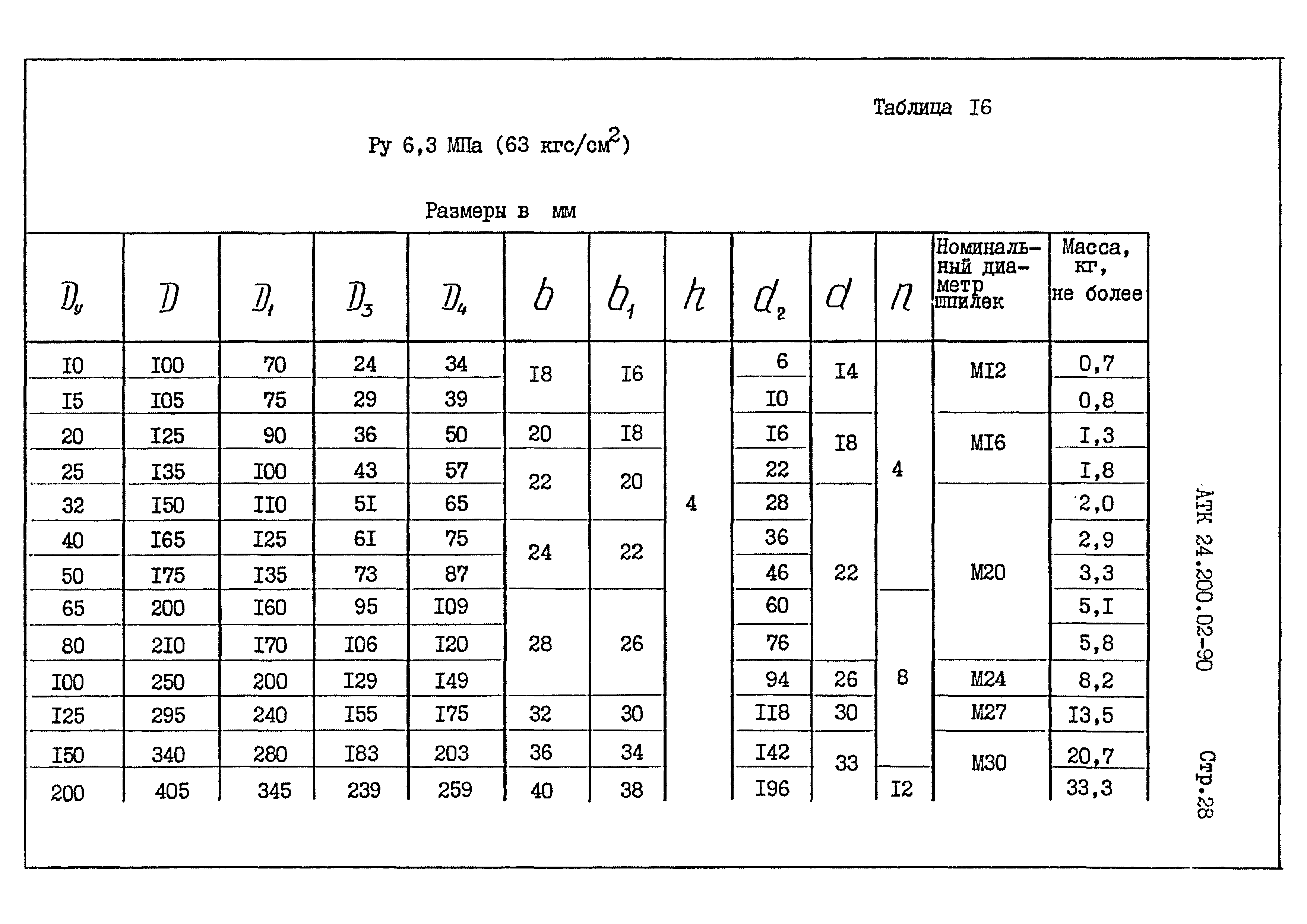

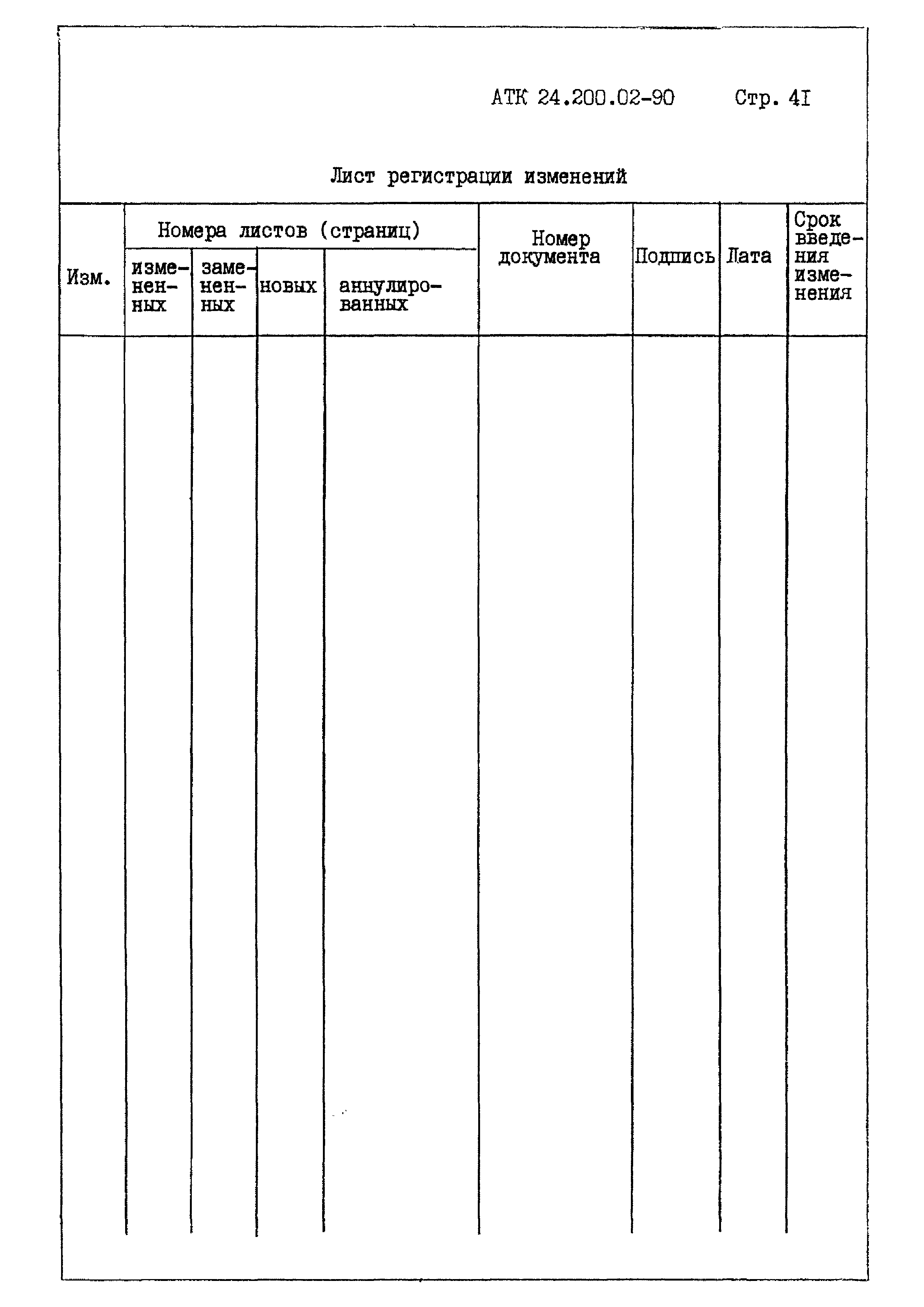

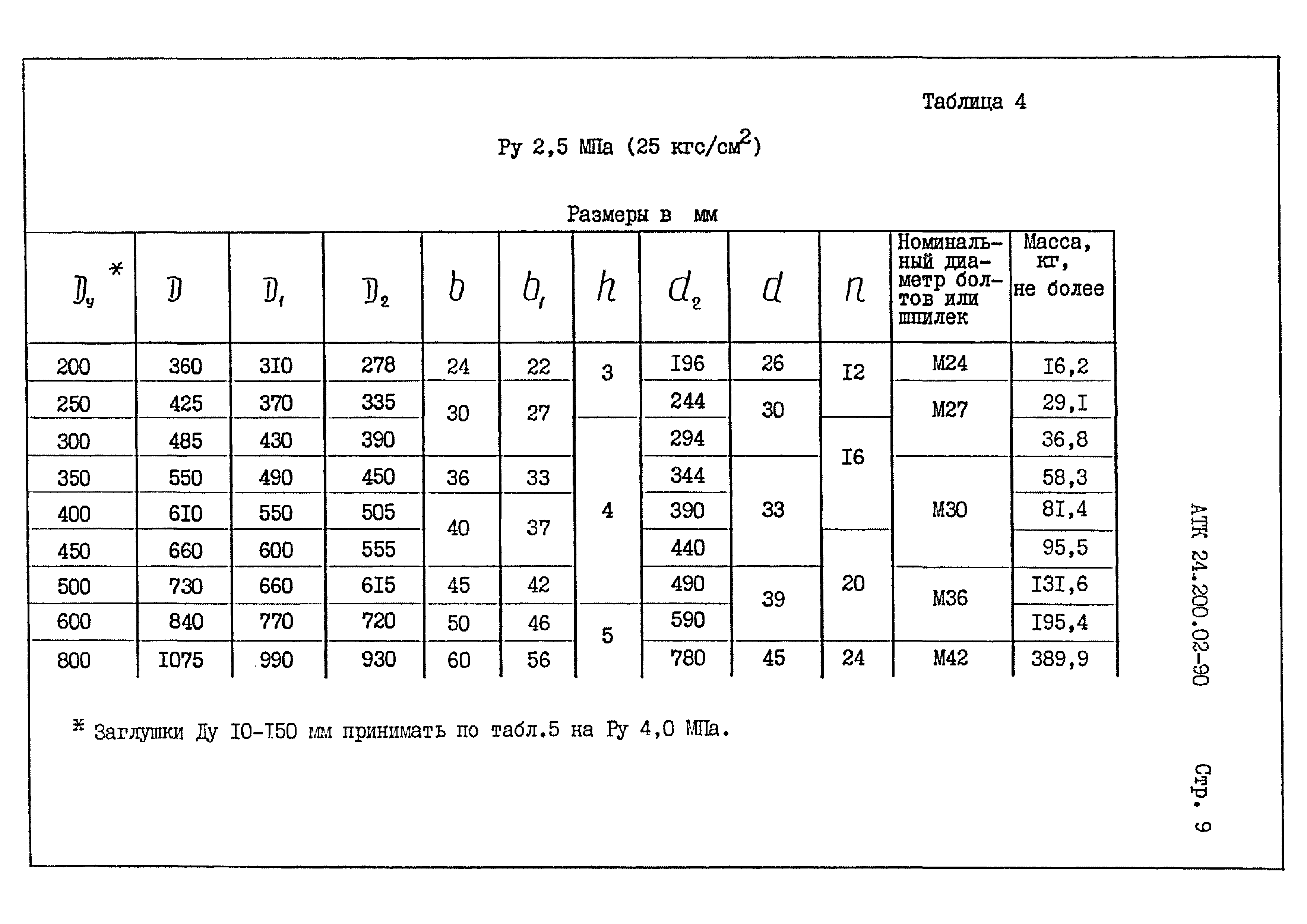

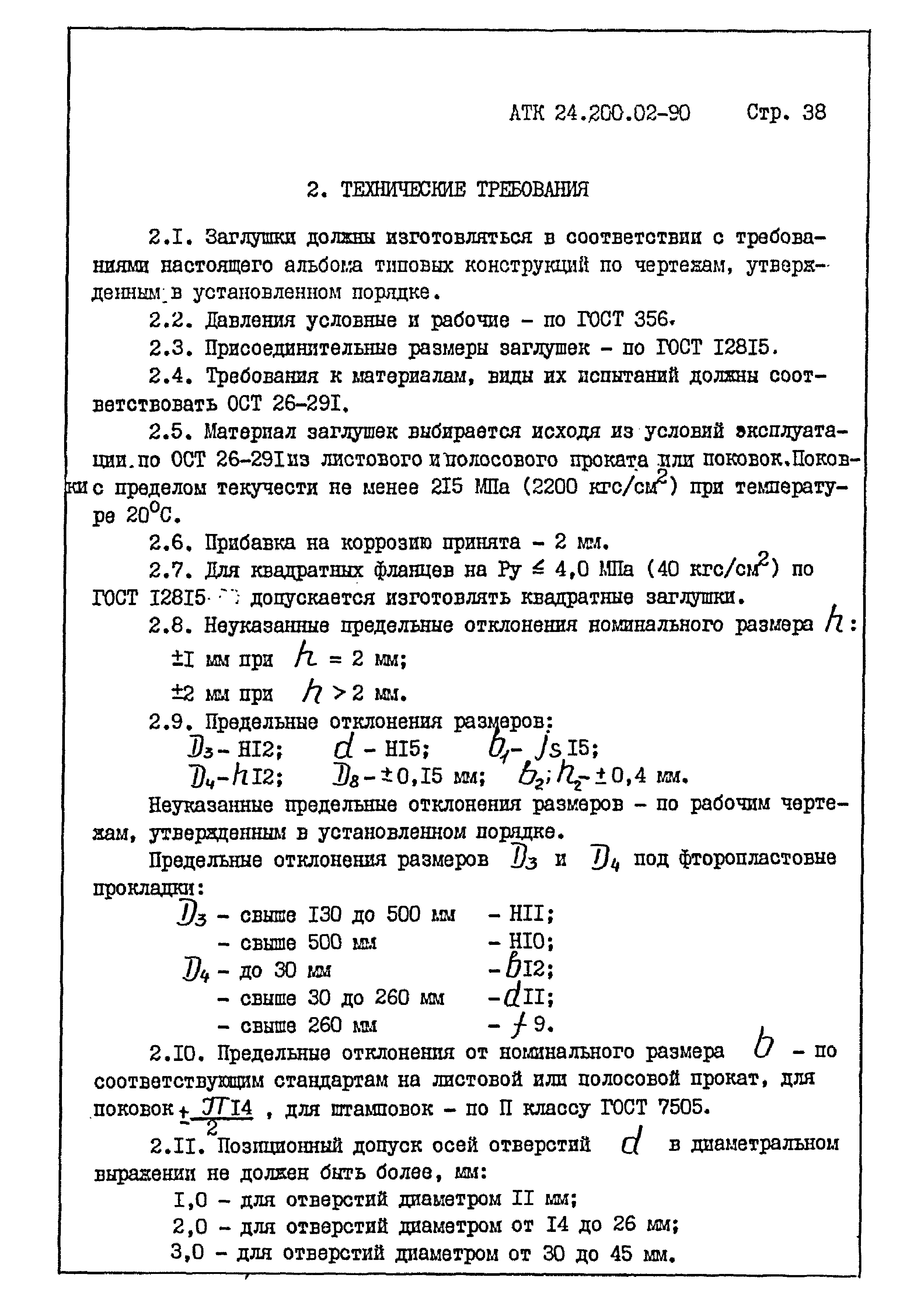

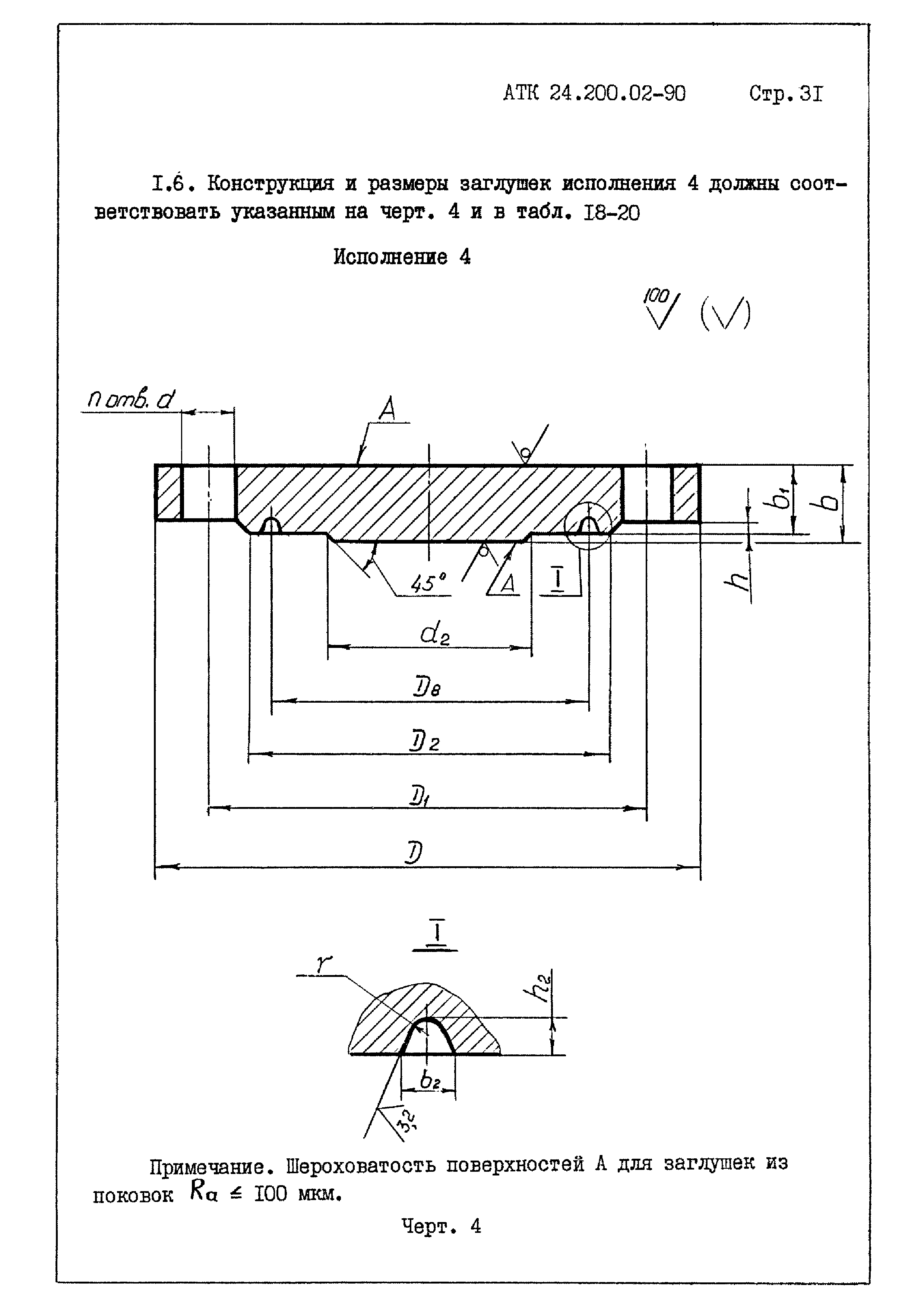

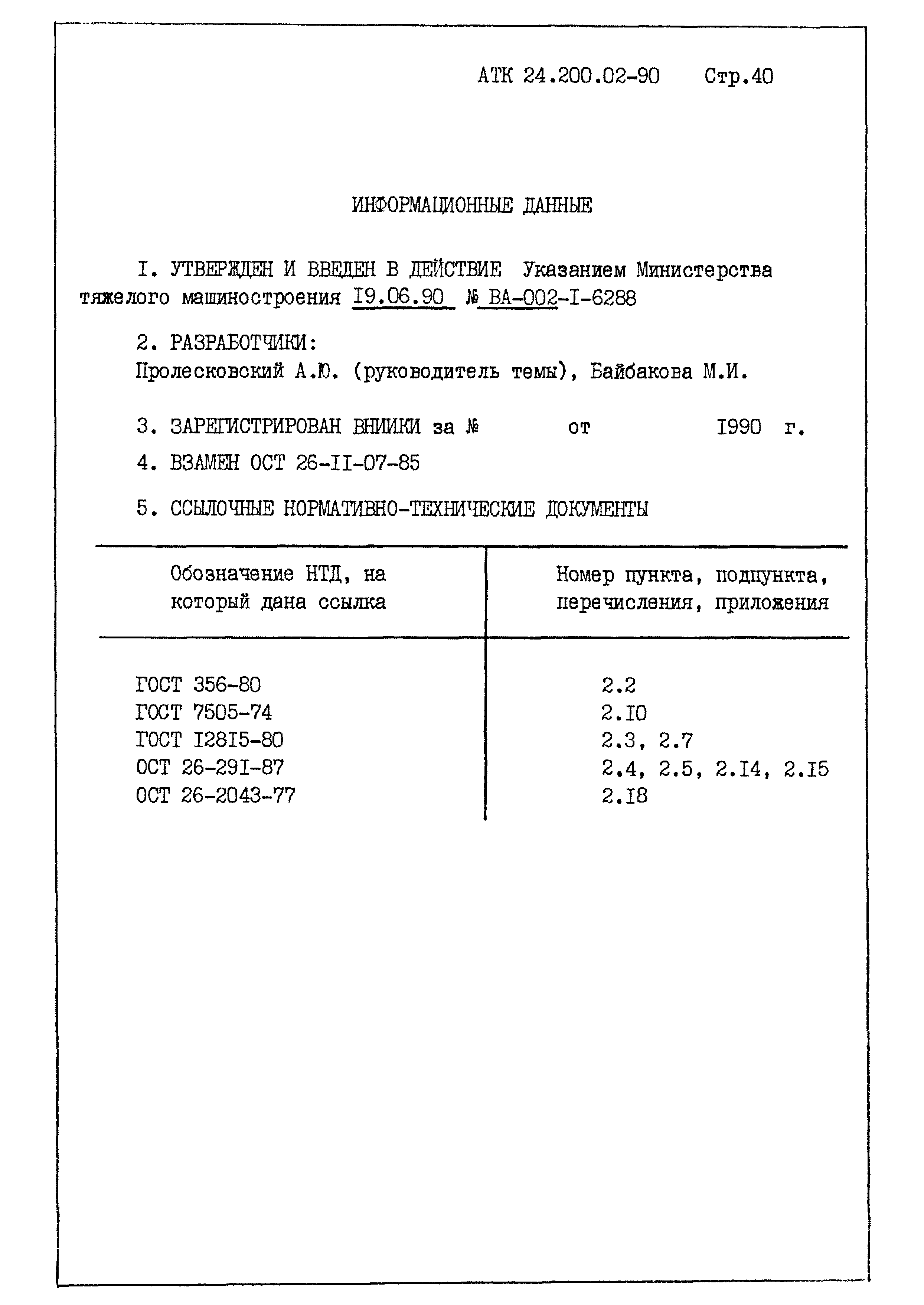

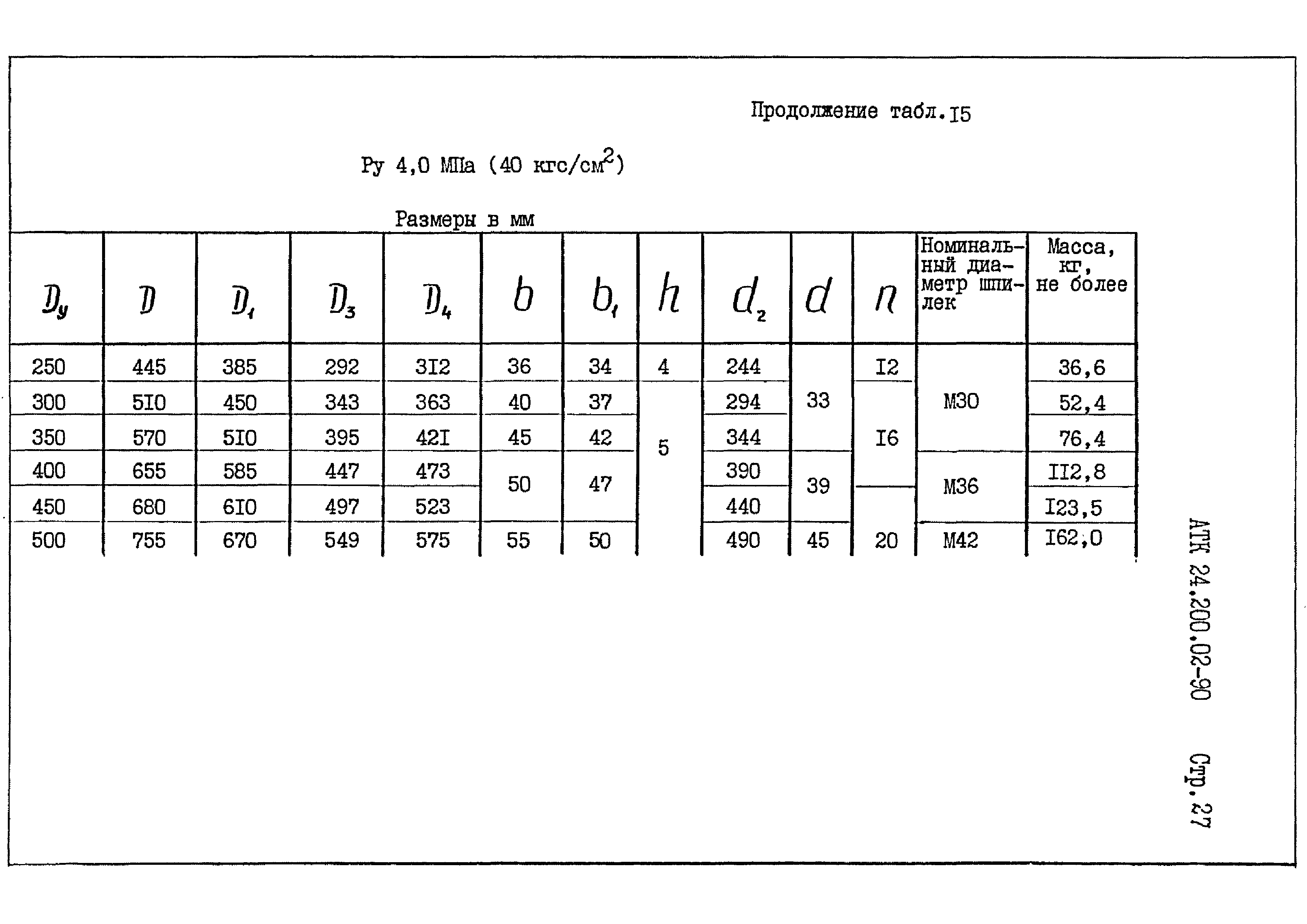

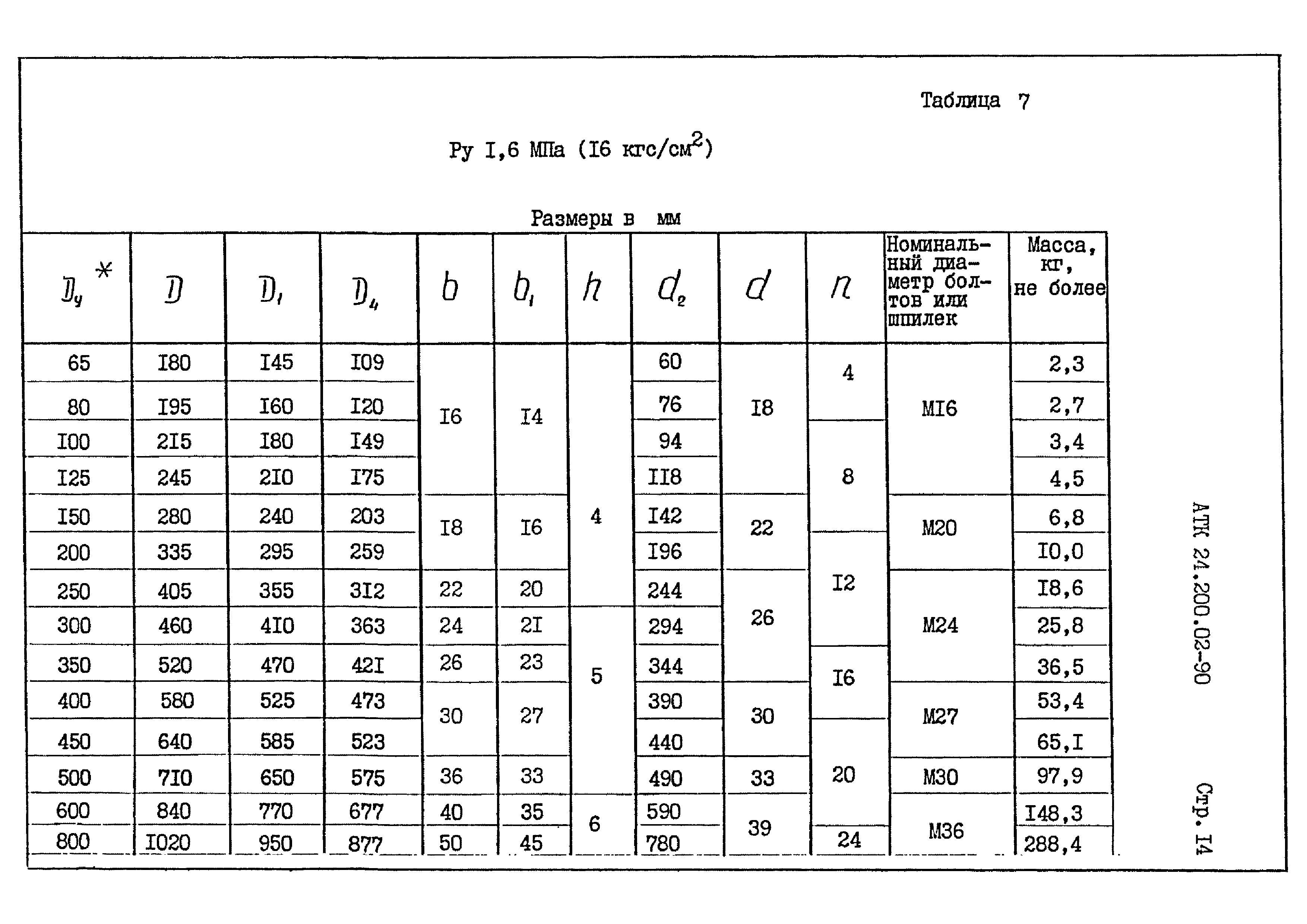

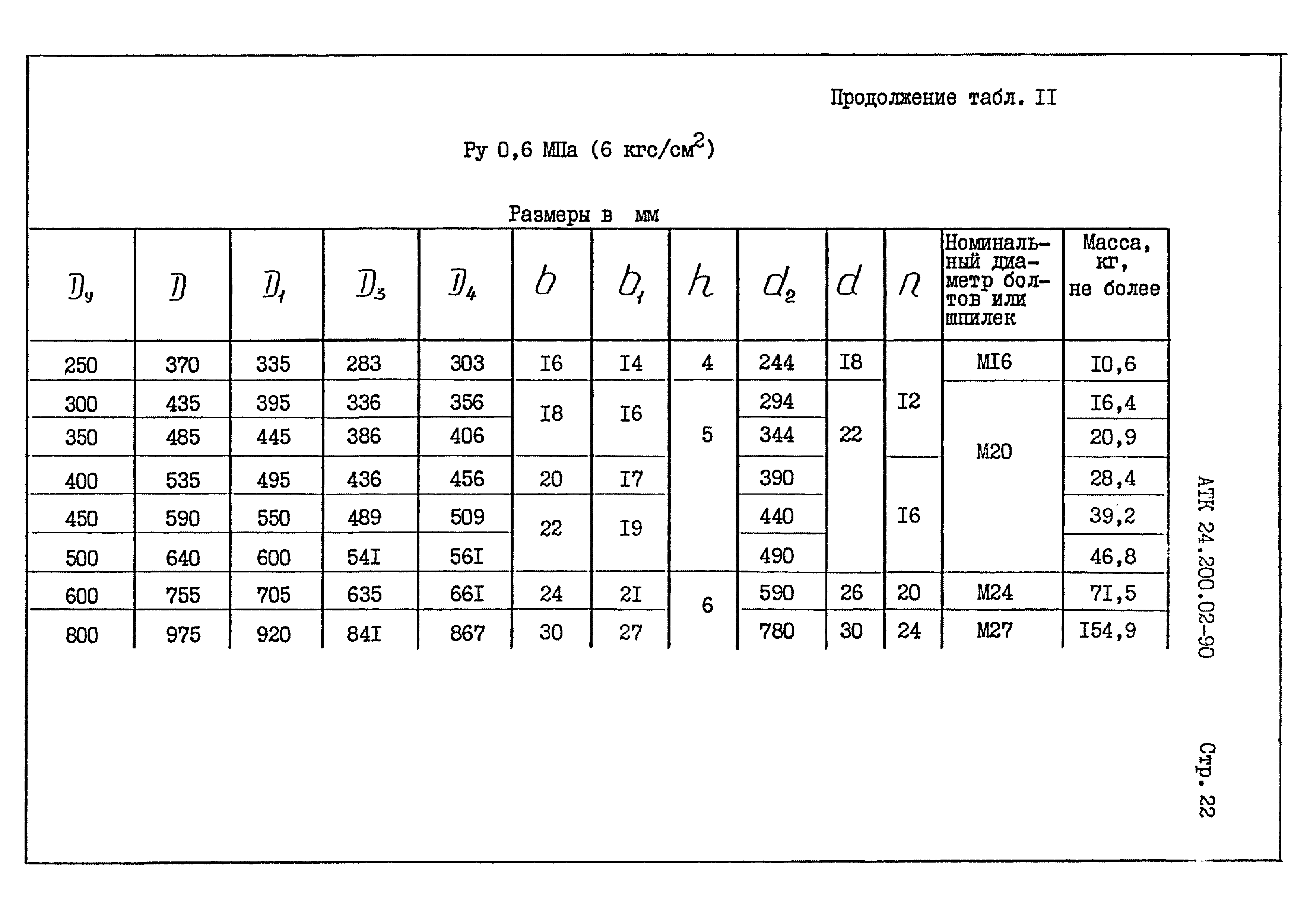

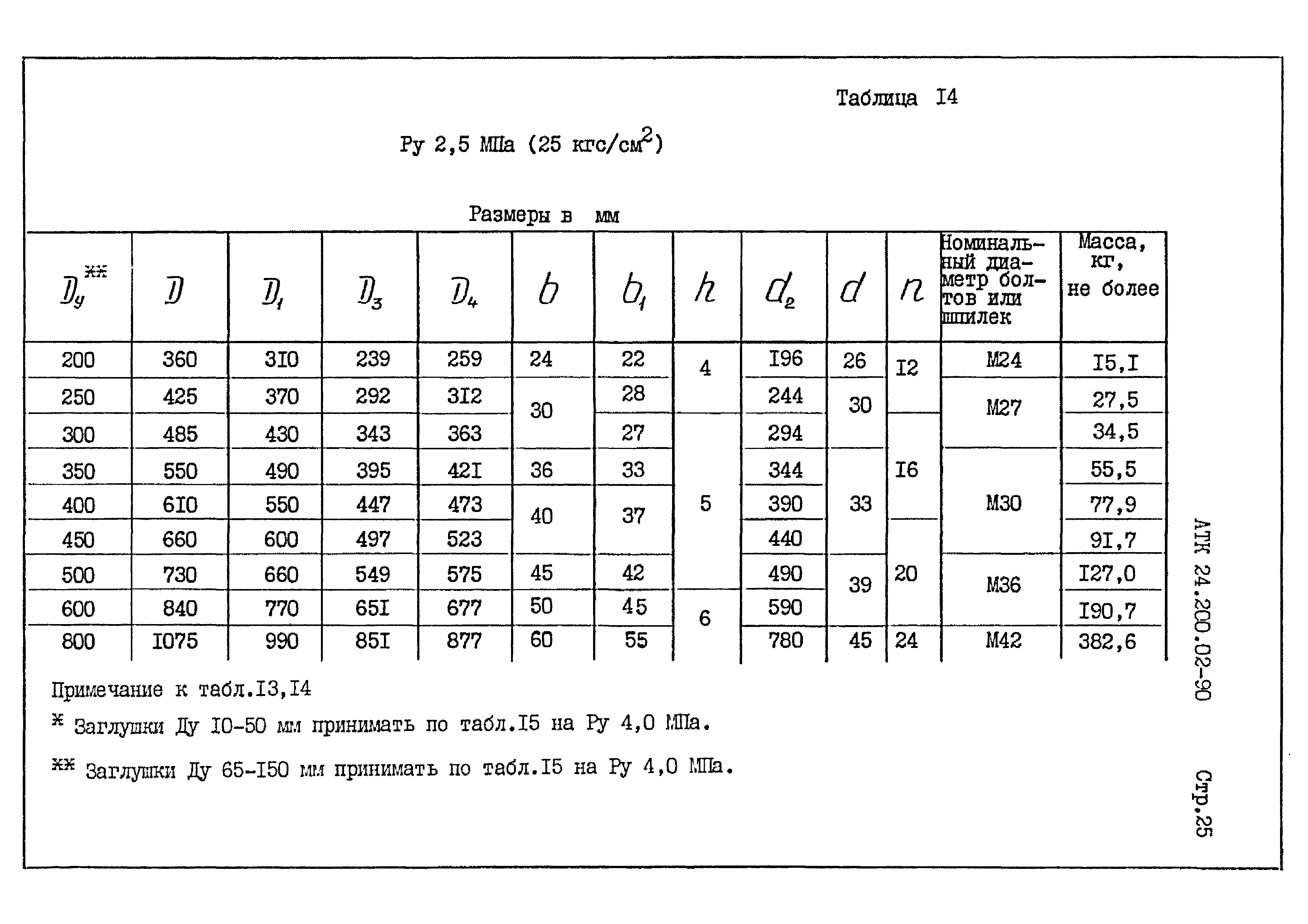

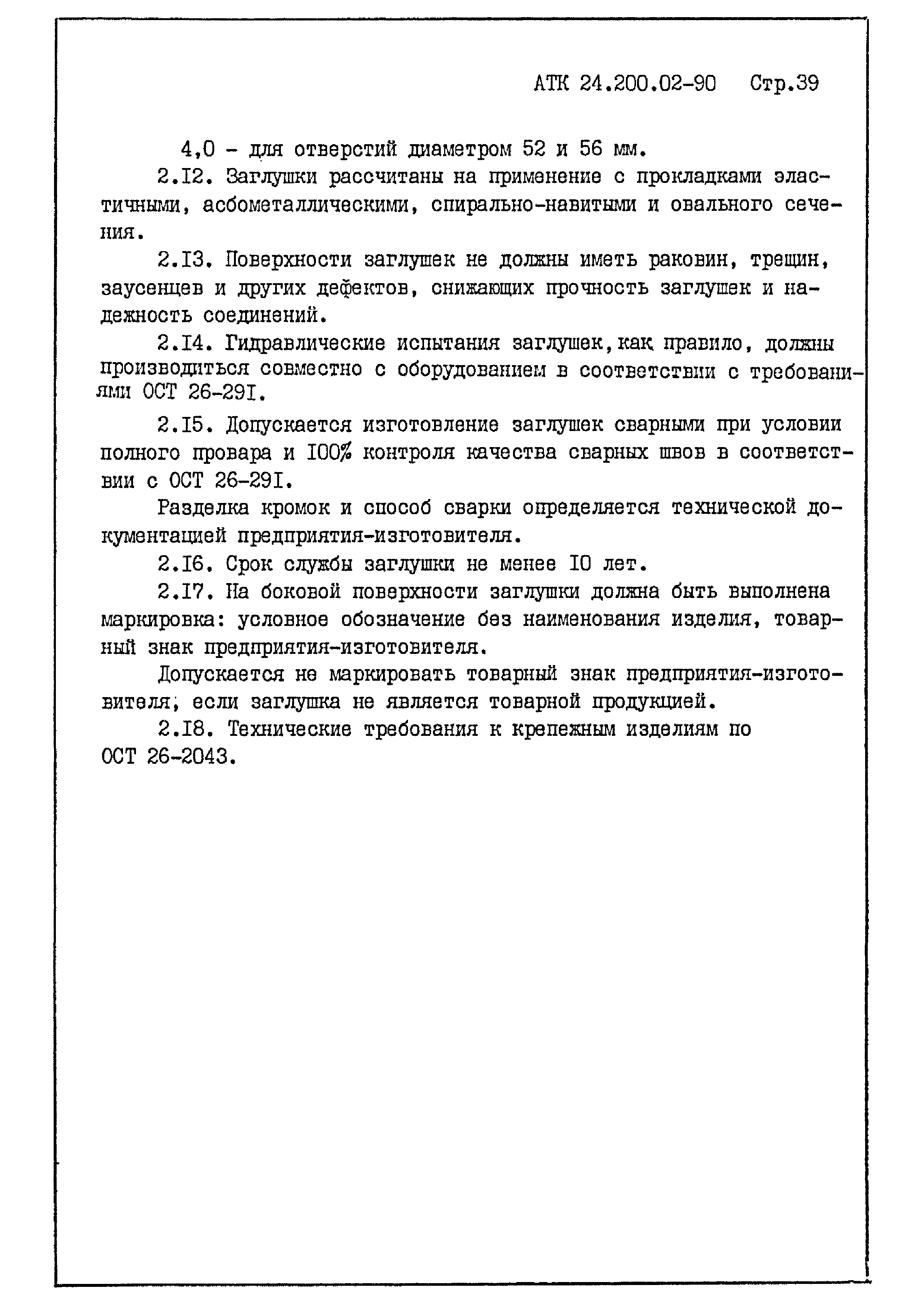

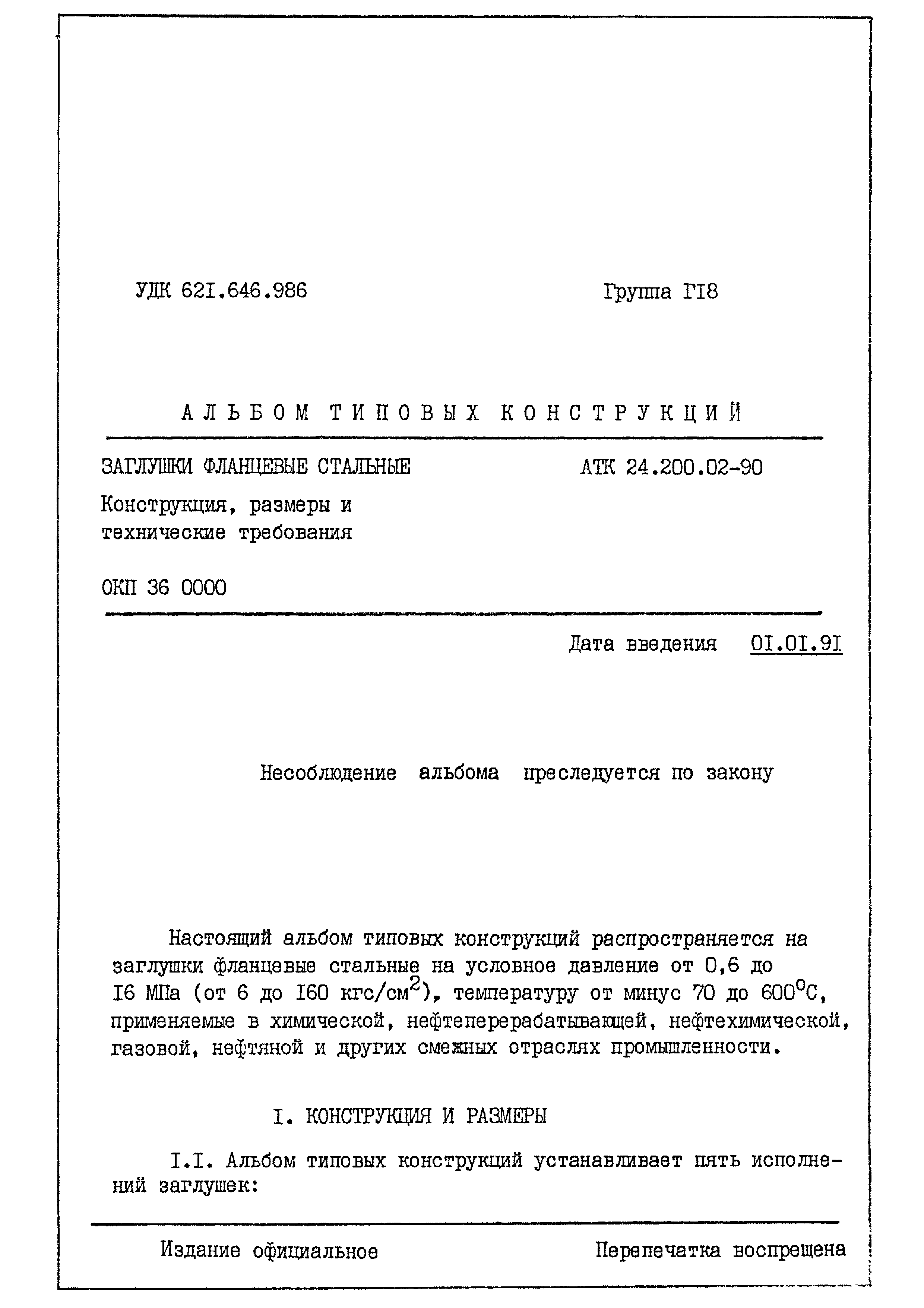

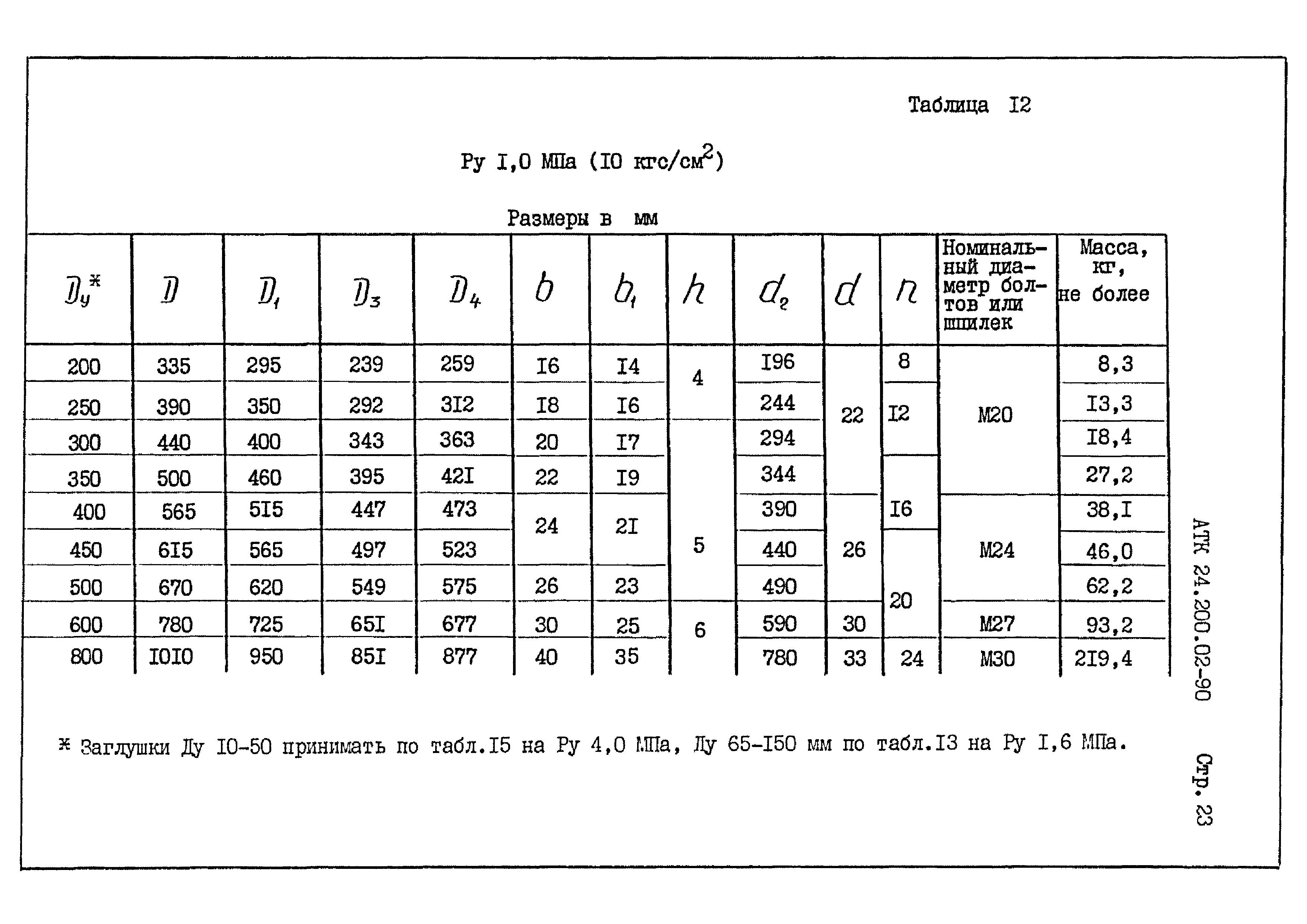

![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/0.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/1.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/2.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/3.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/4.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/5.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/6.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/7.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/8.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/9.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/10.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/11.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/12.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/13.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/14.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/15.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/16.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/17.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/18.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/19.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/20.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/21.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/22.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/23.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/24.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/25.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/26.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/27.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/28.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/29.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/30.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/31.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/32.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/33.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/34.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/35.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/36.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/37.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/38.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/39.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/40.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/41.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/42.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/43.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/44.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/45.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/46.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/47.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/48.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/49.gif) ![АТК 24.200.02-90](../../../Data2/1/4293832/4293832894.files/50.gif)

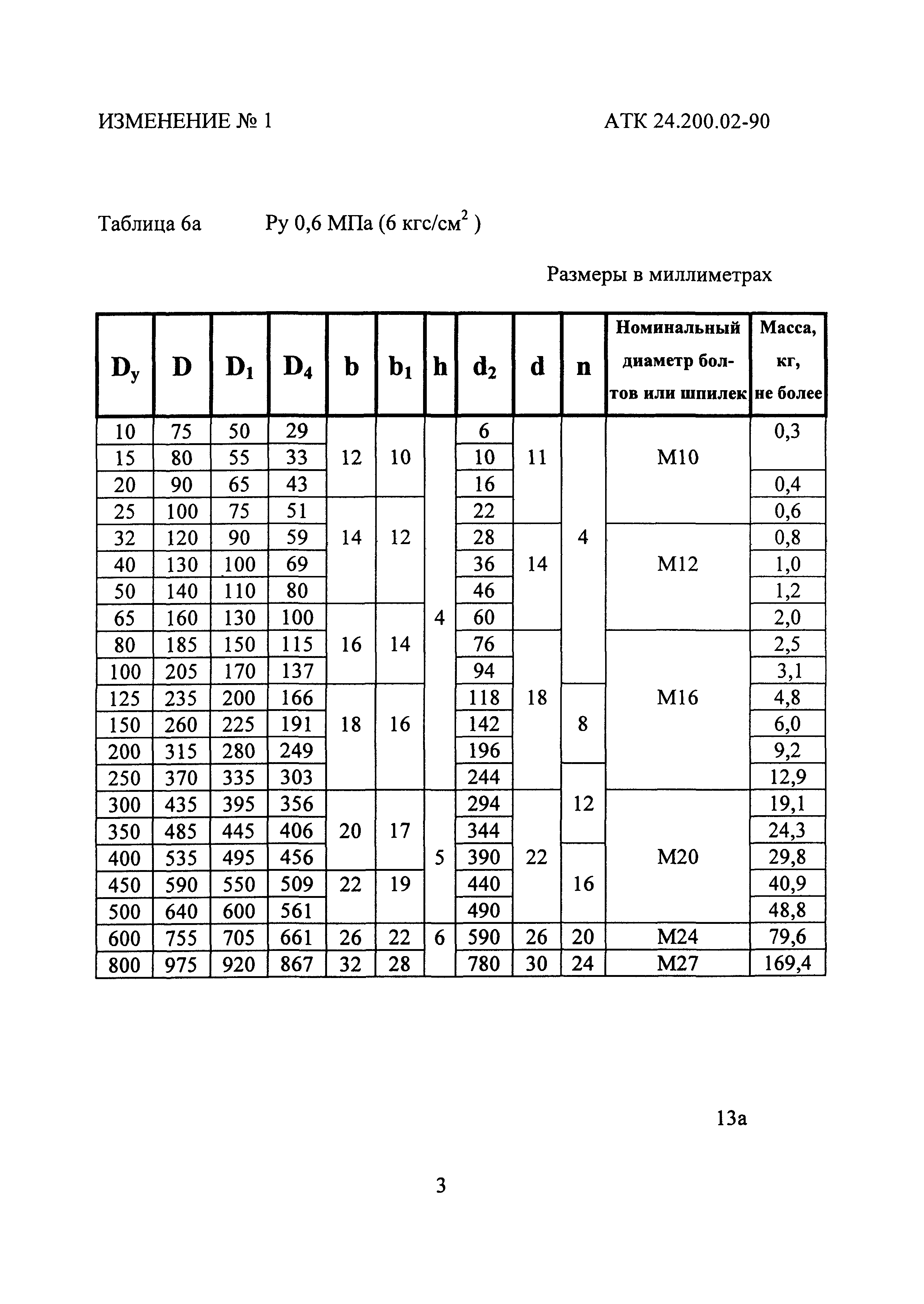

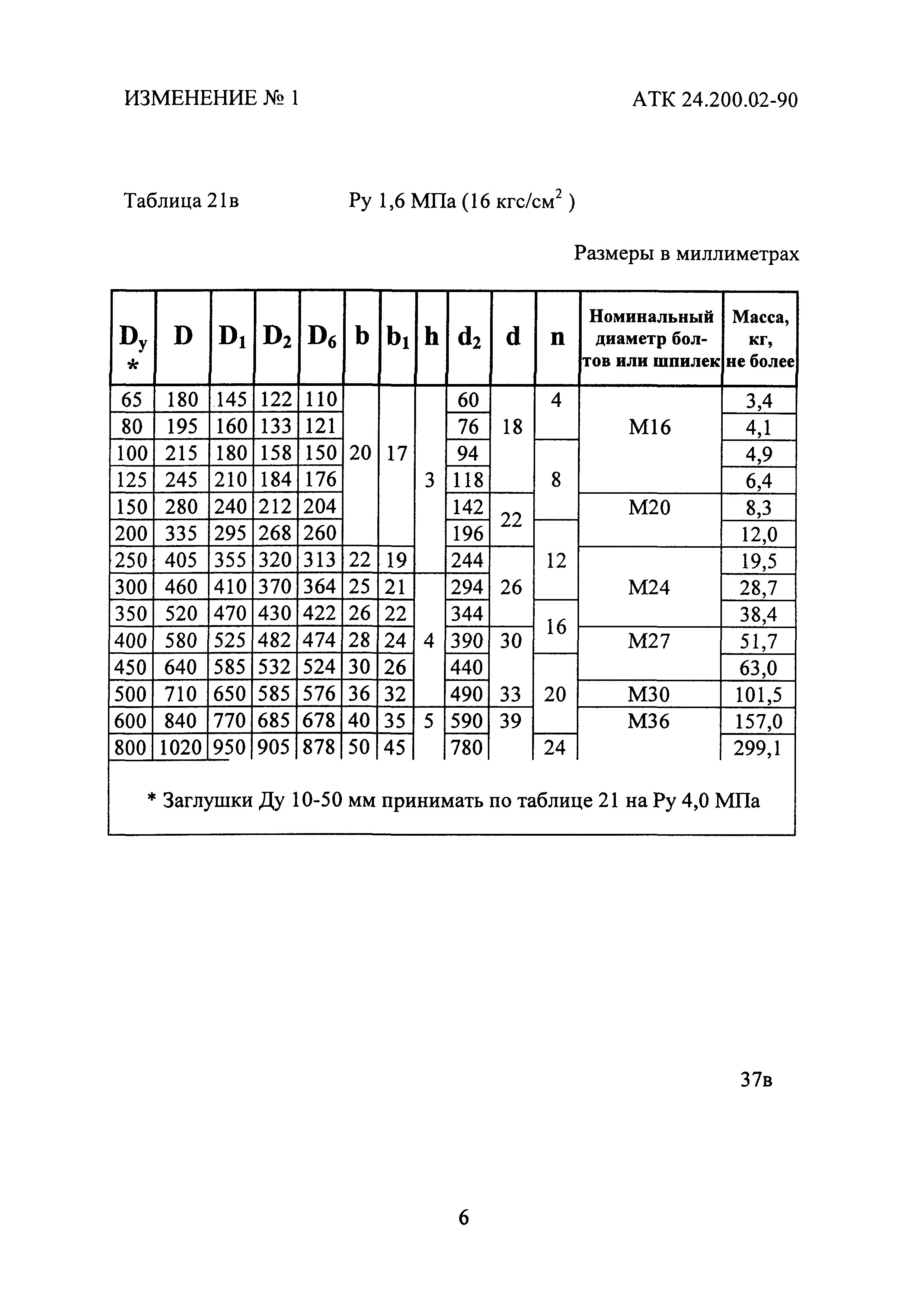

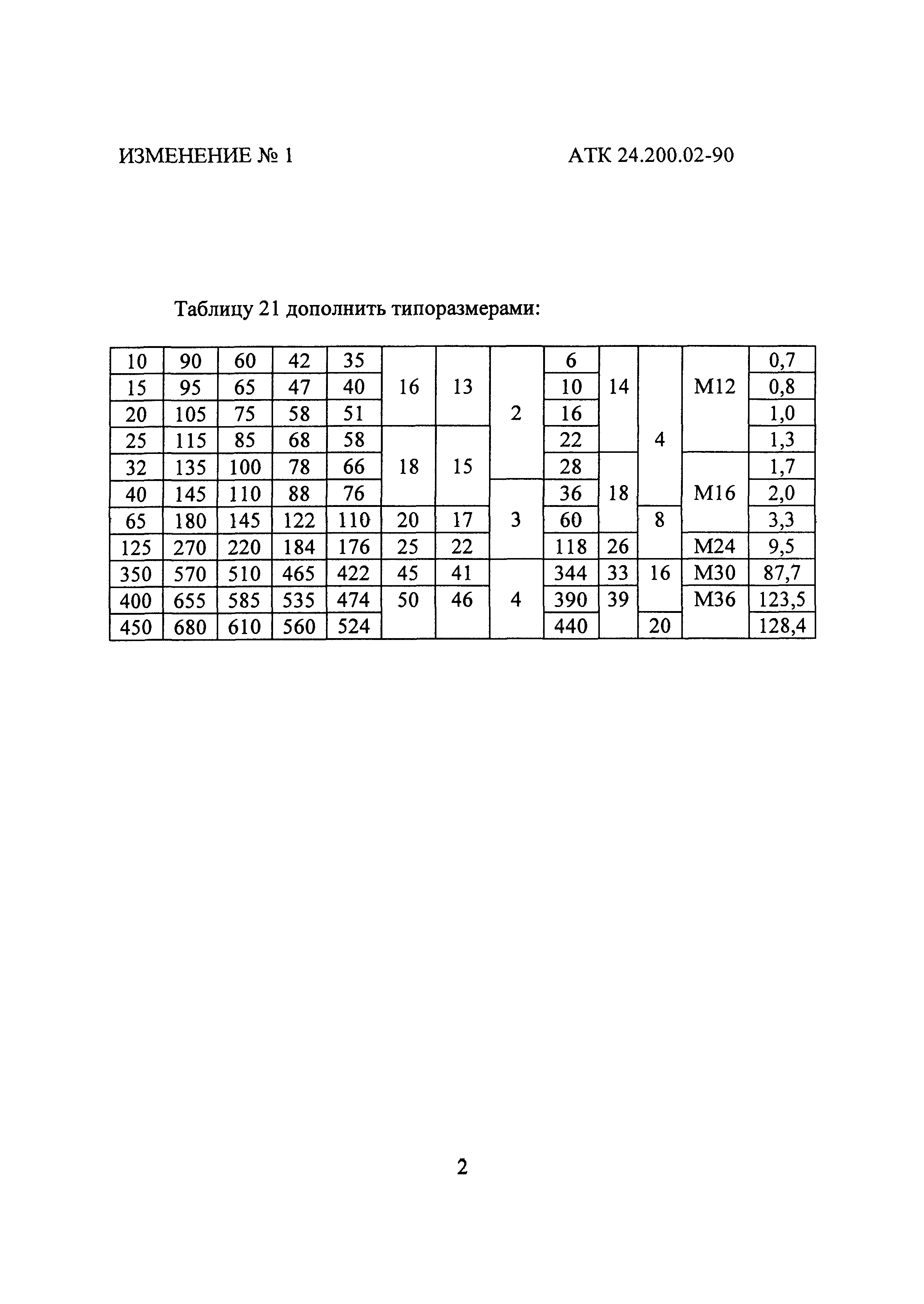

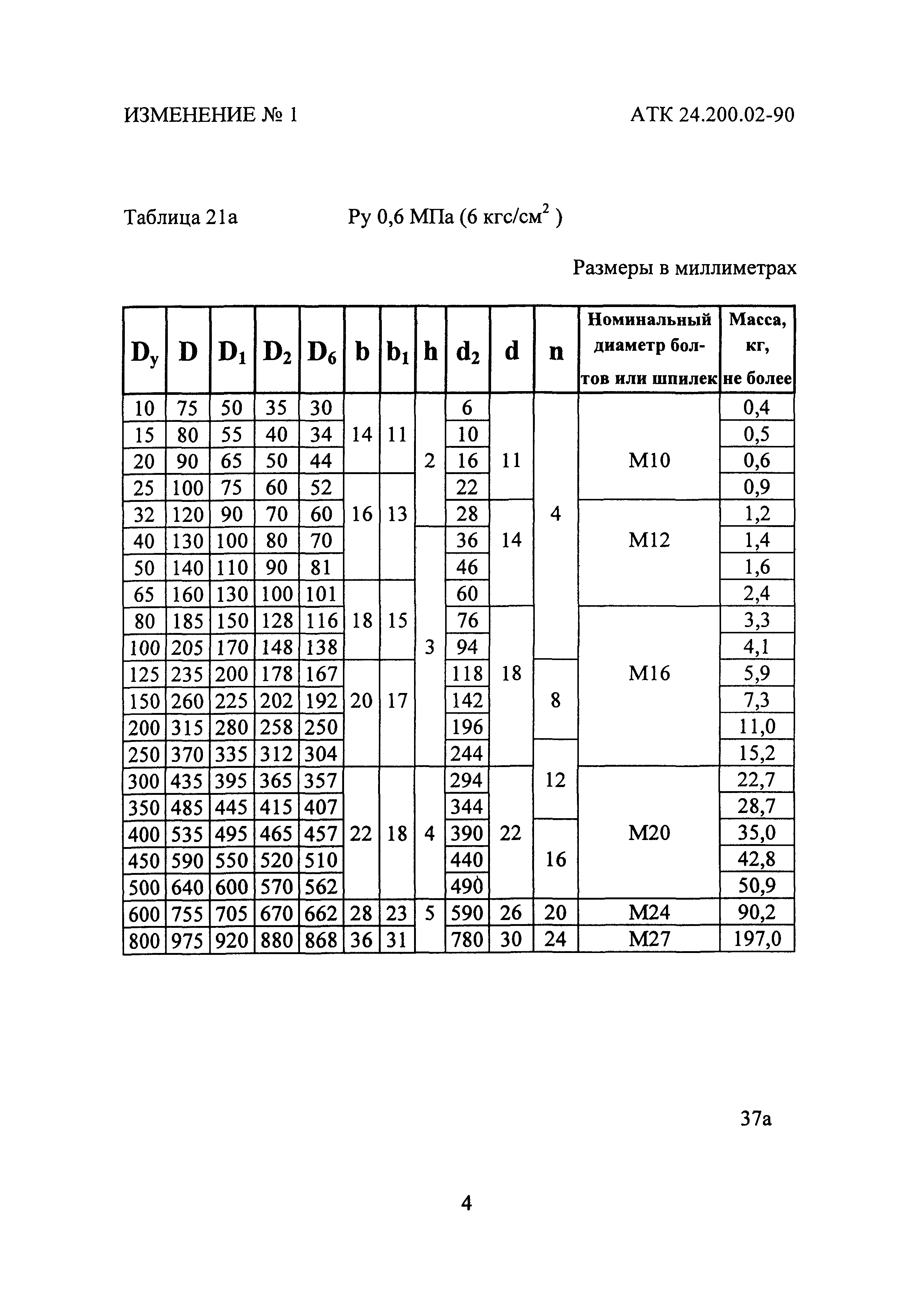

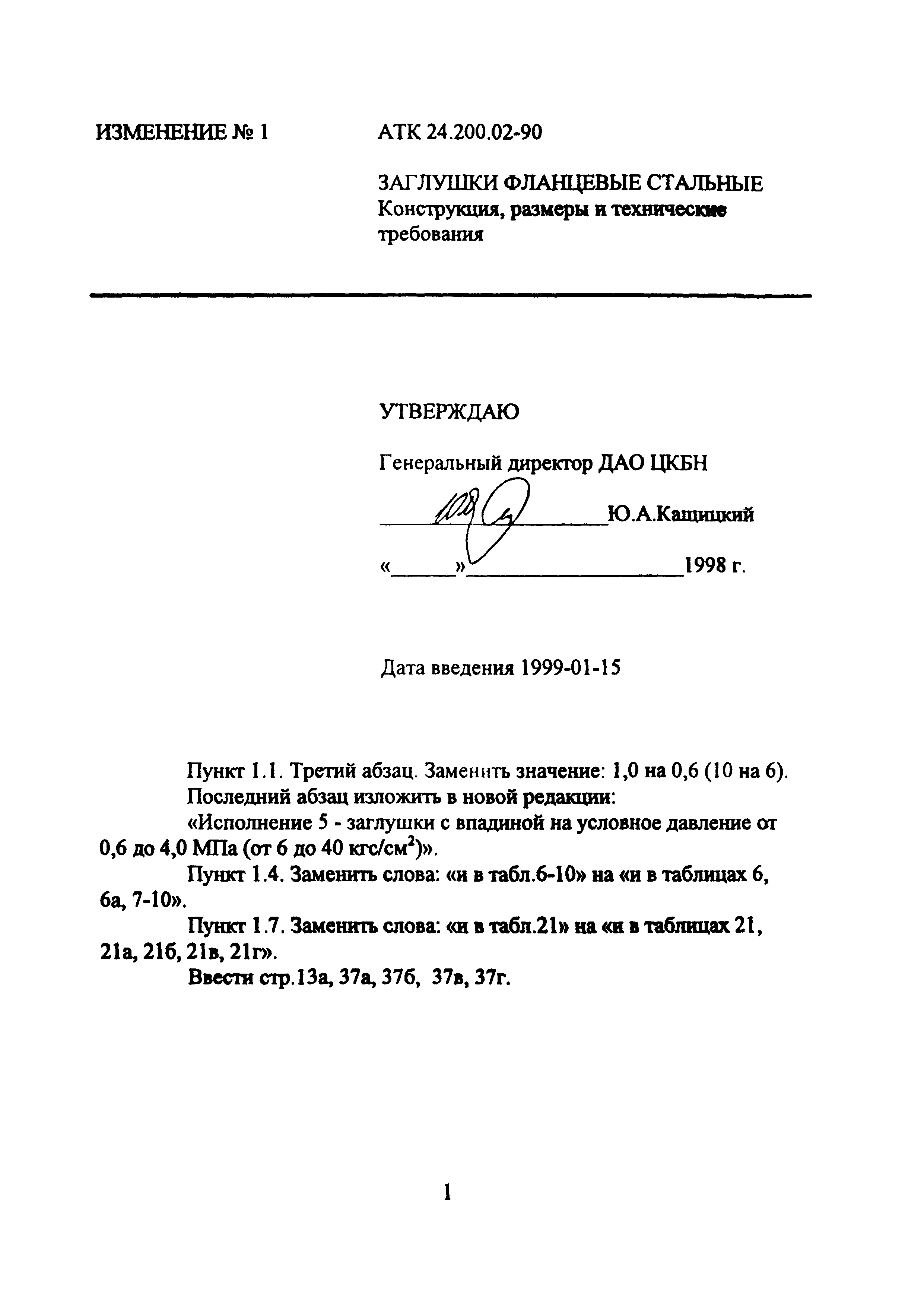

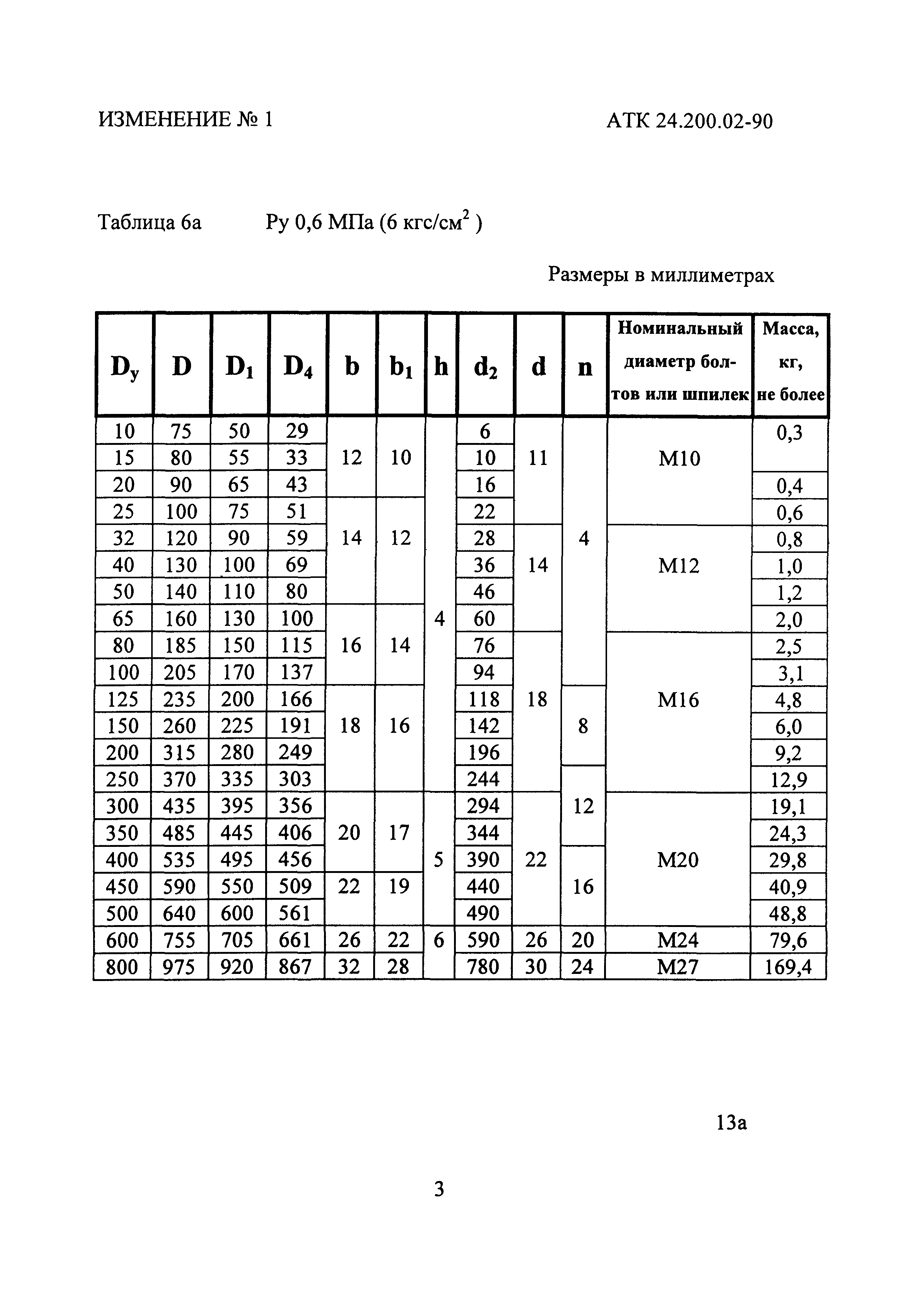

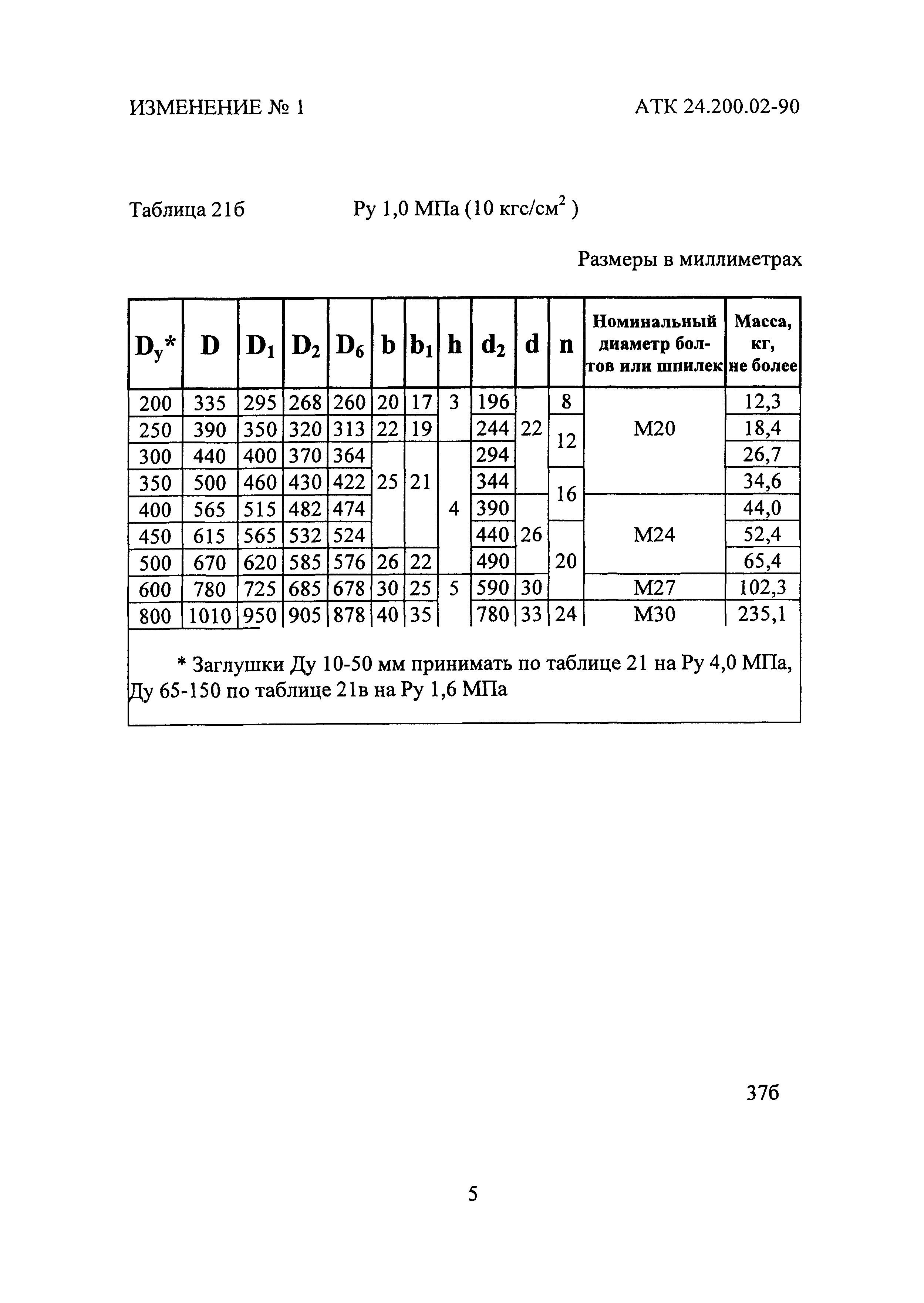

Текстовое изменение № 1 от 15.01.1999
![№ 1](../../../Data2/0/4294836/4294836577.files/0.gif) ![№ 1](../../../Data2/0/4294836/4294836577.files/1.gif) ![№ 1](../../../Data2/0/4294836/4294836577.files/2.gif) ![№ 1](../../../Data2/0/4294836/4294836577.files/3.gif) ![№ 1](../../../Data2/0/4294836/4294836577.files/4.gif) ![№ 1](../../../Data2/0/4294836/4294836577.files/5.gif) ![№ 1](../../../Data2/0/4294836/4294836577.files/6.gif)

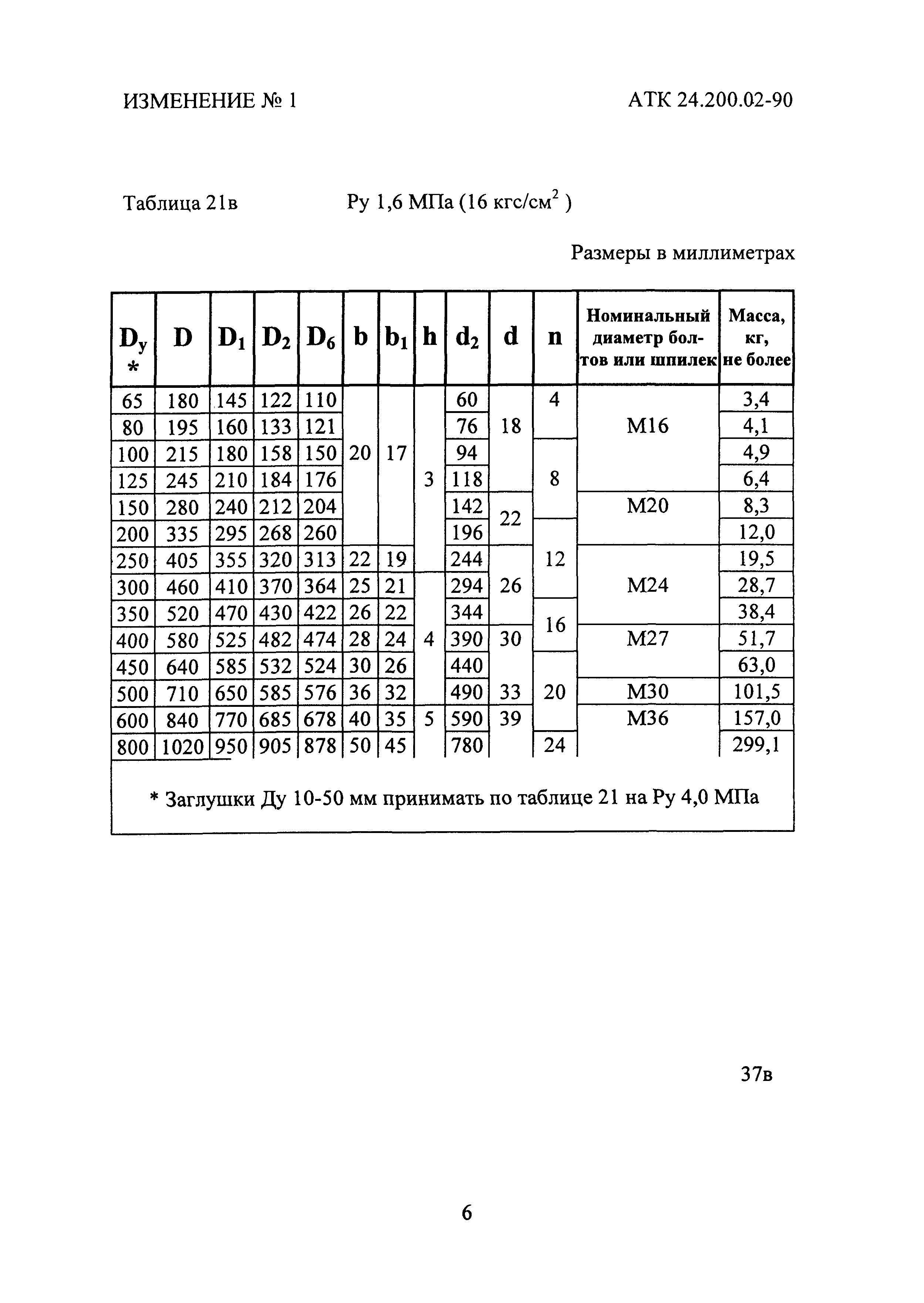

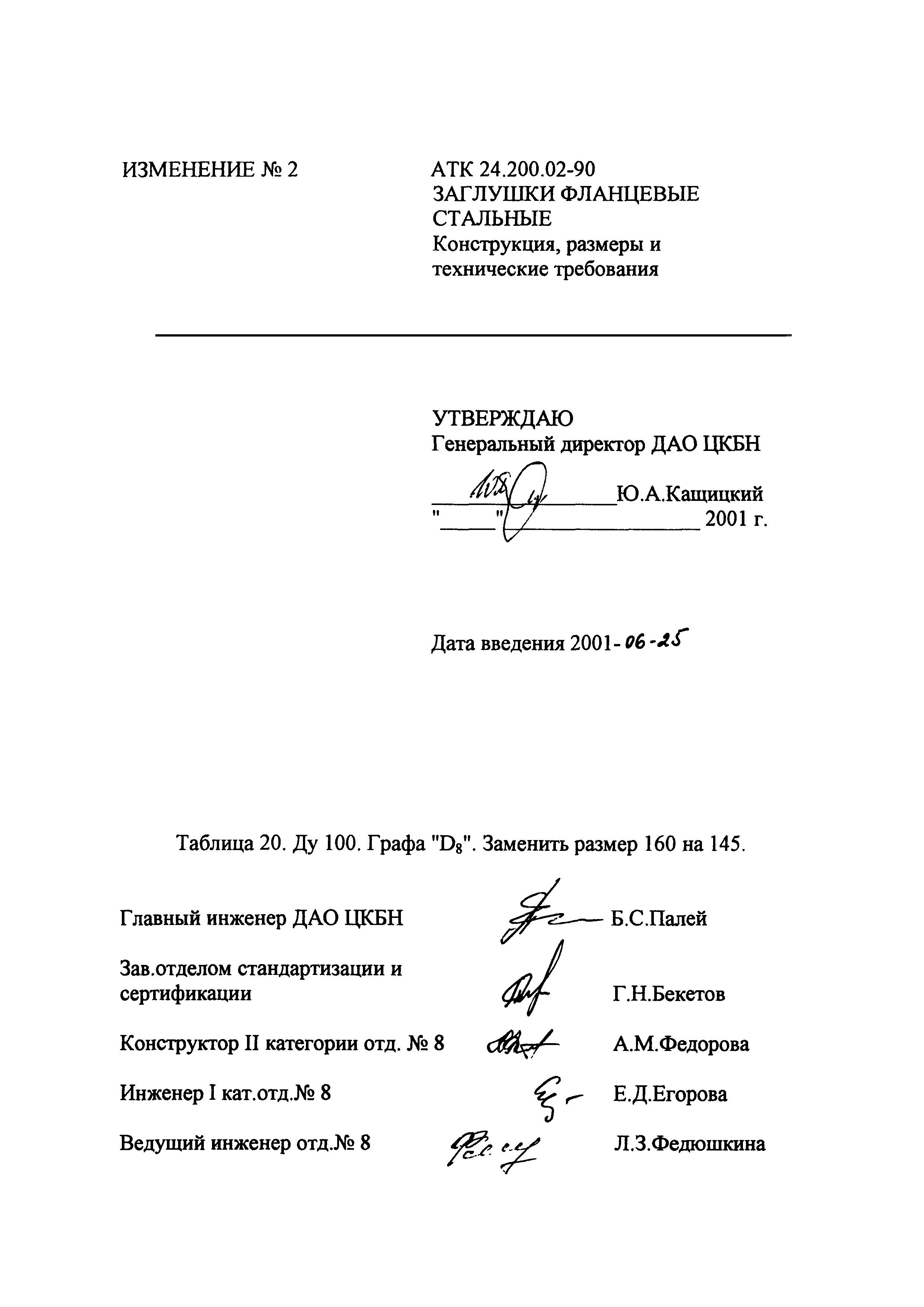

Текстовое изменение № 2 от 25.06.2001
|
