Скачать АТК 26-18-5-93 Заглушки поворотные стальные для фланцев арматуры. Конструкция, размеры и технические требования

Дата актуализации: 10.08.2017

АТК 26-18-5-93

Заглушки поворотные стальные для фланцев арматуры. Конструкция, размеры и технические требования

Обозначение:	АТК 26-18-5-93
Обозначение англ:	ATK 26-18-5-93
Статус:	действует
Название рус.:	Заглушки поворотные стальные для фланцев арматуры. Конструкция, размеры и технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1993

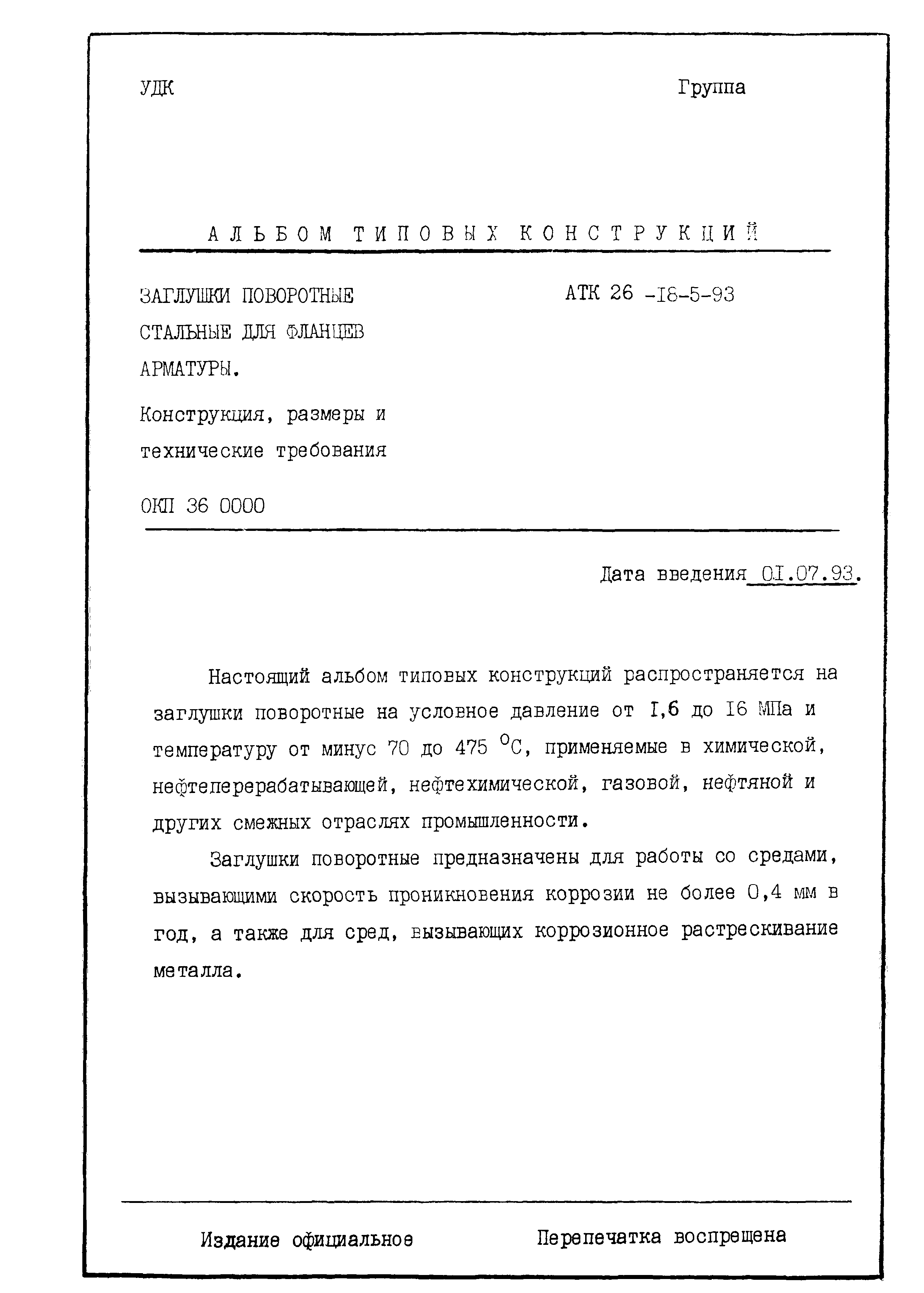

Область применения:	Альбом типовых конструкций распространяется на заглушки поворотные на условное давление от 1,6 до 16 МПа и температуру от минус 70 до 475 градусов Цельсия, применяемые в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности

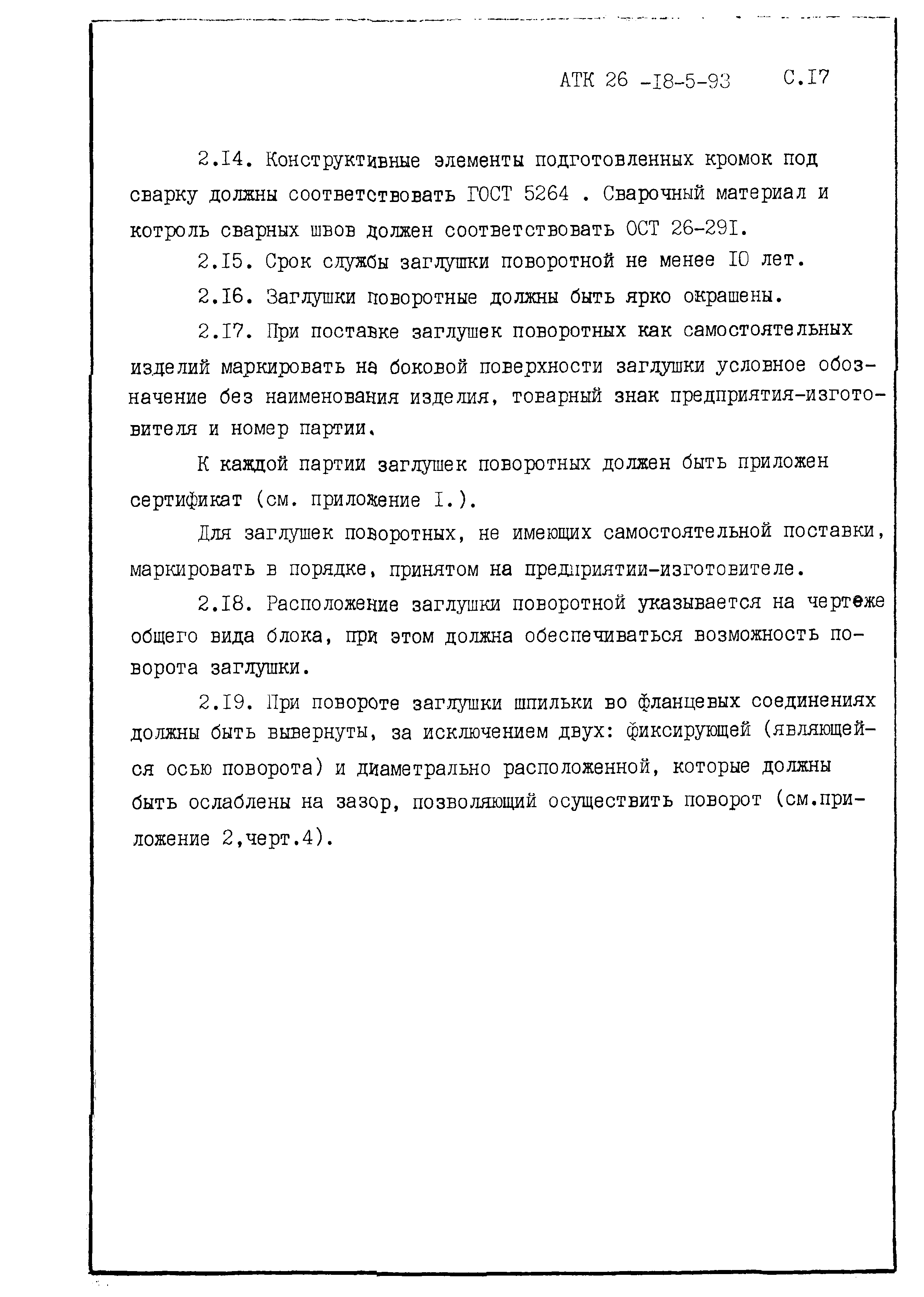

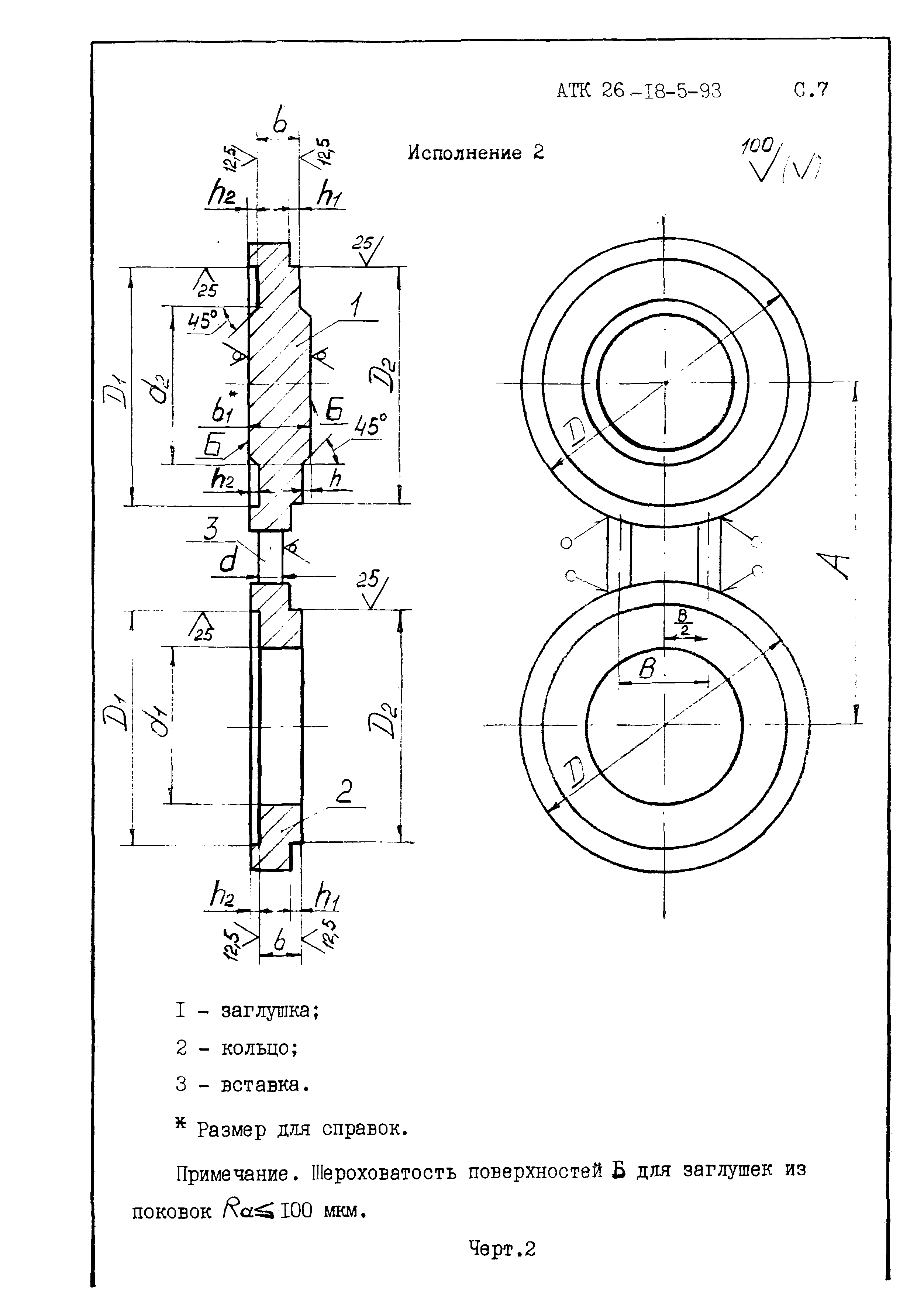

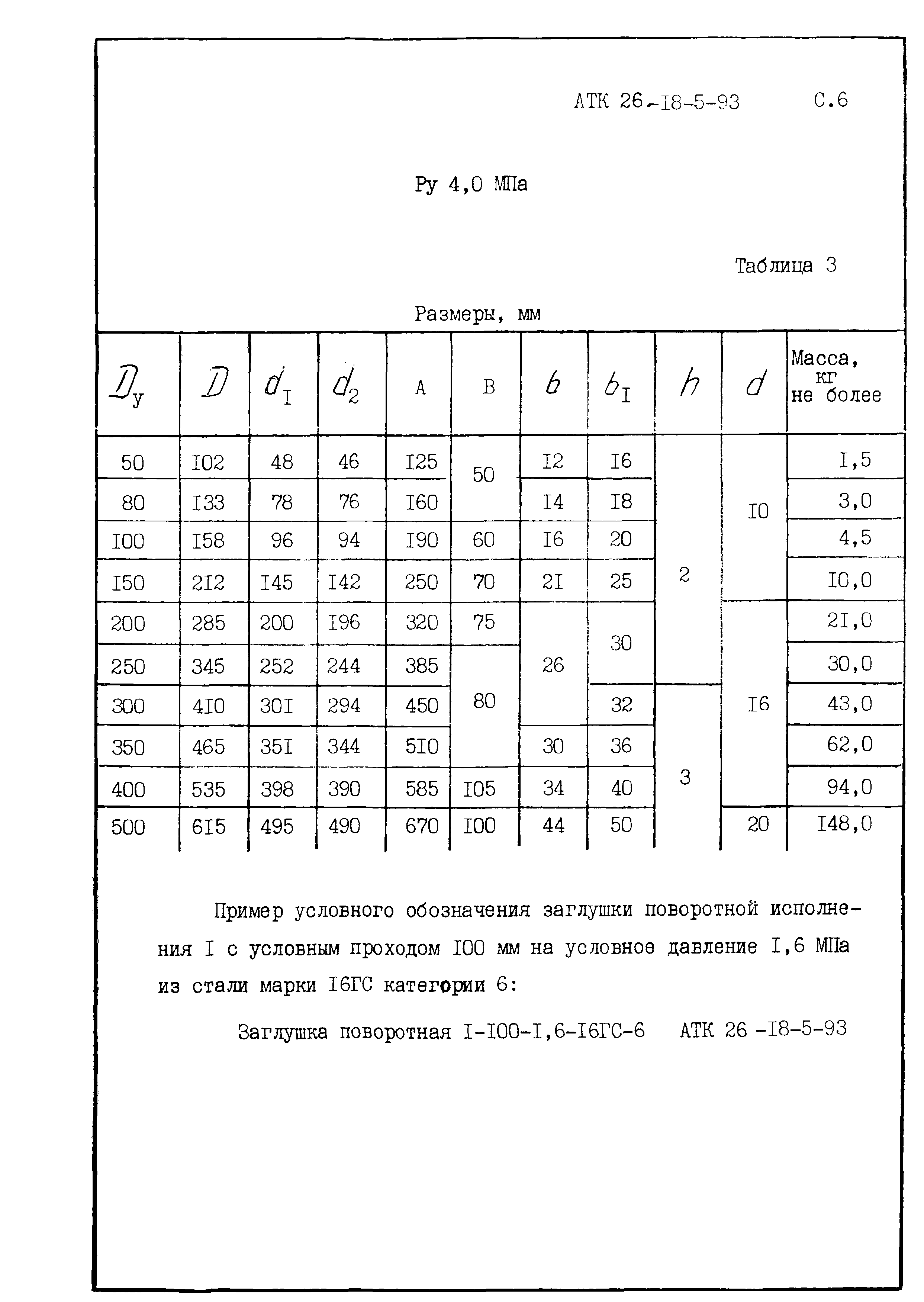

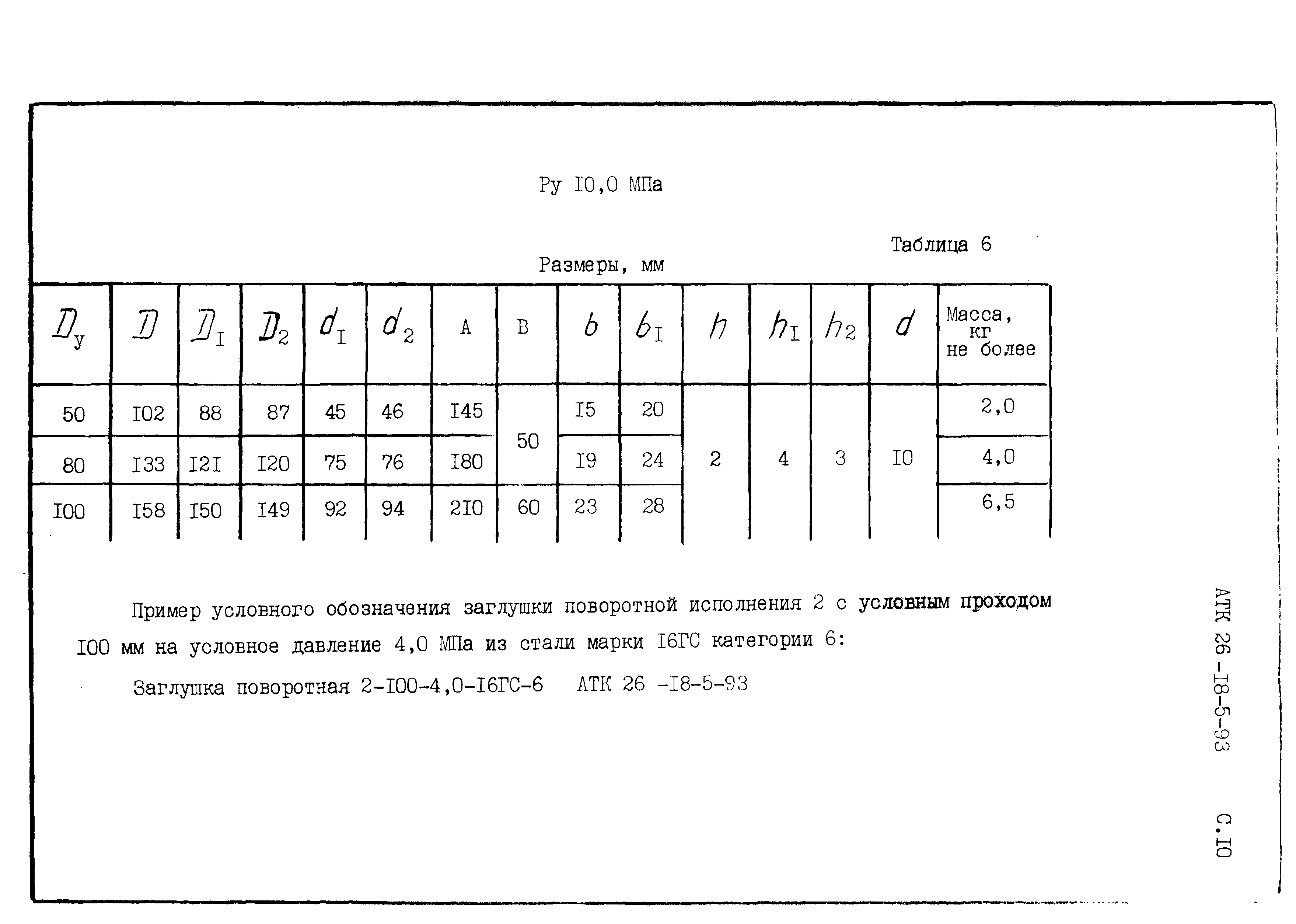

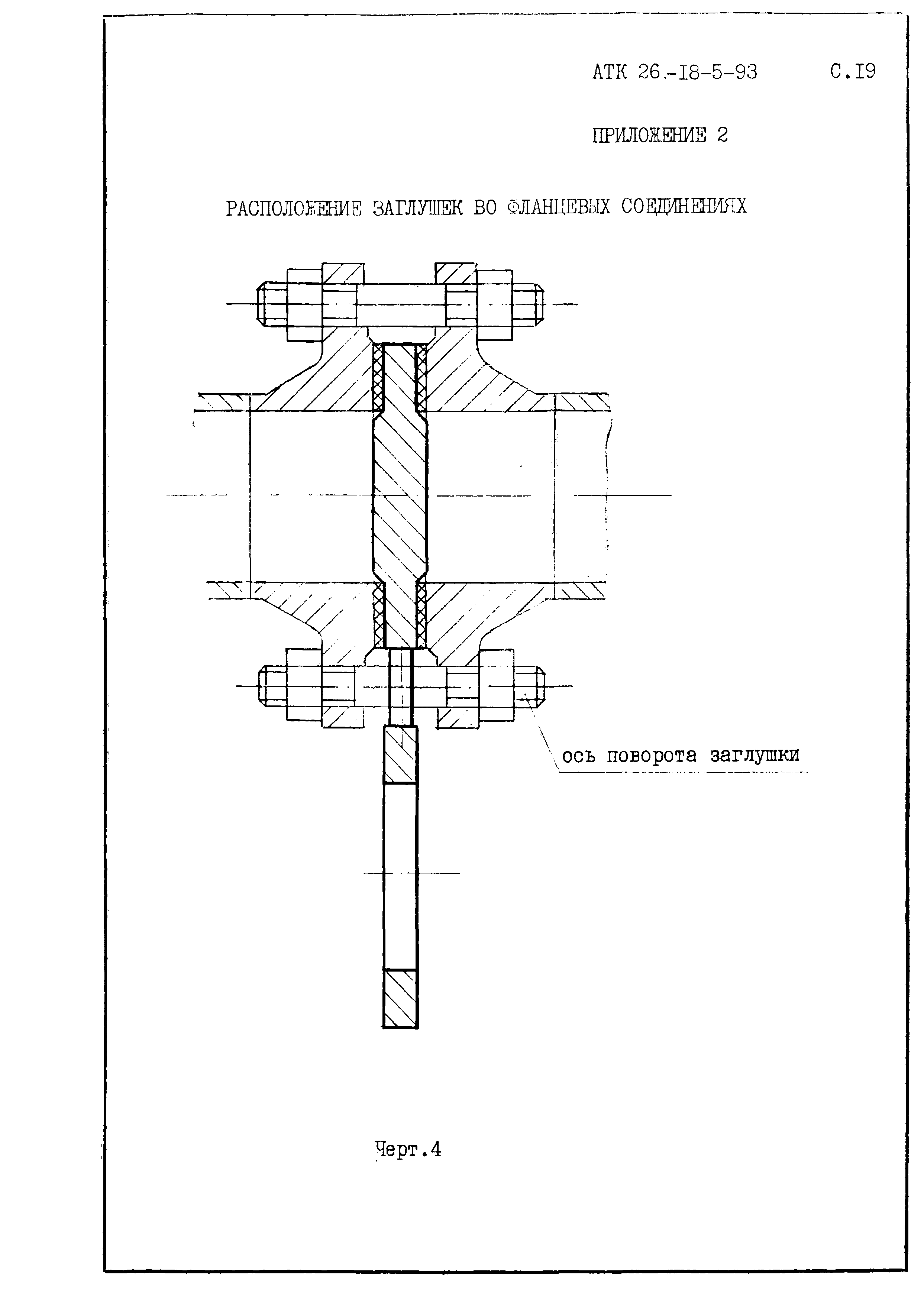

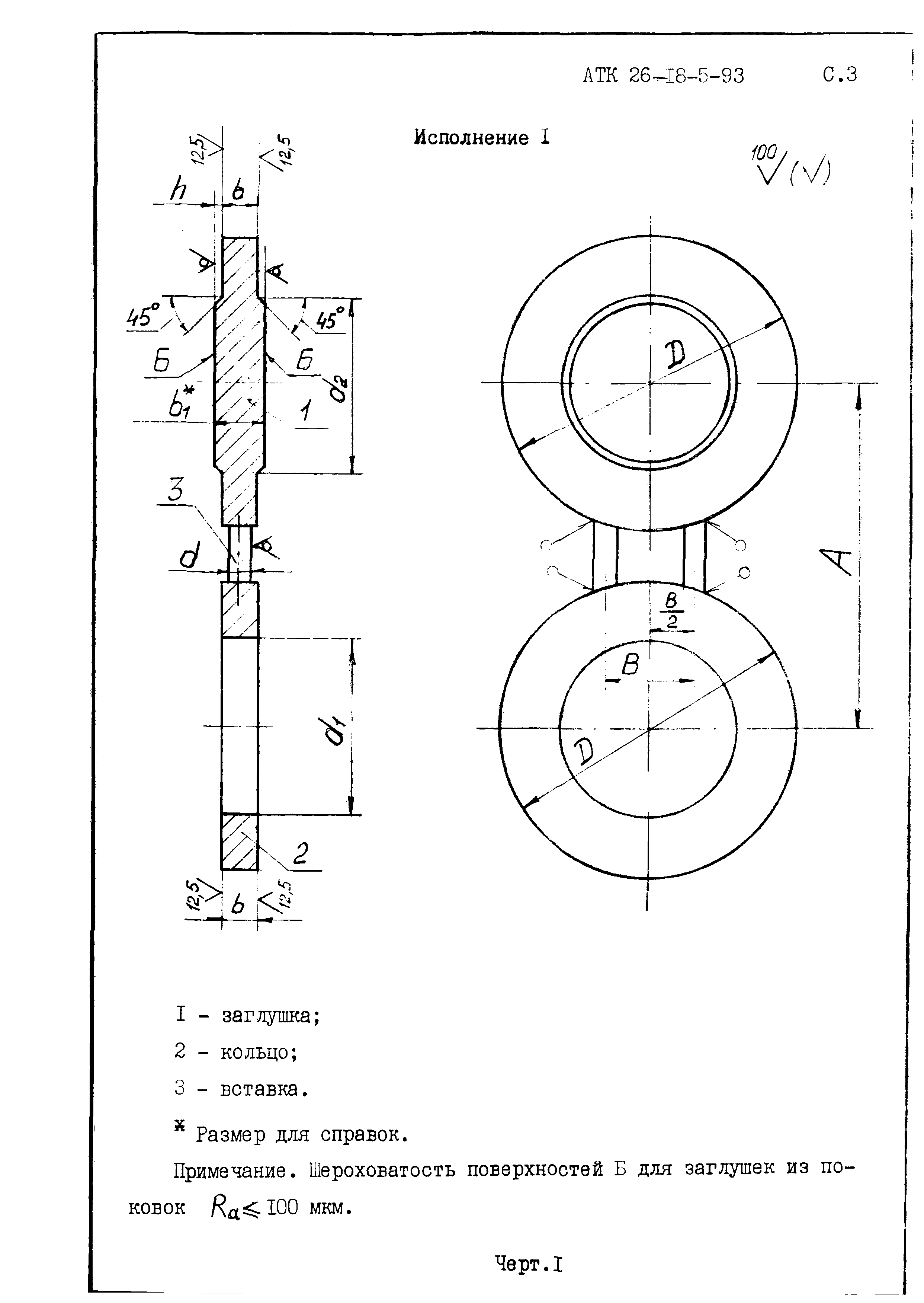

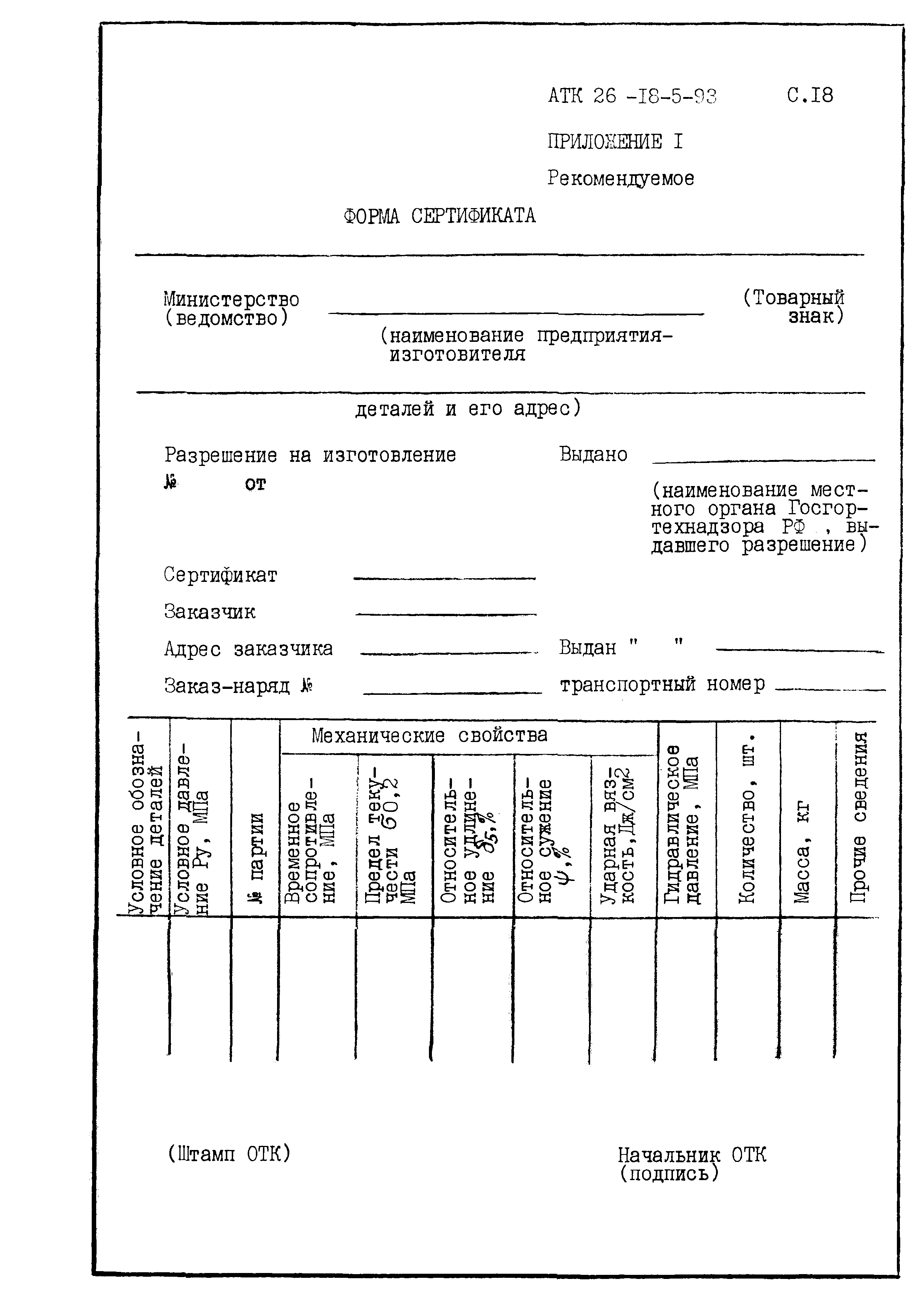

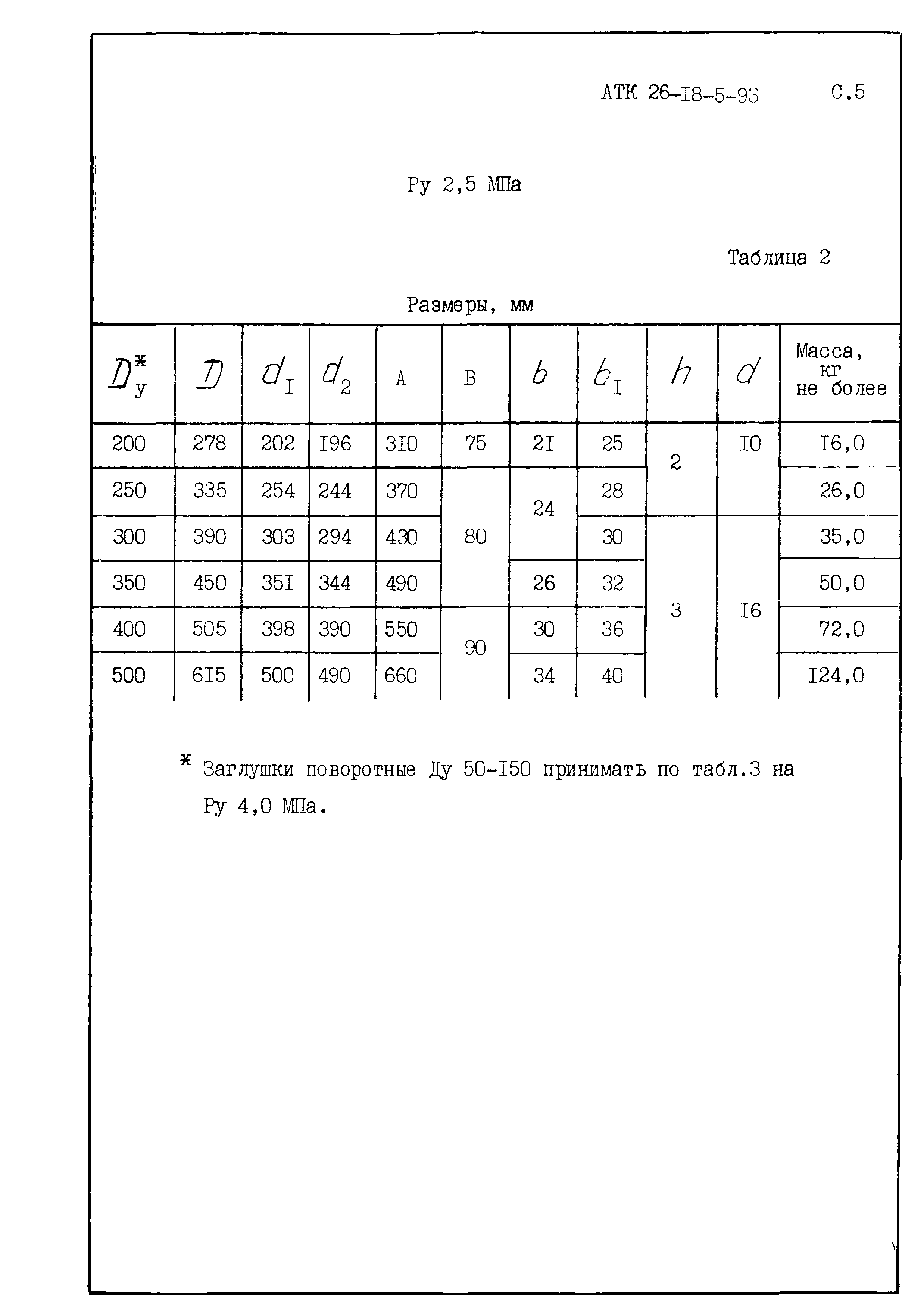

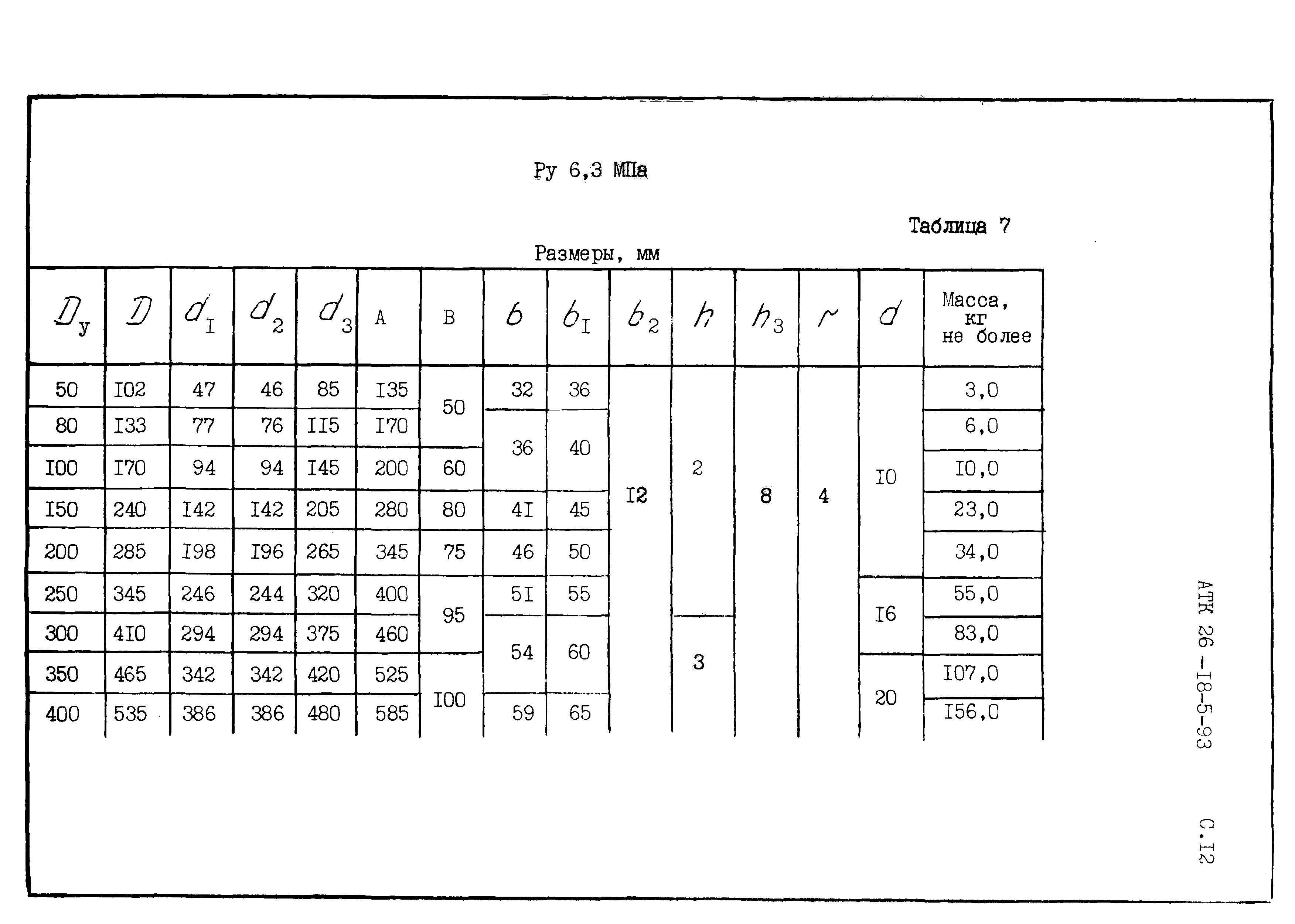

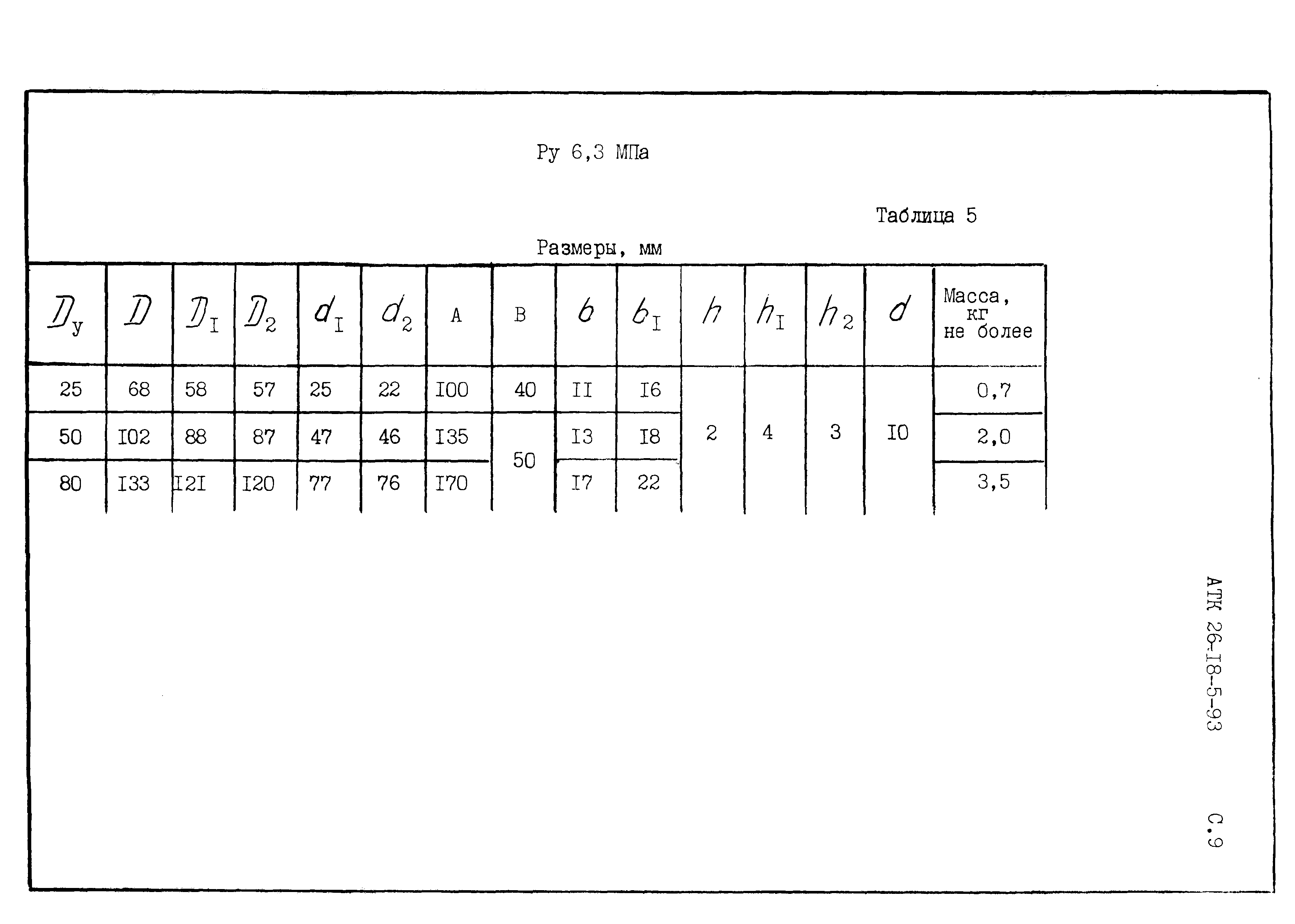

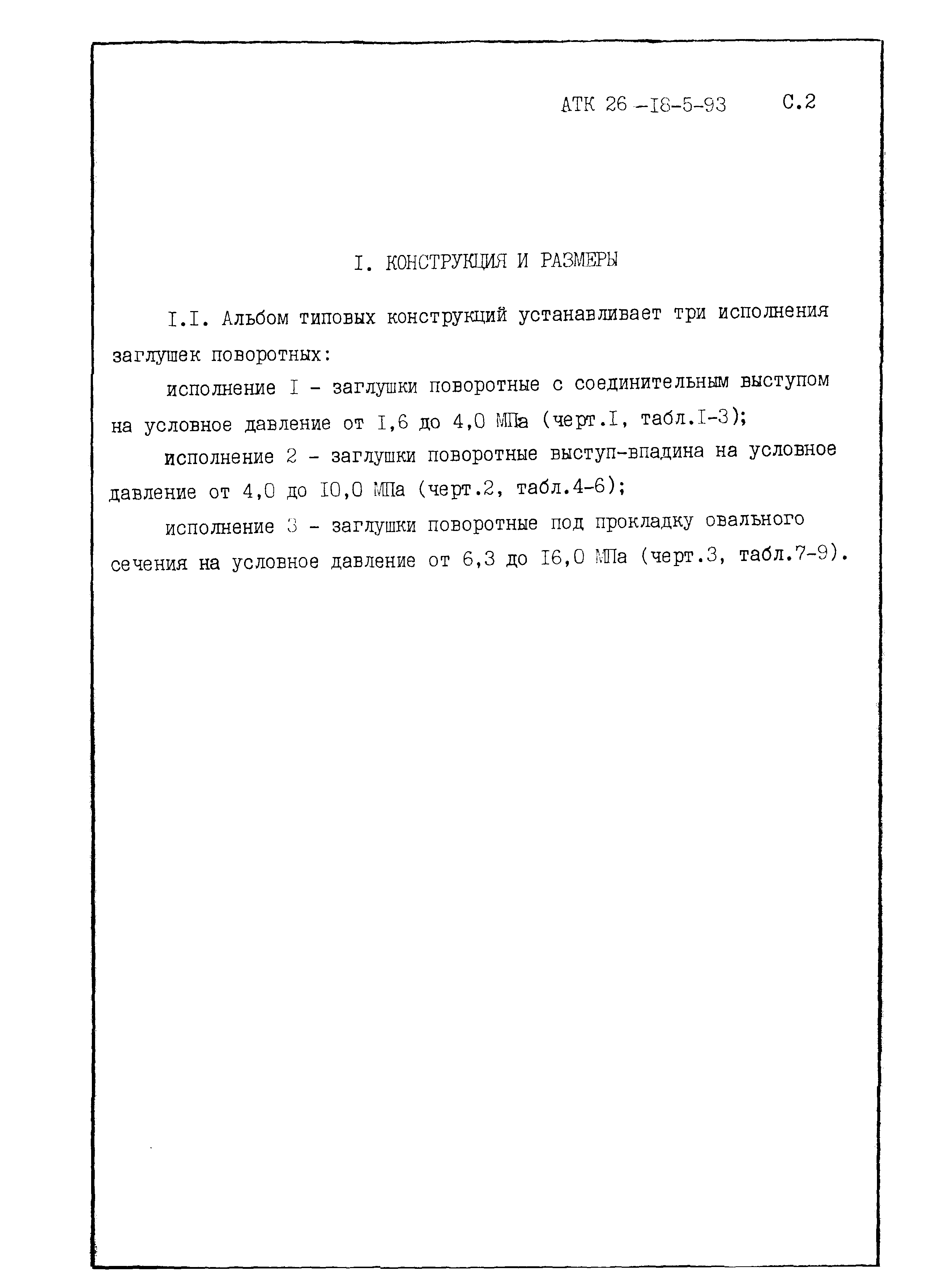

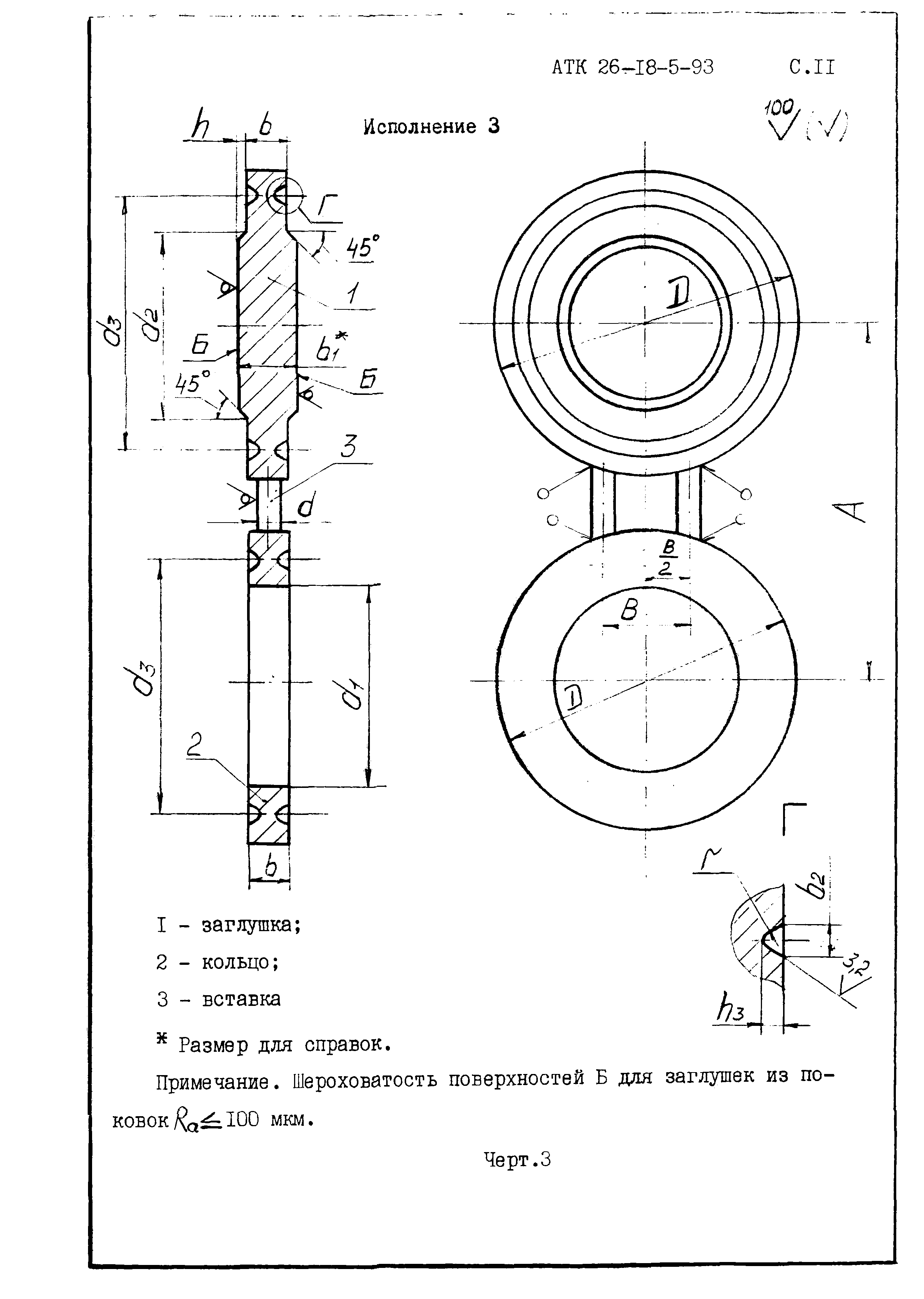

Оглавление:	1. Конструкция и размеры 2. Технические требования Приложение 1 (рекомендуемое) Форма сертификата Приложение 2. Расположение заглушек во фланцевых соединениях
Разработан:	ДАО ЦКБН
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Список изменений:	№ 1 от 01.07.1995 № 2 от 30.01.1997 № 3 от 01.08.1998 № 4 от 25.06.2001 № 5 от 25.06.2001 № 6 от 25.06.2001

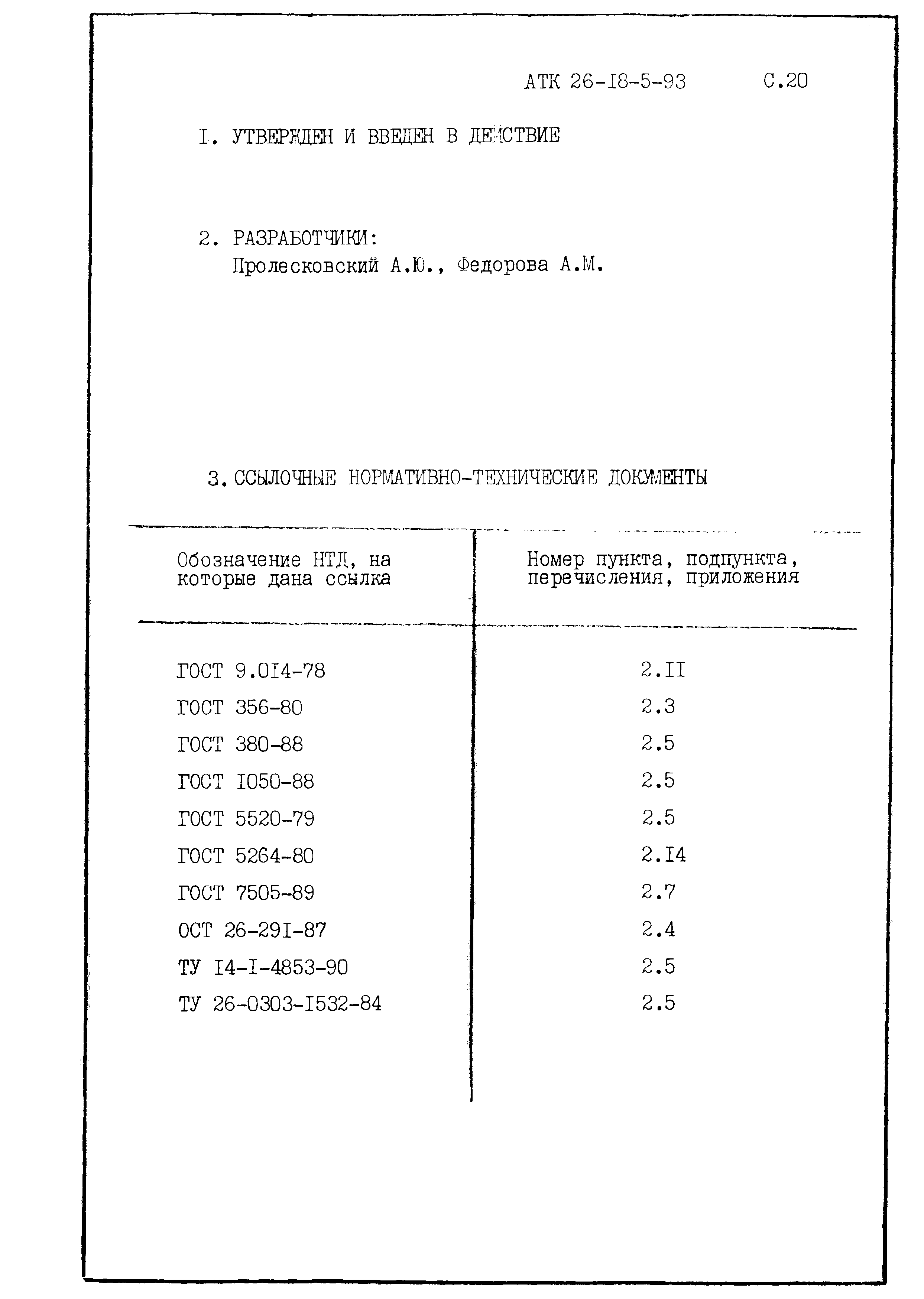

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия»

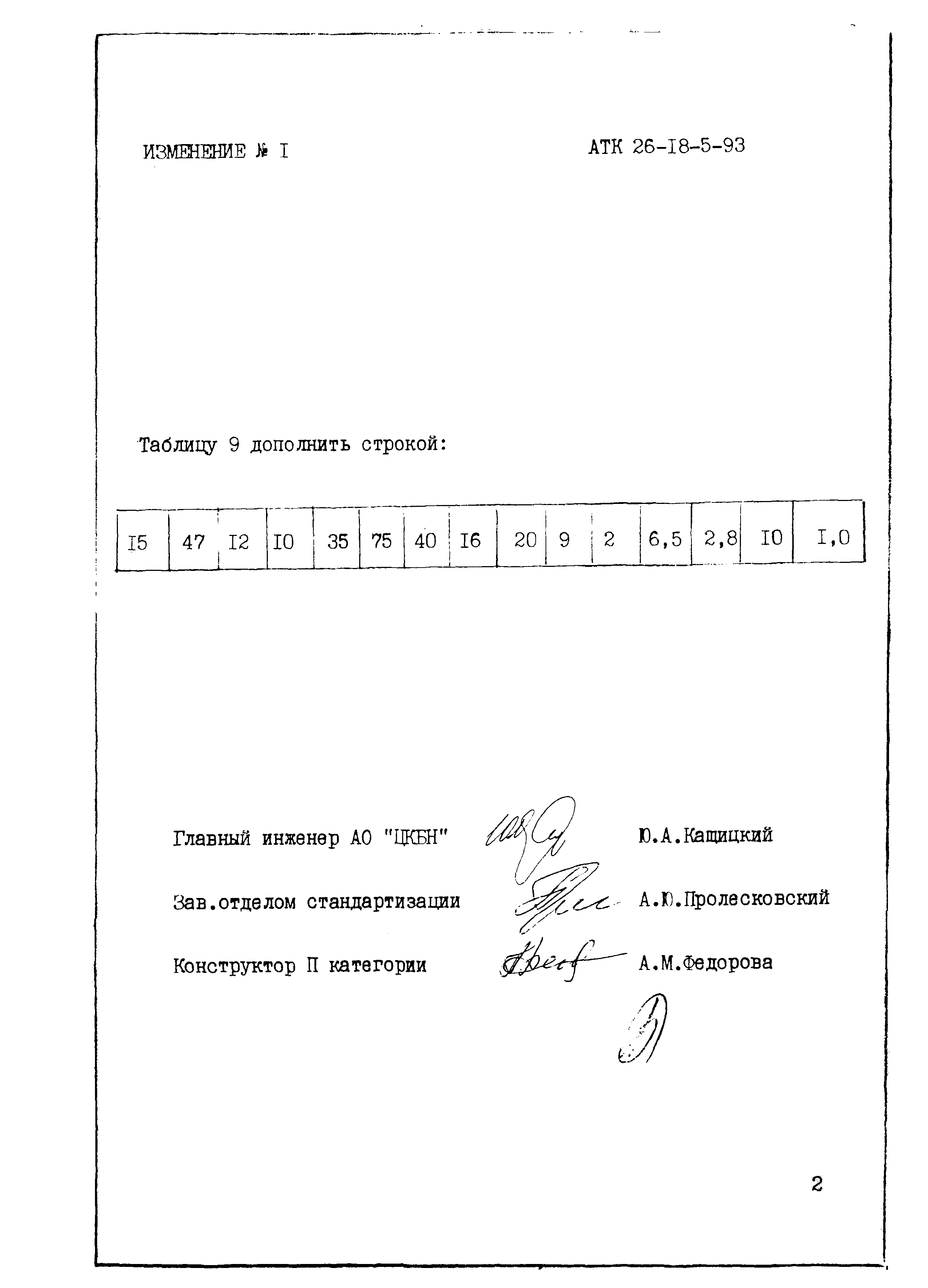

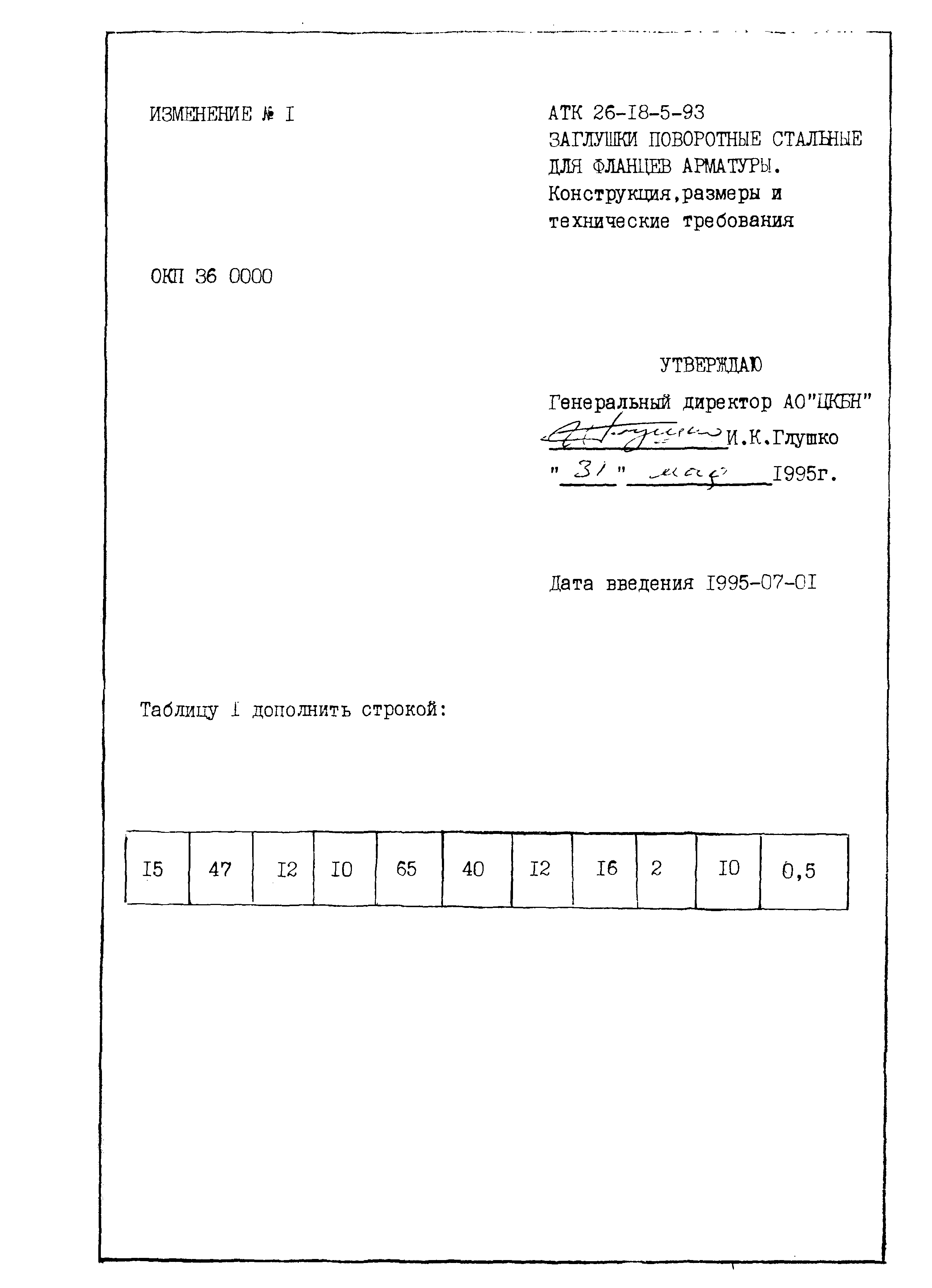

Текстовое изменение № 1 от 01.07.1995

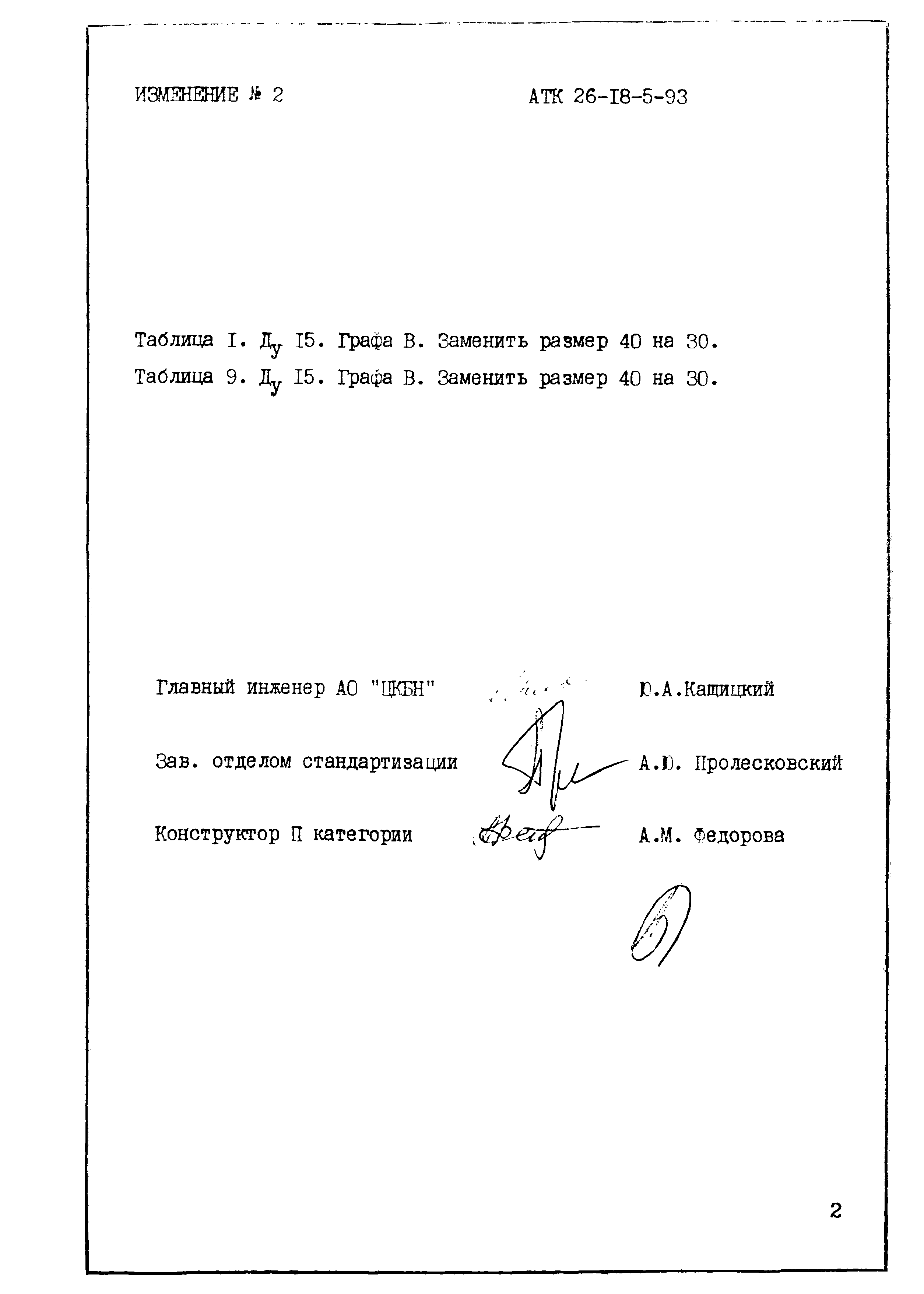

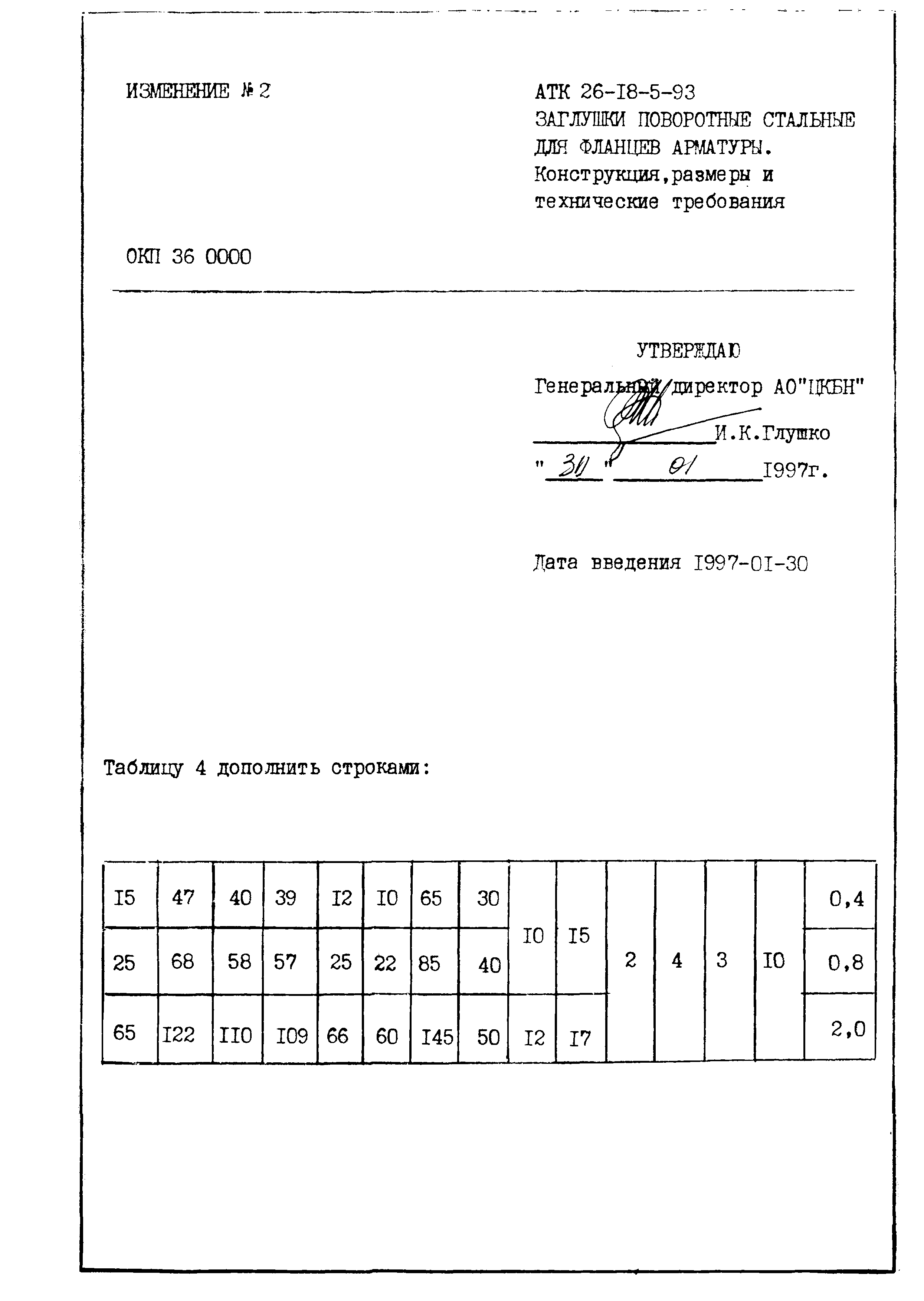

Текстовое изменение № 2 от 30.01.1997

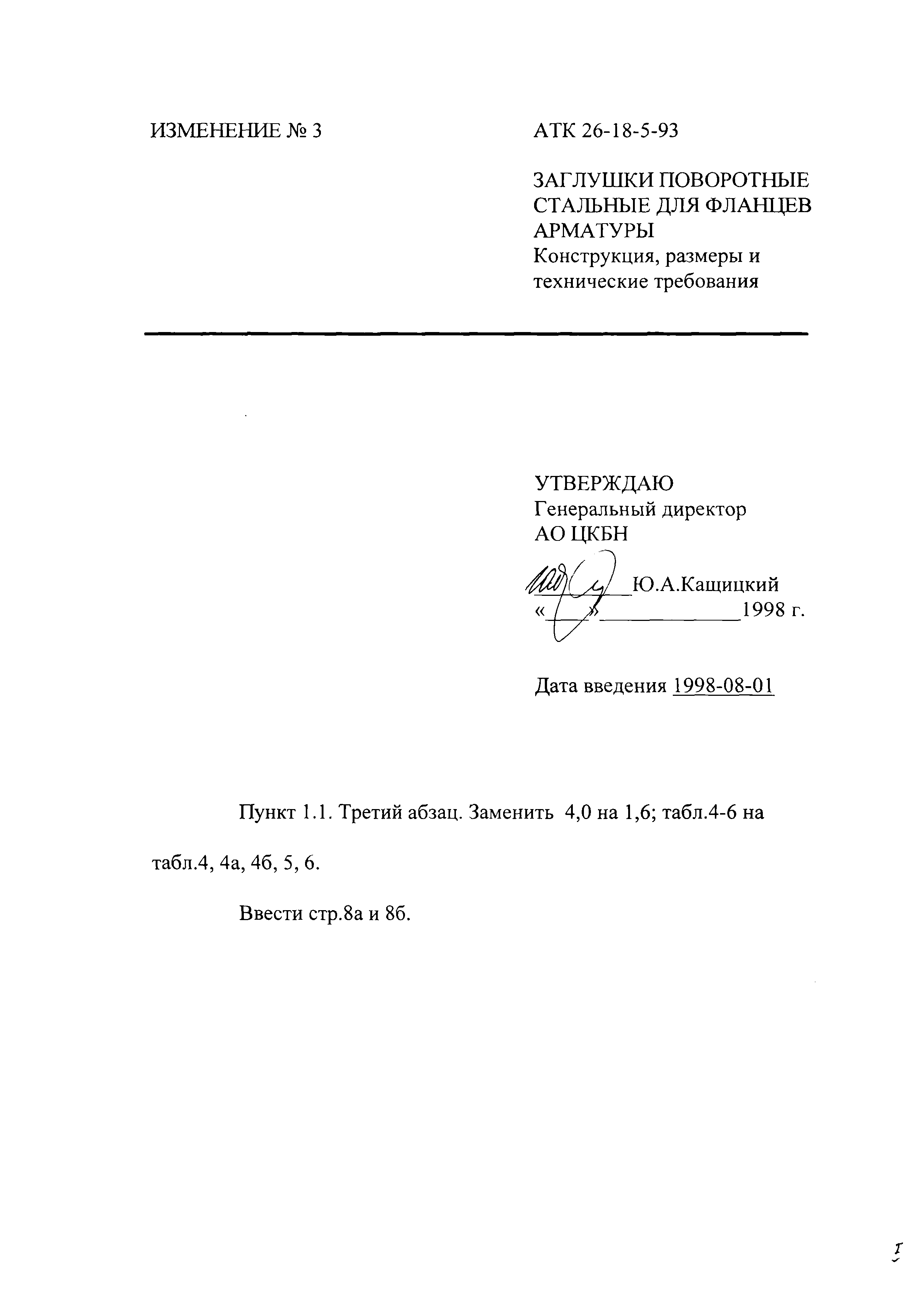

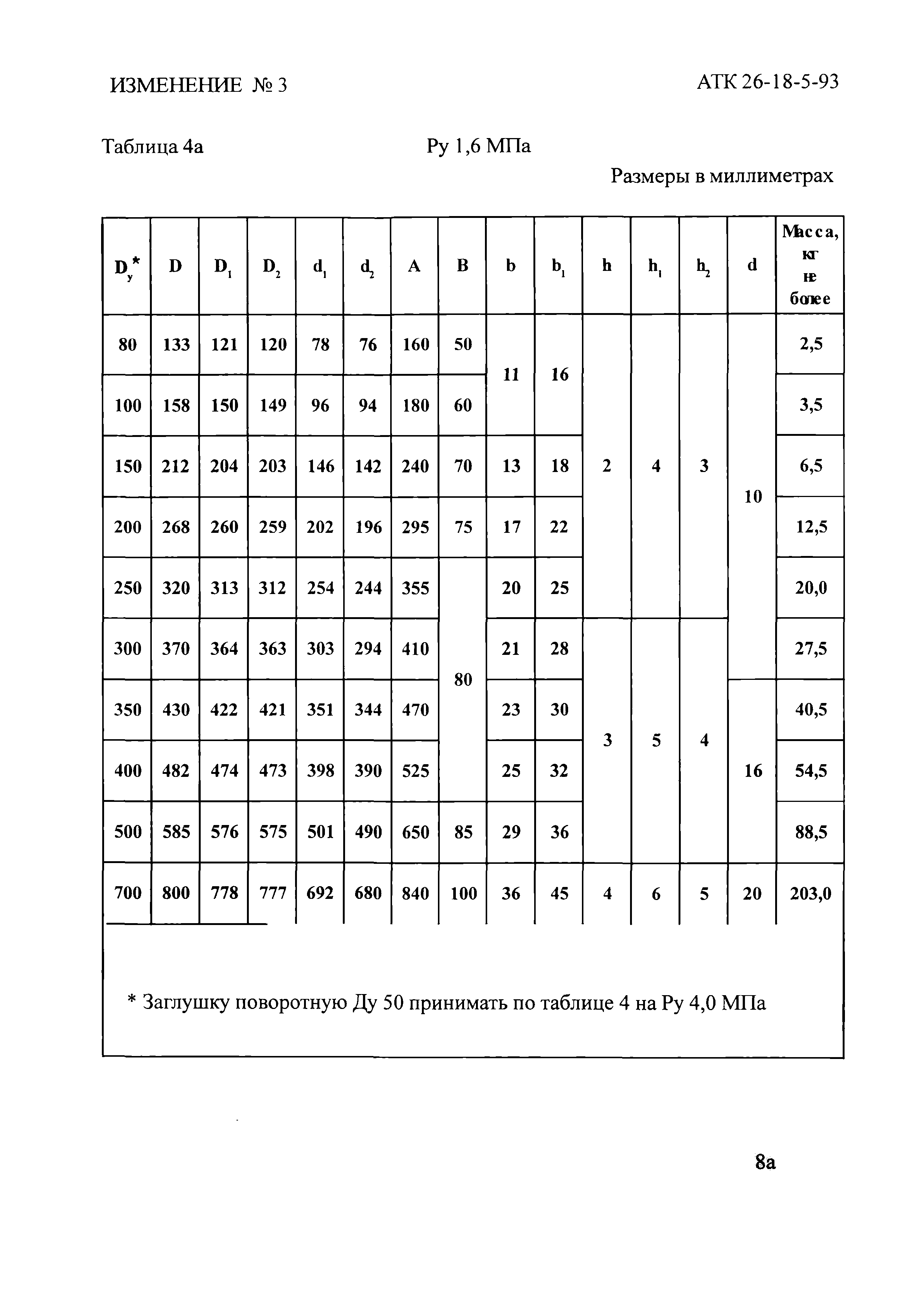

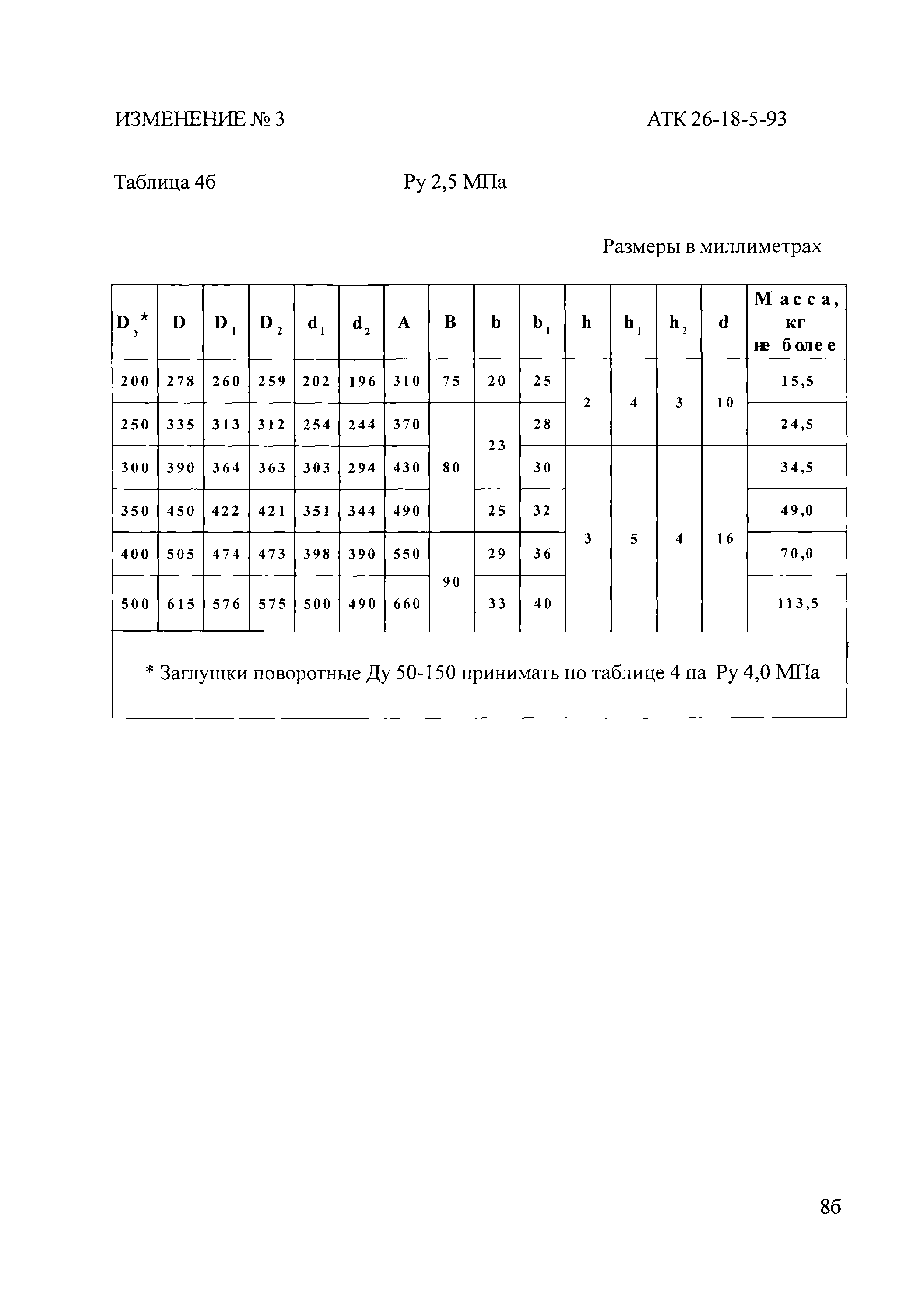

Текстовое изменение № 3 от 01.08.1998

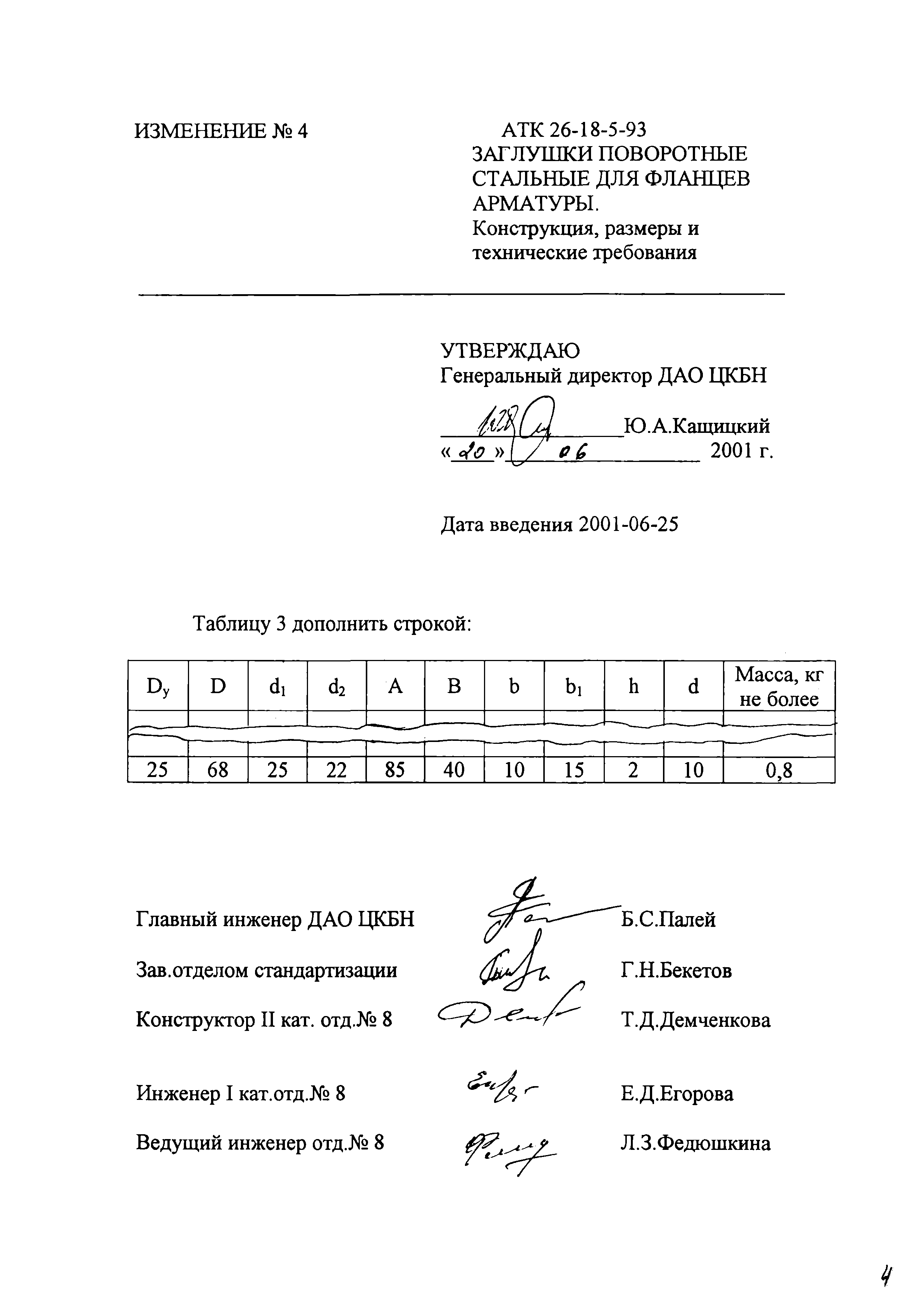

Текстовое изменение № 4 от 25.06.2001

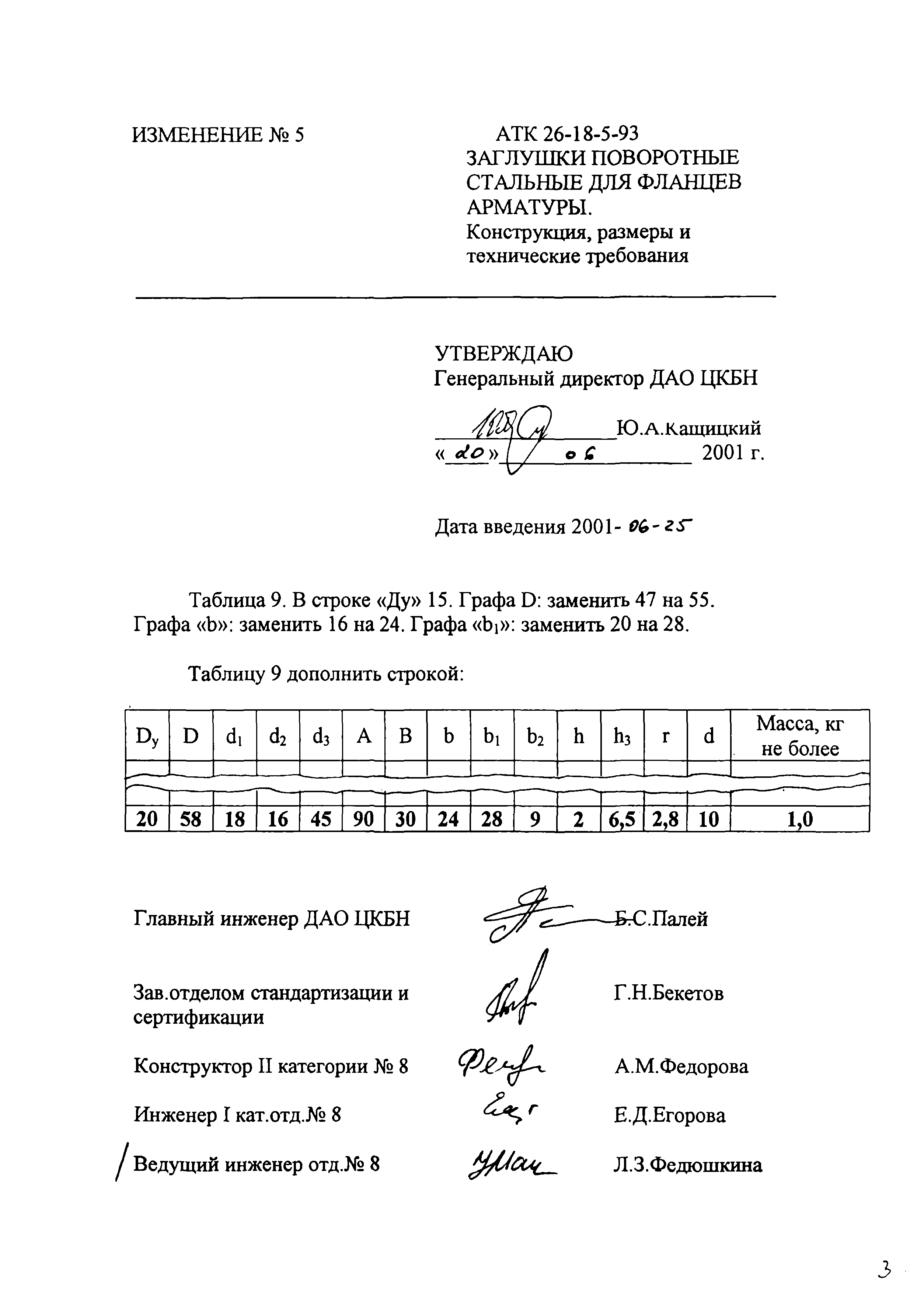

Текстовое изменение № 5 от 25.06.2001

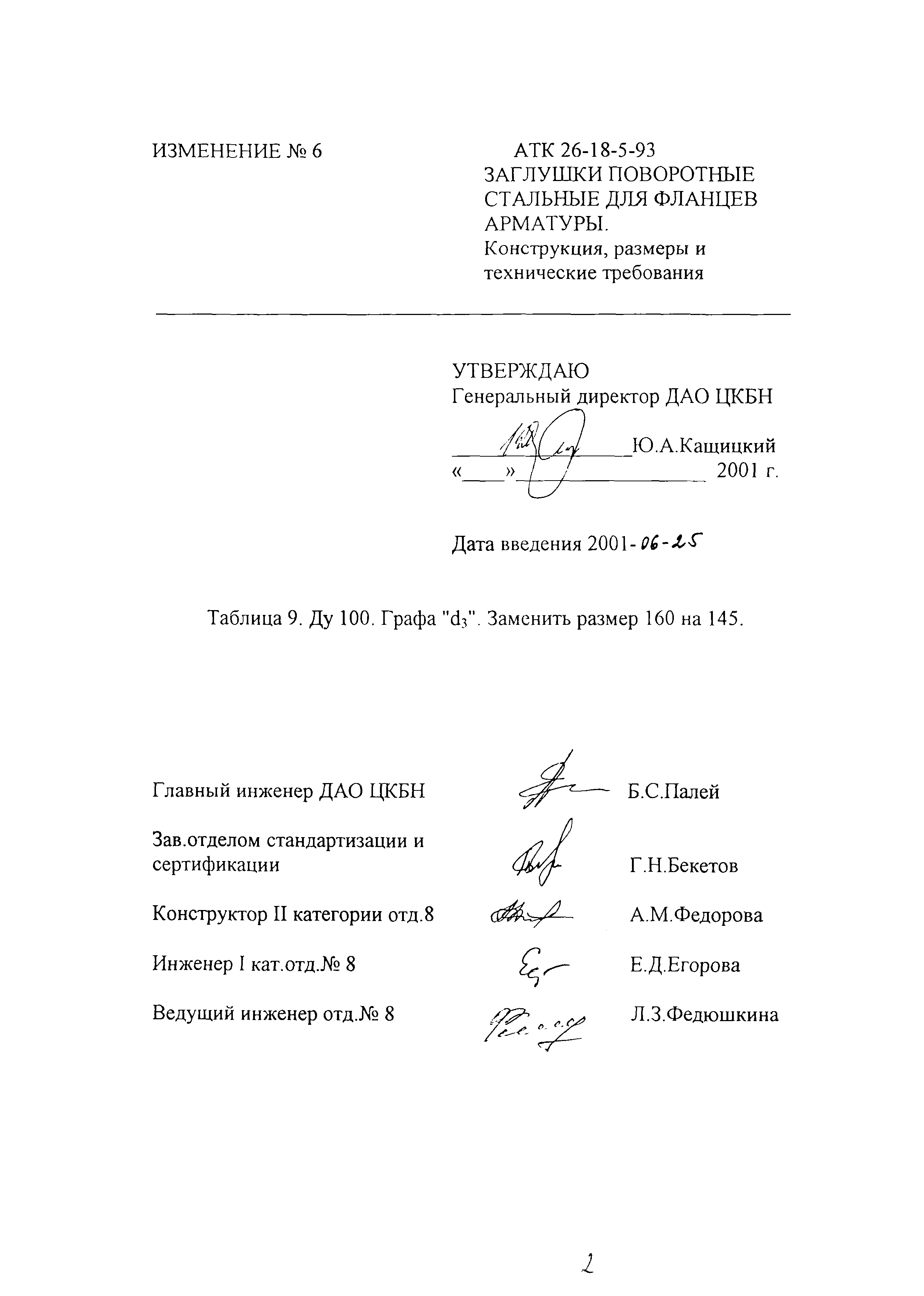

Текстовое изменение № 6 от 25.06.2001
