Серия 1.432.1-22

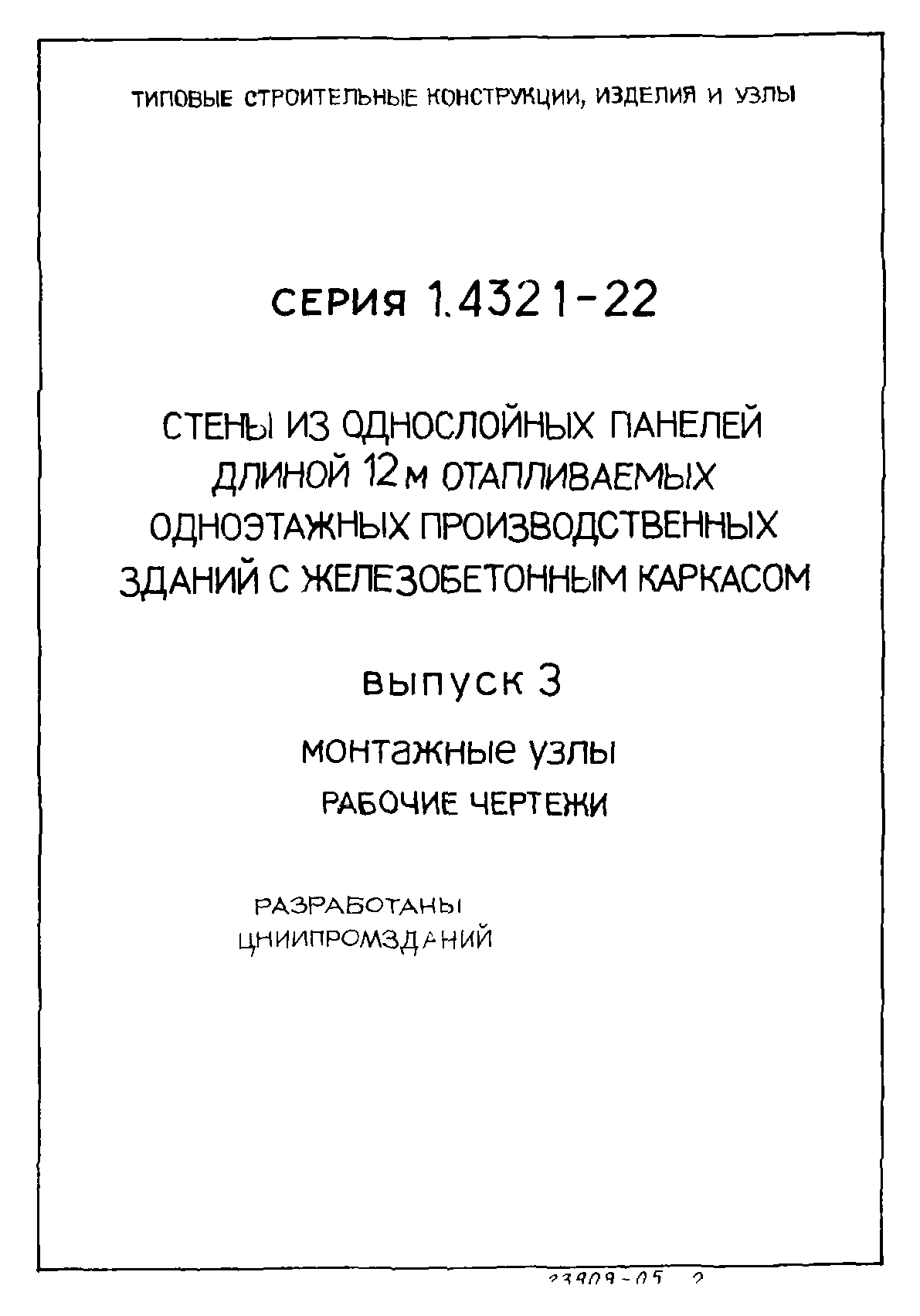

Выпуск 3. Монтажные узлы. Рабочие чертежи

Обозначение:	Серия 1.432.1-22
Обозначение англ:	Series 1.432.1-22
Статус:	не действует
Название рус.:	Выпуск 3. Монтажные узлы. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	В выпуске приведены рабочие чертежи монтажных узлов навесных и самонесущих панельных стен отапливаемых одноэтажных производственных зданий с железобетонным каркасом, с шагом колонн 12 м

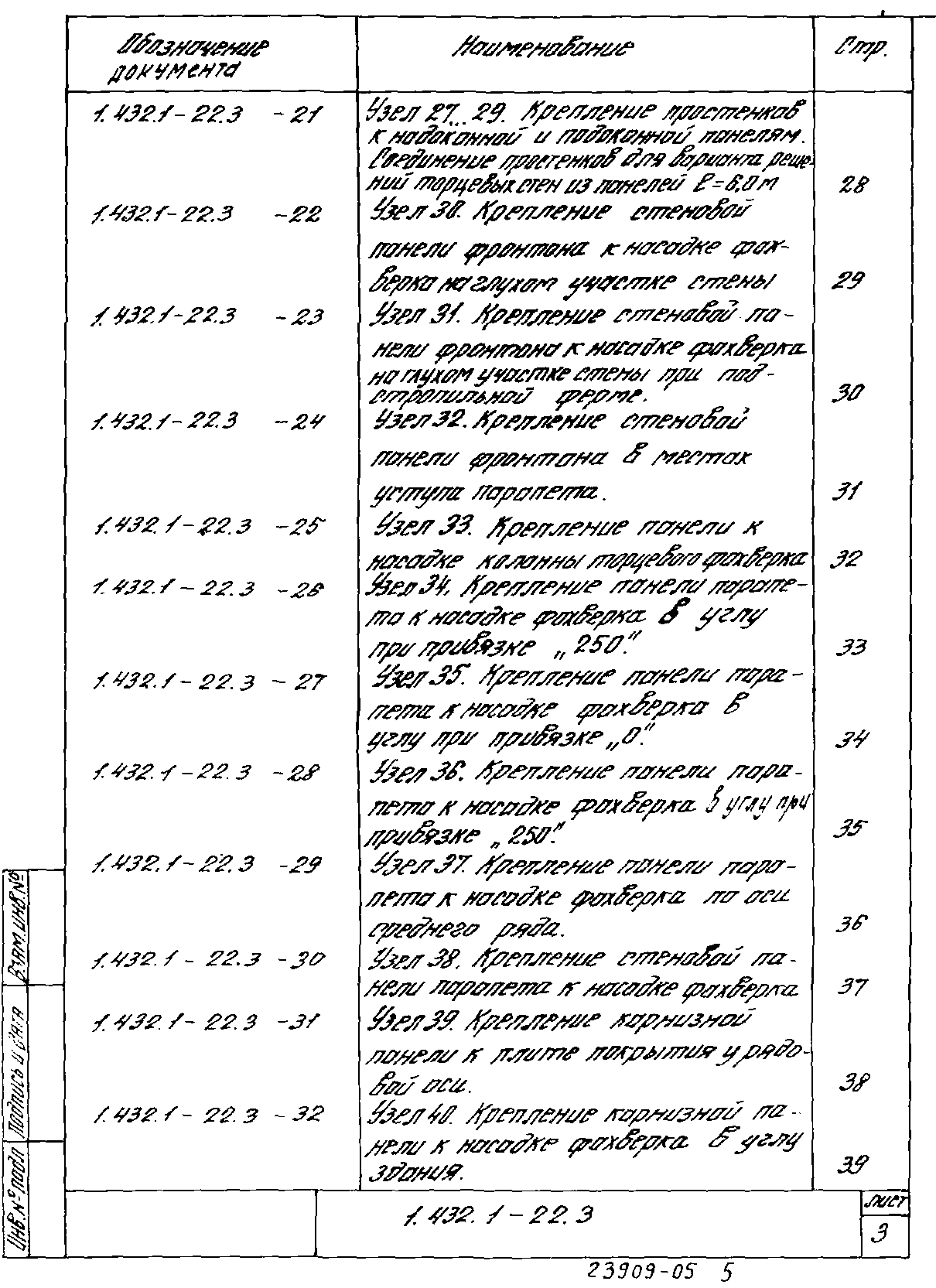

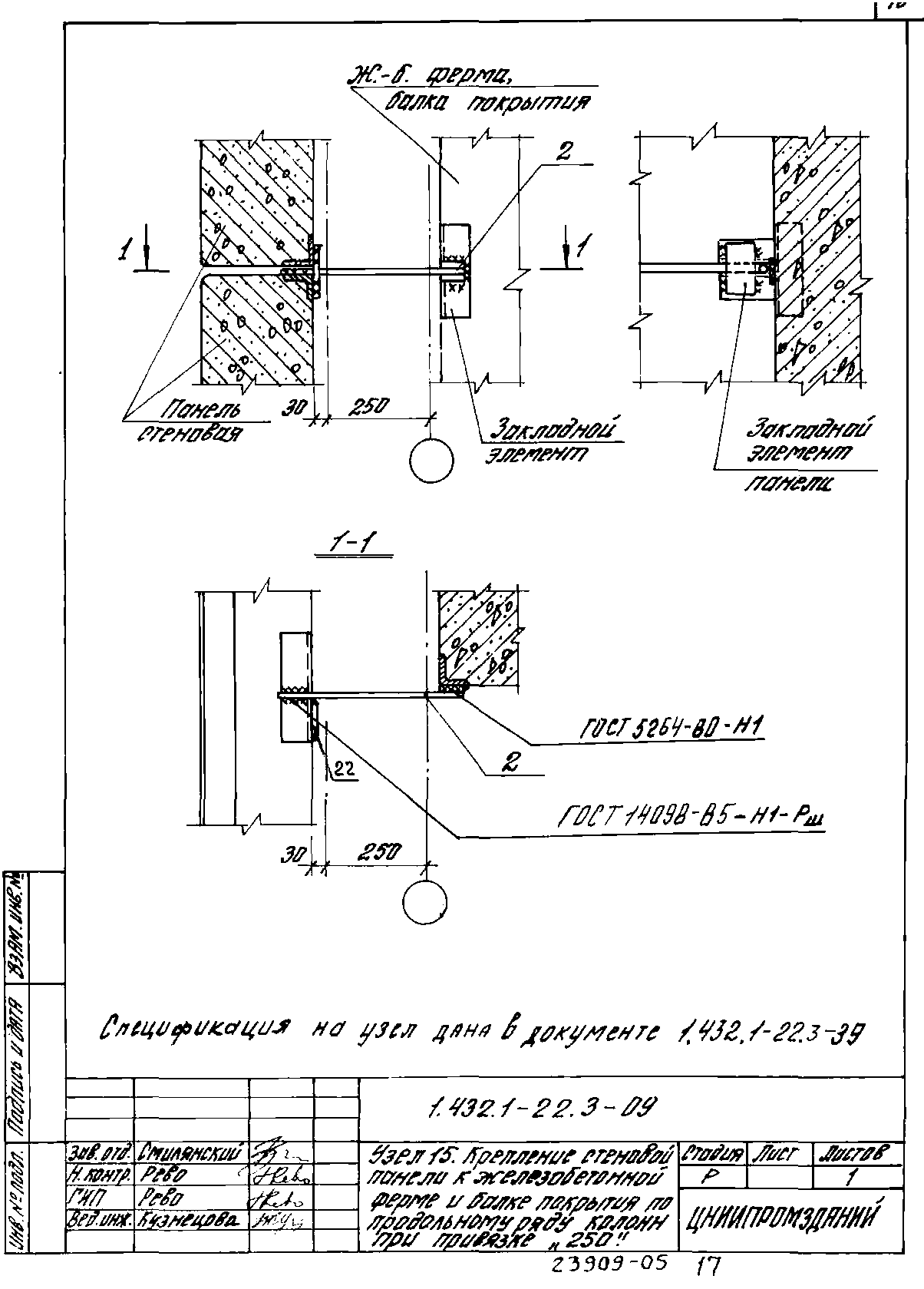

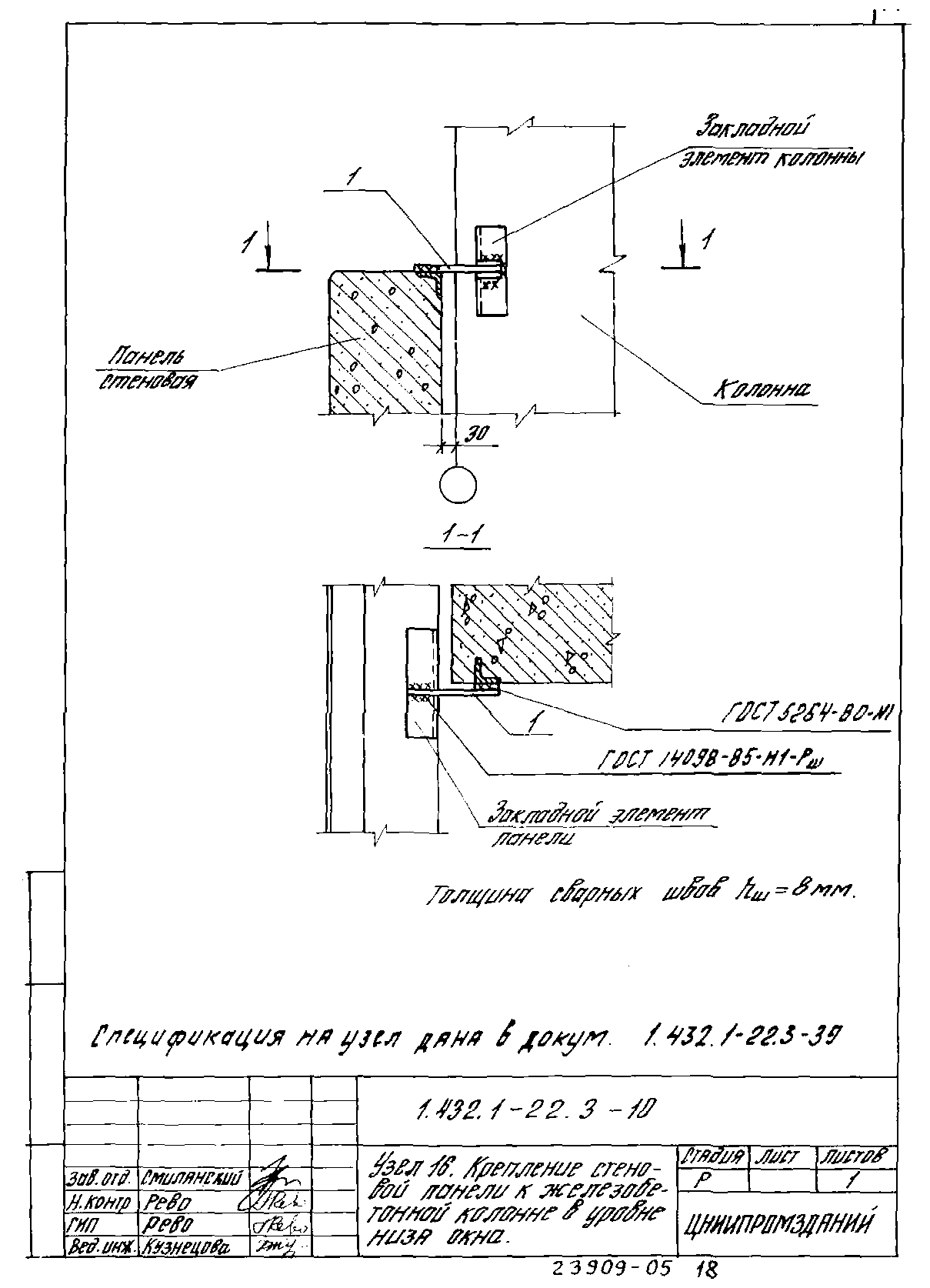

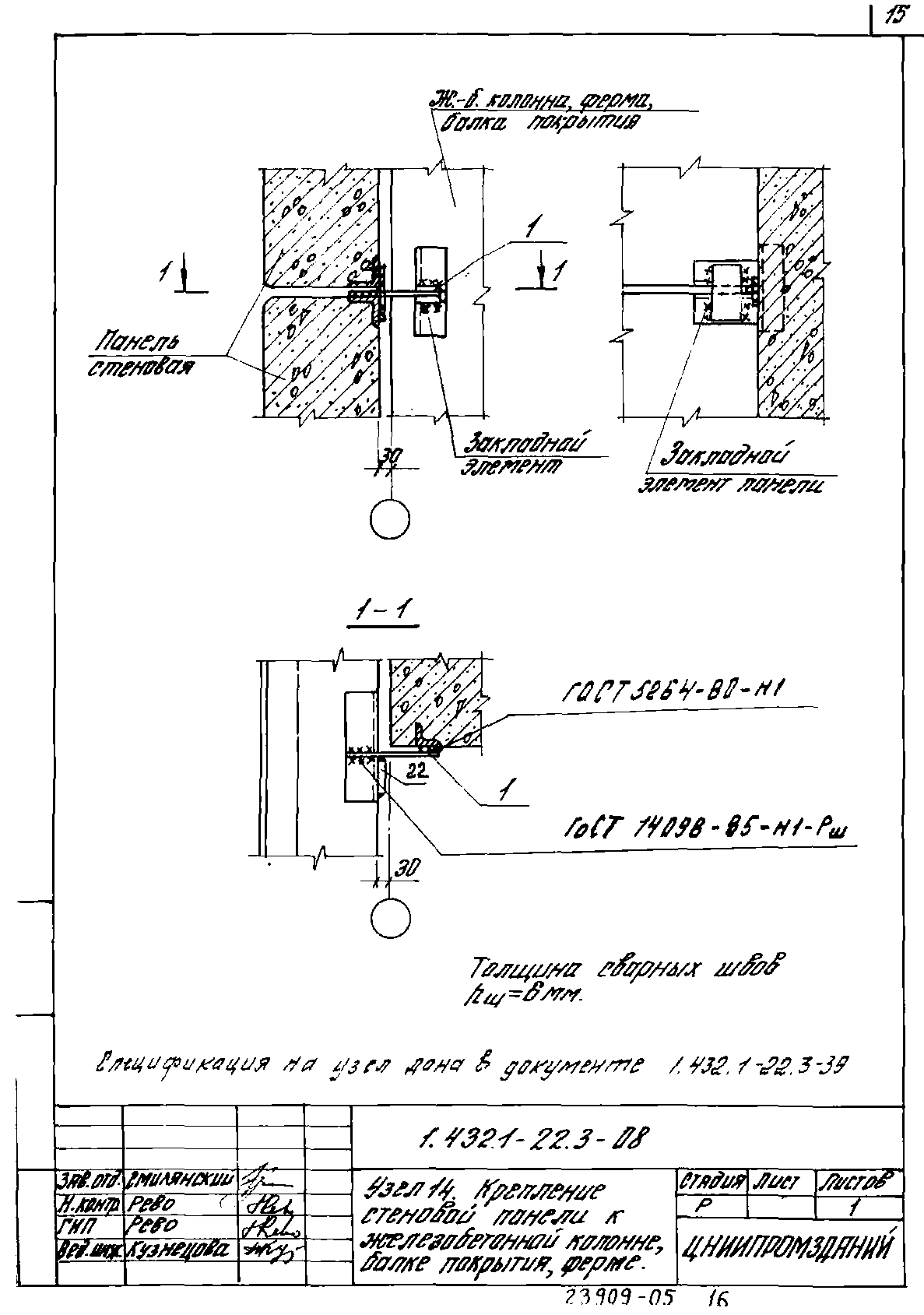

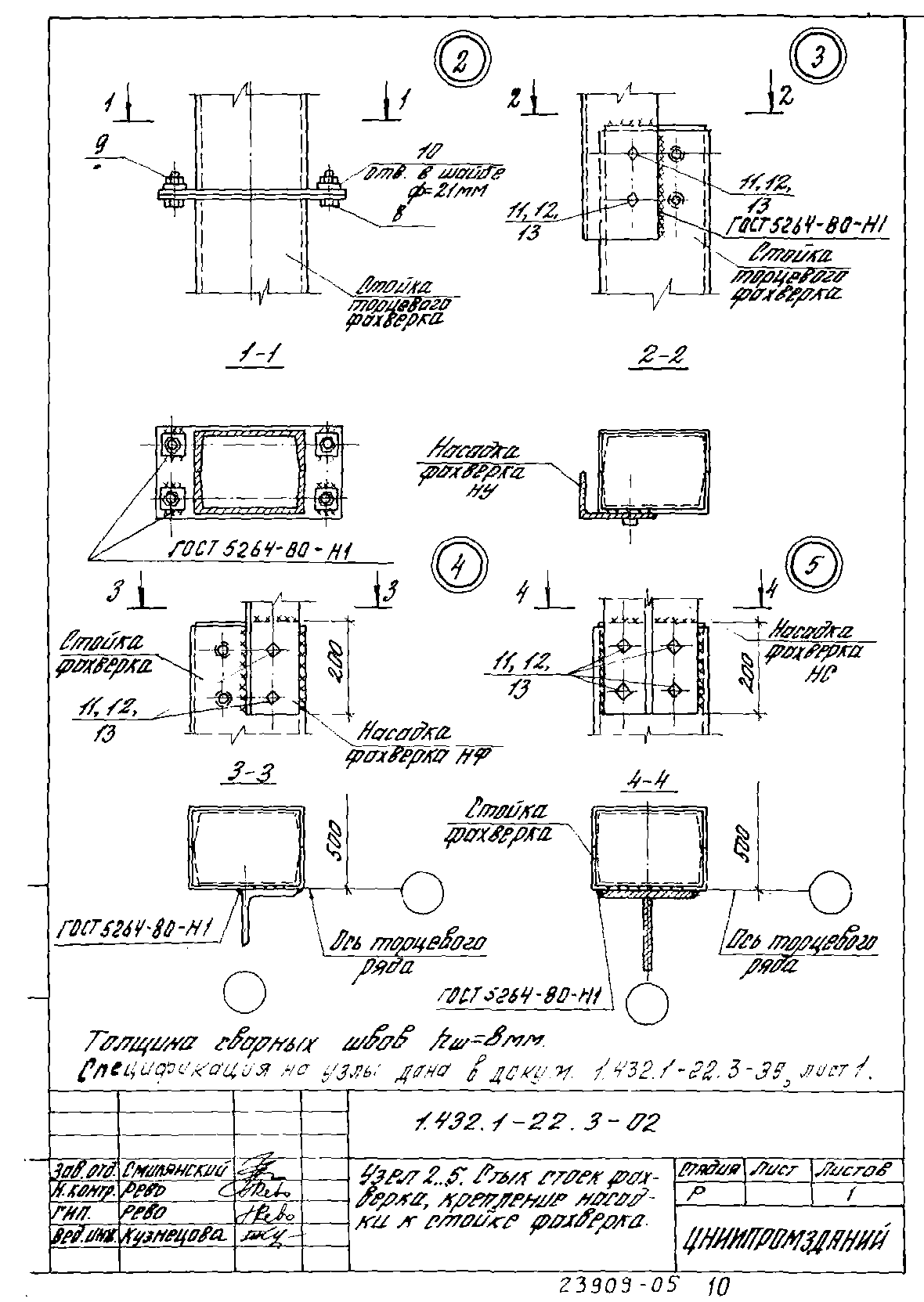

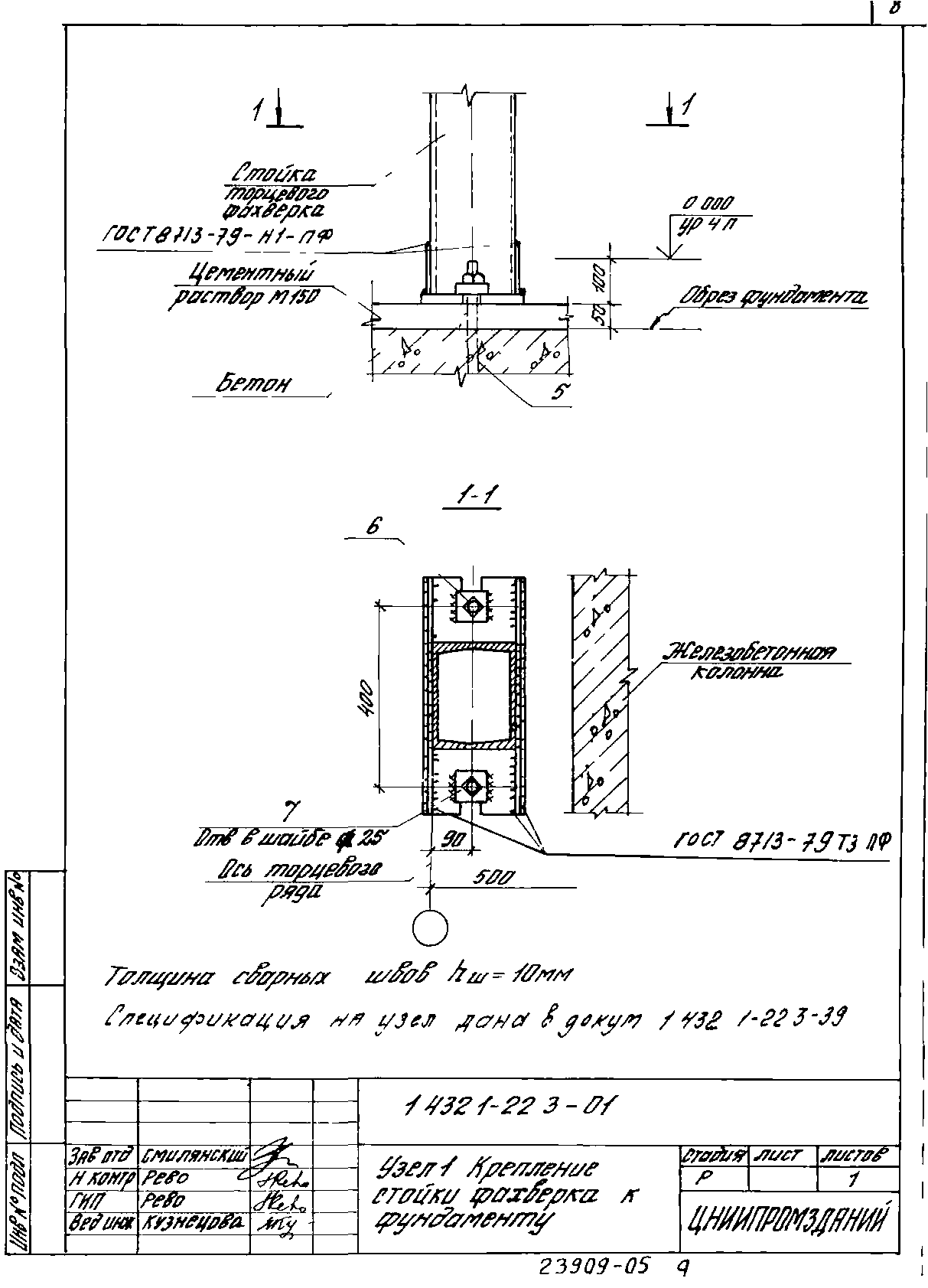

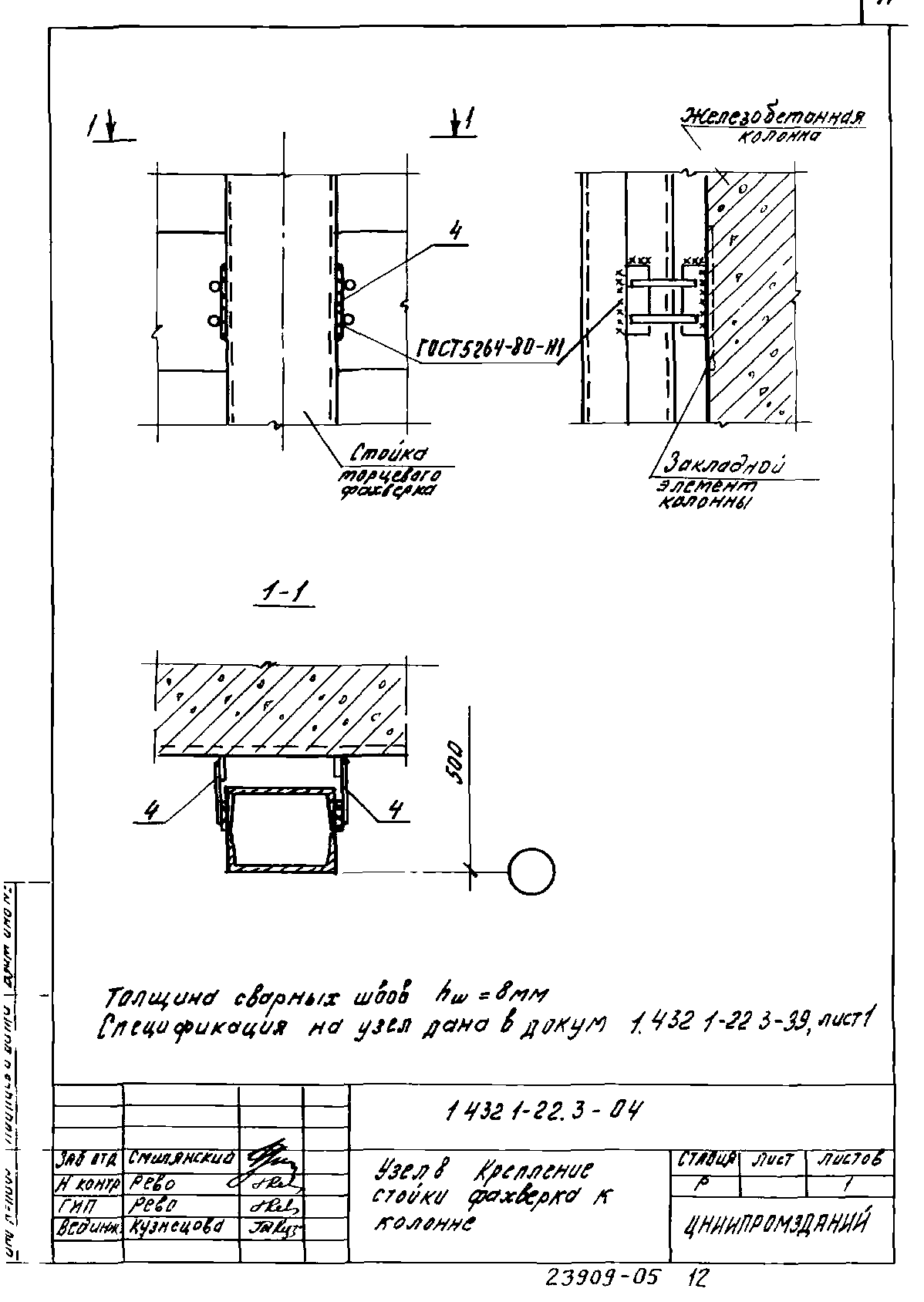

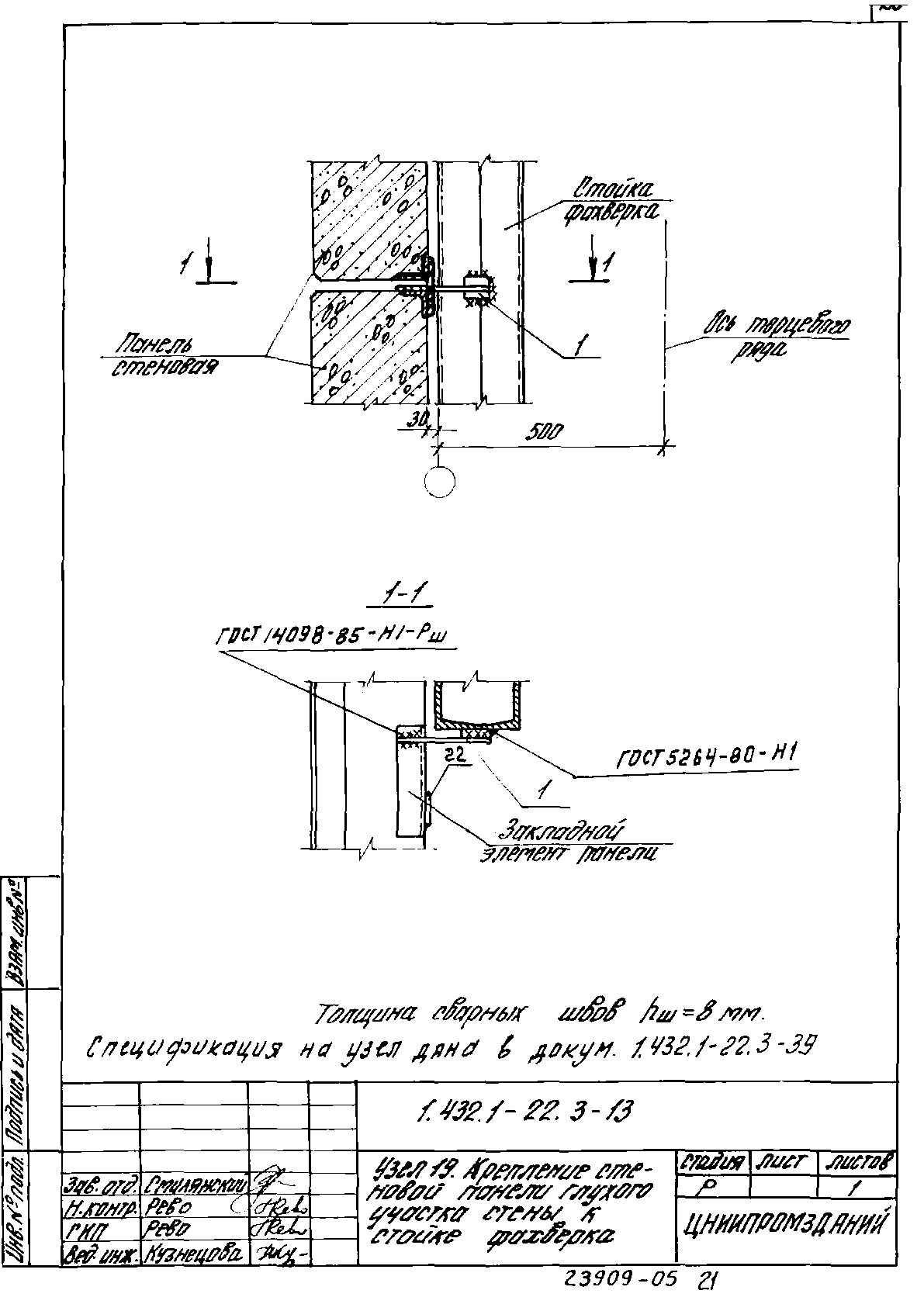

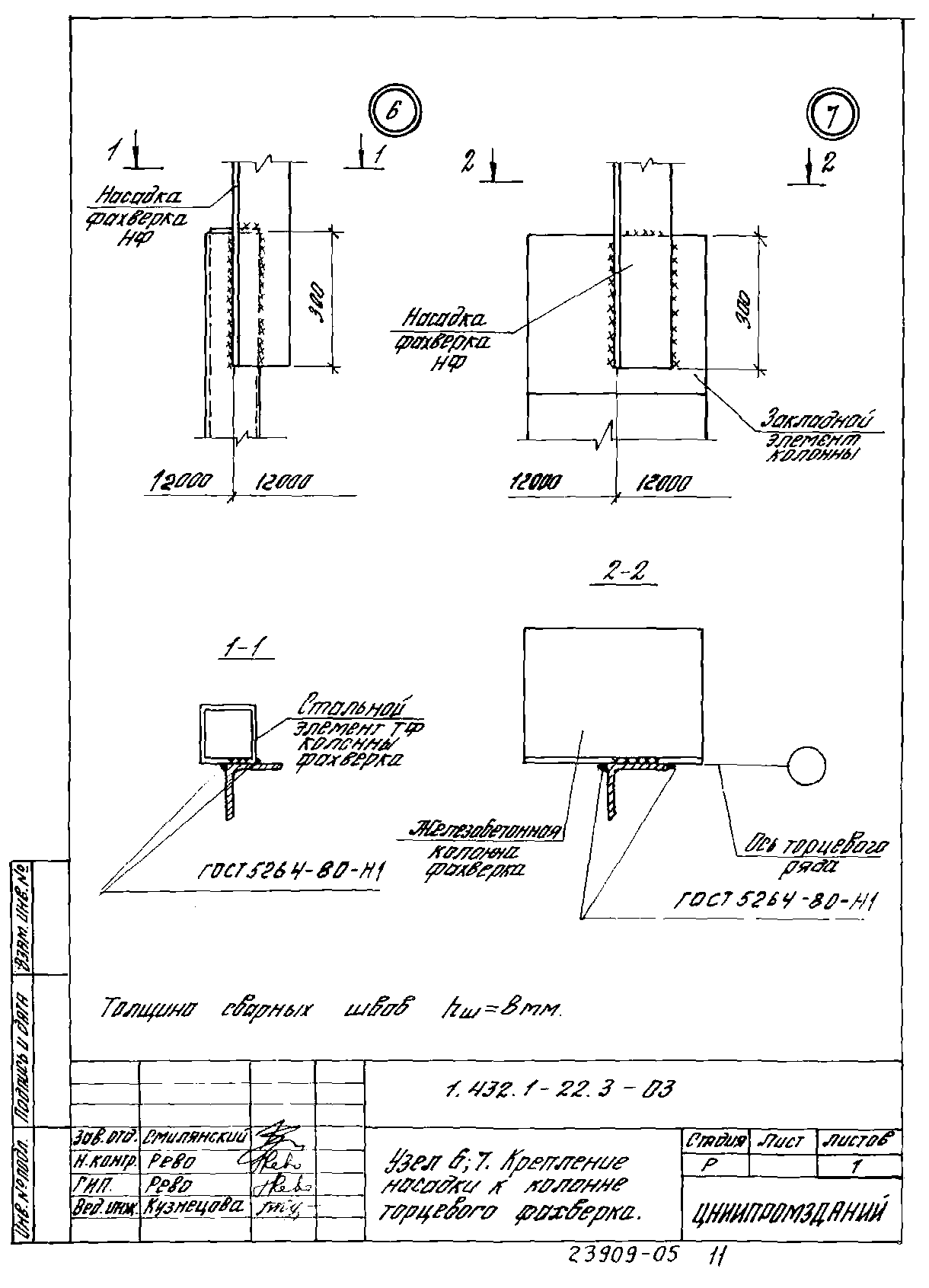

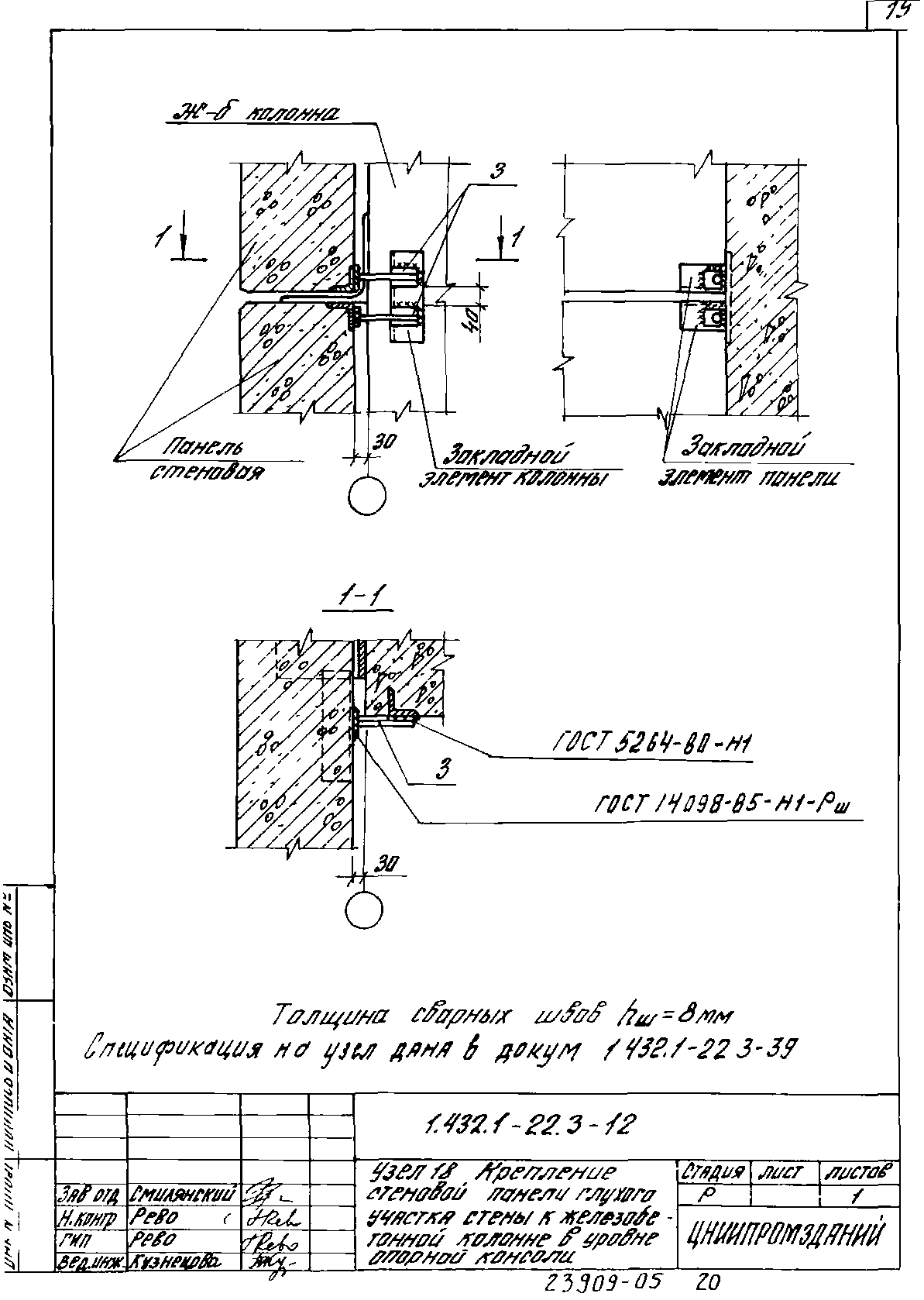

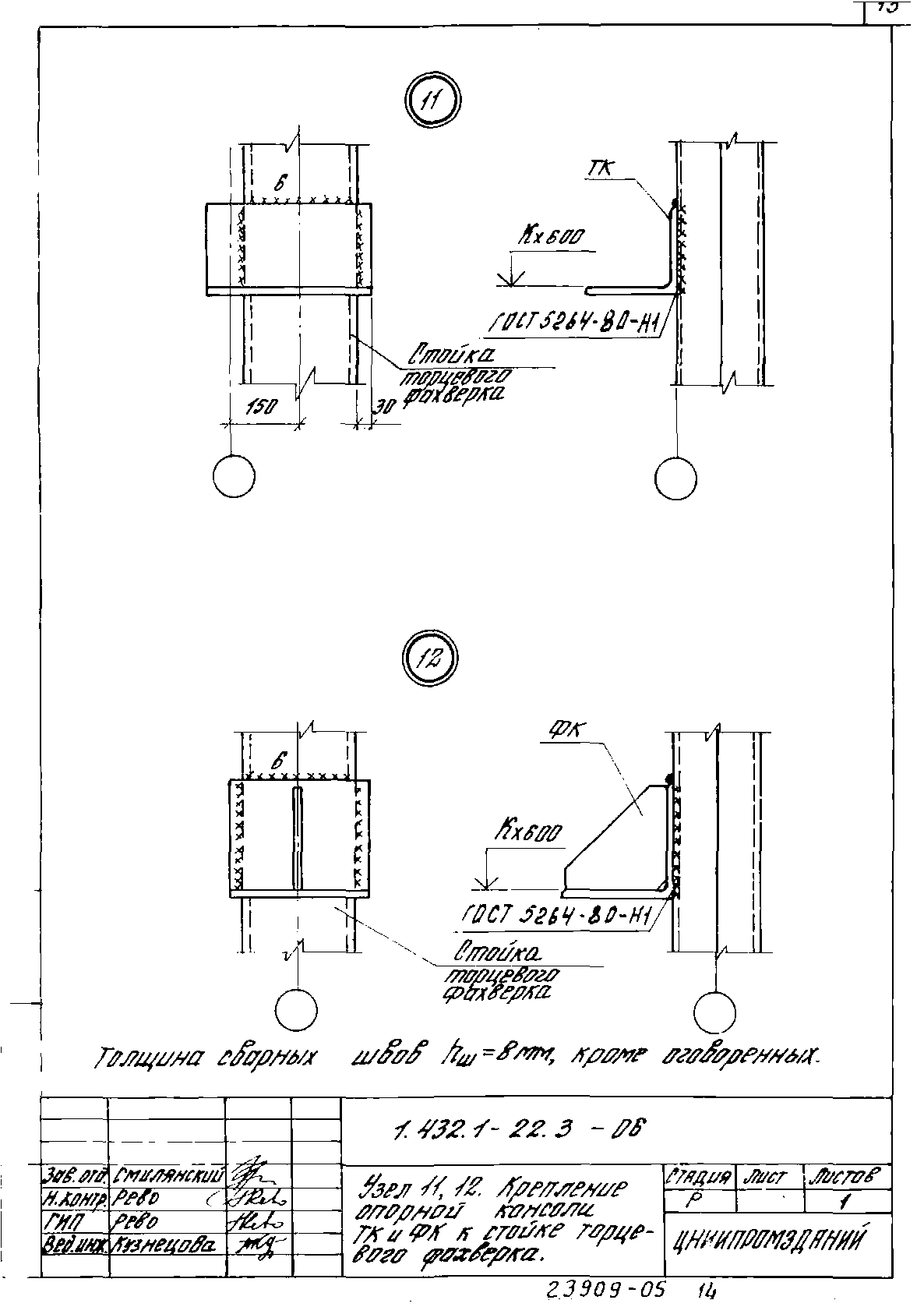

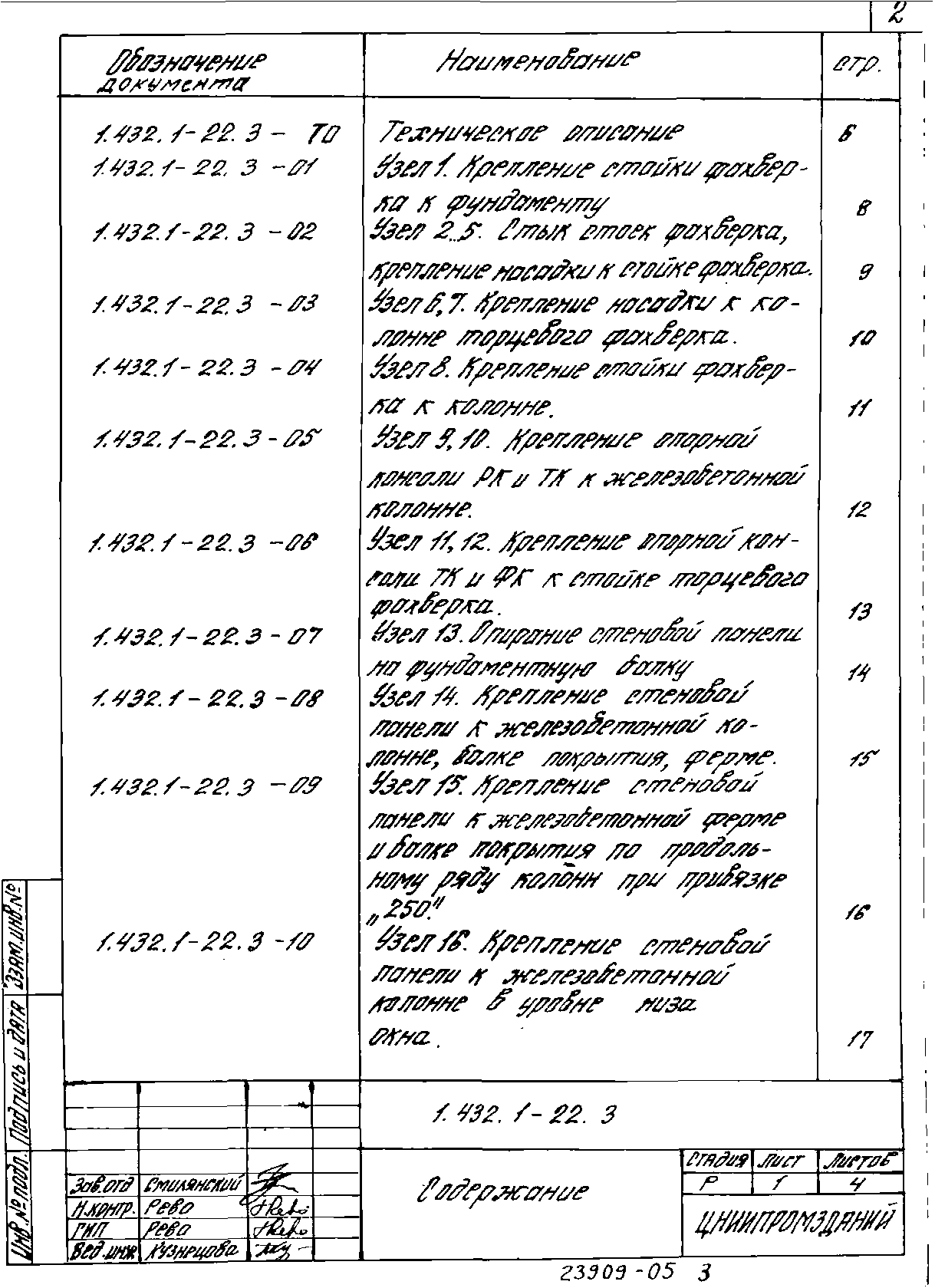

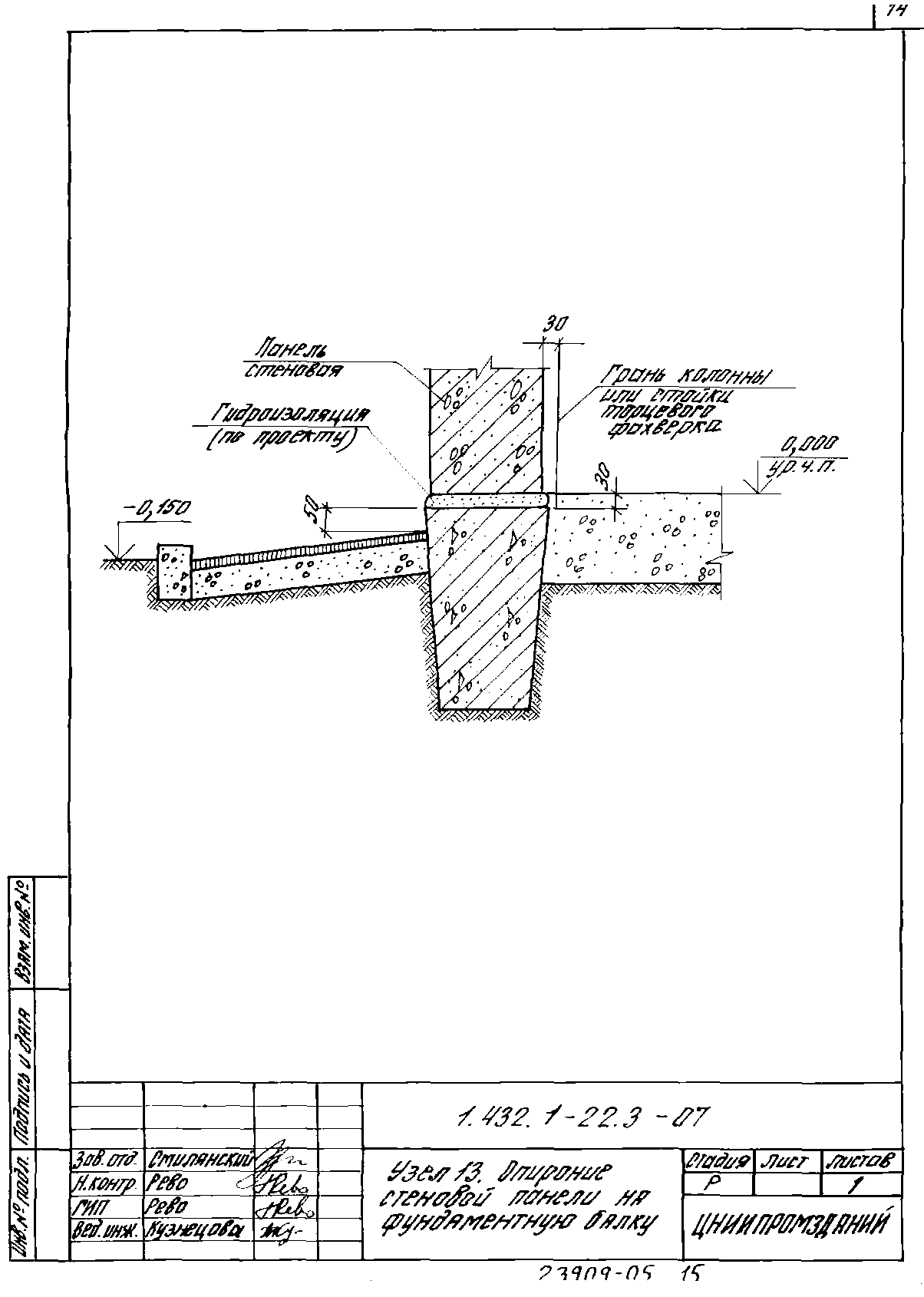

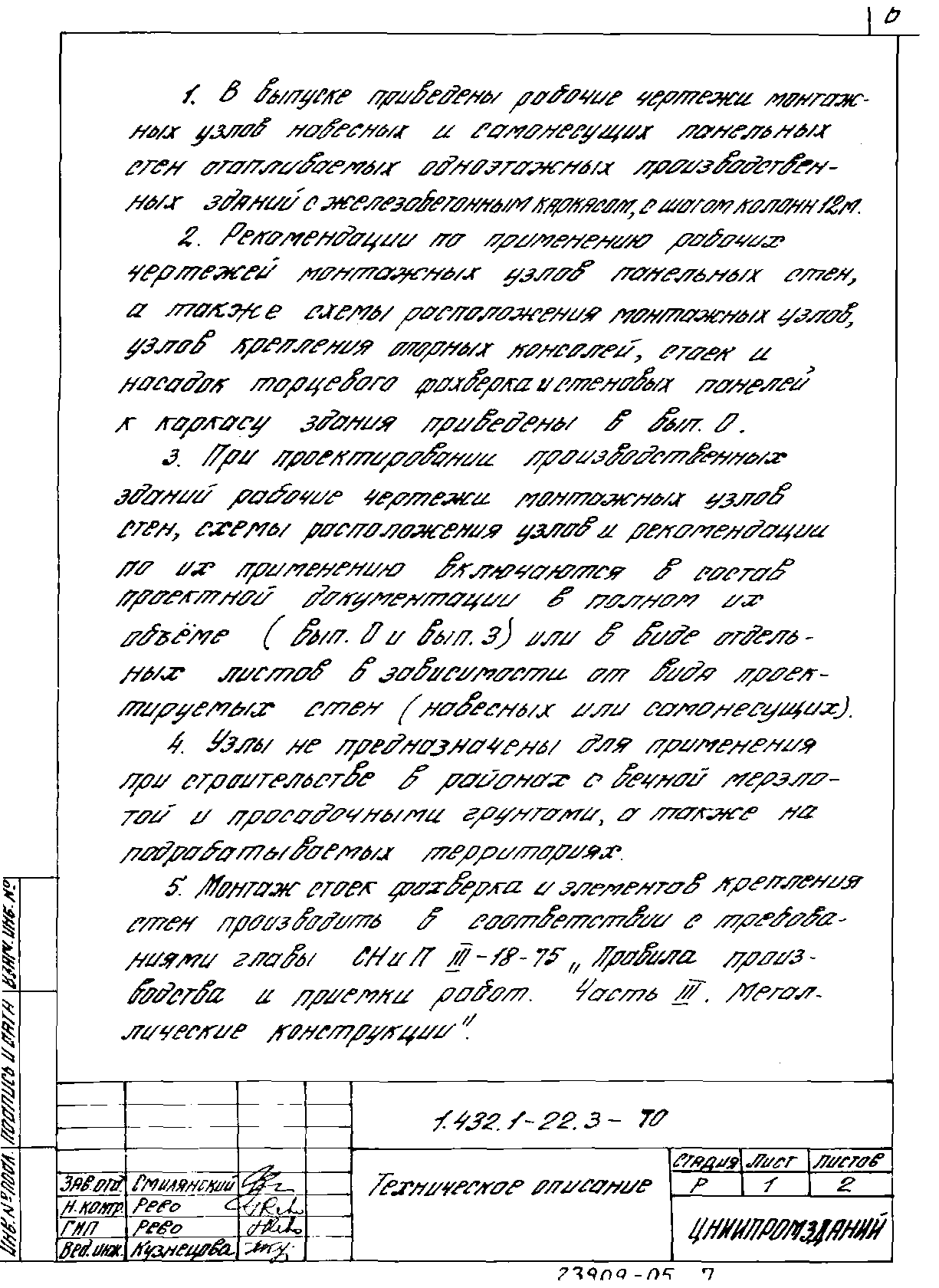

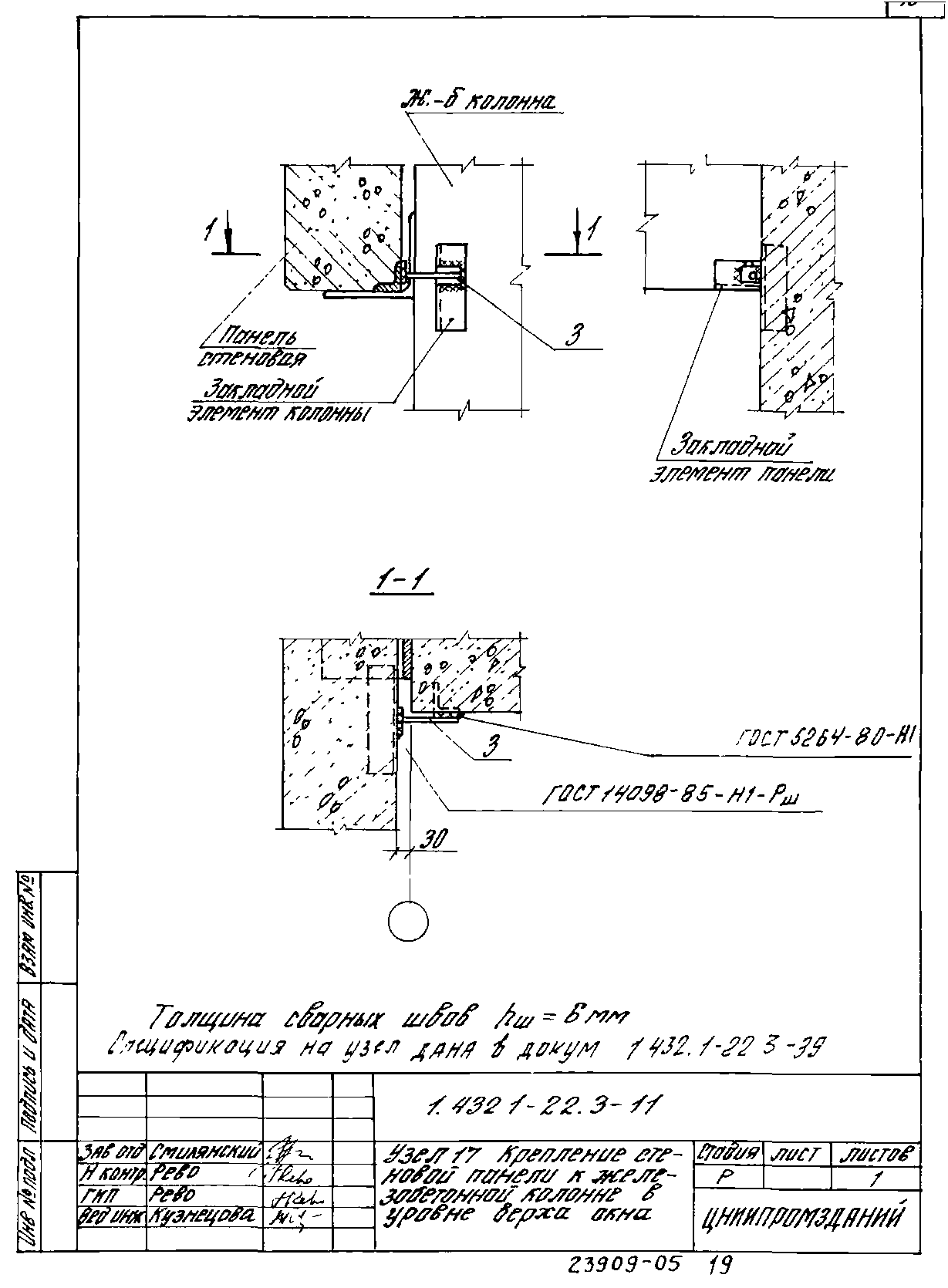

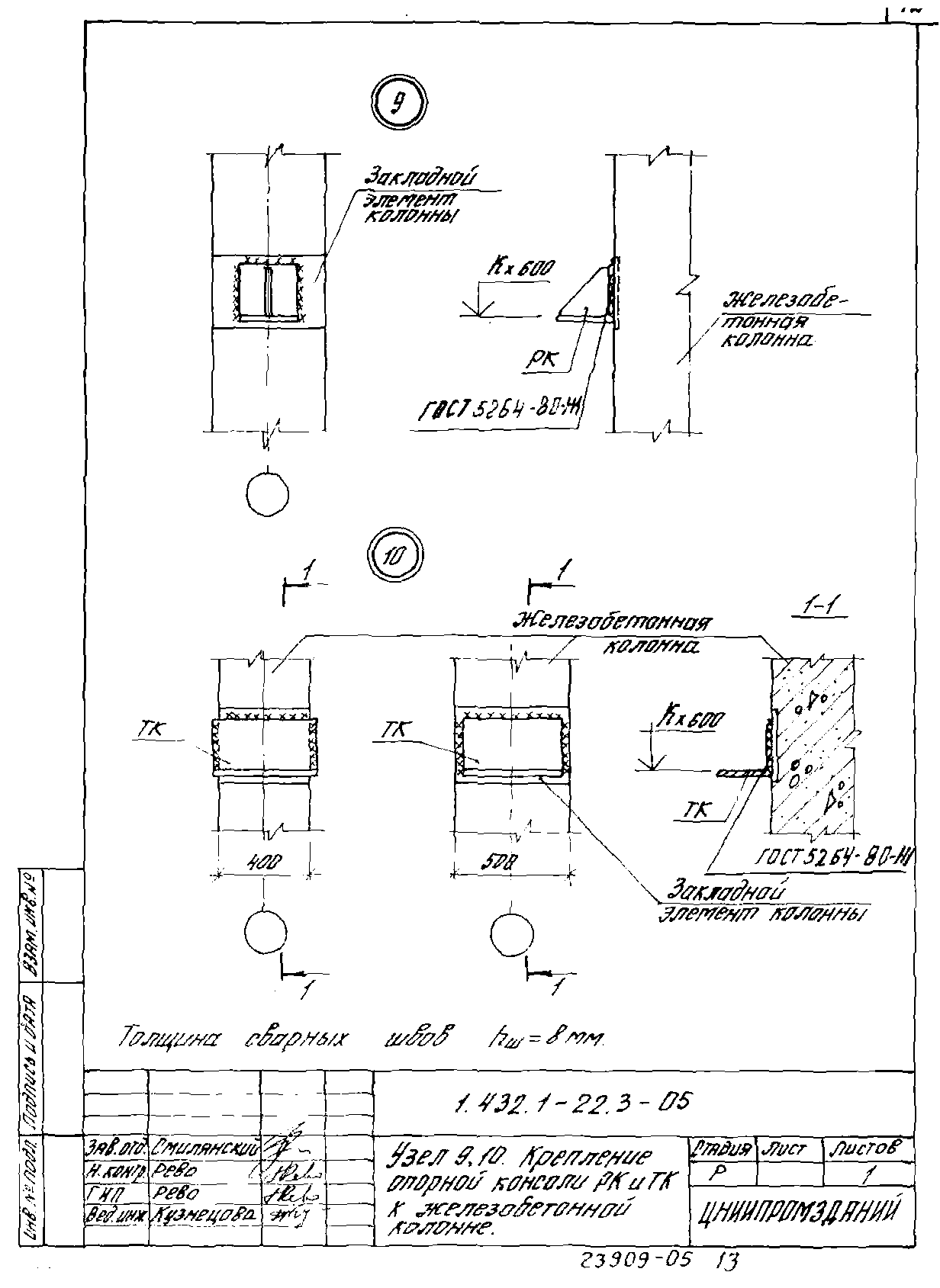

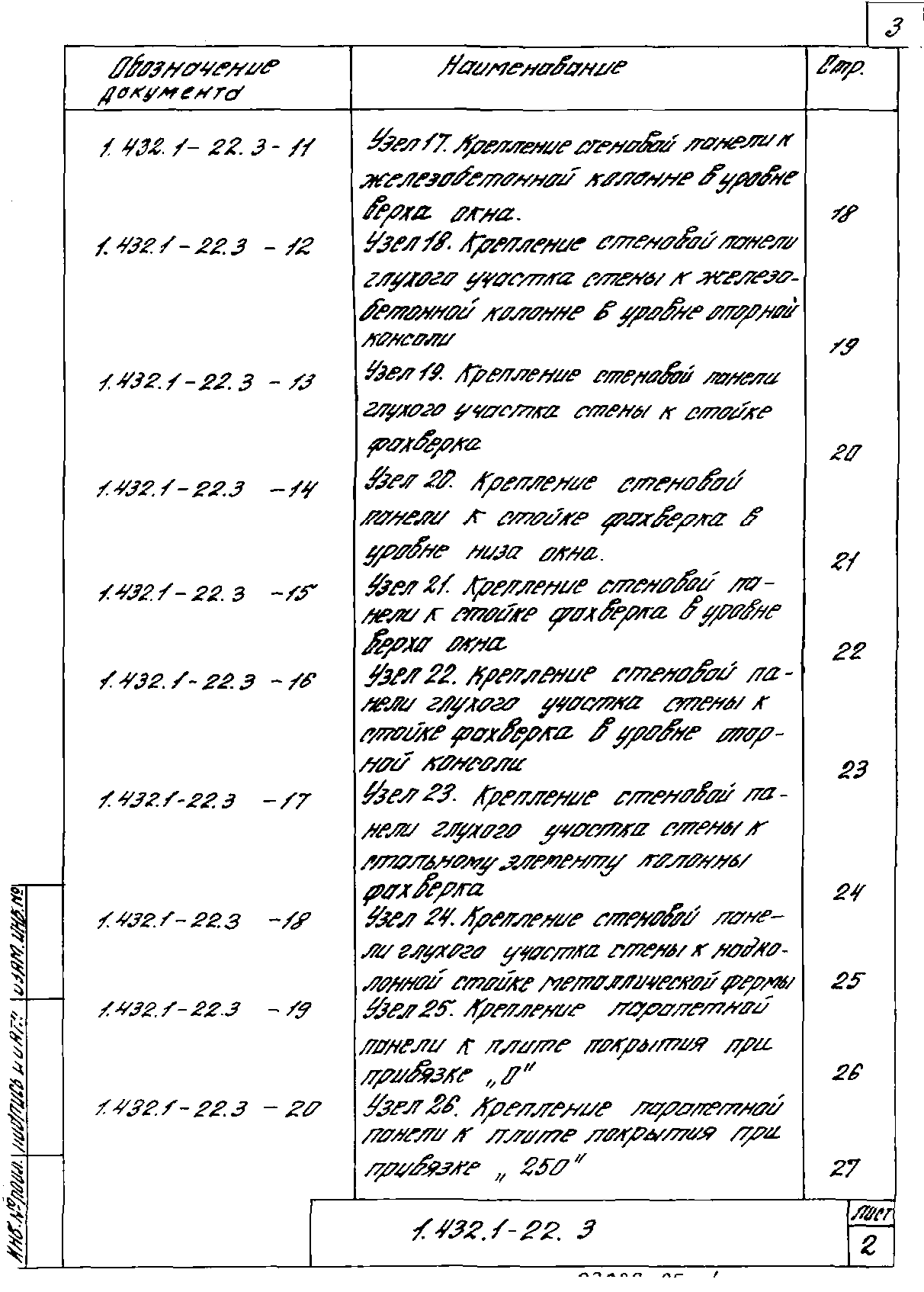

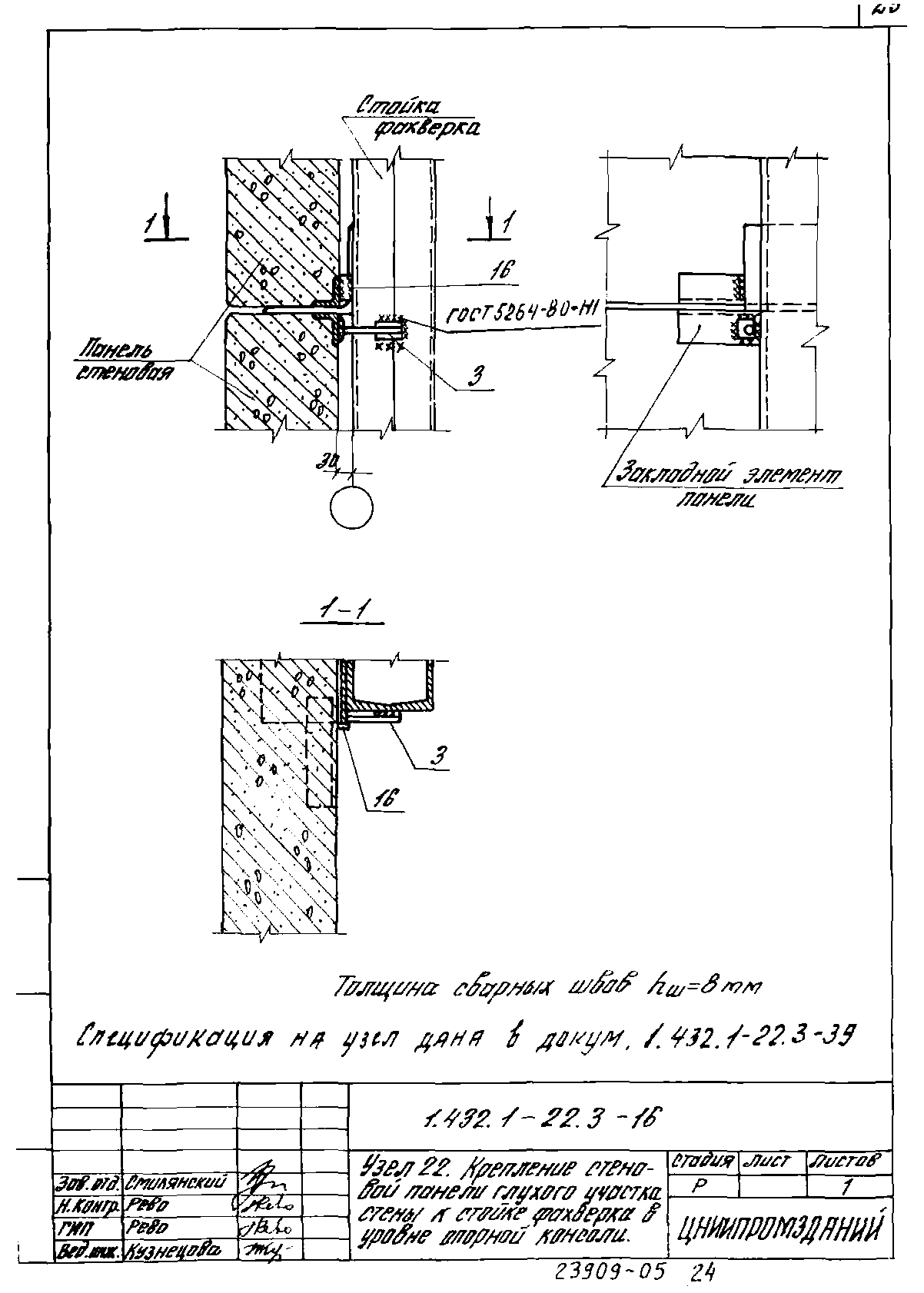

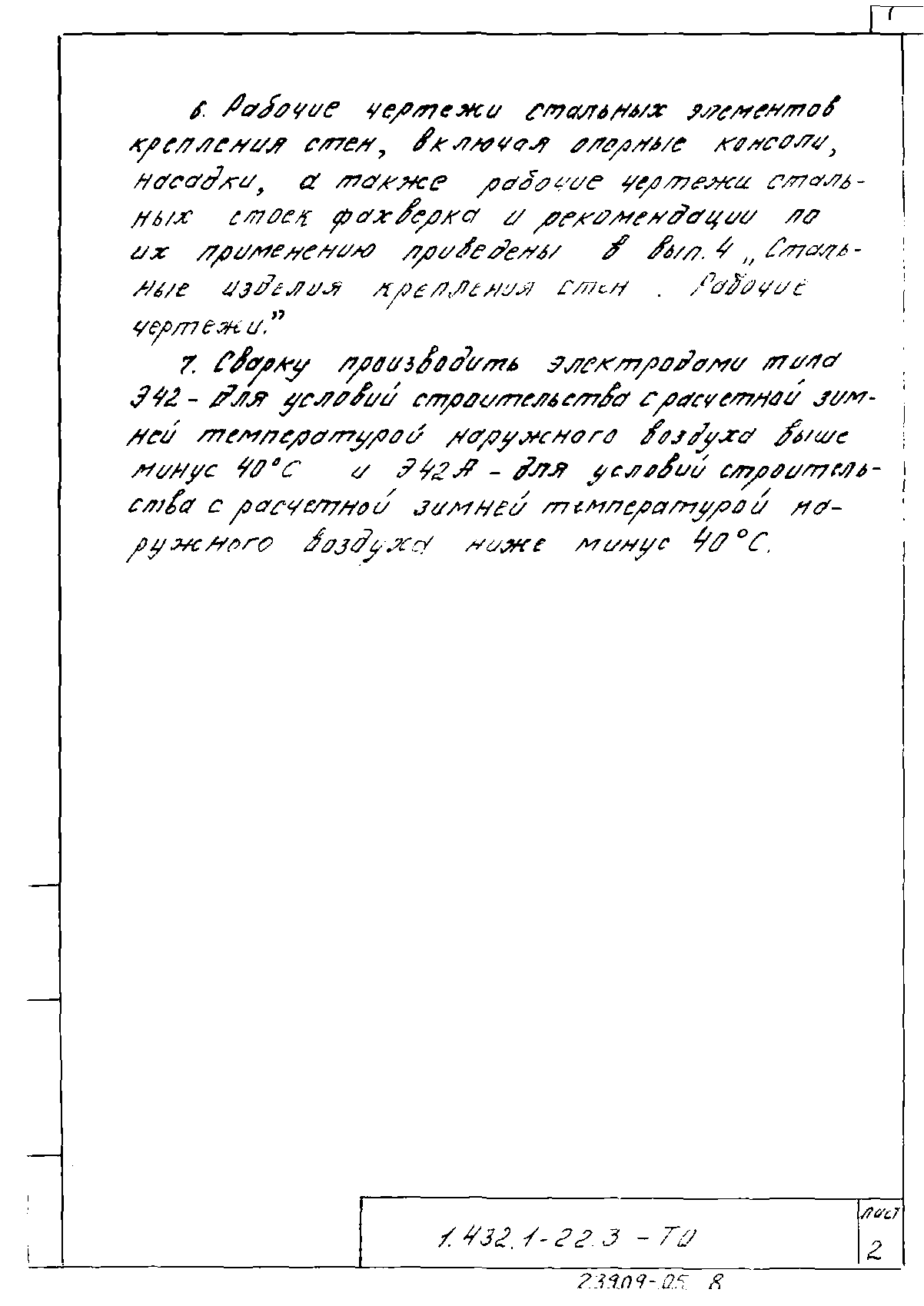

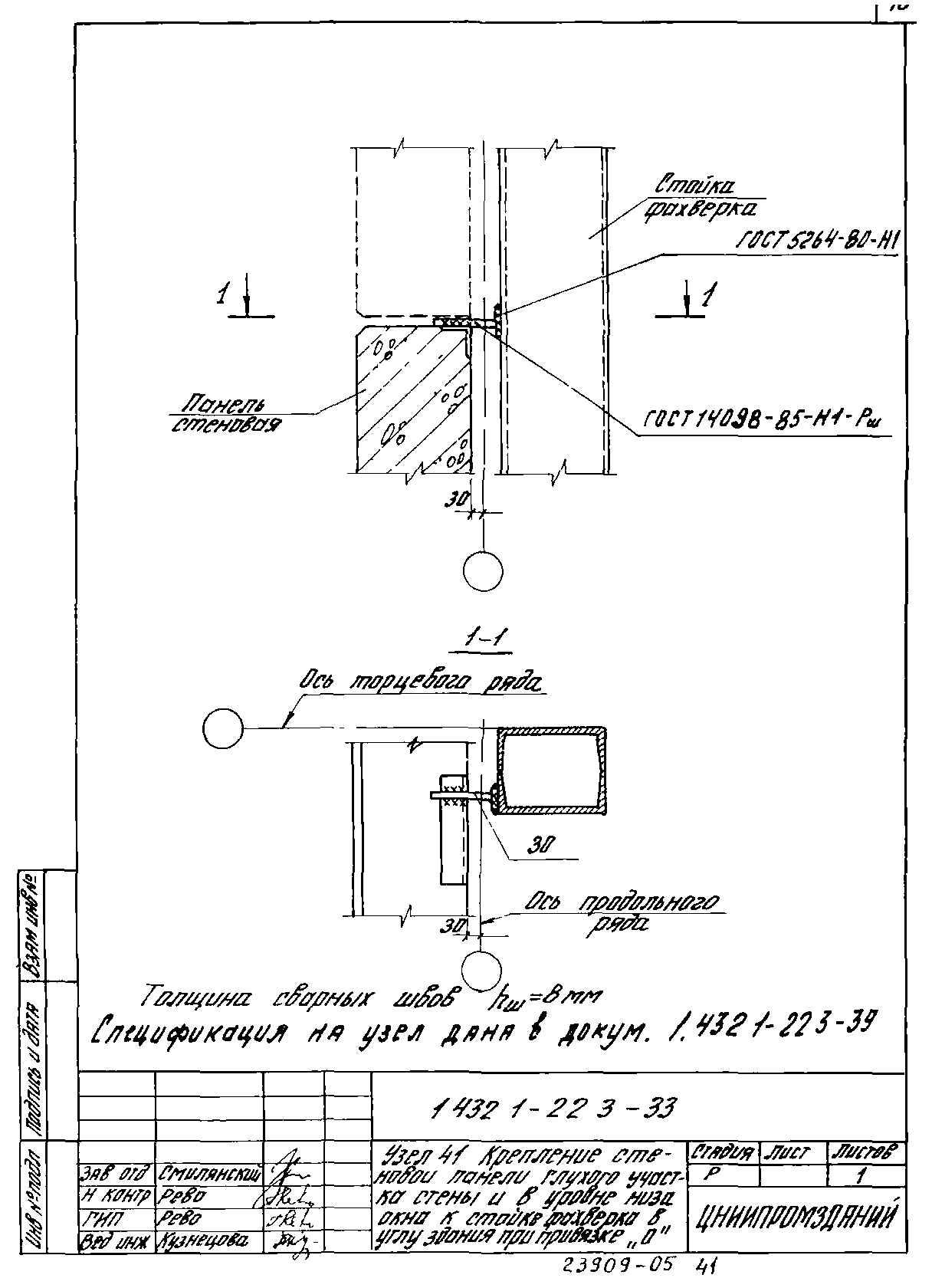

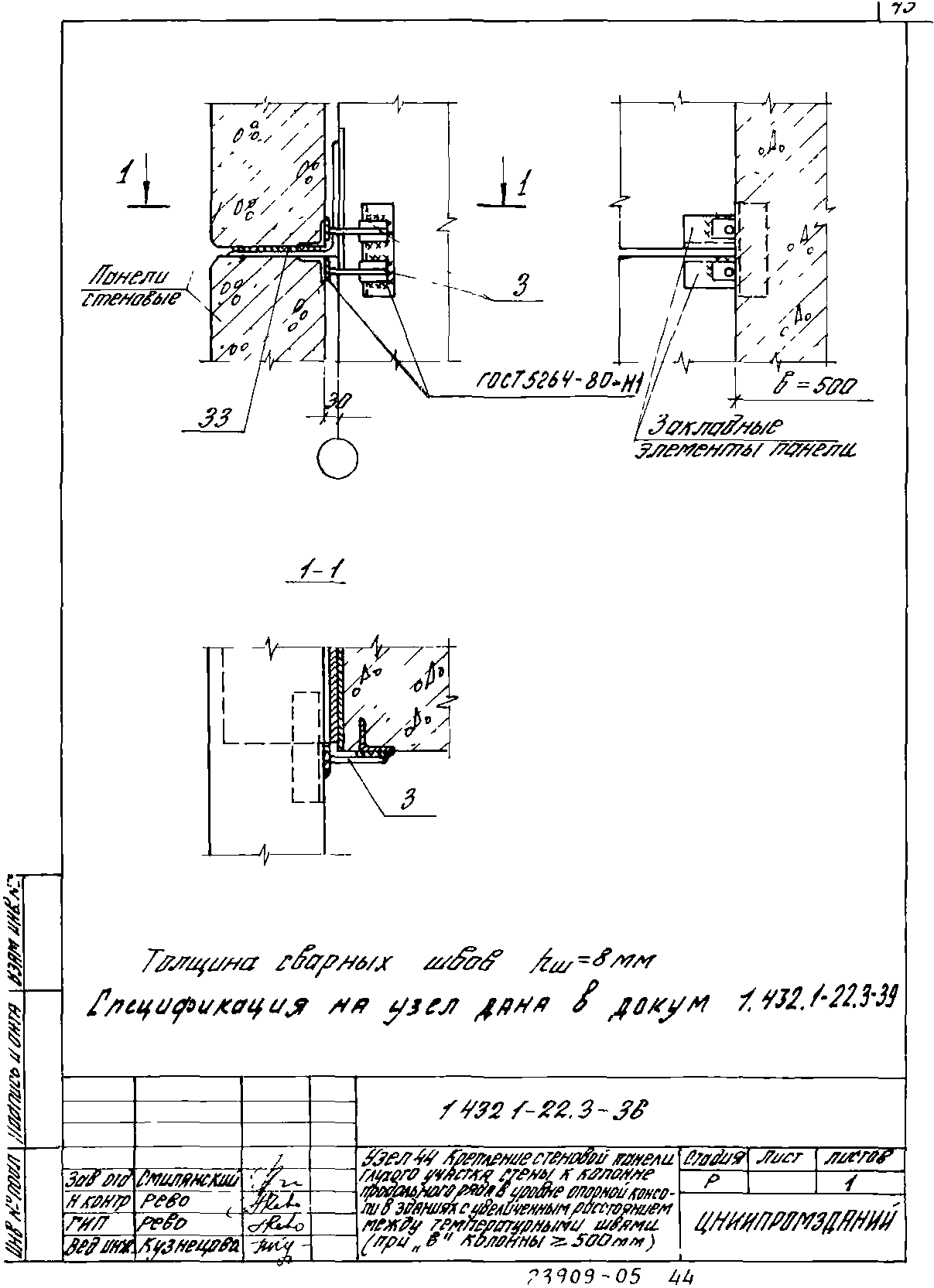

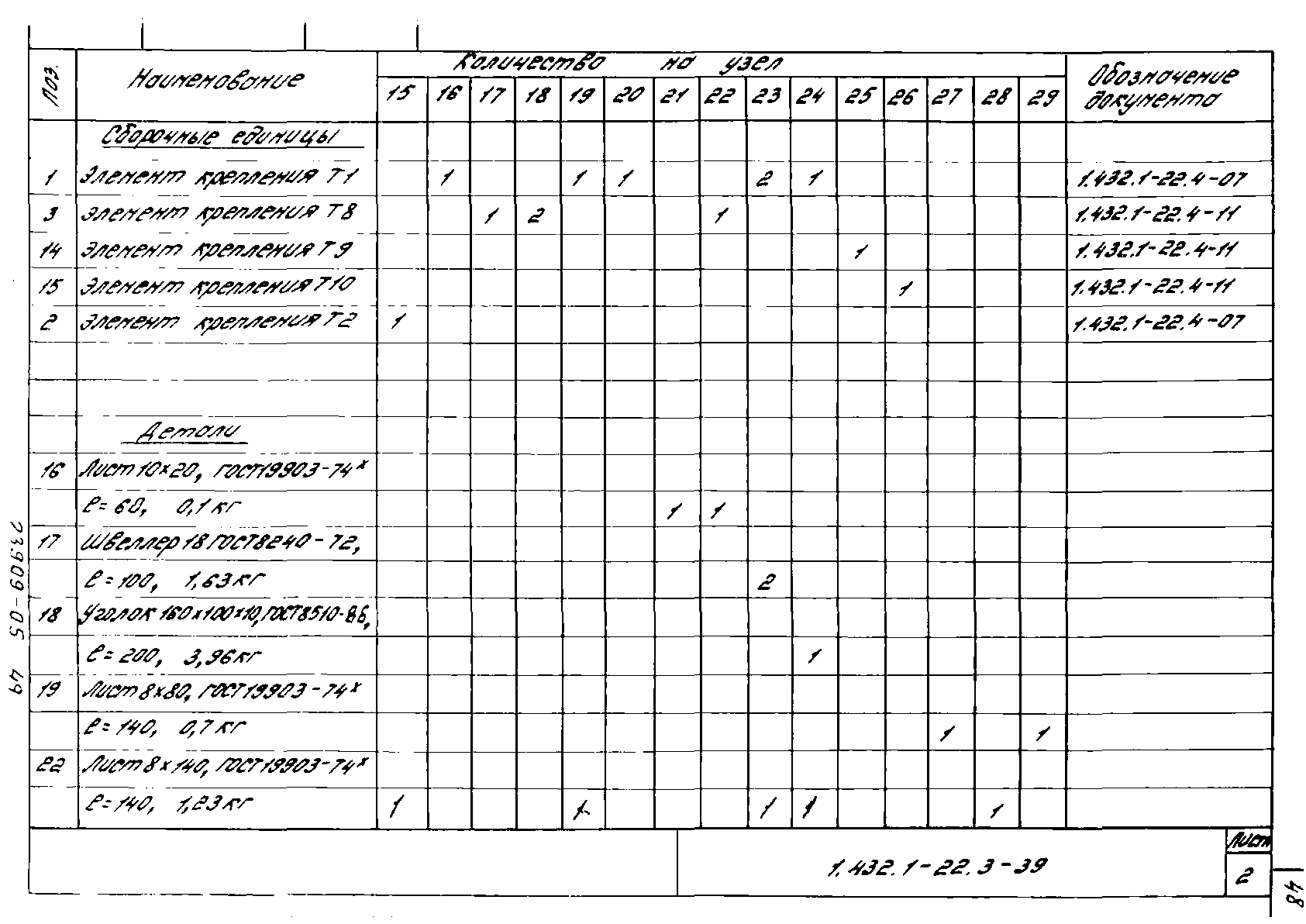

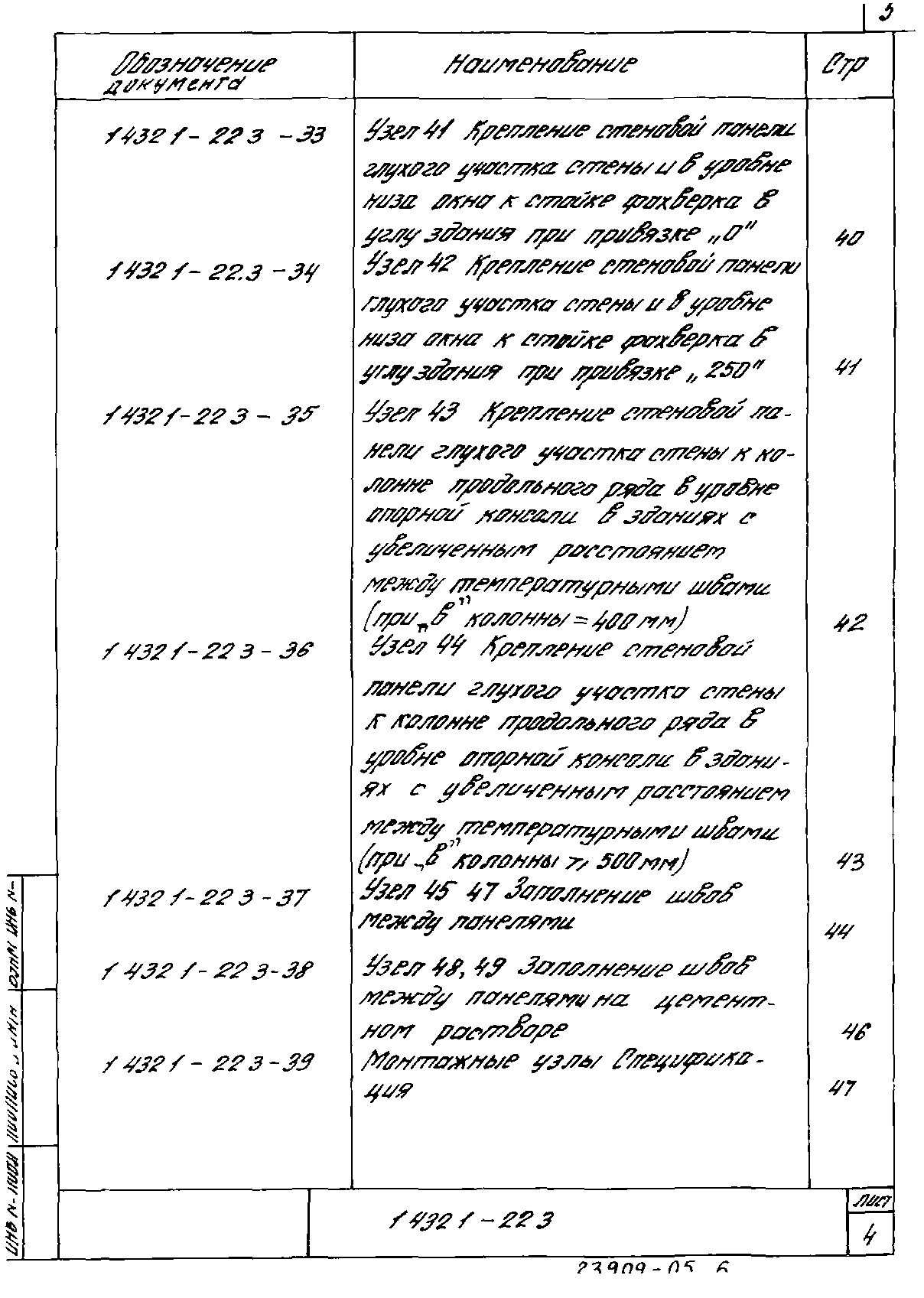

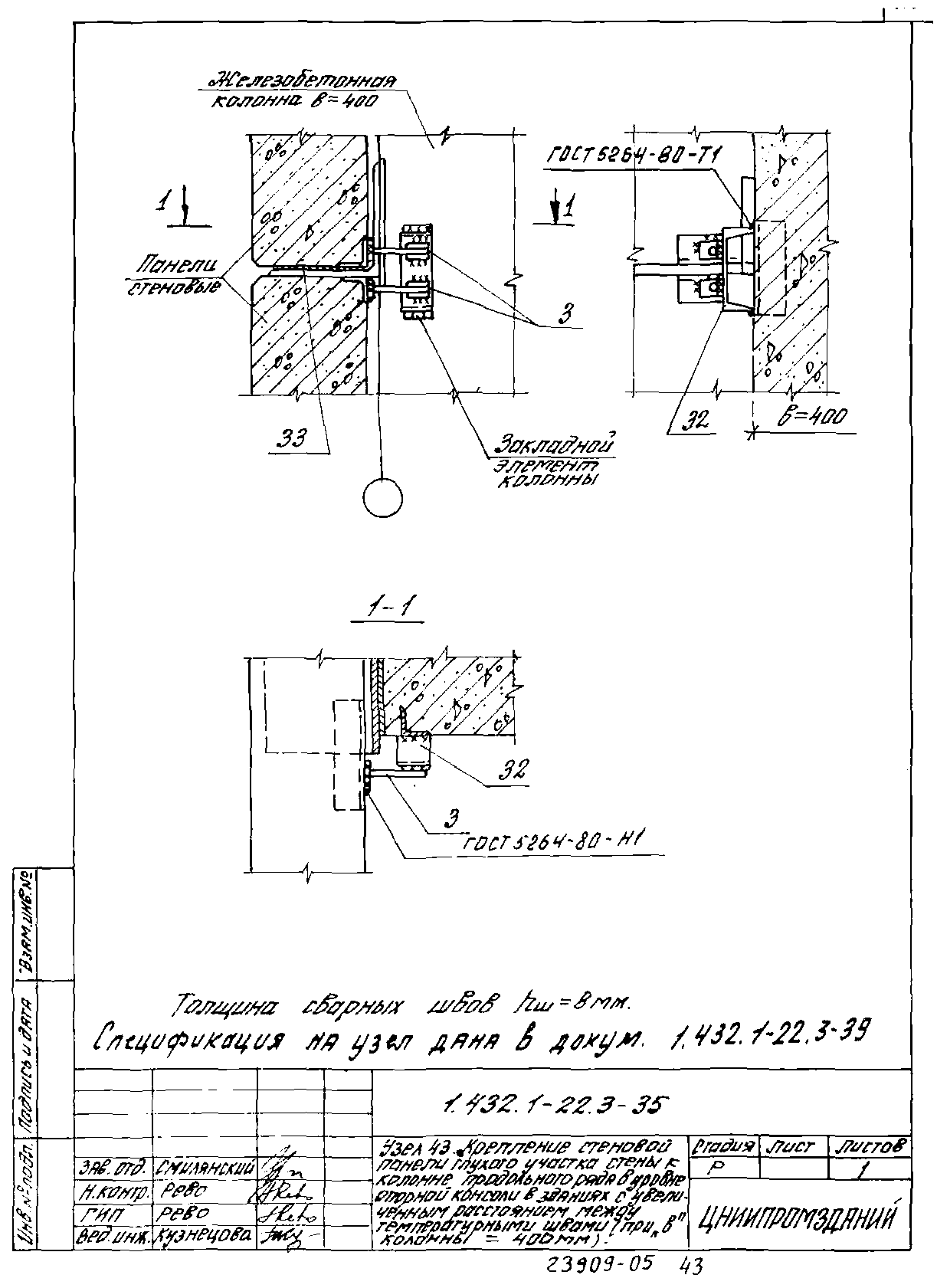

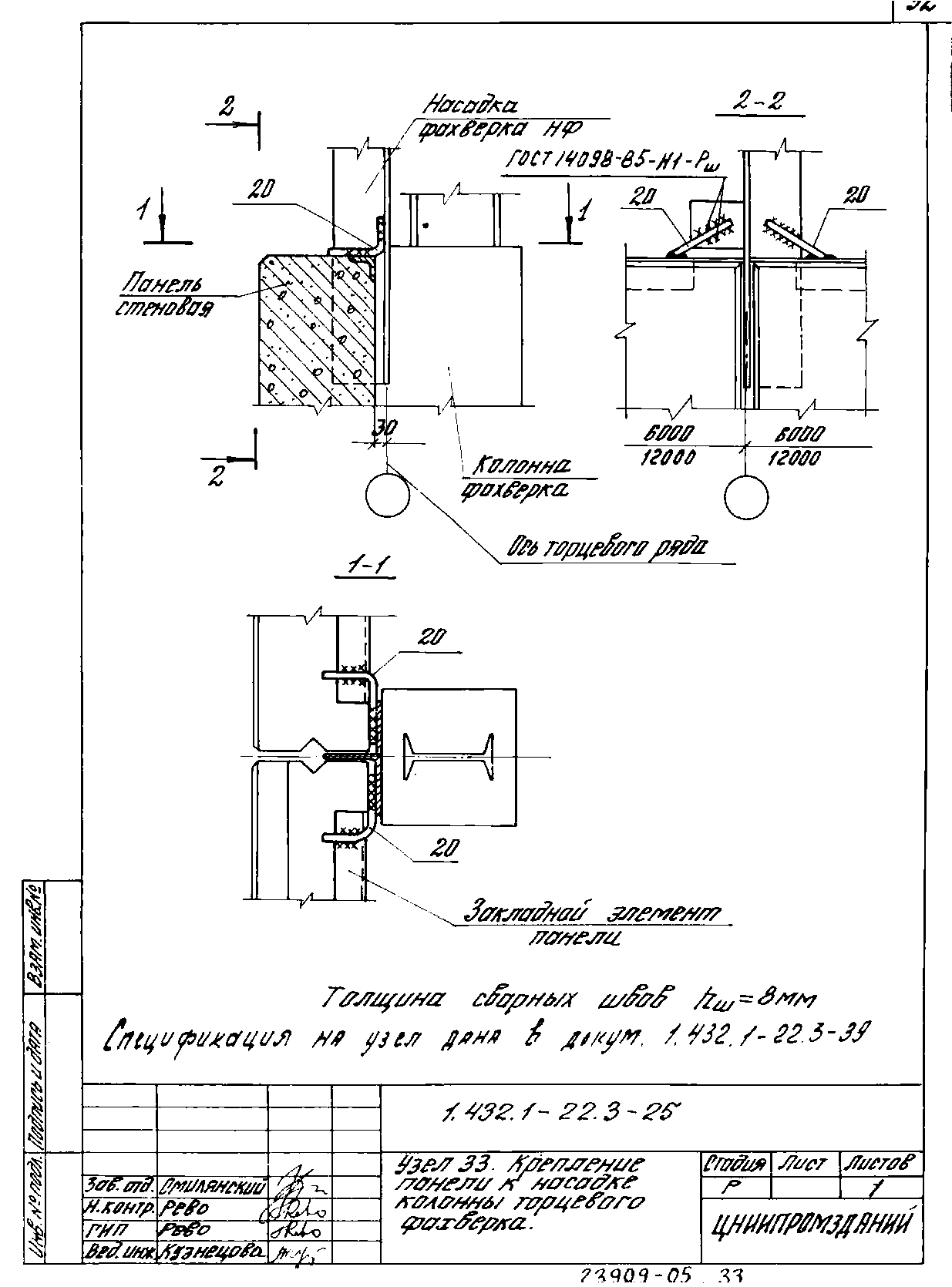

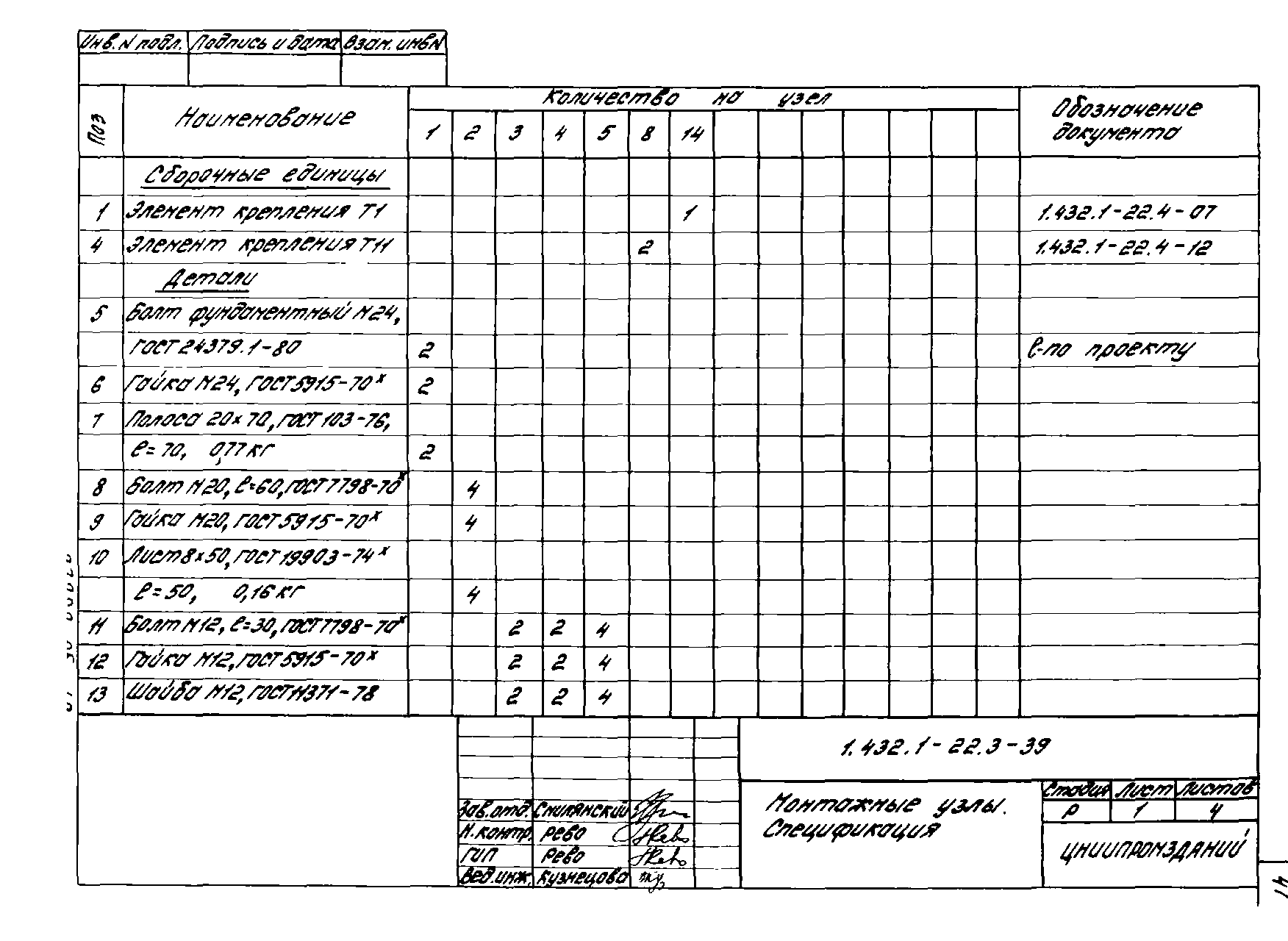

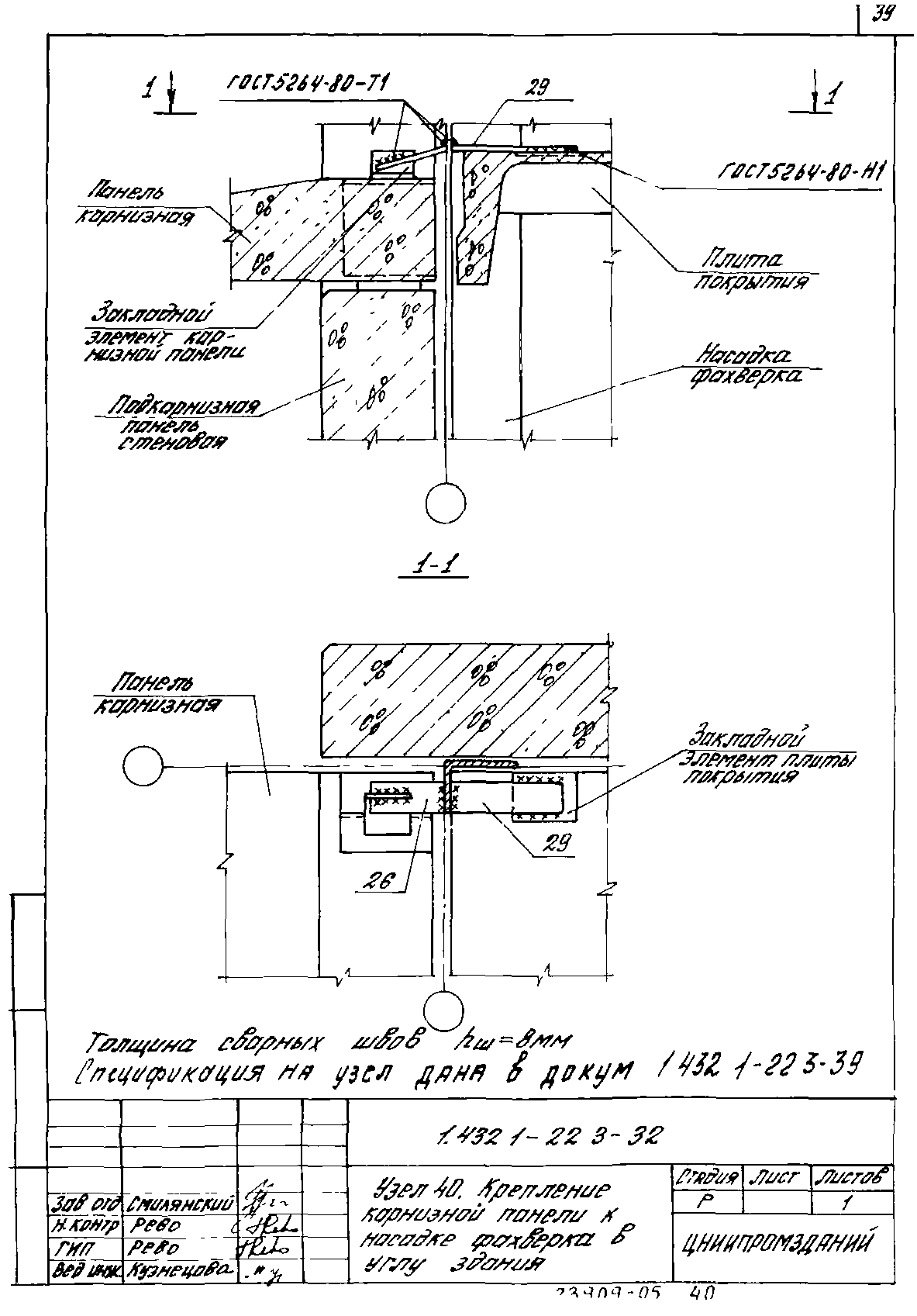

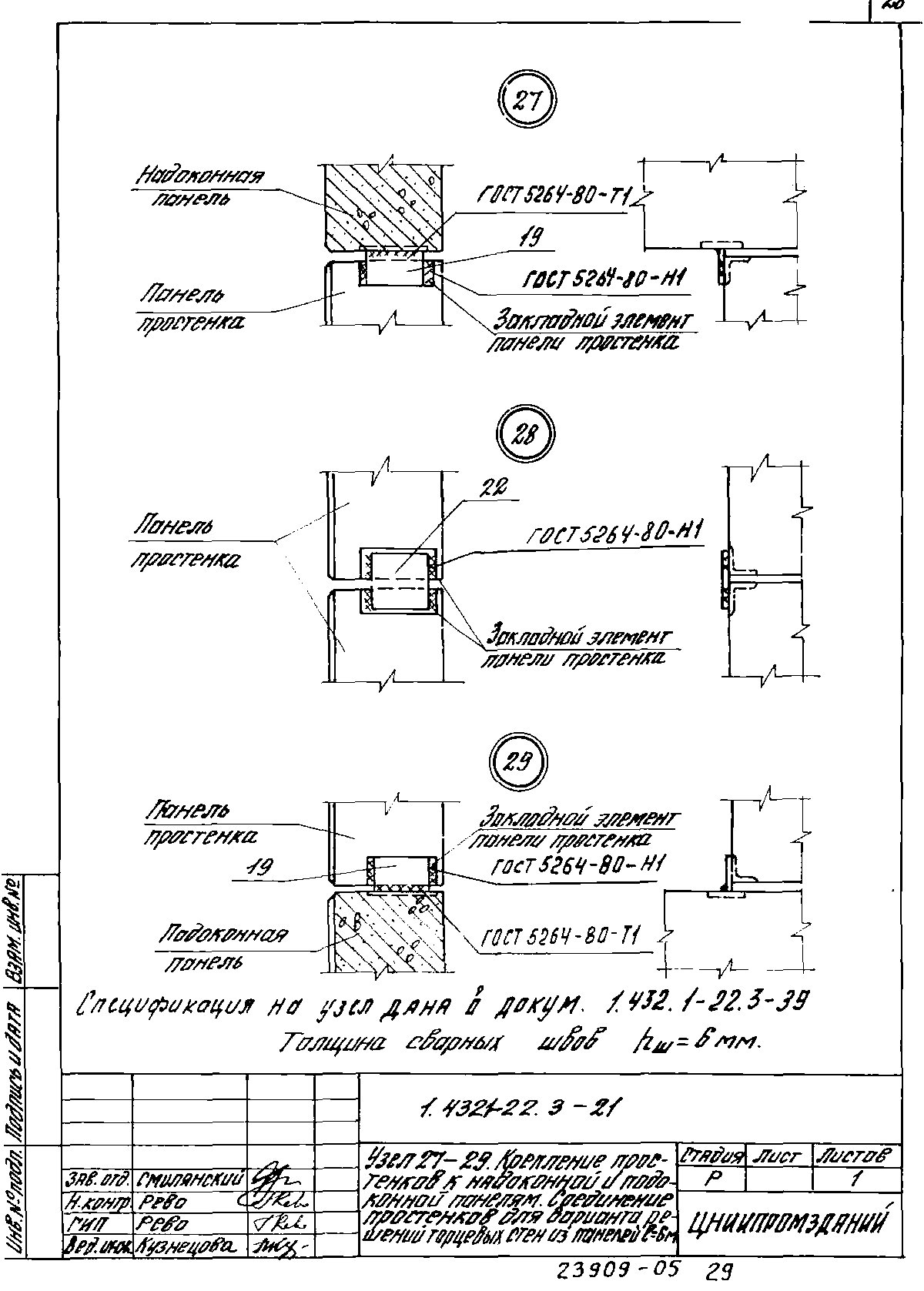

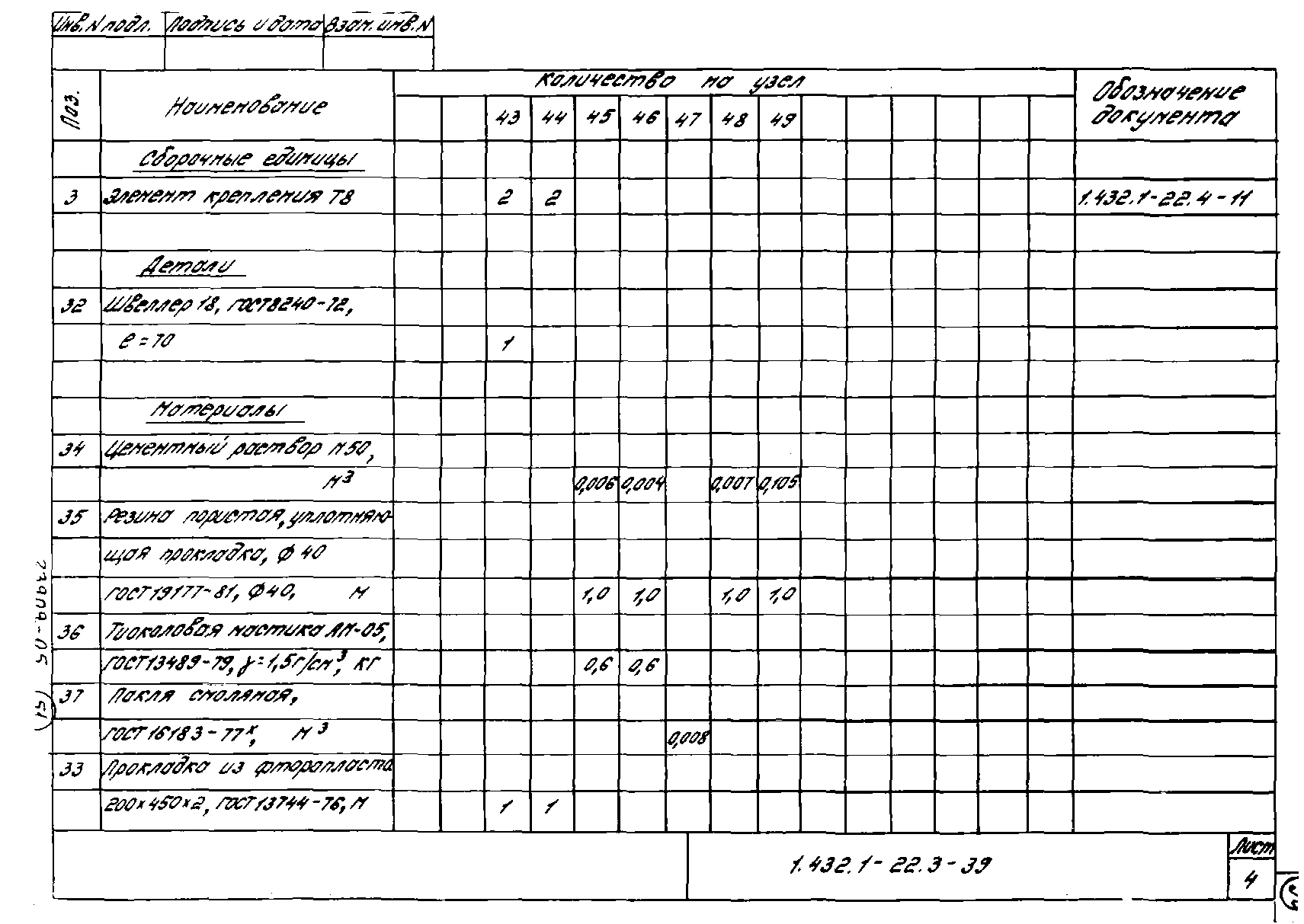

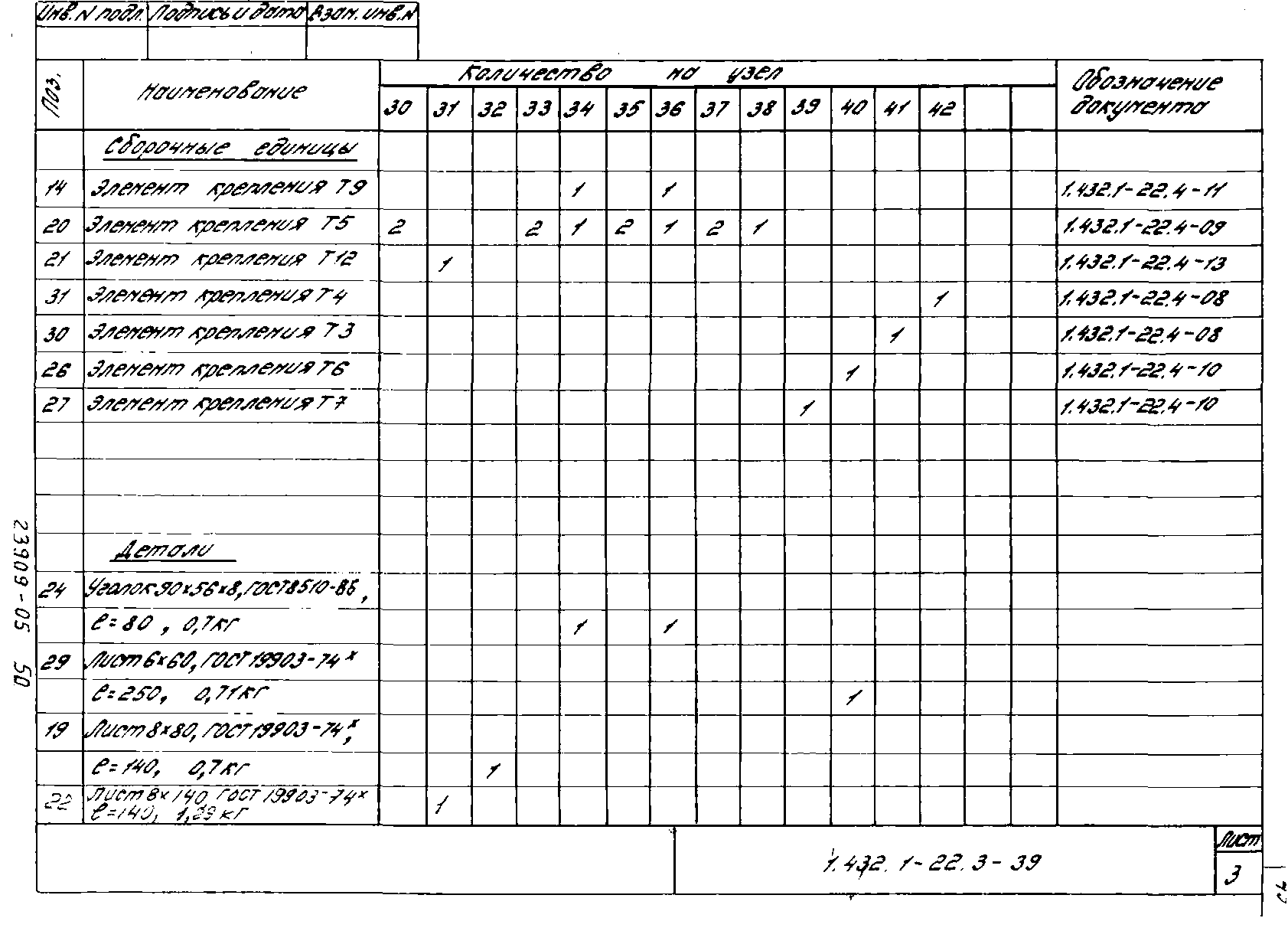

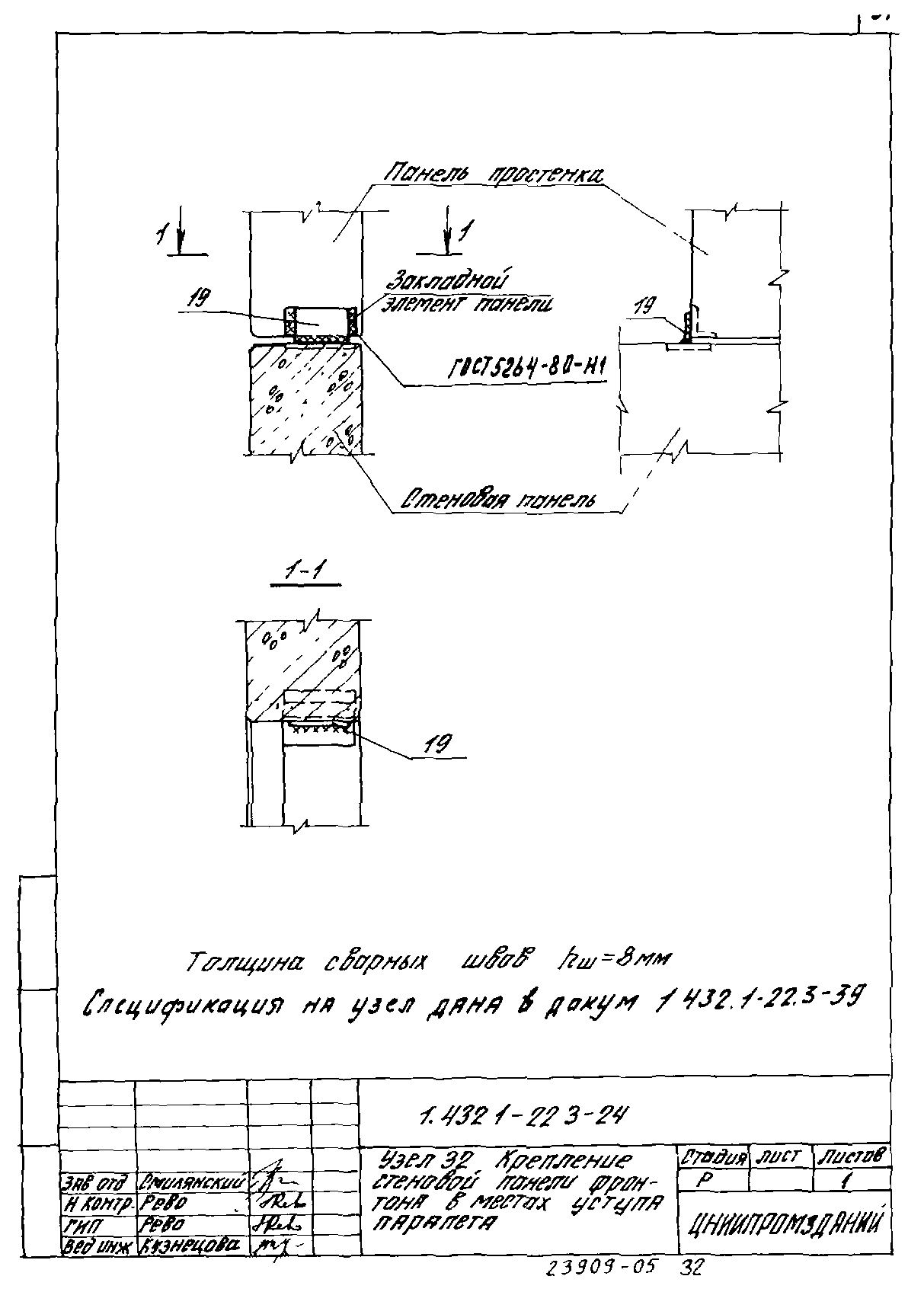

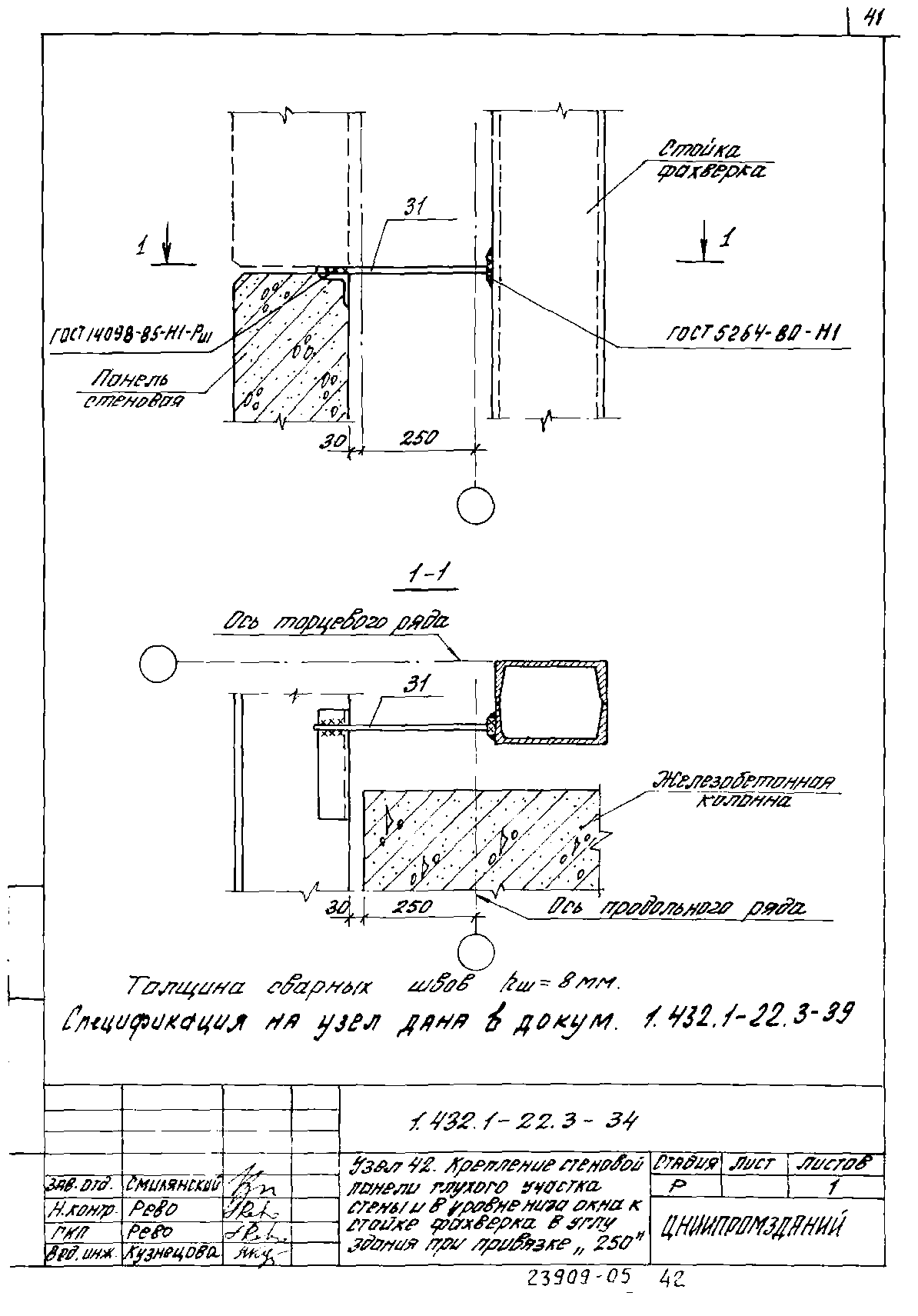

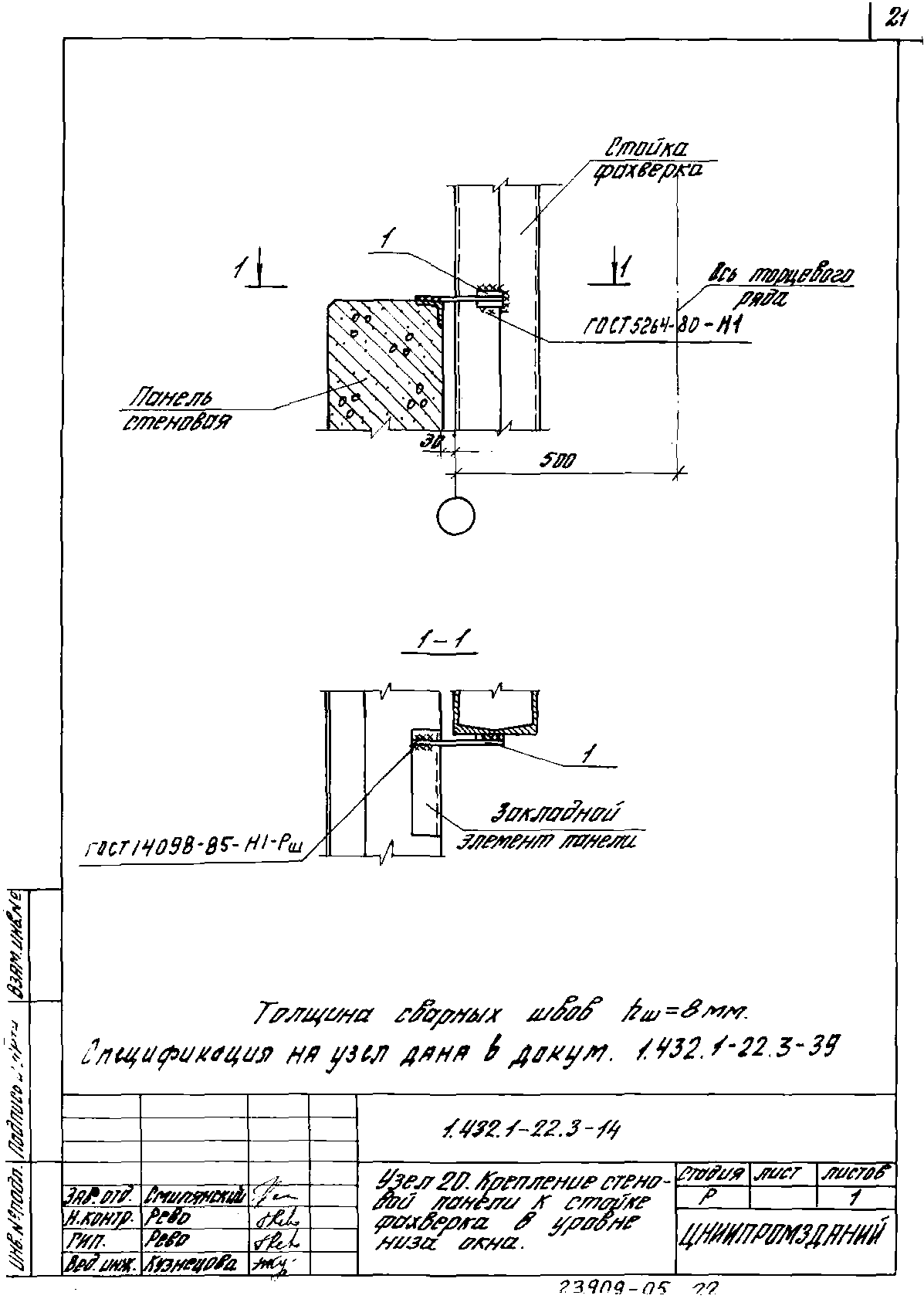

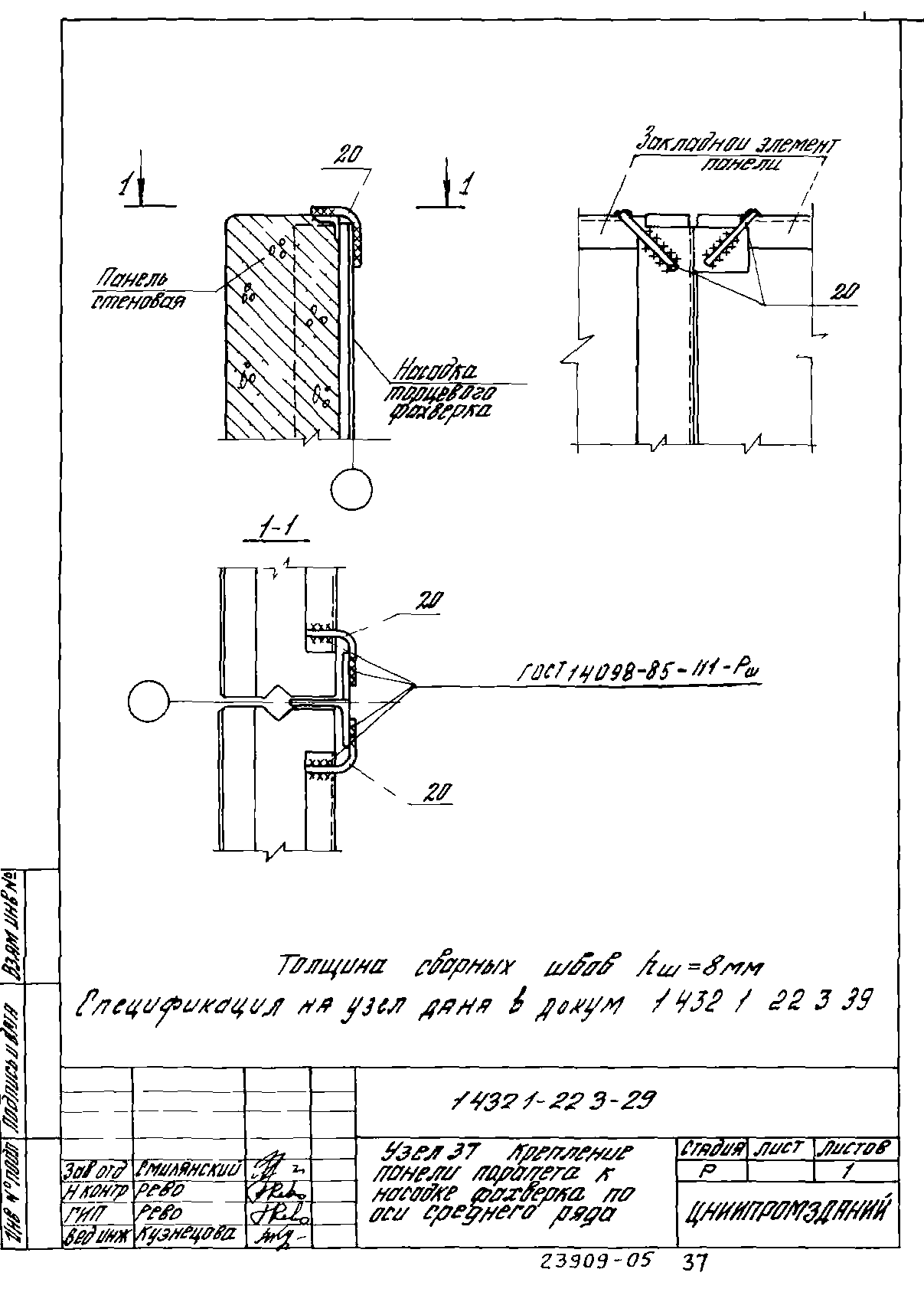

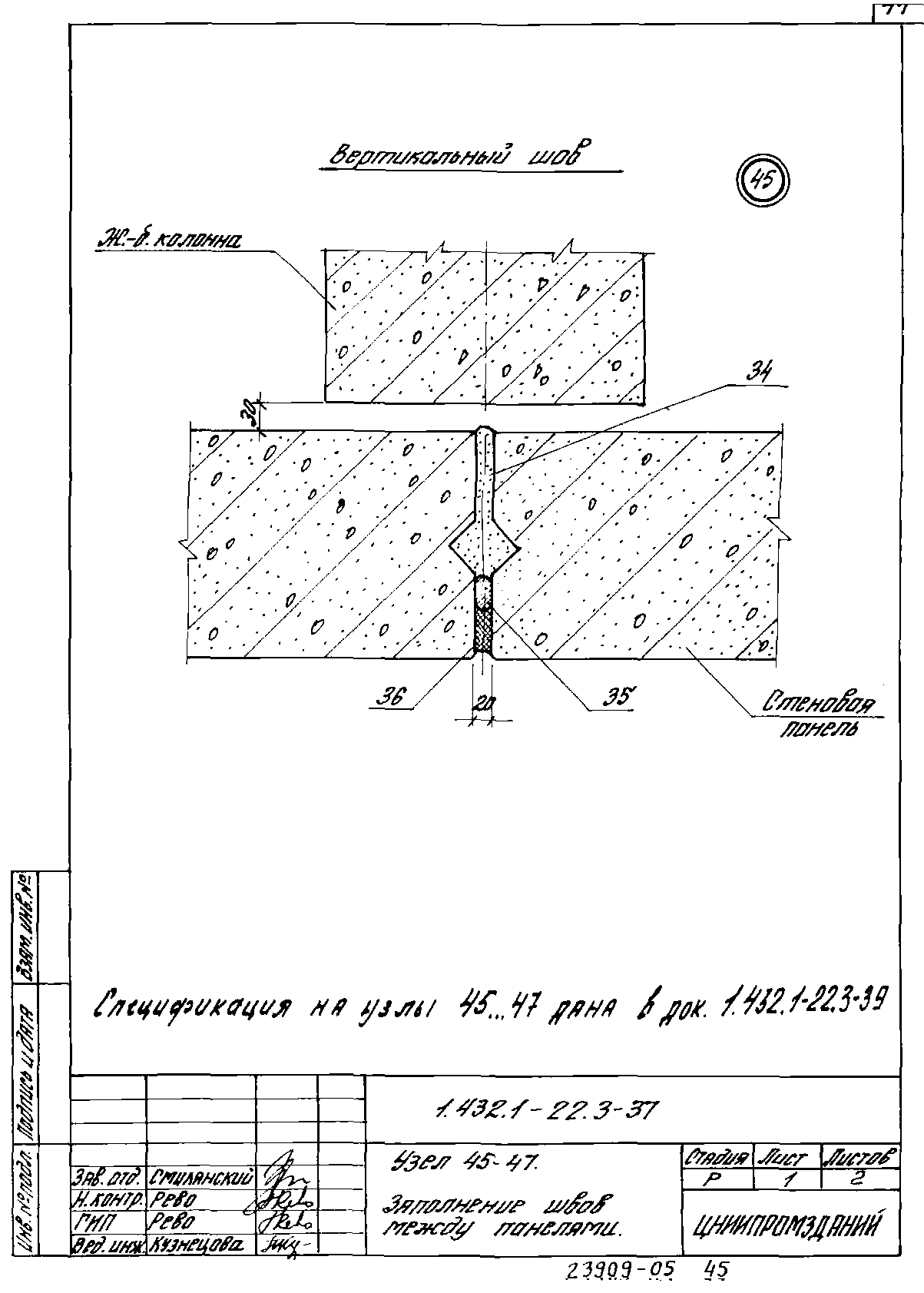

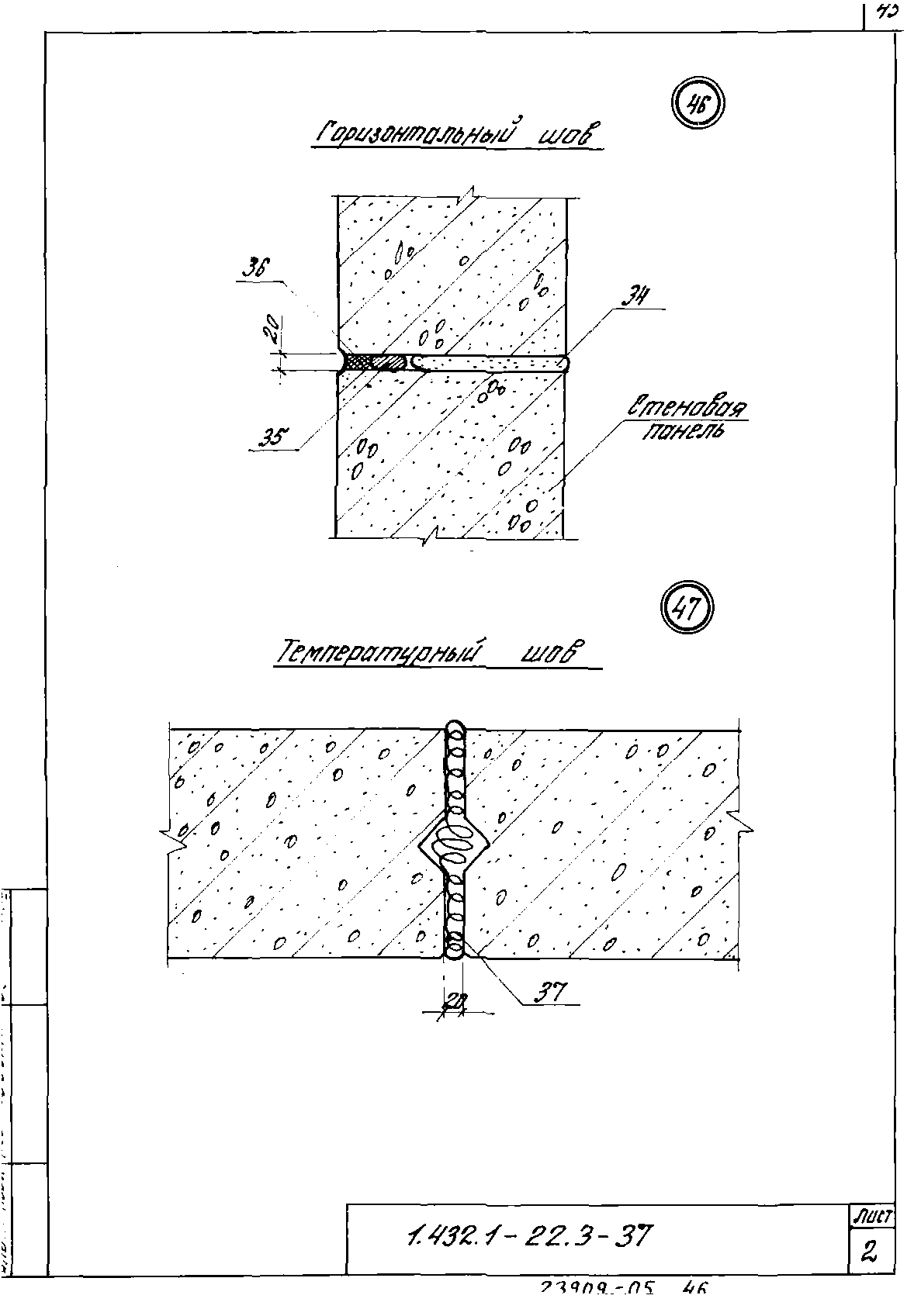

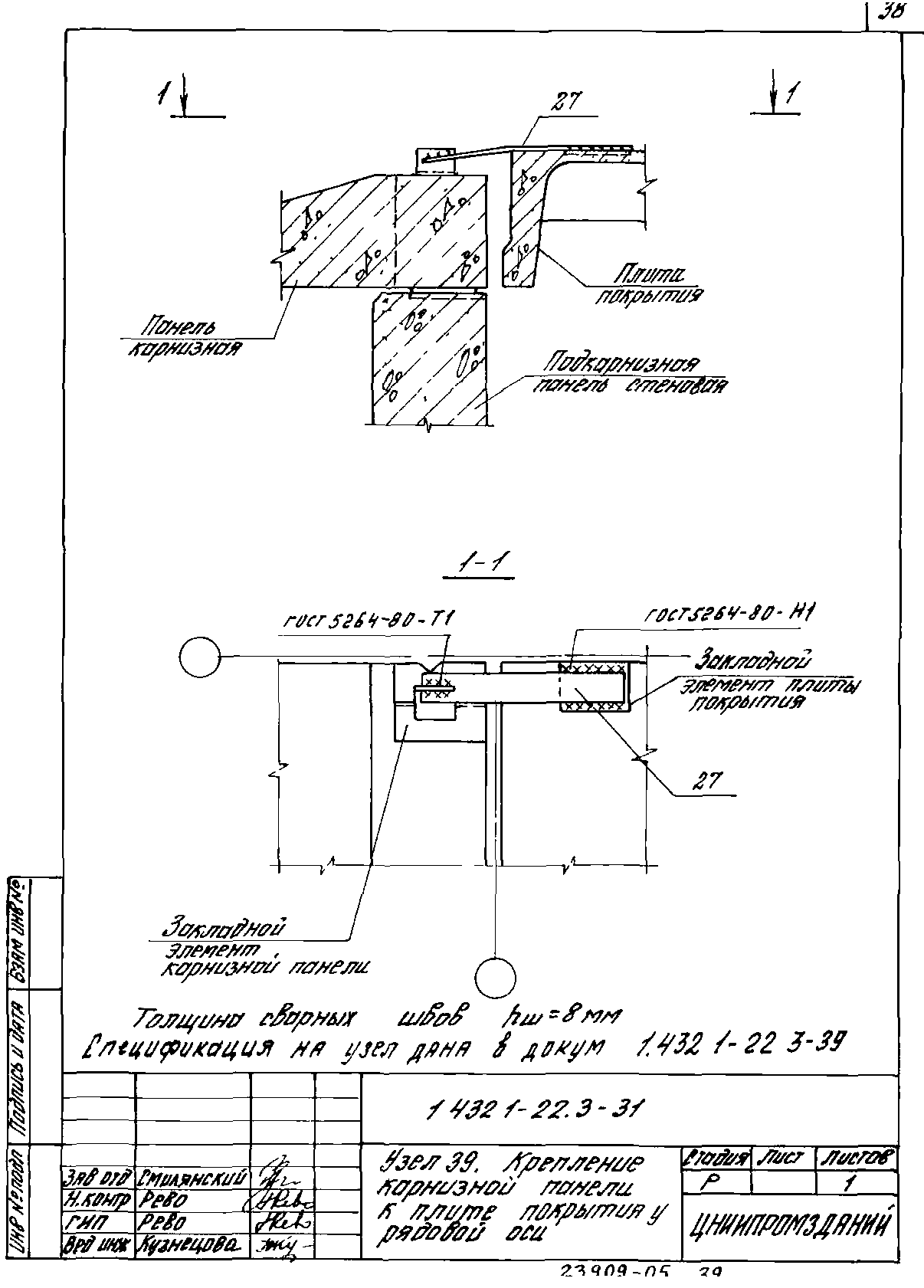

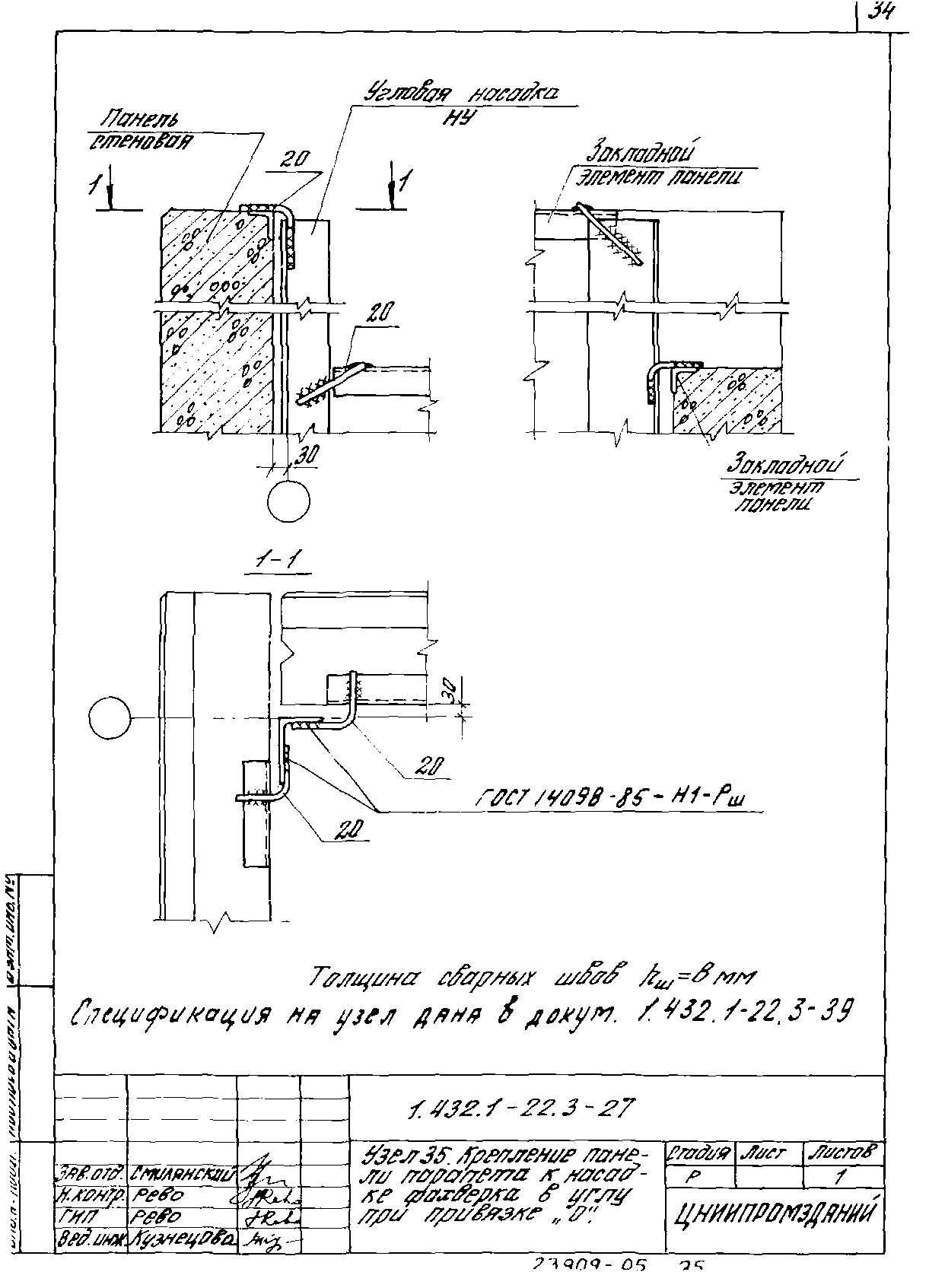

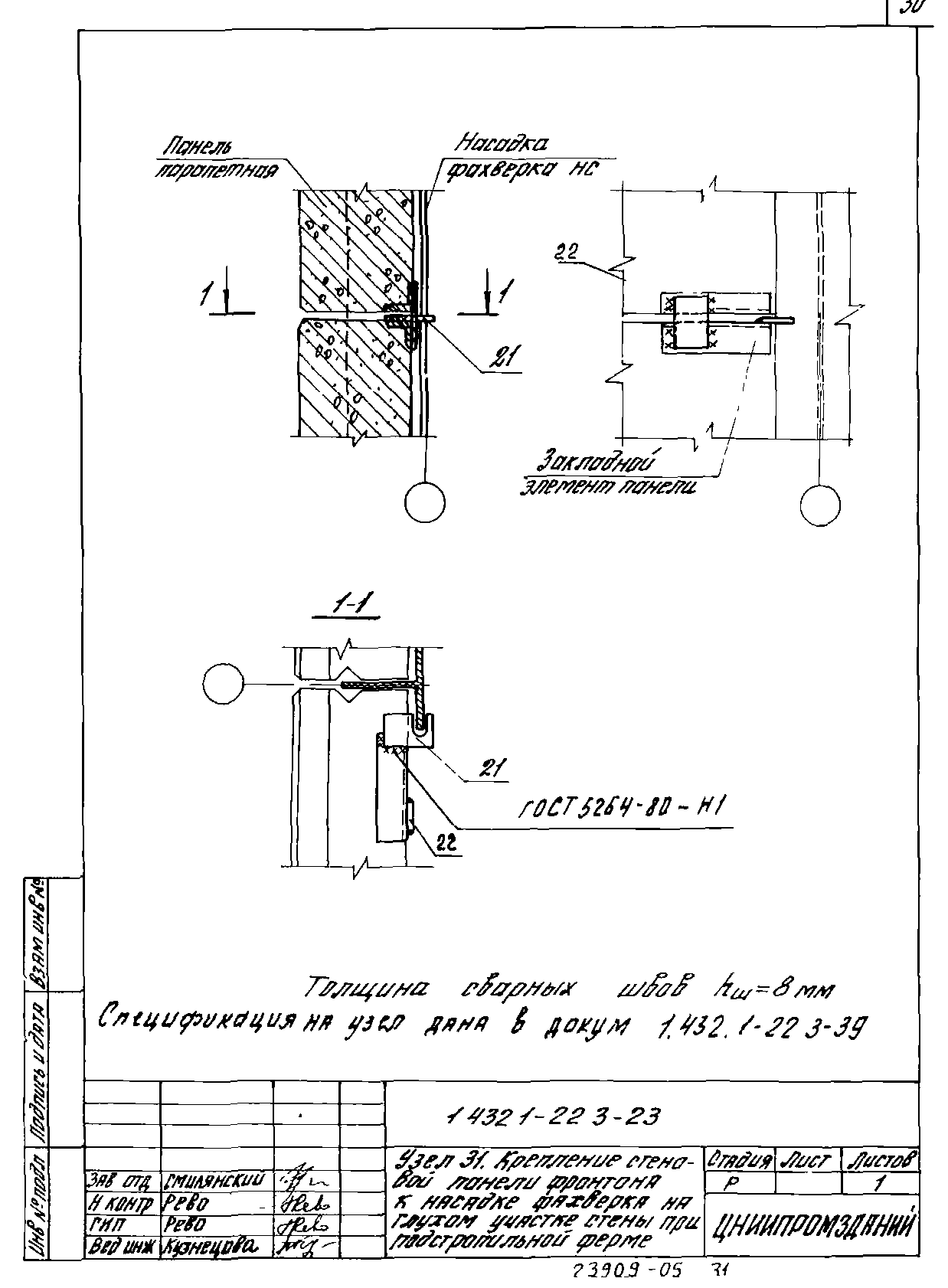

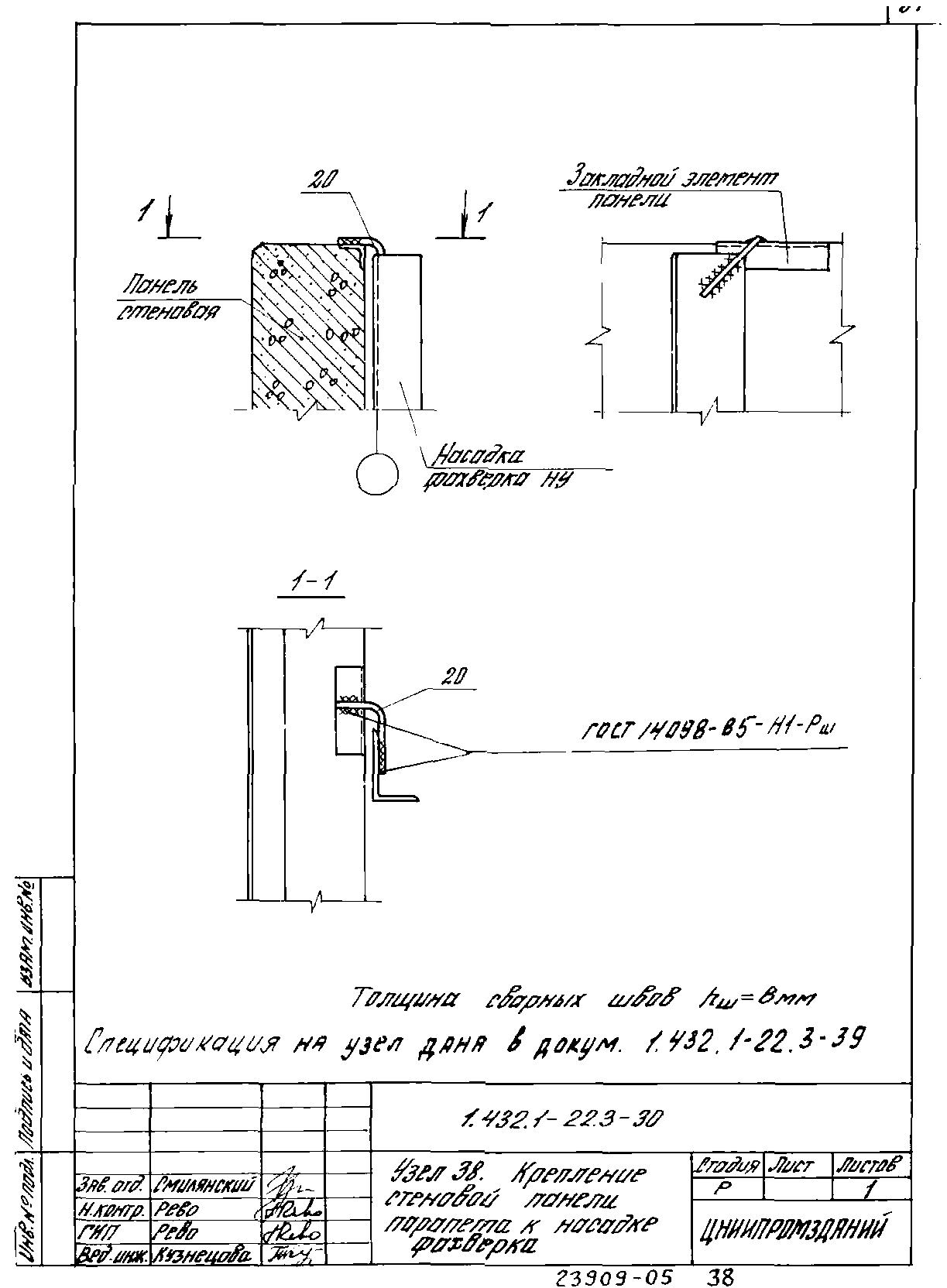

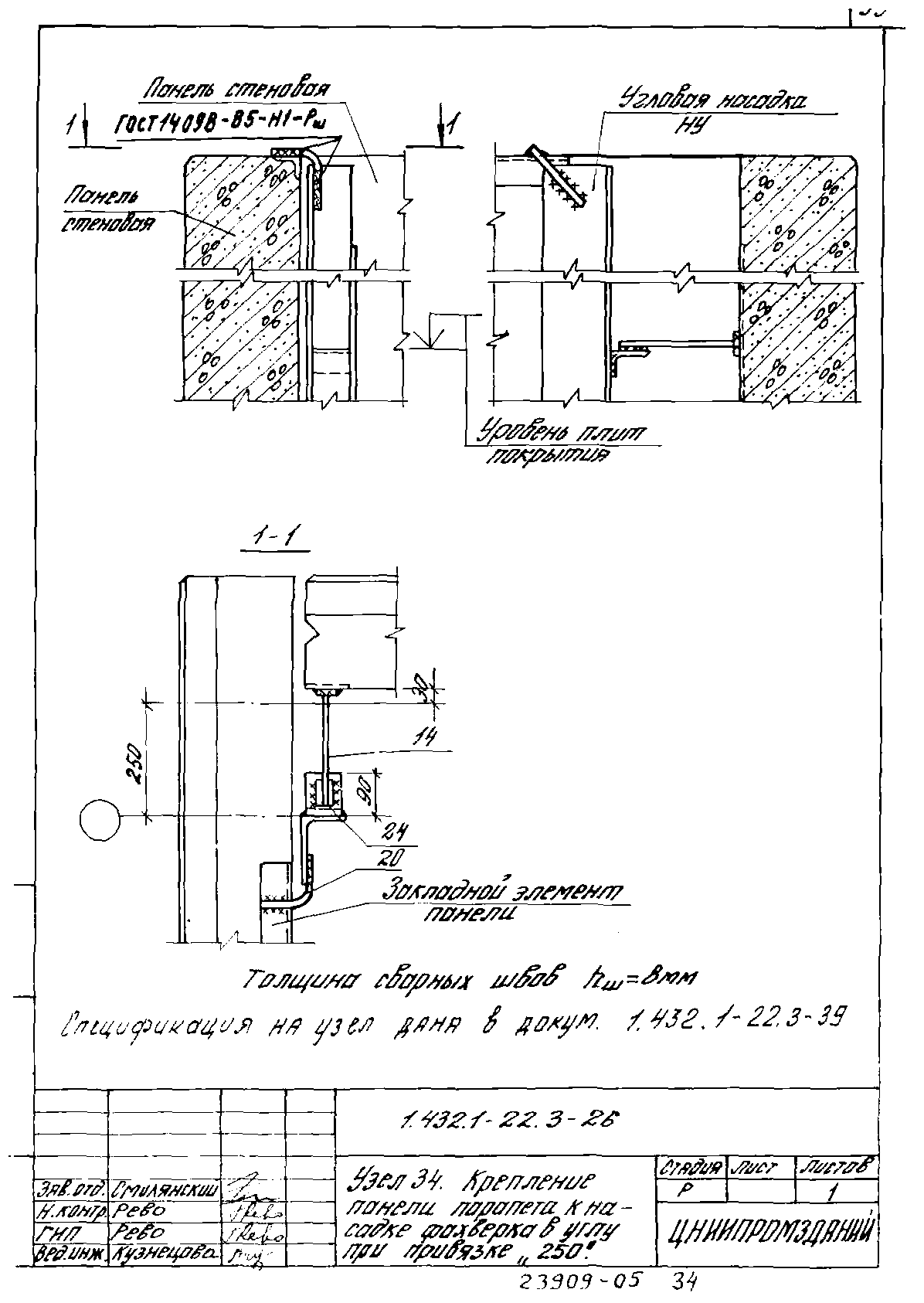

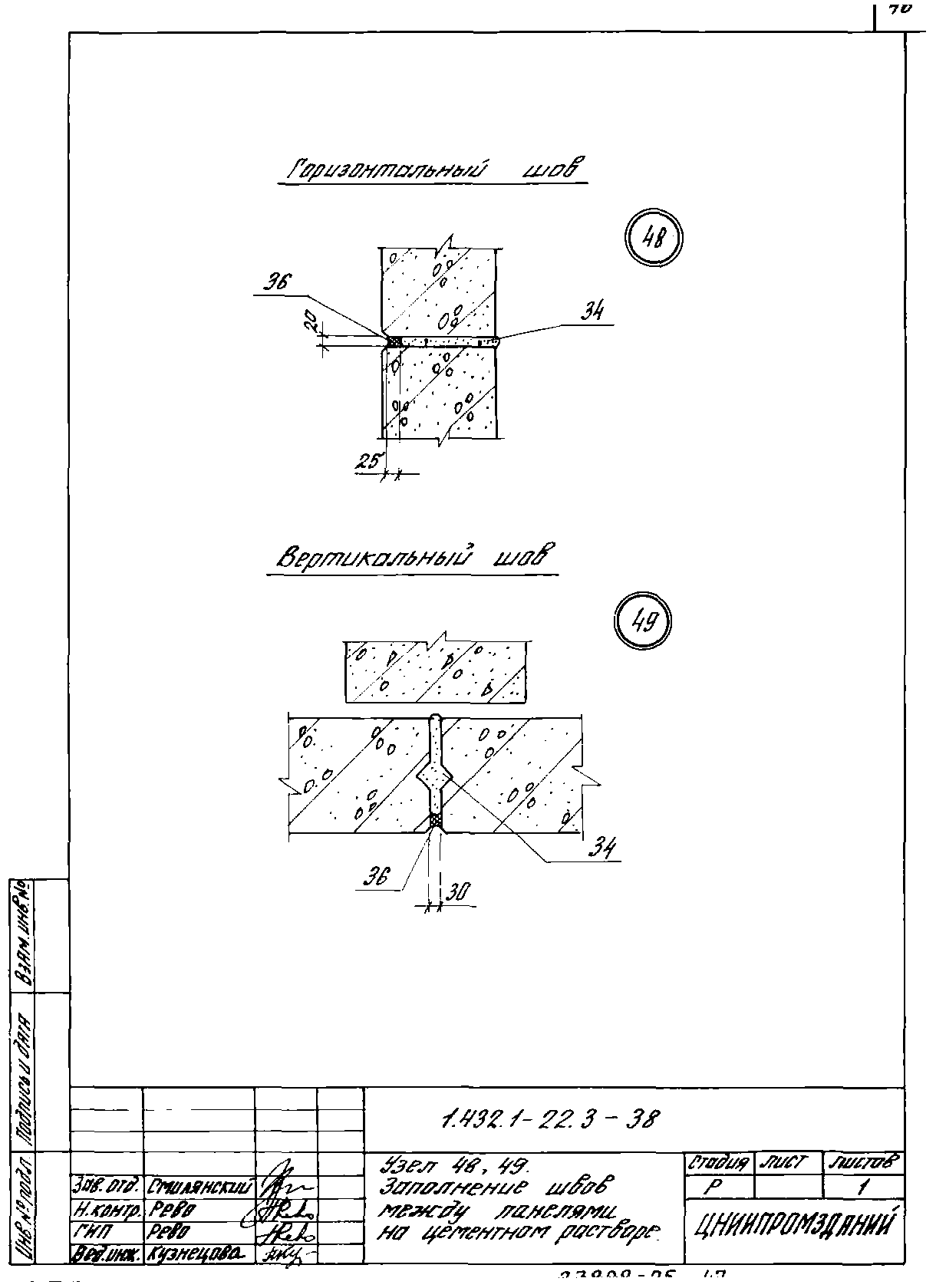

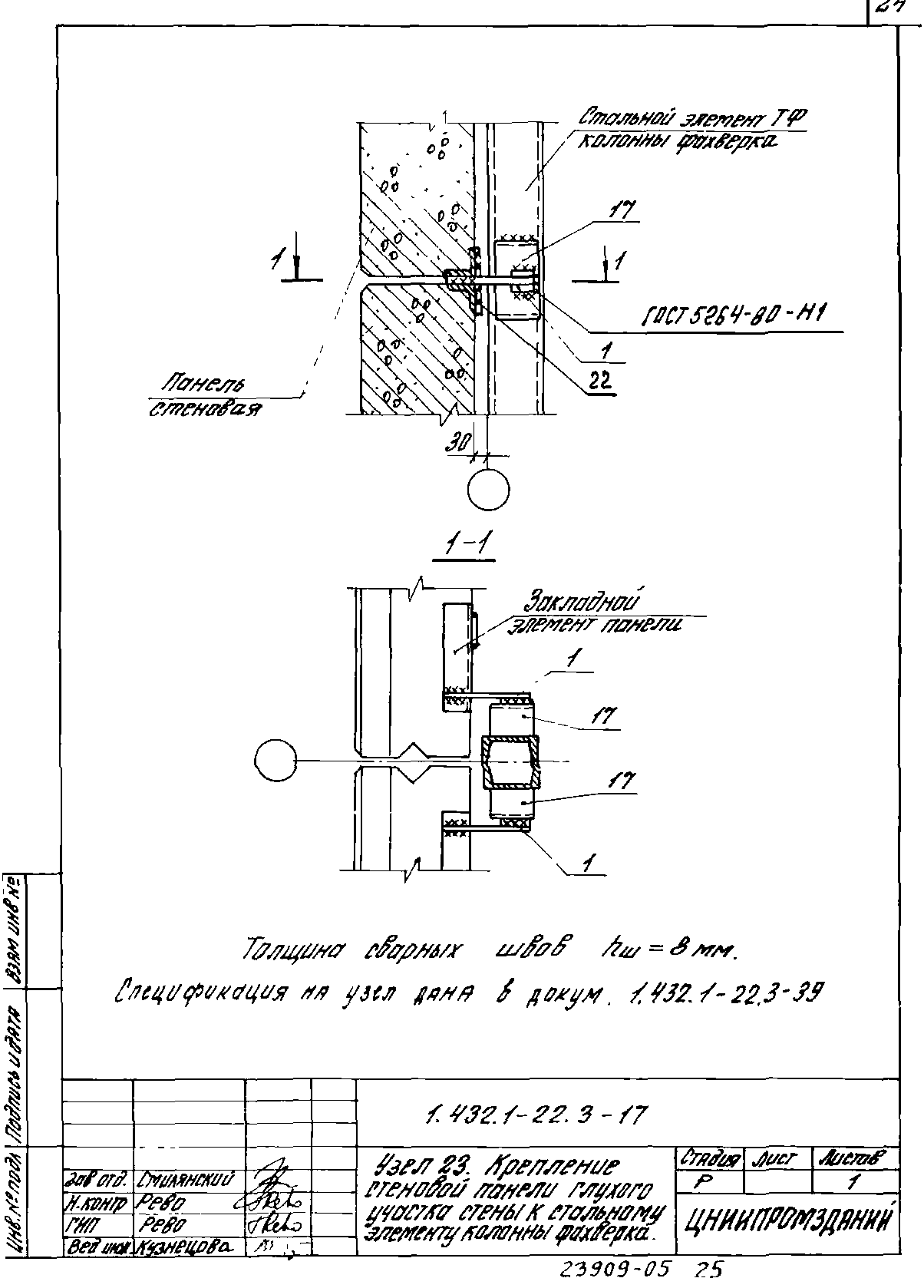

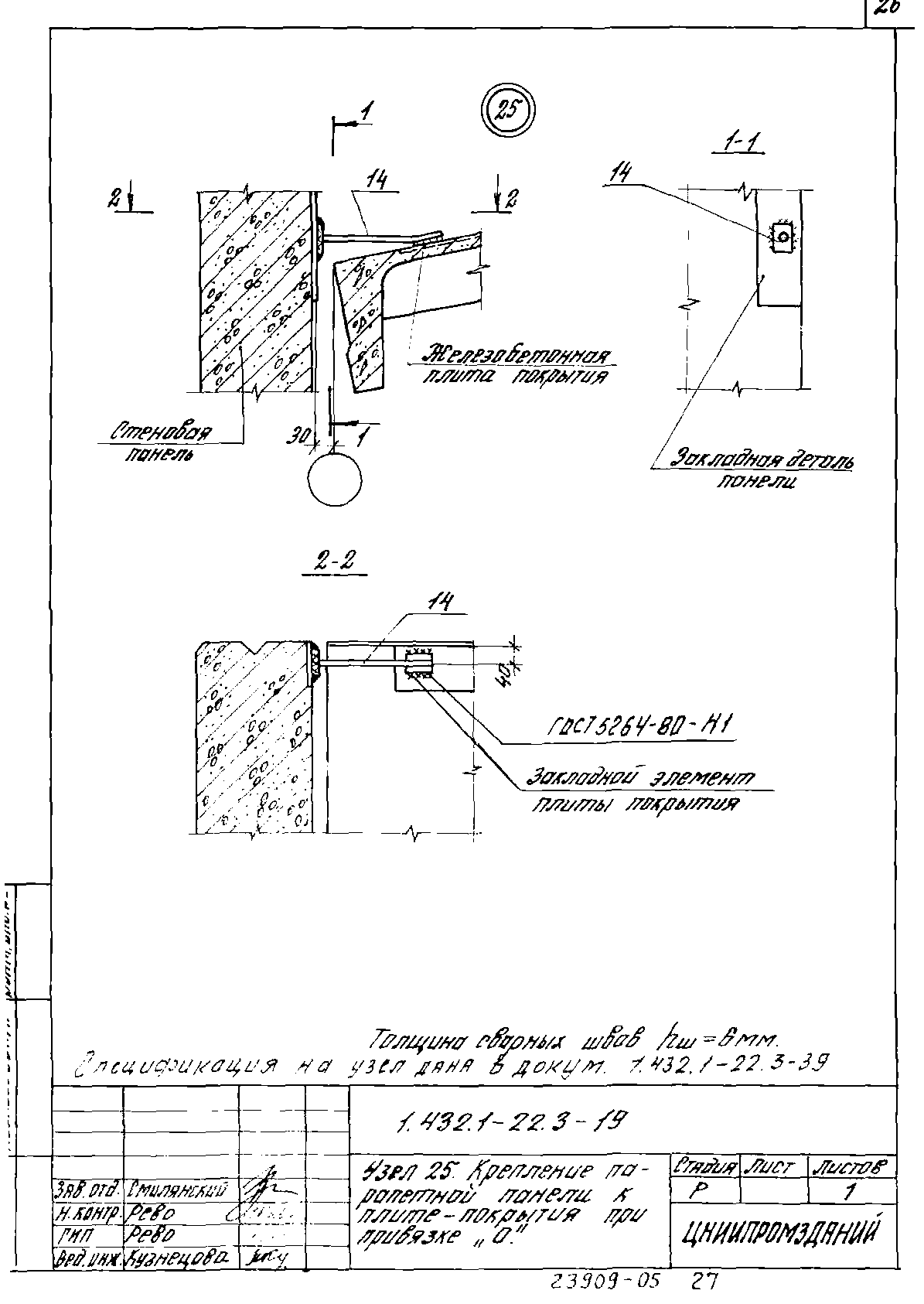

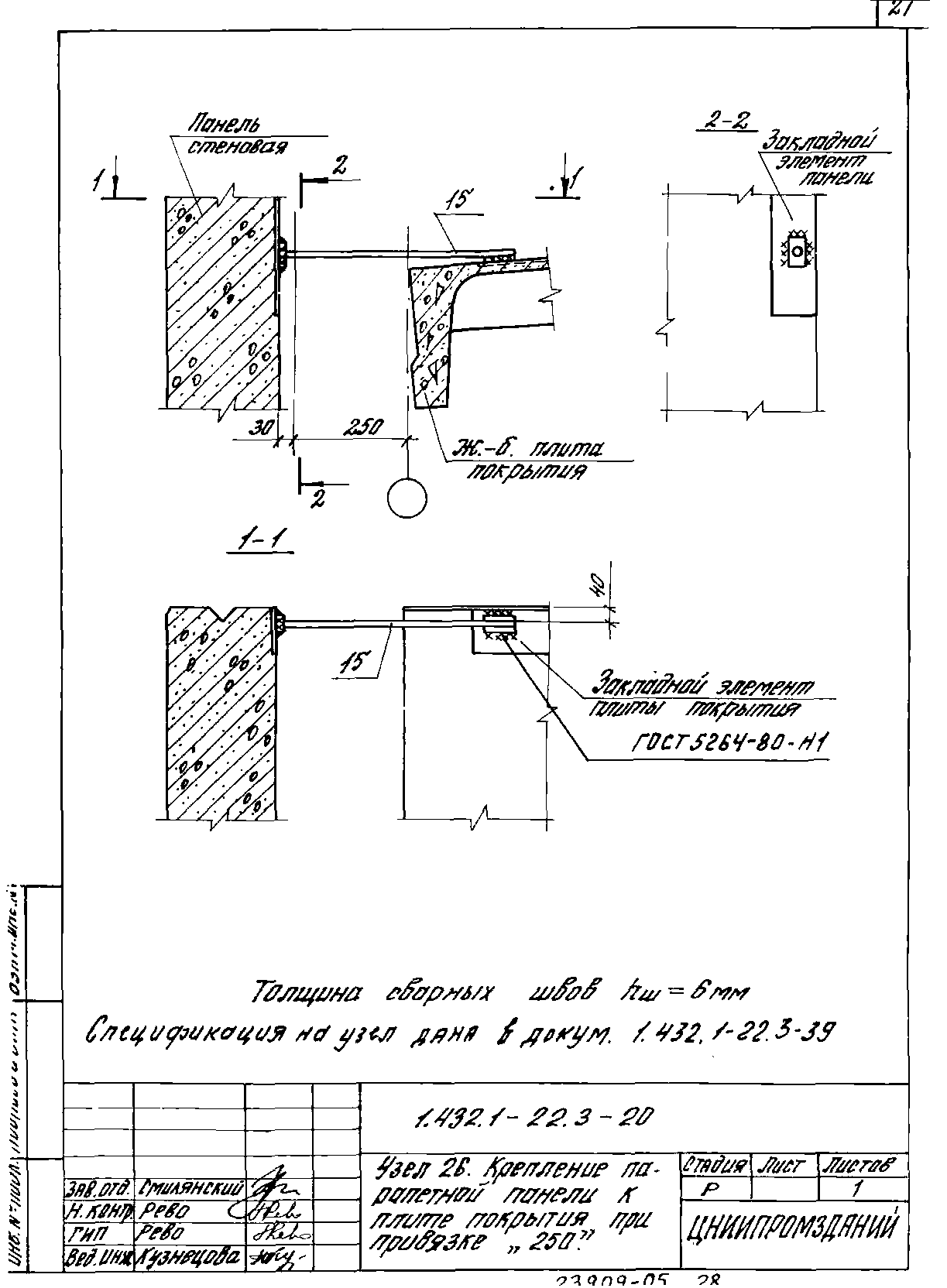

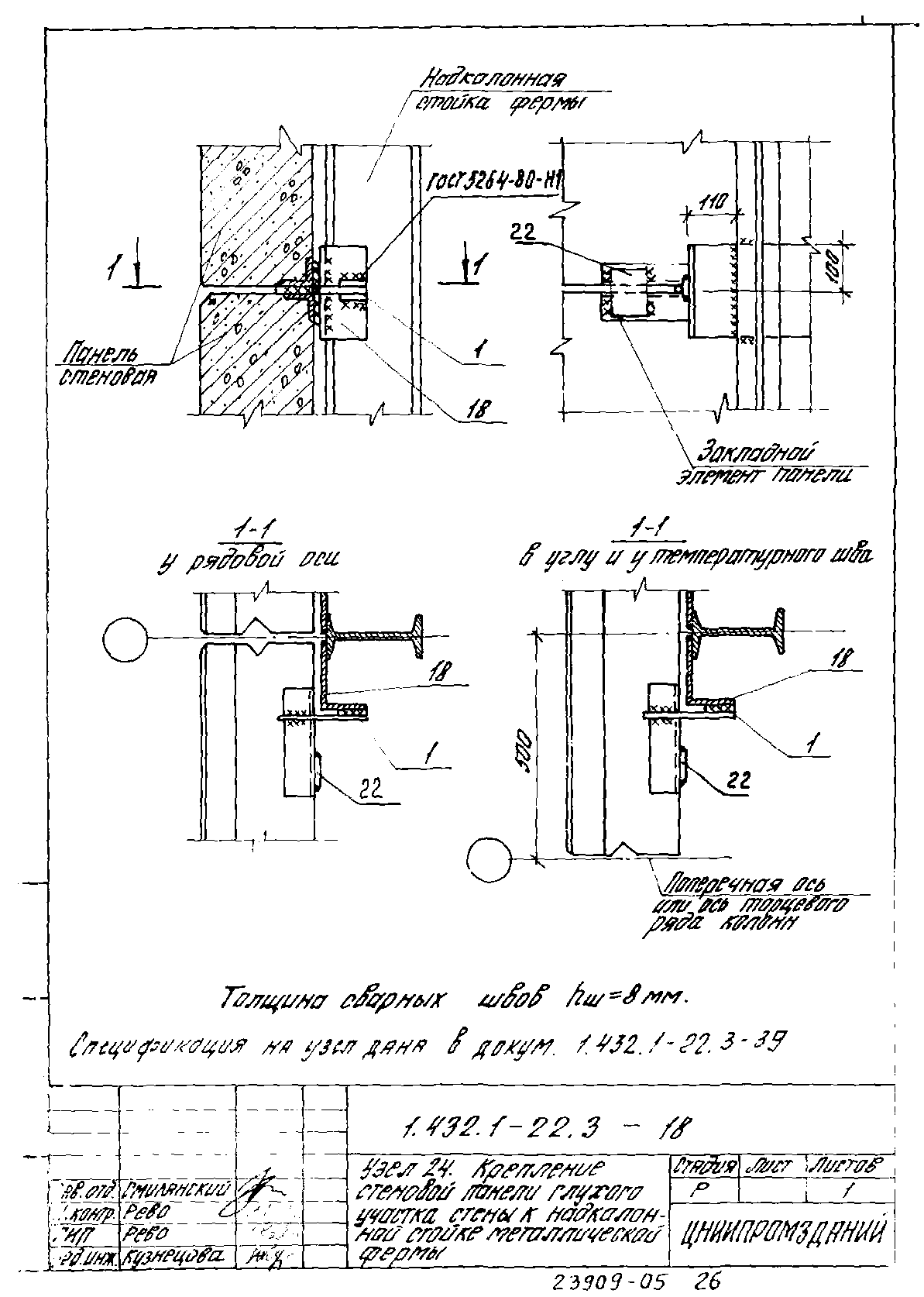

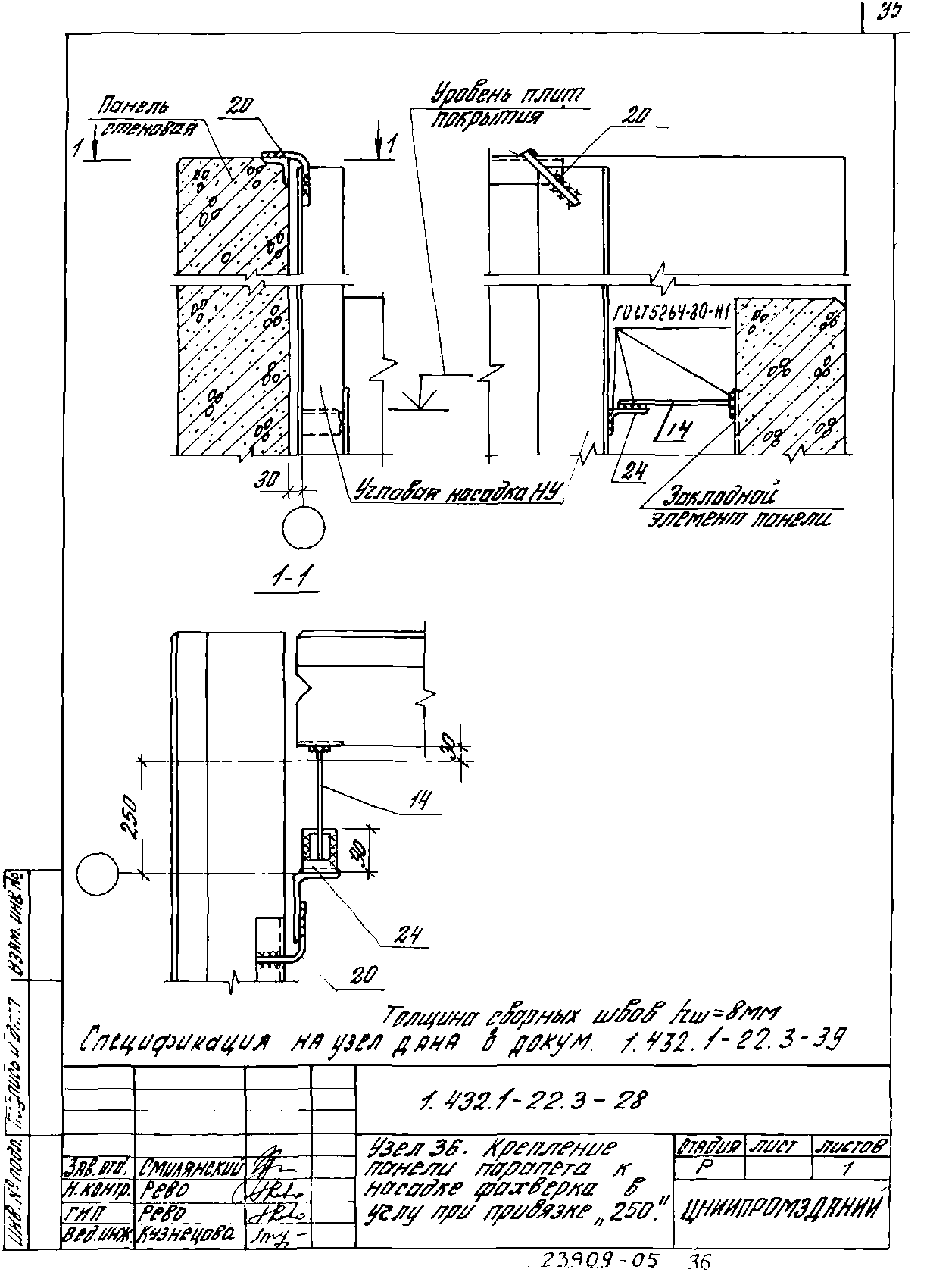

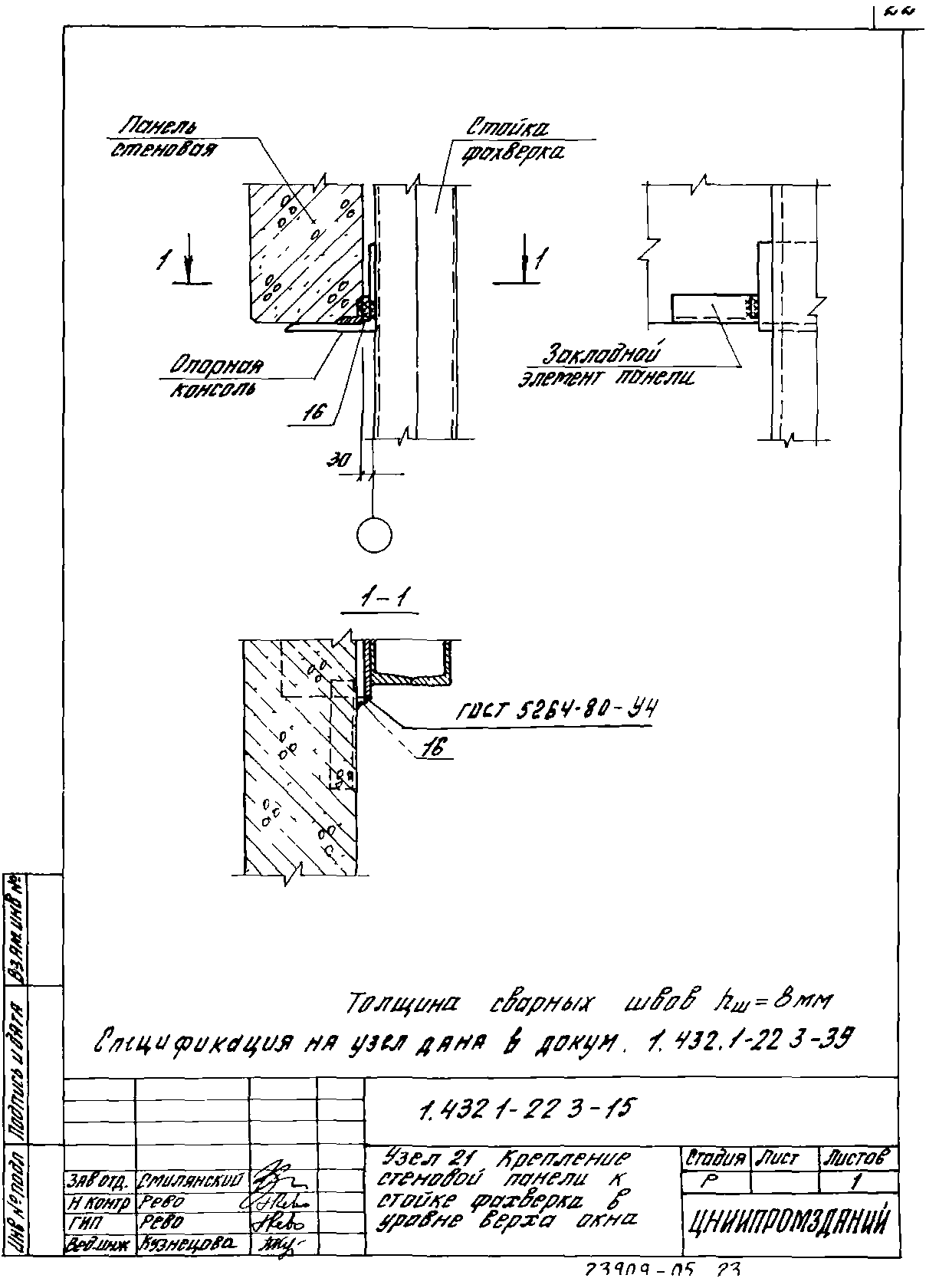

Оглавление:	1.432.1-22.3-ТО Техническое описание 1.432.1-22.3-01 Узел 1. Крепление стойки фахверка к фундаменту 1.432.1-22.3-02 Узел 2…5. Стык стоек фахверка, крепление насадки к стойке фахверка 1.432.1-22.3-03 Узел 6, 7. Крепление насадки к колонне торцевого фахверка 1.432.1-22.3-04 Узел 8. Крепление стойки фахверка к колонне 1.432.1-22.3-05 Узел 9, 10. Крепление опорной консоли РК и ТК к железобетонной колонне 1.432.1-22.3-06 Узел 11, 12. Крепление опорной консоли ТК и ФК к стойке торцевого фахверка 1.432.1-22.3-07 Узел 13. Опирание стеновой панели на фундаментную балку 1.432.1-22.3-08 Узел 14. Крепление стеновой панели к железобетонной колонне, балки покрытия, ферме 1.432.1-22.3-09 Узел 15. Крепление стеновой панели к железобетонной ферме и балке покрытия по продольному ряду колонн при привязке "250" 1.432.1-22.3-10 Узел 16. Крепление стеновой панели к железобетонной колонне в уровне низа окна 1.432.1-22.3-11 Узел 17. Крепление стеновой панели к железобетонной колонне в уровне верха окна 1.432.1-22.3-12 Узел 18. Крепление стеновой панели глухого участка стены к железобетонной колонне в уровне опорной консоли 1.432.1-22.3-13 Узел 19. Крепление стеновой панели глухого участка стены к стойке фахверка 1.432.1-22.3-14 Узел 20. Крепление стеновой панели к стойке фахверка в уровне низа окна 1.432.1-22.3-15 Узел 21. Крепление стеновой панели к стойке фахверка в уровне верха окна 1.432.1-22.3-16 Узел 22. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли 1.432.1-22.3-17 Узел 23. Крепление стеновой панели глухого участка стены к стальному элементу колонны фахверка 1.432.1-22.3-18 Узел 24. Крепление стеновой панели глухого участка стены к надколонной стойке металлической фермы 1.432.1-22.3-19 Узел 25. Крепление парапетной панели к плите покрытия при привязке "0" 1.432.1-22.3-20 Узел 26. Крепление парапетной панели к плите покрытия при привязке "250" 1.432.1-22.3-21 Узел 27…29. Крепление простенков к надоконной и подоконной панелям. Соединение простенков для варианта решений торцевых стен из панелей L = 6.0 м 1.432.1-22.3-22 Узел 30. Крепление стеновой панели фронтона к насадке фахверка на глухом участке стены 1.432.1-22.3-23 Узел 31. Крепление стеновой панели фронтона к насадке фахверка на глухом участке стены при подстропильной ферме 1.432.1-22.3-24 Узел 32. Крепление стеновой панели фронтона в местах уступа парапета 1.432.1-22.3-25 Узел 33. Крепление панели к насадке колонны торцевого фахверка 1.432.1-22.3-26 Узел 34. Крепление панели парапета к насадке фахверка в углу при привязке "250" 1.432.1-22.3-27 Узел 35. Крепление панели парапета к насадке фахверка в углу при привязке "0" 1.432.1-22.3-28 Узел 36. Крепление панели парапета к насадке фахверка в углу при привязке "250" 1.432.1-22.3-29 Узел 37. Крепление панели парапета к насадке фахверка по оси среднего ряда 1.432.1-22.3-30 Узел 38. Крепление стеновой панели парапета к насадке фахверка 1.432.1-22.3-31 Узел 39. Крепление карнизной панели к плите покрытия у рядовой оси 1.432.1-22.3-32 Узел 40. Крепление карнизной панели к насадке фахверка в углу здания 1.432.1-22.3-33 Узел 41. Крепление стеновой панели глухого участка стены и в уровне низа окна к стойке фахверка в углу здания при привязке "0" 1.432.1-22.3-34 Узел 42. Крепление стеновой панели глухого участка стены и в уровне низа окна к стойке фахверка в углу здания при привязке "250" 1.432.1-22.3-35 Узел 43. Крепление стеновой панели глухого участка стены к колонне продольного ряда в уровне опорной консоли в зданиях с увеличенным расстоянием между температурными швами (при "в" колонны = 400 мм) 1.432.1-22.3-36 Узел 44. Крепление стеновой панели глухого участка стены к колонне продольного ряда в уровне опорной консоли в зданиях с увеличенным расстоянием между температурными швами (при "в" колонны >= 500 мм) 1.432.1-22.3-37 Узел 45, 47. Заполнение швов между панелями 1.432.1-22.3-38 Узел 48, 49. Заполнение швов между панелями на цементном растворе 1.432.1-22.3-39 Монтажные узлы
Разработан:	ЦНИИпромзданий
Утверждён:	03.08.1988 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 6/6-1550)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 2.432-1 «Выпуск 0-1. Материалы для проектирования стен из панелей длиной 12 м» Серия 1.432.1-18 «Стеновые панели отапливаемых производственных зданий с шагом колонн 12 м»
Нормативные ссылки:	СНиП III-18-75 «Металлические конструкции» ГОСТ 24379.1-80 «Болты фундаментные. Конструкция и размеры» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 13489-79 «Герметики марок У-30М и УТ-31. Технические условия» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» ГОСТ 16183-77 «Пакля ленточная пропитанная. Технические условия»
