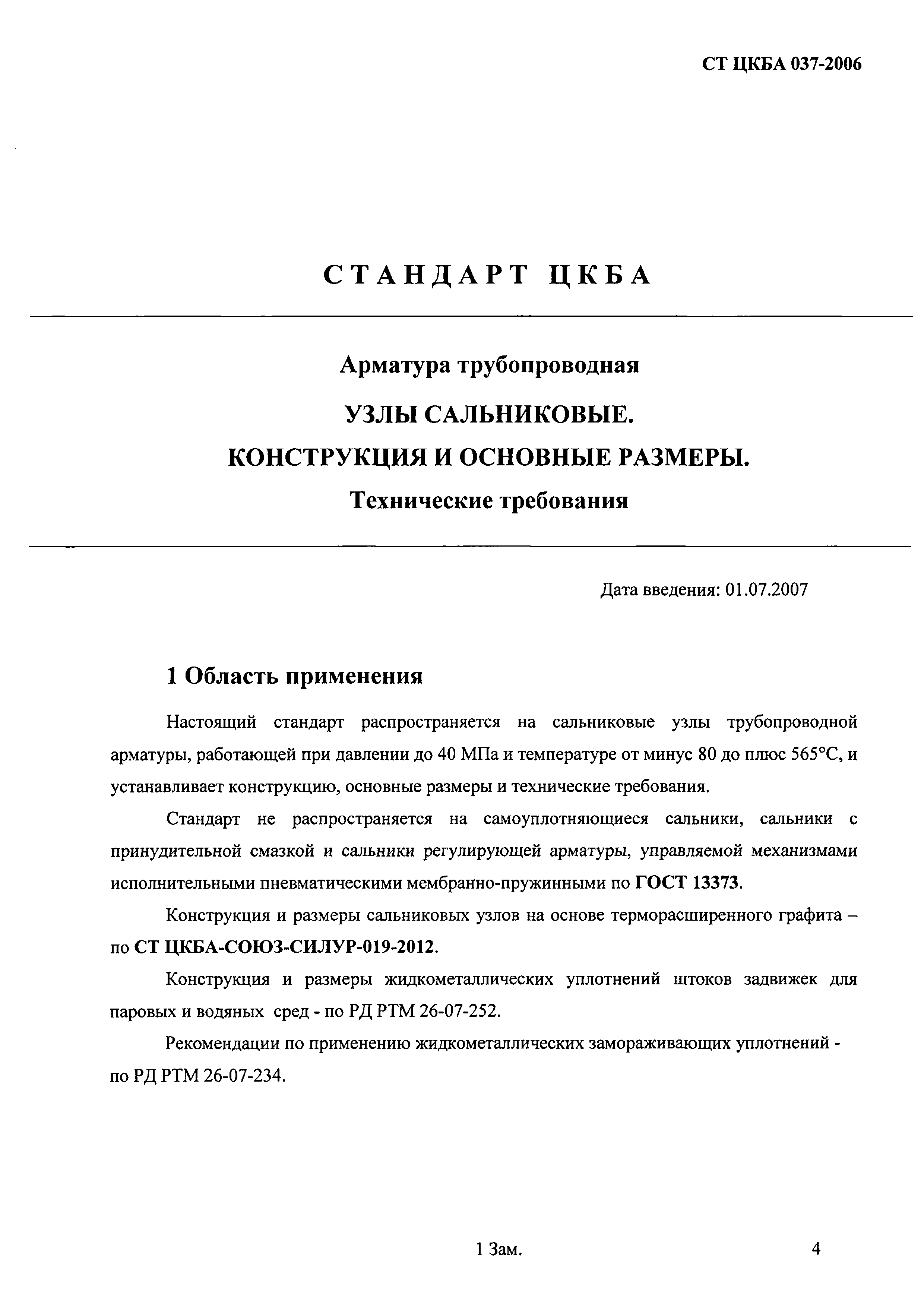

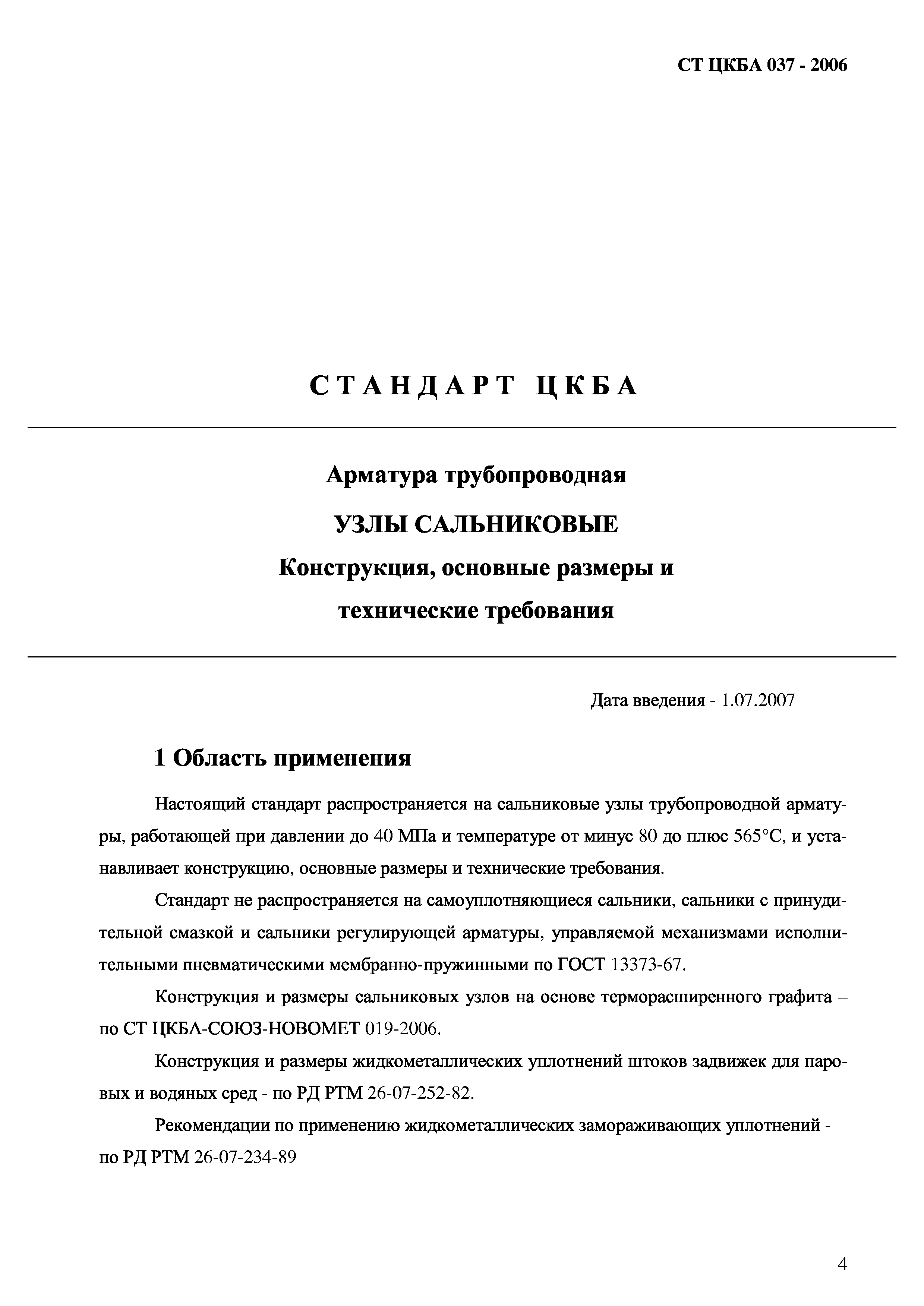

Арматура трубопроводная. Узлы сальниковые. Конструкция, основные размеры и технические требования| Обозначение: | СТ ЦКБА 037-2006 | | Обозначение англ: | 037-2006 | | Статус: | действует | | Название рус.: | Арматура трубопроводная. Узлы сальниковые. Конструкция, основные размеры и технические требования | | Дата добавления в базу: | 01.09.2013 | | Дата актуализации: | 05.05.2017 | | Дата введения: | 01.07.2007 | | Область применения: | Стандарт распространяется на сальниковые узлы трубопроводной арматуры, работающей при давлении до 40 МПа и температуре от минус 80 до плюс 565 градусов Цельсия, и устанавливает конструкцию, основные размеры и технические требования. Стандарт не распространяется на самоуплотняющиеся сальники, сальники с принудительной смазкой и сальники регулируемой арматуры, управляемой механизмами исполнительными пневматическими мембранно-пружинными по ГОСТ 13373. Конструкция и размеры сальниковых узлов на основе терморасширенного графита - по СТ ЦКБА-СОЮЗ-СИЛУР-019-2006. Конструкция и размеры жидкометаллических уплотнений штоков задвижек для паровых и водяных сред - по РД РТМ 26-07-252. Рекомендации по применению жидкометаллических замораживающих уплотнений - по РД РТМ 26-07-234. | | Оглавление: | 1. Область применения

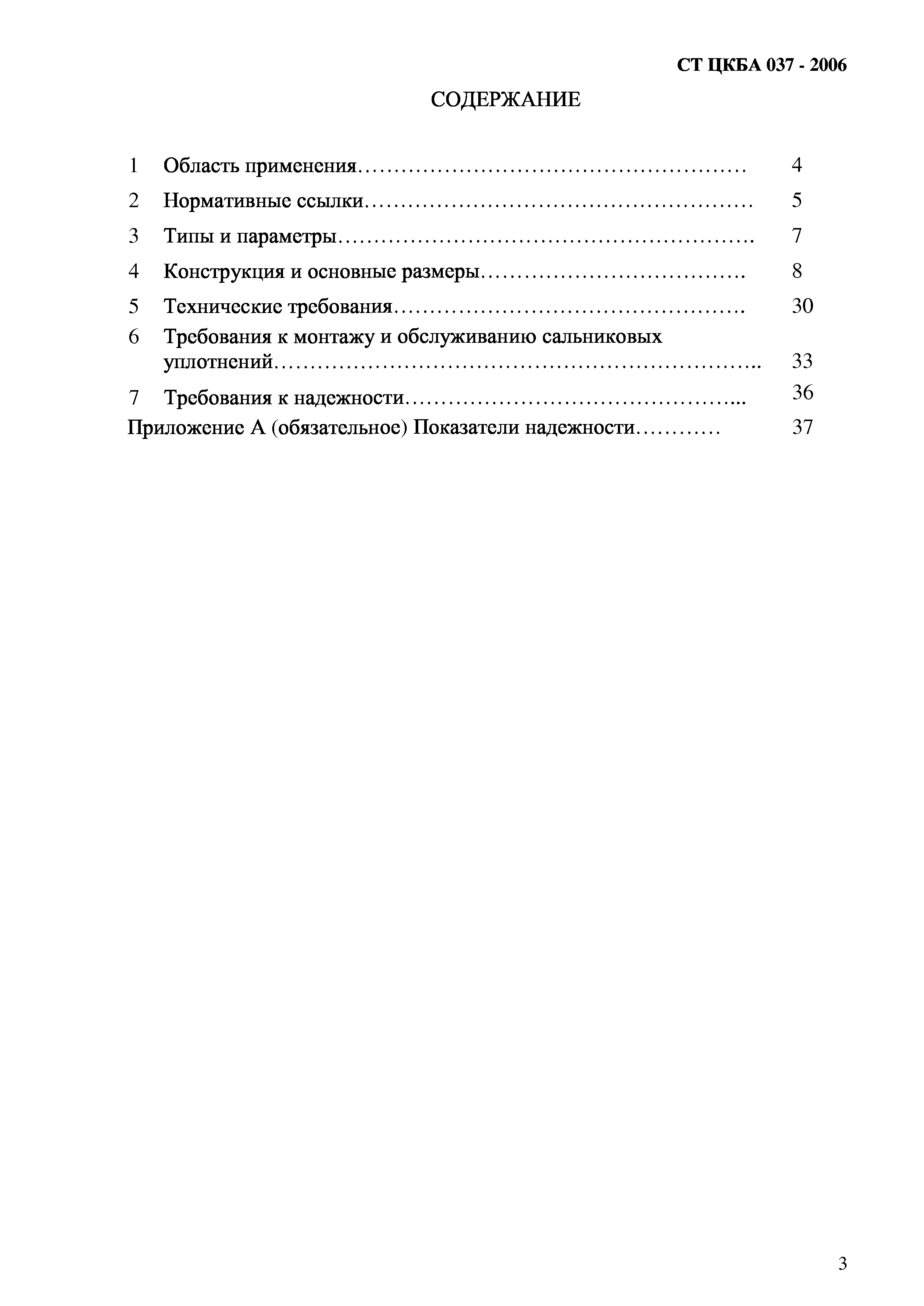

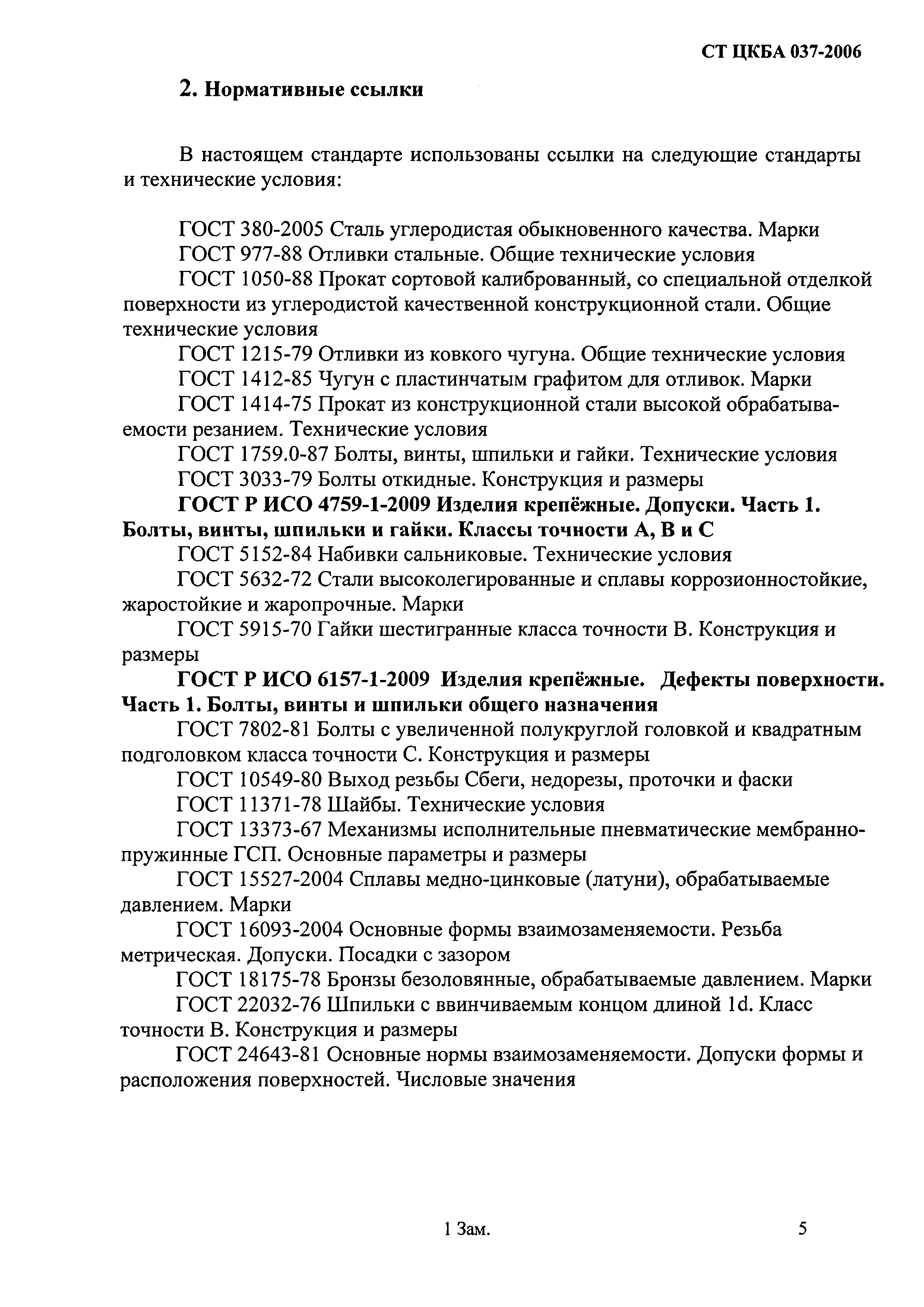

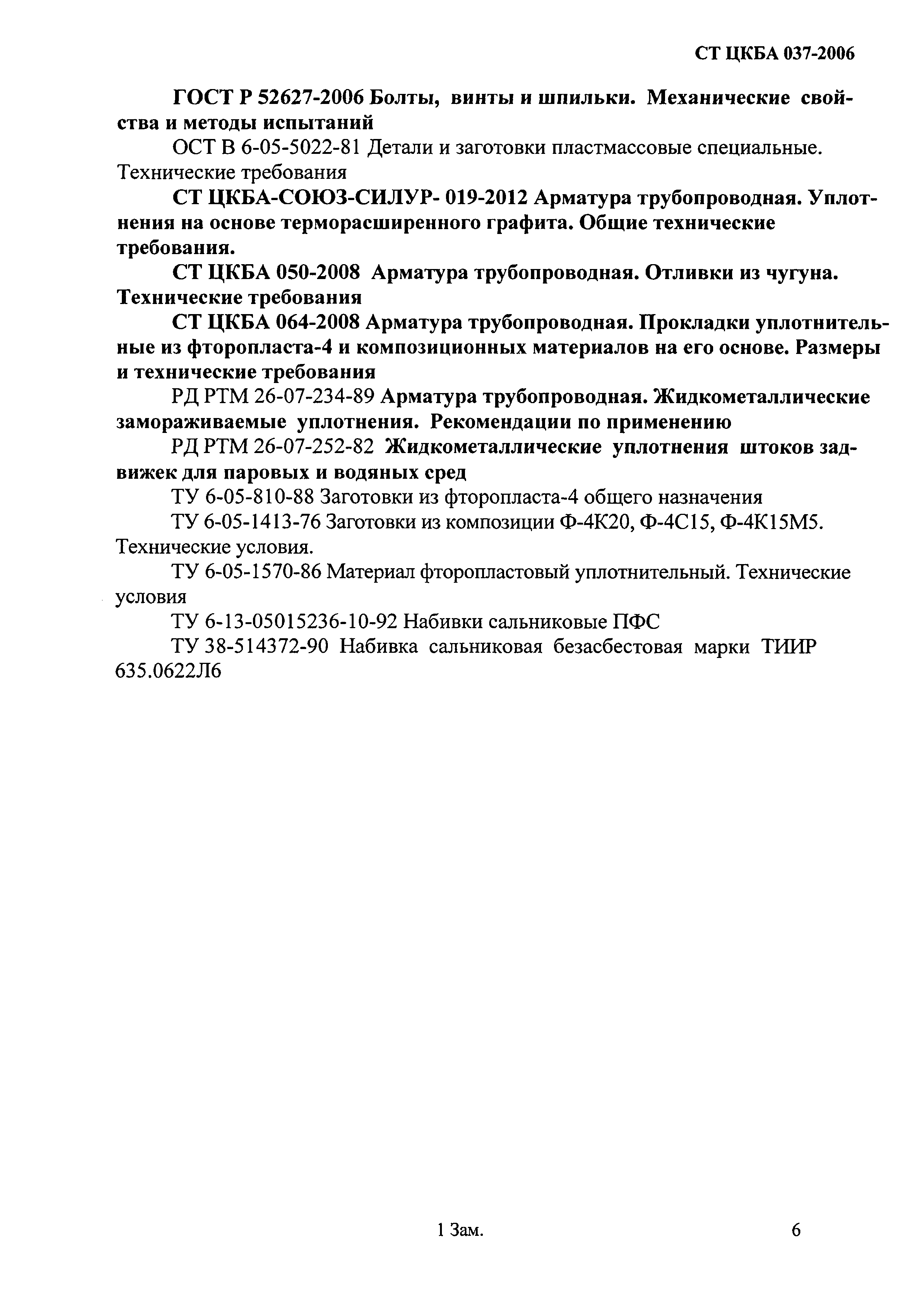

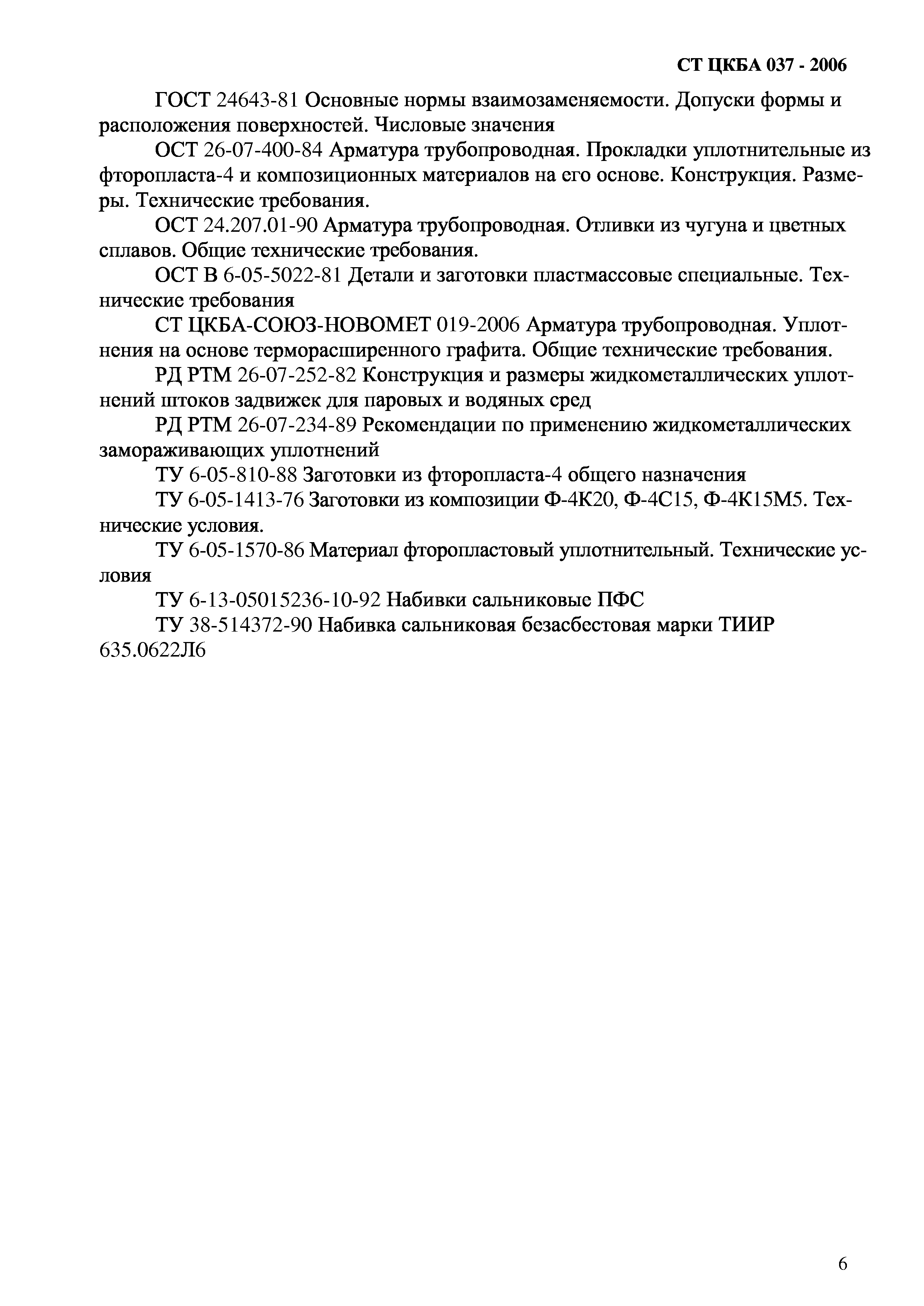

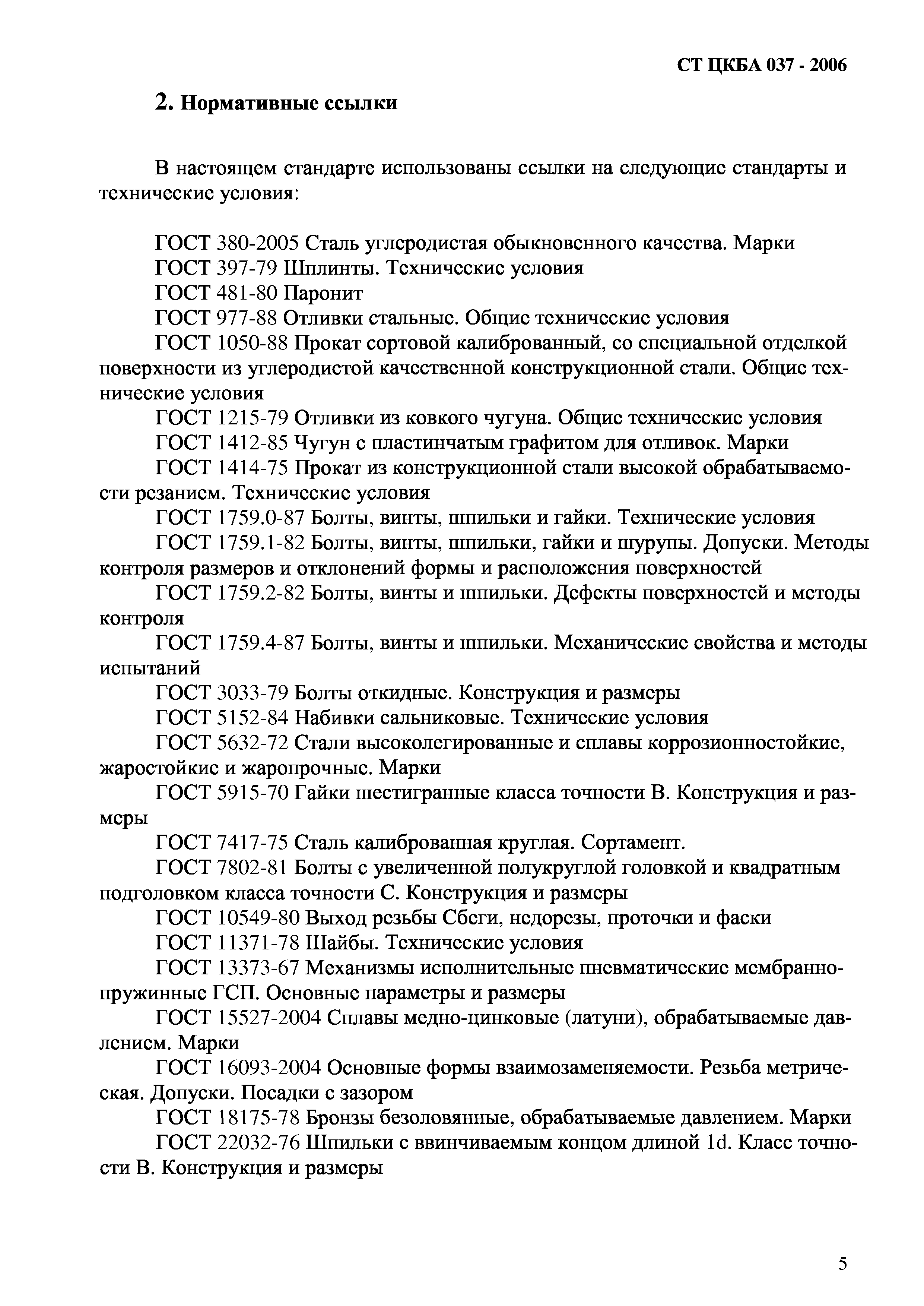

2. Нормативные ссылки

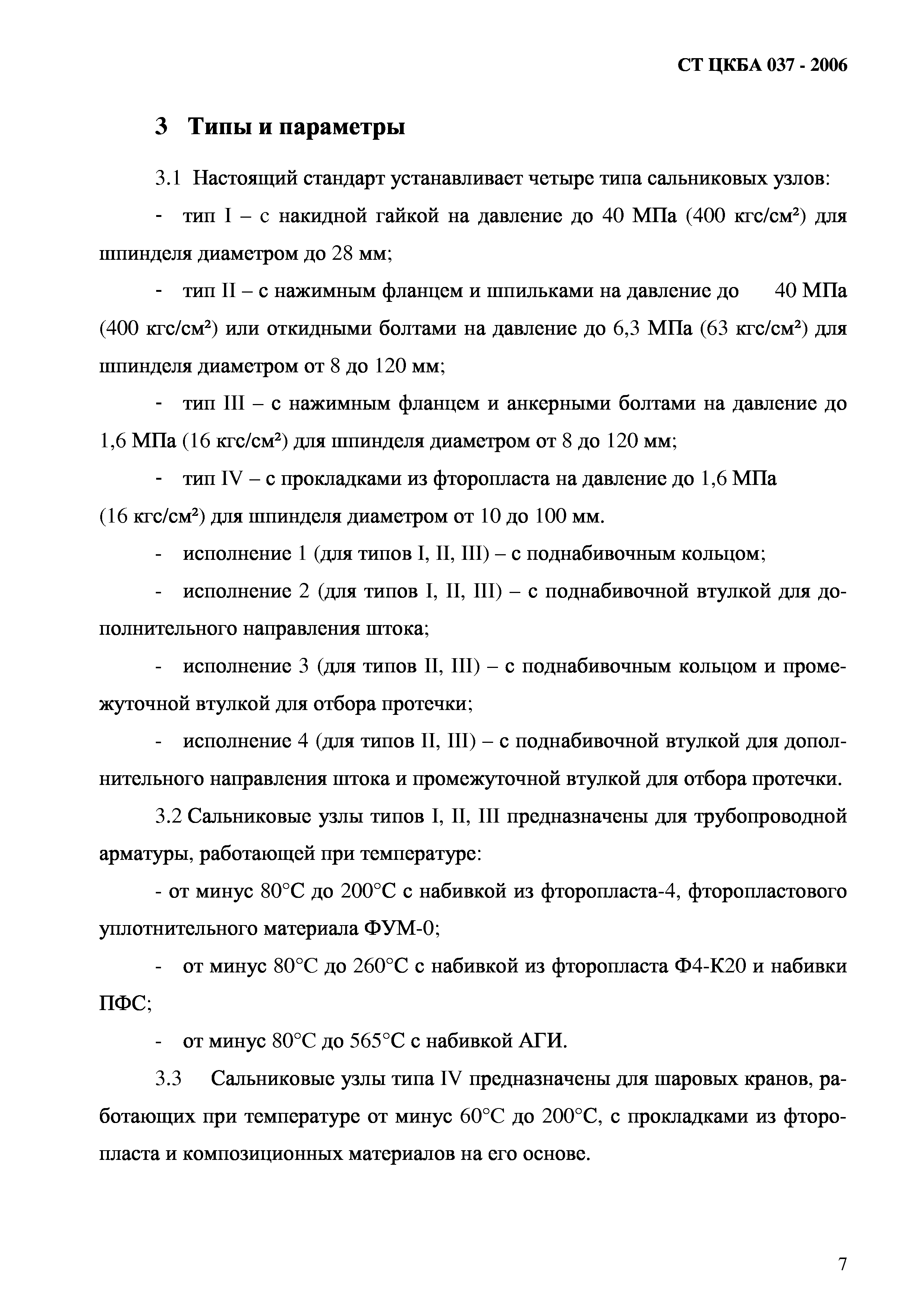

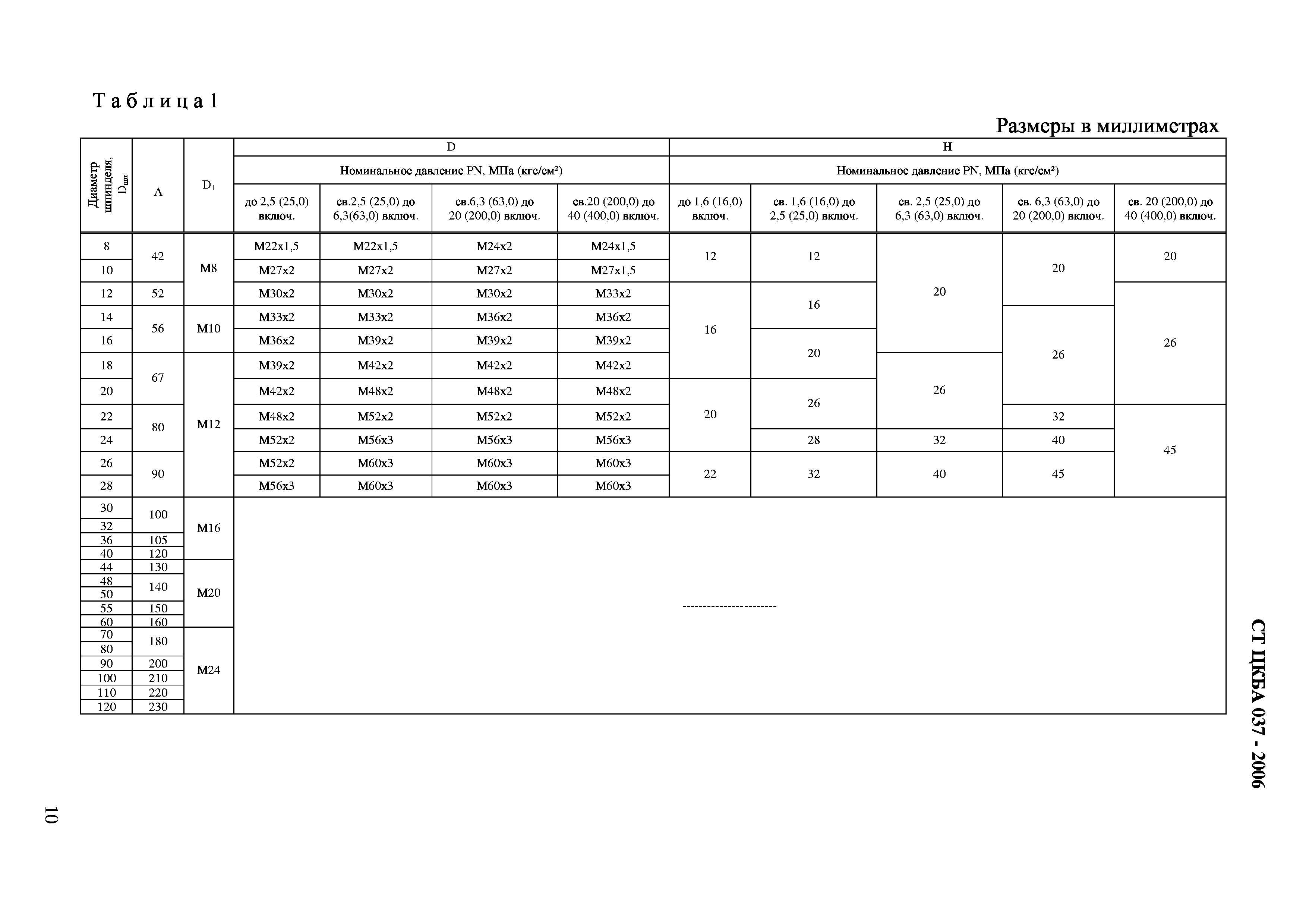

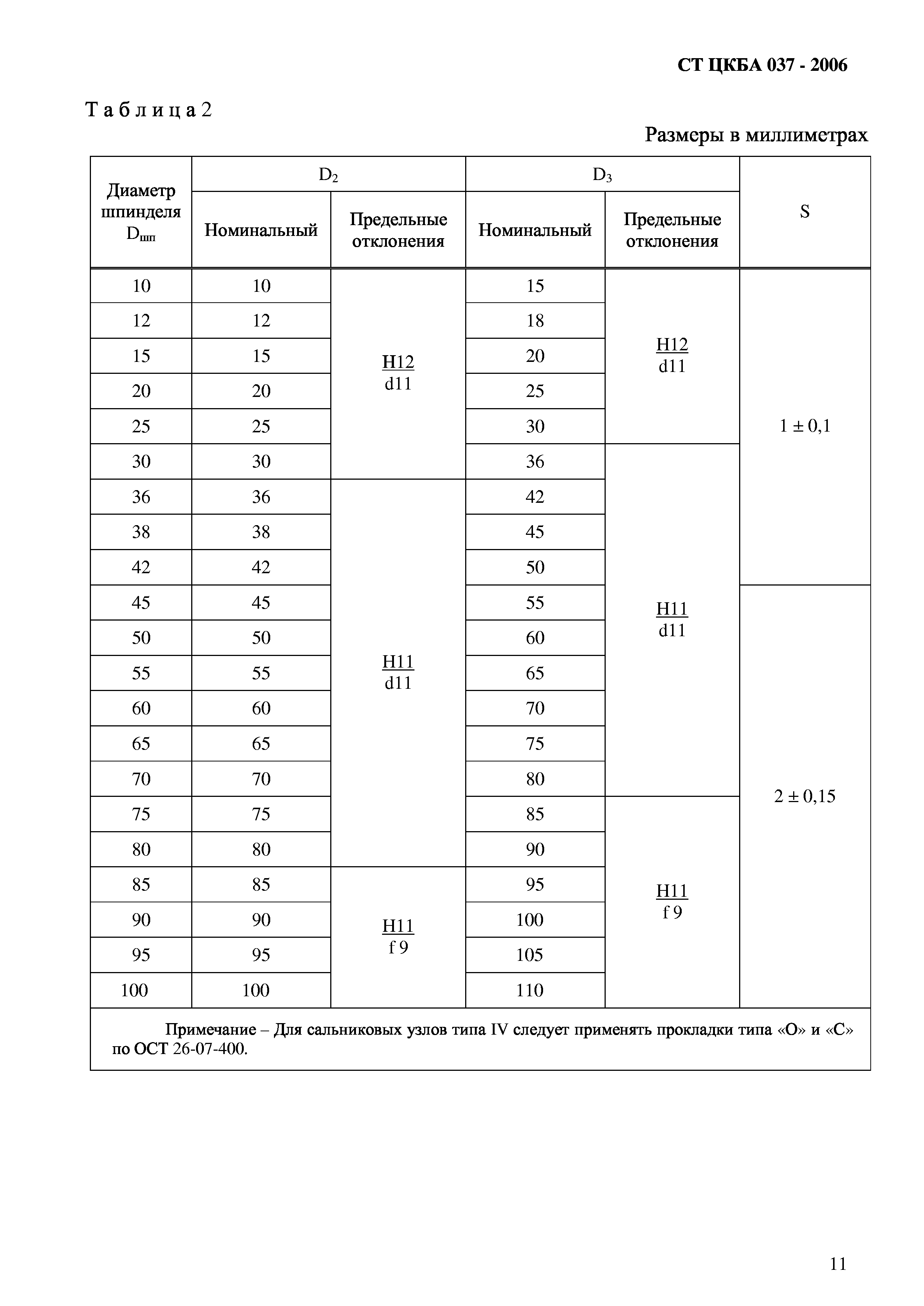

3. Типы и параметры

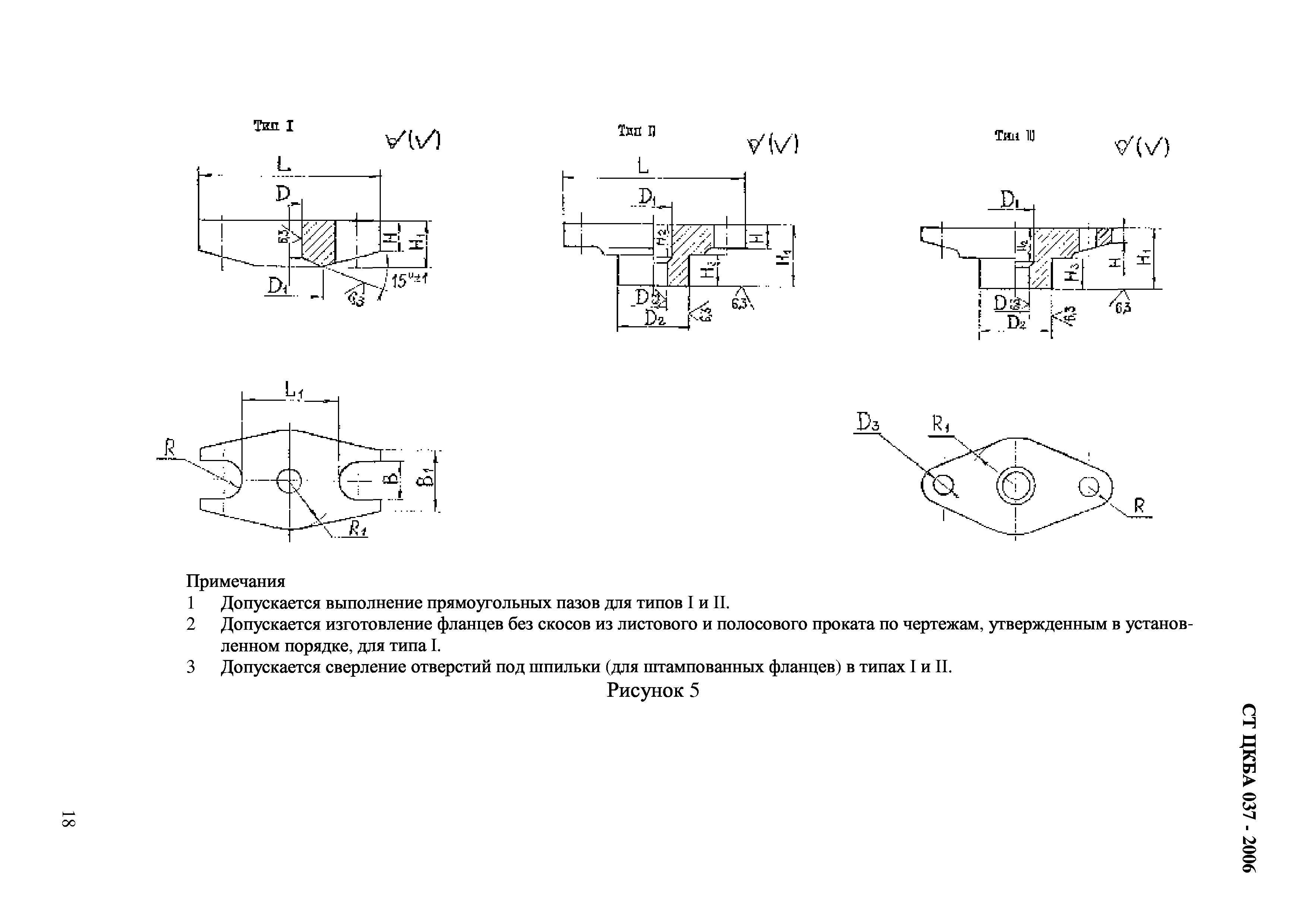

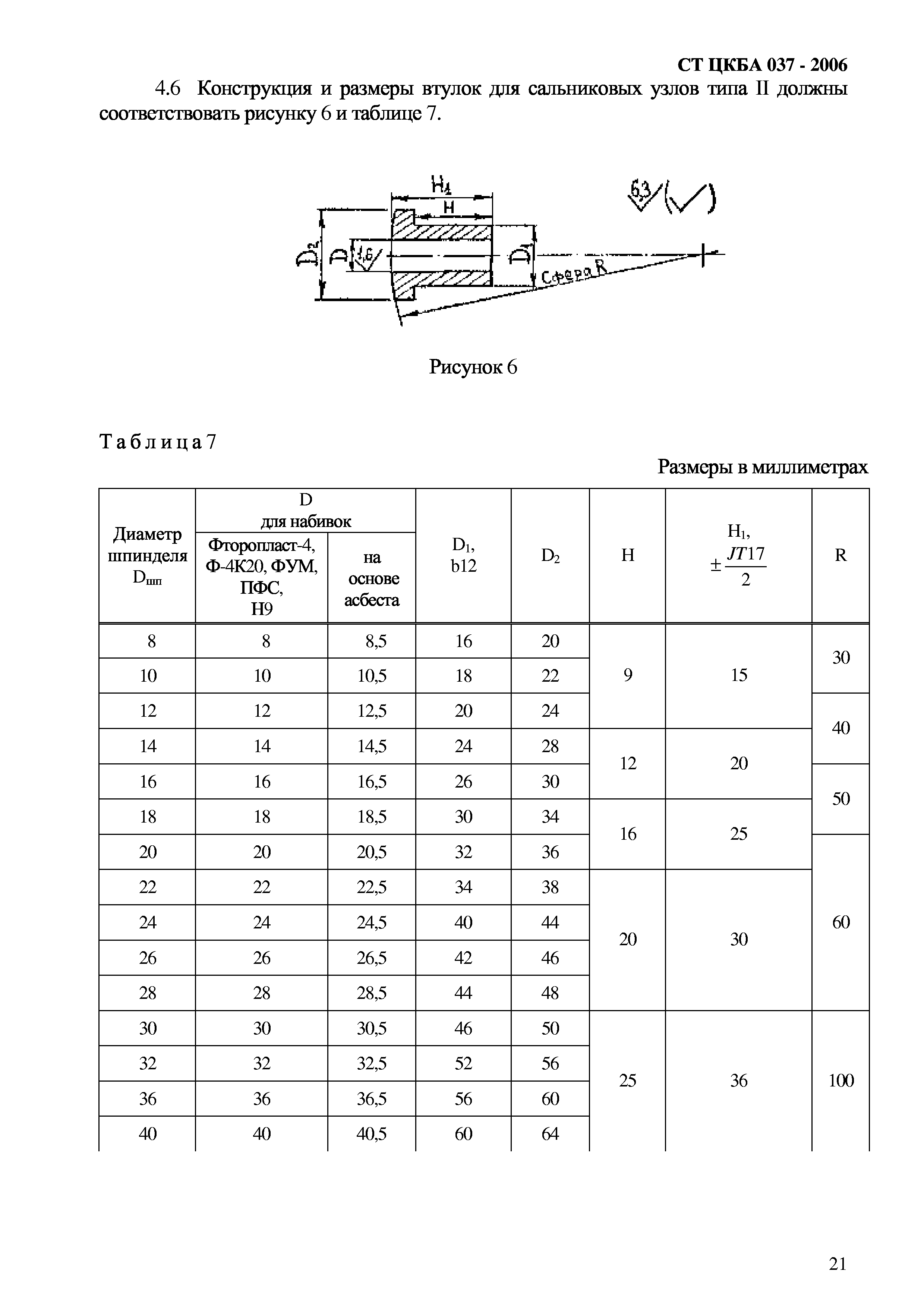

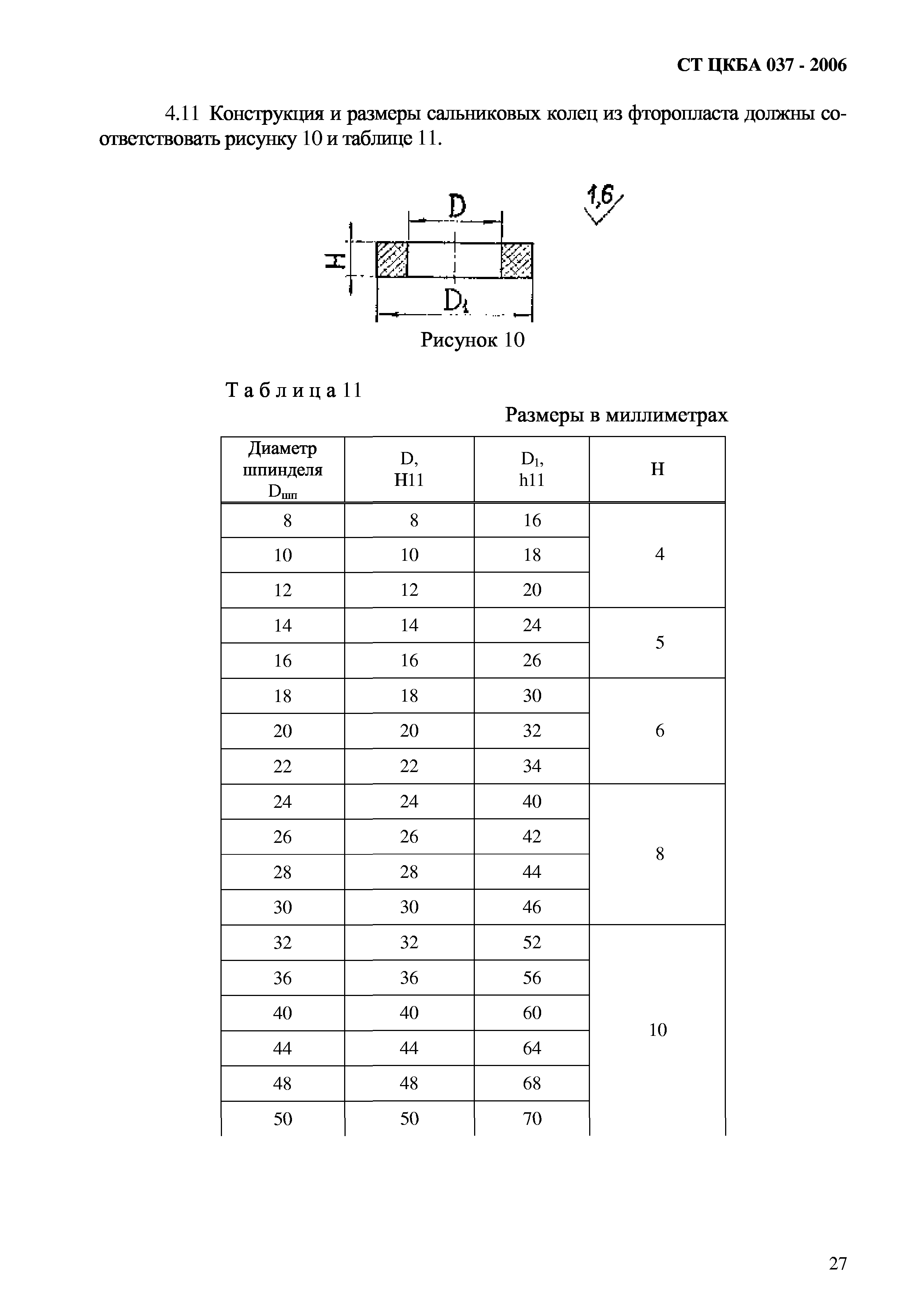

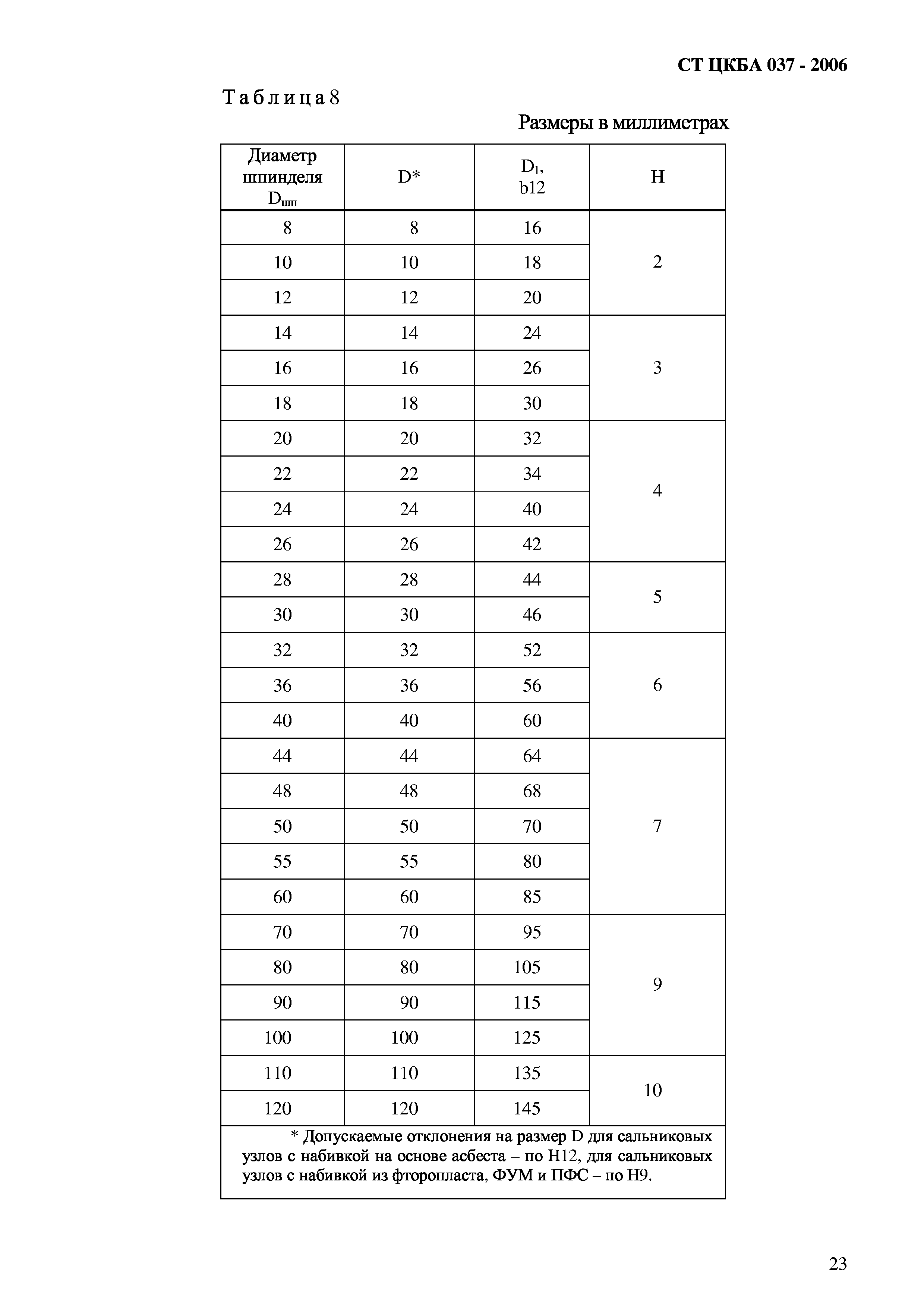

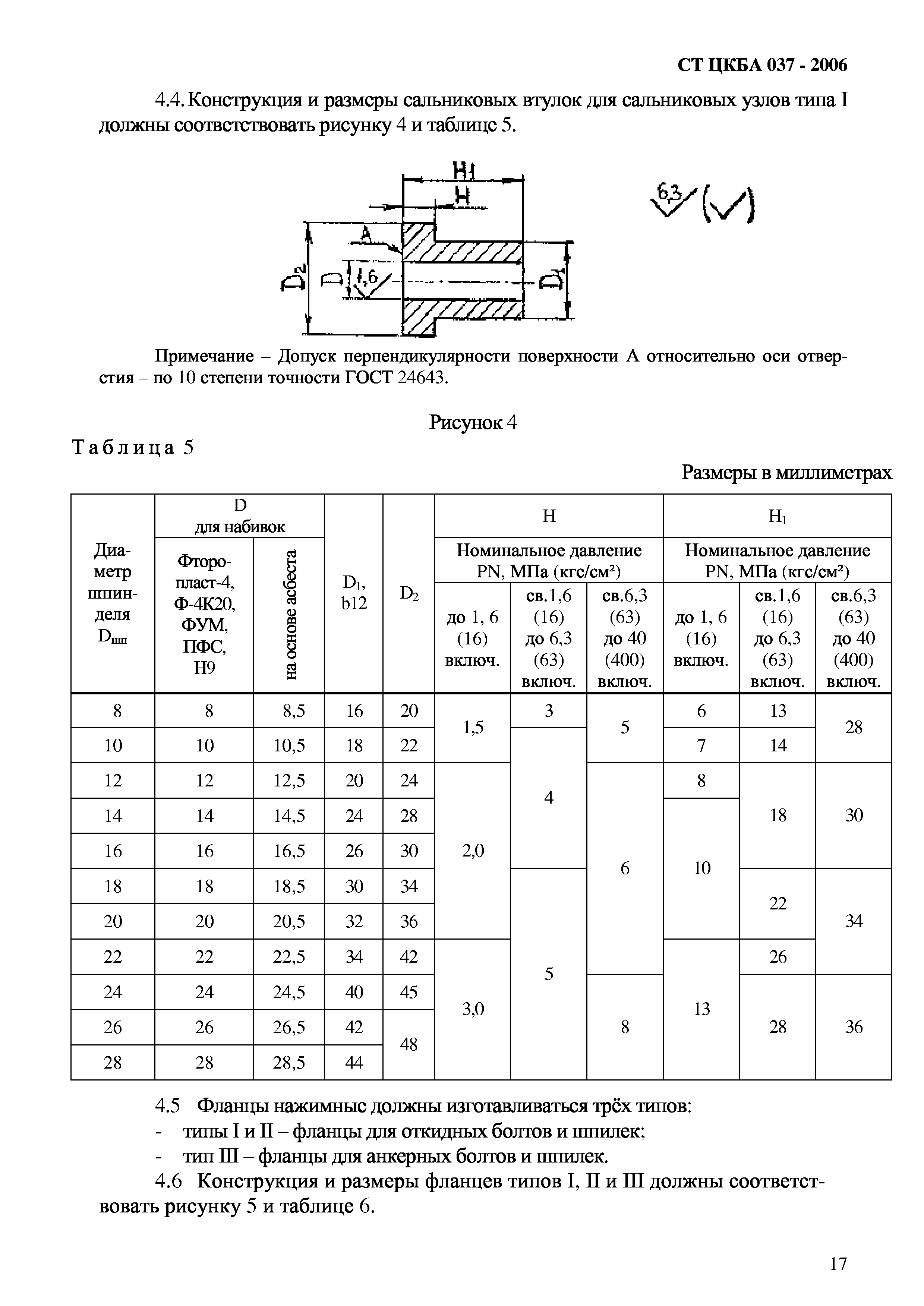

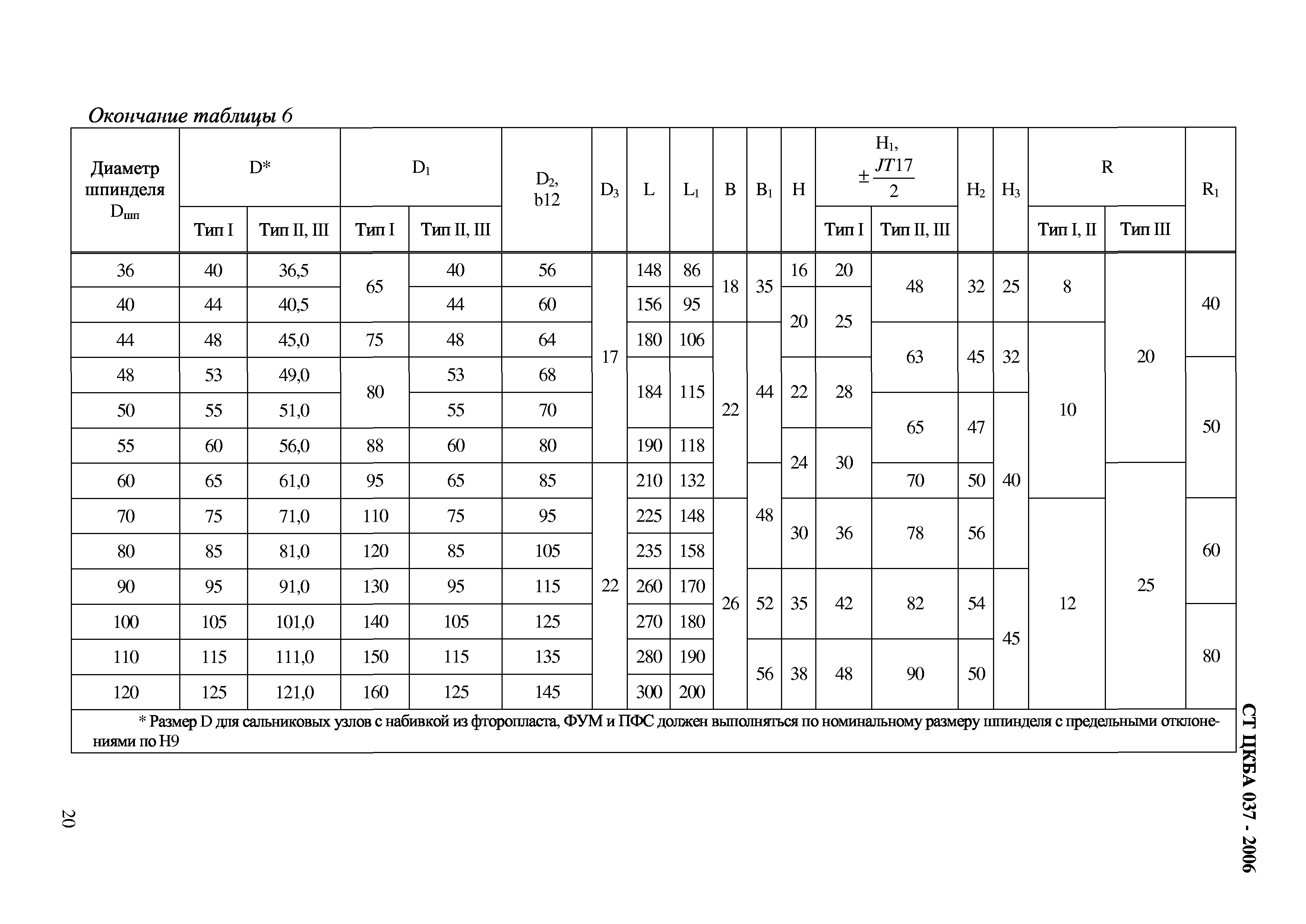

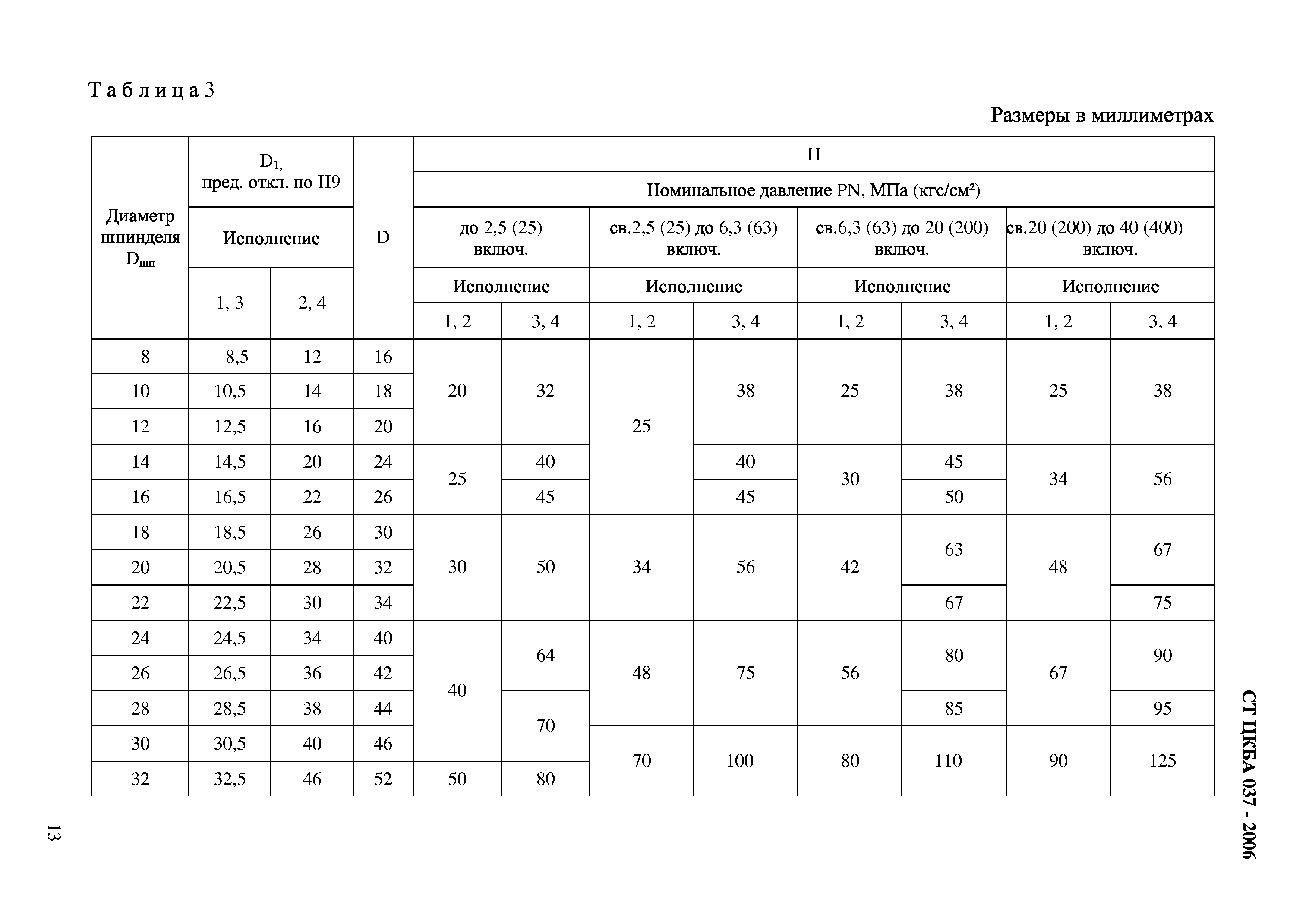

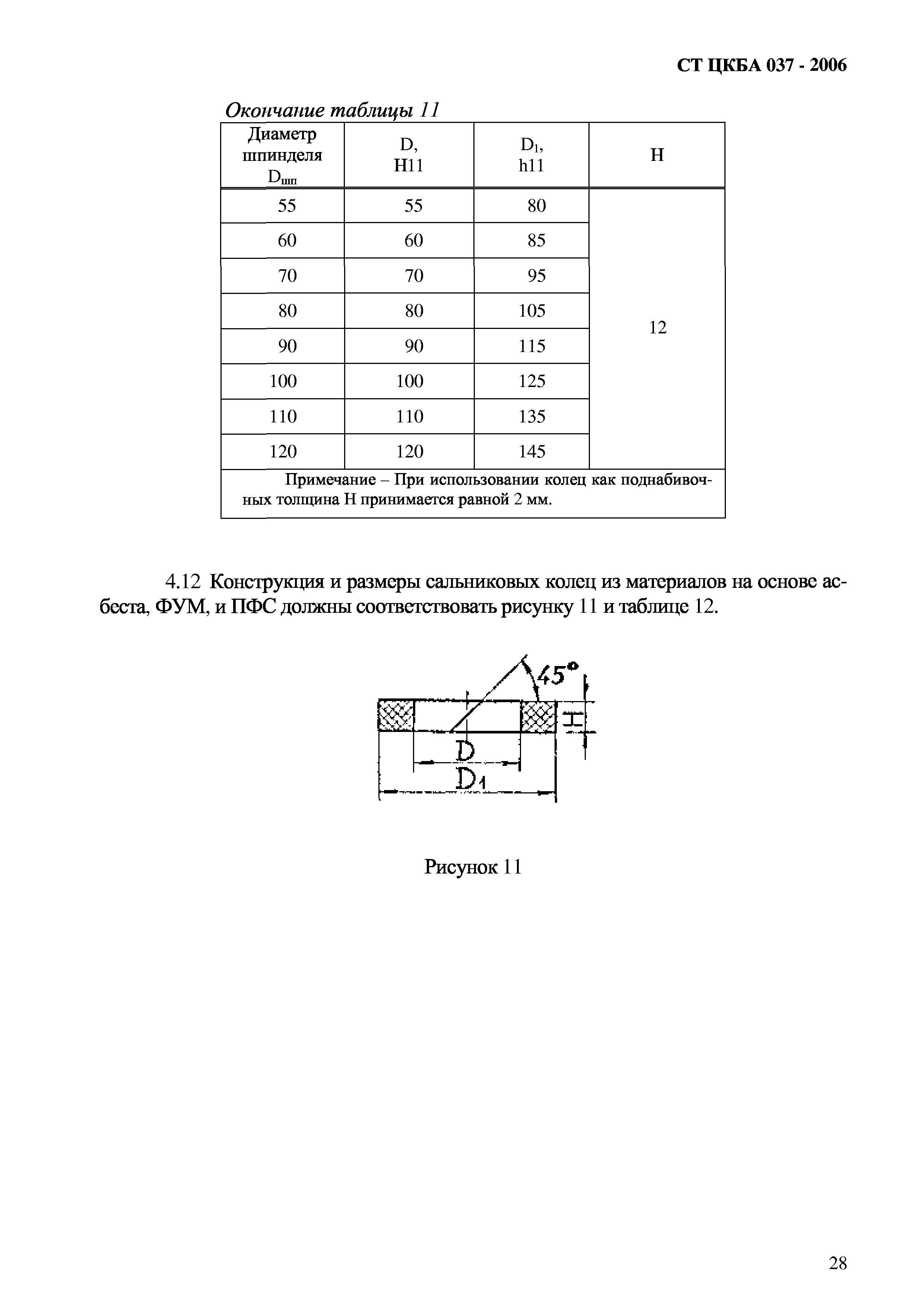

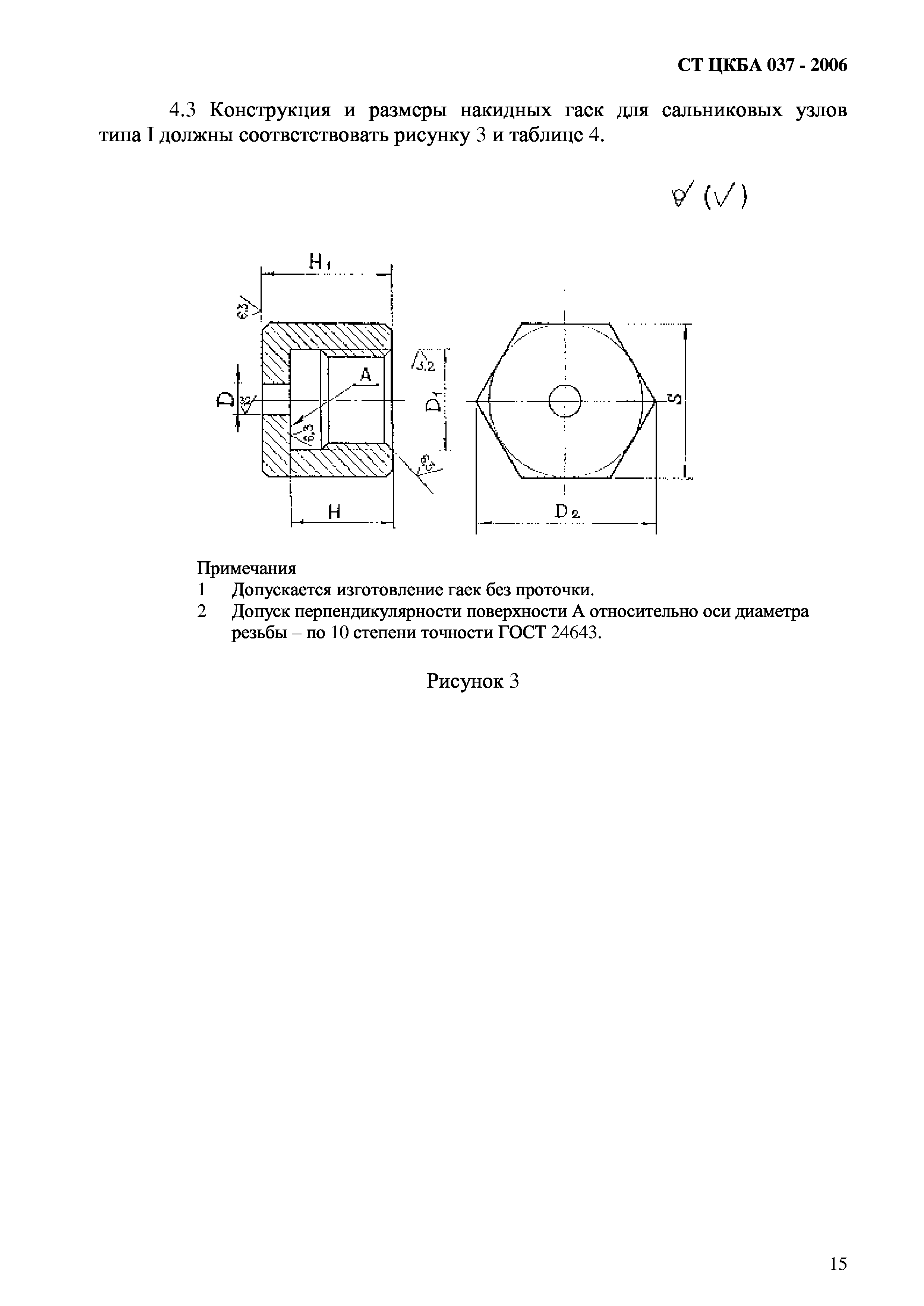

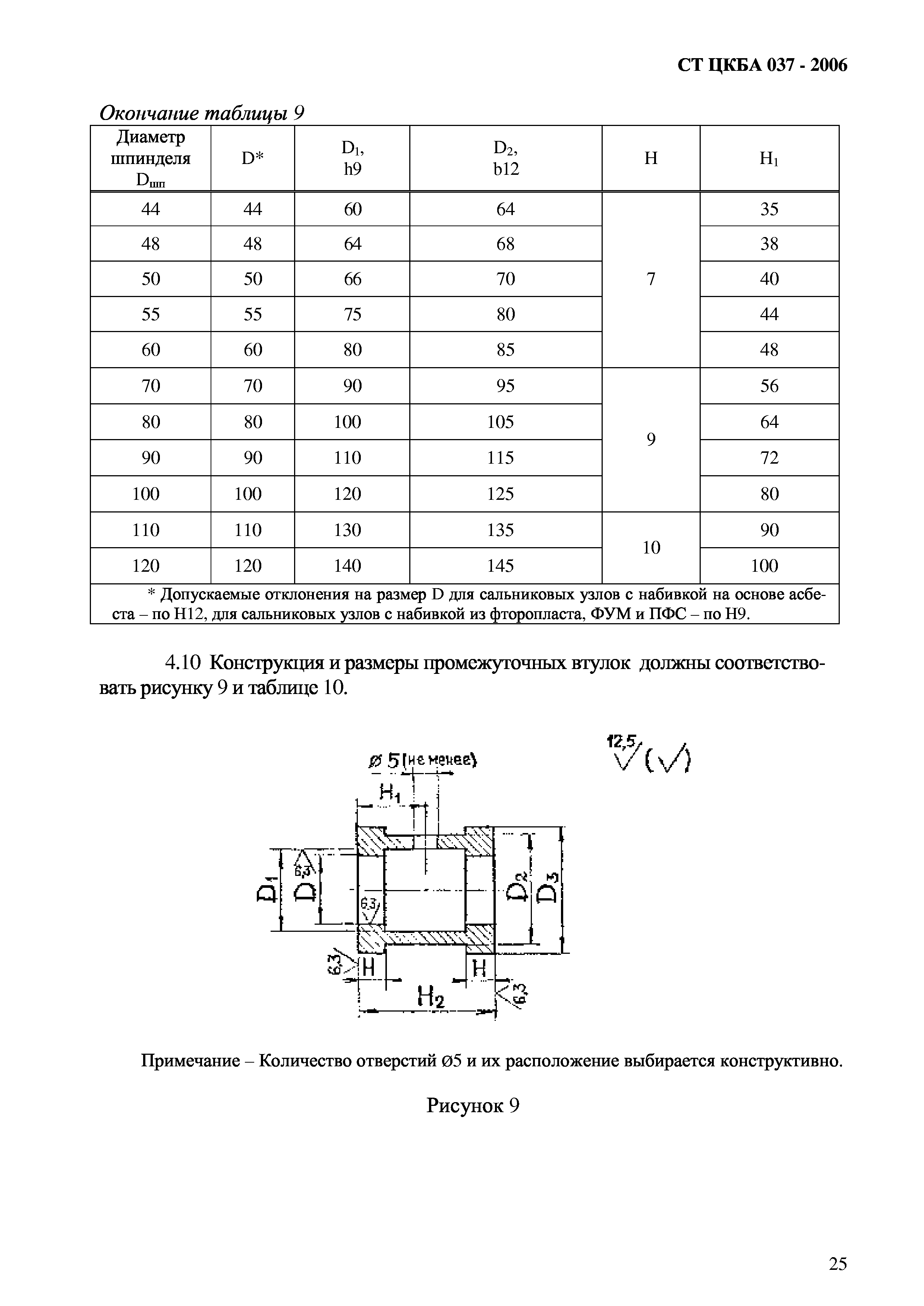

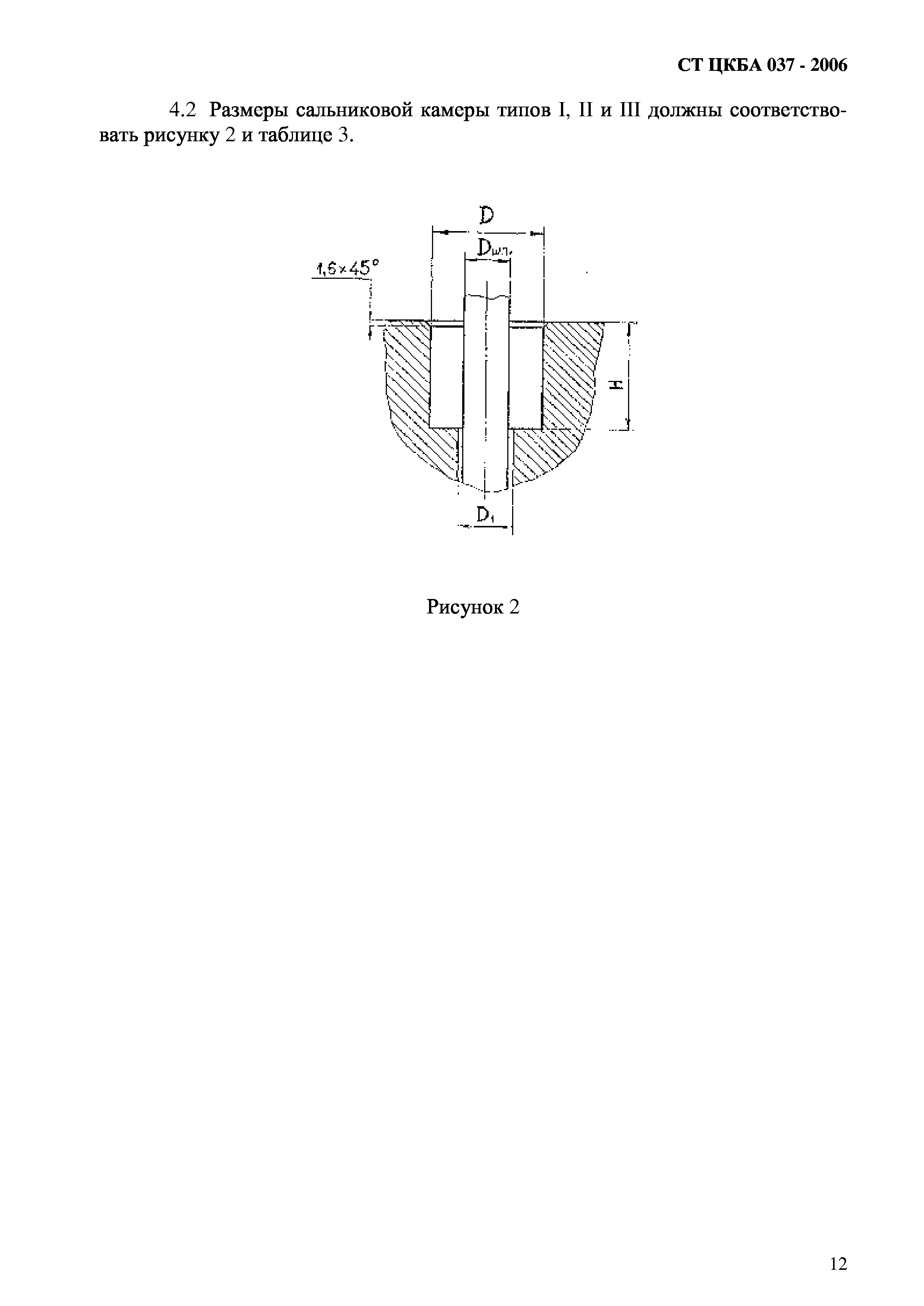

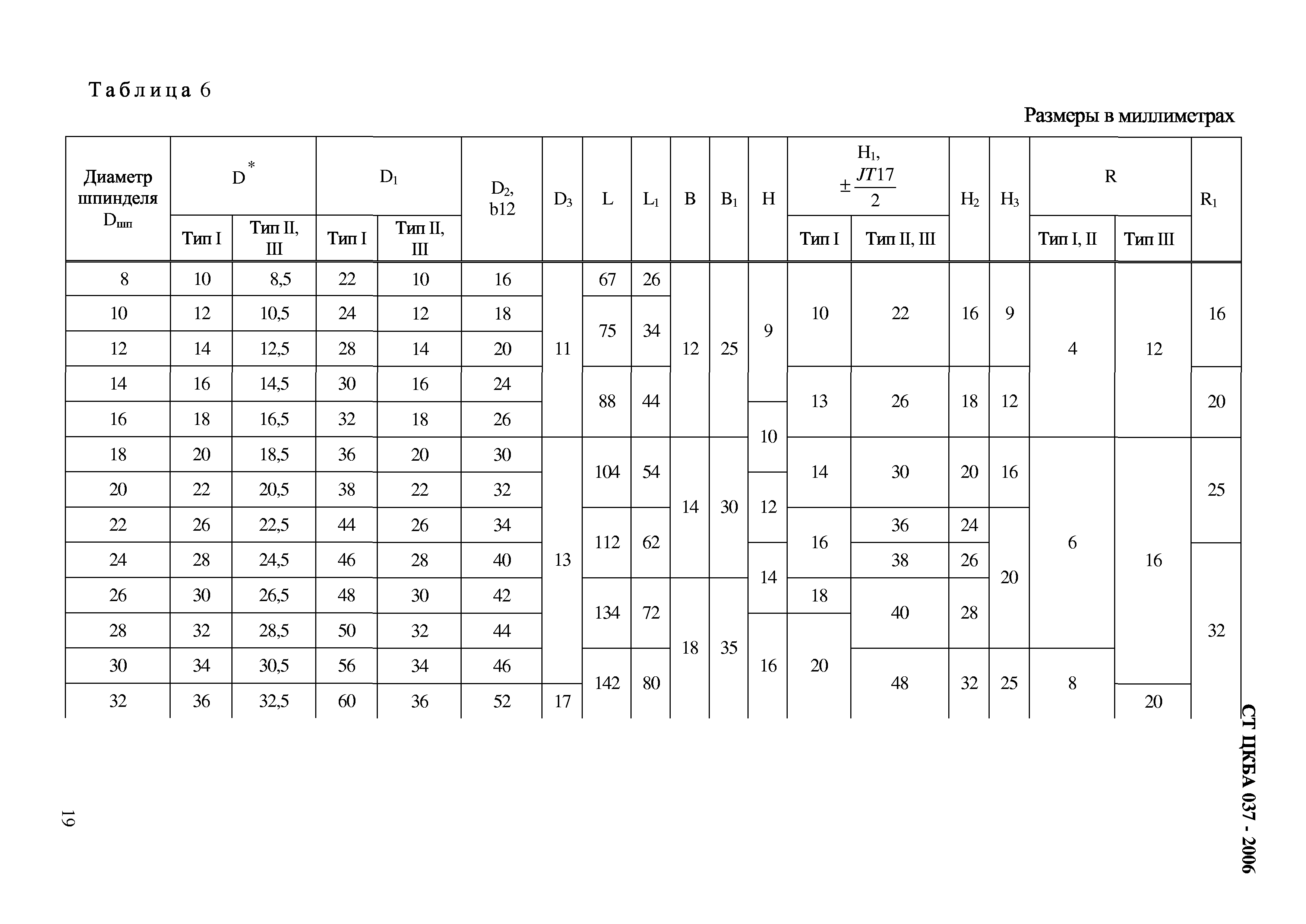

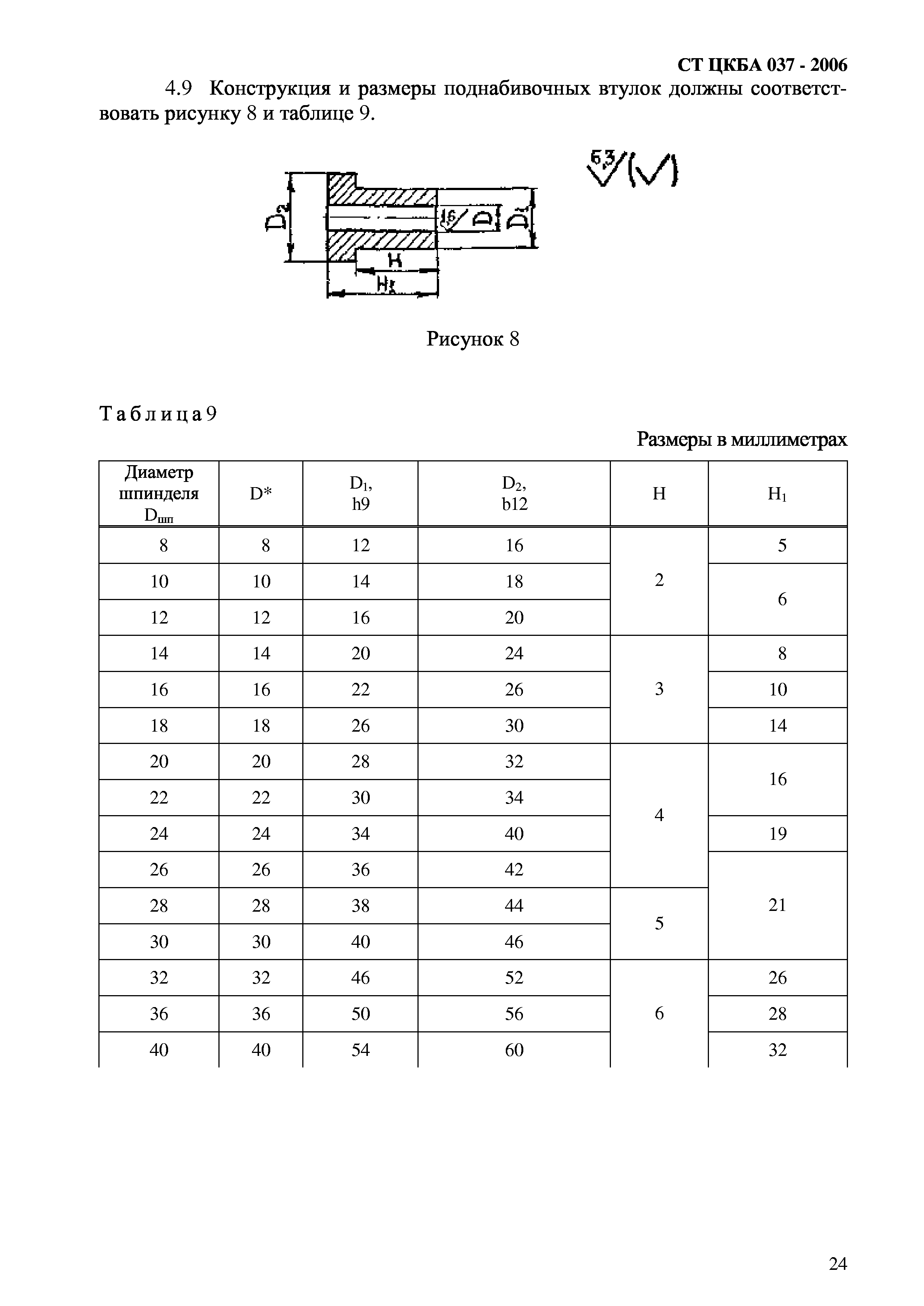

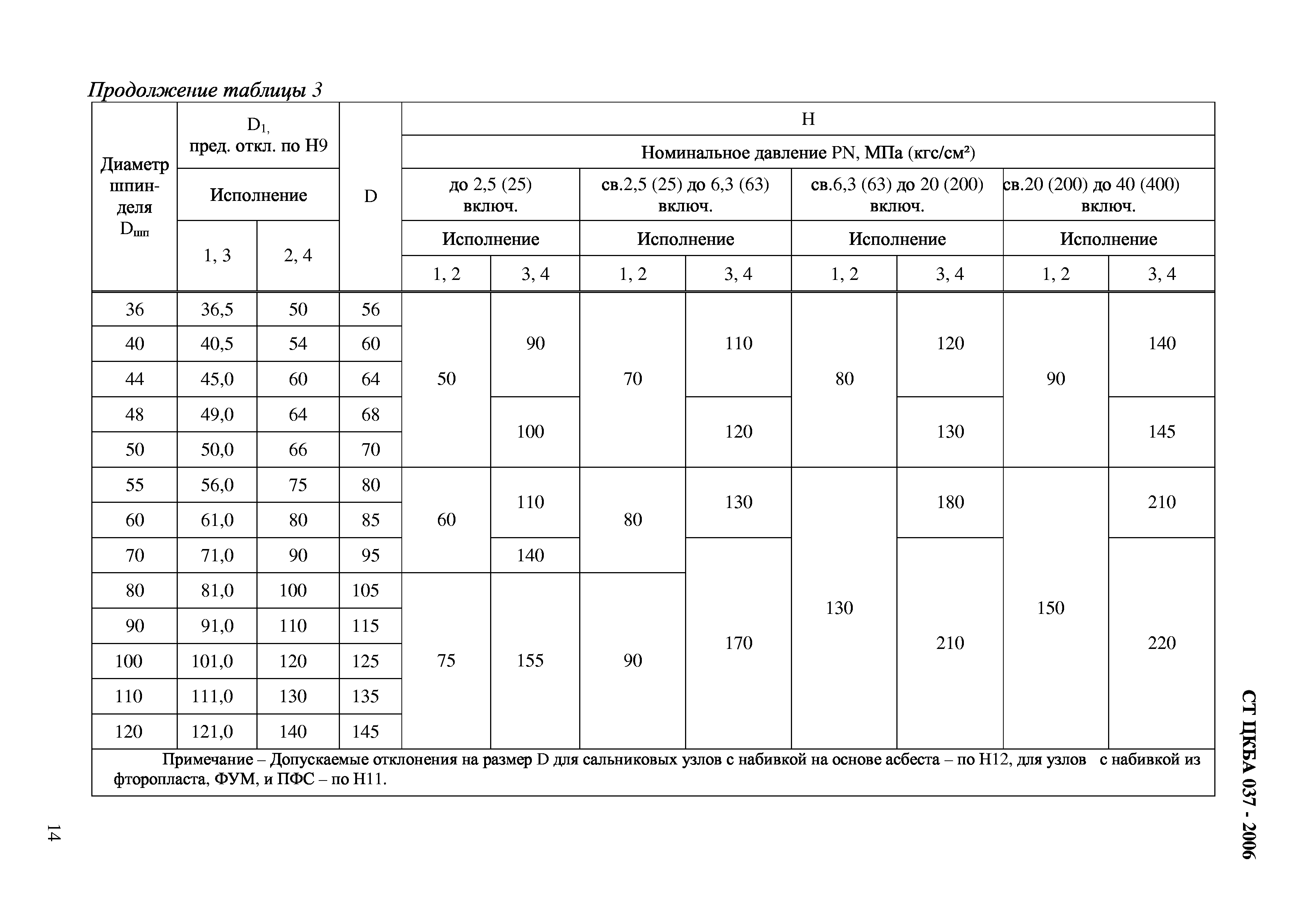

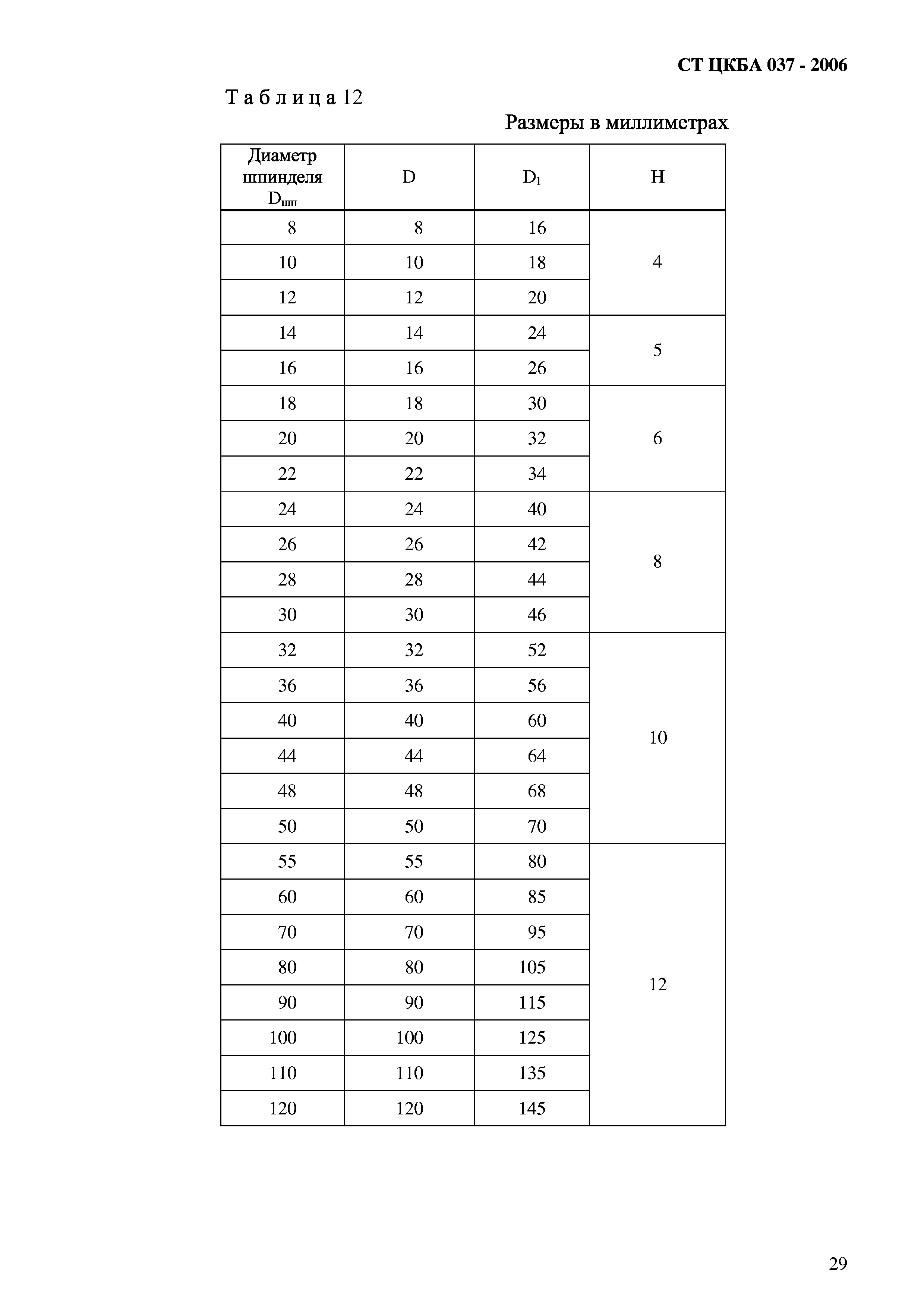

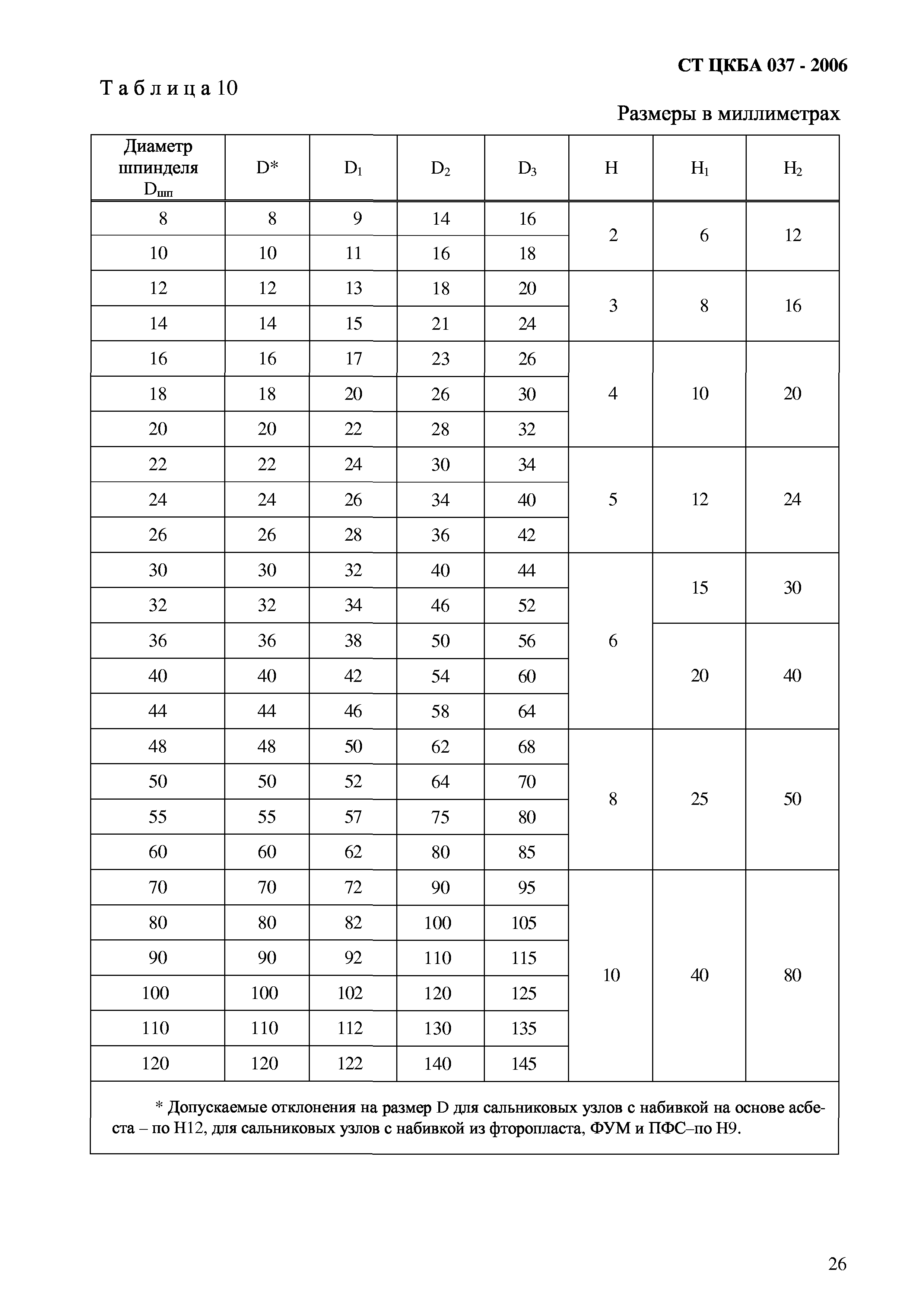

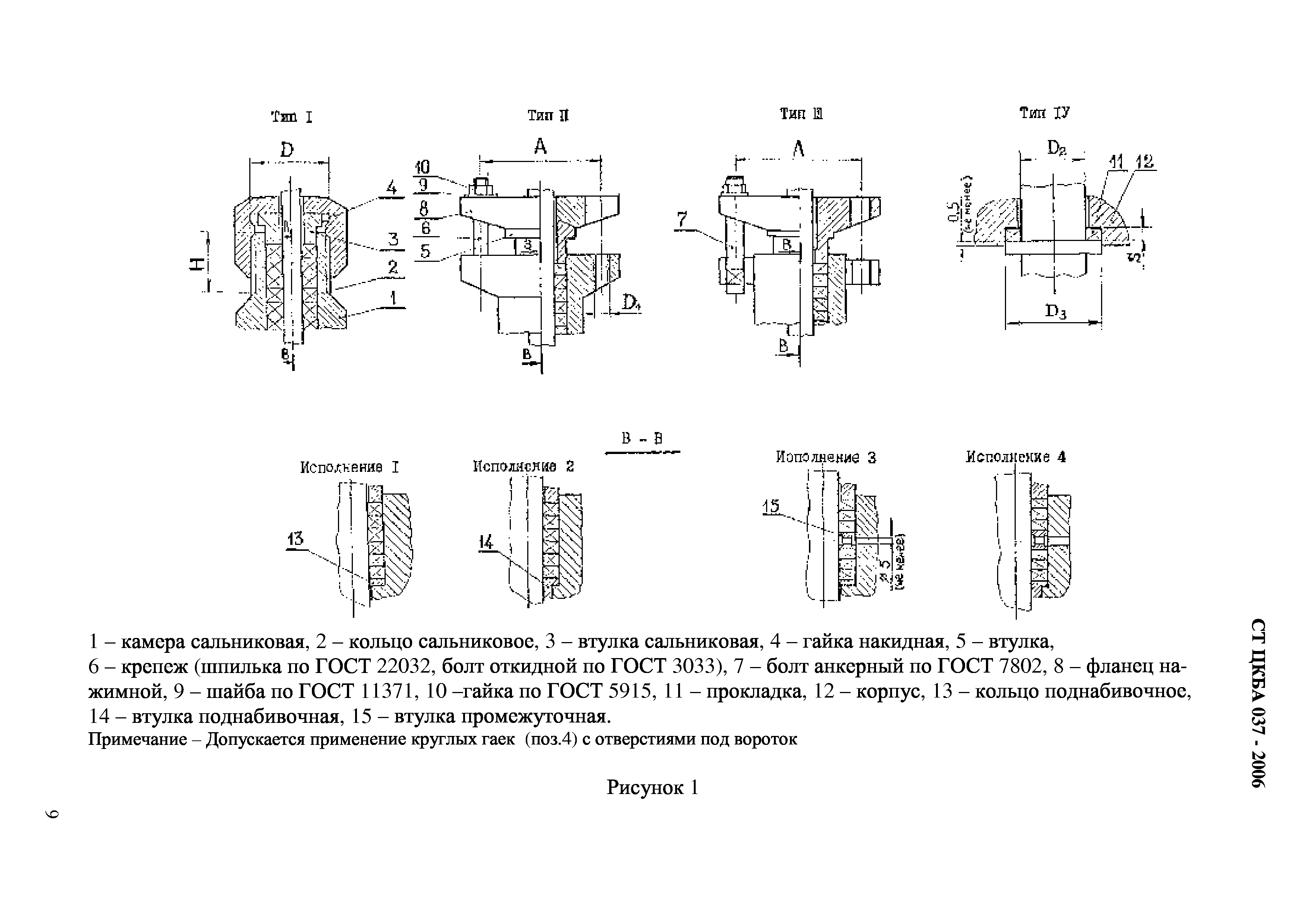

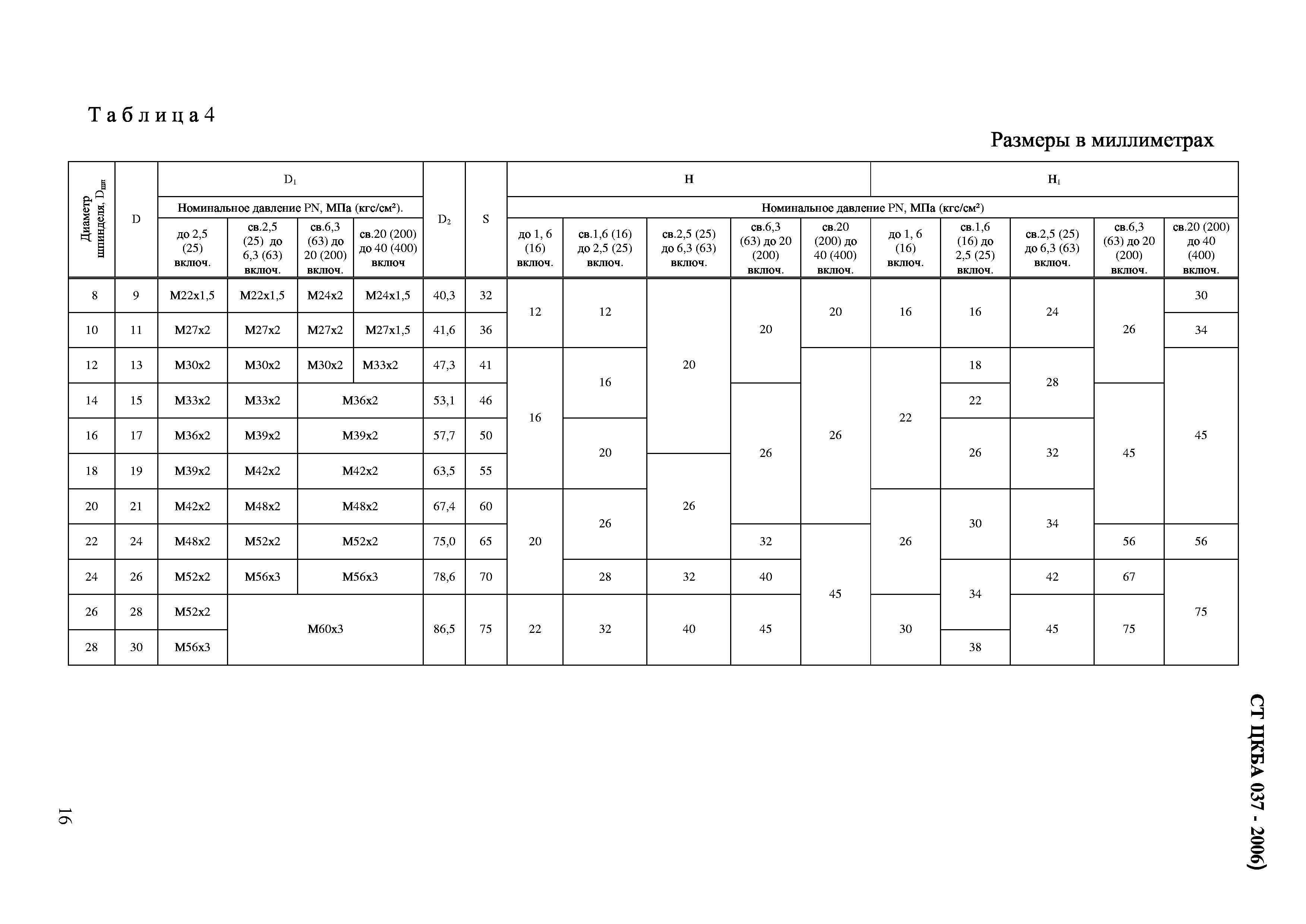

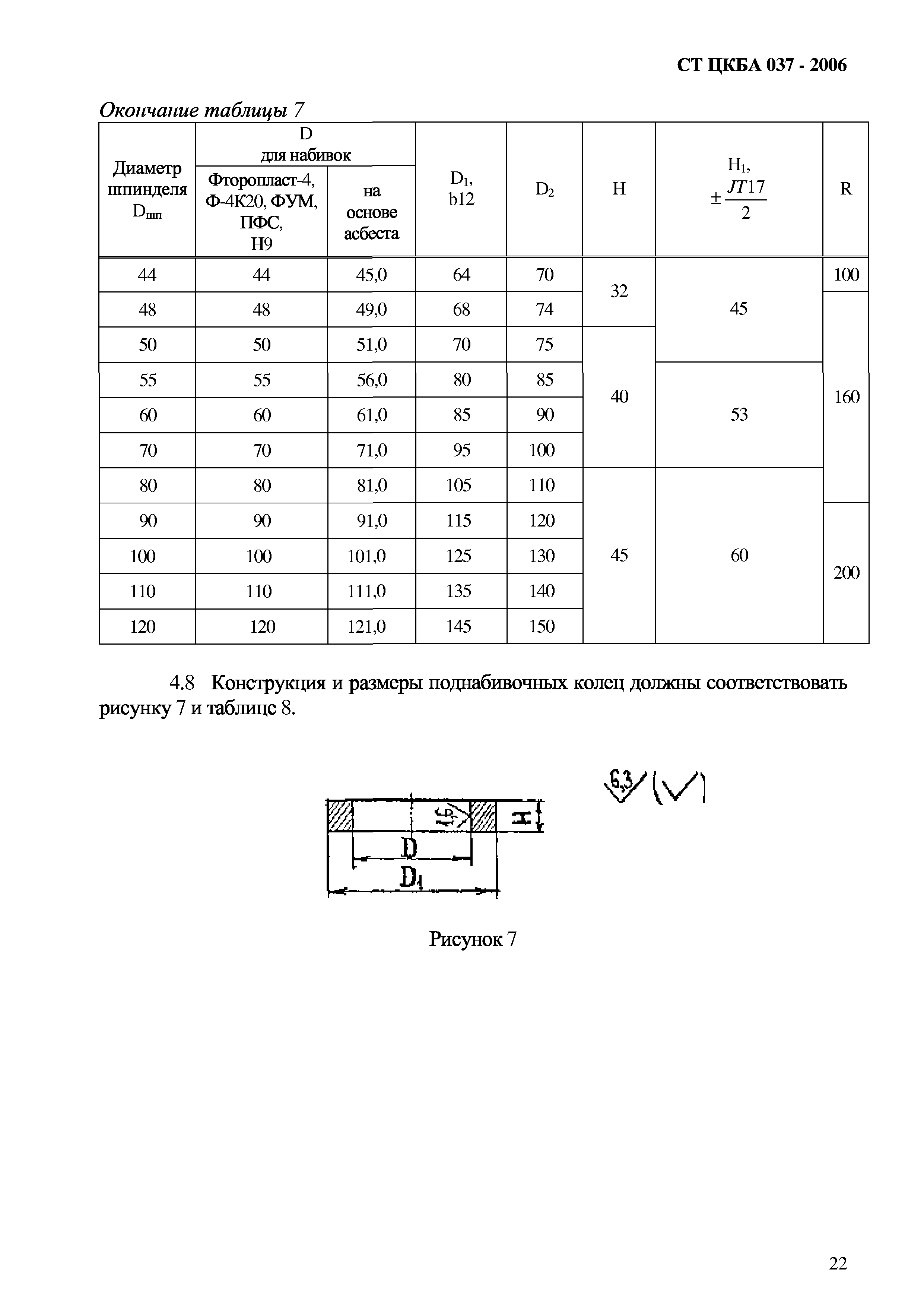

4. Конструкция и основные размеры

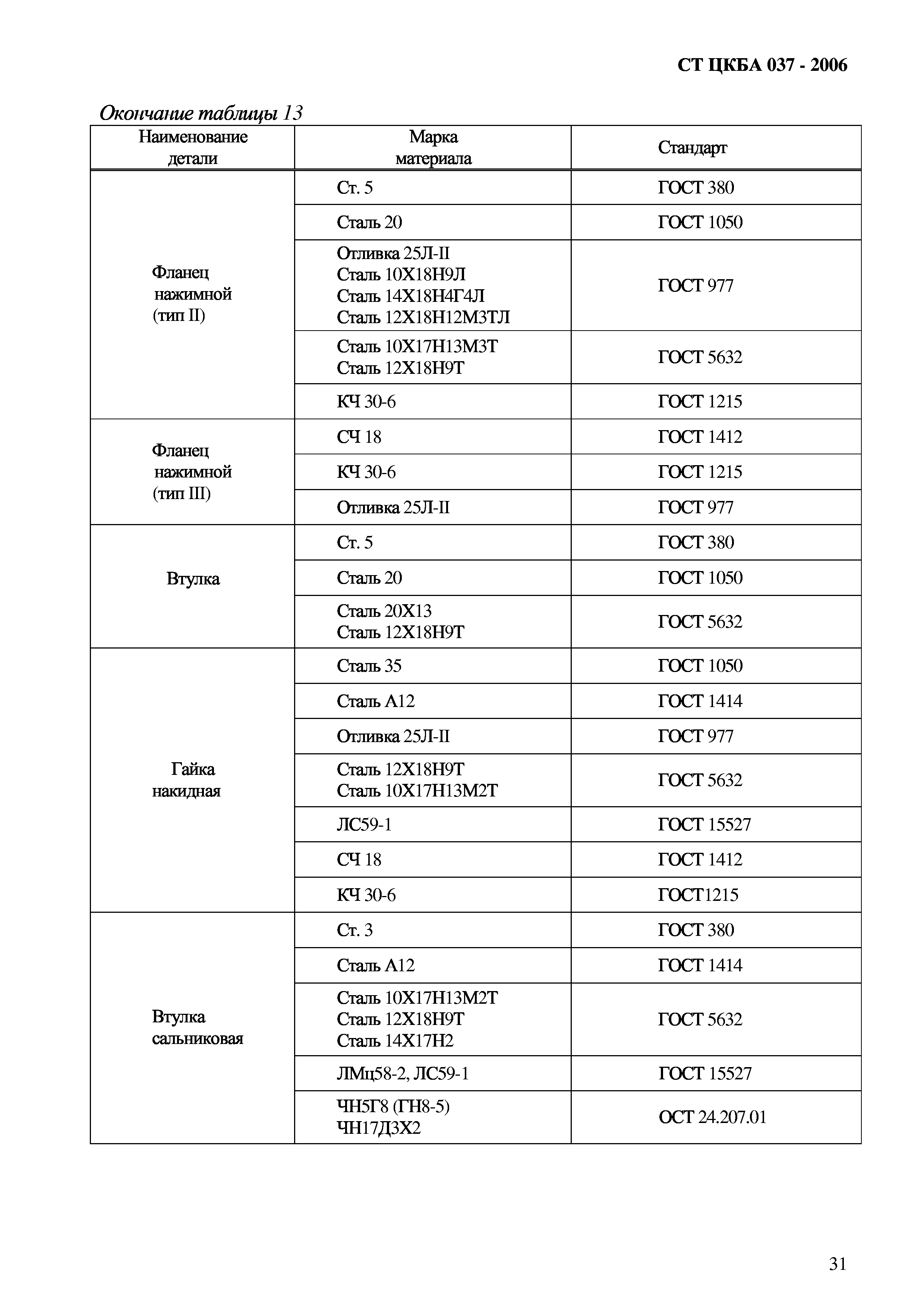

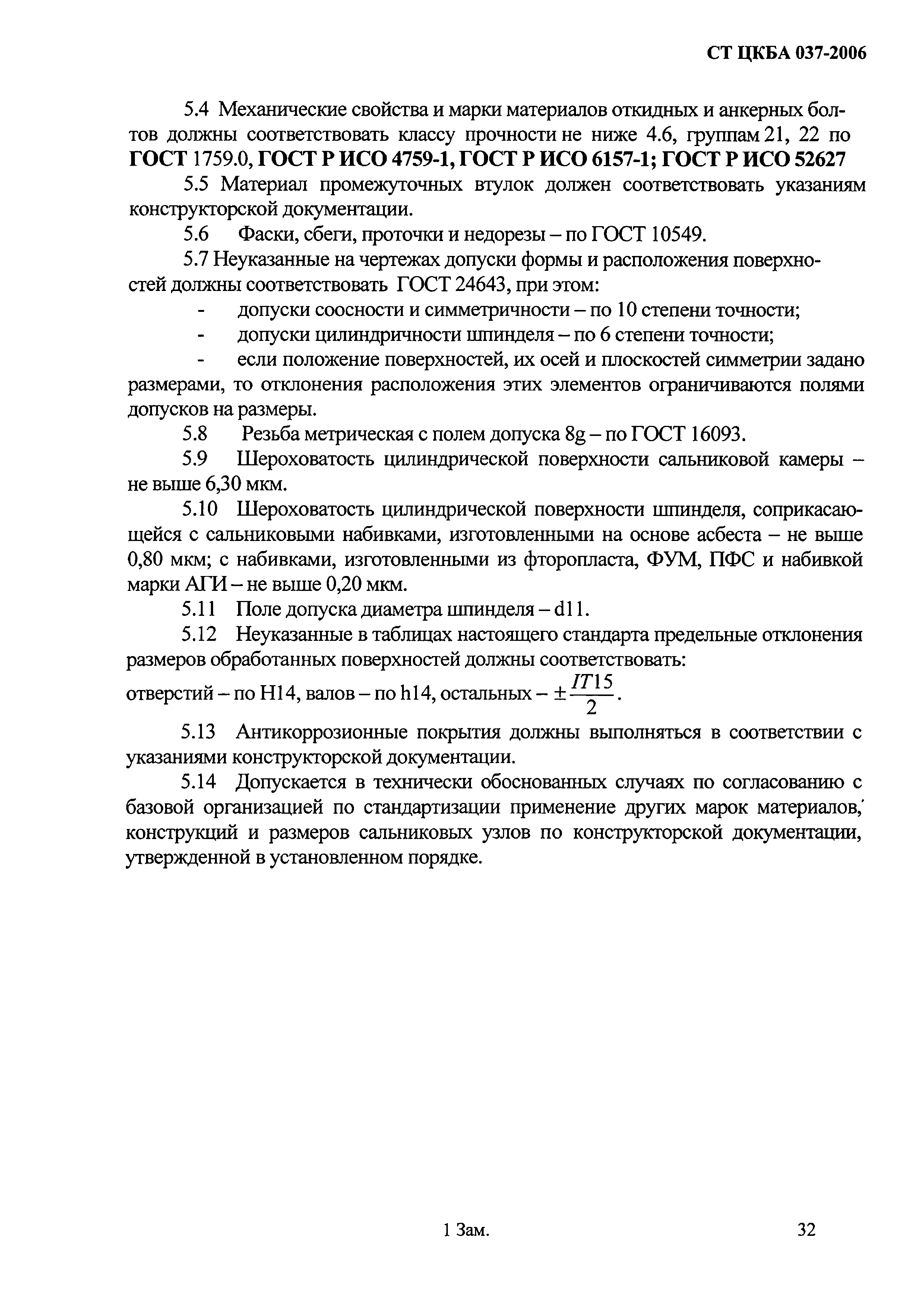

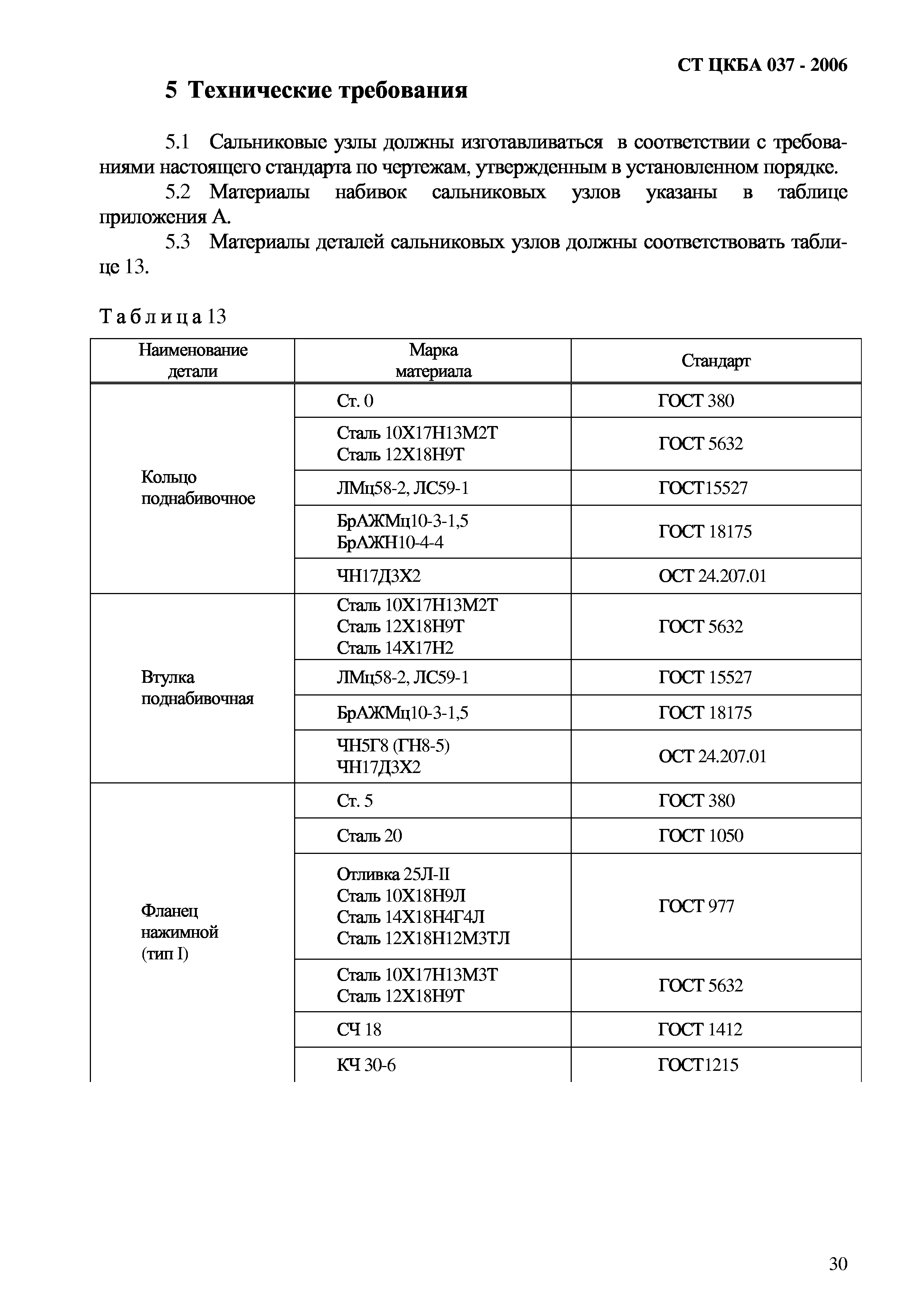

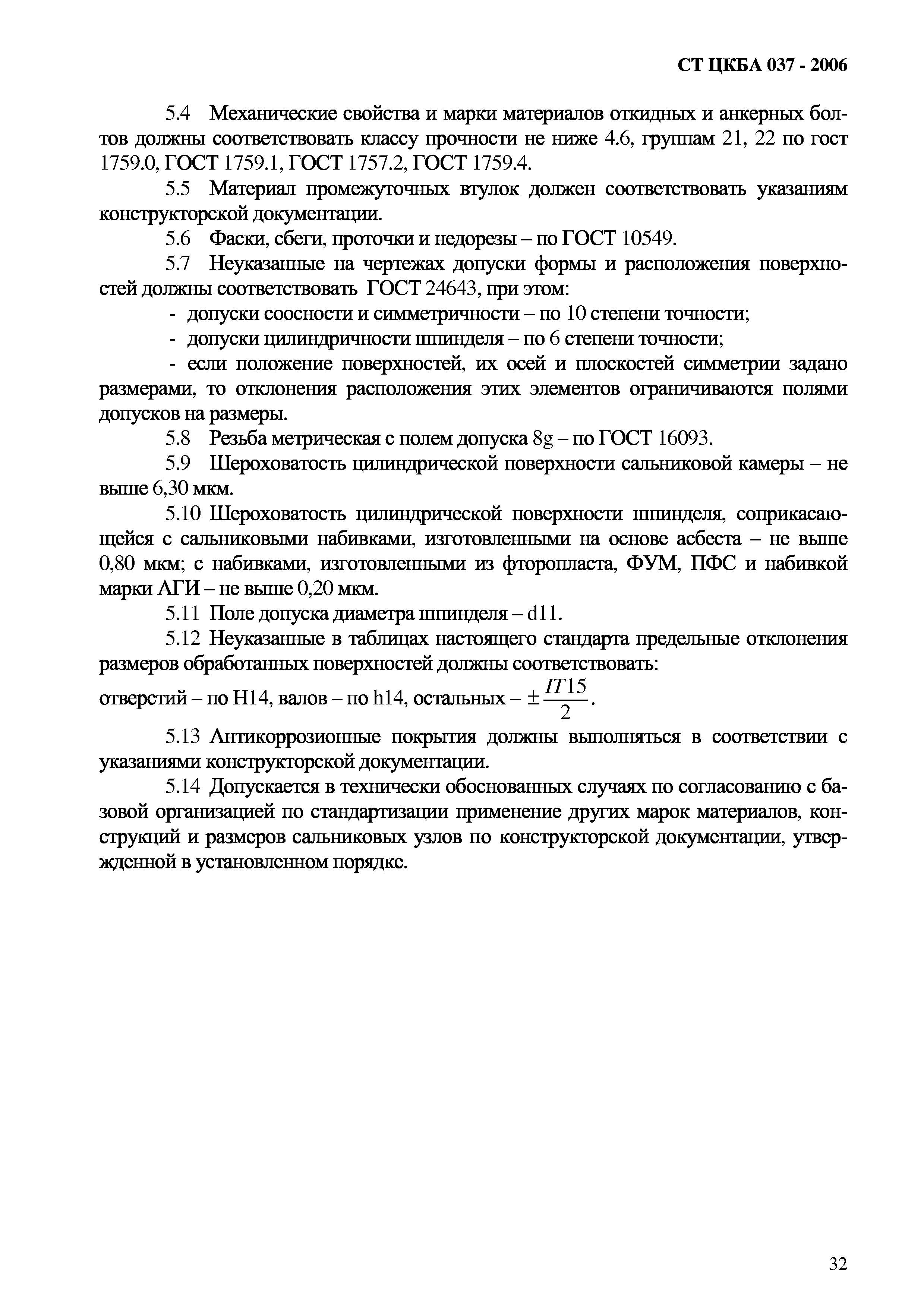

5. Технические требования

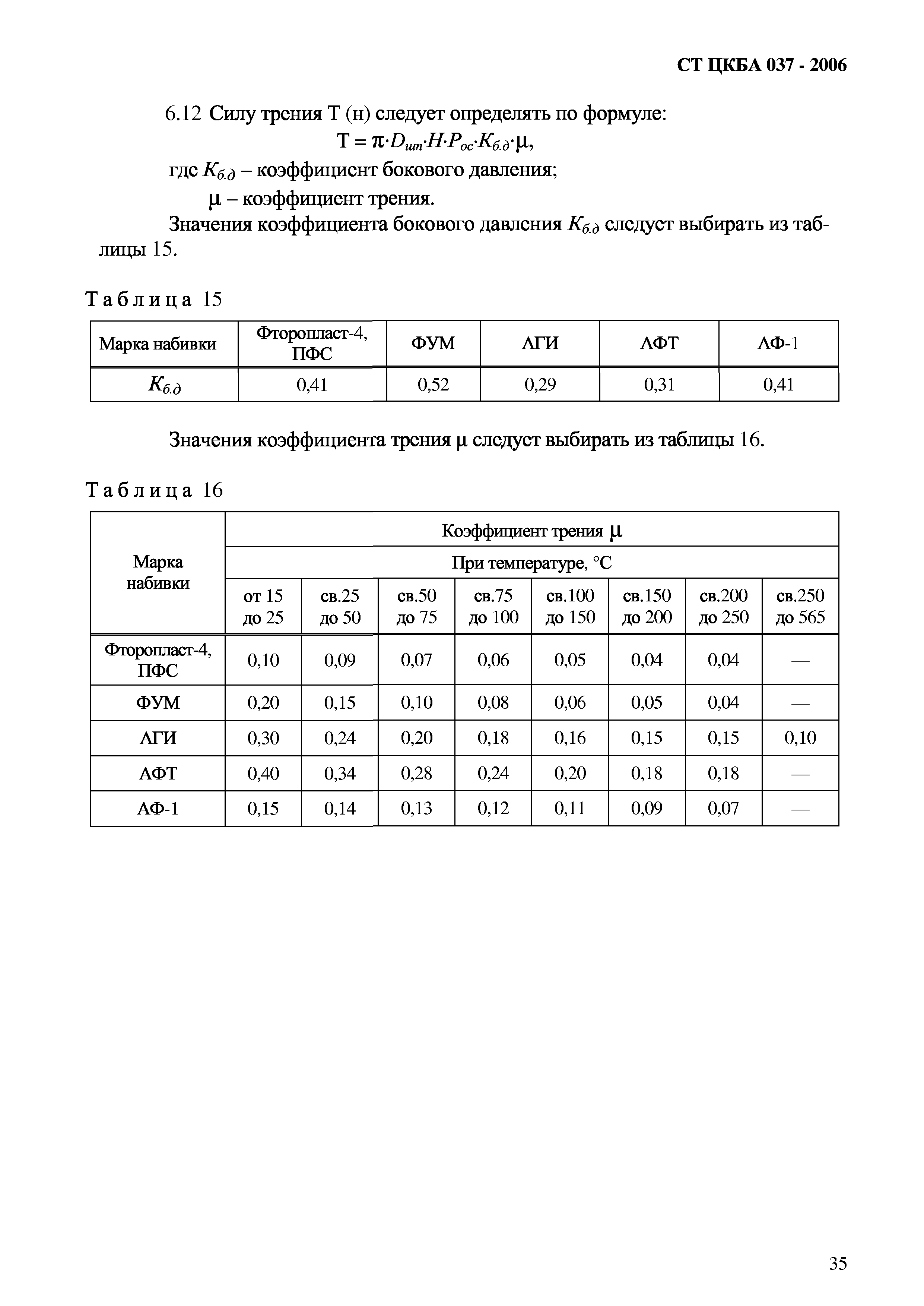

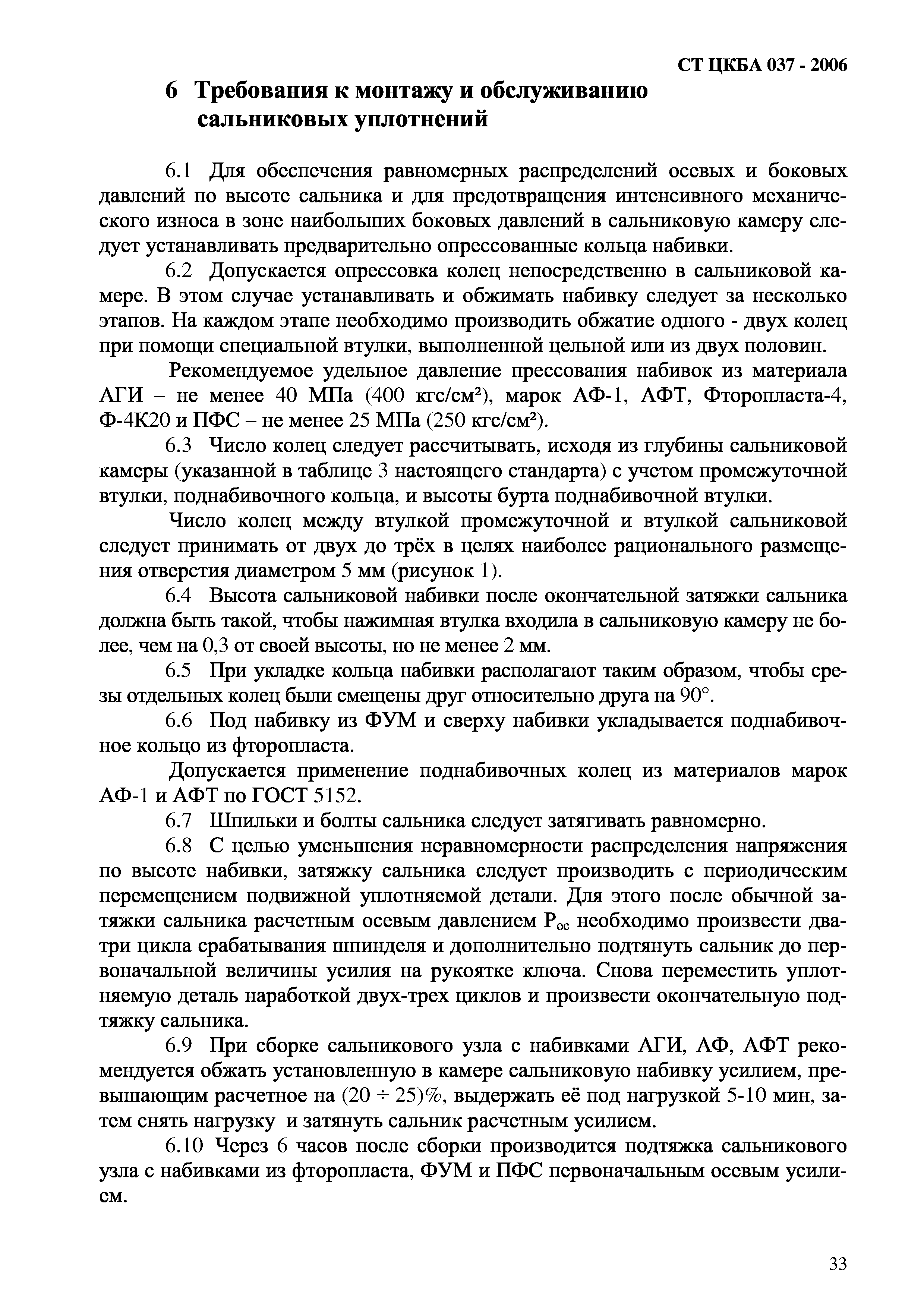

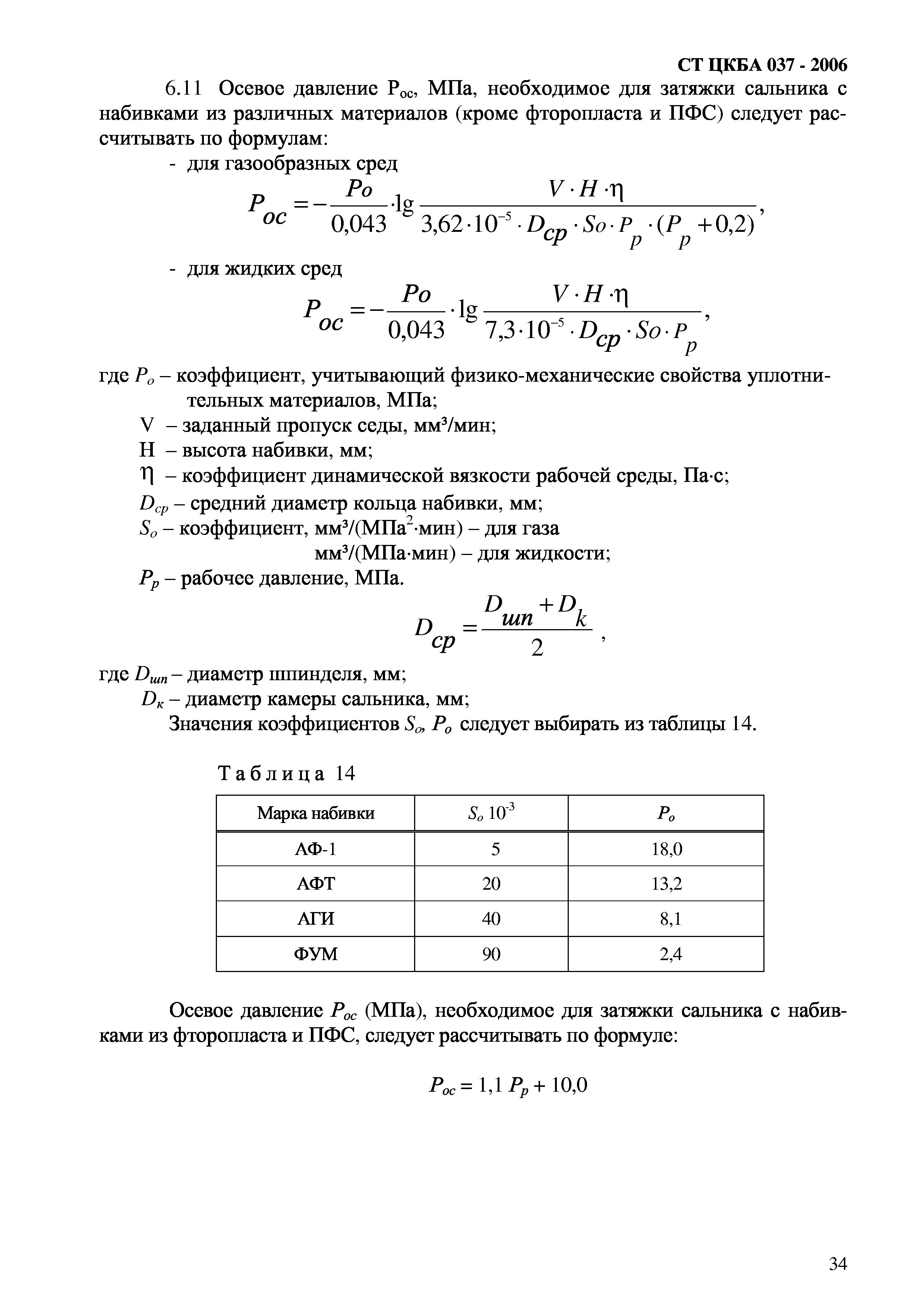

6. Требования к монтажу и обслуживанию сальниковых уплотнений

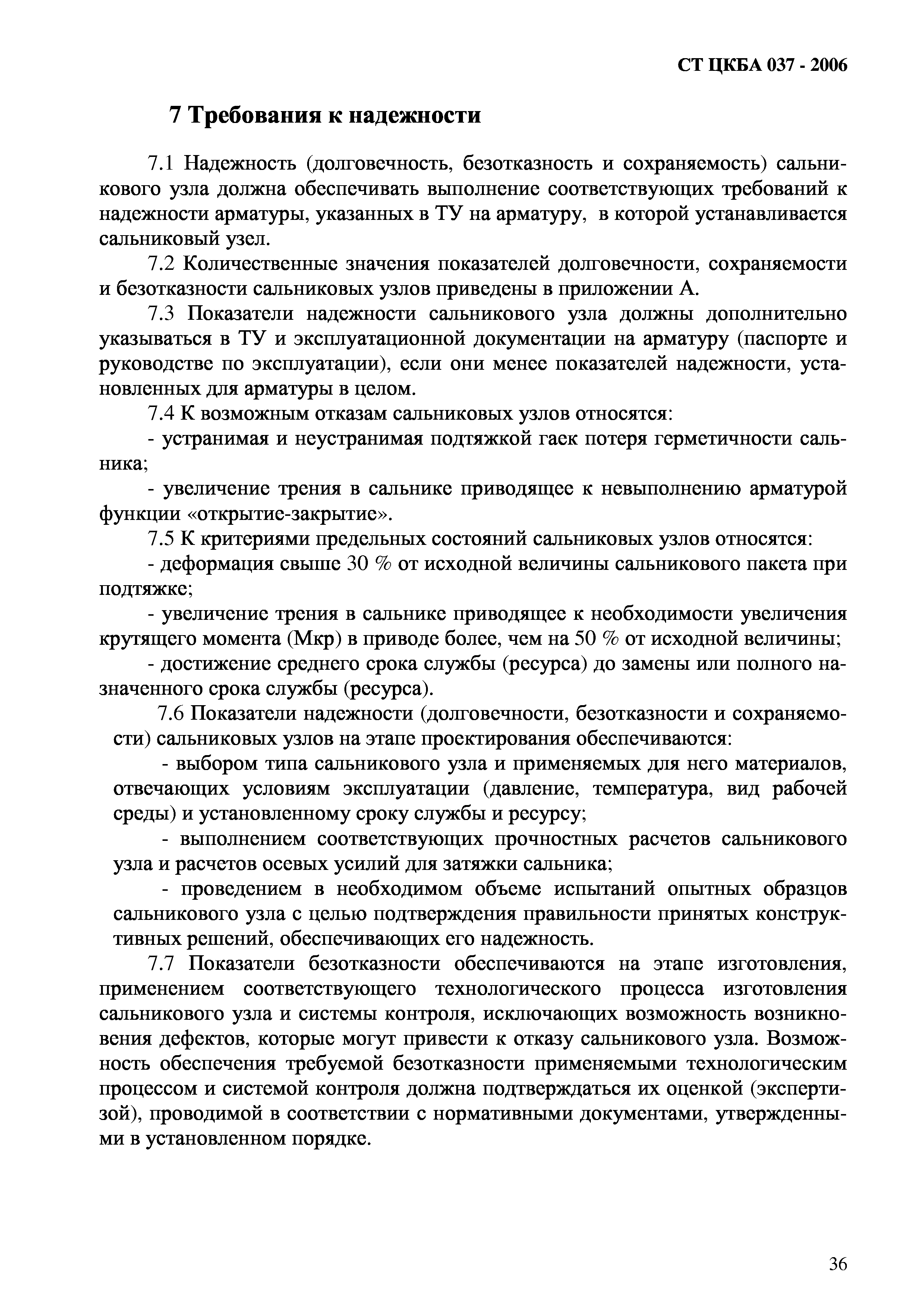

7. Требования к надежности

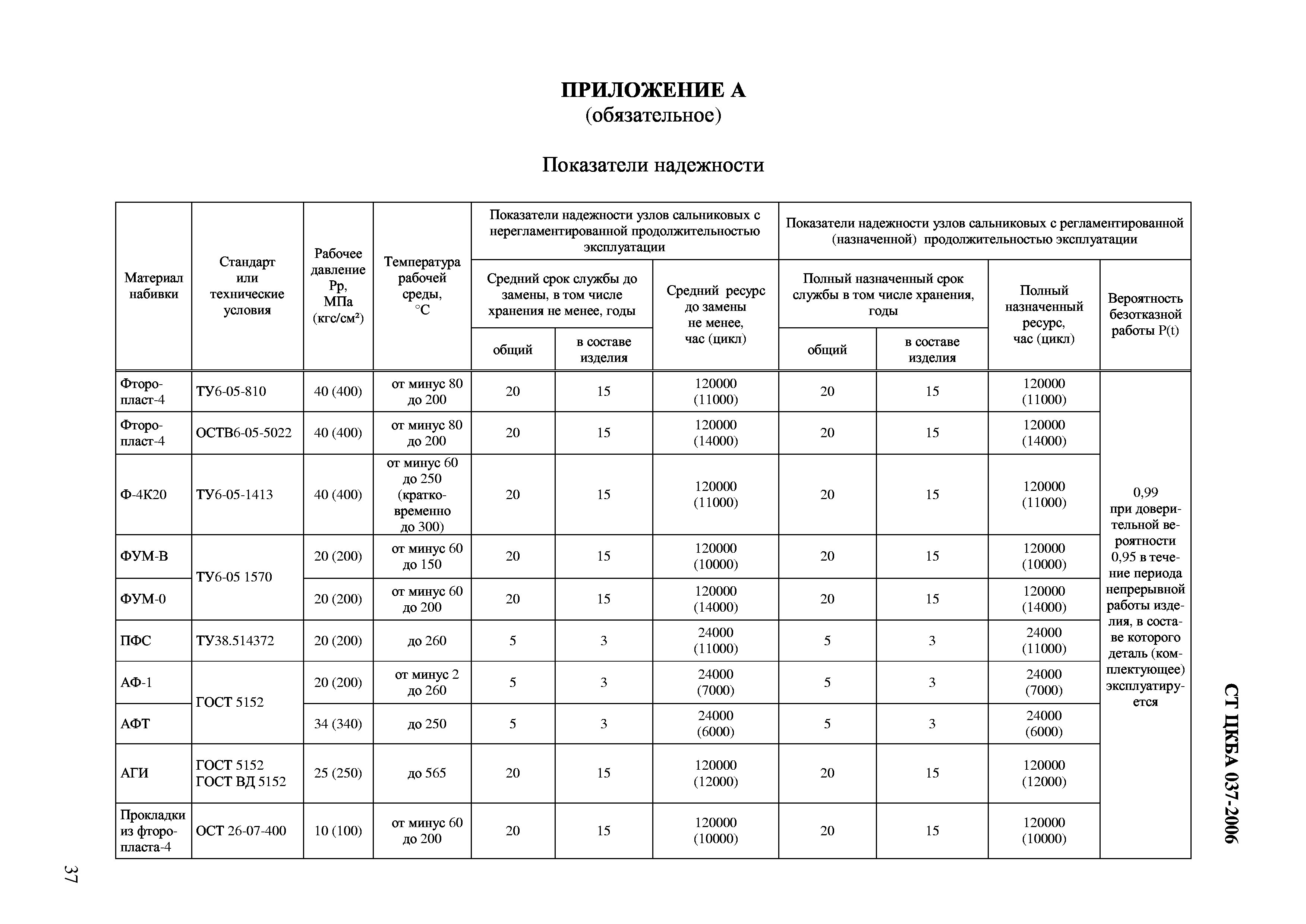

Приложение А (обязательное). Показатели надежности | | Разработан: | ЗАО НПФ ЦКБА
| | Утверждён: | 28.12.2006 ЗАО НПФ ЦКБА (68)
| | Принят: | Техническим комитетом по стандартизации Трубопроводная арматура и сильфоны (ТК 259)
| | Издан: | НПФ ЦКБА (2006 г. )
| | Расположен в: |
| | Список изменений: | | | Заменяет собой: | | | Нормативные ссылки: |  ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»- ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»
- ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры»
- ГОСТ 7802-81 «Болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С. Конструкция и размеры»
- ГОСТ 11371-78 «Шайбы. Технические условия»
- ГОСТ 22032-76 «Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. Конструкция и размеры»
- ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия»
- ГОСТ 977-88 «Отливки стальные. Общие технические условия»
- ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки»
- ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски»
- ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия»
- ГОСТ 13373-67 «Механизмы исполнительные пневматические мембранные ГСП. Основные параметры и размеры»
- ГОСТ 1414-75 «Прокат из конструкционной стали высокой обрабатываемости резанием. Технические условия»
- ГОСТ 18175-78 «Бронзы безоловянные, обрабатываемые давлением. Марки»
- ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения»
- ГОСТ 3033-79 «Болты откидные. Конструкция и размеры»
- ГОСТ 5152-84 «Набивки сальниковые. Технические условия»
- ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки»
- ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»
- ГОСТ Р 52627-2006 «Болты, винты и шпильки. Механические свойства и методы испытаний»
- ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки»
- РД РТМ 26-07-252-82 «Жидкометаллические уплотнения штоков задвижек для паровых и водяных сред»
- СТ ЦКБА 050-2008 «Арматура трубопроводная. Отливки из чугуна. Технические требования»
- СТ ЦКБА 064-2008 «Арматура трубопроводная. Прокладки уплотнительные из фторпласта-4 и композиционных материалов на его основе. Размеры и технические требования»
- ГОСТ Р ИСО 4759-1-2009 «Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С»
- ГОСТ Р ИСО 6157-1-2009 «Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения»
- СТ ЦКБА 019-2012 «Арматура трубопроводная. Уплотнения на основе терморасширенного графита. Общие технические требования»
- РД 26-07-234-89 «Арматура трубопроводная. Жидкометаллические замораживаемые уплотнения. Рекомендации по применению»
|

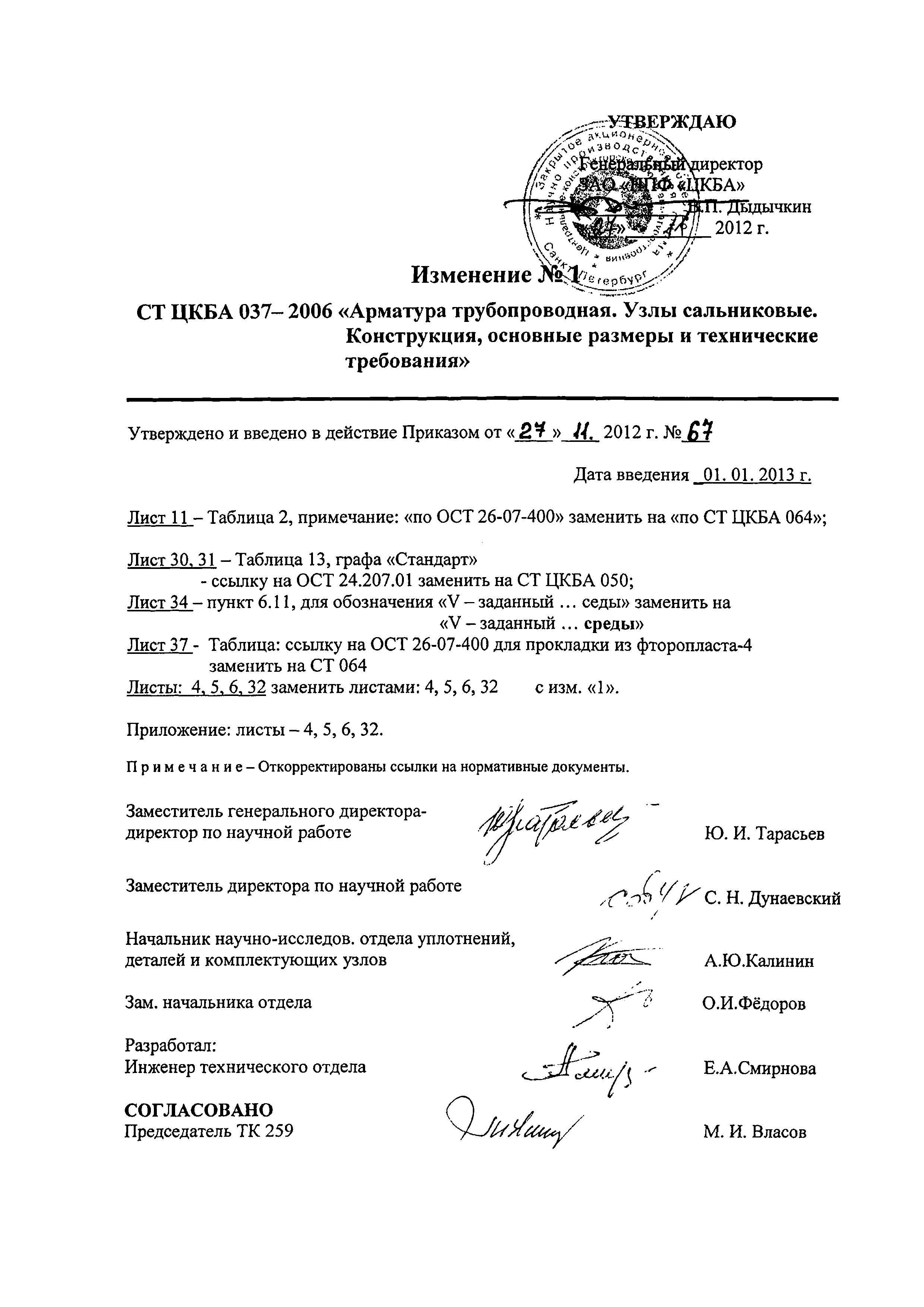

Текстовое изменение № 1 от 01.01.2013
|
