Скачать РД 24.207.07-90 Арматура трубопроводная. Прокладки уплотнительные. Размеры и материалы

Дата актуализации: 10.08.2017

РД 24.207.07-90

Арматура трубопроводная. Прокладки уплотнительные. Размеры и материалы

Обозначение:	РД 24.207.07-90
Обозначение англ:	RD 24.207.07-90
Статус:	заменен
Название рус.:	Арматура трубопроводная. Прокладки уплотнительные. Размеры и материалы
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.2008
Область применения:	Руководящий документ распространяется на узлы уплотнения разъемных неподвижных соединений "корпус-крышка" с прокладками из паронита и резины в трубопроводной арматуре общепромышленного назначения на условное давление Ру до 30 МПа (300 кгс/см2) и температуру рабочей среды от минус 60 градусов Цельсия до плюс 450 градусов Цельсия. Руководящий документ устанавливает размеры прокладок, конструкцию и размеры узла уплотнения, а также удельные нагрузки обжатия прокладок при сборке, в рабочих условиях и предельно-допустимые. Марки материалов прокладок, параметры применения, технические требования. Руководящий документ следует применять при новом проектировании и модернизации изделий

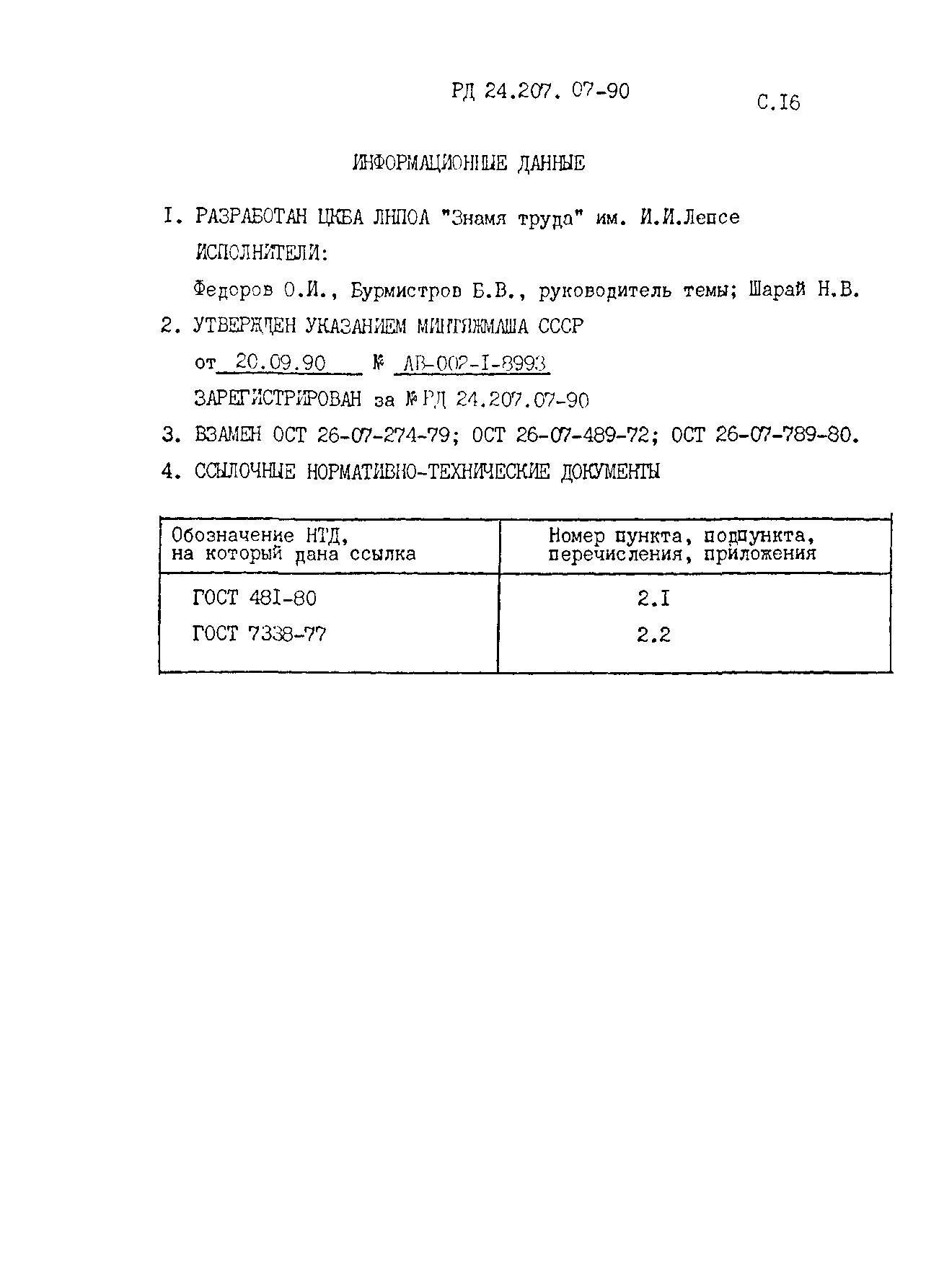

Оглавление:	1. Конструкция и основные размеры 2. Марки материалов 3. Технические требования 4. Информационные данные
Разработан:	ЦКБА ЛНПОА Знамя труда им. И.И. Лепсе

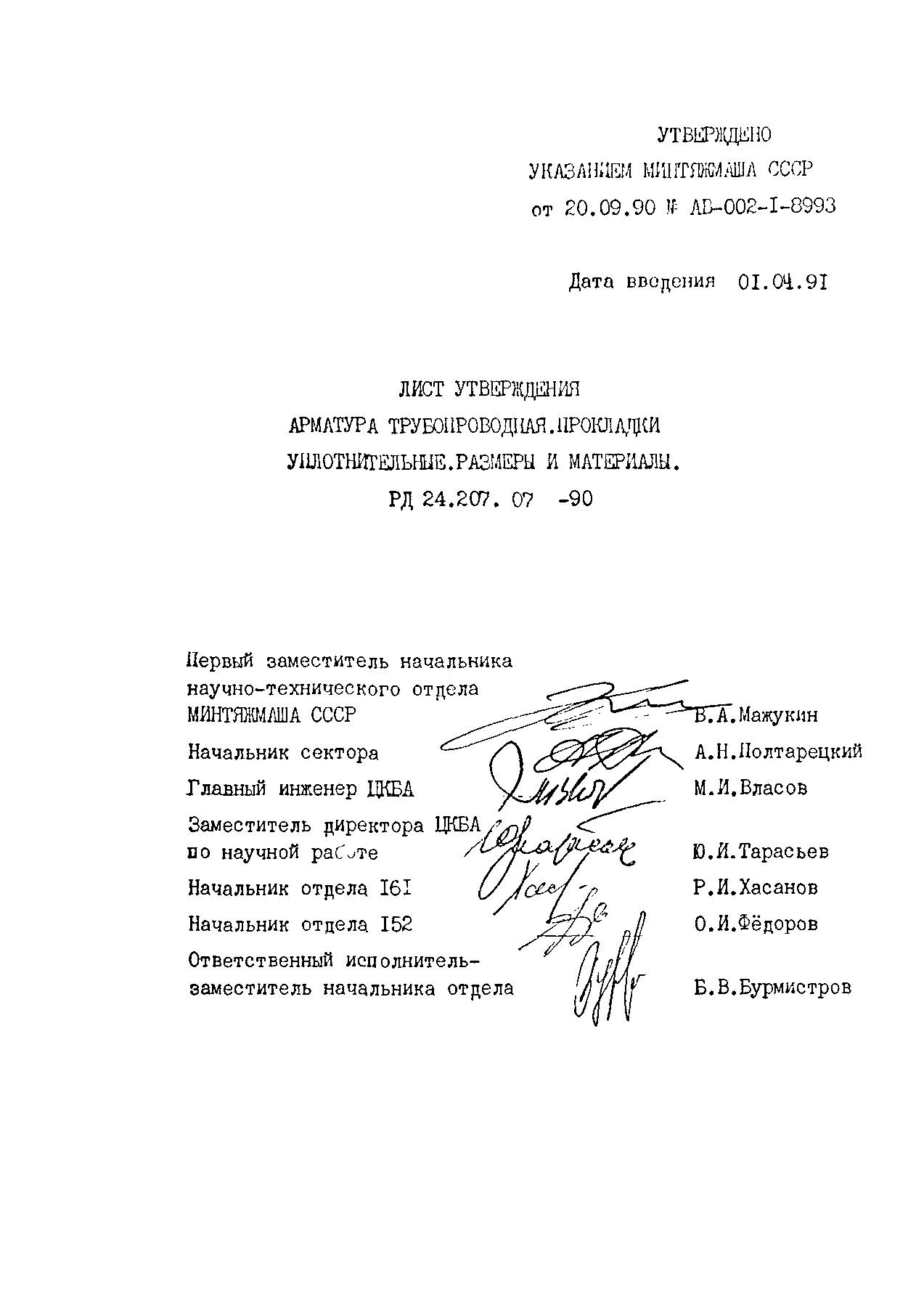

Утверждён:	20.09.1990 Минтяжмаш СССР (USSR Mintyazhmash АВ-002-1-8993)
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Компоненты трубопроводов прочие МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Уплотнения, сальники
Список изменений:	№ 1 от 01.10.2008
Заменяет собой:	ОСТ 26-07-489-72 «Материалы прокладочные для трубопроводной арматуры общего назначения» ОСТ 26-07-789-86 «Прокладки круглые прямоугольного сечения из резины. Размеры» ОСТ 26-07-274-79 «Прокладки уплотнительные из паронита. Размеры»
Чем заменён:	СТ ЦКБА 058-2008 «Арматура трубопроводная. Прокладки уплотнительные из паронита и резины. Размеры и технические требования»
Нормативные ссылки:	ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия»

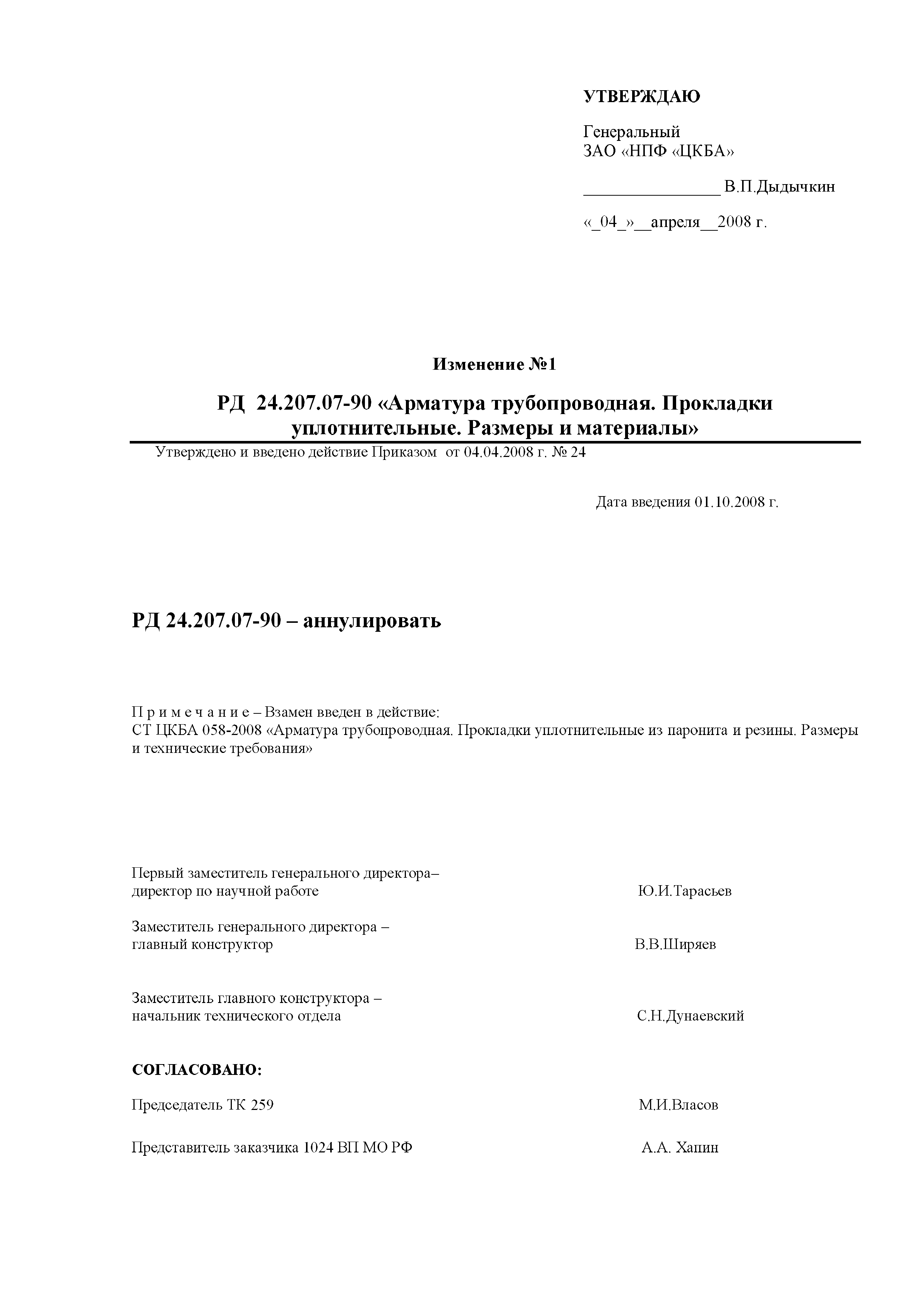

Текстовое изменение № 1 от 01.10.2008
