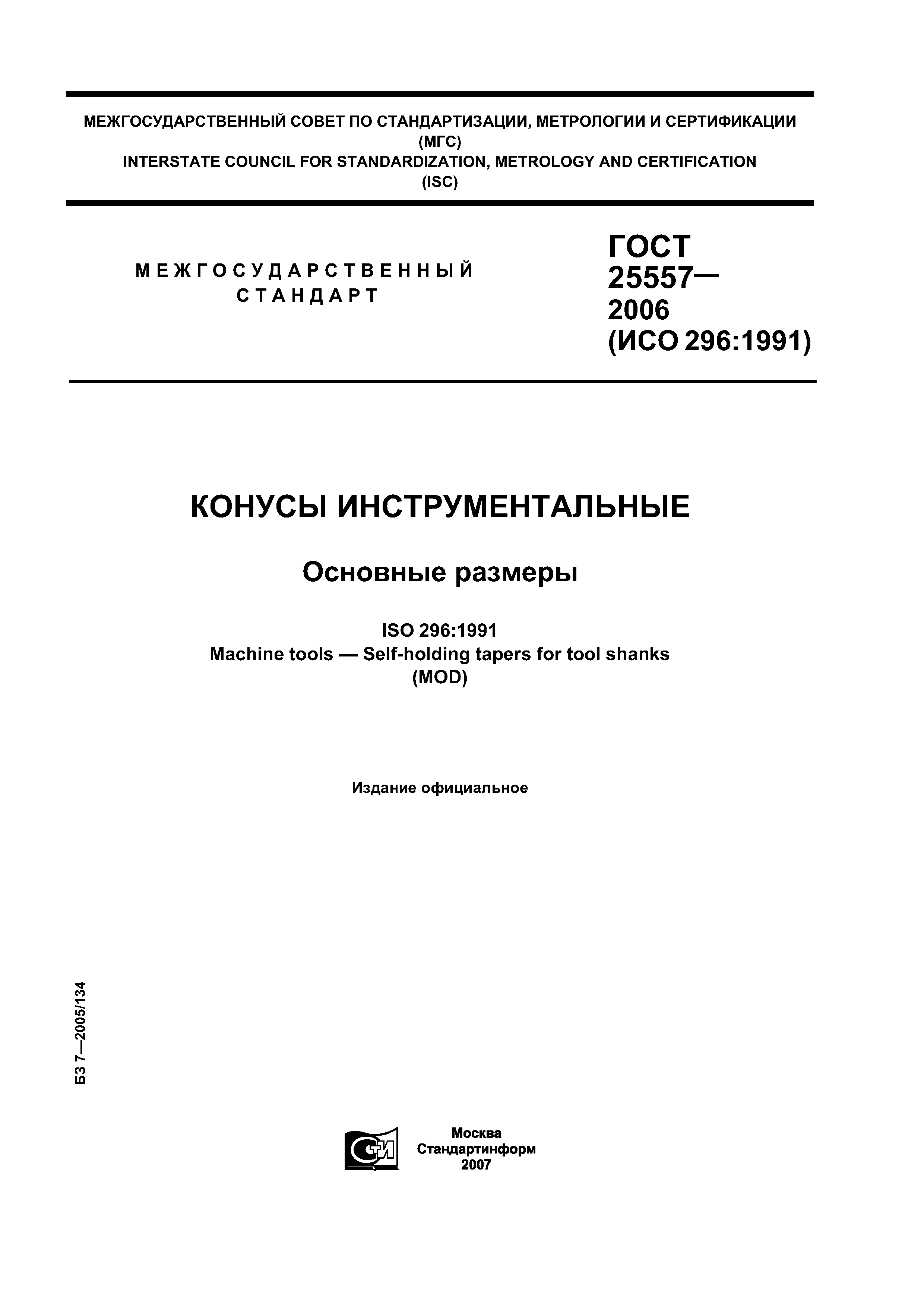

ГОСТ 25557-2006

Конусы инструментальные. Основные размеры

Обозначение:	ГОСТ 25557-2006
Обозначение англ:	GOST 25557-2006
Статус:	взамен
Название рус.:	Конусы инструментальные. Основные размеры
Название англ.:	Machine tools tapers. Basic dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2008
Дата окончания срока действия:	01.01.2018
Область применения:	Стандарт устанавливает размеры наружных и внутренних конусов инструментальных хвостовиков трех категорий: а) общего применения; б) малые; в) большие. Стандарт также определяет размеры пазов канавок и отверстий, необходимых для конструирования конусов, в случае подачи смазочно-охлаждающей жидкости через инструмент.

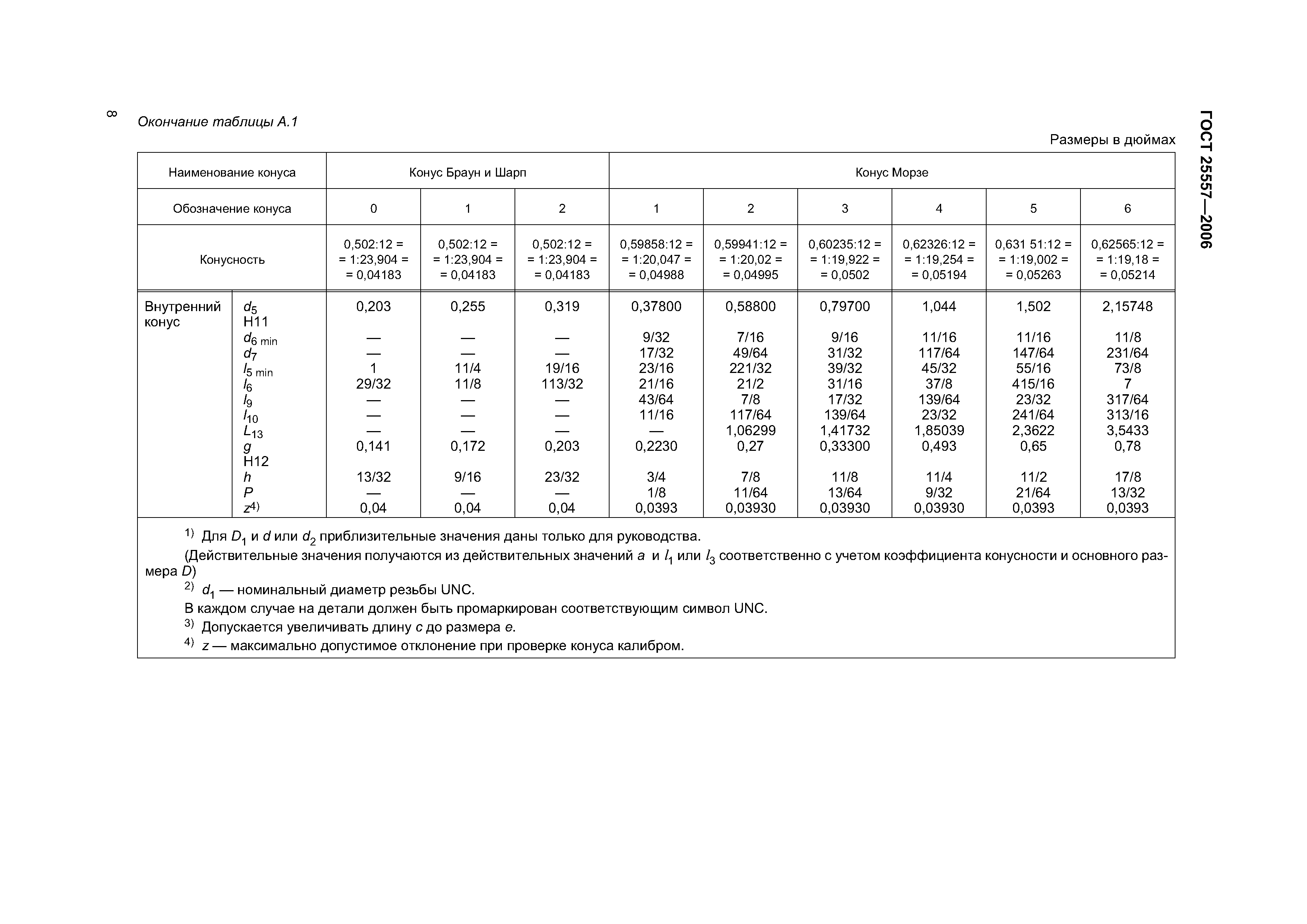

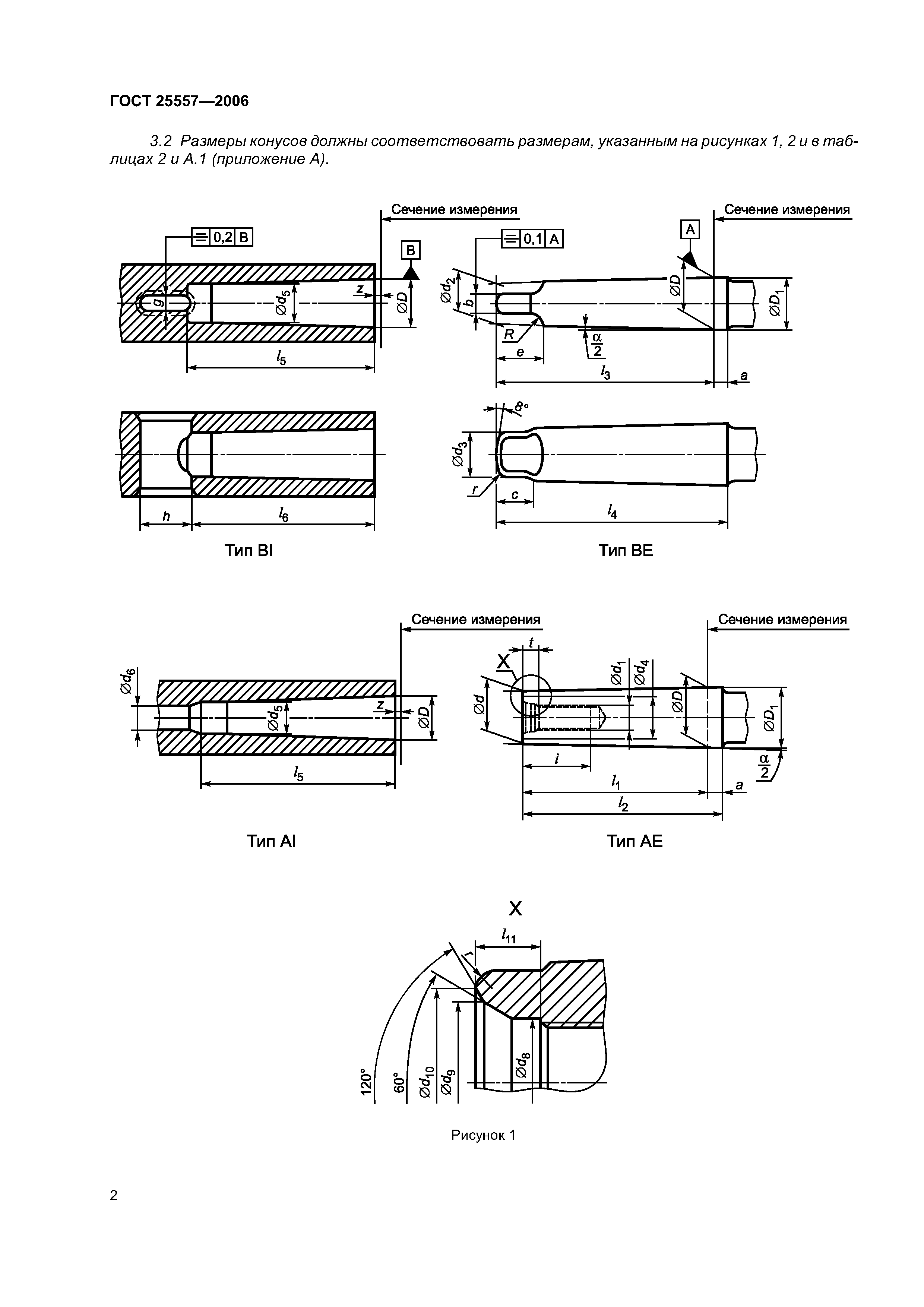

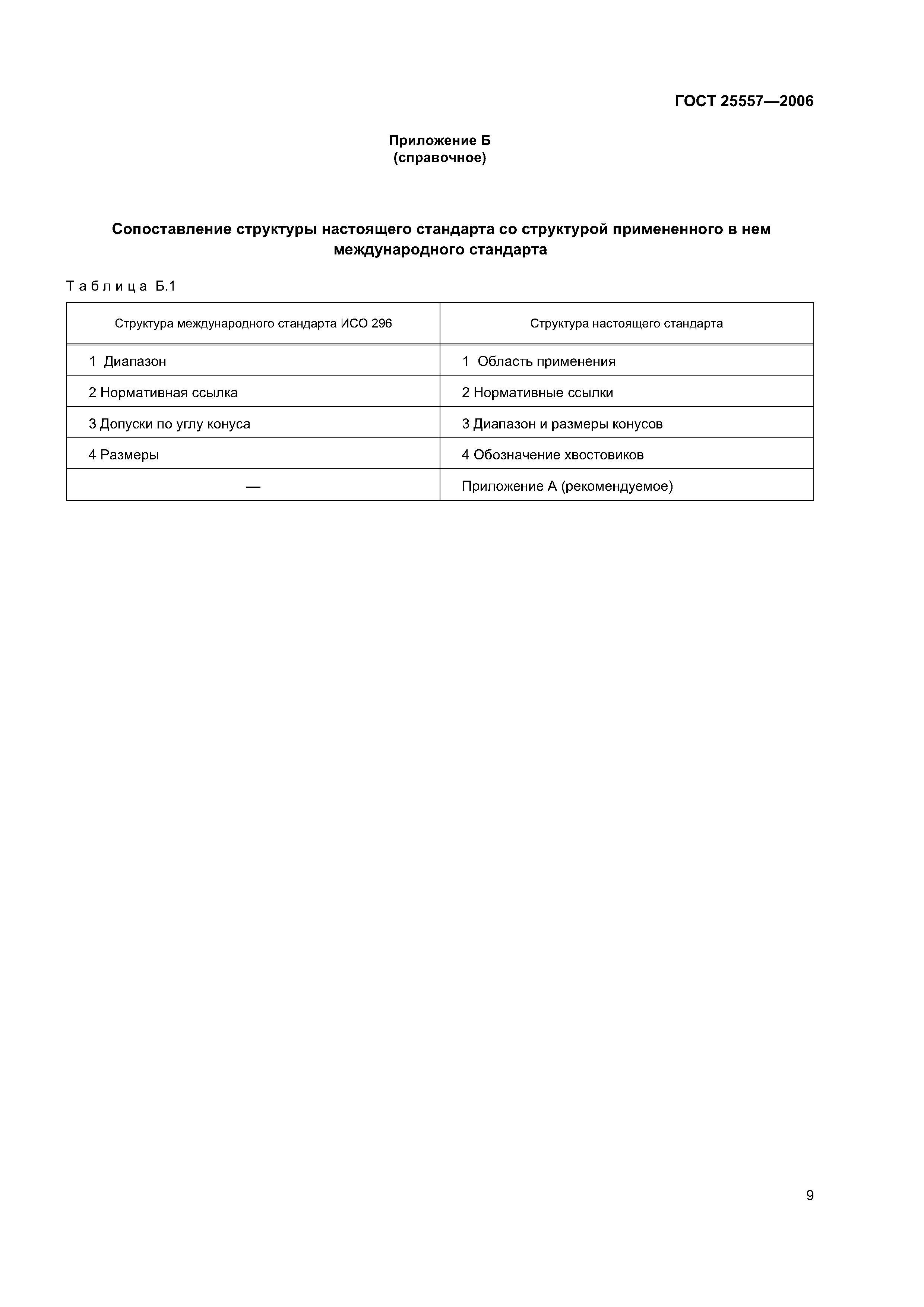

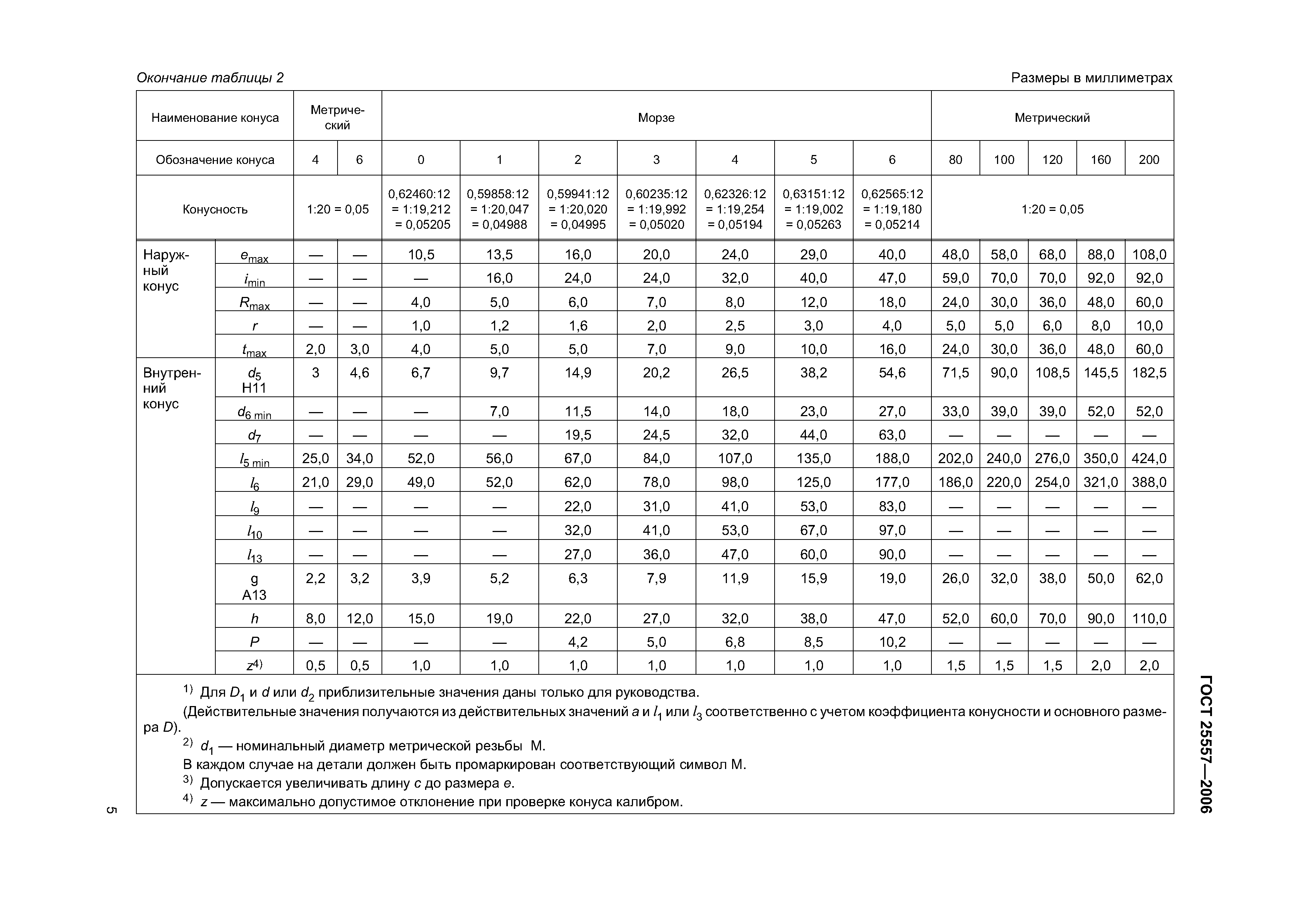

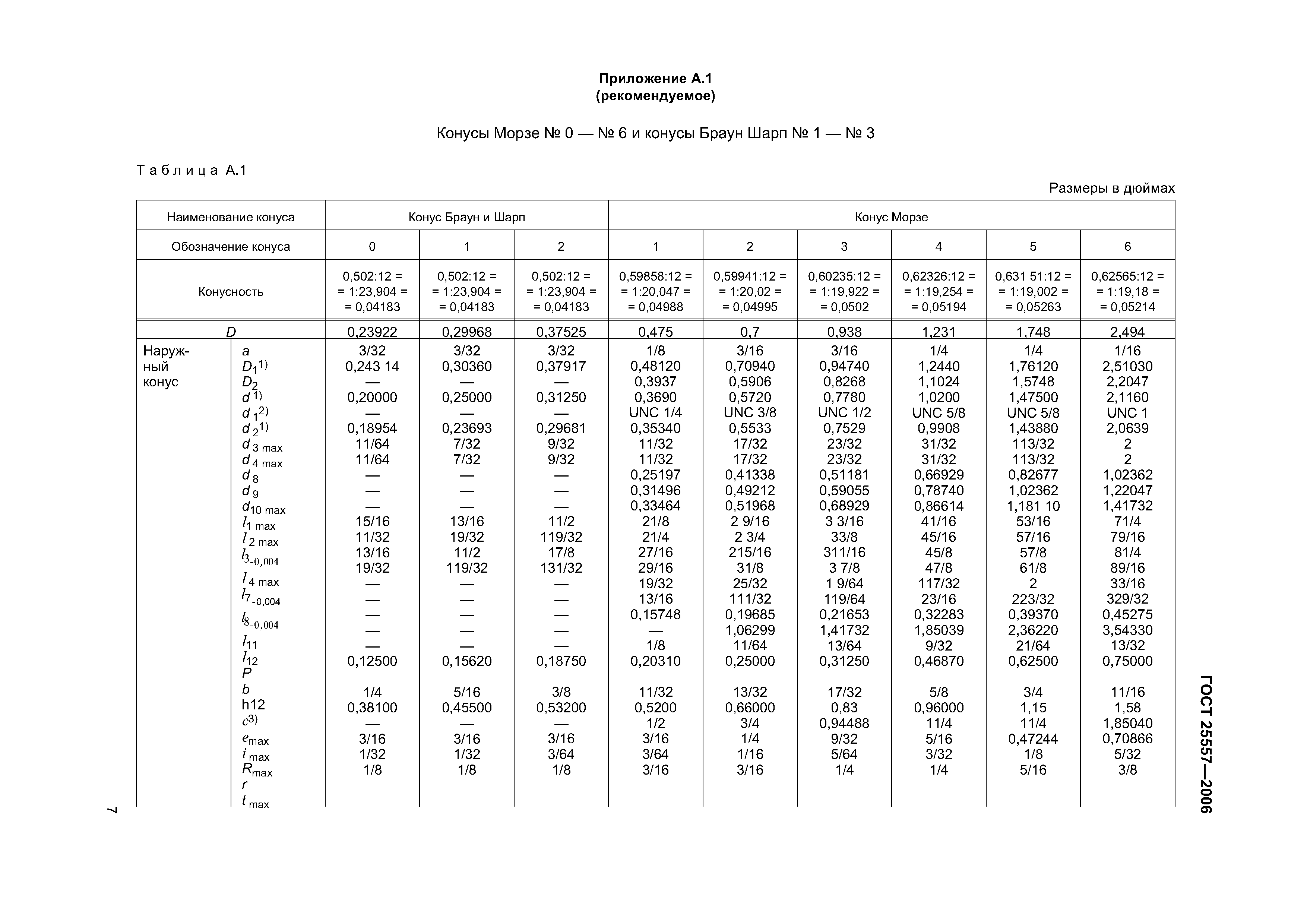

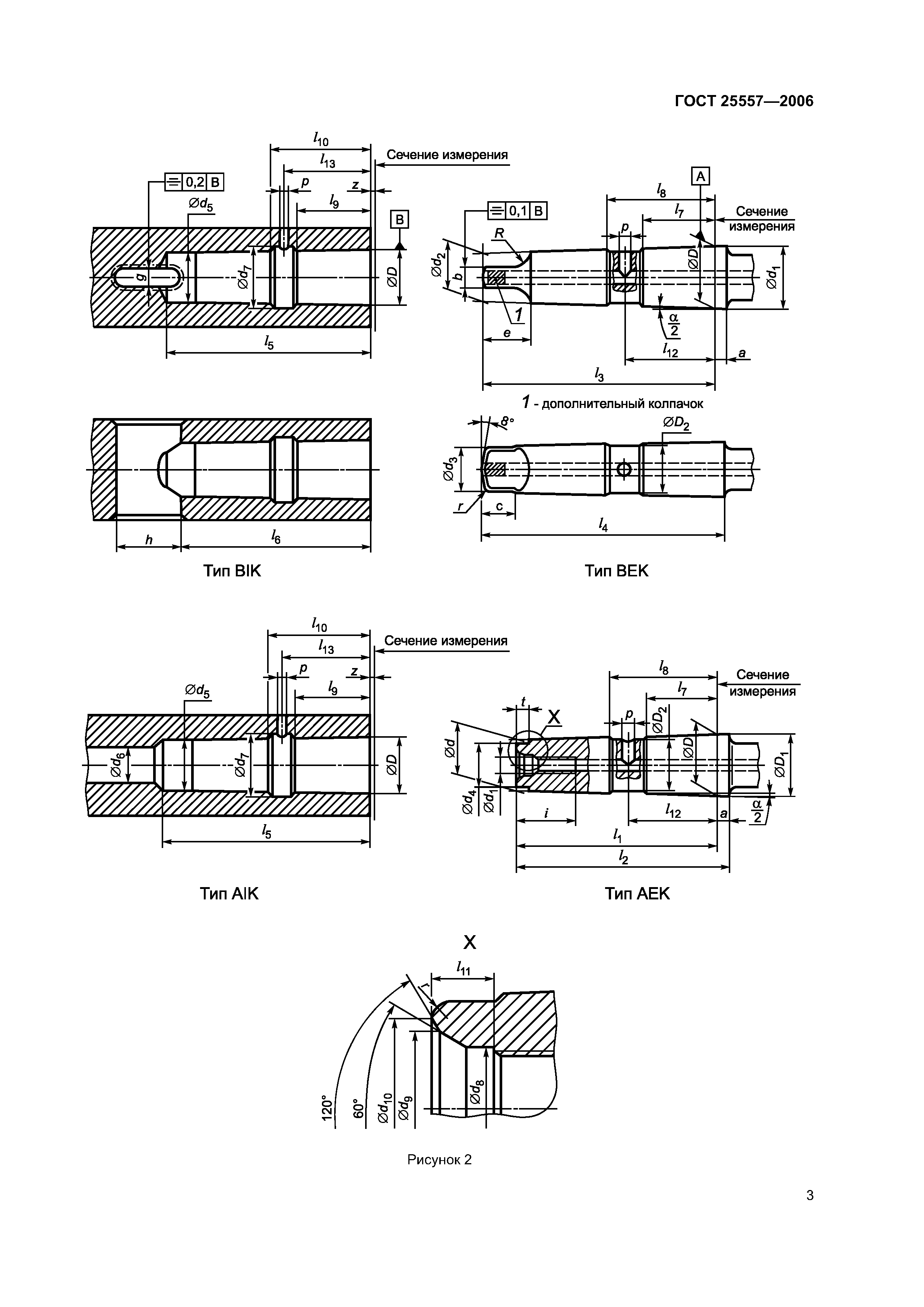

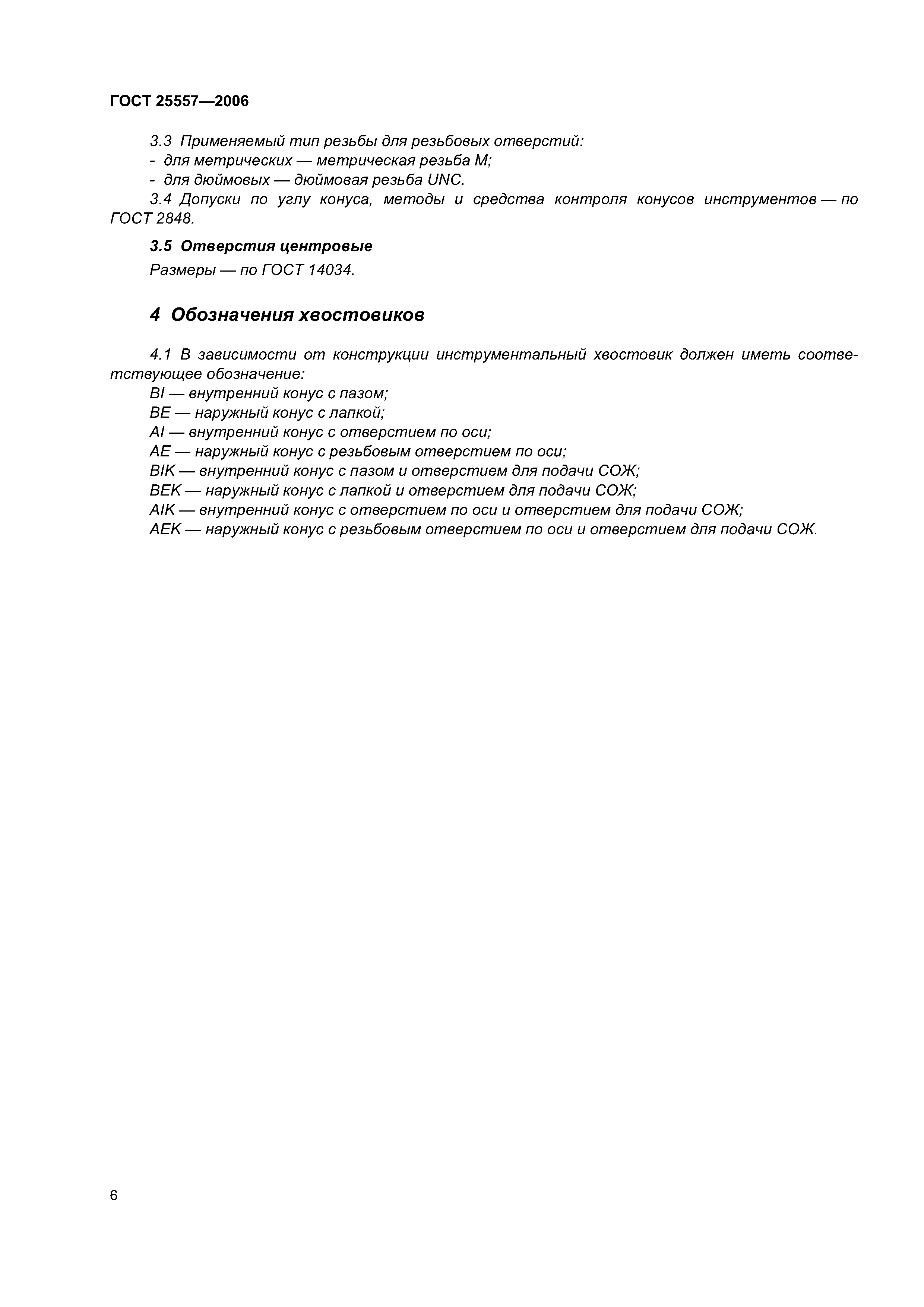

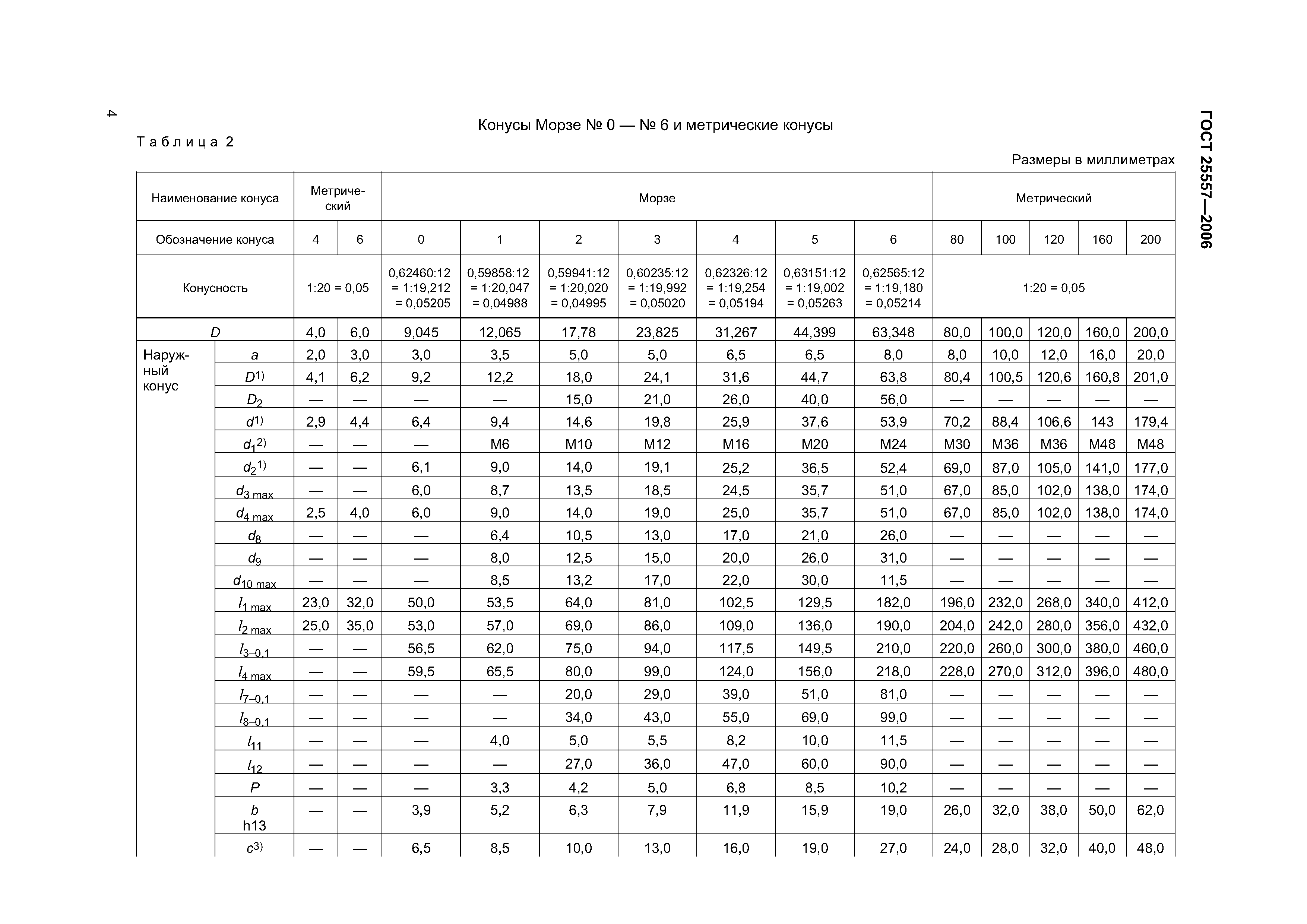

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Диапазон и размеры конусов 4 Обозначения хвостовиков Приложение А.1 Конусы Морзе №0-№6 и конусы Браун Шарп №1-№3 Приложение Б Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта
Разработан:	ОАО ЭНИМС ФГУП ВНИИНМАШ
Утверждён:	24.06.2006 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 29) 12.07.2007 Федеральное агентство по техническому регулированию и метрологии (171-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты в целом Экология МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты в целом

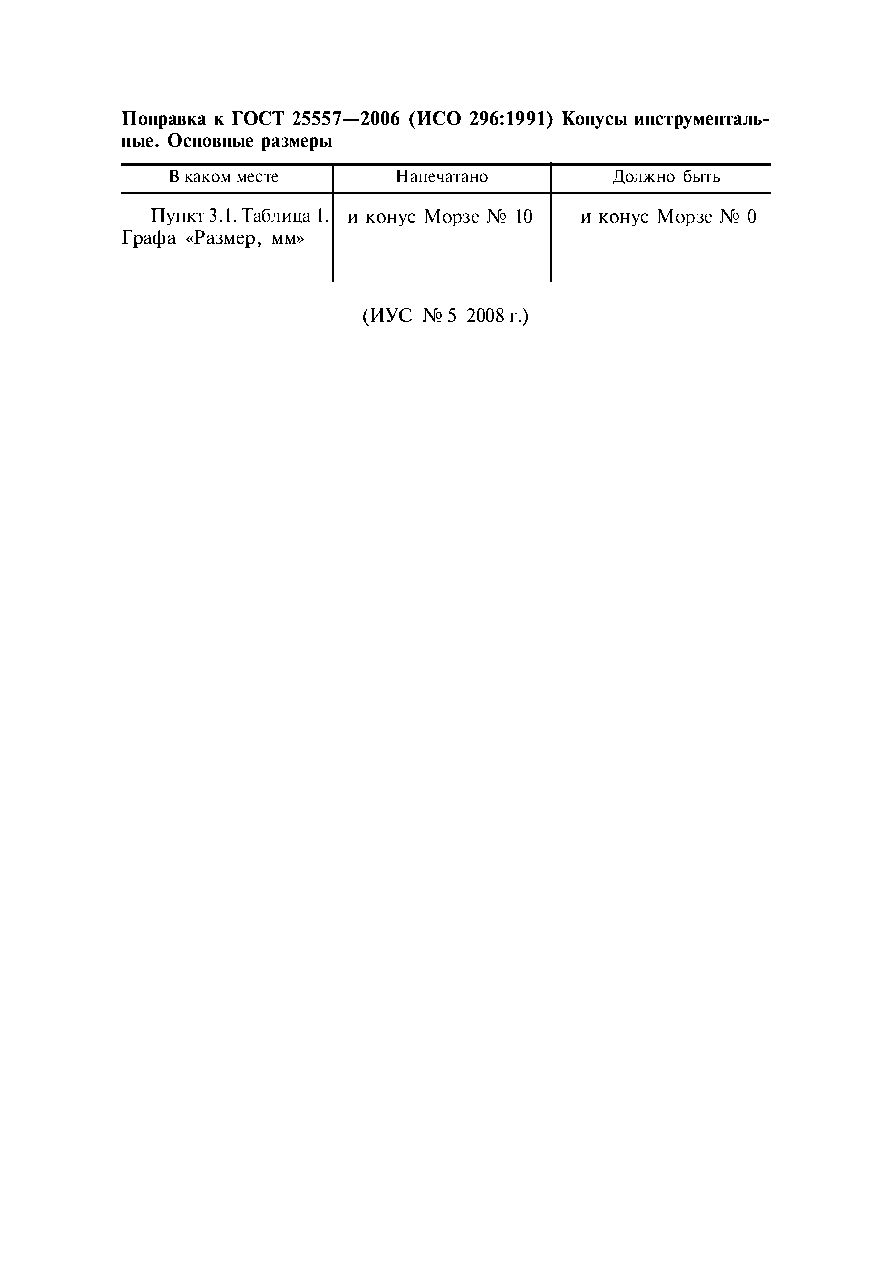

Список изменений:	поправка от 01.05.2008 (ИУС 5-2008)
Заменяет собой:	ГОСТ 25557-82 «Конусы инструментальные. Основные размеры»
Чем заменён:	ГОСТ 25557-2016 «Конусы инструментальные. Основные размеры»
Нормативные ссылки:	ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 2848-75 «Конусы инструментов. Допуски. Методы и средства контроля» ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены» ГОСТ 25557-82 «Конусы инструментальные. Основные размеры» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению»
