Скачать Серия 1.232-3 Выпуск 11. Указания по применению панелей с утеплением из минераловатных плит

Дата актуализации: 10.08.2017

Серия 1.232-3

Выпуск 11. Указания по применению панелей с утеплением из минераловатных плит

Обозначение:	Серия 1.232-3
Обозначение англ:	Series 1.232-3
Статус:	не действует
Название рус.:	Выпуск 11. Указания по применению панелей с утеплением из минераловатных плит
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Асбестоцементные панели предназначены для применения при проектировании и строительстве общественных зданий (предприятий торговли, общественного питания, бытового обслуживания, школ), а также административно-бытовых зданий, гостиниц и других зданий

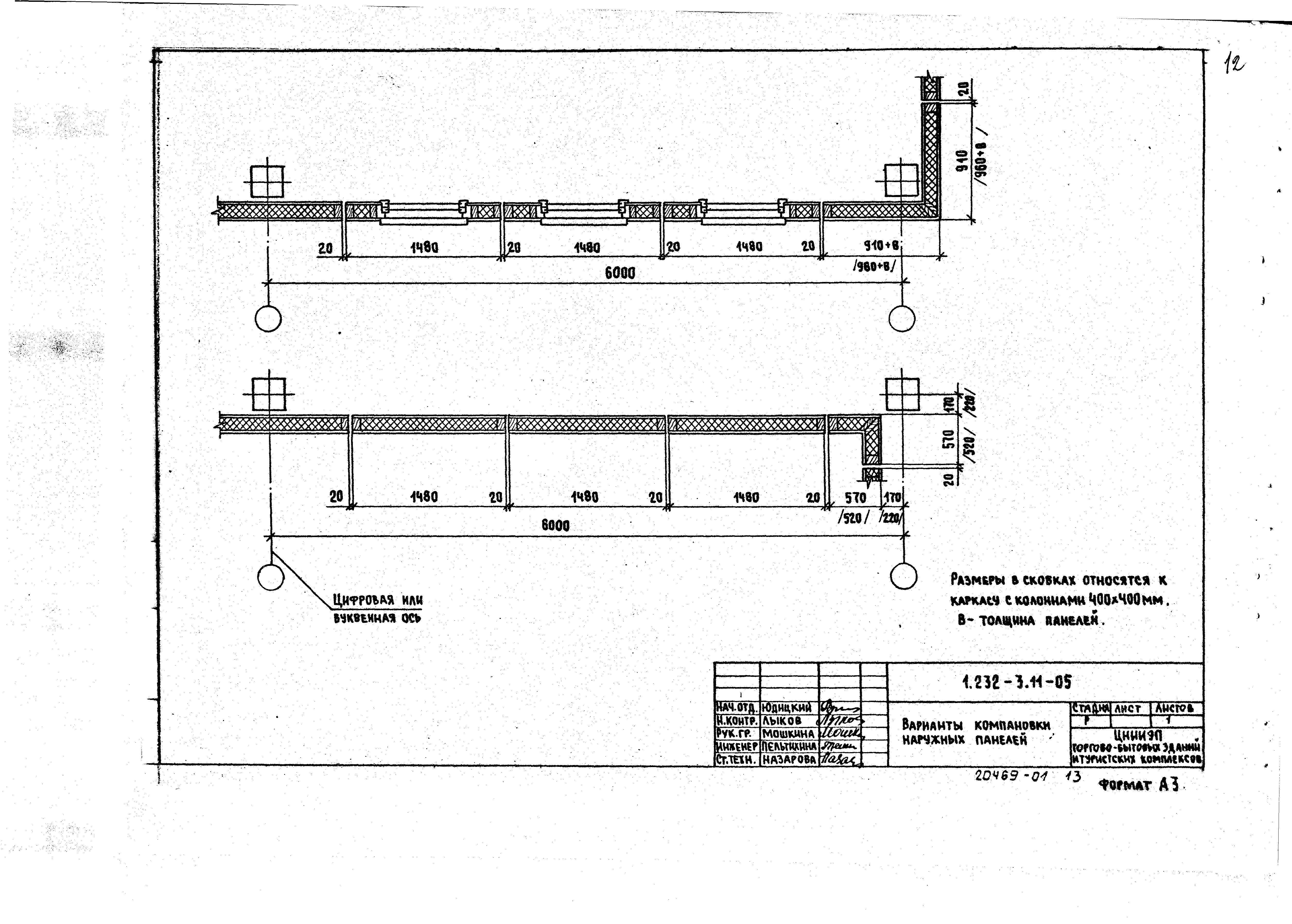

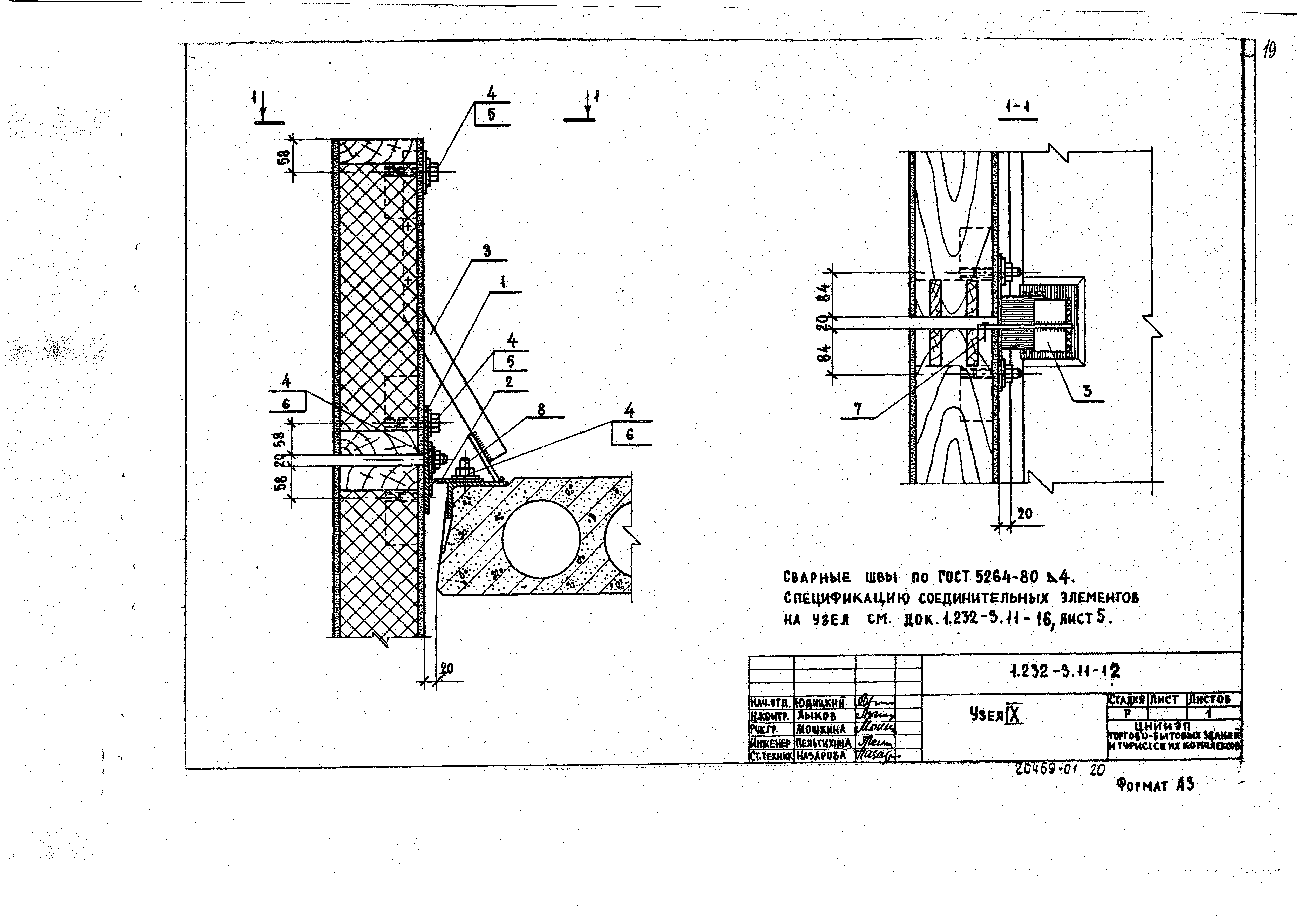

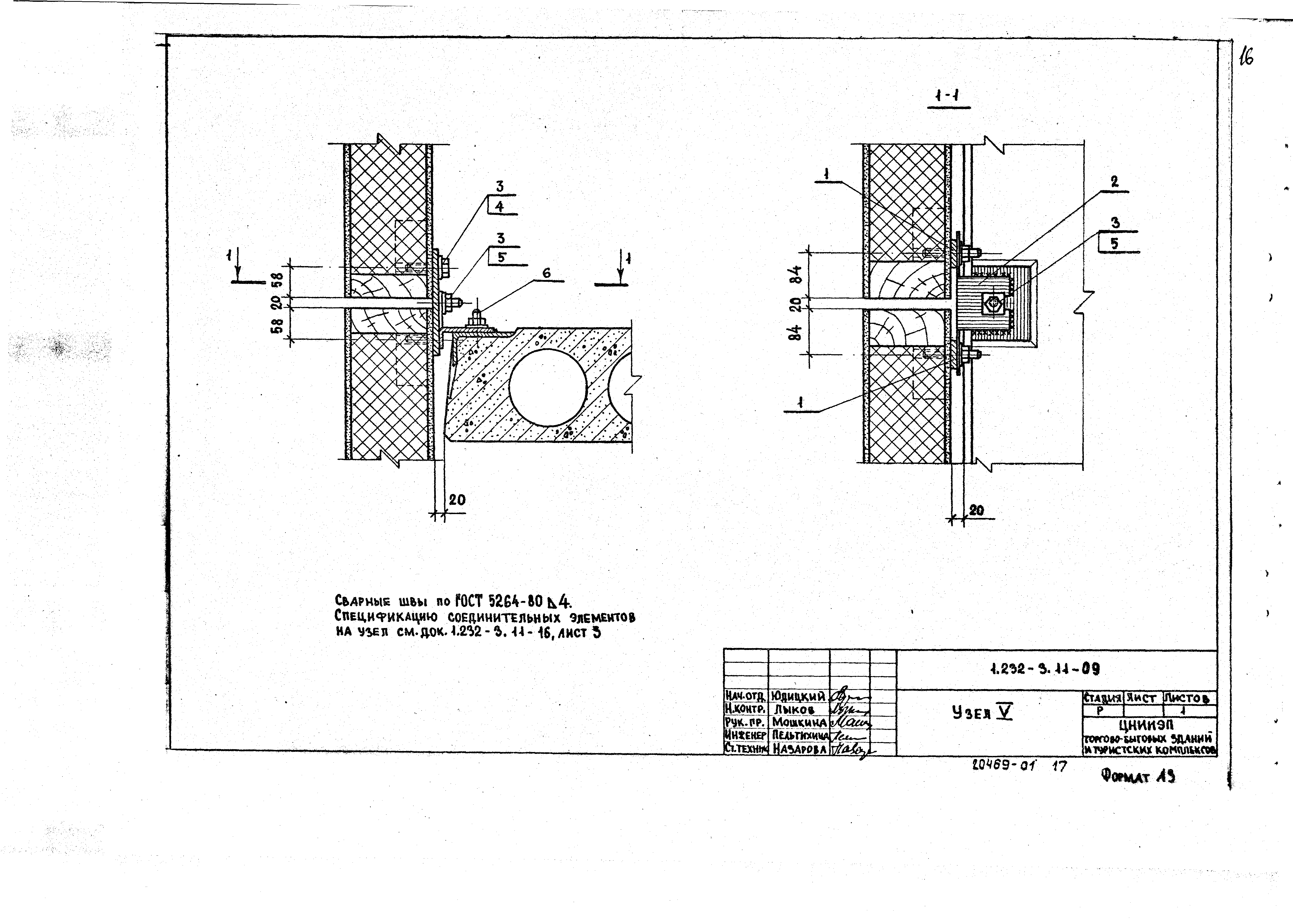

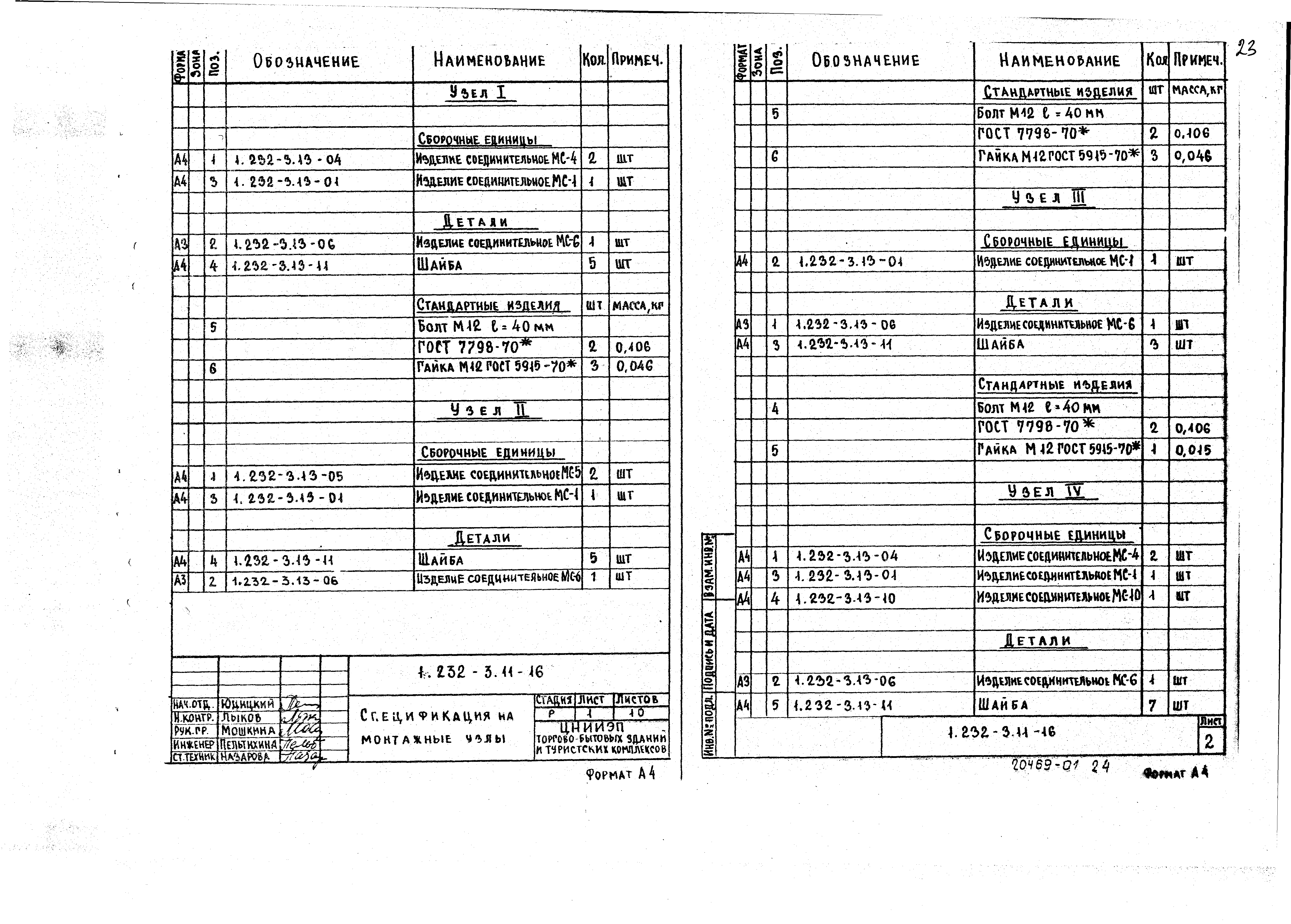

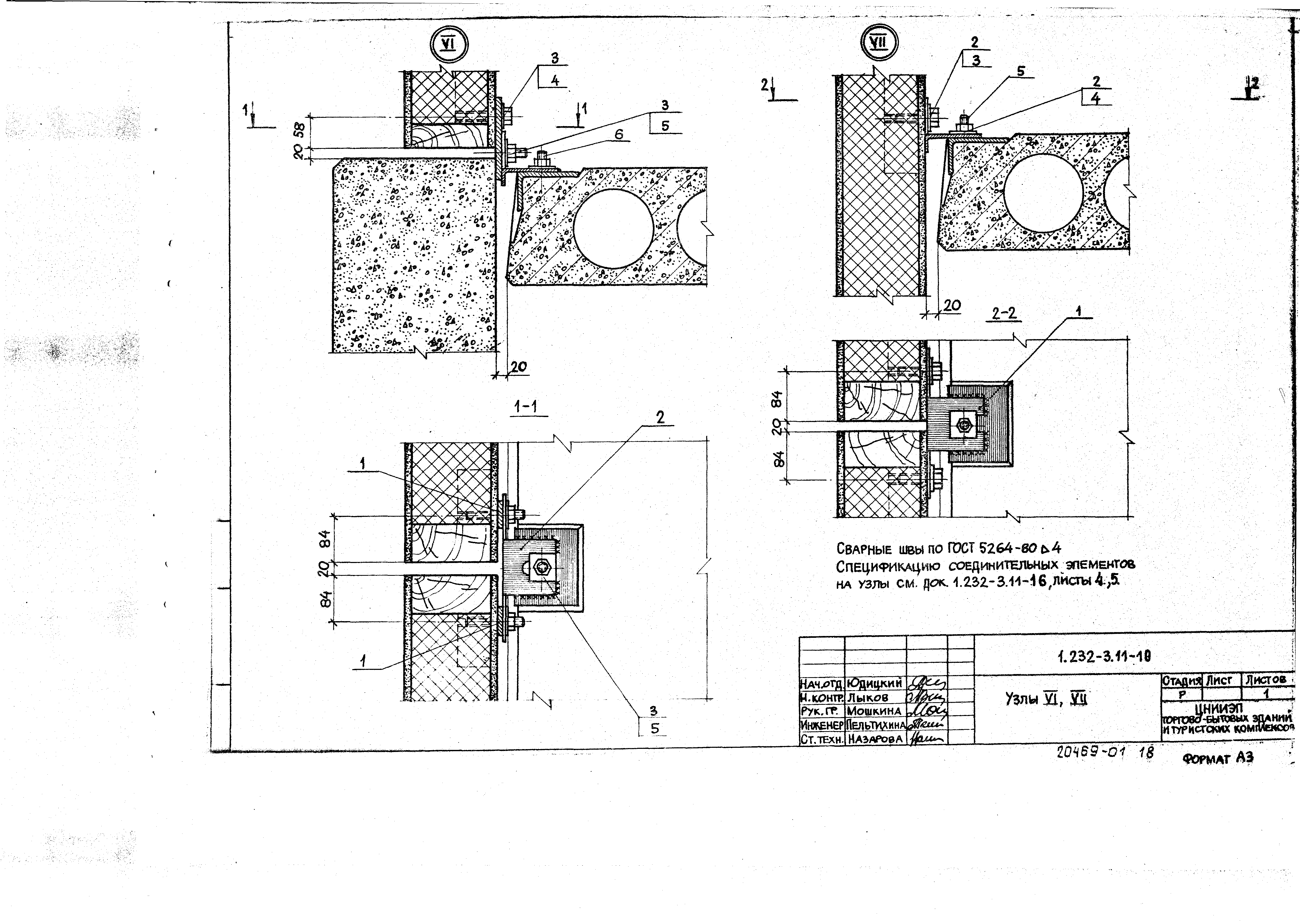

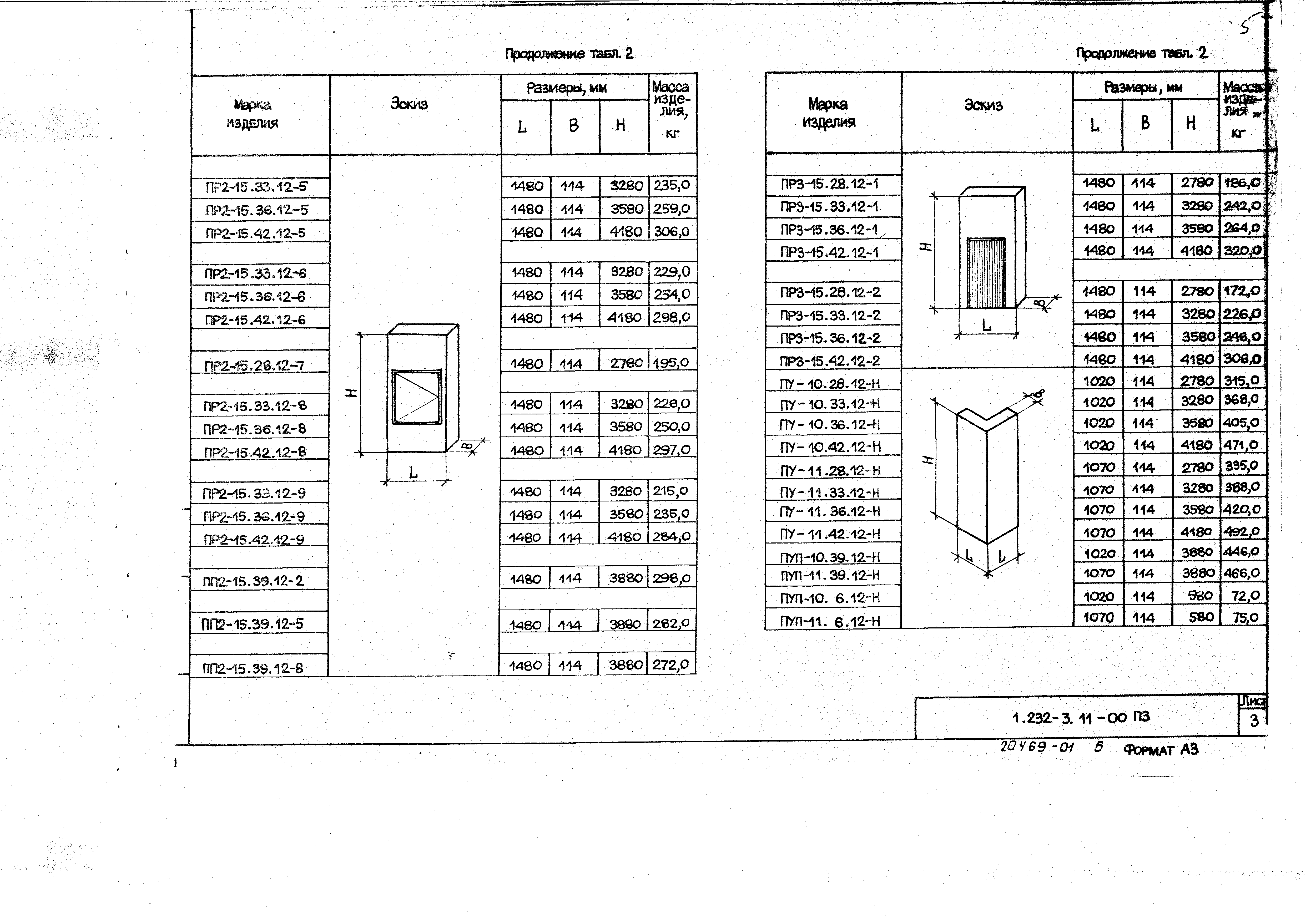

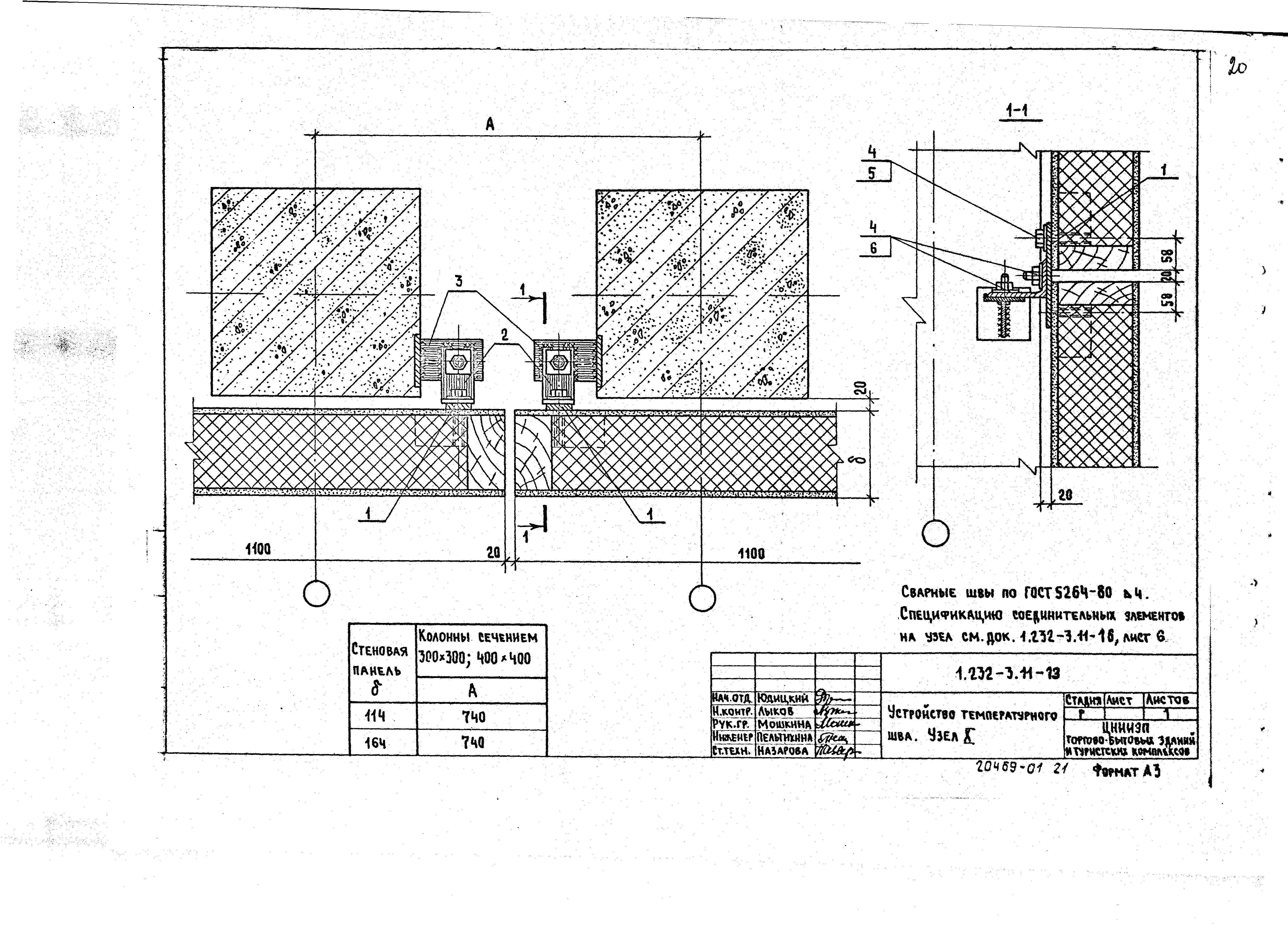

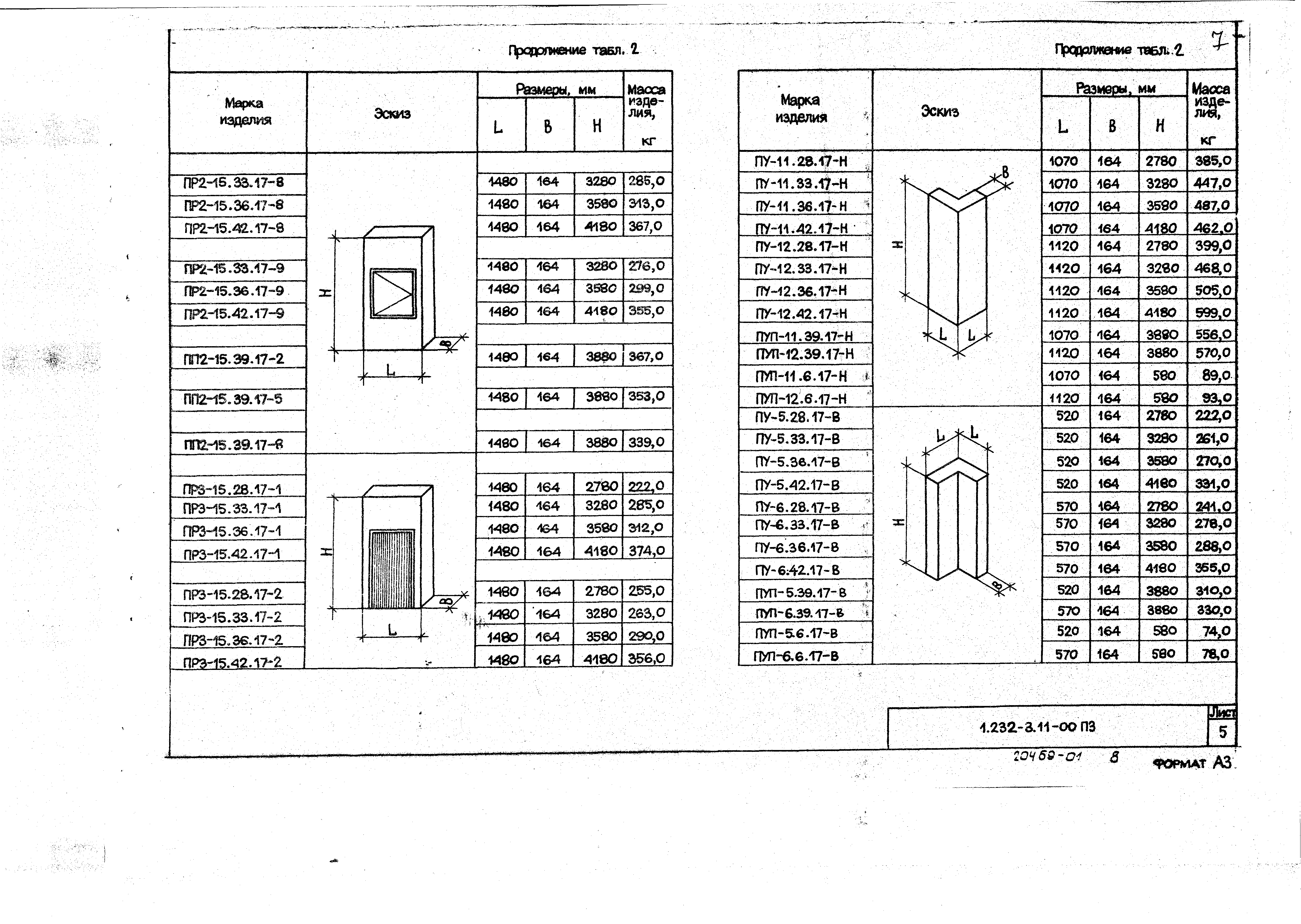

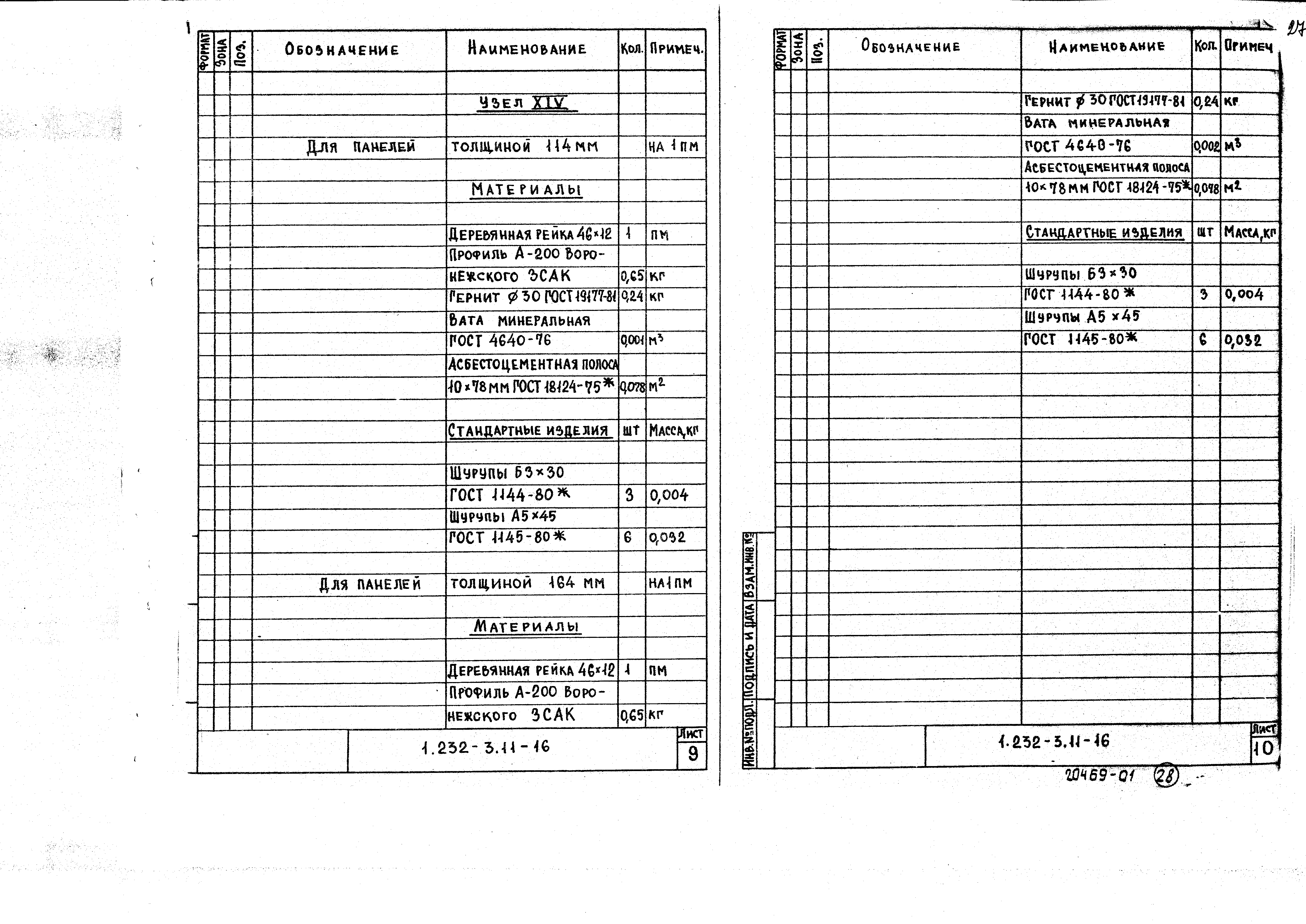

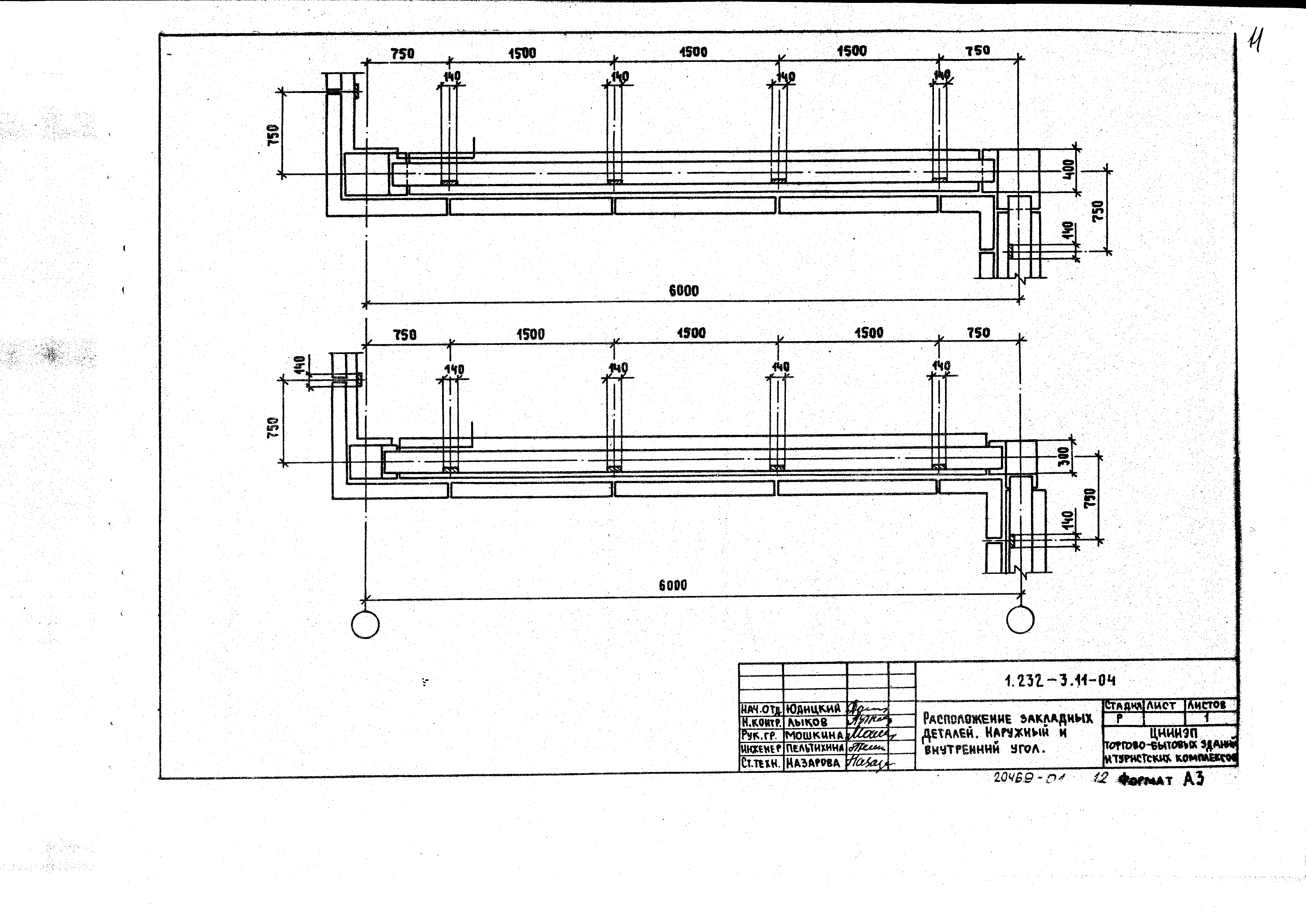

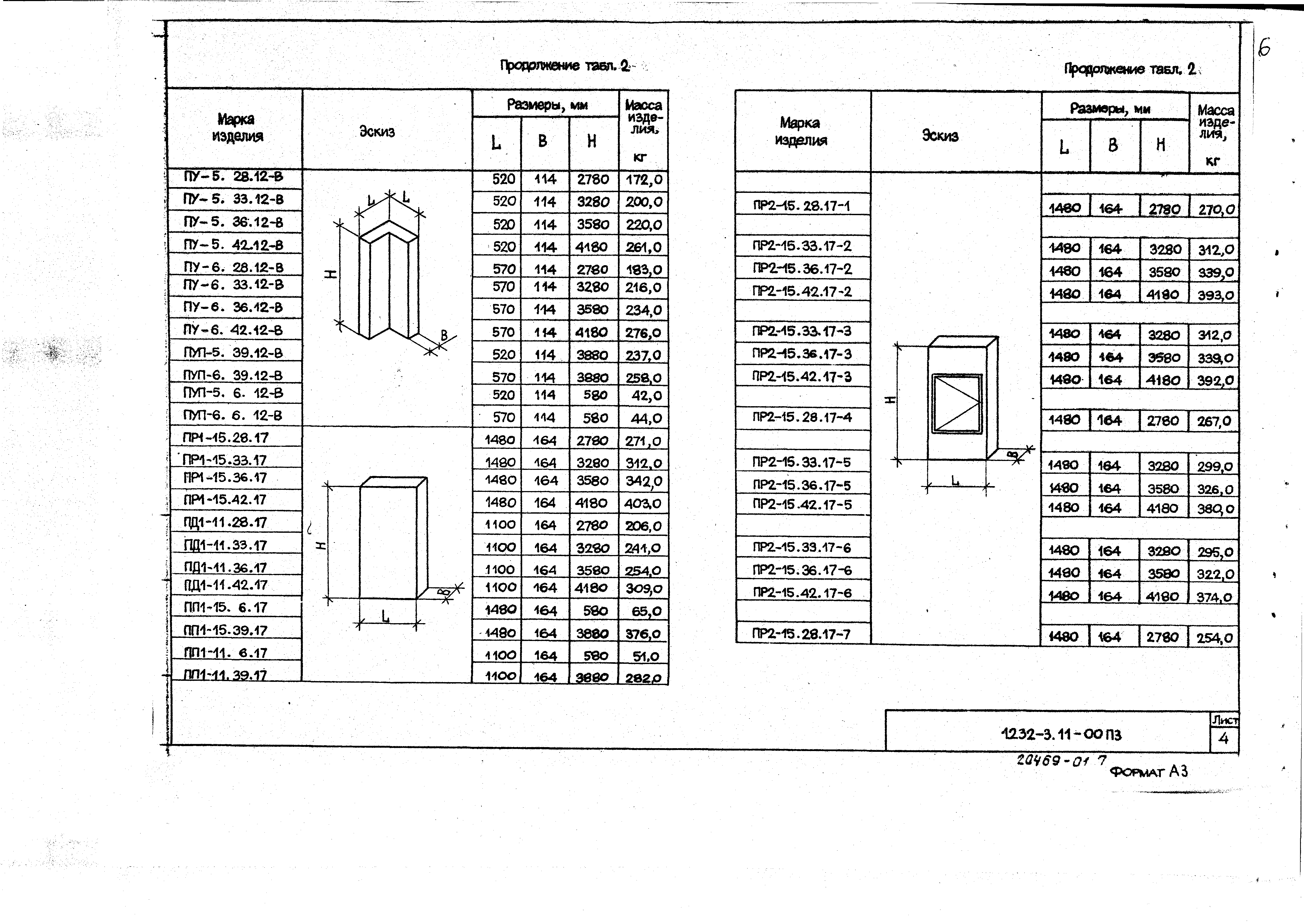

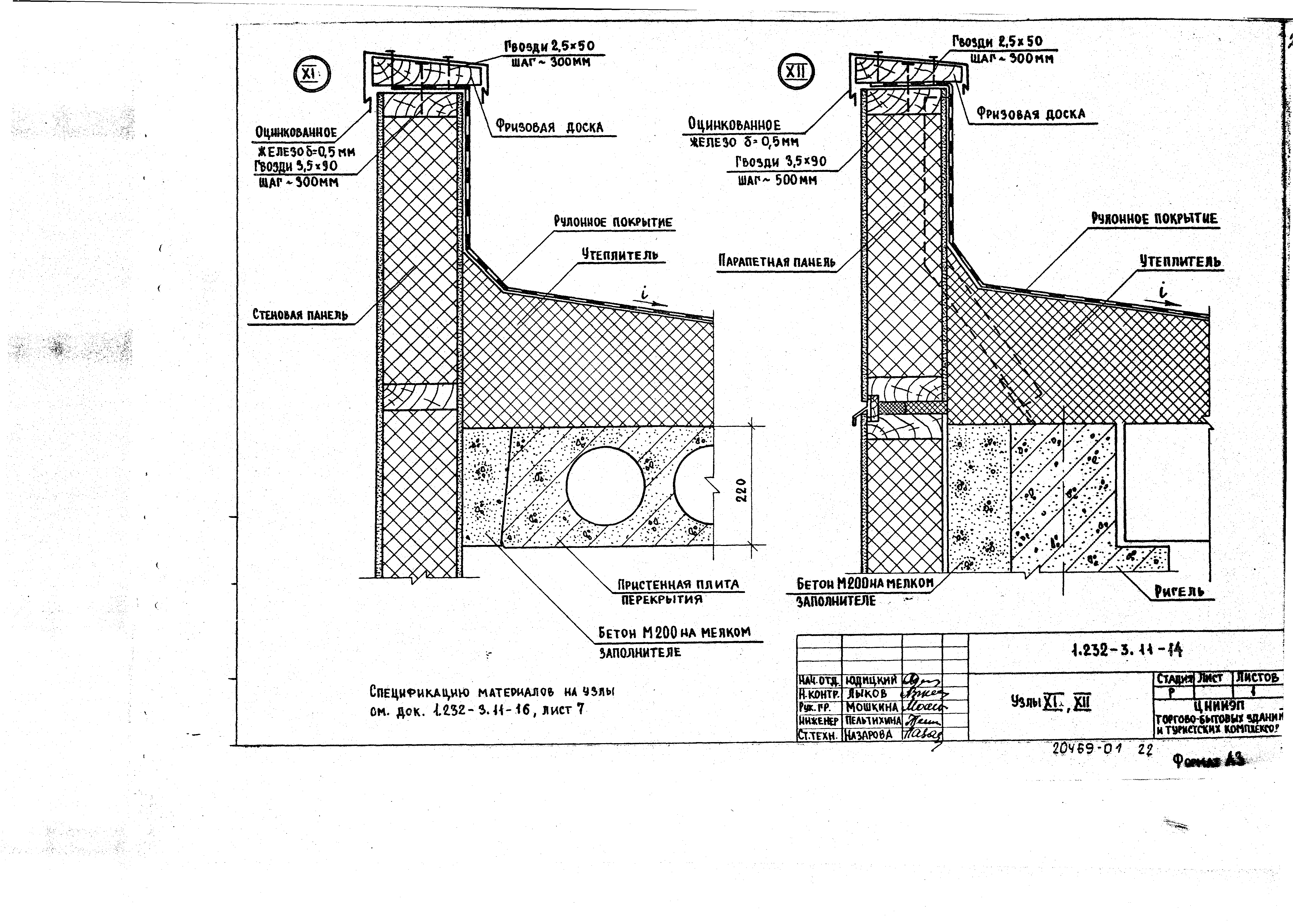

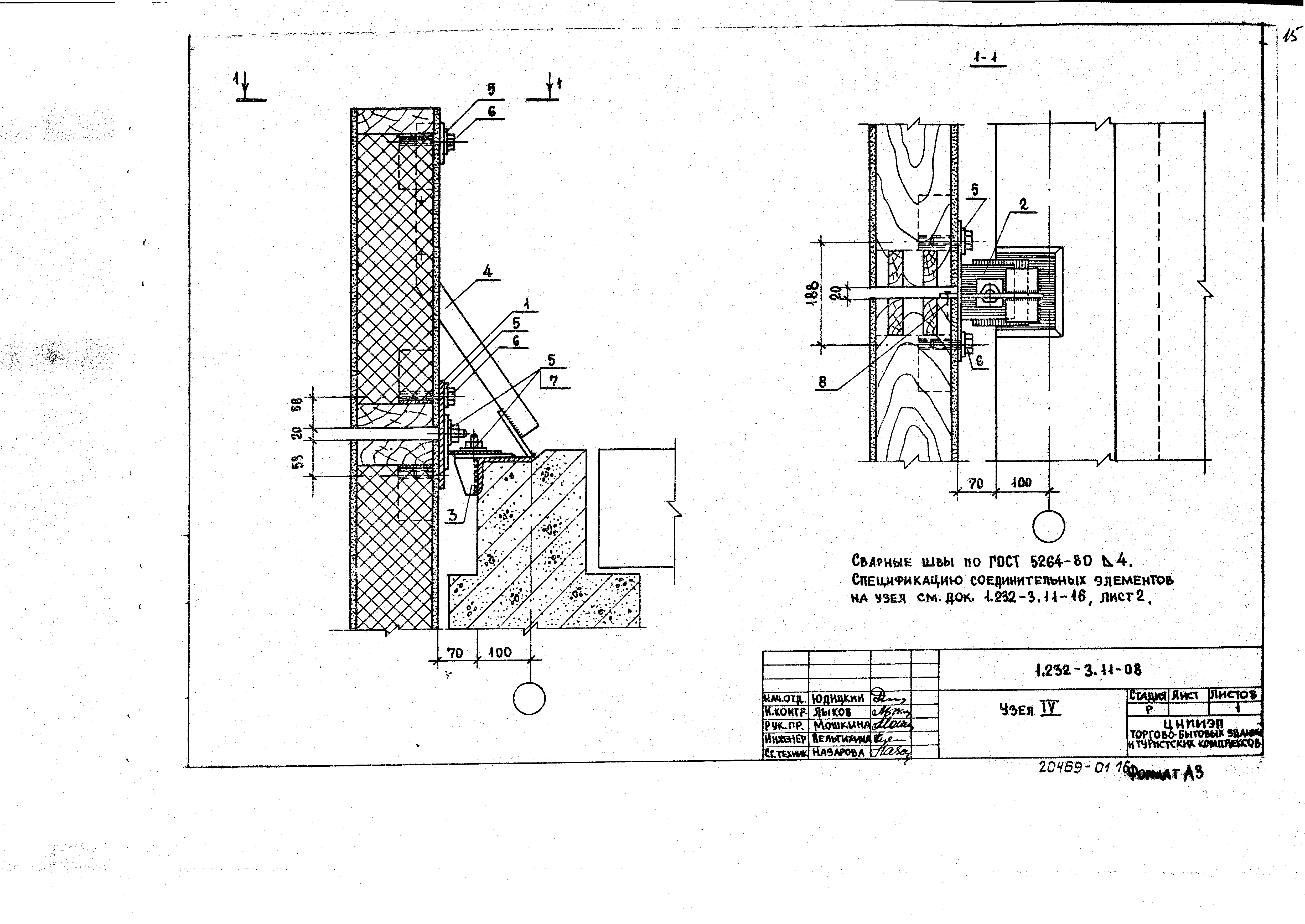

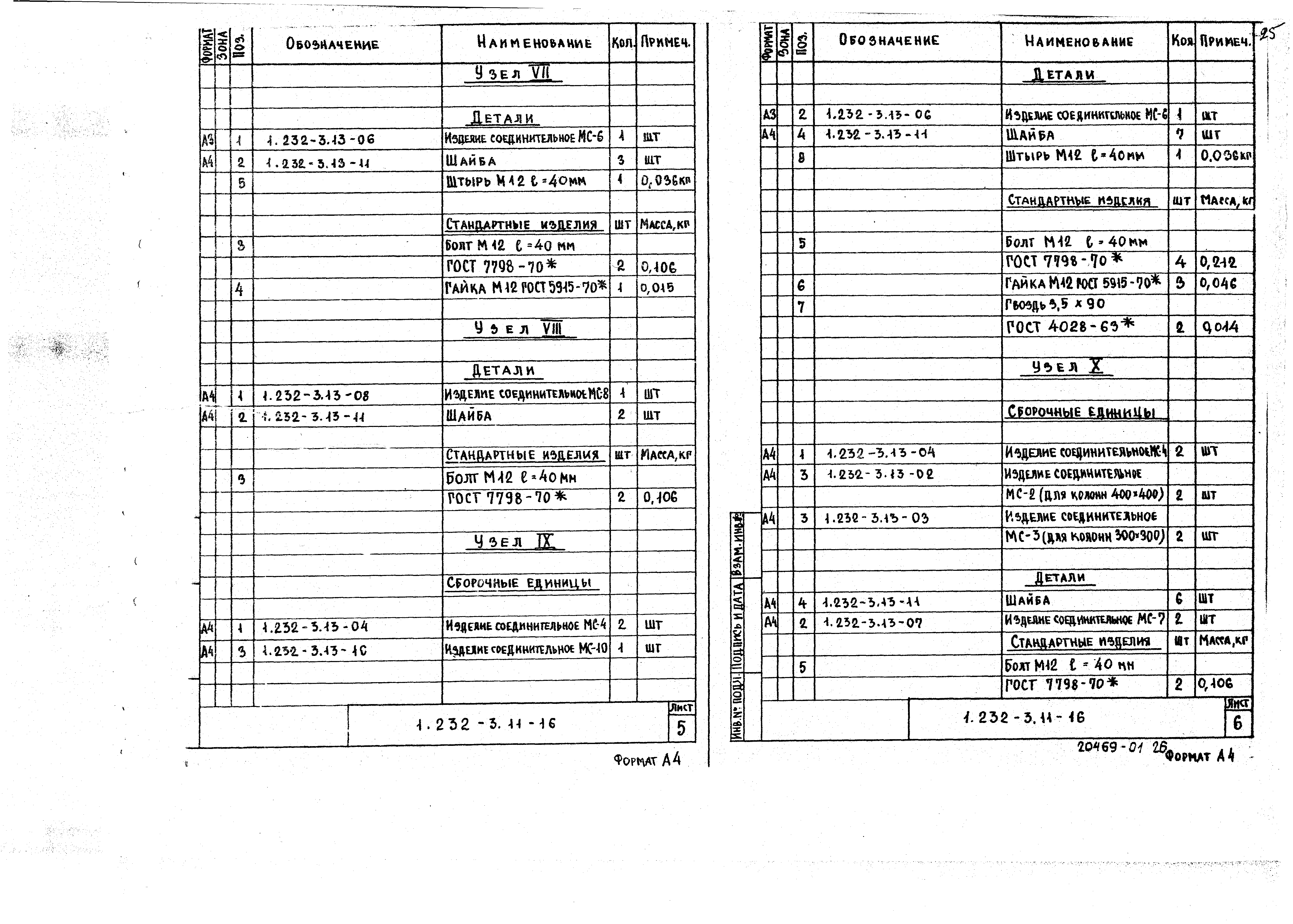

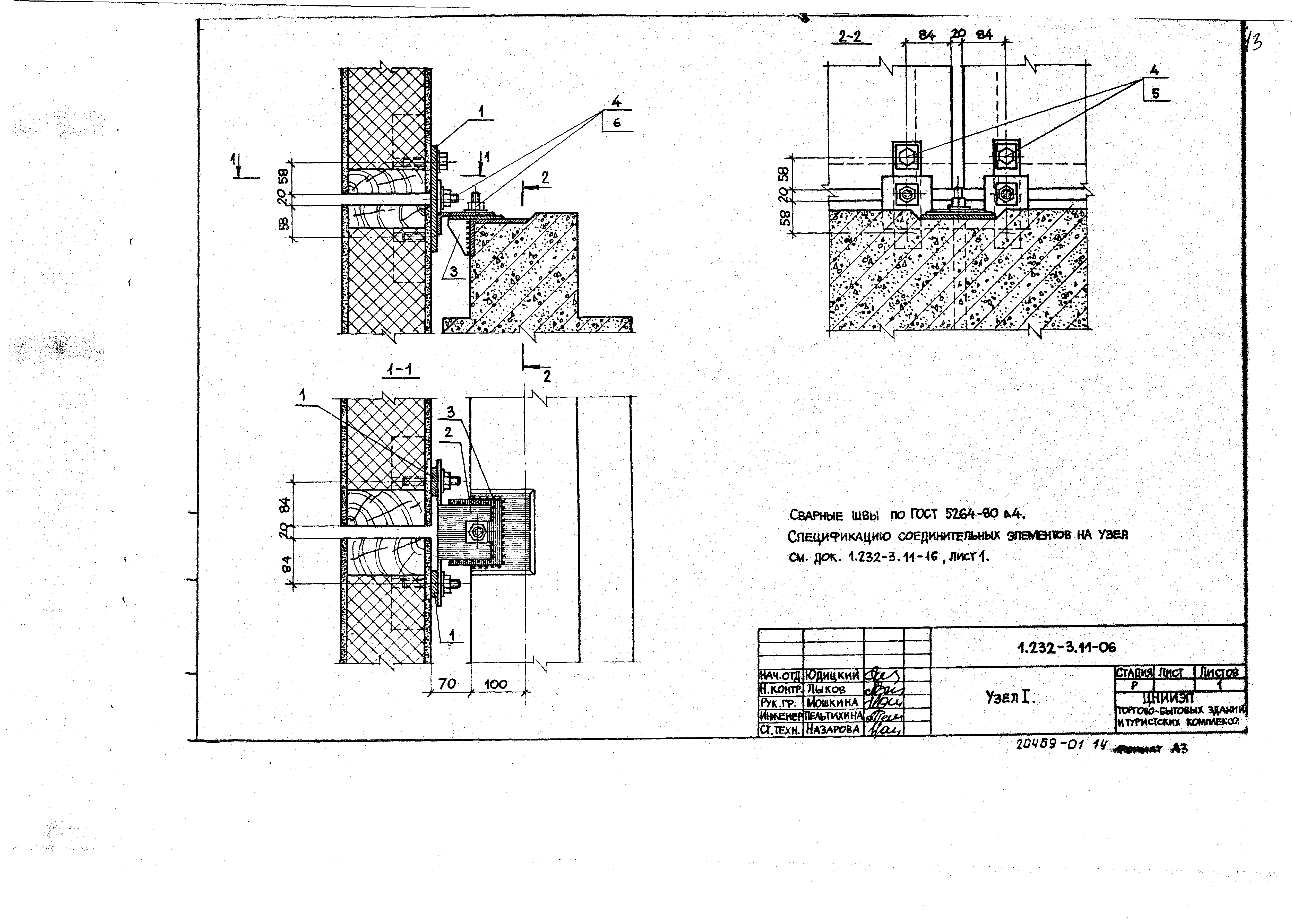

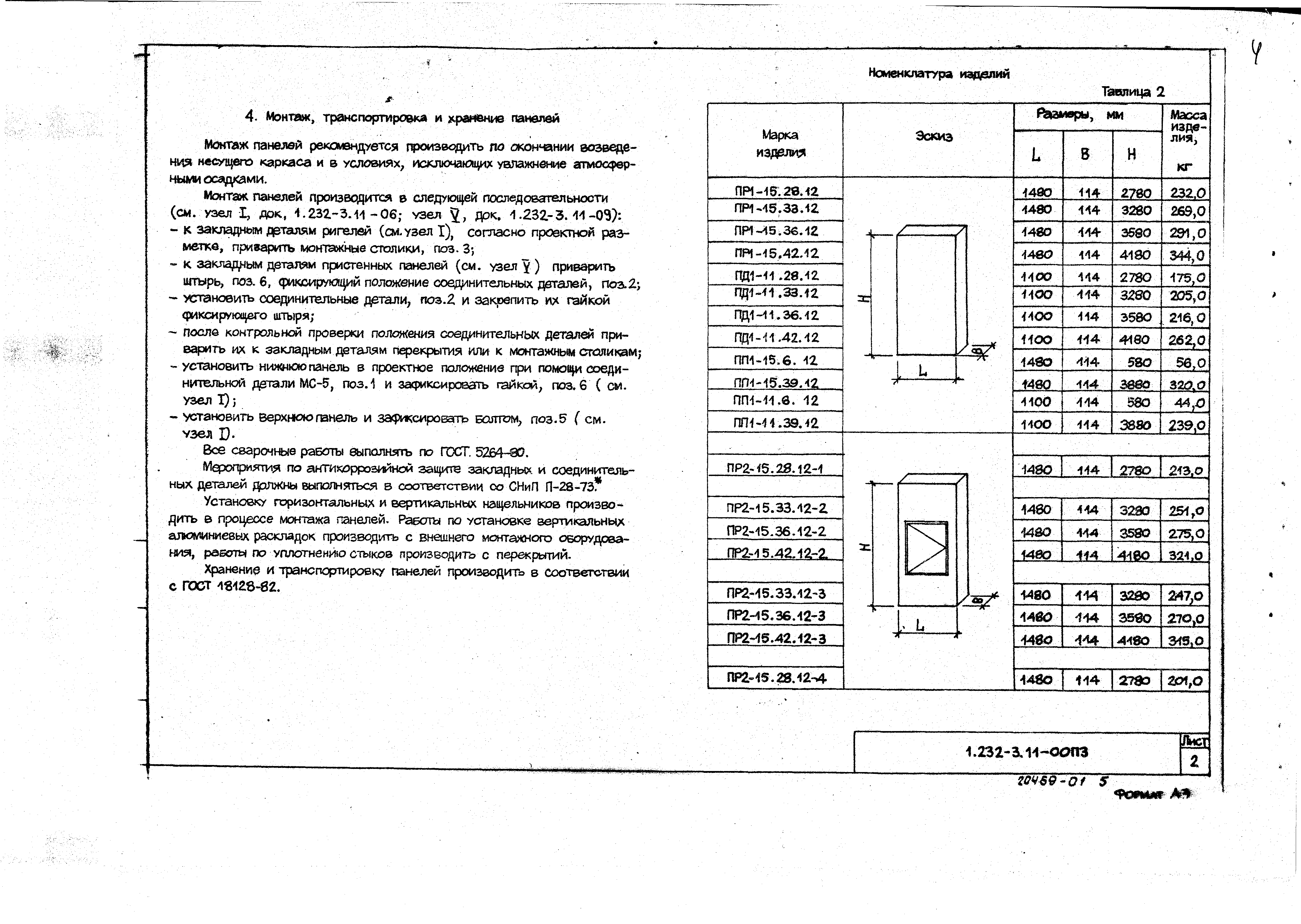

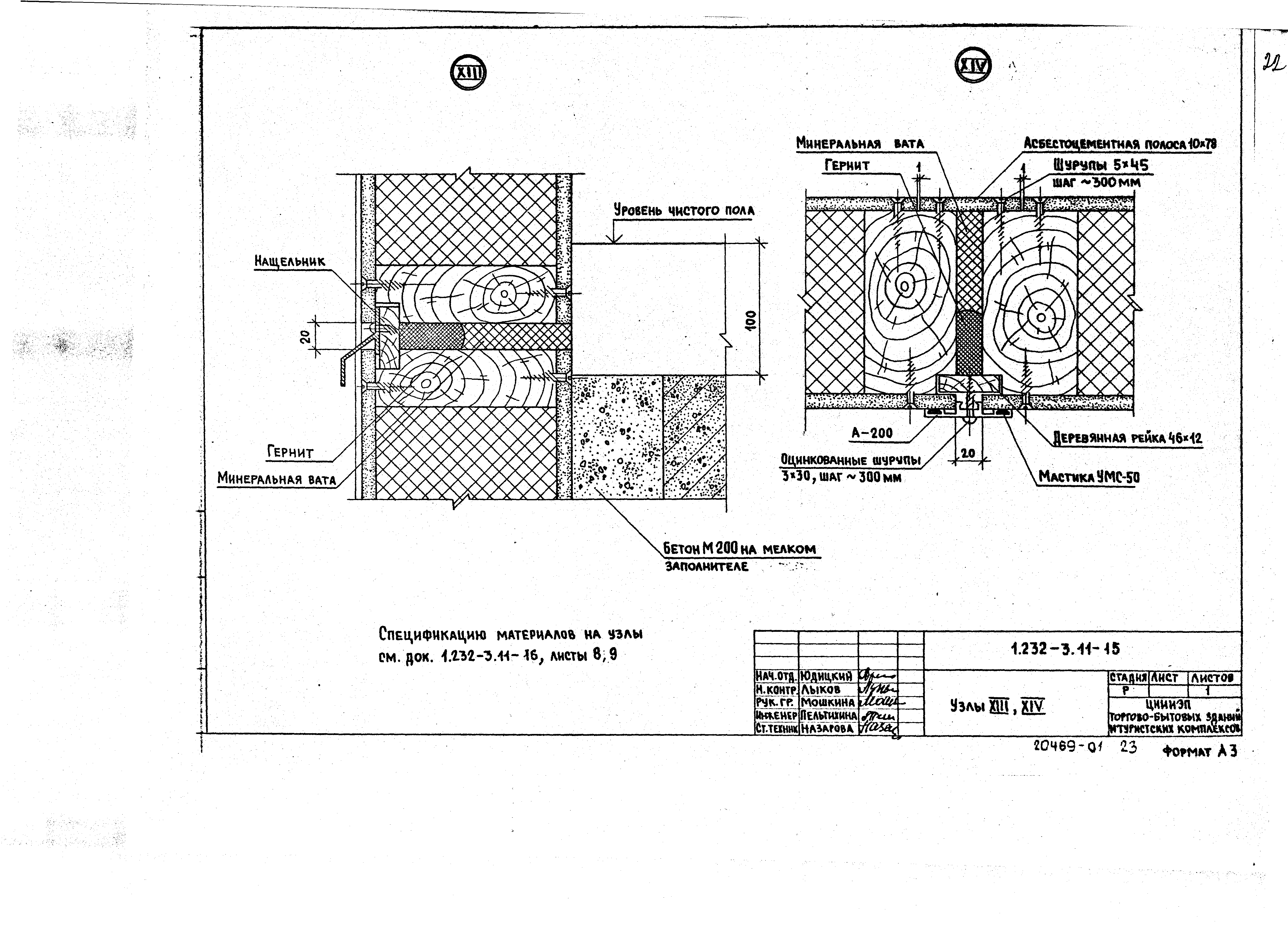

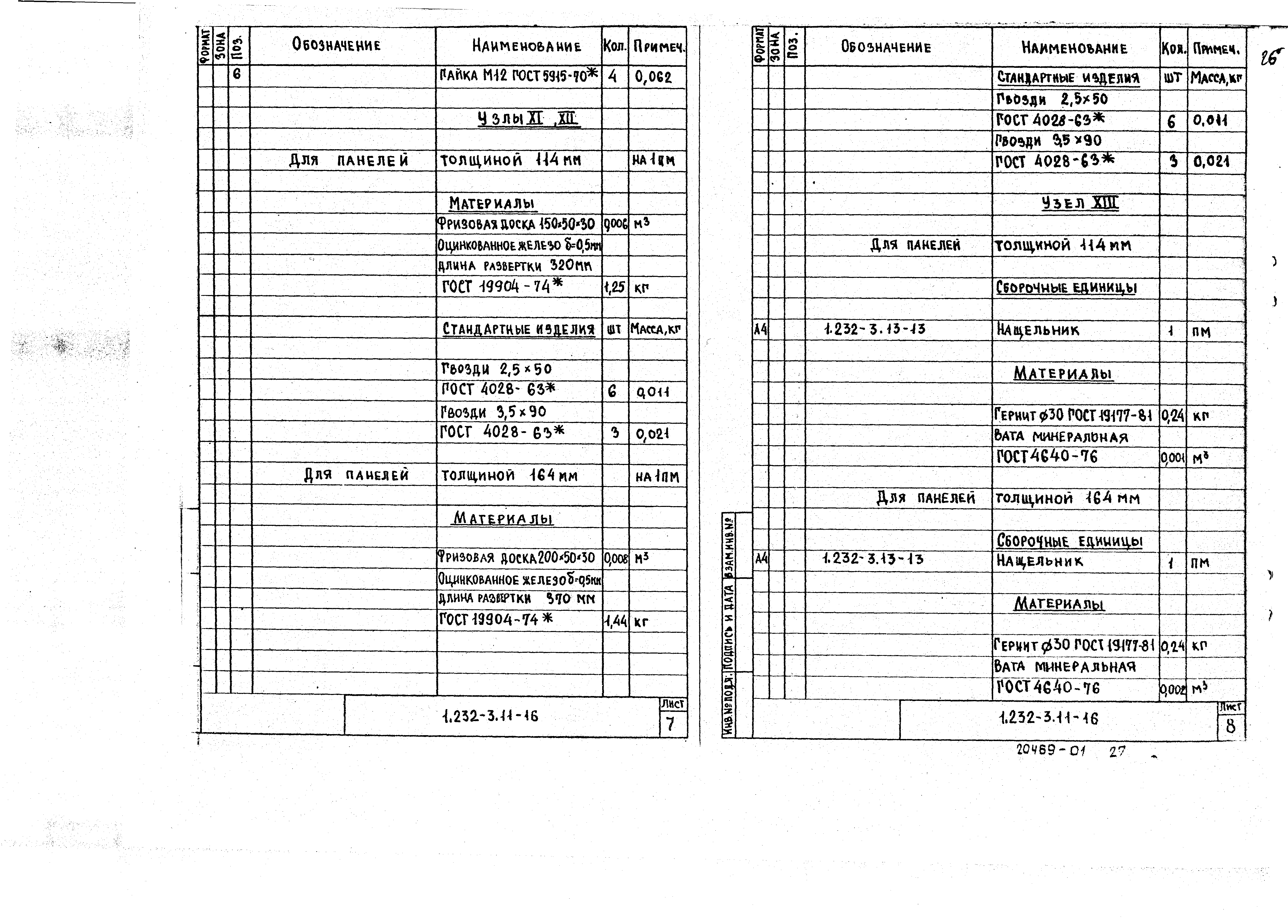

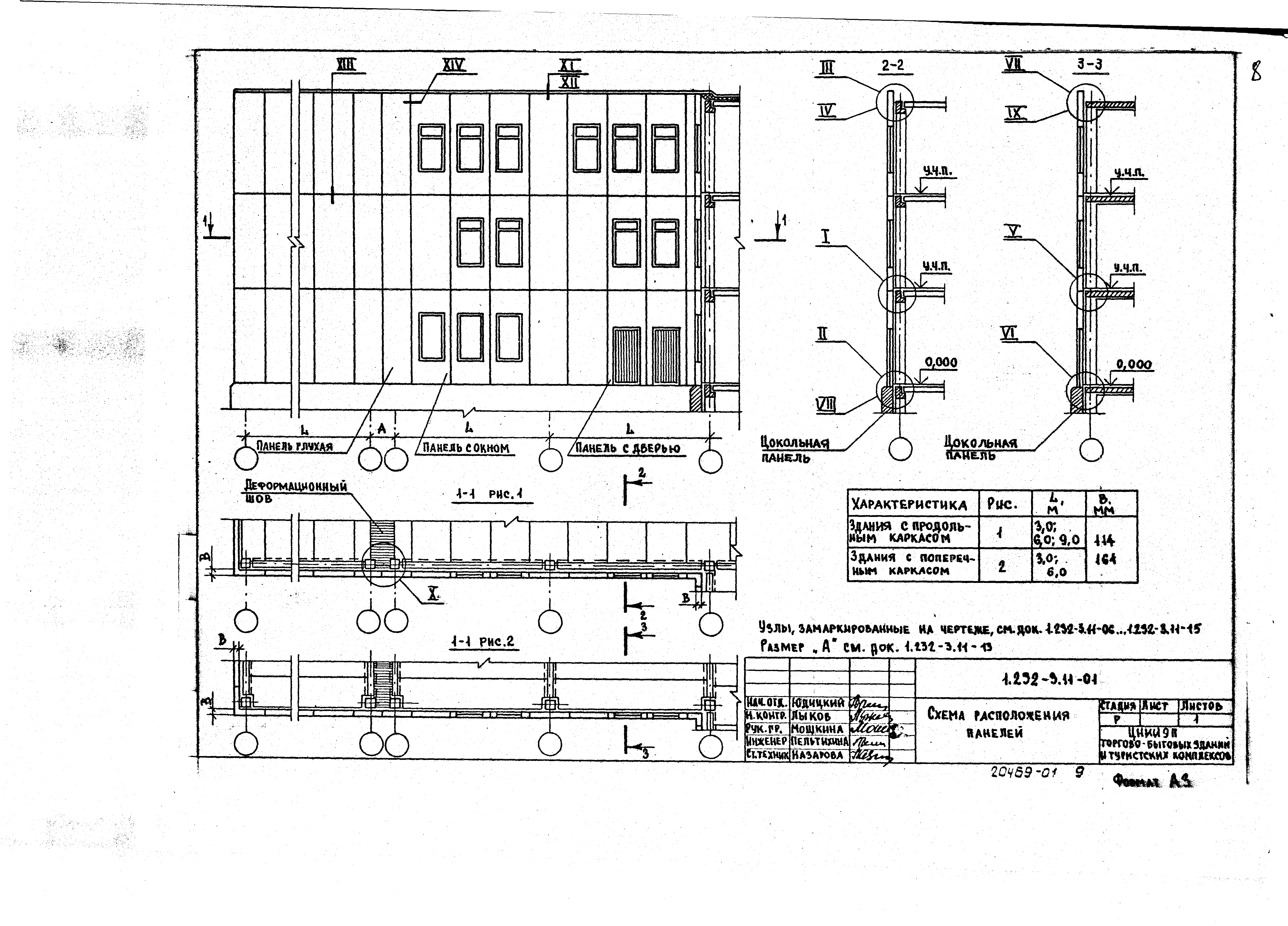

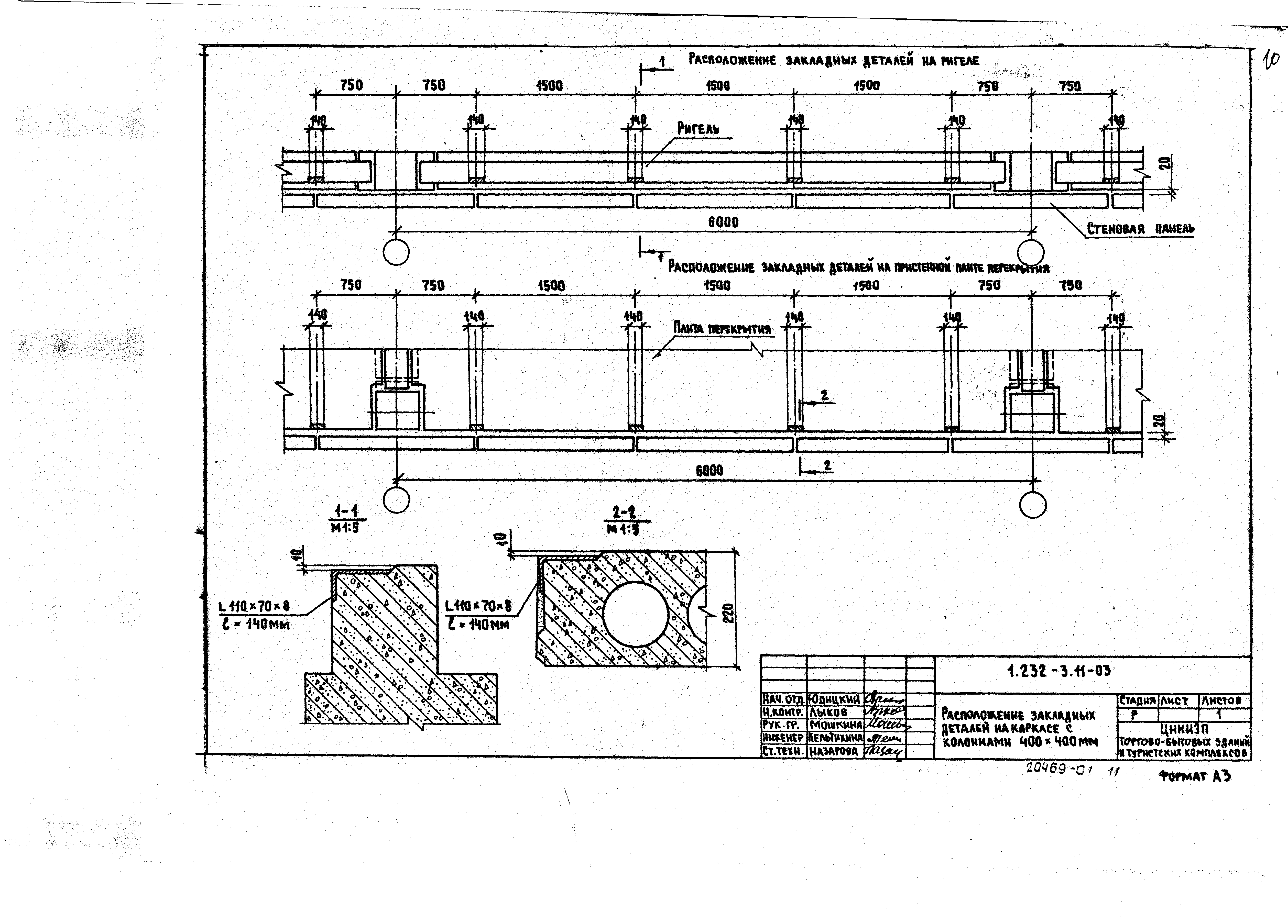

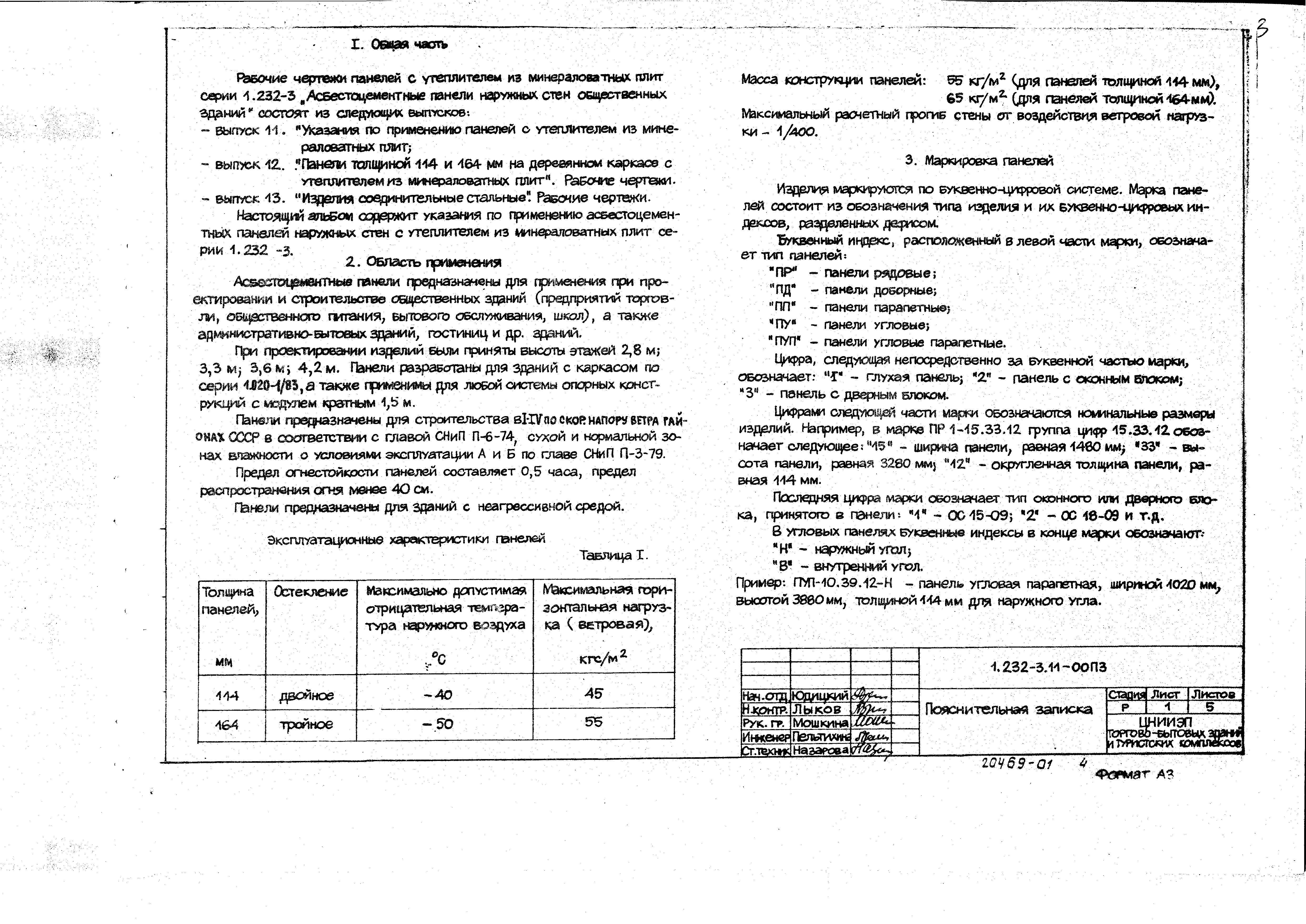

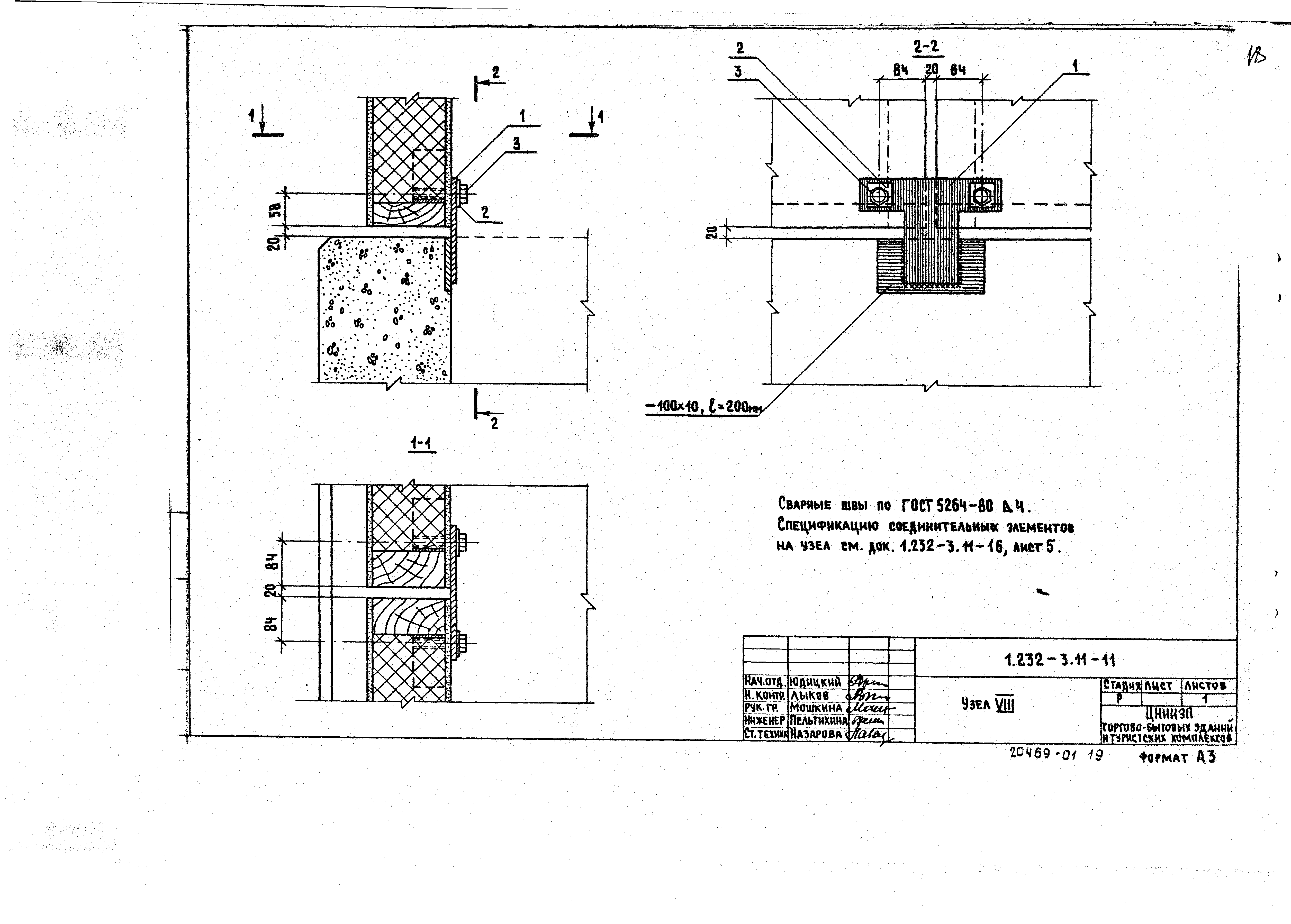

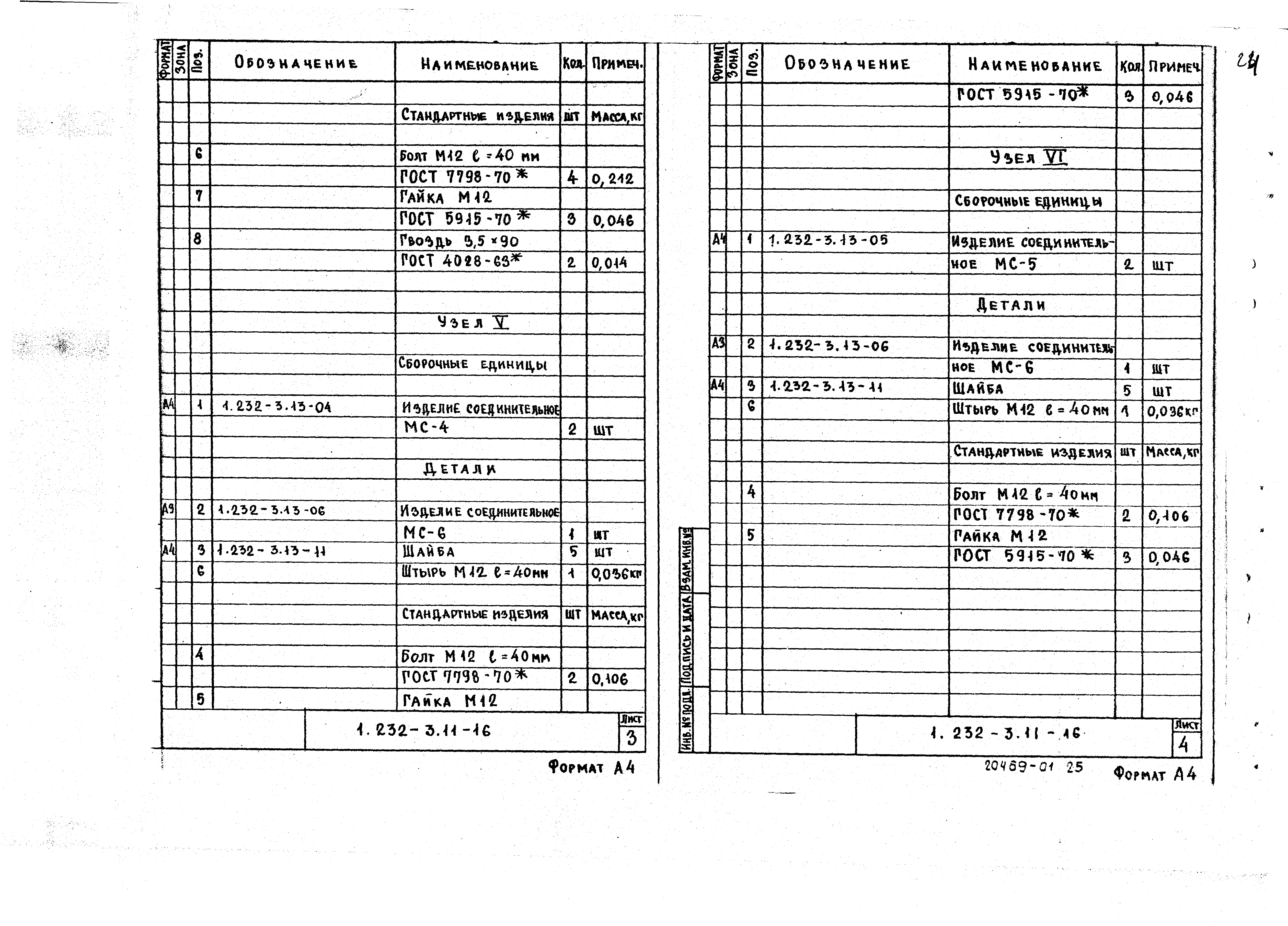

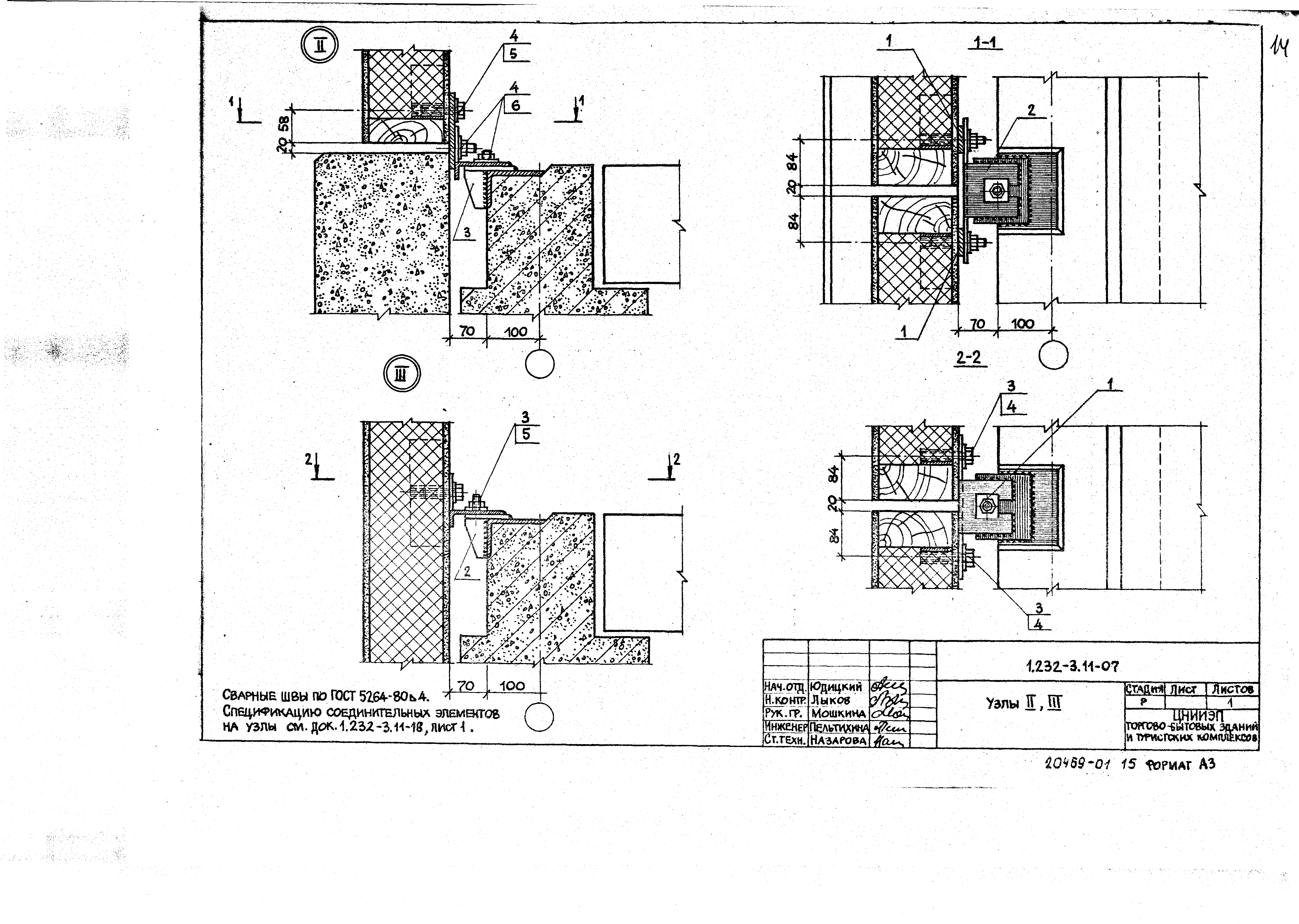

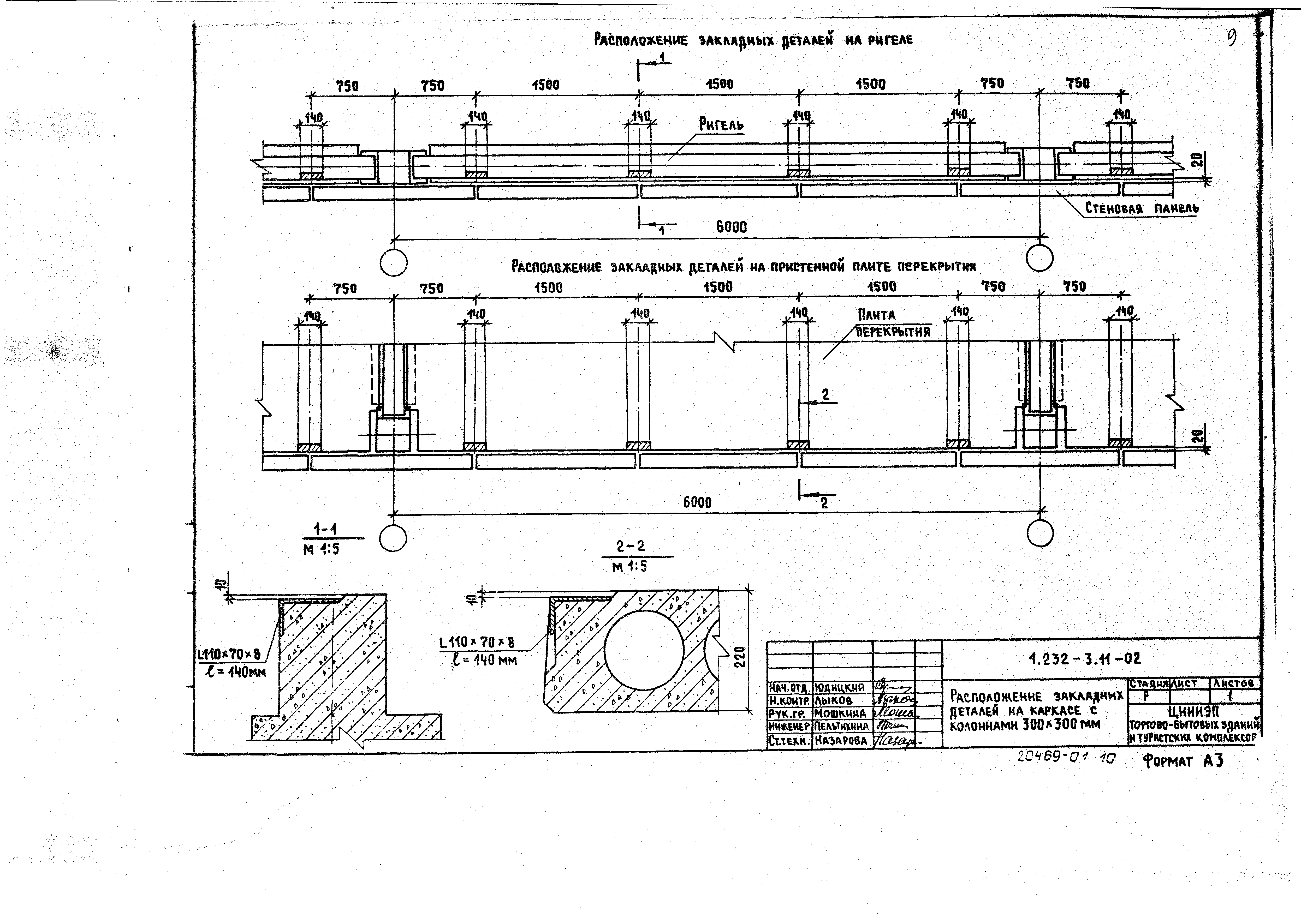

Оглавление:	1.232-3.11-00 ПЗ Пояснительная записка 1.232-3.11-01 Схема расположения панелей 1.232-3.11-02 Расположение закладных деталей на каркасе с колоннами 300 х 300 1.232-3.11-03 Расположение закладных деталей на каркасе с колоннами 400 х 400 1.232-3.11-04 Расположение закладных деталей. Наружный и внутренний угол 1.232-3.11-05 Варианты компановки наружных панелей 1.232-3.11-06 Узел I 1.232-3.11-07 Узел II,III 1.232-3.11-08 Узел IV 1.232-3.11-09 Узел V 1.232-3.11-10 Узел VI, VII 1.232-3.11-11 Узел VIII 1.232-3.11-12 Узел IX 1.232-3.11-13 Устройство температурного шва Узел X 1.232-3.11-14 Узел XI, XII 1.232-3.11-15 Узел XIII, XIV 1.232-3.11-16 Спецификация на монтажные узлы
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	09.04.1985 Государственный комитет по гражданскому строительству (100)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП II-3-79* «Строительная теплотехника» ГОСТ 18128-82 «Панели асбестоцементные стеновые наружные на деревянном каркасе с утеплителем. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 18124-75 «Листы асбестоцементные плоские» СНиП II-6-74 «Нагрузки и воздействия» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент»
