Серия 1.231.9-8

Выпуск 2. Перегородки на металлическом каркасе. Материалы для проектирования. Рабочие чертежи

Обозначение:	Серия 1.231.9-8
Обозначение англ:	Series 1.231.9-8
Статус:	заменен
Название рус.:	Выпуск 2. Перегородки на металлическом каркасе. Материалы для проектирования. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1986

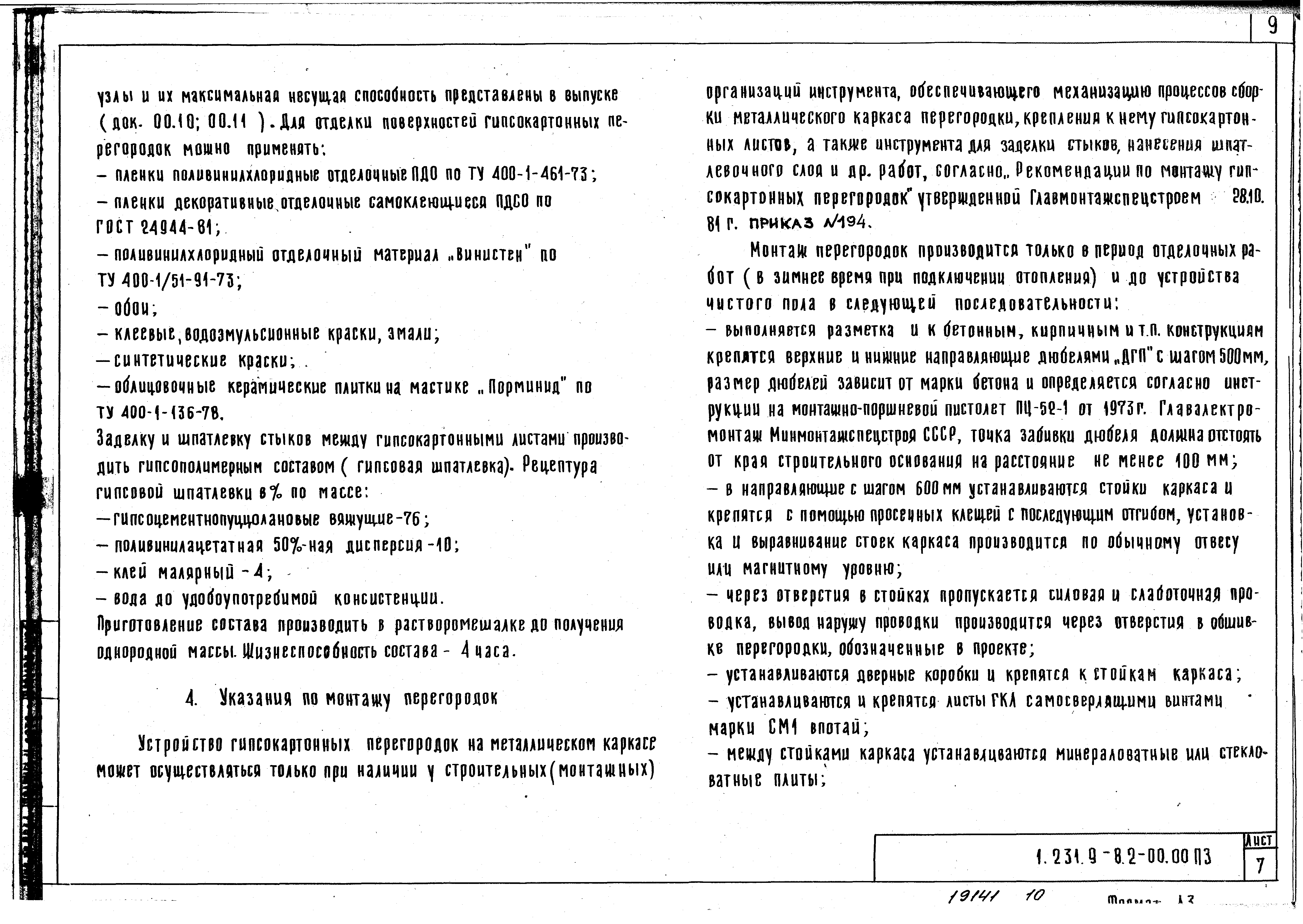

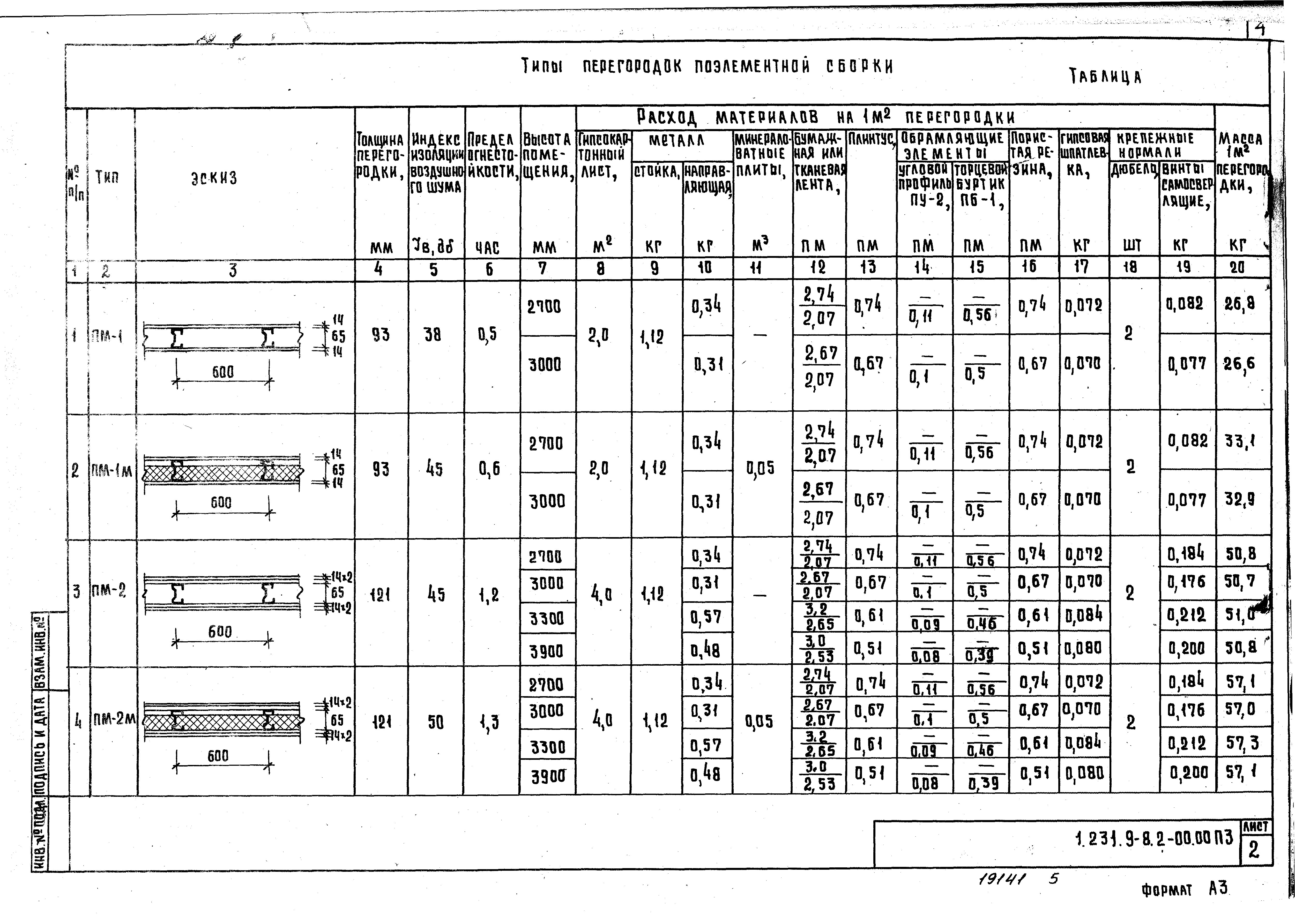

Область применения:	Выпуск содержит перечень типов перегородок, монтажные узлы, комплектующие элементы и детали, рекомендации по заделке швов и методам отделки лицевых поверхностей

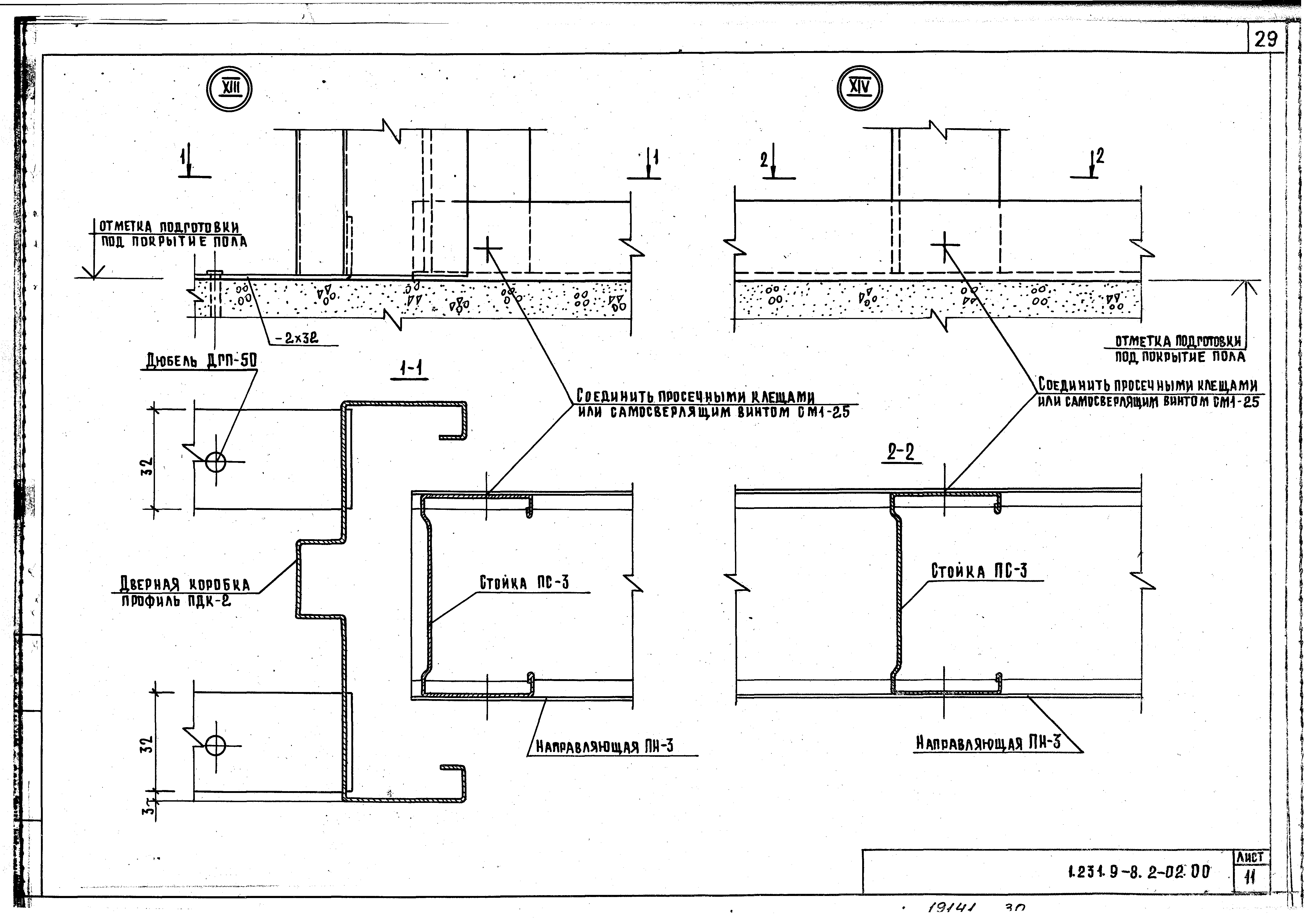

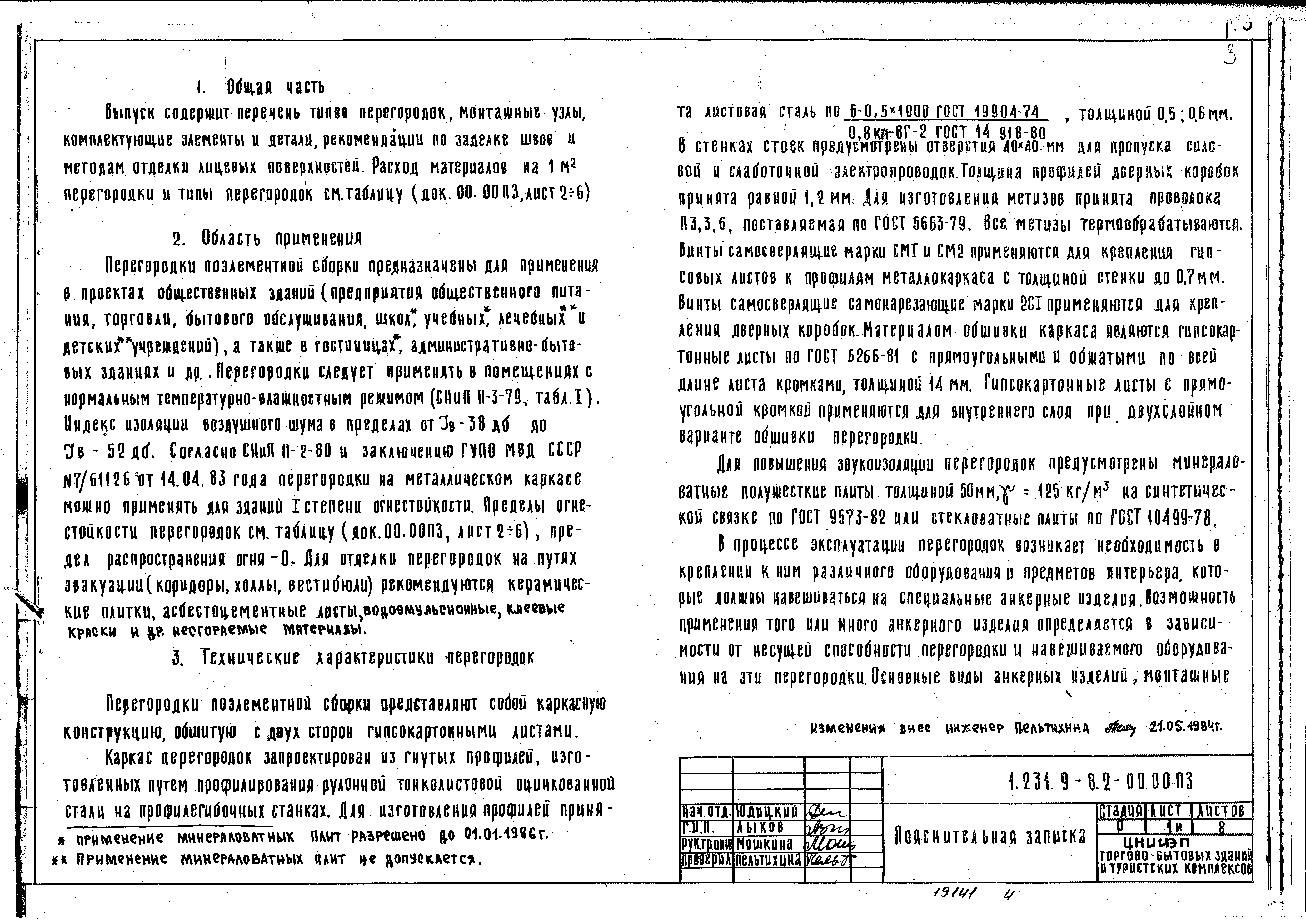

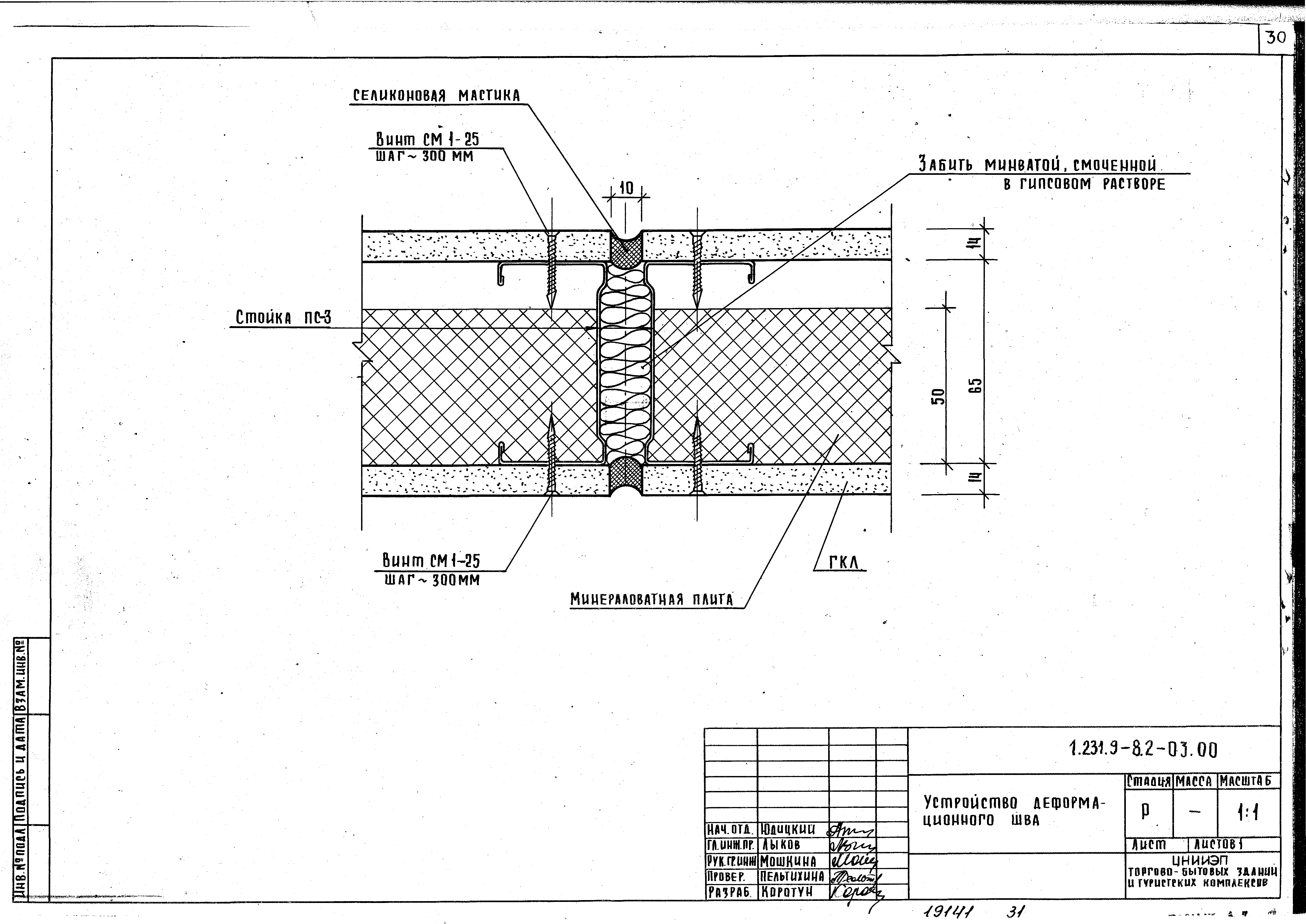

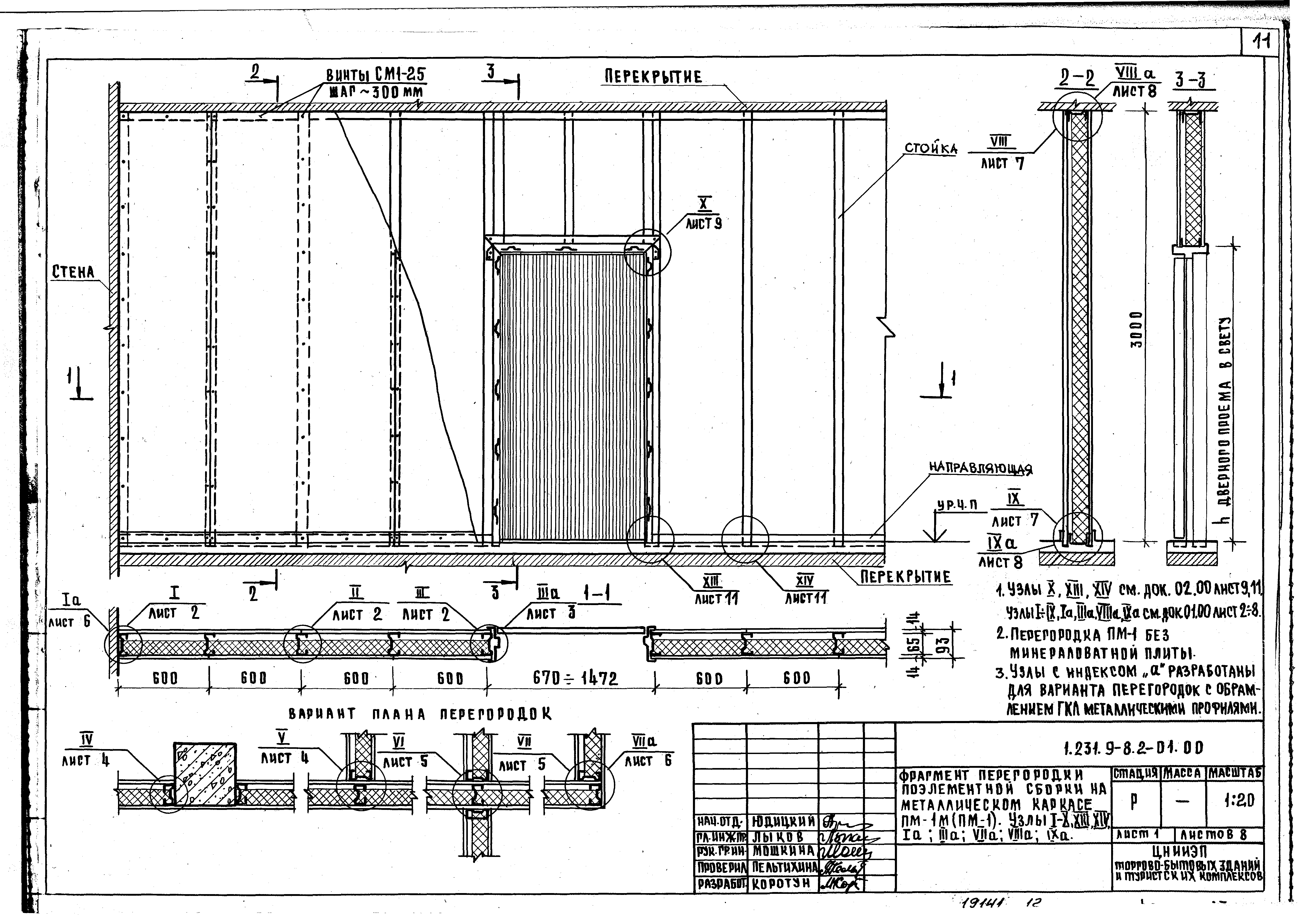

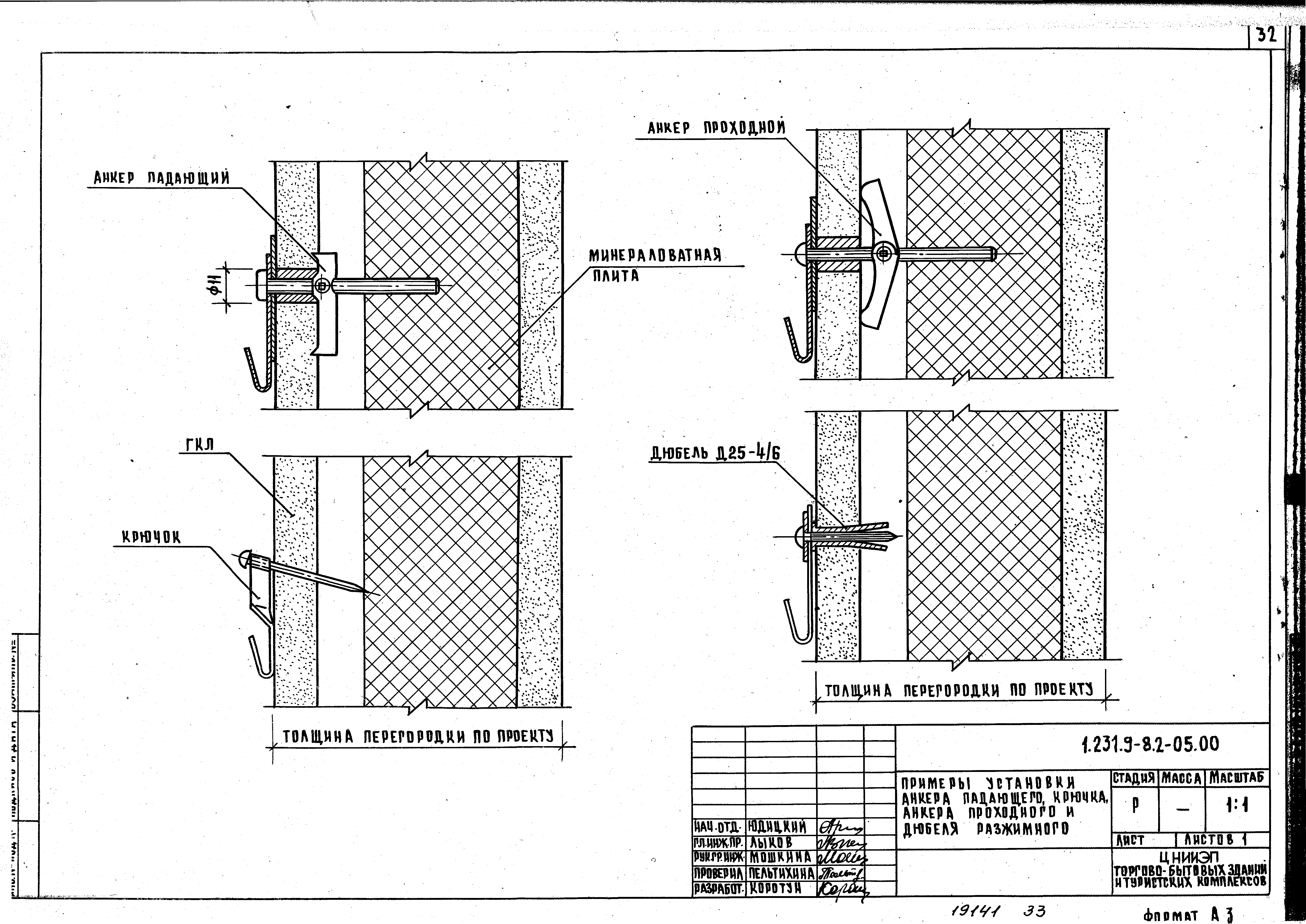

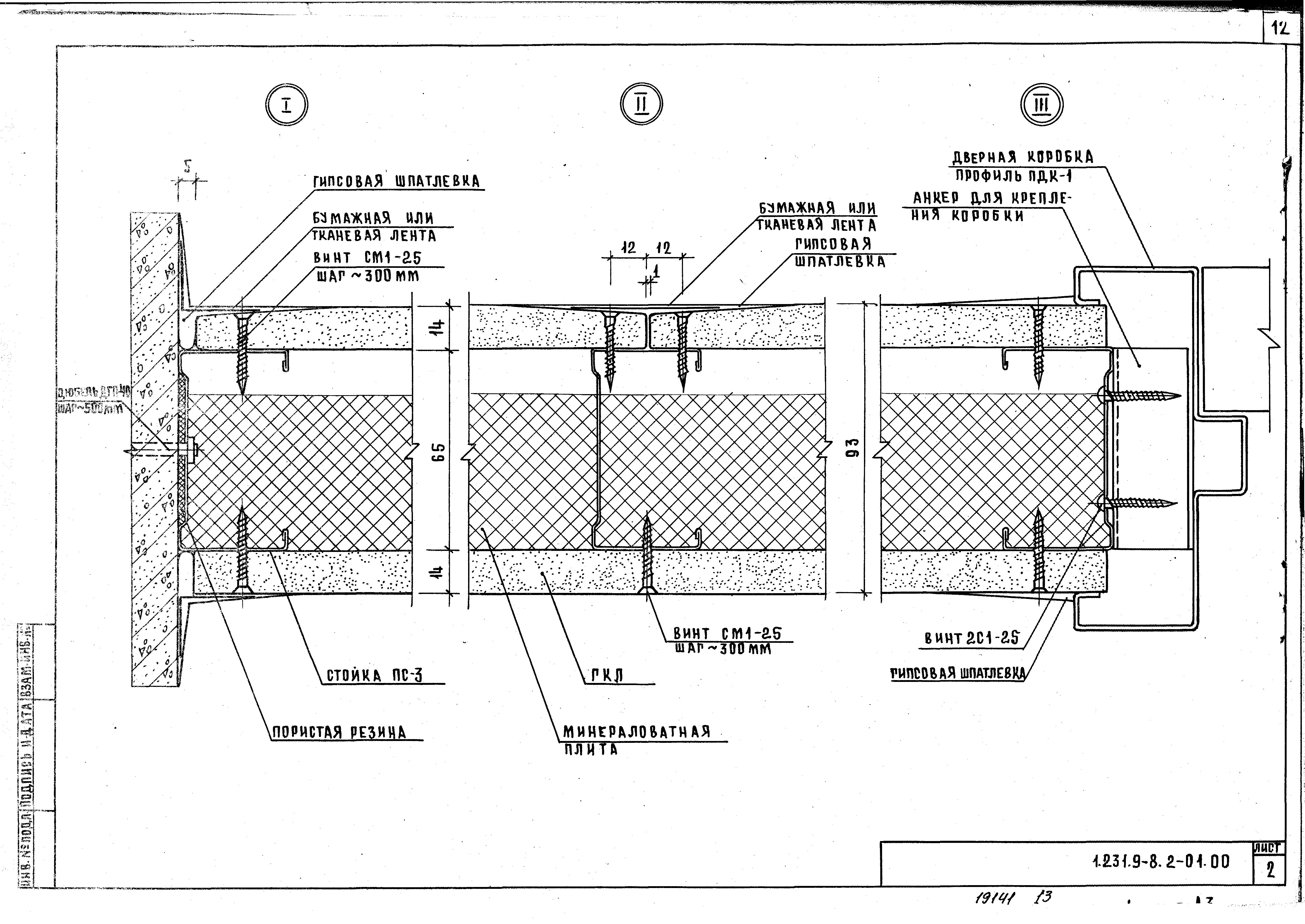

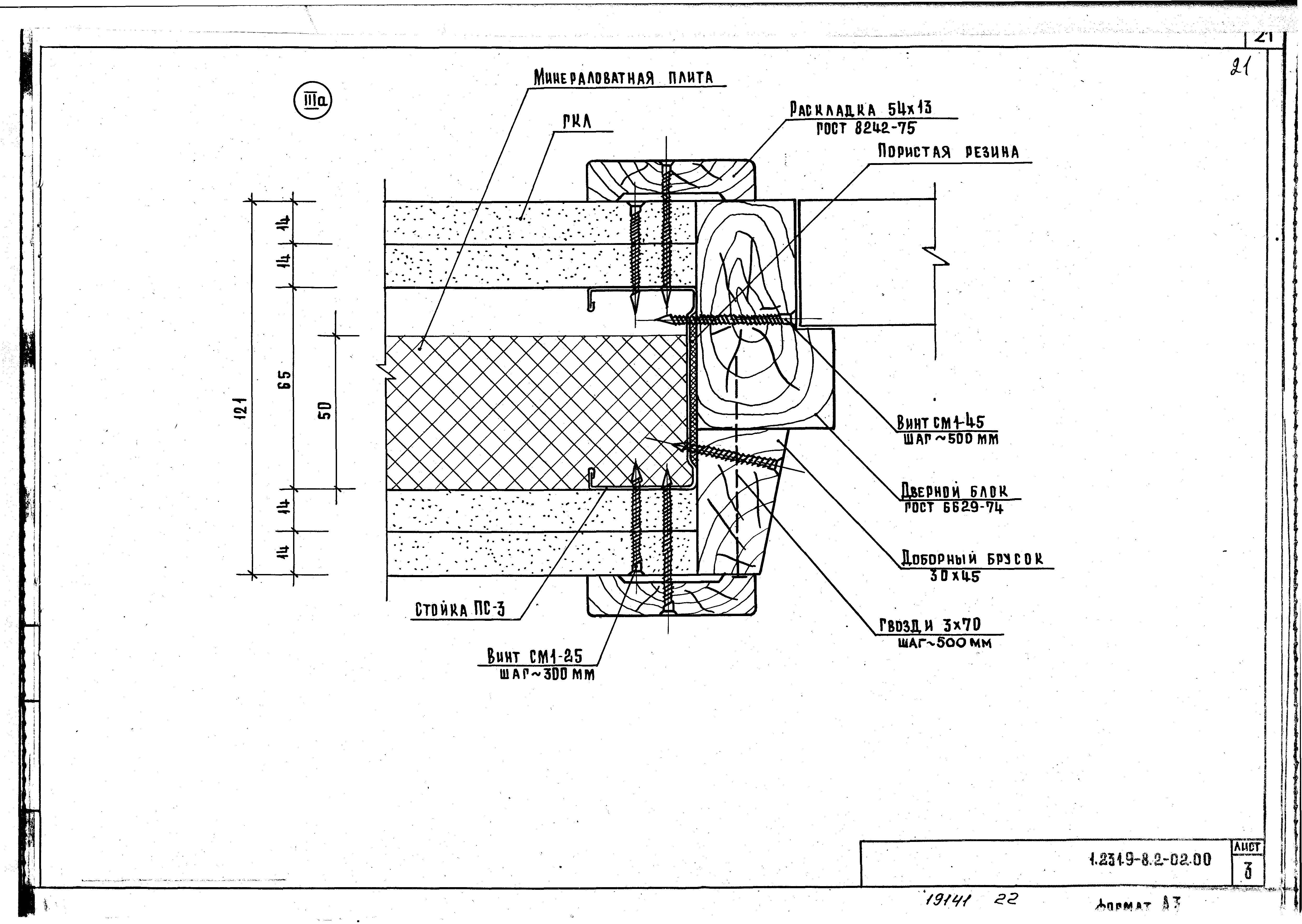

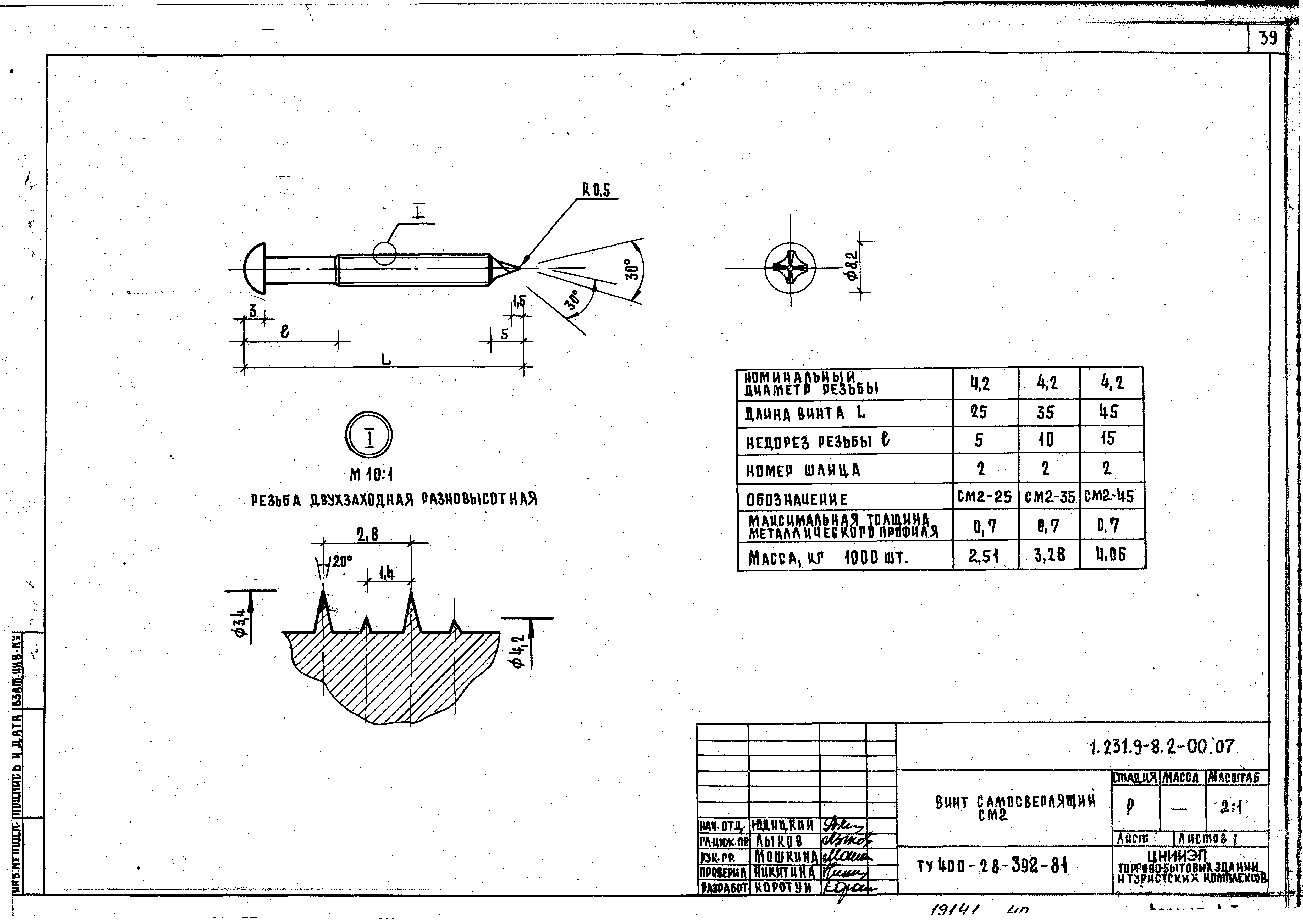

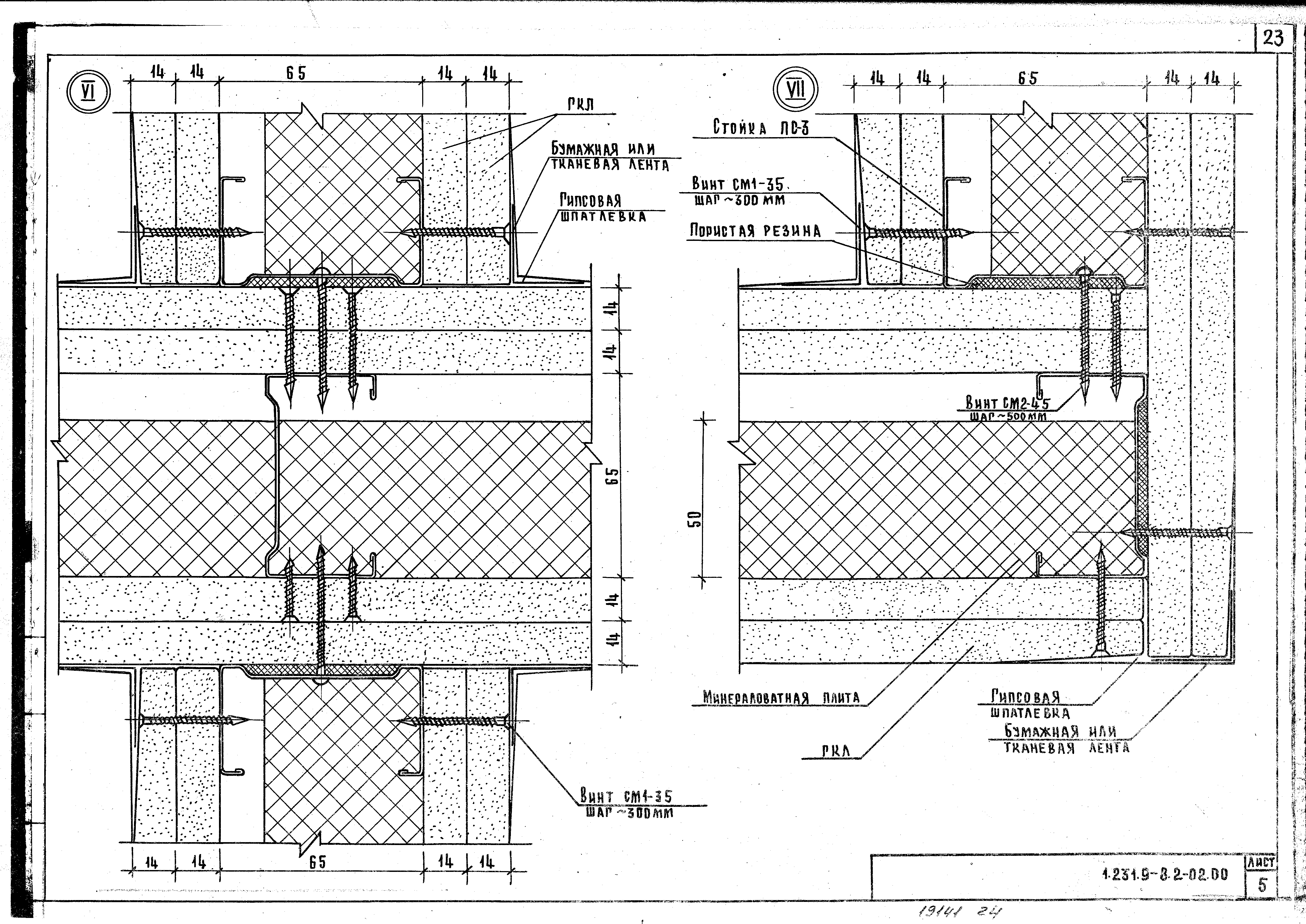

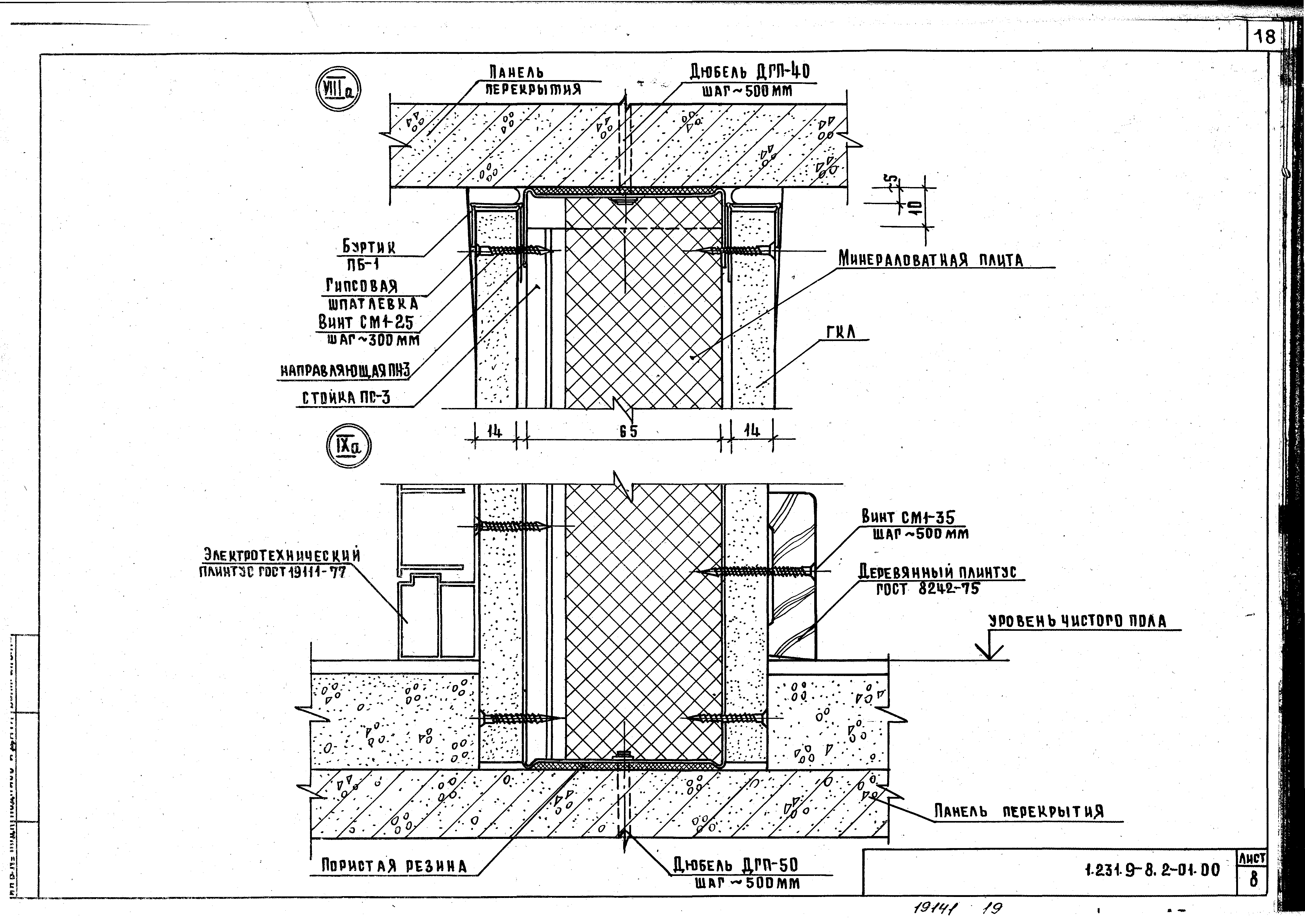

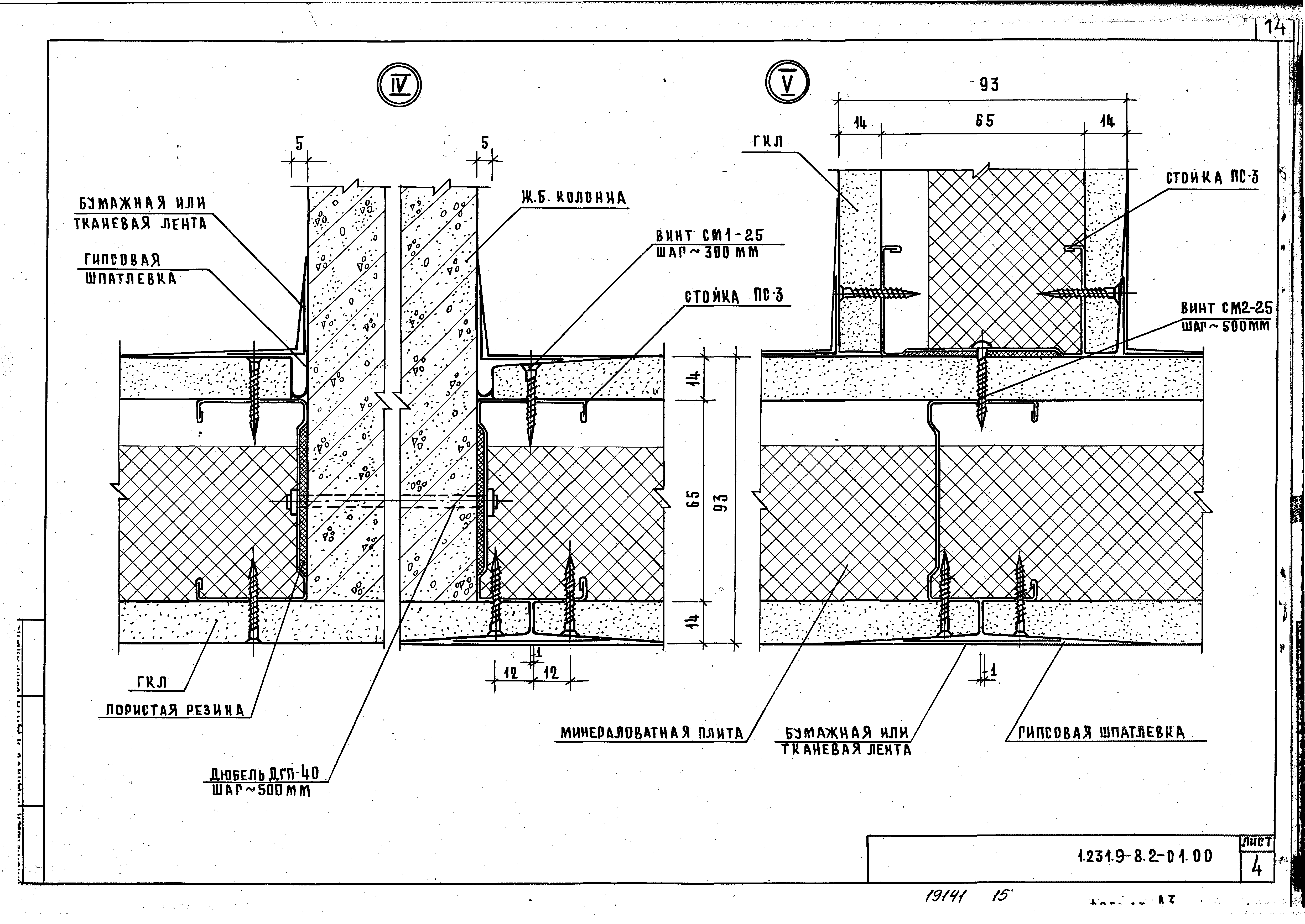

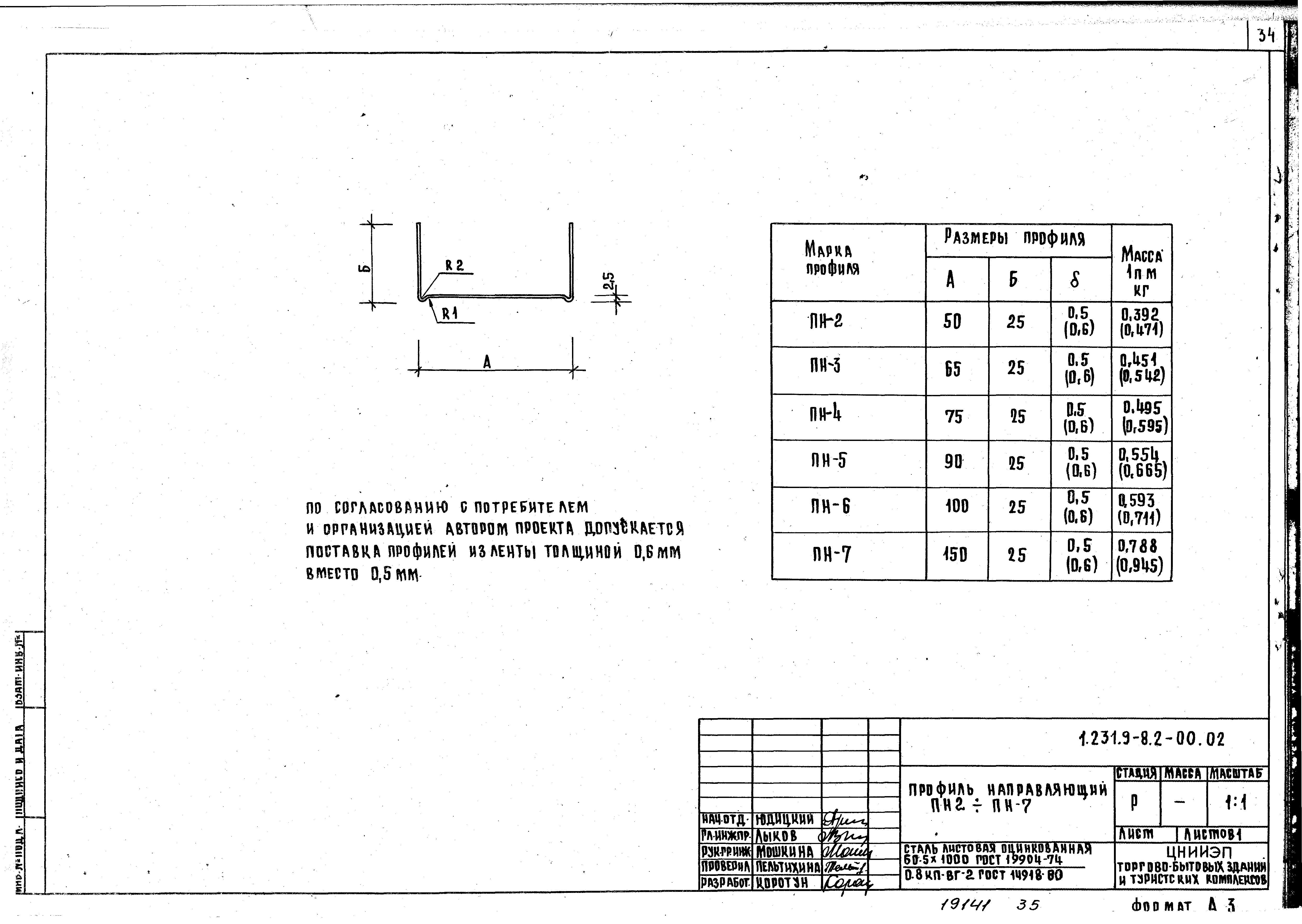

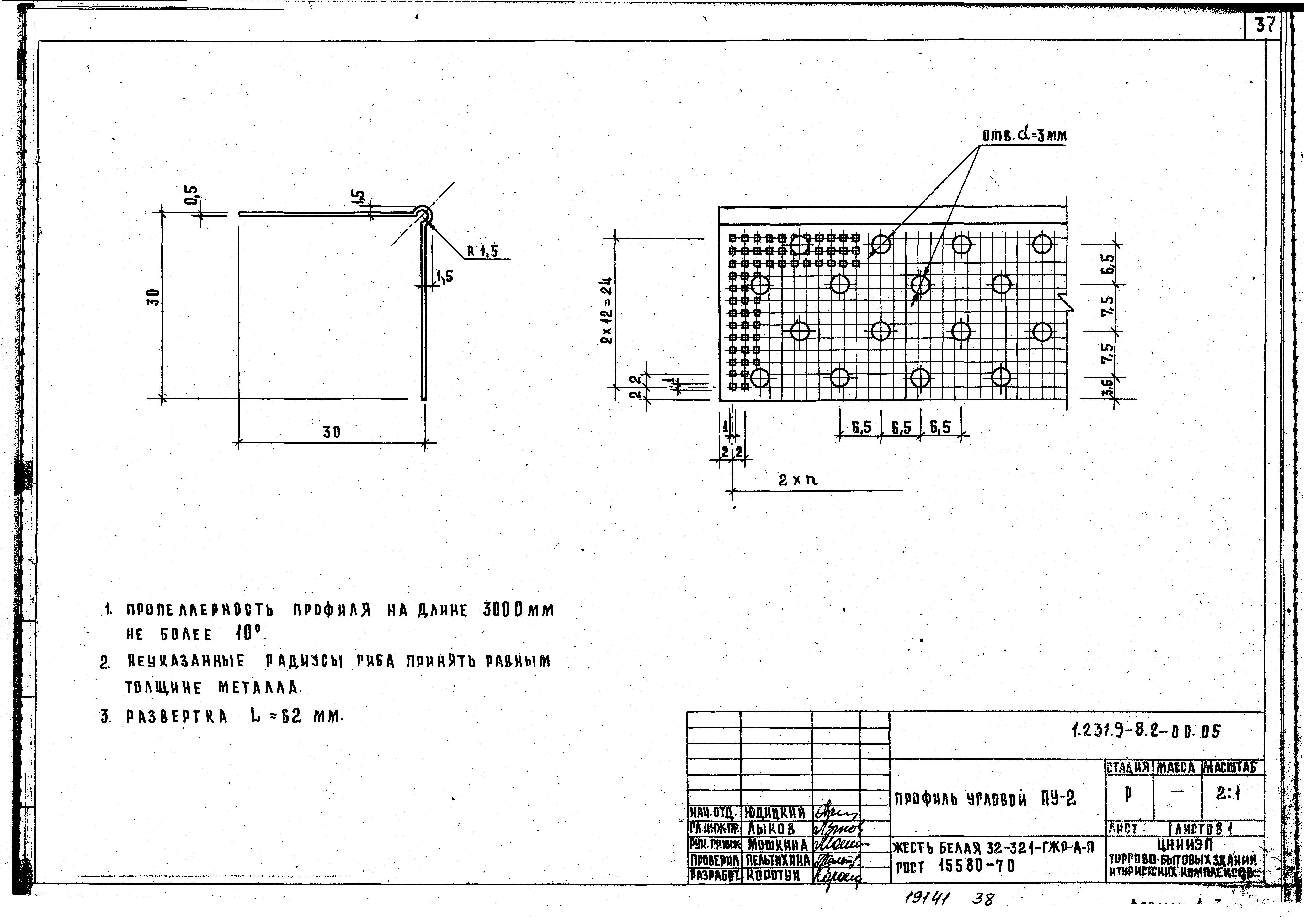

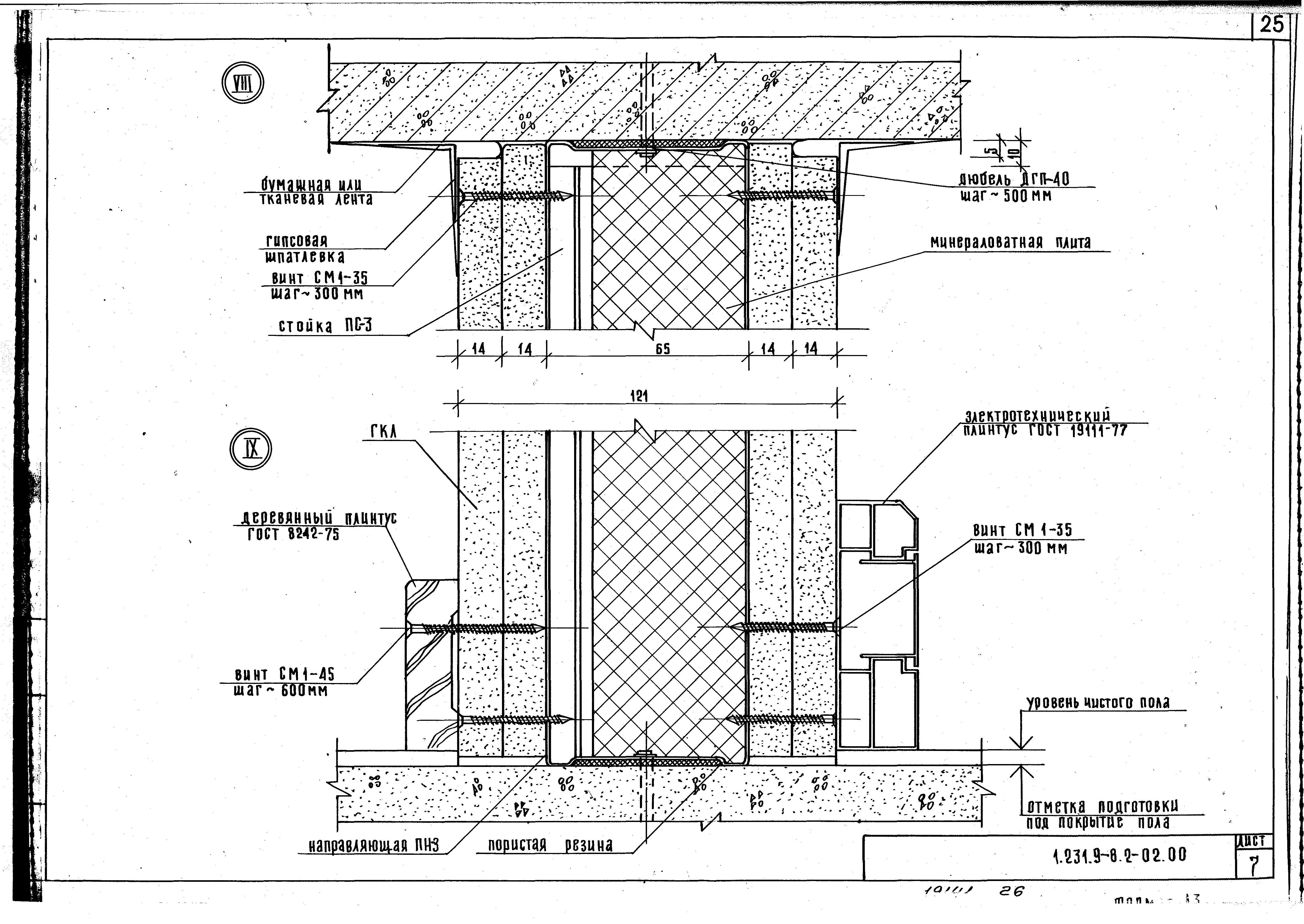

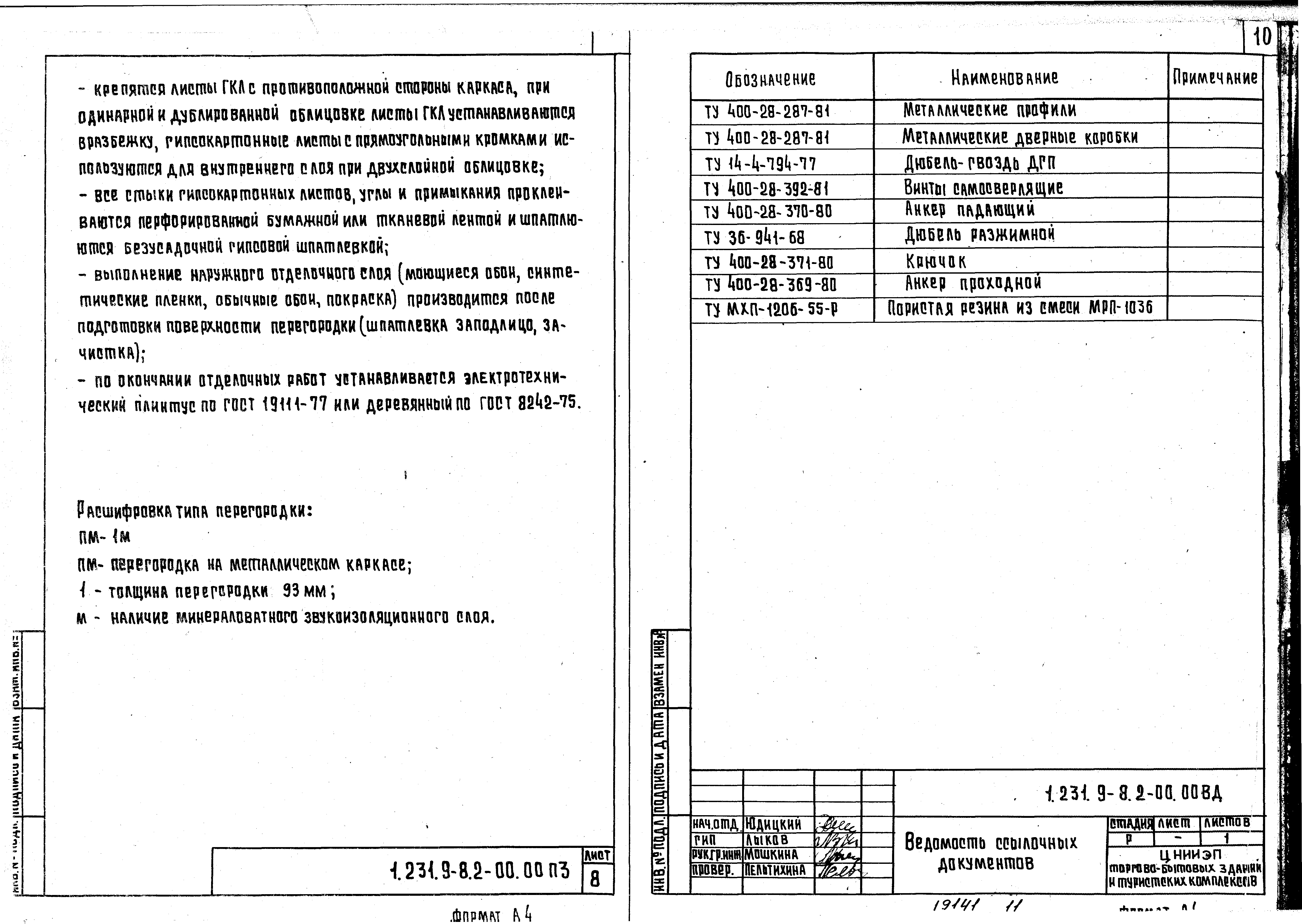

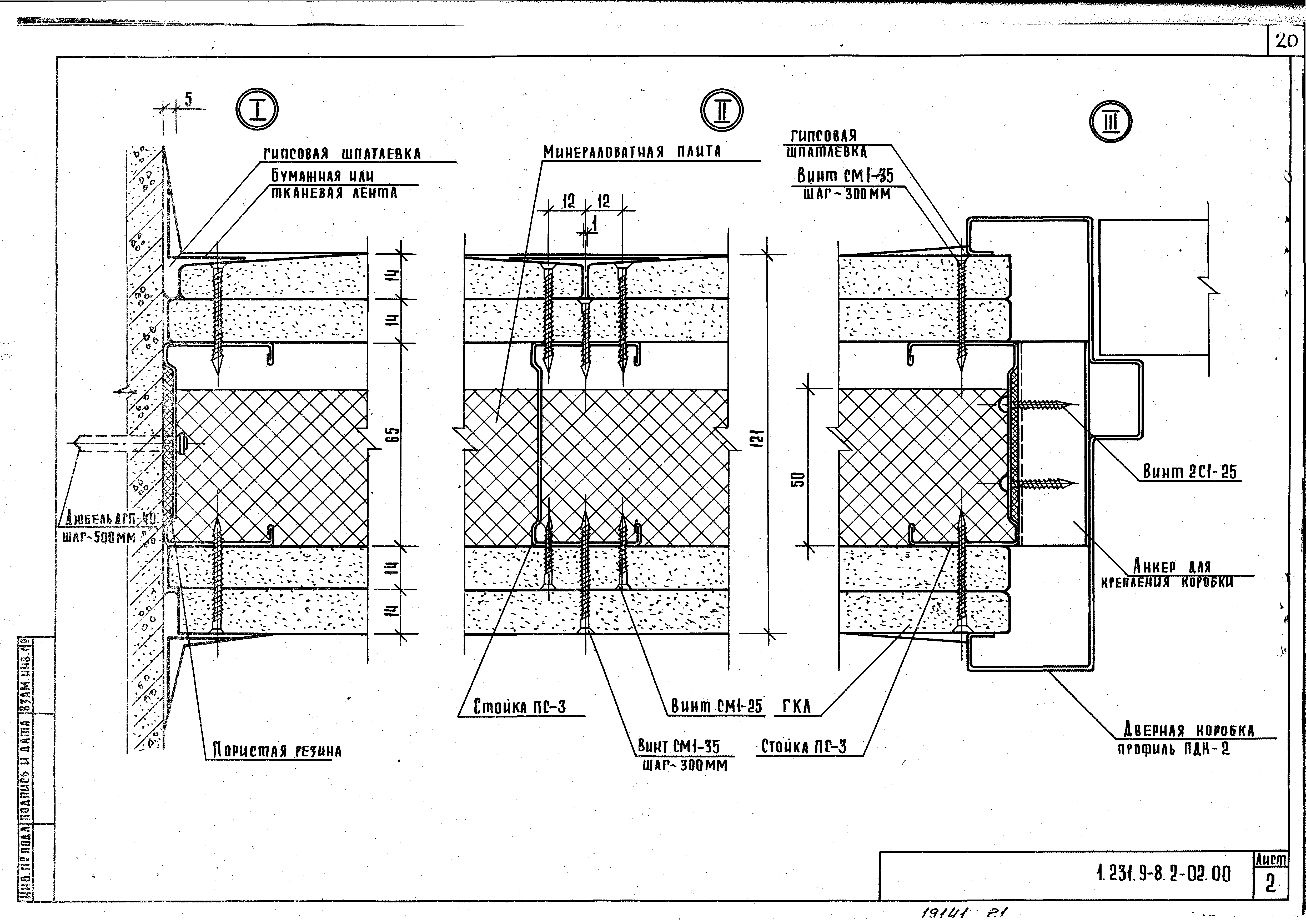

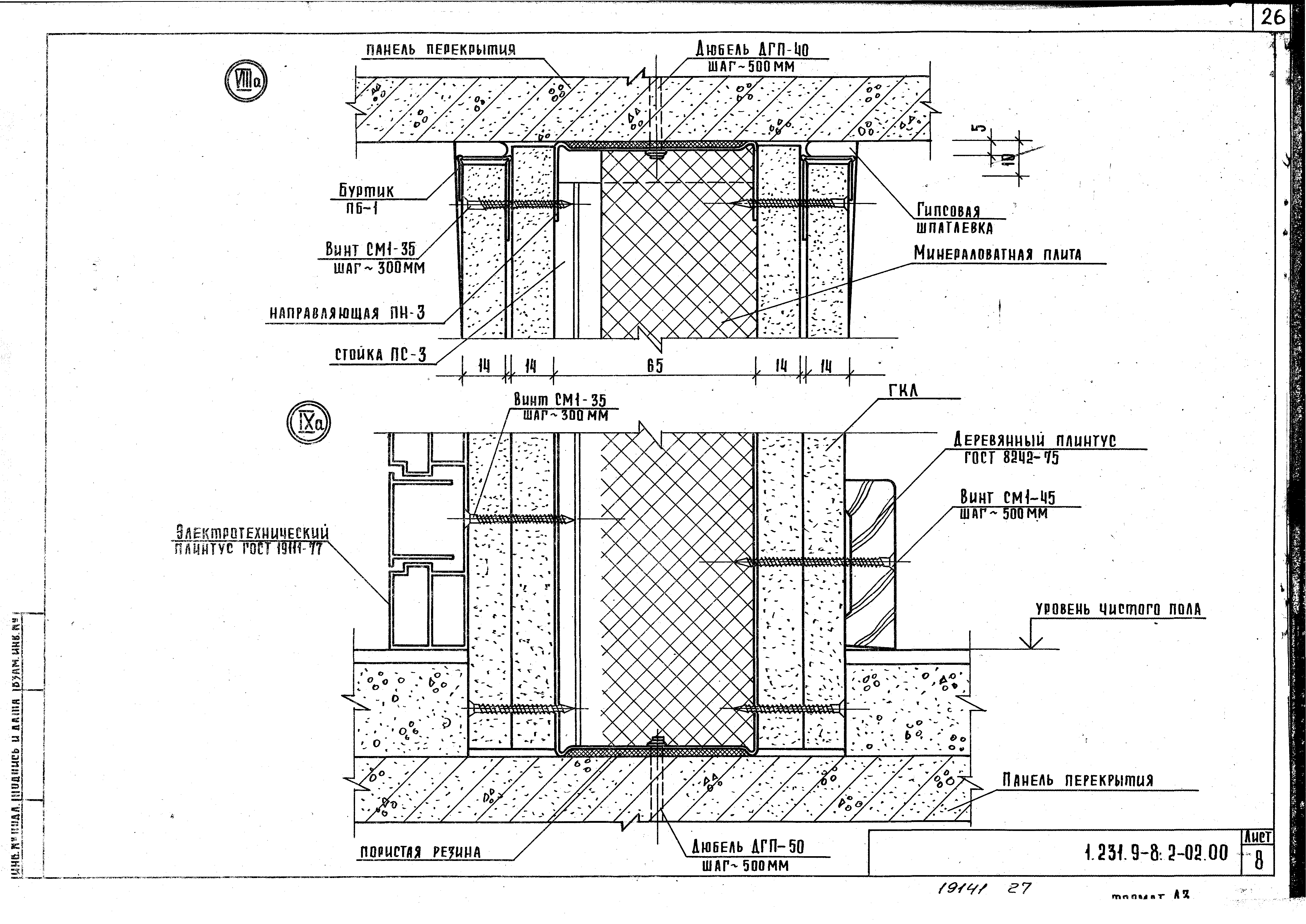

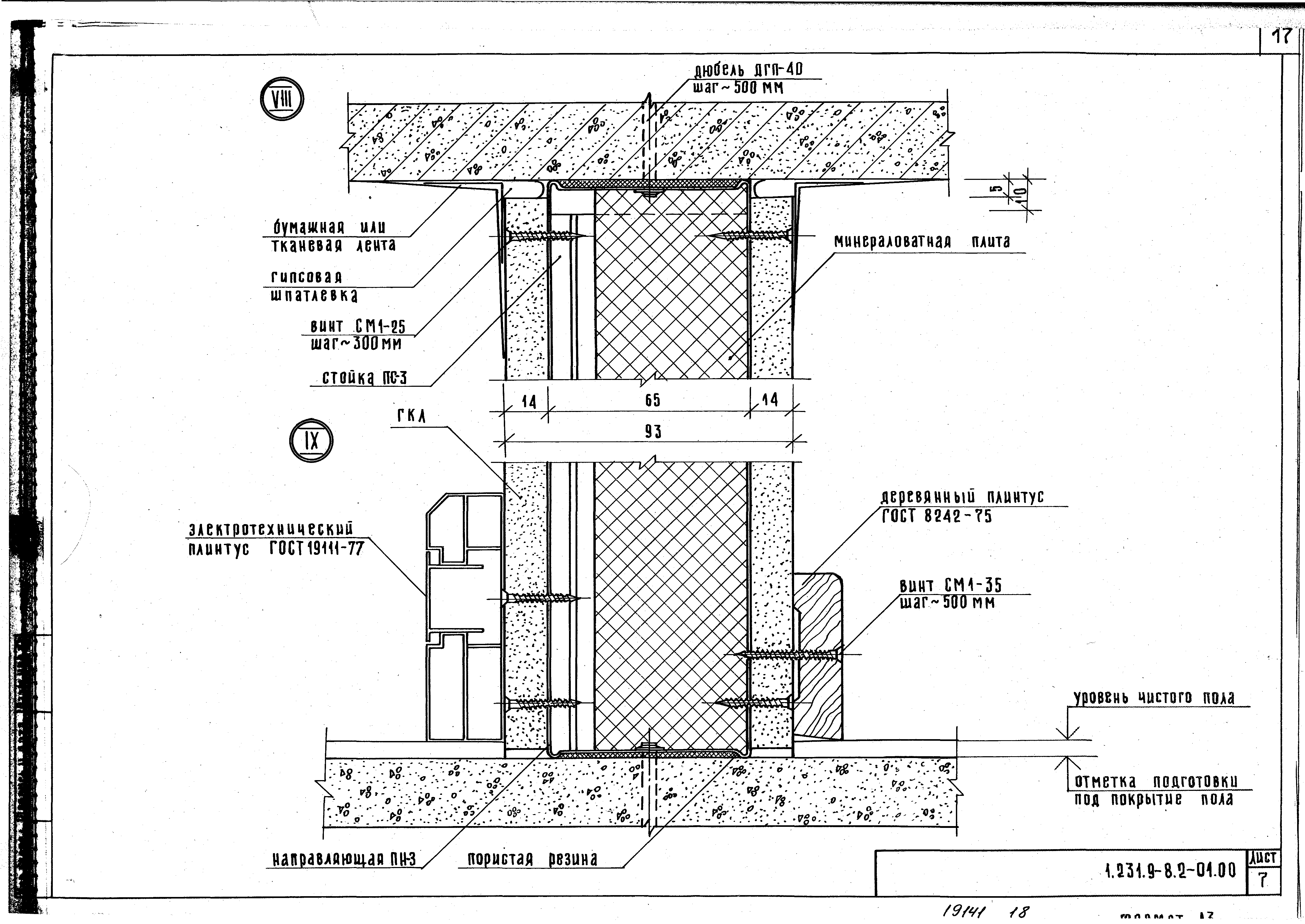

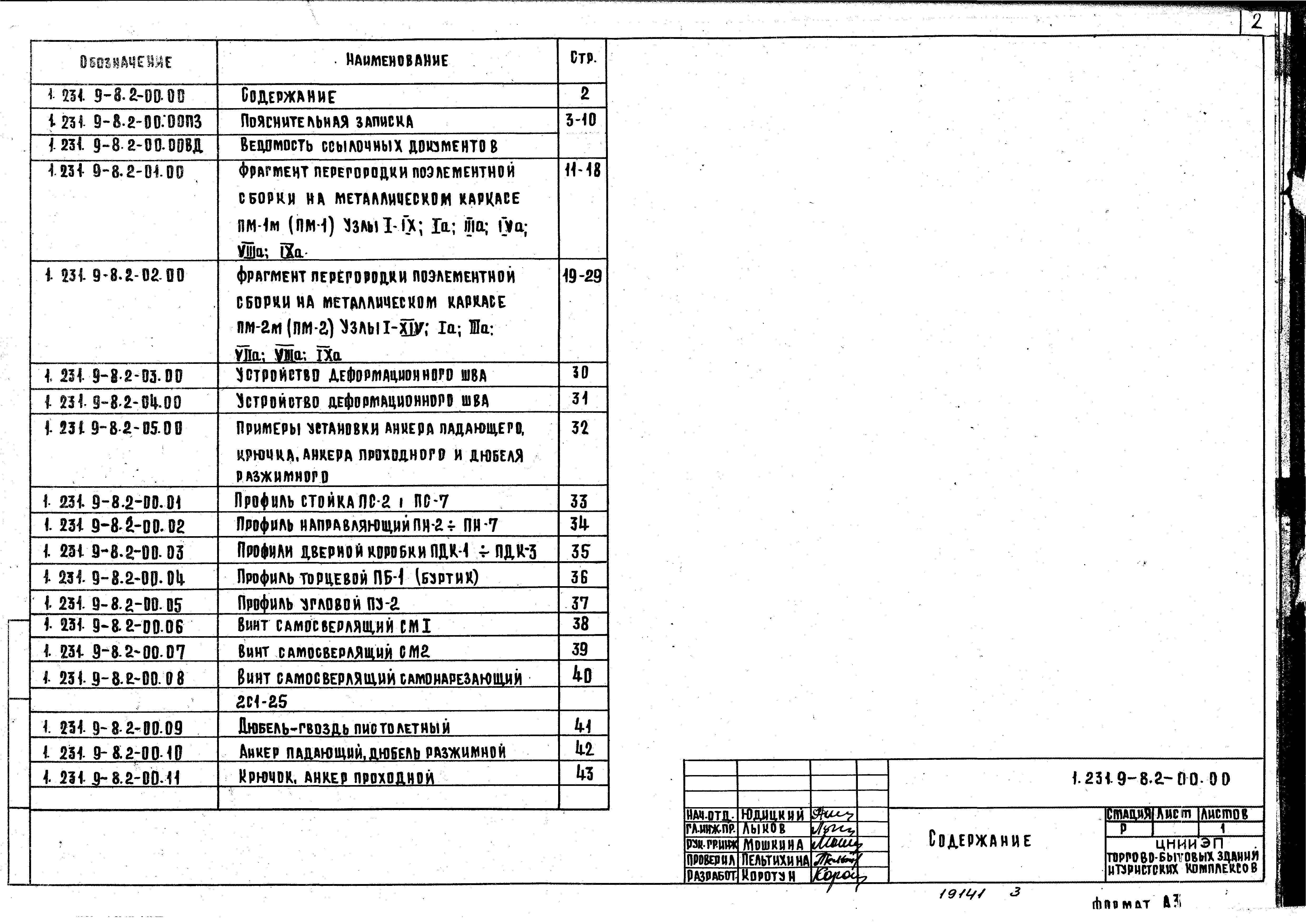

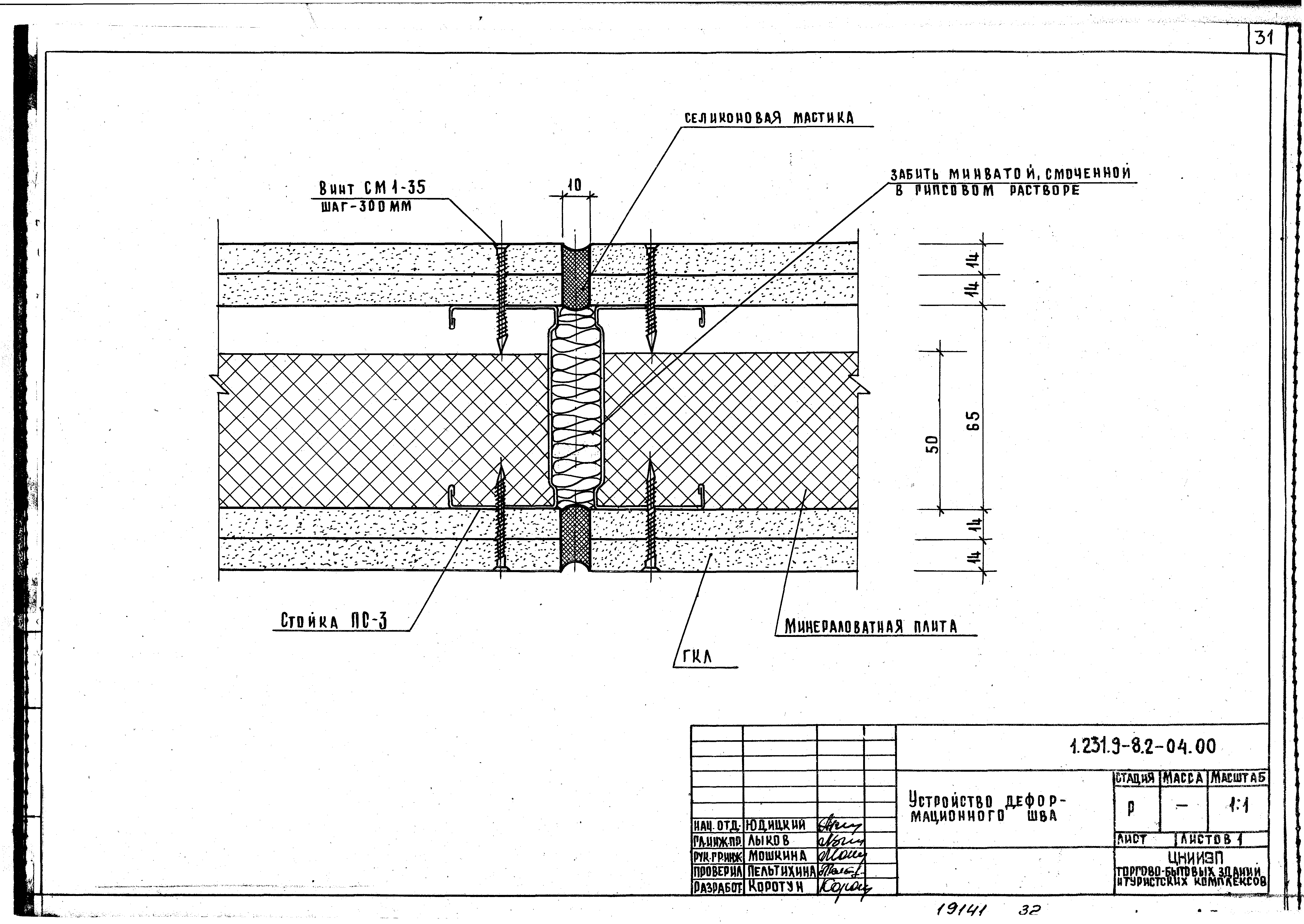

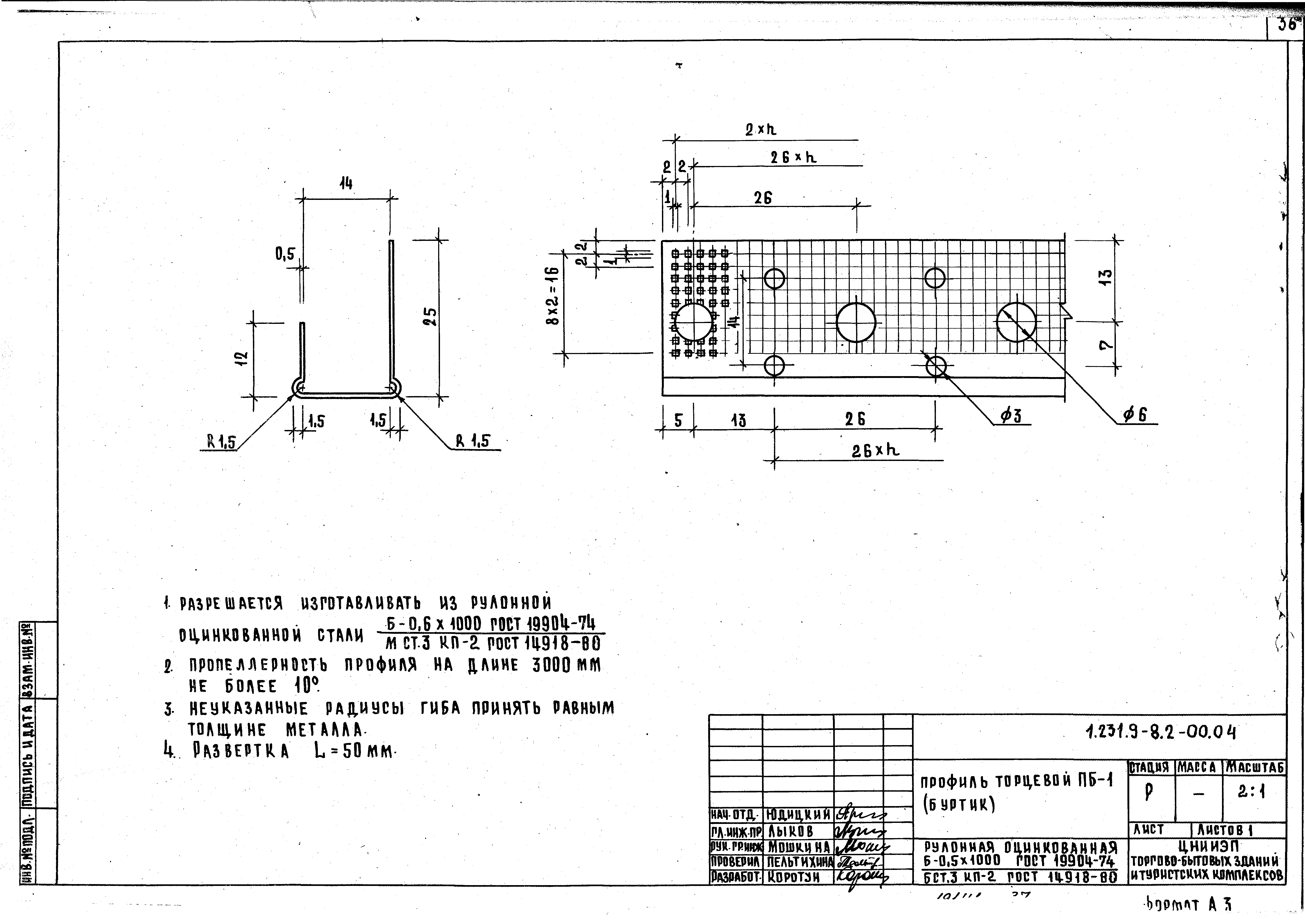

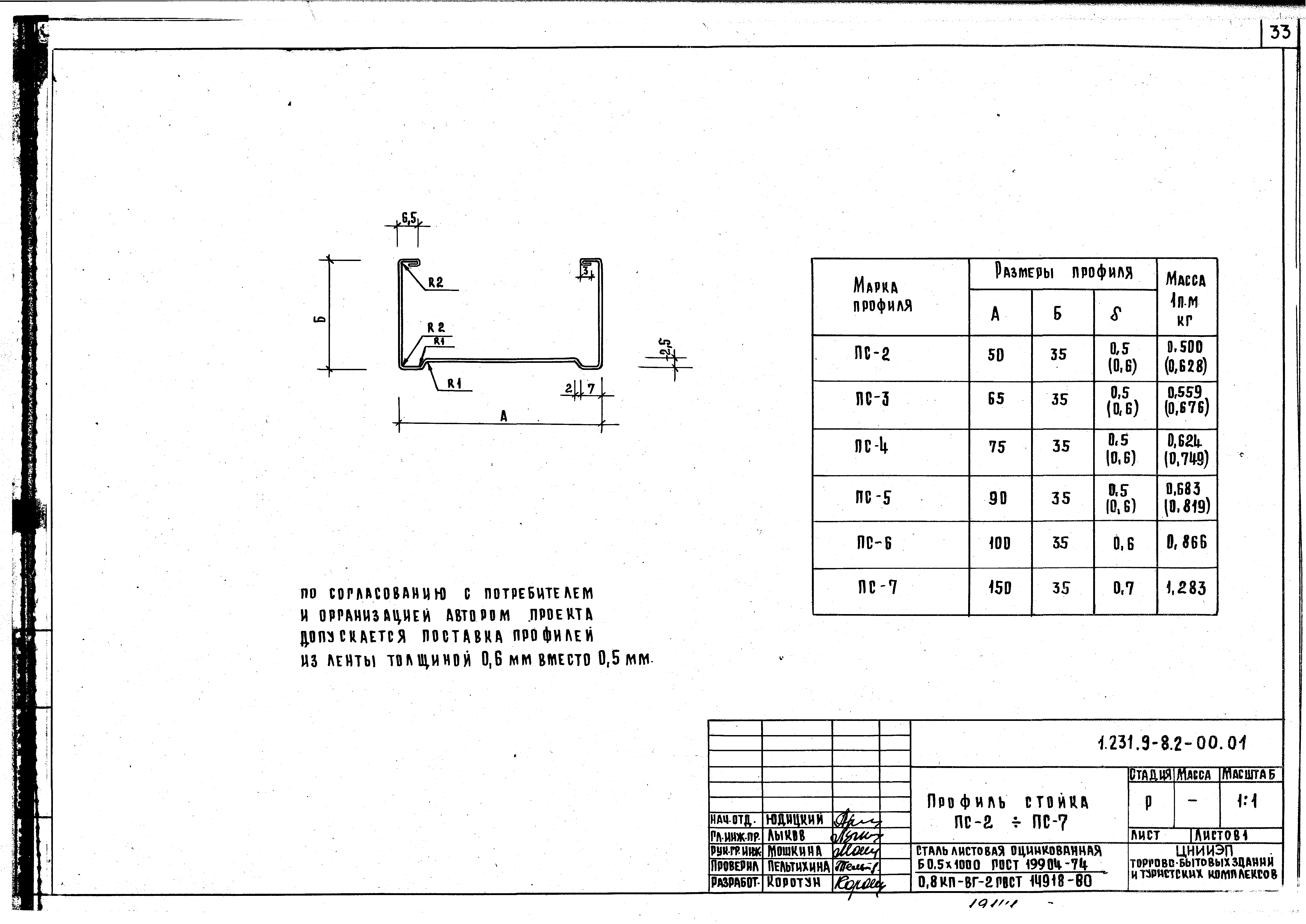

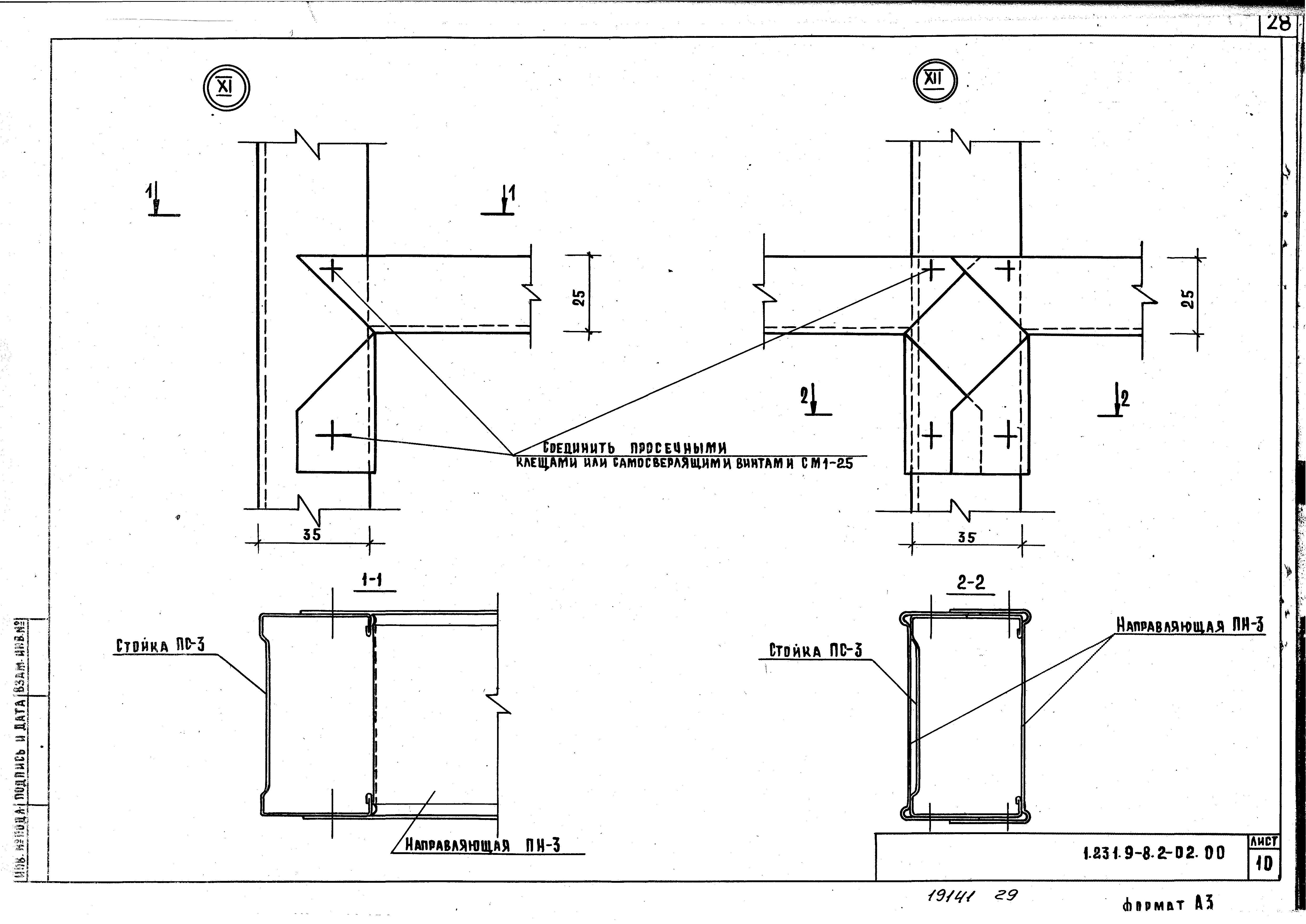

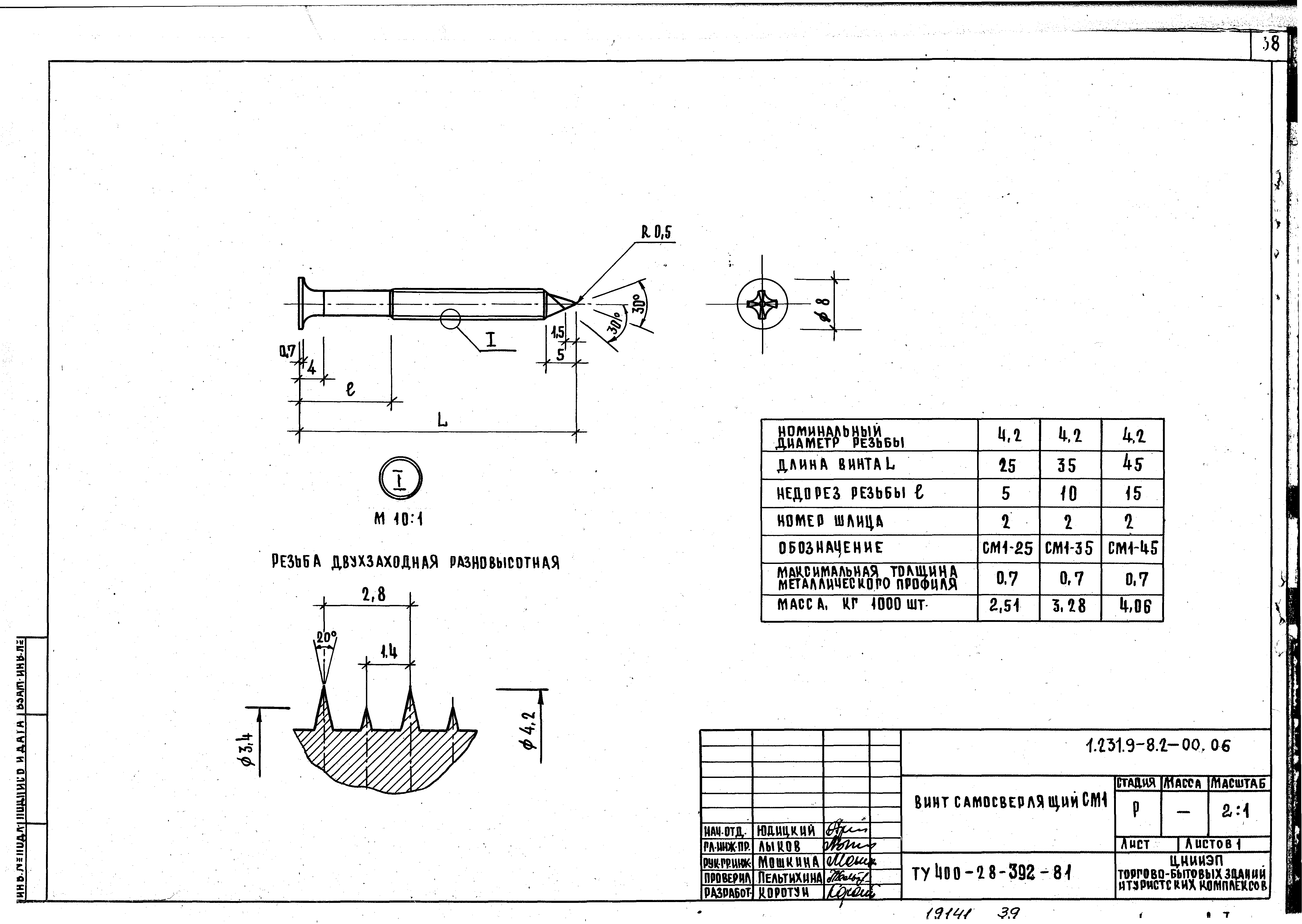

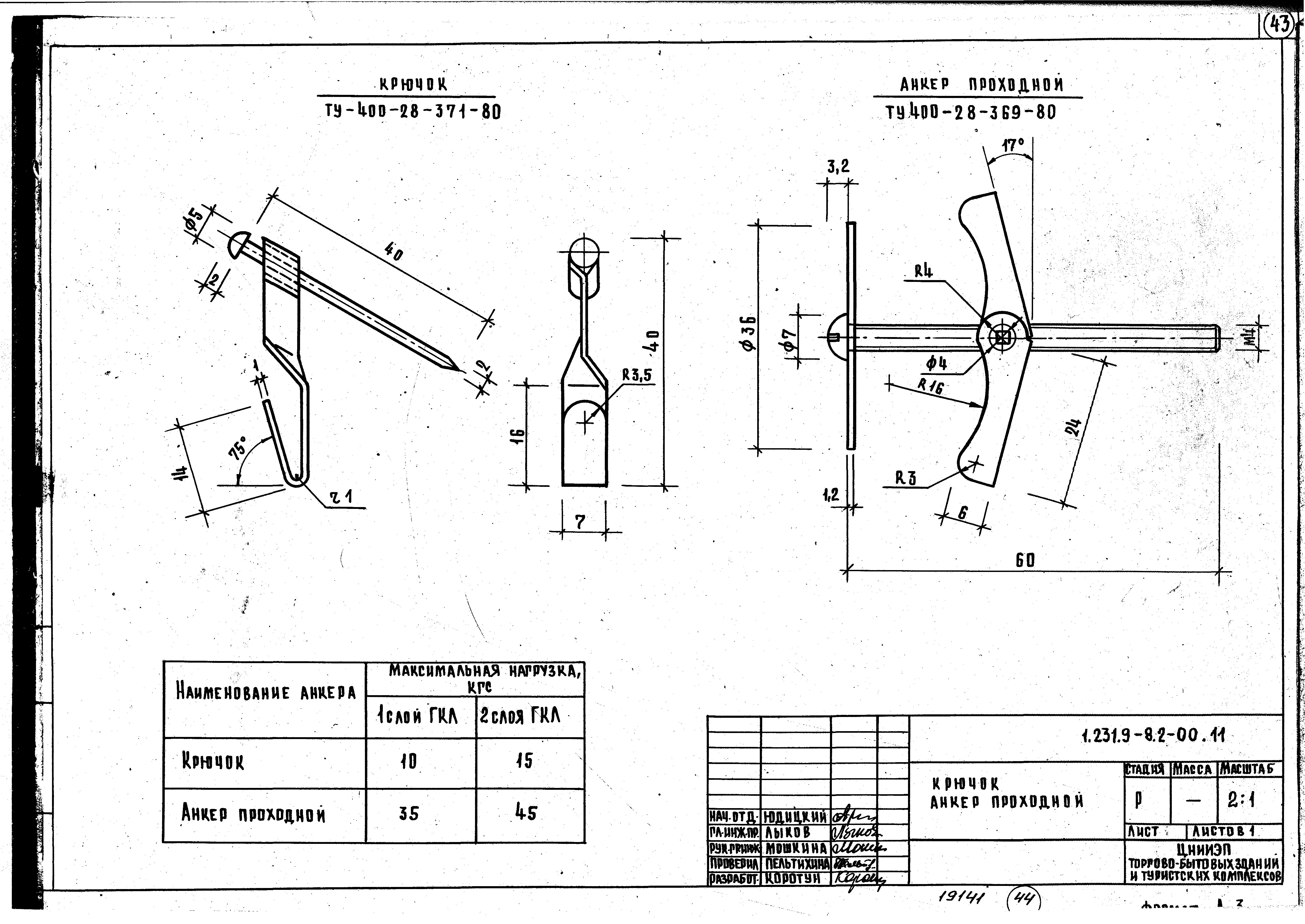

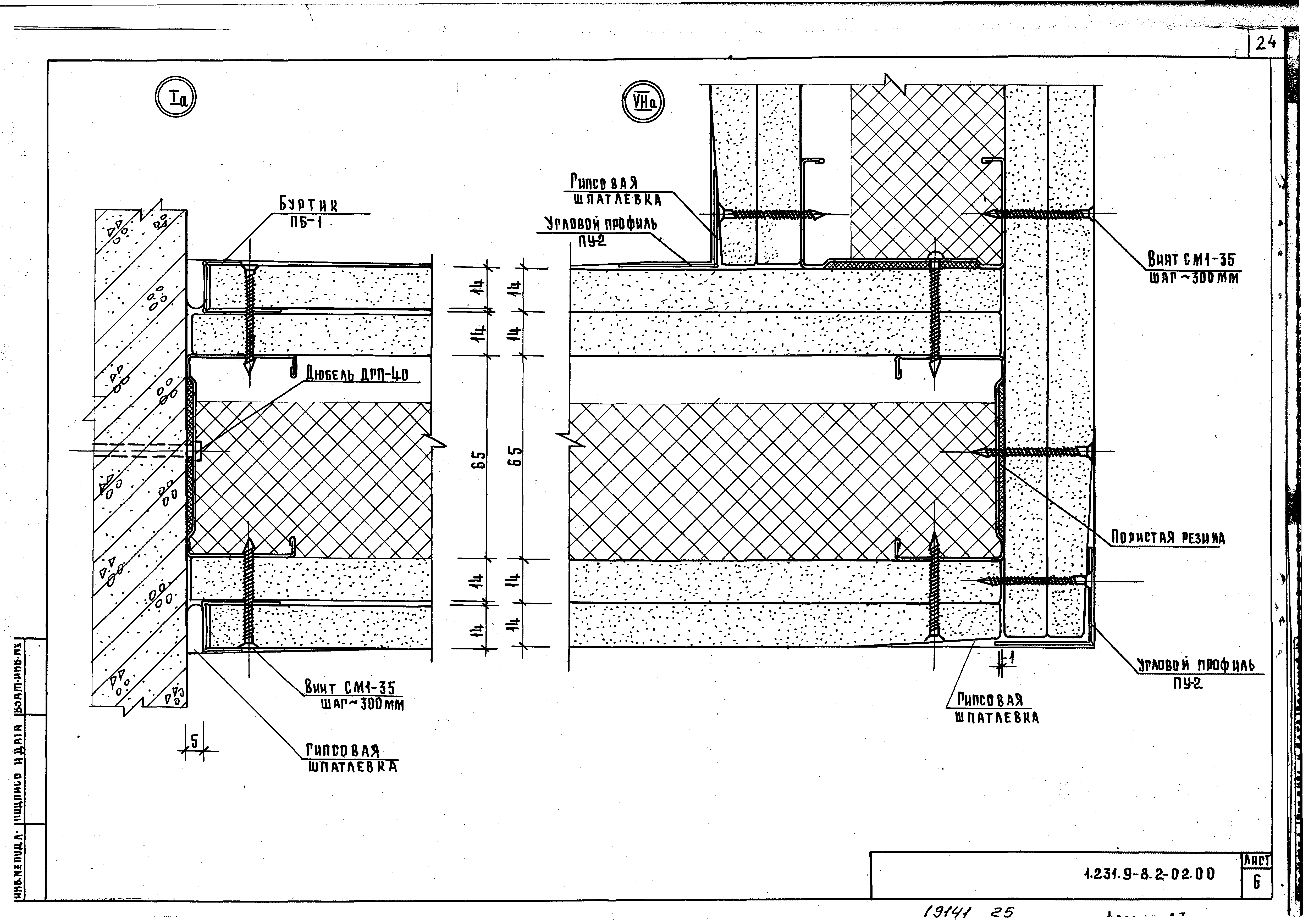

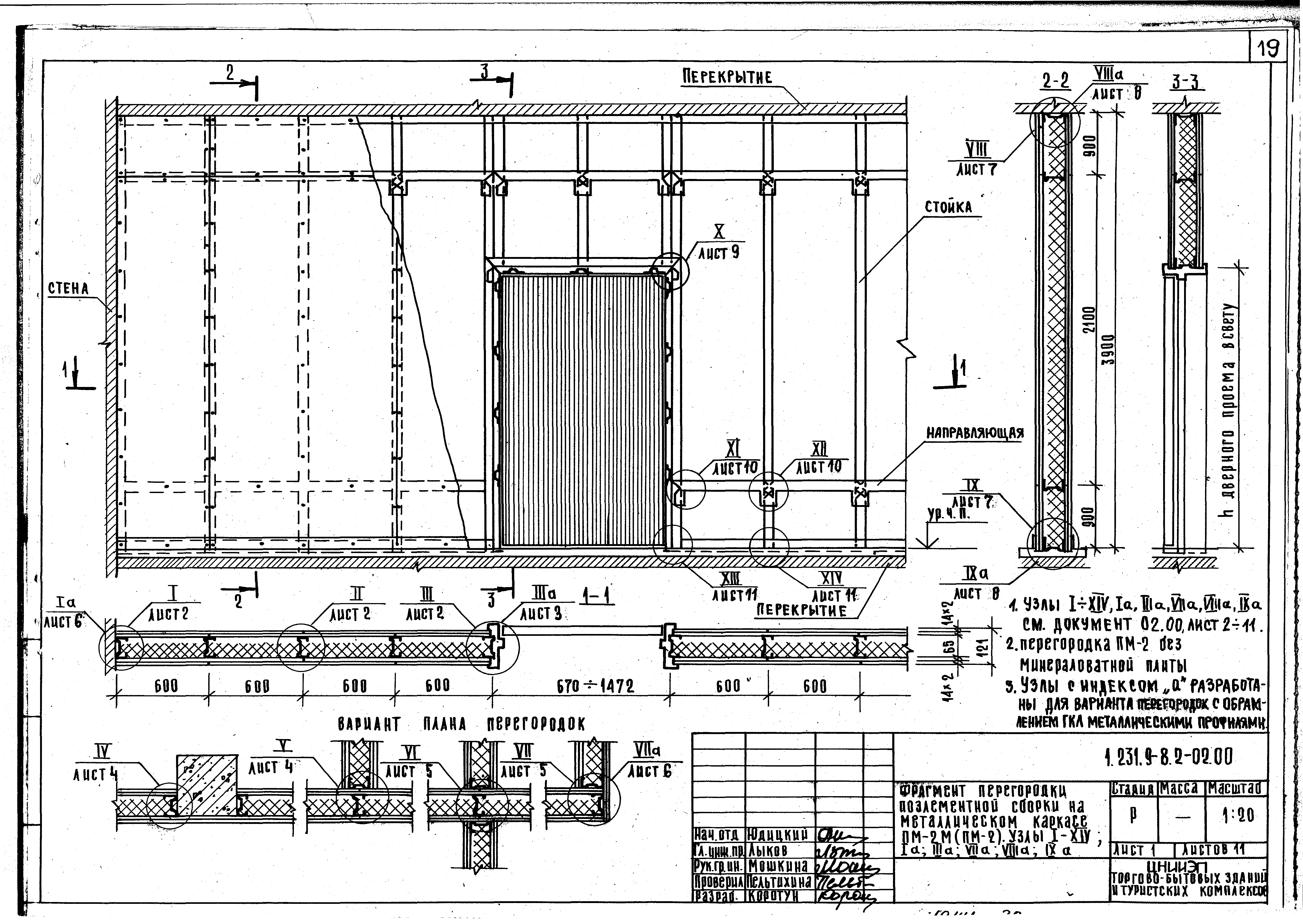

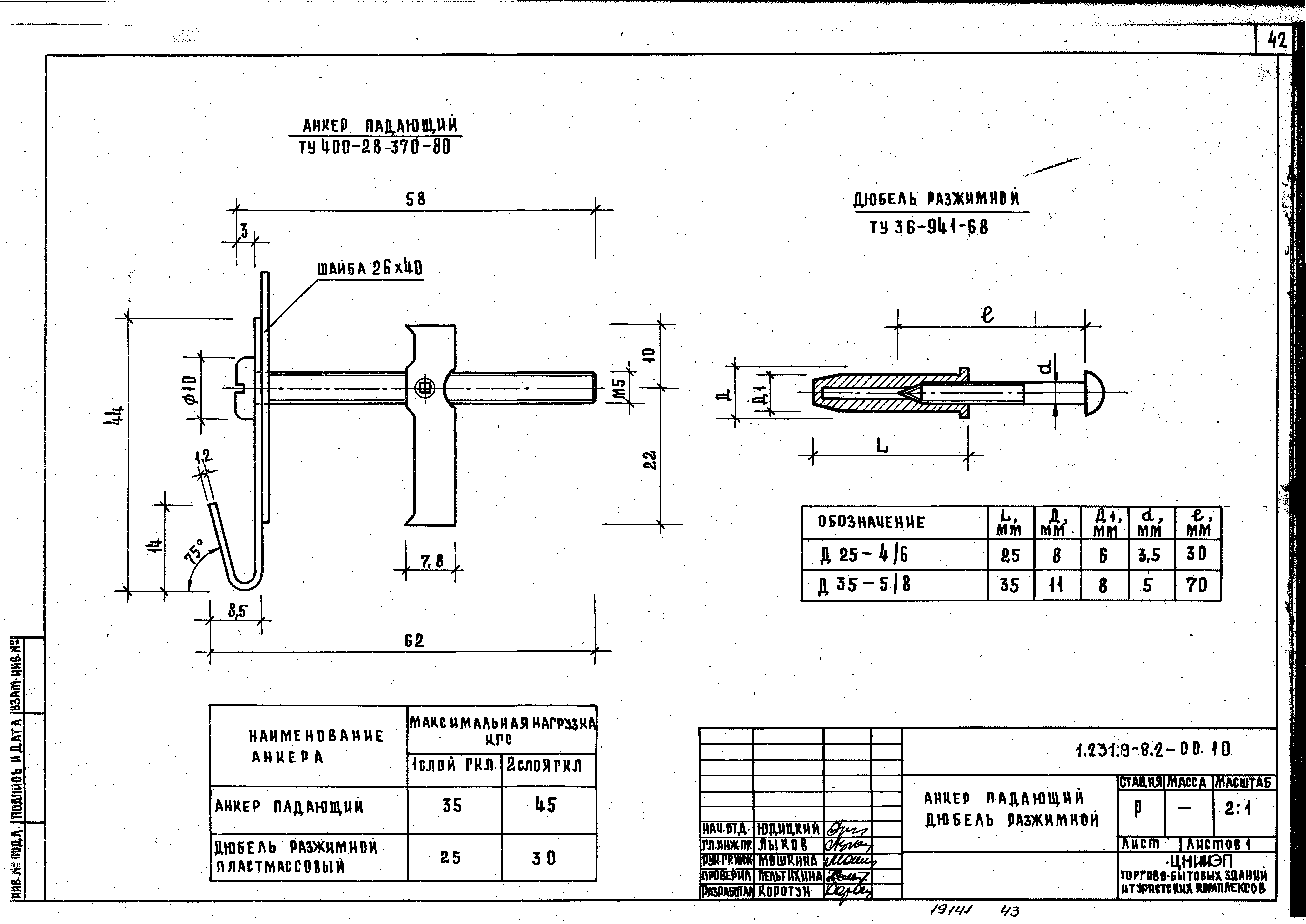

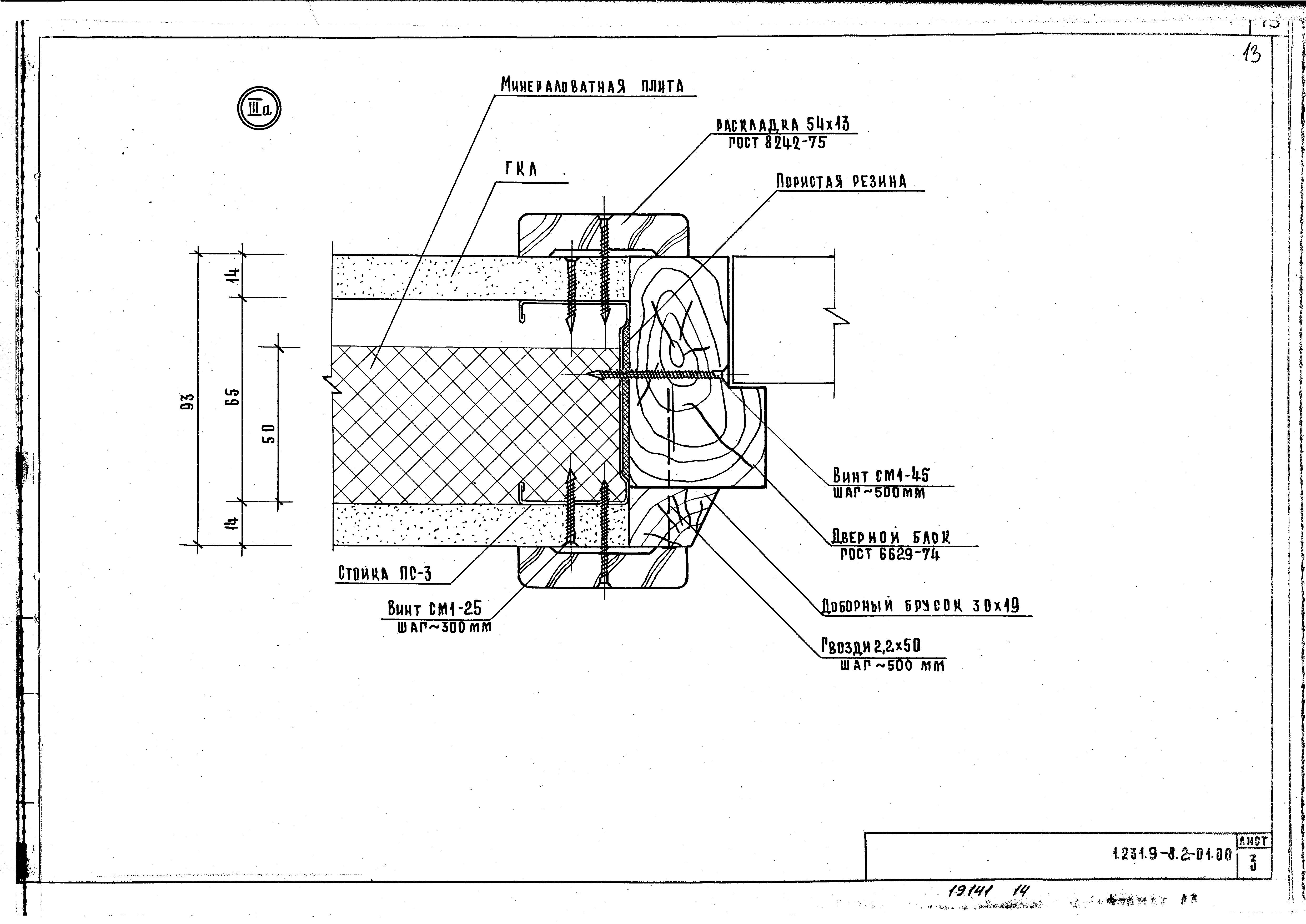

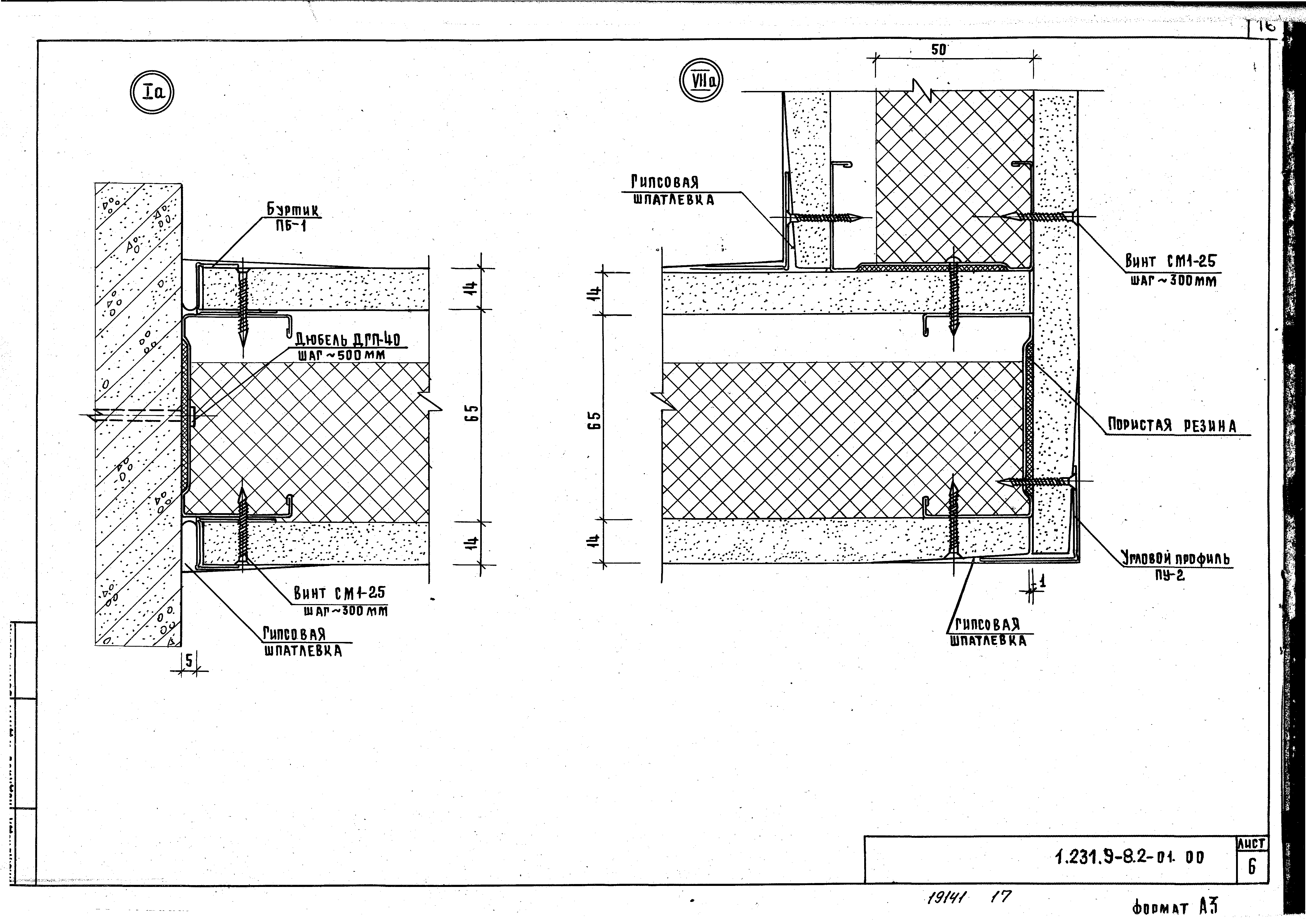

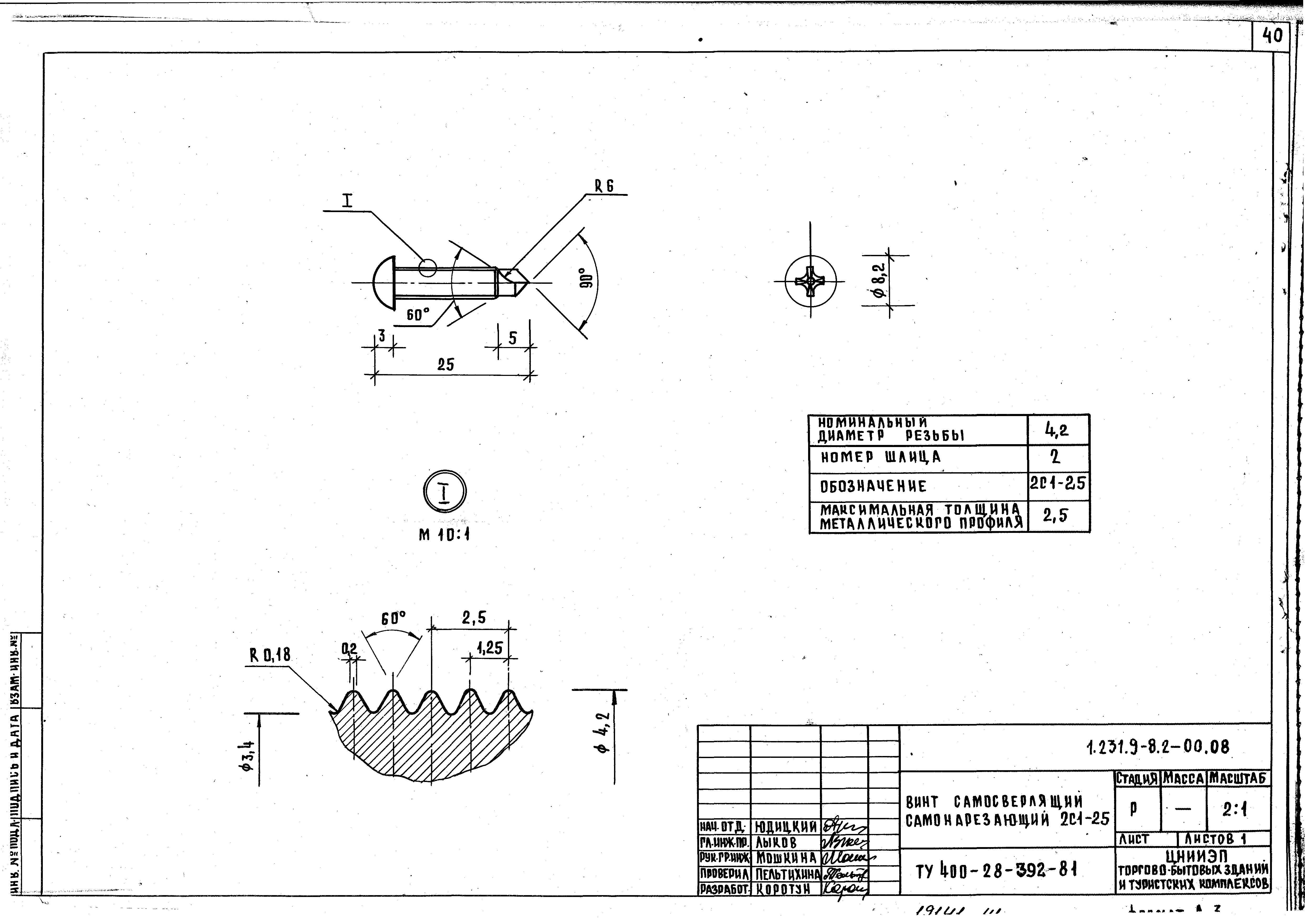

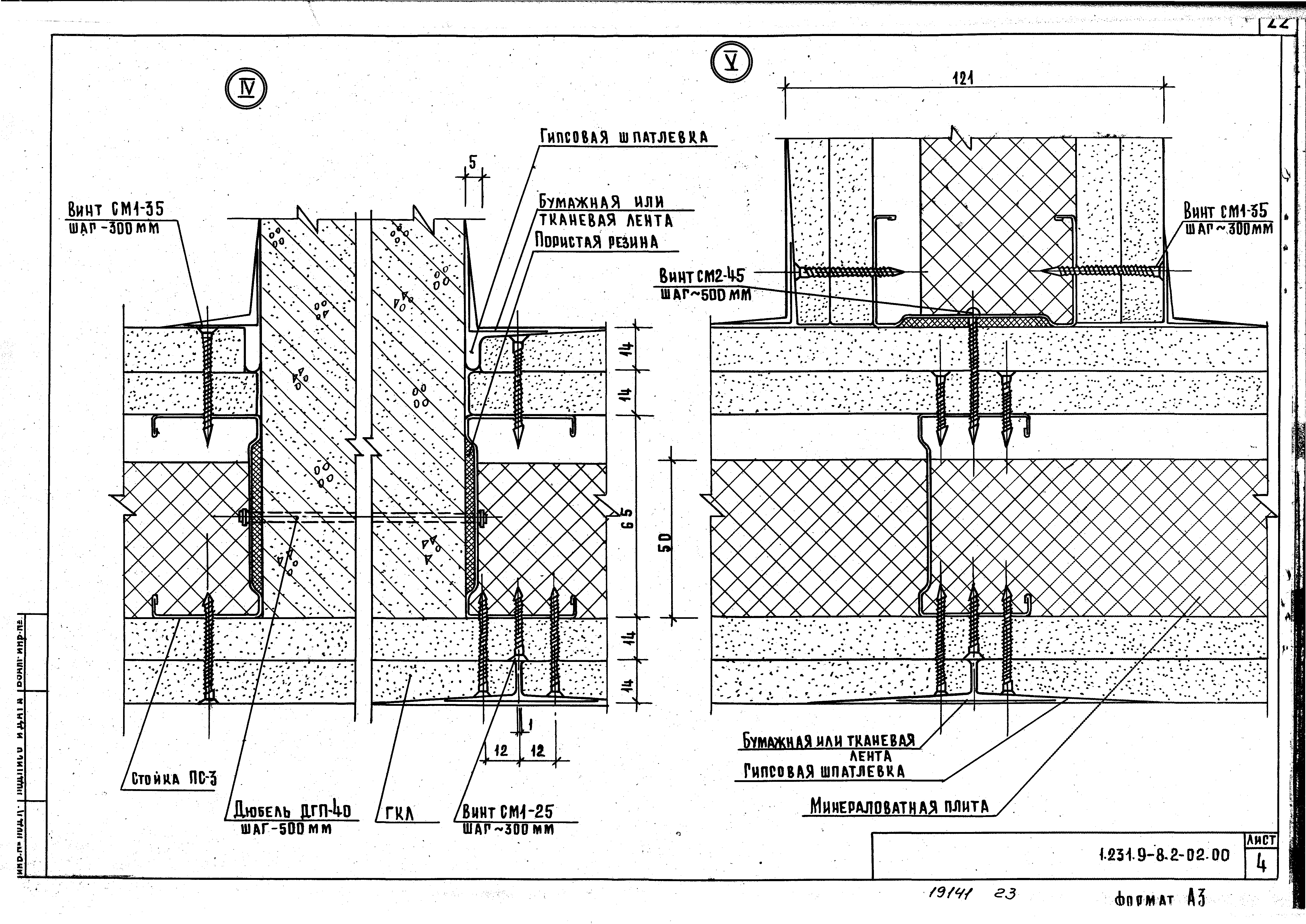

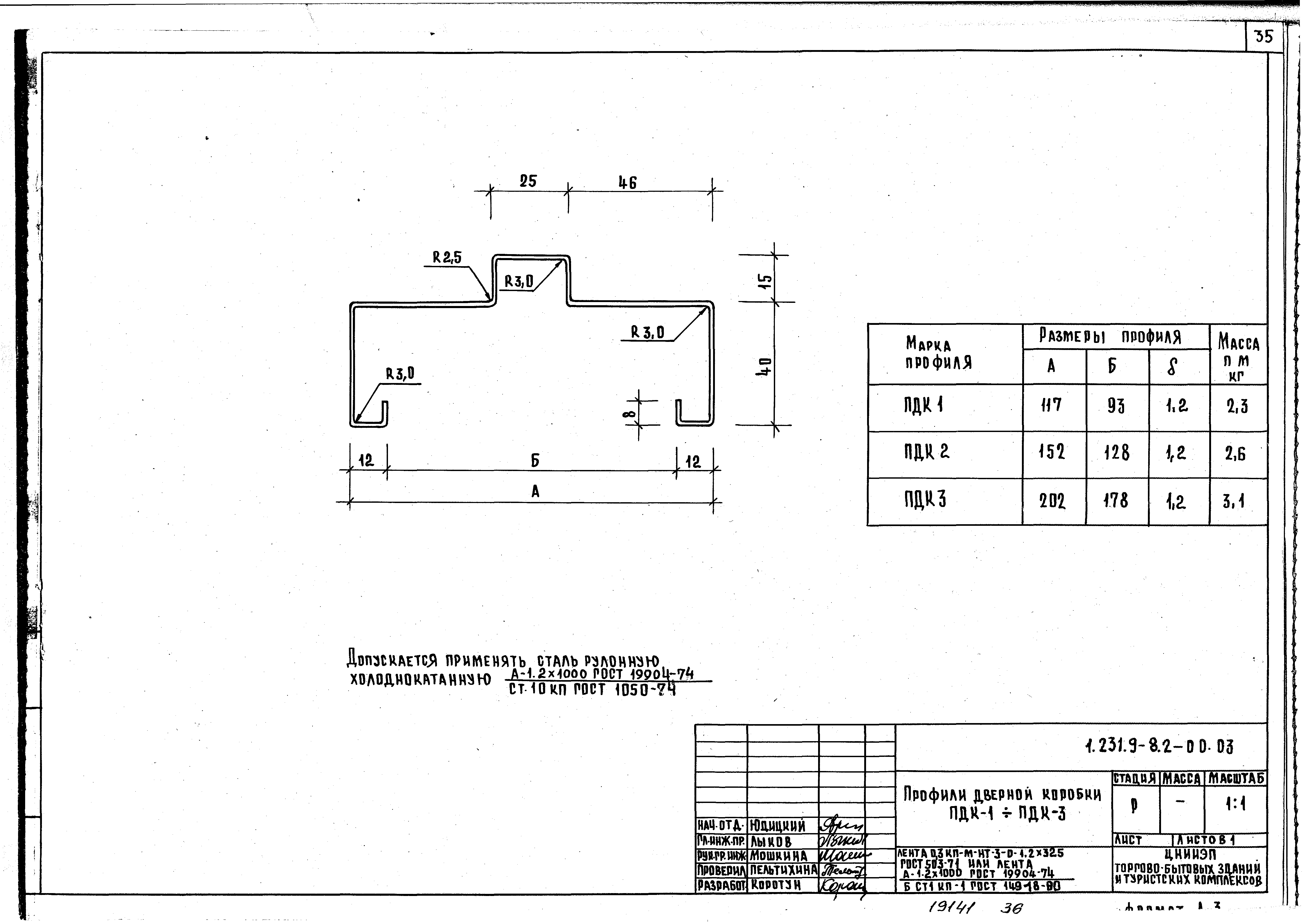

Оглавление:	1.231.9-8.1-00.00 Содержание 1.231.9-8.1-00.00 ПЗ Пояснительная записка 1.231.9-8.1-00.00 ВД Ведомость ссылочных документов 1.231.9-8.1-01.00 Фрагмент перегородки поэлементной сборки на металлическом каркасе ПМ-1м (ПМ-1). Узлы I - IX; Iа; IIIа; IVа; VIIIа; Ixа 1.231.9-8.1-02.00 Фрагмент перегородки поэлементной сборки на металлическом каркасе ПМ-2м (ПМ-2). Узлы I - XV; Iа; IIIа; VIIа; VIIIа; Ixа 1.231.9-8.1-03.00 Устройство деформационного шва 1.231.9-8.1-04.00 Устройство деформационного шва 1.231.9-8.1-05.00 Примеры установки анкера падающего, крючка, анкера проходного и дюбеля разжимного 1.231.9-8.1-00.01 Профиль стойка ПС-2, ПС-7 1.231.9-8.1-00.02 Профиль направляющий ПН-2/ ПН-7 1.231.9-8.1-00.03 Профили дверной коробки ПДК-1/ ПДК-3 1.231.9-8.1-00.04 Профиль торцевой ПБ-1 (буртик) 1.231.9-8.1-00.05 Профиль угловой ПУ-2 1.231.9-8.1-00.06 Винт самосверлящийся СМ1 1.231.9-8.1-00.07 Винт самосверлящийся СМ2 1.231.9-8.1-00.08 Винт самосверлящийся самонарезной 2с1-25 1.231.9-8.1-00.09 Дюбель-гвоздь пистолетный 1.231.9-8.1-00.10 Анкер подающий, дюбель разжимной 1.231.9-8.1-00.11 Крючок, анкер проходящий
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	29.08.1983 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (253)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Заменяет собой:	Серия 1.231-3 «Выпуск 2. Перегородки на металлическом каркасе. Рабочие чертежи»
Чем заменён:	Серия 1.231.9-10 «Выпуск 2. Перегородки поэлементной сборки из гипсокартонных листов на металлическом каркасе. Рабочие чертежи»
Нормативные ссылки:	СНиП II-3-79* «Строительная теплотехника» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 19111-77 «Изделия погонажные профильные поливинилхлоридные. Технические условия» ГОСТ 24944-81 «Пленка поливинилхлоридная декоративная отделочная. Технические условия» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 5663-79 «Проволока стальная углеродистая для холодной высадки. Технические условия» СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 6266-81 «Листы гипсокартонные. Технические условия» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
