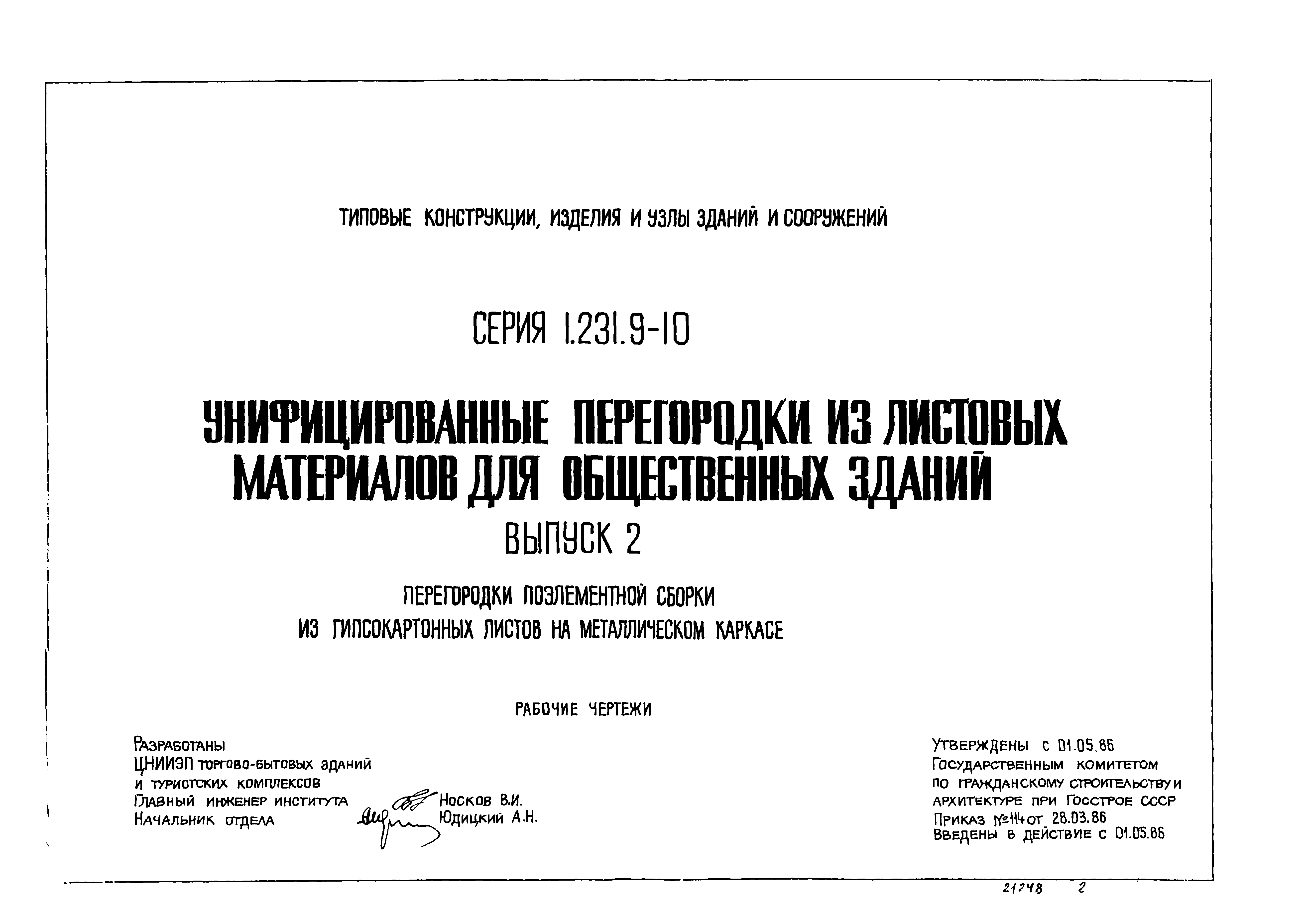

Скачать Серия 1.231.9-10 Выпуск 2. Перегородки поэлементной сборки из гипсокартонных листов на металлическом каркасе. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.231.9-10

Выпуск 2. Перегородки поэлементной сборки из гипсокартонных листов на металлическом каркасе. Рабочие чертежи

Обозначение:	Серия 1.231.9-10
Обозначение англ:	Series 1.231.9-10
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Перегородки поэлементной сборки из гипсокартонных листов на металлическом каркасе. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1986
Область применения:	Выпуск содержит перечень типов перегородок, монтажные узлы, комплектующие элементы и детали, рекомендации по заделке швов и методам отделки лицевых поверхностей

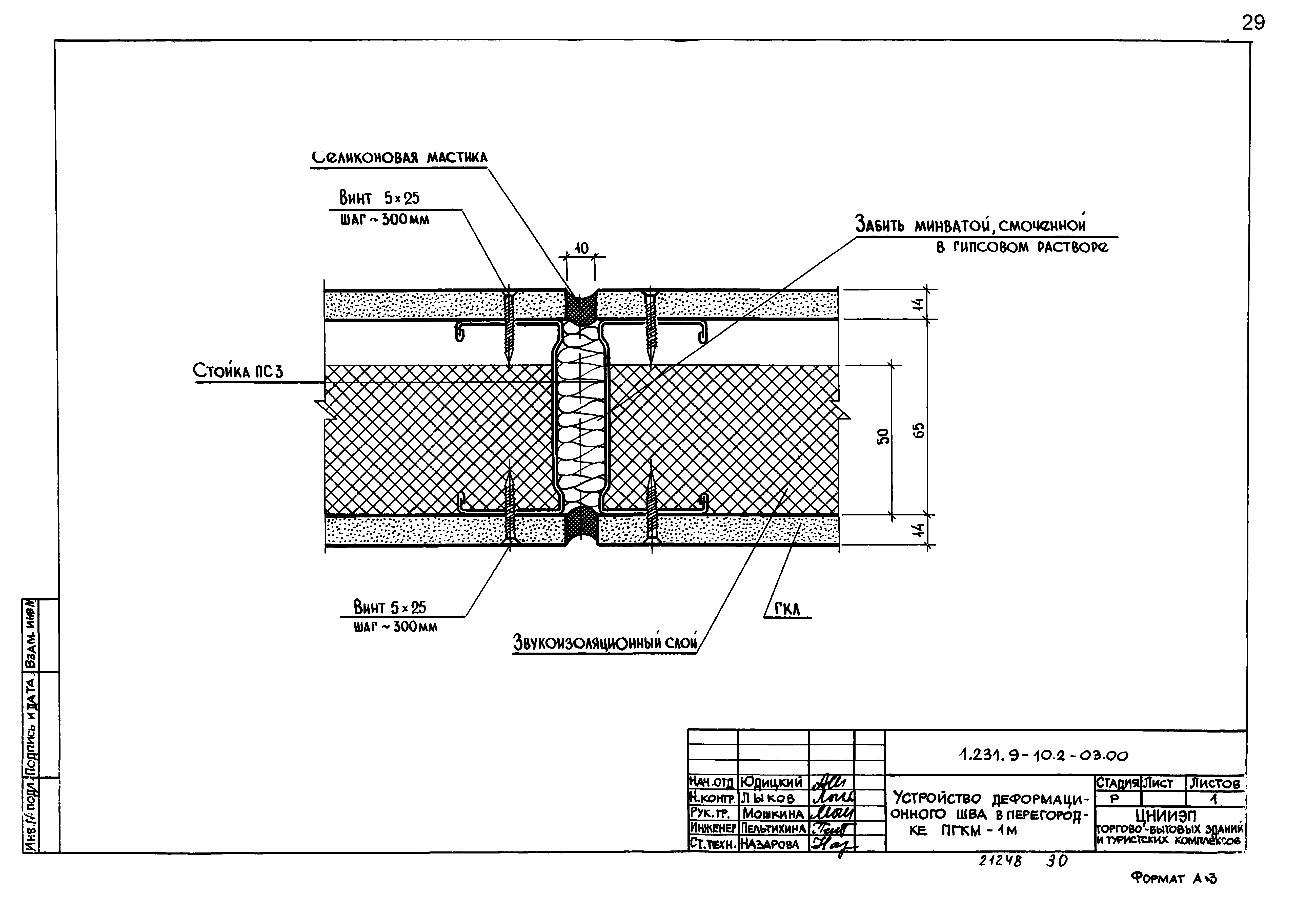

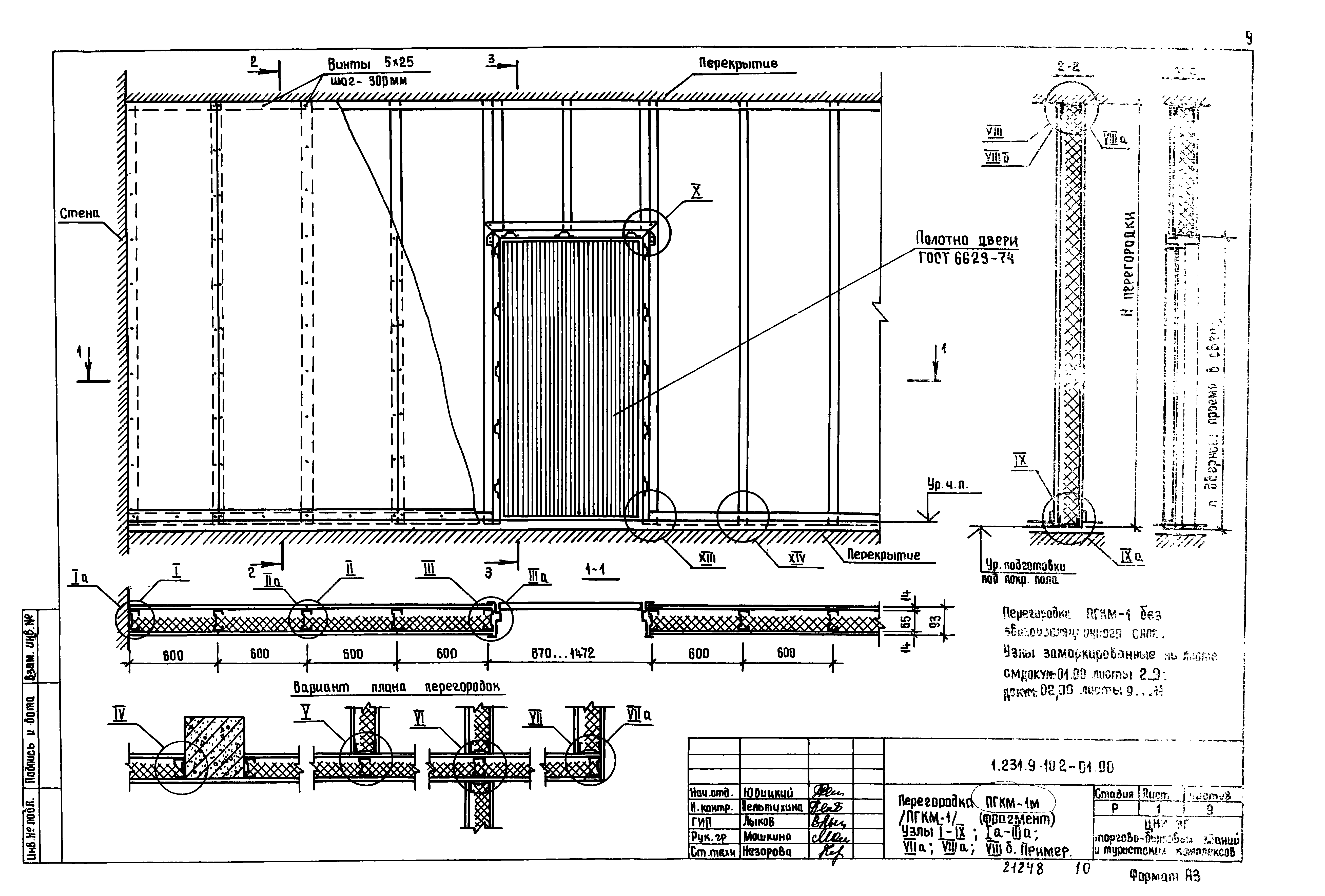

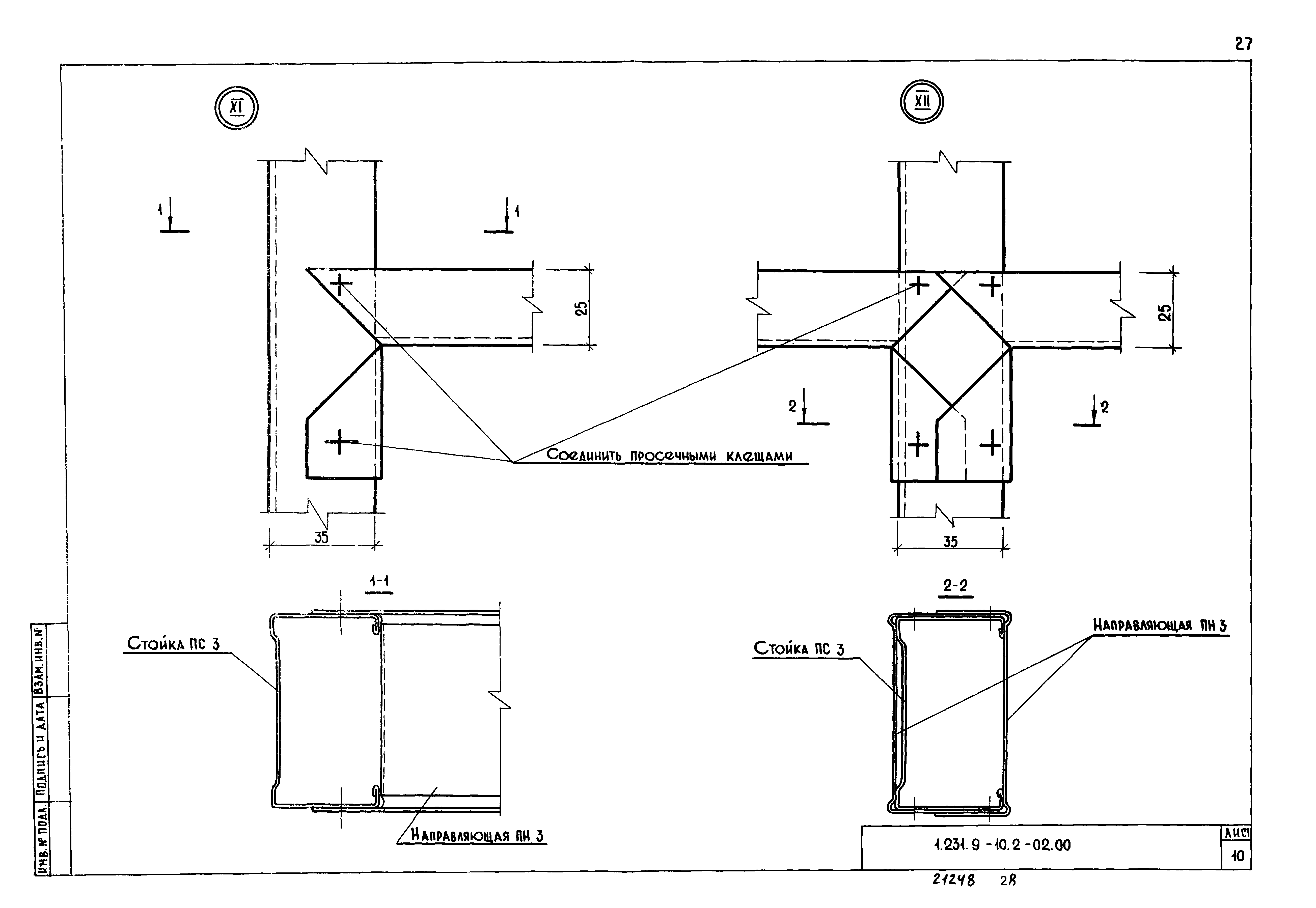

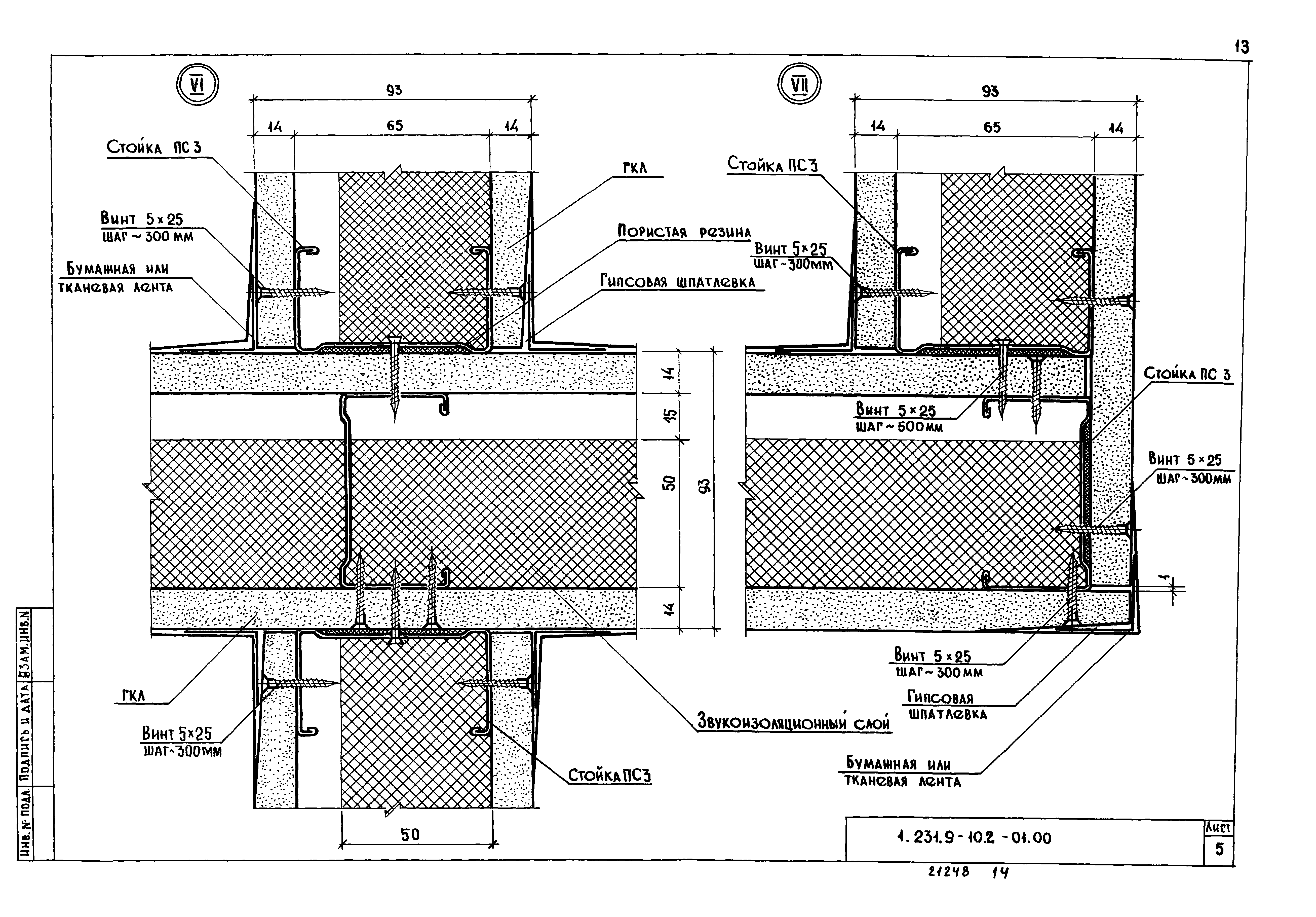

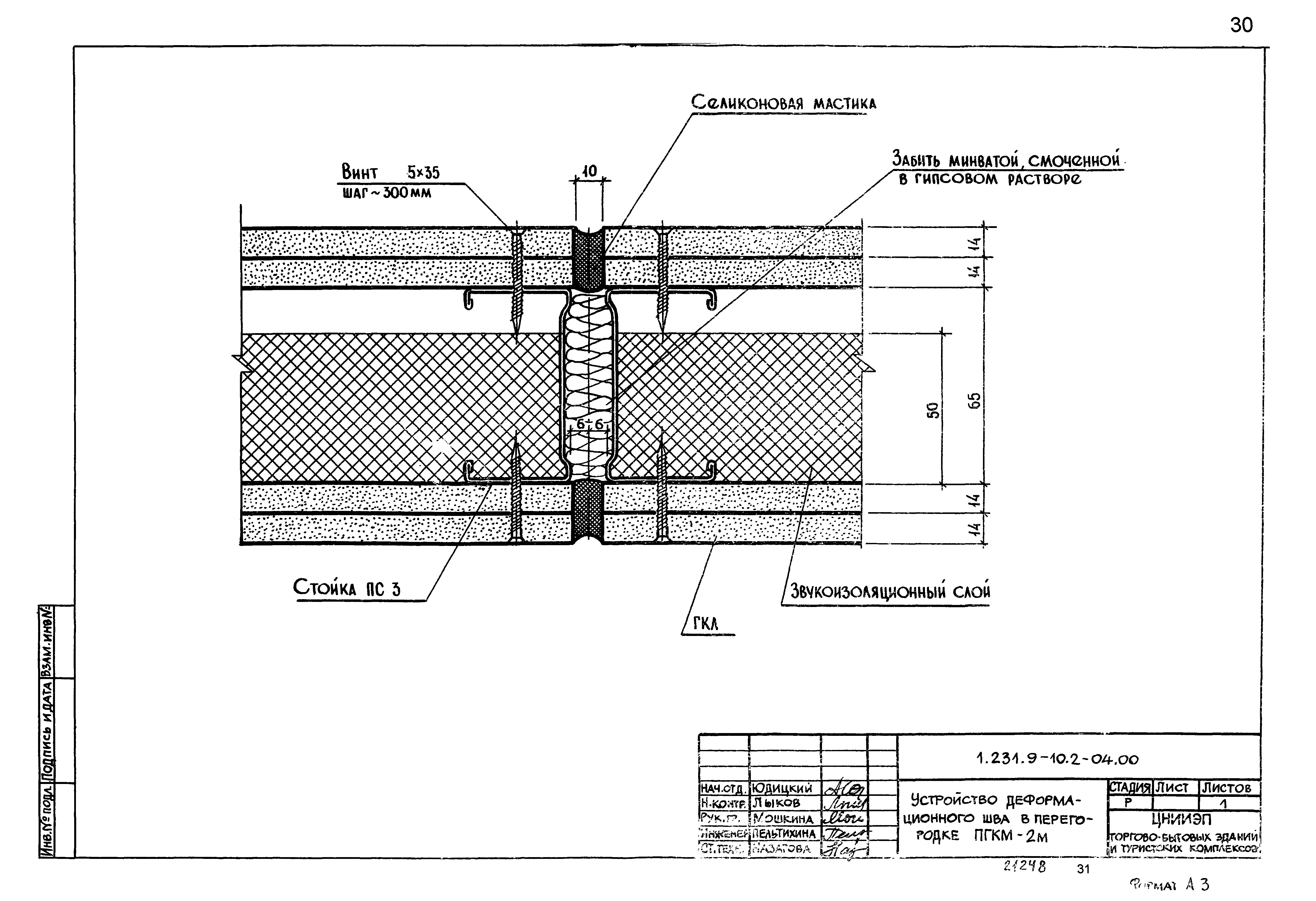

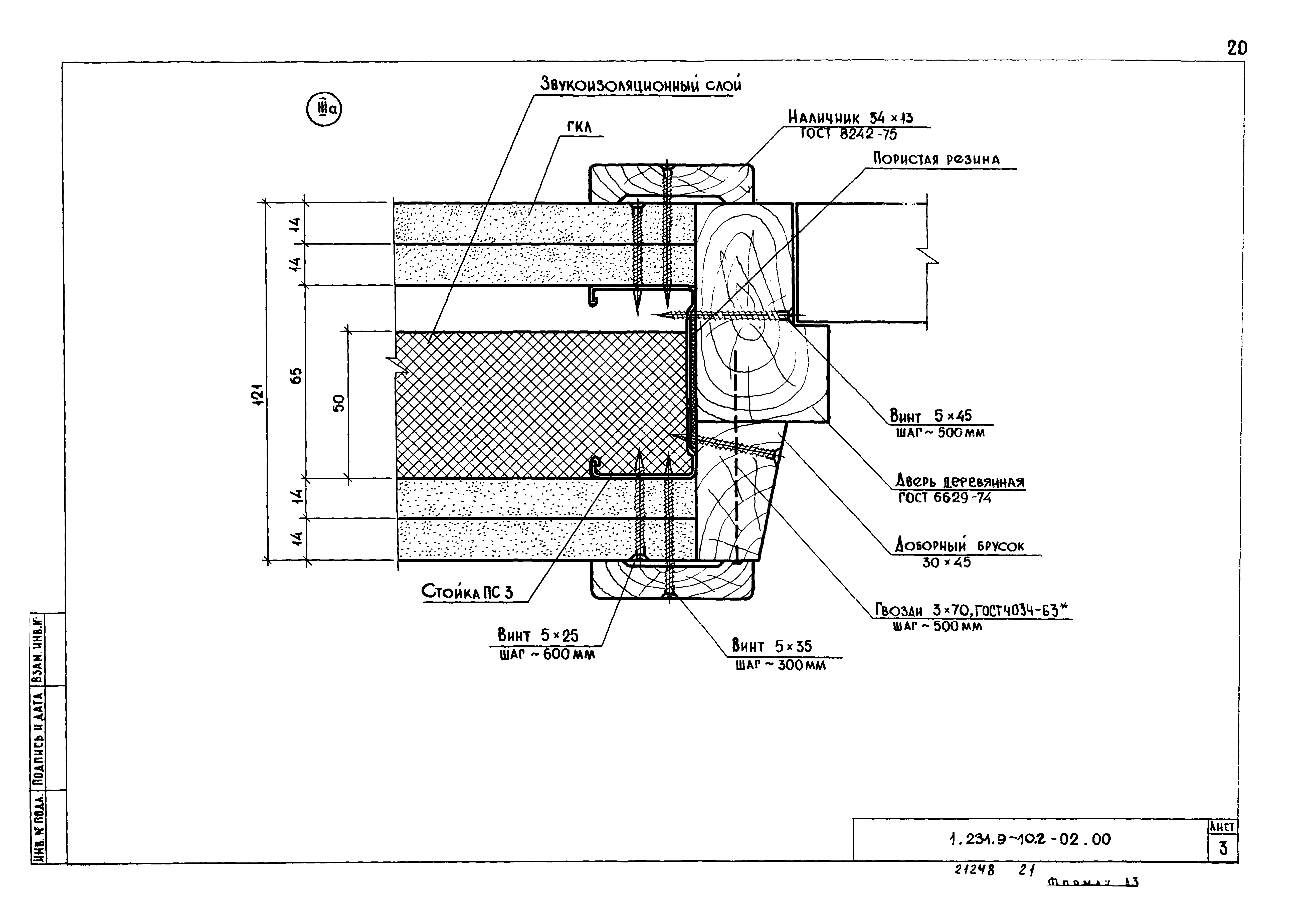

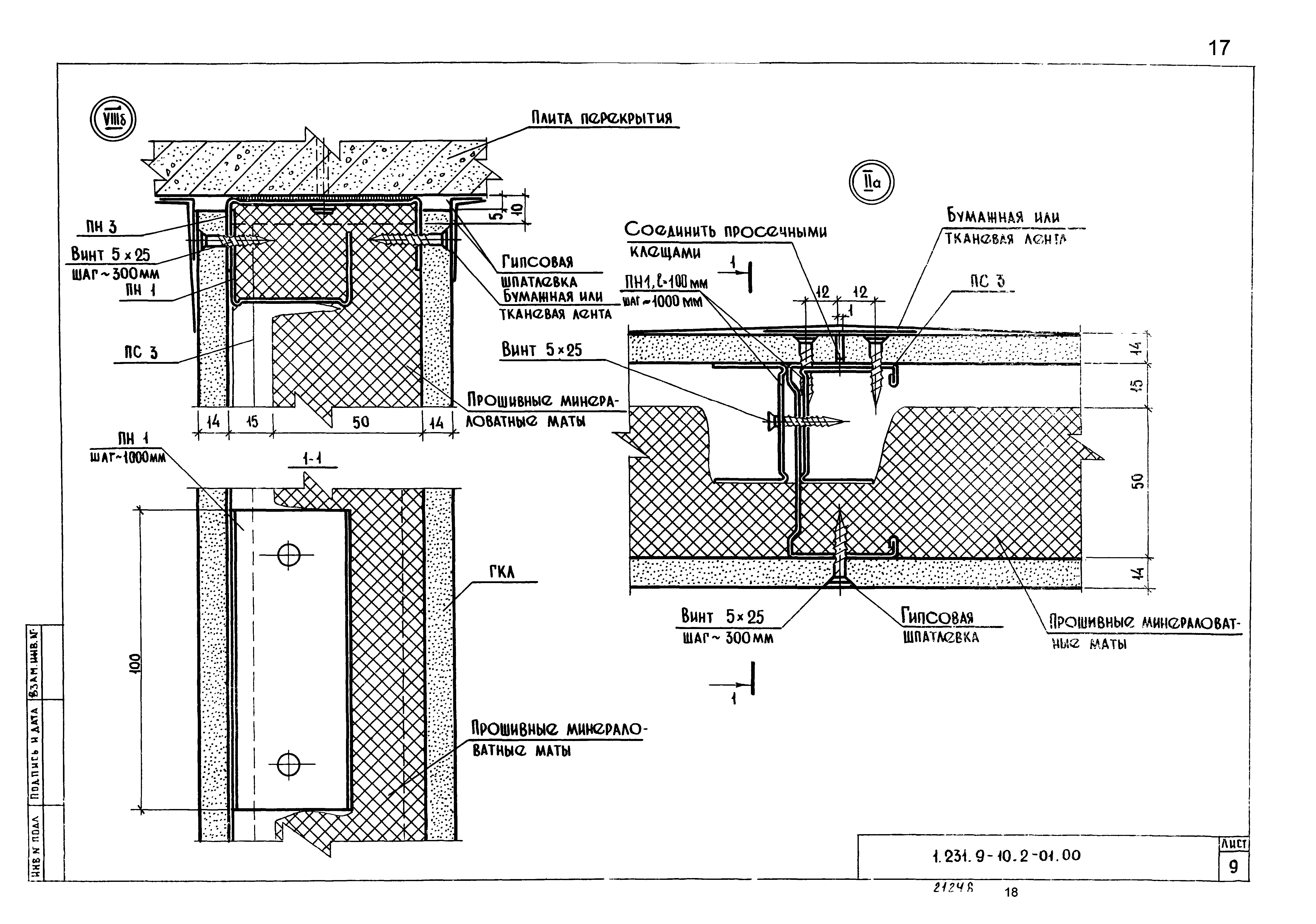

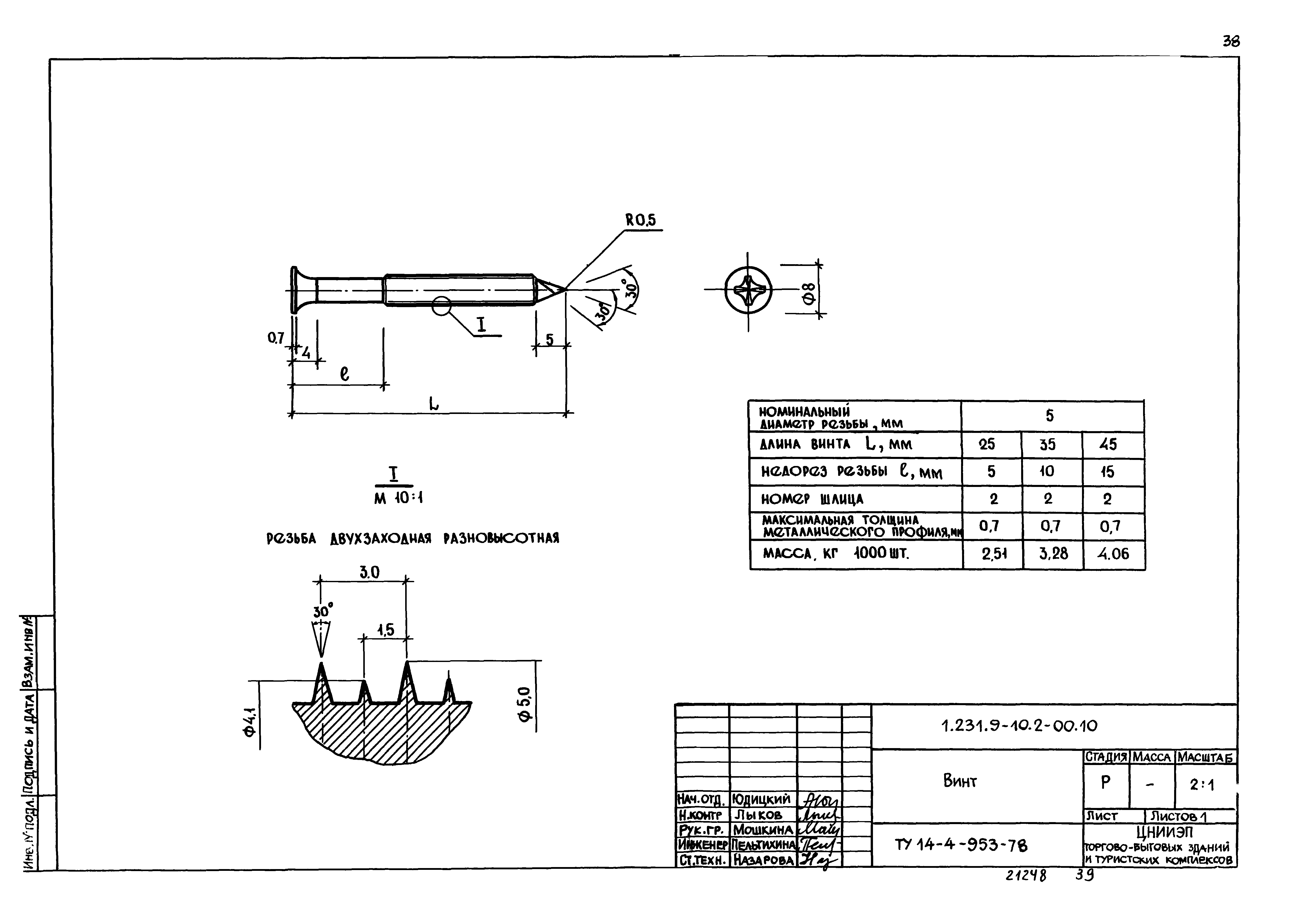

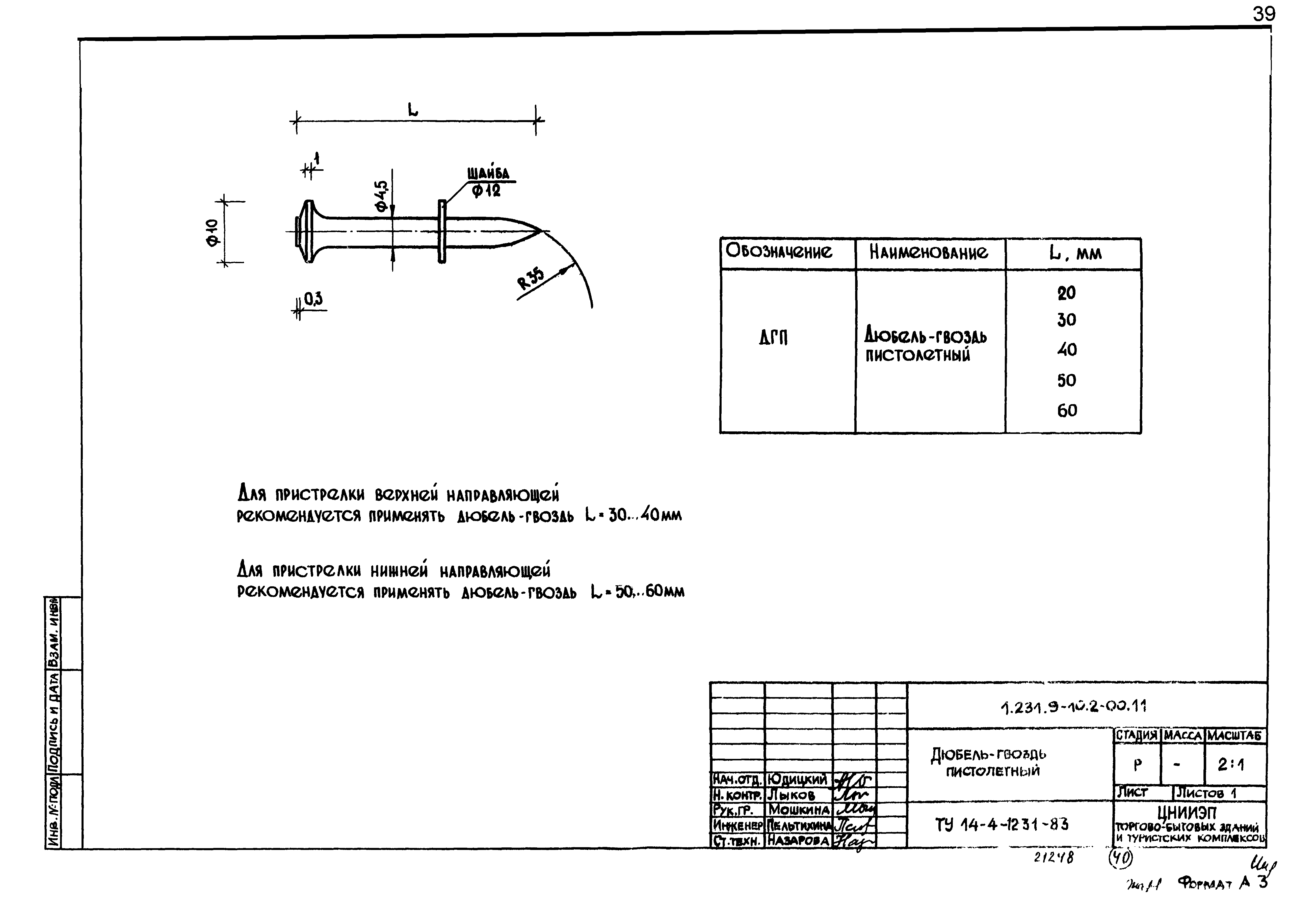

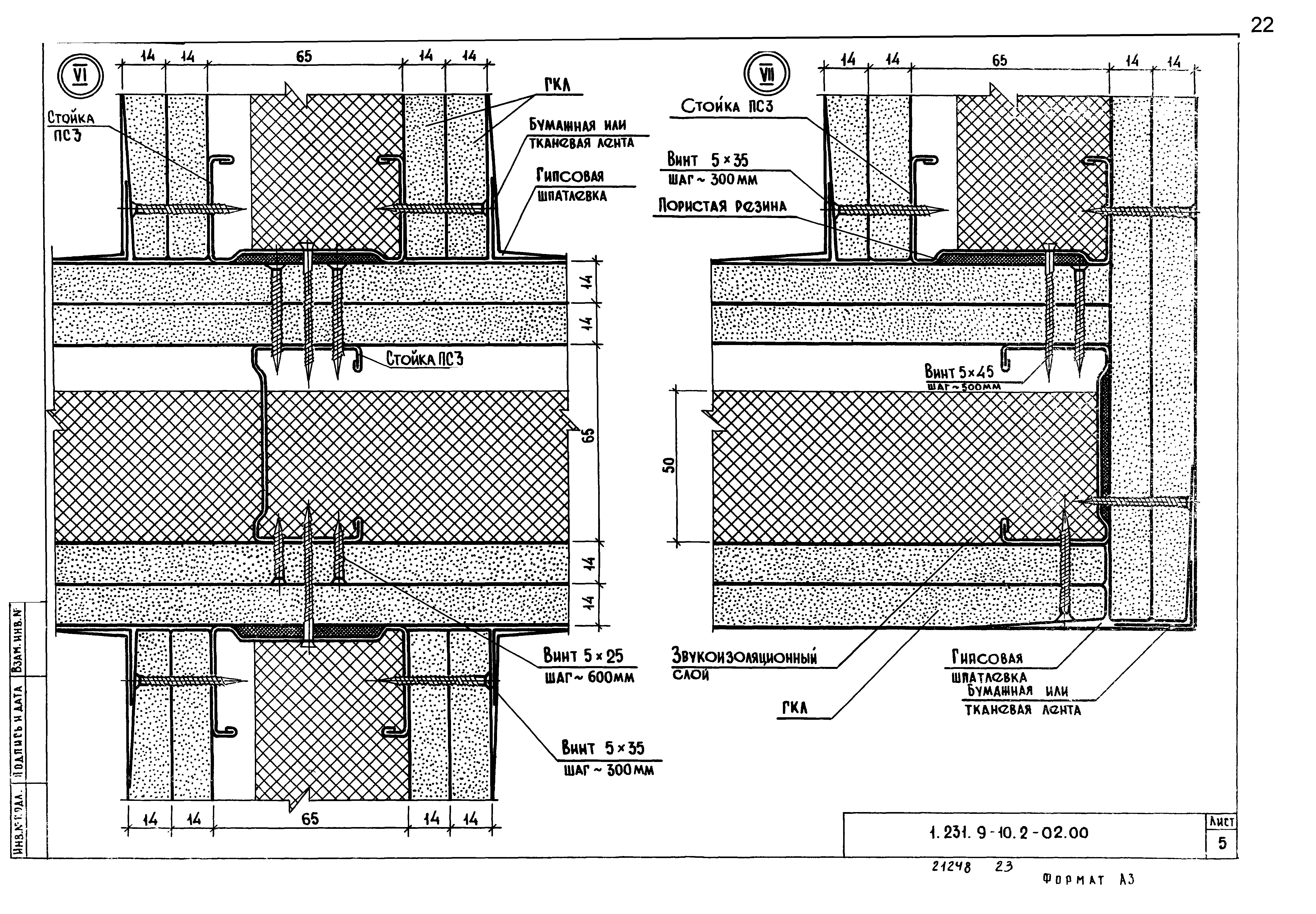

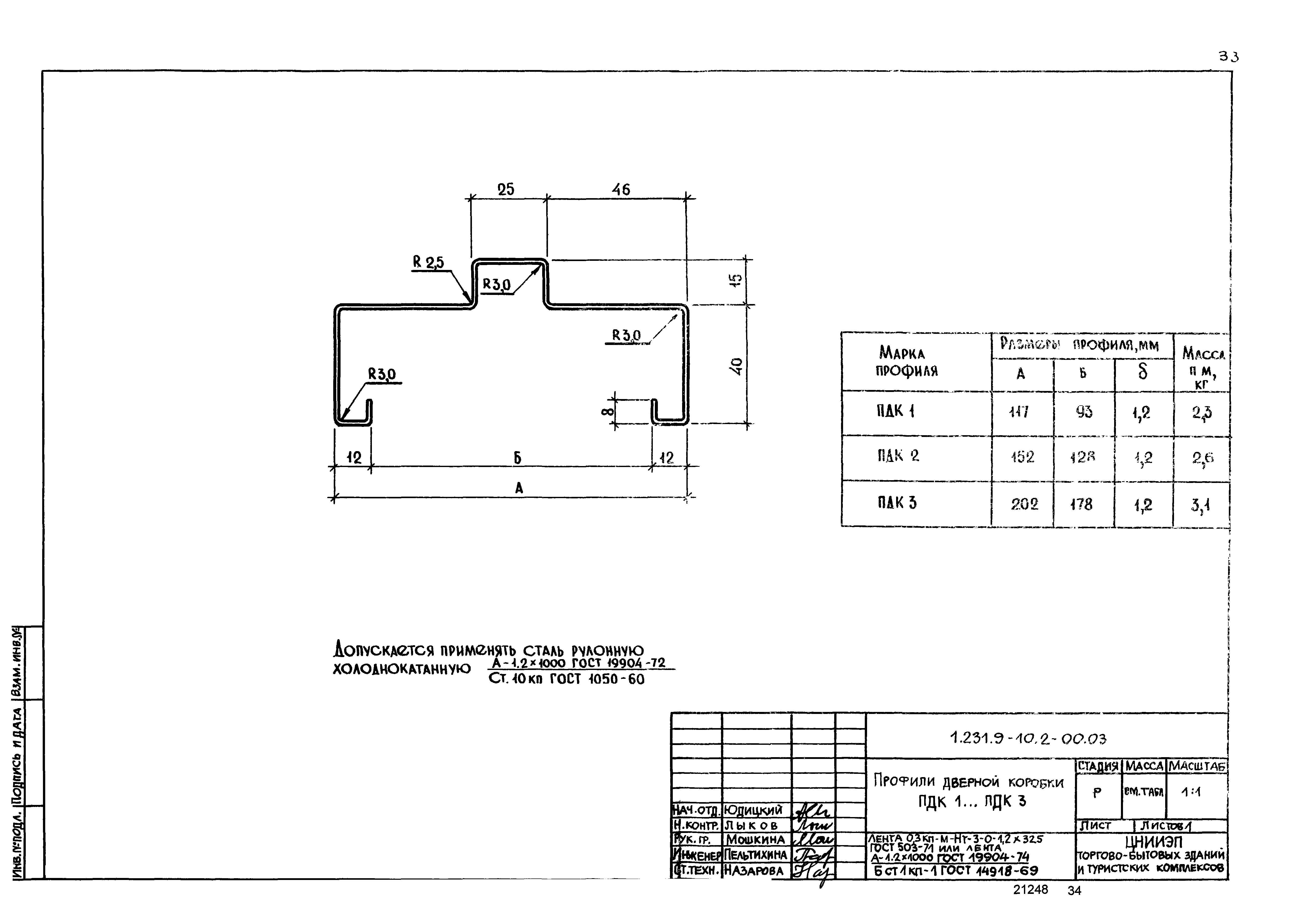

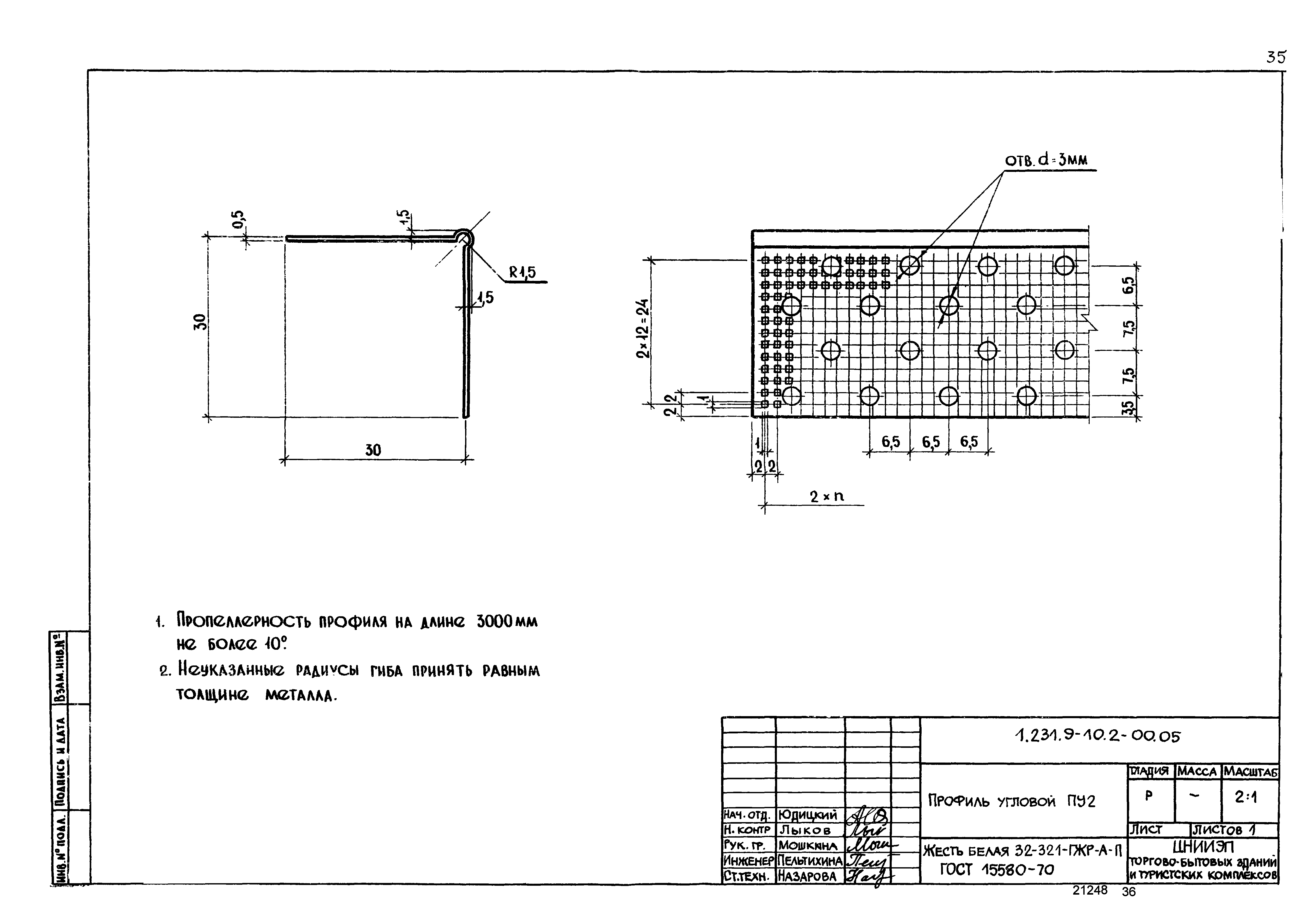

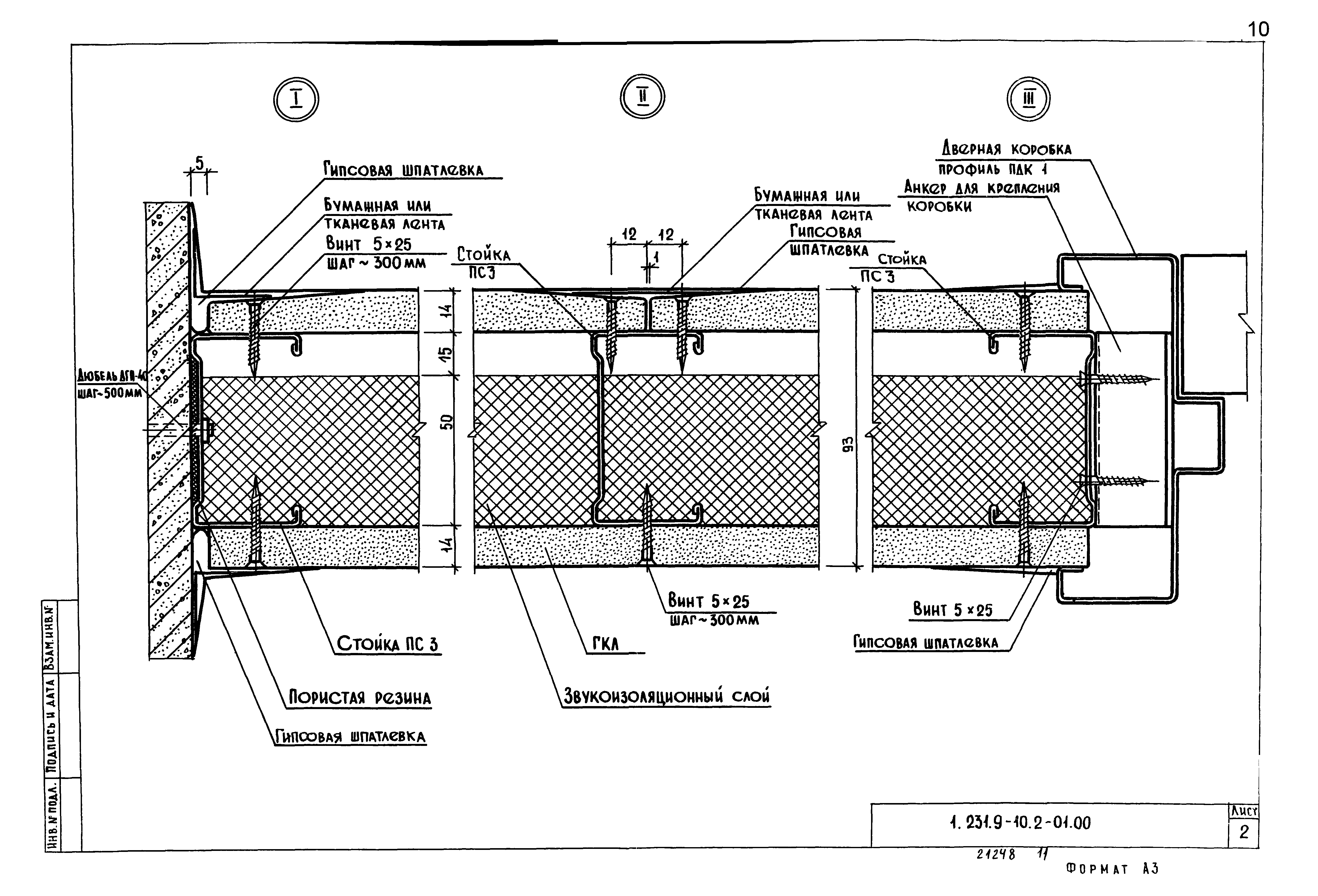

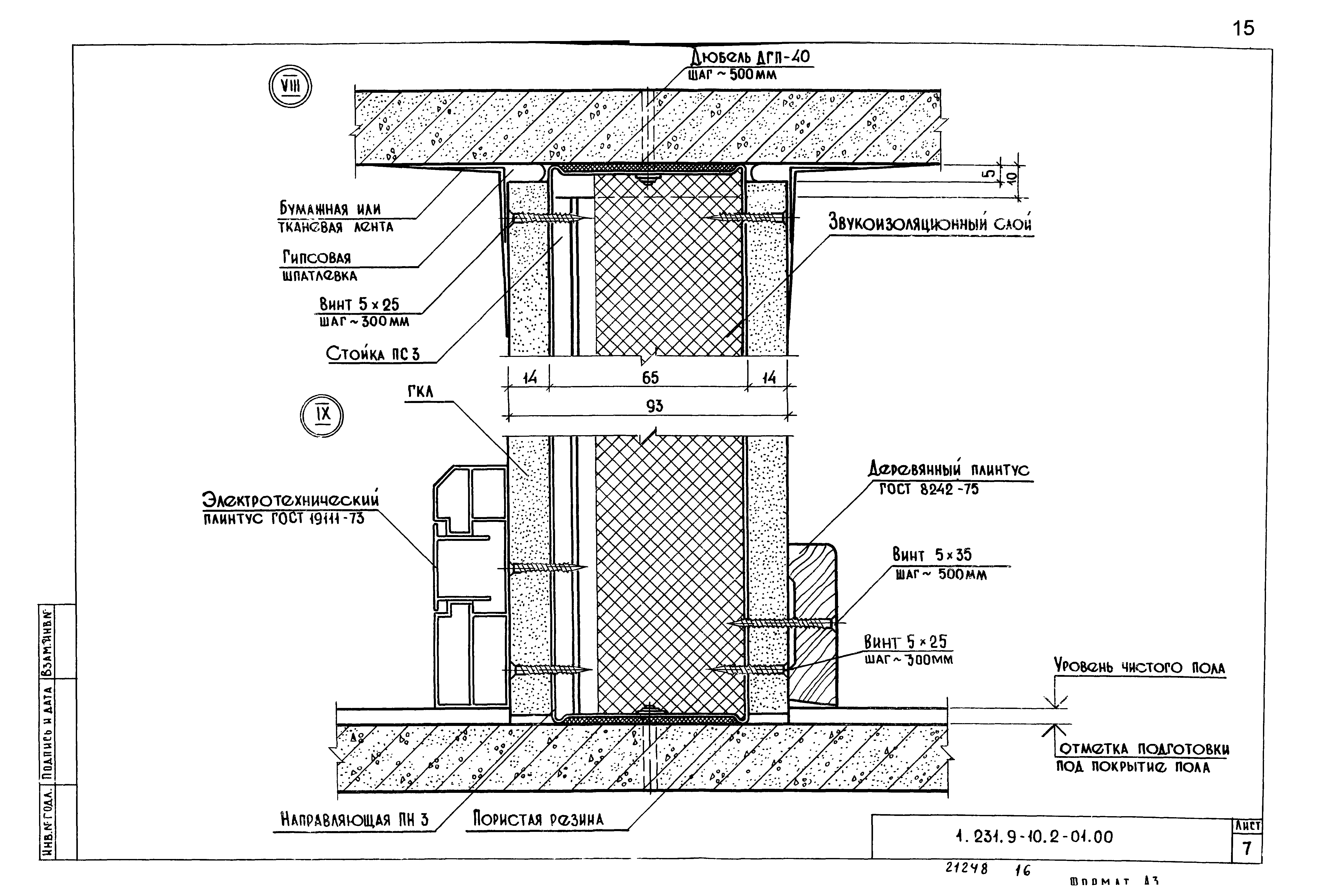

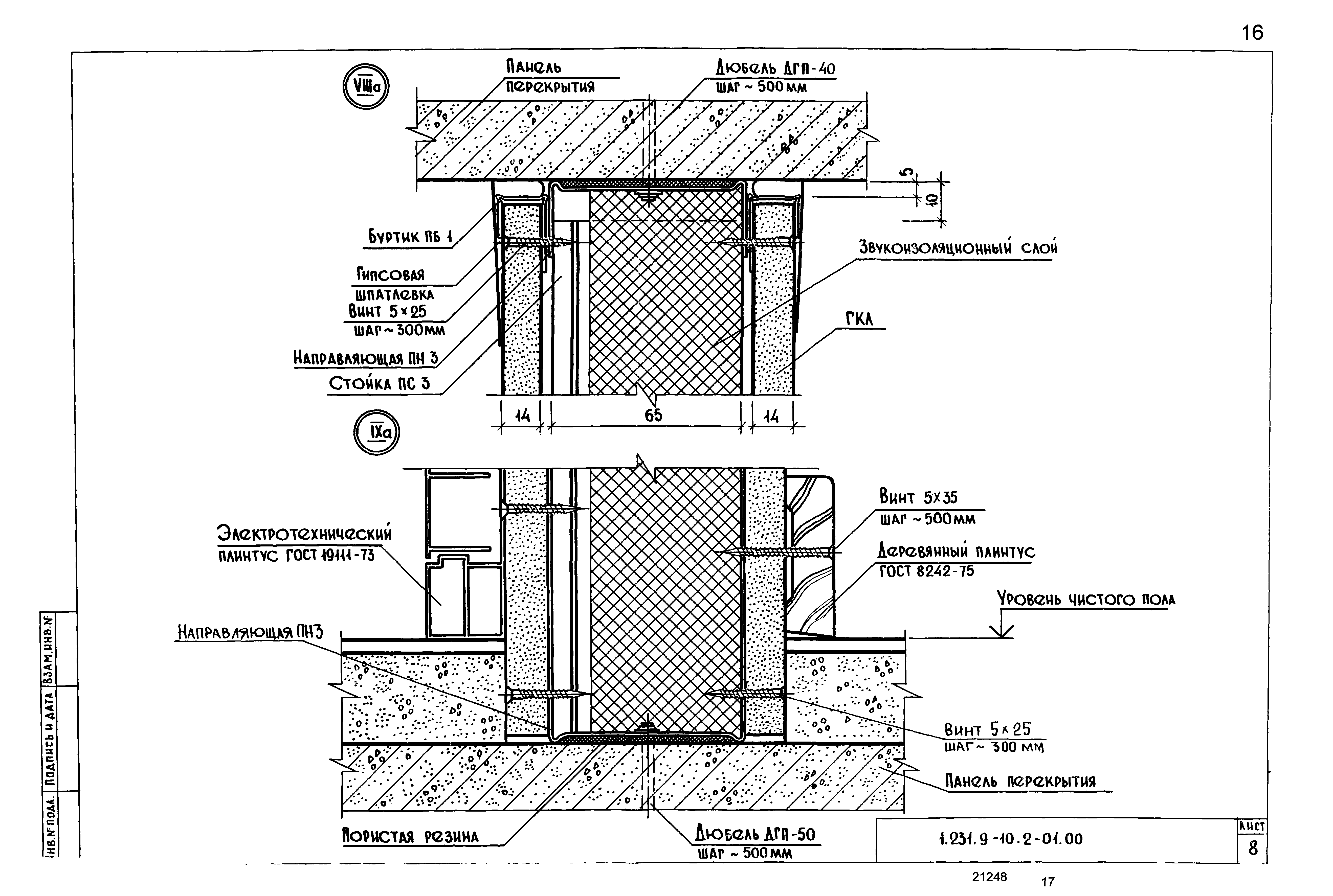

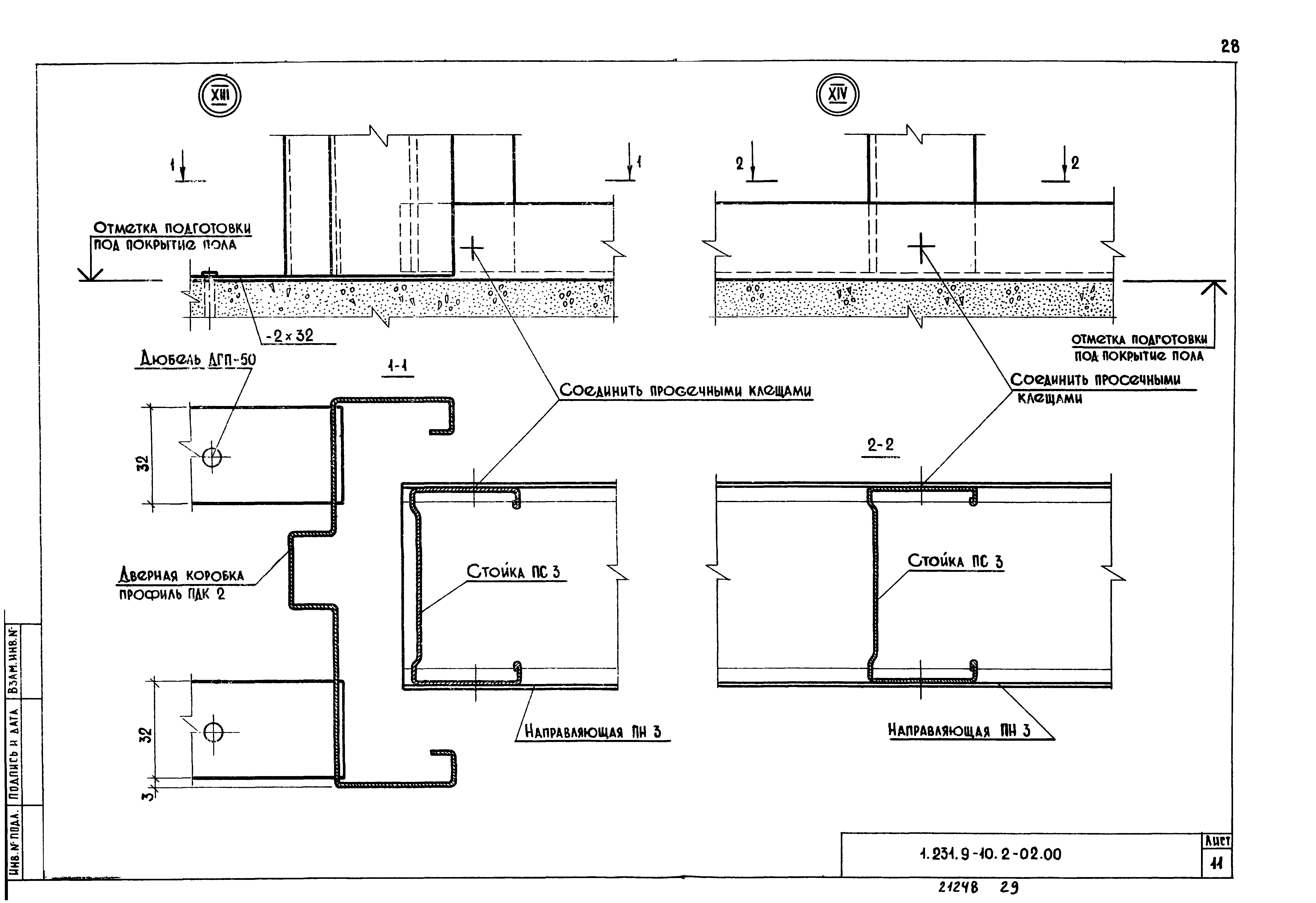

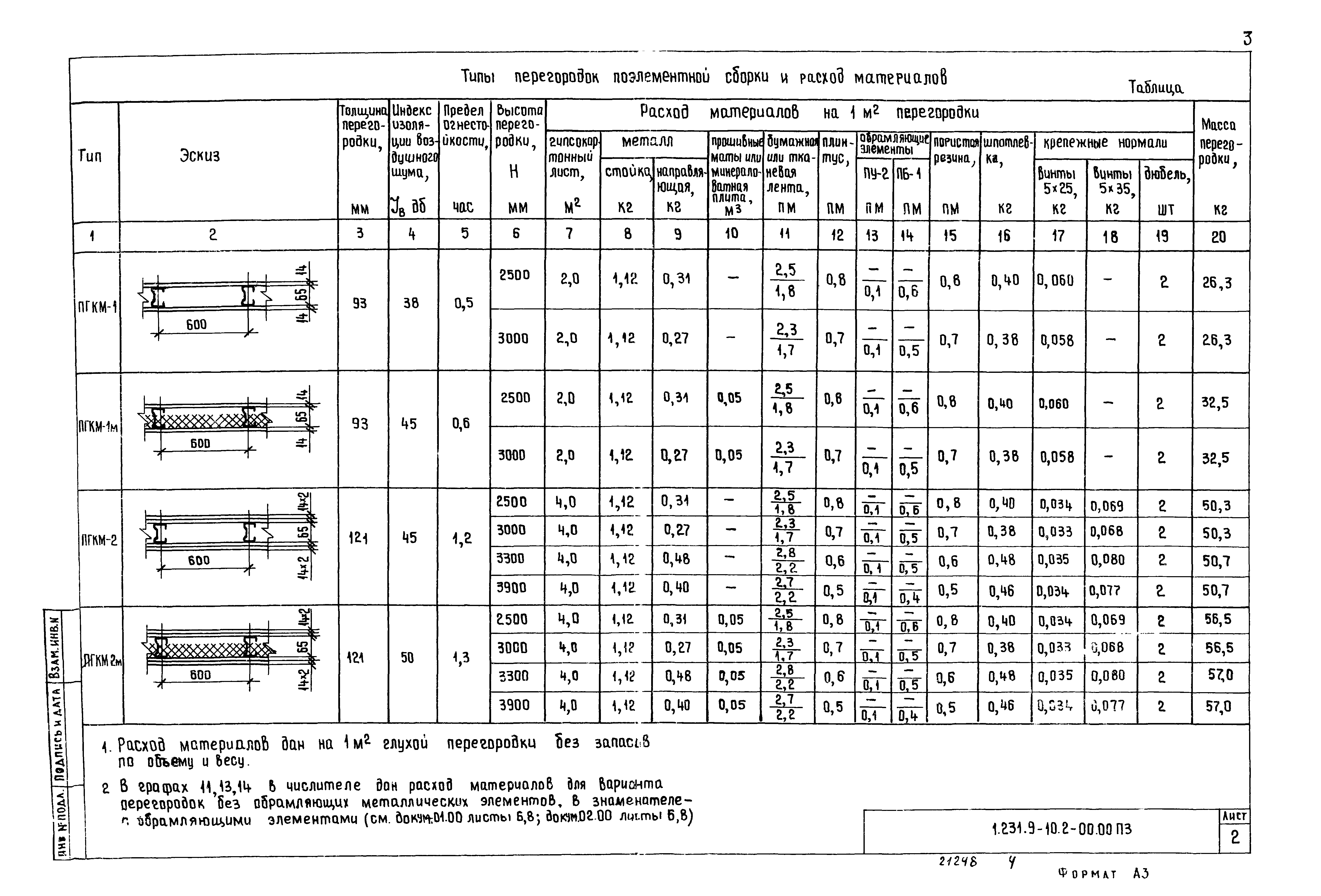

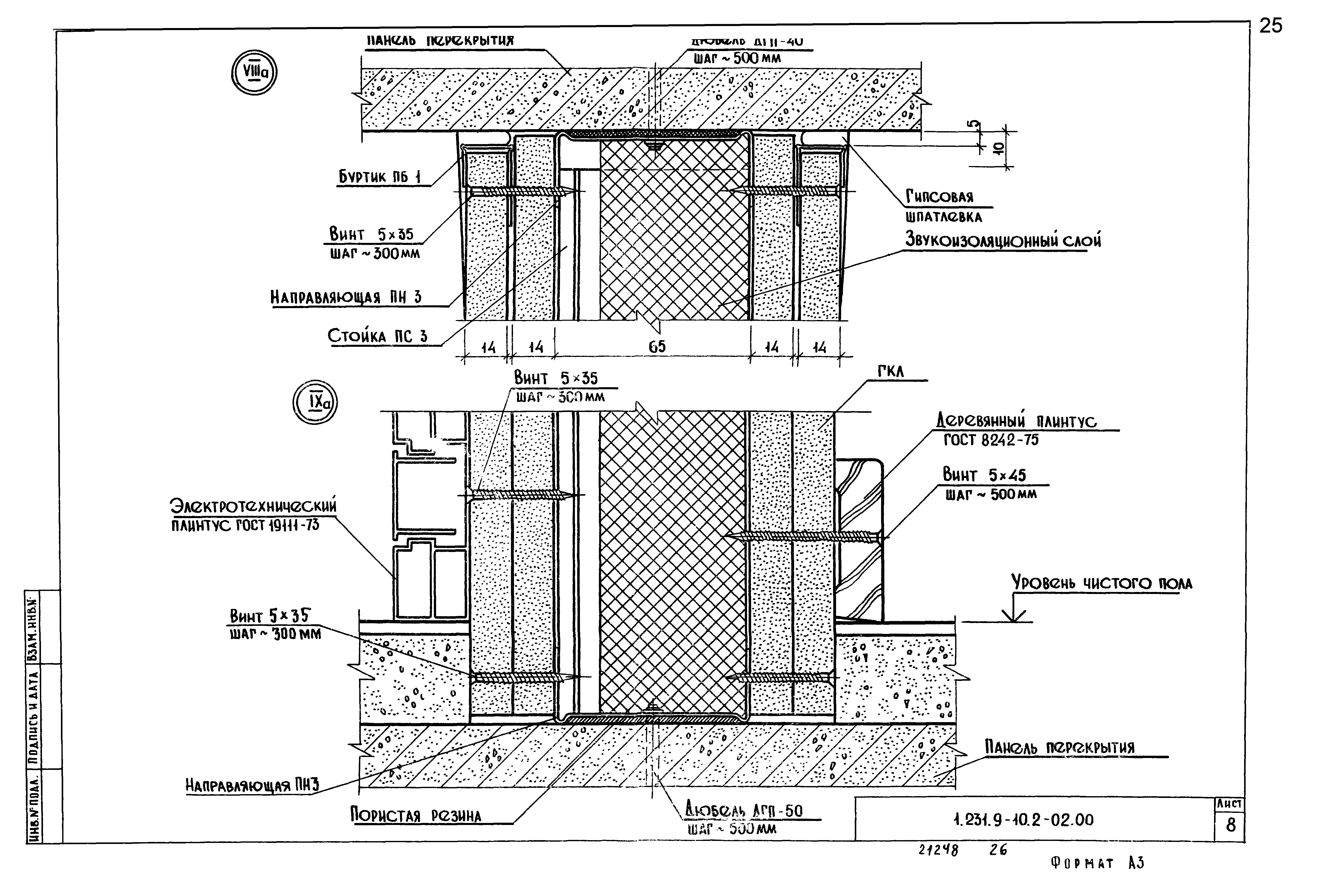

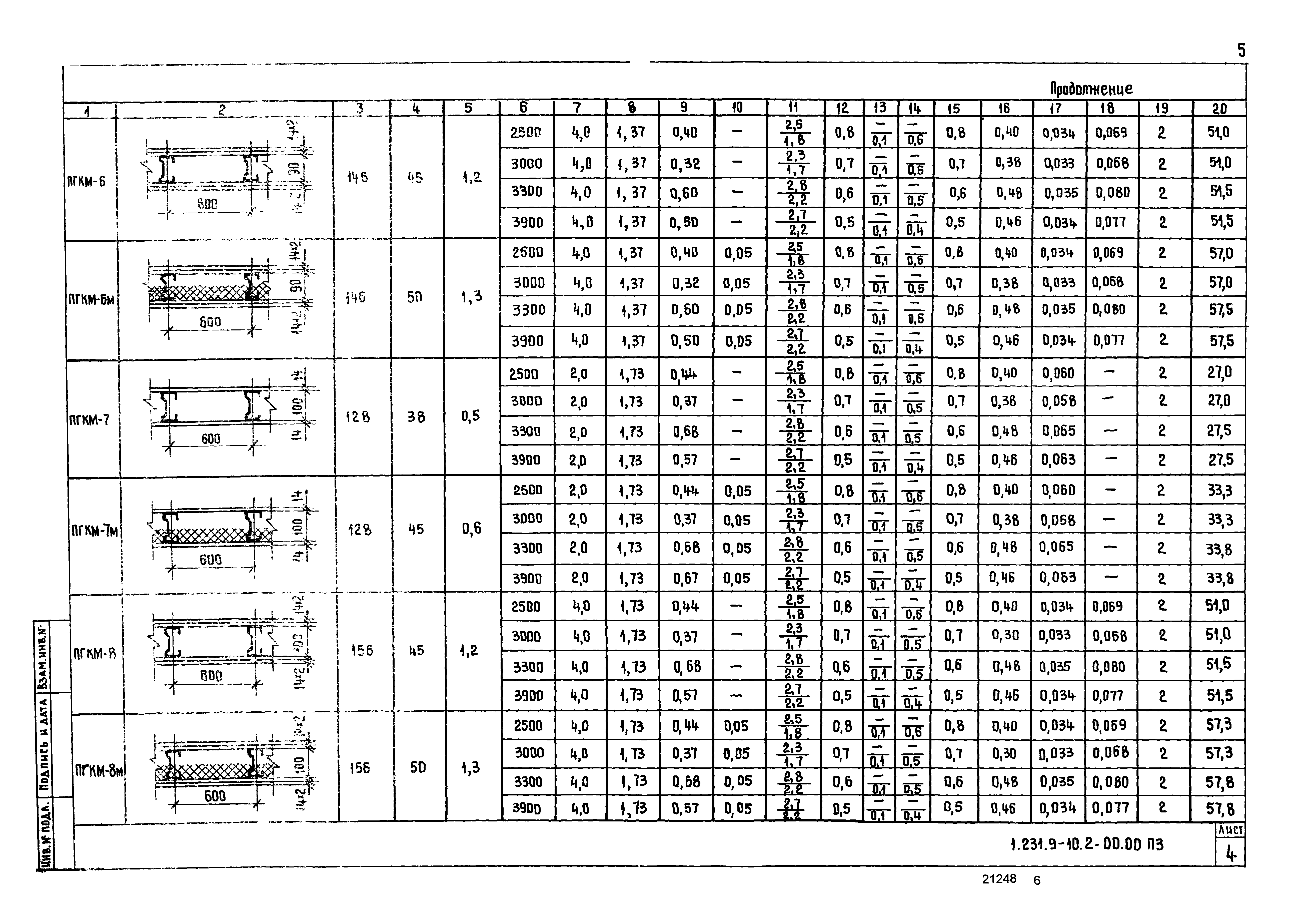

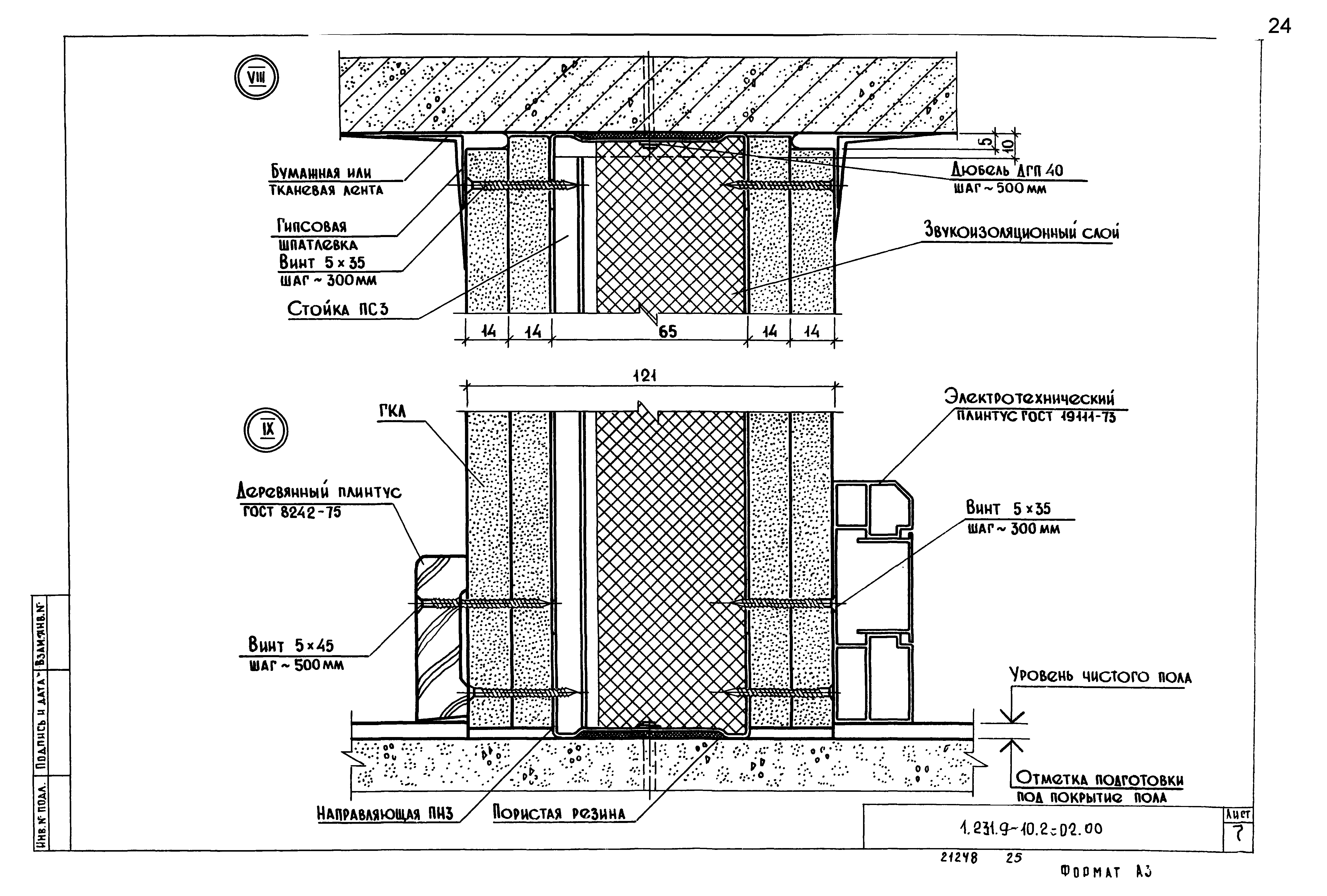

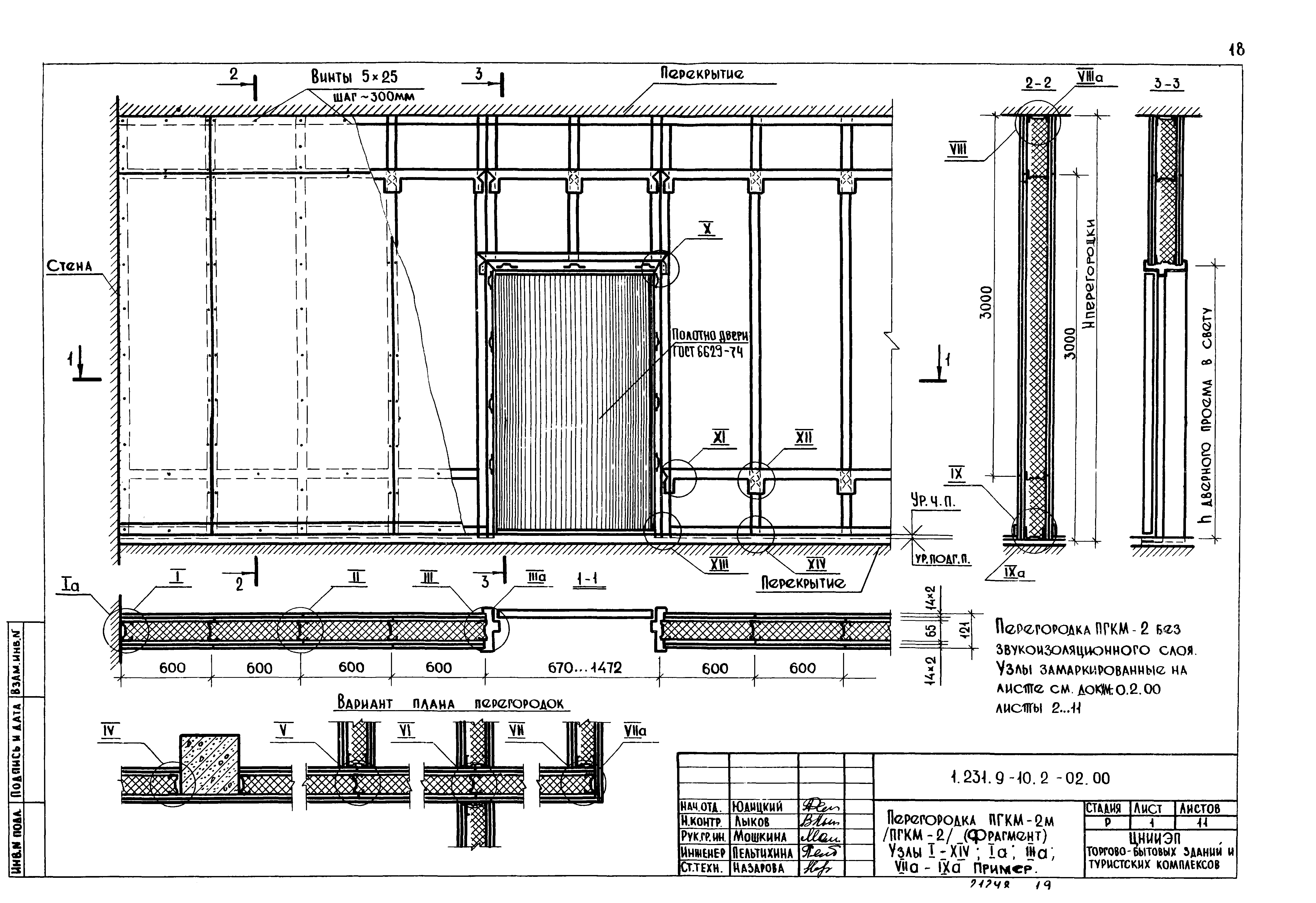

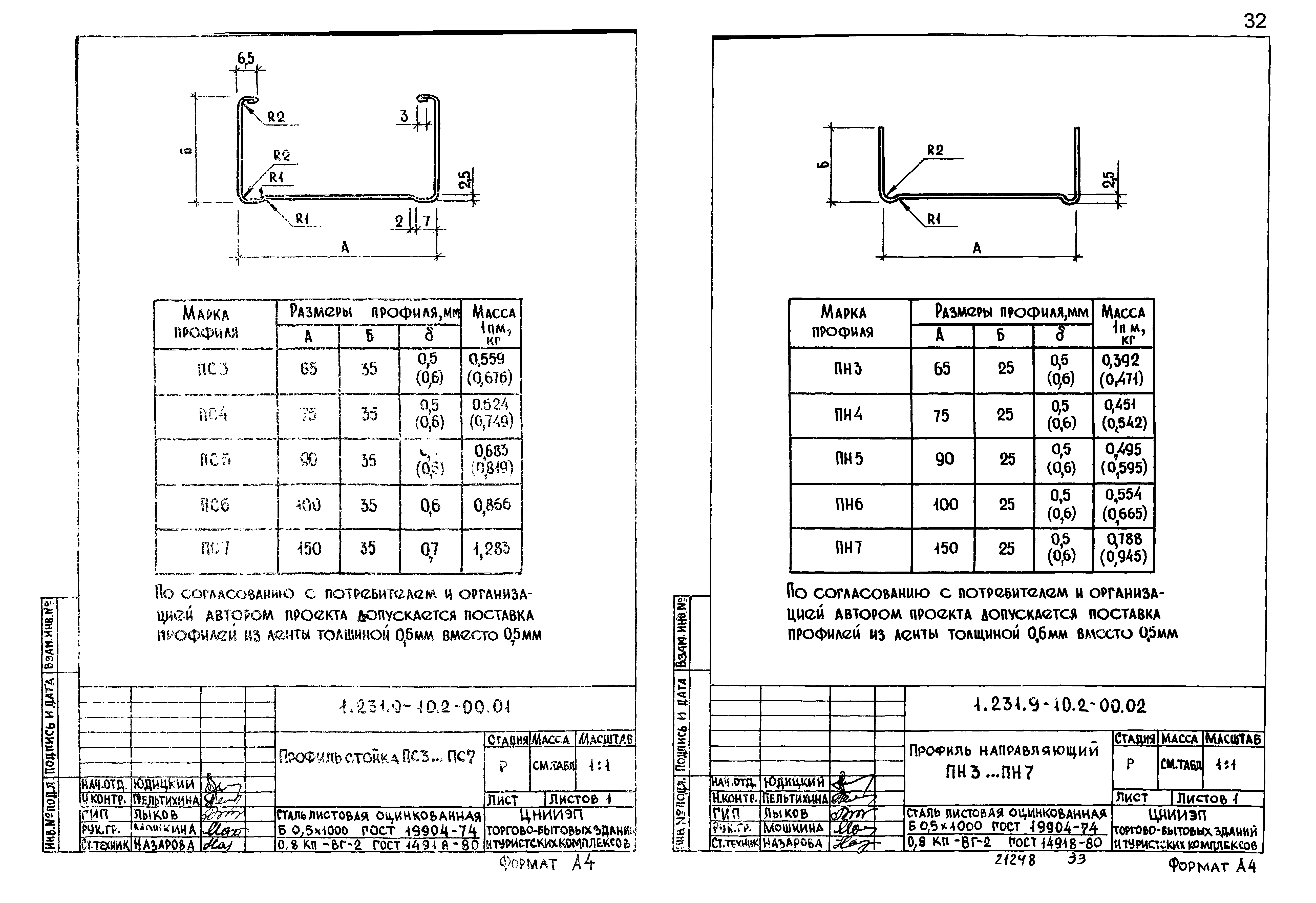

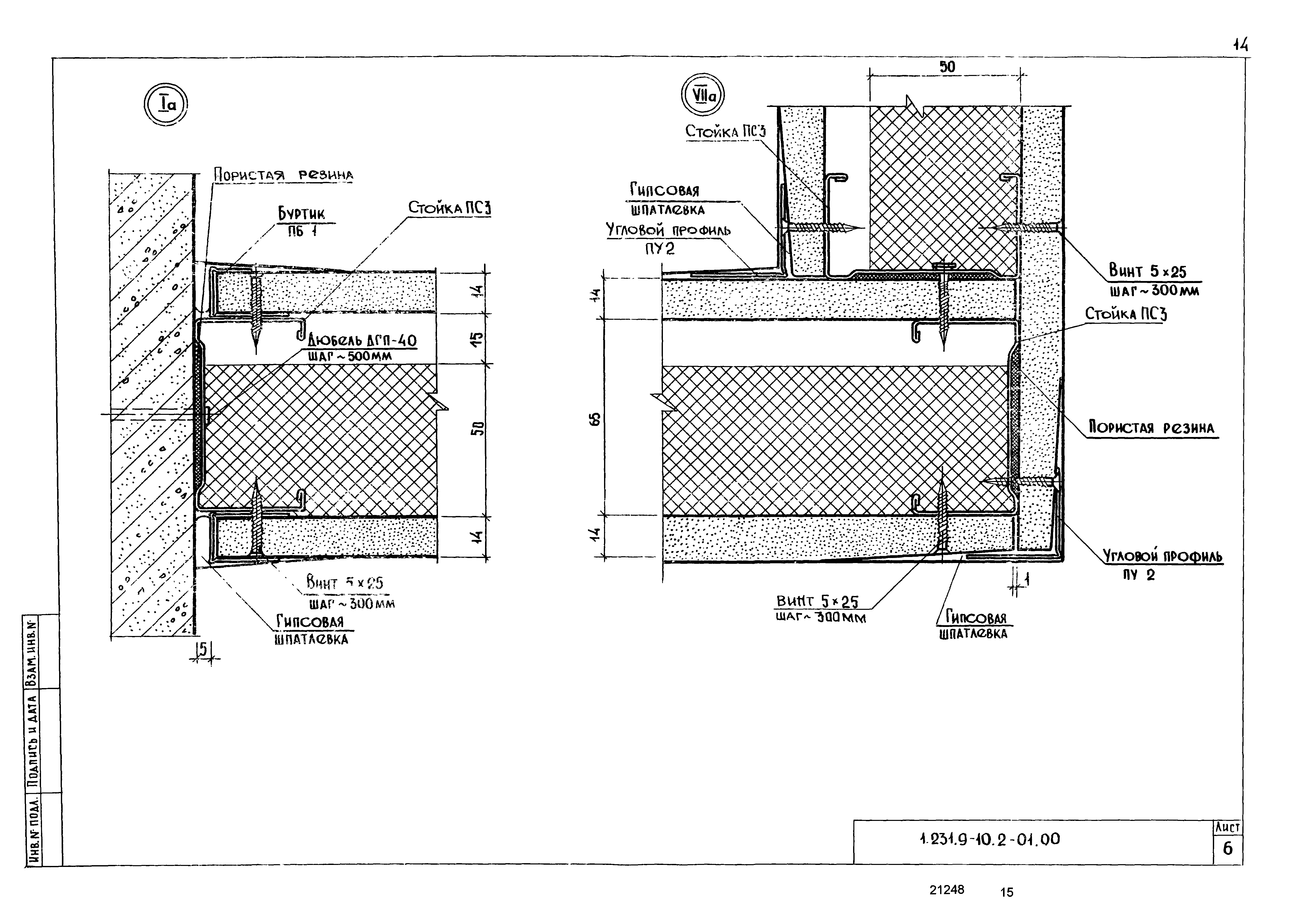

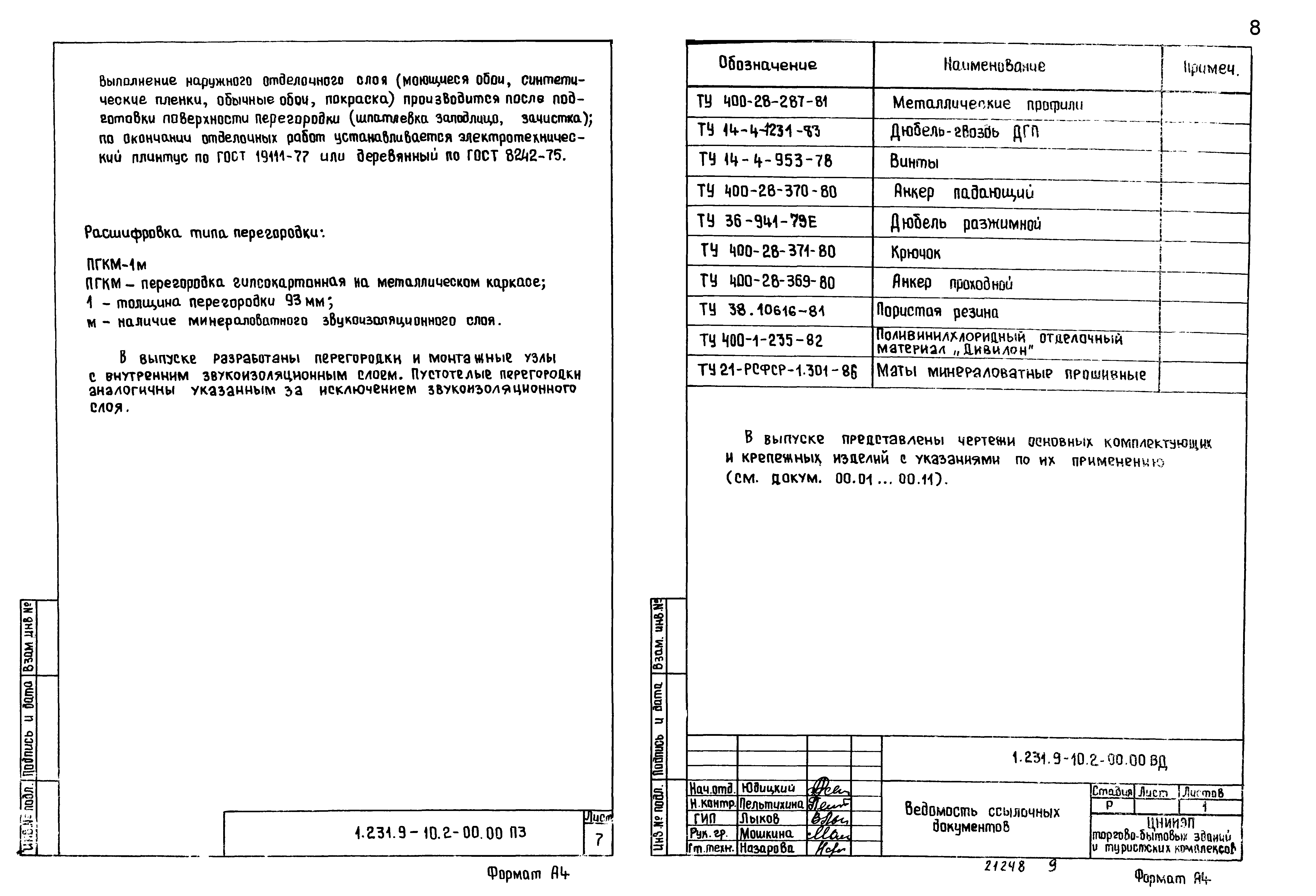

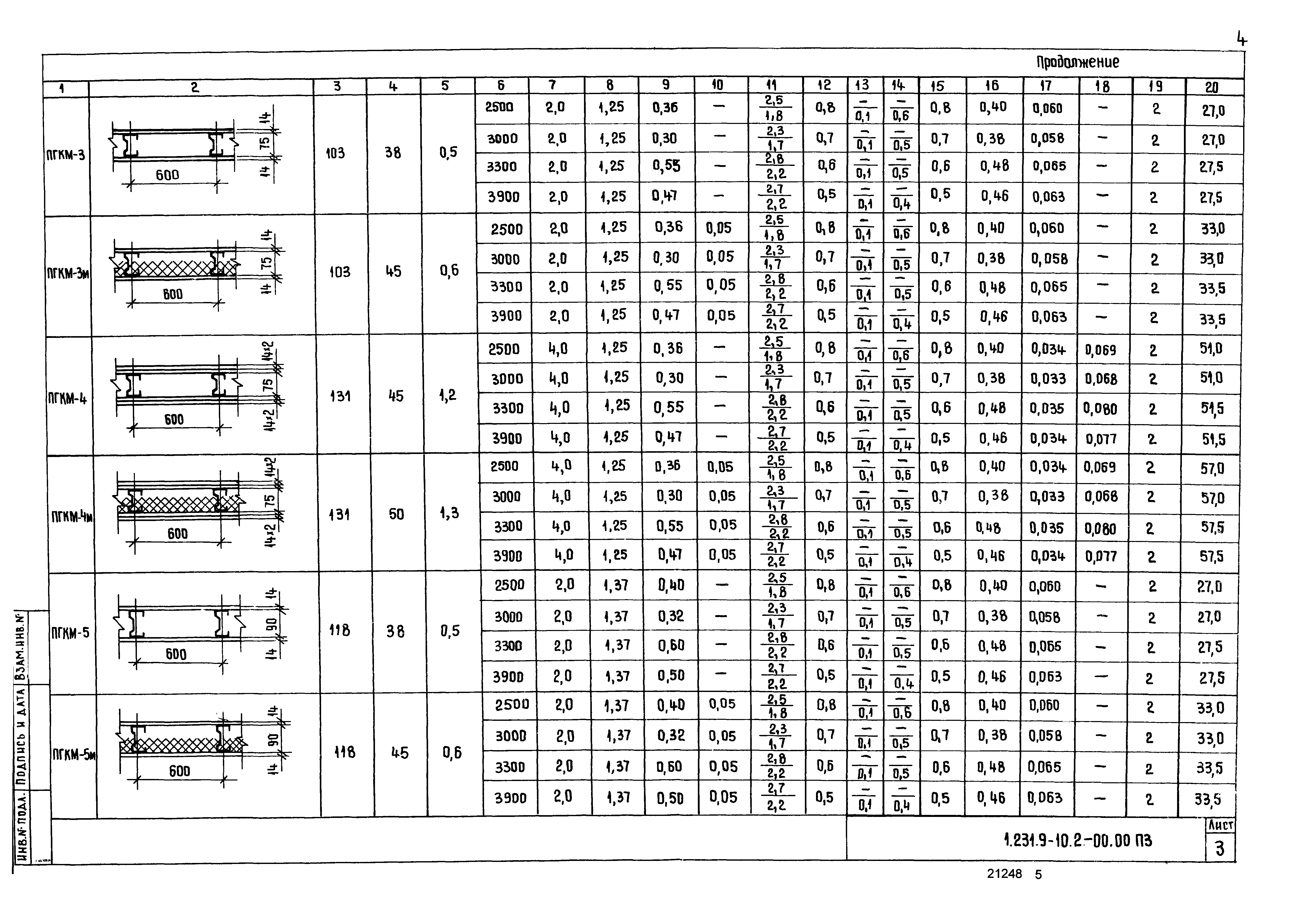

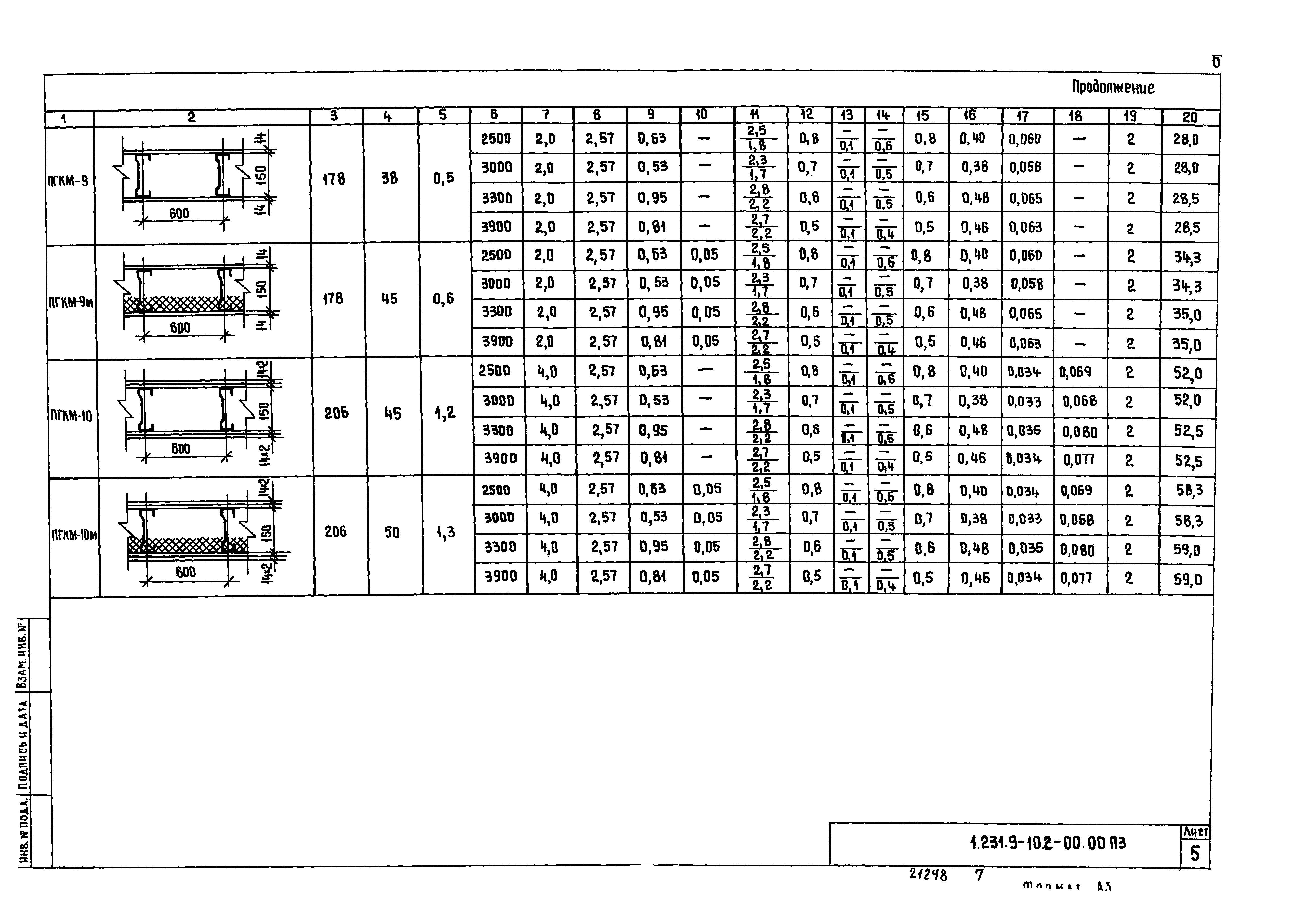

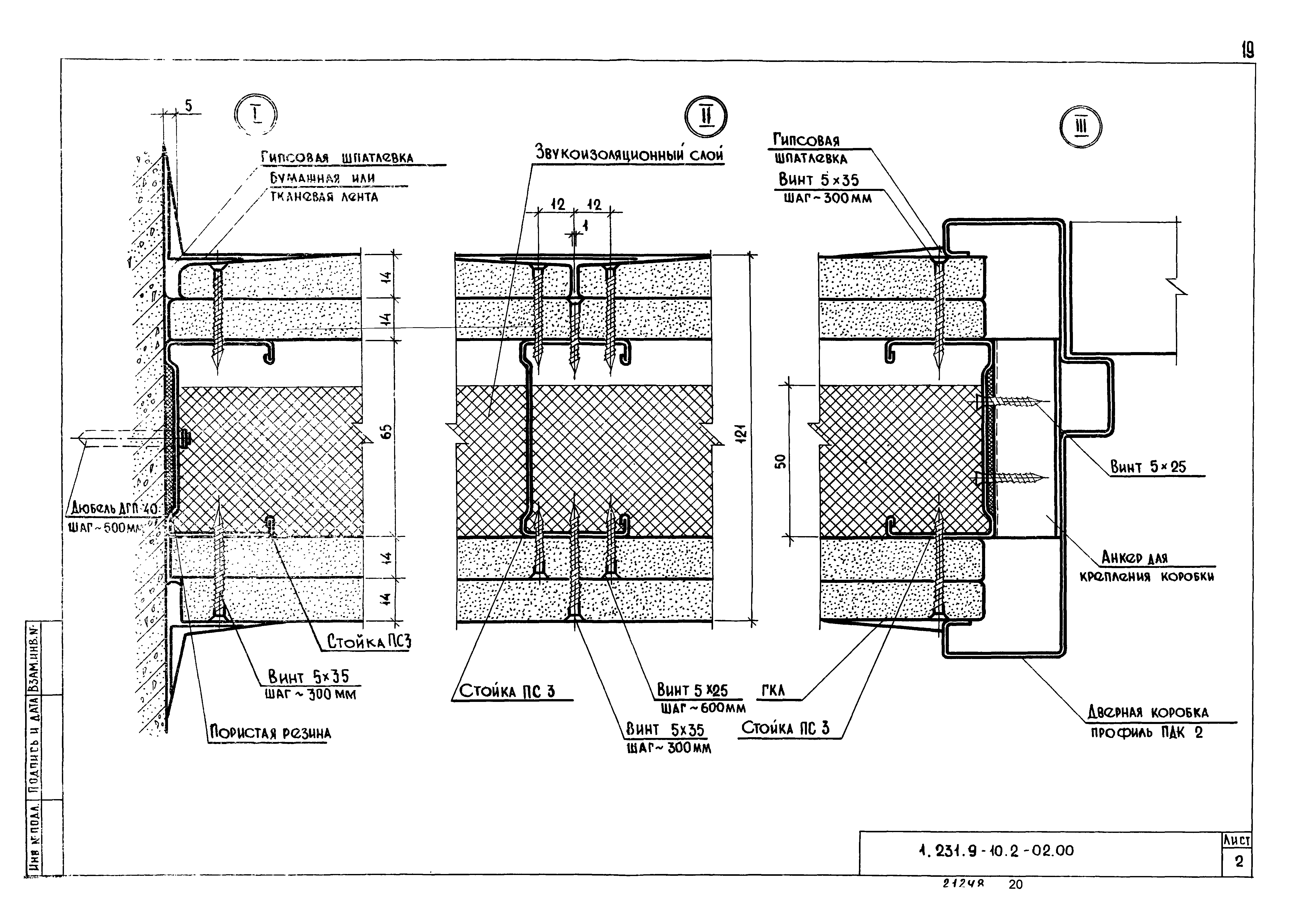

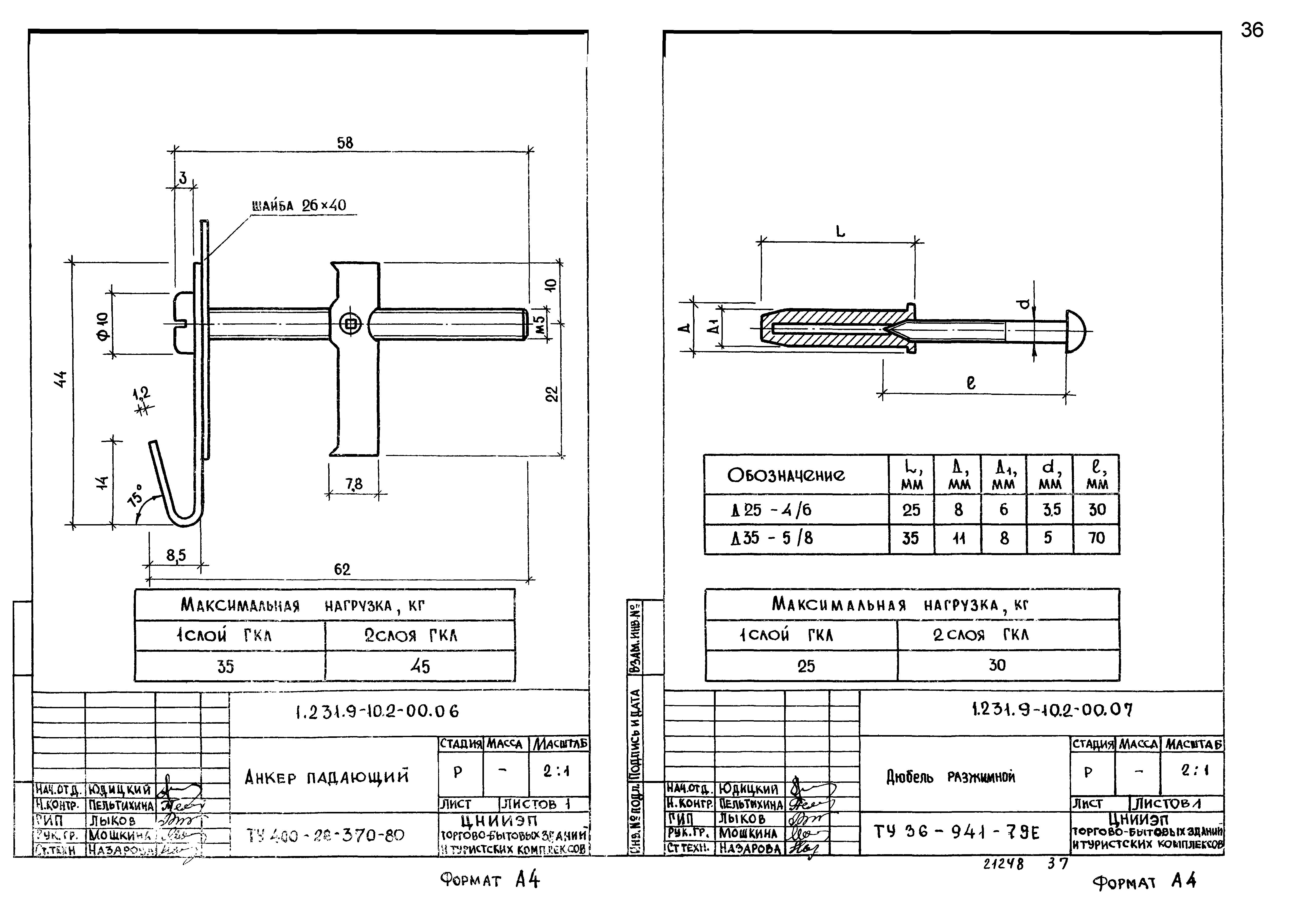

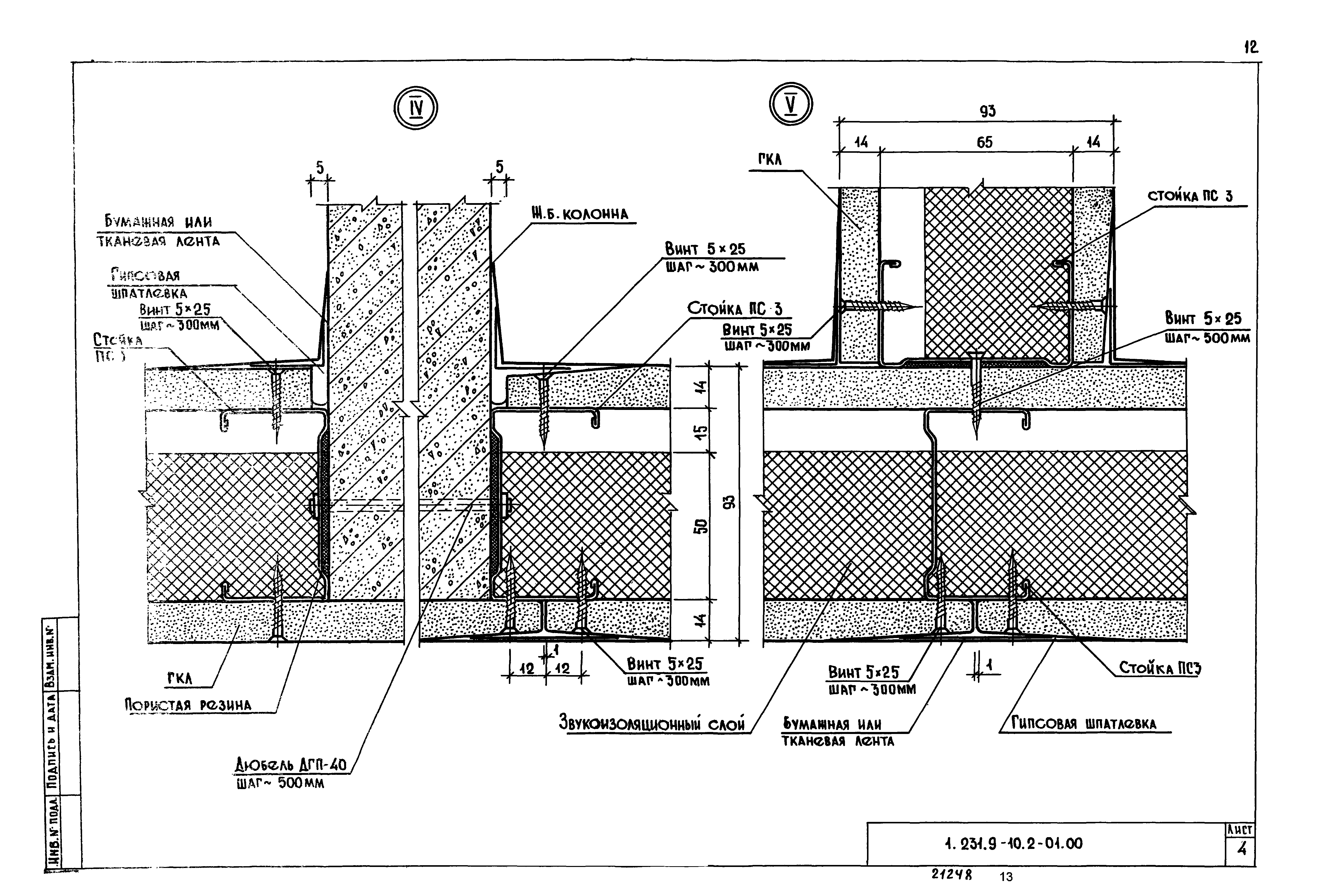

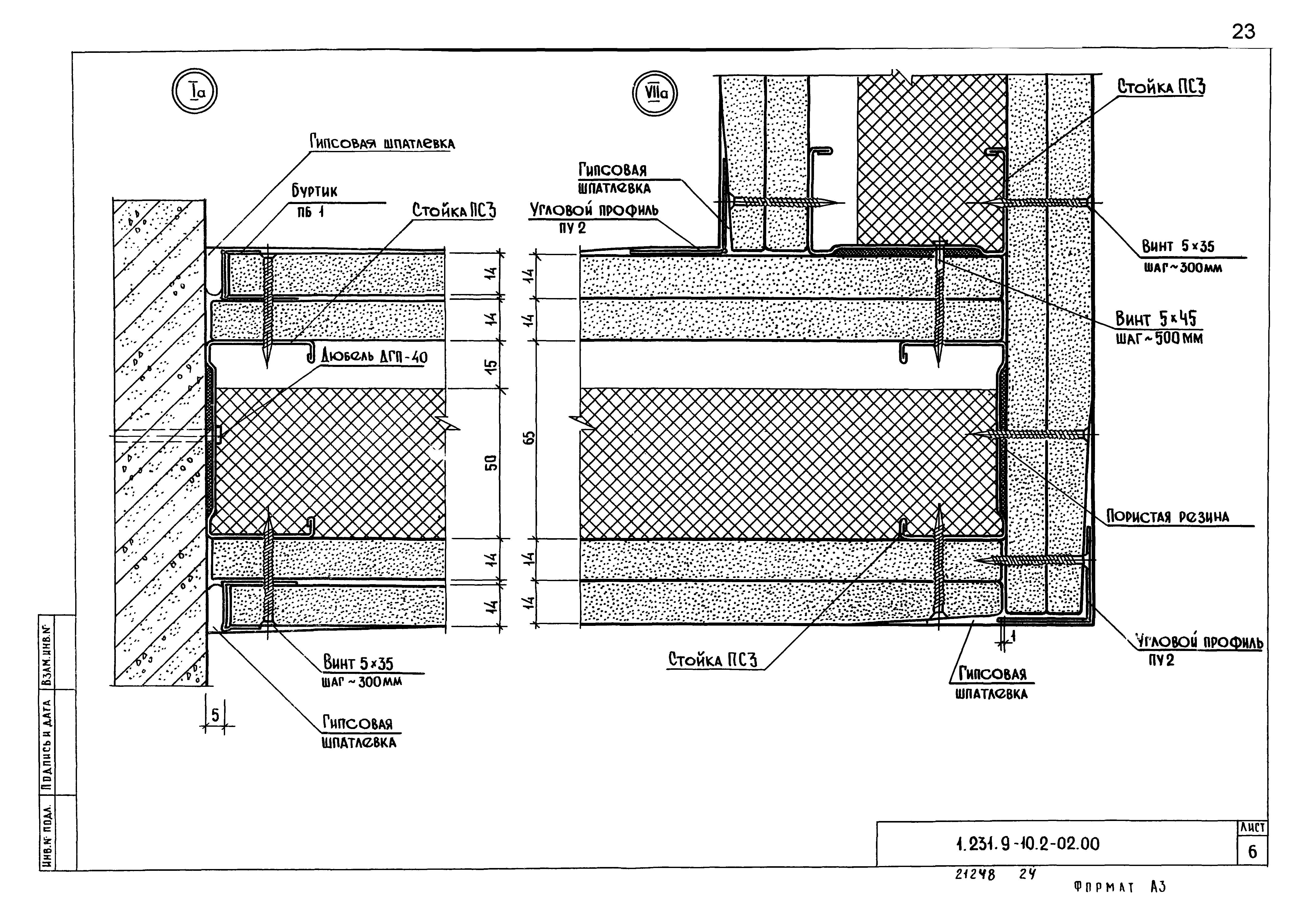

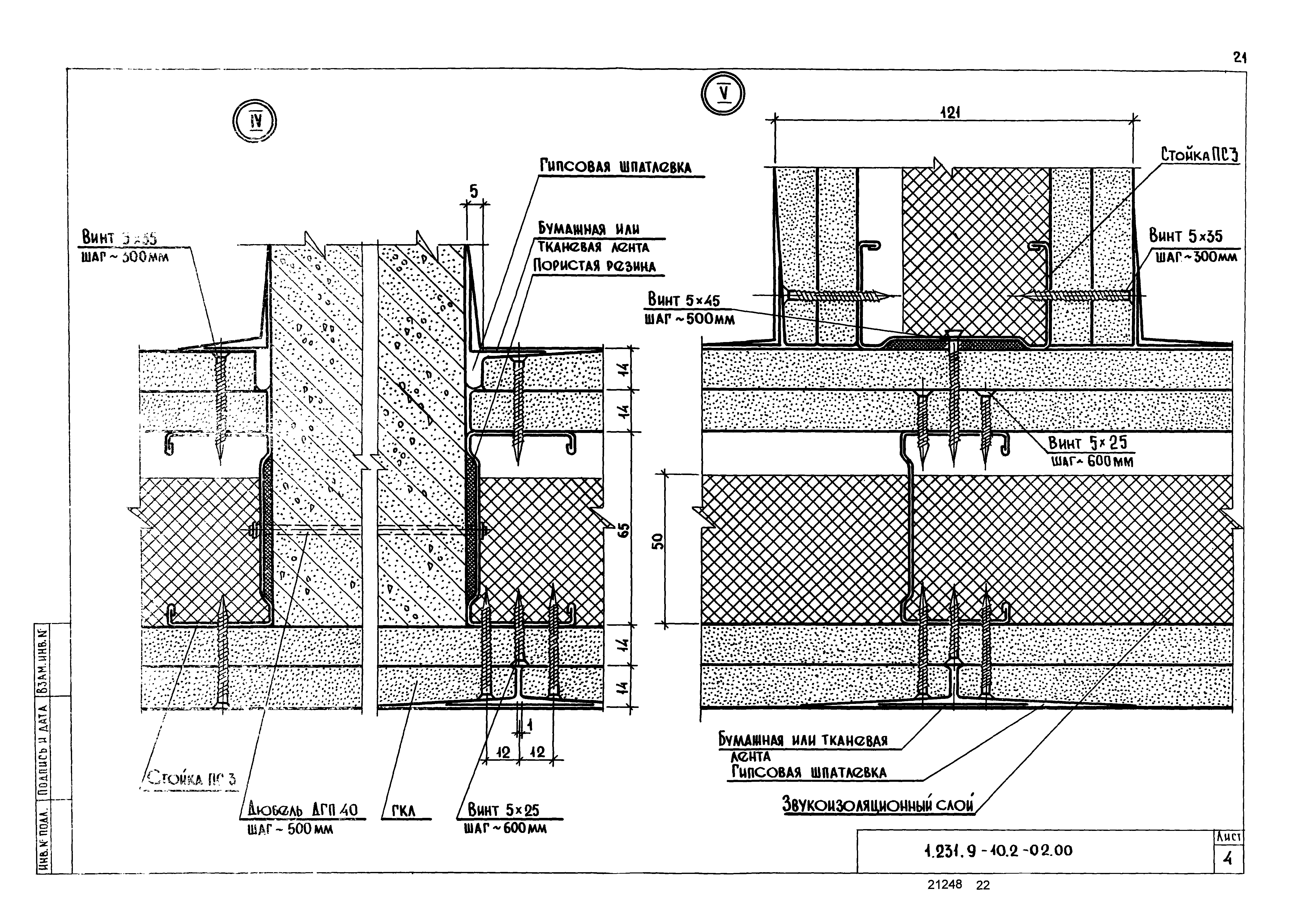

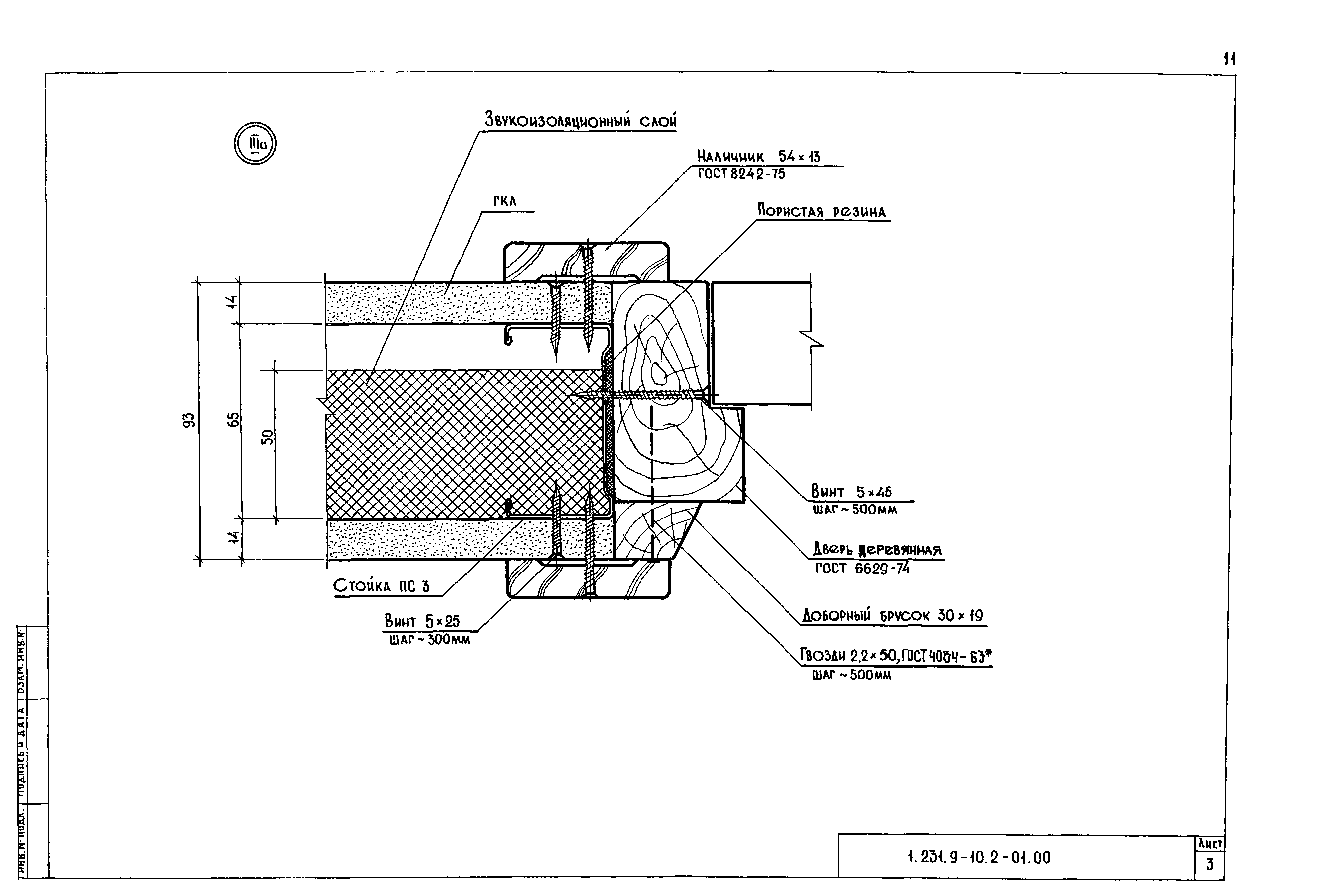

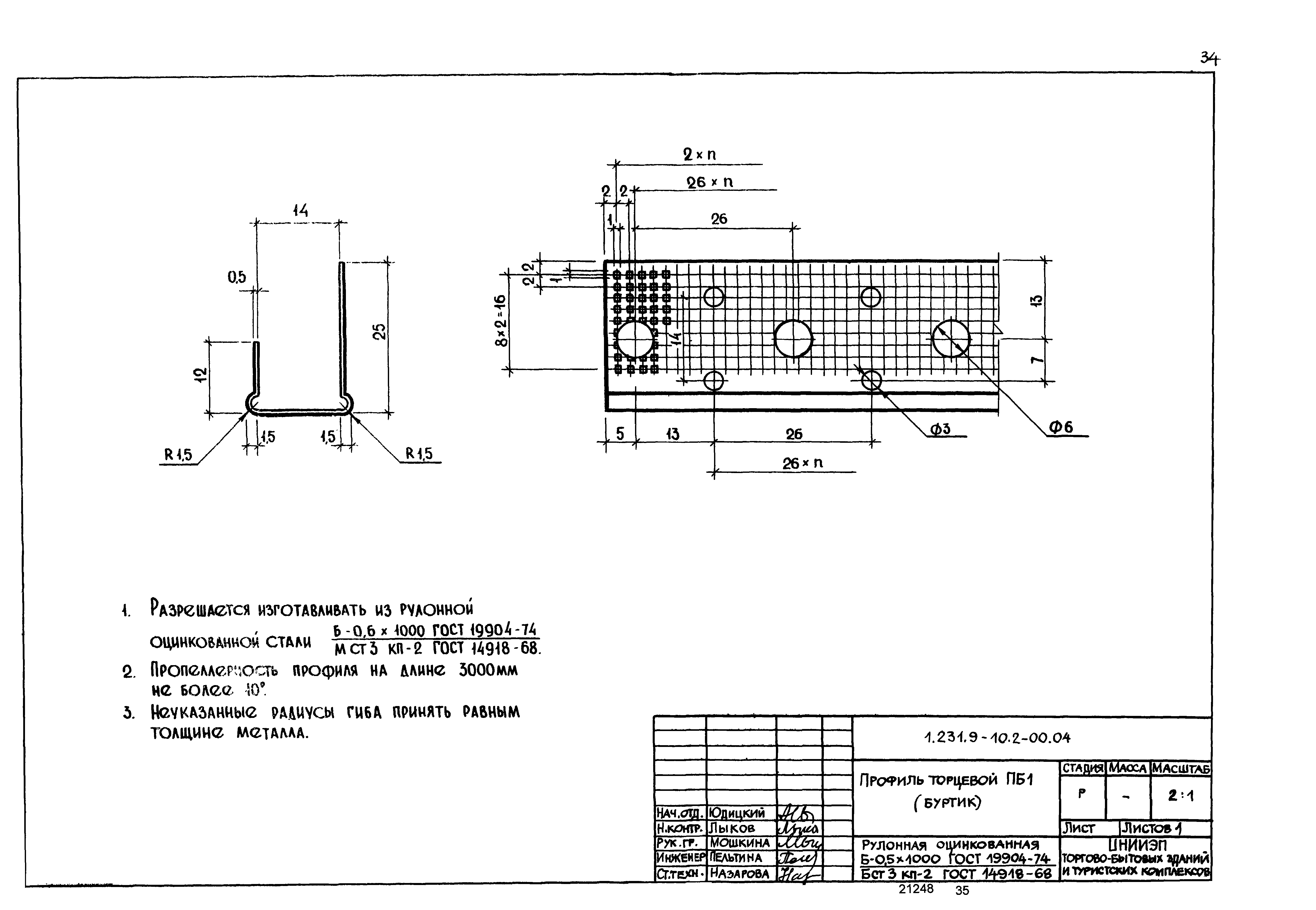

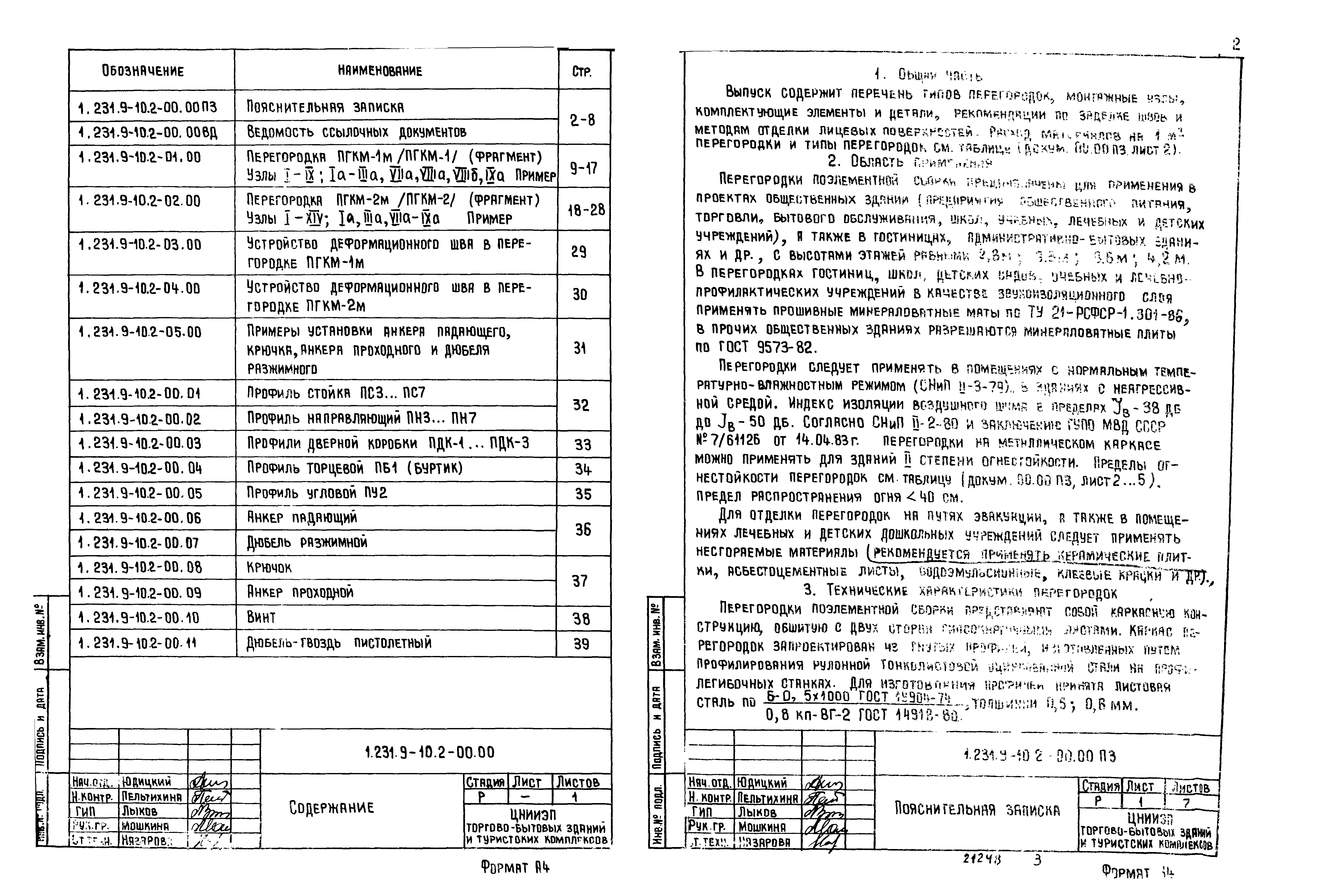

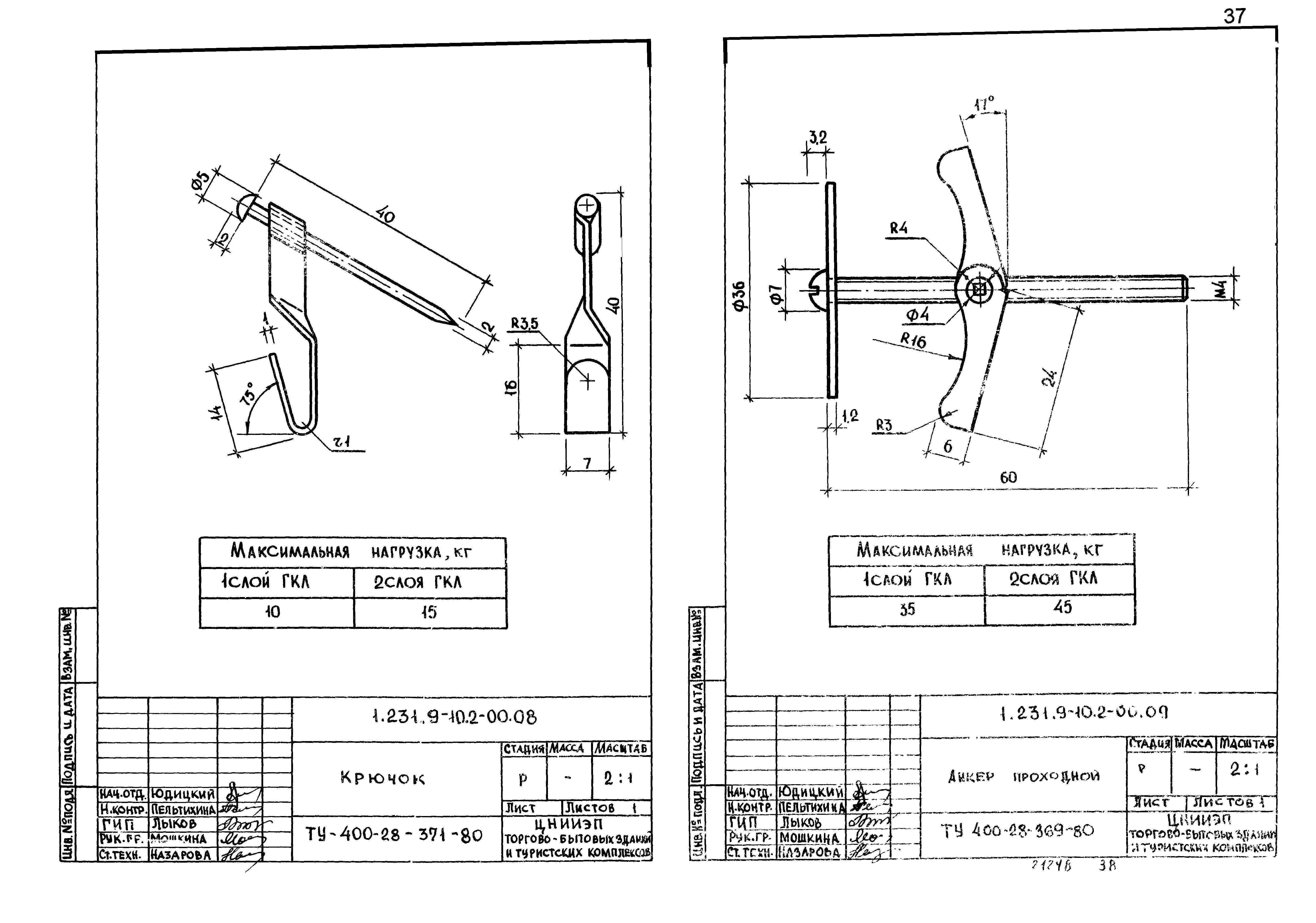

Оглавление:	1.231.9-10.2-00.00 ПЗ Пояснительная записка 1.231.9-10.2-00.00 ВД Ведомость ссылочных документов 1.231.9-10.2-01.00 Перегородка ПКГМ-1М/ ПКГМ-1/ (фрагмент). Узлы I - IX; Ia - IIIa, VIIa, VIIIб, IXa. Пример 1.231.9-10.2-02.00 Перегородка ПКГМ-2М/ ПКГМ-2/ (фрагмент). Узлы I - XIV; Ia, IIIa, VIIa - IXa. Пример 1.231.9-10.2-03.00 Устройство деформационного шва в перегородке ПГКМ-1м 1.231.9-10.2-04.00 Устройство деформационного шва в перегородке ПГКМ-2м 1.231.9-10.2-05.00 Примеры установки анкера падающего, крючка, анкера проходного и дюбеля разжимного 1.231.9-10.2-00.01 Профиль стойки ПС3… ПС7 1.231.9-10.2-00.02 Профиль направляющий ПН3… ПН7 1.231.9-10.2-00.03 Профили дверной коробки ПДК-1… ПДК-3 1.231.9-10.2-00.04 Профили торцевой ПБ1 (буртик) 1.231.9-10.2-00.05 Профиль угловой ПУ2 1.231.9-10.2-00.06 Анкер падающий 1.231.9-10.2-00.07 Дюбель разжимной 1.231.9-10.2-00.08 Крючок 1.231.9-10.2-00.09 Анкер проходной 1.231.9-10.2-00.10 Винт 1.231.9-10.2-00.11 Дюбель - гвоздь пистолетный
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	28.03.1986 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (114)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Заменяет собой:	Серия 1.231.9-8 «Выпуск 2. Перегородки на металлическом каркасе. Материалы для проектирования. Рабочие чертежи»
Нормативные ссылки:	СНиП II-3-79* «Строительная теплотехника» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 19111-77 «Изделия погонажные профильные поливинилхлоридные. Технические условия» ГОСТ 24944-81 «Пленка поливинилхлоридная декоративная отделочная. Технические условия» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 4034-63 «Гвозди тарные круглые. Конструкция и размеры» ГОСТ 1050-60 «Сталь углеродистая качественная конструкционная. Марки и общие технические требования» ГОСТ 503-71 «Лента стальная холоднокатаная из низкоуглеродистой стали» СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 6266-81 «Листы гипсокартонные. Технические условия» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
