| Обозначение: |  Серия 1.431.9-24 |
| Обозначение англ: | Series 1.431.9-24 |
| Статус: | не определен законодательством |

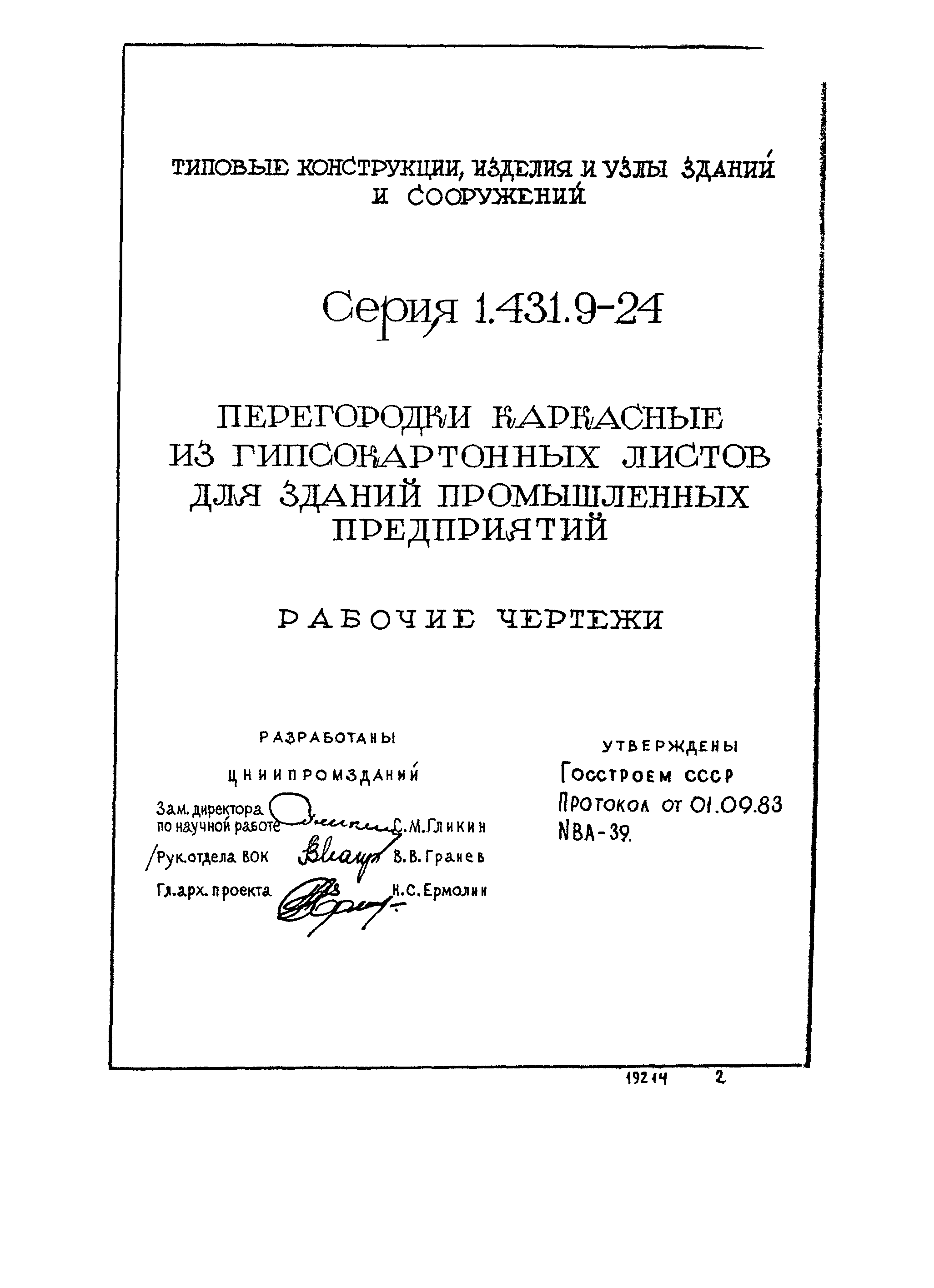

| Название рус.: | Перегородки каркасные из гипсокартонных листов для зданий промышленных предприятий. Рабочие чертежи |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 05.05.2017 |
| Дата введения: | 01.09.1983 |
| Область применения: | Настоящая серия содержит рабочие чертежи каркасно-обшивных перегородок для зданий промышленных предприятий |

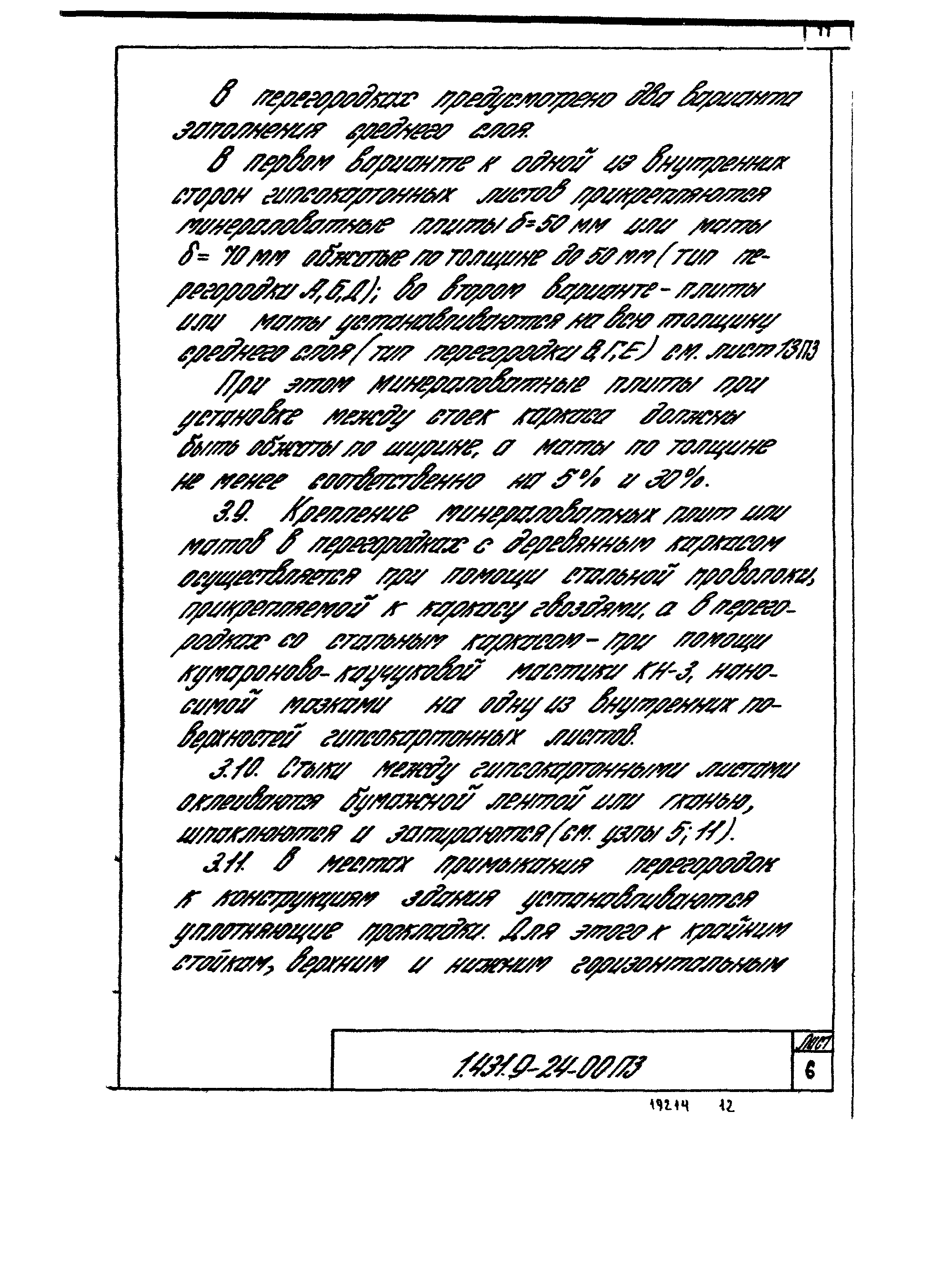

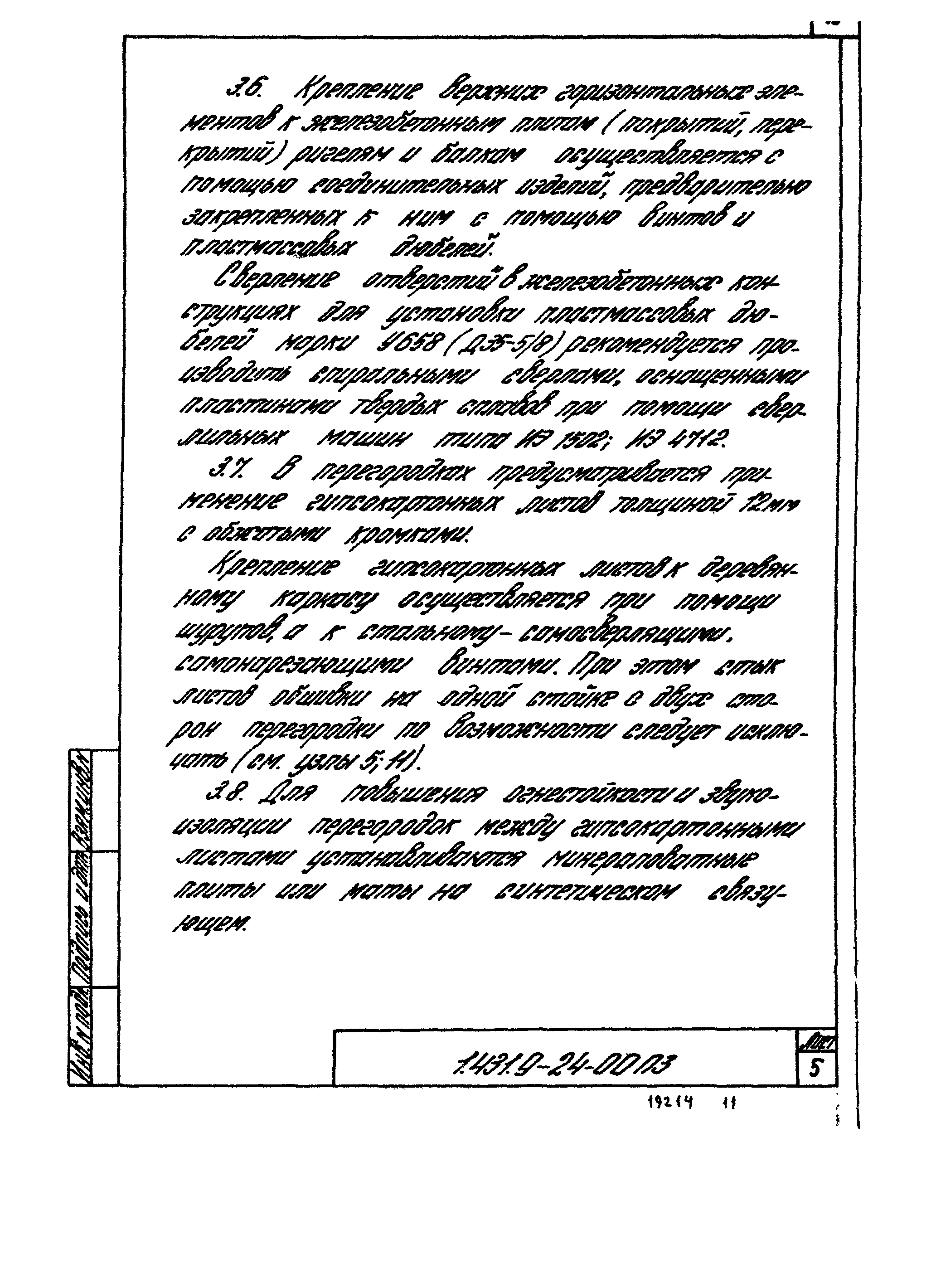

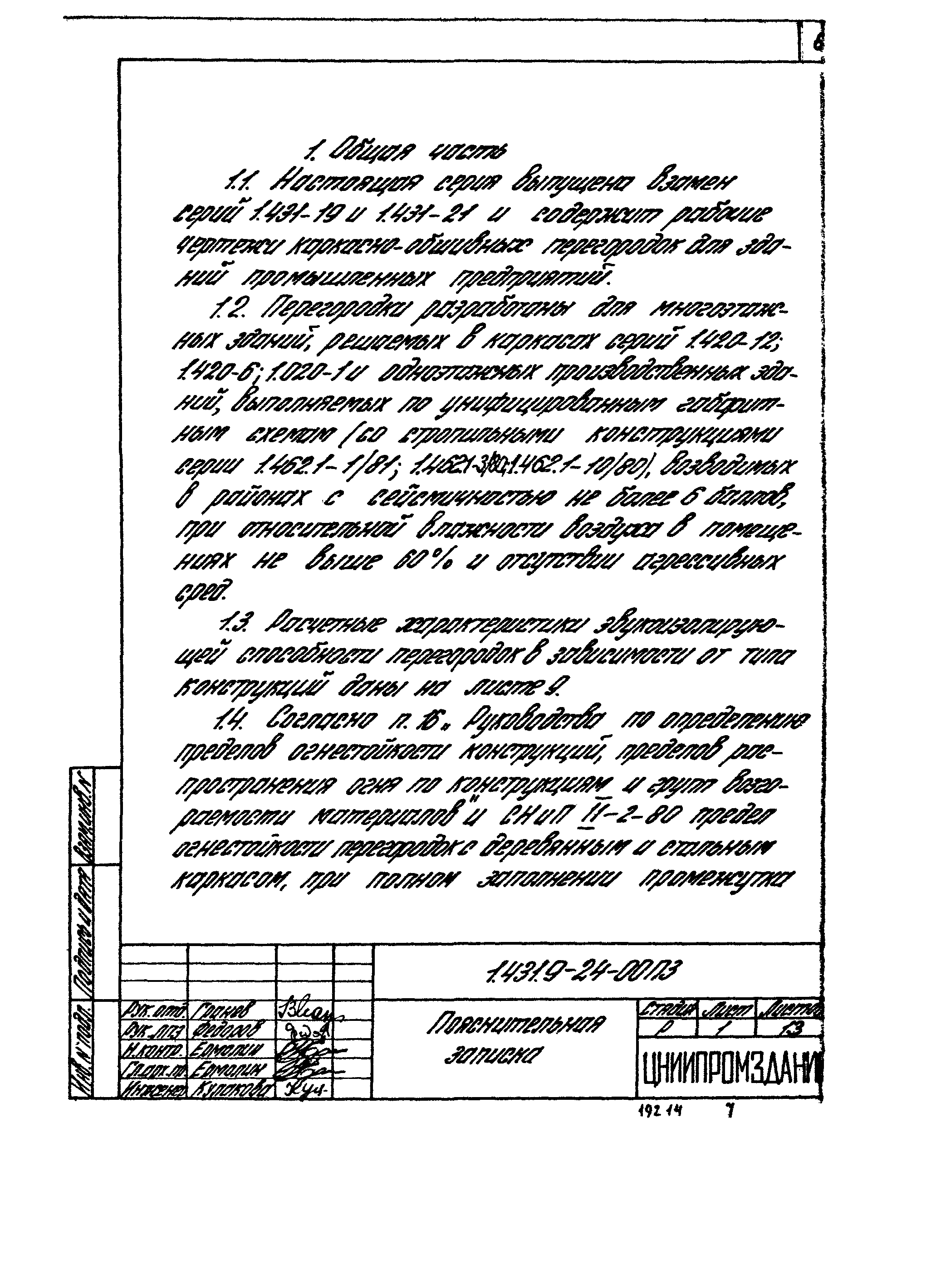

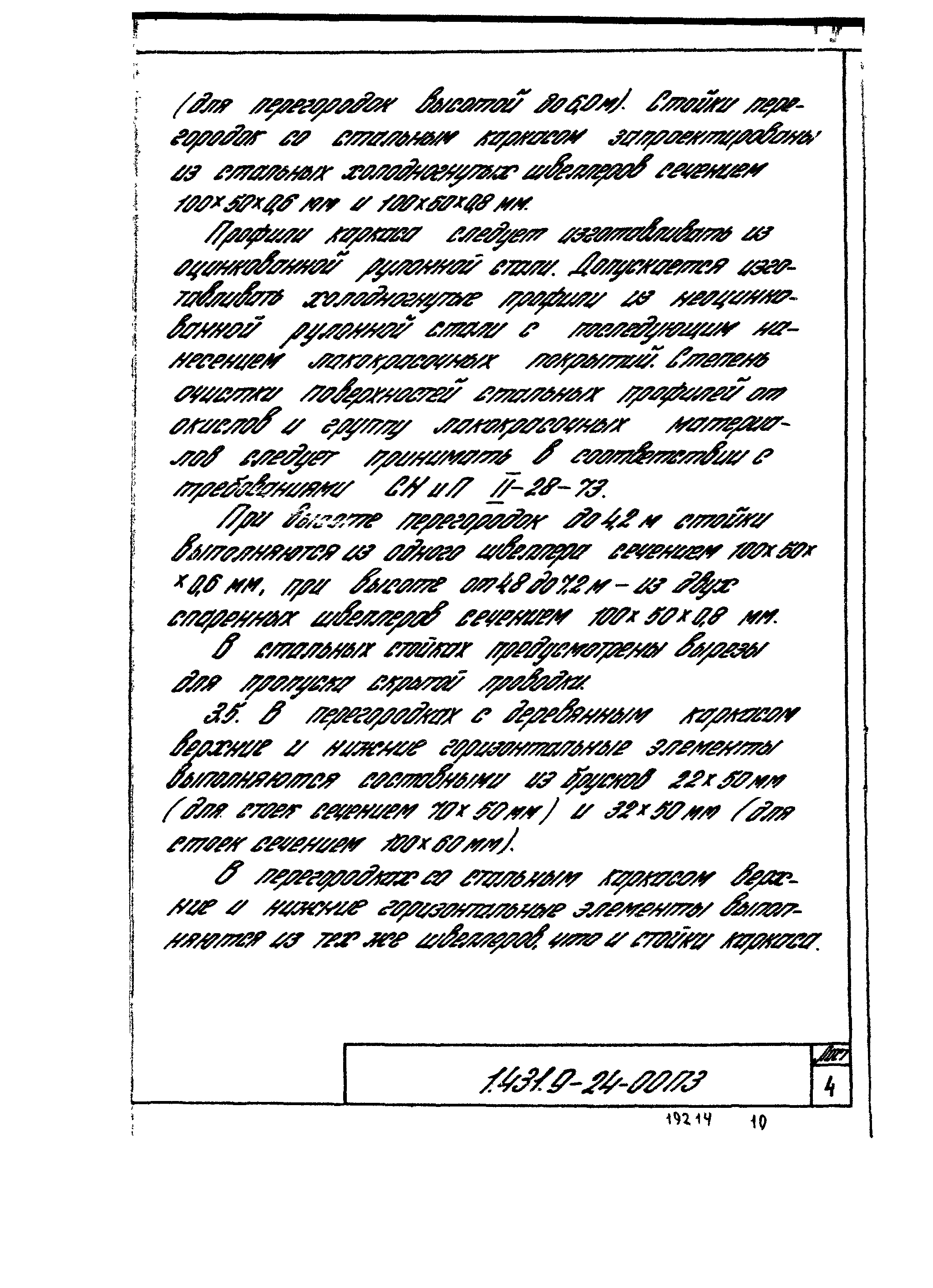

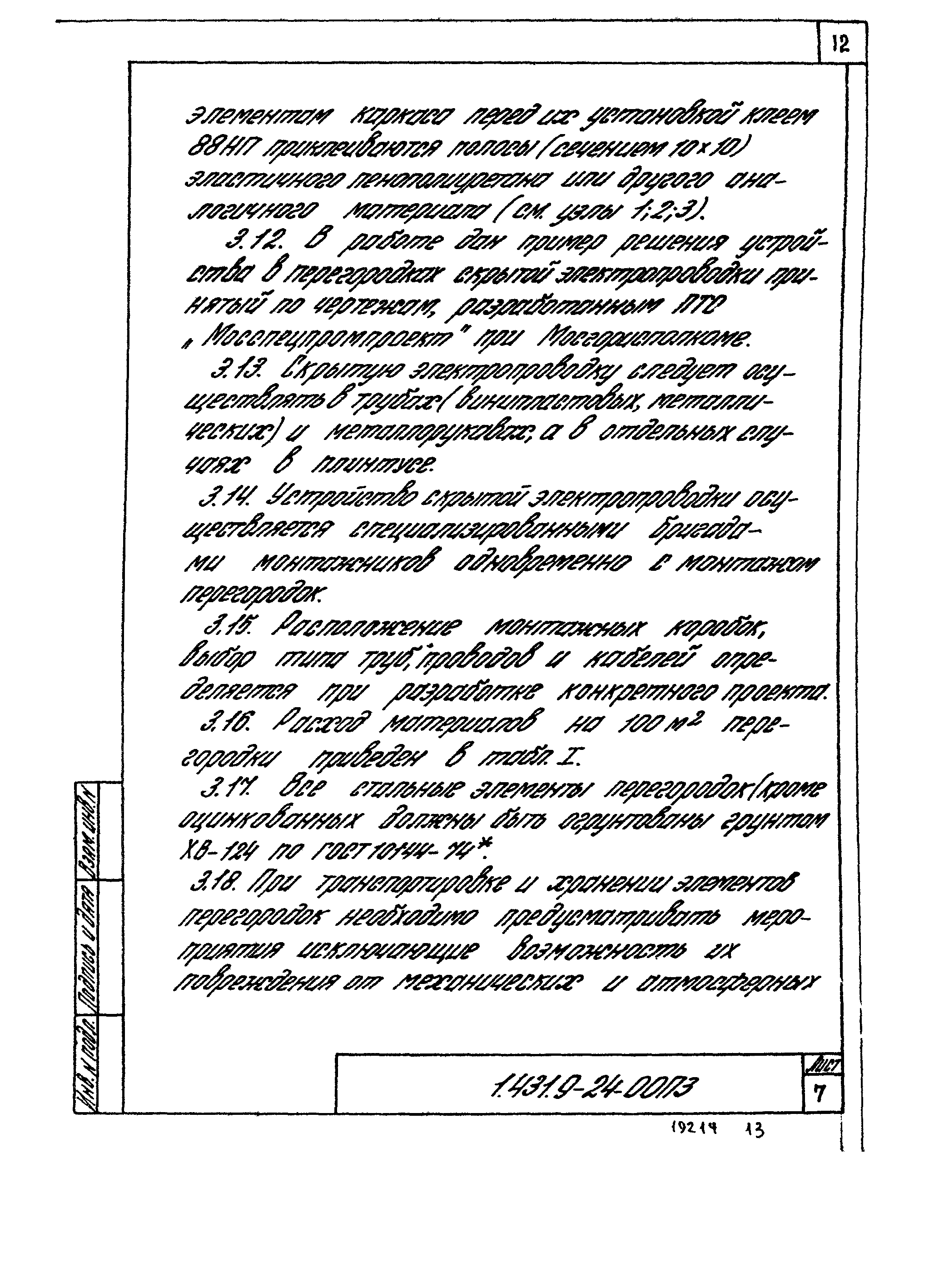

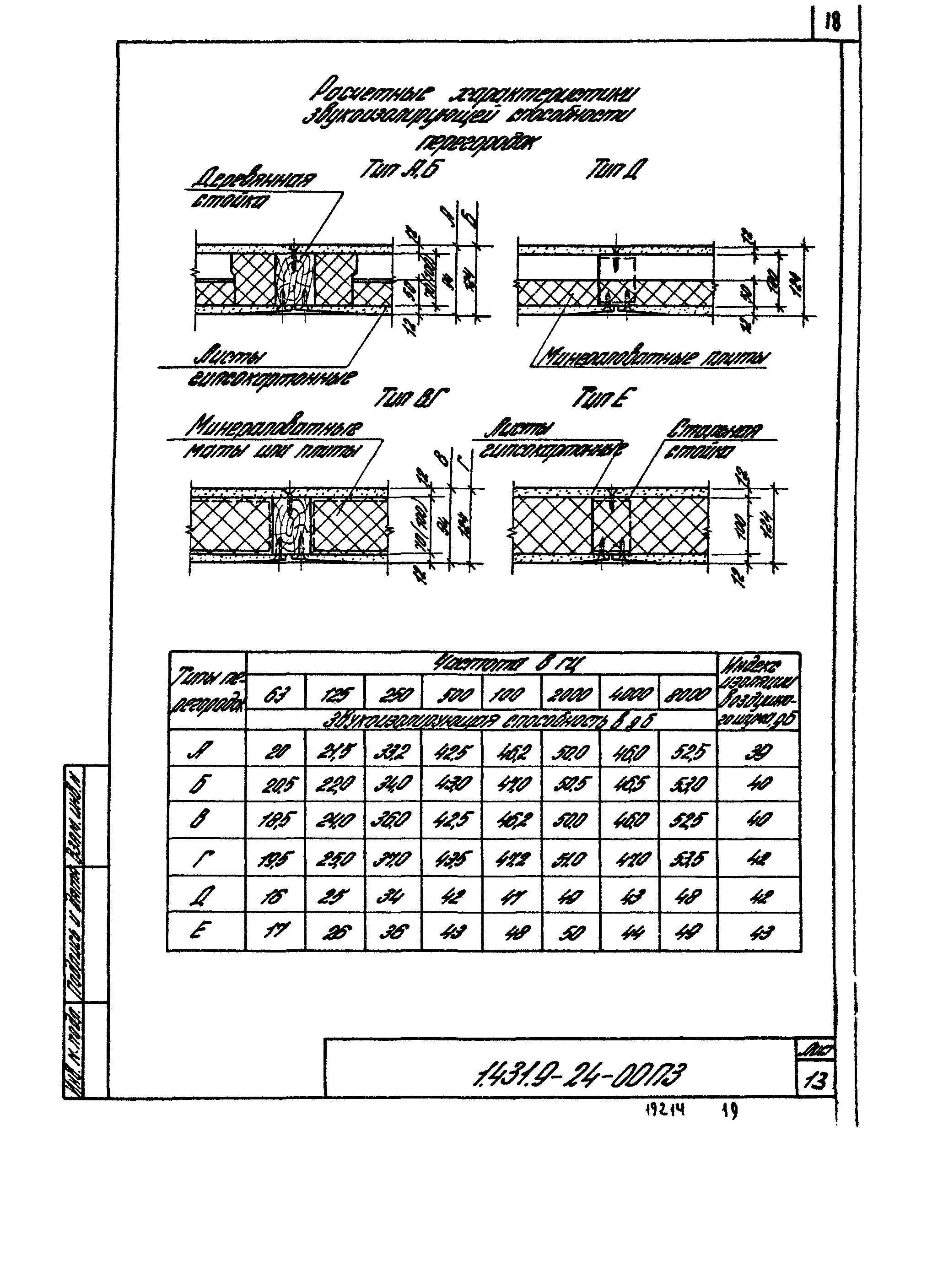

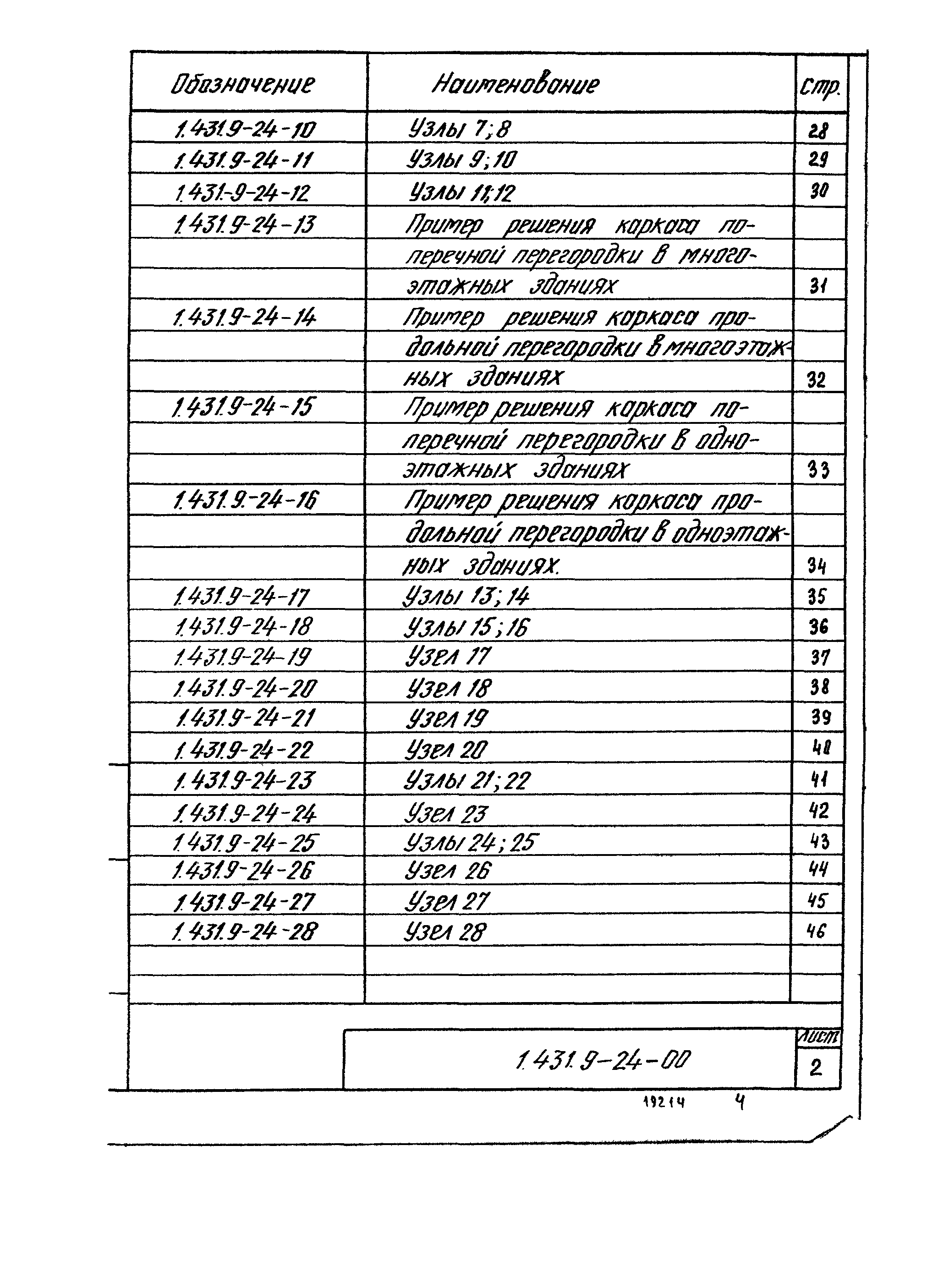

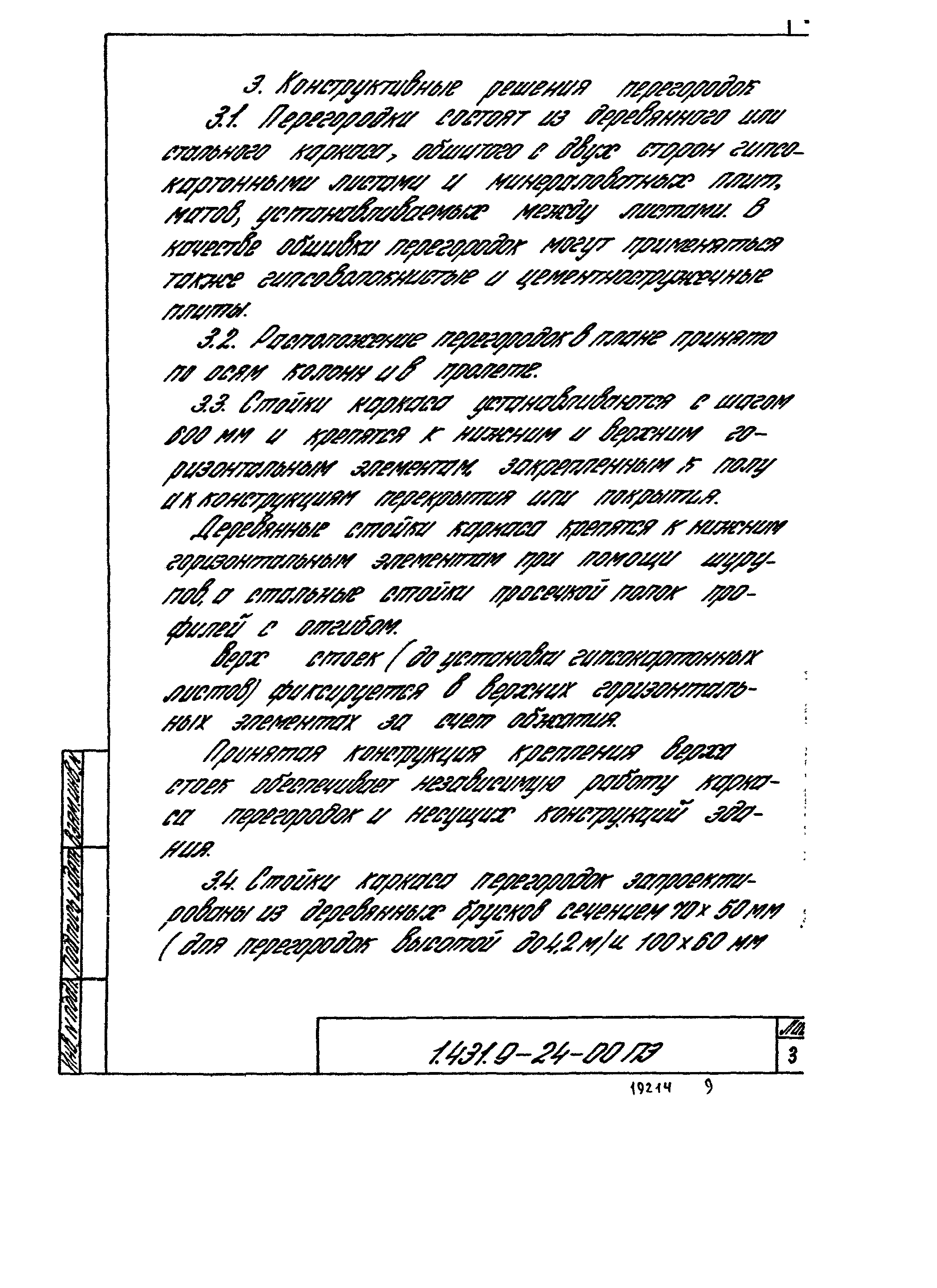

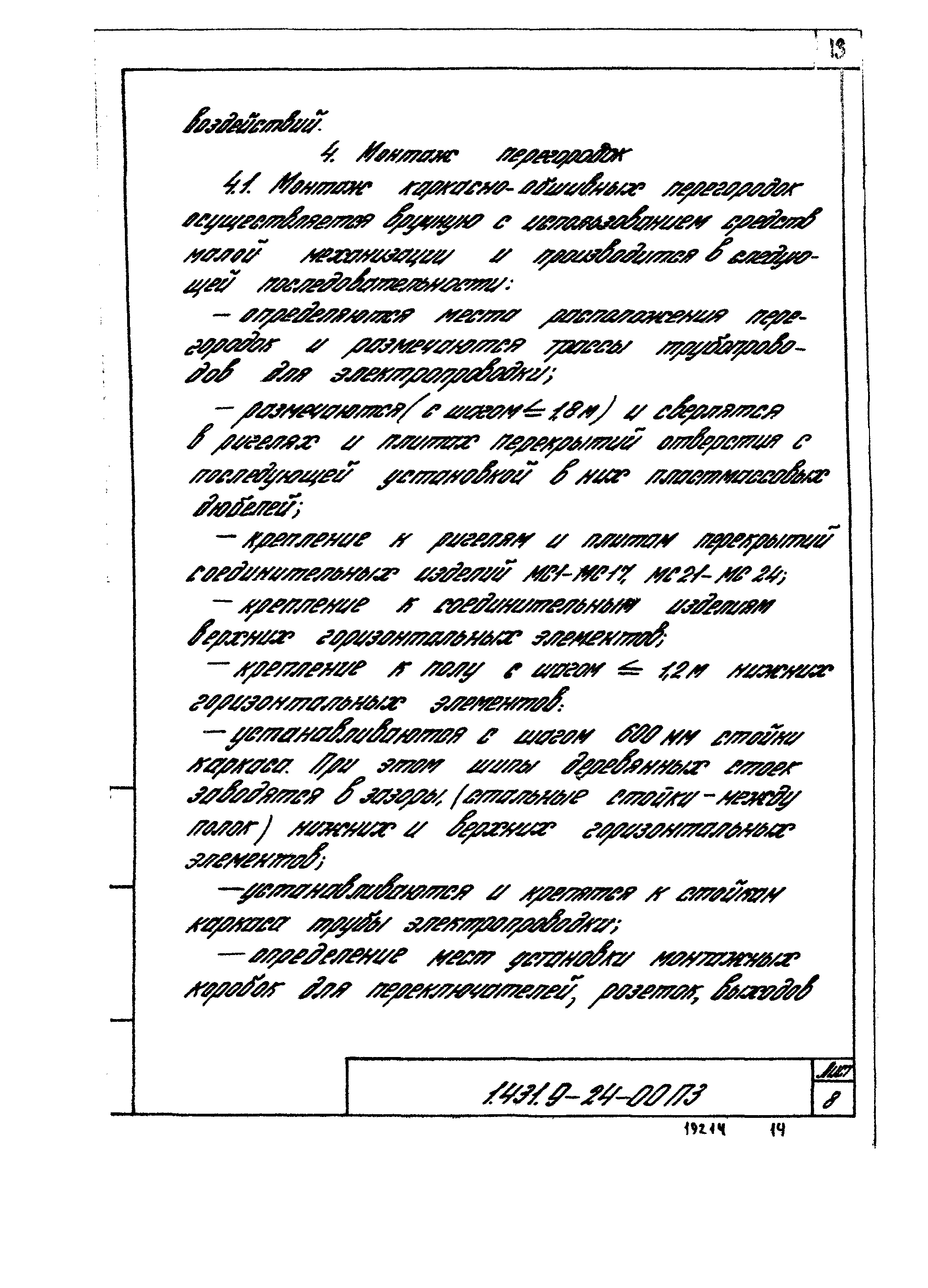

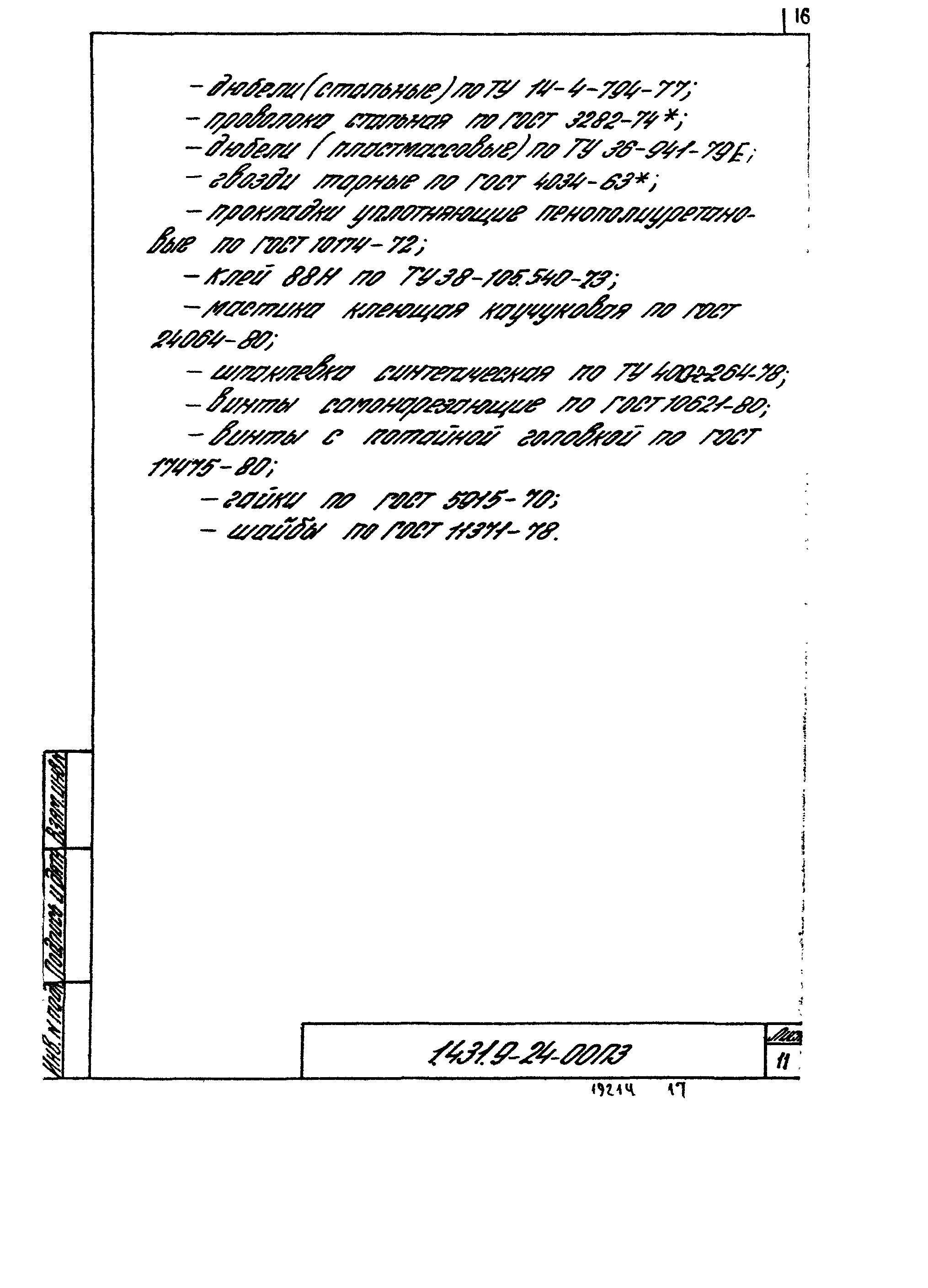

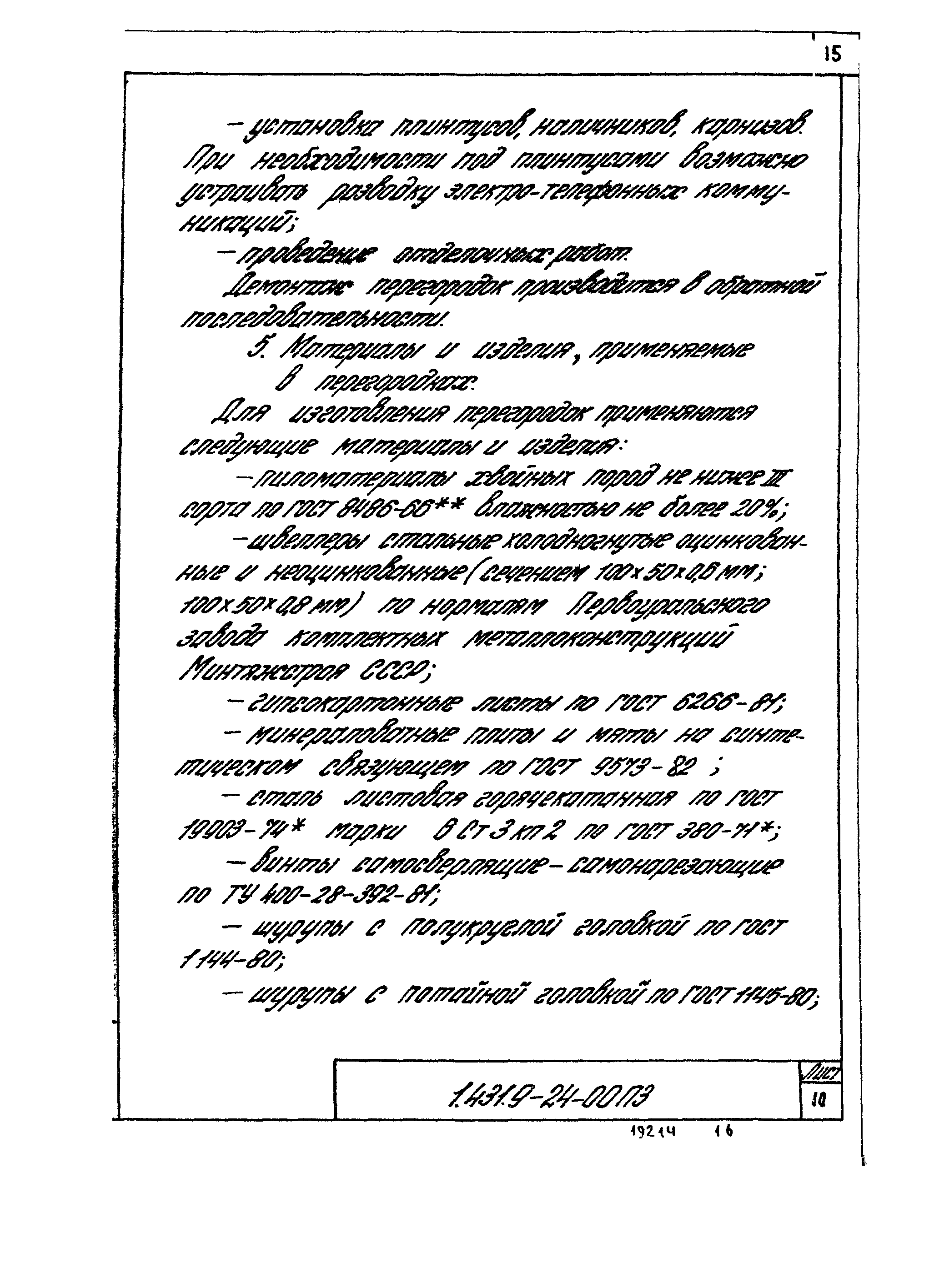

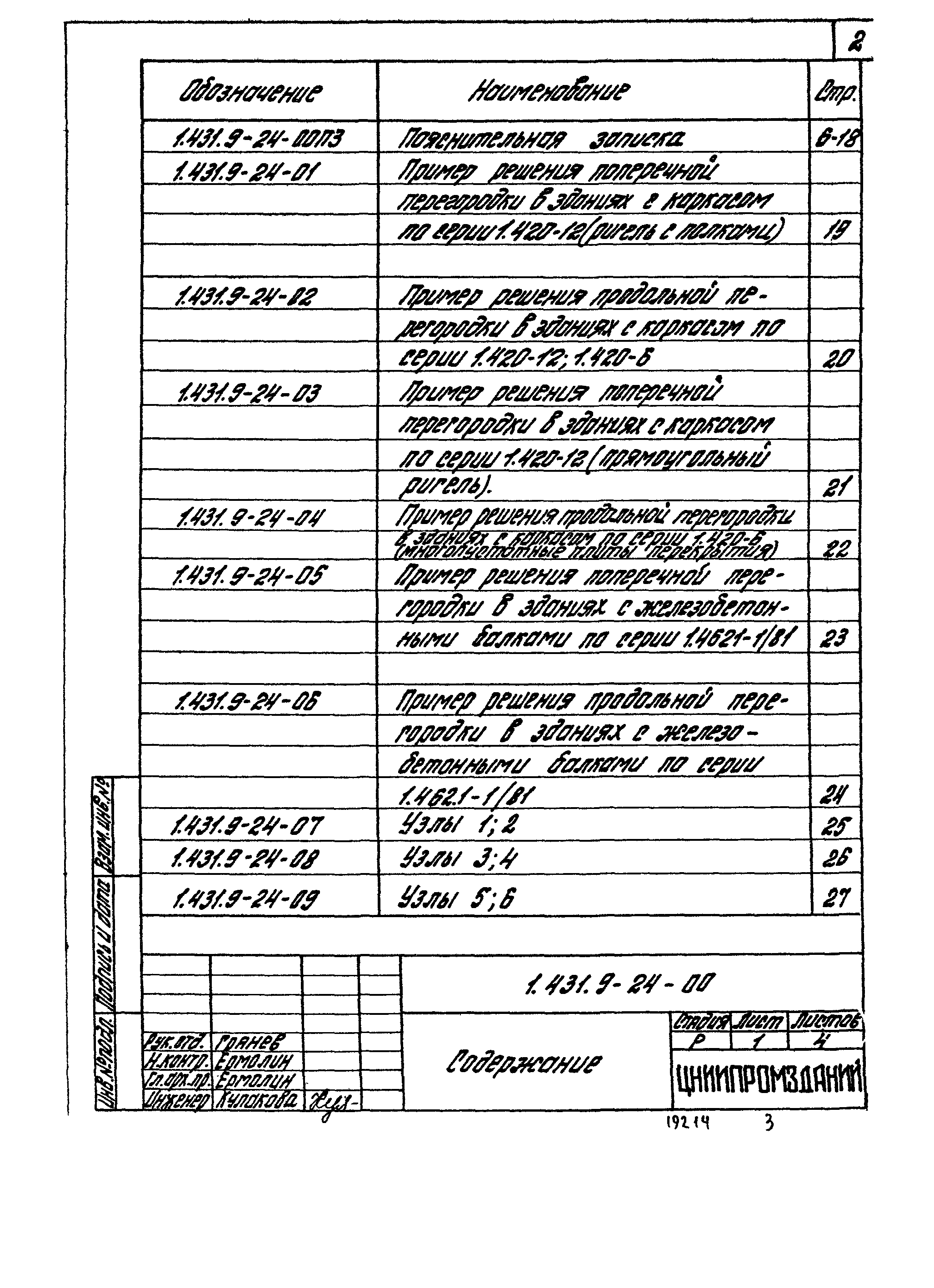

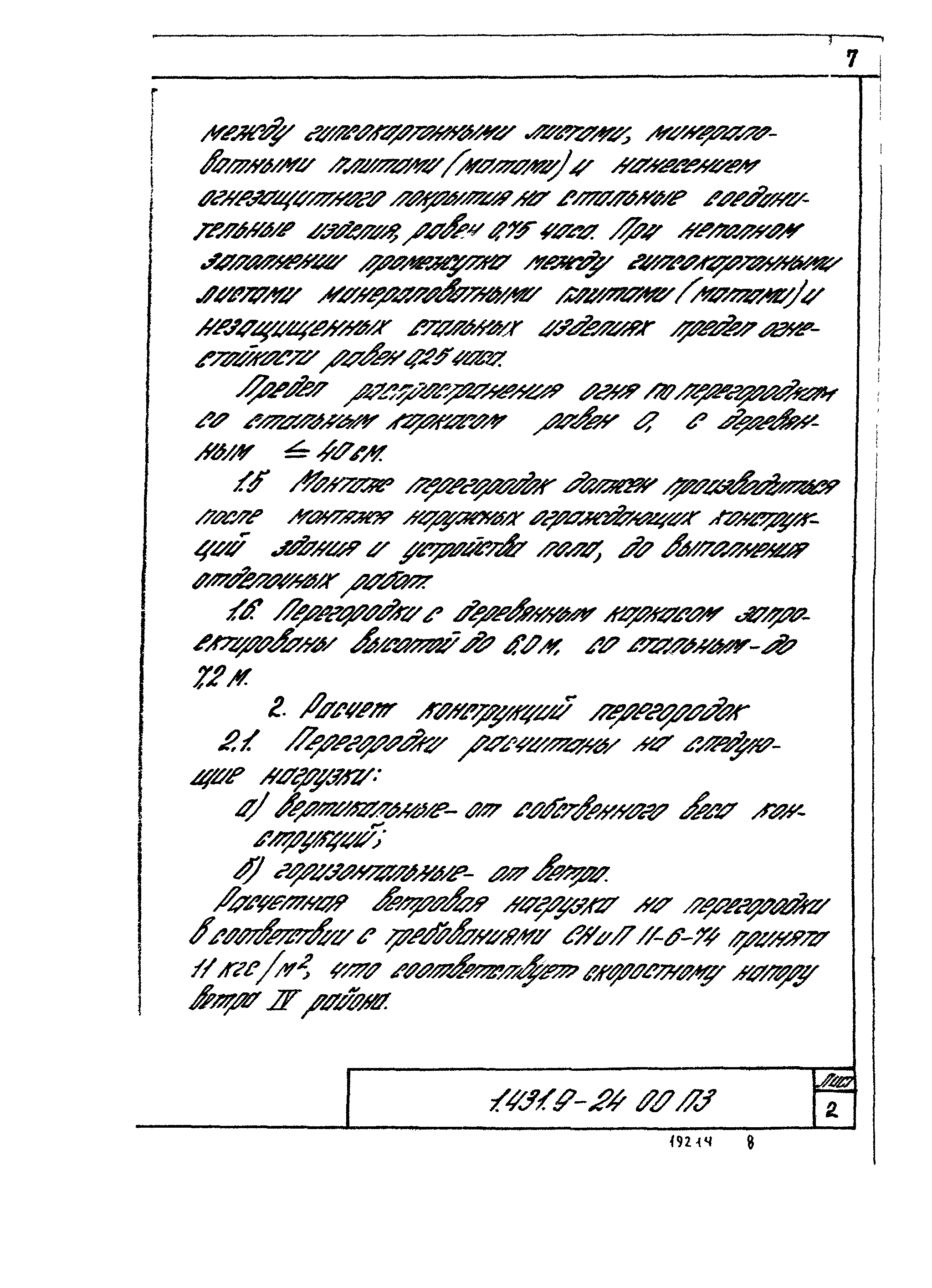

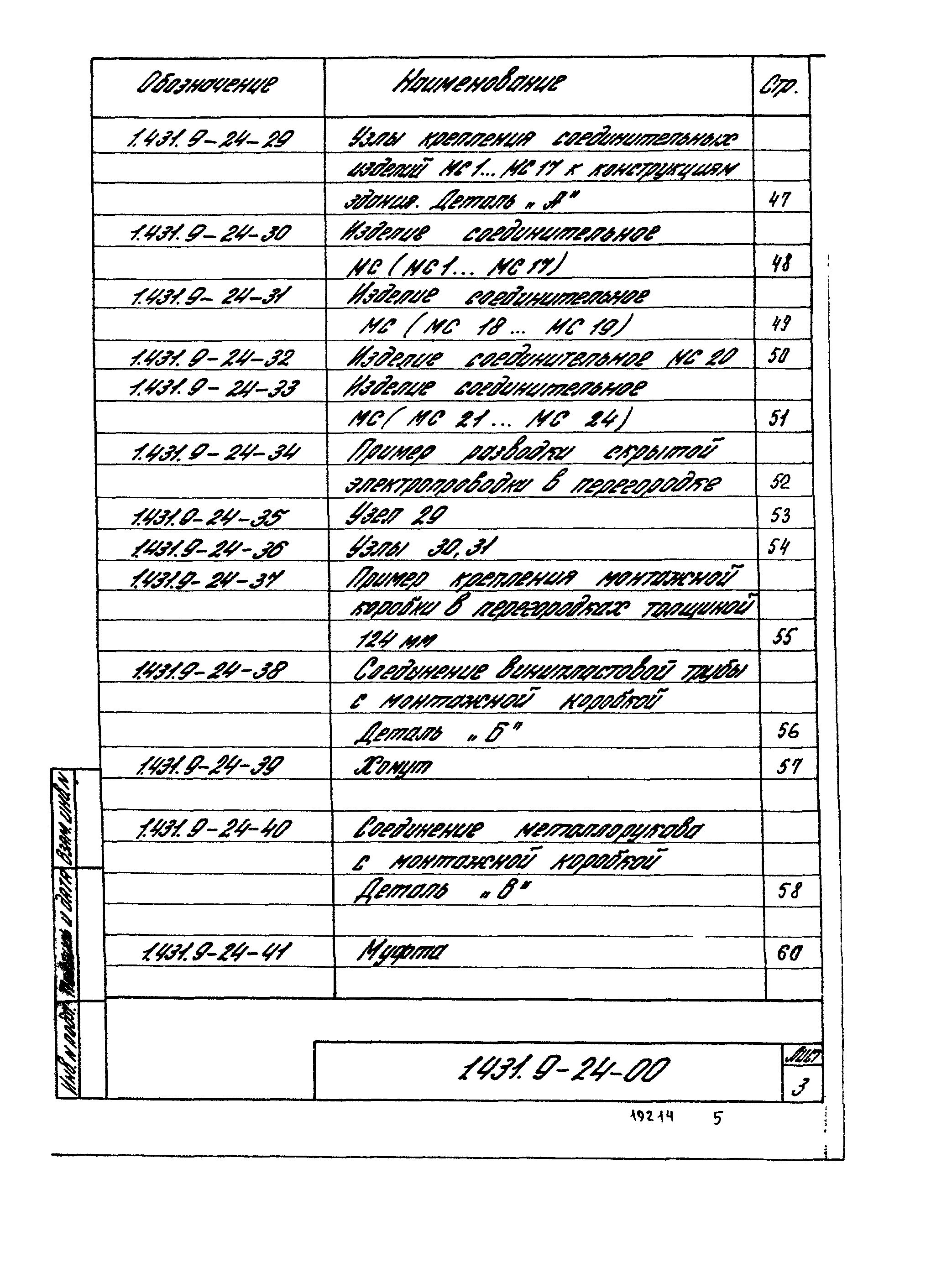

| Оглавление: | 1.431.9-24-00 ПЗ Пояснительная записка

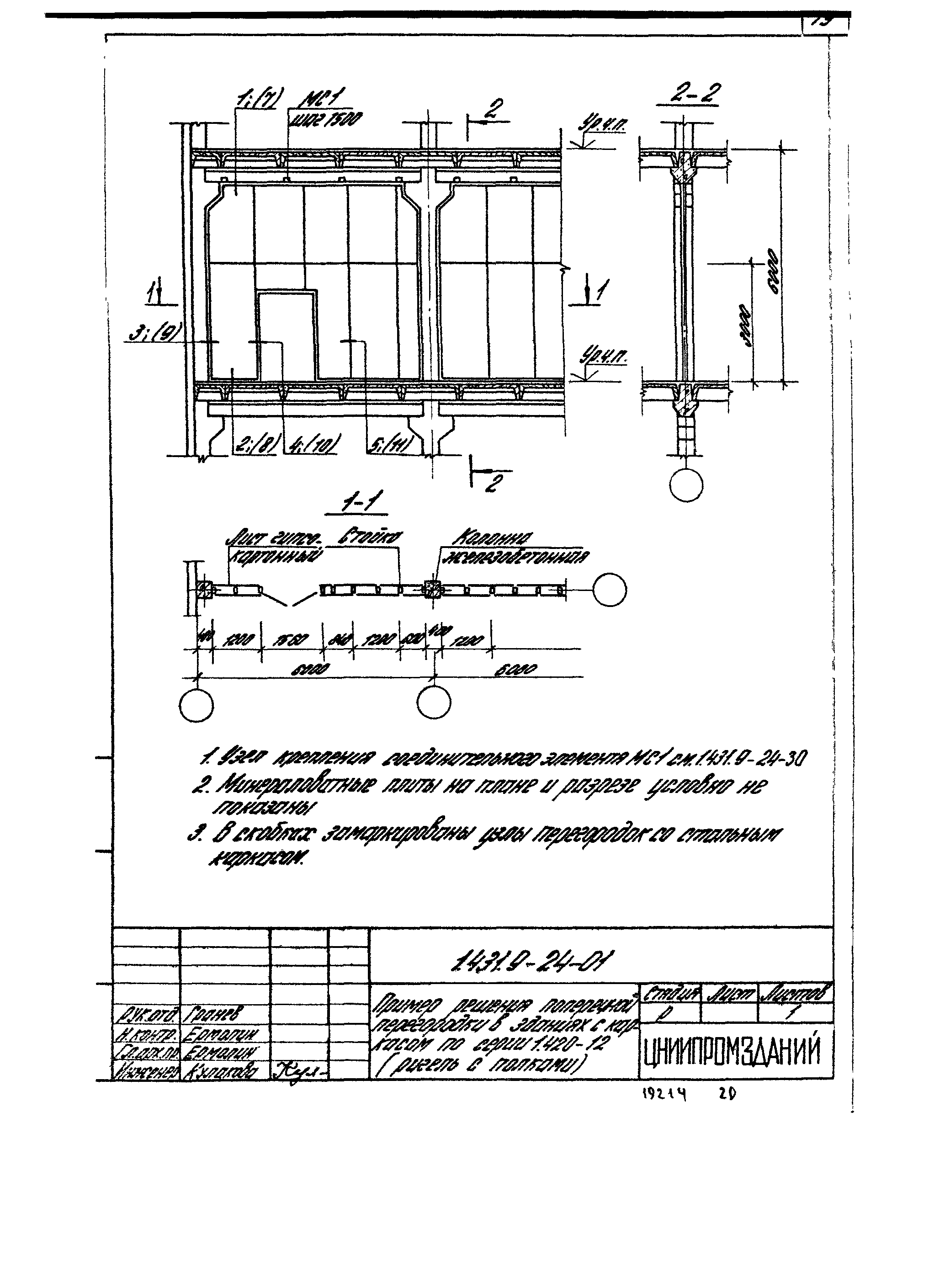

1.431.9-24-01 Пример решения поперечной перегородки в зданиях с каркасом по серии 1.420-12 (ригель с полками)

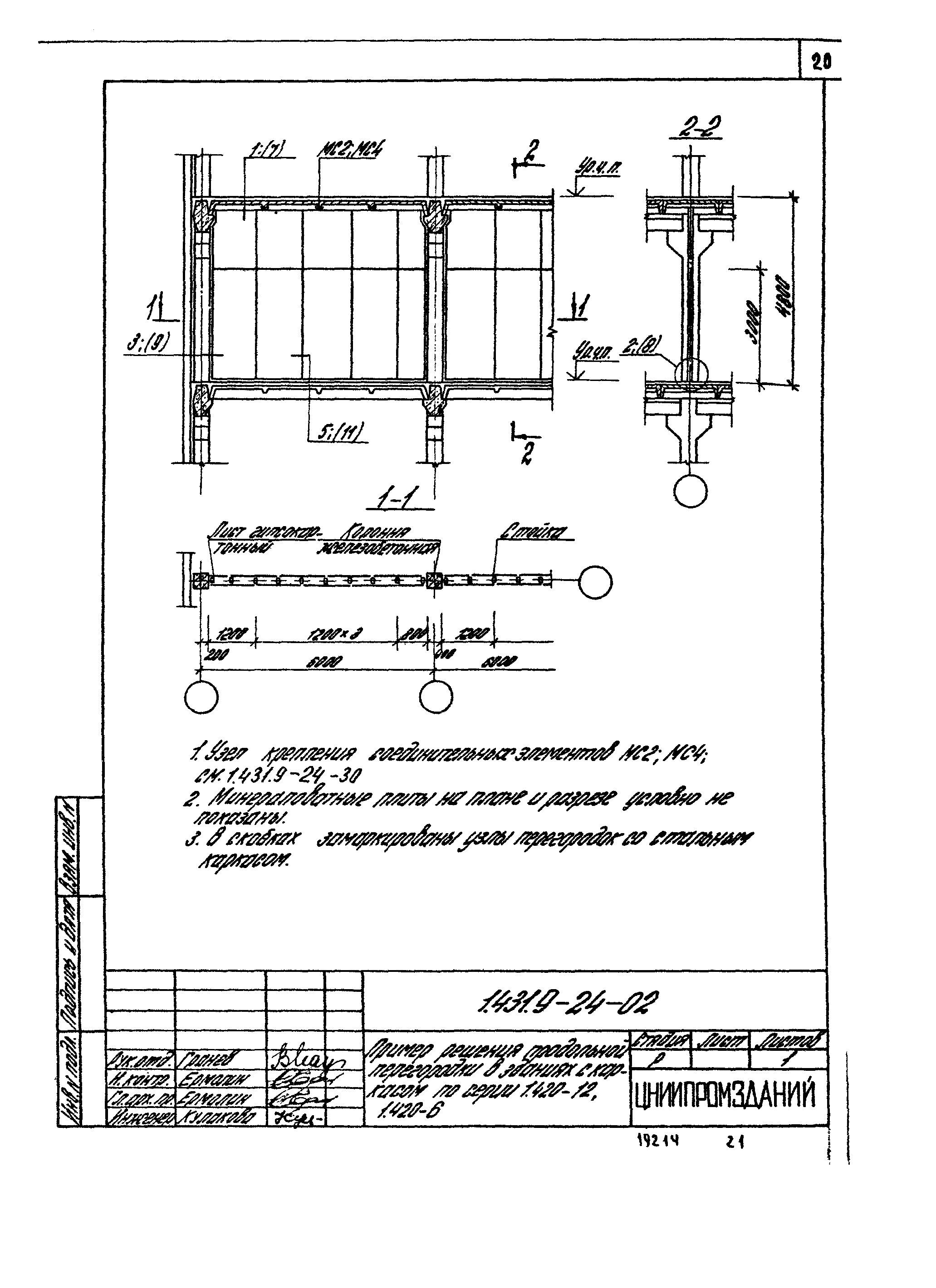

1.431.9-24-02 Пример решения продольной перегородки в зданиях в каркасом по серии 1.420-12; 1.420-6
1.431.9-24-03 Пример решения поперечной перегородки в зданиях с каркасом по серии 1.420-12 (прямоугольный ригель)

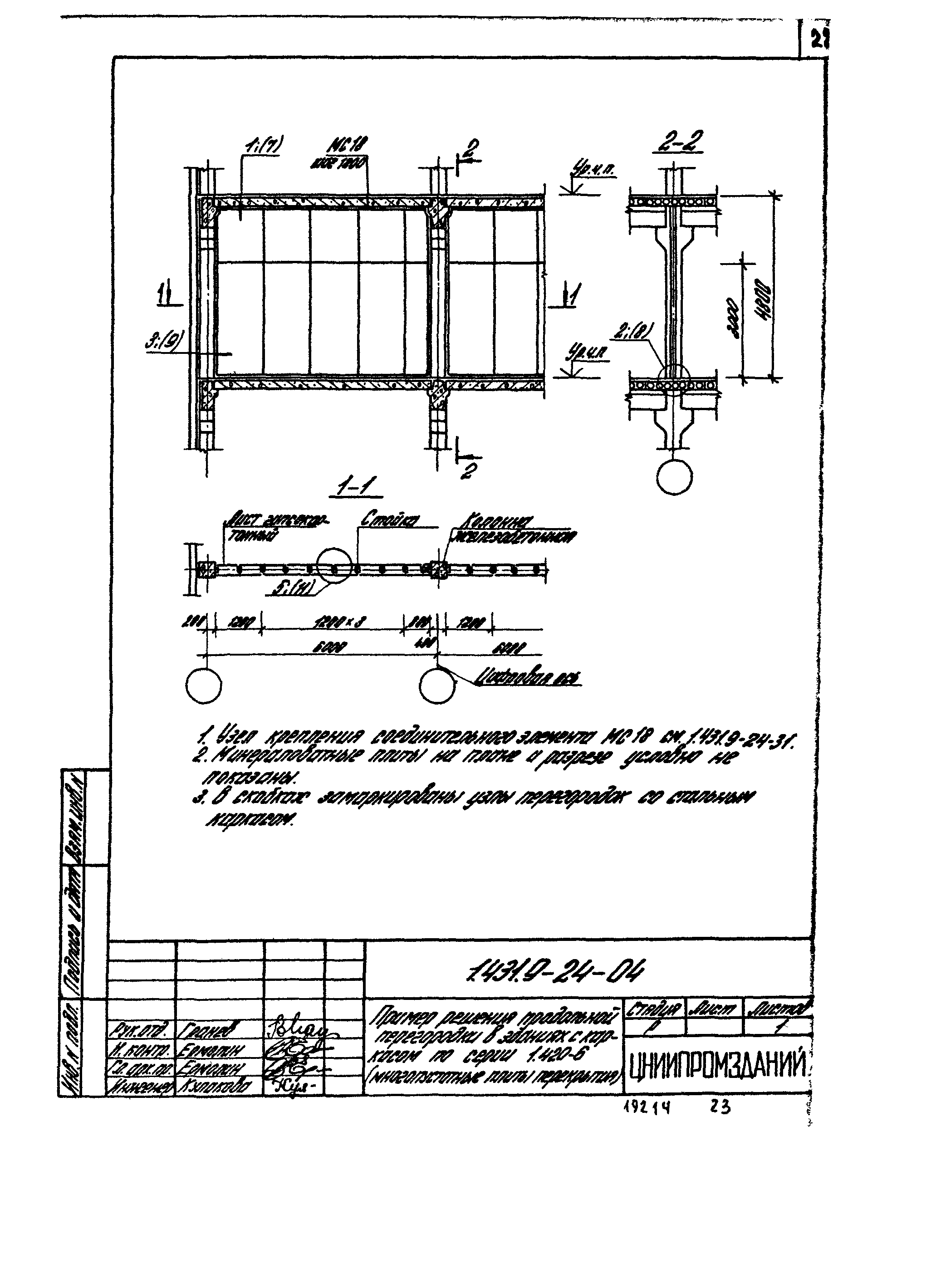

1.431.9-24-04 Пример решения продольной перегородки в зданиях с каркасом по серии 1.420-6 (многопустотные плиты перекрытия0

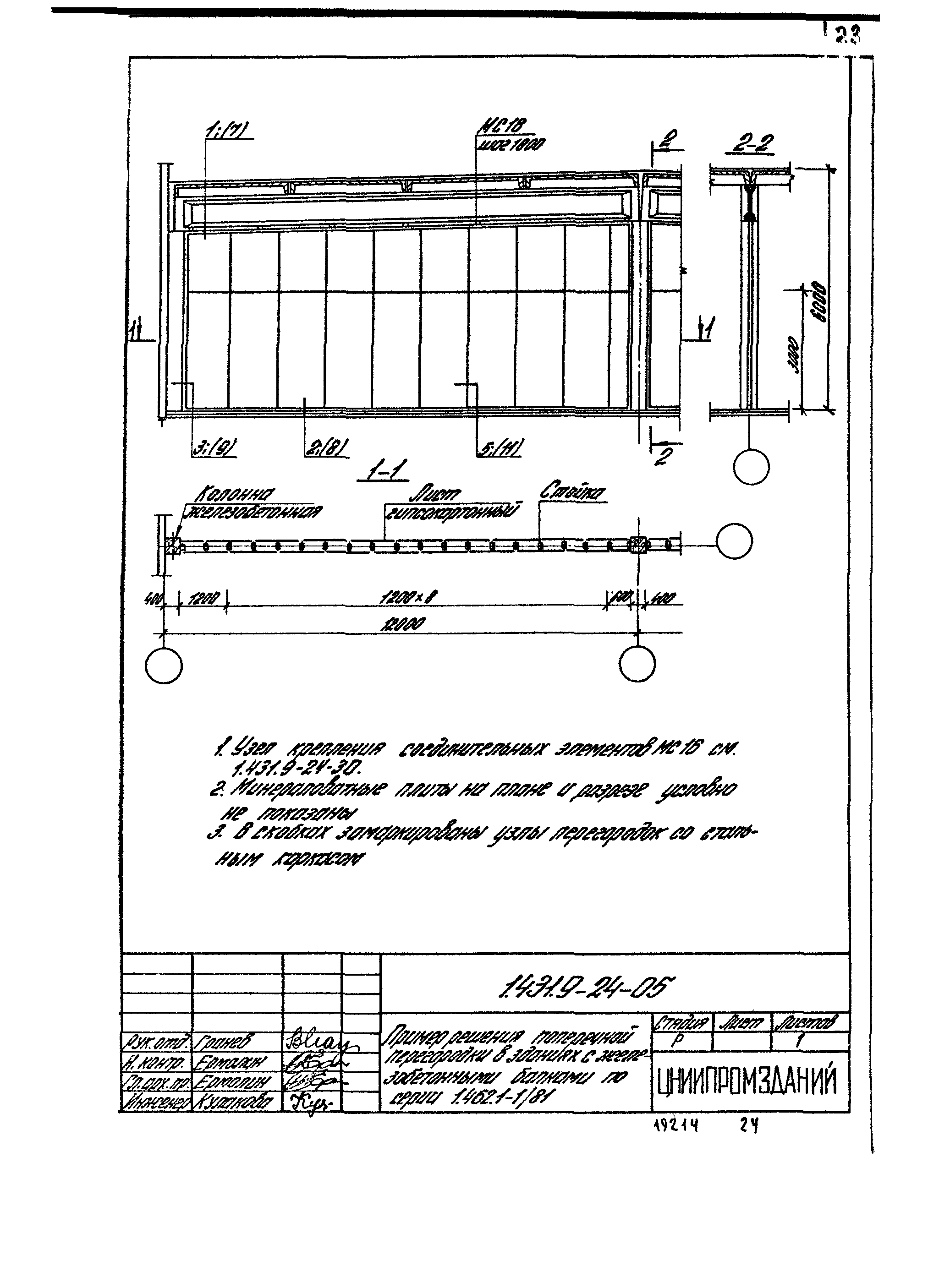

1.431.9-24-05 Пример решения поперечной перегородки в зданиях с железобетонными балками по серии 1.462-1/81

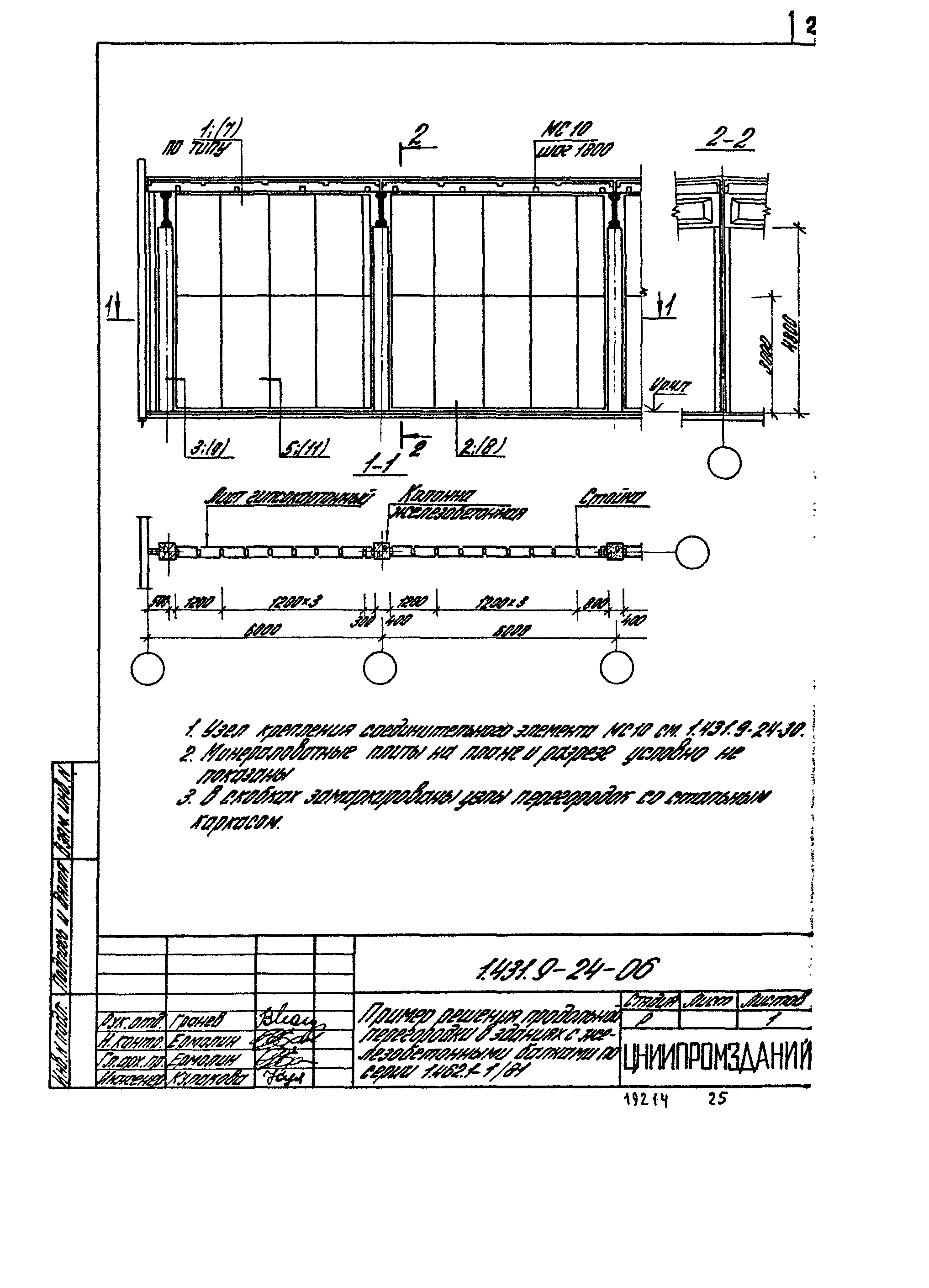

1.431.9-24-06 Пример решения продольной перегородки в зданиях с железобетонными балками по серии 1.462.1-1/81

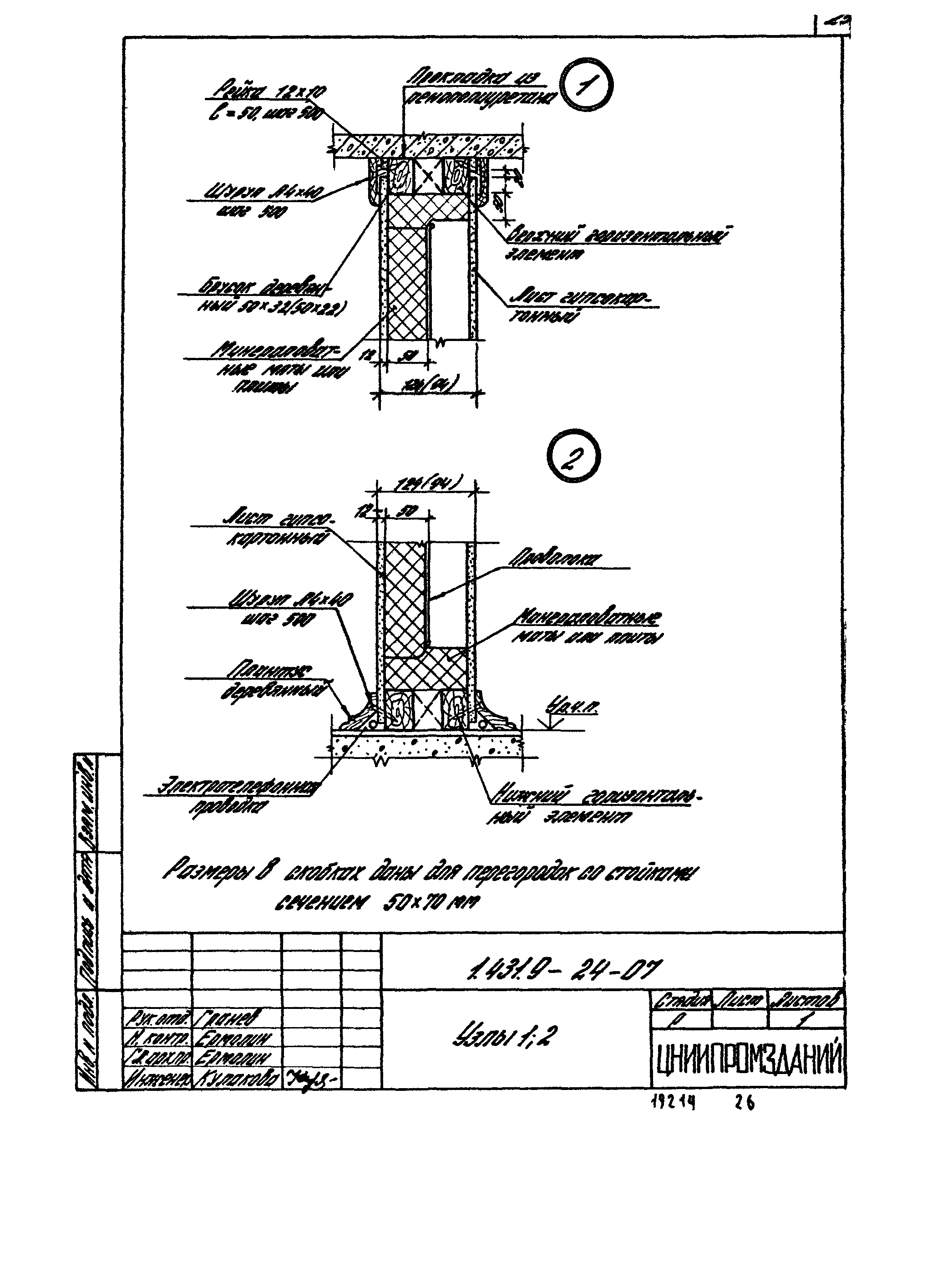

1.431.9-24-07 Узлы 1; 2

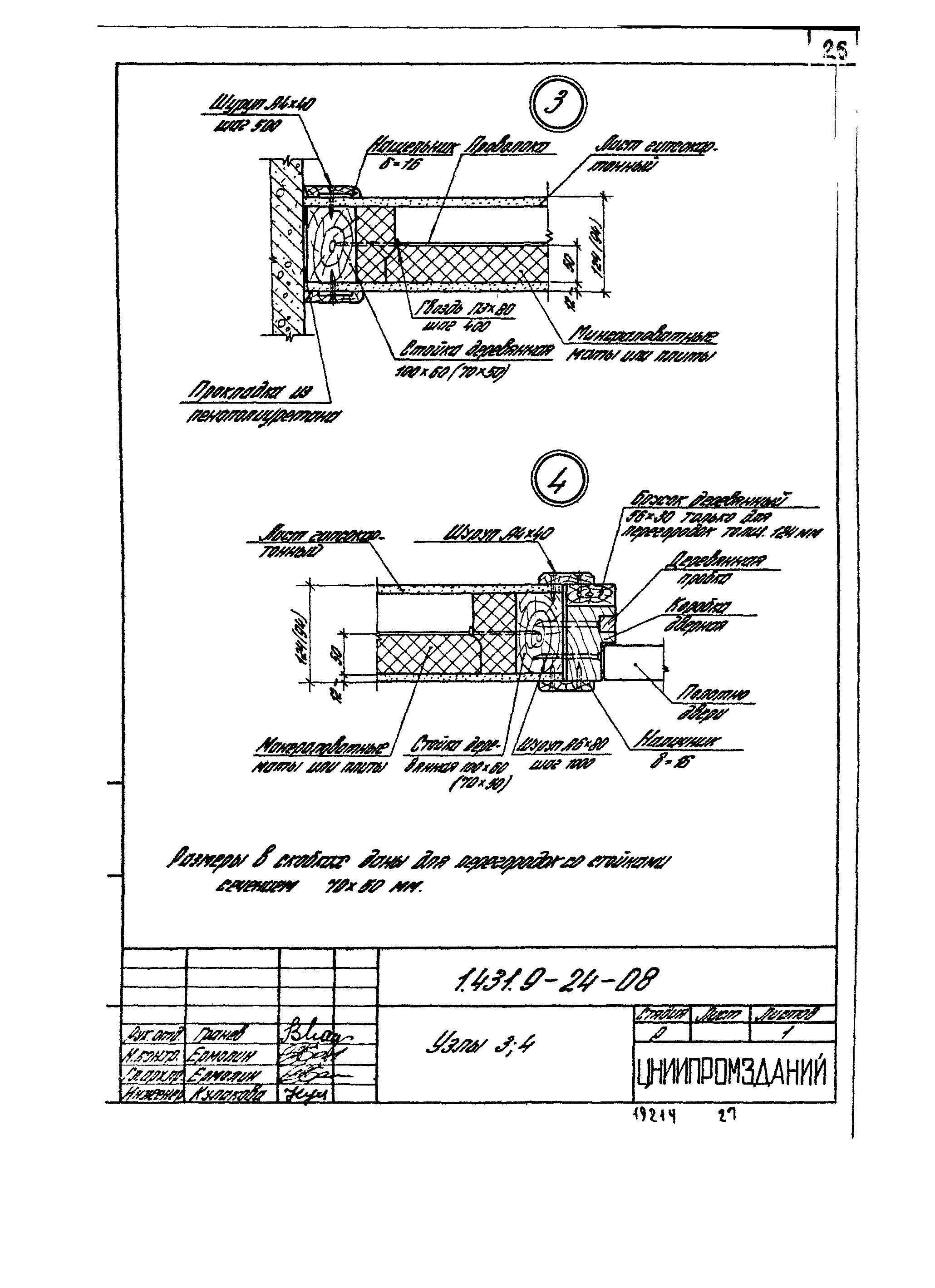

1.431.9-24-08 Узлы 3; 4

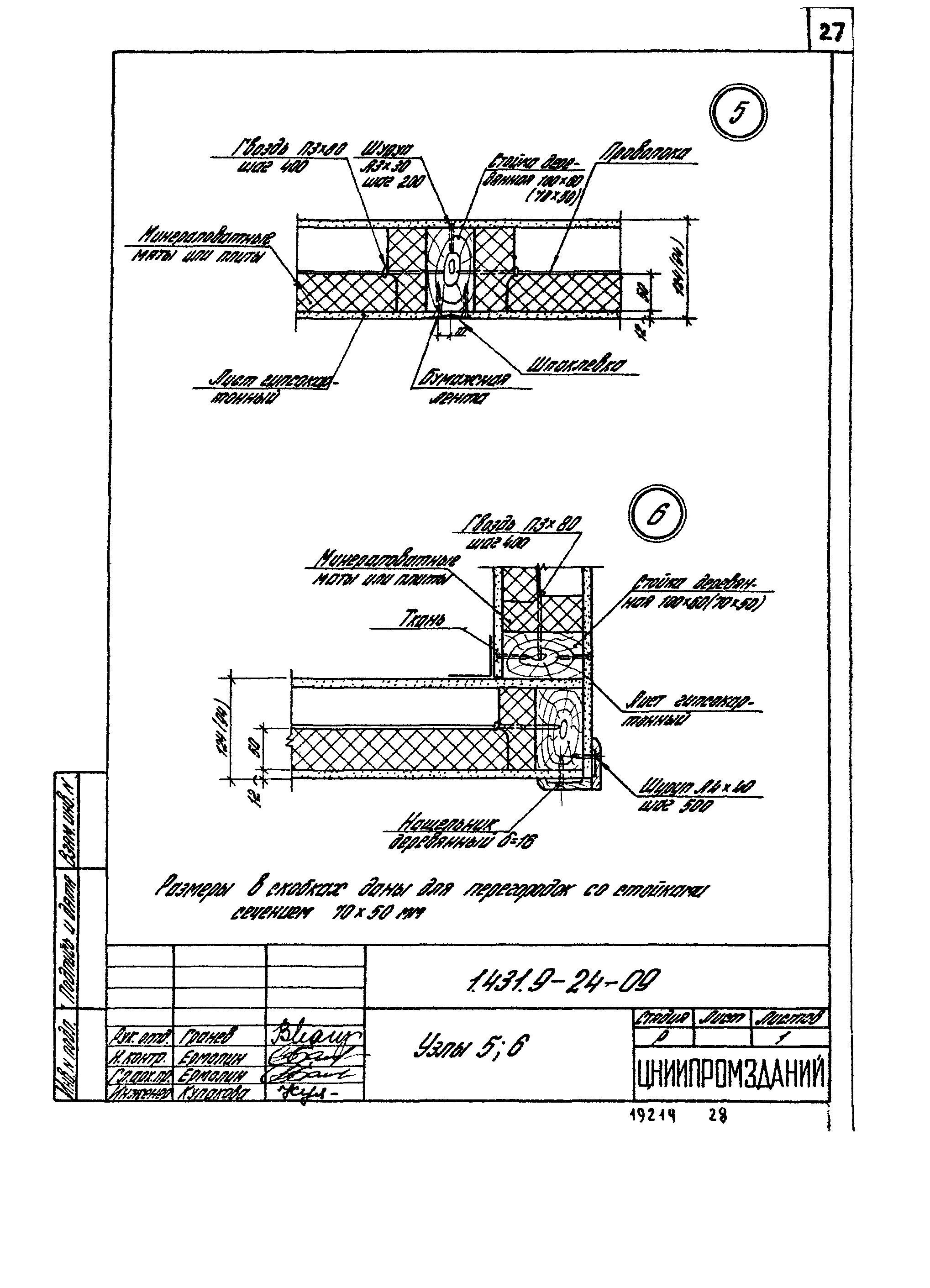

1.431.9-24-09 Узлы 5; 6

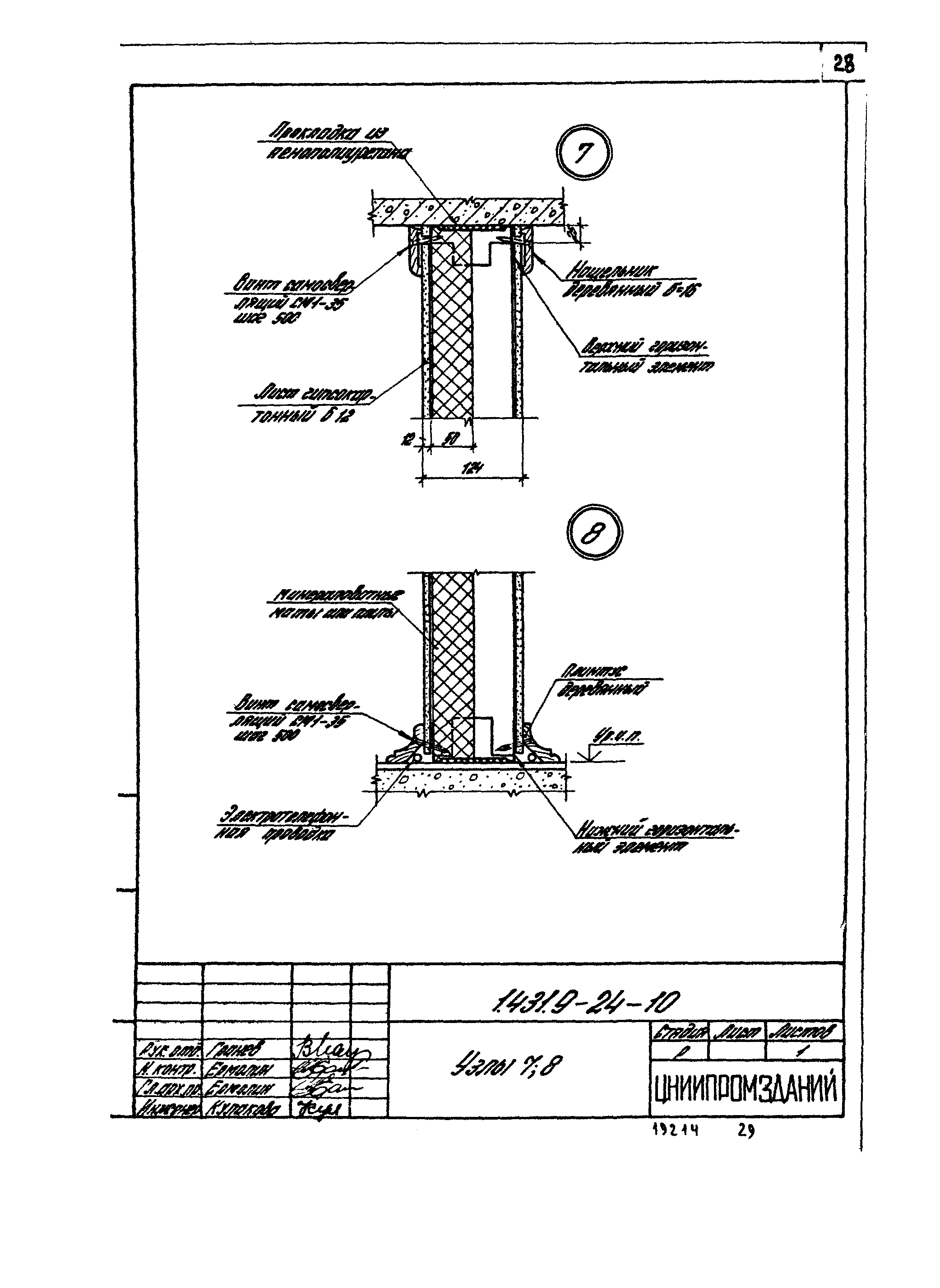

1.431.9-24-10 Узлы 7; 8

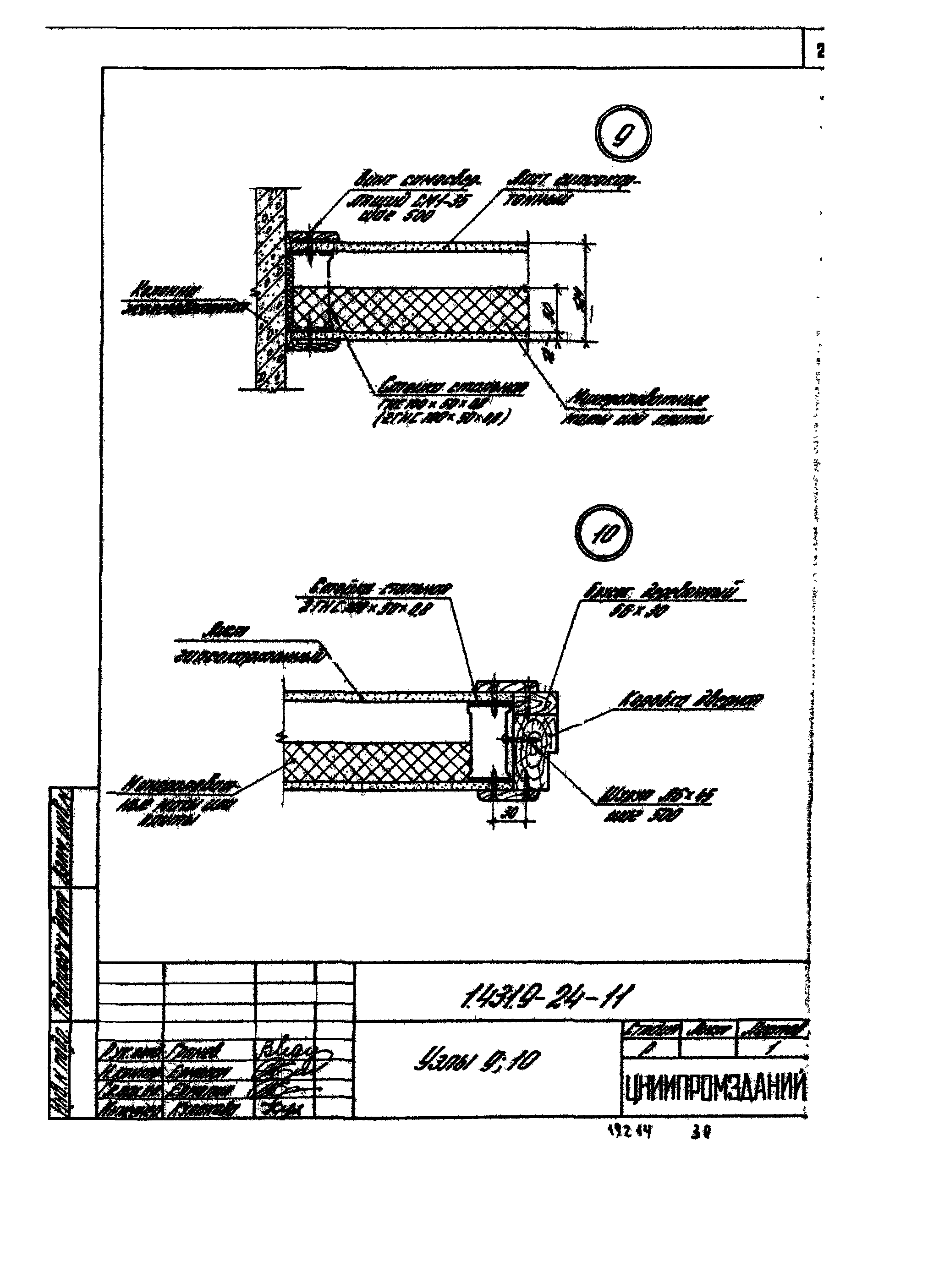

1.431.9-24-11 Узлы 9; 10
1.431.9-24-12 Узлы 11; 12

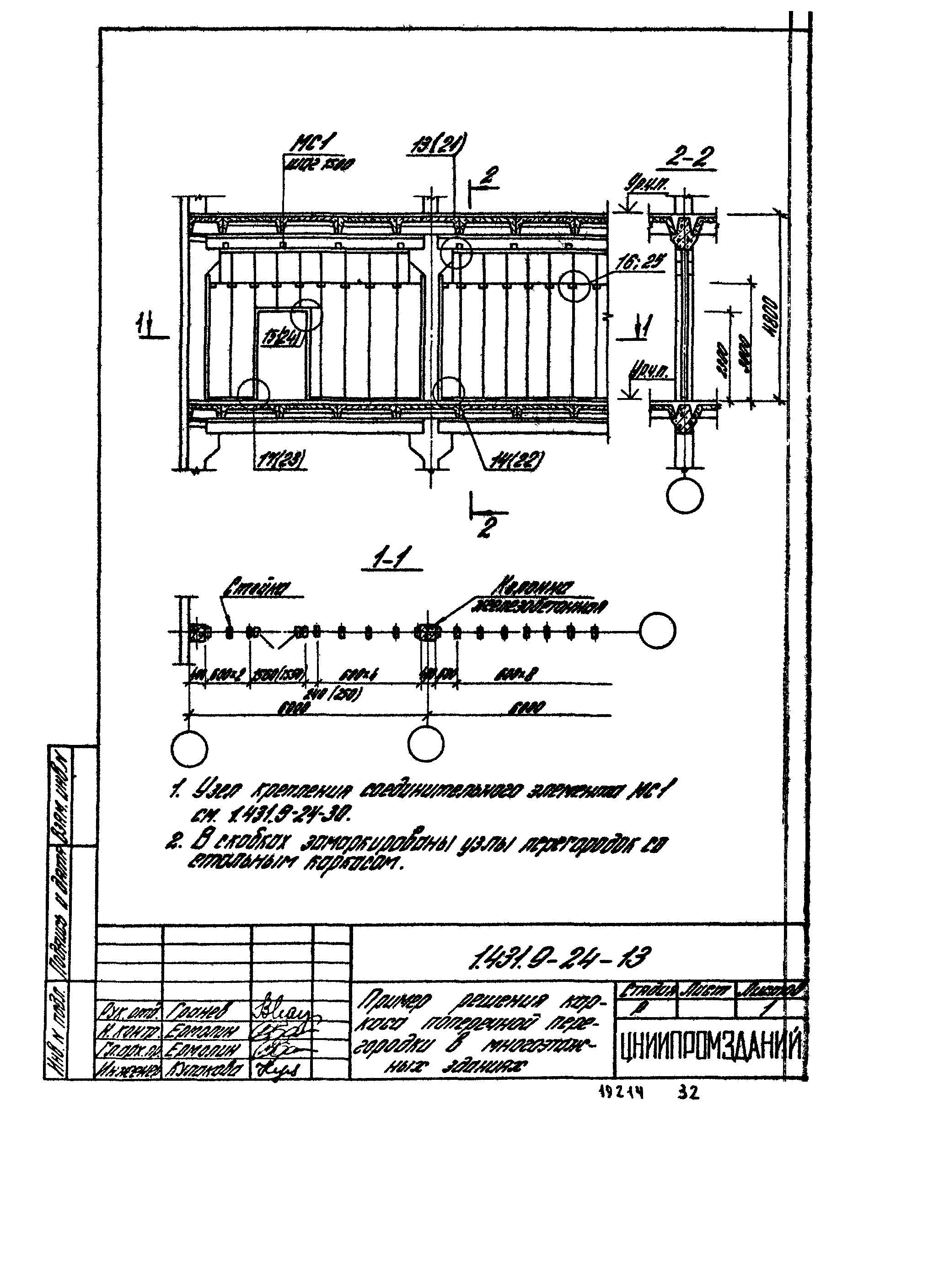

1.431.9-24-13 Пример решения каркаса поперечной перегородки в многоэтажных зданиях

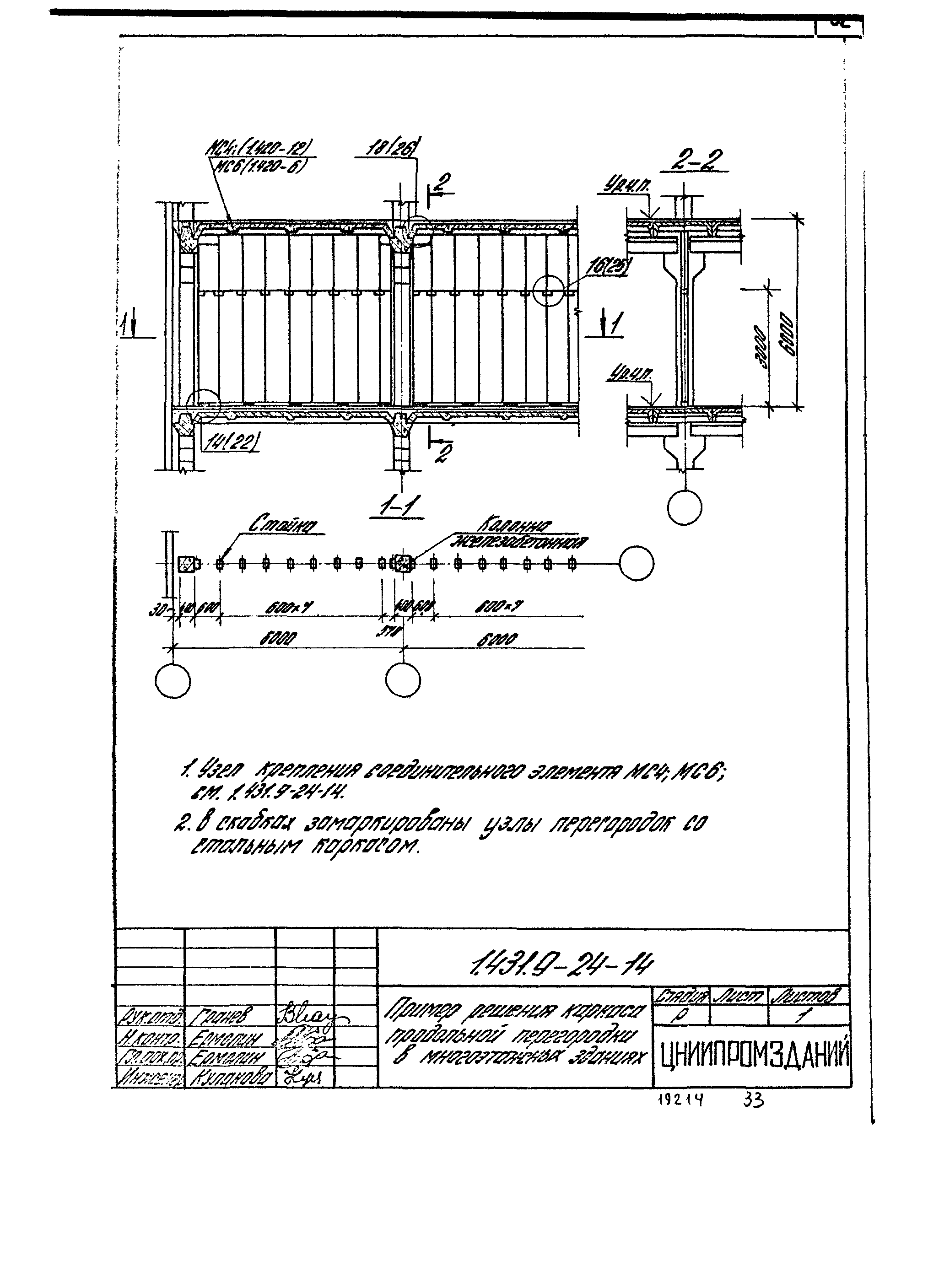

1.431.9-24-14 Пример решения каркаса продольной перегородки в многоэтажных зданиях

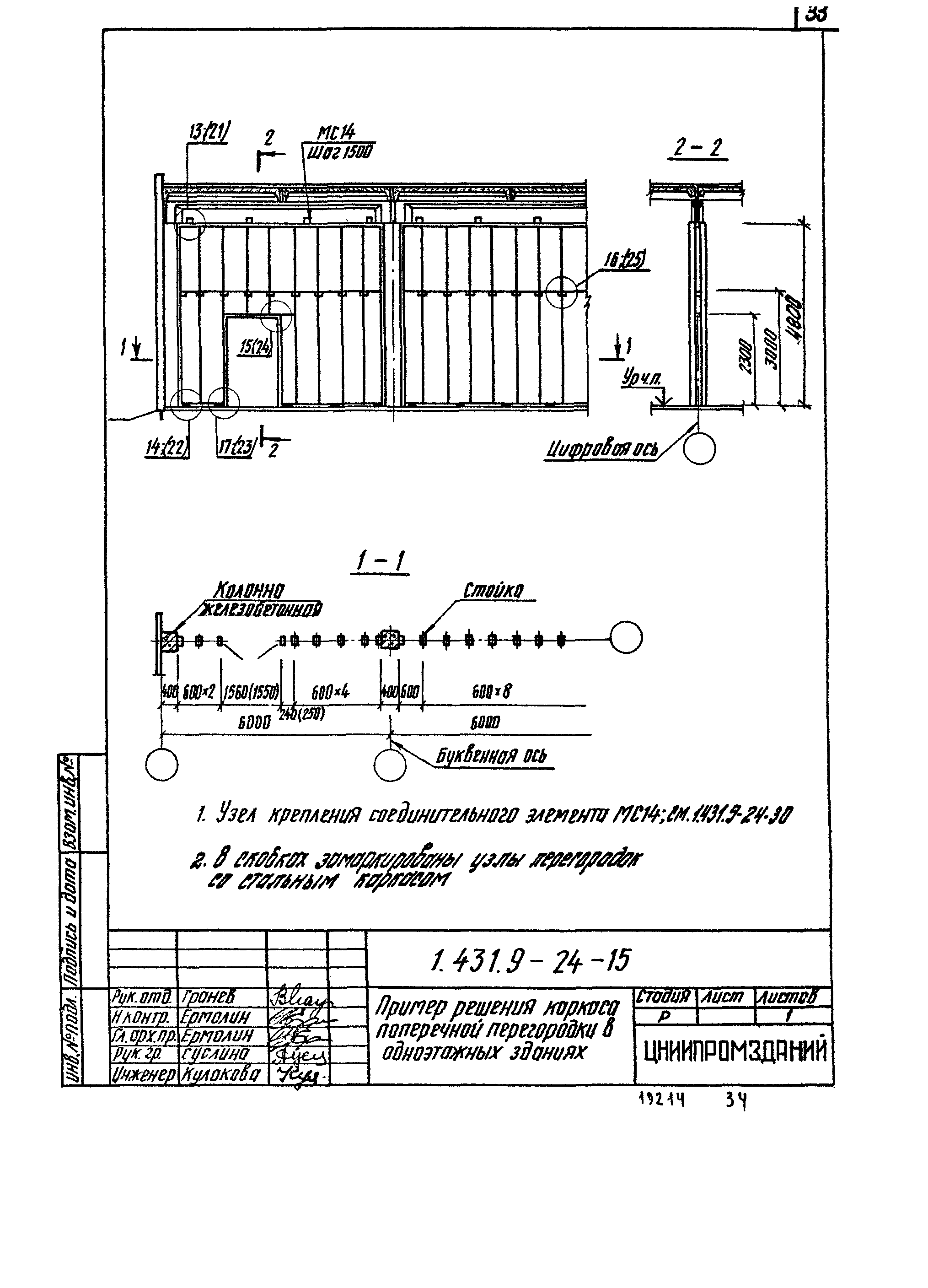

1.431.9-24-15 Пример решения каркаса поперечной перегородки в одноэтажных зданиях

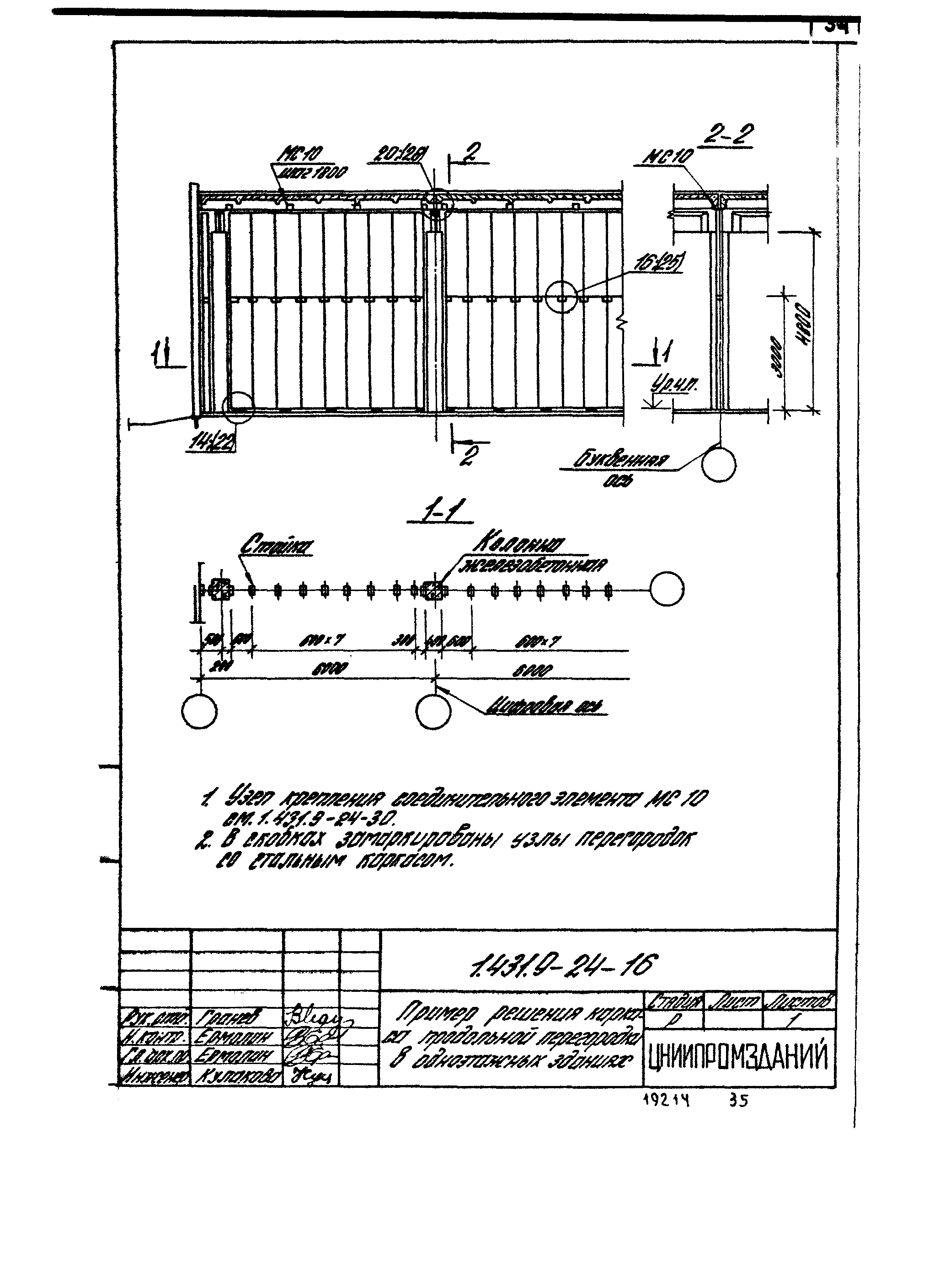

1.431.9-24-16 Пример решения каркаса продольной перегородки в одноэтажных зданиях

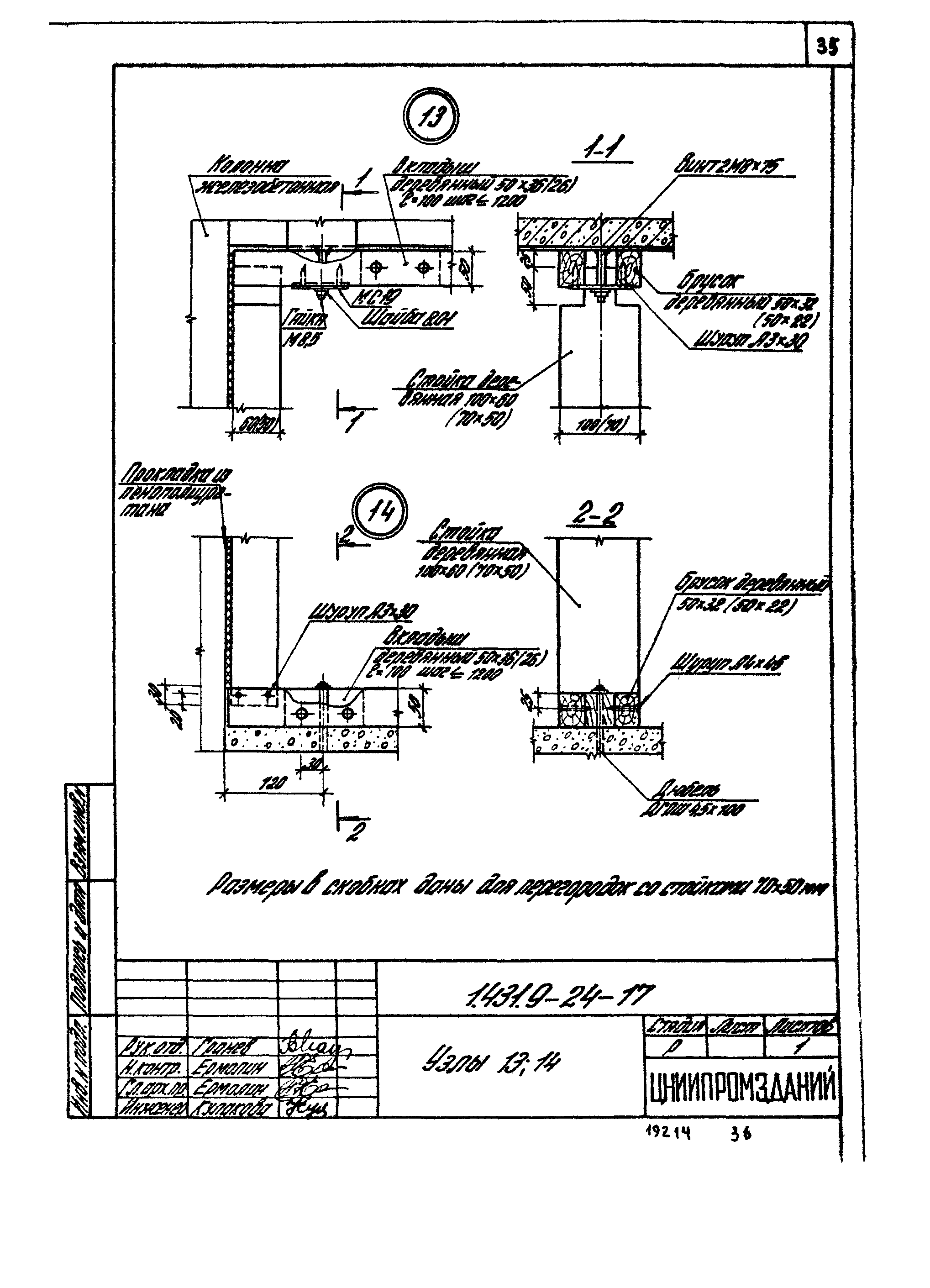

1.431.9-24-17 Узлы 13; 14
1.431.9-24-18 Узлы 15; 16

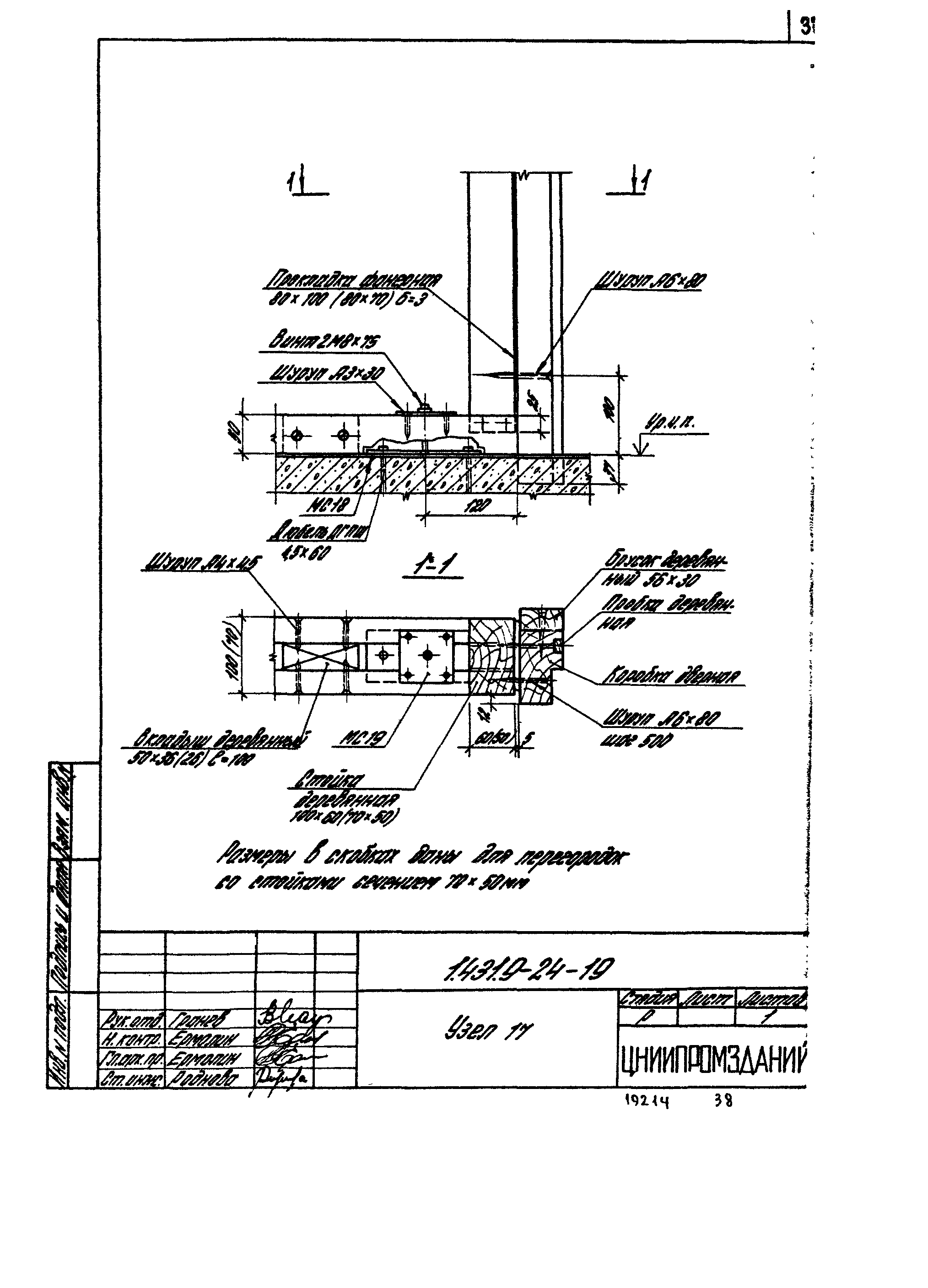

1.431.9-24-19 Узел 17

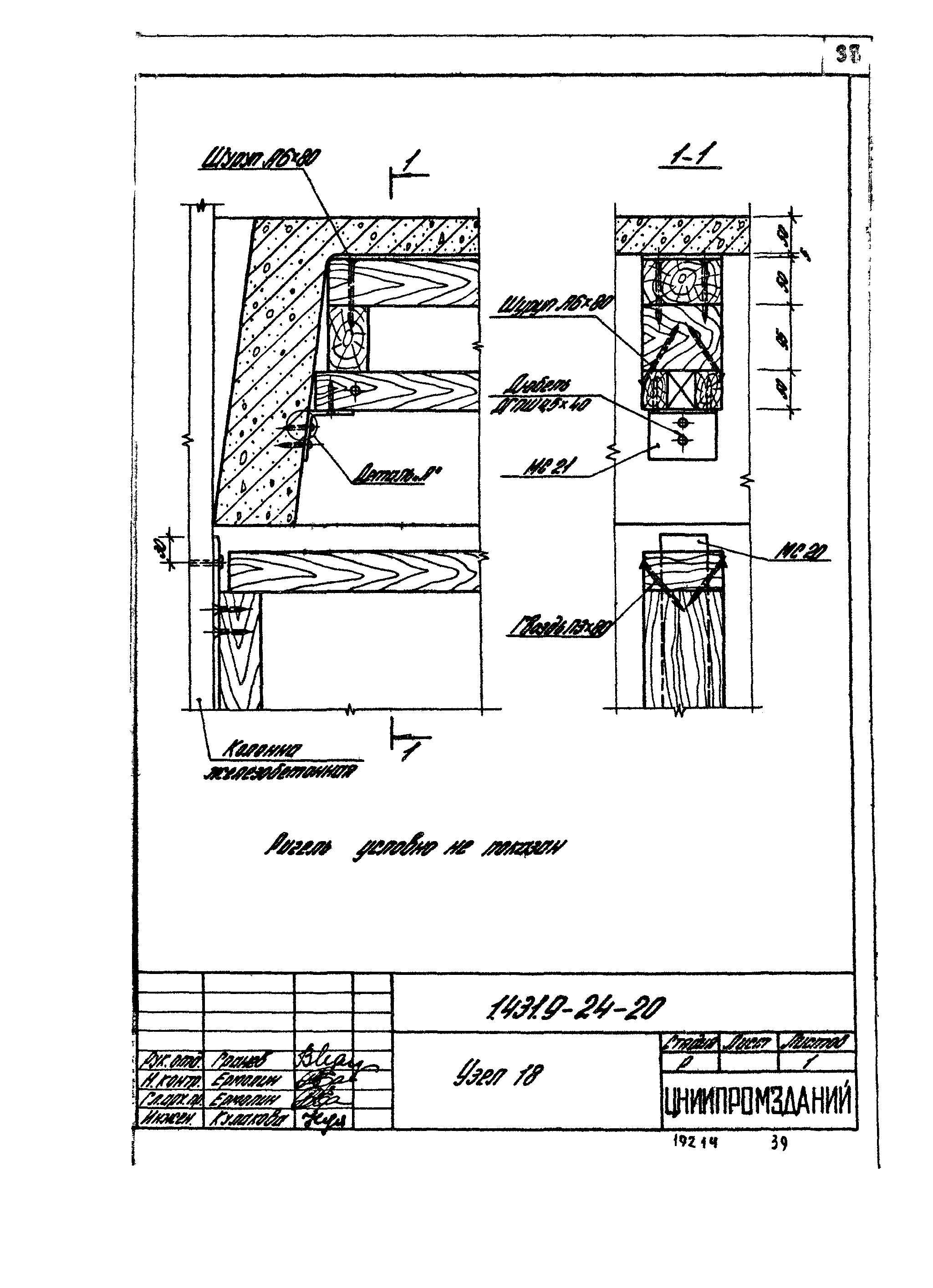

1.431.9-24-20 Узел 18

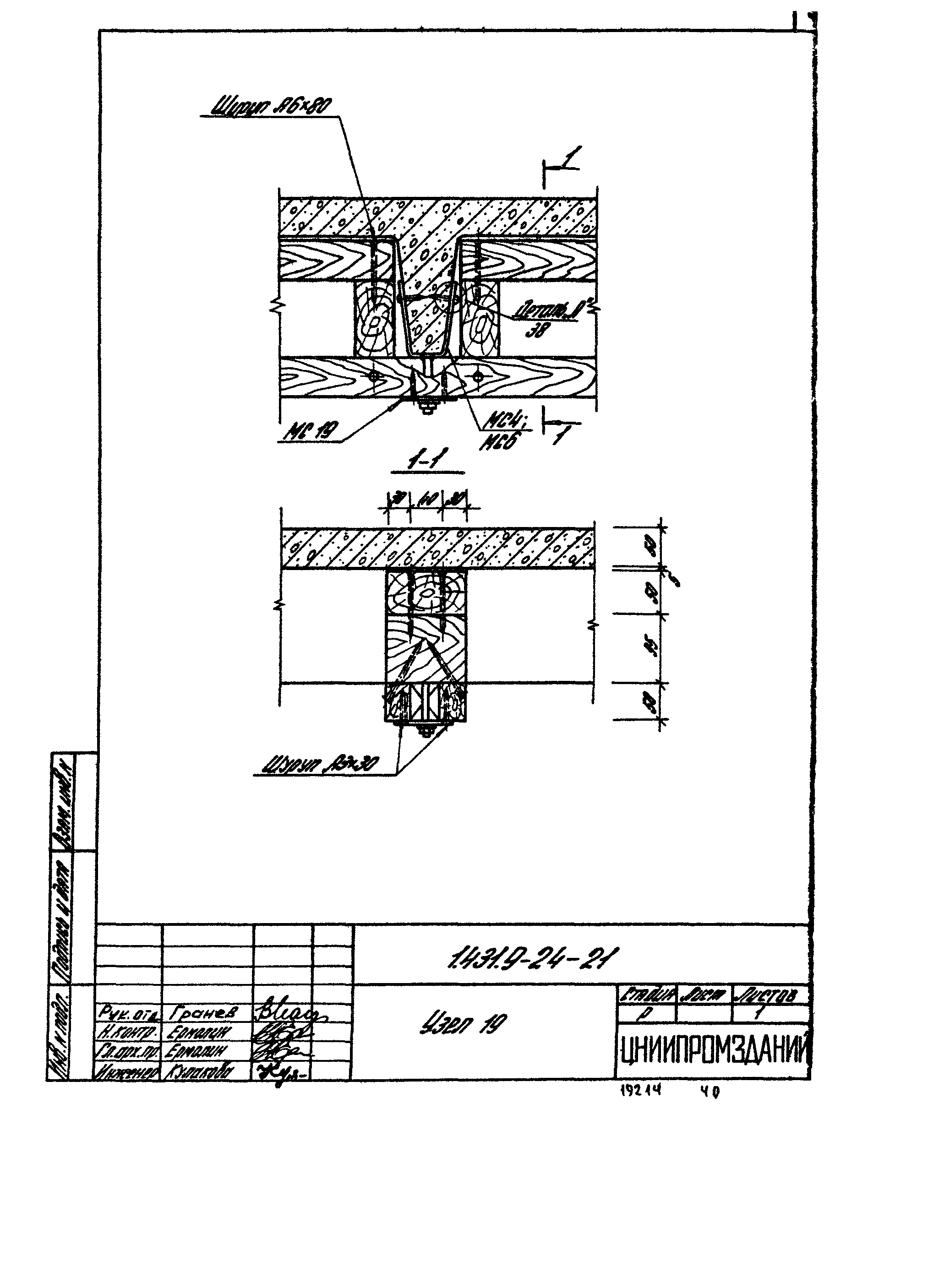

1.431.9-24-21 Узел 19

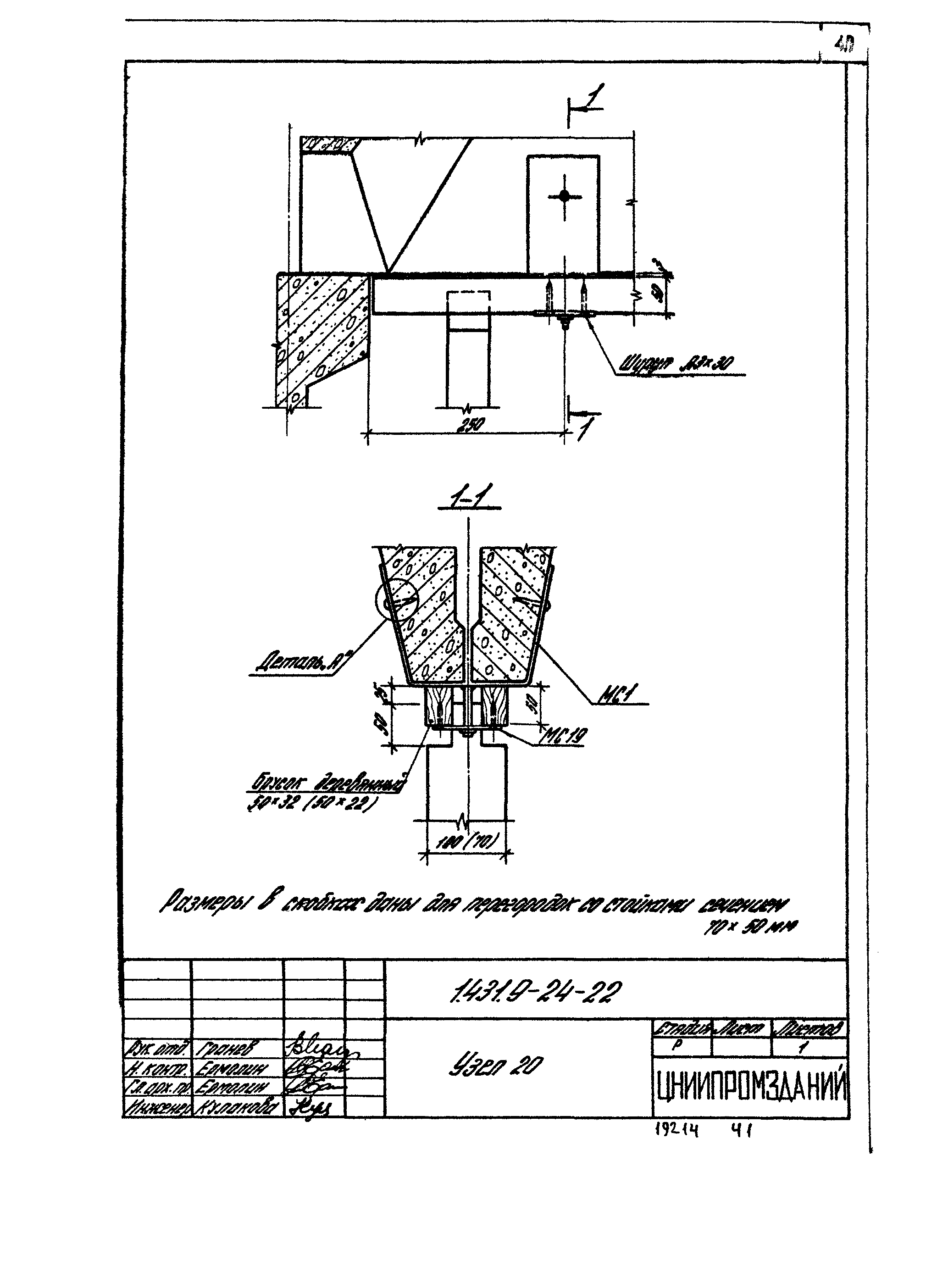

1.431.9-24-22 Узел 20

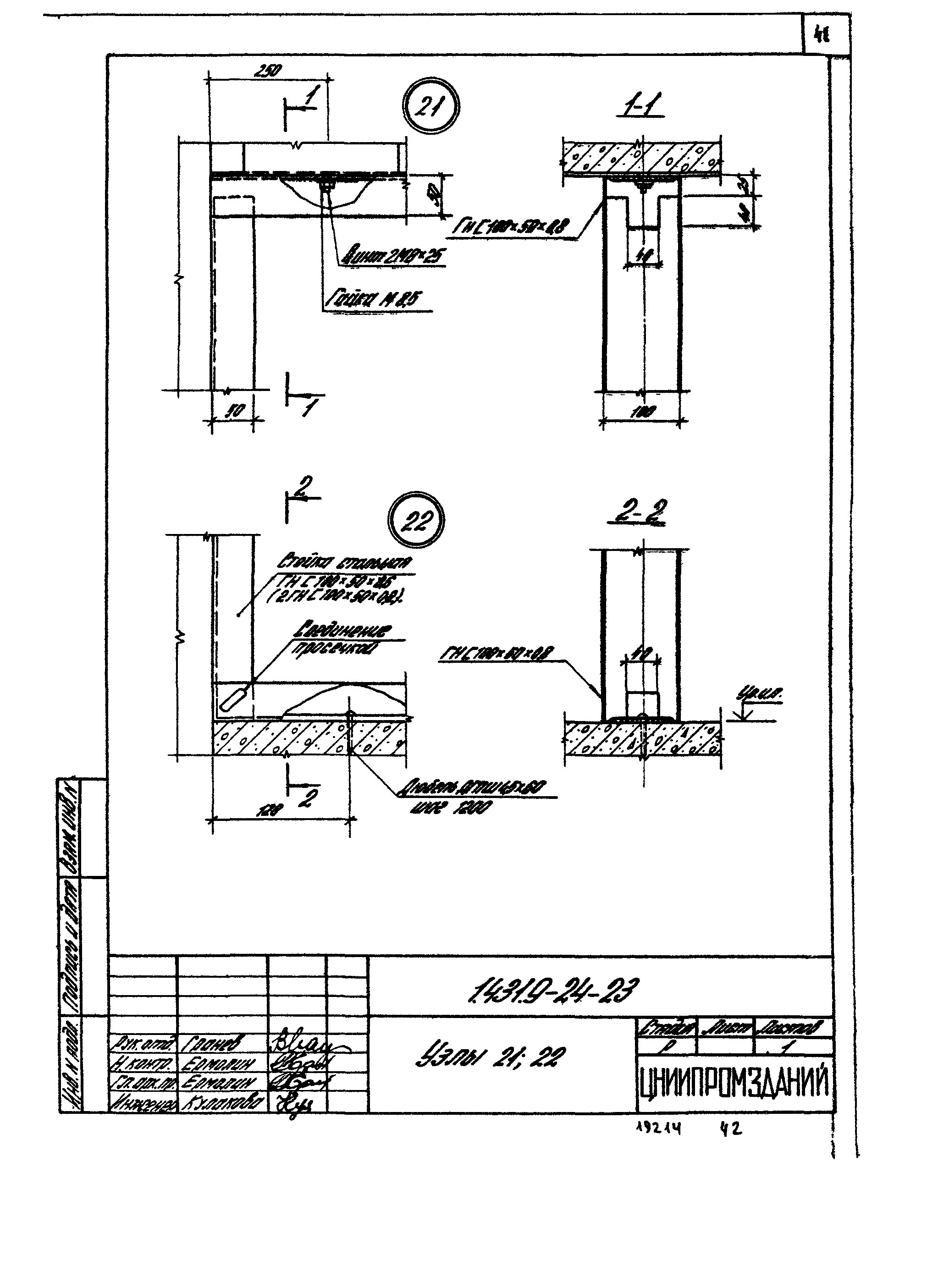

1.431.9-24-23 Узлы 21; 22

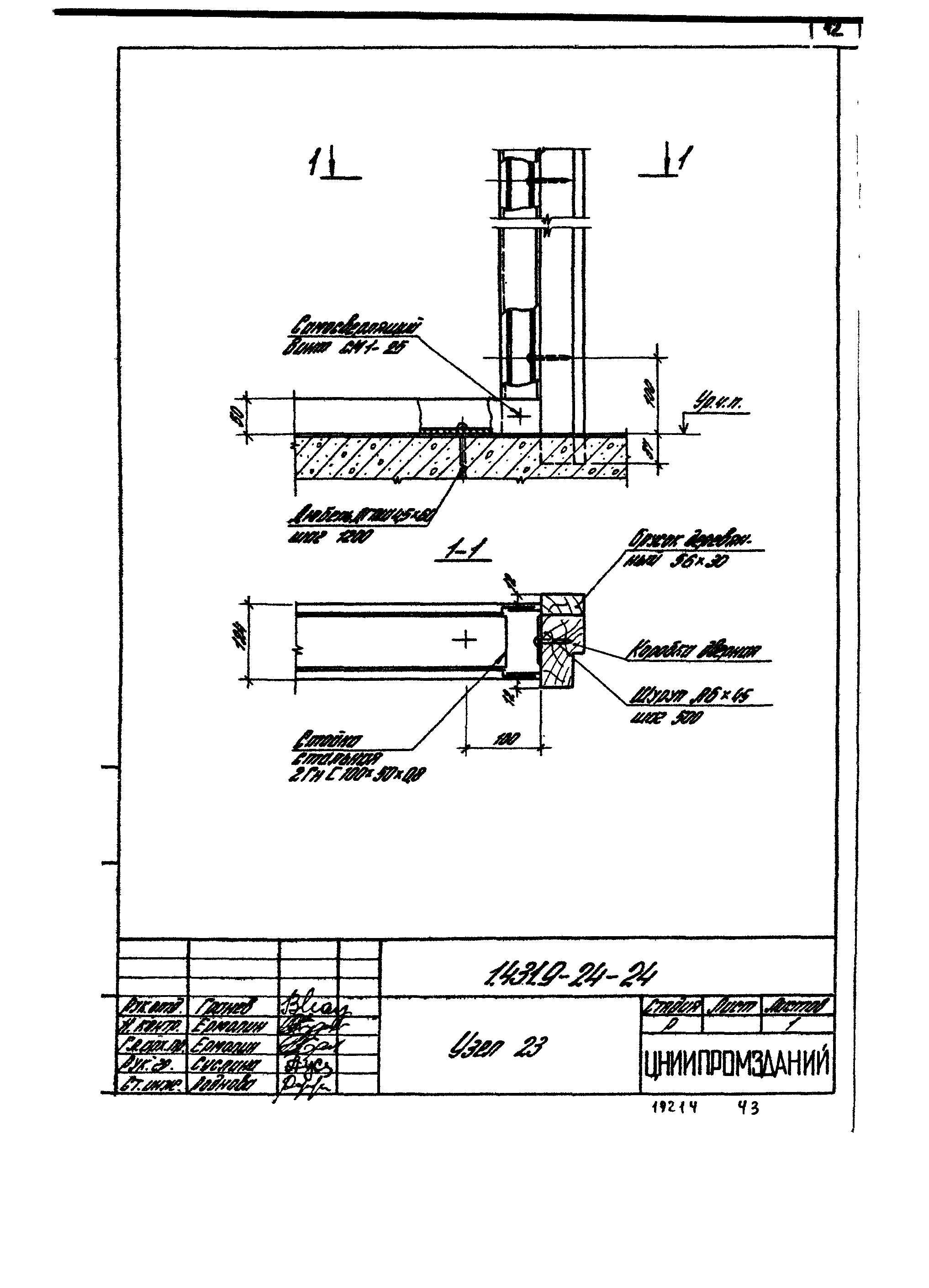

1.431.9-24-24 Узел 23

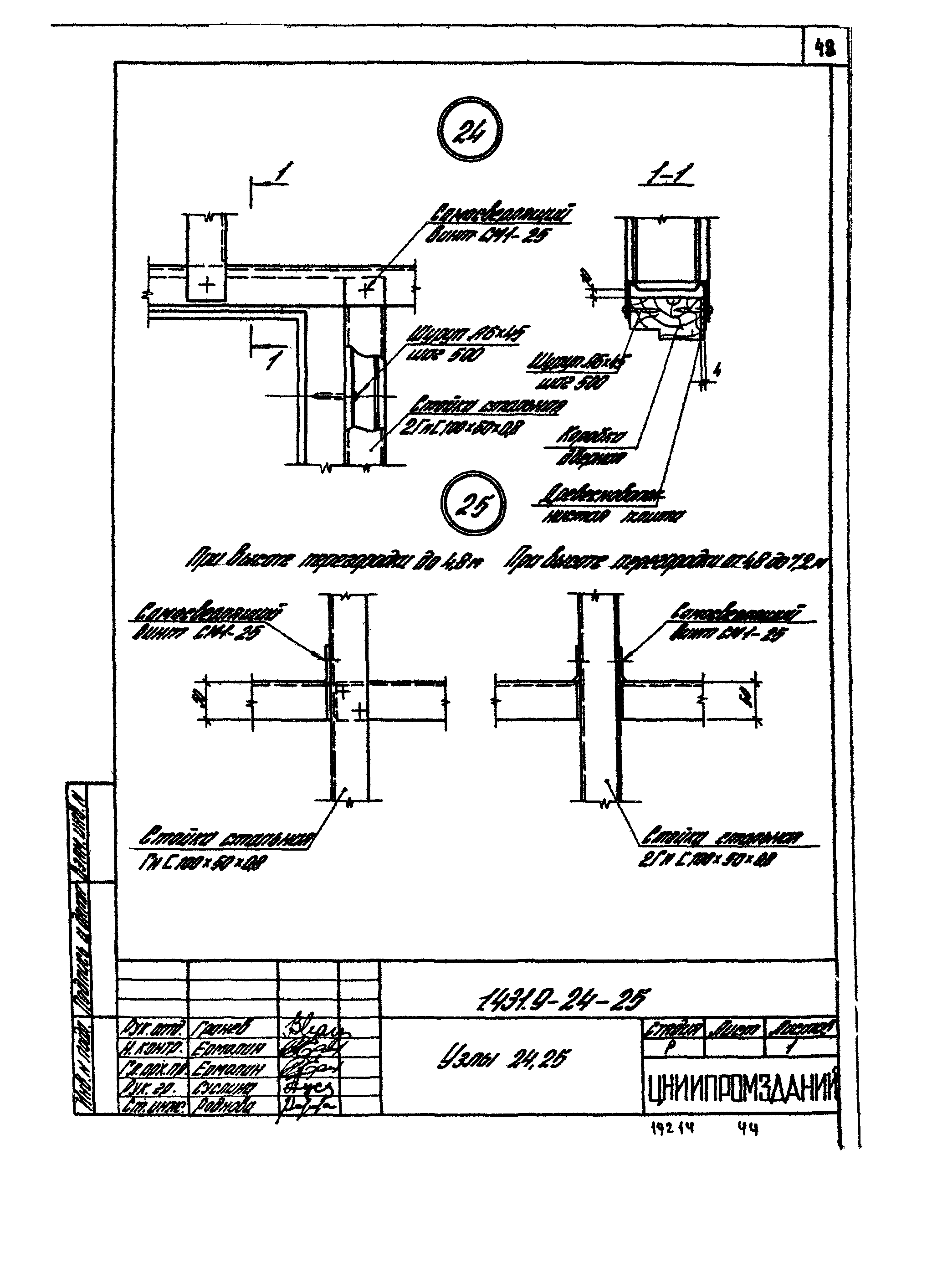

1.431.9-24-25 Узлы 24; 25

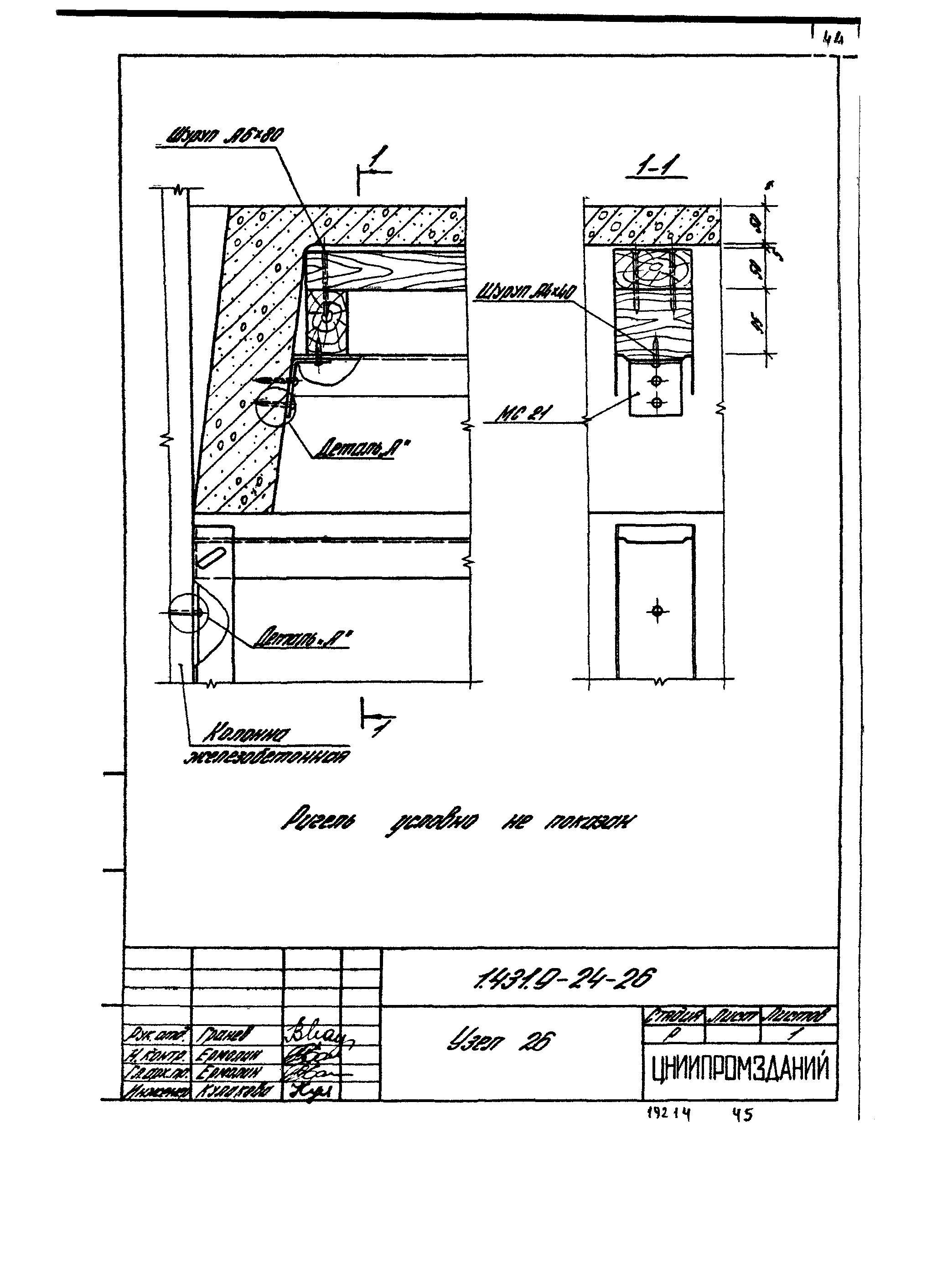

1.431.9-24-26 Узлы 26

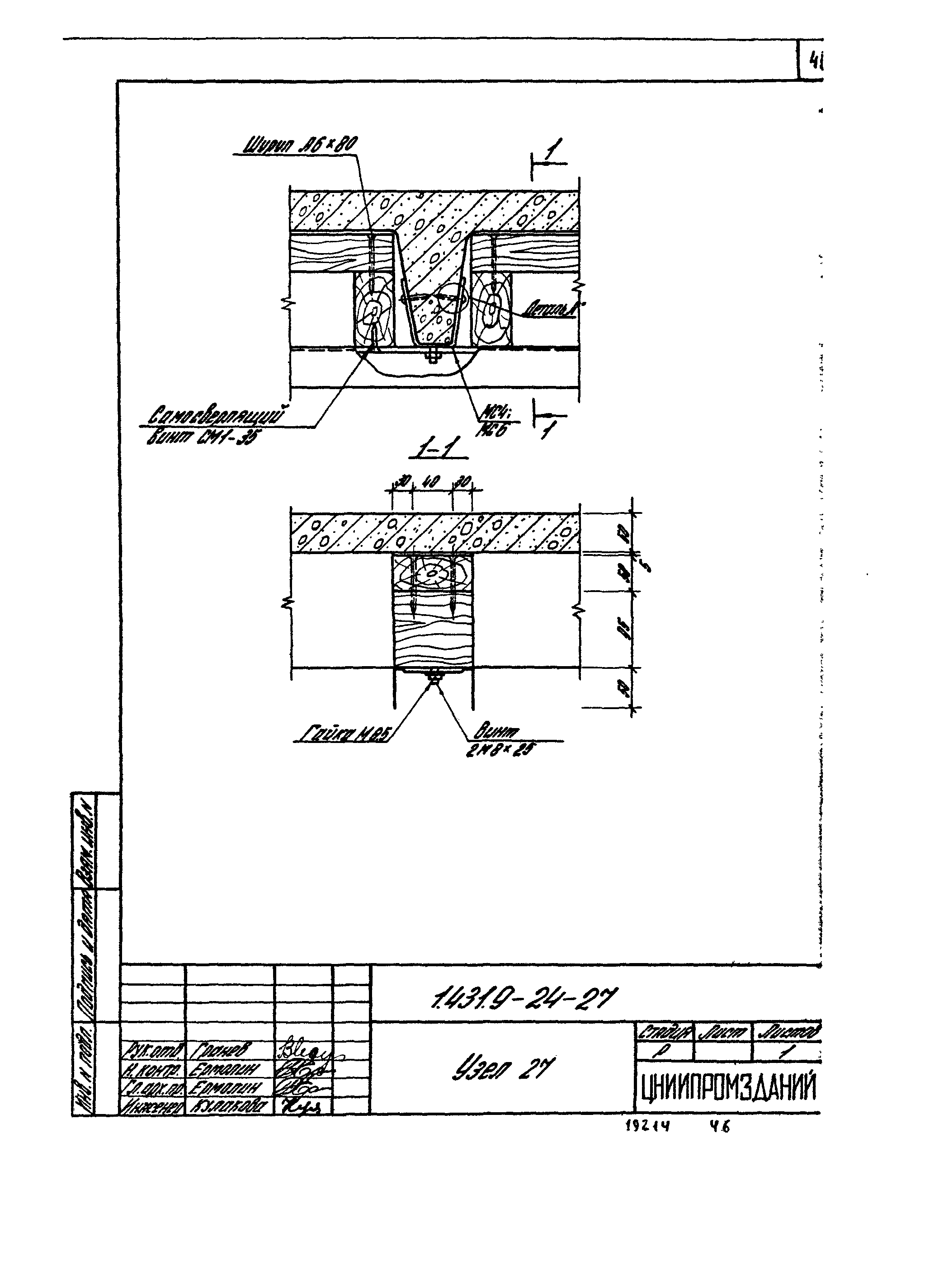

1.431.9-24-27 Узел 27

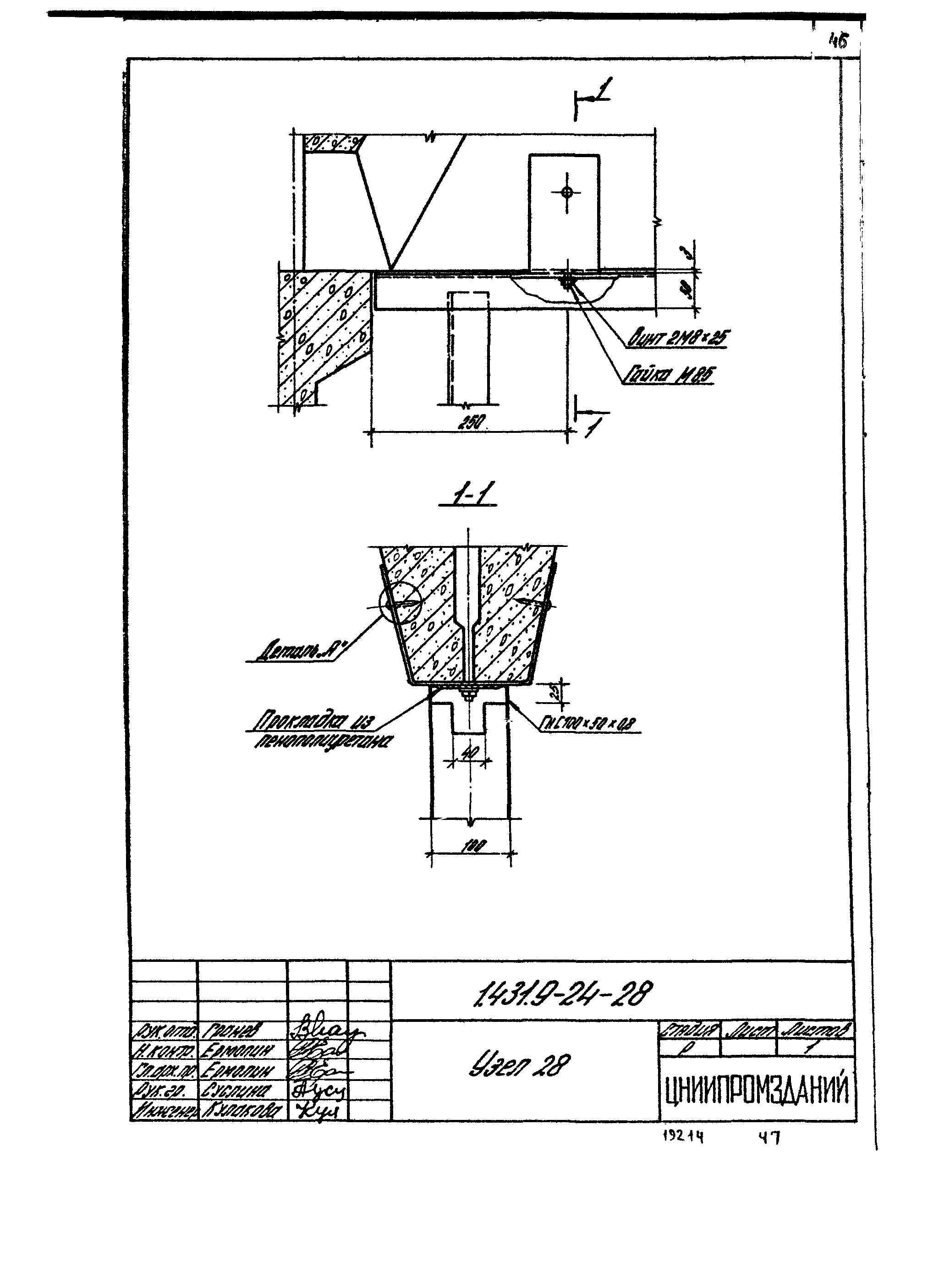

1.431.9-24-28 Узел 28

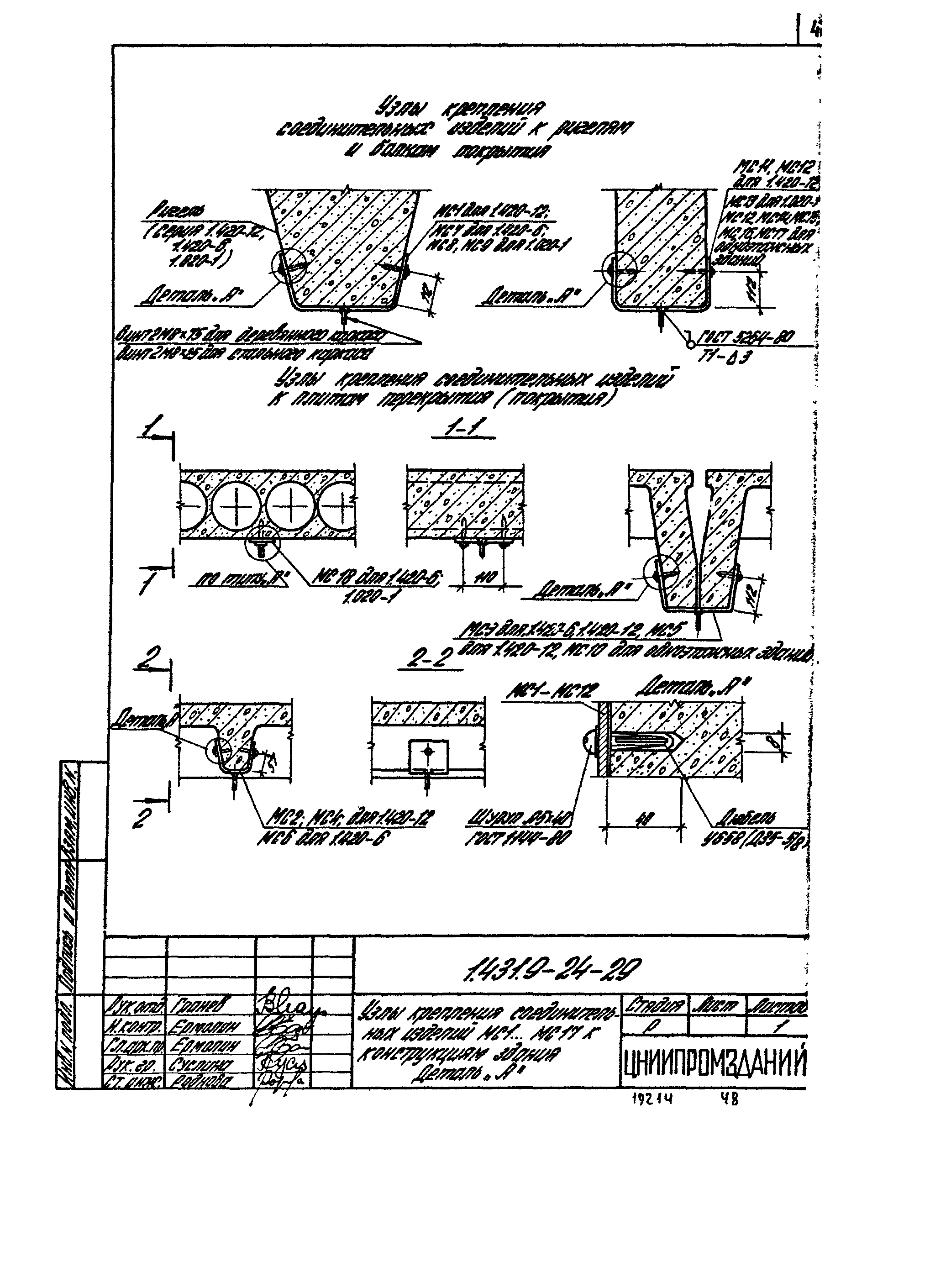

1.431.9-24-29 Узлы крепления соединительных изделий МС1… МС17 к конструкциям здания. Деталь "А"

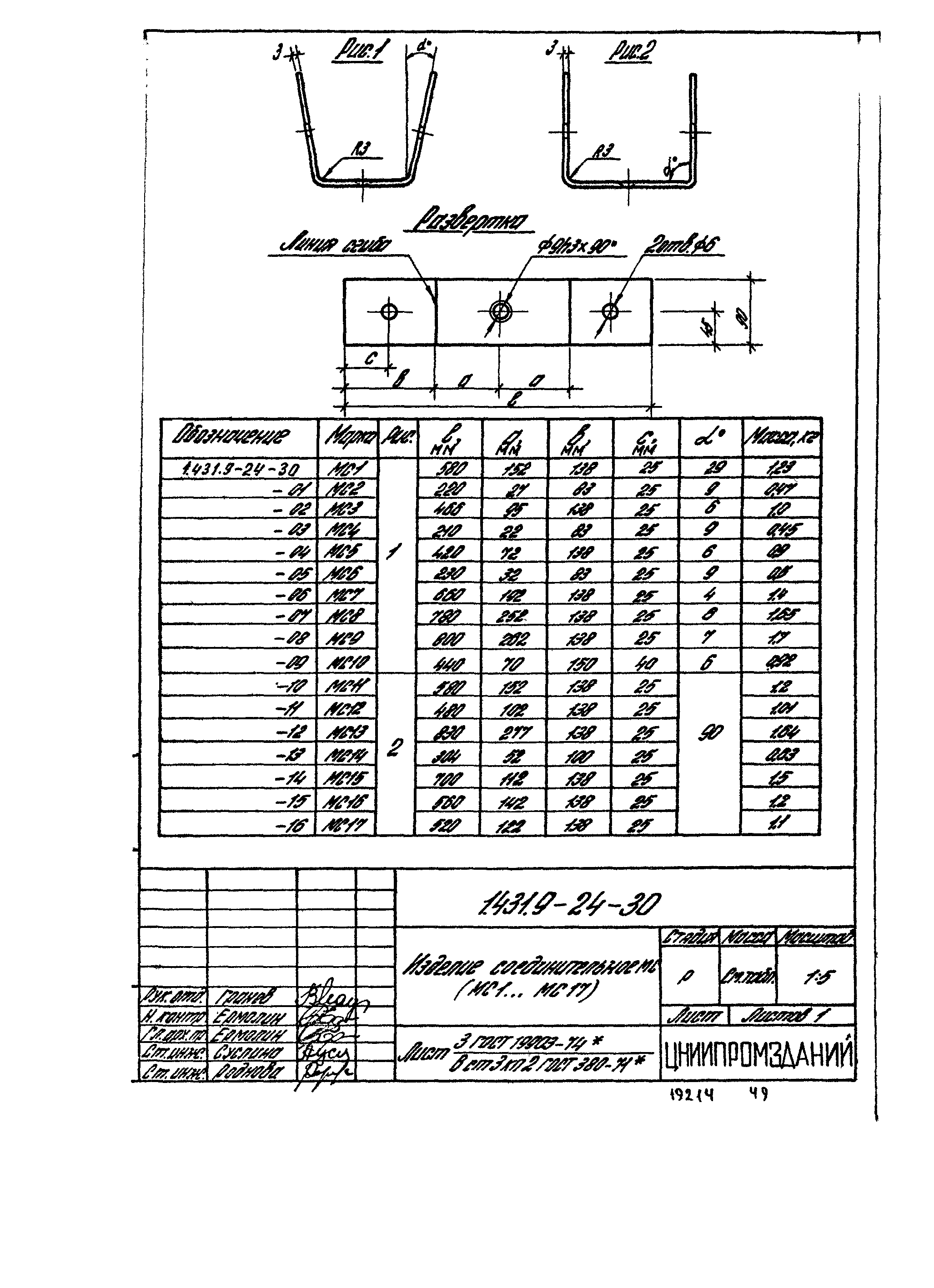

1.431.9-24-30 Изделие соединительное МС (МС1… МС17)

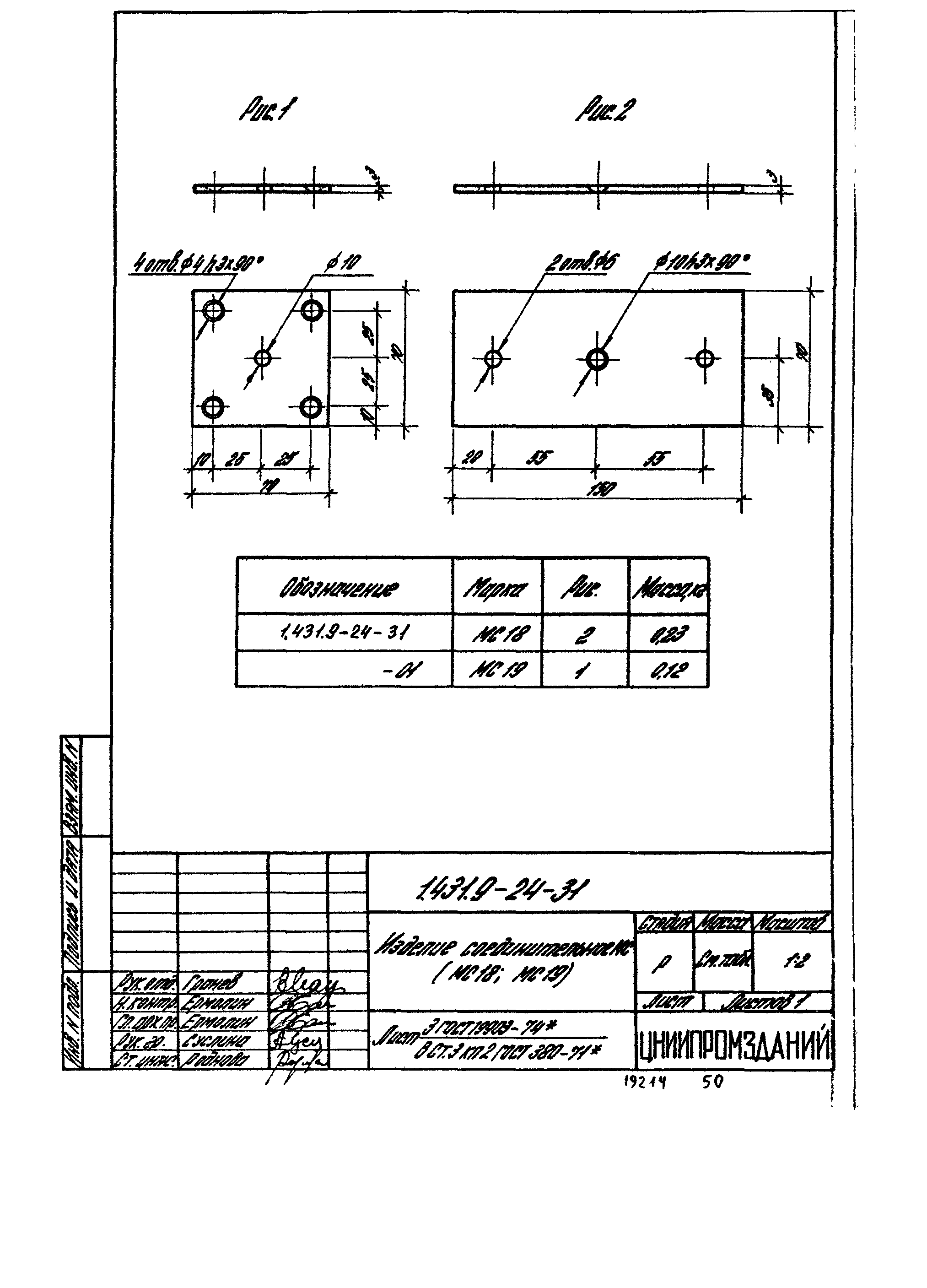

1.431.9-24-31 Изделие соединительное МС (МС18… МС19)

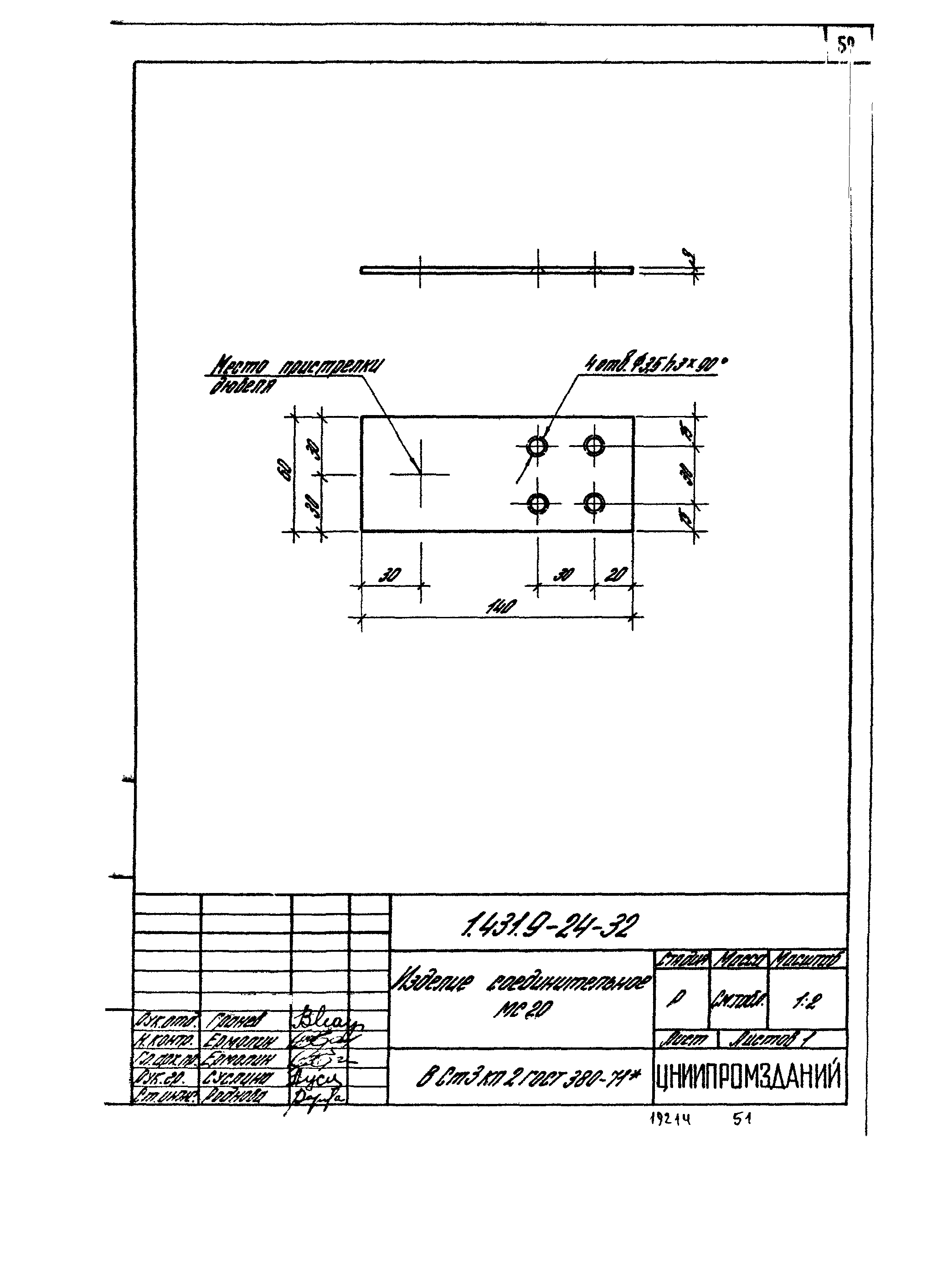

1.431.9-24-32 Изделие соединительное МС20

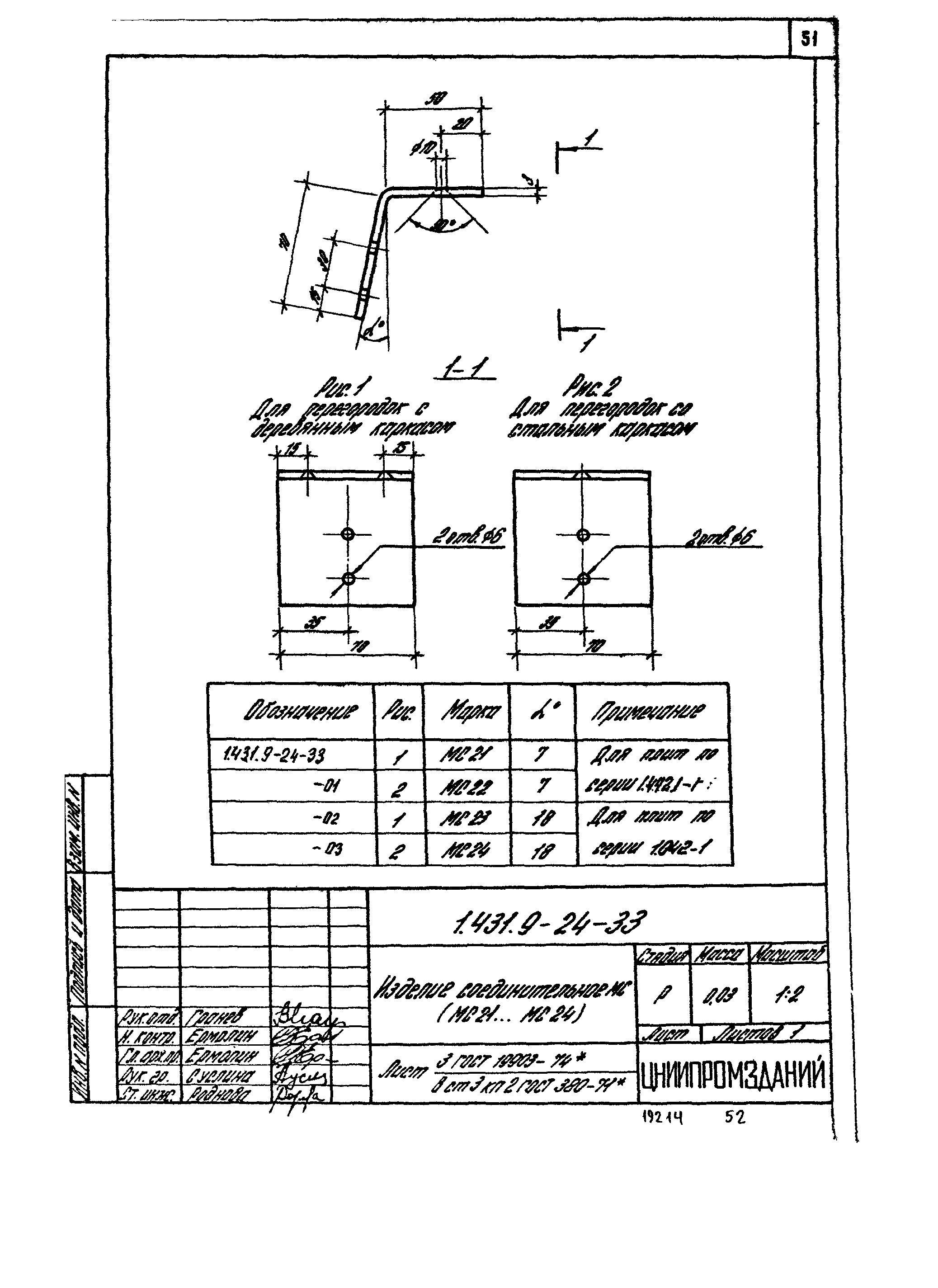

1.431.9-24-33 Изделие соединительное МС (МС21… МС24)

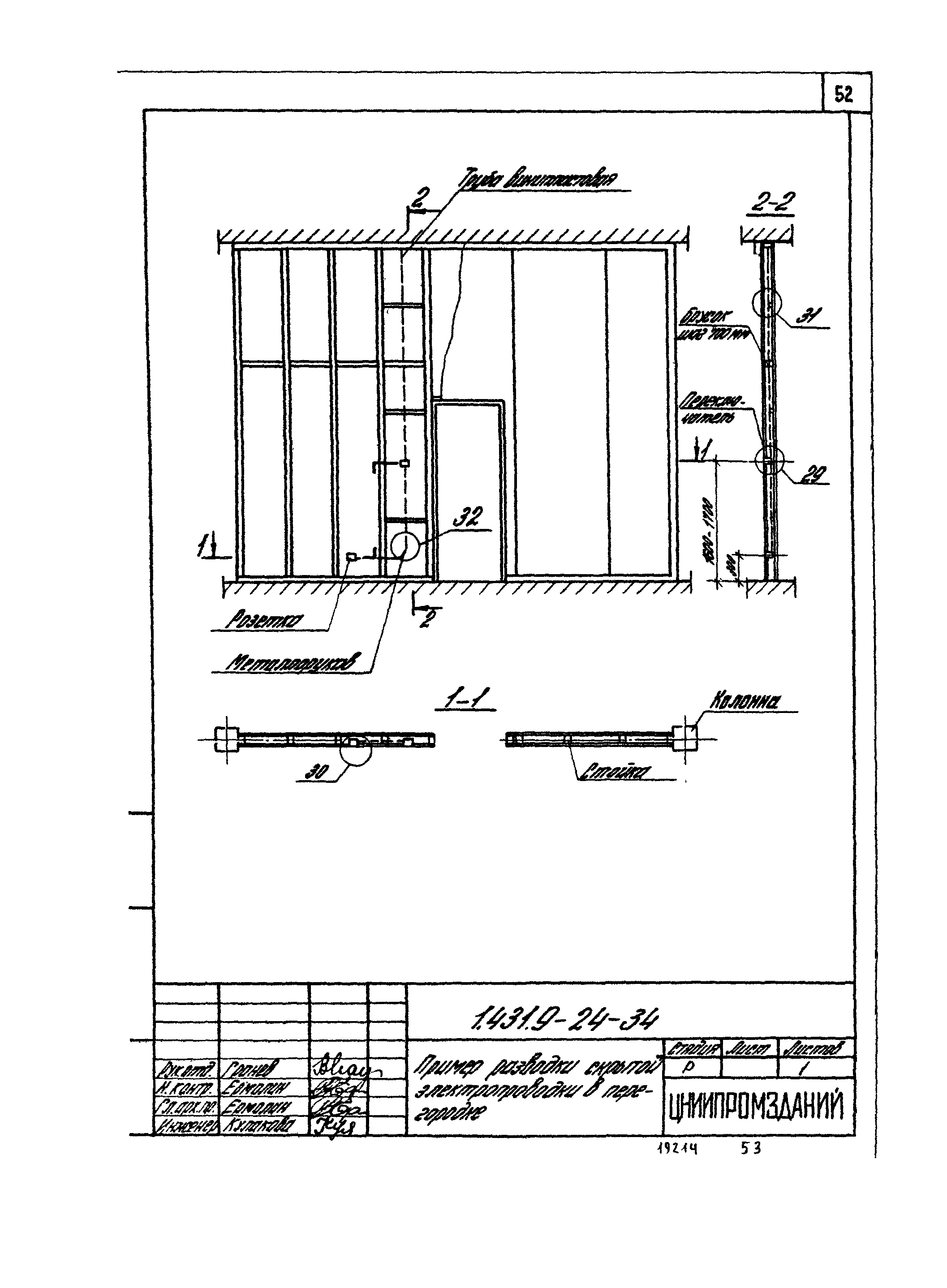

1.431.9-24-34 Пример разводки скрытой электропроводки в перегородке

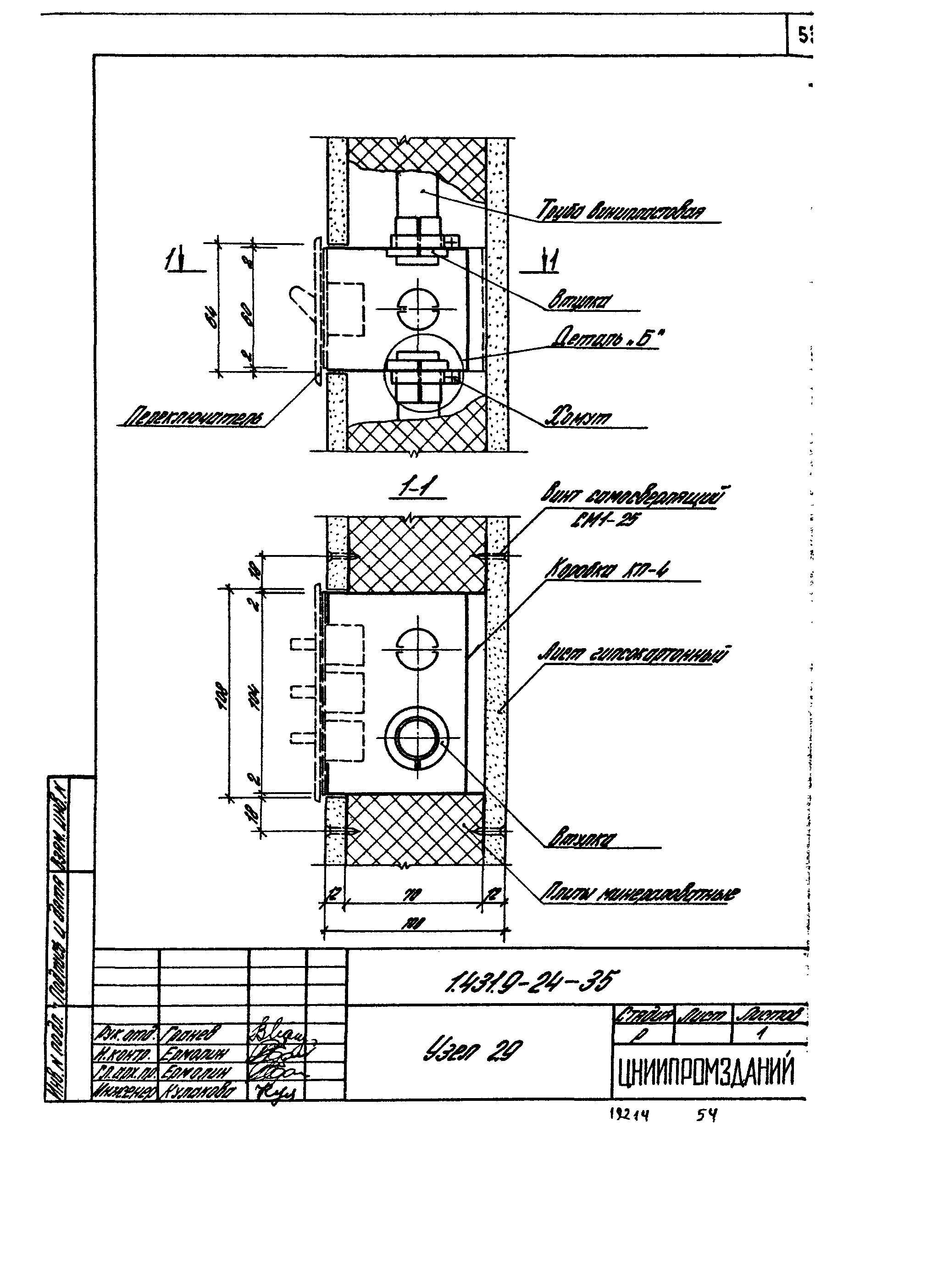

1.431.9-24-35 Узел 29

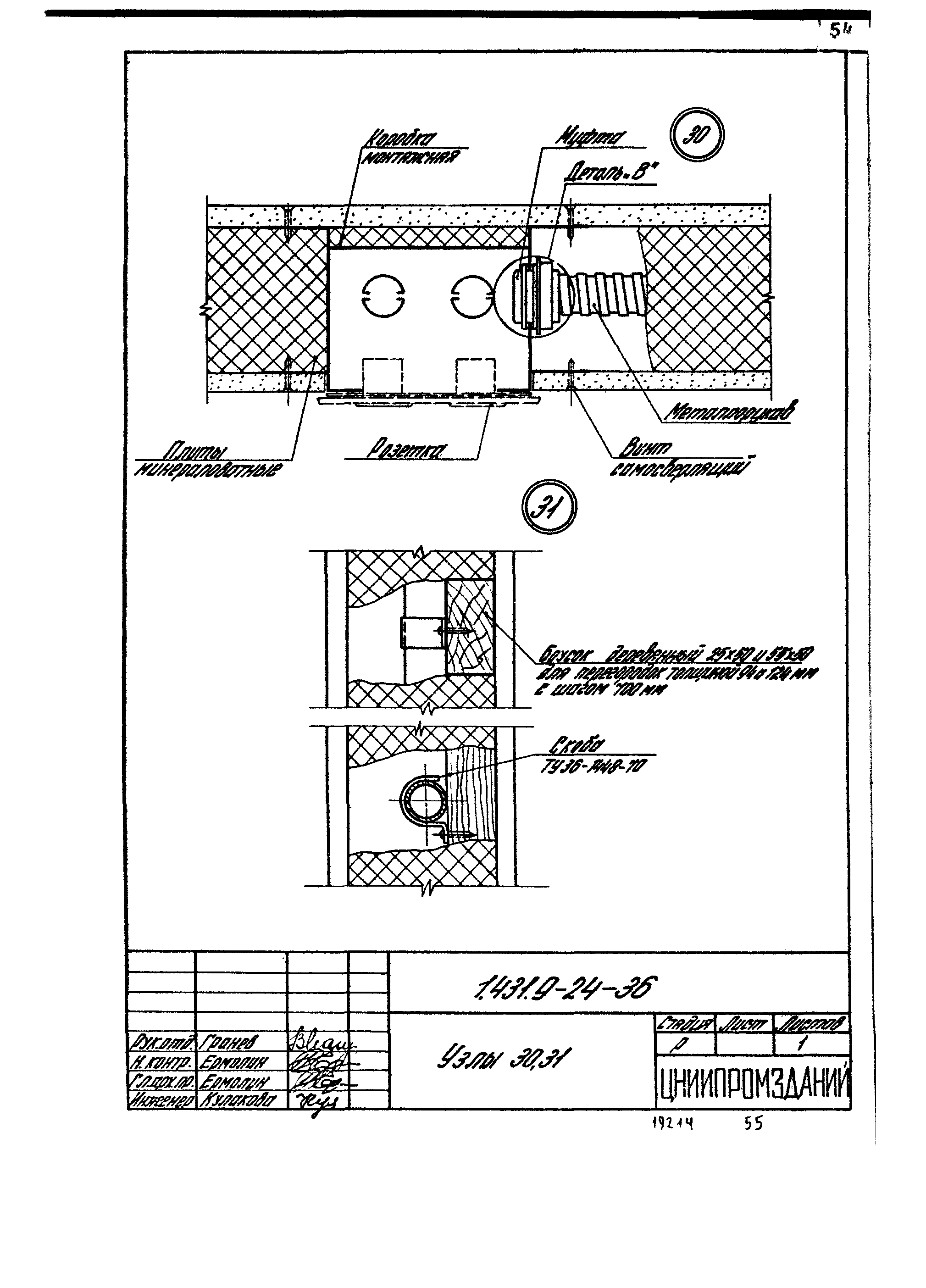

1.431.9-24-36 Узлы 30, 31

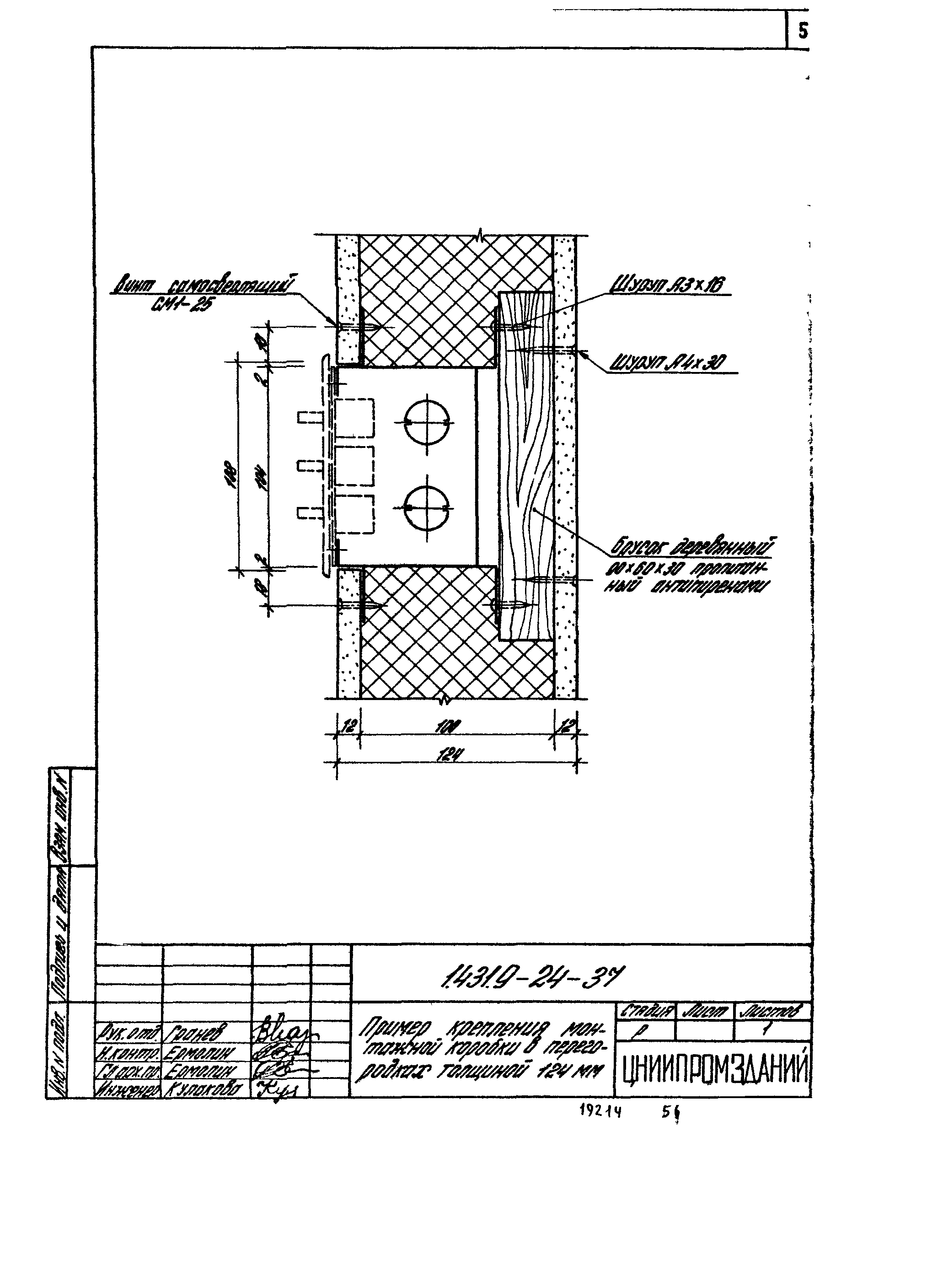

1.431.9-24-37 Пример крепления монтажной коробки в перегородках толщиной 124 мм

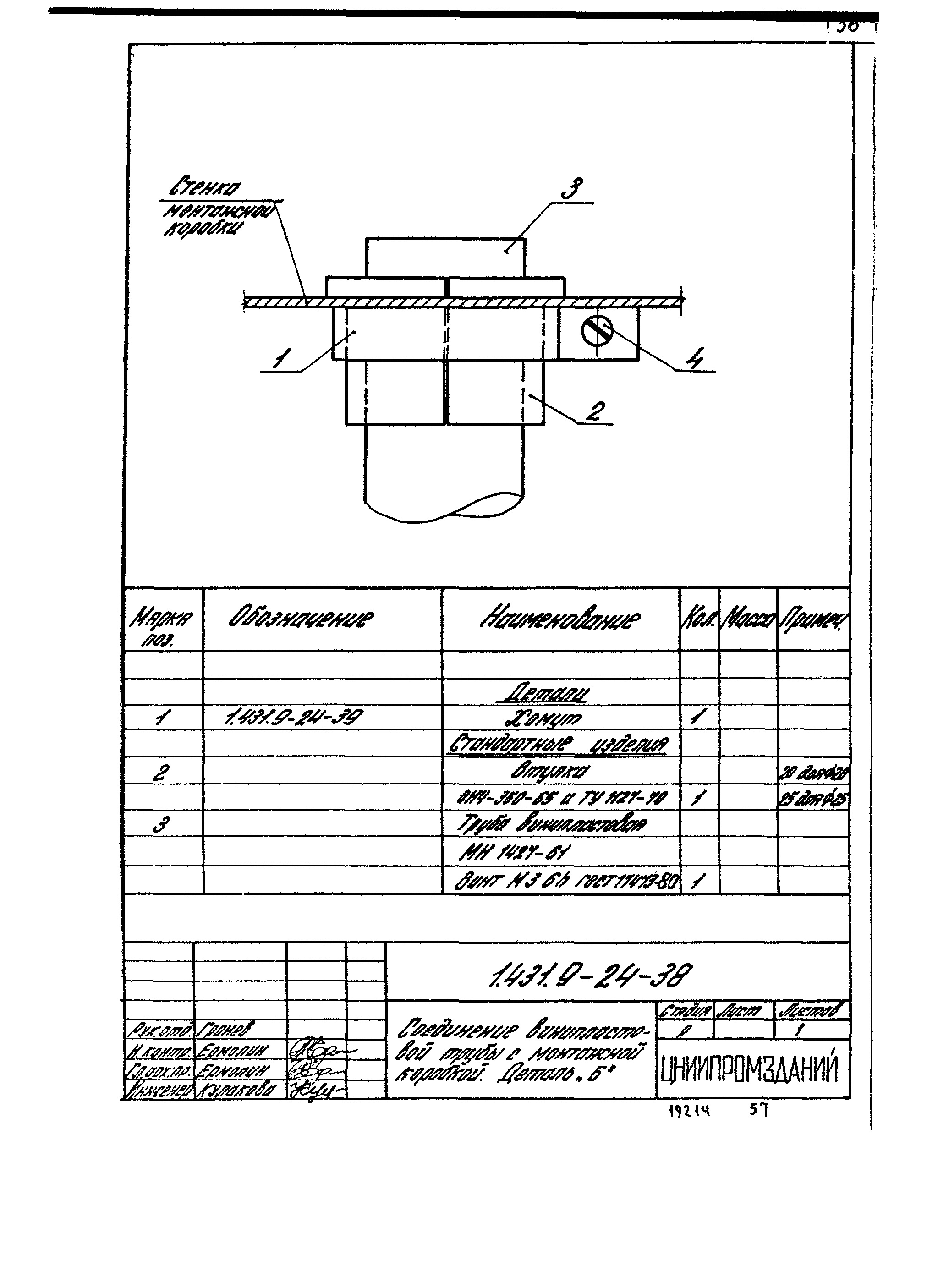

1.431.9-24-38 Соединительное винипластовой трубы с монтажной коробкой. Деталь "Б"

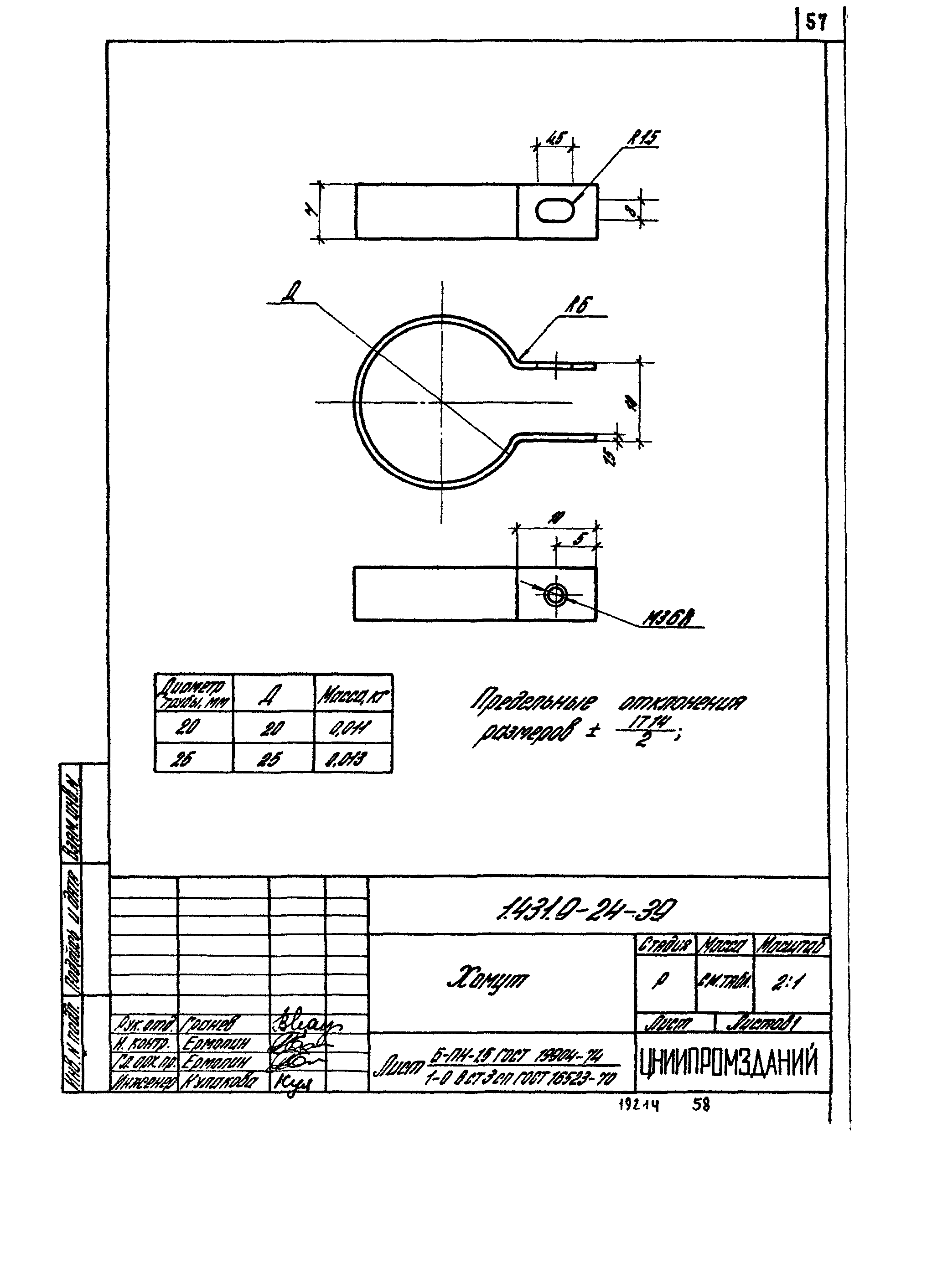

1.431.9-24-39 Хомут

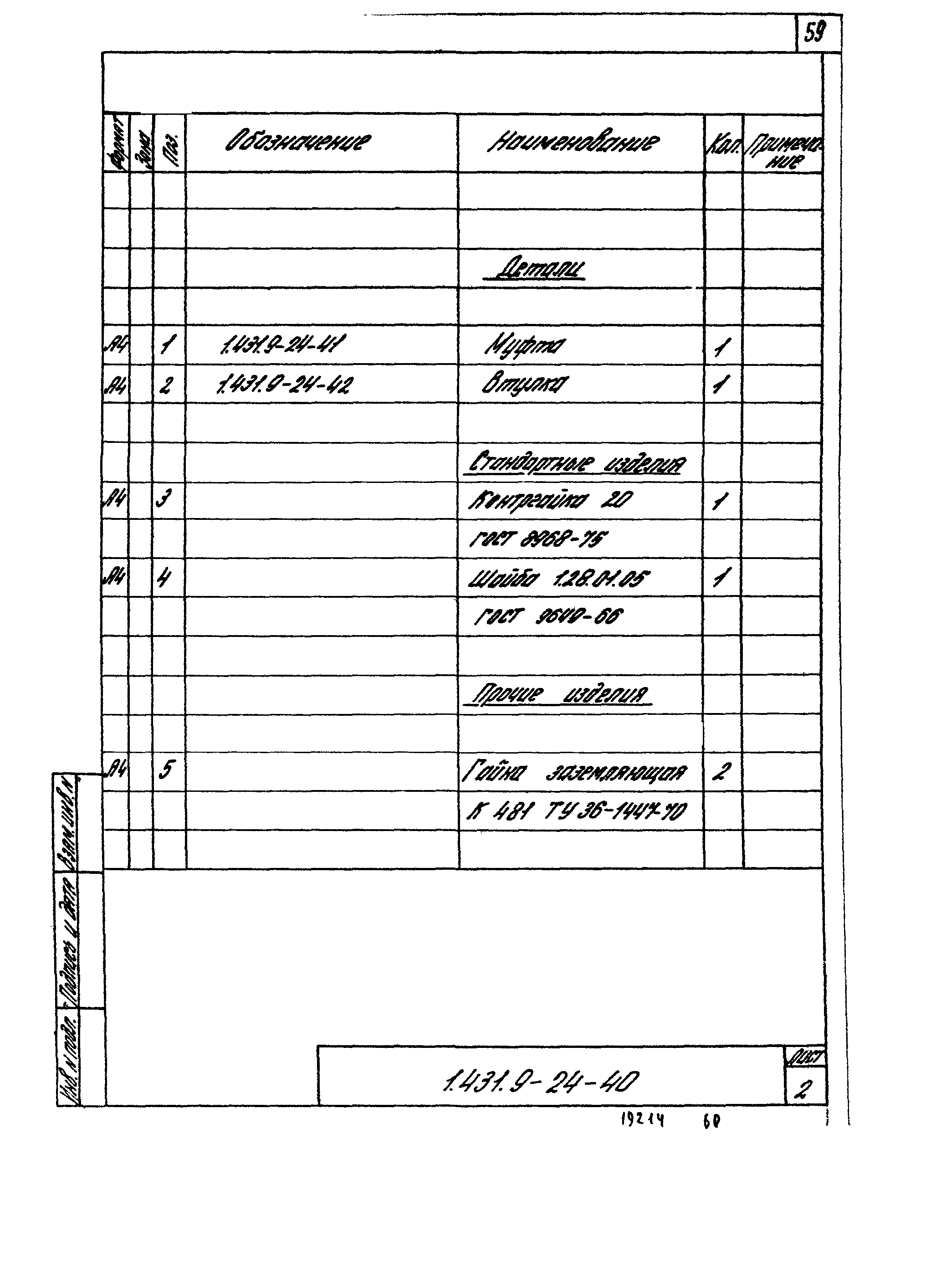

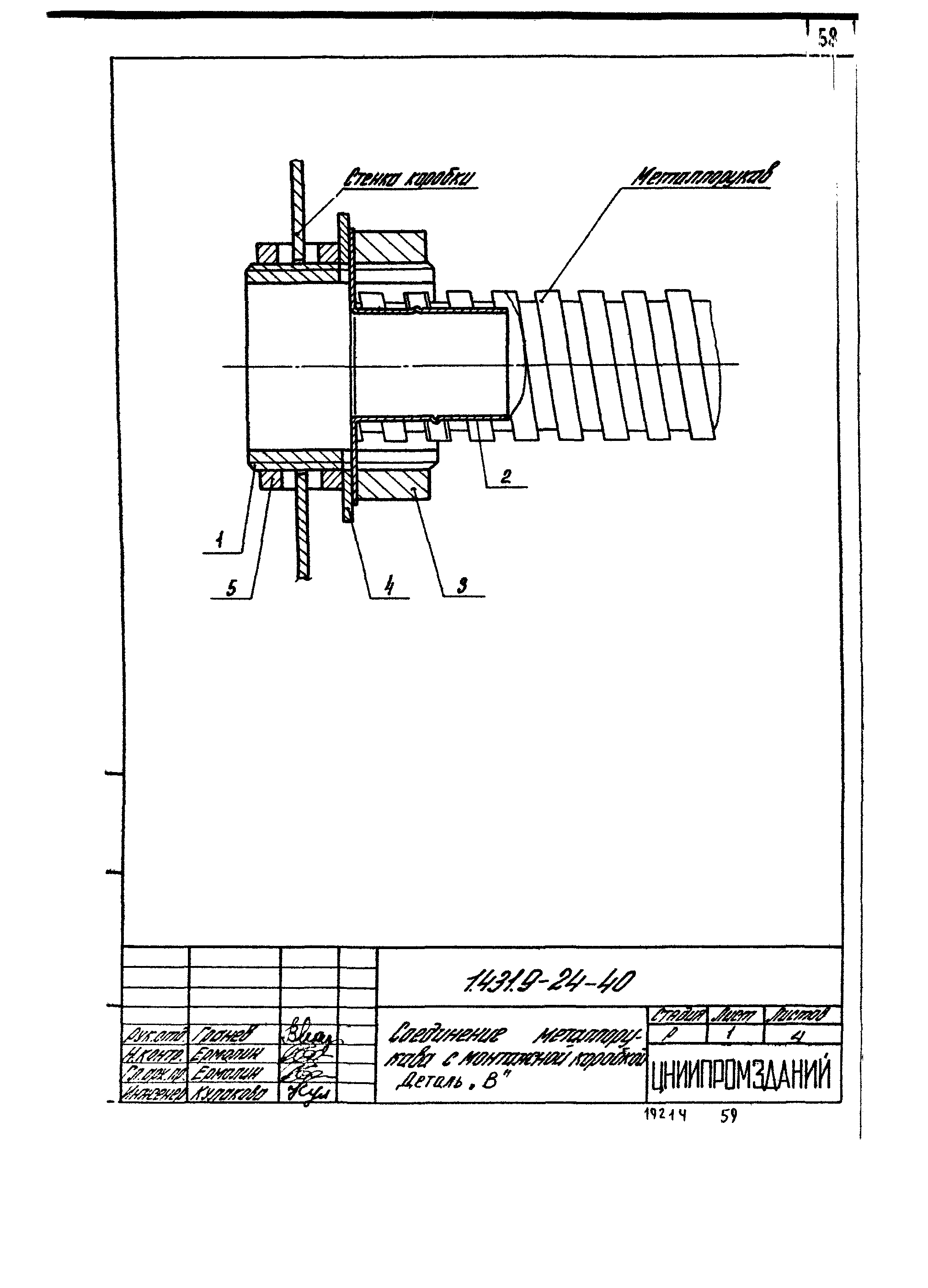

1.431.9-24-40 Соединение металлорукава с монтажной коробкой. Деталь "В"

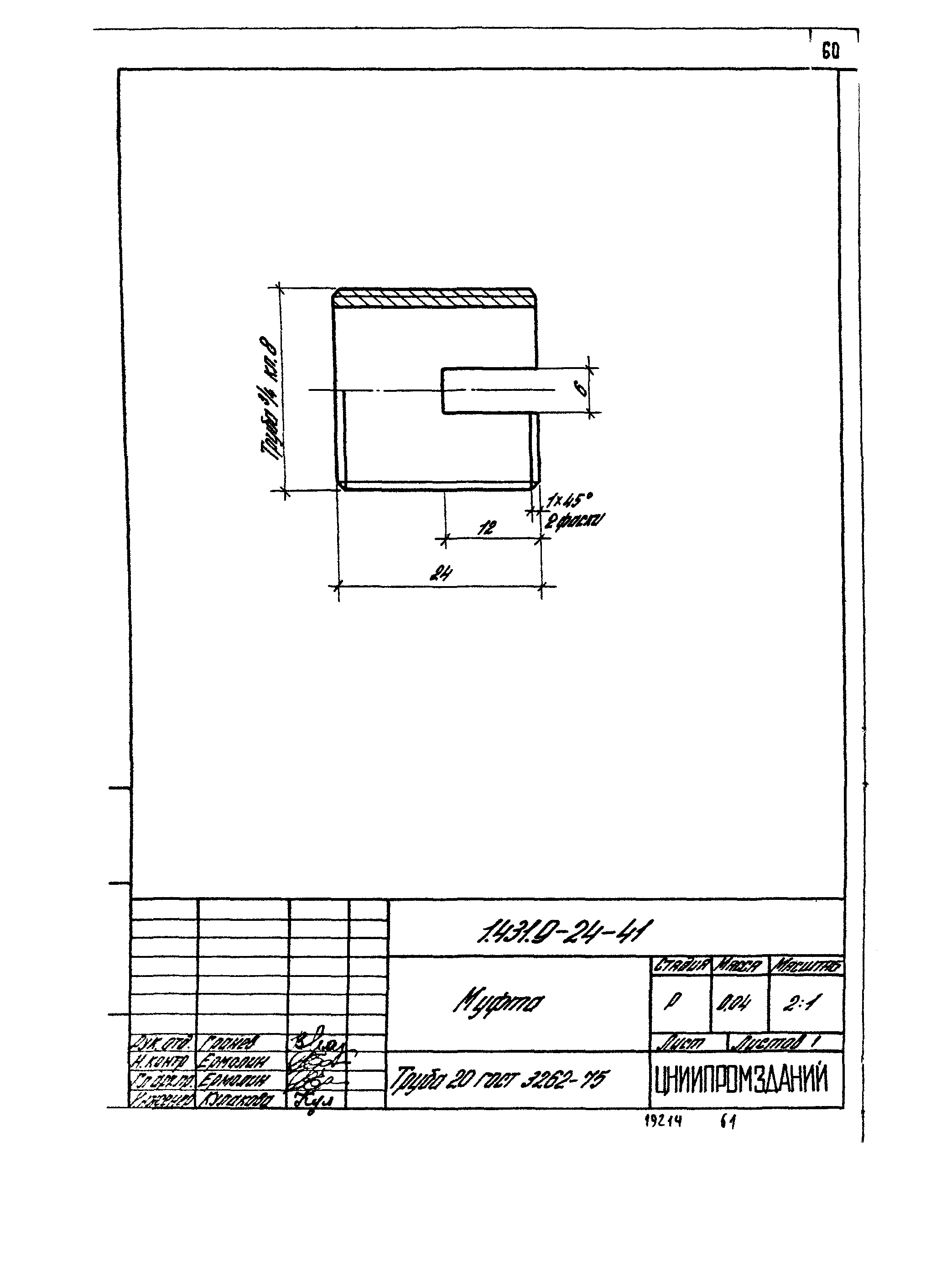

1.431.9-24-41 Муфта

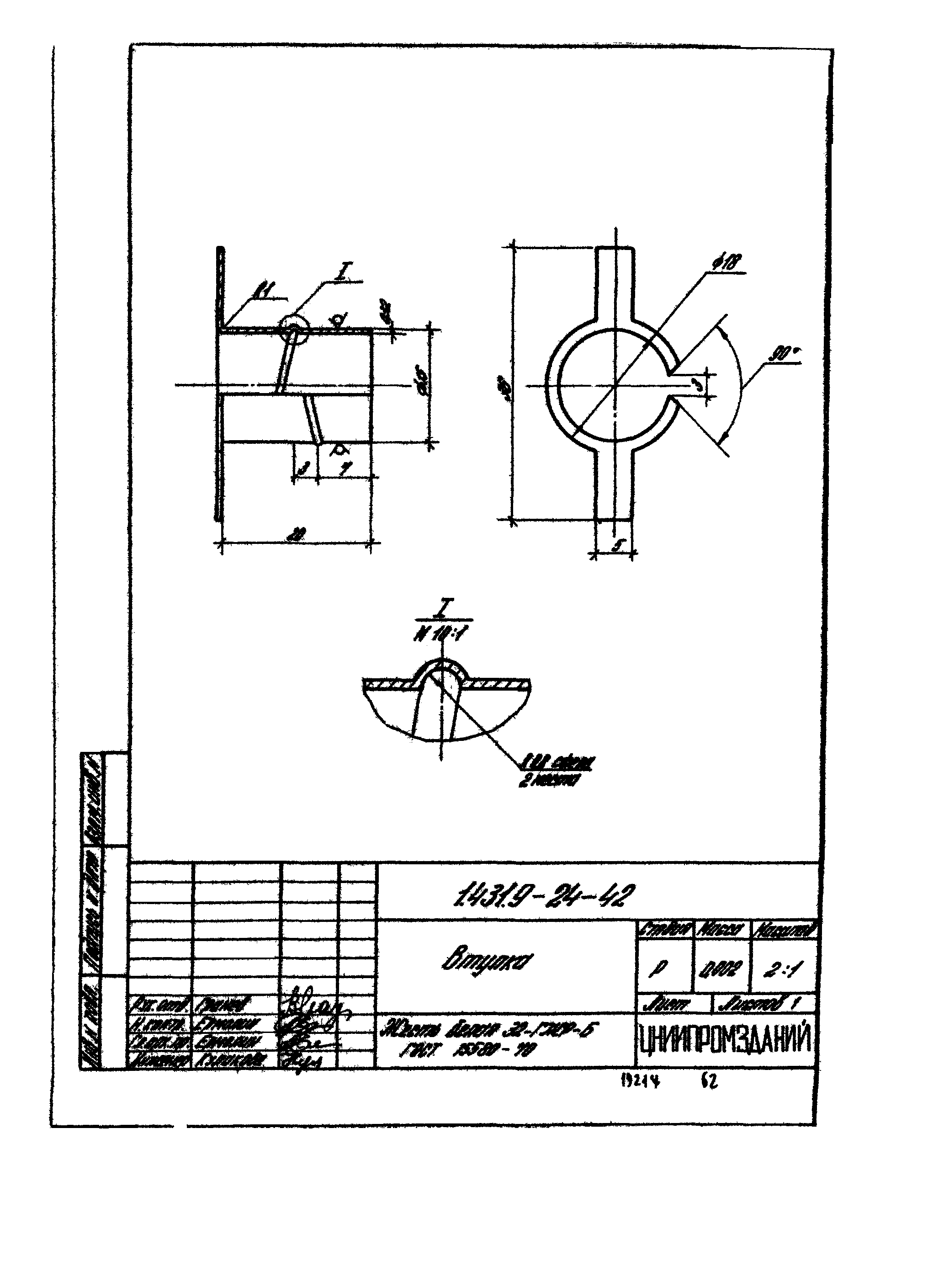

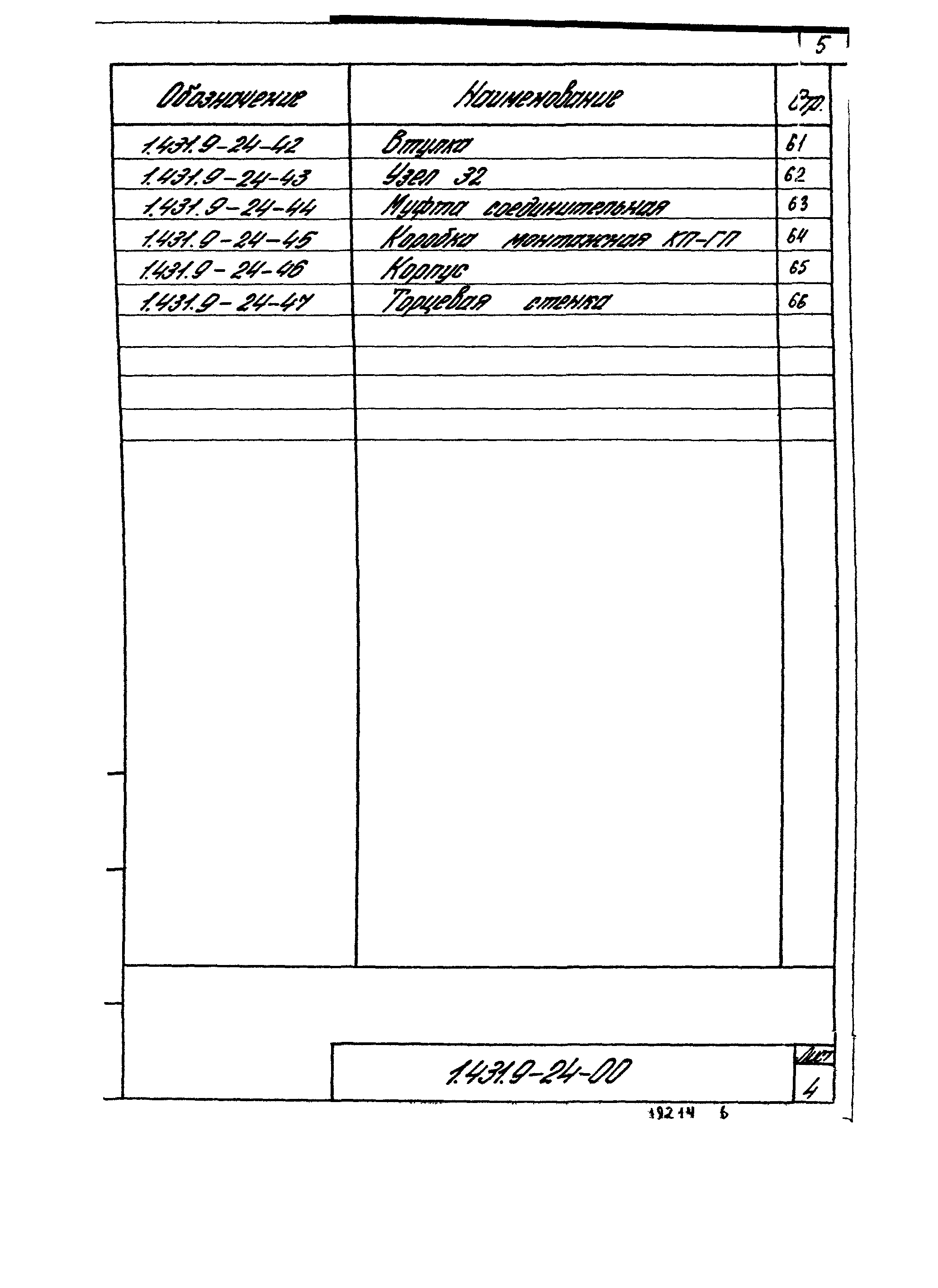

1.431.9-24-42 Втулка

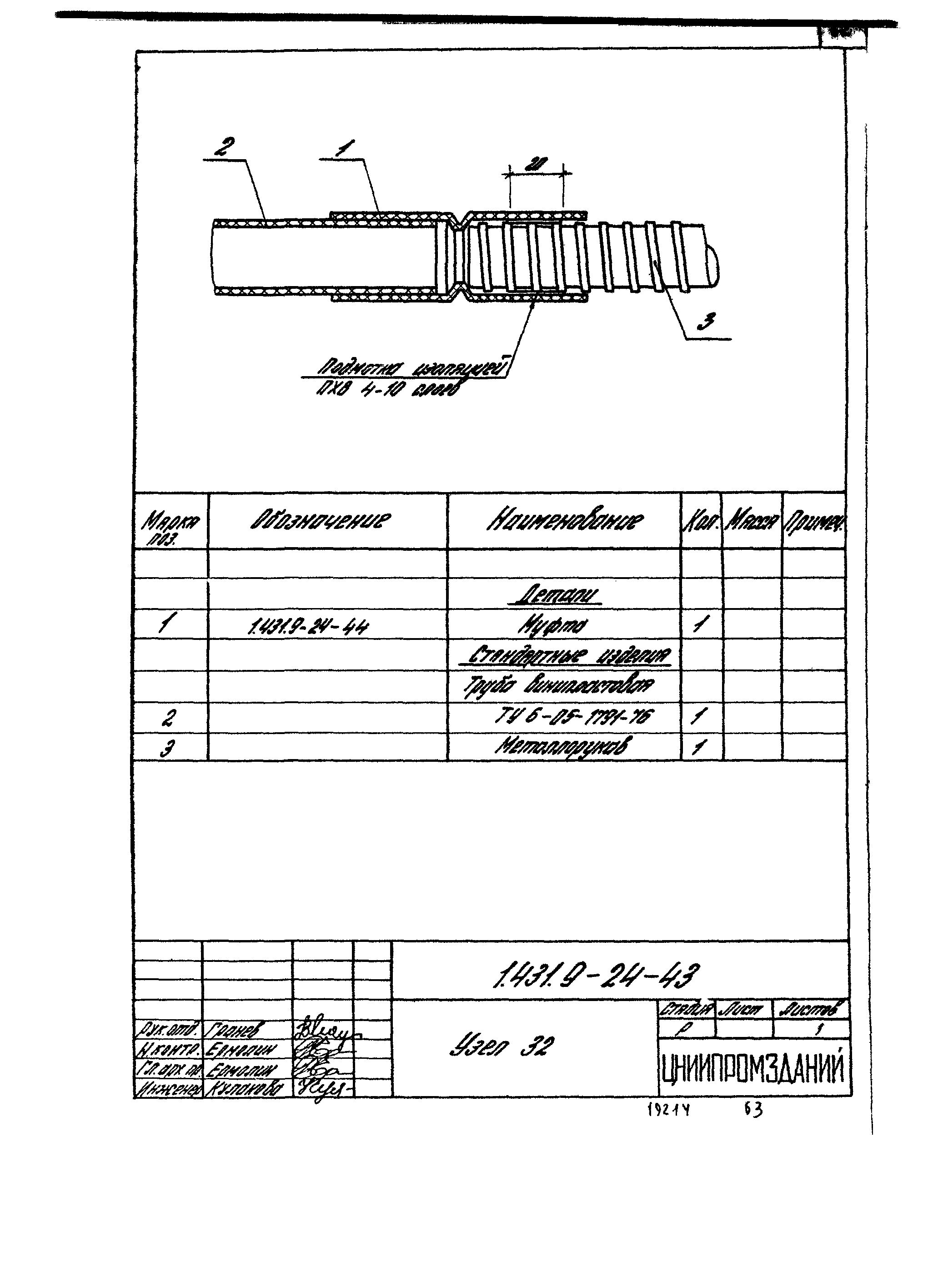

1.431.9-24-43 Узел 32

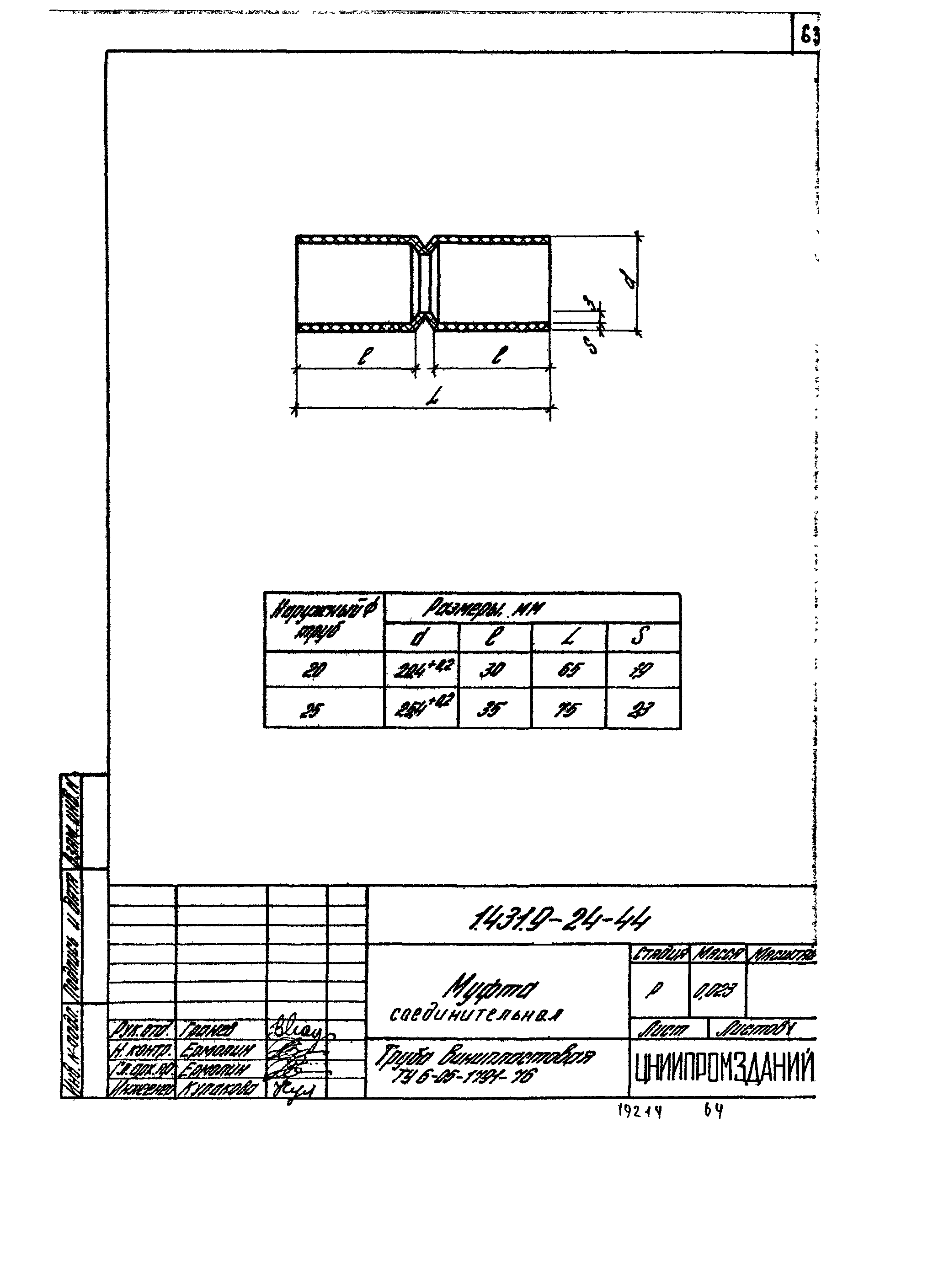

1.431.9-24-44 Муфта соединительное

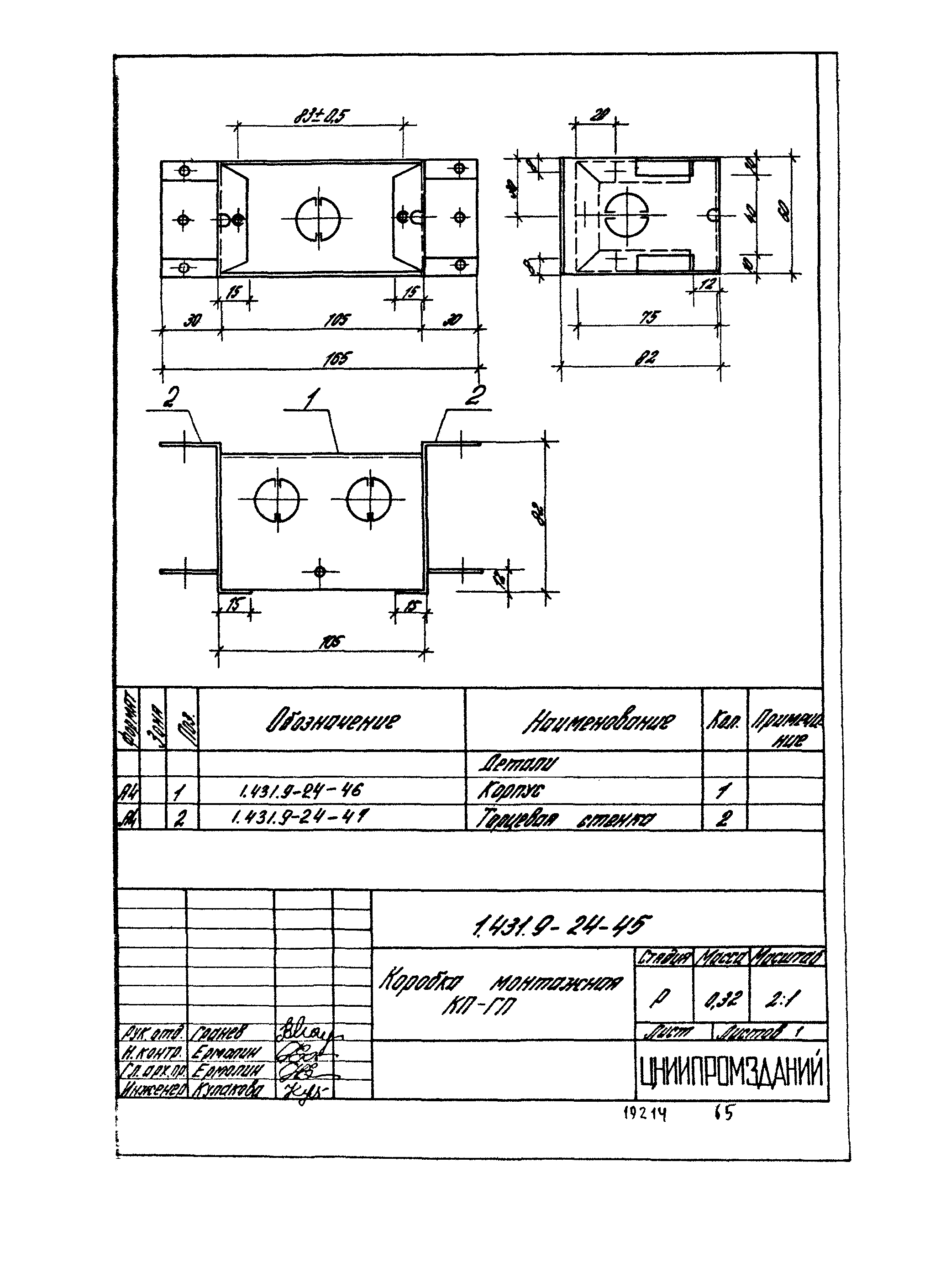

1.431.9-24-45 Коробка монтажная КП-ГП

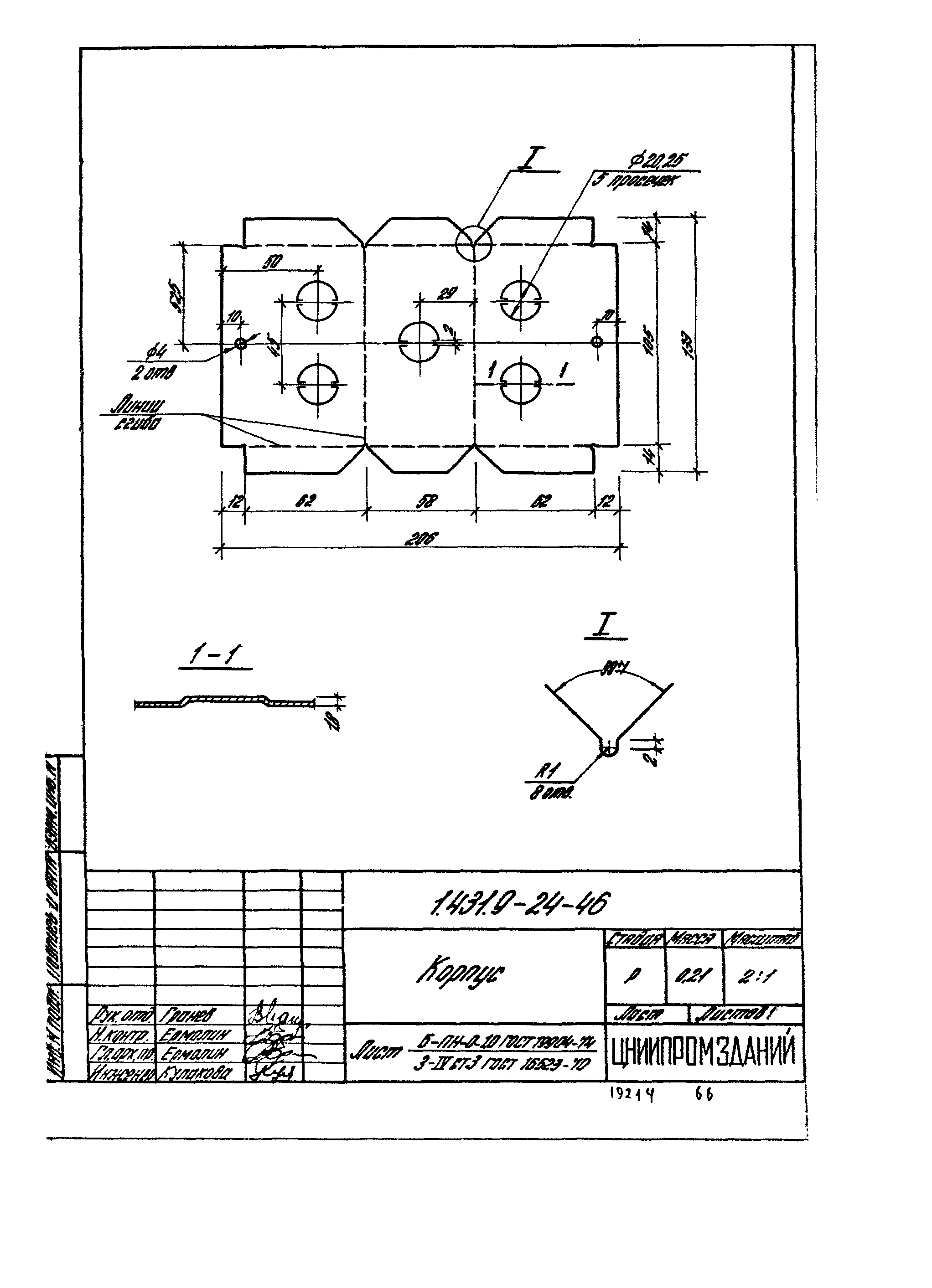

1.431.9-24-46 Корпус

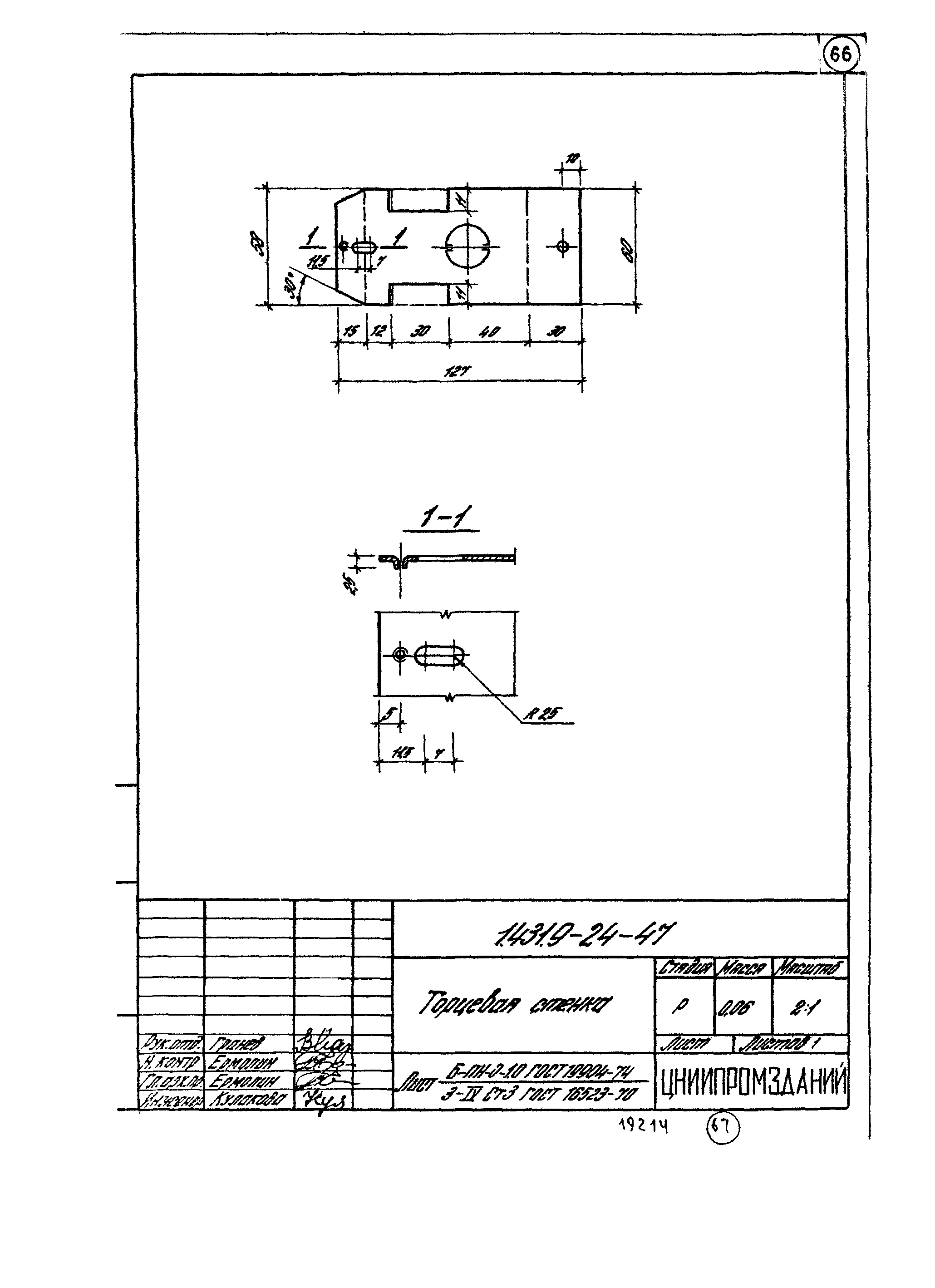

1.431.9-24-47 Торцевая стенка |
| Разработан: | АО ЦНИИпромзданий
|
| Утверждён: | 01.09.1983 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy ВА-39)
|
| Издан: | ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
|
| Расположен в: |
|
| Заменяет собой: | |
| Нормативные ссылки: | |
Серия 1.431-19 «Перегородки каркасно-обшивные с применением гипсовых листов для многоэтажных зданий промышленных предприятий»
