Скачать Серия 1.231.9-9 Выпуск 1. Перегородки для лечебно-профилактических учреждений. Чертежи КМ

Дата актуализации: 10.08.2017

Серия 1.231.9-9

Выпуск 1. Перегородки для лечебно-профилактических учреждений. Чертежи КМ

Обозначение:	Серия 1.231.9-9
Обозначение англ:	Series 1.231.9-9
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Перегородки для лечебно-профилактических учреждений. Чертежи КМ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1986
Область применения:	Настоящий выпуск типовых конструкций содержит чертежи КМ элементов перегородок, смотровых и передаточных окон для лечебно-профилактических учреждений

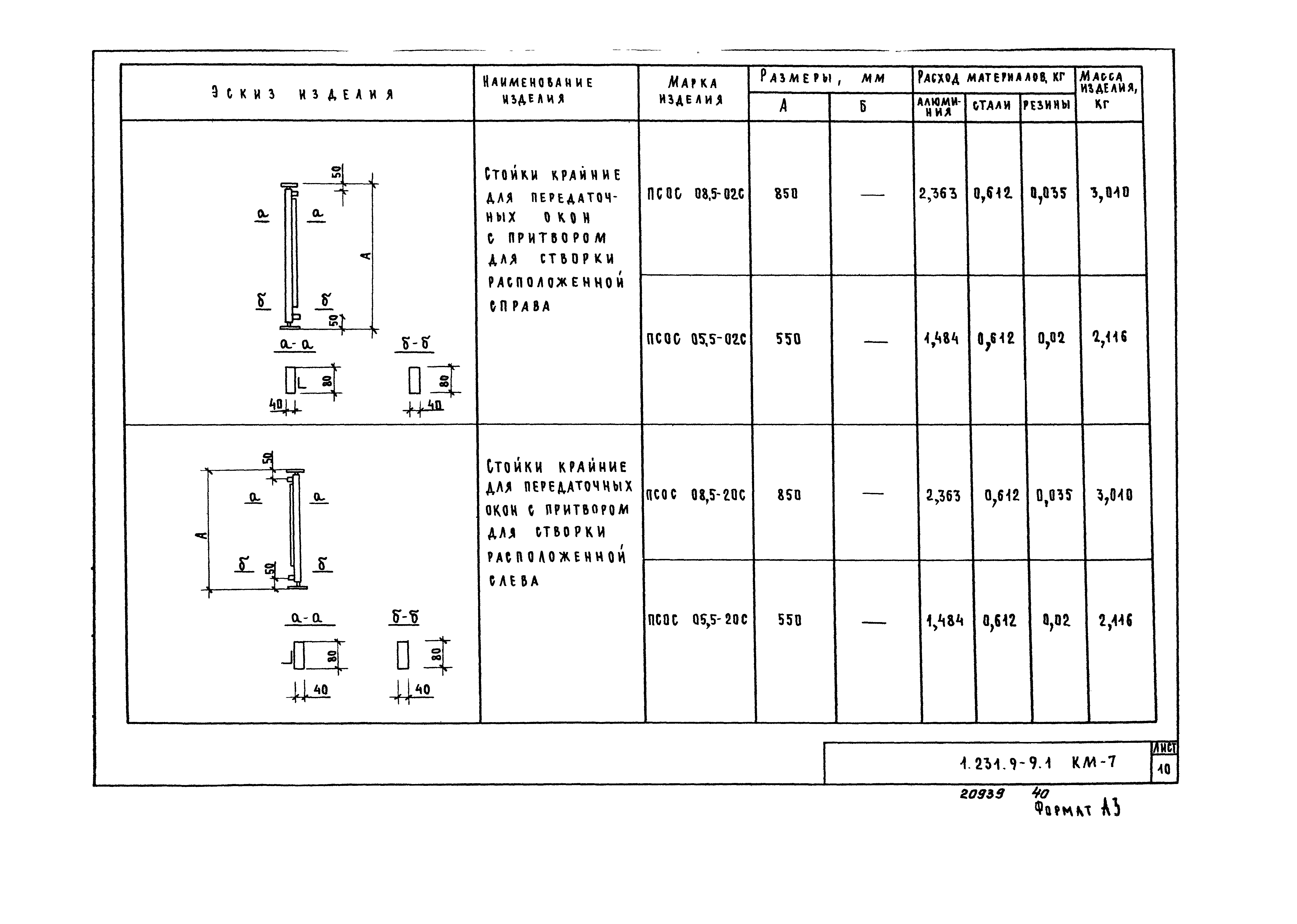

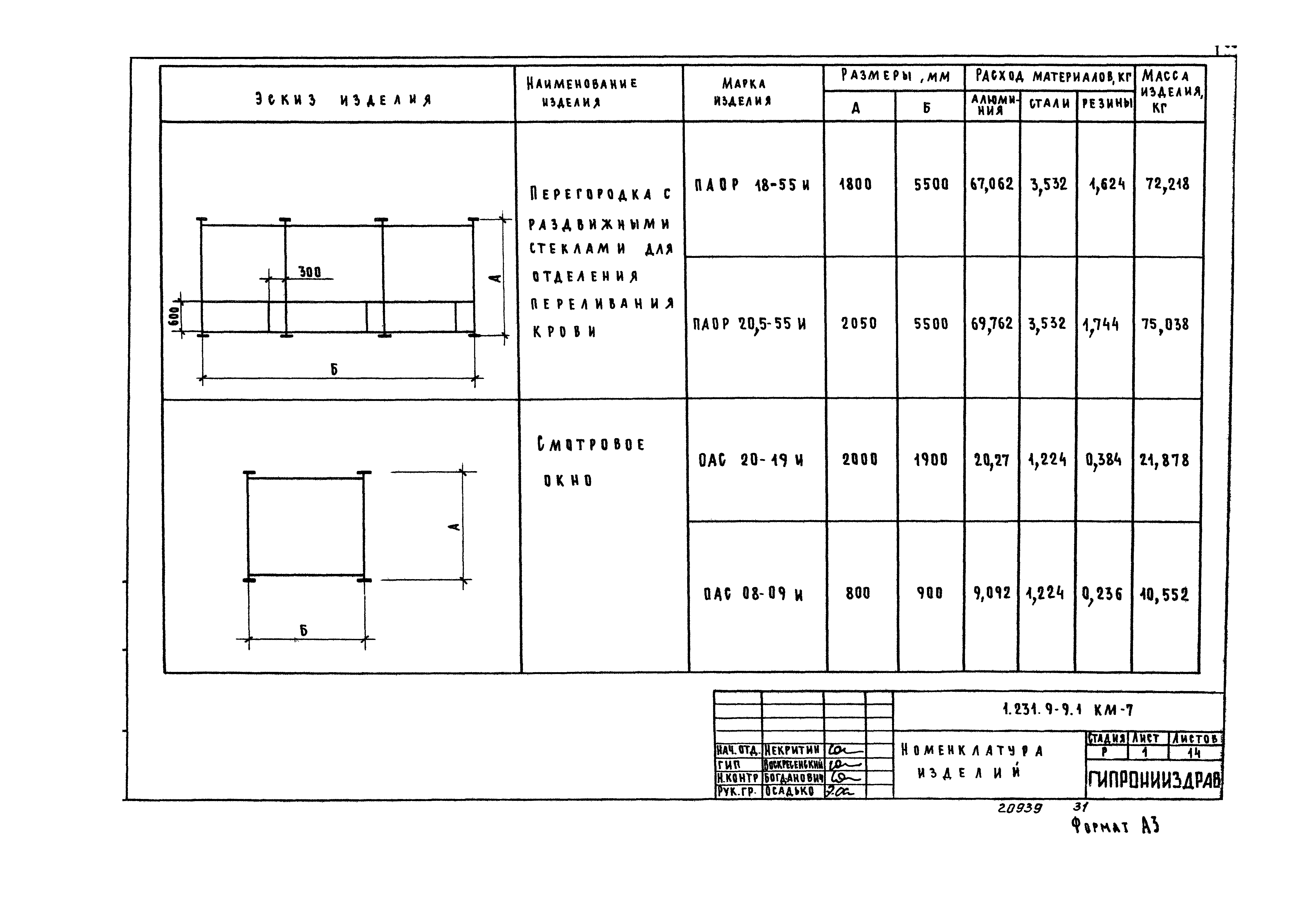

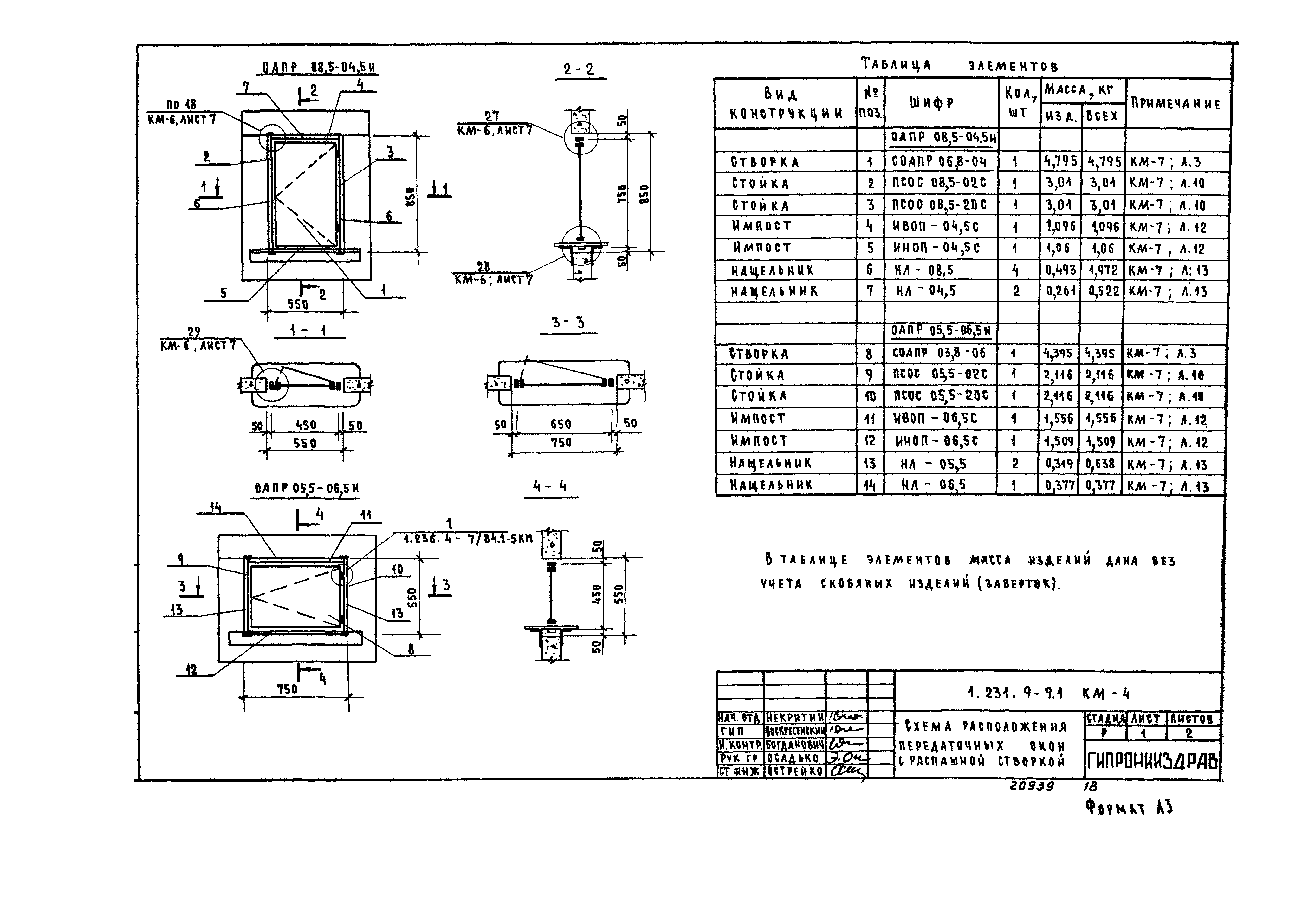

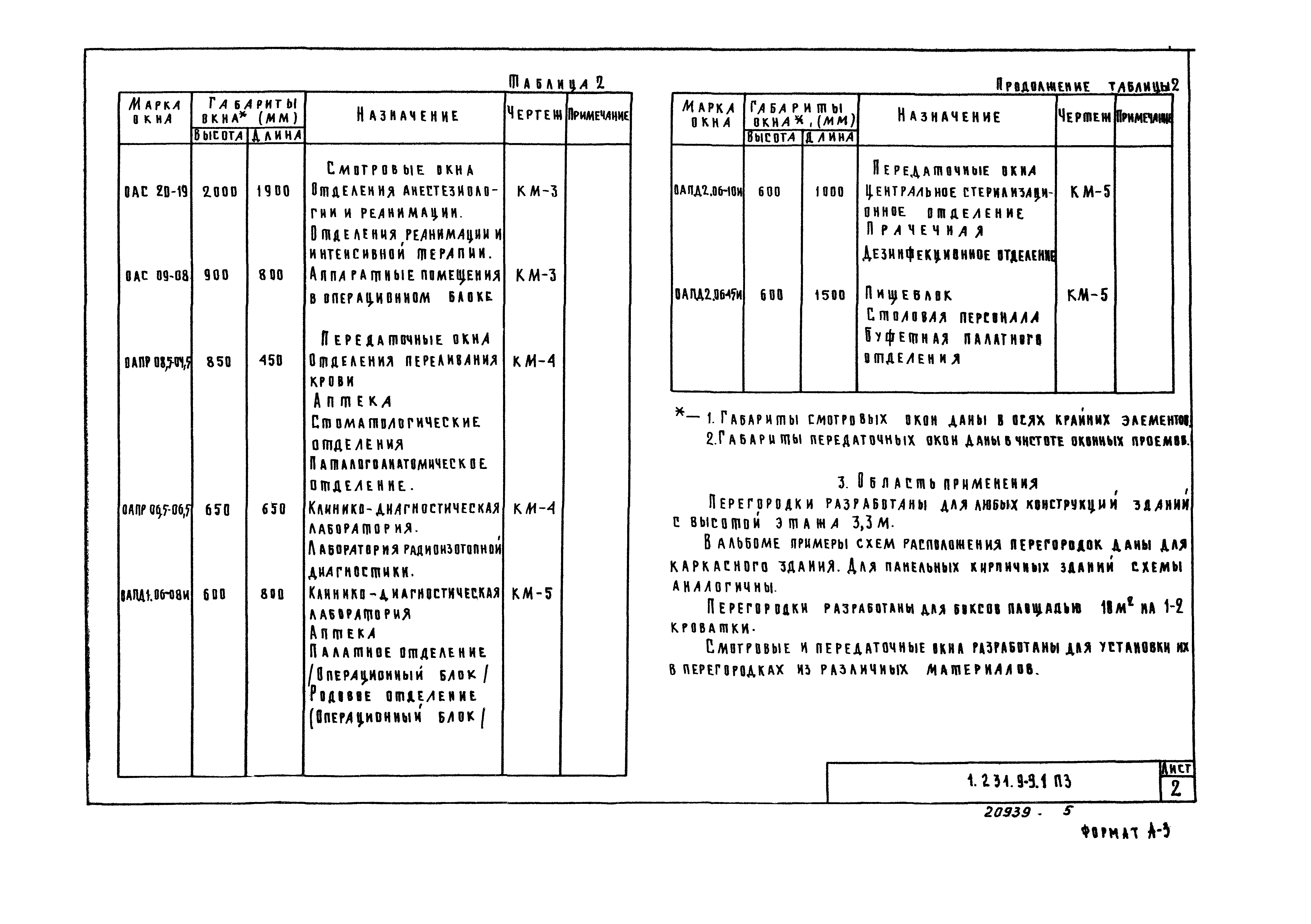

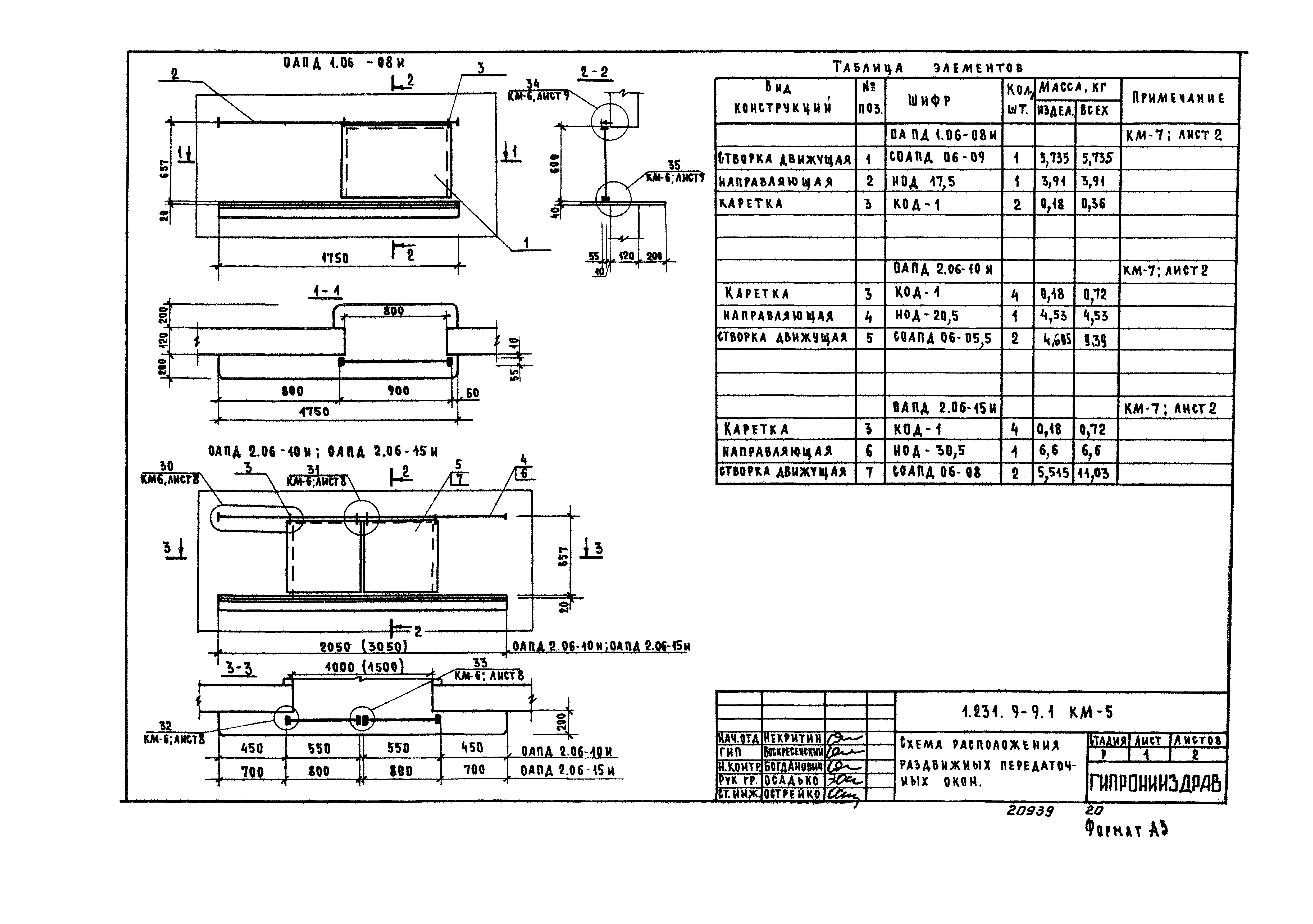

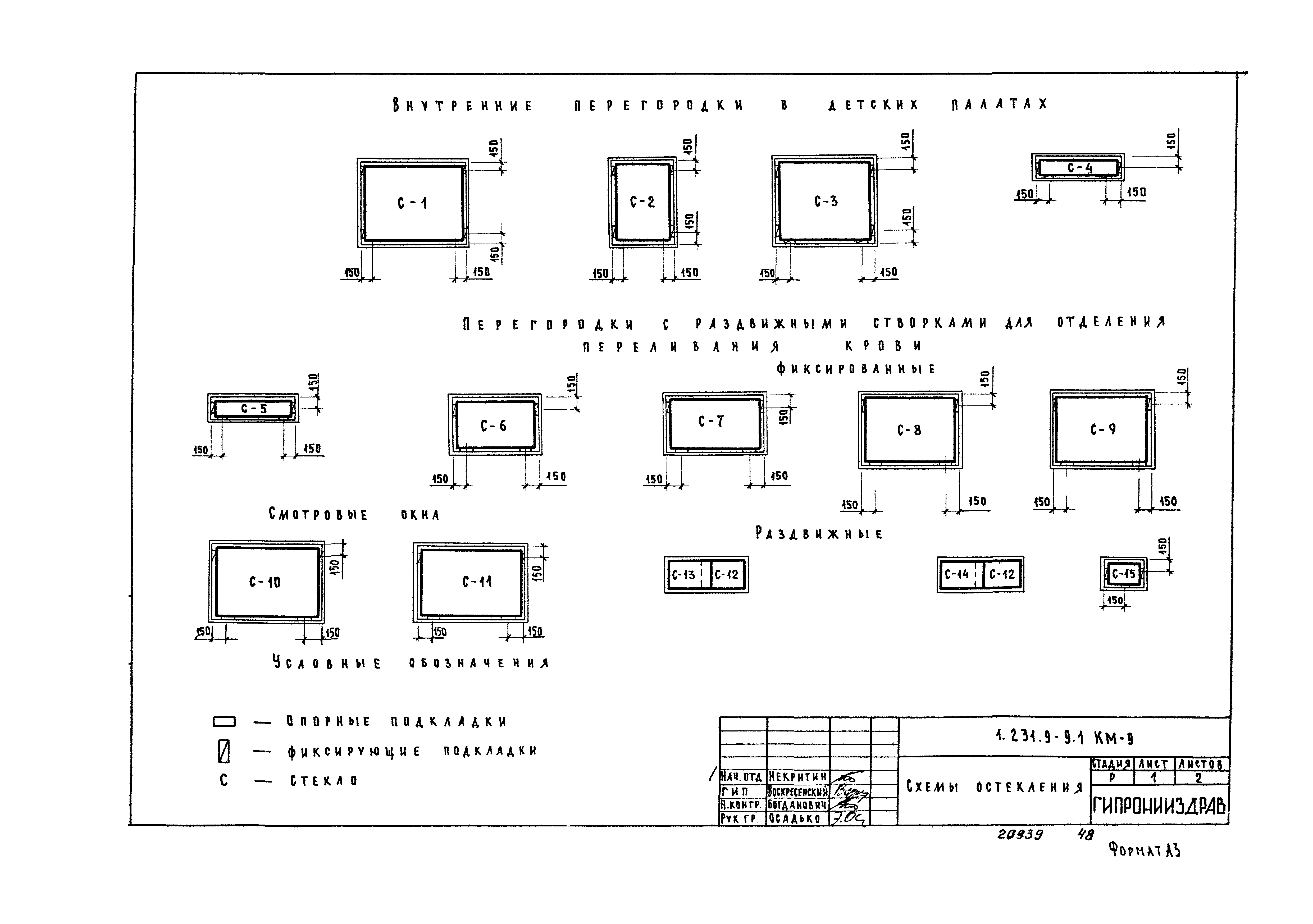

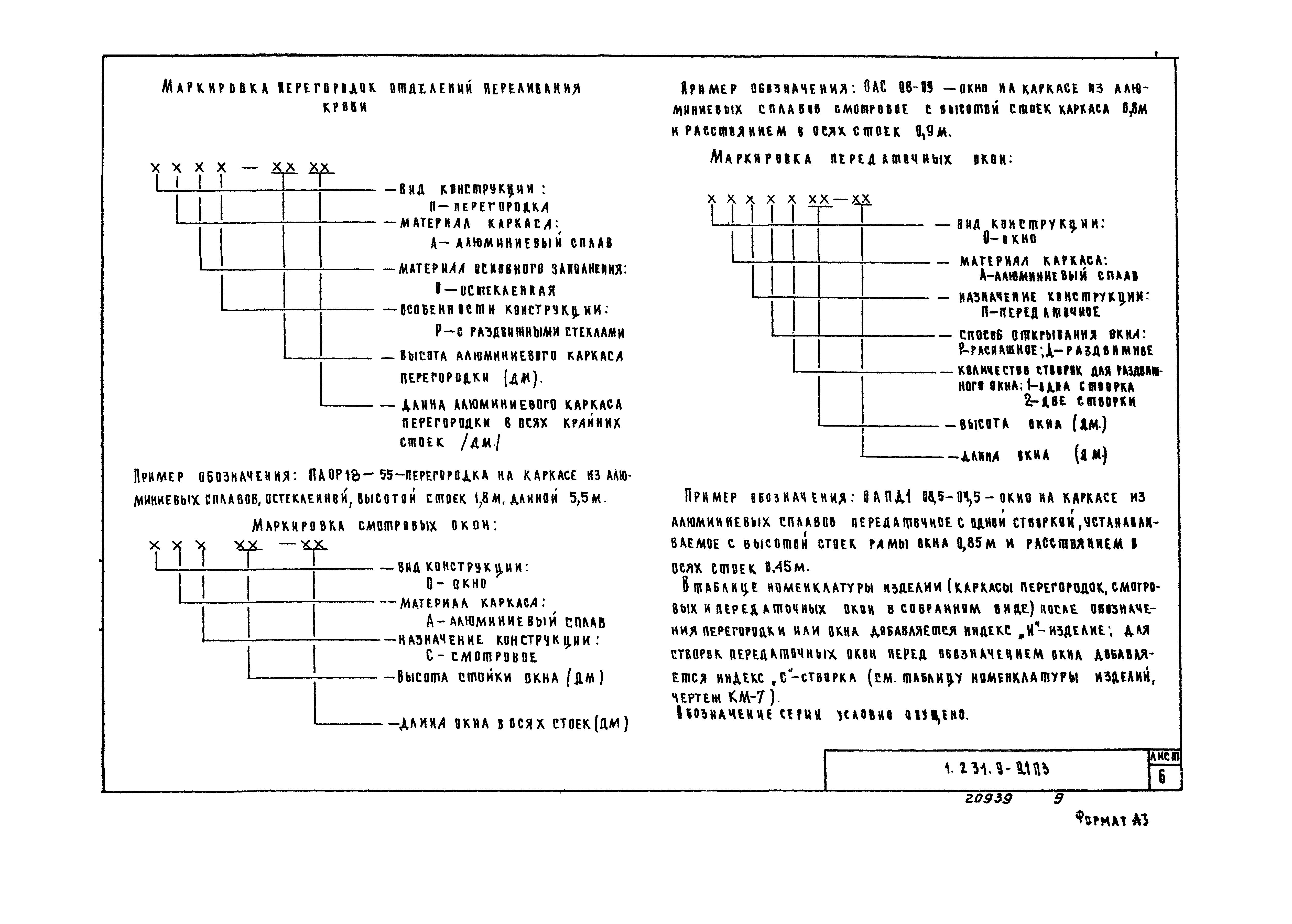

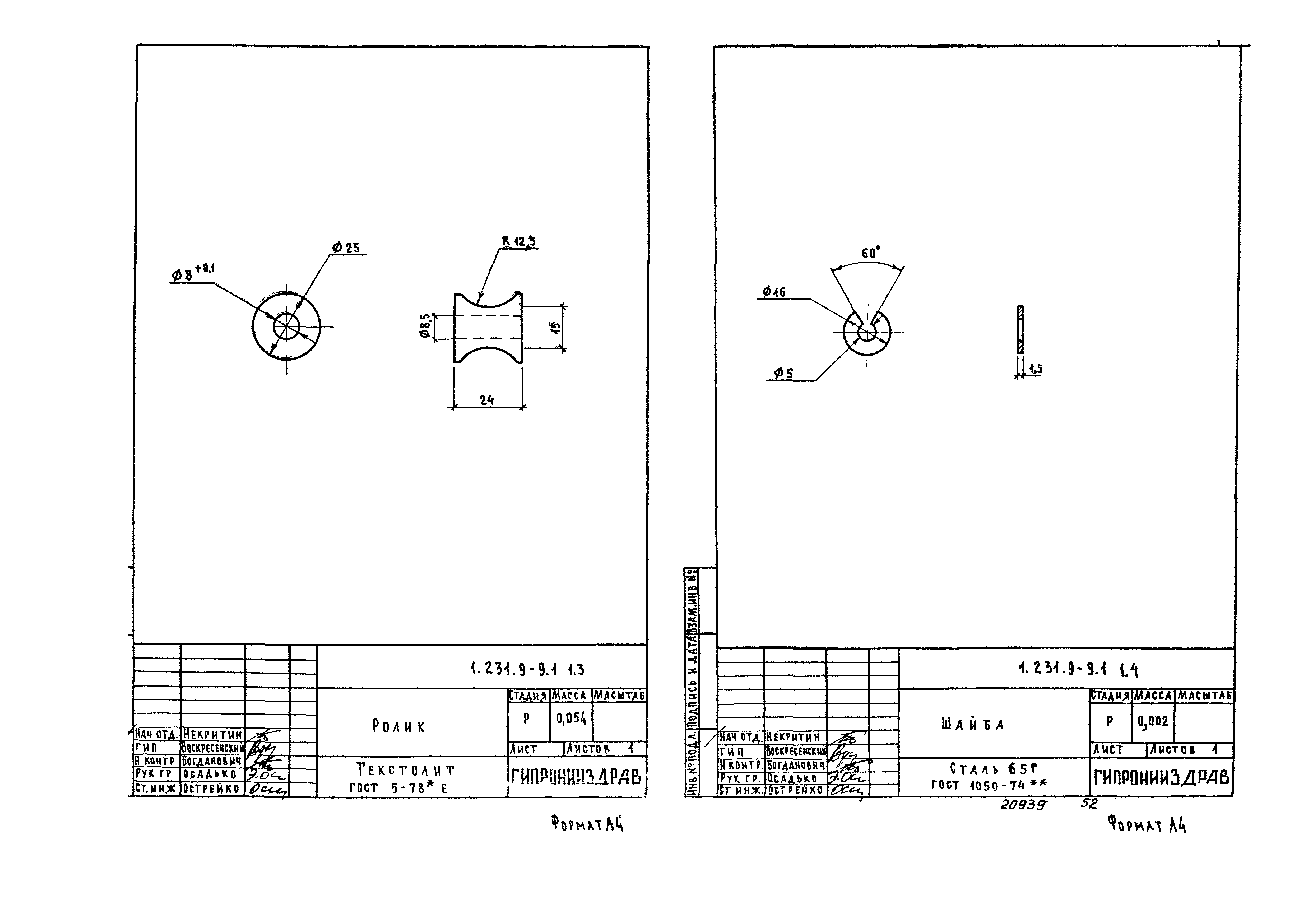

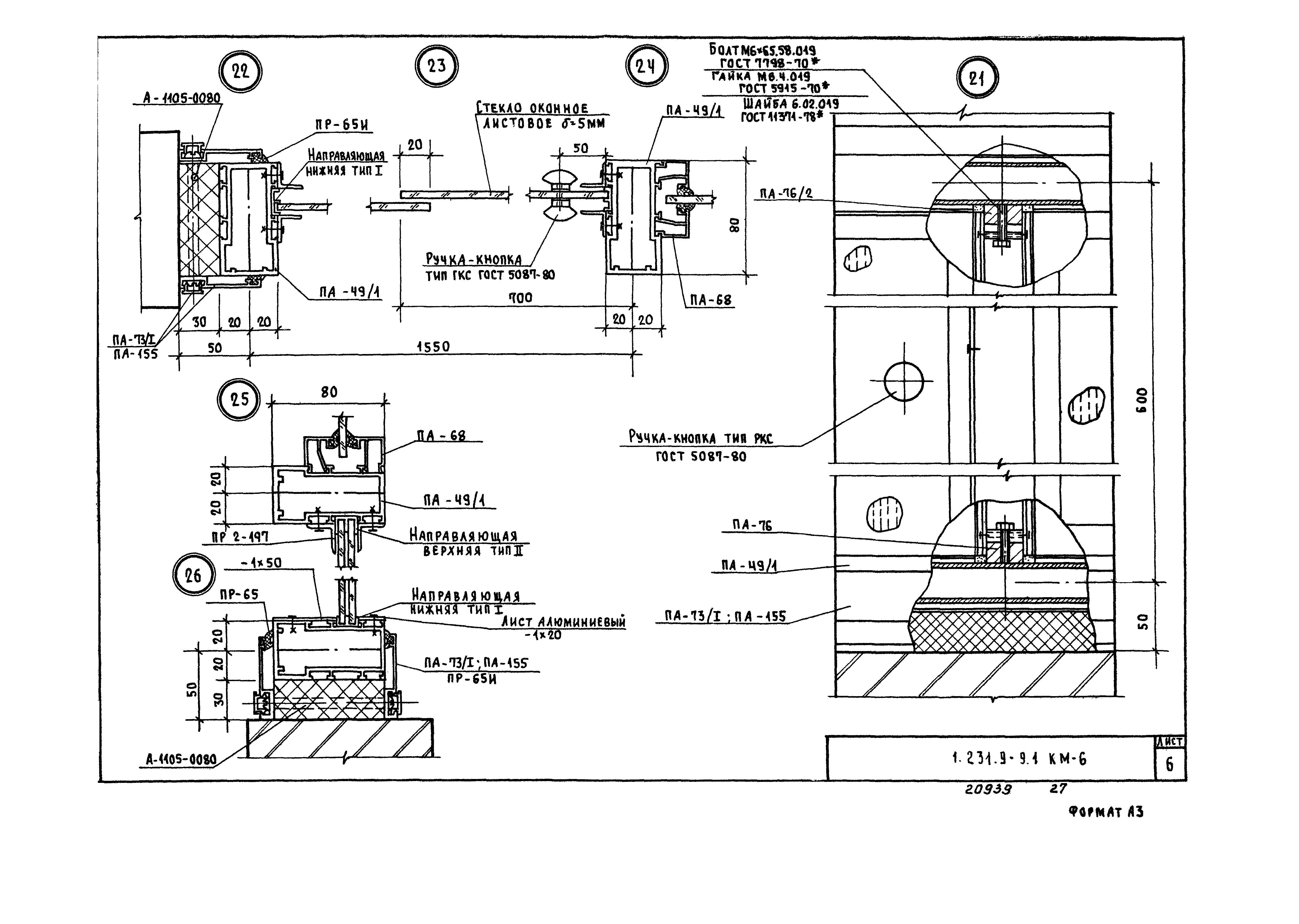

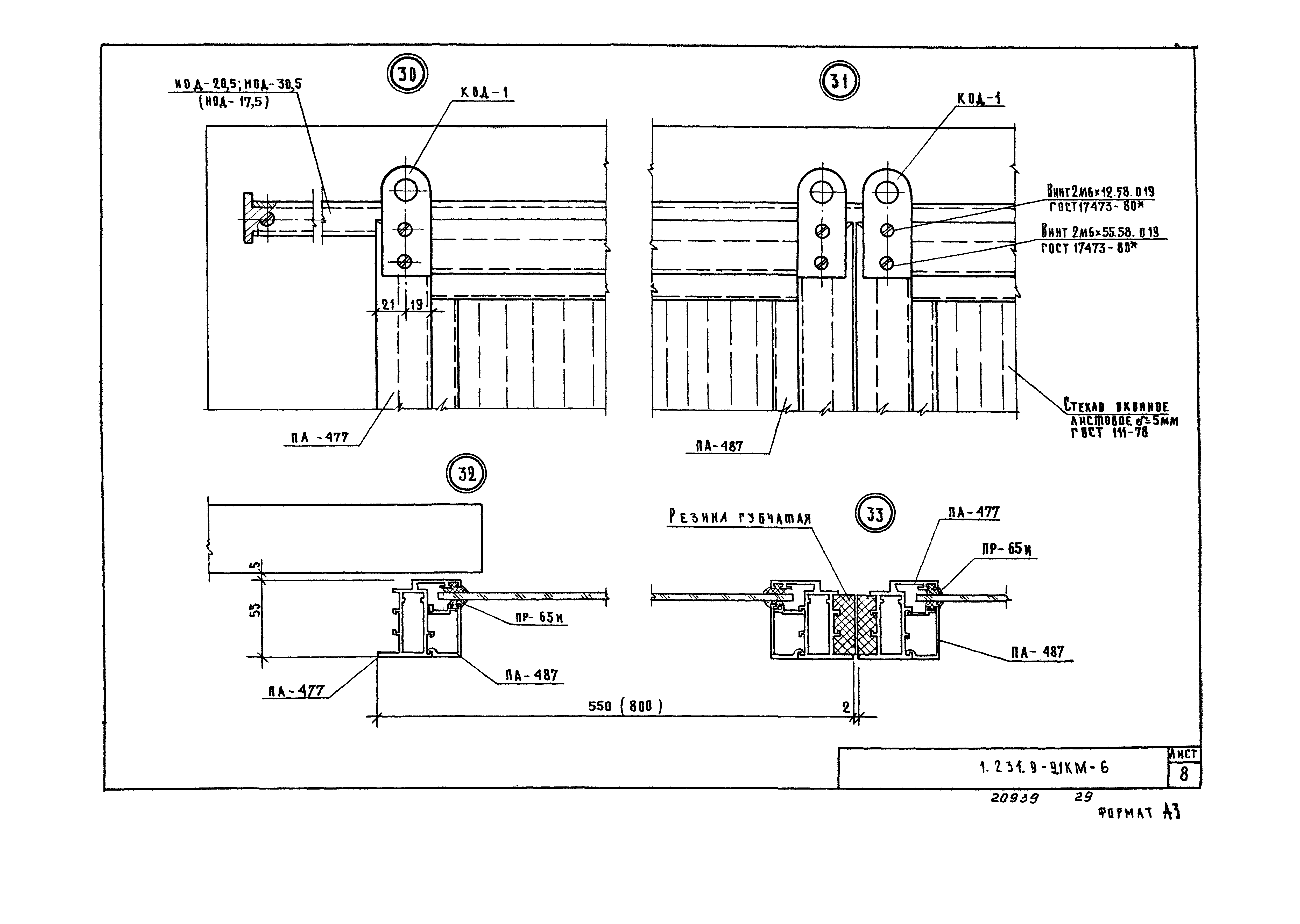

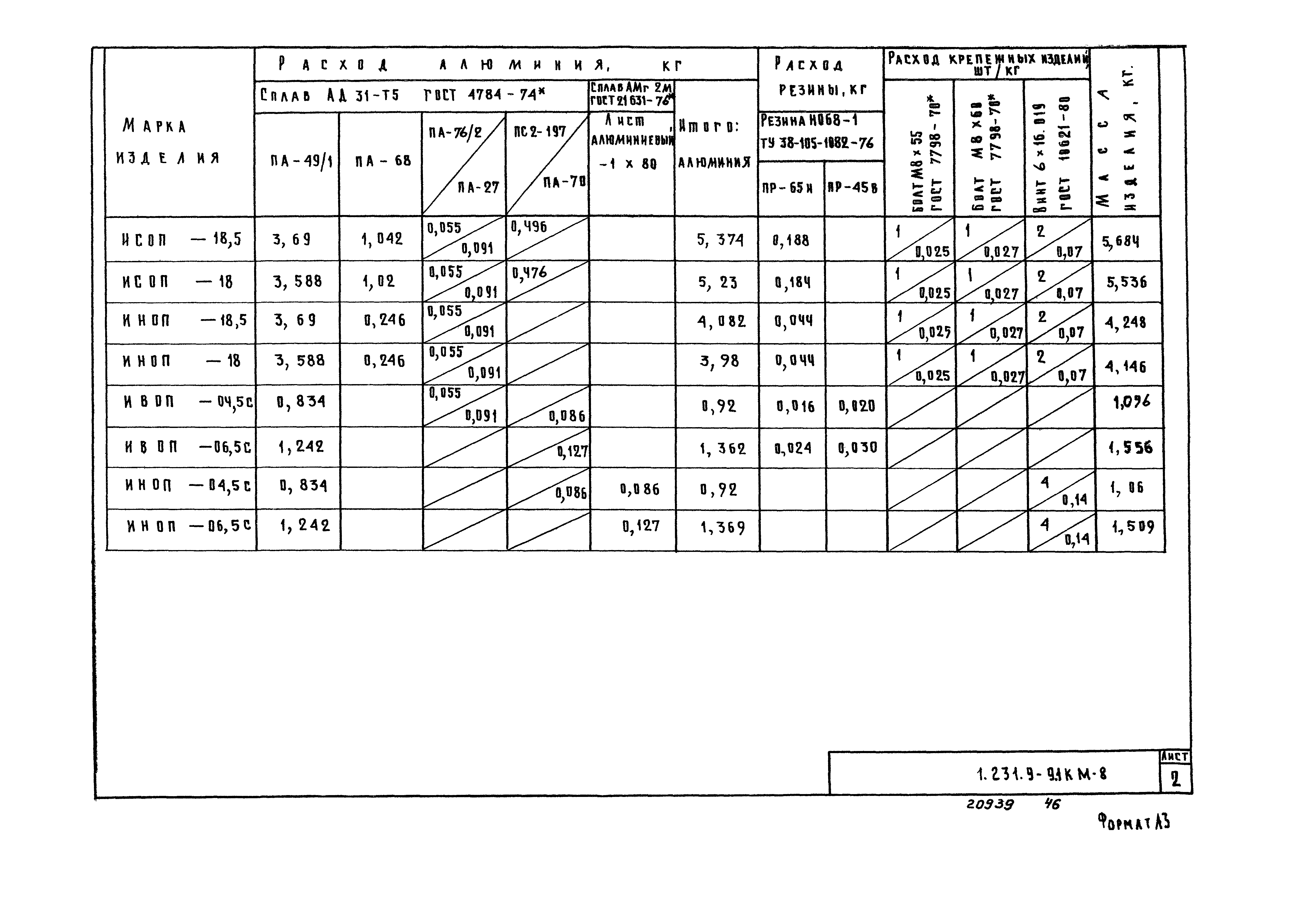

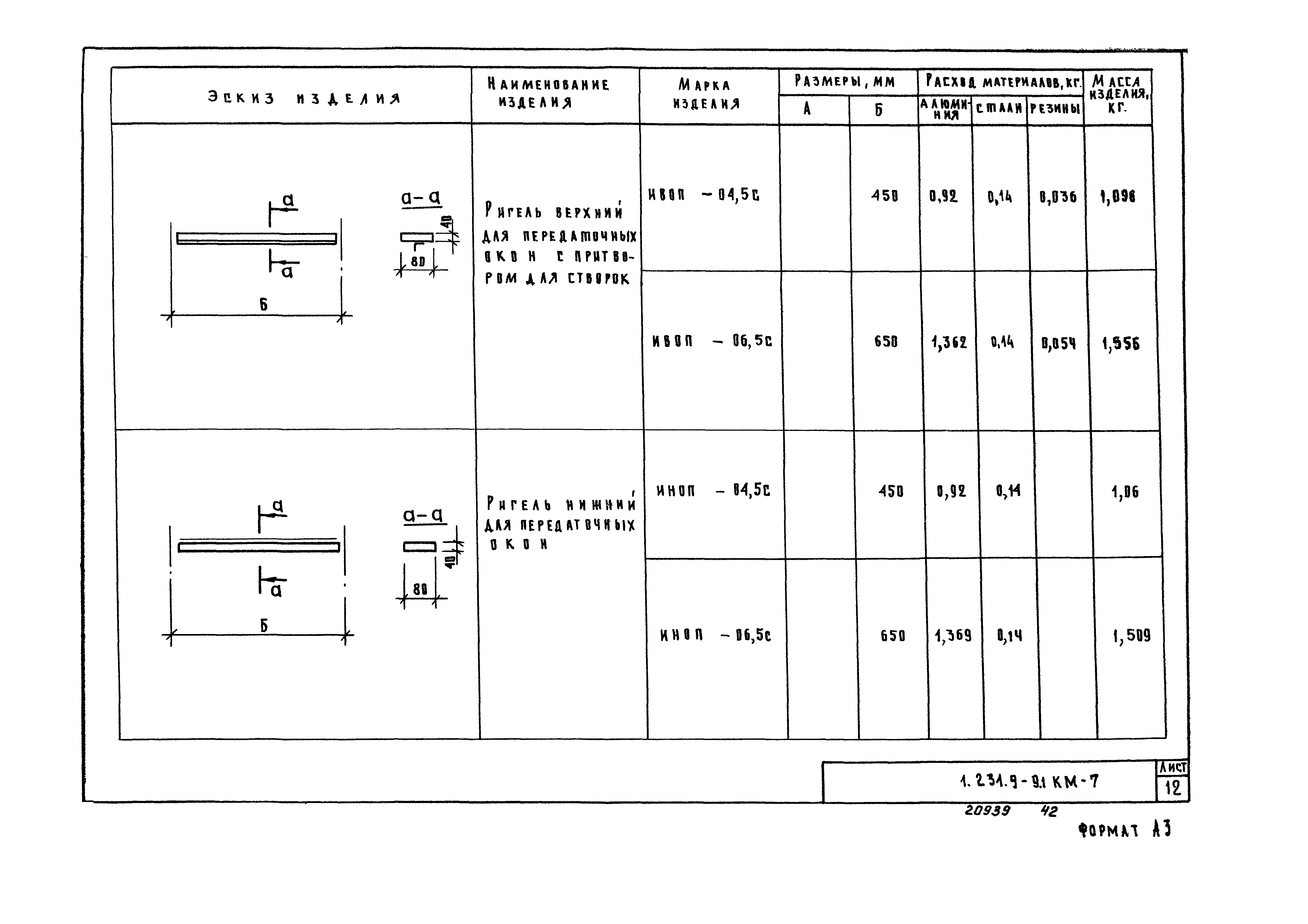

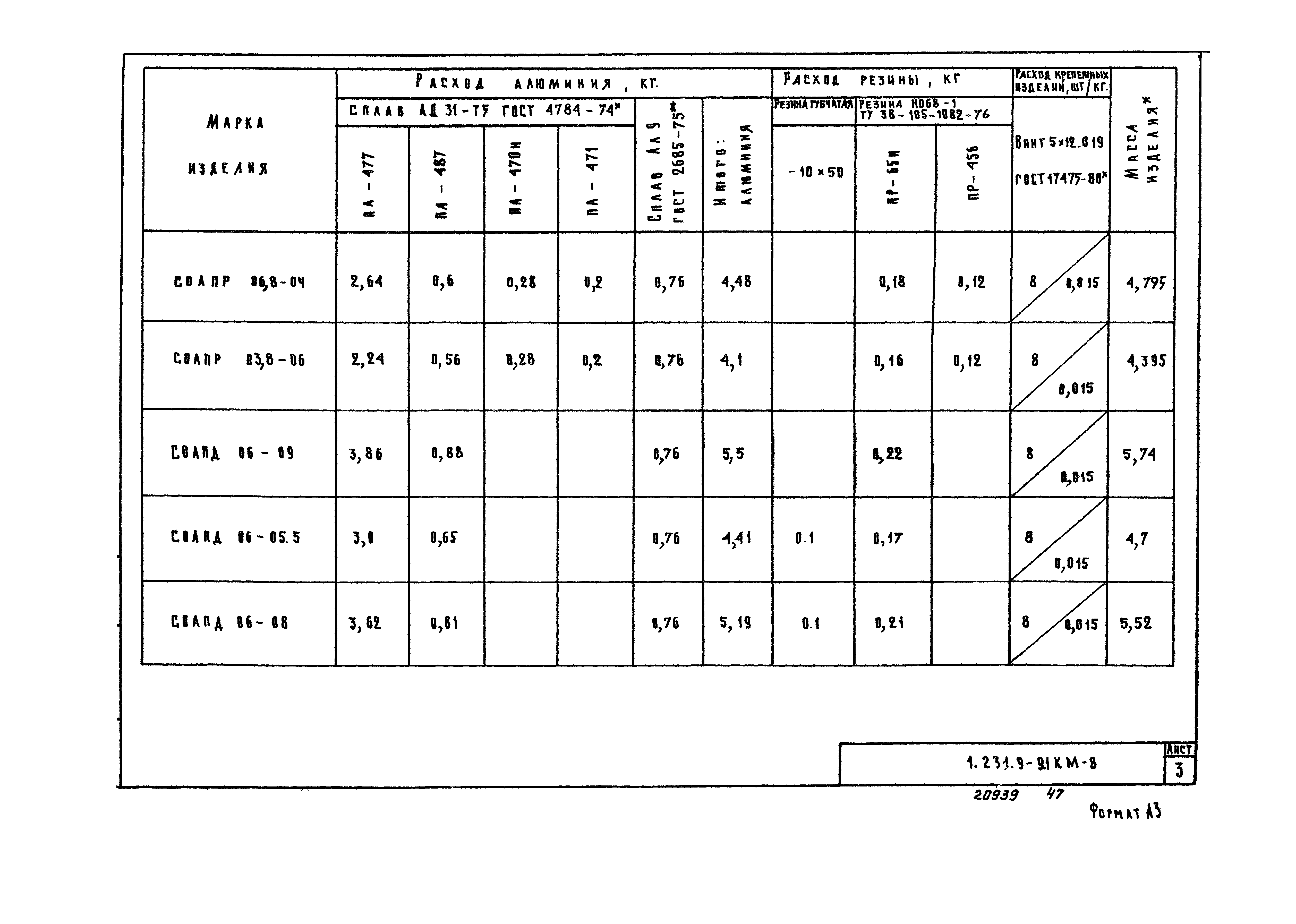

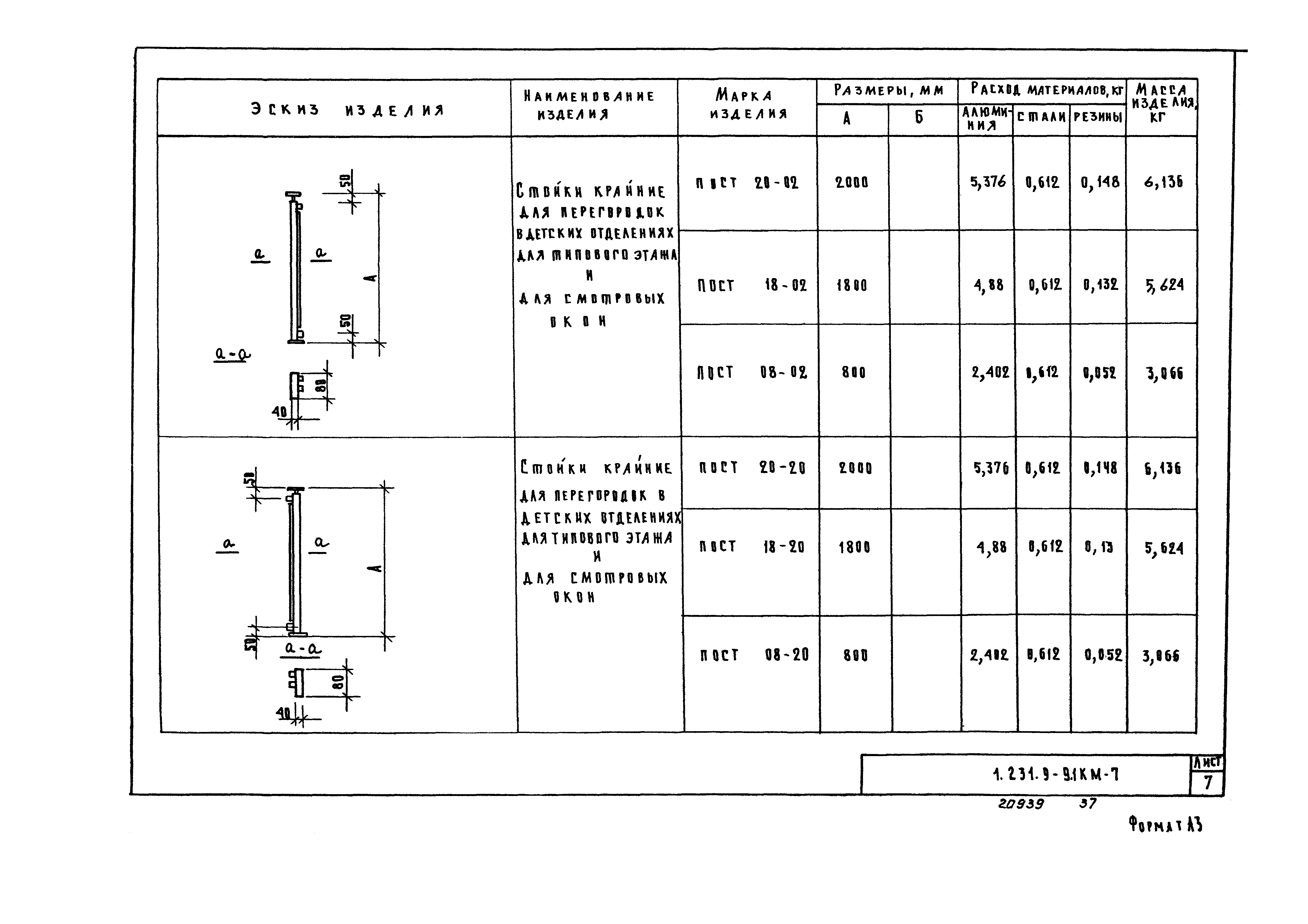

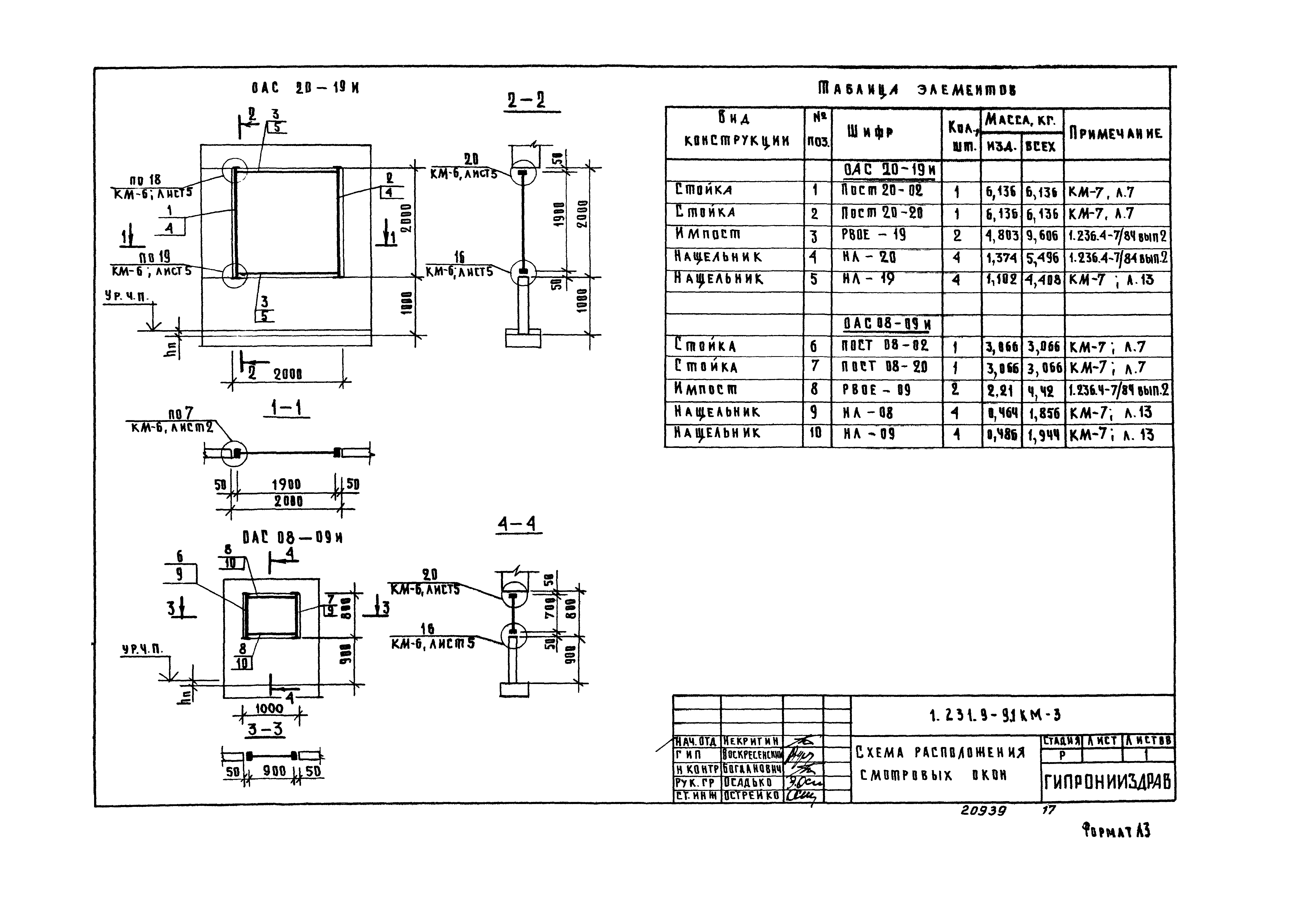

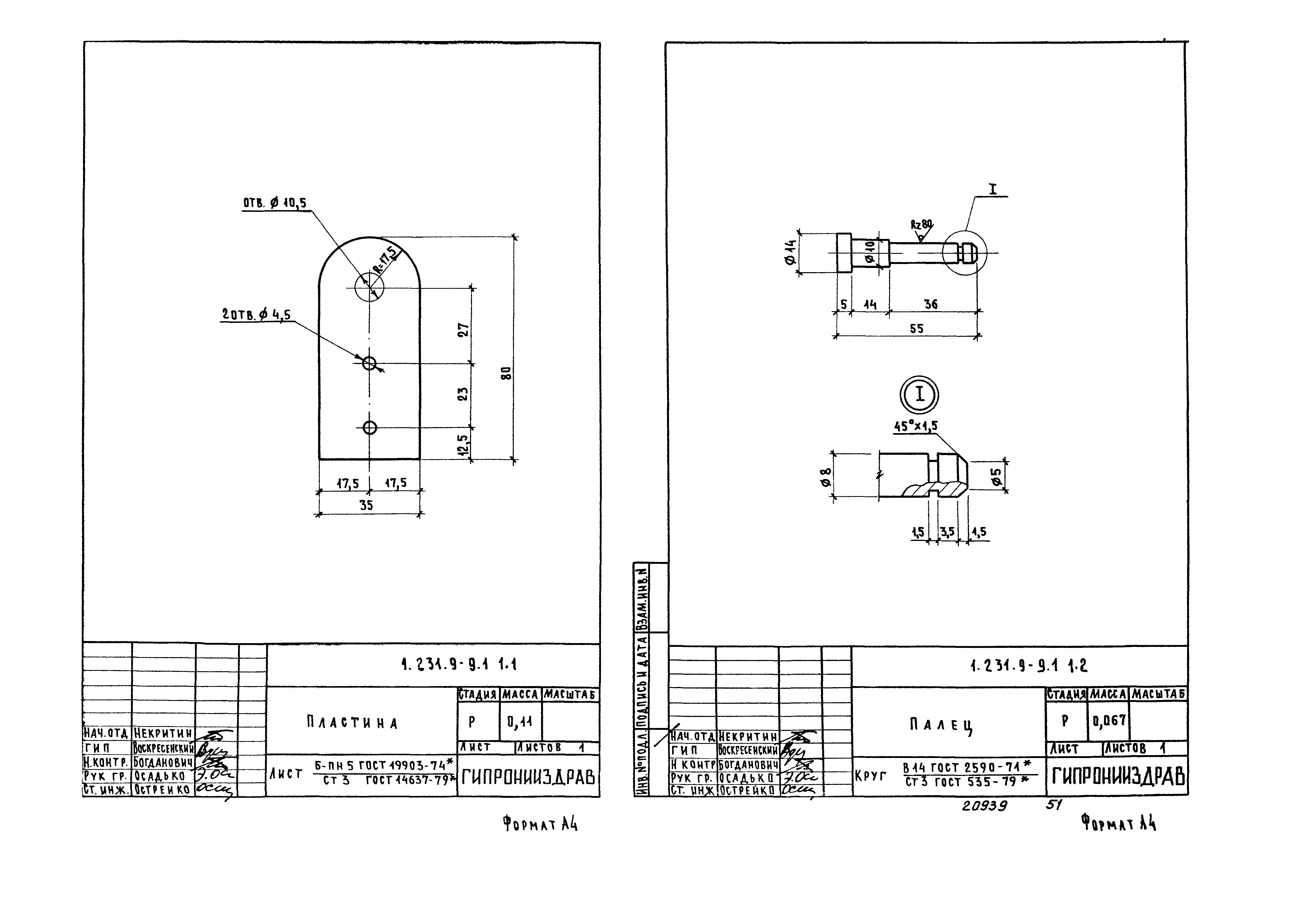

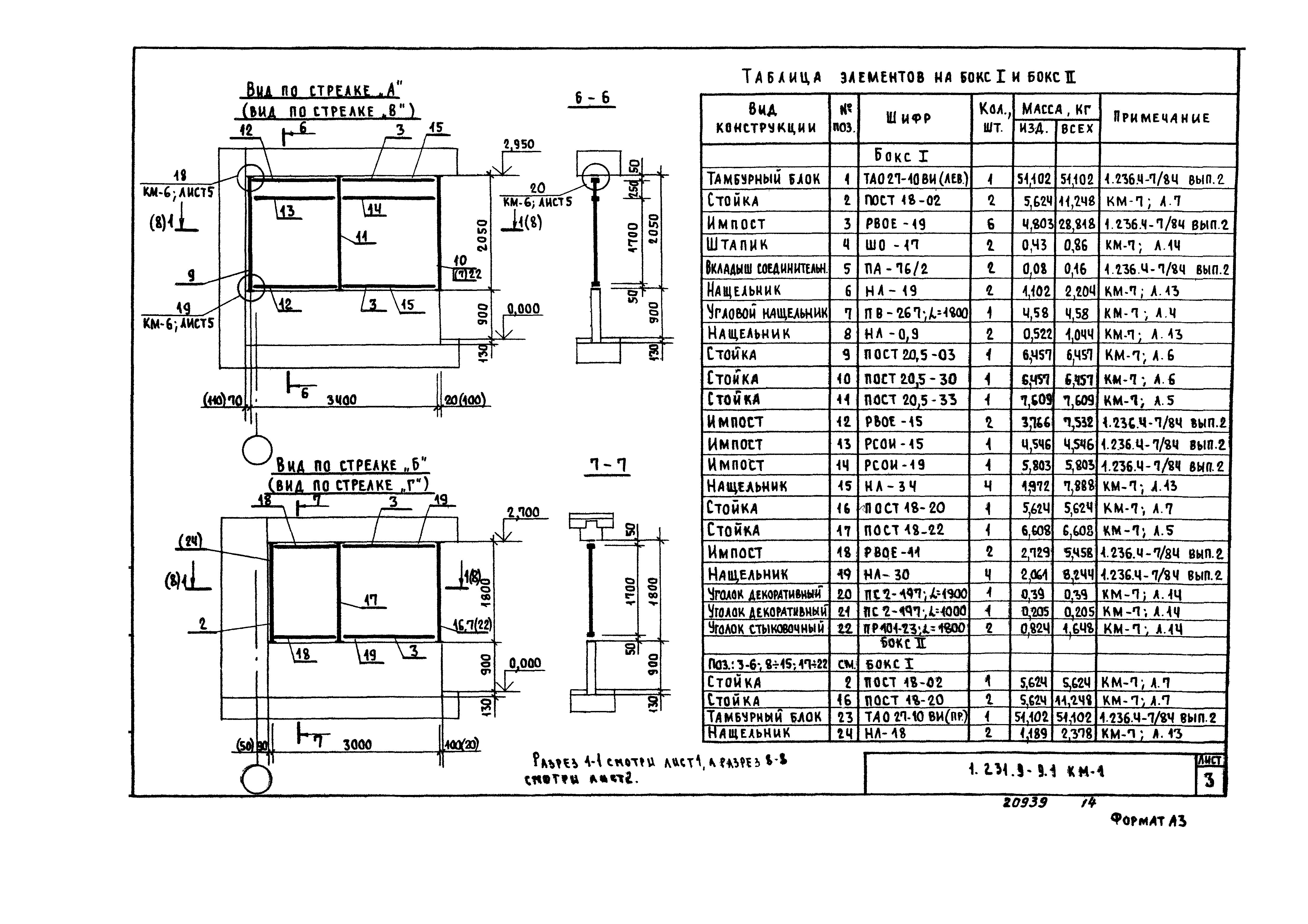

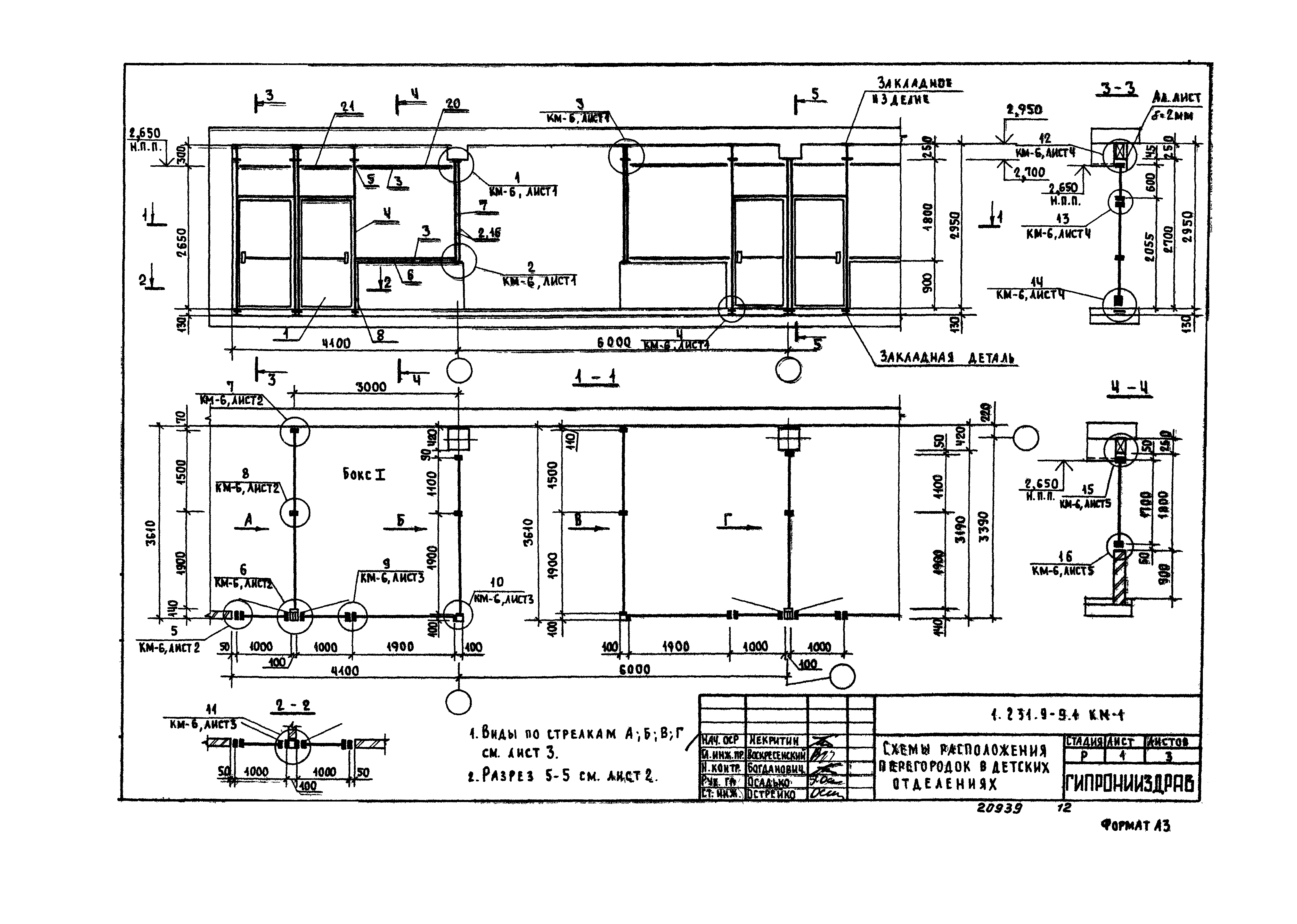

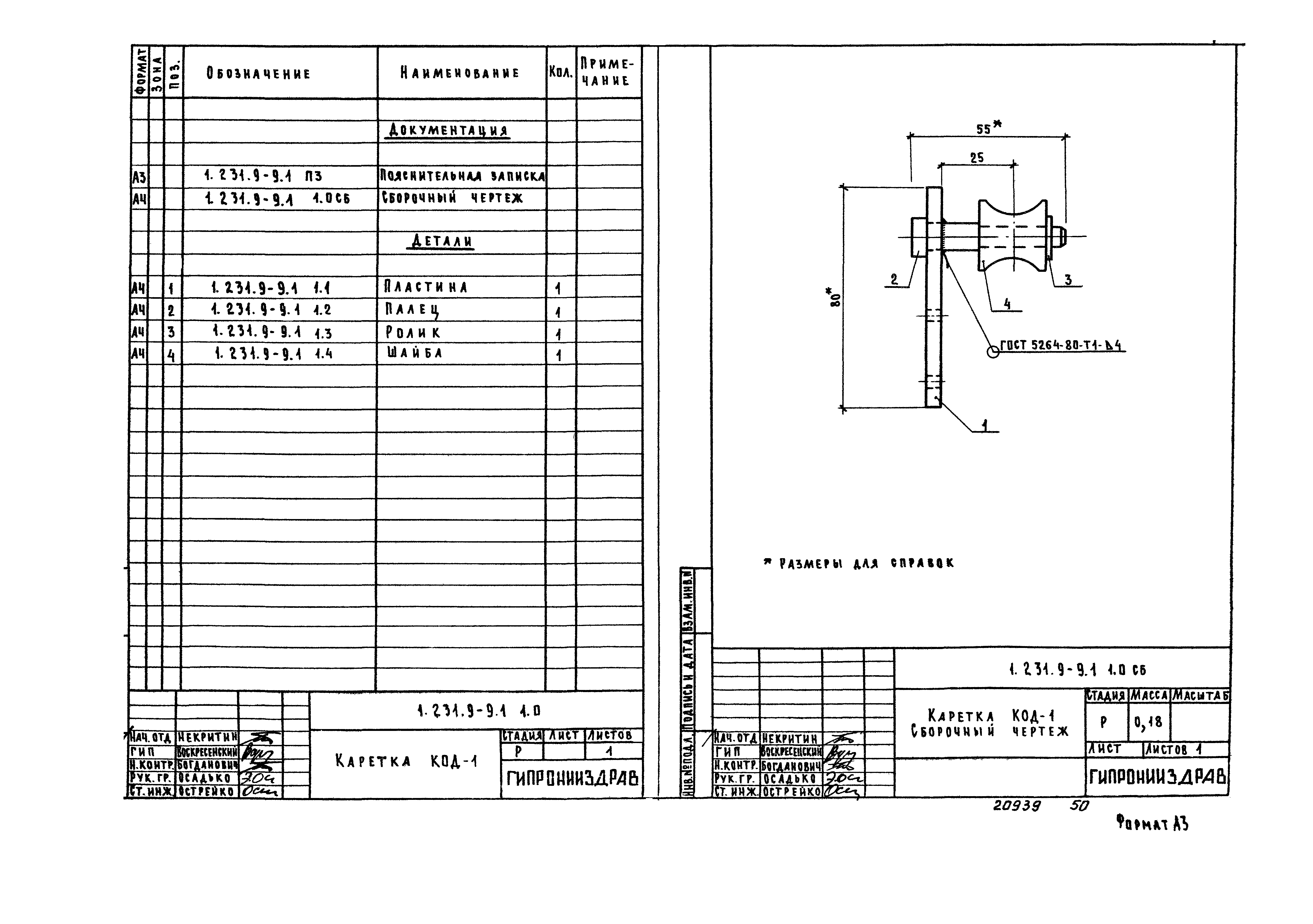

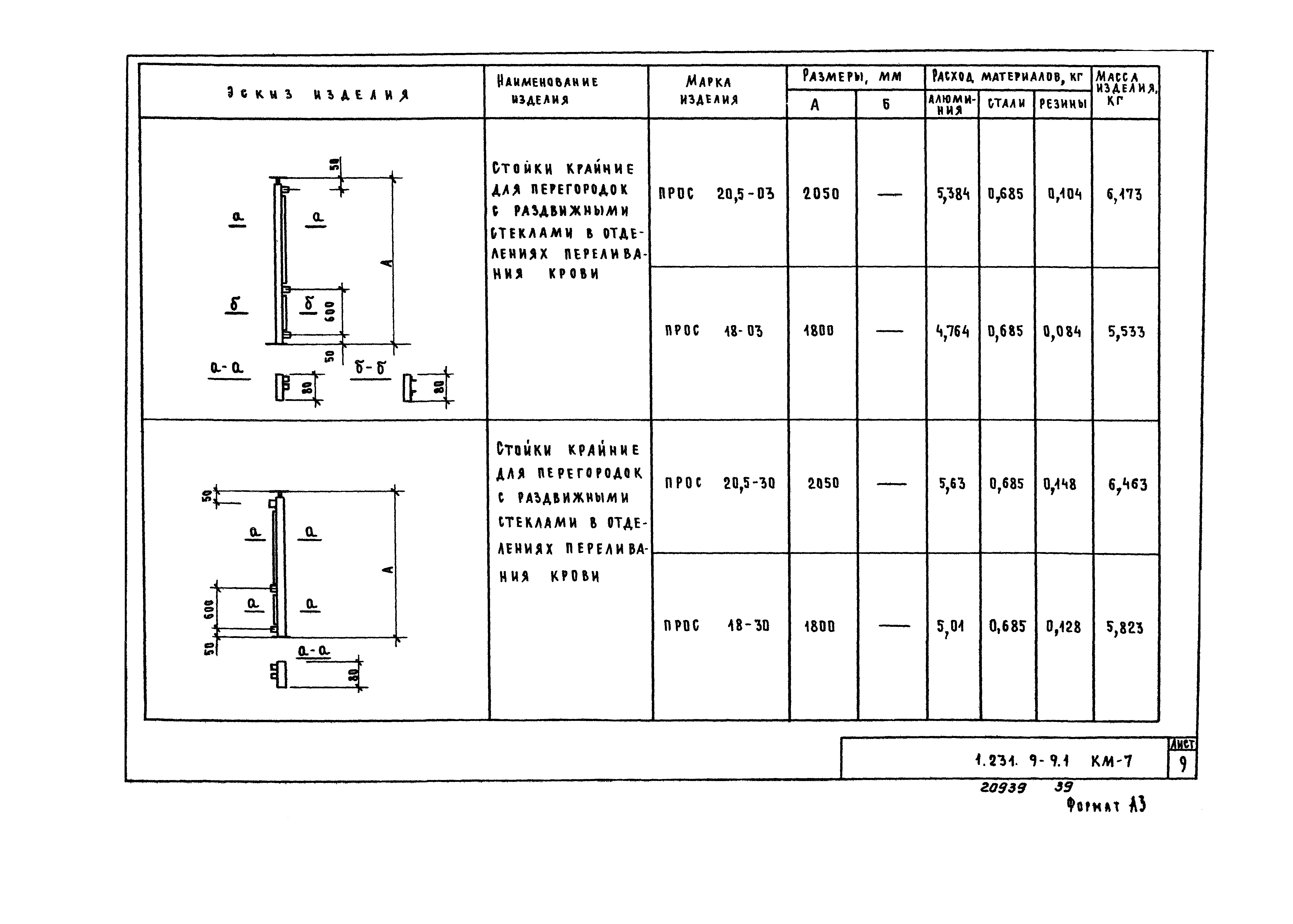

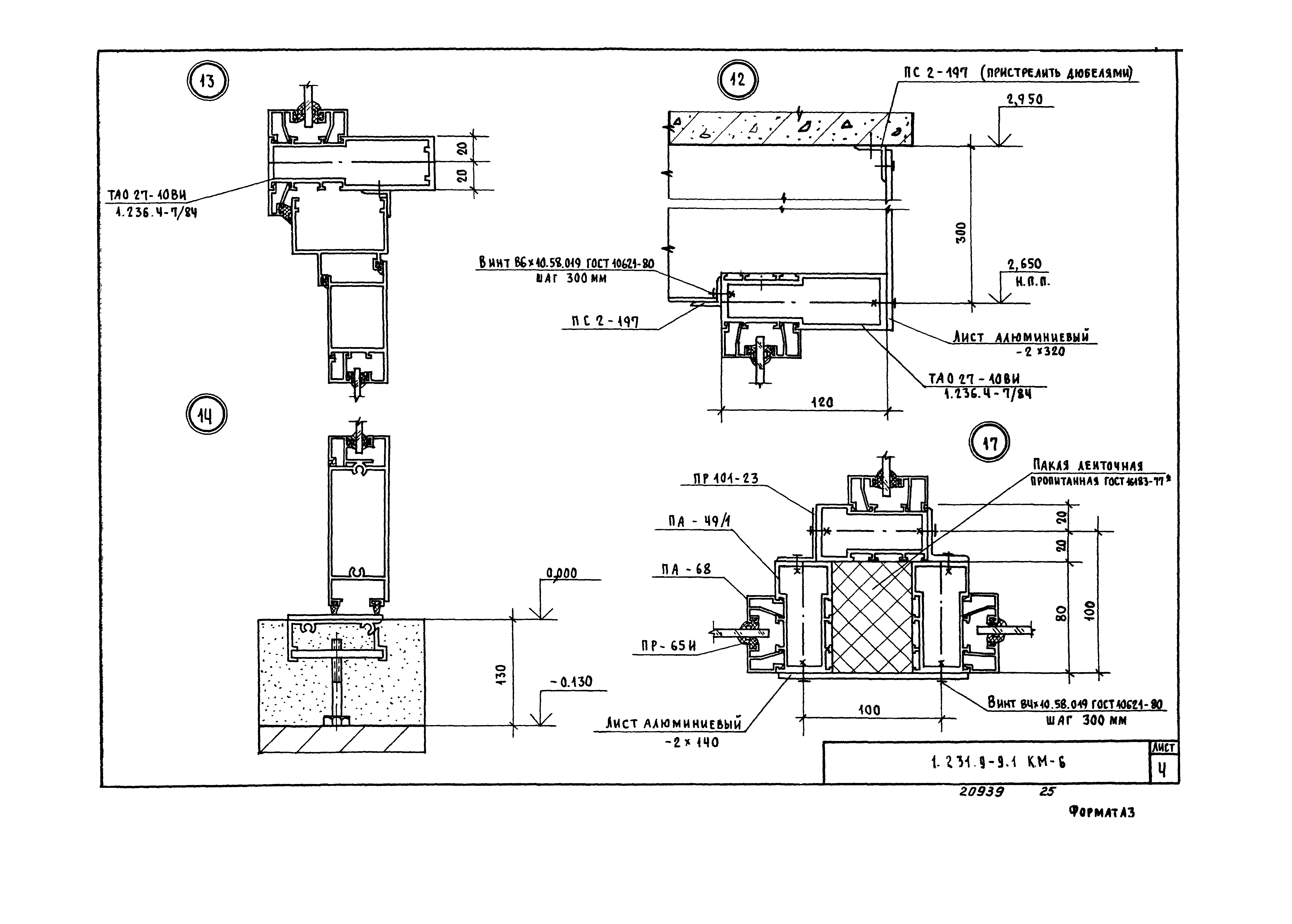

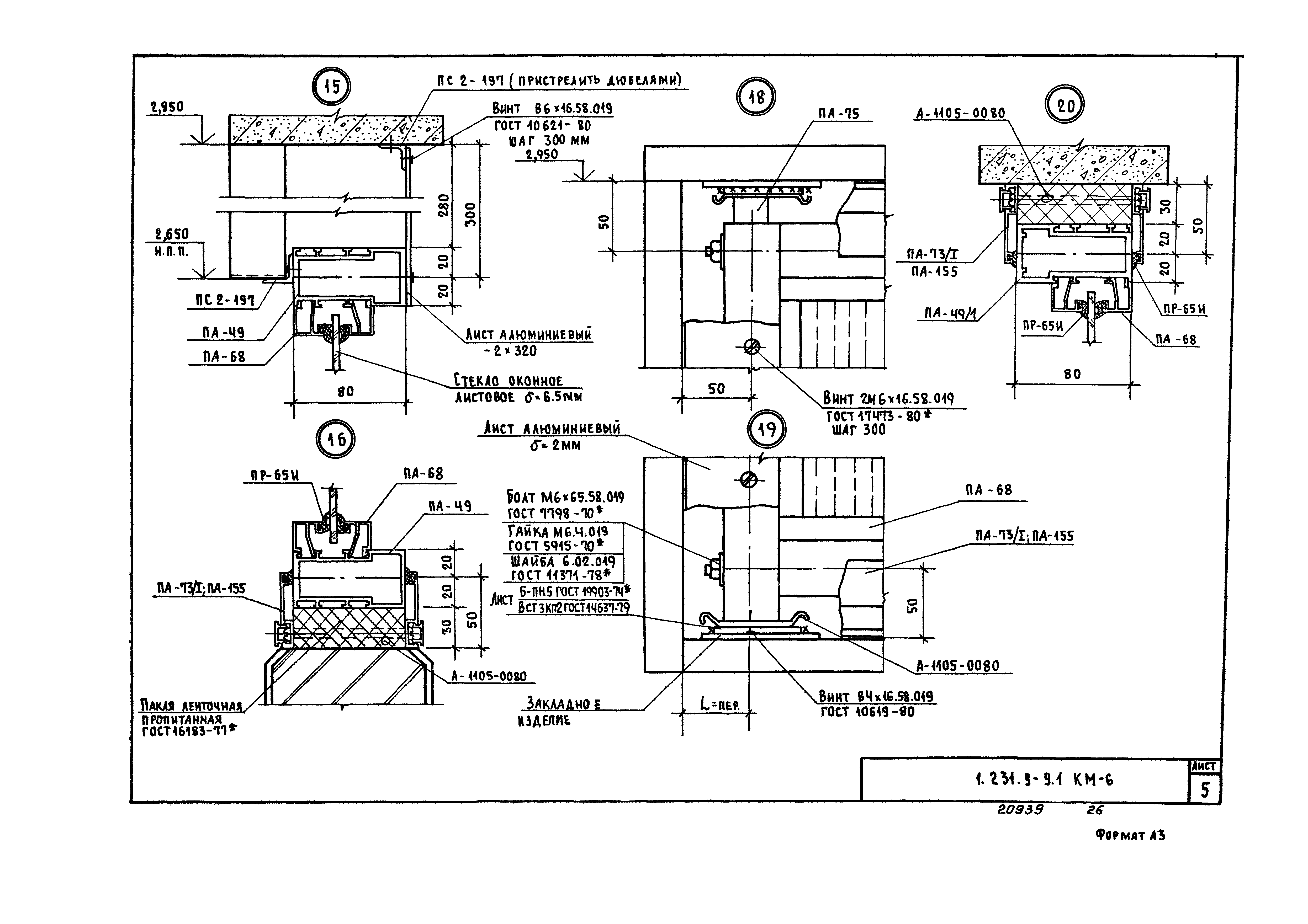

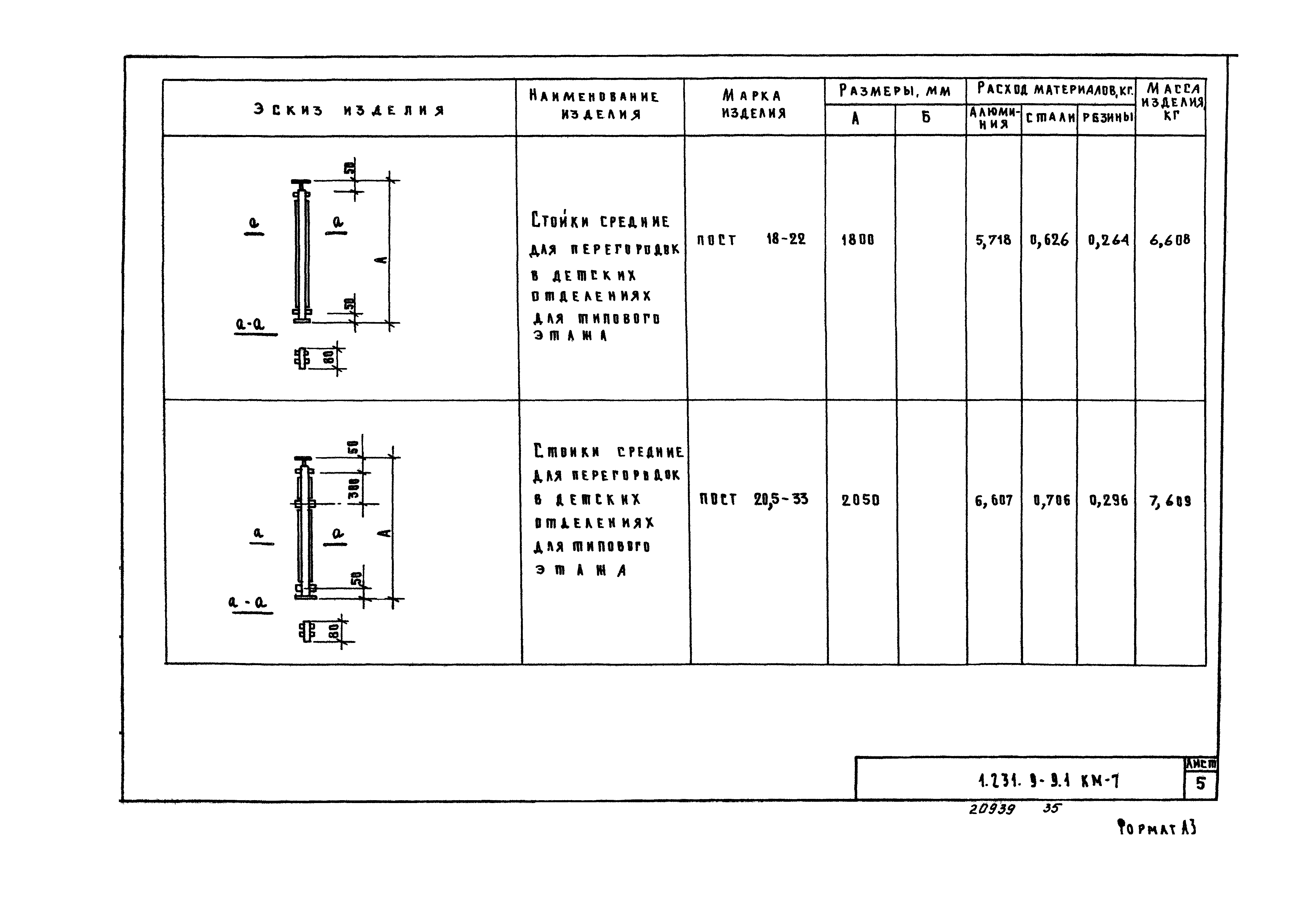

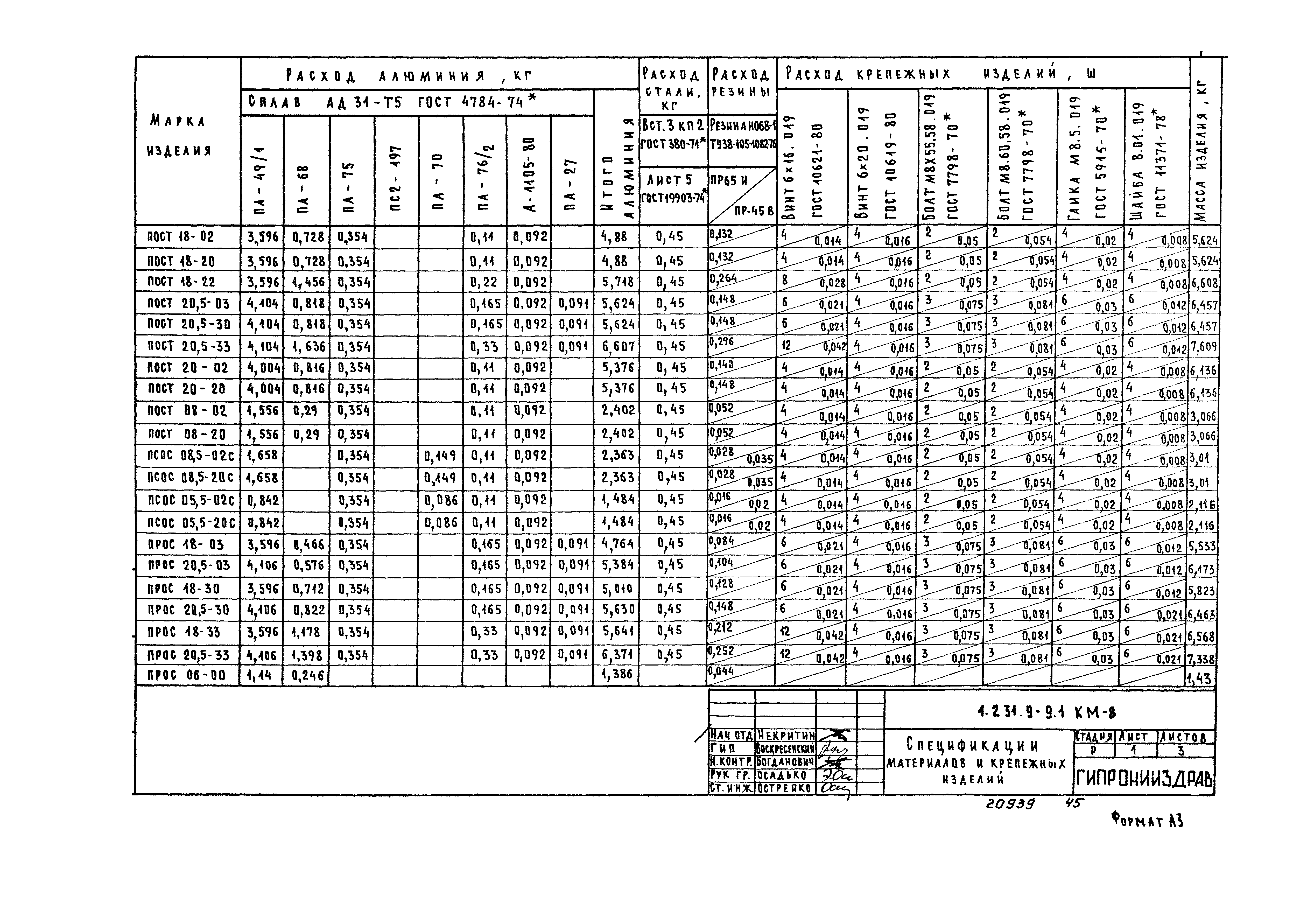

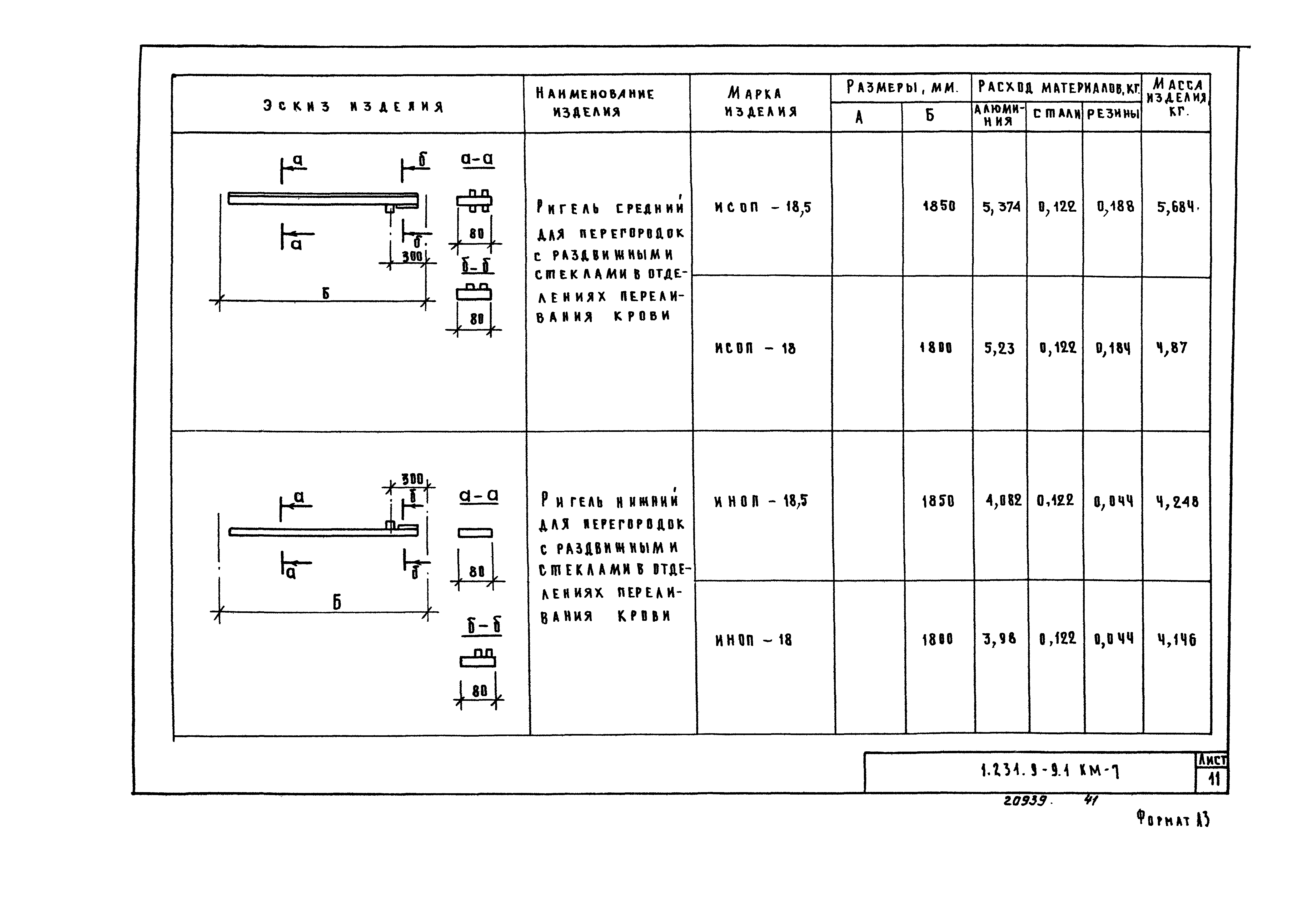

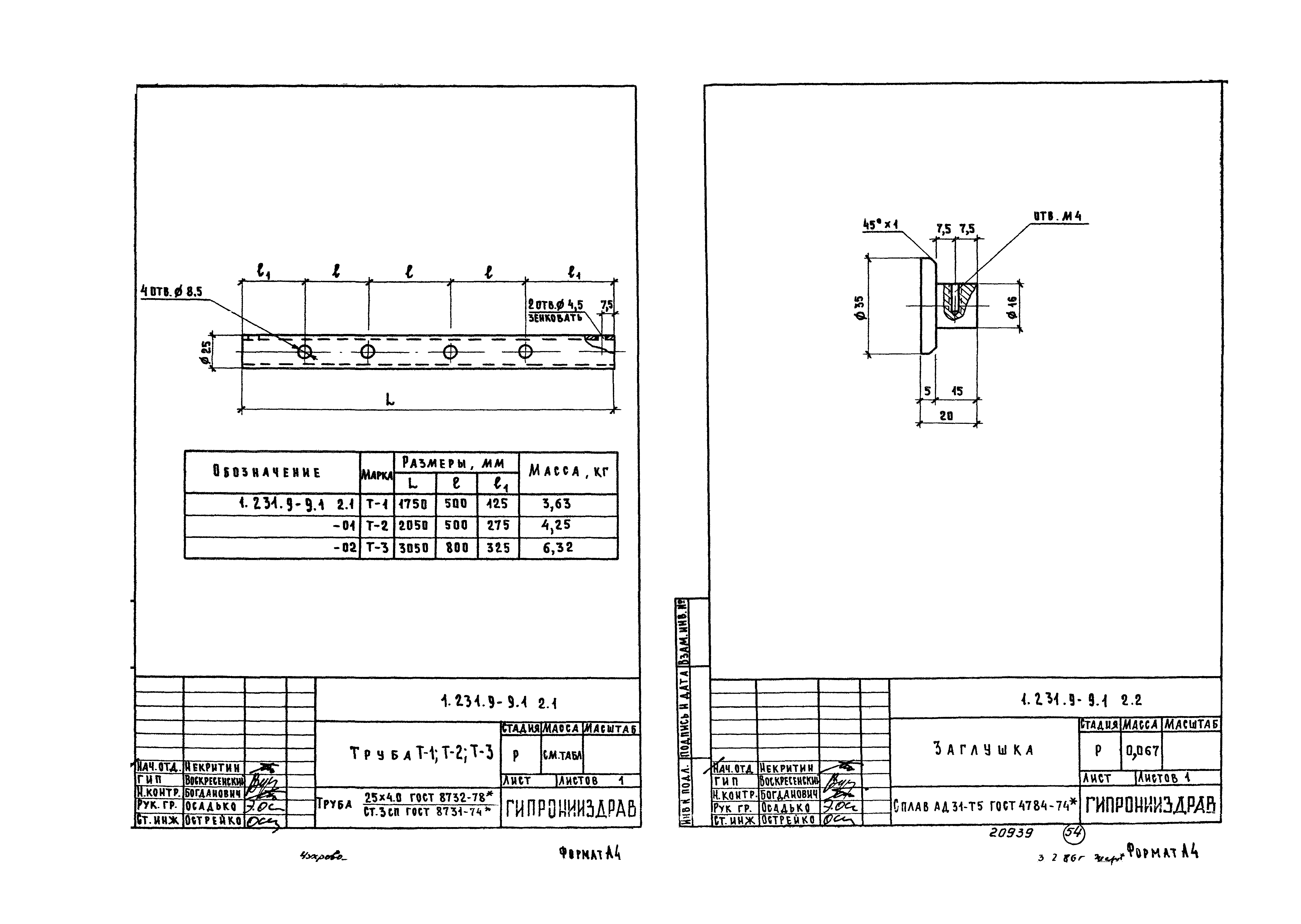

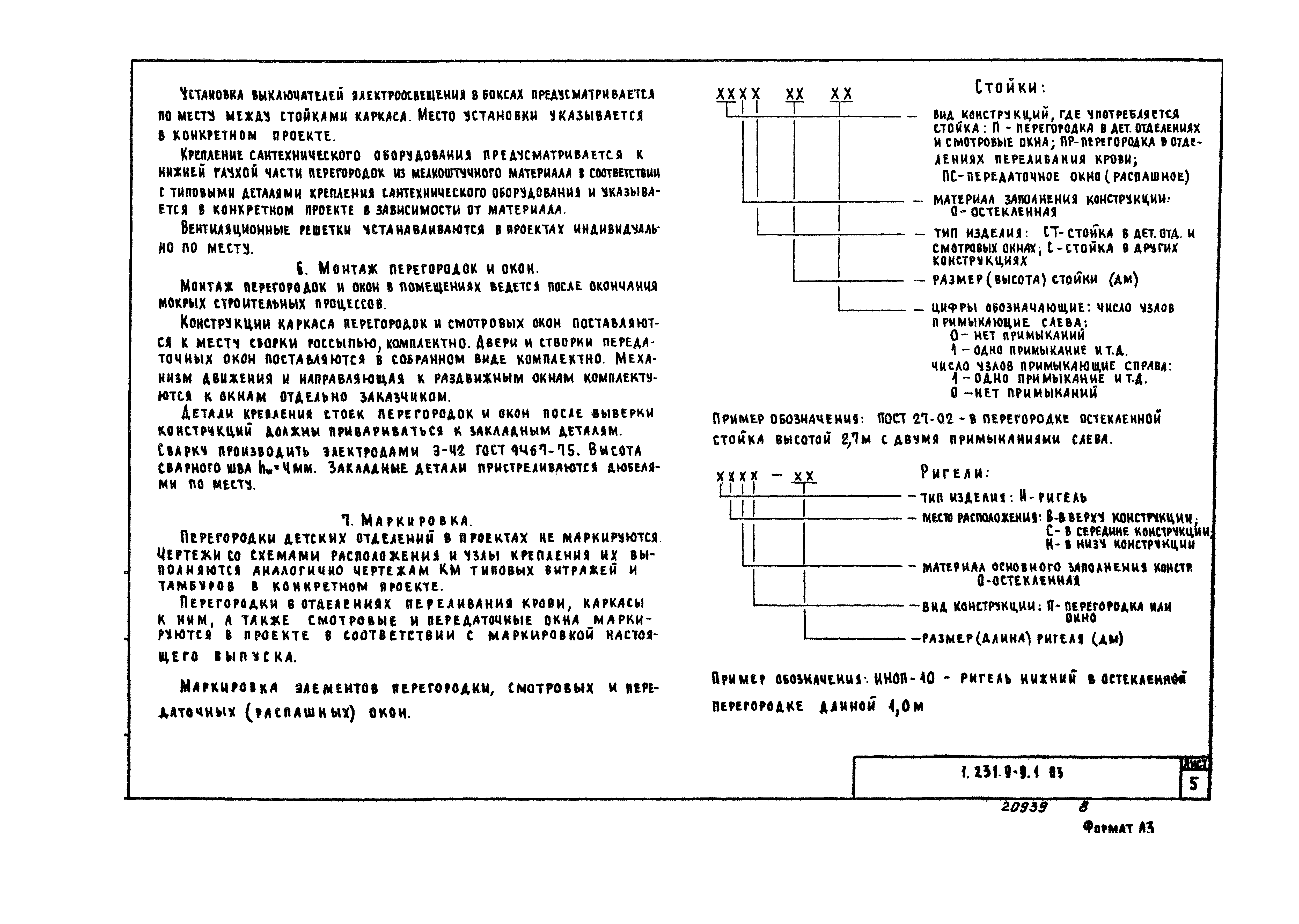

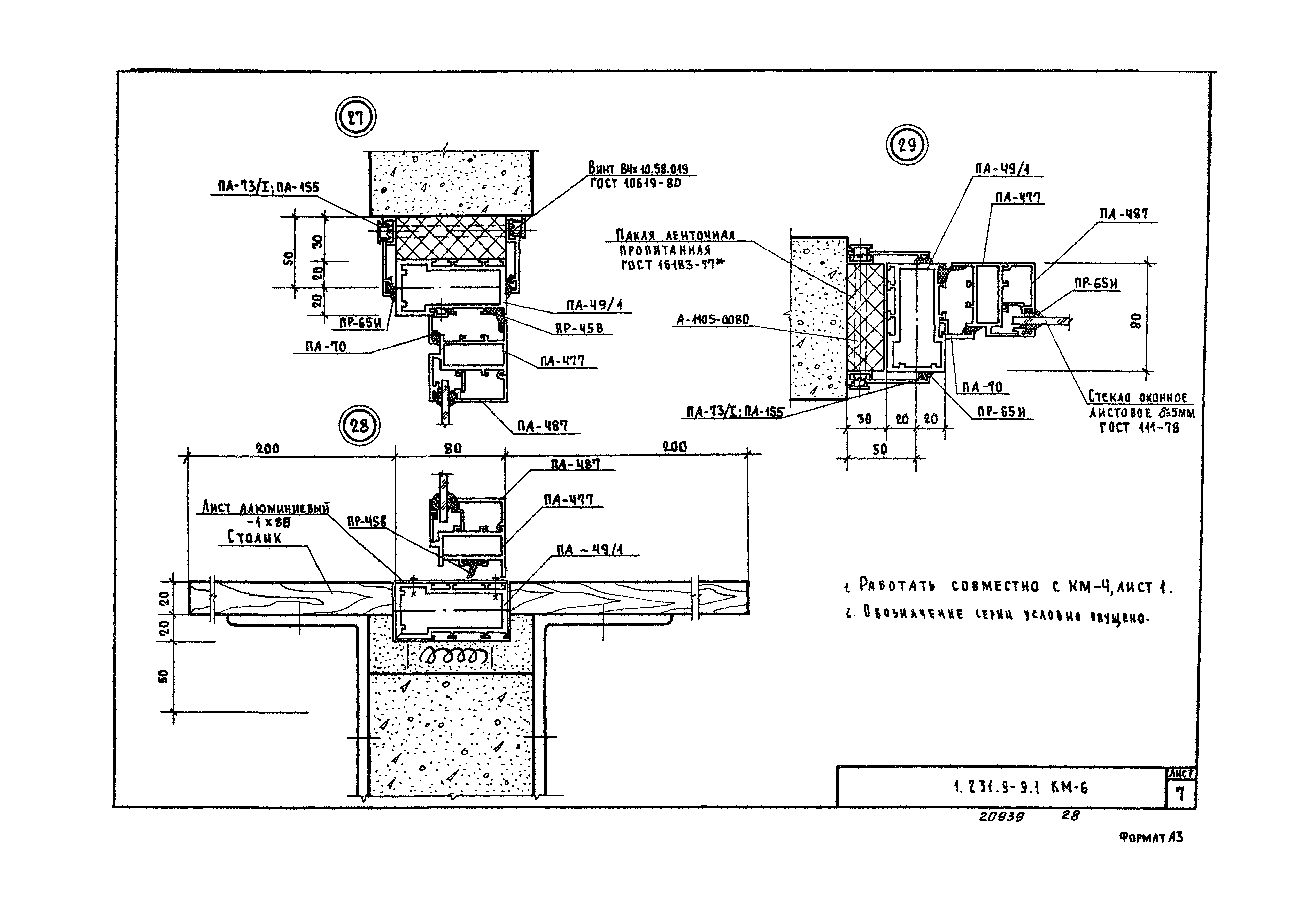

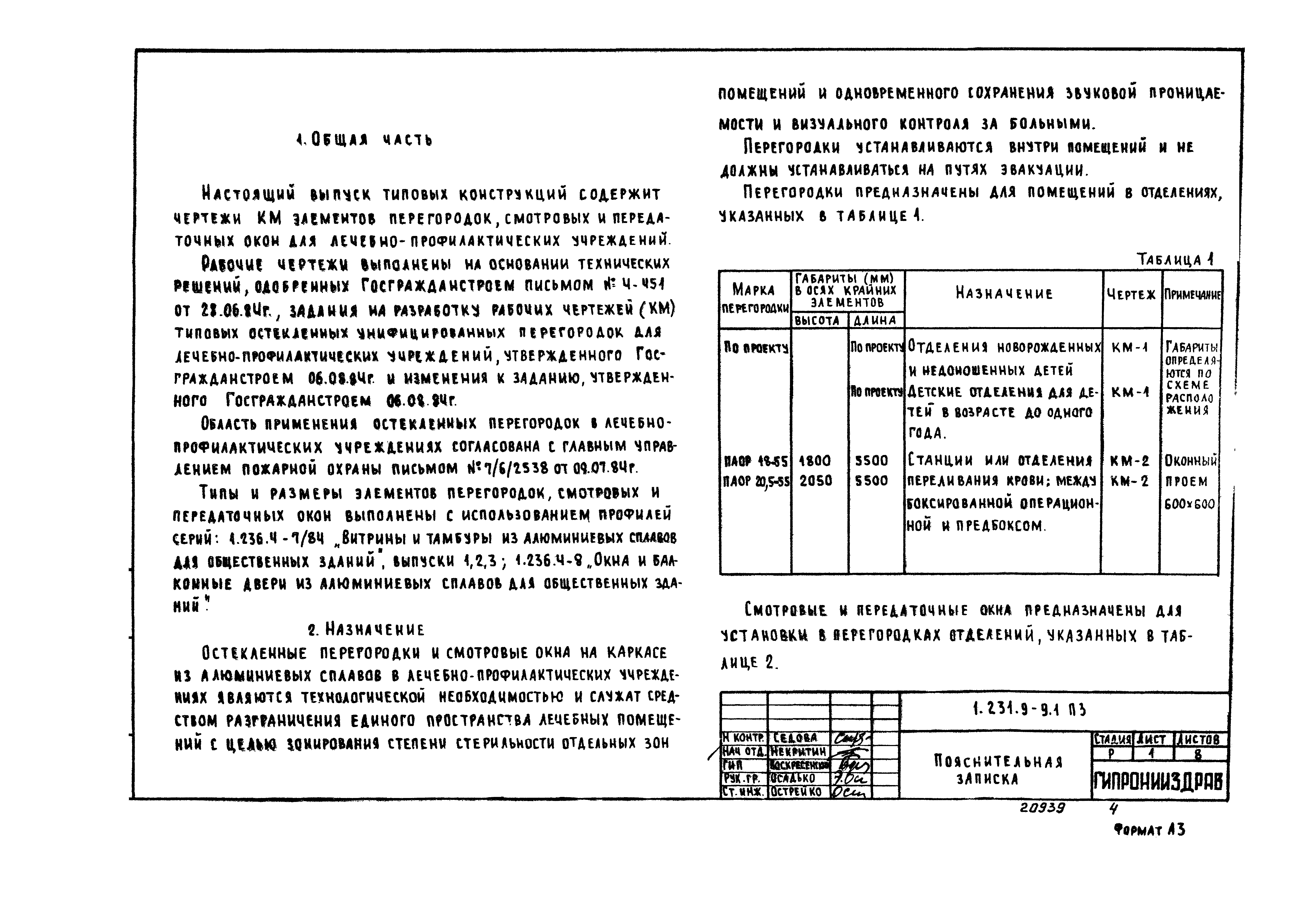

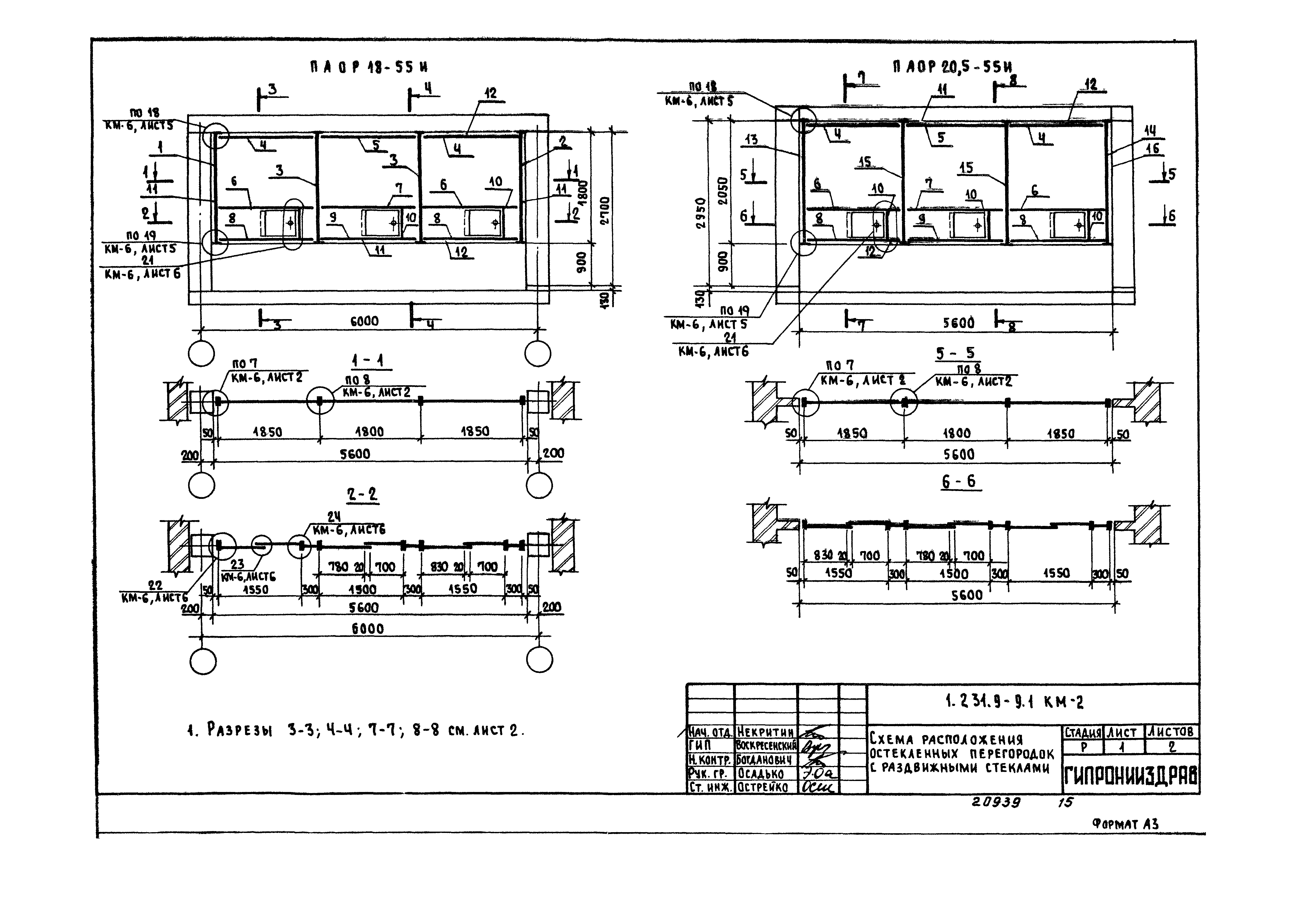

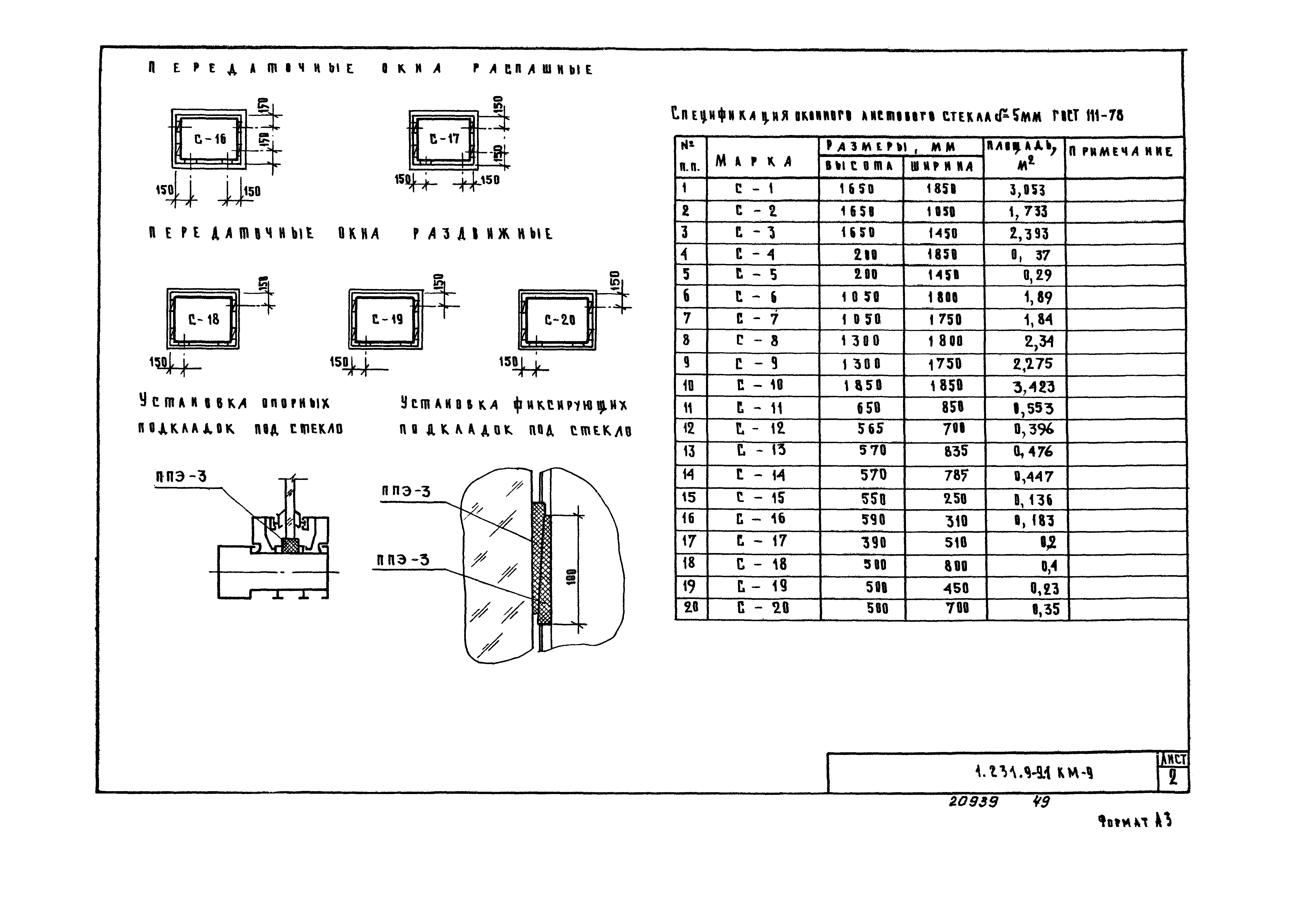

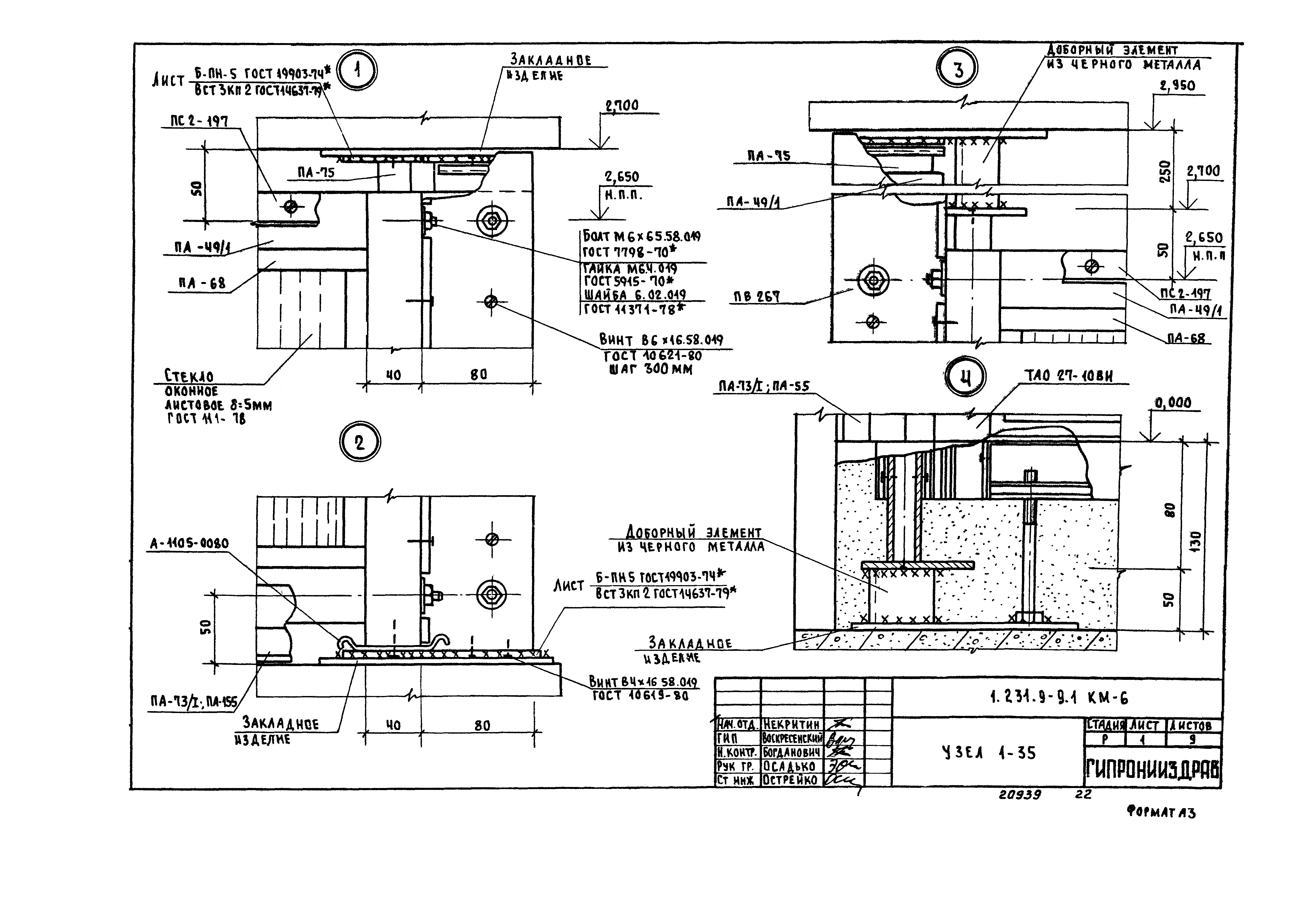

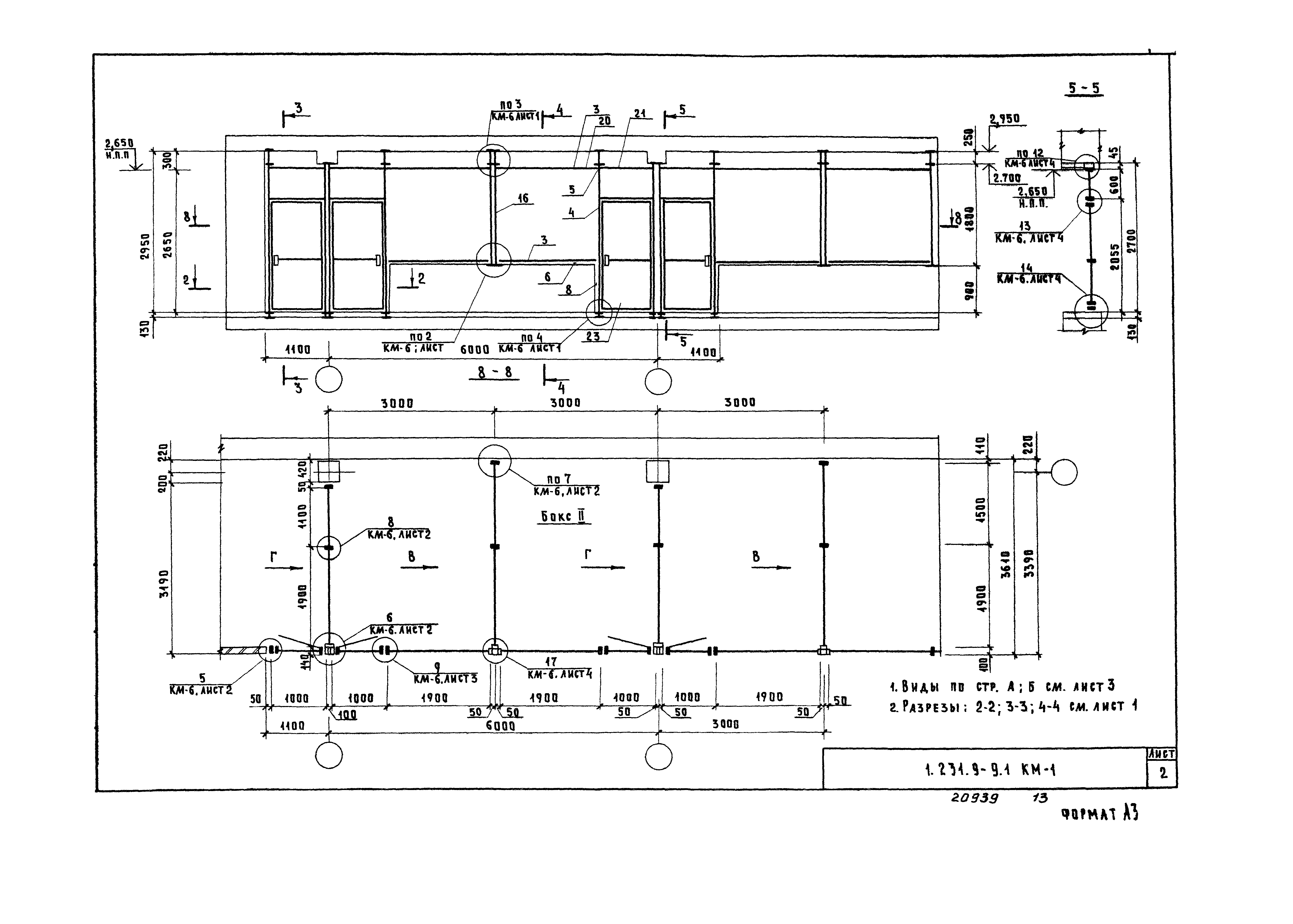

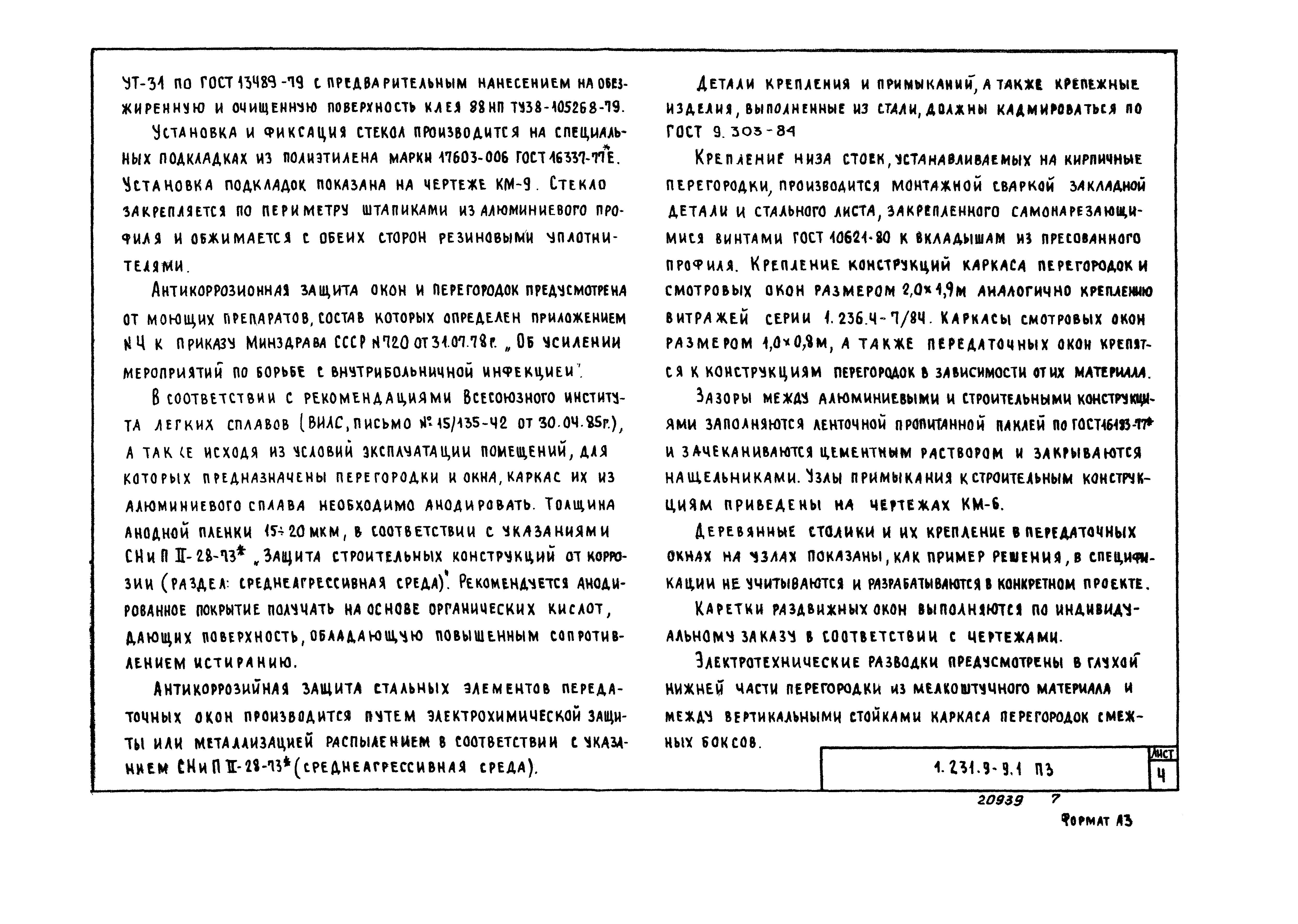

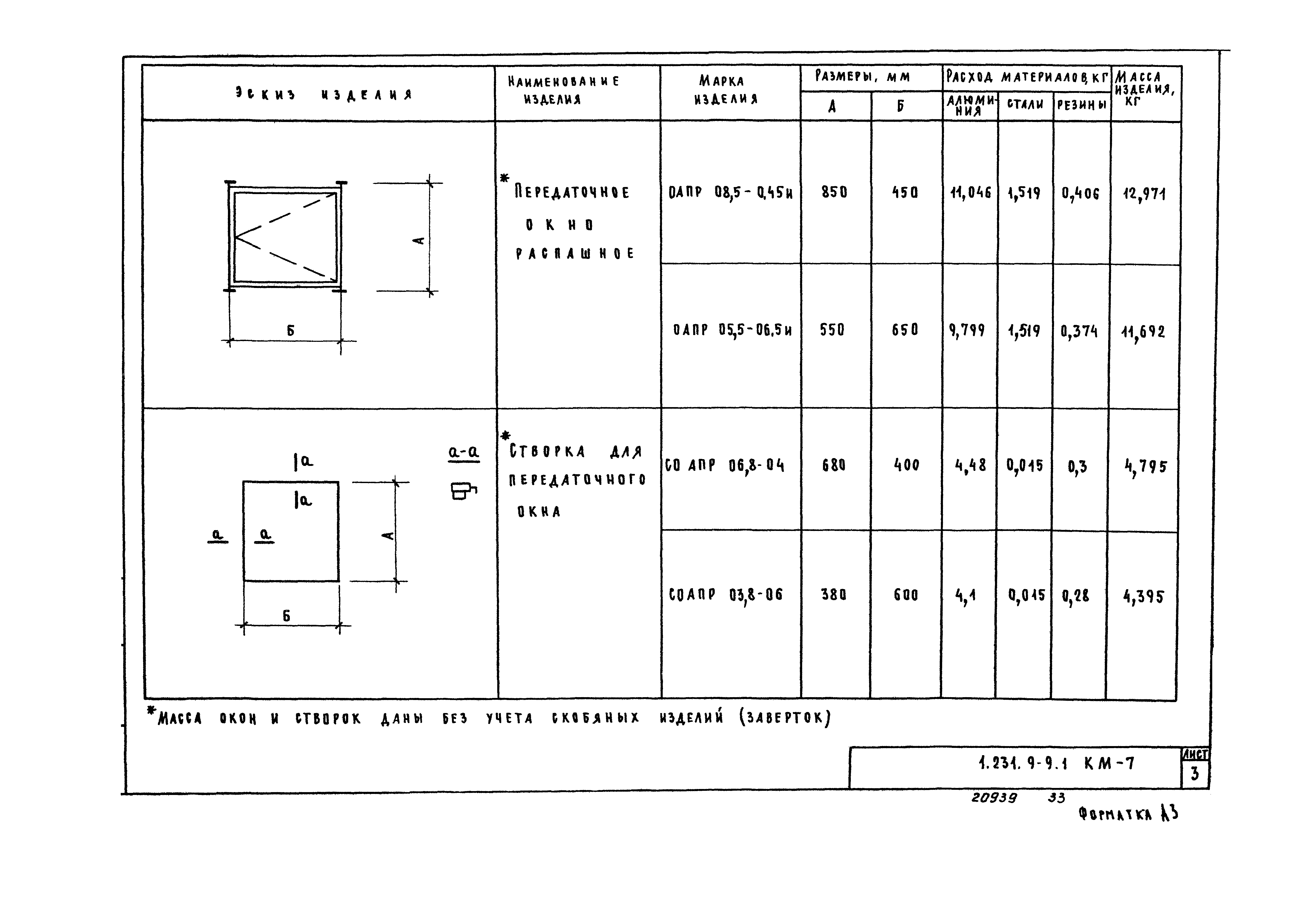

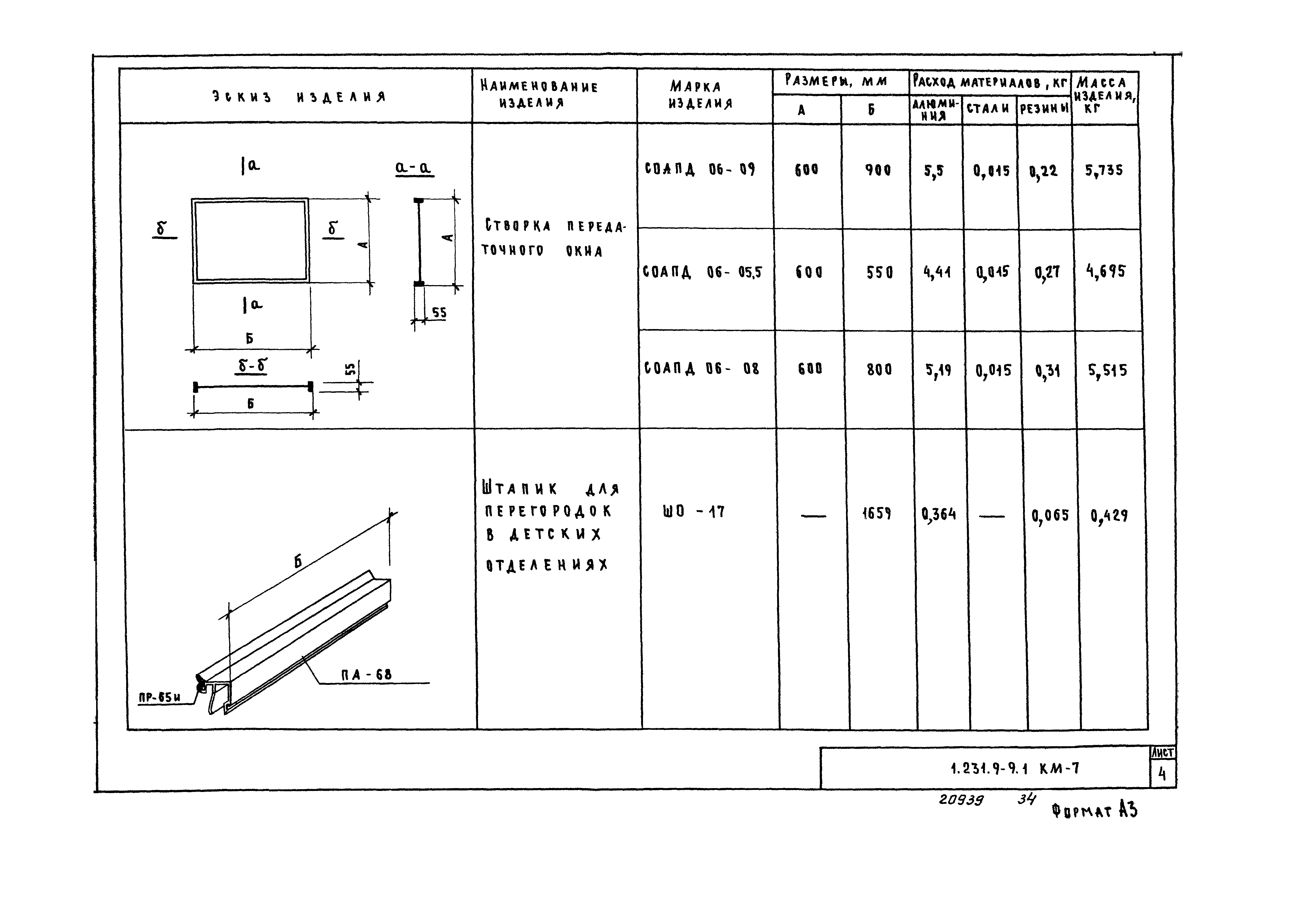

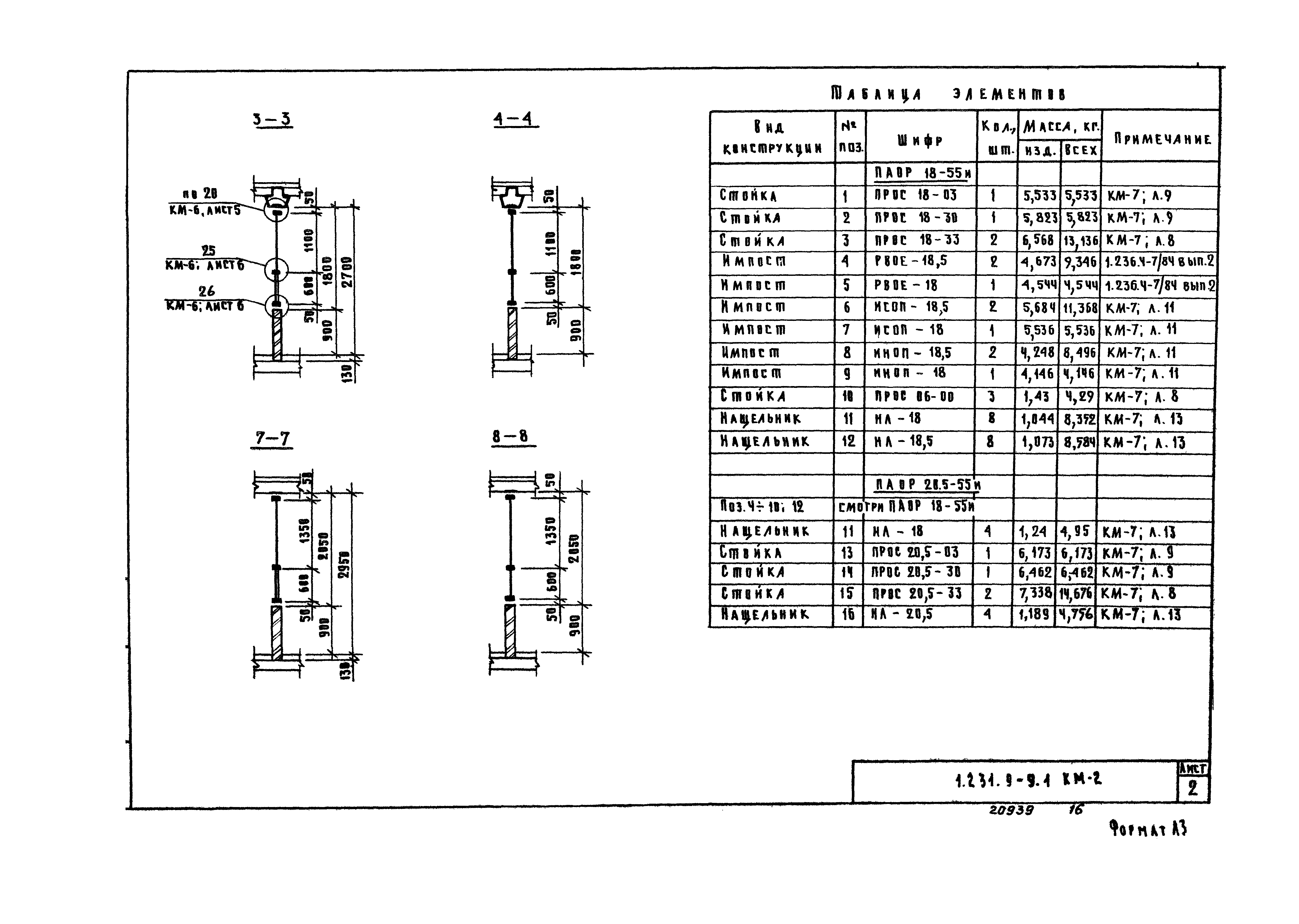

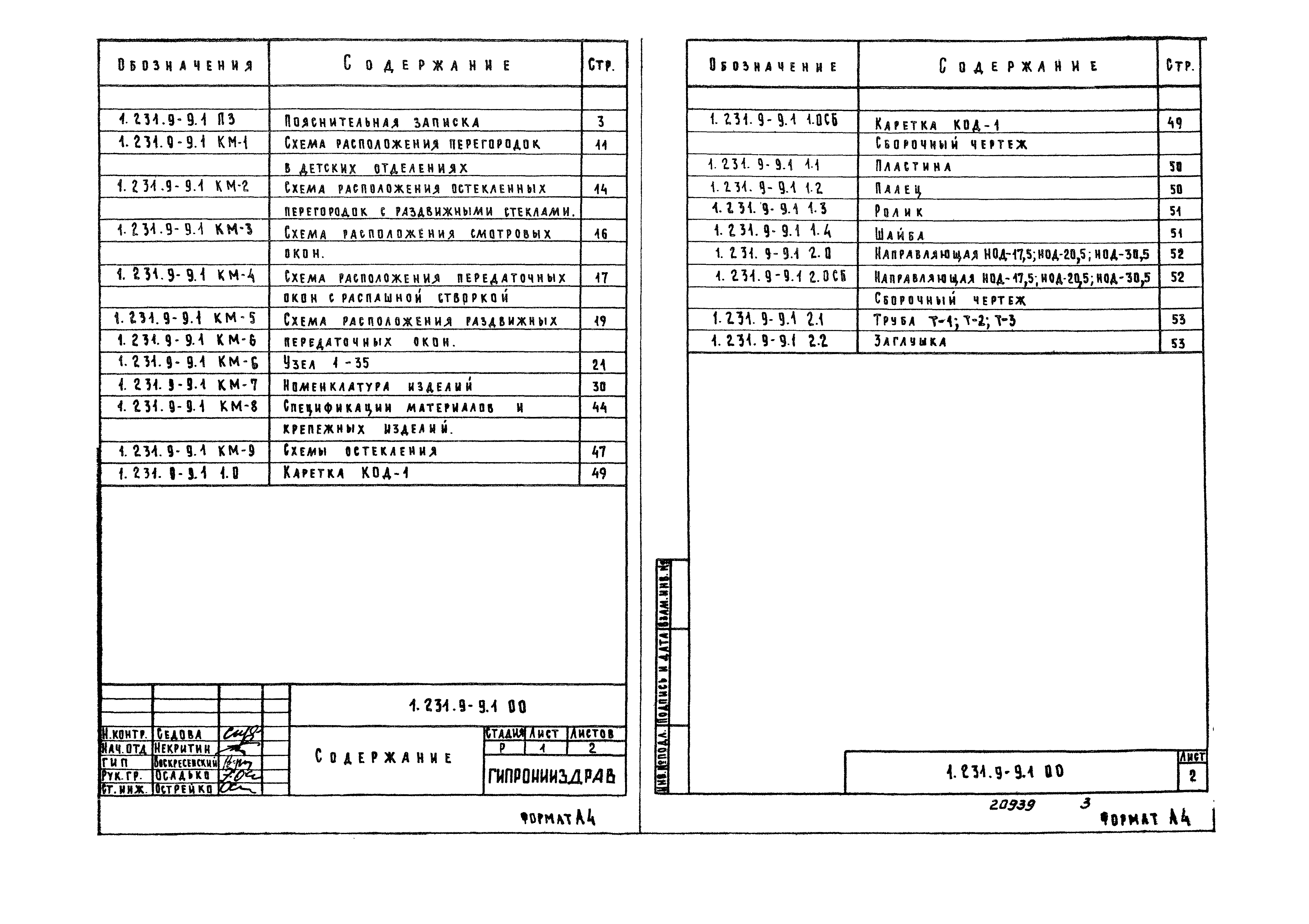

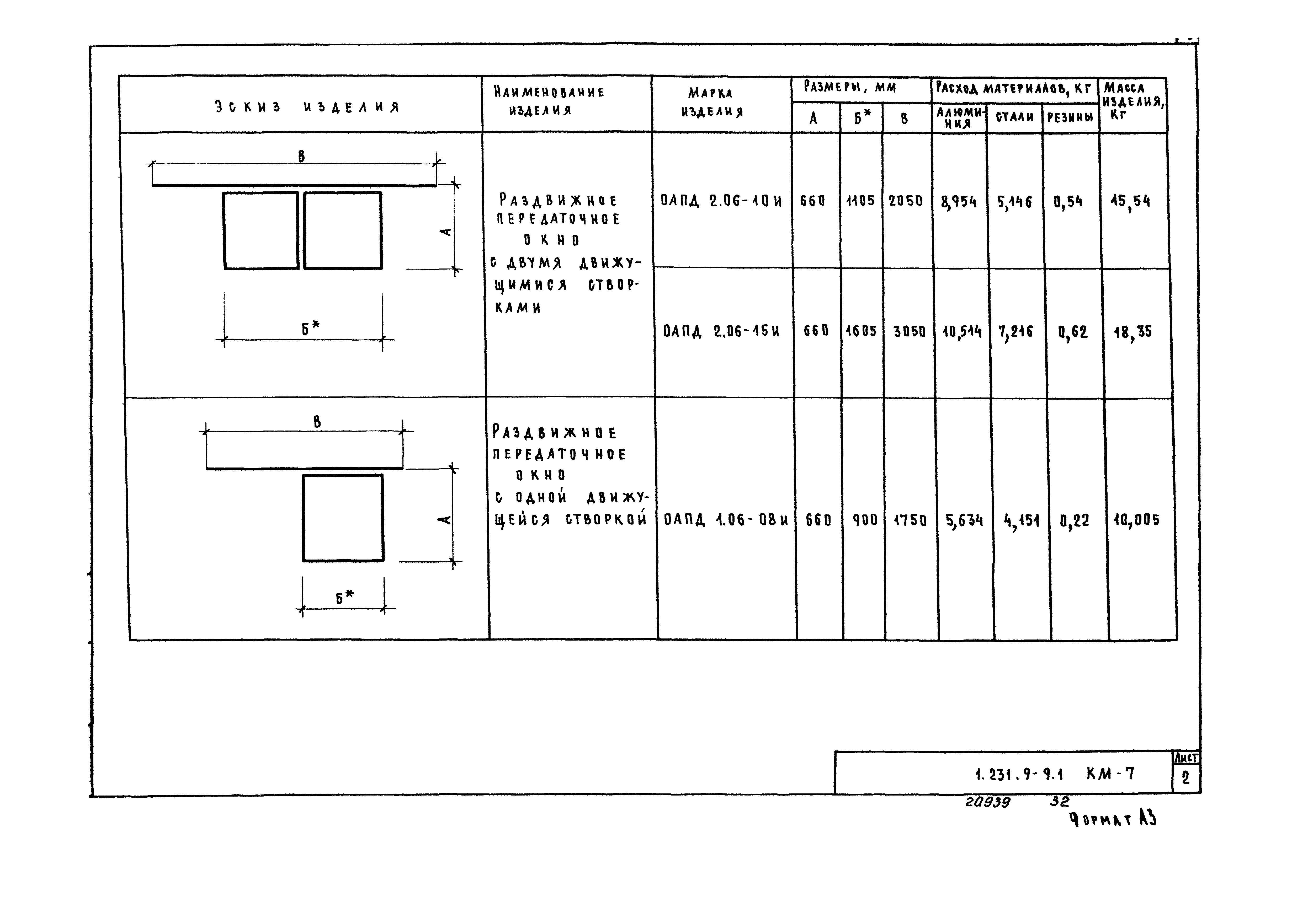

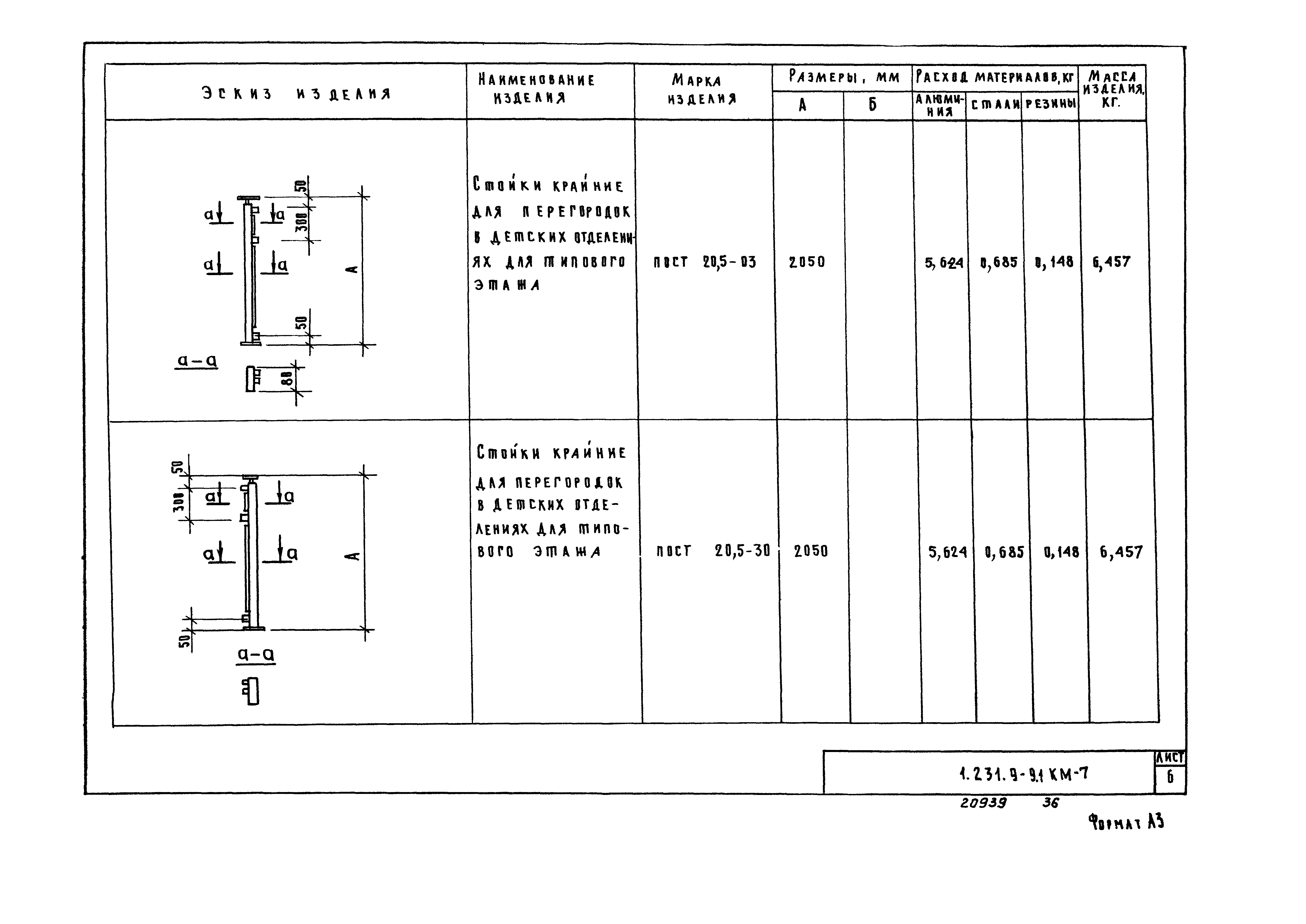

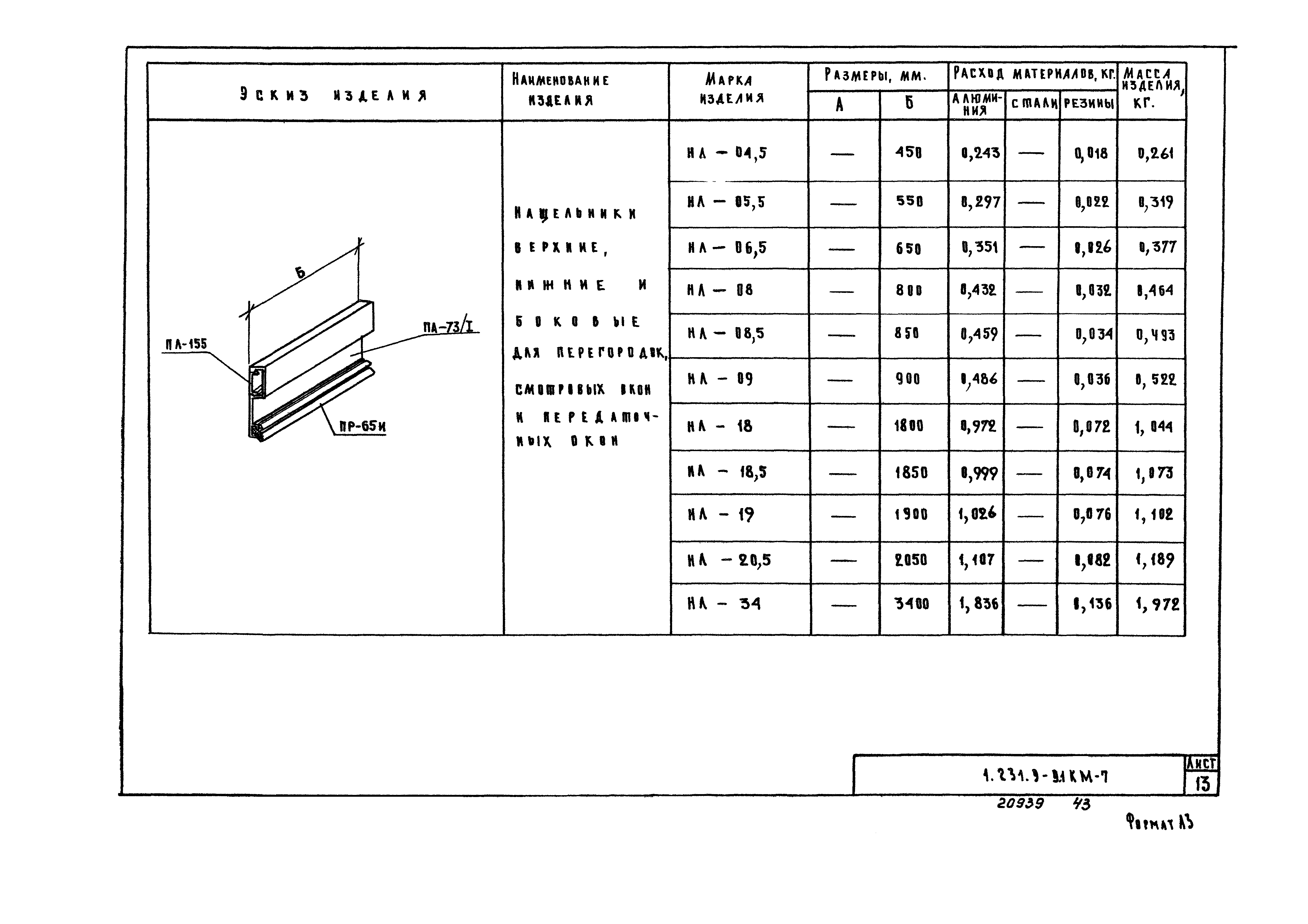

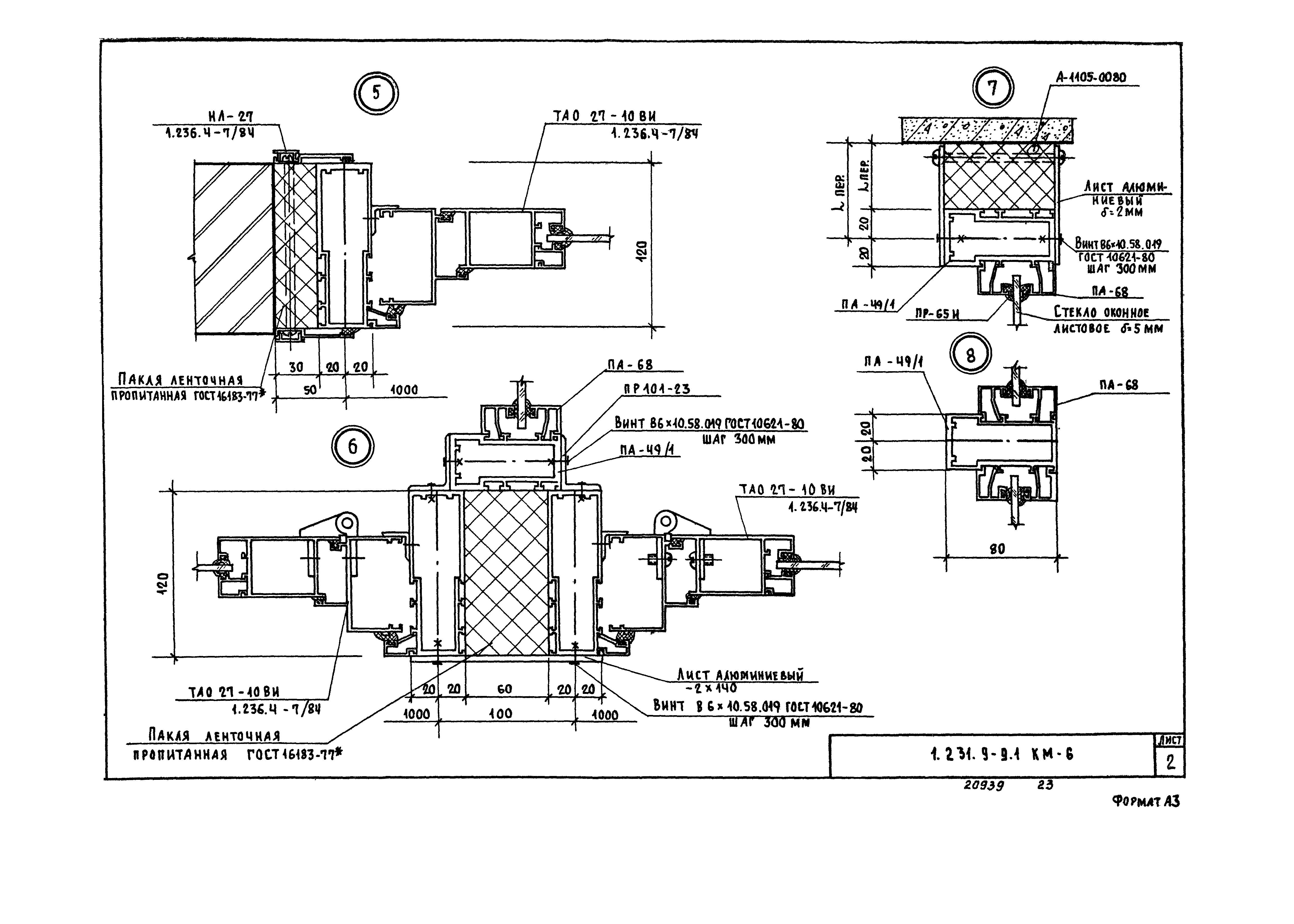

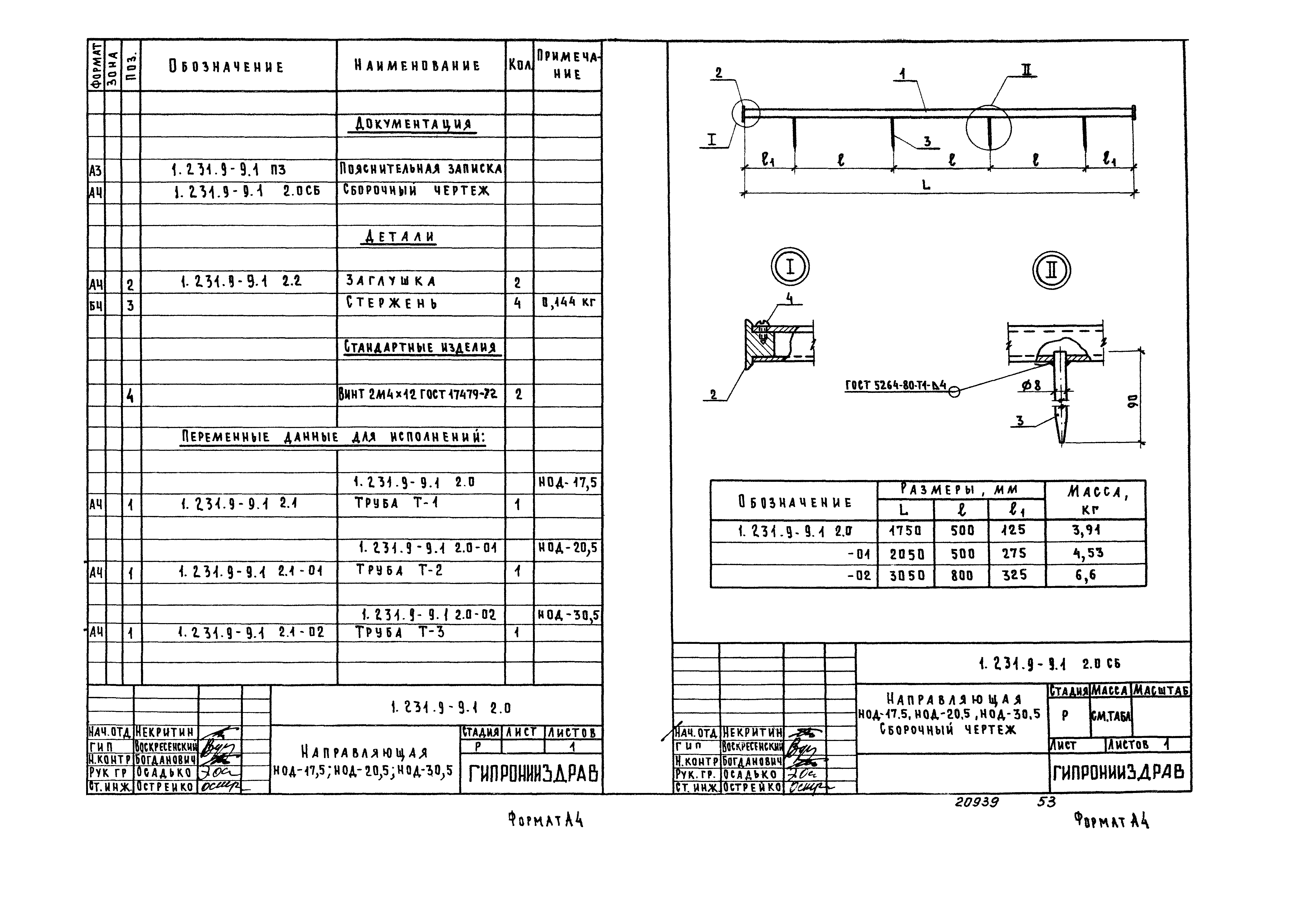

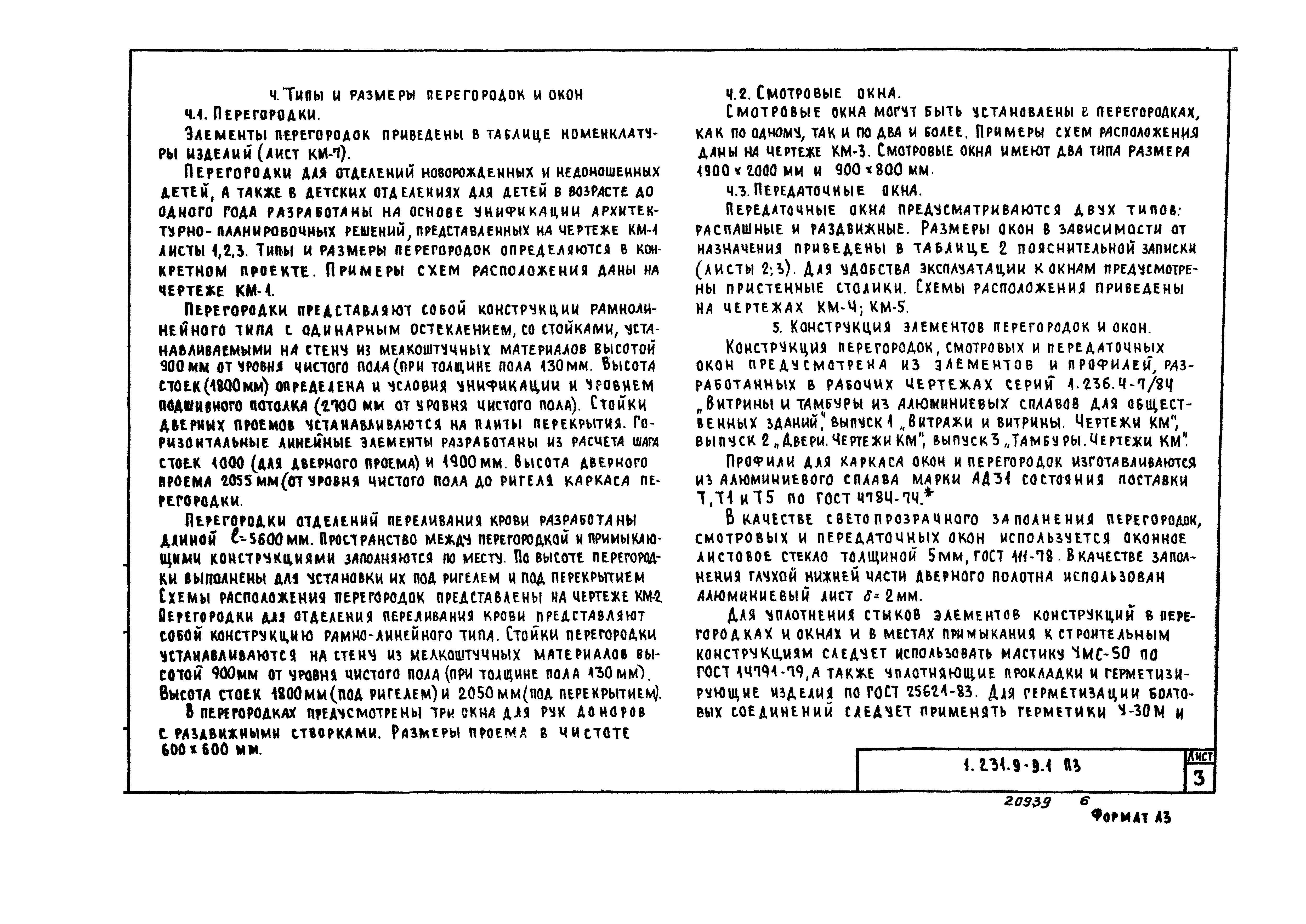

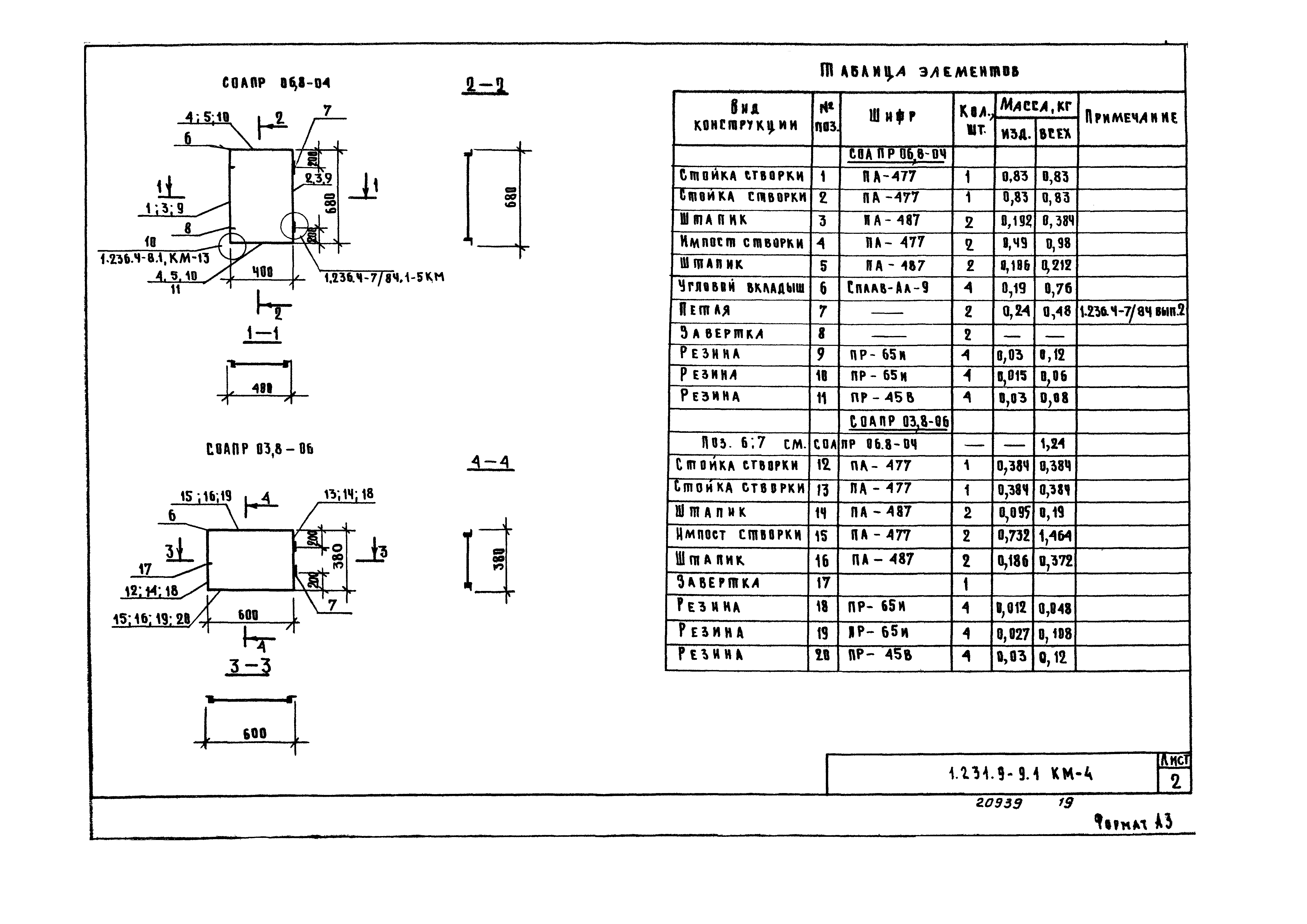

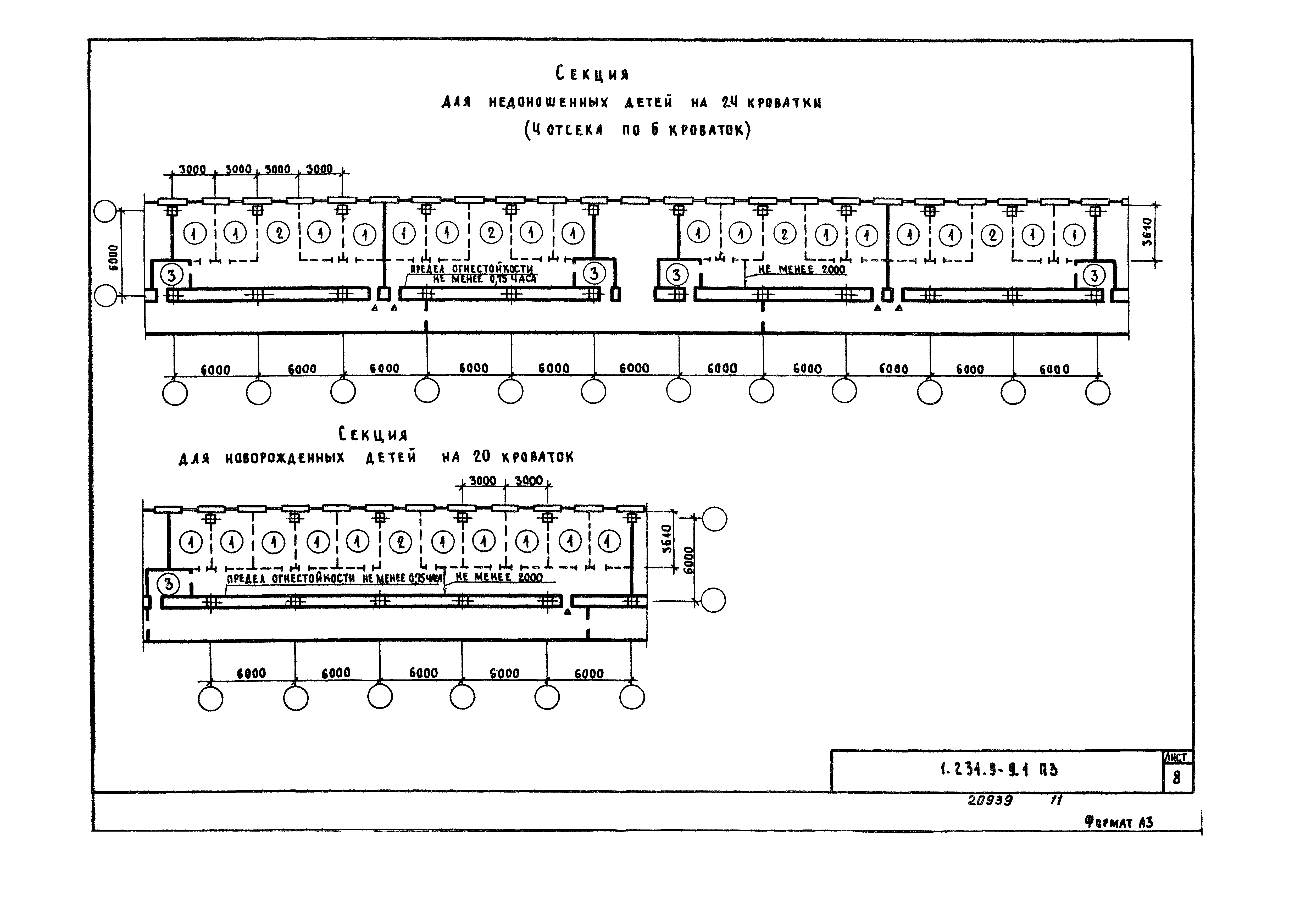

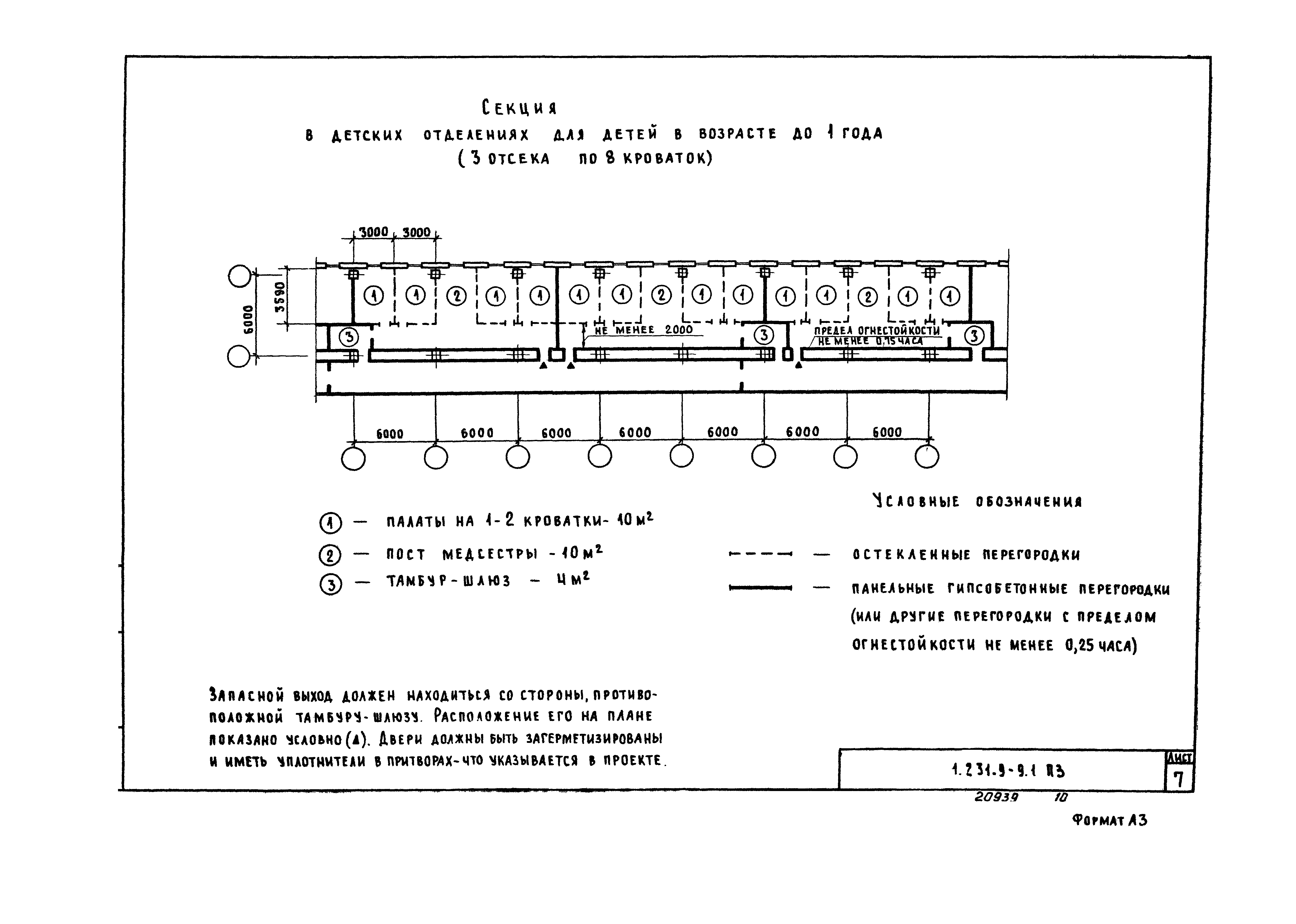

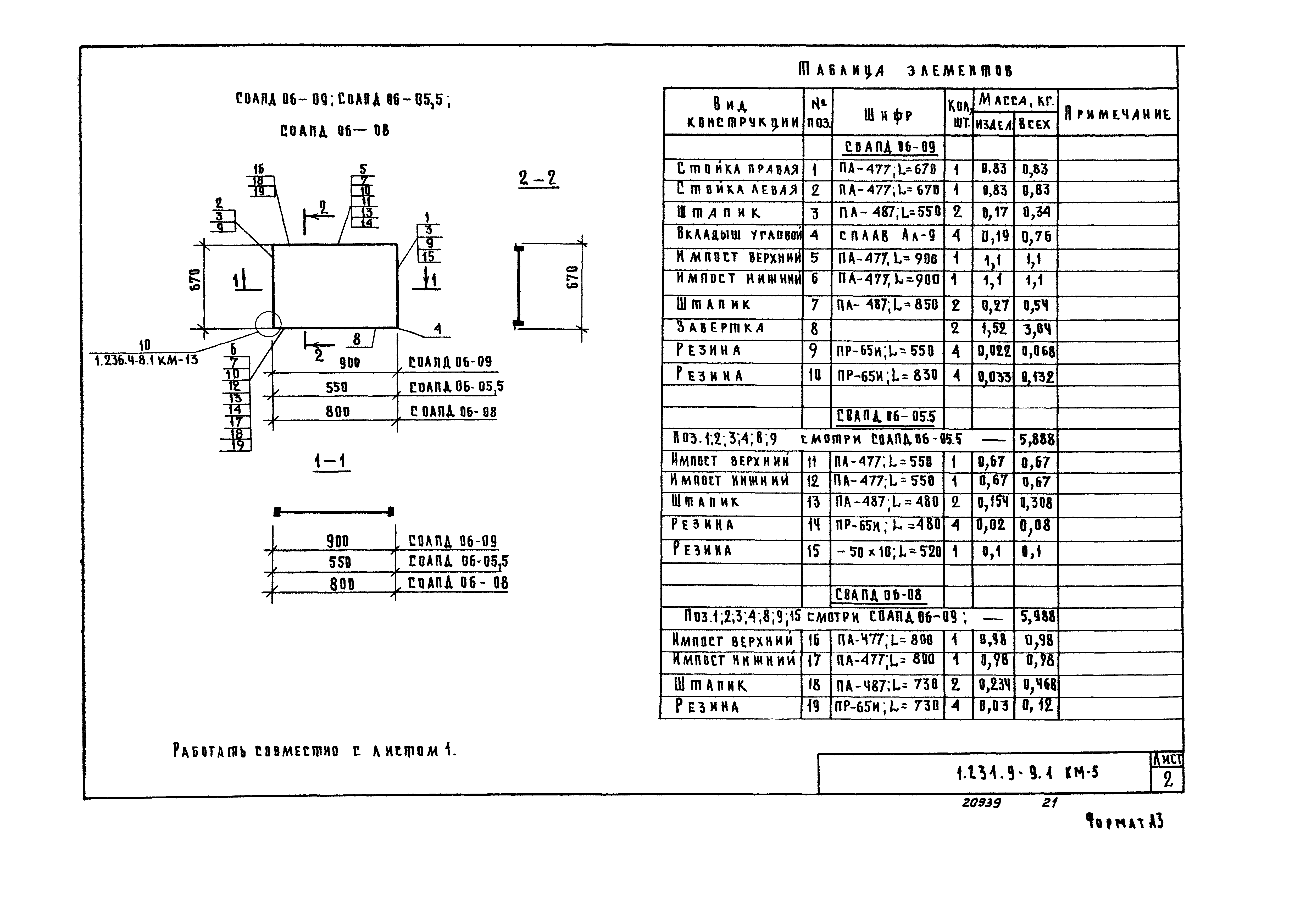

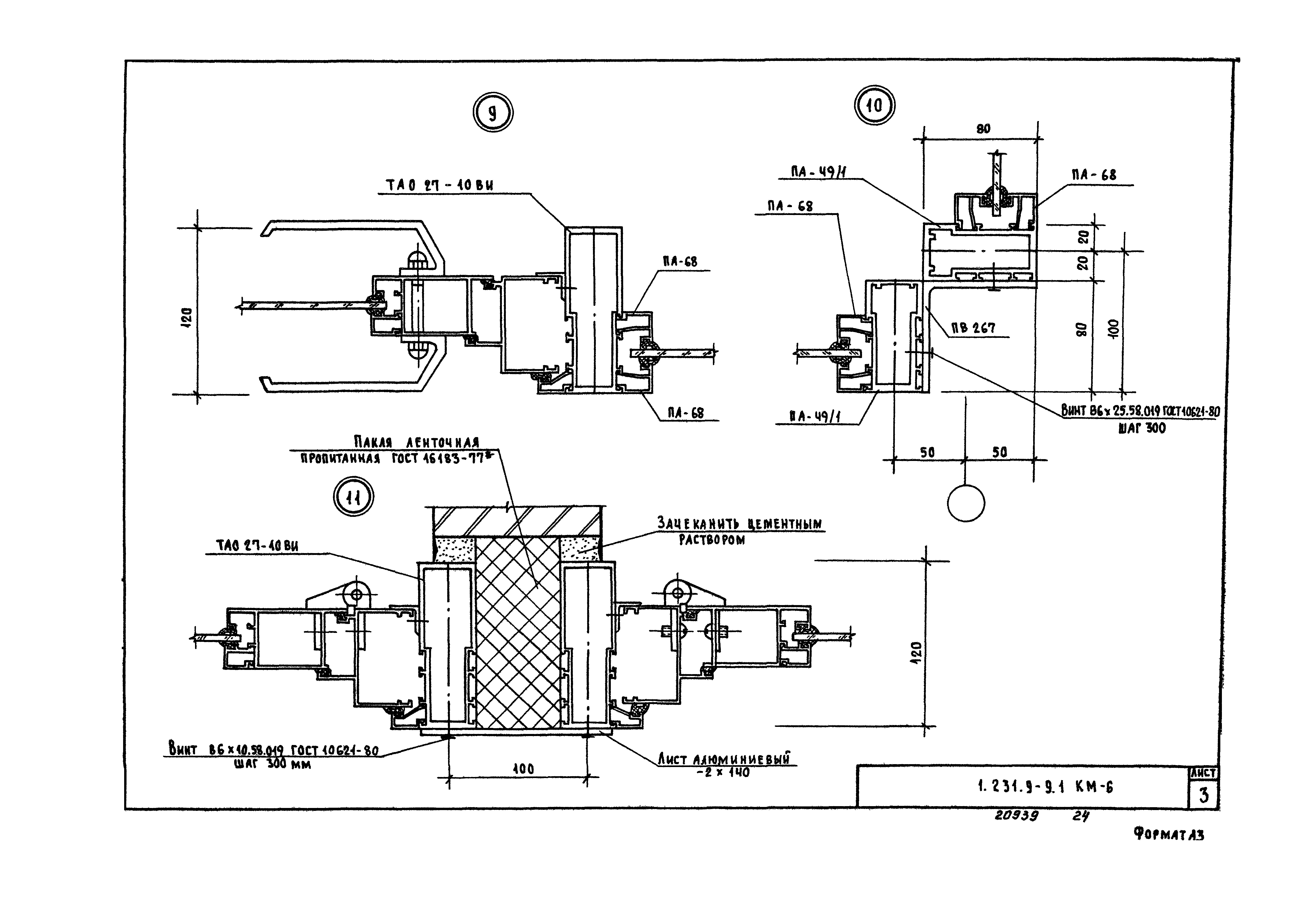

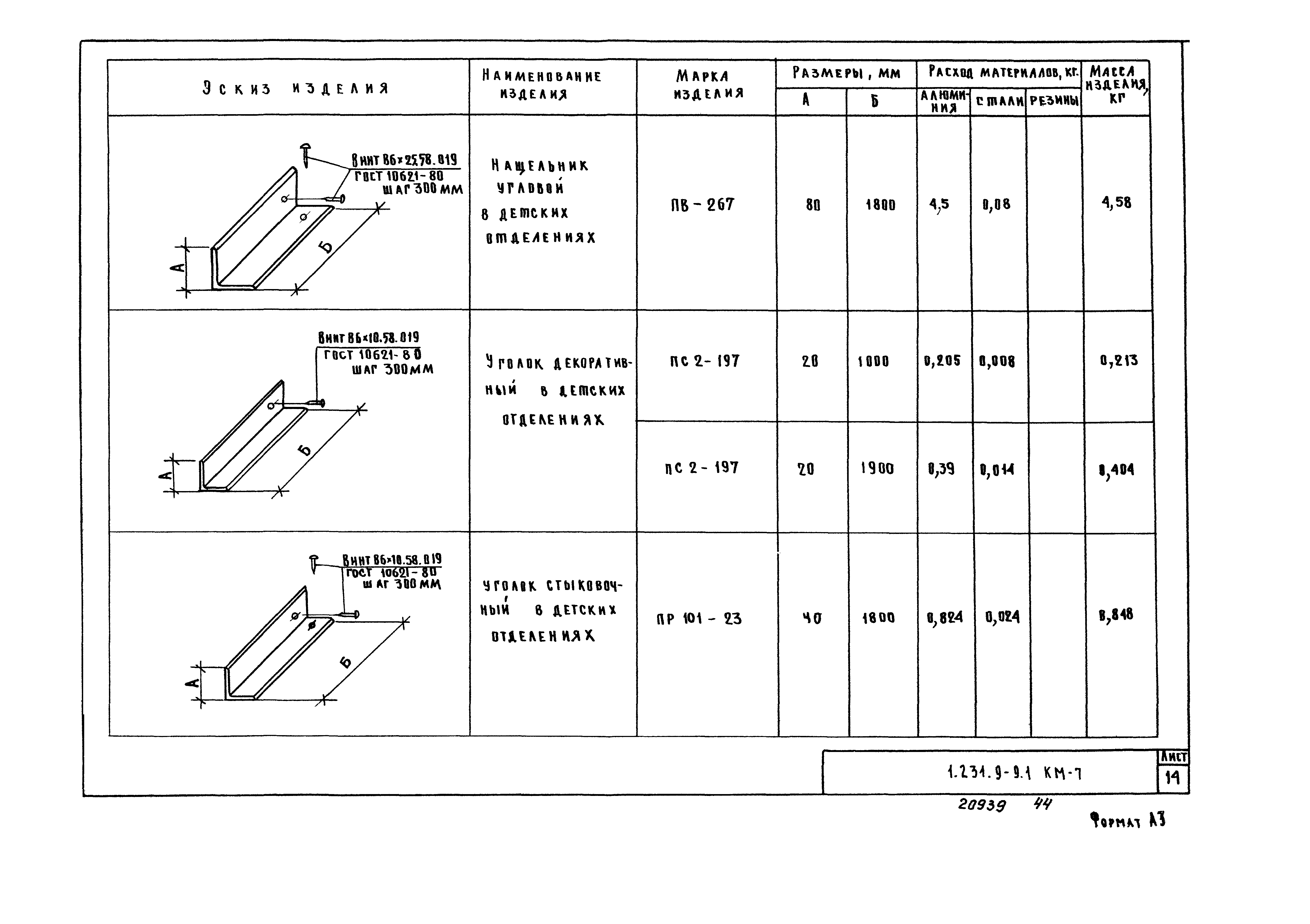

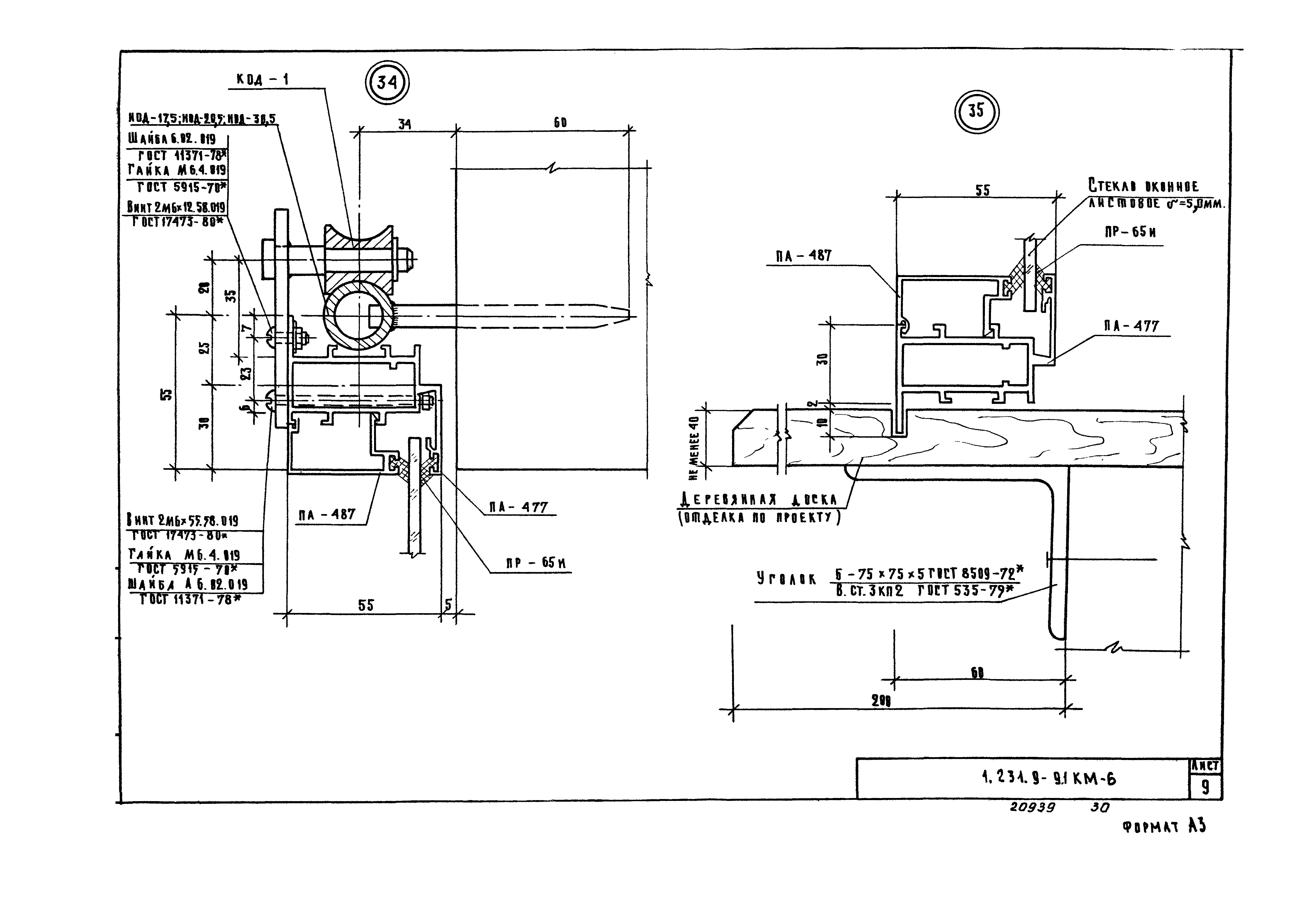

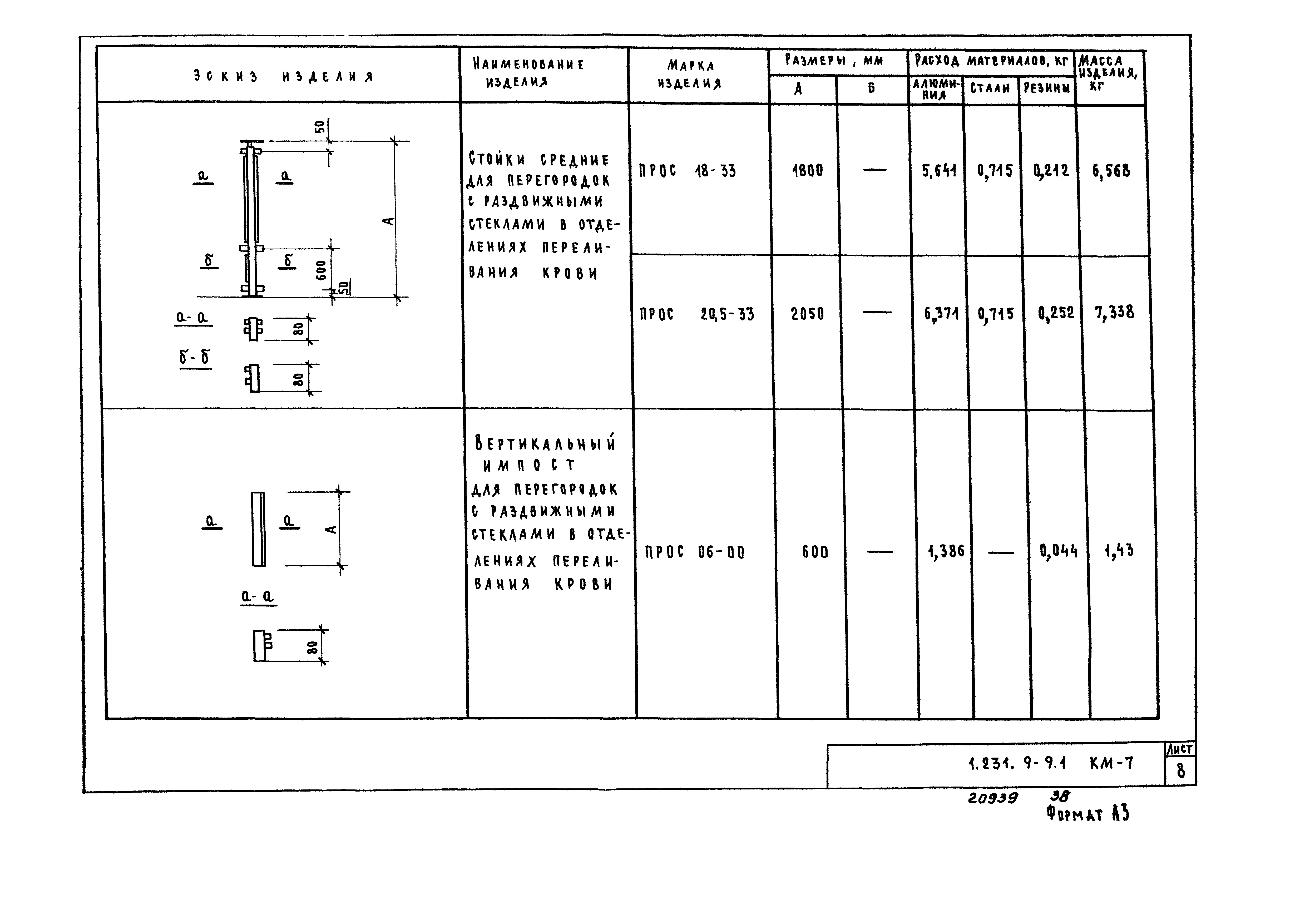

Оглавление:	1.231.9-9.1 ПЗ Пояснительная записка 1.231.9-9.1 КМ-1 Схема расположения перегородок в детских отделениях 1.231.9-9.1 КМ-2 Схема расположения остекленных перегородок с раздвижными стеклами 1.231.9-9.1 КМ-3 Схема расположения смотровых окон 1.231.9-9.1 КМ-4 Схема расположения передаточных окон с распашной створкой 1.231.9-9.1 КМ-5 Схема расположения раздвижных передаточных окон 1.231.9-9.1 КМ-6 Узел 1-35 1.231.9-9.1 КМ-7 Номенклатура изделий 1.231.9-9.1 КМ-8 Спецификация материалов и крепежных изделий 1.231.9-9.1 КМ-9 Схемы остекления 1.231.9-9.1 1.0 Каретка КОД-1 1.231.9-9.1 СБ 1.0 Каретка КОД-1. Сборочный чертеж 1.231.9-9.1.1 Пластина 1.231.9-9.1.2 Палец 1.231.9-9.1.3 Ролик 1.231.9-9.1.4 Шайба 1.231.9-9.2.0 Направляющая НОД-17,5; НОД-20,5; НОД-30,5 1.231.9-9.2.0 СБ Направляющая НОД-17,5; НОД-20,5; НОД-30,5. Сборочный чертеж 1.231.9-9.2.1 Труба Т-1; Т-2; Т-3 1.231.9-9.2.2 Заглушка
Разработан:	ГипроНИИздрав Минздрава СССР
Утверждён:	05.12.1985 Госгражданстрой (Gosgrazhdanstroy 388)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	ГОСТ 5087-80 «Ручки для окон и дверей. Типы и основные размеры» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические требования» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 5-78 «Текстолит и асботекстолит конструкционные. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 10619-80 «Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 10621-80 «Винты самонарезающие с полукруглой головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия» ГОСТ 17473-80 «Винты с полукруглой головкой классов точности А и В. Конструкция и размеры» ГОСТ 4784-74 «Алюминий и сплавы алюминиевые деформируемые. Марки» ГОСТ 14637-79 «Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения. Технические условия» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» Серия 1.236.4-7/84 «Витрины и тамбуры из алюминиевых сплавов для общественных зданий» ГОСТ 111-78 «Стекло оконное. Технические условия» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 16183-77 «Пакля ленточная пропитанная. Технические условия»
