Серия 1.231.9-10

Выпуск 9. Детали электротехнического и инженерно-технического оборудования. Рабочие чертежи

Обозначение:	Серия 1.231.9-10
Обозначение англ:	Series 1.231.9-10
Статус:	не определен законодательством
Название рус.:	Выпуск 9. Детали электротехнического и инженерно-технического оборудования. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1989
Область применения:	Выпуск содержит конструктивные решения устройств электротехнической и слаботочной проводки в сборных перегородках, узлы пересечения сборных перегородок воздуховодами, водопроводными и канализационными трубами, узлы крепления к перегородкам умывальников, а также чертежи монтажных деталей

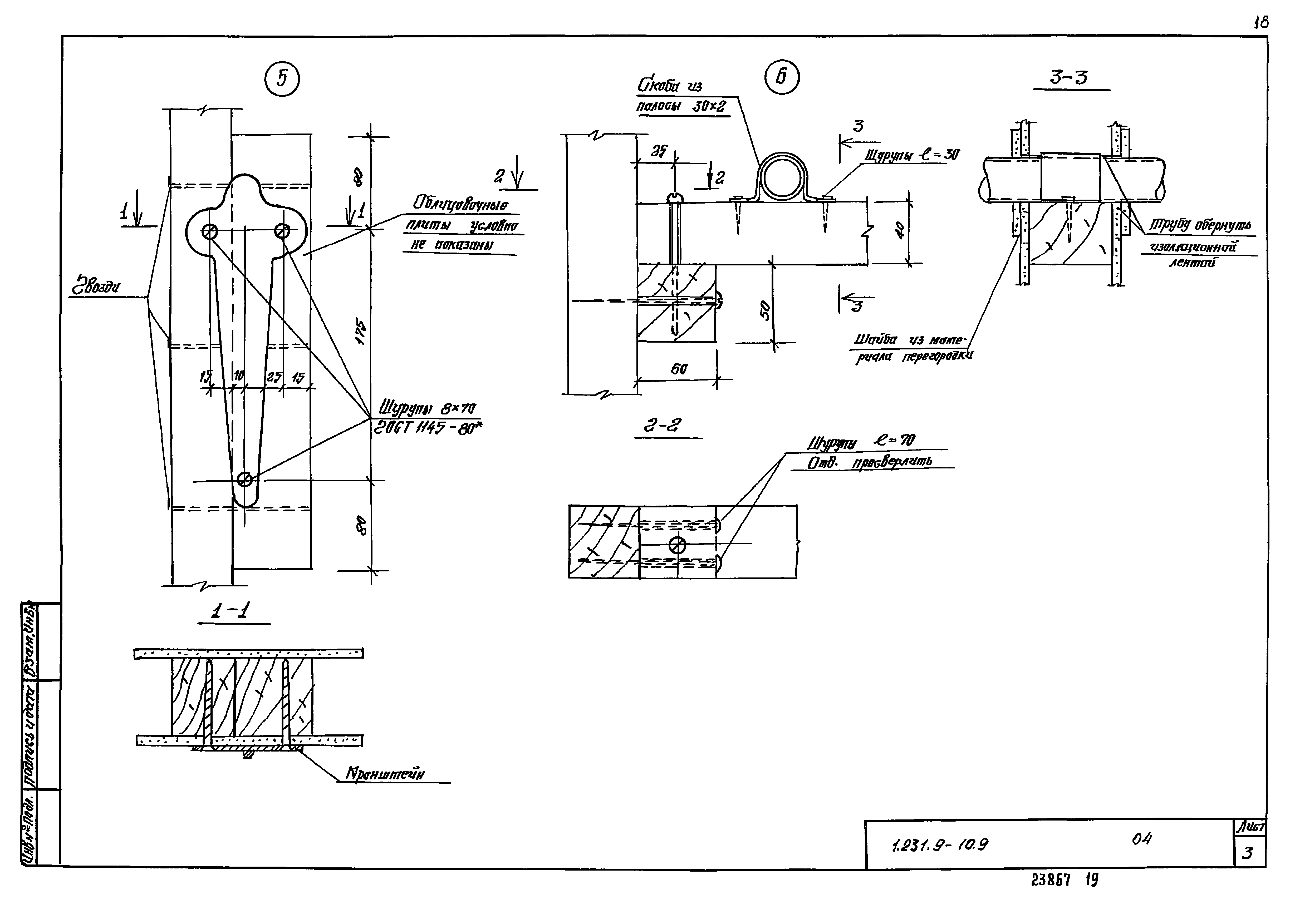

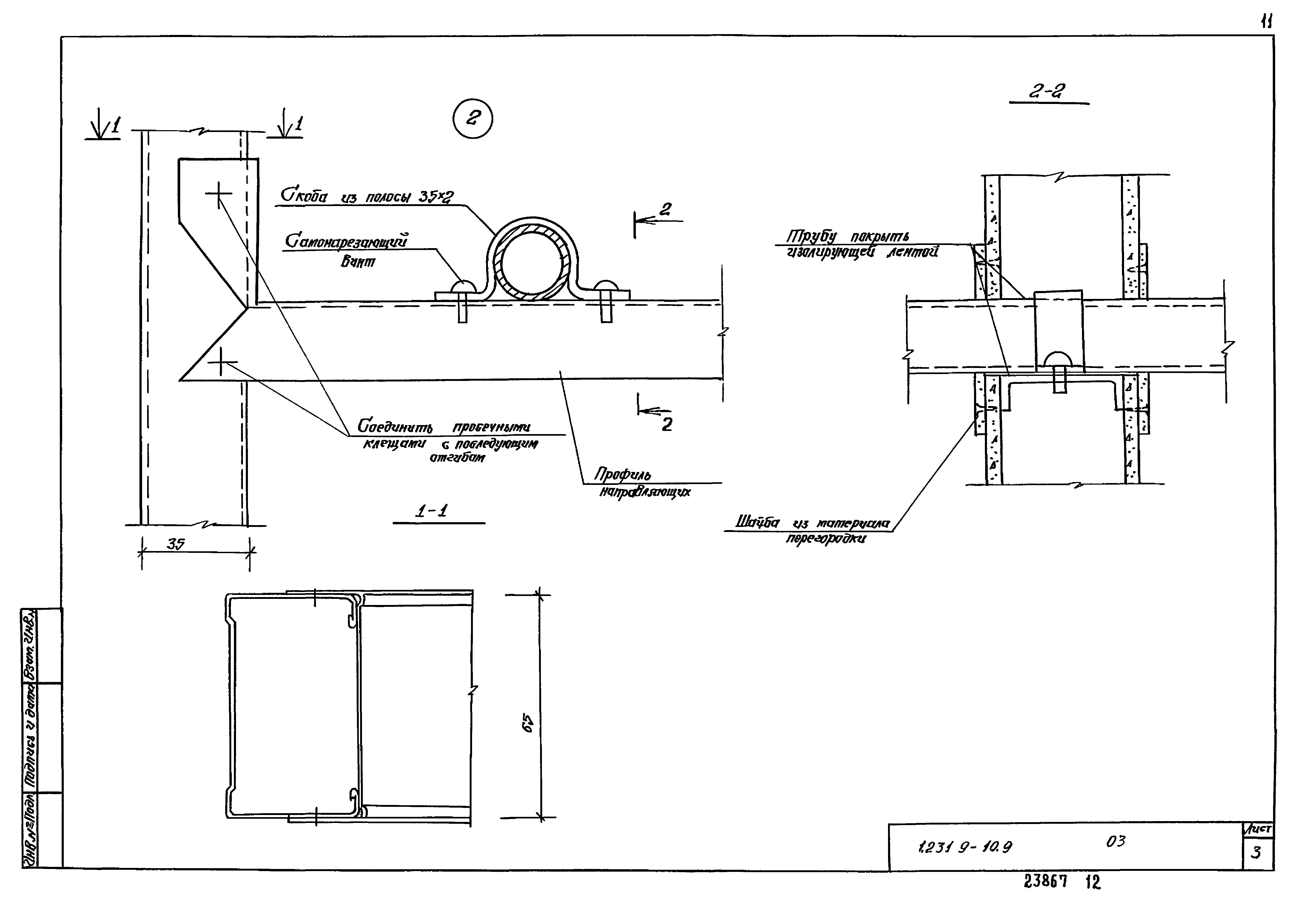

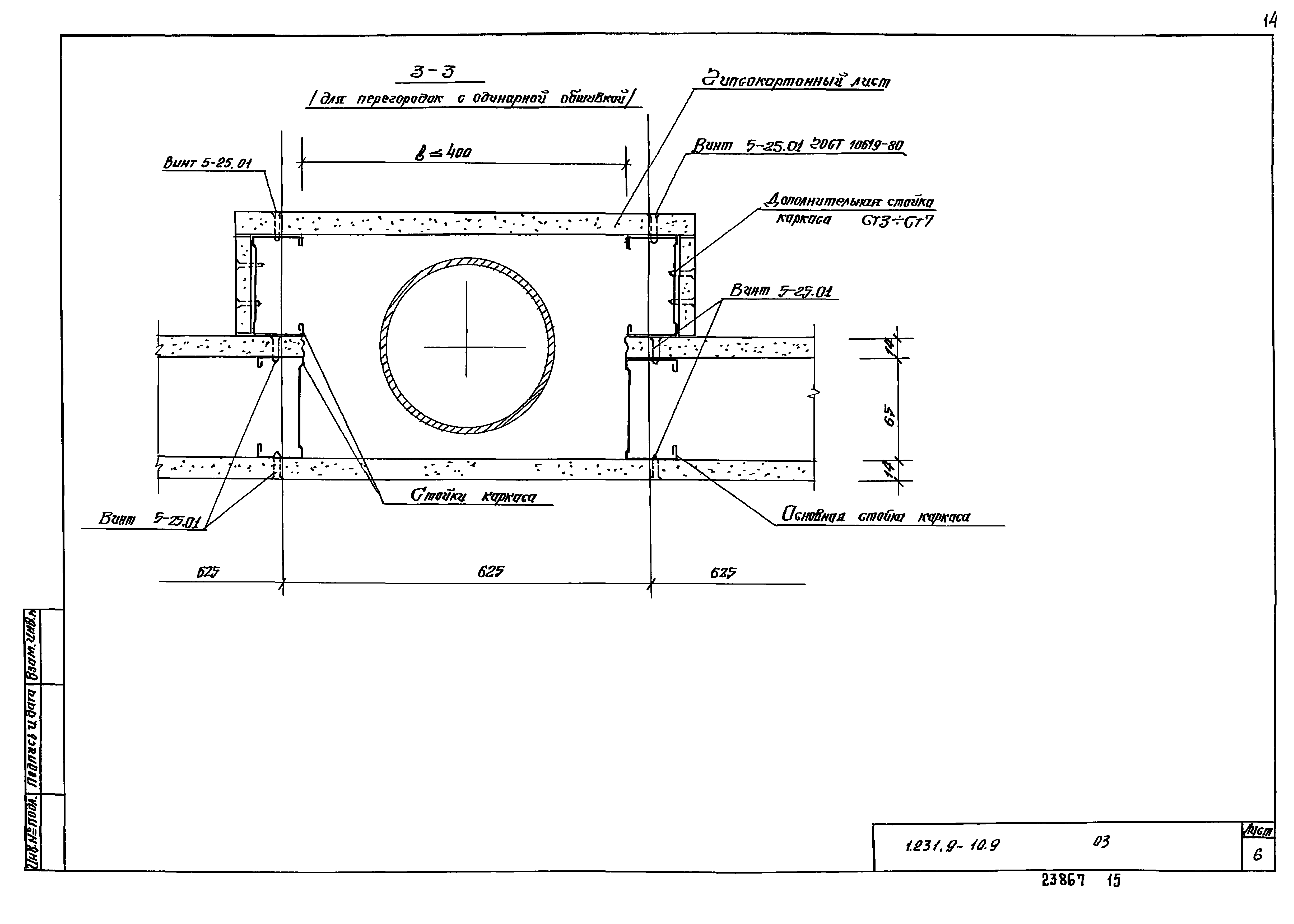

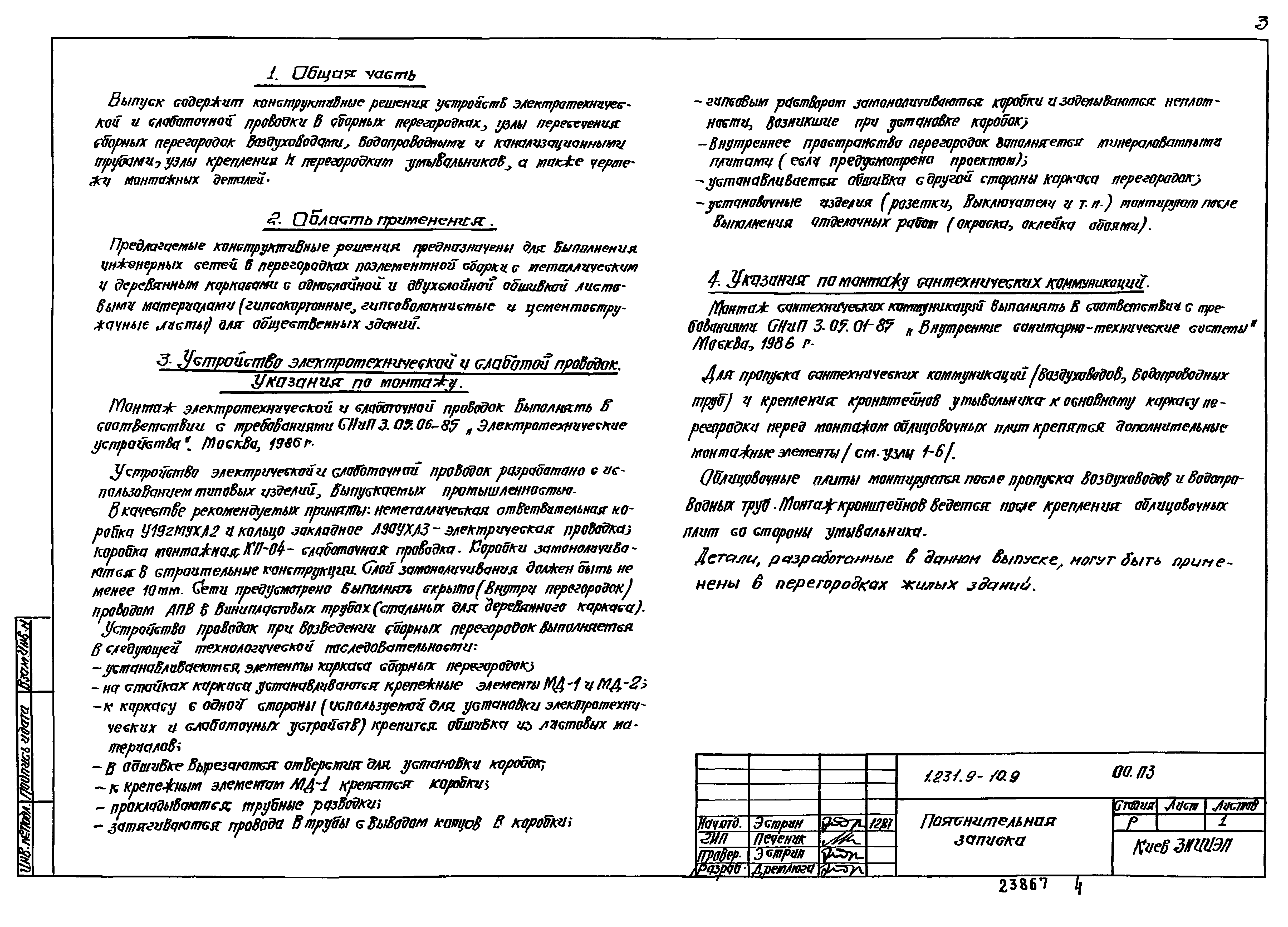

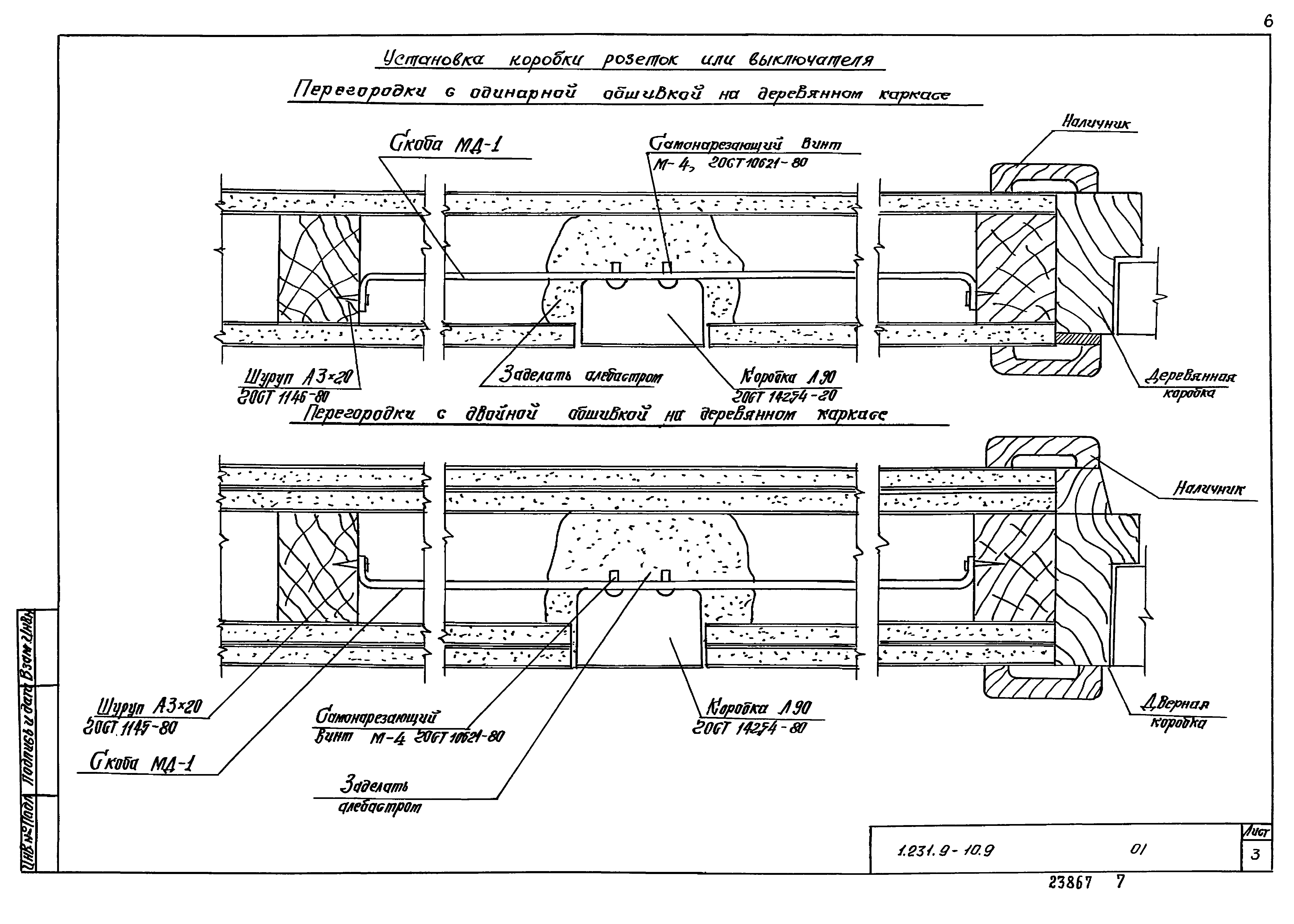

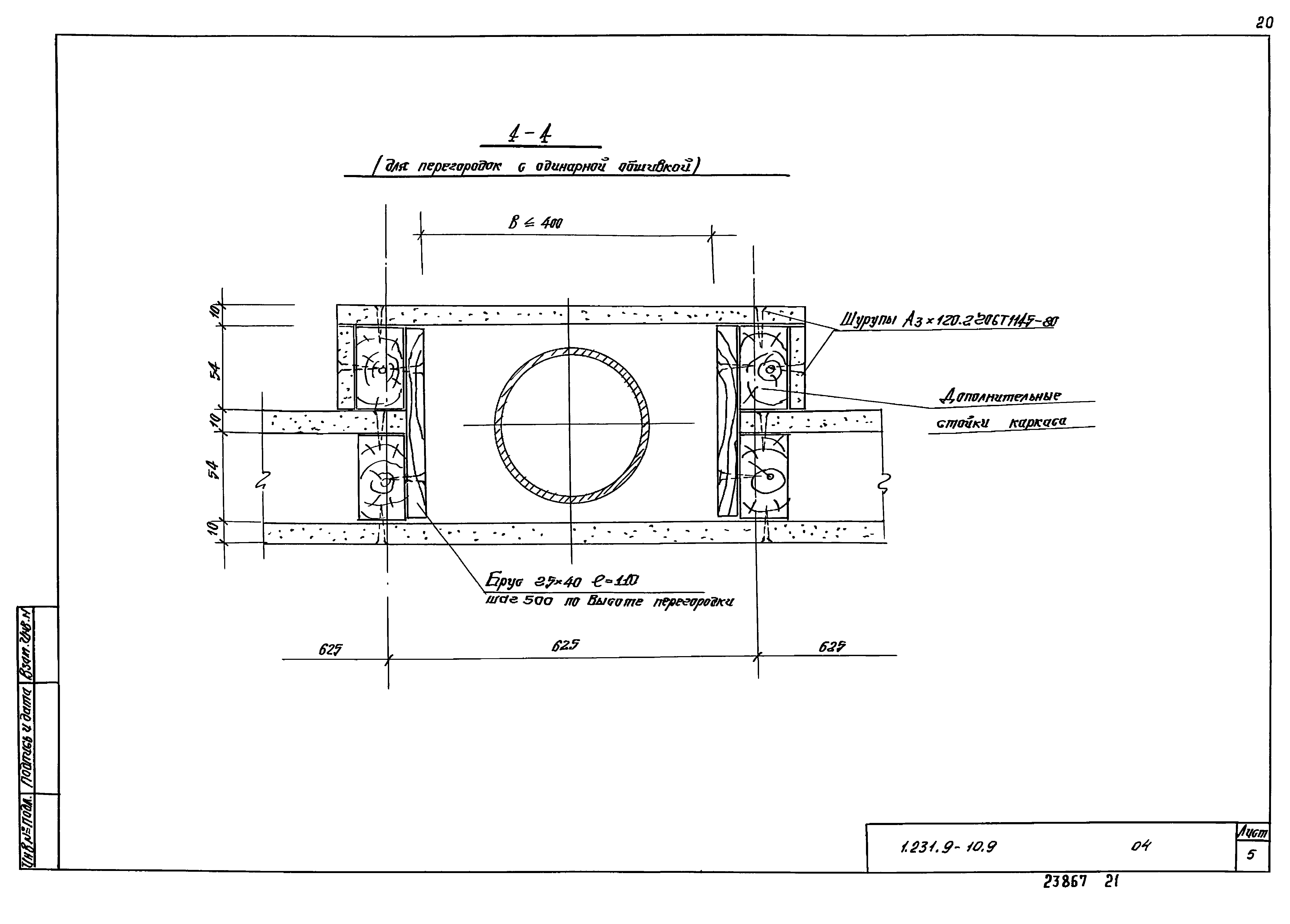

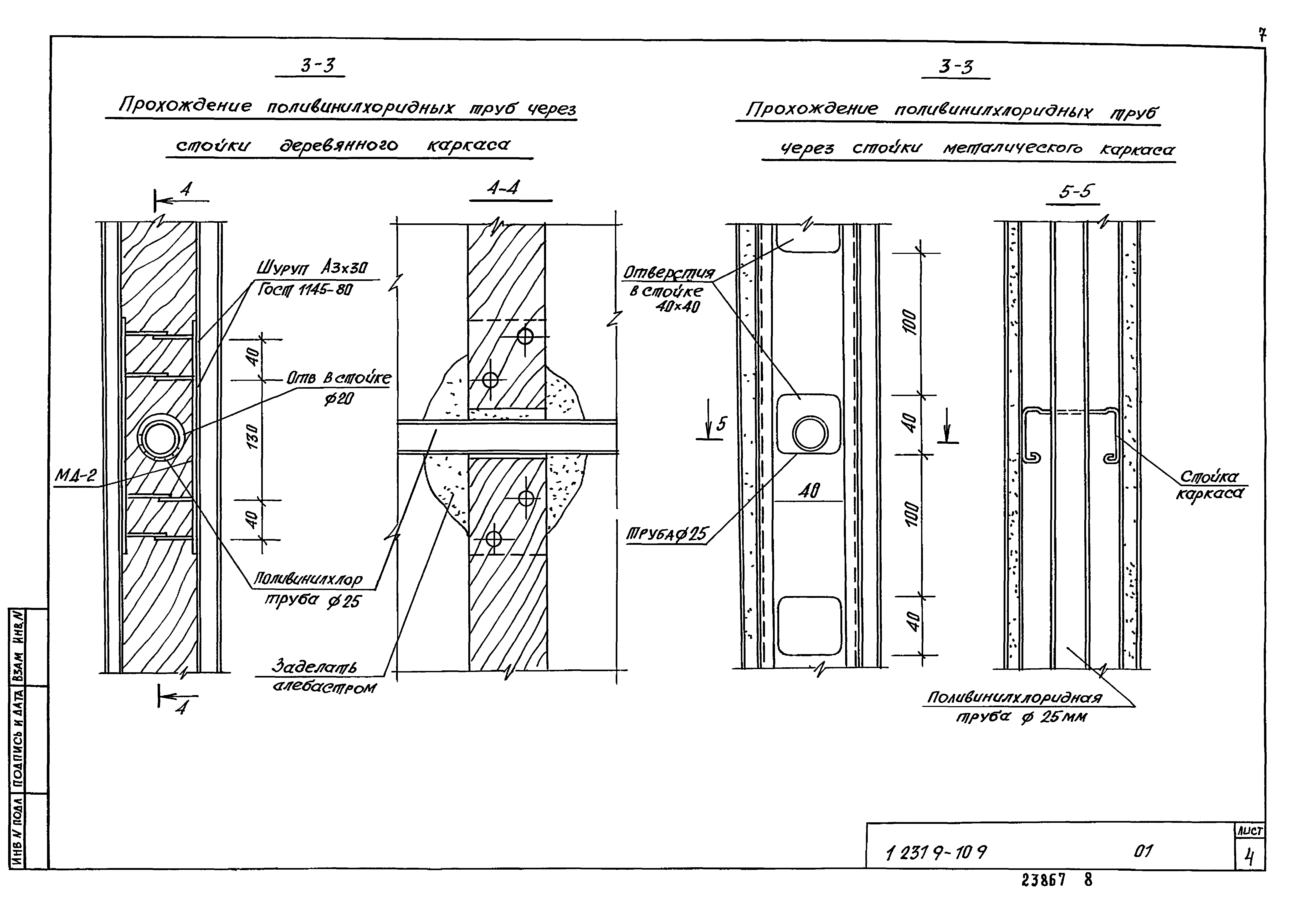

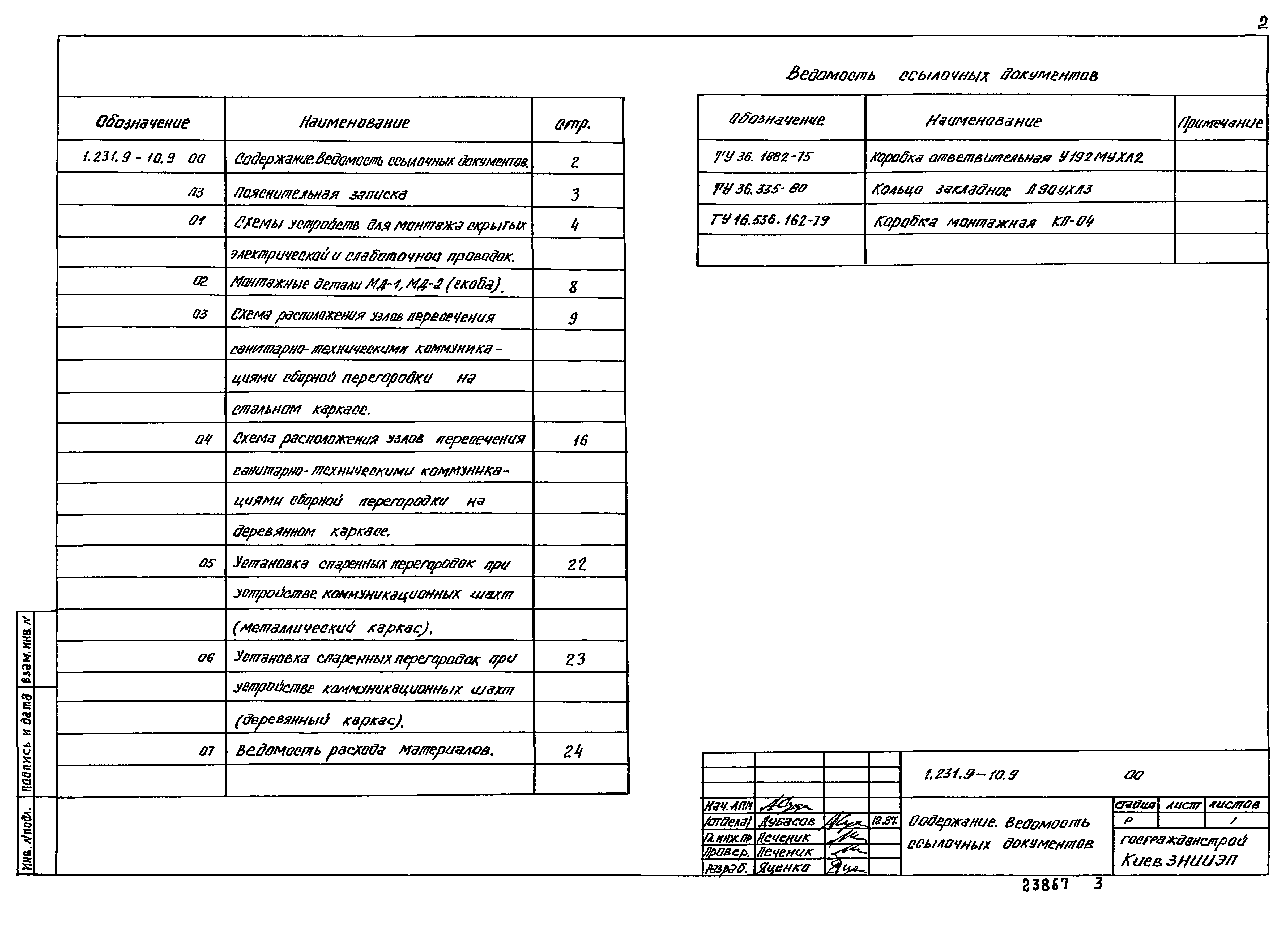

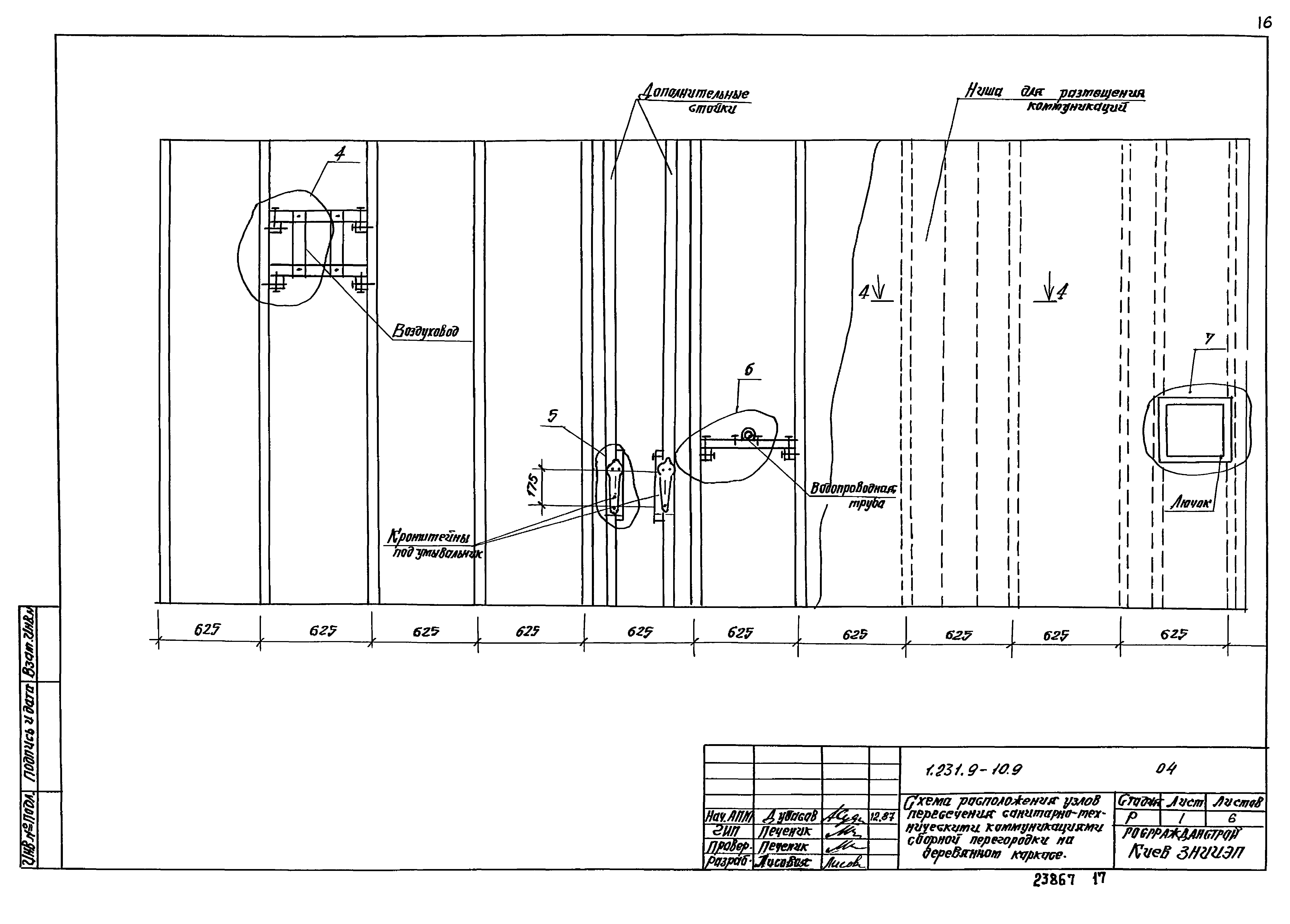

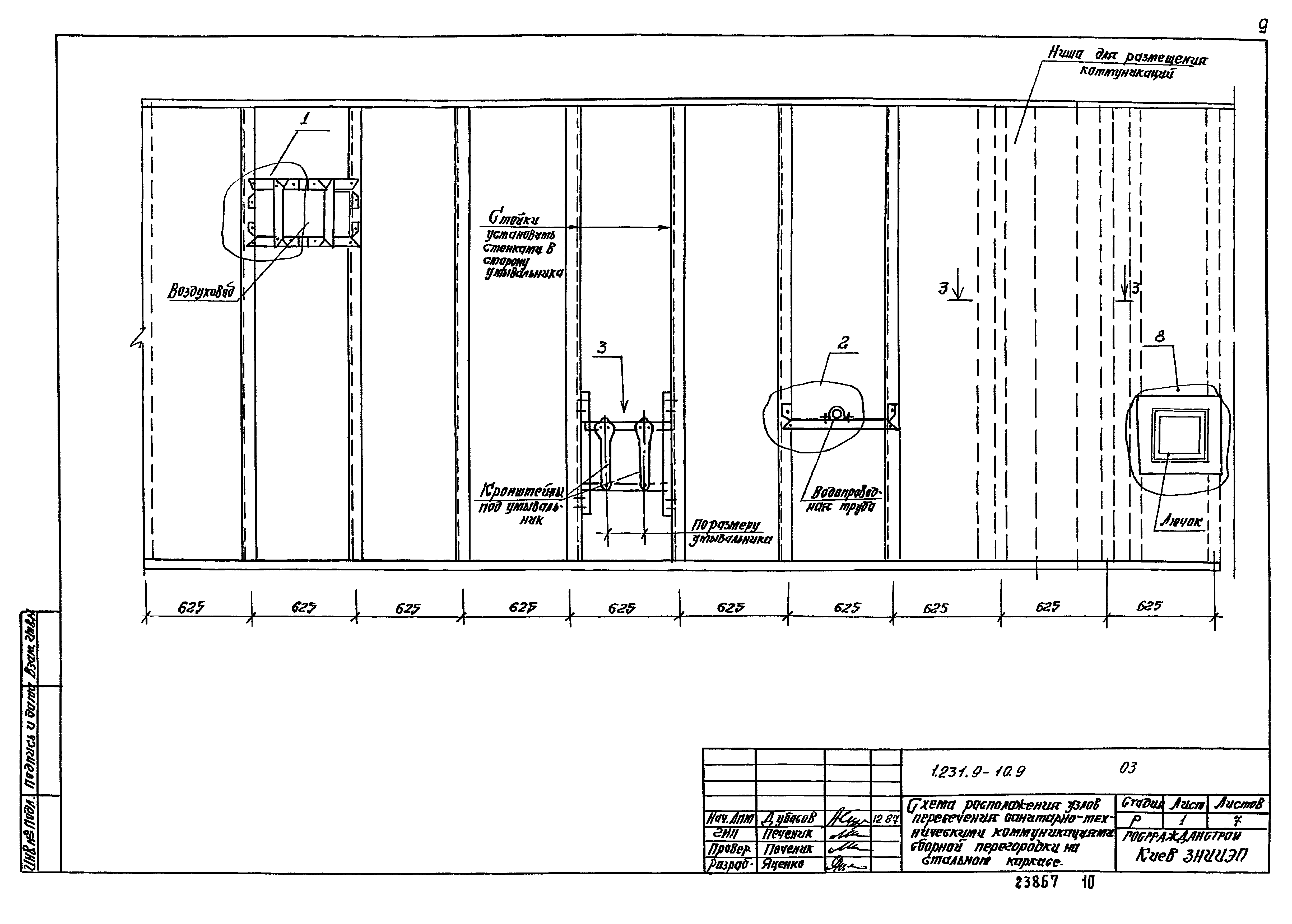

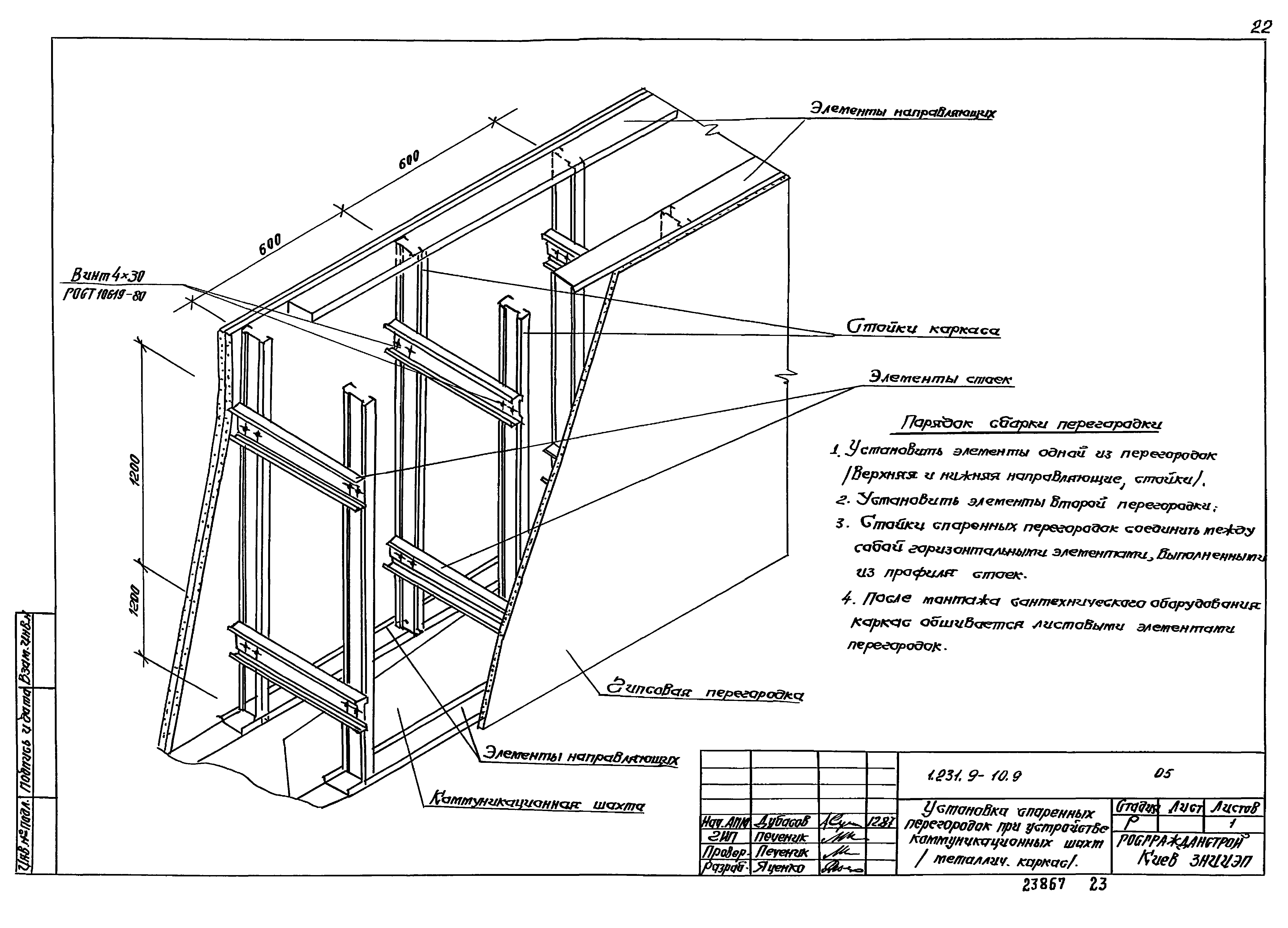

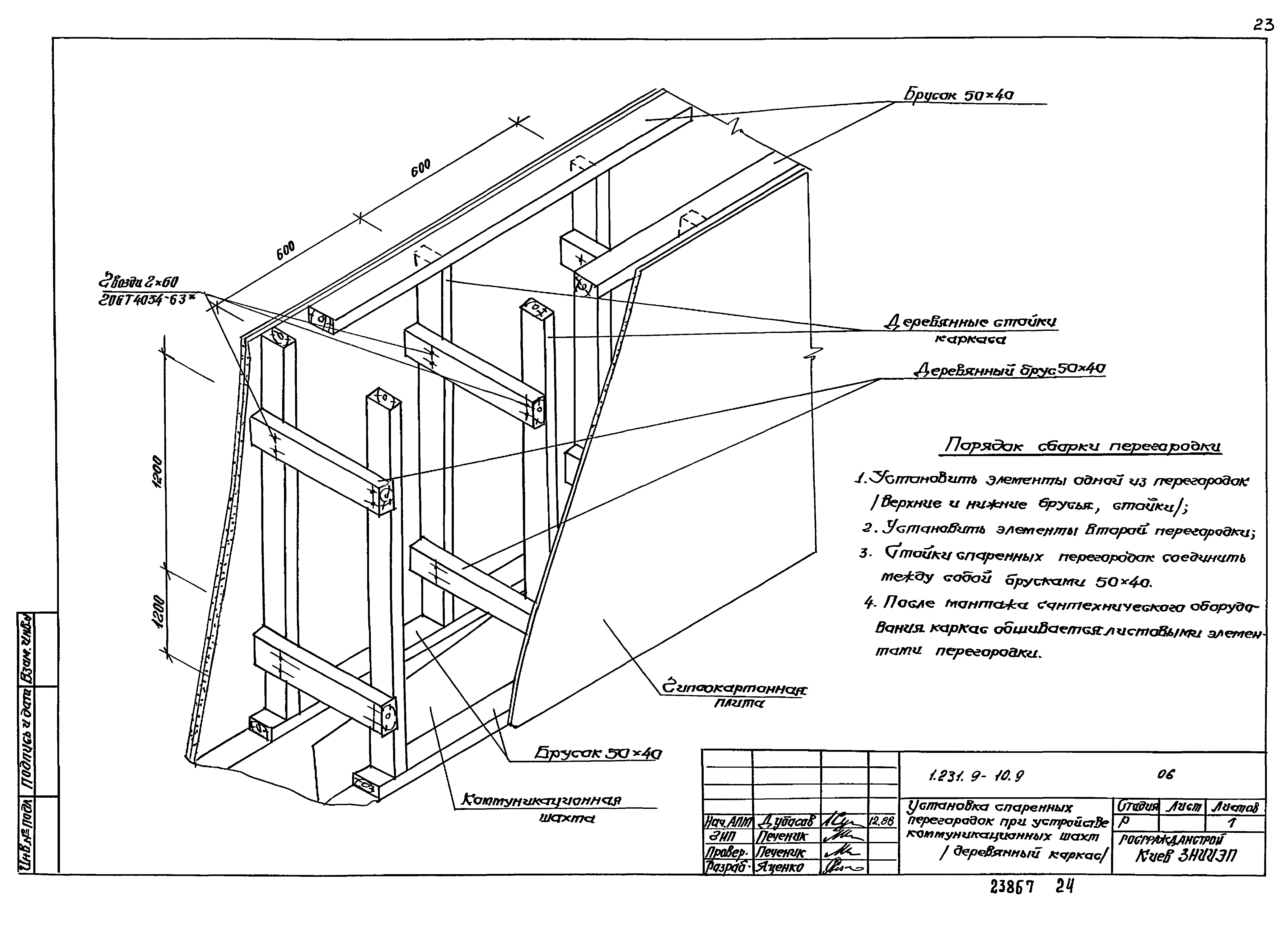

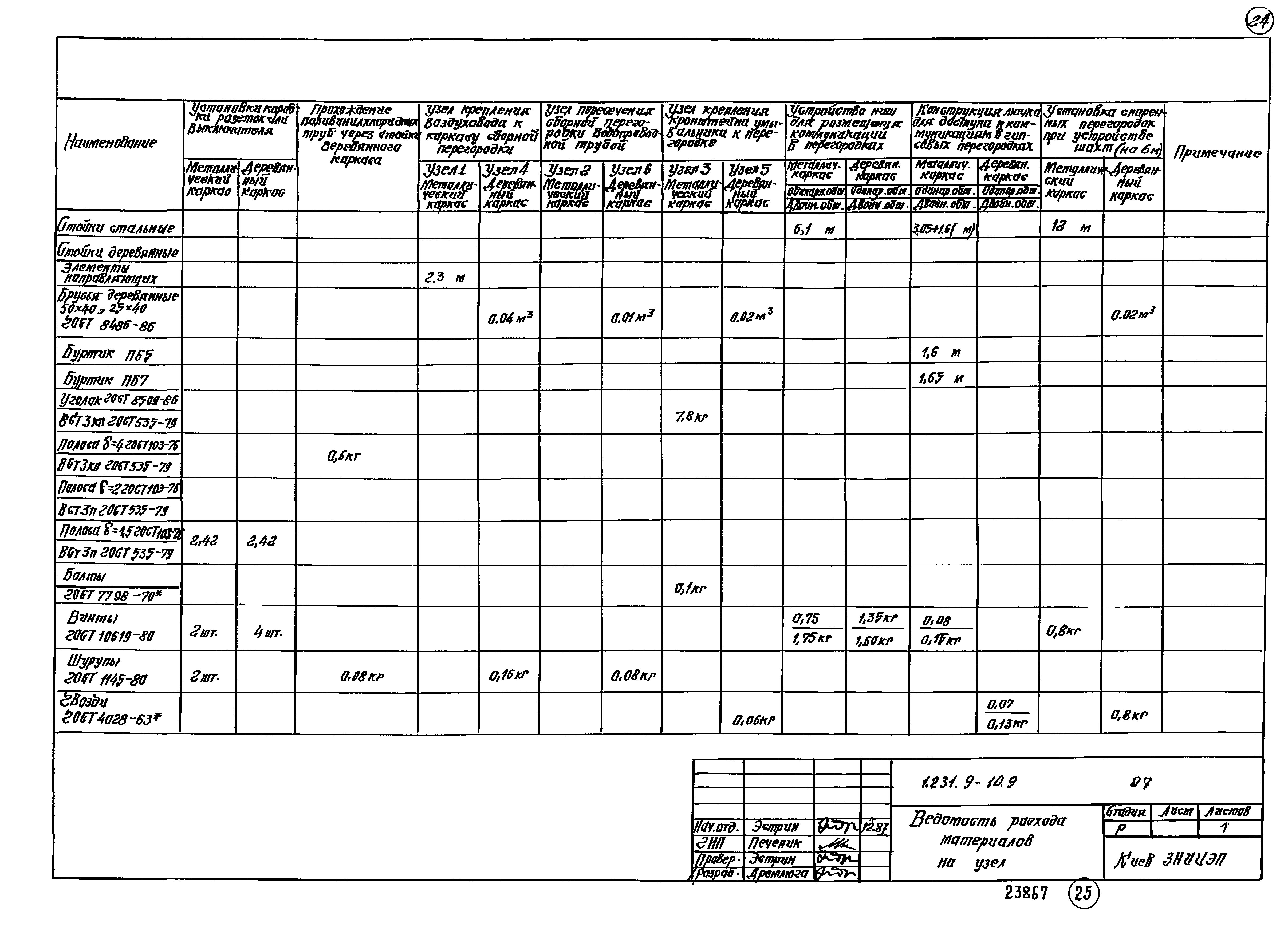

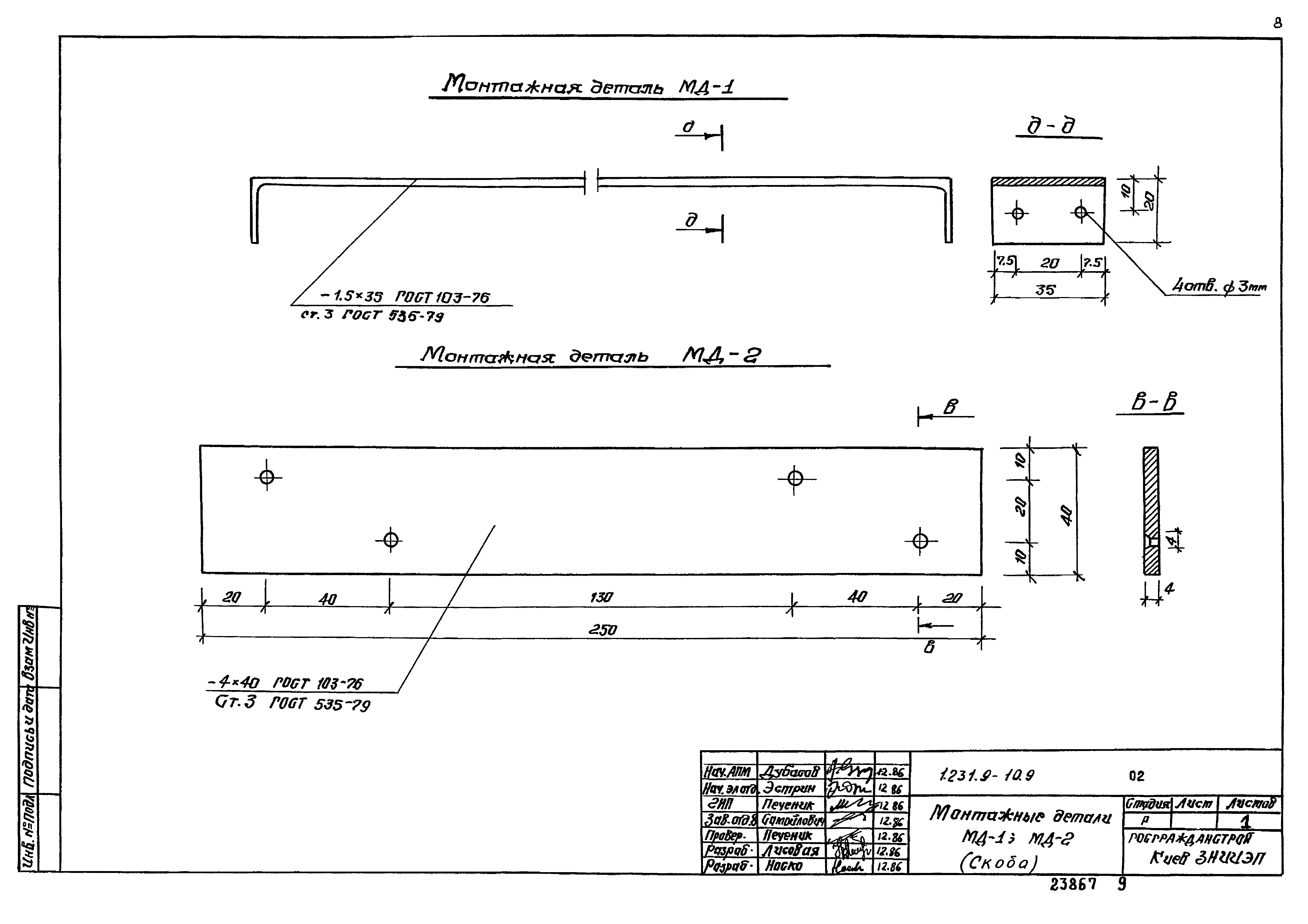

Оглавление:	1.231.9-10.9 00 Содержание. Ведомость ссылочных документов 1.231.9-10.9 ПЗ Пояснительная записка 1.231.9-10.9 01 Схемы устройств для монтажа скрытых электрической и слаботочной проводок 1.231.9-10.9 02 Монтажные детали МД-1, МД-2 (скоба) 1.231.9-10.9 03 Схема расположения узлов пересечения санитарно-техническими коммуникациями сборной перегородки на стальном каркасе 1.231.9-10.9 04 Схема расположения узлов пересечения санитарно-техническими коммуникациями сборной перегородки на деревянном каркасе 1.231.9-10.9 05 Установка спаренных перегородок при устройстве коммуникаций шахт (металлических каркас) 1.231.9-10.9 06 Установка спаренных перегородок при устройстве коммуникаций шахт (деревянный каркас) 1.231.9-10.9 07 Ведомость расхода материалов
Разработан:	КиевЗНИИЭП Госгражданстроя
Утверждён:	28.03.1989 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (49)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	СНиП 3.05.06-85 «Электротехнические устройства» СНиП 3.05.01-85 «Внутренние санитарно-технические системы» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 1146-80 «Шурупы с полупотайной головкой. Конструкция и размеры» ГОСТ 10619-80 «Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 10621-80 «Винты самонарезающие с полукруглой головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 4034-63 «Гвозди тарные круглые. Конструкция и размеры» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент»
