Серия 1.031.9-1

Выпуск 2. Перегородки из цементно-стружечных плит. Рабочие чертежи

Обозначение:	Серия 1.031.9-1
Обозначение англ:	Series 1.031.9-1
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Перегородки из цементно-стружечных плит. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.03.1993
Область применения:	Работа содержит чертежи перегородок поэлементной сборки с обшивками из цементно-стружечных плит на металлическом каркасе для одноэтажных и многоэтажных производственных, административно-бытовых и складских помещений с высотой этажей 2,8; 3,0; 3,3; 3,6; 4,2; 4,8; 5,4 6,0 м

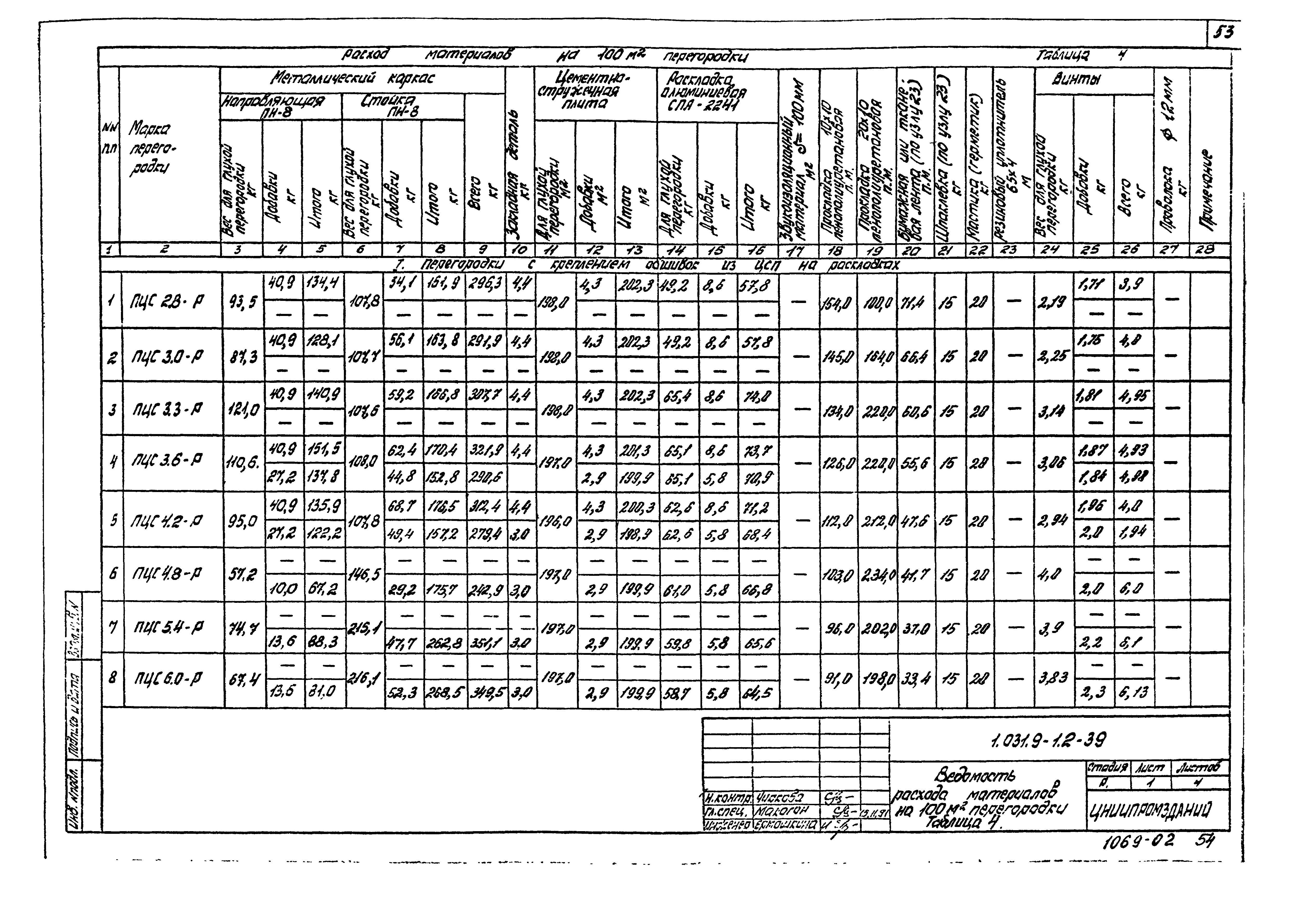

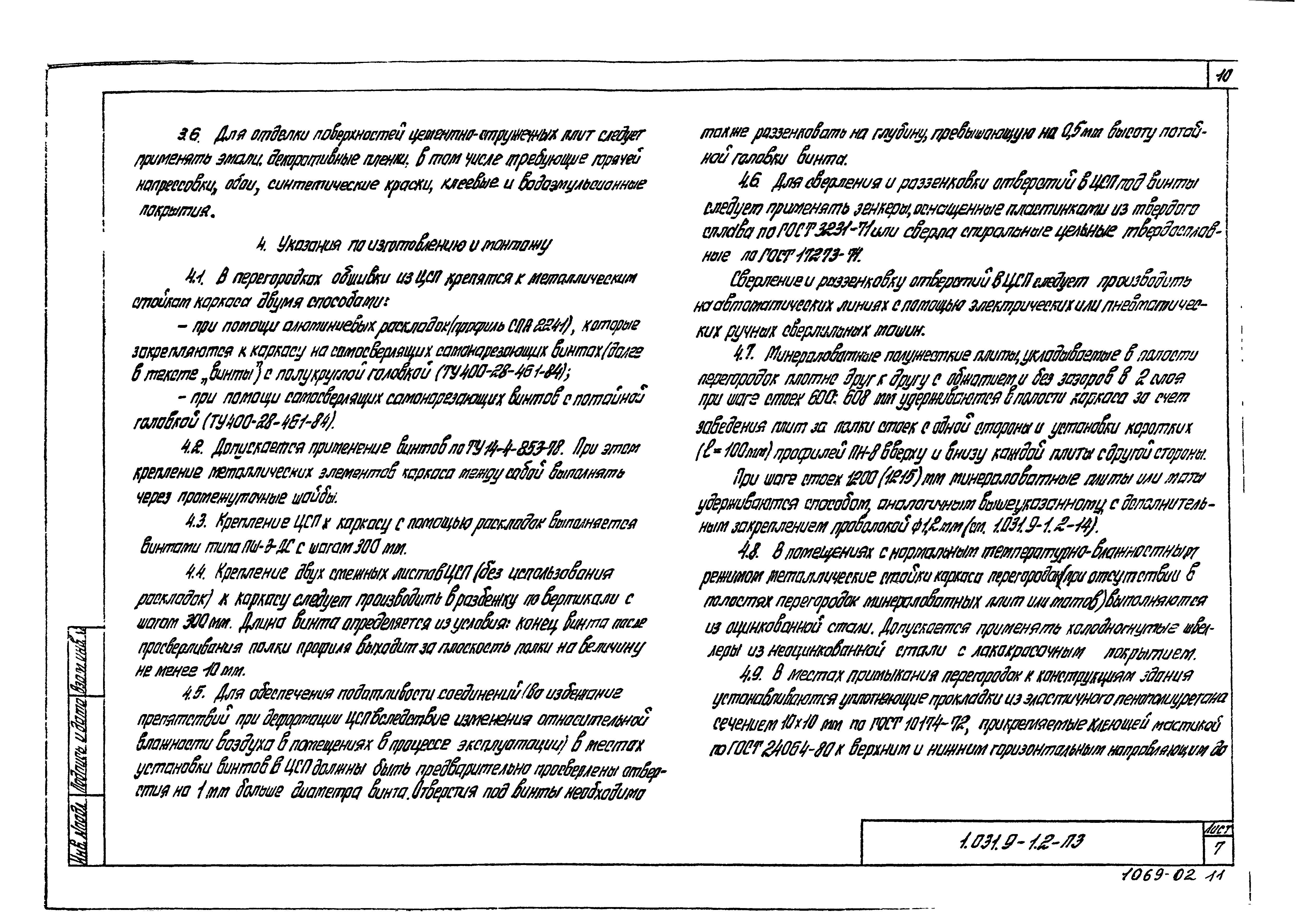

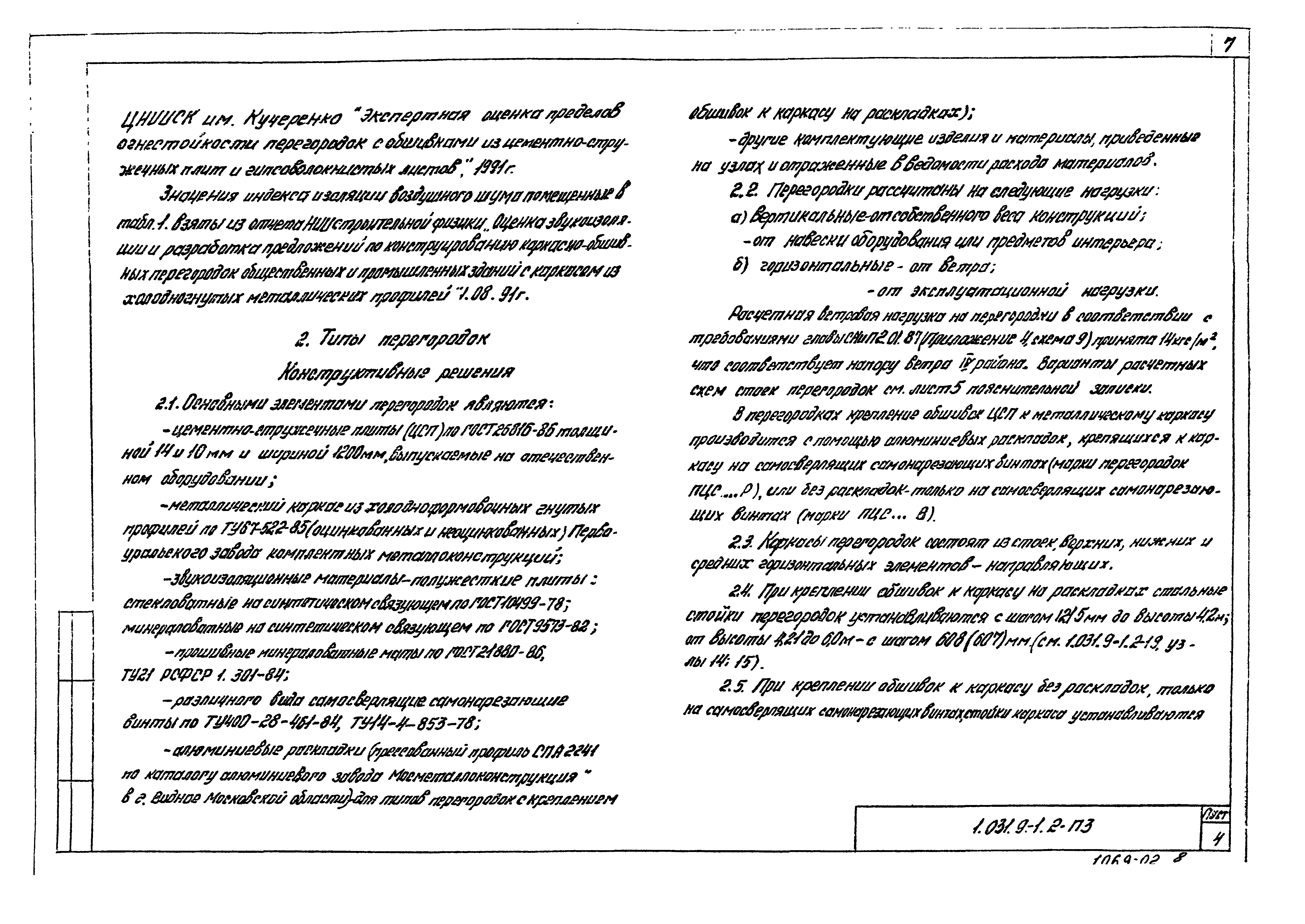

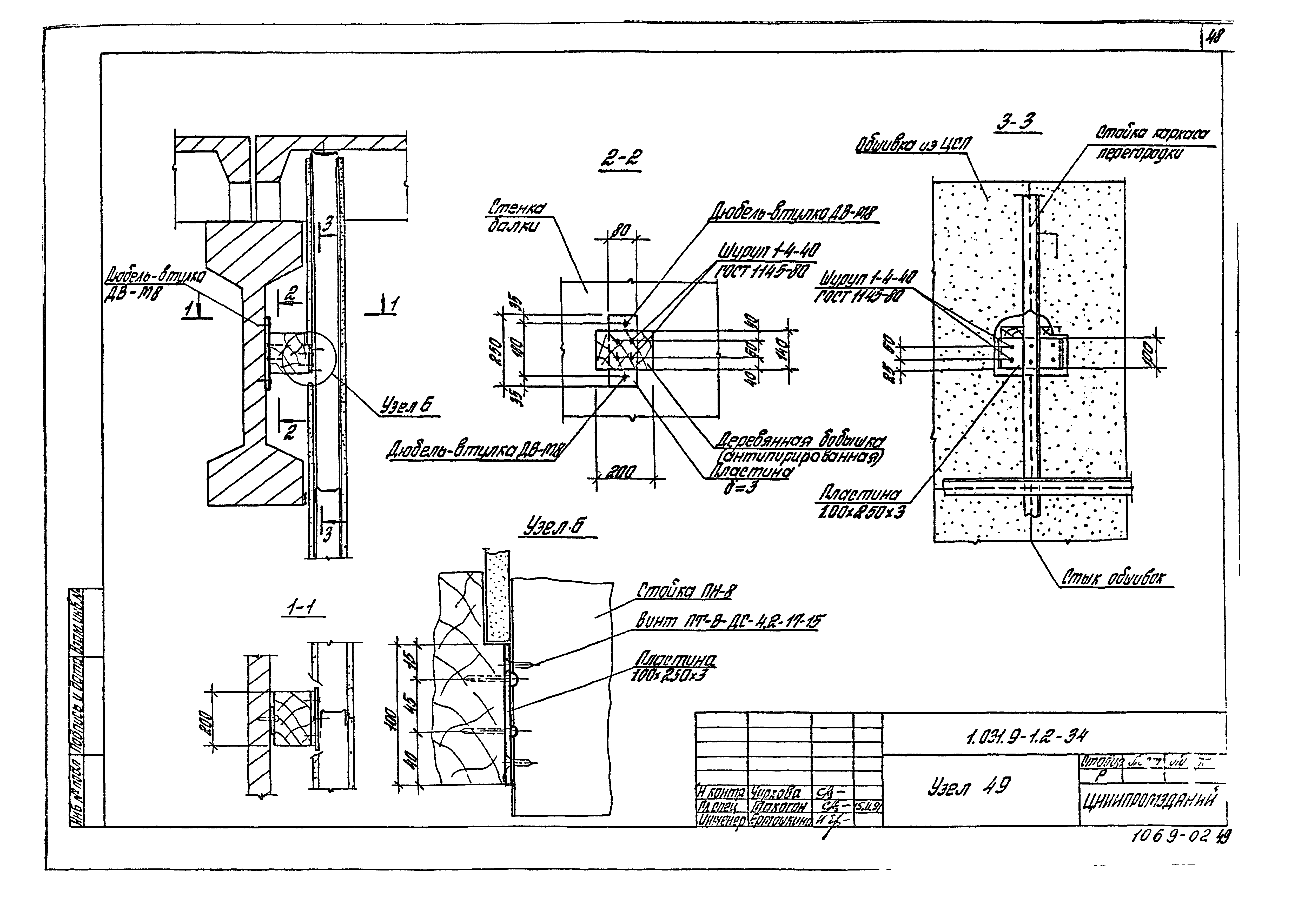

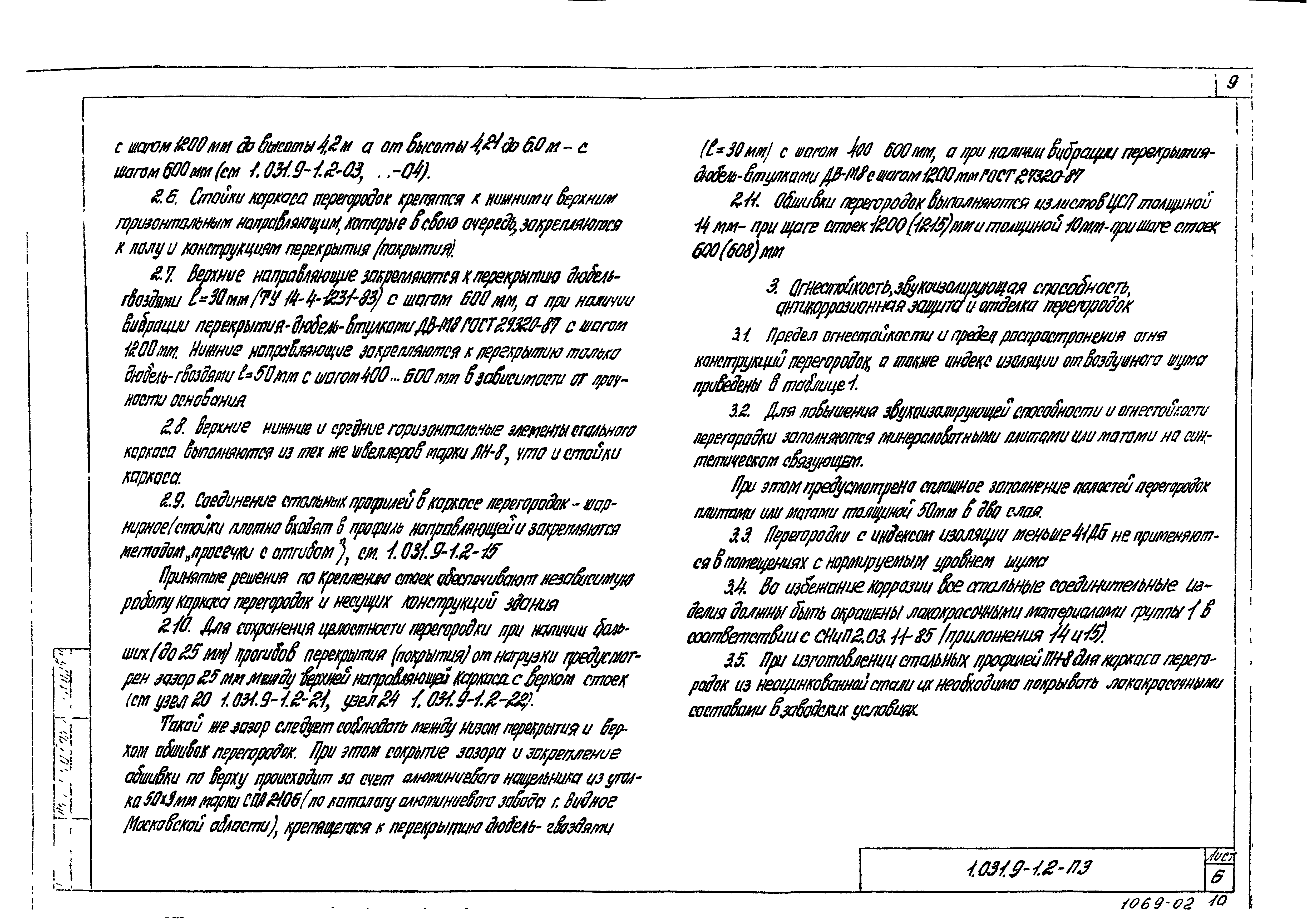

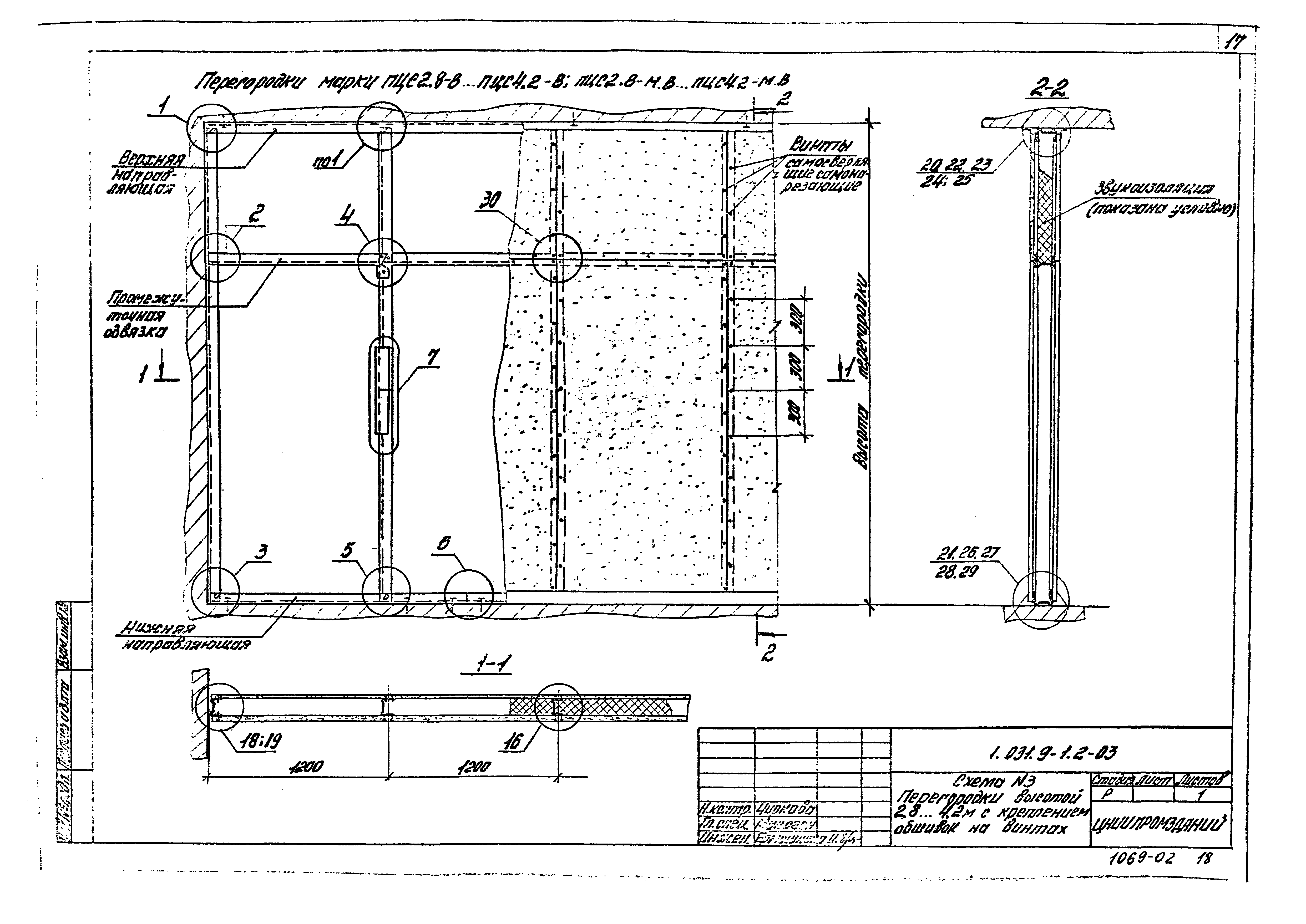

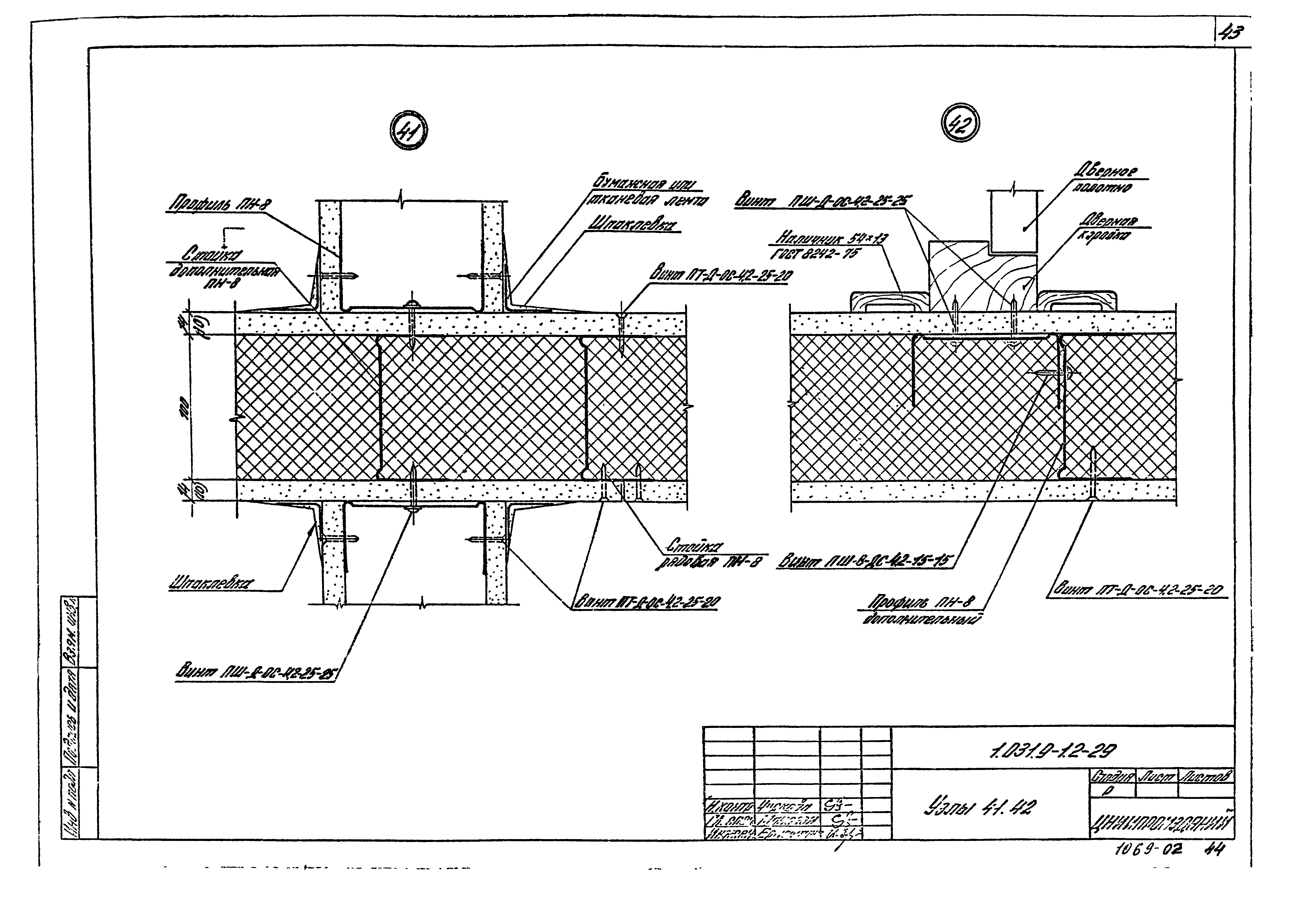

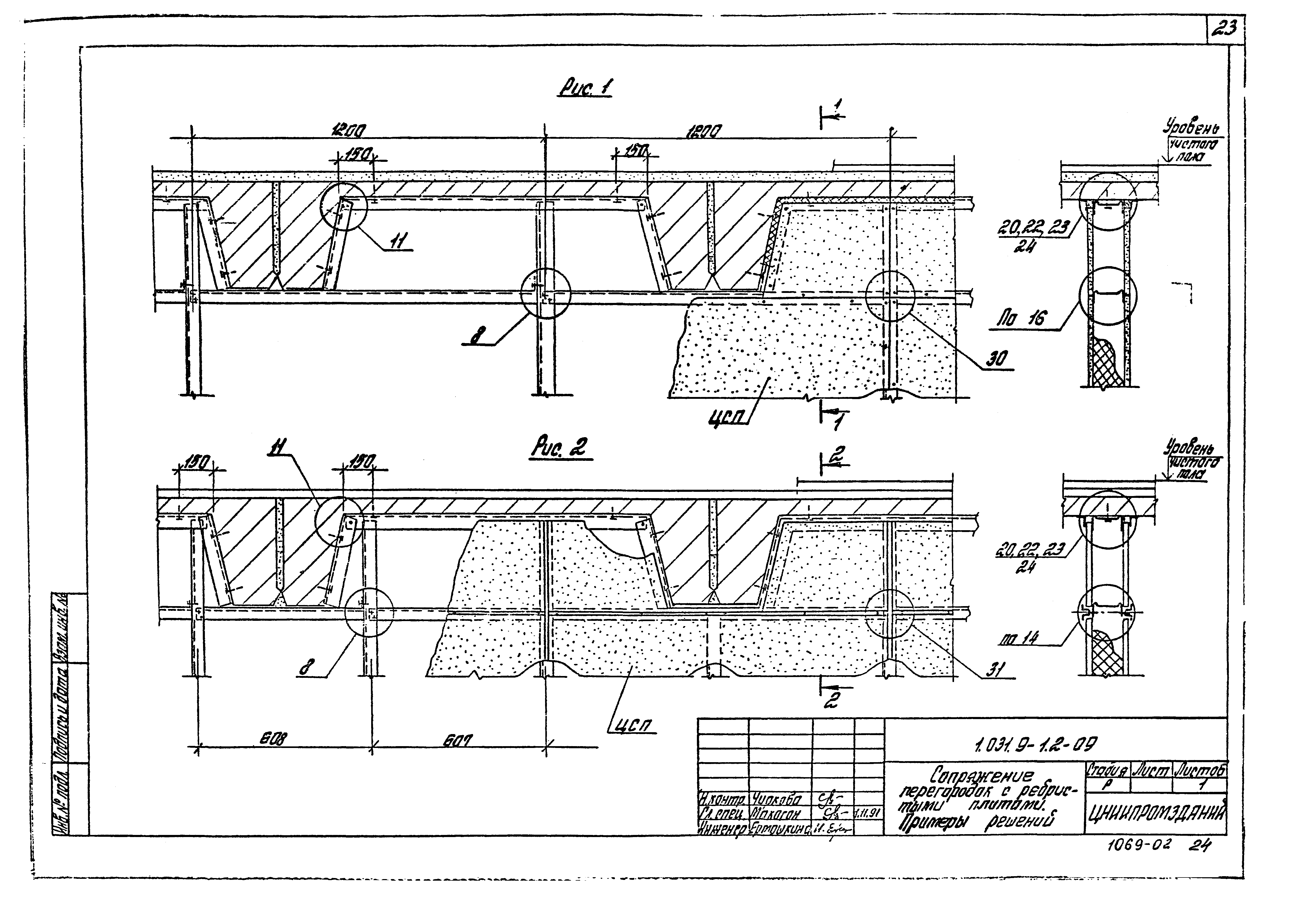

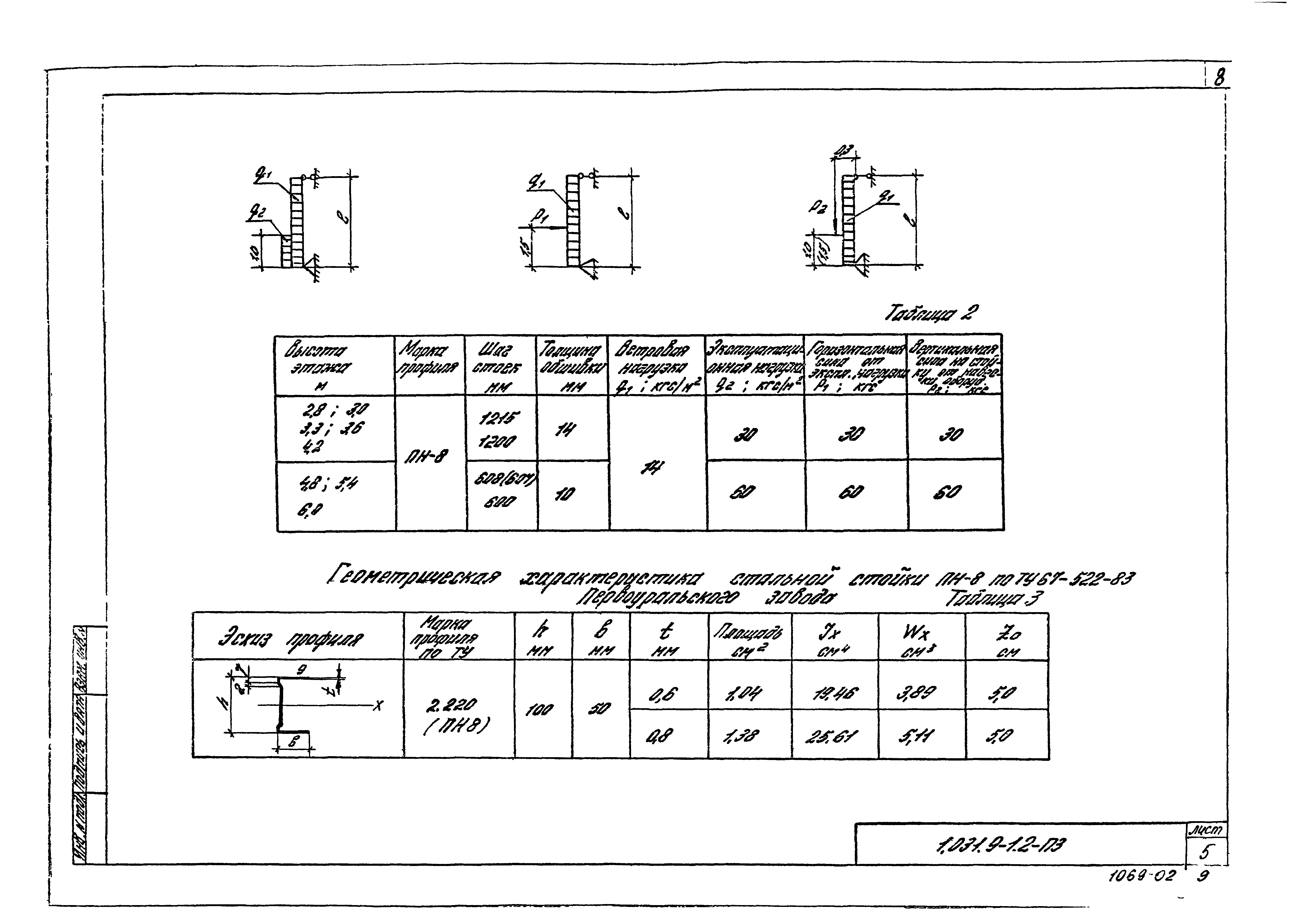

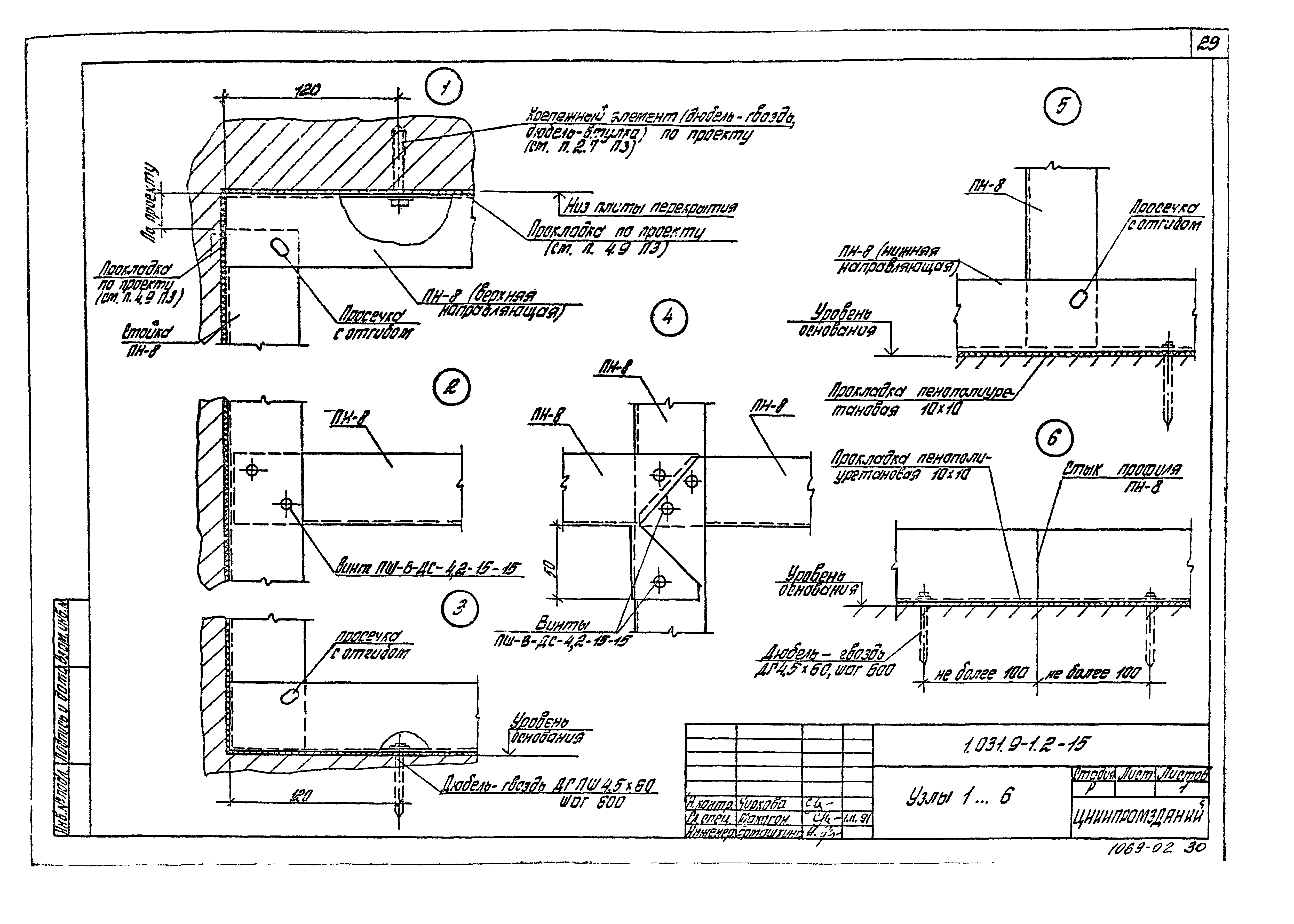

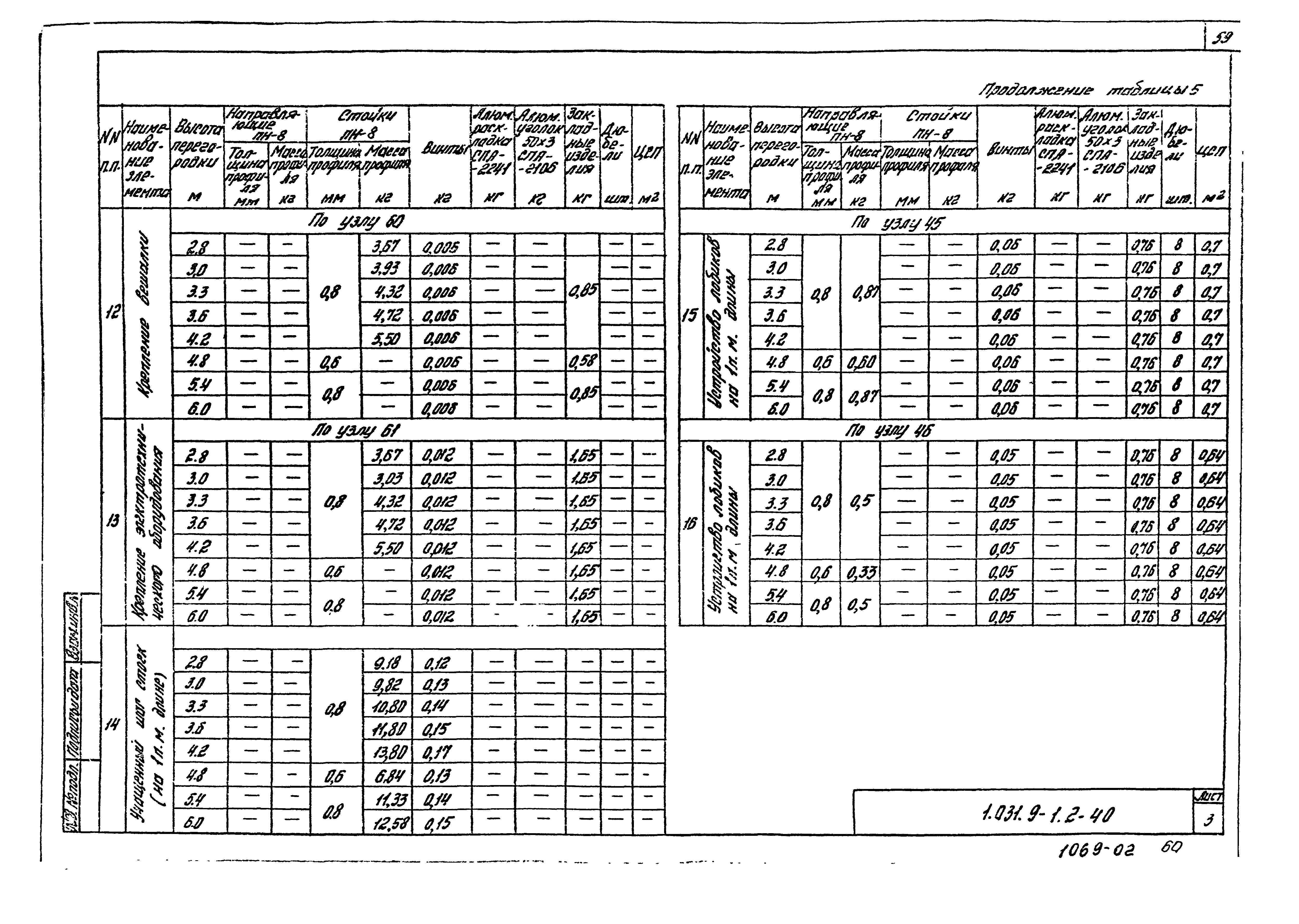

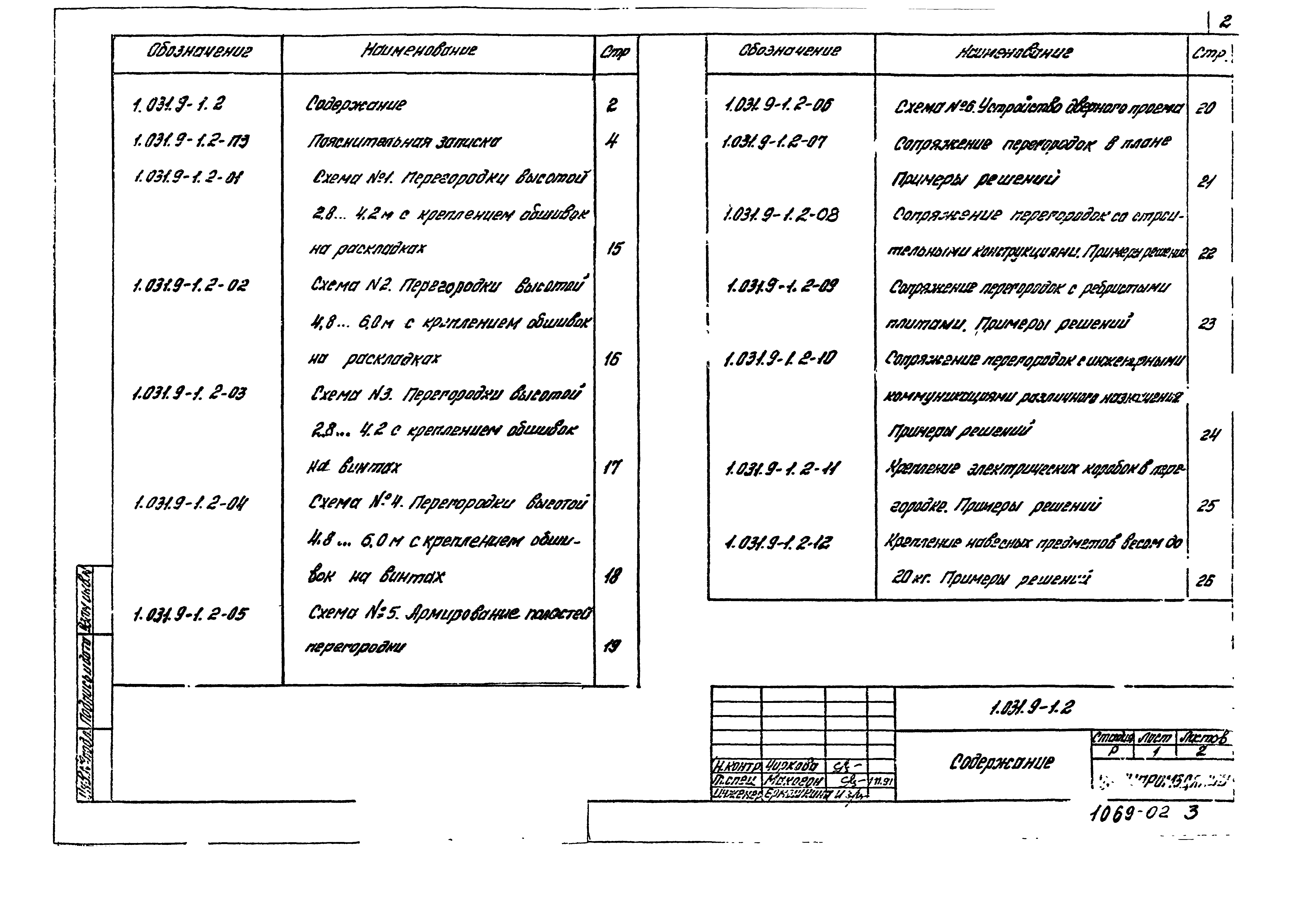

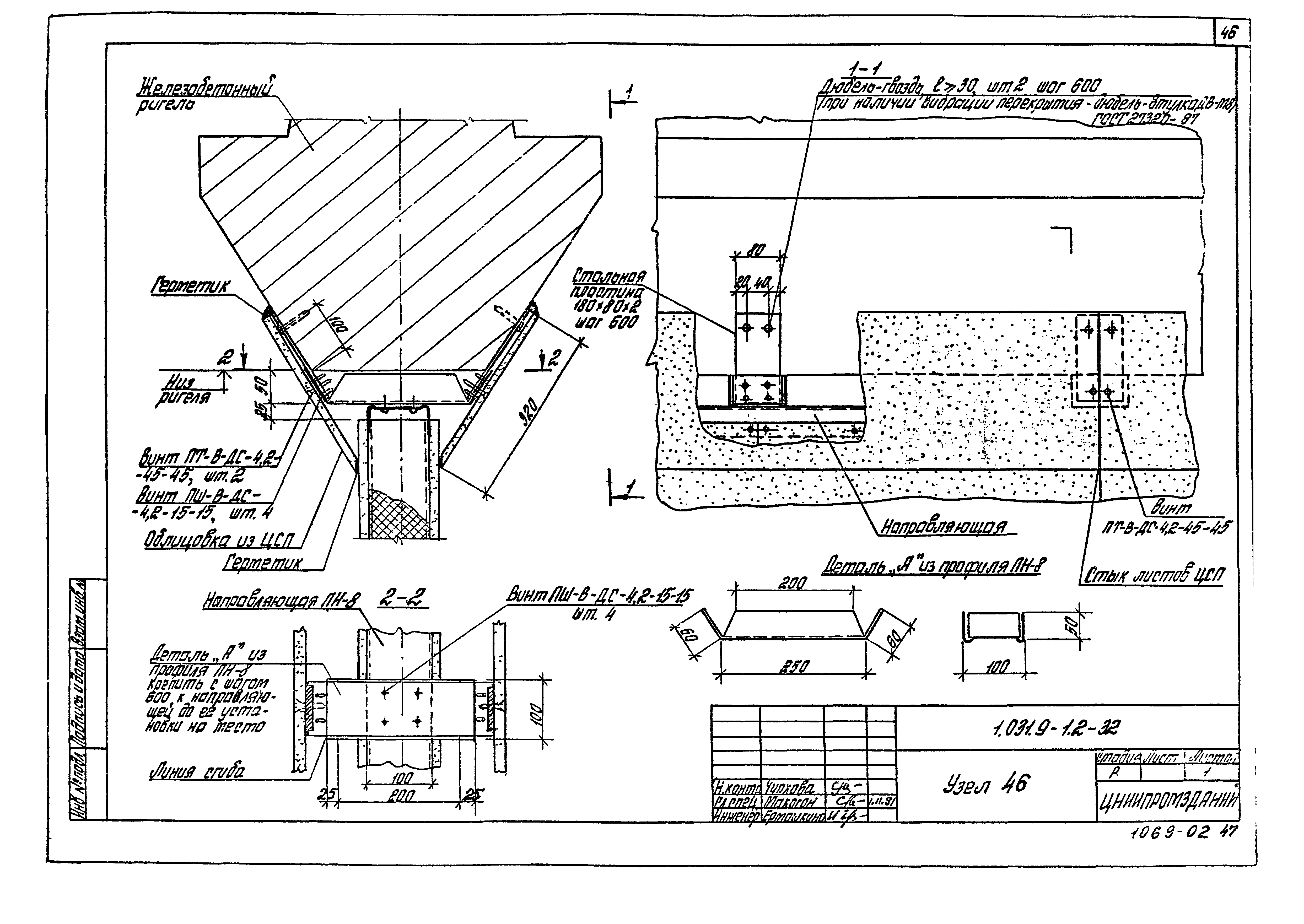

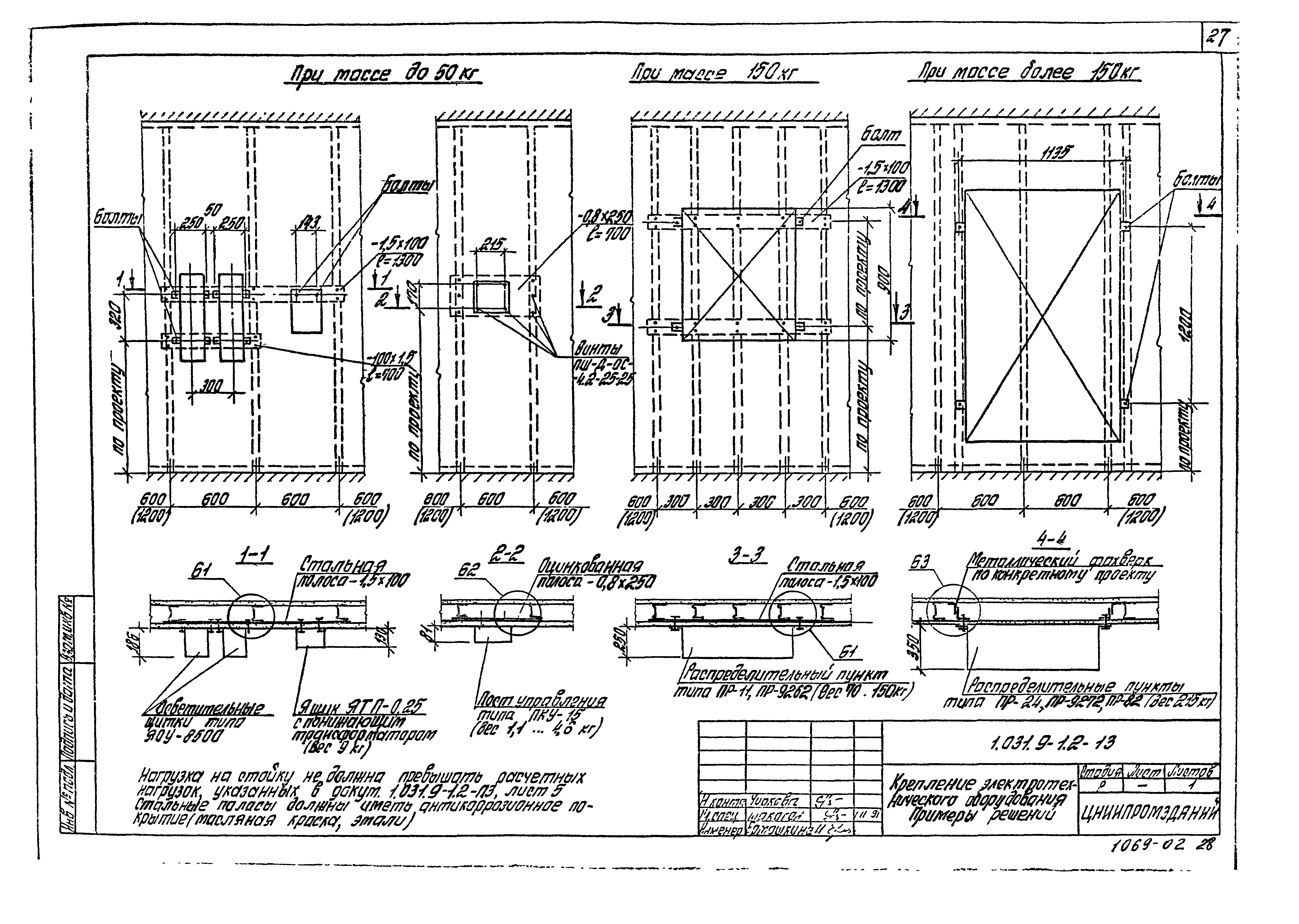

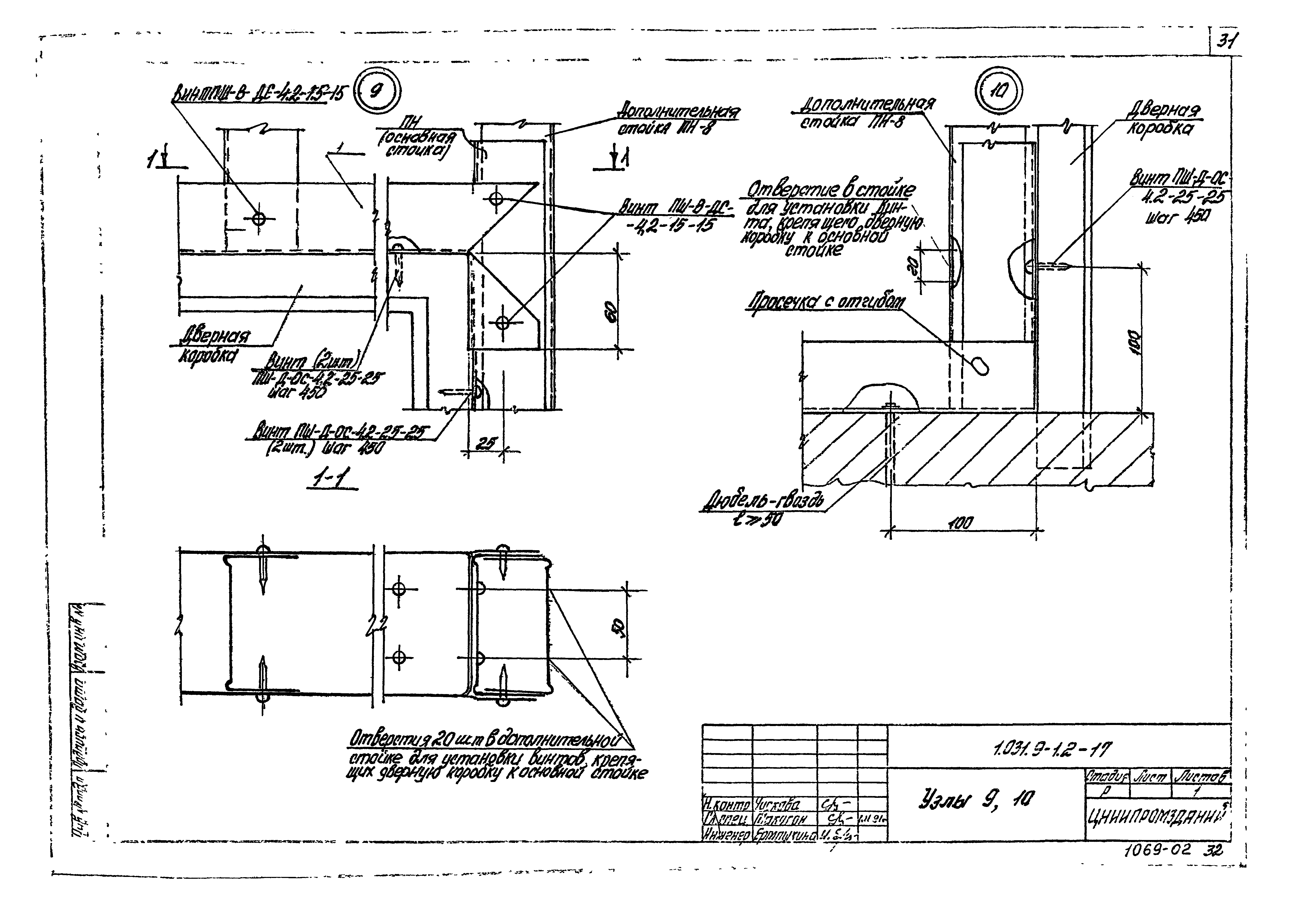

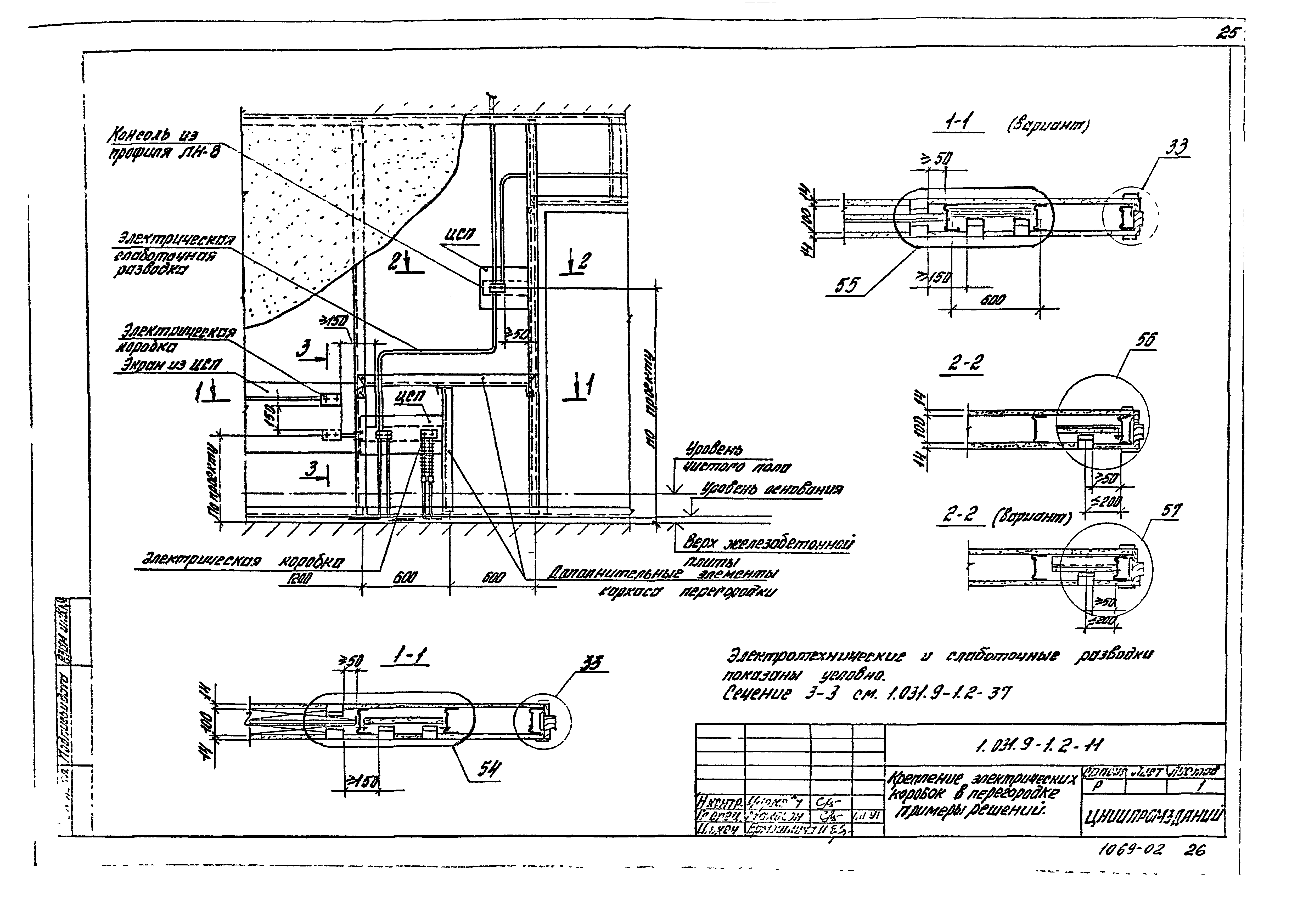

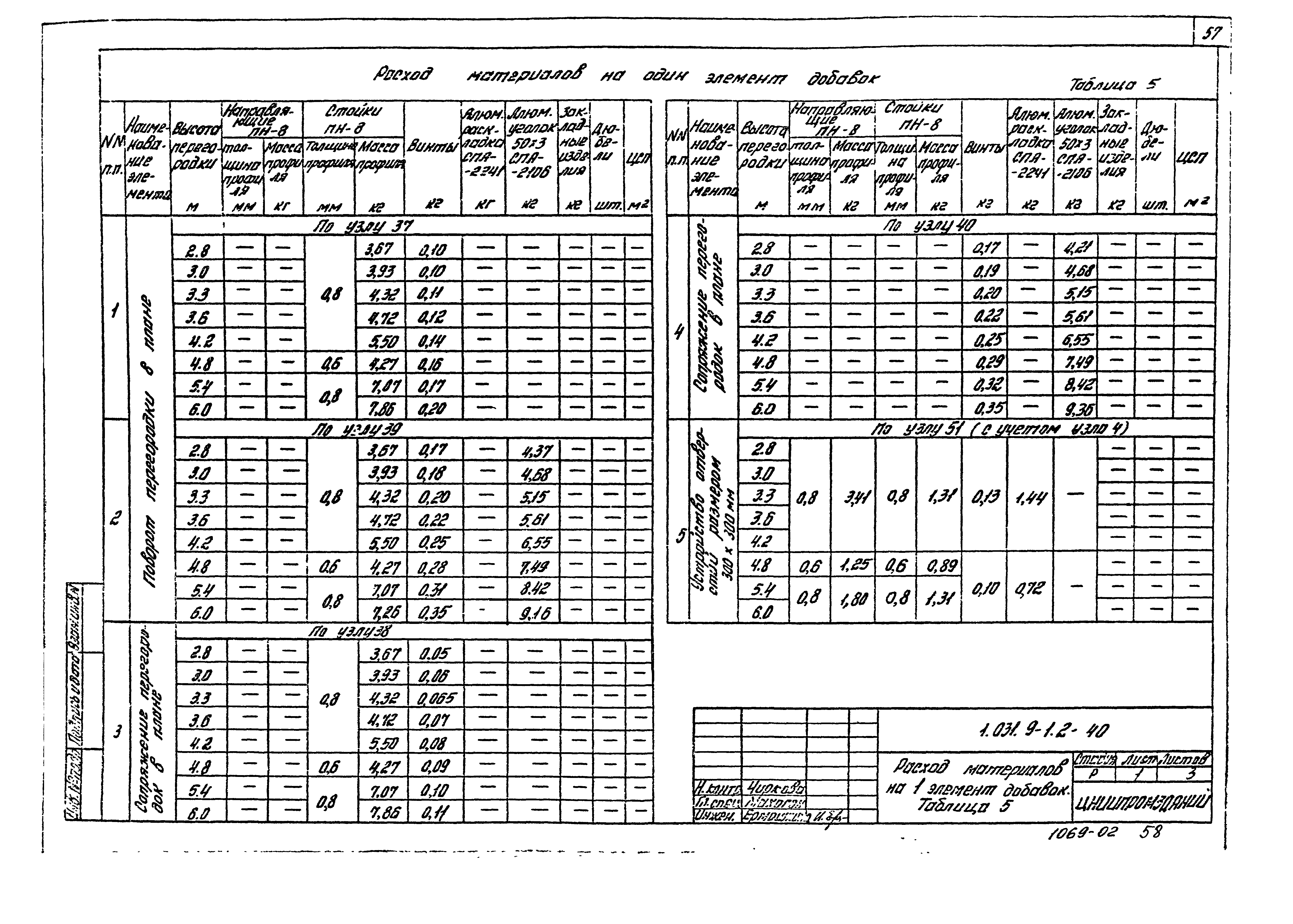

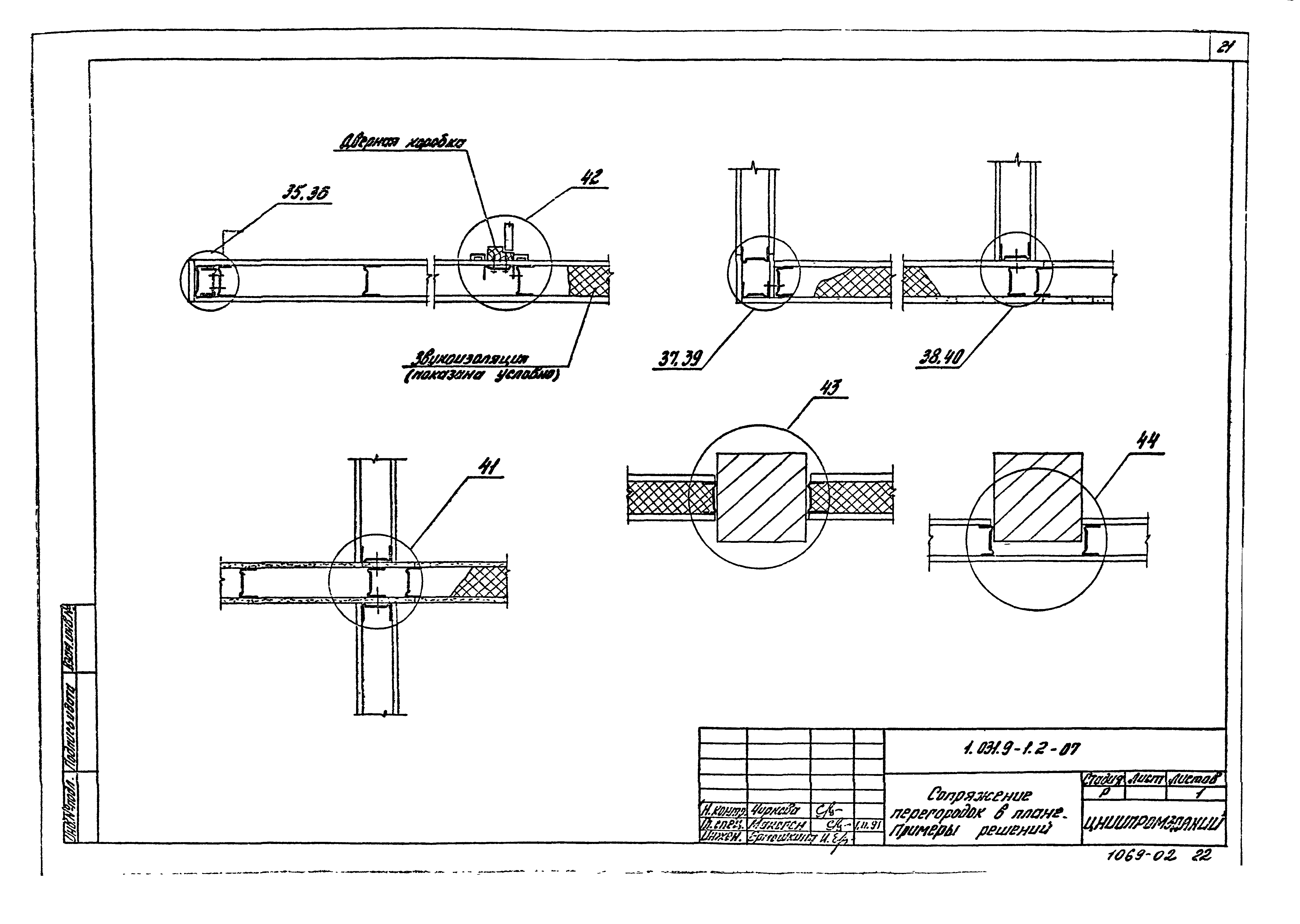

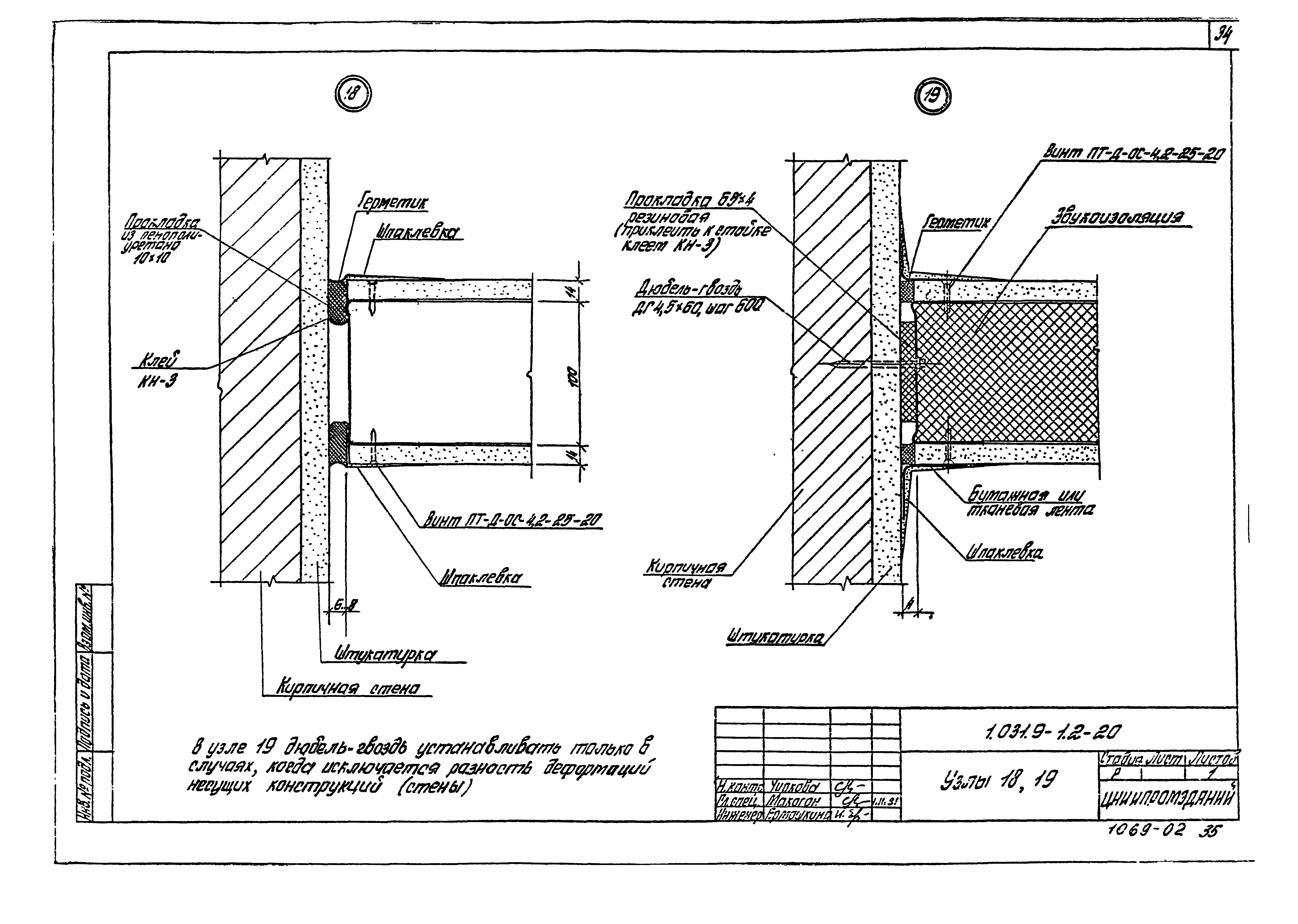

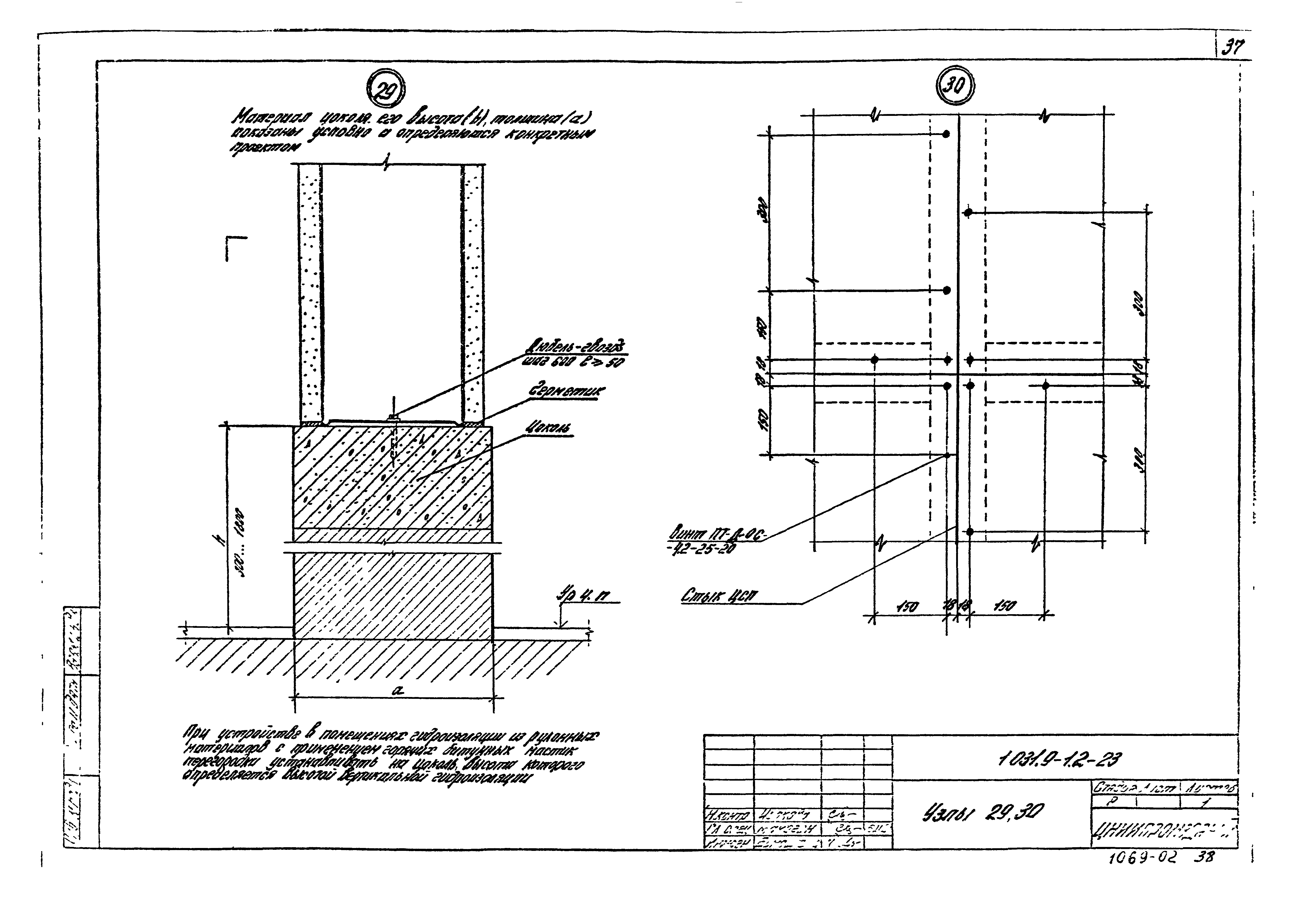

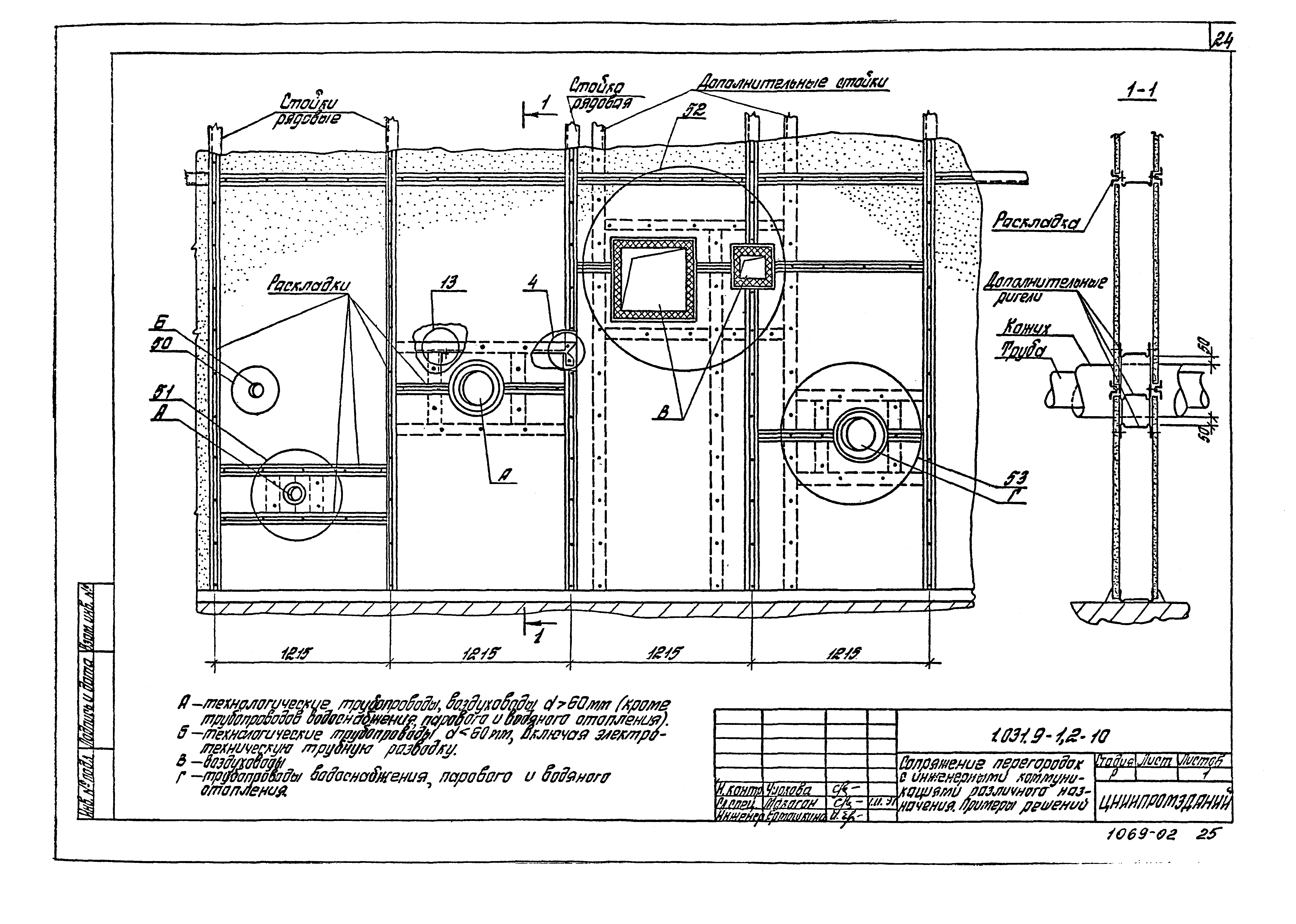

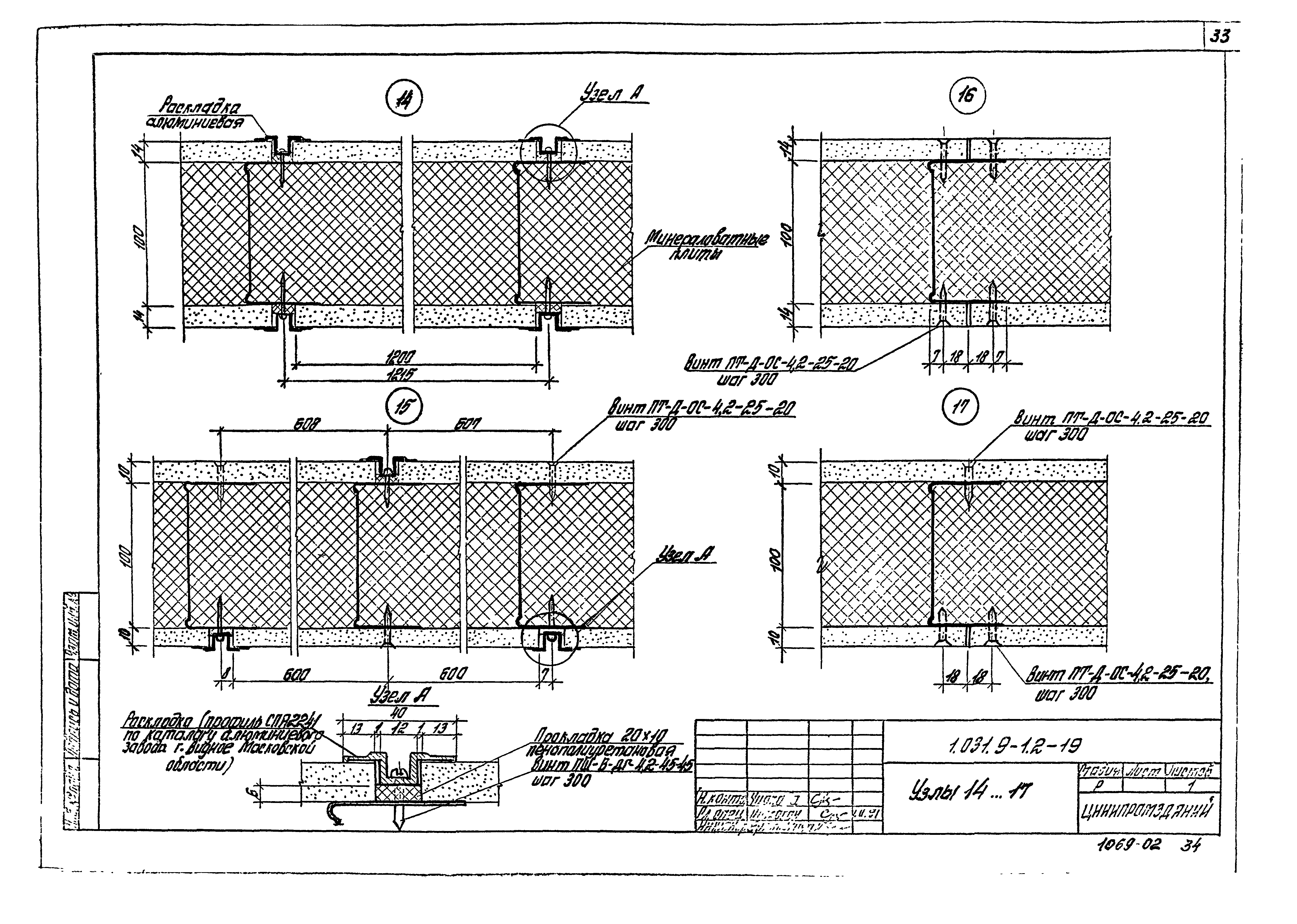

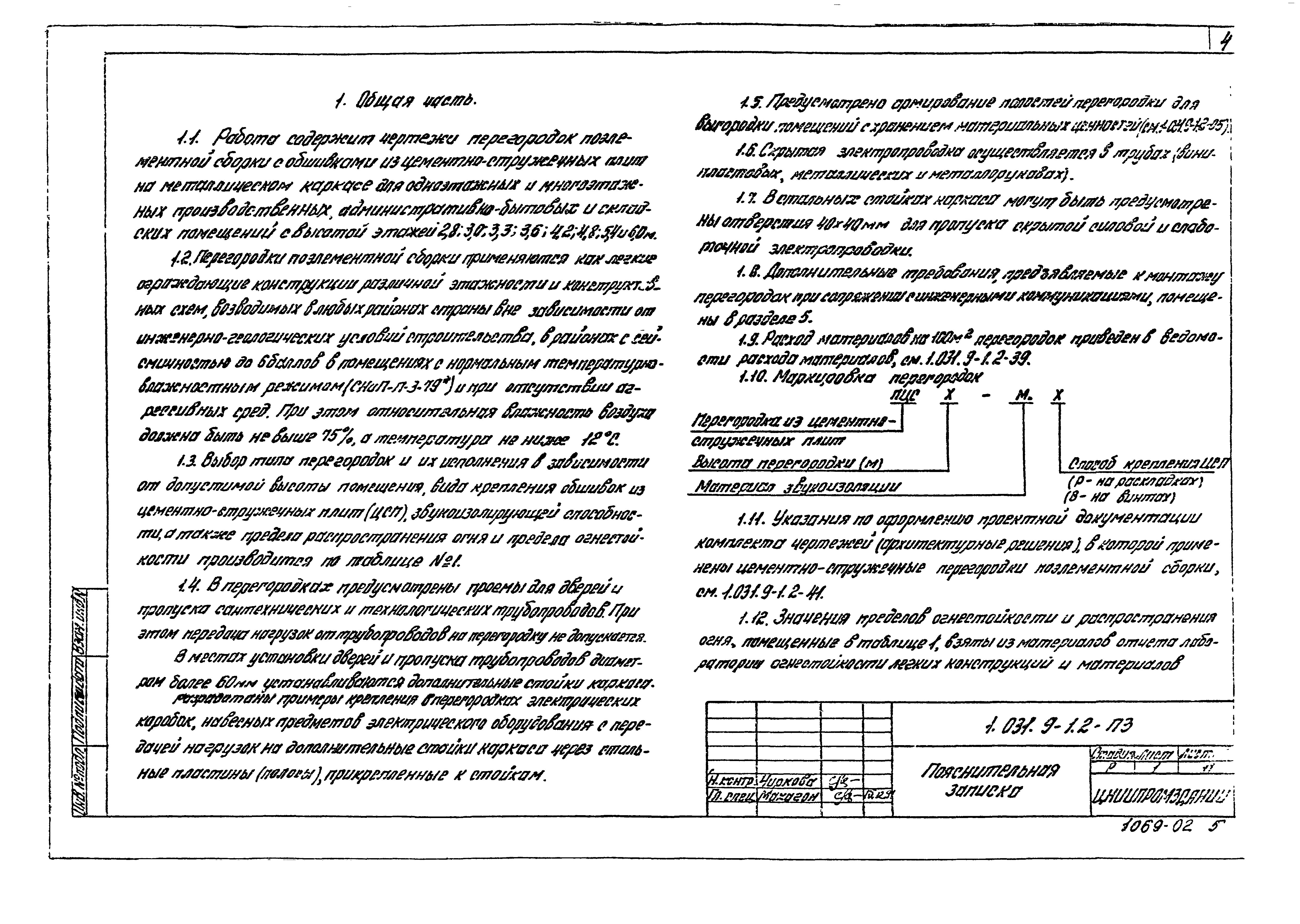

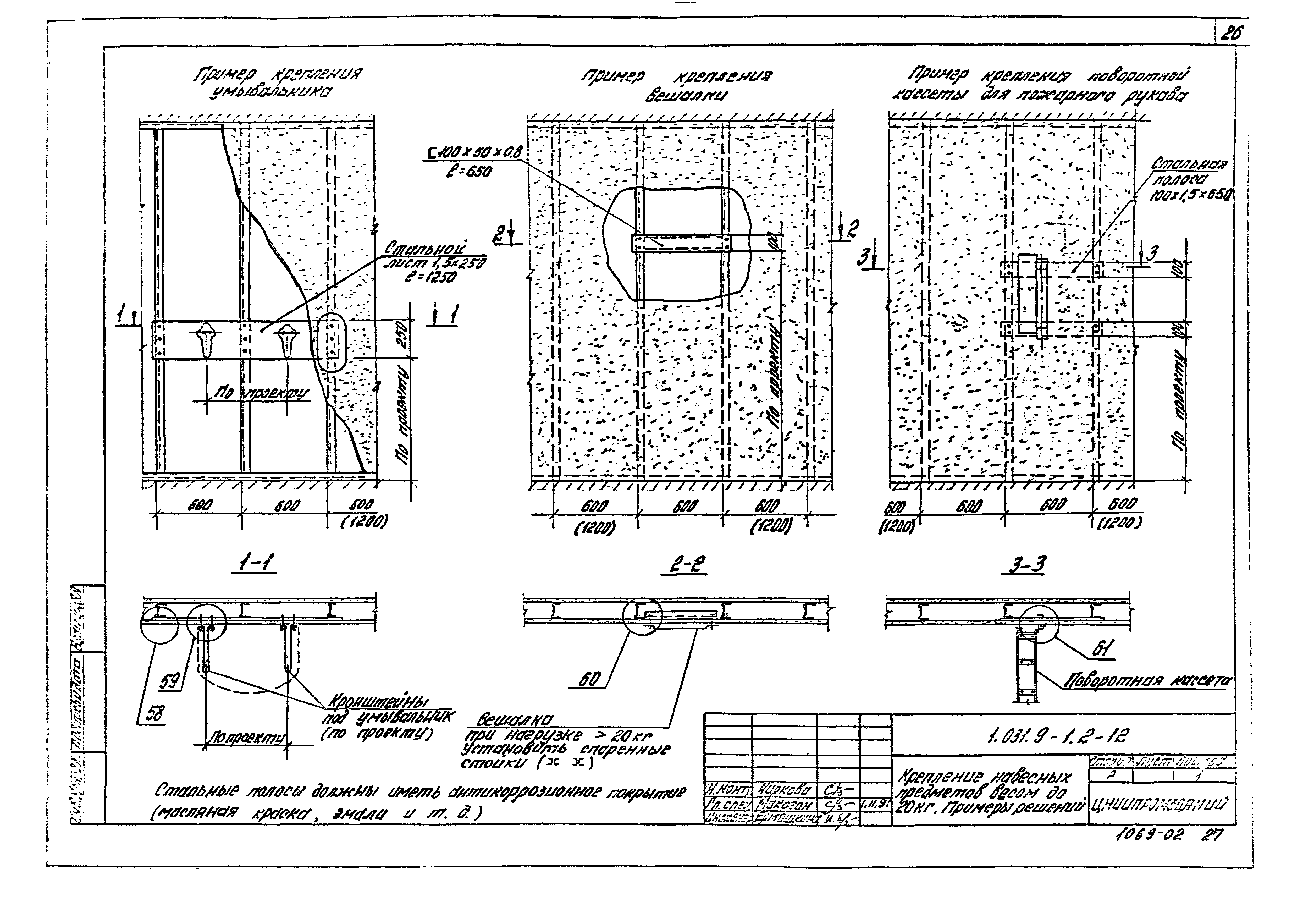

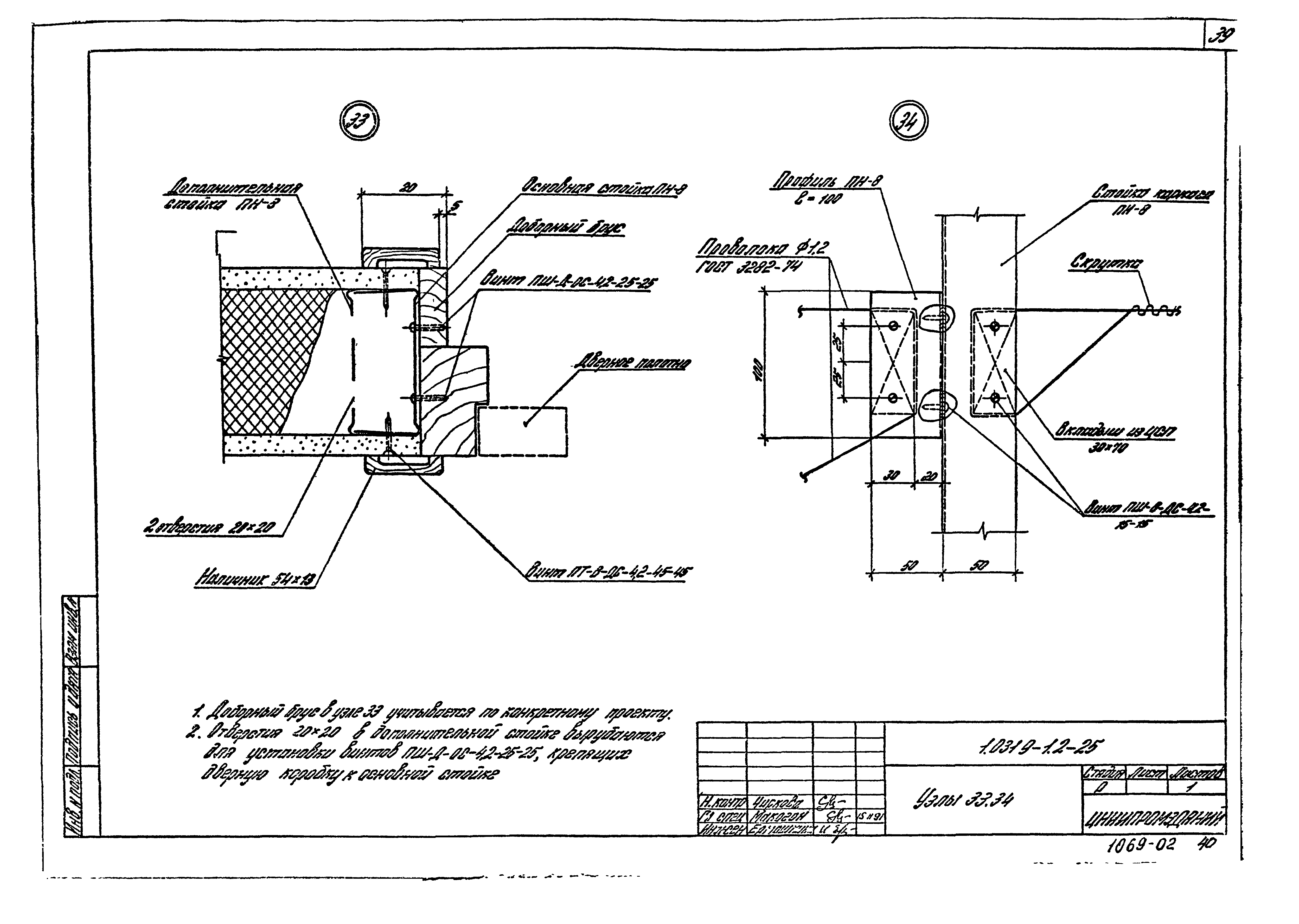

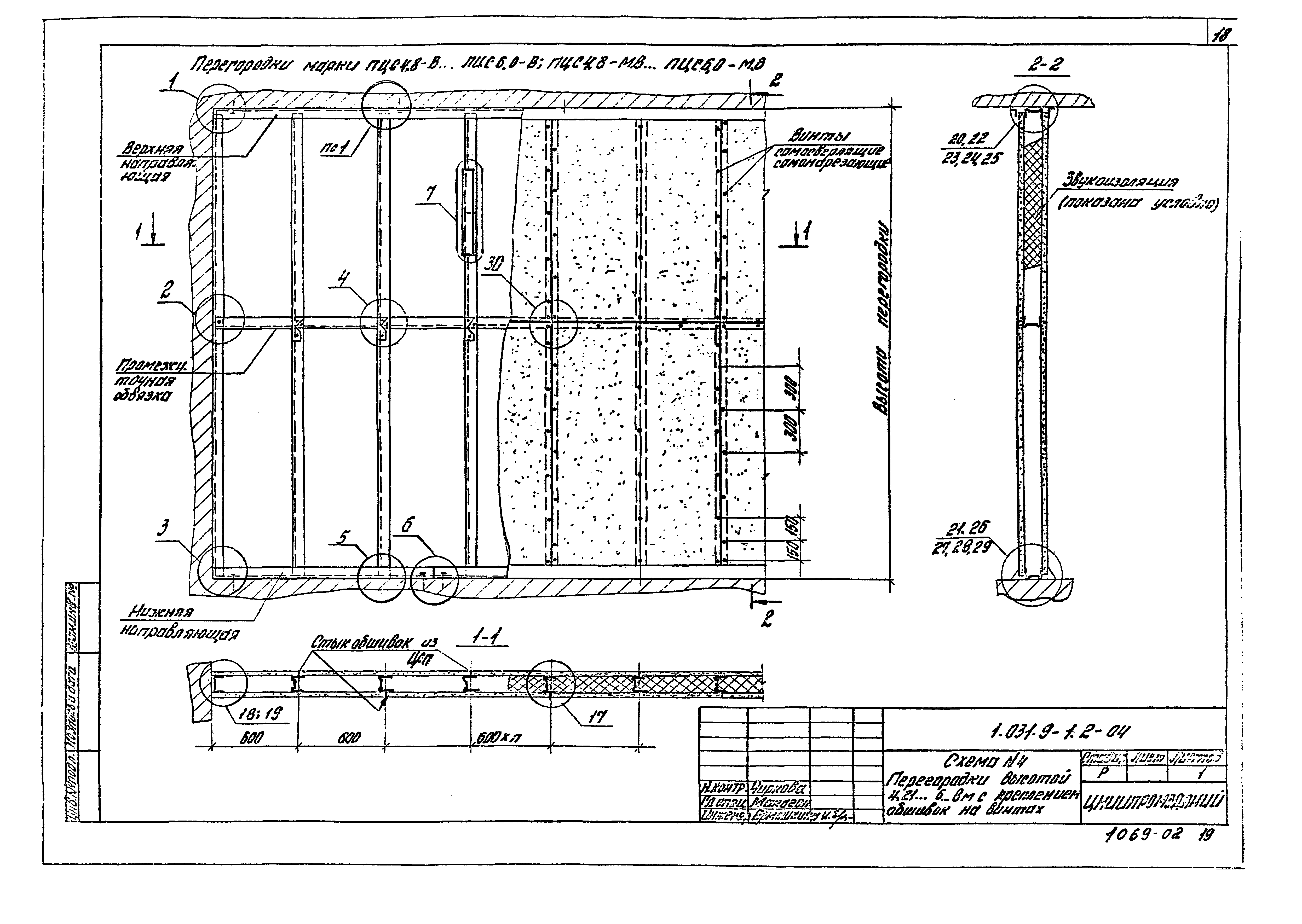

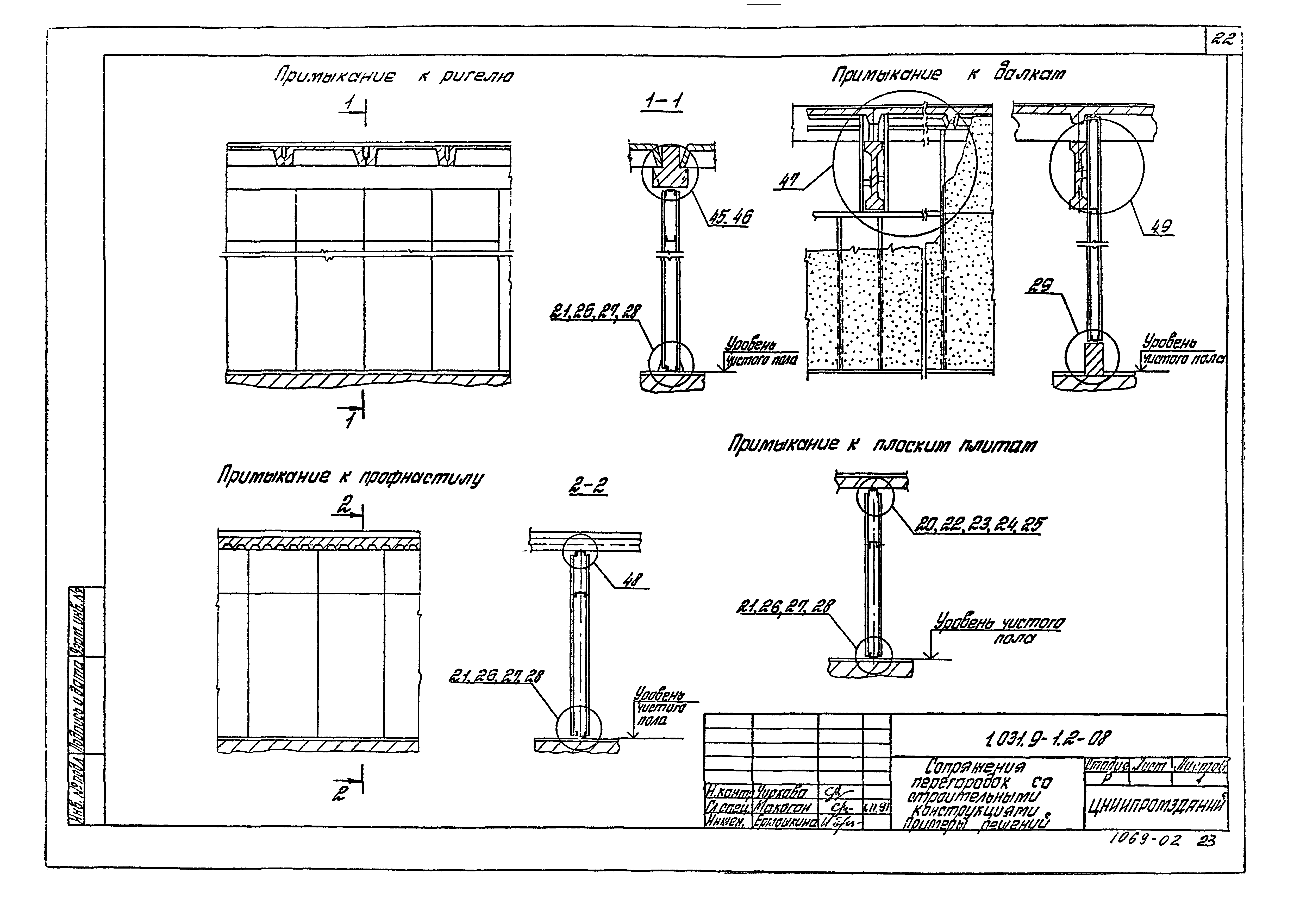

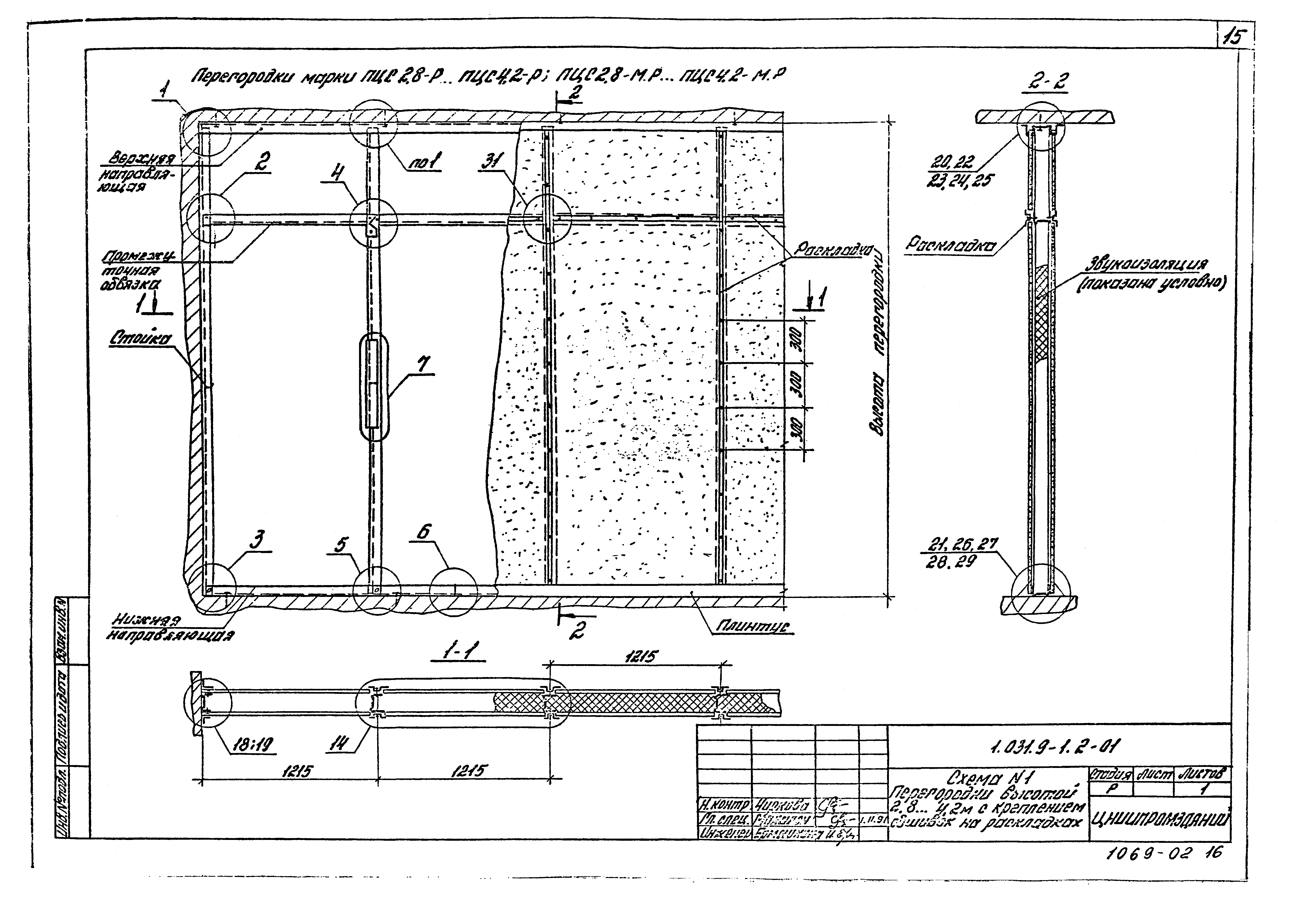

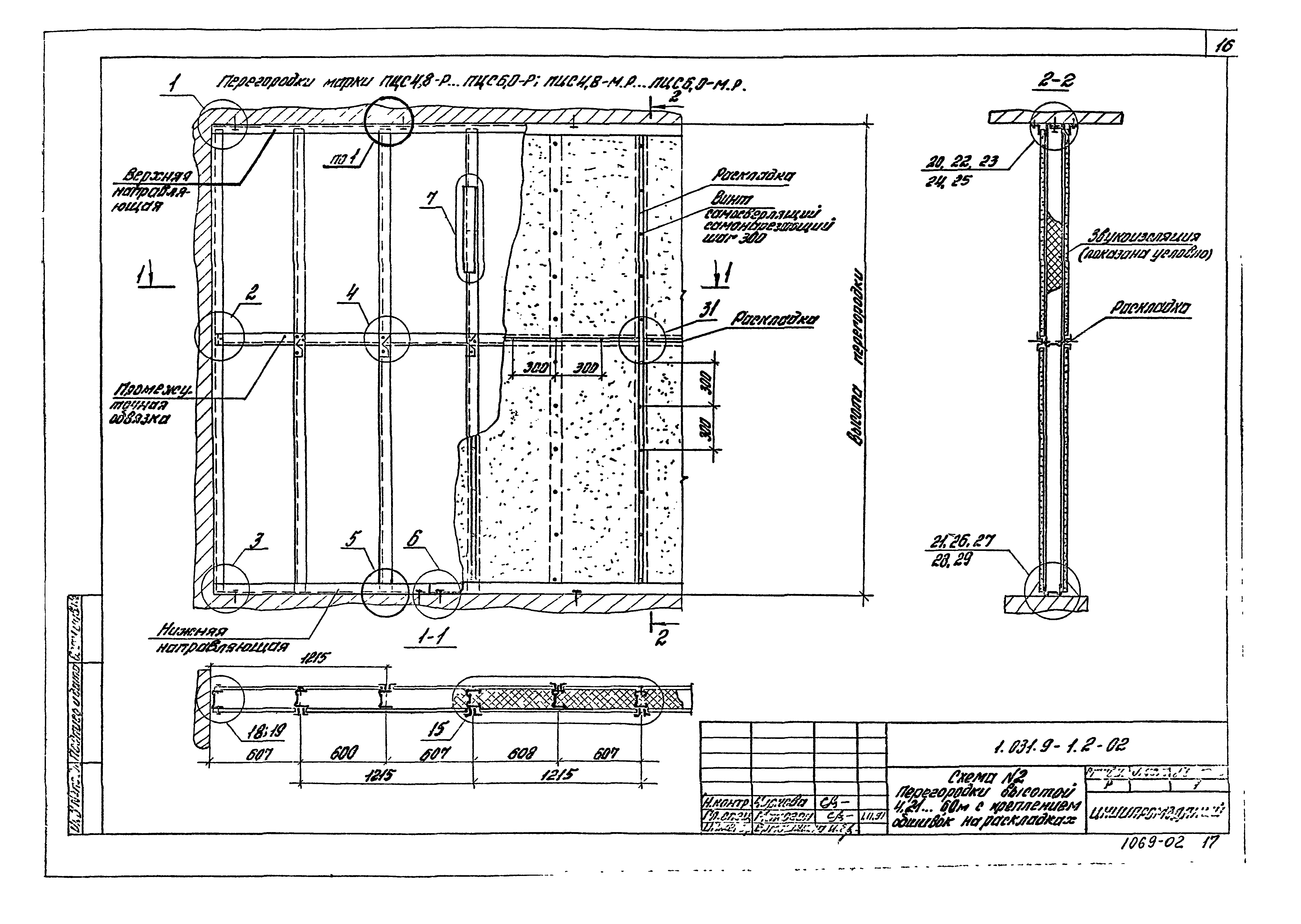

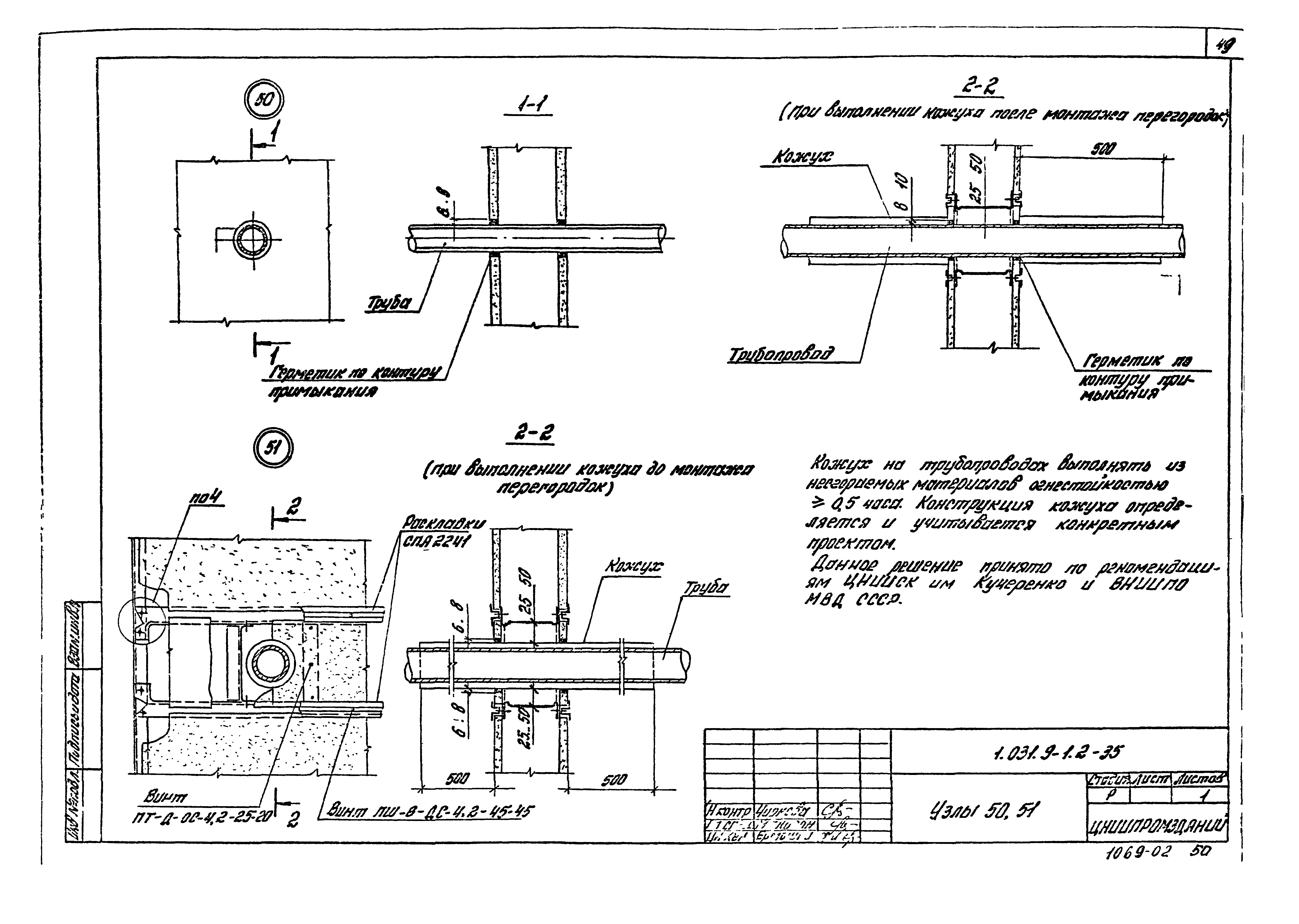

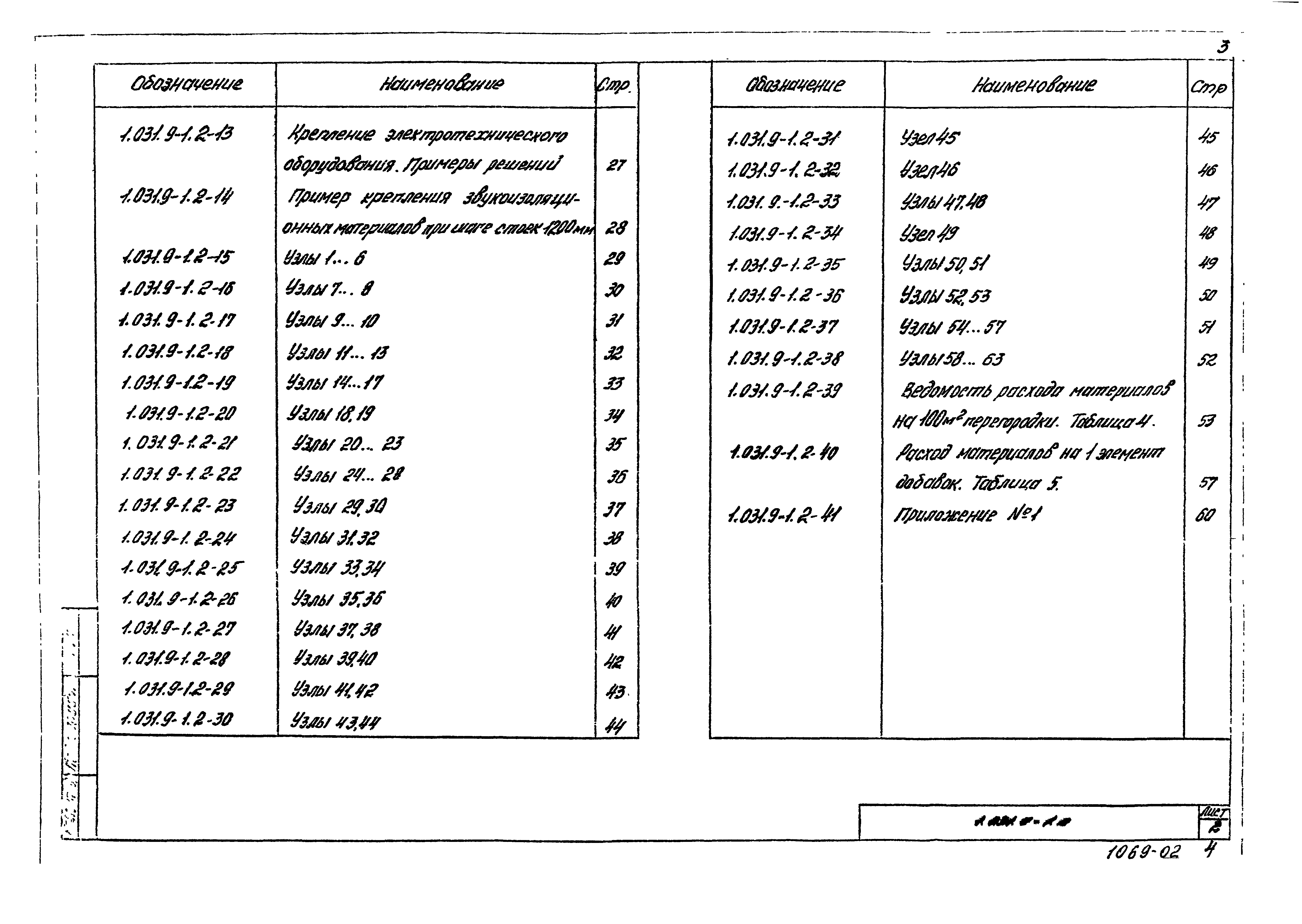

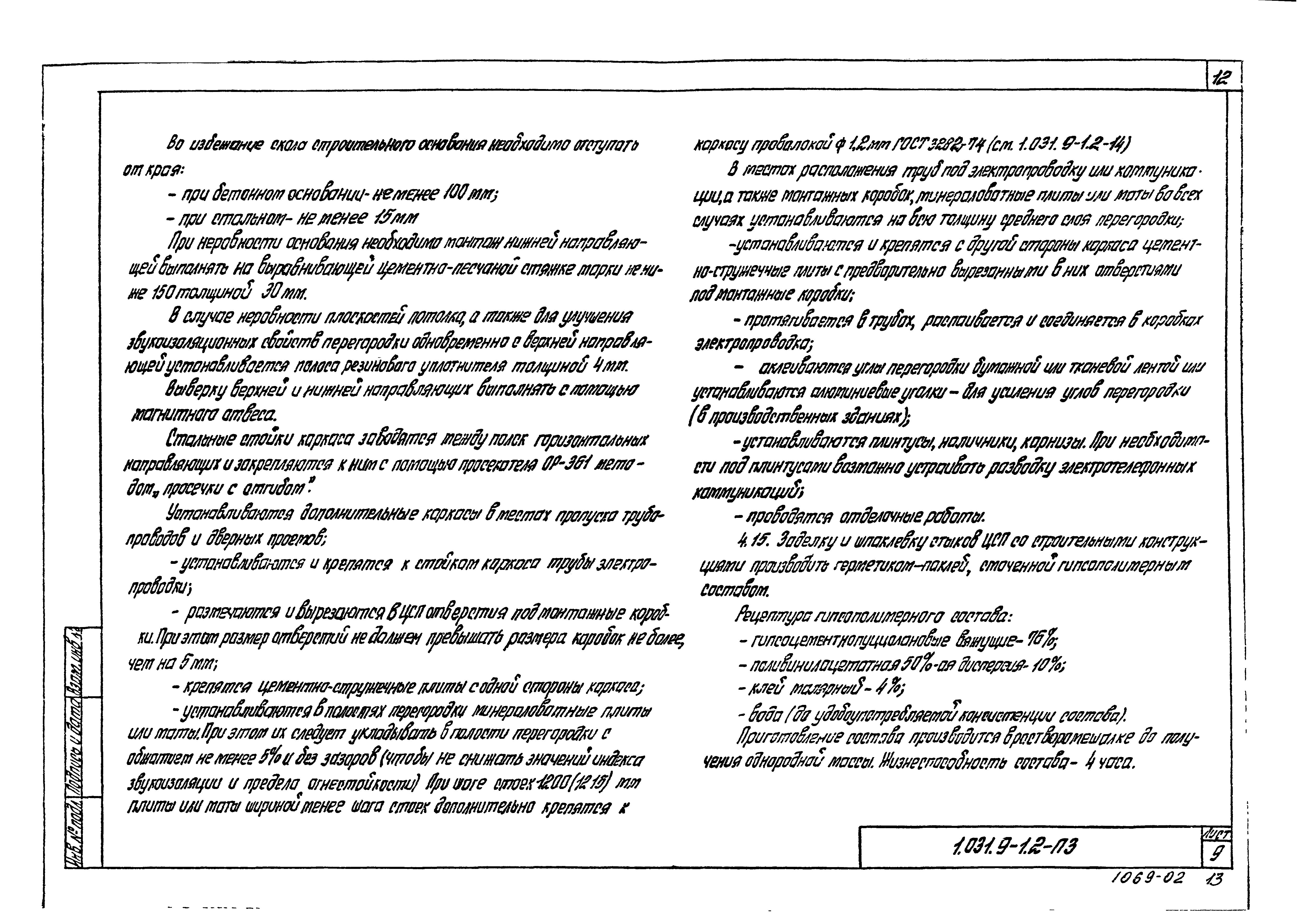

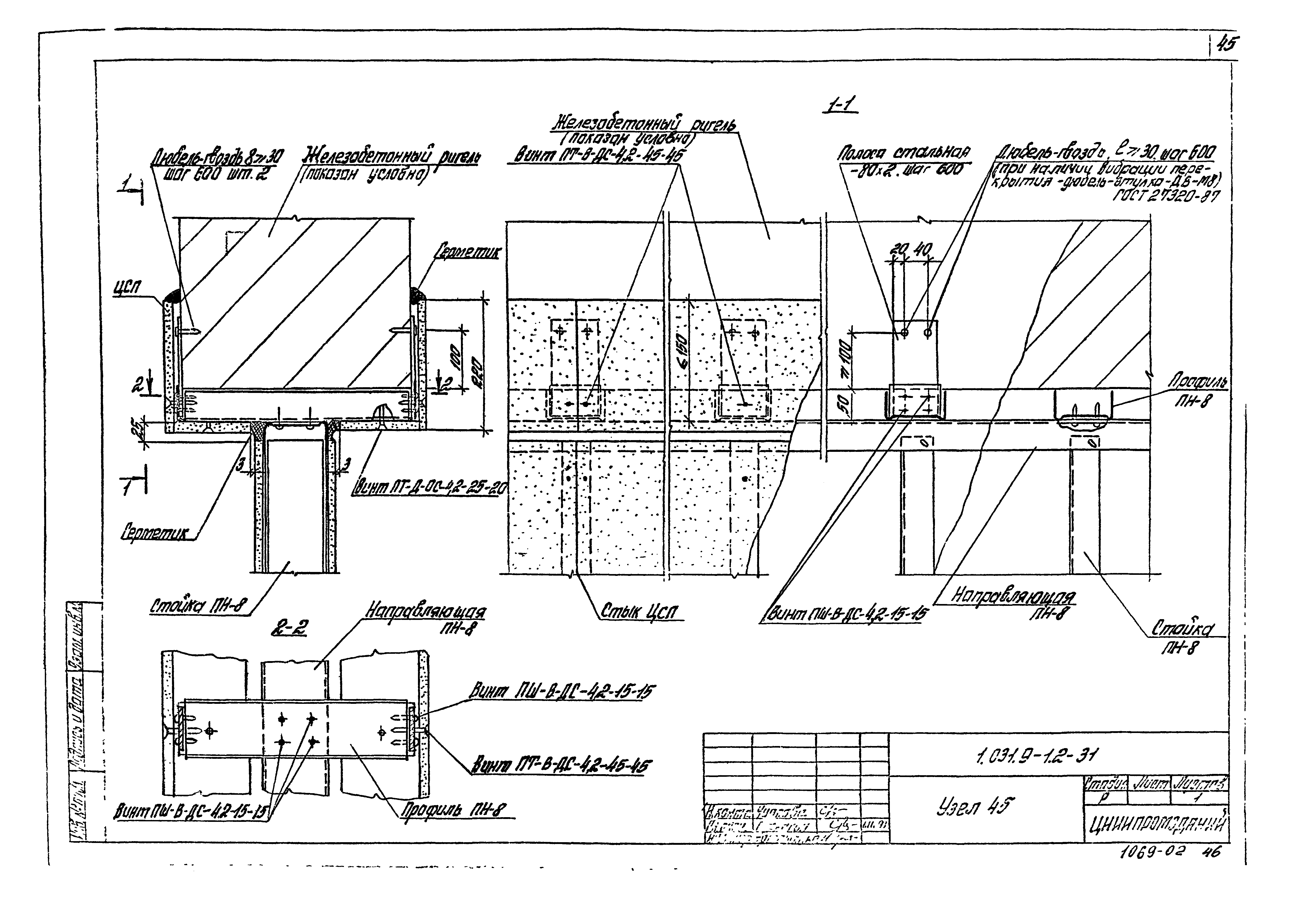

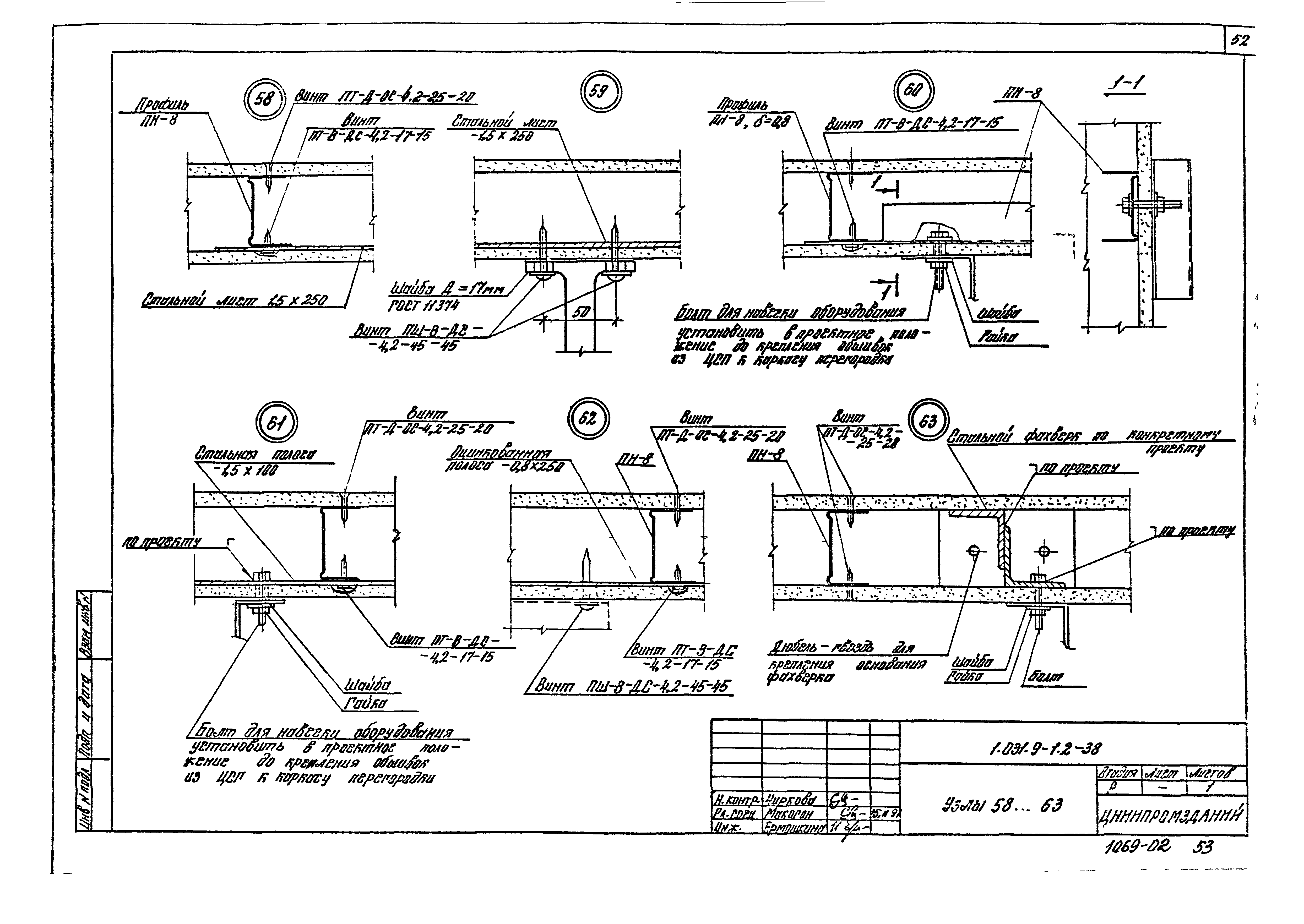

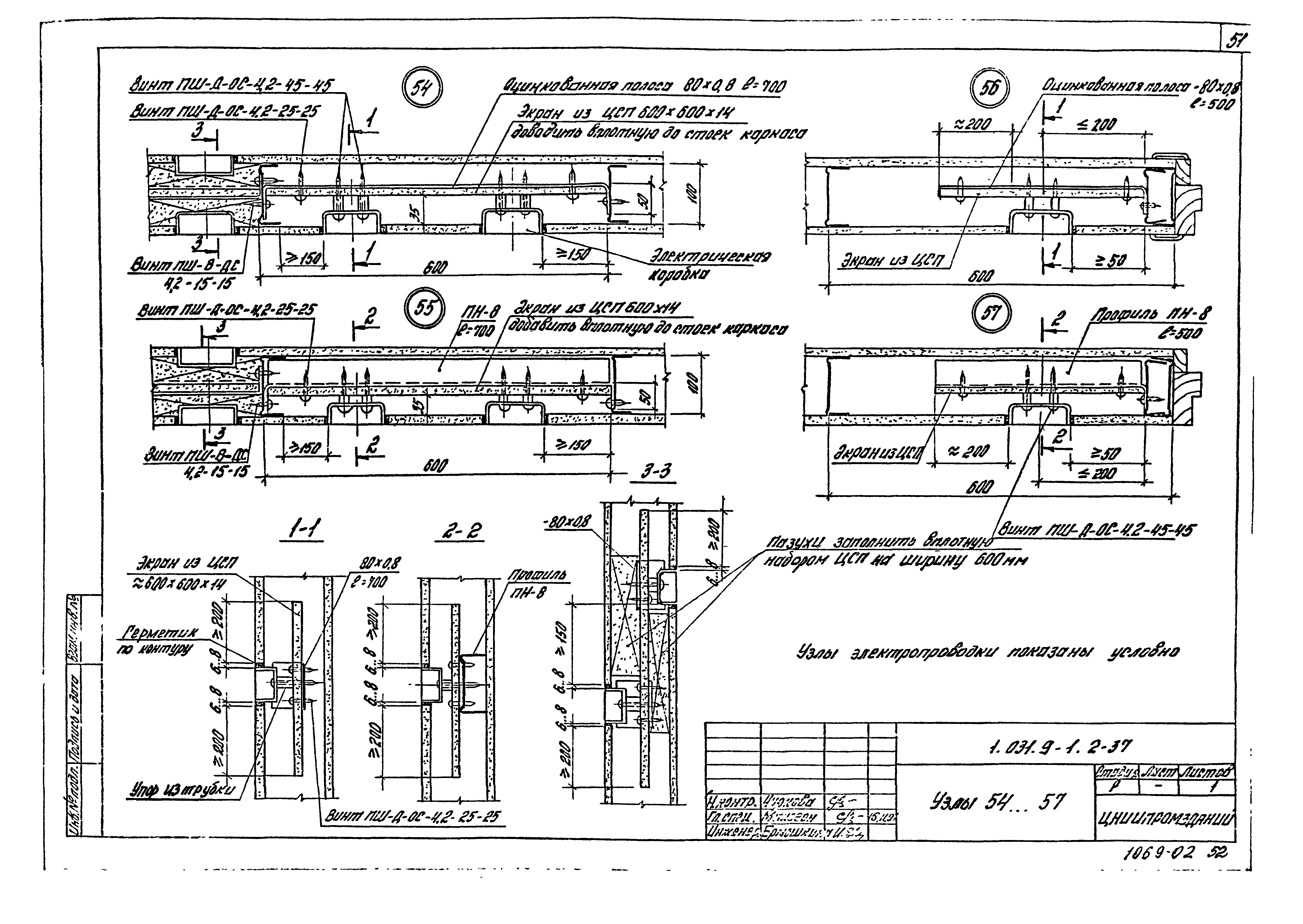

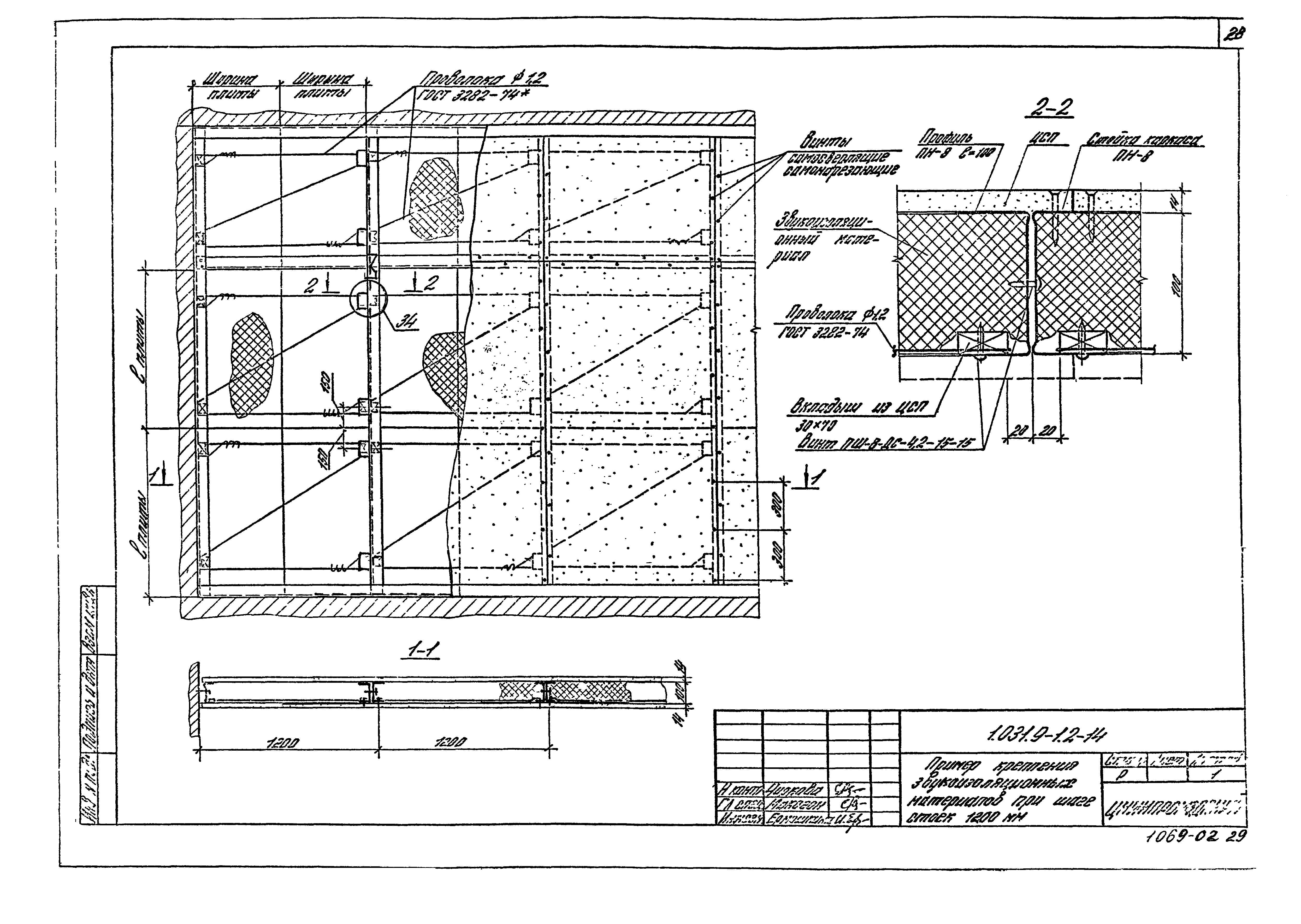

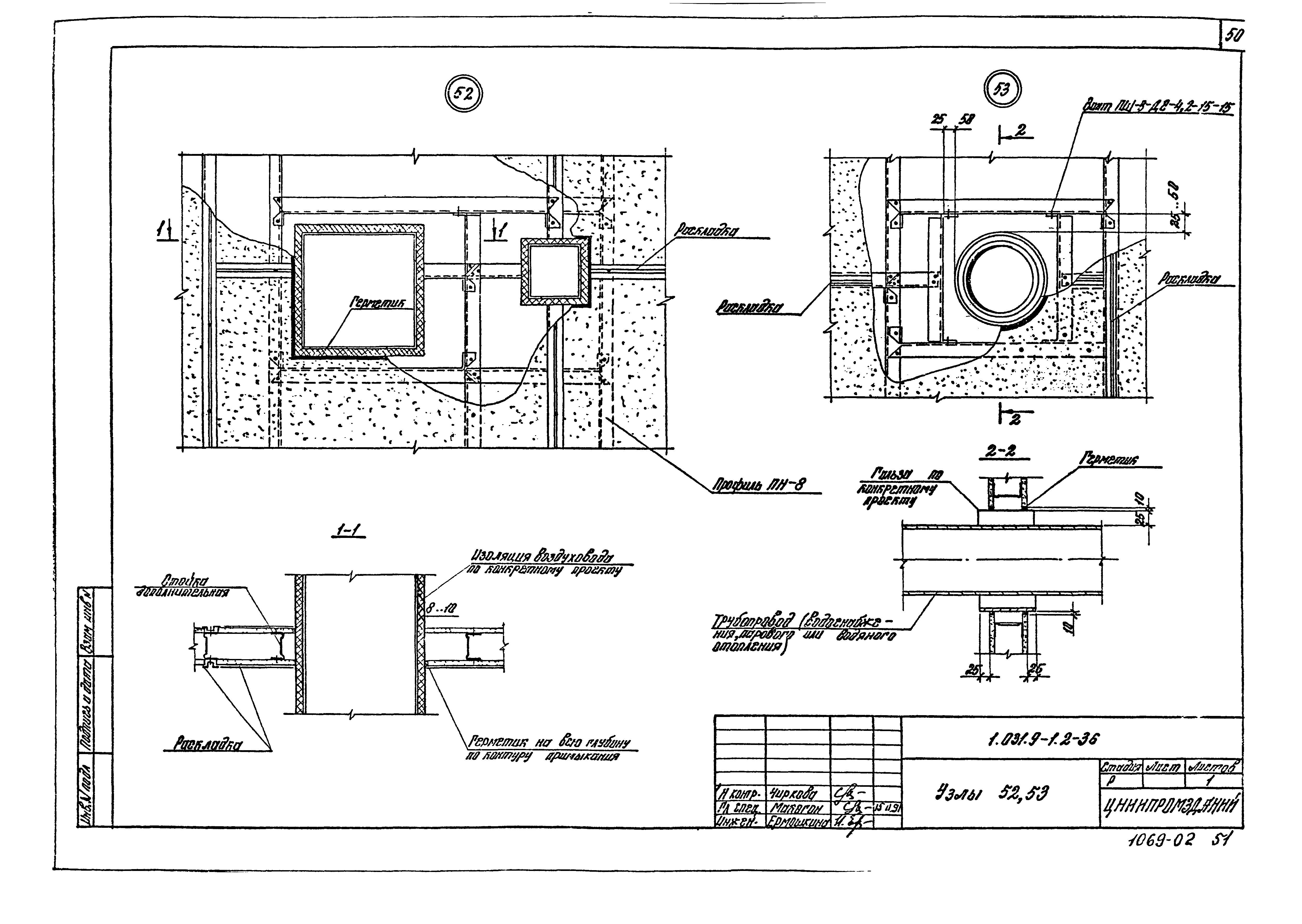

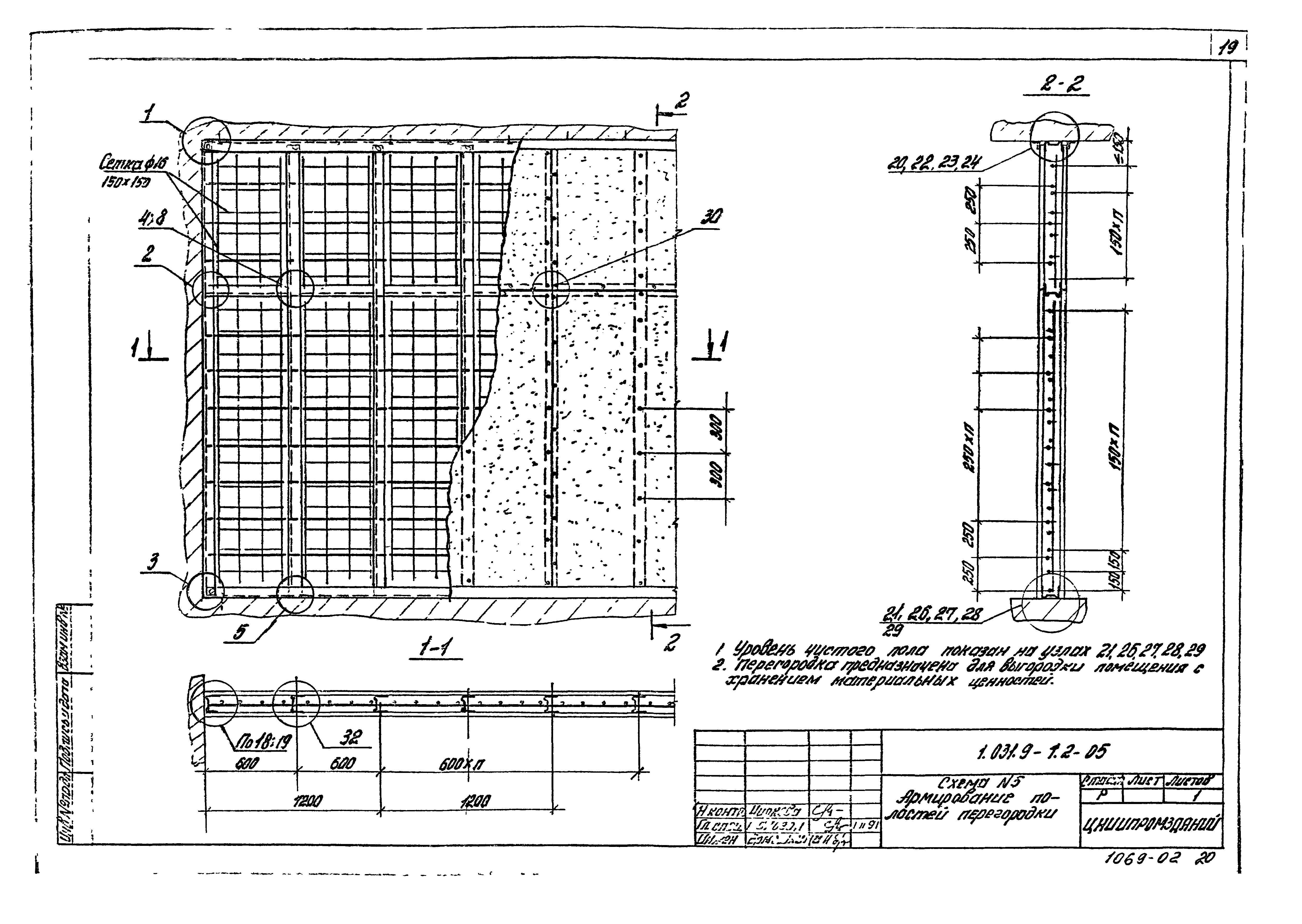

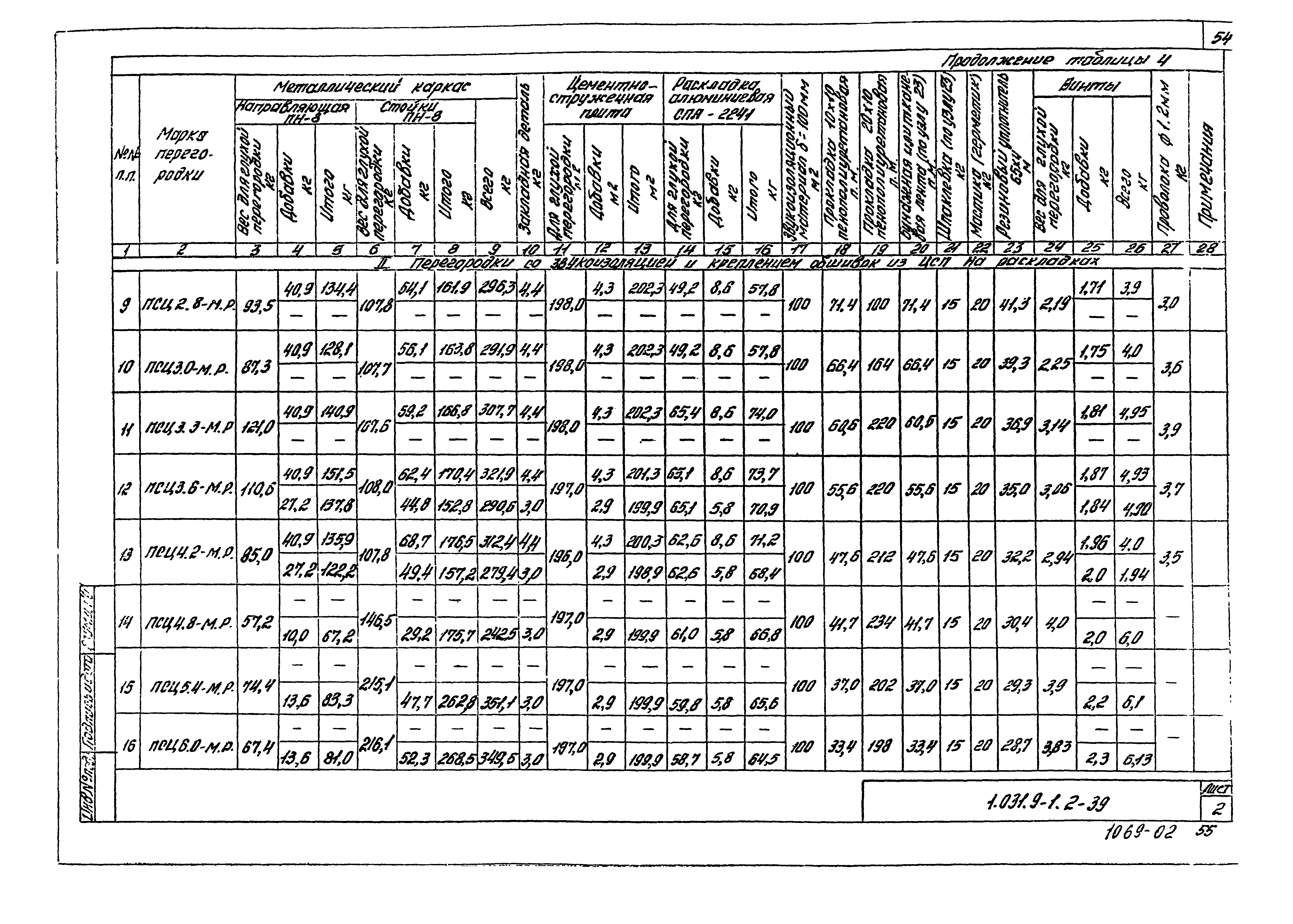

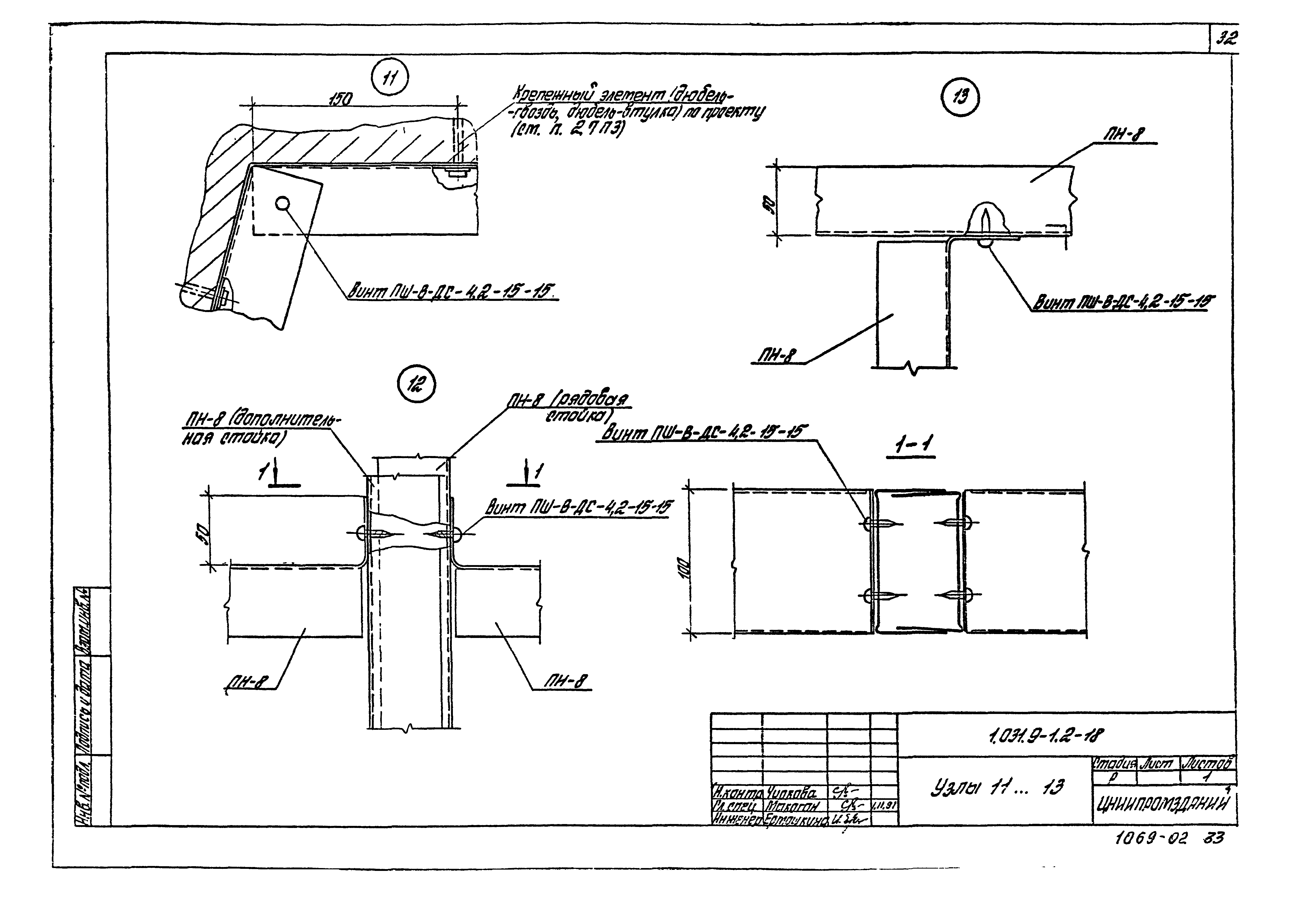

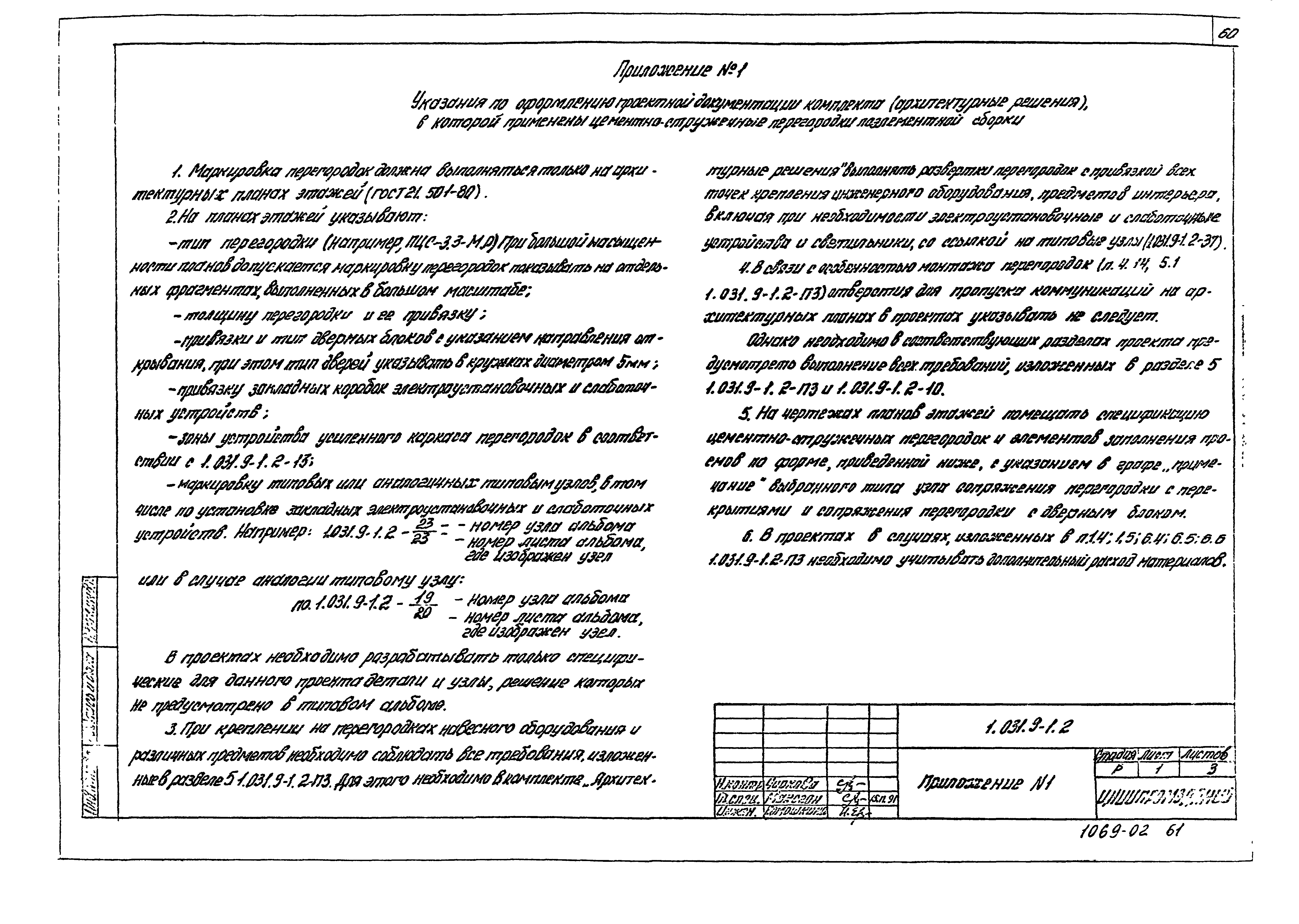

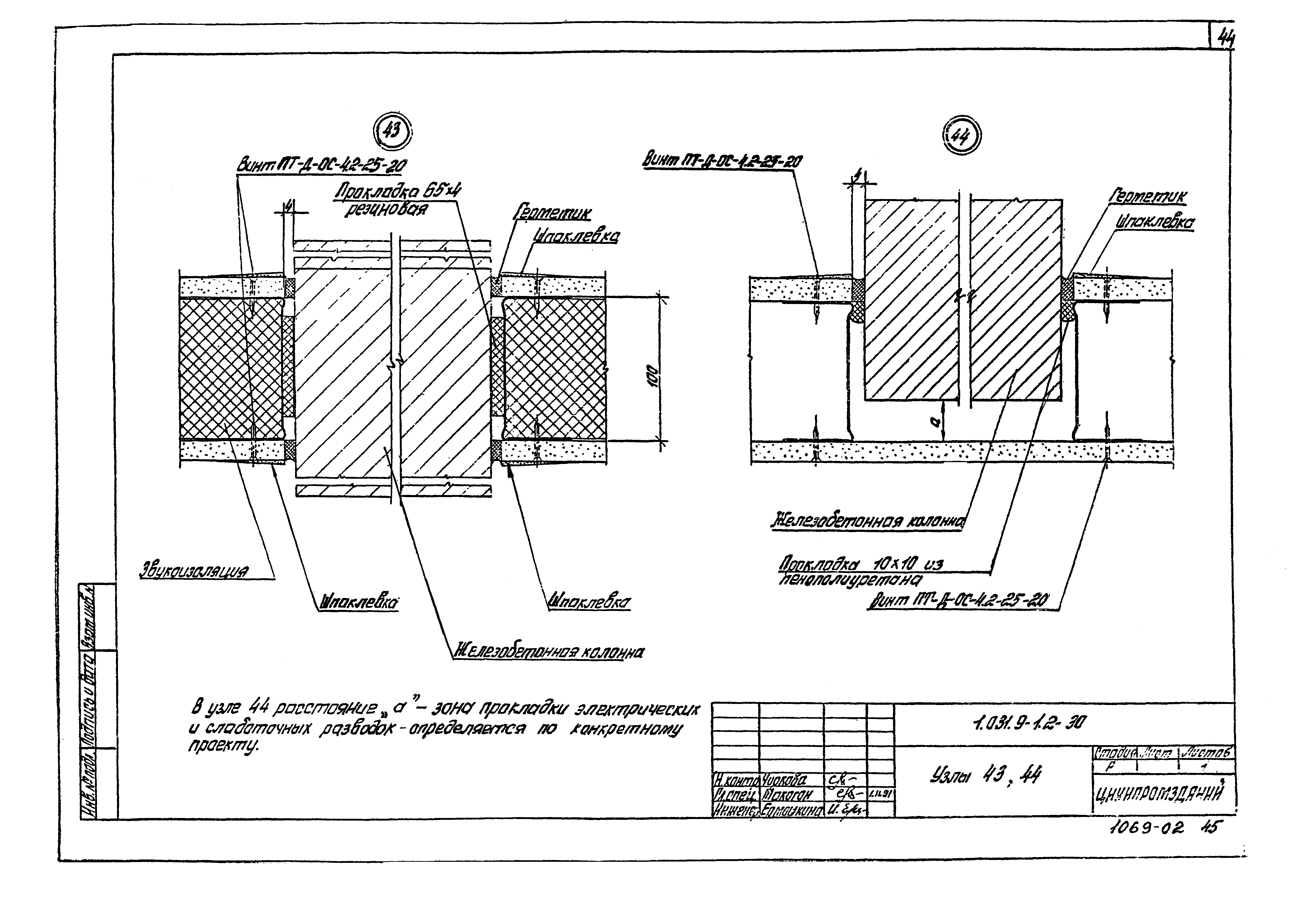

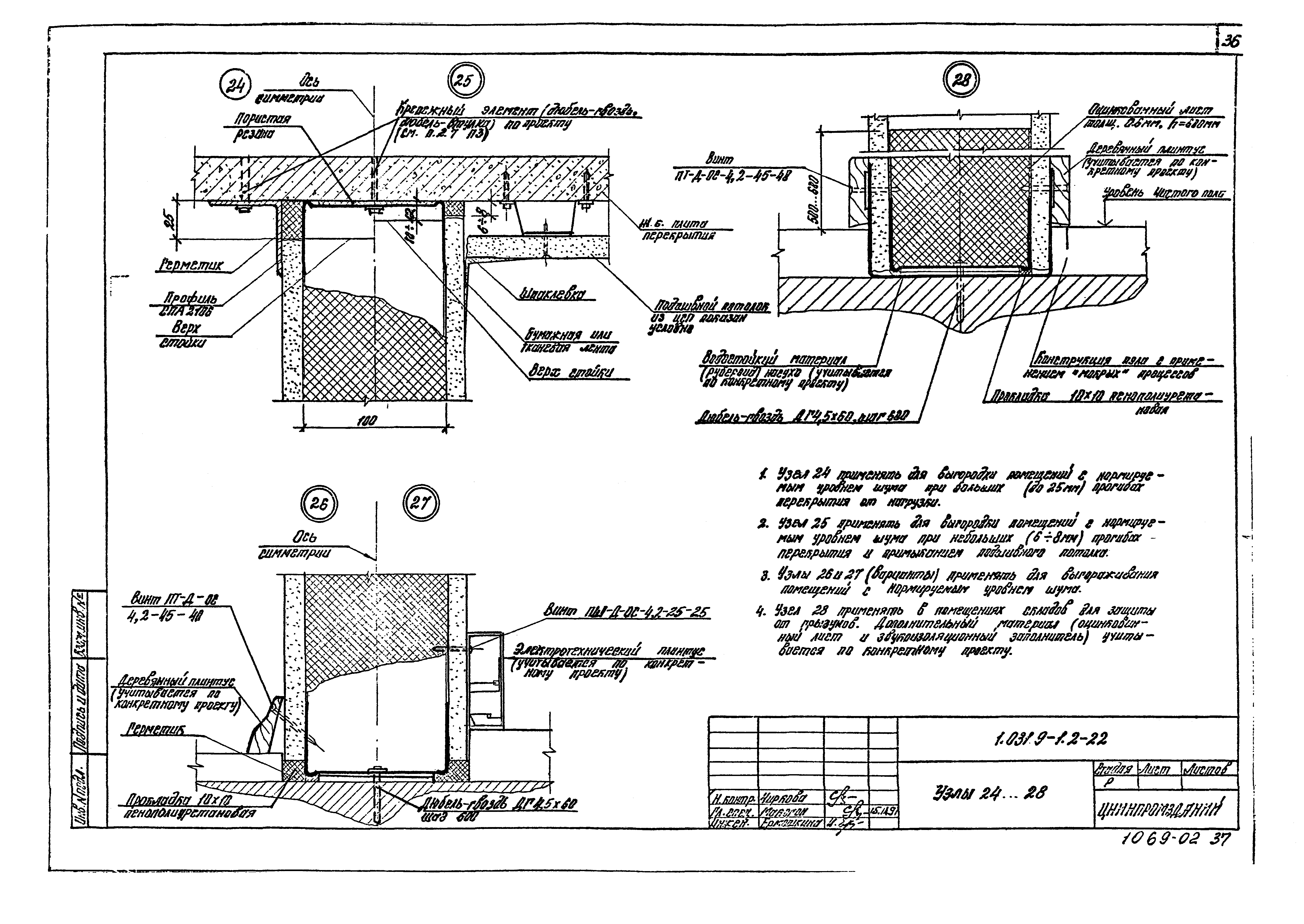

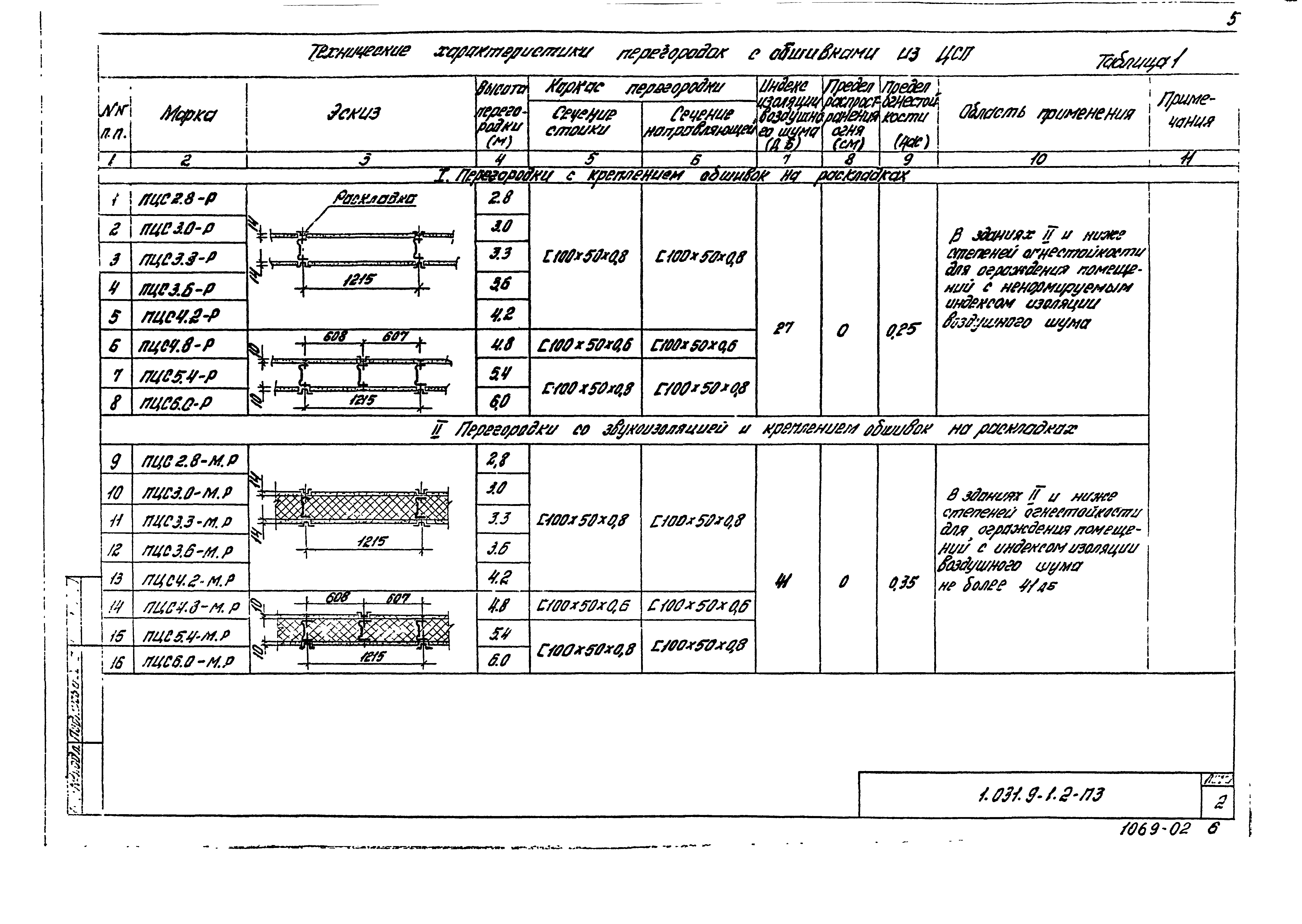

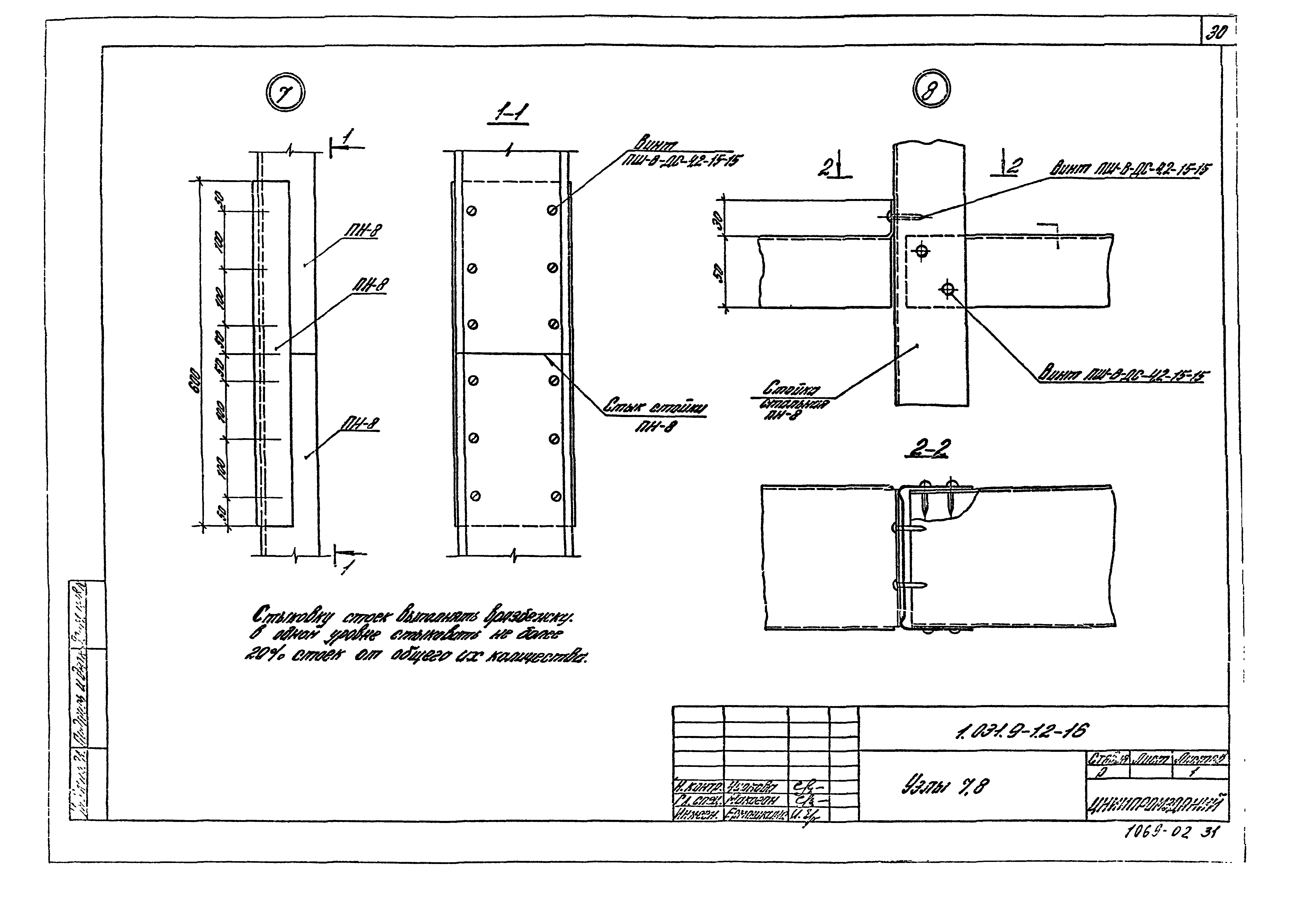

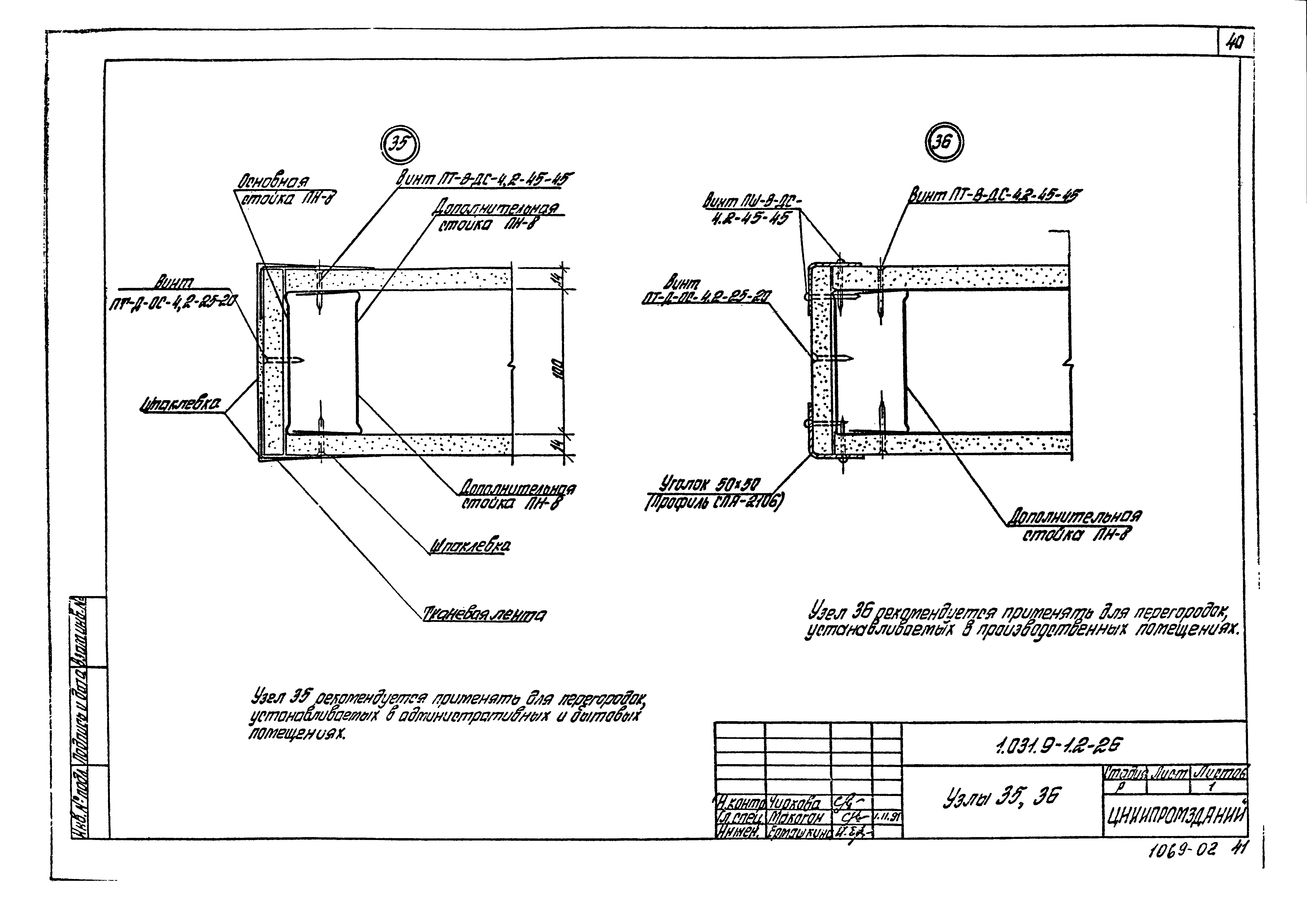

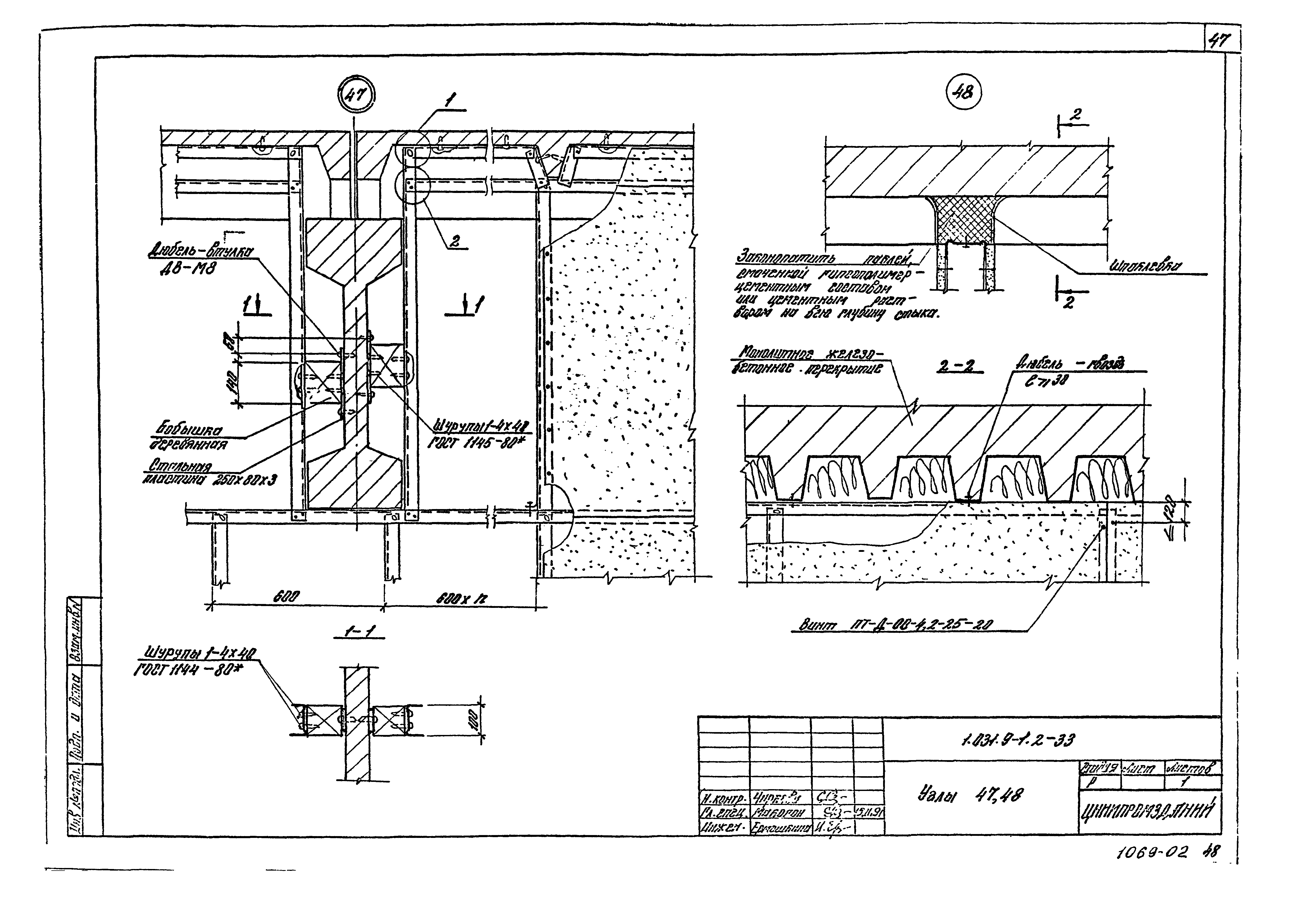

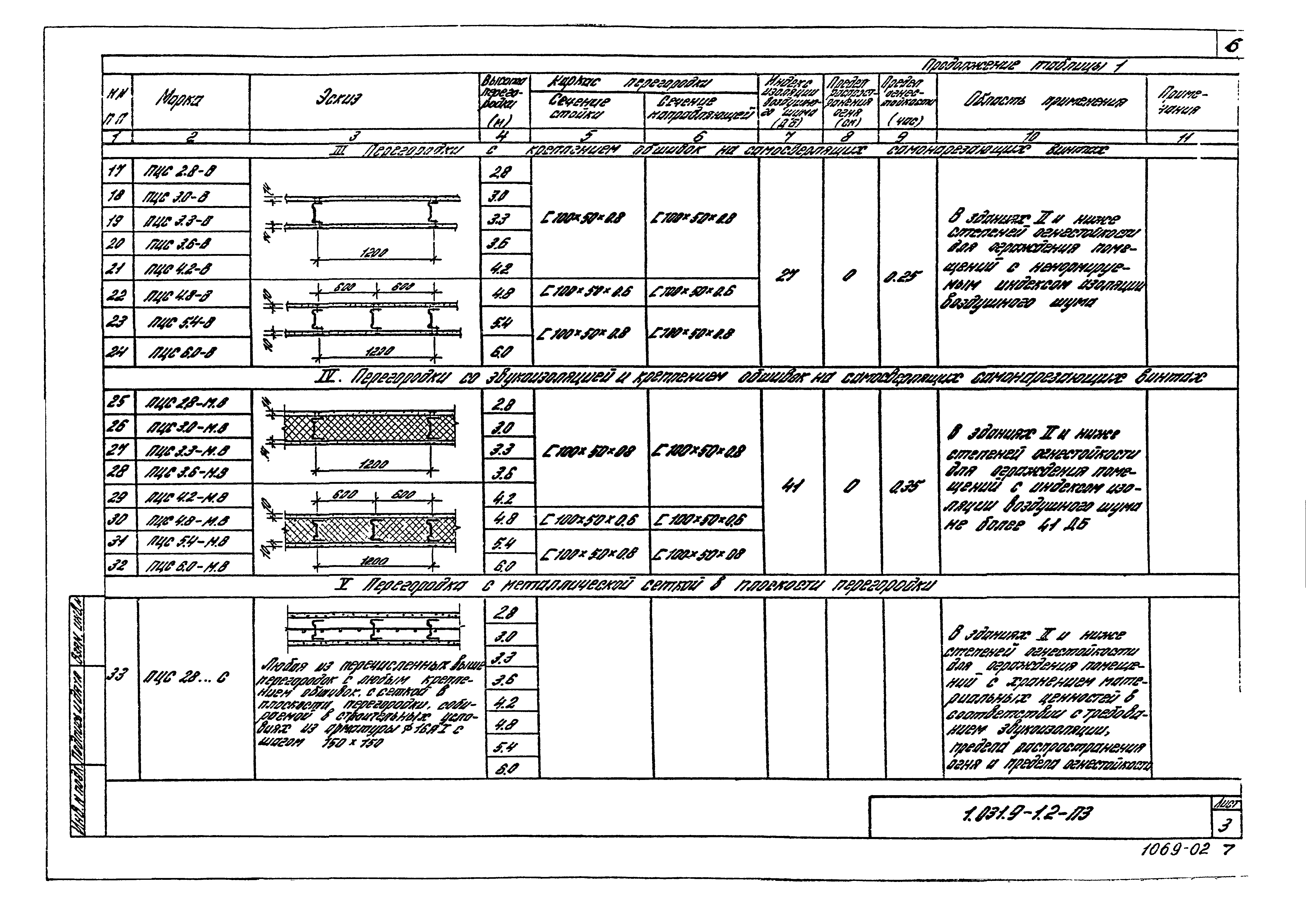

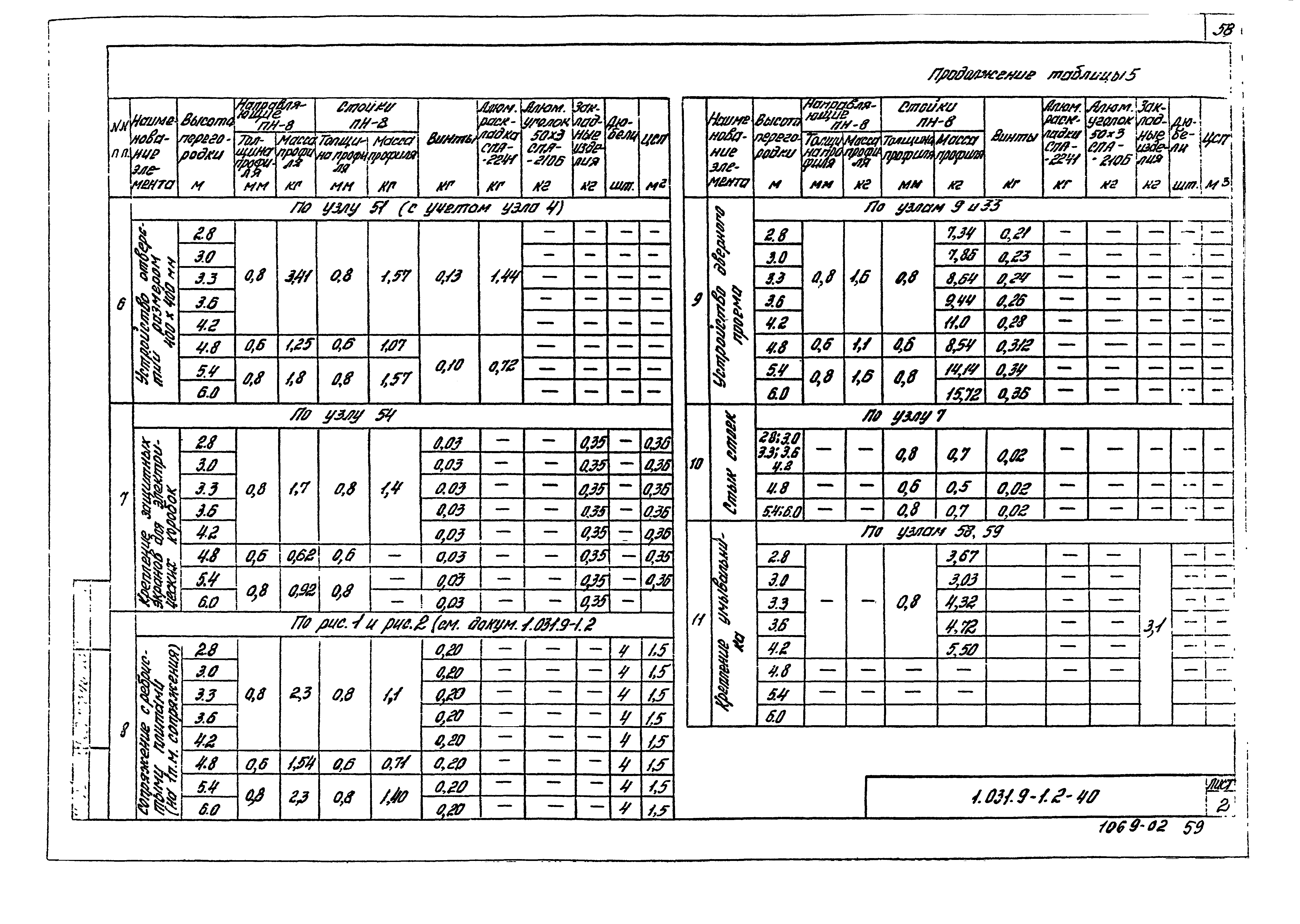

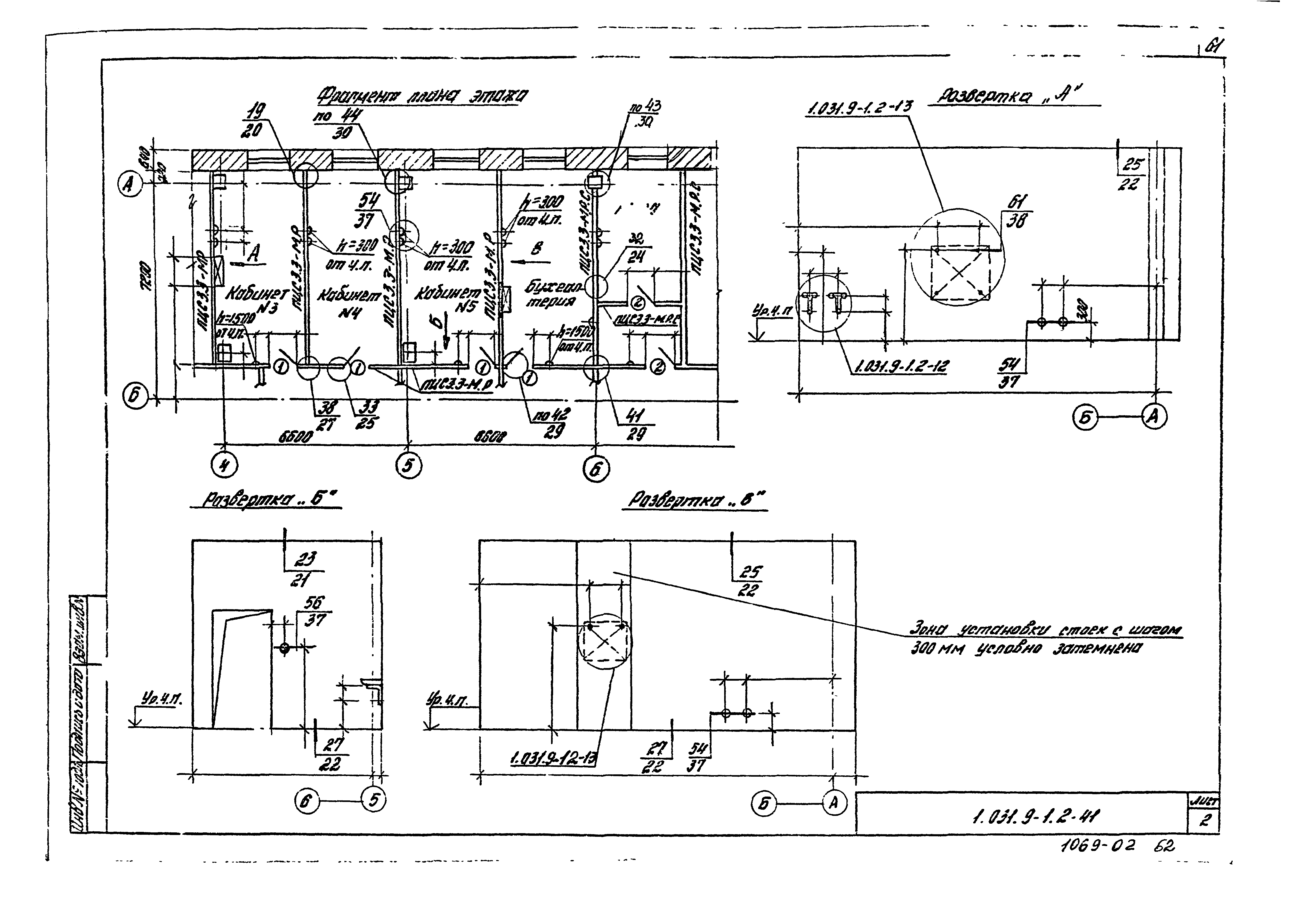

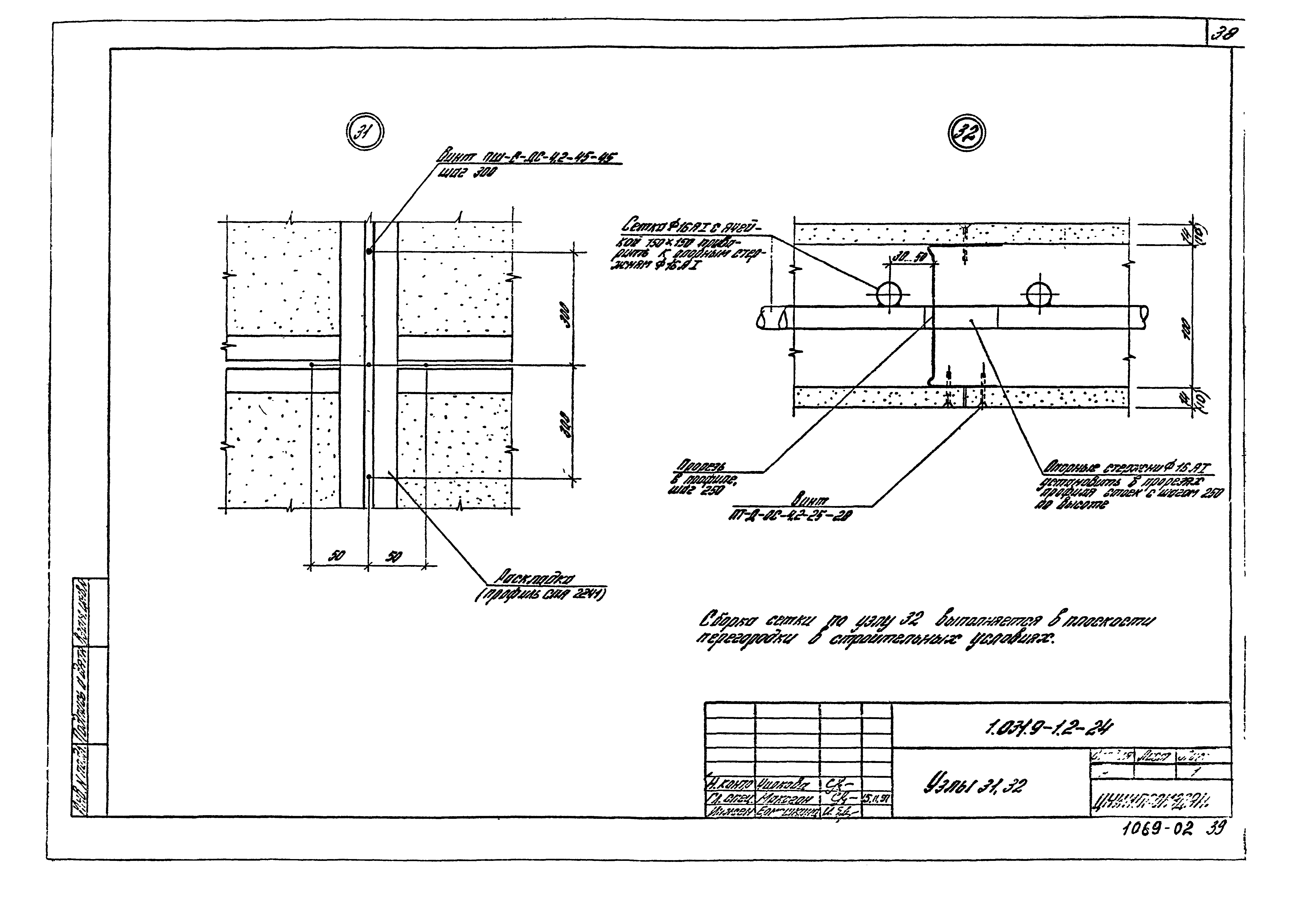

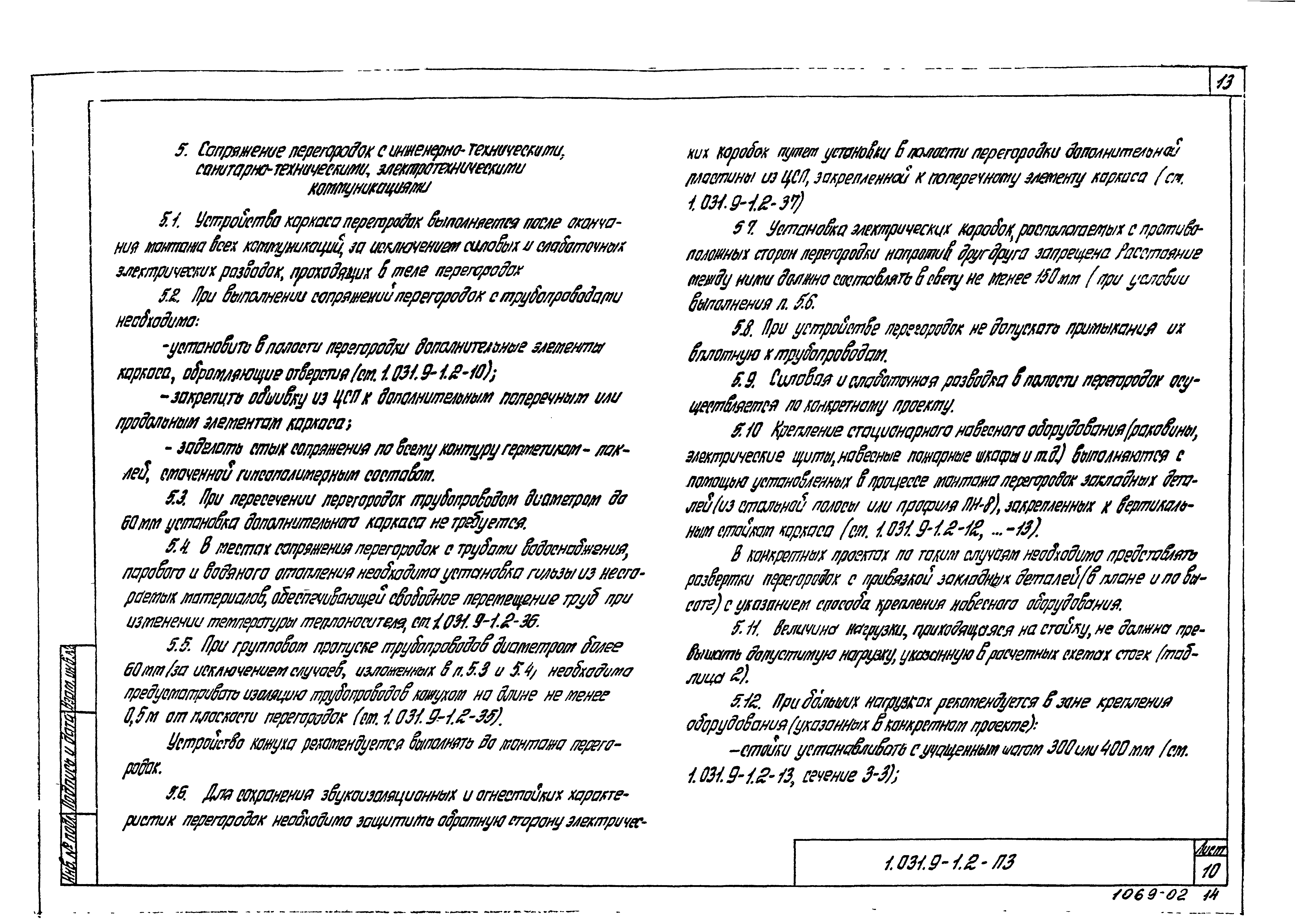

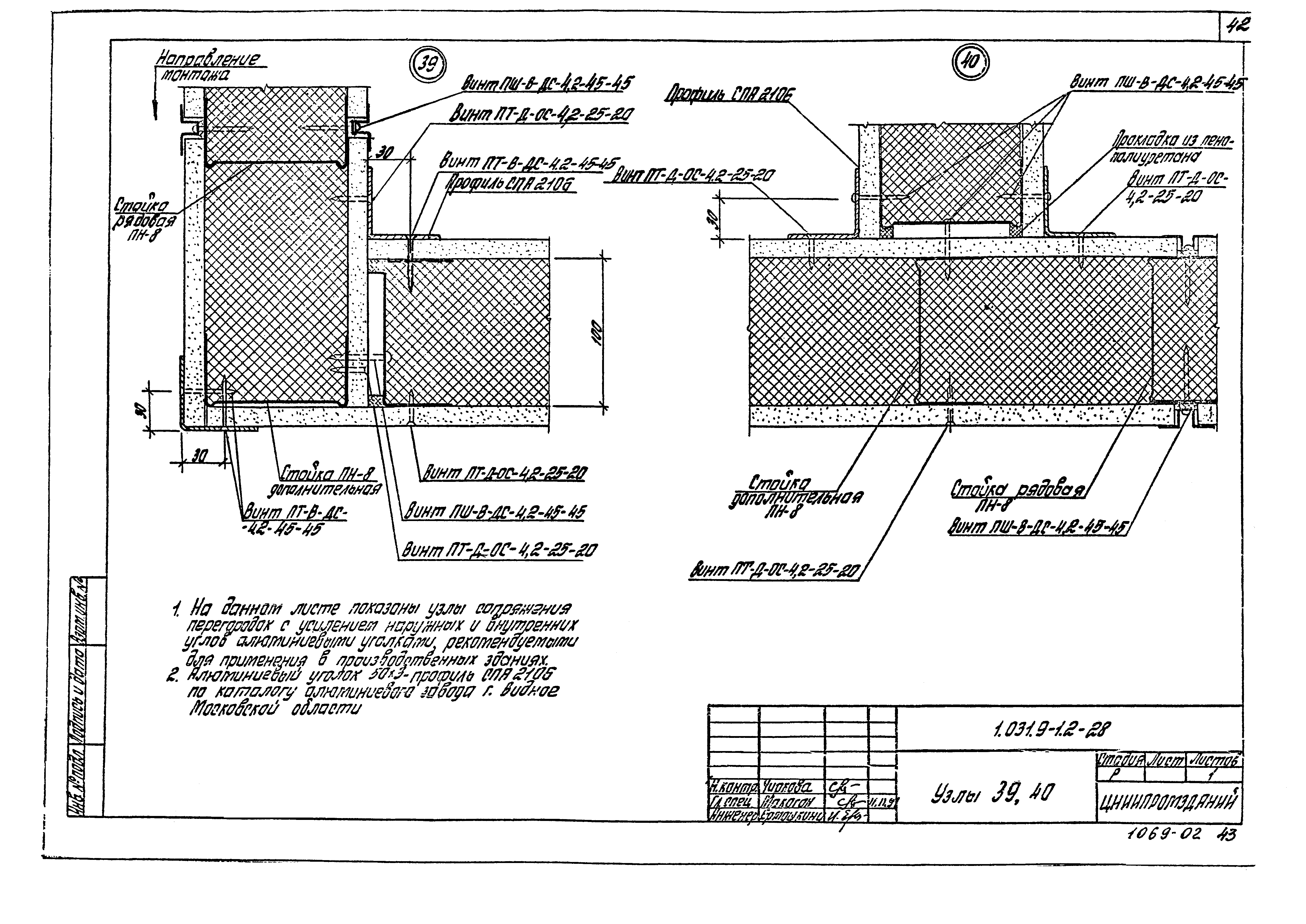

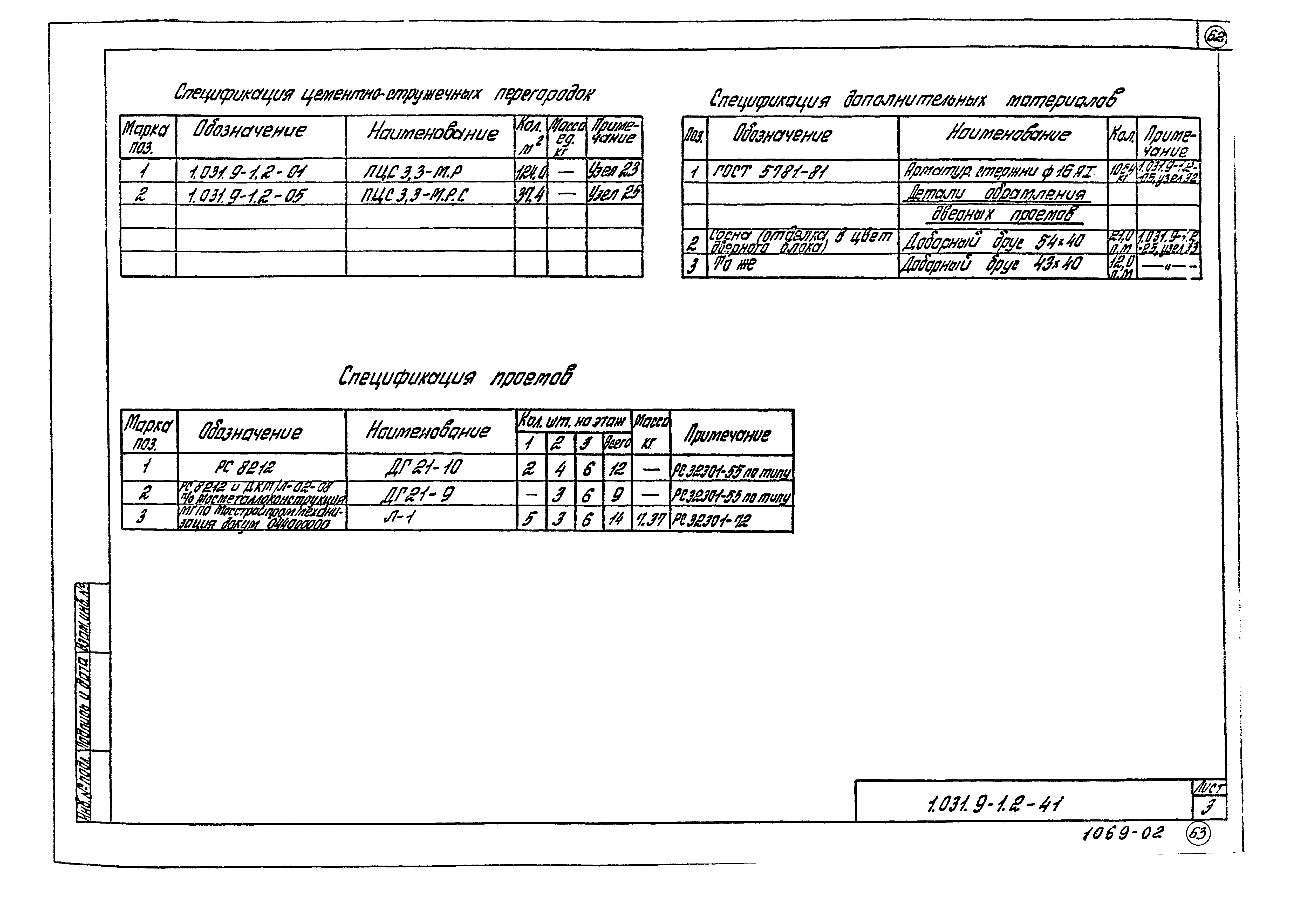

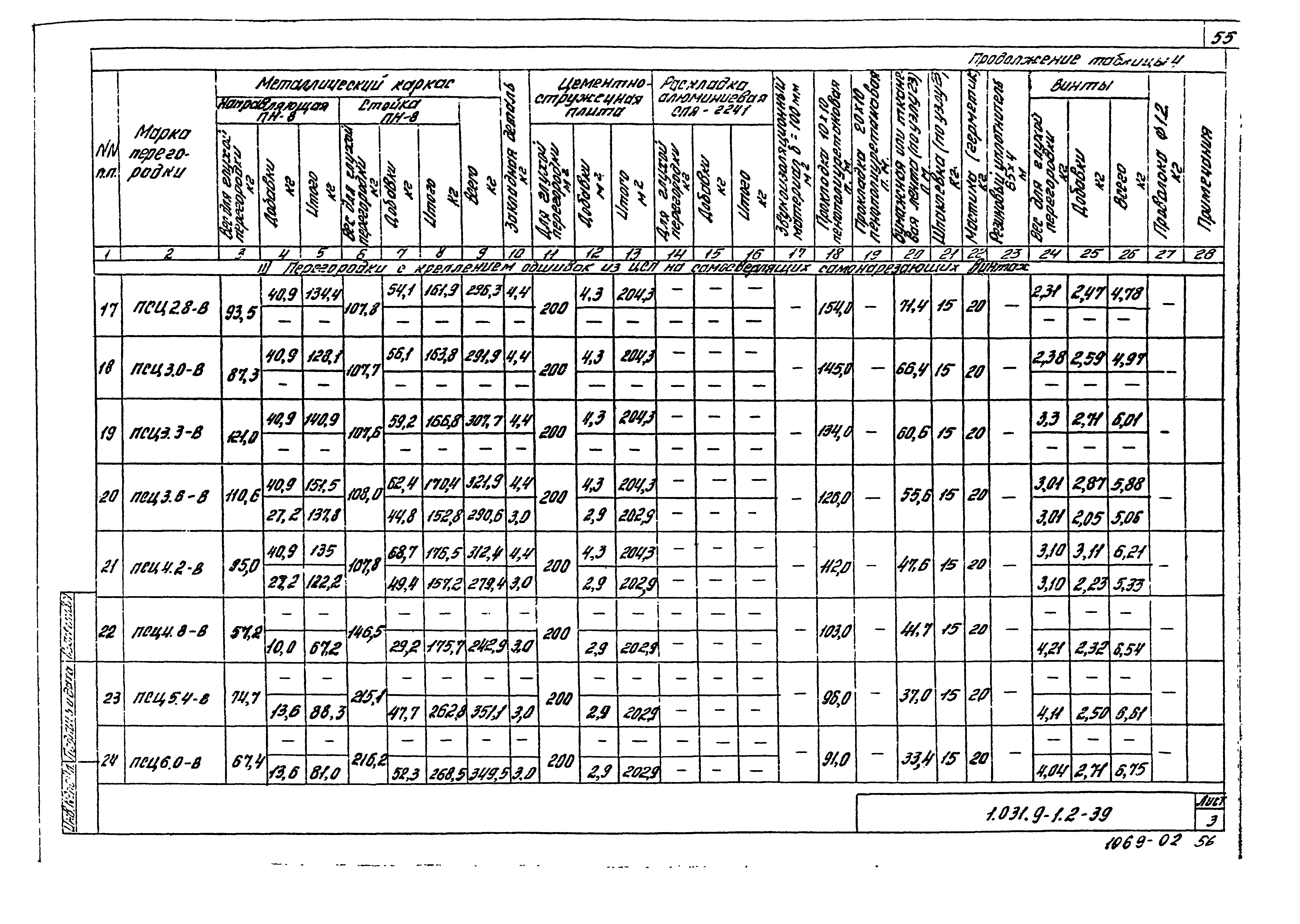

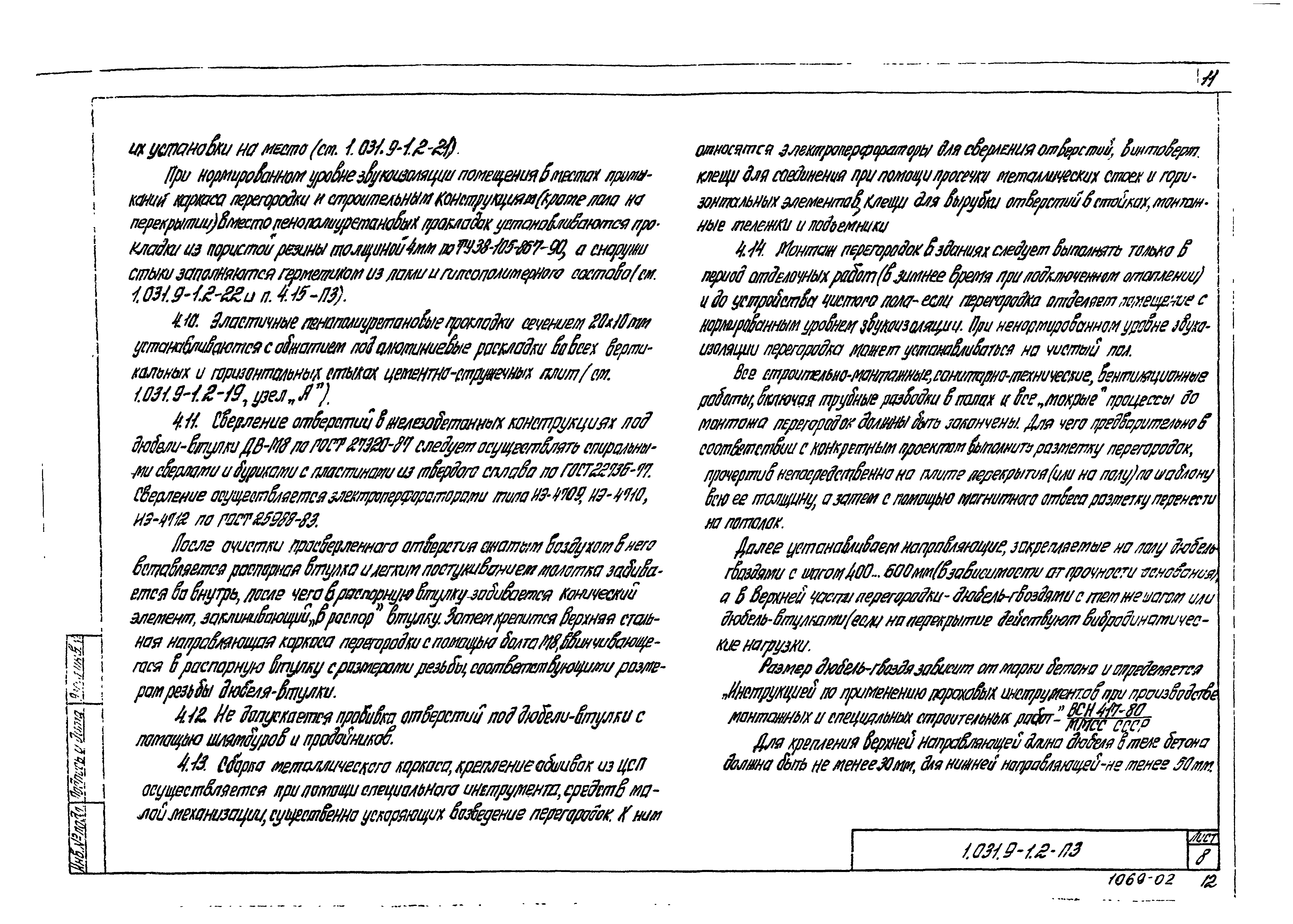

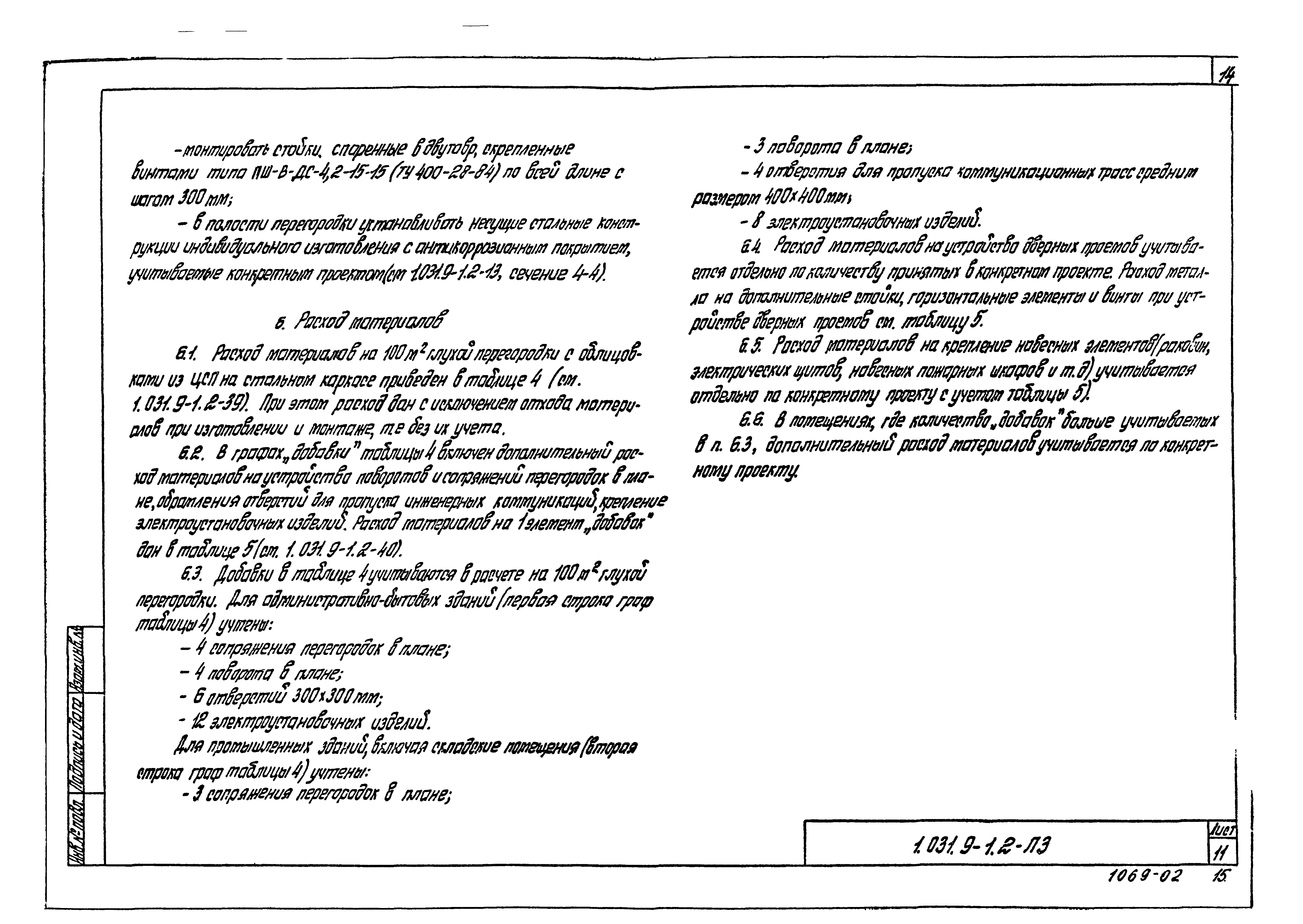

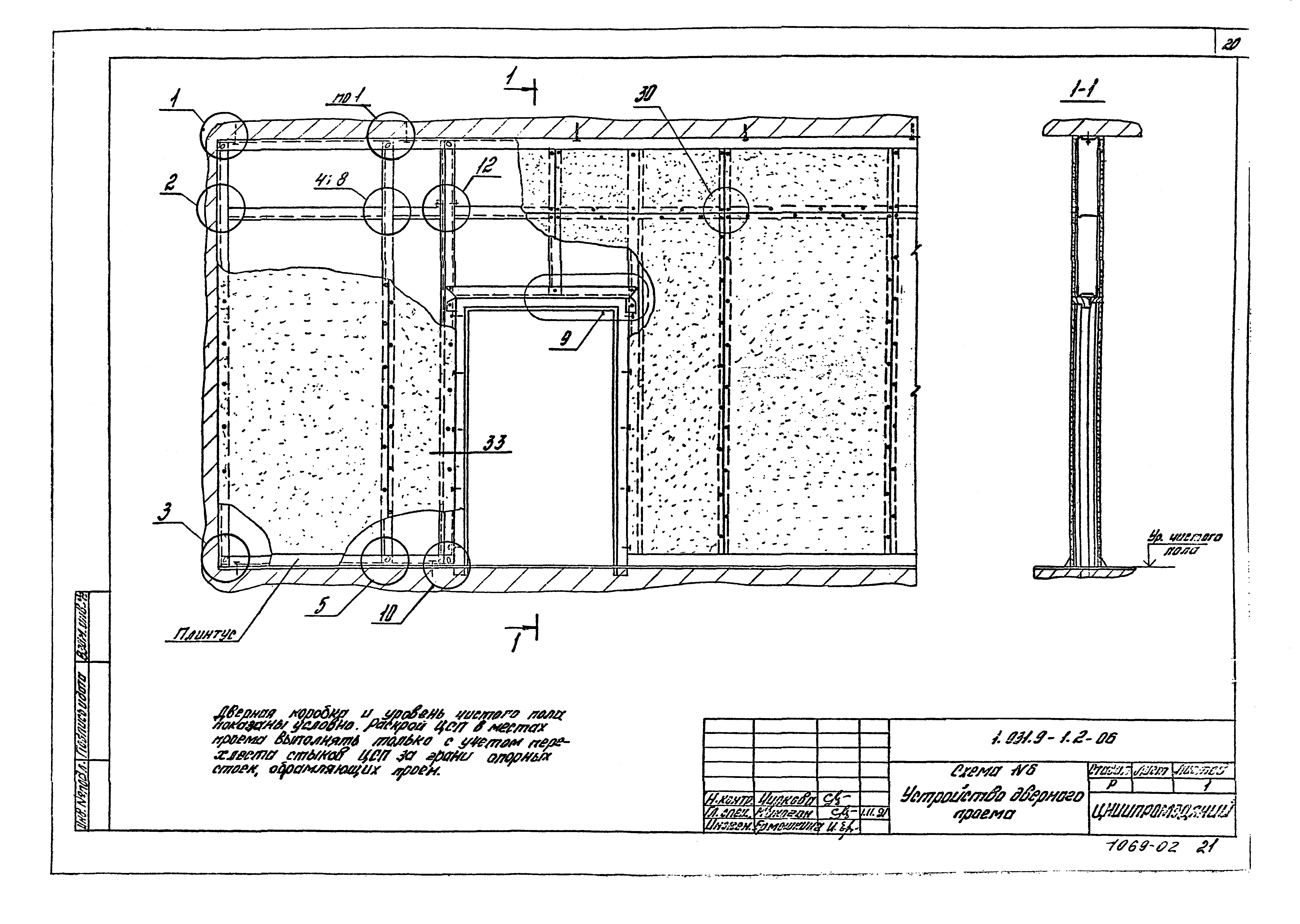

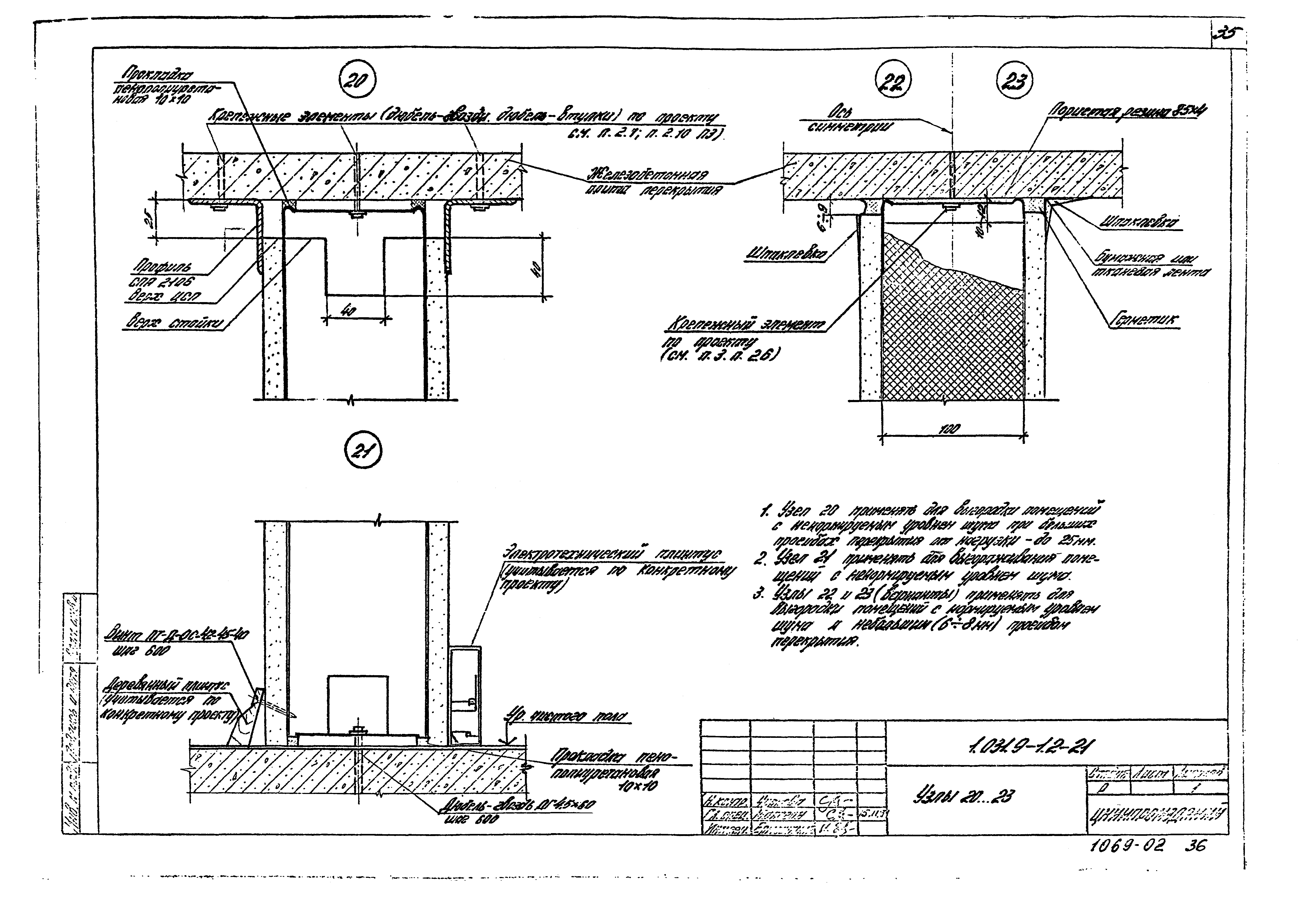

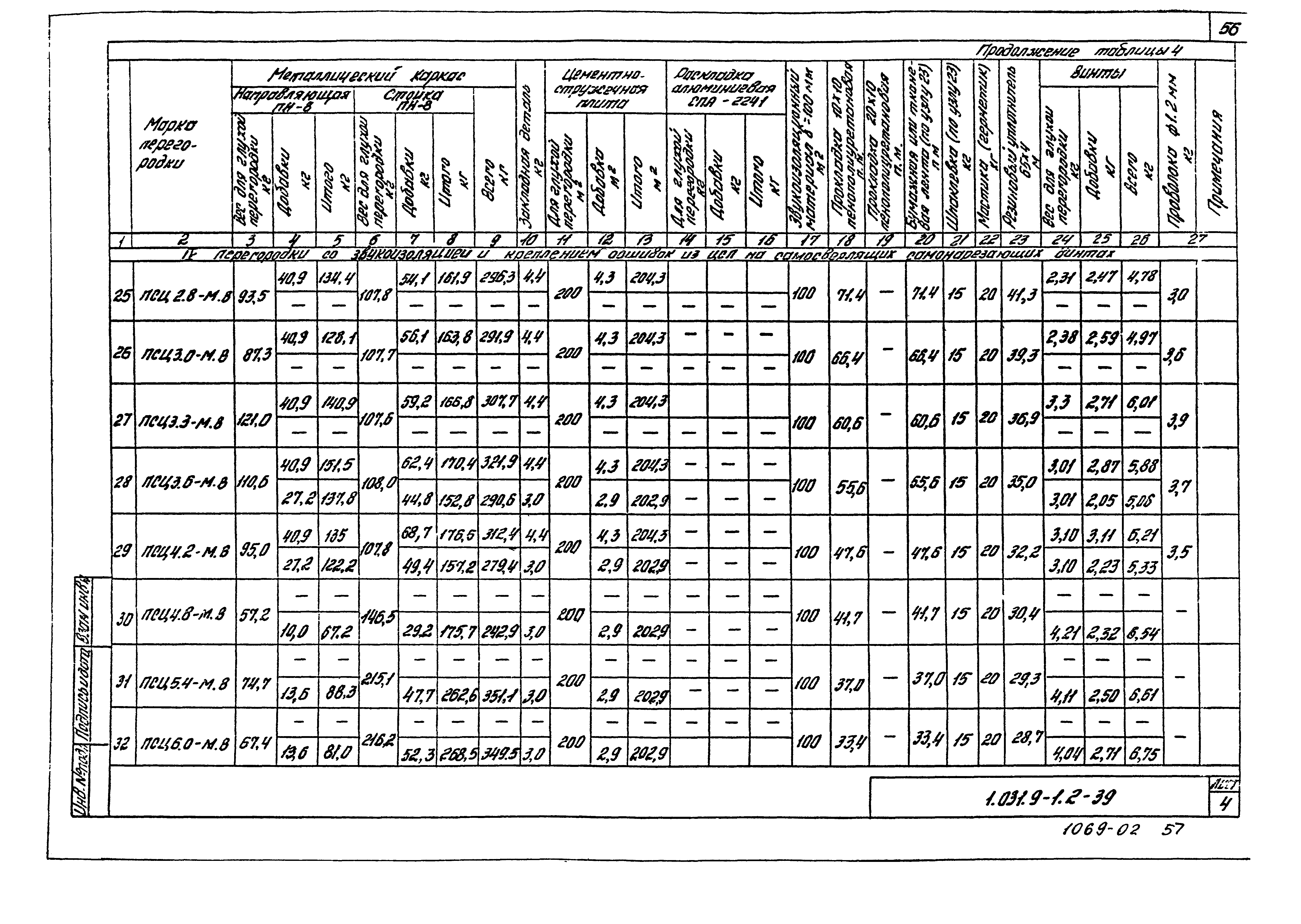

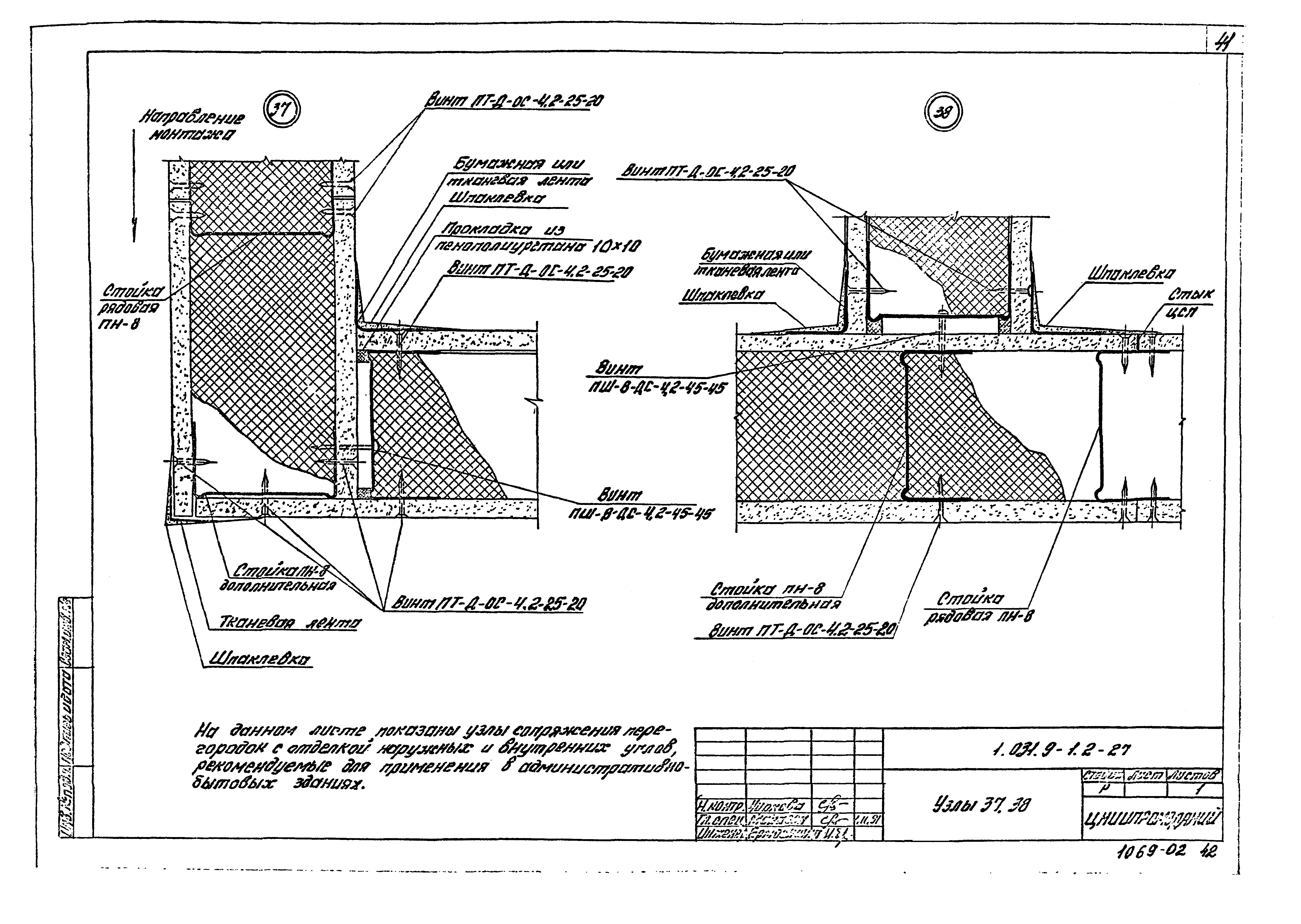

Оглавление:	1.031.9-1.2 Содержание 1.031.9-1.2-ПЗ Пояснительная записка 1.031.9-1.2-01 Схема №1. Перегородки высотой 2,8… 4,2 м с креплением обшивок на раскладках 1.031.9-1.2-02 Схема №2. Перегородки высотой 4,8… 6,0 м с креплением обшивок на раскладке 1.031.9-1.2-03 Схема №3. Перегородки высотой 2,8… 4,2 м с креплением обшивок на винтах 1.031.9-1.2-04 Схема №4. Перегородки высотой 4,8… 6,0 м с креплением обшивок на винтах 1.031.9-1.2-05 Схема №5. Армирование полостей перегородки 1.031.9-1.2-06 Схема №6. Устройство дверного проема 1.031.9-1.2-07 Сопряжение перегородок в плане. Примеры решений 1.031.9-1.2-08 Сопряжение перегородок со строительными конструкциями. Примеры решений 1.031.9-1.2-09 Сопряжение порядок с ребристыми плитами. Примеры решений 1.031.9-1.2-10 Сопряжение перегородок с инженерными коммуникациями различного назначения. Примеры решений 1.031.9-1.2-11 Крепление электрических коробок в перегородке. Примеры решений 1.031.9-1.2-12 Крепление навесных предметов весом до 20 кг. Примеры решений 1.031.9-1.2-13 Крепление электротехнического оборудования. Примеры решений 1.031.9-1.2-14 Пример крепления звукоизоляционных материалов при шаге стоек 1200 мм 1.031.9-1.2-15 Узлы 1… 6 1.031.9-1.2-16 Узлы 7… 8 1.031.9-1.2-17 Узлы 9… 10 1.031.9-1.2-18 Узлы 11… 13 1.031.9-1.2-19 Узлы 14… 17 1.031.9-1.2-20 Узлы 18, 19 1.031.9-1.2-21 Узлы 20… 23 1.031.9-1.2-22 Узлы 24…. 28 1.031.9-1.2-23 Узлы 29… 28 1.031.9-1.2-24 Узлы 31, 32 1.031.9-1.2-25 Узлы 33, 34 1.031.9-1.2-26 Узлы 35, 36 1.031.9-1.2-27 Узлы 37, 38 1.031.9-1.2-28 Узлы 39, 40 1.031.9-1.2-29 Узлы 41, 42 1.031.9-1.2-30 Узлы 43, 44 1.031.9-1.2-31 Узел 45 1.031.9-1.2-32 Узел 46 1.031.9-1.2-33 Узлы 47, 48 1.031.9-1.2-34 Узел 49 1.031.9-1.2-35 Узлы 50, 51 1.031.9-1.2-36 Узлы 52, 53 1.031.9-1.2-37 Узлы 54… 57 1.031.9-1.2-38 Узлы 58… 63 1.031.9-1.2-39 Ведомость расхода материалов на 100 м квадрат. Перегородки. Таблица 4 1.031.9-1.2-40 Расхода материалов на 1 элемент добавок. Таблица 5 1.031.9-1.2-41 Приложение №1
Разработан:	АО ЦНИИпромзданий
Утверждён:	22.10.1992 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-3-79* «Строительная теплотехника» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 24064-80 «Мастики клеящие каучуковые. Технические условия» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 17273-71 «Сверла спиральные цельные твердосплавные укороченные. Конструкция и размеры» ГОСТ 21880-86 «Маты минераловатные прошивные для тепловой изоляции промышленного оборудования. Технические условия» ГОСТ 22736-77 «Сверла спиральные с коническим хвостовиком, оснащенные пластинами из твердого сплава. Основные размеры» ГОСТ 27320-87 «Дюбели-втулки распорные для строительства. Конструкция» ГОСТ 3231-71 «Зенкеры, оснащенные твердосплавными пластинами. Конструкция и размеры» ГОСТ 10174-72 «Прокладки уплотняющие пенополиуретановые для окон и дверей» ГОСТ 21.501-80 «Система проектной документации для строительства. Архитектурные решения. Рабочие чертежи»
