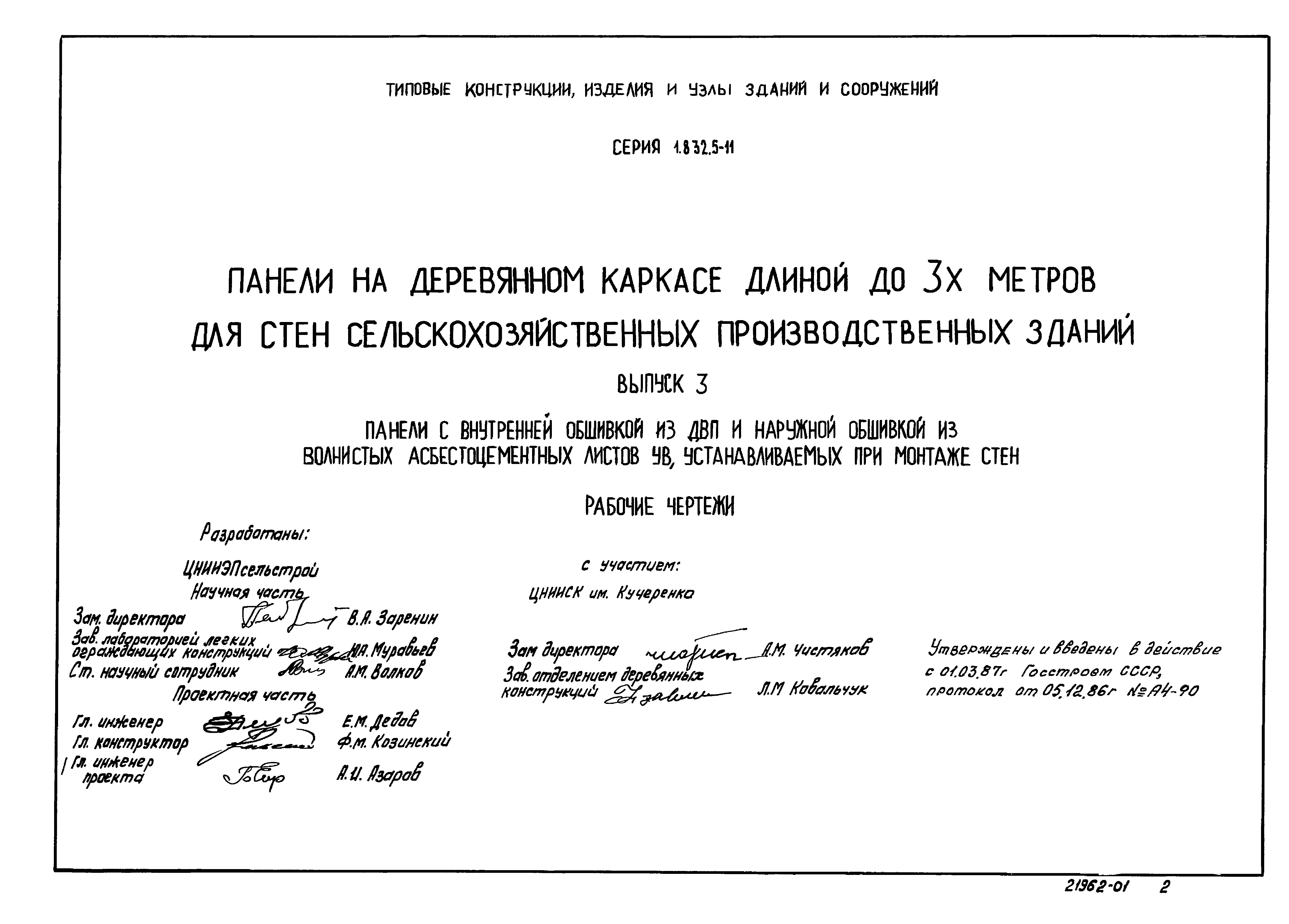

Скачать Серия 1.832.5-11 Выпуск 3. Панели с внутренней обшивкой из ДВП и наружной обшивкой из волнистых асбестоцементных листов УВ, устанавливаемых при монтаже стен. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.832.5-11

Выпуск 3. Панели с внутренней обшивкой из ДВП и наружной обшивкой из волнистых асбестоцементных листов УВ, устанавливаемых при монтаже стен. Рабочие чертежи

Обозначение:	Серия 1.832.5-11
Обозначение англ:	Series 1.832.5-11
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Панели с внутренней обшивкой из ДВП и наружной обшивкой из волнистых асбестоцементных листов УВ, устанавливаемых при монтаже стен. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1987
Область применения:	Настоящий выпуск содержит рабочие чертежи утепленных вентилируемых стеновых панелей с деревянным каркасом, внутренней обшивкой из ДВП и наружной обшивкой из волнистых асбестоцементных листов УВ, устанавливаемой при монтаже стен

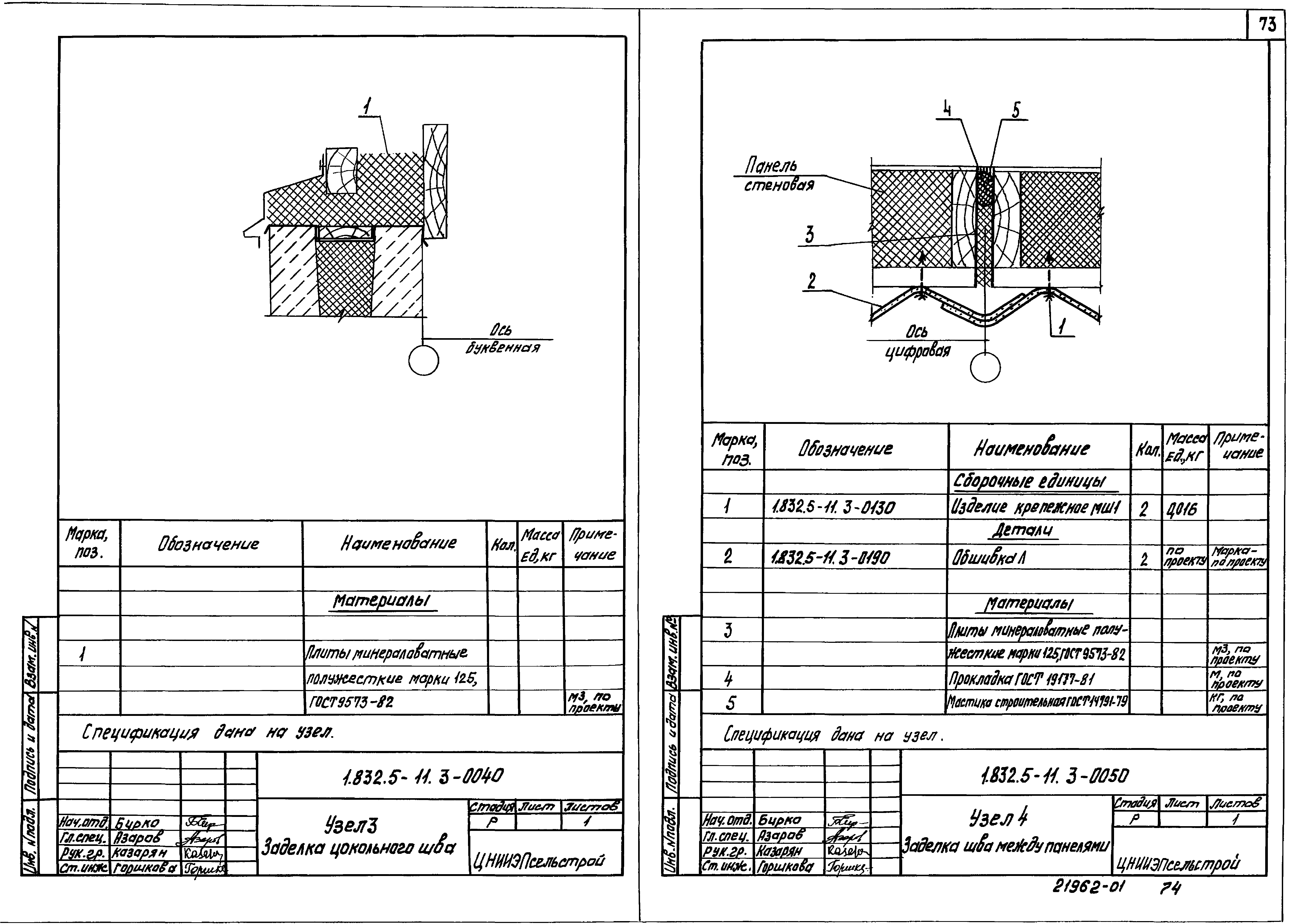

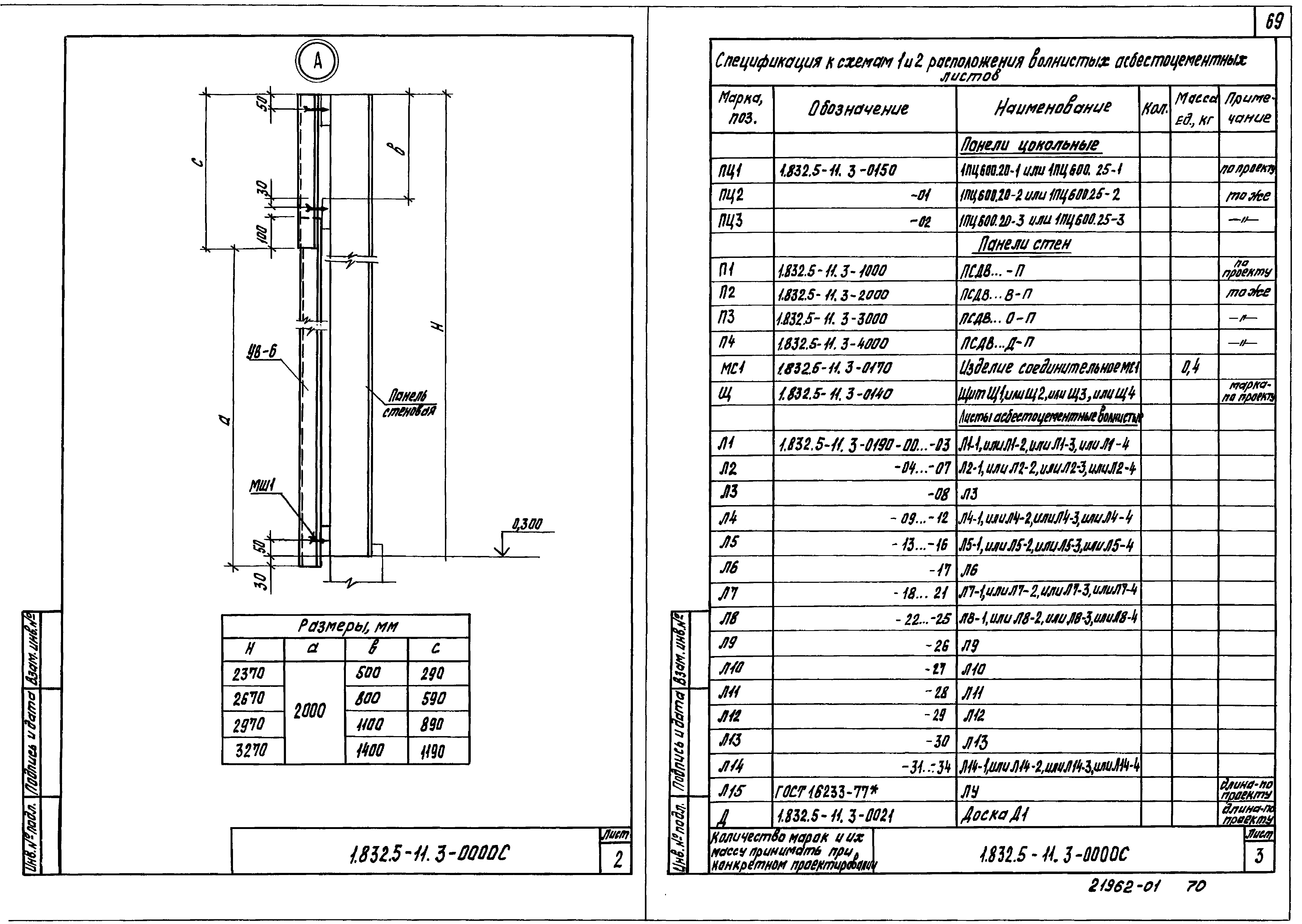

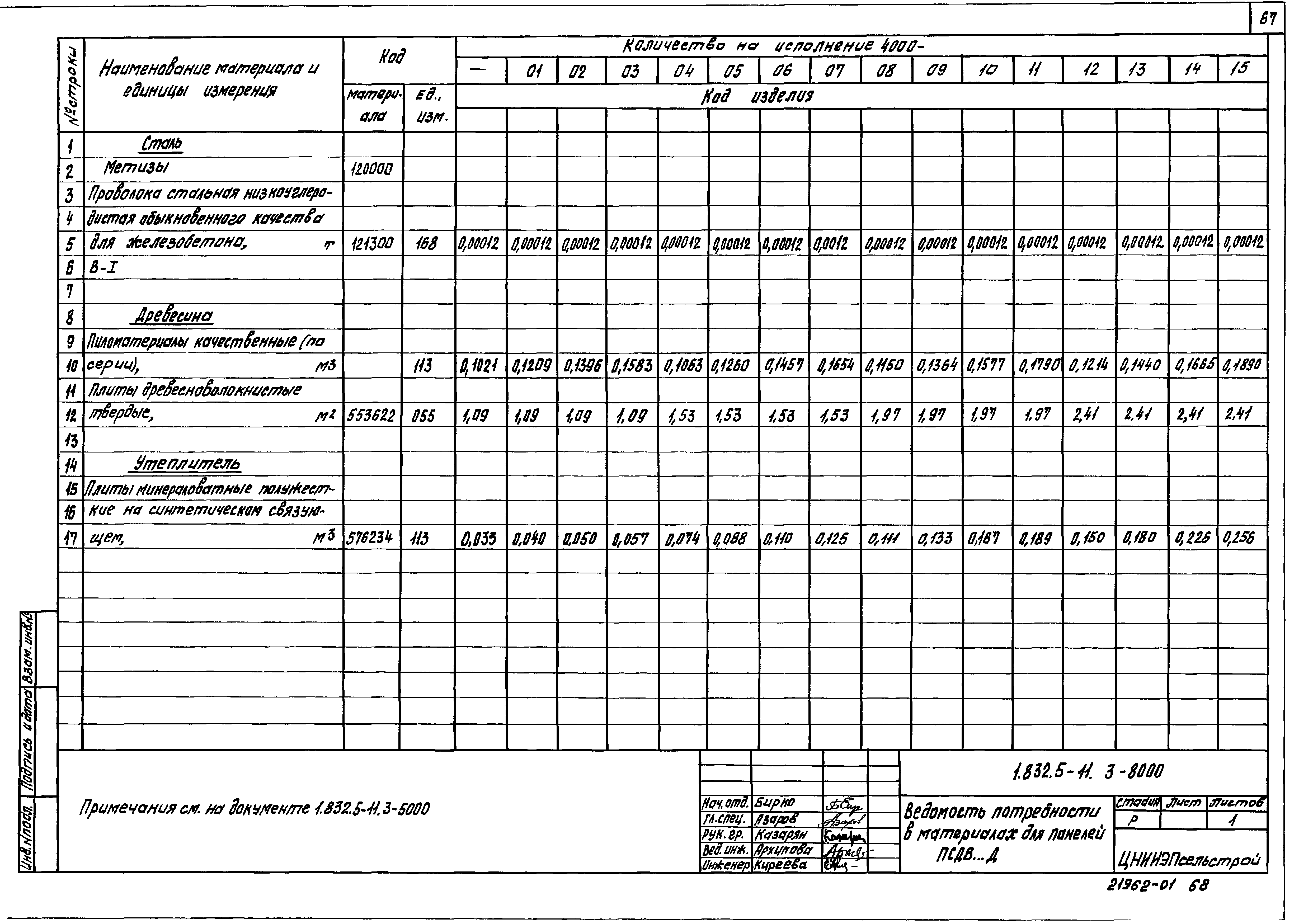

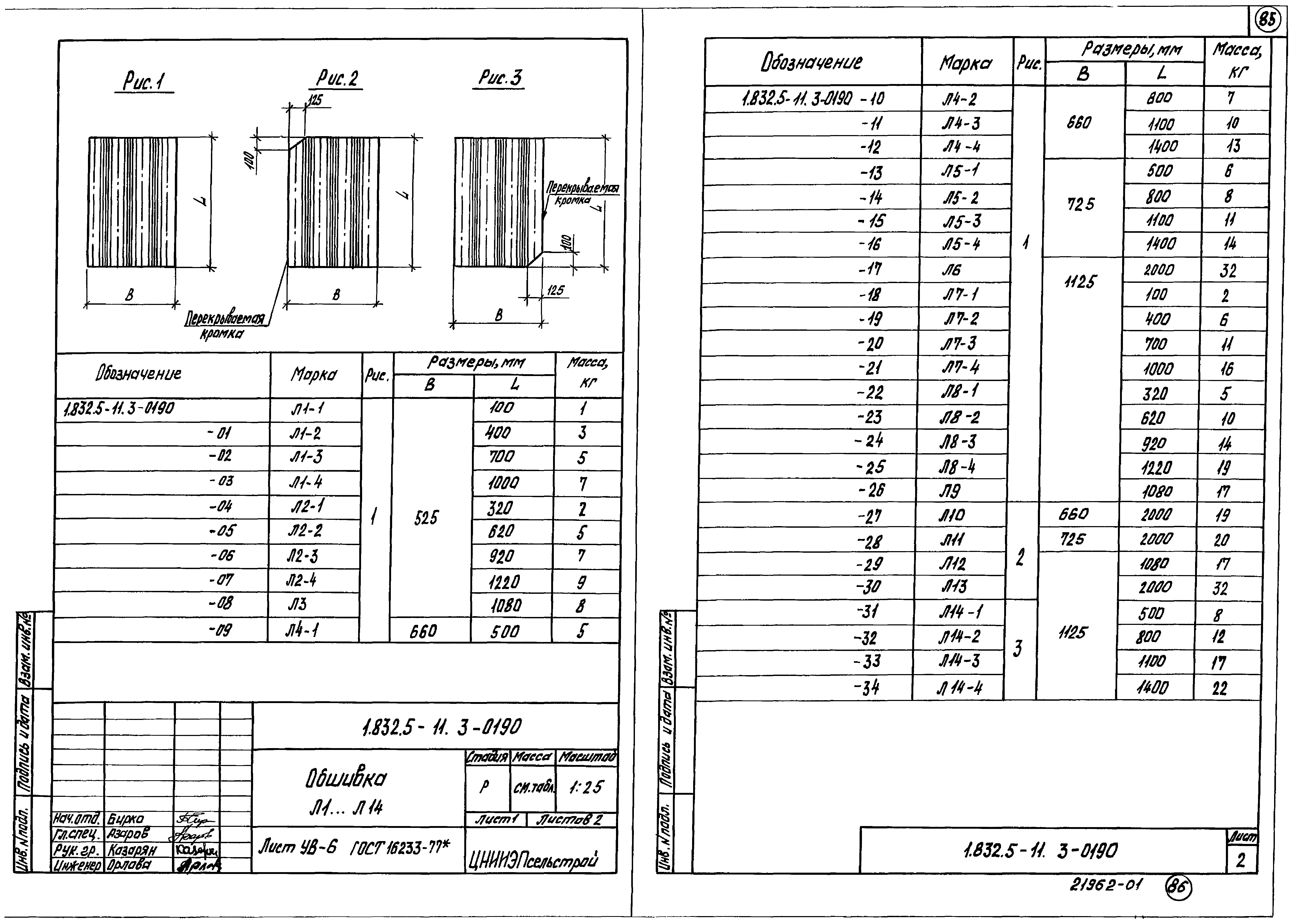

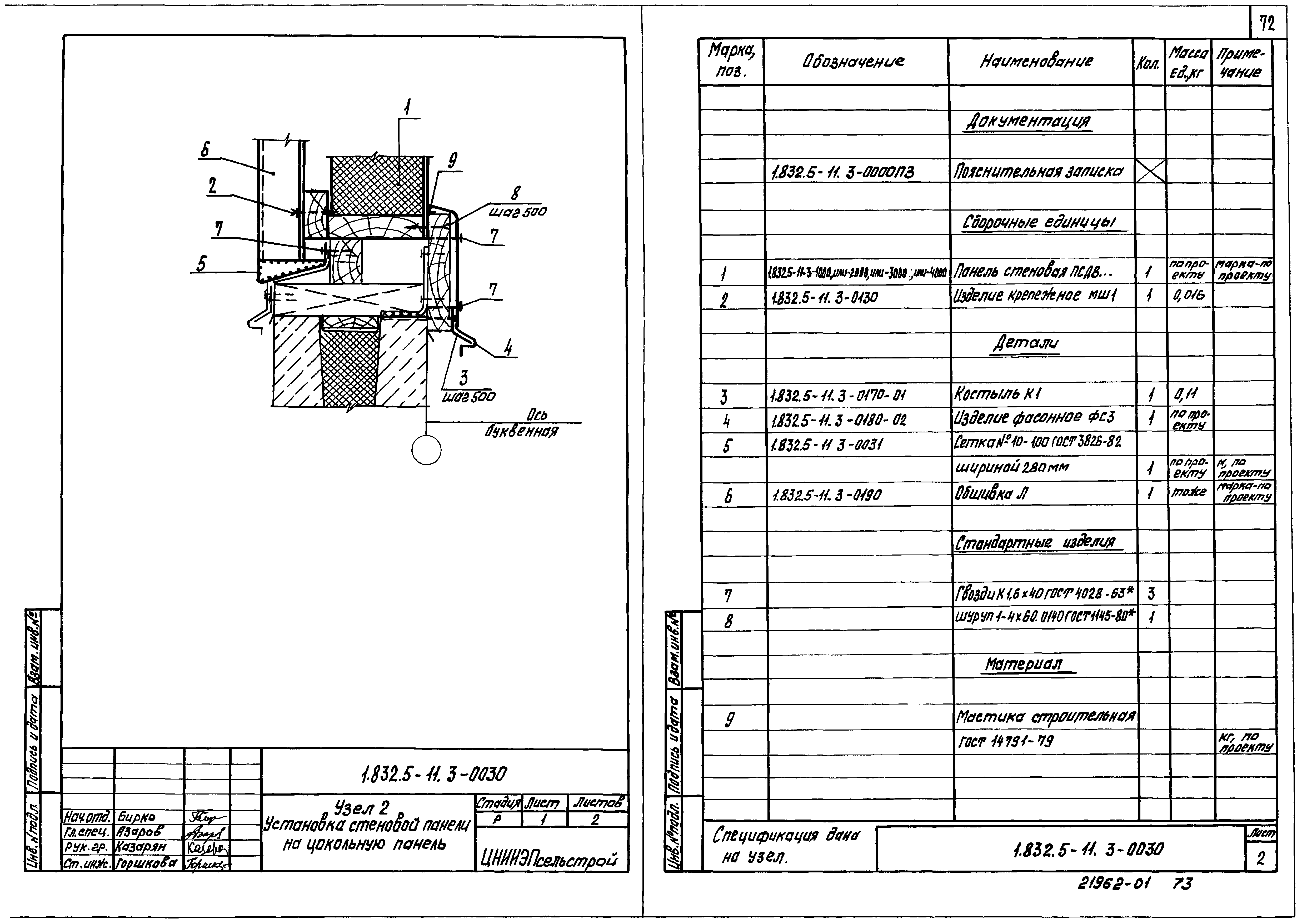

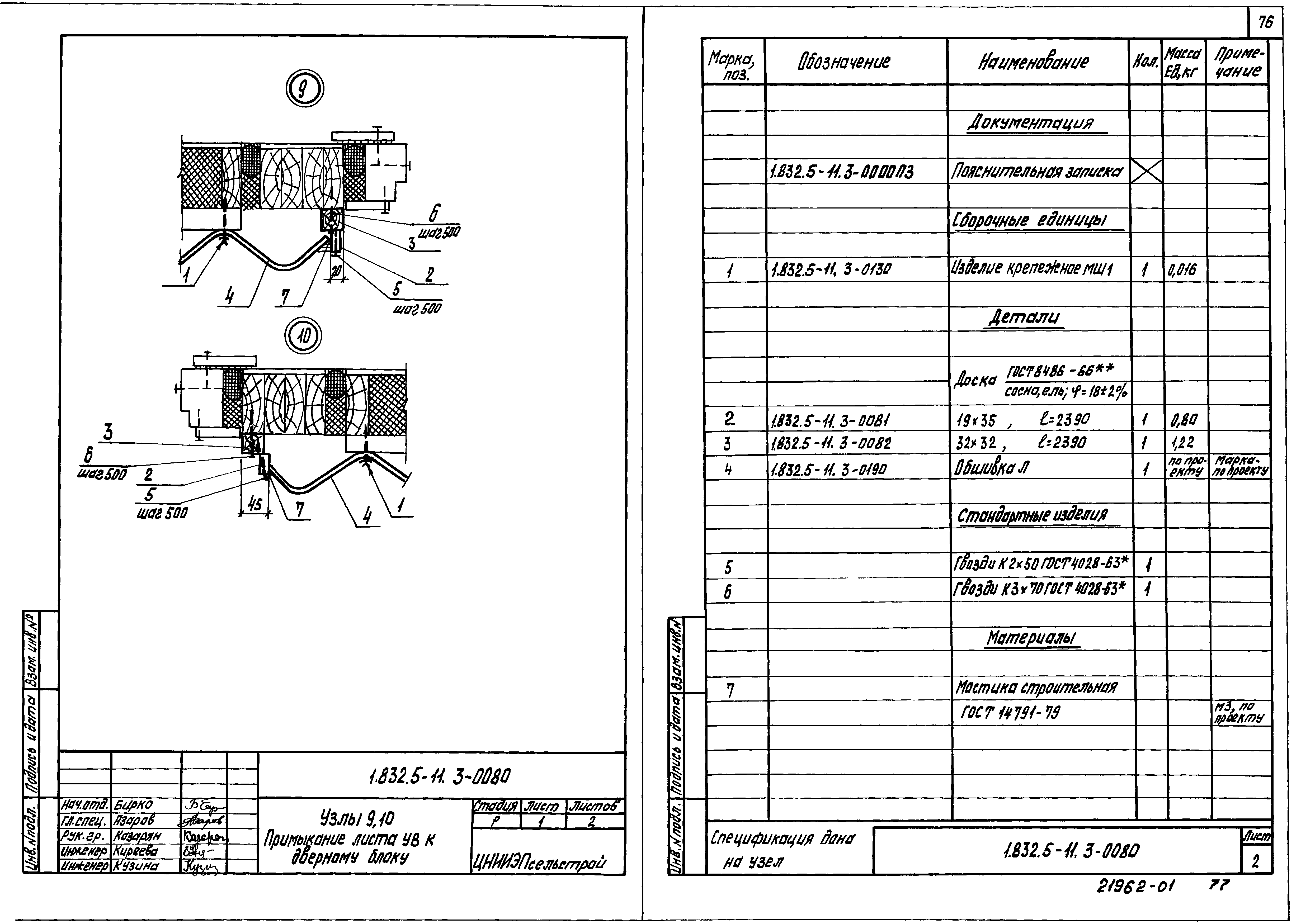

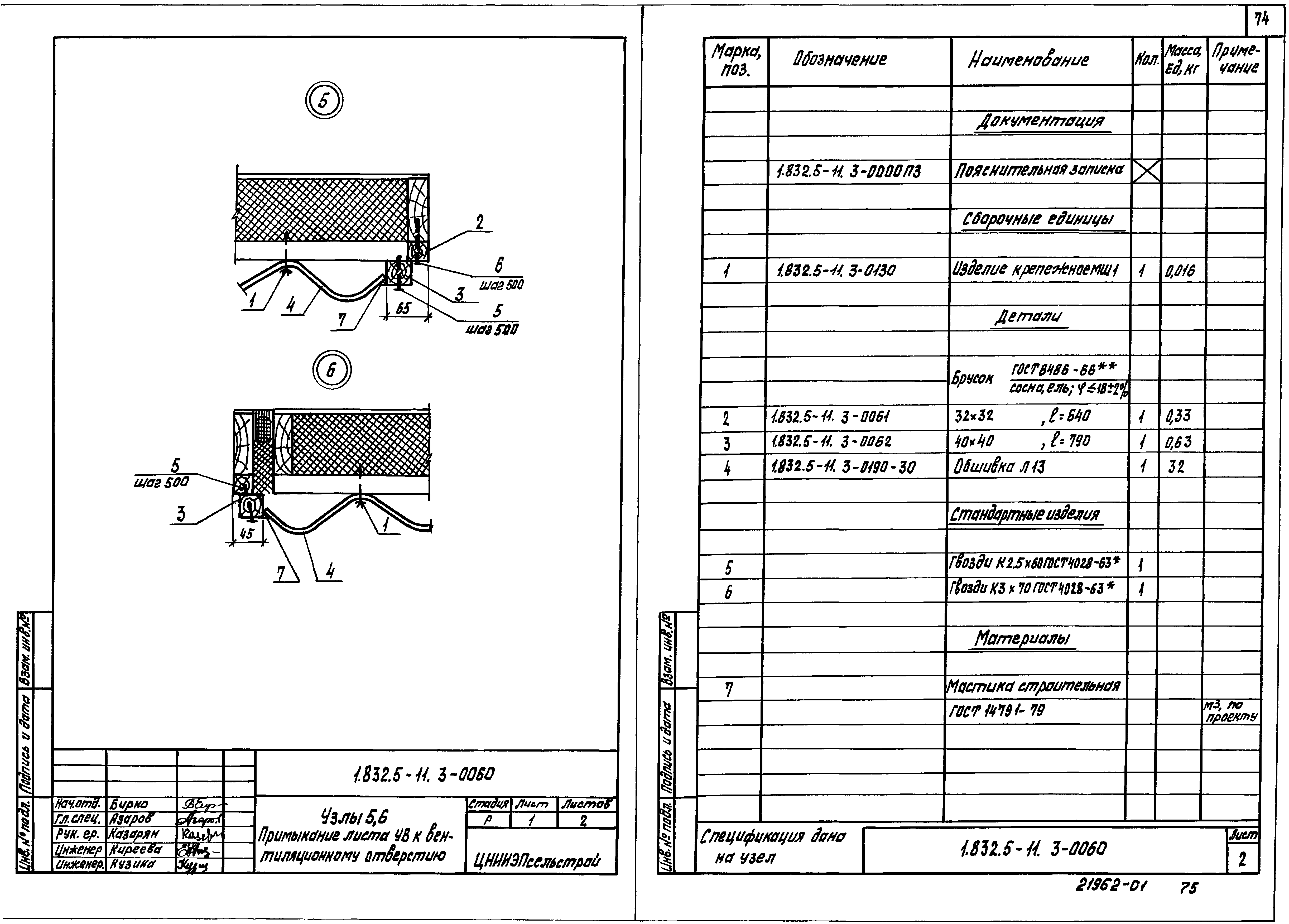

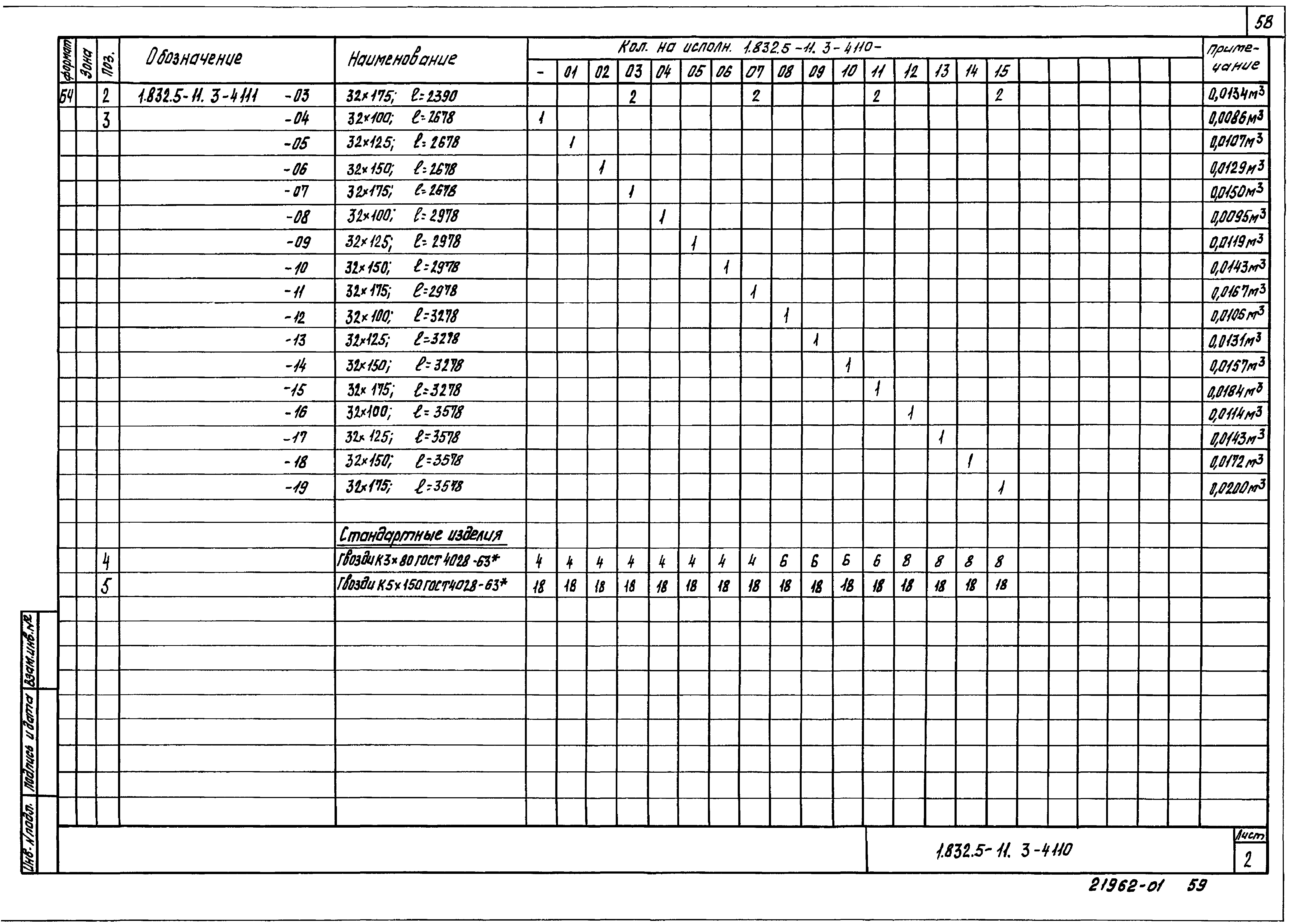

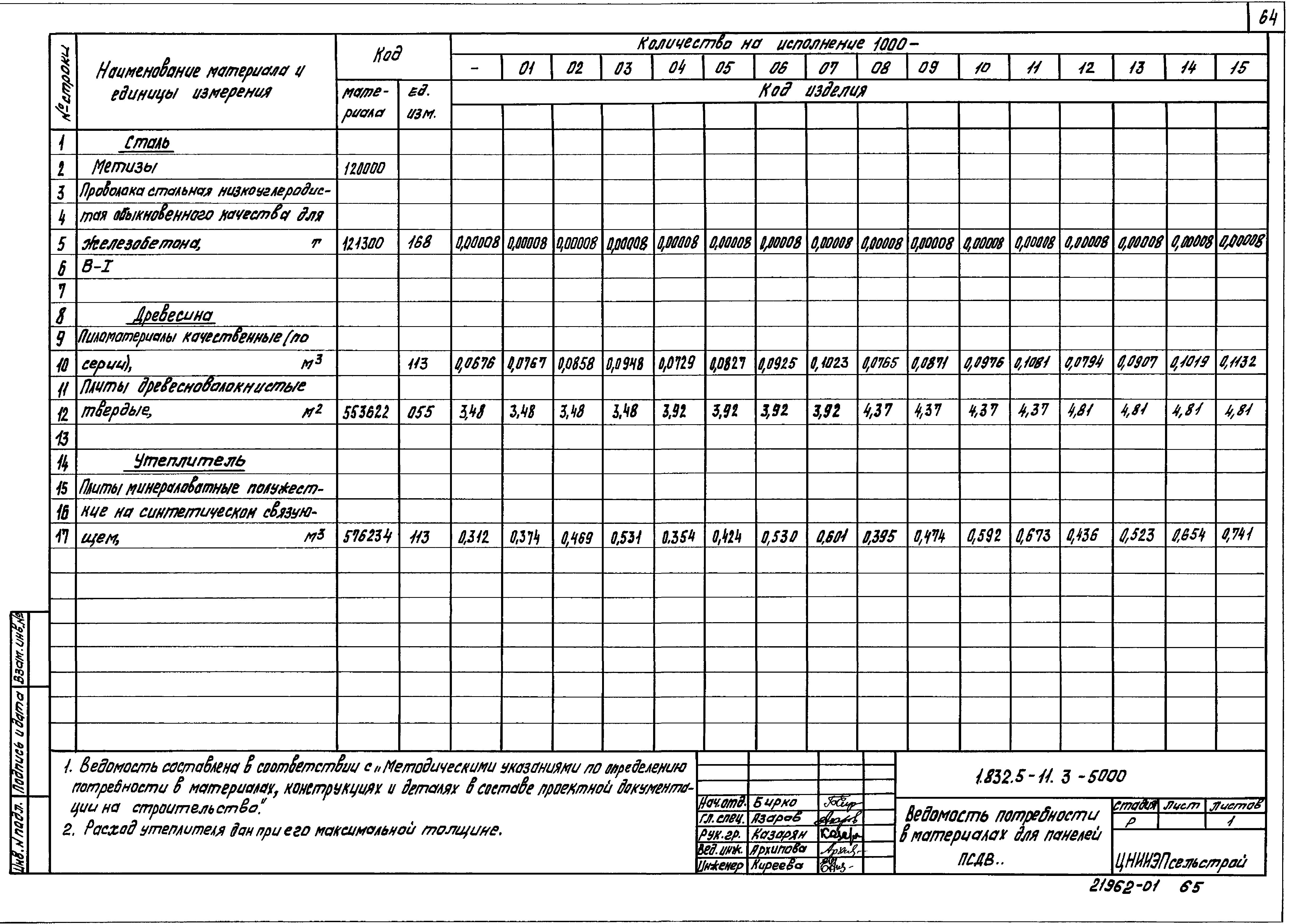

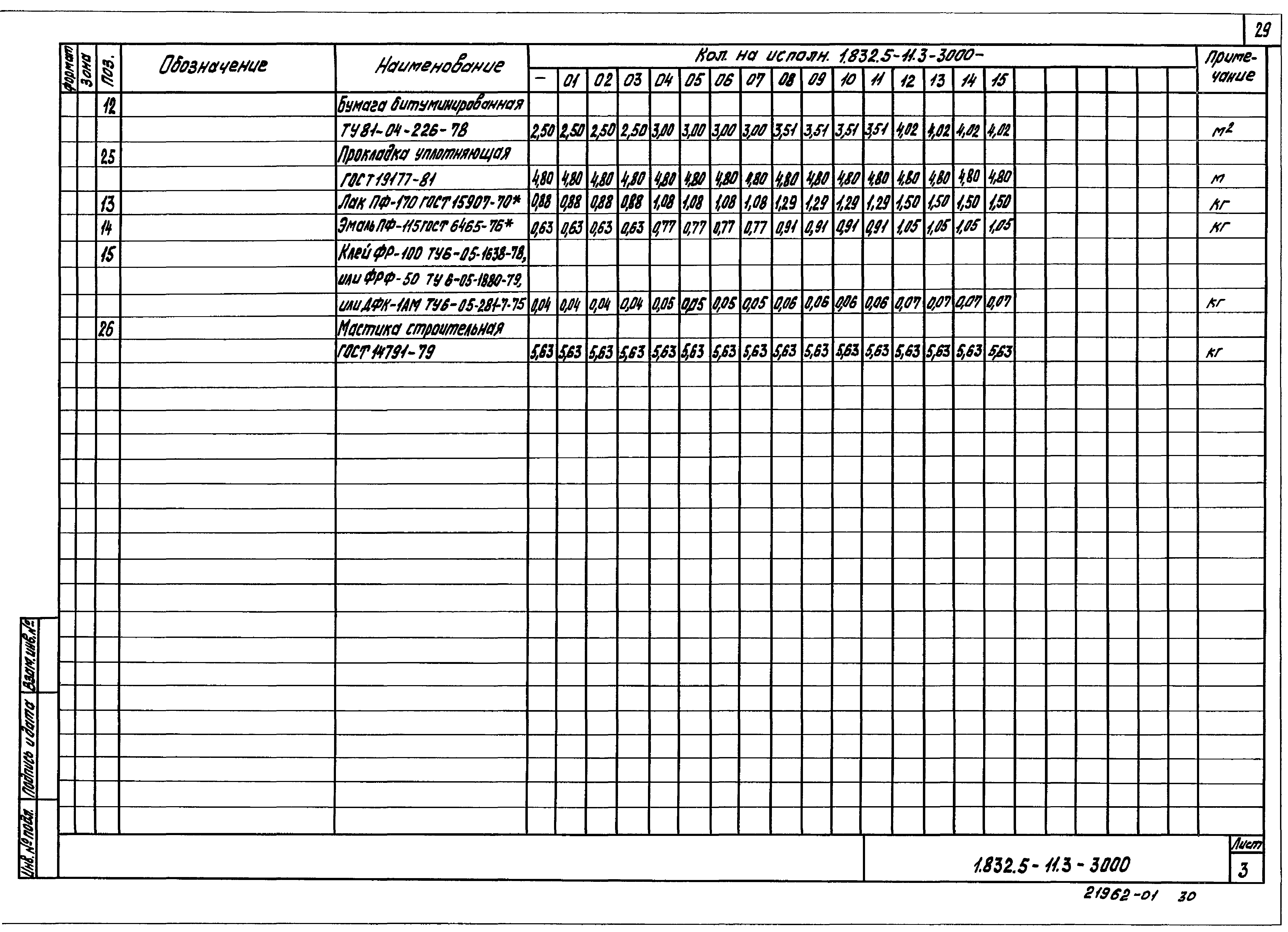

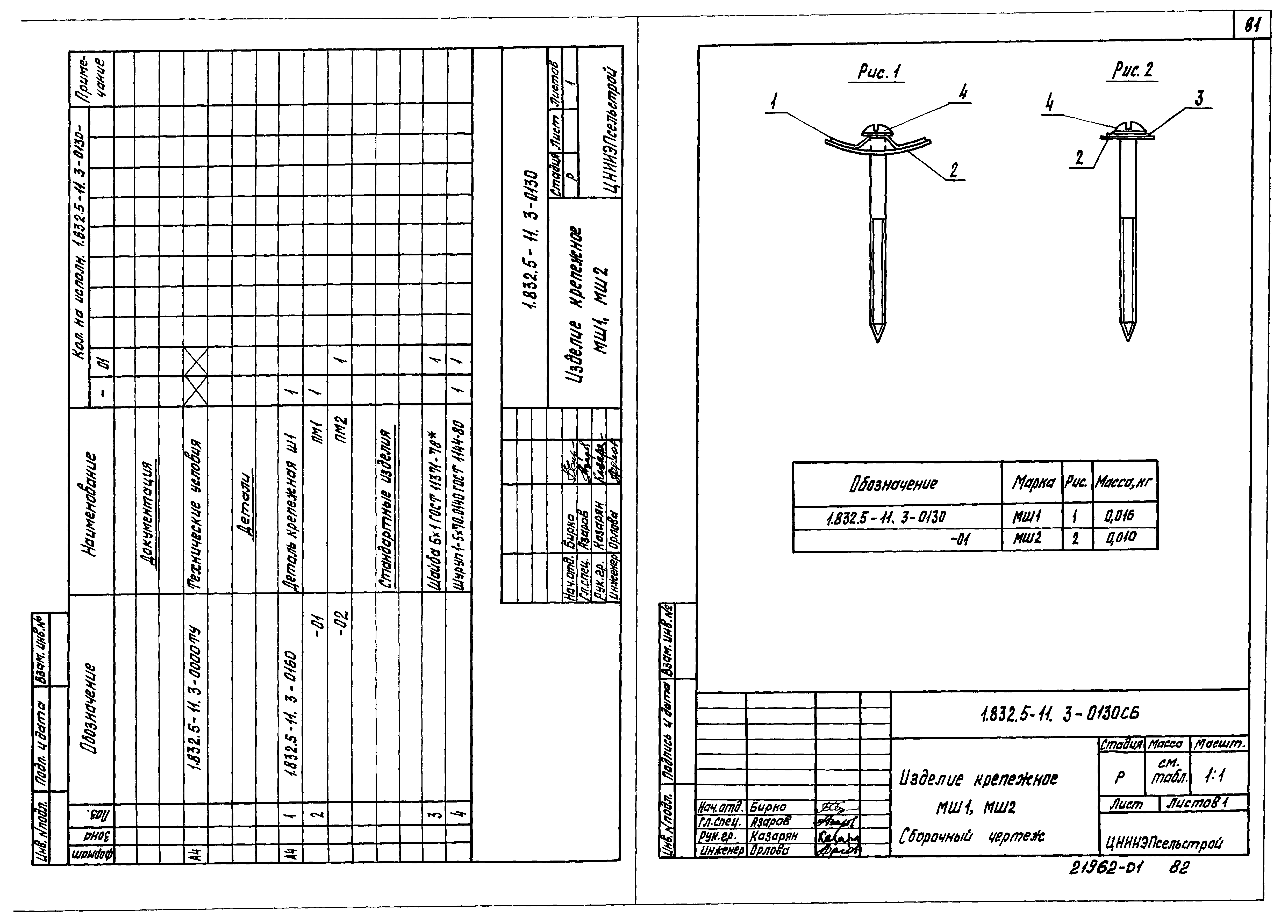

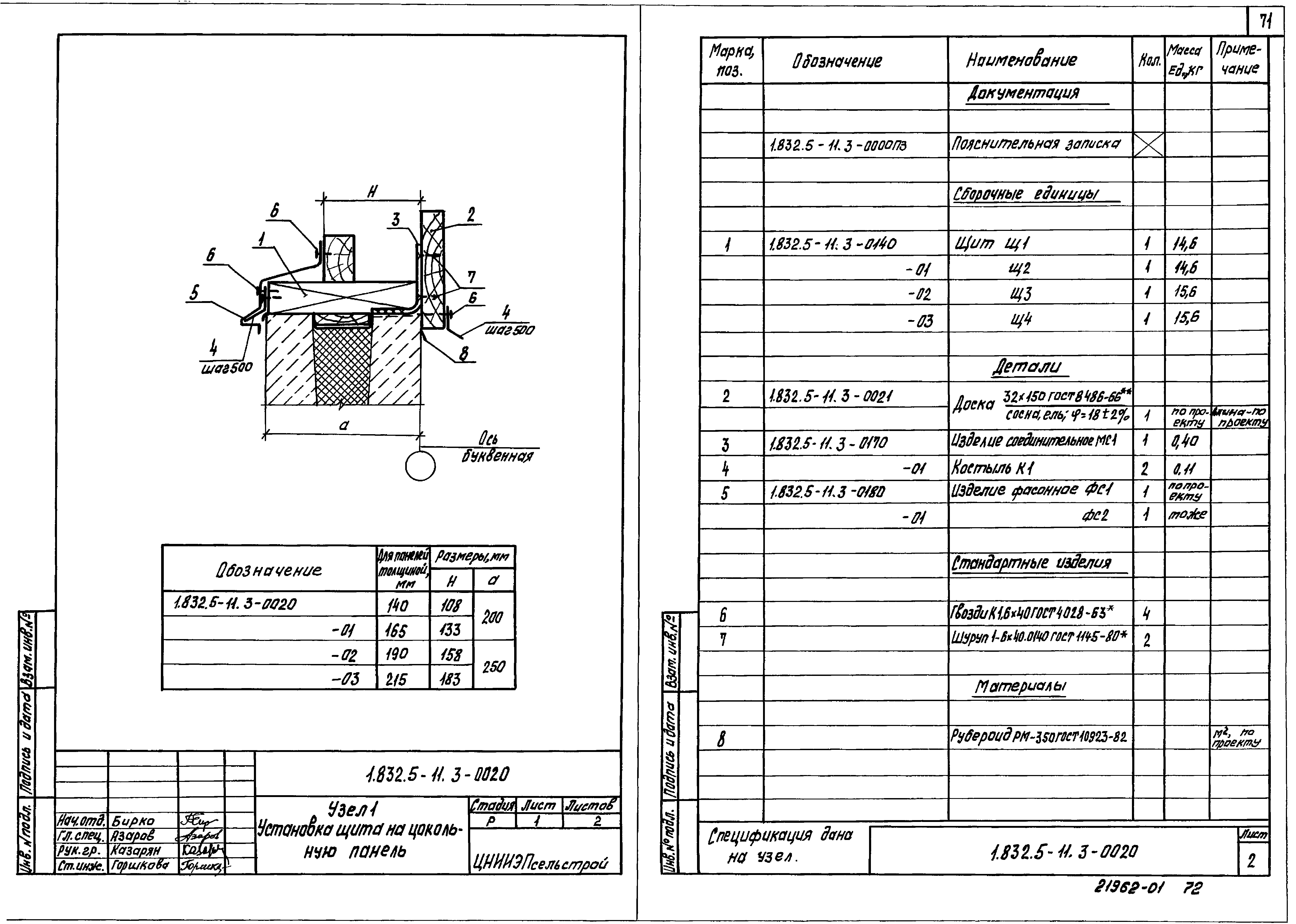

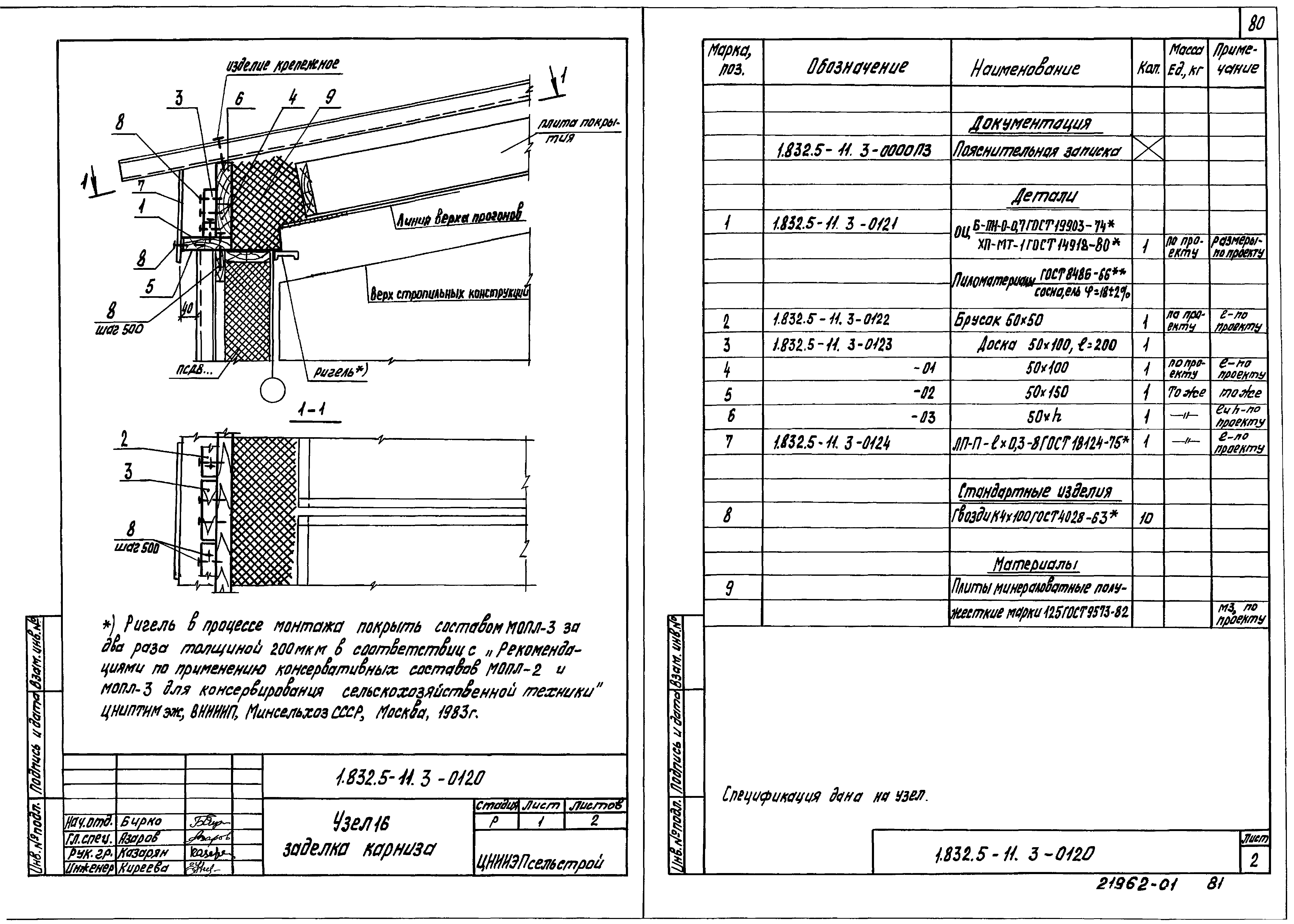

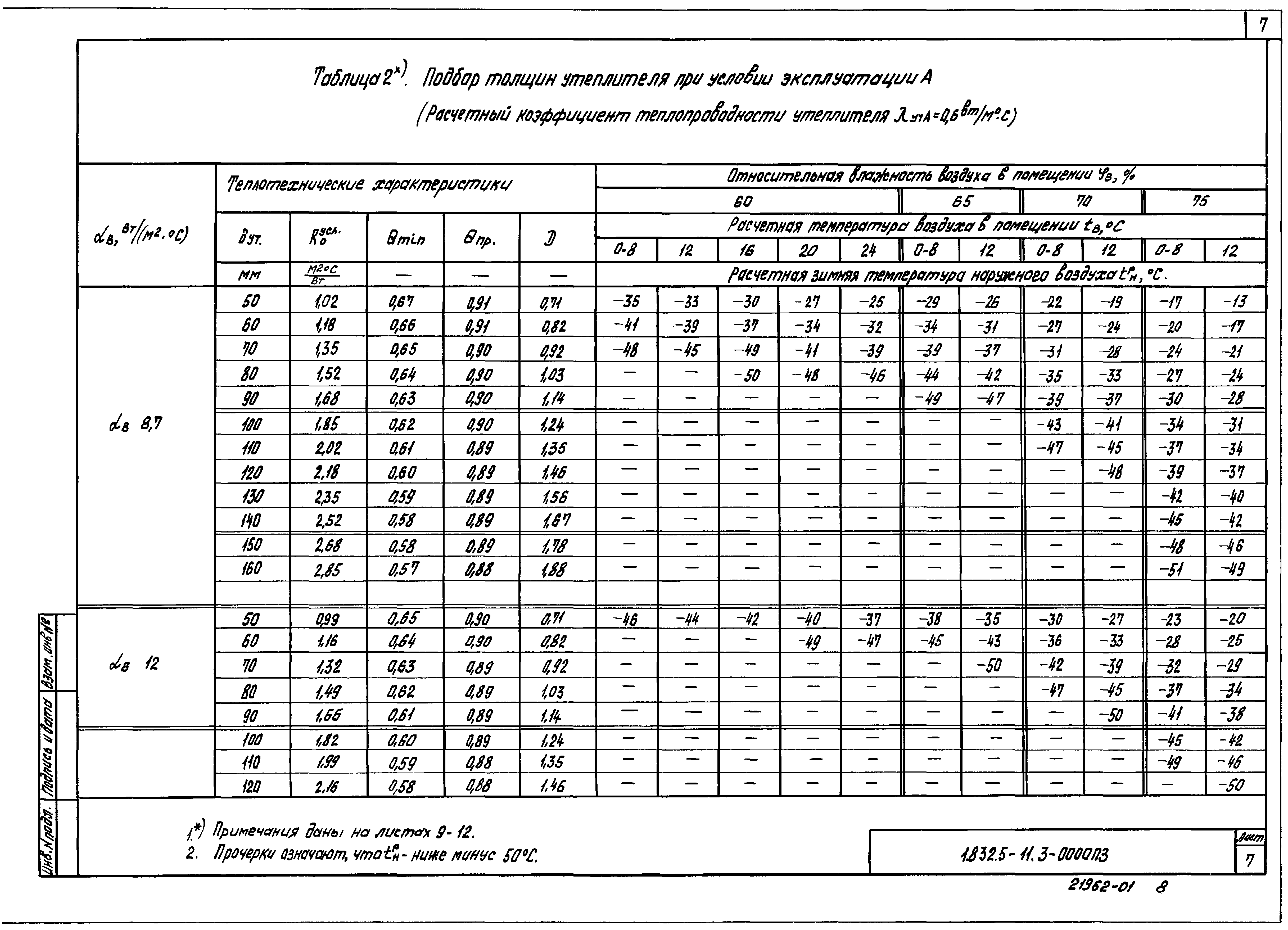

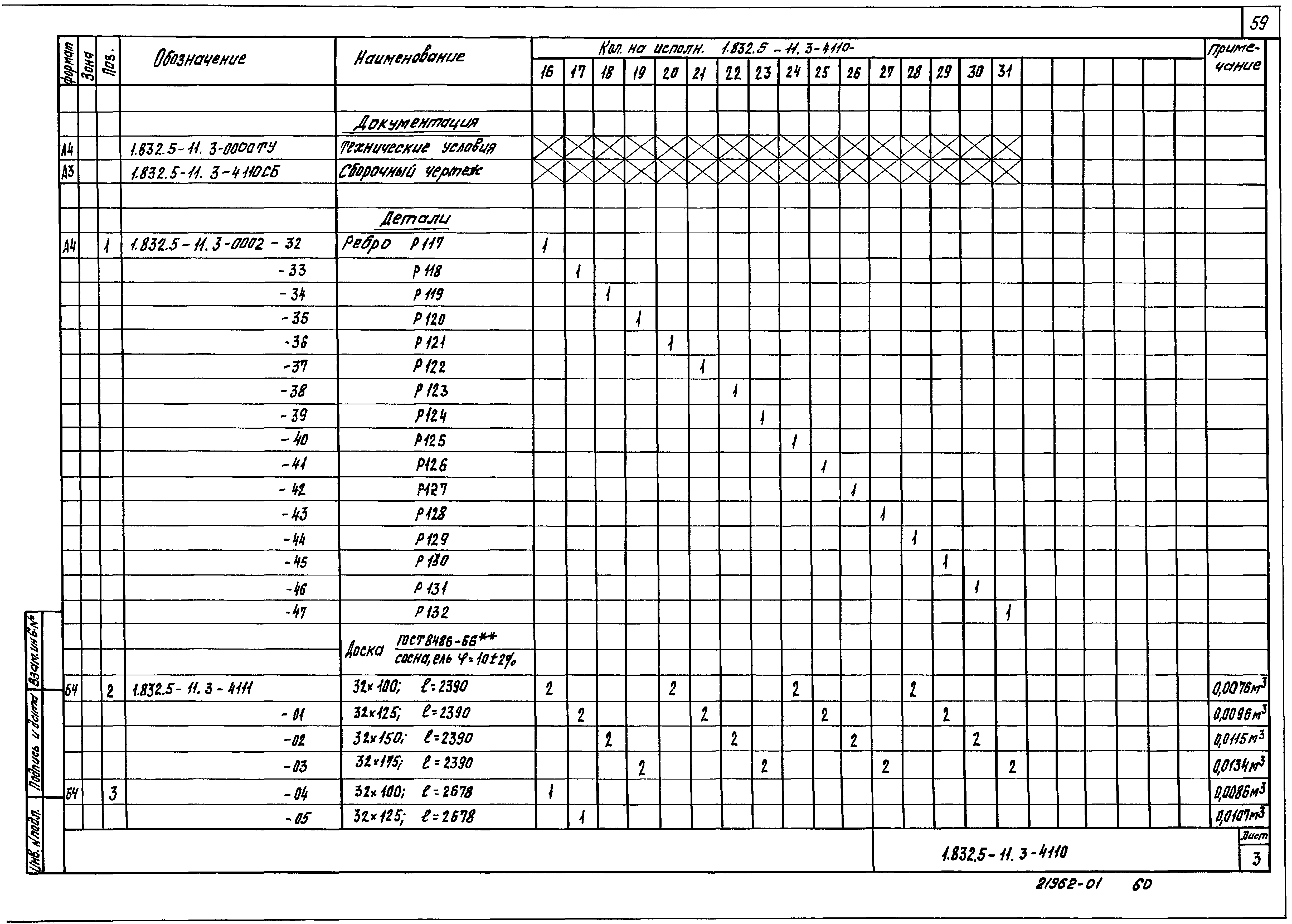

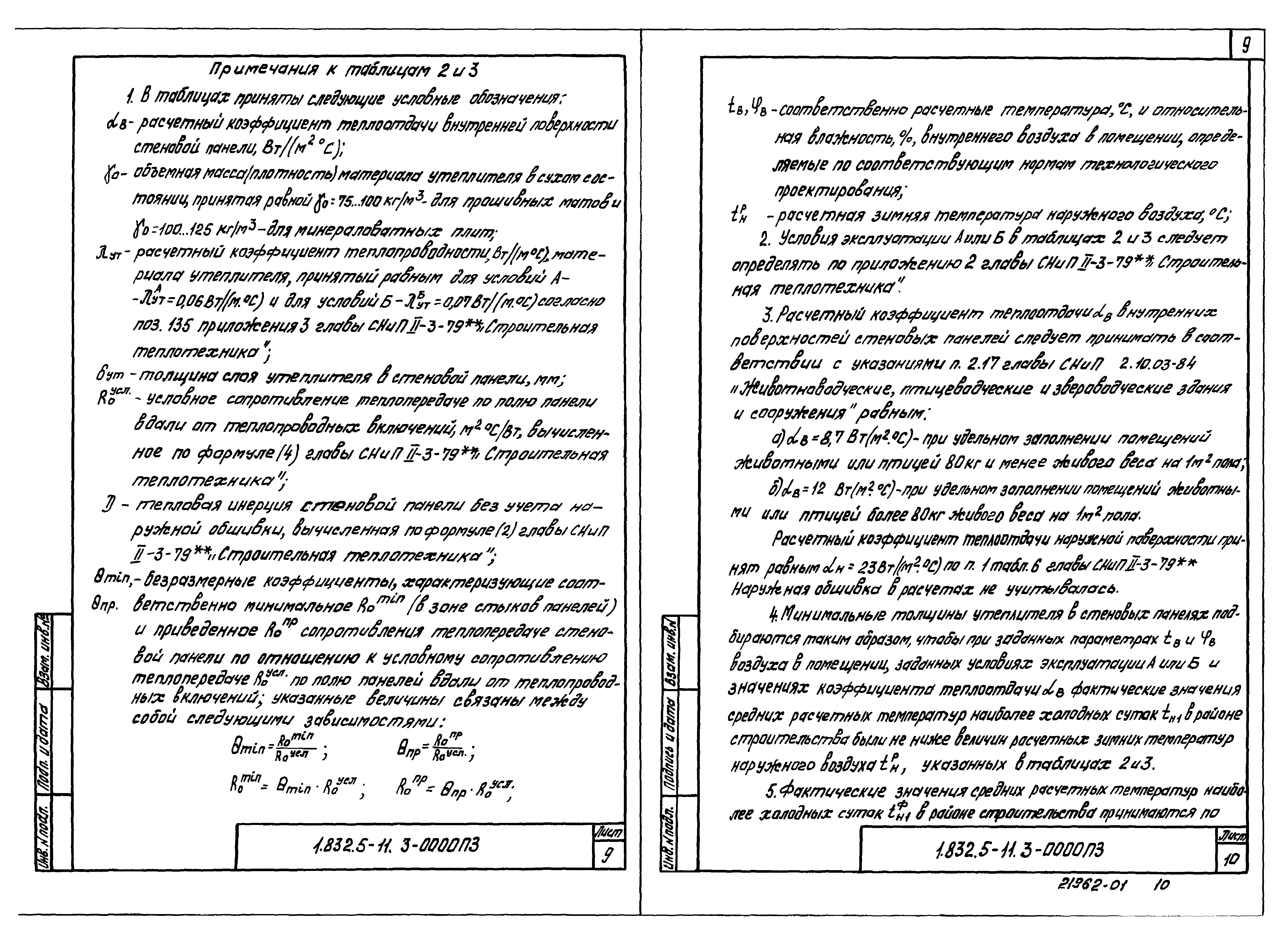

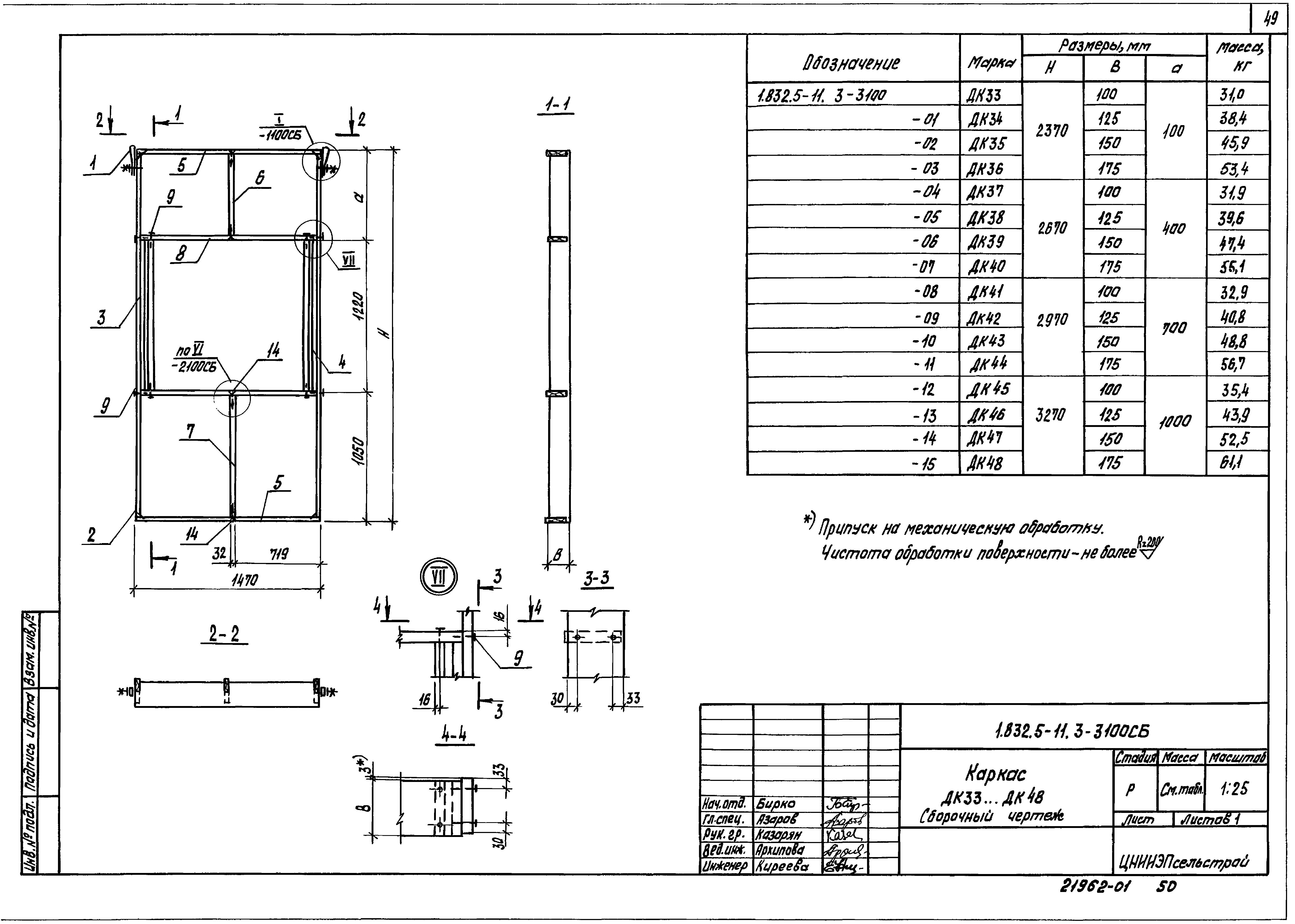

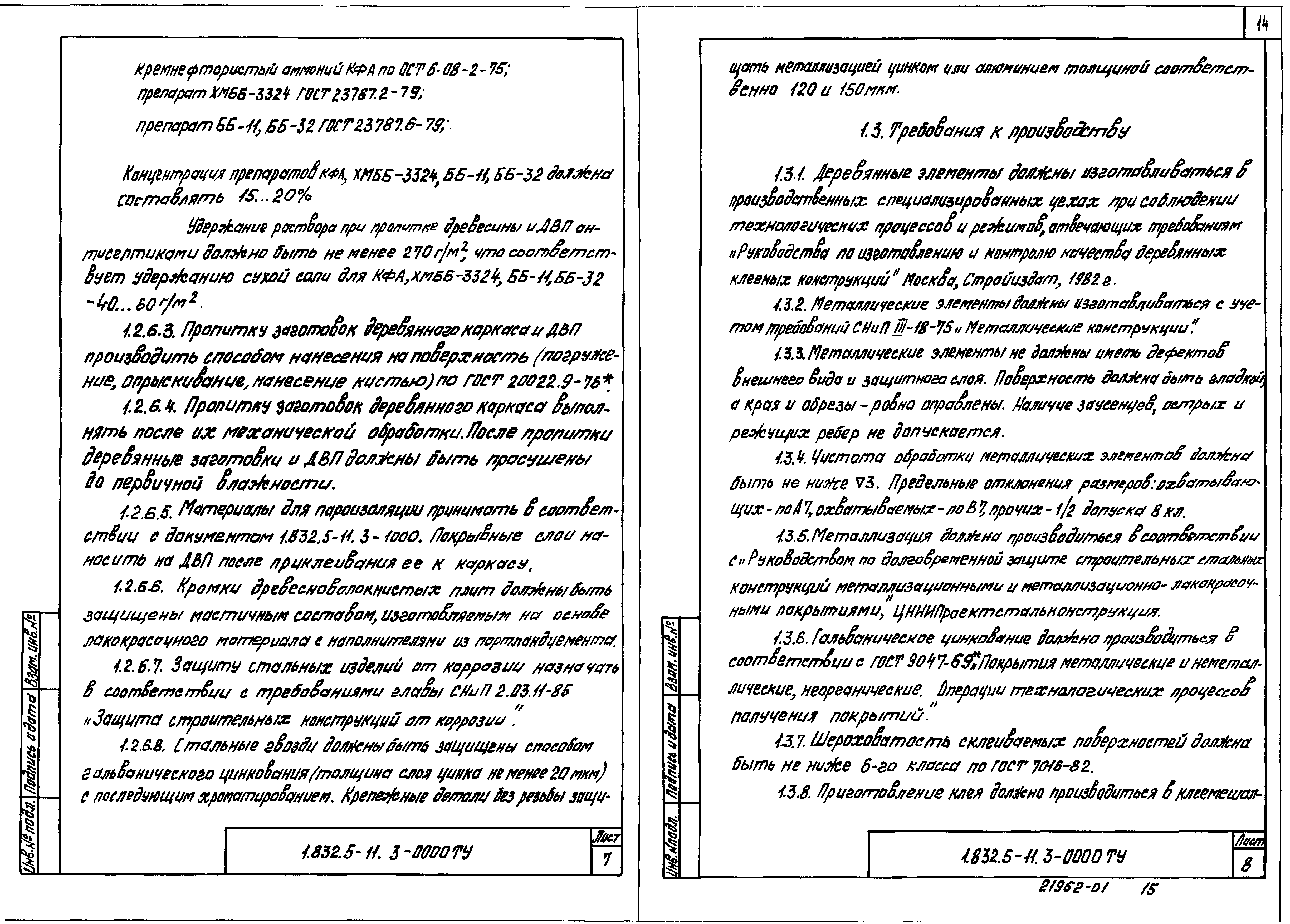

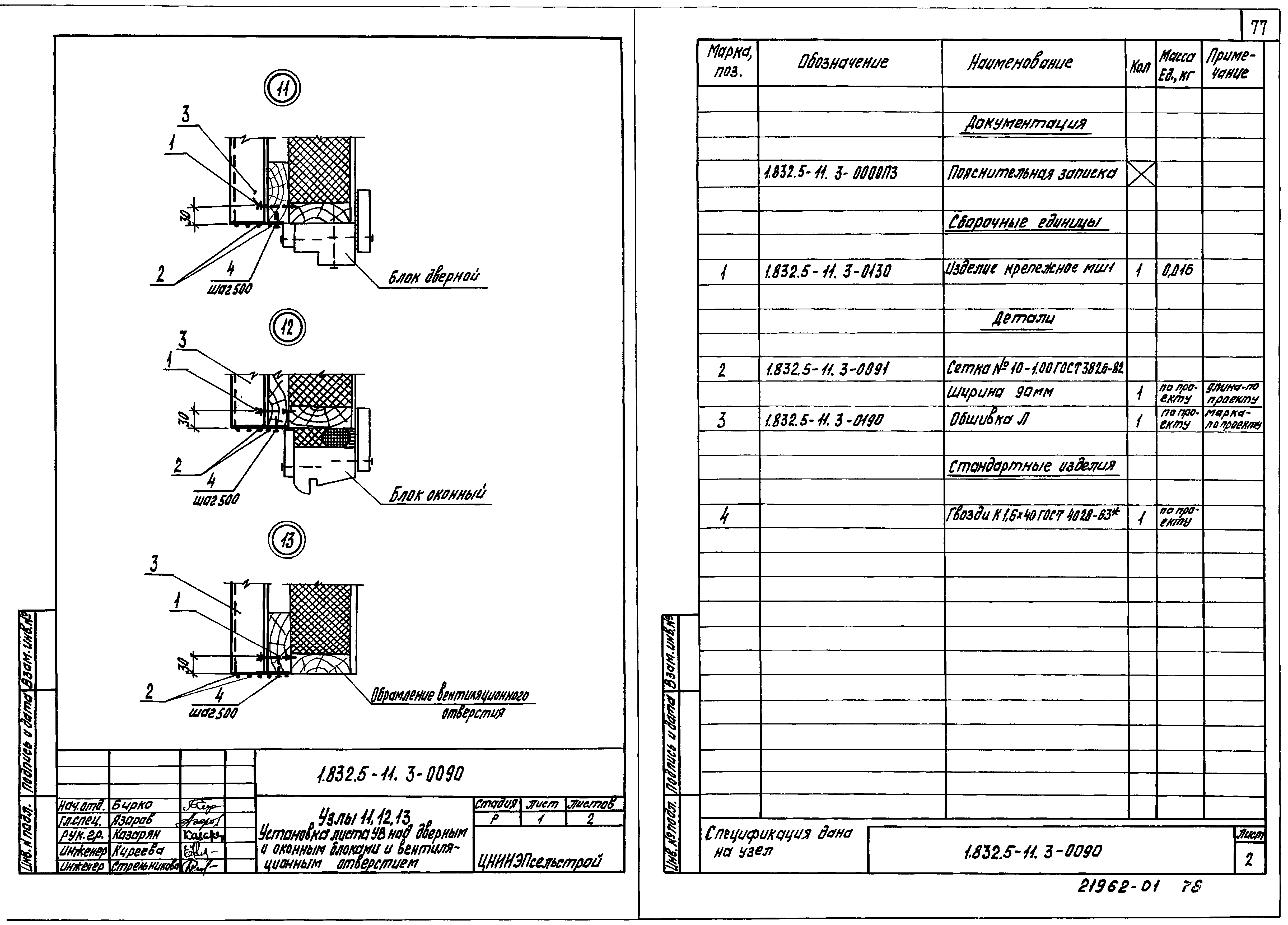

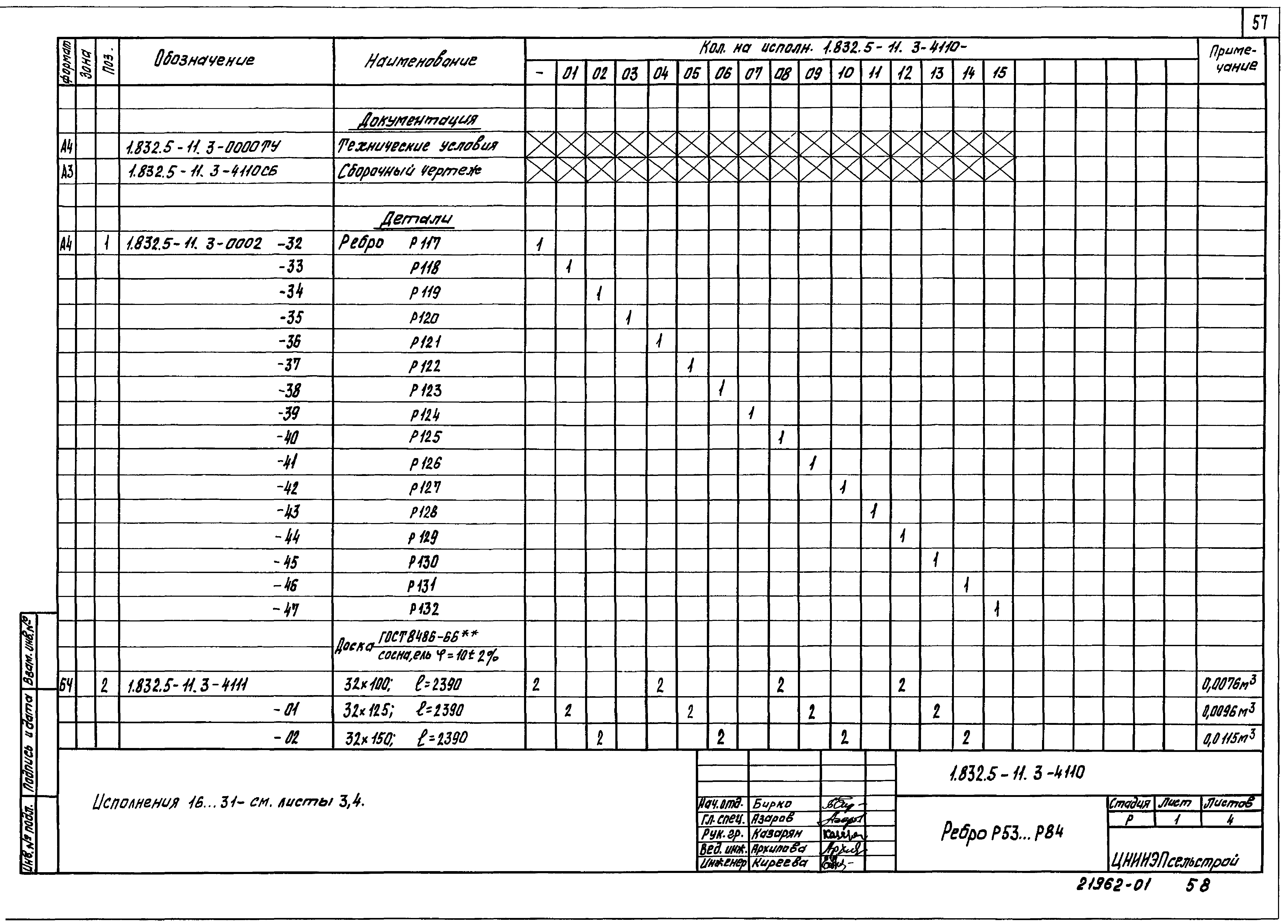

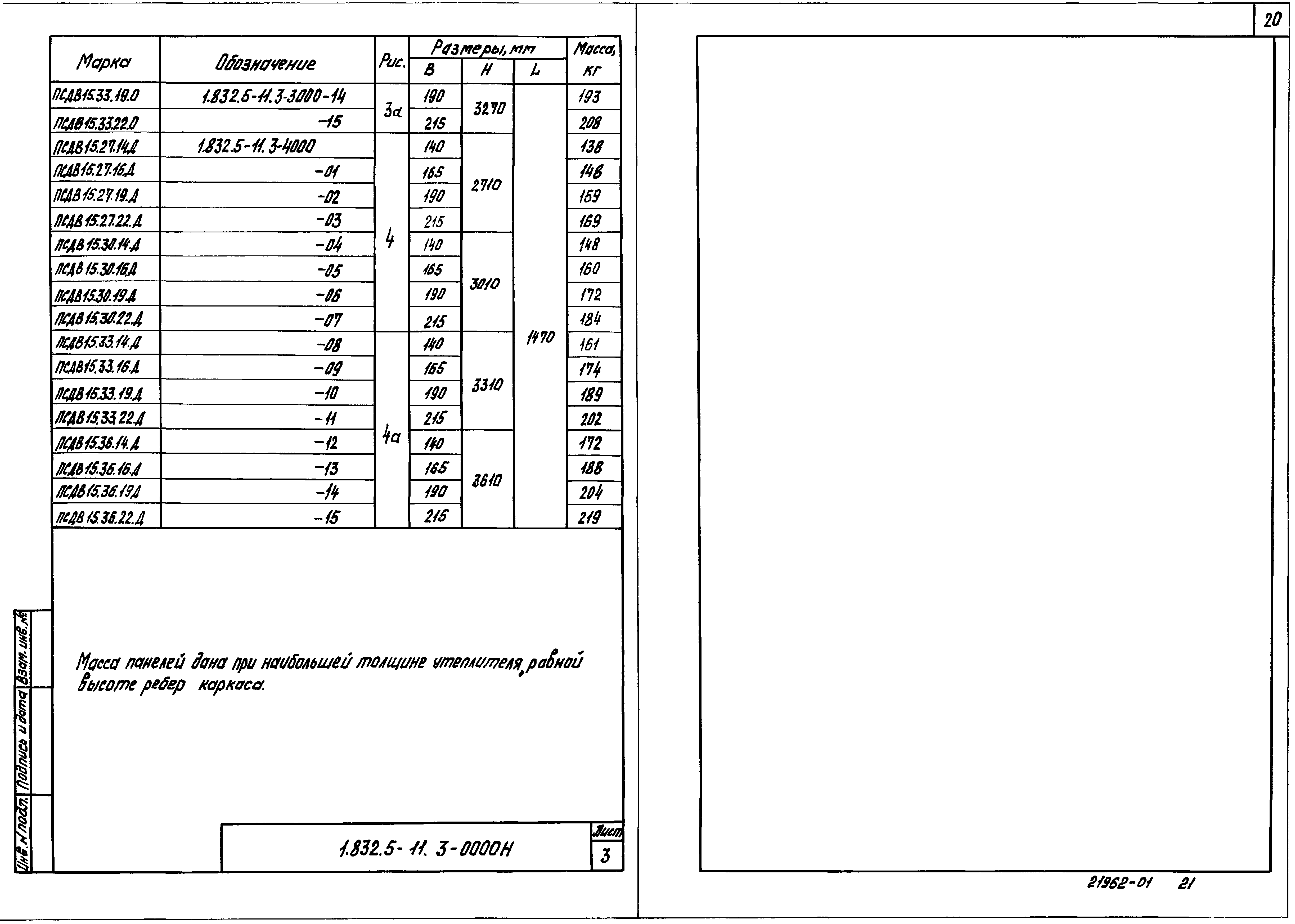

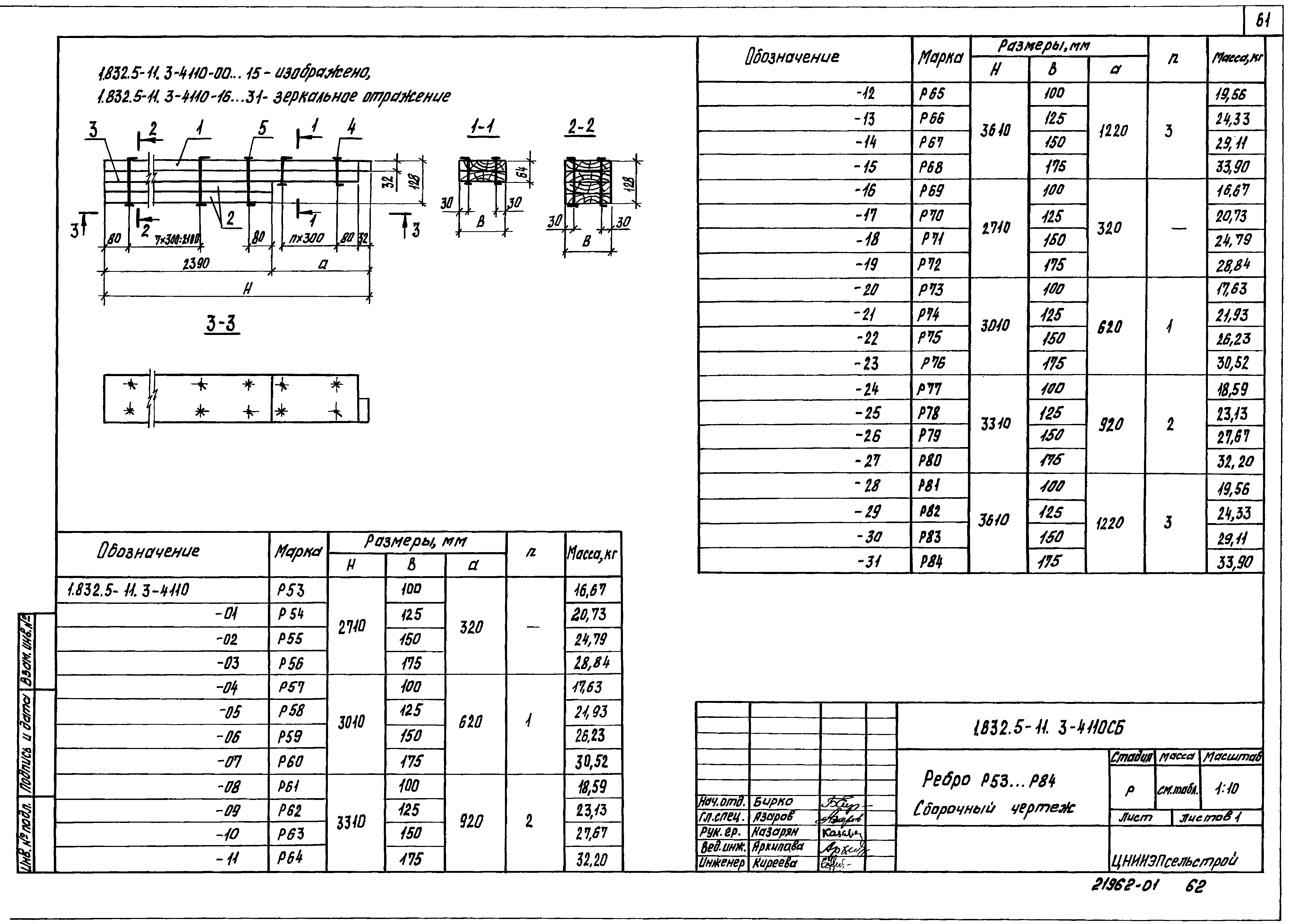

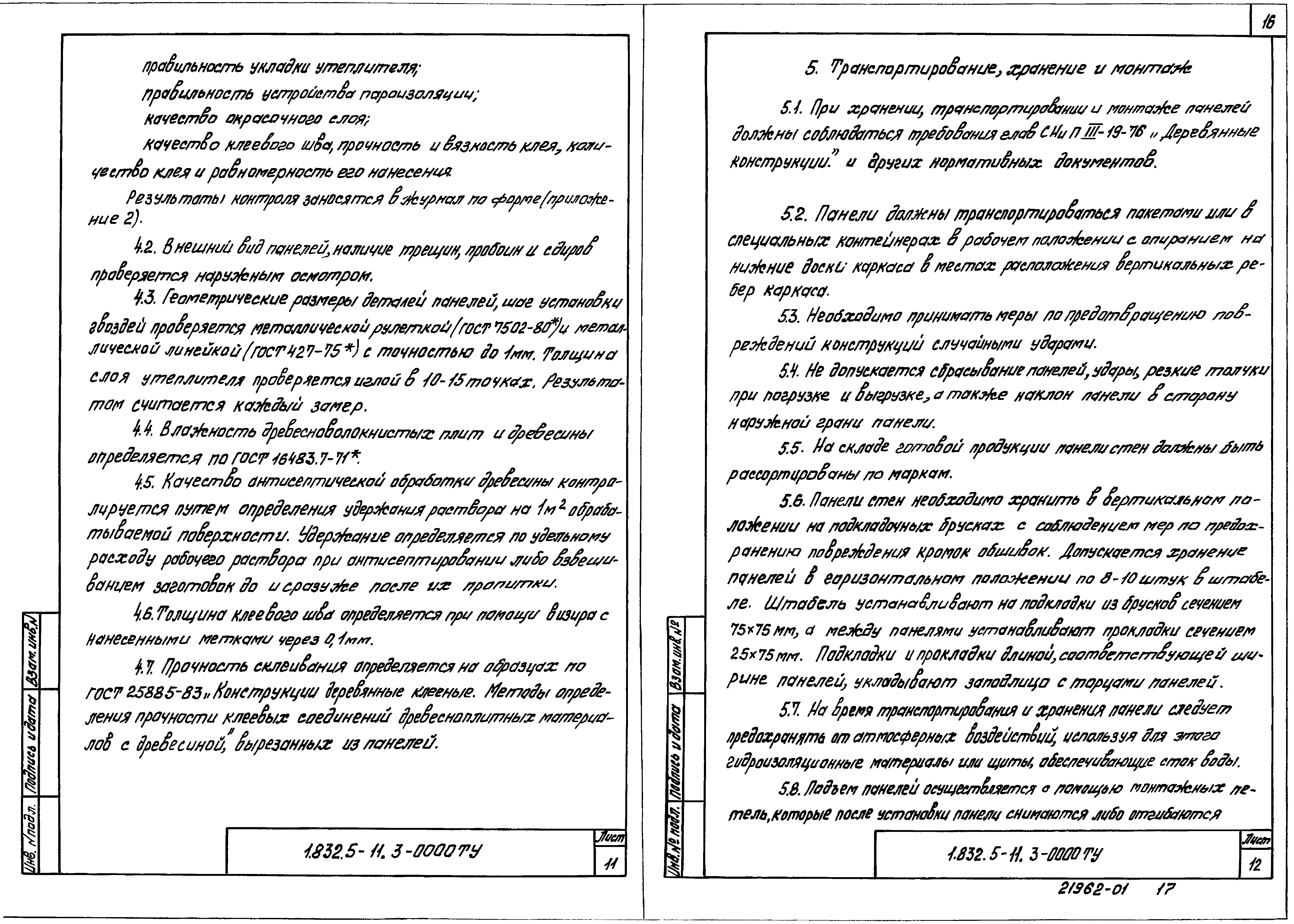

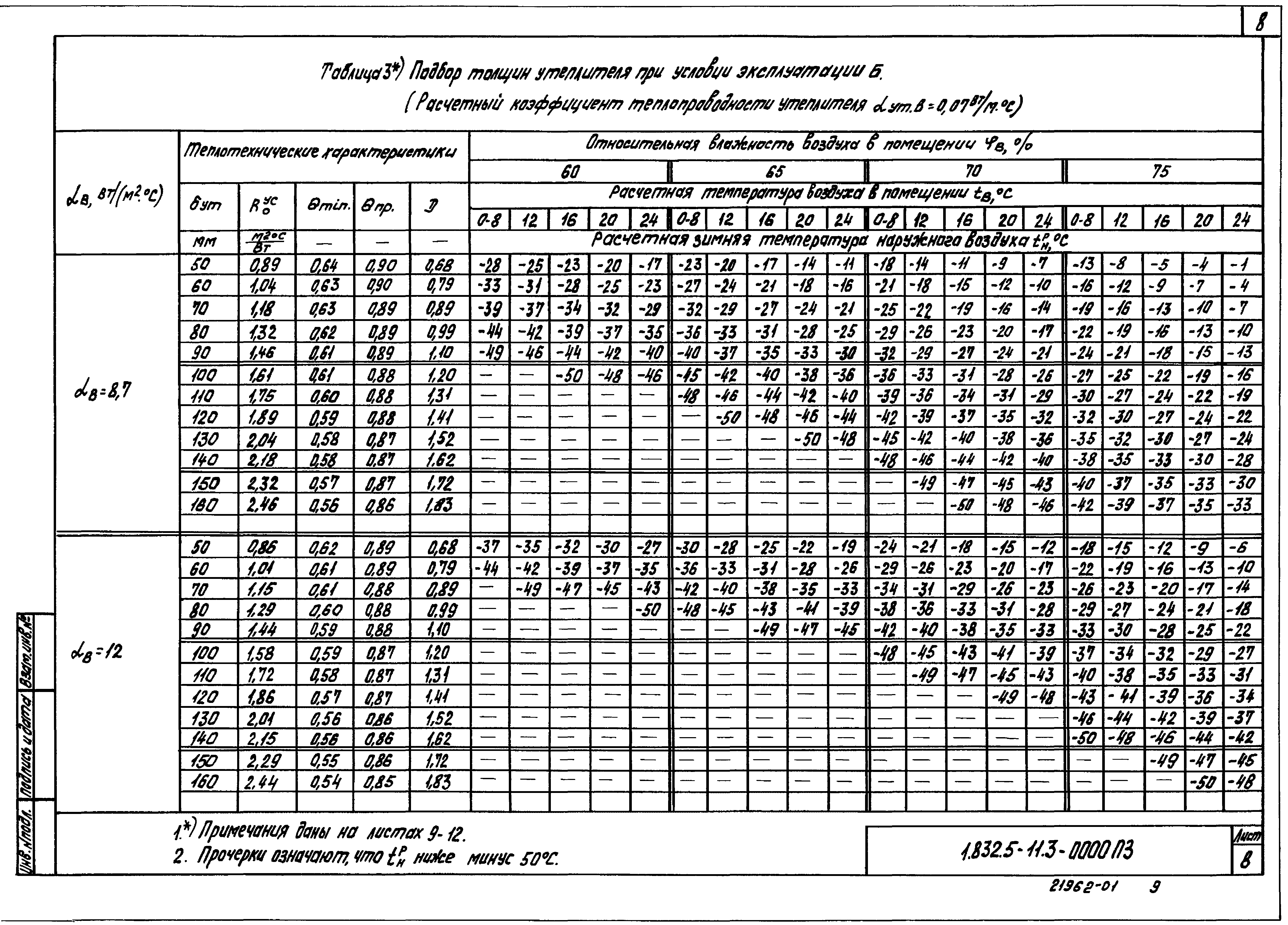

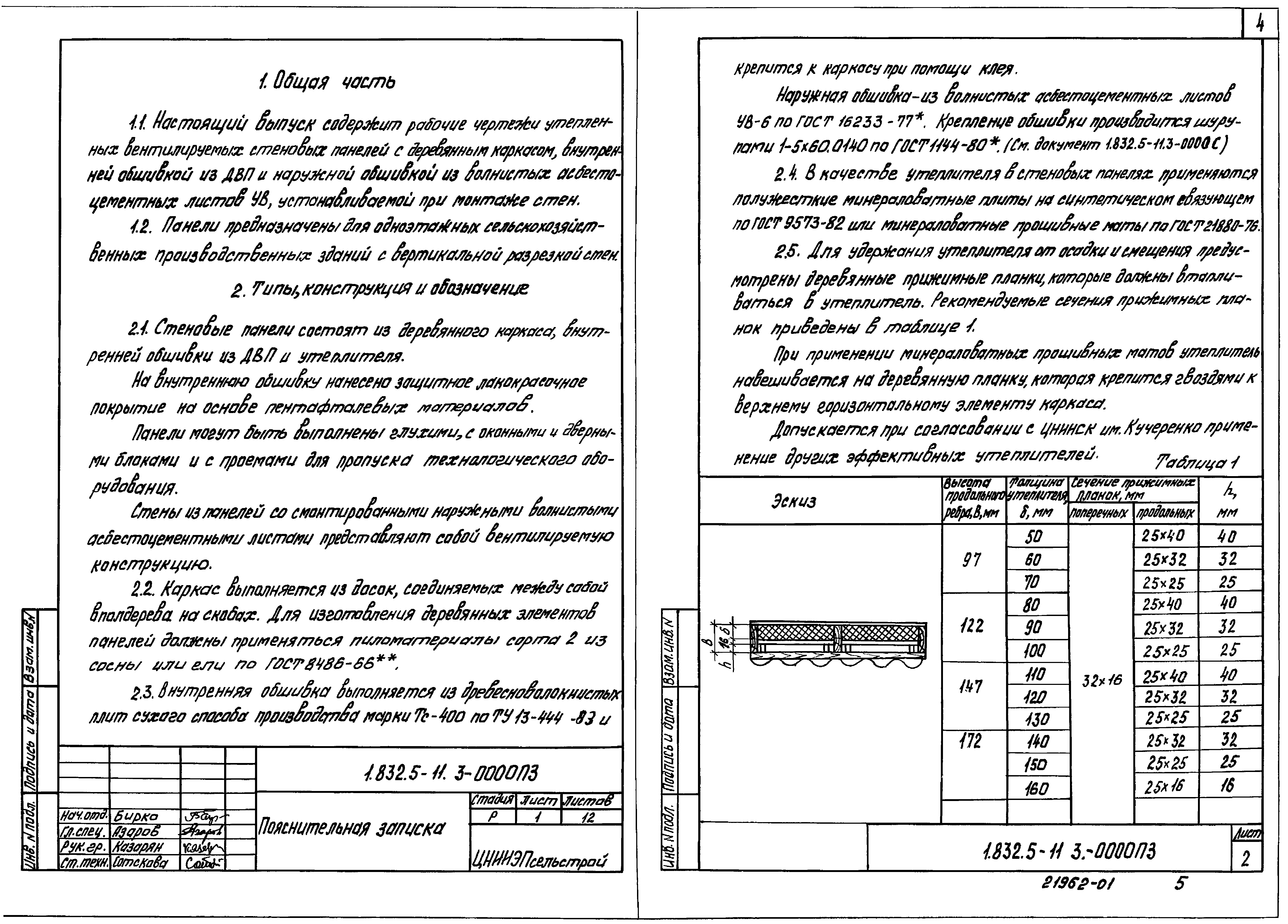

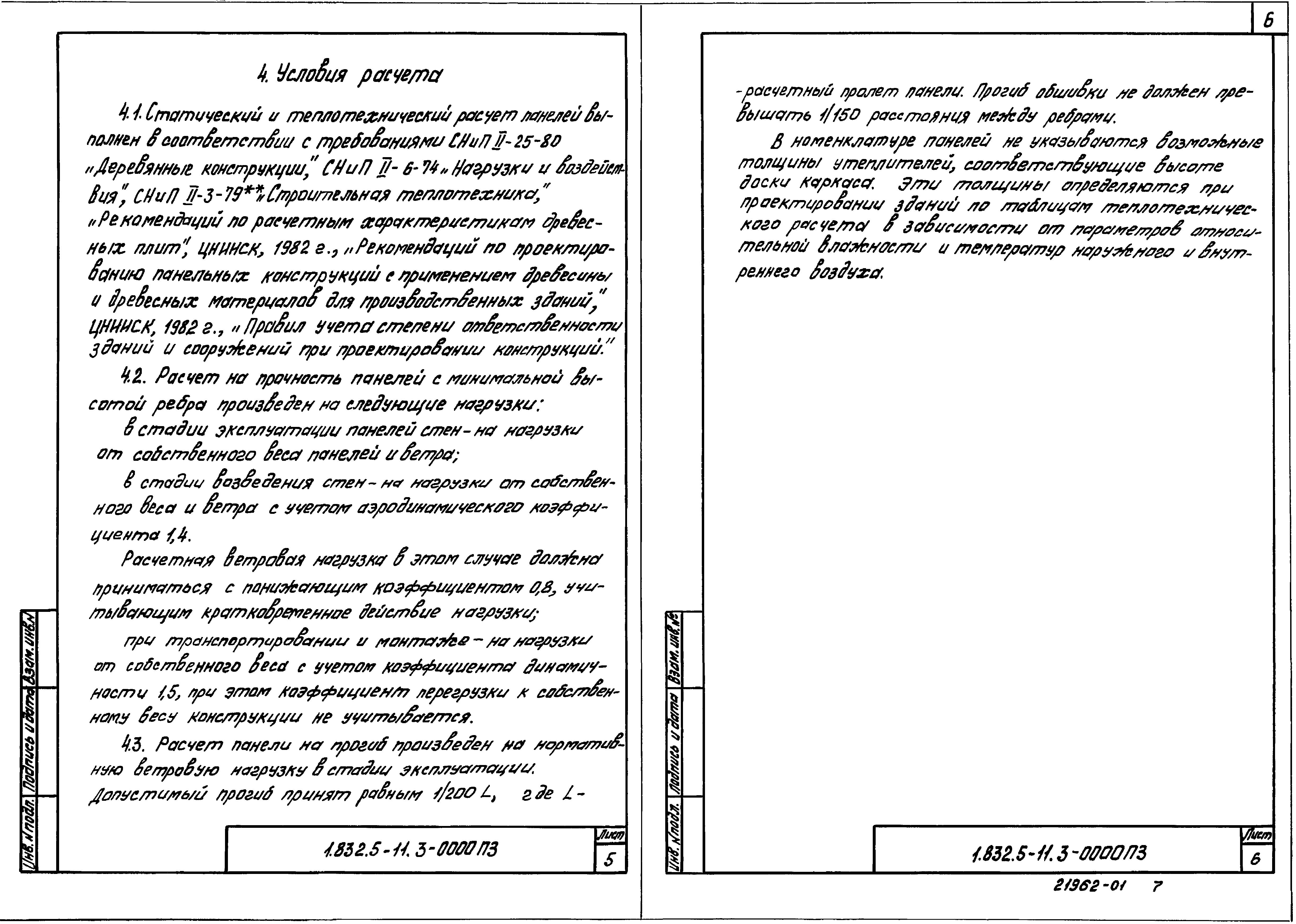

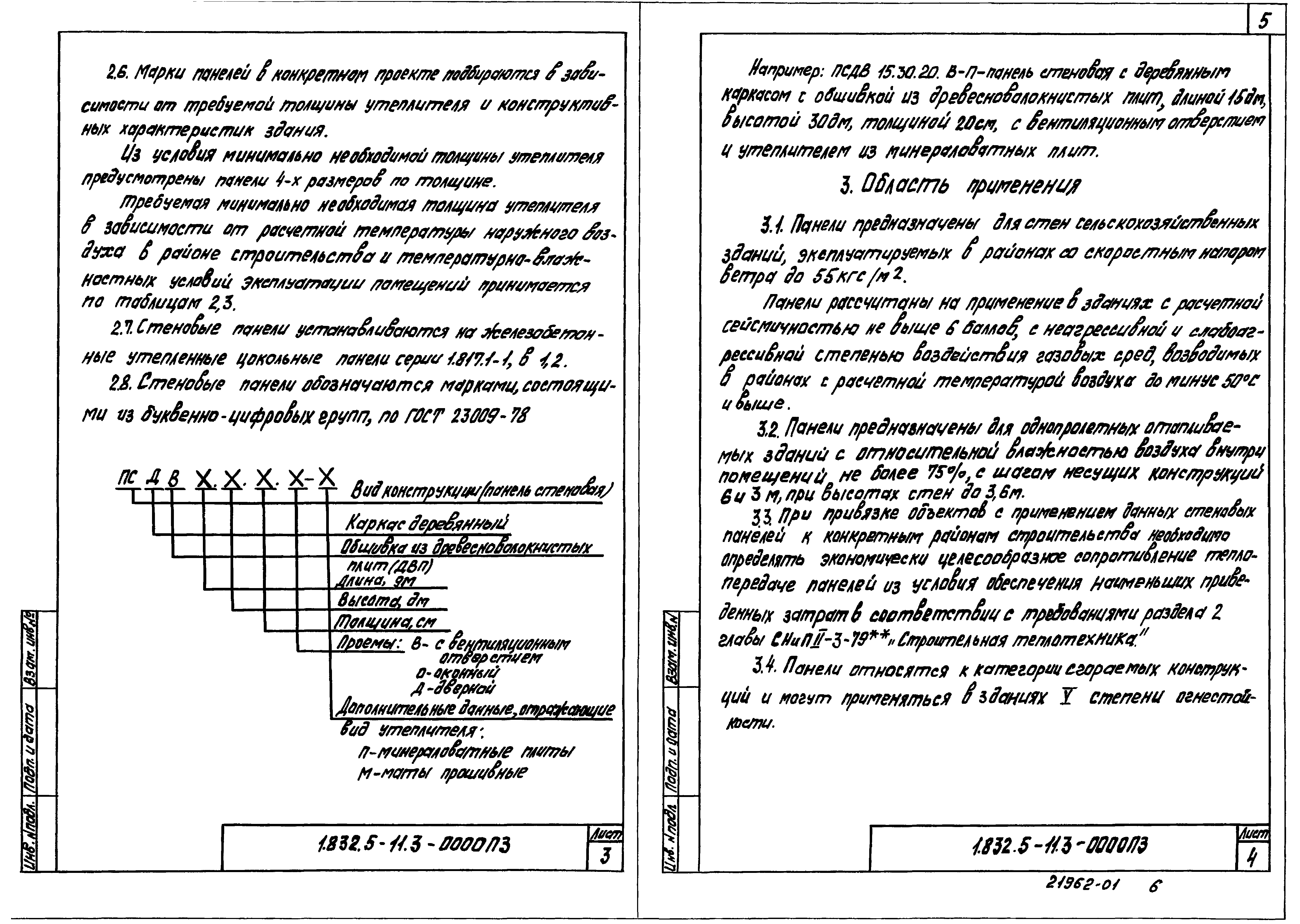

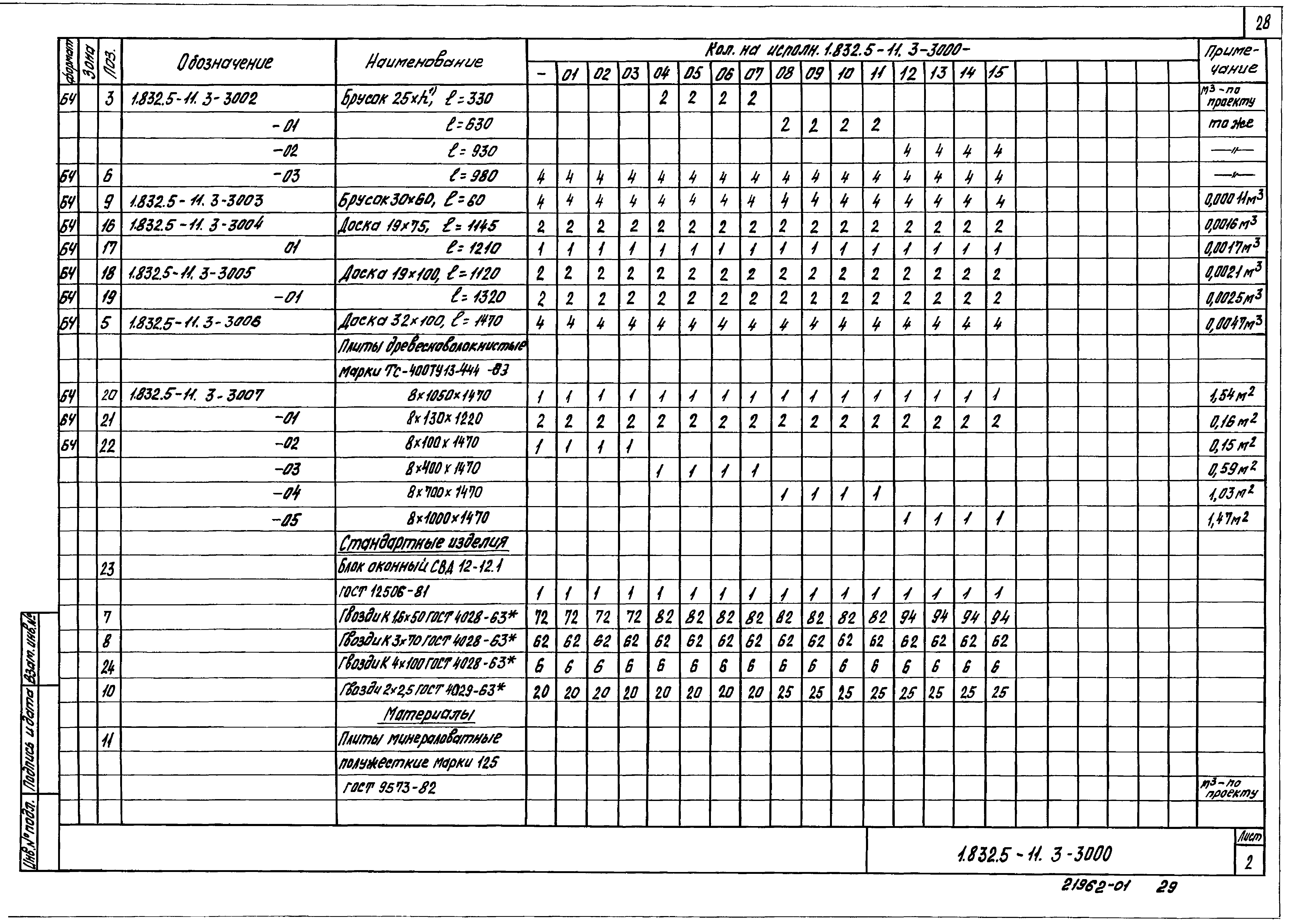

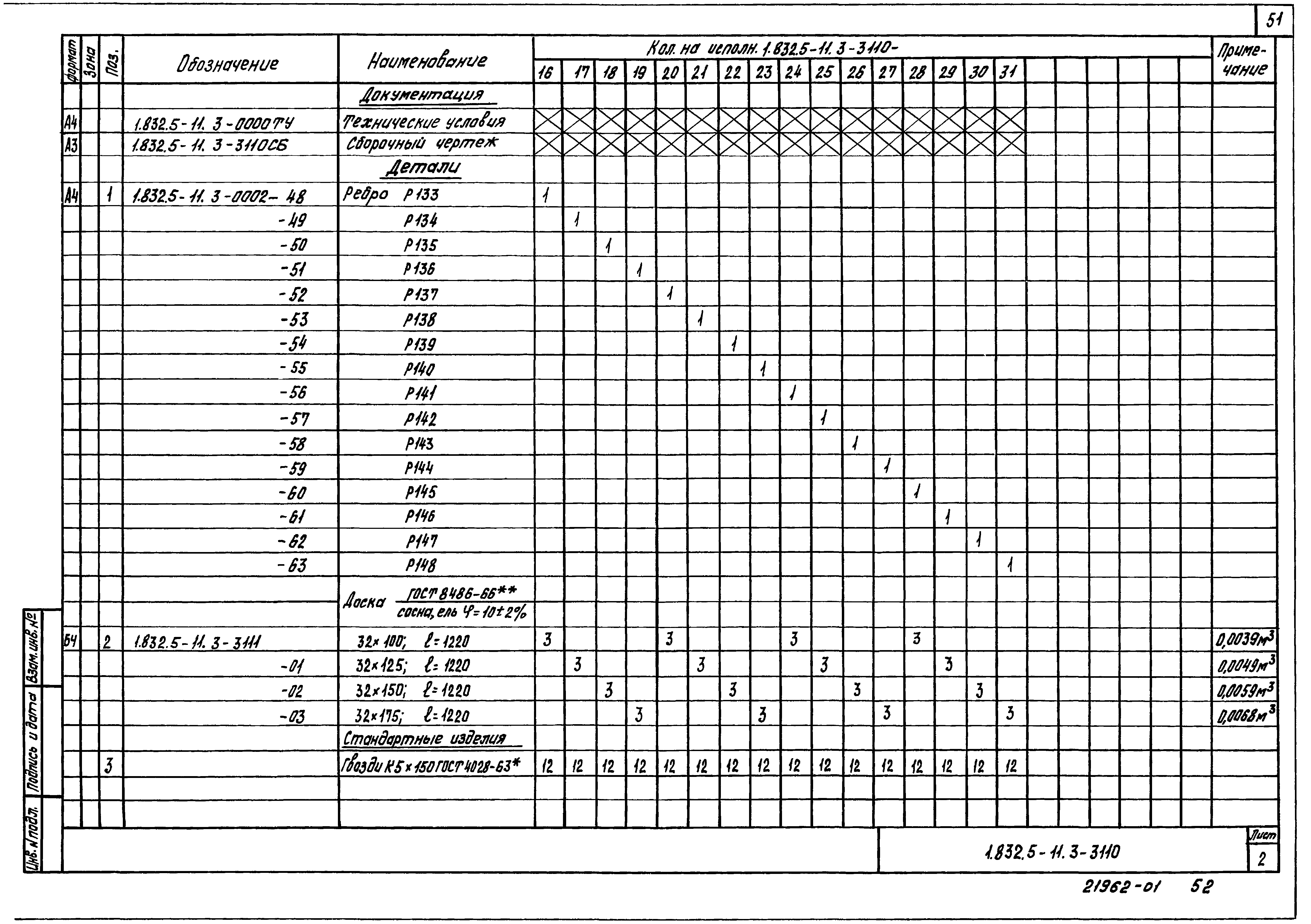

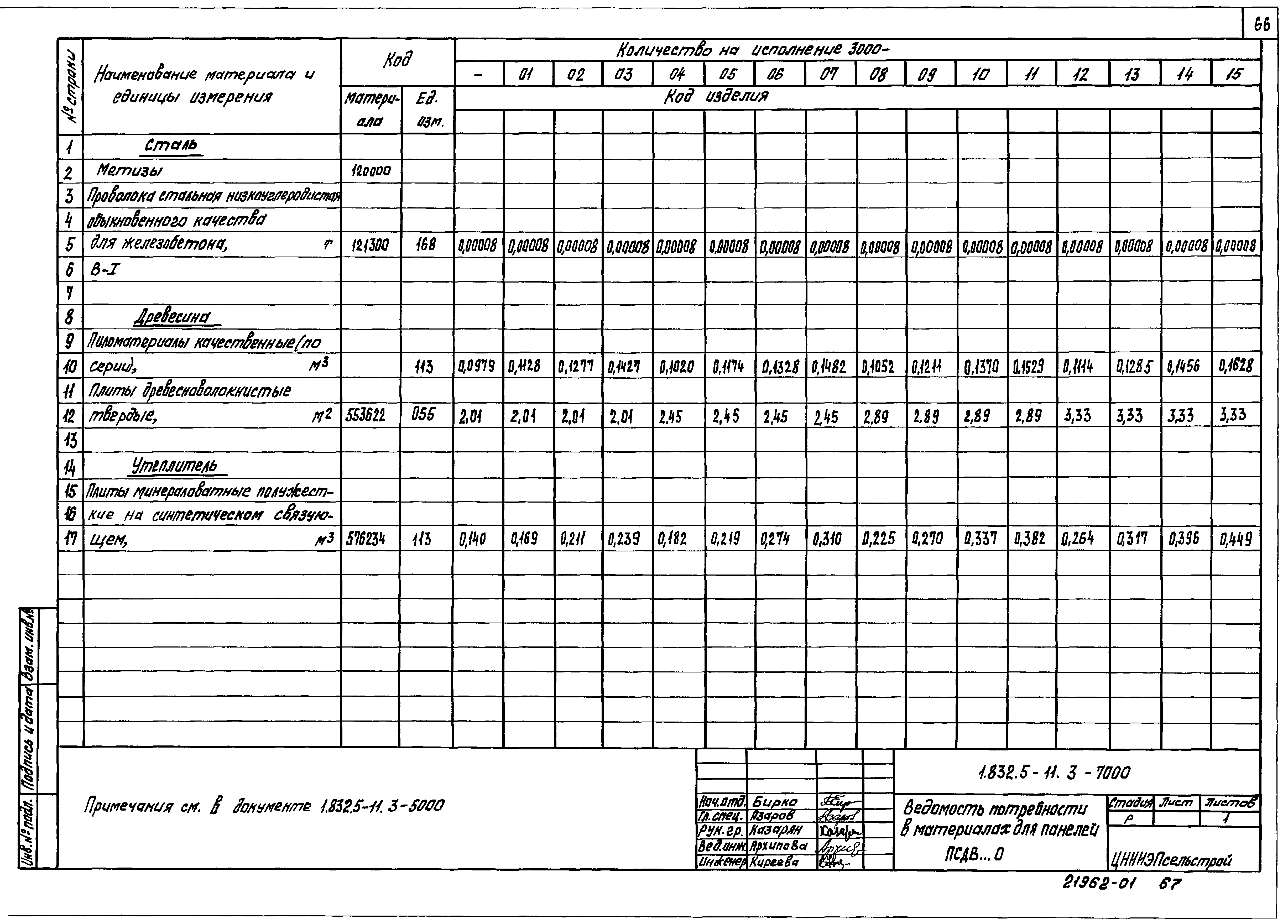

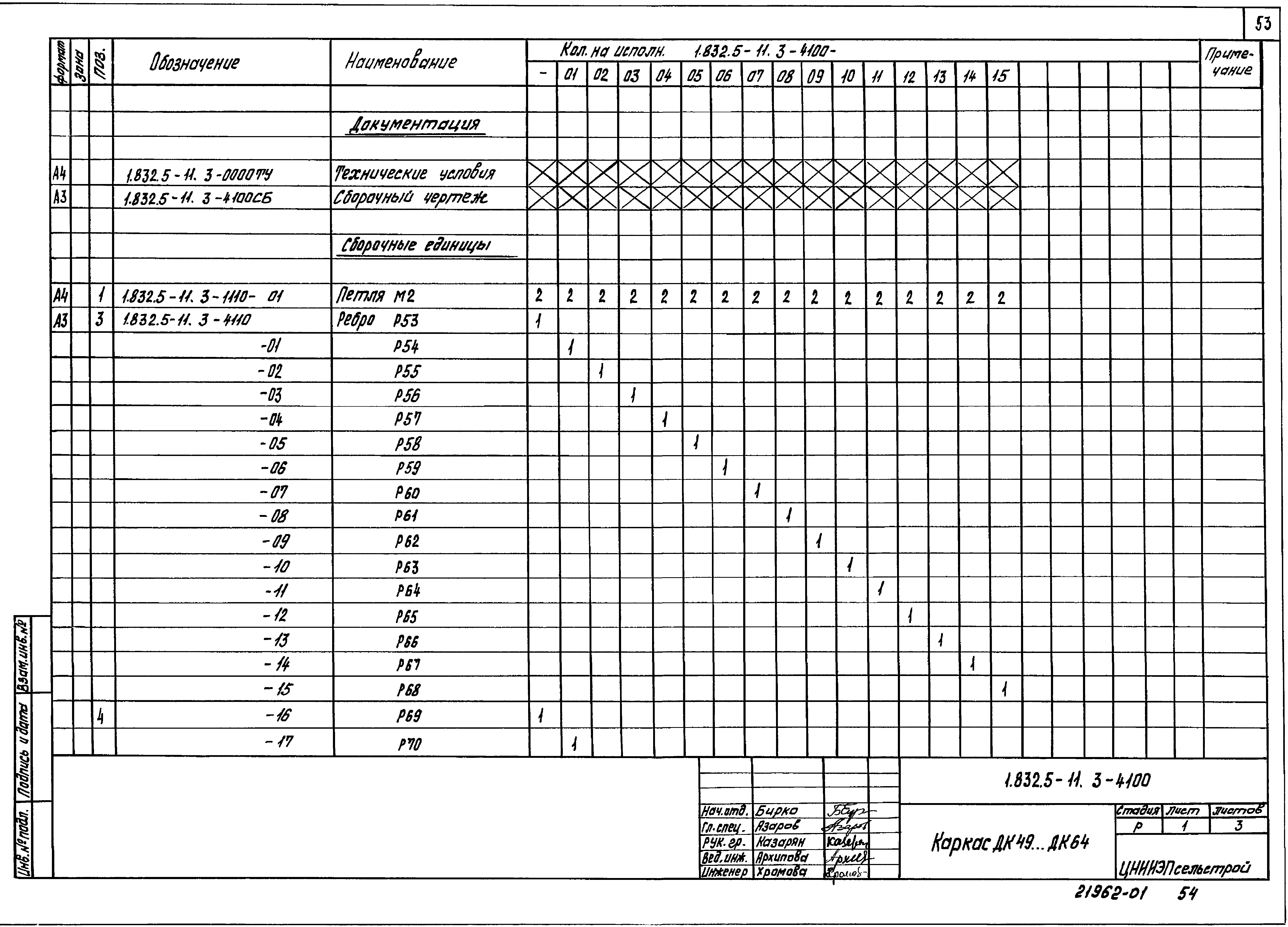

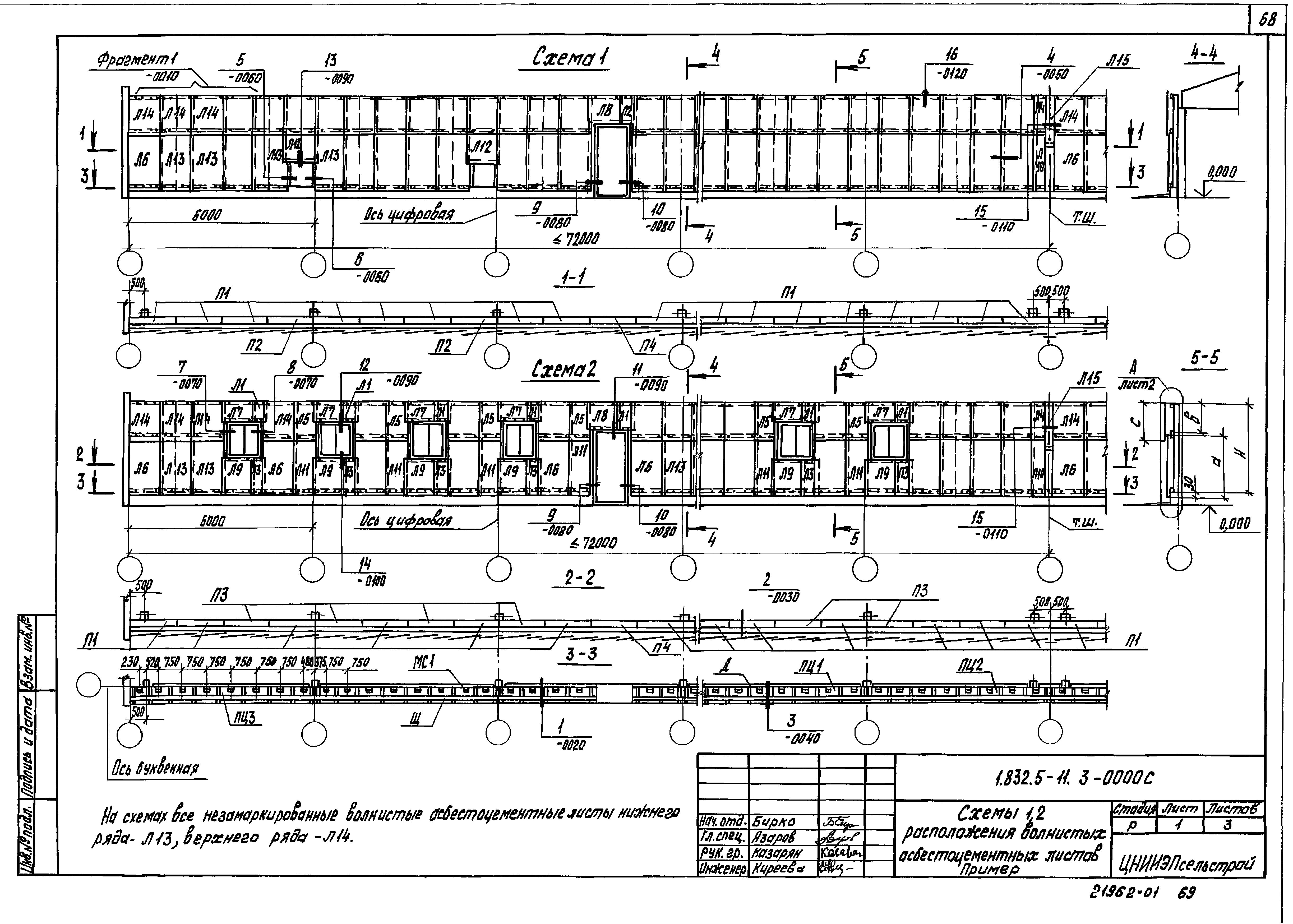

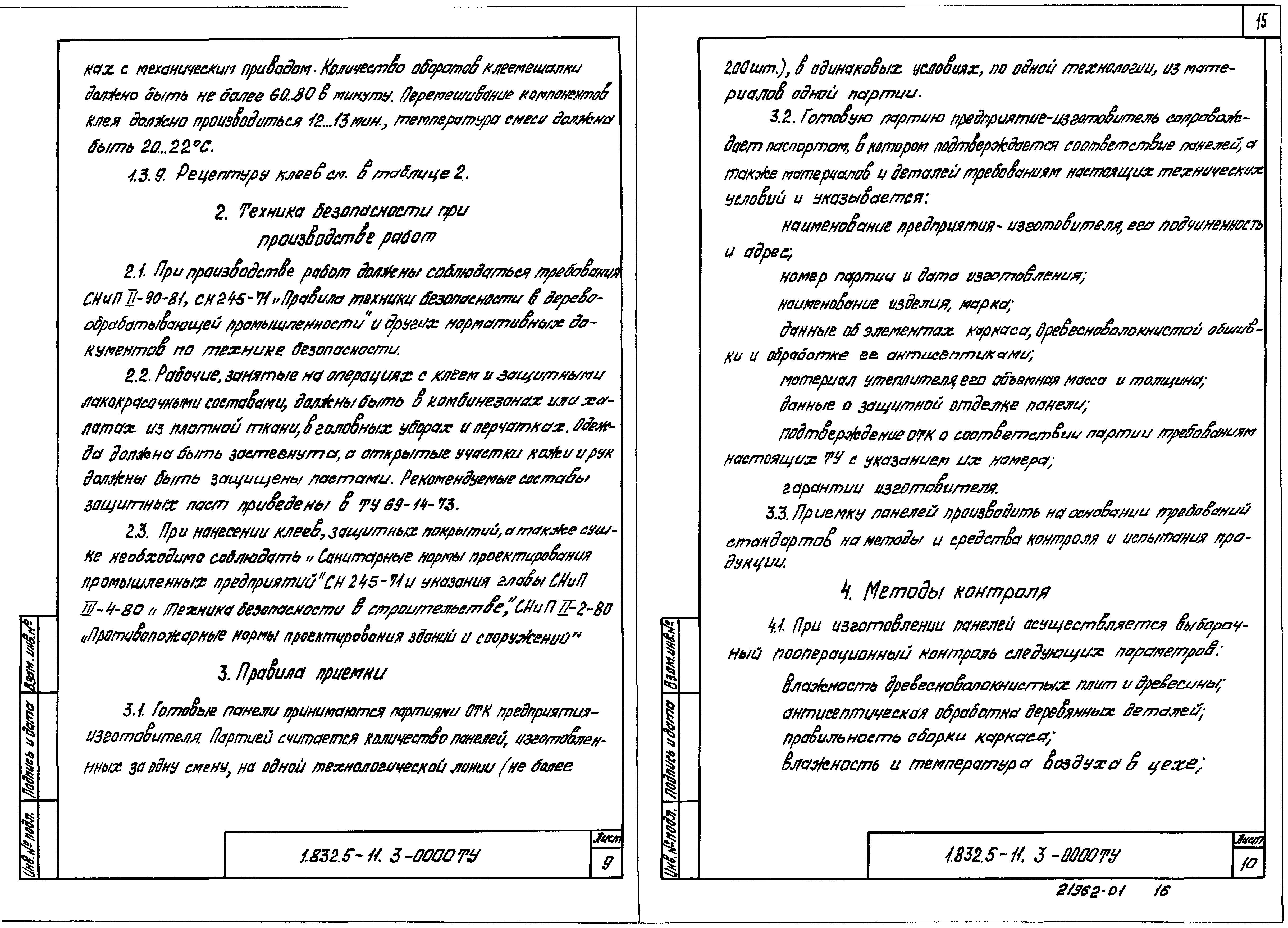

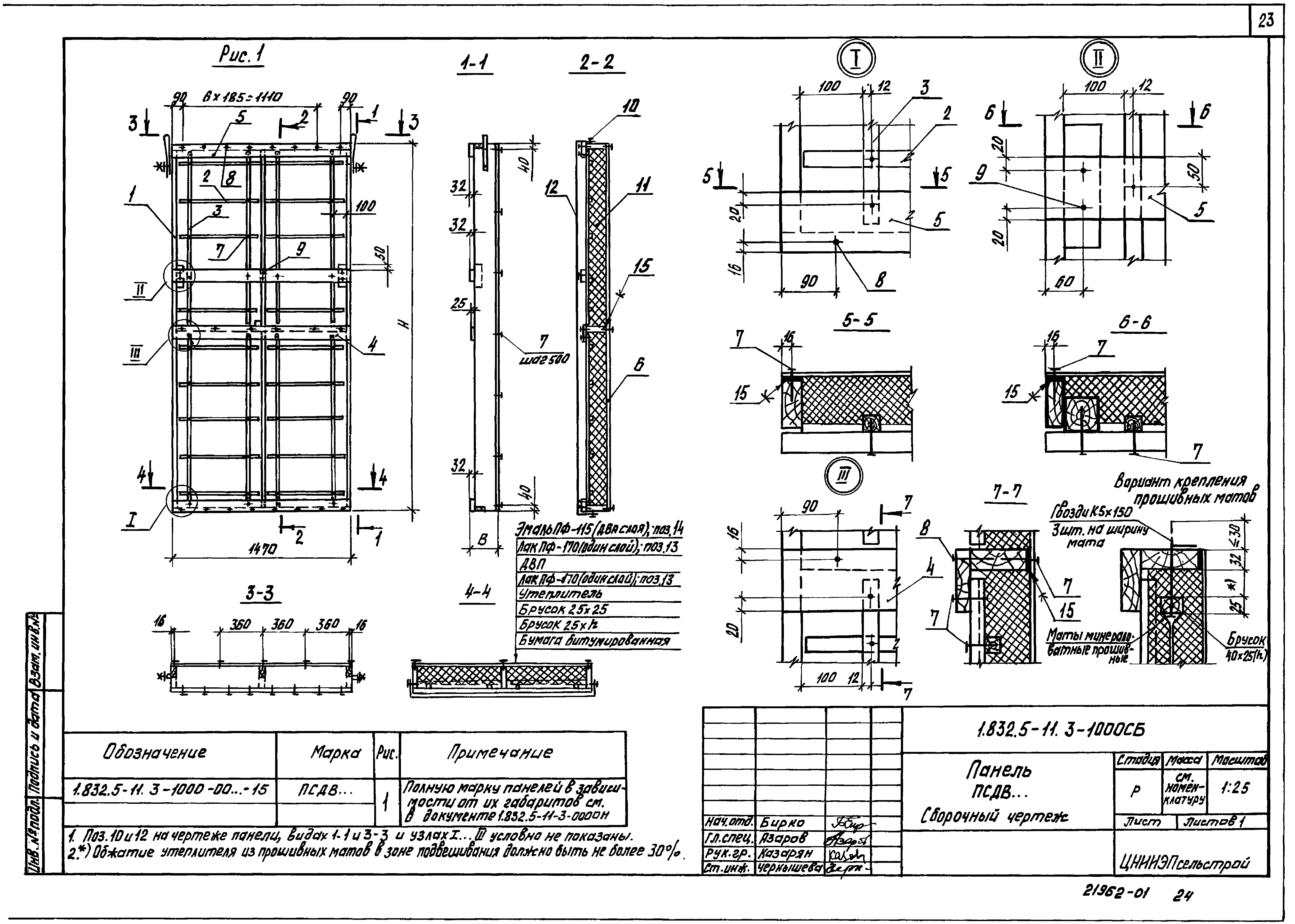

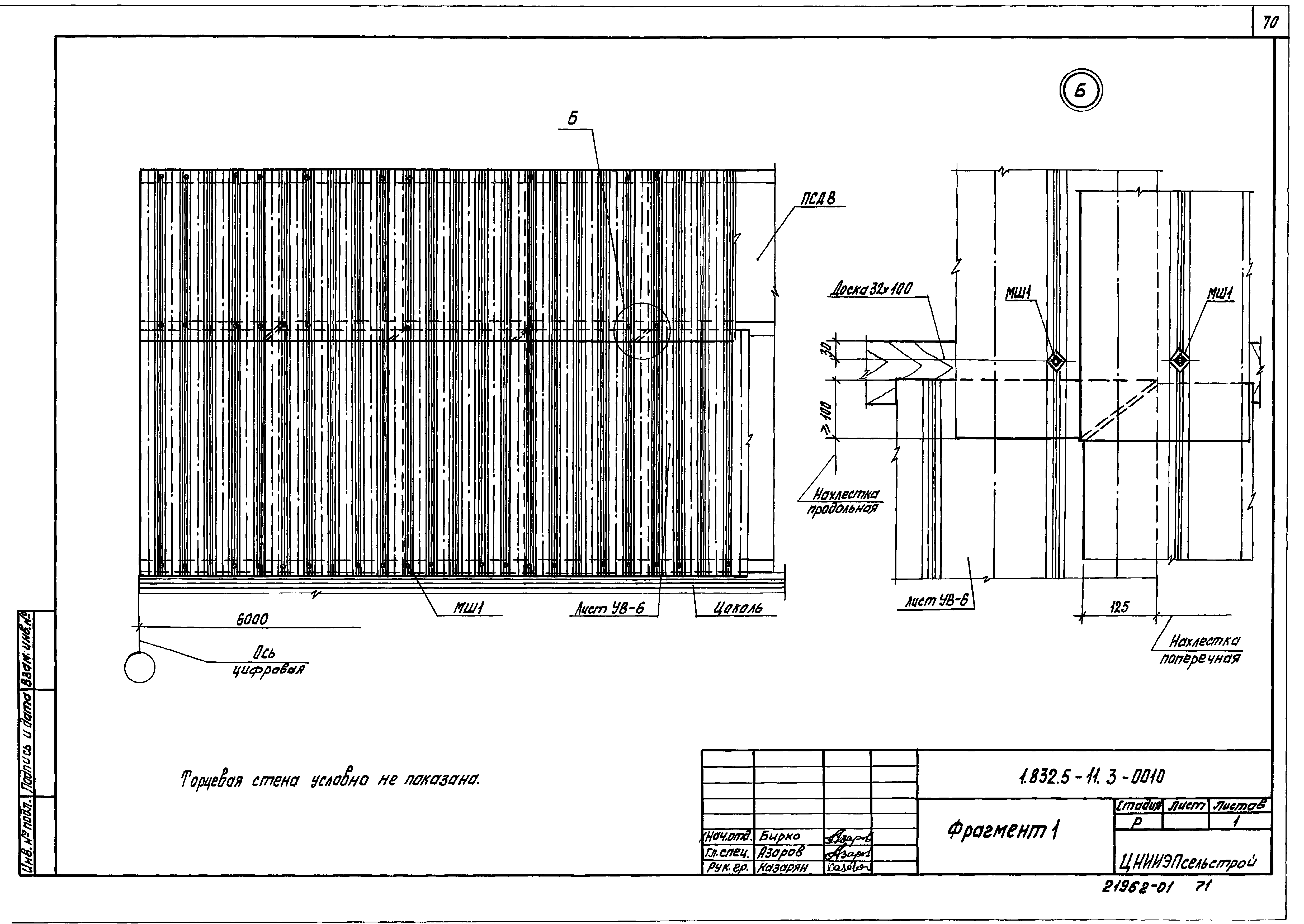

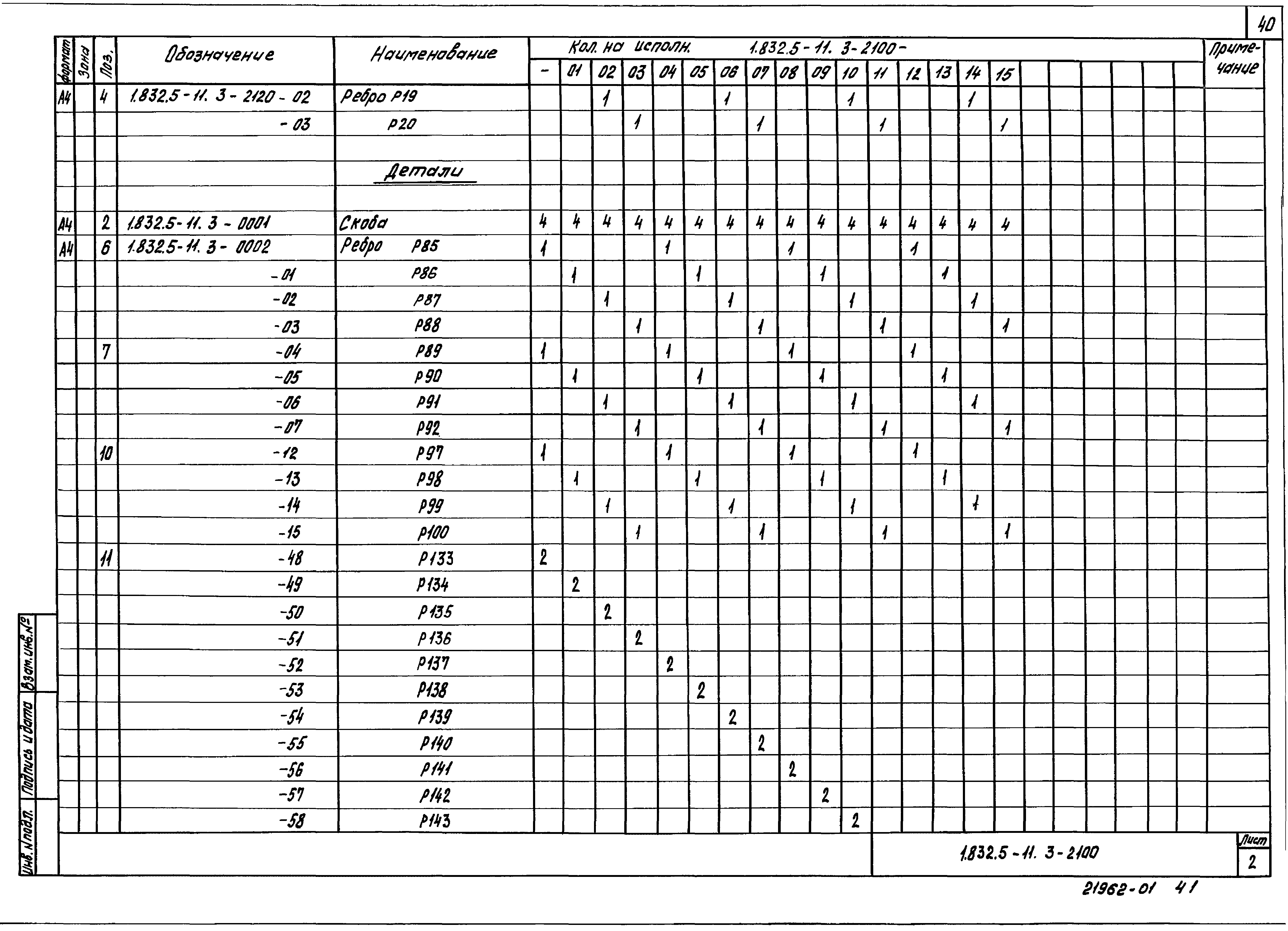

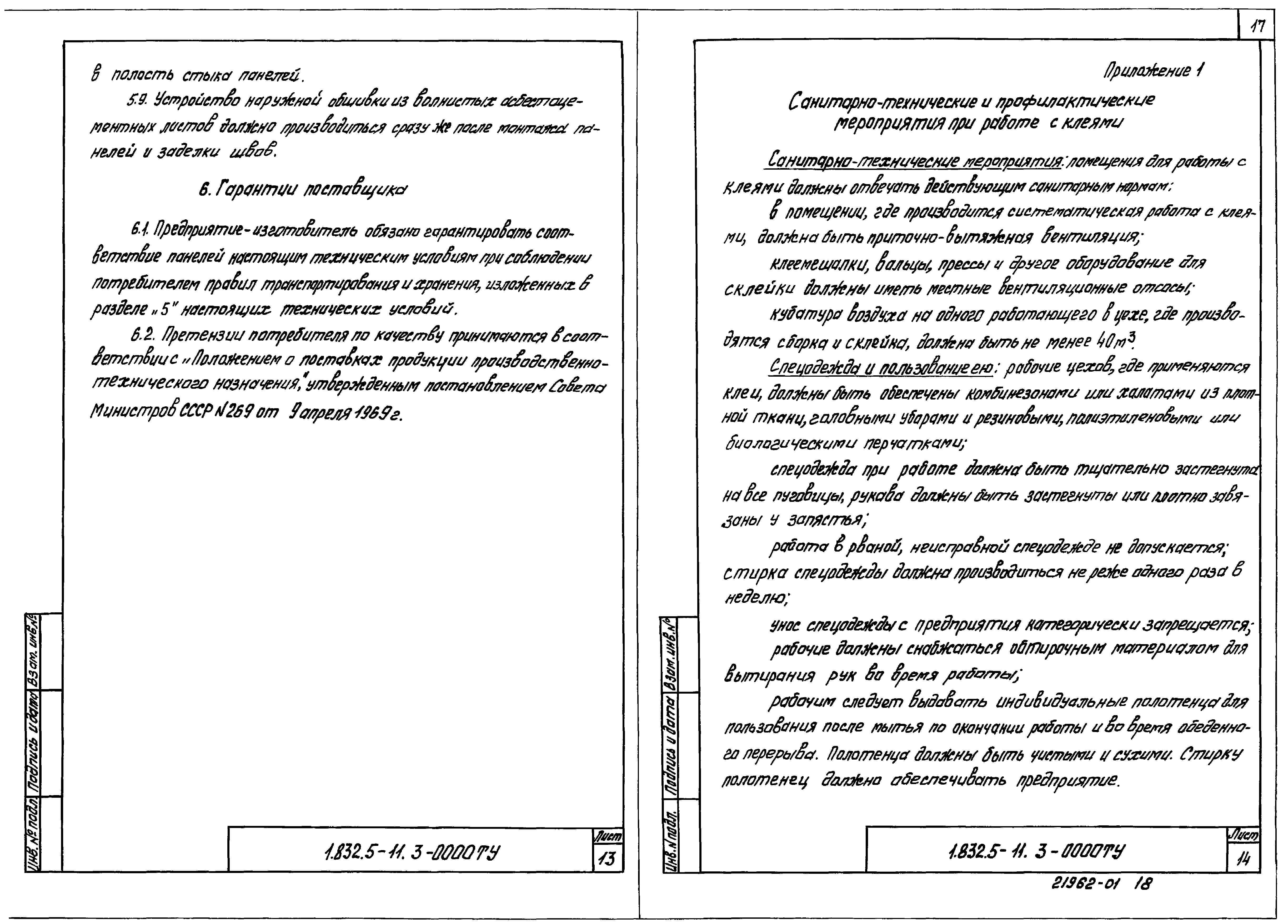

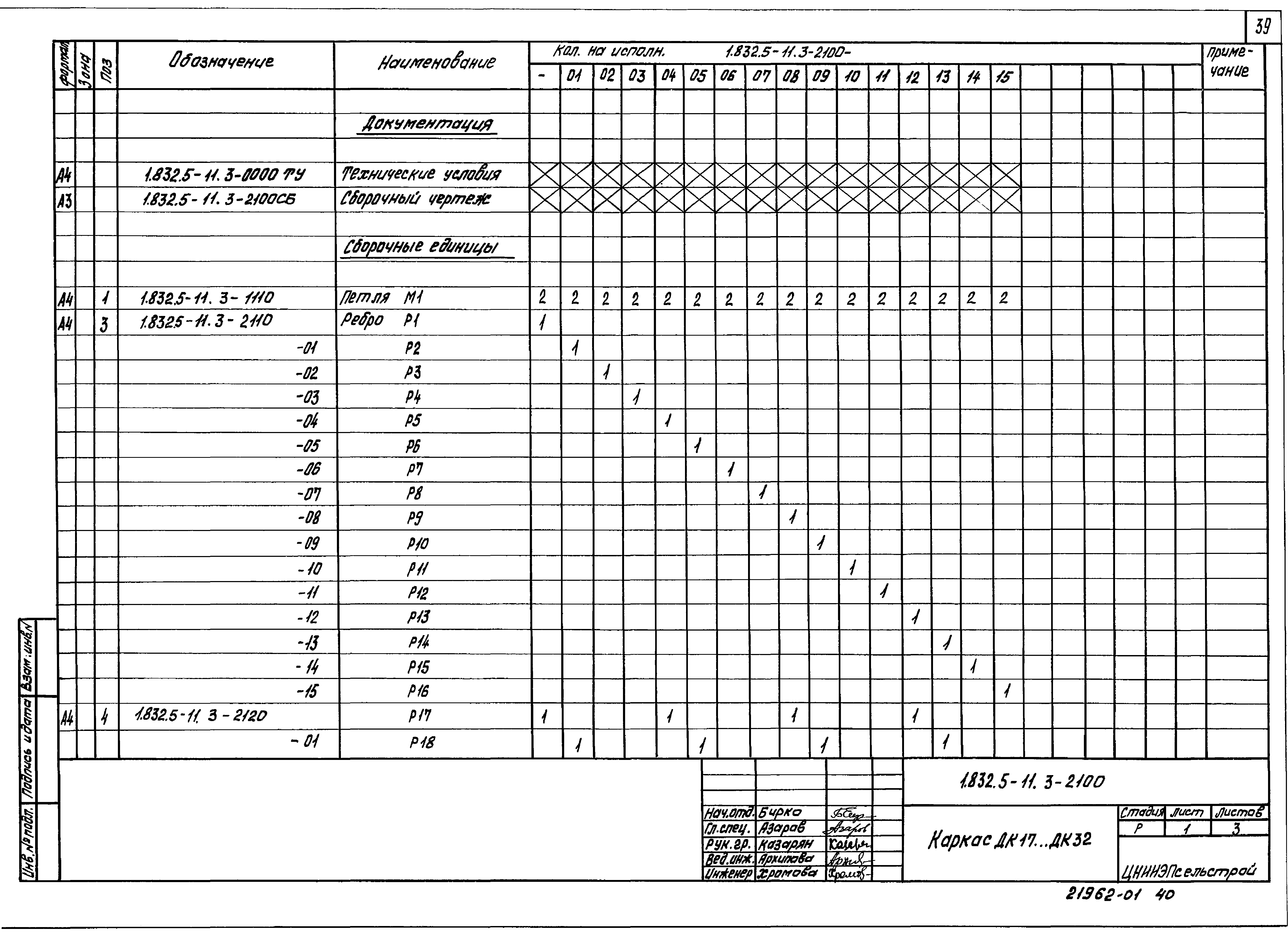

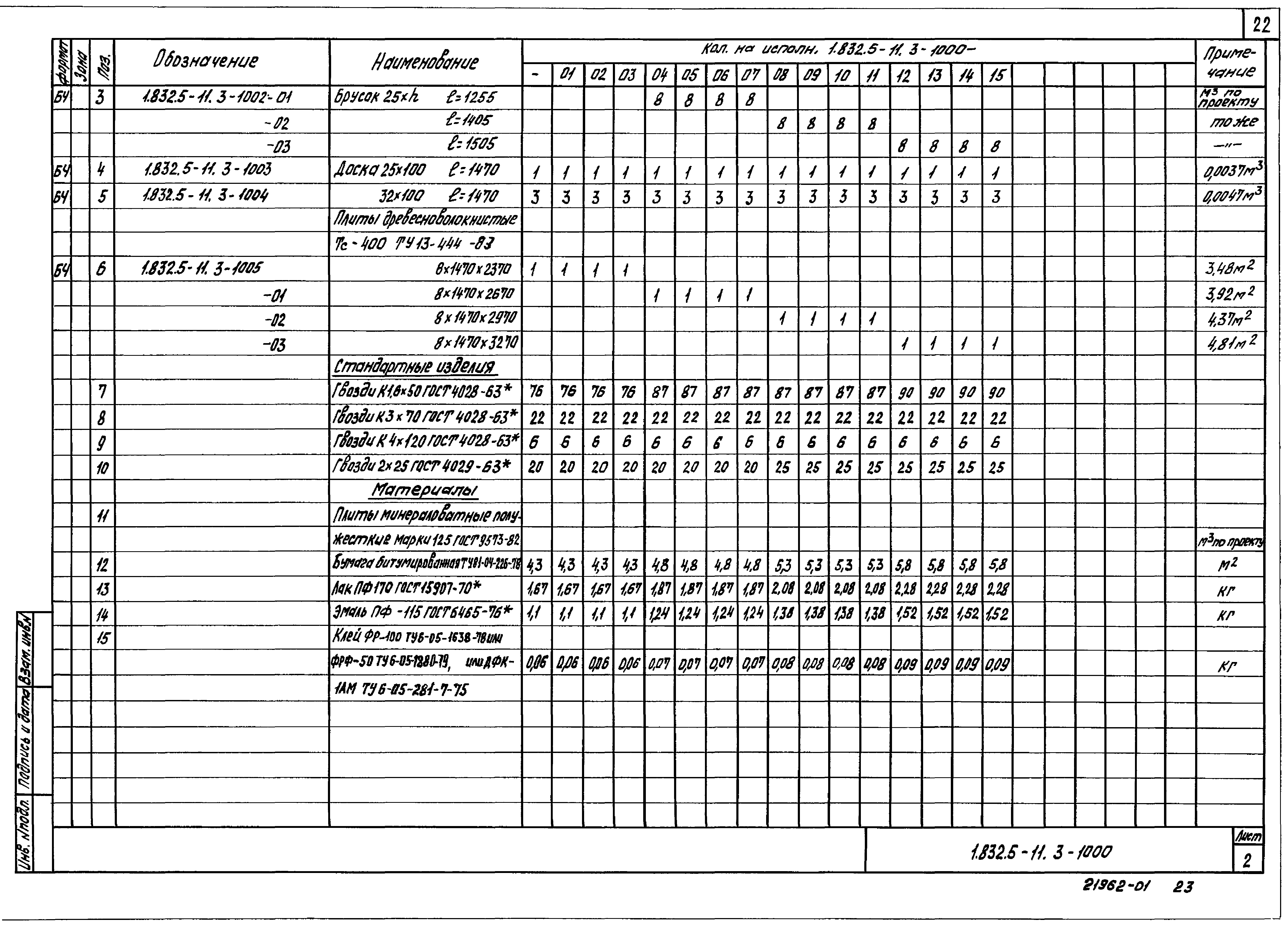

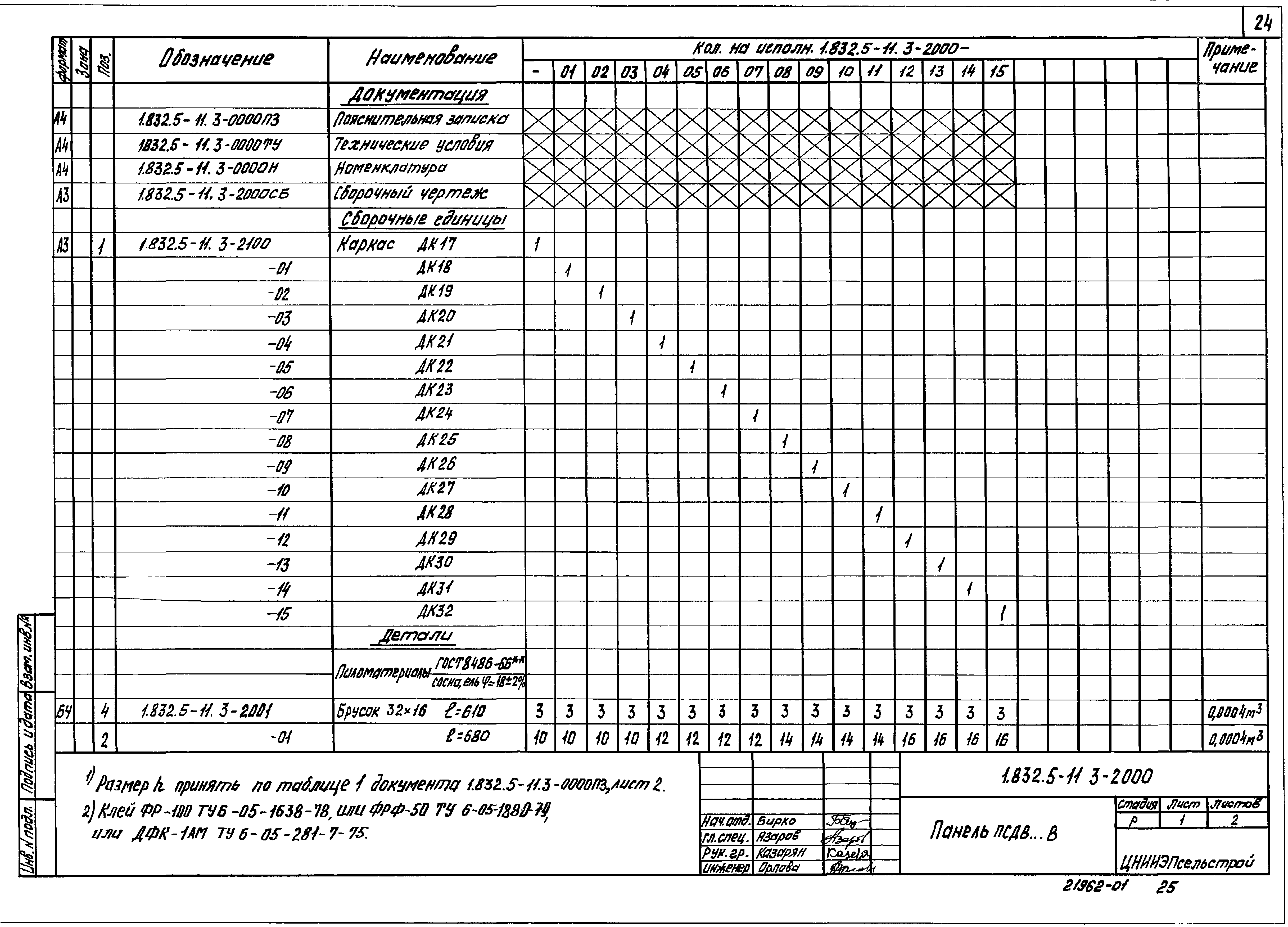

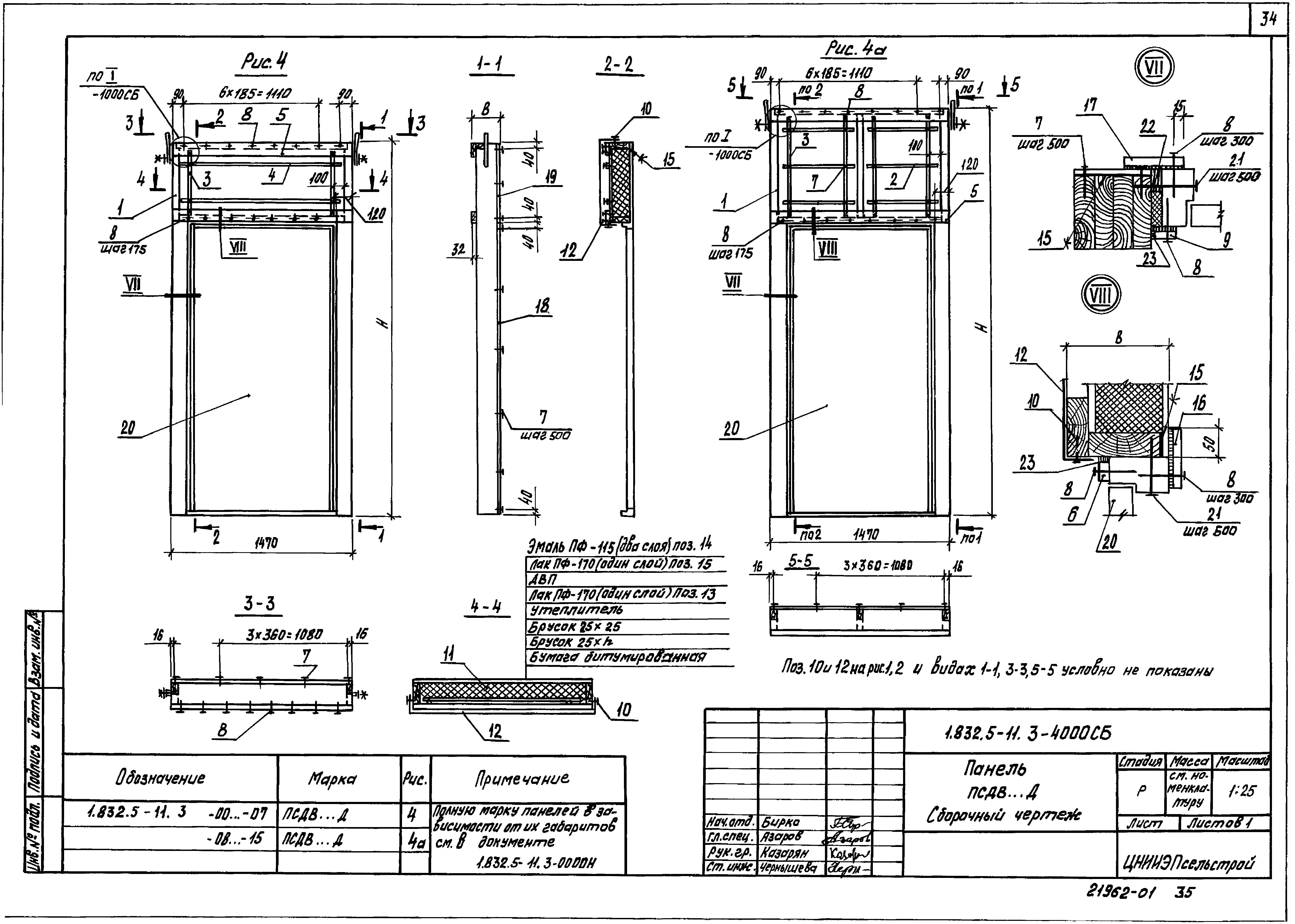

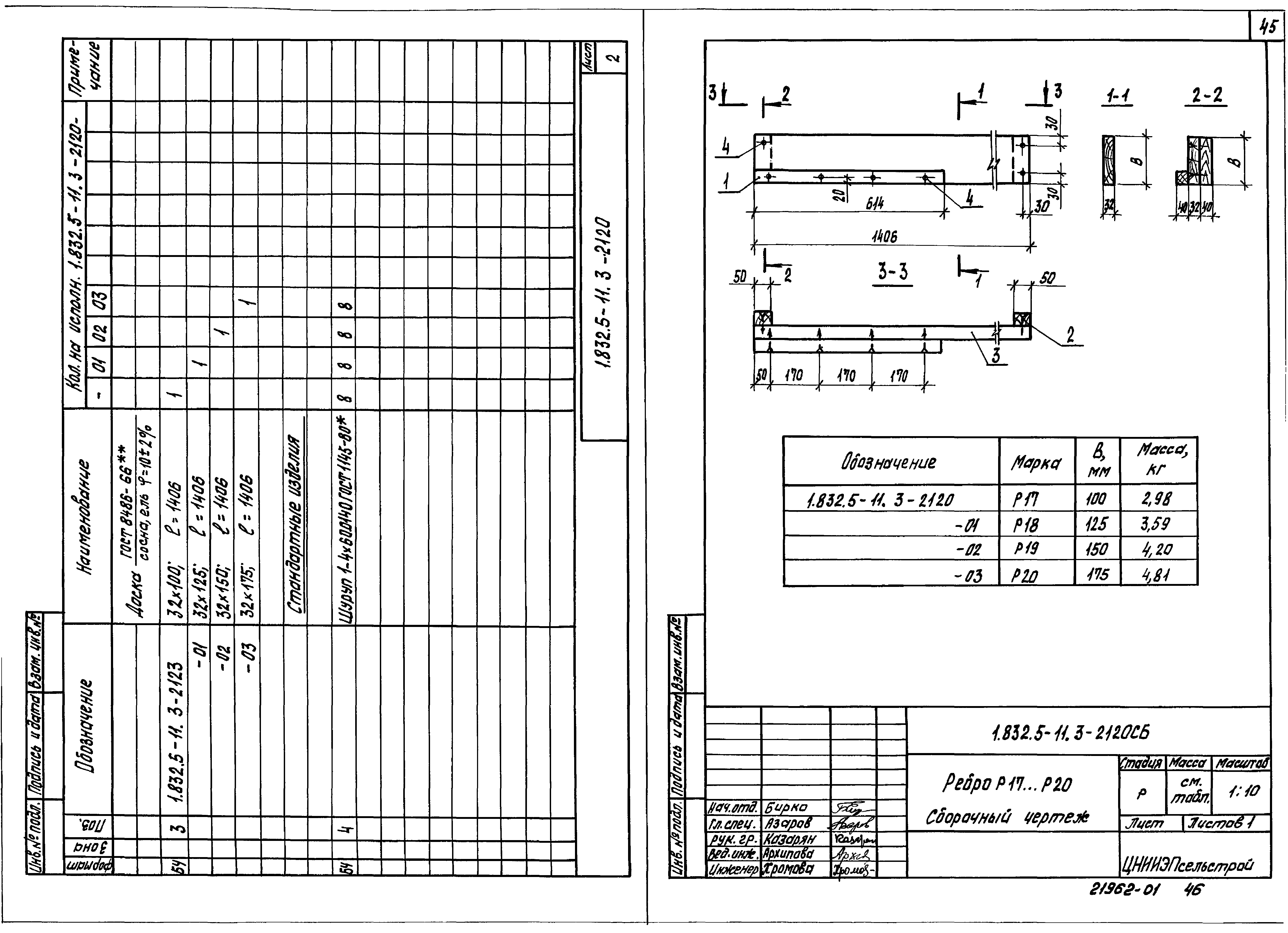

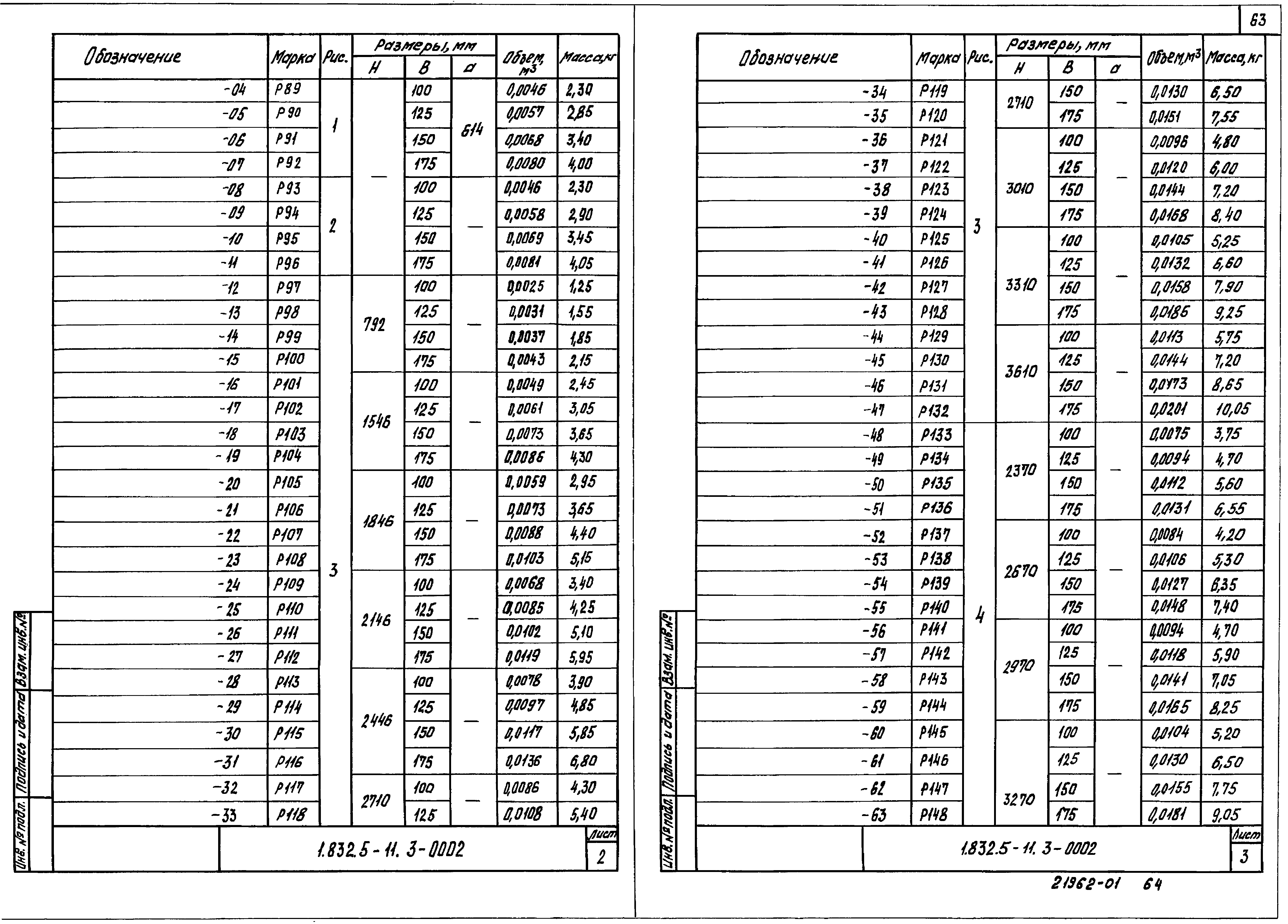

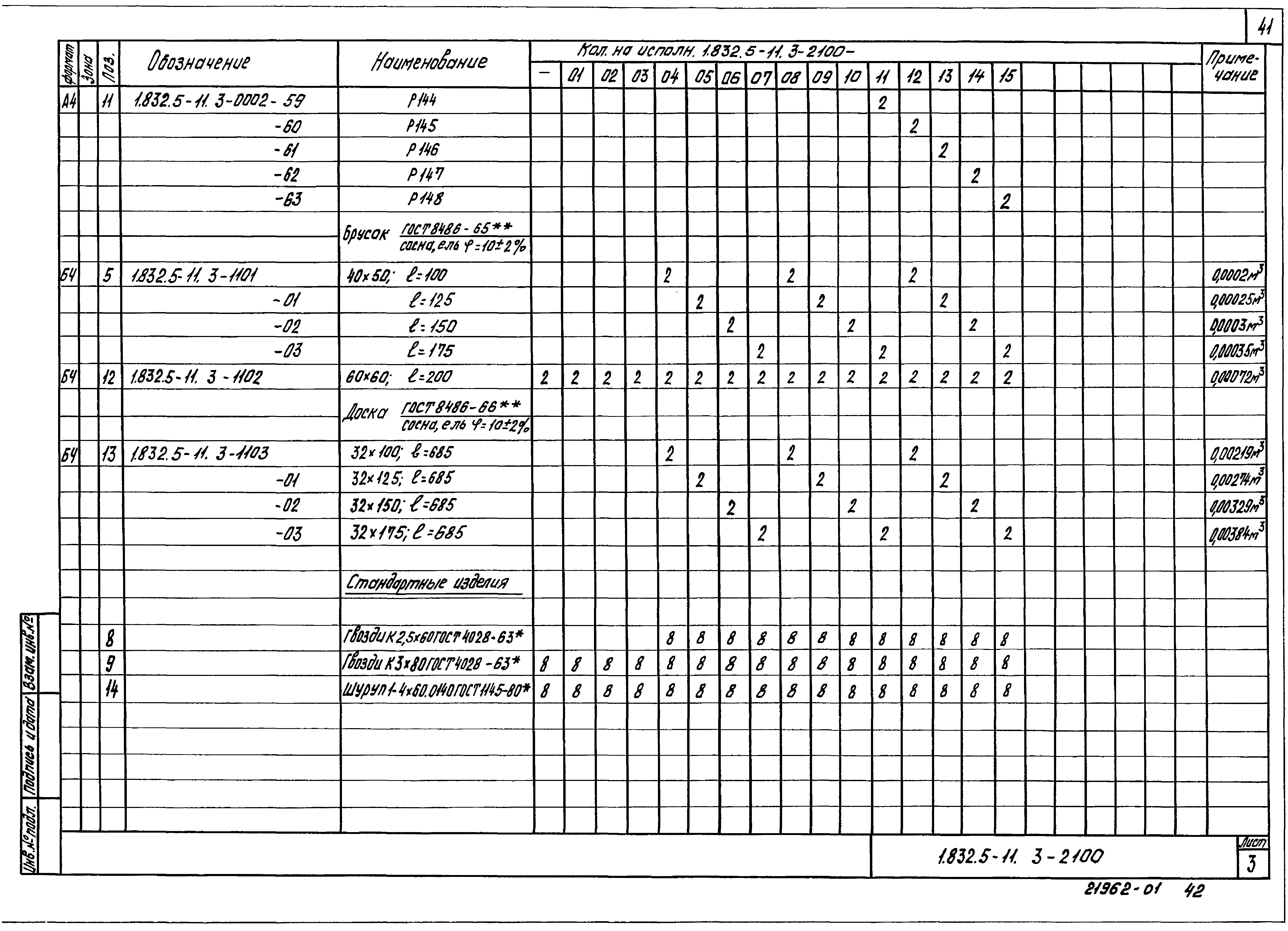

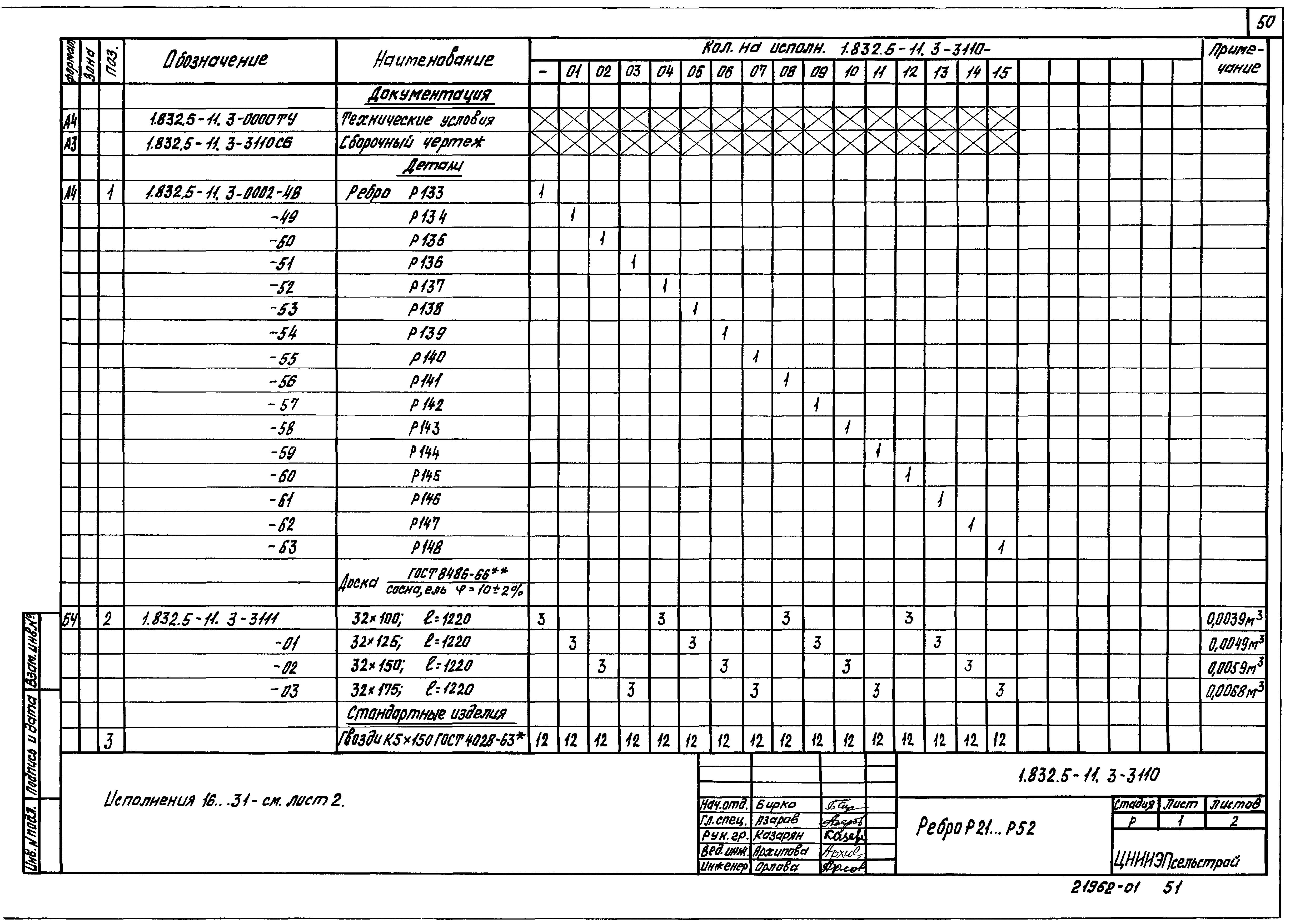

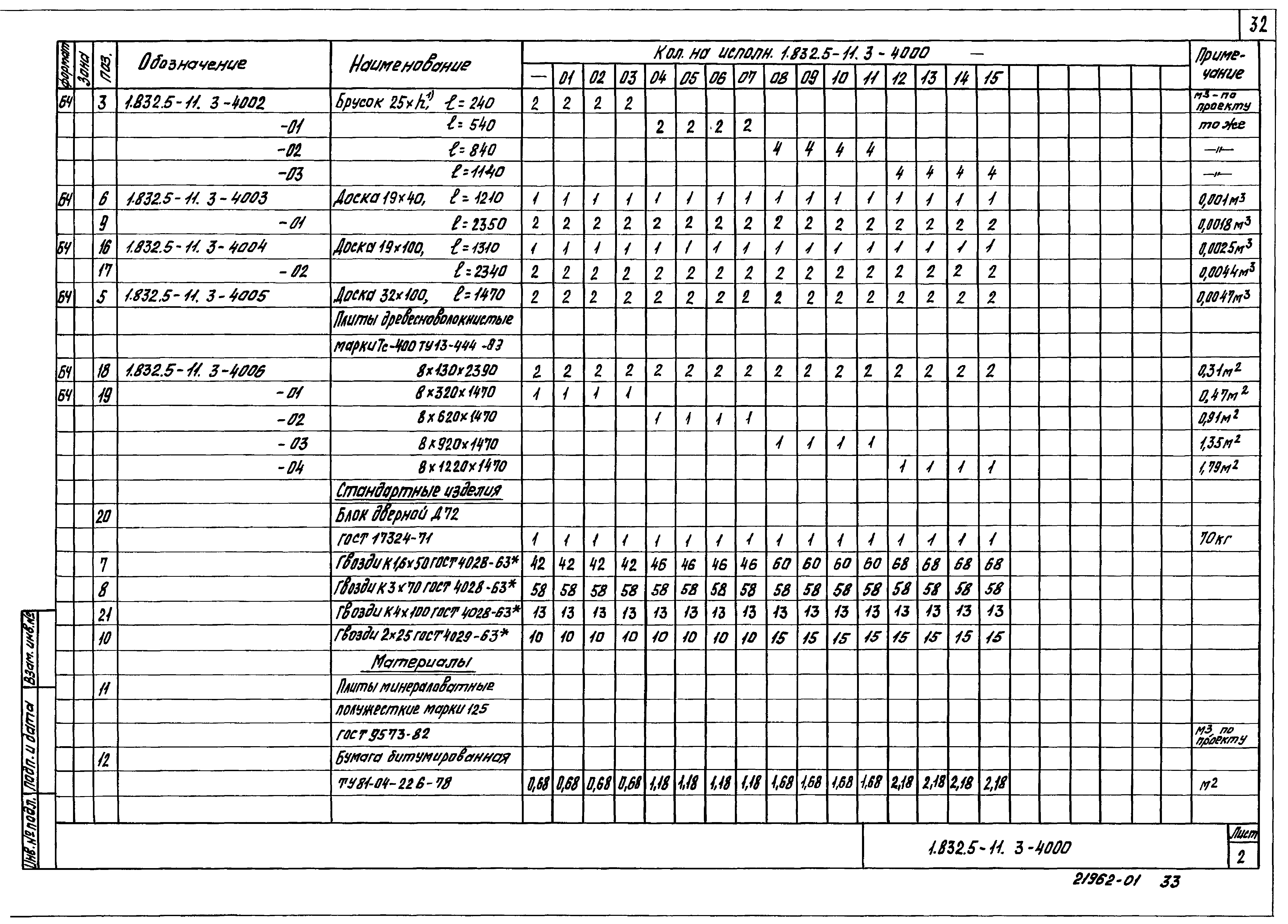

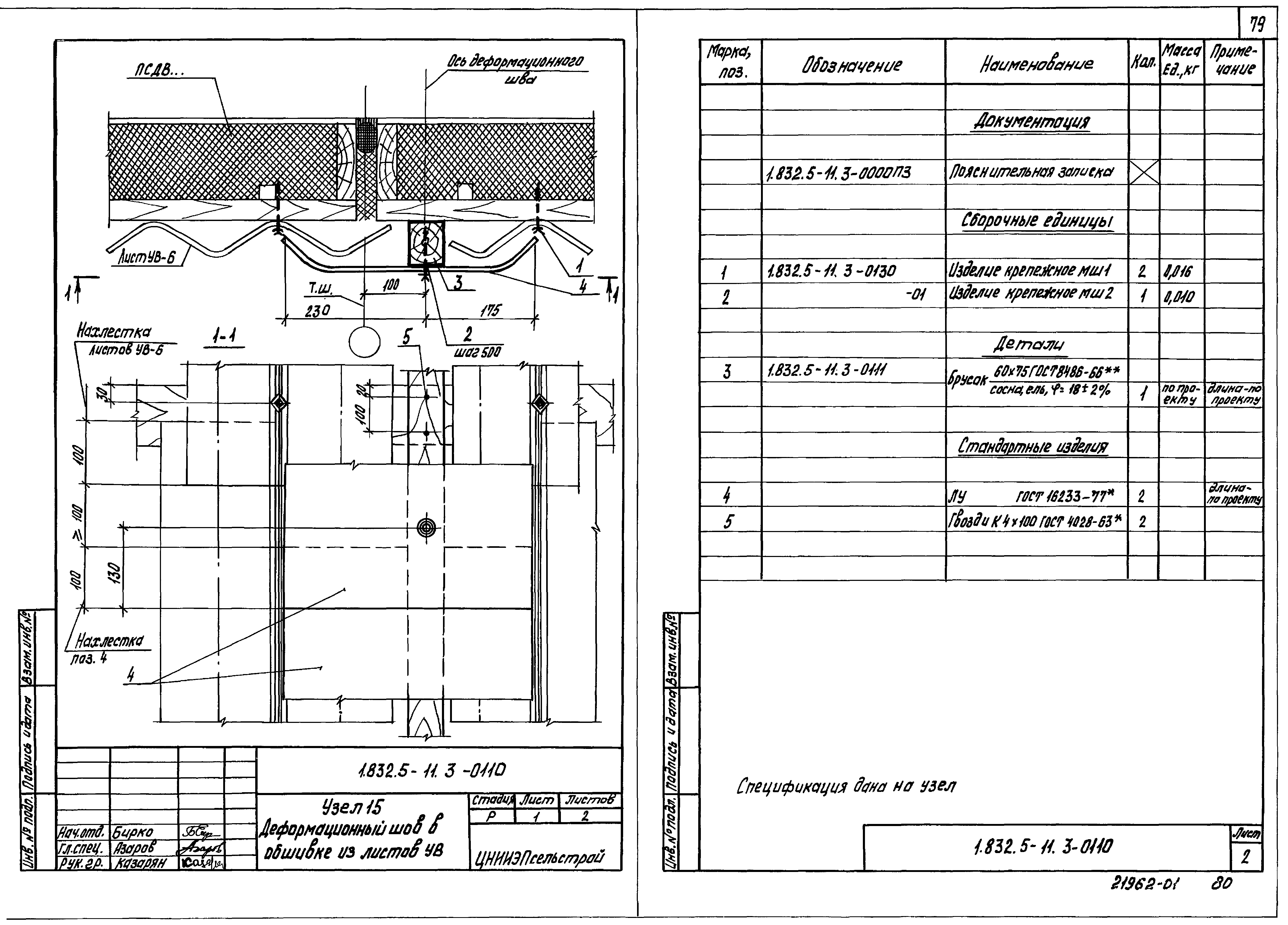

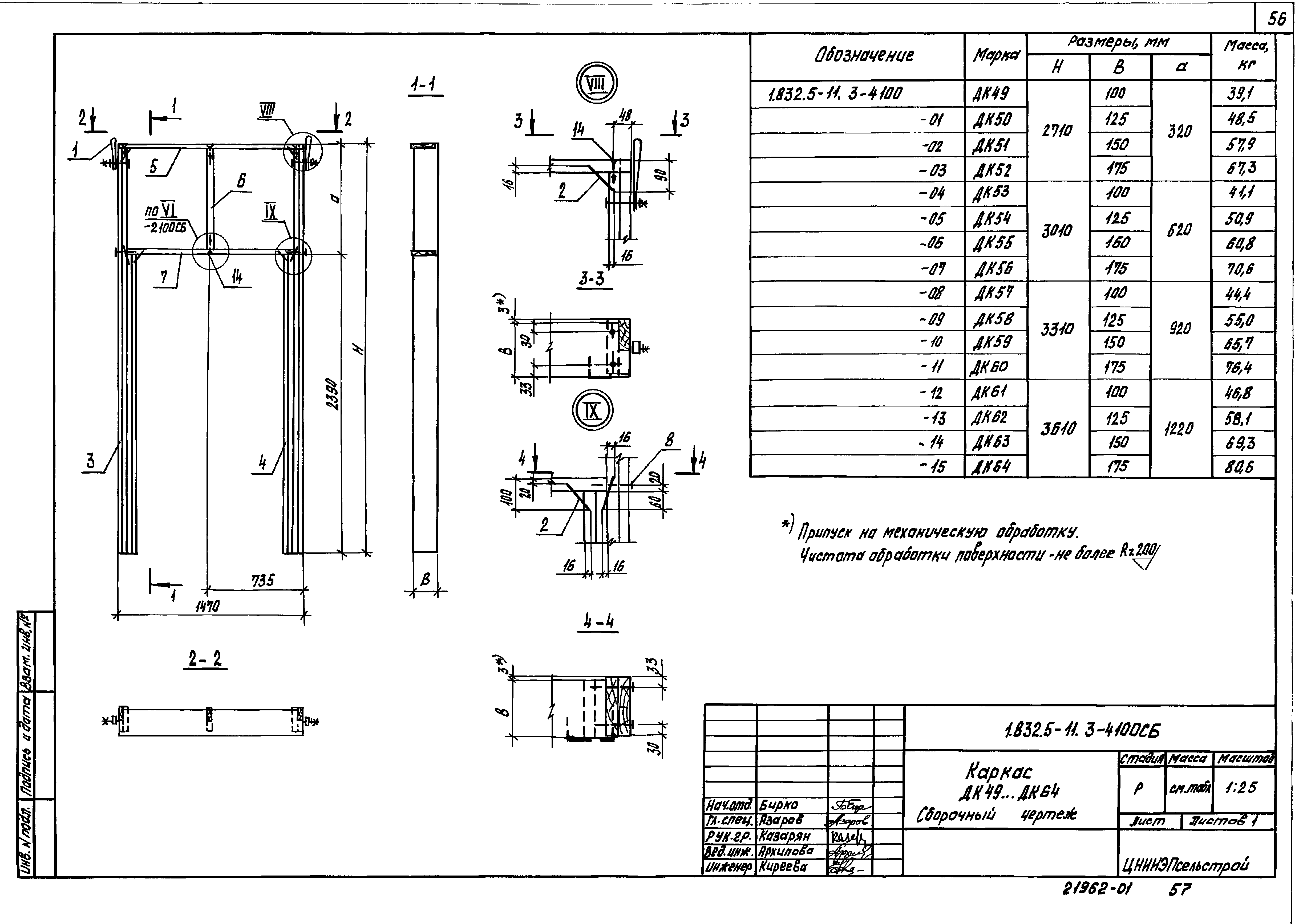

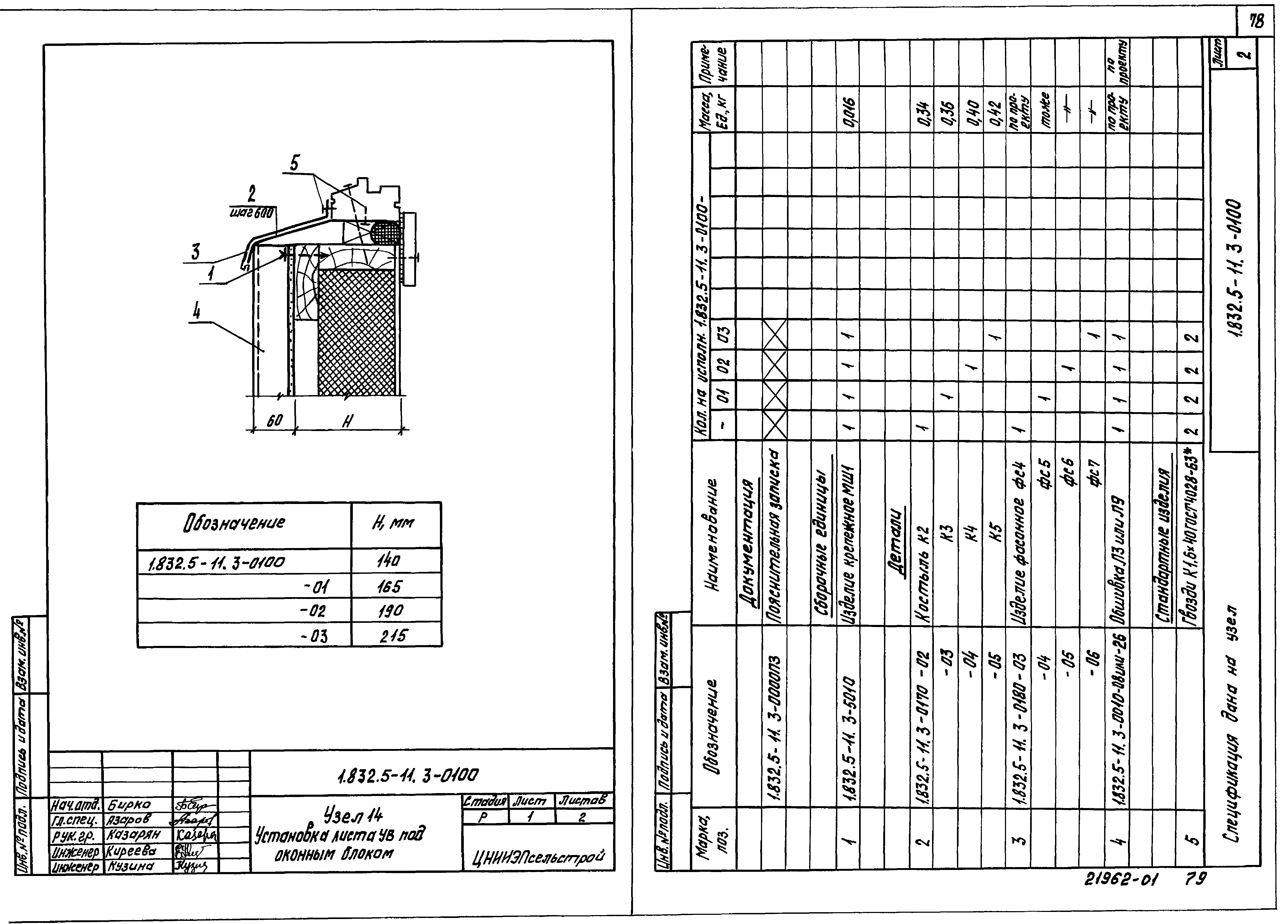

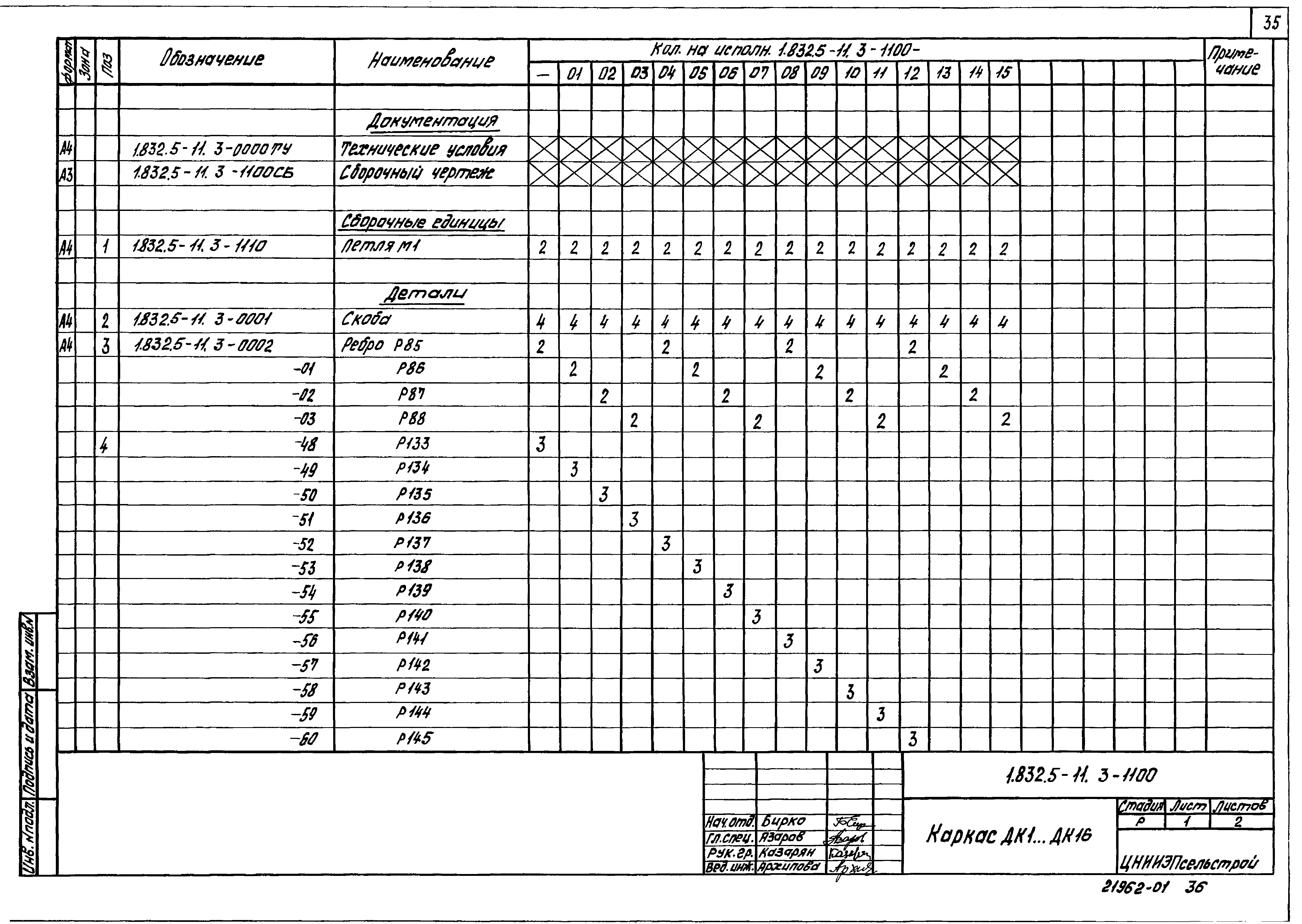

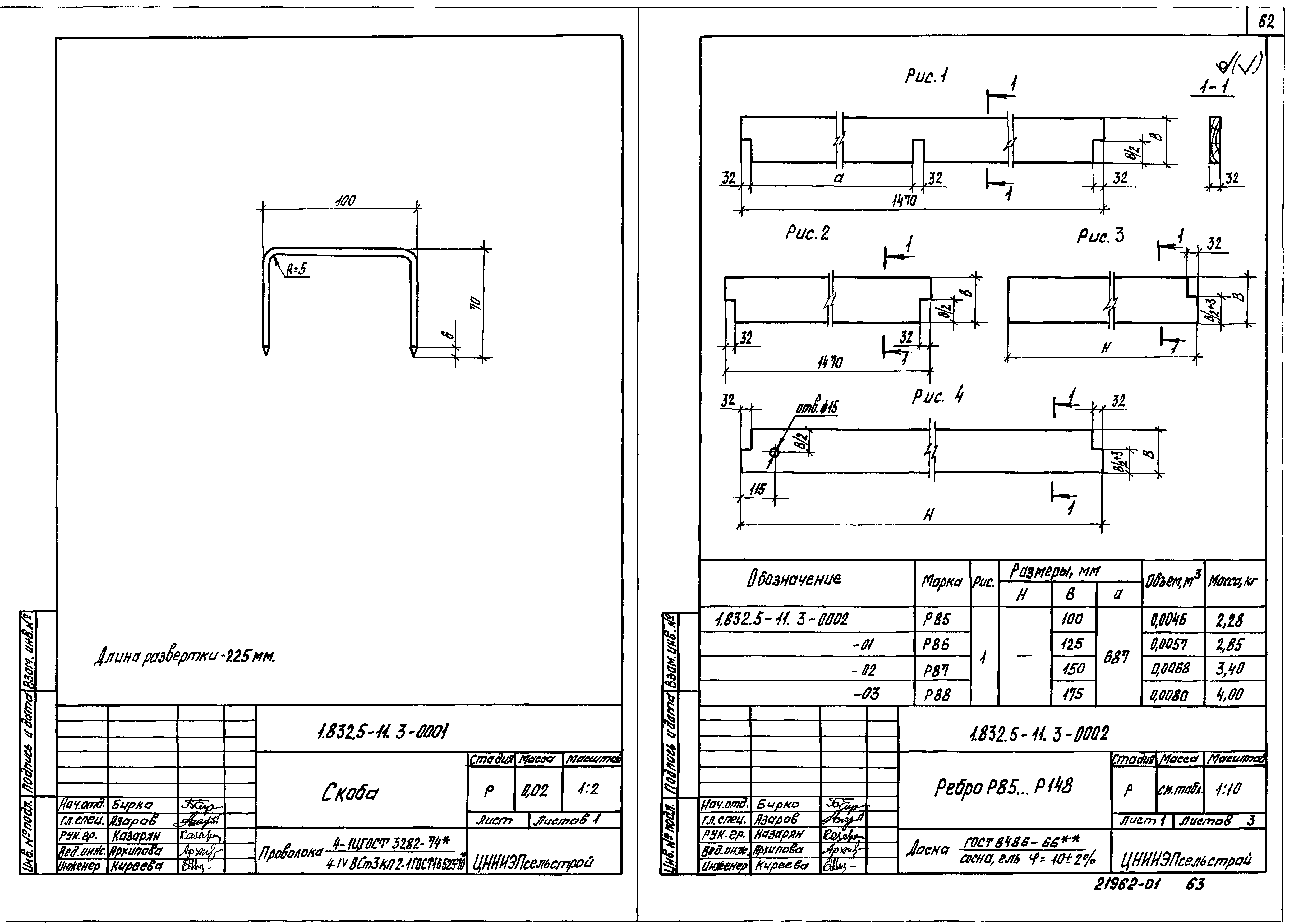

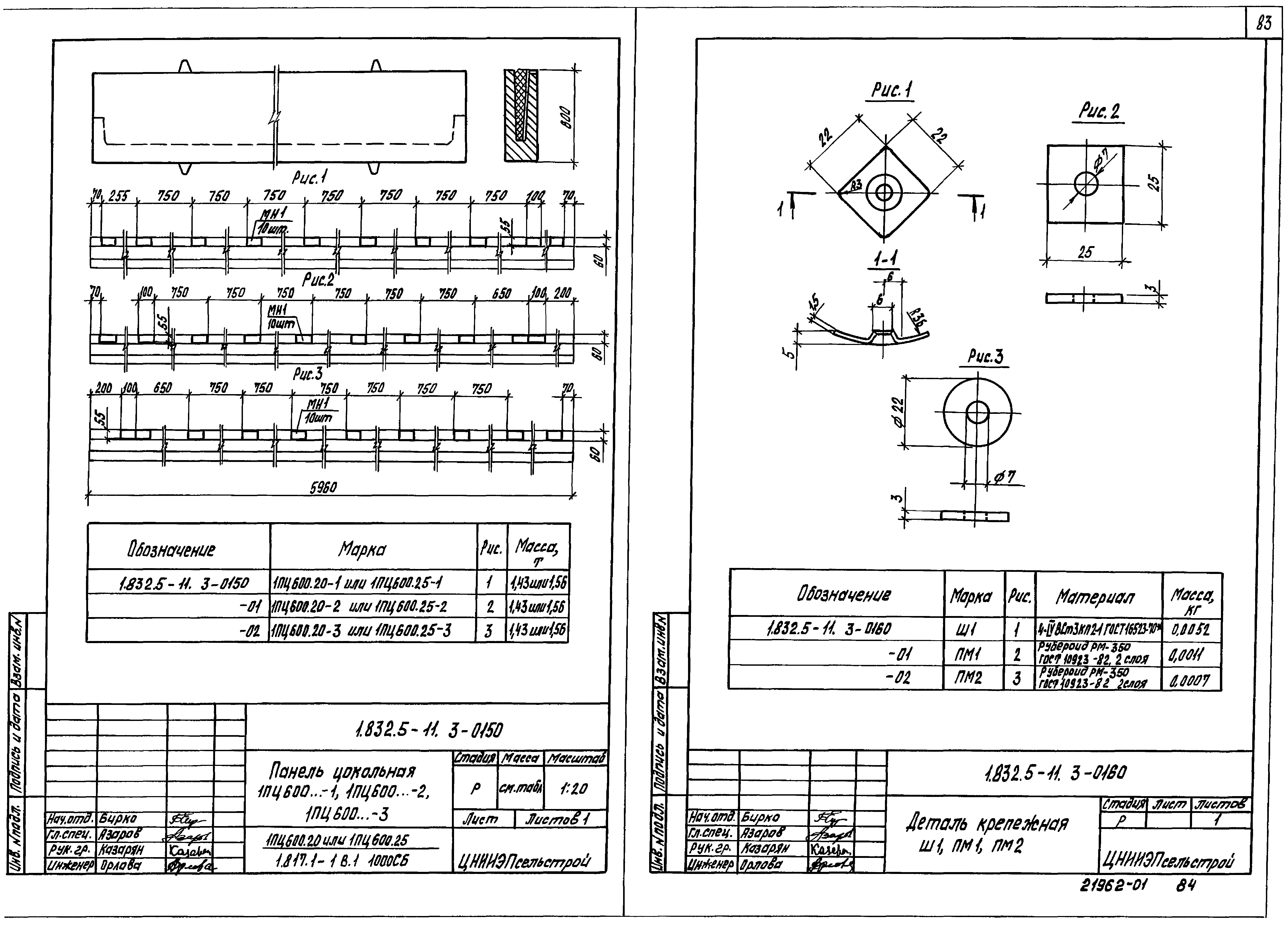

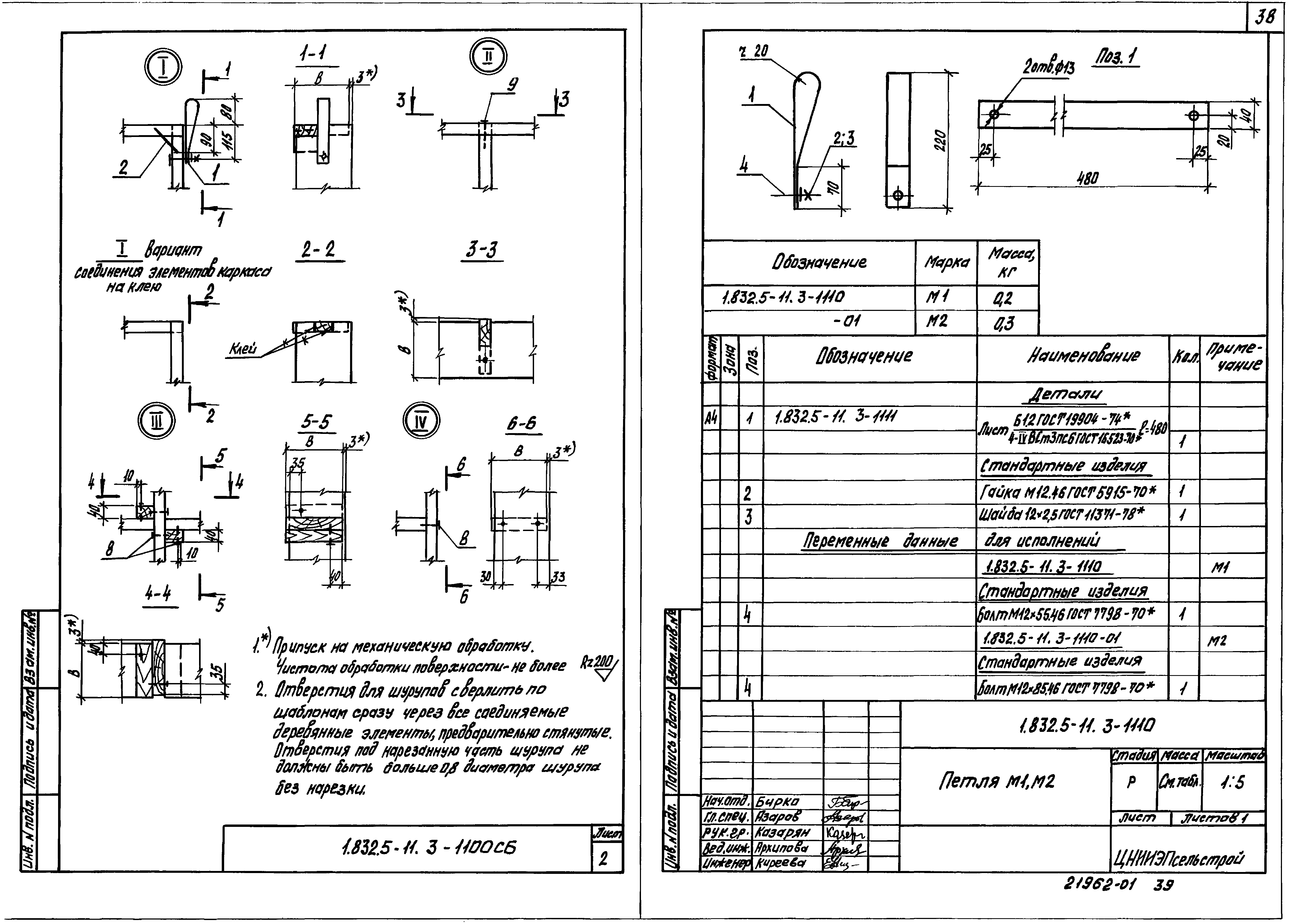

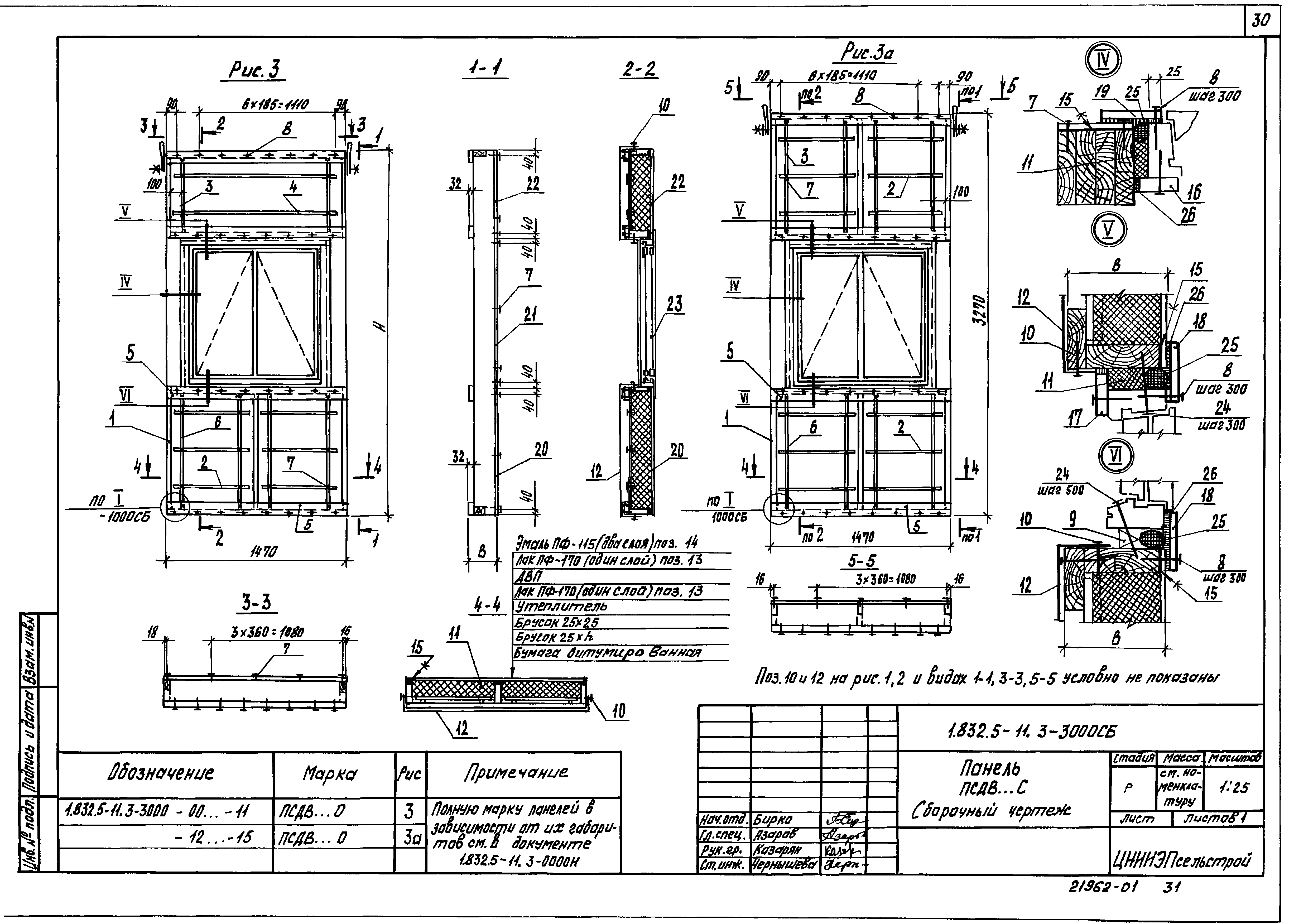

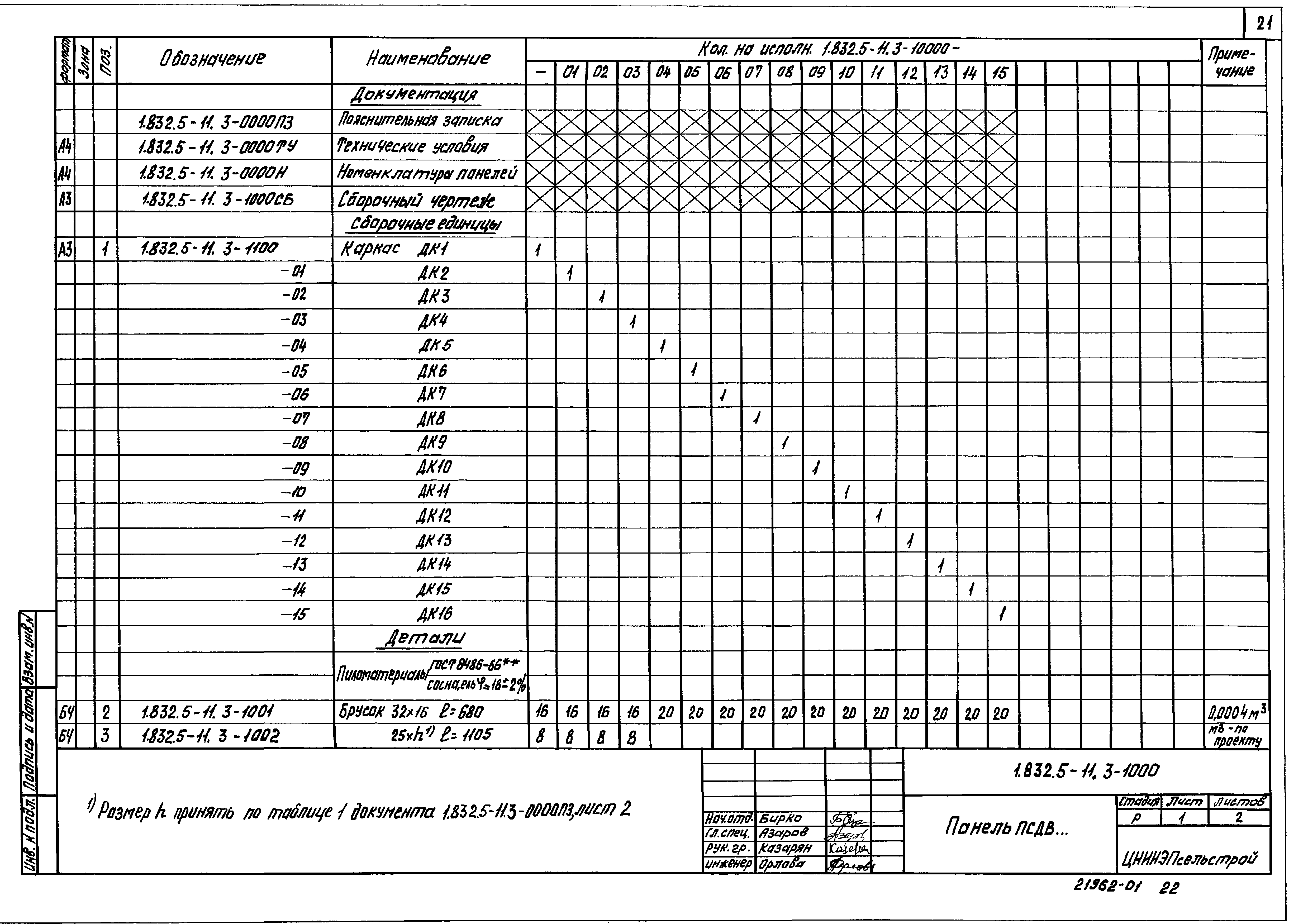

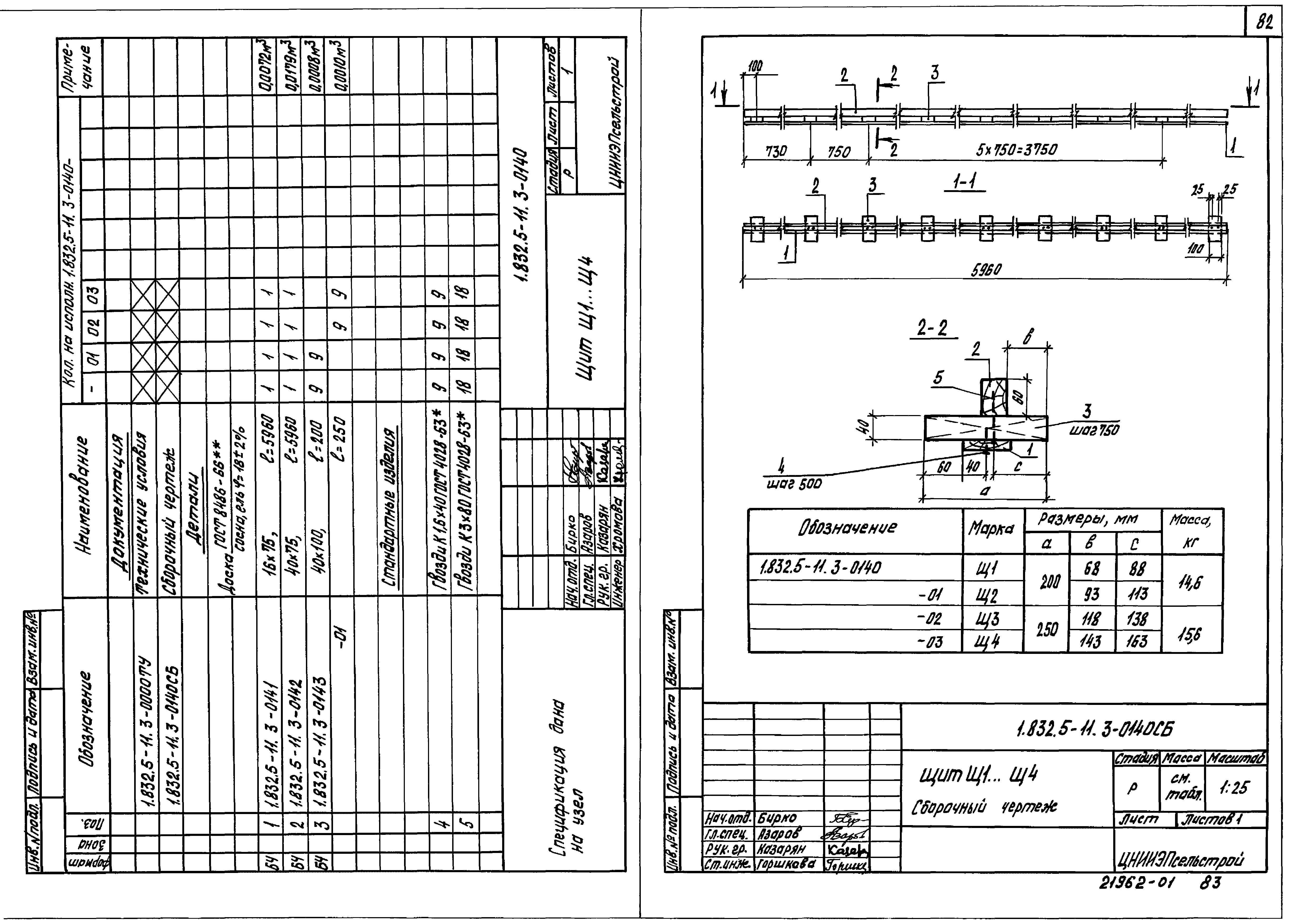

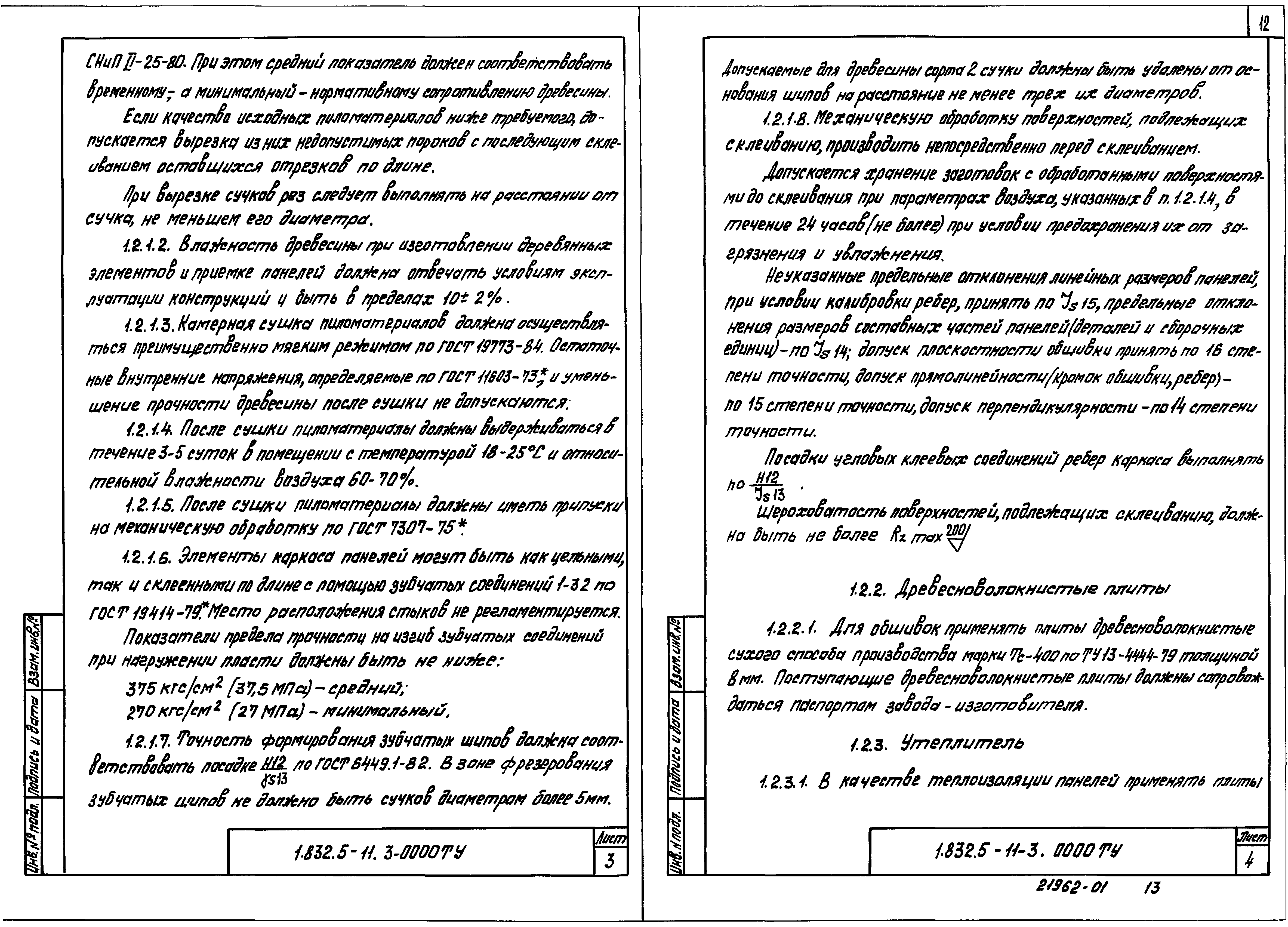

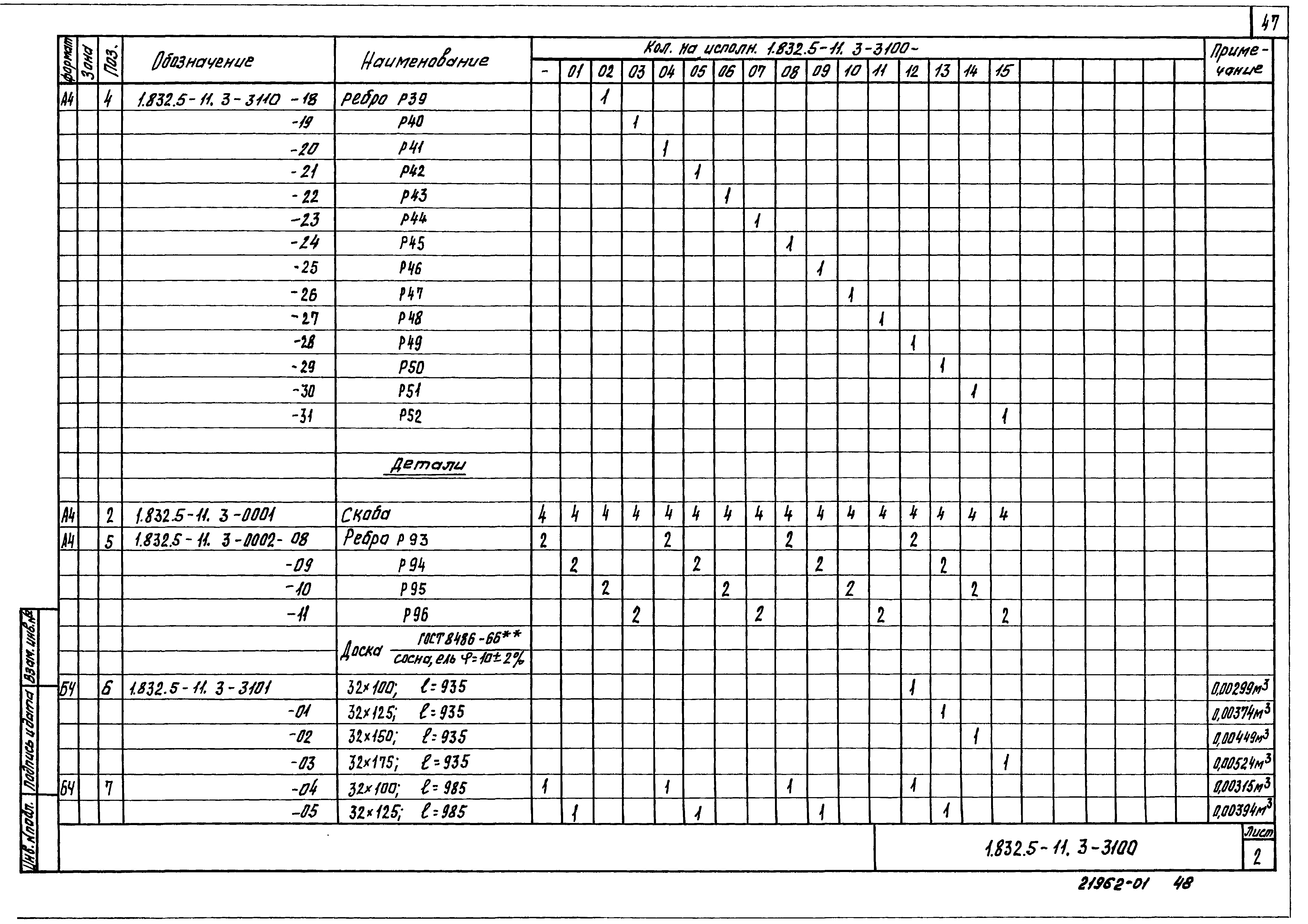

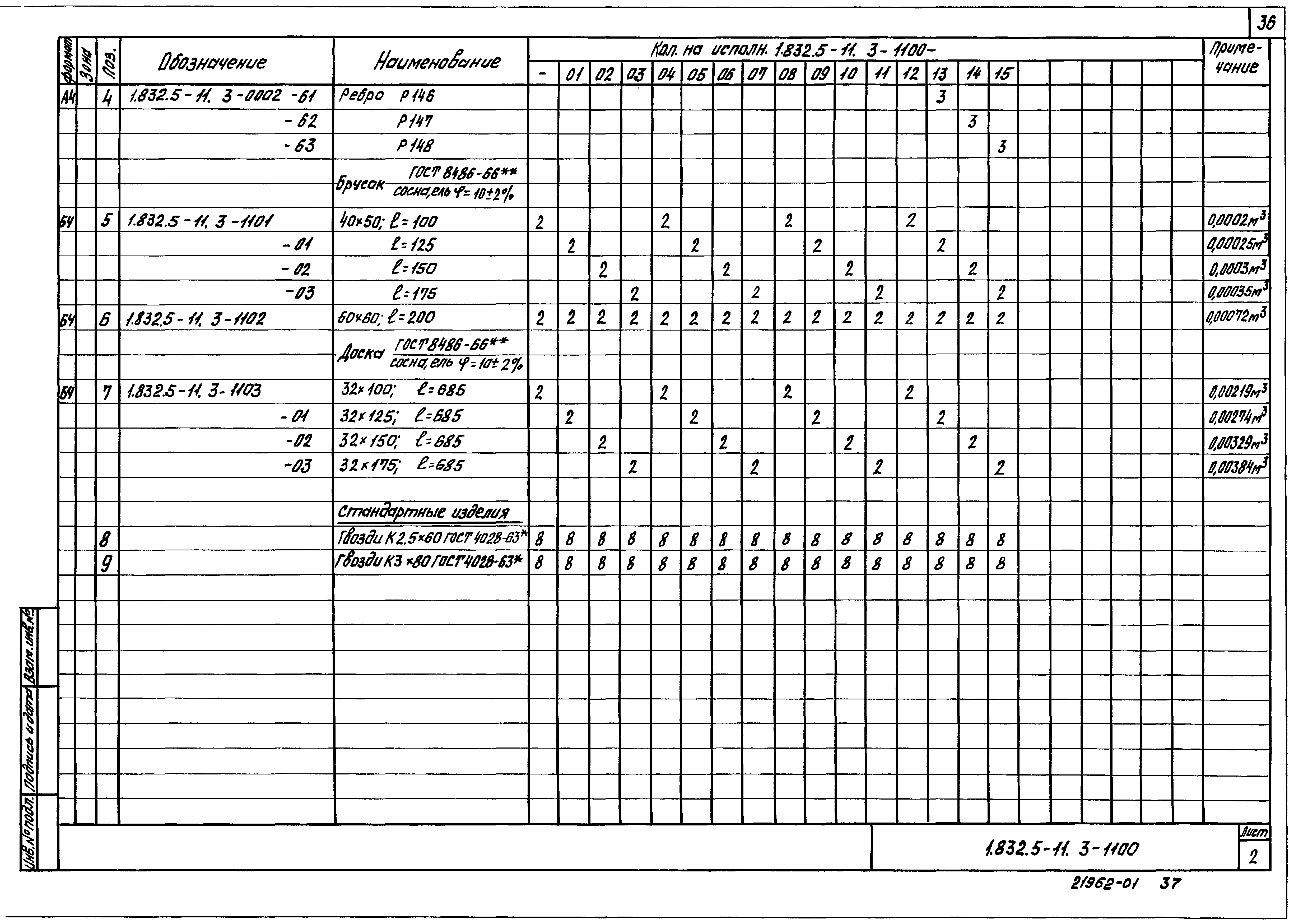

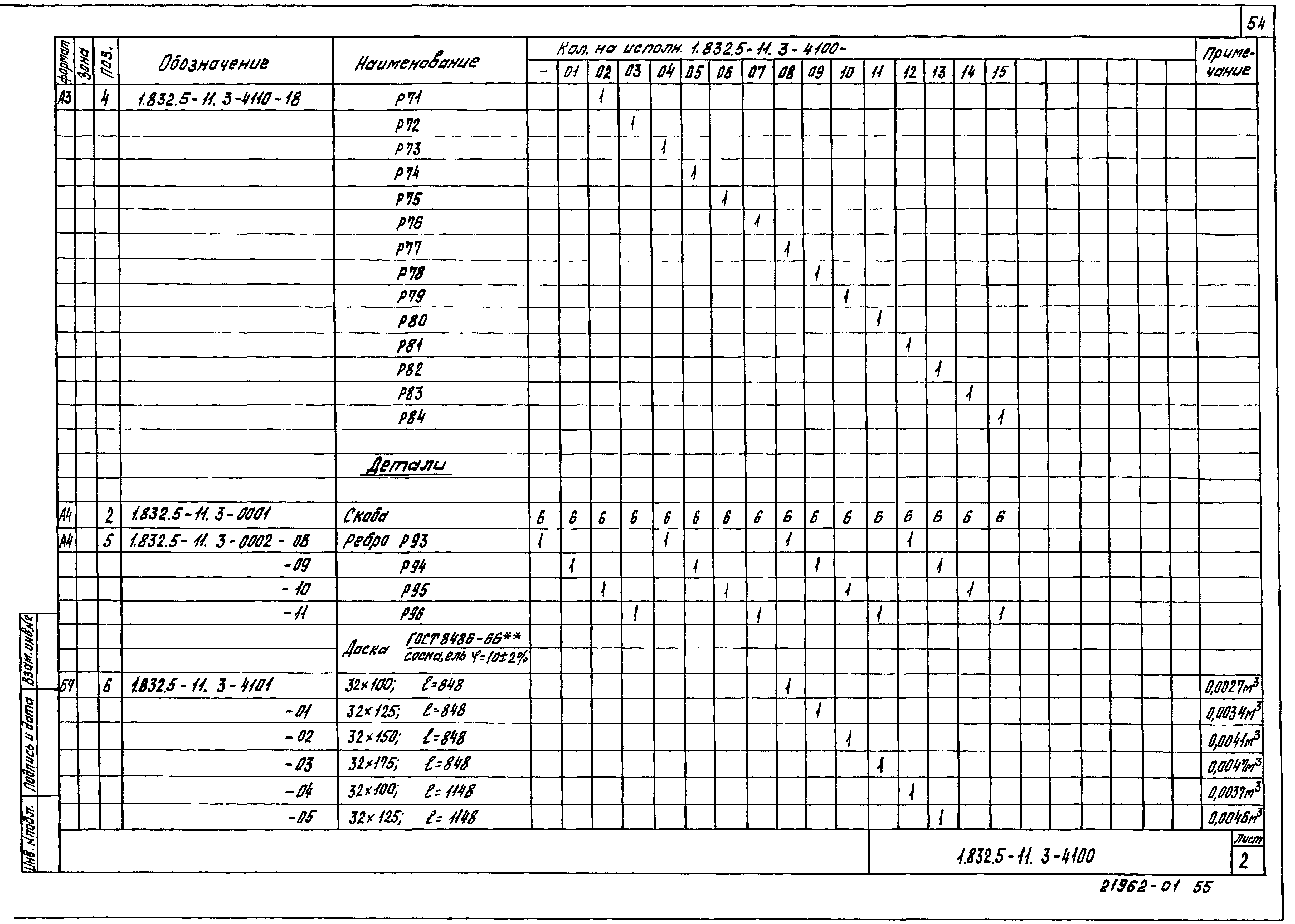

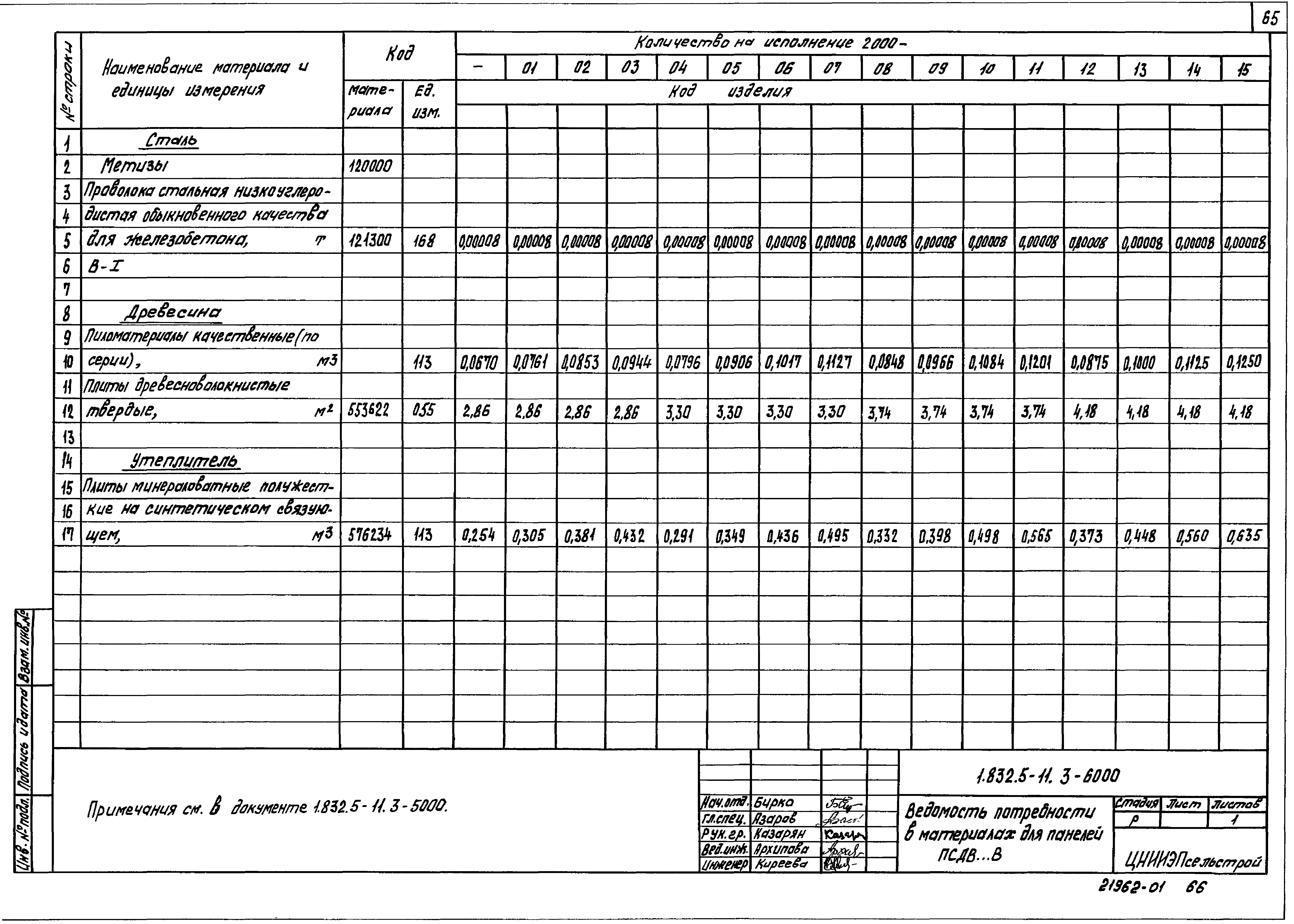

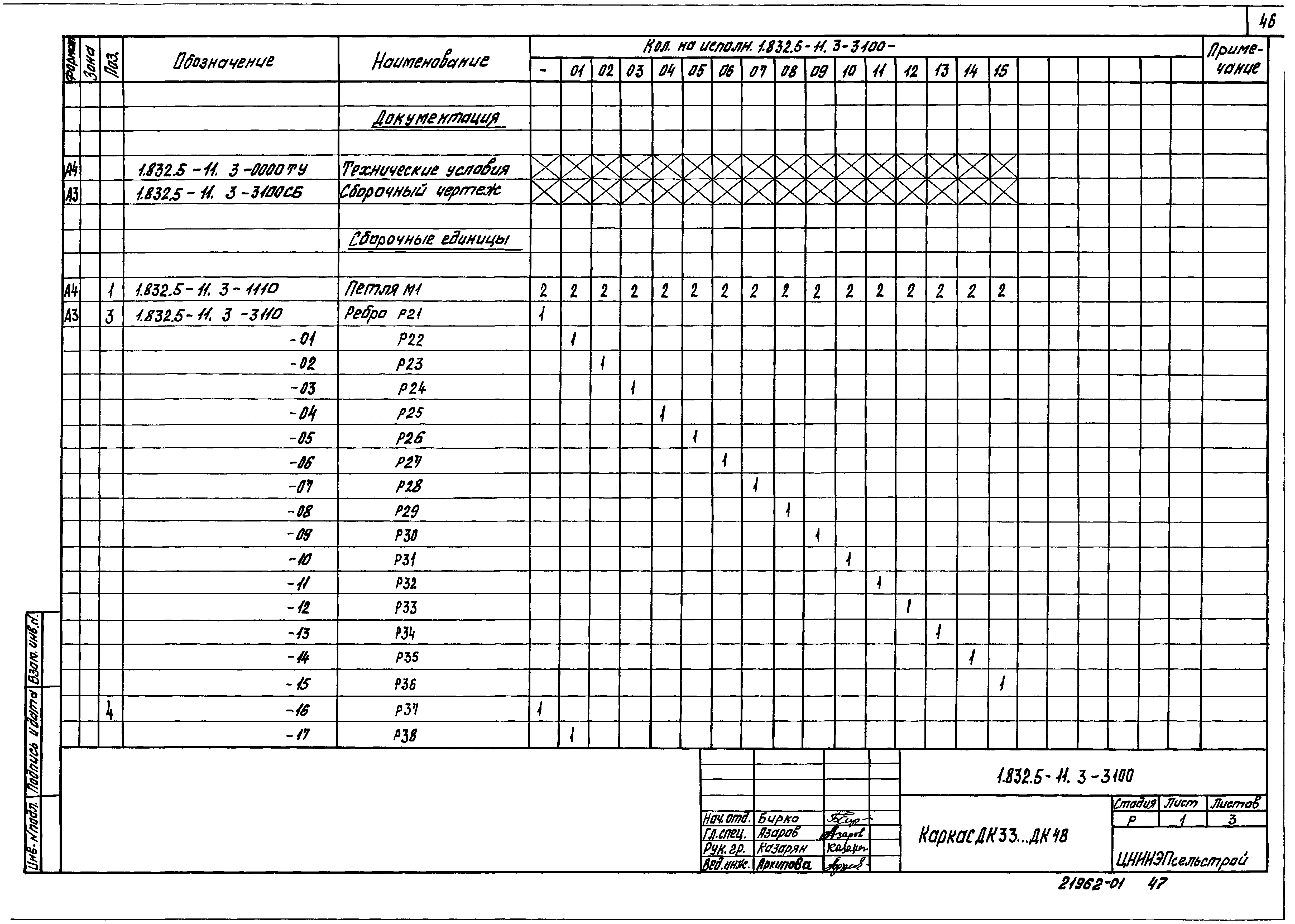

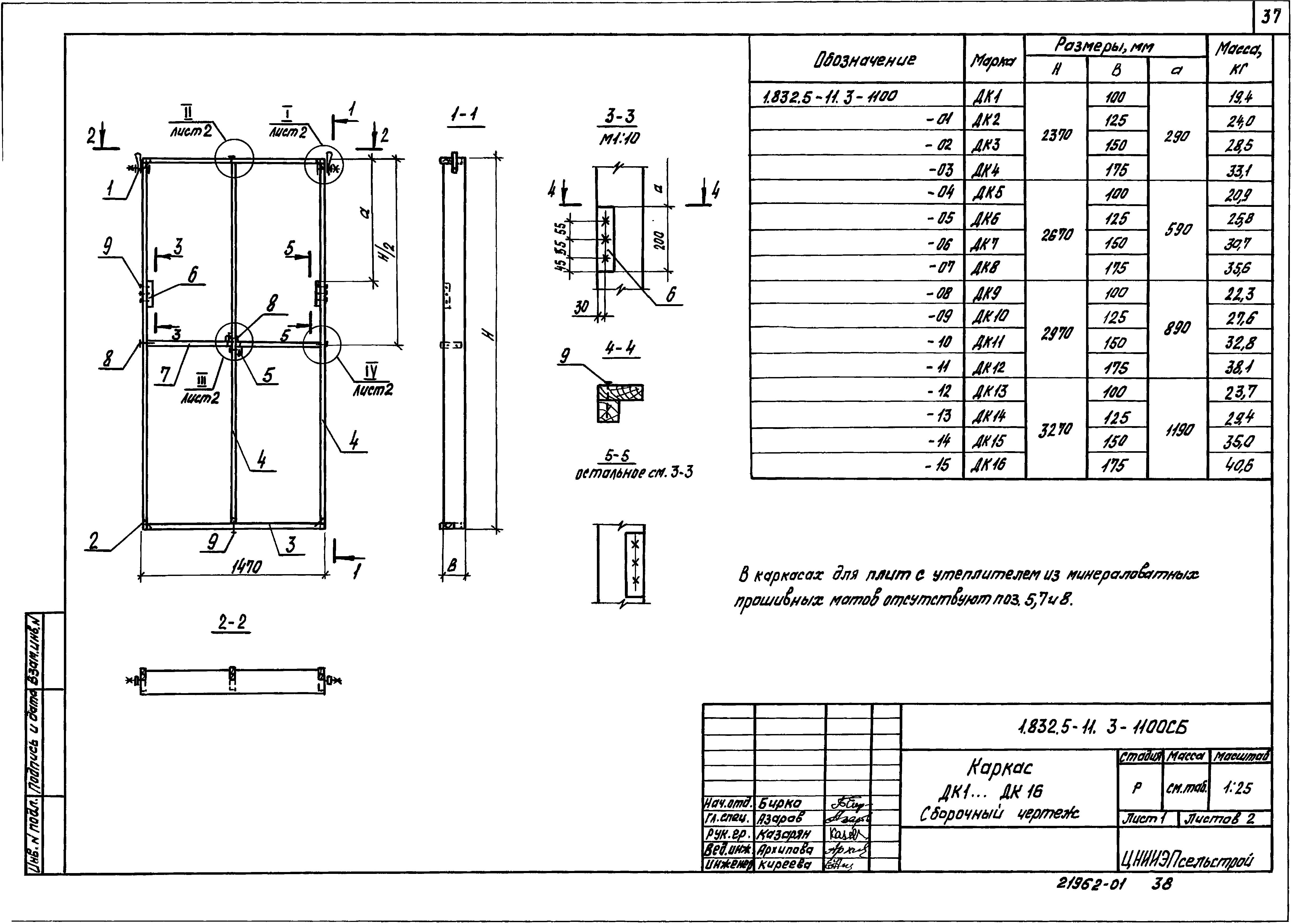

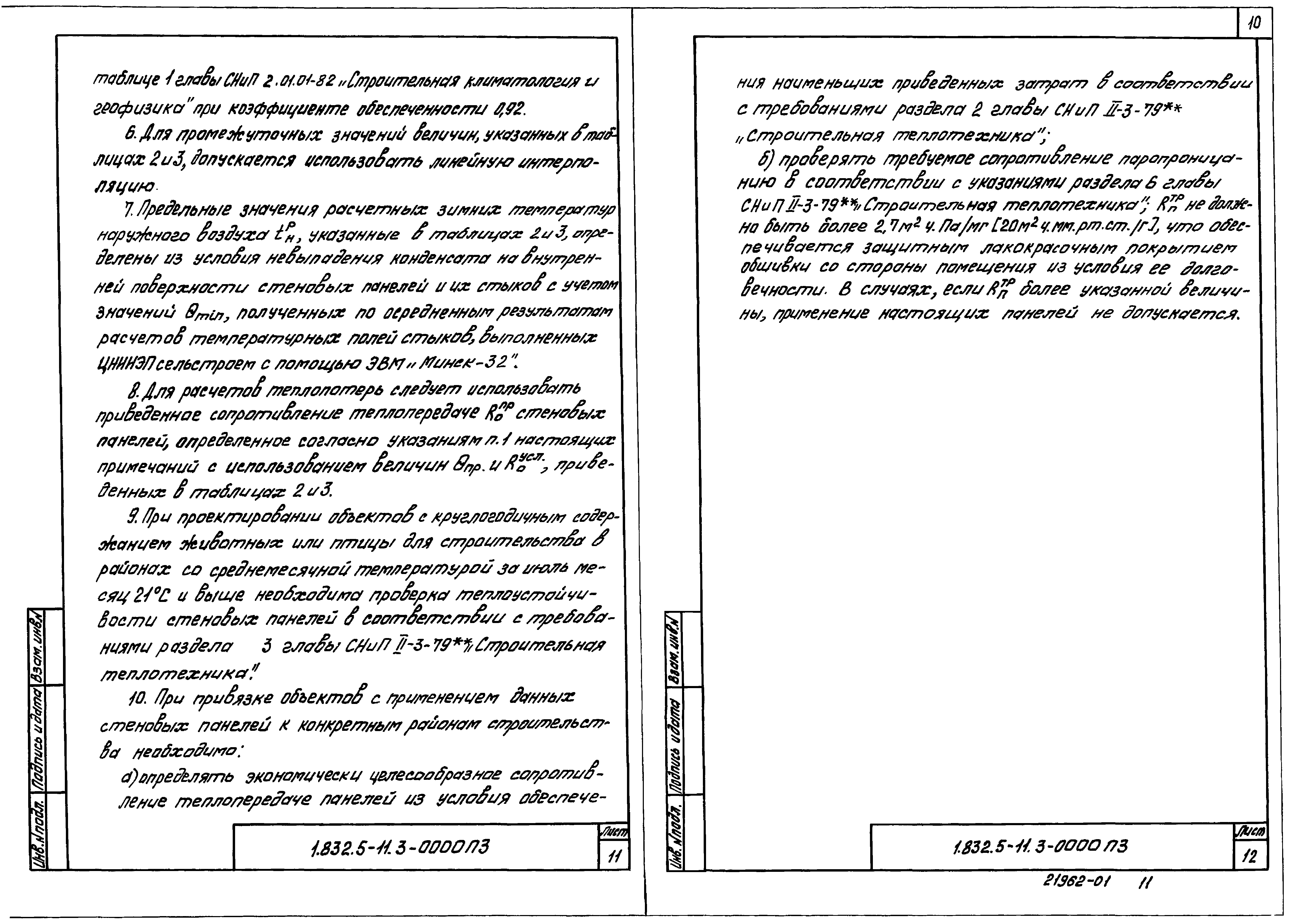

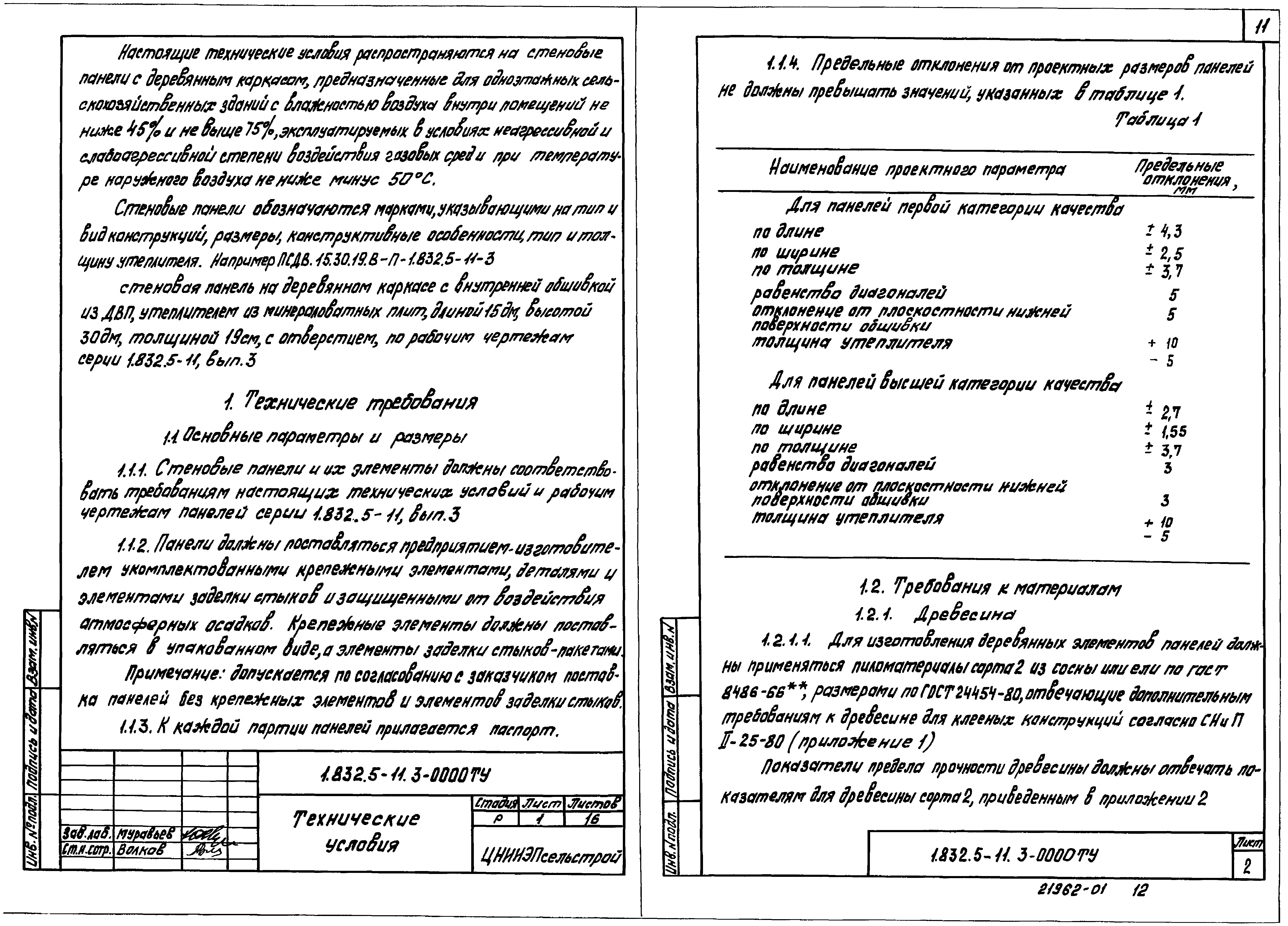

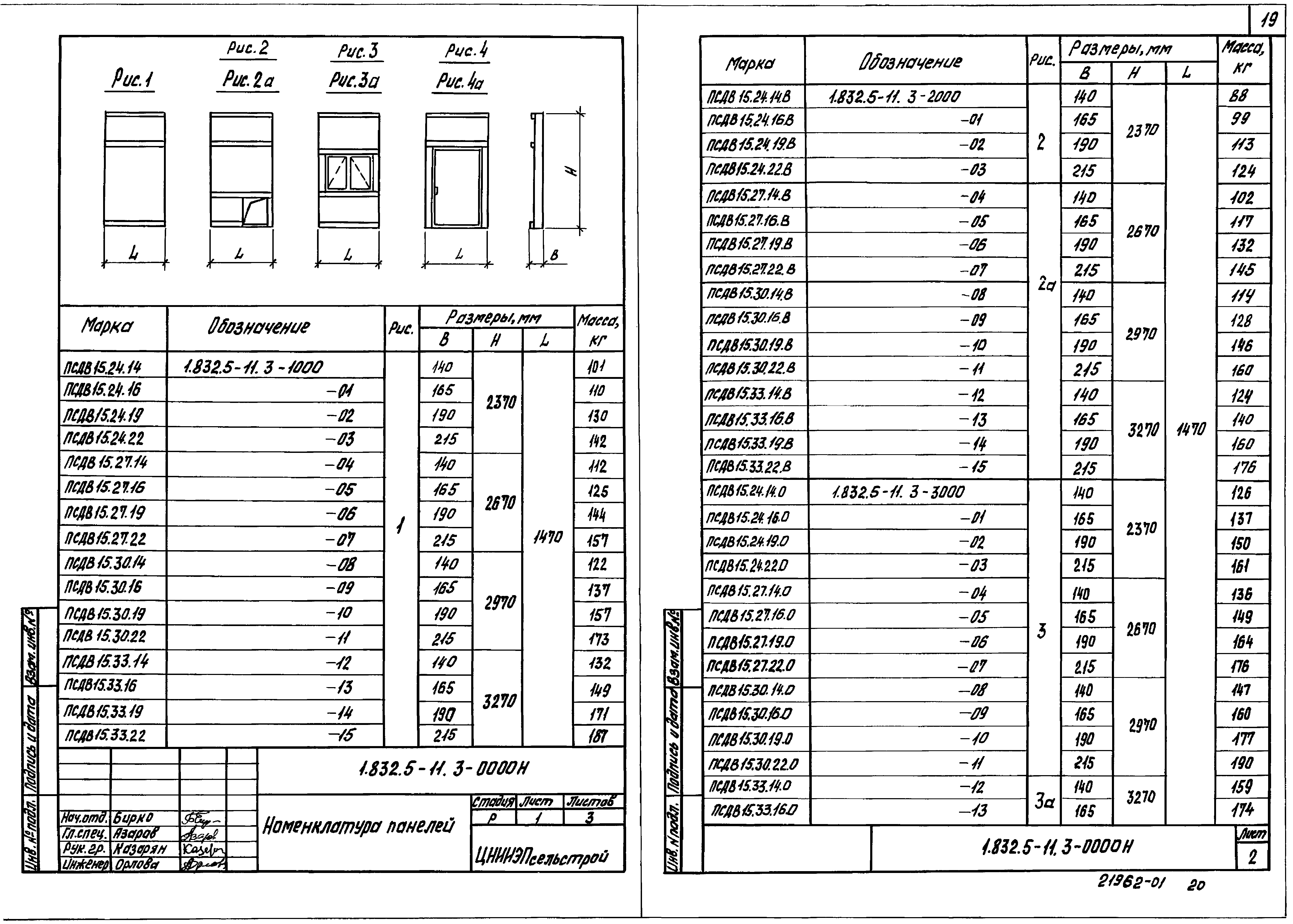

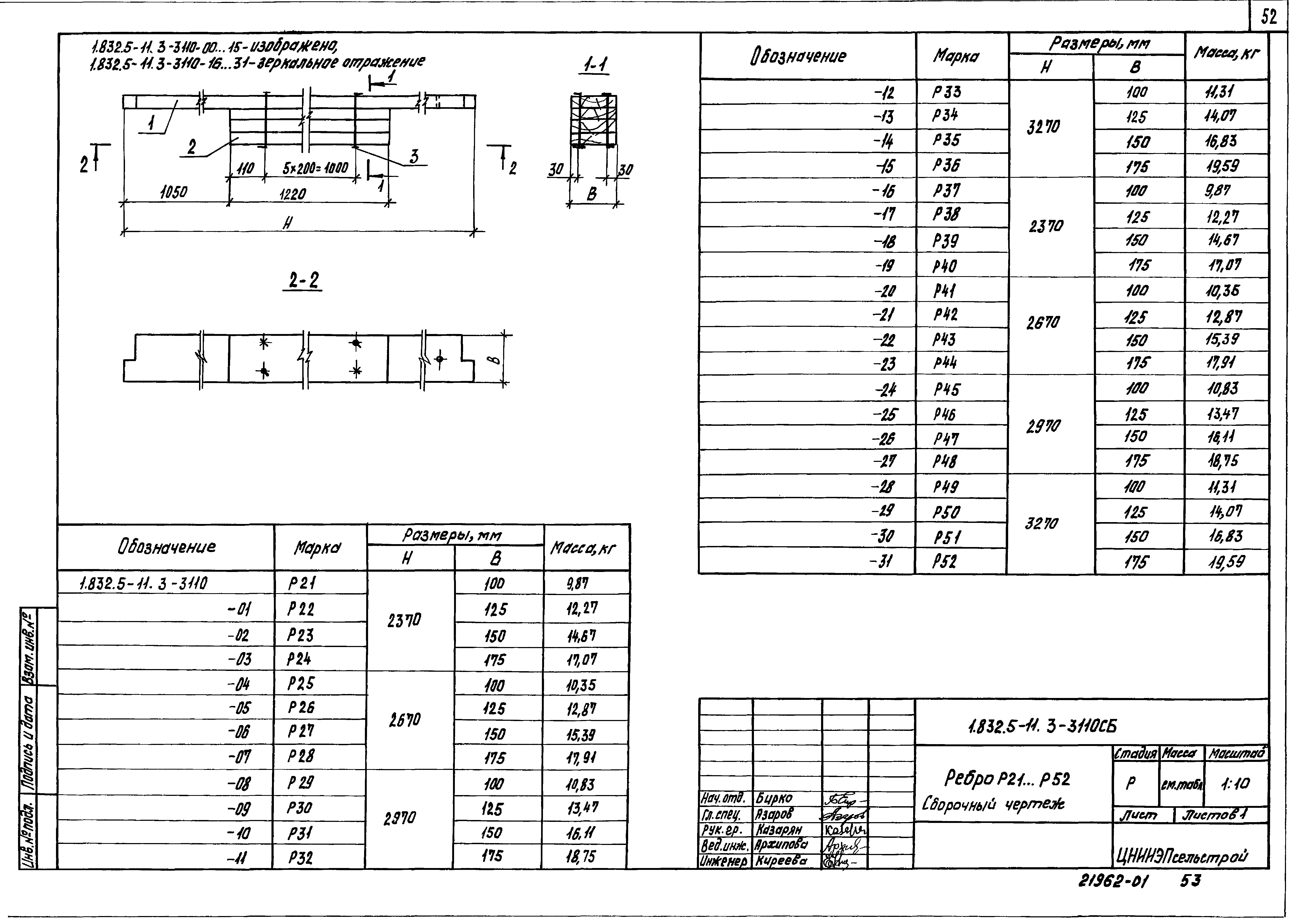

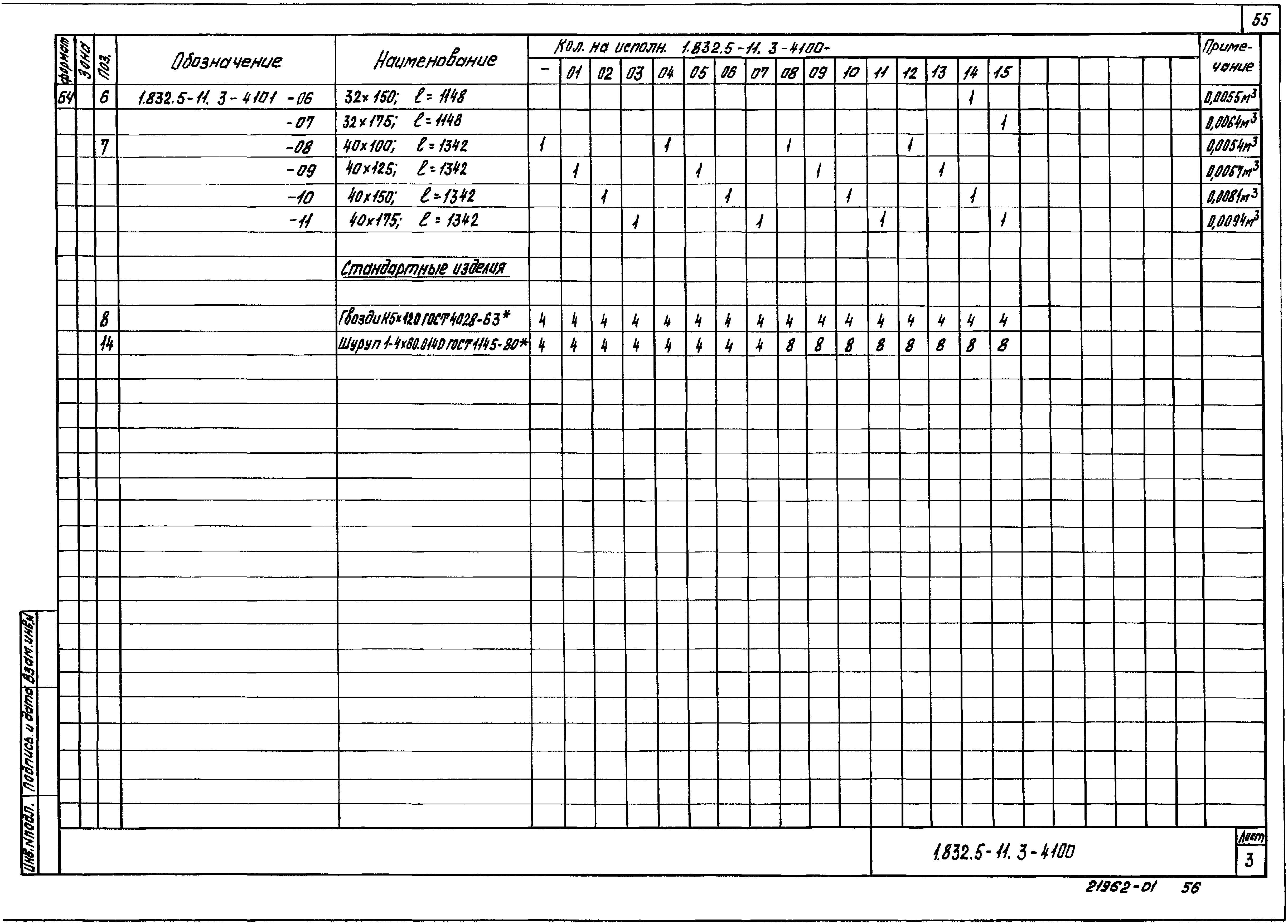

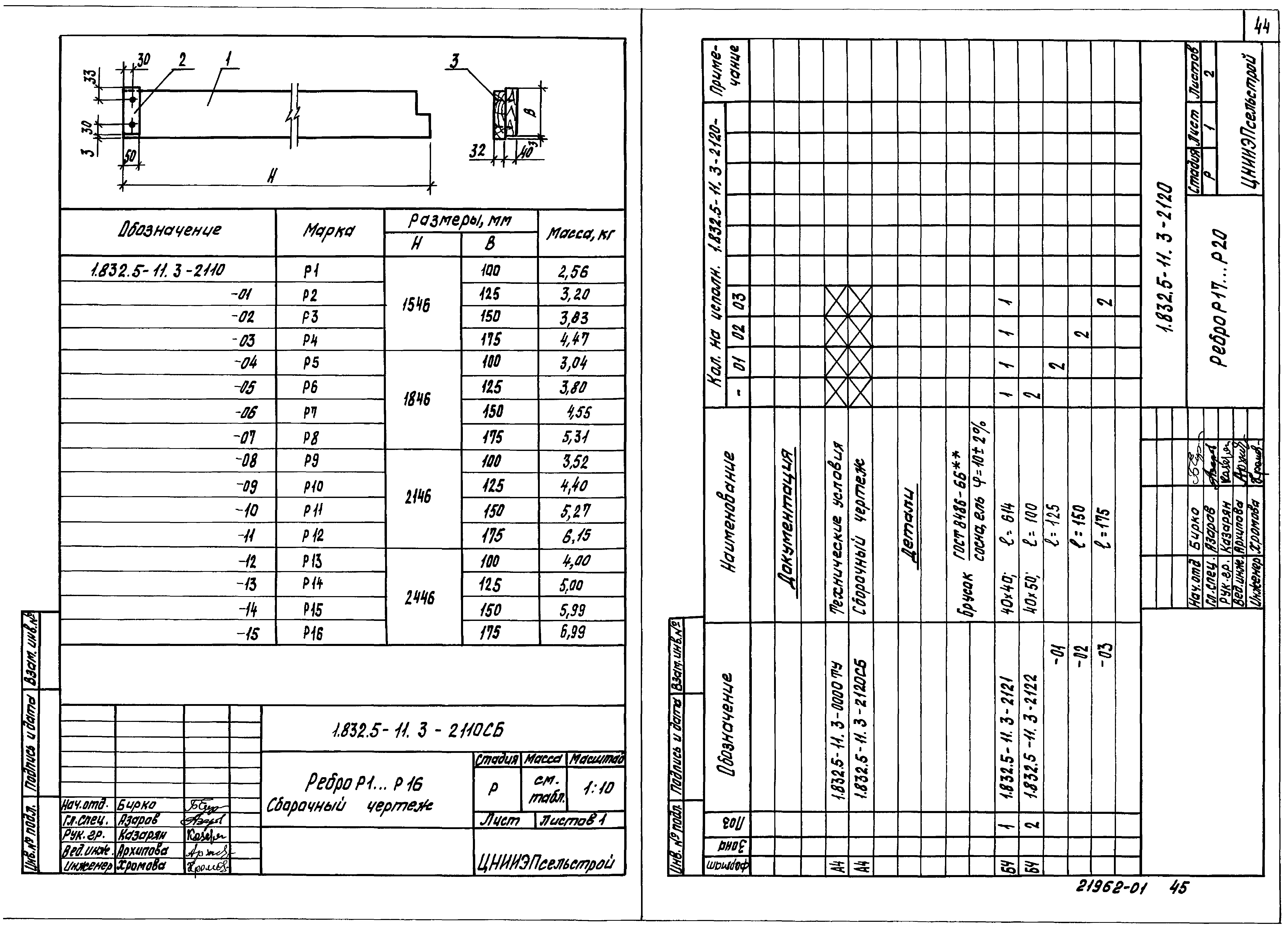

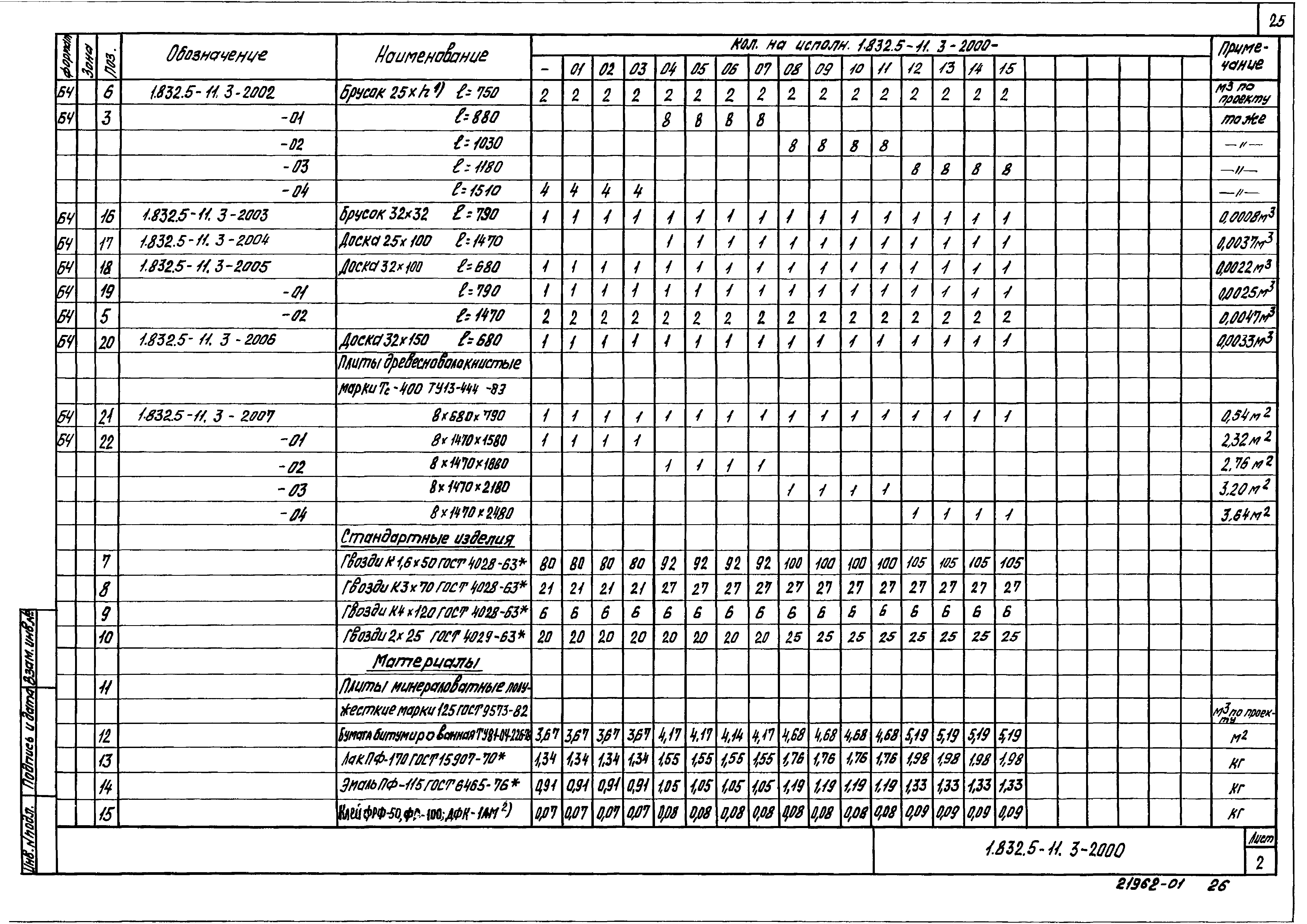

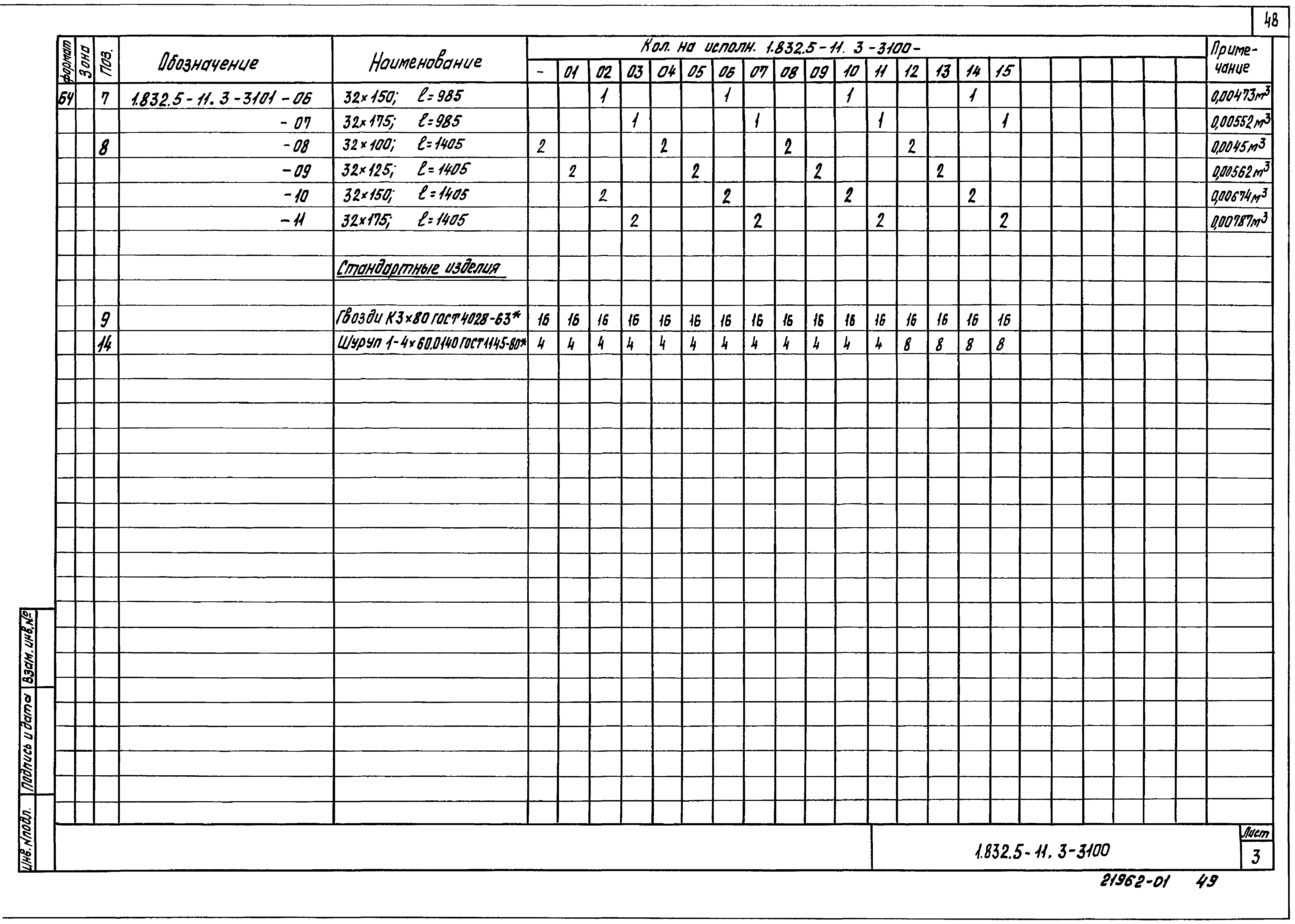

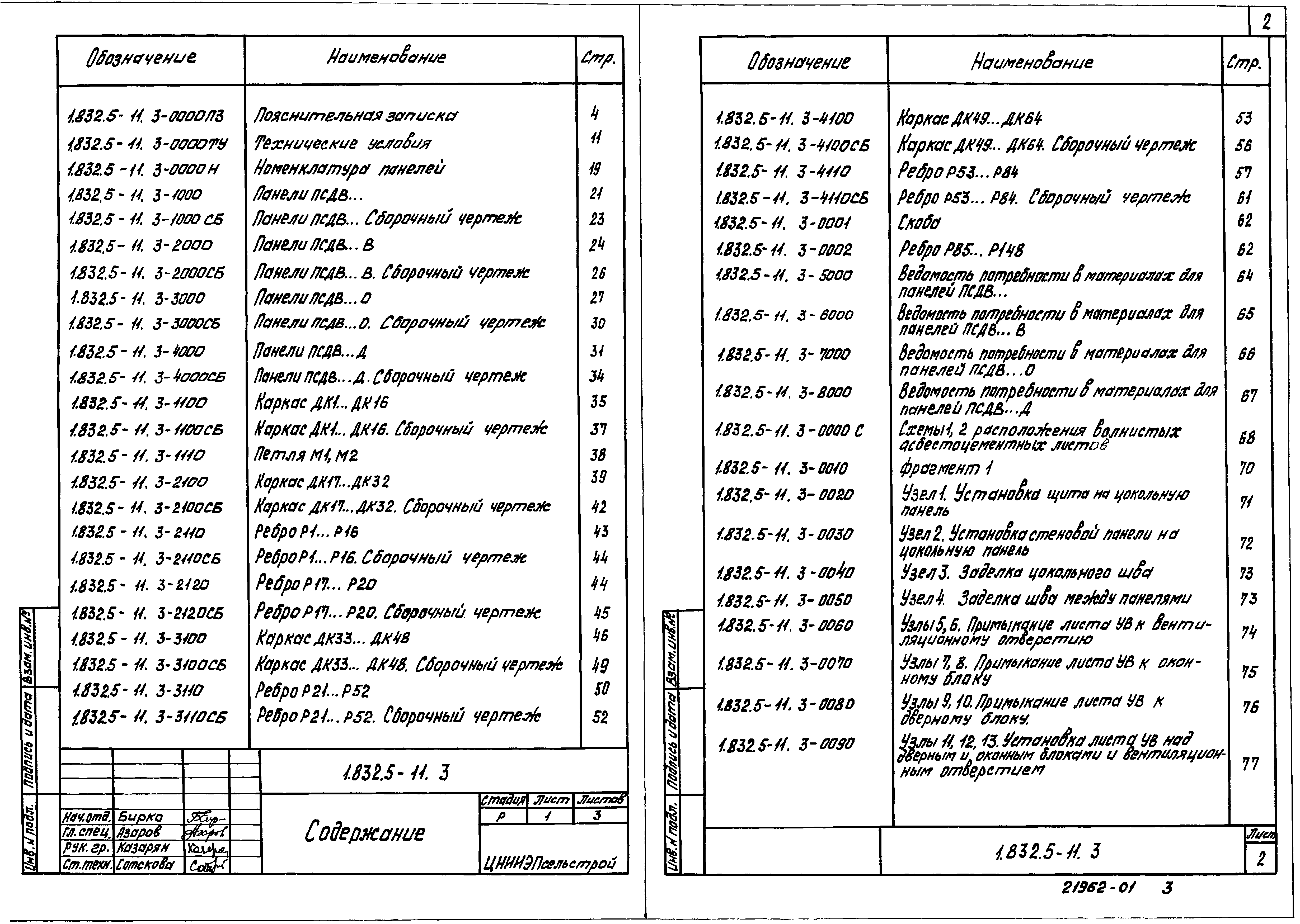

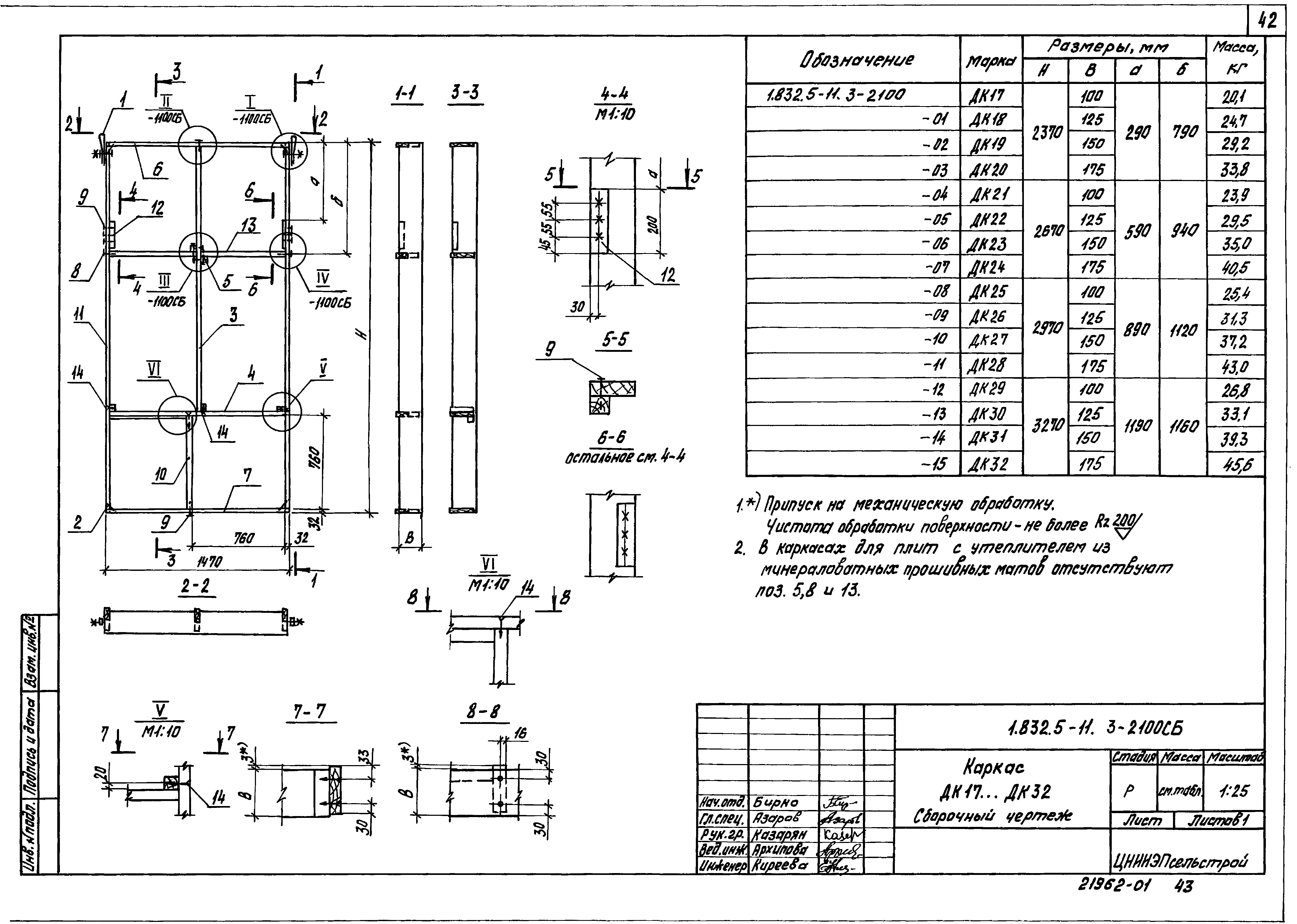

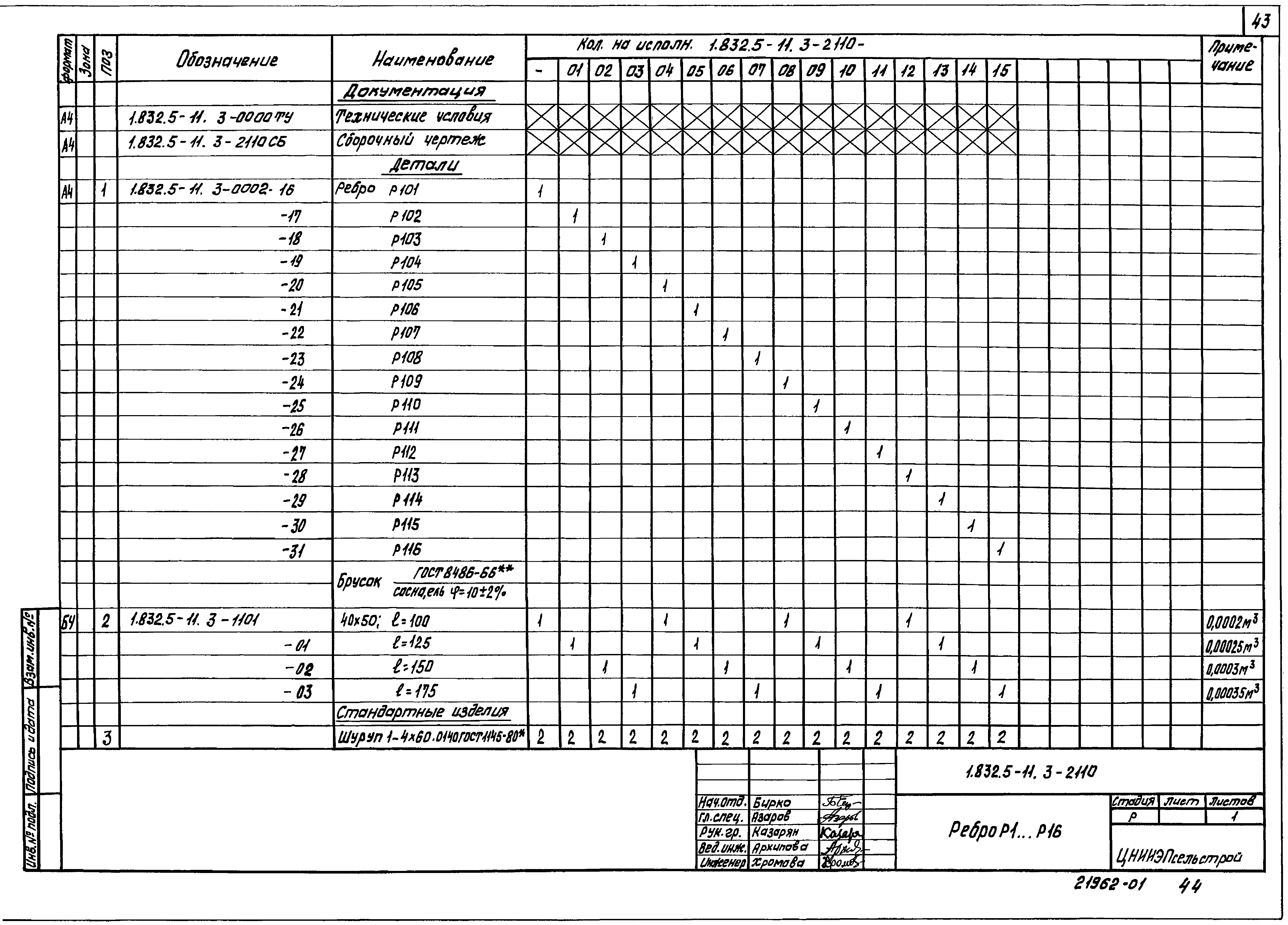

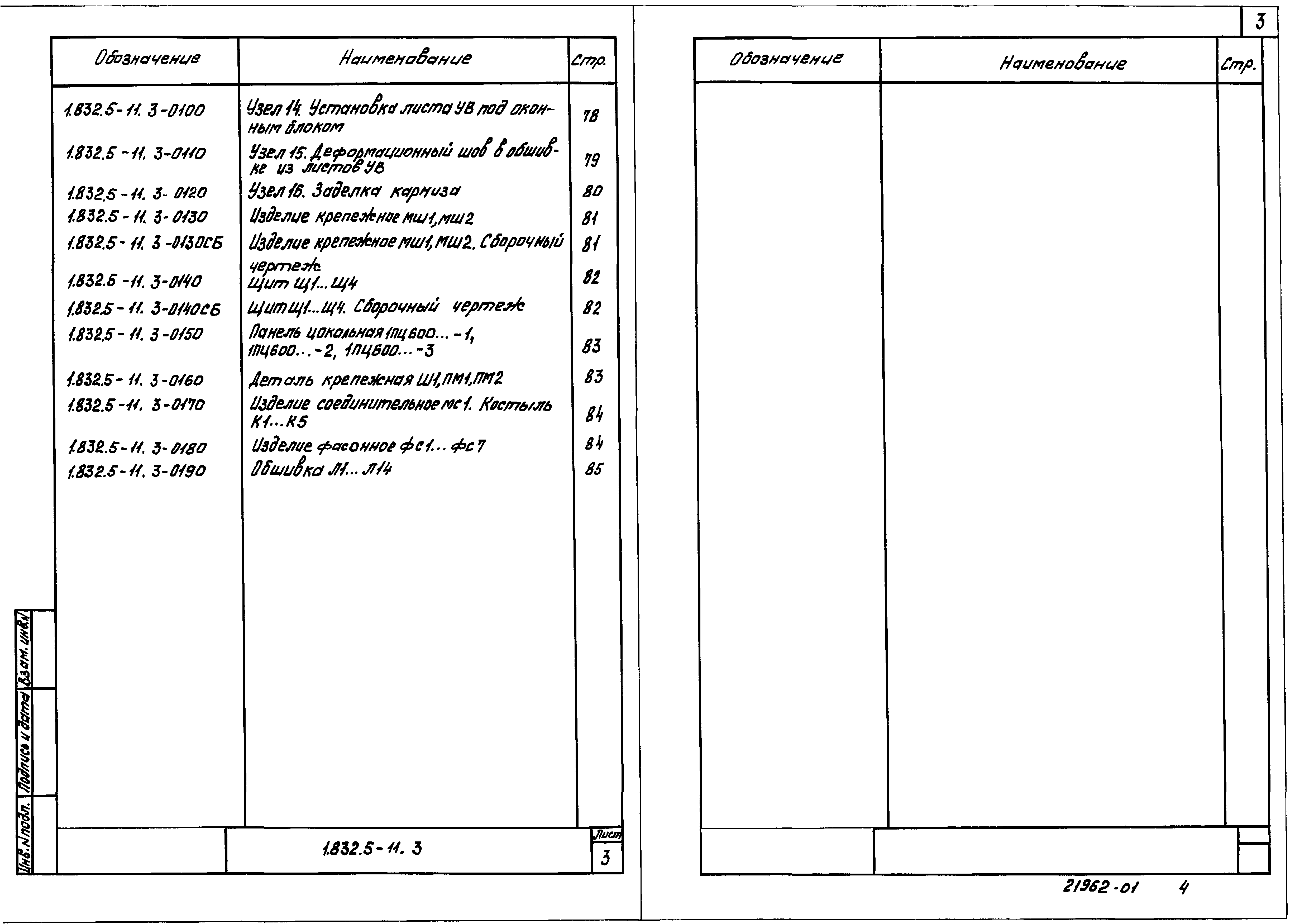

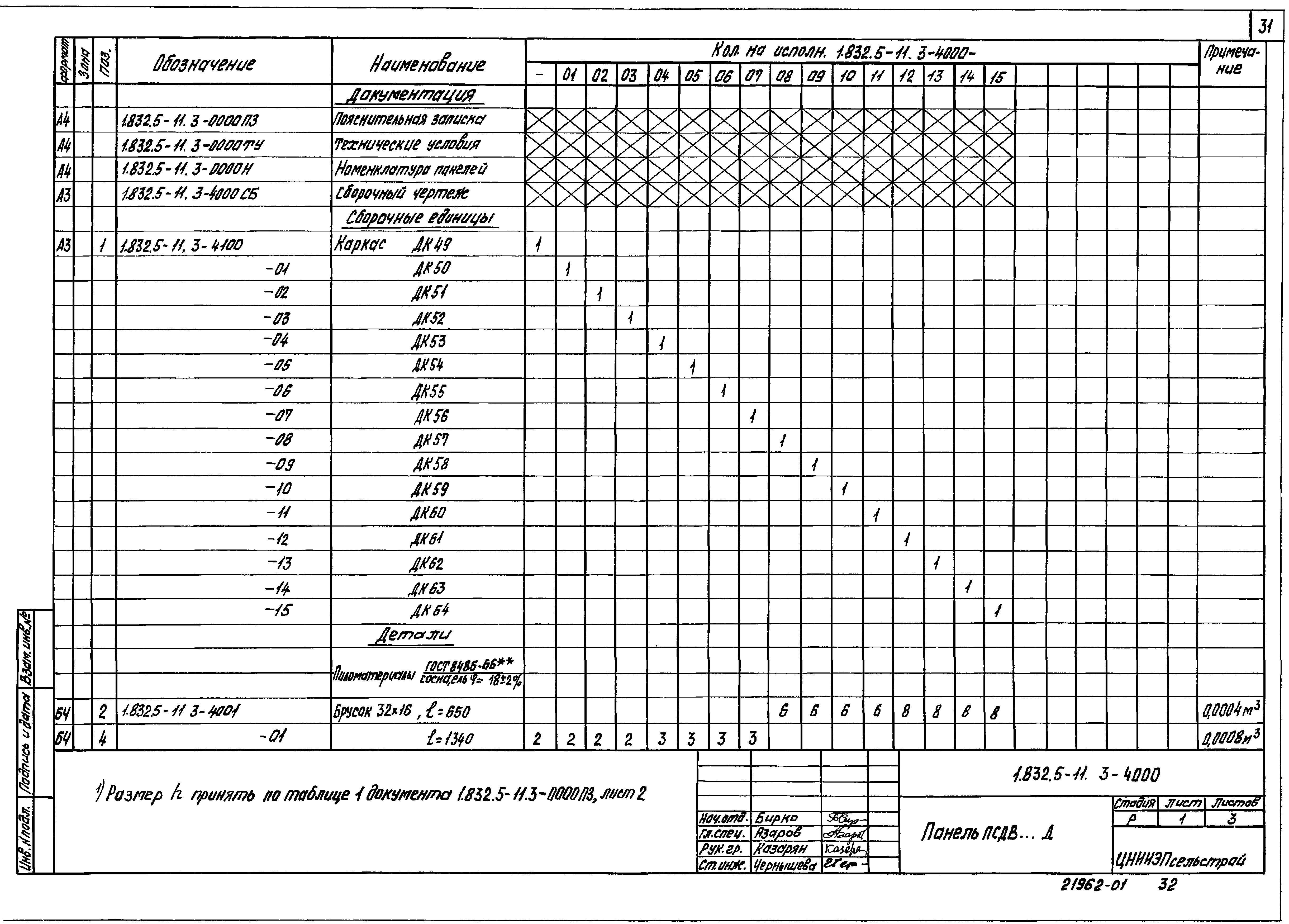

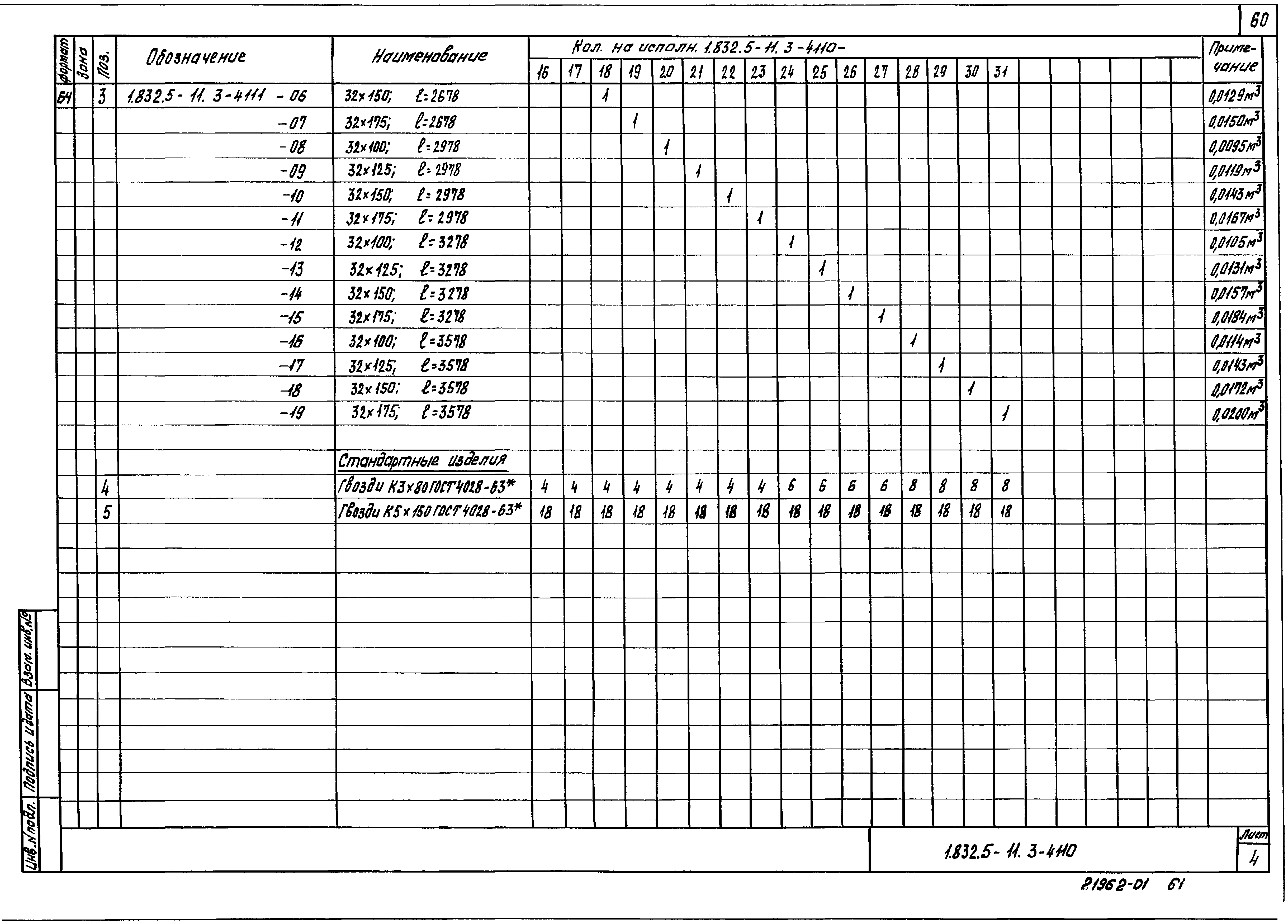

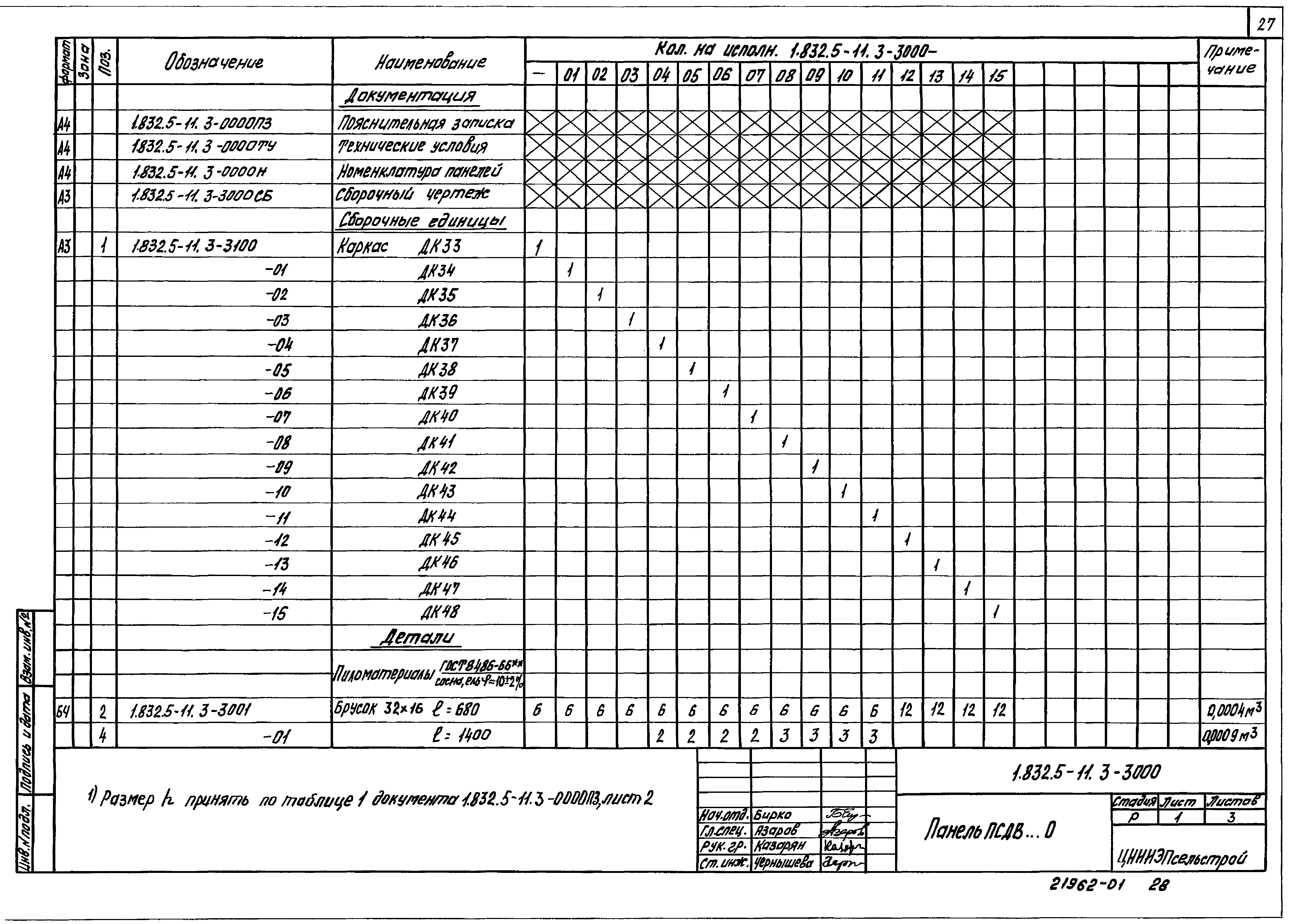

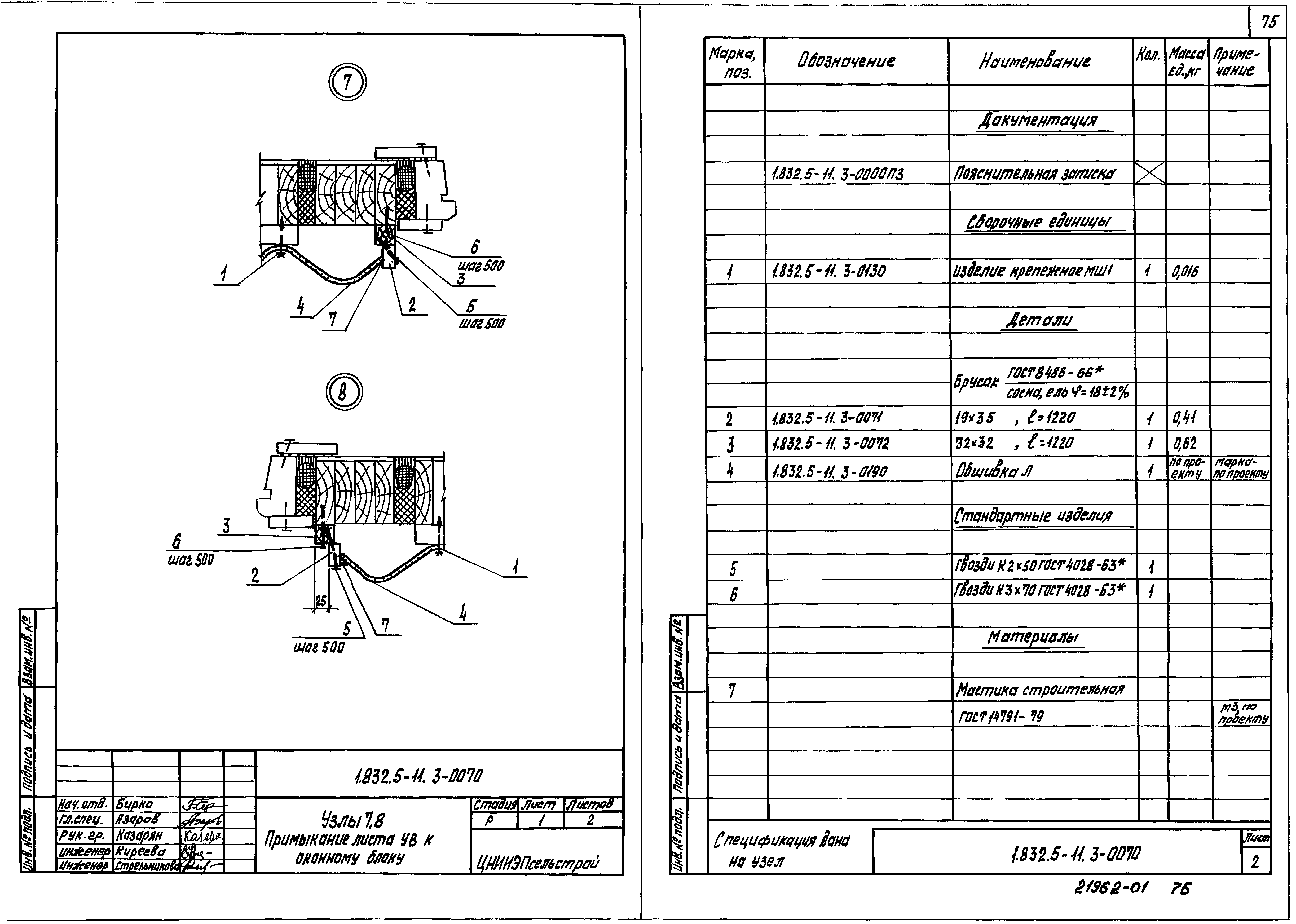

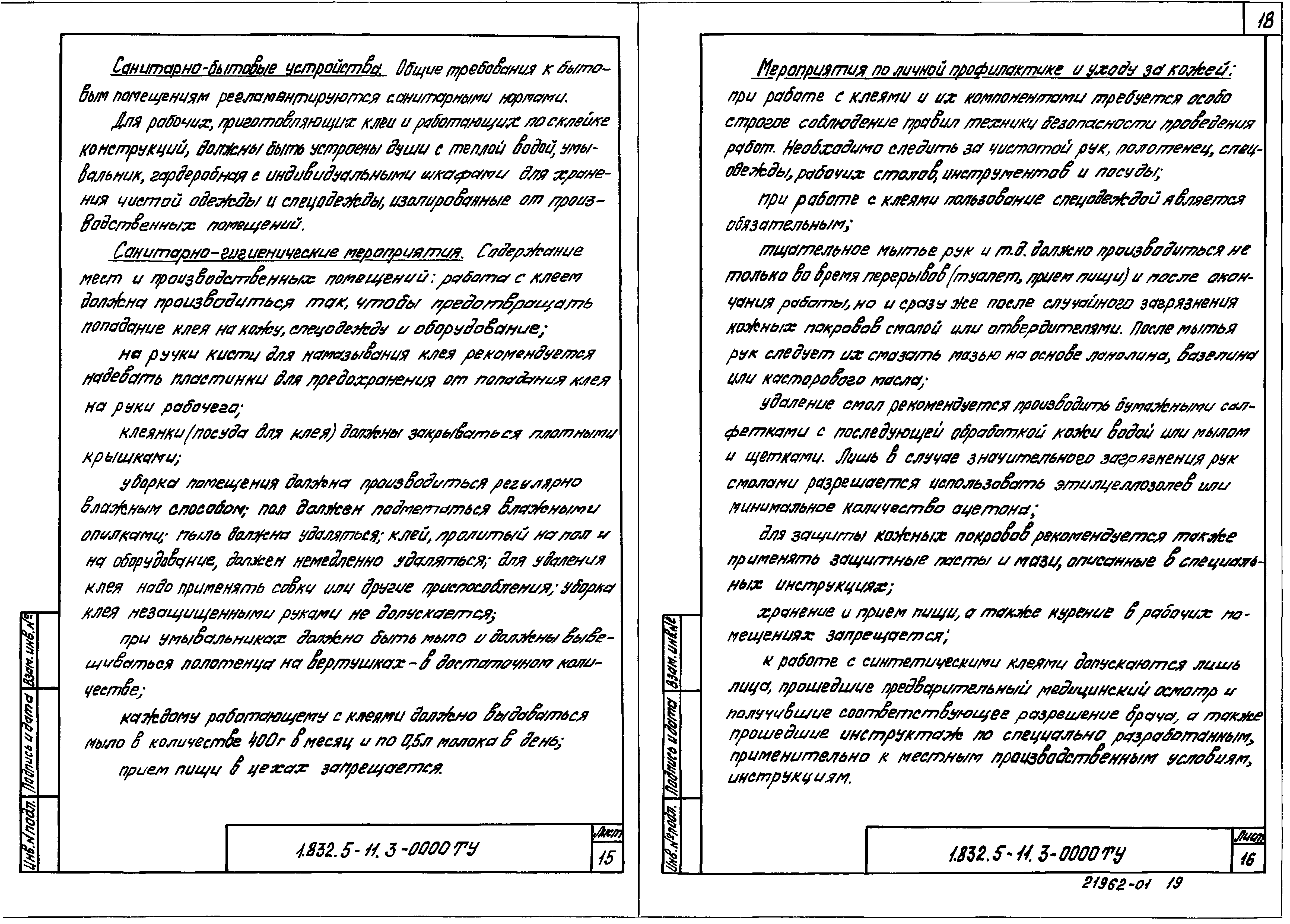

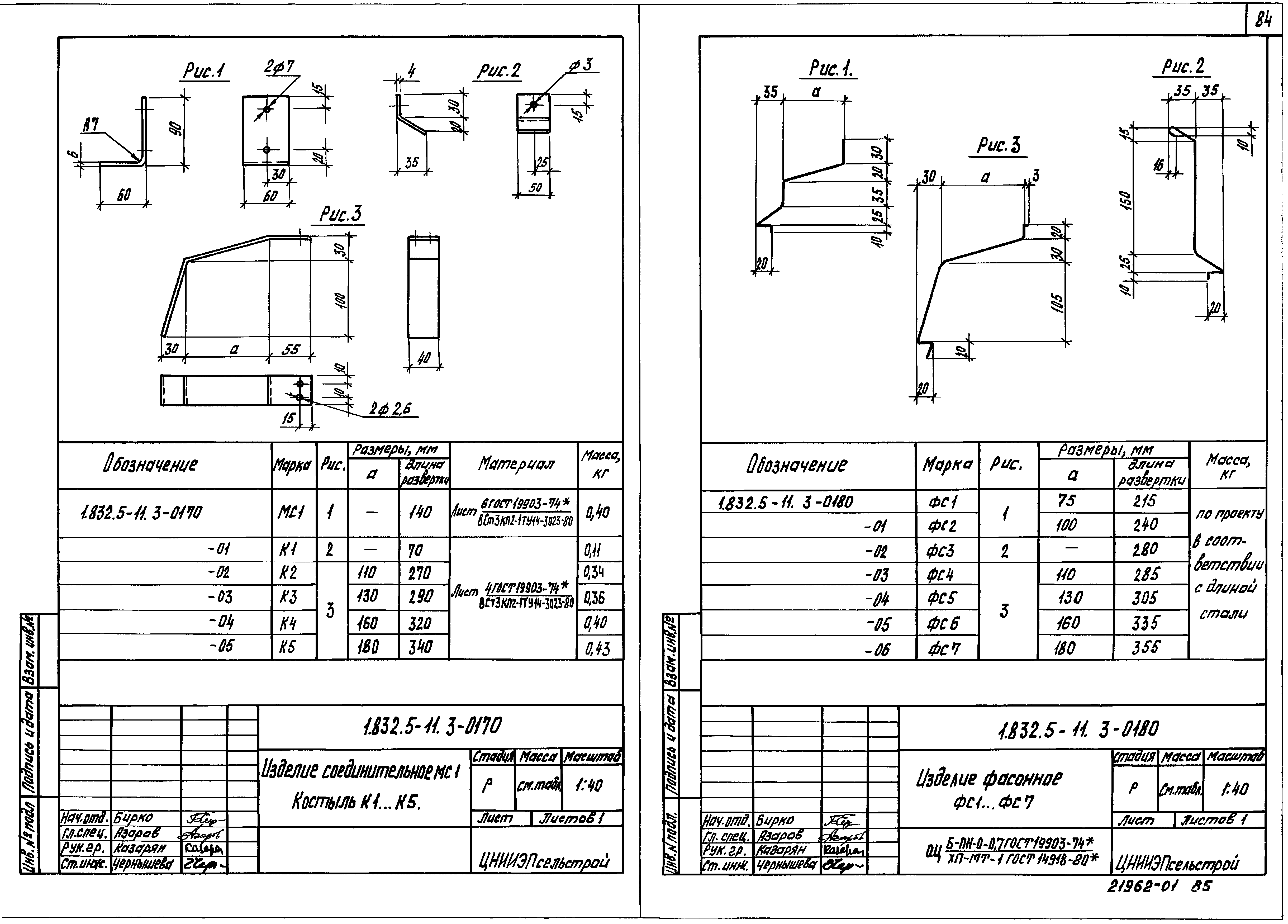

Оглавление:	1.832.5-11.3-0000 ПЗ Пояснительная записка 1.832.5-11.3-0000 ТУ Технические условия 1.832.5-11.3-0000 Н Номенклатура панелей 1.832.5-11.3-1000 Панели ПСДВ… 1.832.5-11.3-1000 СБ Панели ПСДВ… Сборочный чертеж 1.832.5-11.3-2000 Панели ПСДВ… В 1.832.5-11.3-2000 СБ Панели ПСДВ… В. Сборочный чертеж 1.832.5-11.3-3000 Панели ПСДВ… О 1.832.5-11.3-3000 СБ Панели ПСДВ… О. Сборочный чертеж 1.832.5-11.3-4000 Панели ПСДВ… Д 1.832.5-11.3-4000 СБ Панели ПСДВ… Д. Сборочный чертеж 1.832.5-11.3-1100 Каркас ДК1… ДК16 1.832.5-11.3-1100 СБ Каркас ДК1… ДК16. Сборочный чертеж 1.832.5-11.3-1110 Петля М1, М2 1.832.5-11.3-2100 Каркас ДК17… ДК32 1.832.5-11.3-2100 СБ Каркас ДК17… ДК32. Сборочный чертеж 1.832.5-11.3-2110 Ребро Р1… Р16 1.832.5-11.3-2110 СБ Ребро Р1… Р16. Сборочный чертеж 1.832.5-11.3-2120 Ребро Р17… Р20 1.832.5-11.3-2120 СБ Ребро Р17… Р20. Сборочный чертеж 1.832.5-11.3-3100 Каркас ДК33… ДК48 1.832.5-11.3-3100 СБ Каркас ДК33… ДК48. Сборочный чертеж 1.832.5-11.3-3110 Ребро Р21… Р52 1.832.5-11.3-3110 СБ Ребро Р21… Р52. Сборочный чертеж 1.832.5-11.3-4100 Каркас ДК49… ДК64 1.832.5-11.3-4100 СБ Каркас ДК49… ДК64. Сборочный чертеж 1.832.5-11.3-4100 Ребро Р53… Р84 1.832.5-11.3-4100 СБ Ребро Р53… Р84. Сборочный чертеж 1.832.5-11.3-0001 Скоба 1.832.5-11.3-0002 Ребро Р85… Р148 1.832.5-11.3-5000 Ведомость потребности в материалах для панелей ПСДВ… 1.832.5-11.3-6000 Ведомость потребности в материалах для панелей ПСДВ… В 1.832.5-11.3-7000 Ведомость потребности в материалах для панелей ПСДВ… О 1.832.5-11.3-8000 Ведомость потребности в материалах для панелей ПСДВ… Д 1.832.5-11.3-0000 С Схемы расположения 1, 2 расположения волнистых асбестоцементных листов 1.832.5-11.3-0010 Фрагмент 1 1.832.5-11.3-0020 Узел 1. Установка щита на цокольную панель 1.832.5-11.3-0030 Узел 2. Установка щита на цокольную панель 1.832.5-11.3-0040 Узел 3. Заделка цокольного шва 1.832.5-11.3-0050 Узел 4. Заделка шва между панелями 1.832.5-11.3-0060 Узел 5, 6. Примыкание листа УВ к вентиляционному отверстию 1.832.5-11.3-0070 Узел 7, 8. Примыкание листа УВ к оконному блоку 1.832.5-11.3-0080 Узел 9, 10. Примыкание листа УВ к дверному блоку 1.832.5-11.3-0090 Узлы 11, 12, 13. Установка листа УВ над дверным и оконным блоками и вентиляционным отверстием 1.832.5-11.3-0100 Узлы 14. Установка листа УВ под оконным блоком 1.832.5-11.3-0110 Узел 15. Деформационный шов в обшивке из листов УВ 1.832.5-11.3-0120 Узел 16. Заделки карниза 1.832.5-11.3-0130 Изделие крепежное МШ1, МШ2 1.832.5-11.3-0130 СБ Изделие крепежное МШ1, МШ2. Сборочный чертеж 1.832.5-11.3-0140 Щит Щ1… Щ4 1.832.5-11.3-0140 СБ Щит Щ1… Щ4. Сборочный чертеж 1.832.5-11.3-0150 Панель цокольная 1ПЦ 600… -1, 1ПЦ 600… -2, 1ПЦ 600… -3 1.832.5-11.3-0160 Деталь крепежная Ш1, ПМ1, ПМ2 1.832.5-11.3-0170 Изделие соединительное МС1. Костыль К1… К5 1.832.5-11.3-0180 Изделие фасонное ФС1… ФС7 1.832.5-11.3-0190 Обшивка Л1… Л14
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИЭПсельстрой
Утверждён:	05.12.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy А4-90)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.01.01-82 «Строительная климатология и геофизика» СНиП II-3-79* «Строительная теплотехника» СНиП II-25-80 «Деревянные конструкции» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 4029-63 «Гвозди толевые круглые. Конструкция и размеры» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 6449.1-82 «Изделия из древесины и древесных материалов. Поля допусков для линейных размеров и посадки» ГОСТ 7307-75 «Детали из древесины и древесных материалов. Припуски на механическую обработку» ГОСТ 11603-73 «Древесина. Метод определения остаточных напряжений» ГОСТ 19773-84 «Пиломатериалы хвойных и лиственных пород. Режимы сушки в камерах периодического действия» ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 3826-82 «Сетки проволочные тканые с квадратными ячейками. Технические условия» ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» ГОСТ 15907-70 «Лаки ПФ-170 и ПФ-171. Технические условия» ГОСТ 16233-77 «Листы асбестоцементные волнистые унифицированного профиля 54/200 и детали к ним. Технические условия» ГОСТ 18124-75 «Листы асбестоцементные плоские» ГОСТ 9070-75 «Вискозиметры для определения условной вязкости лакокрасочных материалов. Технические условия» ГОСТ 8486-66 «Пиломатериалы хвойных пород» СНиП II-6-74 «Нагрузки и воздействия» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 21880-76 «Маты минераловатные прошивные. Технические условия» ГОСТ 19414-79 «Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям»
