Скачать Серия 1.432-13 Выпуск 2. Панели стен с каркасом из асбестоцементных швеллеров. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.432-13

Выпуск 2. Панели стен с каркасом из асбестоцементных швеллеров. Рабочие чертежи

Обозначение:	Серия 1.432-13
Обозначение англ:	Series 1.432-13
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Панели стен с каркасом из асбестоцементных швеллеров. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	17.11.1977
Область применения:	Настоящий выпуск содержит рабочие чертежи асбестоцементных каркасных утепленных стеновых панелей

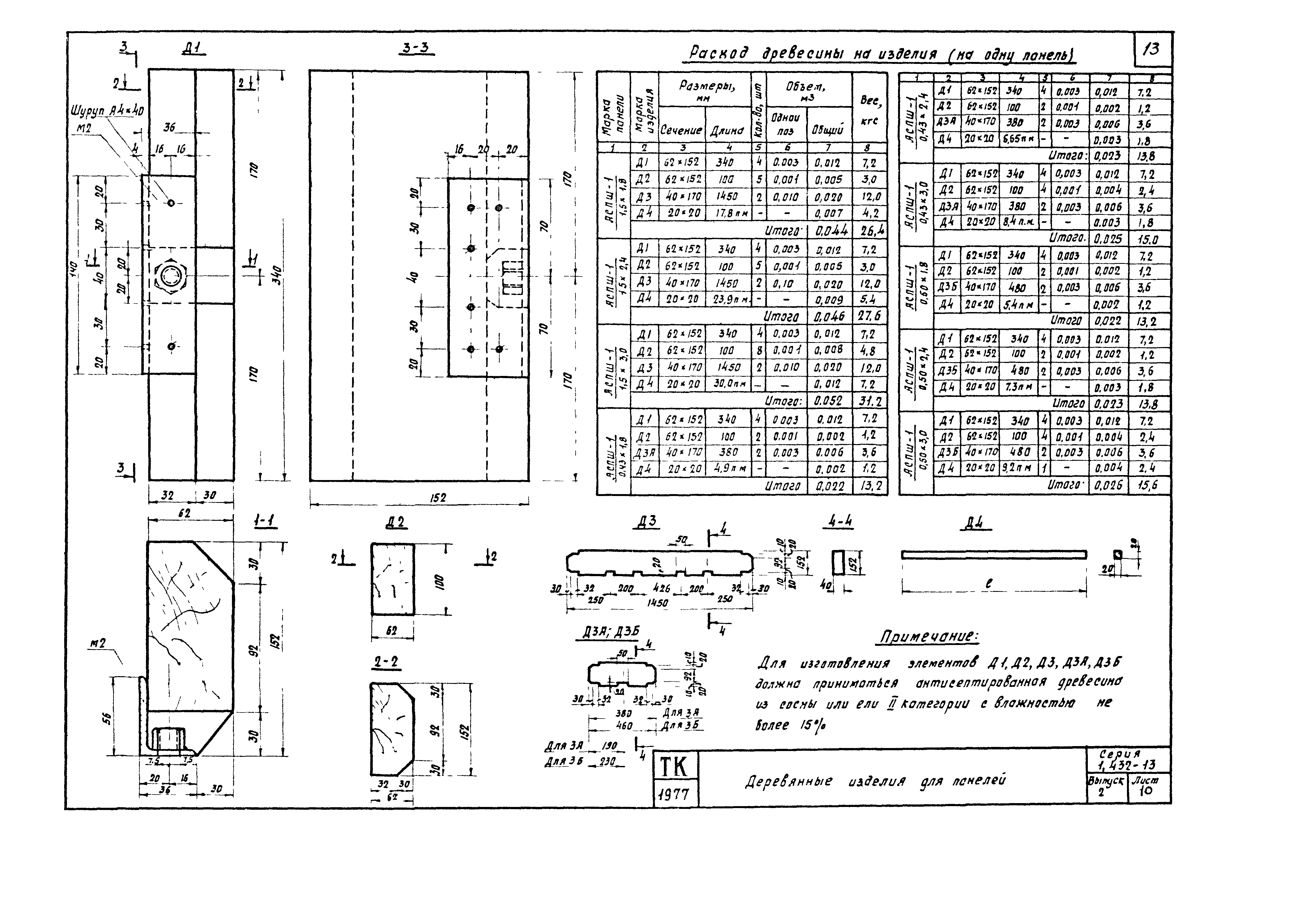

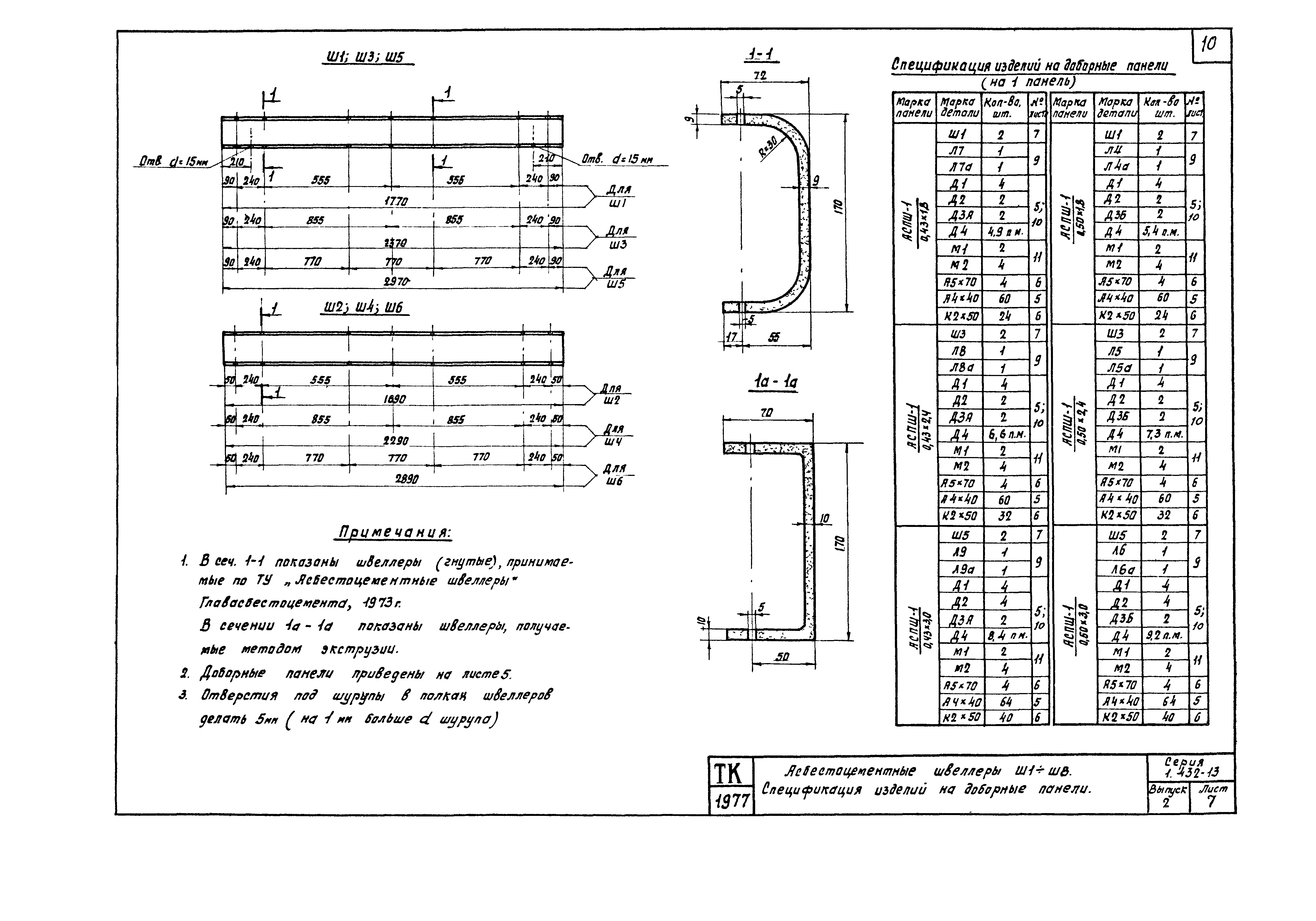

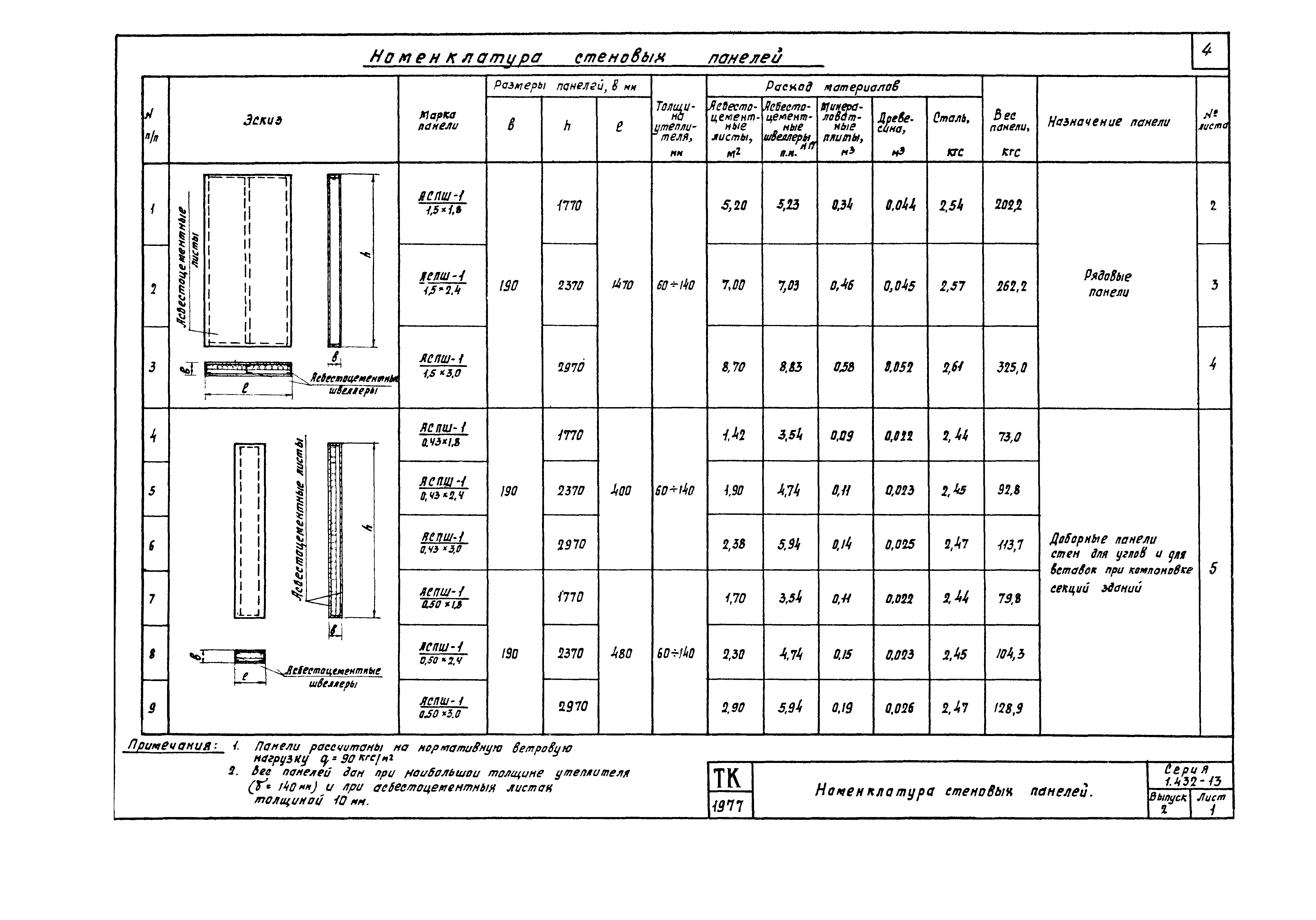

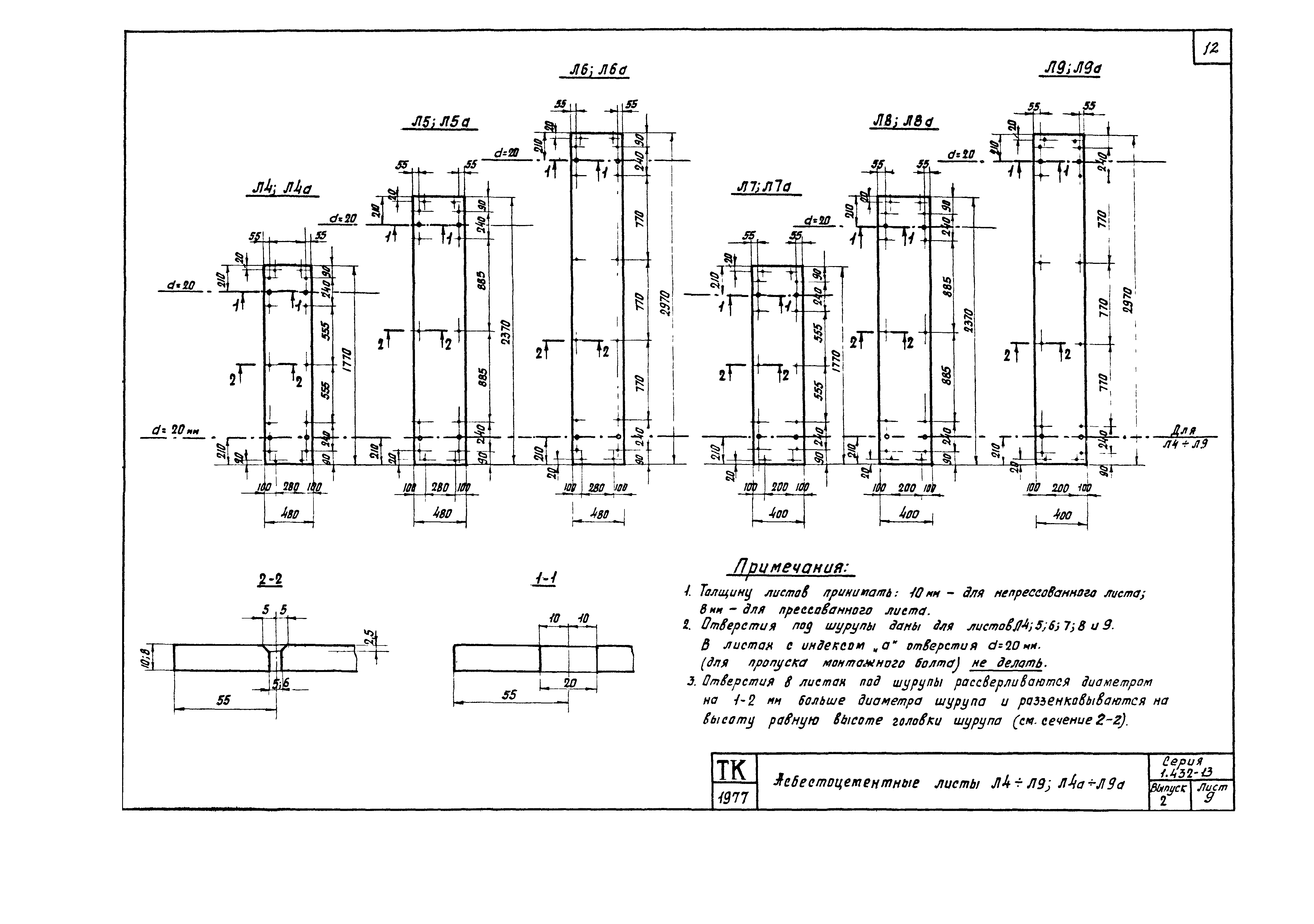

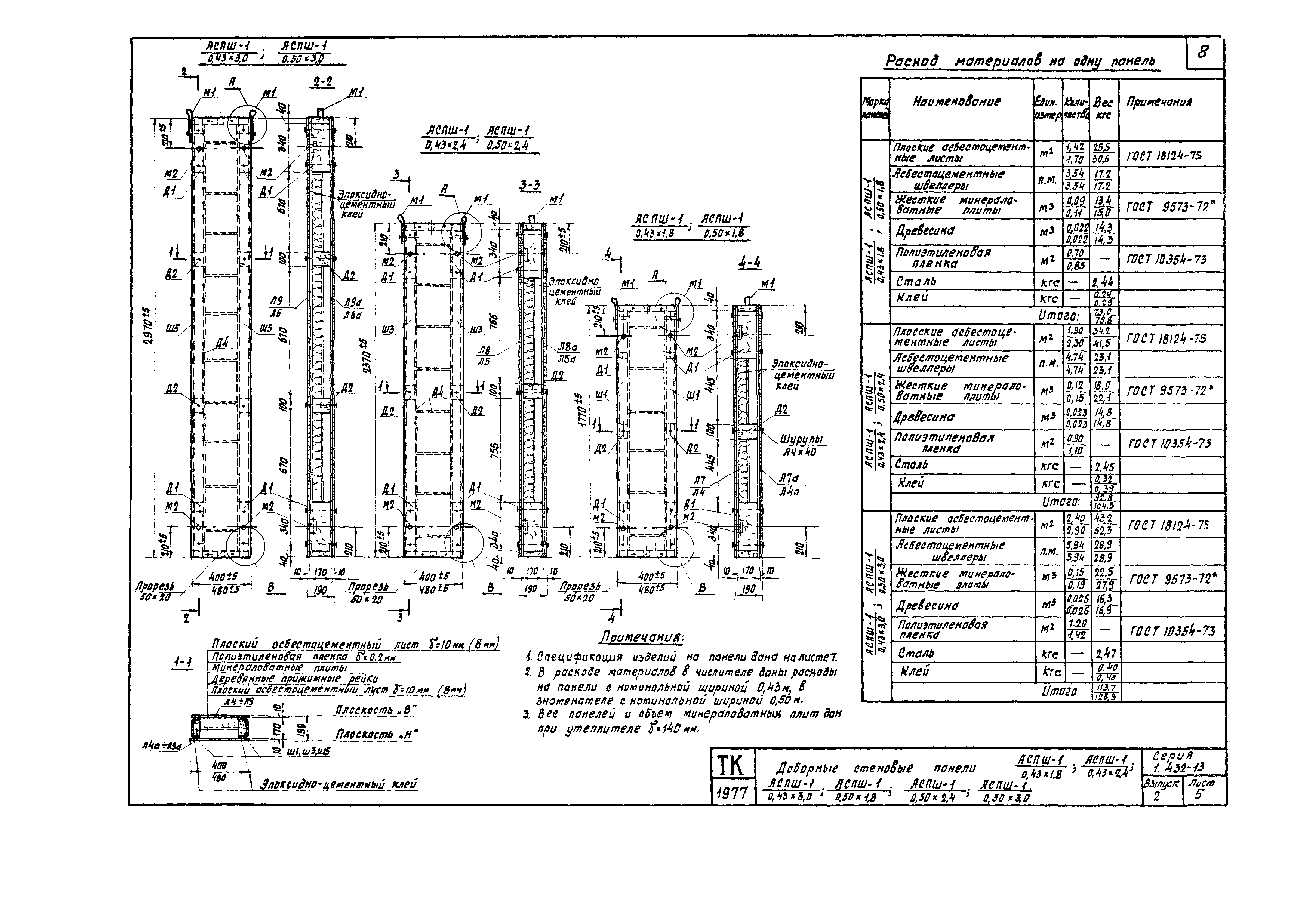

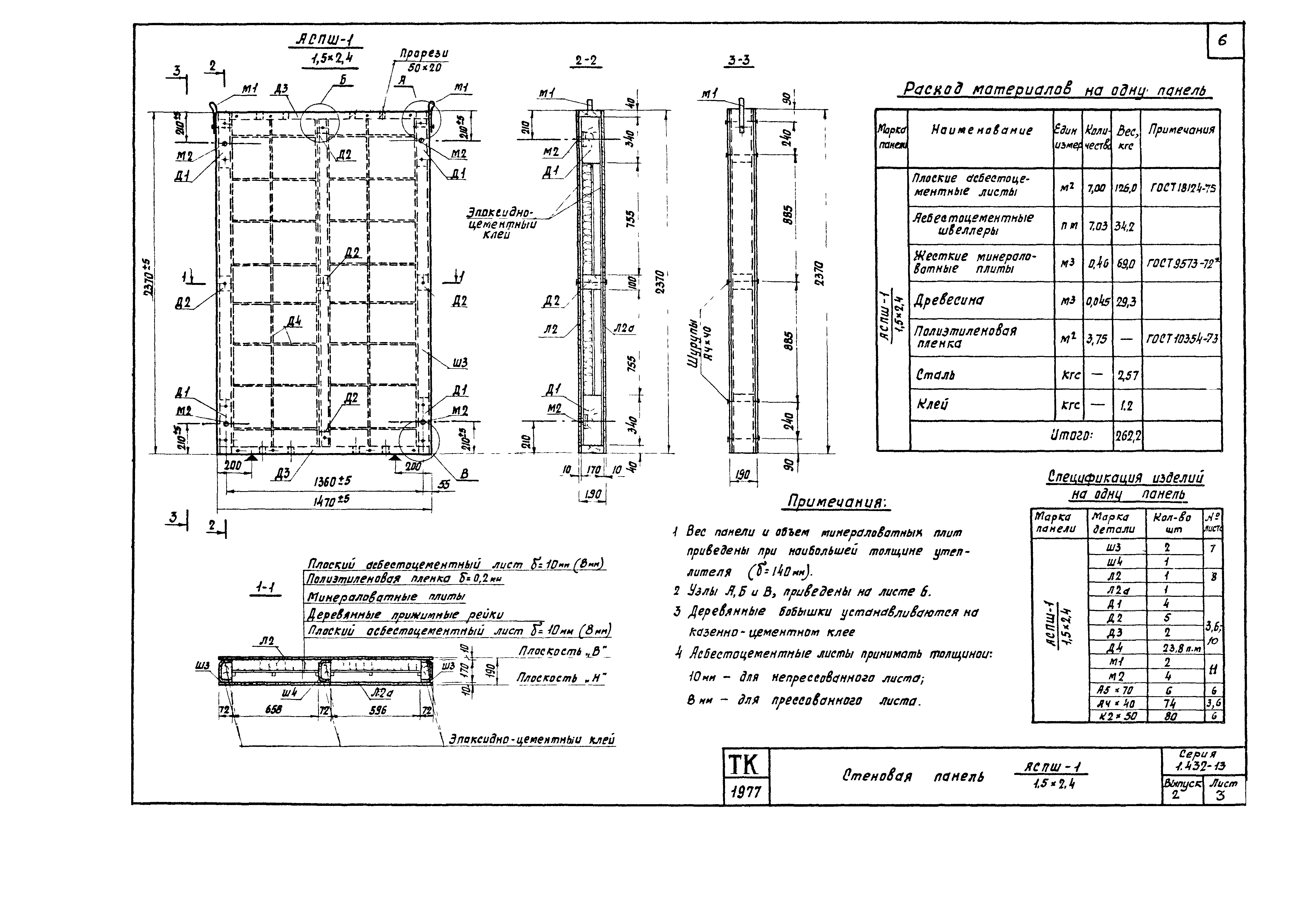

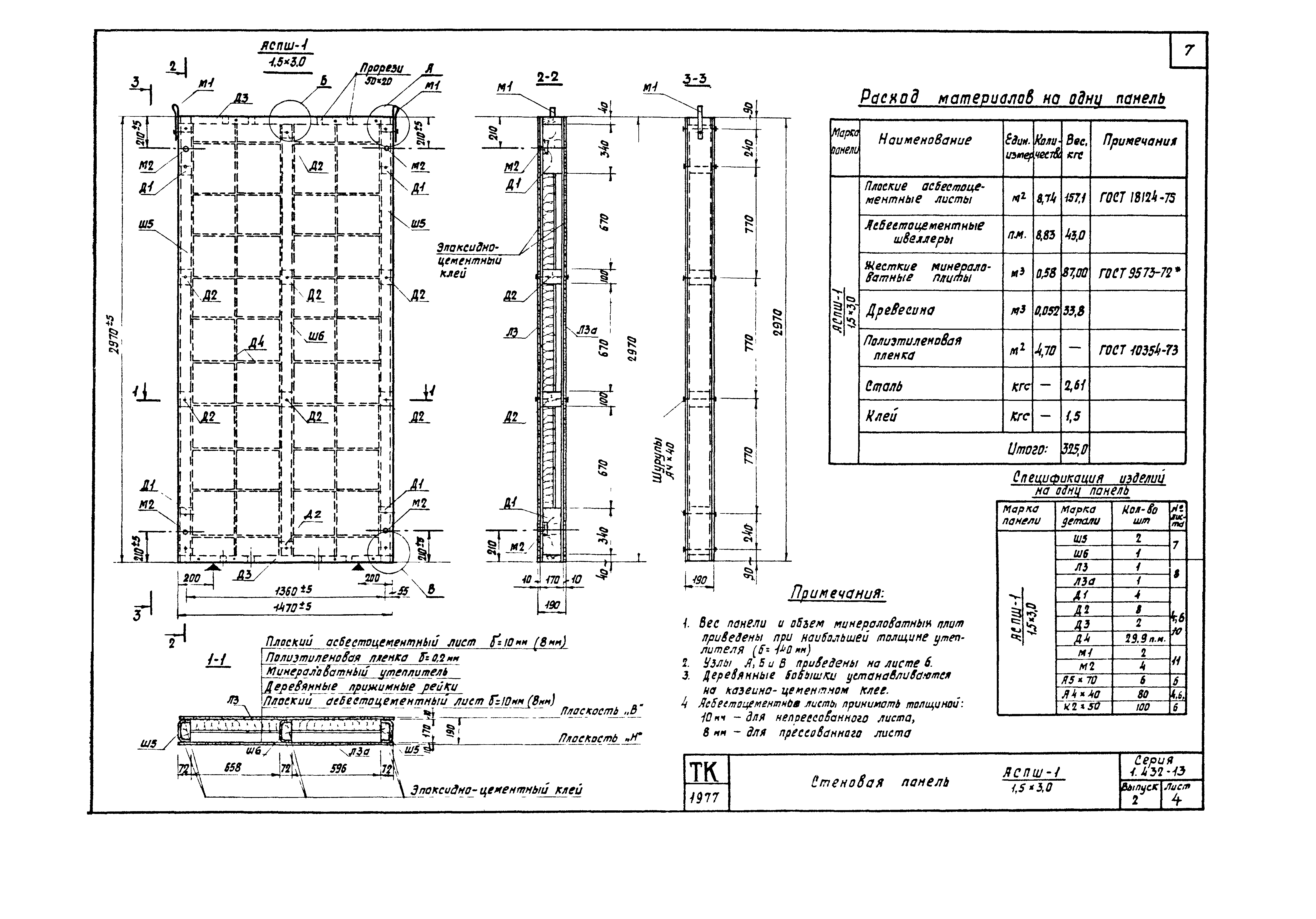

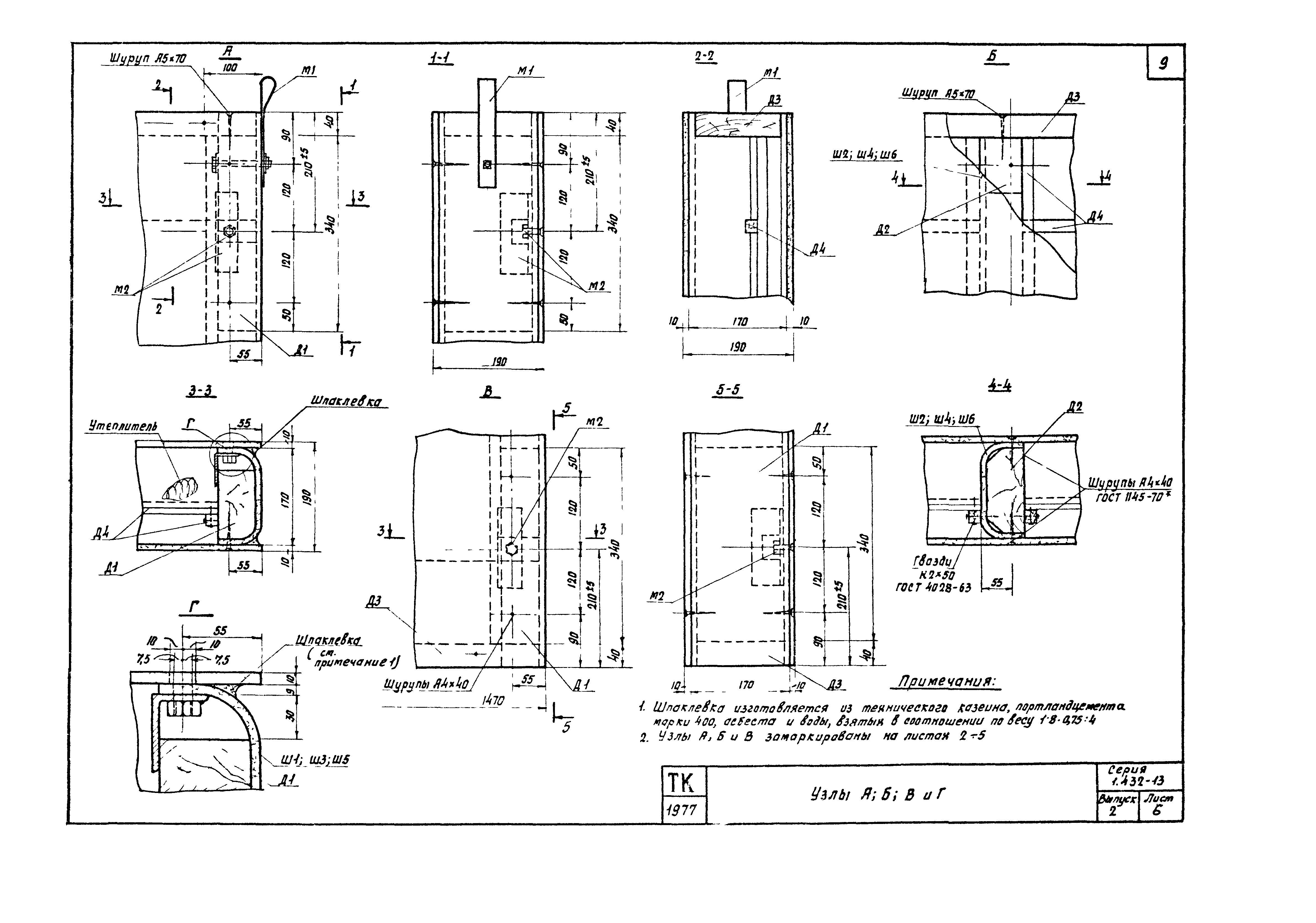

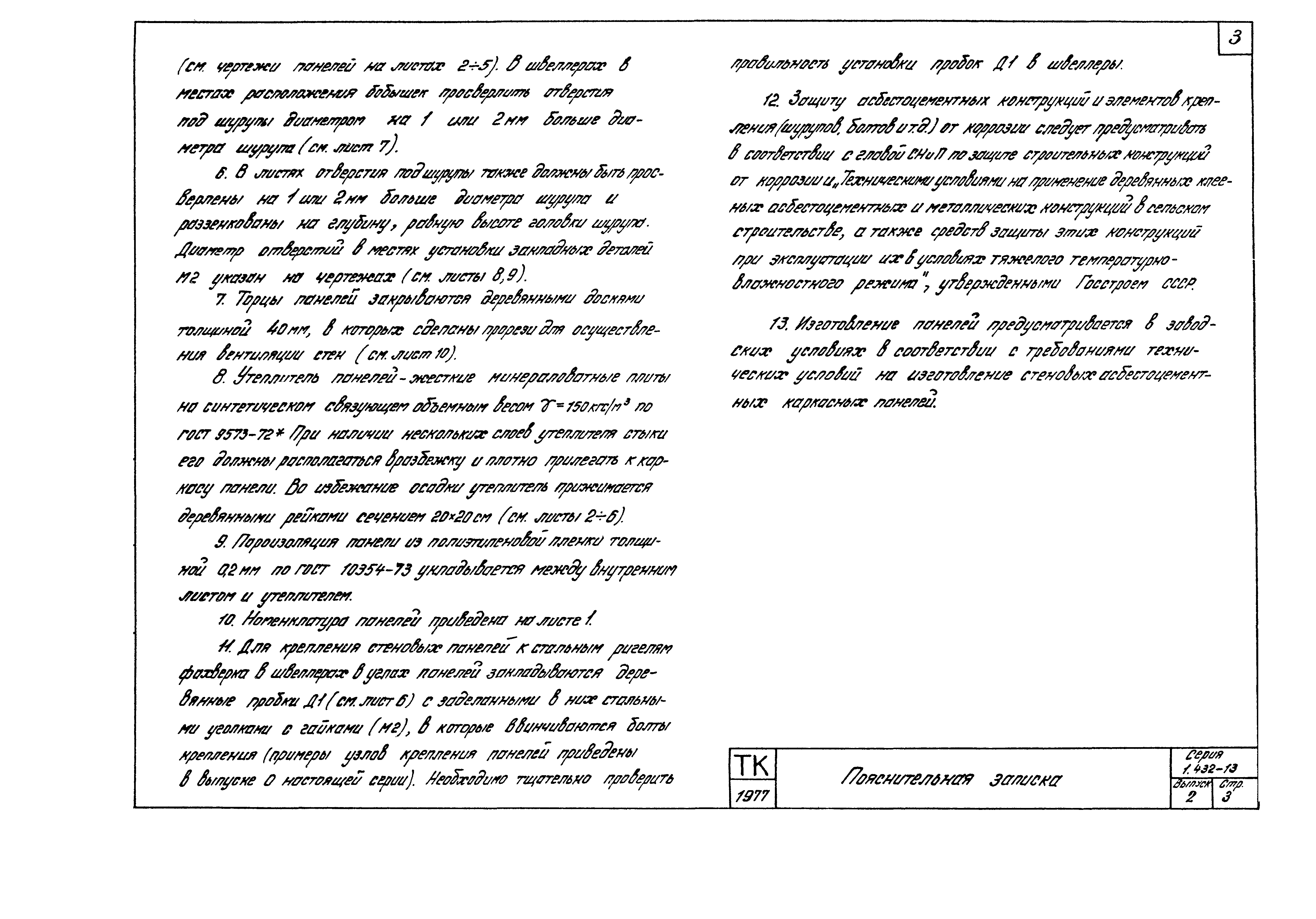

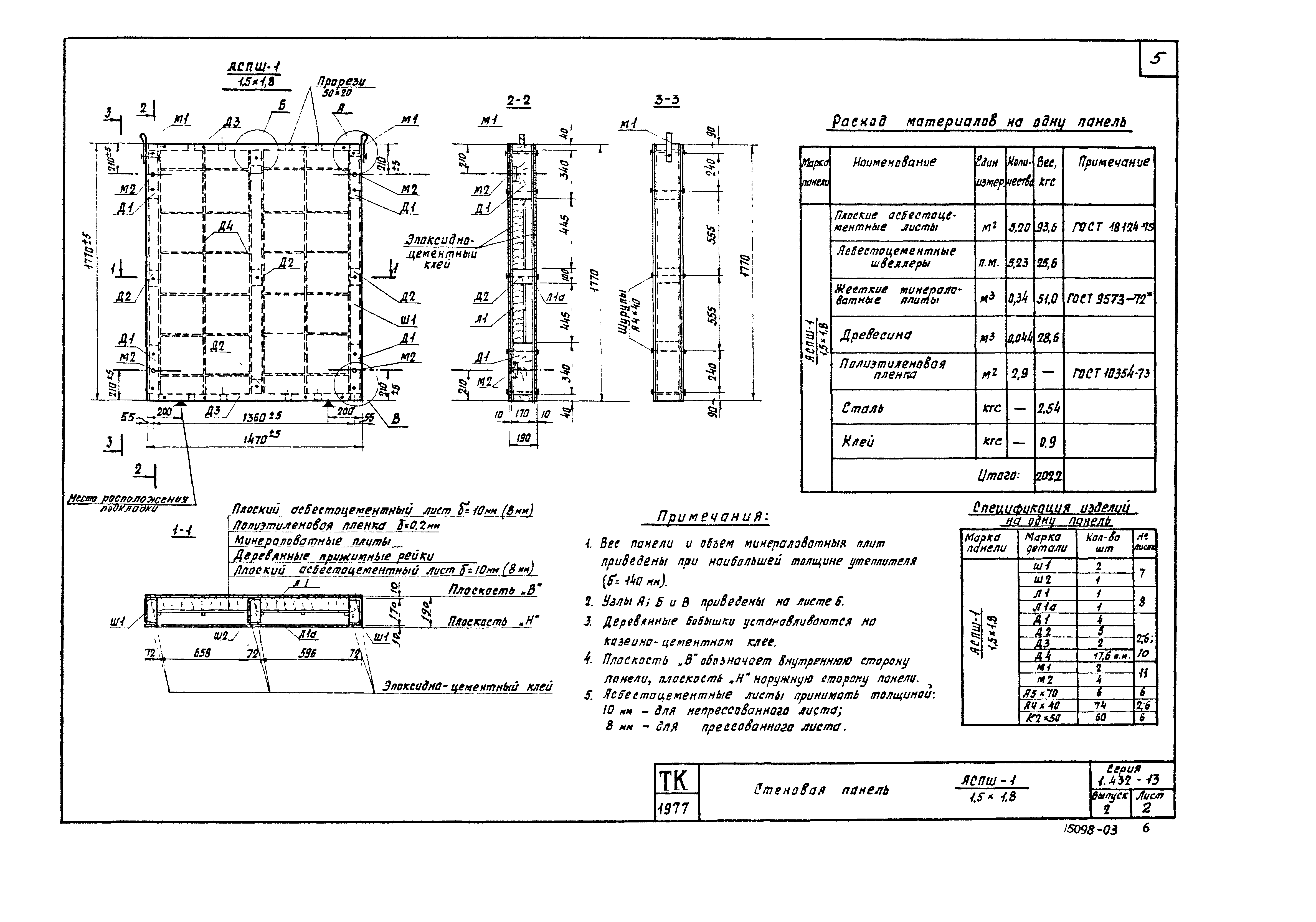

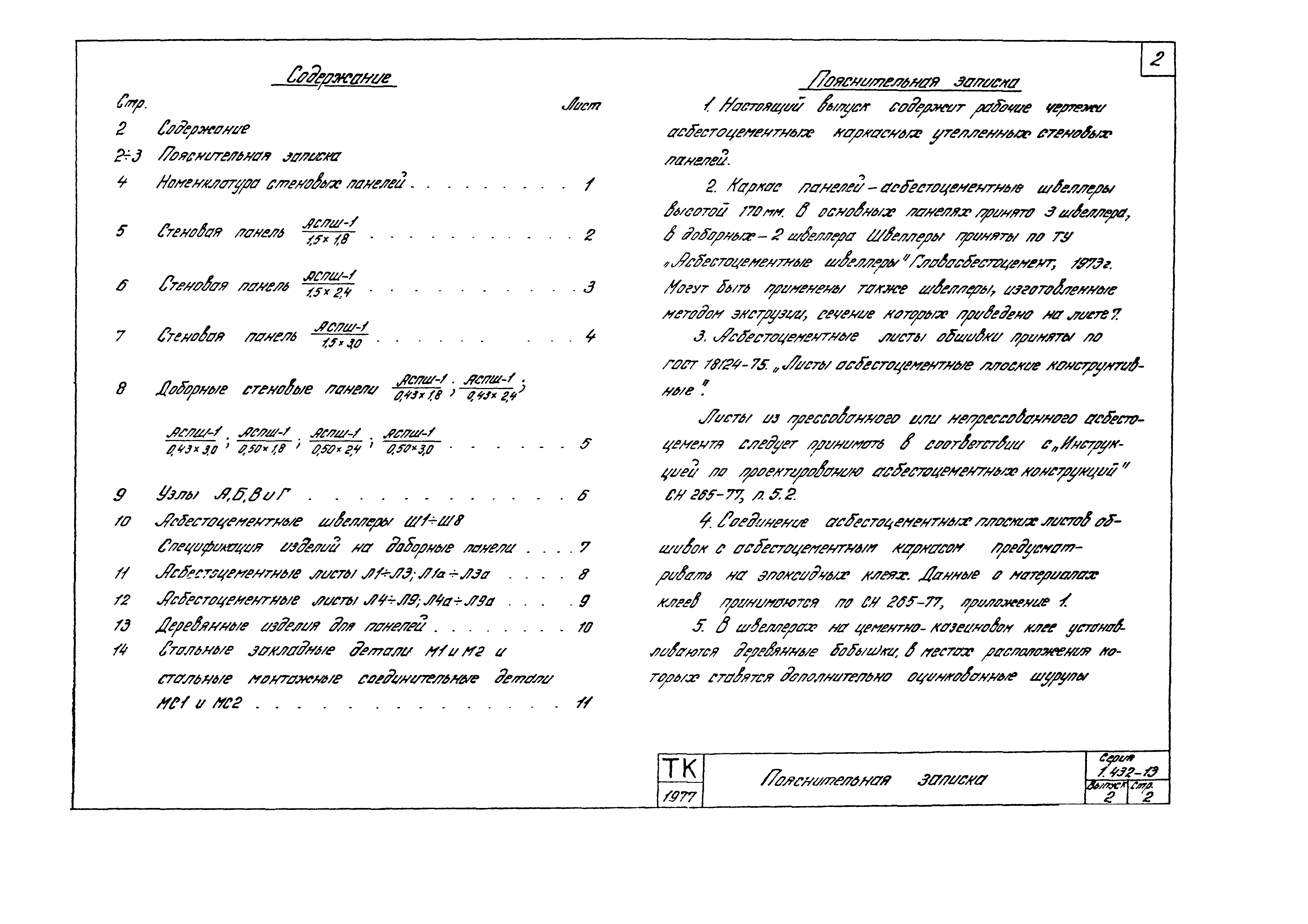

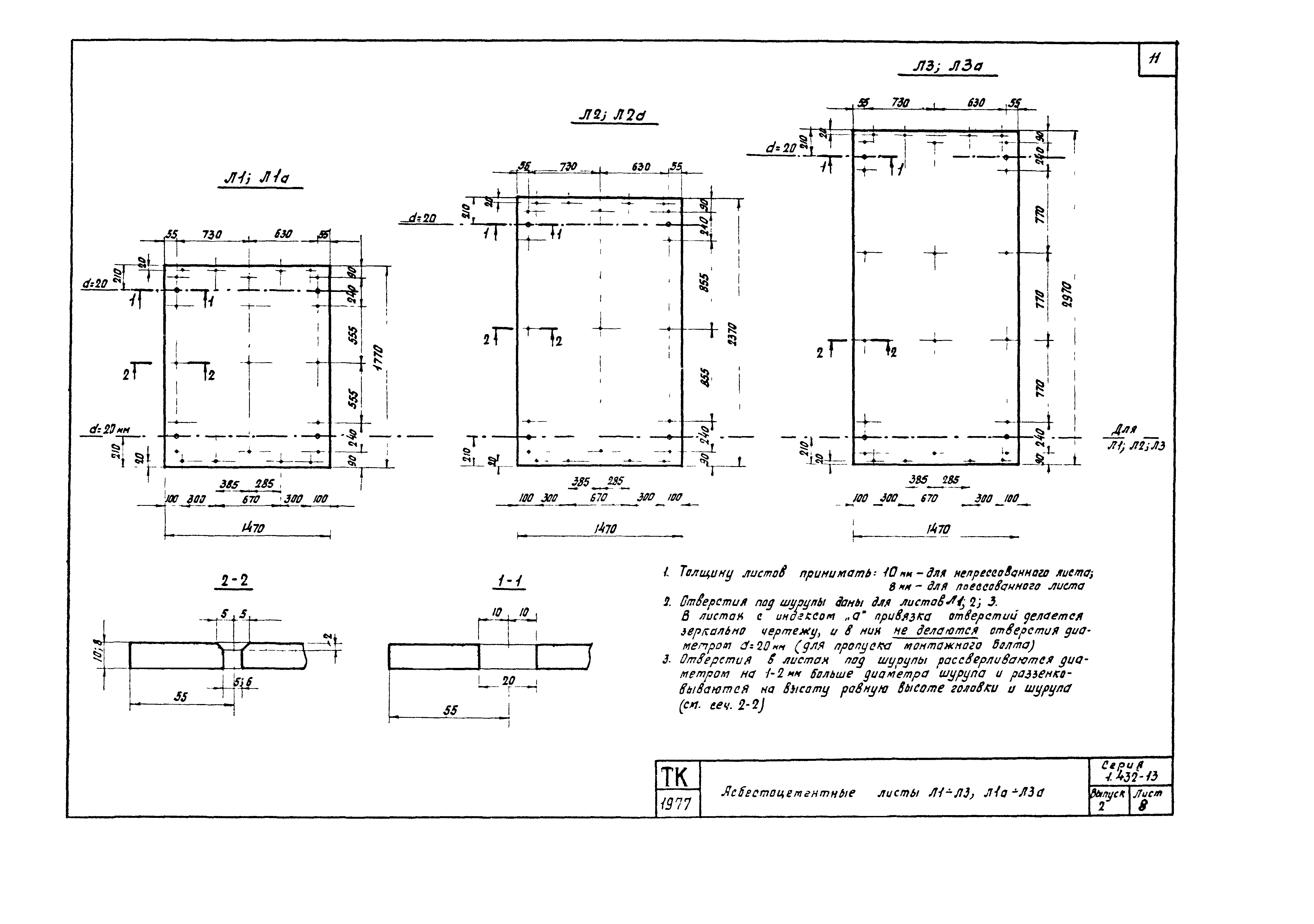

Оглавление:	Содержание Пояснительная записка Номенклатура стеновых панелей Стеновая панель АСПШ-1/1,5х1,8 Стеновая панель АСПШ-1/1,5х2,4 Стеновая панель АСПШ-1/1,5х3,0 Доборные стеновые панели АСПШ-1/0,43х1,8; АСПШ-1/0,43х2,4; АСПШ-1/0,43х3,0; АСПШ-1/0,50х1,8; АСПШ-1/0,50х2,4; АСПШ-1/0,50х3,0 Узлы А, Б, В и Г Асбестоцементные швеллеры Ш1/ Ш8. Спецификация изделий на доборные панели Асбестоцементные листы Л1/ Л3; Л1а/ Л3а Асбестоцементные листы Л4/ Л9; Л4а/ Л9а Деревянные изделия для панелей Стальные закладные детали М1 и М2 и стальные монтажные соединительные детали МС1 и МС2
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИпромзданий НИИСФ
Утверждён:	17.11.1977 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 74)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 6009-74 «Лента стальная горячекатаная. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 6402-70 «Шайбы пружинные. Технические условия» ГОСТ 15523-70 «Гайки шестигранные высокие класса точности В. Конструкция и размеры» ГОСТ 18124-75 «Листы асбестоцементные плоские» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» СН 265-77 «Инструкция по проектированию асбестоцементных конструкций» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем»
