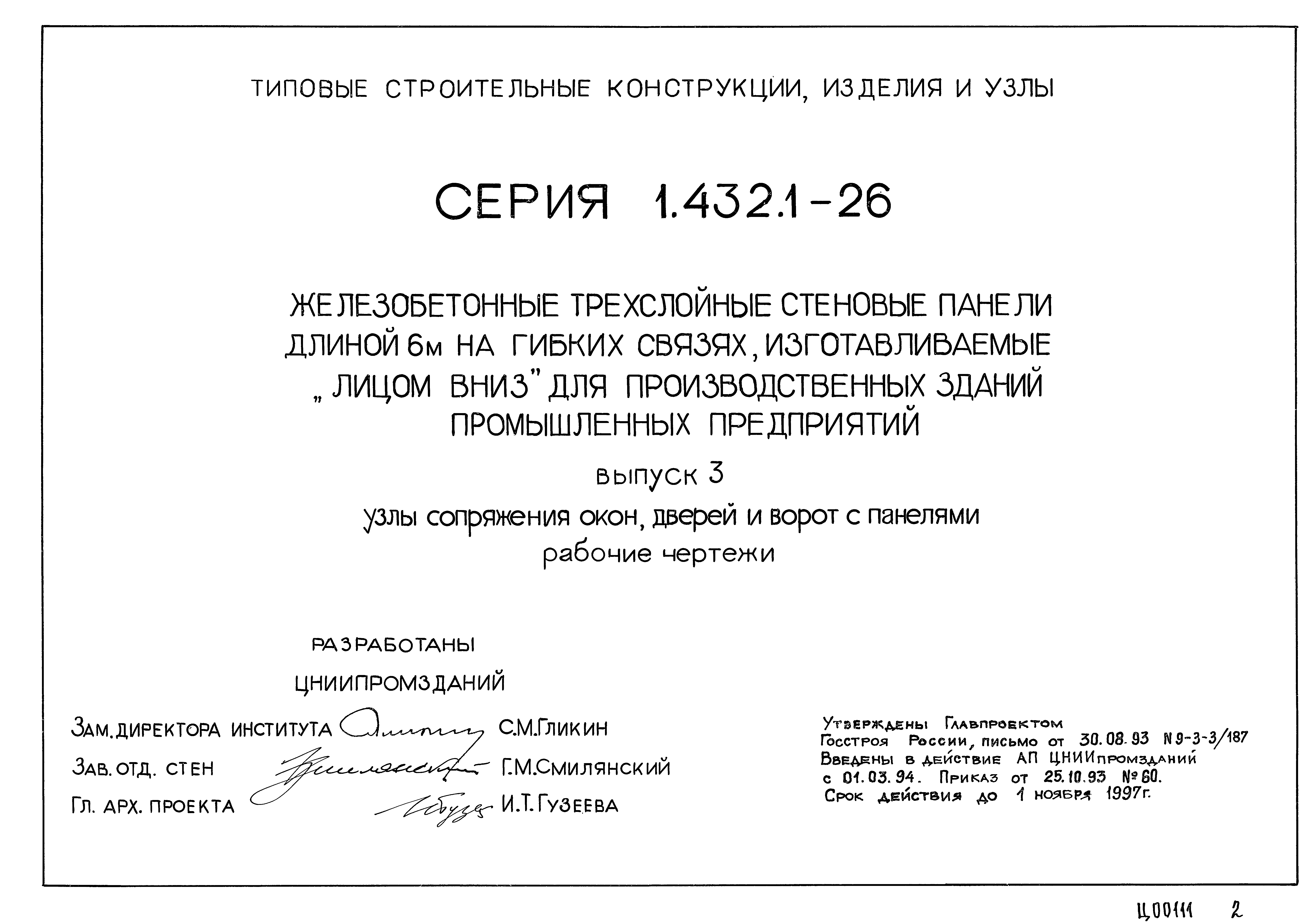

Скачать Серия 1.432.1-26 Выпуск 3. Узлы сопряжения окон, дверей и ворот с панелями. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.432.1-26

Выпуск 3. Узлы сопряжения окон, дверей и ворот с панелями. Рабочие чертежи

Обозначение:	Серия 1.432.1-26
Обозначение англ:	Series 1.432.1-26
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Узлы сопряжения окон, дверей и ворот с панелями. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1994
Область применения:	Выпуск 3 включает рабочие чертежи узлов сопряжения окон, дверей и ворот с панелями данной серии (вып. 0; 1; 2) и серии 1.432.1-21 "Железобетонные трехслойные стеновые панели длиной 6 м для отапливаемых производственных зданий с высокой влажностью и агрессивной средой"

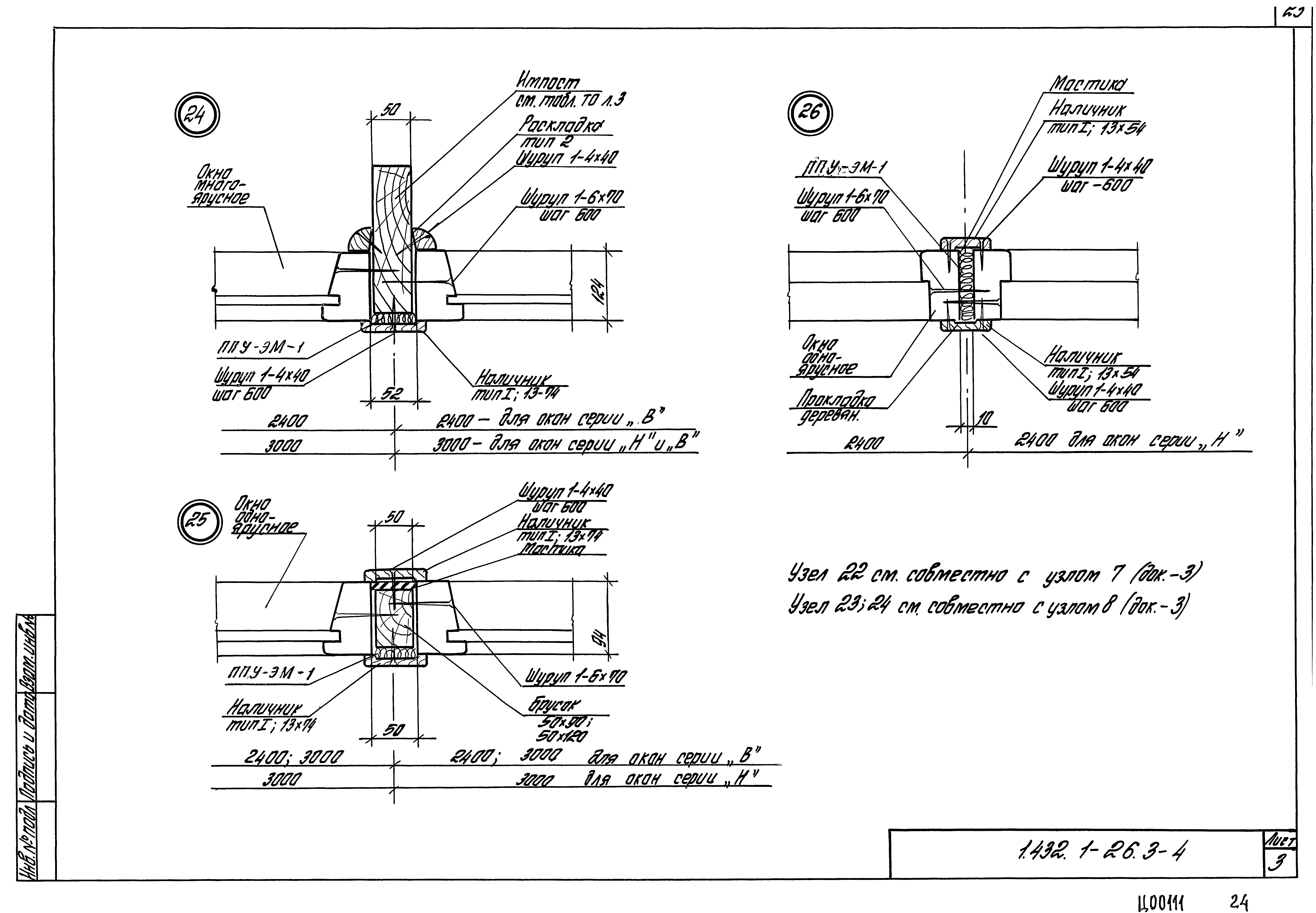

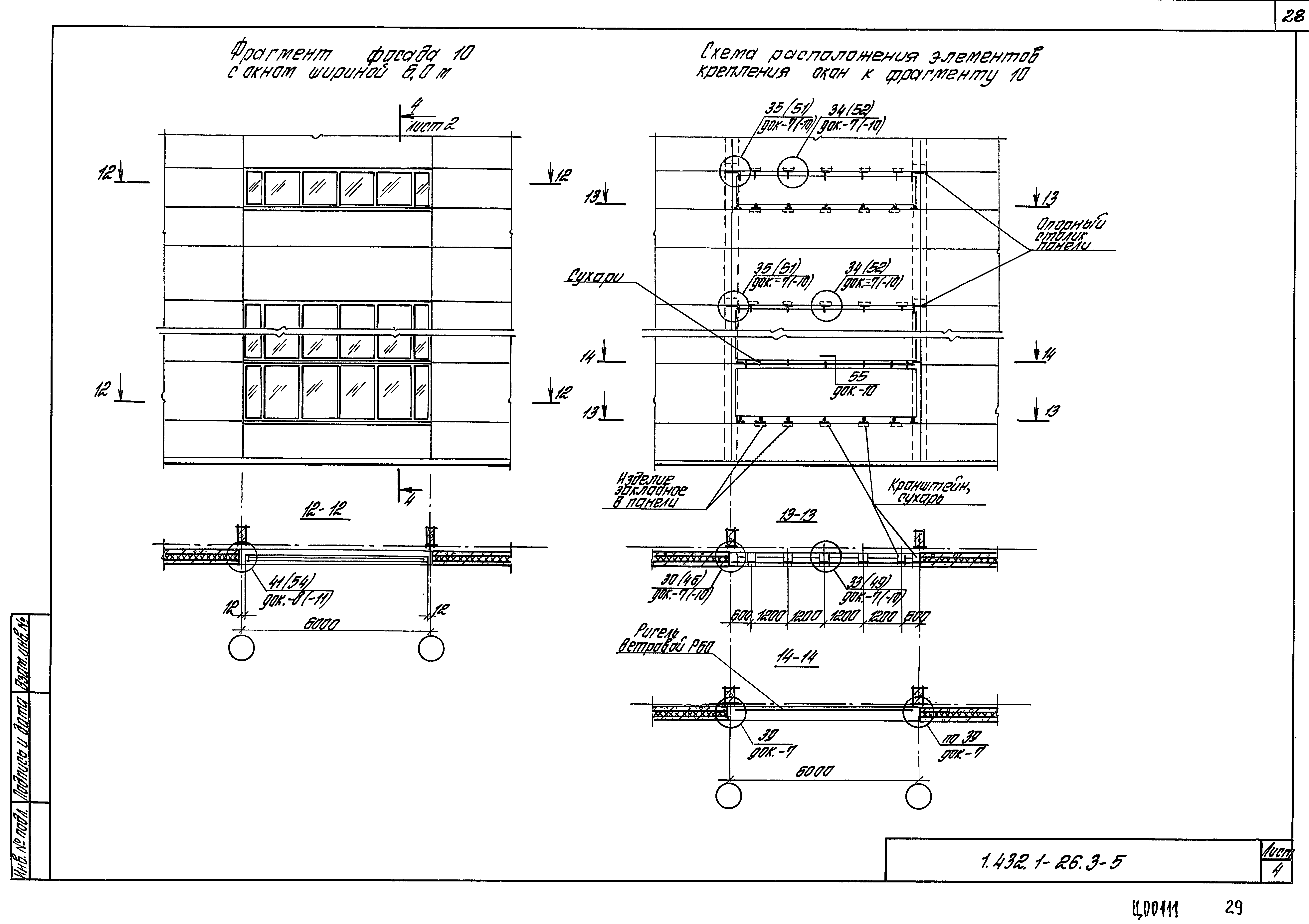

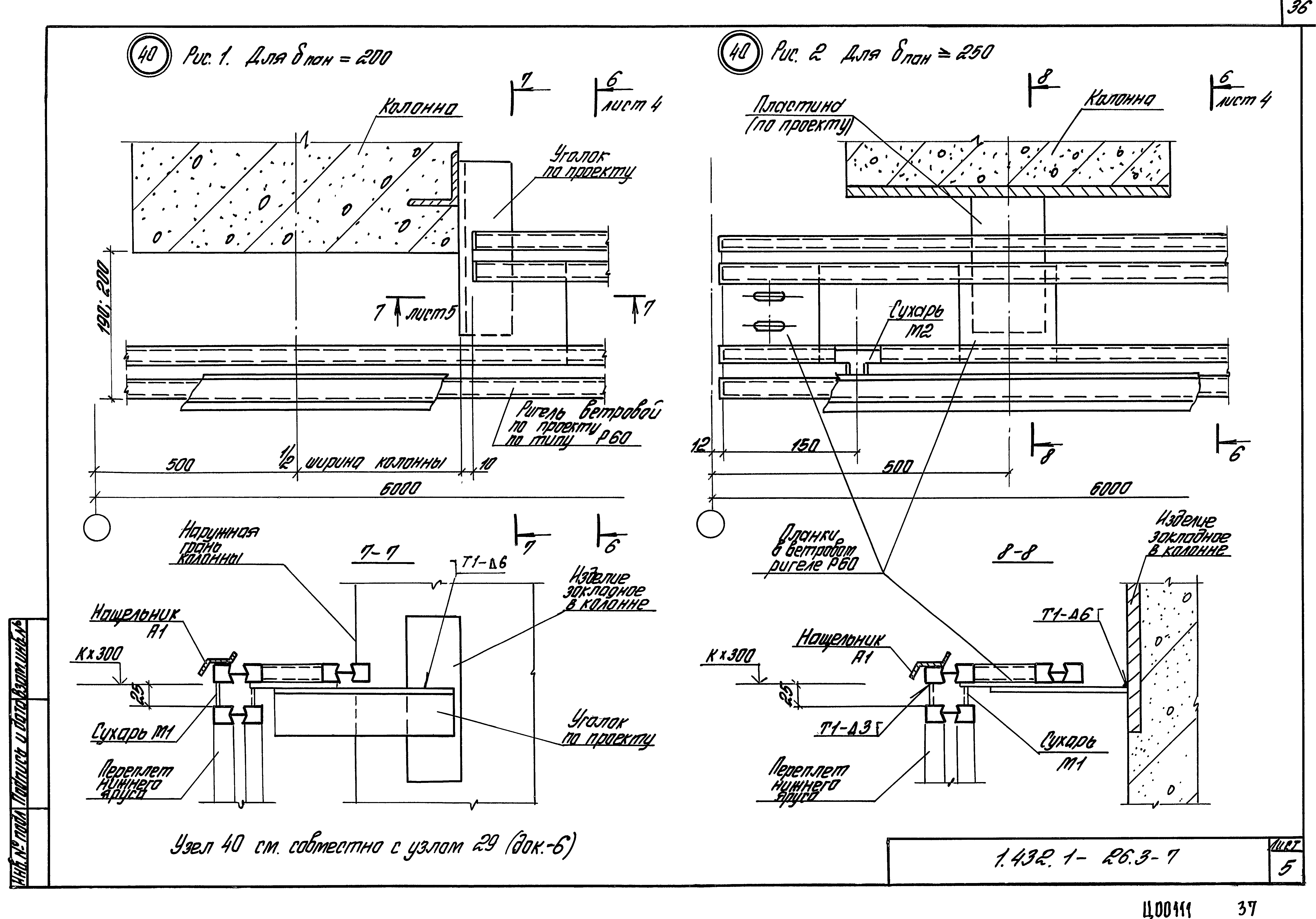

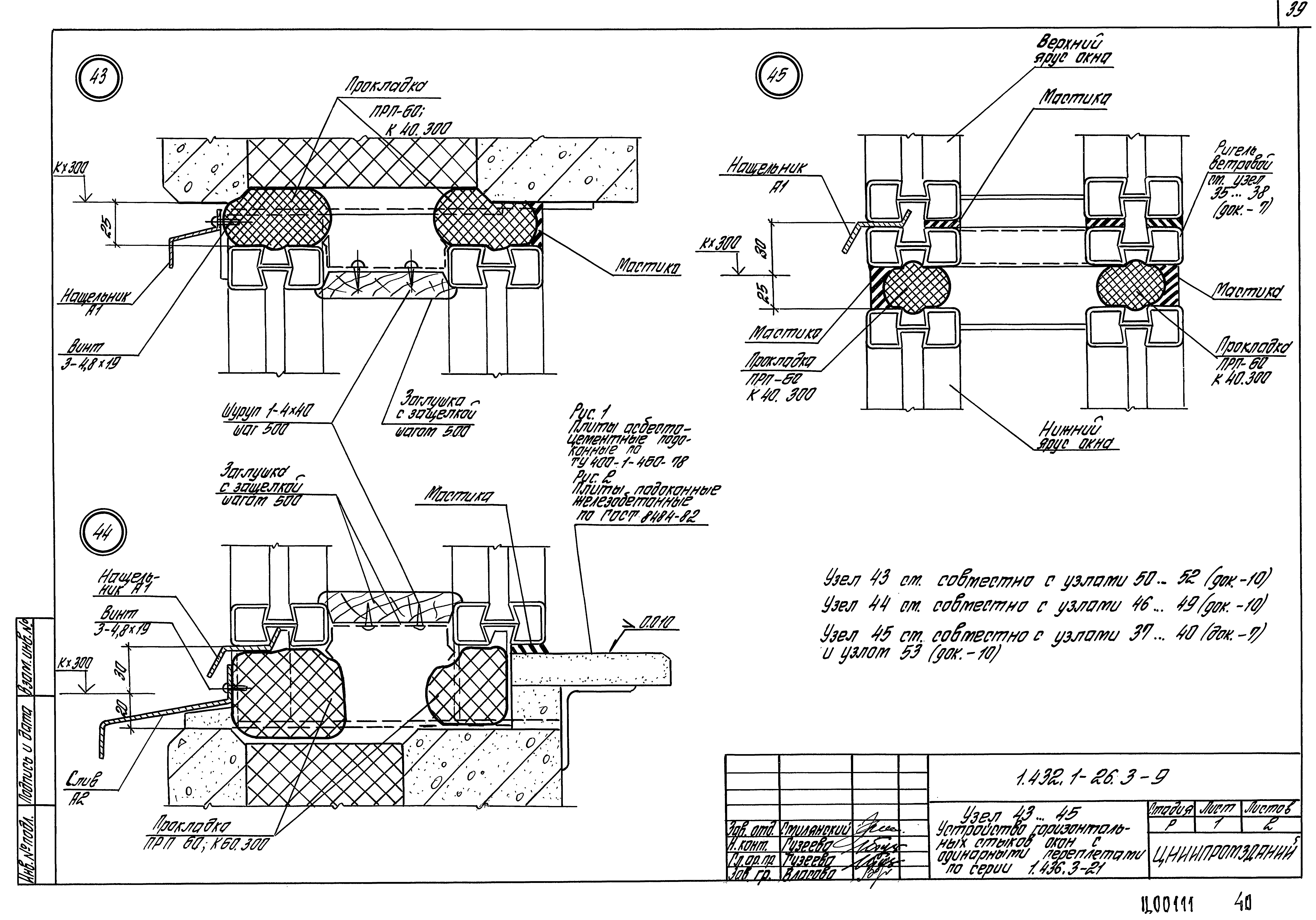

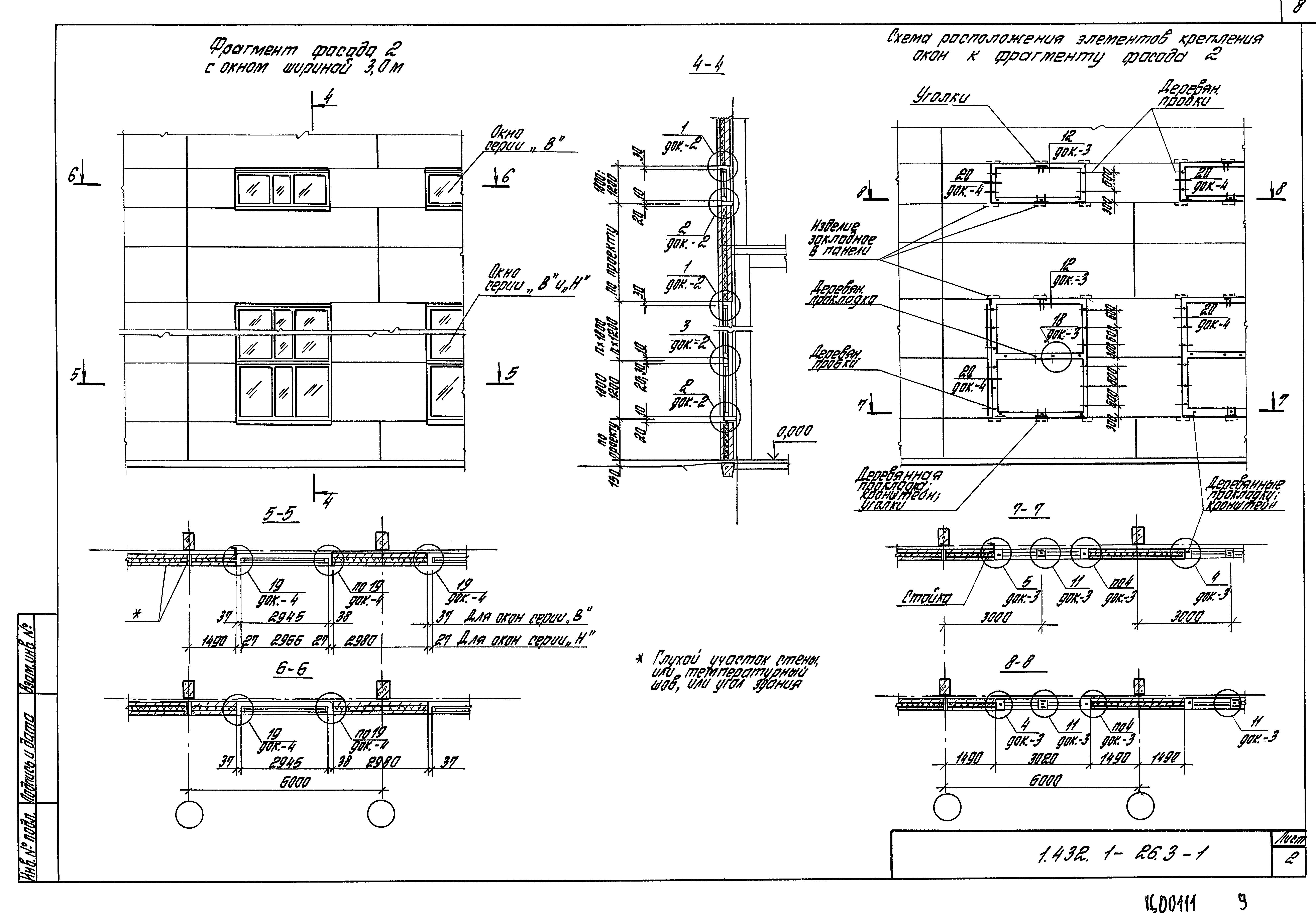

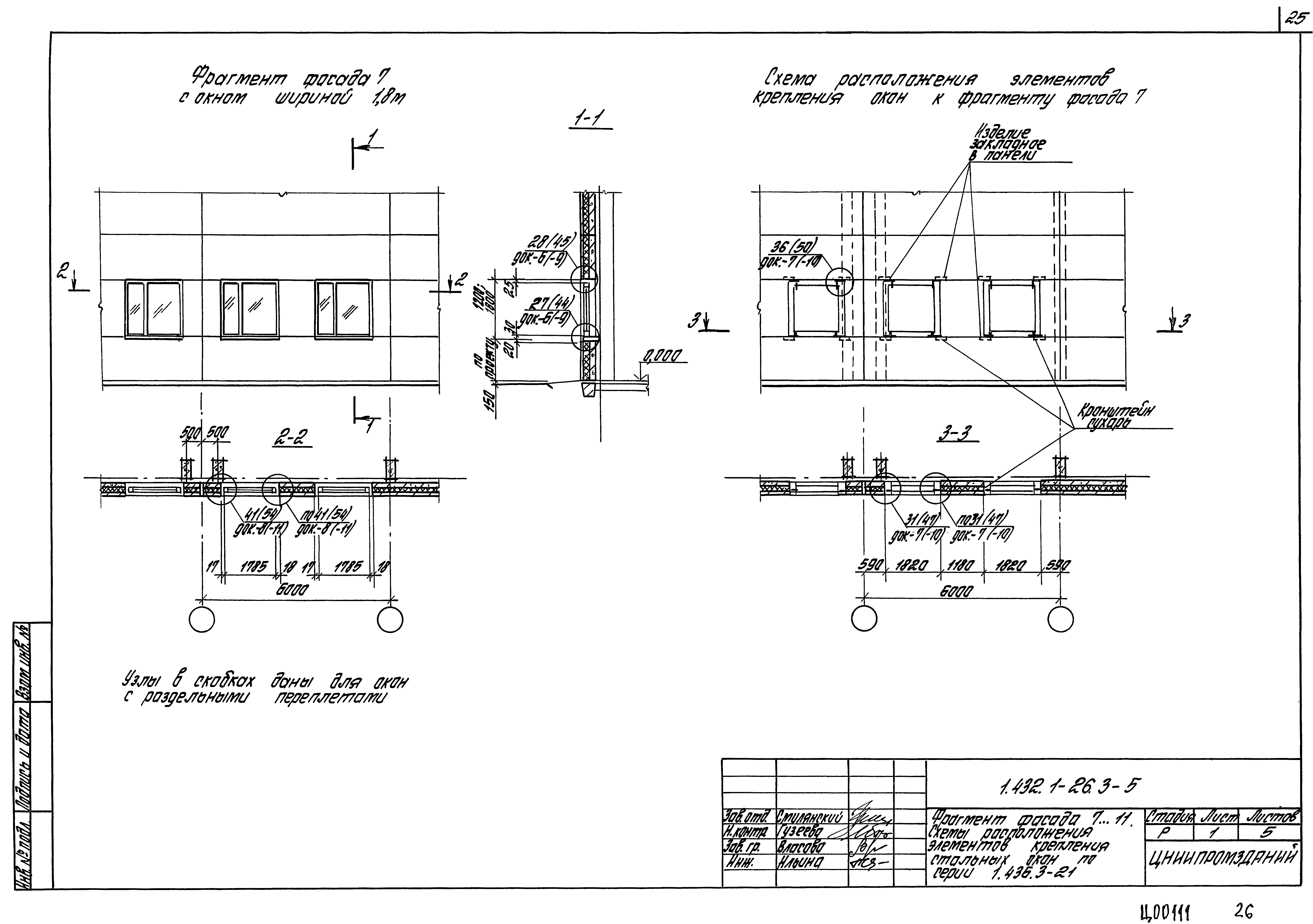

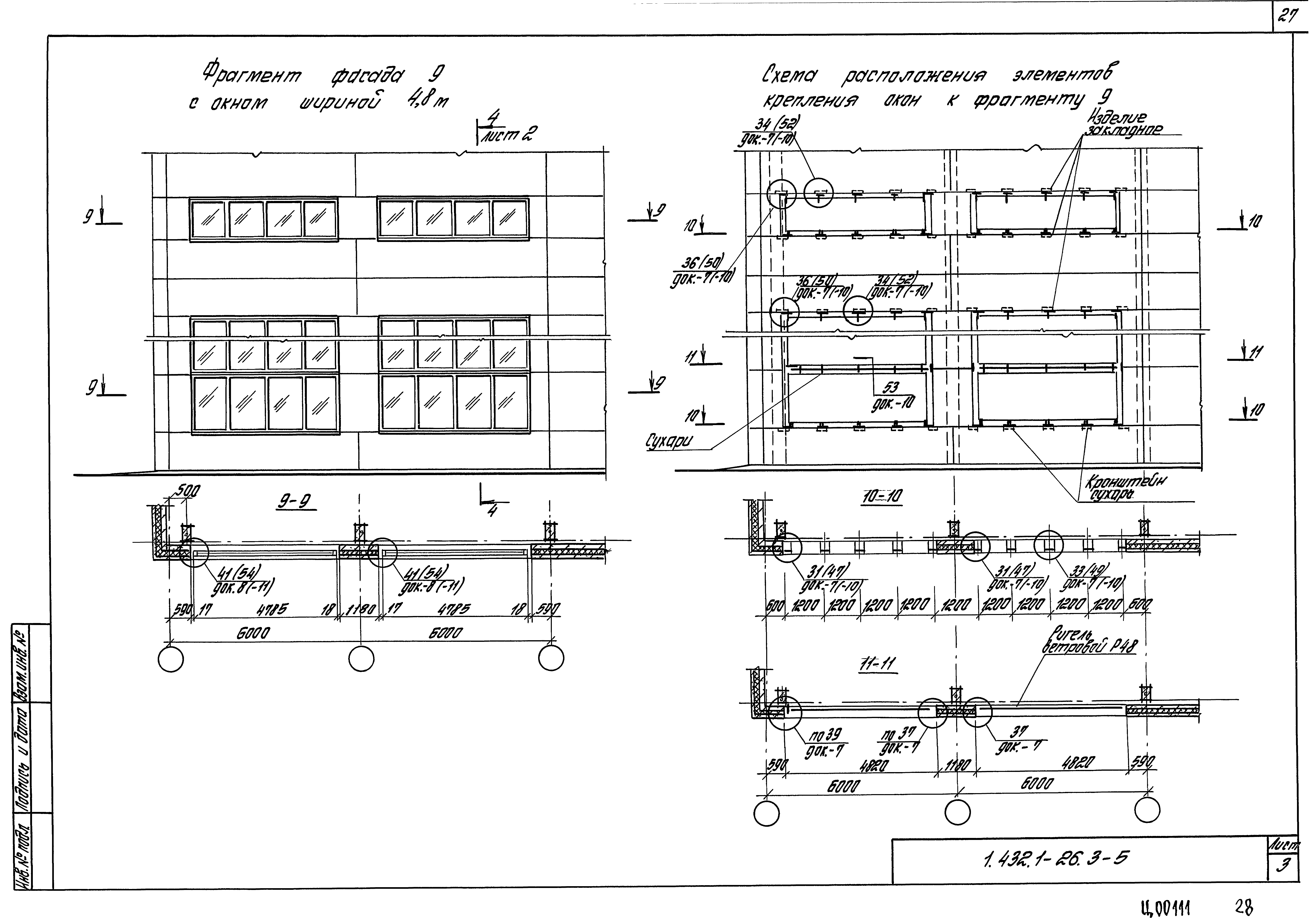

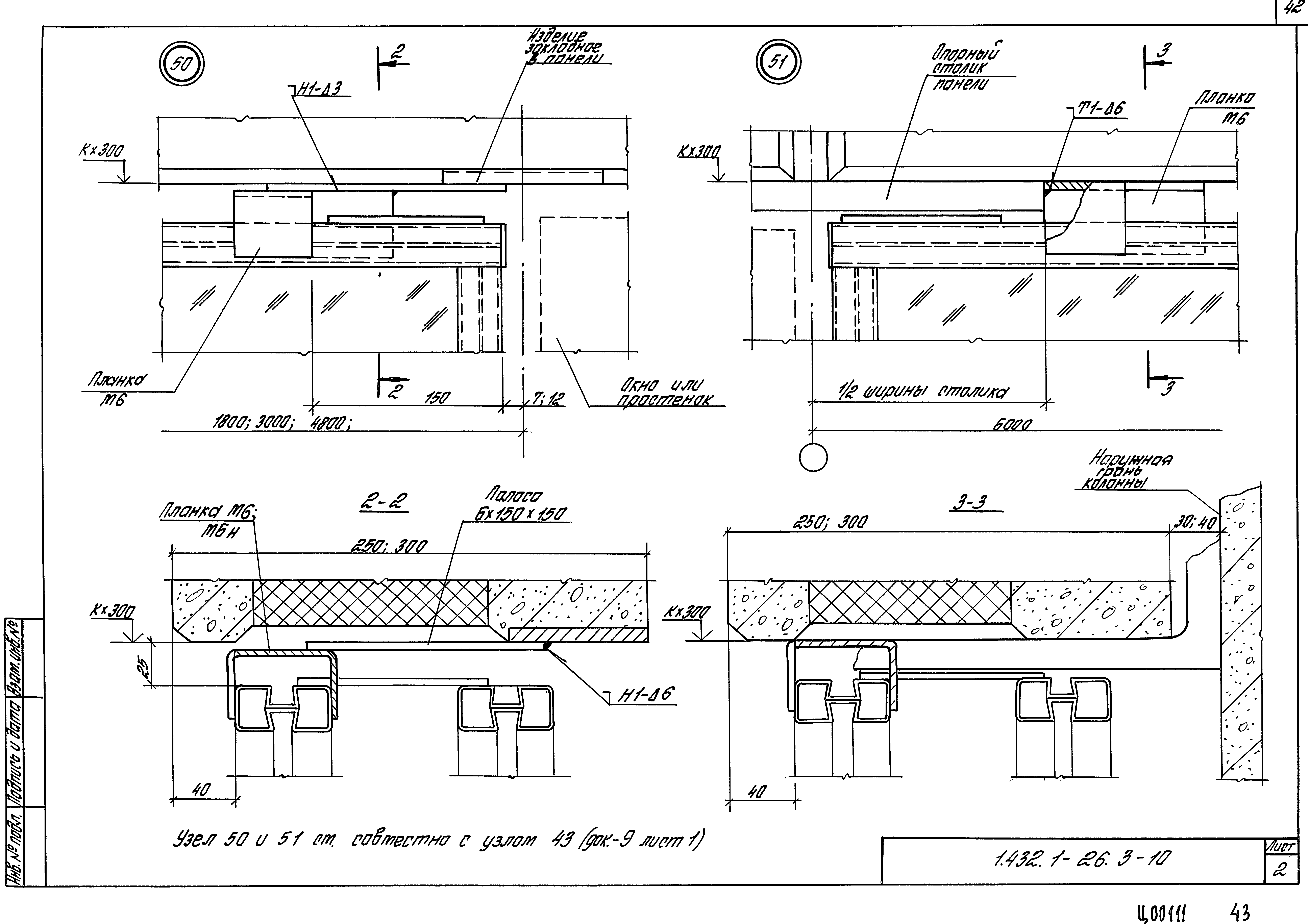

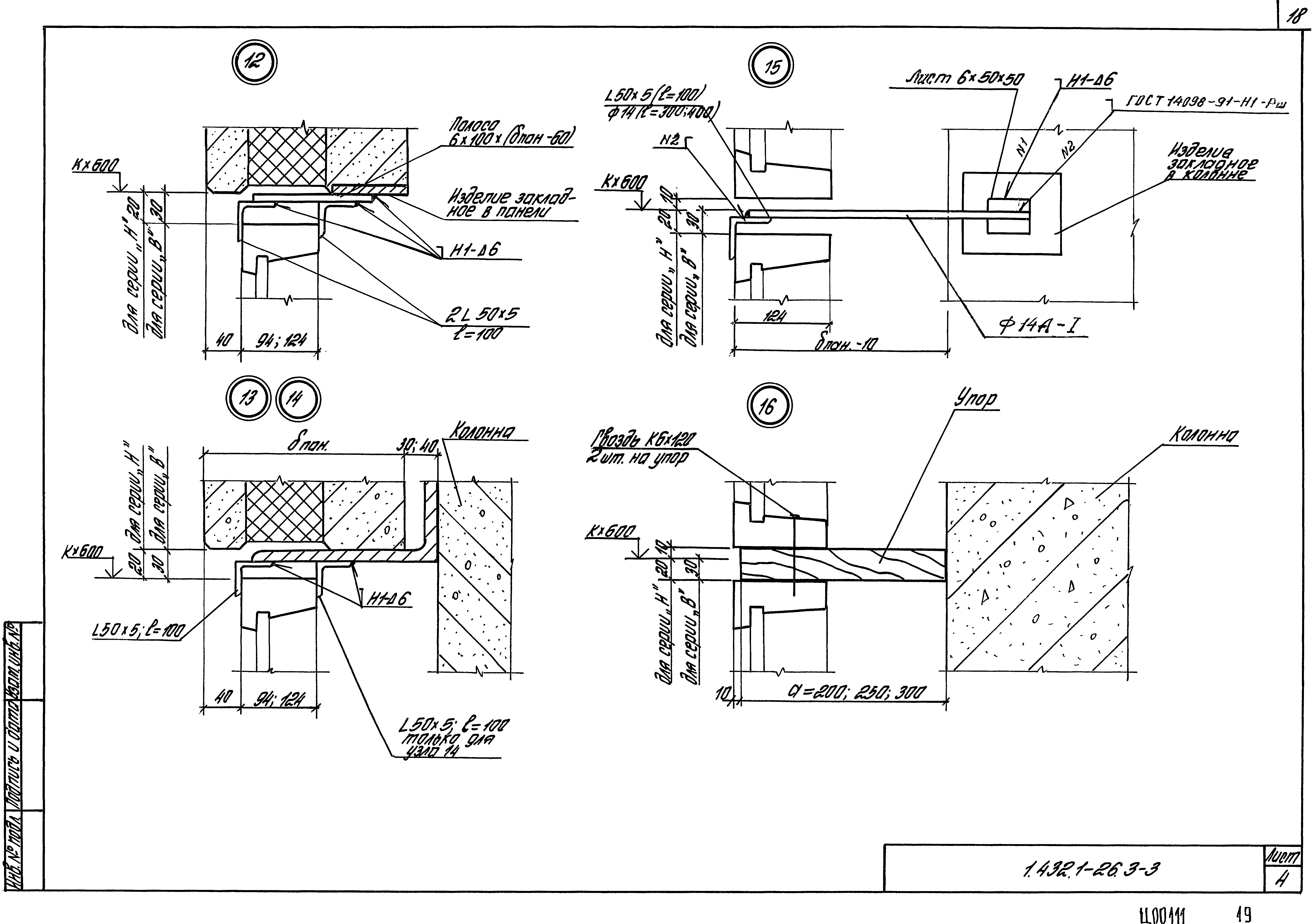

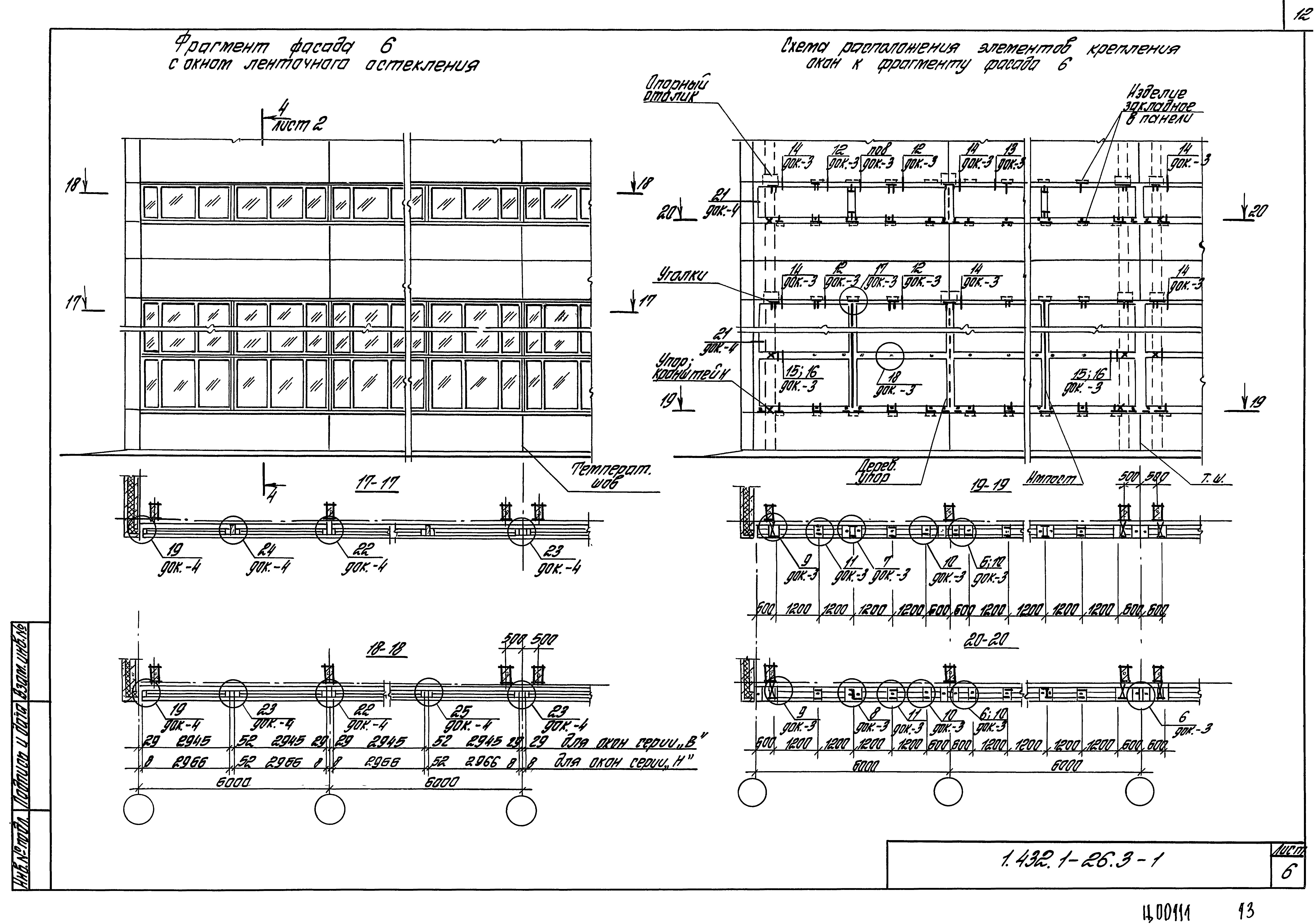

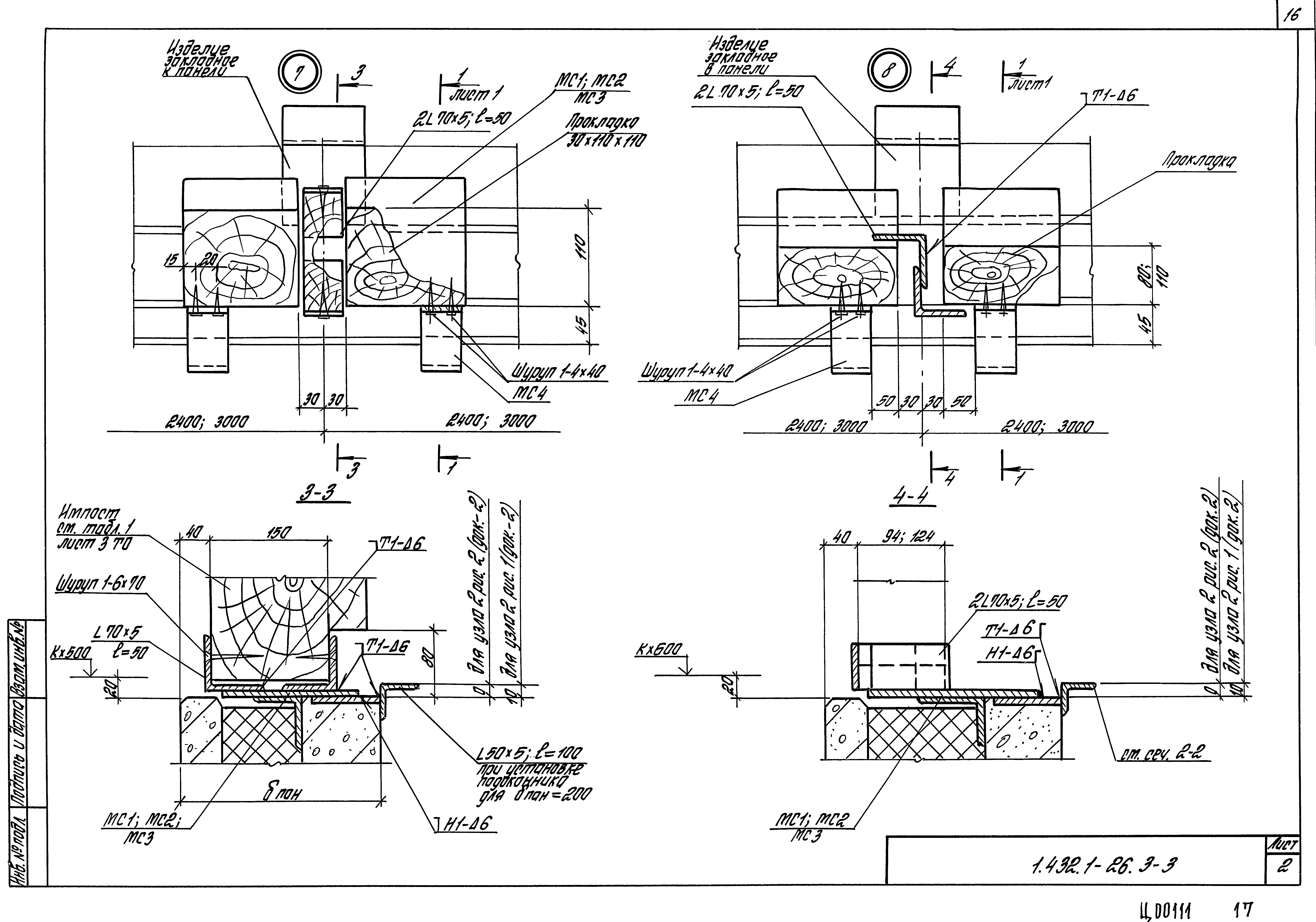

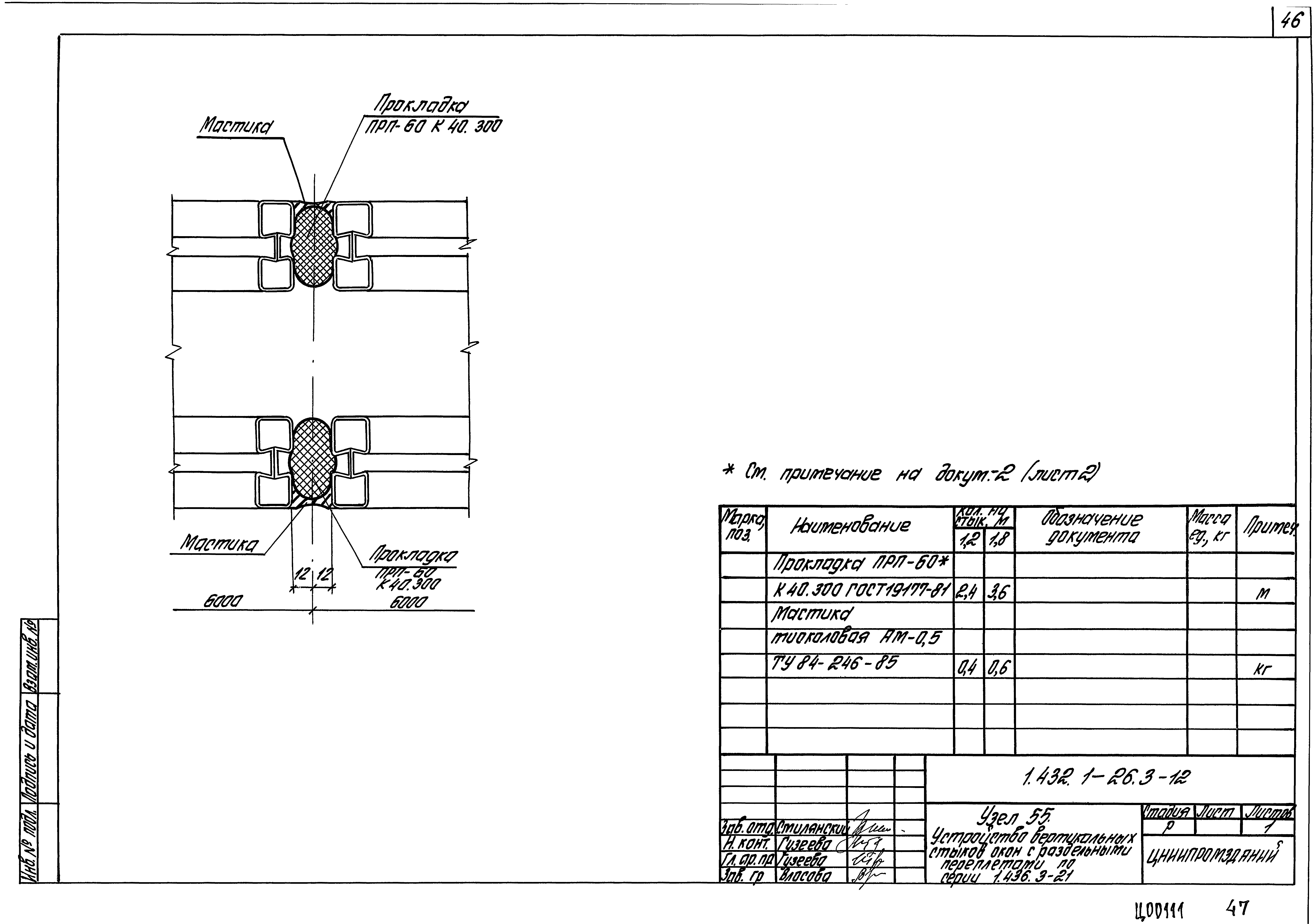

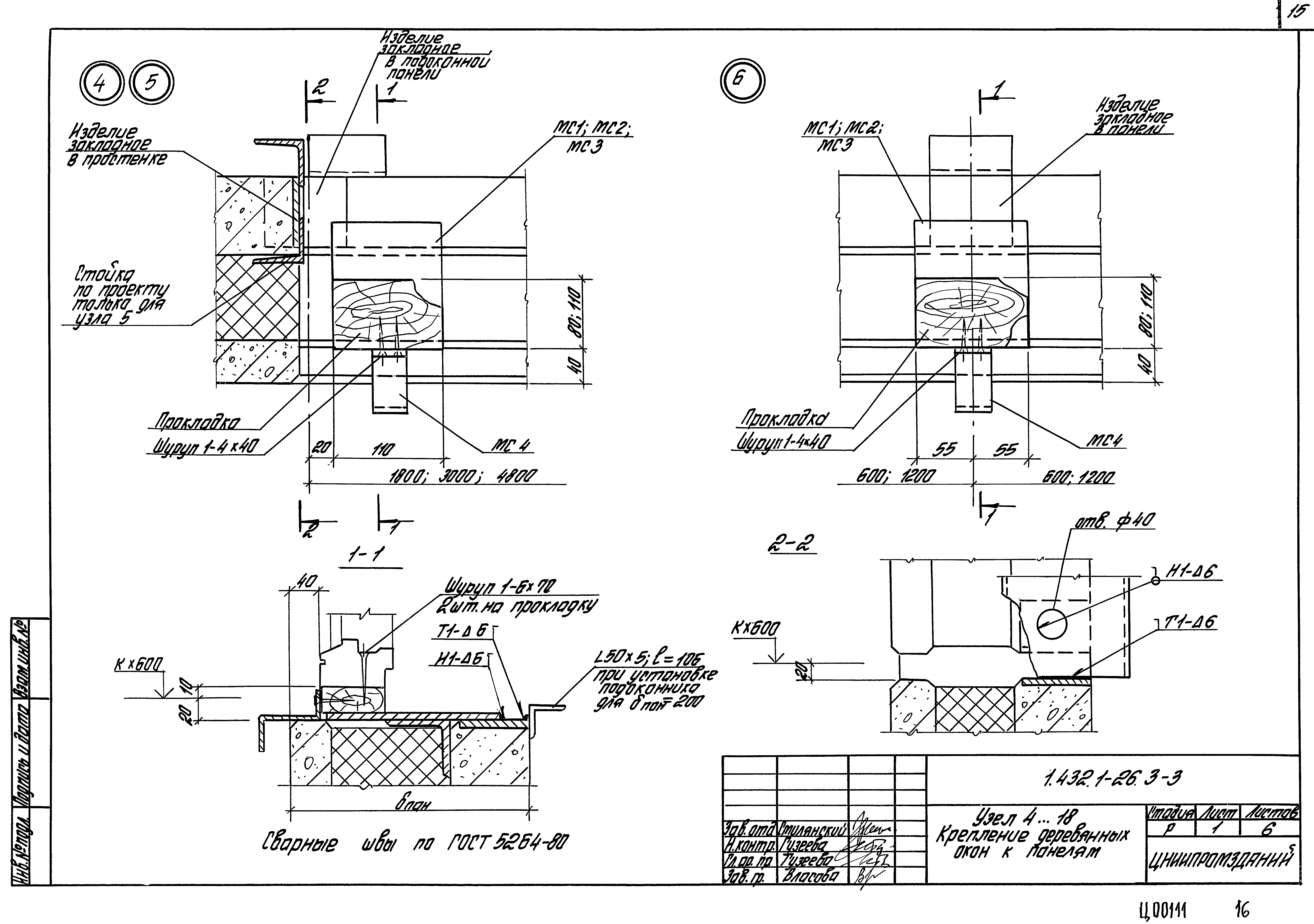

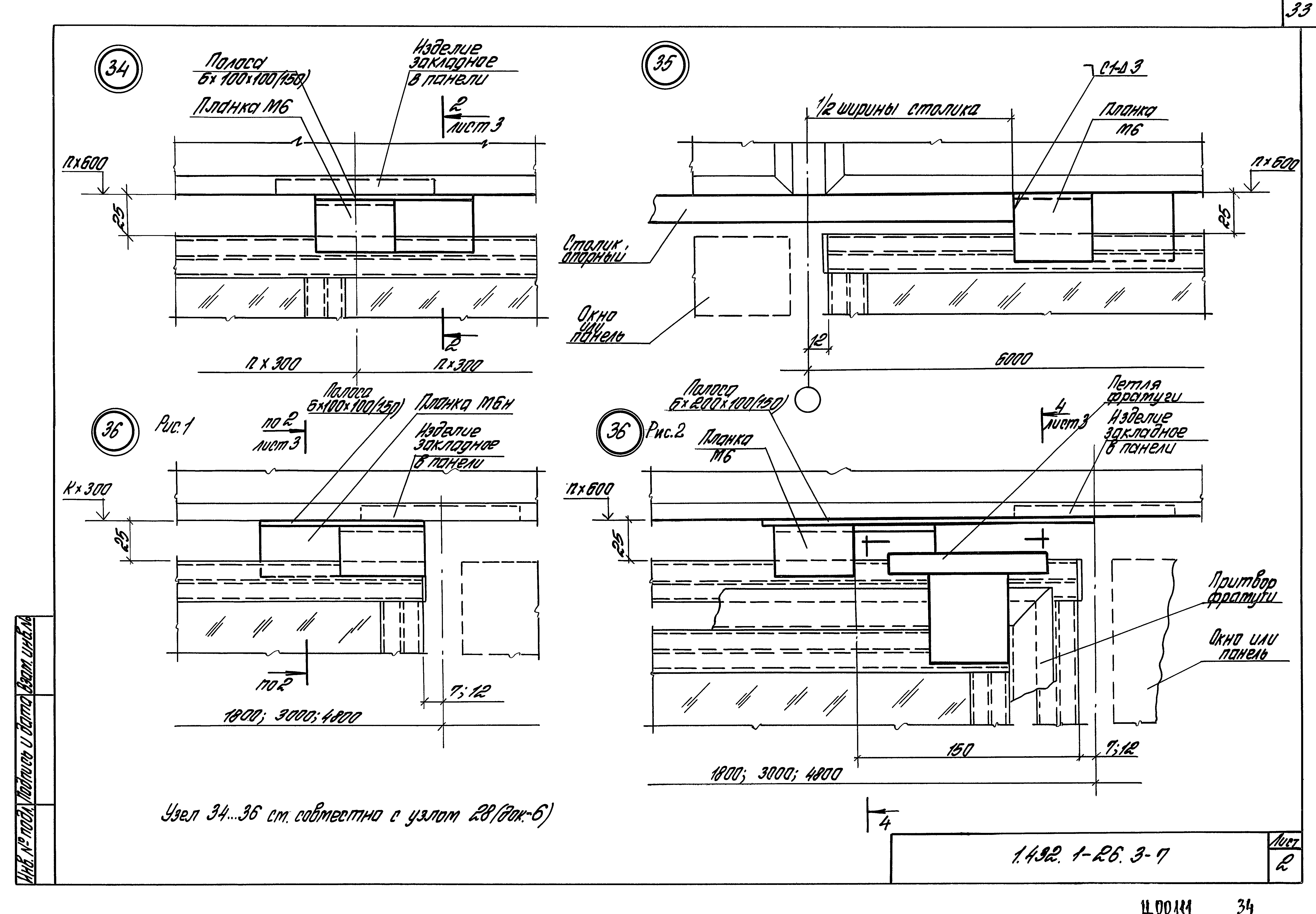

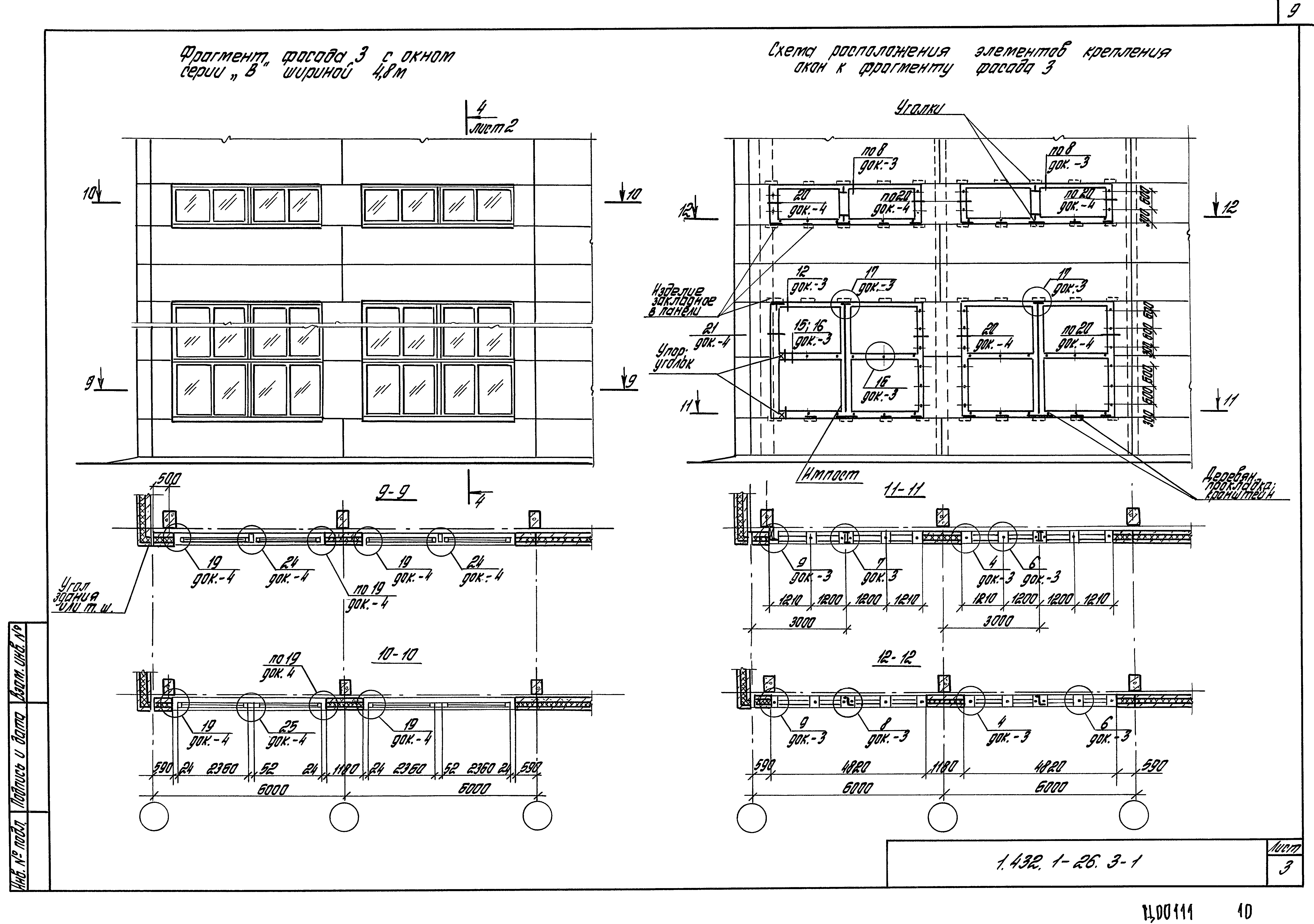

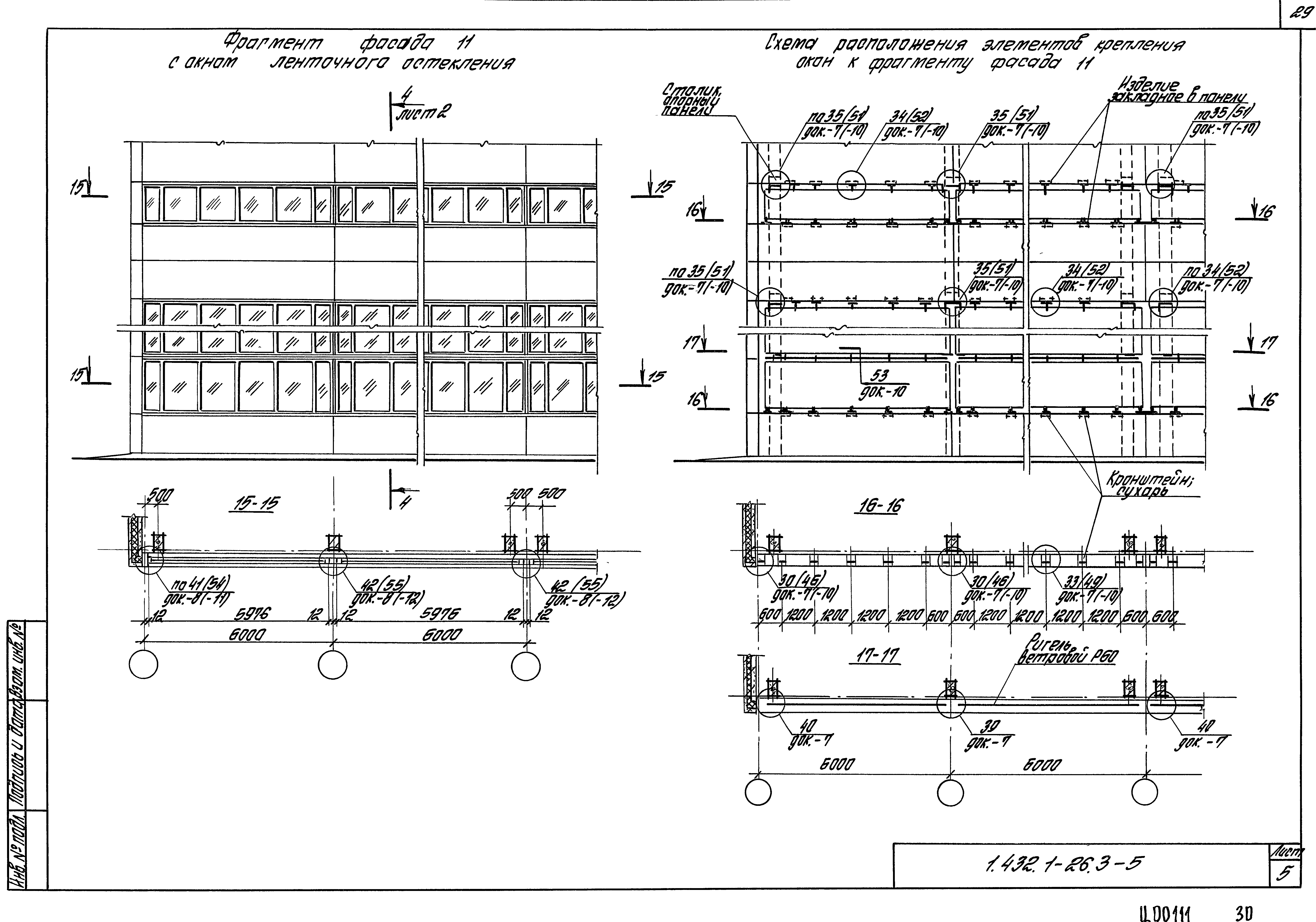

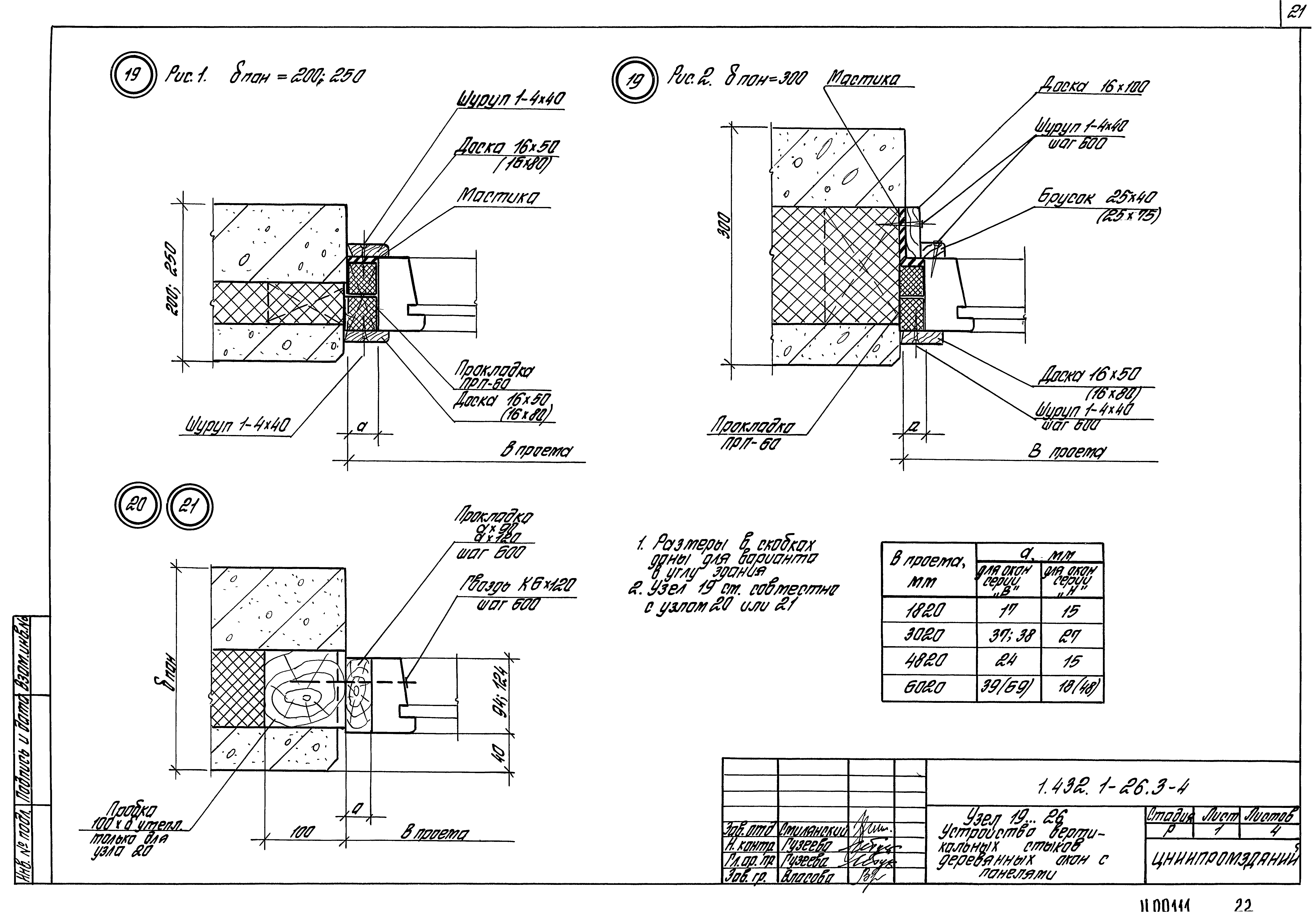

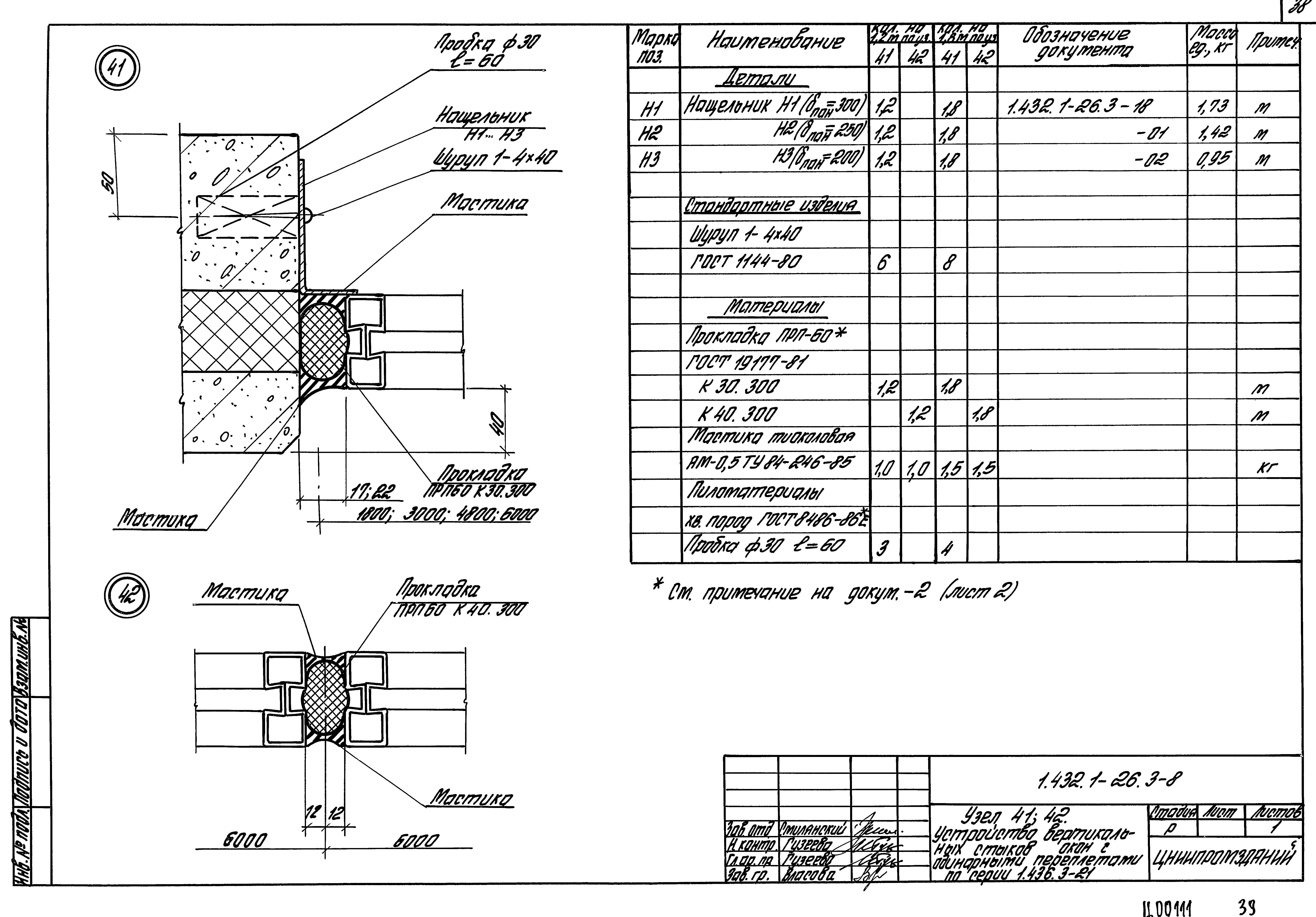

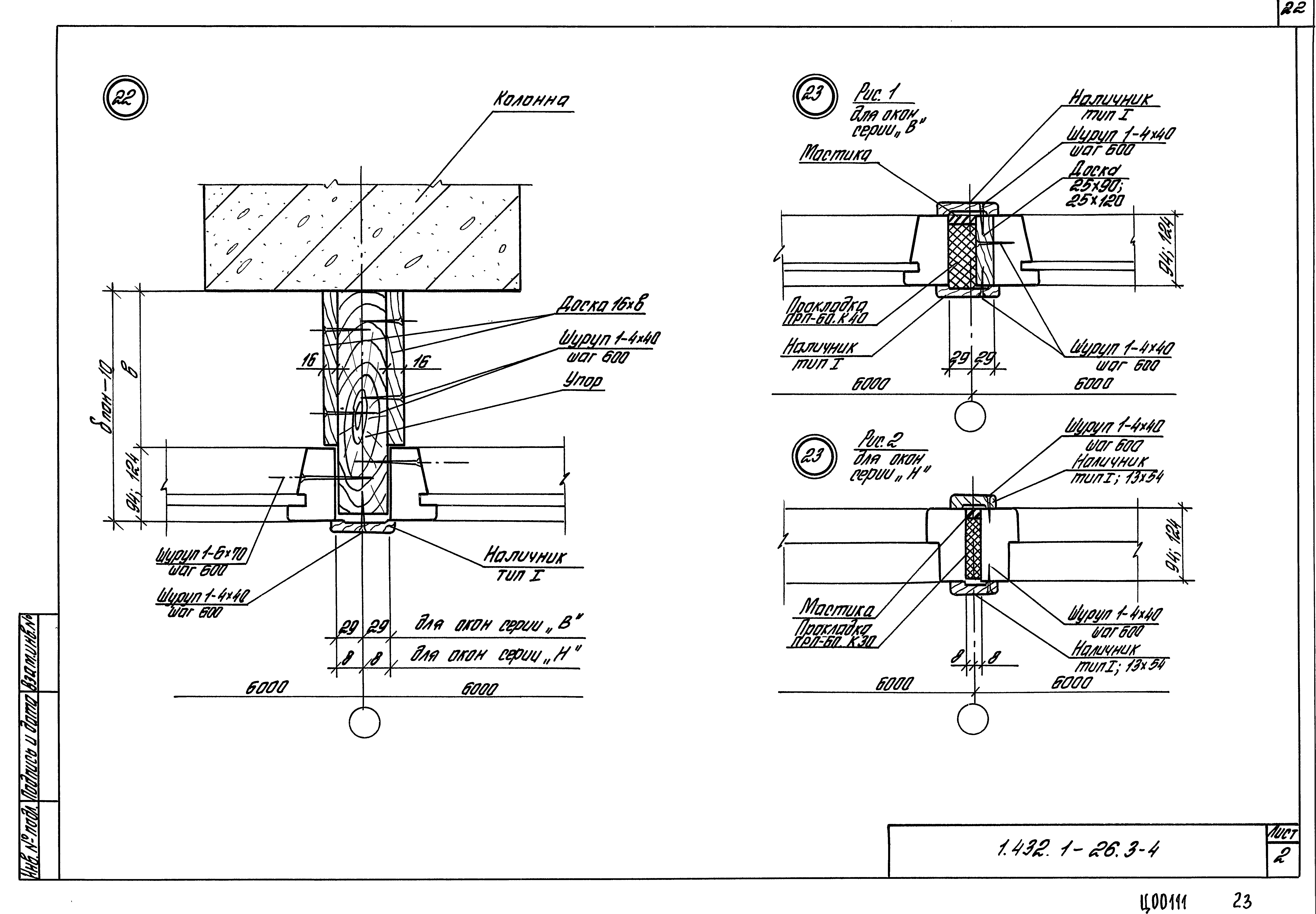

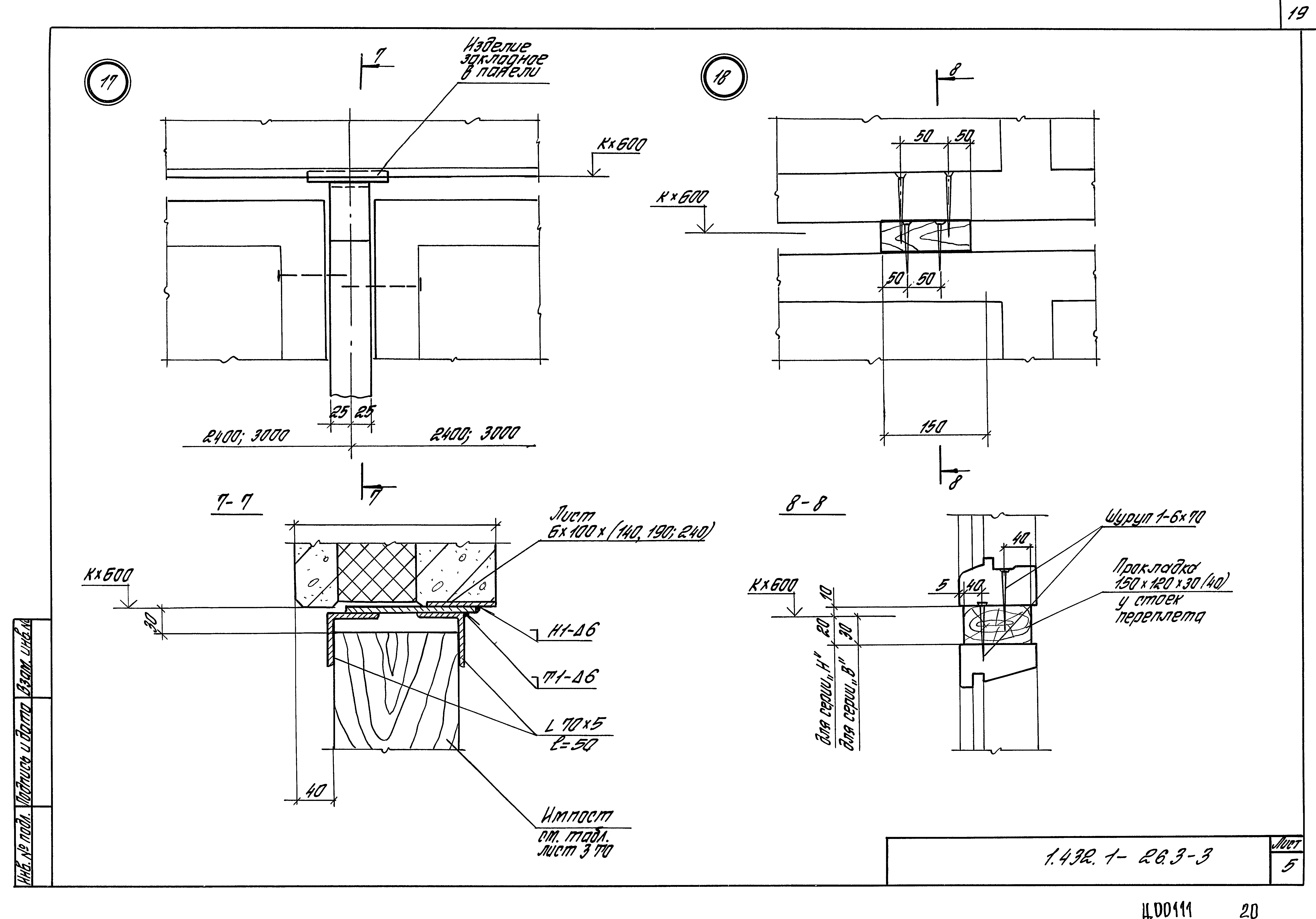

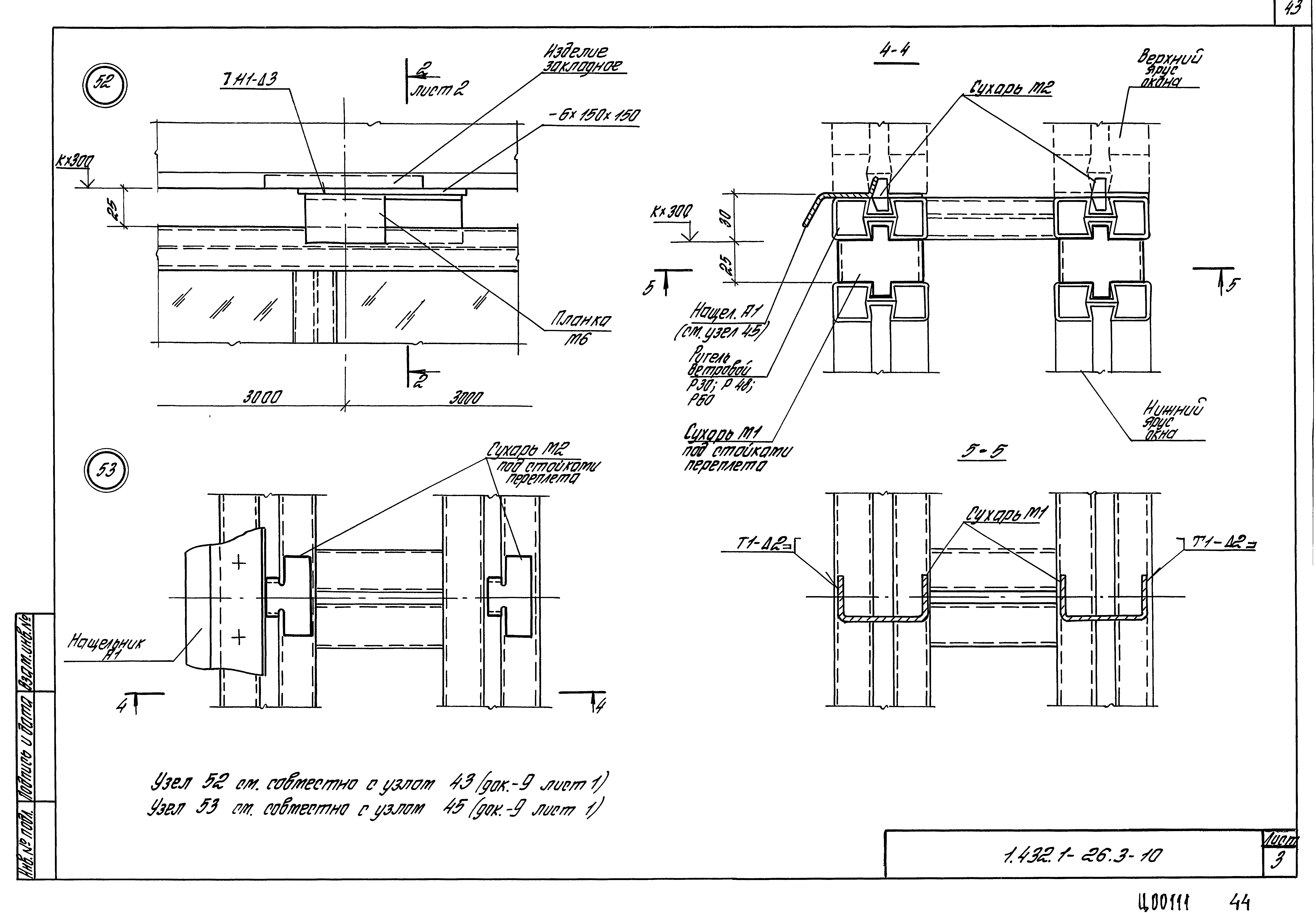

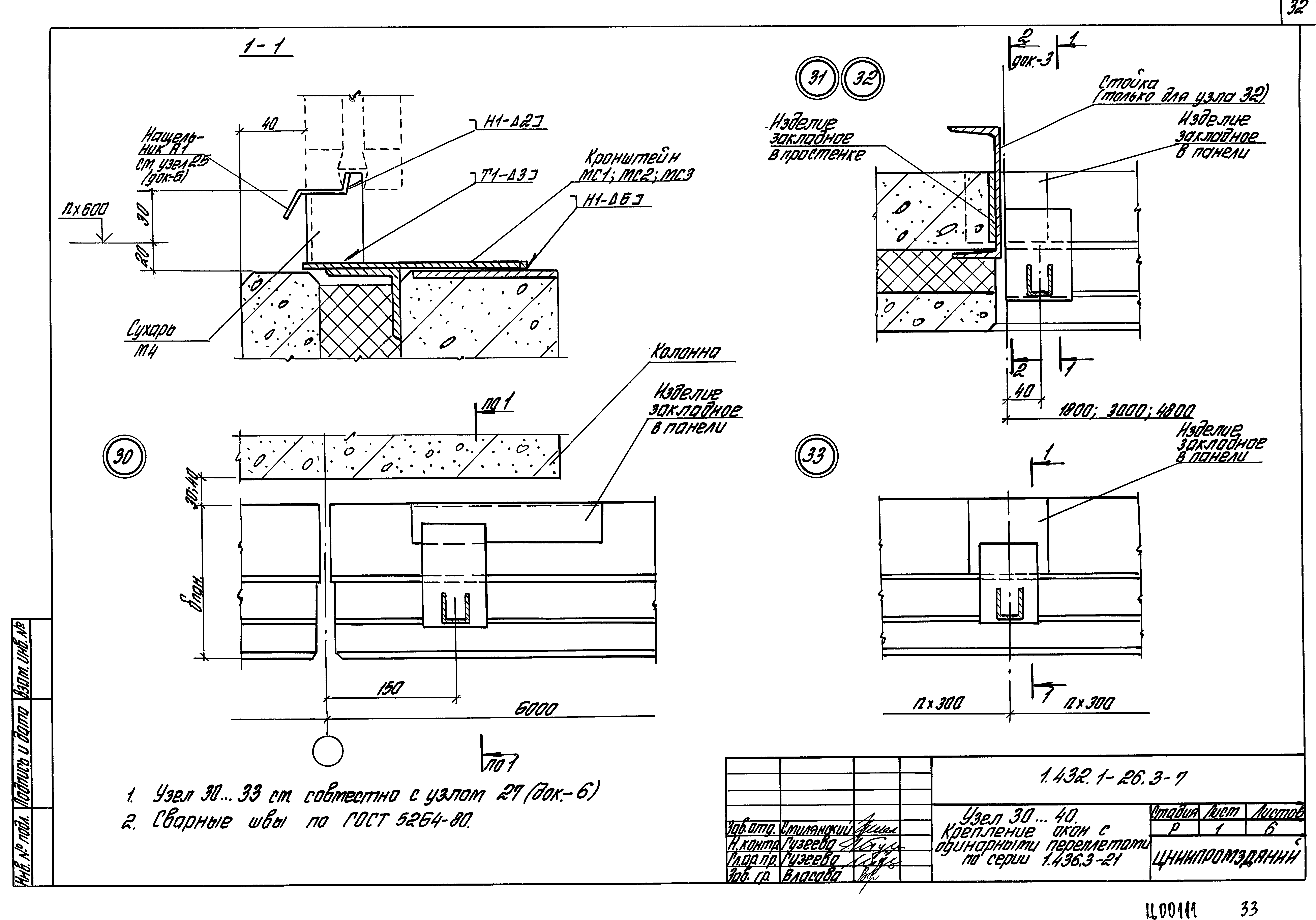

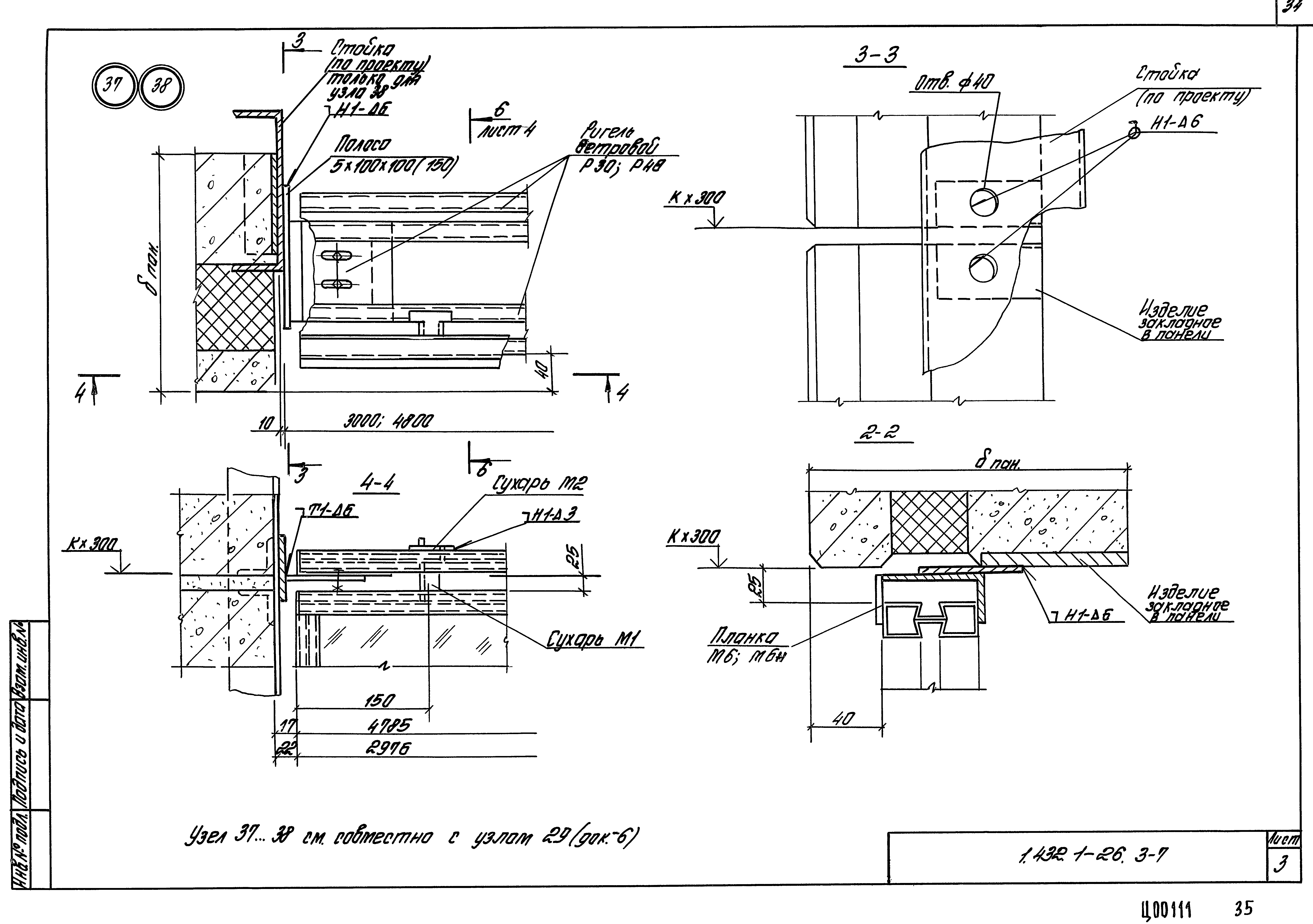

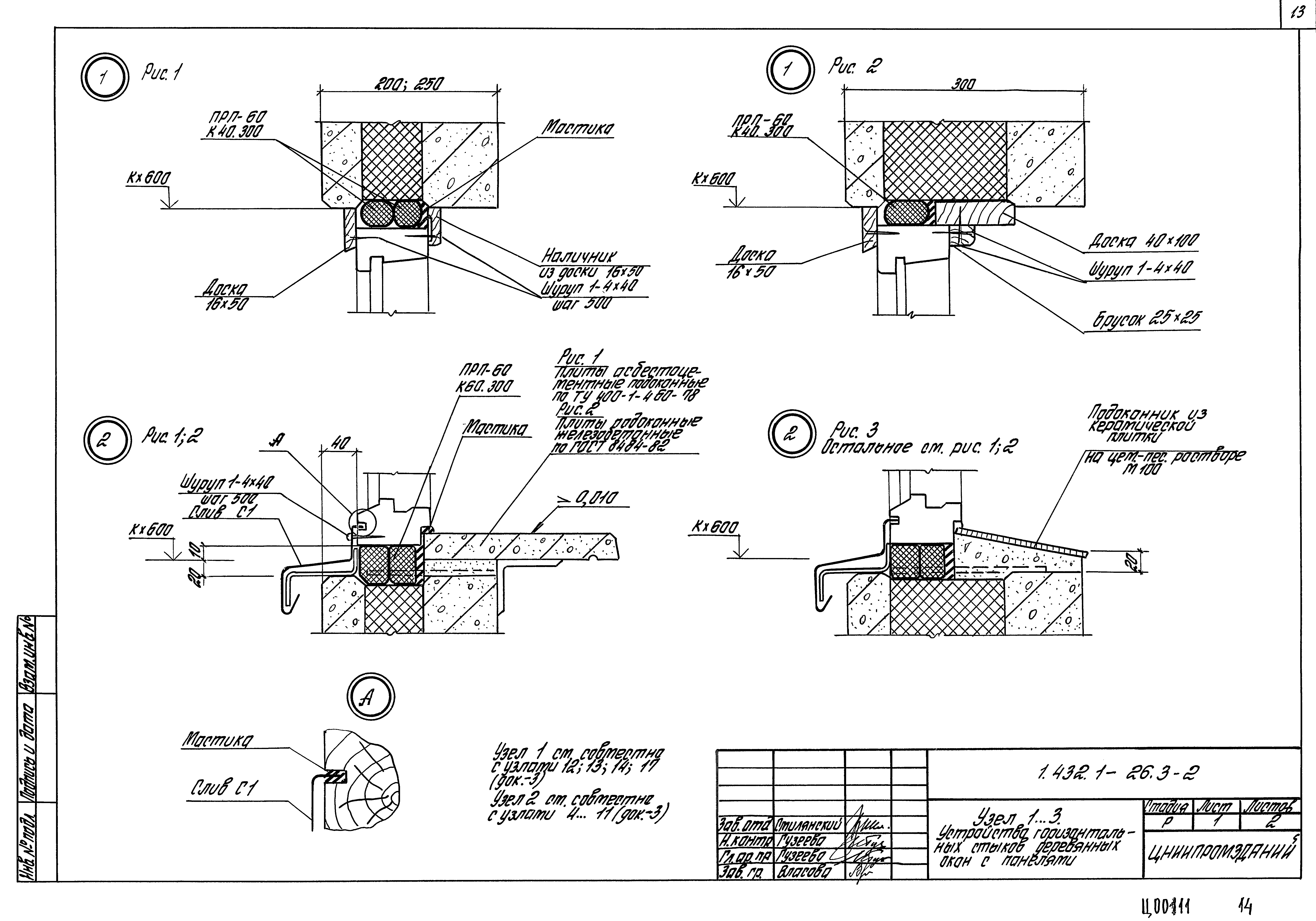

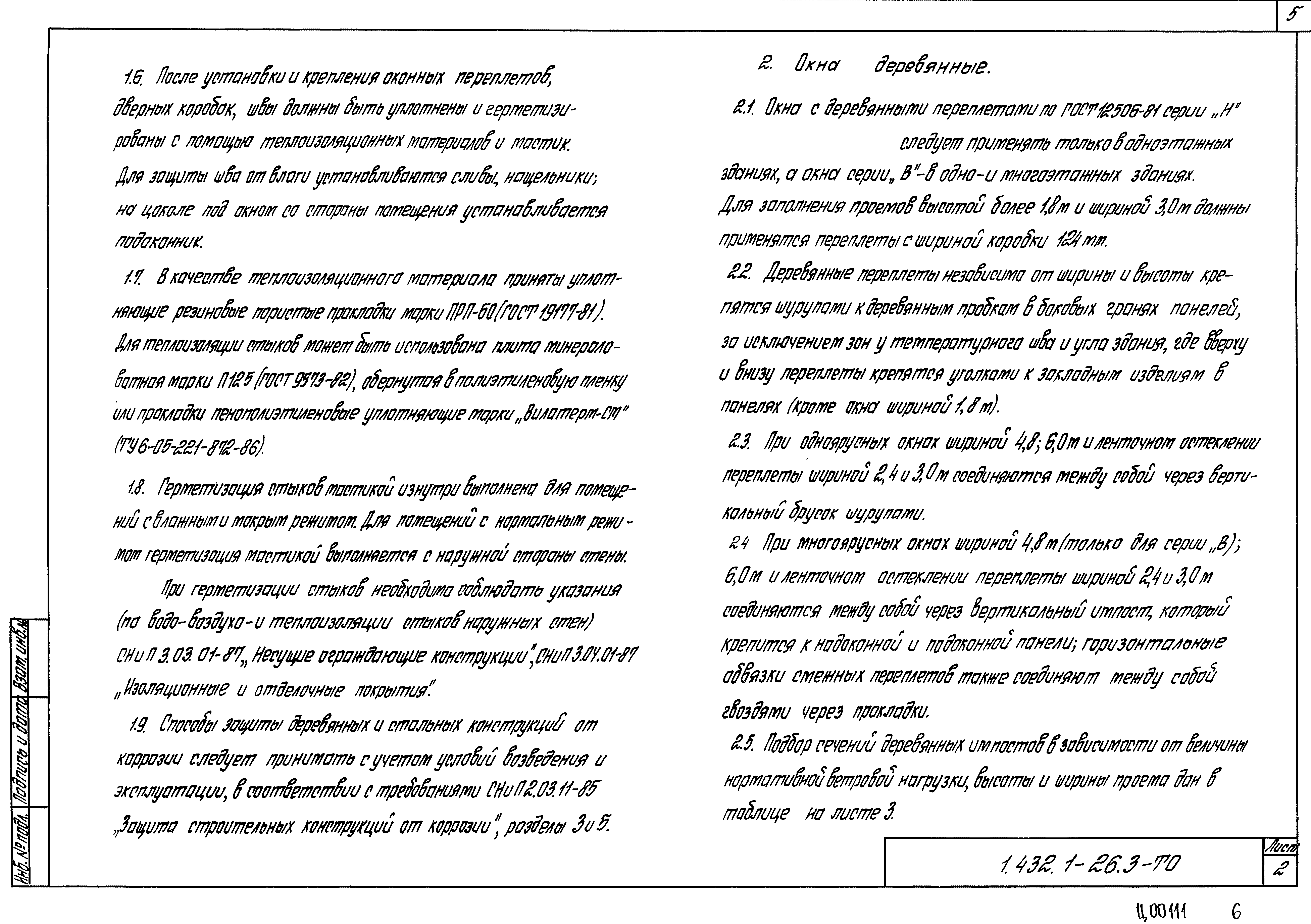

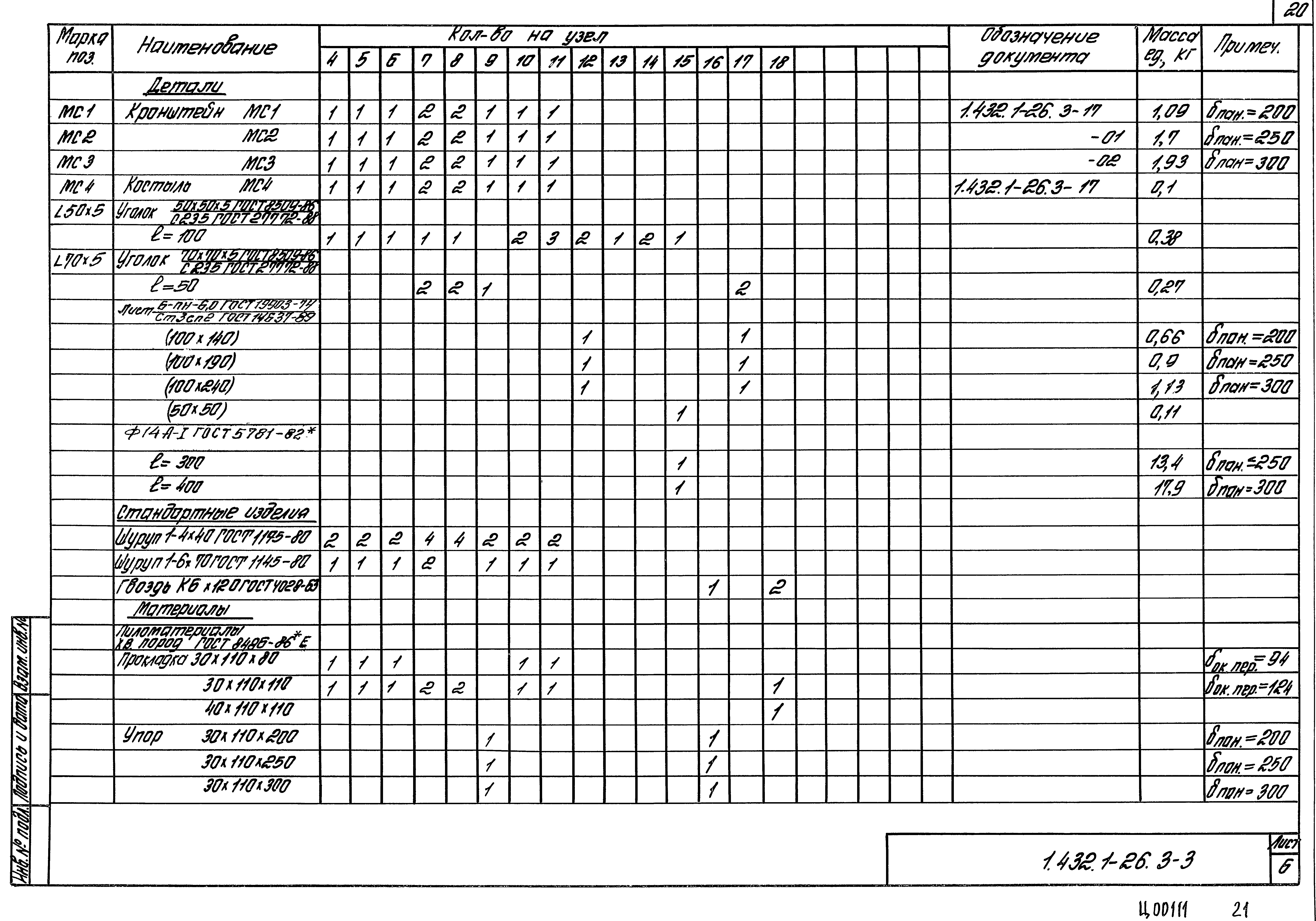

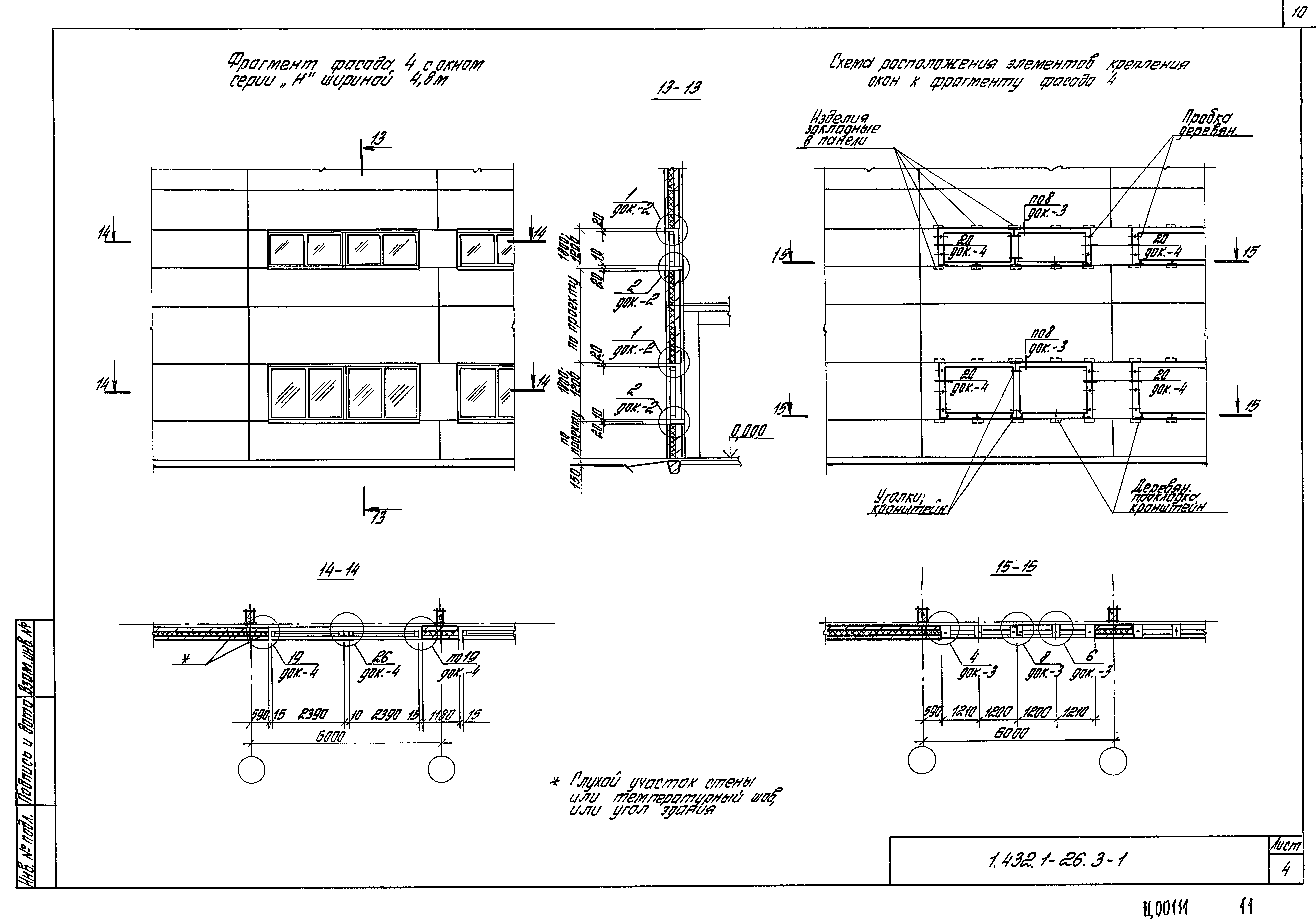

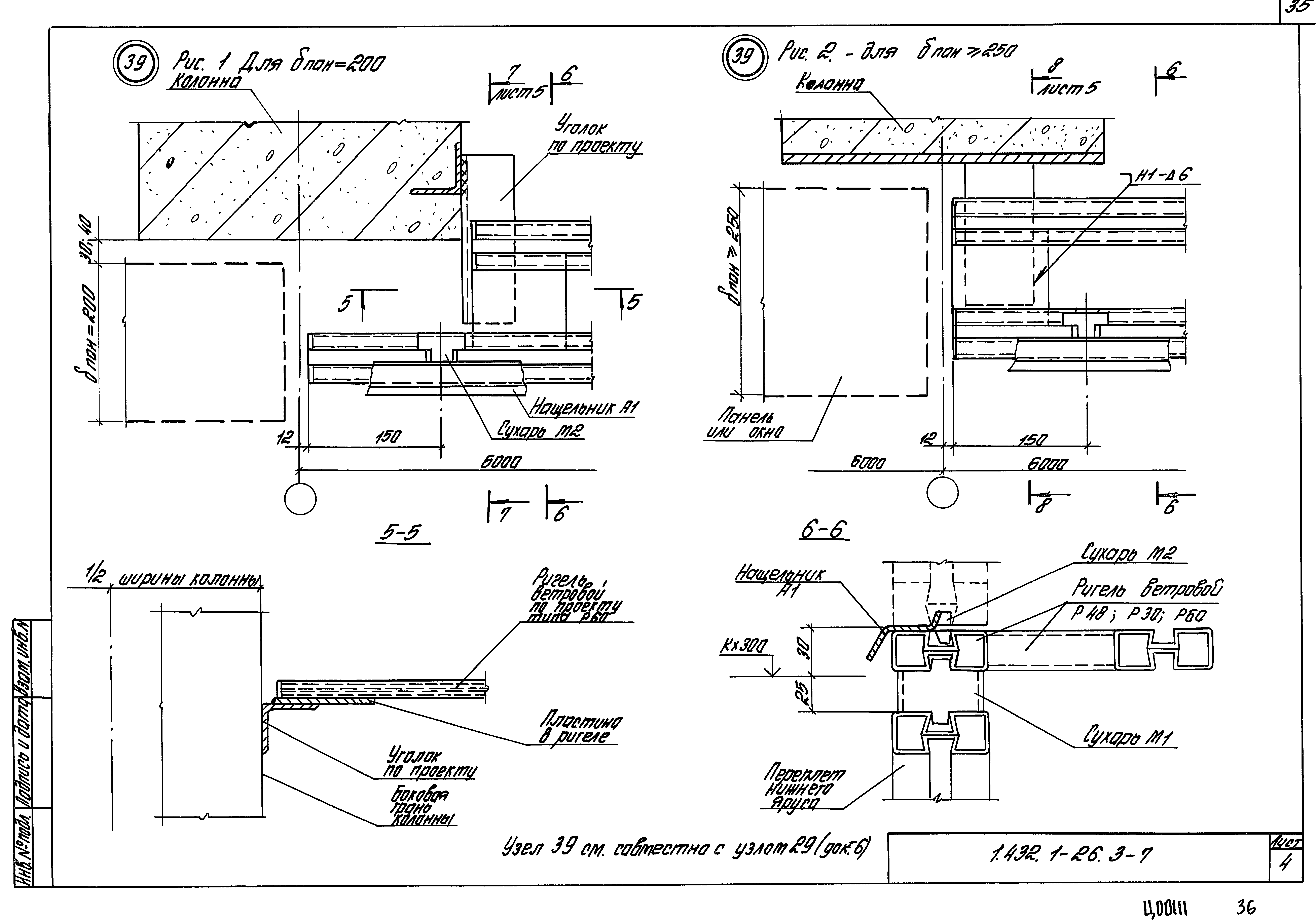

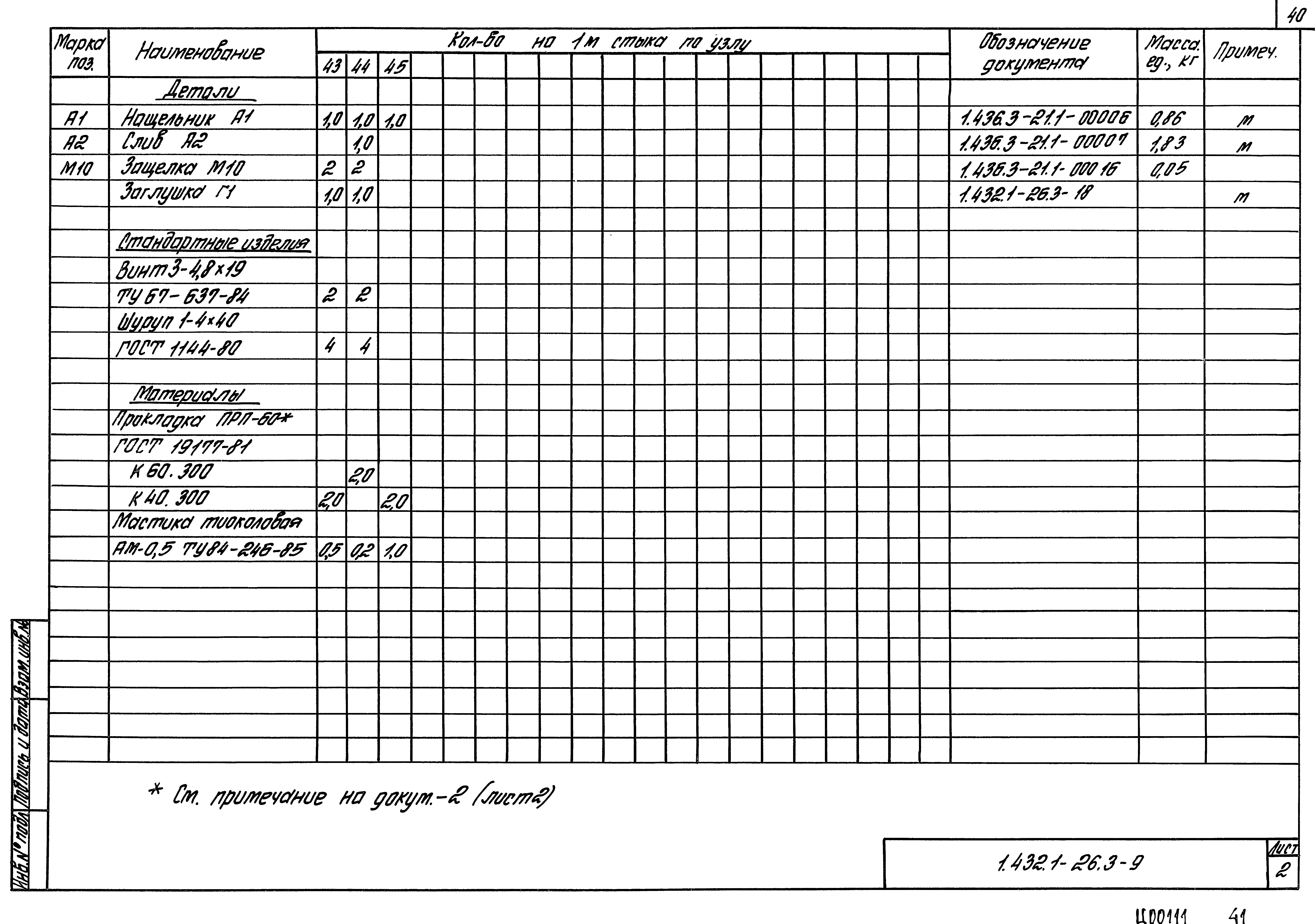

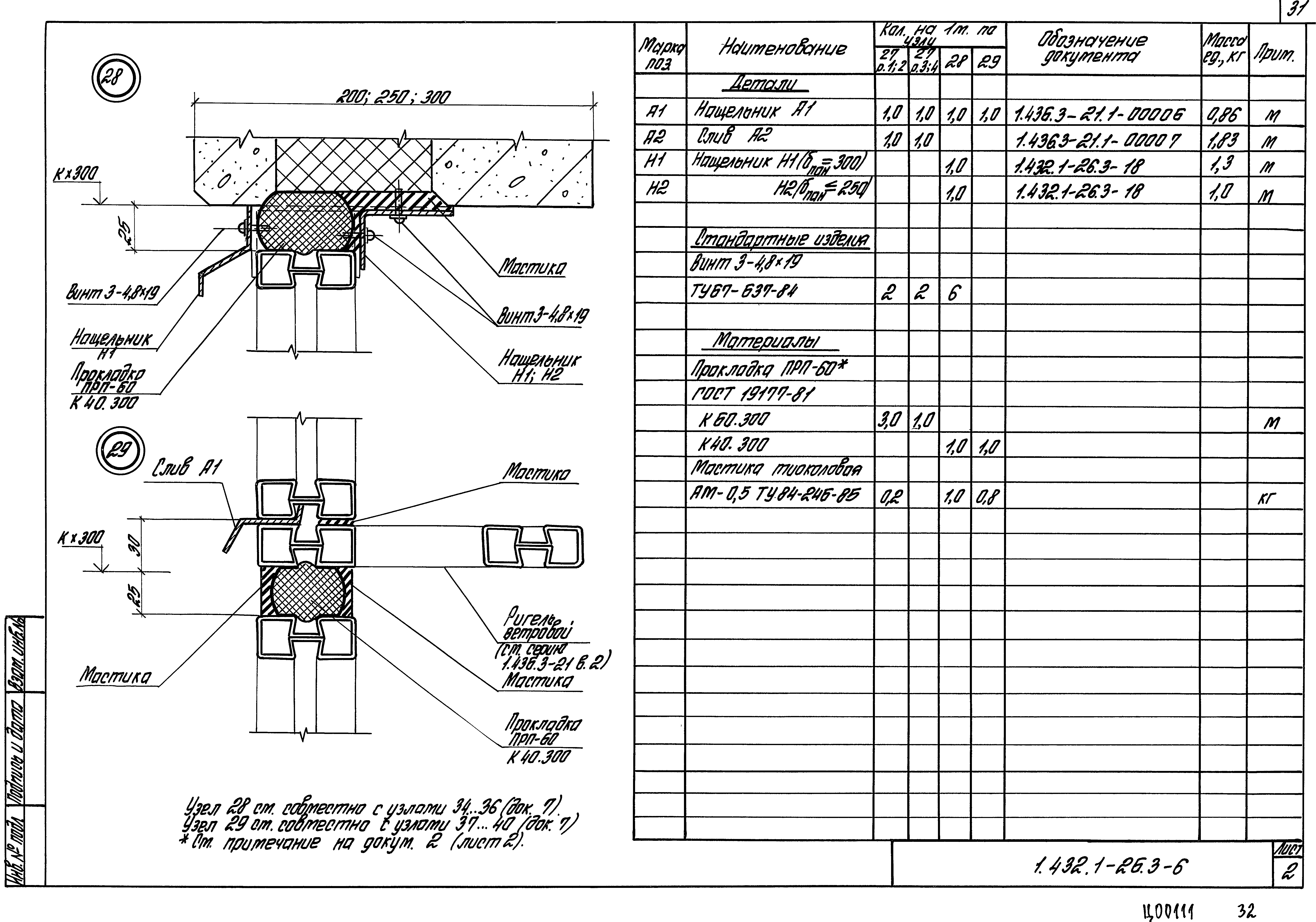

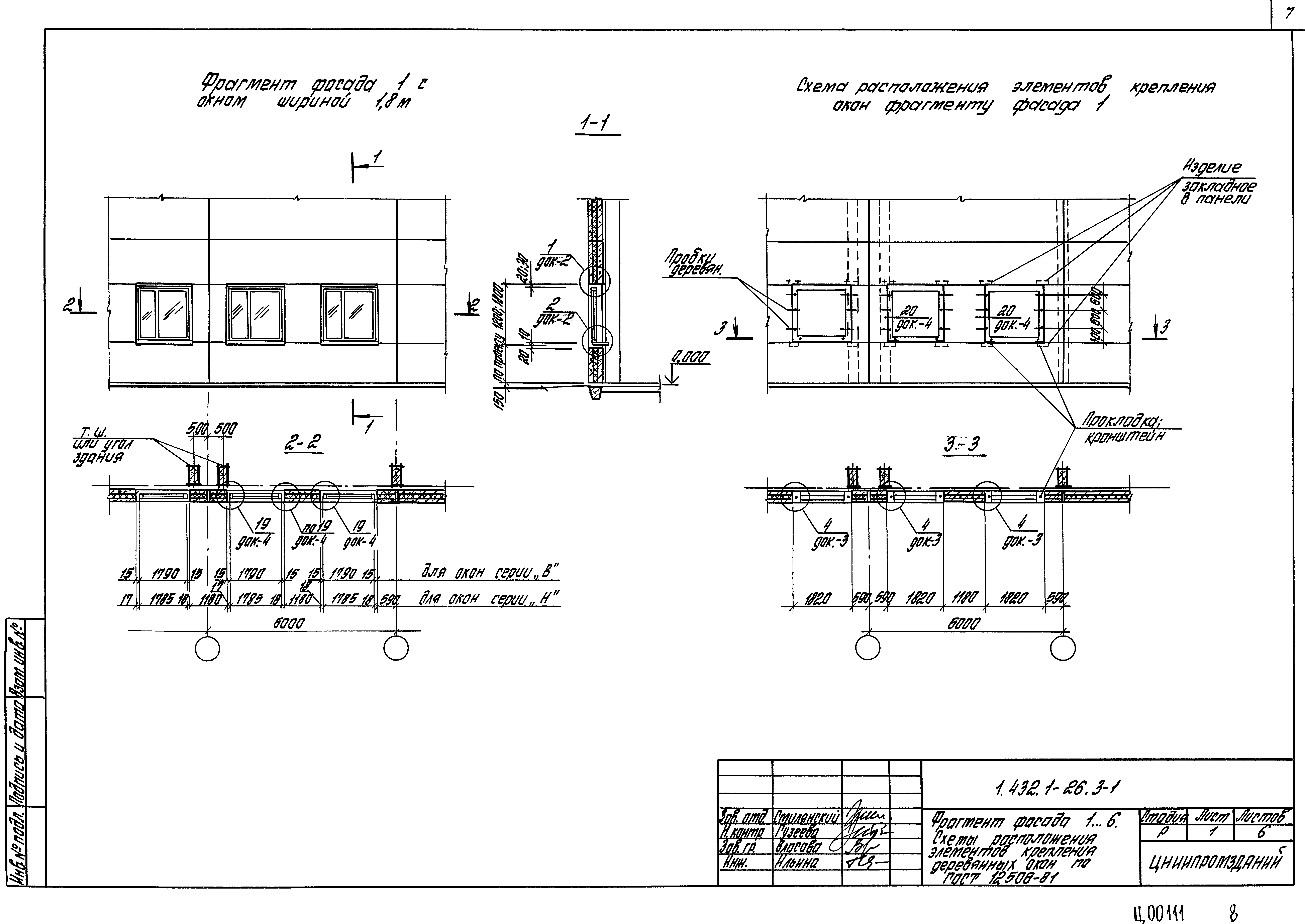

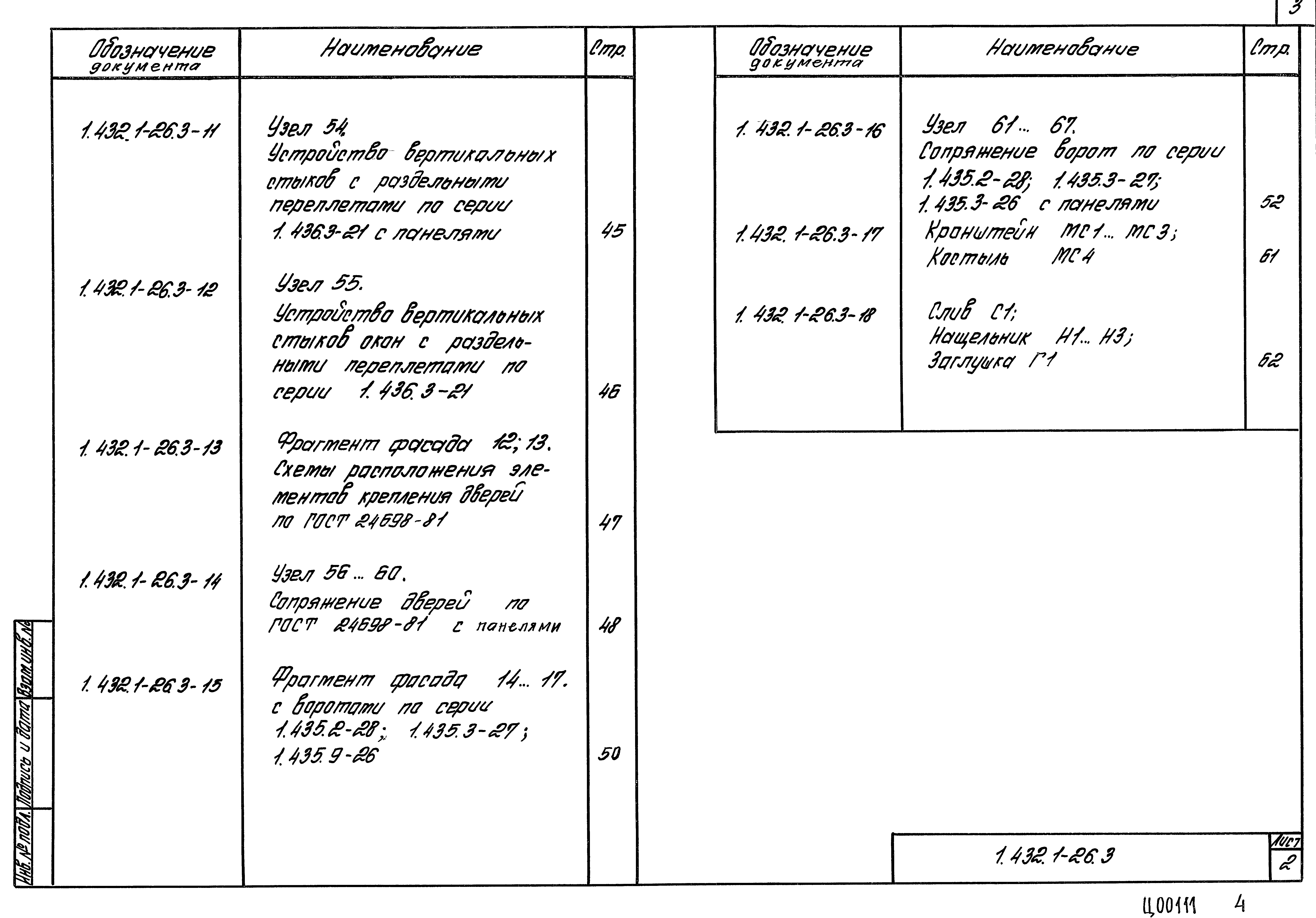

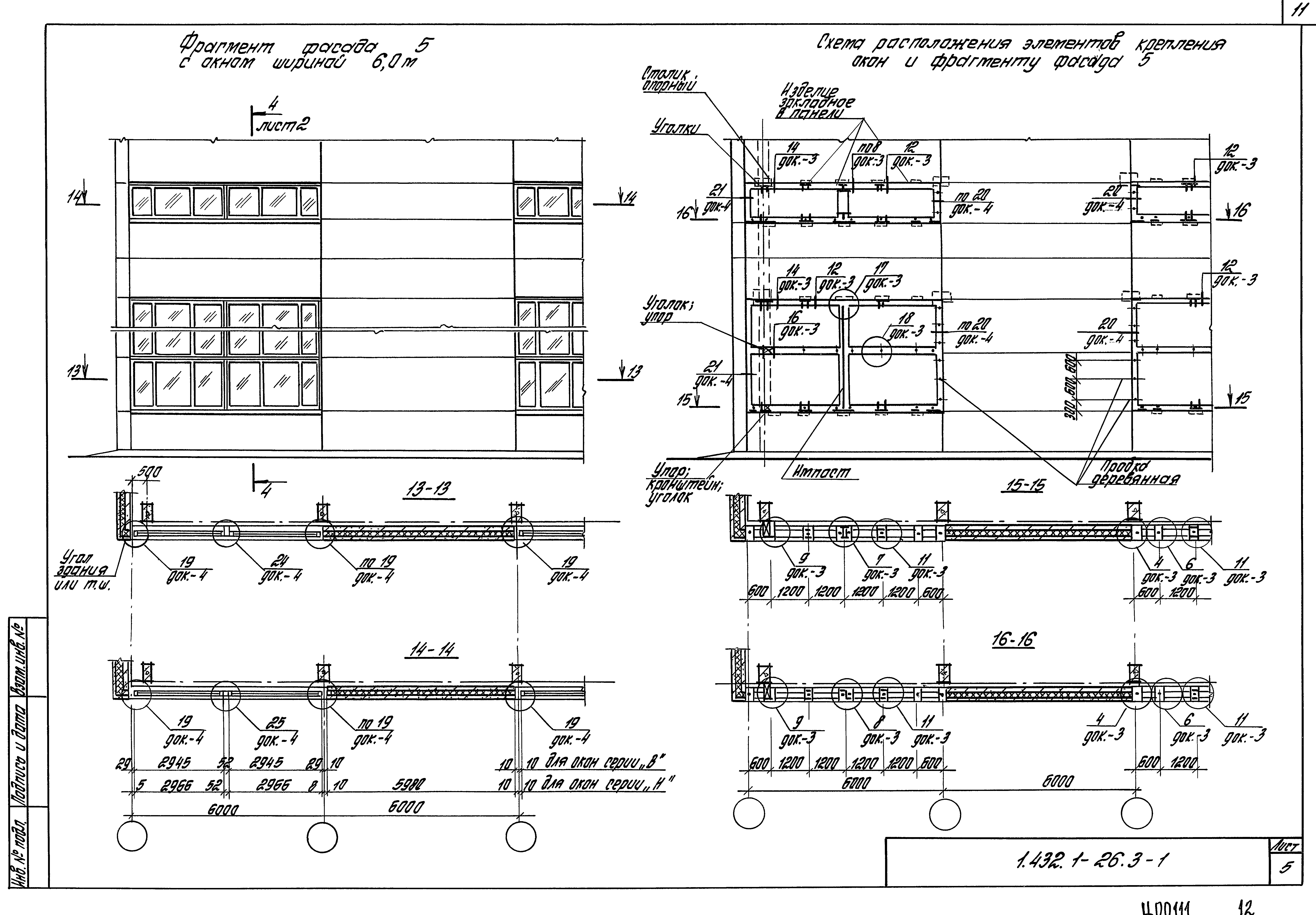

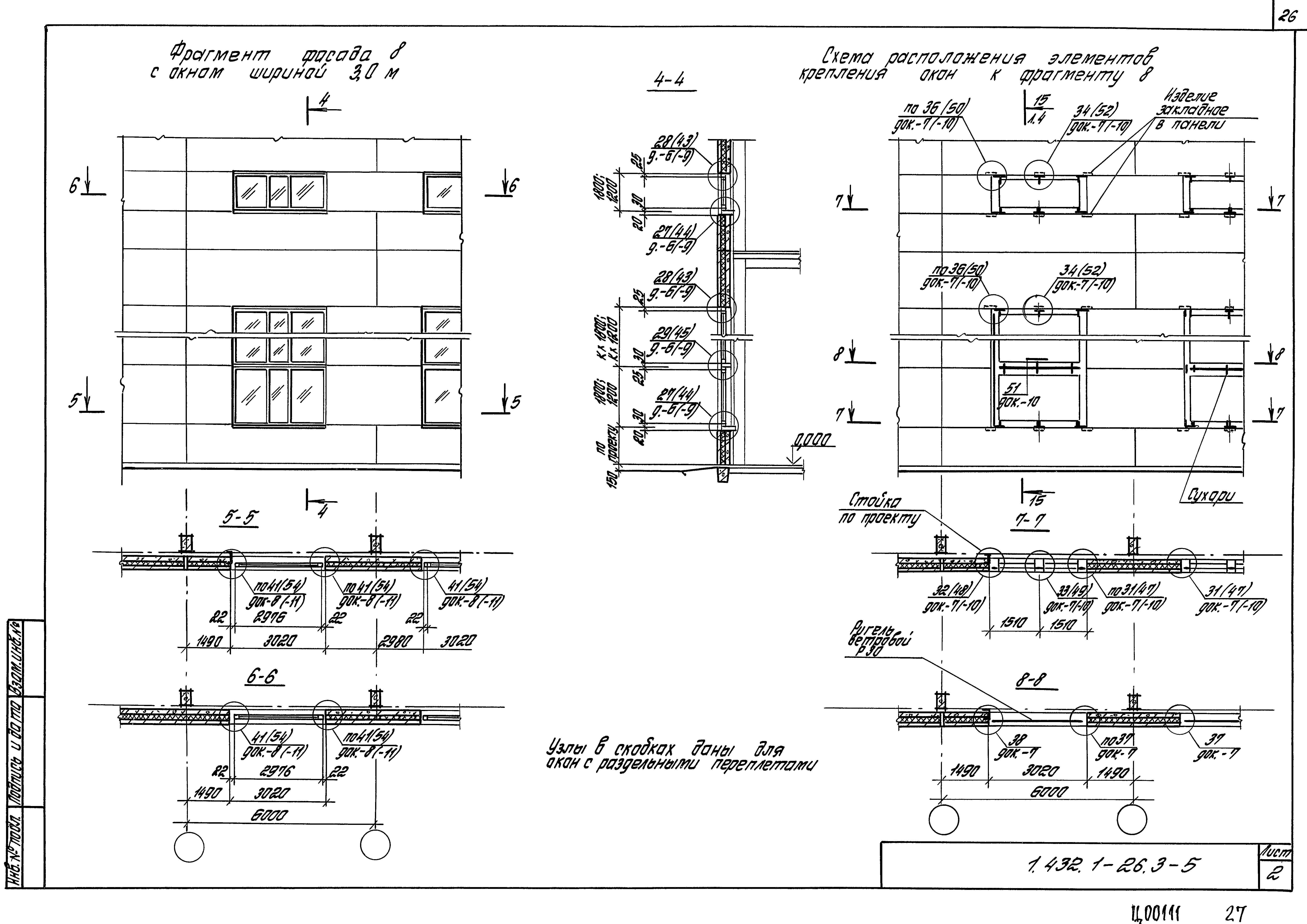

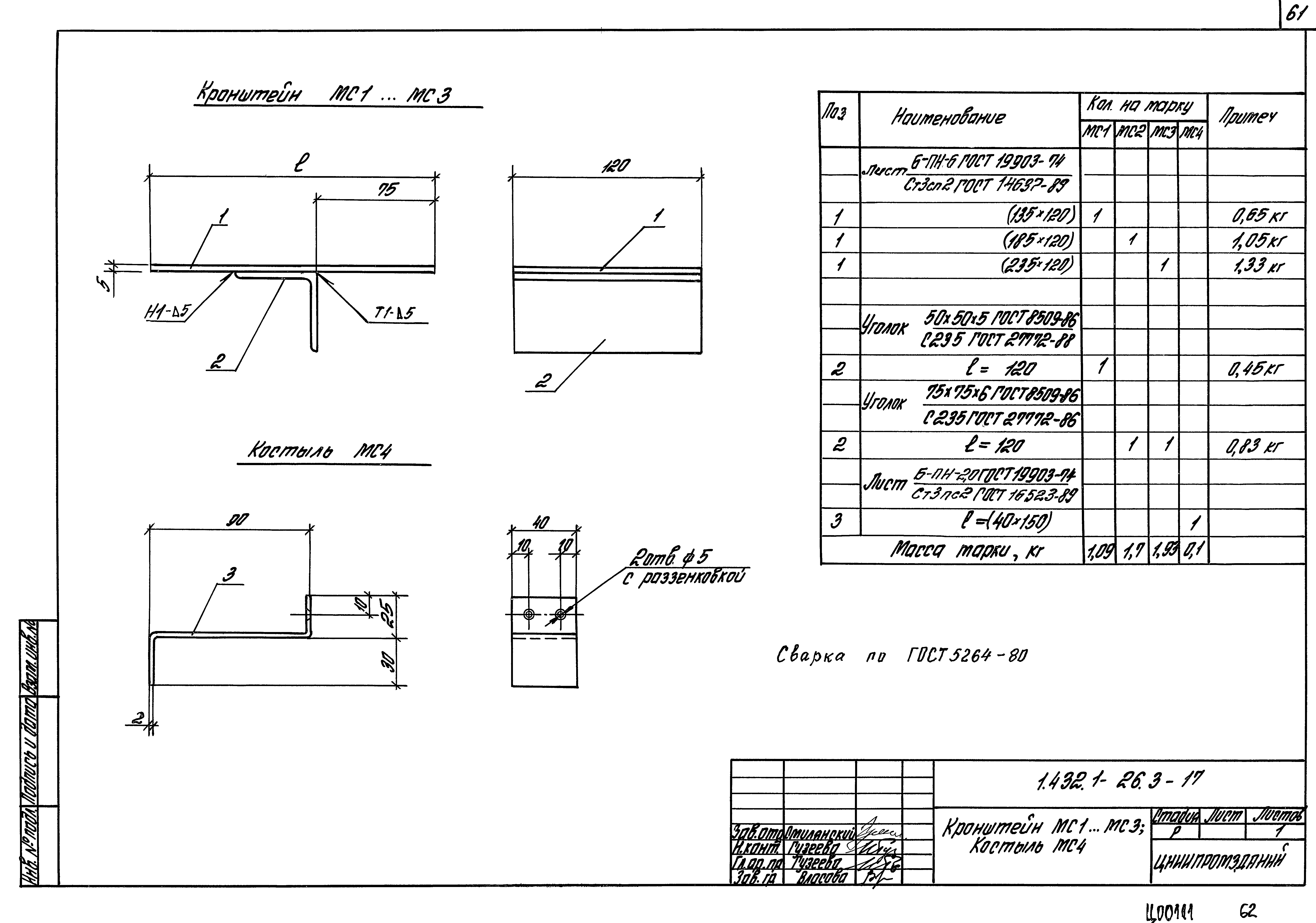

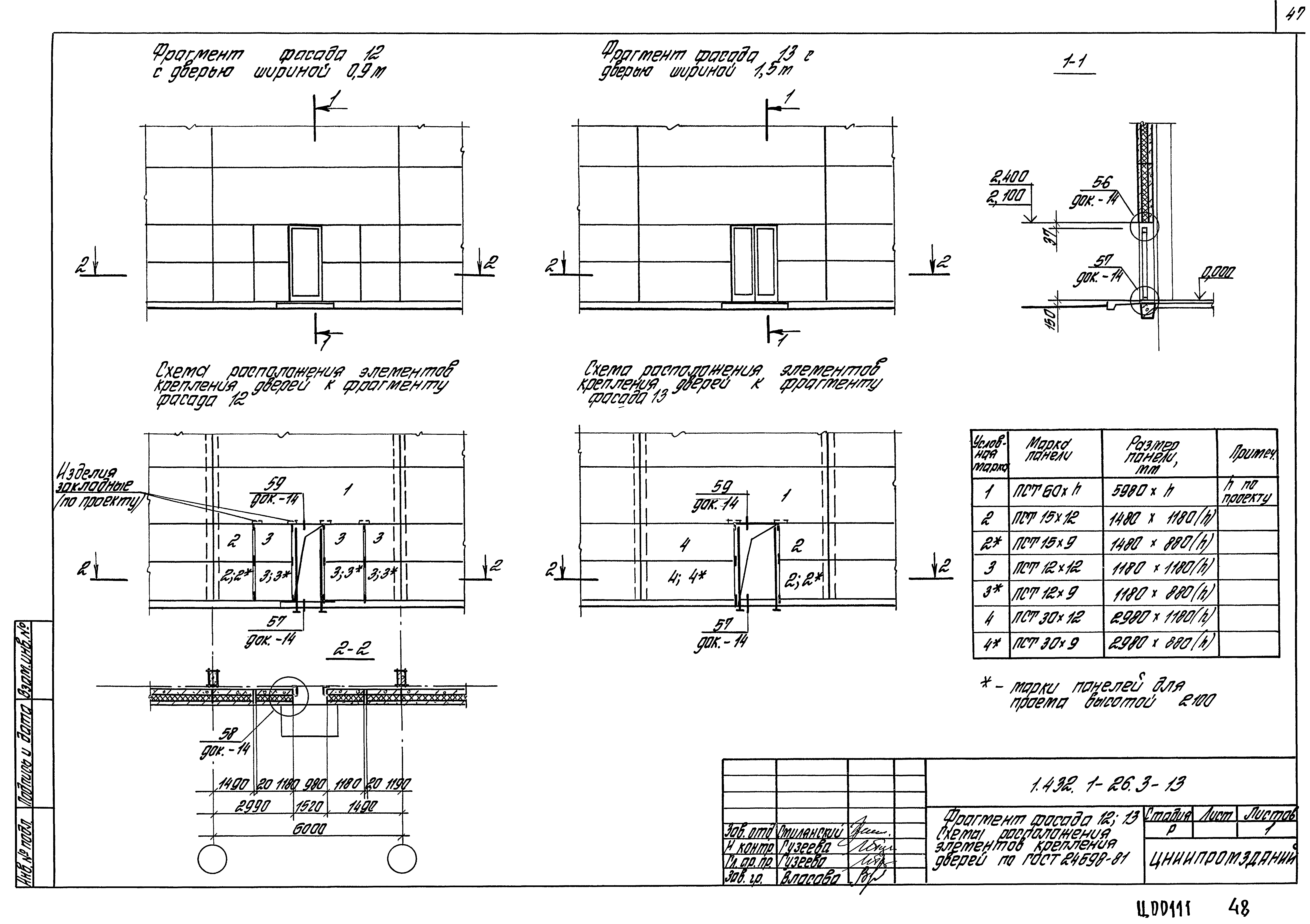

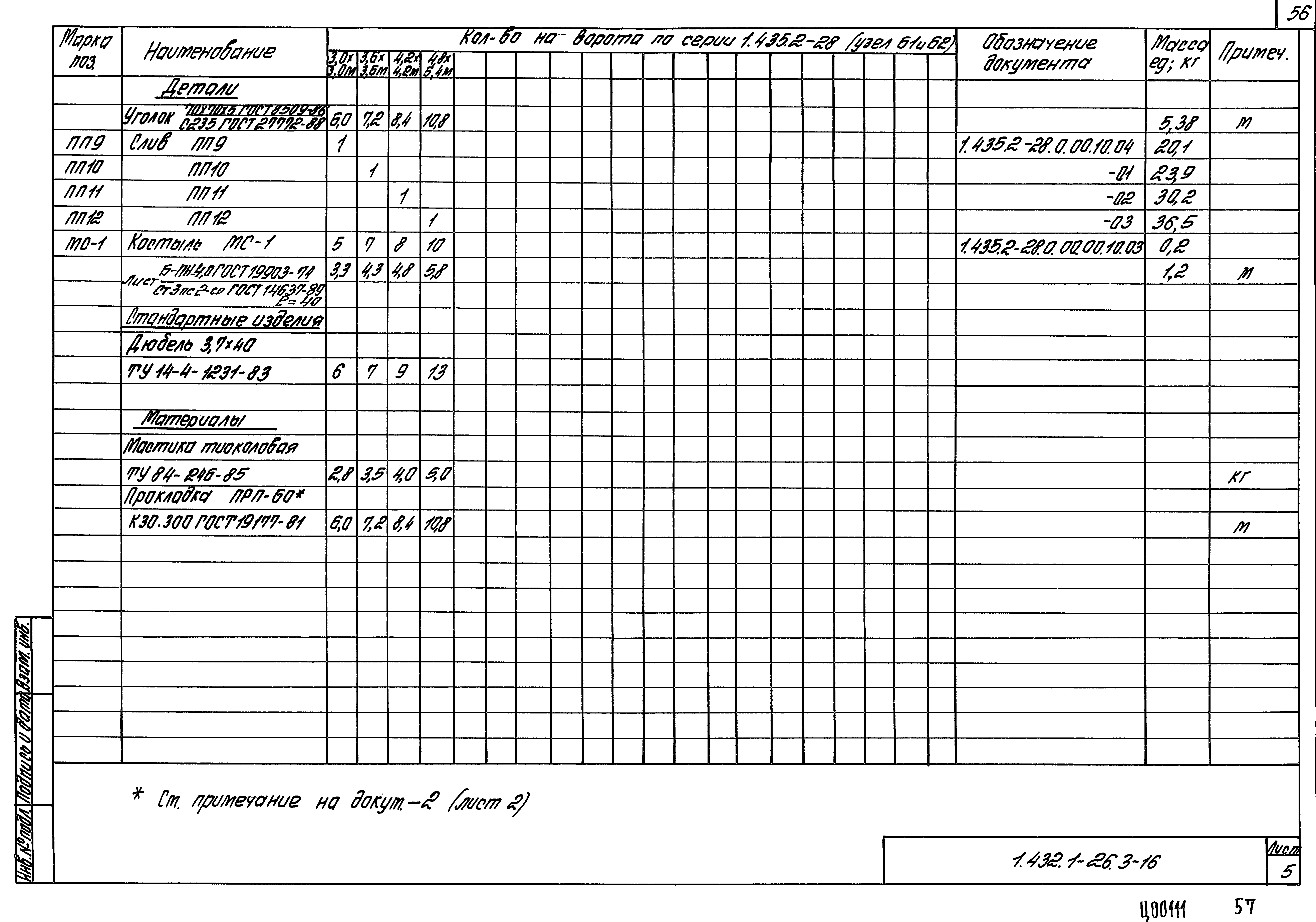

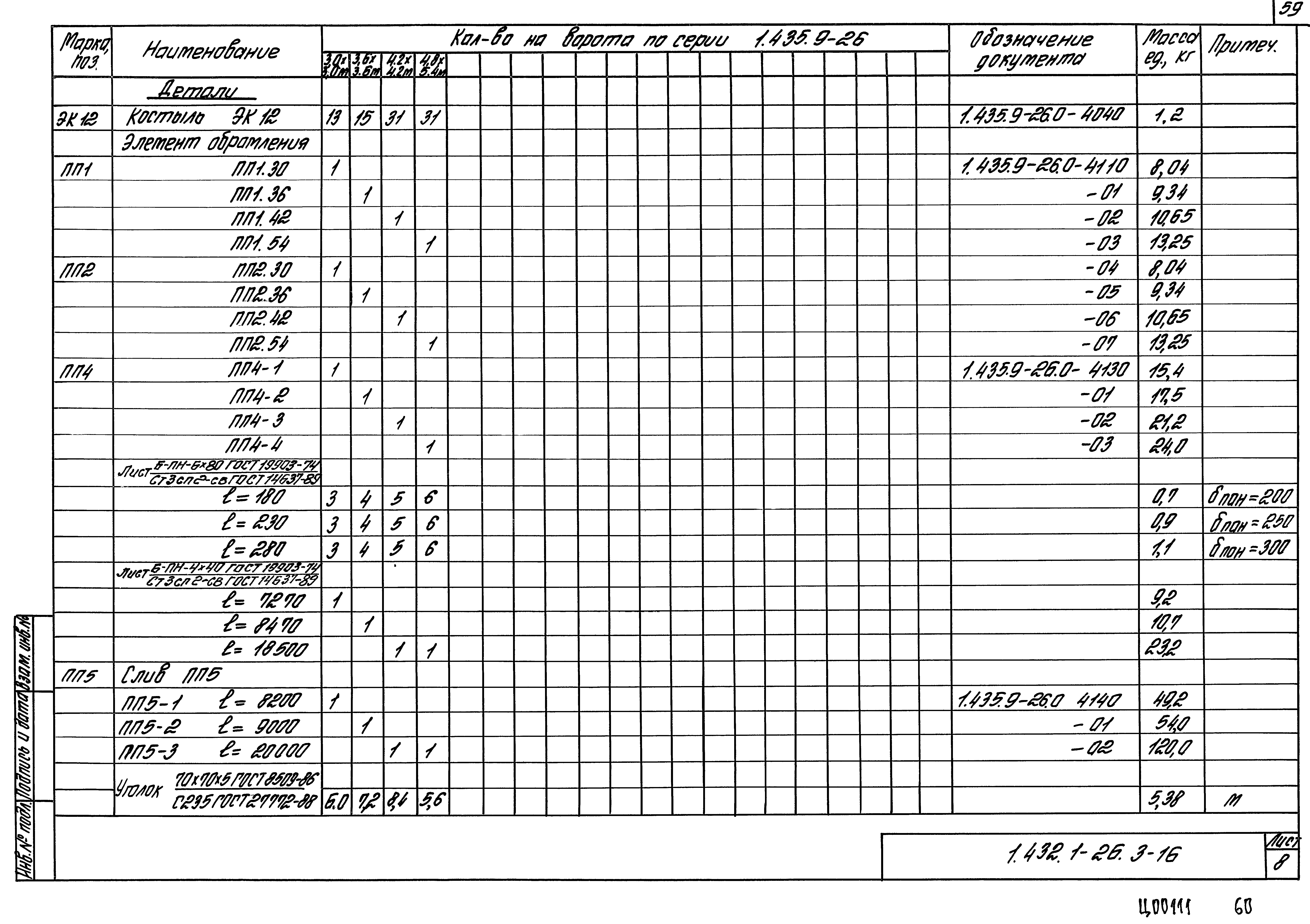

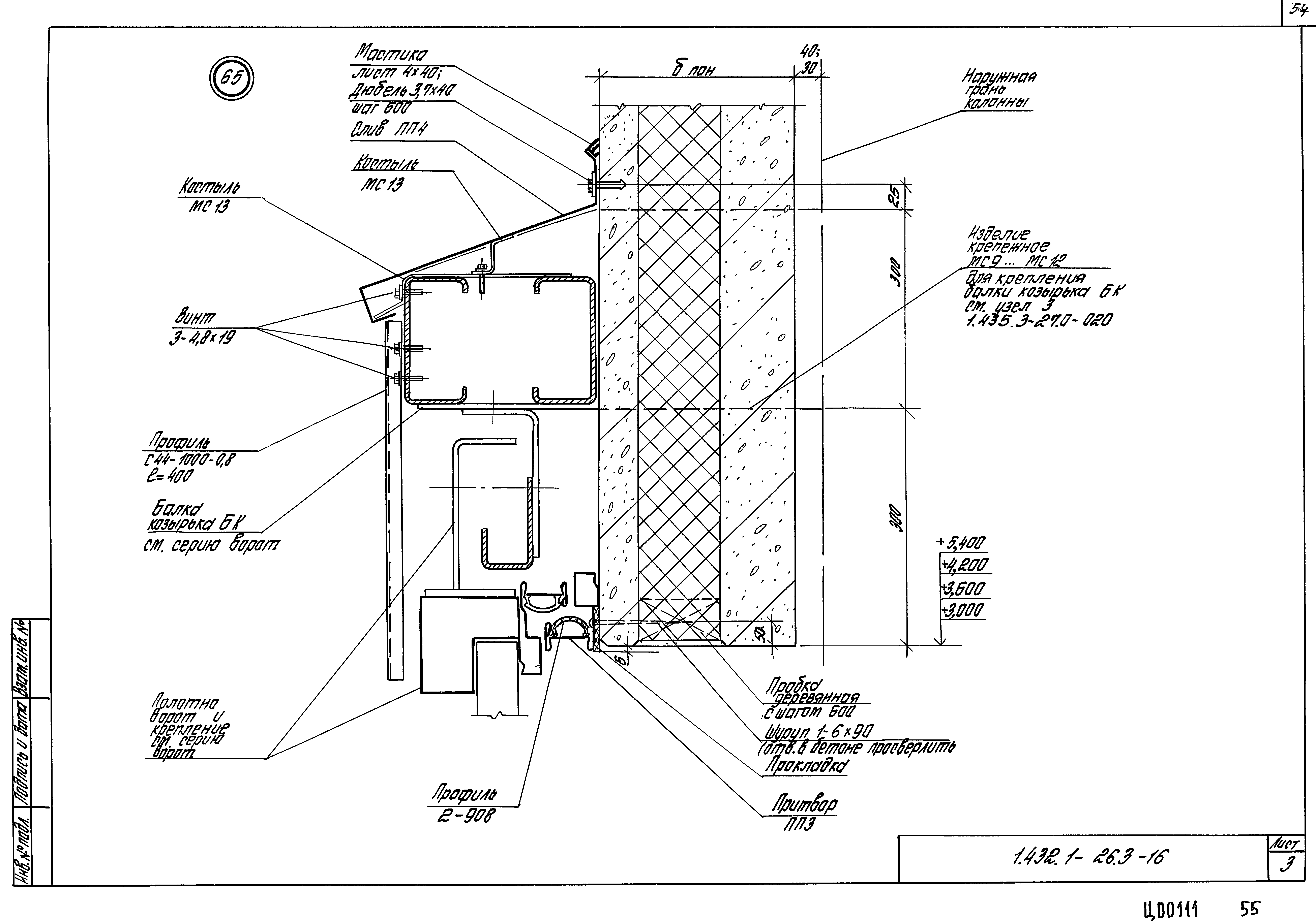

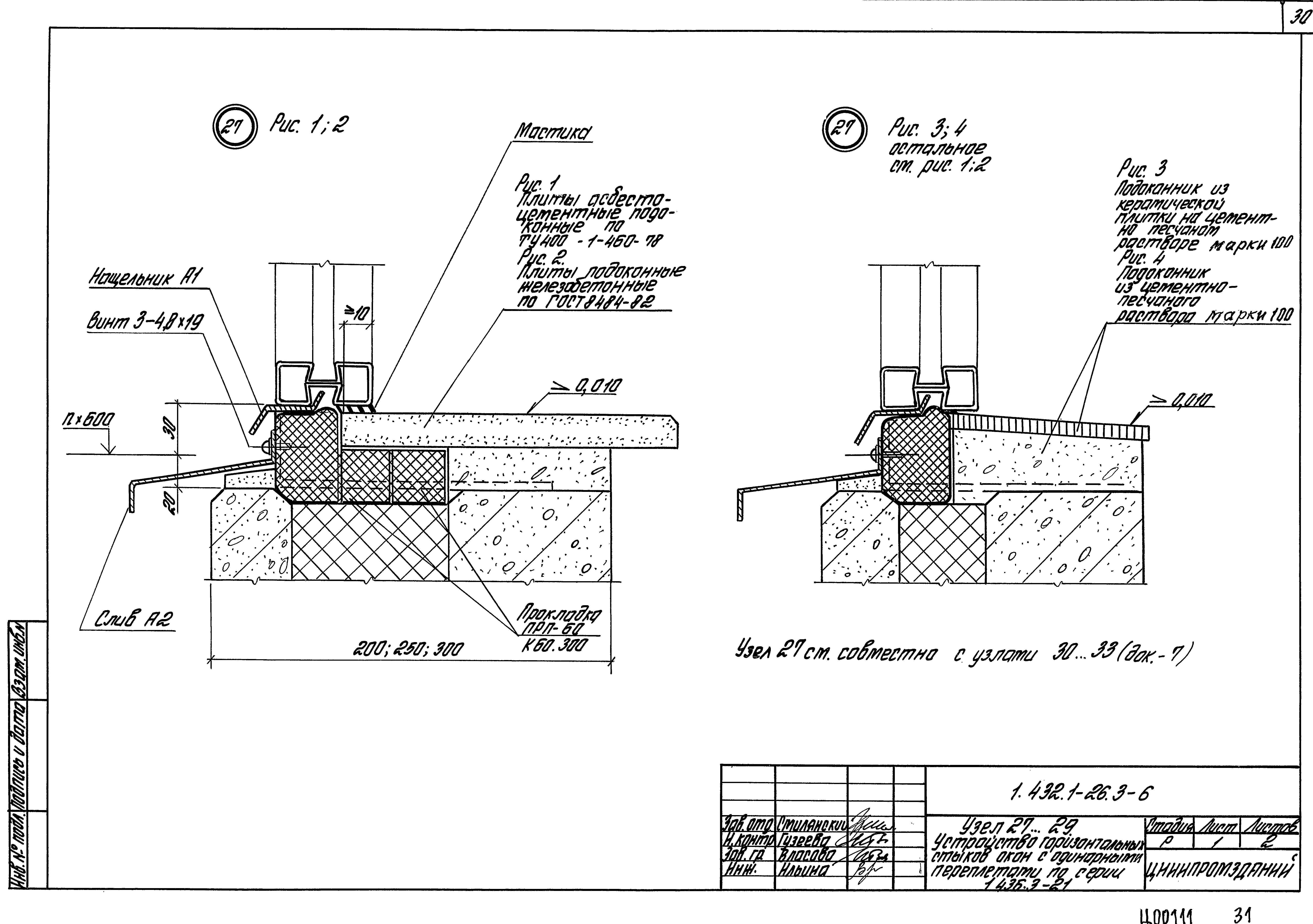

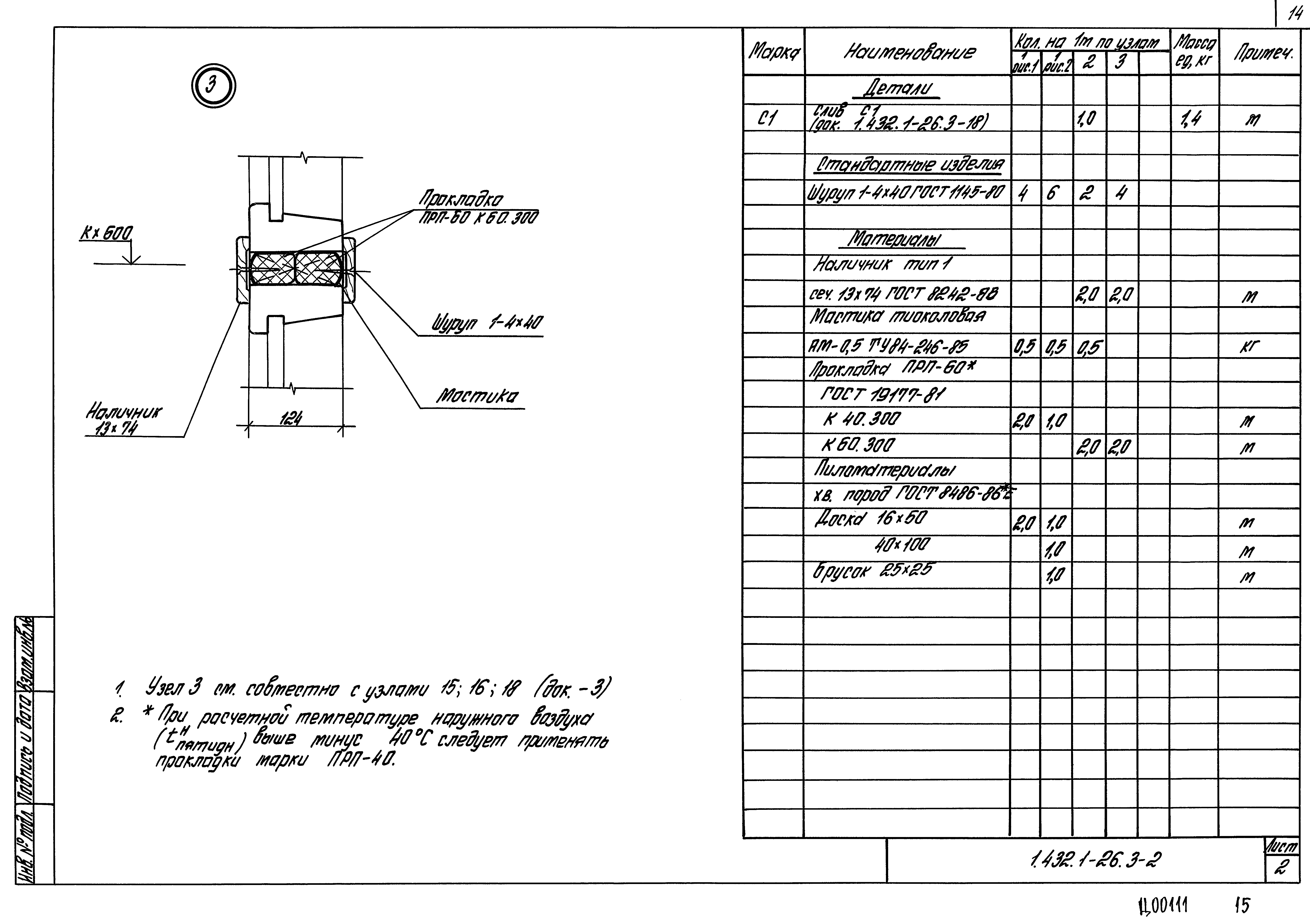

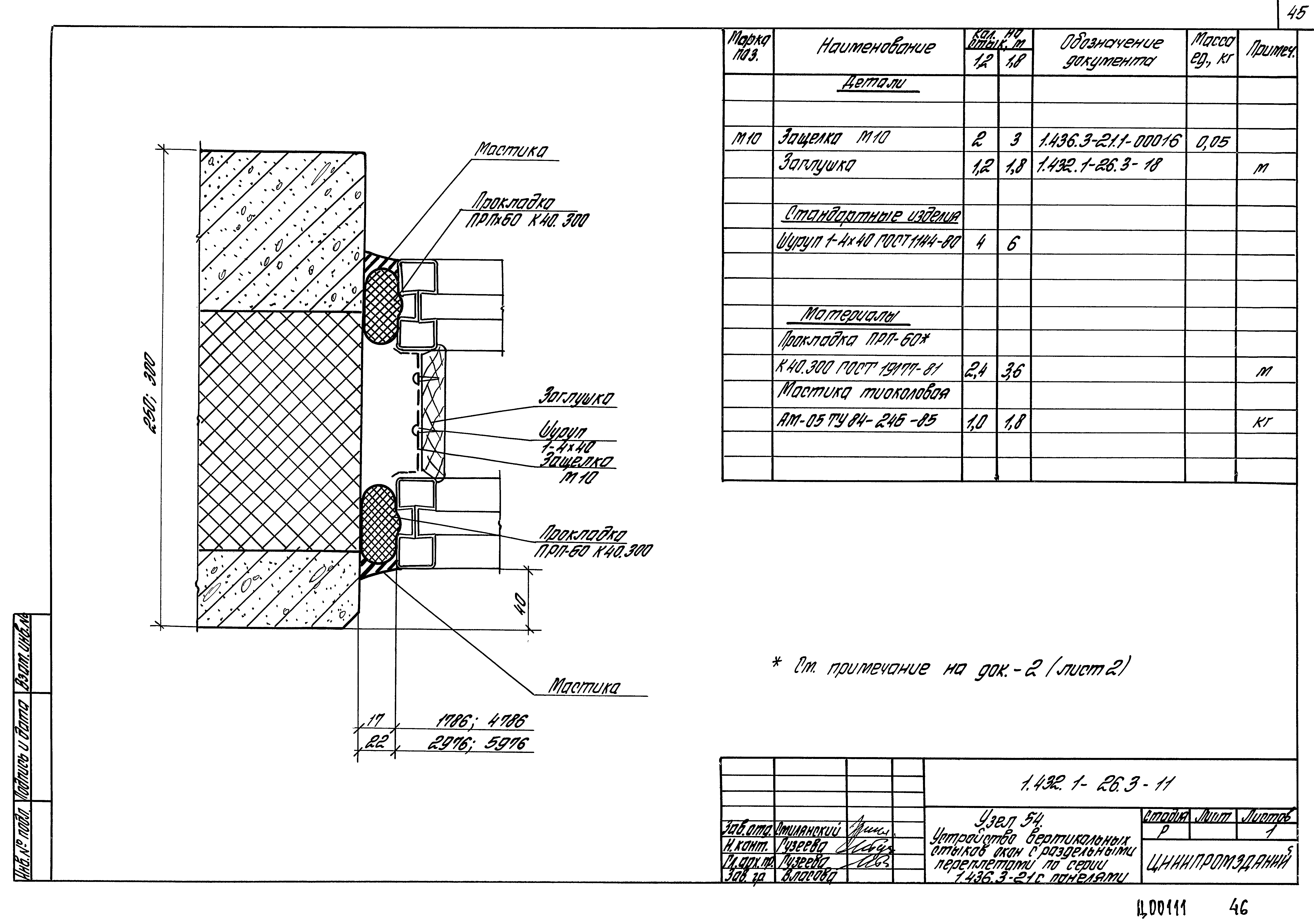

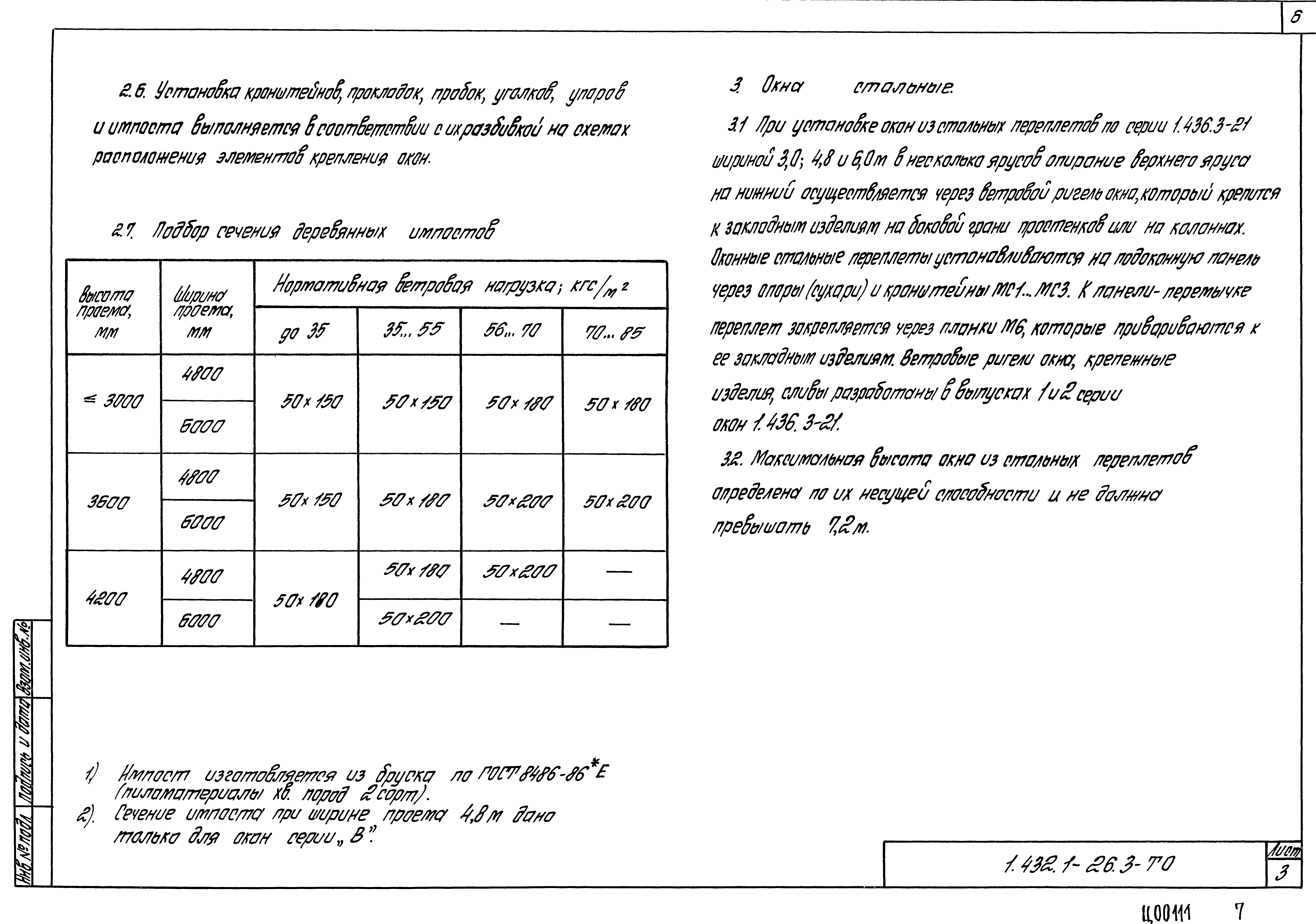

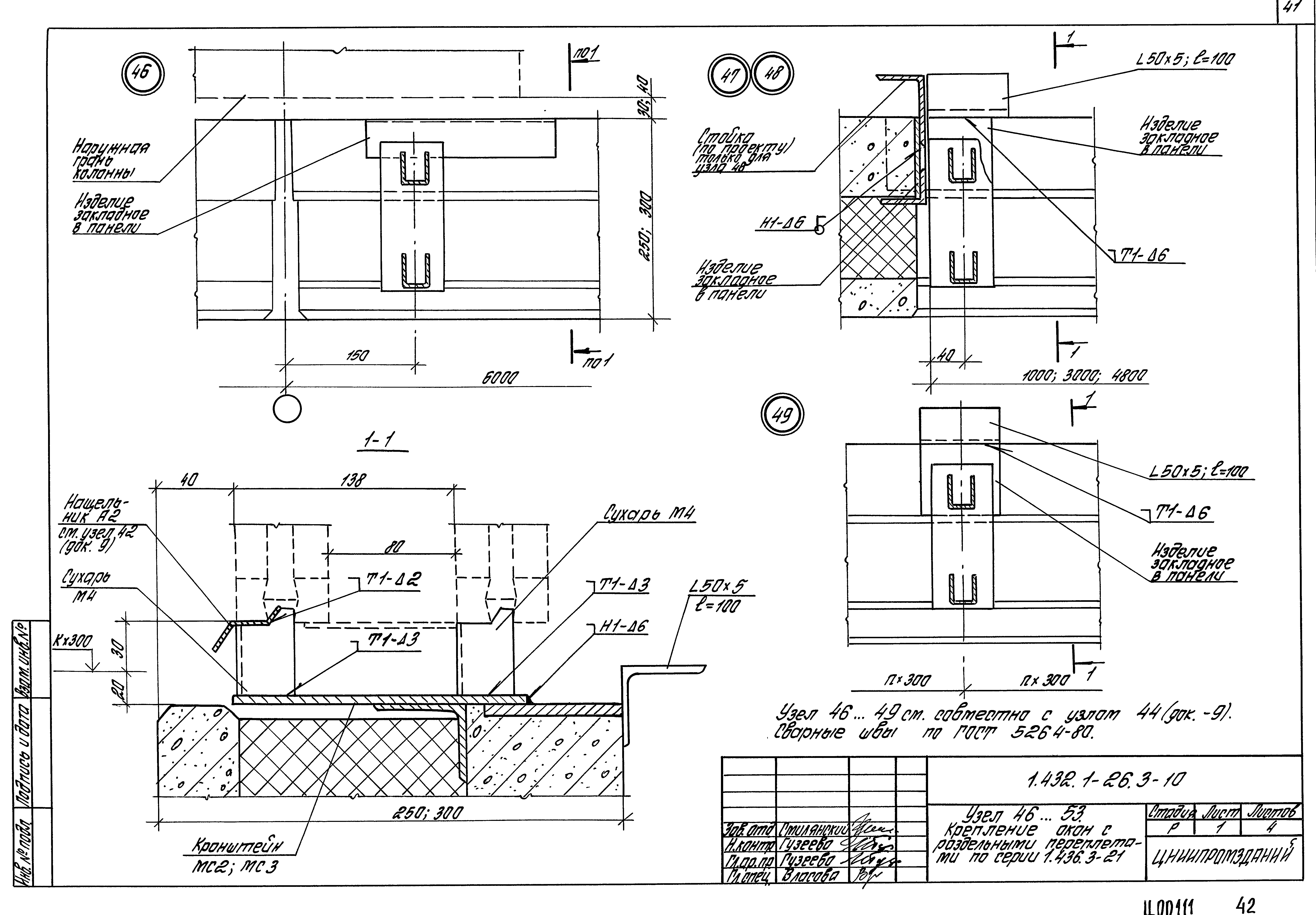

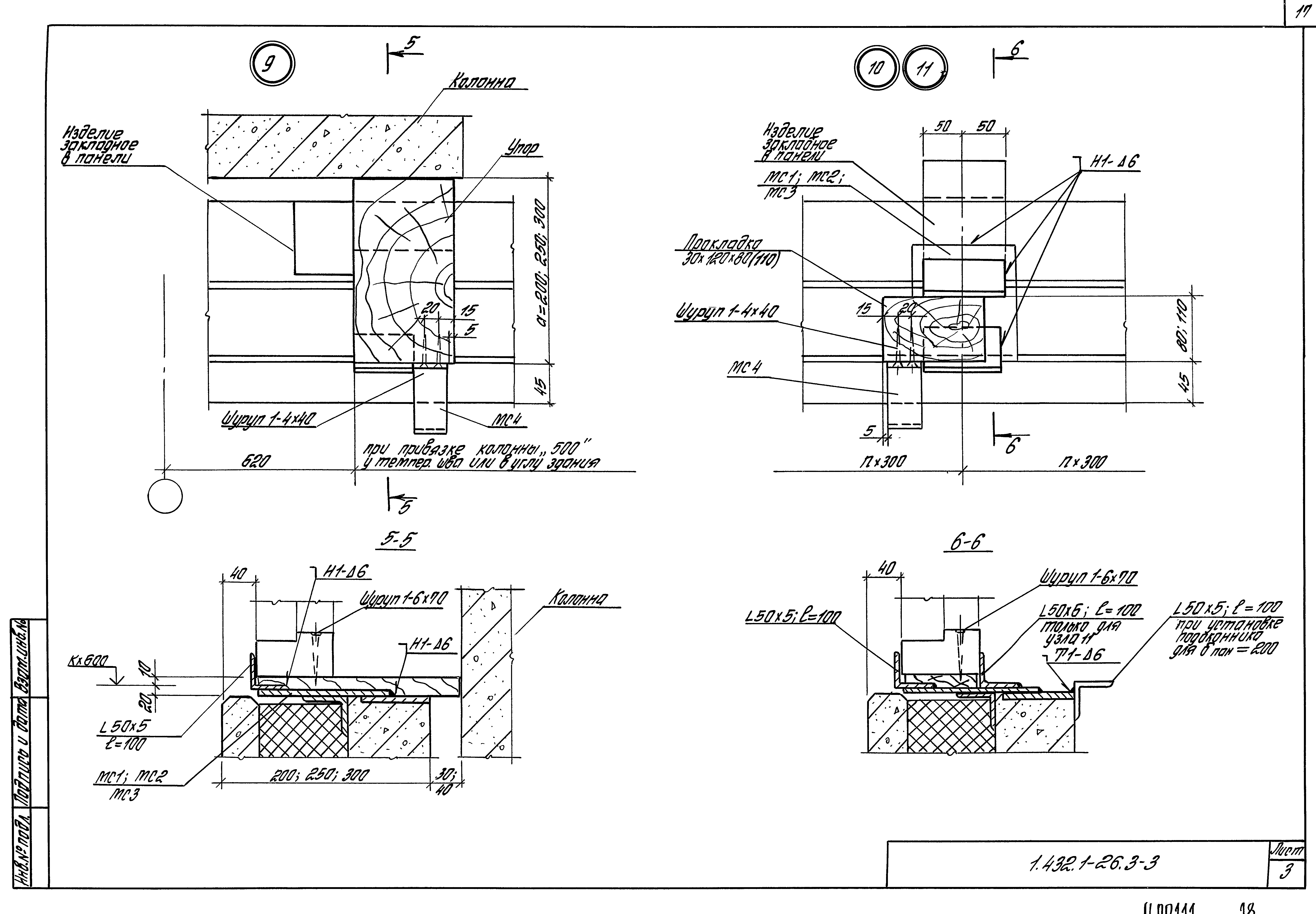

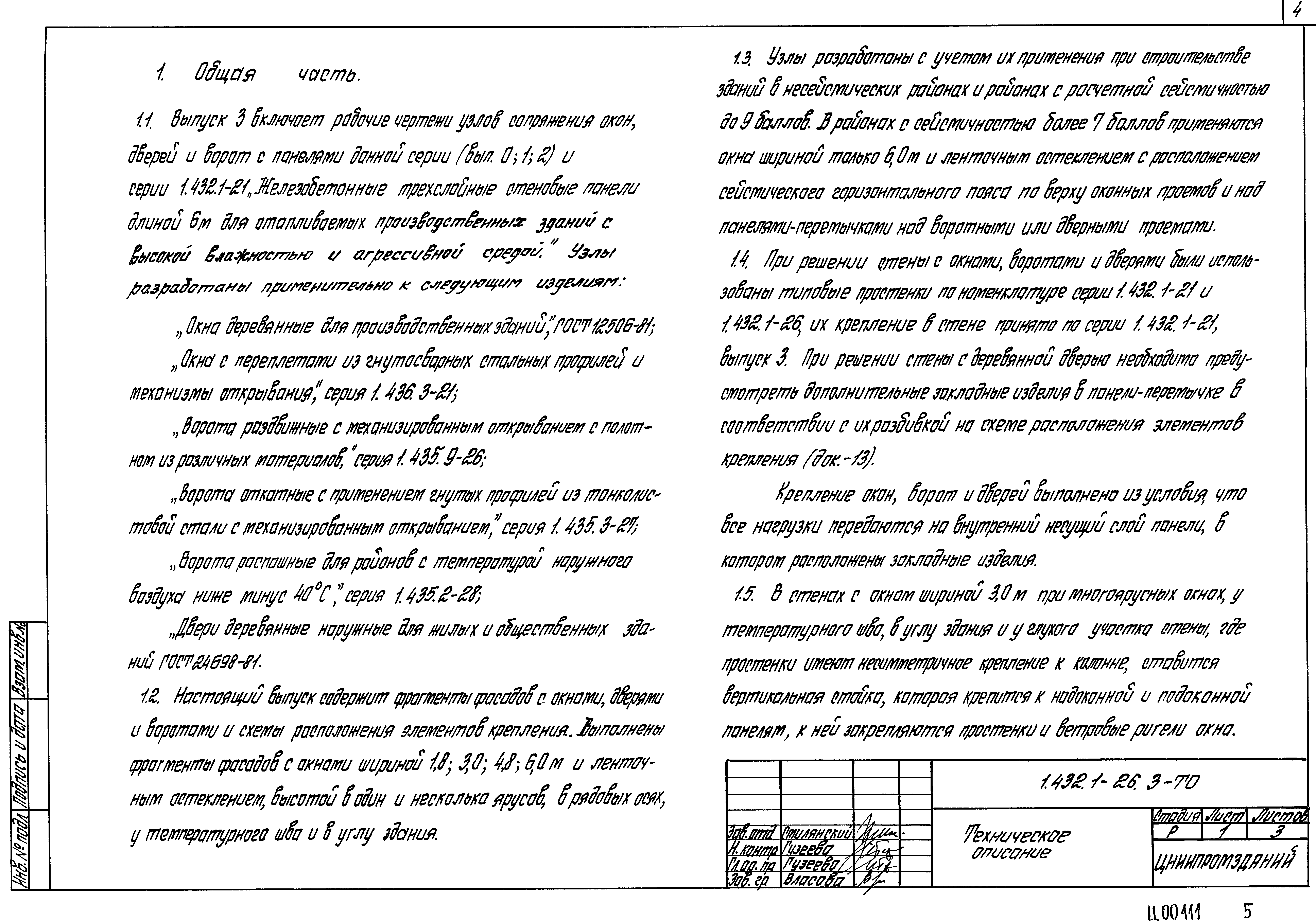

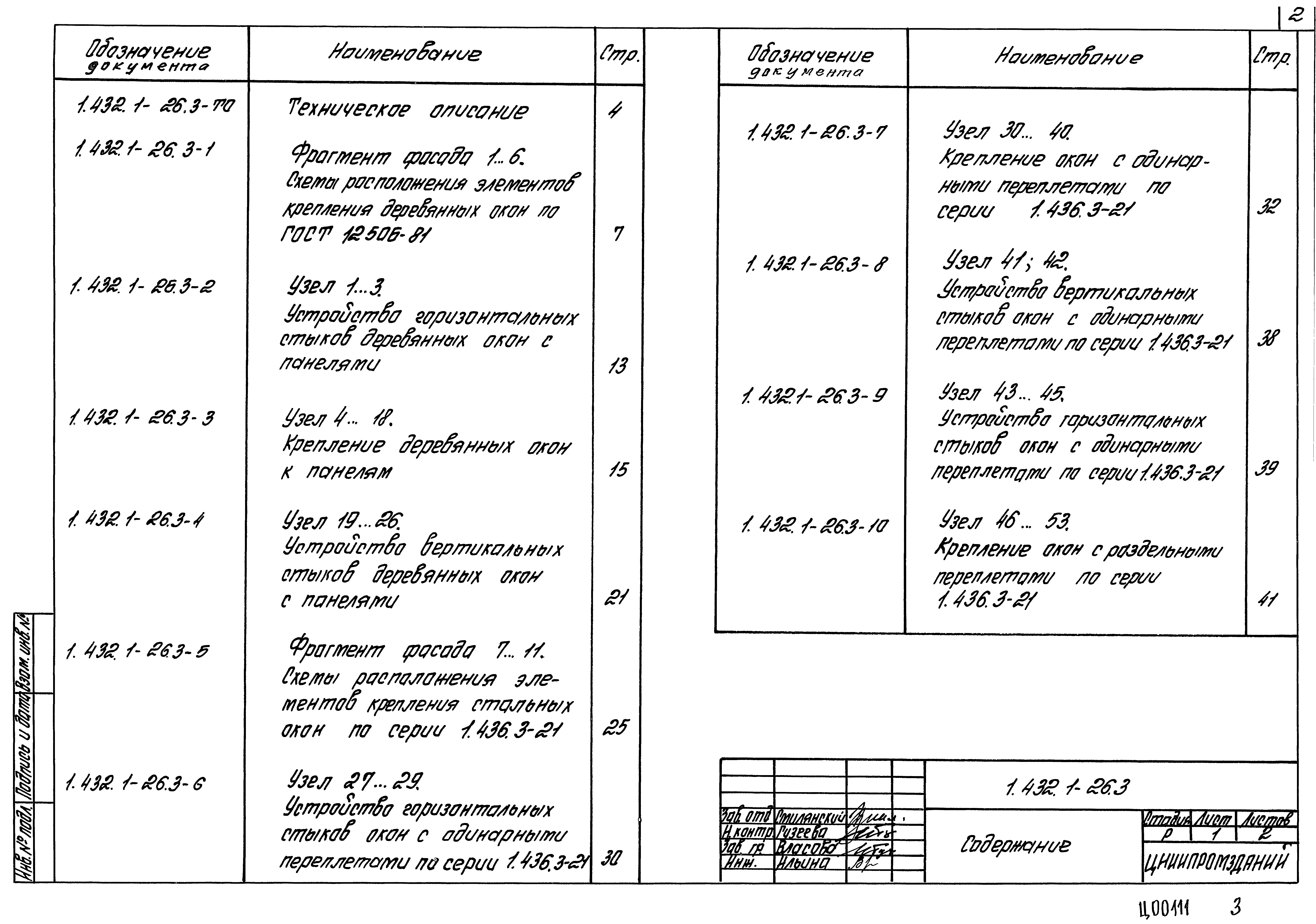

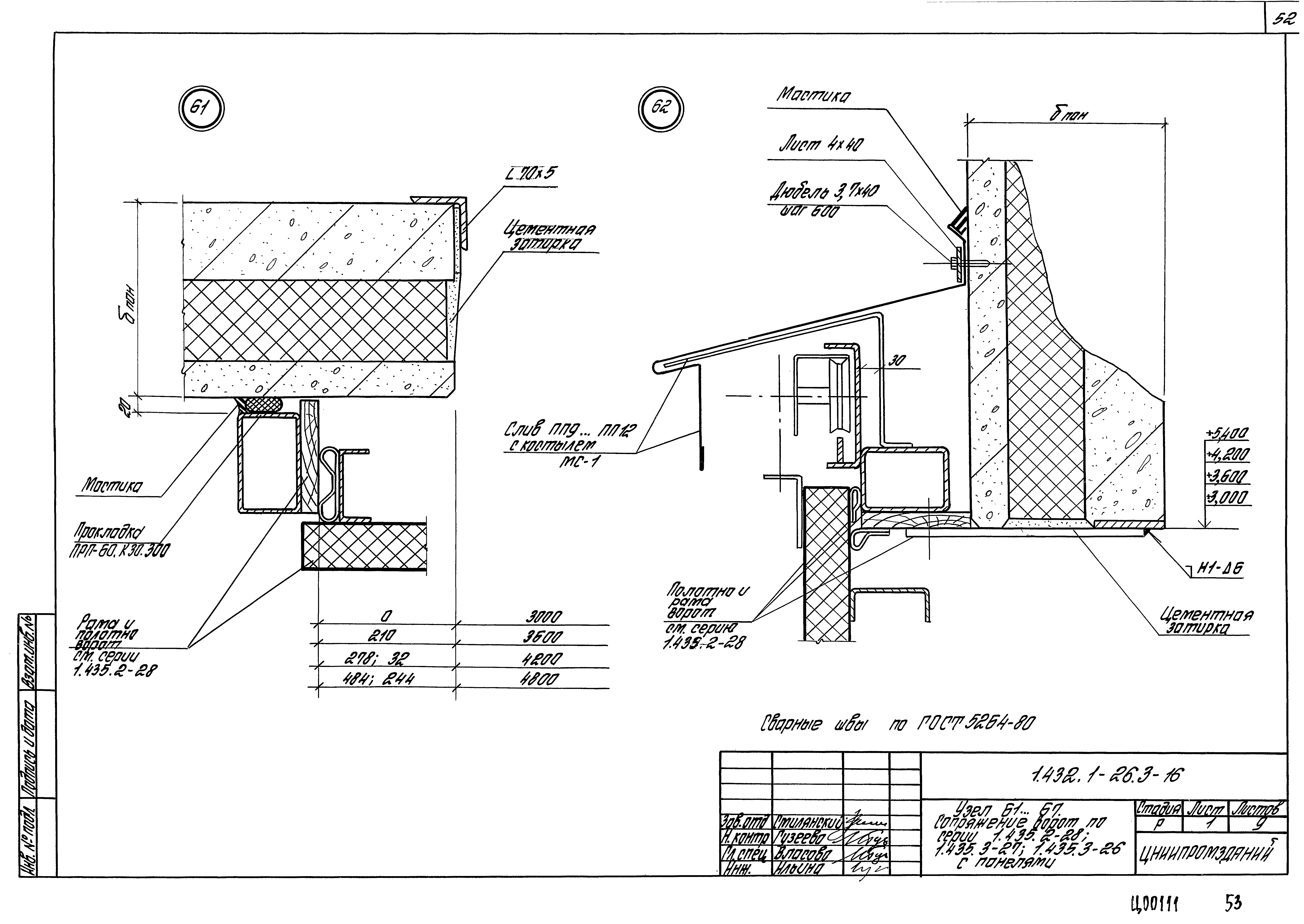

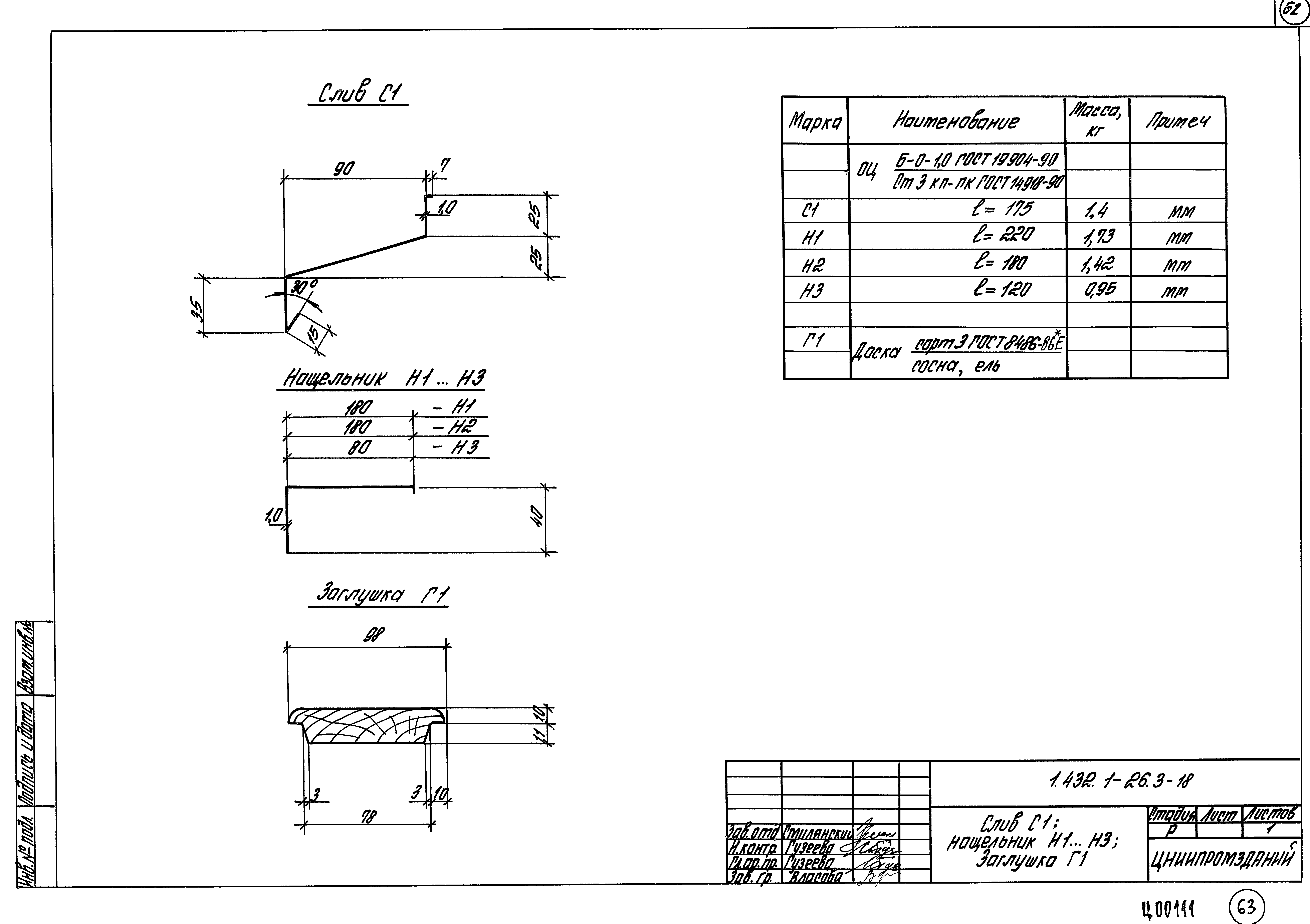

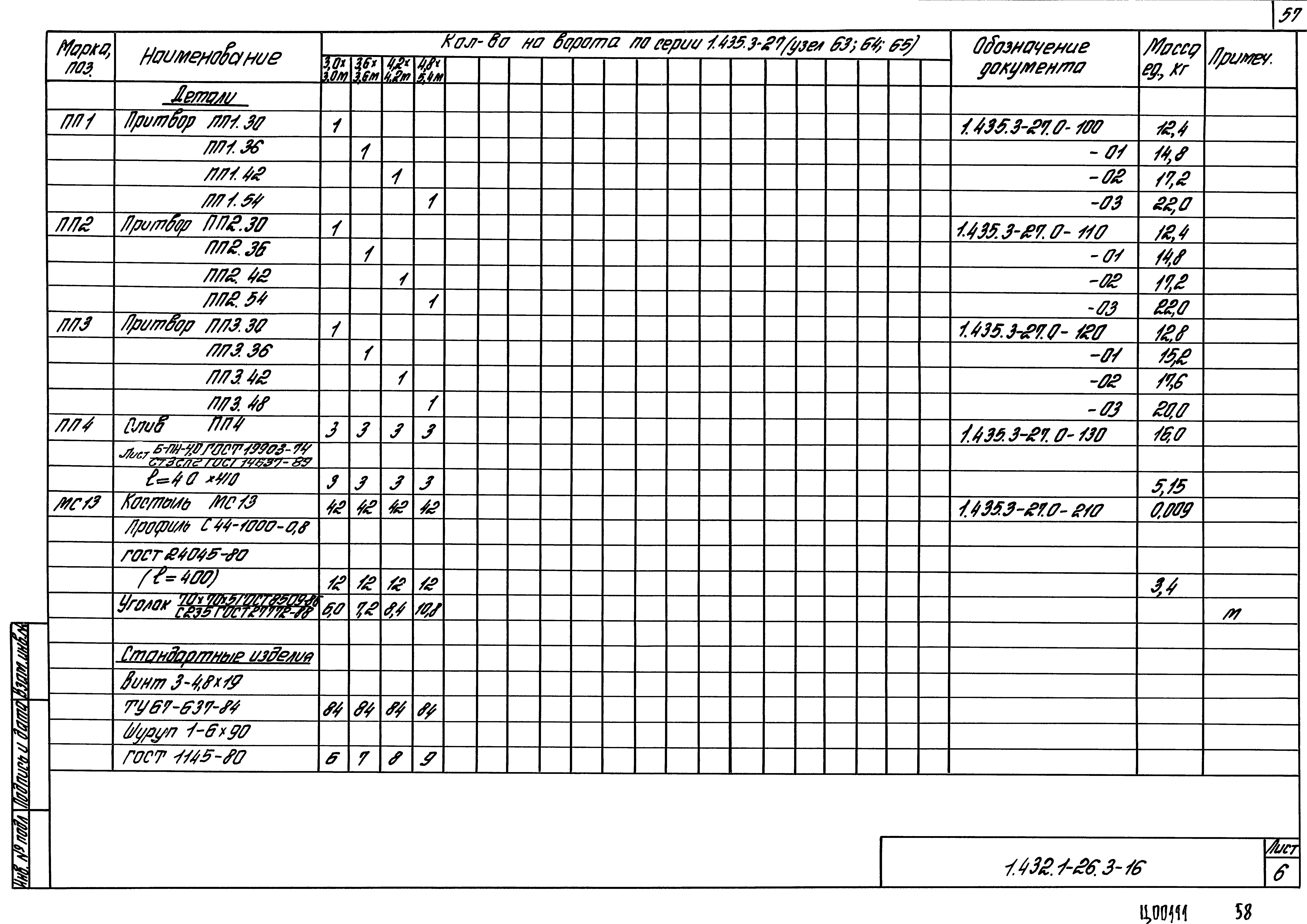

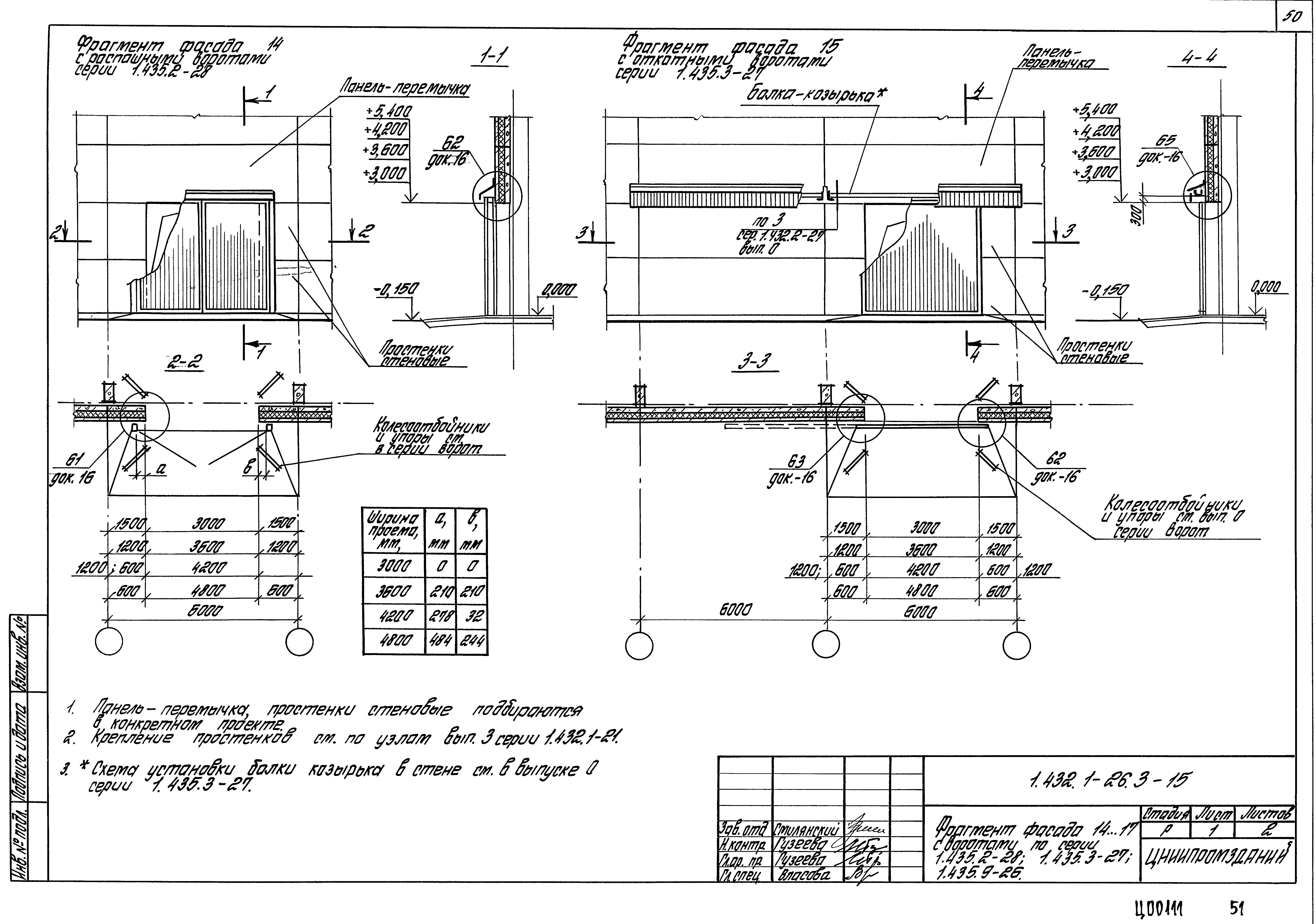

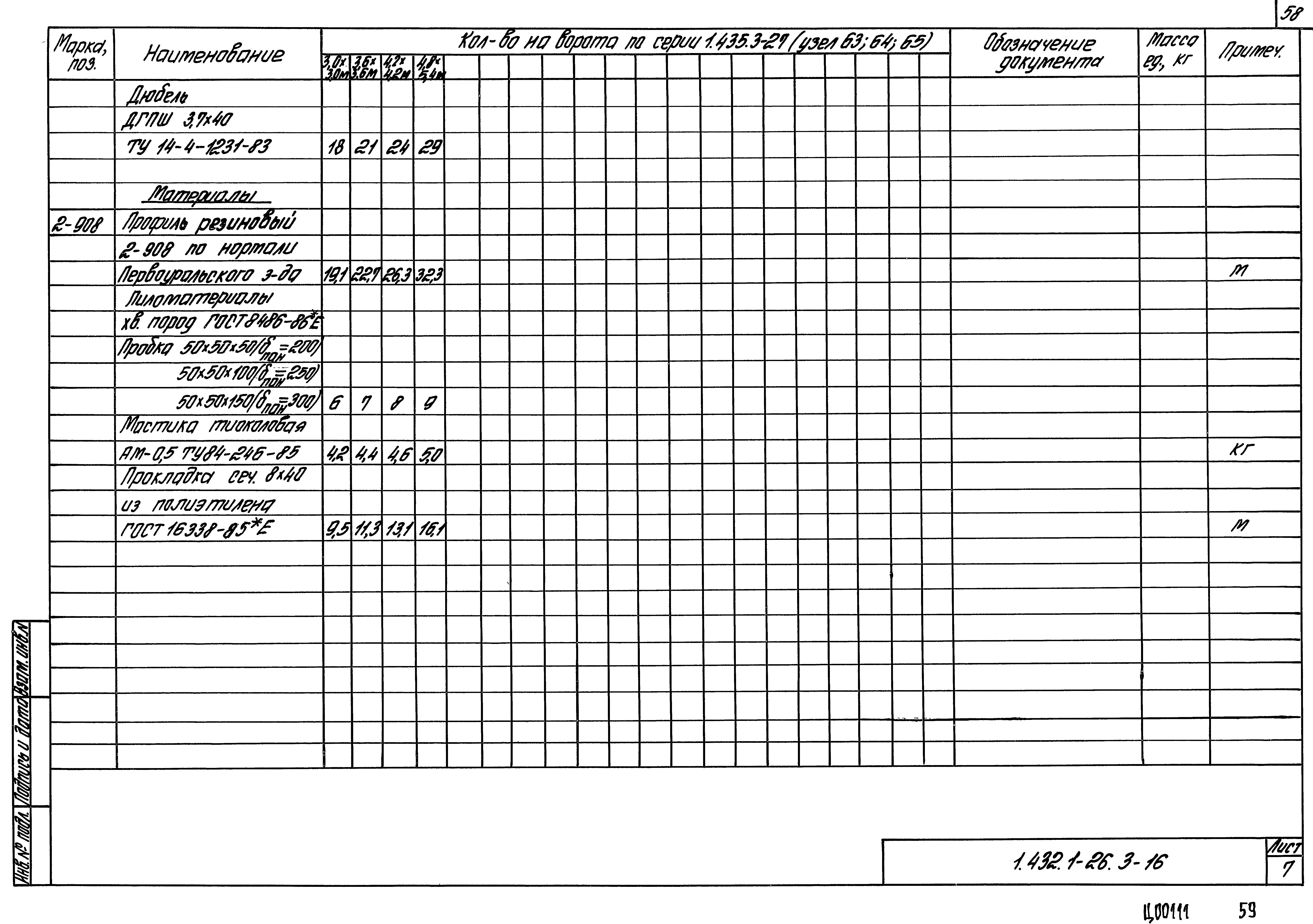

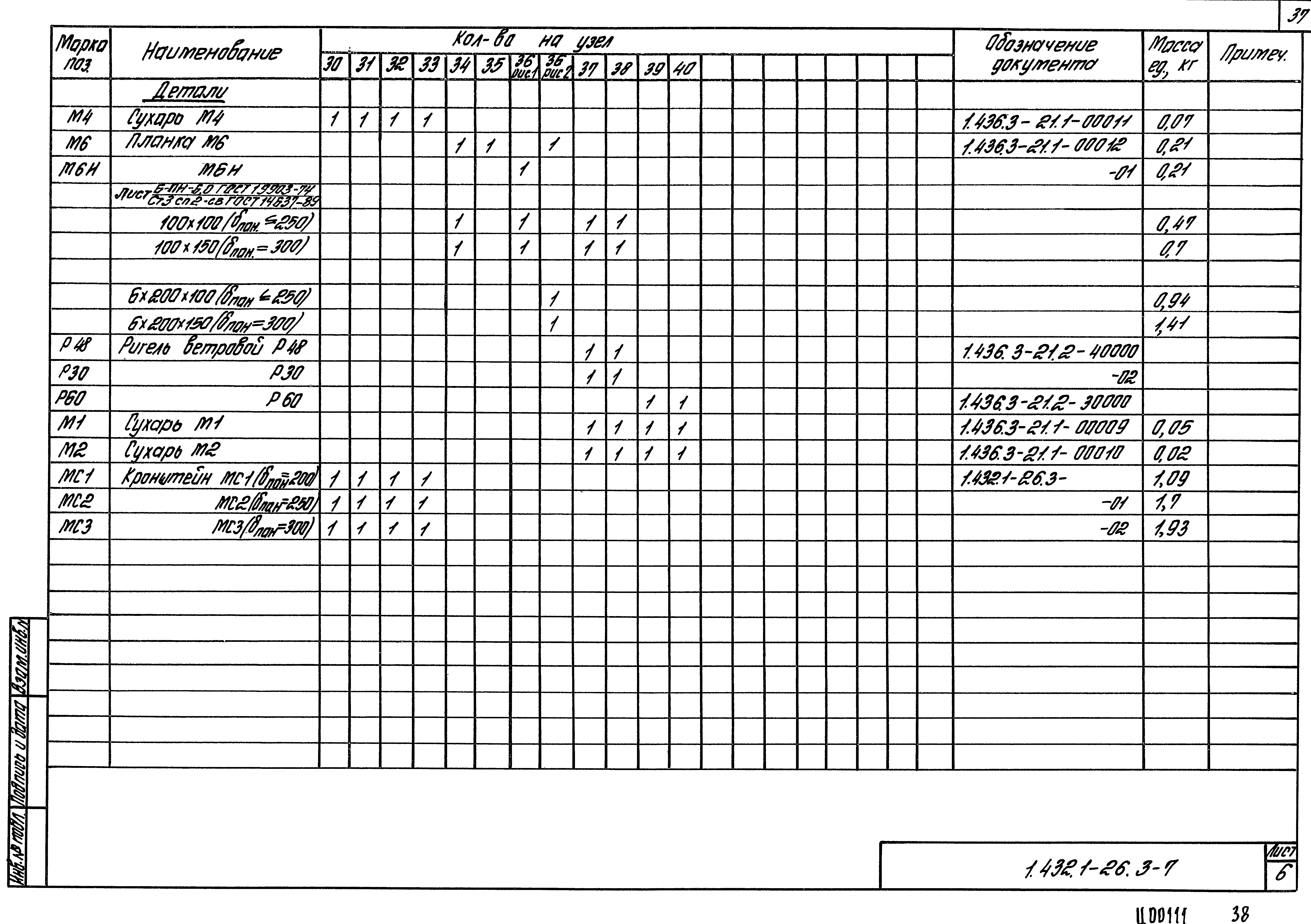

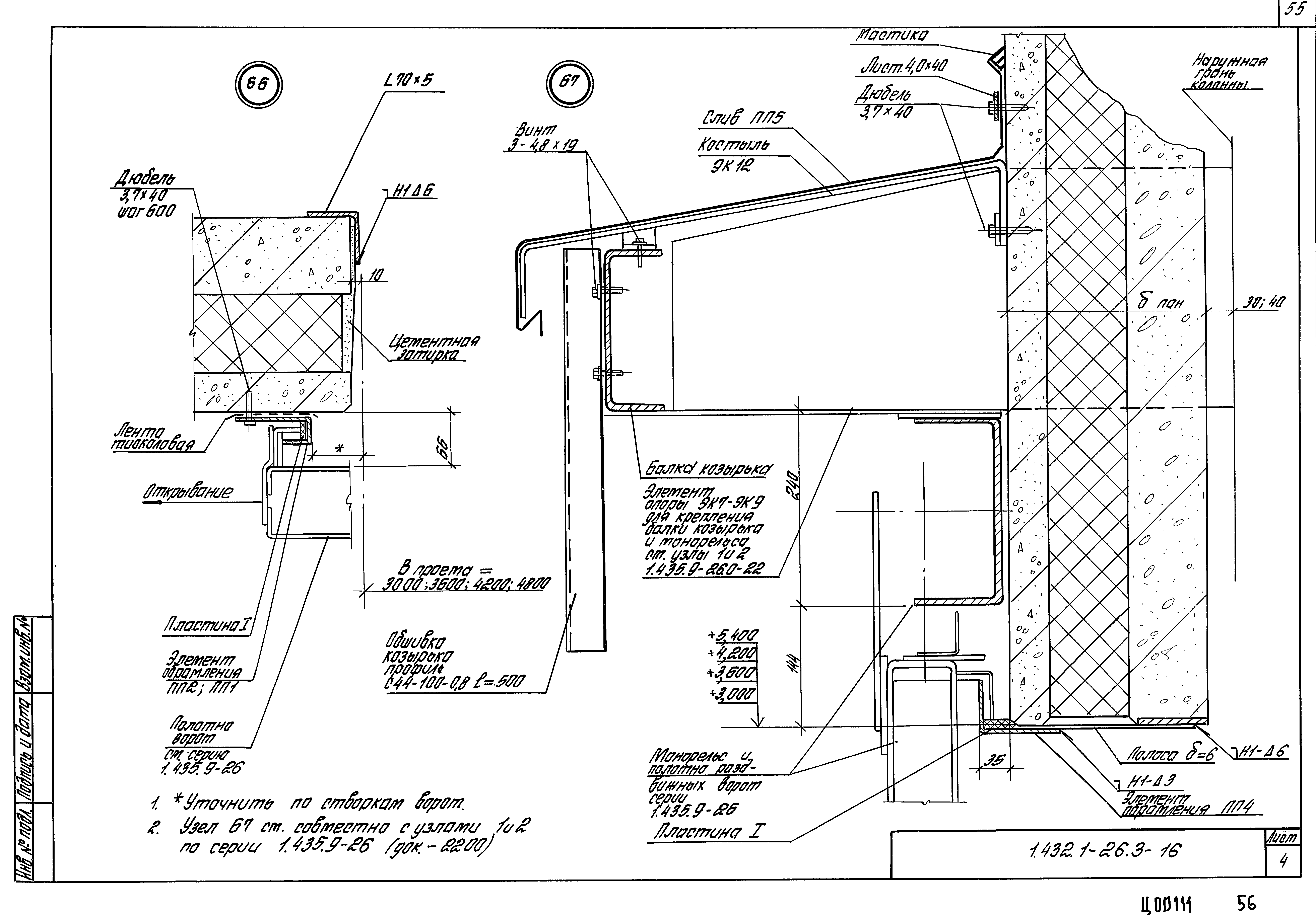

Оглавление:	1.432.1-26.3-ТО Техническое описание 1.432.1-26.3-1 Фрагмент фасада 1… 6. Схемы расположения элементов крепления деревянных окон по ГОСТ 12506-81 1.432.1-26.3-2 Узел 1… 3. Устройство горизонтальных стыков деревянных окон с панелями 1.432.1-26.3-3 Узел 4… 18. Крепление деревянных окон к панелям 1.432.1-26.3-4 Узел 19… 26. Устройство вертикальных стыков деревянных окон с панелями 1.432.1-26.3-5 Фрагмент фасада 7…. 11. Схемы расположения элементов крепления стальных окон по серии 1.436.3-21 1.432.1-26.3-6 Узел 27…. 29. Устройство горизонтальных стыков по серии 1.436.3-21 1.432.1-26.3-7 Узел 30…. 40. Крепление окон с одинарными переплетами по серии 1.436.3-21 1.432.1-26.3-8 Узел 41; 42. Устройство вертикальных стыков окон с одинарными переплетами по серии 1.436.3-21 1.432.1-26.3-9 Узел 43… 45. Устройство горизонтальных стыков окон с одинарными переплетами по серии 1.436.3-21 1.432.1-26.3-10 Узел 46…. 53. Крепление окон с раздельными переплетами по серии 1.436.3-21 1.432.1-26.3-11 Узел 54. Устройство вертикальных стыков с раздельными переплетами по серии 1.436.3-21 1.432.1-26.3-12 Узел 55. Устройство вертикальных стыков окон с раздельными переплетами по серии 1.436.3-21 1.432.1-26.3-13 Фрагмент фасада 12; 13. Схемы расположения элементов крепления дверей по ГОСТ 24698-81 1.432.1-26.3-14 Узел 56… 60. 1.432.1-26.3-15 Фрагмент фасада 14… 17 с воротами по серии 1.435.2-28; 1.435.3-27; 1.435.9-26 1.432.1-26.3-16 Узел сопряжения ворот по серии 1.435.2-28; 1.435.3-27; 1.435.9-26 1.432.1-26.3-17 Кронштейн МС1… МС3; Костыль МС4 1.432.1-26.3-18 Слив С1; Нащельник Н1… Н3; Заглушка Г1
Разработан:	АО ЦНИИпромзданий
Утверждён:	30.08.1993 Главпроект Госстроя России (9-3-3/187)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 3.04.01-87 «Изоляционные и отделочные покрытия» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 8484-82 «Плиты подоконные железобетонные для производственных зданий. Конструкция и размеры» ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры» ГОСТ 8242-88 «Детали профильные из древесины и древесных материалов для строительства. Технические условия» ГОСТ 24698-81 «Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия» ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия» ГОСТ 16523-89 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» Серия 1.436.3-21 «Окна с переплетами из гнутосварных стальных профилей и механизмы открывания» Серия 1.432.1-21 «Железобетонные трехслойные стеновые панели длиной 6 м для отапливаемых производственных зданий с высокой влажностью и агрессивной средой» Серия 1.435.3-27 «Ворота откатные с применением гнутых профилей из тонколистовой стали с механизированным открыванием» Серия 1.435.9-26 «Ворота раздвижные с механизированным открыванием с полотном из различных материалов» Серия 1.435.2-28 «Ворота распашные для районов с температурой наружного воздуха ниже минус 40 град. Цельсия»
