ОСТ 34-10-574-93

Компенсатор угловой двухлинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры

Обозначение:	ОСТ 34-10-574-93
Обозначение англ:	OST 34-10-574-93
Статус:	не определен законодательством
Название рус.:	Компенсатор угловой двухлинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.2003

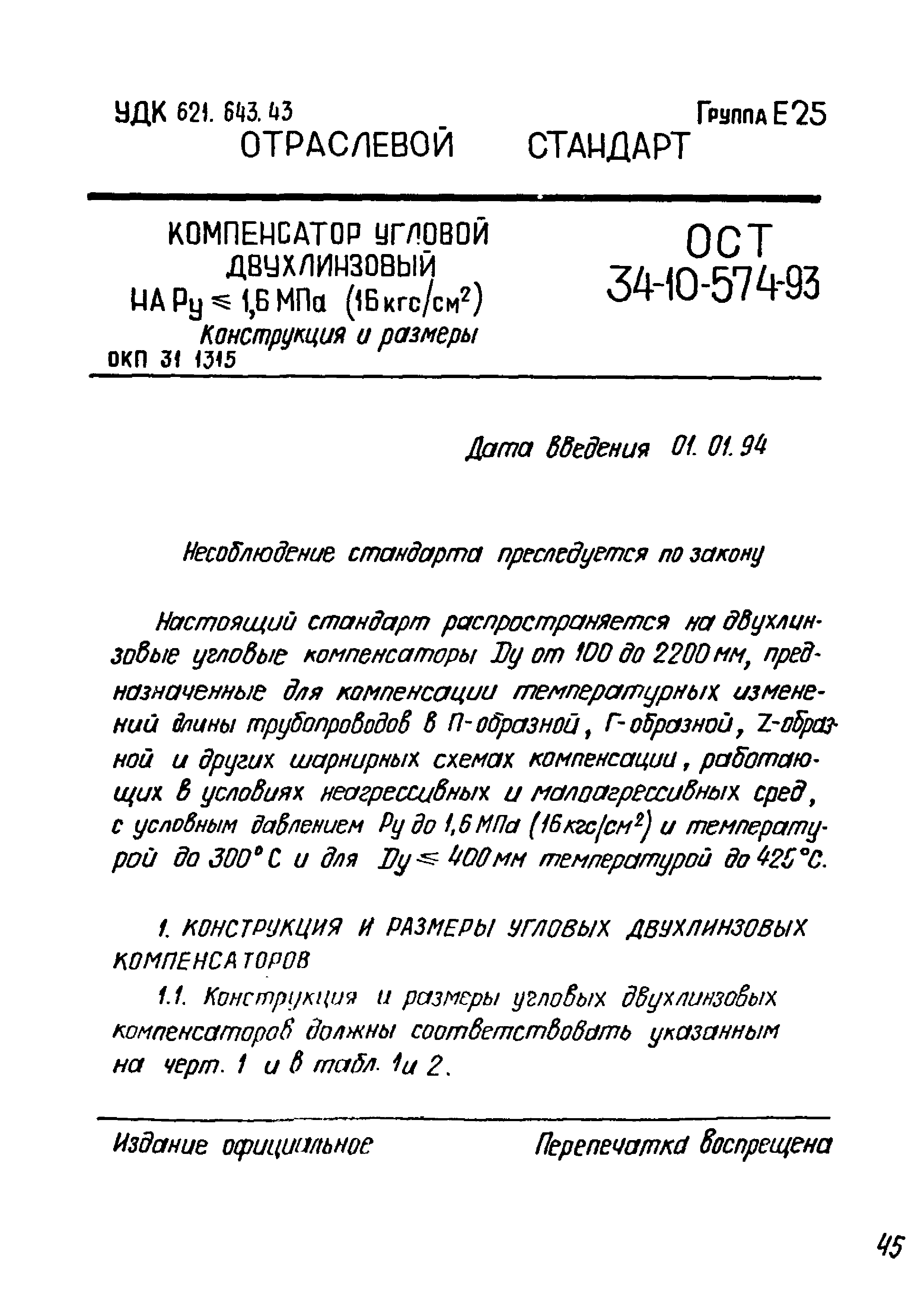

Область применения:	Стандарт распространяется на двухлинзовые угловые компенсаторы Dу от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 градусов С и для Dу <= 400 мм температурой до 425 градусов Цельсия.
Оглавление:	1. Конструкция и размеры угловых двухлинзовых компенсаторов
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубопроводы и их компоненты в целом Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты

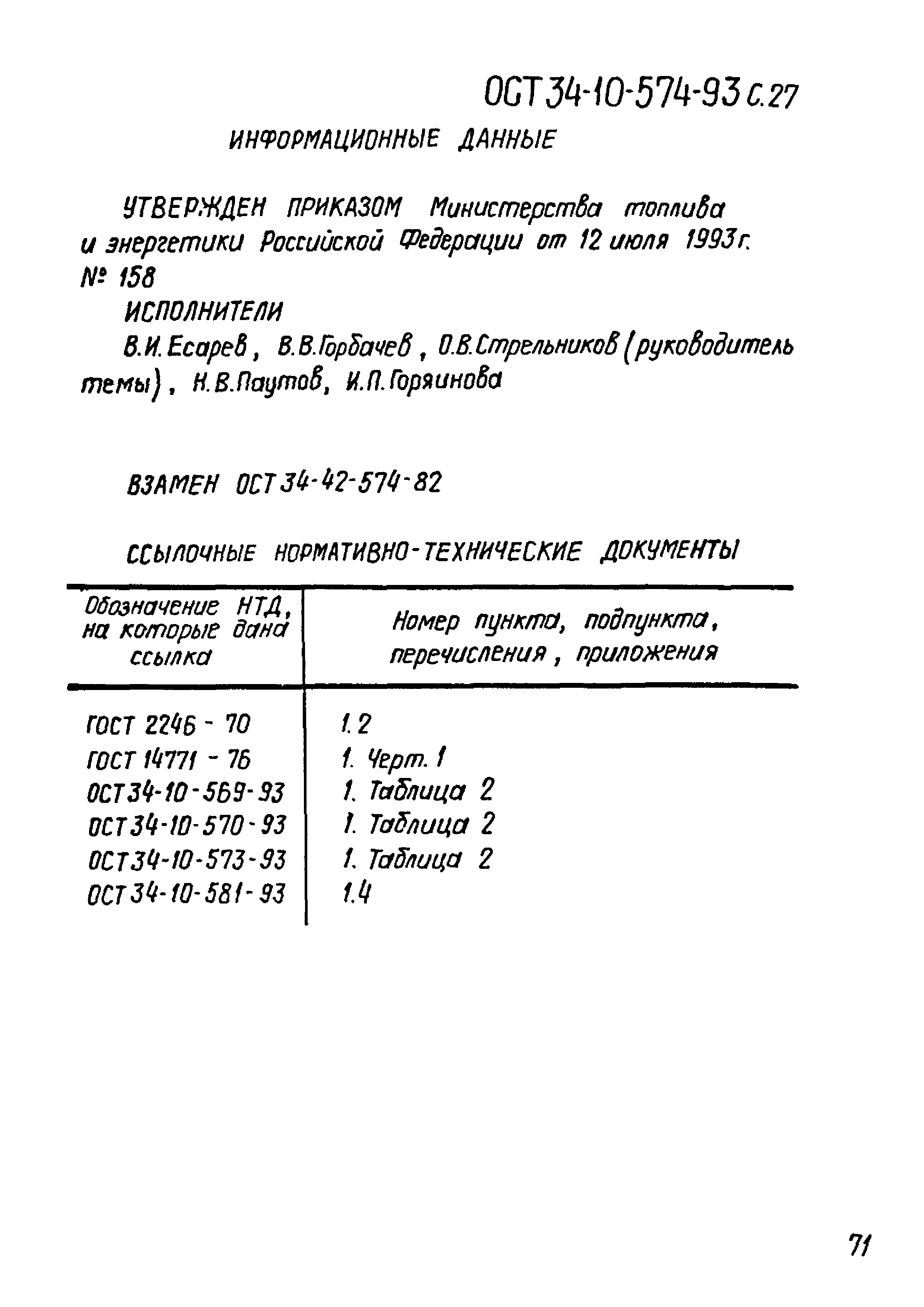

Нормативные ссылки:	ОСТ 34-10-573-93 «Компенсатор угловой однолинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры» ОСТ 34-10-569-93 «Компенсатор осевой однолинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры» ОСТ 34-10-570-93 «Компенсатор осевой двухлинзовый на Ру <= 1,6 МПа (16 кгс/см2). Конструкция и размеры» ОСТ 34-10-581-93 «Компенсаторы линзовые на Pу <= 1,6 МПа (16 кгс/см2). Общие технические требования» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры»
