Технологическая карта на устройство внутриквартальной фекальной канализации из полиэтиленовых труб

Обозначение:	Технологическая карта
Статус:	не установлен срок действия
Название рус.:	Технологическая карта на устройство внутриквартальной фекальной канализации из полиэтиленовых труб
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1983

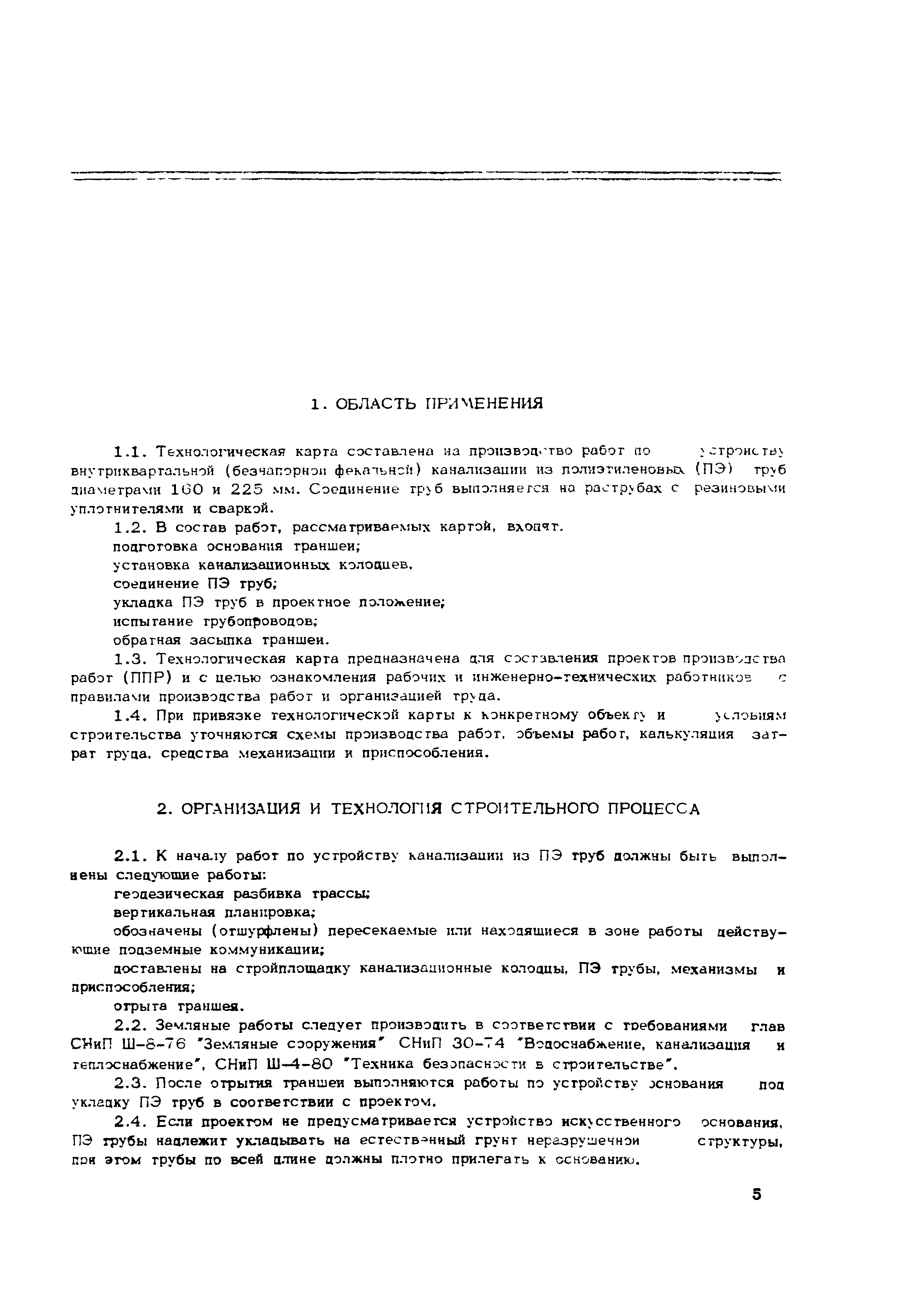

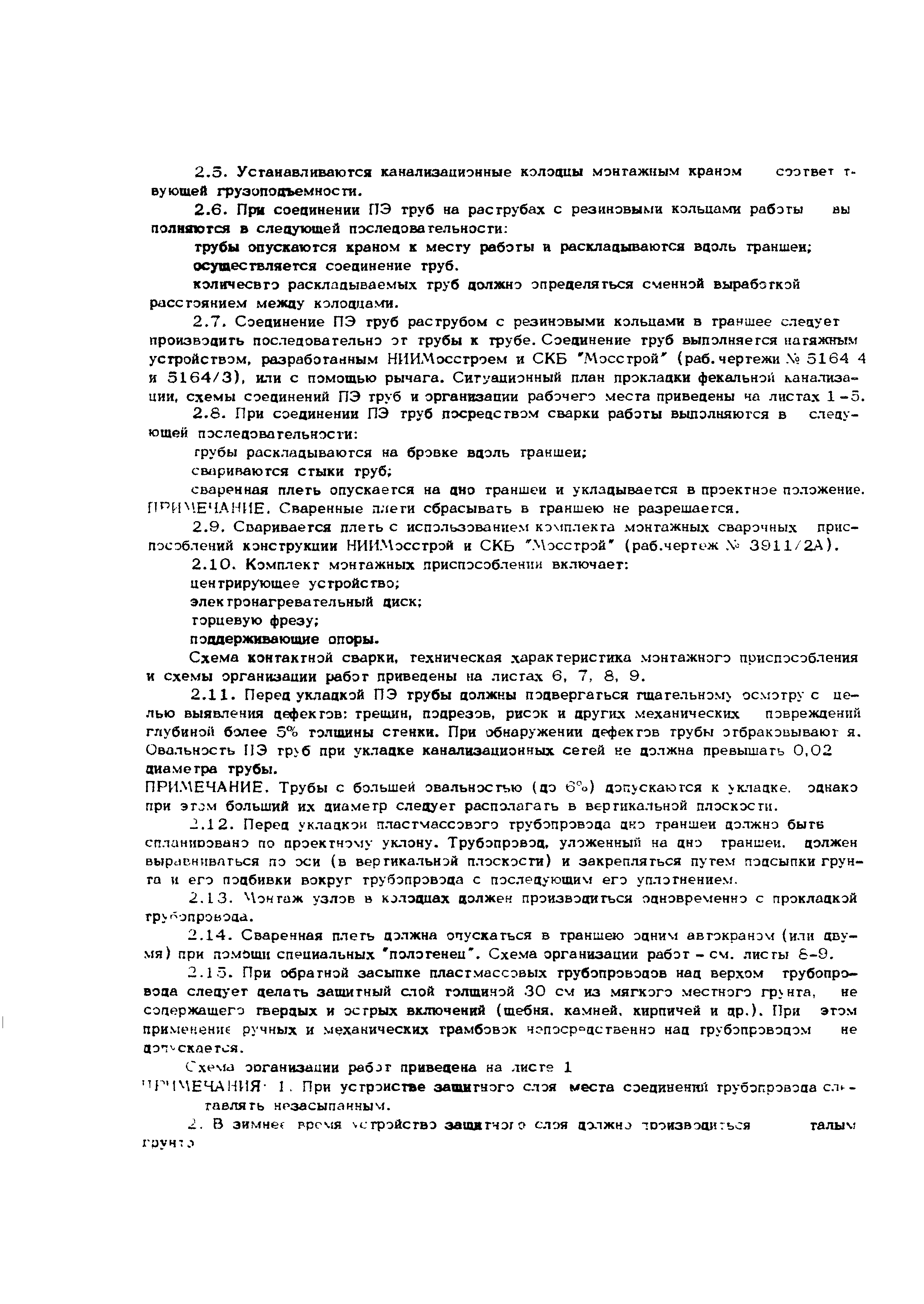

Область применения:	Технологическая карта составлена на производство работ по устройству внутриквартальной (безнапорной фекальной) канализации из полиэтиленовых (ПЭ) труб диаметрами 160 и 225 мм. Соединение труб выполняется на раструбах с резиновыми уплотнителями и сваркой. В состав работ, рассматриваемых картой, входят: подготовка основания траншеи; установка канализационных колодцев; соединение ПЭ труб; укладка ПЭ труб в проектное положение; испытание трубопроводов; обратная засыпка траншеи. Технологическая карта предназначена для составления проектов производства работ (ППР) и с целью ознакомления рабочих и инженерно-технических работников с правилами производства работ и организацией труда.

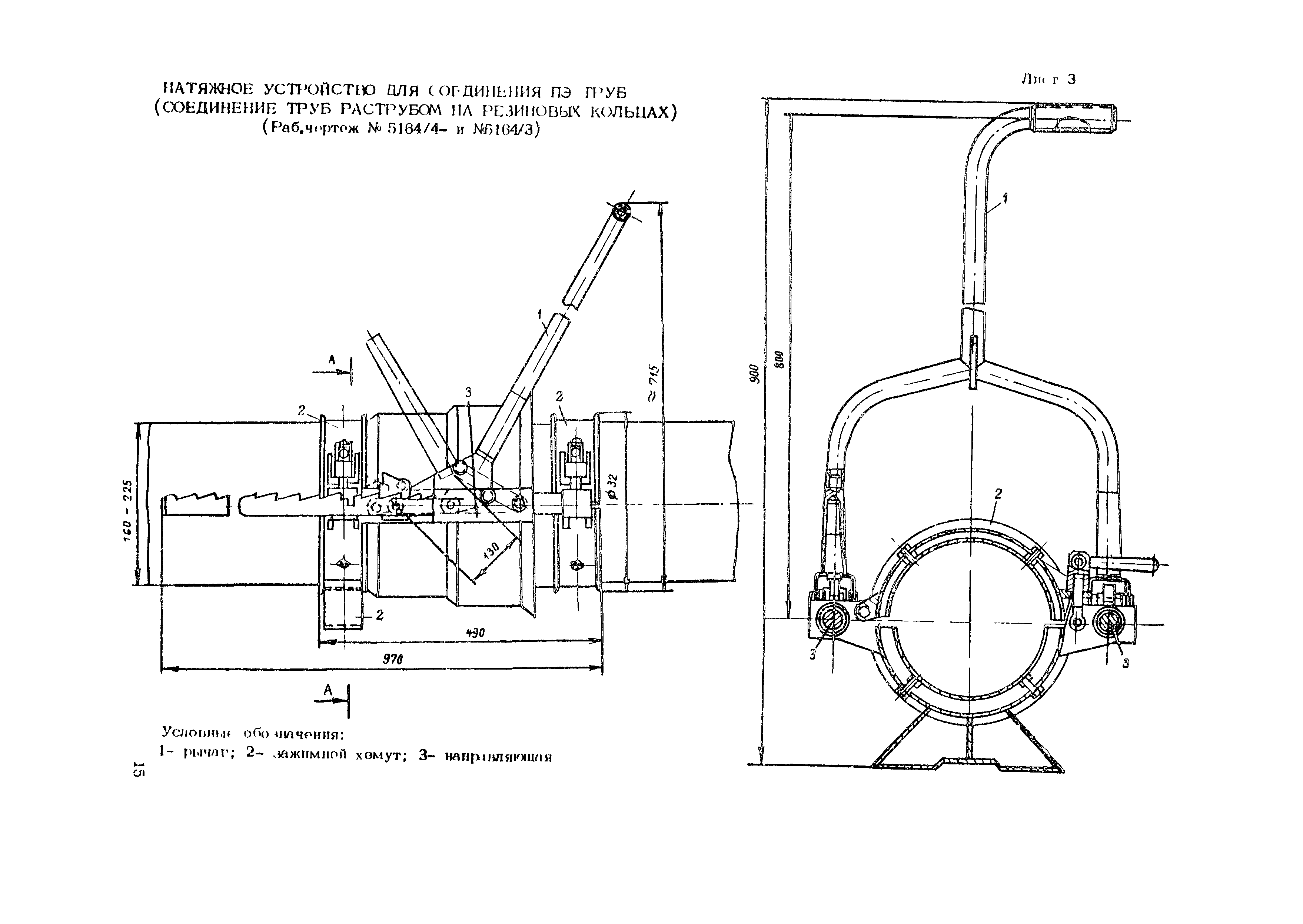

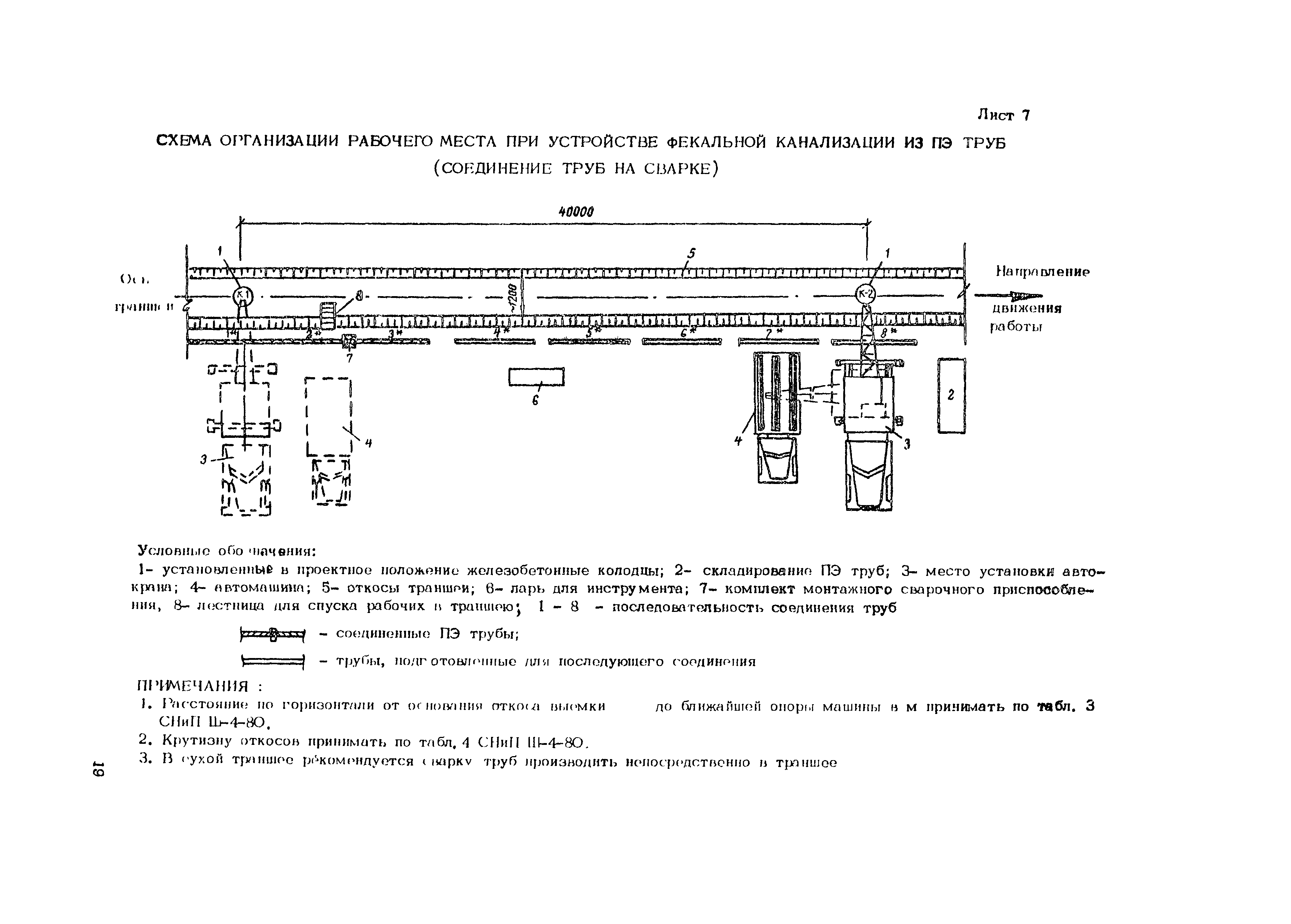

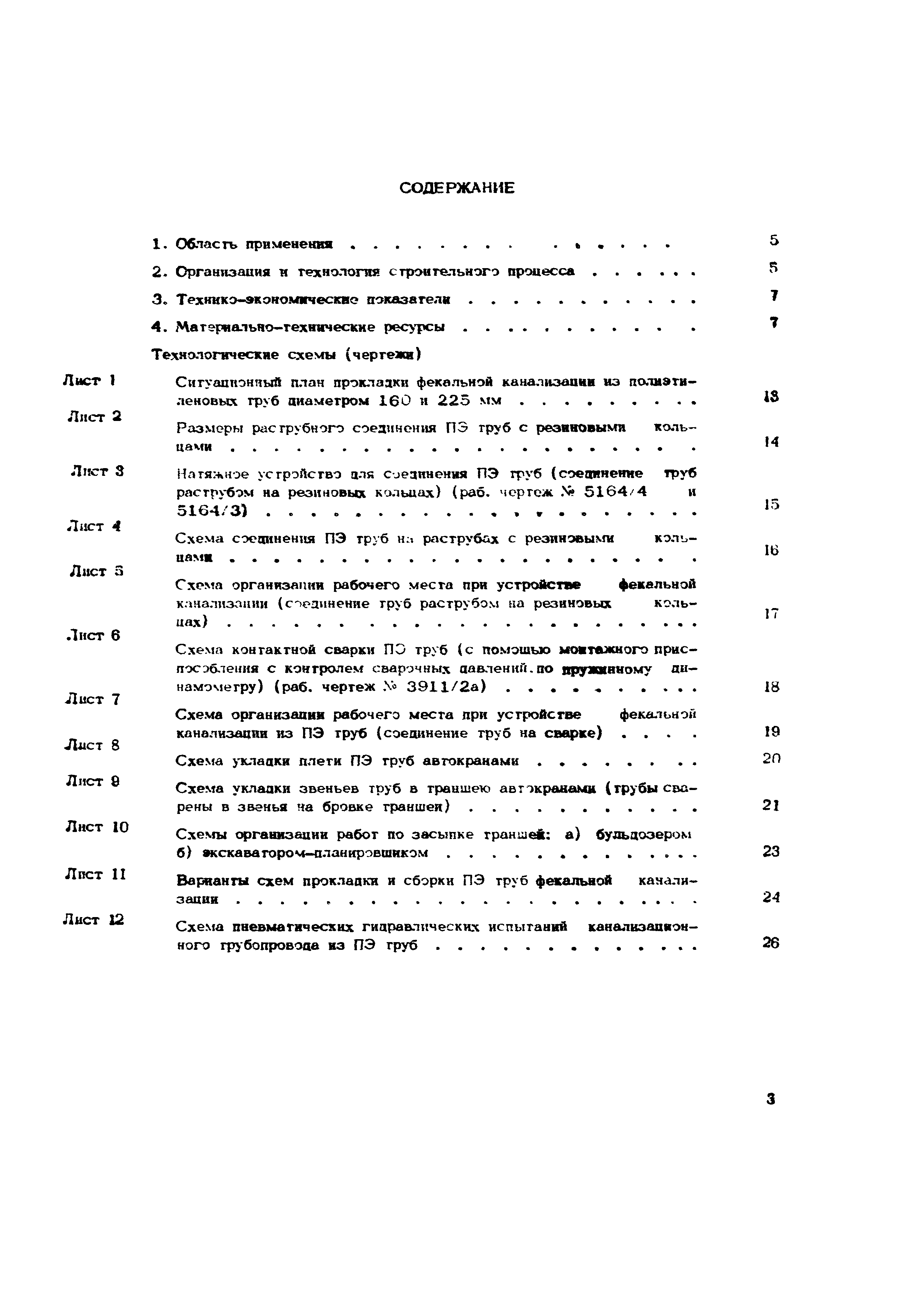

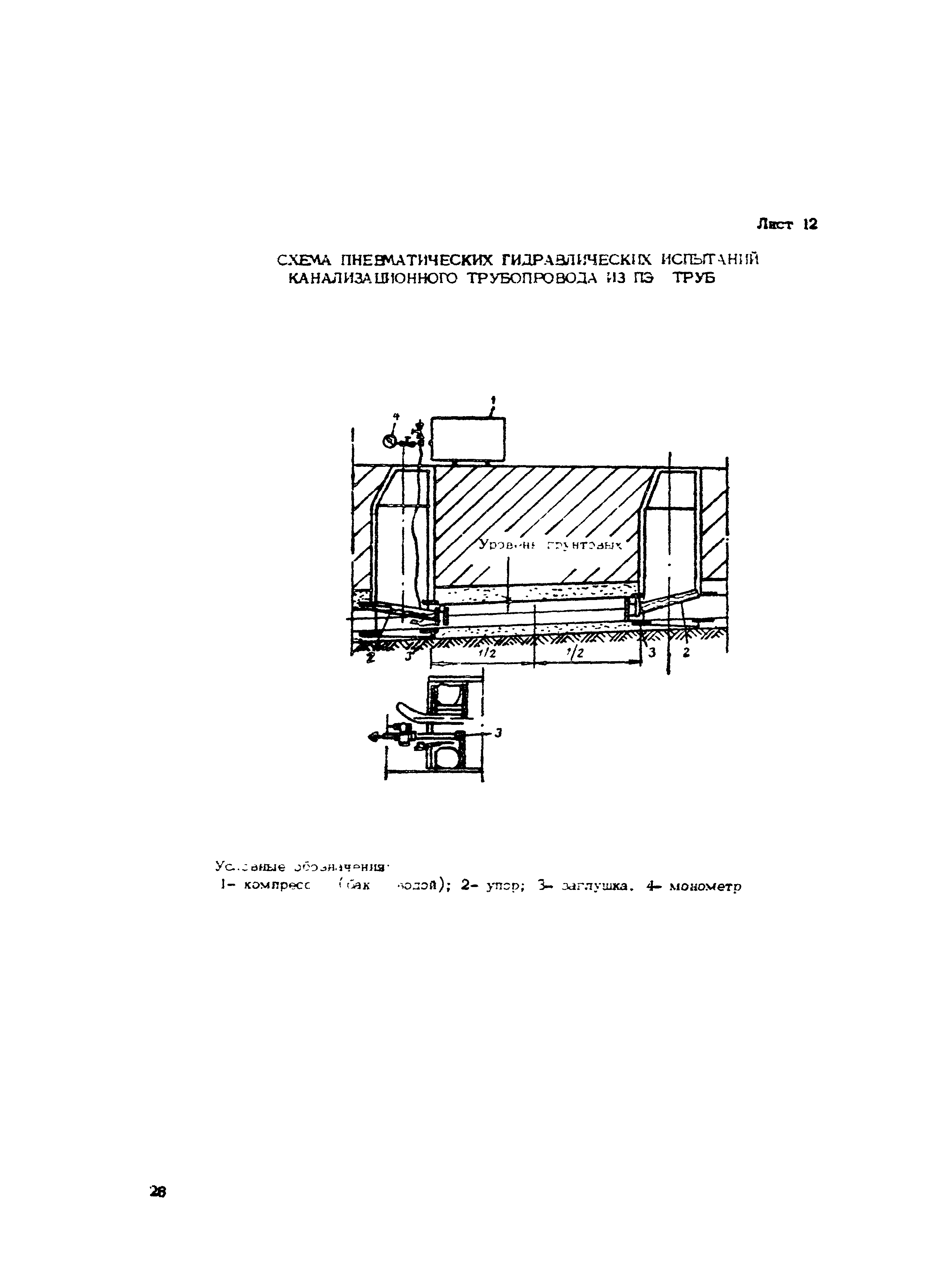

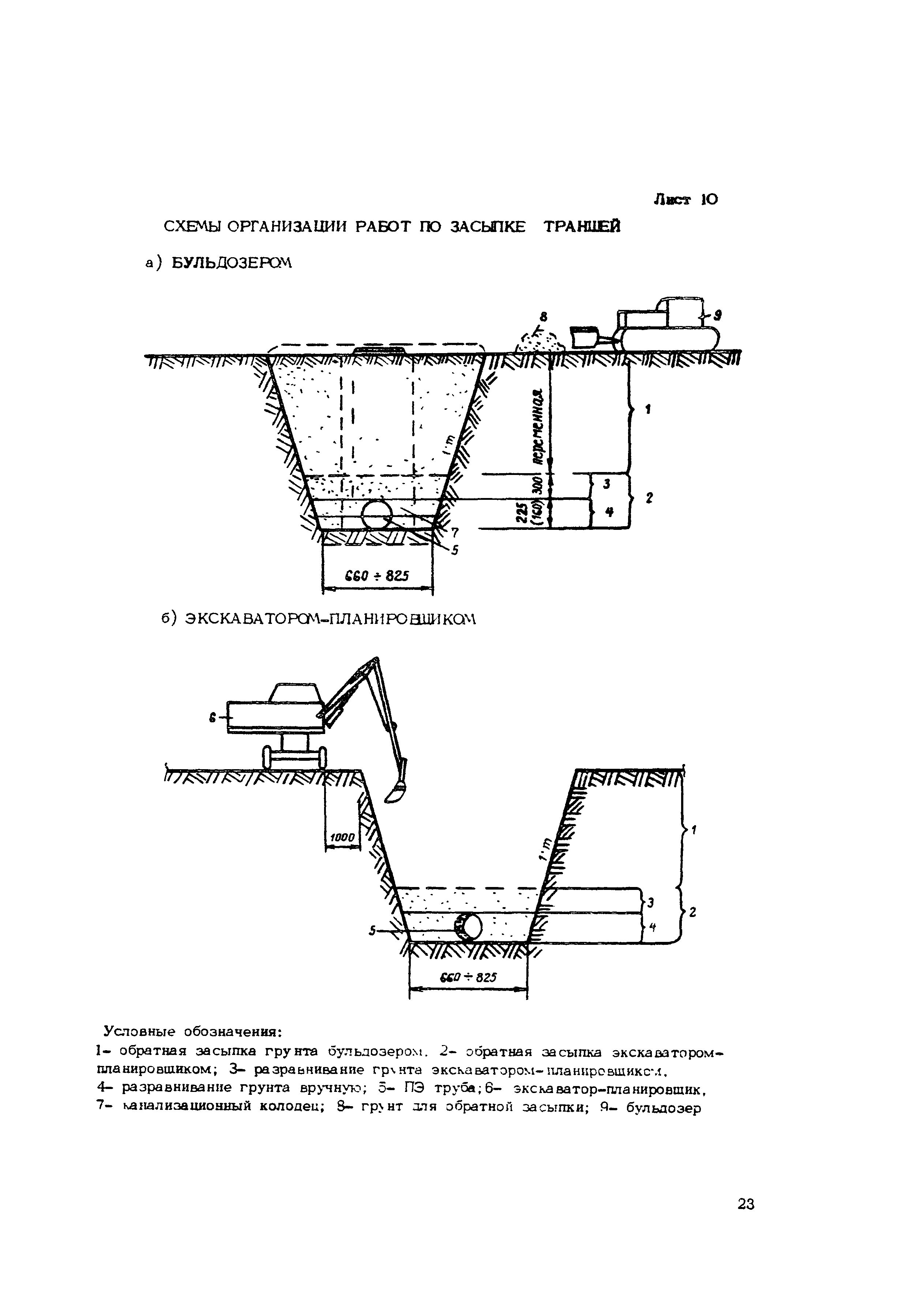

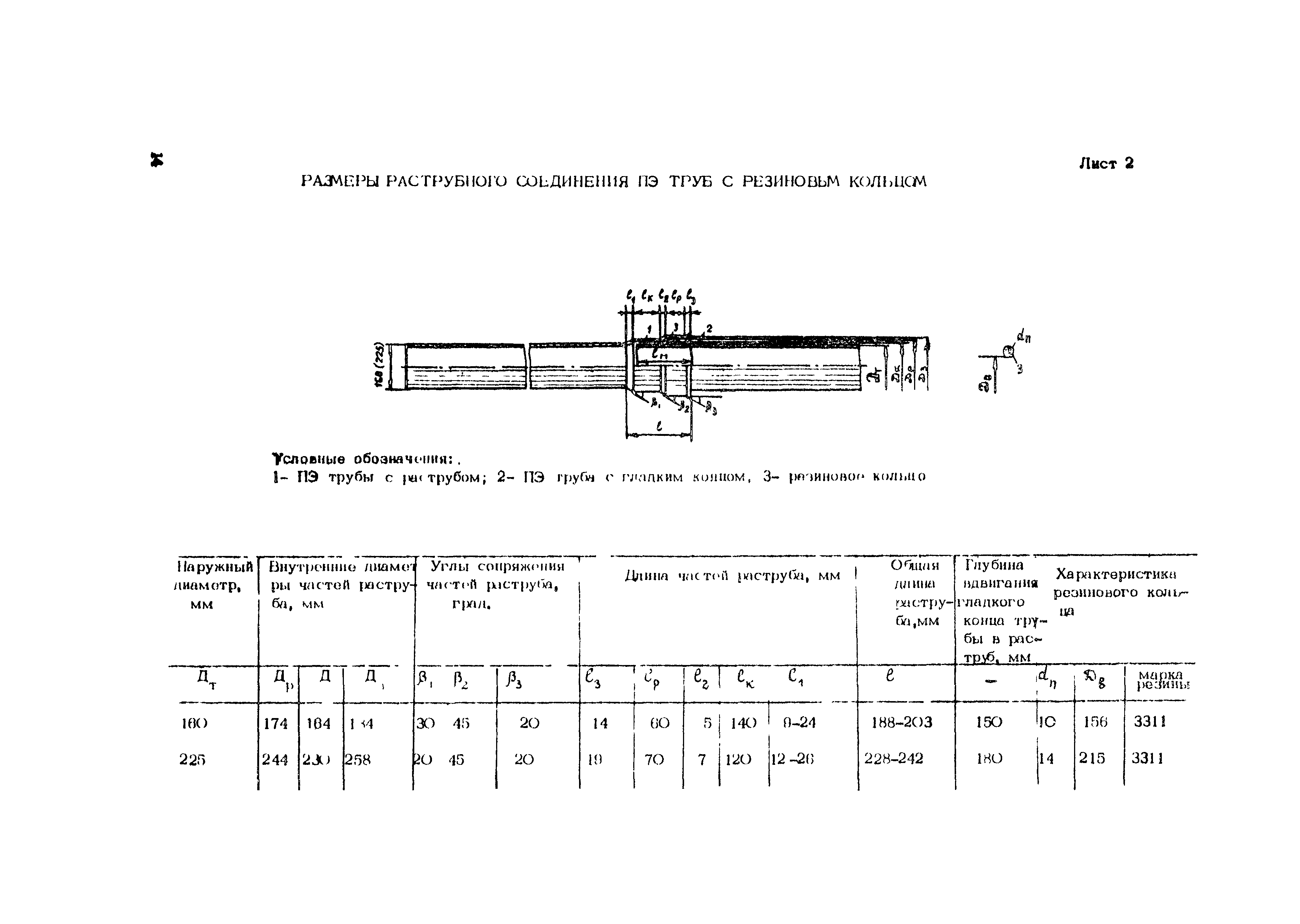

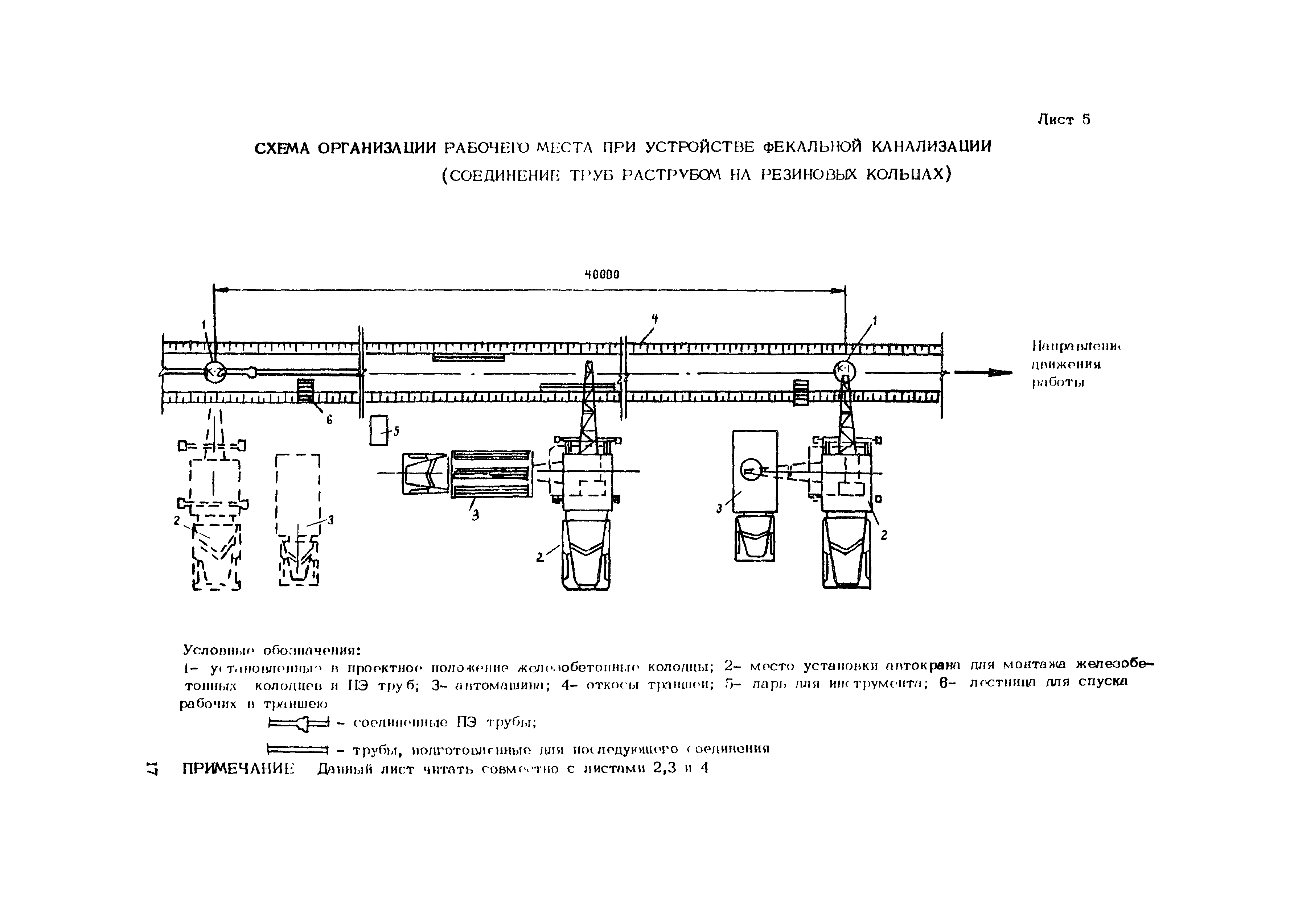

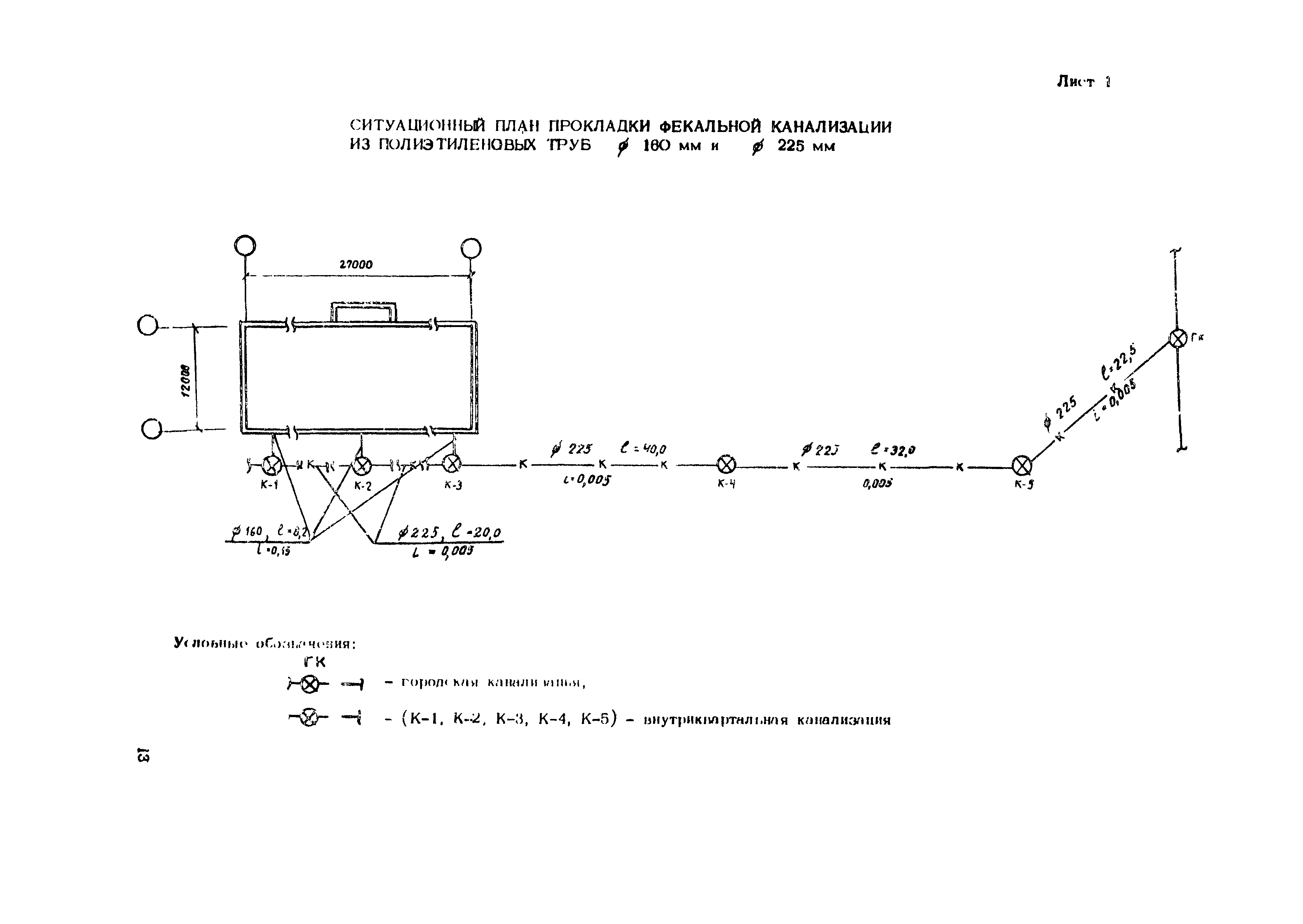

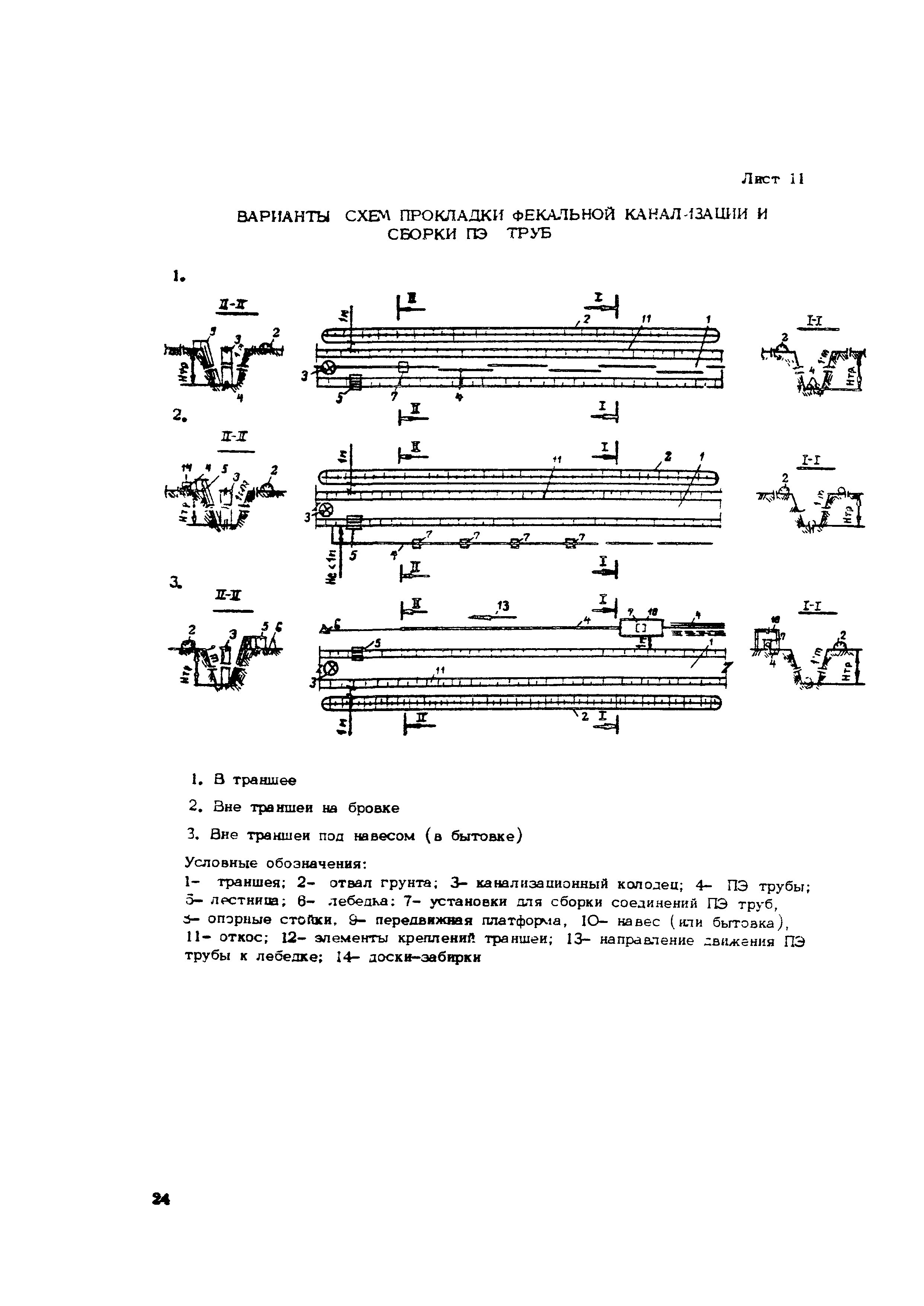

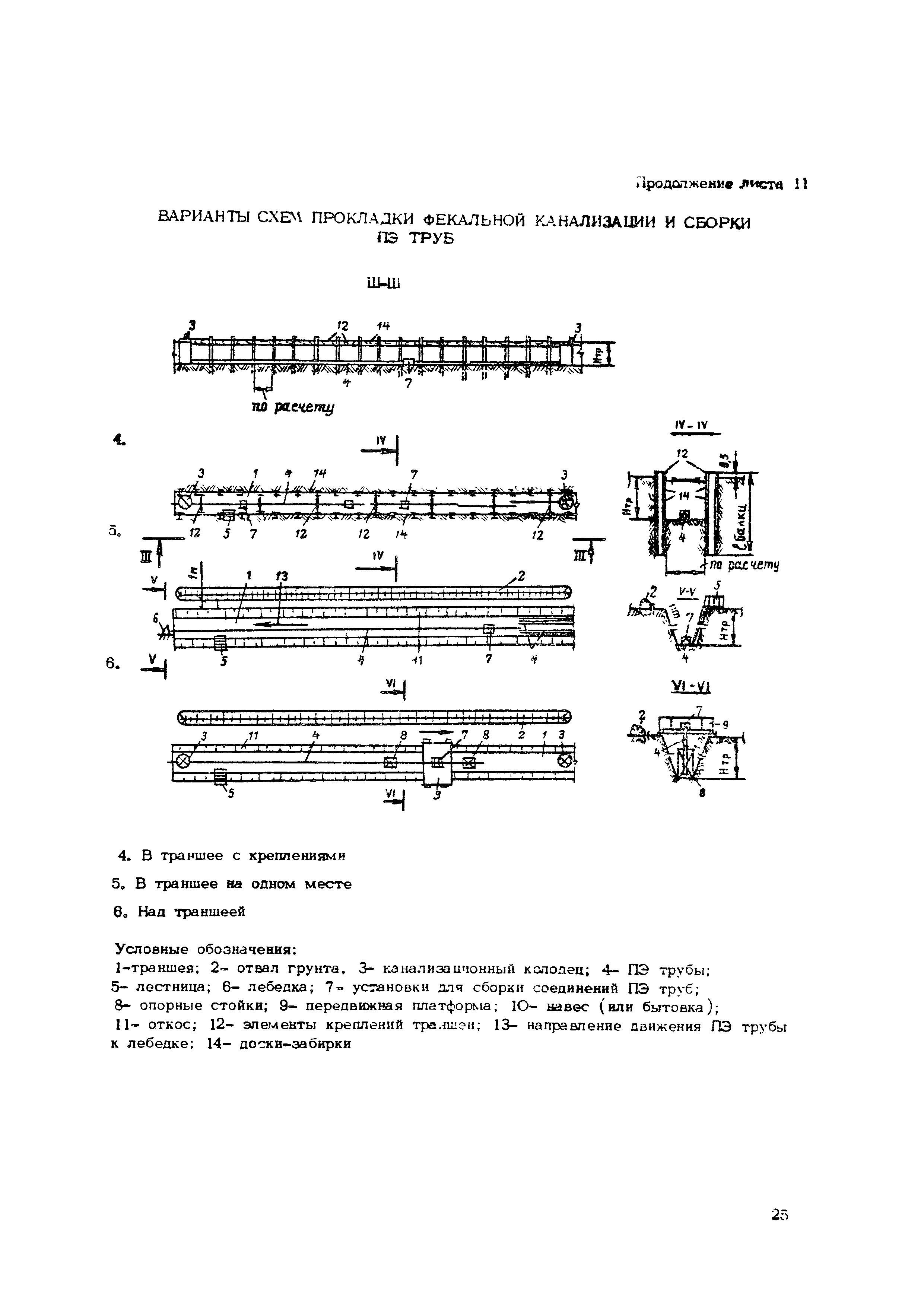

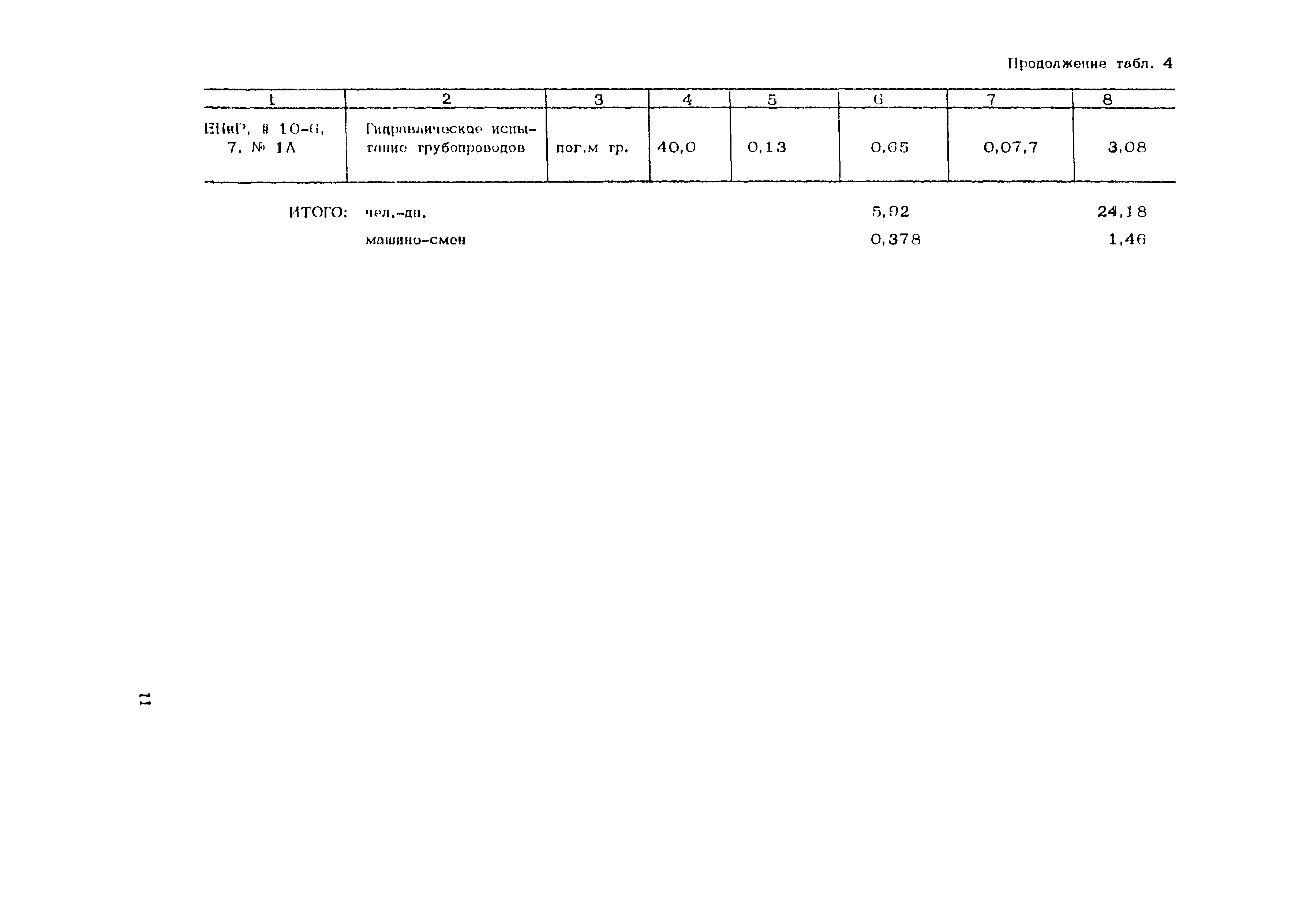

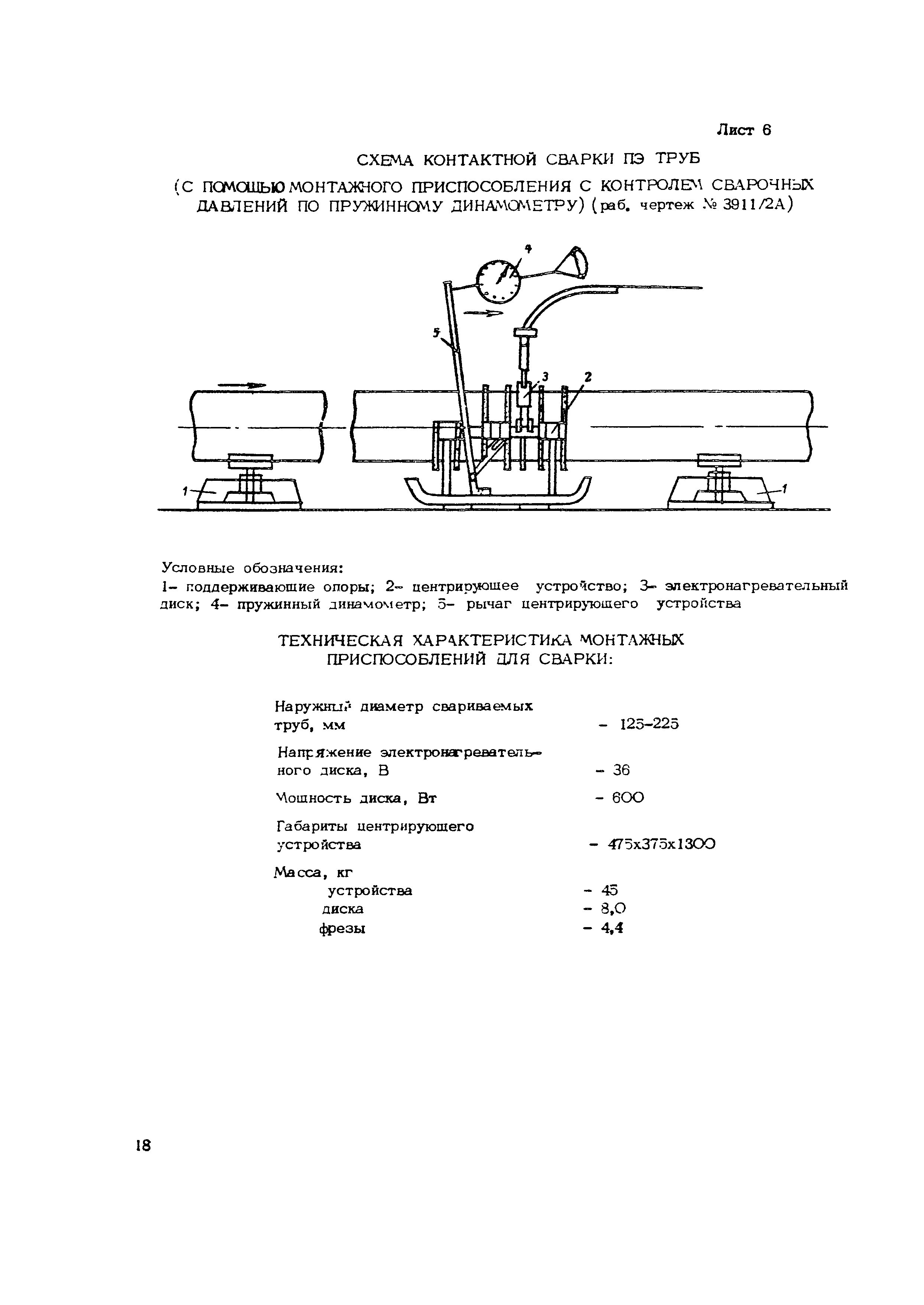

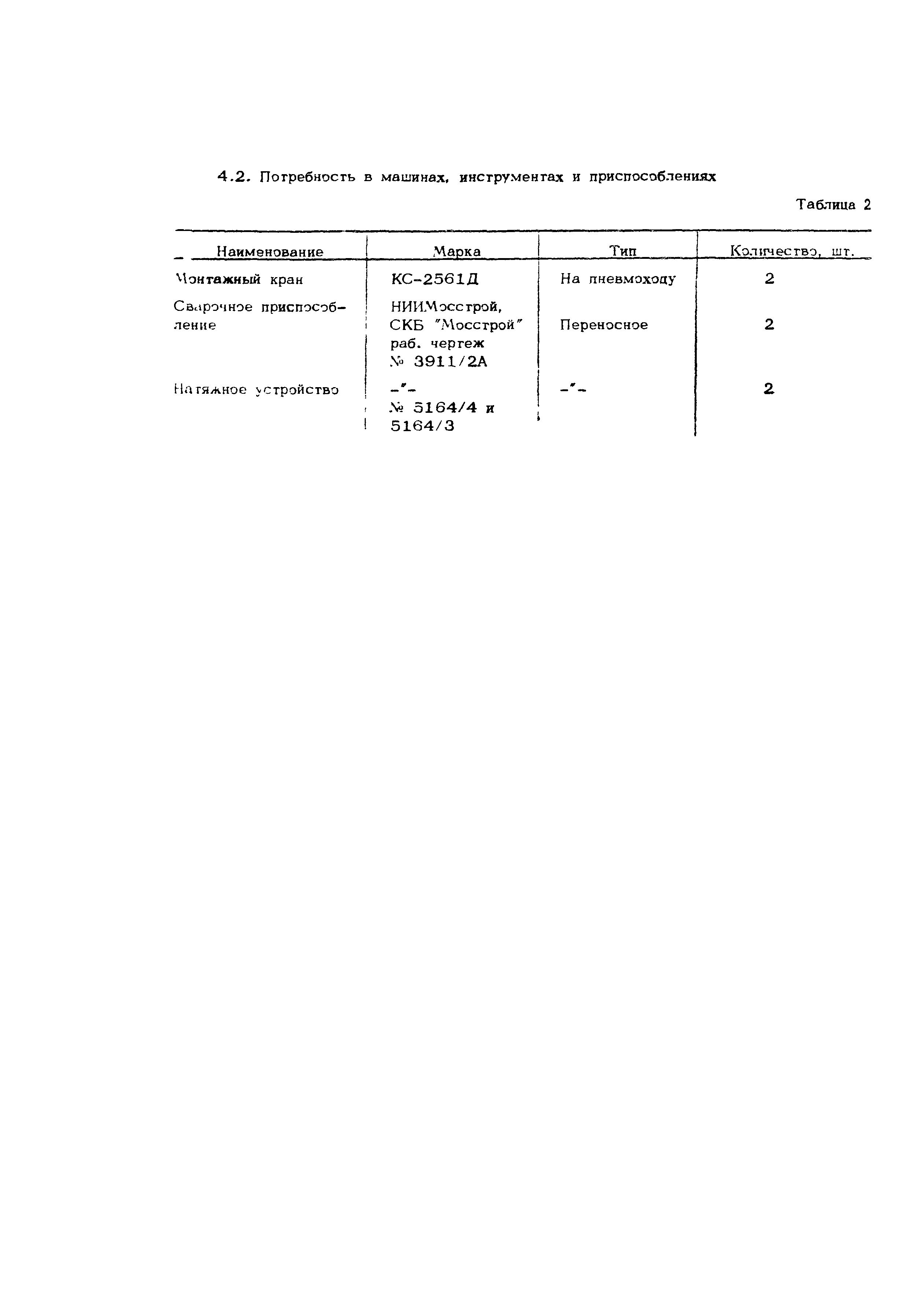

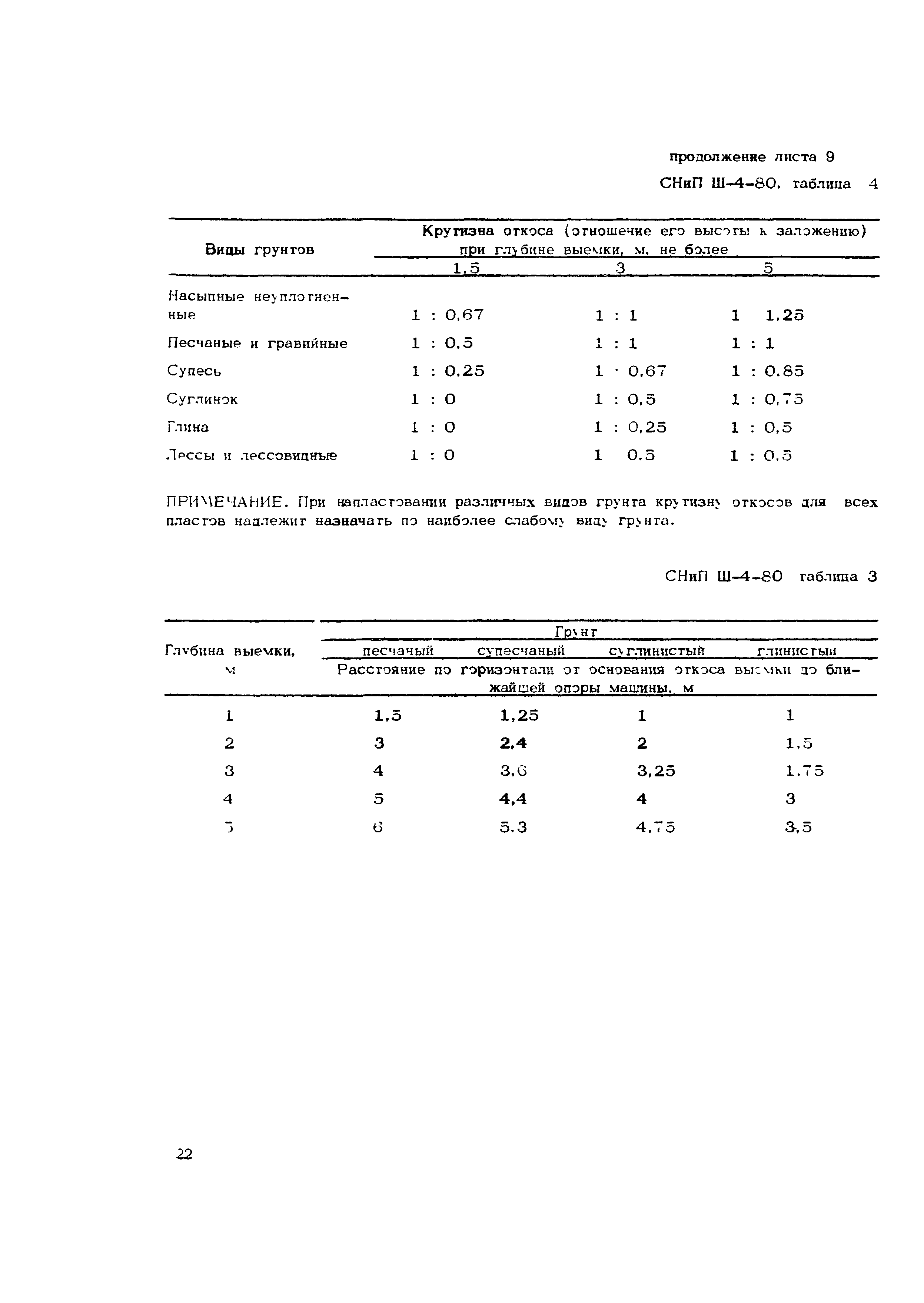

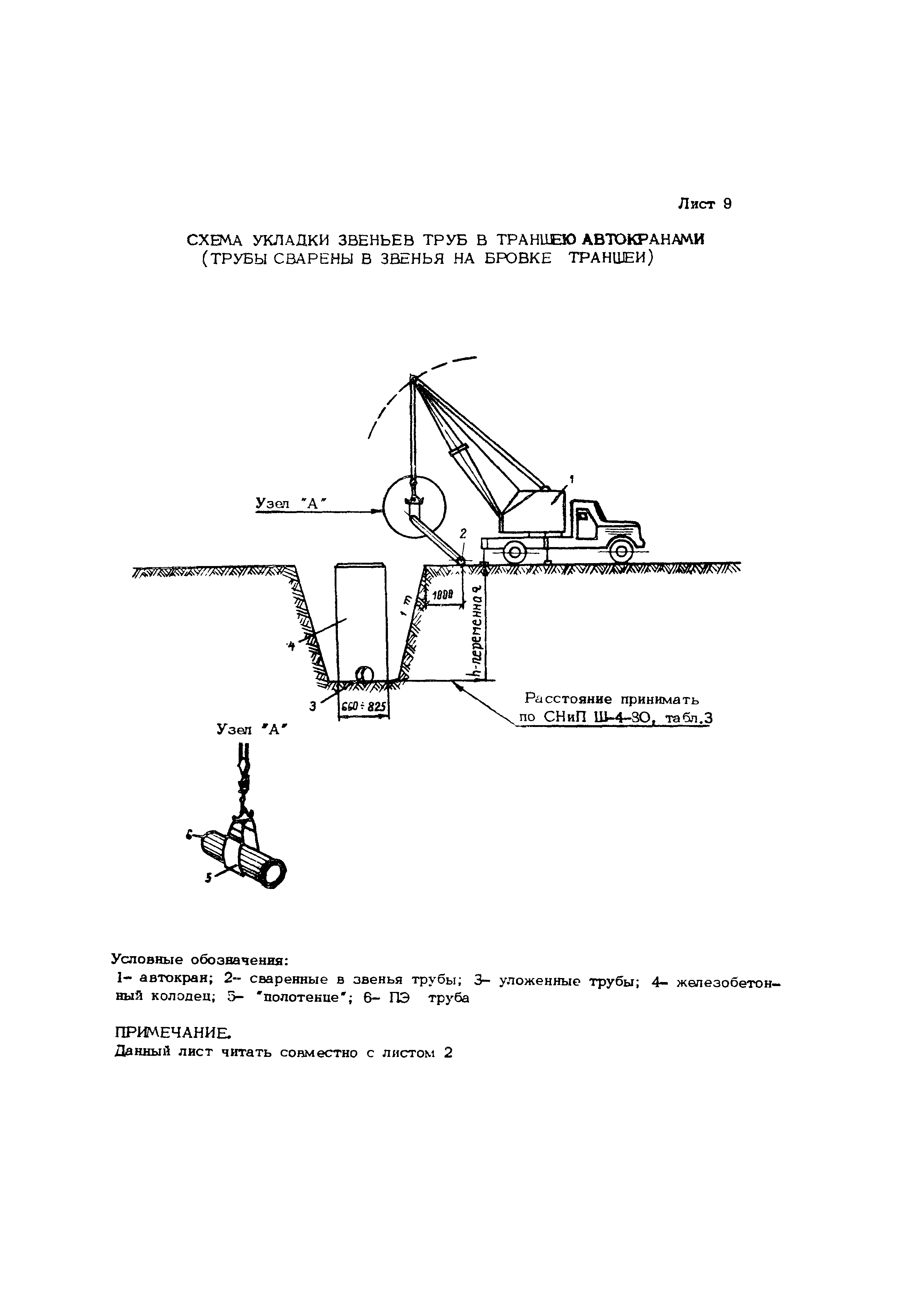

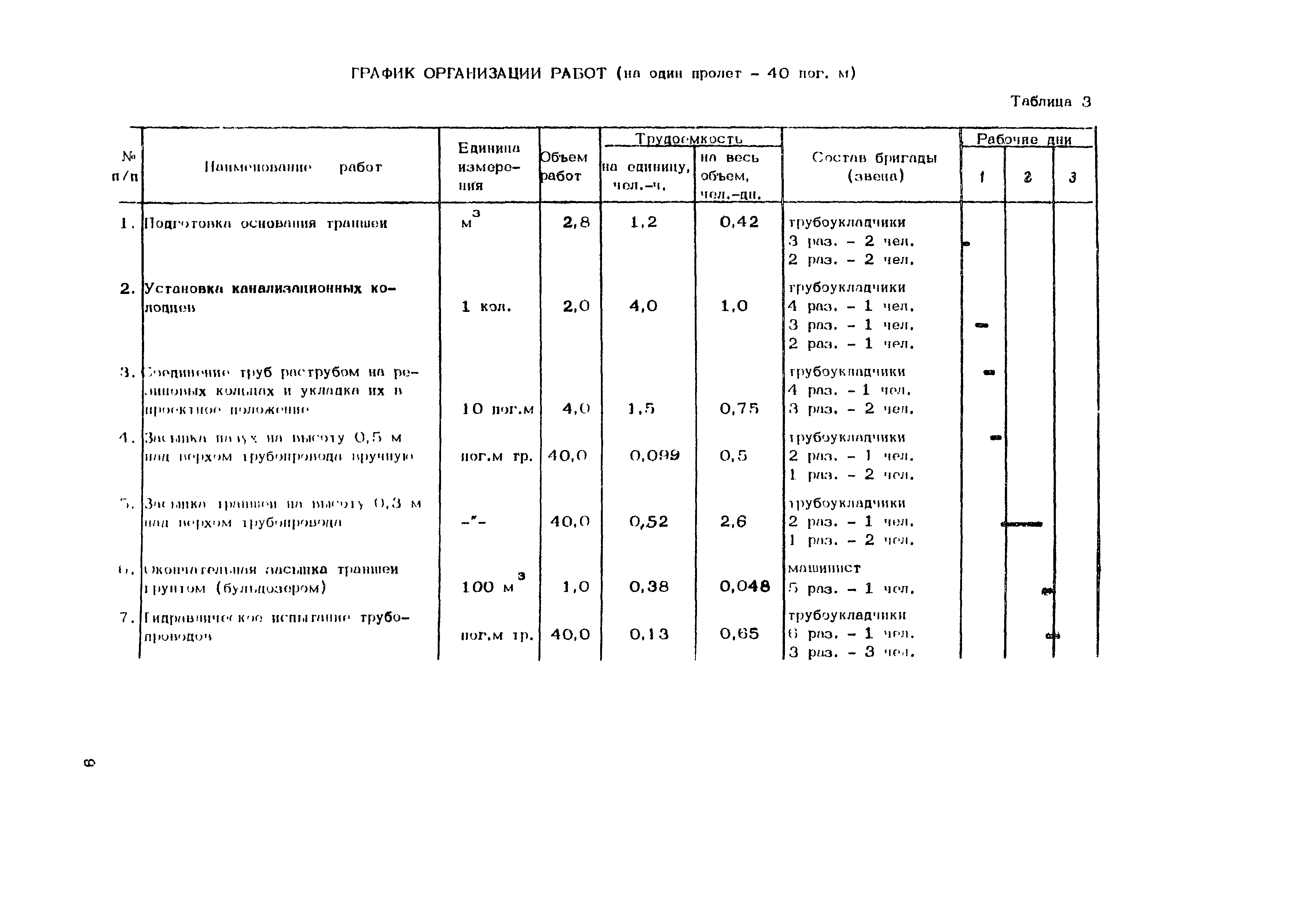

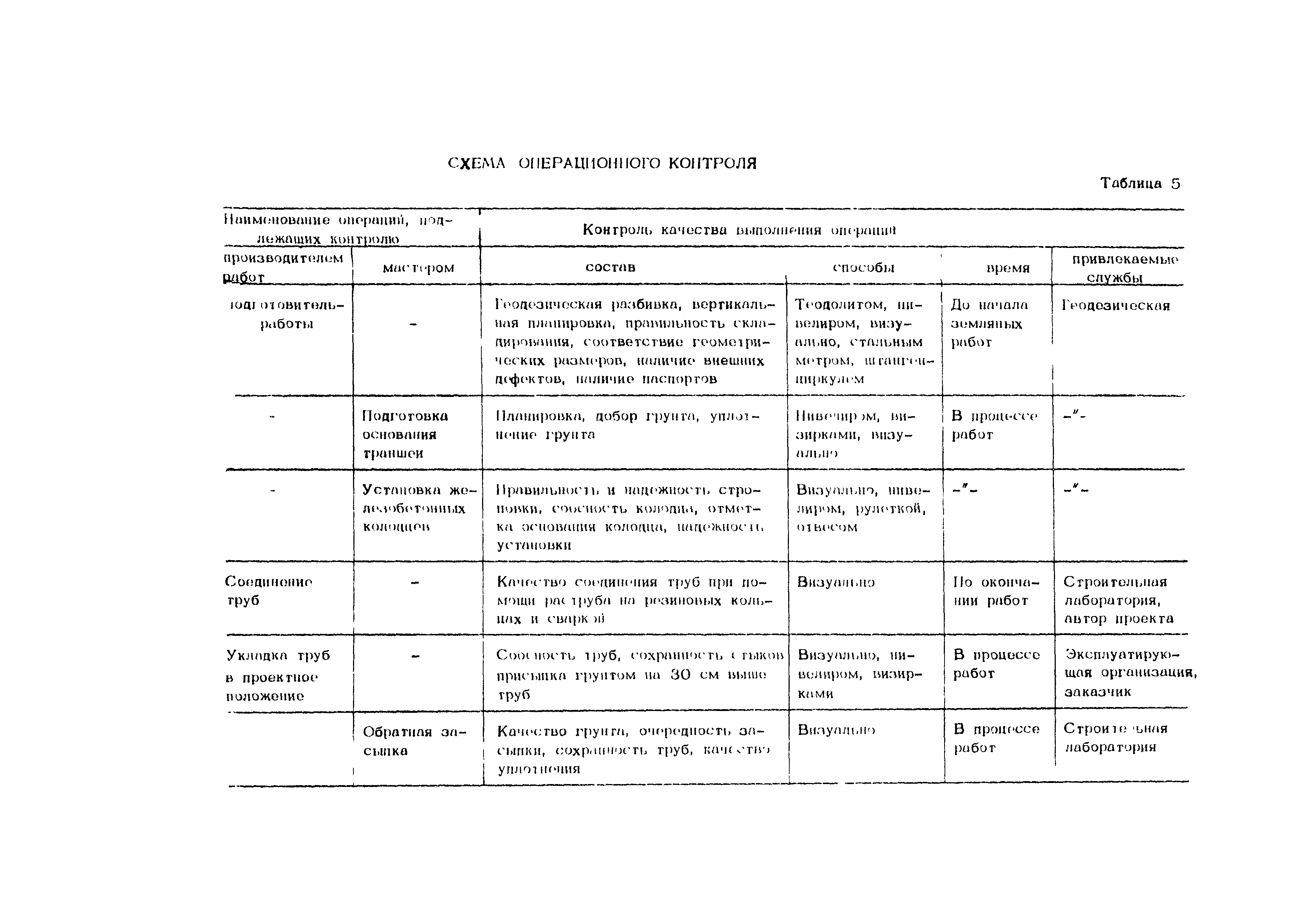

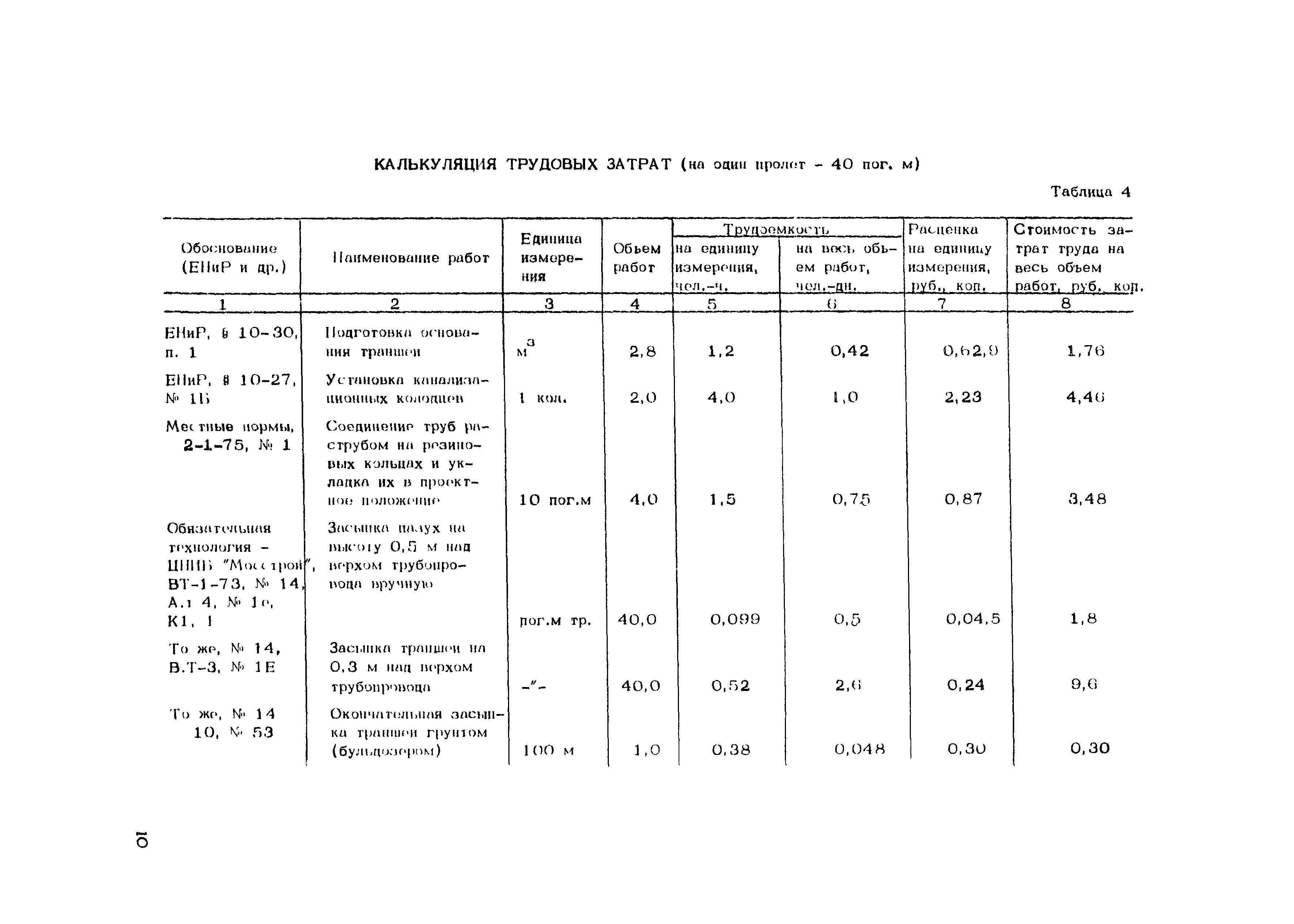

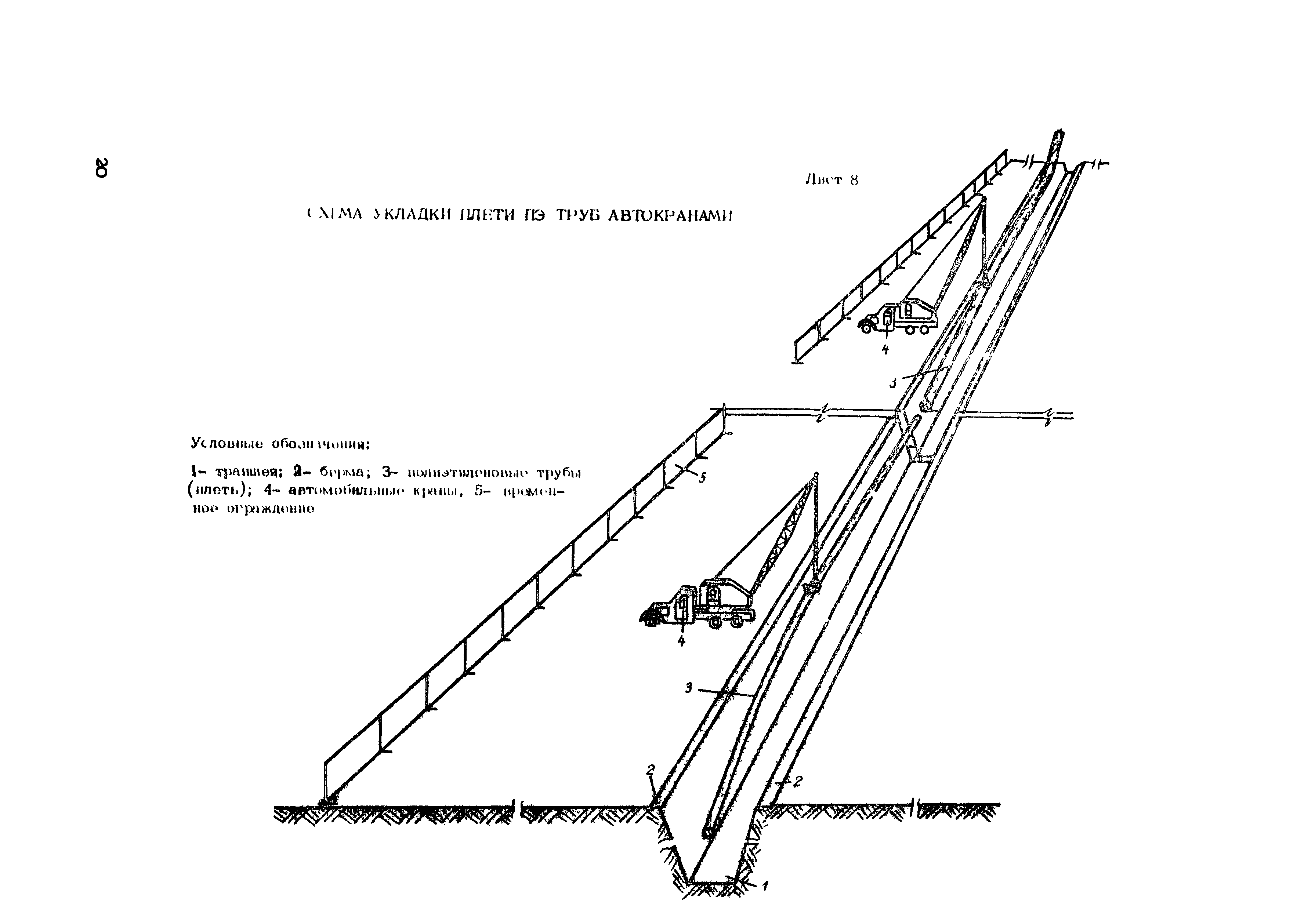

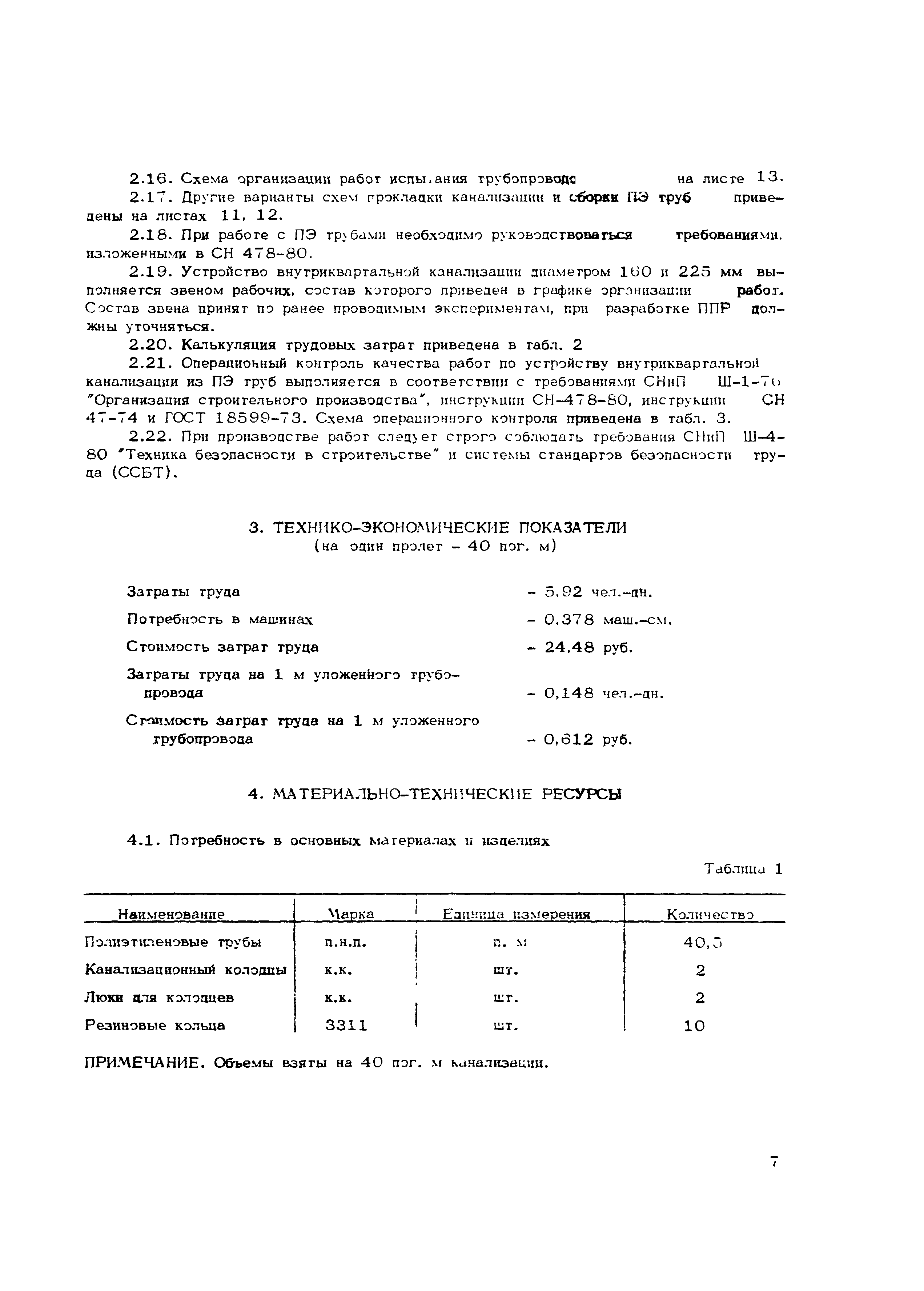

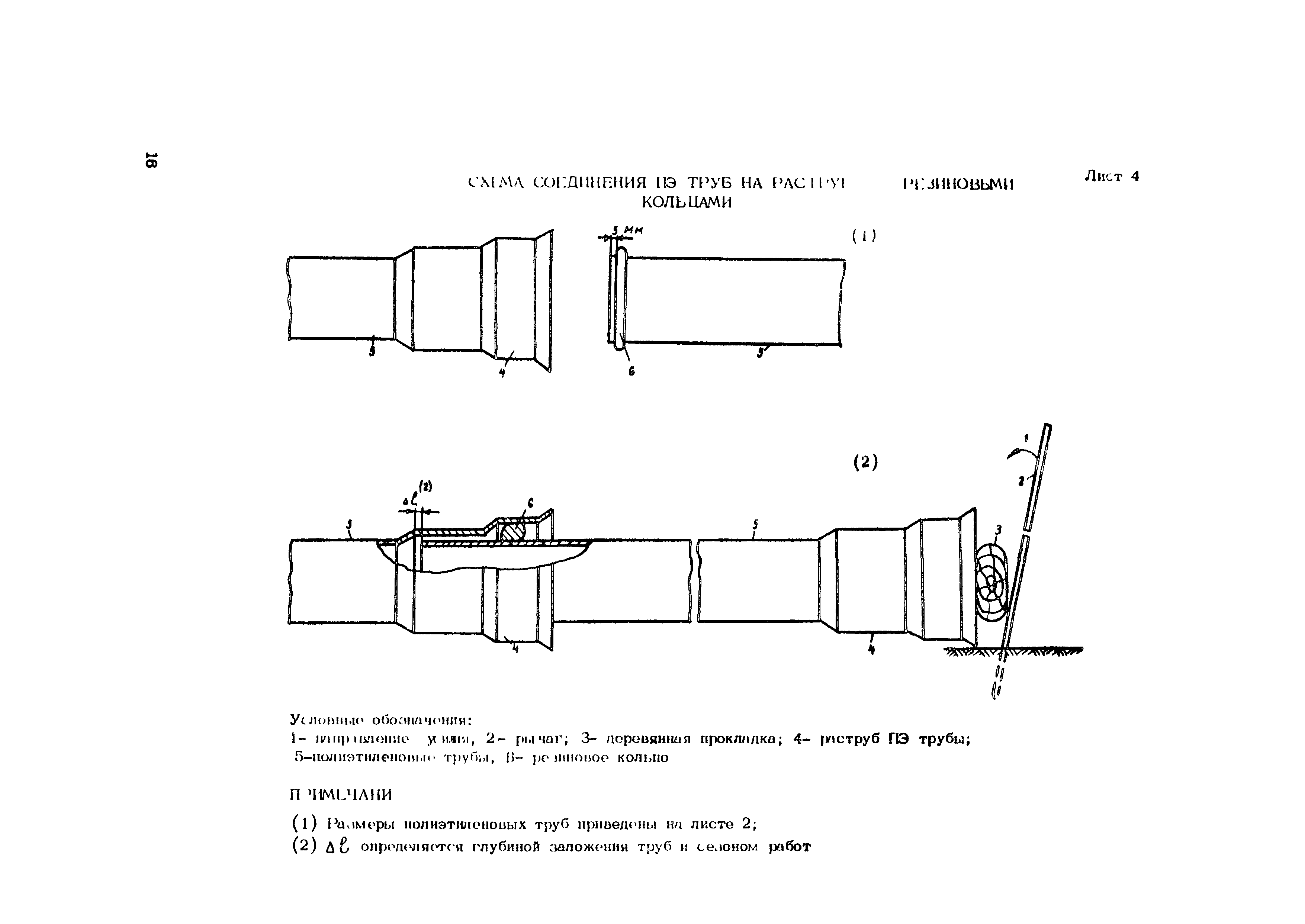

Оглавление:	1. Область применения 2. Организация и технология строительного процесса 3. Технико-экономические показатели (на один пролет - 40 пог. м) 4. Материально-технические ресурсы    Лист 1. Ситуационный план прокладки фекальной канализации из полиэтиленовых труб o 60 мм и o 225 мм    Лист 2. Размеры раструбного соединения ПЭ труб с резиновым кольцом    Лист 3. Натяжное устройство для соединения ПЭ труб (соединения труб раструбом на резиновых кольцах) (раб. чертеж № 5164/4- и № 5164/3)    Лист 4. Схема соединения ПЭ труб на раструбах с резиновыми кольцами    Лист 5. Схема организации рабочего места при устройстве фекальной канализации (соединение труб раструбом на резиновых кольцах)    Лист 6. Схема контактной сварки ПЭ труб (с помощью монтажного приспособления с контролем сварочных давлений по пружинному динамометру) (раб. чертеж № 3911/2А)    Лист 7. Схема организации рабочего места при устройстве фекальной канализации из ПЭ труб (соединение труб на сварке)    Лист 8. Схема укладки плети ПЭ труб автокранами    Лист 9. Схема укладки звеньев труб в траншею автокранами (трубы сварены в звенья на бровке траншеи)    Лист 10. Схемы организации работ по засыпке траншей: а) бульдозером; б) экскаватором-планировщиком    Лист 11. Варианты схем прокладки фекальной канализации и сборки ПЭ труб    Лист 12. Схема пневматических гидравлических испытаний канализационного трубопровода из ПЭ труб
