СН 478-80

Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб

Обозначение:	СН 478-80
Обозначение англ:	SN 478-80
Статус:	заменен
Название рус.:	Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб
Название англ.:	Guidelines for the Design and Installation of Water Supply and Sewer Systems Made of Plastic Pipes
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.09.2000

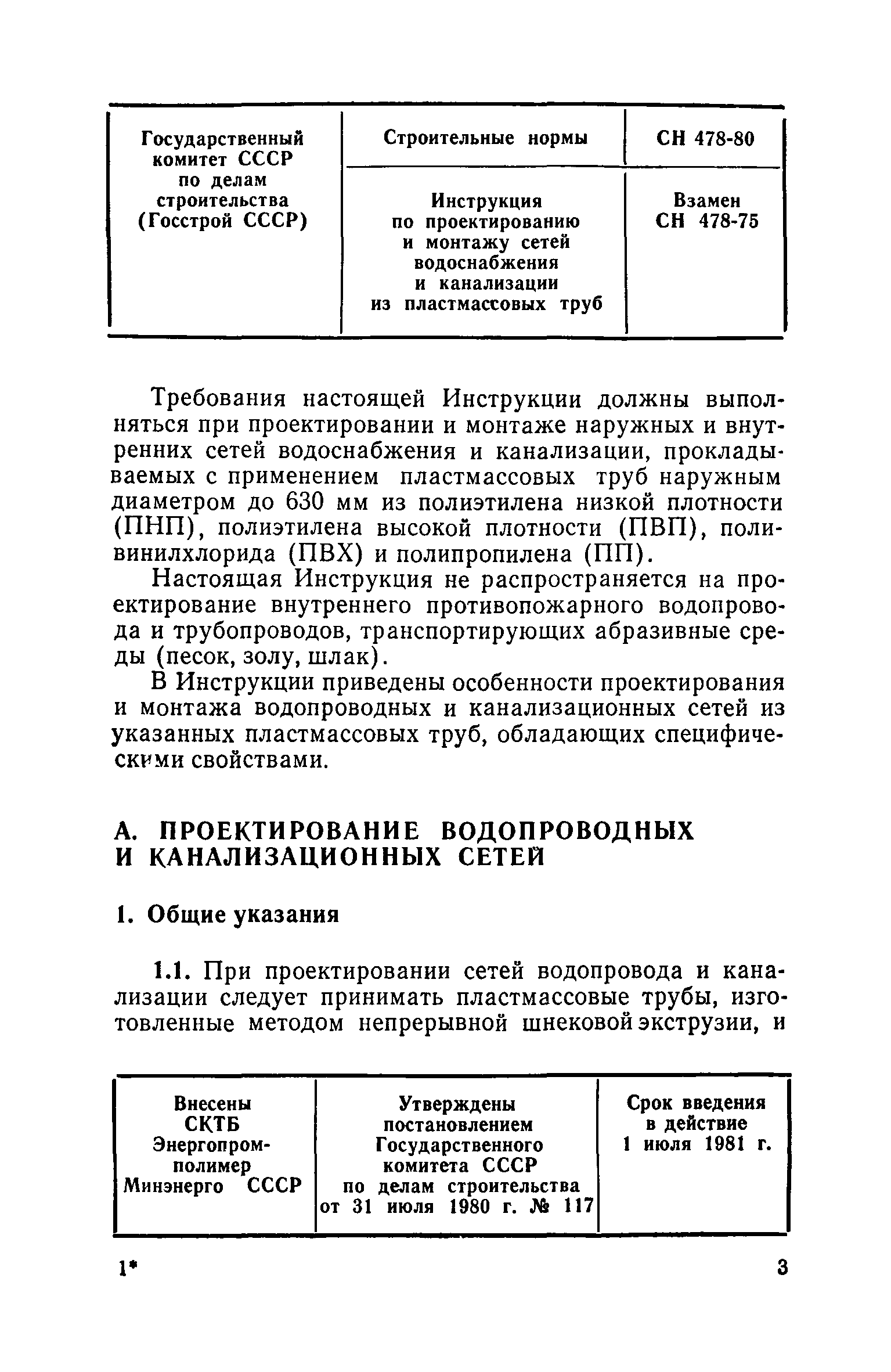

Область применения:	Требования Инструкции должны выполняться при проектировании и монтаже наружных и внутренних сетей водоснабжения и канализации, прокладываемых с применением пластмассовых труб наружным диаметром до 630 мм из полиэтилена низкой плотности (ПНП), полиэтилена высокой плотности (ПНП), поливинилхлорида (ПВХ) и полипропилена (ПП). Инструкция не распространяется на проектирование внутреннего противопожарного водопровода и трубопроводов, транспортирующих абразивные среды (песок, золу, шлак). В Инструкции приведены особенности проектирования и монтажа водопроводных и канализационных сетей из указанных пластмассовых труб, обладающих специфическими свойствами.

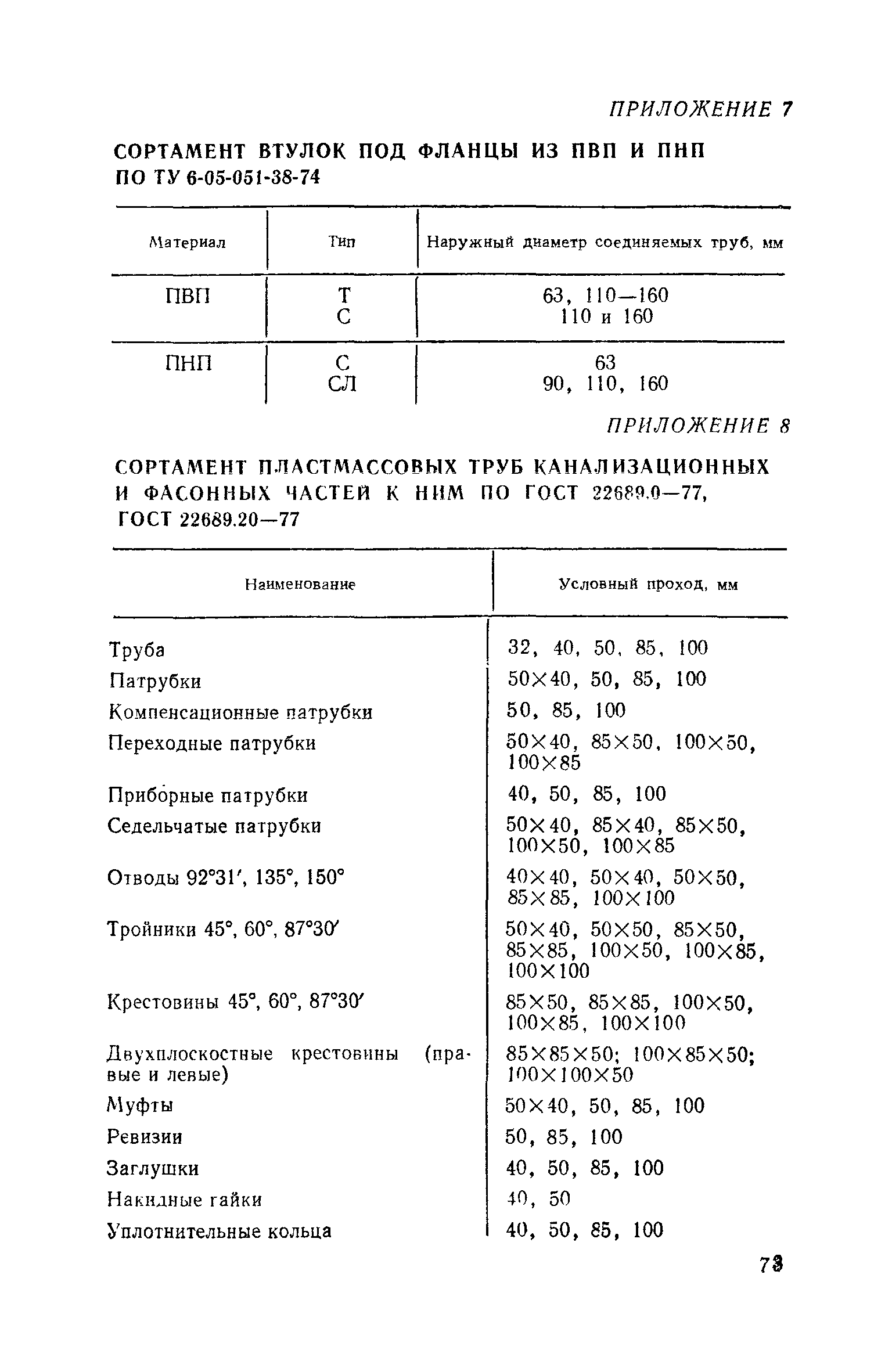

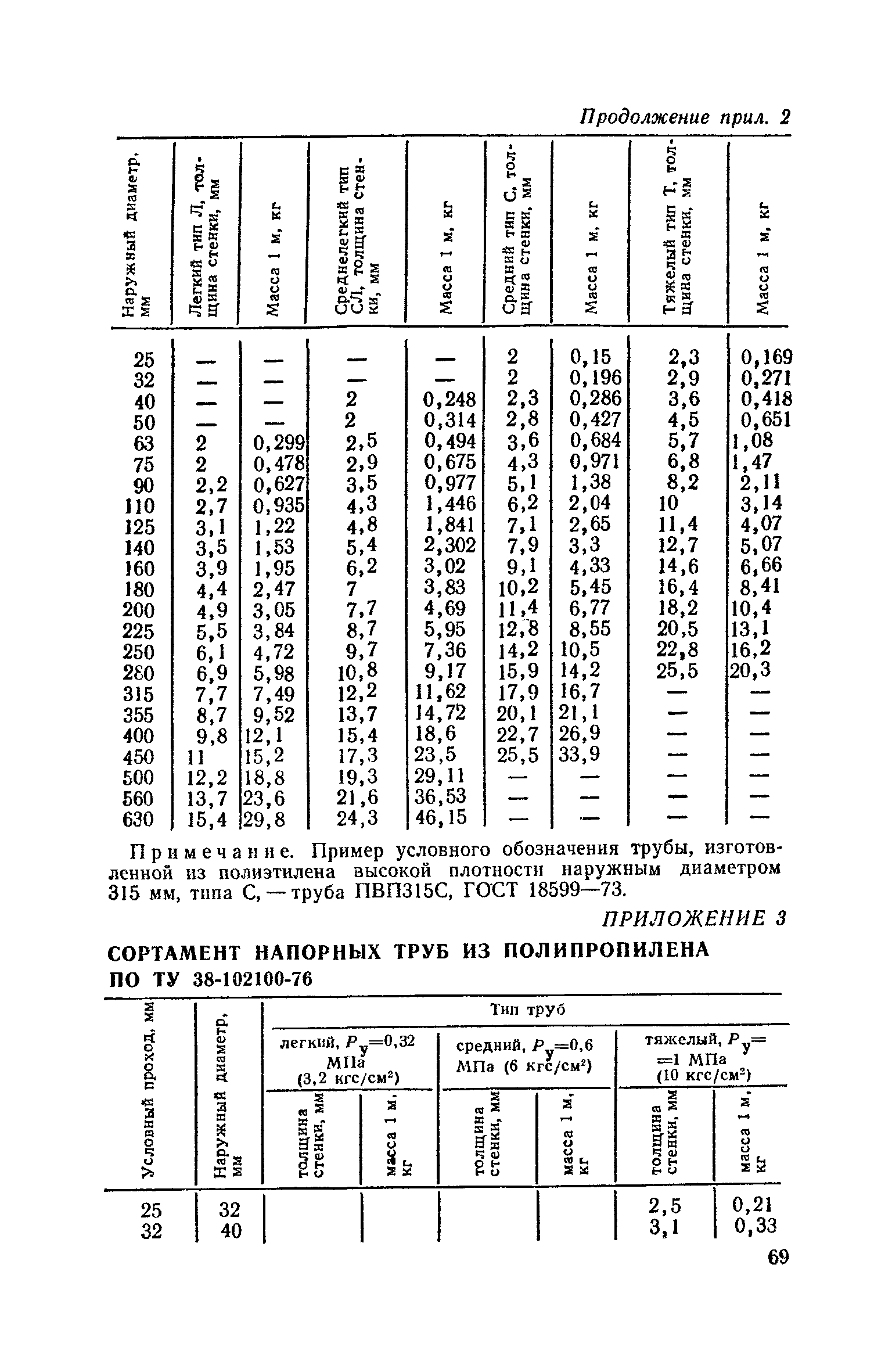

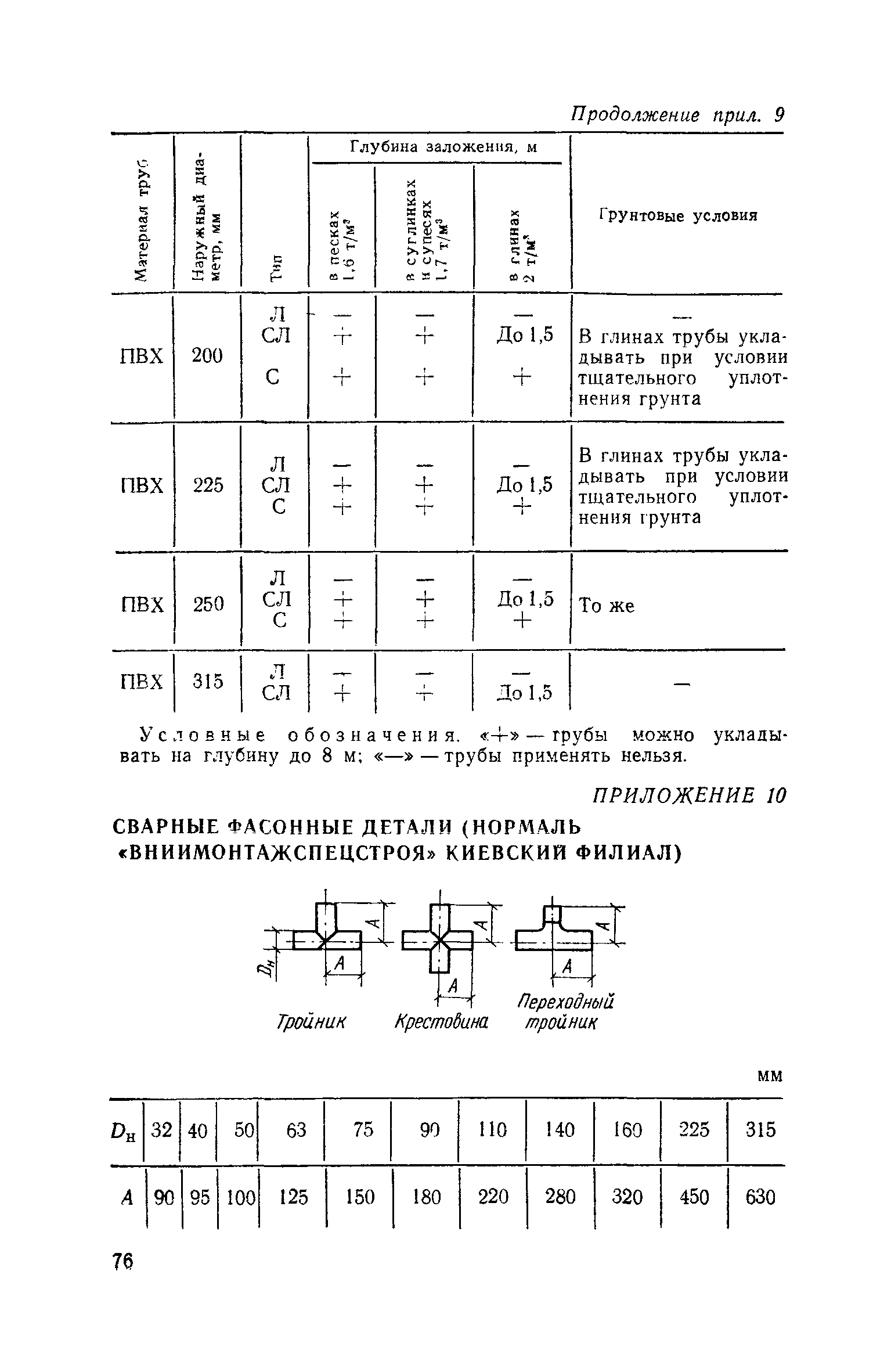

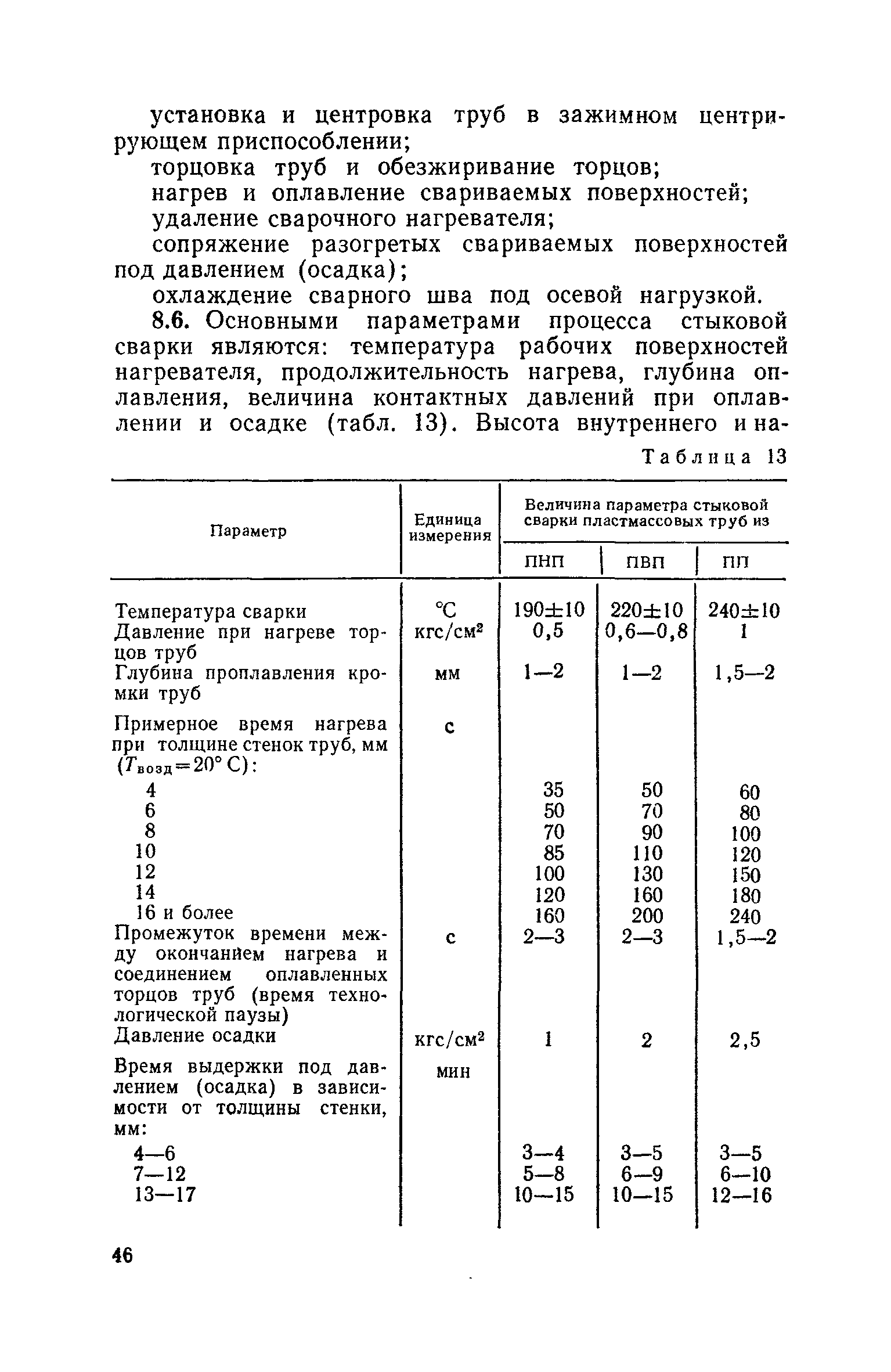

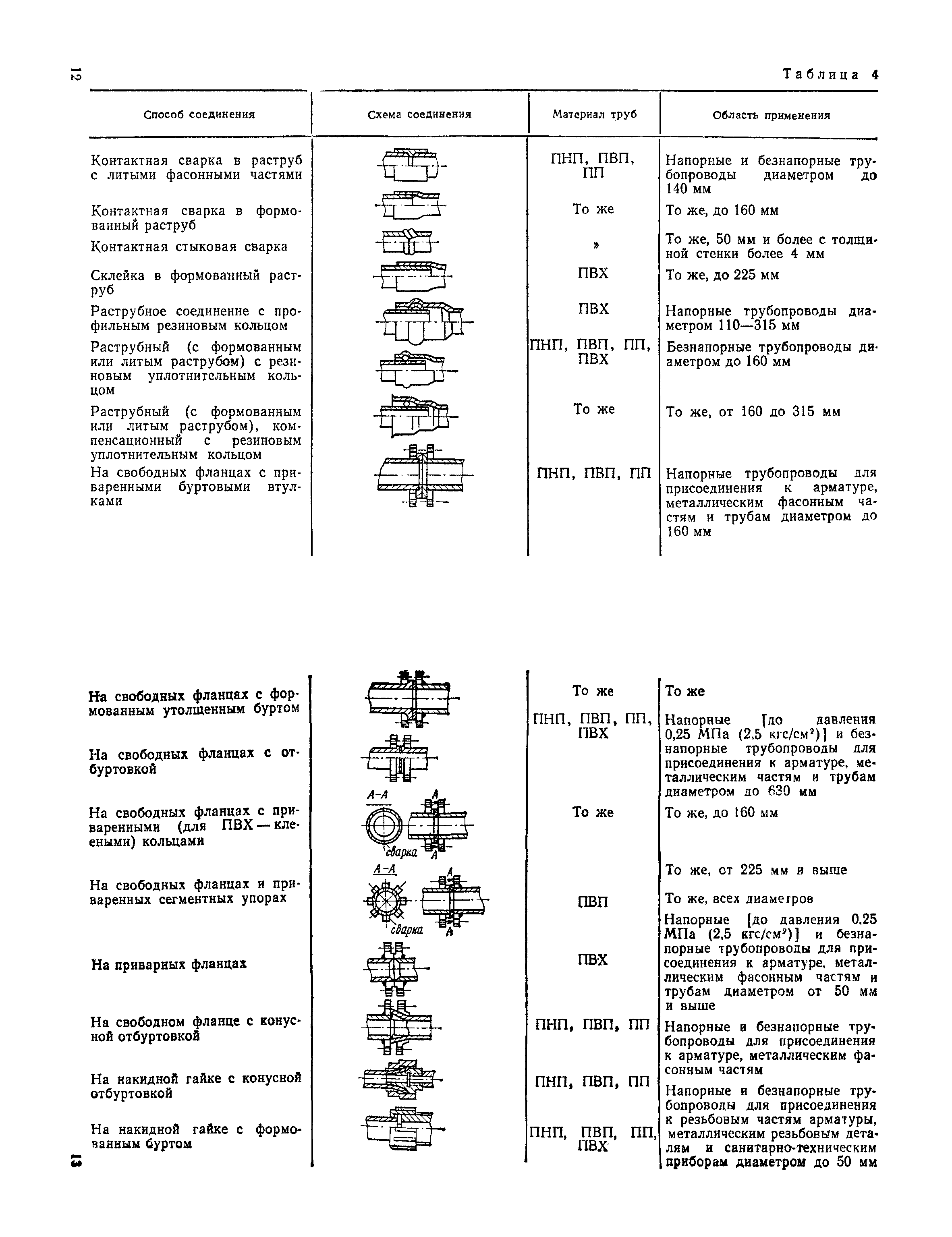

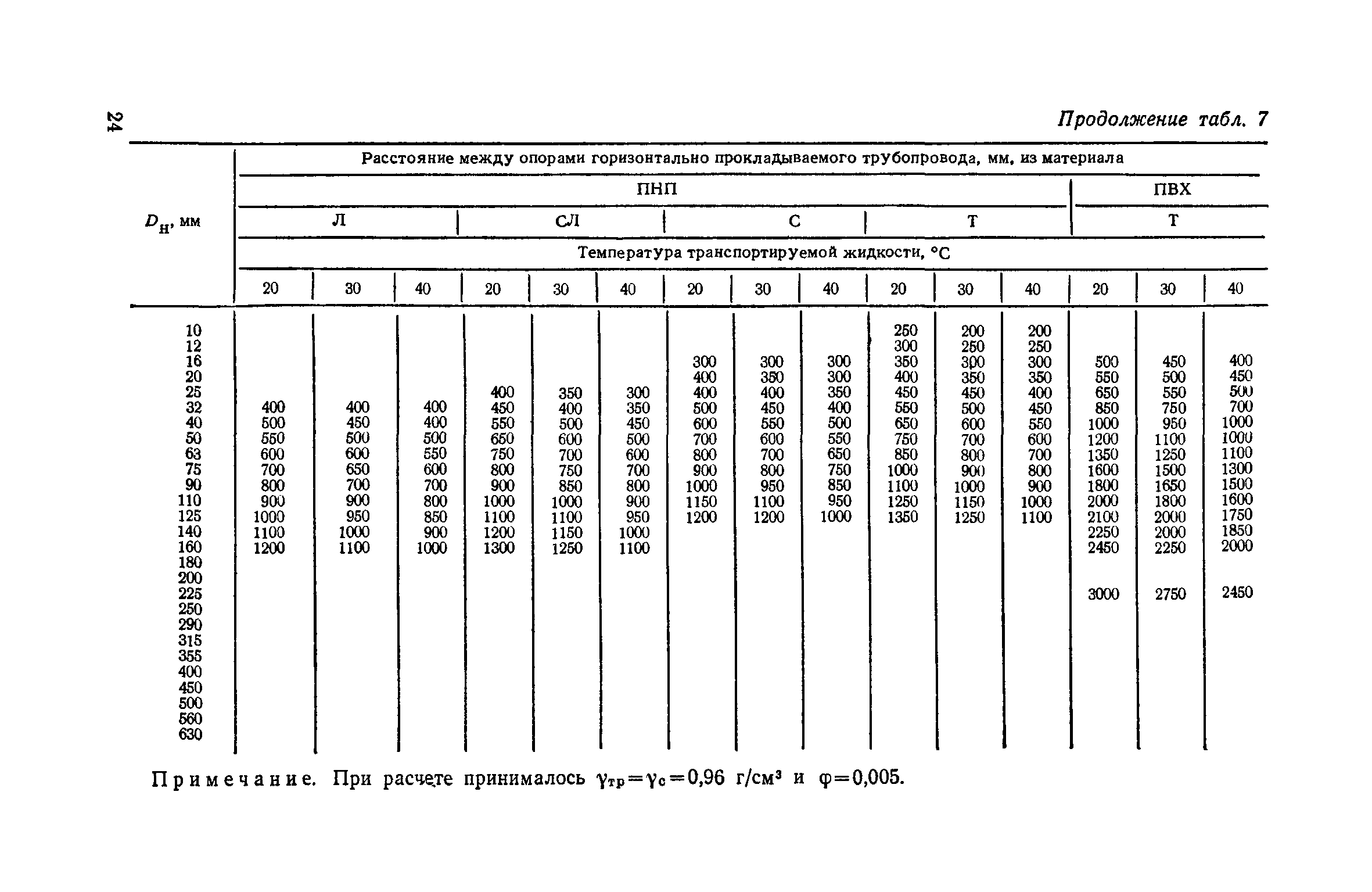

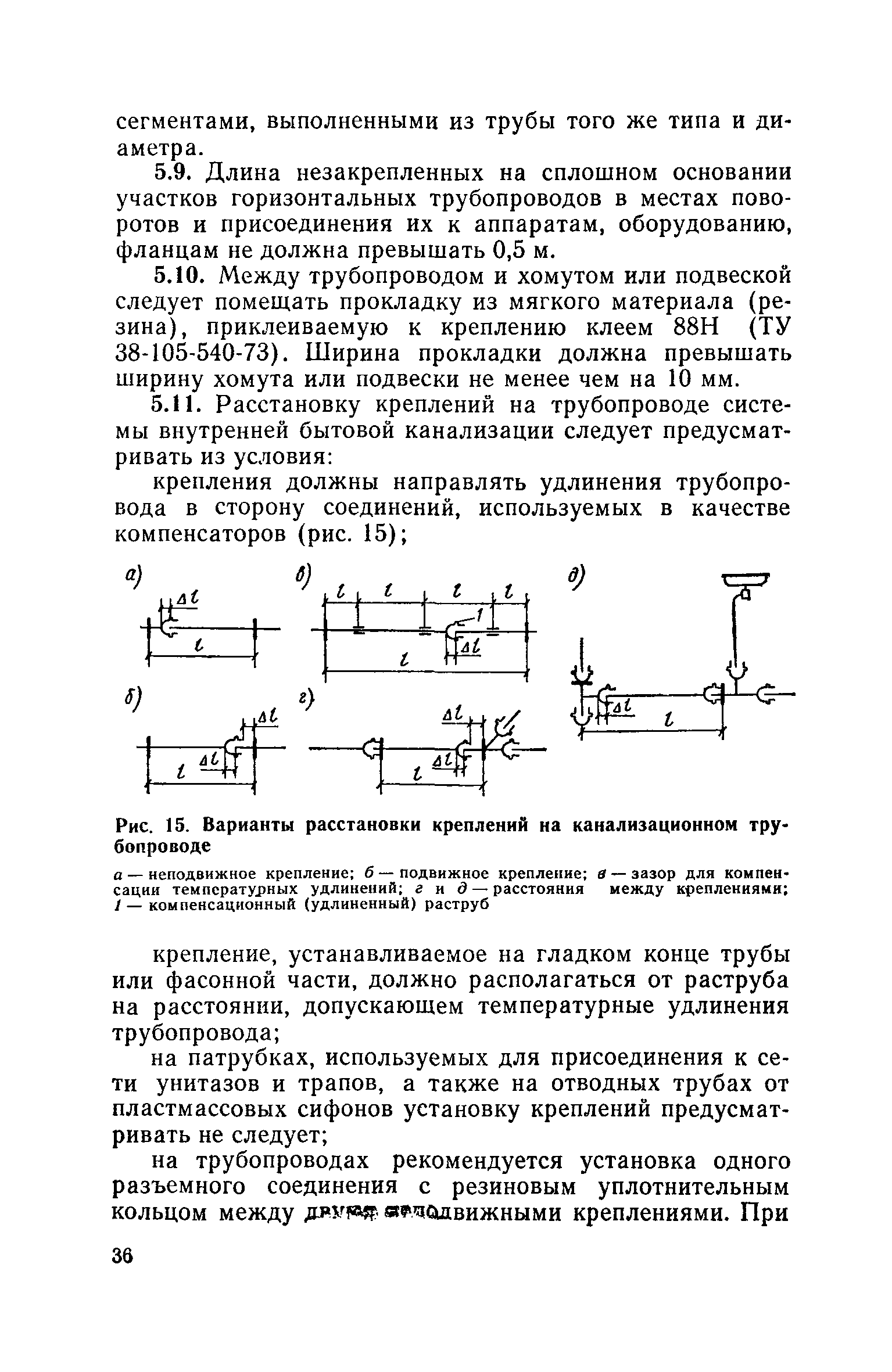

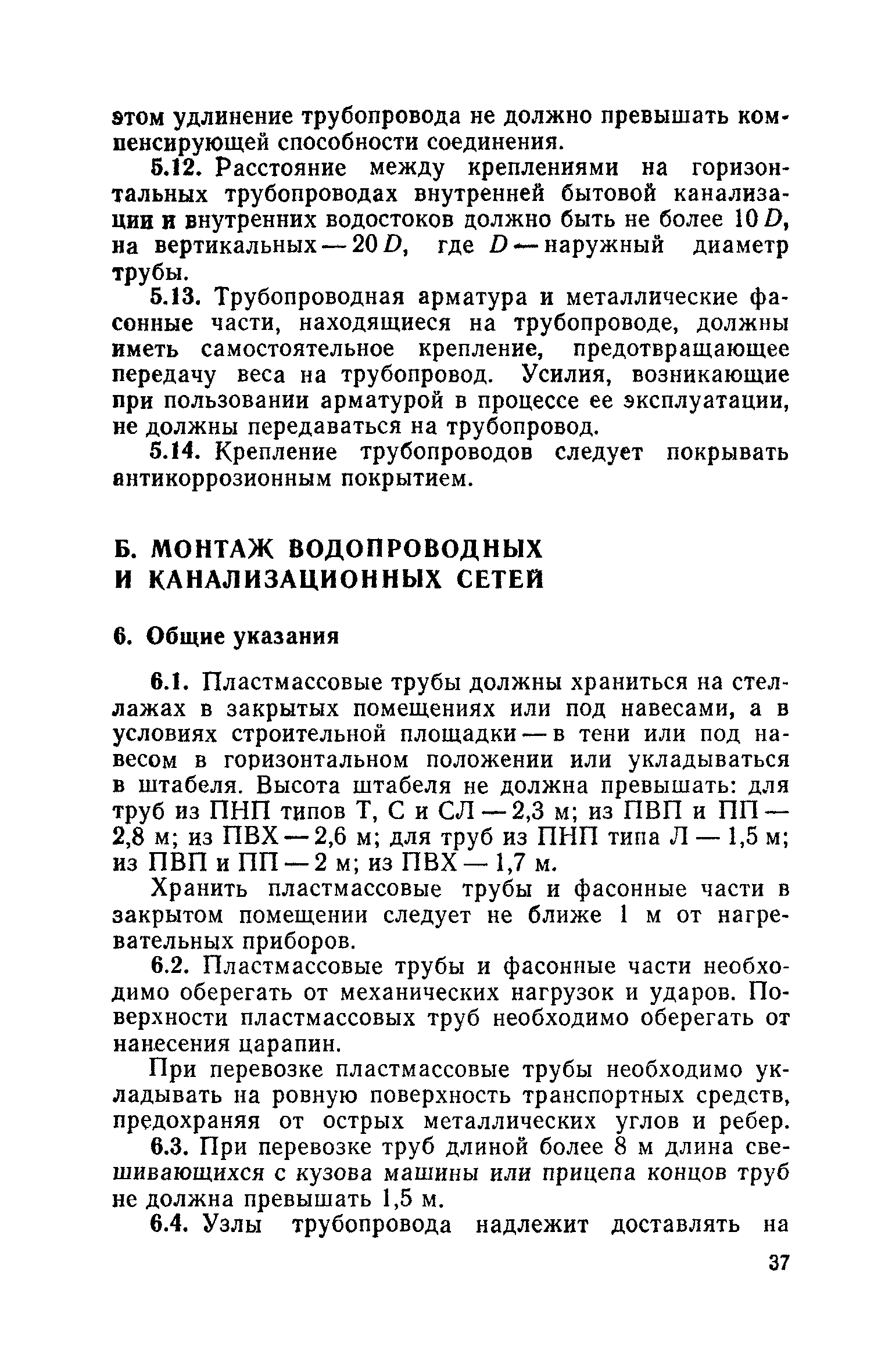

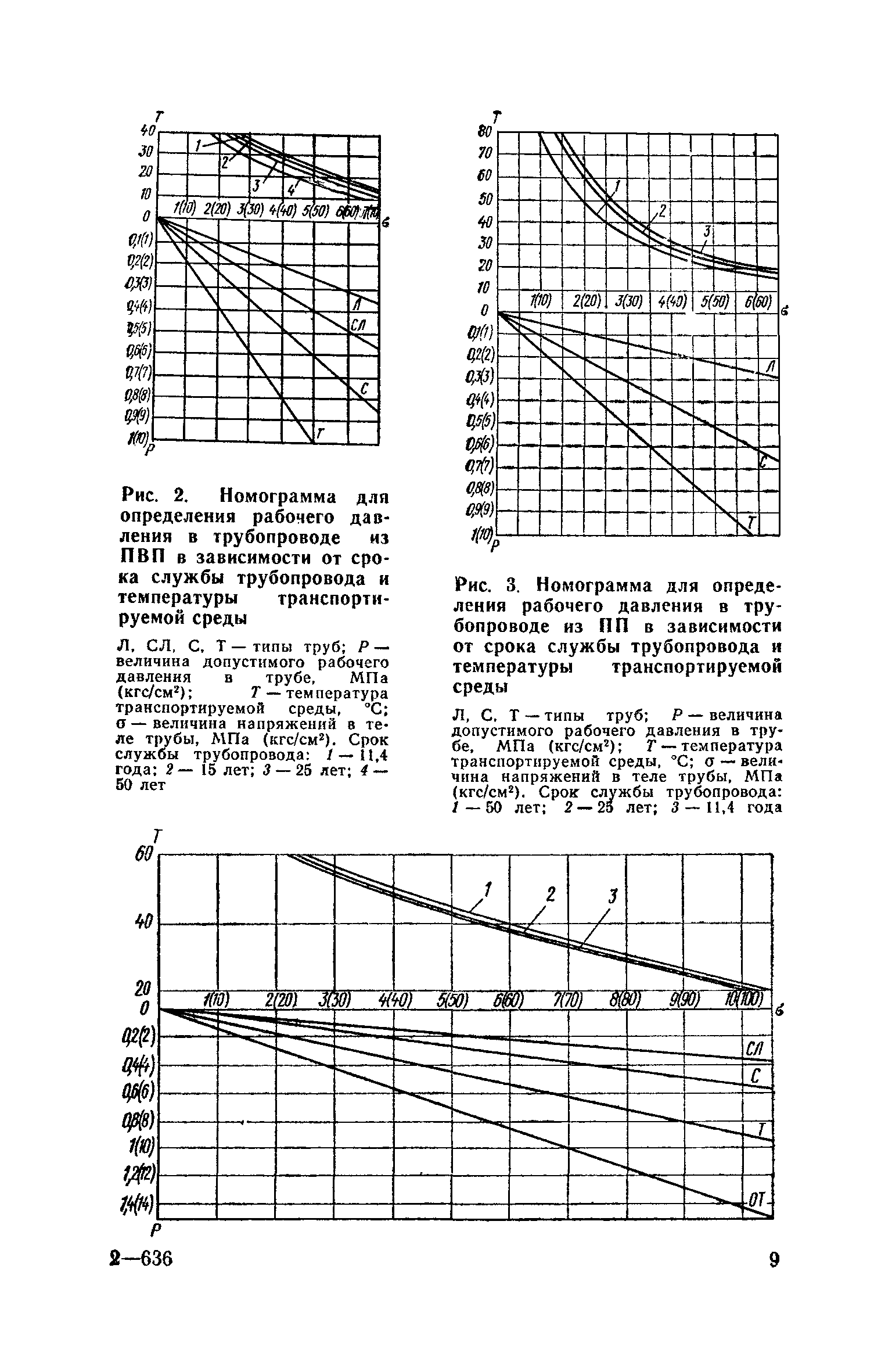

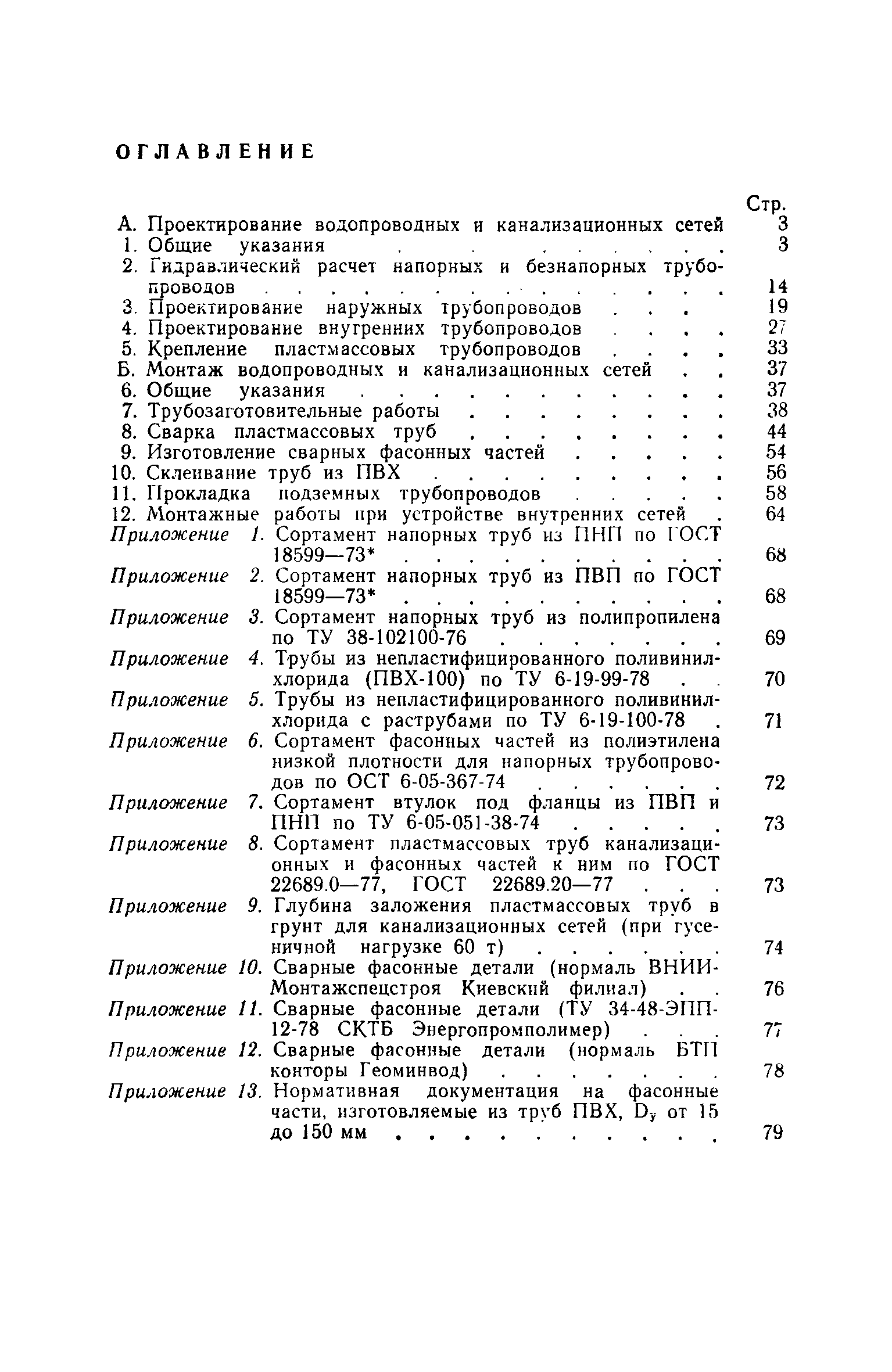

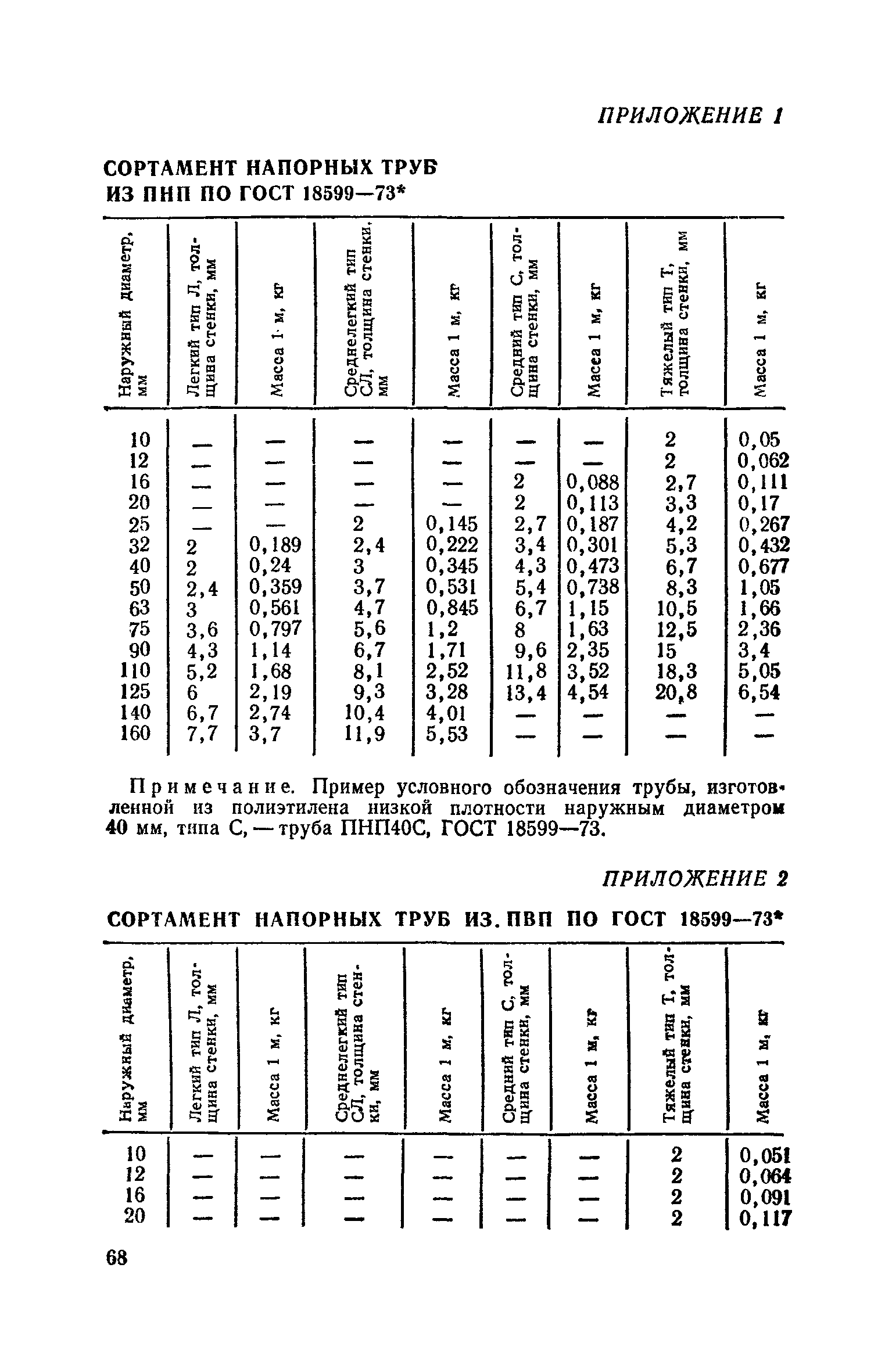

Оглавление:	А. Проектирование водопроводных и канализационных сетей    1. Общие указания    2. Гидравлический расчет напорных и безнапорных трубопроводов    3. Проектирование наружных трубопроводов    4. Проектирование внутренних трубопроводов    5. Крепление пластмассовых трубопроводов Б. Монтаж водопроводных и канализационных сетей    6. Общие указания    7. Трубозаготовительные работы    8. Сварка пластмассовых труб    9. Изготовление сварных фасонных частей    10. Склеивание труб из ПВХ    11. Прокладка подземных трубопроводов    12. Монтажные работы при устройстве внутренних сетей Приложение 1. Сортамент напорных труб из ПКП по ГОСТ 18599-73* Приложение 2. Сортамент напорных труб из ПНП по ГОСТ 18599-73* Приложение 3. Сортамент напорных труб из полипропилена по ТУ 38-102100-76 Приложение 4. Трубы из не пластифицированного поливинилхлорида (ПВХ-100) по ТУ 6-19-99-78 Приложение 5. Трубы из не пластифицированного поливинилхлорида с раструбами по ТУ 6.19-100.78 Приложение 6. Сортамент фасонных частей из полиэтилена низкой плотности для напорных трубопроводов по ОСТ 6-05-367-74 Приложение 7. Сортамент втулок под фланцы из ПВП и ПНП по ТУ 6-05-051-38-74 Приложение 8. Сортамент пластмассовых труб канализационных и фасонных частей к ним по ГОСТ 22689.0-77, ГОСТ 22689.20-77 Приложение 9. Глубина заложения пластмассовых труб в грунт для канализационных сетей (при гусеничной нагрузке 60 т) Приложение 10. Сварные фасонные детали (нормаль ВНИИ Монтажспецстроя Киевский филиал) Приложение 11. Сварные фасонные детали (ТУ 34-48-ЭПП-12-78 СКТБ Энергопромполимер) Приложение 12. Сварные фасонные детали (нормаль БТК конторы Геоминвод) Приложение 13. Нормативная документация на фасонные части, изготовляемые из труб ПВХ, D от 15 до 150мм
Разработан:	ВНИИСТ Миннефтегазстроя (VNIIST, Minneftegazstroy ) Союзводоканалпроект Госстроя СССР НИИ Мосстроя Главмосстроя Мосгорисполкома НИИ санитарной техники Министерства промышленности стр. материалов СКТБ Энергопромполимер Минэнерго СССР Институт курортологии и физиотерапии Минздрава СССР
Утверждён:	31.07.1980 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 117)
Издан:	Стройиздат (1981 г. )
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Наружные канализационные системы Наружные системы водопровода СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Дренажные системы Системы водоснабжения Строительство Нормативные документы Документы Системы нормативных документов в строительстве Нормативные документы на инженерное оборудование зданий и сооружений и внешние сети к.40 Водоснабжение и канализация
Список изменений:	№ 1 от 26.06.1985 (БСТ 10-85)
Заменяет собой:	СН 478-75 «Инструкция по проектированию и монтажу метей водоснабжения и канализации из пластмассовых труб»
Чем заменён:	СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования»
Нормативные ссылки:	ГОСТ 22689.0-89 «Трубы полиэтиленовые канализационные и фасонные части к ним. Общие технические условия» ГОСТ 22689.1-89 «Трубы полиэтиленовые канализационные и фасонные части к ним. Сортамент» ГОСТ 22689.2-89 «Трубы полиэтиленовые канализационные и фасонные части к ним. Конструкция» ГОСТ 18599-83 «Трубы напорные из полиэтилена. Технические условия» ГОСТ 14359-69 «Пластмассы. Методы механических испытаний. Общие требования» ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение» ГОСТ 18599-2001 «Трубы напорные из полиэтилена. Технические условия»

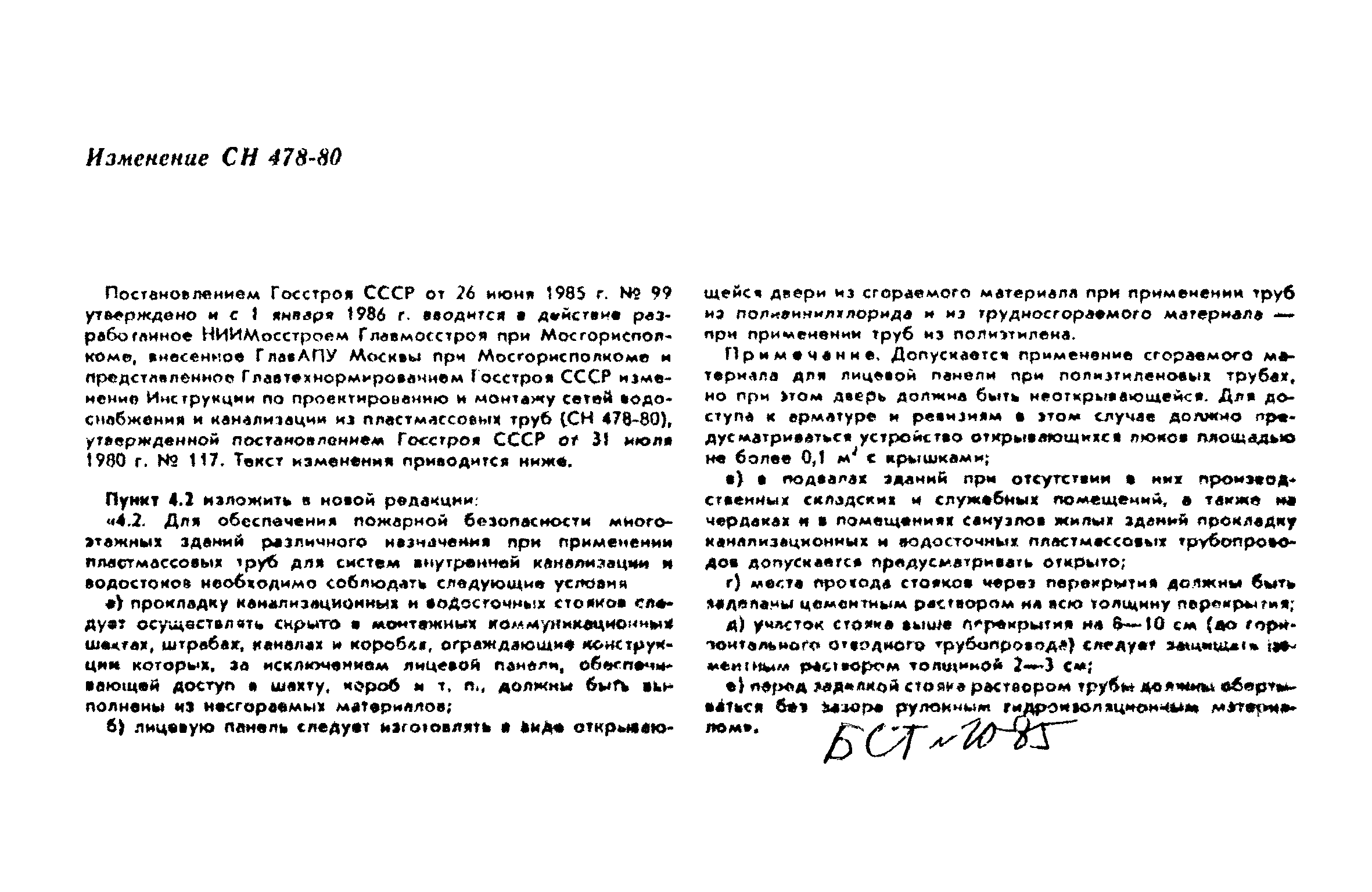

Текстовое изменение № 1 от 26.06.1985
