Скачать ГОСТ 9.020-74 Единая система защиты от коррозии и старения. Магний и сплавы магниевые. Методы ускоренных испытаний на общую коррозию

Дата актуализации: 10.08.2017

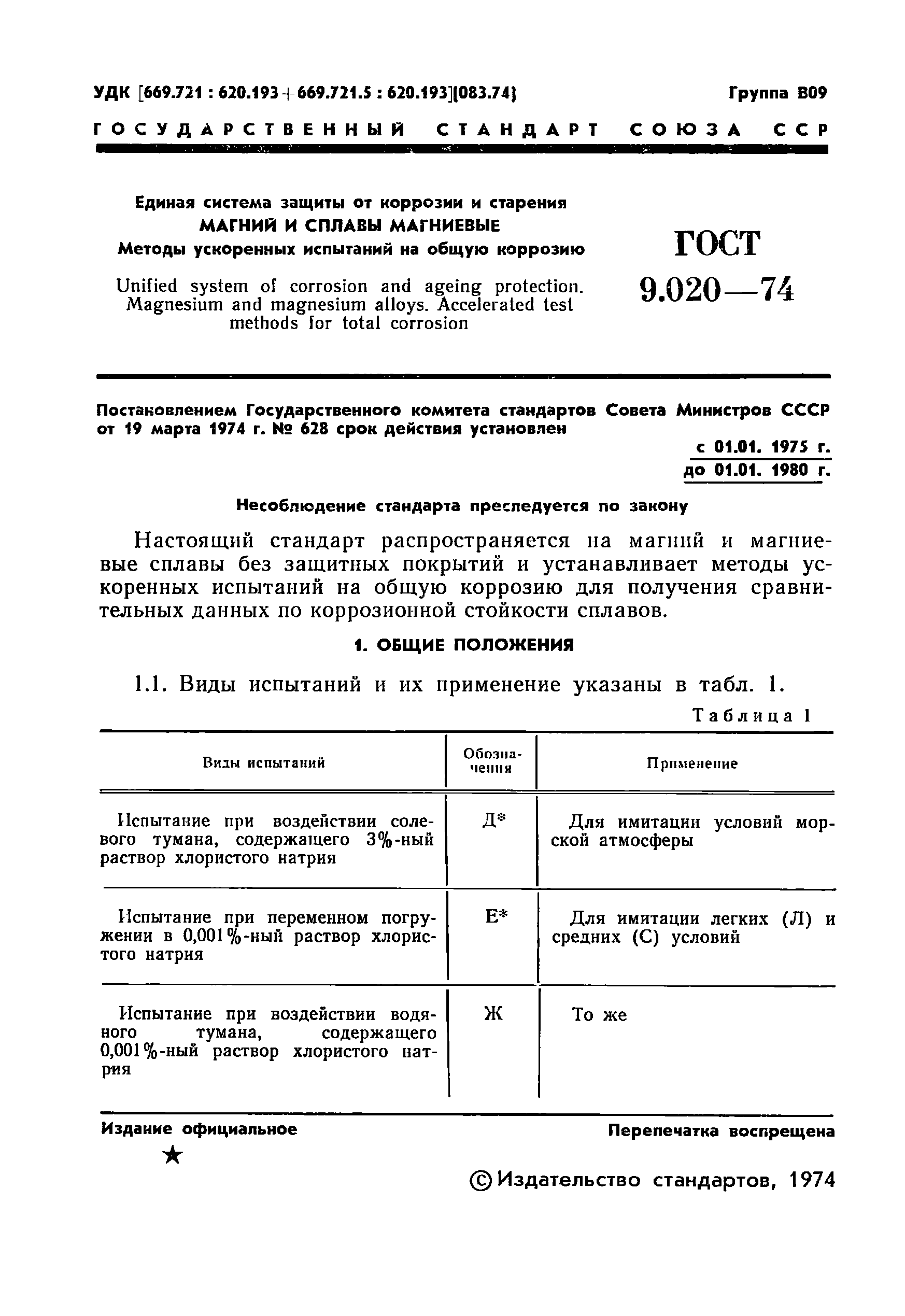

ГОСТ 9.020-74

Единая система защиты от коррозии и старения. Магний и сплавы магниевые. Методы ускоренных испытаний на общую коррозию

Обозначение:	ГОСТ 9.020-74
Обозначение англ:	GOST 9.020-74
Статус:	заменен
Название рус.:	Единая система защиты от коррозии и старения. Магний и сплавы магниевые. Методы ускоренных испытаний на общую коррозию
Название англ.:	Unified system of corrosion and ageing protection. Magnesium alloys. Accelerated test methods for total corrosion
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.01.1992
Область применения:	Стандарт распространяется на магний и магниевые сплавы без защитных покрытий и устанавливает методы ускоренных испытаний на общую коррозию для получения сравни- тельных данных по коррозионной стойкости сплавов.
Оглавление:	1. Общие положения 2. Требования к образцам 3. Требования к оборудованию 4. Проведение испытаний 5. Оценка результатов испытаний
Утверждён:	19.03.1974 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 628)
Издан:	Издательство стандартов (1974 г. )
Расположен в:	Техническая документация
Чем заменён:	ГОСТ 9.913-90 «Единая система защиты от коррозии и старения. Алюминий, магний и их сплавы. Методы ускоренных коррозионных испытаний»
Нормативные ссылки:	ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 5962-67 «Спирт этиловый ректификованный. Технические условия» ГОСТ 17332-71 «Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия металлические и неметаллические неорганические. Методы испытаний на климатических испытательных станциях» ГОСТ 9.012-73 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных испытаний на атмосферную коррозию»
