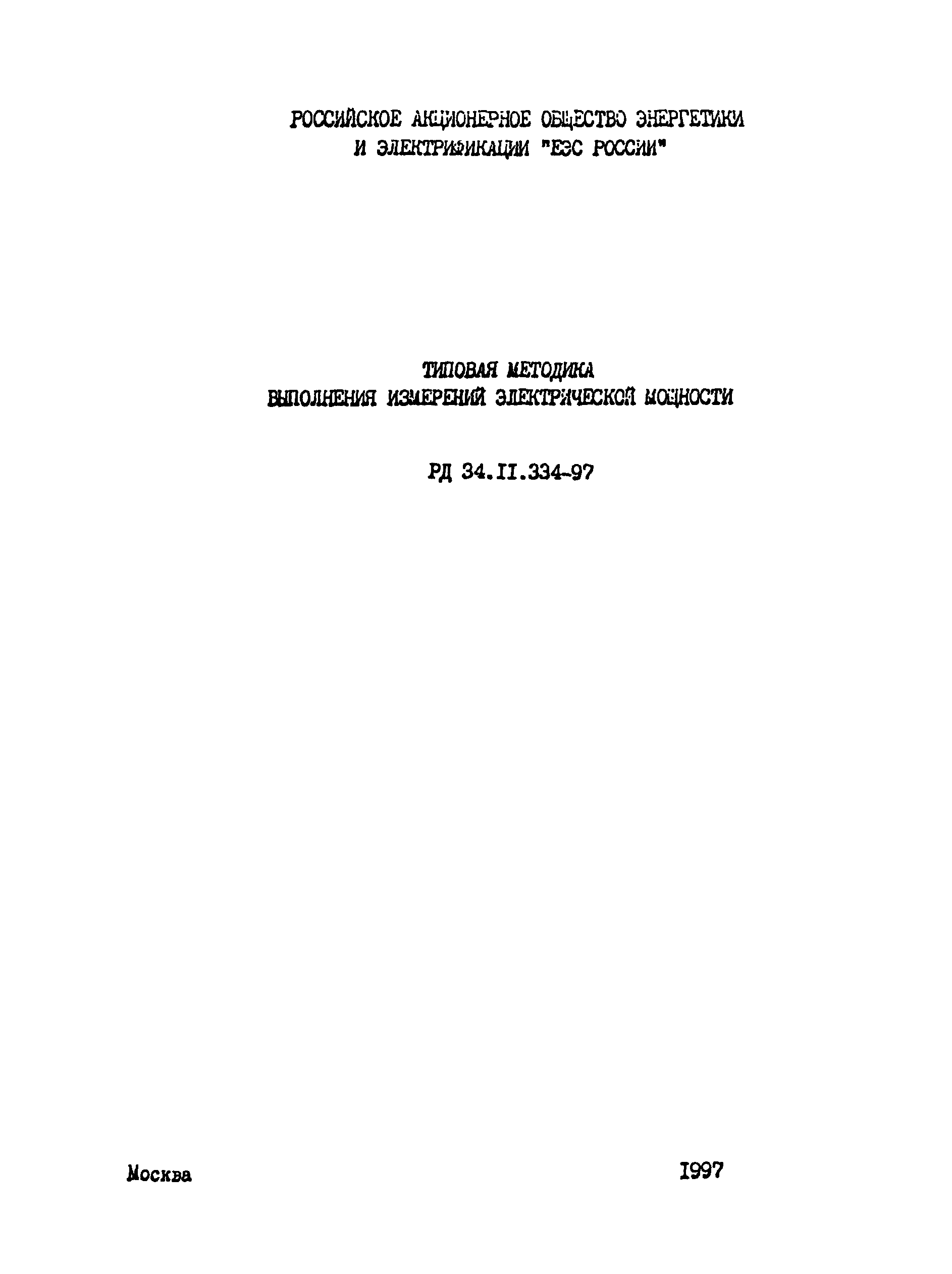

Скачать РД 34.11.334-97 Типовая методика выполнения измерений электрической мощности

Дата актуализации: 10.08.2017

РД 34.11.334-97

Типовая методика выполнения измерений электрической мощности

Обозначение:	РД 34.11.334-97
Обозначение англ:	RD 34.11.334-97
Статус:	действует
Название рус.:	Типовая методика выполнения измерений электрической мощности
Название англ.:	Standard Method for Measurements of Electrical Power
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.1997

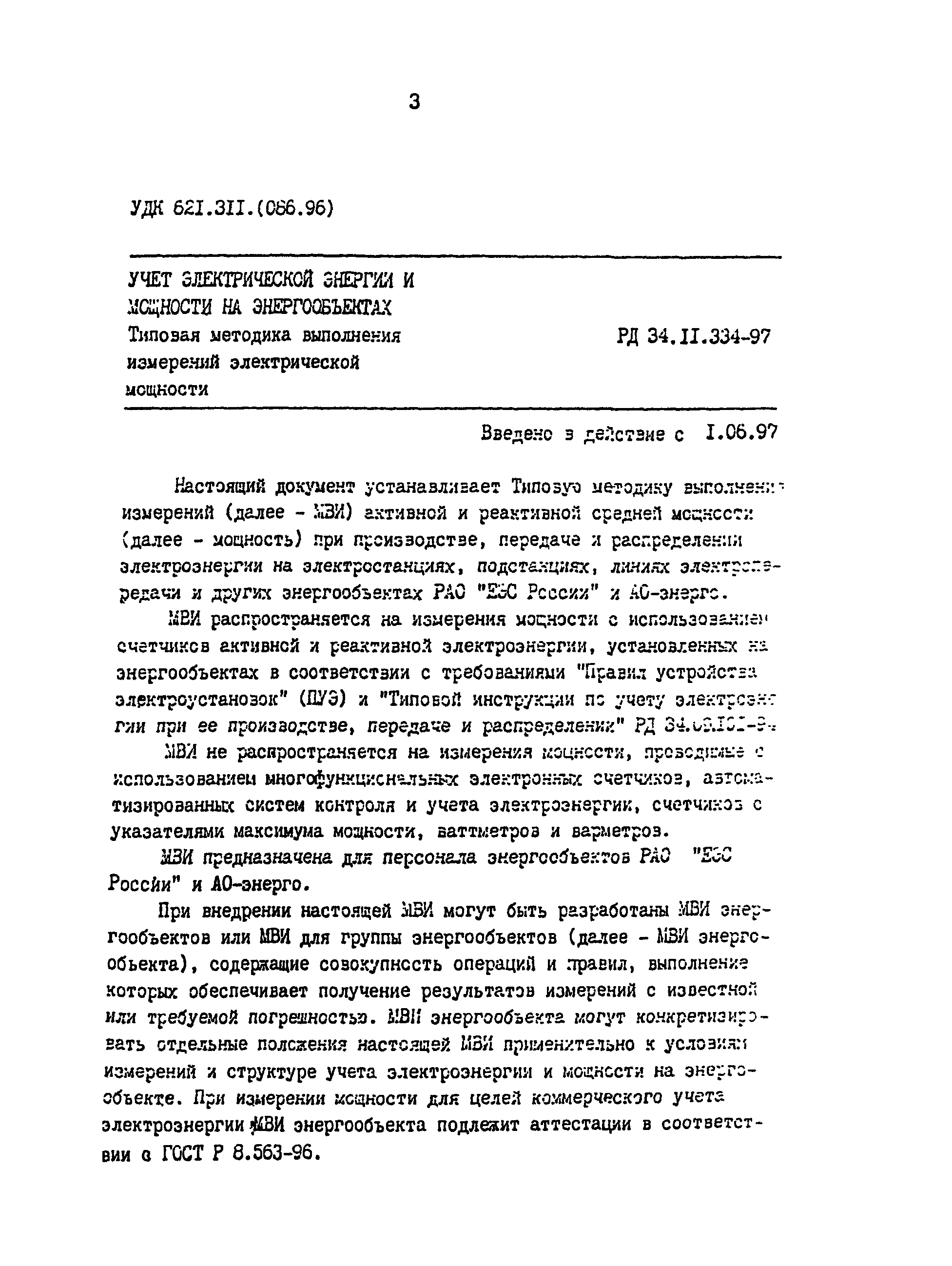

Область применения:	Документ устанавливает Типовую методику выполнения измерений (далее - МВИ) активной и реактивной средней мощности (далее - мощность) при производстве, передаче и распределении электроэнергии на электростанциях, подстанциях, линиях электропередачи и других энергообъектах РАО «ЕЭС России» и АО-энерго. МВИ распространяется на измерения мощности с использованием счетчиков активной и реактивной электроэнергии, установленных на энергообъектах в соответствии с требованиями «Правил устройства электроустановок» (ПУЭ) и «Типовой инструкции по учету электроэнергии при ее производстве, передаче и распределении» РД 34.09.101-94. МВИ не распространяется на измерения мощности, проводимые с использованием многофункциональных электронных счетчиков, автоматизированных систем контроля и учета электроэнергии, счетчиков с указателями максимума мощности, ваттметров и варметров. МВИ предназначена для персонала энергообъектов РАО «ЕЭС России» и АО-энерго.

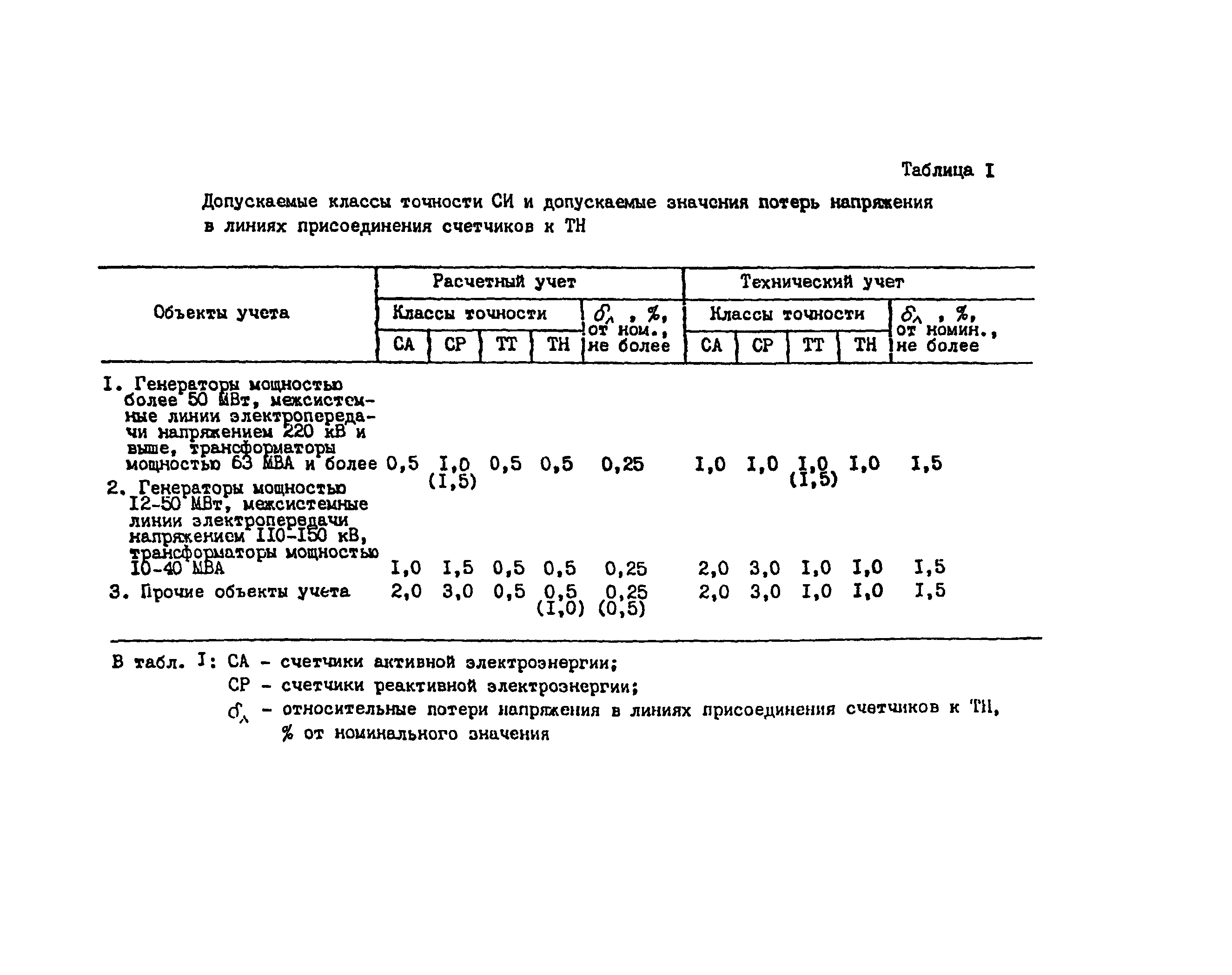

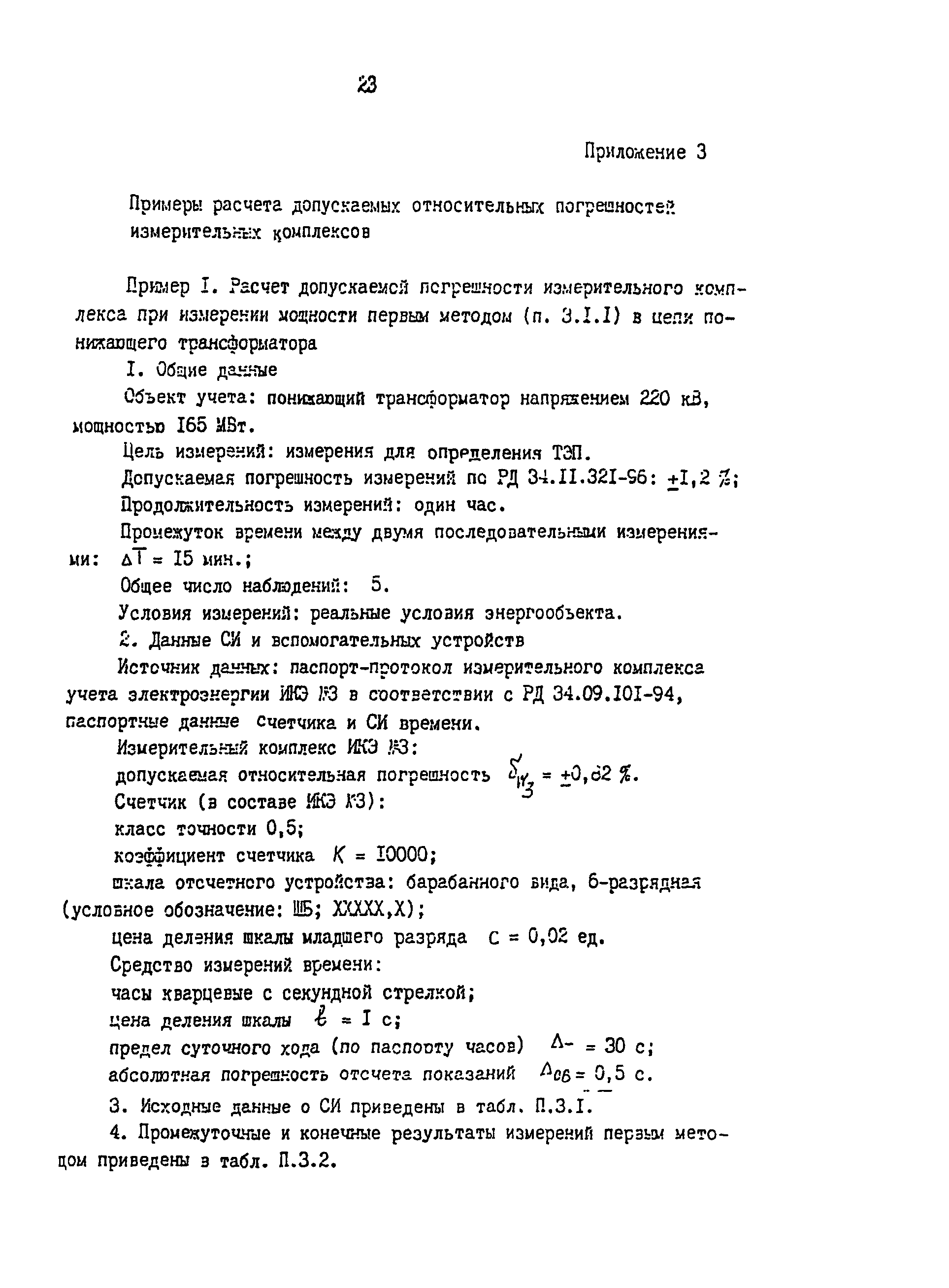

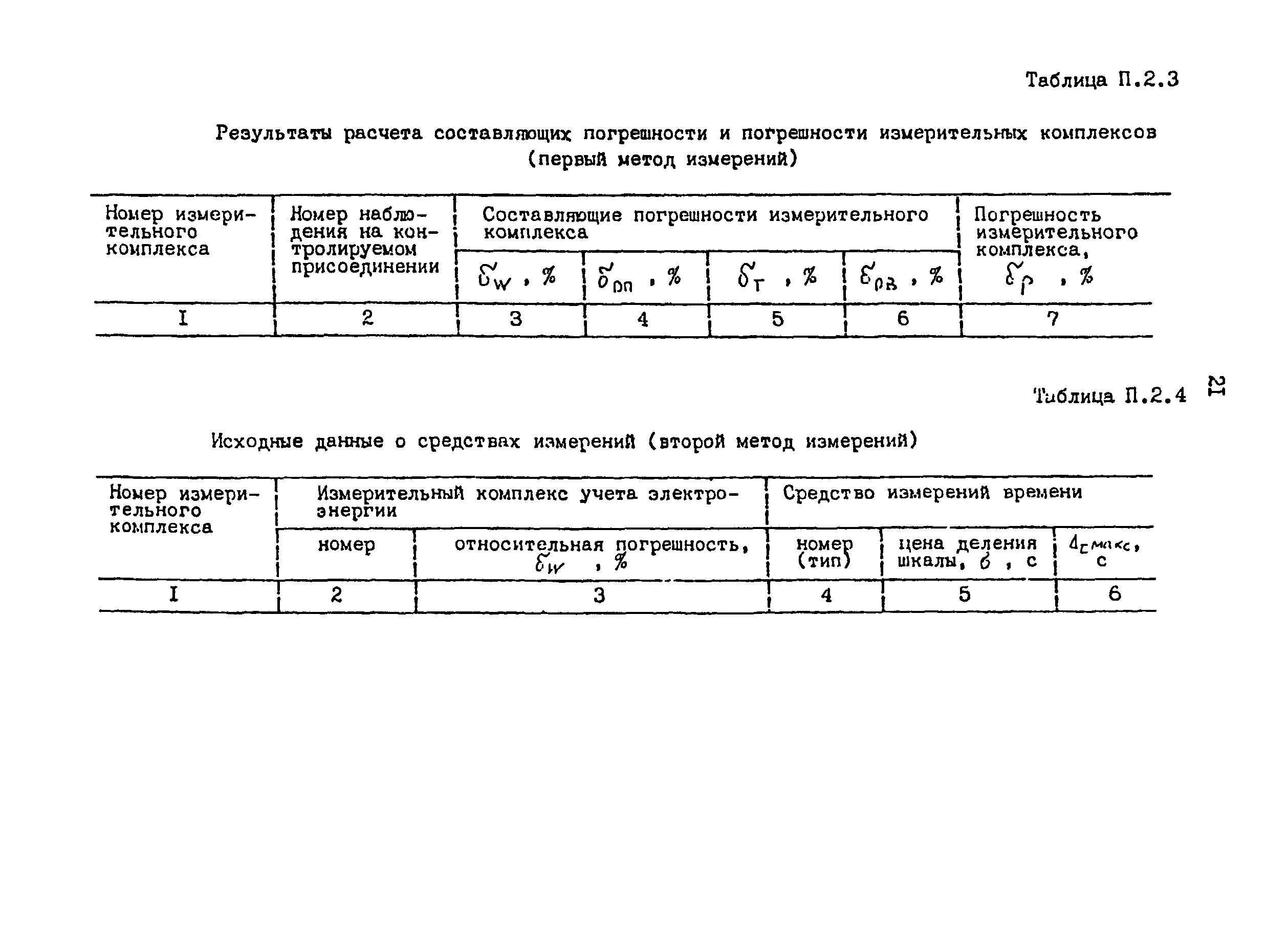

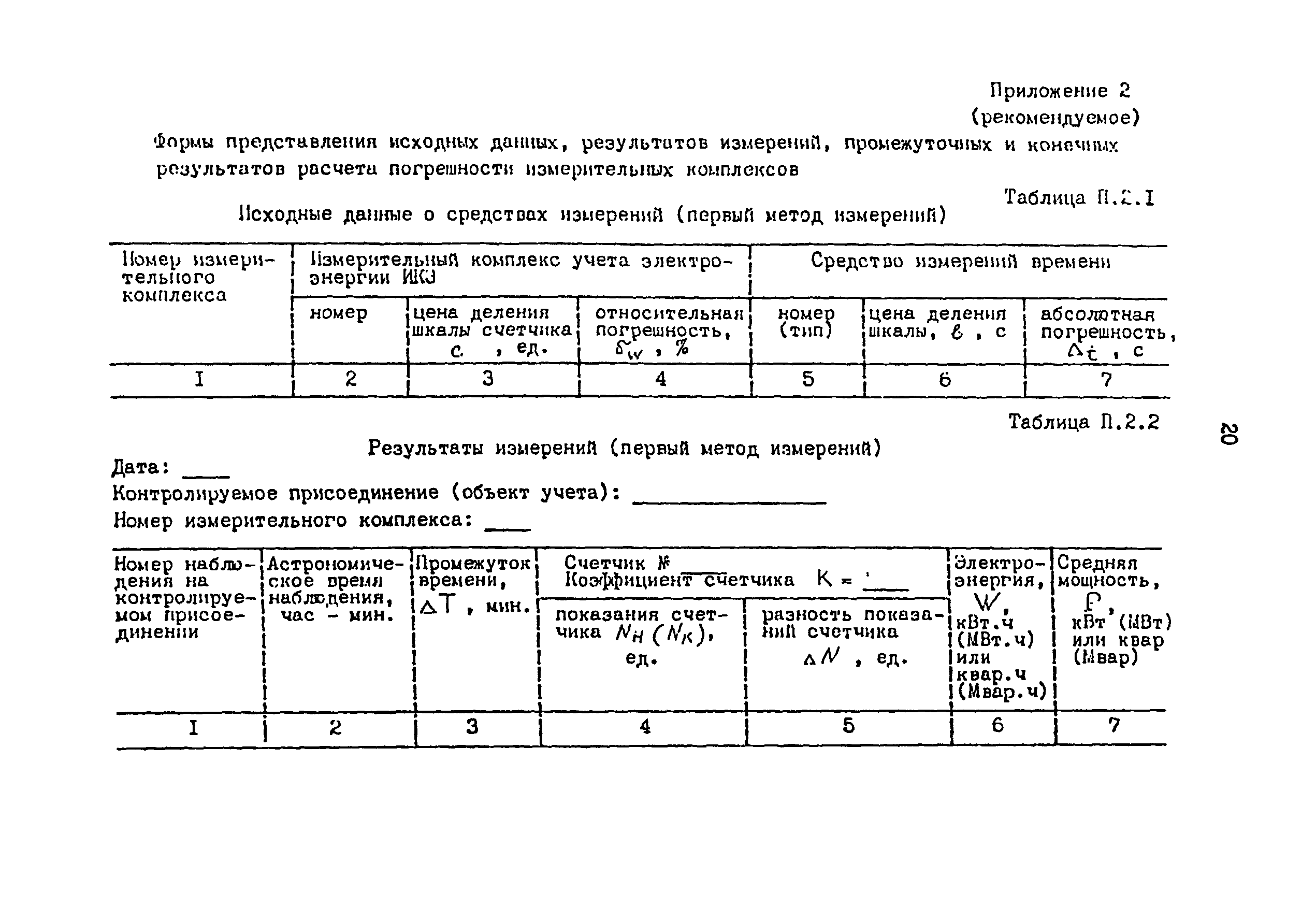

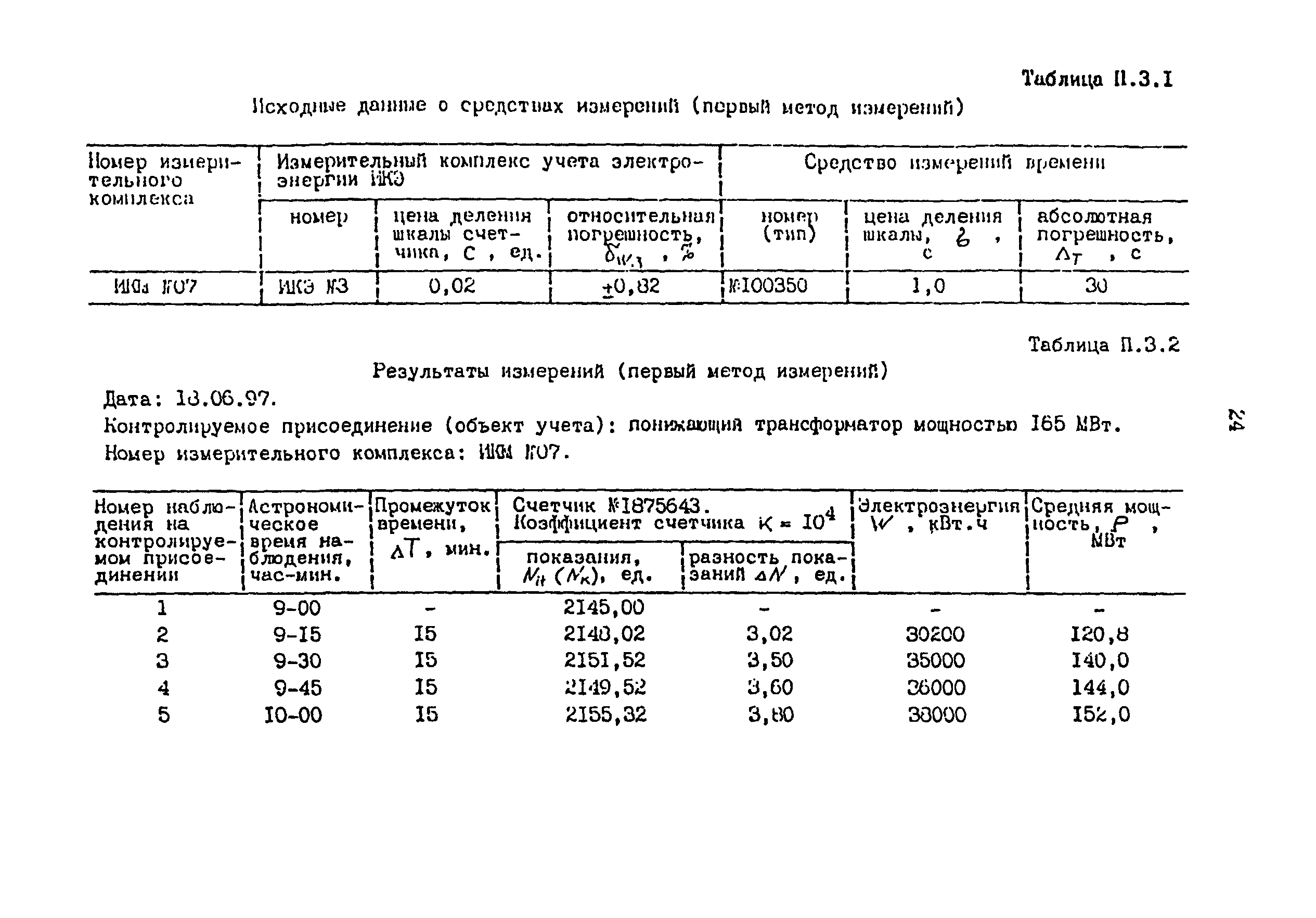

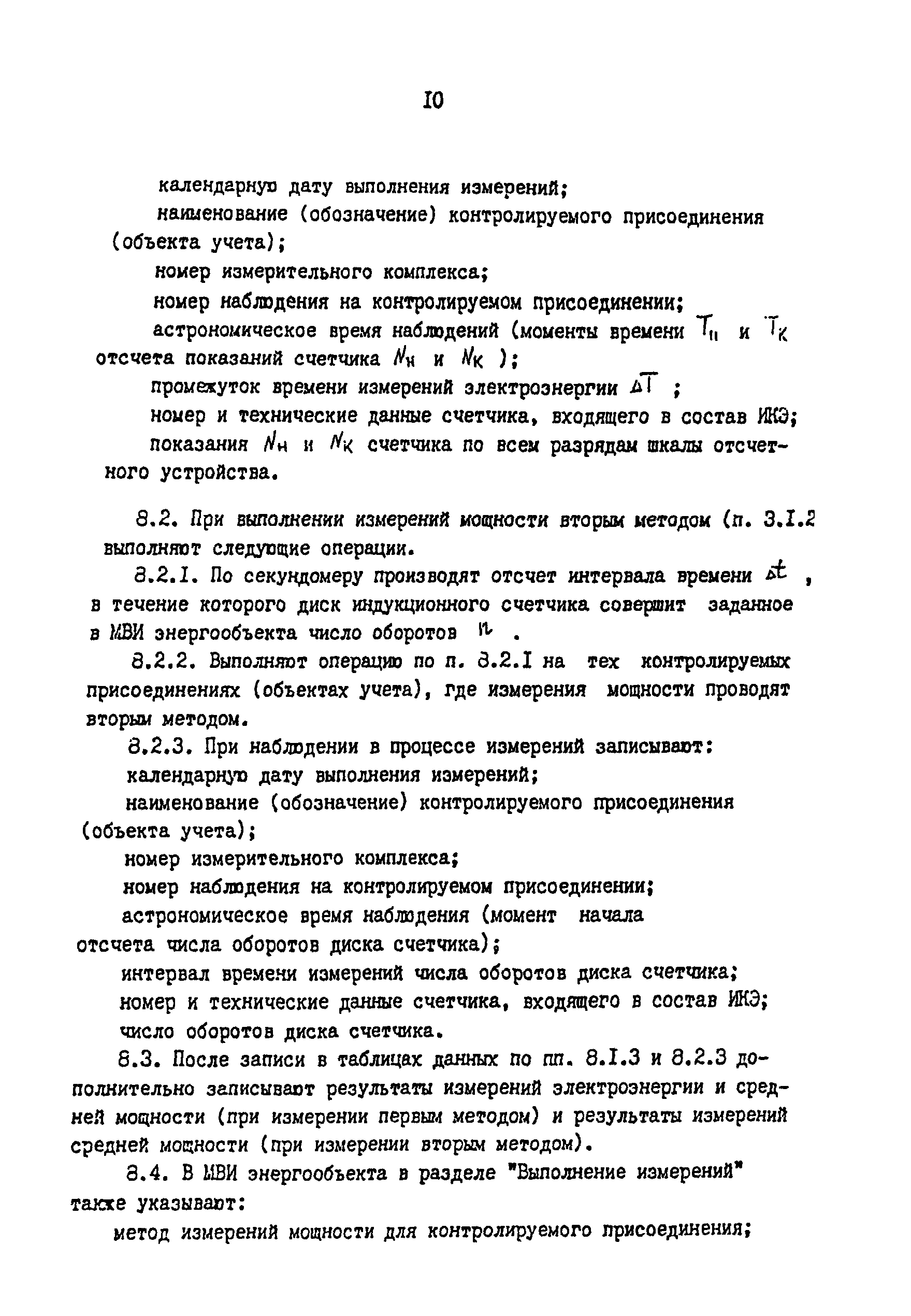

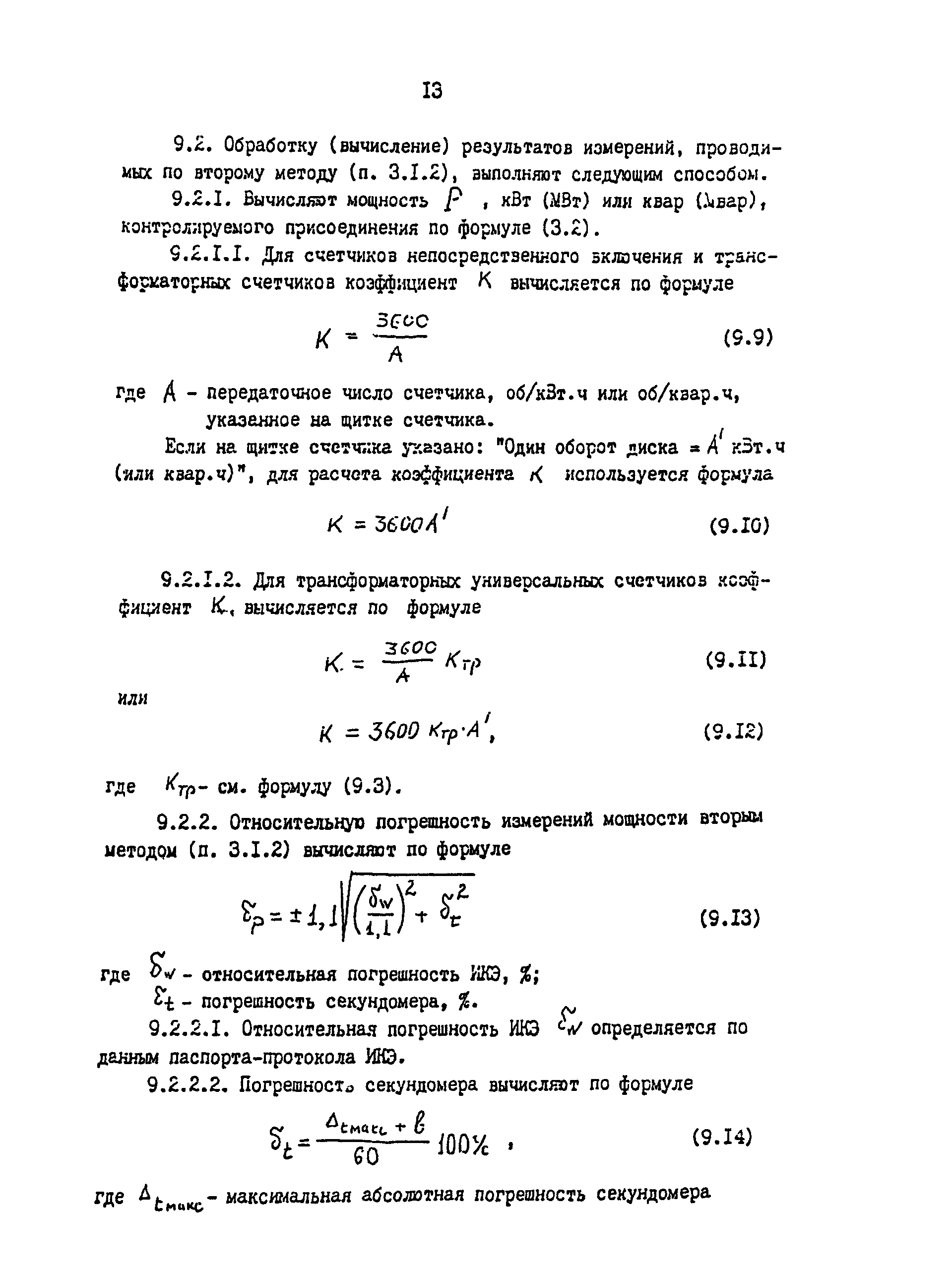

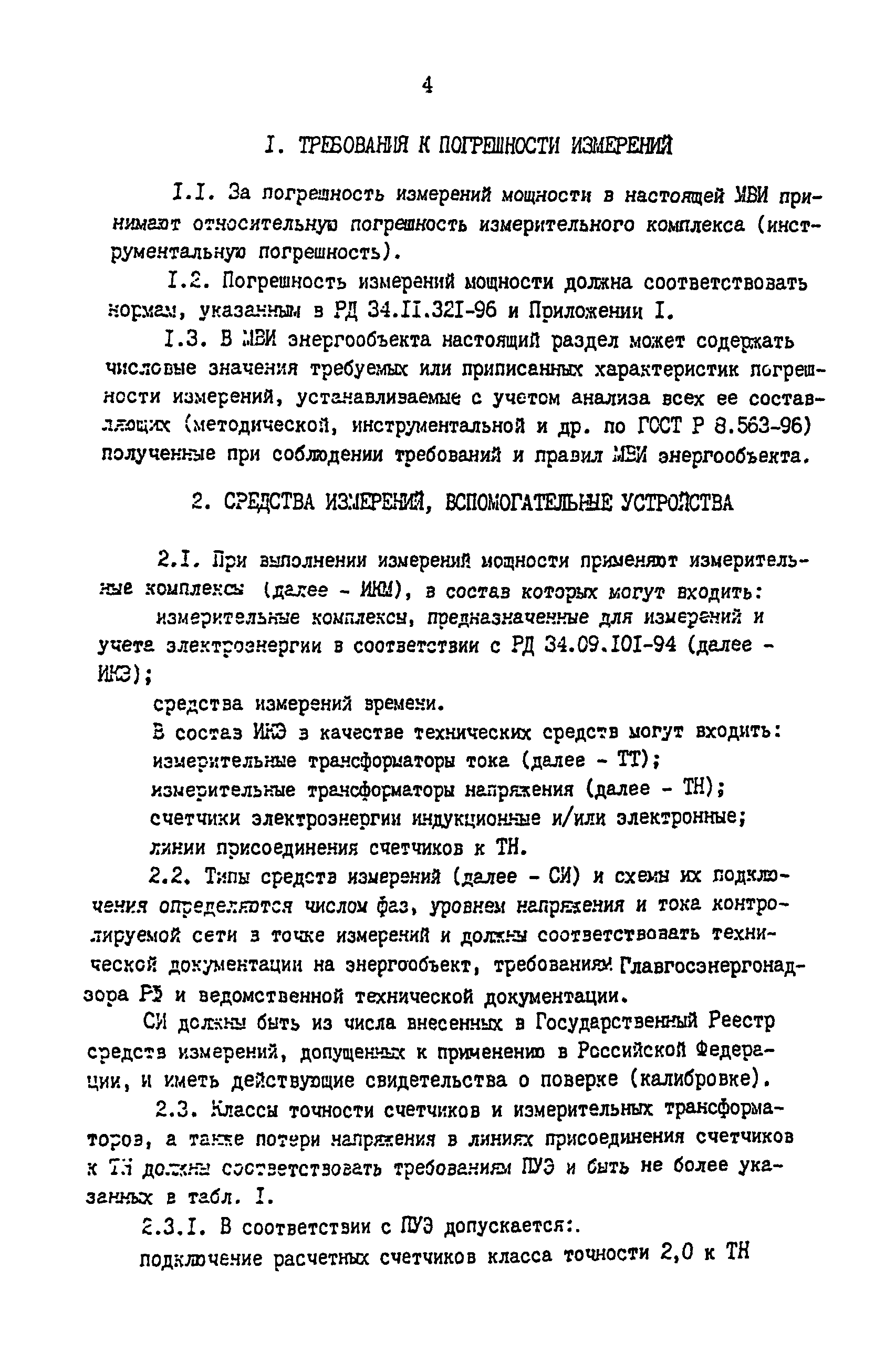

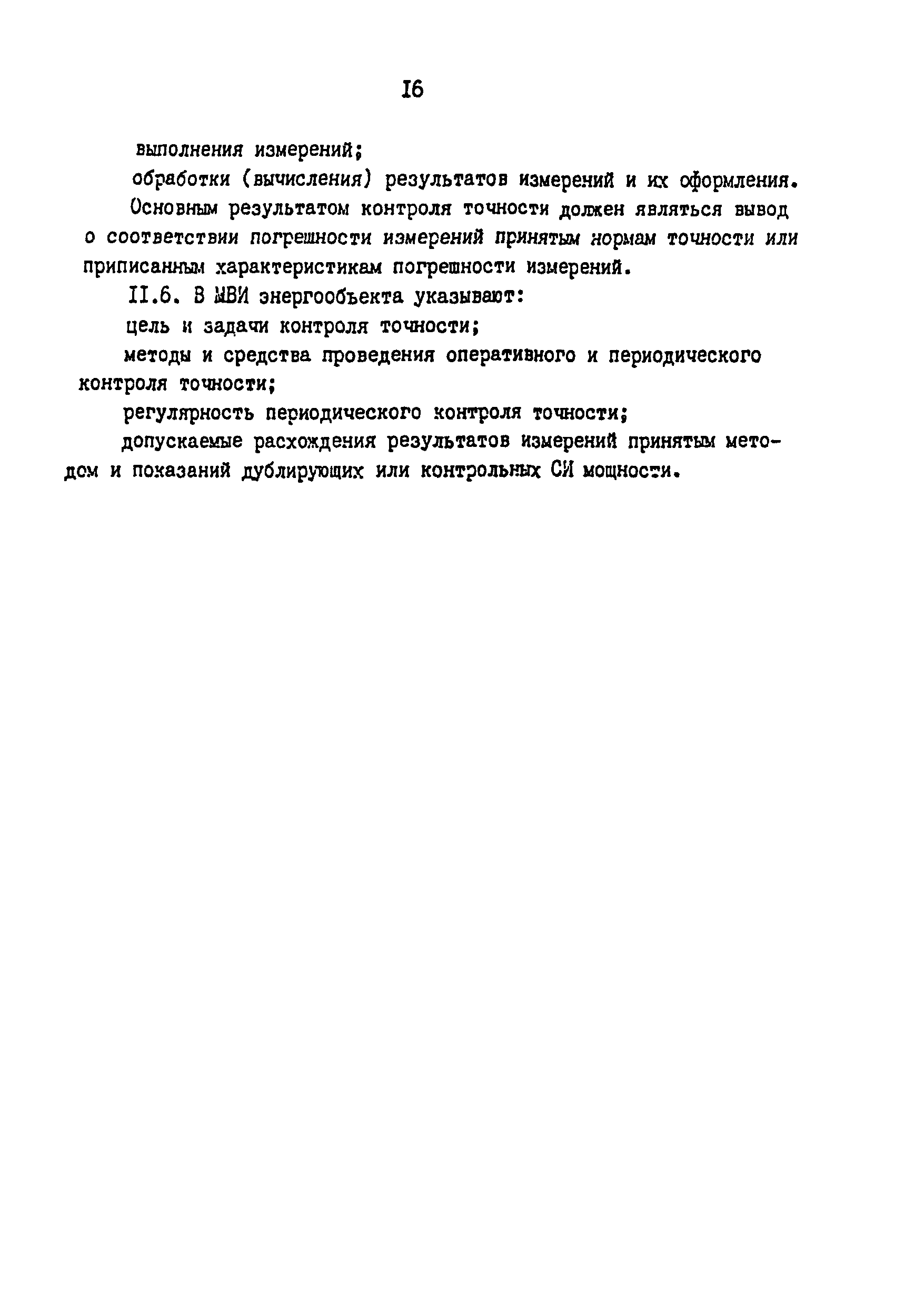

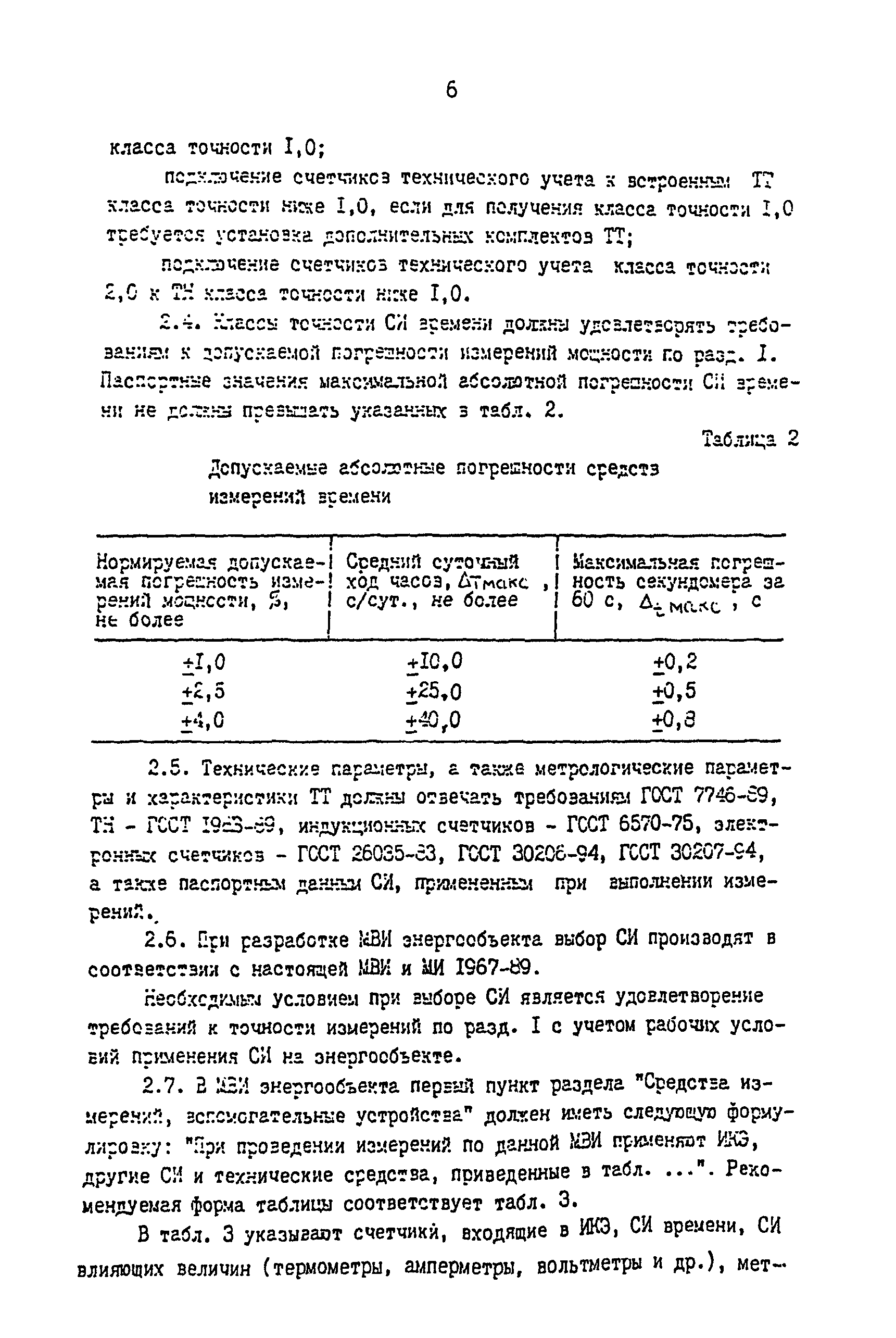

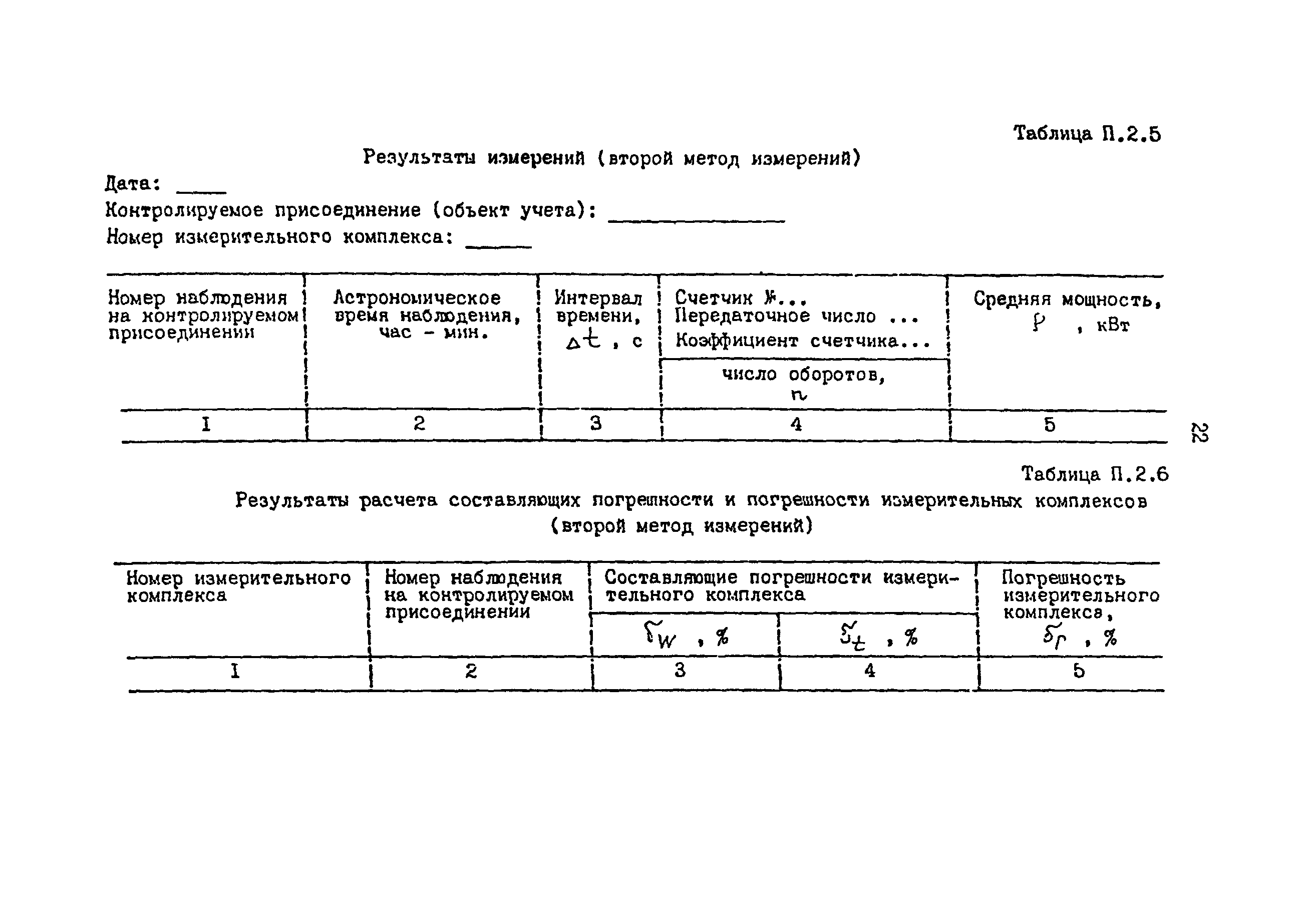

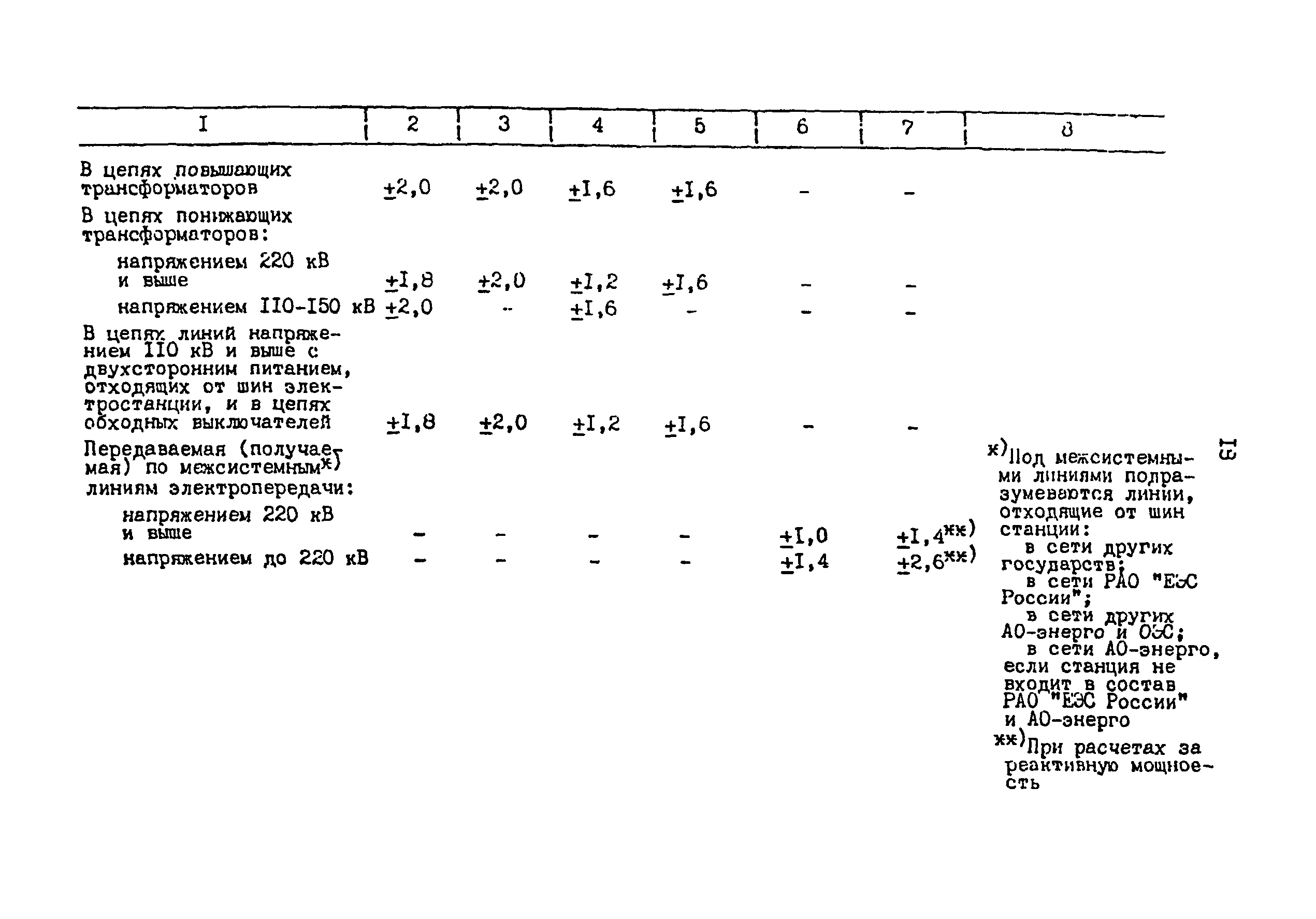

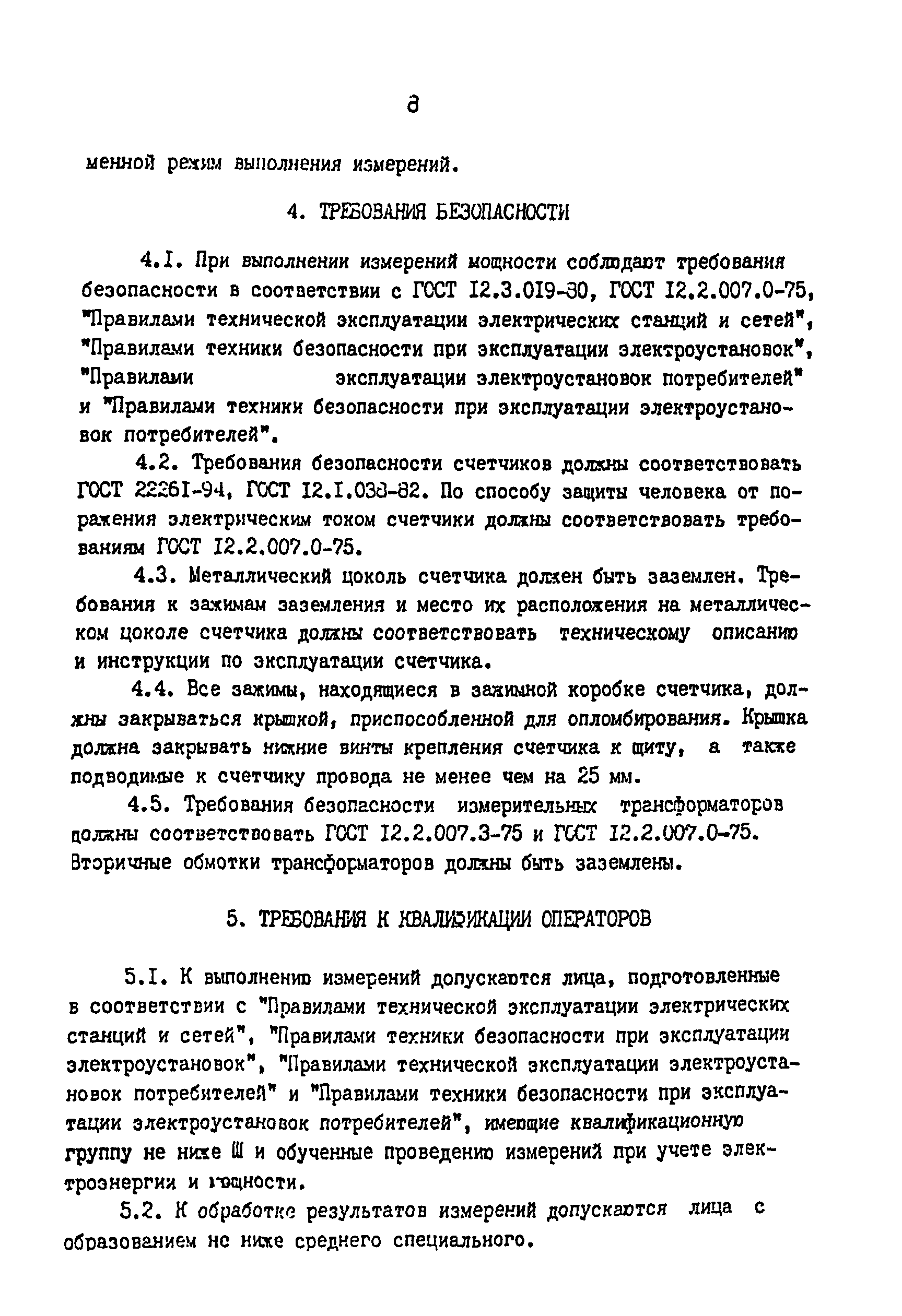

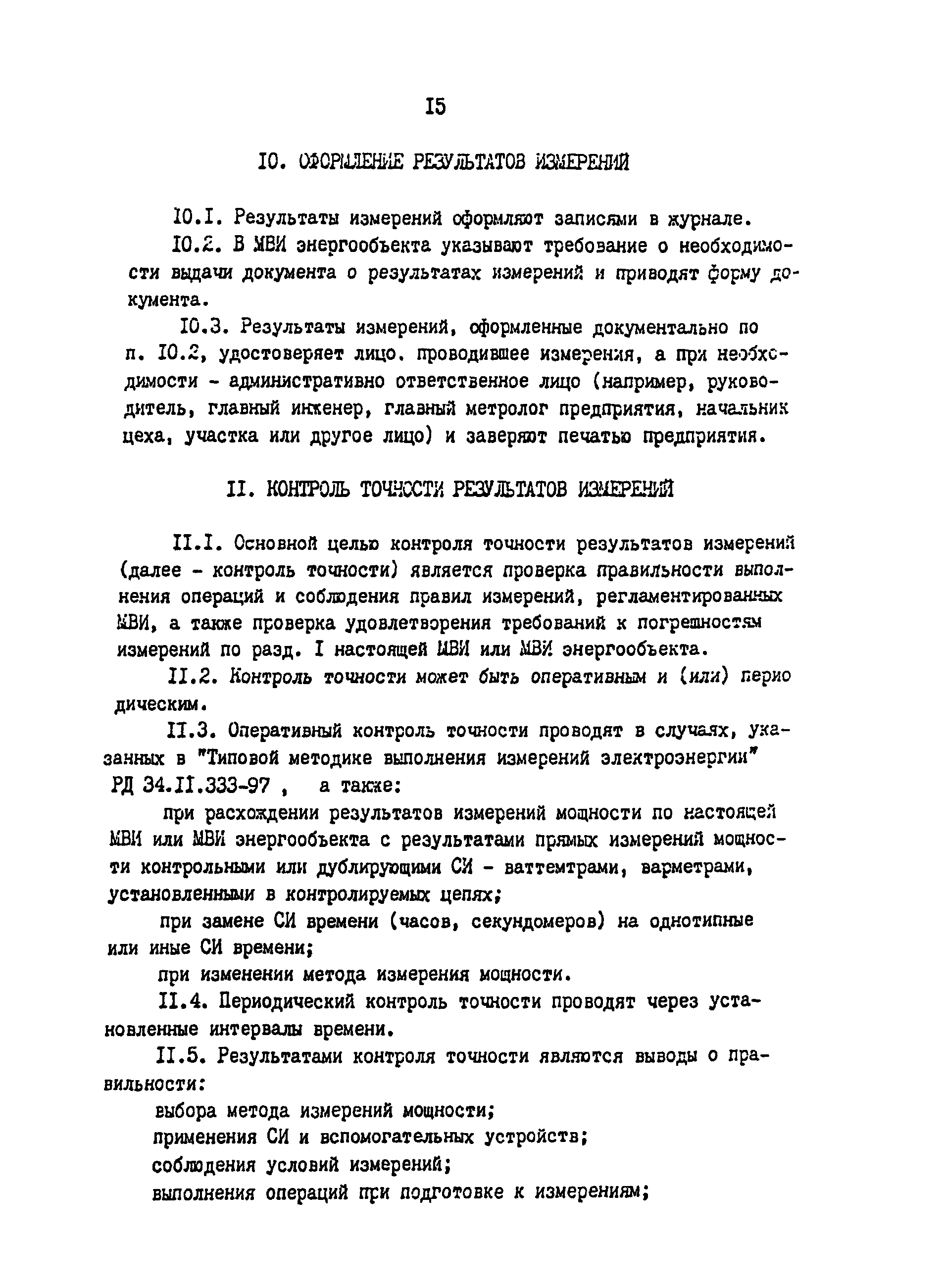

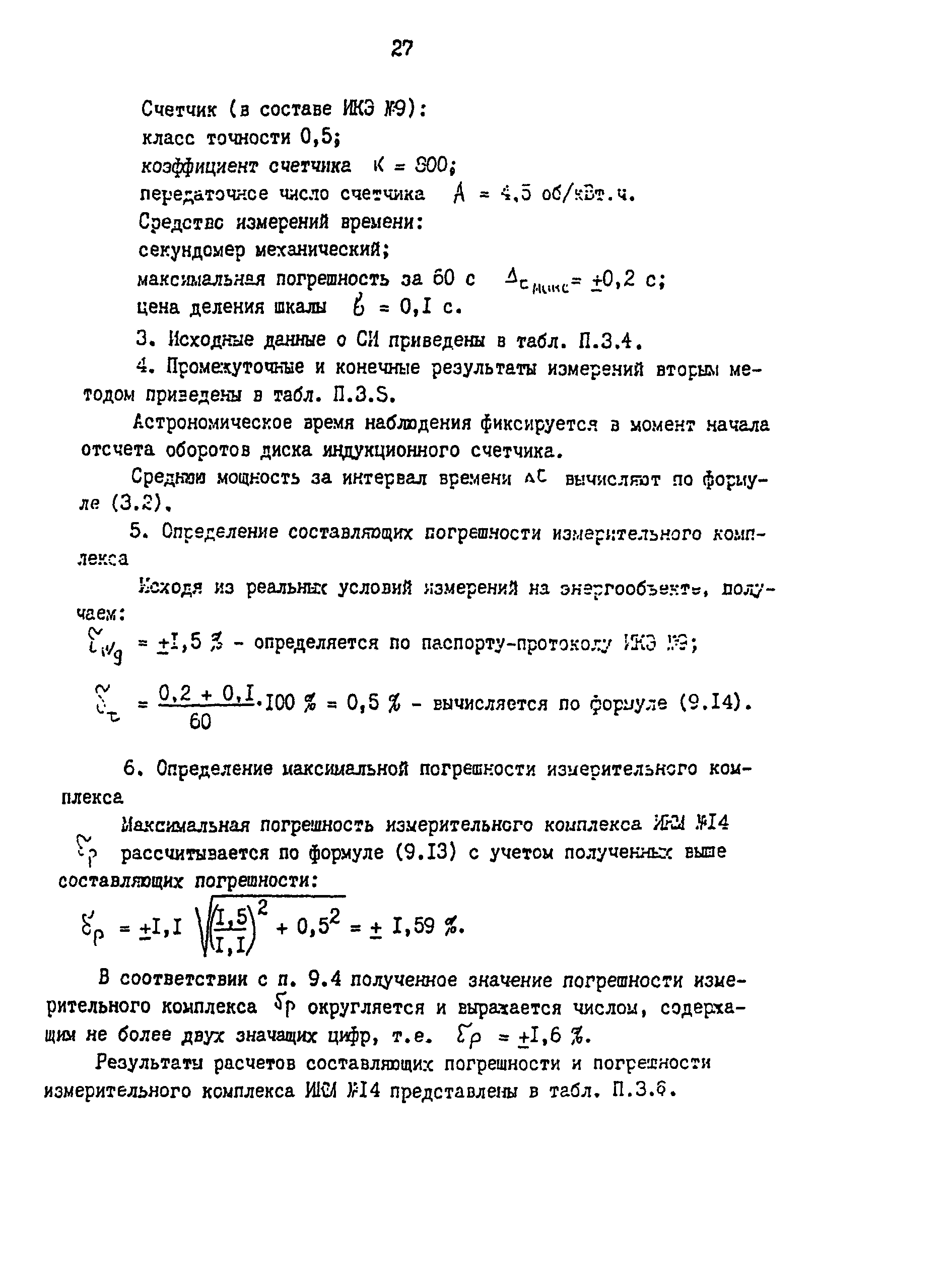

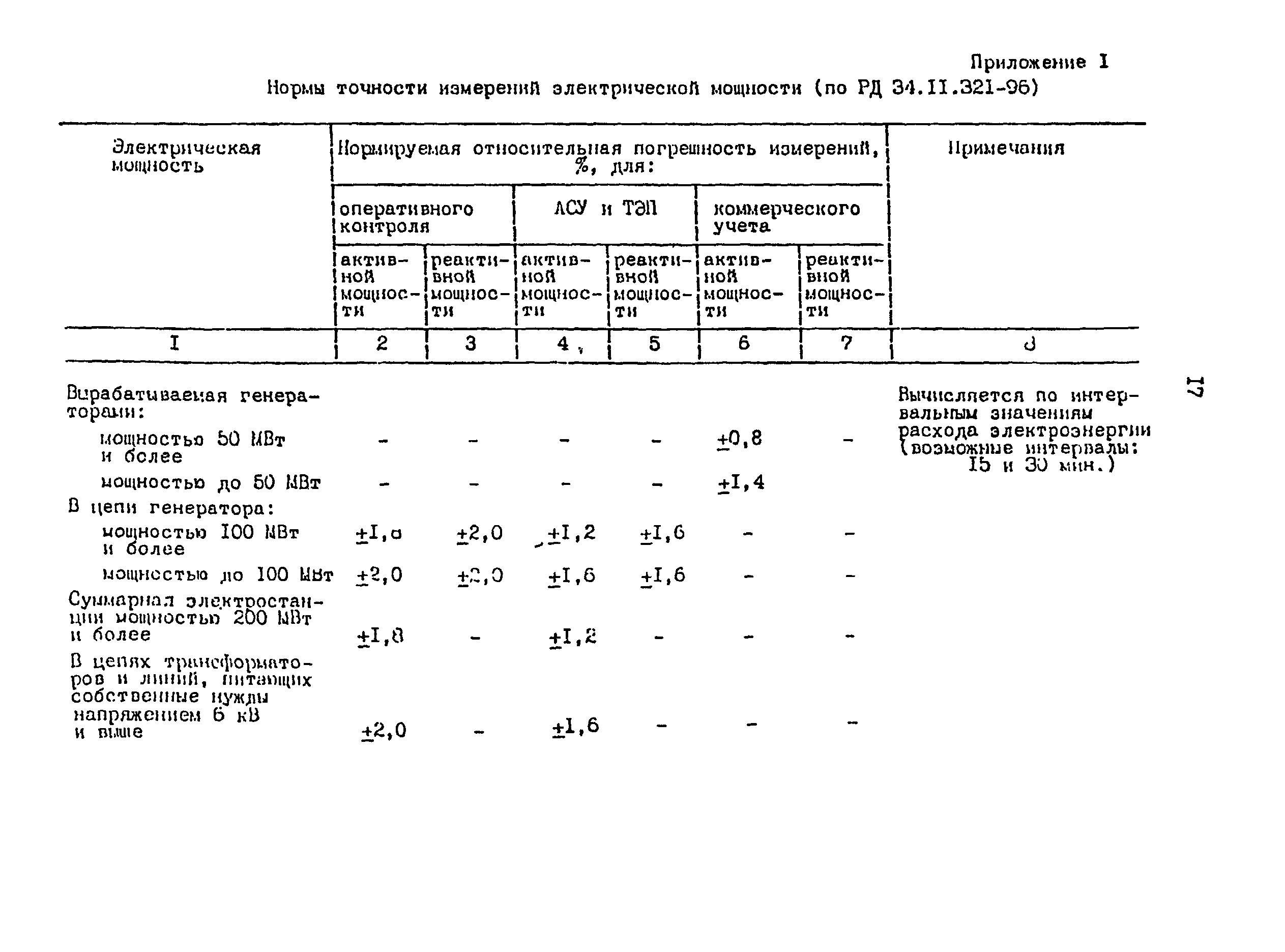

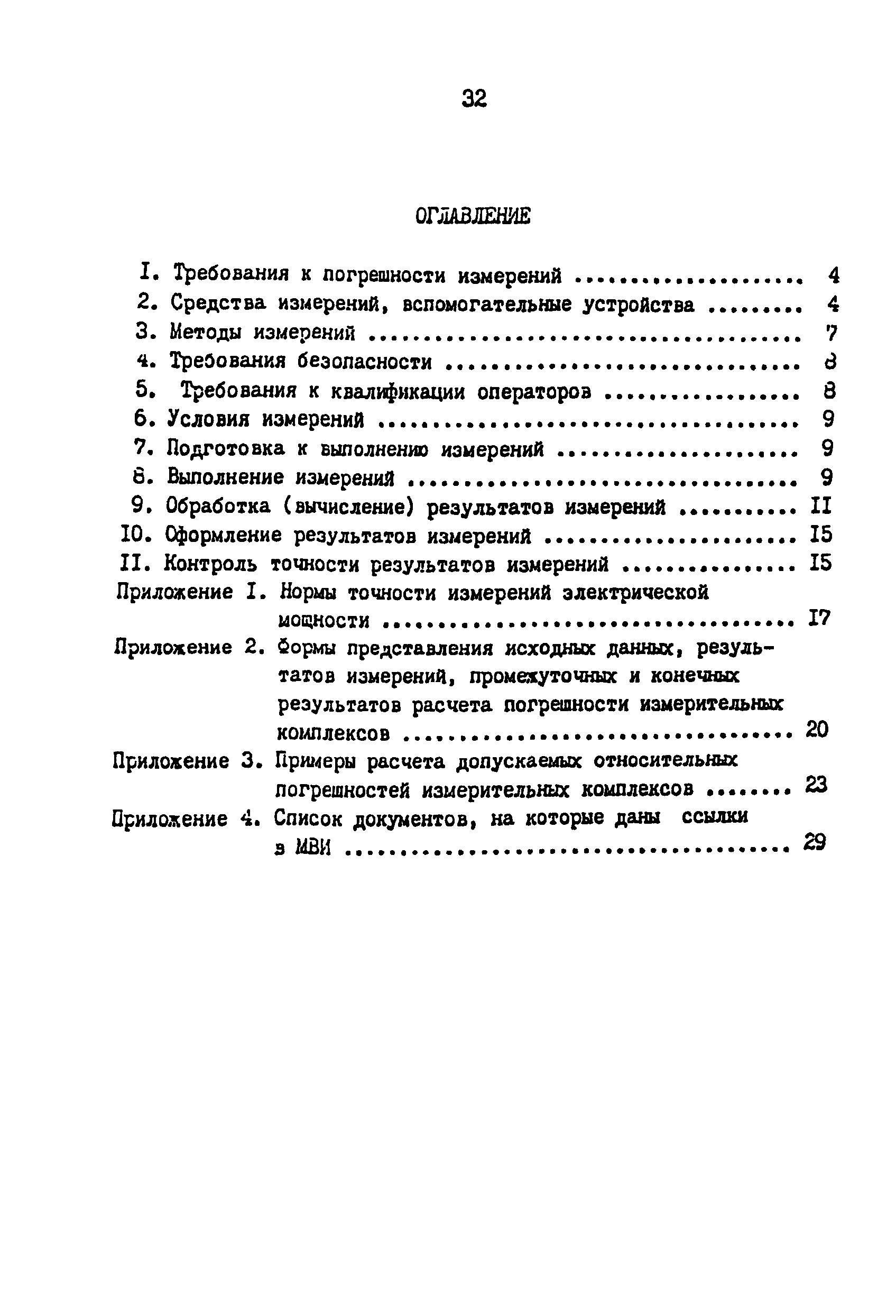

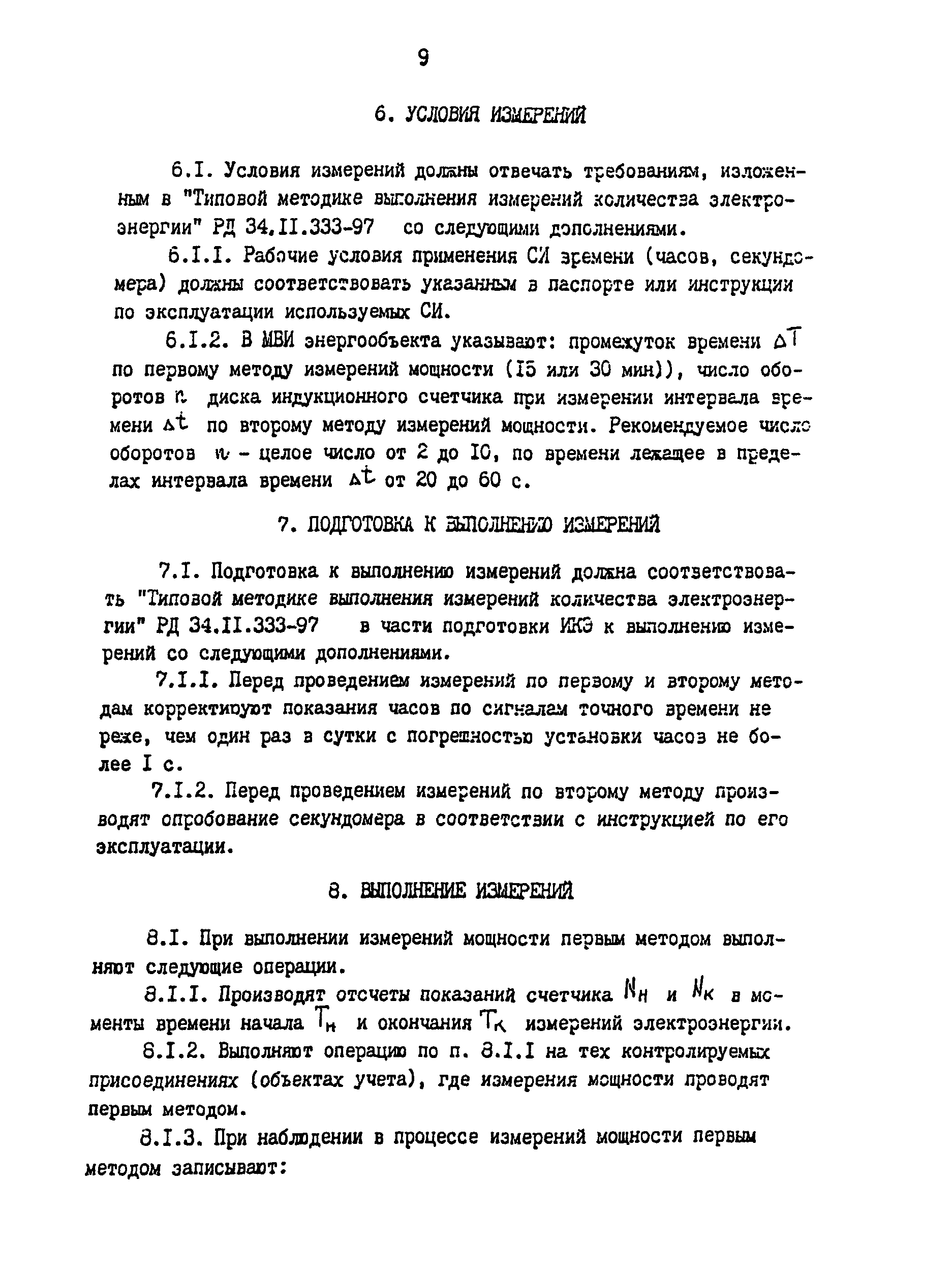

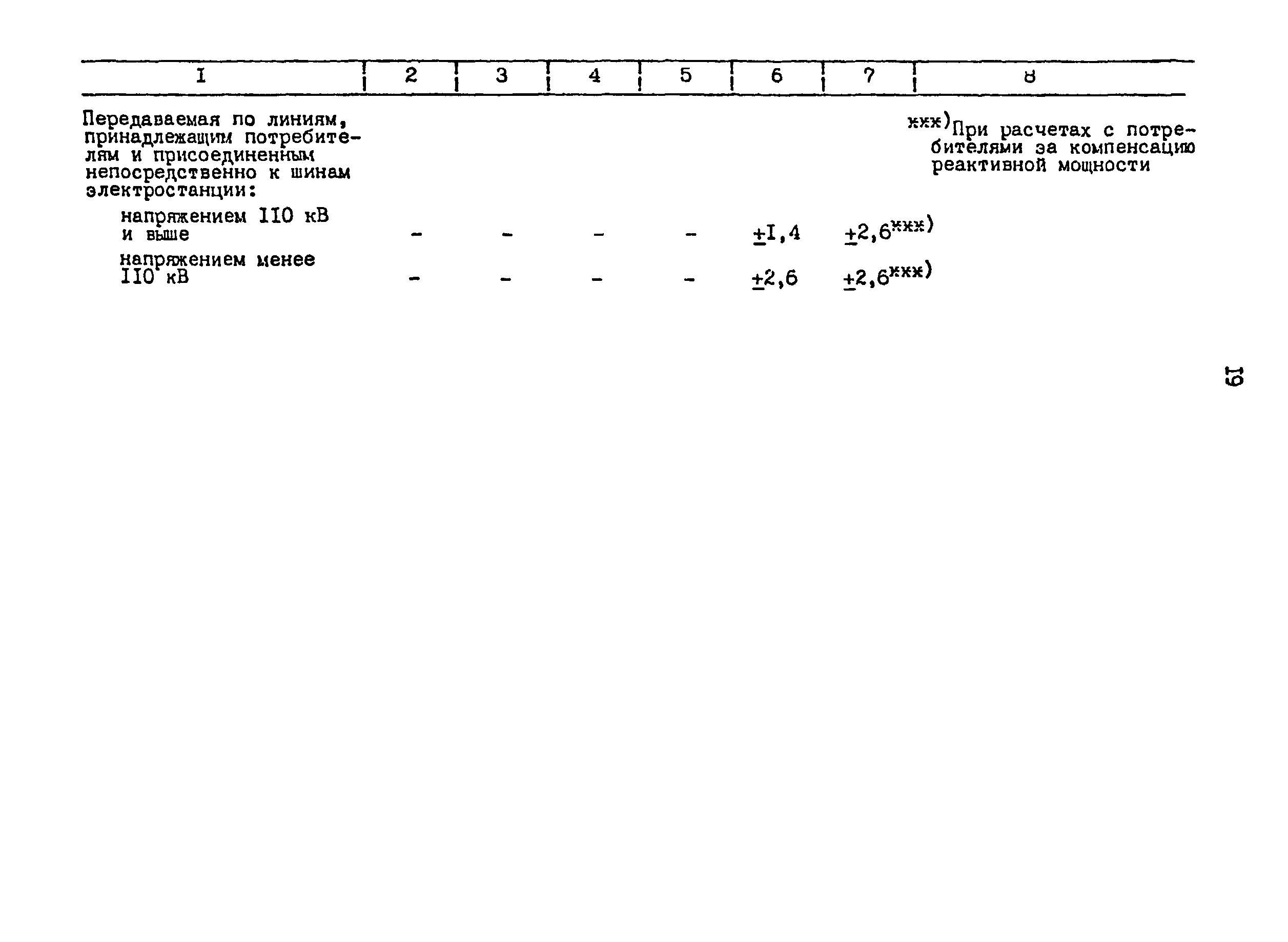

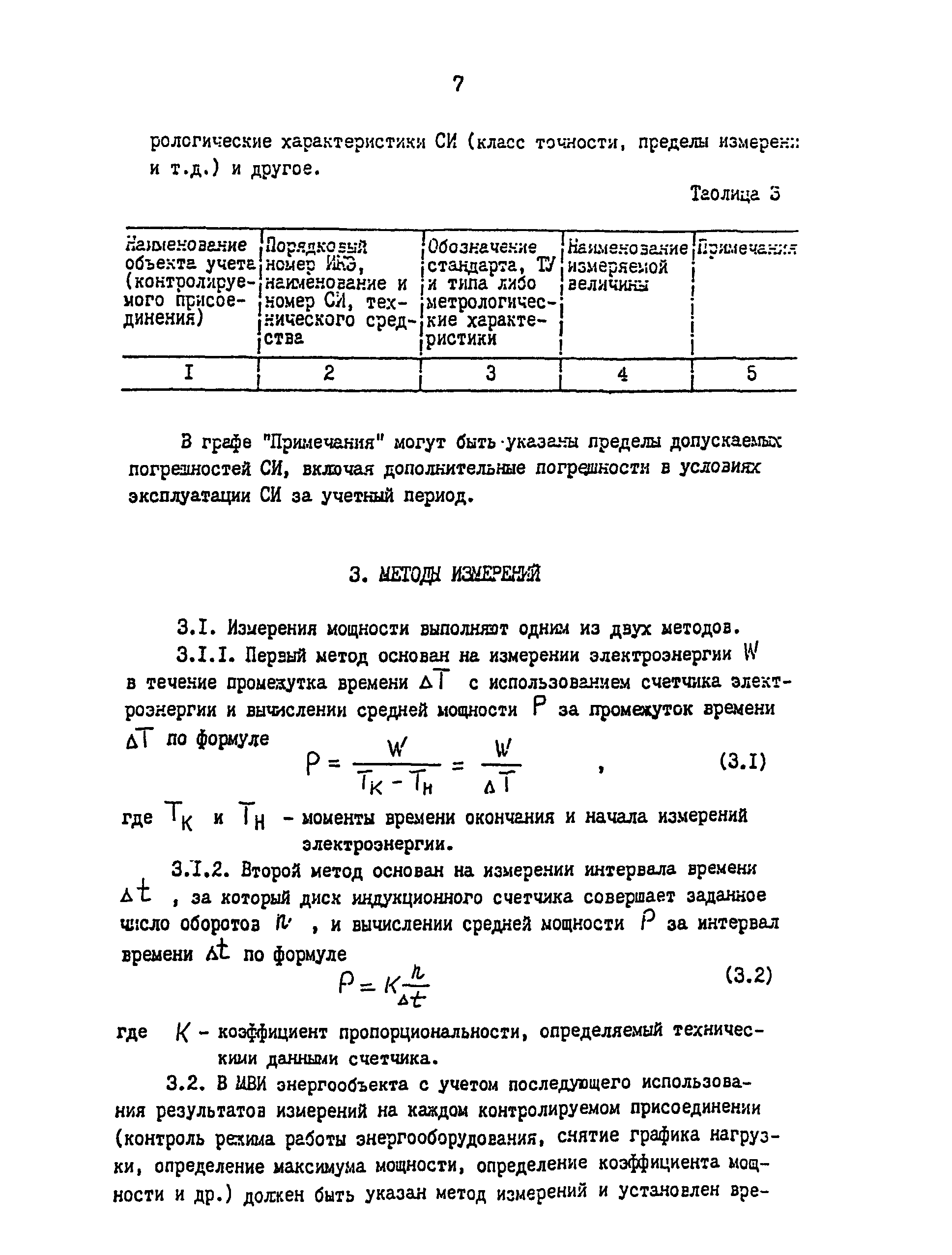

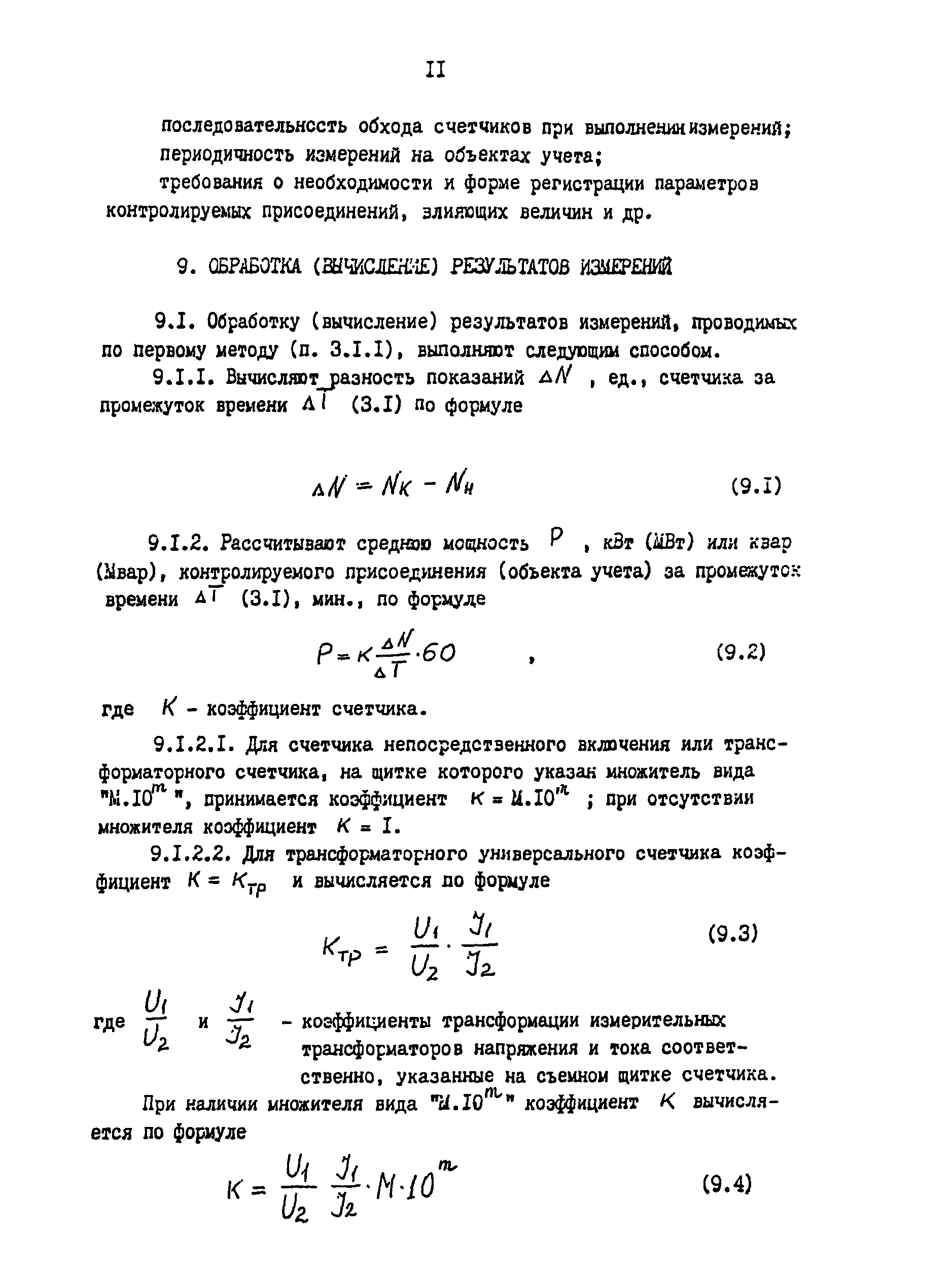

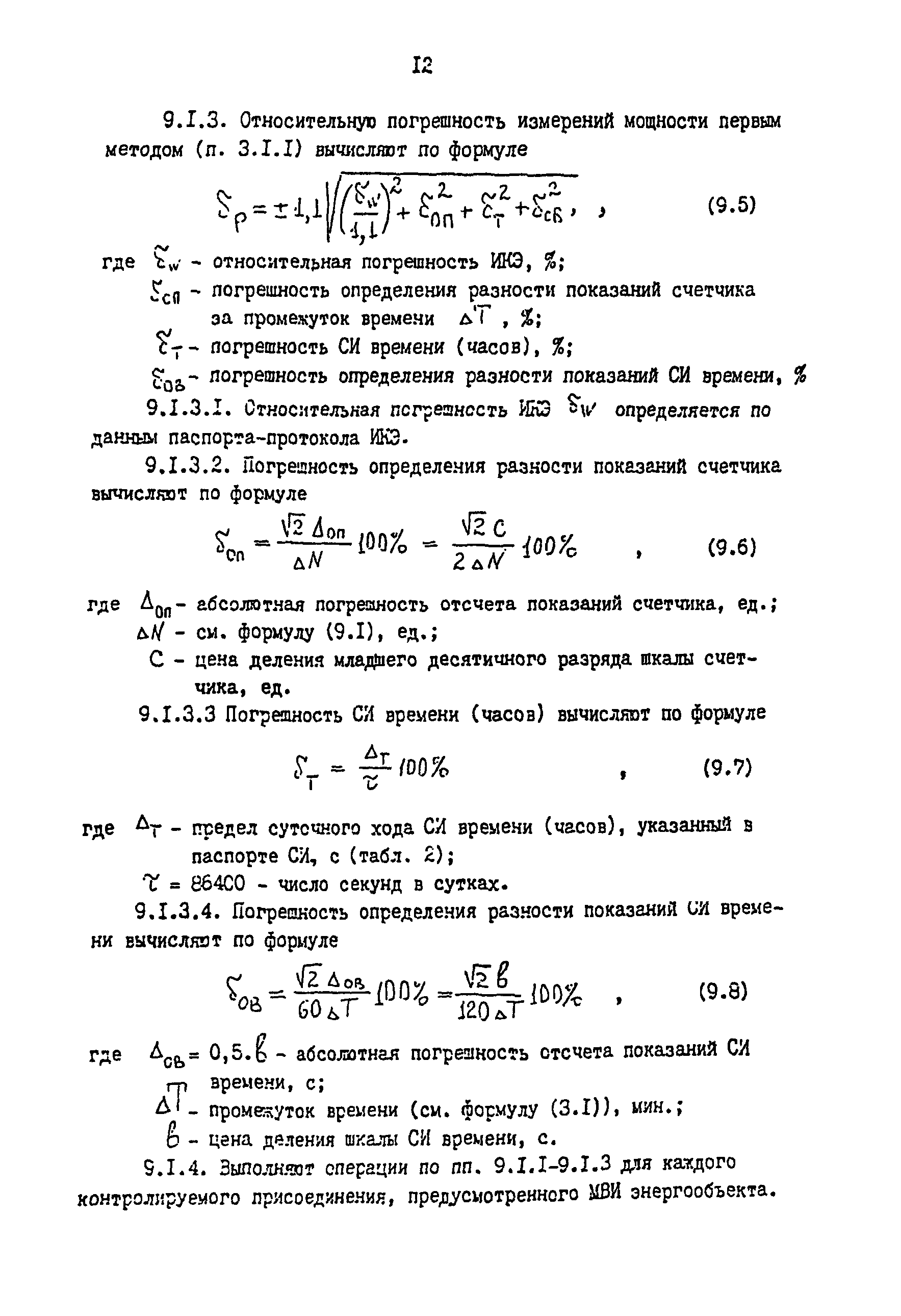

Оглавление:	1. Требования к погрешности измерений 2. Средства измерений, вспомогательные устройства 3. Методы измерений 4. Требования безопасности 5. Требования к квалификации операторов 6. Условия измерений 7. Подготовка к выполнению измерений 8. Выполнение измерений 9. Обработка (вычисление) результатов измерений 10. Оформление результатов измерений 11. Контроль точности результатов измерений Приложение 1. Нормы точности измерений электрической мощности (по РД 34.11.321-96) Приложение 2. Формы представления исходных данных, результатов измерений, промежуточных и конечных результатов расчета погрешности измерительных комплексов Приложение 3. Примеры расчета допускаемых относительных погрешностей измерительных комплексов
Разработан:	ВНИИМС (ВНПО Агропромснаб ) АО ВНИИЭ
Утверждён:	15.05.1997 РАО ЕЭС России (UES of Russia RAO )
Издан:	АО ВНИИЭ (1997 г. )
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Электротехника в целом МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Электричество и магнетизм, прочие аспекты Мостостроение Метрология

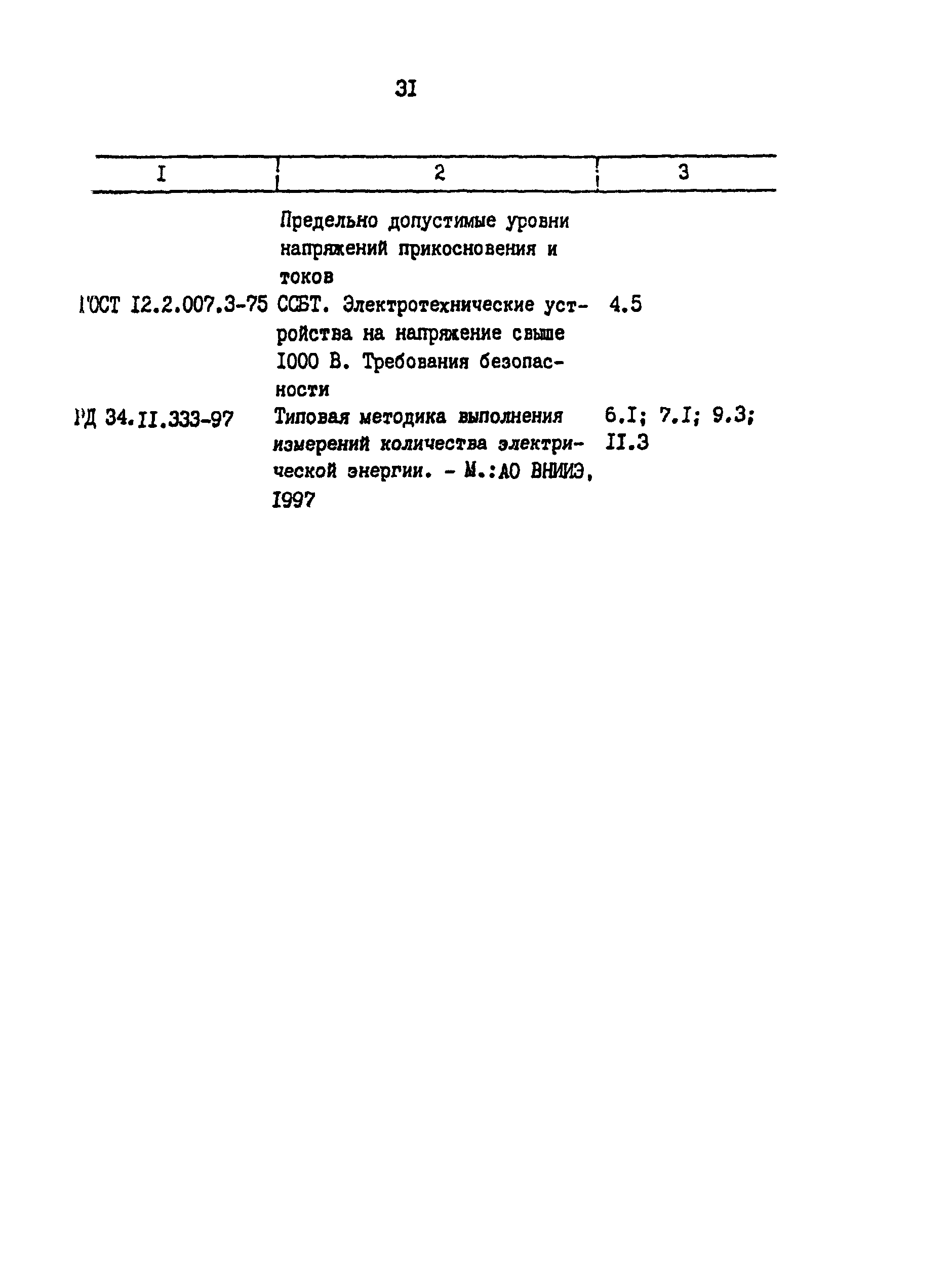

Нормативные ссылки:	РД 34.09.101-94 «Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределении» ГОСТ 1983-89 «Трансформаторы напряжения. Общие технические условия» ГОСТ 26035-83 «Счетчики электрической энергии переменного тока электронные. Общие технические условия» ГОСТ 6570-75 «Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия» ГОСТ 7746-89 «Трансформаторы тока. Общие технические условия» ГОСТ Р 8.563-96 «Государственная система обеспечения единства измерений. Методики выполнения измерений» РД 34.11.321-96 «Нормы погрешности измерений технологических параметров тепловых электростанций и подстанций» ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» МИ 1967-89 «Рекомендация. Государственная система обеспечения единства измерений. Выбор методов и средств измерений при разработке методик выполнения измерений. Общие положения» ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности» ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности» ПУЭ «Правила устройства электроустановок» РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» «Правила эксплуатации электроустановок потребителей» ГОСТ 30206-94 «Статические счетчики ватт-часов активной энергии переменного тока (классы точности 0,2S и 0,5S)» ГОСТ 30207-94 «Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2)» ГОСТ 12.1.038-82 «Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов» «Правила техники безопасности при эксплуатации электроустановок потребителей» РД 34.11.333-97 «Типовая методика выполнения измерений количества электрической энергии. Учет электрической энергии и мощности на энергобъектах» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»
